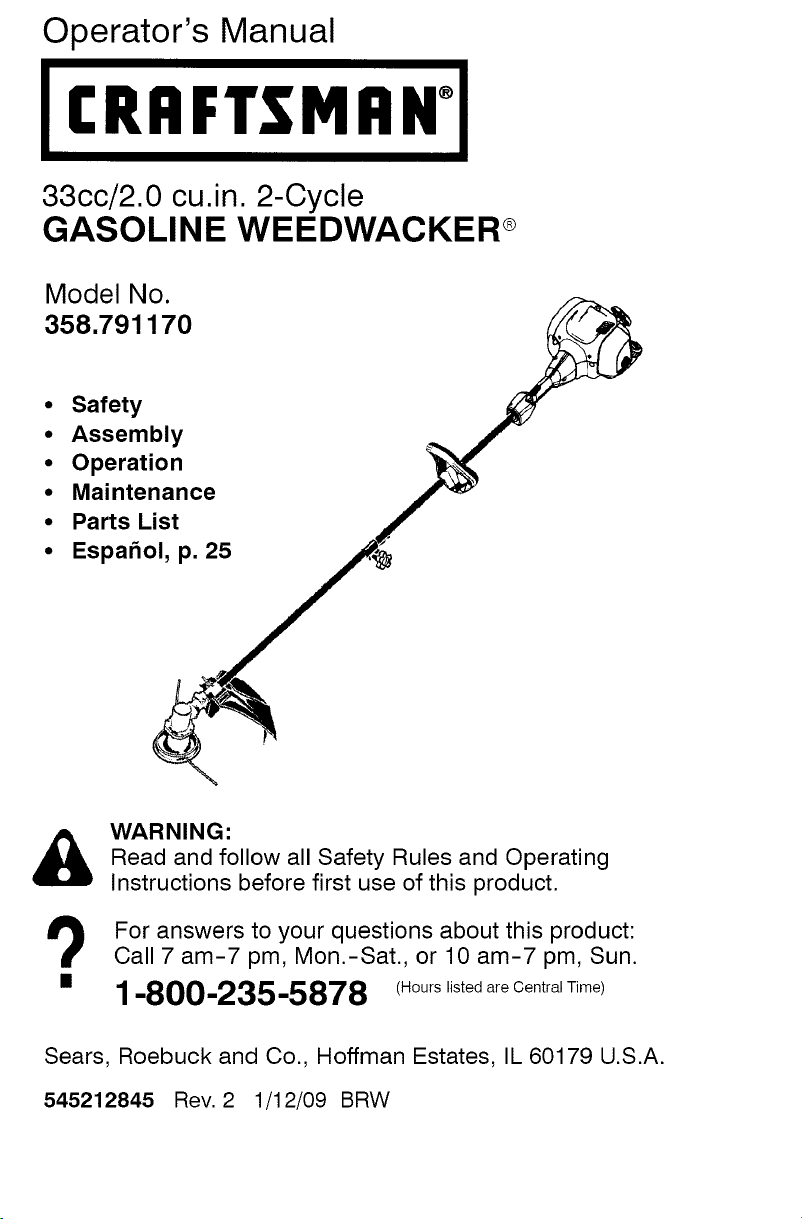

Operator's Manual

I CRRFTSMRN°I

33cc/2.0 cu.in. 2-Cycle GASOLINE WEEDWACKER ®

Model No.

358.791170

• Safety

• Assembly

• Operation

• Maintenance

• Parts List

• Espa_ol, p. 25

WARNING:

Read and follow all Safety Rules and Operating Instructions before first use of this product.

For answers to your questions about this product:

Call 7 am-7 pm, Mon.-Sat., or 10 am-7 pm, Sun.

1-800-235-5878 <Hoots listed are Central Time)

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

545212845 Rev. 2 1/12/09 BRW

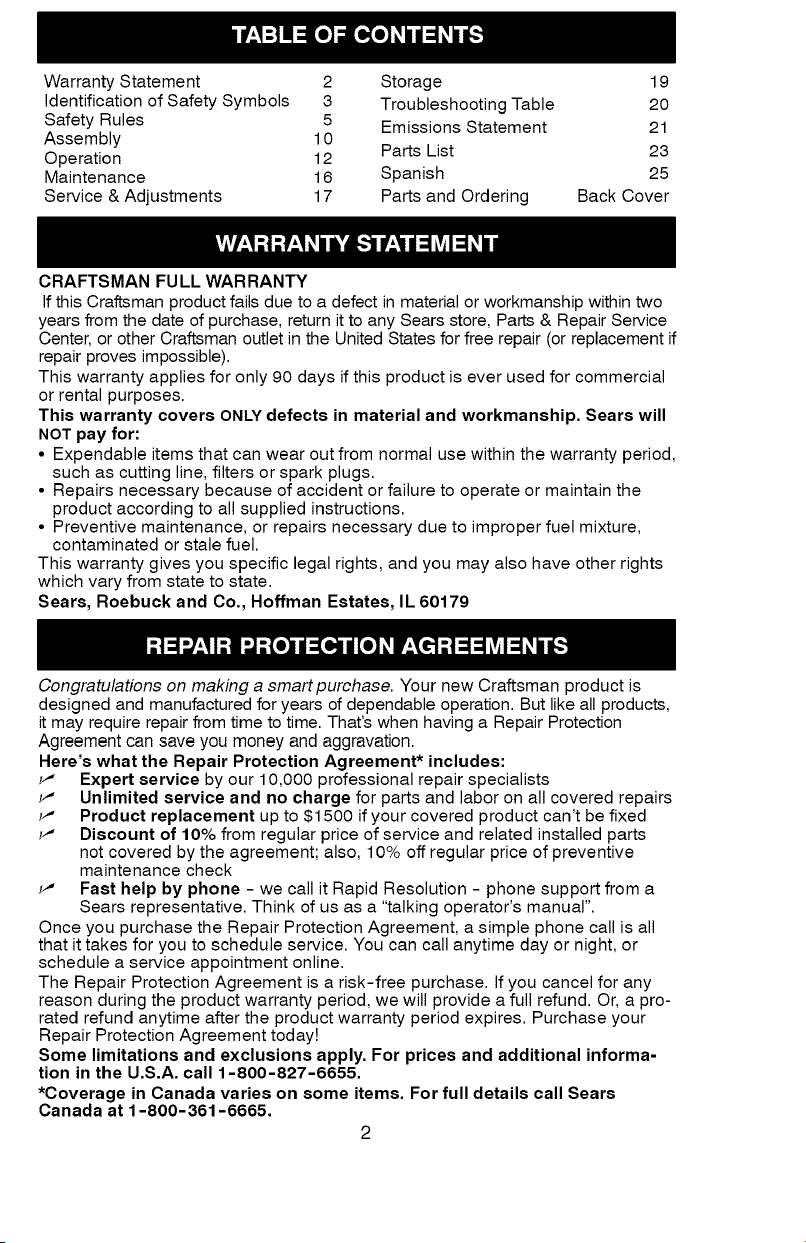

Warranty Statement 2 Storage 19 Identification of Safety Symbols 3 Troubleshooting Table 20

Safety Rules 5 Emissions Statement 21 Assembly 10 Operation 12 Parts List 23 Maintenance 16 Spanish 25

Service & Adjustments 17 Parts and Ordering Back Cover

CRAFTSMAN FU LL WARRANTY

If this Craftsman product fails due to a defect in material or workmanship within two

years from the date of purchase, return it to any Sears store, Parts & Repair Service

Center, or other Craftsman outlet in the United States for free repair (or replacement if repair proves impossible).

This warranty applies for only 90 days if this product is ever used for commercial or rental purposes. This warranty covers ONLY defects in material and workmanship. Sears will

NOT pay for:

• Expendable items that can wear out from normal use within the warranty period, such as cutting line, filters or spark plugs.

• Repairs necessary because of accident or failure to operate or maintain the product according to all supplied instructions.

• Preventive maintenance, or repairs necessary due to improper fuel mixture, contaminated or stale fuel.

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Congratulations on making a smart purchase. Your new Craftsman product is designed and manufactured for years of dependable operation. But like all products,

it may require repair from time to time. That's when having a Repair Protection

Agreement can save you money and aggravation.

Here's what the Repair Protection Agreement* includes:

_" Expert service by our 10,000 professional repair specialists _" Unlimited service and no charge for parts and labor on all covered repairs

_" Product replacement up to $1500 if your covered product can't be fixed _" Discount of 10% from regular price of service and related installed parts

not covered by the agreement; also, 10% off regular price of preventive maintenance check

_" Fast help by phone - we call it Rapid Resolution - phone support from a

Sears representative. Think of us as a "talking operator's manual".

Once you purchase the Repair Protection Agreement, a simple phone call is all that it takes for you to schedule service. You can call anytime day or night, or schedule a service appointment online.

The Repair Protection Agreement is a risk-free purchase. If you cancel for any

reason during the product warranty period, we will provide a full refund. Or, a pro-

rated refund anytime after the product warranty period expires. Purchase your

Repair Protection Agreement today!

Some limitations and exclusions apply, For prices and additional informa- tion in the U.S.A. call 1-800-827-6655,

*Coverage in Canada varies on some items. For full details call Sears

Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances, garage door openers, water heaters, and other major home items, in the U.S.A. or Canada call

1-800-4-MY-HOME®.

A A

dt_DANGER: Use only specified trimmer

head, spool, and recommended trimmer

line. Never use blades, flailing devices, wire, rope, string, etc. This attachment is designed for line trimmer use only. Failure

to follow these instructions may result in

®®®®

improper use can cause serious injury.

_/LWARNING: This unit can be dangerous! Careless or

Read the operator's manual before use. Failure to follow instructions could result in serious injury. Save operator's manual.

serious injury.

lently. You can be blinded or injured. Always wear hearing protection and

safety glasses marked Z87. Always

_ Trimmer line can throw objects vio-

wear head protection, heavy, long pants, long sleeves, boots and

gloves.

Hazard zone for thrown objects.

• Trimmer line throws objects violently.

• You and others can be blinded/injured.

• Keep children, bystanders, and animals 50 feet (15 meters) away.

Do not wear jewelry, loose clothing,

or clothing with loosing hanging straps, ties, tassels, etc. They can

secureha'rab°vesh°u'der'ength.

be caught in moving parts.

Assist handle to be positioned only below

the arrow.

Neverallowchildrentooperatethisunit.

Storeunitindoorsinahigh,dryplaceoutofthe reachofchildren.Storeunitandfuelinareawhere

fuelvaporscannotreachsparksoropenflames fromwaterheaters,electricmotorsorswitches,

furnaces,etc.

Whenservicingunit,useonlyidenticalreplace-

mentparts.

Alwaysstopunitanddisconnectsparkplugbefore

cleaningorservicing.

_J o_rusWeAthReNuInNitGn:eFire_aZmardorNepVa_l_smlX,cPO_rngrsStorktngtsCpline

Iflames,orworkthatcancausesparks).

Use unleaded gasoline and two-stroke oil mixed at a ratio of 40:1 (2.5%).

IL÷ I

These attachments used in combination with the specified powerhead have been

evaluated to ANSI B175.3-2003, "Grass Trimmers and Brushcutters - Safety Requirements".

Powerhead including trimmer attachment ...................... 358.79117

Brushcutter attachment ...................................... 358.79244

These attachments used in combination with the specified powerhead have been

evaluated to applicable ISO and EN safety requirement standards by the Swedish Machinery Testing Institute:

Edger attachment ........................................... 358.79240

Cultivator attachment ........................................ 358.79241

Blower attachment .......................................... 358.79242

Pruner attachment .......................................... 358.79245

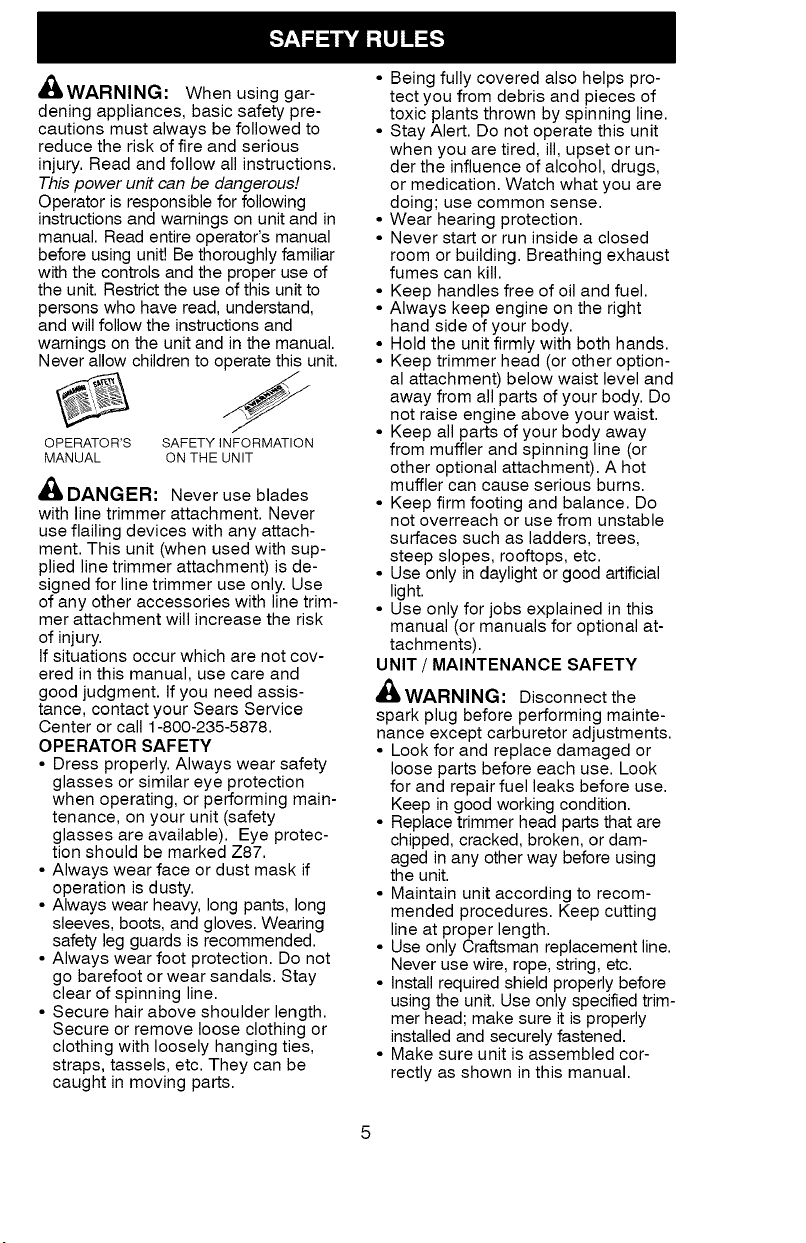

_WARNIN_I:Whenusinggar- deningappliances,basicsafetypre-

cautionsmustalwaysbefollowedto reducetheriskoffireandserious

injury.Readandfollowallinstructions.

This power unit can be dangerous!

Operator is responsible for following instructions and warnings on unit and in

manual. Read entire operator's manual before using unit! Be thoroughly familiar

with the controls and the proper use of the unit. Restrict the use of this unit to

persons who have read, understand, and will follow the instructions and

warnings on the unit and in the manual.

Never allow children to operate this unit.

¢ S

OPERATOR'S SAFETY INFORMATION MANUAL ON THE UNIT

DANGER: Never use blades

with line trimmer attachment. Never

use flailing devices with any attach- ment. This unit (when used with sup-

plied line trimmer attachment) is de- signed for line trimmer use only. Use of any other accessories with line trim-

mer attachment will increase the risk of injury.

If situations occur which are not cov-

ered in this manual, use care and good judgment. If you need assis-

tance, contact your Sears Service

Center or call 1-800-235-5878.

OPERATOR SAFETY

• Dress properly. Always wear safety glasses or similar eye protection when operating, or performing main-

tenance, on your unit (safety glasses are available). Eye protec-

tion should be marked Z87.

• Always wear face or dust mask if operation is dusty.

• Always wear heavy, long pants, long sleeves, boots, and gloves. Wearing

safety leg guards is recommended.

• Always wear foot protection. Do not go barefoot or wear sandals. Stay

clear of spinning line.

• Secure hair above shoulder length. Secure or remove loose clothing or clothing with loosely hanging ties, straps, tassels, etc. They can be

caught in moving parts.

• Being fully covered also helps pro- tect you from debris and pieces of

toxic plants thrown by spinning line.

• Stay Alert. Do not operate this unit when you are tired, ill, upset or un-

der the influence of alcohol, drugs, or medication. Watch what you are

doing; use common sense.

• Wear hearing protection.

• Never start or run inside a closed room or building. Breathing exhaust

fumes can kill.

• Keep handles free of oil and fuel.

• Always keep engine on the right hand side of your body.

• Hold the unit firmly with both hands.

• Keep trimmer head (or other option- al attachment) below waist level and away from all parts of your body. Do

not raise engine above your waist.

• Keep all parts of your body away from muffler and spinning line (or

other optional attachment). A hot muffler can cause serious burns.

• Keep firm footing and balance. Do not overreach or use from unstable

surfaces such as ladders, trees, steep slopes, rooftops, etc.

• Use only in daylight or good artificial light.

• Use only for jobs explained in this manual (or manuals for optional at-

tachments).

UNIT / MAINTENANCE SAFETY

_ILWARNING: Disconnect the

spark plug before performing mainte-

nance except carburetor adjustments.

• Look for and replace damaged or loose parts before each use. Look

for and repair fuel leaks before use.

Keep in good working condition.

• Replace trimmer head parts that are chipped, cracked, broken, or dam-

aged in any other way before using the unit.

• Maintain unit according to recom- mended procedures. Keep cutting

line at proper length.

• Use only Craftsman replacement line.

Never use wire, rope, string, etc.

• Install required shield properly before using the unit. Use only specified trim-

mer head; make sure it is properly installed and securely fastened.

• Make sure unit is assembled cor- rectly as shown in this manual.

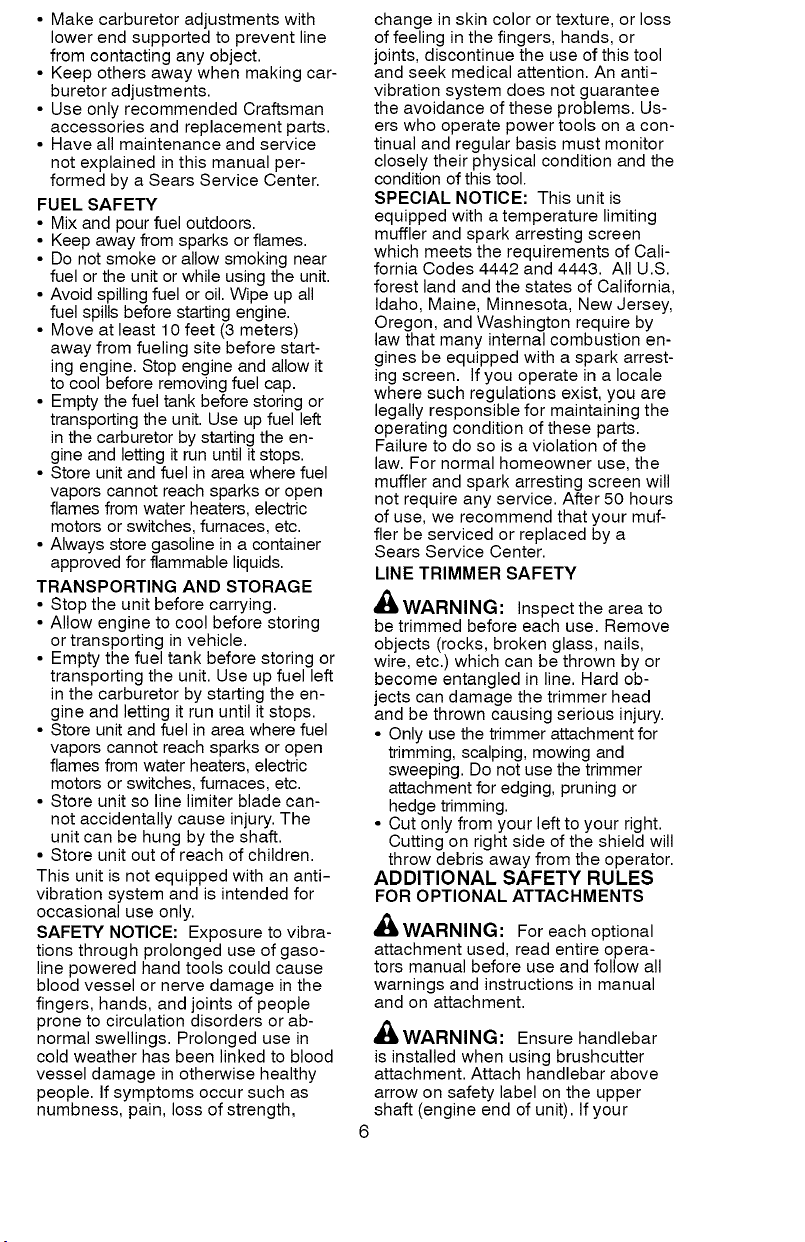

• Makecarburetoradjustmentswith lowerendsupportedtopreventline

fromcontactinganyobject.

• Keepothersawaywhenmakingcar- buretoradjustments.

• UseonlyrecommendedCraftsman accessoriesandreplacementparts.

• Haveallmaintenanceandservice notexplainedinthismanualper- formedbyaSearsServiceCenter.

FUELSAFETY

• Mixandpourfueloutdoors

• Keepawayfromsparksorflames

• Donotsmokeorallowsmokingnear fuelortheunitorwhileusingtheunit

• AvoidspillingfueloroilWipeupall fuelspillsbeforestartingengine

• Moveatleast10feet(3meters) awayfromfuelingsitebeforestart-

ingengineStopengineandallowit tocoolbeforeremovingfuelcap

• Emptythefueltankbeforestoringor transportingtheunitUseupfuelleft

in the carburetor by starting the en- gine and letting it run until it stops

• Store unit and fuel in area where fuel vapors cannot reach sparks or open

flames from water heaters, electric motors or switches, furnaces, etc

• Always store gasoline in a container approved for flammable liquids

TRANSPORTING AND STORAGE

• Stop the unit before carrying

• Allow engine to cool before storing or transporting in vehicle

• Empty the fuel tank before storing or transporting the unit Use up fuel ]eft

in the carburetor by starting the en- gine and letting it run until it stops

• Store unit and fuel in area where fuel vapors cannot reach sparks or open

flames from water heaters, electric motors or switches, furnaces, etc

• Store unit so line limiter blade can- not accidentally cause injury The

unit can be hung by the shaft

• Store unit out of reach of children

This unit is not equipped with an anti- vibration system and is intended for

occasional use only.

SAFETY NOTICE: Exposure to vibra-

tions through prolonged use of gaso-

line powered hand tools could cause blood vessel or nerve damage in the

fingers, hands, and joints of people

prone to circulation disorders or ab- normal swellings. Prolonged use in

cold weather has been linked to blood vessel damage in otherwise healthy

people. If symptoms occur such as numbness, pain, loss of strength,

change in skin color or texture, or loss of feeling in the fingers, hands, or

joints, discontinue the use of this tool and seek medical attention. An anti-

vibration system does not guarantee the avoidance of these problems. Us-

ers who operate power tools on a con-

tinual and regular basis must monitor closely their physical condition and the

condition of this tool.

SPECIAL NOTICE: This unit is equipped with a temperature limiting

muffler and spark arresting screen

which meets the requirements of Cali- fornia Codes 4442 and 4443. All U.S.

forest land and the states of California,

Idaho, Maine, Minnesota, New Jersey, Oregon, and Washington require by

law that many internal combustion en-

gines be equipped with a spark arrest-

ing screen. If you operate in a locale

where such regulations exist, you are

legally responsible for maintaining the

operating condition of these parts.

Failure to do so is a violation of the law. For normal homeowner use, the muffler and spark arresting screen will

not require any service. After 50 hours

of use, we recommend that your muf- fler be serviced or replaced by a

Sears Service Center. LINE TRIMMER SAFETY

WARNING: Inspect the area to

be trimmed before each use Remove objects (rocks, broken glass, nails, wire, etc.) which can be thrown by or

become entangled in line Hard ob- jects can damage the trimmer head

and be thrown causing serious injury

• Only use the trimmer attachment for trimming, scalping, mowing and

sweeping Do not use the trimmer attachment for edging, pruning or

hedge trimming

• Cut only from your left to your right Cutting on right side of the shield will

throw debris away from the operator

ADDITIONAL SAFETY RULES

FOR OPTIONAL ATTACHMENTS

,_WARNING: For each optional attachment used, read entire opera-

tors manual before use and follow all warnings and instructions in manual

and on attachment.

_I_WARNING: Ensure handlebar

is installed when using brushcutter

attachment Attach handlebar above arrow on safety label on the upper

shaft (engine end of unit) If your

brushcutterattachmentdoesnot includeahandlebar,ahandlebar

accessorykit(#530071451)isavail- ablefromyourSearsServiceCenter.

EDGERSAFETY

WARNING:Inspecttheareato

beedgedbeforeeachuse.Remove objects(rocks,brokenglass,nails, wire,etc.)whichcanbethrownbythe

bladeorcanwraparoundtheshaft. &WARNING:Bladerotatesmo-

mentarilyafterthetriggerisreleased. Thebladecanseriouslycutyouor

others.Allowbladetostopbeforere-

movingitfromthecut.

• Throwawaybladesthatarebent, warped,cracked,brokenordam-

agedinanyotherway.Replace partsthatarecracked,chipped,or

damagedbeforeusingtheunit.

• Donotattempttoremovecutmateri- alnorholdmaterialtobecutwhen

theengineisrunningorwhencut- tingbladeismoving.

• Alwayskeepthewheelanddepthad- justingskidincontactwiththeground.

• Alwayspushtheunitslowlyoverthe ground.Stayalertforunevenside- walks,holesintheterrain,large

roots,etc.

BLOWER/VACUUMSAFETY

• Do not set unit on any surface except a clean, hard area while engine is

running. Debris such as gravel, sand, dust, grass, etc., could be picked up

by the air intake and thrown out through discharge opening, damaging

unit, property, or causing serious injury to bystanders or operator.

• Never place objects inside the blow- er tubes, vacuum tubes or blower

outlet. Always direct the blowing de- bris away from people, animals,

glass, and solid objects such as trees, automobiles, walls, etc. The

force of air can cause rocks, dirt, or sticks to be thrown or to ricochet

which can hurt people or animals, break glass, or cause other damage.

• Never run unit without the proper equipment attached. When using

your unit as a blower, always install blower tubes.

• Check air intake opening, blower tubes or vacuum tubes frequently,

always with engine stopped and spark plug disconnected. Keep

vents and discharge tubes free of debris which can accumulate and

restrict proper air flow.

• Never place any object in air intake opening as this could restrict proper

air flow and cause damage to the unit.

• Never use for spreading chemicals, fertilizers, or other substances which

may contain toxic materials.

• To avoid spreading fire, do not use near leaf or brush fires, fireplaces,

barbecue pits, ashtrays, etc.

BRUSHOUTTER SAFETY

DANGER: Blade can thrust vio-

lently away from material it does not

cut. Blade thrust can cause amputa- tion of arms or legs.

,_ WARNING: Do not use trimmer

head as a fastening device for the blade.

,_/kWARNING: Inspect area before starting unit. Remove all debris and

hard objects such as rocks, glass,

wire, etc. that can ricochet, be thrown, or otherwise cause injury or damage

during operation.

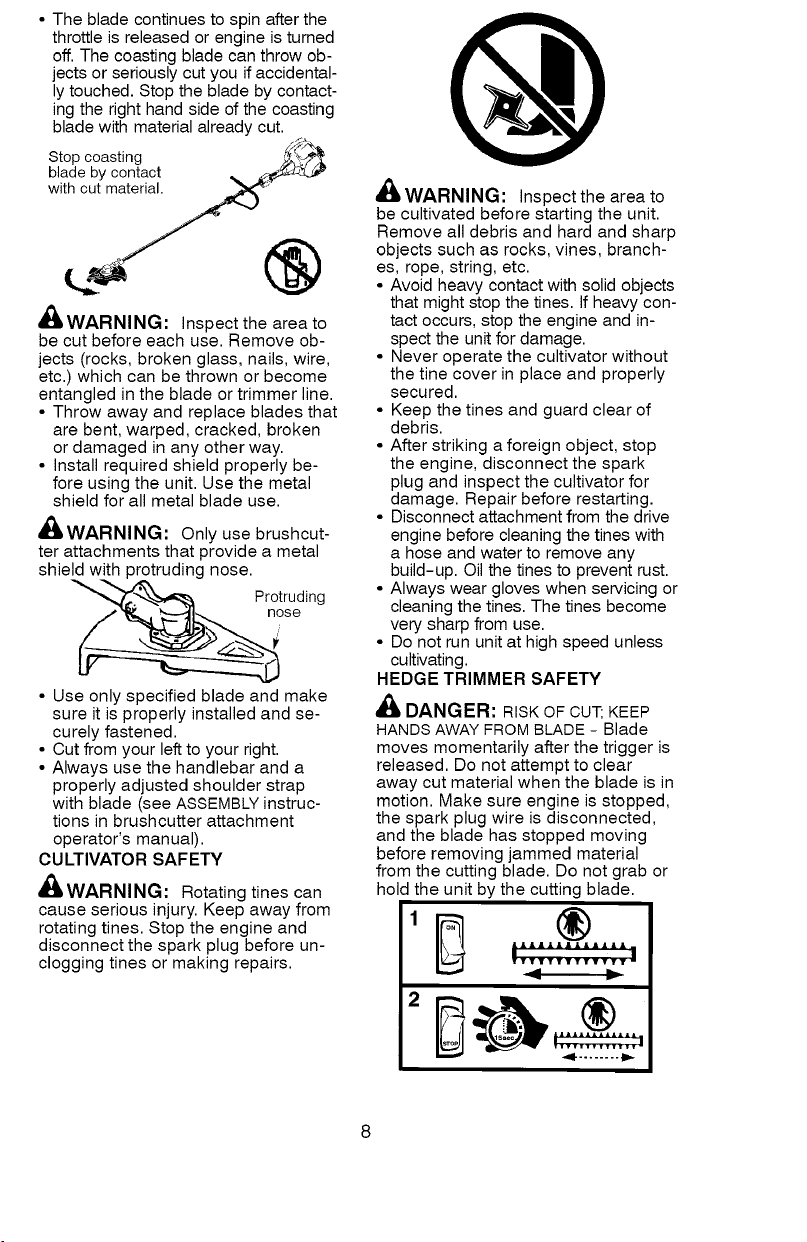

• The blade continues to spin after the throttle is released or engine is turned

off. The coasting blade can throw ob- jects or seriously cut you if accidental-

ly touched. Stop the blade by contact- ing the right hand side of the coasting

blade with material already cut.

Stop coasting

bJ_debycontact , _

,_ WARNING: Inspect the area to

be cut before each use. Remove ob-

jects (rocks, broken glass, nails, wire,

etc.) which can be thrown or become entangled in the blade or trimmer line.

• Throw away and replace blades that

are bent, warped, cracked, broken or damaged in any other way.

• Install required shield properly be- fore using the unit. Use the metal

shield for all metal blade use.

_ILWARNING: Only use brushcut- ter attachments that provide a metal

shield with protruding nose.

Protrud ing

• Use only specified blade and make sure it is properly installed and se-

curely fastened.

• Cut from your left to your right.

• Always use the handlebar and a properly adjusted shoulder strap

with blade (see ASSEMBLY instruc- tions in brushcutter attachment

operator's manual).

CULTIVATOR SAFETY

_IkWARNING: Rotating tines can cause serious injury. Keep away from

rotating tines. Stop the engine and

disconnect the spark plug before un- clogging tines or making repairs.

,_ WARNING: Inspect the area to

be cultivated before starting the unit. Remove all debris and hard and sharp

objects such as rocks, vines, branch-

es, rope, string, etc.

• Avoid heavy contact with solid objects that might stop the tines. If heavy con-

tact occurs, stop the engine and in- spect the unit for damage.

• Never operate the cultivator without the tine cover in place and properly

secured.

• Keep the tines and guard clear of debris.

• After striking a foreign object, stop the engine, disconnect the spark

plug and inspect the cultivator for damage. Repair before restarting.

• Disconnect attachment from the drive engine before cleaning the tines with

a hose and water to remove any build-up. Oil the tines to prevent rust.

• Always wear gloves when servicing or cleaning the tines. The tines become

very sharp from use.

• Do not run unit at high speed unless cultivating.

HEDGE TRIMMER SAFETY

DANGER: RISK OF CUT; KEEP

HANDS AWAY FROM BLADE - Blade moves momentarily after the trigger is released. Do not attempt to clear

away cut material when the blade is in

motion. Make sure engine is stopped,

the spark plug wire is disconnected, and the blade has stopped moving

before removing jammed material

from the cutting blade. Do not grab or

hold the unit by the cutting blade.

'D ®

I_IIIIIAAAAI_

I............ !

,_ WARNING: Inspect the area be- fore starting the unit. Remove all de-

bris and hard objects such as rocks, glass, wire, etc. that can ricochet, be thrown, or otherwise cause injury or

damage during operation.

• Do not use a cutting blade that is bent, warped, cracked, broken or

damaged in any other way. Have worn or damaged parts replaced by

your Sears Service Center.

• Always keep unit in front of your body. Keep all parts of your body

away from the cutting blade.

• Keep the cutting blade and air vents clear of debris.

POLE PRUNER SAFETY

_/LWARNING: The reciprocating

blade/rotating chain can cause severe injury. Inspect the unit before use. Do not operate unit with a bent, cracked

or dull blade or dull chain. Keep away from the blade/chain.

WARNING: The reciprocating

blade/rotating chain is sharp. Do not touch. To prevent serious injury, always stop engine and ensure blade/chain

has stopped moving, disconnect spark

plug, and wear gloves when changing or handling the blade or chain.

WAR NI N G: A coasting blade/ro-

tating chain can cause injury while it continues to move after the engine is

stopped. Maintain proper control of the

unit until the blade/chain has completely stopped moving. Keep hands, face and

feet at a distance from all moving parts.

Do not attempt to touch or stop the

blade or chain when it is moving.

,_ WARNING: To prevent serious

injury, do not use more than one boom extension with a pole pruner attach-

ment.

WARNING: Keep the pruner

away from power lines or electrical wires.

• Only use for pruning limbs or branches up to 6 inches (15 cm) in

diameter.

• Do not operate the unit faster than the speed needed to prune. Do not run the unit at high speed when not

pruning.

• Always stop the unit when work is delayed or when walking from one

cutting location to another.

• If you strike or become entangled with a foreign object, stop the engine

immediately and check for damage.

Have any damage repaired by a

Sears Service Center before at- tempting further operations. Discard

blades that are bent, warped, cracked or broken.

• Stop the unit immediately if you feel excessive vibration. Vibration is a

sign of trouble. Inspect thoroughly for loose nuts, bolts or damage

before continuing. Contact Sears Service for repair or replacement of affected parts as necessary.

SNOW THROWER SAFETY

,_ILWARNING: Keep hands and feet away from the rotor when starting

or running the engine. Never attempt to clear the rotor with the engine/motor

running. Stop engine and disconnect spark plug before unclogging snow or debris from discharge chute or when

adjusting vanes.

_/LWARNING: Falling objects can cause severe head injury. Wear head

protection when operating this unit

with a pole pruner attachment.

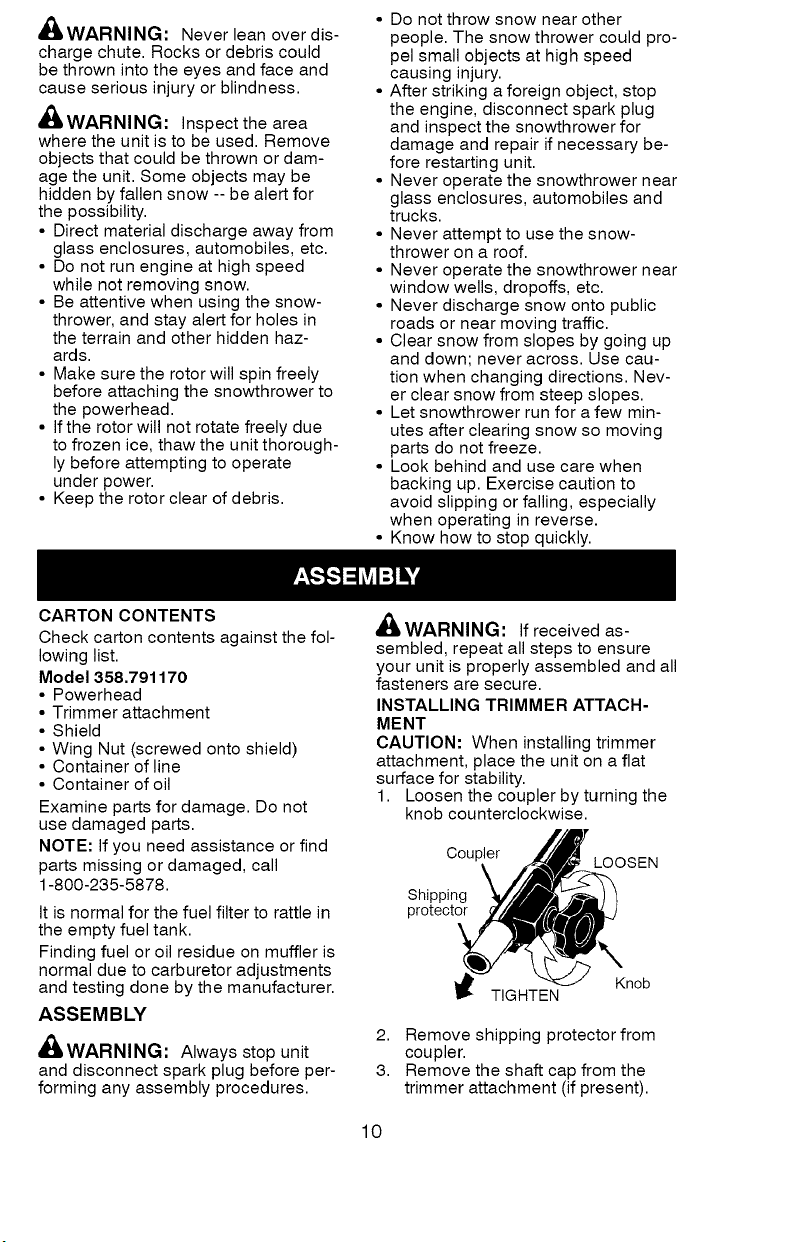

dlIWARNING:Neverleanoverdis- chargechute.Rocksordebriscould

bethrownintotheeyesandfaceand

causeseriousinjuryorblindness.

WARNING:Inspectthearea

wheretheunitistobeused.Remove objectsthatcouldbethrownordam-

agetheunit.Someobjectsmaybe

hiddenbyfallensnow--bealertfor

thepossibility.

• Directmaterialdischargeawayfrom glassenclosures,automobiles,etc.

• Donotrunengineathighspeed whilenotremovingsnow.

• Beattentivewhenusingthesnow- thrower,andstayalertforholesin

theterrainandotherhiddenhaz- ards.

• Makesuretherotorwillspinfreely beforeattachingthesnowthrowerto

thepowerhead.

• Iftherotorwillnotrotatefreelydue tofrozenice,thawtheunitthorough-

lybeforeattemptingtooperate underpower.

• Keeptherotorclearofdebris.

• Donotthrowsnownearother people.Thesnowthrowercouldpro- pelsmallobjectsathighspeed

causinginjury.

• Afterstrikingaforeignobject,stop theengine,disconnectsparkplug

andinspectthesnowthrowerfor damageandrepairifnecessarybe- forerestartingunit.

• Neveroperatethesnowthrowernear glassenclosures,automobilesand

trucks.

• Neverattempttousethesnow- throwerona roof.

• Neveroperatethesnowthrowernear windowwells,dropoffs,etc.

• Neverdischargesnowontopublic roadsornearmovingtraffic.

• Clearsnowfromslopesbygoingup anddown;neveracross.Usecau-

tionwhenchangingdirections.Nev- erclearsnowfromsteepslopes.

• Letsnowthrowerrunforafewmin- utesafterclearingsnowsomoving

partsdonotfreeze.

• Lookbehindandusecarewhen backingup.Exercisecautionto avoidslippingorfalling,especially

whenoperatinginreverse.

• Knowhowtostopquickly.

CARTONCONTENTS Checkcartoncontentsagainstthefol-

lowinglist.

Model 358,791170

• Powerhead

• Trimmer attachment

• Shield

• Wing Nut (screwed onto shield)

• Container of line

• Container of oil

Examine parts for damage. Do not use damaged parts.

NOTE: If you need assistance or find parts missing or damaged, call

1-800-235-5878.

It is normal for the fuel filter to rattle in

the empty fuel tank.

Finding fuel or oil residue on muffler is normal due to carburetor adjustments

and testing done by the manufacturer.

ASSEMBLY

_WARNING: Always stop unit and disconnect spark plug before per-

forming any assembly procedures.

_I, WARNING: If received as- sembled, repeat all steps to ensure

your unit is properly assembled and all fasteners are secure.

INSTALLING TRIMMER ATTACH- MENT

CAUTION: When installing trimmer

attachment, place the unit on a flat surface for stability.

1. Loosen the coupler by turning the knob counterclockwise.

Coupler

Shipping protector

TIGHTEN

2. Remove shipping protector from coupler.

3. Remove the shaft cap from the trimmer attachment (if present).

LOOSEN

Knob

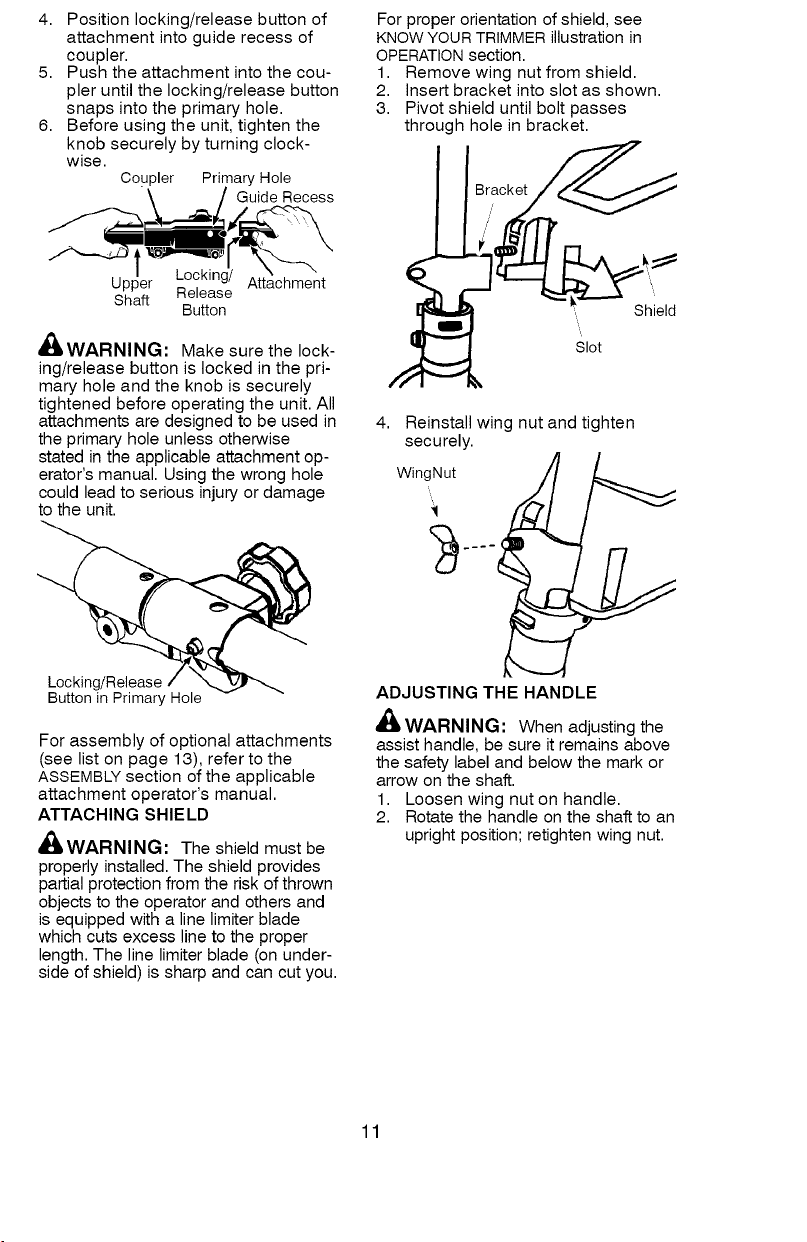

Position locking/release button of attachment into guide recess of

coupler. Push the attachment into the cou-

5. pler until the locking/release button snaps into the primary hole.

Before using the unit, tighten the knob securely by turning clock-

wise.

Coupler Primary Hole

"_1 t Guide Recess

Upt_er Locking/ Att_tchment

Shaft Release

Button

For proper orientation of shield, see KNOW YOUR TRIMMER illustration in

OPERATION section.

1. Remove wing nut from shield.

2. Insert bracket into slot as shown.

3. Pivot shield until bolt )asses through hole in bracket.

Shield

_WARNING: Make surethe lock-

ing/release button is locked in the pri-

mary hole and the knob is securely tightened before operating the unit. All attachments are designed to be used in

the primary hole unless otherwise stated in the applicable attachment op-

erator's manual. Using the wrong hole could lead to serious injury or damage

to the unit.

Locking/Release Button in Primary Hole

For assembly of optional attachments

(see list on page 13), refer to the ASSEMBLY section of the applicable attachment operator's manual.

ATTACHING SHIELD

,_/kWARNING: The shield must be

properly installed. The shield provides

partial protection from the risk of thrown objects to the operator and others and

is equipped with a line limiter blade which cuts excess line to the proper

length. The line limiter blade (on under- side of shield) is sharp and can cut you.

Slot

4. Reinstall wing nut and tighten securely.

WingNut

ADJUSTING THE HANDLE

WARNING: When adjusting the

assist handle, be sure it remains above the safety label and below the mark or arrow on the shaft.

1. Loosen wing nut on handle.

2. Rotate the handle on the shaft to an upright position; retighten wing nut.

KNOW YOUR TRIMMER READ THIS OPERATOR'S MANUAL AND SAFETY RULES BEFORE OPERATING YOUR

UNIT. Compare the illustrations with your unit to familiarize yourself with the location

of the various controls and adjustments. Save this manual for future reference.

Assist Handle _,_

=_'

Coupler _,__

Trimmer '_

Head Sha_ ..... _ - 2N/STOP _

, __u_'_ Primer Bulb Starter Handle

J Muffler

Line Limiter Blade

Throttle Trigger J

Start Lever

ON/STOP SWITCH

The ON/STOP switch is located on the trigger handle and is used to stop the

engine. To stop the engine, push and release the engine ON/STOP switch.

PRIMER BULB

The PRIMER BULB removes air from the carburetor and fuel lines and fills them with fuel. This allows you to start the engine with fewer pulls on the

starter rope. Activate the primer bulb by pressing it and allowing it to return

to its original form.

BEFORE STARTING ENGINE

_WARNIN_I: Be sureto read

the fuel information in the safety rules

before you begin. If you do not under-

stand the safety rules, do not attempt to fuel your unit. Call 1-800-235-5878.

FUELING ENGINE

_LWARNING: Remove fuel cap slowly when refueling.

This engine is certified to operate on

unleaded gasoline. Before operation,

gasoline must be mixed with a good quality synthetic 2-cycle air-cooled

engine oil. We recommend Craftsman

START LEVER The START LEVER helps to supply fuel

to the engine to aid in starting. Acti- vate the starting system by moving the

start lever to the START position. DO

NOT squeeze the throttle trigger until

the engine has started and runs. After the engine starts, allow the engine to

warm-up 5 seconds, then fully squeeze the throttle trigger to deacti-

vate the starting system (start lever

returns to RUN position). COUPLER

The COUPLER enables optional at- tachments to be installed on the unit.

brand synthetic oil. Mix gasoline and oil

at a ratio of 40:1. A 40:1 ratio is ob- tained by mixing 3.2 ounces of oil with 1 gallon of unleaded gasoline. Included

with this trimmer is a 3.2 ounce contain-

er of oil. Pour the entire contents of this

container into 1 gallon of gasoline to achieve the proper fuel mixture. DO

NOT USE automotive oil or marine oil.

These oils will cause engine damage. When mixing fuel, follow instructions

printed on container. Once oil is added to gasoline, shake

container momentarily to assure that the fuel is thoroughly mixed. Always

read and follow the safety rules relat- ing to fuel before fueling your unit.

IMPORTANT Alcoholblendedfuels(calledgasohol orusingethanolormethanol)canat-

tractmoisturewhichleadstosepara- tionandformationofacidsduringstor-

age.Acidicgascandamagethefuel systemofanenginewhileinstorage.

Toavoidengineproblems,emptythe fuelsystembeforestoragefor30days

orlonger.Drainthegastank,startthe

engineandletitrununtilthefuellines andcarburetorareempty.Usefresh fuelnextseason.

Neveruseengineorcarburetorclean-

erproductsinthefueltankorperma-

nentdamagemayoccur.

SeetheSTORAGEsectionforaddition- alinformation.

HOWTOSTOPYOURUNIT

• Releasethethrottletrigger.

• PushandreleasetheengineON/ STOPswitch.Theswitchwillauto-

maticallyreturntotheONposition. Wait5secondsbeforeattemptingto

restartunittoallowswitchtoreset.

ON/STOPSwitch

HOWTOSTARTYOUR UNIT

'_WARNING: Avoid any contact with the muffler. A hot muffler can cause serious burns.

/ ' I

Starting Position

STARTING A COLD ENGINE NOTE: DO NOT squeeze the throttle

trigger until the engine has started and

runs.

1. Set unit on a flat surface.

2. Slowly press the primer bulb 6 times.

3. Move the start lever to the START

position.

Primer Bulb

Start Lever

4. This unit has the Sim-pulTM starting system. You do not have to pull the

starter rope handle sharply or brisk- ly. Pull starter rope handle with a controlled and steady motion until

engine starts and runs.

5. Allow unit to run for 10-15 seconds, then fully squeeze the throttle trigger

to disengage the starting system (start lever returns to RUN position)

and begin normal operation.

STARTING A WARM ENGINE Pull starter rope handle with a

controlled and steady motion until

engine starts and runs. NOTE: Normally, the warm starting

procedure can be used within 5-10 minutes after the unit is turned off. If

the unit sits for more than 10 minutes without being used, it will be neces-

sary to start the unit by following the steps under STARTING A COLD

ENGINE or following the starting in-

struction steps shown on the unit.

STARTING A FLOODED ENGINE Flooded engines can be started by

placing the start lever in the RUN posi-

tion. Fully squeeze throttle trigger.

Pull the starter rope handle repeatedly

while squeezing throttle trigger until

engine starts and runs.

This could require pulling the starter

rope handle many times, depending

on how badly the unit is flooded.

If the unit still doesn't start, refer to

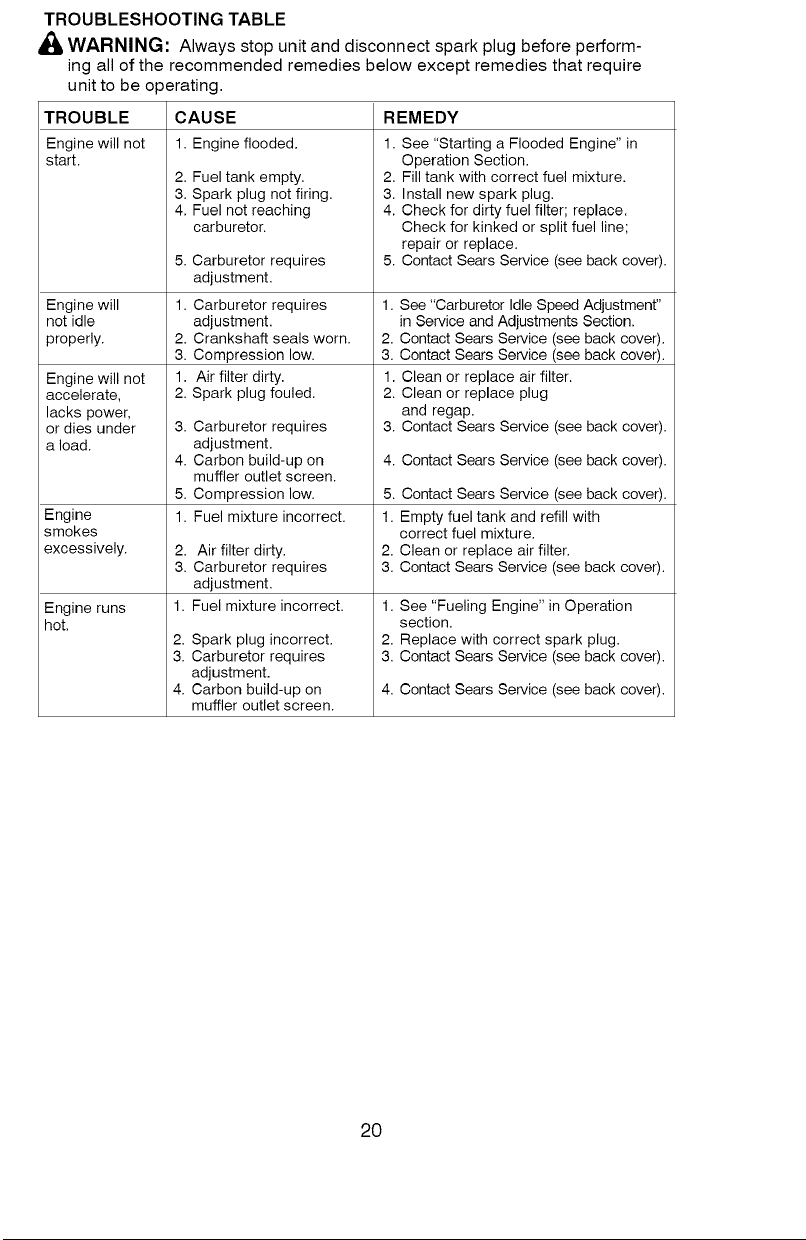

TROUBLESHOOTING TABLE or call

1-800-235-5878. CRAFTSMAN ®

CONVERTIBLE TM FEATURE

This model is equipped with a coupler which enables optional attachments to

be installed. The optional attachments

are:

Edger ................. 358.79240

Cultivator .............. 358.79241

Blower ................ 358.79242

Brushcutter ............ 358.79244

Pruner ................ 358.79245

Starter Handle

)Muffler

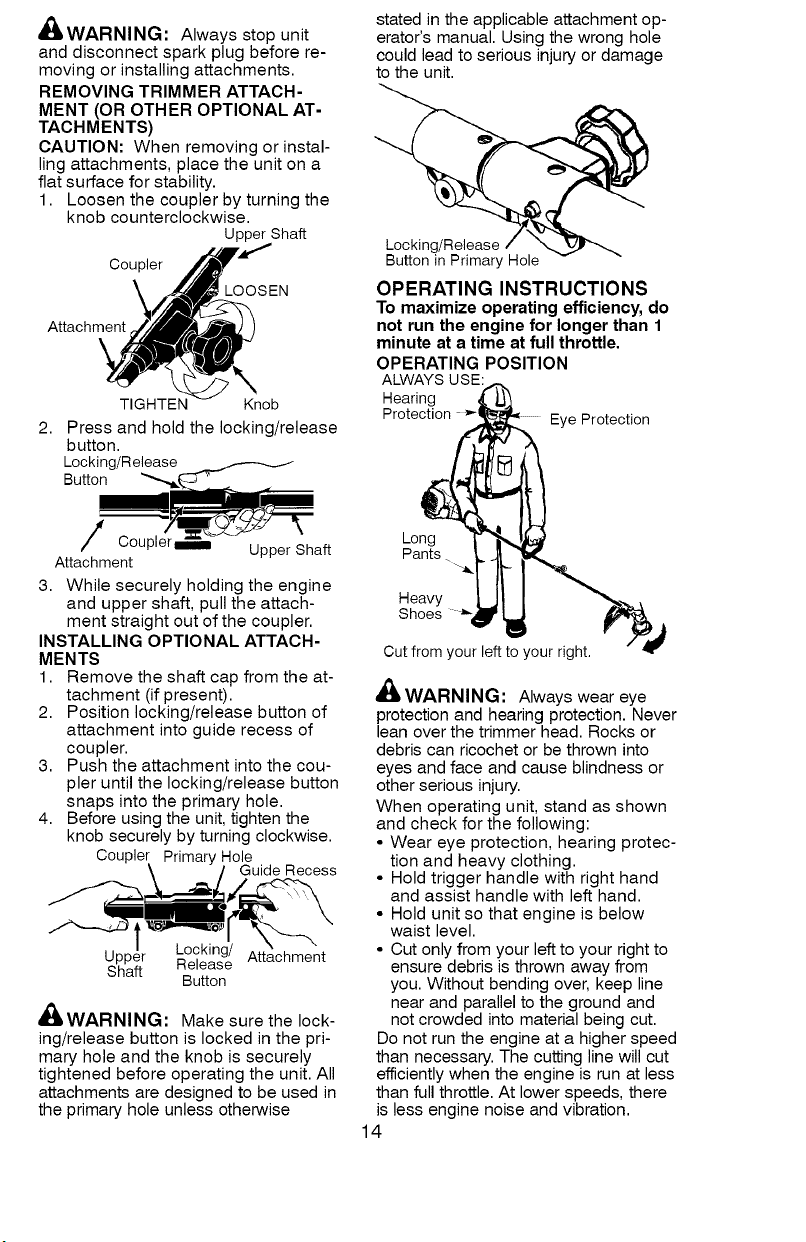

_WARNING: Always stop unit and disconnect spark plug before re-

moving or installing attachments. REMOVING TRIMMER ATTACH-

MENT (OR OTHER OPTIONAL AT-

TACHMENTS)

CAUTION: When removing or instal- ling attachments, place the unit on a

flat surface for stability.

1. Loosen the coupler by turning the knob counterclockwise.

Upper Shaft

Coupler

LOOSEN

Attachment

TIGHTEN Knob

Press and hold the locking/release button.

Locking/Release Button

stated in the applicable attachment op-

erator's manual. Using the wrong hole

could lead to serious injury or damage to the unit.

Locking/Release Button in Primary Hole

OPERATING INSTRUCTIONS

To maximize operating efficiency, do

not run the engine for longer than 1 minute at a time at full throttle.

OPERATING POSITION

ALWAYS USE:

Hearing Protection _-i

Eye Protection

Attachment

Cou_ Upper Shaft

3. While securely holding the engine and upper shaft, pull the attach-

ment straight out of the coupler.

INSTALLING OPTIONAL ATTACH-

MENTS

1. Remove the shaft cap from the at- tachment (if present).

2. Position locking/release button of attachment into guide recess of coupler.

3. Push the attachment into the cou- pler until the locking/release button snaps into the primary hole.

4. Before using the unit, tighten the knob securely by turning clockwise.

Coupler Primary Hole

_/ Guide Recess

t_pa__ _°e___sO/ Attachment

Button

,_WARNING: Make surethe lock-

ing/release button is locked in the pri- mary hole and the knob is securely

tightened before operating the unit. All attachments are designed to be used in

the primary hole unless otherwise

Long Pants

Shoes

Heavy _,ill_

Cutfrom yourleffto yourright.

_/L WARNING: Always wear eye

protection and hearing protection. Never lean over the trimmer head. Rocks or

debris can ricochet or be thrown into

eyes and face and cause blindness or

other serious injury. When operating unit, stand as shown

and check for the following:

• Wear eye protection, hearing protec- tion and heavy clothing.

• Hold trigger handle with right hand and assist handle with left hand.

• Hold unit so that engine is below waist level.

• Cut only from your left to your right to ensure debris is thrown away from

you. Without bending over, keep line near and parallel to the ground and

not crowded into material being cut.

Do not run the engine at a higher speed

than necessary. The cutting line will cut

efficiently when the engine is run at less

than full throttle. At lower speeds, there

is less engine noise and vibration.

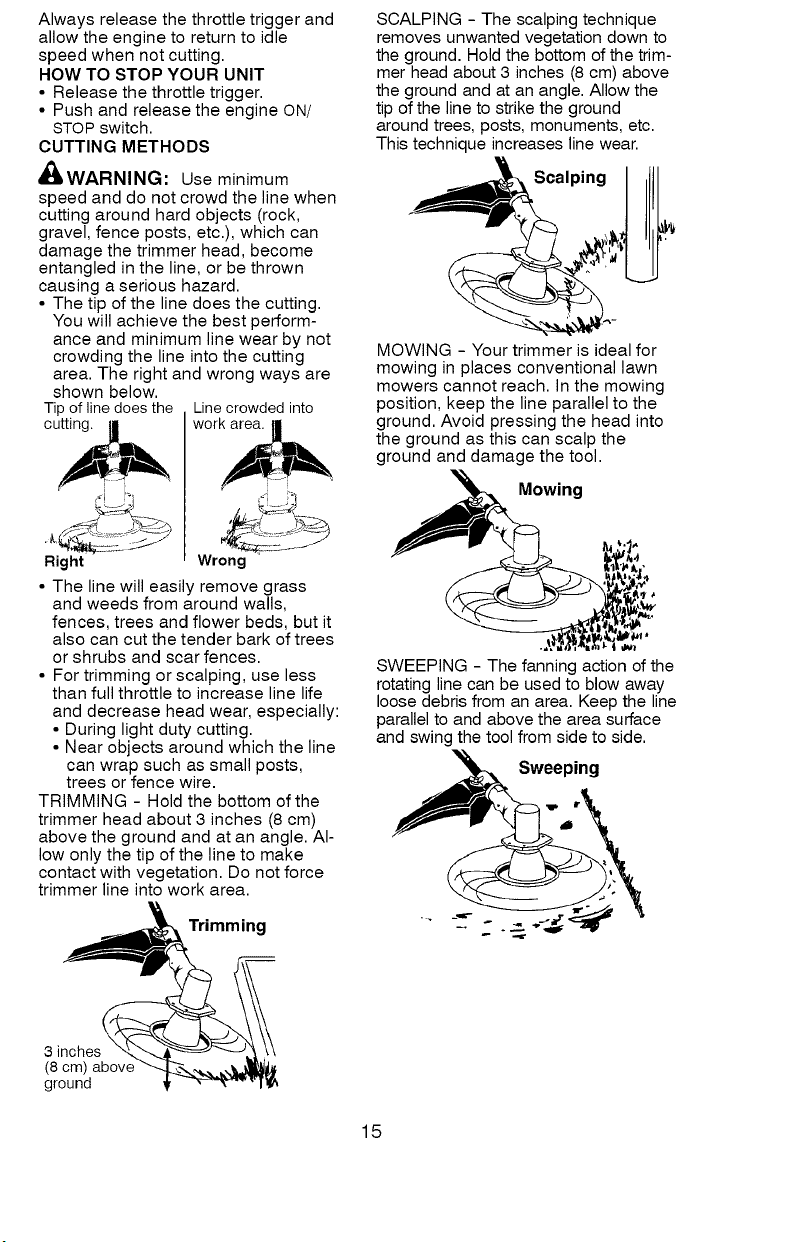

Alwaysreleasethethrottletriggerand allowtheenginetoreturntoidle

speedwhennotcutting.

HOWTOSTOPYOURUNIT

• Releasethethrottletrigger.

• PushandreleasetheengineON/ STOPswitch.

CUTTINGMETHODS

,_WARNING: Use minimum

speed and do not crowd the line when cutting around hard objects (rock, gravel, fence posts, etc.), which can

damage the trimmer head, become

entangled in the line, or be thrown

causing a serious hazard.

• The tip of the line does the cutting. You will achieve the best perform-

ance and minimum line wear by not crowding the line into the cutting area. The right and wrong ways are

shown below.

Tip of line does the

Line crowded into

work_

SCALPING - The scalping technique removes unwanted vegetation down to

the ground. Hold the bottom of the trim-

mer head about 3 inches (8 cm) above

the ground and at an angle. Allow the tip of the line to strike the ground

around trees, posts, monuments, etc. This technique increases line wear.

Scalping

MOWING - Your trimmer is ideal for mowing in places conventional lawn mowers cannot reach. In the mowing

position, keep the line parallel to the

ground. Avoid pressing the head into the ground as this can scalp the

ground and damage the tool.

Mowing

Right

• The line will easily remove grass and weeds from around walls,

fences, trees and flower beds, but it also can cut the tender bark of trees

or shrubs and scar fences.

• For trimming or scalping, use less than full throttle to increase line life

and decrease head wear, especially:

• During light duty cutting.

• Near objects around which the line

can wrap such as small posts,

trees or fence wire.

TRIMMING - Hold the bottom of the trimmer head about 3 inches (8 cm)

above the ground and at an angle. Al-

low only the tip of the line to make

contact with vegetation. Do not force trimmer line into work area.

3 inches (8 cm) abow

ground

Wrong

Trimming

SWEEPING - The fanning action of the rotating line can be used to blow away

loose debris from an area. Keep the line parallel to and above the area surface

and swing the tool from side to side.

Sweeping

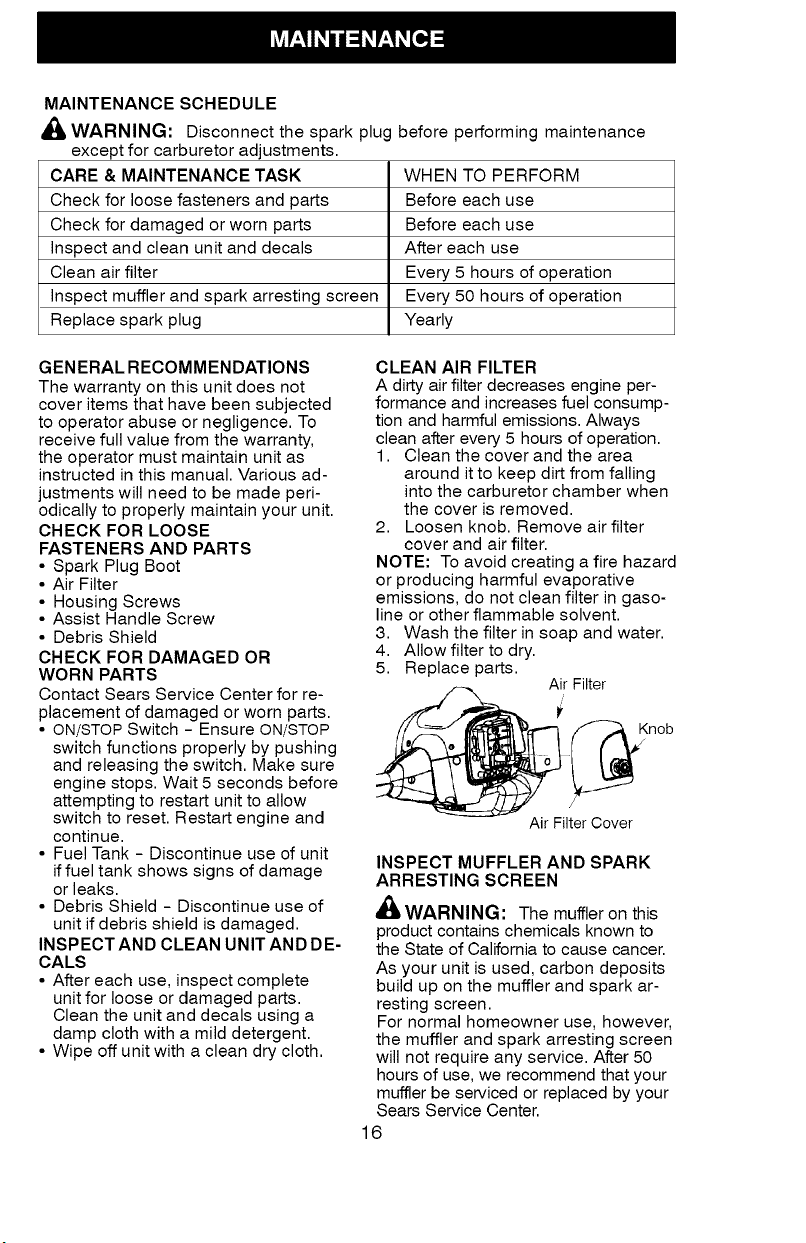

MAINTENANCE SCHEDULE

,_ WARNING: Disconnect the spark plug

except for carburetor adjustments.

CARE & MAINTENANCE TASK

Check for loose fasteners and parts

Check for damaged or worn parts

Inspect and clean unit and decals

Clean air filter

Inspect muffler and spark arresting screen

Replace spark plug

before performing maintenance

WHEN TO PERFORM

Before each use

After each use

Every 5 hours of operation

Every 50 hours of operation

Yearly

GENERAL RECOMMENDATIONS

The warranty on this unit does not cover items that have been subjected to operator abuse or negligence. To

receive full value from the warranty,

the operator must maintain unit as

instructed in this manual. Various ad-

justments will need to be made peri- odically to properly maintain your unit.

CHECK FOR LOOSE FASTENERS AND PARTS

• Spark Plug Boot

• Air Filter

• Housing Screws

• Assist Handle Screw

• Debris Shield

CHECK FOR DAMAGED OR

WORN PARTS

Contact Sears Service Center for re- placement of damaged or worn parts.

• ON/STOP Switch - Ensure ON/STOP switch functions properly by pushing

and releasing the switch. Make sure engine stops. Wait 5 seconds before

attempting to restart unit to allow switch to reset. Restart engine and continue.

• Fuel Tank - Discontinue use of unit if fuel tank shows signs of damage

or leaks.

• Debris Shield - Discontinue use of unit if debris shield is damaged.

INSPECTAND CLEAN UNITAND DE- CALS

• After each use, inspect complete unit for loose or damaged parts. Clean the unit and decals using a

damp cloth with a mild detergent.

• Wipe off unit with a clean dry cloth.

CLEAN AIR FILTER A dirty air filter decreases engine per-

formance and increases fuel consump- tion and harmful emissions. Always

clean after every 5 hours of operation.

1. Clean the cover and the area around it to keep dirt from falling

into the carburetor chamber when

the cover is removed.

2. Loosen knob. Remove air filter cover and air filter.

NOTE: To avoid creating a fire hazard

or producing harmful evaporative emissions, do not clean filter in gaso-

line or other flammable solvent.

3. Wash the filter in soap and water.

4. Allow filter to dry.

5. Replace parts.

Air Filter

Air Filter Cover

INSPECT MUFFLER AND SPARK

ARRESTING SCREEN

_/L WARNING: The muffler on this

product contains chemicals known to

the State of California to cause cancer. As your unit is used, carbon deposits

build up on the muffler and spark ar- resting screen.

For normal homeowner use, however,

the muffler and spark arresting screen will not require any service. After 50

hours of use, we recommend that your muffler be serviced or replaced by your

Sears Service Center.

Knob

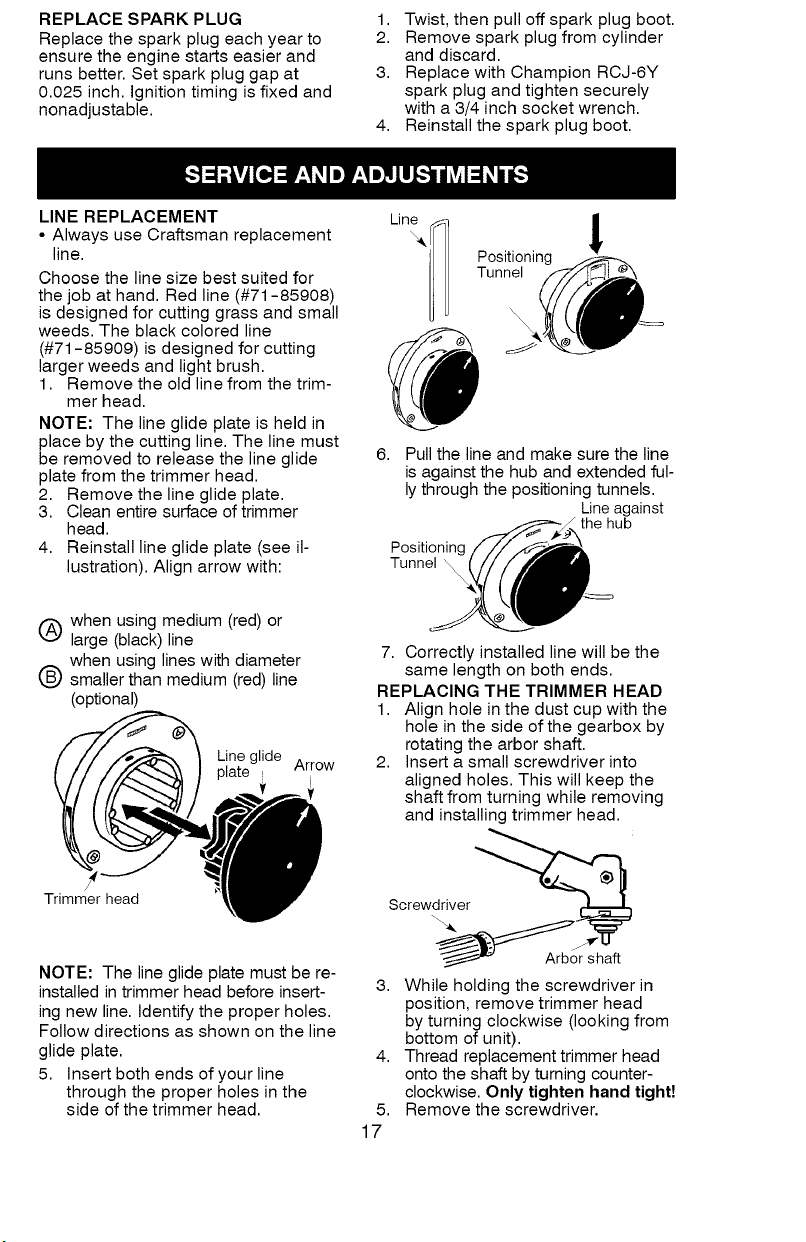

REPLACESPARKPLUG Replacethesparkplugeachyearto

ensuretheenginestartseasierand runsbetter.Setsparkpluggapat

0.025inch.Ignitiontimingisfixedand nonadjustable.

LINEREPLACEMENT

• AlwaysuseCraftsmanreplacement

line.

Choose the line size best suited for

the job at hand. Red line (#71-85908)

is designed for cutting grass and small

weeds. The black colored line

(#71-85909) is designed for cutting larger weeds and light brush.

1. Remove the old line from the trim-

mer head.

NOTE: The line glide plate is held in place by the cutting line. The line must

be removed to release the line glide plate from the trimmer head.

2. Remove the line glide plate.

3. Clean entire surface of trimmer

head.

4. Reinstall line glide plate (see il-

lustration). Align arrow with:

1. Twist,thenpulloffsparkplugboot.

2. Removesparkplugfromcylinder anddiscard.

3. ReplacewithChampionRCJ-6Y sparkplugandtightensecurely witha3/4inchsocketwrench.

4. Reinstallthesparkplugboot.

Positioning Tunnel

i !

6, Pull the line and make sure the line

is against the hub and extended ful- ly through the positioning tunnels.

Positioning Tunnel \

Line against the hub

when using medium (red) or

(_ large (black)line

when using lines with diameter

(_ smaller than medium (red) line

(optional)

Line glide Arrow

plate _ [

Trimmer head

NOTE: The line glide plate must be re- installed in trimmer head before insert-

ing new line. Identify the proper holes. Follow directions as shown on the line

glide plate.

5. Insert both ends of your line through the proper holes in the

side of the trimmer head.

7. Correctly installed line will be the same length on both ends.

REPLACING THE TRIMMER HEAD

1. Align hole in the dust cup with the hole in the side of the gearbox by

rotating the arbor shaft.

2. Insert a small screwdriver into aligned holes. This will keep the

shaft from turning while removing and installing trimmer head.

Screwdriver _

3. While holding the screwdriver in position, remove trimmer head by turning clockwise (looking from bottom of unit).

Thread replacement trimmer head onto the shaft by turning counter-

clockwise. Only tighten hand tight! Remove the screwdriver.

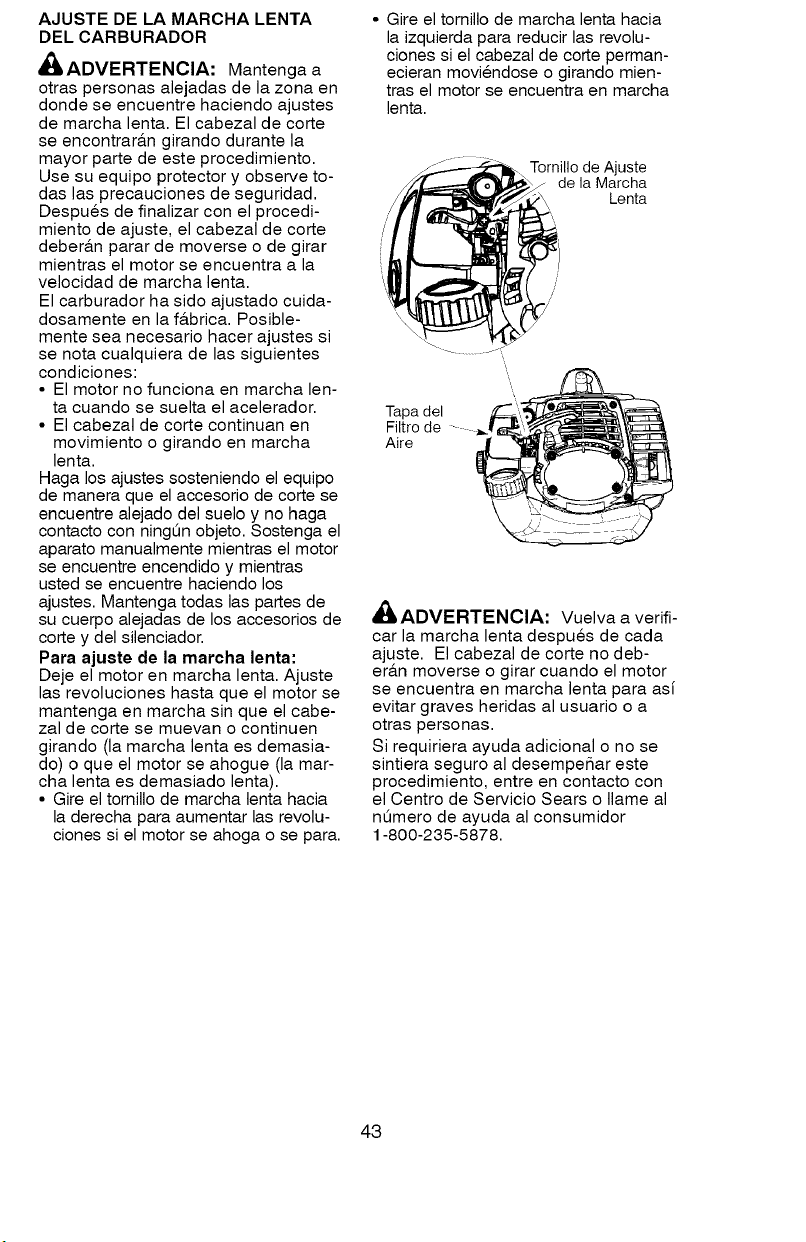

CARBURETORIDLESPEED

ADJUSTMENT

'_LWARNING: Keep others away when making idle speed adjustments.

The trimmer head will be spinning dur-

ing most of this procedure. Wear your

protective equipment and observe all safety precautions. After making ad- justments, the trimmer head must not

move or spin at idle speed. The carburetor has been carefully set

at the factory. Adjustments may be

necessary if you notice any of the fol-

lowing conditions:

• Engine will not idle when the throttle is released.

• The trimmer head moves or spins at idle.

Make adjustments with the unit sup- ported so the cutting attachment is off

the ground and will not make contact with any object. Hold the unit by hand while running and making adjustments.

Keep all parts of your body away from

the cutting attachment and muffler. To adjust idle speed:

Allow engine to idle. Adjust speed until

engine runs without trimmer head moving or spinning (idle too fast) or engine stalling (idle speed too slow).

• Turn idle speed screw clockwise to increase engine speed if engine

stalls or dies.

• Turn idle speed screw counterclock- wise to decrease engine speed if

trimmer head moves or spins at idle.

Idle Speed

Screw

Air Filter

Cover

_,WARNING: Recheck the idle speed after each adjustment. The

trimmer head must not move or spin at

idle speed to avoid serious injury to

the operator or others.

If you require further assistance or are unsure about performing this proce-

dure, contact your Sears Service Cen- ter or call our customer assistance

help line at 1-800-235-5878.

_WARNIN_I: Perform the follow-

ing steps after each use:

• Allow engine to cool before storing or transporting.

• Store unit and fuel in a well venti- lated area where fuel vapors cannot reach sparks or open flames from

water heaters, electric motors or switches, furnaces, etc.

• Store unit with all guards in place.

Position unit so that any sharp ob-

ject cannot accidentally cause injury.

• Store unit and fuel well out of the reach of children.

SEASONAL STORAGE Prepare unit for storage at end of sea-

son or if it will not be used for 30 days or more.

If your unit is to be stored for a period

of time:

• Clean the entire unit before lengthy storage.

• Store in a clean dry area.

• Lightly oil external metal surfaces.

FUEL SYSTEM Empty the fuel system before storage

for 30 days or longer. Drain the gas tank, start the engine and let it run un-

til the fuel lines and carburetor are

empty. Use fresh fuel next season.

Under FUELING ENGINE in the OPERA- TION section of this manual, see mes- sage labeled IMPORTANT regarding

the use of gasohol in your engine.

Fuel stabilizer is an acceptable alter-

native in minimizing the formation of fuel gum deposits during storage. Add stabilizer to the gasoline in the fuel

tank or fuel storage container. Follow the mix instructions found on stabilizer

container. Run engine at least 3 min-

utes after adding stabilizer.

Craftsman 40:1,2-cycle engine oil (air cooled) is already blended with fuel

stabilizer. If you do not use this Sears oil, you can add a fuel stabilizer to

your fuel tank.

ENGINE

• Remove spark plug and pour 1 tea- spoon of 40:1,2-cycle engine oil (air cooled) through the spark plug

opening. Slowly pull the starter rope 8 to 10 times to distribute oil.

• Replace spark plug with new one of recommended type and heat range.

• Clean air filter.

• Check entire unit for loose screws, nuts, and bolts. Replace any dam-

aged, broken, or worn parts.

• At the beginning of the next season, use only fresh fuel having the proper

gasoline to oil ratio.

OTHER

• Do not store gasoline from one sea- son to another.

• Replace your gasoline can if it starts to rust.

TROUBLESHOOTING TABLE

WARNING: Always stop unit and disconnect spark plug before perform-

ing all of the recommended remedies below except remedies that require unit to be operating.

TROUBLE

Engine will not start.

Engine will 1. Carburetor requires 1. not idle adjustment. properly. 2. Crankshaft seals worn. 2.

Engine will not accelerate,

lacks power, or dies under

a load.

Engine smokes

excessively.

Engine runs hot.

CAUSE

1. Engine flooded.

2. Fuel tank empty.

3. Spark plug not firing.

4. Fuel not reaching carburetor.

5. Carburetor requires adjustment.

3. Compression low. 3.

1. Air filter dirty. 1.

2. Spark plug fouled. 2.

3. Carburetor requires adjustment.

4. Carbon build-up on

muffler outlet screen.

5. Compression low.

1. Fuel mixture incorrect.

2. Air filter dirty.

3. Carburetor requires adjustment.

1. Fuel mixture incorrect.

2. Spark plug incorrect.

3. Carburetor requires

adjustment.

4. Carbon build-up on muffler outlet screen.

REMEDY

1. See "Starting a Flooded Engine" in Operation Section.

2. Fill tank with correct fuel mixture.

3. Install new spark plug.

4. Check for dirty fuel filter; replace. Check for kinked or split fuel line; repair or replace.

5. Contact Sears Service (see back cover).

See "Carburetor Idle Speed Adjustment'' in Service and Adjustments Section. Contact Sears Service (see back cover). Contact Sears Service (see back cover).

Clean or replace air filter. Clean or replace plug

and regap.

Contact Sears Service (see back cover).

4. Contact Sears Service (see back cover).

5. Contact Sears Service (see back cover).

1. Empty fuel tank and refill with correct fuel mixture.

2. Clean or replace air filter.

3. Contact Sears Service (see back cover).

See "Fueling Engine" in Operation section.

Replace with correct spark plug.

Contact Sears Service (see back cover).

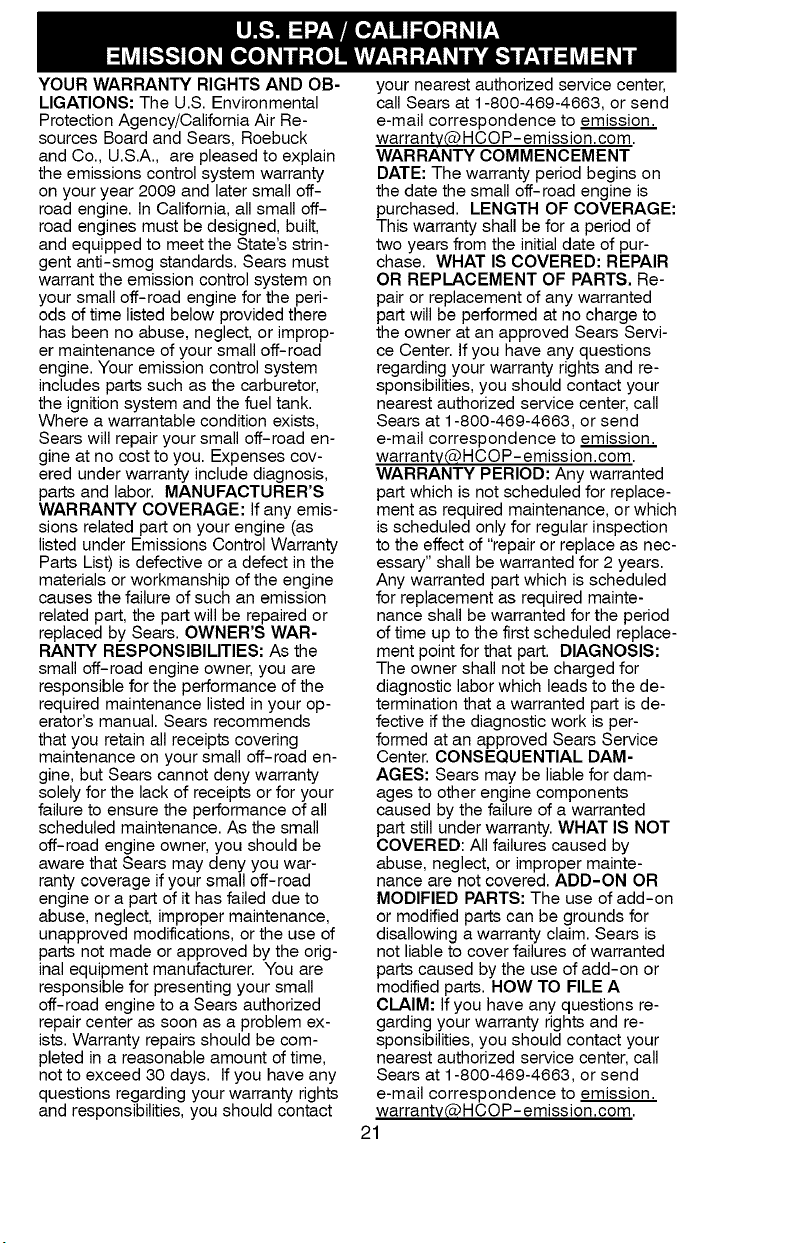

YOUR WARRANTY RIGHTS AND OB-

LIGATIONS: The U.S. Environmental Protection Agency/California Air Re-

sources Board and Sears, Roebuck and Co., U.S.A., are pleased to explain

the emissions control system warranty on your year 2009 and later small off-

road engine. In California, all small off- road engines must be designed, built,

and equipped to meet the State's strin- gent anti-smog standards. Sears must warrant the emission control system on

your small off-road engine for the peri- ods of time listed below provided there

has been no abuse, neglect, or improp- er maintenance of your small off-road

engine. Your emission control system

includes parts such as the carburetor, the ignition system and the fuel tank. Where a warrantable condition exists,

Sears will repair your small off-road en- gine at no cost to you. Expenses cov-

ered under warranty include diagnosis,

parts and labor. MANUFACTURER'S WARRANTY COVERAGE: If any emis-

sions related part on your engine (as

listed under Emissions Control Warranty

Parts List) is defective or a defect in the

materials or workmanship of the engine causes the failure of such an emission

related part, the part will be repaired or

replaced by Sears. OWNER'S WAR-

RANTY RESPONSIBILITIES: As the small off-road engine owner, you are

responsible for the performance of the

required maintenance listed in your op-

erator's manual. Sears recommends that you retain all receipts covering

maintenance on your small off-road en- gine, but Sears cannot deny warranty

solely for the lack of receipts or for your failure to ensure the performance of all

scheduled maintenance. As the small off-road engine owner, you should be

aware that Sears may deny you war-

ranty coverage if your small off-road

engine or a part of it has failed due to abuse, neglect, improper maintenance,

unapproved modifications, or the use of

parts not made or approved by the orig-

inal equipment manufacturer. You are

responsible for presenting your small off-road engine to a Sears authorized

repair center as soon as a problem ex-

ists. Warranty repairs should be com-

pleted in a reasonable amount of time,

not to exceed 30 days. If you have any questions regarding your warranty rights

and responsibilities, you should contact

your nearest authorized service center, call Sears at 1-800-469-4663, or send

e-mail correspondence to emission. warranty@ HCOP- emission.com. WARRANTY COMMENCEMENT

DATE: The warranty period begins on the date the small off-road engine is

purchased. LENGTH OF COVERAGE: This warranty shall be for a period of

two years from the initial date of pur- chase. WHAT IS COVERED: REPAIR

OR REPLACEMENT OF PARTS, Re-

pair or replacement of any warranted

part will be performed at no charge to the owner at an approved Sears Servi-

ce Center. If you have any questions

regarding your warranty rights and re- sponsibilities, you should contact your

nearest authorized service center, call

Sears at 1-800-469-4663, or send

e-mail correspondence to emission. warranty@HCOP- emission.com.

WARRANTY PERIOD: Any warranted

part which is not scheduled for replace-

ment as required maintenance, or which

is scheduled only for regular inspection to the effect of "repair or replace as nec-

essary" shall be warranted for 2 years. Any warranted part which is scheduled for replacement as required mainte-

nance shall be warranted for the period of time up to the first scheduled replace-

ment point for that part. DIAGNOSIS: The owner shall not be charged for

diagnostic labor which leads to the de- termination that a warranted part is de- fective if the diagnostic work is per-

formed at an approved Sears Service

Center. CONSEQUENTIAL DAM- AGES: Sears may be liable for dam-

ages to other engine components caused by the failure of a warranted

part still under warranty. WHAT IS NOT

COVERED: All failures caused by abuse, neglect, or improper mainte-

nance are not covered. ADD-ON OR

MODIFIED PARTS: The use of add-on or modified parts can be grounds for disallowing a warranty claim. Sears is

not liable to cover failures of warranted

parts caused by the use of add-on or

modified parts. HOW TO FILE A

CLAIM: If you have any questions re- garding your warranty rights and re-

sponsibilities, you should contact your

nearest authorized service center, call

Sears at 1-800-469-4663, or send

e-mail correspondence to emission. warranty@HCOP- emission.com.

WHERETOGETWARRANTYSER- VICE:Warrantyservicesorrepairsshall

beprovidedatallSearsServiceCen-

ters.Call1-800-469-4663orsend

e-mailcorrespondencetoemission.

warranty@ HCOP- emission.com.

MAINTENANCE, REPLACEMENT

AND REPAIR OF EMISSION RE-

LATED PARTS: Any Sears approved replacement part used in the perfor-

mance of any warranty maintenance or repair on emission related parts will be provided without charge to the owner if

the part is under warranty.

The information on the product label indicates which standard your engine is certified.

Example: (Year) EPA and/or CALIFORNIA.

EMISSION CONTROL WARRANTY

PARTS LIST: Carburetor, air filter (cov-

ered up to maintenance schedule),

ignition system: spark plug (covered

up to maintenance schedule), ignition

module, muffler including catalyst (if

equipped), fuel tank. MAINTENANCE

STATEMENT: The owner is responsible for the performance of all required main- tenance as defined in the operator's

manual.

61 I sl I

This engine is certified to be emissions compliant for the following use:

[] Moderate (50 hours)

[] Intermediate (125 hours)

[] Extended (300 hours)

REPAIR PARTS

CRAFTSMAN GAS TRIMMER MODEL 358.791170

5 /

6.............

t14

Ref.

17 19 8_ _ 27

PartNo.

545191801

1. 545187602

2. 530016449

530015805

545190001

5. 545008073

6. 530015786

545199301

8. 545187502

9. 545008040

10. 530058583

11. 530016152

12. 545003366

13. 530016344

14. 545132002

15. 545003367

16.

545003325

17. 530052285

18. 530015814

19. 530015820

20,

530015775

21. 530016014

22. 530016152

23. 545150701

24. 530096099

25.

Assy-Switch Wire Housing-Throttle (RH) Screw (M4) Screw (10-14 x 1/2) Spring-Trigger Kit-Trigger (Incl. 5) Bolt (1/4-20 x 2) Assy-Throttte Cable Housing-Throttle (LH)

Kit-Switch

Assy-HandIe Assist (Incl. 7,12) Wingnut (1/4-20) Kit-Driveshaft Upper (Incl. 14) Screw (12-24 x .480) Flexshaft Kit-Driveshaft Lower

Kit-Shield (incl. 18,19,20,23) Limiter-Line Screw (10-14 x 3/4) Bolt (1/4-20 x 1-1/4) Screw (8-16 x .593) Screw (12-24 x .960) Wingnut (1/4-20) Bracket-Shield Assy-Gearbox 1"

Description

(Incl. 15,21,22,24,25)

Ref. PartNo.

26. 71-85740

27. - ......

71-85908 71-85909

28. 530096039

545212845 545209101

545167716

Not Shown

Description

Assy-Cutting Head Tube-Twisted Line

Red Line

Black Line

Plate-Glide

Operator Manual

Decal-Shaft Warning (Lower)

Decal-Shaft Warning (Upper)

REPAIR PARTS

CRAFTSMAN GAS TRIMMER MODEL 358.791170

46_

Ref.

Part No.

545187001

1. 530016101

2. 530016301

3. 530047721

4. 545008046

545194801

6. 545194601

7. 545194901

8. 545195001

9. 545181801

10. 530016449

11. 545187201

12.

13.

Champion 545008044

14. 545029901

15. 545208401

16. 545213101

17.

530015897

18. 530016441

19. 545190901

20. 545185301

21. 545008013

22. 545008049

23. 545188301

24. 545188001

25. 545112801

26. 545188701

27. 545188201

28. 530015828

29. 545008044

30. 545013401

31. 530058982

32. 545187301

33. 545180701

34.

545008070

35.

Cover-Air Box 36. Nut-Carb. Screw 37.

Screw (8-32) 38. Bulb-Purge 39. Kit-Piston/Cylinder 40.

Retainer - Piston 42.

Ring - Piston 43. Insert - Front Transfer Port 44. Insert - Rear Transfer Port 45.

Cylinder - Machined 46. Screw (M4 x 1.75 x 16mm) 47. Cover - Top 48. Plug - Spark (RCJ-6Y) 49. Seal -Cylinder (Kit) 50. Kit-Rope 51. Handle-Starter 52. Assy - Shroud 53.

(Incl. 15,16,20,21,22,23,26) 54. Screw (M5) 55. Screw (.20 x 32) 56. Shroud with eyeiet 57. Spacer - Insert Kit - Starter Spring 58. Kit - Starter Pulley (Inci. 24,25) 59. Spring - Starter Hub 60. Hub - Starter 61. Screw (M6) 62. Assy - Starter Cup 63. Coupling - Starter 64. Washer 65. Seal - Crankshaft (Kit) 66. Bearing - Crankshaft 67. Bolt - Muffler 68. Guard - Muffler 69.

Assy - Muffler (Incl. 32,35,36) Kit - Spark Arrestor

Description Ref.

(Incl. 6,7,8,9,10) 41.

PartNo.

545008044 530016445 545215901 545182101 530069599 530023877 530095646 530015897 545181901 545191601 545189701 530016357 545120401 530016463 530057852 530094189 545008038 530015774 530015897 545186401 530015768 545213001

545008047 545008044 530016418 545194501 530016441 545008044 545190501 545008042 545186901 545195901 545188801 545008044

Gasket - Muffler (Kit) Screw - Tank Retainer

Assy-Fuel Cap w/retainer Assy - Tank (incl. 38,40,41,42)

Kit- FueI Line (Incl. 41) Fitting -FueI Line

Assy - Fuel Pickup

Screw (M5) Assy - Crankcase Assy - Leadwire

Module - Ignition

Screw (8-32) Assy - Flywheel

Washer

Spacer - Washer Washer - Clutch

Kit - Clutch Assy.

Screw (10-24 x 1")

Screw (M5)

Guide - Clutch Drum

Locknut (10-24) Assy - Fan Housing

Kit - Crankshaft

Seal - CyI./Adapter (Kit)

Bolt (M5) Adapter - Carburetor

Screw (.20 x 32)

Gasket - Carb./Adapter (Kit)

Boot - Carb.

Kit - Carb. Airbox

Filter - Air

Assy - Airbox Knob

Kit - Gasket (incl. 14,30,36,59,63)

Deecription

(Incl. 53,55,56)

Declaraci6n de Garantia 25 Servicio y Ajustes 42 Identificaci6n de los Simbolos Almacenaje 44 de Seguridad 26 Tabla Diagn6stica 45

Reglas de Seguridad 28 Montaje 34 Declaraci6n de Emision 46 Uso 36 Lista de Piezas 23

Mantenimiento 40 Repuesto y Encargos Contratapa

GARANTiA COMPLETA DE CRAFTSMAN Si este producto falla por un defecto en el material o de mano de obra dentro de

dos (2) a_os a partir de la fecha de compra y este se ha utilizado y mantenido de acuerdo al manual del usuario, envielo a cualquier tienda Sears, Centro de Servi-

cios Sears u otra tienda Craftsman en los Estados Unidos para su reparaci6n gra- tuita (o reemplazo si no es posible repararlo).

Esta garantia es aplicable por s61o 90 dias desde la fecha de compra si este pro-

ducto se usa con fines comerciales o se usa para arriendo.

Esta garantia cubre SOLAMENTE defectos en material y de mano de obra. Sears NO pagara:

• Partes desechables que pueden desgastarse al usarlas normalmente dentro del periodo de la garantia, tal como linea del corte, filtros o bujias.

• Reparaciones necesarias debido a accidente o falta de funcionar o de manten- er el producto segdn todas las instrucciones provistas.

• Mantenimiento preventivo, o reparaciones necesarias debido a mezcla de com- bustible incorrecto, combustible contaminado o combustible rancio.

Esta garantia le otorga derechos legales especificos, y usted tambien puede

tener otros derechos que varian de estado a estado. Sears, Roebuck and Co., Hoffman Estates, IL 60179

iFelicitaciones! ilia realizado una compra inteligente! Su nuevo producto Crafts-

man est& diseSado y fabricado para brindar muchos aSos de funcionamiento

confiable. Pero como todos los productos, puede requerir reparaciones peri6di- cas. En ese momento, tener un Acuerdo de protecci6n para reparaciones puede ahorrarle dinero y trastornos.

El Acuerdo de Proteccion para Reparaciones* incluye Io siguiente:

_" Servicio experto por parte de nuestros 10 000 especialistas en repara-

ciones profesionales

_" Servicio ilimitado y ningun costo por las piezas y la mano de obra en

todas las reparaciones cubiertas

_" Reemplazo del producto hasta $1500 si el producto cubierto no puede

ser reparado

_" Descuento de110% sobre el precio normal del servicio y las piezas

instaladas asociadas no cubiertas por el acuerdo; adem_.s, 10% de des

cuento sobre el precio normal de la verificaci6n de mantenimiento preventivo

_" Ayuda telefonica rapida - la Ilamamos Resoluci6n r&pida; asistencia

telef6nica por parte de un representante de Sears. Piense en nosotros como un "manual del propietario parlante".

Una vez que compre el Acuerdo de protecci6n para reparaciones, bastard, con que realice una simple Ilamada telef6nica para programar servicios. Puede Ilamar a cual-

quier hora, de dia o de noche, o programar una visita de servicios en Internet.

El Acuerdo de Protecci6n para Reparaciones es una compra libre de riesgos. Si

cancela por cualquier motivo durante el periodo de garantia del producto, le pro-

porcionaremos un reembolso completo. O un reembolso prorrateado en cualquier momento posterior al vencimiento del periodo de garantia del producto.iCompre

su Acuerdo de protecci6n para reparaciones ya mismo!

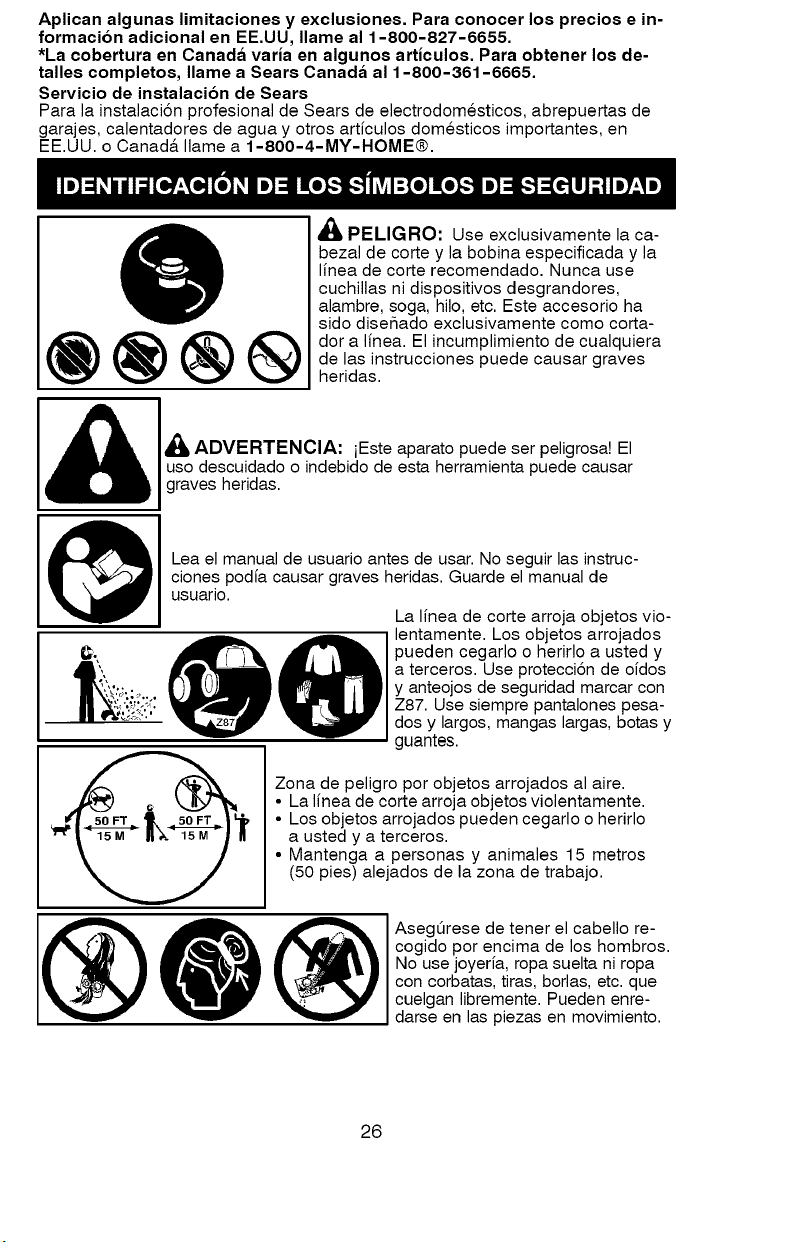

Aplican algunas limitaciones y exclusiones. Para conocer los precios e in- formacion adicional en EE.UU, Ilame al 1-800-827-6655.

*La cobertura en Canada varia en algunos articulos. Para obtener los de- talles completos, Ilame a Sears Canada al 1-800-361-6665.

Servicio de instalacion de Sears

Para la instalaci6n profesional de Sears de electrodomesticos, abrepuertas de

garajes, calentadores de agua y otros articulos domesticos importantes, en

EE.UU. o Canad& Ilame a 1-800-4-MY-HOME®.

PELIGRO: Use exclusivamente la ca-

bezal de corte y la bobina especificada y la I[nea de corte recomendado. Nunca use

cuchillas ni dispositivos desgrandores, alambre, soga, hilo, etc. Este accesorio ha

sido diseSado exclusivamente como corta- dora I[nea. El incumplimiento de cualquiera

®®®®

uso descuidado o indebido de esta herramienta puede causar

,_/L ADVERTENCIA: iEste aparato puede ser peligrosa! El

graves heridas.

ciones podia causar graves heridas. Guarde el manual de

_1 ea el manual de usuario antes de usar. No seguir las instruc-

usuario.

de las instrucciones puede causar graves

heridas.

La I[nea de corte arroja objetos vio- lentamente. Los objetos arrojados pueden cegarlo o herirlo a usted y a terceros. Use protecci6n de oidos

y anteojos de seguridad marcar con Z87. Use siempre pantalones pesa- dos y largos, mangas largas, botas y

guantes.

Zona de peligro por objetos arrojados al aire.

• La I[nea de corte arroja objetos violentamente.

• Los objetos arrojados pueden cegarlo o herirlo a usted y a terceros.

• Mantenga a personas y animales 15 metros

(50 pies) alejados de la zona de trabajo.

AsegQrese de tener el cabello re- cogido por encima de los hombros.

No use joyeria, ropa suelta ni ropa

con corbatas, tiras, borlas, etc. que cuelgan libremente. Pueden enre- darse en las piezas en movimiento.

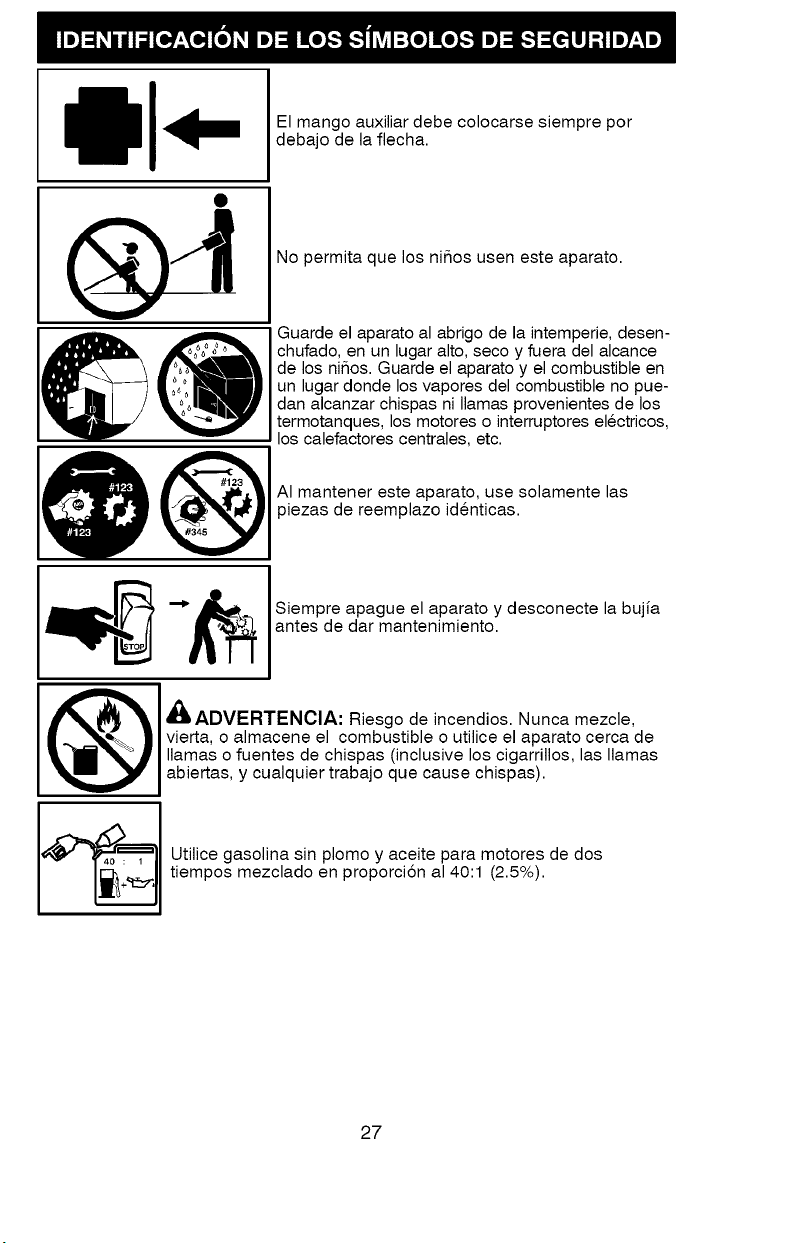

El mango auxiliar debe colocarse siempre por

debajo de la flecha.

No permita que los niSos usen este aparato.

Guarde el aparato al abrigo de la intemperie, desen- chufado, en un lugar alto, seco y fuera del alcance

de los niSos. Guarde el aparato y el combustible en un lugar donde los vapores del combustible no pue-

dan alcanzar chispas ni llamas provenientes de los

termotanques, los motores o interruptores electricos,

los calefactores centrales, etc.

AI mantener este aparato, use solamente las

piezas de reemplazo identicas.

.-p

Siempre apague el aparato y desconecte la bujia

antes de dar mantenimiento.

ADVERTENClA: Riesgo de incendios. Nunca mezcle,

vierta, o almacene el combustible o utilice el aparato cerca de

llamas o fuentes de chispas (inclusive los cigarrillos, las llamas

abiertas, y cualquier trabajo que cause chispas).

Utilice gasolina sin plomo y aceite para motores de dos

tiempos mezclado en proporci6n al 40:1 (2.5%).

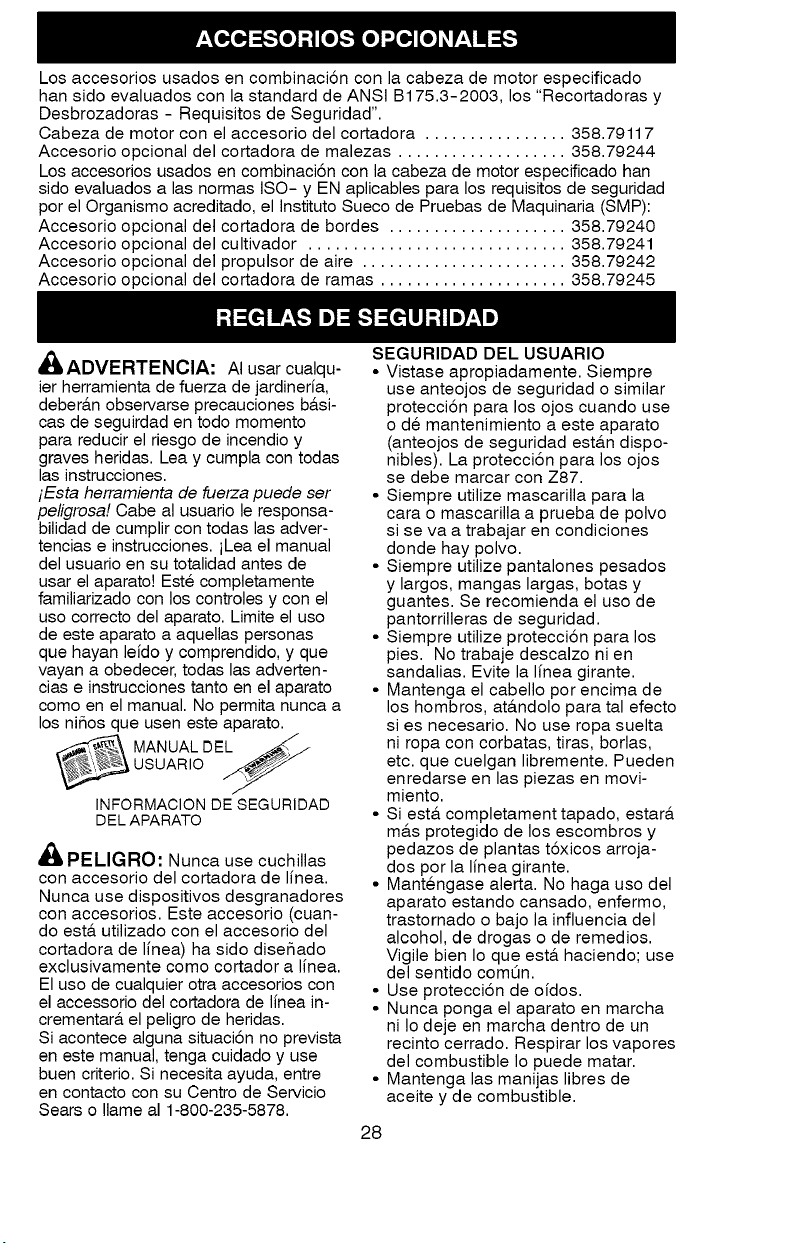

Los accesorios usados en combinaci6n con la cabeza de motor especificado han sido evaluados con la standard de ANSI B175.3-2003, los "Recortadoras y

Desbrozadoras - Requisitos de Seguridad".

Cabeza de motor con el accesorio del cortadora ................ 358.79117

Accesorio opcional del cortadora de malezas ................... 358.79244

Los accesorios usados en combinaci6n con la cabeza de motor especificado han

sido evaluados alas normas ISO- y EN aplicables para los requisitos de seguridad

por el Organismo acreditado, el Instituto Sueco de Pruebas de Maquinaria (SMP):

Accesorio opcional del cortadora de bordes .................... 358.79240

Accesorio opcional del cultivador ............................. 358.79241

Accesorio opcional del propulsor de aire ....................... 358.79242

Accesorio opcional del cortadora de ramas ..................... 358.79245

_ADVERTENCIA: AI usar cualqu-

ier herramienta de fuerza de jardineria, deber&n observarse precauciones b&si- cas de seguirdad en todo momento

para reducir el riesgo de incendio y graves heridas. Lea y cumpla con todas

las instrucciones.

iEsta herramienta de fuerza puede ser peligrosa! Cabe al usuario le responsa-

bilidad de cumplir con todas las adver- tencias e instrucciones, iLea el manual

del usuario en su totalidad antes de

usar el aparato! Este completamente familiarizado con los controles y con el

uso correcto del aparato. Limite el uso de este aparato a aquellas personas

que hayan leido y comprendido, y que vayan a obedecer, todas las adverten- cias e instrucciones tanto en el aparato

como en el manual. No permita nunca a

los niSos que usen este aparato.

_ MANUAL DEL _/

INFORMACION DE SEGURIDAD D EL APARATO

_, PELIGRO" Nunca use cuchillas con accesorio del cortadora de linea.

Nunca use dispositivos desgranadores con accesorios. Este accesorio (cuan-

do est& utilizado con el accesorio del cortadora de linea) ha sido diseSado

exclusivamente como cortador a linea.

El uso de cualquier otra accesorios con

el accessorio del cortadora de linea in- crementar& el peligro de heridas.

Si acontece alguna situaci6n no prevista

en este manual, tenga cuidado y use

buen criterio. Si necesita ayuda, entre

en contacto con su Centro de Servicio

Sears o Ilame al 1-800-235-5878.

SEGURIDAD DEL USUARIO

• Vistase apropiadamente. Siempre use anteojos de seguridad o similar protecci6n para los ojos cuando use

o de mantenimiento a este aparato

(anteojos de seguridad est_.n dispo- nibles). La protecci6n para los ojos

se debe marcar con Z87.

• Siempre utilize mascarilla para la

cara o mascarilla a prueba de polvo si se va a trabajar en condiciones

donde hay polvo.

• Siempre utilize pantalones pesados

y largos, mangas largas, botas y guantes. Se recomienda el uso de

pantorrilleras de seguridad.

• Siempre utilize protecci6n para los pies. No trabaje descalzo ni en

sandalias. Evite la linea girante.

• Mantenga el cabello por encima de los hombros, at&ndolo para tal efecto

si es necesario. No use ropa suelta

ni ropa con corbatas, tiras, borlas, etc. que cuelgan libremente. Pueden enredarse en las piezas en movi-

miento.

• Si est& completament tapado, estar& m&s protegido de los escombros y

pedazos de plantas t6xicos arroja-

dos por la linea girante.

• Mantengase alerta. No haga uso del

aparato estando cansado, enfermo, trastornado o bajo la influencia del alcohol, de drogas o de remedios.

Vigile bien Io que est& haciendo; use del sentido comOn.

• Use protecci6n de oidos.

• Nunca ponga el aparato en marcha ni Io deje en marcha dentro de un recinto cerrado. Respirar los vapores

del combustible Io puede matar.

• Mantenga las manijas libres de

aceite y de combustible.

• Mantenga siempre el motor junto al lado derecho de su cuerpo.

• Sostenga siempre el aparato con ambas manos mientras este en fun-

cionamiento.

• Mantenga el cabezal de corte (o otras accesorios opcional) por deba-

jo de la cintura y lejos de todas las partes de su cuerpo. No levante el motor por encima de su cintura.

• Mantenga todas las partes del cuerpo alejadas del silenciador y de la linea girante (o otras accesorio opcional). El silenciador puede causar graves que-

maduras cuando est,. caliente.

• Mantenga el equilibrio, con los pies en una superficie estable. No se ex-

tienda demasiado o use el aparato desde superficies inestables como escaleras manuales, _.rboles,

cuestas empinadas, techos, etc.

• Use el aparato t3nicamente de dia o en luz artificial fuerte.

• Use exclusivemente para trabajos descritos en este manual (o el manu- al para accesorios opcional).

SEGURIDAD DEL APARATO Y EN EL MANTENIMIENTO

,_/LADVERTENClA: Siempre de- tenga el aparato y desconecte la bujia

antes de hacer cualquier mantenimiento

menos los ajustes al carburador.

• Inspeccione el aparato y cambie las piezas daSadas o flojas antes de cada uso. Repare toda fuga de com-

bustible antes de usar el aparato. Mantenga el aparato en buenas con-

diciones de uso.

• Cambie todas las piezas del cabezal que esten descantilladas, resquebra- jadas, quebradas o daSadas de cu-

alquier otro modo, antes de usar el aparato.

• Haga el mantenimiento del aparato de acuerdo a los procedimientos re-

comendados. Mantenga la linea de corte el largo aprodiado.

• Use solamente linea de la marcha Craftsman. Nunca use alambre, soga, hilo, etc.

• Instale la protector requerida antes de usar su aparato. Use la bobina

especificada. Asegt3rese que la bo- bina este correctamente instalada y este bien fijo.

• Asegt3rese que el aparato este cor- rectamente armado como se mues-

tra en el manual.

• Haga los ajustes al carburador con el cabezal apoyado de modo que la linea no pueda tocar nada.

• Mantenga alejadas alas dem_.s per- sonas siempre que haga ajustes al carburador.

• Use exclusivamente los accesorios y

repuestos Craftsman recomendados.

• Todo servicio y mantinimiento no ex-

plicado en este manual deber& ser efectuado por un Centro de Servicio

Sears.

SEGURIDAD CON EL COMBUSTIBLE

• Mezcle y vierta el combustible al aire

libre.

• Mantengalo alejado de las chispas y de las llamas.

• No fume ni permita que se fume cer- ca del combustible ni del aparato ni

mientras este este en uso.

• Evite derramar el combustible o el aceite. Limpie todo el combustible der-

ramado.

• Alejese a por Io menos 3 metros (10

pies) del lugar de abastecimiento

antes de poner en marcha el motor.

Pare el motor y permita que se enfrie el aparato antes de retirar la tapa del

tanque.

• Antes de guarder el aparato, vacie el dep6sito de combustible. Arranque

el motor y dejelo en marcha hasta

que se detenga con el fin de agotar

el combustible que pueda quedar en el carburador.

• Guarde el aparato y el combustible

en un lugar donde los vapores del

combustible no puedan alcanzar chispas ni llamas provenientes de

los termotanques, los motores o in- terruptores electricos, los calefac- tores centrales, etc.

• Almacene siempre combustible en un recipiente aprobado para los

llquidos inflamables.

TRANSPORTE Y ALMACENAMIENTO

• Antes de proceder a su transporte,

detenga el aparato.

• Espere que el motor se enfrie y fije bien el aparato antes de quardarlo o

de transportarlo en un vehiculo.

• Vacie el tanque de combustible antes

de guardar el aparato o de transpor- tarlo. Consuma todo el combustible

restante en el carburador poniendo el motor en marcha y dej&ndolo en mar-

cha hasta que le motor se pare solo.

• Guarde el aparato y el combustible en un lugar donde los vapores del

combustible no puedan alcanzar chispas ni llamas provenientes de

los termotanques, los motores o in-

terruptores electricos, los calefac- tores centrales, etc.

• Guarde el aparato de modo que el cu- chilla limitadora de linea no pueda causar heridas accidentales. Se

puede colgar el aparato por la caja el eje de propulsi6n.

• Guarde el aparato fuera del alcance de los nifios.

Este aparato no esta equipado con un

sistema de anti-vibraci6n y se disefia si es usado ocasionalmente.

AVlSO SPECIAL: El estar expuesto a

las vibraciones a traves del uso pro- Iongado de herramientas de fuerza a

gasolina puede cuasar dafios a los va- sos sanguineos o a los nervios de los

dedos, las manos y las coyunturas en aquellas personas que tienen propen-

sidad a los trastornos de la circulaci6n o alas hinchazones anormales. El uso

prolongado en tiempo frio ha sido aso-

ciado con dafios a los vasos sna- guineos de personas que por otra

parte se encuentran en perfecto esta-

do de salud. Si ocurren sintomas tales como el entumecimiento, el dolor, la

falta de fuerza, los cambios en el color o la textura de la piel o falta de sentido

en los dedos, las manos o las coyun-

turas, deje de usar esta m&quina in-

mediatamente y procure atenci6n medica. Los sistemas de anti-vibra-

ci6n no garantizan que se eviten tales

problemes. Los usuarios que hacen uso continuo y prolongando de las

herramientas de fuerza deben fiscali-

zar atentamente su estado fisico y el

estado del aparato.

AVlSO ESPECIAL: Su aparato viene

equipada con silenciador limitador de

temperatura y con rejilla antichispa que cumpla los requisitos de los C6digos de

California 4442 y 4443. Todas las tierras forestadas federales, m&s los estados de California, Idaho, Maine, Minnesota,

Nueva Jersey, Washington y Oreg6n,

requieren por ley que muchos motores de combusti6n intema esten equipados

con rejilla antichispa. Si usted el aparato

en un estado y otra Iocalidad donde ex-

isten tales reglamentos, usted tiene la

responsabilidad juridica de mantener

estas piezas en correcto estado de fun- cionamiento. De Io contrario, estar& en

infracci6n de la ley. Para el uso normal del duefio de la casa, el silenciador y la

rejilla antichispa no requerir&n ningt3n servicio. Despues de 50 horas de uso,

recomendamos que al silenciador se le de servicio o sea substituido por un

Centro de Servicio Sears.

SEGURIDAD AL RECORTAR

,_ADVERTENClA: Inspeccione el

_.rea antes de cada uso. Retire los obje-

tos (piedras, vidrio roto, clavos, alambre,

etc.) que se puedan enredar en la linea o que esta pueda arrojar. Los objetos

duros pueden dafiar el cabezal y este los puede arrojar, causando graves heri-

das.

• Use Qnicamente el accesorio de corta- dora para recortar, para cortar cesped

y para barrer. No use el accesorio

para cortar bordes, para podar o re-

cortar setos.

• Corte siempre de izquierda a derecha.

Si se corta con la linea del lado dere-

cho del protector, los escombros vo-

lar&n en sentido opuesto al usuario.

REGLAS ADIClONALES DE SEGURIDAD PARA AOCESORIOS

OPClONAL

,_ILADVERTENCIA: Para cada ac-

cesorio opcional usada, lea a manual del usuario enteros antes de uso y

siga todas las advertencias e instruc- clones en manual y en la accesorio.

,_ADVERTENClA: AsegtSrese el

mango est,. instalado al usar el acce- sorio del cortadora de malezas. Instale

el mango sobre la flecha de la etiqueta de seguridad del eje superior (extremo con el motor del aparato). Si su acce- sorio del cortadora de malezas no in-

cluye un mango, un kit de accesorios del mango (#530071451) est& dispon- ible de su Centro de Servicio Sears.

SEGURIDAD AL CORTAR BORDES

,_ADVERTENClA: Inspeccione el

_.rea a ser cortada antes de cada uso. Retire los objetos (piedras, vicrio roto,

clavos, alambre, hilo, etc.) que puedan ser arrojados por la cuchilla o que pue-

dan enroscarse en el eje.

_/LADVERTENCIA: La cuchilla

continua girando por un instante des- pues de que se suelte el gatillo. La cu-

chilla puede herir gravemente al usu- sario o a terceras. Deje que la cuchilla se detenga antes de sacarla del corte.

• Deseche toda cuchilla doblada, torci- da, resquebrajada, quebrada o

daSada de cualquier otro modo. Cambie todas las piezas resquebra- jadas, descantilladas o daSadas

antes de usar el aparato.

• No intente remover el material y corta- do o sostenga el material a ser corta- do mientras el motor se encuentre en

marcha o cuando el dispositivo que corta se encuentre en movimiento.

• Mantenga siempre las rueda y el cal- zo en contacto con el suelo.Siempre empuje el aparato lentamente sobre

el terreno.

• Cuidese constantemente contra las aceras desniveladas, hoyos en el terreno, raices grandes, etc.

SEGURIDAD AL PROPULSOR DE

AIRE/ASPIRADORA

,_ADVERTENClA: Inspeccione el

&rea antes de poner en matodos los es- combros y objetos s61idos tales como

piedras, vidrio, alambre, etc., que el apa- rato pueda arrojar al aire o hacer rebotar

causando heridas de este o cualquier otro modo durante el uso del mismo.

• No apoye el aparato con el motor en marcha en ninguna superficie que

no est6 limpia o que no sea s61ida.

El aparato podria aspirar escombros

tales como gavilla, arena, polvo, cesped, etc. por la entrada de aspi-

raclon y arrojarlos por la salida de propulsion, daSando el aparato y/u

otros objetos, o causando graves heridas a espectadores o al usuario.

• Nunca coloque objetos dentro de los tubos de propulsi6n, tubos de aspira-

ci6n o salida de aire; siempre dirija los escombros en direcci6n contraria

a donde personas, animales, vidrier- asu otros objetos s61idos tales como &rboles, autom6viles, paredes, etc. se encuentran. La fuerza del aire

puede arrojar o hacer rebotar pie- dras, tierra o ramas, hiriendo a per-

sonas o animales, rompiendo vidrier- as o causando otros daSos.

• Nunca ponga el aparato en marcha sin toner todo el equipo correspon-

diente instalado. AI usar el aparato como propulsor de aire, sirmpre

instale los tubos de propulsi6n.

• Inspeccione frecuentemente la aber- tura de entrada de aire, los tubos de

propulsion, y los tubos de aspiraci6n

siempre con el motor detenido y la

bujia desconectada. Mantenga las

aberturas de ventilaci6n y los tubos de descarga libres de escombros que se pueden acumular y limitar la

circulaci6n debida de aire.

• Nunca coloque objeto alguno dentro de la entrada de aire ya que de hacer-

Io podria limitar la circulaci6n d'aire y

daSar el aparato.

• Nunca use el aparato para esparcir substancias quimicas, fertilizantes u

otras substancias que puedan con- tener materiales t6xicos.

• Para evitar la propagaci6n de incen- dios, no use el aparato cerca de ho-

gueras de hogassecas o de mator-

rales, de hogares de leSa, de parrillas, barbacoas, ceniceros, etc.

SEGURIDAD AL CORTADORA DE MALEZAS

'_ PELIGRO: La cuchilla puede re- botar violentamente en materiales que

no puede cortar. Los rebotes de la cu- chilla pueden causar la amputaci6n de

brazos o piernas.

,_ADVERTENClA: No utilice el

cabezal podador como dispositivo de sujeci6n de la cuchilla.

• La cuchilla sigue girando incluso despues de soltar el acelerador o de

apagar el motor. Incluso cuando est& girando libremente, la cuchilla puede

despedir objetos o causar cortes

profundos si se toca accidentalmen- te. Detenga la cuchilla poniendo en contacto el lado derecho de la mis-

ma con material ya cortado.

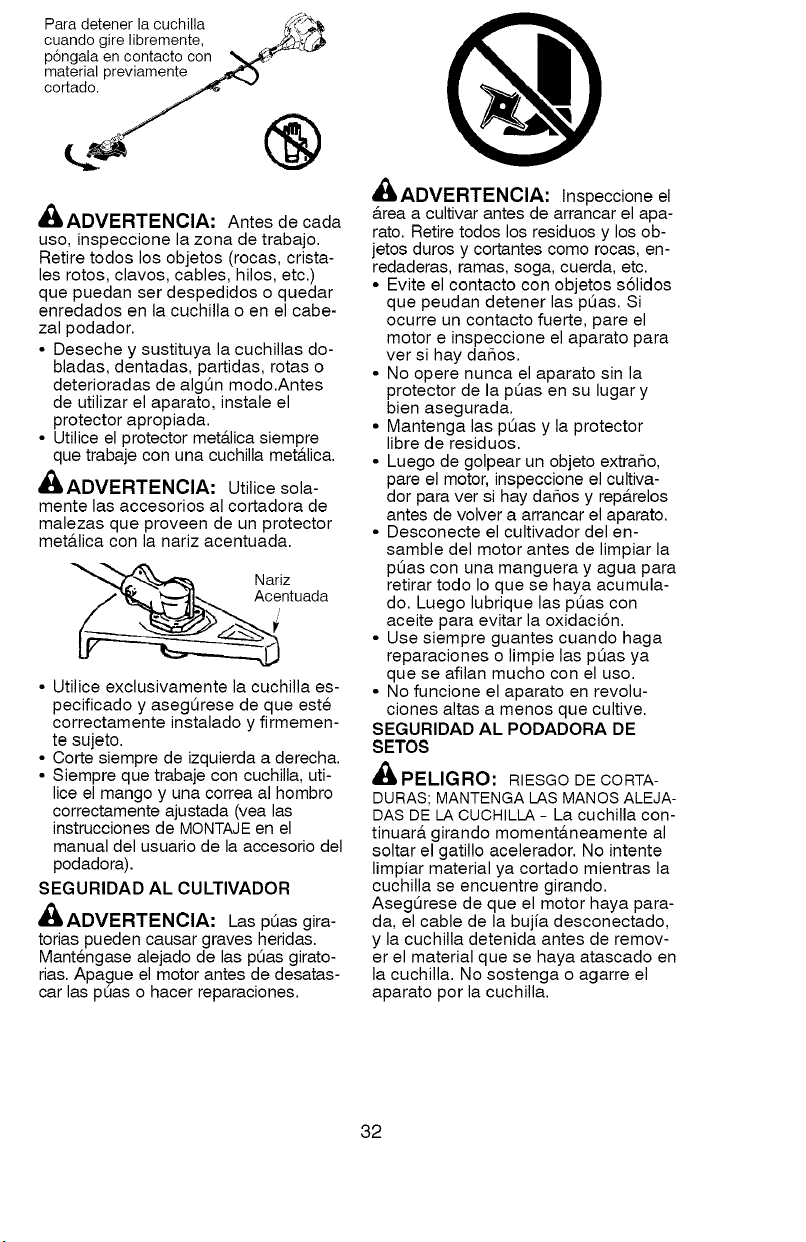

Para detener la cuchilla '_,_'_'_: cuando gire libremente,

p6ngala en contacto con material previamente

cortado. _

_ADVERTENCIA: Antes de cada

uso, inspeccione la zona de trabajo. Retire todos los objetos (rocas, crista- les rotos, clavos, cables, hilos, etc.)

que puedan ser despedidos o quedar

enredados en la cuchilla o en el cabe-

zal podador.

• Deseche y sustituya la cuchillas do- bladas, dentadas, partidas, rotas o deterioradas de algOn modo.Antes de utilizar el aparato, instale el

protector apropiada.

• Utilice el protector met&lica siempre que trabaje con una cuchilla met&lica.

,_ADVERTENClA: Utilice sola-

mente las accesorios al cortadora de malezas que proveen de un protector

met&lica con la nariz acentuada.

__,.,_,,,,_ AcNariz

entuada

• Utilice exclusivamente la cuchilla es- pecificado y asegOrese de que este

correctamente instalado y firmemen- te sujeto.

• Corte siempre de izquierda a derecha.

• Siempre que trabaje con cuchilla, uti- lice el mango y una correa al hombro

correctamente ajustada (vea las instrucciones de MONTAJE en el

manual del usuario de la accesorio del podadora).

SEGURIDAD AL CULTIVADOR

_ILADVERTENClA: Las pt3as gira- torias pueden causar graves heridas.

Mantengase alejado de las pOas girato- rias. Apague el motor antes de desatas-

car las pOas o hacer reparaciones.

,_/LADVERTENClA: Inspeccione el &rea a cultivar antes de arrancar el apa- rato. Retire todos los residuos y los ob-

jetos duros y cortantes como rocas, en- redaderas, ramas, soga, cuerda, etc.

• Evite el contacto con objetos s61idos que peudan detener las pt3as. Si

ocurre un contacto fuerte, pare el

motor e inspeccione el aparato para

ver si hay daSos.

• No opere nunca el aparato sin la

protector de la pt3as en su lugar y bien asegurada.

• Mantenga las pt3as y la protector

libre de residuos.

• Luego de golpear un objeto extraSo,

pare el motor, inspeccione el cultiva-

dor para ver si hay daSos y rep&relos antes de volver a arrancar el aparato.

• Desconecte el cultivador del en- samble del motor antes de limpiar la

pt3as con una manguera y agua para

retirar todo Io que se haya acumula- do. Luego lubrique las pQas con aceite para evitar la oxidaci6n.

• Use siempre guantes cuando haga reparaciones o limpie las pt3as ya

que se afilan mucho con el uso.

• No funcione el aparato en revolu-

clones altas a menos que cultive.

SEGURIDAD AL PODADORA DE SETOS

PELIGRO: RIESGO DE CORTA-

DURAS; MANTENGA LAS MANOS ALEJA- DAS DE LA CUCHILLA - La cuchilla con-

tinuar& girando moment&neamente al soltar el gatillo acelerador. No intente limpiar material ya cortado mientras la cuchilla se encuentre girando.

Asegt3rese de que el motor haya para- da, el cable de la bujia desconectado,

y la cuchilla detenida antes de remov- er el material que se haya atascado en la cuchilla. No sostenga o agarre el

aparato por la cuchilla.

'D ®

,_/LADVERTENClA: Inspeccione el &rea de trabajo antes de comenzar.

Retire todos los desechos y material

s61ido como rocas, vidrio roto, alambre,

etc. que puedan rebotar, ser arrojados al

aire o de otra manera causar accidentes o daSos durante el uso del aparato.

• No use el aparato si la cuchilla se encuentra doblada, torcida, astillada,

rota o daSada de cualquier manera.

Entre en contacto con el Centro de Servicio Sears para el reemplazo de piezas daSadas o desgastadas.

• Siempre mantenga el aparato en fTente suyo. Mantenga todas las

partes del cuerpo alejadas de la cuchilla.

• Mantenga la cuchilla y los respira- deros de aire libres de desechos.

SEGURIDAD AL CORTADORA DE RAMAS

,_ILADVERTENClA: La cuchilla os- cilante/cadena giratoria pueden causar

graves lesiones. Inspeccione el aparato antes de usarla. No opere el aparato con una cuchilla doblada, quebrada ni

desafilada o cadena desafilada. Manten- gase alejado de la cuchilla/cadena.

_ILADVERTENClA: La cuchilla os-

cilante/cadena giratoria est& afilada. No

la toque. Para evitar graves lesiones,

siempre apague el aparato y asegt3rese de que la cuchilla/cadena se haya dete-

nido completamente, desconecte la bujia y use guantes cuando cambie o

maneje la cuchilla o la cadena.

_ILADVERTENClA: La cuchilla en

descenso/cadena giratoria puede cau- sar lesiones al continuar su movimiento

luego de apagar el aparato. Mantenga un control adecuado de la aparato hasta

que la cuchilla/cadena haya dejado de

moverse por completo. Mantenga las manos, la cara y los pies lejos de todas

las partes m6viles. No intente tocar ni

detener la cuchilla o la cadena mientras

este en movimiento.

_/LADVERTENClA: Los objetos que caen pueden causar graves le-

siones en su cabeza. Use protecci6n en su cabeza mientras opere esta

aparato con una accesorio al cortado- ra de ramas.

_/LADVERTENClA: Para evitar

graves lesiones, no use m&s de un bra- zo de extensi6n con el accesorio corta-

dora de ramas.

,_/LADVERTENCIA: Mantenga el cortadora de ramas lejos de lineas de

fuerza electrica y cables de electricidad.

• Solamente uso para podar las ramas hasta 15 cm (6 pulgadas) de di&me-

tro.

• No opere el aparato a una velocidad mayor que la necesaria para podar.

No haga funcionar el aparato a alta

velocidad mientras no est& podando.

• Apague siempre el aparato cuando

se demore el trabajo y mientras ca-

mina entre zonas de corte.

• Si golpea o se enreda con algOn ab-

jeto extraSo, apague el motor de in-

mediato e inspeccione si existen

da_os. Haga cualquier da_o reparar

por un Centro de Servicio Sears

antes de procurar otras operaciones.

Descarte las cuchillas que esten do- bladas, combadas, rajadas o rotas.

• Apague el aparato de inmediato si

siente una vibraci6n excesiva. La vi-

braci6n indica que hay problemas. Inspeccione en detalle si existen tuer-

cas o pemos flojos o daSo antes de continuar. Entre en contacto con el

Centro de Servicio Sears para el rem- plazo de piezas daSadas el necesario.

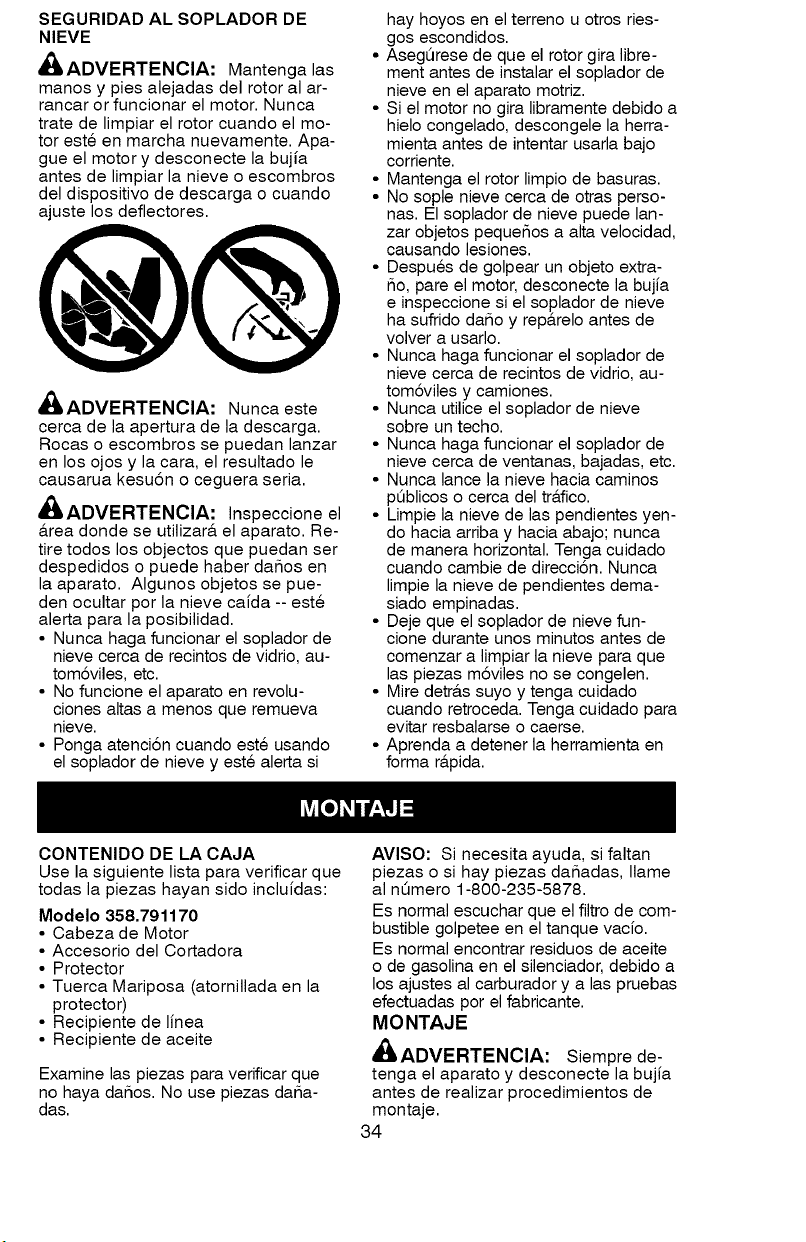

SEGURIDAD AL SOPLADOR DE NIEVE

_/LADVERTENCIA: Mantenga las

manos y pies a]ejadas de] rotor a] ar- rancar or funcionar el motor. Nunca

trate de ]impiar el rotor cuando el mo- tor este en marcha nuevamente. Apa-

gue el motor y desconecte ]a bujia antes de ]impiar la nieve o escombros de] dispositivo de descarga o cuando ajuste los deflectores.

,_ADVERTENClA: Nunca este

cerca de ]a apertura de ]a descarga.

Rocas o escombros se puedan lanzar en los ojos y ]a cara, el resu]tado ]e

causarua kesu6n o ceguera seria.

,_ADVERTENClA: Inspeccione el

&rea donde se utilizarf el aparato. Re- tire todos los objectos que puedan ser

despedidos o puede haber daSos en

la aparato. Algunos objetos se pue-

den ocultar por la nieve caida -- este alerta para la posibilidad.

• Nunca haga funcionar el soplador de nieve cerca de recintos de vidrio, au- tom6viles, etc.

• No funcione el aparato en revolu- ciones altas a menos que remueva

nieve.

• Ponga atenci6n cuando este usando el soplador de nieve y este alerta si

hay hoyos en el terreno u otros ries-

gos escondidos.

• AsegQrese de que el rotor gira libre- ment antes de instalar el soplador de nieve en el aparato motriz.

• Si el motor no gira libramente debido a hielo congelado, descongele la herra-

mienta antes de intentar usarla bajo

corriente.

• Mantenga el rotor limpio de basuras.

• No sople nieve cerca de otras perso- nas. El soplador de nieve puede lan-

zar objetos pequeSos a alta velocidad, causando lesiones.

• Despues de golpear un objeto extra- 5o, pare el motor, desconecte la bujia e inspeccione si el soplador de nieve

ha sufrido daSo y rep&relo antes de

volver a usarlo.

• Nunca haga funcionar el soplador de nieve cerca de recintos de vidrio, au-

tom6viles y camiones.

• Nunca utilice el soplador de nieve

sobre un techo.

• Nunca haga funcionar el soplador de nieve cerca de ventanas, bajadas, etc.

• Nunca lance la nieve hacia caminos pt3blicos o cerca del tr&fico.

• Limpie la nieve de las pendientes yen-

do hacia arriba y hacia abajo; nunca de manera horizontal. Tenga cuidado

cuando cambie de direcci6n. Nunca

limpie la nieve de pendientes dema-

siado empinadas.

• Deje que el soplador de nieve fun-

cione durante unos minutos antes de comenzar a limpiar la nieve para que

las piezas m6viles no se congelen.

• Mire detr_.s suyo y tenga cuidado

cuando retroceda. Tenga cuidado para

evitar resbalarse o caerse.

• Aprenda a detener la herramienta en

forma r_.pida.

CONTENIDO DE LA CAJA Use la siguiente lista para verificar que

todas la piezas hayan sido incluidas:

Modelo 358,791170

• Cabeza de Motor

• Accesorio del Cortadora

• Protector

• Tuerca Mariposa (atornillada en la protector)

• Recipiente de linea

• Recipiente de aceite

Examine las piezas para verificar que no haya daSos. No use piezas daSa-

das.

AVISO: Si necesita ayuda, si faltan piezas o si hay piezas daSadas, Ilame

al nOmero 1-800-235-5878.

Es normal escuchar que el filtro de com- bustible golpetee en el tanque vacio.

Es normal encontrar residuos de aceite o de gasolina en el silenciador, debido a los ajustes al carburador y alas pruebas

efectuadas por el fabricante. MONTAJE

,_ADVERTENClA: Siempre de-

tenga el aparato y desconecte la bujia antes de realizar procedimientos de

montaje.

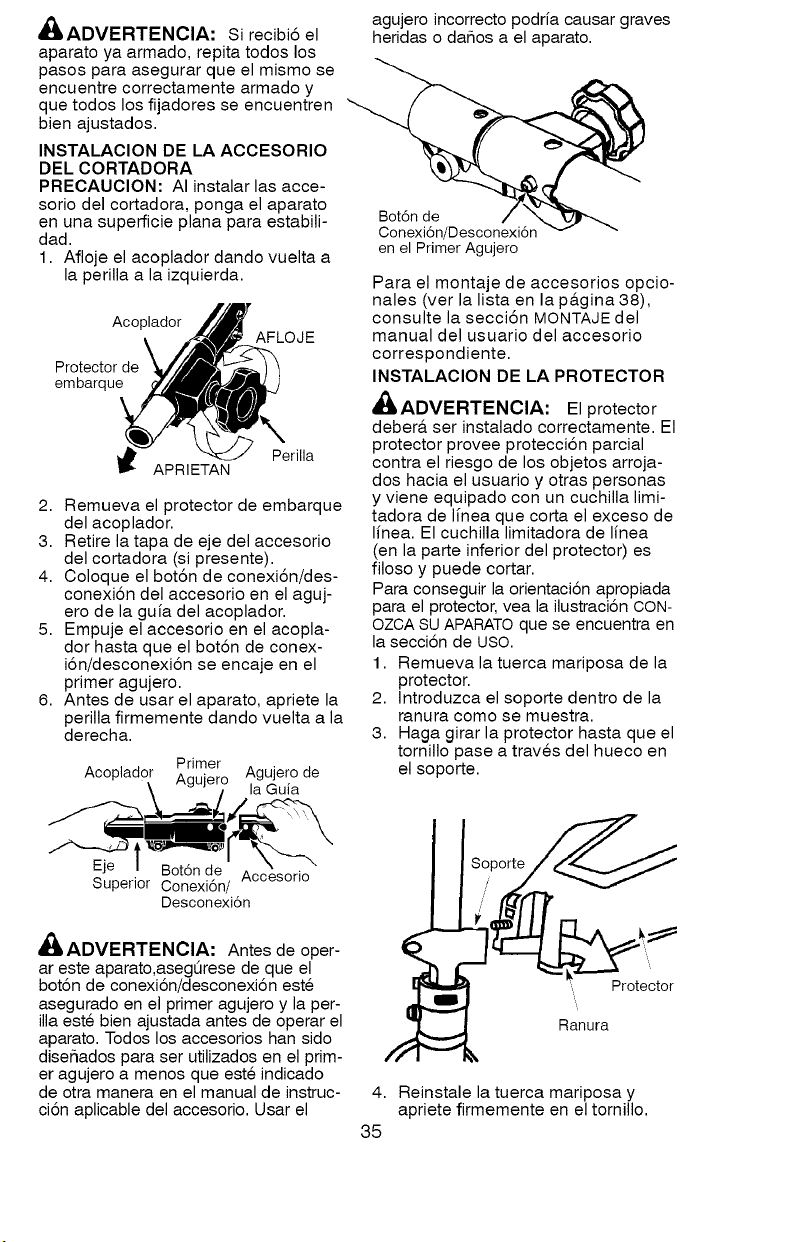

_ADVERTENCIA:Sirecibi6el aparatoyaarmado,repitatodoslos

pasosparaasegurarqueelmismose

encuentre correctamente armado y

que todos los fijadores se encuentren

bien ajustados.

INSTALAClON DE LA ACCESORIO DEL CORTADORA

PRECAUClON: AI instalar las acce-

sorio del cortadora, ponga el aparato

en una superficie plana para estabili-

dad.

1. Afloje el acoplador dando vuelta a

la perilla a la izquierda.

AFLOJE

Protector de embarque

APRIETAN

2. Remueva el protector de embarque del acoplador.

3. Retire la tapa de eje del accesorio del cortadora (si presente).

4. Coloque el bot6n de conexi6n/des- conexi6n del accesorio en el aguj-

ero de la guia del acoplador.

5. Empuje el accesorio en el acopla- dor hasta que el bot6n de conex-

i6n/desconexi6n se encaje en el primer agujero.

6. Antes de usar el aparato, apriete la perilla firmemente dando vuelta a la

derecha.

Acoplad0r Agujero Agujero de

Primer

Perilla

la Guia

agujero incorrecto podria causar graves heridas o dafios a el aparato.

Bot6n de Conexi6n/Desconexi6n en el Primer Agujero

Para el montaje de accesorios opcio- nales (ver la lista en la p&gina 38),

consulte la secci6n MONTAJE del manual del usuario del accesorio correspondiente.

INSTALAOION DE LA PROTECTOR

,_/IADVERTENCIA: El protector deber& ser instalado correctamente. El protector provee protecci6n parcial contra el riesgo de los objetos arroja-

dos hacia el usuario y otras personas y viene equipado con un cuchilla limi-

tadora de linea que corta el exceso de line& El cuchilla limitadora de linea

(en la parte inferior del protector) es filoso y puede cortar.

Para conseguir la orientaci6n apropiada para el protector, vea la ilustraci6n CON- OZCA SU APARATO que se encuentra en

la secci6n de USO.

1. Remueva la tuerca mariposa de la protector.

2. Introduzca el soporte dentro de la ranura como se muestra.

3. Haga girar la protector hasta que el tornillo pase a traves del hueco en el soporte.

Eje Bot6n de Accesorio Superior Conexi6n/

Desconexi6n

ltIADVERTENCIA: Antes de oper- ar este aparato,asegOrese de que el

bot6n de conexi6n/desconexi6n este

asegurado en el primer agujero y la per-

ilia este bien ajustada antes de operar el

aparato. Todos los accesorios han sido disefiados para ser utilizados en el prim-

er agujero a menos que este indicado

de otra manera en el manual de instruc- ci6n aplicable del accesorio. Usar el

Protector

Ranura

4. Reinstale la tuerca mariposa y apriete firmemente en el tornillo.

Tuerca

Mariposa

AJUSTE DEL MANGO

_ADVERTENClA: AI ajustar la

.... dad y debajo la marca o la flecha en el

CONOZCA SU APARATO LEA ESTE MANUAL DEL USUARIO Y LAS REGLAS DE SEGURIDAD ANTES DE PONER

EL APARATO EN MARCHA. Compare las ilustraciones con su aparato para familiari- zarse con la ubicaci6n de los diversos controles y ajustes. Guarde este manual para uso futuro.

mantenga sobre la etiqueta de seguri-

mango auxiliar, asegSrese que este se eje.

1. Afloje la tuerca mariposa en el mango.

2. Gire el mango en posici6n vertical. Vuelva a apretar la tuerca mariposa

firmemente.

Mango Auxiliar

oo ,ador

de Corte k _ Interruptor ON/STOP

/ -- _m_lJ_ '_ Bombeador Mango de la

_w"_-Proteoto r __ uerda de

_¢ __,,, __ Arranque

ra atill _ Silenciador

Arrancador

INTERRUPTOR ON/STOP El interruptor ON/STOP est,. en la mango

del acelerador y se usa para detener el

motor. Para detener el motor, empuje y

suelte el interruptor ON/STOR

BOMBEADOR El BOMBEADOR retira el aire de el car-

burador y de las lineas de combustible

y las Ilena de mezcla de combustible,

permitiendole poner el motor en mar-

cha con menos tirones de la cuerda de arranque. Accione el bombeador opri-

miendolo y luego dejando que este re-

cobre su forma original.

PALANCA DEL ARRANCADOR

La PALANCA DEL ARRANCADOR ayuda a suministrar combustible al motor para facilitar el arranque. Active el sistema de

arranque colocando la palanca en la po- sici6n START. NO apriete el gatillo del acelerador hasta que el motor arranque

y se ponga en march& Despues de que el motor se haya puesto en marcha, permita que el motor este en marcha

por 5 segundos; luego, apriete el gatillo acelerador para desactivar el sistema de arranque (la palanca del arrancador

vuelve a la posici6n RUN). ACOPLADOR

El ACOPLADOR permite la instalaci6n de accesorios opcionales.

ANTES DE PONER EN MARCHA EL

MOTOR

'_ADVERTENCIA: Lea atenta-

mente la informaci6n sobre el combustible en laas reglas de seguridad antes de comenzar. Si no

comprende las reglas de seguridad,

no intente abastecer el aparato de combustible. Llame al n0mero

1-800-235-5878.

ABASTEClMIENTO DEL MOTOR

,_ADVERTENClA: Remueva la

tapa del tanque de combustible lenta-

mente al reabastecer combustible.

Este motor est& habilitado para funcio-

nar con gasolina sin plomo. Antes de comenzar con el uso, se deber& mez-

clar la gasolina con un aceite de sinte- tico de buena calidad para motores de

2 tiempos enfriados a aire. Recomen- damos el aceite de sintetico de la mar-

ca Craftsman. Mezcle la gasolina con

el aceite en la proporcidn 40:1. Se ob- tiene una proporcidn de 40:1 mezclan- do 3,2 onzas de aceite con cada galdn

de gasolina sin plomo. Se incluye con

esta aparato un recipiente de 3,2 on- zas de aceite. Adiera el contenido en-

tero de este recipiente en 1 gal6n de gasolina para alcanzar la mezcla apro-

piada del combustible. NO USE aceite

para autom6viles ni para barcas. Es- tos aceites da_ar&n el motor. AI mez-

clar el combustible, siga las instruc- ciones impresas en el recipiente. Una vez haya a_adido el aceite a la gasoli-

na, agite al recipiente brevemente

para asegurar que el combustible este completamente mezclado. Siempre

lea y siga las instrucciones de seguri- dad que tienen que ver con el com-

bustible antes de abastecer el aparato.

IMPORTANTE

Los combustible mezclados con alco-

hol (los Ilamados gasohol o los que contienen etanol o metanol) pueden

atraer la humedad, Io que puede cau- sar la separaci6n y la formaci6n de &cidos durante el almacenaje. La ga-

solina &cida puede daSar el sistema de combustible del motor durante el

almacenaje.

Para evitar problemas con el motor, deber& vaciarse el sistema de com-

bustible antes de almacenar el aparato

por 30 dias o m&s. Vacie el tanque de combustible, ponga el motor en mar-

cha y dejelo en marcha hasta que las

lineas de combustible y el carburador

queden vacios. Use combustible fres- co para la pr6xima temporada.

Nunca use productos de limpieza de motor o carburador en el tanque de combustible ya que de hacerla puede

provocar daSos permanentes. Vea la secci6n de ALMACENAJE para

informaci6n adicional. PARA DETENER EL MOTOR

• Suelte el gatillo acelerador.

• Para detener el motor, empuje y suelte el interruptor ON/STOR El in-

terruptor volver& autom&ticamente a

la posici6n ON. Espere 5 segundos antes de poner en marcha el motor otra vez para permitir que el interrup-

tor se reajuste.

Interruptor ON/STOP

PARA PONER EN MARCHA

EL MOTOR

_ILADVERTENCIA: Evite el hacer

ning0n tipo de contacto con el silencia- dor. Un silenciador caliente podria pro- vocar quemaduras de gravedad si se toca.

_'£¢:__ Posicidn de Arranque

PARA ARRANCAR CON MOTOR FRIO AVISO: NO apriete el gatillo del aceler- ador hasta que el motor arranque y se

ponga en marcha.

1. Ponga el aparato en una supefficie plana.

2. Oprima lentamente el bombeador 6 veces.

3. Mueva la palanca del arrancador a la posici6n START.

Mango de la

Bombeador cuerda de

Palanca del \, arrancador Silenciador

4. Este aparato cuenta con un siste- ma de arranque Sim-pul TM. No

tiene que tirar brusca ni en@gica-

mente del mango de la cuerda de

arranque. Tire del mango de la cuerda de arranque con un movi-

miento controlado y firme hasta

que el motor arranque y se ponga

en marcha.

5. Permita que el motor este en marcha por 10-15 segundos; luego, apriete

el gatillo acelerador para desactivar el sistema del arranque (la palanca

del arrancador vuelve a la posici6n

RUN) y comenzar el uso normal.

PARA ARRANCAR CON EL MOTOR CALIENTE

Tire del mango de la cuerda de arran- que con un movimiento controlado

hasta que el motor arranque y se ponga en marcha.

AVISO: Normalmente, el procedimiento

para arrancar con el motor caliente puede ser utilizado dentro 5-10 minutos

despues que el motor se para. Si el aparato esta sin funcionar por m&s de

10 minutos, ser& necesario arrancar el aparato siguiendo los pasos abajo PARA ARRANCAR CON MOTOR FRIO o des-

pues trate los pasos de las instruc- ci6nes de como arrancar el aparato.

ARRANQUE DE MOTOR AHOGADO

Los motores ahogados pueden ponerse en marcha moviendo la palanca del ar-

rancador a la posici6n RUN. Oprima y sostenga el gatillo acelerador. Tirando

de la cuerda repetidas veces mientras que presiona el gatillo acelerador hasta

el motor arranque y se ponga en mar- cha. Esto podr& requerir que se tire de

la cuerda del mango repetidas veces dependiendo que tan ahogado se en-

cuentre el motor.

Si el aparato sigue sin ponerse en

marcha, yea la TABLA DIAGNOSTICA o Ilame al nSmero 1-800-235-5878.

FUNClON DE CRAFTSMAN @

CONVERTIBLE TM

Este modelo est& equipado con un acoplador, el cual permite la instala- ci6n de accesorios opcionales. Los

accesorios opcionales son:

Cortadora de Bordes .... 358.79240

Cultivador ............. 358.79241

Propulsor de Aire ....... 358.79242

Cortadora de Malezas... 358.79244

Cortadora de Ramas .... 358.79245

,_/kADVERTENCIA: Siempre apa- gue el aparato y desconecte la bujia

antes de retirar o instalar los accesorios.

COMO REMOVER EL ACCESORIO DEL CORTADORA (U OTRAS ACCE- SORIOS OPClONAL)

PRECAUClON: AI retirar o instalar las accesorios, ponga el aparato en una superficie plana para estabilidad.

1. Afloje el acoplador dando vuelta a la perilla a la izquierda.

Acoplador Superior

AFLOJE

Acoesorio

APRIETAI Perilla

Oprima y sostenga el bot6n de conexi6n/desconexi6n.

Bot6n de Conexi6n/ Desconexi6n

essorio

3. Mientras sostiene el motor y el eje superior con firmeza, remueva el accesorio del acoplador en forma recta.

INSTALACION DEL ACCESORIOS OPClONAL

1. Retire la tapa de eje del accesorio (si presente).

2. Coloque el bot6n de conexi6n/des- conexi6n del accesorio en el aguj- ero de la guia del acoplador.

3. Empuje el accesorio en el acopla- dor hasta que el bot6n de conex- i6n/desconexi6n se encaje en el

primer agujero.

4. Antes de usar el aparato, apriete la perilla firmemente dando vuelta a la

derecha.

Acoplador Agujero Agujero de

Eje Bot6n de Accesorio Superior Conexi6n/

,_ADVERTENClA: Antes de oper- ar este aparato, asegSrese de que el

bot6n de conexi6n/desconexi6n este asegurado en el primer agujero y la per-

ilia este bien ajustada antes de operar el

Primer

Desconexi6n

Eje Superior

la Guia

aparato. Todos los accesorios han sido disefiados para ser utilizados en el prim-

er agujero a menos que este indicado

de otra manera en el manual de instruc- ci6n aplicable del accesorio. Usar el agujero incorrecto podria causar graves

heridas o dafios a el aparato.

Bot6n de Conexi6n/Desconexi6n

en el Primer Agujero

INSTRUCCIONES DE USO Para maximizar la eficacia operaUva,

no haga funcionar el motor durante mas de 1 minuto en el momento a la

velocidad m_=xima,

POSICION DE USO

SIEMPRE USE:

Protecci6n lJ Protecci6n

de Oidos _q

Pantolones Largos --..

Zapatos

Gruesos _,411_ Corte de izquierda a derecha.

para los Ojos

_/LADVERTENCIA: Use siempre

protecci6n para los ojos y protecci6n

de oidos. Nunca se incline por encima del cabezal. La linea puede arrojar o

hacer rebotar piedras o desechos ha-

cia los ojos y la cara, pudiendo causar

la p@dida de la vista u otras graves heridas.

Cuando aparato de funcionamiento, p&rese como se vea en la figura y veri-

fique Io siguiente:

• Usando anteojos de seguridad, pro- tecci6n de oidos y ropa gruesa como

protecci6n.

• Sostenga la manija del gatillo acelera- dor con la mano derecha y manija

auxiliar con la mano izquierda.

• Sostenga el aparato de modo que el motor este por debajo del nivel de la cintura.

• Corte siempre desde la izquierda ha- cia la derecha para que los escom-

bros sean arrojados en direcci6n contraria a donde est& parado. Sin

tener que inclinarse, mantenga la linea cerca del suelo y paralela al mismo, sin meterla dentro del materi-

al que se est& cortando.

No haga marchar el motor a revolu- clones m&s altas que las necesarias.

La linea de corte cortar& de una forma m&s eficiente sin que el motor este acel-

erado a fondo. A revoluciones m&s ba- jas, habr& menos ruido y menor vibra-

ci6n del motor. Siempre que no se halle cortando,

suelte el gatillo acelerador y permita que el motor vuelva a marcha lent&

PARA DETENER EL MOTOR

• Suelte el gatillo acelerador.

• Empuje y suelte el interruptor ON/ STOR

METODOS DE CORTE

_ILADVERTENCIA: Use la veloci-

dad minima y no acerque el aparato demasiado al cortar cerca de objetos

s61idos (piedra, gravilla, postes, etc.): estos pueden dafiar el cabezal, pue-

den enredarse en la linea o la linea los puede arrojar violentamente al aire,

causando serio peligro.

• La punta de la linea es la que corta. Se conseguir_, mejor rendimiento y el minimo desgaste si no se mete la linea dentro del material que se est,. cortando. La ilustraci6n a continua- ci6n muestra la forma correcta e in- correcta de cortar.

La punta de la linea La linea est& metida es la quecorta, dentro del material

de t_

Correcta Incorrecta

• La linea retira f&cilmente el cesped y las malas hierbas de alrededor de pa-

redes, cercados, &rboles y macizos de flores; pero tambien es capaz de cor- tar la corteza tierna de _.rboles y ar-

bustos y de marcar las cercas.

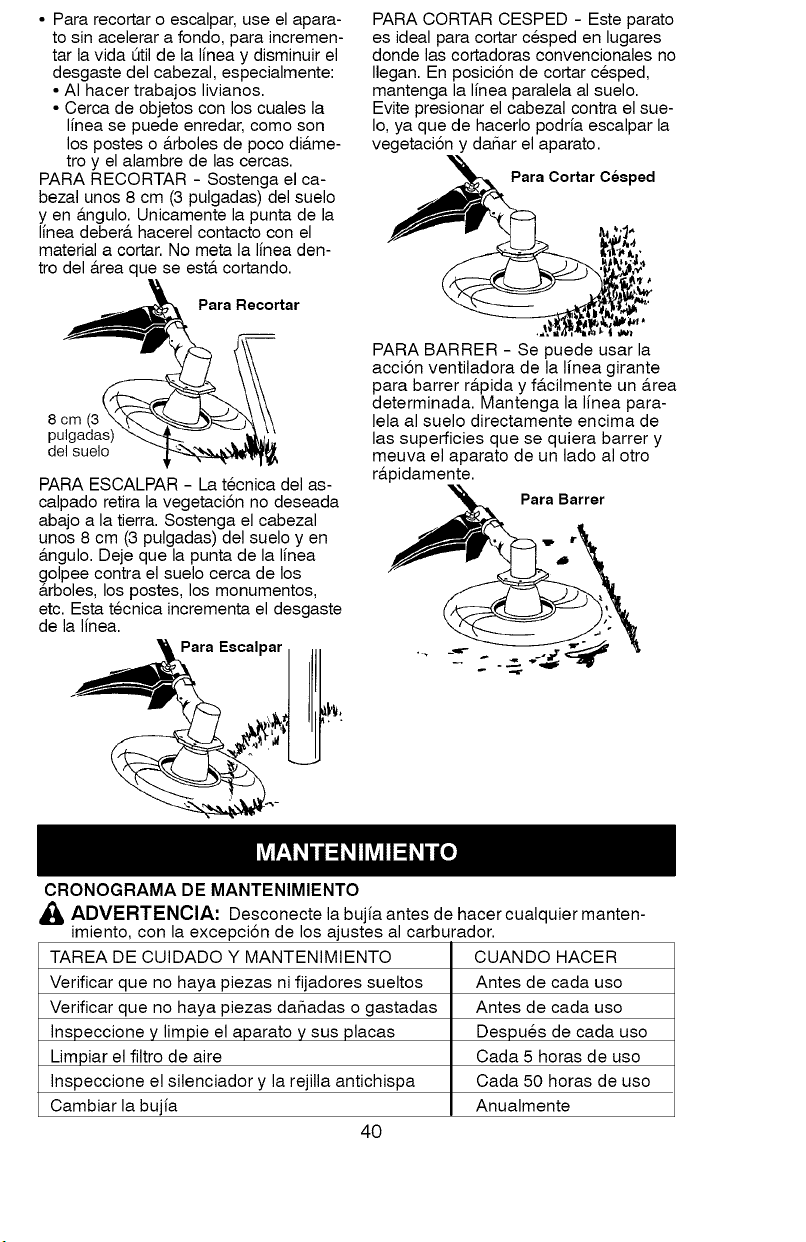

• Para recortar o escalpar, use el apara- to sin acelerar a fondo, para incremen-

tar la vida Otil de la linea y disminuir el desgaste del cabezal, especialmente:

• AI hacer trabajos livianos.

• Cerca de objetos con los cuales la

linea se puede enredar, como son los postes o &rboles de poco di&me-

troy el alambre de las cercas.

PARA RECORTAR - Sostenga el ca- bezal unos 8 cm (3 pulgadas) del suelo

yen &ngulo. Unicamente la punta de la

linea deber& hacerel contacto con el material a cortar. No meta la linea den-

tro del &rea que se est& cortando.

Para Recortar

8 om pulgadas)

del suelo

PARA ESCALPAR - La tecnica del as-

calpado retira la vegetaci6n no deseada abajo a la tierra. Sostenga el cabezal

unos 8 cm (3 pulgadas) del suelo yen

&ngulo. Deje que la punta de la linea golpee contra el suelo cerca de los &rboles, los postes, los monumentos,

etc. Esta tecnica incrementa el desgaste

de la linea.

Para Escalpar

PARA CORTAR CESPED - Este parato es ideal para cortar cesped en lugares donde las cortadoras convencionales no

Ilegan. En posici6n de cortar cesped, mantenga la linea paralela al suelo.

Evite presionar el cabezal contra el sue- Io, ya que de hacerlo podria escalpar la

vegetaci6n y da_ar el aparato.

Para Cortar Cesped

I de_

PARA BARRER - Se puede usar la acci6n ventiladora de la linea girante

para barrer r&pida y f_.cilmente un &rea determinada. Mantenga la linea para-

lela al suelo directamente encima de las superficies que se quiera barrer y

meuva el aparato de un lado al otro r&pidamente.

Para Barrer

CRONOGRAMA DE MANTENIMIENTO

ADVERTENCIA: Desconecte la bujia antes de hacer cualquier manten-

imiento, con la excepci6n de los ajustes al carburador.

TAREA DE CUIDADO Y MANTENIMIENTO

Verificar que no haya piezas ni fijadores sueltos

Verificar que no haya piezas daSadas o gastadas

Inspeccione y limpie el aparato y sus placas

Limpiar el filtro de aire

Inspeccione el silenciador y la rejilla antichispa

Cambiar la bujia

CUANDO HACER

Antes de cada uso

Despues de cada uso

Cada 5 horas de uso

Cada 50 horas de uso

Anualmente

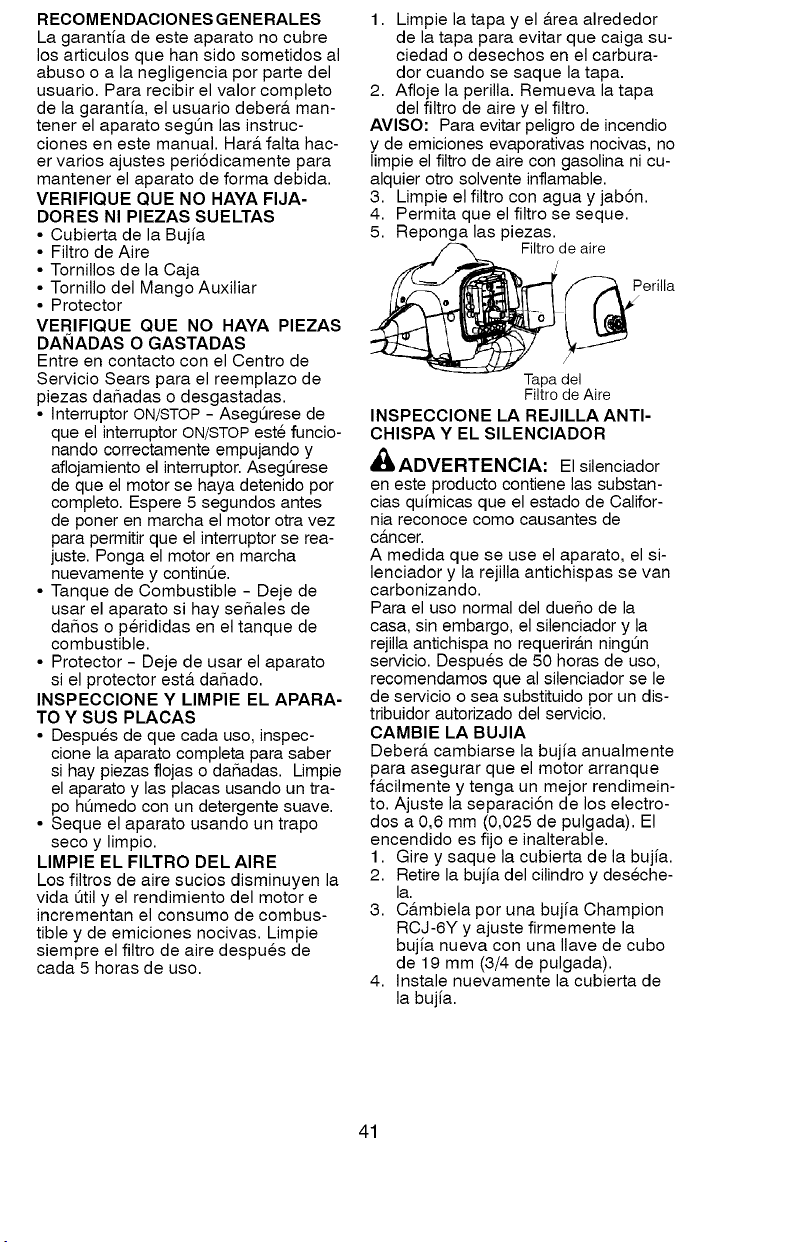

RECOMENDAClONESGENERALES Lagarantiadeesteaparatonocubre losarticulosquehansidosometidosal

abusooalanegligenciaporpartedel

usuario.Pararecibirelvalorcompleto

delagarantia,elusuariodeber&man- tenerelaparatosegt3nlasinstruc-

clonesenestemanual.Har&faltahac-

ervariosajustesperi6dicamentepara mantenerelaparatodeformadebida.

VERIFIQUEQUENOHAYAFIJA-

DORESNIPIEZASSUELTAS

• CubiertadelaBujia

• FiltrodeAire

• TornillosdelaCaja

• TornillodelMangoAuxiliar

• Protector

VERIFIQUEQUENOHAYAPIEZAS

DANADASOGASTADAS Entreencontactoconel Centro de

Servicio Sears para el reemplazo de piezas daSadas o desgastadas

• Interruptor ON/STOP - AsegSrese de que el interruptor ON/STOP este funcio-

nando correctamente empujando y aflojamiento el interruptor AsegSrese

de que el motor se haya detenido por completo Espere 5 segundos antes de poner en marcha el motor otra vez

para permitir que el interruptor se rea- juste Ponga el motor en marcha nuevamente y continue

• Tanque de Combustible - Deje de usar el aparato si hay seSales de daSos o perididas en el tanque de

combustible

• Protector - Deje de usar el aparato si el protector est& daSado

INSPECClONE Y LIMPIE EL APARA-

TO Y SUS PLACAS

• Despues de que cada uso, inspec- clone la aparato completa para saber si hay piezas flojas o daSadas Limpie

el aparato y las placas usando un tra- pc hSmedo con un detergente suave

• Seque el aparato usando un trapo seco y limpio

LIMPIE EL FILTRO DEL AIRE Los filtros de aire sucios disminuyen la

vida 5til y el rendimiento del motor e

incrementan el consumo de combus-

tible y de emiciones nocivas Limpie siempre el filtro de aire despues de

cada 5 horas de uso

1. Limpie la tapa y el &rea alrededor de la tapa para evitar que caiga su- ciedad o desechos en el carbura-

dor cuando se saque la tapa.

2. Afloje la perilla. Remueva la tapa del filtro de aire y el filtro.

AVlSO: Para evitar peligro de incendio

y de emiciones evaporativas nocivas, no limpie el filtro de aire con gasolina ni cu- alquier otro solvente inflamable.

3. Limpie el filtro con agua y jab6n.

4. Permita que el filtro se seque.

5. Reponga las piezas.

INSPECCIONE LA REJILLA ANTI- CHISPA Y EL SlLENClADOR

'_ADVERTENClA: El silenciador

en este producto contiene las substan- cias quimicas que el estado de Califor-

nia reconoce como causantes de c&ncer

A medida que se use el aparato, el si-

lenciador y la rejilla antichispas se van carbonizando

Para el uso normal del dueSo de la casa, sin embargo, el silenciador y la

rejilla antichispa no requerir_.n ningt3n servicio. Despues de 50 horas de uso,

recomendamos que al silenciador se le de servicio o sea substituido por un dis-

tribuidor autorizado del servicio.

CAMBIE LA BUJIA Deber& cambiarse la bujia anualmente

para asegurar que el motor arranque

f_.cilmente y tenga un mejor rendimein- to. Ajuste la separaci6n de los electro-

dos a 0,6 mm (0,025 de pulgada). El encendido es fijo e inalterable.

1. Gire y saque la cubierta de la bujia.

2. Retire la bujia del cilindro y deseche- la.

3. C&mbiela por una bujia Champion RCJ-6Y y ajuste firmemente la

bujia nueva con una Ilave de cubo de 19 mm (3/4 de pulgada).

4. Instale nuevamente la cubierta de la bujia.

Filtro de aire

Tapa del Filtro de Aire

Perilla

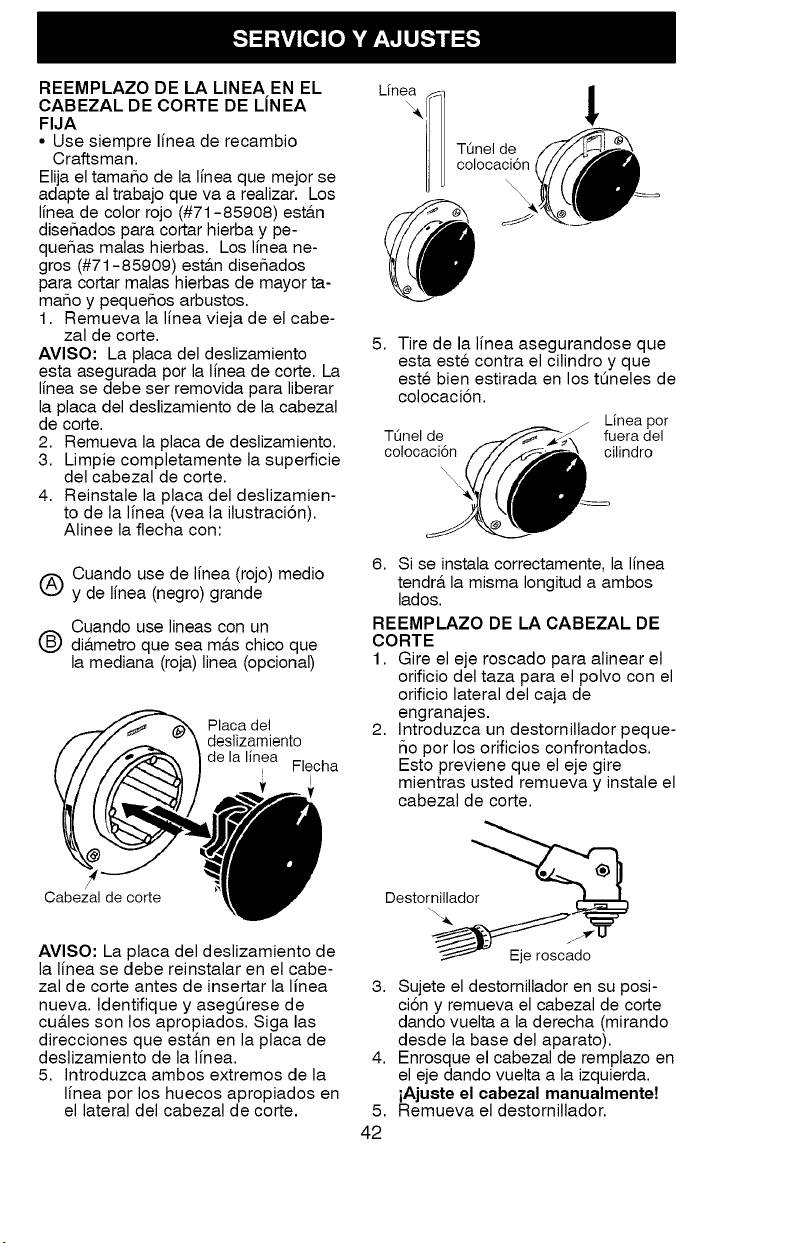

REEMPLAZO DE LA LINEA EN EL CABEZAL DE CORTE DE LJNEA

FIJA

• Use siempre linea de recambio Craftsman.

E]ija e] tamaSo de ]a ]inea que mejor se

adapte a] trabajo que va a rea]izar. Los

linea de color rojo (#71-85908) est&n

diseSados para cortar hierba y pe- queSas ma]as hierbas. Los ]inea ne- gros (#71-85909) est_.n diseSados

para cortar malas hierbas de mayor ta- maSo y pequeSos arbustos.

1. Remueva ]a ]inea vieja de el cabe-

zal de corte.

AVISO: La placa de] des]izamiento

esta asegurada por ]a ]inea de corte. La linea se debe ser removida para ]iberar

la placa de] deslizamiento de la cabeza]

de corte.

2. Remueva la placa de deslizamiento.

3. Limpie completamente la superficie de] cabeza] de corte.

4. Reinsta]e ]a p]aca de] des]izamien- to de ]a ]inea (vea la ilustraci6n).

Alinee la flecha con:

TOnel de colocaci6n

5. Tire de la linea asegurandose que esta este contra el cilindro y que

este bien estirada en los tQneles de colocaci6n.

TOnel de fuera del colocaci6n cilindro

/ Linea por

Cuando use de linea (rojo) medio

k_) y de linea (negro) grande

Cuando use lineas con un

(_ di&metro que sea m&s chico que

la mediana (roja) linea (opcional)

Placa del deslizamiento

de la linea

Cabezal de corte

AVISO: La placa del deslizamiento de

la linea se debe reinstalar en el cabe-

Flecha

[

zal de corte antes de insertar la linea

nueva. Identifique y asegt3rese de

cu&les son los apropiados. Siga las direcciones que est&n en la placa de

deslizamiento de la linea.

5. Introduzca ambos extremos de la linea por los huecos apropiados en

el lateral del cabezal de corte.

6. Si se instala correctamente, la linea tendr& la misma Iongitud a ambos

lados.

REEMPLAZO DE LA CABEZAL DE CORTE

1. Gire el eje roscado para alinear el orificio del taza para el polvo con el

orificio lateral del caja de engranajes.

2. Introduzca un destomillador peque- 60 por los orificios confrontados.

Esto previene que el eje gire mientras usted remueva y instale el cabezal de corte.

Destornillador

Eje roscado

Sujete el destornillador en su posi- ci6n y remueva el cabezal de corte dando vuelta a la derecha (mirando

desde la base del aparato).

Enrosque el cabezal de remplazo en el eje dando vuelta a la izquierda.

iAjuste el cabezal manualmente!

Remueva el destornillador.

AJUSTE DE LA MARCHA LENTA

DEL CARBURADOR

_ADVERTENCIA: Mantenga a otras personas alejadas de la zona en

donde se encuentre haciendo ajustes de marcha lenta. El cabezal de corte

se encontrar&n girando durante la

mayor parte de este procedimiento. Use su equipo protector y observe to-

das las precauciones de seguridad.

Despues de finalizar con el procedi- miento de ajuste, el cabezal de corte

deber&n parar de moverse o de girar

mientras el motor se encuentra a la

velocidad de marcha lenta.

El carburador ha sido ajustado cuida-

dosamente en la f&brica. Posible-

mente sea necesario hacer ajustes si

se nota cualquiera de las siguientes condiciones:

• El motor no funciona en marcha len- ta cuando se suelta el acelerador.

• El cabezal de corte continuan en movimiento o girando en marcha

lenta.

Haga los ajustes sosteniendo el equipo

de manera que el accesorio de corte se

encuentre alejado del suelo y no haga

contacto con ningSn objeto. Sostenga el aparato manualmente mientras el motor

se encuentre encendido y mientras

usted se encuentre haciendo los

ajustes. Mantenga todas las partes de su cuerpo alejadas de los accesorios de corte y del silenciador.

Para ajuste de la marcha lenta: Deje el motor en marcha lenta. Ajuste

las revoluciones hasta que el motor se mantenga en marcha sin que el cabe-

zal de corte se muevan o continuen girando (]a marcha ]enta es demasia-

do) o que el motor se ahogue (la mar- cha lenta es demasiado lenta).

• Gire el tornillo de marcha lenta hacia la derecha para aumentar las revolu-

ciones si el motor se ahoga o se para.

• Gire el tornillo de marcha lenta hacia la izquierda para reducir las revolu-

ciones si el cabezal de corte perman-

ecieran moviendose o girando mien-

tras el motor se encuentra en marcha

lenta.

.z_ _ Tomillo de Ajuste

_\ de la Marcha

) Lenta

,\ ?I

Tapa del Filtro de

Aire

dt_ADVERTENCIA: Vuelva a verifi- car la marcha lenta despues de cada

ajuste. El cabezal de corte no deb- er&n moverse o girar cuando el motor

se encuentra en marcha lenta para asi evitar graves heridas al usuario o a

otras personas. Si requiriera ayuda adicional o no se

sintiera seguro al desempeSar este procedimiento, entre en contacto con

el Centro de Servicio Sears o Ilame al nQmero de ayuda al consumidor

1-800-235-5878.

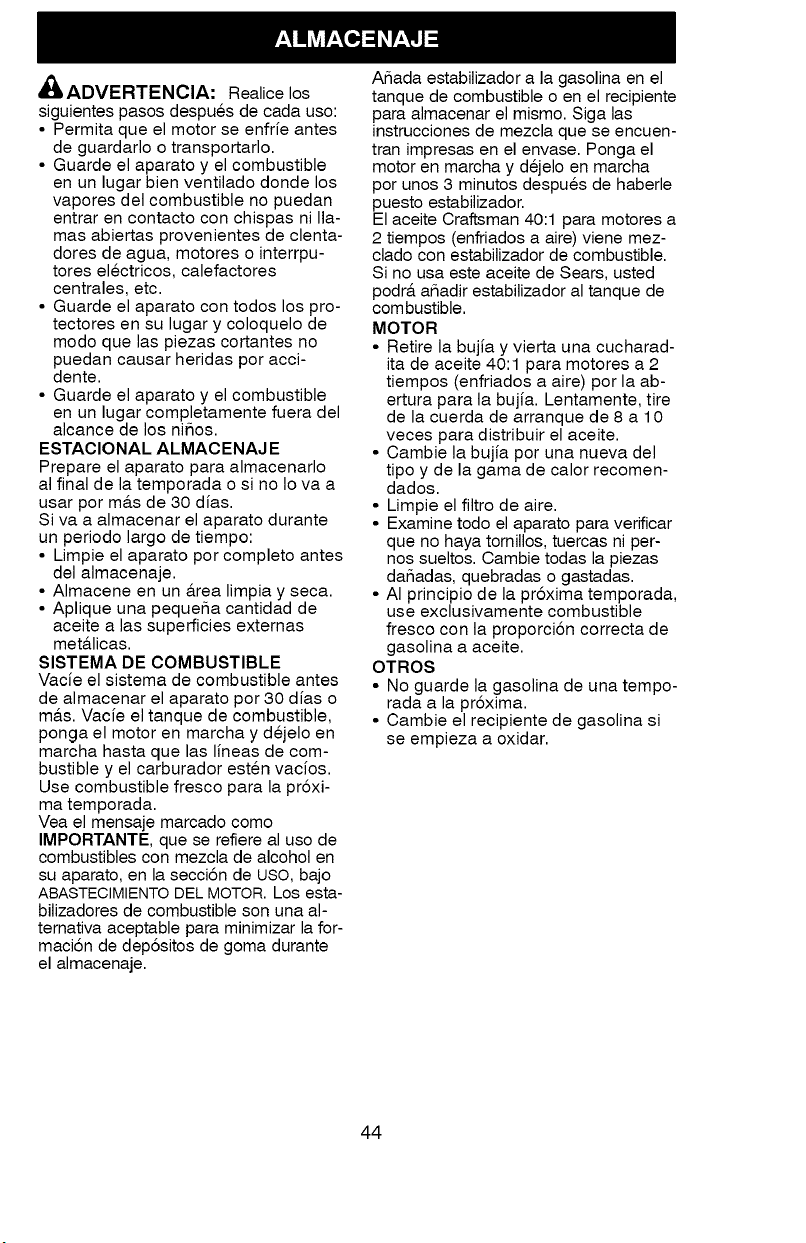

,_ADVERTENClA: Realice los

siguientes pasos despues de cada uso:

• Permita que el motor se enfrie antes de guardarlo o transportarlo.

• Guarde el aparato y el combustible en un lugar bien ventilado donde los

vapores del combustible no puedan entrar en contacto con chispas ni lla- mas abiertas provenientes de clenta-

dores de agua, motores o interrpu- tores electricos, calefactores centrales, etc.

• Guarde el aparato con todos los pro- tectores en su lugar y coloquelo de modo que las piezas cortantes no

puedan causar heridas por acci- dente.

• Guarde el aparato y el combustible en un lugar completamente fuera del

alcance de los nifios.

ESTAClONAL ALMACENAJE Prepare el aparato para almacenarlo

al final de la temporada o si no Io va a

usar por m&s de 30 dias. Siva a almacenar el aparato durante

un periodo largo de tiempo:

• Limpie el aparato por completo antes del almacenaje.

• Almacene en un &rea limpia y seca.

• Aplique una pequefia cantidad de aceite alas superficies extemas met&licas.

SISTEMA DE COMBUSTIBLE

Vacie el sistema de combustible antes de almacenar el aparato por 30 dias o

m&s. Vacie el tanque de combustible, ponga el motor en marcha y dejelo en

marcha hasta que las lineas de com- bustible y el carburador esten vacios. Use combustible fresco para la pr6xi-

ma temporada.

Vea el mensaje marcado como

IMPORTANTE, que se refiere al uso de

combustibles con mezcla de alcohol en su aparato, en la secci6n de USO, bajo

ABASTECIMIENTO DEL MOTOR. Los esta- bilizadores de combustible son una al- ternativa aceptable para minimizar la for-

maci6n de dep6sitos de goma durante el almacenaje.

Afiada estabilizador a la gasolina en el tanque de combustible o en el recipiente

para almacenar el mismo. Siga las instrucciones de mezcla que se encuen-

tran impresas en el envase. Ponga el motor en marcha y dejelo en marcha por unos 3 minutos despues de haberle

puesto estabilizador. El aceite Craftsman 40:1 para motores a 2 tiempos (enfriados a aire) viene mez-

clado con estabilizador de combustible. Si no usa este aceite de Sears, usted

podr& afiadir estabilizador al tanque de combustible.

MOTOR

• Retire la bujia y vierta una cucharad- ita de aceite 40:1 para motores a 2

tiempos (enfriados a aire) por la ab-

ertura para la bujia. Lentamente, tire

de la cuerda de arranque de 8 a 10 veces para distribuir el aceite.

• Cambie la bujia por una nueva del

tipo y de la gama de calor recomen- dados.

• Limpie el filtro de aire.

• Examine todo el aparato para verificar

que no haya tornillos, tuercas ni per-

nos sueltos. Cambie todas la piezas

dafiadas, quebradas o gastadas.

• AI principio de la pr6xima temporada, use exclusivamente combustible

fresco con la proporci6n correcta de gasolina a aceite.

OTROS

• No guarde la gasolina de una tempo- rada a la pr6xima.

• Cambie el recipiente de gasolina si

se empieza a oxidar.

TABLA DIAGNOSTICA

ADVERTENCIA: Siempre apague el aparato y desconecte la bujia antes de hacer cualquiera de las reparaciones recomendadas a continuaci6n que

no requieran que el aparato funcionar.

SINTOMA

El motor no arranca.

El motor no 1. El carburador anda en i ajuste. marcha lenta i

como debe. 2.

El motor no 1. El filtro de aire ester sucio. acelera, le 2. La bujia est& carbonizada.

falta potencia o 3. El carburador requiere

se para bajo :: ajuste. carga. 4.

El motor _1. La mezcla de combustible 1. Vaci_ el tanque de combustible y humea ex-

cesiva- mente

El motor marcha con

temperatura elevada.

CAUSA

1. El motor est& ahogado.

2. El tanque de combustible ester vacio.

3. a bujia no ester haciendo

chispa.

4. El combustible no ester

Ilegando al carburador.

5. l carburador requier ajuste.

Las lunas del ciguehal 2.

est_tn gastadas.

La compresi6n est& baja. ii 3.

Acumulacidn de Carbdn. ::4.

. La compresi6n est& baja. 5. Entre en contacto con el Centro de

_ se ha hecho incorrecta- :: mente.

2. El filtro de aire estb. sucio.

3. El carburador requiere ajuste.

iil. La mezcla de combustible

ester se he hecho incorrectamente.

2. Se ha instalado la bujia

iocorrecta.

3. El carburador requiere

ajuste.

4. Acumulaci6n de Carb6n.

requier

SOLUCION

1. Yea "Arranque de Motor Ahogado" en la secci6n Uso.

ii2. Llene el tanque con la mezcla

correcta de combustible.

3. Instale una bujia nueva.

Verifique si el filtro de combustible no

_4.

este sucio; c_tmbielo. Verifique si hay dobleces en la linea de combustible

o si ester partida; rep&rela o c_tmbiela.

Entre en contacto con el Servicio Sears (vea parte trasera del manual).

Vea "Ajuste de la Marcha Lenta del

Carburador" en la secci6n Servicio y

Ajustes.

Entre en contacto con el Servicio Sears (vea parte trasera del manual).

_1.

Limpie o cambie el filtro de aire.

Limpie o cambie la bujia y calibre la separaci6n. Entre en contacto con el Servicio

Sears (vea parte trasera del manual). Entre en contacto con el Centro de

Servicio Sears.

II_nelo de combustible con la mezcla correcta.

i2.

Limpie o cambie el filtro de aire. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

i3.

Vea "Abastecimiento del Motor" en la

1. secci6n Uso.

Cambie por la bujia correcta.

i2.

Entre en contacto con el Servicio

is.

Sears (vea parte trasera del manual). Entre en contacto con el Servicio

i4.

Sears (vea parte trasera del manual).

SUS DERECHOS Y OBLIGAClONES DE GARANTIA: La Agencia de Protec-

ci6n Ambiental de los Estados Unidos,

la Junta de Recursos Ambientales de California y Sears, Roebuck and Co.,

U.S.A., se complacen en explicar la ga- rantia con la que cuenta el sistema de

control de emisi6n en su motor pe- queSo, modelo 2009 y m&s adelante,

para uso fuera de carretera. En Califor- nia, todos los motores pequeSos para

uso fuera de carretera deben ser dis- eSados, construidos y equipados para

satisfacer las rigurosas normas antihu-

mo que posee el estado. Sears deber&

garantizar el sistema de control de emi- si6n en su m&quina de motor pequeSo

para uso fuera de carretera por los per- iodos de tiempo que explicamos a conti-

nuaci6n y con la condici6n de que su m&quina de motor pequeSo para uso

fuera de carretera no haya sufrido

ningt3n tipo de abuso, negligencia o mantenimiento inapropiado. Su sistema

de control de emisi6n incluye piezas tales como el carburador, el sistema de

ignici6n y el tanque de combustible. Donde exista una condici6n que re-

quiera reparaci6n bajo garantia, Sears

reparar& gratis su motor pequeSo para uso fuera de carretera. Los gabs cu-

biertos bajo la garantia incluyen el

diagn6stico, las piezas y labor. CUBIER- TA DE GARANTIA DEL FABRICANTE:

Si cualquier pieza relacionada con el

sistema de emisi6n de su motor (como

hemos enumerado en la lista de piezas

de control de emisi6n bajo garantia) se

encontrara defectuosa o defectos en el material o en la labor del motor causa-

ran que tal pieza comenzara a fallar, la pieza ser& reparada o reemplazada por

Sears. GARANTIA DE. RESPONSABI- LIDAD DE DEL DUENO: Como dueSo

de una m&quina de motor pequeSo para

uso fuera de carretera, usted ser& responsable por el mantenimiento ade-

cuado en los periodos previamente pro- gramados y enumerados en su manual

del usuario. Sears recomienda que guarde todos los recibos que indiquen

que se ha desempeSado mantenimiento

en su m&quina de motor pequeSo para uso fuera de carretera, pero Sears no

podr& negar el servicio bajo garantia t3nicamente a causa de la falta de reci-

bos o por el incumplimiento de su parte en asegurarse que el mantenimiento

programado haya sido desempeSado.

Como dueSo de una m&quina de motor pequeSo para uso fuera de carretera,

usted deber& contar con el conocimien- to de que Sears puede negar la cubierta bajo garantia si su m&quina de motor

pequeSo para uso fuera de carretera o alguna pieza de la misma ha dejado de

funcionar debido al abuso, negligencia, mantenimiento inapropiado, modifica-

clones no aprobadas o el uso de piezas que no hayan sido fabricadas o aproba- das por el fabricante original del equipo.

Es responsabilidad suya el Ilevar su m&quina de motor pequeSo para uso fuera de carretera a un centro de repa-

raci6n autorizado Sears tan pronto como se presente el problema. Las re- paraciones bajo garantia deber&n ser completadas en un periodo de tiempo

razonable, que no exceda los 30 dias. Si cuenta usted con alguna pregunta en relaci6n a sus derechos y responsabili-

dades de garantia, usted deber& com- unicarse con su centro de servicio auto-

rizado m&s cercano, Ilamar a Sears al 1-800-469-4663, o envie la correspon-

dencia por correo electronico a emission.warranty@ HCOP- emission.

corn. FECHA DEL COMIENZA DE LA GARANTIA: El periodo de garantia

comienza en la fecha de compra de la m&quina de motor pequeSo para uso

fuera de carretera. DURAClON DE LA GARANTIA: Esta garantia cuenta con

un periodo de duraci6n de dos aSos comenzando en la fecha inicial de com-

pra. QUE CUBRE LA GARANTIA: RE- PARAClON O REEMPLAZO DE PIE-

ZAS, La reparaci6n o el reemplazo de cualquier pieza garantizada ser&n de-

sempeSados y ofrecidos al dueSo sin costo alguno en un Centro de Servicio

Sears. Si cuenta usted con alguna pre- gunta en relaci6n a sus derechos y re- sponsabilidades de garantia, usted deb-

er& comunicarse con su centro de servicio autorizado m&s cercano, Ilamar

a Sears al 1-800-469-4663, o envie la correspondencia por correo electronico

a emission.warranty@H COP- emission. corn. PERIODO DE GARANTIA: Cual-

quier pieza garantizada que no este pro- gramada para ser reemplazada como parte del mantenimiento requerido, o

que este programada t3nicamente para inspecci6n regular para efectos de "re- paraci6n o reemplazo si fuera necesa-

rio" deber& garantizarse por un periodo de dos aSos. Cualquier pieza garantiza-

daqueesteprogramadaparaserreem-

plazadacomopartedelmantenimiento requeridodeber&estargarantizadapor

elperiododetiempoquecomienzaen lafechadecomprainicialhastalafecha

delprimerreemplazoprogramadopara dichapieza.DIAGNOSTICO:Nose

deber&cobraralduehoning0ntipode cargosporlalabordediagn6sticola cualdeterminequeunapiezagarantiza-

daseencuentradefectuosasieltrabajo dediagn6sticohasidodesempehado

perunCentrodeServicioSears. DANOSPORCONSECUEOIA:Sears

podr&serresponsablededahosocurri-

dosaotraspiezasdelmotorcausados

porlafalladeunapiezagarantizada

queseencuentrebajoelperiododega-

rantia.QUENOCUBRELAGARAN- TIA:Todaslasfallascausadasporel abuse,negligenciaomantenimientoin-

ap!opiadonoest&ncubiertas.PIEZAS ANADIDASOMODIFICADAS:Eluso

depiezasahadidasolamodificaci6nde

piezaspodr&nservircomebasepara queseanulelareclamaci6ndega-

rantia.LagarantiadeSearsnosere- sponsabilizaporelmalfuncionamiento

debidoalusedepiezasahadidasode

piezasmodificadas.COMOENTABLAR

UNARECLAMAClON:Sicuentausted conalgunapreguntarelacionadacon susderechosyresponsabilidadesde

garantia,usteddeber&entrarencontac- toconsucentrodeservicioautorizado

m&scercano,IlamaraSearsal 1-800-469-4663,oenvielacorrespon-

denciaporcorreoelectronicoa

emission.warranty@ HCOP- emission. com. DONDE OBTENER SERVlClO

DE GARANTIA: Servicio o reparaciones bajo garantia deber&n ser provistas en

todos los Centros de Servicio Sears. Por favor comuniquese al

1-800-469-4663 o envie la correspon- dencia por correo electronico a

emission.warranty@ HCOP- emission. com. MANTENIMIENTO, REEMPLAZO

Y REPARAClON DE PIEZAS RELA- ClONADAS CON LA EMISlON: Cual-

quier pieza de repuesto Sears aprobada y utilizada en el desempeho de cualqui-

er servicio de mantenimiento o servicio de reparaci6n baje garantia de piezas

relacionadas con la emisi6n ser& provis- to sin costo alguno al dueho si la pieza

se encuentra bajo garantia. LISTA SE PIEZAS DE CONTROL DE EMISlON

GARANTIZADAS: Carburador, filtro de aire (cubierta hasta la fecha de manten- imiento programada), sistema de igni-

ci6n: bujia (cubierta hasta la fecha de mantenimiento programada), m6dulo de

ignici6n, silenciador incluido al cataliza- dor (si est,. equipado), tanque de com-

bustible. DECLARAClON DE MANTEN- IMIENTO: El dueho es responsable de adquirir todo el mantenimiento requerido

como Io define en el manual del usuario.

La informaci6n en la etiqueta del producto indica las normas de certificaci6n de su motor. Ejemplo: (Aho) EPA y/o CALIFORNIA.

Informacion Importante en relacion al motor, Este motor satisface las

regulaciones de emision para mo-

tores peque_os operados fuera de

la carretera.

Horas de la durabilidad del motor

Vea el manual de instrucciones

para especificaciones de mantenimiento y ajustes.

Se certifica este motor para satisfacer los requisitos de emisi6n para los uso siguientes:

[] Moderado (50 horas)

[] Intermedio (125 horas)

[] Extendido (300 horas)

Familia

# De Serie

61 I sl I

Craftsman WEEDWACKER 358.791170 Operator's manual

Specifications and Main Features

Frequently Asked Questions

User Manual
