Craftsman WEEDWACKER 316.790130 Operator's Manual

Operator's Manual

15-1ncldCurvedShafV5o5 Amp Electric

WEEDWACKER®TRIMMER

_i_lk wARNIHG:

Sears, Roebuck, and Co., Hoffman Estates, IL 60179 USA

OPERATOR'SMANUAL PARTNO, 18231? RevoA
PRINTED iN U,S.A, 5/99 (51569)

Before using this product,
read this manual and follow

all its Safety Rules and Operating
instructions.

Save this manual
for future reference.

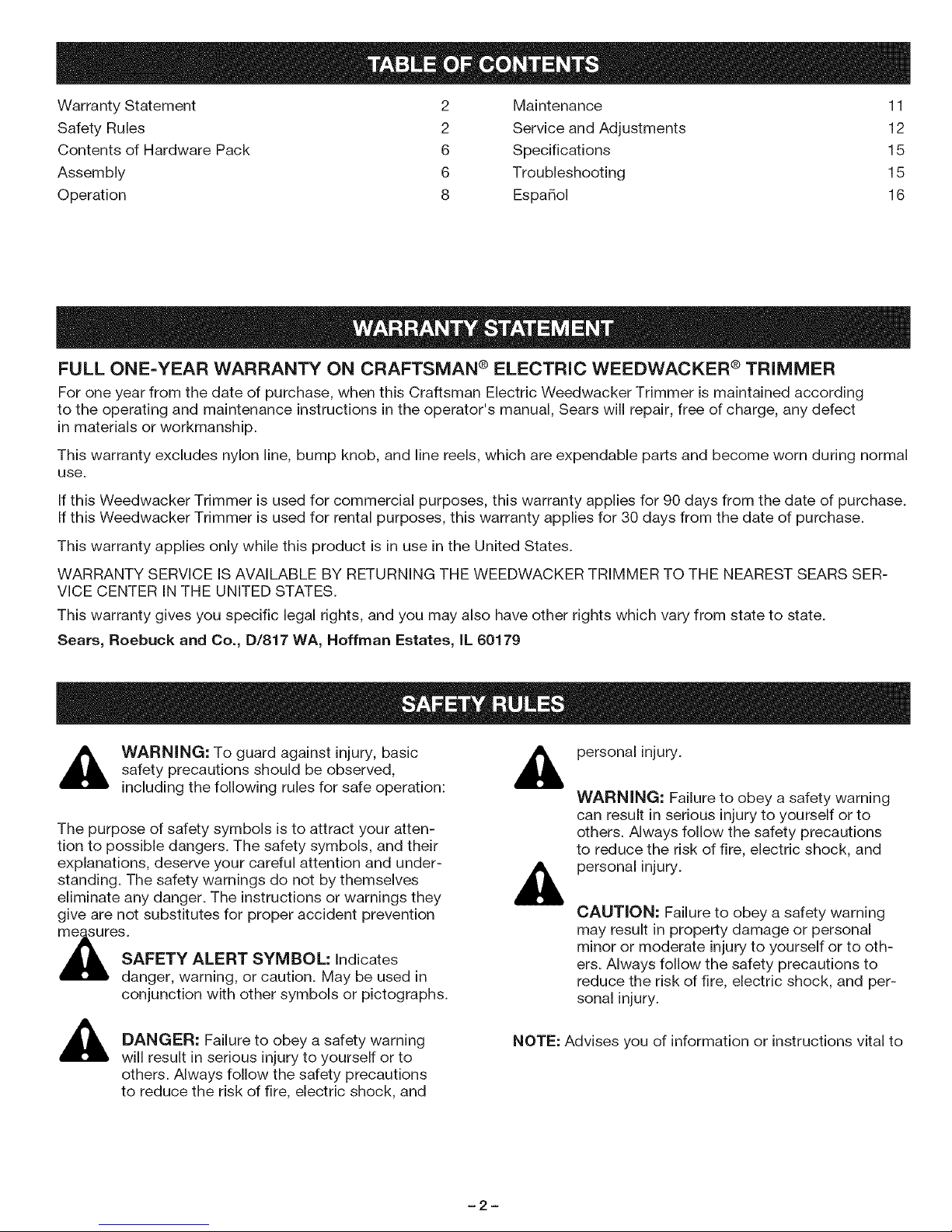

Warranty Statement 2 Maintenance 11
Safety Rules 2 Service and Adjustments 12

Contents of Hardware Pack 6 Specifications 15

Assembly 6 Troubleshooting 15

Operation 8 Espa_ol 16

FULL ONE-YEAR WARRANTY ON CRAFTSMAN ® ELECTRIC WEEDWACKER ® TRIMMER

For one year from the date of purchase, when this Craftsman Electric Weedwacker Trimmer is maintained according

to the operating and maintenance instructions in the operator's manual, Sears will repair, free of charge, any defect

in materials or workmanship.

This warranty excludes nylon line, bump knob, and line reels, which are expendable parts and become worn during normal

use.

If this Weedwacker Trimmer is used for commercial purposes, this warranty applies for 90 days from the date of purchase.
If this Weedwacker Trimmer is used for rental purposes, this warranty applies for 30 days from the date of purchase.

This warranty applies only while this product is in use in the United States.

WARRANTY SERVICE IS AVAILABLE BY RETURNING THE WEEDWACKER TRIMMER TO THE NEAREST SEARS SER-

VICE CENTER IN THE UNITED STATES.
This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, IL 60179

_, ARNING: To guard against injury, basic

safety precautions should be observed,
including the following rules for safe operation:

The purpose of safety symbols is to attract your atten-
tion to possible dangers. The safety symbols, and their

explanations, deserve your careful attention and under-
standing. The safety warnings do not by themselves
eliminate any danger. The instructions or warnings they
give are not substitutes for proper accident prevention

,_res.

SAFETY ALERT SYMBOL= Indicates

danger, warning, or caution. May be used in
conjunction with other symbols or pictographs.

DANGER: Failure to obey a safety warning
will result in serious injury to yourself or to
others. Always follow the safety precautions
to reduce the risk of fire, electric shock, and

personal injury.

WARNING= Failure to obey a safety warning
can result in serious injury to yourself or to
others. Always follow the safety precautions
to reduce the risk of fire, electric shock, and

personal injury.

CAUTION: Failure to obey a safety warning

may result in property damage or personal
minor or moderate injury to yourself or to oth-

ers. Always follow the safety precautions to

reduce the risk of fire, electric shock, and per-

sonal injury.

NOTE: Advises you of information or instructions vital to

-2-

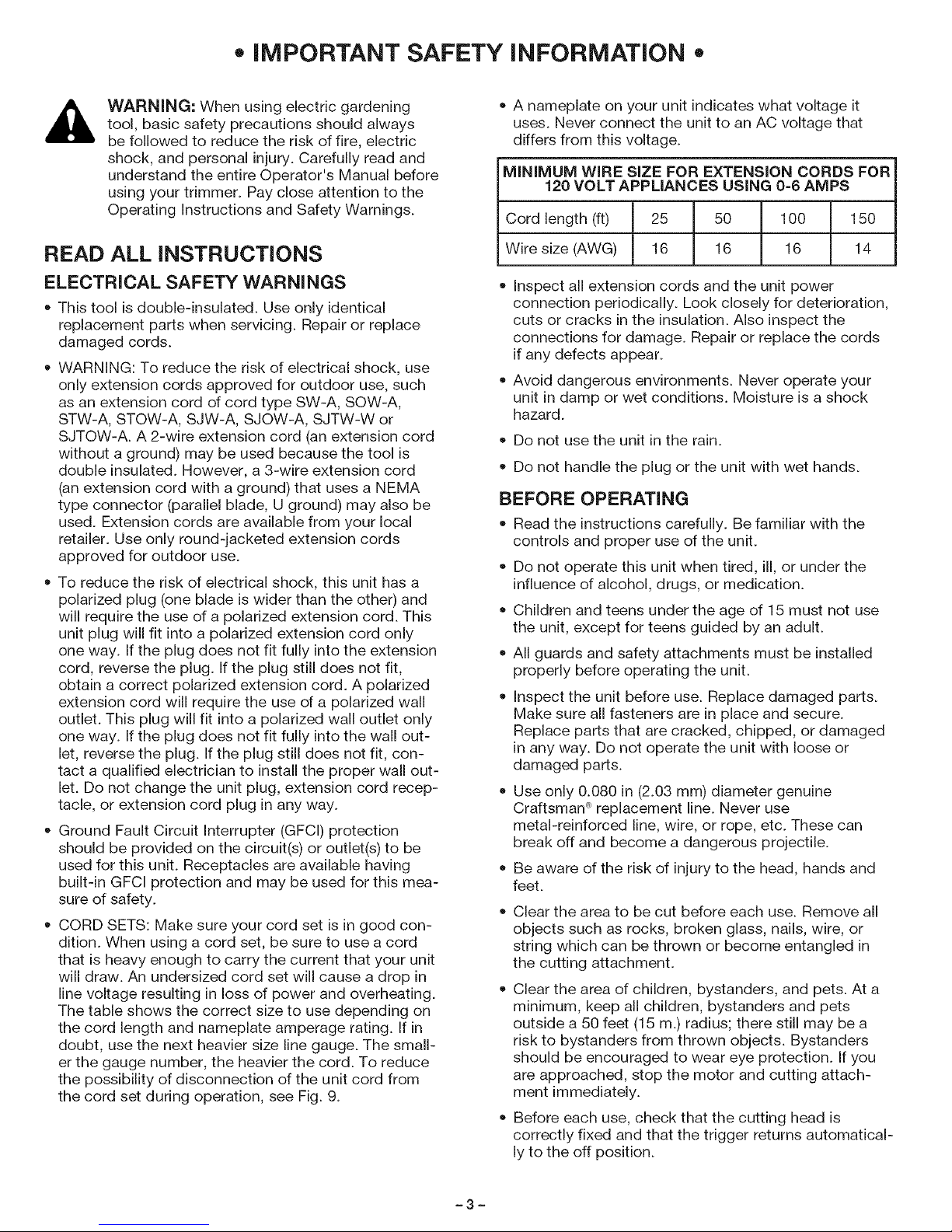

• iMPORTANT SAFETY iNFORMATiON

WARNING: When using electric gardening
tool, basic safety precautions should always
be followed to reduce the risk of fire, electric
shock, and personal injury. Carefully read and
understand the entire Operator's Manual before
using your trimmer. Pay close attention to the
Operating Instructions and Safety Warnings.

READ ALL iNSTRUCTiONS

ELECTRICAL SAFETY WARNINGS

o This tool is double-insulated. Use only identical

replacement parts when servicing. Repair or replace

damaged cords.

• WARNING: To reduce the risk of electrical shock, use
only extension cords approved for outdoor use, such
as an extension cord of cord type SW-A, SOW-A,
STW-A, STOW-A, SJW-A, SJOW-A, SJTW-W or
SJTOW-A. A 2-wire extension cord (an extension cord
without a ground) may be used because the tool is

double insulated. However, a 3-wire extension cord

(an extension cord with a ground) that uses a NEMA

type connector (parallel blade, U ground) may also be

used. Extension cords are available from your local
retailer. Use only round-jacketed extension cords

approved for outdoor use.
To reduce the risk of electrical shock, this unit has a

polarized plug (one blade is wider than the other) and

will require the use of a polarized extension cord. This

unit plug will fit into a polarized extension cord only
one way. If the plug does not fit fully intothe extension
cord, reverse the plug. If the plug still does not fit,
obtain a correct polarized extension cord. A polarized
extension cord will require the use of a polarized wall
outlet. This plug will fit into a polarized wall outlet only
one way. If the plug does not fit fully intothe wall out-

let, reverse the plug. If the plug still does not fit, con-
tact a qualified electrician to install the proper wall out-

let. Do not change the unit plug, extension cord recep-
tacle, or extension cord plug in any way.

o Ground Fault Circuit Interrupter (GFCI) protection

should be provided on the circuit(s) or outlet(s) to be

used for this unit. Receptacles are available having

built-in GFCI protection and may be used for this mea-
sure of safety.

CORD SETS: Make sure your cord set isin good con-
dition. When using a cord set, be sure to use a cord
that is heavy enough to carry the current that your unit
will draw. An undersized cord set will cause a drop in

line voltage resulting in loss of power and overheating.
The table shows the correct size to use depending on
the cord length and nameplate amperage rating. If in
doubt, use the next heavier size line gauge. The small-
er the gauge number, the heavier the cord. To reduce
the possibility of disconnection of the unit cord from
the cord set during operation, see Fig. 9.

A nameplate on your unit indicates what voltage it

uses. Never connect the unit to an AC voltage that
differs from this voltage.

MINIMUM WiRE SiZE FOR EXTENSION CORDS FOR

120 VOLT APPLIANCES USING 0=6 AMPS

Cord length (ft) 25 50
Wire size (AWG) 16 16

Inspect all extension cords and the unit power
connection periodically. Look closely for deterioration,
cuts or cracks in the insulation. Also inspect the
connections for damage. Repair or replace the cords
if any defects appear.

Avoid dangerous environments. Never operate your

unit in damp or wet conditions. Moisture is a shock
hazard.

o Do not use the unit in the rain.

Do not handle the plug or the unit with wet hands.

100

16

150

14

BEFORE OPERATING

Read the instructions carefully. Be familiar with the
controls and proper use of the unit.

Do not operate this unit when tired, ill, or under the
influence of alcohol, drugs, or medication.

Children and teens under the age of 15 must not use

the unit, except for teens guided by an adult.

o All guards and safety attachments must be installed

properly before operating the unit.
Inspect the unit before use. Replace damaged parts.

Make sure all fasteners are in place and secure.
Replace parts that are cracked, chipped, or damaged
in any way. Do not operate the unit with loose or
damaged parts.

Use only 0.080 in (2.03 mm) diameter genuine
Craftsman ®replacement line. Never use
metal-reinforced line, wire, or rope, etc. These can
break off and become a dangerous projectile.

o Be aware of the risk of injury to the head, hands and

feet.

Clear the area to be cut before each use. Remove all
objects such as rocks, broken glass, nails, wire, or

string which can be thrown or become entangled in

the cutting attachment.

Clear the area of children, bystanders, and pets. At a
minimum, keep all children, bystanders and pets
outside a 50 feet (15 m.) radius; there still may be a
risk to bystanders from thrown objects. Bystanders
should be encouraged to wear eye protection. If you
are approached, stop the motor and cutting attach-
ment immediately.

Before each use, check that the cutting head is
correctly fixed and that the trigger returns automatical-
ly to the off position.

-3-

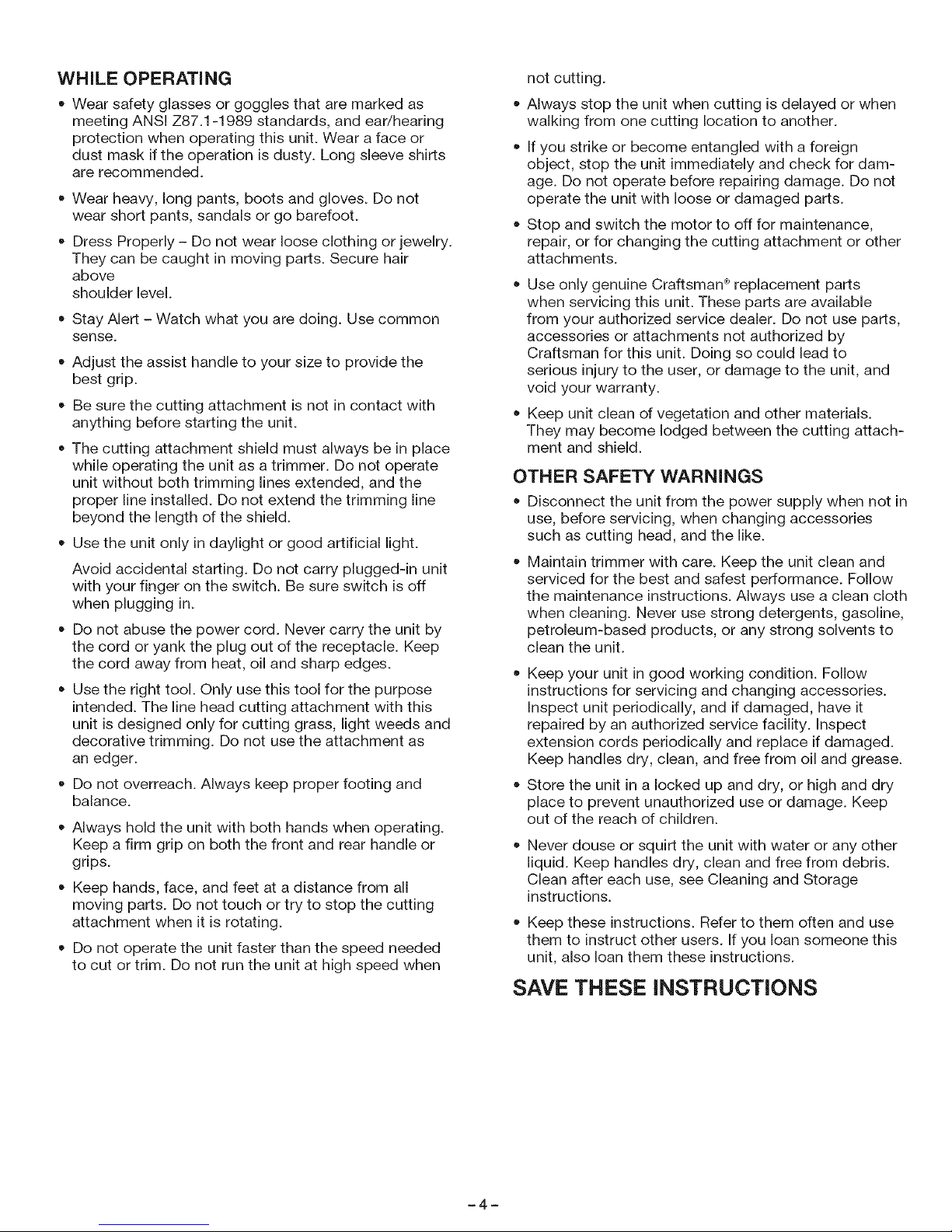

WHILE OPERATING

• Wear safety glasses or goggles that are marked as

meeting ANSI Z87.1-1989 standards, and ear/hearing
protection when operating this unit. Wear a face or
dust mask if the operation is dusty. Long sleeve shirts

are recommended.

o Wear heavy, long pants, boots and gloves. Do not

wear short pants, sandals or go barefoot.

o Dress Properly - Do not wear loose clothing or jewelry.

They can be caught in moving parts. Secure hair
above

shoulder level.
Stay Alert - Watch what you are doing. Use common

sense.
Adjust the assist handle to your size to provide the

best grip.

Be sure the cutting attachment is not in contact with

anything before starting the unit.
The cutting attachment shield must always be in place

while operating the unit as a trimmer. Do not operate
unit without both trimming lines extended, and the
proper line installed. Do not extend the trimming line
beyond the length of the shield.

Use the unit only in daylight or good artificial light.

Avoid accidental starting. Do not carry plugged-in unit
with your finger on the switch. Be sure switch is off
when plugging in.

• Do not abuse the power cord. Never carry the unit by

the cord or yank the plug out of the receptacle. Keep
the cord away from heat, oil and sharp edges.

• Use the right tool. Only use this tool for the purpose

intended. The line head cutting attachment with this
unit is designed only for cutting grass, light weeds and
decorative trimming. Do not use the attachment as
an edger.

o Do not overreach. Always keep proper footing and

balance.
Always hold the unit with both hands when operating.

Keep a firm grip on both the front and rear handle or

grips.

Keep hands, face, and feet at a distance from all
moving parts. Do not touch or try to stop the cutting
attachment when it is rotating.

Do not operate the unit faster than the speed needed
to cut or trim. Do not run the unit at high speed when

not cutting.

o

Always stop the unit when cutting is delayed or when
walking from one cutting location to another.

o

If you strike or become entangled with a foreign
object, stop the unit immediately and check for dam-
age. Do not operate before repairing damage. Do not
operate the unit with loose or damaged parts.

Stop and switch the motor to off for maintenance,

repair, or for changing the cutting attachment or other
attachments.

Use only genuine Craftsman ®replacement parts
when servicing this unit. These parts are available
from your authorized service dealer. Do not use parts,
accessories or attachments not authorized by

Craftsman for this unit. Doing so could lead to
serious injury to the user, or damage to the unit, and
void your warranty.

Keep unit clean of vegetation and other materials.
They may become lodged between the cutting attach-

ment and shield.

OTHER SAFETY WARNINGS

o Disconnect the unit from the power supply when not in

use, before servicing, when changing accessories
such as cutting head, and the like.

Maintain trimmer with care. Keep the unit clean and
serviced for the best and safest performance. Follow

the maintenance instructions. Always use a clean cloth
when cleaning. Never use strong detergents, gasoline,

petroleum-based products, or any strong solvents to
clean the unit.

Keep your unit in good working condition. Follow

instructions for servicing and changing accessories.

Inspect unit periodically, and if damaged, have it

repaired by an authorized service facility. Inspect
extension cords periodically and replace if damaged.

Keep handles dry, clean, and free from oil and grease.
Store the unit in a locked up and dry, or high and dry

place to prevent unauthorized use or damage. Keep
out of the reach of children.

Never douse or squirt the unit with water or any other

liquid. Keep handles dry, clean and free from debris.

Clean after each use, see Cleaning and Storage

instructions.

Keep these instructions. Refer to them often and use
them to instruct other users. If you loan someone this

unit, also loan them these instructions.

SAVE THESE INSTRUCTIONS

-4-

SAFETY AND iNTERNATiONAL SYMBOLS

This operator's manual describes safety and international symbols and pictographs that may appear on this product.

Read the operator's manual for complete safety, assembly, operating and maintenance and repair information.

SYMBOL MEANING

" SAFETY ALERT SYMBOL
Indicates danger, warning, or caution. May be used with other symbols.

= READ OPERATOR'S MANUAL
Failure to follow operating instructions and safety precautions in operator's manual can

result in serious injury. Read operator's manual before starting or operating this unit.

= WEAR EYE AND HEARING PROTECTION

WARNING: Thrown objects and loud noise can cause severe eye injuryand hearing loss. Wear

eye protection meeting ANSI Z87.1-1989 standards and ear protection when operating this unit.

= THROWN OBJECTS CAN CAUSE SEVERE INJURY
Do not operate unit without proper attachments and guards in place.

', KEEP CHILDREN AWAY

WARNING: Keep all bystanders, especially children and pets, at least 50 feet (15 m.)
from the operating area. Stop unit immediately if you are approached.

= SHARP BLADE

WARNING: There is a sharp blade on the cutting attachment shield. To prevent serious injury,

do not touch blade.

', SPEED SWITCH
Indicates "HIGH" or "FASTEST" speed.

', SPEED SWITCH
Indicates "LOW" or "SLOWEST" speed.

WARNING: The operation of any power tool can result in foreign objects being thrown into

your eyes, which can result in severe eye damage. Before beginning power tool operation,
always wear safety goggles or safety glasses with side shields that are marked as meeting ANSI
Z87.1-1989 standards and a full face shield when needed. We recommend Wide Vision Safety
Mask for use over eyeglasses or standard safety glasses with side shields, available at Sears.

-5-

(4) Screws (1/4-20 x 2-1/4)

- for Assist Handle

(actual size)

Assist Handle

(4) Hex Jam Nuts -(1/4 x 20)

for Assist Handle

(actual size)

Operator's Manual

Middle Handle

Clamp

Cutting Attachment Shield

(4)Screws (10-24x 1/2)

- for Cutting Attachment
Shield

(actual size)

Top Handle

Clamp

CARTON CONTENTS

o Trimmer

• Hardware Pack

ASSEMBLY iNFORMATION

To ensure safe and proper operation of your unit, all

parts and hardware you assemble must be tightened
securely.

TOOLS REQUIRED FOR ASSEMBLY

o Large Phillips Screwdriver

Regular Phillips Screwdriver

TO ASSEMBLE AND ADJUST ASSIST
HANDLE

1. Place the assist handle between the top and middle
clamp pieces (Fig. 1).

2. While holding the three pieces together, installthe

four (4) screws through the top clamp and into mid-

dle clamp.

NOTE: The holes in the top and middle clamp will line up
only when assembled correctly.

3. Place the clamps and assist handle the over the
shaft housing and onto the bottom clamp.

4. Hold each hex nut in the bottom clamp recess with a

finger. Start screws with a large Phillips screwdriver.

Do not tighten until you make the handle adjustment.

5. Slide the assist handle in or out until the arrow/white
line on the decal touches the clamp assembly

(Fig. 2).

6. While holding the unit in the operating position
(Fig. 3), position the assist handle to the location

that provides you the best grip.

7. Tighten the clamp screws evenly, until the assist
handle is secure.

to Screws

_--_ Middle

Clamp Handle

Shaft Housing

• , Nuts

Assist Handle

Clamp

Bottom

Handle

Fig. 1

Fig. 2

P

-6-

Cutting

Attachment

Cutting

Attachment

Shield

Fig. 3

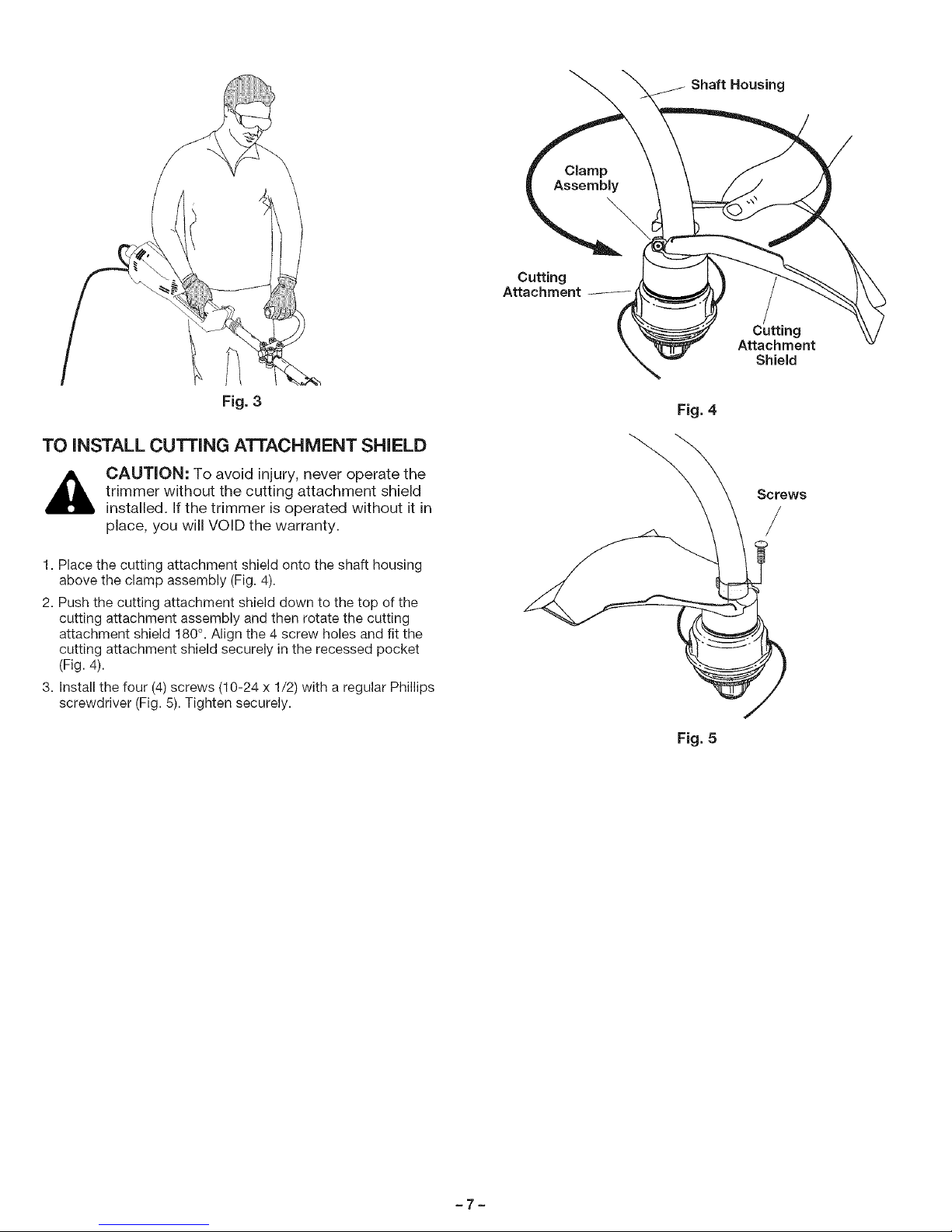

TO iNSTALL CUTTING ATTACHMENT SHIELD

_ AUTION" To avoid injury, never operate the

1. Place the cutting attachment shield onto the shaft housing

2. Push the cutting attachment shield down to the top of the

3. Install the four (4) screws (10-24 x 1/2) with a regular Phillips

trimmer without the cutting attachment shield

installed. If the trimmer is operated without it in
place, you will VOID the warranty.

above the clamp assembly (Fig. 4).

cutting attachment assembly and then rotate the cutting
attachment shield 180 °. Align the 4 screw holes and fit the

cutting attachment shield securely in the recessed pocket
(Fig. 4).

screwdriver (Fig. 5). Tighten securely.

Fig. 4

ws

Fig. 5

-7-

KNOW YOUR TRIMMER

READ THIS OPERATOR'S MANUAL AND SAFETY RULES BEFORE OPERATING YOUR UNIT. Compare the
illustrations with your unit to familiarize yourself with the location of various controls and adjustments.

Save this manual for future reference.

Air Vents

HOUSING GRiP

TWO SPEED

SWITCH

\

TRIGGER

RECESSED

PLUG

SHAFT

HOUSING

CUTTING

SHIELD

CUTTING

ATTAC HM ENT

\

ASSIST HANDLE

COUPLER

RECESSED PLUG =is where you connect the extension

cord to the unit.

TRIGGER =used for starting and stopping the trimmer.
TWO SPEED SWITCH - used to switch between high

and low speeds for different cutting applications.
ASSIST HANDLE AND HOUSING GRIP =used to hold

the line trimmer during operation.

CUTTING ATTACHMENT SHIELD = protects operator

from thrown debris. Contains line cut-off blade to make
sure the line isnot extended beyond its proper length.

Cutting attachment shield must be installed at all times

when using the cutting attachment.

CUTTING ATTACHMENT - consists of a reel housing,
reel, spring, Bump Knob, and cutting line

COUPLER = allows you to install optional attachments

on this unit.

-8-

This trimmer has been designed and built to withstand

normal use. It will provide many hours of service provid-
ed the operating instructions are closely followed.

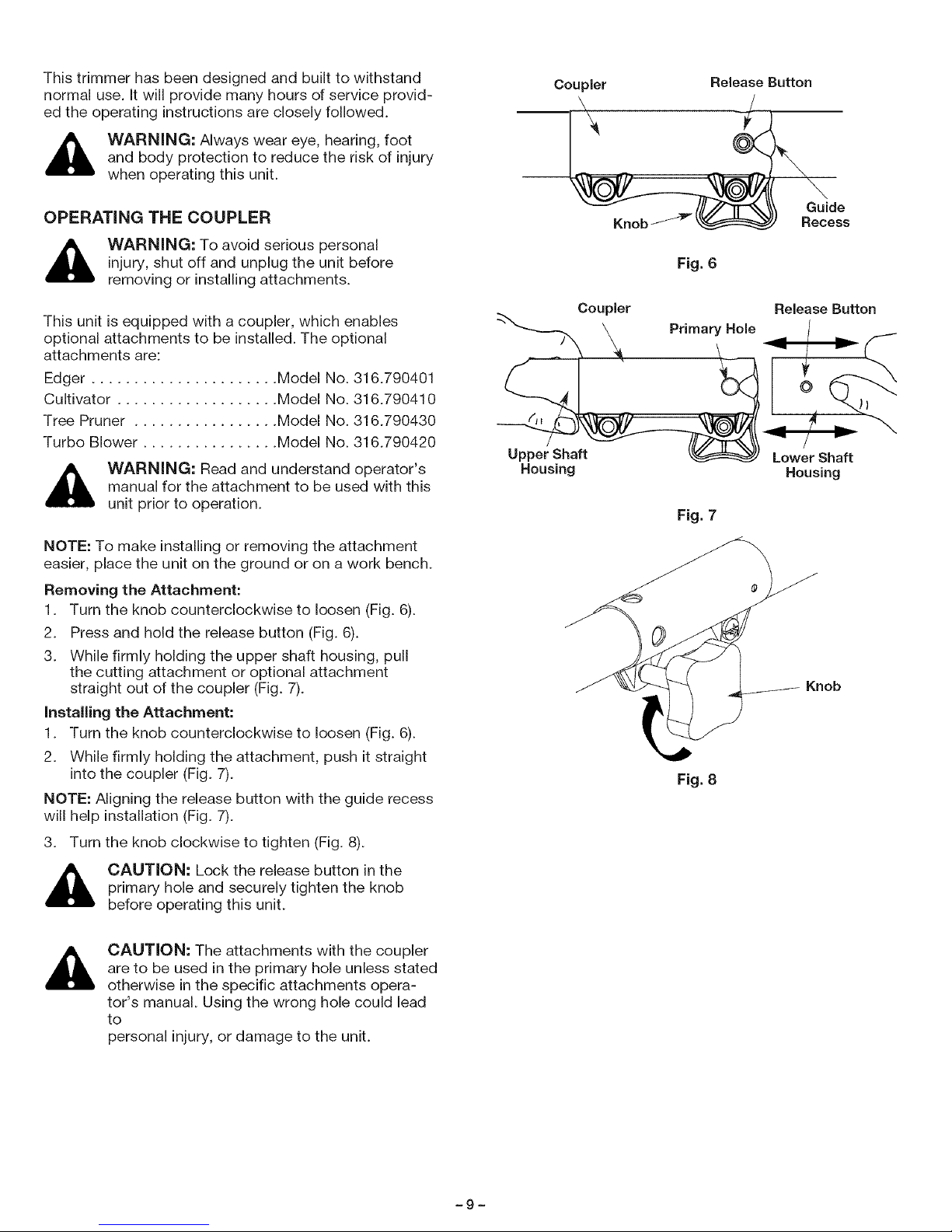

Coupler Release Button

_, ARNING: Always wear eye, hearing, foot

OPERATING THE COUPLER

_, ARNING: To avoid serious personal

This unit is equipped with a coupler, which enables

optional attachments to be installed. The optional
attachments are:

Edger ...................... Model No. 316.790401

Cultivator ................... Model No. 316.790410

Tree Pruner ................. Model No. 316.790430

Turbo Blower ................ Model No. 316.790420

NOTE: To make installing or removing the attachment
easier, place the unit on the ground or on a work bench.

Removing the Attachment:

1. Turn the knob counterclockwise to loosen (Fig. 6).

2. Press and hold the release button (Fig. 6).

3. While firmly holding the upper shaft housing, pull

installing the Attachment:

1. Turn the knob counterclockwise to loosen (Fig. 6).

2. While firmly holding the attachment, push it straight

NOTE: Aligning the release button with the guide recess
will help installation (Fig. 7).

3. Turn the knob clockwise to tighten (Fig. 8).

and body protection to reduce the risk of injury
when operating this unit.

injury, shut off and unplug the unit before
removing or installing attachments.

WARNING: Read and understand operator's
manual for the attachment to be used with this

unit prior to operation.

the cutting attachment or optional attachment

straight out of the coupler (Fig. 7).

into the coupler (Fig. 7).

Guide

Recess

Fig. 6

Coupler

Release Button

\'- , P.mary i H°le f

Upper Shaft _ Lower Shaft

Housing Housing

Fig. 7

Knob

L

Fig. 8

primary hole and securely tighten the knob

CAUTION: Lock the release button inthe
before operating this unit.

CAUTION: The attachments with the coupler
are to be used inthe primary hole unless stated
otherwise in the specific attachments opera-
tor's manual. Using the wrong hole could lead

to
personal injury, or damage to the unit.

-9-

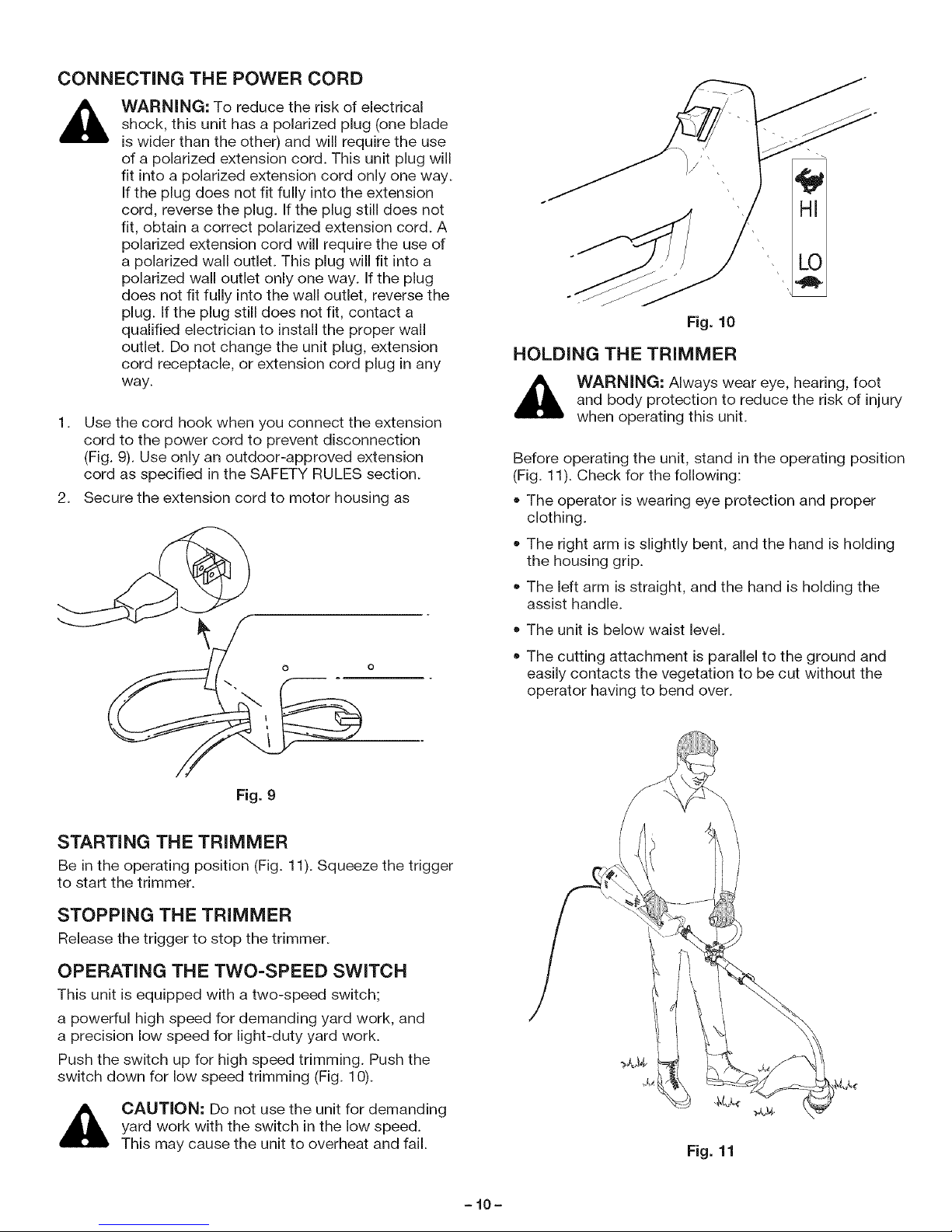

CONNECTING THE POWER CORD

WARNING: To reduce the risk of electrical
shock, this unit has a polarized plug (one blade

is wider than the other) and will require the use
of a polarized extension cord. This unit plug will
fit into a polarized extension cord only one way.
If the plug does not fit fully into the extension
cord, reverse the plug. If the plug still does not
fit, obtain a correct polarized extension cord. A
polarized extension cord will require the use of
a polarized wall outlet. This plug will fit into a
polarized wall outlet only one way. If the plug
does not fit fully into the wall outlet, reverse the
plug. If the plug still does not fit, contact a
qualified electrician to install the proper wall
outlet. Do not change the unit plug, extension
cord receptacle, or extension cord plug in any

way.

1. Use the cord hook when you connect the extension
cord to the power cord to prevent disconnection
(Fig. 9). Use only an outdoor-approved extension
cord as specified in the SAFETY RULES section.

2. Secure the extension cord to motor housing as

HI

Fig. 10

HOLDING THE TRIMMER

WARNING: Always wear eye, hearing, foot
and body protection to reduce the risk of injury
when operating this unit.

Before operating the unit, stand in the operating position
(Fig. 11). Check for the following:

• The operator is wearing eye protection and proper
clothing.

The right arm is slightly bent, and the hand is holding
the housing grip.

The left arm is straight, and the hand is holding the
assist handle.

o The unit is below waist level.

Fig. 9

STARTING THE TRIMMER

Be in the operating position (Fig. 11). Squeeze the trigger

to start the trimmer.

STOPPING THE TRIMMER

Release the trigger to stop the trimmer.

OPERATING THE TWO=SPEED SWITCH

This unit is equipped with a two-speed switch;

a powerful high speed for demanding yard work, and
a precision low speed for light-duty yard work.

Push the switch up for high speed trimming. Push the
switch down for low speed trimming (Fig. 10).

The cutting attachment is parallel to the ground and
easily contacts the vegetation to be cut without the
operator having to bend over.

CAUTION: Do not use the unit for demanding
yard work with the switch in the low speed.

This may cause the unit to overheat and fail.

Fig. 11

-t0-

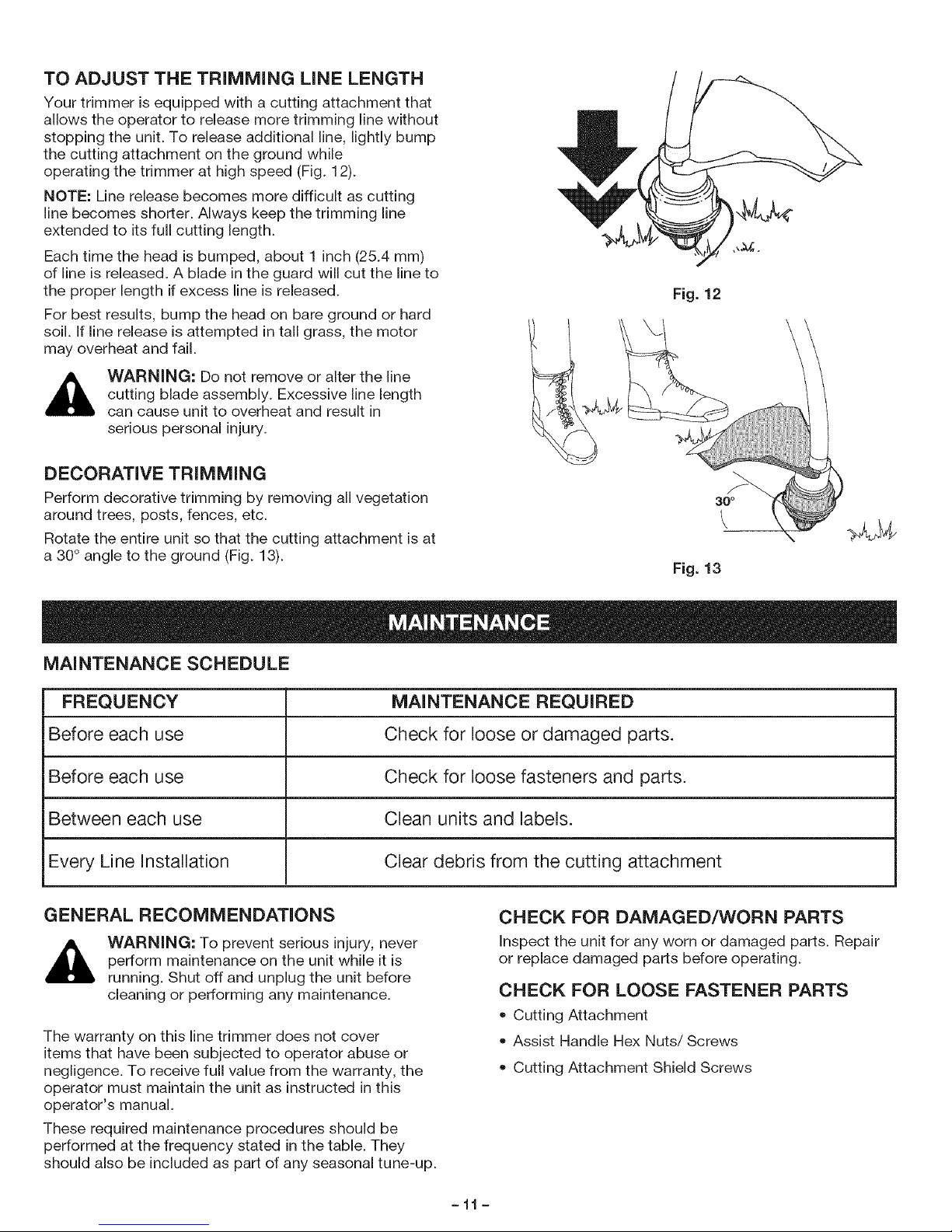

TO ADJUST THE TRiMMiNG LiNE LENGTH

Your trimmer is equipped with a cutting attachment that
allows the operator to release more trimming line without

stopping the unit. To release additional line, lightly bump

the cutting attachment on the ground while

operating the trimmer at high speed (Fig. 12).
NOTE: Line release becomes more difficult as cutting

line becomes shorter. Always keep the trimming line
extended to its full cutting length.

Each time the head is bumped, about 1 inch (25.4 mm)
of line is released. A blade in the guard will cut the line to

the proper length ifexcess line is released.

For best results, bump the head on bare ground or hard
soil. If line release is attempted in tall grass, the motor

may overheat and fail.

WARNING: Do not remove or alter the line
cutting blade assembly. Excessive line length

can cause unit to overheat and result in
serious personal injury.

DECORATIVE TRIMMING

Perform decorative trimming by removing all vegetation
around trees, posts, fences, etc.

Rotate the entire unit so that the cutting attachment is at
a 30° angle to the ground (Fig. 13).

Fig. 12

Fig. 13

MAINTENANCE SCHEDULE

FREQUENCY MAINTENANCE REQUIRED

Before each use Check for loose or damaged parts.

Before each use Check for loose fasteners and parts.

Between each use Clean units and labels.

Every Line Installation Clear debris from the cutting attachment

GENERAL RECOMMENDATIONS

WARNING: To prevent serious injury, never
perform maintenance on the unit while it is
running. Shut off and unplug the unit before
cleaning or performing any maintenance.

The warranty on this line trimmer does not cover

items that have been subjected to operator abuse or
negligence. To receive full value from the warranty, the

operator must maintain the unit as instructed in this
operator's manual.

These required maintenance procedures should be

performed at the frequency stated inthe table. They
should also be included as part of any seasonal tune-up.

CHECK FOR DAMAGED/WORN PARTS

Inspect the unit for any worn or damaged parts. Repair

or replace damaged parts before operating.

CHECK FOR LOOSE FASTENER PARTS

o Cutting Attachment

• Assist Handle Hex Nuts/Screws
Cutting Attachment Shield Screws

-tl -

CLEAN UNIT AND LABELS

WARNING: To prevent injury, shut off and

unplug the unit before cleaning or performing
any maintenance.

Do not use any strong detergents on the plastic housing
or the handle. They can be damaged by certain

household cleaners that contain aromatic oils such as
pine and lemon, and by solvents such as kerosene.

Wipe off any moisture with a soft cloth.

• Clean the unit and labels using a damp cloth with a
mild detergent.

Wipe off the unit with a clean dry cloth.

o Keep air vents free from debris at all times.

SERVICING OF DOUBLE INSULATED UNITS

This unit is double-insulated. In a double-insulated
unit, two systems of insulation are provided instead of

grounding. No grounding means is provided on a
double-insulated unit, nor should a means for grounding

be added to this unit.
Servicing a double-insulated unit requires extreme care

and knowledge of the system, and should be done only
by qualified service personnel. Replacement parts for a
double-insulated unit must be identical to the parts they
replace. Refer any repair to an authorized service dealer.

A double-insulated unit is marked with the words
"DOUBLE INSULATION" or "DOUBLE INSULATED."

Winding the existing reel with new line

NOTE: Before installing new trimming line onto the

existing reel, remove any old line from the RapidRewind

Head by pulling the line out of the line loading or locking
holes (See Figs. 15 and 16 for location of holes).

1. Line up the arrow on the reel with the arrow on the
reel housing (Fig. 14).

NOTE: Do not wind the reel before the second line is
installed into the reel.

_, ARNING: Always use the correct line length

when installing trimming line on the unit. If

longer line is used than specified inthis manu-

al, the line may not release properly.

2_

Insert 10 feet (3 m) of trimming line into one of the

two eyelets and push it up through the line loading

hole in the reel (Fig. 15). Do not bend the line when

inserting it into the eyelet.

TOP VIEW OF THE RAPIDREWIND HEAD

Reel

Housing

LINE INSTALLATION FOR THE

RAPIDREWIND TM HEAD

The trimming line in the RapidRewind Head may be
replaced by two different methods.

Winding the existing reel with new line

Installing a prewound reel

TO INSTALL NEW TRIMMING LINE, IT IS NOT
NECESSARY TO REMOVE THE BUMP KNOB.

The correct line to use

WARNING: Always use Craftsman® trimmer

replacement line. To avoid injury, never use
metal-reinforced line, wire, or rope, etc..

These can break off and become a dangerous

projectile.

It is very important to use the correct size line. Use line
with a diameter of 0.080 inch (2.03 mm). The unit may
overheat and fail ifyou use a size other than specified.

Reel

Trimming Line

Bump

Knob

Fig. 14

Eyelet

Line Loading Hole

Fig. 15

-t2-

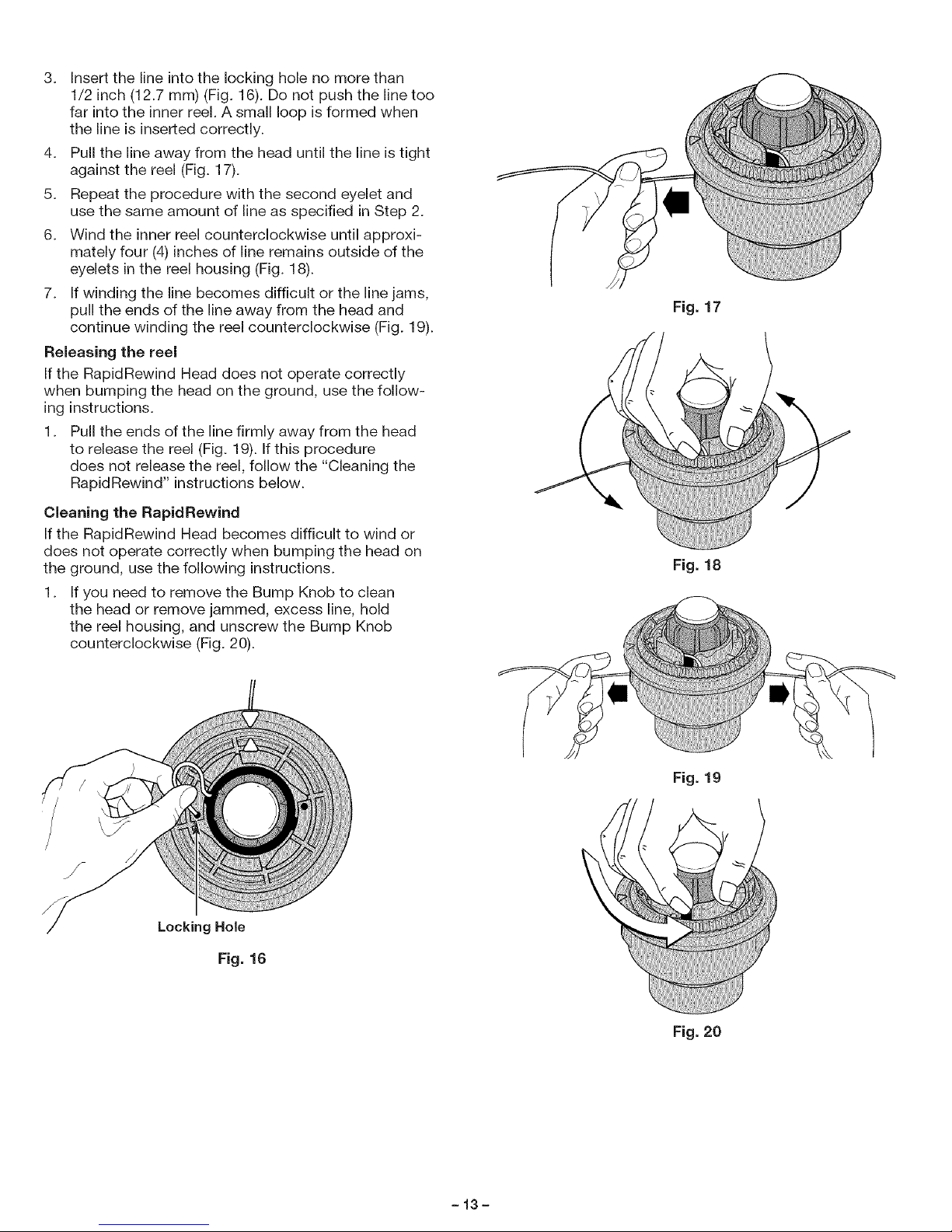

3. Insert the line into the locking hole no more than
1/2 inch (12.7 mm) (Fig. 16). Do not push the line too

far into the inner reel. A small loop is formed when
the line is inserted correctly.

4. Pull the line away from the head until the line is tight
against the reel (Fig. 17).

5. Repeat the procedure with the second eyelet and
use the same amount of line as specified in Step 2.

6. Wind the inner reel counterclockwise until approxi-
mately four (4) inches of line remains outside of the
eyelets in the reel housing (Fig. 18).

7. If winding the line becomes difficult or the line jams,
pull the ends of the line away from the head and
continue winding the reel counterclockwise (Fig. 19).

Releasing the reel
If the RapidRewind Head does not operate correctly

when bumping the head on the ground, use the follow-

ing instructions.

1. Pull the ends of the line firmly away from the head

to release the reel (Fig. 19). If this procedure

does not release the reel, follow the "Cleaning the
RapidRewind" instructions below.

Cleaning the RapidRewind
If the RapidRewind Head becomes difficult to wind or

does not operate correctly when bumping the head on

the ground, use the following instructions.

1. If you need to remove the Bump Knob to clean

the head or remove jammed, excess line, hold
the reel housing, and unscrew the Bump Knob

counterclockwise (Fig. 20).

Fig. 17

f

Fig. 18

Locking Hole

Fig. 16

Fig. 19

Fig. 20

-t3-

2.

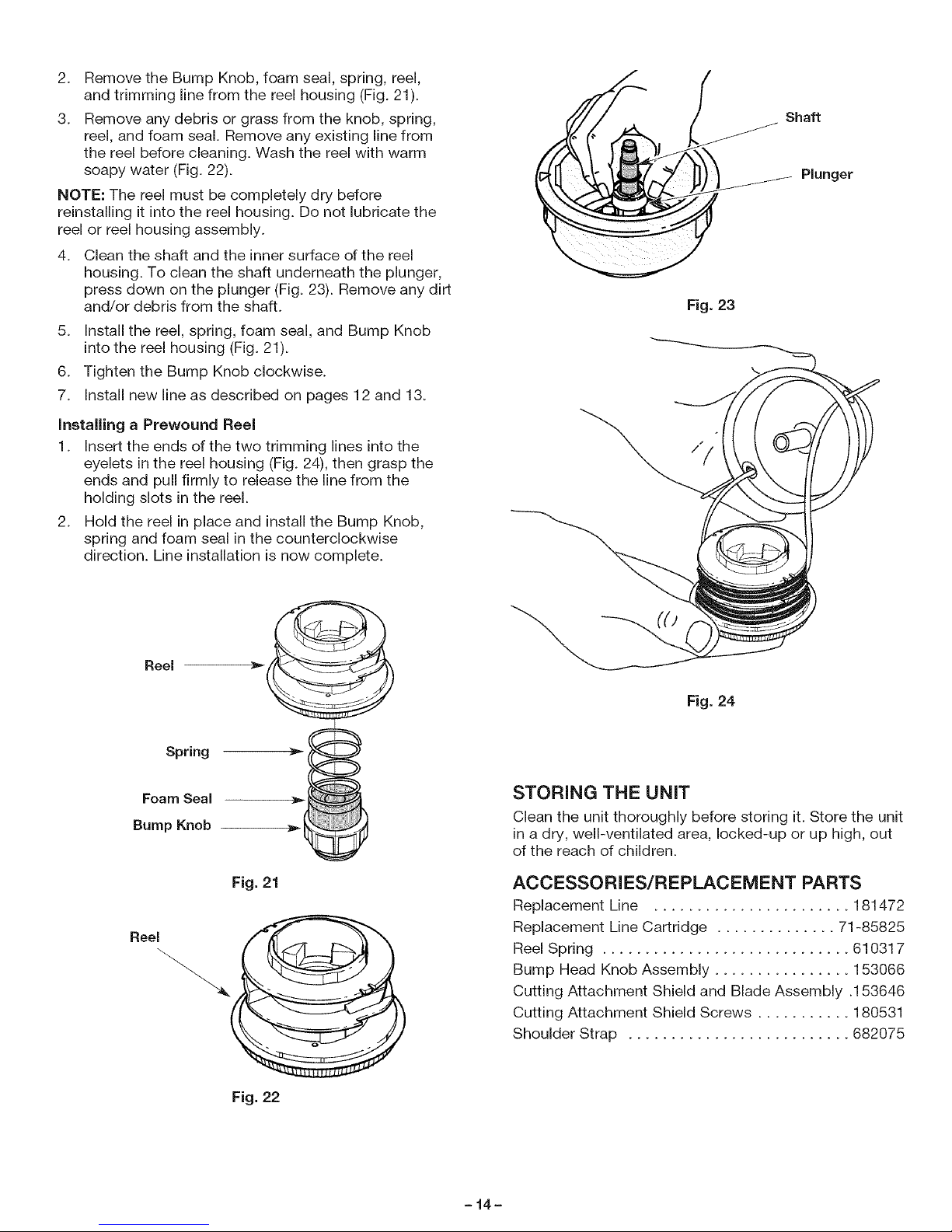

Remove the Bump Knob, foam seal, spring, reel,
and trimming line from the reel housing (Fig. 21).

3.

Remove any debris or grass from the knob, spring,
reel, and foam seal. Remove any existing line from

the reel before cleaning. Wash the reel with warm

soapy water (Fig. 22).

NOTE: The reel must be completely dry before
reinstalling it into the reel housing. Do not lubricate the
reel or reel housing assembly.

. Clean the shaft and the inner surface of the reel

housing. To clean the shaft underneath the plunger,
press down on the plunger (Fig. 23). Remove any dirt

and/or debris from the shaft.

5. Install the reel, spring, foam seal, and Bump Knob
into the reel housing (Fig. 21).

6. Tighten the Bump Knob clockwise.

7. Install new line as described on pages 12 and 13.

Installing a Prewound Reel

1. Insert the ends of the two trimming lines into the
eyelets in the reel housing (Fig. 24), then grasp the
ends and pull firmly to release the line from the
holding slots in the reel.

2. Hold the reel in place and install the Bump Knob,
spring and foam seal in the counterclockwise
direction. Line installation is now complete.

Fig. 23

Reel _,_

Spring _-

Foam Seal

Bump Knob _=_

Fig. 21

Fig. 22

Fig. 24

STORING THE UNIT

Clean the unit thoroughly before storing it. Store the unit
in a dry, well-ventilated area, locked-up or up high, out

of the reach of children.

ACCESSORIES/REPLACEMENT PARTS

Replacement Line ....................... 181472

Replacement Line Cartridge .............. 71-85825

Reel Spring ............................. 610317

Bump Head Knob Assembly ................ 153066

Cutting Attachment Shield and Blade Assembly .153646

Cutting Attachment Shield Screws ........... 180531

Shoulder Strap .......................... 682075

-t4-

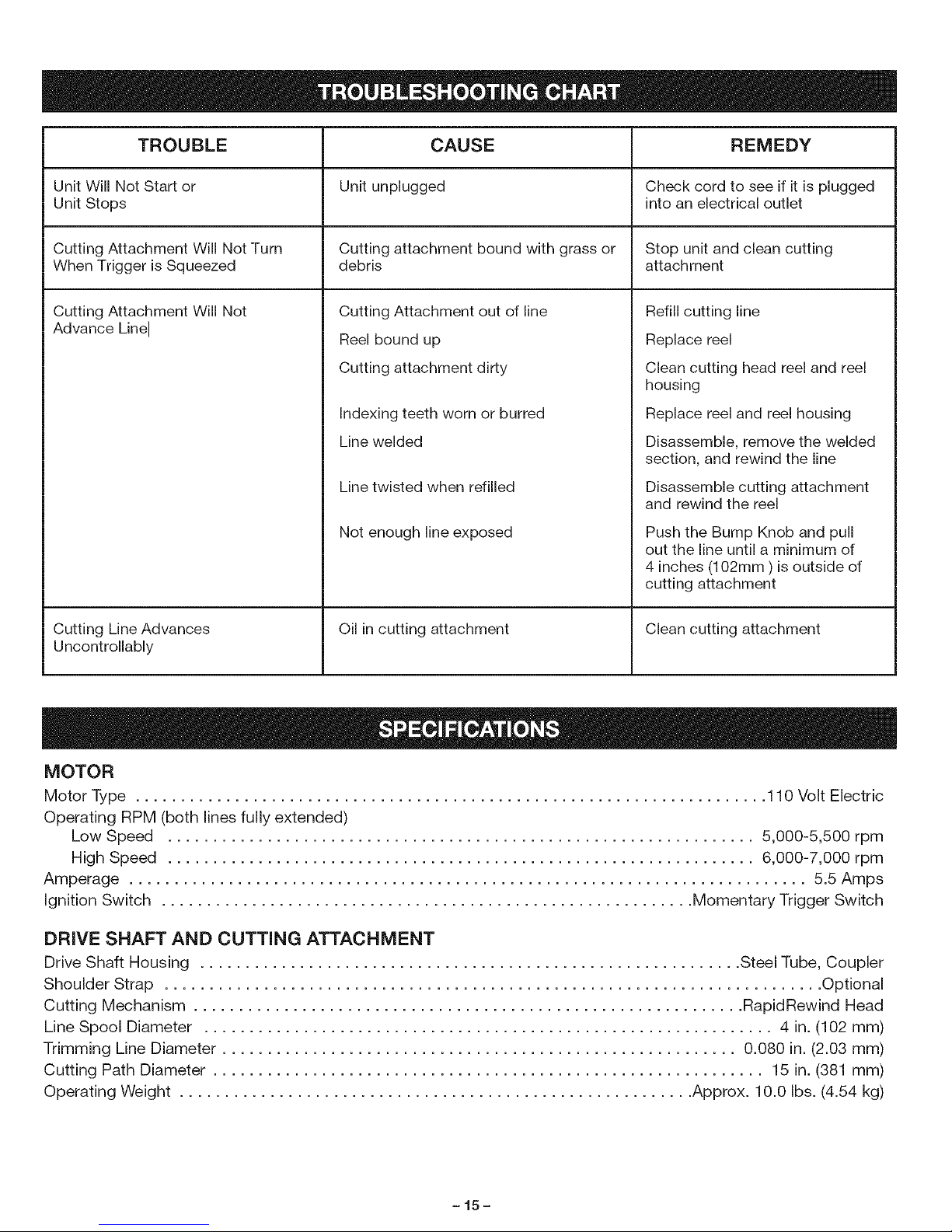

TROUBLE

CAUSE REMEDY

Unit Will Not Start or
Unit Stops

Cutting Attachment Will Not Turn
When Trigger is Squeezed

Cutting Attachment Will Not

Advance Line D

Cutting Line Advances Oil in cutting attachment Clean cutting attachment
Uncontrollably

Unit unplugged Check cord to see if it is plugged

into an electrical outlet

Cutting attachment bound with grass or Stop unit and clean cutting
debris attachment

Cutting Attachment out of line
Reel bound up
Cutting attachment dirty

Indexing teeth worn or burred
Line welded

Line twisted when refilled

Not enough line exposed

Refill cutting line
Replace reel
Clean cutting head reel and reel

housing
Replace reel and reel housing
Disassemble, remove the welded

section, and rewind the line
Disassemble cutting attachment

and rewind the reel
Push the Bump Knob and pull

out the line until a minimum of
4 inches (102mm ) is outside of

cutting attachment

MOTOR

Motor Type ...................................................................... 110 Vok Electdc

Operating RPM (both lines fully extended)

Low Speed ................................................................. 5,000-5,500 rpm

High Speed ................................................................. 6,000-7,000 rpm

Amperage ........................................................................... 5.5 Amps

Ignition Switch ........................................................... Momentary Trigger Switch

DRIVE SHAFT AND CUTTING ATTACHMENT

Drive Shaft Housing ............................................................ Steel Tube, Coupler

Shoulder Strap ......................................................................... Optional

Cutting Mechanism ............................................................. RapidRewind Head

Line Spool Diameter ............................................................... 4 in. (102 mm)

Trimming Line Diameter ......................................................... 0.080 in. (2.03 mm)

Cutting Path Diameter ............................................................. 15 in. (381 mm)

Operating Weight ......................................................... Approx. 10.0 Ibs. (4.54 kg)

-15-

Declaraci6n de Garantia Limitada
Normas de Seguridad

Contenidos de la Bolsa de Piezas
Ensamble

Operaci6n

16 Mantenimiento 25
16 Servicio y Ajustes 26

20 Especificaciones 29
20 Resoluci6n de Problemas 29

22

GARANTIA TOTAL DE UN Ai_O PARA LA RECORTADORA ELECTRICA CRAFTSMAN ®

WEEDWACKER ®

Sears reparara sin costo alguno todo defecto de material o de mane de obra durante un periodo de un abe a partir de la fecha de
compra, siempre que esta recortadora electrica Craftsman Weedwacker haya sido mantenida de acuerdo con las instrucciones de
operaci6n y mantenimiento contenidas en el manual del operador.

Esta garantia no incluye la Ifnea de nil6n, la perilla percusiva y los carretes de linea, ya que estas piezas son desgastables y se
deterioran durante el uso normal.

Si esta recortadora Weedwacker se utiliza con fines comerciales, esta garantfa tendra una vigencia de 90 dfas a partir de la fecha de
compra. Siesta recortadora Weedwacker se utiliza con fines de alquiler, esta garantia tendra una vigencia de 30 dias a partir de la
fecha de compra.

Esta garantia tendra validez s61o mientras esta unidad sea utilizada en los Estados Unidos.
EL SERVICIO A TRAVES DE LA GARANTIA ESTARA DISPONIBLE CUANDO LLEVE LA RECORTADORA WEEDWACKER AL

CENTRO DE SERVICIO SEARS MAS CERCANO EN LOS ESTADOS UNIDOS.
Esta garantia le otorga derechos legales especificos, yes posible que usted tambien tenga otros derechos que varian de acuerdo al

estado.
Sears, Roebuck and Co., D/817 WA, Hoffman Estates, IL 60179

ADVERTENClA: El no seguir una advertencia de

,_ ADVERTENClA: Para prevenir lesiones, debe ,_

Los simbolos de seguridad se utilizan para Ilamar su atenci6n
sobre posibles peligros. Los simbolos de seguridad y sus

explicaciones merecen su atenci6n y comprensi6n detalladas.
Los simbolos de seguridad por si mismos no eliminan ningun

peligro. Las instrucciones o advertencias que ofrecen no sub-
stituyen las medidas adecuadas de prevenci6n de accidentes.

_, IMBOLO DE ALERTA DE SEGURIDAD: Indica

cumplir con las precauciones basicas de seguridad,
incluyendo las siguientes normas para una
operaci6n segura:

peligro, advertencia o precauci6n. Puede set
utilizado junto con otros sfmbolos o figuras.

PELIGRO: El no obedecer una advertencia de
seguridad puede conducir a que usted u otras

personas sufran lesiones graves. Siga siempre las
precauciones de seguridad para reducir el riesgo de
incendio, sacudidas electricas y lesiones personales.

NOTA: Le ofrece informaci6n o instrucciones que son

esenciales para la operaci6n o mantenimiento del equipo.

seguridad puede conducir a que usted u otras
personas sufran lesiones graves. Siga siempre las
precauciones de seguridad para reducir el riesgo de
incendio, sacudidas electricas y lesiones personales.

PRECAUClON: El no seguir una advertencia de
seguridad puede conducir a dahos materiales o a
que usted u otras personas sufran lesiones menores
o moderadas. Siga siempre las precauciones de
seguridad para reducir el riesgo de incendio,
sacudidas electricas y lesiones personales.

-t6-

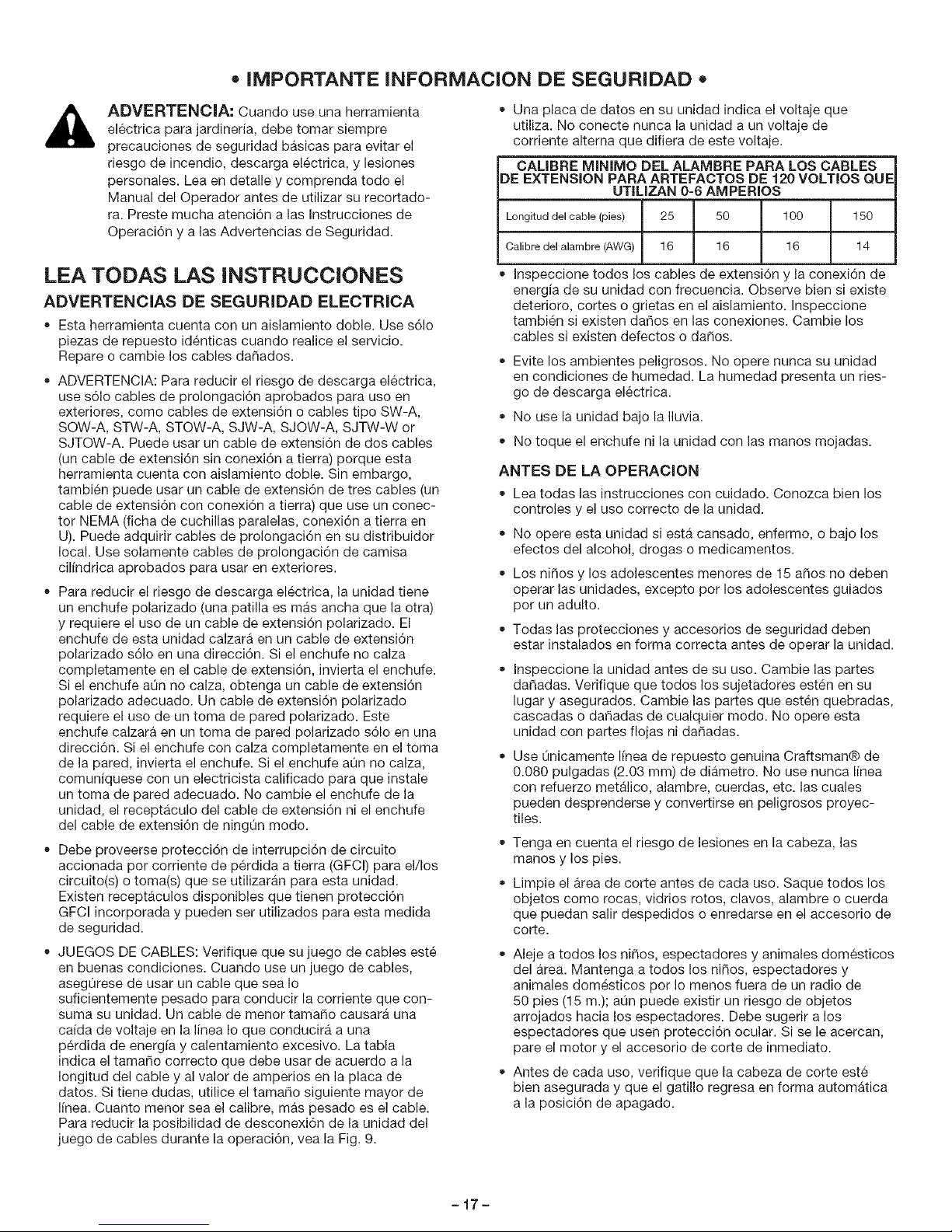

e IMPORTANTE INFORMACION DE SEGURIDAD =

ADVERTENCIA: Cuando use una herramienta

electrica para jardineria, debe tomar siempre
precauciones de seguridad basicas para evitar el
riesgo de incendio, descarga electrica, y lesiones
personales. Lea en detalle y comprenda todo el
Manual del Operador antes de utilizar su recortado-

ra. Preste mucha atenci6n alas Instrucciones de
Operaci6n y alas Advertencias de Seguridad.

LEA TODAS LAS INSTRUCCIONES

ADVERTENCIAS DE SEGURIDAD ELECTRICA

Esta herramienta cuenta con un aislamiento doble. Use s61o

piezas de repuesto identicas cuando realice el servicio.

Repare o cambie los cables dafiados.

ADVERTENCIA: Para reducir el riesgo de descarga electrica,
use s61o cables de prolongaci6n aprobados para use en
exteriores, como cables de extensi6n o cables tipo SW-A,
SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-W or

SJTOW-A. Puede usar un cable de extensi6n de dos cables
(un cable de extensi6n sin conexi6n a tierra) porque esta

herramienta cuenta con aislamiento doble. Sin embargo,
tambien puede usar un cable de extensi6n de tres cables (un
cable de extensi6n con conexi6n a tierra) que use un conec-
tor NEMA (ficha de cuchillas paralelas, conexi6n a tierra en

U). Puede adquirir cables de prolongaci6n en su distribuidor
local. Use solamente cables de prolongaci6n de camisa
cilfndrica aprobados para usar en exteriores.

Para reducir el riesgo de descarga electrica, la unidad tiene
un enchufe polarizado (una patilla es mas ancha que la otra)
y requiere el uso de un cable de extensi6n polarizado. El

enchufe de esta unidad calzara en un cable de extensi6n
polarizado s61o en una direcci6n. Si el enchufe no calza

completamente en el cable de extensi6n, invierta el enchufe.
Si el enchufe aQn no calza, obtenga un cable de extensi6n
polarizado adecuado. Un cable de extensi6n polarizado
requiere el use de un toma de pared polarizado. Este
enchufe calzara en un toma de pared polarizado s61o en una
direcci6n. Si el enchufe con calza completamente en el toma
de la pared, invierta el enchufe. Si el enchufe aun no calza,
comuniquese con un electricista calificado para que instale
un toma de pared adecuado. No cambie el enchufe de la
unidad, el receptaculo del cable de extensi6n ni el enchufe
del cable de extensi6n de ningOn mode.

Debe proveerse protecci6n de interrupci6n de circuito
accionada per corriente de perdida a tierra (GFCI) para el/los

circuito(s) o toma(s) que se utilizaran para esta unidad.

Existen receptaculos disponibles que tienen protecci6n
GFCI incorporada y pueden set utilizados para esta medida

de seguridad.
JUEGOS DE CABLES: Verifique que su juego de cables este

en buenas condiciones. Cuando use un juego de cables,
asegurese de usar un cable que sea Io
suficientemente pesado para conducir la corriente que con-

suma su unidad. Un cable de menor tamafio causara una
cafda de voltaje en la linea Io que conducirb_ a una

perdida de energfa y calentamiento excesivo. La tabla
indica el tamafio correcto que debe usar de acuerdo a la
Iongitud del cable y al valor de amperios en la placa de
dates. Si tiene dudas, utilice el tamaho siguiente mayor de
line& Cuanto menor sea el calibre, mas pesado es el cable.

Para reducir la posibilidad de desconexi6n de la unidad del
juego de cables durante la operaci6n, vea la Fig. 9.

• Una placa de dates en su unidad indica el voltaje que
utiliza. No conecte nunca la unidad a un voltaje de
corriente alterna que difiera de este voltaje.

CALIBRE MINIMO DEL ALAMBRE PARA LOS CABLES

DE EXTENSION PARA ARTEFACTOS DE t20 VOLTIOS QUE

UTILIZAN 0-6 AMPERIOS

Longitud del cable (pies) 25 50

Calibre del alambre (AWG) 16 16

100

16

150

14

Inspeccione todos los cables de extensi6n y la conexi6n de
energia de su unidad con frecuencia. Observe bien si existe

deterioro, cortes o grietas en el aislamiento. Inspeccione

tambien si existen dahos en las conexiones. Cambie los

cables si existen defectos o dafios.
Evite los ambientes peligrosos. No opere nunca su unidad

en condiciones de humedad. La humedad presenta un ties-
go de descarga electrica.

o

No use la unidad bajo la Iluvia.

o

No toque el enchufe ni la unidad con las manos mojadas.

ANTES DE LA OPERACION

Lea todas las instrucciones con cuidado. Conozca bien los
controles y el uso correcto de la unidad.

No opere esta unidad si esta cansado, enfermo, o bajo los
efectos del alcohol, drogas o medicamentos.

Los nifios y los adolescentes menores de 15 a_os no deben
operar las unidades, excepto pot los adolescentes guiados
per un adulto.

Todas las protecciones y accesorios de seguridad deben

estar instalados en forma correcta antes de operar la unidad.
Inspeccione la unidad antes de su uso. Cambie las partes

dahadas. Verifique que todos los sujetadores esten en su
lugar y asegurados. Cambie las partes que esten quebradas,

cascadas o dahadas de cualquier modo. No opere esta
unidad con partes flojas ni dafiadas.

Use Qnicamente Ifnea de repuesto genuina Craftsman® de

0.080 pulgadas (2.03 mm) de diametro. No use nunca Ifnea
con refuerzo metalico, alambre, cuerdas, etc. las cuales
pueden desprenderse y convertirse en peligrosos proyec-

tiles.

o

Tenga en cuenta el riesgo de lesiones en la cabeza, las

manos y los pies.

o

Limpie el Area de corte antes de cada uso. Saque todos los
objetos como rocas, vidrios rotos, clavos, alambre o cuerda
que puedan salir despedidos o enredarse en el accesorio de

corte.

Aleje a todos los nifios, espectadores y animales domesticos

del area. Mantenga a todos los ni_os, espectadores y
animales domesticos per Io menos fuera de un radio de
50 pies (15 m.); aQn puede existir un riesgo de objetos

arrojados hacia los espectadores. Debe sugerir a los
espectadores que usen protecci6n ocular. Si se le acercan,

pare el motor y el accesorio de corte de inmediato.

Antes de cada uso, verifique que la cabeza de corte este

bien asegurada y que el gatillo regresa en forma automatica
a la posici6n de apagado.

-t7-

DURANTELAOPERACION

• Use lentes o gafas de protecci6n que cumplan con las
normas ANSI Z87.1-1989, y protecci6n para sus
oidos/audici6n mientras opere esta unidad. Use siempre
una mascara facial o para protegerse contra el polvo si la
operaci6n levanta polvo.

Use pantalones largos y gruesos, botas y guantes. No use
pantalones cortes, sandalias ni ande descalzo.

Vista en forma adecuada - No use ropa holgada ni alhajas.
Estas pueden atascarse en las partes m6viles. Recoja su

cabello sobre el nivel de los hombros.
Mantengase alerta - Preste atenci6n a Io que esta haciendo.

Use su sentido com0n.
Ajuste la manija auxiliar a su medida de modo que le brinde

el mejor agarre.
Asegurese de que el accesorio de corte no esta en contacto

con ningQn objeto antes de arrancar la unidad.
La protecci6n accesoria de corte debe estar siempre

colocada en su lugar mientras opere la unidad. No opere la
unidad con las dos lineas de corte extendidas, y la linea

correcta instalada. No extienda la linea de corte mas all_, de
la Iongitud de la protecci6n.

Use la unidad Onicamente con la luz del dfa o con buena luz
artificial.

*oEvite el arranque accidental. No transporte la unidad enchu-

fada con su dedo en el interruptor. Antes de arrancarla,
verifique que elinterruptor este apagado.

No maltrate el cable de alimentaci6n. No transporte nunca la
unidad sosteniendola del cable ni tire del enchufe para

sacarlo de la toma. Mantenga el cable lejos del calor, del
aceite y de los bordes cortantes.

Use la herramienta adecuada. No use esta unidad para
ninguna tarea para la cual no ha sido disehada.

No se estire demasiado. Mantenga siempre una posici6n y
equilibrio adecuados.

Sostenga siempre la unidad con ambas manos mientras
este en funcionamiento. Sostenga con firmeza tanto el
mango come la manija auxiliar.

Mantenga las manes, la cara y los pies lejos de todas las
partes m6viles. No intente tocar ni detener el accesorio de

corte mientras gira.
Use la herramienta adecuada. No utilice esta herramienta

para ninguna tarea excepto aquella para la que fue disefia-
da. El accesorio de cabeza de corte de linea de esta unidad

esta disehado s61o para cortar cesped, hierbas delgadas y
para realizar recorte decorativo. No use el accesorio como

un recortador de bordes.

Apague siempre el motor cuando demote el corte o mientras

camina entre zonas de corte.
Si golpea o se enreda con algun objeto extrato, apague el

motor de inmediato y verifique si hay datos. Repare todos
los datos antes de volver a intentar operar la unidad. No
opere la unidad si tiene piezas flojas o datadas.

Apague el motor para realizar todo el mantenimiento,

reparaciones o cambio del accesorio de corte u otros
accesorios.

Use solamente repuestos legitimos cuando realice el servi-
cio de esta unidad. Estas piezas estan disponibles en su
distribuidor autorizado. No use piezas, accesorios ni
auxiliares que no hayan sido disetados para esta unidad. Su
use puede conducir a que el usuario sufra graves lesiones o
al dane de la unidad y a la invalidaci6n de su garantfa.

Mantenga la unidad libre de vegetaci6n y otros materiales.
Pueden alojarse entre el accesorio de corte y la protecci6n.

OTRAS ADVERTENClAS DE SEGURIDAD

Cuando la unidad no este en use, desconectela de la

fuente de energia, y tambien antes de realizar el servicio y

de cambiar accesorios tales como la cabeza de corte

y similares.

Realice un mantenimiento cuidadoso de la recortadora.
Mantenga la unidad limpia y bajo servicio a fin de obtener

el mejor resultado con la mayor seguridad. Siga las
instrucciones de mantenimiento. Use siempre un patio
limpio para limpiar la unidad. No use nunca detergentes

fuertes, gasolina, productos derivados del petr61eo ni ningOn

solvente para limpiar la unidad.
Mantenga su unidad en buenas condiciones de

funcionamiento. Siga las instrucciones para realizar el

servicio y para cambiar los accesorios. Inspeccione la
unidad con frecuencia, y siesta datada, hagala reparar en
un centro de servicio autorizado. Inspeccione con frecuencia
los cables de extensi6n y cb,mbielos si estan datados.
Mantenga las manijas secas, limpias y libres de aceite y
grasa.

Guarde la unidad bajo Ilave en un lugar adecuado y seco
para evitar que sea usada pot personas no autorizadas y se

date, fuera del alcance de los nihos.
Nunca moje ni rocfe la unidad con agua ni con ningun otro

liquido. Mantenga las manijas secas, limpias y sin residuos.
Limpie la unidad luego de cada uso, lea las instrucciones de
Limpieza y AImacenamiento.

Guarde estas instrucciones. Consultelas con frecuencia y
utilicelas para ensefiar a otros usuarios. Si le presta esta
unidad a alguien, prestele tambien estas instrucciones.

GUARDE ESTAS INSTRUCClONES

-t8-

SIMBOLOS DE SEGURIDAD E INTERNACIONALES

Este manual del operador describe los simbolos yfiguras de seguridad einternacionales que pueden aparecer en este producto. Lea el
manual del operador para obtener informaci6n correcta acerca de laseguridad, ensamble, operaci6n y mantenimiento y reparaci6n.

SIMBOLOS SIGNIFICADOS

= Sirnbolo de Alerta de Seguridad
Indica peligro, advertencia, o precauci6n. Puede ser utilizado junto con otros simbolos.

= Lea el Manual del Operador
El no seguir las instrucciones de operaci6n y las precauciones de seguridad contenidas en el

manual del operador puede conducir a graves lesiones. Lea el manual del operador antes de
arrancar u operar esta unidad.

= Use protecci6n ocular y auditiva

ADVERTENCIA: Los objetos arrojados por la unidad y el ruido fuerte pueden causar graves

lesiones oculares y p6rdida auditiva. Utilice protecci6n ocular que cumpla con las normas

ANSI Z87.1 y protecci6n auditiva cuando opere esta unidad.

= LOS OBJETOS QUE SALEN DESPEDIDOS PUEDEN CAUSAR LESIONES

GRAVES

No opere esta unidad sin tener colocados los accesorios y protecciones en su lugar.

A

= Mantenga alejados a los ni_os

ADVERTENCIA: Mantenga a todos los espectadores, en especial a niSos y animales

dom_sticos a por Io menos 50 pies (15 m) del Area de corte. Apague la unidad de
inmediato si alguien se le acerca.

= CUCHILLA AFILADA

ADVERTENCIA: El protector accesorio de corte contiene una cuchilla afilada.

Para evitar graves lesiones personales, no toque la cuchilla.

= INTERRUPTOR DE VELOCIDAD
Indica la velocidad "ALTA" o "MAS RAPIDA".

= INTERRUPTOR DE VELOCIDAD
Indica la velocidad "BAJA" o "MAS LENTA".

ADVERTENCIA: La operaci6n de toda herramienta el_ctrica puede hacer que ciertos objetos

extra_os sean arrojados a sus ojos, Io que puede conducir a graves lesiones oculares. Antes de
comenzar la operaci6n de una herramienta motriz, use siempre gafas o lentes de seguridad que
indiquen que cumplen con las normas ANSI-Z87.1 de 1989, y una mascara facial completa
cuando sea necesario. Le recomendamos que utilice Wide Vision Safety Mask sobre los lentes
regulares o lentes comunes de seguridad con protecciones laterales, disponibles en las tiendas

Sears.

-t9-

(4)Torniiies(1/4-20 x 2-1/4)

- para la manija auxiliar

(tamat_oreal)

Manual del operador

Manija auxiliar

(4) Tuercas hexagonales de

presi6n -(1/4 x 20) para la Abrazadera Abrazadera

manija auxiliar media de la superior de la

(tamat_oreal) manija manija

Protector accesorio de corte

(4) Tornillos (10-24 x 1/2)

- para el protector

accesorio de corte

(tamadoreal)

CONTENIDO DE LA CAJA

= Recortadora

• Bolsa de piezas

INFORMACION ACERCA DEL ENSAMBLE

Para asegurar una operaci6n segura y correcta de su
unidad, todas las partes y piezas que ensamble deben
estar ajustadas con firmeza.

HERRAMJENTAS NECESARIAS PARA EL ENSAMBLE

• Destornillador Phillips regular
Destornillador Phillips grande

ENSAMBLE Y AJUSTE DE LA IVlANJJAAUXIMAR

1. Coloque la manija auxiliar entre la abrazadera superior y la

abrazadera media (Fig. 1).

2. Mientras sostiene las tres piezas juntas, instale los cuatro

(4)tornillos a traves de la abrazadera superior yen la
abrazadera media.

NOTA: Los orificios de la abrazadera superior y la abrazadera
media estaran alineados s61o cuando se ensamble en forma

correcta.

3. Coloque las abrazaderas y la manija auxiliar sobre el

bastidor del eje y encima de la abrazadera inferior.

4. Sostenga cada tuerca hexagonal en la ranura de la

abrazadera inferior con un dedo. Comience los tornillos
con un destornillador Phillips grande. No los ajuste hasta

haber ajustado la manija.

5. Deslice la manija auxiliar hacia adentro o hacia afuera

hasta que la flecha/linea blanca de la calcomania toque el
ensamble de la abrazadera (Fig. 2).

6. Mientras sostiene la unidad en posici6n de operaci6n
(Fig. 3), coloque la manija auxiliar en el lugar que le brinde
el mejor agarre.

7. Ajuste los tornillos de la abrazadera en forma pareja hasta
que la manija auxiliar este firme.

,, Tornilles

Abrazadera

superior de Abrazadera

la manija media de la

Bastidor Tuercas

del eje &

Manija auxiliar

manija

Abrazadera

inferior de la

manija

Fig. 1

Fig. 2

- 20 -

Accesorio de

corte

del eje

Bastidor

Protector accesorio

de corte

Fig. 3

INSTALACION DEL PROTECTOR ACCESORIO
DE CORTE

nunca la recortadora sin el protector accesorio de

PRECAUCION: Para evitar lesiones, no opere

corte instalado. Si opera la recortadora sin el
protector colocado en su lugar, su garantia quedara

ANULADA.

1. Coloque el protector accesorio de corte encima del basti-
dor del eje sobre el ensamble de la abrazadera (Fig. 4).

2. Empuje el protector accesorio de corte hacia abajo hasta la
parte superior del ensamble del accesorio de corte y luego
gire el protector accesorio de corte 180 °. Alinee los 4
orificios de los tornillos y acomode el protector accesorio
de corte con firmeza en la cavidad c6ncava (Fig. 4).

3. Instale los cuatro (4) tornillos (10-24 x 1/2) con un
destornillador Phillips regular (Fig. 5). Ajuste con firmeza.

Fig. 4

ornillos

Fig. 5

-21 -

CONOZCA SU RECORTADORA

LEA ESTE MANUAL DEL OPERADOR Y LAS NORMAS DE SEGURIDAD ANTES DE OPERAR SU UNIDAD. Compare las
ilustraciones con su unidad para familiarizarse con la ubicaci6n de los diferentes controles y ajustes.
Guarde este manual para su referencia futura.

RESPIRADEROS

MANGO DEL BASTIDOR

DOS VELOCIDADES

INTERRUPTOR DE "_.

GATILLO

0

ENCNUFE

EMPOTRADO

BASTIDOR

DEL EJE

PROTECTOR

ACCESORIO DE

CORTE

ACCESORIO

DE CORTE

\

MANIJA AUXILIAR

ACOPLADOR

ENCNUFE EMPOTRADO =es donde usted conecta el cable

de extensi6n a la unidad.

GATILLO =se utiliza para arrancar y apagar la recortadora.

INTERRUPTOR DE DOS VELOCIDADES - se utiliza para

alternar entre las velocidades alta y baja para diferentes
aplicaciones del corte.

MANIJA AUXILIARY MANGO DEL BASTIDOR - se utilizan

para sostener la recortadora de linea durante la operaci6n.

PROTECTOR ACCESORIO DE CORTE - protege al operador
de los escombros que salen arrojados. Contiene una cuchilla
de corte de Ifnea para asegurar que la I[nea no este extendida

mas alia de su Iongitud adecuada. El protector accesorio de
corte debe estar instalado en todo momento mientras use el

accesorio de corte.

ACCESORIO DE CORTE =consiste en un bastidor para el
carrete, el carrete, el resorte, la perilla percusiva y la linea de

corte.
ACOPLADOR =le permite instalar accesorios optativos en esta

unidad.

- 22 -

Esta recortadora ha sido dise_ada y construida a modo de

tolerar un uso normal. Le proporcionara muchas horas de ser-

vicio siempre que siga las instrucciones de operaci6n.

Acoplador BotSn de desconexi6n

_, ADVERTENCIA: Utilice siempre protecci6n para

OPERACION DEL ACOPLADOR

ESTA UNIDAD estA equipada con un acoplador, Io cual
permite la instalacidn de accesorios optativos. Los
accesorios optativos son:

Recortador debordes ............. Modelo N°.316.790401

Cultivador ....................... Modelo N°.316.790410

Podador de arboles ............... Modelo N°.316.790430

Soplador Turbo .................. Modelo N°. 316.790420

NOTA: Para facilitar la remoci6n o instalaci6n del accesorio,
coloque la unidad sobre el suelo o sobre un banco de trabajo.

Remoci6n del accesorio:

1. Gire la perilla en sentido antihorario para aflojarla (Fig. 6).

2. Oprima y sostenga el bot6n de desconexi6n (Fig. 6).

3. Mientras sostiene el bastidor del eje superior con firmeza,

Instalaci6n del accesorio:

1. Gire la perilla en sentido antihorario para aflojarla (Fig. 6).

2. Mientras sestiene el accesorio con firmeza, empOjelo

NOTA: La instalaci6n sera mas facil si alinea el bot6n de
desconexi6n con el hueco de guia (Fig. 7).

3. Gire la perilla en sentido horatio para ajustarla (Fig. 8).

la vista, la audici6n, los pies y el cuerpo para reducir
el riesgo de lesiones mientras opere esta unidad.

personales, apague y desenchufe la unidad antes de

ADVERTENCIA: Para evitar graves lesiones

retirar o instalar los accesorios.

ADVERTENCIA: Lea y comprenda el manual
del operador del accesorio que utilizarA con

esta unidad antes de la operaci6n.

quite el accesorio de corte o el accesorio optativo fuera
del acoplador en linea recta (Fig. 7).

dentro del acoplador en I[nea recta (Fig. 7).

Hueco de

Perilla guia

Fig. 6

Acoplador Bot6n de desconexi6n

__,_ ' Orificiopr!mario_ i _ _]{___

Bastidor del _ Bastidor del
eje superior eje inferior

Fig. 7

Perilla

L

Fig. 8

en el orificio primario y ajuste bien la perilla antes de

PREOAUCION: Trabe el bet6n de desconexi6n

operar esta unidad.

PRECAUCION: Los accesorios con el acoplador

deben set utilizados en el orificio primario a menos
que el manual del operador del accesorio especifico
indique Io contrario. Si utiliza el orificio incorrecto,
puede causar lesiones personales o da_o a la

unidad.

- 23 -

CONEXION DEL CABLE DE ELECTRICIDAD

ADVERTENCIA: Para reducir el riesgo de descarga
electrica, esta unidad tiene un enchufe polarizado
(una patilla es mas ancha que la otra) y requiere el
uso de un cable de extensi6n polarizado. El enchufe

de esta unidad calza en un cable de extensi6n
polarizado de una sola manera. Si el enchufe no

calza totalmente en el cable de extensi6n, invierta el
enchufe. Si el enchufe aun no calza, obtenga un

cable de extensi6n polarizado adecuado. Un cable
de extensi6n polarizado requiere el uso de un toma
de pared polarizado. Este enchufe calzara en el
toma de pared polarizado de una sola manera. Si el

enchufe no calza totalmente en la el toma de la
pared, invierta el enchufe. Si el enchufe aun no

calza, comuniquese con un electricista calificado
para que instale el toma de pared adecuado. No
cambie el enchufe de la unidad, el receptaculo del

cable de extensi6n ni el enchufe del cable de
extensi6n de ninguna manera.

Use el gancho del cable cuando conecte el cable de
extensi6n para evitar la desconexi6n (Fig. 9). Use s61oun

cable de extensi6n aprobado para usar en exteriores
segQn se especifica en la secci6n de NORMAS DE

SEGURIDAD.

2. Asegure el cable de extensi6n al bastidor del motor segun

Fig. 10

OOIVIO SOSTENER EL RECORTADOR

ADVERTENCIA: Use siempre protecci6n para sus
ojos, audici6n, pies y cuerpo para reducir el riesgo
de una lesi6n al operar esta unidad.

Antes de operar esta unidad, parese en posici6n de operaci6n

(Fig. 11). Verifique Io siguiente:

• El operador tiene protecci6n ocular y ropa adecuada.
El brazo derecho esta ligeramente doblado, y la mano

sostiene el mango del bastidor.
El brazo izquierdo esta recto, y la mano esta sosteniendo la

manija.
La unidad esta debajo del nivel de la cintura.

El accesorio de corte esta paralelo al suelo y hace facil
contacto con la vegetaci6n que va a set cortada sin que el
operador tenga que inclinarse.

Fig. 9

ARRANQUE DE LA RECORTADORA

Col6quese en posici6n de operaci6n (Fig. 11). Oprima el gatillo
para arrancar la recortadora.

DETENCION DE LA RECORTADORA

Suelte el gatillo para detener la recortadora.

OPERACION DEL INTERRUPTOR DE DOS

VELOCIDADES

Esta unidad esta equipada con un interruptor de dos
velocidades;

una poderosa velocidad alta para trabajo exigente de jardin, y
una velocidad baja de precisi6n para trabajo liviano de jardin.

Empuje el interruptor hacia arriba para recortar a alta
velocidad. Empuje el interruptor hacia abajo para recortar a
baja velocidad (Fig. 10).

PRECAUCION: No use la unidad para trabajo
exigente de jardfn con el interruptor en velocidad
baja. Esto puede causar que la unidad se recaliente
y falle.

Fig. 11

- 24 -

AJUSTE DE LA LONGITUD DE LA LINEA DE CORTE

Su recortadora esta equipada con una cabeza de corte que
permite que el operador suelte mas Ifnea sin tener que apagar
el motor. Para soltar mas linea, golpee ligeramente la cabeza
contra el piso mientras opera la recortadora a alta velocidad
(Fig. 12).

NOTA: A medida que la Ifnea se acorta, es mas diffcil soltarla.
Mantenga siempre la linea de corte extendida en su maxima
Iongitud de corte.

Cada vez que golpea la cabeza, se suelta aproximadamente
1 pulgada (25.4 mm) de linea. Una cuchilla ubicada en la
protecci6n cortara la Ifnea en su Iongitud adecuada si se suelta
mas Ifnea que la necesaria.

Para obtener mejores resultados, golpee la cabeza sobre el

terreno limpio o la tierra dura. Si intenta soltar la linea sobre el

cesped alto, el motor puede ahogarse.

ADVERTENClA: No retire ni altere el ensamble
de la cuchilla de corte de Ifnea. La Iongitud de linea

excesiva puede conducir al recalentamiento del
embrague y causar graves lesiones personales.

RECORTE DECORATIVO

Realice un recorte decorativo eliminando toda la vegetaci6n de
alrededor de arboles, postes, cercos, etc.

Gire toda la unidad a modo de que la cabeza se ubique a un
angulo de 30° con el piso (Fig. 13)

Fig. 12

Fig. 13

PROGRAMA DE MANTENIMIENTO

FRECUENCIA MANTENIMIENTO REQUERIDO

Antes de cada uso Verifique que no existan partes flojas ni daNadas.

Antes de cada uso Verifique que no existan sujetadores ni partes flojas.

Entre usos Limpie las unidades y las etiquetas.

Cada instalaci6n de linea Saque los escombros del accesorio de corte

RECOMENDAClONES GENERALES

ADVERTENClA: Para evitar graves lesiones, no
realice nunca el mantenimiento de esta unidad

mientras este en marcha. Apague y desenchufe la
unidad antes de limpiarla o de realizar cualquier tipo

de mantenimiento.

La garantfa de esta recortadora de linea no cubre elementos
que hayan sido sometidos al abuso o negligencia del oper-
ador. Para recibir el valor completo de la garantfa, el operador

debe mantener la unidad de acuerdo con las instrucciones de
este manual del operador.

Estos procedimientos de mantenimiento recomendados deben
set realizados con la frecuencia indicada en la tabla. Tambien

deben set incluidos como parte de la puesta a punto de toda

temporada.

VEF_IFIQUE QUE NO EXISTAN PARTES

DANADAS O DESGASTADAS

Inspeccione la unidad para verificar que no existan partes des-
gastadas ni daffadas. Repare o cambie las partes danadas
antes de operar la unidad.

VERIFIQUE Sl EXISTEN PARTES
SUJETADORAS FLOJAS

• Accesorio de corte
Tuercas hexagonales y tornillos de la manija auxiliar

Tornillos del protector accesorio de corte

- 25 -

LiMPIE LA UNIDAD Y LAS ETIQUETAS

ADVERTENCIA: Para evitar lesiones, apague y des-
enchufe la unidad antes de limpiarla o de realizar
cualquier tipo de mantenimiento.

No use ningOn detergente fuerte para limpiar la manija ni el
bastidor de plastico. Pueden danarse con ciertos limpiadores
domesticos que contienen aceites aromaticos como pino y
lim6n, y pot solventes como el queroseno. Seque toda la
humedad con un pano suave.

• Limpie la unidad y las etiquetas utilizando un paho mojado
con un detergente suave.

Sequela unidad con un pano limpio y seco.

Mantenga los respiraderos libres de escombro en todo

momento.

Ifnea que la indicada, la unidad puede recalentarse y fallar.
Bobinado del carrete existente con linea nueva

NOTA: Antes de instalar nueva Ifnea de corte en el carrete

existente, saque la linea vieja de la cabeza RapidRewind
tirando de la Ifnea a traves de los orificios de carga de linea o
de cierre (Vea las Fig. 15 y 16 para ubicar los orificios).

1. Alinee la flecha del carrete con la flecha del bastidor del
carrete (Fig. 14).

NOTA: No bobine el carrete antes de que la segunda Ifnea este
instalada en el carrete.

ADVERTENOIA: Use siempre la Iongitud correcta

de linea cuando instale la linea de corte en la unidad.
Si se utiliza una Ifnea mas larga que la indicada en

este manual, la Ifnea puede no soltarse en forma
adecuada.

SERVIClO DE LAS UNIDADES DE
AISLAMIENTO DOBLE

La unidad tiene aislamiento doble. En una unidad de
aislamiento doble, se proporcionan dos sistemas de aislamien-

to en vez de conexi6n a tierra. En una unidad de aislamiento
doble no se proporciona ningun medio de conexi6n a tierra, ni

debe agregarse ningQn medio deconexi6n a tierra a esta
unidad.

El servicio de una unidad de aislamiento doble requiere mucho
cuidado y conocimiento del sistema, y debe set realizado s61o
pot personal de servicio calificado. Las piezas de repuesto de

una unidad de aislamiento doble deben set identicas alas
partes que reemplazan. Encargue todo tipo de reparaci6n a un

centro de servicio autorizado. La unidad de aislamiento doble
esta marcada con las palabras "DOUBLE INSULATION" o

"DOUBLE INSULATED."

INSTALACION DE LA LiNEA EN LA CABEZA
RAPIDREWIN D TM

La Ifnea de corte de la cabeza RapidRewind puede cambiarse
de dos maneras diferentes.

Rebobinado del carrete existente con linea nueva.
Instalaci6n de un carrete prebobinado.

PARA INSTALAR UNA NUEVA LINEA DE CORTE,
NO ES NECESARIO SACAR LA PERILLA

PERCUSIVA.

Uso de la linea correcta

2. Inserte 10 pies (3 m) de linea de corte en uno de los dos
ojalillos y empuje la linea a traves del orificio de carga de
linea del carrete (Fig. 15). No doble la linea cuando la

VISTA SUPERIOR DE LA CABEZA RAPIDREWIND

Bastidor

del carrete

Perilla

percusiva

Fig. 14

Linea de corte

,_ ADVERTENOIA: Use siempre Ifnea de corte de

Es muy importante que use la linea del tamano correcto. Use
Ifnea con un diametro de 0.080 pulgadas (2.03 mm). Si usa otra

repuesto Craftsman®. Para evitar lesiones, no use
nunca linea con refuerzo de metal, cable ni soga, etc.
Estas pueden desprenderse y convertirse en un
proyectil peligroso.

Ojalillo

Orificio de carga de la linea

Fig. 15

- 26 -

3. Inserte la linea en el orificio de cierre no mas de 1/2
pulgada (12.7 mm) (Fig. 16). No empuje la linea dem

asiado adentro del carrete interior. Cuando la Ifnea se
inserta en forma correcta, se forma un pequeno bucle.

4. Tire de la linea en sentido opuesto a la cabeza hasta que la
linea este tensa contra el carrete (Fig. 17).

5. Repita el procedimiento con el segundo ojalillo y use la
misma cantidad de Ifnea que se indic6 en el paso 2.

6. Bobine el carrete interior en sentido antihorario hasta que
queden aproximadamente cuatro (4) pulgadas de linea

fuera de los ojalillos del bastidor del carrete (Fig. 18).

7. Si el bobinado de la linea se torna diffcil o la Ifnea se atora,

tire de los extremos de la linea en sentido opuesto a la

cabeza y continue bobinando el carrete en sentido
antihorario (Fig. 19).

Para soltar el carrete
Si la cabeza RapidRewind no funciona en forma correcta

cuando golpea la cabeza contra el suelo, siga las siguientes
instrucciones.

Tire con firmeza de los extremos de la linea en direcci6n

opuesta a la cabeza para soltar el carrete (Fig. 19). Si este
procedimiento no suelta el carrete, siga las instrucciones
de "Limpieza del RapidRewind" a continuaci6n.

Limpieza del RapidRewind
Si la cabeza RapidRewind se vuelve diffcil de bobinar o no

funciona correctamente cuando golpea la cabeza contra el

suelo, siga las siguientes instrucciones.

1. Si necesita sacar la perilla percusiva para limpiar la cabeza
o retirar linea en exceso atorada, sostenga el bastidor del
carrete y desenrosque la perilla percusiva en sentido
antihorario (Fig. 20).

Fig. 17

r

Fig. 18

Orificio de cierre

Fig. 16

Fig. 19

Fig. 20

-27 -

2,

Saque la perilla percusiva, el sello de espuma, el resorte, el
carrete y la Ifnea de corte del bastidor del carrete (Fig. 21).

3.

Saque todo el escombro o pasto de la perilla, del resorte,
del carrete y del sello de espuma. Saque toda la Ifnea
existente del carrete antes de limpiarlo. Lave el carrete con
agua jabonosa tibia (Fig. 22).

NOTA: El carrete debe estar completamente seco antes de
volver a instalarlo en el bastidor del carrete. No lubrique el

carrete ni el ensamble del bastidor del carrete.

4. Limpie el eje y la superficie interior del bastidor del carrete.
Para limpiar el eje debajo del embolo, oprima el embolo
hacia abajo (Fig. 23). Saque toda la suciedad y el
escombro del eje.

5. Instale el carrete, el resorte, el sello de espuma y la perilla
percusiva en el bastidor del carrete (Fig. 21).

6. Ajuste la perilla percusiva en sentido horario.

7. Instale Ifnea nueva segun se describe en las paginas
26 y 27.

Instalaci6n de un carrete prebobinado

1. Inserte los extremos de las dos Ifneas de corte dentro de
los ojalillos del bastidor del carrete (Fig. 24), luego tome

los extremos y tire con firmeza para soltar la Ifnea de las
ranuras de retenci6n del carrete.

2. Sostenga el carrete en su lugar e instale la perilla
percusiva, el resorte y el sello de espuma en sentido
antihorario. La instalaci6n de la Ifnea ya esta completa.

Fig. 23

Carrete }_

Resorte

Sello de espuma

Perilla percusiva

Carrete _\

Fig. 21

Fig. 22

Fig. 24

ALMACENAMIENTO DE LA UNIDAD

Limpie bien la unidad antes de guardarla. Guarde la unidad en
un lugar seco y bien ventilado, bajo Ilave o alto, fuera del

alcance de los niffos.

ACCESORIOS / PIEZAS DE REPUESTO

Linea de repuesto ....................... 181472

Cartucho de linea de repuesto ............ 71-85828

Resorte del carrete ....................... 181465

Ensamble de la perilla de la cabeza percusiva .. 181468
Ensamble del protector accesorio

de corte y cuchilla ....................... 683274

Tornillos del protector accesorio de corte ..... 180531

Correa para el hombro .................... 682075

- 28 -

PROBLEMA

CAUSA SOLUCION

La unidad no arranca o la unidad se
para

El accesorio de corte no gira cuando
oprime el gatillo

El accesorio de corte no hace
avanzar la linea

La unidad no est_ enchufada Inspeccione ei cable para verificar

que est@enchufado en un toma
el@ctrico

El accesorio de corte estA atorado con Apague la unidad y limpie el
pasto o con escombros accesorio de corte

El accesorio de corte no tiene linea
El carrete estA atorado
El accesorio de corte est& sucio

Los dientes de posici6n est6.n sucios o

tienen rebabas

La linea se ha soldado

La linea se retorci6 al reponerla

No hay suficiente linea expuesta

Reponga la linea de corte
Cambie el carrete

Limpie el carrete de la cabeza de
corte y el bastidor del carrete

Cambie el carrete y el bastidor
del carrete

Desarme, saque la secci6n
soldada y rebobine la linea

Desarme el accesorio de corte y
rebobine el carrete

Empuje la perilla percusiva y tire
de la linea hasta que quede un
minimo de 4 pulgadas (102 mm)

fuera del accesorio de corte

La linea de corte avanza sin control El accesodo de corte tiene aceite Limpie el accesodo de corte

MOTOR

Tipo de motor ................................................................ 110 Voltios El@ctrico

R.RM. de operaci6n (ambas lineas completamente extendidas)

Baja velocidad ............................................................. 5,000-5,500 r.p.m.

Alta velocidad ............................................................. 6,000-7,000 r.p.m.

Amperaje ......................................................................... 5.5 Amperios

Interruptor de encendido ............................................. Interruptor de gatillo momentb, neo

EJE IMPULSOR Y ACCESORIO DE CORTE

Bastidor del eje impulsor ................................................... Tubo de acero, acoplador

Correa para el hombro ................................................................... Optativo

Mecanismo de corte .......................................................... Cabeza RapidRewind

Diametro de la bobina de la I[nea ................................................... 4 pulg. (102 mm)

Diametro de la linea de corte .................................................. 0.080 pulg. (2.03 mm)

Dib,metro de la trayectoria de corte ................................................. 15 pulg. (381 mm)

Peso operativo .......................................................... Aprox. 10.0 Iibras (4.54 kg)

- 29 -

- 30 -

-31 -

For in-home major brand repair service:

Call 24 hours a day, 7 days a week

1-800-4- MY-HOMEsM(1-800-469-4663)

Para pedir servicio de reparaci6n a domicilio = 1-800=676=5811

In Canada for all your service and parts needs call

Au Canada pour tout le service ou les pieces

For the repair or replacement parts you need:

Call 7 am - 7 pm, 7 days a week

= 1=800=665=4455

1-800-366-PART (1-800-366-7278}

Para ordenar piezas con entrega a domicilio = 1-800=659=7084

For the location of a Sears Parts and Repair Center in your area:

Call 24 hours a day, 7 days a week

1-800-488-1222

For information on purchasing a Sears Maintenance Agreement

or to inquire about an existing Agreement:

Call 9 am - 5 pm, Monday - Saturday

1-800-827-6655

HomeCetral

TheServiceSideofSearssM
