Ceiling Light Fitting
Takarmatur
Takarmatur
Kattovalaisin
EnglishSvenskaNorskSuomi
Art.no. Model
36-3357 Top 9218
36-3358 Top 9136
36-3359 Top 9236
36-4176 Top 9258
Ver. 201008
Page 2
Page 3
Ceiling Light Fitting
Article number: 36-3357, 36-3358, 36-3359, 36-4176
Please read the entire instruction manual before using the product and save it for future
reference. We apologise for any text or photographic errors and any changes of technical data. If you have any questions concerning technical problems please contact our
Customer Service Department (see address on reverse).
1. Safety
• The fitting is only suitable for permanent installation and should be installed
by a qualified electrician.
• Make sure that you stand steady and balanced at all times.
• Make sure there are no cables or water pipes in the ceiling before drilling.
• Read all the instructions before you install and use the fitting.
• Always turn off the power before assembling, connecting or repairing.
• Warning: Whenever installing any electrical fittings, basic safety precautions
should always be observed to avoid the risk of fire, electric shock and personal
injury.
• The fitting must not be used without the mounted cover.
• N.B: If you drill holes in the fitting it will affect its IP classification.
2. Unpacking the fitting
Unpack the contents carefully. The box contains also mounting details besides
the fitting.
English
3. Preparations
• Have ready the necessary tools.
• Pick an appropriate location for the mounting.
• Consider the best mounting procedure.
• Buy suitable fluorescent tubes (not included). See: 9. Specifications.
3
Page 4
4. Features
English
2
1 3

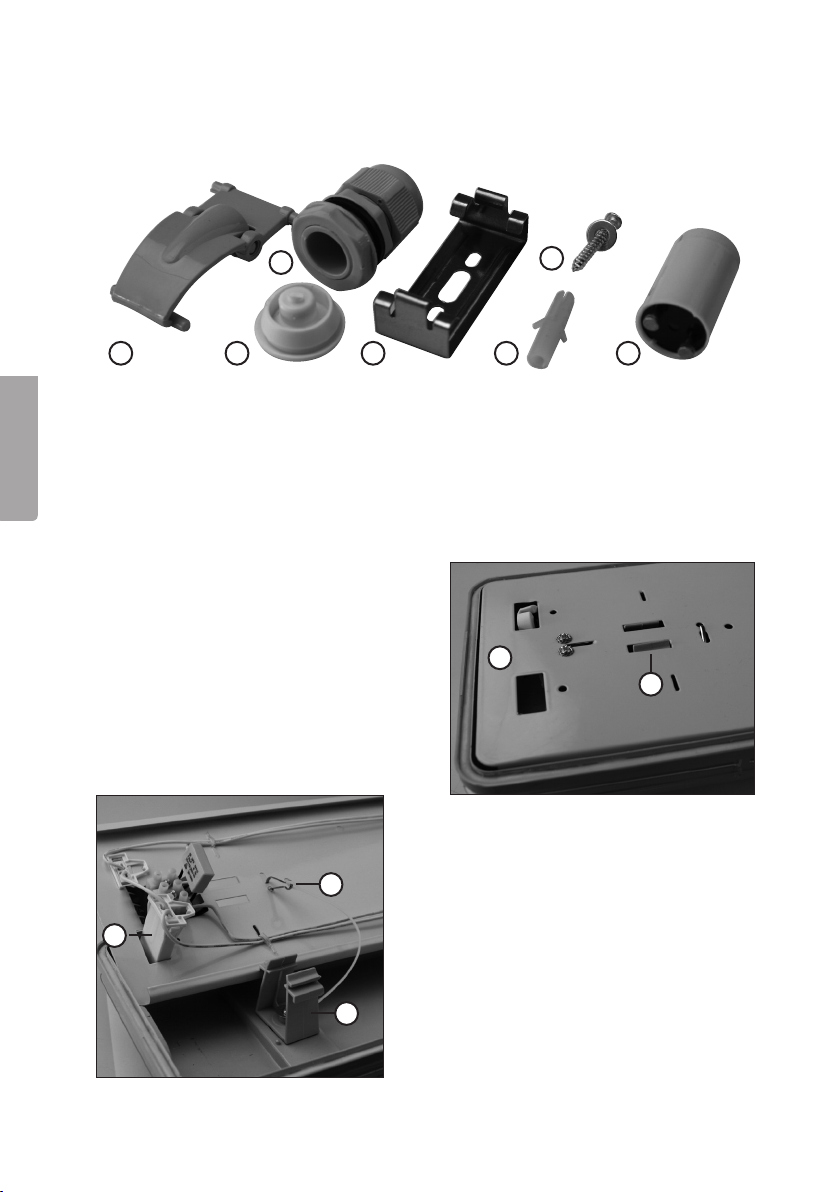

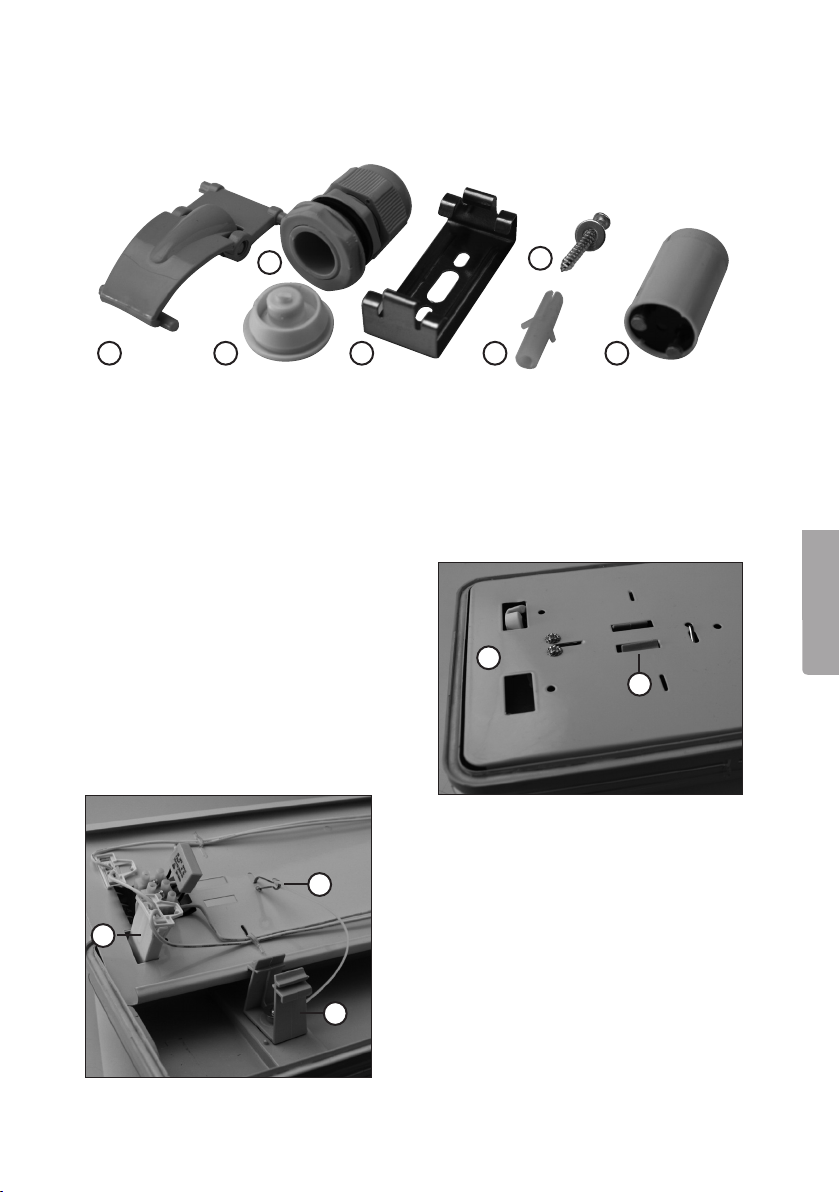

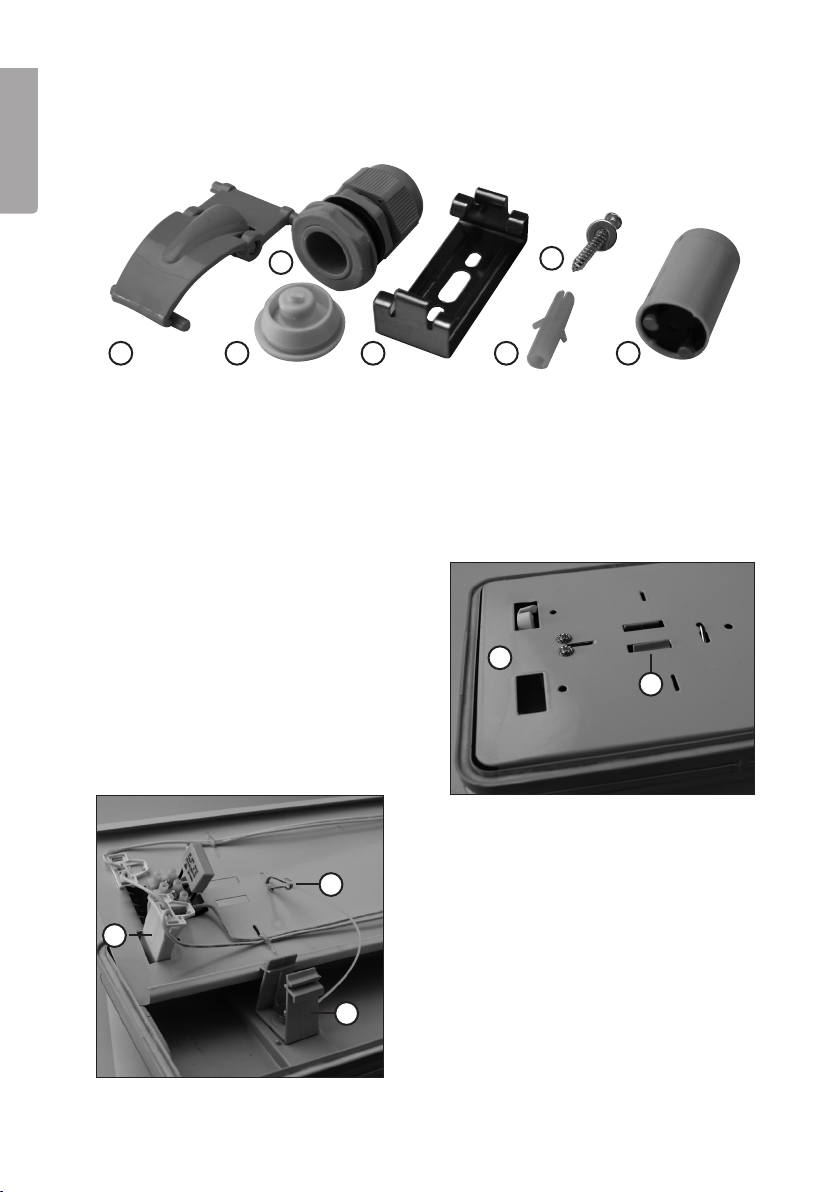

1. Clip
2. Cable gland
3. Cable entry
4. Mounting bracket
5. Screw, washer, and plug
6. Starter
7. Snap lock
8. Backplate
4 5
8
5
6
7
10
9
11
9. Snap hook
10. Fluorescent tube holder
11. Spacer (with snap lock)
4
Page 5
5. Assembly
1. Push in the snap locks (7), fold up the backplate (8) and take out the mounting
instructions and instruction manual.
2. Tmeporarily remove the snaphooks (9) from the backplate.
Consider these mounting alternatives:
1. Hanging it from a chain/wire.
2. Attached directly to the ceiling.
3. Attach the fitting (method 1 or 2).
Method 1
Attach the chain in the ceiling and through the mounting eyes (12).
Adjust the length.
12
Method 2
• Start by measuring where the holes shall be drilled.
Attach the mounting backets to the ceiling with the included
screws and plugs or attach them another secure way.
• Check that everything is ready before pushing to fasten the
mounting brackets.
English
4
5
Page 6

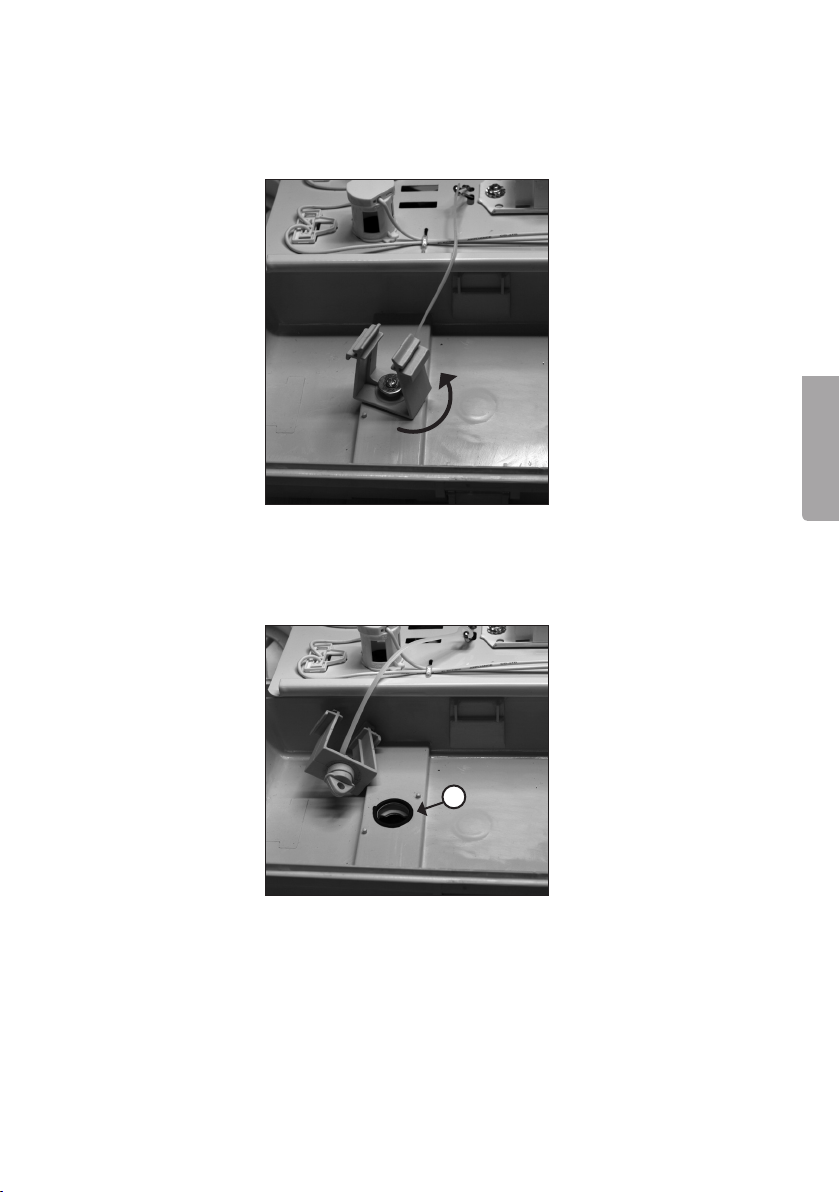

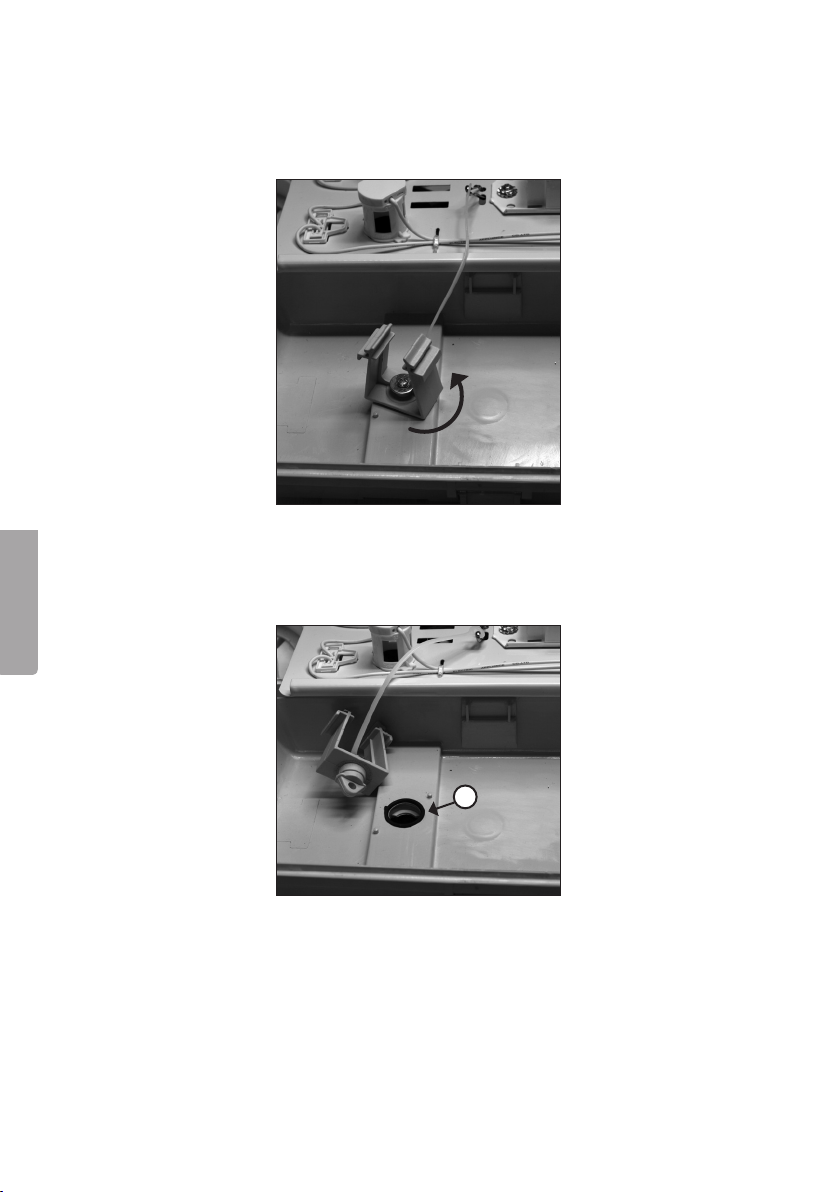

4. Preparing the backplate: Push out the fluorescent tube holders (10) through the
backplate, making sure they are securely fastened.
English
10

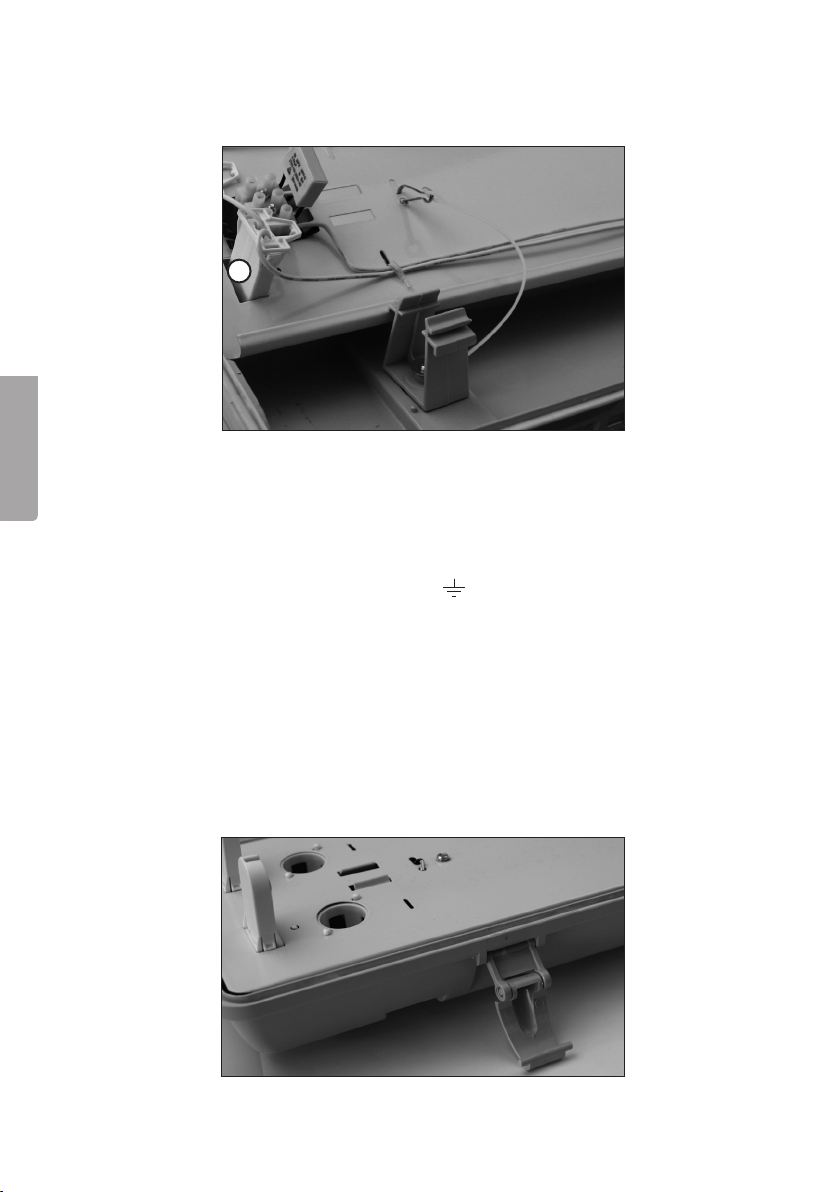

5. Wiring
• Turn the power off before beginning any wiring.
• The lead connecting to the electric outlet should have a 1.5 mm² minimum area.
The circuit must be protected by a 10 A fuse.

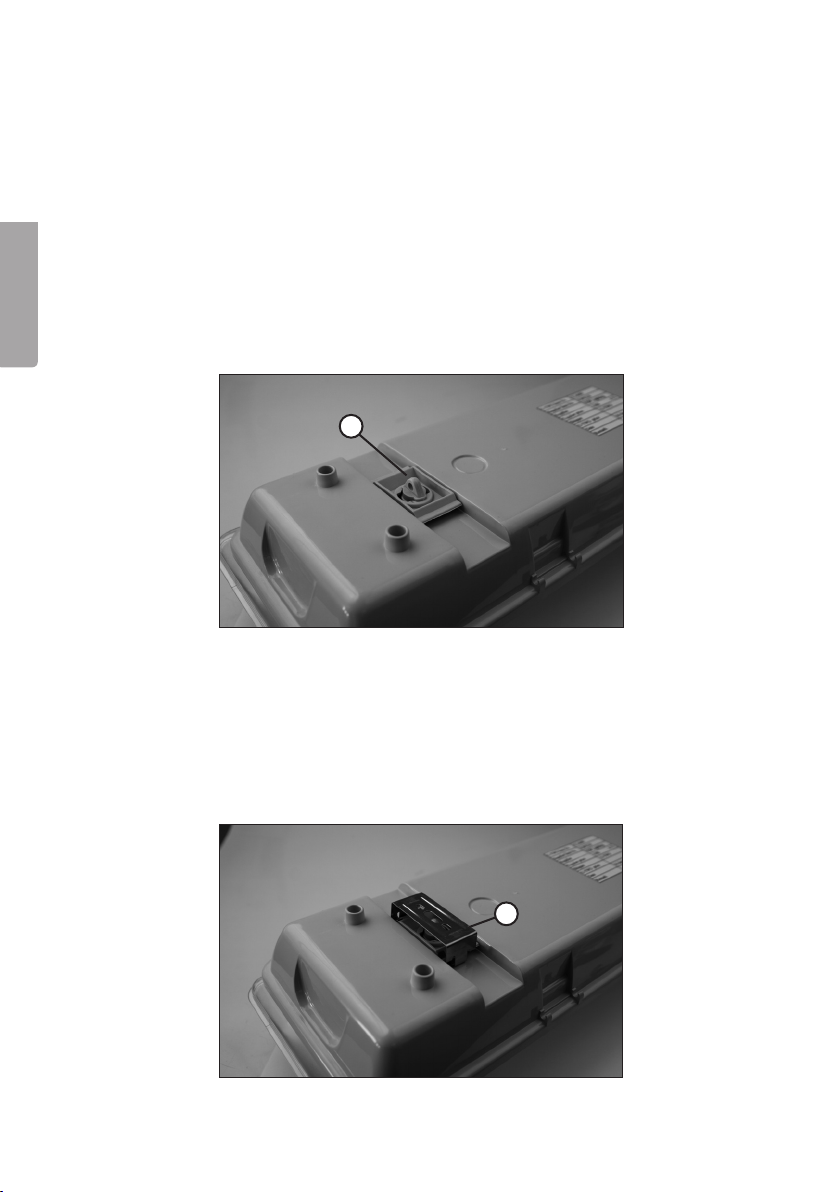

• Make sure the cable entry (2) or the cable gland (3) is mounted correctly
protecting it from water.
• Connect the wires to the correct terminals (L, N or ).
The earth must always be connected.
6. Push the backplate into the housing until the snap locks (7) click.
7. Mount the starter (6) and fluorescent tube.
8. Attach the cover:
• Mount the clips (1) on the housing.
• Carefully attach the cover and lock it with the clips.
6
Page 7

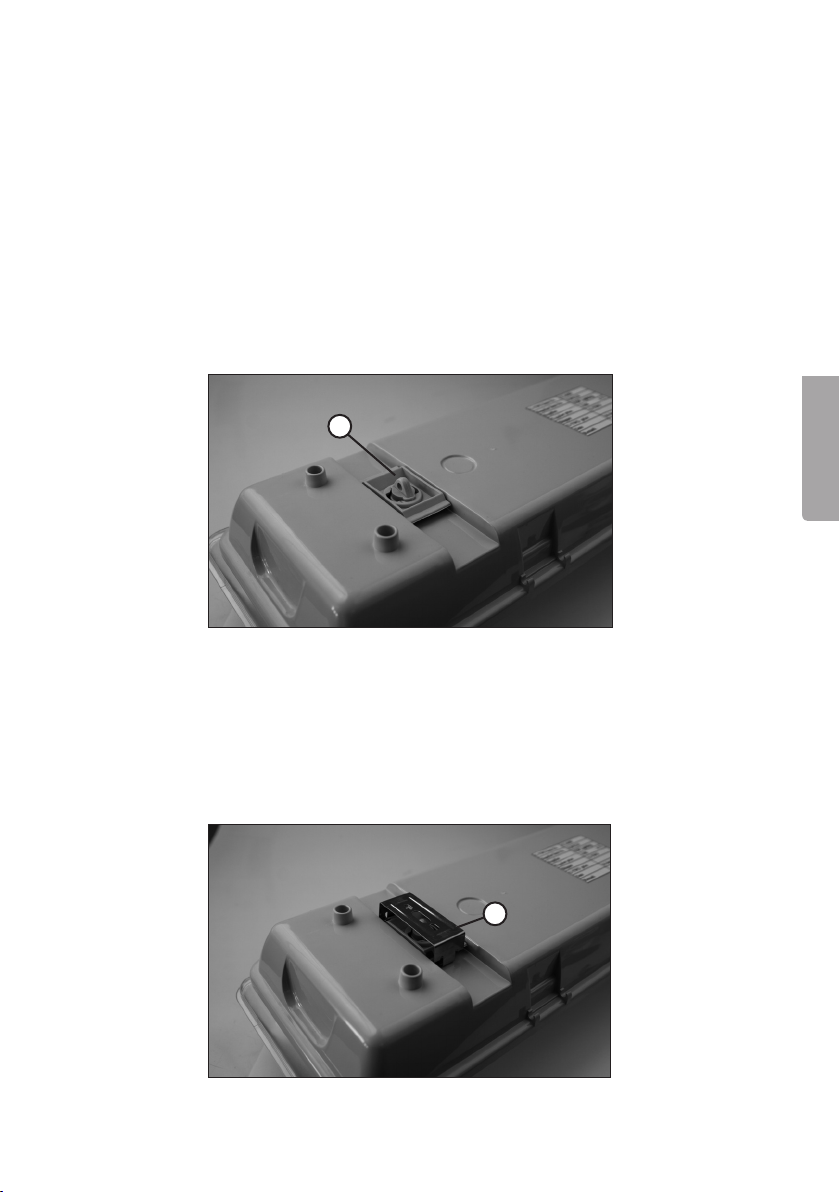

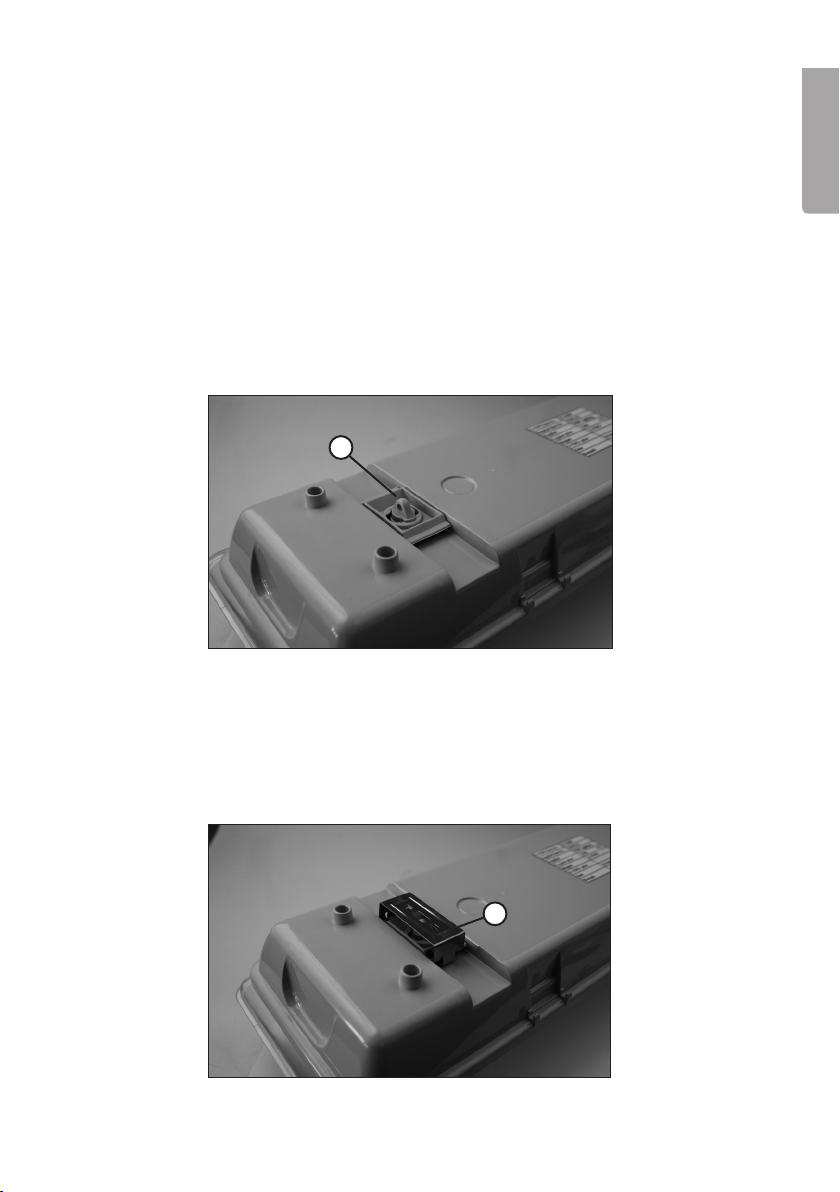

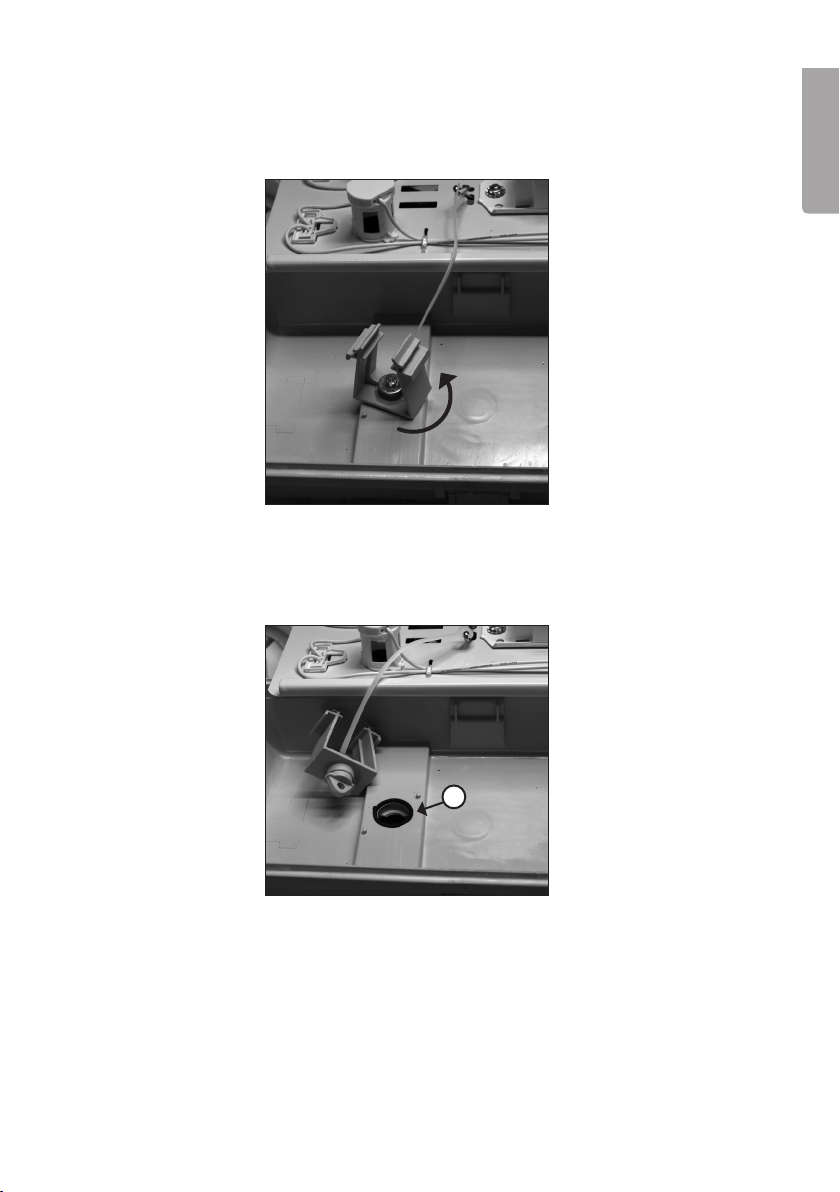

Loosening the fitting from the ceiling:
1. Remove the cover and the fluorescent tubes.
2. Remove the backplate (8) and turn the spacers (11) anti-clockwise.
3. Make sure the seal (13) is saved and is put back before mounting. The seal is
essential to ensure a weatherproof seal.
English
13
7
Page 8
6. Cleaning
• Turn off the power and wait until the fitting has cooled. Remove the cover
English
by loosening the clips.
• Clean it with a soft cloth. If necessary, moisten slightly with water and
mild detergent.
• Never use alcohol, solvent or similar agents to clean the light.
• Replace the cover.
7. Maintenance
• Always turn off the power before carrying out any maintenance.
• You may only replace the fluorescent tube – any other repairs should be carried
out by a qualified electrician.
• Only use fluorescent tubes that match the specifications.
• For best results we recommend that you also change the starter when changing
the fluorescent tube.
• Repairs must only be carried out by qualified personnel using original
spare parts.
Changing the fluorescent tube and starter
N.B: Bear in mind that the tube is fragile and should be handled with care.
1. Turn off the electricity.
2. Wait until the light has cooled.
3. Remove the cover by loosening the clips (1).
4. Turn the fluorescent tube ¼ turn so it may run through the thread in the holder,
remove the fluorescent tube.
6. Twist the starter a quarter-turn and pull it out.
7. Mount the new components.
8. Replace the cover. The fitting must not be used without mounted cover.
8. Disposal
Sort and recycle products instead of disposing of them. All electronic
products, batteries and all packaging material should be sorted and
processed according to local environmental regulations.
8
Page 9
9. Specifications
36-3357
Model: Top 9218
Power supply: 230 V ~ 50 Hz
Fluorescent tube: T8, holders G13, 2 x 18 W
Size: 675 x 166 x 110 mm
IP class: IP65
36-3358
Model: Top 9136
Power supply: 230 V ~ 50 Hz
Fluorescent tube: T8, holder G13, 1 x 36 W
Size: 1278 x 105 x 110 mm
IP class: IP65
36-3359
Model: Top 9236
Power supply: 230 V ~ 50 Hz
Fluorescent tube: T8, holders G13, 2 x 36 W
Size: 1278 x 166 x 110 mm
IP class: IP65
36-4176
Model: Top 9258
Power supply: 230 V ~ 50 Hz
Fluorecent tube: T8, holder G13, 2 x 58 W
Size: 1578 x 166 x 110 mm
IP class: IP65
English
9
Page 10
Takarmatur
Artikelnummer: 36-3357, 36-3358, 36-3359, 36-4176
Läs igenom hela bruksanvisningen före användning och spara den sedan
för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska
data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst
(se adressuppgifter på baksidan).
Svenska
1. Säkerhet
• Armaturen är avsedd för fast installation och skall installeras av
behörig elektriker.
• Se till att du hela tiden står säkert och i god balans.
• Kontrollera att det inte finns några kablar eller vattenrör i taket innan du borrar.
• Läs alla instruktioner innan du installerar och tänder armaturen.
• Stäng alltid av strömmen före montering, anslutning eller underhåll.
• Varning! Vid montering av elektriska apparater måste alltid grundläggande
försiktighetsåtgärder följas för att undvika risk för brand, elektrisk chock
och personskada.
• Armaturen får inte användas utan monterad kåpa.
• Obs! Om du borrar egna hål i armaturen påverkar det IP-klassningen
av armaturen.
2. Packa upp armaturen
Packa försiktigt upp innehållet. Förpackningen innehåller förutom själva armaturen
även monteringsdetaljer.
3. Förberedelser
• Ta fram nödvändiga verktyg.
• Välj en lämplig placering för armaturen.
• Tänk efter i vilken ordning som du skall montera.
• Köp lämpliga lysrör (lysrör ingår ej). Se avsnitt 9, Specifikationer.
10
Page 11

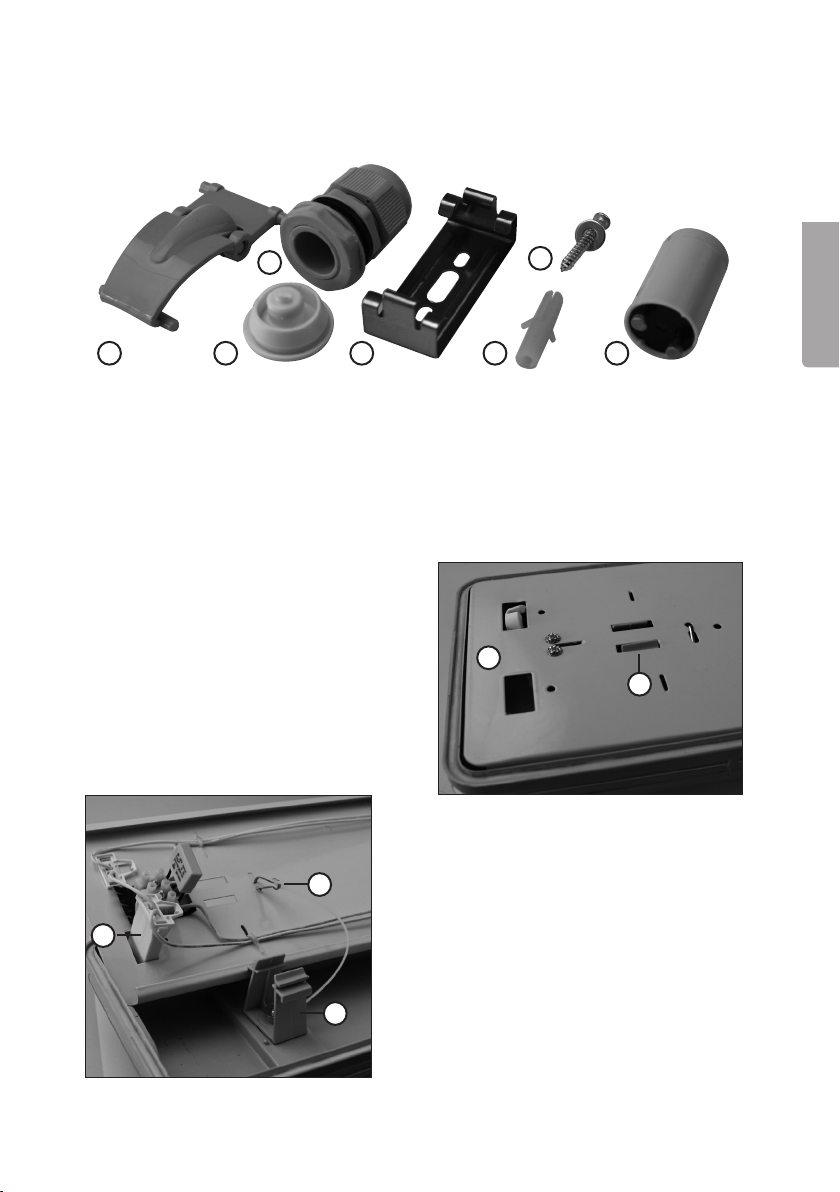

4. Benämningar
2
1 3
1. Clips
2. Kabelförskruvning
3. Kabelgenomföring
4. Monteringsbygel
5. Skruv, bricka och plugg
6. Glimtändare
7. Snäpplås
8. Chassiplåt
4 5
8
5
Svenska
6
7
10
9
11
9. Karbinhake
10. Lysrörshållare
11. Distans (med snäpplås)
11
Page 12
5. Montering
1. Tryck in snäpplåsen (7), vik upp chassiplåten (8) och ta ur monteringsdetaljer
och bruksanvisning.
2. Ta loss karbinhakarna (9) från chassiplåten, ta bort den så länge.
Tänk efter hur du skall fästa armaturen:
1. Hängande i vajer/kedja från taket till bygelfästena.
2. Fäst armaturen direkt i taket med monteringsbyglarna.
3. Fäst armaturen (metod 1 eller 2).
Svenska
Metod 1
Fäst vajer i taket och i bygelfästena (12), justera längden på vajern.
12
Metod 2
• Börja med att mäta ut var hålen skall borras.
• Skruva fast monteringsbyglarna (4) i taket, använd
bifogade skruvar och pluggar eller fäst dem på annat sätt.
• Kontrollera att allt är klart innan du trycker fast bakstycket
i monteringsbyglarna.
12
4
Page 13

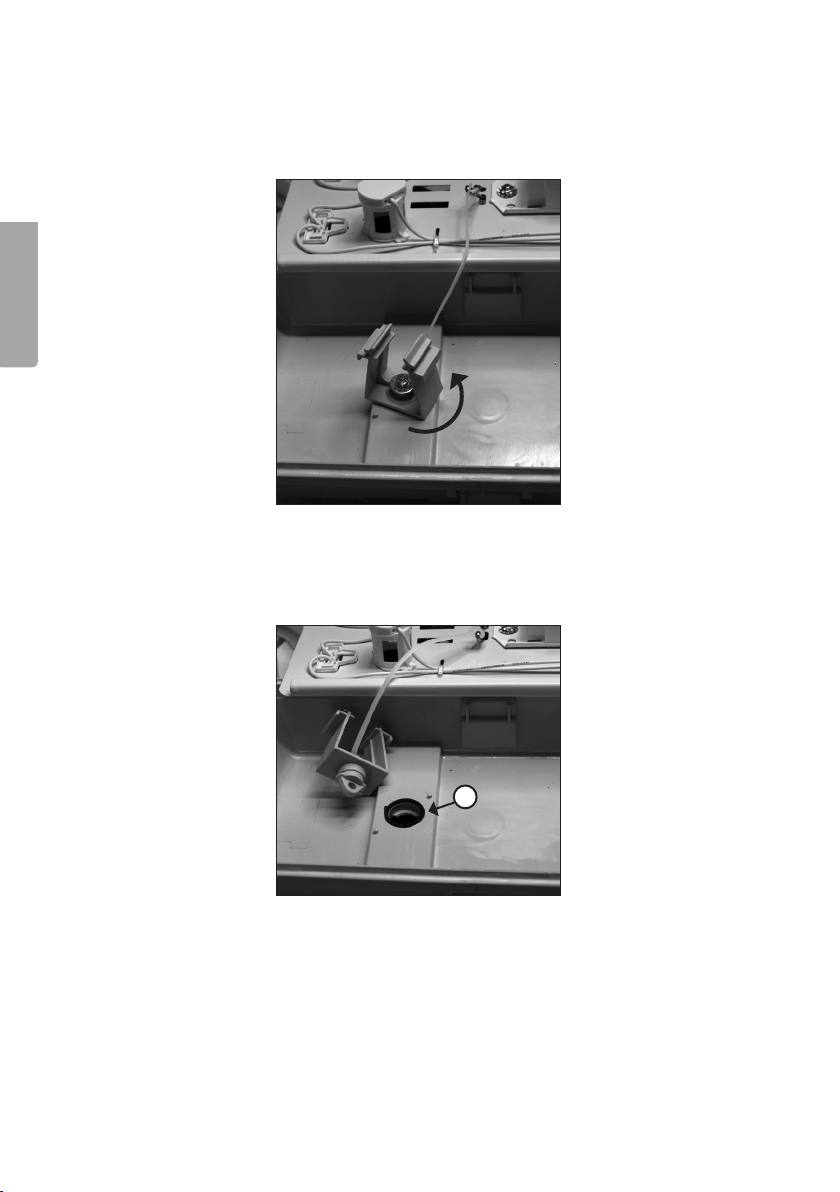

4. Gör klar chassiplåten: Tryck ut lysrörshållarna (10) genom chassiplåten,
kontrollera att de sitter fast.
10

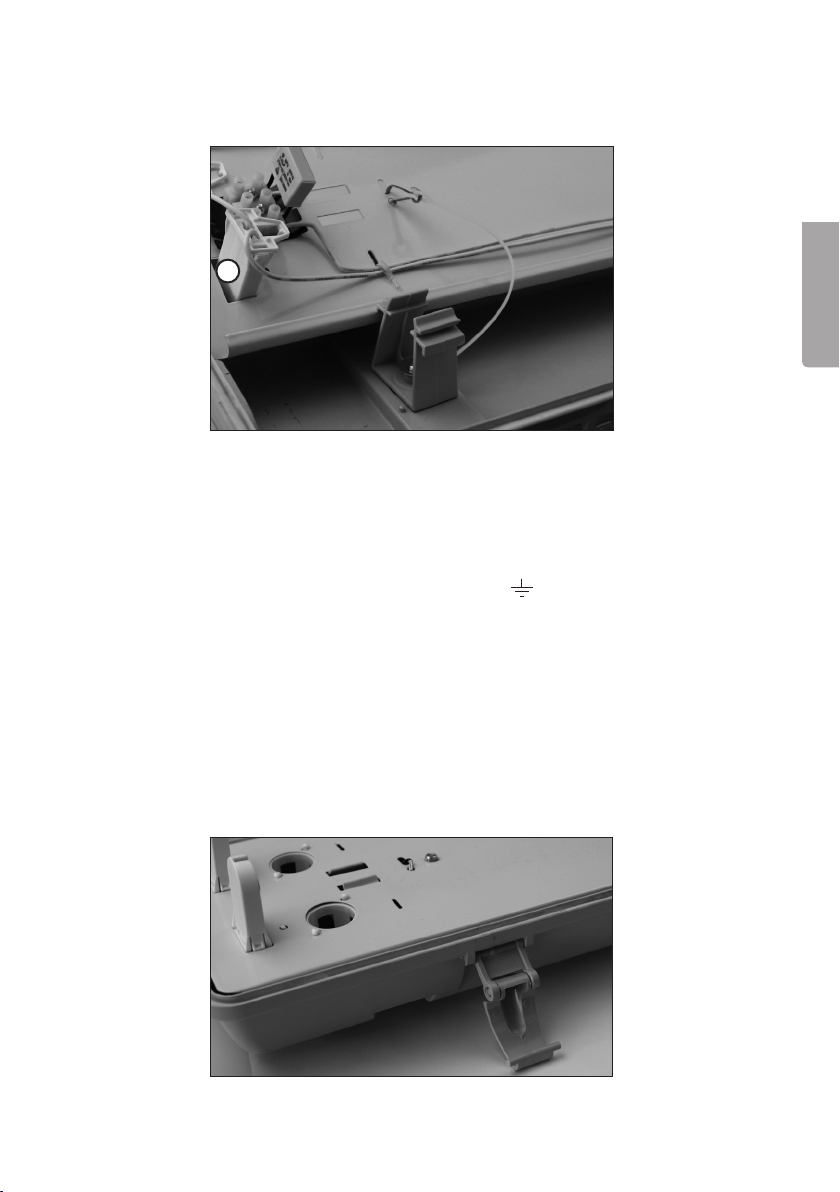

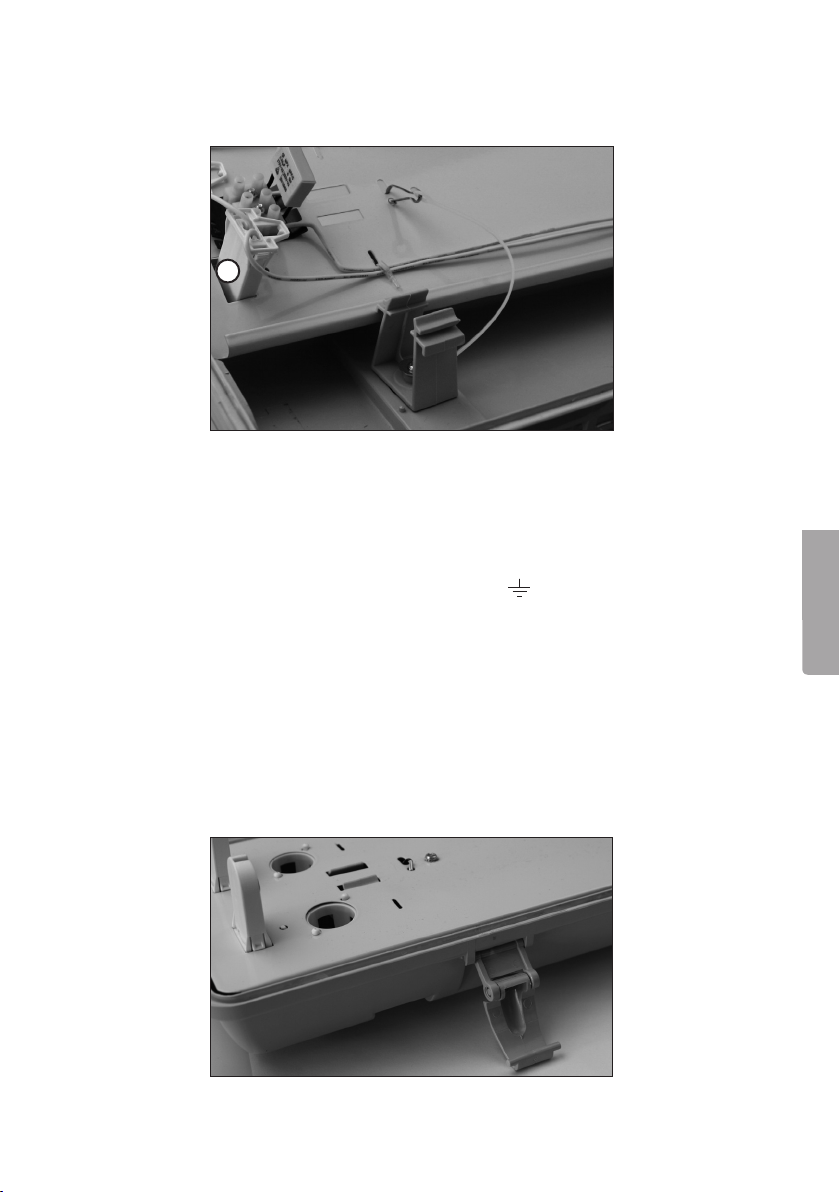

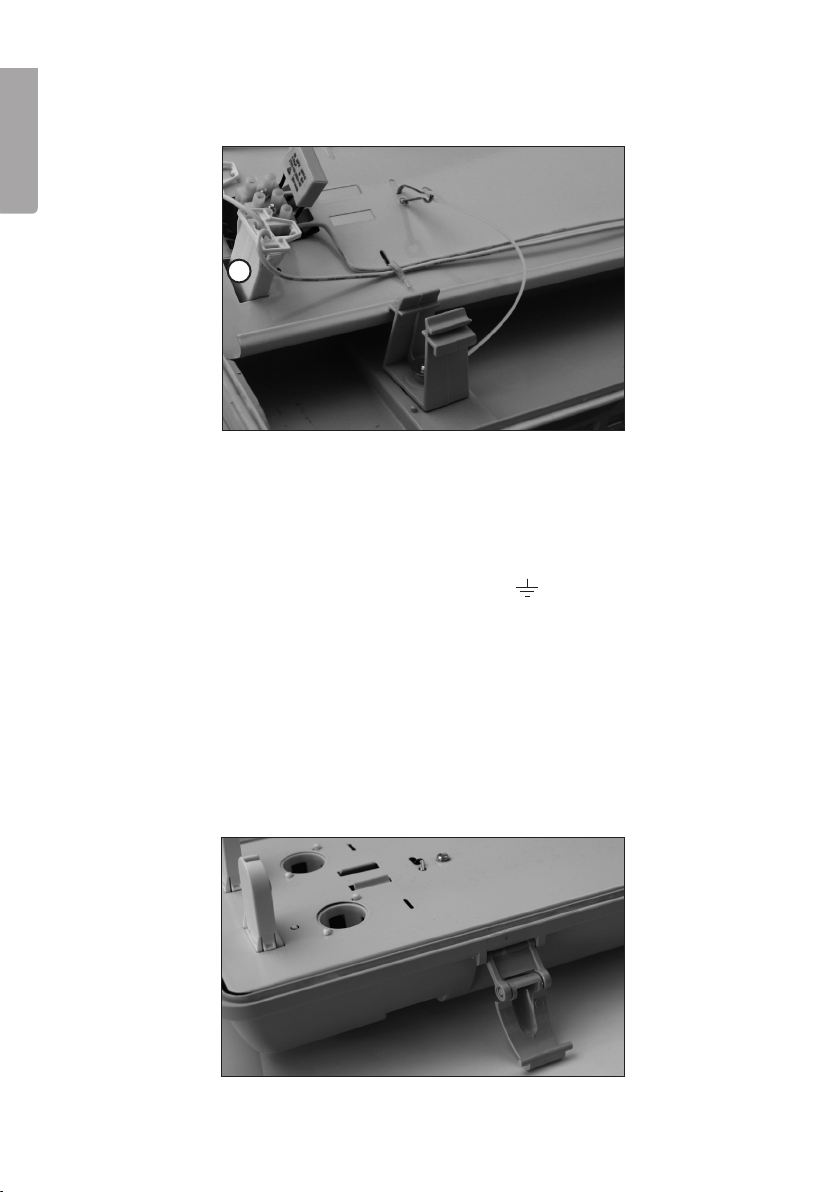

5. Elektrisk anslutning
• Bryt strömmen innan du börjar monteringen.
• Anslutningen till elnätet ska göras med kabel med minimiarea 1,5 mm².
Strömkretsen ska skyddas av en säkring på 10 A.
• Se till att kabelförskruvningen (2) eller kabelgenomföringen (3) monteras korrekt
så att vatten inte kan tränga in.
• Anslut kablarna till rätt position på plinten (L, N och ).
Jorden ska alltid anslutas.
6. Tryck fast chassiplåten i bakstycket så att snäpplåsen (7) låser.
Svenska
7. Montera glimtändare (6) och lysrör.
8. Montera kåpan
• Montera clipsen (1) på bakstycket.
• Tryck försiktigt fast kåpan och lås fast den med clipsen.
13
Page 14

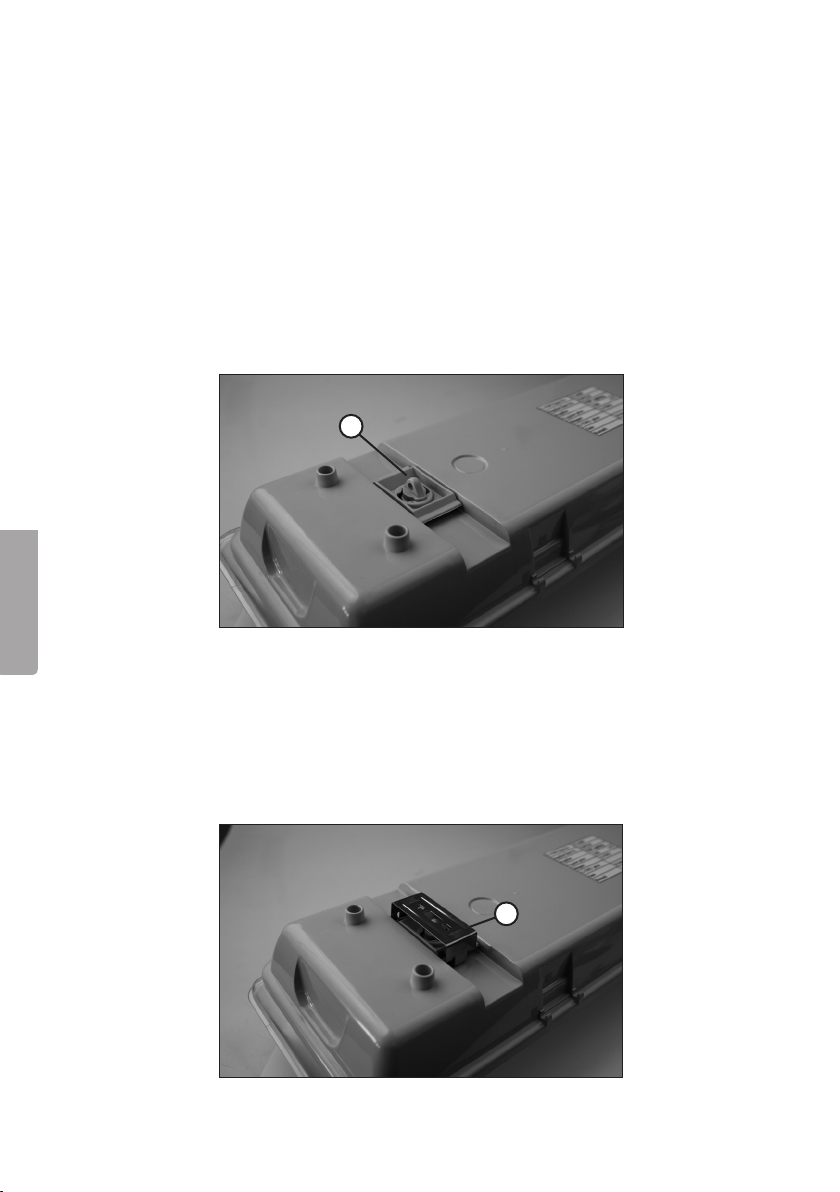

Ta loss armaturen från taket så här:
1. Börja med att ta bort kåpan och lysrören.
2. Ta bort chassiplåten (8) och vrid distanserna (11) moturs.
Svenska
3. Se till att packningen (13) sparas, så att den kan sättas tillbaka vid
monteringen, det är mycket viktigt för tätningen!
14
13
Page 15
6. Rengöring
• Bryt strömmen och vänta tills armaturen har svalnat.
Tag bort kåpan genom att lossa på clipsen.
• Rengör med en mjuk dammtrasa. Vid behov, fukta lätt med vatten
och ev. ett milt rengöringsmedel.
• Använd aldrig alkohol, lösningsmedel eller liknande för rengöring.
• Sätt tillbaka kåpan.
7. Underhåll
• Bryt alltid strömmen innan du gör underhåll.
• Du får endast byta lysrör och glimtändare själv annat underhåll skall
utföras av en behörig elektriker.
• Använd endast lysrör som stämmer överens med specifikationerna.
• När du byter lysrör rekommenderar vi att du för bästa resultat samtidigt
byter glimtändarna.
• Reparationer får endast utföras av behörig personal som använder
originalreservdelar.
Byte av lysrör och glimtändare
Obs! Tänk på att lysrör är ömtåliga och bör hanteras varsamt.
1. Bryt strömmen.
2. Vänta tills lysröret har svalnat.
3. Tag bort kåpan genom att lossa på clipsen (1).
4. Vrid lysröret ett ¼ varv så att det kan löpa genom spåret i hållaren,
ta bort lysröret.
6. Vrid glimtändaren ett ¼ varv dra sedan ur den.
7. Montera de nya komponenterna.
8. Sätt tillbaka kåpan. Armaturen får inte användas utan monterad kåpa.
8. Avfallshantering
Sortera ditt avfall och låt det gå till återvinning istället för att kasta det.
Alla elektriska produkter, maskiner och förpackningsmaterial
ska sorteras och hanteras enligt lokala miljöförordningar.
Svenska
15
Page 16
9. Specifikationer
36-3357
Modell: Top 9218
Strömförsörjning:
Lysrör:
Storlek: 675 x 166 x 110 mm
Klass: IP65
36-3358
Modell: Top 9136
Svenska
Strömförsörjning:
Lysrör:
Storlek: 1278 x 105 x 110 mm
Klass: IP65
36-3359
Modell: Top 9236
Strömförsörjning:
Lysrör:
Storlek: 1278 x 166 x 110 mm
Klass: IP65
36-4176
Modell: Top 9258
Strömförsörjning: 230 V ~ 50 Hz
Lysrör: T8, hållare G13, 2 x 58 W
Storlek: 1578 x 166 x 110 mm
Klass: IP65
230 V ~ 50 Hz
T8, hållare G13, 2 x 18 W
230 V ~ 50 Hz
T8, hållare G13, 1 x 36 W
230 V ~ 50 Hz
T8, hållare G13, 2 x 36 W
16
Page 17
Takarmatur
Artikkelnummer: 36-3357, 36-3358, 36-3359, 36-4176
Les igjennom hele bruksanvisningen før bruk, og ta vare på den for framtidig bruk.
Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.
Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter. (Se
opplysninger om kundesenteret her i denne bruksanvisningen).
1. Sikkerhet
• Armaturen er beregnet for fast installasjon og skal installeres av registrert
installasjonsvirksomhet.
• Pass på at du hele tiden står stødig og med god balanse.
• Kontroller at det ikke er skjulte kabler eller vannrør i taket, før du starter boringen.
• Les alle instruksjoner før du installerer og tenner lysrørene.
• Skru av strømmen før montering, tilkobling eller vedlikehold.
• Advarsel! Ved montering av elektriske apparater må alltid grunnleggende
forsiktighetstiltak følges for å unngå risiko for brann, elektrisk støt og personskade.
• Armaturen skal ikke tas i bruk før deksel/beskyttelse er montert.
• Obs! Hvis du borer egne hull i armaturen vil dette påvirke IP-klassifiseringen
til armaturen.
2. Pakk ut armaturen
Pakk forsiktig ut innholdet. Forpakningen inneholder, foruten selve armaturen, også
detaljer for monteringen.
Norsk
3. Forberedelser
• Hent frem nødvendig verktøy.
• Velg et passende sted for montering av armaturen.
• Tenk gjennom i hvilken rekkefølge du skal montere.
• Kjøp passende lysrør (disse følger ikke med her). Se: 9. Spesifikasjoner.
17
Page 18
4. Benevninger
2
1 3
1. Klips
Norsk
2. Kabelfeste
3. Kabelgjennomføring
4. Monteringsbøyle
5. Skrue, skive og plugg
6. Tenner
7. Hurtiglås
8. Chassisplate
4 5
5
6
8
7
10
9
11
9. Karabinkrok
10. Lysrørholder
11. Distansehylse (med hurtiglås)
18
Page 19
5. Montering
1. Trykk inn hurtiglåsen (7), lett på chassisplaten (8) og ta ut monteringsdetaljene og
bruksanvisningen.
2. Løsne karabinkrokene (9) fra chassisplaten, og ta dem bort så lenge.
Tenk etter hvordan du skal feste armaturen:
1. Hengende i wire/kjetting fra taket til bøylefestene.
2. Fest armaturen direkte i taket med monteringsbøylene.
3. Fest armaturen etter metode 1 eller 2.
Metode 1
Fest wiren i taket og i bøylefestene (12). Juster wirens lengde.
12
Metode 2
• Start med å måle ut hvor hullene skal bores.
• Skru fast monteringsbøylene (4) i taket. Bruk de medfølgende
skruene og pluggene eller fest den på annen måte.
• Sjekk at alt er klart før du trykker bakstykket fast i monteringsbøylene.
Norsk
19
4
Page 20
4. Gjør klar chassisplaten: Trykk lysrørholderne (10) ut gjennom chassisplaten.
Kontroller at de sitter fast.
10
Norsk
5. Elektrisk tilkobling
• Bryt strømmen før du begynner monteringen.
• Armaturen kobles til strømnettet med en ledning med minimumstverrsnitt på 1,5
mm². Kretsen skal beskyttes av en sikring på 10 A.
• Påse at kabelfestet (2) eller kabelgjennomføringen (3) monteres riktig slik at vann
ikke kan trenge inn.
• Koble ledningen riktig på plinten (L, N og ). Skal alltid kobles til jord.
6. Trykk chassisplaten i bakstykket fast slik at hurtiglåsen (7) låser.
7. Monter tenner (6) og lysrør.
8. Monter dekselet:
• Monter klipsen (1) på bakstykket.
• Trykk dekselet forsiktig fast og lås den fast med klipsen.
20
Page 21
Armaturen løsnes fra taket slik:
1. Start med å ta av dekselet og lysrøret.
2. Fjern chassisplaten (8) og vri distansene (11) moturs.
3. Ta godt vare på pakningen (13), slik at den kan settes tilbake ved montering. Det
er viktig for tettingen!
Norsk
21
13
Page 22
6. Rengjøring
• Bryt strømmen og vent til armaturen er avkjølt. Ta av dekselet ved å løsne
på klipsen.
• Rengjør med en myk klut ved behov. Fukt lett med vann og ev. et mildt
rengjøringsmiddel.
• Bruk aldri alkohol, løsemiddel eller lignende for rengjøring.
• Sett dekselet på plass igjen.
7. Vedlikehold
• Bryt alltid strømmen før du foretar vedlikehold.
• Du kan kun skifte selve lysrøret selv. Annet vedlikehold skal utføres av registrert
installasjonsvirksomhet.
• Bruk kun lysrør som stemmer overens med spesifikasjonene.
• Når du skifter lysrør anbefaler vi at du skifter tenner samtidig.
Norsk
• Reparasjoner må bare utføres av registrert installasjonsvirksomhet som
bruker originale reservedeler.
Skifte av lysrør og tenner
Obs! Husk at lysrør er ømfintlige og bør håndteres forsiktig.
1. Bryt strømmen.
2. Vent til lysrøret er avkjølt.
3. Ta av dekselet ved å løsne på klipsen (1).
4. Vri lysrøret ¼ omdreining, slik at det kan gå fritt gjennom sporet i holderen.
Ta ut lysrøret.
6. Vri tenneren ¼ omdreining og ta den ut.
7. Monter de nye komponentene.
8. Sett dekselet på plass igjen. Armaturen skal ikke tas i bruk før deksel/beskyttelse
er montert.
8. Avfallshåndtering
Sorter avfallet og la det gå til gjenvinning istedenfor å kaste det.
Alle maskiner, elektriske komponenter og emballasje skal sorteres og
håndteres i henhold til lokale miljøforskrifter.
22
Page 23
9. Spesifikasjoner
36-3357
Modell: Top 9218
Spenning: 230 V, 50 Hz
Lysrør: T8, holder G13,2 x 18 W
Størrelse: 675 x 166 x 110 mm
Klasse: IP 65
36-3358
Modell: Top 9136
Spenning: 230 V, 50 Hz
Lysrør: T8, holder G13,2 x 36 W
Størrelse: 1278 x 105 x 110 mm
Klasse: IP 65
36-3359
Modell: Top 9236
Spenning: 230 V, 50 Hz
Lysrør: T8, holder G13,2 x 36 W
Størrelse: 1278 x 166 x 110 mm
Klasse: IP 65
36-4176
Modell: Top 9258
Spenning: 230 V ~ 50 Hz
Lysrør: T8, holder G13, 2 x 58 W
Størrelse: 1578 x 166 x 110 mm
Klasse: IP65
Norsk
23
Page 24
Kattovalaisin
Tuotenumero: 36-3357, 36-3358, 36-3359, 36-4176
Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa
tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa
mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota
yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
1. Turvallisuus
• Valaisin on tarkoitettu kiinteään asennukseen ja asennuksen saa suorittaa
ainoastaan valtuutettu asentaja.
• Varmista, että työasentosi on tasapainoinen työn jokaisessa vaiheessa.
• Varmista ennen poraamista, että katossa tai seinässä ei ole johtoja tai vesiputkia.
• Lue kaikki ohjeet ennen valaisimen asentamista ja sytyttämistä.
• Sulje aina virta ennen asennusta, liittämistä tai huoltoa.
• Varoitus! Sähköasennuksissa tulee aina noudattaa tarvittavia turvallisuusohjeita,
jotta vältetään tulipalot, sähköiskut ja henkilövahingot.
• Valaisinta ei saa käyttää ilman suojusta.
• Huom.! Jos poraat itse lisäreikiä valaisimeen, vaikuttaa tämä sen
IP-luokitukseen.
Suomi
2. Ota valaisin pakkauksesta
Avaa pakkaus varoen. Pakkaukseen sisältyy valaisimen lisäksi myös asennustarvikkeet.
3. Esivalmistelut
• Ota tarvittavat työkalut esiin.
• Valitse valaisimelle sopiva paikka.
• Mieti ensin, missä järjestyksessä aiot asennuksen suorittaa.
• Hanki valaisimeen sopivat loisteputket (eivät sisälly). Katso: 9. Tekniset tiedot.
24
Page 25
4. Osien nimitykset
2
1 3
1. Klipsi
2. Kaapelin kierreliitin
3. Kaapelin läpivienti
4. Asennusteline
5. Ruuvi, aluslaatta ja tulppa
6. Sytytin
7. Pikalukitus
8. Kotelolevy
4 5
8
5
6
Suomi
7
10
9
11
9. Jousihaka
10. Loisteputken pidike
11. Välike (ja jousilukot)
25
Page 26
5. Asennus
1. Paina pikalukitus (7) pohjaan, taita kotelolevy (8) auki ja ota asennustarvikkeet ja
käyttöohje esiin.
2. Irrota jousihaat (9) kotelolevystä, poista se toistaiseksi. Suunnittele ensin, miten
aiot valaisimen kiinnittää:
1. Roikkumaan katosta kiinnikkeisiin vaijerin/ketjun varassa.
2. Kiinnitä valaisin suoraan kattoon asennustelineillä.
3. Kiinnitä valaisin (tapa 1 tai 2).
Tapa 1
Kiinnitä vaijeri kattoon ja kiinnikkeisiin (12), säädä vaijerin pituus.
12
Suomi
Tapa 2
• Mittaa ensin porattavien reikien kohdat.
• Ruuvaa asennustelineet (4) kiinni kattoon, käytä pakkauksen
ruuveja ja tulppia tai kiinnitä telineet jollain muulla tavalla.
• Varmista, että kaikki on valmista, ennen kuin painat takaosan
kiinni asennustelineisiin.
26
4
Page 27
4. Valmista kotelolevy asennusta varten: Paina loisteputkien pidikkeet (10) kotelon
läpi ja varmista, että ne ovat kunnolla kiinni.
10
5. Sähköverkkoon liittäminen
• Katkaise virta ennen asennusta.
• Sähköverkkoon liittäminen tulee tehdä kaapelilla, jonka johdinala on vähintään 1,5
mm². Virtapiiri tulee suojata 10 A:n sulakkeella.
• Varmista, että kaapelin kierreliitin (2) tai kaapelin läpivienti (3) asennetaan oikein
siten, että valaisimeen ei pääse vettä.
• Liitä johdot kytkentäalustan oikeisiin kohtiin (L, N ja ). Maa tulee aina liittää.
6. Paina kotelo kiinni takaosaan siten, että pikalukitus (7) lukittuu.
7. Asenna sytytin (6) ja loisteputket.
8. Asenna suojus:
• Asenna klipsi (1) takaosaan.
• Paina suojus varovasti kiinni ja kiinnitä se klipsillä.
27
Suomi
Page 28
Irrota valaisin katosta:
1. Irrota ensin suojus ja loisteputket.
2. Irrota kotelo (8) ja käännä välikkeitä (11) vastapäivään.
3. Muista säilyttää tiiviste (13), jotta se voidaan asettaa takaisin asennuksen
yhteydessä. Tämä on tärkeää tiiveyden kannalta.
Suomi
28
13
Page 29
6. Puhdistus
• Katkaise virta ja odota, kunnes valaisin on jäähtynyt. Irrota suojus
irrottamalla klipsi.
• Puhdista pehmeällä liinalla. Kostuta liina tarvittaessa vedellä ja miedolla
pesuaineella.
• Älä käytä puhdistukseen alkoholia, liuottimia tai vastaavia aineita.
• Aseta suojus takaisin.
7. Huolto
• Katkaise virta ennen huoltoa.
• Saat vaihtaa itse ainoastaan loisteputket ja sytyttimen – muut toimenpiteet tulee
jättää sähköasentajalle.
• Käytä ainoastaan teknisten tietojen kanssa yhteensopivia loisteputkia.
• Suosittelemme, että vaihdat loisteputken sytyttimet yhtä aikaa loisteputkien
kanssa.
• Korjauksen saa suorittaa ainoastaan valtuutettu henkilö. Korjaukseen tulee
käyttää alkuperäisosia.
Loisteputken ja loisteputken sytyttimen vaihto
Huom.! Loisteputket hajoavat helposti, minkä vuoksi niitä tulee käsitellä varoen.
1. Katkaise virta.
2. Odota, kunnes loisteputki on jäähtynyt.
3. Irrota suojus irrottamalla klipsi (1).
4. Käännä loisteputkea neljänneskierros siten, että sen saa irrotettua pidikkeen reiän
kautta. Irrota loisteputki.
6. Käännä loisteputken sytytintä neljänneskierros ja irrota se.
7. Asenna uudet osat.
8. Aseta suojus takaisin. Valaisinta ei saa käyttää ilman suojusta.
Suomi
8. Kierrätys
Lajittele ja kierrätä jätteet. Älä heitä niitä sekajätteisiin. Kaikki
elektroniset laitteet, koneet ja pakkausmateriaali on lajiteltava
paikallisten ympäristösääntöjen mukaisesti.
29
Page 30
9. Tekniset tiedot
36-3357
Malli: Top 9218
Virtalähde: 230 V ~ 50 Hz
Loisteputki: T8, kanta G13, 2 x 18 W
Mitat: 675 x 166 x 110 mm
Luokka: IP65
36-3358
Malli: Top 9136
Virtalähde: 230 V ~ 50 Hz
Loisteputki: T8, kanta G13, 1 x 36 W
Mitat: 1278 x 105 x 110 mm
Luokka: IP65
36-3359
Malli: Top 9236
Virtalähde: 230 V ~ 50 Hz
Loisteputki: T8, kanta G13, 2 x 36 W
Mitat: 1278 x 166 x 110 mm
Luokka: IP65
36-4176
Malli: Top 9258
Suomi
Virtalähde: 230 V ~ 50 Hz
Loisteputki: T8, kanta G13, 2 x 58 W
Mitat: 1578 x 166 x 110 mm
Luokka: IP65
30
Page 31
Page 32
Sverige
Internet www.clasohlson.se
Post Clas Ohlson AB, 793 85 INSJÖN
Norge
Internett www.clasohlson.no
Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO
Suomi
Internet www.clasohlson.fi
Osoite Clas Ohlson Oy, Annankatu 34–36 A, 00100 HELSINKI
Great Britain
For consumer contact, please visit
www.clasohlson.co.uk and click on
customer service.
Internet www.clasohlson.co.uk
Loading...
