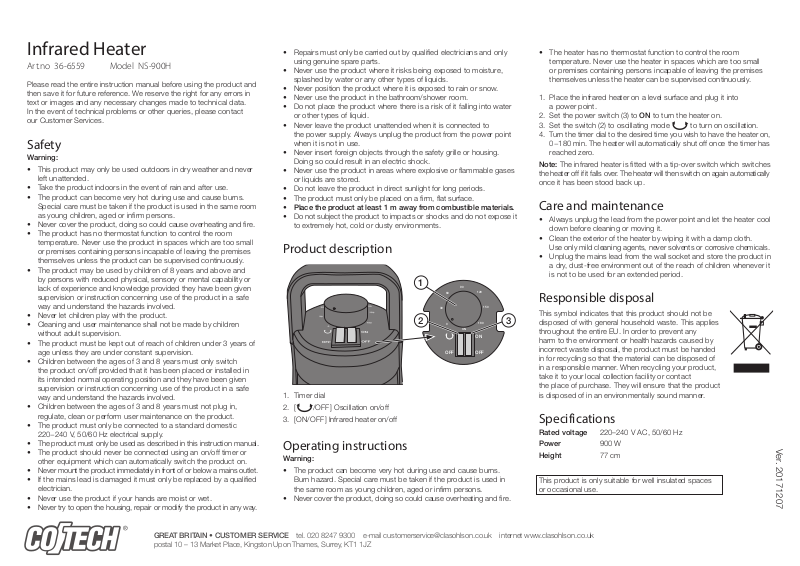

Infrared Heater

Art.no 36-6559 Model NS-900H

Please read theentire instruction manual before using theproduct and then save it for future reference. We reserve theright for any errors in text or images and any necessary changes made to technical data. In theevent of technical problems or other queries, please contact our Customer Services.

Safety

Warning:

• This product may only be used outdoors in dry weather and never left unattended.

• Take the product indoors in the event of rain and after use.

• Theproduct can become very hot during use and cause burns. Special care must be taken if theproduct is used in thesame room as young children, aged or inﬁrm persons.

• Never cover theproduct, doing so could cause overheating and ﬁre.

• Theproduct has no thermostat function to control theroom temperature. Never use theproduct in spaces which are too small or premises containing persons incapable of leaving thepremises themselves unless theproduct can be supervised continuously.

• Theproduct may be used by children of 8 years and above and by persons with reduced physical, sensory or mental capability or lack of experience and knowledge provided they have been given supervision or instruction concerning use of theproduct in asafe way and understand thehazards involved.

• Never let children play with theproduct.

• Cleaning and user maintenance shall not be made by children without adult supervision.

• Theproduct must be kept out of reach of children under 3 years of age unless they are under constant supervision.

• Children between theages of 3 and 8 years must only switch theproduct on/off provided that it has been placed or installed in its intended normal operating position and they have been given supervision or instruction concerning use of theproduct in asafe way and understand thehazards involved.

• Children between theages of 3 and 8 years must not plug in, regulate, clean or perform user maintenance on theproduct.

• Theproduct must only be connected to astandard domestic 220−240 V, 50/60 Hz electrical supply.

• Theproduct must only be used as described in this instruction manual.

• Theproduct should never be connected using anon/off timer or other equipment which can automatically switch theproduct on.

• Never mount theproduct immediately in front of or below amains outlet.

• If themains lead is damaged it must only be replaced by aqualiﬁed electrician.

• Never use theproduct if your hands are moist or wet.

• Never try to open thehousing, repair or modify theproduct in any way.

• Repairs must only be carried out by qualiﬁed electricians and only using genuine spare parts.

• Never use theproduct where it risks being exposed to moisture, splashed by water or any other types of liquids.

• Never position theproduct where it is exposed to rain or snow.

• Never use theproduct in thebathroom/shower room.

• Do not place theproduct where there is arisk of it falling into water or other types of liquid.

• Never leave theproduct unattended when it is connected to thepower supply. Always unplug theproduct from thepower point when it is not in use.

• Never insert foreign objects through thesafety grille or housing. Doing so could result in anelectric shock.

• Never use theproduct in areas where explosive or ﬂammable gases or liquids are stored.

• Do not leave theproduct in direct sunlight for long periods.

• Theproduct must only be placed on aﬁrm, ﬂat surface.

• Place theproduct at least 1m away from combustible materials.

• Do not subject theproduct to impacts or shocks and do not expose it to extremely hot, cold or dusty environments.

Product description

1. Timer dial

2. [

3. [ ON/OFF ] Infrared heater on/off

/OFF ] Oscillation on/off

2 3

OFF

120

150

180

OFF

Operating instructions

Warning:

• Theproduct can become very hot during use and cause burns. Burn hazard. Special care must be taken if theproduct is used in thesame room as young children, aged or inﬁrm persons.

• Never cover theproduct, doing so could cause overheating and ﬁre.

• Theheater has no thermostat function to control theroom temperature. Never use theheater in spaces which are too small or premises containing persons incapable of leaving thepremises themselves unless theheater can be supervised continuously.

1. Place theinfrared heater on alevel surface and plug it into apower point.

2. Set thepower switch (3) to ON to turn theheater on.

3. Set theswitch (2) to oscillating mode to turn on oscillation.

4. Turn thetimer dial to thedesired time you wish to have theheater on, 0−180 min. Theheater will automatically shut off once thetimer has reached zero.

Note: Theinfrared heater is ﬁtted with atip-over switch which switches theheater off if it falls over. Theheater will then switch on again automatically once it has been stood back up.

Care and maintenance

• Always unplug thelead from thepower point and let theheater cool down before cleaning or moving it.

• Clean theexterior of theheater by wiping it with adamp cloth. Use only mild cleaning agents, never solvents or corrosive chemicals.

• Unplug themains lead from thewall socket and store theproduct in adry, dust-free environment out of thereach of children whenever it is not to be used for anextended period.

Responsible disposal

This symbol indicates that this product should not be disposed of with general household waste. This applies throughout theentire EU. In order to prevent any harm to theenvironment or health hazards caused by incorrect waste disposal, theproduct must be handed in for recycling so that thematerial can be disposed of in aresponsible manner. When recycling your product, take it to your local collection facility or contact theplace of purchase. They will ensure that theproduct is disposed of in anenvironmentally sound manner.

Specifications

Rated voltage 220–240VAC, 50/60Hz Power 900 W Height 77 cm

This product is only suitable for well insulated spaces or occasional use.

Ver. 20171207

GREAT BRITAIN • CUSTOMER SERVICE tel. 020 8247 9300 e-mail [email protected] internet www.clasohlson.co.uk postal 10 – 13 Market Place, Kingston Upon Thames, Surrey, KT1 1JZ

Page 2

Information requirment for the electric local space heaters

Model identiﬁer(s): NS-900H Item Symbol Value Unit Item Unit Heat output Type of heat input, for electric storage

local space heaters only (select one)

Nominal heat output P

Minimum heat output (indicative)

Maximum continuous heat output

Auxiliary electricity consumption

At nominal heat output

At minimum heat output

In standby mode el

0.9 kW

0.42 kW

0.9 kW

nom

min

max, c

--- --- --- fan assisted heat output No

max

min

0.0 kW

manual heat charge control, with integrated thermostat

manual heat charge control with room and/or outdoor temperature feedback

electronic heat charge control with room and/or outdoor temperature feedback

Type of heat output/room temperature control (select one)

single stage heat output and no room temperature control

Two or more manual stages, no room temperature control

with mechanic thermostat room temperature control

with electronic room temperature control

electronic room temperature control plus day timer

electronic room temperature control plus week timer

Other control options (multiple selections possible)

room temperature control, with presence detection

room temperature control, with open window detection

with distance control option No with adaptive start control No with working time limitation No with black bulb sensor No

Contact details CLAS OHLSON AB, SE-793 85 INSJÖN, SWEDEN

Yes

Test Data Commission Regulation (EC) No 1275/2008 Requirement

Mode Ecodesign requirements, from 7 January 2013 Result - Remark Verdict Off mode Power consumption in ‘off mode’:

0 W P Power consumption of equipment in any off-mode condition shall not exceed 0.50 W

Standby mode Power consumption in ‘standby mode(s)’:

N/A The power consumption of equipment in any condition providing only a reactivation function, or providing only a reactivation function and a mere indication of enabled reactivation function, shall not exceed 0.50 W.

The power consumption of equipment in any

N/A condition providing only information or status display, or providing only a combination of reactivation function and information or status display shall not exceed 1.00 W.

Seasonal space heating energy efﬁciency

Description Value Seasonal space heating energy efﬁciency in active mode-η For electric local space heaters-η

S,on

40 %

100 % The electric to primary energy ‘conversion coefﬁcient-CC 2.5 F(1) is a correction factor accounting for a positive contribution to the seasonal space

heating energy efﬁciency of electric storage local space heaters due to adjusted contributions for options for heat storage and output; and a negative contribution

0.0 % to seasonal space heating efﬁciency for commercial local space heaters due to adjusted contributions for options for the heat output, expressed in %;

F(2) is a correction factor accounting for a positive contribution to the seasonal space heating energy efﬁciency due to adjusted contributions of controls of indoor heating comfort, the values of which are mutually exclusive, cannot be added to

2.0 %

each other, expressed in %; F(3) is a correction factor accounting for a positive contribution to the seasonal

space heating energy efﬁciency due to adjusted contributions of controls for indoor

0.0 % heating comfort the values of which can be added to each other, expressed in %;

F(4) is a correction factor accounting for a negative contribution to the seasonal space heating energy efﬁciency by auxiliary electricity consumption, expressed in %;

0.0 %

F(5) is a correction factor accounting for a negative contribution to the seasonal space heating energy efﬁciency by energy consumption of a permanent pilot ﬂame,

0.0 % expressed in %.

Seasonal space heating energy efﬁciency-η

32 %

Verdict P

Ver. 20171207

Page 3

Infravärmare

Art.nr 36-6559 Modell NS-900H

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

Varning!

• Produkten är avsedd för användning utomhus vid torr väderlek och under uppsikt.

• Ta in produkten vid regn och efter användning.

• Produkten blir mycket het vid användning. Risk för brännskada. Speciell hänsyn måste tas om barn eller andra känsliga personer ﬁnns ilokalen där produkten används.

• Täck aldrig över produkten, risk för brand.

• Produkten har ingen termostatfunktion för att reglera rumstemperaturen. Använd aldrig produkten iför små utrymmen eller ilokaler där personer som inte själva kan lämna lokalen vistas såvida produkten inte ständigt kan övervakas.

• Produkten får användas av barn från 8 år och av personer med någon form av funktionsnedsättning, brist på erfarenhet eller kunskap som skulle kunna äventyra säkerheten, om de har fått instruktioner om hur produkten på ettsäkert sätt ska användas och förstår faror och risker som kan uppkomma.

• Låt aldrig barn leka med produkten.

• Rengöring och skötsel får inte utföras av barn utan vuxens närvaro.

• Produkten ska hållas oåtkomlig för barn yngre än 3 år om barnen inte ständigt kan övervakas.

• Barn från 3 till 8 års ålder får endast slå på eller av produkten om den placerats/installerats på det sätt som beskrivs iden här bruksanvisningen och om de har fått instruktioner om hur produkten på ettsäkert sätt ska användas och förstår faror och risker som kan uppkomma.

• Barn från 3 till 8 års ålder får inte ansluta, reglera, rengöra eller på annat sätt underhålla produkten.

• Produkten får endast anslutas till ettvägguttag med 220−240 V, 50/60 Hz.

• Produkten får endast användas på det sätt som beskrivs iden här bruksanvisningen.

• Produkten får aldrig anslutas via entimer eller annan form av tidsstyrning.

• Placera aldrig produkten omedelbart framför eller nedanför ettvägguttag.

• Om nätkabeln skadas får den endast bytas av behörig elektriker.

• Hantera aldrig produkten om du är blöt eller fuktig om händerna.

• Försök aldrig öppna höljet, reparera eller modiﬁera produkten på något sätt.

• Alla reparationer ska utföras av behörig elektriker med originalreservdelar.

• Använd aldrig produkten där den kan utsättas för fukt, stänk från vatten eller annan vätska.

• Placera aldrig produkten så att den kan utsättas för regn eller snö.

• Använd aldrig produkten ibad-/duschrum.

• Placera aldrig produkten så att den kan falla ner ivatten eller annan vätska.

• Lämna aldrig produkten oövervakad när den är ansluten till elnätet. Dra alltid ut stickproppen ur vägguttaget när produkten inte används.

• Stick aldrig in främmande föremål innanför skyddsgallret eller höljet, risk för elektrisk stöt.

• Använd aldrig produkten iutrymmen där explosiva eller lättantändliga gaser eller vätskor förvaras.

• Utsätt inte produkten för ihållande solljus under enlängre period.

• Produkten får endast placeras på enplan och stabil yta.

• Placera produkten på minst 1 m avstånd från brännbara föremål.

• Utsätt inte produkten för slag och stötar, extremt dammiga, varma eller kalla förhållanden.

Produktbeskrivning

1. Timervred

2. [

3. [ ON/OFF ] Infravärme på/av

/OFF ] Svepande rörelse på/av

2 3

OFF

120

150

180

OFF

Användning

Varning!

• Infravärmaren blir mycket het vid användning. Risk för brännskada. Speciell hänsyn måste tas om barn eller andra känsliga personer ﬁnns ilokalen där infravärmaren används.

• Täck aldrig över infravärmaren, risk för brand.

• Infravärmaren har ingen termostatfunktion för att reglera rumstemperaturen. Använd aldrig infravärmaren iför små utrymmen eller ilokaler där personer som inte själva kan lämna lokalen vistas såvida infravärmaren inte ständigt kan övervakas.

1. Placera infravärmaren på enplan, stabil yta och anslut stickproppen till ettvägguttag.

2. Ställ strömbrytaren (3) iläge ON för att slå på infravärmaren.

3. Ställ reglaget för svepande funktion (2) iläge om du vill slå på funktionen.

4. Vrid upp timerreglaget om du vill bestämma hur länge infravärmaren ska vara påslagen, 0−180 min. När timern har räknat ner stängs infravärmaren automatiskt av.

Obs! Infravärmaren är utrustad med etttippskydd som slår av den om den välter. När du reser upp infravärmaren slår den automatiskt på igen.

Skötsel och underhåll

• Dra alltid ut stickproppen ur vägguttaget och låt infravärmaren svalna före rengöring eller om den behöver ﬂyttas.

• Rengör infravärmaren med enlätt fuktad trasa. Använd ettmilt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.

• Dra ut stickproppen ur vägguttaget och förvara infravärmaren torrt och dammfritt, utom räckhåll för barn om den inte ska användas under enlängre period

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering,ska produkten lämnas till återvinning så att materialet kan tas omhand på ettansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som ﬁnns där du beﬁnner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ettför miljön tillfredställande sätt.

Specifikationer

Nätanslutning 220−240 V AC, 50/60 Hz Effekt 900 W Höjd 77 cm

Denna produkt är endast lämpad för välisolerade utrymmen eller sporadisk användning.

Ver. 20171207

SVERIGE • KUNDTJÄNST tel 0247/445 00 fax 0247/445 09 e-post [email protected] internet www.clasohlson.se brev Clas Ohlson AB, 793 85 INSJÖN

Page 4

Informationskrav för elektriska rumsvämare

Modellbeteckning(ar): NS-900H Post Beteckning Värde Enhet Post Enhet Värmeeffekt Typ av tillförd värme, endast för elektriska

värmelagrande rumsvärmare (välj en)

Nominell avgiven värmeeffekt

Lägsta värmeeffekt (indikativt)

nom

min

0,9 kW

0,42 kW

manuell reglering av värmetillförseln med inbyggd termostat

manuell reglering av värmetillförseln med återkoppling av inomhusoch/eller utomhustemperaturen

Nej

elektronisk reglering av värmeMaximal kontinuerlig värmeeffekt

max, c

0,9 kW

tillförseln med återkoppling av

inomhus- och/eller utomhus-

Nej

temperaturen Tillsatselförbrukning --- --- --- värmeavgivning med hjälp av ﬂäkt Nej Vid nominell avgiven

värmeeffekt

Vid lägsta värmeeffekt el

I standbyläge el

max

min

0,0 kW

Typ av reglering av värmeeffekt/

rumstemperatur (välj en)

enstegs värmeeffekt utan rums-

temperaturreglering

två eller ﬂera manuella steg utan

rumstemperaturreglering

med mekanisk termostat för rums-

temperaturreglering

med elektronisk rumstemperatur-

reglering

med elektronisk rumstemperatur-

reglering plus dygnstimer

med elektronisk rumstemperatur-

reglering plus veckotimer

Nej

Andra regleringsmetoder

(ﬂera alternativ kan markeras)

rumstemperaturreglering med

närvarodetektering

rumstemperaturreglering med

detektering av öppna fönster

Nej

med möjlighet till fjärrstyrning Nej

med anpassningsbar startreglering Nej

med driftstidsbegränsning Nej

med svartkroppsgivare Nej Kontakt CLAS OHLSON AB, SE-793 85 INSJÖN, SWEDEN

Test Data Kommissionens förordning (EG) No 1275/2008 Krav

Läge Krav på ekodesign, fr.o.m 7 Januari 2013 Resultat/anmärkning Utslag Frånläge Energianvändning ifrånläge:

0 W P Produkters energianvändning inågon form av frånläge får inte överstiga 0,50 watt.

Standbyläge Energianvändning istandbyläge(n):

Produkters energianvändning inågot läge som

tillämpligt enbart tillhandahåller enreaktiveringsfunktion eller enbart enreaktiveringsfunktion och enren indikation av enmöjliggjord reaktiveringsfunktion får inte överstiga 0,50 watt.

Produkters energianvändning inågot läge som enbart tillhandahåller information eller statusvisning,

tillämpligt eller enbart tillhandahåller enkombination av reaktiveringsfunktion och information eller visningsfunktion, får inte överstiga 1,00 watt.

Säsongsmedelverkningsgrad för rumsuppvärmning

Beskrivning Värde Säsongsmedelverkningsgraden för rumsuppvärmning iaktivt läge (η För elektriska rumsvärmare-η

) 40 %

S,on

100 % CC är lika med ”konversionsfaktorn” för elektrisk energi till primärenergi, 2,5 F(1) är enkorrektionsfaktor, uttryckt iprocent, som står för ettpositivt bidrag till

säsongs medelverkningsgraden för rumsuppvärmning för elektriska värmelagrande rumsvärmare till följd av anpassningen genom bidrag för möjligheter att välja värmelagring eller effekt, och ettnegativt bidrag till säsongsmedelverkningsgraden för

0,0 %

rumsuppvärmning för rumsvärmare för kommersiellt bruk till följd av anpassningen genom bidrag för möjligheter att välja värmeeffekt,

F(2) är enkorrektionsfaktor, uttryckt iprocent, som står för ettpositivt bidrag till säsongsmedelverkningsgraden för rumsuppvärmning till följd av anpassningen genom bidrag för olika typer av reglering av värmekomfort inomhus; dessa olika typer utesluter varandra

2,0 %

och kan inte läggas ihop, F(3) är enkorrektionsfaktor, uttryckt iprocent, som står för ettpositivt bidrag till säsongs-

medelverkningsgraden för rumsuppvärmning till följd av anpassningen genom bidrag

0,0 %

för olika typer av reglering av värmekomfort inomhus; dessa olika typer kan läggas ihop, F(4) är enkorrektionsfaktor, uttryckt iprocent, som representerar ettnegativt bidrag till

säsongsmedelverkningsgraden för rumsuppvärmning vid förbrukning av tillsatsel,

0,0 %

F(5) är enkorrektionsfaktor, uttryckt iprocent, som representerar ettnegativt bidrag till säsongsmedelverkningsgraden för rumsuppvärmning på grund av den permanenta

0,0 %

tändlågans effektbehov. Säsongsmedelverkningsgraden för rumsuppvärmning -η

32 %

Utslag P

Ver. 20171207

Page 5

Infravarmer

Art.nr. 36-6559 Modell NS-900H

Les brukerveiledningen grundig før produktet tas ibruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil itekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

Advarsel!

• Produktet er beregnet brukt utendørs, ved tørt vær og under tilsyn.

• Ta produktet hvis det begynner å regne og etter bruk.

• Produktet kan bli svært varmt ved bruk. Fare for brannskade. Ta spesielle hensyn hvis barn eller andre personer, som trenger spesiell tilpasning, oppholder seg ilokalene der infravarmeren brukes.

• Produktet må ikke tildekkes. Fare for brann.

• Infravarmeren har ingen termostatfunksjon for justering av romtemperaturen. Bruk aldri produktet ifor små rom eller lokaler, der folk som ikke selv kan forlate rommet oppholder seg uten spesielt tilsyn.

• Produktet kan benyttes av barn fra 8 år og av personer med funksjonshemming og manglende erfaring og kunnskap om produktet, dersom de har fått opplæring om sikker bruk av produktet. Det er dog viktig at de forstår faren ved bruk av det.

• La aldri barn leke med produktet.

• Rengjøring og vedlikehold kan utføres av barn under tilsyn av voksne.

• Produktet må holdes utenfor små barns (under 3 år) rekkevidde uten kontinuerlig overvåking.

• Barn fra 3 til 8 år kan kun skru på/av infravarmeren hvis den er plassert/installert slik som beskrevet ibruksanvisningen, og hvis de har fått opplæring ihvordan den skal brukes sikkert og hvilke farer som er forbunnet med bruken.

• Barn fra 3 til 8 år må ikke koble til, regulere, vedlikeholde eller ha noen annen form for befatning med driften av produktet.

• Produktet skal kun kobles til et strømuttak med 220−240 V, 50/60 Hz.

• Bruk produktet kun slik som vi beskriver idenne bruksanvisningen.

• Produktet må aldri kobles til via timer/tidsur eller noen annen form for tidsstyring.

• Plasser aldri infravarmeren direkte foran eller under et strømuttak.

• Hvis strømkabelen er skadet må den skiftes umiddelbart av enfaglært elektriker.

• Ta ikke på produktet med våt eller fuktige hender.

• Dekselet må ikke åpnes. Produktet kan ikke repareres eller endres på.

• Reparasjoner skal utføres av kvaliﬁserte fagpersoner og kun med originale reservedeler.

• Plasser ikke produktet slik at det utsettes for fuktighet, vannsprut eller annen væske.

• Plasser ikke produktet slik at det kan utsettes for regn eller snø.

• Bruk aldri produktet ibaderom, vaskerom eller rom med dusj.

• Plasser ikke produktet slik at det kan falle ned ivann eller annen væske.

• Forlat aldri produktet uten tilsyn, når den er koblet til et strømnettet. Trekk alltid støpselet ut av strømuttaket når produktet ikke er ibruk.

• Stikk aldri gjenstander innenfor beskyttelsesristen eller dekselet. Fare for elektrisk støt.

• Bruk ikke produktet imiljøer hvor eksplosive eller lett anntennelige gasser eller væsker oppbevares.

• Utsett ikke produktet for direkte sollys over enlengre periode.

• Produktet plasseres på et jevnt, plant og stabilt underlag.

• Plasser produktet minst 1 m fra andre brennbare gjenstander.

• Produktet må ikke utsettes for slag, støt, ekstrem varme/kulde eller veldig støvete omgivelser.

Produktbeskrivelse

1. Timerbryter

2. [

3. [ ON/OFF ] Infravarme på/av

/OFF ] Svepende bevegelser på/av

2 3

OFF

120

150

180

OFF

Bruk

Advarsel!

• Produktet kan bli svært varmt ved bruk. Fare for brannskade. Ta spesielle hensyn hvis barn eller andre personer som trenger spesielle tilpasninger eller ettersyn oppholder seg ilokalene der infravarmeren brukes.

• Produktet må ikke tildekkes. Fare for brann.

1. Infravarmeren plasseres på et plant, stabilt underlag og støpselet plugges til et strømuttak.

2. Still strømbryteren (3) på ON for åskru på infravarmeren.

3. Still bryteren for sveipende funksjon (2) på hvis du vil bruke denne funksjonene.

4. Drei på timeren hvis du bil ha infravarmeren på ienbegrenset periode, 0−180 minutter. Når timeren har telt ned vil infravarmeren stenges automatisk.

Obs! Infravarmeren er utstyrt med veltevern som skrur den av hvis den velter. Når du reiser opp infravarmeren starter den automatisk igjen.

Stell og vedlikehold

• Trekk alltid støpselet ut fra strømuttaket og la produktet kjøles ned før rengjøring og ﬂytting.

• Rengjør produktet med enlett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsningsmidler eller etsende kjemikalier.

• Når infravarmeren ikke er ibruk skal den lagres tørt og støvfritt, og utilgjengelig for barn. Trekk også ut støpselet.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder ihele EØSområdet. For åforebygge eventuelle skader på helse og miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på enansvarsfull måte. Benytt miljøstasjonene som er der du beﬁnner deg eller ta kontakt med forhandler. De vil ta hånd om produktet på enmiljømessig tilfredsstillende måte.

Spesifikasjoner

Nettspenning 220−240 VAC, 50/60 Hz Effekt 900 W Høyde 77 cm

Dette produktet er kun beregnet til godt isolerte rom eller til midlertidig bruk.

Ver. 20171207

NORGE • KUNDESENTER tel 23 21 40 00 fax 23 21 40 80 e-post [email protected] internett www.clasohlson.no post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Page 6

Informasjonskrav for elektrisk utstyr for romoppvarming (varmeovner)

Modellbetegnelse(r): NS-900H Post Betegnelse Verdi Enhet Post Enhet Varmeeffekt Type tilført varme, kun for elektriske

varmelagrende romoppvarmere (velg én)

Nominell avgitt varmeeffekt

Laveste varmeeffekt (indikativt)

nom

min

0,9 kW

0,42 kW

manuell regulering av varmetilførselen med innebygd termostat

manuell regulering av varmetilførselen med tilkobling av innendørs og/ eller utendørs temperatur.

Nei

elektronisk regulering av varMaksimal kontinuerlig varmeeffekt

max, c

0,9 kW

metilførselen med tilkobling mot

innendørs og/eller utendørs tem-

Nei

peratur.

Supplerende elektrisk

--- --- --- Varmeavlevering med hjelp av vifte Nei

strømforbruk

Ved nominell avgitt varmeeffekt

Ved laveste varmeeffekt

I standbymodus el

max

min

0,0 kW

Type regulering av varmeeffekt/

romtemperatur (velg én)

Ett-trinns varmeeffekt uten

romtemperaturregulering

to eller ﬂere manuelle trinn for

regulering av romtemperatur

Nei

med mekanisk termostat for

regulering av romtemperatur

med elektronisk regulering

av romtemperatur

med elektronisk regulering av rom-

temperatur i tillegg til døgntimer

med elektronisk regulering av rom-

temperatur i tillegg til ukestimer

Nei

Andre reguleringsmetoder

(ﬂere alternativer kan velges)

romtemperaturregulering

med nærhetsregistrering

romtemperaturregulering med

registrering av åpne vinduer

Nei

med mulighet for fjernstyring Nei

med mulighet for tilpasset

startregulering

Nei

med begrensning av driftstid Nei

med svartkroppsgiver Nei Kontakt CLAS OHLSON AB, SE-793 85 INSJÖN, SWEDEN

Test Data Kommisjonens forordning (EG) No 1275/2008 Krav

Posisjon Krav på økodesign, f.o.m. 7. januar 2013 Resultat/anmerkning Utslag Innstilling

avskrudd

Energiforbruk i avskrudd posisjon: Produkters energiforbruk, når det er avskrudd,

0 W P

må ikke overstige 0,50 Watt.

Standbymodus Energiforbruk i standbymodus:

Energiforbruket til produkter; uansett modus,

Ikke

tilgjengelig som kun tilbyr en reaktiveringsfunksjon eller bare en reaktiveringsfunksjon og en ren indikasjon av en mulig reaktiveringsfunksjon må ikke overstige 0,50 Watt.

Energiforbruket til produkter; uansett modus, som kun tilbyr en informasjon eller statusvisning,

Ikke

tilgjengelig eller kun én kombinasjon av reaktiveringsfunksjon og informasjon eller visningsfunksjon, må ikke overstige 1,00 Watt.

Säsongsmedelverkningsgrad för rumsuppvärmning

Beskrivelse Verdi Midlere virkningsgrad gjennom sesongen for romoppvarming i aktivt posisjon (η For elektriske romvarmere-η

S,on

40 %

)

100 % CC er lik «omregningsfaktoren» for elektrisk energi til primærenergi, 2,5 F(1) er enkorreksjonsfaktor, uttrykt iprosent, som står for et positivt bidrag til den

midlere virkningsgraden gjennom sesongen for romoppvarming for elektriske varmelagrede romvarmere på grunn av justering gjennom tilskudd for muligheter til åvelge varmelagring eller effekt, og et negativt bidrag til sesongsnittvirkningsgraden

0,0 %

for oppvarming av rom for romvarmere for kommersiell bruk som følge av tilpasning gjennom tilskudd for alternativer for valg av varmeeffekt,

F(2) er enkorreksjonsfaktor, uttrykt iprosent, som står for et positivt bidrag til den midlere virkningsgraden gjennom sesongen for oppvarming av rom som følge av tilpassing gjennom bidrag for forskjellige typer regulering av varmekomfort innendørs, disse ulike

2,0 %

typene utelukker hverandre og kan ikke slås sammen, F(3) er enkorreksjonsfaktor, uttrykt iprosent, som står for et positivt bidrag til den midlere

virkningsgraden gjennom sesongen for oppvarming av rom som følge av tilpassing gjennom bidrag for forskjellige typer regulering av varmekomfort innendørs, disse ulike

0,0 %

typene kan slås sammen, F(4) er enkorreksjonsfaktor, uttrykt iprosent, som representerer et negativt bidrag

til den midlere virkningsgraden gjennom sesongen for romoppvarming ved bruk av

0,0 %

tilleggsstrøm, F(5) er enkorreksjonsfaktor, uttrykt iprosent, som representerer et negativt bidrag til

den midlere virkningsgraden gjennom sesongen for romoppvarming på grunn av den

0,0 %

permanente tennﬂammens effektbehov. Den midlere virkningsgraden gjennom sesongen for romoppvarming -η

32 %

Utslag P

Ver. 20171207

Page 7

Infrapunalämmitin

Tuotenro 36-6559 Malli NS-900H

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.

Turvallisuus

Varoitus!

• Laite on tarkoitettu käytettäväksi ulkotiloissa kuivalla säällä. Älä jätä laitetta ilman valvontaa.

• Tuo laite sisätiloihin sateella ja silloin, kun sitä ei käytetä.

• Laite kuumenee erittäin paljon käytön aikana. Palovammavaara. Jos laitteen kanssa samassa tilassa on lapsia tai kuumuudelle herkkiä ihmisiä, tulee olla erityisen varovainen.

• Älä peitä laitetta, tulipalovaara.

• Laitteessa ei ole termostaattitoimintoa huonelämpötilan säätelyyn. Älä käytä laitetta liian pienissä tiloissa tai tiloissa, joissa olevat henkilöt eivät pääse poistumaan tiloista itse, jos laitetta ei valvota jatkuvasti.

• Laitetta saavat käyttää vain yli 8-vuotiaat. Henkilöt, joilla on fyysisiä tai psyykkisiä rajoitteita tai henkilöt, joilla ei ole riittävästi laitteen käytön turvallisuuteen vaikuttavia taitoja tai kokemusta, saavat käyttää laitetta, jos heitä on ohjeistettu sen turvallisesta käytöstä ja käytön mahdollisista vaaroista.

• Älä anna lasten leikkiä laitteella.

• Lapset eivät saa puhdistaa tai huoltaa laitetta ilman aikuisen valvontaa.

• Pidä laite alle 3-vuotiaiden ulottumattomissa, jos sitä ei valvota jatkuvasti.

• 3–8-vuotiaat lapset saavat käynnistää laitteen vain, jos se on sijoitettu/asennettu käyttöohjeessa kuvatulla tavalla ja jos heitä on ohjeistettu laitteen turvallisesta käytöstä.

• 3–8-vuotiaat lapset eivät saa liittää, säätää tai huoltaa laitetta.

• Laitteen saa liittää ainoastaan pistorasiaan, joka on 220–240 V, 50/60 Hz.

• Käytä laitetta vain käyttöohjeessa kuvatulla tavalla.

• Laitetta ei saa liittää ajastimeen tai muuhun aikaohjaimeen.

• Laitetta ei saa sijoittaa suoraan pistoasian eteen tai alapuolelle.

• Vain sähköalan ammattilainen saa vaihtaa vaurioituneen virtajohdon.

• Älä käsittele laitetta kosteilla käsillä.

• Älä avaa laitteen koteloa tai korjaa tai muuta laitetta millään tavalla.

• Laitteen saa korjata vain sähköalan ammattilainen, ja korjauksessa tulee käyttää vain alkuperäisiä varaosia.

• Älä käytä laitetta paikassa, jossa se voi altistua kosteudelle, vesiroiskeille tai muille nesteille.

• Älä sijoita laitetta paikkaan, jossa se voi altistua sateelle tai lumelle.

• Älä käytä laitetta kylpyhuoneessa/suihkussa.

• Älä sijoita laitetta paikkaan, josta se voi pudota veteen tai muuhun nesteeseen.

• Älä jätä laitetta ilman valvontaa sen ollessa liitettynä sähköverkkoon. Irrota pistoke pistorasiasta, kun laitetta ei käytetä.

• Älä työnnä vieraita esineitä suojaritilän tai laitteen kotelon sisäpuolelle, sähköiskuvaara.

• Älä käytä laitetta tiloissa, jossa säilytetään räjähtäviä tai helposti syttyviä kaasuja tai nesteitä.

• Älä altista laitetta pitkäaikaisesti suoralle auringonvalolle.

• Laitteen saa sijoittaa ainoastaan tasaiselle ja vakaalle pinnalle.

• Sijoita laite vähintään yhden metrin etäisyydelle tulenaroista

esineistä.

• Älä altista laitetta iskuille tai kolhuille tai erityisen pölyisille, kuumille tai kylmille olosuhteille.

Tuotteen kuvaus

2 3

1. Aikakytkin

2. [

3. [ ON/OFF ] Infrapunalämpö päällä/pois päältä

/OFF ] Pyörimistoiminto päällä/pois päältä

OFF

120

150

180

OFF

Käyttö

Varoitus

• Infrapunalämmitin kuumenee erittäin paljon käytön aikana. Palovammavaara. Jos laitteen kanssa samassa tilassa on lapsia tai kuumuudelle herkkiä ihmisiä, tulee olla erityisen varovainen.

• Älä peitä laitetta, tulipalovaara.

1. Sijoita infrapunalämmitin tasaiselle ja vakaalle pinnalle ja liitä pistoke pistorasiaan.

2. Käynnistä infrapunalämmitin asettamalla virtakytkin (3) asentoon ON.

3. Laita pyörimistoiminto päälle asettamalla kytkin (2) asentoon .

4. Valitse ajastinkytkimellä kuinka pitkään infrapunalämmitin on päällä (0–180 min.). Infrapunalämmitin sammuu automaattisesti asetetun ajan jälkeen.

Huom.! Infrapunalämmittimessä on kaatumissuoja, joka sammuttaa lämmittimen, jos lämmitin kaatuu. Kun lämmitin nostetaan ylös, se käynnistyy automaattisesti.

Huolto ja ylläpito

• Irrota pistoke pistorasiasta ja anna laitteen jäähtyä ennen puhdistamista ja siirtoa.

• Puhdista se kevyesti kostutetulla liinalla. Käytä mietoa pesuainetta. Älä käytä liuotusaineita tai syövyttäviä kemikaaleja.

• Jos laitetta ei käytetä pitkään aikaan, irrota pistoke pistorasiasta ja säilytä laitetta kuivassa ja pölyttömässä paikassa lasten ulottumattomissa.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EUaluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Verkkoliitäntä 220–240 VAC, 50/60 Hz Teho 900 W Korkeus 77 cm

Tämä tuote soveltuu ainoastaan hyvin eristettyihin tiloihin tai satunnaiseen käyttöön.

Ver. 20171207

SUOMI • ASIAKASPALVELU puh. 020 111 2222 sähköposti asiakaspalvelu@clasohlson.ﬁ kotisivu www.clasohlson.ﬁ osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

Page 8

Sähkökäyttöisten paikallisten tilalämmittimien tietovaatimukset

Mallitunniste(et): NS-900H Kohta Symboli Arvo Yksikkö Kohta Yksikkö Lämpöteho Lämmönsyötön tyyppi, ainoastaan

sähkökäyttöiset varaavat paikalliset tilalämmittimet (valitaan yksi)

manuaalinen lämmönvarauksen

Nimellislämpöteho P

Vähimmäislämpöteho (ohjeellinen)

Suurin jatkuva lämpöteho

nom

min

max, c

0,9 kW

0,42 kW

0,9 kW

säätö, johon liittyy integroitu termostaatti

manuaalinen lämmönvarauksen säätö, johon liittyy huone- ja/tai ulkolämpötilan kompensointi

sähköinen lämmönvarauksen säätö, johon liittyy huone- ja/tai ulkolämpötilan kompensointi

Lisäsähkönkulutus --- --- --- puhallinlämmitys Ei

Nimellislämpöteholla el

Vähimmäislämpöteholla el

max

min

0,0 kW

Lämmityksen/huonelämpötilan säädön tyyppi (valitaan yksi)

yksiportainen lämmitys ilman huonelämpötilan säätöä

kaksi tai useampi manuaalista

Valmiustilassa el

0,0 kW

porrasta ilman huonelämpötilan säätöä

mekaanisella termostaatilla toteutetulla huonelämpötilan

Kyllä

säädöllä sähköisellä huonelämpötilan

säädöllä sähköinen huonelämpötilan säätö

ja vuorokausiajastin sähköinen huonelämpötilan säätö

ja viikkoajastin

Muut säätömahdollisuudet (voidaan valita useita)

huonelämpötilan säätö läsnäolotunnistimen kanssa

huonelämpötilan säätö avoimen ikkunan tunnistimen kanssa

etäohjausmahdollisuuden kanssa Ei mukautuvan käynnistyksen

ohjauksen kanssa

käyntiajan rajoituksen kanssa Ei lämpösäteilyanturin kanssa Ei

Yhteystiedot CLAS OHLSON AB, SE-793 85 INSJÖN, SWEDEN

Testitiedot Komission asetuksen (EY) N:o 1275/2008 vaatimus

Tila Ekosuunnitteluvaatimukset 7.1. 2013 alkaen Tulos - Kommentti Johtopäätös Pois päältä -tila Tehonkulutus pois päältä -tilassa:

0 W P

Laitteen tehonkulutus missä tahansa pois päältä

-tilassa ei saa olla suurempi kuin 0,50 wattia.

Standby mode Tehonkulutus valmiustilassa:

Ei sovelleta Laitteen tehonkulutus missä tahansa tilassa, jossa yksinomaan mahdollistetaan uudelleenaktivointitoiminto tai jossa mahdollistetaan yksinomaan uudelleenaktivointitoiminto ja pelkkä uudelleenaktivoitavuuden ilmaisin, ei saa olla suurempi kuin 0,50 wattia.

Laitteen tehonkulutus missä tahansa tilassa,

Ei sovelleta jossa yksinomaan mahdollistetaan tieto- tai tilanäyttö tai jossa yksinomaan mahdollistetaan uudelleenaktivointitoiminnon ja tieto- tai tilanäytön yhdistelmä, ei saa olla suurempi kuin 1,00 wattia.

Tilalämmityksen kausittainen energiatehokkuus

Kuvaus Arvo Tilalämmityksen kausittainen energiatehokkuus aktiivitilassa-η Sähkökäyttöiset paikalliset tilalämmittimet-η

S,on

40 %

100 % Muuntokerroin sähköenergiasta primäärienergiaksi-CC 2,5 F(1) on korjauskerroin, joka vastaa lämmönvaraus- ja lämmitysvaihtoehtojen mukautetusta

vaikutuksesta johtuvaa sähkökäyttöisten varaavien paikallisten tilalämmittimien positiivista vaikutusta tilalämmityksen kausittaiseen energiatehokkuuteen; ja kaupalliseen käyttöön tarkoitettujen paikallisten tilalämmittimien osalta lämmitysvaihtoehtojen

0,0 %

mukautetusta vaikutuksesta johtuvaa negatiivista vaikutusta tilalämmityksen kausittaiseen energiatehokkuuteen prosentteina ilmaistuna;

F(2) on korjauskerroin, joka vastaa huoneen lämmitysmukavuuden säätöjen mukautetusta vaikutuksesta johtuvaa positiivista vaikutusta tilalämmityksen kausittaiseen energiatehokkuuteen, kun arvot ovat toisensa pois sulkevia tai niitä ei voida laskea yhteen,

2,0 %

prosentteina ilmaistuna; F(3) on korjauskerroin, joka vastaa huoneen lämmitysmukavuuden säätöjen mukautetusta

vaikutuksesta johtuvaa positiivista vaikutusta tilalämmityksen kausittaiseen energiatehokkuuteen,

0,0%

kun arvot voidaan laskea yhteen, prosentteina ilmaistuna;

F(4) on korjauskerroin, joka vastaa lisäsähkönkulutuksen negatiivista vaikutusta tilalämmityksen kausittaiseen energiatehokkuuteen prosentteina ilmaistuna;

F(5) on korjauskerroin, joka vastaa jatkuvasti palavan sytytysliekin energiankulutuksen negatiivista vaikutusta tilalämmityksen kausittaiseen energiatehokkuuteen prosentteina ilmaistuna.

Tilalämmityksen kausittainen energiatehokkuus-η

0,0 %

32 %

Johtopäätös P

Ver. 20171207

Page 9

Infrarot-Heizstrahler

Art.Nr. 36-6559 Modell NS-900H

Vor Inbetriebnahme diekomplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheitshinweise

Warnung!

• Das Produkt ist für den Gebrauch im Außenbereich bei trockenem Wetter und unter Aufsicht vorgesehen.

• Das Produkt bei Regen und nach dem Gebrauch in den Innenbereich bringen.

• DasGerät wird bei Benutzung sehr heiß. Verbrennungsgefahr. Besondere Vorsicht ist geboten, wenn sich Kinder oder andere empﬁndliche Personen in den Räumlichkeiten beﬁnden, in denen dasGerät benutzt wird.

• DasGerät niemals überdecken, es entsteht ein erhöhtes Brandrisiko.

• DasProdukt hat keine Thermostatfunktion zum Regulieren der Raumtemperatur. DasProdukt nie in zu kleinen Räumen oder in Räumlichkeiten mit Personen, diediese nicht selbstständig verlassen können benutzen.

• DasGerät ist nur dann für Kinder ab 8 Jahren oder Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, bzw. mangelnder Erfahrung/Wissen geeignet, wenn diese in diesichere Handhabung eingeführt worden sind und Risiken und Gefahren der Benutzung verstehen.

• Kein Kinderspielzeug.

• Reinigung und Wartung darf von Kindern nur unter Aufsicht eines Erwachsenen durchgeführt werden.

• DasGerät außerhalb der Reichweite von Kindern unter 3 Jahren halten, wenn diese nicht ständig überwacht werden können.

• Kinder von 3 bis 8 Jahren dürfen dasGerät nur dann ein- bzw. ausschalten, wenn dieses auf diein dieser Bedienungsanleitung beschriebenen Weise aufgestellt/installiert wurde und wenn diese in diesichere Handhabung eingeführt worden sind und Risiken und Gefahren der Benutzung verstehen.

• Kinder von 3 bis 8 Jahren dürfen dasGerät nicht anschließen, reinigen, einstellen oder auf andere Weise warten.

• DasGerät darf nur anSteckdosen mit 220−240 V, 50/60 Hz benutzt werden.

• DasGerät ausschließlich auf diein dieser Bedienungsanleitung beschriebene Weise benutzen.

• DasGerät niemals aneine Zeitschaltuhr oder an eine andere Art von Zeitsteuerung anschließen.

• DasProdukt nie direkt vor oder unter einer Steckdose anbringen.

• Ein beschädigter Netzstecker darf nur von einem qualiﬁzierten Elektriker ausgetauscht werden.

• DasGerät niemals mit feuchten oder nassen Händen anfassen.

• Niemals versuchen, dasGehäuse zu öffnen, dasGerät zu reparieren oder anderweitig Änderungen vorzunehmen.

• Alle Reparaturen unbedingt qualiﬁzierten Servicetechnikern mit Original-Ersatzteilen überlassen.

• DasProdukt nicht anStellen benutzen, andenen es durch Feuchtigkeit oder Flüssigkeiten beeinträchtigt werden kann.

• DasGerät immer so aufstellen, dass es nicht Regen oder Schnee ausgesetzt wird.

• DasProdukt niemals im Badezimmer/Duschraum benutzen.

• DasGerät immer so aufstellen, dass es nicht in Wasser oder andere Flüssigkeiten fallen kann.

• DasProdukt niemals unbeaufsichtigt lassen, solange es aneine Steckdose angeschlossen ist. Bei Nichtbenutzung stets den Netzstecker ziehen.

• Niemals Fremdkörper in dasSchutzgitter oder Gehäuse führen, Stromschlaggefahr.

• DasGerät niemals in Bereichen einsetzen, in denen explosive Gase oder Stoffe gelagert werden.

• DasProdukt nicht für längere Zeit direkter Sonneneinstrahlung aussetzen.

• DasGerät nur auf einer ebenen, stabilen Oberﬂäche benutzen.

• DasProdukt mindestens mit 1 m Abstand von brennbaren

Materialien aufstellen.

• DasProdukt keinen Schlägen und Stößen oder extrem warmen, kalten oder staubigen Umgebungen aussetzen.

Produktbeschreibung

1. Timerdrehschalter

2. [

3. [ ON/OFF ] Heizstrahler ein/aus

/OFF ] Oszillation ein/aus

2 3

OFF

120

150

180

OFF

Bedienung

Warnung!

• DasGerät niemals überdecken, es entsteht ein erhöhtes Brandrisiko.

1. DasGerät auf eine ebene und stabile Oberﬂäche stellen und den Stecker in dieSteckdose stecken.

2. Zum Einschalten des Gerätes den Ein-/Ausschalter (3) auf ON stellen.

3. Den Schalter für dieOszillationsfunktion (2) auf Position stellen, um diese Funktion zu aktivieren.

4. Den Timerdrehschalter aufdrehen, um festzulegen, wie lange dasGerät eingeschaltet sein soll (0−180 min). Wenn der Timer dieZeit heruntergerechnet hat, schaltet dasGerät automatisch aus.

Hinweis: DasGerät ist mit einer Umkippsicherung ausgestattet, diedasGerät ausschaltet, wenn es umkippt. Sie schaltet dasGerät wieder ein, sobald der Heizstrahler wieder aufgestellt wird.

Pflege und Wartung

• Vor Reinigung und Nichtbenutzung des Gerätes den Netzstecker ziehen und dasGerät abkühlen lassen.

• DasGerät mit einem leicht befeuchteten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.

• Bei längerer Nichtbenutzung den Netzstecker ziehen und dasProdukt in einem trockenen, staubfreien Innenraum und für Kinder unzugänglich aufbewahren.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass dasProdukt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für dieUmwelt und Gesundheit vorzubeugen, diedurch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um dienachhaltige Wiederverwertung von stofﬂichen Ressourcen zu fördern. Bei der Abgabe des Produktes bitte dievorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann dasProdukt auf eine umweltfreundliche Weise recyceln.

Technische Daten

Betriebsspannung 220–240 V AC, 50/60 Hz Leistungsaufnahme 900 W Höhe 77 cm

Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

Ver. 20171207

DEUTSCHLAND • KUNDENSERVICE Hotline 040 2999 78111 E-Mail [email protected] Homepage www.clasohlson.de Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg

Page 10

Erforderliche Angaben zu elektrischen Einzelraumheizgeräten

Modellkennung(en): NS-900H Angabe Symbol Wert Einheit Angabe Einheit Wärmeleistung Nur bei elektrischen Speicher-Einzelraum-

heizgeräten: Art der Regelung der Wärmezufuhr (bitte eine Möglichkeit auswählen)

Nennwärmeleistung P

Mindestwärmeleisstung (Richtwert)

Maximale kontinuierliche Wärmeleistung

nom

min

max, c

0,9 kW

0,42 kW

0,9 kW

Hilfsstromverbrauch --- --- ---

Bei Nennwäreleistung el

Bei Mindestwärmeleistung el

Im Bereitschaftszustand el

max

min

0,0 kW

manuelle Regelung der Wärmezufuhr mit integriertem Thermostat

nein

manuelle Regelung der Wärmezufuhr mit Rückmeldung der Raum-

nein

und/oder Außentemperatur elektronische Regelung der Wärme-

zufuhr mit Rückmeldung der Raum-

nein

und/oder Außentemperatur Wärmeabgabe mit Gebläseunter-

stützung

nein

Art der Wärmeleistung/Raumtemperaturkontrolle (bitte eine Möglichkeit auswählen)

einstuﬁge Wärmeleistung, keine Raumtemperaturkontrolle

zwei oder mehr manuell einstellbare Stufen, keine Raumtemperatur kontrolle

nein

Raumtemperaturkontrolle mit mechanischem Thermostat

mit elektronischer Raumtemperaturkontrolle

elektronische Raumtemperaturkontrolle und Tageszeitregelung

elektronische Raumtemperaturkontrolle und Wochentagsregelung

nein

Sonstige Regelungsoptionen (Mehrfachnennungen möglich)

Raumtemperaturkontrolle mit Präsenzerkennung

Raumtemperaturkontrolle mit Erkennung offener Fenster

nein

mit Fernbedienungsoption nein mit adaptiver Regelung

des Heizbeginns

nein

mit Betriebszeitbegrenzung nein mit Schwarzkugelsensor nein

Kontaktangaben CLAS OHLSON AB, SE-793 85 INSJÖN, SWEDEN

Testdaten Kommissionsverordnung (EG) Nr. 1275/2008

Modus Ökodesign-Anforderungen, vom 7. Januar 2013 Ergebnis -Anmerkung Entscheid Aus-Zustand Stromverbrauch im Aus-Zustand:

0 W P Die Leistungsaufnahme des Geräts im AusZustand darf 0,50 W nicht überschreiten.

Bereitschaftszustand

Stromverbrauch im Bereitschaftszustand: Die Leistungsaufnahme des Geräts in einem

Nicht

anwendbar Zustand, in dem nur eine Reaktivierungsfunktion oder nur eine Reaktivierungsfunktion mit der Anzeige ihrer Aktivierung bereitgestellt wird, darf 0,50 W nicht überschreiten.

Der Stromverbrauch des Geräts in einem Zustand, in dem nur Information oder eine Status anzeige

Nicht

anwendbar oder eine Reaktivierungsfunktion in Verbindung mit Information oder einer Status anzeige bereitgestellt wird, darf 1,00 W nicht überschreiten.

Raumheizungs-Jahresnutzungsgrad

Beschreibung Wert Raumheizungs-Jahresnutzungsgrad im Betriebszustand -η Bei elektrischen Einzelraumheizgeräten -η

S,on

40 %

100 %

CC ist der „Umrechnungskoefﬁzient“ zur Umrechnung elektrischer Energie in Primärenergie. 2,5

F(1) ist ein Korrekturfaktor in %, der dem positiven Beitrag zum RaumheizungsJahresnutzungsgrad von elektrischen Speicher-Einzelraumheizgeräten, der auf dieangepassten Beiträge der Wärmespeicherungs- und Wärmeleistungsoptionen zurückgeht, sowie dem negativen Beitrag zum Raumheizungs-Jahresnutzungsgrad

0,0 %

von gewerblich genutzten Einzelraumheizgeräten, der auf dieangepassten Beiträge der Wärmeleistungs- Optionen zurückgeht, Rechnung trägt;

F(2) ist ein Korrekturfaktor in %, der dem positiven Beitrag zum RaumheizungsJahresnutzungsgrad Rechnung trägt, der auf dieangepassten Beiträge raumtemperaturgeführter Regelungen zurückgeht, deren Werte sich gegenseitig

2,0 %

ausschließen oder nicht miteinander addiert werden können; F(3) ist ein Korrekturfaktor in %, der dem positiven Beitrag zum Raumheizungs-

Jahresnutzungsgrad Rechnung trägt, der auf dieangepassten Beiträge raumtemperatur-

0,0 %

geführter Regelungen zurückgeht, deren Werte miteinander addiert werden können; F(4) ist ein Korrekturfaktor in %, der dem negativen Beitrag des Hilfsstromverbrauchs zum

Raumheizungs- Jahresnutzungsgrad Rechnung trägt; F(5) ist ein Korrekturfaktor in %, der dem negativen Beitrag des Energieverbrauchs einer

Pilotﬂamme zum Raumheizungs-Jahresnutzungsgrad Rechnung trägt. Raumheizungs-Jahresnutzungsgrad -η

0,0 %

32 %

Ver. 20171207

Entscheid P
