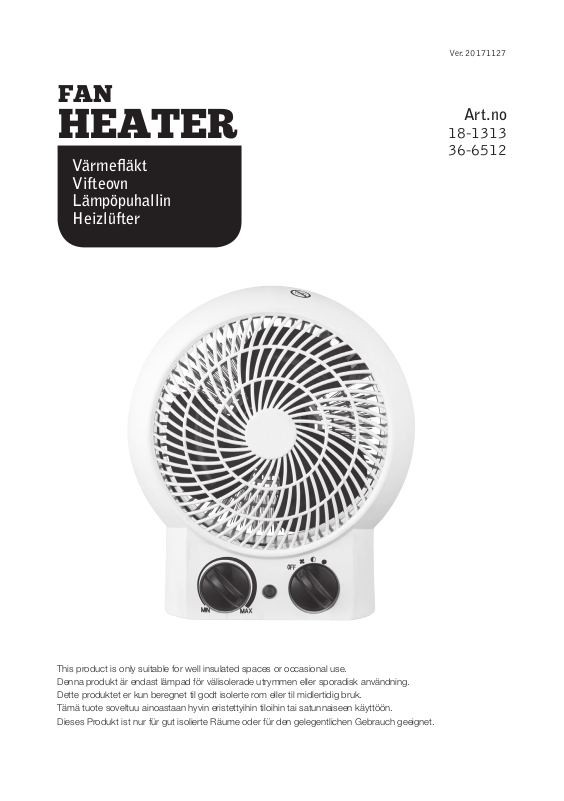

COTECH NF20-16BA User manual

FAN

HEATER

Värmefläkt
Vifteovn
Lämpöpuhallin
Heizlüfter

Ver. 20171127

Art.no

18-1313
36-6512

This product is only suitable for well insulated spaces or occasional use.
Denna produkt är endast lämpad för välisolerade utrymmen eller sporadisk användning.
Dette produktet er kun beregnet til godt isolerte rom eller til midlertidig bruk.
Tämä tuote soveltuu ainoastaan hyvin eristettyihin tiloihin tai satunnaiseen käyttöön.
Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

English

2000 W Fan Heater

Art.no 18-1313 Model NF20-16BA
36-6512 NF20-16BA

Please read theentire instruction manual before using theproduct and then save
it for future reference. Wereserve theright for any errors in text or images and any
necessary changes made to technicaldata. Intheevent of technical problems or other
queries, please contact our Customer Services (see address details on theback).

Safety

Warning: In order to avoid overheating, do not cover the heater.

• This appliance can be used by children aged from 8 years and above and persons
with reduced physical, sensory or mental capabilities or lack of experience and
knowledge if they have been given supervision or instruction concerning use of
the appliance in a safe way and understand the hazards involved. Children shall
not play with the appliance. Cleaning and user maintenance shall not be made by
children without supervision.

• Children of less than 3 years should be kept away unless continuously supervised.
Children aged from 3 years and less than 8 years shall only switch on/off the
appliance provided that it has been placed or installed in its intended normal
operating position and they have been given supervision or instruction concerning
use of the appliance in a safe way and understand the hazards involved. Children
aged from 3 years and less than 8 years shall not plug in, regulate and clean the
appliance or perform user maintenance.

• CAUTION — Some parts of this product can become very hot and cause burns.
Particular attention has to be given where children and vulnerable people are present.

• Thefan heater is intended for indoor useonly.

• Never let children or pets touch thefan heater while it is inuse. Theoutput air can
be very hot, over 80 °C (175 °F).

• Warning: Nevercover thefan heater. Ifcovered, there is arisk of overheating or evenfire.

• Thefan heater is only intended for normal domestic use and only in themanner
described in this instruction manual.

• Never use thefan heater if it is in any way damaged or malfunctioning. Donot use
thefan heater if themains lead or plug is damaged in anyway.

• Before connecting thefan heater to themains, make sure that it is turned off and
that your hands are completelydry.

• Do not use extension leads for this product. Connect it directly to amains outlet.

• Thefan heater should only be connected to a220–240 VAC, 50 Hz electrical outlet.

• Never leave your home while thefan heater is switchedon.

• Thefan heater must be placed at least 1m away from combustible materials such
as furniture, cushions, bedding, paper, clothes and curtains.

2

• Never immerse thefan heater inwater.

• Do not use thefan heater near bathtubs, showers orpools.

• Do not use thefan heater in rooms containing explosive gases, inflammable
solvents, varnish, glues,etc.

• Make sure that no foreign objects enter theair intake or outlet openings.
Blockages can lead to electric shock, fire or damage to thefan heater.

• Thefan heater should not be taken apart or modified. Certain uninsulated
components inside thehousing carry dangerous voltages. Contact with these can
lead to fire or electricshock.

• Always unplug thefan heater from thepower point when it is not inuse.
Alwaysgrip theplug when unplugging, never pull themainslead.

• Thefan heater must always be standing upright while inuse.

• Never use thefan heater for drying clothing. Nevercover its air inlets or outlets.

• Themains lead must be changed if damaged. Thisis to prevent therisk of electric
shock or fire and should only be carried out by themanufacturer, qualified service
facility or qualified technician.

• Thefan heater must not be placed directly below awall socket.

• Do not use thefan heater in aroom smaller than 4m².

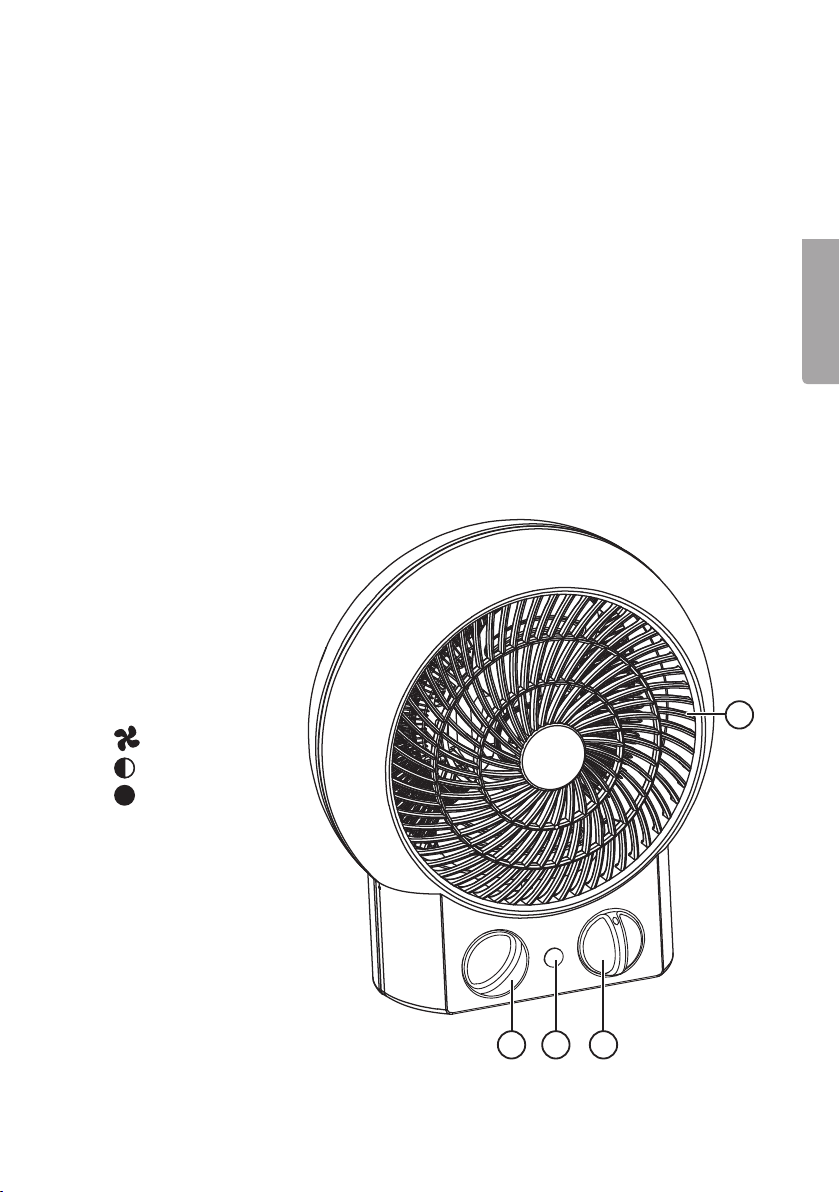

Buttons and functions

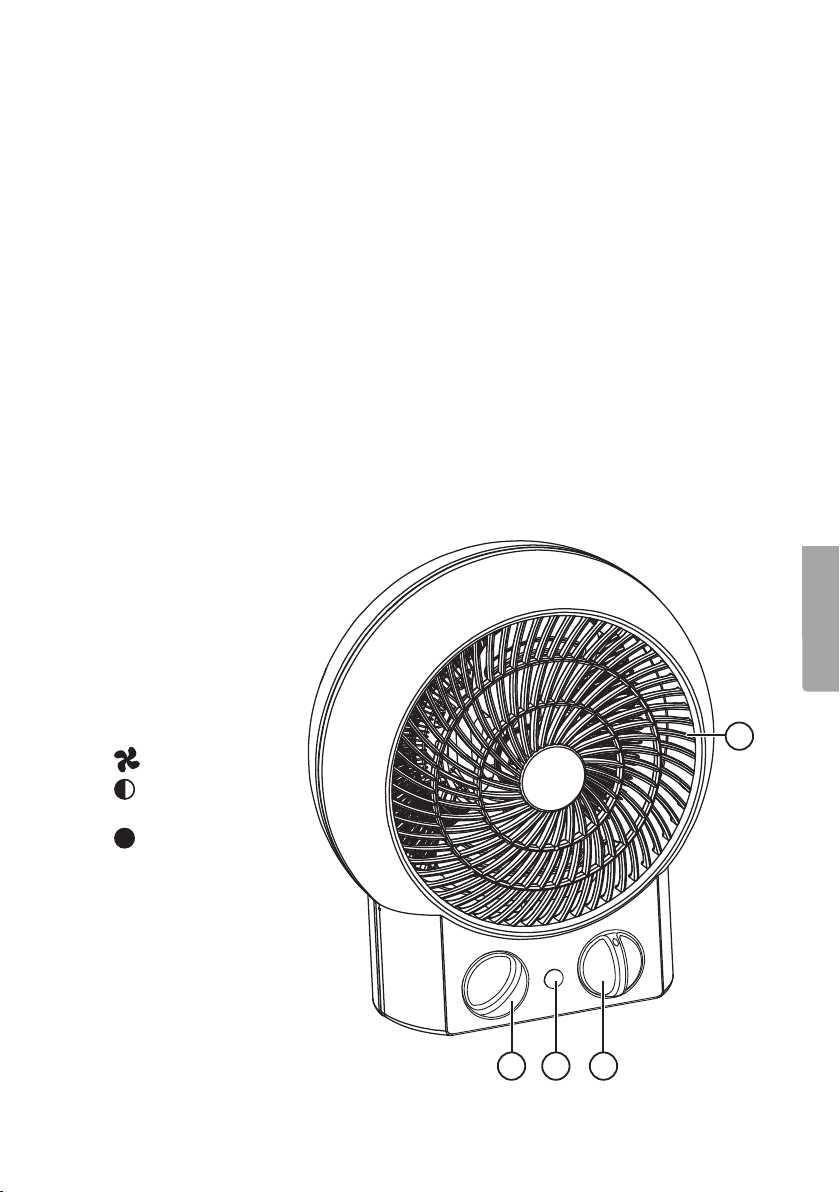

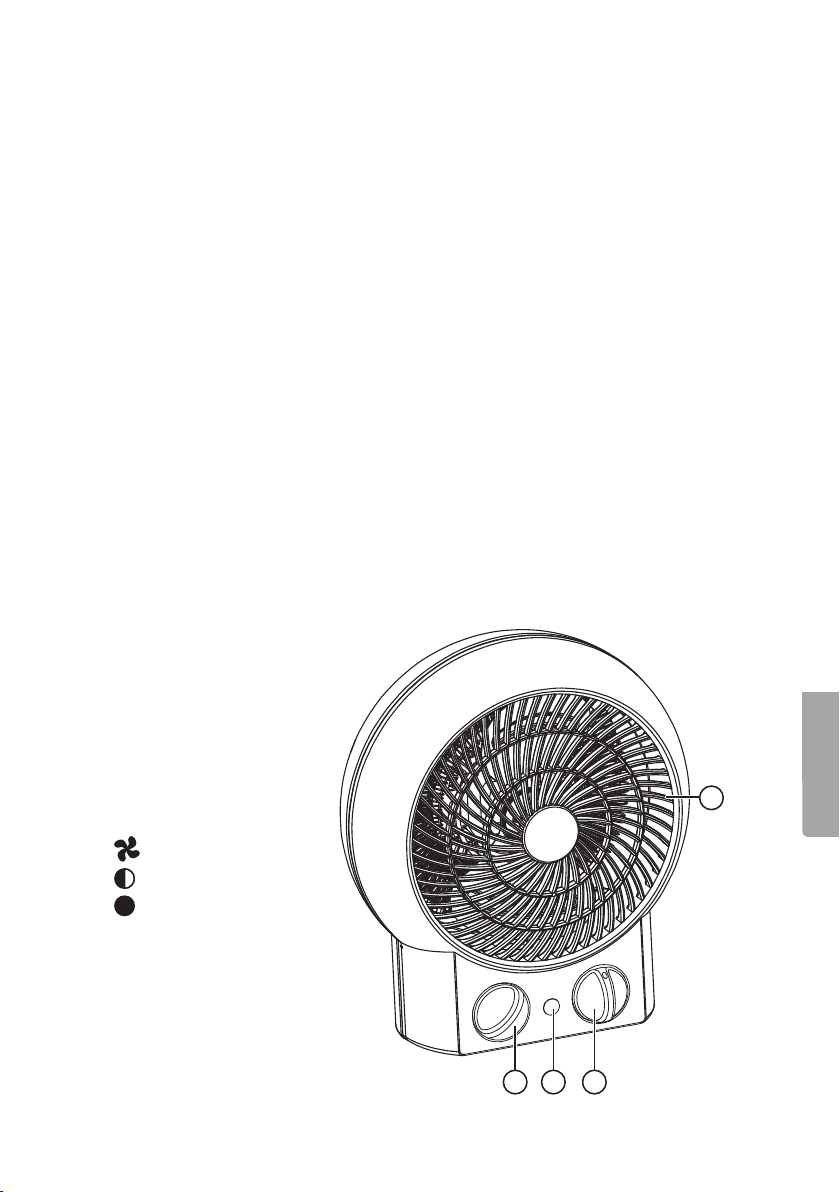

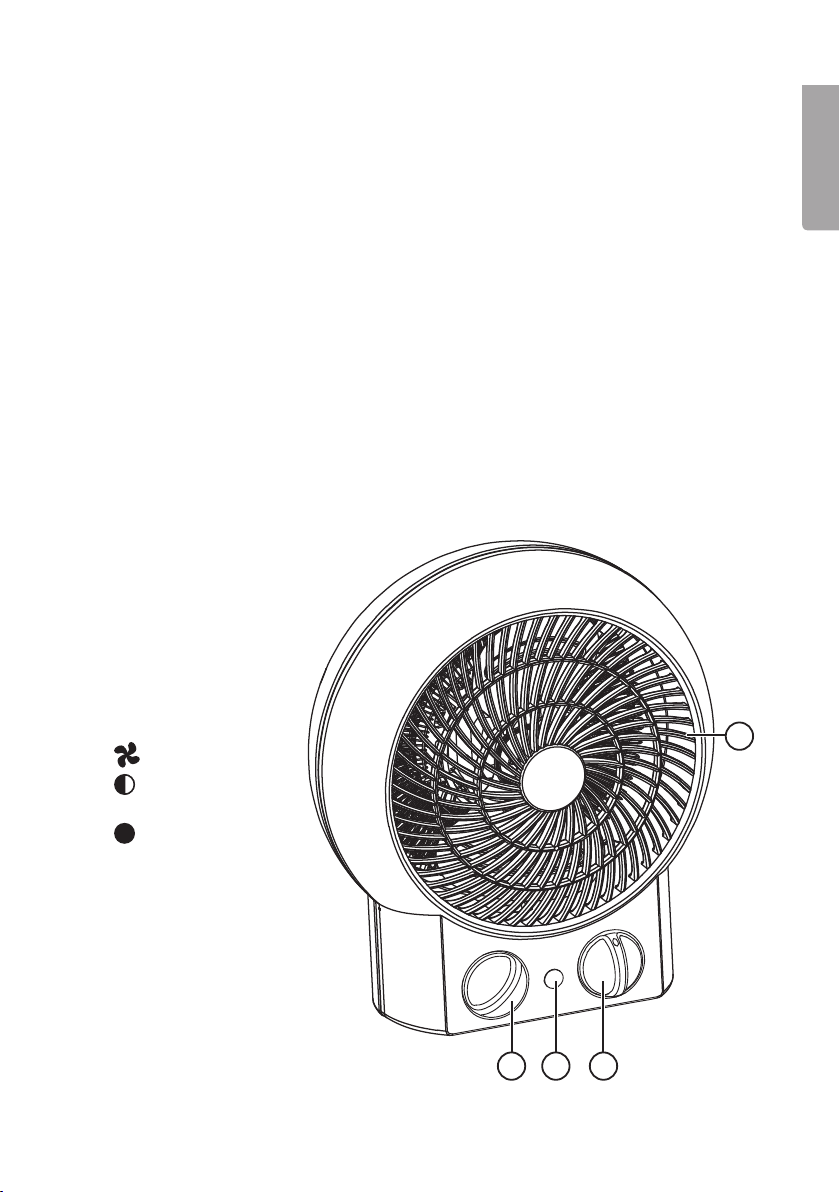

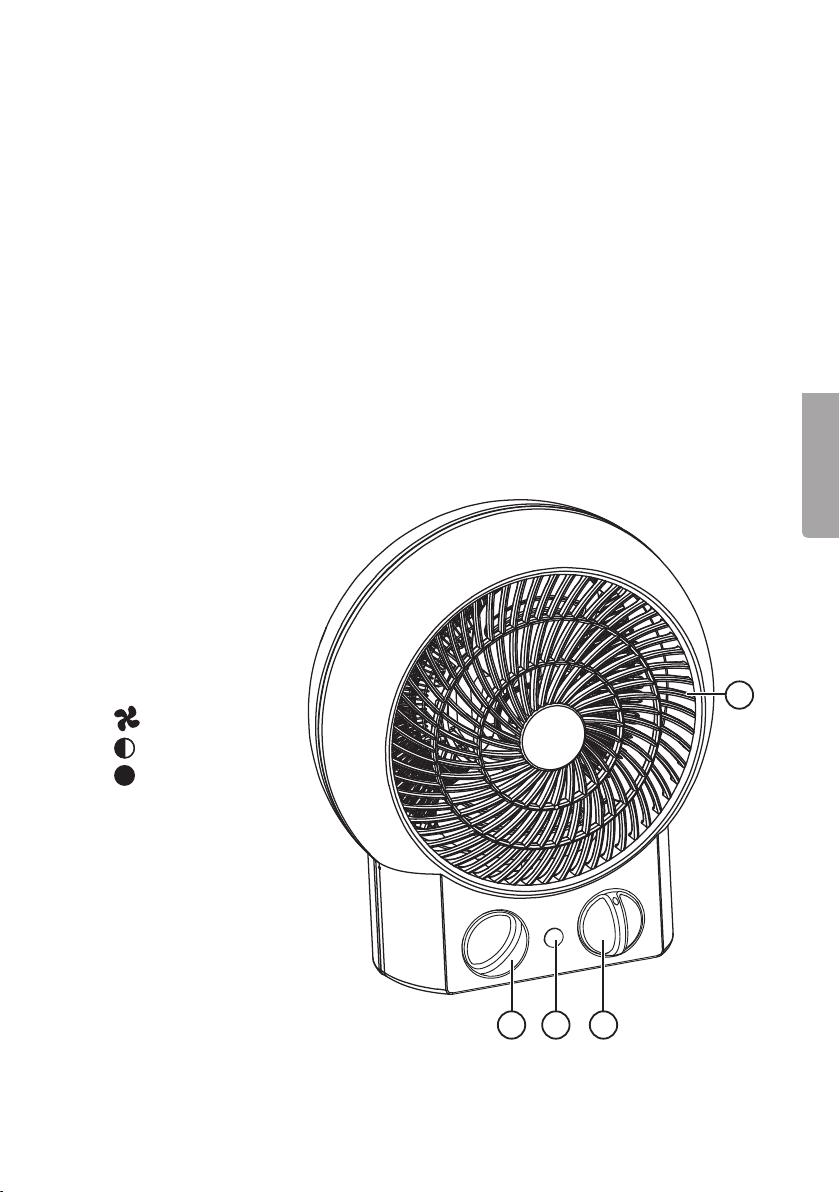

1. Fan grille

2. Function selector

3. Power
indicatorlight

4. Thermostatknob

English

Function selector

• OFF: Off

: Fan

•

: Warmair

•
(1200W)

: Hotair

•
(2000W)

1

234

3

English

Operating instructions

Placement

• Place thefan heater on ahard and level surface.

• Never place thefan heater on soft surfaces such as beds, blankets and thickrugs.

• Do not place thefan heater in abathroom, laundry room, or close to thebath or shower.

• Do not use thefan heater in damp or dusty environments.

• Place thefan heater some distance away from furniture, curtains and other
flammable objects. Makesure that fan heater is at least 1m from walls or any
other objects.

Setting thedesired temperature

1. Plug themains lead into awall socket.

2. Turn thethermostat knob to themaximum setting.

3. Select apower setting (experiment to find thebest setting for thelocation).

4. When thedesired temperature has been reached, slowly turn thethermostat knob
back until it clicks and thefan heater switchesoff.

5. Thefan heater will maintain theset temperature by automatically switching on
andoff.

Switching thefan heateroff

1. Set thefunction selector to OFF.

2. Set thethermostat knob to MIN.

3. Unplug thefan heater from theelectrical socket.

Tip-over switch

Thetip-over switch is located on thebottom of thefan heater and will shut theheater
off automatically should it tipover.

Overheating protection

• Thefan heater has abuilt-in thermal overheating protection device.
Iftheoverheating protection is triggered, theheating element is automatically
shutoff. When theoverheating protection device has cooled down, theheating
element will be reconnected and thefan heater will work again as normal.

• As anextra safety measure theheater is also fitted with athermal fuse safety cut-off.
This thermal fuse cannot be reset, so if it has blown thefan heater cannot be reused.
Thefan heater should then be discarded.

Care and maintenance

• Switch thefan heater off, unplug it from thewall socket and let it cool before
cleaning it and putting itaway.

• Clean thefan heater using alightly moistenedcloth. Useonly mild cleaning agents,
never solvents or corrosive chemicals.

4

• Vacuum theback of theheater regularly to prevent dust from building up in
theairintake.

• Store thefan heater indoors in acool, dry place out of children’sreach.

Troubleshootingguide

Thefan
heater does
notstart.

• Thetip-over protection can be tripped if thefan heater sits on
anuneven surface. Makesure thefan heater islevel.

• Is theplug securely connected to thewall socket?

• Make sure that theelectrical socket islive.

• Has theoverheating protection tripped and turned off thefan
heater? SeetheOverheating protection sectionabove.

Responsible disposal

This symbol indicates that this product should not be disposed of with
general householdwaste. Thisapplies throughout theentire EU. Inorder
to prevent any harm to theenvironment or health hazards caused by
incorrect waste disposal, theproduct must be handed in for recycling
so that thematerial can be disposed of in aresponsible manner.
Whenrecycling your product, take it to your local collection facility or
contact theplace of purchase. Theywill ensure that theproduct is
disposed of in anenvironmentally sound manner.

Specifications

Supply voltage 220–240 V AC, 50 Hz
Power 2000W
Mainslead 1.7m
Size 24×21×11cm
Weight 980g

English

5

English

Information requirment for the electric local space heaters

Model identifier(s): NF20-16BA
Item Symbol Value Unit Item Unit
Heat output Type of heat input, for electric storage

local space heaters only (select one)

Nominal heat output P

Minimum heat output
(indicative)

Maximum continuous
heat output

Auxiliary electricity
consumption

At nominal heat
output

At minimum heat
output

In standby mode el

P

P

---

el

el

nom

min

max, c

max

min

SB

2.000 kW

1.200 kW

2.000 kW

--- --- fan assisted heat output No

1.926 kW

1.148 kW

0.000 kW

manual heat charge control, with
integrated thermostat

manual heat charge control with
room and/or outdoor temperature
feedback

electronic heat charge control with
room and/or outdoor temperature
feedback

Type of heat output/room temperature
control (select one)

single stage heat output and no
room temperature control

Two or more manual stages, no
room temperature control

with mechanic thermostat room
temperature control

with electronic room temperature
control

electronic room temperature control
plus day timer

electronic room temperature control
plus week timer

Other control options (multiple
selections possible)

room temperature control, with
presence detection

room temperature control, with
open window detection

with distance control option No

with adaptive start control No

with working time limitation No

with black bulb sensor No

Contact details CLAS OHLSON AB, SE-793 85 INSJÖN, SWEDEN

No

No

No

No

No

Yes

No

No

No

No

No

6

Test Data
Commission Regulation (EC) No 1275/2008 Requirement

Mode Ecodesign requirements, from 7 January 2013 Result - Remark Verdict
Off mode Power consumption in ‘off mode’:

0 W P
Power consumption of equipment in any off-mode
condition shall not exceed 0.50 W

Standby mode Power consumption in ‘standby mode(s)’:

N/A
The power consumption of equipment in any
condition providing only a reactivation function,
or providing only a reactivation function and a
mere indication of enabled reactivation function,
shall not exceed 0.50 W.

The power consumption of equipment in any

N/A
condition providing only information or status
display, or providing only a combination of
reactivation function and information or status
display shall not exceed 1.00 W.

Seasonal space heating energy efficiency

Description Value
Seasonal space heating energy efficiency in active mode-η
For electric local space heaters-η

th

S,on

40 %

100 %
The electric to primary energy ‘conversion coefficient-CC 2.5
F(1) is a correction factor accounting for a positive contribution to the seasonal

space heating energy efficiency of electric storage local space heaters due to
adjusted contributions for options for heat storage and output; and a negative

0.0 %
contribution to seasonal space heating efficiency for commercial local space heaters
due to adjusted contributions for options for the heat output, expressed in %;

F(2) is a correction factor accounting for a positive contribution to the seasonal
space heating energy efficiency due to adjusted contributions of controls of indoor
heating comfort, the values of which are mutually exclusive, cannot be added to

6.00%

each other, expressed in %;
F(3) is a correction factor accounting for a positive contribution to the seasonal

space heating energy efficiency due to adjusted contributions of controls for indoor

0.0%

heating comfort the values of which can be added to each other, expressed in %;
F(4) is a correction factor accounting for a negative contribution to the seasonal

space heating energy efficiency by auxiliary electricity consumption, expressed in %;

0.0%

F(5) is a correction factor accounting for a negative contribution to the seasonal
space heating energy efficiency by energy consumption of a permanent pilot flame,

0.0 %
expressed in %.

Seasonal space heating energy efficiency-η

S

36.00 %

Verdict P

English

7

Värmefläkt 2000 W

Art.nr 18-1313 Modell NF20-16BA
36-6512 NF20-16BA

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtidabruk.
Vireserverar oss förev. text- och bildfel samt ändringar av tekniskadata. Vidtekniska
problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter påbaksidan).

Säkerhet

Svenska

• Produkten får användas av barn från 8 år och av personer med någon form av

• Låt aldrig barn leka med produkten.

• Rengöring och skötsel får inte utföras av barn utan vuxens närvaro.

• Barn från 3 till 8 års ålder får endast slå på eller av produkten om den placerats/

• Barn från 3 till 8 års ålder får inte ansluta, reglera eller underhålla produkten.

• Varning! Produkten blir mycket het vid användning. Risk för brännskada.

• Värmefläkten får endast användas inomhus.

• Låt aldrig barn eller husdjur röra vid fläkten vid användning. Utströmmande luft kan

• Varning! Täckaldrig över fläkten. Riskför överhettning ochbrand.

• Värmefläkten är endast avsedd för normalt bruk ihemmet på det sätt som beskrivs

• Använd inte värmefläkten om den på något sätt är skadad eller inte fungerar normalt.

• Innan värmefläkten ansluts till vägguttaget, försäkra dig om att den är avstängd

• Använd inte skarvsladd, anslut värmefläktens nätkabel direkt till vägguttaget.

• Fläkten får endast anslutas till ettvägguttag med 220–240 VAC, 50 Hz.

• Lämna aldrig hemmet med fläkten påslagen.

• Fläkten måste placeras minst 1 m från brännbart material som möbler, kuddar,

Varning! Täck aldrig över produkten för att undvika överhettning.

funktionsnedsättning, brist på erfarenhet eller kunskap som skulle kunna äventyra
säkerheten, om de har fått instruktioner om hur produkten på ett säkert sätt ska
användas och förstår faror och risker som kan uppkomma.

installerats på det sätt som beskrivs i den här bruksanvisningen och om de har fått
instruktioner om hur produkten på ett säkert sätt ska användas och förstår faror
och risker som kan uppkomma.

Speciell hänsyn måste tas om barn eller andra känsliga personer finns i lokalerna
där produkten används.

bli mycket het, över 80 °C (175 °F).

iden här bruksanvisningen.

Använd den inte heller om nätkabeln eller stickproppen på något sätt är skadade.

och att du inte är våt eller fuktig om händerna.

täcken, papper, kläder, gardineretc.

8

• Sänk aldrig ner värmefläkten ivatten.

• Använd inte fläkten inärheten av badkar, dusch ellerpool.

• Använd inte fläkten iutrymmen där explosiva gaser, lösningsmedel, lack, limetc.
förvaras.

• Se till att inga främmande föremål sticks in iluftens in- eller utlopp. Dettakan leda
till elektrisk stöt, brand eller till att fläkten förstörs.

• Värmefläkten får inte demonteras eller ändras. Farlig spänning finns oskyddad på
komponenter under höljet. Kontakt med dessa kan leda till brand eller ge elektriska
stötar.

• Dra alltid ut nätkabeln ur vägguttaget när fläkten inte används. Tatag istickproppen,
dra aldrig inätkabeln.

• Fläkten ska alltid stå upprätt vid användning.

• Använd aldrig fläkten för att torka kläderetc. Täckaldrig över luftens in- eller utlopp.

• Om nätsladden skadats får den, för att undvika risk för elektrisk stöt eller brand,
endast bytas av tillverkaren, dess serviceställe eller av enkvalificerad yrkesman.

• Fläkten får inte placeras direkt under ettvägguttag.

• Använd inte fläkten irum som har mindre yta än 4 m².

Knappar och funktioner

1. Fläktgaller

2. Funktionsvred

3. Indikatorlampa

4. Termostatvred

Funktionsvredets
symboler

• OFF: Av

: Fläkt

•

: Varmluft (1200W)

•

: Hetluft (2000 W)

•

1

Svenska

234

9

Användning

Placering

• Placera värmefläkten på enplan, hårdyta.

• Placera aldrig värmefläkten på mjukt underlag som säng, filt, tjock mattaetc.

• Placera inte värmefläkten ibadrum, tvättstuga eller inärheten av dusch eller badkar.

• Använd inte värmefläkten ifuktiga eller mycket dammiga miljöer.

• Placera värmefläkten på avstånd från möbler, gardiner och andra lättantändliga

Ställ in önskad temperatur

Svenska

1. Anslut nätkabeln till ettvägguttag.

2. Vrid termostatvredet tillmax.

3. Slå på önskad effekt (prova dig fram till vilken effekt som passar bäst för det rum

4. När önskad rumstemperatur uppnåtts, vrid sakta tillbaka termostatvredet tills

5. Fläkten kommer att hålla den inställda temperaturen genom att automatiskt slå på

Stäng av fläkten

1. Sätt funktionsvredet iläge OFF.

2. Sätt termostatvredet iläge MIN.

3. Dra ut nätkabeln ur eluttaget.

Tippskydd

Tippskyddskontakten på värmefläktens undersida slår av fläkten om den av någon
anledning skulletippa.

föremål. Setill att värmefläkten står minst 1 m från vägg eller andra föremål.

där fläkten används).

ettklickljud hörs och fläkten slåsav.

ochav.

Överhettningsskydd

• Värmefläkten har inbyggt termiskt överhettningsskydd. Omöverhettningsskyddet
löser ut slås värmeelementetav. Näröverhettningsskyddet svalnat kopplas
värmeelementet in och värmefläkten fungerar som vanligtigen.

• Som extra säkerhet finns ytterligare entemperatursäkring som bryter definitivt.
Dennatemperatursäkring kan inte återställas, och om den löst ut kan inte
värmefläkten startasigen. Värmefläkten ska då kasseras.

Skötsel och underhåll

• Stäng av värmefläkten, dra ut stickproppen ur vägguttaget och låt fläkten svalna
före rengöring och förvaring.

• Rengör värmefläkten med enlätt fuktadtrasa. Använd ettmilt rengöringsmedel,
aldrig lösningsmedel eller frätande kemikalier.

10

• Dammsug värmefläktens baksida regelbundet för att undvika att damm samlas
iluftinloppet.

• Förvara fläkten tillsammans med bruksanvisningen på entorr och sval plats,
utomräckhåll förbarn.

Felsökningsschema

Fläkten
startarinte.

• Tippskyddet kan lösa ut om fläkten står på enojämnyta. Kontrol­lera att värmefläkten står heltplant.

• Är nätkabeln ordentligt ansluten till vägguttaget?

• Finns det ström ivägguttaget?

• Har överhettningsskyddet stängt av värmefläkten? Seavsnitt
Överhettningsskyddovan.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans
med annat hushållsavfall. Dettagäller inom hela EU. Föratt
förebygga eventuell skada på miljö och hälsa, orsakad av felaktig
avfallshantering,ska produkten lämnas till återvinning så att materialet
kan tas omhand på ettansvarsfulltsätt. Närdu lämnar produkten till
återvinning, använd dig av de returhanteringssystem som finns där du
befinner dig eller kontakta inköpsstället. Dekan se till att produkten tas
om hand på ettför miljön tillfredställandesätt.

Specifikationer

Nätanslutning 220–240 VAC, 50 Hz
Effekt 2000 W
Nätkabel 1,7m
Mått 24×21×11cm
Vikt 980g

Svenska

11

Informationskrav för elektriska rumsvämare

Modellbeteckning(ar): NF20-16BA
Post Beteckning Värde Enhet Post Enhet
Värmeeffekt Typ av tillförd värme, endast för elektriska

Nominell avgiven
värmeeffekt

Lägsta värmeeffekt
(indikativt)

Svenska

Maximal kontinuerlig
värmeeffekt

P

P

P

nom

min

max, c

2,000 kW

1,200 kW

2,000 kW

Tillsatselförbrukning --- --- --- värmeavgivning med hjälp av fläkt Nej
Vid nominell avgiven

värmeeffekt

Vid lägsta värmeeffekt el

I standbyläge el

el

max

min

SB

1,926 kW

1,148 kW

0,000 kW

Kontakt CLAS OHLSON AB, SE-793 85 INSJÖN, SWEDEN

värmelagrande rumsvärmare (välj en)

manuell reglering av värmetill­förseln med inbyggd termostat

manuell reglering av värmetillförseln
med återkoppling av inomhus­och/eller utomhustemperaturen

elektronisk reglering av värme­tillförseln med återkoppling av
inomhus- och/eller utomhus­temperaturen

Typ av reglering av värmeeffekt/
rumstemperatur (välj en)

enstegs värmeeffekt utan rums­temperaturreglering

två eller flera manuella steg utan
rumstemperaturreglering

med mekanisk termostat för
rumstemperaturreglering

med elektronisk rumstemperatur­reglering

med elektronisk rumstemperatur­reglering plus dygnstimer

med elektronisk rumstemperatur­reglering plus veckotimer

Andra regleringsmetoder
(flera alternativ kan markeras)

rumstemperaturreglering med
närvarodetektering

rumstemperaturreglering med
detektering av öppna fönster

med möjlighet till fjärrstyrning Nej
med anpassningsbar startreglering Nej
med driftstidsbegränsning Nej
med svartkroppsgivare Nej

Nej

Nej

Nej

Nej

Nej

Ja

Nej

Nej

Nej

Nej

Nej

12

Test Data
Kommissionens förordning (EG) No 1275/2008 Krav

Läge Krav på ekodesign, fr.o.m 7 Januari 2013 Resultat/anmärkning Utslag
Frånläge Energianvändning ifrånläge:

0 W P
Produkters energianvändning inågon form av
frånläge får inte överstiga 0,50 watt.

Standbyläge Energianvändning istandbyläge(n):

Produkters energianvändning inågot läge som

tillämpligt
enbart tillhandahåller enreaktiveringsfunktion
eller enbart enreaktiveringsfunktion och enren
indikation av enmöjliggjord reaktiveringsfunktion
får inte överstiga 0,50 watt.

Produkters energianvändning inågot läge som
enbart tillhandahåller information eller statusvisning,

tillämpligt
eller enbart tillhandahåller enkombination av
reaktiveringsfunktion och information eller
visnings funktion, får inte överstiga 1,00 watt.

Säsongsmedelverkningsgrad för rumsuppvärmning

Beskrivning Värde
Säsongsmedelverkningsgraden för rumsuppvärmning iaktivt läge (η
För elektriska rumsvärmare-η

th

CC är lika med ”konversionsfaktorn” för elektrisk energi till primärenergi, 2,5
F(1) är enkorrektionsfaktor, uttryckt iprocent, som står för ettpositivt bidrag till

säsongs medelverkningsgraden för rumsuppvärmning för elektriska värmelagrande
rumsvärmare till följd av anpassningen genom bidrag för möjligheter att välja
värmelagring eller effekt, och ettnegativt bidrag till säsongsmedelverkningsgraden för
rumsuppvärmning för rumsvärmare för kommersiellt bruk till följd av anpassningen
genom bidrag för möjligheter att välja värmeeffekt,

F(2) är enkorrektionsfaktor, uttryckt iprocent, som står för ettpositivt bidrag till säsongs­medelverkningsgraden för rumsuppvärmning till följd av anpassningen genom bidrag
för olika typer av reglering av värmekomfort inomhus; dessa olika typer utesluter varandra
och kan inte läggas ihop,

F(3) är enkorrektionsfaktor, uttryckt iprocent, som står för ettpositivt bidrag till säsongs­medelverkningsgraden för rumsuppvärmning till följd av anpassningen genom bidrag
för olika typer av reglering av värmekomfort inomhus; dessa olika typer kan läggas ihop,

F(4) är enkorrektionsfaktor, uttryckt iprocent, som representerar ettnegativt bidrag till
säsongsmedelverkningsgraden för rumsuppvärmning vid förbrukning av tillsatsel,

F(5) är enkorrektionsfaktor, uttryckt iprocent, som representerar ettnegativt bidrag till
säsongsmedelverkningsgraden för rumsuppvärmning på grund av den permanenta
tändlågans effektbehov.

Säsongsmedelverkningsgraden för rumsuppvärmning -η

S

Utslag P

) 40 %

S,on

100 %

0,0 %

6,0 %

0,0 %

0,0 %

0,0 %

36,00 %

Ej

Svenska

Ej

13

Norsk

Vifteovn 2000 W

Art.nr. 18-1313 Modell NF20-16BA
36-6512 NF20-16BA

Les gjennom hele bruksanvisningen før bruk, og ta vare på den for fremtidigbruk.
Vi tar forbehold om eventuelle tekst- og bildefeil samt endringer itekniskedata.
Hvis det skulle oppstå tekniske problemer, eller hvis du har spørsmål, kan du ta
kontakt med vårt kundesenter (se kontaktinformasjon på baksiden).

Sikkerhet

Advarsel! Produktet må ikke tildekkes, da dette kan føre til overoppheting.

• Produktet kan benyttes av barn fra 8 år og av personer med funksjonshemming og
manglende erfaring og kunnskap om produktet, dersom de har fått opplæring om
sikker bruk av det. Det er dog viktig at de forstår faren ved bruk av det.

• La aldri barn leke med produktet.

• Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn av voksne.

• Barn mellom 3 og 8 år får kun skru på eller av produktet hvis det plasseres/
installeres på den måten som er beskrevet i denne bruksanvisningen og hvis de
har fått opplæring i hvordan produktet brukes på en sikker måte og forstår hvilke
farer som kan oppstå.

• Barn fra 3 til 8 år må ikke koble til, justere eller vedlikeholde produktet.

• Advarsel! Produktet blir svært varmt ved bruk. Fare for brannskade. Ta spesielle
hensyn hvis barn eller andre følsomme personer oppholder seg i lokalene der
produktet brukes.

• Vifteovnen må kun brukes innendørs.

• La aldri barn eller husdyr berøre vifteovnen når den er ibruk. Luftstrømmen kan bli
svært varm med over 80 °C (175 °F).

• Advarsel! Vifteovnen må aldri tildekkes. Farefor overoppheting ogbrann!

• Vifteovnen er kun beregnet for normal bruk ihjemmet på den måten som beskrives
her ibrukerveiledningen.

• Produktet må ikke brukes hvis det har skader eller ikke fungerer normalt. Brukikke
produktet dersom strømkabelen eller støpselet er skadet.

• Før vifteovnen kobles til strømuttaket må du forsikre deg om at den er skrudd av
og at du ikke er våt/fuktig på hendene.

• Produktet må ikke kobles til skjøteledning, men kobles direkte til strømuttaket.

• Vifteovnen må kun kobles til strømuttak med 220–240 VAC, 50 Hz.

• Forlat aldri hjemmet mens vifteovnen er ibruk.

• Vifteovnen må plasseres minst 1 m fra brennbart materiale som møbler, puter,
pledd, papir, klær, gardinero.s.v.

• Senk aldri ovnen ned ivann.

14

• Bruk ikke vifteovnen nær badekar, dusj eller svømmebasseng.

• Bruk ikke vifteovnen på steder derdet oppbevares eksplosive gasser, løsemidler,
lakk, limo.s.v.

• Pass på at det ikke stikkes fremmede gjenstander inn iluftinntak/-utløp. Detkan
forårsake elektrisk støt, brann eller at vifteovnen ødelegges.

• Produktet må ikke demonteres eller endrespå. Farlig spenning ligger ubeskyttet på
visse komponenter under produktets deksel. Kontakt med disse kan føre til brann
eller gi elektriskstøt.

• Trekk alltid ut støpselet fra vegguttaket når vifteovnen ikke er ibruk. Taistøpselet,
og dra aldri iselve strømledningen.

• Vifteovnen skal alltid stå oppreist vedbruk.

• Bruk aldri vifteovnen til åtørke klærosv. Dekkaldri til luftinntak/-utløp.

• Hvis strømledningen er skadet skal den, for åunngå elektrisk støt eller brann, kun
skiftes av produsenten, på etserviceverksted eller av annen kyndig serviceperson.

• Plasser ikke vifteovnen rett under etstrømuttak.

• Bruk ikke vifteovnen irom med mindre flate enn 4 m².

Knapper og funksjoner

1. Viftedeksel

2. Funksjonsbryter

3. Indikatorlampe

4. Termostatinnstilling

Symbolene på
funksjonsbryteren

• [ OFF ]: Av

: Vifte

•

: Varmluft (1200 W)

•

: Hetluft (2000 W)

•

Norsk

1

234

15

Norsk

Bruk

Plassering

• Plasser vifteovnen på etjevnt og hard underlag.

• Vifteovnen må ikke plasseres på myke underlag som senger, matter, tepper,e.l.

• Plasser ikke vifteovnen ivåtrom eller nær dusj eller badekar.

• Bruk aldri dette produktet istøvete, fuktige eller skitne miljøer.

• Vifteovnen må plasseres på god avstand fra møbler, gardiner og andre
lettantennelige gjenstander. Vifteovnen må plasseres med enavstand på
minst 1 m fra vegg og andre gjenstander.

Still inn ønsket temperatur

1. Koble strømkabelen til etstrømuttak.

2. Vri termostaten tilmaks. effekt.

3. Still inn ønsket effekt (prøv deg frem til hvilken effekt som passer best for rommet
dervifteovnen brukes).

4. Når ønsket romtemperatur er oppnådd, vrir du termostaten sakte tilbake til du
hører etklikk og vifteovnen slåsav.

5. Vifteovnen beholder innstilt temperatur ved åslå seg av og på automatisk.

Slå av vifteovnen

1. Still funksjonsbryteren iposisjon OFF.

2. Still termostaten iposisjon MIN.

3. Trekk ut støpselet fra strømuttaket.

Veltebeskyttelse

Veltebeskyttelsen, som sitter på vifteovnens underside, slår av viften hvis den velter.

Overopphetingsvern

• Varmeviften har innebygd vern mot overoppheting. Varmeelementet slås av
automatisk når overopphetingsvernet koblesinn. Når overopphetingsvernet er
avkjølt, kobles varmeelementet inn og vifteovnen fungerer som normaltigjen.

• Som ekstra sikkerhet finnes det enda entemperatursikring som bryterhelt.
Dennetemperatursikringen kan ikke tilbakestilles, og hvis den er blitt utløst,
kanikke vifteovnen startesigjen. Da må vifteovnen kasseres.

Behandling og vedlikehold

• Før rengjøring og oppbevaring må vifteovnen slås aV~, støpselet må trekkes ut av
strømuttaket og vifteovnen må avkjøles.

• Rengjør vifteovnen med enlett fuktetklut. Bruketmildt rengjøringsmiddel.
Brukaldri løsemidler eller etsende kjemikalier.

16

• Støvsug vifteovnens bakside regelmessig for åunngå at det samler seg støv
iluftinnløpet.

• Oppbevar vifteovnen sammen med bruksanvisningen på ettørt og kjølig sted, og
utenfor barns rekkevidde.

Feilsøking

Viften starterikke. • Veltebeskyttelsen kan bli utløst hvis vifteovnen står skjevt.

Kontroller at ovnen står vannrett.

• Er strømkabelen koblet riktig til vegguttaket?

• Er det strøm ivegguttaket?

• Har overopphetingsvernet slått av vifteovnen?
Seavsnittet Overopphetingsvern ovenfor.

Avfallshåndtering

Dette symbolet betyr at produktet ikke kan kastes sammen med vanlig
husholdningsavfall. Dettegjelder ihele EU. Foråforebygge eventuelle
skader på miljø og helse som skyldes feilaktig avfallshåndtering,skal
produktet leveres til gjenvinning slik at materialet kan håndteres
på enforsvarligmåte. Nårdu leverer produktet til gjenvinning, skal
du bruke de returordningene som finnes derdu er eller du kan
kontakte forhandleren. Dekan sørge for at produktet håndteres på
enmiljøvennligmåte.

Spesifikasjoner

Nettilkobling 220–240VAC, 50Hz
Effekt 2000 W
Strømledning 1,7m
Mål 24×21×11cm
Vekt 980g

Norsk

17

Informasjonskrav for elektrisk utstyr for romoppvarming (varmeovner)

Modellbetegnelse(r): NF20-16BA
Post Betegnelse Verdi Enhet Post Enhet
Varmeeffekt Type tilført varme, kun for elektriske

Nominell avgitt
varmeeffekt

Laveste varmeeffekt
(indikativt)

Maksimal kontinuerlig
varmeeffekt

P

P

P

nom

min

max, c

2,000 kW

1,200 kW

2,000 kW

Supplerende
elektrisk

--- --- --- Varmeavlevering med hjelp av vifte Nei

strømforbruk

Ved nominell avgitt

Norsk

varmeeffekt
Ved laveste

varmeeffekt

I standbymodus el

el

max

el

min

SB

1,926 kW

1,148 kW

0,000 kW

Kontakt CLAS OHLSON AB, SE-793 85 INSJÖN, SWEDEN

varmelagrende romoppvarmere (velg én)

manuell regulering av varmetilførselen
med innebygd termostat

manuell regulering av varmetilførselen
med tilkobling av innendørs og/eller
utendørs temperatur.

elektronisk regulering av varme­tilførselen med tilkobling mot
innendørs og/eller utendørs
temperatur.

Type regulering av varmeeffekt/
romtemperatur (velg én)

Ett-trinns varmeeffekt uten
romtemperaturregulering

to eller flere manuelle trinn for
regulering av romtemperatur

med mekanisk termostat for
regulering av romtemperatur

med elektronisk regulering
av romtemperatur

med elektronisk regulering av rom­temperatur i tillegg til døgntimer

med elektronisk regulering av rom­temperatur i tillegg til ukestimer

Andre reguleringsmetoder
(flere alternativer kan velges)

romtemperaturregulering
med nærhetsregistrering

romtemperaturregulering med
registrering av åpne vinduer

med mulighet for fjernstyring Nei
med mulighet for tilpasset

startregulering
med begrensning av driftstid Nei
med svartkroppsgiver Nei

Nei

Nei

Nei

Nei

Nei

Ja

Nei

Nei

Nei

Nei

Nei

Nei

18

Test Data
Kommisjonens forordning (EG) No 1275/2008 Krav

Posisjon Krav på økodesign, f.o.m. 7. januar 2013 Resultat/anmerkning Utslag
Innstilling

avskrudd

Standby­modus

Energiforbruk i avskrudd posisjon:
Produkters energiforbruk, når det er avskrudd,
må ikke overstige 0,50 Watt.

Energiforbruk i standbymodus:
Energiforbruket til produkter; uansett modus,
som kun tilbyr en reaktiveringsfunksjon eller bare
en reaktiveringsfunksjon og en ren indikasjon av
en mulig reaktiveringsfunksjon må ikke overstige
0,50 Watt.

Energiforbruket til produkter; uansett modus,
som kun tilbyr en informasjon eller statusvisning,
eller kun én kombinasjon av reaktiveringsfunks­jon og informasjon eller visningsfunksjon, må
ikke overstige 1,00 Watt.

0 W P

Ikke

tilgjengelig

Ikke

tilgjengelig

Säsongsmedelverkningsgrad för rumsuppvärmning

Beskrivelse Verdi
Midlere virkningsgrad gjennom sesongen for romoppvarming i aktivt posisjon (η
For elektriske romvarmere-η

th

S,on

CC er lik «omregningsfaktoren» for elektrisk energi til primærenergi, 2,5
F(1) er enkorreksjonsfaktor, uttrykt iprosent, som står for et positivt bidrag til den

midlere virkningsgraden gjennom sesongen for romoppvarming for elektriske
varmelagrede romvarmere på grunn av justering gjennom tilskudd for muligheter til
åvelge varmelagring eller effekt, og et negativt bidrag til sesongsnittvirkningsgraden
for oppvarming av rom for romvarmere for kommersiell bruk som følge av tilpasning
gjennom tilskudd for alternativer for valg av varmeeffekt,

F(2) er enkorreksjonsfaktor, uttrykt iprosent, som står for et positivt bidrag til den
midlere virkningsgraden gjennom sesongen for oppvarming av rom som følge av
tilpassing gjennom bidrag for forskjellige typer regulering av varmekomfort innendørs,
disse ulike typene utelukker hverandre og kan ikke slås sammen,

F(3) er enkorreksjonsfaktor, uttrykt iprosent, som står for et positivt bidrag til den
midlere virkningsgraden gjennom sesongen for oppvarming av rom som følge av
tilpassing gjennom bidrag for forskjellige typer regulering av varmekomfort innendørs,
disse ulike typene kan slås sammen,

F(4) er enkorreksjonsfaktor, uttrykt iprosent, som representerer et negativt bidrag
til den midlere virkningsgraden gjennom sesongen for romoppvarming ved bruk av
tilleggsstrøm,

F(5) er enkorreksjonsfaktor, uttrykt iprosent, som representerer et negativt bidrag til
den midlere virkningsgraden gjennom sesongen for romoppvarming på grunn av den
permanente tennflammens effektbehov.

Den midlere virkningsgraden gjennom sesongen for romoppvarming -η

S

Utslag P

)

40 %

100 %

0,0 %

6,0 %

0,0 %

0,0 %

0,0 %

36,00 %

Norsk

19

Suomi

Lämpöpuhallin 2000W

Tuotenro 18-1313 Malli NF20-16BA
36-6512 NF20-16BA

Lue käyttöohje ennen käyttöä ja säilytä se tulevaa tarvetta varten. Emme vastaa
mahdollisista teksti- tai kuvavirheistä. Pidätämme oikeuden teknisten tietojen
muutoksiin. Jos laitteessa ilmenee teknisiä ongelmia tai sinulla on muuta kysyttävää,
ota yhteyttä asiakaspalveluumme (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Varoitus! Älä peitä laitetta, jotta se ei ylikuumene.

• Laitetta saavat käyttää vain yli 8-vuotiaat. Henkilöt, joilla on fyysisiä tai psyykkisiä
rajoitteita tai henkilöt, joilla ei ole riittävästi laitteen käytön turvallisuuteen vaikuttavia
taitoja tai kokemusta, saavat käyttää laitetta, jos heitä on ohjeistettu sen
turvallisesta käytöstä ja käytön mahdollisista vaaroista.

• Älä anna lasten leikkiä laitteella.

• Lapset eivät saa puhdistaa ja huoltaa laitetta ilman aikuisen valvontaa.

• 3–8-vuotiaat lapset saavat käynnistää laitteen vain, jos se on sijoitettu/asennettu
käyttöohjeessa kuvatulla tavalla ja jos heitä on ohjeistettu laitteen turvallisesta käytöstä.

• 3–8-vuotiaat lapset eivät saa liittää, säätää tai huoltaa laitetta.

• Varoitus! Laite kuumenee erittäin paljon käytön aikana. Palovammavaara. Jos
laitteen kanssa samassa tilassa on lapsia tai kuumuudelle herkkiä ihmisiä, tulee olla
erityisen varovainen.

• Lämpöpuhallinta saa käyttää ainoastaan sisätiloissa.

• Älä anna lasten tai kotieläinten koskea puhaltimeen käytön aikana. Ulosvirtaava
ilma voi olla erittäin kuumaa, jopa yli 80 °C (175 °F).

• Varoitus! Äläkoskaan peitä puhallinta. Peittäminen aiheuttaa ylikuumenemis- ja
tulipaloriskin.

• Lämpöpuhallin on tarkoitettu ainoastaan tavalliseen kotitalouskäyttöön, ja sitä on
käytettävä käyttöohjeessa kuvatulla tavalla.

• Älä käytä lämpöpuhallinta, jos se on vioittunut tai ei toimi normaalisti. Äläkäytä
puhallinta myöskään, jos sähköjohto tai pistoke on vioittunut.

• Tarkasta ennen lämpöpuhaltimen liittämistä pistorasiaan, että puhallin on kytketty
pois päältä ja että kätesi eivät ole märät tai kosteat.

• Älä käytä jatkojohtoa vaan liitä lämpöpuhaltimen sähköjohto suoraan pistorasiaan.

• Puhaltimen saa liittää ainoastaan pistorasiaan, jonka jännite on 220–240volttia ja
taajuus 50hertsiä.

• Älä koskaan poistu kotoa, kun puhallin on kytketty päälle.

• Puhallin on sijoitettava vähintään metrin etäisyydelle tulenaroista materiaaleista,
kuten huonekaluista, tyynyistä, peitoista, paperista, vaatteista ja verhoista.

20

• Älä koskaan upota lämpöpuhallinta veteen.

• Älä käytä puhallinta kylpyammeen, suihkun tai uima-altaan läheisyydessä.

• Älä käytä puhallinta tiloissa, joissa säilytetään räjähdysherkkiä kaasuja, liuottimia,
lakkoja, liimoja tai vastaavia aineita.

• Tarkasta, että ilman tulo- tai poistoaukkoon ei pääse vieraita esineitä. Nevoivat
aiheuttaa sähköiskun, tulipalon tai puhaltimen rikkoutumisen.

• Lämpöpuhallinta ei saa purkaa tai muunnella. Suojakuoren alla on vaarallista
jännitettä sisältäviä suojaamattomia komponentteja. Niihin koskeminen voi
aiheuttaa tulipalon tai sähköiskun.

• Irrota aina sähköjohto pistorasiasta, kun puhallinta ei käytetä. Otakiinni
pistokkeesta, älä koskaan vedä sähköjohdosta.

• Käytä puhallinta vain pystyasennossa.

• Älä käytä puhallinta esimerkiksi vaatteiden kuivaamiseen. Äläkoskaan peitä ilman
tulo- tai poistoaukkoa.

• Sähköisku- ja tulipaloriskin vuoksi vioittuneen sähköjohdon saa vaihtaa ainoastaan
valmistaja, valmistajan huoltoliike tai pätevä ammattilainen.

• Puhallinta ei saa sijoittaa suoraan pistorasianalle.

• Älä käytä puhallinta tilassa, jonka pinta-ala on alle 4 m².

Painikkeet ja toiminnot

1. Puhaltimen säleikkö

2. Toimintokytkin

3. Merkkivalo

4. Lämpötilansäädin

Suomi

Toimintokytkimen
symbolit

• [ OFF ]: Poispäältä

: Tuuletin

•

: Lämmin ilma

•
(1200 W)

: Kuumailma

•
(2000W)

1

234

21

Suomi

Käyttö

Sijoituspaikka

• Sijoita lämpöpuhallin tasaiselle, kovalle alustalle.

• Älä koskaan sijoita lämpöpuhallinta pehmeälle alustalle, kuten sängylle, peitteelle tai
paksulle matolle.

• Älä sijoita lämpöpuhallinta kylpyhuoneeseen, pesutupaan tai suihkun tai
kylpyammeen läheisyyteen.

• Älä käytä lämpöpuhallinta kosteissa tai erittäin pölyisissä tiloissa.

• Sijoita lämpöpuhallin erilleen huonekaluista, verhoista ja muista helposti syttyvistä
esineistä. Lämpöpuhallin on sijoitettava vähintään metrin etäisyydelle seinistä ja
muista esineistä.

Lämpötilan asettaminen

1. Liitä sähköjohto pistorasiaan.

2. Käännä lämpötilansäädin ensin enimmäisteholle.

3. Valitse haluamasi teho (kokeile, mikä teho sopii parhaiten tilaan, jossa puhallinta käytetään).

4. Kun haluttu huoneenlämpötila on saavutettu, käännä lämpötilansäädintä hitaasti
pienemmälle, kunnes kuulet napsahduksen ja puhallin kytkeytyy pois päältä.

5. Puhallin säilyttää asetetun lämpötilan kytkeytymällä automaattisesti päälle ja poispäältä.

Puhaltimen sammuttaminen

1. Aseta toimintokytkin OFF-asentoon.

2. Aseta lämpötilansäädin MIN-asentoon.

3. Irrota sähköjohto pistorasiasta.

Kaatumissuoja

Lämpöpuhaltimen pohjassa oleva kaatumissuoja kytkee puhaltimen pois päältä,
jospuhallin kaatuu.

Ylikuumenemissuoja

• Lämpöpuhaltimessa on sisäänrakennettu ylikuumenemissuoja. Josylikuumenemissuoja
laukeaa, lämpöelementti kytkeytyy pois päältä. Kunylikuumenemissuoja on jäähtynyt,
lämpöelementti kytkeytyy päälle ja lämpöpuhallin toimii taas tavalliseen tapaan.

• Puhaltimessa on lisäsuojana lämpösulake. Joslämpösulake palaa, se palaa
pysyvästieikä sitä ole mahdollista palauttaa. Tällöin lämpöpuhallinta ei voida enää
käynnistää, vaan se on poistettava käytöstä.

Kunnossapito ja huolto

• Sammuta lämpöpuhallin, irrota pistoke pistorasiasta ja anna puhaltimen jäähtyä
ennen puhdistusta ja siirtämistä säilytyspaikkaan.

• Puhdista lämpöpuhallin nihkeällä liinalla. Käytämietoa puhdistusainetta.
Äläkoskaan käytä liuottimia tai syövyttäviä kemikaaleja.

22

• Imuroi lämpöpuhaltimen tausta säännöllisesti, jotta tuloilma-aukkoon ei kerrypölyä.

• Säilytä lämpöpuhallinta ja käyttöohjetta kuivassa ja viileässä paikassa lasten
ulottumattomissa.

Vianetsintä

Puhallin ei
käynnisty.

• Kaatumissuoja saattaa laueta, jos puhallin on epätasaisella alustalla.
Tarkasta, että lämpöpuhallin on aivan suorassa.

• Onko sähköjohto kunnolla kiinni pistorasiassa?

• Tuleeko pistorasiasta virtaa?

• Onko ylikuumenemissuoja sammuttanut lämpöpuhaltimen?
Katsoedellä oleva kohta Ylikuumenemissuoja.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen
mukana. Ohjekoskee koko EU:n aluetta. Virheellisestä jätteiden
käsittelystä johtuvien mahdollisten ympäristö- ja terveyshaittojen
ehkäisemiseksi tuote on vietävä kierrätettäväksi, jotta materiaali voidaan
käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia
kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote
kierrätetään vastuullisella tavalla.

Tekniset tiedot

Verkkoliitäntä 220–240 VAC, 50 Hz
Teho 2000 W
Sähköjohto 1,7m
Mitat 24×21×11cm
Paino 980g

Suomi

23

Sähkökäyttöisten paikallisten tilalämmittimien tietovaatimukset

Mallitunniste(et): NF20-16BA
Kohta Symboli Arvo Yksikkö Kohta Yksikkö

Suomi

Lämpöteho Lämmönsyötön tyyppi, ainoastaan

Nimellislämpöteho P

Vähimmäislämpöteho
(ohjeellinen)

Suurin jatkuva
lämpöteho

P

P

nom

min

max, c

2,000 kW

1,200 kW

2,000 kW

Lisäsähkönkulutus --- --- --- puhallinlämmitys Ei

Nimellislämpöteholla el

Vähimmäislämpöteholla el

Valmiustilassa el

max

min

SB

1,926 kW

1,148 kW

0,000 kW

Yhteystiedot CLAS OHLSON AB, SE-793 85 INSJÖN, SWEDEN

sähkökäyttöiset varaavat paikalliset
tilalämmittimet (valitaan yksi)

manuaalinen lämmönvarauksen
säätö, johon liittyy integroitu
termostaatti

manuaalinen lämmönvarauksen
säätö, johon liittyy huone- ja/tai
ulkolämpötilan kompensointi

sähköinen lämmönvarauksen
säätö, johon liittyy huone- ja/tai
ulkolämpötilan kompensointi

Lämmityksen/huonelämpötilan
säädön tyyppi (valitaan yksi)

yksiportainen lämmitys ilman
huonelämpötilan säätöä

kaksi tai useampi manuaalista
porrasta ilman huonelämpötilan
säätöä

mekaanisella termostaatilla
toteutetulla huonelämpötilan
säädöllä

sähköisellä huonelämpötilan
säädöllä

sähköinen huonelämpötilan säätö
ja vuorokausiajastin

sähköinen huonelämpötilan säätö
ja viikkoajastin

Muut säätömahdollisuudet
(voidaan valita useita)

huonelämpötilan säätö
läsnäolotunnistimen kanssa

huonelämpötilan säätö avoimen
ikkunan tunnistimen kanssa

etäohjausmahdollisuuden kanssa Ei
mukautuvan käynnistyksen

ohjauksen kanssa
käyntiajan rajoituksen kanssa Ei
lämpösäteilyanturin kanssa Ei

Ei

Ei

Ei

Ei

Ei

Kyllä

Ei

Ei

Ei

Ei

Ei

Ei

24

Testitiedot
Komission asetuksen (EY) N:o 1275/2008 vaatimus

Tila Ekosuunnitteluvaatimukset 7.1. 2013 alkaen Tulos - Kommentti Johtopäätös
Pois päältä

-tila

Tehonkulutus pois päältä -tilassa:
Laitteen tehonkulutus missä tahansa pois päältä

0 W P

-tilassa ei saa olla suurempi kuin 0,50 wattia.

Standby
mode

Tehonkulutus valmiustilassa:
Laitteen tehonkulutus missä tahansa

Ei sovelleta

tilassa, jossa yksinomaan mahdollistetaan
uudelleenaktivointitoiminto tai
jossa mahdollistetaan yksinomaan
uudelleenaktivointitoiminto ja pelkkä
uudelleenaktivoitavuuden ilmaisin, ei saa olla
suurempi kuin 0,50 wattia.

Laitteen tehonkulutus missä tahansa tilassa,

Ei sovelleta
jossa yksinomaan mahdollistetaan tieto- tai
tilanäyttö tai jossa yksinomaan mahdollistetaan
uudelleenaktivointitoiminnon ja tieto- tai tilanäytön
yhdistelmä, ei saa olla suurempi kuin 1,00 wattia.

Tilalämmityksen kausittainen energiatehokkuus

Kuvaus Arvo
Tilalämmityksen kausittainen energiatehokkuus aktiivitilassa-η
Sähkökäyttöiset paikalliset tilalämmittimet-η

th

S,on

Muuntokerroin sähköenergiasta primäärienergiaksi-CC 2,5
F(1) on korjauskerroin, joka vastaa lämmönvaraus- ja lämmitysvaihtoehtojen mukautetusta

vaikutuksesta johtuvaa sähkökäyttöisten varaavien paikallisten tilalämmittimien
positiivista vaikutusta tilalämmityksen kausittaiseen energiatehokkuuteen; ja kaupalliseen
käyttöön tarkoitettujen paikallisten tilalämmittimien osalta lämmitysvaihtoehtojen
mukautetusta vaikutuksesta johtuvaa negatiivista vaikutusta tilalämmityksen kausittaiseen
energiatehokkuuteen prosentteina ilmaistuna;

F(2) on korjauskerroin, joka vastaa huoneen lämmitysmukavuuden säätöjen
mukautetusta
vaikutuksesta johtuvaa positiivista vaikutusta tilalämmityksen kausittaiseen
energiatehokkuuteen, kun arvot ovat toisensa pois sulkevia tai niitä ei voida laskea
yhteen, prosentteina ilmaistuna;

F(3) on korjauskerroin, joka vastaa huoneen lämmitysmukavuuden säätöjen
mukautetusta vaikutuksesta johtuvaa positiivista vaikutusta tilalämmityksen kausittaiseen
energiatehokkuuteen, kun arvot voidaan laskea yhteen, prosentteina ilmaistuna;

F(4) on korjauskerroin, joka vastaa lisäsähkönkulutuksen negatiivista vaikutusta tilalämmi­tyksen kausittaiseen energiatehokkuuteen prosentteina ilmaistuna;

F(5) on korjauskerroin, joka vastaa jatkuvasti palavan sytytysliekin energiankulutuksen
negatiivista vaikutusta tilalämmityksen kausittaiseen energiatehokkuuteen prosentteina
ilmaistuna.

Tilalämmityksen kausittainen energiatehokkuus-η

S

Johtopäätös P

40 %

100 %

0,0 %

6,0 %

0,0 %

0,0 %

0,0 %

36,00 %

Suomi

25

Heizlüfter 2000 W

Art.Nr. 18-1313 Modell NF20-16BA
36-6512 NF20-16BA

Vor Inbetriebnahme diekomplette Bedienungsanleitung durchlesen und aufbewahren.
Irrtümer, Abweichungen und Änderungen behalten wir unsvor. Bei technischen
Problemen oder anderen Fragen freut sich unser Kundenservice über eine
Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

• Das Gerät ist nur dann für Kinder ab 8 Jahren oder Personen mit eingeschränkten

• Kein Kinderspielzeug.

• Reinigung und Wartung darf von Kindern nur unter Aufsicht eines Erwachsenen

• Kinder von 3 bis 8 Jahren dürfen das Gerät nur dann ein- bzw. ausschalten, wenn

• Kinder von 3 bis 8 Jahren dürfen das Gerät nicht anschließen, einstellen oder warten.

• Warnung: Das Gerät wird bei Benutzung sehr heiß. Verbrennungsgefahr. Besondere

• Nur zur Verwendung im Inneren geeignet.

Deutsch

• Kinder oder Haustiere dasGerät im Betrieb niemals berühren lassen.

• Warnung: DasGerät nie überdecken. Brandgefahr.

• DasGerät ist nur für den Hausgebrauch und für diein dieser Bedienungsanleitung

• DasGerät nicht betreiben, wenn es auf irgendeine Weise beschädigt ist oder nicht

• Bevor dasGerät andieSteckdose angeschlossen wird sicherstellen, dass

• Kein Verlängerungskabel benutzen, sondern dasNetzkabel direkt andieSteck-

• DasGerät nur anSteckdosen mit 220–240 VAC, 50 Hz anschließen.

• DasZuhause nie verlassen, während dasGerät eingeschaltetist.

Warnung: Das Produkt nie zudecken, es besteht sonst Überhitzungsgefahr.

physischen, sensorischen oder geistigen Fähigkeiten, bzw. mangelnder Erfahrung/
Wissen geeignet, wenn diese in die sichere Handhabung eingeführt worden sind und
Risiken und Gefahren der Benutzung verstehen.

durchgeführt werden.

dieses auf die in dieser Bedienungsanleitung beschriebenen Weise aufgestellt/
installiert wurde und wenn diese in die sichere Handhabung eingeführt worden sind
und Risiken und Gefahren der Benutzung verstehen.

Vorsicht ist geboten, wenn sich Kinder oder andere empfindliche Personen in den
Räumlichkeiten befinden, in denen das Gerät benutzt wird.

Dieherausströmende Luft kann sehr heiß werden, über 80 °C (175 °F).

beschriebene Benutzung vorgesehen.

fehlerfrei funktioniert. DasProdukt bei beschädigtem Netzstecker oder -kabel nicht
betreiben.

dasGerät ausgeschaltet ist und dieHände nicht nass oder feuchtsind.

dose anschließen.

26

• DasGerät mindestens 1 m von brennbaren Materialien wie Möbel, Kissen,
Decken, Papier, Kleidung, Gardinenusw. aufstellen.

• Den Heizlüfter nicht in Wasser tauchen.

• DasGerät niemals in derNähe von Badewannen, Duschen oder Schwimmbecken
benutzen.

• DasGerät nicht in Räumen benutzen, in denen explosive Gase, Lösungsmittel,
Lack, Klebstoffeusw. aufbewahrt werden.

• Sicherstellen, dass keine Fremdkörper in dieBelüftungsöffnungen gelangen
können. Dieskann zu Stromschlägen, Feuer oder Zerstörung des Gerätes führen.

• DasGerät darf nicht demontiert oder anderweitig geändert werden. ImInneren
des Gehäuses befinden sich nicht isolierte Komponenten mit gefährlicher
Stromspannung. BeiKontakt können diese zu Bränden oder Stromschlägen führen.

• Bei Nichtbenutzung stets den Netzstecker ziehen. Immeram Stecker fassen, nicht
am Kabel.

• DasGerät beim Betrieb unbedingt immer aufrecht aufstellen.

• DasGerät niemals zum Trocknen von Kleidung benutzen. Niemals dieLufteinlass­und Abluftöffnungen des Gerätes überdecken.

• Zur Vermeidung von Stromschlägen und Bränden darf dasNetzkabel bei Beschädigung
nur vom Hersteller, seinem Kundendienst oder qualifiziertem Fachpersonal
ausgewechselt werden.

• DasGerät niemals direkt unter einer Steckdose aufstellen.

• DasGerät nicht in Räumen einsetzen, diekleiner als 4 m²sind.

Tasten und Funktionen

1. Lüftergitter

2. Indikator-LED

3. Drehschalter

4. Temperaturregler

DieSymbole des
Drehschalters

• [ OFF ]: Aus

: Ventilator

•

: Warmluft (1200 W)

•

: Heißluft (2000 W)

•

27

1

234

Deutsch

Benutzung

Standort

• DasGerät auf einer ebenen, harten Oberfläche aufstellen.

• DasGerät nie auf einer weichen Unterlage aufstellen,z. B. auf einem Bett, Decken,
dicken Teppichenetc.

• DasGerät nicht in Badezimmer, Waschküche oder in derNähe von Dusche oder
Badewanne aufstellen.

• DasGerät nicht in feuchten oder sehr staubigen Umgebungen benutzen.

• DasGerät mit Abstand zu Möbeln, Gardinen und anderen leicht entzündbaren
Gegenständen aufstellen. Sicherstellen, dass dasGerätmin. 1m von Wänden und
anderen Gegenständen entferntsteht.

Diegewünschte Temperatur einstellen

1. Den Netzstecker in eine Steckdose stecken.

2. Den Temperaturregler bis zum Anschlag drehen.

3. Diegewünschte Leistungsstufe einstellen (diegeeignete Stufe für dasZimmer
durch Ausprobieren herausfinden).

4. Sobald diegewünschte Temperatur erreicht ist, den Thermostatregler langsam
herunterdrehen, bis ein Klicken zu hören ist und dasGerät ausschaltet.

5. DasGerät ist jetzt auf diegewünschte Temperatur eingestellt und hält diese durch
automatisches Ein- und Ausschalten.

DasGerät ausschalten

1. Den Funktionswahlschalter auf OFF stellen.

2. Den Thermostatregler auf MIN stellen.

3. Den Stecker aus derSteckdose ziehen.

Umkippsicherung

DerUmkippsicherungskontakt anderUnterseite des Heizlüfters schaltet dasGerät ab,
wenn es aus irgendeinem Grund umfallen sollte.

Deutsch

Überhitzungsschutz

• DerHeizlüfter hat einen integrierten thermischen Überhitzungsschutz.

• Als extra Sicherheit gibt es eine weitere Temperatursicherung, derdasGerät

Wird derÜberhitzungsschutz ausgelöst, schaltet sich dasGerätab. Wenn
derÜberhitzungsschutz abgekühlt ist nimmt dasGerät seine Funktion wiederauf.

endgültig abschaltet. Diese Temperatursicherung kann nicht wiederhergestellt
werden und derHeizlüfter kann nach demAuslösen nicht wieder angeschaltet
werden. DerHeizlüfter muss in diesem Fall entsorgt werden.

28

Pflege und Wartung

• Vor derReinigung und Aufbewahrung dasGerät immer ausschalten, den
Netzstecker ziehen und dasGerät abkühlen lassen.

• DasGerät mit einem leicht befeuchteten Tuch reinigen. Einsanftes Reinigungs­mittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.

• DieRückseite des Gerätes regelmäßig mit demStaubsauger reinigen, damit sich
kein Staub im Lufteinlass ansammelt.

• DasGerät zusammen mit derBedienungsanleitung aneinem trockenen und
staubfreien Platz außerhalb derReichweite von Kindern aufbewahren.

Fehlersuche

DasGerät
startetnicht.

• DieUmkippsicherung kann ausgelöst werden, wenn derHeiz­lüfter auf einer unebenen Unterlagesteht. Sicherstellen, dass
derHeizlüfter ebensteht.

• Ist dasNetzkabel richtig andieSteckdose angeschlossen?

• Sicherstellen, dass Spannung auf derSteckdoseliegt.

• Hat derÜberhitzungsschutz dasGerät ausgeschaltet?
SieheAbschnitt Überhitzungsschutz weiteroben.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass dasProdukt nicht gemeinsam mit
demHaushaltsabfall entsorgt werdendarf. Diesgilt in dergesamten EU.
Ummöglichen Schäden für dieUmwelt und Gesundheit vorzubeugen,
diedurch fehlerhafte Abfallentsorgung verursacht werden, dieses
Produkt zum verantwortlichen Recycling geben, um dienachhaltige
Wiederverwertung von stofflichen Ressourcen zu fördern. BeiderAbgabe
des Produktes bitte dievorhandenen Recycling- und Sammelstationen
benutzen oder den Händler kontaktieren. Dieser kann dasProdukt auf
eine umweltfreundliche Weise recyceln.

Technische Daten

Betriebsspannung 220–240 V AC, 50 Hz
Leistungsaufnahme 2000 W
Netzkabel 1,7m
Abmessungen 24×21×11cm
Gewicht 980g

Deutsch

29

Erforderliche Angaben zu elektrischen Einzelraumheizgeräten

Modellkennung(en): NF20-16BA
Angabe Symbol Wert Einheit Angabe Einheit
Wärmeleistung Nur bei elektrischen Speicher-Einzelraum-

Nennwärmeleistung P

Mindestwärmeleisstung
(Richtwert)

Maximale kontinuierliche
Wärmeleistung

P

P

nom

min

max, c

2,000 kW

1,200 kW

2,000 kW

Hilfsstromverbrauch --- --- ---

Bei Nennwäreleistung el

Bei Mindestwärmeleistung el

Im Bereitschaftszustand el

max

min

SB

1,926 kW

1,148 kW

0,000 kW

Deutsch

Kontaktangaben CLAS OHLSON AB, SE-793 85 INSJÖN, SWEDEN

heizgeräten: Art der Regelung der Wärme zufuhr
(bitte eine Möglichkeit auswählen)

manuelle Regelung der Wärme zufuhr
mit integriertem Thermostat

manuelle Regelung der Wärme zufuhr
mit Rückmeldung der Raum- und/oder
Außentemperatur

elektronische Regelung der Wärme­zufuhr mit Rückmeldung der Raum­und/oder Außentemperatur

Wärmeabgabe mit Gebläseunterstüt­zung

Art der Wärmeleistung/Raumtemperatur­kontrolle (bitte eine Möglichkeit auswählen)

einstufige Wärmeleistung,
keine Raumtemperaturkontrolle

zwei oder mehr manuell einstellbare
Stufen, keine Raumtemperatur kontrolle

Raumtemperaturkontrolle
mit mechanischem Thermostat

mit elektronischer Raumtemperatur­kontrolle

elektronische Raumtemperatur­kontrolle und Tageszeitregelung

elektronische Raumtemperatur­kontrolle und Wochentagsregelung

Sonstige Regelungsoptionen
(Mehrfachnennungen möglich)

Raumtemperaturkontrolle
mit Präsenzerkennung

Raumtemperaturkontrolle
mit Erkennung offener Fenster

mit Fernbedienungsoption nein
mit adaptiver Regelung

des Heizbeginns
mit Betriebszeitbegrenzung nein
mit Schwarzkugelsensor nein

nein

nein

nein

nein

nein

nein

ja

nein

nein

nein

nein

nein

nein

30

Testdaten
Kommissionsverordnung (EG) Nr. 1275/2008

Modus Ökodesign-Anforderungen, vom 7. Januar 2013 Ergebnis -Anmerkung Entscheid
Aus-Zustand Stromverbrauch im Aus-Zustand:

Bereitschafts­zustand

Die Leistungsaufnahme des Geräts im Aus-Zustand
darf 0,50 W nicht überschreiten.

Stromverbrauch im Bereitschaftszustand:
Die Leistungsaufnahme des Geräts in einem Zus­tand, in dem nur eine Reaktivierungsfunktion
oder nur eine Reaktivierungsfunktion mit der An­zeige ihrer Aktivierung bereitgestellt wird,
darf 0,50 W nicht überschreiten.

Der Stromverbrauch des Geräts in einem Zustand,
in dem nur Information oder eine Status anzeige
oder eine Reaktivierungsfunktion in Verbindung mit
Information oder einer Status anzeige bereitgestellt
wird, darf 1,00 W nicht überschreiten.

0 W P

Nicht

anwendbar

Nicht

anwendbar

Raumheizungs-Jahresnutzungsgrad

Beschreibung Wert
Raumheizungs-Jahresnutzungsgrad im Betriebszustand -η
Bei elektrischen Einzelraumheizgeräten -η
CC ist der „Umrechnungskoeffizient“ zur Umrechnung elektrischer Energie in Primärenergie. 2,5
F(1) ist ein Korrekturfaktor in %, der dem positiven Beitrag zum Raumheizungs-

Jahresnutzungsgrad von elektrischen Speicher-Einzelraumheizgeräten, der auf dieangepassten
Beiträge der Wärmespeicherungs- und Wärmeleistungsoptionen zurückgeht, sowie dem
negativen Beitrag zum Raumheizungs-Jahresnutzungsgrad von gewerblich genutzten
Einzelraumheizgeräten, der auf dieangepassten Beiträge der Wärmeleistungs- Optionen
zurückgeht, Rechnung trägt;

F(2) ist ein Korrekturfaktor in %, der dem positiven Beitrag zum Raumheizungs­Jahresnutzungsgrad Rechnung trägt, der auf dieangepassten Beiträge
raumtemperaturgeführter Regelungen zurückgeht, deren Werte sich gegenseitig ausschließen
oder nicht miteinander addiert werden können;

F(3) ist ein Korrekturfaktor in %, der dem positiven Beitrag zum Raumheizungs­Jahresnutzungsgrad Rechnung trägt, der auf dieangepassten Beiträge raumtemperatur­geführter Regelungen zurückgeht, deren Werte miteinander addiert werden können;

F(4) ist ein Korrekturfaktor in %, der dem negativen Beitrag des Hilfsstromverbrauchs zum
Raumheizungs- Jahresnutzungsgrad Rechnung trägt;

F(5) ist ein Korrekturfaktor in %, der dem negativen Beitrag des Energieverbrauchs einer Pilotflamme
zum Raumheizungs-Jahresnutzungsgrad Rechnung trägt.

Raumheizungs-Jahresnutzungsgrad -η
Entscheid P

th

S

S,on

40 %

100 %

0,0 %

6,0 %

0,0 %

0,0 %

0,0 %

36,00 %

Deutsch

31

Sverige

Kundtjänst tel: [phone]
fax: [phone]
e-post: [email protected]

Internet www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00
faks: 23 21 40 80
e-post: [email protected]

Internett www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Suomi

Asiakaspalvelu puh.: 020 111 2222
sähköposti: [email protected]

Internet www.clasohlson.fi

Osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

Great Britain

Customer Service contact number: 020 8247 9300
e-mail: [email protected]

Internet www.clasohlson.co.uk

Postal 10 – 13 Market Place
Kingston Upon Thames
Surrey
KT1 1JZ

Deutschland

Kundenservice Hotline: [phone]
E-Mail: [email protected]

Homepage www.clasohlson.de

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38,
20354 Hamburg
