Cotech KPMD0120 User manual [en, fi, sv, no]

Page 1

Multi-Tool

Multiverktyg Multimaskin Monitoimityökalu

Important!

Read the entire instruction manual carefully and make sure that you fully understand it before you use the equipment. Keep the manual for future reference.

Viktig information:

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

ENGLISHSVENSK ANOR SKSUOMI

Art.no Model 18-3235 KPMD0120-UK 40-8129 KPMD0120

Ver. 201104

Original instructions

Bruksanvisning i original

Original bruksanvisning

Alkuperäinen käyttöohje

Page 2

Page 3

Multi-Tool

Art. no 18-3235 Model KPMD0120-UK 40-8129 KPMD0120

Please read theentire instruction manual before using theproduct and save it for future reference. We reserve theright for any errors in text or images and any necessary changes made to technical data. If you have any questions regarding technical problems please contact our customer services.

Safety

General Safety Instructions

Warning! Readall theinstructions. Failureto adhere to thefollowing instructions may lead to electric shocks, ﬁres and/or serious injury. Theterm “power tools” in thewarning text below refers to your handheld mains operated or battery operated tool. Savethis manual for future reference.

1) Work area

a) Keep thework area clean and well illuminated. Clutteredand poorly lit areas

invite accidents.

b) Do not use power tools in explosive environments, e.g. near to ﬂammable liquids,

gases or dust. Powertools generate sparks that can easily ignite dust or fumes.

c) Keep children and other bystanders away from thearea where you are using

thepower tool. Distractionscan cause you to lose your concentration and control.

ENGLISH

2) Electrical safety

a) The power tool’s plug must ﬁt correctly into thewall socket. Nevermodify

theplug in any way. Neveruse an adaptor together with earthed power tools. Unmodiﬁedplugs and suitable wall sockets decrease therisk of electric shock.

b) Avoid physical contact with earthed objects, such as pipes, radiators, ovens or

refrigerators. Thereis an increased risk of electrical shock if your body is earthed.

c) Do not expose thepower tool to rain or other wet conditions. Ifwater gets inside

apower tool it increases therisk of electric shock.

d) Do not abuse themains lead. Neveruse thelead to carry thetool or pull theplug

from thewall socket. Keepthelead away from heat, oil, sharp edges and movable parts. Damagedor tangled leads increase therisk of electric shock.

e) When using power tools outdoors, use an extension lead that is suitable for this

purpose. Useof an extension lead designed for outdoor use decreases therisk for electric shock.

Page 4

3) Personal safety

a) Pay attention to what you are doing and use common sense when using

power tools. Neveruse power tools if you are tired or under theinﬂuence of drugs,

ENGLISH

alcohol or medication. Onemoment of inattention while using apower tool may result in serious injury.

b) Wear protective clothing. Alwayswear safety glasses. Usingprotective clothing

such as dust masks, non-slip safety shoes, helmets and ear defenders when needed decreases therisk of injury.

c) Avoid accidental starts. Makesure that thepower switch is set to OFF before

plugging thetool into awall socket. Nevercarry apower tool with your ﬁnger on thetrigger and never connect thepower tool to awall socket when theswitch is set to ON, since it may result in injury.

d) Remove all service tools/keys before switching on thepower tool. Aservice tool

left on amoving part of thepower tool may result in injury.

e) Do not overreach. Makesure you stand steady and well balanced at all times.

Thiswill allow you to have more control in unexpected situations.

f) Wear suitable clothing. Donot wear loose-ﬁtting clothing or jewellery. Keephair,

clothes and gloves away from moving parts. Loose-ﬁtting clothes, jewellery or long hair could become caught in moving parts.

g) If equipment for dust extraction or collecting is available make sure it is connected

and used properly. Usingtechnical aids may decrease dust related hazards.

4) Use and maintenance of power tools

a) Do not force thepower tool. Useapower tool suitable for thework you are about

to perform. Theproper power tool will perform thetask better and safer if used at thecorrect feed rate.

b) Never use thepower tool if thepower switch does not switch thetool on and

off properly. Allpower tools that cannot be controlled by thepower switch are dangerous and must be repaired.

c) Unplug thelead from thewall socket before making any adjustments, changing

accessories or storing thepower tool. Theseprecautions reduce therisk of thepower tool starting unexpectedly.

d) Store power tools that are not being used out of children’s reach. Donot allow

people who are unfamiliar with thetool or its functions to operate thetool. Powertools can be dangerous if they fall into thehands of inexperienced users.

e) Maintaining power tools. Checkfor any incorrect settings, parts that catch,

broken parts or anything else which may cause thepower tool to malfunction. Ifsomething is damaged it must be repaired before use. Manyaccidents are caused by poorly maintained power tools.

f) Keep tools sharp and clean. Properlymaintained cutting tools with sharp blades

are less likely to jam and are easier to control.

g) Use thepower tool, accessories and similar according to theinstructions and in an

appropriate way suitable for thetype of power tool used. Also, take into consideration your work environment and thetype of work to be done. Usingthepower tool for apurpose other than that for which it is intended could result in adangerous situation.

Page 5

5) Service

Repairs and service should only be performed by qualiﬁed tradesmen, and only with original spare parts. Thisguarantees that thesafety of thepower tool is maintained.

Product safety symbols

Read theentire instruction manual.

Always use ear protection.

Always use safety glasses.

Speciﬁc Safety Instructions for High Speed Rotary Tools

General

• The machine must only be operated by persons over theage of 16 years.

• This machine must not be used in or around water.

• Always remove theplug from thewall socket before making any adjustments or changing accessories.

ENGLISH

Accessories

• Use only those accessories designed to be used with themachine.

• Always follow themanufacturer’s instructions when attaching accessories.

• Use only those accessories rated at speeds higher than thehighest rated speed of themachine.

• Do not use accessories that are damaged, deformed or that vibrate.

• Handle and store grinding/cutting discs carefully so that they don’t splinter or split.

• The accessories must not be exposed to blows, impacts or grease.

• Never use grinding discs with diameters greater than 32 mm (1 ¼″).

• Never use drill bits with diameters greater than 32 mm (1 ¼″).

• Never use theedge of thecutting disc for grinding.

• Never use reducing rings or adaptors to attach grinding/cutting discs with large bores.

Page 6

Before use

• Always make sure that themains supply voltage is compatible with themachine’s rated voltage.

• Do not work with materials containing asbestos.

ENGLISH

• Tie or clamp theworkpiece down if it is not held in place by its own weight.

• Use fully-rolled out extension leads with at least a16 A rating.

• Safety glasses, gloves, ear protectors, face masks and safety shoes should all be worn. Anapron should also be worn if necessary.

• Wear aface mask when working with material producing toxic dust. Checkthemake-up of thematerial before starting work.

• Make sure that thechuck is compatible with theshank of theaccessory.

• Make sure that thepower switch is set to OFF before themachine is plugged into thewall socket.

During use

• Keep themains lead away from rotating parts; trail thelead behind and away from themachine.

• Do not use themachine if themains lead is damaged; have thelead replaced by aqualiﬁed electrician.

• Never engage thespindle lock while thetool is rotating. Damagecaused by incorrect handling of themachine is not covered by theguarantee.

• Keep hands away from rotating parts and accessories.

• The grinding of metal will produce sparks. Bystandersand ﬂammable material should therefore be kept away from theworking area.

• Always keep themotor’s ventilation openings free of dust and debris.

• If an electrical or mechanical fault arises, themachine must be switched off and unplugged immediately.

After use

• The accessory will continue to rotate for ashort while after themachine has been switched off.

• Before leaving themachine, make sure that themotor is switched off and that all parts have stopped moving.

• Never stop thetool rotating by applying aload to it after themachine has been turned off.

Page 7

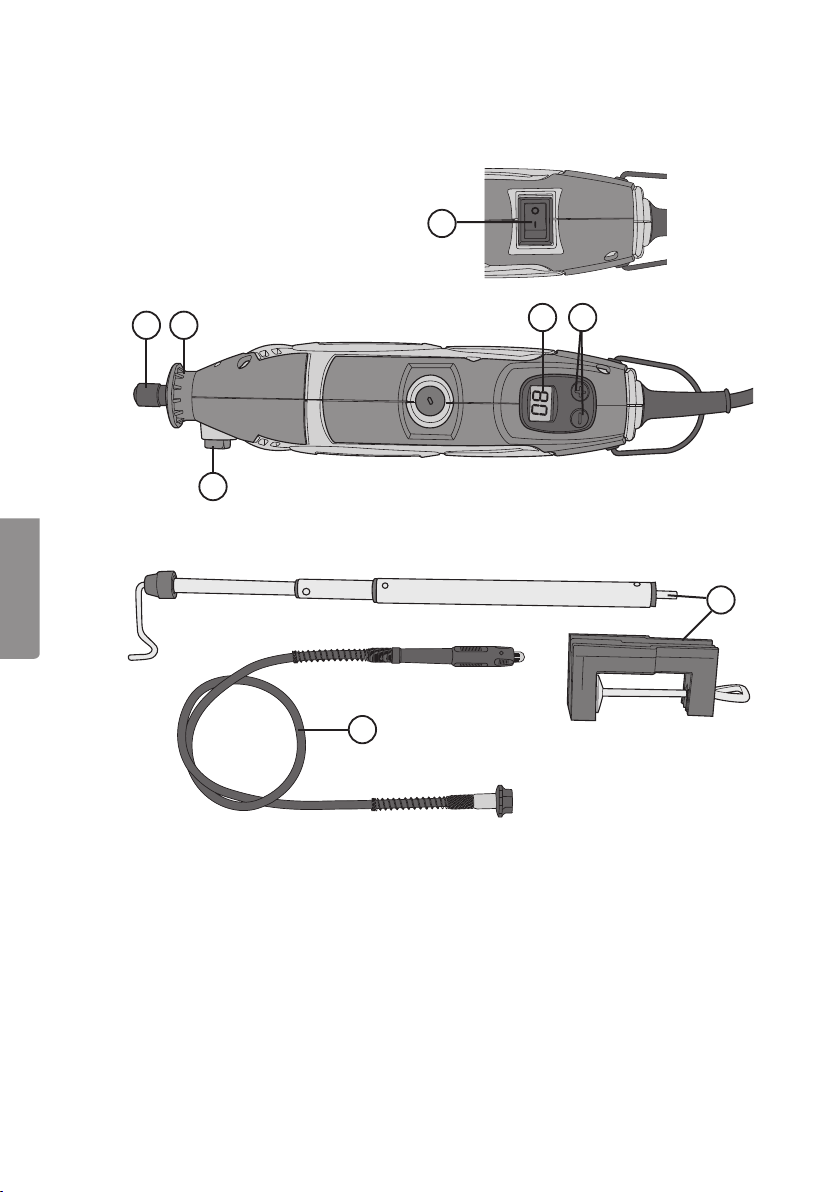

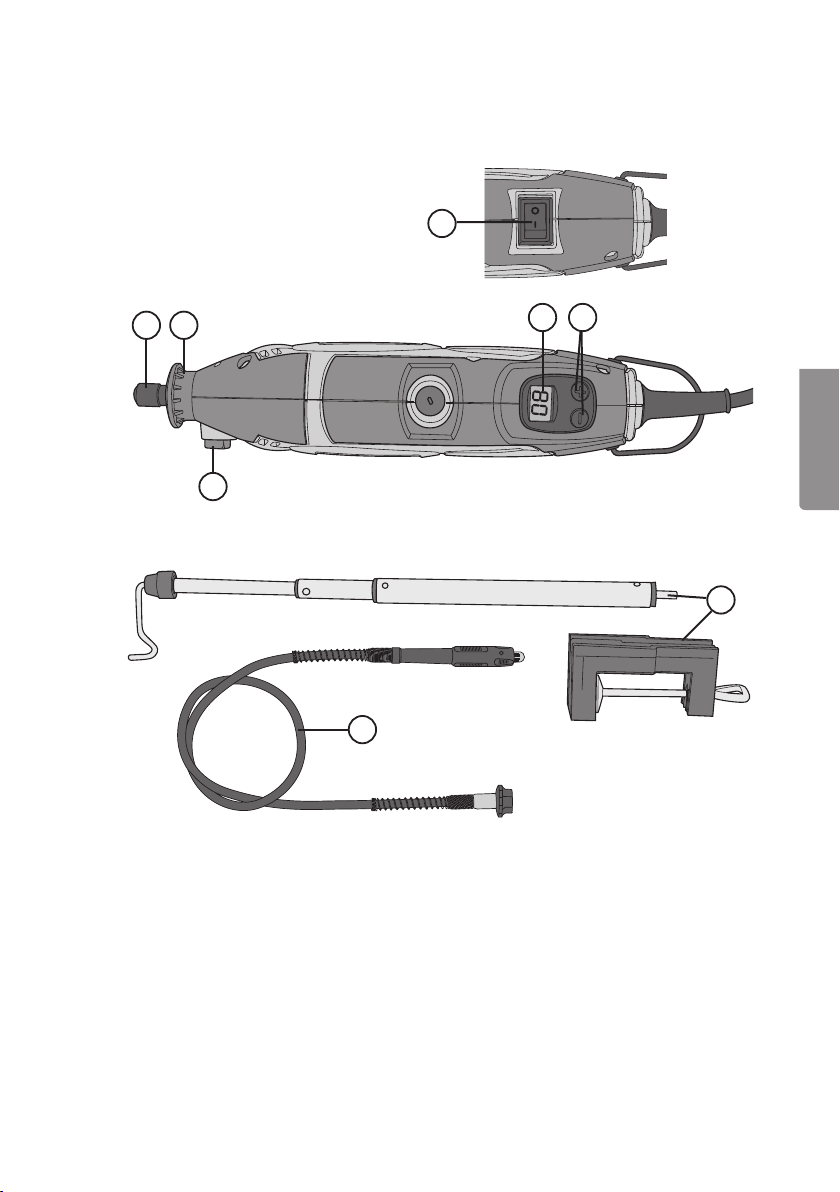

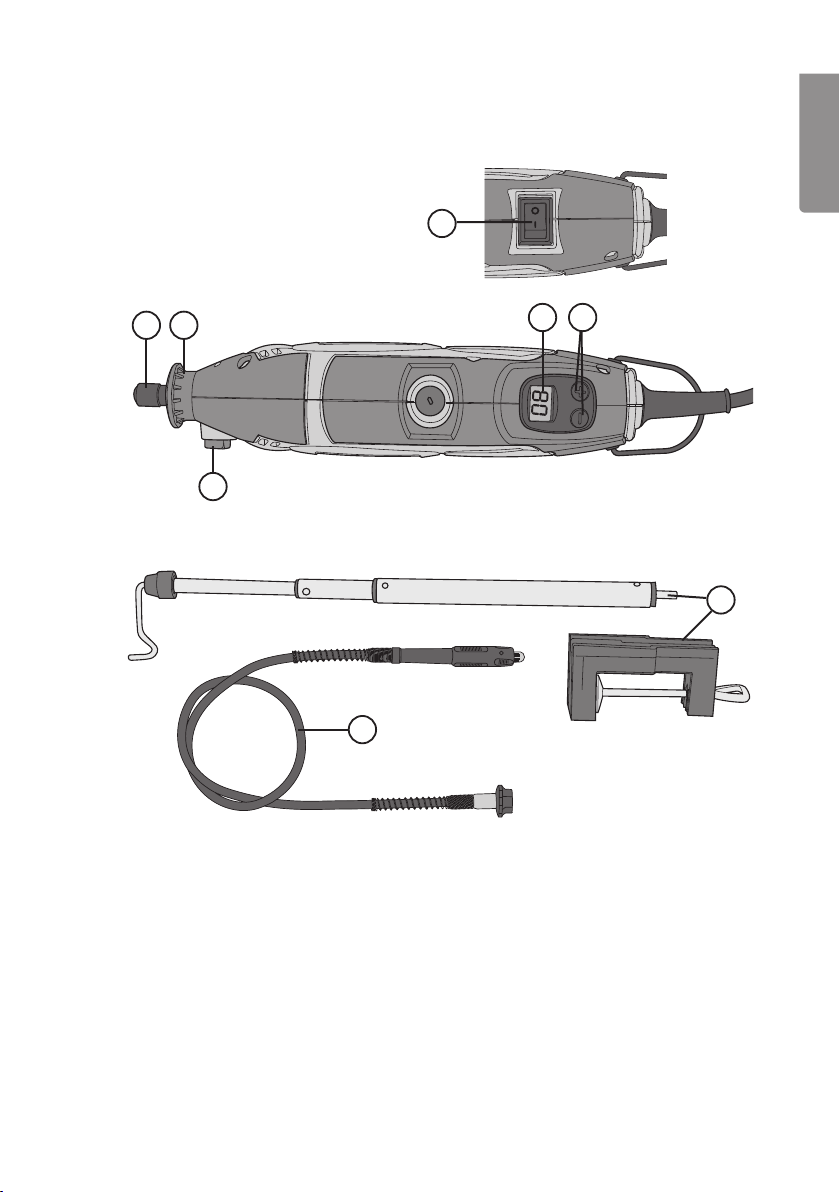

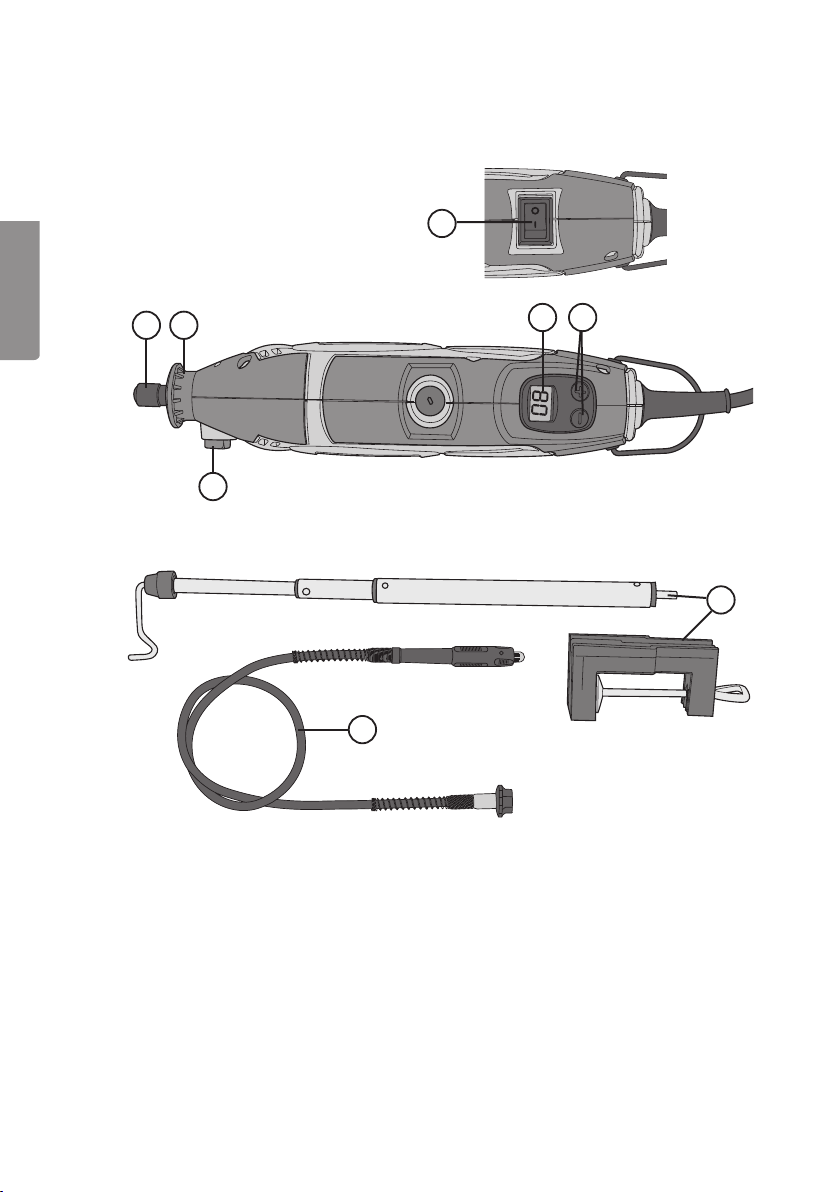

Product description

ENGLISH

1 2

5 6

1. ColletChuck

2. NoseCollar

3. Spindlelock

4. On/off switch

5. SpeedDisplay

6. SpeedSelector Buttons

7. TelescopicStand with Screw Clamp

8. FlexibleDrive Shaft

Page 8

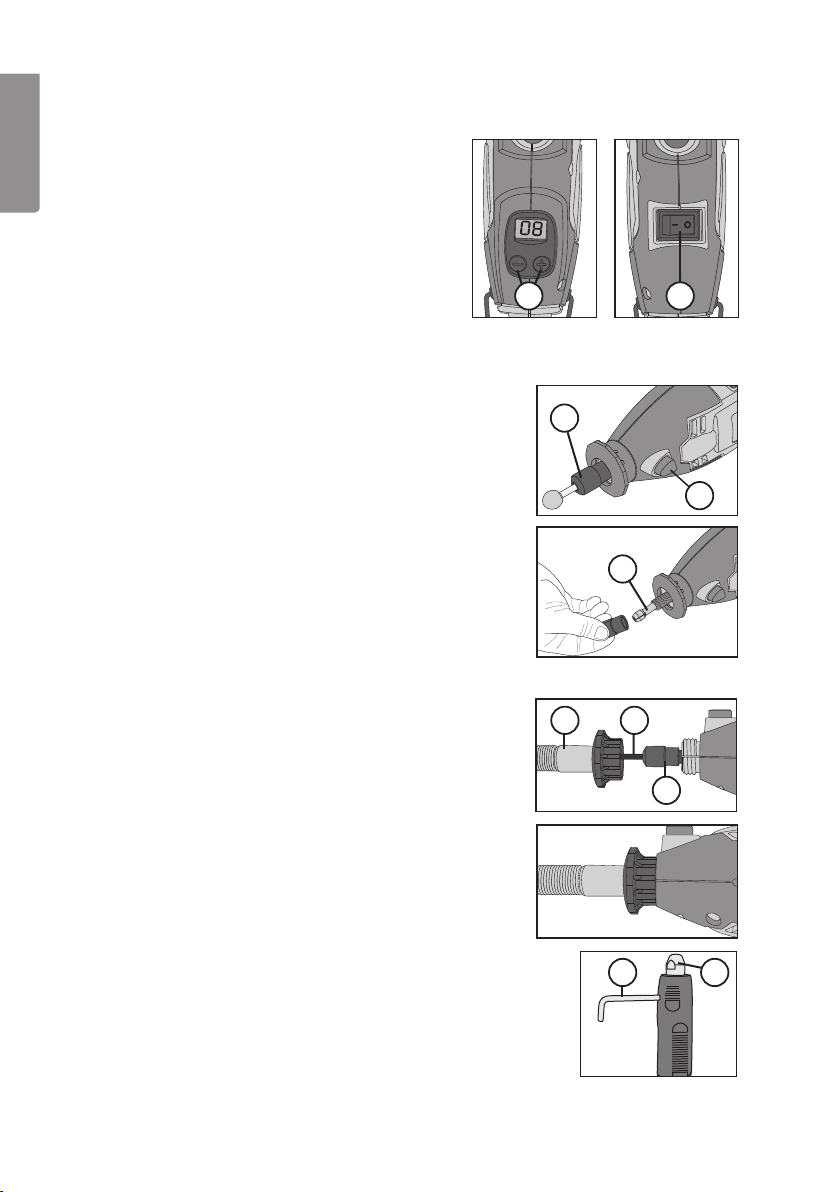

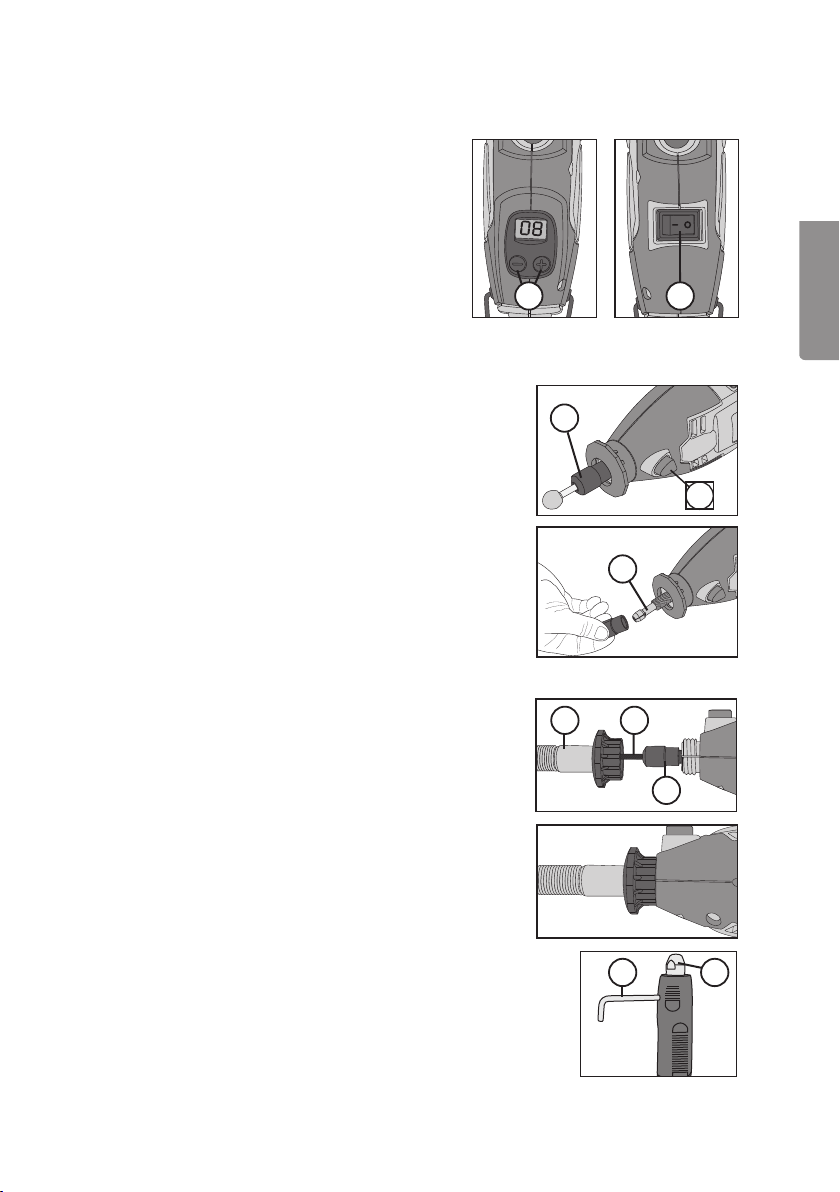

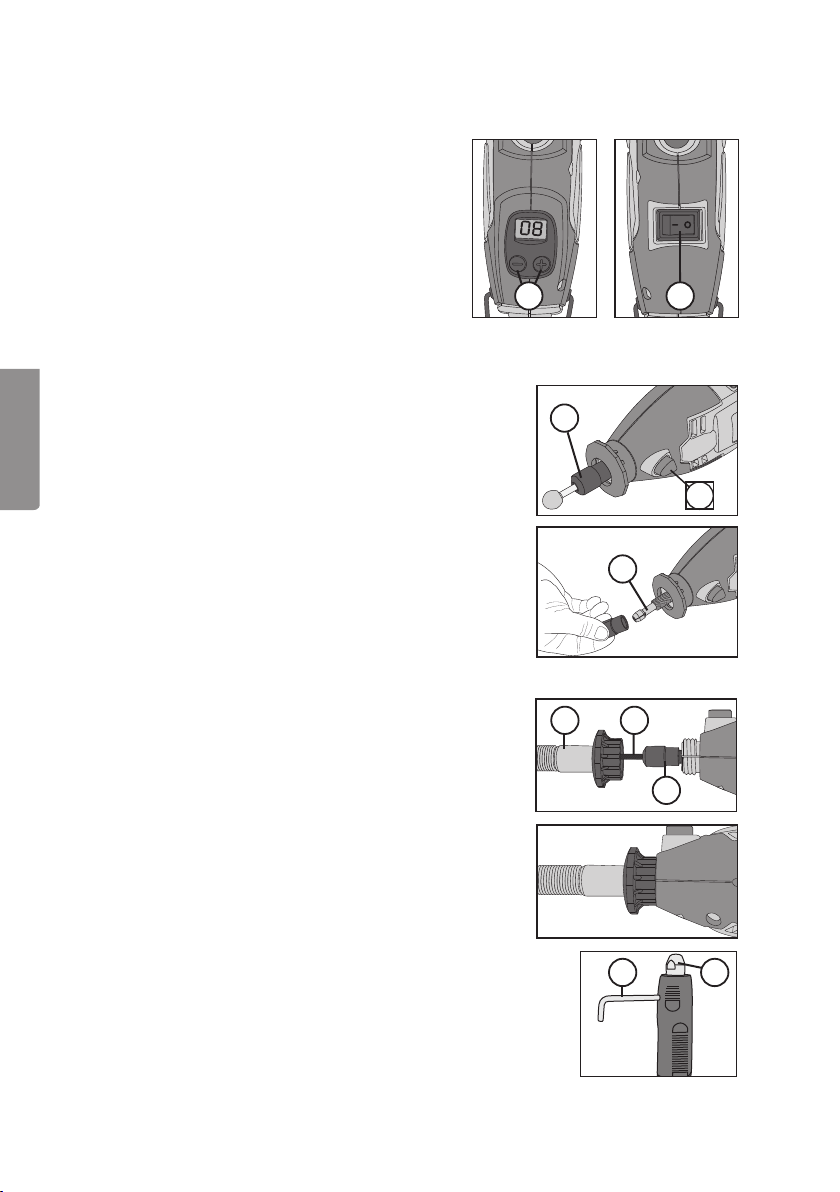

Operation

Setting the speed

1. Setthespeed using thebuttons [+] and [–]

ENGLISH

(6). Thedisplay shows 1/1000 of theactual number of revolutions. Themachine in theﬁgure is set on 8000 rpm.

2. Startthemachine using theon/off switch. Thespeed can be adjusted when themachine is running.

3. Switchthemachine off using theon/off switch (4).

Attaching accessories

1. Pressin thespindle lock button (3) and undo thecollet chuck (1).

2. Insertan accessory into thechuck and then tighten thechuck. Thecollet (9) might need to be changed depending on theshank diameter of theaccessory. Twocollets are supplied: 2.4 mm and 3.2 mm.

6 4

Attaching ﬂexible drive shaft

1. Unscrewthenose collar (2).

2. Pullthedrive wire (10) ashort way out of theﬂexible drive shaft (8) and grip theend of it in thecollet chuck (1) (3.2 mm).

3. Screwtheﬂexible shaft to thethread on themachine where thenose collar was.

4. Locktheﬂexible drive shaft by inserting thespindle lock pin (11) into thehole at thenose.

5. Undothecollet chuck (12) and attach thedesired accessory before tightening it again.

108

11 12

Page 9

Care and maintenance

• Always keep themotor’s ventilation openings free of dust and debris.

• Clean themachine as needed using alightly moistened cloth and mild detergent if necessary.

• Avoid using solvents and abrasive cleaning agents.

Troubleshooting guide

Problem Possible cause Possible solution

The machine does not start.

The machine runs slowly.

Strange noise. Mechanical fault.

Heavy vibration. Loose accessory. Tighten thetool and make sure it is

Sparks in themotor.

No power.

Short circuit.

Faulty power switch.

Worn/damaged accessory. Speed too low. The motor is overheated.

Faulty windings.

Winding short circuited. Dirty commutator.

Check to see if there is power at thewall socket.

Contact our Customer Service Dept in case of motor or electrical faults.

Sharpen or change thetool. Alter thevariable setting. Do not press down too hard. Contact our Customer Services. Contact our Customer Services.

set correctly. Contact our Customer Services. Contact our Customer Services.

ENGLISH

Disposal

Follow local ordinances when disposing of this product. Ifyou are unsure how to proceed, contact your local authority.

Specifications

Power supply 230 V AC, 50 Hz Power 180 W No-load speed 8 000–33 000 Collet size 2.4 and 3.2 mm Sound pressure (LpA) 76 dB(A) K 3 dB(A) Sound power (Lwa) 87 dB(A) K 3 dB(A) Vibration value 2.76 m/s² K 1.5 m/s²

Page 10

Multiverktyg

Art. nr 18-3235 Modell KPMD0120-UK 40-8129 KPMD0120

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vireserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

SVENSK A

Säkerhet

Generella säkerhetsinstruktioner

Varning! Läsalla instruktioner. Omnedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Termen”elektriskt handverktyg” ivarningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg. Sparadessa instruktioner!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamradeoch mörka utrymmen

inbjuder till olyckor.

b) Använd inte elektriska handverktyg iexplosiva miljöer, som inärheten av

lättantändliga vätskor, gaser eller damm. Elektriskahandverktyg genererar gnistor som kan antända damm eller ångor.

c) Håll undan barn och åskådare medan du använder det elektriska handverktyget.

Störningsmomentkan göra att du tappar kontrollen.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa ivägguttaget.

Modiﬁeraaldrig stickproppen på något vis. Användaldrig adapter tillsammans med jordade elektriska handverktyg. Omodiﬁeradestickproppar och passande vägguttag minskar risken för elektrisk stöt.

b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller

kylskåp. Detﬁnns ökad risk för elektrisk stöt om din kropp är jordad.

c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden.

Omvatten tränger in iett elektriskt handverktyg ökar det risken för elektrisk stöt.

d) Misshandla inte nätsladden. Användaldrig nätsladden för att bära, dra eller rycka

stickproppen ur vägguttaget. Hållnätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadadeeller trassliga nätsladdar ökar risken för elektrisk stöt.

e) När du använder ettelektriskt handverktyg utomhus, använd enskarvsladd

anpassad för detta ändamål. Användningav enskarvsladd för utomhusbruk minskar risken för elektrisk stöt.

Page 11

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder

ettelektriskt handverktyg. Användinte ettelektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ettögonblicks ouppmärksamhet när du använder ettelektriskt handverktyg kan resultera iallvarlig personskada.

b) Använd skyddsutrustning. Bäralltid skyddsglasögon. Användningav

skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.

c) Undvik oavsiktlig start. Setill att strömbrytaren är iläge OFF innan du ansluter

stickproppen till vägguttaget. Attbära ettelektriskt handverktyg med ettﬁnger på strömbrytaren/avtryckaren eller att ansluta ettelektriskt handverktyg till elnätet när strömbrytaren är iläge ON inbjuder till olyckor.

d) Tag bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget.

Ettkvarglömt serviceverktyg på enroterande del av det elektriska handverktyget kan resultera ipersonskada.

e) Sträck dig inte för långt. Setill att du står stadigt med god balans hela tiden.

Dettamöjliggör bättre kontroll ioväntade situationer.

f) Bär lämplig klädsel. Bärinte löst sittande kläder eller smycken. Hållhår, kläder och

handskar undan från rörliga delar. Lösakläder, smycken eller långt hår kan fastna irörliga delar.

g) Om utrustning för utsugning och uppsamling av damm ﬁnns tillgängligt, se till att

denna är ansluten och används ordentligt. Användningav dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Användett elektriskt handverktyg som

är avsett för det arbetsmoment du utför. Korrektelektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.

b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och

stänger av verktyget. Allaelektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.

c) Tag stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör

eller lägger undan det elektriska handverktyget för förvaring. Dessaåtgärder iförebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och

låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriskahandverktyg är farliga om de kommer ihänderna på ovana användare.

e) Underhåll elektriska handverktyg. Kontrolleraom något är felinställt, om rörliga

delar kärvar, om delar har gått sönder eller något annat som kan påverka funktionen av det elektriska handverktyget. Omnågot är skadat måste det repareras före användning. Mångaolyckor beror på dåligt underhållna elektriska handverktyg.

SVENSK A

Page 12

f) Håll verktygen vassa och rena. Ordentligtunderhållna skärverktyg med vassa

eggar är mindre benägna att kärva och lättare att kontrollera.

g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna

och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användningav det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera ien farlig situation.

5) Service

Låt behörig personal utföra service och reparationer, endast med originalreservdelar. Dettagaranterar att säkerheten på det elektriska handverktyget behålls.

SVENSK A

Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen!

Använd alltid hörselskydd.

Använd alltid skyddsglasögon.

Särskilda säkerhetsinstruktioner för höghastighetsrotationsverktyg

Allmänt

• Maskinen får endast användas av personer över 16 år.

• Detta verktyg får ej användas i eller i närheten av vatten.

• Dra alltid ur stickkontakten ur vägguttaget innan du gör någon justering eller byter tillbehör.

Tillbehör

• Använd endast tillbehör som är avsedda för maskinen.

• Vid montering av tillbehör skall du följa anvisningarna från dess tillverkare.

• Använd endast tillbehör vars maxtillåtna varvtal minst motsvarar maskinens högsta varvtal.

• Använd inte skadade, deformerade eller vibrerande tillbehör.

• Hantera och förvara slip-/kapskivor försiktigt så att de inte ﬂisar sig eller spricker.

• Tillbehören får inte utsättas för slag, stötar eller fett.

• Använd aldrig slipskivor med diameter större än 32 mm (1 ¼″).

• Använd aldrig borrbits med diameter större än 32 mm (1 ¼″).

Page 13

• Använd aldrig sidan av kapskivan till att slipa med.

• Använd aldrig förminskningar eller adaptrar för att montera slip-/kapskivor med stort centrumhål.

Före användning

• Kontrollera alltid att spänningen ivägguttaget stämmer överens med spänningen på verktygets märkskylt.

• Arbeta inte med material som innehåller asbest.

• Spänn fast arbetsstycket om det inte ligger kvar av sin egen tyngd.

• Använd helt utrullade skarvsladdar med enkapacitet på minst 16 A.

• Använd skyddsglasögon, handskar, hörselskydd, andningsskydd och skyddsskor. Användvid behov även förkläde.

• Använd andningsmask vid bearbetning av material där hälsovådligt damm bildas. Kontrolleramaterialets egenskaper innan du börjar arbetet.

• Kontrollera att chucken passar för tillbehörsaxeln.

• Se till att maskinen är iavstängt läge innan du ansluter stickkontakten till vägguttaget.

Under användning

• Håll sladden undan från roterande maskindelar, för sladden bakåt och bort från maskinen.

• Använd ej maskinen om nätsladden är skadad, låt den bytas ut av kvaliﬁcerad personal.

• Använd aldrig spindellåsningen medan verktyget roterar. Skadatill följd av felaktig hantering omfattas inte av garantin.

• Håll händerna på avstånd från roterande tillbehör.

• Vid slipning av metall uppstår gnistbildning. Hålldärför åskådare och brännbart material på avstånd från arbetsområdet.

• Håll motorns ventilationsöppningar fria från spån och skräp.

• Vid elektriskt eller mekaniskt fel måste maskinen omedelbart stängas av och stickkontakten dras ur vägguttaget.

SVENSK A

Efter användning

• Tillbehöret fortsätter att rotera även enkort stund efter att maskinen stängts av.

• Innan du ställer ifrån dig maskinen måste du stänga av motorn och se till att alla rörliga delar har stannat helt.

• Stoppa aldrig verktygets rotation genom att belasta det efter avstängning.

Page 14

Produktbeskrivning

SVENSK A

1 2

5 6

1. Spännhylsechuck

2. Nosmutter

3. Spindellås

4. Strömbrytare

5. Displayför varvtalsindikering

6. Knapparför varvtalsreglering

7. Teleskopstativmed bordsfäste

8. Böjligaxel

Page 15

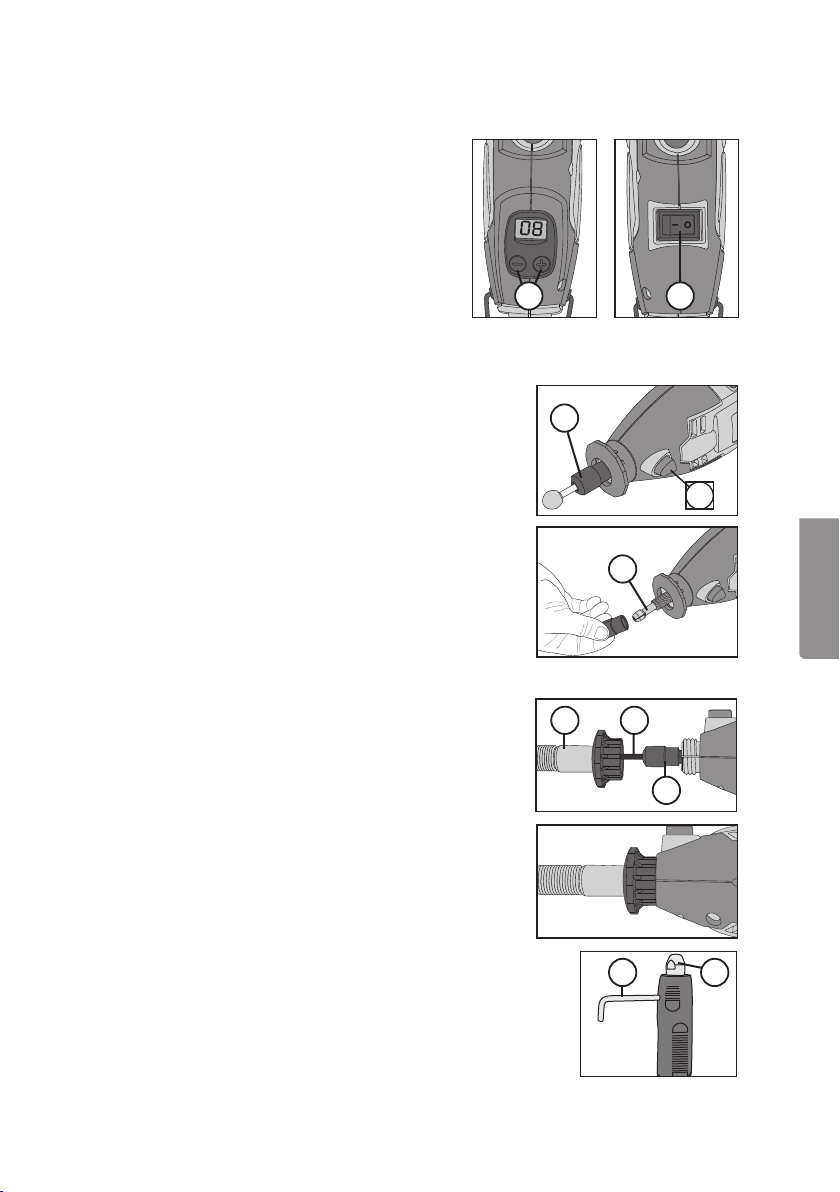

Användning

Inställning av varvtalet

1. Ställin önskat varvtal med knapparna [+] och [–] (6). Displayenvisar 1/1000 av varvtalet. Maskinenpå bilden är inställd på 8000 v/min.

2. Startamaskinen med strömbrytaren. Varvtaletkan sedan ändras när maskinen är igång.

3. Maskinenstängs av med strömbrytaren (4).

Montering av tillbehör

1. Tryckin knappen för spindellåset (3) och lossa spännhylsechucken (1).

2. Sätti tillbehöret ispännhylsechucken och dra åt. Bytvid behov spännhylsan (9) beroende på skaftdimension, 2,4 eller 3,2 mm.

6 4

SVENSK A

Montering av böjlig axel

1. Skruvaav nosmuttern (2).

2. Drafram drivvajern (10) några centimeter ur den böjliga axeln (8) och fäst den imaskinens spännhylsechuck (1) (3,2 mm).

3. Skruvafast den böjliga axeln på maskinens nosgänga.

4. Låsaxeln på den böjliga axeln genom att stoppa ien låspinne (11) genom hålet på nosdelen.

5. Lossaspännhylsan (12) och montera önskat tillbehör och dra åt igen.

108

11 12

Page 16

Skötsel och underhåll

• Håll alltid ventilationsöppningarna fria från spån och skräp.

• Rengör vid behov maskinen med enfuktig trasa, eventuellt med ettmilt rengöringsmedel.

• Undvik lösningsmedel och slipande rengöringsmedel.

Felsökningsschema

Problem Möjlig orsak Möjlig lösning

SVENSK A

Maskinen fungerar inte. Ingen ström.

Kortslutning.

Fel på strömbrytaren.

Maskinen går sakta. Slött eller skadat verktyg.

För lågt varvtal. Motorn är överhettad.

Ovanliga ljud hörs. Mekaniskt hinder.

Lindning delvis kortsluten.

Starka vibrationer. Verktyget sitter löst. Dra åt verktyget och se till att

Gnistbildning imotorn. Lindning kortsluten.

Kollektorn smutsig.

Kontrollera att det ﬁnns ström ivägguttaget.

Kontakta kundtjänst vid motor- och elfel.

Slipa om eller byt ut verktyget. Öka variabel inställning. Mata inte så hårt. Kontakta kundtjänst. Kontakta kundtjänst.

det är rätt installerat. Kontakta kundtjänst. Kontakta kundtjänst.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Ärdu osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Strömförsörjning 230 V AC, 50 Hz Effekt 180 W Varvtal obelastad 8 000–33 000 Kapacitet spännhylsa 2,4 och 3,2 mm Ljudtryck (LpA) 76 dB(A) K 3 dB(A) Ljudeffekt (LWA) 87 dB(A) K 3 dB(A) Vibrationsvärde 2,76 m/s² K 1,5 m/s²

Page 17

Multiverktøy

Art.nr. 18-3235 Modell KPMD0120-UK 40-8129 KPMD0120

Les brukerveiledningen nøye før produktet tas ibruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret idenne bruksanvisningen).

Sikkerhet

Generelle sikkerhetsinstruksjoner

Advarsel! Lesgjennom hele brukerveiledningen. Hvisikke veiledningene følges, kan dette føre til elektrisk støt, brann og/eller andre alvorlige skader. Med«elektrisk håndverktøy» iden følgende teksten menes verktøy som enten er koblet til strømnettet eller batteridrevne håndverktøy. Tagodt vare på denne brukerveiledningen.

1) Arbeidsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rotog dårlig opplyst

arbeidsplass kan forårsake ulykker.

b) Ikke bruk elektriske håndverktøy ieksplosjonsfarlige miljøer, som for eksempel nær

lettantennelige væsker, gasser eller støv. Elektriskhåndverktøy kan danne gnister, som kan antenne støv eller trespon.

c) Hold barn og andre tilskuere på god avstand mens du bruker elektriske

håndverktøy. Forstyrrelserkan føre til at man mister kontrollen.

NOR SK

2) Sikkerhet ved bruk av elektrisk strøm

a) Støpselet til det elektriske verktøyet må passe inn istrømuttaket. Støpseletmå

ikke endres på. Brukaldri adapter sammen med elektrisk håndverktøy som krever jording. Vedbruk av originale støpsler reduseres faren for elektrisk støt.

b) Unngå kroppskontakt med jordede gjenstander, som rør, ovner, komfyrer og

kjøleskap. Kroppskontaktmed disse øker faren for elektrisk støt.

c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvisdet kommer

vann inn iet elektrisk håndverktøy, øker faren for elektrisk støt.

d) Påse at ikke strømledningen blir skadet. Bæraldri apparatet istrømledningen.

Trekkheller ikke istrømledningen når støpselet skal tas ut av strømuttaket. Holdledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadedeeller deformerte ledninger kan øke faren for elektrisk støt.

e) Ved bruk av elektrisk håndverktøy utendørs, skal man benytte enskjøteledning

som er beregnet til dette formålet. Nårskjøteledning som er beregnet for utendørs bruk benyttes, reduseres faren for elektrisk støt.

Page 18

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft når du bruker etelektrisk verktøy. Ikkebruk

elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Nårdu bruker elektrisk håndverktøy kan etlite øyeblikks uoppmerksomhet resultere istore personskader.

b) Bruk verneutstyr. Benyttalltid vernebriller. Brukav verneutstyr som støvmaske,

sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.

c) Unngå uønsket oppstart. Påseat strømbryteren står iposisjon OFF før strømmen

kobles til. Detå bære etelektrisk håndverktøy med enﬁnger på avtrekkeren/ strømbryteren, eller åkoble til strømmen mens strømbryteren står iposisjon ON, kan forårsake ulykker.

d) Fjern alle nøkler/serviceverktøy før det elektriske håndverktøyet startes.

Etgjenglemt serviceverktøy på enroterende del, kan forårsake personskader.

e) Strekk deg ikke for langt. Påseat du står stødig og har god balanse under hele

arbeidsoperasjonen. Daer du bedre forberedt når uventede situasjoner oppstår.

f) Benytt fornuftige arbeidsklær. Ikkebruk løstsittende klær og smykker. Holdklær,

NOR SK

hansker og smykker unna bevegelige deler. Løstsittendeklær, smykker eller langt hår, kan feste seg ibevegelige deler.

g) Hvis det er mulig åkoble til enstøvsamler/støvsuger, bør dette gjøres. Vedbruk av

slike hjelpemidler, kan enredusere faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a) Ikke press etelektrisk håndverktøy. Brukelektriske håndverktøy som er beregnet

til den arbeidsoperasjonen du skal utføre. Riktighastighet på matingen er viktig for åutføre bedre og sikrere arbeid.

b) Ikke bruk det elektriske håndverktøyet dersom det er feil på strømbryteren og den

ikke skrur verktøyet på/av med din kontroll. Alleelektriske håndverktøy, som ikke kan kontrolleres med enstrømbryter, er farlige og må repareres.

c) Trekk ut støpselet før justeringer utføres, ved skifte av tilbehør eller når verktøyet

legges til oppbevaring. Dettefor åunngå at elektrisk håndverktøy får en ukontrollert start.

d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påseogså at elektrisk

håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolig med verktøyet. Elektriskhåndverktøy kan være farlige dersom de kommer ihendene på ukyndige.

e) Hold det elektriske håndverktøyet ved like. Kontrollerat verktøyet ikke er feilinnstilt,

at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil, som kan påvirke dets funksjon. Dersomnoe er skadet må dette repareres før verktøyet tas ibruk. Mangeulykker skyldes dårlig eller manglende vedlikehold.

f) Hold verktøyene skarpe og rene. Påseogså at det elektriske verktøyet holdes

skarpt. Godtvedlikeholdt skjæreverktøy, med skarpe egger, er lettere åkontrollere.

Page 19

g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som

skal utføres. Brukav elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.

5) Service

La profesjonelle fagfolk foreta service og reparasjoner. Benyttkun originale reservedeler. Dettefor åopprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Produktmerking med sikkerhetssymboler

Les hele bruksanvisningen!

Bruk alltid hørselsvern.

Benytt alltid vernebriller.

Spesielle sikkerhetsinstruksjoner for høyhastighetsrotasjonsverktøy

Generelt

• Maskinen skal kun brukes av personer over 16 år.

• Dette verktøyet må ikke brukes sammen med vann.

• Trekk alltid ut støpselet fra strømuttaket før justeringer eller skifte av tilbehør.

Utstyr

• Bruk kun tilbehør som er beregnet for produktet.

• Ved montering av ekstrautstyr må monteringsanvisningen fra produsenten alltid følges.

• Bruk kun tilbehør som har samme maksimumsgrense for turtall som selve maskinen.

• Ta ikke ibruk skadet, deformert eller vibrerende tilbehør.

• Håndter og oppbevar slipe-/kappskiver forsiktig slik at de ikke skades eller sprekker.

• Tilbehøret må ikke utsettes for slag, støt eller fett.

• Bruk aldri slipeskiver med diameter større enn Ø 32 mm (1 ¼″).

• Bruk aldri borekroner med diameter større enn Ø 32 mm (1 ¼″).

• Bruk aldri kappeskivens ytterkant til sliping.

• Bruk aldri adaptere etc. for åmontere slipe-/kappskiver med stort sentrumshull.

NOR SK

Page 20

Før bruk

• Påse at spenningen istrømuttaket stemmer overens med spenningen som verktøyet er merket med.

• Jobb ikke med materialer som inneholder asbest.

• Spenn arbeidsemnet fast dersom det er mulig.

• Ved bruk av skjøteledning skal denne kveiles helt ut. Skjøteledningenmå ha enkapasitet på minst 16 A.

• Bruk vernebriller, hansker, hørselsvern, maske og vernesko. Brukogså forkle ved behov.

• Bruk maske ved bearbeiding av materialer hvor helseskadelig støv oppstår. Kontrollermaterialets egenskaper før du starter arbeidet.

• Kontroller at chucken passer til tilbehørsakselen.

• Påse at strømbryteren står iposisjon «OFF» før strømmen kobles til.

Ved bruk

• Hold ledningen unna roterende maskindeler.

• Maskinen må ikke brukes hvis ledningen er skadet. Ledningmed skader må

NOR SK

skiftes ut umiddelbart av kvaliﬁsert fagperson.

• Bruk aldri spindellåsingen mens verktøyet roterer. Skadersom følge av feilbruk omfattes ikke av garantien.

• Hold hendene på god avstand fra roterende tilbehør.

• Sliping av metall utvikler gnister. Sørgderfor at tilskuere holdes på god avstand. Påseat det ikke ﬁnnes brennbare materialer inærheten av arbeidsområdet.

• Hold motorens ventilasjonsåpninger fri for skrap og spon.

• Ved elektrisk eller mekanisk feil må maskinen skrus av umiddelbart og støpselet tas ut av strømuttaket.

Etter bruk

• Tilbehøret fortsetter årotere enkort stund etter at maskinen er slått av.

• Før maskinen settes tilside må motoren være stengt og alle bevegelige deler må ha stoppet helt.

• Verktøyets rotasjon må ikke stoppes med belastning etter avstenging.

Page 21

Produktbeskrivelse

1 2

5 6

NOR SK

1. Spennhylsechuck

2. Spennhylsemutter

3. Spindellås

4. Strømbryter

5. Displayfor turtallsindikasjon

6. Knapperfor turtallsregulering

7. Teleskopstativmed bordfeste

8. Bevegeligaksel

Page 22

Bruk

Innstilling av turtall

1. Stillinn ønsket turtall med knappene [+] eller [–] (6). Displayetviser 1/1000 av turtallet. Maskinenpå bildet er innstilt på 8000 o/min.

2. Startmaskinen med strømbryteren. Turtalletkan justeres når maskinen er igang.

3. Skruav maskinen med strømbryteren (4).

Montering av utstyr/tilbehør

1. Holdknappen for spindellåsen (3) inne og løsne på spennhylsechucken (1).

NOR SK

2. Plassertilbehøret ispennhylsechucken og trekk til. Vedbehov, skift til annen spennhylse: 2,4 eller 3,2 mm.

6 4

Montering av ﬂeksibel aksel

1. Skruav spennhylsemutteren (2).

2. Trekk(10) noen centimeter ut fra den bevegelige akselen (8) og fest den imaskinens spennhylsechuck (1) (3,2 mm).

3. Festden bevegelige akselen på maskinens spennhylsemuttergjenger.

4. Låsakselen til den bevegelige akselen ved åskyve inn låsepinnen (11) gjennom hullet på spennhylsedelen.

5. Løsnepå spennhylsen (12) og monter ønsket tilbehør. Trekkså til igjen.

108

11 12

Page 23

Stell og vedlikehold

• Hold alltid ventilasjonsåpningene fri fra spon og smuss.

• Rengjør maskinen med enfuktig klut, eventuelt med etmildt rengjøringsmiddel.

• Unngå slipende rengjøringsmidler og løsemidler.

Feilsøking

Problem Mulig årsak Mulig løsning

Maskinen fungerer ikke. Ingen strøm.

Kortslutning.

Feil på strømbryteren.

Maskinen jobber sakte. Sløvt eller skadet verktøy.

For lavt turtall. Motoren er overopphetet.

Maskinen avgir ulyder. Mekanisk hinder.

Spole delvis kortsluttet.

Sterke vibrasjoner. Verktøyet sitter løst. Trekk til verktøyet og påse at

Gnistdannelse imotoren. Spolen kortsluttet.

Smuss på kollektoren.

Kontroller at det er strøm istrømuttaket.

Kontakt forhandler ved motorog strømfeil.

Slip eller skift ut verktøyet. Juster innstillingen på turtallet. Mat ikke så hardt. Kontakt kundeservicen. Kontakt kundeservicen.

det er riktig installert. Kontakt kundeservicen. Kontakt kundeservicen.

NOR SK

Avfallshåndtering

Når produktet skal kasseres, må det skje ihenhold til lokale forskrifter. Vedusikkerhet, ta kontakt med lokale myndigheter.

Spesifikasjoner

Strømforsyning 230 V AC -50 Hz Effekt 180 W Turtall ubelastet 8 000–33 000 Kapasitet spennhylse 2,4 og 3,2 mm Lydtrykk (LpA) 76 dB(A) K 3 dB(A) Lydeffekt (LWA) 87 dB(A) K 3 dB(A) Vibrasjonsverdi 2,76 m/s² K 1,5 m/s²

Page 24

Monitoimityökalu

Tuotenro 18-3235 Malli KPMD0120-UK 40-8129 KPMD0120

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emmevastaa mahdollisista tekstitai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Yleisiä turvallisuusohjeita

Varoitus! Luekaikki ohjeet. Seuraavienohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Allaolevan tekstin termi ”sähkökäyttöinen käsityökalu” viittaa verkko- tai akkukäyttöiseen käsityökaluun. Säästänämä ohjeet.

1) Työtilat

a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnätavaraa olevat ja pimeät tilat

lisäävät onnettomuusriskiä.

b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten

SUOMI

helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöisetkäsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset loitolla, kun käytät sähkökäyttöisiä käsityökaluja.

Häiriötekijätsaattavat johtaa laitteen hallinnan menettämiseen.

2) Sähköturvallisuus

a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älämuuta

pistoketta millään tavalla. Äläkäytä sovitinta maadoitettujen sähkökäyttöisten työkalujen kanssa. Muuttamattomatpistokkeet ja oikeanlaiset pistorasiat vähentävät sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa

tai jääkaappia. Sähköiskunriski kasvaa, mikäli kehosi on maadoitettu.

c) Älä altista sähkökäyttöistä käsityökalua sateelle äläkä käytä sitä kosteissa

olosuhteissa. Vedenjoutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun vaaraa.

d) Käsittele sähköjohtoa varoen. Äläkäytä sähköjohtoa laitteen kantamiseen

äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Äläaltista virtajohtoa kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneettai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.

e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön

sopivia jatkojohtoja. Ulkokäyttöönsopivan jatkojohdon käyttäminen pienentää sähköiskun vaaraa.

Page 25

3) Henkilöturvallisuus

a) Ole huolellinen ja käytä tervettä järkeä, kun työskentelet sähkökäyttöisellä

työkalulla. Äläkäytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden tai alkoholin vaikutuksen alainen. Tarkkaavaisuuden herpaantuminen hetkeksi saattaa johtaa vakaviin henkilövahinkoihin.

b) Käytä suojavarusteita. Käytäaina suojalaseja. Suojavarusteiden, kuten

hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien, käyttäminen vähentää loukkaantumisvaaraa.

c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa OFF,

ennen kuin liität pistokkeen seinäpistorasiaan. Onäärimmäisen vaarallista kantaa sähkökäyttöistä käsityökalua sormi virtakytkimellä/liipaisimella tai liittää sähkökäyttöinen työkalu pistorasiaan virtakytkimen ollessa ON-asennossa.

d) Poista kaikki huoltotyökalut/avaimet, ennen kuin käynnistät sähkökäyttöisen

käsityökalun. Työkalununohtaminen sähkökäyttöisen käsityökalun liikkuvan osan päälle saattaa johtaa onnettomuuteen.

e) Älä kurota liian pitkälle. Varmista, että työasentosi on tasapainoinen työn

jokaisessa vaiheessa. Näinolet paremmin varustautunut mahdollisen onnettomuuden sattuessa.

f) Käytä tarkoituksenmukaisia vaatteita. Äläkäytä löysiä vaatteita tai koruja.

Pidähiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysätvaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.

g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä.

Pölynpoistojärjestelmänkäyttäminen voi vähentää pölyyn liittyviä vaaroja.

4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen

a) Älä pakota sähkökäyttöistä käsityökalua. Käytäsuunnittelemaasi työtehtävään

sopivaa sähkökäyttöistä käsityökalua. Sopivasähkökäyttöinen käsityökalu tekee työn paremmin ja turvallisemmin oikealla nopeudella.

b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta

laitetta. Kaikkisähkökäyttöiset käsityökalut, joita ei voi ohjata virtakytkimellä, ovat vaarallisia ja ne tulee korjata.

c) Irrota pistoke pistorasiasta, ennen kuin teet sähkökäyttöiseen käsityökaluun

säätöjä, vaihdat sen varusteita tai asetat sen säilytykseen. Nämäennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun tahatonta käynnistymistä.

d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Äläluovuta

sähkökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta. Sähkökäyttöisetkäsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.

e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa,

liikkuvat osat liikkuvat esteettä, osat ovat ehjiä ja että sähkökäyttöinen käsityökalu toimii muutenkin moitteetta. Viallisetosat tulee vaihtaa ennen laitteen käyttöä. Monetonnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.

f) Pidä terät puhtaina ja terävinä. Terätyökalunhallinta on helpompaa, kun se on

oikein hoidettu ja sen terät ovat teräviä.

SUOMI

Page 26

g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja

sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisenkäsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa vaaratilanteeseen.

5) Huolto

Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö, ja huollossa tulee käyttää ainoastaan alkuperäisosia. Näintaataan sähkökäyttöisen käsityökalun turvallisuus.

Tuotteen merkinnät ja turvallisuussymbolit

Lue koko käyttöohje!

Käytä aina kuulosuojaimia.

Käytä aina suojalaseja.

SUOMI

Erityisiä turvallisuusohjeita laitteille, joissa on korkea kierrosluku

Yleistä

• Laitetta saavat käyttää vain yli 16-vuotiaat henkilöt.

• Laitetta ei saa käyttää veden kanssa.

• Irrota pistoke pistorasiasta aina ennen tarvikkeen vaihtoa tai laitteen säätämistä.

Lisävarusteet

• Käytä ainoastaan työkalulle tarkoitettuja lisävarusteita.

• Lisävarusteiden asennuksessa tulee noudattaa kunkin valmistajan ohjeita.

• Käytä ainoastaan lisävarusteita, joiden suurin sallittu kierrosluku on vähintään yhtä suuri kuin laitteen suurin kierrosluku.

• Älä käytä vahingoittuneita tai täriseviä lisävarusteita.

• Käsittele ja säilytä hioma-/katkaisulaikkoja varovasti, jotta ne eivät rispaannu tai halkea.

• Älä altista lisävarusteita iskuille tai rasvoille.

• Älä käytä halkaisijaltaan yli 32 mm:n (1 ¼″) hiomalaikkoja.

• Älä käytä halkaisijaltaan yli 32 mm:n (1 ¼″) porapaloja.

Page 27

• Älä hio katkaisulaikan sivulla.

• Älä käytä supistus- tai sovituspaloja asentaaksesi laikkoja, joissa on suuri keskireikä.

Ennen käyttöä

• Varmista, että seinäpistorasian jännite on sama kuin laitteen merkkikilpeen merkitty jännite.

• Älä työstä materiaalia, jossa on asbestia.

• Kiinnitä työkappale, mikäli se ei pysy paikoillaan oman painonsa ansiosta.

• Käytä kokonaan auki rullattuja jatkojohtoja, jotka kestävät vähintään 16 A:n kuormituksen.

• Käytä suojalaseja, työkäsineitä, kuulosuojaimia, hengityssuojainta ja turvajalkineita. Käytätarvittaessa myös esiliinaa.

• Käytä hengityssuojainta, jos työstät materiaalia, josta voi muodostua terveydelle vaarallista pölyä. Tarkastamateriaalin ominaisuudet ennen työstöä.

• Tarkasta, että istukka sopii lisävarusteakseliin.

• Varmista, että laite on sammutettu, ennen kuin liität pistokkeen seinäpistorasiaan.

Käytön aikana

• Pidä virtajohto pyörivien osien ulottumattomissa. Asetajohto laitteen taakse ja poispäin laitteesta.

• Älä käytä laitetta, mikäli virtajohto on vahingoittunut. Vahingoittuneenvirtajohdon saa vaihtaa valtuutettu henkilö.

• Älä paina karalukkoa terän pyöriessä. Takuuei korvaa väärän käsittelyn aiheuttamia vahinkoja.

• Pidä kädet pyörivien varusteiden ulottumattomissa.

• Metallien hionta aiheuttaa kipinöintiä. Pidätämän vuoksi sivulliset ja palavat materiaalit pois työskentelyalueelta.

• Pidä moottorin tuuletusaukot puhtaina, poista mahdolliset purut, roskat ym.

• Sähköisen tai mekaanisen vian ilmetessä laite on sammutettava välittömästi ja pistoke irrotettava pistorasiasta.

SUOMI

Käytön jälkeen

• Lisävarusteet jatkavat pyörimistä vielä hetken laitteen sammuttamisen jälkeen.

• Ennen laitteen laskemista käsistä sammuta laitteen moottori ja varmista, että kaikki pyörivät osat ovat pysähtyneet kokonaan.

• Älä pysäytä terän pyörimistä kuormittamalla sitä sammutuksen jälkeen.

Page 28

Tuotekuvaus

1 2

SUOMI

5 6

1. Kiristyshylsyistukka

2. Nokkamutteri

3. Karalukko

4. Virtakytkin

5. Kierrosluvunnäyttö

6. Kierrosluvunsäätö

7. Teleskooppijalustaja pöytäkiinnike

8. Taipuisaakseli

Page 29

Käyttö

Kierrosluvun asetus

1. Asetahaluttu kierrosluku painikkeilla [+] ja [–] (6). Näytölläon 1/1000 kierrosluvusta. Kuvassaasetuksena on 8000 kierr./min.

2. Käynnistätyökalu virtakytkimestä. Kierroslukuavoi muuttaa, kun kone on käynnissä.

3. Sammutatyökalu virtakytkimestä (4).

Varusteiden asennus

1. Painakaralukon (3) painiketta ja irrota kiristyshylsyistukka (1).

2. Asetavaruste istukkaan ja kiristä se. Vaihdatarvittaessa kiristyshylsyä (9) (halkaisijat 2,4 ja 3,2 mm).

6 4

SUOMI

Taipuisan akselin asennus

1. Ruuvaanokkamutteri (2) irti.

2. Vedätaipuisan akselin (8) vetovaijeria (10) muutama senttimetri ulos ja kiinnitä se laitteen kiristyshylsyistukkaan (1) (3,2 mm).

3. Ruuvaataipuisa akseli kiinni laitteen nokkakierteille.

4. Lukitsetaipuisan akselin akseli asettamalla lukkotappi (11) nokkaosan reikään.

5. Löysääkiristyshylsy (12), asenna tarvittava varuste ja kiristä uudelleen.

108

11 12

Page 30

Huolto ja ylläpito

• Pidä tuuletusaukot puhtaina ja poista mahdolliset purut ja roskat.

• Puhdista laite kostutetulla liinalla ja käytä tarvittaessa mietoa puhdistusainetta.

• Älä käytä liuottimia tai hankaavia puhdistusaineita.

Vianhakutaulukko

Ongelma Mahdollinen syy Mahdollinen ratkaisu

Laite ei toimi. Ei virtaa.

Oikosulku. Virtakytkimessä vikaa.

Laite käy hitaasti. Tylsä/viallinen terä.

Liian alhainen kierrosluku. Moottori on ylikuumentunut.

Epätavallisia ääniä. Mekaaninen este.

Käämi osittain oikosulussa.

Laite tärisee voimakkaasti.

Moottori kipinöi. Käämi oikosulussa.

SUOMI

Terä on löysästi kiinni. Kiristä terä ja varmista, että se on

Kollektori likainen.

Tarkasta, että pistorasiassa on virtaa. Ota yhteys myymälään tai

asiakaspalveluun, jos laitteessa on moottori- tai sähkövika.

Hio tai vaihda terä. Lisää muutettavaa kierroslukua. Älä syötä liian kovaa. Ota yhteys myymälään tai asia-

kaspalveluun.

asennettu oikein. Ota yhteys myymälään tai asia-

kaspalveluun.

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempiakierrätysohjeita saat kuntasi jäteneuvonnasta.

Tekniset tiedot

Virtalähde 230 V ~ 50 Hz Teho 180 W Kuormittamaton kierrosluku 8 000 – 33 000 Kiristyshylsyjen halkaisijat 2,4 ja 3,2 mm Äänenpaine (LpA) 76 dB(A) K 3 dB(A) Melutaso (LWA) 87 dB(A) K 3 dB(A) Tärinätaso 2,76 m/s² K 1,5 m/s²

Page 31

Declaration of Conformity

Försäkran om överenstämmelse

Samsvarerklæring

Vakuutus yhdenmukaisuudesta

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Declares that this product complies with the requirements of the following directives and standards

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset

MINI GRINDER

Cotech 18-3235 / 40-8129

KPMD0120-UK / KPMD0120

Machinery directive 2006/42/EC

EN 60745-1:2009 +A11:2010 EN 60745-2-3:2007 +A11:2009

EMC directive 2004/108/EC

EN 55014-1:2006 +A1:2009 EN 55014-2:1997 +A1:2001+A2:2008 EN 61000-3-2:2006 +A1:2009+A2:2009 EN 61000-3-3:2008

Klas Balkow

President

Insjön, Sweden, 2011-05-31

Page 32

SVERIGE

KUNDTJÄNST Tel: 0247/445 00 Fax: 0247/445 09 E-post: [email protected]

INTERNET www.clasohlson.se

BREV Clas Ohlson AB, 793 85 INSJÖN

NORGE

KUNDESENTER Tlf.: 23 21 40 00 Faks: 23 21 40 80 E-post: [email protected]

INTERNETT www.clasohlson.no

POST Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

SUOMI

ASIAKASPALVELU Puh.: 020 111 2222 Sähköposti: [email protected]

INTERNET www.clasohlson.fi

OSOITE Clas Ohlson Oy, Annankatu 34–36 A, 00100 HELSINKI

UNITED KINGDOM

For consumer contact, please visit www.clasohlson.co.uk and click on customer service.

INTERNET www.clasohlson.co.uk


