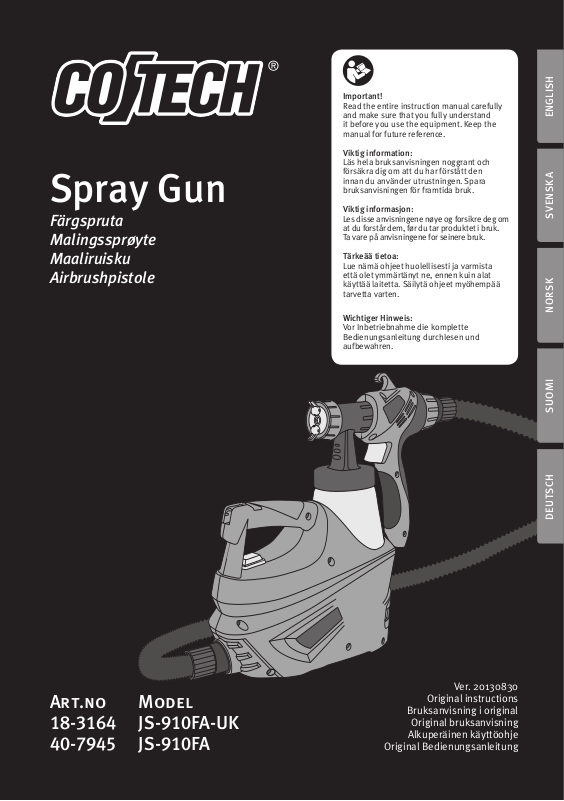

COTECH JS-910FA User manual

Spray Gun

Färgspruta
Malingssprøyte
Maaliruisku
Airbrushpistole

Important!

Read the entire instruction manual carefully
and make sure that you fully understand
it before you use the equipment. Keep the
manual for future reference.

Viktig information:

Läs hela bruksanvisningen noggrant och
försäkra dig om att du har förstått den
innan du använder utrustningen. Spara
bruksanvisningen för framtida bruk.

Viktig informasjon:

Les disse anvisningene nøye og forsikre deg om
at du forstår dem, før du tar produktet i bruk.
Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Lue nämä ohjeet huolellisesti ja varmista
että olet ymmärtänyt ne, ennen kuin alat
käyttää laitetta. Säilytä ohjeet myöhempää
tarvetta varten.

Wichtiger Hinweis:

Vor Inbetriebnahme die komplette
Bedienungsanleitung durchlesen und
aufbewahren.

ENGLISHSVENSK ANORSKDEUTSCH SUOMI

Art.no Model
18-3164 JS-910FA-UK
40-7945 JS-910FA

Ver. 20130830

Original instructions

Bruksanvisning i original

Original bruksanvisning

Alkuperäinen käyttöohje

Original Bedienungsanleitung

2

Spray Gun

Art.no. 18-3164 Model JS-910FA-UK
40-7945 JS-910FA

Please read theentire instruction manual before using theproduct and save it for
future reference. We reserve theright for any errors in text or images and any
necessary changes made to technical data. If you have any questions regarding
technical problems please contact Customer Services.

1. Safety

Warning! Read all theinstructions. Failure to adhere to thefollowing instructions
may lead to electric shocks, fires and/or serious injury. The term “power tools” in
thewarning text below refers to your handheld mains operated or battery operated tool.

1.1 General safety instructions for your safety and the safety of others

• Keep thework area clean and well lit. Cluttered surfaces and benches invite
accidents.

• Do not use themachine in adangerous environment. The machine should not be
used on moist or wet surfaces or in rain. Make sure that thework area is well lit.
When working in dusty atmospheres, make sure that theair is adequately circulated.
Do not operate power tools in explosive atmospheres, such as in thepresence of
flammable liquids, gases or dust.

• Avoid electric shocks. Avoid body contact with earthed or grounded surfaces such
as pipes, radiators, ranges and refrigerators when using power tools.

• Keep children and bystanders away. Keep children and visitors at asafe distance
from electrical machinery/tools and electric cables in theworkplace.

• Store power tools out of thereach of children. Power tools are dangerous in
thehands of untrained users.

• Do not abuse thelead. Do not carry themachine by its mains lead. Do not yank
themains lead to turn thepower off, pull theplug out instead. Make sure that
themains lead does not come into contact with heat, oil, or sharp edges.

• Secure theworkpiece firmly. Use clamps or vices if possible so that you can use
both hands to operate thepower tool, it is much safer than holding theworkpiece
in one hand.

• Do not overreach. Make sure that you stand steady and balanced all times.

• Turn thepower off. Pull out theplug and push in theemergency stop button before
servicing thetool and before taking abreak from work.

• Avoid accidental starting. Do not walk around with your finger on thetrigger of
apower tool if it is plugged in. Make sure that theon/off switch is set to OFF
before plugging in any power tool.

• Using extension leads If you use extension leads outdoors, only use those
designed for outdoor use. Only use extension leads with adequate wire core area
and roll out thewhole lead.

ENGLISH

3

• Use common sense and be careful. Think carefully before carrying out every
action, so that it is carried out safely. Never operate machines/power tools when
you are tired or under theinfluence of medicine.

• Inspect thetool for damage. Check thefollowing before turning thetool on:

ENGLISH

- that theguards and other parts are undamaged and working properly.

- that moving parts can rotate freely and are correctly aligned.

- that no moving parts can get caught.

- that there is no fault or defect that could affect theperformance of themachine.

• A safety guard or any other part that is damaged should be repaired by
atradesman or replaced. Damaged power leads and switches must always be
replaced by atradesman. Never operate atool if you cannot stop or start thetool
comfortably.

• Warning! Use only recommended accessories. The use of non-recommended
accessories can cause accidents and personal injury.

• Power tools should only be repaired by aqualified technician. This tool conforms
to current safety requirements. Repairs to thetool should only be carried out by
atradesman using original spares; otherwise thetool could cause accidents and
personal injury.

1.2 Safety instructions

• The spray gun must not be used in close proximity to sources of ignition such as
open fires, smokers, sparks, filaments, hot surfaces, etc.

• Be aware of potential hazards caused by thespray coating. Follow theinstructions
on thepackaging of thespray coating, especially those related to personal safety
equipment.

• Use all chemicals in awell-ventilated room suited for thepurpose.

• Warning! Never use aspray coating that you are unfamiliar with and do not know
how dangerous it is.

• If thepower lead is damaged, it must only be replaced by anauthorised service centre.

• Warning! Personal danger. Never point thespray gun at yourself, other persons or
animals.

• Make sure that no solvent fumes are sucked into theturbine when thespray gun is
used indoors.

• Toxic fumes can be produced from working with thespray gun that could be
hazardous to your health.

• ALWAYS use suitable safety goggles, gloves, breathing masks, etc. to prevent
paint, solvents and poisonous fumes from coming into contact with eyes and skin.

• Pay attention to thewind direction when using thespray gun outdoors.
When working indoors, ensure that there is adequate ventilation.

• Do not point thespray gun at theturbine.

• Never let children use thespray gun.

• Do not disassemble theproduct and do not try to repair it yourself.

4

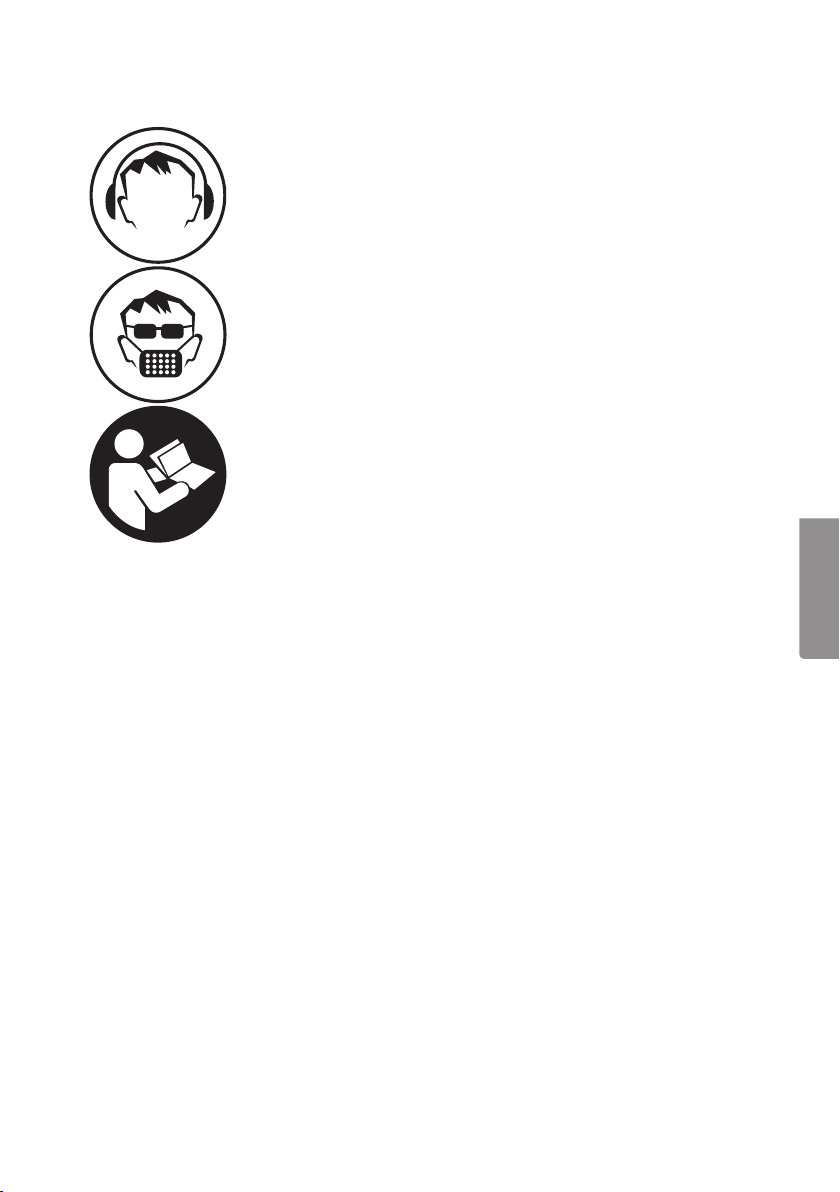

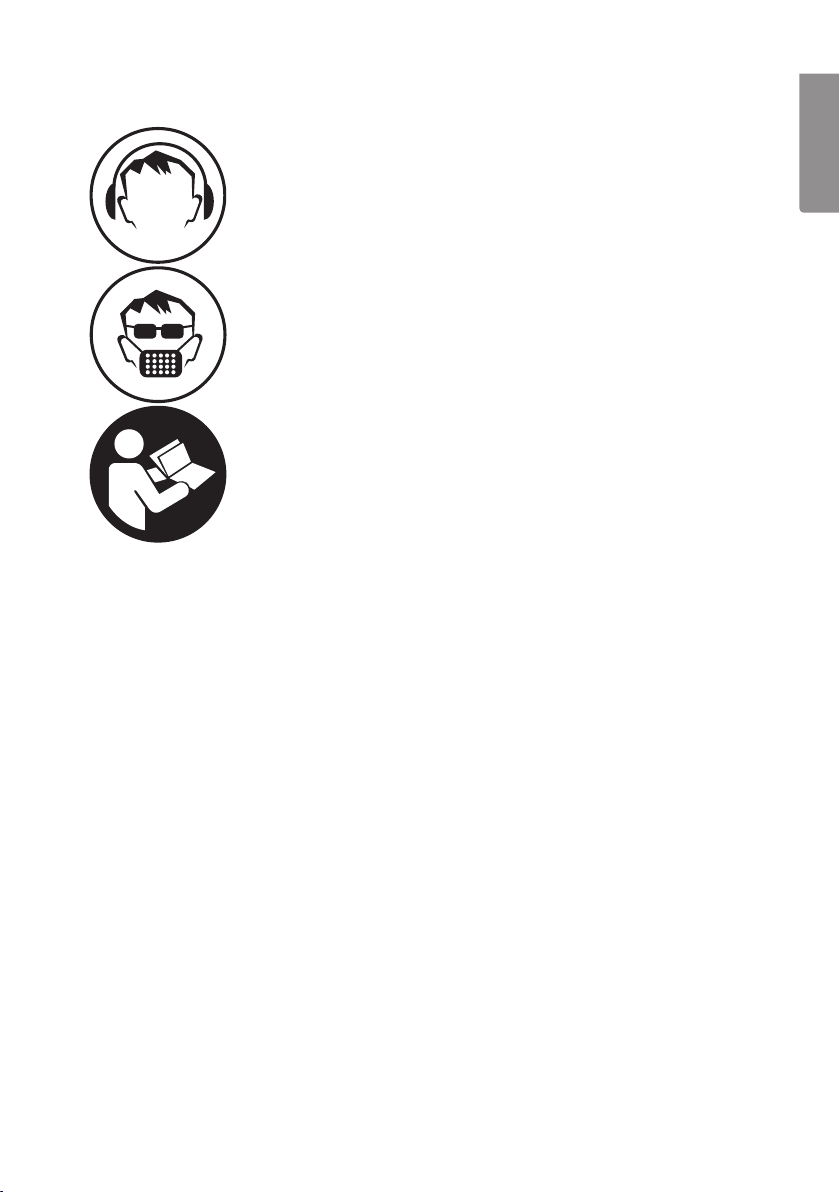

1.3 Safety symbol guide

Wear ear protection.

Wear safety glasses or visor and aface mask.

Read theentire instruction manual before use
and save it for future reference.

2. Coatings suitable for use with this spray gun

Water- and solvent-based paints, clear lacquers, wood stains, primers,
2-component paints, impregnating agents, rust inhibitors, etc.

Coatings NOT suitable for use with this spray gun

• This product is not designed for use with emulsion paints, alkali-based or
acid-based paints.

• Not for use with calcimine paints such as whitewash or Falu Red.

ENGLISH

3. Product description

• Cotech HLVP Spray Gun (High Volume Low Pressure). A turbine delivers
acontinuous volume of air that atomizes thepaint at low pressure, thus minimizing
therisk of paint runs and shortening thedrying time.

• Variable fluid feed control.

• Produces almost no paint mist, which means that you can paint with minimum
paint loss and masking.

• For lacquers, glazes, stains and wood preservative.

• Delivery: 200 ml/min.

• Comes with viscosity cup and 2.1 m air hose.

5

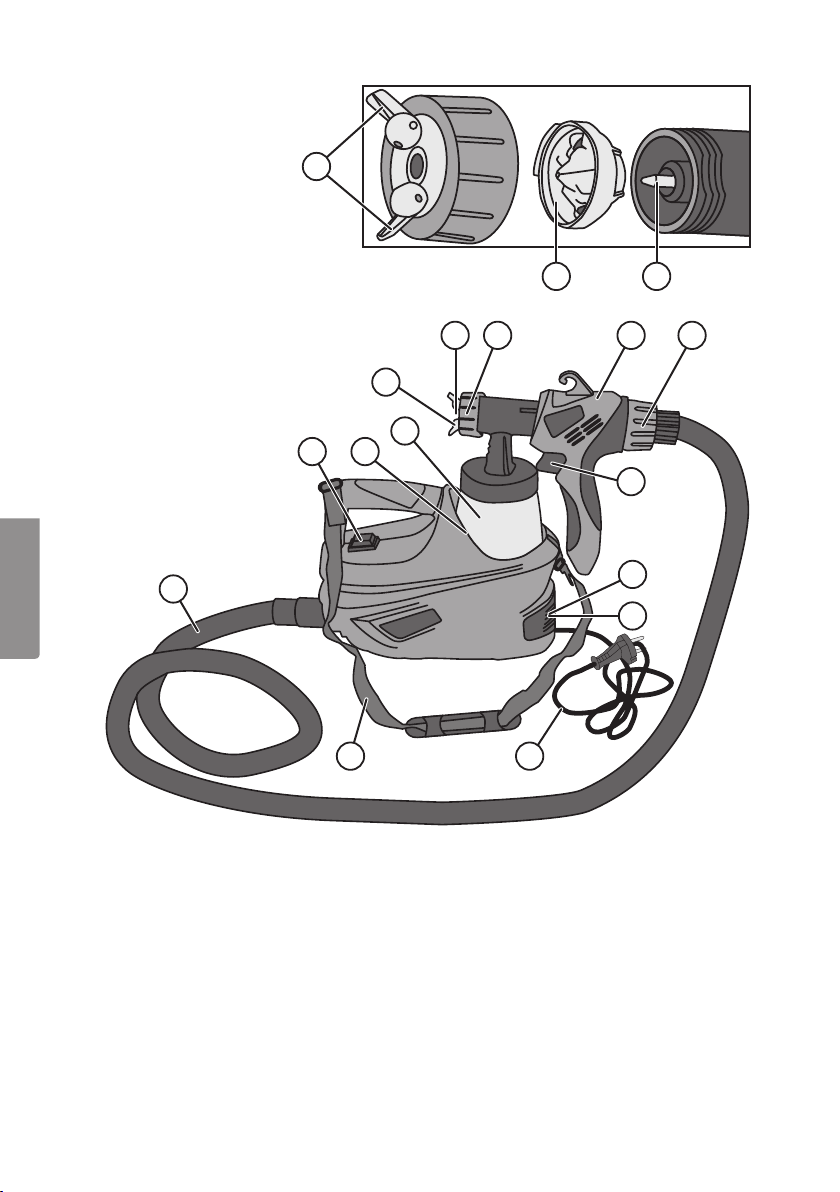

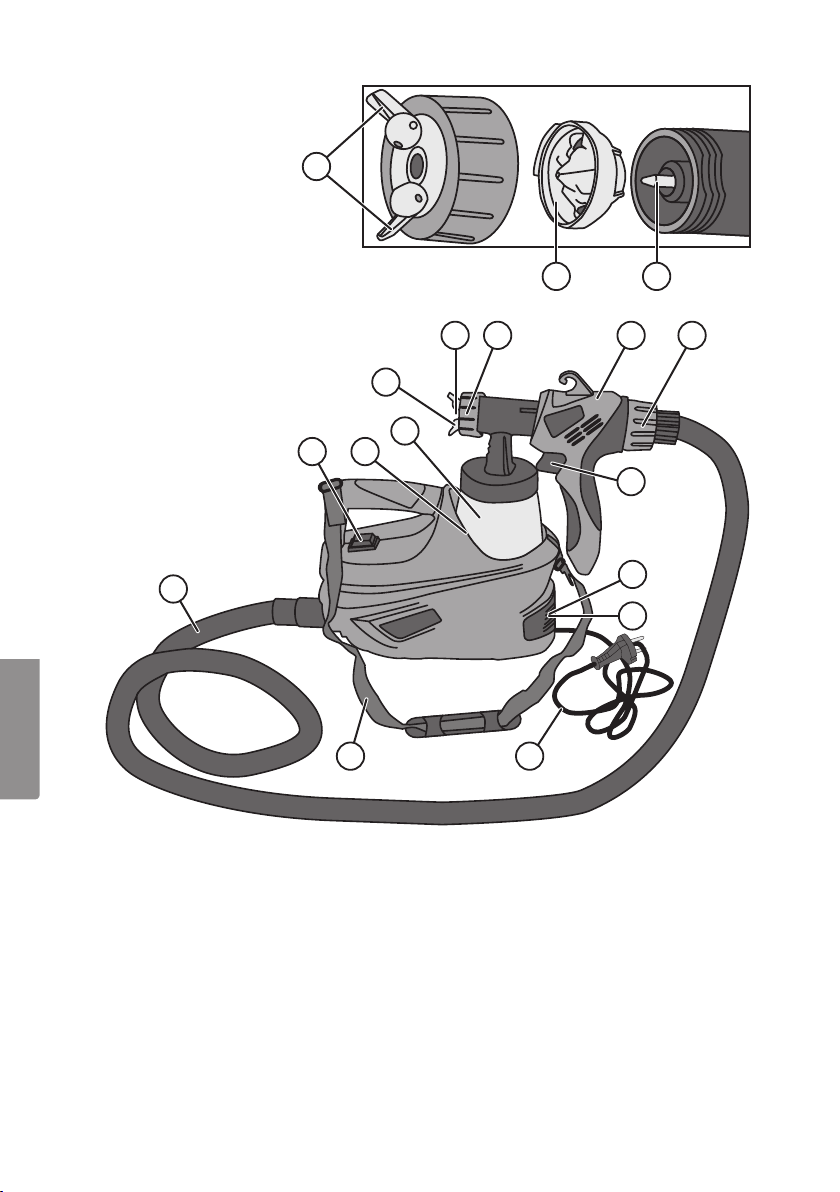

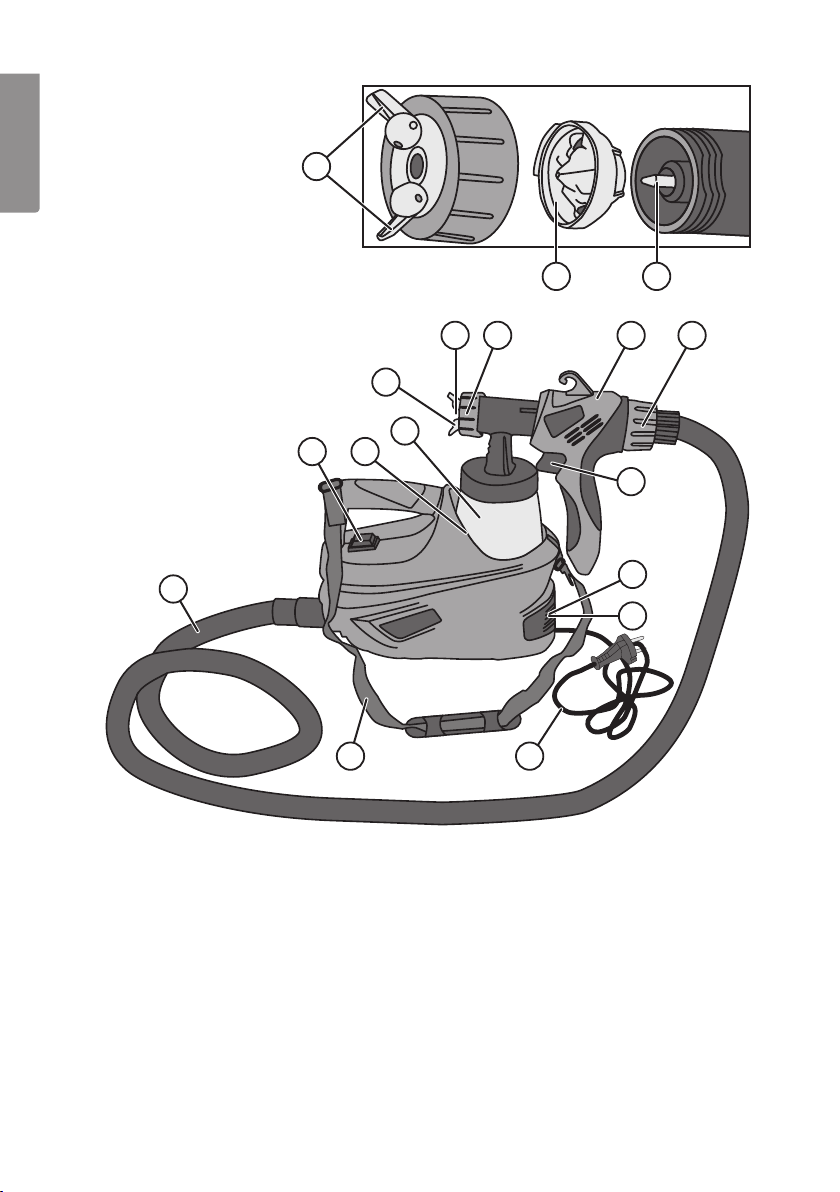

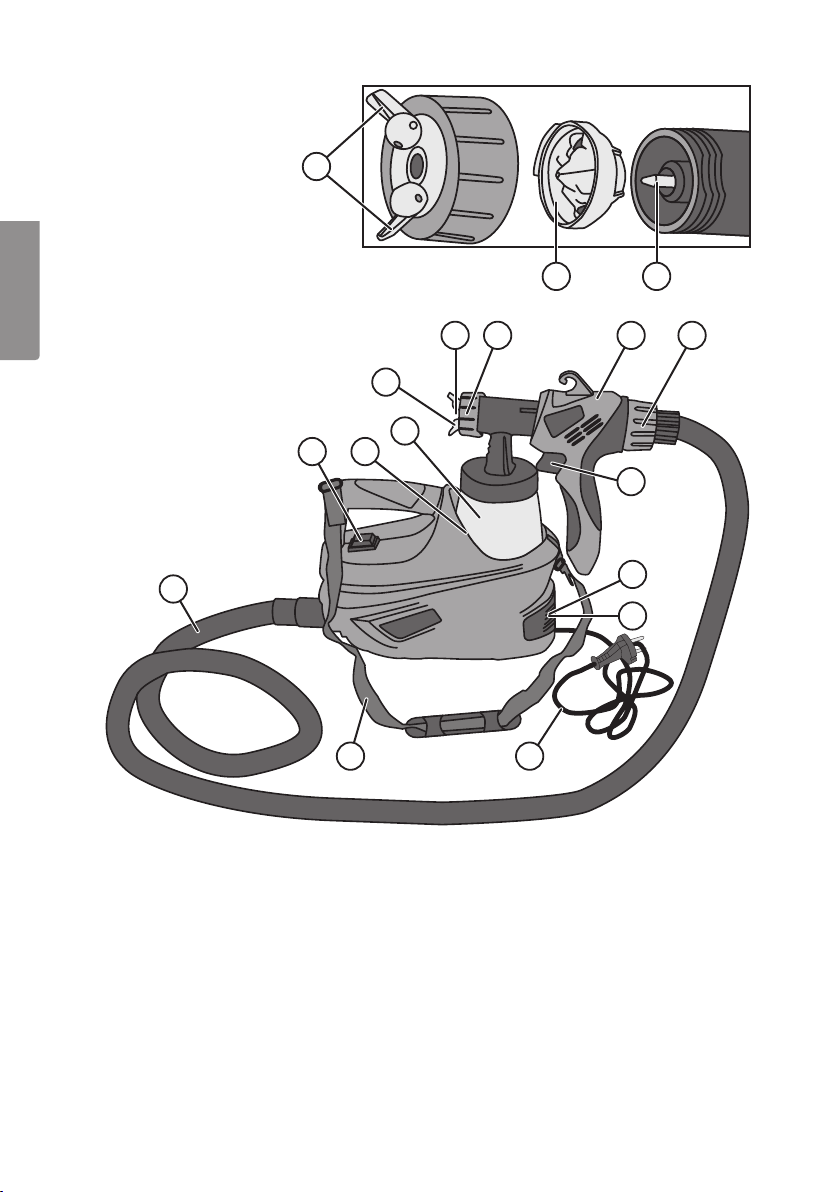

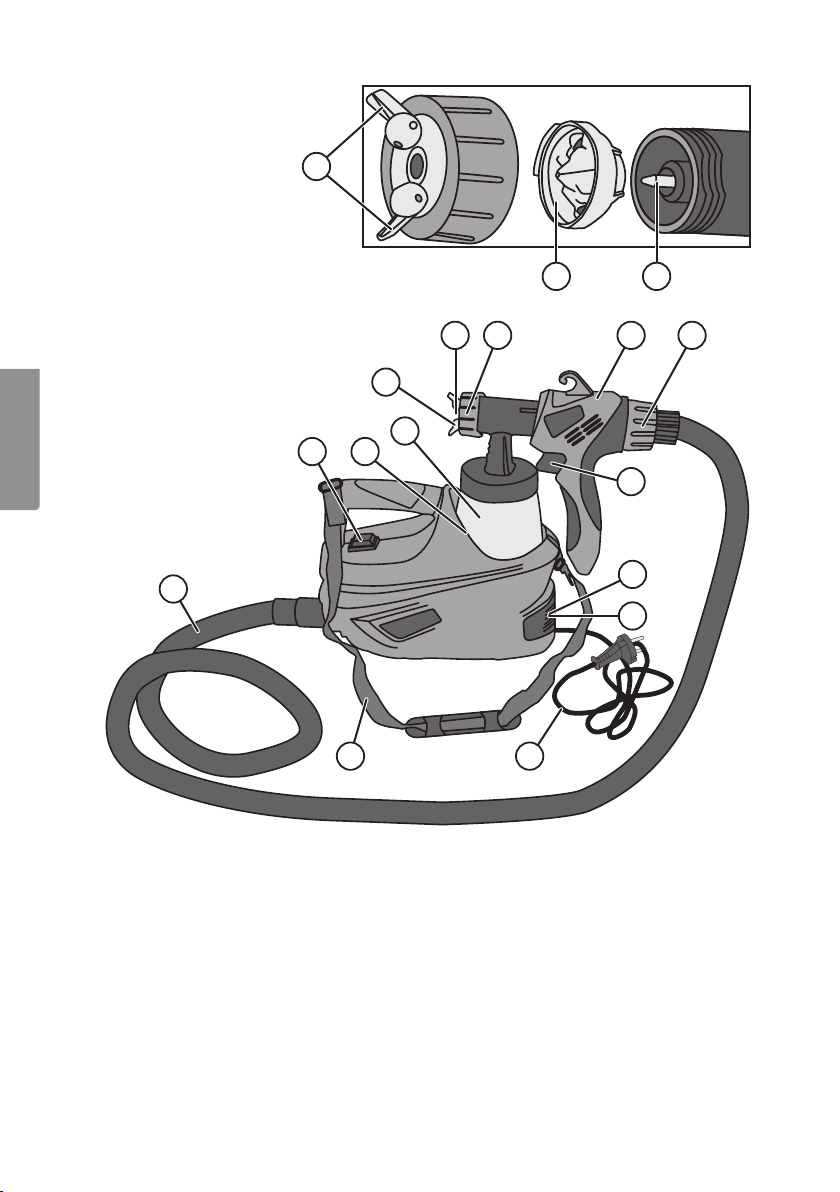

4. Features

ENGLISH

8

1

2 15

1 3 4

2

14

137

5

10

11

6

1. Spray pattern lever

2. Nozzle

3. Retaining ring (for nozzle)

4. Spray gun

5. Trigger

6. Fluid control knob

7. Power switch ON/OFF

8. Air hose

129

9. Shoulder strap

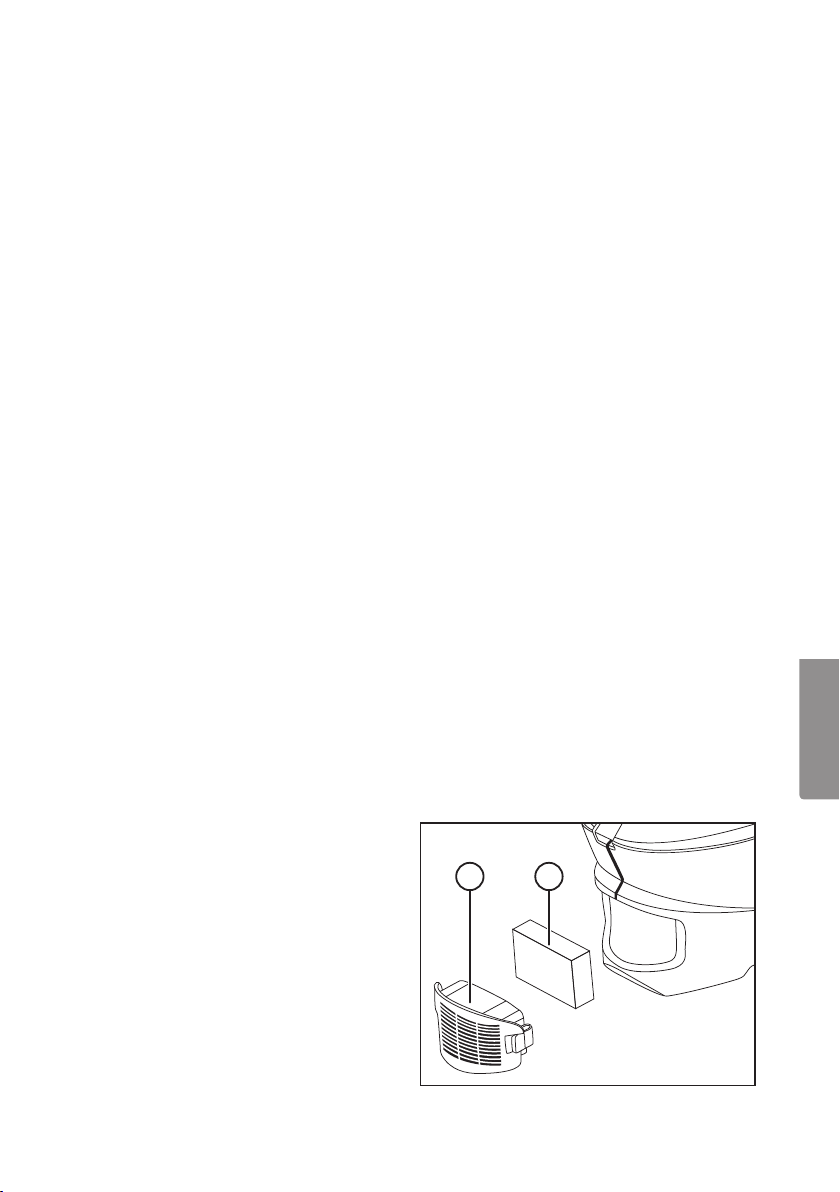

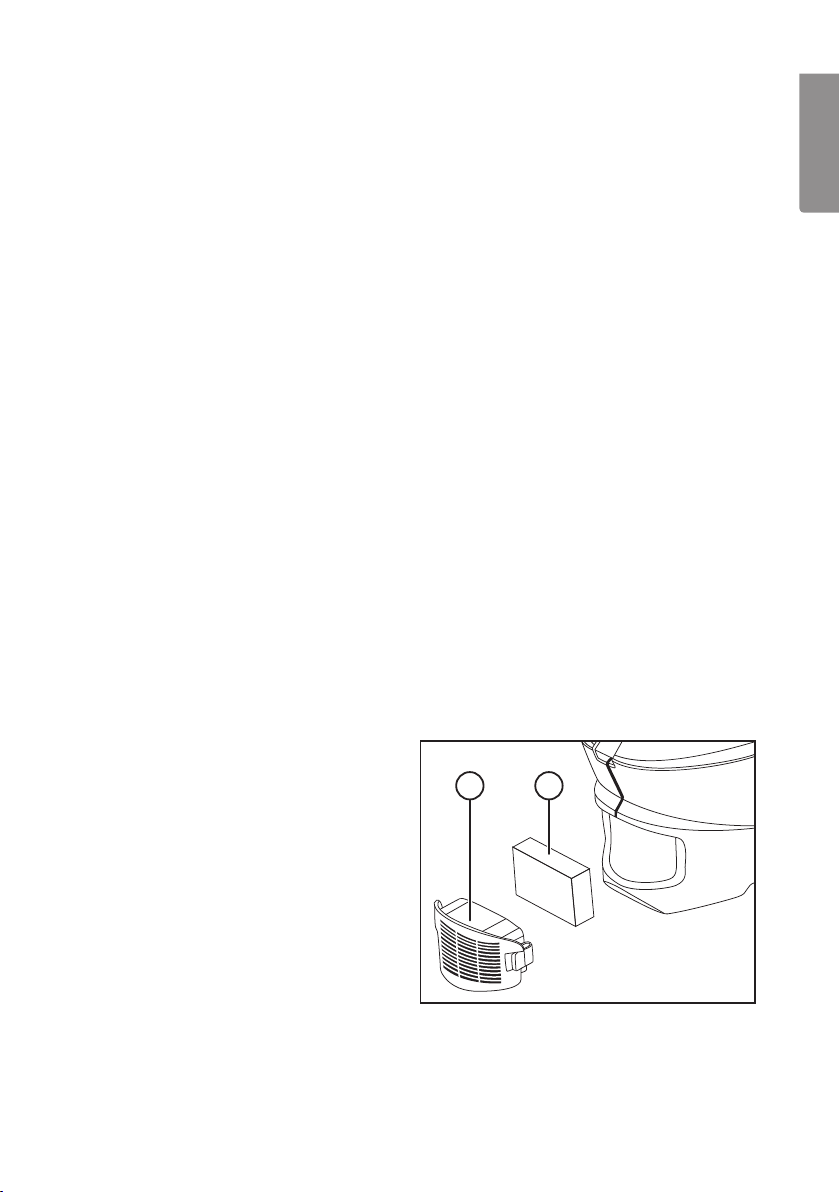

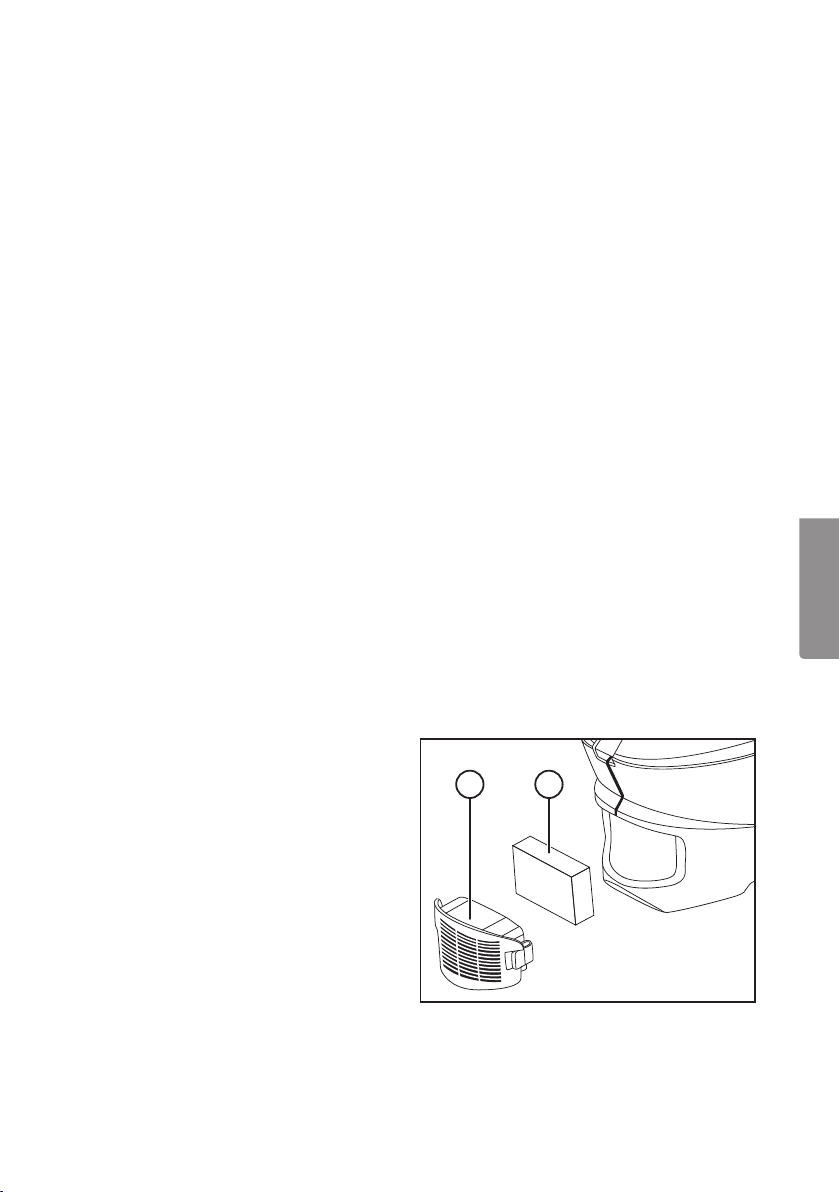

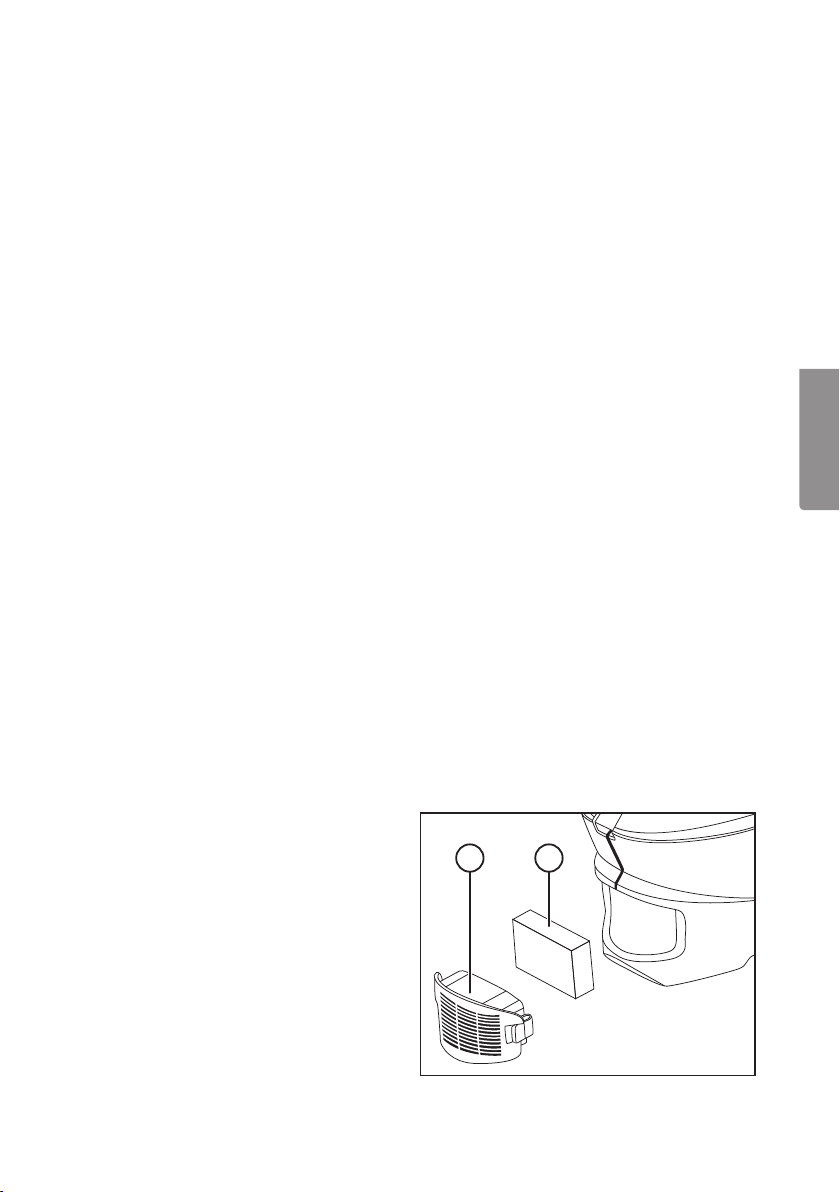

10. Air filter

11. Air filter cap

12. Power lead with plug

13. Spray gun holder

14. Paint container

15. Paint needle

6

5. Preparations

5.1 Checking/adjusting the viscosity of the coating

Thoroughly shake thecan of coating material before opening it. Spray paint normally
needs to be diluted (we suggest that you test thepaint before diluting it). Follow
themanufacturer’s recommendations for diluting theproduct. Ask your paint retailer
for advice if you are unsure but remember to mention that you are using aHVLP
spray gun. The thickness of paint is denoted by its viscosity and is measured by letting
acertain amount of paint run through ahole of acertain diameter. The longer it takes
for thepaint to run through thehole, thehigher theviscosity. The shorter thetime,
the lower theviscosity. Viscosity is given in seconds (DIN-seconds).
Warning! Only use spray coating with aflash point above 21 ˚C.

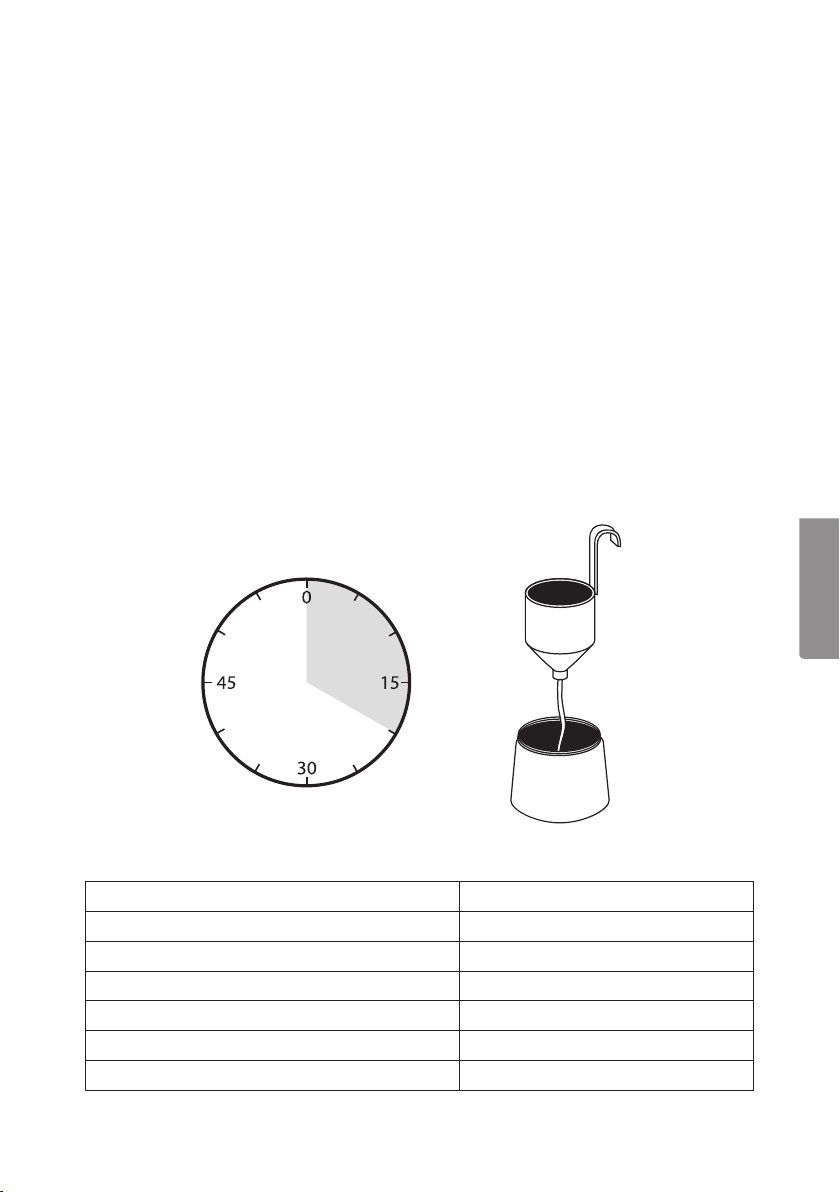

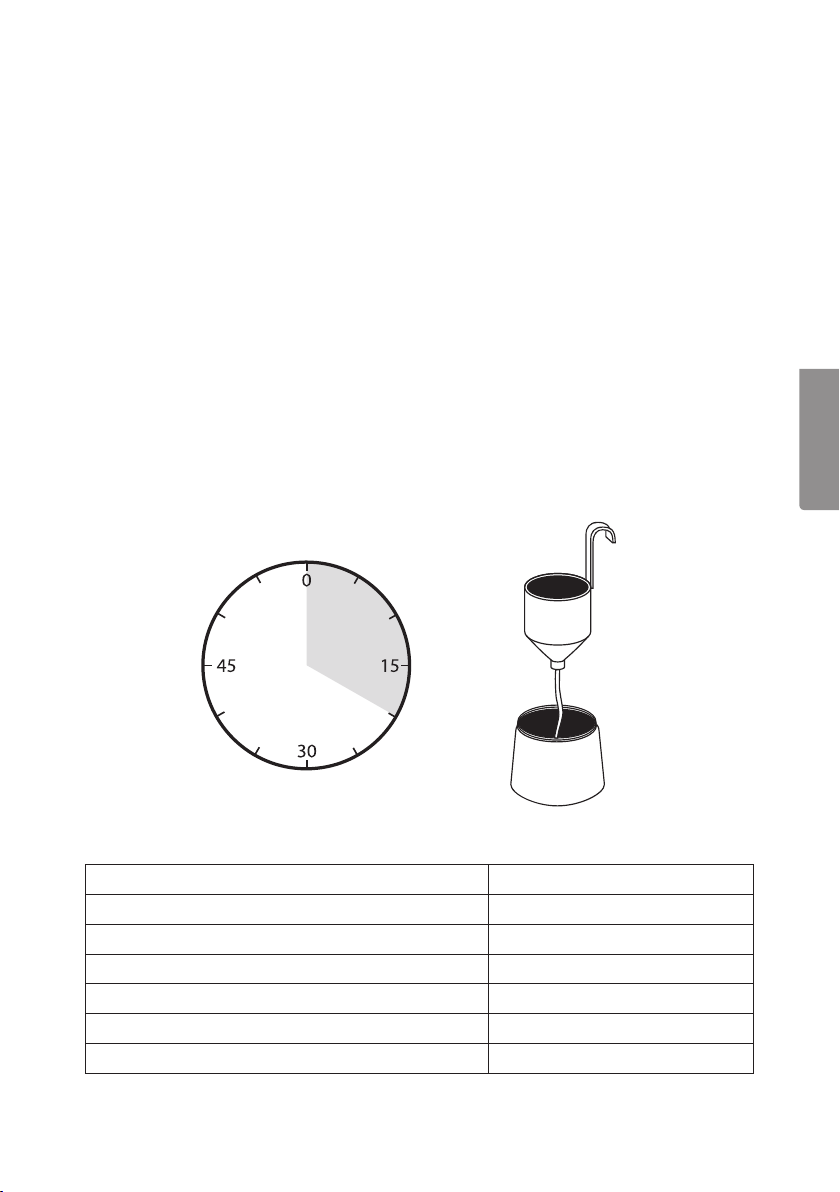

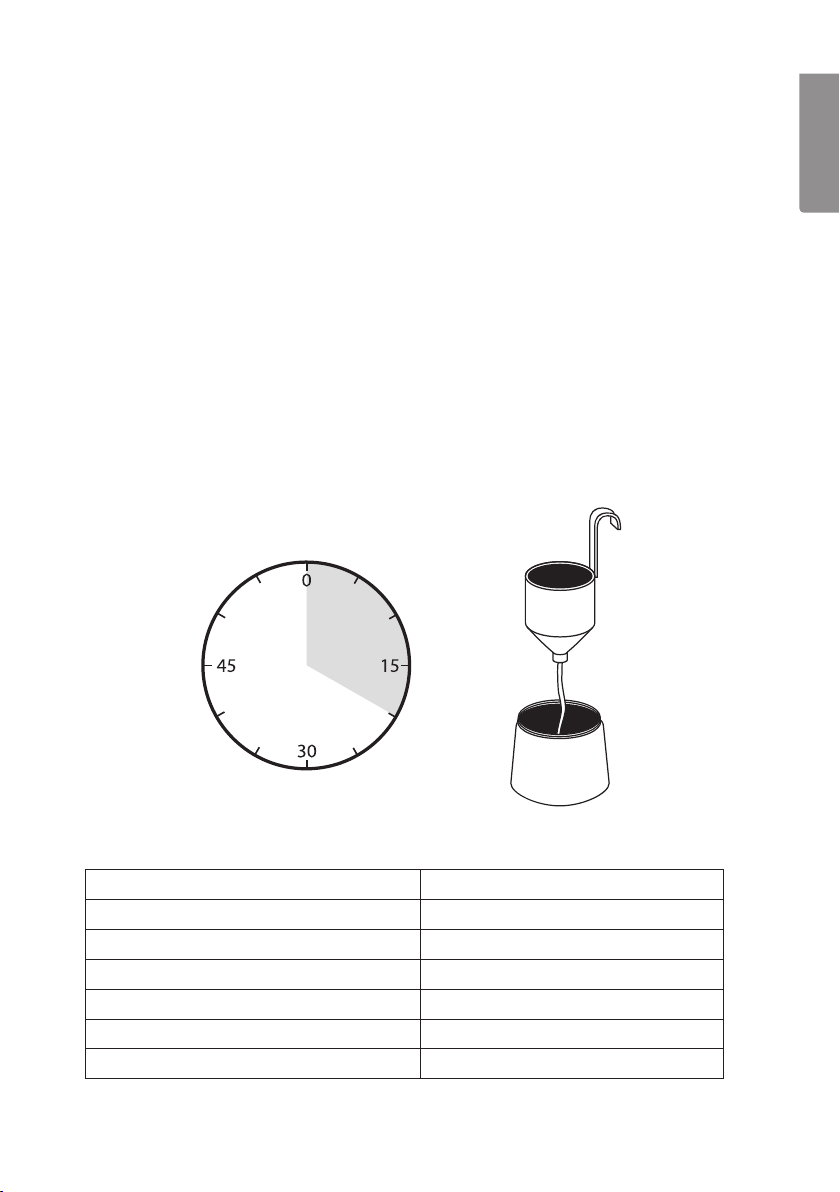

Measuring the viscosity

1. Shake thecan containing thespray coating for along time before measuring.

2. Dip theentire viscosity cup into thespray coating so that it fills completely.

3. Empty theviscosity cup and measure how long it takes for thefluid to run
through thehole.

4. Dilute thepaint if it is too thick and measure it again.

ENGLISH

Guidelines for the viscosity of spray coatings

Spray coating Viscosity in DIN-seconds

Primer containing solvent 25–40
Varnish containing solvent 15–40
Water-soluble primer 25–40
Water-soluble varnish 20–35
Wood preservative, paint remover, oil Undiluted
Disinfectant, insecticide Undiluted
Vehicle paint/lacquer 20–35

7

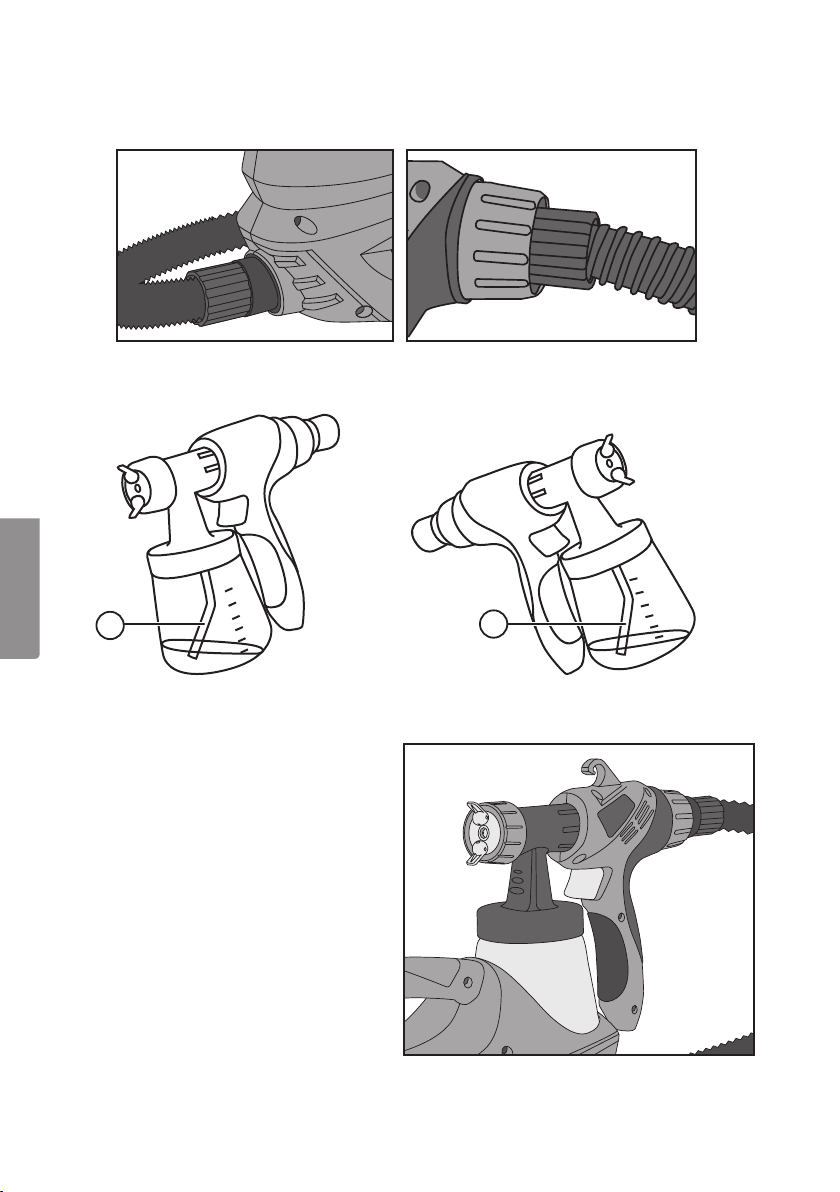

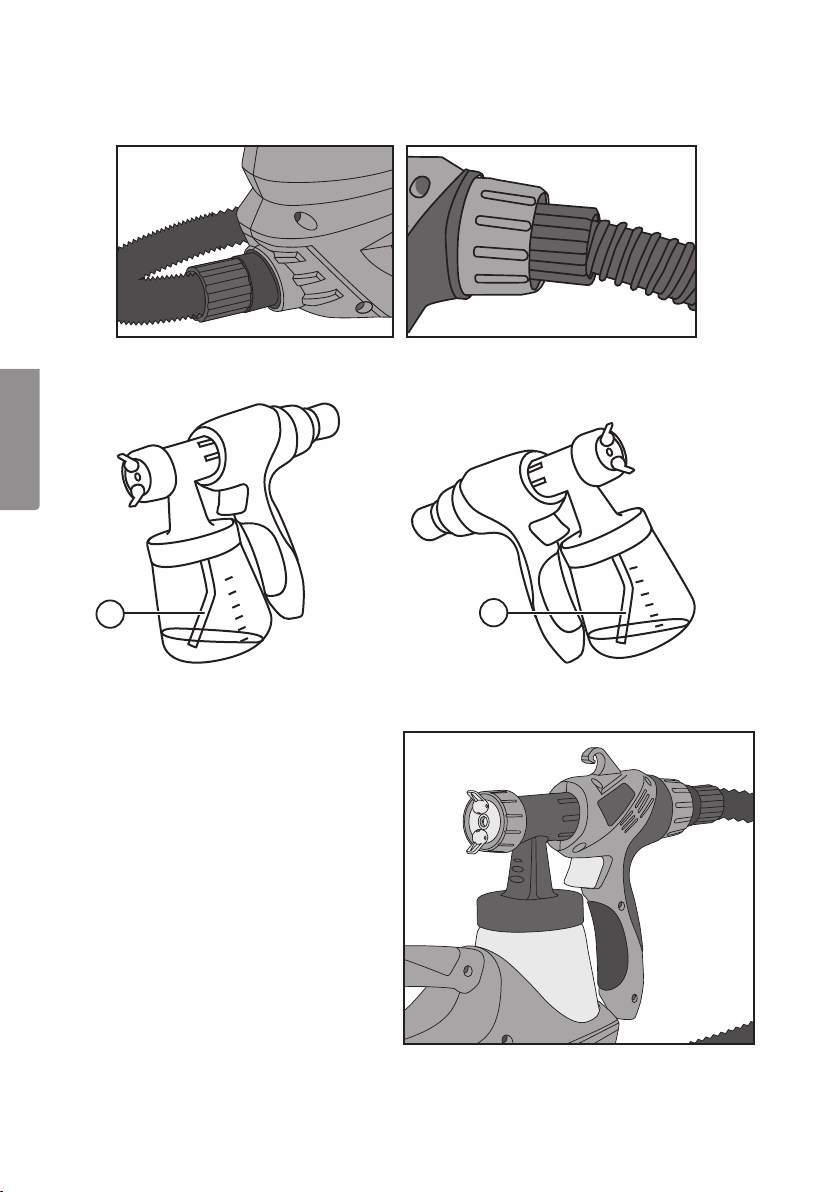

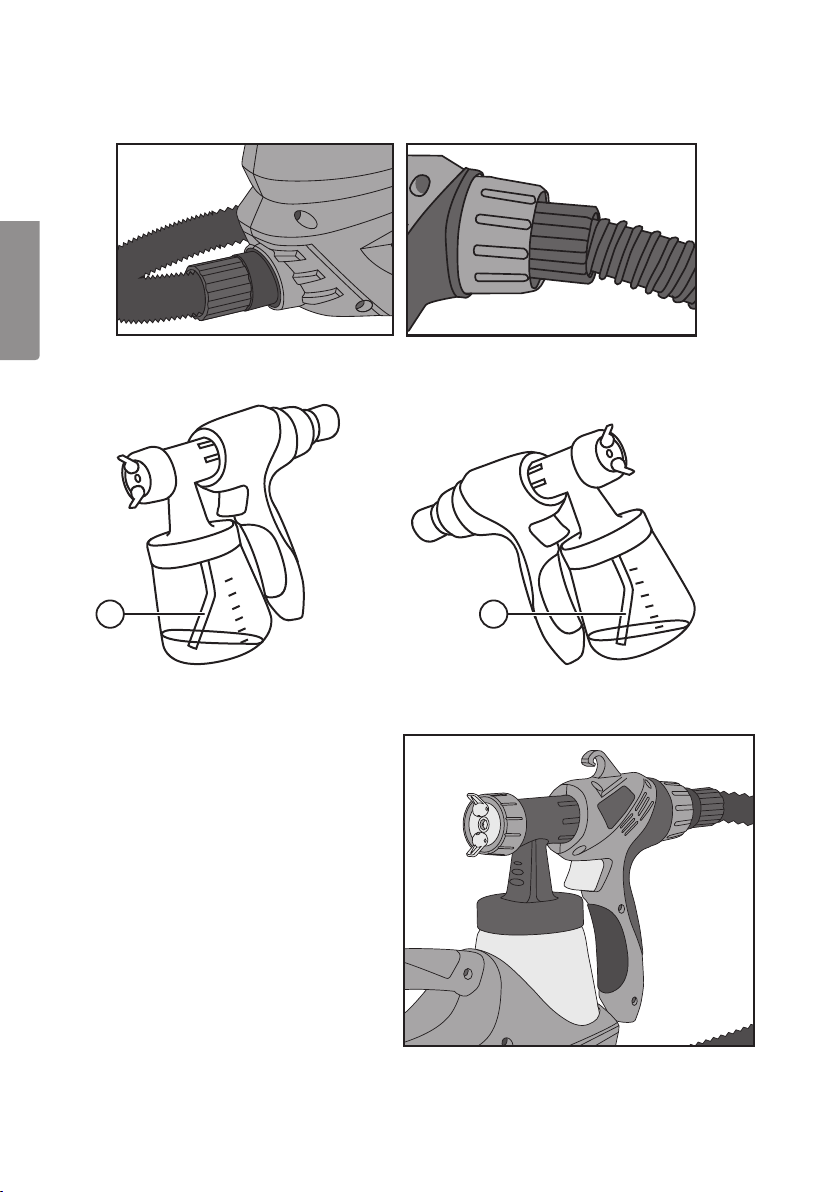

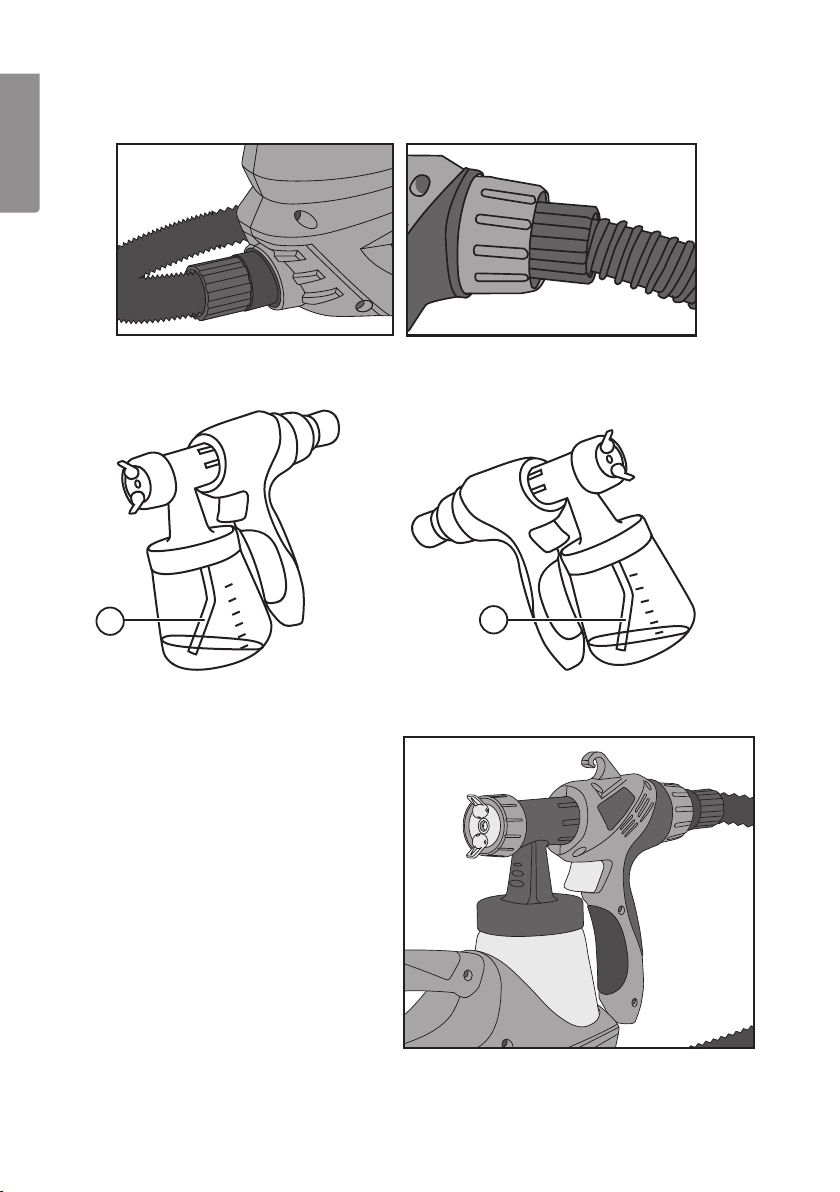

5.2 Preparing the spray gun for use

1. Attach theshoulder strap (9).

ENGLISH

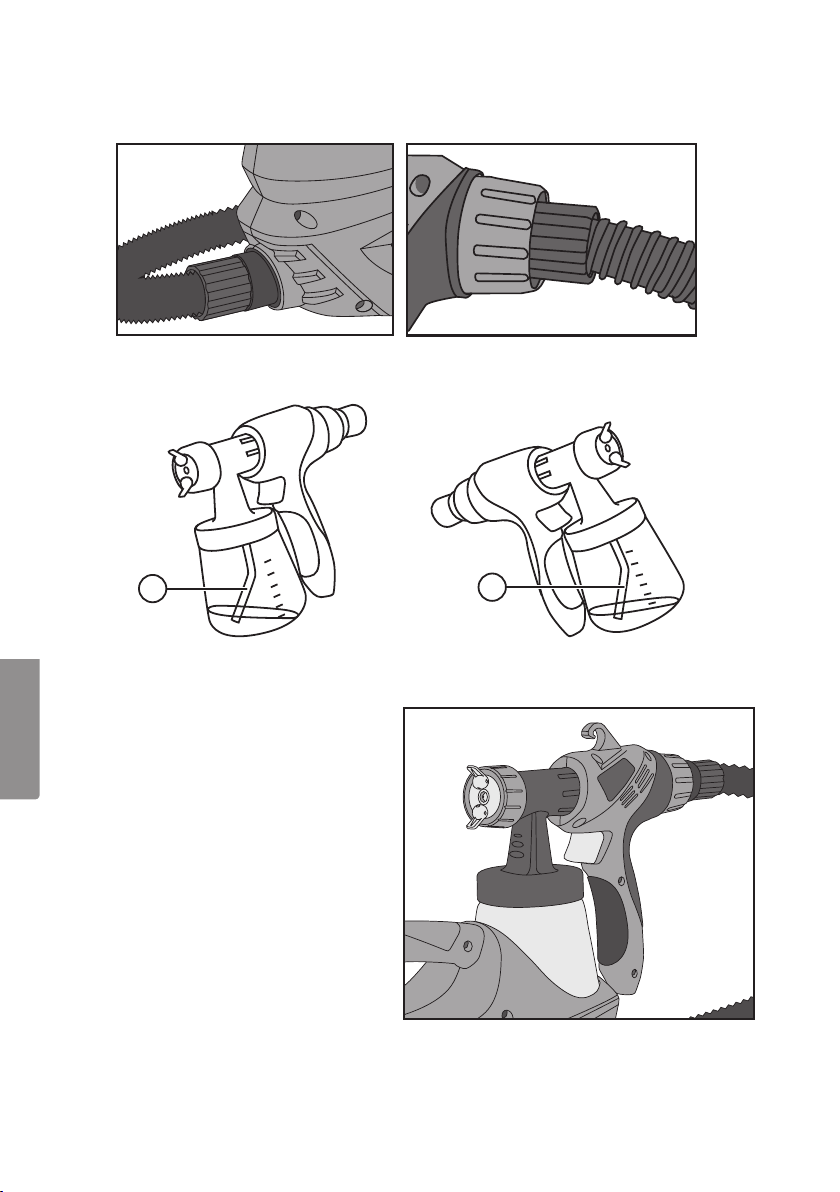

2. Connect theair hose (8) to both theturbine and thespray gun.

3. Unscrew thepaint container (14).

a

4. Adjust thesuction tube. Twist it forward to spray downwards (A) and backward to
spray upwards (B).

5. Place thecontainer on apiece
of paper or acloth. Pour in
thespray coating fluid and screw
thecontainer onto thespray gun.

6. Stand theassembled spray gun
on aclean and level floor. Make
sure that there is no dust around
that could be sucked into thefilter.

7. Hold thespray gun and start
theturbine using thepower
switch (7). Test spray thegun on
apiece of waste cardboard or
such, and adjust thepaint flow
and nozzle accordingly.

8

b

5.3 Preparing the object to be sprayed

• The quality of thefinish will depend on how clean and smooth thesurface is before it is
sprayed. Remove any rust or old paint with sandpaper if necessary. Clean thesurface
of dust before spraying.

• Cover all surfaces that are not to be sprayed with plastic sheets or newspapers.
Cover all hinges, screws, etc within thespraying area.

6. Settings

N.B. Ensure that thevoltage marked on theproduct matches thepower supply to be used.

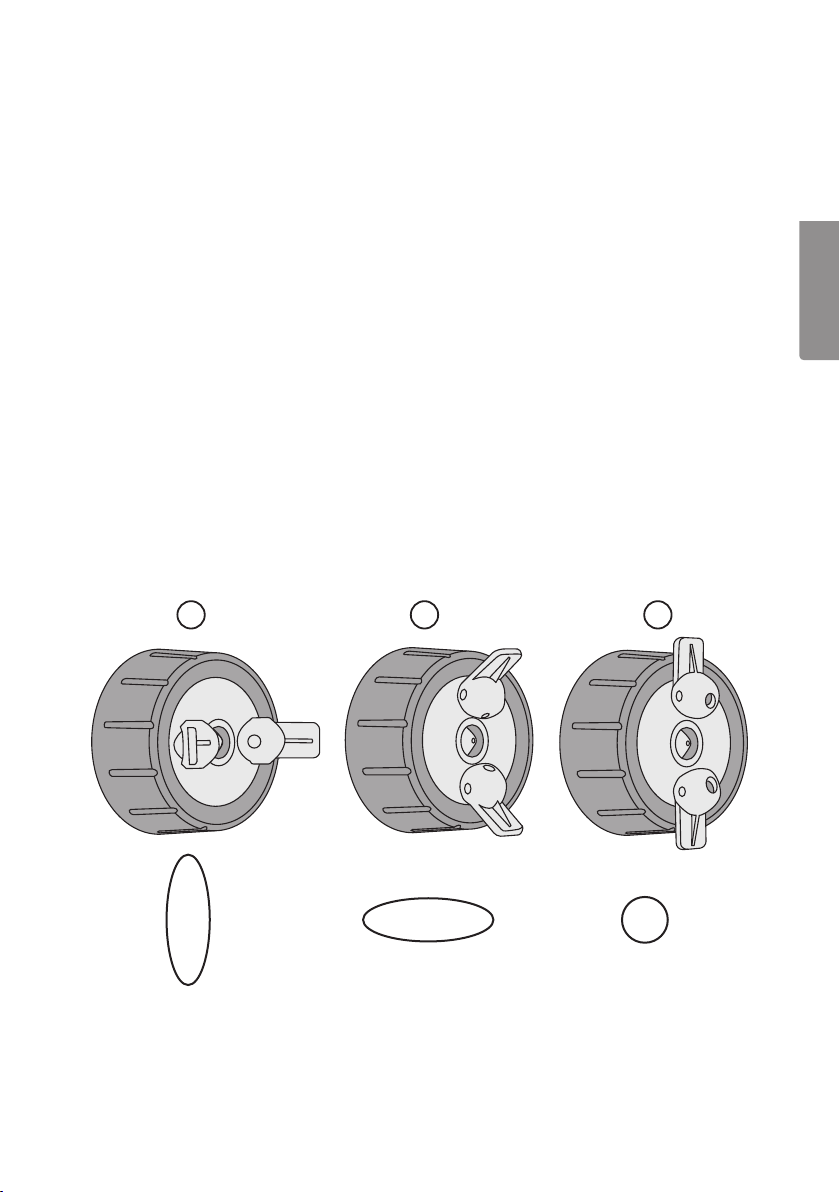

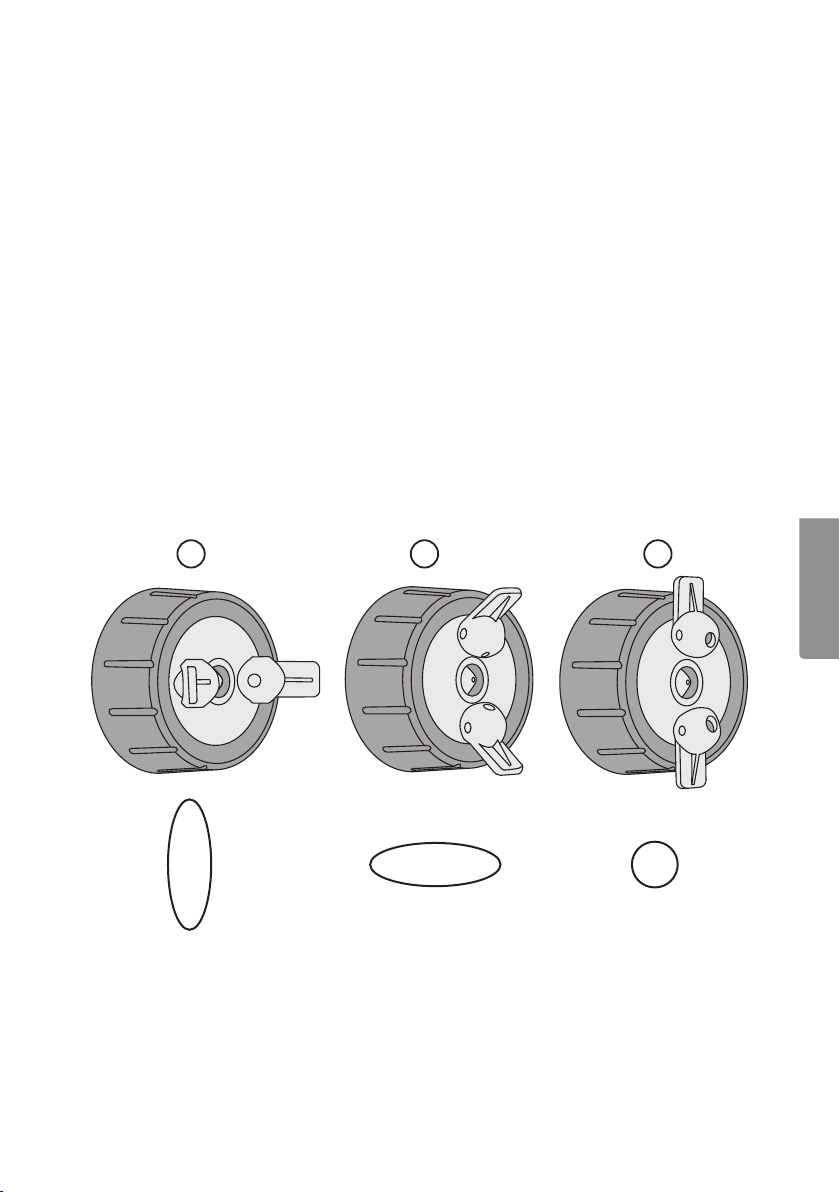

• The spray gun can be set to horizontal, vertical or round spray patterns.

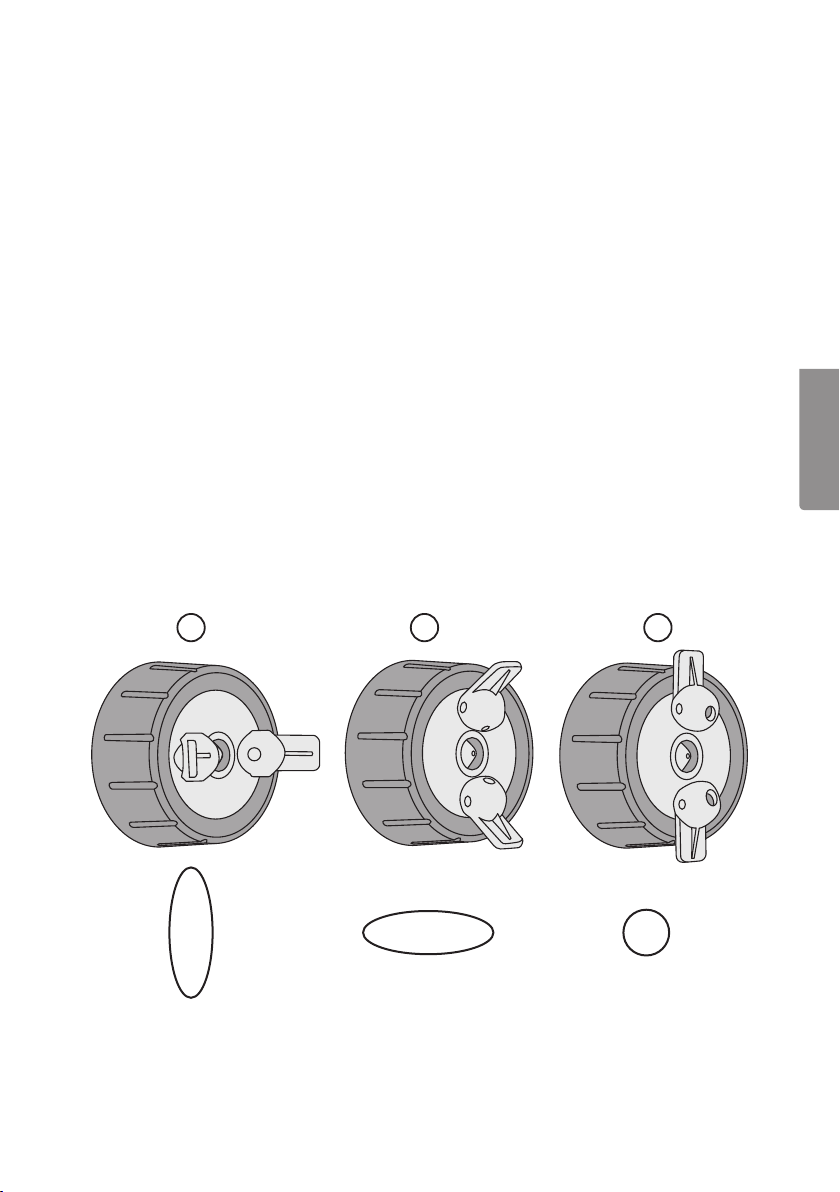

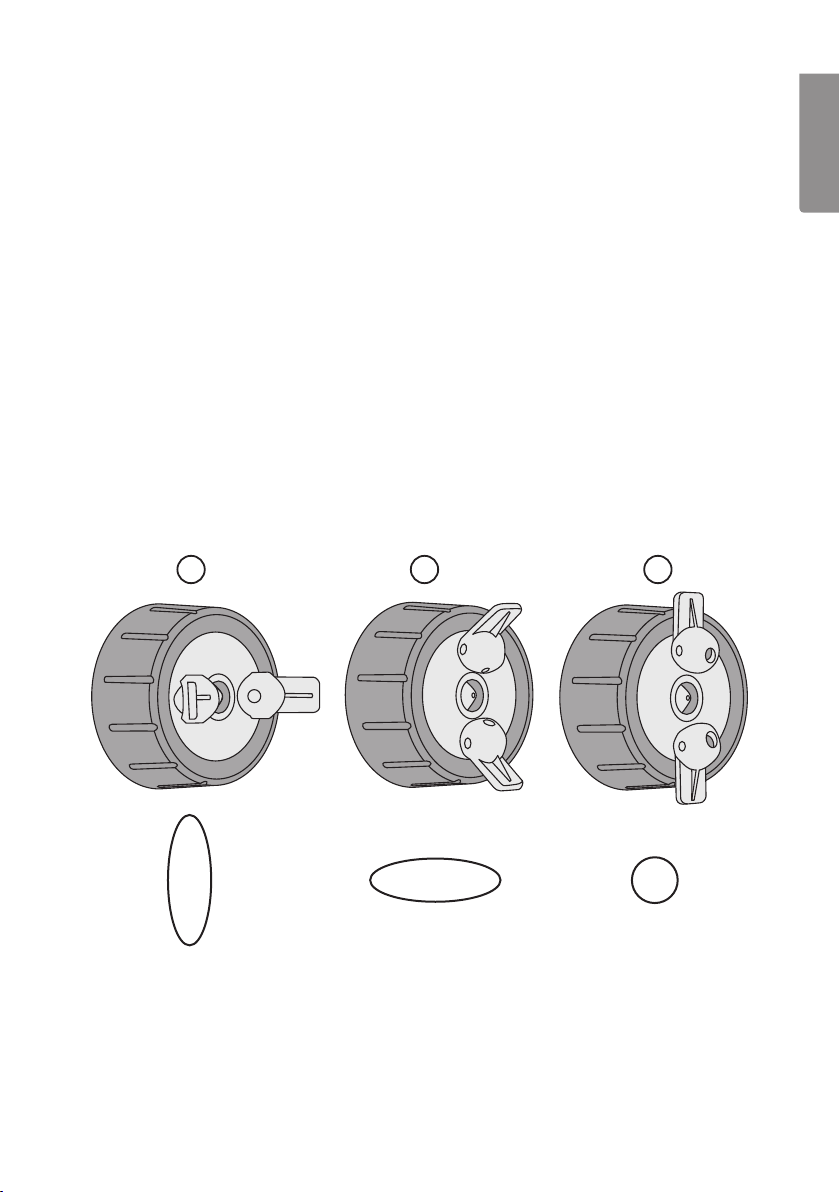

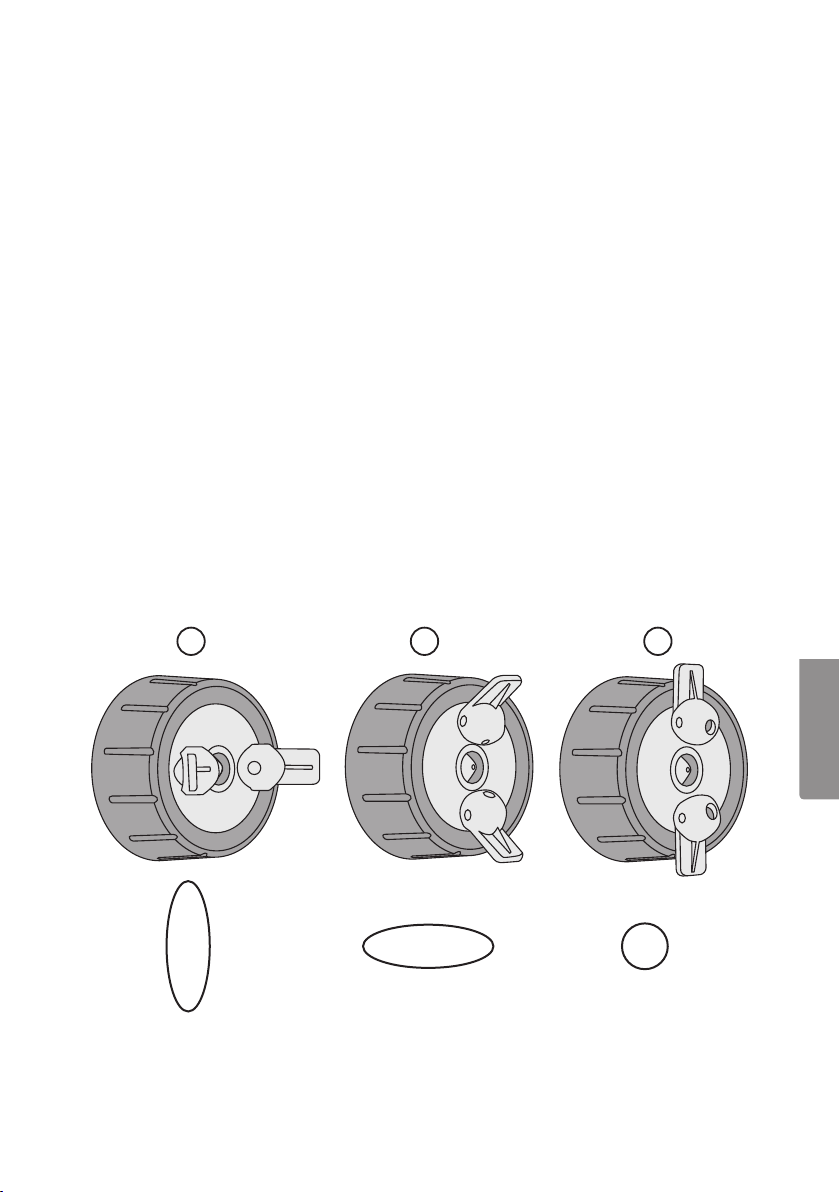

• The spray gun has 3 different spray pattern settings:

Undo theretaining ring (3) and twist thenozzle to change thesetting and then tighten
theretaining ring again.

A) Vertical pattern for spraying from side to side.
B) Horizontal pattern for spraying up and down.
C) Round pattern for spraying into corners or hard-to-reach places.

Warning! Do not pull thetrigger whilst adjusting thenozzle. This is dangerous and
might result in personal injury.

ENGLISH

a

B C

9

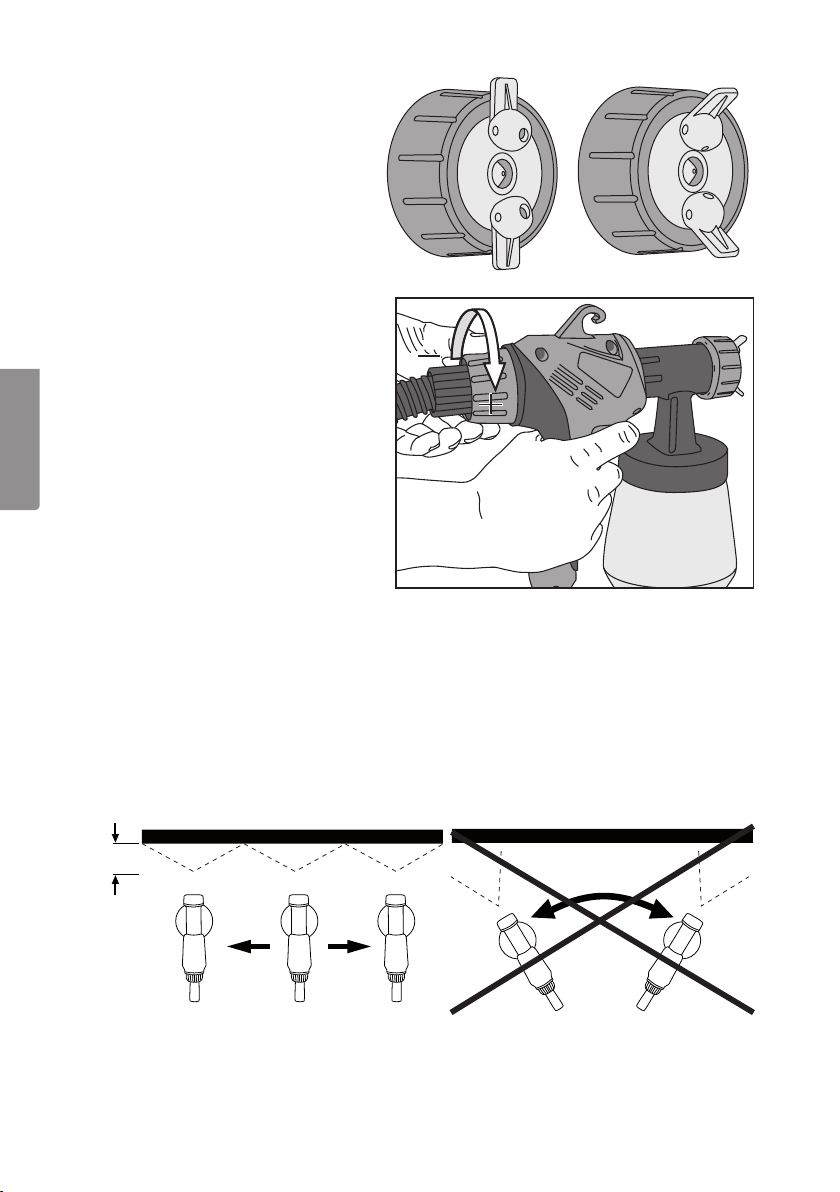

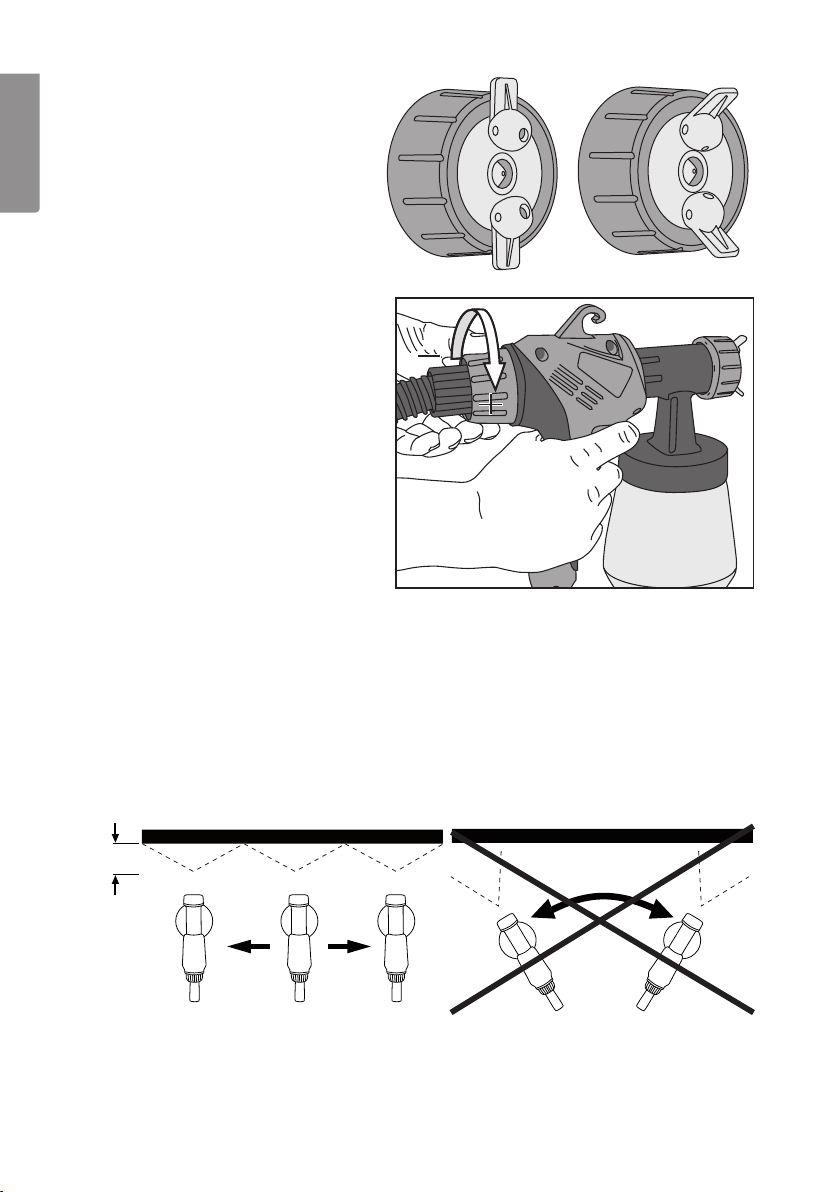

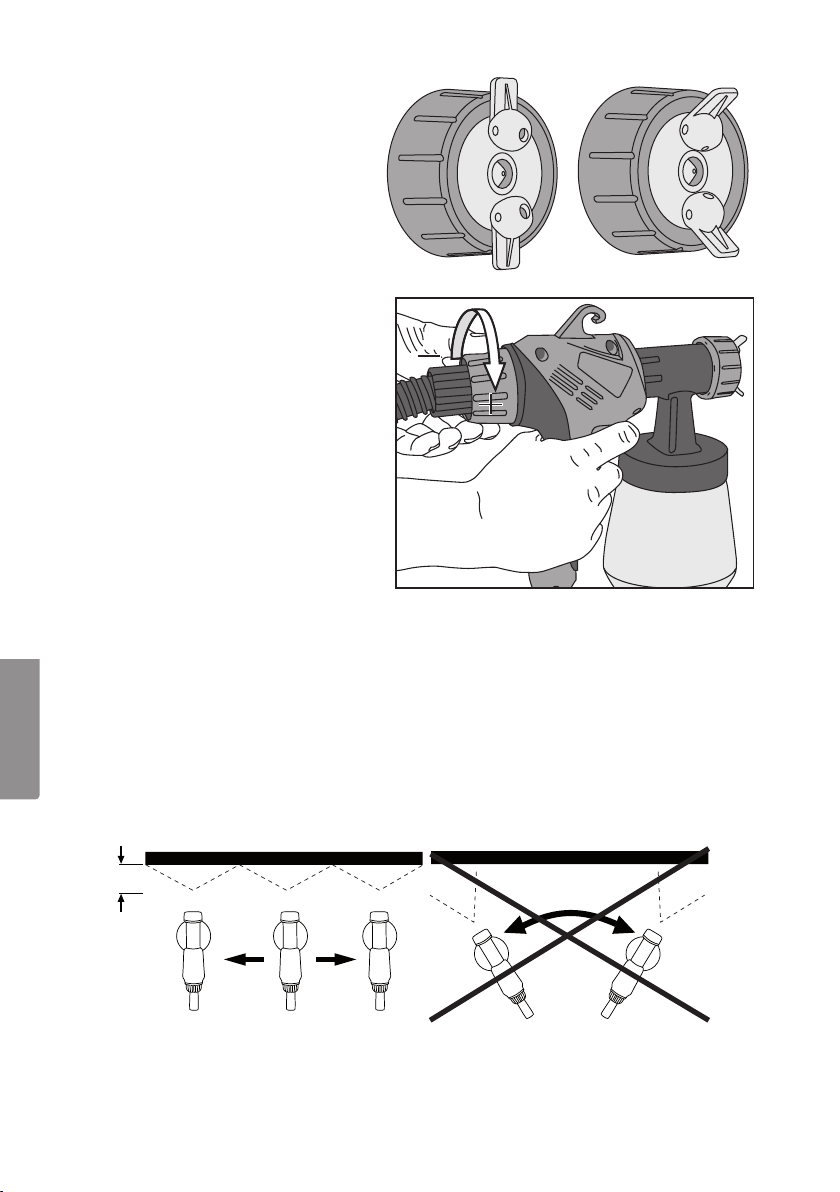

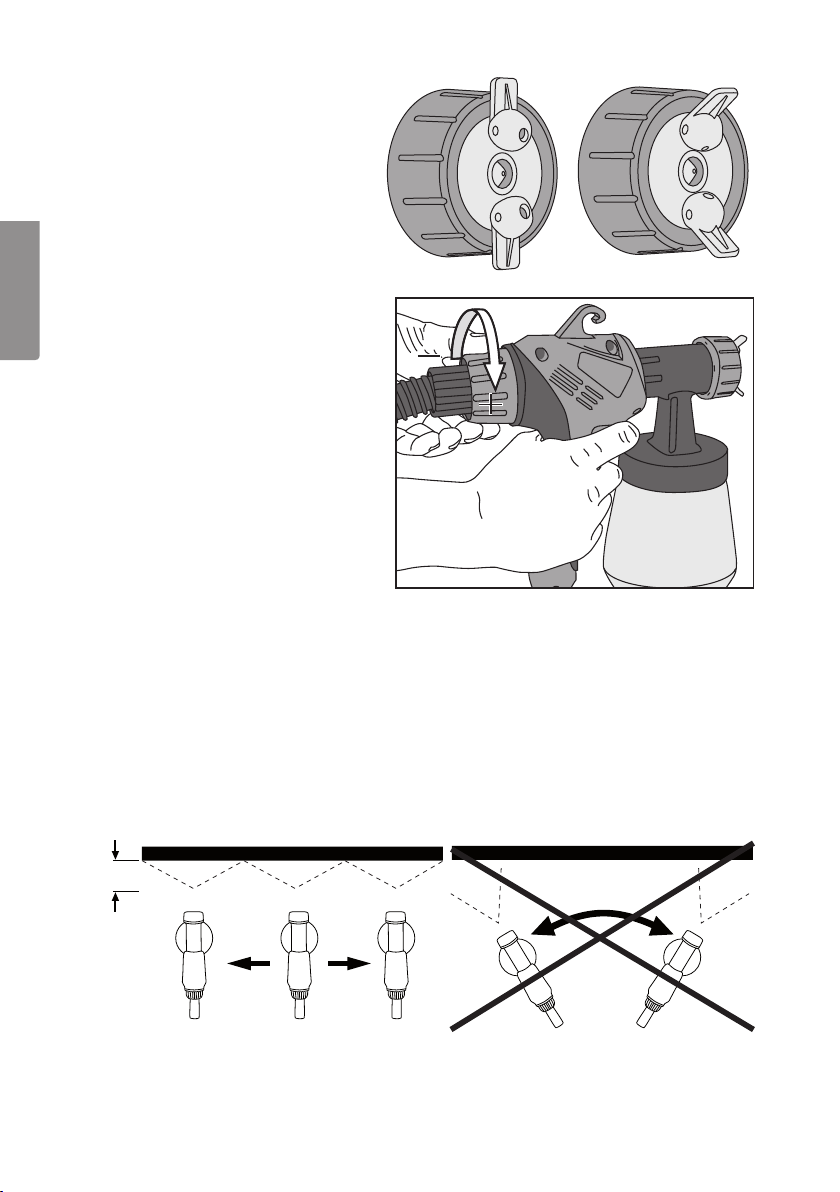

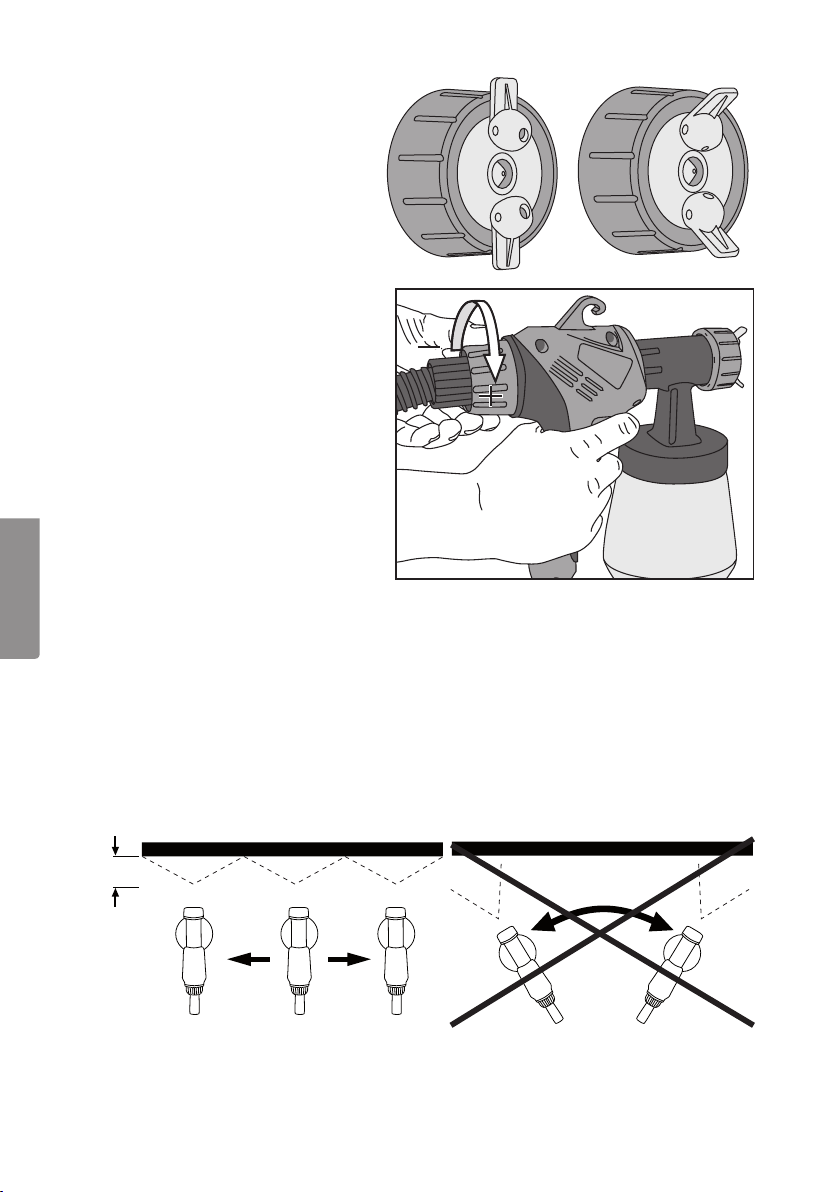

The nozzle also has aspray pattern
width adjustment lever: Pull thelever
(1) back for around spray
pattern (C) or push thelever forward

ENGLISH

for anoval spray pattern (A) or (B).

Fluid flow control

Adjust thepaint flow using thefluid
control knob (6) on theback of
thespray gun.
Turn theknob anticlockwise to
reduce thepaint flow and clock­wise to increase thepaint flow.

7. Spraying technique

• Always practice on apiece of scrap cardboard or similar before starting your project.

• Hold thespray gun 5–15 cm away from thesurface of theobject. Test to find
asuitable distance before starting.

• Always begin your spray stroke 15–20 cm before thework and finish it 15–20 cm
after thework. Move your arm in awide sweeping motion (Fig. 10a).

• It is important that thespray gun is kept parallel to thesurface (Fig. 10a), if not you
will end up with more paint in themiddle and less at thesides which leads to paint
runs and poor finishes (Fig. 10b).

10a 10b

• Regularly check during spraying that there is no paint build up on thenozzle (2),
as this prevents thespray gun from working properly. Clean if necessary.

10

Pausing from work

1. Switch theturbine off using thepower switch (7).

2. Place thespray gun in theholder (13) on theturbine.

After finishing work

1. Switch off theturbine. Pull thetrigger so that any paint left in thespray gun runs
back into thecontainer.

2. Unscrew thecontainer and pour any leftover paint back into its can.

3. Clean as much paint as possible off thecontainer and suction tube using asoft
brush or cloth.

4. Pour solvent or water (depending on type of paint used) into thecontainer and screw it
back onto thespray gun. Warning! Only use solvent with aflash point above 21 ˚C.

5. Switch on theturbine and spray thesolvent/water onto arag or into ajar.

6. Spray afew times until no more paint residue comes out of thenozzle.

7. Switch off theturbine.

8. Unscrew thecontainer and dry it, making sure that thesurface of thejoint is clean
and free from paint residue.

9. Wipe theexterior of thespray gun with acloth lightly moistened with solvent or water.

10. Unscrew theretaining ring (3) (with nozzle and adjuster) and remove thepaint
nozzle. Wash theloose components and paint needle in solvent or water.
Do not use metal tools to clean thespray gun.

11. Reassemble thespray gun when it is clean and dry. N.B. The paint nozzle will only
fit one way.

8. Care and maintenance

N.B. Unplug themachine from thepower supply before cleaning or servicing it.
Cleaning: Clean themachine by wiping it with asoft cloth and maybe even alittle mild

detergent. Never use abrasive cleaning agents or solvents.

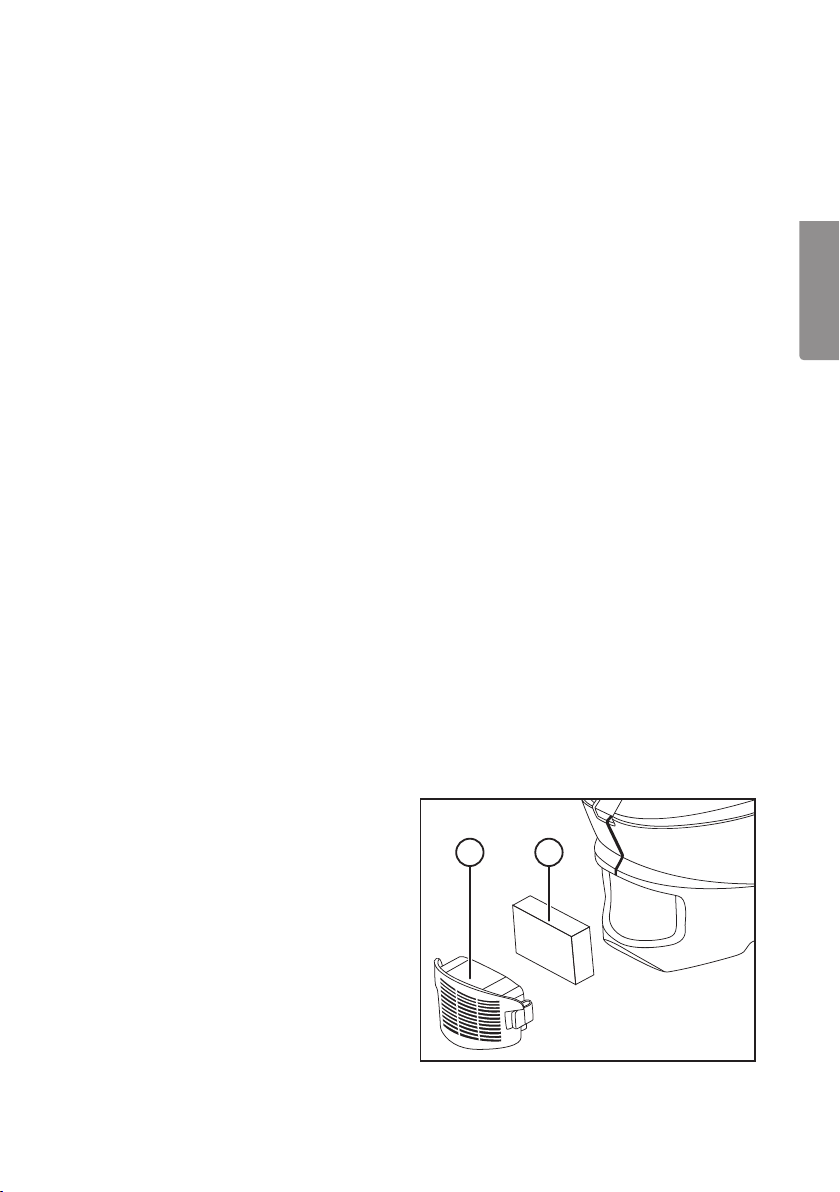

Clean theair filter.

1. Remove thecap (11), extract
theair filter (10) and clean it.

2. Let theair filter dry before
replacing it.

Never use thespray gun without
theair filter.

11 12

ENGLISH

11

9. Specifications

Model JS-910FA
Flow rate 200 ml/min

ENGLISH

Power 500 W
Voltage 230 V, 50 Hz
Max. viscosity 40 Din-s
Paint container 700 ml
Hose length 2.1 m
Sound LwA 81.80 dB(A) K: 3 dB
LpA 70.80 dB(A) K: 3 dB

2

Vibration 0.462 m/s
Weight 3.0 kg

K: 1.5 m/s

2

12

Färgspruta

Art.nr 18-3164 Modell JS-910FA-UK
40-7945 JS-910FA

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida
bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på
baksidan).

1. Säkerhet

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta
leda till elektrisk stöt, brand och/eller allvarlig skada. Termen ”elektriskt handverktyg”
i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

1.1 Generella säkerhetsregler för din och andras säkerhet

• Håll arbetsutrymmet rent! Belamrade ytor och bord inbjuder till olyckor.

• Använd inte maskinen i riskfylld miljö! Elmaskiner skall inte användas på fuktiga,
våta ytor eller vid regn. Se till att belysningen är god i arbetsutrymmet. Sörj för god
luftväxling vid dammande arbeten. Använd aldrig elektriska maskiner/verktyg där
de kan förorsaka brand eller explosion!

• Undvik elektrisk chock! Undvik kroppskontakt med jordade föremål som
vattenledning, element, köksspis etc. samtidigt som du använder el-maskiner/
verktyg.

• Håll undan barn och besökare! Alla barn och besökare bör befinna sig på
säkerhetsavstånd från el-maskiner/verktyg eller elkablar i arbetsutrymmet.

• Förvara maskinerna barnsäkert! Förvara el-maskiner/verktyg inlåsta eller utom
räckhåll för barn när de inte används!

• Misshandla inte nätsladden! Bär aldrig maskinen i nätsladden. Ryck inte i sladden,
utan dra i stickproppen när du bryter strömmen. Se till att nätsladden inte kommer
i kontakt med värme, olja eller vassa kanter.

• Sätt fast ämnet ordentligt! Använd tvingar eller skruvstycke där det går, då kan du
hantera verktyget med två händer Det är säkrare än att hålla fast ämnet med ena
handen.

• Sträck dig inte för långt! Se till att du hela tiden står säkert med god balans.

• Slå av strömmen! Dra ur stickproppen och tryck in nödstopp innan service och
uppehåll i arbetet.

• Undvik oavsiktlig start! Bär inte ett verktyg med ett finger på strömbrytaren/avtryckaren
om sladden sitter i ett uttag. Se till att strömbrytaren står på OFF när du sätter in
stickproppen.

• Användning av skarvsladdar! Om du använder skarvsladdar utomhus, använd
endast de som är avsedda för utomhusbruk. Använd skarvsladdar med tillräcklig
ledararea, rulla ut hela sladden!

SVENSK A

13

• Använd sunt förnuft och var försiktig! Tänk efter innan du utför ett arbetsmoment,
så att du kan utföra det på ett säkert sätt! Använd inte maskinen/verktyget när du
är trött, påverkad av mediciner etc.

• Kontrollera att alla delar är oskadade! Kontrollera innan du startar verktyget:

- att alla skydd och övriga delar är oskadade och fyller sin funktion.

- att rörliga delar kan rotera fritt och är rätt inriktade.

- att inga rörliga delar kan fastna.

- att ingen defekt uppstått och andra omständigheter som kan påverka arbetets
utförande.

• Ett skydd eller någon annan del som skadats, skall repareras fackmässigt eller bytas ut.

SVENSK A

Skadade nätsladdar och strömbrytare ska alltid bytas ut av fackman. Använd aldrig
verktyget om du inte kan stänga av eller starta det, på ett betryggande sätt.

• Varning! Använd rekommenderade tillbehör! Användning av ej rekommenderade
tillbehör kan vålla olyckor, eller risk för personskada.

• Repareras endast av kvalificerad tekniker! Verktyget överensstämmer med gällande
säkerhetskrav. Reparationer av verktyget ska alltid utföras av fackman, med
originalreservdelar, annars kan verktyget vålla olyckor, eller risk för personskada.

1.2 Säkerhetsinstruktioner

• Inga antändningskällor som t.ex. öppen eld, rökning, gnistor, glödtrådar,
heta ytor etc. får finnas i närheten när färgsprutan används.

• Var uppmärksam på eventuella risker orsakade av sprutmaterialet, följ anvisningarna på
förpackningen eller informationen som följer med sprutmaterialet, följ även anvisningarna
gällande personlig skyddutrustning.

• Använd i väl ventilerade och anpassade utrymmen.

• Varning! Spruta aldrig någon vätska som du inte känner till och vet hur farlig den
är.

• Om anslutningskabeln är skadad får den endast bytas av tillverkaren eller behörig
serviceverkstad för att undvika fara.

• Varning! Risk för personskada. Rikta aldrig färgsprutan mot dig själv eller mot
andra personer eller djur.

• Se till att inga ångor från lösningsmedel sugs in i turbinen när du använder den
inomhus.

• Vid arbete med sprutan kan giftiga ångor bildas som kan leda till förgiftning och
allvarligt skada hälsan.

• Använd ALLTID lämpliga skyddsglasögon, handskar, andningsmask etc. för att
förhindra att färg, lösningsmedel och giftiga ångor att komma i kontakt med ögon
och hud.

• Var uppmärksam på vindriktningen när du använder färgsprutan utomhus.
Se till att arbetsplatsen är väl ventilerad när du arbetar inomhus.

• Rikta inte färgsprutan mot turbinen.

• Låt aldrig barn använda färgsprutan.

• Demontera inte produkten och försök inte reparera den själv.

14

1.3 Produktmärkning med säkerhetssymboler

Använd hörselskydd.

Använd skyddsglasögon eller visir och andningsskydd.

Läs igenom hela bruksanvisningen före användning
och spar den sedan som referensmaterial.

2. Täckande material som är lämpliga att använda

Vatten- och lösningsmedelsbaserade färger, klarlacker, lasyr, grundfärg,
2-komponentsfärger, impregnerings medel, rostskydd etc.

Täckande material som INTE är lämpliga att använda i denna produkt

• Väggfärger (emulsionsfärger) samt alkaliska eller basiska färger.

• Slamfärger som t.ex. Falu Rödfärg

SVENSK A

3. Produktbeskrivning

• Färgspruta av HVLP (High Volume Low Pressure)-typ. En turbin producerar en stor
mängd uppvärmd luft som finfördelar färgen under lågt tryck, vilket minskar risken
för rinningar och förkortar torktiden.

• Steglös reglering av vätskemängd.

• Nästan ingen färgdimma produceras vilket gör att målning kan utföras med
minimalt färgspill och maskering.

• Avsedd för lack, lasyr och träskyddsmedel.

• Spruteffekt 200 ml/min.

• Levereras med viskositetsbägare och 2,1 m luftslang.

15

4. Benämningar

1

2 15

SVENSK A

8

1. Reglage för sprutbild

2. Munstycke

3. Mutter (till reglage och munstycke)

4. Sprutpistol

5. Avtryckare

6. Färgmängdsinställning

7. Strömbrytare ON / OFF

8. Luftslang

1 3 4

2

14

137

5

10

11

129

9. Axelrem

10. Luftfilter

11. Lock över luftfilter

12. Anslutningskabel med stickpropp

13. Hållare för sprutpistol

14. Färgbehållare

15. Färgnål

6

16

5. Förberedelser

5.1 Kontrollera/justera sprutmaterialets viskositet

Skaka förpackningen ordentligt innan du öppnar burken. Färgen som skall användas
skall normalt spädas ut (vi rekommenderar att prova färgen innan allt späs ut).
Följ tillverkarens råd för utspädning av produkten. Rådgör med din färghandlare om du
är osäker och tala i så fall om att du använder en färgspruta av typen HVLP (lågt tryck
stor volym). Måttet på färgens tjocklek benämns viskositet och kan mätas genom att låta
en viss mängd färg rinna genom ett hål med en bestämd diameter. Ju längre tid som det
tar för färgen att rinna igenom, desto högre viskositet. Viskositeten anges i sekunder.
Varning! Använd endast sprutmaterial som har flampunkt över 21 °C.

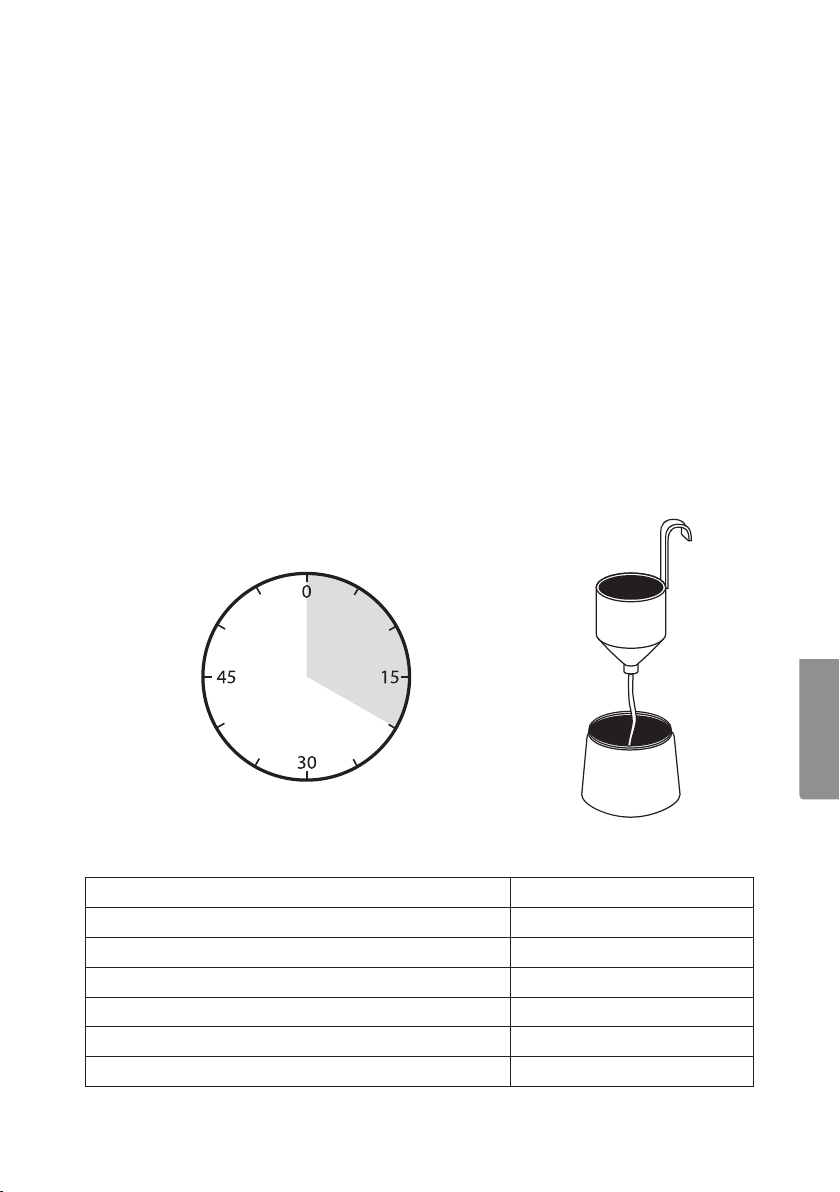

Mätningen går till så här

1. Skaka burken med sprutmaterialet länge innan provning.

2. Doppa hela viskositetsbägaren i sprutmaterial så att den blir helt full.

3. Håll upp viskositetsbägaren och mät hur många sekunder som det tar för
materialet rinna genom hålet.

4. Späd ut färgen om den är för tjock och kontrollera igen.

SVENSK A

Riktlinjer för viskositet för materialet som ska sprutas

Material Viskositet – DIN-sekunder

Grundfärg som innehåller lösningsmedel 25–40
Fernissa som innehåller lösningsmedel 15–40
Grundfärg som kan spädas ut med vatten 25–40
Fernissa som kan spädas ut med vatten 20–35
Impregneringsmedel för trä, färgborttagningsmedel, oljor Oförtunnad
Desinfektion, insektsmedel Oförtunnad
Bilfärg 20–35

17

5.2 Gör klar färgsprutan för användning

1. Sätt fast axelremmen (9).

SVENSK A

2. Tryck fast luftslangen (8) i både turbin och sprutpistol.

3. Skruva av behållaren (14).

a b

4. Justera sugröret, vrid det framåt om du skall spruta neråt (A) och vrid det bakåt om
du skall spruta uppåt (B).

5. Ställ behållaren på en bit papper
eller en trasa, häll i vätskan som
ska sprutas och skruva fast
behållaren på sprutpistolen.

6. Ställ den kompletta utrustningen
på ett plant rent golv. Se till att det
inte finns damm som kan sugas
in i filtret.

7. Ta upp sprutpistolen och starta
turbinen med strömbrytaren (7)
och provspruta på en kartongbit
eller liknande. Justera färgmängd
och munstycke vid behov.

18

5.3 Förberedelser av objektet eller ytan som skall behandlas

• Sprutresultatet beror på hur ren och slät ytan är innan man sprutar den. Ta bort
all rost eller beläggningar från gammal färg. Slipa med sandpapper vid behov.
Gör rent från damm innan sprutningen.

• Täck över alla ytor som inte skall målas, använd plast eller tidningspapper.
Täck över gängor, skruvar eller liknande inom sprutningsområdet.

6. Inställningar

Obs! Kontrollera först att spänningen i eluttaget överensstämmer med produktens
märkning.

• Sprutpistolen kan ställas in för avlång horisontell alt. vertikal sprutning eller
för rund sprutbild.

• Sprutpistolen går att ställa in för 3 olika arbetsmetoder:

Lossa muttern (3) och vrid munstycket för att ändra inställning. Dra sedan åt muttern igen.
A) Vertikal för sprutning i sidled

B) Horisontell för sprutning uppåt/nedåt
C) Rund för sprutning i hörn eller andra ställen som är svåra att komma åt.

Varning! Tryck inte in avtryckaren när du håller på att justera munstycket.
Risk för personskada!

SVENSK A

a

B C

19

Munstycket har en yttre inställning
för sprutbilden: Vik reglagen (1)
bakåt för att få en rund sprutbild
(C) eller vik reglagen framåt för att
få en avlång sprutbild (A) eller (B).

Justera färgmängden

Justera färgmängden med ratten

SVENSK A

(6) på baksidan av sprutpistolen.
Vrid motsols för att minska färg­mängden och vrid medsols för att
öka färgmängden.

7. Sprutteknik

• Provspruta alltid på en bit kartong eller liknande innan du börjar spruta på den
riktiga arbetsytan.

• Håll sprutpistolen på ett avstånd av 5–15 cm från arbetsytan, prova ut lämpligt
avstånd innan du börjar.

• Börja alltid sprutningen utanför arbetsytan och för sedan sprutpistolen i mjuka
rörelser över arbetsytan och avsluta sprutrörelsen utanför arbetsytan (Figur 10 a).

• För sprutpistolen vinkelrät mot arbetsytan (Figur 10 a) om du inte gör det så
kommer mer färg i mitten och mindre på sidorna vilket leder till rinningar och
mycket dåligt resultat (Figur 10 b).

10a 10b

• Kontrollera ibland under sprutningen om det finns ansamlingar av färg på
munstycket (2) som stör sprutpistolens funktion. Rengör delarna vid behov.

20

Uppehåll i arbetet

1. Stäng av turbinen med strömbrytaren (7).

2. Ställ sprutpistolen i turbinens hållare (13).

Efter arbetet

1. Stäng av turbinen. Tryck in avtryckaren så att färgen i sprutpistolen rinner tillbaka
till behållaren .

2. Skruva loss behållaren och häll tillbaka färgen i färgburken.

3. Ta bort de grövsta färgresterna från behållaren och sugröret med en borste eller
en trasa.

4. Häll lösningsmedel eller vatten (beroende på färg) i behållaren och skruva tillbaka
den på sprutpistolen.

Varning! Använd endast lösningsmedel som har flampunkt över 21 °C.

5. Starta turbinen och spruta lösningsmedlet/vattnet på en trasa eller en burk.

6. Repetera detta flera gånger tills inga färgrester kommer ut genom munstycket.

7. Stäng av turbinen.

8. Skruva loss behållaren och torka ur den, rengör också ytan som behållaren tätar
emot så att inga färgrester finns kvar.

9. Torka av sprutpistolen utvändigt med en tvättduk fuktad i lösningsmedel eller vatten.

10. Skruva loss muttern (3) (med munstycke och reglage) och ta loss färgmunstycket.
Tvätta de lösa delarna och färgnålen i lösningsmedel eller vatten. Använd inga
vassa metalldelar vid rengöringen.

11. Sätt ihop sprutpistolen efter rengöring och torkning. Obs! Färgmunstycket passar
bara på ett sätt.

SVENSK A

8. Skötsel och underhåll

Obs! Ta bort stickkontakten från eluttaget innan service och rengöring.
Rengöring: Torka av apparaten med en mjuk trasa och eventuellt ett milt rengörings-

medel. Använd aldrig slipande rengöringsmedel eller lösningsmedel.

Gör rent luftfiltret.

1. Ta loss locket (11) och ta ut
luftfiltret (10) och rengör det.

2. Låt luftfiltret torka och sätt
tillbaka det (vänd det så att
den rena sidan kommer inåt).

Använd aldrig färgsprutan utan
luftfilter.

11 12

21

9. Specifikationer

Modell JS-910FA
Spruteffekt 200 ml/min
Effekt 500 W
Drivspänning 230 V, 50Hz
Max. viskositet 40 Din-s
Färgbehållare 700 ml
Slanglängd 2,1 m

SVENSK A

Ljud LwA 81,80 dB(A) K: 3 dB
LpA 70,80 dB(A) K: 3 dB
Vibration 0,462 m/s
Vikt 3,0 kg

2

K: 1,5 m/s

2

22

Malingssprøyte

Art.nr. 18-3164 Modell JS-910FA-UK
40-7945 JS-910FA

Les bruksanvisningen nøye før produktet tas i bruk, og ta vare på den for framtidig
bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.
Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.
(Se opplysninger om kundesenteret i denne bruksanvisningen).

1. Sikkerhet

Advarsel! Les gjennom hele instruksjonen. Hvis ikke instruksjonen følges, kan dette
føre til elektrisk støt, brann og/eller alvorlige skader. Med ”elektrisk håndverktøy” i
teksten nedenfor, menes verktøy koblet til strømnettet eller batteridrevne håndverktøy.

1.1 Generelle sikkerhetsregler for din og andres sikkerhet

• Hold arbeidsplassen ren og ryddig. Rotete flater og arbeidsbord kan føre til ulykker.

• Bruk ikke maskinen i risikofylte miljøer. Strømdrevne maskiner skal ikke brukes
i fuktige, våte miljøer eller utendørs når det regner. Sørg for å ha godt arbeidslys.
Sørg for god ventilasjon ved arbeider som avgir mye støv. Bruk aldri elektriske
maskiner/verktøy i miljøer hvor de kan forårsake brann eller eksplosjon.

• Unngå elektrisk støt. Unngå kroppskontakt med jordede gjenstander som vannledning,
varmeelement, komfyr etc. samtidig som du bruker el-maskiner/verktøy.

• Hold barn og andre tilskuere på sikker avstand. Alle barn og andre tilskuere bør
holdes på sikker avstand fra el-maskiner/verktøy og strømkabler i arbeidsområdet.

• Oppbevar maskinene utilgjengelig for barn. Oppbevar elektriske maskiner/verktøy
innlåste og utenfor barns rekkevidde når de ikke er i bruk.

• Strømledningen må behandles varsomt. Bær aldri maskinen i strømledningen.
Rykk ikke i ledningen, når støpselet skal trekkes ut, men hold i støpslet. Påse at
strømledningen ikke kommer i kontakt med varme, olje eller skarpe kanter.

• Fest arbeidsemnet ordentlig. Bruk tvinger eller skrustikke der det er mulig. Da kan
du håndtere verktøyet med begge hender. Det er sikrere enn å holde emnet med
den ene hånden.

• Strekk deg ikke for langt. Pass på at du hele tiden står stødig og har god balanse
i kroppen.

• Slå av strømmen. Trekk ut støpselet fra strømuttaket og press inn nødstoppen før
service på verktøyet og før du tar pause i arbeidet.

• Unngå ukontrollert start. Bær ikke verktøyet med en finger på strømbryteren
dersom ledningen er koblet til et strømuttak. Påse at strømbryteren står på OFF
når støpslet plugges til strømnettet.

• Bruk av skjøteledninger. Dersom man benytter skjøteledninger utendørs, skal
denne være beregnet for utendørs bruk. Bruk skjøteledninger med tilstrekkelig
lengde, rull ut hele ledningen.

NORSK

23

• Bruk sunn fornuft, og vær forsiktig. Tenk deg om før du utfører en
arbeidsoperasjon, så du kan utføre den på en sikker måte. Bruk ikke
maskinen/verktøyet når du er sliten, trett, påvirket av medisiner etc.

• Kontroller at alle deler er uskadet. Kontroller før du starter verktøyet:

- at alt sikkerhetsutstyr og øvrige deler er hele og at de fungerer.

- at bevegelige deler kan rotere fritt og er riktig justert.

- at ingen bevegelige deler kan hekte seg fast.

- at ingen defekt har oppstått og andre omstendigheter som kan påvirke
arbeidets utførelse.

• En beskyttelsesdel eller annet som er skadet, skal repareres/skiftes ut av
fagperson. Skadde strømledninger og strømbrytere skal alltid skiftes ut av en
fagperson. Bruk aldri verktøyet hvis du ikke kan stoppe eller starte det på en
betryggende måte.

• Advarsel! Bruk anbefalt utstyr/tilleggsutstyr. Bruk av utstyr som ikke er anbefalt av
produsent kan føre til ulykker og være til fare for brukeren.

• Verktøyet skal repareres av kyndig fagperson. Verktøyet følger gjeldende
sikkerhetskrav. Reparasjoner av verktøyet skal alltid utføres av en fagperson,

NORSK

og med originale reservedeler. Hvis ikke er det fare for at verktøyet kan forårsake
skader og ulykker.

1.2 Sikkerhetsinstruksjoner

• Malingssprøyten må ikke benyttes nær åpen ild, påtente sigaretter, gnister,
varme flater etc.

• Vær oppmerksom på ev. farer forbundet med malingsmaterialet. Følg informasjonen,
som står på produktets forpakning. Benytt det verneutstyret produsenten anbefaler.

• Brukes i godt ventilerte omgivelser.

• Advarsel! Benytt aldri malingssprøyten til væsker som du ikke kjenner
sammensetningen av.

• Hvis ledningen er skadet skal den skiftes av produsenten eller på et godkjent
serviceverksted.

• Advarsel! Fare for personskade. Vend aldri malingssprøyten mot deg selv eller
andre personer eller dyr.

• Pass på at det ikke kommer damp fra løsemidler inn i turbinen ved bruk innendørs.

• Giftig damp kan bygges opp ved bruk av dette verktøyet. Denne er meget helsefarlig
og kan føre til forgiftning.

• Bruk ALLTID egnede vernebriller, arbeidshansker, masker etc. for å hindre at maling,
løsemidler og giftige gasser kommer i kontakt med øyne, hud eller innåndes.

• Vær oppmerksom på vindretningen når malingssprøyten benyttes utendørs.
Påse at arbeidsplasser innendørs er godt ventilert.

• Malingssprøyten må ikke rettes mot turbinen.

• La ikke barn bruke malingssprøyten.

• Produktet må ikke demonteres. Forsøk heller ikke å reparere det på egenhånd.

24

1.3 Produktmerking med sikkerhetssymboler

Bruk hørselsvern.

Bruk alltid vernebriller/visir og åndedrettsvern.

Les igjennom hele bruksanvisningen grundig før produktet
tas i bruk, og ta vare på den til senere bruk.

2. Malingssprøyten er beregnet for følgende materialer

Vann- og løsemiddelbasert maling, klarlakk, grunning, tokomponentmaling, impregnering,
rustbeskyttelser etc.

Malingssprøyten skal ikke brukes til

• Veggmaling (emulsjonsmaling), alkalisk eller basisk maling.

• Slammaling som for eksempel Falurød etc.

3. Produktbeskrivelse

• Malingssprøyte Cotech av HVLP (High Volume, Low Pressure) typen. Turbinen
produserer store mengder oppvarmet luft som fordeler malingen ved lavt trykk,
noe som reduserer faren for at malingen begynner å renne og den reduserer
tørketiden.

• Trinnløs regulering av væskemengden.

• Det dannes lite malingsstøv, noe som gjør at malingen kan utføres med minimalt
spill av maling og maskering.

• Beregnet for lakk, lasering og overflatebehandlingsmidler for trematerialer.

• Sprøyteeffekt 200 ml/min.

• Leveres med viskositetsbeger og 2,1 meters luftslange.

NORSK

25

4. Benevninger

1

2 15

NORSK

8

1. Anordning for regulering av
sprutemønster

2. Munnstykke

3. Mutter (for regulering av
sprøytebilde og munnstykke)

4. Sprøytepistol

5. Avtrekker

6. For justering av malingsmengde

7. Strømbryter ON/OFF

1 3 4

2

14

137

5

10

11

129

8. Luftslange

9. Skulderreim

10. Luftfilter

11. Lokk for luftfilter

12. Tilkoblingskabel med støpsel

13. Holder for sprøytepistol

14. Malingsbeholder

15. Nål

6

26

5. Forberedelser

5.1 Kontroll og justering av sprøytematerialets viskositet

Rist boksen med sprøytemiddel/maling godt før boksen åpnes. Malingen som skal
benyttes må vanligvis spes ut. Det anbefales å foreta en prøve av væsken før alt spes
ut. Følg produsentens råd vedrørende påføring av produktet. Dersom du er usikker,
ta kontakt med en fagperson, og fortell da at du skal benytte en malingssprøyte av
typen HVLP. Væskens tykkelse kommer fram av dens viskositet og kan måles ved å la
en viss mengde maling renne gjennom et hull med en bestemt diameter i løpet av en
målt tid. Jo lengre tid malingen bruker på å renne gjennom, desto høyere viskositet.
Viskositeten oppgis i sekunder.

Advarsel! Bruk kun væsker som har flammepunkt over 21 °C.

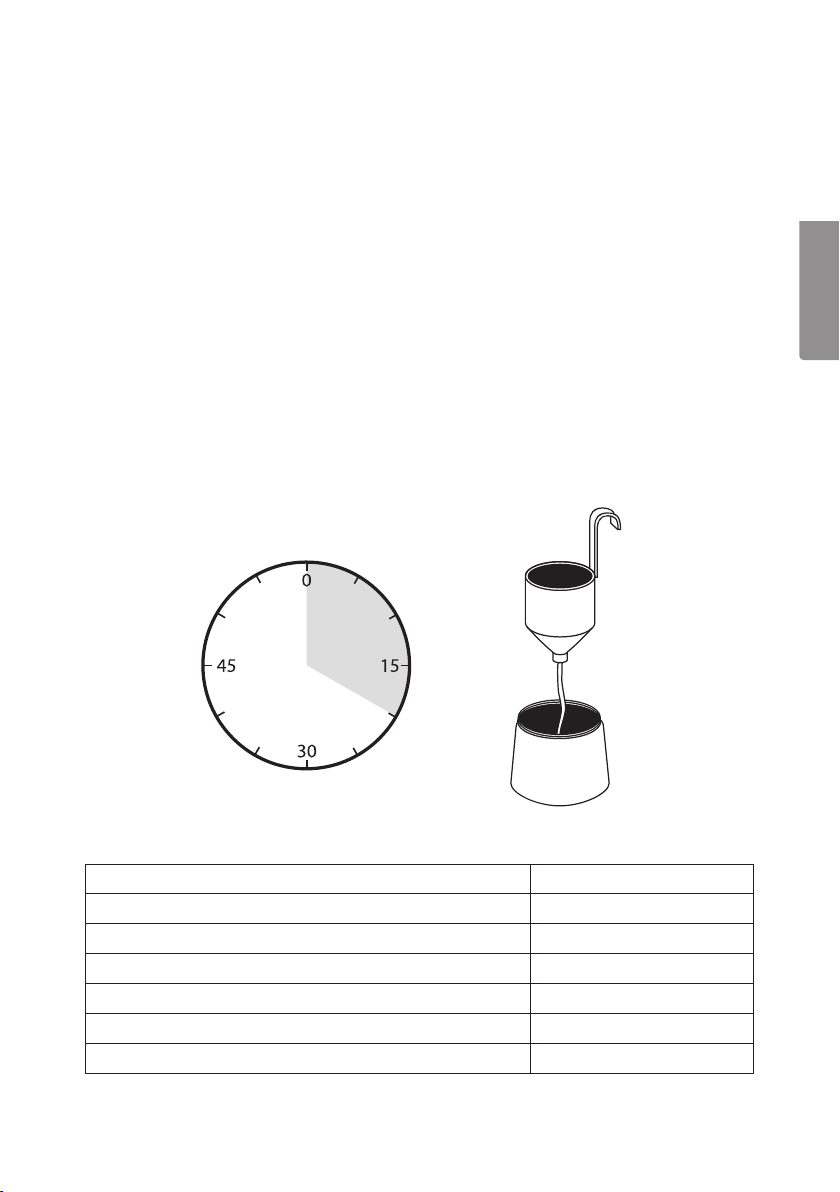

Målingen utføres slik

1. Rist boksen med malingsmaterialet godt før testing.

2. Dypp hele viskositetsbegeret i malingsmaterialet slik at det blir helt fullt.

3. Hold så viskositetsbegeret over malingsboksen og mål hvor mange sekunder det
tar for materialet å renne gjennom hullet.

4. Hvis malingen er for tykk må den spes ut. Foreta deretter en ny måling.

NORSK

Anbefalte viskositetsverdier for materialet som skal benyttes

Materiale Viskositet (sekunder)

Grunning som inneholder løsemiddel 25–40
Ferniss som inneholder løsemiddel 15–40
Grunning som kan spes ut med vann 25–40
Ferniss som kan spes ut med vann 20–35
Impregneringsmiddel for tre, malingsfjernere, oljer Ufortynnet
Desinfeksjon, innsektsmiddel Ufortynnet
Billakk 20–35

27

5.2 Klargjøring før bruk

1. Fest skulderreimen (9).

2. Fest luftslangen (8) både til turbin og sprøytepistol.

3. Skru av beholder (14).

NORSK

a

4. Juster sugerøret. Drei det framover når du skal sprute nedover (A) og bakover når
du skal sprute oppover (B).

5. Plasser beholderen på en
gammel avis eller liknende og
hell i væsken (malingen). Fest så
beholderen på sprutepistolen.

6. Plasser alt utstyret på et plant,
rent gulv. Påse at det ikke er støv
omkring utstyret, da dette vil
suges inn i filteret.

7. Løft opp sprutepistolen og start
turbinen med strømbryteren
(7). Foreta en prøvesprøyting
på et stykke papp el. l. Juster
malingsmengden og munnstykke
ved behov.

28

b

5.3 Forberedelser av overflaten som skal behandles

• Resultatet av sprøytingen er avhengig av hvor ren og slett behandlingsflaten er
før arbeidene starter. Fjern all rust og løse flak av gammel maling, og slip med
sandpapir ved behov. Fjern støv og smuss før arbeidene starter.

• Tildekk alle flater som ikke skal sprøytemales. Bruk plast eller avispapir og tildekk
gjengede partier, skruer, lister, vinduer etc.

6. Innstillinger

Obs! Kontroller at spenningen på strømnettet stemmer overens med merkingen på
produktet.

• Sprøytepistolen kan stilles inn for avlang horisontalt eller vertikalt mønster eller
for sirkel.

• Sprøytepistolen kan stilles inn for 3 forskjellige mønstere/arbeidsmetoder:

Løsne på mutteren (3) og drei munnstykke hvis du ønsker å endre innstilling.
Husk å trekk til mutteren igjen før arbeidene starter.

A) Vertikal for maling sideveis
B) Horisontal for maling loddrett
C) Rund for maling i hjørner og andre steder som det kan være vanskelig å komme til.

Advarsel! Trykk ikke inn avtrekkeren mens justering av munnstykke pågår.
Fare for personskade!

NORSK

a

B C

29

Munnstykket har en ytre innstilling
for sprøytebildet: Vend bryterne (1)
bakover for å få et rundt sprøyte­bilde (C) eller framover for å få
avlangt bilde ((A) eller (B)).

Justering av malingsmengde

Malingsmengden justeres med
rattet (6), som er plassert på
pistolens bakside.
Drei motsols for å redusere mengden
og medsols for å øke den.

NORSK

7. Sprøyteteknikk

• Foreta alltid en sprøytetest på et stykke papp el. l. før arbeidene starter.

• Hold pistolen på 5–15 cm avstand fra overflaten som skal males.

• Start alltid sprutingen utenfor arbeidsområdet, for deretter å føre pistolen mot
arbeidsflaten med myke bevegelser. Avslutt også ved å føre sprøytingen ut fra
arbeidsområdet (fig. 10a).

• Før sprøytepistolen vinkelrett mot arbeidsflaten (fig. 10 a). Dersom man ikke
gjør det vil det komme mest maling i sentrum, noe som kan føre til at malingen
begynner å renne og dårlig resultat (fig. 10 b).

10a 10b

• Under sprøytingen bør man av og til kontrollere om det oppstår malingsansamling
på munnstykket (2). Rengjør ved behov.

30

Pause i jobbingen

1. Skru av turbinen med strømbryteren (7) når det tas pause i arbeidene.

2. Plasser sprøytepistolen i turbinens holder (13).

Etterarbeider

1. Skru av turbinen. Trykk inn avtrekkeren slik at malingen i pistolen renner tilbake
i beholderen.

2. Skru løs beholderen og hell malingen tilbake i malingsboksen.

3. Fjern det grøvste av malingsrestene fra beholderen og sugerøret med en malingskost
eller klut/papir.

4. Hell løsemiddel eller vann (avhengig av malingstypen som er brukt) i beholderen og
skru på sprøytepistolen igjen.

Advarsel! Bruk kun løsemidler som har flammepunkt over 21 °C.

5. Start turbinen og sprut løsemiddelet/vannet på en klut eller i en tom boks.

6. Repeter dette flere ganger til det ikke kommer mer malingsrester ut av munnstykket.

7. Skru av turbinen.

8. Løsne beholderen og tørk av den. Rengjør også overflaten som beholderen tetter
mot. Påse at det ikke er noen malingsrester igjen.

9. Tørk pistolen utvendig med en klut fuktet med løsemiddel eller vann.

10. Skru løs mutteren (3) for å få demontert malingsmunnstykket. Vask alle løse deler og
nålen i løsemiddel eller vann. Ikke bruk skarpe metallgjenstander til rengjøringen.

11. Monter sammen pistolen etter rengjøring og tørking. Obs! Det er kun en måte å
montere malingsmunnstykket på.

8. Stell og vedlikehold

Obs! Trekk støpselet ut fra strømuttaket før service og rengjøring.
Rengjøring: Tørk av malingssprøyten med en myk klut (ev. med litt mildt rengjørings-

middel på). Bruk aldri slipende rengjøringsmidler eller løsemidler.

NORSK

Rengjøring av luftfilter:

1. Løsne på lokket (11), ta ut
luftfilteret (10) og rengjør det.

2. La luftfilteret tørke og sett det
tilbake på plass igjen (se til
at den rene siden kommer
vender innover).

Malingssprøyten må ikke brukes
uten luftfilter.

11 12

31

9. Spesifikasjoner

Modell JS-910FA
Sprøyteeffekt 200 ml/min.
Effekt 500 W
Spenning 230 V AC, 50 Hz
Maks. viskositet 40 sekunder
Volum malingsbeholder 700 ml
Lengde på slange 2,1 m
Støynivå LwA 81,80 dB(A) K: 3 dB
LpA 70,80 dB(A) K: 3 dB
Vibrasjon 0,462 m/s² K: 1,5 m/s²
Vekt 3,0 kg

NORSK

32

Maaliruisku

Tuotenro 18-3164 Malli JS-910FA-UK
40-7945 JS-910FA

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säästä ne tulevaa tarvetta varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti­tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai
asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

1. Turvallisuus

Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen saattaa
johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Varoitustekstien termi
”sähkökäyttöinen käsityökalu” tarkoittaa verkkovirralla tai paristoilla/akulla toimivaa
käsityökalua.

1.1 Yleisiä turvallisuusohjeita

• Pidä työtilat siisteinä. Täynnä tavaraa olevat työtasot lisäävät onnettomuusriskiä.

• Älä käytä konetta vaarallisessa ympäristössä. Sähkökäyttöisiä koneita ei saa
käyttää kosteissa ja märissä tiloissa eikä sateella. Huolehdi työpisteen riittävästä
valaistuksesta. Huolehdi myös pölynpoistosta. Älä käytä sähkökäyttöisiä työkaluja
paikoissa, joissa on tulipalon tai räjähdyksen vaara.

• Ennaltaehkäise sähköiskuja. Vältä kontaktia maadoitettuihin esineisiin, kuten
vesijohtoihin, lämpöpattereihin, lieteen jne. työskennellessäsi sähkötyökalulla.

• Pidä lapset ja sivulliset loitolla. Heidän tulee olla riittävän kaukana työpisteestä.

• Säilytä laite lasten ulottumattomissa.

• Käsittele sähköjohtoa varoen. Älä kanna konetta johdosta. Kun irrotat pistokkeen,
vedä pistokkeesta, älä johdosta. Johtoa ei saa altistaa kuumuudelle, öljylle tai
teräville esineille.

• Kiinnitä työstettävä materiaali kunnolla. Käytä mahdollisuuksien mukaan esim.
ruuvipuristinta. Näin kätesi jäävät vapaaksi, ja voit työskennellä molemmin käsin.
Tämä on turvallisempaa kuin työkappaleesta kiinni pitäminen.

• Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokaisessa
vaiheessa.

• Katkaise virta. Irrota pistoke ja paina hätäkatkaisinta ennen laitteen huoltoa sekä
työkertojen välillä.

• Vältä tahatonta käynnistystä. Konetta kannettaessa sormi ei saa olla virtakytkimellä/
liipaisimella johdon ollessa seinässä. Kun pistoke liitetään pistorasiaan, tulee
virtakytkimen olla OFF-asennossa.

• Jatkojohtojen käyttäminen. Käytä ulkona ainoastaan ulkokäyttöön tarkoitettuja
jatkojohtoja. Jatkojohdon johtimen pinta-alan tulee olla riittävä. Kierrä koko johto auki.

• Käytä tervettä järkeä ja ole varovainen. Suunnittele työvaiheet etukäteen, niin työ sujuu
turvallisemmin. Älä käytä laitetta väsyneenä, lääkkeiden vaikutuksen alaisena jne.

SUOMI

33

• Varmista, että kaikki osat ovat kunnossa. Varmista ennen koneen käynnistämistä:

- että kaikki suojat ja muut osat ovat kunnossa ja toimivat moitteettomasti.

- Huolehdi, että liikkuvat osat liikkuvat vapaasti ja ne on suunnattu oikein,
eivätkä jää kiinni.

- Tarkista myös, ettei koneessa ole muita vikoja tai työskentelyyn vaikuttavia
seikkoja.

• Ainoastaan ammattilainen saa vaihtaa tai korjata vioittuneet suojat ja muut osat.
Johdot ja virtakytkimet tulee vaihdattaa alan ammattilaisella. Älä käytä työkalua,
mikäli et voi käynnistää ja sammuttaa sitä turvallisesti.

• Käytä vain suositeltuja lisälaitteita. Muiden kuin suositeltujen lisälaitteiden käyttö voi
johtaa onnettomuuksiin tai henkilövahinkoihin.

• Korjauksen saa suorittaa ainoastaan alan ammattilainen. Laite on voimassa olevien
turvallisuusvaatimusten mukainen. Laitteen saa korjata ainoastaan ammattilainen.
Korjauksessa tulee turvallisuussyistä käyttää ainoastaan alkuperäisosia.

1.2 Turvallisuusohjeita

• Maaliruiskua ei saa käyttää esim. avotulen, palavien savukkeiden, kipinöiden,
hehkulankojen, kuumien pintojen jne. läheisyydessä.

• Huomioi ruiskutettavan aineen mahdolliset vaarat. Noudata pakkauksen
käyttöohjeita sekä ruiskutettavaa ainetta koskevia tietoja. Noudata myös
henkilösuojaimia koskevia ohjeita.

• Käytä laitetta tilassa, jossa on hyvä ilmanvaihto ja joka soveltuu laitteen
käyttöympäristöksi.

• Varoitus! Älä ruiskuta nestettä, jonka käytöstä ja vaarallisuudesta ei ole tietoa.

SUOMI

• Viallisen liitäntäkaapelin saa turvallisuussyistä vaihtaa ainoastaan valmistaja tai
huoltoliike.

• Henkilövahinkovaara. Älä suuntaa maaliruiskua itseäsi tai muita henkilöitä tai
eläimiä kohden.

• Varmista, ettei turbiiniin pääse liuottimien höyryjä, kun käytät laitetta sisätiloissa.

• Ruiskulla työskentelystä voi syntyä myrkyllisiä kaasuja, jotka voivat johtaa
myrkytykseen tai olla erittäin haitallisia terveydelle.

• Käytä AINA sopivia suojalaseja, hanskoja, hengityssuojainta ja muita tarvittavia
suojavälineitä estääksesi maalin tai liuottimen ja myrkyllisten kaasujen pääsyn
kosketuksiin silmien ja ihon kanssa.

• Ota huomioon tuulensuunta, kun käytät maaliruiskua ulkona. Huolehdi riittävästä
ilmanvaihdosta, kun työskentelet sisätiloissa.

• Älä kohdista maaliruiskua turbiinia kohden.

• Älä anna lasten käyttää maaliruiskua.

• Älä pura laitetta, äläkä korjaa sitä itse.

34

1.3 Tuotteen merkinnät ja turvallisuussymbolit

Käytä kuulosuojaimia.

Käytä suojalaseja tai visiiriä sekä hengityssuojainta.

Lue käyttöohjeet ennen tuotteen käyttöönottoa
ja säilytä ohjeet tulevaa tarvetta varten.

2. Tuotteeseen sopivat aineet

Vesi- ja liuotinpohjaiset maalit, kirkkaat lakat, kuultomaalit, pohjamaalit,
2-komponenttimaalit, kyllästysaineet, ruosteensuoja jne.

Aineet, jotka EIVÄT sovi käytettäväksi tässä tuotteessa

• Seinämaalit (emulsiomaalit) sekä alkaliset tai emäksiset maalit.

• Ei sovellu liimamaaleille, esim. punamultamaalille (Falu Rödfärg).

SUOMI

3. Tuotekuvaus

• Maaliruisku Cotech, HVLP (High Volume Low Pressure). Yksi turbiini tuottaa suuren
määrän lämmintä ilmaa, joka jakaa maalin matalapaineella hienoksi suihkuksi.
Tämä vähentää valumista ja lyhentää kuivausaikaa.

• Portaaton nestemäärän säätö.

• Ruiskutuksen yhteydessä ei juurikaan muodostu maalisumua, minkä vuoksi maalia
ei mene hukkaan. Tämän vuoksi maalaaminen vaatii myös vähemmän teippausta.

• Sopii käytettäväksi maalin, kuultomaalin ja puunsuoja-aineiden kanssa.

• Ruiskuteho 200 ml/min.

• Mukana viskositeettisäiliö ja ilmaletku 2,1 m.

35

4. Laitteen osat

1

2 15

SUOMI

8

1. Ruiskutuskuvion säädin

2. Suutin

3. Mutteri (säätimeen ja Suuttimeen)

4. Maaliruisku

5. Liipaisin

6. Maalimäärän säätö

7. Virtakytkin ON/OFF

8. Ilmaletku

1 3 4

2

14

137

5

10

11

129

9. Olkahihna

10. Ilmansuodatin

11. Ilmansuodattimen kansi

12. Verkkojohto ja pistoke

13. Ruiskupistoolin pidike

14. Maalisäiliö

15. Maalineula

6

36

5. Esivalmistelut

5.1 Tarkista/säädä ruiskutusmateriaalin viskositeetti

Ravista pakkausta kunnolla, ennen kuin avaat sen. Maali tulee yleensä ohentaa (suosit­telemme kokeilemaan maalia ennen koko määrän ohentamista). Noudata valmistajan
antamia ohjeita tuotteen ohentamisesta ja kysy neuvoa maaliliikkeeltäsi, mikäli olet
epävarma. Muista mainita, että käytät HVLP-tyyppistä maaliruiskua (matalapaine­ruiskua). Maalin paksuutta kutsutaan viskositeetiksi. Viskositeetin voi mitata antamalla
tietyn määrän maalia valua reiästä, jossa on tietyn suuruinen halkaisija. Mikäli maali
valuu hitaasti, on maalilla korkea viskositeetti, ja vastaavasti mikäli maali valuu nopeasti,
on maalilla matala viskositeetti. Viskositeetti ilmaistaan sekunteina (DIN-sekunneissa).
Varoitus! Käytä ainoastaan maalattavia aineita, joiden leimahduspiste on yli 21 ˚C.

Mittaus tapahtuu seuraavasti

1. Ravista pitkään purkkia, jossa on ruiskutettava aine.

2. Kasta koko viskositeettisäiliö ruiskutettavassa aineessa niin, että se täyttyy kokonaan.

3. Pidä viskositeettisäiliötä ylhäällä ja mittaa kuinka monta sekuntia aineen valuminen
reiän läpi kestää.

4. Ohenna maalia, mikäli se on liian paksua ja tarkista viskositeetti uudelleen.

SUOMI

Suuntaviivoja koskien ruiskutettavan aineen viskositeettiä

Materiaali Viskositeetti – DIN-sekuntia

Pohjamaali, joka sisältää liuotinta 25–40
Vernissa, joka sisältää liuotinta 15–40
Pohjamaali, vesiohenteinen 25–40
Vernissa, vesiohenteinen 20–35
Puunkyllästysaineet, maalinpoistoaineet, öljyt Ohentamaton
Desinfiointiaineet, hyönteisaineet Ohentamaton
Automaalit 20–35

37

5.2 Maaliruiskun käytön esivalmistelut

1. Kiinnitä olkahihna (9).

2. Paina kiinni ilmaletku (8) turbiiniin ja ruiskupistooliin.

3. Kierrä säiliö (14) irti.

SUOMI

a

4. Säädä imuputkea eteenpäin, mikäli aiot ruiskuttaa alaspäin (A) ja taaksepäin,
mikäli aiot ruiskuttaa ylöspäin (B).

5. Aseta säiliö paperin tai rätin
päälle, kaada ruiskutettava aine
säiliöön ja kierrä säiliö kiinni
ruiskupistooliin.

6. Aseta valmiiksi asennettu varuste
tasaiselle ja puhtaalle lattialle.
Varmista, ettei ympäristössä
ole pölyä, joka voi imeytyä
suodattimeen.

7. Nosta ruiskupistooli ja käynnistä
turbiini virtakytkimestä (7).
Kokeile ruiskuttamista ensin
pahvinpalaselle tai vastaavalle ja
säädä maalimäärää ja suutinta
tarvittaessa.

38

b

5.3 Käsiteltävän kohteen tai pinnan esivalmistelut

• Ruiskutuksen lopputulos riippuu ruiskutettavan pinnan puhtaudesta ja sileydestä.
Poista ruoste ja aiemmat maalikerrokset hiomalla tarvittaessa hiekkapaperilla.
Puhdista pölyt ennen ruiskutusta.

• Peitä kaikki pinnat, joita ei ole tarkoitus maalata muovilla tai sanomalehdillä.
Peitä myös kierteet, ruuvit jne., käsiteltävällä alueella.

6. Asetukset

Huom.! Tarkista ennen käyttöä, että pistorasian jännite vastaa tuotteen jännitemerkintöjä.

• Ruiskupistoolin voi säätää vaakasuuntaiseen eli horisontaaliseen tai
pystysuuntaiseen eli vertikaaliseen ruiskutukseen, tai pyöreään ruiskutukseen.

• Ruiskupistoolin voi säätää kolmeen eri ruiskutusasentoon:

Irrota mutteri (3) ja vaihda ruiskutustapaa kääntämällä suutinta. Kiristä mutteri takaisin.
A) Vertikaalinen sivuttaissuuntaiseen ruiskutukseen

B) Horisontaalinen ylös/alassuuntaiseen ruiskutukseen
C) Pyöreä ruisku kulmiin tai muihin vaikeasti ruiskutettaviin paikkoihin.

Varoitus! Älä paina liipaisinta silloin kun säädät suutinta. Loukkaantumisvaara!

a

B C

SUOMI

39

Suuttimen ruiskukuvan voi asettaa
ulkoisesti: Pyöreä ruiskutus (C)
saadaan taittamalla säädintä (1)
taaksepäin ja pitkä ruiskutus (A) tai
(B) taittamalla säädintä eteenpäin.

Maalimäärän säätäminen

Säädä maalin määrää ruiskupistoolin
takana olevasta säätönupista (6).
Kierrä vastapäivään, kun haluat
vähentää maalin määrää ja
myötäpäivään, kun haluat lisätä
maalin määrää.

7. Ruiskutustekniikka

SUOMI

• Kokeile ruiskutusta aina ensin pahvinpalaselle tms. ennen kuin aloitat varsinaisen
työpinnan ruiskukäsittelyn.

• Pidä ruiskupistoolia 5–15 cm:n etäisyydellä työpinnasta. Kokeile sopiva
ruiskutusetäisyys ennen kuin aloitat.

• Aloita ruiskutus aina ruiskutettavan pinnan ulkopuolelta ja liikuta tämän jälkeen
ruiskupistoolia pehmein liikkein työpinnan ylle. Päätä ruiskutus ruiskutettavan
pinnan ulkopuolella (Kuva 10a).

• Vie ruiskupistooli suorassa kulmassa työpintaa kohden (Kuva 10a), jottei keskelle
tule enemmän maalia kuin sivuille, jolloin maali valuu ja jäljestä tulee erittäin huonoa
(Kuva 10b).

10a 10b

• Tarkista silloin tällöin ruiskutuksen aikana, onko suuttimessa (2) maalikerrostumia.
Nämä haittaavat ruiskupistoolin toimintaa. Puhdista tarvittaessa myös muut osat.

40

Keskeytykset työn aikana

1. Sammuta turbiini virtakytkimestä (7).

2. Asteta ruiskupistooli turbiinin pidikkeeseen (13).

Työn päätyttyä

1. Sammuta turbiini. Paina liipaisin sisään, jotta ruiskupistoolissa oleva maali valuu
takaisin säiliöön.

2. Kierrä säiliö irti ja kaada maali takaisin maalipurkkiin.

3. Ota pois enimmät maalinjäämät säiliöstä ja imuputkesta harjalla tai rätillä.

4. Kaada säiliöön liuotinta tai vettä (maalista riippuen) ja kierrä se takaisin
ruiskupistooliin.

Varoitus! Käytä vain liuottimia, joiden leimahduspiste on yli 21 ˚C.

5. Käynnistä turbiini ja ruiskuta liuotin/vesi rättiin tai purkkiin.

6. Toista, kunnes suuttimesta ei tule enää maalinjäämiä.

7. Sammuta turbiini.

8. Kierrä säiliö irti ja pyyhi sen sisäpuoli. Puhdista myös säiliöön kosketuksissa oleva
pinta niin, ettei siihen jää maalinjäämiä.

9. Pyyhi ruiskupistoolin ulkopuoli liuottimella tai vedellä kostutetulla pesuliinalla.

10. Ruuvaa irti mutteri (3) ja irrota maalisuutin. Pese irralliset osat ja maalineula
liuottimella tai vedellä. Älä käytä puhdistamiseen teräviä metalliesineitä.

11. Kokoa ruiskupistooli puhdistuksen ja kuivaamisen jälkeen. Huom.! Maalisuuttimen
voi laittaa paikoilleen vain yhdellä tavalla.

8. Huolto ja ylläpito

Huom.! Irrota pistoke pistorasiasta ennen huoltoa ja puhdistusta.
Puhdistus: Pyyhi laite pehmeällä liinalla ja tarvittaessa miedolla pesuaineella.

Älä käytä voimakkaita puhdistusaineita tai liuottimia.

SUOMI

Puhdista ilmansuodatin.

1. Irrota kansi (11). Poista
ilmansuodatin (10) ja puhdista se.

2. Anna ilmansuodattimen kuivua,
ennen kuin asetat sen takaisin
paikalleen (käännä se siten, että
puhdas puoli tulee sisäänpäin).

Älä käytä maaliruiskua ilman
ilmansuodatinta.

11 12

41

9. Tekniset tiedot

Malli JS-910FA
Ruiskuteho 200 ml/min
Teho 500 W
Käyttöjännite 230 V, 50 Hz
Suurin viskositeetti 40 Din-s
Maalisäiliö 700 ml
Letkun pituus 2,1 m
Liikepituus LwA 81,80 dB(A) K: 3 dB
LpA 70,80 dB(A) K: 3 dB
Tärinä 0,462 m/s² K: 1,5 m/s²
Paino 3,0 kg

SUOMI

42

Airbrushpistole

Art.Nr. 18-3164 Modell JS-910FA-UK
40-7945 JS-910FA

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.
Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen
Problemen oder anderen Fragen freut sich unser Kundenservice über
eine Kontaktaufnahme (Kontakt siehe Rückseite).

1. Sicherheitshinweise

Warnung: Alle Anweisungen sorgfältig lesen. Nichtbeachtung der folgenden
Anweisungen kann zu Stromschlägen, Feuer und/oder schweren Verletzungen führen.
Die Bezeichnung „Elektrowerkzeug“ in den u. a. Warnhinweisen bezieht sich auf
das über Netzstrom oder Akku betriebene Werkzeug.

1.1 Allgemeine Sicherheitsregeln zum Schutz des Anwenders und

anderer Personen

• Den Arbeitsplatz sauber halten. Vollgestellte Flächen und Tische erhöhen
das Risiko von Unfällen.

• Die Maschine nicht in gefährlichen Umgebungen verwenden. Elektrische
Maschinen nicht auf feuchten, nassen Flächen oder bei Regen einsetzen.
Für gute Beleuchtung des Arbeitsplatzes sorgen. Bei staubenden Tätigkeiten
für gute Lüftung sorgen. Niemals elektrische Maschinen/Werkzeuge an Stellen
benutzen, wo sie Brände oder Explosionen verursachen können.

• Stromschläge vermeiden. Körperkontakt mit geerdeten Gegenständen wie
Wasserleitungen, Heizkörpern, Kochherden usw. vermeiden, während mit
elektrischen Maschinen/Werkzeugen gearbeitet wird.

• Kinder und andere Personen von der Maschine fernhalten. Kinder und andere
Personen müssen sich in Sicherheitsabstand zu elektrischen Maschinen/
Werkzeugen bzw. elektrischen Kabeln am Arbeitsplatz befinden.

• Die Maschinen kindersicher aufbewahren. Elektrische Maschinen/Werkzeuge
verschlossen oder außer Reichweite von Kindern aufbewahren, wenn sie nicht in
Gebrauch sind.

• Niemals das Netzkabel zweckentfremden. Die Maschine niemals am Netzkabel
tragen. Zum Ziehen des Netzsteckers nicht das Kabel, sondern den Stecker fassen.
Sicherstellen, dass das Anschlusskabel nicht Hitze, Öl oder scharfen Kanten
ausgesetzt wird.

• Das Werkstück sorgfältig befestigen. Wenn möglich, Zwingen oder einen
Schraubstock verwenden, damit das Werkzeug mit beiden Händen geführt
werden kann. Das ist sicherer, als das Werkstück mit einer Hand zu halten.

• Nicht zu weit nach vorne strecken. Für einen sicheren Stand und gutes
Gleichgewicht sorgen.

• Den Strom abschalten. Vor Servicearbeiten und Arbeitsunterbrechungen Stecker
ziehen und Notausschalter betätigen.

DEUTSCH

43

• Versehentliches Einschalten vermeiden. Das Werkzeug nicht mit einem Finger am
Ein-/Ausschalter tragen, wenn das Kabel in der Steckdose steckt. Sicherstellen,
dass der Ein-/Ausschalter auf OFF steht, bevor der Stecker in die Steckdose
gesteckt wird.

• Verwenden von Verlängerungskabeln: Im Außenbereich ausschließlich
Verlängerungskabel benutzen, die für diesen Zweck zugelassen sind.
Verlängerungskabel mit ausreichendem Querschnitt verwenden.
Immer das gesamte Kabel abrollen.

• Bei der Arbeit Vernunft und Achtsamkeit walten lassen. Die einzelnen
Arbeitsschritte gut planen, damit sie sicher durchgeführt werden können.
Bei Müdigkeit, unter Einfluss von Medikamenten etc. nicht mit der Maschine/
dem Werkzeug arbeiten.

• Sicherstellen, dass alle Teile unbeschädigt sind. Vor dem Starten des Werkzeugs
ist Folgendes sicherzustellen:

- Schutzvorrichtungen und sonstige Teile müssen unbeschädigt sein und ihre
Funktion erfüllen.

- Bewegliche Teile müssen korrekt eingestellt sein und sich frei bewegen können.

- Bewegliche Teile dürfen sich nicht verfangen oder festfahren.

- Dafür sorgen, dass keine Defekte oder anderen Umstände eintreten können,
welche die Ausführung der Arbeit beeinträchtigen können.

• Beschädigte Schutzvorrichtungen und Schäden an anderen Teilen müssen
fachgerecht repariert oder ausgetauscht werden. Defekte Kabel und Schalter
müssen immer von einem Fachmann ausgewechselt werden. Niemals ein
Werkzeug verwenden, das sich nicht sicher ein- oder ausschalten lässt.

• Warnung: Das empfohlene Zubehör verwenden. Die Verwendung von nicht
empfohlenem Zubehör kann zu Unfällen oder Verletzungen führen.

• Reparaturen nur von qualifizierten Technikern ausführen lassen. Das Werkzeug
erfüllt die geltenden Sicherheitsanforderungen. Reparaturen des Werkzeugs
müssen immer von einem Fachmann und mit Original-Ersatzteilen ausgeführt
werden. Andernfalls kann es zu Unfällen oder Verletzungen kommen.

1.2 Sicherheitshinweise

DEUTSCH

• Bei Gebrauch der Spritzpistole dürfen in deren Nähe keine Zündquellen wie
offenes Feuer, Rauchen, Funken, Glühfaden, heiße Flächen usw. vorhanden sein.

• Auf etwaige Risiken durch das Spritzmaterial achten. Anweisungen auf Verpackung
oder Begleitinformationen zum Spritzmaterial beachten. Ebenfalls Anweisungen zur
persönlichen Schutzausrüstung befolgen.

• In gut belüfteten und geeigneten Räumen verwenden.

• Warnung: Niemals Flüssigkeiten versprühen, die unbekannt sind und bei denen
nicht sicher ist, wie gefährlich sie sind.

• Wenn das Netzkabel beschädigt ist, darf dieses ausschließlich vom Hersteller
oder von einer befugten Servicewerkstatt ausgetauscht werden, um Gefahren
zu vermeiden.

• Warnung: Gefahr für Personenschäden. Die Airbrushpistole niemals auf sich selbst
oder auf andere Personen oder Tiere richten.

• Sicherstellen, dass bei einer Verwendung in Räumen keine Dämpfe
des Lösungsmittels von der Turbine angesaugt werden.

44

• Bei einem Gebrauch der Spritzpistole können sich giftige Dämpfe bilden, die ggf.
zu Vergiftungen und schweren Gesundheitsschäden führen.

• Immer einen geeigneten Augenschutz, Handschuhe, Atemmaske usw. tragen,
um zu verhindern, dass Farbe, Lösungsmittel und giftige Dämpfe in Kontakt mit
Augen und Haut kommen.

• Bei Gebrauch der Spritzpistole im Freien auf die Windrichtung achten.
Bei Gebrauch in Innenräumen sicherstellen, dass der Arbeitsplatz gut belüftet ist.

• Airbrushpistole nicht auf Turbine richten.

• Airbrushpistole niemals von Kindern benutzen lassen.

• Produkt nicht demontieren und keine eigenen Reparaturversuche unternehmen.

1.3 Produktkennzeichnung mit Gebotszeichen

Gehörschutz tragen.

Augenschutz und Atemschutz verwenden.

Vor Benutzung die Bedienungsanleitung vollständig
durchlesen und aufbewahren.

2. Deckende Stoffe, die zur Anwendung geeignet sind

Wasser- und lösungsmittelbasierte Farben, Klarlacke, Lasuren, Grundierungen,
2-Komponenten-Farben, Imprägnierungen, Rostschutz usw.

Deckende Stoffe, die nicht zur Anwendung in diesem Produkt geeignet sind

• Wandfarben (Emulsionsfarben) sowie alkalische oder basische Farben.

• Schlammfarben, z.B. Schwedenrot.

3. Produktbeschreibung

• Airbrushpistole in HVLP-(High-Volume-Low-Pressure-)Ausführung. Eine Turbine
erzeugt eine große Menge an erwärmter Luft, welche die Farbe unter niedrigem
Druck fein verteilt. Dadurch wird die Gefahr von Laufnasen verringert und die
Trocknungszeit verkürzt.

• Stufenlose Regulierung der Flüssigkeitsmenge.

• Es wird nahezu kein Farbnebel erzeugt, was ein Durchführen des Vorgangs mit
minimalem Farbverlust und minimaler Abdeckung ermöglicht.

• Für Lack, Lasur und Holzschutzmittel ausgelegt.

• Spritzleistung 200 ml/min.

• Inkl. Viskositätsbecher und 2,1m Luftschlauch.

45

DEUTSCH

4. Bezeichnungen

1

2 15

8

DEUTSCH

1. Regler für das Spritzbild

2. Düse

3. Mutter (für Regler und Düse)

4. Spritzpistole

5. Abzug

6. Farbmengeneinstellung

7. Schalter ON/OFF

8. Luftschlauch

1 3 4

2

14

137

5

10

11

129

9. Schultergurt

10. Luftfilter

11. Deckel für Luftfilter

12. Netzkabel mit Stecker

13. Halter für Spritzpistole

14. Farbbehälter

15. Farbnadel

6

46

5. Vorbereitungen

5.1 Überprüfen/Ändern der Viskosität des Spritzmaterials

Behälter vor dem Öffnen gründlich schütteln. Die zu verwendende Farbe muss
normalerweise verdünnt werden. (Wir empfehlen ein Testen der Farbe, bevor
die gesamte Menge verdünnt wird.) Hinweise des Herstellers zum Verdünnen
des Produkts beachten. Bei Zweifeln den Farbhändler um Rat bitten und darauf
hinweisen, dass eine HVLP-Spritzpistole verwendet wird. Das Maß für die Dicke einer
Farbe wird als Viskosität bezeichnet und kann dadurch gemessen werden, indem man
eine bestimmte Menge Farbe durch ein Loch mit einem bestimmten Durchmesser
laufen lässt. Je länger die Farbe zum Durchlaufen braucht, desto größer ist
die Viskosität. Die Viskosität wird in Sekunden angegeben. Warnung: Ausschließlich
Spritzmaterial mit einem Flammpunkt über 21°C verwenden.

Vorgehensweise bei der Messung

1. Den Behälter mit dem Spritzmaterial vor dem Test lange schütteln.

2. Den gesamten Viskositätsbecher ins Spritzmaterial tauchen, bis er ganz voll ist.

3. Viskositätsbecher hochhalten und messen, wie viele Sekunden es dauert,
bis das Material durch das Loch gelaufen ist.

4. Farbe verdünnen, wenn sie zu dünn ist, und erneut überprüfen.

Richtlinien für die Viskosität von Spritzmaterial

Material Viskosität – DIN-Sekunden

Grundierung mit Lösungsmittel 25-40
Firnis mit Lösungsmittel 15-40
Wasserverdünnbare Grundierung 25-40
Wasserverdünnbarer Firnis 20-35
Imprägnierung für Holz, Farbentferner, Öle Unverdünnt
Desinfektion, Insektenmittel Unverdünnt
Autolack 20-35

47

DEUTSCH

5.2 Vorbereiten der Airbrushpistole für den Gebrauch

1. Schultergurt (9) befestigen.

2. Luftschlauch (8) in Turbine und Spritzpistole drücken.

3. Behälter (14) abschrauben.

a

4. Saugrohr einstellen. Nach vorne drehen, wenn nach unten gespritzt werden soll (A),
und nach hinten drehen, wenn nach oben gespritzt werden soll (B).

5. Behälter auf ein Stück Papier
oder einen Lappen stellen,

DEUTSCH

Flüssigkeit, die gespritzt
werden soll, in Behälter füllen
und Behälter an Spritzpistole
anschrauben.

6. Die komplette Ausrüstung auf
einen geraden, sauberen Unter­grund stellen. Sicherstellen, dass
kein Staub vorhanden ist, der ggf.
über das Filter angesaugt wird.

7. Spritzpistole in die Hand nehmen
und Turbine mit dem Ein-/
Ausschalter (7) einschalten.
Auf einen Stück Karton o.Ä.
eine Spritzprobe durchführen.
Bei Bedarf Farbmenge und
Düse einstellen.

48

b

5.3 Vorbereiten des Gegenstands oder der Fläche, die behandelt

werden soll

• Das Spritzergebnis hängt davon ab, wie sauber und glatt die Fläche ist,
bevor man diese bespritzt. Sämtlichen Rost oder alte Farbreste entfernen.
Bei Bedarf mit Schleifpapier abschleifen. Vor dem Spritzen staubfrei machen.

• Alle Flächen, die nicht bespritzt werden sollen, mit Folie oder Zeitungspapier abdecken.
Gewinde, Schrauben o.Ä. im Spritzbereich abdecken.

6. Einstellungen

Hinweis: Zunächst sicherstellen, dass die Spannung der Steckdose mit der Kenn­zeichnung am Produkt übereinstimmt.

• Die Spritzpistole kann auf längliches horizontales bzw. vertikales Spritzen oder auf
ein rundes Spritzbild eingestellt werden.

• Die Spritzpistole kann für drei verschiedene Arbeitsmethoden eingestellt werden:

Mutter (3) lösen und Düse drehen, um die Einstellung zu ändern.
Anschließend die Mutter wieder anziehen.

A) Vertikal für seitliches Spritzen
B) Horizontal für Spritzen nach oben/unten
C) Rund für Spritzen an Ecken oder anderen schwer zugänglichen Stellen.

Warnung: Beim Einstellen der Düse Abzug nicht drücken. Verletzungsgefahr.

a

B C

DEUTSCH

49

Die Düse bietet eine weitere
Einstellmöglichkeit für das Spritz­bild: Regler (1) nach hinten biegen,
um eine rundes Spritzbild (C) zu
erhalten, oder Regler nach vorne
biegen, um ein längliches Spritzbild
(A) oder (B) zu erhalten.

Farbmenge einstellen

Farbmenge mit dem Rad (6) an
der Rückseite der Spritzpistole
einstellen. Entgegen dem Uhr­zeigersinn drehen, um die Farb­menge zu verringern, und im
Uhrzeigersinn drehen, um die Farb­menge zu vergrößern.

7. Spritztechnik

• Vor Beginn des Spritzvorgangs auf der eigentlichen Arbeitsfläche stets
eine Spritzprobe an einem Stück Karton o.Ä. durchführen.

• Spritzpistole in einem Abstand von 5 bis 15cm zur Arbeitsfläche halten.
Vor dem Beginn den geeigneten Abstand ausprobieren.

• Stets den Spritzvorgang außerhalb der Arbeitsfläche beginnen, anschließend

DEUTSCH

Spritzpistole in langsamen Bewegungen über die Arbeitsfläche führen und
Spritzvorgang wiederum außerhalb der Arbeitsfläche beenden (Abbildung 10 a).

• Spritzpistole rechtwinklig zur Arbeitsfläche bewegen (Abbildung 10 a). Andernfalls
gelangt mehr Farbe in die Mitte und weniger auf die Seiten, was zu Laufnasen und
einem sehr schlechten Ergebnis führt (Abbildung 10 b).

10a 10b

• Gelegentlich während des Spritzvorgangs überprüfen, ob sich Farbansammlungen
an der Düse (2) bilden, welche die Funktion der Spritzpistole beeinträchtigen.
Bei Bedarf reinigen.

50

Arbeitsunterbrechungen

1. Turbine mit Ein-/Ausschalter (7) ausschalten.

2. Spritzpistole in Halter (13) der Turbine stellen.

Nach der Arbeit

1. Turbine ausschalten. Abzug drücken, so dass die Farbe in der Spritzpistole in
den Behälter zurückläuft.

2. Behälter abschrauben und Farbe wieder in Farbdose schütten.

3. Farbreste von Behälter und Saugrohr mit einer Bürste oder einem Lappen
grob entfernen.

4. Lösungsmittel oder Wasser (je nach Farbe) in Behälter schütten und Behälter
wieder an Spritzpistole schrauben.

Warnung: Ausschließlich Lösungsmittel mit einem Flammpunkt über 21°C verwenden.

5. Turbine einschalten und Lösungsmittel/Wasser auf einen Lappen oder in eine
Dose spritzen.

6. Diesen Schritt mehrmals wiederholen, bis aus der Düse keine Farbreste mehr kommen.

7. Turbine ausschalten.

8. Behälter abschrauben und abwischen. Ebenfalls Dichtfläche des Behälters reinigen,
so dass keine Farbreste mehr vorhanden sind.

9. Spritzpistole außen mit einem mit Lösungsmittel oder Wasser befeuchteten
Lappen abwischen.

10. Mutter (3) abschrauben (mit Düse und Regler) und Farbdüse abnehmen. Lose Teile
und Farbnadel in Lösungsmittel oder Wasser spülen. Zum Reinigen keine scharfen
Metallteile verwenden.

11. Nach dem Reinigen und Abwischen Spritzpistole wieder zusammenbauen.
Hinweis: Die Farbdüse lässt sich nur in einer Richtung einsetzen.

8. Pflege und Wartung

Hinweis: Vor Service und Reinigung Stecker aus Steckdose ziehen.
Reinigung: Gerät mit einem weichen Lappen und ggf. einem milden Reinigungsmittel

abwischen. Niemals scheuernde Reinigungsmittel oder Lösungsmittel verwenden.

Luftfilter reinigen.

1. Deckel (11) abnehmen,
Luftfilter (10) herausnehmen
und reinigen.

2. Luftfilter trocknen lassen
und wieder einsetzen. (So
einsetzen, dass die saubere
Seite nach innen zeigt.)

Spritzpistole niemals ohne
Luftfilter verwenden.

11 12

51

DEUTSCH

9. Technische Daten

Modell JS-910FA
Spritzleistung 200 ml/min
Leistung 500 W
Betriebsspannung 230 V, 50 Hz
Max. Viskosität 40 Din-s
Farbbehälter 700 ml
Schlauchlänge 2,1 m
Schallpegel LwA 81,80 dB(A) K: 3 dB
LpA 70,80 dB(A) K: 3 dB
Erschütterung 0,462 m/s2 K: 1,5 m/s2
Gewicht 3,0 kg

DEUTSCH

52

Declaration of Conformity

Försäkran om överenstämmelse

Samsvarerklæring

Vakuutus yhdenmukaisuudesta

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Declares that this product complies with the requirements of the following directives and standards

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

ELECTRIC SPRAY GUN

Cotech 40-7945 / 18-3164

JS-910FA / JS-910FA-UK

Machinery directive
2006/42/EC

EN 60745-1:2009+A11
EN 50580:2012

EMC directive
2004/108/EC

EN 55014-1:2006
EN 55014-2:1997+A1:2001
EN 61000-3-2:2006
EN 61000-3-3:1995+A1:2001
+A2:2005

Klas Balkow

President

Insjön, Sweden, 2013-03-15

53

Low voltage
directive
2006/95/EC

EN 62233:2008

54

55

SVERIGE

KUNDTJÄNST Tel: [phone]
Fax: [phone]
E-post: [email protected]

INTERNET www.clasohlson.se

BREV Clas Ohlson AB, 793 85 INSJÖN

NORGE

KUNDESENTER Tlf.: 23 21 40 00
Faks: 23 21 40 80
E-post: [email protected]

INTERNETT www.clasohlson.no

POST Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

SUOMI

ASIAKASPALVELU Puh.: 020 111 2222
Sähköposti: [email protected]

INTERNET www.clasohlson.fi

OSOITE Clas Ohlson Oy, Maistraatinportti 4 A, 00240 Helsinki

UNITED KINGDOM

Customer Service Contact number: 08545 300 9799
E-mail: [email protected]

Internet www.clasohlson.com/uk

Postal 10 – 13 Market Place
Kingston Upon Thames
Surrey
KT1 1JZ

DEUTSCHLAND

Kundenservice Unsere Homepage www.clasohlson.de besuchen
und auf Kundenservice klicken.
