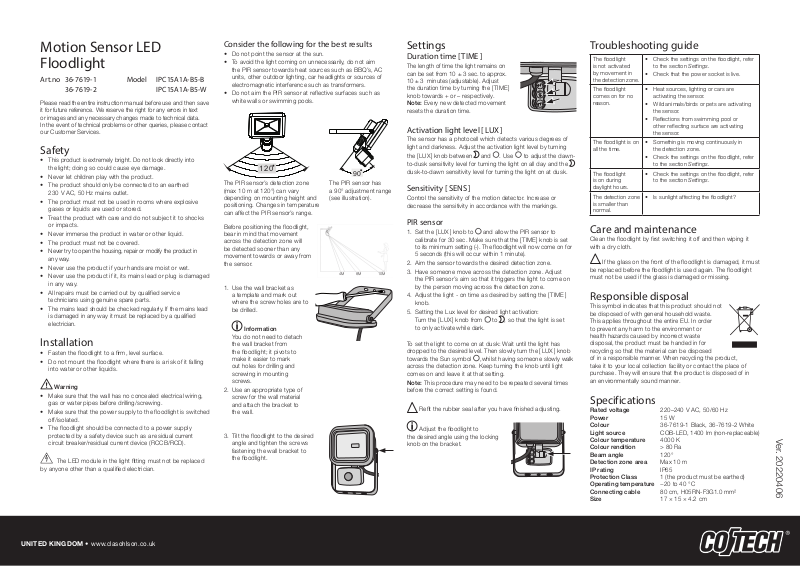

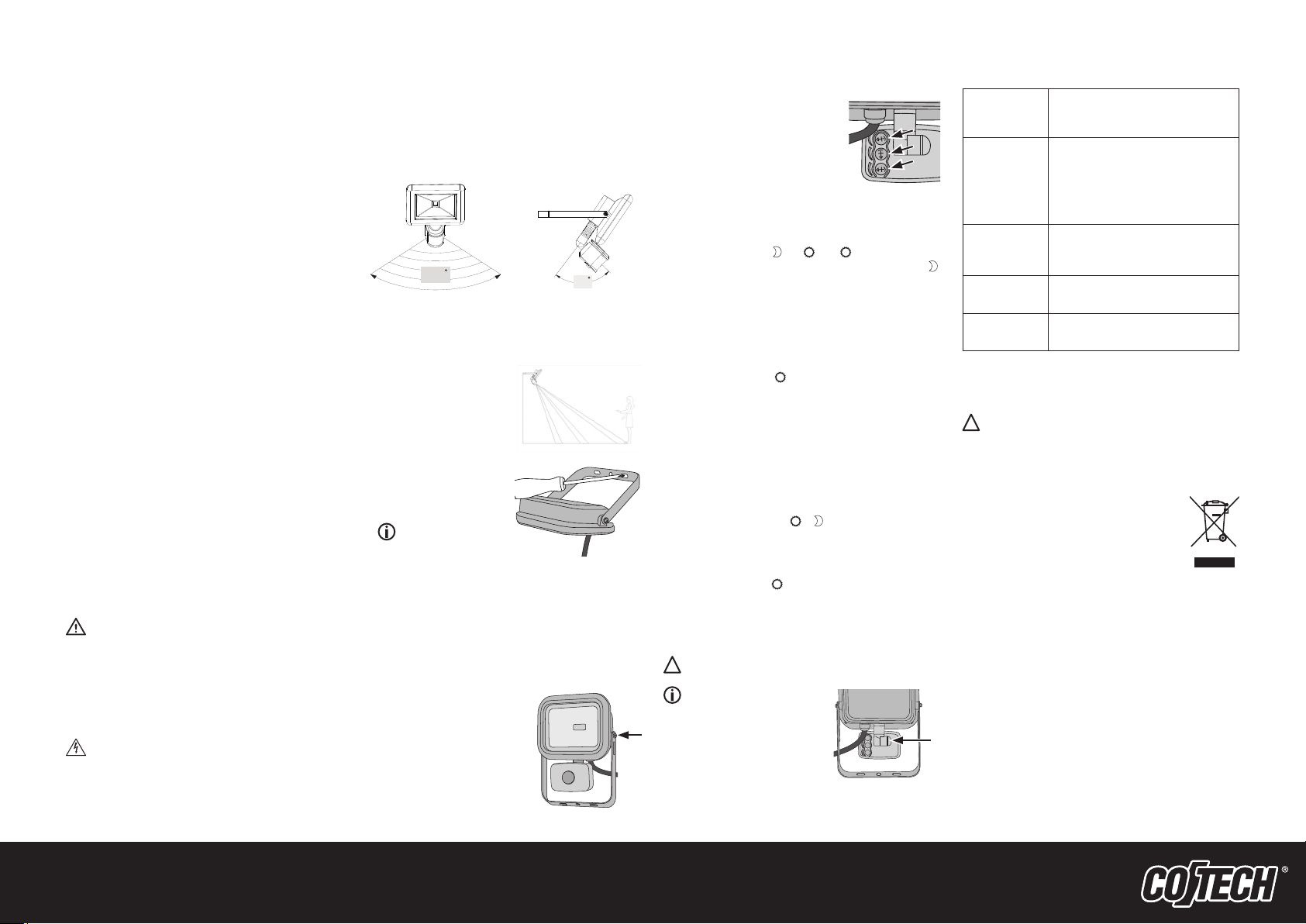

Motion Sensor LED Floodlight

Art.no 36-7619-1 Model IPC15A1A-B5-B 36-7619-2 IPC15A1A-B5-W

Please read theentire instruction manual before use and then save it for future reference. Wereserve theright for any errors in text or images and any necessary changes made to technicaldata. Intheevent of technical problems or other queries, please contact our Customer Services.

Safety

• This product is extremely bright. Donot look directly into thelight; doing so could cause eye damage.

• Never let children play with theproduct.

• The product should only be connected to an earthed 230 V AC, 50 Hz mains outlet.

• Theproduct must not be used in rooms where explosive gases or liquids are used or stored.

• Treat theproduct with care and do not subject it to shocks or impacts.

• Never immerse theproduct in water or other liquid.

• Theproduct must not be covered.

• Never try to open thehousing, repair or modify theproduct in anyway.

• Never use theproduct if your hands are moist orwet.

• Never use theproduct if it, its mains lead or plug is damaged in anyway.

• All repairs must be carried out by qualiﬁed service technicians using genuine spareparts.

• Themains lead should be checked regularly. Ifthemains lead is damaged in any way it must be replaced by aqualiﬁed electrician.

Installation

• Fasten theﬂoodlight to aﬁrm, level surface.

• Do not mount theﬂoodlight where there is arisk of it falling into water or other liquids.

Warning

• Make sure that thewall has no concealed electrical wiring, gas or water pipes before drilling/screwing.

• Make sure that thepower supply to theﬂoodlight is switched off/isolated.

• Theﬂoodlight should be connected to apower supply protected by asafety device such as aresidual current circuit breaker/residual current device (RCCB/RCD).

TheLED module in thelight ﬁtting must not be replaced

by anyone other than aqualiﬁed electrician.

Consider thefollowing for thebest results

• Do not point thesensor at thesun.

• To avoid thelight coming on unnecessarily, do not aim thePIR sensor towards heat sources such as BBQ’s, AC units, other outdoor lighting, car headlights or sources of electromagnetic interference such as transformers.

• Do not aim thePIR sensor at reﬂective surfaces such as white walls or swimming pools.

12 0

ThePIR sensor’s detection zone (max 10 m at 120°) can vary depending on mounting height and positioning. Changes in temperature can affect thePIR sensor’s range.

Before positioning theﬂoodlight, bear in mind that movement across thedetection zone will be detected sooner than any movement towards or away from thesensor.

1. Use thewall bracket as atemplate and mark out where thescrew holes are to be drilled.

Information

You do not need to detach thewall bracket from theﬂoodlight; it pivots to make it easier to mark out holes for drilling and screwing in mounting screws.

2. Use anappropriate type of screw for thewall material and attach thebracket to thewall.

3. Tilt theﬂoodlight to thedesired angle and tighten thescrews fastening thewall bracket to theﬂoodlight.

ThePIR sensor has a90° adjustment range (see illustration).

4M 8M 10M

Settings

Duration time [ TIME ]

Thelength of time thelight remains on can be set from 10 ±3 sec. to approx. 10±3 minutes (adjustable). Adjust theduration time by turning the [ TIME ] knob towards + or – respectively. Note: Every new detected movement resets theduration time.

Activation light level [ LUX ]

Thesensor has aphotocell which detects various degrees of light and darkness. Adjust theactivation light level by turning

the [ LUX ] knob between to-dusk sensitivity level for turning thelight on all day and the

dusk-to-dawn sensitivity level for turning thelight on at dusk.

Sensitivity [ SENS ]

Control thesensitivity of themotion detector. Increase or decrease thesensitivity in accordance with themarkings.

PIR sensor

1. Set the [ LUX ] knob to and allow thePIR sensor to calibrate for 30 sec. Make sure that the [ TIME ] knob is set to its minimum setting (-). Theﬂoodlight will now come on for 5 seconds (this will occur within 1 minute).

2. Aim thesensor towards thedesired detection zone.

3. Have someone move across thedetection zone. Adjust thePIR sensor’s aim so that it triggers thelight to come on by theperson moving across thedetection zone.

4. Adjust thelight - on time as desired by setting the [ TIME ] knob.

5. Setting theLux level for desired light activation: Turn the [ LUX ] knob from

to only activate while dark.

To set thelight to come on at dusk: Wait until thelight has dropped to thedesired level. Then slowly turn the [ LUX ] knob towards theSun symbol across thedetection zone. Keep turning theknob until light comes on and leave it at that setting.

Note: This procedure may need to be repeated several times before thecorrect setting is found.

Reﬁt the rubber seal after you have ﬁnished adjusting.

Adjust theﬂoodlight to

thedesired angle using thelocking knob on thebracket.

and . Use to adjust thedawn-

to ‚ so that thelight is set

,whilst having someone slowly walk

Troubleshootingguide

Theﬂoodlight is not activated by movement in thedetectionzone.

Theﬂoodlight comes on for no reason.

Theﬂoodlight is on all thetime.

Theﬂoodlight is on during daylighthours.

Thedetection zone is smaller than normal.

• Check thesettings on theﬂoodlight, refer to thesection Settings.

• Check that thepower socket islive.

• Heat sources, lighting or cars are activating thesensor.

• Wild animals/birds or pets are activating thesensor.

• Reﬂections from swimming pool or other reﬂecting surface are activating thesensor.

• Something is moving continuously in thedetectionzone.

• Check thesettings on theﬂoodlight, refer to thesection Settings.

• Is sunlight affecting theﬂoodlight?

Care and maintenance

Clean theﬂoodlight by ﬁrst switching it off and then wiping it with adrycloth.

If theglass on thefront of theﬂoodlight is damaged, it must be replaced before theﬂoodlight is usedagain. Theﬂoodlight must not be used if theglass is damaged or missing.

Responsible disposal

This symbol indicates that this product should not be disposed of with general householdwaste. Thisapplies throughout theentire EU. Inorder to prevent any harm to theenvironment or health hazards caused by incorrect waste disposal, theproduct must be handed in for recycling so that thematerial can be disposed of in aresponsible manner. Whenrecycling theproduct, take it to your local collection facility or contact theplace of purchase. Theywill ensure that theproduct is disposed of in anenvironmentally sound manner.

Specifications

Rated voltage 220–240 V AC, 50/60 Hz Power 15 W Colour 36-7619-1 Black, 36-7619-2 White Light source COB-LED, 1400 lm (non-replaceable) Colour temperature 4000K Colour rendition > 80 Ra Beam angle 120° Detection zone area Max 10m IP rating IP65 Protection Class 1 (theproduct must be earthed) Operating temperature −20 to 40 °C Connecting cable 80 cm, H05RN-F3G1.0 mm² Size 17×15×4.2cm

Ver. 20220406

UNITED KINGDOM •

www.clasohlson.co.uk

Page 2

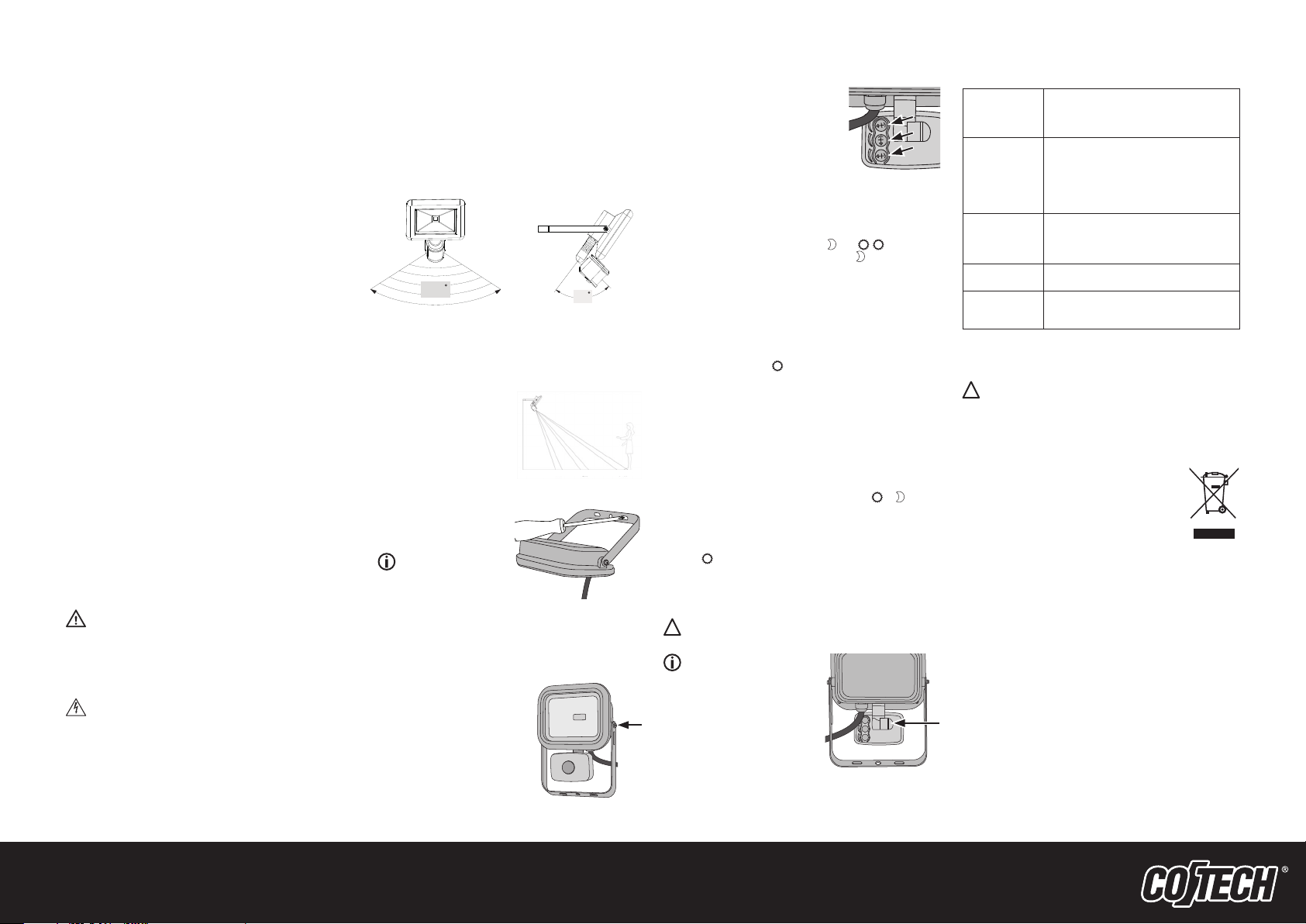

LED-strålkastare med rörelsevakt

Art.nr 36-7619-1 Modell IPC15A1A-B5-B 36-7619-2 IPC15A1A-B5-W

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtidabruk. Vireserverar oss förev. text- och bildfel samt ändringar av tekniskadata. Vidtekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

• Produkten är extremt ljusstark. Tittaaldrig in iljuset, risk för ögonskador.

• Låt aldrig barn leka med produkten.

• Produkten får endast anslutas till ett jordat vägguttag med 230 V AC, 50 Hz.

• Produkten får inte användas ilokaler där explosiva gaser eller vätskor används eller förvaras.

• Hantera produkten varsamt och utsätt den inte för slag och stötar.

• Sänk aldrig ner produkten ivatten eller annan vätska.

• Produkten får inte övertäckas.

• Försök aldrig öppna höljet, reparera eller modiﬁera produkten på någotsätt.

• Hantera aldrig produkten om du är blöt eller fuktig om händerna.

• Använd aldrig produkten om den, nätkabeln eller stickproppen på något sätt är skadade.

• Alla reparationer ska utföras av kvaliﬁcerad servicepersonal med originalreservdelar.

• Nätkabeln bör regelbundet kontrolleras. Omden på något sätt skadas ska den bytas av behörig elektriker.

Montering

• Montera strålkastaren på enplan och stabilyta.

• Montera inte strålkastaren så att den kan falla ner ivatten eller annan vätska.

Varning!

• Försäkra dig om att väggen är fri från el- och vattenledningar där du avser att skruva/borra.

• Försäkra dig om att strömmen är bruten iinkommande ledning.

• Strålkastaren bör anslutas via jordfelsbrytare.

Armaturens ljuskälla får endast bytas av behörig elektriker.

Tänk på följande för bästa resultat

• Rikta inte rörelsesensorn motsolen.

• För att undvika att belysningen tänds ionödan ska inte rörelse sensorn riktas mot värmekällor somt.ex. grill, luftkonditioneringsaggregat, annan utomhusbelysning, bilstrålkastare eller elektromagnetiska störningskällor,t.ex. transformatorer.

• Rikta inte rörelsesensorn mot reﬂekterande ytor,t.ex. vit vägg ellerpool.

12 0

Rörelsesensorns avsökningsområde (max 10 m inom vinkeln 120°) kan variera beroende på monteringshöjd och placering. Temperaturändring kan ändra räckvidden för rörelsesensorn.

Innan du väljer plats för belysningen, tänk på att rörelse tvärs över avsökningsområdet tänder tidigare än rörelse mot eller från rörelsesensorn.

1. Använd väggfästet som mall och märk ut var du avser att skruva/borra.

Information

Du behöver inte skruva bort väggfästet från strålkastaren, det är vinklat för att underlätta utmärkning och montering.

2. Använd för underlaget lämplig fästmetod och skruva upp strålkastaren.

3. Ställ strålkastaren iönskad vinkel och draev. åt skruvarna som håller väggfästet mot strålkastaren.

Rörelsesensorns vinkel kan justeras i90°.

4M 8M 10M

Inställning av rörelsevakt

Belysningstid [ TIME ]

Inkopplingstiden efter aktivering kan ställas från 10±3 sek till ca 10±3 min (justerbart). Minska eller öka tiden steglöst med vredet [ TIME ] enligt märkning + eller –. Obs! Varjeny detektering av rörelse sensorn startar om inkopplingstiden pånytt.

Ljusnivå för aktivering av belysning [ LUX ]

Ljuskänsligheten för aktivering av belysningen mäts av enfotocell som känner av ljus och mörker. Justera steglöst med vredet [ LUX ] mellan symbolerna och . används för önskat tillslag från dagsljus till skymning och för tillslag från skymning till mörker.

Känslighet [ SENS ]

Styr rörelsedetektorns känslighet. Öka eller minska känsligheten enligt märkningen.

Rörelsesensor

1. Ställ vredet [ LUX ] på och låt rörelsesensorn stabiliseras ienhalvminut. Kontrollera sedan att vredet [ TIME ] är inställt på minimum(–). Belysningen kommer nu att aktiveras ica 5 sek (detta sker inom 1min).

2. Rikta den vridbara rörelsesensorn mot området som ska avsökas.

3. Ta enperson till hjälp, och be denne röra sig tvärs över området. Vridförsiktigt på sensorhuset tills belysningen aktiveras av personen som rörsig.

4. Justera inkopplingstiden till önskad inställning med vredet [ TIME ].

5. Ställ in vilken ljusnivå som krävs för att aktivera rörelsesensorn såhär: Vridvredet [ LUX ] från aktivera belysningen bara imörker.

Om belysningen ska tändas redan iskymning: Väntatills ljuset har avtagit till önskad nivå, vrid sedan långsamt [ LUX ] mot dagsljus ytan som avsöks. Vridvredet tills belysningentänds.

Obs! Ibland behöver denna inställning upprepas för att nå önskad inställning.

till önskad vinkel med låsvredet påfästet.

, samtidigt som enmedhjälpare går sakta tvärs över

Sätt tillbaka gummitätningen efter avslutad justering.

Rörelsevakten kan justeras

till för att

Felsökningsschema

Belysningen aktiveras inte av rörelse idetekteringsområdet.

Belysningen tänds utanorsak.

Belysningen är tänd helatiden.

Belysningen är tänd idagsljus.

Detekteringsområdet är mindre än normalt.

Kontrollera rörelsevaktens inställningar, se avsnittet Inställning av rörelsevakt. Finns det ström iinkommande ledning?

• Värmekällor, andra belysningar eller bilar irörelse aktiverar rörelsesensorn.

• Vilda djur, fåglar eller husdjur aktiverar rörelsesensorn.

• Reﬂexer från pool eller annan reﬂekterande yta aktiverar rörelsesensorn.

• Något är ikontinuerlig rörelse idetekteringsområdet.

• Kontrollera rörelsevaktens inställningar, se avsnittet Inställning av rörelsevakt.

• Störs rörelsevakten av solljus?

Skötsel och underhåll

Släck strålkastaren och torka av den med entorr trasa vidbehov.

Om glaset framför strålkastaren skadas ska det bytas före fortsatt användning. Strålkastaren får inte användas om glaset är skadat eller saknas.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Dettagäller inom hela EU. Föratt förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering,ska produkten lämnas till återvinning så att materialet kan tas omhand på ettansvarsfulltsätt. Närdu lämnar produkten till återvinning, använd dig av de returhanteringssystem som ﬁnns där du beﬁnner dig eller kontakta inköpsstället. Dekan se till att produkten tas om hand på ettför miljön tillfredställandesätt.

Specifikationer

Nätanslutning 220–240 V AC, 50/60 Hz Effekt 15 W Färg 36-7619-1 svart, 36-7619-2vit Ljuskälla COB-LED, 1400 lm (ej utbytbar) Färgtemperatur 4000 K Färgåtergivning >80 Ra Spridningsvinkel 120° Detekteringsområde Max 10m Kapslingsklass IP65 Skyddsklass Klass 1 (produkten ska skyddsjordas) Användningstemperatur −20 till 40 °C Anslutningskabel 80 cm, H05RN-F3G1.0 mm² Mått 17×15×4,2cm

Ver. 20220406

SVERIGE • KUNDTJÄNST

tel. 0247/445 00 e-post [email protected] internet www.clasohlson.se brev Clas Ohlson AB, 793 85 INSJÖN

Page 3

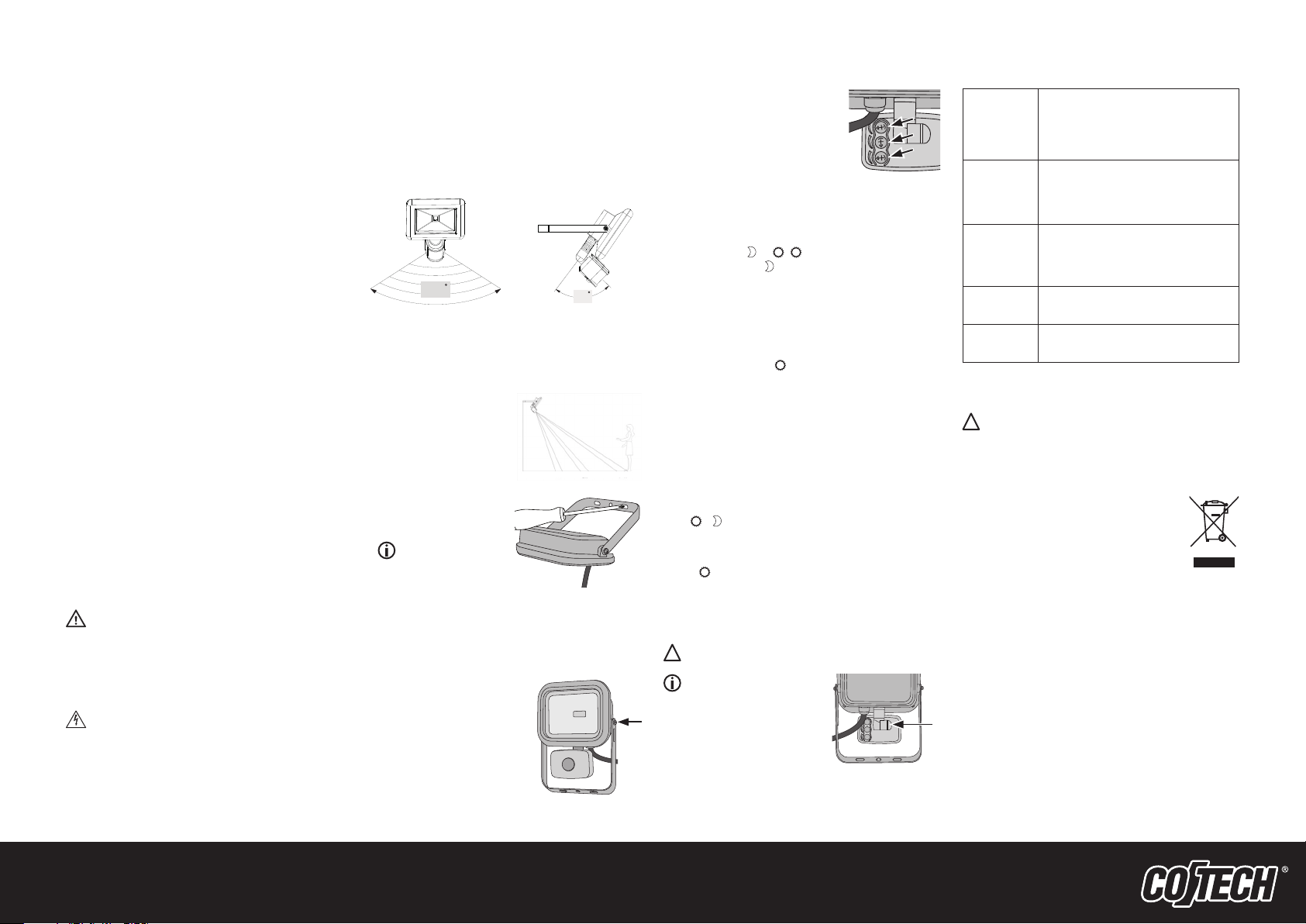

LED-lyskaster med bevegelsessensor

Art.nr. 36-7619-1 Modell IPC15A1A-B5-B 36-7619-2 IPC15A1A-B5-W

Les brukerveiledningen grundig før produktet tas ibruk og ta vare på den for framtidigbruk. Vi reserverer oss motev. feil itekst og bilde, samt forandringer av tekniskedata. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

• Produktet er ekstremt lyssterkt. Sealdri inn ilyset, da det kan gi varige øyenskader.

• La aldri barn leke med produktet.

• Produktet skal kun kobles til et jordet strømuttak med 230 V AC, 50 Hz.

• Produktet må ikke brukes ilokaler hvor eksplosive gasser eller væsker brukes eller oppbevares.

• Produktet må behandles varsomt og ikke utsettes for støt ellerslag.

• Senk aldri produktet ned ivann eller annenvæske.

• Produktet må ikke tildekkes.

• Dekselet må ikkeåpnes. Manmå heller ikke reparere eller modiﬁsere produktet.

• Ta ikke på produktet med våt eller fuktige hender.

• Bruk ikke produktet dersom det, strømkabelen, støpselet eller andre deler er skadet.

• Reparasjoner skal utføres av kvaliﬁserte fagpersoner og kun med originale reservedeler.

• Strømledningen bør kontrolleres regelmessig. Hvisden er skadet må den skiftes av enfaglært elektriker.

Montering

• Lampen plasseres på enplan, stabilﬂate.

• Monter ikke produktet slik at det kan falle ned ivann eller annenvæske.

Advarsel!

• Før boring iveggen må du forsikre deg om at det ikke er skjulte strømledninger eller vannrør ikonstruksjonen.

• Pass på at strømmen er koblet fra på den innkommende ledningen.

• Lyskasteren bør kobles til via jordfeilbryter.

Armaturens lyskilde kan kun byttes av faglært elektriker.

Husk følgende for åoppnå best mulig resultat

• Ikke vend bevegelsessensoren direkte mot sollyset.

• For åunngå at belysningen tennes unødvendig skal ikke bevegelsessensoren vendes mot varmekilder, som for eksempel grill, luftkondisjoneringsaggregat, annen utendørsbelysning, billys eller elektromagnetiske innretninger som for eksempel transformatorer.

• Vend den heller ikke mot reﬂekterende ﬂater som for eksempel glatte hvite vegger, svømmebassenger etc.

12 0

Bevegelsessensorens detekteringsområde (maks 10 m innenfor vinkelen 120°), kan variere, avhengig av monteringshøyde og plassering. Temperaturendring kan forandre rekkevidden for bevegelse.

Før man velger plass til belysningen bør man huske på at bevegelser på tvers av detekteringsområdet tenner raskere enn bevegelser rett inn mot eller rett ut fra sensoren.

1. Bruk veggfestet som mal og merk hvor hullene skalbores.

Informasjon:

Dutrenger ikke åskru av veggfestet fra lyskasteren, den er vinkles på enmåte som forenkler merking og montering.

2. Bruk velegnet festemetode og skru denopp.

3. Plasser lyskasteren iønsket vinkel og trekk til skruene som holder veggfestet mot strålekasteren.

Bevegelsessensorens vinkel kan justeres i90º (se ﬁg.).

4M 8M 10M

Innstilling av bevegelsessensoren

Belysningstid [ TIME ]

Innkoblingstiden etter aktivering kan stilles fra 10±3 sekunder til ca. 10±3min (justerbart). Reduser eller øk tiden trinnløst med [ TIME ], følgmerkingen + eller −. Obs! Hver nye detektering av bevegelser starter belysningstiden på nytt.

Lysnivå for aktivering av belysning [ LUX ]

Lysfølsomhet for aktivering av belysningen måles av enfotocelle som føler lys og mørke. Juster trinnløst med bryteren [ LUX ]

mellom symbolene dagslys til skumring og

Følsomhet [ SENS ]

Styring av bevegelsesdetektorens følsomhet. Øk eller reduser følsomheten som merkingen antyder.

Bevegelsessensor

1. Still bryteren [ LUX ] på og la bevegelsessensoren stabiliseres iet halvt minutt. Kontroller deretter at bryteren [ TIME ] er innstilt på minimum (–). Belysningen vil bli aktivert i5 sekunder (dette skjer innen ettminutt).

2. Den dreibare bevegelsessensoren vendes mot det området som skal detekteres.

3. Få hjelp av enperson til åbevege seg på tvers av området. Drei forsiktig sensorhuset til belysningen aktiveres av personen som beveges seg.

4. Juster innkoblingstiden til ønsket innstilling med bryteren [ TIME ].

5. Still inn hvilket lysnivå som kreves for åaktivere bevegelsessensoren på følgende måte: Drei bryteren [ LUX ]

fra

til ‚ for at belysningen kun skal aktiveres imørket.

Hvis belysningen skal tennes allerede iskumringen: Vent til lyset har kommet til ønsket nivå, drei deretter [ LUX ] sakte mot dagslys området som skal overvåkes. Drei på bryteren til belysningen tennes.

Obs! Det kan hende at denne innstillingen bør gjentas for at ønsket innstilling skal oppnås.

Sett gummipakningen på plass igjen etter avsluttet justering.

Bevegelsessensoren kan justeres til ønsket vinkel med låserattet på festet.

og .. brukes for ønsket tilslag fra

for tilslag fra skumring til mørket.

samtidig som enmedhjelper går sakte tvers over

Feilsøking

Belysningen aktiveres ikke av bevegelser innenfor detekteringsområdet.

Belysningen tennes utengrunn.

Strålekasteren lyser heletiden.

Strålekasteren lyser på dagtid.

Detekteringsområdet er mindre enn vanlig.

• Kontroller innstillingene på bevegelsessensoren, se avsnittet Innstilling av

bevegelsessensoren.

• Er det strøm iinnkommende ledning?

• Varmekilder, annet lys eller biler ibevegelse aktiverer bevegelsessensoren.

• Ville dyr, fugler eller husdyr aktiverer sensoren.

• Reﬂekser fra svømmebasseng eller andre reﬂekterende ﬂater forstyrrer.

• Noe er ikontinuerlig bevegelse idetekterings området.

• Kontroller innstillingene på bevegelsessensoren, se avsnittet Innstilling av

bevegelsessensoren.

• Kontroller innstillingene på bevegelsessensoren, se avsnittet Innstilling av

bevegelsessensoren.

• Blir sensoren forstyrret av sollys?

Vedlikehold

Slukk lyskasteren og tørk den med entørr klut, vedbehov.

Hvis glasset ifronten på lyskasteren blir skadet skal det skiftes førbruk. Lyskasteren må ikke brukes hvis glasset er skadet eller mangler.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dettegjelder innenfor EØS-området. Foråforebygge eventuelle skader på helse og miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på enansvarsfullmåte. Benytt miljøstasjonene som er derdu beﬁnner deg eller ta kontakt med forhandler. Devil ta hånd om produktet på enmiljømessig tilfredsstillendemåte.

Spesifikasjoner

Nettspenning 220–240 V AC, 50/60 Hz Effekt 15 W Farge 36-7619-1 svart, 36-7619-2hvit Lyskilde COB-LED, 1400 lm (ikke utskiftbar) Fargetemperatur 4000 K Fargegjengivelse > 80 Ra Spredningsvinkel 120° Detekteringsområde Maks 10m Kapslingsklasse IP65 Beskyttelsesklasse Klasse 1 (arbeidsbelysningen skal jordes) Brukstemperatur −20 til 40 °C Strømledning 80 cm, H05RN-F3G1.0 mm² Mål 17×15×4,2cm

Ver. 20220406

NORGE • KUNDESENTER

tel. 23 21 40 00 e-post [email protected] internett www.clasohlson.no post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Page 4

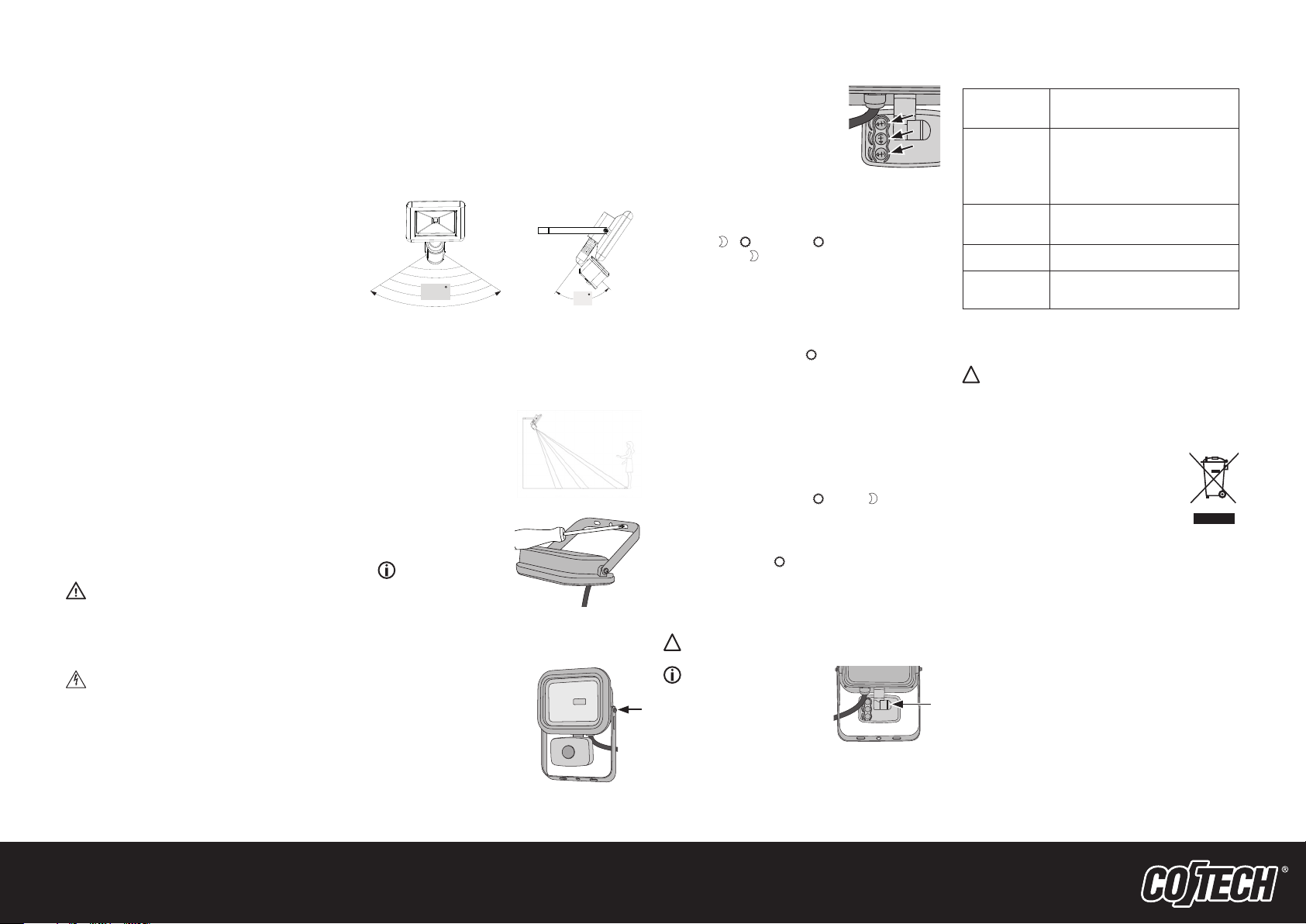

LED-valonheitin liiketunnistimella

Tuotenro 36-7619-1 Malli IPC15A1A-B5-B 36-7619-2 IPC15A1A-B5-W

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emmevastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.

Turvallisuus

• Laite valaisee erittäin voimakkaasti. Äläkatso suoraan valoon, silmävammavaara.

• Älä anna lasten leikkiä laitteella.

• Laitteen saa liittää ainoastaan maadoitettuun pistorasiaan, joka on 230 V AC, 50 Hz.

• Älä käytä laitetta tiloissa, joissa käytetään tai säilytetään tulenarkoja nesteitä tai aineita.

• Käsittele laitetta varovasti äläkä altista sitä kolhuille tai iskuille.

• Älä upota laitetta veteen tai muuhun nesteeseen.

• Laitetta ei saa peittää.

• Älä avaa laitteen koteloa tai korjaa tai muuta laitetta millään tavalla.

• Älä käsittele laitetta kosteilla käsillä.

• Älä käytä laitetta, jos laite tai sen virtajohto tai pistoke on vioittunut.

• Kaikki korjaukset tulee tehdä valtuutetussa huoltoliikkeessä, ja korjauksessa tulee käyttää vain alkuperäisiä varaosia.

• Tarkista virtajohdon kunto säännöllisesti. Vahingoittuneen virtajohdon saa vaihtaa vain valtuutetussa huoltoliikkeessä.

Asennus

• Asenna valonheitin tasaiselle ja vakaalle tasolle.

• Älä sijoita valonheitintä paikkaan, josta se voi pudota veteen tai muuhun nesteeseen.

Varoitus!

• Varmista, että seinällä ei ole poraus-/ruuvauskohdassa sähkö- ja vesijohtoja.

• Varmista, että tulevan johtimen virta on sammutettu.

• Valonheitin tulee asentaa vikavirtasuojakytkimeen.

Ainoastaan valtuutettu sähköasentaja saa vaihtaa

valaisimen lampun.

Parhaan tuloksen saat, kun huomioit seuraavatseikat

• Älä suuntaa liiketunnistinta kohti aurinkoa.

• Vältä liiketunnistimen tahaton syttyminen varmistamalla, että liiketunnistinta ei suunnata lämmönlähteisiin, kuten grilleihin, ilmastointilaitteisiin, muihin ulkovalaisimiin, auton valoihin tai sähkömagneettisiin laitteisiin, kuten muuntajiin.

• Älä suuntaa liiketunnistinta heijastaville pinnoille, kuten valkoiselle seinälle tai uima-altaaseen.

12 0

Liiketunnistimen tunnistusalue (etäisyys enintään 10 m, tunnistuskulma 120°) voi vaihdella riippuen asennuskorkeudesta ja sijoittamisesta. Lämpötilanmuutokset saattavat vaikuttaa liiketunnistimen kantamaan.

Ota huomioon ennen valaisimen asentamista, että poikittainen liike tunnistusalueella sytyttää valaisimen herkemmin kuin suoraan tunnistinta kohti suuntautuva liike.

1. Merkitse mahdolliset asennusreiät käyttäen seinätelinettä mallina.

Huom.! Seinätelinettä

ei tarvitse ruuvata irti valonheittimestä asennuksen ajaksi.

2. Käytä alustaan sopivaa kiinnitystapaa ja kiinnitä valonheitin seinälle.

3. Aseta valonheitin sopivaan kulmaan ja kiristä tarvittaessa ruuvit, jotka kiinnittävät seinätelineen valonheittimeen.

Liiketunnistimen kulmaa voi säätää 90º (katso kuva).

4M 8M 10M

Liiketunnistimen säätäminen

Valaisuaika [ TIME ]

Liiketunnistimen aktivoima valaisuaika on 10±3 sekuntia – 10±3 minuuttia (säädettävä). Vähennä ja lisää aikaa portaattomasti kiertämällä nuppia [ TIME ] kohti merkintöjä + tai –. Huom.! Valaisuaika alkaa aina alusta, kun liiketunnistin tunnistaa liikettä.

Valaisimen aktivoinnin valaisutaso [ LUX ]

Valaisimessa on valonvoimakkuutta tunnistava valokenno, joka ohjaa valaisimen aktivoitumista. Säädä nuppia [ LUX ]

kuvakkeiden syttyy hämärässä ja

Herkkyys [ SENS ]

Säädä liiketunnistimen herkkyyttä. Lisää tai vähennä herkkyyttä merkintöjen mukaisesti.

Liiketunnistin

1. Säädä nuppi [ LUX ] asentoon ja anna liiketunnistimen tasautua puolen minuutin ajan. Varmista sen jälkeen, että nuppi [ TIME ] on ääriasennossa (−). Valaisin aktivoituu nyt noin 5 sekunnin ajaksi (tämä tapahtuu yhden minuutin kuluessa).

2. Suuntaa kääntyvä liiketunnistin kohti tunnistettavaa aluetta.

3. Ota toinen henkilö avuksi ja pyydä häntä kulkemaan tunnistettavan alueen poikki. Käännä tunnistimen koteloa varoen, kunnes liikkuva henkilö aktivoi valaisimen.

4. Aseta valaisuaika nupilla [ TIME ].

5. Säädä liiketunnistimen aktivoitumiseen tarvittava valonvoimakkuus seuraavasti:

Kierrä nuppia [ LUX ] asennosta aktivoituu vain pimeällä.

Jos haluat, että valaisin aktivoituu jo hämärässä: Odota, kunnes ulkona on sopivan hämärää, ja kierrä sen jälkeen nuppia [ LUX ] hitaasti kohti päivänvaloa kulkemaan hitaasti tunnistettavan alueen poikki. Kierrä nuppia, kunnes valaisin syttyy.

Huom.! Joskus tämä toimenpide pitää toistaa halutun asetuksen saavuttamiseksi.

kulmaan kiinnikkeen lukitsimella.

ja ‚ välillä. Valitse jos haluat, että valaisin

‚ jos haluat että valaisin syttyy pimeässä.

asentoon jotta valaisin

ja pyydä samalla toista henkilöä

Laita kumitiiviste takaisin, kun säätö on valmis.

Säädä liiketunnistin sopivaan

Vianhakutaulukko

Valaisin ei aktivoidu liikkeestä.

Valaisin syttyy ilmansyytä.

Valaisin on päällä kokoajan.

Valaisin on päällä päivänvalossa.

Liikkeentunnistusalue on tavallista pienempi.

• Tarkista liiketunnistimen asetuksen, katso kappale Liiketunnistimen säätäminen.

• Onko sisääntulevassa johtimessa virtaa?

• Lämmönlähteet, valaisimet tai liikkuvat autot aktivoivat liiketunnistimen.

• Eläimet aktivoivat liiketunnistimen.

• Uima-altaasta ja muista heijastavista pinnoista tulevat heijastuksen aktivoivat liiketunnistimen.

• Tunnistusalueella on jatkuvasti liikettä.

• Tarkista liiketunnistimen asetuksen, katso kappale Liiketunnistimen säätäminen.

• Häiritseekö auringonvalo liiketunnistinta?

Huolto ja ylläpito

Sammuta valonheitin ja pyyhi se tarvittaessa kuivalla liinalla.

Jos valonheittimen etupuolella oleva lasi vioittuu, se tulee vaihtaa ennen valonheittimen käyttöä. Valonheitintä ei saa käyttää, jos lasi on vioittunut tai se puuttuu.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämäkoskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Verkkovirtaliitäntä 220–240 V AC, 50/60 Hz Teho 15 W Väri 36-7619-1 musta, 36-7619-2 valkoinen Lamppu COB-LED, 1400 lm (ei voi vaihtaa) Värilämpötila 4000 K Värintoisto > 80 Ra Sirontakulma 120° Liikkeentunnistusalue Enintään 10m Kotelointiluokka IP65 Suojaluokka 1 (laite tulee suojamaadoittaa) Käyttölämpötila −20…+40 °C Liitäntäjohto 80 cm, H05RN-F3G1.0 mm² Mitat 17×15×4,2cm

Ver. 20220406

SUOMI • ASIAKASPALVELU

puh. 020 111 2222 sähköposti [email protected] kotisivu www.clasohlson.fi osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI
