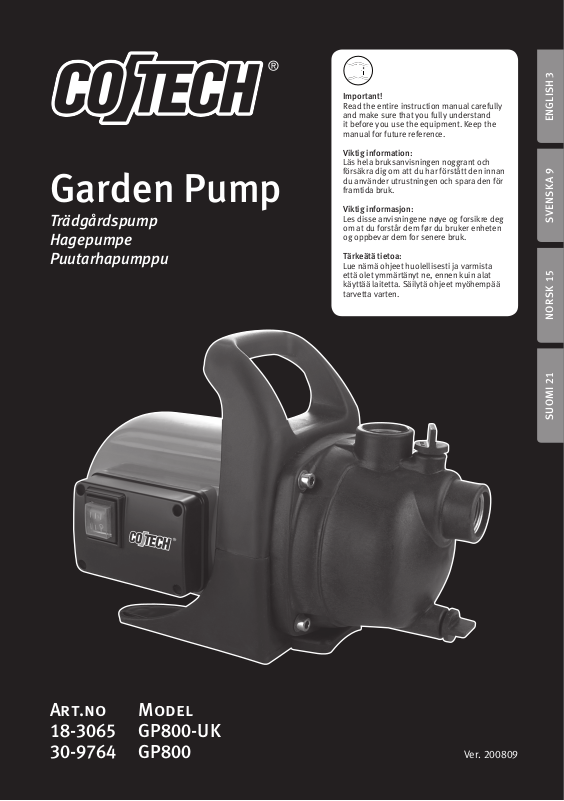

COTECH GP800 User manual

Page 1

Garden Pump

Trädgårdspump Hagepumpe Puutarhapumppu

Important!

Read the entire instruction manual carefully and make sure that you fully understand it before you use the equipment. Keep the manual for future reference.

Viktig information:

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen och spara den för framtida bruk.

Viktig informasjon:

Les disse anvisningene nøye og forsikre deg om at du forstår dem før du bruker enheten og oppbevar dem for senere bruk.

Tärkeätä tietoa:

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

ENGLISH 3SVENSKA 9NORSK 15SUOMI 21

Art.no Model 18-3065 GP800-UK 30-9764 GP800

Ver. 200809

Page 2

Page 3

Garden Pump 800 W

Art.no: 18-3065 Model: GP800-UK 30-9764 GP800

Please read the entire instruction manual before using the product and save it for future reference. We apologise for any text or photographic errors and any changes in technical data. If you have any questions concerning technical problems please contact our Customer Service Department (see address on reverse).

Safety

• Only use the pump as described in this instruction manual.

• Always use a residual current device (RCD or RCCB) which trips at <30 mA between the pump and the power supply.

• Always inspect the pump before using it, especially the power lead and plug. Never use the pump if any of the parts is damaged.

• Make sure that the pump and all electrical connections (extension lead, RCD, etc) are placed in a dry place and protected from rain, moisture and overflows. The temperature should not exceed 35 °C.

• Do not expose the mains lead to extreme heat, oil or sharp edges.

• Keep children and animals away from the pump when it is running.

• The pump must not be used in corrosive, flammable or explosive liquids such as petrol, kerosene or thinners. Neither must the pump be used for grease, oil, saltwater, urine or toilet sewage water.

• The temperature of the pumped liquid must not be greater than 35 °C.

• Keep everyone out of the water (pool, etc.) which is being pumped.

• The operator of the pump is responsible for the safety of the pump and all applications.

• Always unplug the pump before adjusting or repairing it.

• Do not expose the pump to jets of water.

• The pump should only be repaired by a qualified electrician using original parts.

• The pump must not be run dry, as it will wear out the pump. Turn the pump off as soon as water has stopped coming out of the hose. The guarantee will be void if the pump is damaged due to dry running.

• The pump must only be used by those who have read the instruction manual. Keep children and animals away from the pump, especially if it is under pressure.

ENGLISH

Page 4

Product Description

Operating Range

ENGLISH

The pump is intended for domestic use; in the home and garden. Suitable uses:

• Watering gardens, crops, lawns, etc.

• Pumping water from springs, wells, water containers, etc. Note: The pump is only designed for pumping clean water, but not drinking water.

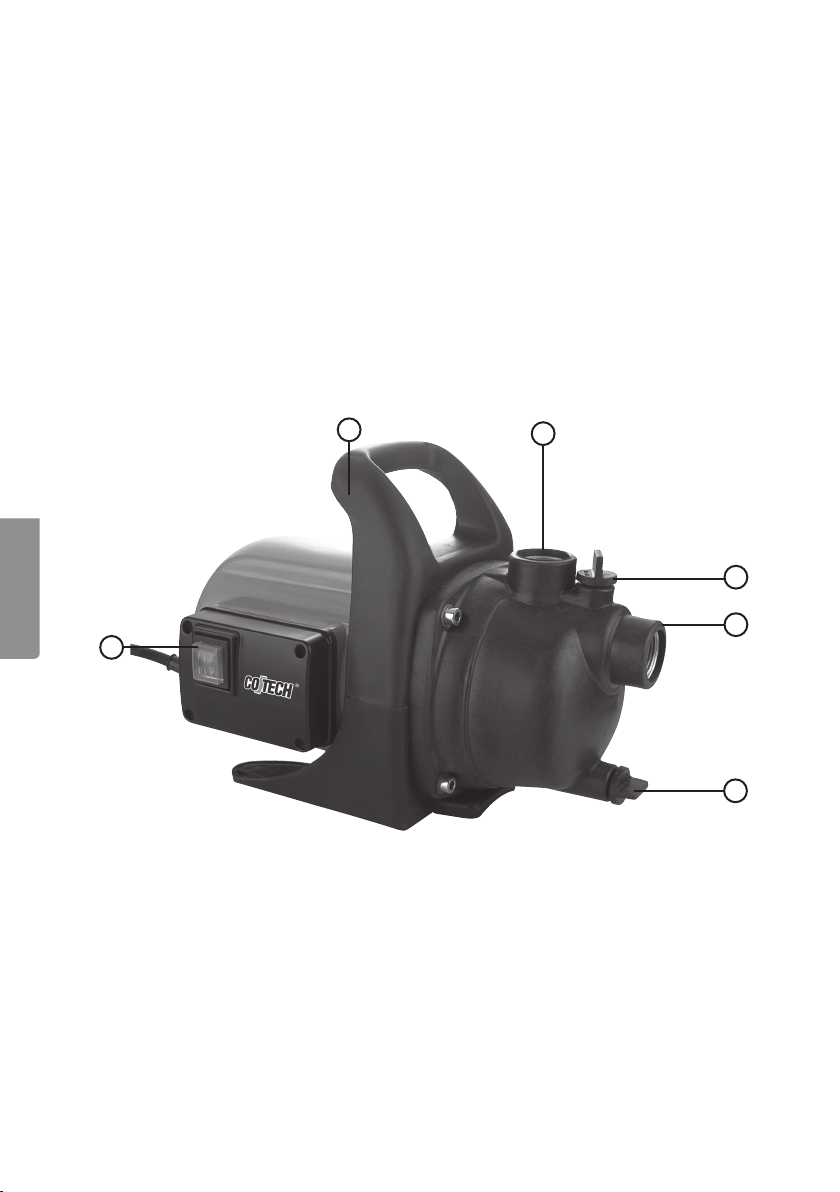

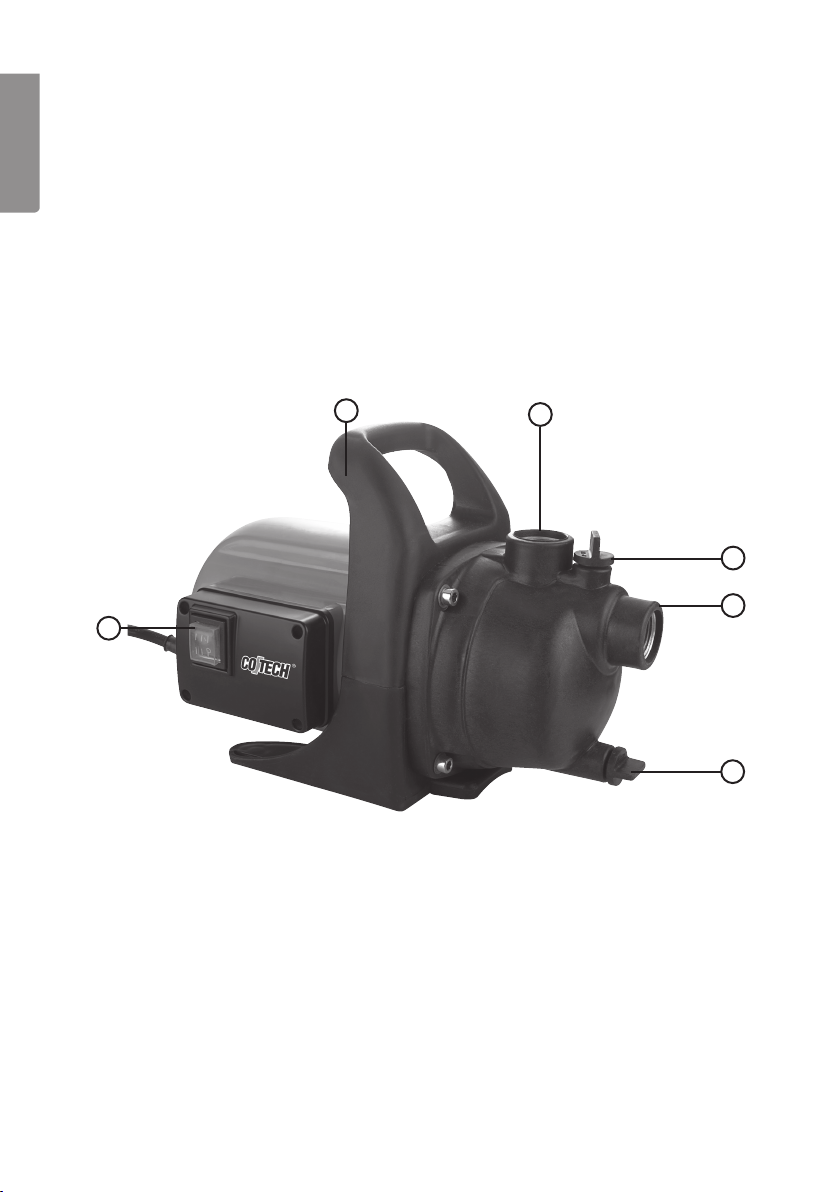

Parts

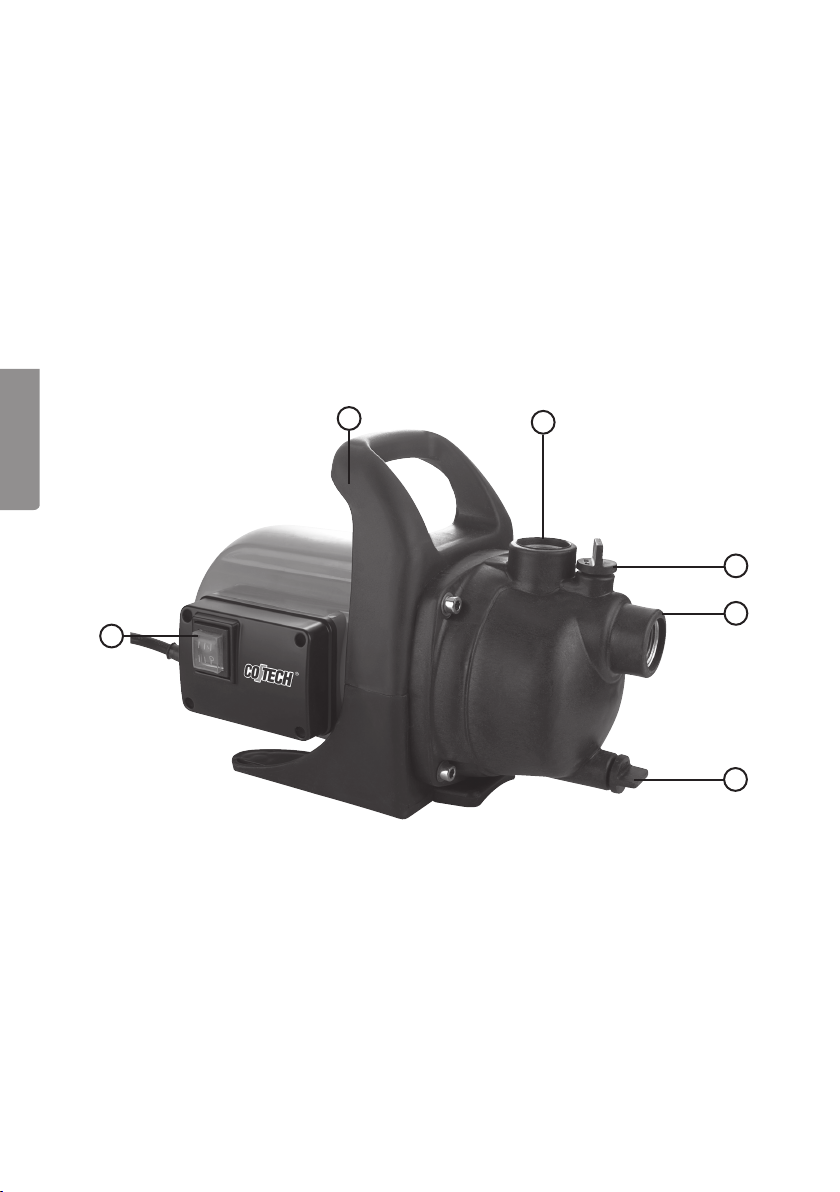

1. Drain Plug

2. Pressure Hose Connection (R25)

3. Suction Hose Connection (R25)

4. Filler Plug

5. Handle

6. Power Switch

Page 5

Before Use

Location

 Preventwaterdamage,thinkbeforeithappens!

Leaking in pump and pipes may occur through frost damage, incorrect installation,

pressure surges, etc. The pump should therefore be placed in a waterproof environment that your insurance company has approved in the insurance policy. Contact your insurance company if you are unsure.

• Place the pump on a rm, hard surface, well protected from water spray.

Suction Hose Connection

• Connect a 25 mm (1”) diameter hose to the suction hose connection (R25) on the pump.

• The suction hose should be tted with a foot valve or non-return valve.

• Place the suction hose so that it slopes upwards from the water to the pump inlet connection.

• The suction hose must always be on a lower level than the inlet to the pump. Air-pockets in the hose could disrupt the operation of the pump.

• Hoses or pipes must not be connected in such a way as to exert any pulling strain or tensile stress on the pump unit.

• Fit the foot valve at the end of the suction hose (pipe).

• The foot valve should be anchored to the bottom so that the pump does not run dry if the water level drops.

• The suction hose assembly must be air-tight to prevent air from being sucked into the pump.

• A lter should be tted to suction hose to prevent sand, mud, etc from being sucked into the pump.

ENGLISH

Pressure Hose Connection (Outlet)

• Connect a 19 mm (3/4”) spiral-reinforced high-pressure hose to the outlet hose connection. Smaller hoses can reduce the suction power.

Connecting to the Power Supply

• Connect the mains lead to an earthed socket which is protected by an RCD.

• The pump has a built-in thermal motor protection and automatically shuts off when it overheats (the motor starts again when it has cooled).

Page 6

Starting the Pump

1. Place the pump on a rm, hard surface, well protected from water spray.

ENGLISH

2. Connect the suction hose to the connection (3).

3. Connect the mains lead to an earthed socket which is protected by an RCD.

4. Fill the pump with water via the ller hole (4).

5. Connect the pressure hose to the connection (2). Turn the pump on using the on/off switch (6) It can take from four to six minutes

6. for the pump to reach maximum effectiveness, depending on the pressure head, and amount of air on the suction side. Fill the pump with water via the ller hole (4) once more if the pump does not work satisfactorily after six minutes.

7. If the pump is detached and reattached the pump unit should be lled with water via the ller hole (4).

Maintenance

• Always unplug the pump before carrying out any kind of maintenance.

• Use a soft lightly moistened cloth to clean the plastic parts of the pump. Never use solvents or strong detergents.

• If there is a risk of frost or if the pump is not to be used during winter it should be emptied of water. Store the pump in a dry place.

• If the pump has not been run for a while it is a good idea to check that the rotor moves freely by quickly switching the pump on and off.

• The pump should be regularly checked. Check the operation and inspect it for any damage.

Useful Advice

• Dry running of the pump should be avoided because it increases wear.

• Pull the plug not the lead when unplugging the pump from the power supply.

• Never lift or carry the pump by its power lead.

• Sand and other abrasive substances in the liquid that is pumped will increase the wear and tear and reduce the capacity of the pump.

• Make sure that the recommended suction head (8 m) is not exceeded.

• Protect the pump from frost.

• The pump is designed for intermittent use, not continual operation such as for a fountain.

Page 7

Troubleshooting

Problem PossibleCause Remedy

Thepump doesnot start.

Inlet water pressure is greater than the starting pressure of the pump.

Check.

ENGLISH

Thepump runsbut doesn’t pump

Lowcapacity, lowpressure.



No power supply, the overload protection has tripped.

Dirt in the pump. Remove any dirt or deposits.

The thermal protection decive has tripped.

Pump is drawing air. Open all nozzles and valves to let

The suction hose is above the water level.

Leaking hose. Tighten, or seal the leak.

Max. suction head exceeded.

Max. pressure head exceeded.

Max. suction head exceeded.

Max. pressure head exceeded.

Check fuses and RCD.

Unplug and clean the pump. Remember that the max liquid temperature is 35 °C.

the air escape.

Move it so that it is below the water level.

Check suction head (max. 8 m).

Check pressure head (max. 40 m).

Check suction head (max. 8 m).

Check pressure head (max. 40 m).

Pumpstops suddenly.

The suction hose is above the water level.

Dirt in the pump. Remove any dirt or deposits.

The thermal protection device has tripped.

Move it so that it is below the water level.

Pull out the plug, clean the pump unit, wait for the pump to cool down. Max water temp. 35°C.

Page 8

Disposal

Follow local ordinances when disposing of this product.

ENGLISH

If you are unsure about how to dispose of this product contact your municipality.

Specifications

Type GP800-UK/GP800 Rated Power 800 W Rated Voltage 230 V AC, 50 Hz Pump Capacity 3,180 l/h Maximum Pressure 4 bars Pressure Head 40 metres Max. Suction Head 8 metres Hose Connections R25 (25 mm) Size 36 x 26.5 cm Weight 6.6 kg

Page 9

Trädgårdspump 800 W

Art.no: 18-3065 Model: GP800-UK 30-9764 GP800

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Använd endast pumpen enligt beskrivningen i denna bruksanvisning.

• Anslut alltid pumpen via en jordfelsbrytare som löser ut vid < 30 mA felström.

• Kontrollera alltid pumpen innan användning, särskilt anslutningskabeln och stickproppen. Använd aldrig pumpen om någon komponent är skadad.

• Se till att pumpen och el-anslutningar (skarvuttag, jordfelsbrytare etc.) är placerade på en torr plats, skyddade mot regn, fukt och ev. översvämning. Temperaturen får ej överstiga 35 °C.

• Utsätt inte anslutningskabeln för värme, olja eller vassa kanter.

• Håll barn och husdjur borta från pumpautomaten när den är i drift.

• Pumpen får inte användas till frätande, brännbara eller explosiva vätskor som t.ex. bensin, fotogen eller förtunning. Ej heller får pumpen användas till fetter, oljor, saltvatten, urin eller avloppsvatten från toalett.

• Temperaturen på vätskan som pumpas får inte överstiga 35

• Ingen får uppehålla sig i vätskan (swimmingpool, fontän etc.) som pumpas.

• Du som användare är ansvarig för säkerheten vid pumpen och dess applikationer.

• Ta alltid ur stickproppen innan justering, reparation etc. av pumpen.

• Utsätt aldrig pumpen för direkt vattenstråle.

• Pumpen får endast repareras med originaldelar, av behörig elektriker.

• Pumpen får inte köras torr eftersom torrkörning leder till snabb förslitning. Stäng omedelbart av pumpen när vattnet slutar rinna ur slangen. Inga garantier gäller om pumpen gått sönder pga. torrkörning.

• Pumpen får endast användas av person som har läst bruksanvisningen. Håll undan barn och obehöriga från pumpen, särskilt från en pump som är trycksatt.

°C.

SVENSKA

Page 10

Produktbeskrivning

Användningsområde

Pumpen är avsedd att användas för privat bruk i hem och trädgård. Lämpliga användningsområden är:

• Bevattning av odlingar, trädgårdar, gräsmattor etc.

• Pumpa vatten från källor, brunnar, regnvattenbehållare etc. Obs! Pumpen är endast avsedd för att pumpa rent sötvatten, dock ej dricksvatten.

SVENSKA

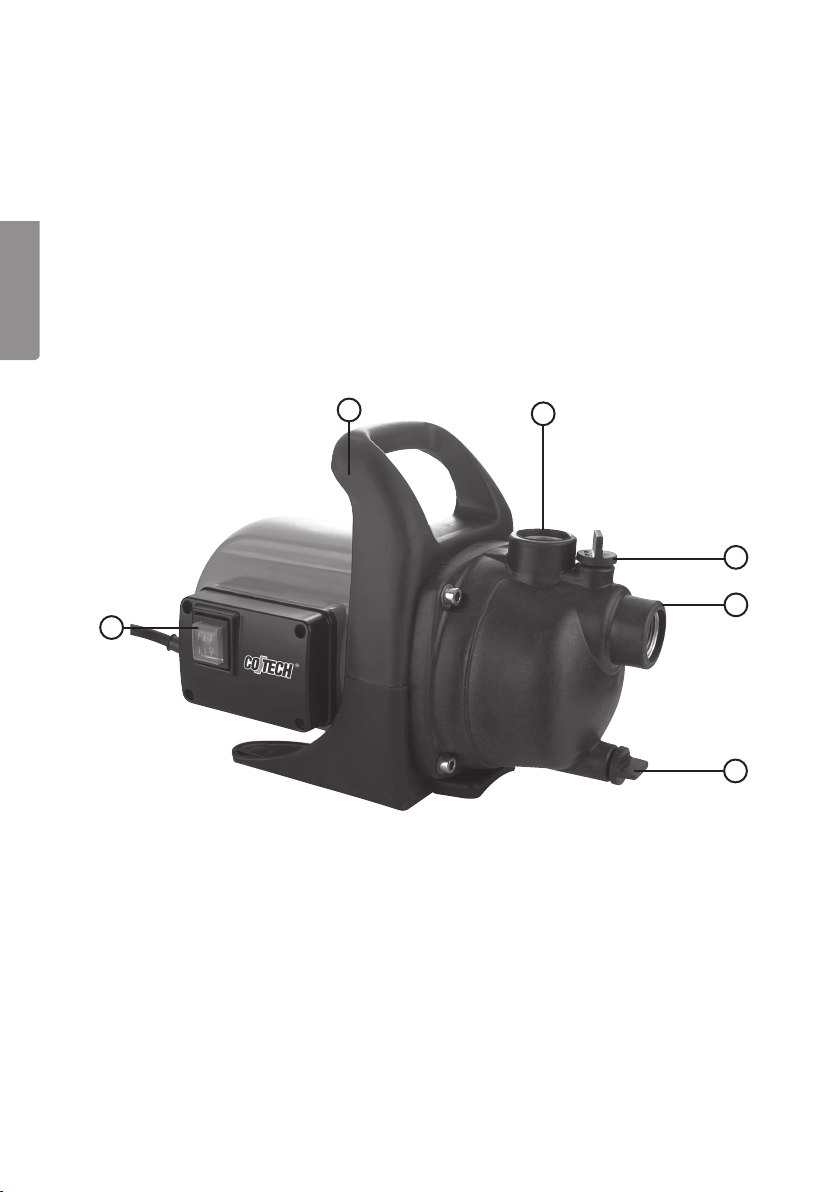

Delar och benämningar

1. Plugg för avtappning

2. Anslutning för tryckslang (R25)

3. Anslutning för sugslang (R25)

4. Plugg för påfyllning

5. Handtag

6. Strömbrytare

Page 11

Före användning

Placering

  Förebyggvattenskada,tänkefterinnandethänder!

Läckor i pump och ledningar kan uppstå genom sönderfrysning, felaktig

installation, tryckstötar etc. Pumpen skall därför placeras i en våtrumsmiljö som ditt försäkringsbolag godkänner i försäkringsvillkoren. Kontakta ditt försäkringsbolag om du är osäker.

• Ställ pumpen på ett fast och hårt underlag väl skyddad från vattensprut.

Anslutning av sugslang

• Anslut en slang med diameter 25 mm (1”) till suganslutningen (R25) på pumpen.

• Sugslangen ska vara försedd med en bottenventil med backventil.

• Lägg sugslangen stigande från vattnet till ingången på pumpen.

• Sugslangen ska alltid vara på en lägre nivå än ingången på pumpen. Luftblåsor i slangen kan annars störa funktionen.

• Slang eller rör får inte anslutas så att pumphuset belastas med tryck eller dragpåkänningar.

• Montera bottenventilen i slutet på sugledningen (slang/rör).

• Bottenventilen ska vara förankrad i botten så att pumpen inte går torr om vattennivån sjunker.

• Sugledningen måste sluta helt tätt så att inte pumpen kan suga in luft.

• Använd ett lter på sugsidan så att inte sand, lera etc. sugs in i pumpen.

SVENSKA

Anslutning av tryckslang (utlopp)

• Skruva fast en slang med min. diameter 12,5 mm (1/2”) i utloppet (R25).

Spänningsanslutning

• Anslut anslutningskabeln till ett jordat vägguttag som är skyddat via en jordfelsbrytare.

• Pumpen har ett inbyggt termiskt motorskydd och stängs automatiskt av när den blir överhettad (motorn startar automatiskt när den kallnar).

Page 12

Starta pumpen

1. Ställ pumpen på ett fast och hårt underlag väl skyddad från vattensprut.

2. Anslut sugslang till suganslutningen (3).

3. Anslut nätkabeln till ett jordat vägguttag som är skyddat med en jordfelsbrytare.

4. Fyll pumpen med vatten genom påfyllningshålet (4).

5. Anslut tryckslangen till anslutningen (2).

6. Starta pumpen med strömbrytaren (6). Det kan ta upp till 5 minuter innan

SVENSKA

den pumpar bra, beroende på tryckhöjd och luftmängd på sugsidan. Fyll pumpen med vatten genom hålet (4) en gång till om inte pumpen fungerar tillfredställande efter ca 5 minuter.

7. Om pumpen tas bort och sätts tillbaka ska pumphuset fyllas med vatten genom påfyllningshålet (4).

Underhåll

• Drag alltid ur stickproppen innan du gör någon typ av underhåll på pumpen.

• Använd en mjuk lätt fuktad trasa för att rengöra pumpens delar i plast. Använd inte lösningsmedel eller starka rengöringsmedel.

• Om det är risk för frost eller om pumpen inte ska användas vintertid ska pumpen tömmas på vatten. Förvara pumpautomaten på en torr plats.

• Om pumpen har stått stilla en längre period bör du kontrollera att rotorn rör sig lätt genom att snabbt slå på och av pumpen.

• Pumpen bör kontrolleras regelbundet. Kontrollera funktionen samt titta efter eventuella skador.

Användarråd

• Torrkörning av pumpen ska absolut undvikas då det leder till snabb förslitning.

• Drag i stickproppen och inte i kabeln när anslutningskabeln ska tas ur vägguttaget.

• Lyft eller bär aldrig pumpen i dess anslutningskabel.

• Sand eller annat slipande material i vätskan som pumpas ger ökat slitage och reducerad kapacitet.

• Kontrollera att sughöjden inte överskrider den maximala (8 m).

• Skydda pumpautomaten mot frost.

• Pumpautomaten är konstruerad för intermittent användning, ej för kontinuerlig drift, som t.ex. fontäner.

Page 13

Felsökning

Problem Tänkbarafel Åtgärd

Pumpen startarinte.

Pumpengår menpumpar inte.

Pumpenhar dåligkapaci tet,lågttryck.

Ingående vattentryck är högre än pumpautomatens starttryck.

Strömlöst. Kontrollera säkringar och

Smuts har fastnat i pumpdelen.

Det termiska motorskyddet har löst ut.

Luft i pumpen. Öppna alla munstycken och ventiler

Sugslangen ligger över vattenytan.

Luftläcka i sugslangen. Dra åt, täta.

Max. Sughöjd överskriden. Kontrollera sughöjden (max 8 m).

Max. tryckhöjd överskriden. Kontrollera tryckhöjd (max 40 m).

Max. sughöjd överskriden. Kontrollera sughöjden (max 8 m).

Max. tryckhöjd överskriden. Kontrollera tryckhöjd (max 40 m).

Kontrollera.

jordfelsbrytare etc.

Ta bort ev. föroreningar eller beläggningar.

Dra ur stickproppen och gör rent i pumpdelen. Tänk på att vätskans temperatur inte får överstiga 35 °C.

etc. så att luften kan passera.

Ändra placeringen så att den kommer under ytan.

SVENSKA

Pumpenstan narplötsligt.

Sugslangen ligger över vattenytan.

Smuts har fastnat i pumpdelen.

Det termiska motorskyddet har löst ut.

Byt placering så att den kommer under ytan.

Ta bort ev. föroreningar eller beläggningar.

Dra ur stickproppen och gör rent i pumphuset, tänk att max temperatur på vätska är 35 °C.

Page 14

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Typbeteckning GP800-UK/GP800

SVENSKA

Märkeffekt 800 W Märkspänning 230 V AC, 50 Hz Max pumpkapacitet 3180 l/timme Max tryck 4 bar Max tryckhöjd 40 meter Max sughöjd 8 meter Slanganslutningar R25 invändig gänga Storlek 36 x 26,5 cm Vikt 6,6 Kg

Page 15

Hagepumpe 800 W

Art.no: 18-3065 Model: GP800-UK 30-9764 GP800

Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden).

Sikkerhet

• Pumpen må kun brukes til det den er beregnet og som beskrevet i denne bruksanvisningen.

• Pumpen skal kobles til strøm via en jordfeilbryter som løses ut ved feil > 30 mA.

• Kontroller alltid pumpen før bruk, spesielt tilslutningskabelen og støpslet. Bruk aldri pumpen dersom noen komponenter er skadet.

• Påse at pumpen og el-tilkoblinger (skjøter, jordfeilbrytere etc.) er plassert på et tørt sted og at den er beskyttet mot regn, fuktighet og eventuell oversvømmelse. Temperaturen må ikke overstige 35 °C.

• Utsett ikke tilslutningskabelen for varme, olje eller skarpe kanter.

• Hold barn og husdyr utenfor pumpens rekkevidde når den er i drift.

• Pumpen må ikke brukes på brennbare eller eksplosive væsker som f.eks. bensin, paran eller løsemidler. Pumpen må heller ikke brukes til fett, olje, saltvann, urin eller avløpsvann fra toalett.

• Temperaturen på væsken som pumpes må ikke overstige 35 °C.

• Ingen må oppholde seg i væsken (svømmebassenget, fontenen etc.) mens væsken pumpes.

• Du, som bruker, er ansvarlig for sikkerheten ved pumpe med applikasjoner.

• Ta alltid ut støpslet før justering, reparasjon etc.

• Utsett ikke pumpen for direkte vannstråle.

• Pumpen skal kun repareres med originaldeler, og av autorisert elektriker.

• Pumpen må ikke tørrkjøres da dette fører til rask slitasje. Steng pumpen umiddelbart hvis vannet slutter å renne ut av slangen. Dersom pumpen går i stykker på grunn av tørrkjøring, gjelder ikke garantien.

• Pumpen må kun brukes av voksne personer som har lest bruksanvisningen. Hold barn og andre uvedkommende vekk fra pumpen, særlig fra en pumpe som er trykksatt.

NOR SK

Page 16

Produktbeskrivelse

Bruksområde

Pumpen er beregnet på privat bruk i hjem og hage. Passende bruksområder er:

• Vanning av avlinger, hageplanter, gressmatter etc.

• Pumpe vann fra kilder, brønner, regnvannbeholdere etc. Pumpen er kun beregnet for pumping av ferskvann, dog ikke drikkevann.

Obs!

Deler og benevninger

NOR SK

1. Plugg for tapping

2. Tilkobling for trykkslange (R25)

3. Tilkobling for sugeslange (R25)

4. Plugg for påfylling

5. Håndtak

6. Strømbryter

Page 17

Før bruk

Plassering

 Forebyggvannskade,tenkdegomførdetskjer.

Lekkasjer i pumpe og ledninger kan oppstå ved frost, feil installasjon, trykkskader

etc. Pumpen skal derfor plasseres i et våtromsmiljø som forsikringsselskapet godkjenner i forsikringsvilkårene. Kontakt forsikringsselskapet hvis du er usikker.

• Still pumpen på et fast og hardt underlag, godt beskyttet mot vannsprut.

Tilkobling av sugeslange

• Koble en slange med diameter 25 mm (1”) til sugetilkoblingspunktet (R25) på pumpen.

• Sugeslangen skal være utstyrt med en bunnventil med returventil.

• Legg sugeslangen slik at den stiger fra vannet og til inngangen på pumpen.

• Innløpet på sugeslangen skal alltid være på et lavere nivå enn inngangen på pumpen. Hvis ikke kan luftbobler i slangen forstyrre funksjonen.

• Slange eller rør må ikke kobles slik at pumpehuset belastes med trykk/ strekkbelastninger.

• Montere bunnventilen i enden på sugeledningen.

• Bunnventilen skal være forankret i bunnen så ikke automatpumpen går tørr hvis vannivået synker.

• Sugeledningen må være helt tett i koblingen så ikke pumpen kan suge inn luft.

• Bruk lter på sugesiden så ikke sand, leire etc. suges inn i automatpumpen.

NOR SK

Tilkobling av trykkslange (utløp)

• Skru fast en slange med min. diameter 12,5 mm (1/2”) i utløpet (R25).

Tilkobling av strøm/spenning

• Strømkabelen kobles til et jordet strømuttak som er beskyttet med jordfeilsbryter.

• Pumpen har innebygd termisk motorbeskyttelse, og den skrus automatisk av når den blir overopphetet (motoren starter automatisk igjen når motoren er tilstrekkelig avkjølt).

Page 18

Starte pumpen

1. Still pumpen på et fast og hardt underlag, godt beskyttet mot vannsprut.

2. Sugeslangen kobles til sugetilkoblingen (3).

3. Strømkabelen kobles til et jordet strømuttak som er beskyttet med en jordfeilsbryter.

4. Fyll pumpen med vann gjennom påfyllingshullet (4).

5. Koble trykkslangen til inntak (2).

6. Start pumpen med strømbryteren (6). Det kan ta inntil 5 minutter før den pumper bra, avhengig av trykkhøyde og luftmengde på sugesiden. Fyll pumpen med vann gjennom hullet (4) en gang til hvis ikke automatpumpen fungerer tilfredsstillende etter ca. 5 minutter.

7. Dersom pumpen tas bort og settes tilbake, skal pumpehuset fylles med vann gjennom påfyllingshullet (4).

NOR SK

Vedlikehold

• Dra alltid ut stikkontakten før vedlikehold av pumpen.

• Bruk en myk lett fuktet klut til å rengjøre automatpumpens deler i plast. Bruk aldri rengjøringsmiddel eller sterkt løsemiddel.

• Hvis det er fare for frost eller hvis pumpen ikke skal brukes om vinteren, skal pumpen tømmes for vann. Oppbevar automatpumpen på et tørt sted.

• Hvis pumpen har stått stille i lengre tid bør du kontrollere at rotoren beveger seg lett ved å slå på og av pumpen raskt.

• Pumpen bør kontrolleres regelmessig. Kontroller funksjonen og se etter eventuelle skader.

Brukerråd

• Tørrkjøring må absolutt unngås da det fører til stor slitasje.

• Dra i støpslet og ikke i kabelen når strømkabelen skal kobles fra uttaket.

• Ikke løft eller bær pumpen i strømkabelen.

• Sand eller annet slipende materiale i væsken som pumpes gir økt slitasje og redusert kapasitet.

• Kontroller at sugehøyden ikke overskrider den maksimale (8 m).

• Beskytt automatpumpen mot frost.

• Automatpumpen er konstruert for å brukes i perioder, ikke for kontinuerlig drift, som f. eks. sirkulering av vann i fontener.

Page 19

Feilsøking

Problem Tenkbare feil Tiltak

Pumpen starterikke.

Pumpengår menpumper ikke.

Automatpumpenhar dårligkapasitet, lavttrykk.

Innkommende vanntrykk er høyere enn automatpumpens starttrykk.

Strømløs. Kontroller sikringer og jordfeil-

Smuss har festet seg i pumpedelen.

Den termiske motorbeskyttelsen er utløst.

Luft i pumpen. Åpne alle munnstykker og ventiler

Sugeslangen ligger over vannoverflaten.

Luftlekkasje i sugeslangen. Dra til, tett.

Maks. sugehøyde er overskredet. Kontroller sugehøyden (maks 8 m).

Maks. trykkhøyde overskredet. Kontroller trykkhøyden

Maks. sugehøyde overskredet. Kontroller sugehøyden (maks. 8 m).

Maks. trykkhøyde overskredet. Kontroller trykkhøyden (maks. 40 m).

Sugeslangen ligger over vannoverflaten.

Kontroller.

brytere etc.

Fjern ev. forurensning og belegg.

Dra ut stikkontakten og rengjør pumpedelen. Husk at væskens temperatur ikke må overstige 35 °C.

etc. slik at luften kan passere.

Flytt pumpen slik at den kommer lavere.

(maks. 40 m).

Flytt pumpen slik at den kommer lavere.

NOR SK

Pumpen stopper plutselig.

Smuss har festet seg i pumpedelen.

Den termiske motorbeskyttelsen er utløst.

Fjern forurensning og belegg.

Dra ut stikkontakten og rengjør pumpehuset, tenk på at maks. temperatur på væsken ikke overskrider 35 °C.

Page 20

Avfallshåndtering

Når du skal kvitte deg med produktet, skal dette skje i henhold til lokale forskrifter. Er du usikker på hvordan du går fram, ta kontakt med lokale myndigheter.

Spesifikasjoner

Typebetegnelse: Effekt: 800 W Spenning: 230 V AC, 50 Hz Maks. pumpekapasitet: 3 180 l/time Maks. trykk: 4 bar Maks. trykkhøyde: 40 meter

NOR SK

Maks sugehøyde: 8 meter Slangetilkoblinger: R25 innvendig gjenge Størrelse: 36 x 26,5 cm Vekt: 6,6 Kg

GP800-UK/GP800

Page 21

Puutarhapumppu 800 W

Art.no: 18-3065 Model: GP800-UK 30-9764 GP800

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Käytä pumppua ainoastaan käyttöohjeen ohjeiden mukaisesti.

• Kytke pumppu vikavirtasuojakytkimeen, joka laukeaa vikavirran ollessa < 30 mA.

• Tarkista pumpun kunto aina ennen käyttöönottoa, varsinkin liitäntäkaapelin ja pistotulpan kohdalta. Älä käytä pumppua, jos jokin sen osista on vahingoittunut.

• Varmista, että laite ja sähköliitännät (jatkojohdot, vikavirtasuojakytkin) on sijoitettu kuivalle paikalle ja suojaan esim. sateelta ja tulvalta. Lämpötila ei saa ylittää 35 °C.

• Suojaa liitäntäkaapeli kuumuudelta, öljyltä ja teräviltä kulmilta.

• Älä päästä lapsia tai kotieläimiä pumpun läheisyyteen käytön aikana.

• Pumpulla ei saa pumpata syövyttäviä, helposti syttyviä tai räjähtäviä nesteitä, kuten bensiiniä, fotogeeniä tai ohenteita. Pumpulla ei saa myöskään pumpata rasvoja, öljyjä, suolavettä, virtsaa tai wc:n viemärivettä.

• Pumpattavan nesteen lämpötila ei saa olla yli 35 °C.

• Pumpattavassa vedessä (altaassa, suihkulähteessä) ei saa olla ihmisiä.

• Pumppulaitteiston turvallisuus on käyttäjän vastuulla.

• Poista aina pistoke verkkovirrasta ennen pumpun säätöä, korjausta tms.

• Älä kohdista vesisuihkua suoraan pumppuun.

• Pumpun osat saa korvata vain alkuperäisosilla. Vaihdon saa tehdä ainoastaan valtuutettu sähköasentaja.

• Älä käytä pumppua kuivana, sillä se johtaa pumpun nopeaan kulumiseen. Sammuta pumppu välittömästi, kun poistoletkusta ei enää tule vettä. Takuu ei ole voimassa, jos pumppua on käytetty kuivana.

• Laitetta saa käyttää vain käyttöohjeisiin perehtynyt henkilö. Pidä lapset ja muut asiaankuulumattomat henkilöt pois pumpun ulottuvilta, etenkin jos laite on paineenalainen.

SUOMI

Page 22

Tuotekuvaus

Käyttöalueet

Pumppu on tarkoitettu yksityiskäyttöön kodissa ja puutarhassa. Pumpulle sopivia käyttötarkoituksia:

• Viljelysten, puutarhojen ja nurmikoiden kastelu.

• Veden pumppaus lähteestä, kaivosta, sadevesitynnyristä tms. Huom.! Pumppu soveltuu ainoastaan puhtaan makeanveden (ei juomaveden)

pumppaamiseen.

Osat ja niiden nimitykset

SUOMI

1. Tyhjennystulppa

2. Paineletkun liitin (R 25)

3. Imuletkun liitin (R 25)

4. Täyttötulppa

5. Kahva

6. Virtakytkin

Page 23

Ennen käyttöä

Sijoitus

Estävesivahingotjasuunnitteleasiathuolellisestietukäteen! Jäätyminen, vääränlainen asennus, paineenvaihtelut saattavat aiheuttaa

vuotoja pumpussa tai letkuissa/putkissa. Pumppu tulee tämän vuoksi sijoittaa vakuutusyhtiön hyväksymiin märkätiloihin. Kysy neuvoa vakuutusyhtiöltäsi, jos olet epävarma.

• Aseta pumppu kiinteälle alustalle sellaiseen paikkaan, jossa se on suojattu vesisuihkeilta.

Imuletkun liittäminen

• Liitä pumpun imuliitäntään (R25) letku, jonka halkaisija on 25 mm (1”).

• Imuletkussa on oltava pohjaventtiili jossa takaiskuventtiili.

• Aseta imuletku nousemaan vedestä pumpun imuaukkoon.

• Imuletku on sijoitettava pumpun imuaukkoa alemmaksi. Ilmakuplat letkussa saattavat muutoin häiritä toimintaa.

• Letku tai putki on asennettava niin, että pumppu ei kuormitu paineesta tai vedosta.

• Asenna pohjaventtiili imuliitännän päähän (letku/putki).

• Pohjaventtiilin on oltava kiinnitetty pohjaan niin, että pumppu ei käy tyhjänä vedenpinnan laskettua.

• Imuliitännän on oltava täysin tiivis, jotta pumppu ei pumppaisi ilmaa.

• Käytä imuletkun päässä suodatinta, jotta järjestelmään ei pääse hiekkaa, savea tms.

SUOMI

Paineletkun liittäminen (poistoaukko)

• Kiinnitä poistoaukkoon (R25) letku, jonka halkaisija on vähintään 12,5 mm (1/2”).

Virtaliitäntä

• Liitä liitäntäkaapeli maadoitettuun seinäpistorasiaan vikavirtasuojakytkimen kautta.

• Pumpussa on sisäänrakennettu ylikuumenemissuoja, ja se sammuu itsestään ylikuumentuessaan (moottori käynnistyy automaattisesti jäähdyttyään).

Page 24

Pumpun käynnistäminen

1. Aseta pumppu kiinteälle alustalle sellaiseen paikkaan, jossa se on suojattu vesisuihkeilta.

2. Liitä imuletku imuliitäntään (3).

3. Liitä virtajohto maadoitettuun seinäpistorasiaan vikavirtasuojakytkimen kautta.

4. Täytä pumppu vedellä täyttöreiän (4) kautta.

5. Liitä paineletku liitäntään (2).

6. Käynnistä pumppu virtakytkimestä (6). Pumppu tarvitsee noin 5 minuuttia pumpatakseen kunnolla riippuen painekorkeudesta ja imupuolen ilmamäärästä. Täytä pumppu vedellä reiän (4) kautta toistamiseen, mikäli pumppu ei toimi kunnolla 5 minuutin kuluttua.

7. Pumppu on täytettävä vedellä täyttöreiän (4) kautta aina kun se on nostettu pois ja asetettu uudestaan paikoilleen.

Huolto

• Irrota aina pistoke pistorasiasta ennen pumpun huoltoa.

• Puhdista pumpun muoviosat kevyesti kostutetulla liinalla. Älä käytä

SUOMI

voimakkaita puhdistusaineita tai liuottimia.

• Jos on mahdollista, että pumppu pääsee jäätymään, tai jos sitä ei käytetä talvella, tyhjennä se vedestä. Säilytä pumppua kuivassa paikassa.

• Mikäli pumppu on ollut käyttämättömänä pitkään, testaa roottorin jouheva toiminta kytkemällä pumppu nopeasti päälle ja pois.

• Tarkasta pumpun kunto säännöllisesti. Tarkasta laitteen toiminta ja kunto.

Ohjeita

• Pumpun käyttö kuivana on ehdottomasti kielletty. Kuivakäyttö kuluttaa laitetta nopeasti.

• Irrota johto pistorasiasta pistokkeesta vetämällä.

• Älä nosta tai kanna laitetta sen virtajohdosta.

• Hiekka ja muut hiovat hiukkaset kuluttavat pumppua ja vähentävät sen suorituskykyä.

• Varmista, että imukorkeus ei ole maksimikorkeutta suurempi (8 m).

• Suojaa pumppu pakkaselta.

• Pumppu on suunniteltu ajoittaiseen käyttöön, ei jatkuvaan pumppaamiseen esim. suihkulähteissä.

Page 25

Vianetsintä

Ongelma Mahdolliset syyt Toimenpiteet

Pumppuei käynnisty.

Pumppukäyn nistyy,mutta eipumppaa.

Pumpun virtauson alhainen,paine onalhainen.

Veden tulopaine on korkeampi kuin pumpun käynnistyspaine.

Ei virtaa. Tarkista sulakkeet,

Pumppuosassa on likaa. Poista mahdolliset kertymät.

Moottorin ylikuumenemissuoja on lauennut.

Pumpussa on ilmaa. Avaa kaikki suuttimet ja venttiilit

Imuletku on vedenpinnan yläpuolella.

Imuletkussa on ilmavuoto. Kiristä, tiivistä.

Suurin imukorkeus ylitetty. Tarkista imukorkeus

Suurin painekorkeus ylitetty. Tarkista painekorkeus

Suurin imukorkeus ylitetty. Tarkista imukorkeus (maks. 8 m).

Suurin painekorkeus ylitetty. Tarkista painekorkeus

Säädä.

vikavirta-suojakytkin ym.

Irrota pistoke ja puhdista pumppuosa. Muista että nesteen lämpötila ei saa olla yli 35 °C.

ym. jotta ilma pääsisi ulos.

Aseta letku uudestaan siten, että se on veden alla.

(maks. 8 m).

(maks. 40 m).

SUOMI

Pumppu pysähtyy äkillisesti.

Imuletku on vedenpinnan yläpuolella.

Pumppuosassa on likaa. Poista mahdolliset kertymät.

Moottorin ylikuumenemissuoja on lauennut.

Aseta letku uudestaan siten, että se on veden alla.

Irrota pistoke ja puhdista pumppupesä. Muista että nesteen maksimilämpötila on 35 °C.

Page 26

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi jäteneuvontaan, mikäli olet epävarma.

Tekniset tiedot

Tyyppimerkintä GP800-UK/GP800 Teho 800 W Nimellisjännite 230 V AC, 50 Hz Imukyky 3180 l/h Suurin paine 4 baaria Suurin painekorkeus 40 metriä Suurin imukorkeus 8 metriä Letkuliitännät R25 sisäkierre Mitat 36 x 26,5 cm Paino 6,6 kg

SUOMI

Page 27

Page 28

SVERIGE

KUNDTJÄNST Tel: 0247/445 00 Fax: 0247/445 09 E-post: [email protected]

INTERNET www.clasohlson.se

BREV Clas Ohlson AB, 793 85

INSJÖN

NORGE

KUNDESENTER Tlf.: 23 21 40 00 Faks: 23 21 40 80 E-post: [email protected]

INTERNETT www.clasohlson.no

POST Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

SUOMI

ASIAKASPALVELU Puh: 020 111 2222 Faksi: 020 111 2221 Sähköposti: [email protected]

INTERNET www.clasohlson.fi

OSOITE Clas Ohlson Oy, Yrjönkatu

23 A, 00100 HELSINKI

UNITED KINGDOM

For consumer contact, please visit www.clasohlson.co.uk and click on customer service.

INTERNET www.clasohlson.co.uk
