CORTEX HDTT-5000 User Manual
Guide de Démarrage Rapide du HDTT-5000
Table des Matières
Consignes Importantes (Mise à Jour du Progiciel)...........................................2
Consignes de Sécurité & Normes WEE.............................................................3
Introduction..............................................................................................................4
Caractéristiques......................................................................................................5
Entretien & Maintenance......................................................................................6
Conditions de Fonctionnement.............................................................................6
Guide d’Installation & Schémas..........................................................................7
Face Arrière & Connexions..................................................................................7

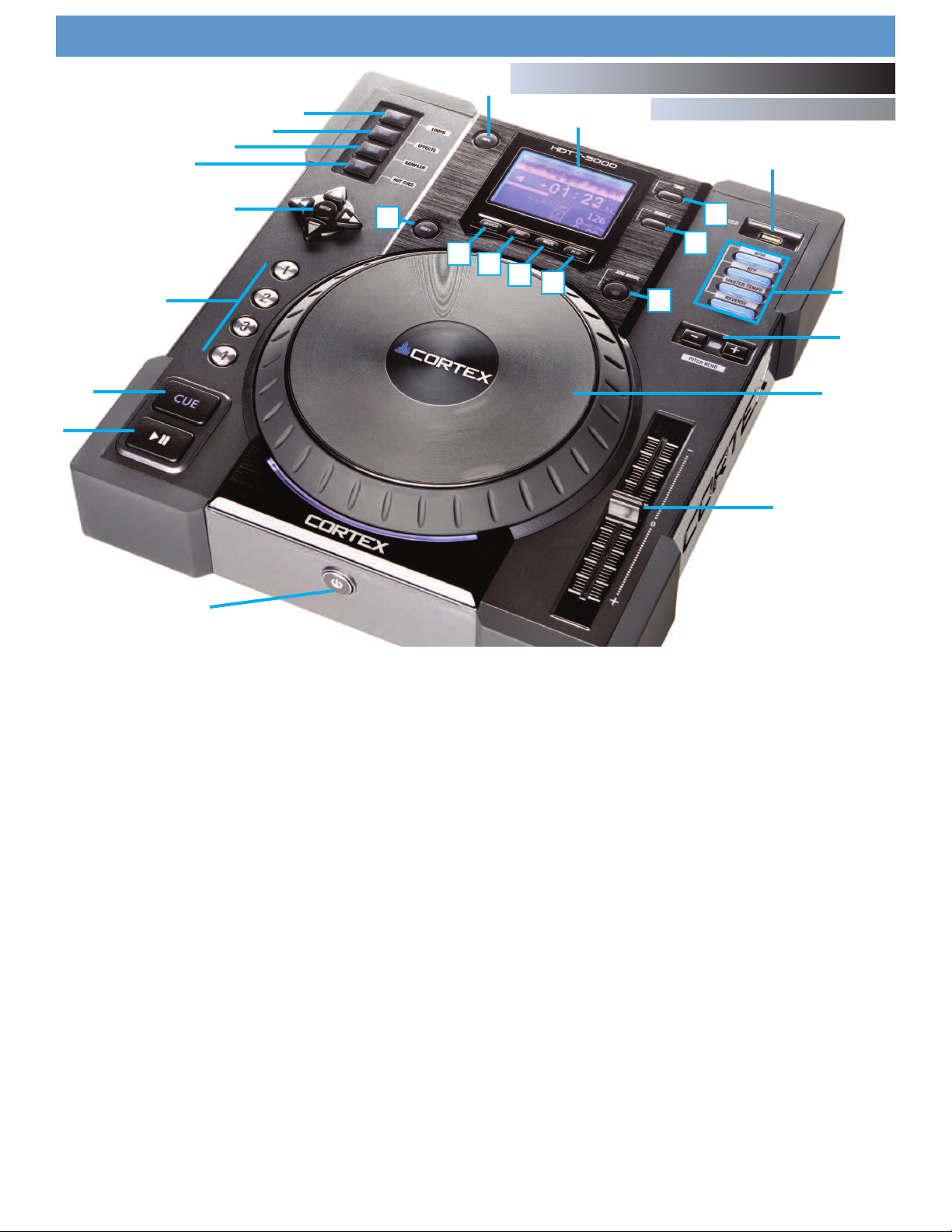

Face Supérieure & Fonctions...........................................................................8-9
Avant de Commencer..........................................................................................10
Sélection des Périphériques & Création de la Base de Données.............11
Mises à Jour du Progiciel...................................................................................12
Caractéristiques Techniques...............................................................................13
Information sur la Garantie (USA)...................................................................14
Notice Importante
Avant toute utilisation de l’appareil, vérifiez que vous possédez bien la dernière version du progiciel
disponible sur le site: http://www.cortex-pro.com. Les mises à jour du progiciel du HDTT-5000
inclueront de nouvelles fonctionnalités, des solutions aux problèmes constatés & amélioreront la compatibilité afin de garantir des performances optimales à votre appareil dans le temps. Votre HDTT-5000
peut être configuré en Français ou en Espagnol pour encore plus de convivialité !
Nous vous recommandons de télécharger notre logiciel GRATUIT Cortex Database Creation (CDC), qui
vous permet d’accéder plus facilement et rapidement à l’ensemble de vos morceaux ! Cet utilitaire vous
permettra de gagner un temps précieux lors de l’édition de bases de données volumineuses.
Vérification de la version du progiciel installée sur votre HDTT-5000:
1. Mettre votre HDTT-5000 sous tension avec AUCUN PERIPHERIQUE CONNECTE.
2. Au moment du message ‘Connectez vos périphériques,’ appuyez sur la touche INFO.
3. L’écran LCD affichera alors la version du progiciel installée sur le HDTT-5000.
Mise à jour du progiciel avec la version la plus récente:
1. Téléchargez, via votre PC, la mise à jour du progiciel sur votre périphérique USB de
stockage (X:\ X étant la lettre du périphérique connecté dans la directory). Nous recommandons Internet Explorer.
2. Connectez le périphérique USB de stockage au HDTT-5000.
3. Mettez le HDTT-5000 sous tension, & sélectionnez le périphérique mentionné cidessus.
4. L’appareil affichera la date et la version de la mise à jour, puis vous demandera si
vous souhaitez installer la mise à jour. Sélectionnez ‘OUI,’ puis appuyez sur entrée.
5. L’appareil démarrera une procédure de 8 étapes, après laquelle il s’éteindra
automatiquement. Lorsque vous remettrez l’appareil sous tension, vous utiliserez le progiciel le plus récent.
Attention: Si l’alimentation est coupée et/ou le périphérique USB déconnecté durant cette
procédure, cela peut endommager le système de votre appareil. Veillez à ne pas déplacer
l’appareil durant cette manipulation.
Pour toute information complémentaire sur la Mise à Jour du Progiciel, à l’aide des
2
MISE EN GARDE & CONSIGNES DE SÉCURITÉ
M E R C I D E L I R E A VA N T U T I L I S A T I O N D E L ’ A P PA R E I L
ATTENTION: Cet appareil répond aux certifications
FCC lorsqu'il est connecté à d'autres appareils à
l'aide de cordons blindés. Afin de prévenir tout
risque de parasites électromagnétiques avec un
poste radio ou TV, veuillez utiliser des cordons blindés.
Le point d'exclamation situé dans un triangle est
destiné à attirer votre attention durant l'utilisation de
votre appareil ou d'un entretien périodique de ce
dernier. Vous en trouverez plusieurs dans le mode
d'emploi de l'appareil.
LIRE LES INSTRUCTIONS: Toutes les instructions et
consignes d'utilisation doivent être lues avant l'utilisation de l'appareil.
CONSERVEZ LES INSTRUCTIONS: Nous vous recommandons de conserver les instructions et consignes
d'utilisation en cas de nécessité ultérieure.
RESPECT DES CONDITIONS D'UTILISATION: Nous
vous recommandons de respecter les instructions d'utilisation.
SUIVRE LES INSTRUCTIONS D'UTILISATION: Nous
vous recommandons de respecter la chronologie des
instructions d'utilisation.
NETTOYAGE: L'appareil doit être nettoyé avec un
chiffon légèrement humide. Ne pas utiliser de produits chimiques corrosifs & volatiles (cire, essence,
insecticide…) afin de ne pas endommager l'appareil.
CORDON: Ne pas utiliser de cordons non préconisés
par le fabricant afin de ne pas endommager l'appareil.
EAU & HUMIDITE: Ne pas utiliser l'appareil à proximité d'une source d'eau (cuisine, salle de bain,
lavabo…), ni dans un endroit sujet à l'humidité
(piscine…).
ACCESSOIRES: Ne pas installer cet appareil sur un
support ou dans un endroit instable. L'appareil pourrait tomber au risque de blesser une personne et être
endommagé. Veiller à utiliser des accessoires (Pied,
support, crochet..) recommandés par le fournisseur
ou vendu avec l'appareil. Tout montage ou installation doit respecter les instructions du fabricant et
utiliser des accessoires d'installation recommandés
par le fabricant.
TRANSPORT SUR CHARIOT: Tout produit installé sur
un chariot doit être manipulé avec précaution. Un
déplacement brusque ou trop rapide sur une surface
non plane pourrait entraîner la chute de l'ensemble
et endommager l'appareil. V
VENTILATION: Les ouvertures et ouïes d'aération
situées sur l'appareil permettent une ventilation optimale de ce dernier afin d'éviter toute surchauffe.
Ces ouvertures ne doivent jamais être obstruées. Ne
pas placer l'appareil sur un support souple risquant
de bloquer les ouïes d'aération (Lit, sofa, canapé…).
Si l'appareil est intégré dans une installation ou dans
un rack, veillez à la ventilation et consultez le fabricant pour toute information complémentaire.
ALIMENTATION: Veillez à respecter la tension d'al-
OIR FIGURE A.
imentation située au dos de l'appareil. Si vous n'êtes
pas certain de la tension d'utilisation dans votre
pays, contactez votre revendeur.
EMPLACEMENT: Veillez à installer l'appareil sur un
support stable.
PERIODE DE NON UTILISATION: Débranchez le
cordon d'alimentation de l'appareil en cas de non
utilisation prolongée.
MISE A LA TERRE:
- Si l'appareil est équipé d'une alimentation à
courant alternatif (Prise possédant un contact plus
large que l'autre), celle-ci se connectera correctement à la prise uniquement si vous respectez le sens
de branchement. Il s'agit là d'une mesure de sécurité.
Si vous n'arrivez pas à insérer la fiche dans la prise,
inversez la fiche. Si vous ne pouvez toujours pas
insérer cette dernière, contactez un électricien afin
de remplacer votre prise électrique qui est obsolète.
Veillez à respecter cette consigne.
- Si l'appareil est équipé d'une fiche d'alimentation
avec terre, veillez à la connecter à une prise électrique équipée d'une connexion à la terre. Il s'agit
d'une mesure de sécurité. Si vous ne pouvez insérer
la fiche dans la prise électrique, contactez un électricien afin de remplacer votre prise électrique qui
est obsolète. Il est important de respecter cette
mesure de sécurité.
INSTALLATION DU CORDON D'ALIMENTATION:
Les cordons d'alimentation doivent être déroulés et
rangés proprement afin d'éviter de se prendre les
pieds dedans, en particulier les cordons reliés aux
prises électriques.
ANTENNE EXTERIEURE: Si vous reliez votre
appareil à une antenne ou un câble extérieur,
assurez-vous de la présence d'une connexion à la
terre afin d'éviter les surtensions et les décharges
d'électricité statique. L'article 810 du National
Electrical Code, ANSI/NFPAS 70, précise toutes les
informations nécessaires afin d'effectuer correctement le branchement à la terre du pylône ou de la
structure porteuse, la connexion du câble à l'antenne
de décharge, dimensions des connecteurs de mise à
la terre, connexions des électrodes, consignes de
mise à la terre des électrodes. V
ORAGE/FOUDRE: En cas d'orage et de non utilisation prolongée, débranchez le cordon d'alimentation,
le câble d'antenne et les cordons audio. Ceci afin
d'éviter les dégâts occasionnés par la foudre et les
surcharges électriques.
LIGNES ELECTRIQUES: Une antenne extérieure ne
doit pas être située à proximité immédiate de lignes
électriques et/ou d'un transformateur électrique, afin
de ne pas tomber dessus en cas de chute. Lors de l'installation d'une antenne extérieure, veillez à éviter
tout contact avec des lignes électriques : tout contact
peut être fatal.
SURCHARGE: Ne surchargez pas les prises électriques, blocs multiprises & rallonges en y connectant
trop d'appareils. Ceci afin d'éviter tout risque de
surcharge électrique ou d'incendie (Surchauffe).
INSERTION D'OBJET & DE LIQUIDE: N'insérez pas
d'objets dans les fentes ou ouvertures de l'appareil
afin d'éviter tout risque de choc électrique et d'incendie. Ne jamais renverser de liquide sur l'appareil.
SERVICE APRES VENTE: N'essayez pas de réparer
cet appareil ; en l'ouvrant ou en le démontant afin
OIR SCHÉMA B.
d'éviter tout risque de choc électrique. En cas de
problème, veuillez prendre contact avec votre revendeur.
PANNE/SITUATION NECESSITANT UN RETOUR EN
SAV: Débranchez l'appareil de la prise électrique,
remettez le dans son emballage d'origine et contactez votre revendeur en tenant compte des situations suivantes :
- Lorsque le cordon d'alimentation est endommagé.
- Si un liquide a été renversé dessus.
- Si l'appareil a été exposé à la pluie.
- Si l'appareil ne fonctionne pas correctement malgré le respect des instructions d'utilisation. Ajustez
uniquement les réglages préconisés dans le mode
d'emploi, toute manipulation ou réglage non conseillés dans ce dernier peut endommager l'appareil et
procurer plus de travail en cas d'intervention SAV
afin de remettre l'appareil en état de marche.
PIECES DE RECHANGE: Lorsque vous avez besoin de
remplacer des pièces de l'appareil, veillez à utiliser
des pièces d'origine ou possédant des caractéristiques identiques. L'utilisation de pièces non
autorisées peut endommager l'appareil : surchauffe,
court-circuit, choc électrique…
CONTROLE DE SECURITE: Avant de récupérer votre
appareil, assurez vous que le SAV a effectué tous les
contrôles de sécurité nécessaires afin de vous
restituer un appareil en état de marche.
INSTALLATION AU PLAFOND OU SUR UN MUR:
Ce type d'installation est déconseillé.
CHALEUR: Veillez à installer l'appareil loin de toute
source de chaleur telle que radiateur, réchaud ou
tout autre appareil produisant de la chaleur.
RECYCLAGE: Cet appareil ne doit pas être considéré comme un déchet domestique à usage unique.
Vous devez le déposer dans un point de collecte destiné au recyclage des appareils électroniques et
électroménagers. AInsi vous préserverez l'environnement et éviterez les problêmes de santé publique
vis à vis de conséquences négatives; liées à leur
dépôt dans un endroit non approprié. Le recyclage
contribue à préserver les ressources naturelles. Pour
plus d'informations sur les conditions de recyclage de
l'appareil, veuillez contacter les autorités de votre
pays, les institutions locales ou votre revendeur.
Introduction
Préface
Félicitations pour votre achat de la plate-forme Cortex HDTT-5000. Nous sommes certains que cette nouvelle génération de produits Cortex ne va
pas seulement vous rendre la vie plus simple , mais qu’elle va également vous permettre de profiter des toutes dernières avancées technologiques
présentes dans ces plateformes de contôle développées autour de connections de type USB & conçues pour les DJs et utilisateurs de produits audio
professionnels. Avec un entretien régulier, le HDTT-5000 vous apportera fiabilité et performance durant de nombreuses années. les appareils Cortex
sont couverts par une garantie de 1 an.
Conseils pour la première utilisation.
Please insure that you find these accessories included with the HDTT-5000:
RCA audio cable.....................................................................................................1
Power Cable............................................................................................................1
Quickstart Guide............................................................................................1
USB port protector cap.........................................................................................1
Longue vie à vos oreilles!
Le volume une fois réglé de façon optimale:
- Ne revenez plus dessus
Cher consommateur:
Choisir un équipement audio de qualité tel que celui dont
vous venez de faire l'acquisition, ne représente qu'une partie des réjouissances musicales à venir. Il est temps à
présent de découvrir tout le plaisir que vous prendrez avec
cet équipement. Le fabricant et les industriels du monde
de l'électronique souhaitent que vous puissiez obtenir de
votre matériel ce qu'il a de meilleur tout en l'utilisant à un
niveau sonore modéré. Un niveau permettant au son de
s'exprimer à la fois fortement et distinctement, sans distorsion et, surtout, sans fragiliser votre capacité d'écoute.
Le son peut parfois s'avérer décevant. Avec l'habitude, le
niveau d'écoute auquel vous vous sentez à l'aise vous
conduira à monter le volume. C'est ainsi qu'un niveau
sonore peut vous sembler " normal " qui en réalité est fort
et fragilisant pour vos oreilles. Préservez-vous de cette
tendance en réglant votre matériel à un niveau raisonnable
AVANT que vos oreilles ne s'habituent.
Régler raisonnablement le niveau sonore:
- Commencer l'écoute à un faible niveau sonore
- Augmenter le volume progressivement, jusqu'à ce
que le son vous paraisse agréable et clair, et sans distorsion.
Prendre le temps d'effectuer cette opération dès à
présent, vous permettra d'éviter toute fragilisation ou bien
même perte de votre capital d'écoute. Après tout, nous
souhaitons longue vie à vos oreilles !!!
Utilisé à bon essian, votre nouvel équipement audio
vous offrira toute une vie de plaisir. Parce que les lésions
auditives ne sont détectées que lorsqu'il est déjà trop tard,
le Fabricant et l'association de consommateurs de l'industrie de l'électronique vous recommandent d'éviter toute
exposition prolongée à un niveau sonore inadapté.
Les decibels
Niveau Exemple
30 Bibliothèque calme, murmures
40 Salle à vivre, réfrigérateur, chambre à coucher éloigné de la rue
50 Traffic routier léger, conversation normale, bureau calme
60 Système de climatisation situé à 6-7 mètres, machine à coudre
70 Aspirateur, sèche-cheveux, restaurant bruyant
80 Traffic routier dense, centre de tri des ordures, réveil matin à 60 cm
LES BRUITS SUIVANTS PEUVENT ETRE DANGEREUX
LORS D'UNE EXPOSITION PROLONGEE
90 Métro, moto, camion, tondeuse à gazon
100 Camion poubelles, tronçonneuse, marteau piqueur
120 Concert de rock devant les enceintes, coup de tonnerre
140 Coup de pistolet, avion Jet
180 Fusée au décolage
Nous remercions la fondation de recher pour la surdité pour ces informa-
tions.
4
Guide de Démarrage Rapide du HDTT-5000
Caractéristiques
Le lecteur Cortex HDTT-5000 a été dessiné & conçu, à la demande de
nombreux professionnels, afin de vous apporter la possibilité de lire simplement & efficacement tout fichier musical numérique. L’appareil HDTT5000 permet aux professionnels de se passer d’un ordinateur et de ses
faiblesses, en éliminant tout simplement ce dernier. L’HDTT-5000 vous offre
ainsi une polyvalence et une portabilité bien plus importantes que tout
ordinateur.
Jog Wheels (Molettes)
La molette du HDTT-5000 permet un contrôle précis de plusieurs fonctions: rechercher, modifier la vitesse de lecture, ralentir, accélérer et
même scratcher ! Celle-ci permet de naviguer efficacement dans les différents menus afin de modifier les paramètres et sélectionner les
fichiers musicaux sur le périphérique de stockage.
Contrôle de la Vitesse (Pitch)
Potentiomètre Haute Précision de 100mm permettant un réglage précis de la vitesse lecture.
• 0.05% pitch precision
Pour vous permettre un réglage précis de la vitesse (Pitch), l’appareil peut
modifier la vitesse de lecture par pas de 0.05%. Très pratique pour l’ajustement au tempo de deux morceaux, avec une précision non disponible
sur la majorité des doubles lecteurs CD conventionnels.
• Echelles Multiples de pitch
Grâce à une échelle de pitch réglable de 4, 8, 16, 24%, les valeurs minimales & maximales peuvent être réglées afin d’optimiser le réglage de
la vitesse (Pitch) du morceau en cours de lecture.
• Pitch ON/OFF
En appuyant simultanément sur les touches PITCH + & PITCH -, vous activez
ou désactivez le potentiomètre rectiligne de réglage de vitesse (Pitch). Le
Pitch ON/OFF permet également la remise à zéro de la fonction Pitch
lorsque vous souhaitez éteindre ce dernier (Mode OFF).
Ecran LCD
L’écran graphique LCD 192 x 128 caractères affiche un grand nombre
d’informations: titre, affichages temps, pitch, options de configuration,
courbe wave, boucles & paramétres de recherche. Cet écran permet l’affichage de bien plus d’informations que tout lecteur CD conventionnel.
Processeur Multi-Effets DSP
séquencer différemment, et de façon créative, tout morceau. Les Points Cue
sont automatiquement sauvegardés sur le périphérique de stockage.
Boucle Parfaite (Seamless Looping)
L’HDTT-5000 dispose de boucles parfaites accessibles à tout moment. Des
points d’Entrée (Loop In) & de Sortie (Loop Out) peuvent être édités à la
volée et sans limite de temps, de longueur ou de position. 4 boucles peuvent être enregistrées par morceau et rappelées à tout moment.
Plate-Forme de Connexion USB
L’appareil HDTT-5000 offre un niveau incomparable de connexion avec
différents périphériques USB. Les produits Cortex sont les premiers à
autoriser le mixage de fichiers musicaux stockés dans des périphériques
USB tels que disque dur, clé USB, lecteur/graveur externe & baladeur
numérique. Grâce à cette innovation, les DJs peuvent travailler de façon
plus rationnelle sans avoir à transporter plusieurs appareils. Vous avez la
possibilité de connecter d’autres périphériques USB via l’utilisation d’un
hub USB.
Compatibilité CD Audio
Malgré la généralisation des périphériques USB de stockage, l’appareil
Cortex HDTT-5000 peut lire les CDs audios via un lecteur externe USB
compatible CD-ROM, CD-RW, DVD-ROM ou DVD-RW. Ceci est particulièrement utile pour tout professionnel souhaitant migrer sereinement vers
les nouveaux supports audio tout en permettant de continuer à lire les CDs
Audios traditionnels.
Gestion de Bases de Données Musicales
Les Contrôleurs de Musique Numérique Cortex permettent une gestion efficace des bases de données comprenant des fichiers musicaux via un programme spécifique. Différents critères de tri peuvent être utilisés permettant aux DJs une recherche par artiste, titre, genre, album ou mot clé. Cette
méthode offre un accès instantané au morceau recherché. La base de données est sauvegardée sur le périphérique de stockage source et peut être
utilisée par tout appareil Cortex, le vôtre ou celui d’un club. Les Points Cue
mémorisés via l’appareil HDTT-5000 sont stockés avec les informations de
la base de données sur le périphérique de stockage. Dès qu’un Point Cue
a été sauvegardé, les DJs peuvent le rappeler à tout moment dès lors que
le morceau, sur lequel se situe celui-ci, est en lecture.
L’appareil HDTT-5000 possède un large éventail d’effets, peu importe le
DJ que vous soyez. L’HDTT-5000 propose deux groupes d’effets, chacun
offre une grande variété d’utilisation. Le Groupe 1 possède plusieurs
effets créatifs permettant d’enrichir un mix: filtre, écho, flange, pan & un
sampler. Le Groupe 2 comprend les effets suivants: reverse, scratch, master tempo & key control. Chaque effet du groupe 1 peut être combiné à
ceux du Groupe 2 afin de proposer de très nombreuses options de remix
aux DJs créatifs.
Points Cue/Mémorisation de points Hot Cue
L’appareil HDTT-5000 pemet de mémoriser 4 points Hot Cue à l’aide des
touches CUE POINTS (1-4), ainsi qu’un point cue tradtionnel à l’aide de la
touche CUE. En cours de lecture, si vous souhaitez passer d’un CUE POINT
enregistré à un autre, pressez simplement la touche CUE souhaitée & la
musique démarrera instantanément à partir de ce point. Le DJ peut ainsi
Compatible Playlist iPod
L’appareil HDTT-5000 accepte les Playlists iPod & Utilisateur qui peuvent
être créées à partir du logiciel Apple iTune™s ou à partir du logiciel
Cortex DB SE. Lorsqu’il y a des Playlists iPod® à charger, un menu spécifique (Menu option) apparaîtra dans le menu Options de Recherche
Principale (Main Search Options menu). Sinon les playlists créées par l’utilisateur sont accessibles à partir du Menu Playlist.
Partage de Périphérique de Stockage
Un seul périphérique de stockage USB peut alimenter 2 appareils HDTT5000 grâce à la fonction Maître (MASTER) / Esclave (SLAVE). Idem pour
les sorties audio car chaque appareil possède deux sorties audio stéréo
séparées (RCA).
5
Loading...
