RMx User Manual
Part Number: 49-001273 Rev AA
Material: Stock100# Matrix Dull White Text
Date: May 26 2015

Final Spread Trimmed Size: W: 11 inches & H:8.5inches
Final Folded Size: W: 5.5 inches & H: 8.5inches

BLACK

HIGH PERFORMANCE ATX POWER SUPPLY

MANUAL • MANUEL • MANUALE • MANUELLE • MANUAL DE

РУКОВОДСТВО • MANUAL • 用户手册 • 取扱説明書 • 사용설명서

RM550x

RM750x

RM850x

RM1000x

RM650x

English 

Français 

Deutsch 

Italiano 

Español 

Россию 

Português 

中国 

日本の 

한국어 

corsair.com

1 2

RMx SERIES

™

RMx SERIES

™

Product Specifications

RMx ........................ 

RMx .......................... 

RMx .......................... 

RMx .......................... 

RMx ........................ 

Installation .................. 

Warranty .....................

SafetyandAgency

Approvals ....................

Congratulations on the purchase of your new Corsair
RMx Series High Performance ATX power supply.

Corsair RMx Series enthusiast power supplies are optimized for silence,
with a custom fan design and Zero RPM Fan Mode. 80 PLUS Gold rated
eciency ensures low-cost operation, and the fully modular black
cables allow for fast, neat builds. All Japanese 105°C capacitors make
it a great choice for high performance PCs where reliability is essential.

Safety and protection

• Over-voltage protection (OVP)

Over-voltage protection for the 12V, 5V and 3.3V DC outputs
is required to comply with the ATX specification. OVP shuts
down the PSU in the event that the DC outputs exceed a set
level, determined by the PSU manufacturer. The minimum
voltage levels required for compliance are 13.4V for the
+12V rail(s), 5.74V for the +5V rail and 3.76V for the 3.3V rail.

• Over-current protection (OCP)

The RMx Series features OCP on the 3.3V, 5V and 12V rails.
OCP ensures that the output of the DC voltage rails remains
within safe operating limits.

• Over-temperature protection (OTP)

OTP ensures that the PSU will shut down when the internal
temperature reaches a set point. This is usually as a result
of internal current overloading or a fan failure.

• Short-circuit protection (SCP)

A short-circuit is defined as any output impedance of less than

0.1 ohms. Amongst other things, SCP ensures that the PSU shuts
down should the 3.3V, 5V and 12V rails short to any other rail, or to
ground. It also ensures that no damage should occur to the unit, or
your PC’s components in the event of a short.

3 4

RMx SERIES

™

RMx SERIES

™

Max Load Max Output

Model RPS0018 +3.3V 25A

150W

Part No. CP-9020094 +5V 25A

AC input Rating 100-240V +12V 83.3A 1000W

Input Current 13A-6.5A -12V 0.8A 9.6W

Frequency 47˜63Hz +5Vsb 3A 15W

Total Power: 1000W

Qty Description Total Length

1

ATX Cable 24 pin (20+4)

Connectors Per Cable

610mm

(± 10mm)

1

Total Connectors

1

2

EPS/ATX12V 8 pin (4+4) cable

Connectors Per Cable

650mm

(± 10mm)

1

Total Connectors

2

4

PCIe 8 pin (6+2) cable

Connectors Per Cable

750mm

(± 10mm)

2

Total Connectors

8

1

SATA cable (3 SATA)

Connectors Per Cable

750mm

(± 10mm)

3

Total Connectors

3

2

SATA cable (4 SATA)

Connectors Per Cable

850mm

(± 10mm)

4

Total Connectors

8

3

Peripheral cable (4-pin)

Connectors Per Cable

750mm

(± 10mm)

4

Total Connectors

12

1

Floppy adapter (4-pin)

Connectors Per Cable

101mm

(± 5mm)

1

Total Connectors

1

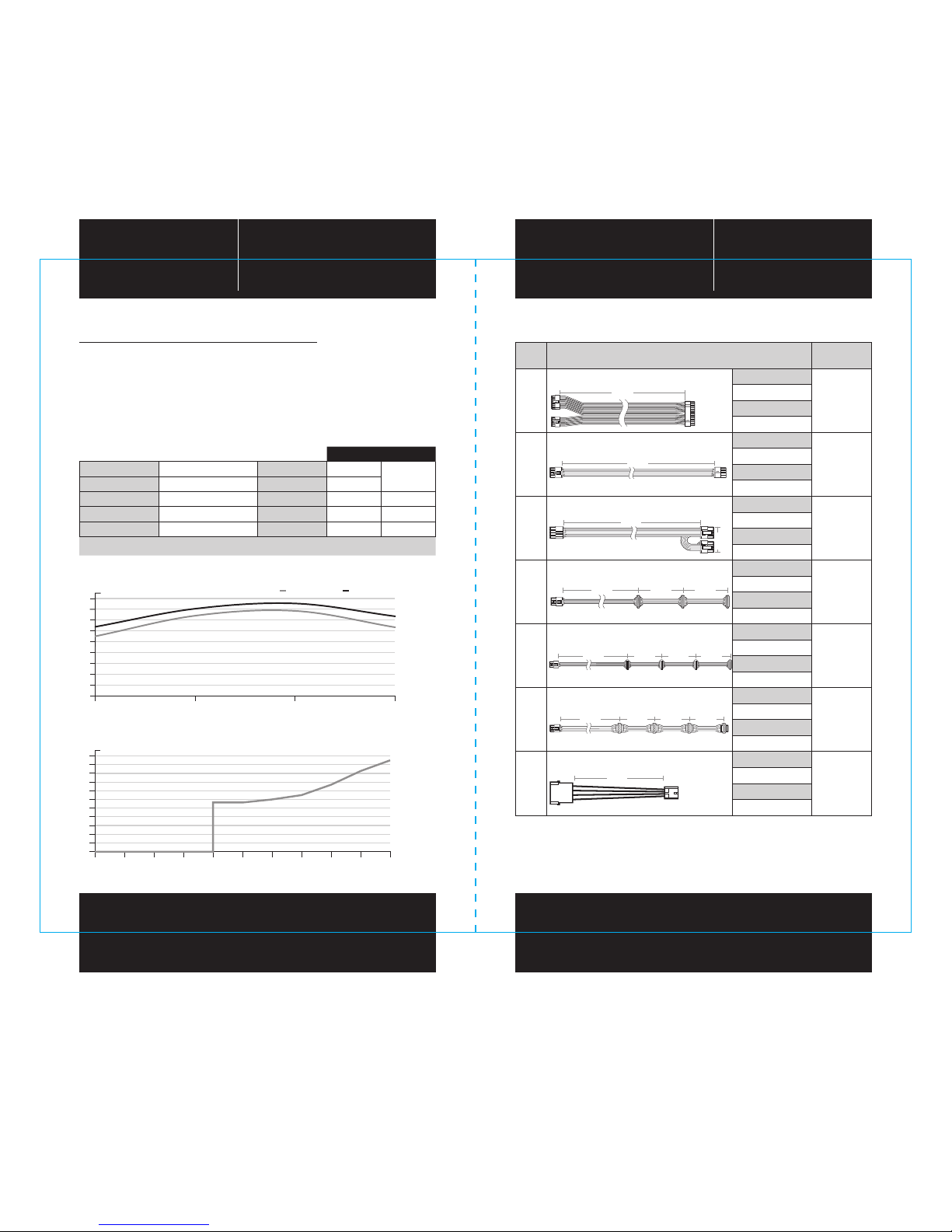

Corsair RM1000x power supply eciency

Corsair RM1000x power supply fan noise curve

Corsair RM1000x DC cable listing

450mm 100mm 100mm 100mm

450mm 100mm 100mm 100mm

550mm 100mm 100mm 100mm

505mm 115mm 115mm 115mm

101mm

650mm

650mm

610mm

610mm

600mm

150mm

600mm

150mm

RM1000x

Dimensions: 150mm (W) x 86mm (H) x 180mm (L)

Package contents

• Corsair RMx Series power supply unit

• AC power cord

• DC Modular cable set

• DC Modular cable storage bag

• Cable ties

• Corsair case badge

• User manual

500mm 100mm 100mm

115mm 115mm520mm

input 115Vac input 230Vac

93

91

89

87

85

83

81

79

77

75

10010

5020

24
22
20
18
16
14
12
10

8
6
4
2
0

0 1000200 400 600 800

93

91

89

87

85

83

81

79

77

75

10010

5020

% EFFICIENCY

SYSTEM LOAD

Fan Noise (db)

Power Output - Watts

Corsair RM1000x power table

5 6

RMx SERIES

™

RMx SERIES

™

Max Load Max Output

Model RPS0017 +3.3V 25A

150W

Part No. CP-9020093 +5V 25A

AC Input Rating 100-240V +12V 70. 8A 850W

Input Current 12A-6A -12V 0.8A 9.6W

Frequency 47˜63Hz +5Vsb 3A 15W

Total Power: 850W

RM850x

Dimensions: 150mm (W) x 86mm (H) x 180mm (L)

Package contents

• Corsair RMx Series power supply unit

• AC power cord

• DC Modular cable set

• DC Modular cable storage bag

• Cable ties

• Corsair case badge

• User manual

Qty Description Total Length

1

ATX Cable 24 pin (20+4)

Connectors Per Cable

610mm

(± 10mm)

1

Total Connectors

1

2

EPS/ATX12V 8 pin (4+4) cable

Connectors Per Cable

650mm

(± 10mm)

1

Total Connectors

2

3

PCIe 8 pin (6+2) cable

Connectors Per Cable

750mm

(± 10mm)

2

Total Connectors

6

2

SATA cable (3 SATA)

Connectors Per Cable

750mm

(± 10mm)

3

Total Connectors

6

1

SATA cable (4 SATA)

Connectors Per Cable

850mm

(± 10mm)

4

Total Connectors

4

2

Peripheral cable (4-pin)

Connectors Per Cable

750mm

(± 10mm)

4

Total Connectors

8

1

Floppy adapter (4-pin)

Connectors Per Cable

101mm

(± 5mm)

1

Total Connectors

1

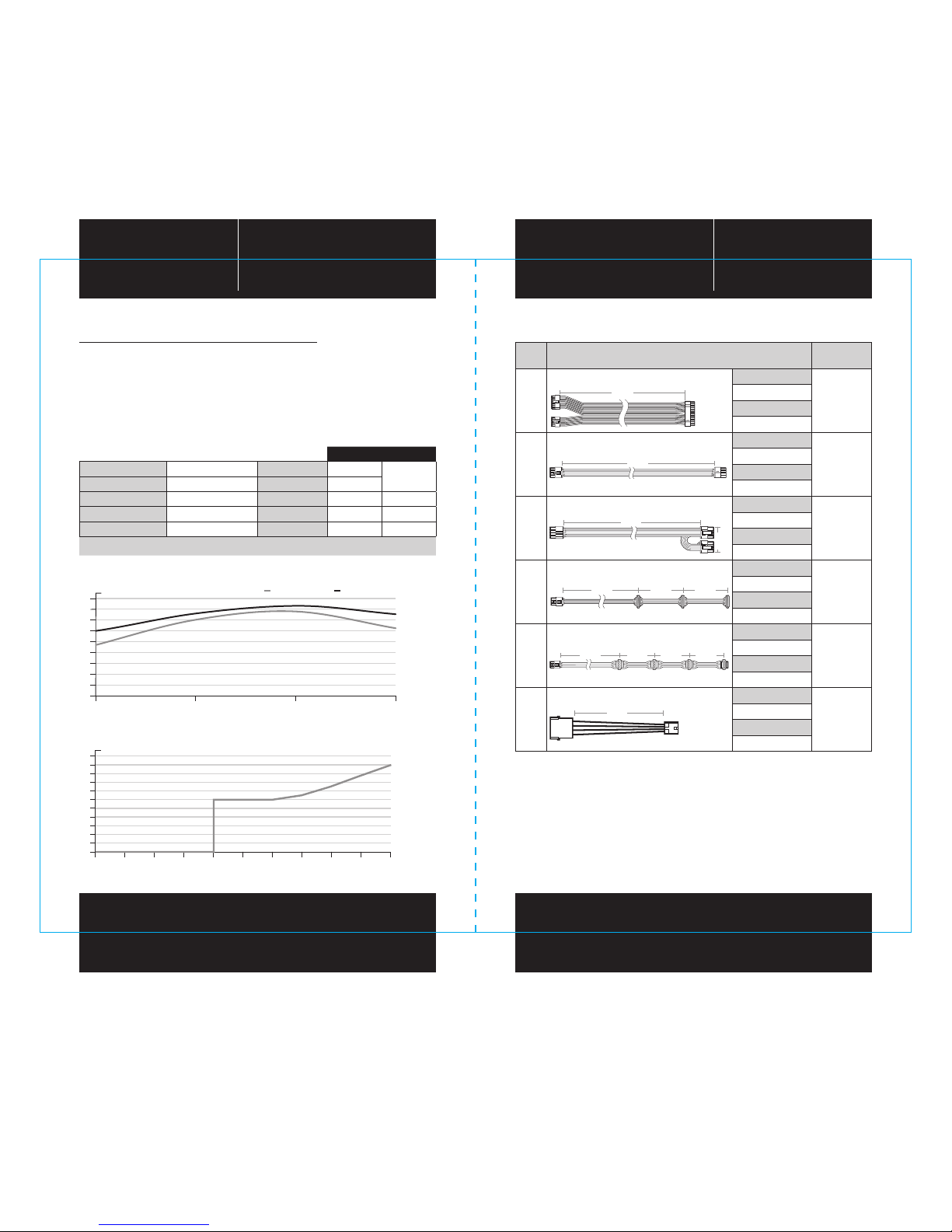

Corsair RM850x DC cable listing

450mm 100mm 100mm 100mm

450mm 100mm 100mm 100mm

550mm 100mm 100mm 100mm

505mm 115mm 115mm 115mm

101mm

650mm

650mm

610mm

610mm

600mm

150mm

600mm

150mm

500mm 100mm 100mm

115mm 115mm520mm

Corsair RM850x power table

Corsair RM850x power supply eciency

Corsair RM850x power supply fan noise curve

input 115Vac input 230Vac

93

91

89

87

85

83

81

79

77

75

10010

5020

22
20
18
16
14
12
10

8
6
4
2
0

0 85 170 255 340 425 510 595 680 765 850

93

91

89

87

85

83

81

79

77

75

10010

5020

% EFFICIENCY

SYSTEM LOAD

Fan Noise (db)

Power Output - Watts

7 8

RMx SERIES

™

RMx SERIES

™

Max Load Max Output

Model RPS0016 +3.3V 25A

150W

Part No. CP-9020092 +5V 25A

AC Input Rating 100-240V +12V 62.5A 750W

Input Current 10A-5A -12V 0.8A 9.6W

Frequency 47˜63Hz +5Vsb 3A 15W

Total Power: 750W

RM750x

Dimensions: 150mm (W) x 86mm (H) x 180mm (L)

Package contents

• Corsair RMx Series power supply unit

• AC power cord

• DC Modular cable set

• DC Modular cable storage bag

• Cable ties

• Corsair case badge

• User manual

Qty Description Total Length

1

ATX Cable 24 pin (20+4)

Connectors Per Cable

610mm

(± 10mm)

1

Total Connectors

1

1

EPS/ATX12V 8 pin (4+4) cable

Connectors Per Cable

650mm

(± 10mm)

1

Total Connectors

1

2

PCIe 8 pin (6+2) cable

Connectors Per Cable

750mm

(± 10mm)

2

Total Connectors

4

3

SATA cable (3 SATA)

Connectors Per Cable

750mm

(± 10mm)

3

Total Connectors

9

2

Peripheral cable (4-pin)

Connectors Per Cable

750mm

(± 10mm)

4

Total Connectors

8

1

Floppy adapter (4-pin)

Connectors Per Cable

101mm

(± 5mm)

1

Total Connectors

1

Corsair RM750x DC cable listing

450mm 100mm 100mm 100mm

450mm 100mm 100mm 100mm

101mm

650mm

650mm

610mm

610mm

600mm

150mm

600mm

150mm

500mm 100mm 100mm

115mm 115mm520mm

Corsair RM750x power table

Corsair RM750x power supply eciency

Corsair RM750x power supply fan noise curve

input 115Vac input 230Vac

93

91

89

87

85

83

81

79

77

75

10010

5020

22
20
18
16
14
12
10

8
6
4
2
0

0 75 150 225 300 375 450 525 600 675 750

93

91

89

87

85

83

81

79

77

75

10010

5020

% EFFICIENCY

SYSTEM LOAD

Fan Noise (db)

Power Output - Watts

9 10

RMx SERIES

™

RMx SERIES

™

Max Load Max Output

Model RPS0015 +3.3V 25A

130W

Part No. CP-9020091 +5V 25A

AC Input Rating 100-240V +12V 54A 648W

Input Current 10A-5A -12V 0.8A 9.6W

Frequency 47˜63Hz +5Vsb 3A 15W

Total Power: 650W

RM650x

Dimensions: 150mm (W) x 86mm (H) x 160mm (L)

Package contents

• Corsair RMx Series power supply unit

• AC power cord

• DC Modular cable set

• DC Modular cable storage bag

• Cable ties

• Corsair case badge

• User manual

Qty Description Total Length

1

ATX Cable 24 pin (20+4)

Connectors Per Cable

610mm

(± 10mm)

1

Total Connectors

1

1

EPS/ATX12V 8 pin (4+4) cable

Connectors Per Cable

650mm

(± 10mm)

1

Total Connectors

1

2

PCIe 8 pin (6+2) cable

Connectors Per Cable

750mm

(± 10mm)

2

Total Connectors

4

3

SATA cable (3 SATA)

Connectors Per Cable

750mm

(± 10mm)

3

Total Connectors

9

1

Peripheral cable (4-pin)

Connectors Per Cable

750mm

(± 10mm)

4

Total Connectors

4

1

Floppy adapter (4-pin)

Connectors Per Cable

101mm

(± 5mm)

1

Total Connectors

1

Corsair RM650x DC cable listing

450mm 100mm 100mm 100mm

450mm 100mm 100mm 100mm

101mm

650mm

650mm

610mm

610mm

600mm

150mm

600mm

150mm

500mm 100mm 100mm

115mm 115mm520mm

Corsair RM650x power table

Corsair RM650x power supply eciency

Corsair RM650x power supply fan noise curve

input 115Vac input 230Vac

93

91

89

87

85

83

81

79

77

75

10010

5020

22
20
18
16
14
12
10

8
6
4
2
0

0 65 130 195 260 325 390 455 520 585 650

93

91

89

87

85

83

81

79

77

75

10010

5020

% EFFICIENCY

SYSTEM LOAD

Fan Noise (db)

Power Output - Watts

11 12

RMx SERIES

™

RMx SERIES

™

Max Load Max Output

Model RPS0014 +3.3V 25A

130W

Part No. CP-9020090 +5V 25A

AC Input Rating 100-240V +12V 45.8A 549.6W

Input Current 10A-5A -12V 0.8A 9.6W

Frequency 47˜63Hz +5Vsb 3A 15W

Total Power: 550W

RM550x

Dimensions: 150mm (W) x 86mm (H) x 160mm (L)

Package contents

• Corsair RMx Series power supply unit

• AC power cord

• DC Modular cable set

• DC Modular cable storage bag

• Cable ties

• Corsair case badge

• User manual

Qty Description Total Length

1

ATX Cable 24 pin (20+4)

Connectors Per Cable

610mm

(± 10mm)

1

Total Connectors

1

1

EPS/ATX12V 8 pin (4+4) cable

Connectors Per Cable

650mm

(± 10mm)

1

Total Connectors

1

1

PCIe 8 pin (6+2) cable

Connectors Per Cable

750mm

(± 10mm)

2

Total Connectors

2

2

SATA cable (3 SATA)

Connectors Per Cable

750mm

(± 10mm)

3

Total Connectors

6

1

Peripheral cable (4-pin)

Connectors Per Cable

750mm

(± 10mm)

4

Total Connectors

4

1

Floppy adapter (4-pin)

Connectors Per Cable

101mm

(± 5mm)

1

Total Connectors

1

Corsair RM550x DC cable listing

450mm 100mm 100mm 100mm

450mm 100mm 100mm 100mm

101mm

650mm

650mm

610mm

610mm

600mm

150mm

600mm

150mm

500mm 100mm 100mm

115mm 115mm520mm

Corsair RM550x power table

Corsair RM550x power supply eciency

Corsair RM550x power supply fan noise curve

input 115Vac input 230Vac

93

91

89

87

85

83

81

79

77

75

10010

5020

22
20
18
16
14
12
10

8
6
4
2
0

0 50 100 195 225 325 390 455 500 525 550

93

91

89

87

85

83

81

79

77

75

10010

5020

% EFFICIENCY

SYSTEM LOAD

Fan Noise (db)

Power Output - Watts

13 14

RMx SERIES

™

RMx SERIES

™

Installing your NEW RMx Series

Step A: Removing your existing power supply

If you are building a new system, skip to Step B.

1. Disconnect the AC power cord from your wall outlet
or UPS and from the existing power supply.

2. Disconnect all the power cables from your video card,
motherboard and all other peripherals.

3. Follow the directions in your chassis manual and
uninstall your existing power supply.

4. Proceed to Step B.

Step B: Installing the Corsair RMx Series power supply

1. Make sure the power supply’s AC power cable is not connected.

2. Follow the directions in your chassis manual and install the power
supply with the screws provided.

3. The main 24-pin power cable has a detachable 4-pin
mechanism in order to support either a 24-pin or a 20-pin socket
on the motherboard.

A. If your motherboard has a 24-pin socket, you may connect
the 24-pin main power cable from the power supply
directly to your motherboard.

B. If your motherboard has a 20-pin socket, you must detach the
four-pin cable from the 24-pin connector, and then plug the
20-pin cable onto your motherboard without connecting the
four-pin connector.

4. Connect the eight-pin +12V (EPS12V) cable to the motherboard.
A. If your motherboard has an eight-pin +12V socket,

connect the eight-pin cable directly to your motherboard.
B. If your motherboard has a four-pin socket, detach the

four-pin from the eight-pin cable, and then plug this
four-pin cable directly to your motherboard.

5. Connect the peripheral cables, PCI-Express cables, and SATA cables.
A. Connect the peripherals cables to your hard drive

and CD-ROM/DVD-ROM power sockets.
B. Connect the SATA cables to your SATA SSD or

hard drive’s power sockets.
C. Connect the PCI-Express cables to the power sockets

of your PCI-Express video cards if required.
D. Connect the peripheral cables to any peripherals

requiring a small 4-pin connector.
E. Make sure all the cables are tightly connected. Be sure to save

any unused modular cables for future component additions.

6. Connect the AC power cord to the power supply and turn it on by
pushing the switch to the ON position (marked with “I”).

WARNING: The detachable four-pin from the 24-pin main connector is not a “P4”
or “+12V” connector. Serious damage can be caused if you use it in place of a “P4”
or “+12V” connector.

Zero RPM mode

Zero RPM mode allows the fan to remain o during low to medium
loads. This technology uses various temperatures from inside the
PSU and the power output level to determine when active cooling
is needed for the PSU. When you’re pushing it hard the fan will turn
itself on to ensure that it gets the cooling it needs without any extra
noise. For the specific fan profile of your unit please refer to the
specifications section of that PSU.

15 16

RMx SERIES

™

RMx SERIES

™

Safety and agency approvals

Agency Standard

FCC FCC Rules Part 15, Class B

ICES ICES-003

CE EN 55022: 2010, Class B

CISPR 22: 2008, Class B
AS/NZS CISPR 22: 2009, Class B
EN61000-3-2: 2006 + A1: 2009+A2: 2009, Class D
EN61000-3-3: 2008
EN55024: 2010
IEC61000-4-2: 2008 ED.2.0
IEC61000-4-3: 2010 ED.3.2
IEC61000-4-4: 2012 ED.3.0
IEC61000-4-5: 2005 ED.2.0
IEC61000-4-6: 2008 ED.3.0
IEC61000-4-8: 2009 ED.2.0
IEC61000-4-11: 2004 ED.2.0

C TUV-US(American) UL 60950-1: 2007

RCM AS/NZS 4417,AS/NZS CISPR22

TUV EN 60950-1: 2006+A11+A1+A12+A2

CB IEC 60950-1: 2005+A1+A2

CCC GB4943.1-2011

GB9254-2008
GB17625.1-2003
CNS13438

CU TR R IEC 60950-1-2005
R 51318.22-99
R 51318.24-99
R 51317.3.2-2006
R 51317.3.3-99

ROHS 2002/95/EC, Restriction of Hazardous Substances Directive

WEEE 2002/96/EC, Waste Electrical and Electronic Equipment Directive

ROHS (China) China Order No.39, Administration on the Control of Pollution Caused By

Electronic Information Products

KC K60950-1, K00022, K00024

BSMI CNS14336, CNS13438

Important safety information

CAUTION ELECTRIC SHOCK HAZARD!

1. Install in accordance with all manufacturer instructions and safety warnings.
Failure to do so may result in damage to your power supply or system, and may
cause serious injury or death.

2. High voltages are present in the power supply. Do not open the power supply case
or attempt to repair the power supply; there are no user-serviceable components.

3. This product is designed for indoor use only.

4. Do not use the power supply near water, or in high temperature or high humidity
environments.

5. Do not install near any heat sources such as radiators, heat registers, stoves, or other
apparatus that produce heat.

6. Do not insert any objects into the open ventilation or fan grill area of the power supply.

7. Do not modify the cables and/or connectors included with this power supply.

8. If this power supply uses modular cables, use only manufacturer supplied cables.
Other cables might not be compatible and could cause serious damage to your
system and power supply.

9. The 24-pin main power connector has a detachable 4-pin connector. This 4-pin
connector is not a P4 or ATX 12V connector. Do not force this cable in the P4 or
ATX +12V socket on the motherboard.

10. Failure to comply with any manufacturer instructions and/or any of these safety
instructions will immediately void all warranties and guarantees.

17 18

RMx SERIES

™

RMx SERIES

™

Félicitations pour l’achat de votre nouvelle alimentation
ATX hautes performances Corsair RMx Series.

Particulièrement attrayantes, les alimentations Corsair RMx Series sont
optimisées pour un fonctionnement silencieux, grâce à une conception
de ventilateur personnalisée et à un mode de ventilation Zéro T/M.
Une ecacité certifiée 80 PLUS Gold garantit un fonctionnement
économique, tandis que des câbles noirs entièrement modulaires
autorisent des assemblages nets et rapides. Les condensateurs 105
°C 100 % japonais constituent un excellent choix pour des PC hautes
performances pour lesquels la fiabilité est essentielle.

Sécurité et protection

• Protection contre la surtension, OVP (Over-Voltage Protection)

La conformité à la spécification ATX requiert une protection contre les
surtensions au niveau des sorties CC 12, 5 et 3,3 V. Cette protection coupe
l'alimentation lorsque les sorties CC dépassent un seuil établi et déterminé par
le constructeur de l'alimentation. Les niveaux de tension minimum requis pour
la conformité sont de 13,4 V pour le ou les rails +12 V, 5,74 V pour le rail +5 V, et
3,76 V pour le rail 3,3 V.

• Protection contre la surintensité, OCP (Over-Current Protection)

Les rails 3,3, 5 et 12 V des alimentations RMx Series disposent d'une protection
contre la surintensité (OCP). Cette protection garantit que la sortie en tension
des rails CC s'inscrit dans les limites d'une exploitation sûre.

• Protection contre la surchaue, OTP (Over-Temperature Protection)

La protection contre la surchaue (OTP) garantit que l'alimentation s'arrête
lorsque sa température interne atteint un seuil défini. Cette situation résulte
généralement d'une surcharge électrique interne ou de la défaillance du
ventilateur.

• Protection contre les courts-circuits, SCP (Short-Circuit Protection)

Un court-circuit se définit par toute impédance de sortie inférieure à 0,1 ohm.
Entre autres opérations, la fonction SCP s'assure que l'alimentation s'arrête si
les rails 3,3, 5 et 12 V entrent en court-circuit les uns avec les autres ou avec la
masse. La fonction SCP garantit également qu'en cas de court-circuit, l'unité
ainsi que les composants de votre PC ne subissent aucun dommage.

Spécifications du produit

RMx .................................

RMx ...................................

RMx ...................................

RMx ...................................

RMx ...................................

Installation .............................

Garantie ..................................

Sécuritéetapprobations

desagences ...........................

19 20

RMx SERIES

™

RMx SERIES

™

Qté Description

Longueur

totale

1

Câble ATX 24 broches (20+4)

Connecteurs par câble

610mm

(± 10mm)

1

Total des connecteurs

1

2

Câble EPS/ATX12V 8 broches (4+4)

Connecteurs par câble

650mm

(± 10mm)

1

Total des connecteurs

2

4

Câble PCIe 8 broches (6+2)

Connecteurs par câble

750mm

(± 10mm)

2

Total des connecteurs

8

1

Câble SATA (3 SATA)

Connecteurs par câble

750mm

(± 10mm)

3

Total des connecteurs

3

2

Câble SATA (4 SATA)

Connecteurs par câble

850mm

(± 10mm)

4

Total des connecteurs

8

3

Câble périphérique (4 broches)

Connecteurs par câble

750mm

(± 10mm)

4

Total des connecteurs

12

1

Adaptateur lecteur de disquettes (4 broches)

Connecteurs par câble

101mm

(± 5mm)

1

Total des connecteurs

1

Ecacité de l’alimentation Corsair RM1000x

Courbe de bruit du ventilateur de l’alimentation Corsair RM1000x

Liste des câbles C.C. Corsair RM1000x

450mm 100mm 100mm 100mm

450mm 100mm 100mm 100mm

550mm 100mm 100mm 100mm

505mm 115mm 115mm 115mm

101mm

650mm

650mm

610mm

610mm

600mm

150mm

600mm

150mm

RM1000x

Cotes: 150mm (L) x 86mm (H) x 180mm (P)

Contenu de l’emballage

• Unité d’alimentation Corsair RMx Series

• Cordon d’alimentation C.A.

• Jeu de câbles modulaire C.C.

• Sac de stockage des câbles modulaires C.C.

• Attaches de câble

• Badge de boîtier Corsair

• Manuel de l’utilisateur

500mm 100mm 100mm

115mm 115mm520mm

93

91

89

87

85

83

81

79

77

75

10010

5020

24
22
20
18
16
14
12
10

8
6
4
2
0

0 1000200 400 600 800

93

91

89

87

85

83

81

79

77

75

10010

5020

% D’EFFICACITÉ

CHARGE SYSTÈME

Bruit du ventilateur (db)

Puissance en sortie - Watts

Tableau de puissance de l’alimentation Corsair RM1000x

Charge maxi Sortie maxi

Modèle RPS0018 +3.3V 25A

150W

Référence pièce CP-9020094 +5V 25A

Entrée CA nominale 100-240V +12V 83.3A 1000W

Courant en entrée 13A-6.5A -12V 0.8A 9.6W

Fréquence 47˜63Hz +5Vsb 3A 15W

Puissance totale: 1000W

entrée 115 V CA entrée 230 V CA

21 22

RMx SERIES

™

RMx SERIES

™

RM850x

Qté Description

Longueur

totale

1

Câble ATX 24 broches (20+4)

Connecteurs par câble

610mm

(± 10mm)

1

Total des connecteurs

1

2

Câble EPS/ATX12V 8 broches (4+4)

Connecteurs par câble

650mm

(± 10mm)

1

Total des connecteurs

2

3

Câble PCIe 8 broches (6+2)

Connecteurs par câble

750mm

(± 10mm)

2

Total des connecteurs

6

2

Câble SATA (3 SATA)

Connecteurs par câble

750mm

(± 10mm)

3

Total des connecteurs

6

1

Câble SATA (4 SATA)

Connecteurs par câble

850mm

(± 10mm)

4

Total des connecteurs

4

2

Câble périphérique (4 broches)

Connecteurs par câble

750mm

(± 10mm)

4

Total des connecteurs

8

1

Adaptateur lecteur de disquettes (4 broches)

Connecteurs par câble

101mm

(± 5mm)

1

Total des connecteurs

1

Liste des câbles C.C. Corsair RM850x

450mm 100mm 100mm 100mm

450mm 100mm 100mm 100mm

550mm 100mm 100mm 100mm

505mm 115mm 115mm 115mm

101mm

650mm

650mm

610mm

610mm

600mm

150mm

600mm

150mm

500mm 100mm 100mm

115mm 115mm520mm

93

91

89

87

85

83

81

79

77

75

10010

5020

22
20
18
16
14
12
10

8
6
4
2
0

0 85 170 255 340 425 510 595 680 765 850

93

91

89

87

85

83

81

79

77

75

10010

5020

Cotes: 150mm (L) x 86mm (H) x 180mm (P)

Contenu de l’emballage

• Unité d’alimentation Corsair RMx Series

• Cordon d’alimentation C.A.

• Jeu de câbles modulaire C.C.

• Sac de stockage des câbles modulaires C.C.

• Attaches de câble

• Badge de boîtier Corsair

• Manuel de l’utilisateur

Ecacité de l’alimentation Corsair RM850x

Courbe de bruit du ventilateur de l’alimentation Corsair RM850x

% D’EFFICACITÉ

CHARGE SYSTÈME

Bruit du ventilateur (db)

Puissance en sortie - Watts

Charge maxi Sortie maxi

Modèle RPS0017 +3.3V 25A

150W

Référence pièce CP-9020093 +5V 25A

Entrée CA nominale 100-240V +12V 70.8A 850W

Courant en entrée 12A-6A -12V 0.8A 9.6W

Fréquence 47˜63Hz +5Vsb 3A 15W

Puissance totale: 850W

entrée 115 V CA entrée 230 V CA

Tableau de puissance de l’alimentation Corsair RM850x

23 24

RMx SERIES

™

RMx SERIES

™

RM750x

Qté Description

Longueur

totale

1

Câble ATX 24 broches (20+4)

Connecteurs par câble

610mm

(± 10mm)

1

Total des connecteurs

1

1

Câble EPS/ATX12V 8 broches (4+4)

Connecteurs par câble

650mm

(± 10mm)

1

Total des connecteurs

1

2

Câble PCIe 8 broches (6+2)

Connecteurs par câble

750mm

(± 10mm)

2

Total des connecteurs

4

3

Câble SATA (3 SATA)

Connecteurs par câble

750mm

(± 10mm)

3

Total des connecteurs

9

2

Câble périphérique (4 broches)

Connecteurs par câble

750mm

(± 10mm)

4

Total des connecteurs

8

1

Adaptateur lecteur de disquettes (4 broches)

Connecteurs par câble

101mm

(± 5mm)

1

Total des connecteurs

1

Liste des câbles C.C. Corsair RM750x

450mm 100mm 100mm 100mm

450mm 100mm 100mm 100mm

101mm

650mm

650mm

610mm

610mm

600mm

150mm

600mm

150mm

500mm 100mm 100mm

115mm 115mm520mm

93

91

89

87

85

83

81

79

77

75

10010

5020

22
20
18
16
14
12
10

8
6
4
2
0

0 75 150 225 300 375 450 525 600 675 750

93

91

89

87

85

83

81

79

77

75

10010

5020

Cotes: 150mm (L) x 86mm (H) x 180mm (P)

Contenu de l’emballage

• Unité d’alimentation Corsair RMx Series

• Cordon d’alimentation C.A.

• Jeu de câbles modulaire C.C.

• Sac de stockage des câbles modulaires C.C.

• Attaches de câble

• Badge de boîtier Corsair

• Manuel de l’utilisateur

Ecacité de l’alimentation Corsair RM750x

Courbe de bruit du ventilateur de l’alimentation Corsair RM750x

% D’EFFICACITÉ

CHARGE SYSTÈME

Bruit du ventilateur (db)

Puissance en sortie - Watts

Charge maxi Sortie maxi

Modèle RPS0016 +3.3V 25A

150W

Référence pièce CP-9020092 +5V 25A

Entrée CA nominale 100-240V +12V 62.5A 750W

Courant en entrée 10A-5A -12V 0.8A 9.6W

Fréquence 47˜63Hz +5Vsb 3A 15W

Puissance totale: 750W

entrée 115 V CA entrée 230 V CA

Tableau de puissance de l’alimentation Corsair RM750x

25 26

RMx SERIES

™

RMx SERIES

™

RM650x

Qté Description

Longueur

totale

1

Câble ATX 24 broches (20+4)

Connecteurs par câble

610mm

(± 10mm)

1

Total des connecteurs

1

1

Câble EPS/ATX12V 8 broches (4+4)

Connecteurs par câble

650mm

(± 10mm)

1

Total des connecteurs

1

2

Câble PCIe 8 broches (6+2)

Connecteurs par câble

750mm

(± 10mm)

2

Total des connecteurs

4

3

Câble SATA (3 SATA)

Connecteurs par câble

750mm

(± 10mm)

3

Total des connecteurs

9

1

Câble périphérique (4 broches)

Connecteurs par câble

750mm

(± 10mm)

4

Total des connecteurs

4

1

Adaptateur lecteur de disquettes (4 broches)

Connecteurs par câble

101mm

(± 5mm)

1

Total des connecteurs

1

Liste des câbles C.C. Corsair RM650x

450mm 100mm 100mm 100mm

450mm 100mm 100mm 100mm

101mm

650mm

650mm

610mm

610mm

600mm

150mm

600mm

150mm

500mm 100mm 100mm

115mm 115mm520mm

93

91

89

87

85

83

81

79

77

75

10010

5020

22
20
18
16
14
12
10

8
6
4
2
0

0 65 130 195 260 325 390 455 520 585 650

93

91

89

87

85

83

81

79

77

75

10010

5020

Cotes: 150mm (L) x 86mm (H) x 160mm (P)

Contenu de l’emballage

• Unité d’alimentation Corsair RMx Series

• Cordon d’alimentation C.A.

• Jeu de câbles modulaire C.C.

• Sac de stockage des câbles modulaires C.C.

• Attaches de câble

• Badge de boîtier Corsair

• Manuel de l’utilisateur

Ecacité de l’alimentation Corsair RM650x

Courbe de bruit du ventilateur de l’alimentation Corsair RM650x

% D’EFFICACITÉ

CHARGE SYSTÈME

Bruit du ventilateur (db)

Puissance en sortie - Watts

Charge maxi Sortie maxi

Modèle RPS0015 +3.3V 25A

130W

Référence pièce CP-9020091 +5V 25A

Entrée CA nominale 100-240V +12V 54A 648W

Courant en entrée 10A-5A -12V 0.8A 9.6W

Fréquence 47˜63Hz +5Vsb 3A 15W

Puissance totale: 650W

entrée 115 V CA entrée 230 V CA

Tableau de puissance de l’alimentation Corsair RM650x

27 28

RMx SERIES

™

RMx SERIES

™

RM550x

Qté Description

Longueur

totale

1

Câble ATX 24 broches (20+4)

Connecteurs par câble

610mm

(± 10mm)

1

Total des connecteurs

1

1

Câble EPS/ATX12V 8 broches (4+4)

Connecteurs par câble

650mm

(± 10mm)

1

Total des connecteurs

1

1

Câble PCIe 8 broches (6+2)

Connecteurs par câble

750mm

(± 10mm)

2

Total des connecteurs

2

2

Câble SATA (3 SATA)

Connecteurs par câble

750mm

(± 10mm)

3

Total des connecteurs

6

1

Câble périphérique (4 broches)

Connecteurs par câble

750mm

(± 10mm)

4

Total des connecteurs

4

1

Adaptateur lecteur de disquettes (4 broches)

Connecteurs par câble

101mm

(± 5mm)

1

Total des connecteurs

1

Liste des câbles C.C. Corsair RM550x

450mm 100mm 100mm 100mm

450mm 100mm 100mm 100mm

101mm

650mm

650mm

610mm

610mm

600mm

150mm

600mm

150mm

500mm 100mm 100mm

115mm 115mm520mm

93

91

89

87

85

83

81

79

77

75

10010

5020

22
20
18
16
14
12
10

8
6
4
2
0

0 50 100 195 225 325 390 455 500 525 550

93

91

89

87

85

83

81

79

77

75

10010

5020

Cotes: 150mm (L) x 86mm (H) x 160mm (P)

Contenu de l’emballage

• Unité d’alimentation Corsair RMx Series

• Cordon d’alimentation C.A.

• Jeu de câbles modulaire C.C.

• Sac de stockage des câbles modulaires C.C.

• Attaches de câble

• Badge de boîtier Corsair

• Manuel de l’utilisateur

Ecacité de l’alimentation Corsair RM550x

Courbe de bruit du ventilateur de l’alimentation Corsair RM550x

% D’EFFICACITÉ

CHARGE SYSTÈME

Bruit du ventilateur (db)

Puissance en sortie - Watts

Charge maxi Sortie maxi

Modèle RPS0014 +3.3V 25A

130W

Référence pièce CP-9020090 +5V 25A

Entrée CA nominale 100-240V +12V 45.8A 549.6W

Courant en entrée 10A-5A -12V 0.8A 9.6W

Fréquence 47˜63Hz +5Vsb 3A 15W

Puissance totale: 550W

entrée 115 V CA entrée 230 V CA

Tableau de puissance de l’alimentation Corsair RM550x

29 30

RMx SERIES

™

RMx SERIES

™

Installation de votre NOUVELLE
alimentation RMx Series

Étape A : retrait de l’alimentation existante

Si vous assemblez un nouveau système, passez directement à l’étape B.

1. Déconnectez le cordon d’alimentation C.A. de la prise murale ou
de votre onduleur, puis de toute unité d’alimentation présente.

2. Déconnectez tous les câbles d’alimentation de vos périphériques
(carte vidéo, carte mère, etc.).

3. Suivez les instructions du manuel de votre châssis et désinstallez
votre alimentation existante.

4. Passez à l’étape B.

Étape B : installation de l’alimentation Corsair RMx Series

1. Assurez-vous que le câble d’alimentation C.A. de l’unité est déconnecté.

2. Suivez les instructions du manuel de votre châssis et installez
l’alimentation au moyen des vis fournies.

3. Le câble d’alimentation principal à 24 broches dispose d’un mécanisme
à 4 broches amovible qui permet d’accepter une prise 20 ou 24 broches
côté carte mère.

A. Si la prise de votre carte mère dispose de 24 broches, vous pouvez
raccorder le câble d’alimentation principal à 24 broches de l’unité
d’alimentation directement à votre carte mère.

B. Si la prise de votre carte mère dispose de 20 broches, vous devez
retirer le câble à 4 broches du connecteur à 24 broches, puis raccorder
le câble à 20 broches à votre carte mère (sans utiliser le
connecteur à 4 broches).

4. Raccordez le câble +12 V (EPS12V) à 8 broches à la carte mère.

A. Si votre carte mère dispose d’un connecteur +12 V à 8 broches,
raccordez le câble à 8 broches directement à celle-ci.

B. Si votre carte mère dispose d’un connecteur à 4 broches, détachez le
module à 4 broches du câble à 8 broches, puis raccordez directement le
câble à 4 broches ainsi obtenu à la carte mère.

5. Raccordez les câbles des périphériques, les câbles PCI-Express et les câbles SATA.

A. Raccordez les câbles des périphériques aux prises d’alimentation
de vos disques durs et lecteurs de CD-ROM/DVD-ROM.

B. Raccordez les câbles SATA aux prises d’alimentation de vos
disques mécaniques et SSD SATA.

C. Raccordez les câbles PCI-Express aux prises d’alimentation de
vos cartes vidéo PCI-Express (le cas échéant).

D. Raccordez les câbles de périphérique aux éventuels périphériques
requérant un petit connecteur à 4 broches.

E. Assurez-vous que tous les câbles sont fermement raccordés.
Veillez à conserver tout câble modulaire inutilisé pour un éventuel
ajout de composants ultérieur.

6. Raccordez le cordon d’alimentation CA à l’unité d’alimentation et mettez celle-ci
sous tension en poussant le commutateur en position MARCHE (marqué d’un I).

AVERTISSEMENT: : Le module amovible à 4 broches du connecteur 24 broches
principal n’est pas un connecteur P4 ou +12 V. Des dommages importants peuvent
résulter de son utilisation en lieu et place d’un connecteur P4 ou +12 V.

Mode Zéro T/M

Le mode Zéro T/M (zéro tour par minute) permet de mettre le
ventilateur à l’arrêt pendant une exploitation en charge faible à
moyenne. Cette technologie fait appel à diérentes valeurs de
température internes à l’alimentation et au niveau de puissance de
sortie pour déterminer si un refroidissement actif de l’alimentation
est nécessaire. Et lorsque l’unité est fortement sollicitée, le ventilateur
se met en marche afin de garantir qu’il produit le refroidissement
nécessaire, sans aucun bruit supplémentaire. Si votre unité présente un
profil de ventilateur spécifique, veuillez vous reporter à la section des
spécifications de cette alimentation.

31 32

RMx SERIES

™

RMx SERIES

™

Informations de sécurité importantes

ATTENTION ! RISQUE DE CHOC ÉLECTRIQUE !

1. Procédez à l'installation conformément à toutes les instructions du fabricant et à tous
les avertissements de sécurité. Le non-respect de cette condition pourrait conduire à
l'endommagement de votre alimentation ou de votre système, et pourrait
engendrer des blessures graves, voire le décès de l'utilisateur.

2. L'alimentation est le siège de hautes tensions. N'ouvrez pas le boîtier de l'alimentation
et ne tentez pas de la réparer ; il ne contient aucun composant sur lequel l'utilisateur
peut intervenir.

3. Ce produit est conçu pour un usage en intérieur uniquement.

4. Raccordez le câble +12 V (EPS12V) à huit broches à la carte mère.

5. N'installez pas l'alimentation à proximité de sources de chaleur, tels que radiateurs,
registres thermiques, poêles, ou autres appareils qui produisent de la chaleur.

6. N'insérez aucun objet à travers l'ouverture à grille du ventilateur ou l'évacuation de
l'alimentation.

7. Ne modifiez pas les câbles et/ou les connecteurs intégrés à cette alimentation.

8. Si cette alimentation utilise des câbles modulaires, utilisez uniquement les câbles
fournis par le fabricant. Les autres câbles peuvent se révéler incompatibles et infliger
des dommages importants à votre système et à votre alimentation.

9. Le connecteur d'alimentation à 24 broches principal dispose d'un connecteur à 4
broches amovible. Ce connecteur à 4 broches n'est pas un connecteur P4 ou ATX 12 V.
Ne forcez pas l'insertion de ce câble dans la prise P4 ou ATX +12 V de la carte mère.

10. Le non-respect de toute instruction du fabricant et/ou d'une de ces instructions de
sécurité entraînera l'annulation immédiate de toute garantie

Sécurité et approbation des agences

Agence Norme

FCC Règles FCC, Partie 15, Classe B

ICES ICES-003

CE EN 55022 : 2010, Classe B

CISPR 22 : 2008, Classe B
AS/NZS CISPR 22 : 2009, Classe B
EN61000-3-2 : 2006 + A1 : 2009+A2 : 2009, Classe D
EN61000-3-3: 2008
EN55024: 2010
IEC61000-4-2: 2008 ED.2.0
IEC61000-4-3: 2010 ED.3.2
IEC61000-4-4: 2012 ED.3.0
IEC61000-4-5: 2005 ED.2.0
IEC61000-4-6: 2008 ED.3.0
IEC61000-4-8: 2009 ED.2.0
IEC61000-4-11: 2004 ED.2.0

C TUV-US(États-Unis) UL 60950-1: 2007

RCM AS/NZS 4417,AS/NZS CISPR22

TUV EN 60950-1: 2006+A11+A1+A12+A2

CB IEC 60950-1: 2005+A1+A2

CCC GB4943.1-2011

GB9254-2008
GB17625.1-2003
CNS13438

CU TR R IEC 60950-1-2005
R 51318.22-99
R 51318.24-99
R 51317.3.2-2006
R 51317.3.3-99

ROHS

2002/95/EC, Directive de restriction sur l'usage de certaines substances dangereuses

WEEE

2002/96/EC, Directive sur la mise au rebut des équipements électriques

et électronique

ROHS (China) China Order No.39, Administration du contrôle de la pollution engendrée par les
produits informatiques et électroniques

KC K60950-1, K00022, K00024

BSMI CNS14336, CNS13438

33 34

RMx SERIES

™

RMx SERIES

™

Vielen Dank, dass Sie sich für das Corsair RMx Series
High Performance ATX-Netzteils entschieden haben.

Corsair RMx Series Netzgeräte für Enthusiasten sind für optimalen
geräuscharmen Betrieb mit einem speziellen Lüfterdesign und dem
Zero-RPM-Lüftermodus ausgestattet. Die 80 PLUS Gold-Zertifizierung
des Wirkungsgrades bedeutet einen kostensparenden Betrieb. Die
schwarzen Kabel sind vollständig modular und ermöglichen einen
schnellen, ordentlichen Systembau. Die 100% japanischen 105-Grad­Kondensatoren sind eine großartige Wahl für Hochleistungs-PCs, bei
denen Zuverlässigkeit unerlässlich ist.

Sicherheit und Schutz

• Überspannungsschutz (OVP)

Für die 12V-, 5V- und 3,3V-DC-Ausgänge ist Überspannungsschutz erforderlich,
um den ATX-Spezifikationen zu entsprechen. Wenn der DC-Ausgang einen vom
Hersteller des Netzteils festgelegten Pegel überschreitet, schaltet der OVP das
Netzteil aus. Die zur Einhaltung erforderlichen Mindestspannungspegel sind
13,4 V für die +12V-Schiene(n), 5,74 V für die +5V-Schiene und 3,76 V für die
3,3V-Schiene.

• Überstromschutz (OCP)

Die RMx Series verfügt auf den 3,3 V, 5 V und 12 V Schienen über OCP. Der OCP
stellt sicher, dass der Ausgang der DC-Spannungsschienen innerhalb sicherer
Betriebsgrenzen bleibt.

• Übertemperaturschutz (OTP)

OTP stellt sicher, dass sich das Netzteil abschaltet, wenn die Innentemperatur
einen festgelegten Wert überschreitet. Für gewöhnlich geschieht dies bei
interner Stromüberlastung oder bei einem Lüfterausfall.

• Kurzschlussschutz (SCP)

Ein Kurzschluss liegt vor, wenn die Ausgangsimpedanz unter 0,1 Ohm liegt.
Der SCP garantiert u. a., dass sich das Netzteil abschaltet, wenn die 3,3V­, 5V- und 12V-Schienen an einer anderen Schiene einen Kurzschluss oder
einen Masseschluss auslösen. Er schützt darüber hinaus das Gerät und die
Komponenten Ihres PCs im Falle eines Kurzschlusses.

Produktspezifikationen

RMx ...................... 

RMx ........................ 

RMx ........................ 

RMx ........................ 

RMx ........................ 

Installation .................. 

Garantie ....................... 

Sicherheits-und
behördliche

Zulassungen ................ 

35 36

RMx SERIES

™

RMx SERIES

™

Höchstbelastung

Maximale
Ausgangsleistung

Modell RPS0018 +3.3V 25A

150W

Teilenr. CP-9020094 +5V 25A

AC-Eingangsnennleistung 100-240V +12V 83.3A 1000W

Eingangsstrom 13A-6.5A -12V 0.8A 9.6W

Frequenz 47˜63Hz +5Vsb 3A 15W

Gesamtleistung: 1000W

Anzahl

Beschreibung

Gesamtlänge

1

ATX, 24 Pins (20+4)

Anschlüsse pro Kabel

610mm

(± 10mm)

1

Anschlüsse insgesamt

1

2

EPS/ATX12V, 8 Pins (4+4)

Anschlüsse pro Kabel

650mm

(± 10mm)

1

Anschlüsse insgesamt

2

4

PCIe, 8 Pins (6+2)

Anschlüsse pro Kabel

750mm

(± 10mm)

2

Anschlüsse insgesamt

8

1

SATA ( 3 SATA)

Anschlüsse pro Kabel

750mm

(± 10mm)

3

Anschlüsse insgesamt

3

2

SATA ( 4 SATA)

Anschlüsse pro Kabel

850mm

(± 10mm)

4

Anschlüsse insgesamt

8

3

Peripheriekabel (4 Pins)

Anschlüsse pro Kabel

750mm

(± 10mm)

4

Anschlüsse insgesamt

12

1

Floppy-Adapter (4 Pins)

Anschlüsse pro Kabel

101mm

(± 5mm)

1

Anschlüsse insgesamt

1

Wirkungsgrad des Corsair RM1000x Netzteils

Lüftergeräuschkurve des Corsair RM1000x Netzteils

Corsair RM1000x DC-Kabelliste

450mm 100mm 100mm 100mm

450mm 100mm 100mm 100mm

550mm 100mm 100mm 100mm

505mm 115mm 115mm 115mm

101mm

650mm

650mm

610mm

610mm

600mm

150mm

600mm

150mm

RM1000x

Abmessungen: 150mm (B) x 86mm (H) x 180mm (L)

Lieferumfang

• Corsair RMx Series Netzteil

• AC-Stromkabel

• Modularer DC-Kabelsatz

• Beutel für den modularen DC-Kabelsatz

• Kabelbinder

• Corsair Case Badge (Aufkleber)

• Benutzerhandbuch

500mm 100mm 100mm

115mm 115mm520mm

93

91

89

87

85

83

81

79

77

75

10010

5020

24
22
20
18
16
14
12
10

8
6
4
2
0

0 1000200 400 600 800

93

91

89

87

85

83

81

79

77

75

10010

5020

% WIRKUNGSGRAD

SYSTEMLAST

Lüftergeräusch (dB)

Ausgangsleistung – Watt

Corsair RM1000x Leistungstabelle

eingang 115 V AC eingang 230 V AC

37 38

RMx SERIES

™

RMx SERIES

™

RM850x

Anzahl

Beschreibung

Gesamtlänge

1

ATX, 24 Pins (20+4)

Anschlüsse pro Kabel

610mm

(± 10mm)

1

Anschlüsse insgesamt

1

2

EPS/ATX12V, 8 Pins (4+4)

Anschlüsse pro Kabel

650mm

(± 10mm)

1

Anschlüsse insgesamt

2

3

PCIe, 8 Pins (6+2)

Anschlüsse pro Kabel

750mm

(± 10mm)

2

Anschlüsse insgesamt

6

2

SATA ( 3 SATA)

Anschlüsse pro Kabel

750mm

(± 10mm)

3

Anschlüsse insgesamt

6

1

SATA ( 4 SATA)

Anschlüsse pro Kabel

850mm

(± 10mm)

4

Anschlüsse insgesamt

4

2

Peripheriekabel (4 Pins)

Anschlüsse pro Kabel

750mm

(± 10mm)

4

Anschlüsse insgesamt

8

1

Floppy-Adapter (4 Pins)

Anschlüsse pro Kabel

101mm

(± 5mm)

1

Anschlüsse insgesamt

1

Corsair RM850x DC-Kabelliste

450mm 100mm 100mm 100mm

450mm 100mm 100mm 100mm

550mm 100mm 100mm 100mm

505mm 115mm 115mm 115mm

101mm

650mm

650mm

610mm

610mm

600mm

150mm

600mm

150mm

500mm 100mm 100mm

115mm 115mm520mm

93

91

89

87

85

83

81

79

77

75

10010

5020

22
20
18
16
14
12
10

8
6
4
2
0

0 85 170 255 340 425 510 595 680 765 850

93

91

89

87

85

83

81

79

77

75

10010

5020

Höchstbelastung

Maximale
Ausgangsleistung

Modell RPS0017 +3.3V 25A

150W

Teilenr. CP-9020093 +5V 25A

AC-Eingangsnennleistung 100-240V +12V 70.8A 850W

Eingangsstrom 12A-6A -12V 0.8A 9.6W

Frequenz 47˜63Hz +5Vsb 3A 15W

Gesamtleistung: 850W

Wirkungsgrad des Corsair RM850x Netzteils

Lüftergeräuschkurve des Corsair RM850x Netzteils

Abmessungen: 150mm (B) x 86mm (H) x 180mm (L)

Lieferumfang

• Corsair RMx Series Netzteil

• AC-Stromkabel

• Modularer DC-Kabelsatz

• Beutel für den modularen DC-Kabelsatz

• Kabelbinder

• Corsair Case Badge (Aufkleber)

• Benutzerhandbuch

% WIRKUNGSGRAD

SYSTEMLAST

Lüftergeräusch (dB)

Ausgangsleistung – Watt

Corsair RM850x Leistungstabelle

eingang 115 V AC eingang 230 V AC

39 40

RMx SERIES

™

RMx SERIES

™

RM750x

Anzahl

Beschreibung

Gesamtlänge

1

ATX, 24 Pins (20+4)

Anschlüsse pro Kabel

610mm

(± 10mm)

1

Anschlüsse insgesamt

1

1

EPS/ATX12V, 8 Pins (4+4)

Anschlüsse pro Kabel

650mm

(± 10mm)

1

Anschlüsse insgesamt

1

2

PCIe, 8 Pins (6+2)

Anschlüsse pro Kabel

750mm

(± 10mm)

2

Anschlüsse insgesamt

4

3

SATA ( 3 SATA)

Anschlüsse pro Kabel

750mm

(± 10mm)

3

Anschlüsse insgesamt

9

2

Peripheriekabel (4 Pins)

Anschlüsse pro Kabel

750mm

(± 10mm)

4

Anschlüsse insgesamt

8

1

Floppy-Adapter (4 Pins)

Anschlüsse pro Kabel

101mm

(± 5mm)

1

Anschlüsse insgesamt

1

Corsair RM750x DC-Kabelliste

450mm 100mm 100mm 100mm

450mm 100mm 100mm 100mm

101mm

650mm

650mm

610mm

610mm

600mm

150mm

600mm

150mm

500mm 100mm 100mm

115mm 115mm520mm

93

91

89

87

85

83

81

79

77

75

10010

5020

22
20
18
16
14
12
10

8
6
4
2
0

0 75 150 225 300 375 450 525 600 675 750

93

91

89

87

85

83

81

79

77

75

10010

5020

Höchstbelastung

Maximale
Ausgangsleistung

Modell RPS0016 +3.3V 25A

150W

Teilenr. CP-9020092 +5V 25A

AC-Eingangsnennleistung 100-240V +12V 62.5A 750W

Eingangsstrom 10A-5A -12V 0.8A 9.6W

Frequenz 47˜63Hz +5Vsb 3A 15W

Gesamtleistung: 750W

Wirkungsgrad des Corsair RM750x Netzteils

Lüftergeräuschkurve des Corsair RM750x Netzteils

Abmessungen: 150mm (B) x 86mm (H) x 180mm (L)

Lieferumfang

• Corsair RMx Series Netzteil

• AC-Stromkabel

• Modularer DC-Kabelsatz

• Beutel für den modularen DC-Kabelsatz

• Kabelbinder

• Corsair Case Badge (Aufkleber)

• Benutzerhandbuch

% WIRKUNGSGRAD

SYSTEMLAST

Lüftergeräusch (dB)

Ausgangsleistung – Watt

Corsair RM750x Leistungstabelle

eingang 115 V AC eingang 230 V AC

41 42

RMx SERIES

™

RMx SERIES

™

RM650x

Anzahl

Beschreibung

Gesamtlänge

1

ATX, 24 Pins (20+4)

Anschlüsse pro Kabel

610mm

(± 10mm)

1

Anschlüsse insgesamt

1

1

EPS/ATX12V, 8 Pins (4+4)

Anschlüsse pro Kabel

650mm

(± 10mm)

1

Anschlüsse insgesamt

1

2

PCIe, 8 Pins (6+2)

Anschlüsse pro Kabel

750mm

(± 10mm)

2

Anschlüsse insgesamt

4

3

SATA ( 3 SATA)

Anschlüsse pro Kabel

750mm

(± 10mm)

3

Anschlüsse insgesamt

9

1

Peripheriekabel (4 Pins)

Anschlüsse pro Kabel

750mm

(± 10mm)

4

Anschlüsse insgesamt

4

1

Floppy-Adapter (4 Pins)

Anschlüsse pro Kabel

101mm

(± 5mm)

1

Anschlüsse insgesamt

1

Corsair RM650x DC-Kabelliste

450mm 100mm 100mm 100mm

450mm 100mm 100mm 100mm

101mm

650mm

650mm

610mm

610mm

600mm

150mm

600mm

150mm

500mm 100mm 100mm

115mm 115mm520mm

93

91

89

87

85

83

81

79

77

75

10010

5020

22
20
18
16
14
12
10

8
6
4
2
0

0 65 130 195 260 325 390 455 520 585 650

93

91

89

87

85

83

81

79

77

75

10010

5020

Höchstbelastung

Maximale
Ausgangsleistung

Modell RPS0015 +3.3V 25A

130W

Teilenr. CP-9020091 +5V 25A

AC-Eingangsnennleistung 100-240V +12V 54A 648W

Eingangsstrom 10A-5A -12V 0.8A 9.6W

Frequenz 47˜63Hz +5Vsb 3A 15W

Gesamtleistung: 650W

Wirkungsgrad des Corsair RM650x Netzteils

Lüftergeräuschkurve des Corsair RM650x Netzteils

Abmessungen: 150mm (B) x 86mm (H) x 160mm (L)

Lieferumfang

• Corsair RMx Series Netzteil

• AC-Stromkabel

• Modularer DC-Kabelsatz

• Beutel für den modularen DC-Kabelsatz

• Kabelbinder

• Corsair Case Badge (Aufkleber)

• Benutzerhandbuch

% WIRKUNGSGRAD

SYSTEMLAST

Lüftergeräusch (dB)

Ausgangsleistung – Watt

Corsair RM650x Leistungstabelle

eingang 115 V AC eingang 230 V AC

43 44

RMx SERIES

™

RMx SERIES

™

RM550x

Anzahl

Beschreibung

Gesamtlänge

1

ATX, 24 Pins (20+4)

Anschlüsse pro Kabel

610mm

(± 10mm)

1

Anschlüsse insgesamt

1

1

EPS/ATX12V, 8 Pins (4+4)

Anschlüsse pro Kabel

650mm

(± 10mm)

1

Anschlüsse insgesamt

1

1

PCIe, 8 Pins (6+2)

Anschlüsse pro Kabel

750mm

(± 10mm)

2

Anschlüsse insgesamt

2

2

SATA ( 3 SATA)

Anschlüsse pro Kabel

750mm

(± 10mm)

3

Anschlüsse insgesamt

6

1

Peripheriekabel (4 Pins)

Anschlüsse pro Kabel

750mm

(± 10mm)

4

Anschlüsse insgesamt

4

1

Floppy-Adapter (4 Pins)

Anschlüsse pro Kabel

101mm

(± 5mm)

1

Anschlüsse insgesamt

1

Corsair RM550x DC-Kabelliste

450mm 100mm 100mm 100mm

450mm 100mm 100mm 100mm

101mm

650mm

650mm

610mm

610mm

600mm

150mm

600mm

150mm

500mm 100mm 100mm

115mm 115mm520mm

93

91

89

87

85

83

81

79

77

75

10010

5020

22
20
18
16
14
12
10

8
6
4
2
0

0 50 100 195 225 325 390 455 500 525 550

93

91

89

87

85

83

81

79

77

75

10010

5020

Höchstbelastung

Maximale
Ausgangsleistung

Modell RPS0014 +3.3V 25A

130W

Teilenr. CP-9020090 +5V 25A

AC-Eingangsnennleistung 100-240V +12V 45.8A 549.6W

Eingangsstrom 10A-5A -12V 0.8A 9.6W

Frequenz 47˜63Hz +5Vsb 3A 15W

Gesamtleistung: 550W

Wirkungsgrad des Corsair RM550x Netzteils

Lüftergeräuschkurve des Corsair RM550x Netzteils

Abmessungen: 150mm (B) x 86mm (H) x 160mm (L)

Lieferumfang

• Corsair RMx Series Netzteil

• AC-Stromkabel

• Modularer DC-Kabelsatz

• Beutel für den modularen DC-Kabelsatz

• Kabelbinder

• Corsair Case Badge (Aufkleber)

• Benutzerhandbuch

% WIRKUNGSGRAD

SYSTEMLAST

Lüftergeräusch (dB)

Ausgangsleistung – Watt

Corsair RM550x Leistungstabelle

eingang 115 V AC eingang 230 V AC

45 46

RMx SERIES

™

RMx SERIES

™

Installation Ihres NEUEN RMx Series
Netzteils

Schritt A: Entfernen des alten Netzteils

Wenn Sie ein neues System bauen, machen Sie mit Schritt B weiter.

1. Trennen Sie das AC-Stromkabel von der Steckdose oder
der USV und vom vorhandenen Netzteil.

2. Trennen Sie alle Stromkabel von Ihrer Videokarte, vom Motherboard
und von allen anderen Peripheriekomponenten.

3. Deinstallieren Sie Ihr vorhandenes Netzteil laut Anleitung Ihres Gehäuses.

4. Fahren Sie mit Schritt B fort.

Schritt B: Installation des Corsair RMx Series Netzteils

1. Stellen Sie sicher, dass das AC-Stromkabel des Netzteils nicht
angeschlossen ist.

2. Installieren Sie das Netzteil mit den im Lieferumfang enthaltenen
Schrauben laut Gebrauchsanweisung Ihres Gehäuses.

3. Das 24-polige Hauptstromkabel hat einen abnehmbaren 4-Pin-Mechanismus,
um sowohl einen 24-poligen als auch einen 20-poligen Sockel im
Motherboard zu unterstützen.

A. Wenn Ihr Motherboard über einen 24-poligen Sockel verfügt,
können Sie das 24-polige Hauptstromkabel vom Netzteil direkt
mit dem Motherboard verbinden.

B. Wenn Ihr Motherboard über einen 20-poligen Sockel verfügt, müssen
Sie das 4-polige-Kabel vom 24-poligen Steckverbinder abnehmen und
das somit entstandene 20-polige Kabel ohne den 4-poligen Steckverbinder
im Motherboard einstecken.

4. Verbinden Sie das 8-polige +12V-Kabel (EPS12V) mit dem Motherboard.

A. Wenn Ihr Motherboard über einen 8-poligen +12V-Sockel verfügt,
können Sie das 8-polige Kabel direkt an Ihr Motherboard anschließen.

B. Wenn Ihr Motherboard über einen 4-poligen Sockel verfügt, entfernen
Sie die 4-polige Einheit vom 8-poligen Kabel und verbinden Sie dieses
4-polige Kabel direkt mit dem Motherboard.

5. Schließen Sie die Kabel der Peripheriekomponenten, die PCI-Express

- und SATA-Kabel an.

A. Verbinden Sie die Kabel der Peripheriekomponenten mit den
Stromanschlüssen Ihrer Festplatte und CD-ROM/DVD-ROM.

B. Verbinden Sie die SATA-Kabel mit den Stromanschlüssen Ihrer
SATA SSD oder Festplatte.

C. Schließen Sie gegebenenfalls die PCI-Express-Kabel an die
Stromanschlüsse Ihrer PCI-Express-Videokarte an.

D. Die Kabel der Peripheriekomponenten können Sie an alle Komponenten
anschließen, die einen kleinen 4-poligen Steckverbinder erfordern.

E. Stellen Sie sicher, dass alle Kabel fest verbunden sind. Heben Sie sich nicht
verwendete modulare Kabel für den Einbau zukünftiger Komponenten auf.

6. Schließen Sie das AC-Stromkabel an das Netzteil an und schalten Sie den
Schalter zum Einschalten in die EIN-Position (mit „I“ gekennzeichnet).

ACHTUNG: Die abnehmbare 4-polige Einheit des 24-poligen Hauptsteckverbinders
ist kein P4- oder +12V-Steckverbinder. Sie können ernsthafte Schäden verursachen,
wenn Sie sie anstelle eines P4- oder +12V-Steckverbinders verwenden.

Zero-RPM-Modus

Der Zero-RPM-Modus ermöglicht, dass der Lüfter während geringer
bis mittlerer Belastung ausgeschaltet bleibt. Anhand verschiedener
Temperaturen im Inneren des Netzteils und der jeweiligen
Ausgangsleistung erkennt diese Technologie, wann das Netzteil
gekühlt werden muss. Bei hoher Belastung schaltet sich der Lüfter
automatisch ein, um sicherzustellen, dass das Gerät die benötigte
Kühlung ohne zusätzliche Geräuschbelastung erhält. Das spezifische
Lüfterprofil Ihres Gerätes finden Sie im Abschnitt mit den technischen
Daten dieses Netzteils.
