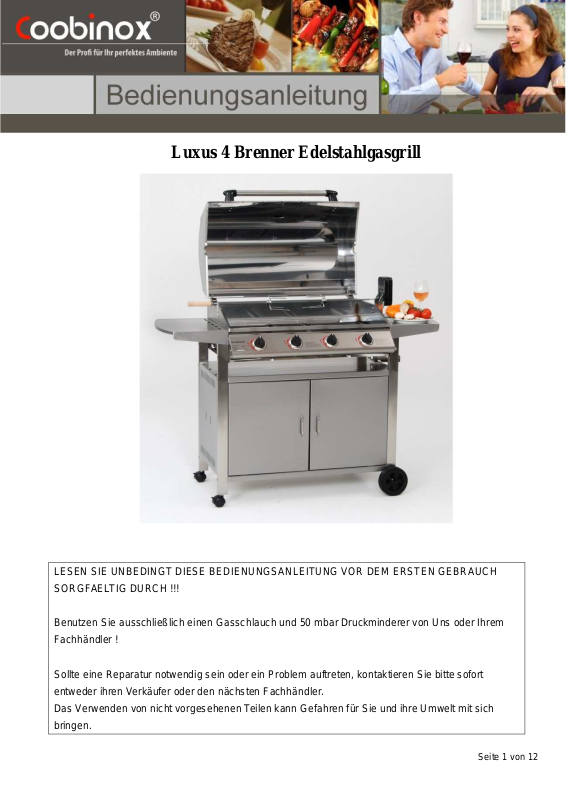

Coobinox Luxus 4 User Manual [de]
Luxus 4 Brenner Edelstahlgasgrill
LESEN SIE UNBEDINGT DIESE BEDIENUNGSANLEITUNG VOR DEM ERSTEN GEBRAUCH
SORGFAELTIG DURCH !!!
Benutzen Sie ausschließlich einen Gasschlauch und 50 mbar Druckminderer von Uns oder Ihrem
Fachhändler !
Sollte eine Reparatur notwendig sein oder ein Problem auftreten, kontaktieren Sie bitte sofort
entweder ihren Verkäufer oder den nächsten Fachhändler.
Das Verwenden von nicht vorgesehenen Teilen kann Gefahren für Sie und ihre Umwelt mit sich
bringen.
Seite 1 von 12
Herstellerdaten:
Building & Home Supplies GmbH
Götzenbergstr.35
71711 Steinheim
E-Mail: info@coobinox.de
Tel.:+49 7148 923197 Fax:+49 7148 923196
Zur Produktverbesserung sind technische und gestalterische Änderungen vorbehalten
WICHTIG!
LESEN SIE BITTE ALLE ANWEISUNGEN UND ARBEITSSCHRITTE GRÜNDLICH VOR DER INBETRIEBNAHME
DURCH. BEWAHREN SIE DIE ANLEITUNG GUT AUF. ACHTEN SIE DARAUF DAS DER GRILL RICHTIG
MONTIERT UND INSTALLIERT IST. BEFOLGEN SIE BITTE DAS KORREKTE ANZÜNDE- UND
BEDIENUNGSVERFAHREN. GEHEN SIE VORSICHTIG MIT METALLTEILEN UM, DAMIT VERLETZUNGEN
VERMIEDEN WERDEN. BEFOLGEN SIE BITTE ALLE SCHRITTE IN DER RICHTIGEN REIHENFOLGE. HALTEN
SIE KINDER VON DEM GASGRILL UND DEN VERPACKUNGSTEILEN FERN. DIESER GASGRILL IST NUR FÜR
EINE GEWERBLICHE NUTZUNG MIT DEM DAFÜR VORHERGESEHENEN ANSCHLUSSET GEEIGNET.
WARNUNGEN UND SICHERHEITSHINWEISE
1. DIESER GRILL IST NUR FÜR DEN AUSSENGEBRAUCH GEEIGNET.
2. DREHEN SIE NACH DEM GEBRAUCH ALLE KONTROLLKNÖPFE MIT DEM UHRZEIGERSINN AUF DIE
„OFF“/“AUS“ POSITION.
3. DREHEN SIE DEN GASHAHN AN DER GASFLASCHE NACH DEM GEBRAUCH ZU.
4. BITTE BEFOLGEN SIE ALLE GEZEIGTEN ANWEISUNGEN IN DIESER BEDIENUNGSANLEITUNG; WENN
DIE ANWEISUNGEN NICHT BEFOLGT WERDEN, KÖNNTE DIES ZU PROBLEMEN IM GEBRAUCH FÜHREN.
5. DIESER GRILL WIRD BEI GEBRAUCH SEHR HEIß, DAHER IST BESONDERS VORSICHT GEBOTEN, WENN
HAUSTIERE, KINDER ODER ÄLTERE MENSCHEN ANWESEND SIND.
6. BEUGEN SIE SICH NICHT ÜBER DEN OFFENEN GRILL. ACHTEN SIE IMMER DARAUF, DASS IHRE
KLEIDUNG NICHT DEN GRILL BERÜHRT. HERABTROPFENDES FETT KANN STICHFLAMMEN BILDEN.
7. IM FALLE EINES LECKS DES GASES SCHALTEN SIE DIE GASZUFUHR ZU DEM GRILL SOFORT AUS,
DREHEN SIE DAS VENTIL DES GASFLASCHE SOFORT ZU, LÖSCHEN SIE ALLE OFFENEN FLAMMEN,
ÖFFNEN SIE DEN DECKEL UND FALLS DAS LECK WEITERBESTEHT, DANN SUCHEN SIE BITTE NACH
BESCHÄDIGUNGEN, FALSCHE VERBINDUNGEN ETC. KONTAKTIEREN SIE BITTE SOFORT IHREN
LOKALEN GASHÄNDLER UM DAS PROBLEM FACHMäNNISCH ZU BEHEBEN.
8. VERSUCHEN SIE NICHT DEN GRILL ZU BEWEGEN SOLANGE ER IN BERTRIEB IST.
9. VERWENDEN ODER BEWAHREN SIE KEINE ENTZÜNDLICHEN FLÜSSIGKEITEN ODER GASE IN DER
NÄHE DES GRILLS UND IM GRILLSCHRANK AUF, SOLANGE ER IN BETRIEB IST.
10. VERWENDEN SIE KEINE OFFENEN FLAMMEN UM NACH GASLECKS ZU SCHAUEN.
11. VERWENDEN SIE DEN GRILL NICHT, WENN EIN GASLECK BESTEHT.
12. ENTFERNEN SIE AUF KEINEN FALL IRGENDWELCHE ZUM GAS ZUGEHÖRIGEN TEILE AM GRILL, AN DER
GASFLASCHE ODER AM GASREGLER WÄHREND DER GRILL IN BERTRIEB IST.
13. BEI DER HANDHABUNG MIT DEM GRILL IST IMMER AUFMERKSAMKEIT GEBOTEN, SIE SOLLTEN DEN
Seite 2 von 12
GRILL NIEMALS UNBEAUFSICHTIGT LASSEN SOLANGE ER IN BETRIEB IST.
14. DER GRILL SOLLTE REGELMÄßIG GESÄUBERT UND GEREINIGT WERDEN. PASSEN SIE AUF; DASS SIE
DIE BRENNER ODER DIE ÖFFNUNGEN NICHT BESCHÄDIGEN, WENN SIE DEN BRENNER REINIGEN.
15. VERWENDEN SIE DAS GERÄT NICHT IN EINER GARAGE ODER IN ANDEREN GESCHLOSSNEN RÄUMEN.
VERSICHERN SIE SICH AUCH DARÜBER, DASS SICH KEINE ENTZÜNDLICHEN GEGENSTÄNDE,
MATERIALIEN ETC. IN DER NÄHE BZW. ÜBER DEM GASGRILL BEFINDEN. WIR EMPFEHLEN EINEN
ABSTAND VON MINDESTENS 5.0 METERN VON ENTZÜNBAREN MATERIALIEN.
16. WIR EMPFEHLEN, DASS DER GRILL BEI/VON IHREM LOKALEN GASHÄNDLER MINDESTENS EINMAL IM
JAHR VON EINEM KOMPETENTEN TECHNIKER ÜBERPRÜFT WIRD. FÜHREN SIE DIESE ÜBERPRÜFUNG
AUF KEINEN FALL SELBST DURCH.
17. VERSUCHEN SIE KEINERLEI UNBEFUGTES EINGREIFEN IN DIE HAUPTLEITUNGEN/ -SCHALTUNGEN DES
GRILLS, ZUM BEISPIEL GAS LEITUNGEN, DAMPFSTRAHLPUMPE UND VENTILE ETC.
18. ÜBERPRÜFEN SIE IMMER DIE GASLEITUNG UND GASANSCHLÜSSE NACH LECKS MIT HILFE VON
SEIFENWASSER ODER LECKSUCHSPRAY, NACHDEM SIE DEN GASSCHLAUCH ANGESCHLOSSEN HABEN.
19. DER DECKEL MUSS IMMER OFFEN SEIN, WENN DER BRENNER ANGEZÜNDET WIRD. VERSUCHEN SIE
EBENFALLS NIEMALS DEN SEITENBRENNER BEI GESCHLOSSENEM DECKEL ANZUZÜNDEN, DIES
KÖNNTE SEHR GEFÄHRLICH WERDEN UND DAS GERÄT NACHHALTIG BESCHÄDIGEN. VERWENDEN SIE
DEN WOKBRENNER/SEITENBRENNER NIEMALS BEI GESCHLOSSENEM DECKEL.
20. VERWENDEN SIE TOPFHANDSCHUHE
21. SEIEN SIE VORBEREITET FALLS EIN UNFALL PASSIERT ODER EIN FEUER AUSBRICHT. WISSEN SIE
DARÜBER BESCHEID WO DAS ERSTE HILFE SET IST UND WO SICH DER FEUERLÖSCHER BEFINDET UND
WIE MAN DIESEN HANDHABT.
22. HALTEN SIE JEGLICHE STROMKABEL UND BENZINSCHLÄUCHE FERN VON HEIßEN OBERFLÄCHEN.
23. SOLLTEN SIE IRGENDWELCHE FRAGEN BEZÜGLICH DES AUFBAUS ODER DER BEDIENUNG HABEN,
KONTAKTIEREN SIE BITTE SOFORT ENTWEDER IHREN VERKÄUFER ODE DEN NÄCHSTEN
FACHHÄNDLER.
24. SORGEN SIE DAFÜR, DASS DER GASGRILL UND DIE GASFLASCHE IMMER FEST, SICHER UND
EBENERDIG AUF DEM BODEN STEHEN UND DER GASSCHLAUCH KEINE HEISSEN TEILE BERÜHRT.
25. SOLLTE DAS GERÄT DEFEKT ODER BESCHÄDIGT SEIN ODER SIE PROBLEME MIT DEM GERÄT HABEN,
KONTAKTIEREN SIE IMMER EINEN FACHHÄNDLER ZUR REPARATUR. BETREIBEN SIE DAS GERÄT
NICHT MEHR.
UND STABILES, LANGES GRILLWERKZEUG, WENN SIE GRILLEN.
26. ENTSORGEN SIE DIE VERPACKUNG ENTSPRECHEND DER IN IHREM LAND GELTENDEN VORSCHRIFTEN.
27. DER GRILL IST ZUM GRILLEN OHNE LAVASTEINE ODER BRIKETTS ANDERER ART BESTIMMT.
28. ES DÜRFEN KEINE VERSCHLOSSENEN SPEISENBEHÄLTER MIT DEM GRILL ERHITZT WERDEN.
29. STELLEN SIE NUR MAXIMAL 5 kg SCHWERE GASFLASCHEN IN DIE GASFLASCHENVORRICHTUNG DES
GASGRILLS IM UNTERBAU (SOFERN VORHANDEN).
Seite 3 von 12
Technische Daten:
Gerätename : Coobinox® Barbecue Gas Grill
Modell : 4 Brenner Gasgrill
Verbrauch :990 g/h
Leistung :ca. 13.6 kW
Gasart : I3B/P(50mbar) I3P(50mbar)
Maße : W 1557 x D 596x H 1165 mm
Gewicht : ca. 73 kg
Dieses Gerät wurde mit Berücksichtigung auf den europäischen Gas Standard EN498 gemacht und trägt das CE Zertifikat.

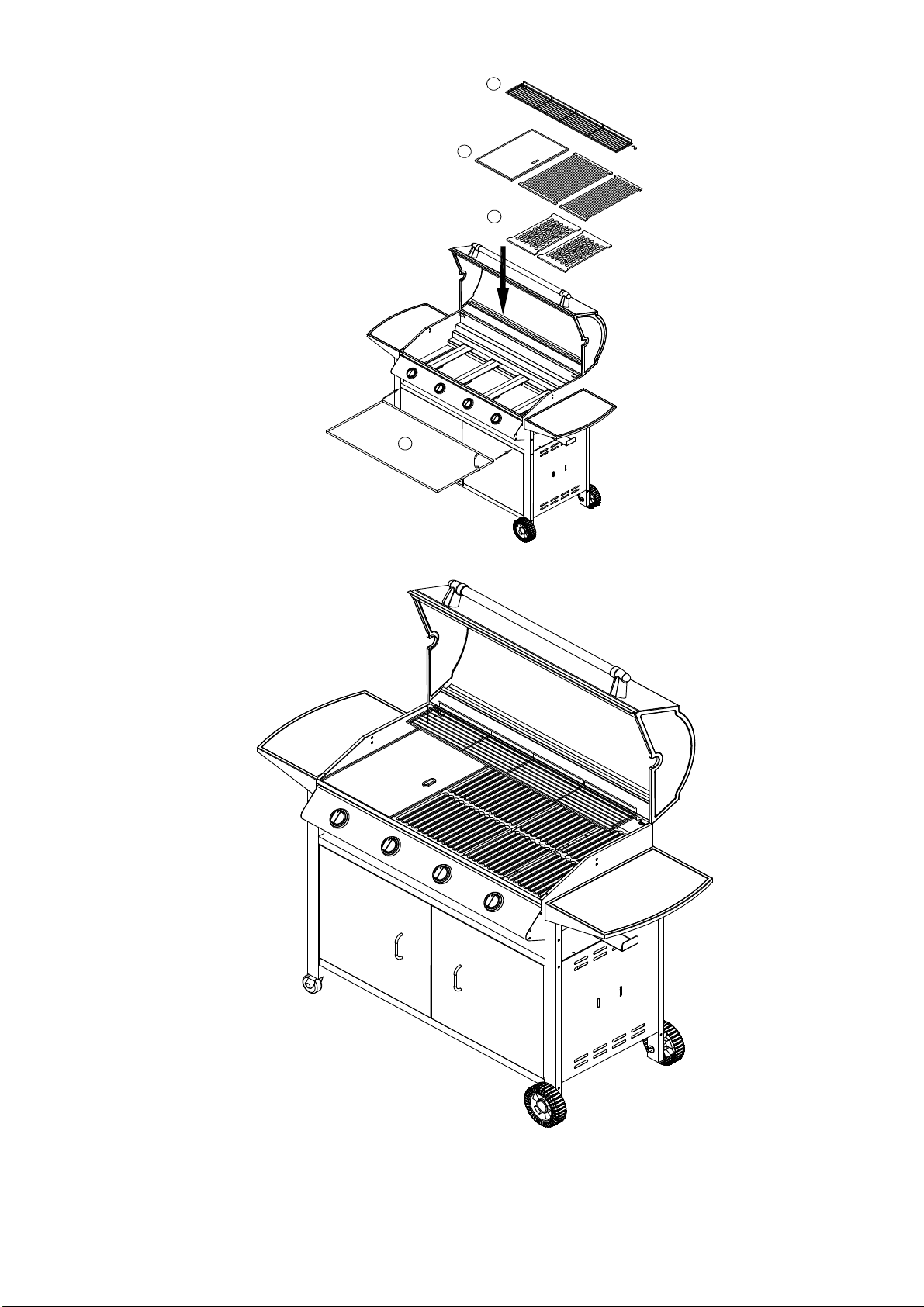

Liste der dargestellten Teile
1. Deckel
2. Warmhalterost
3. Grillrost/Grillplatte
4. Flammenabweiserplatte
5. Brenner
6. Feuerleiste
7. Feuerstelle
8. Grillwagen Oberteil
9. Seitenablage
10. Linkes Bein
11. Grillwagen Seitenteil
12. Fettauffangwanne
13. Türstopper
14. Kleines Rad
15. Rechtes Bein
16. . Türstangen
17. Türen
18. Großes Rad
x1
x1
x3
x2
x4
x1
x1
x1
x2
x2
x2
x1
x2
x2
x2
x2
x2
x2
1
2
3
4
5
6
7
9
8
1 0
19. Bodenplatte
20. Gasflaschenhalterung
21. Rückwand
x1
x1
x1
1 2
1 0
1 1
1 3
1 3
1 4
2 1
1 5
1 1
1 5
9
2 0
1 6
1 9
1 7
1 8
Seite 4 von 12
