Consort T871, T872 User Manual

Download

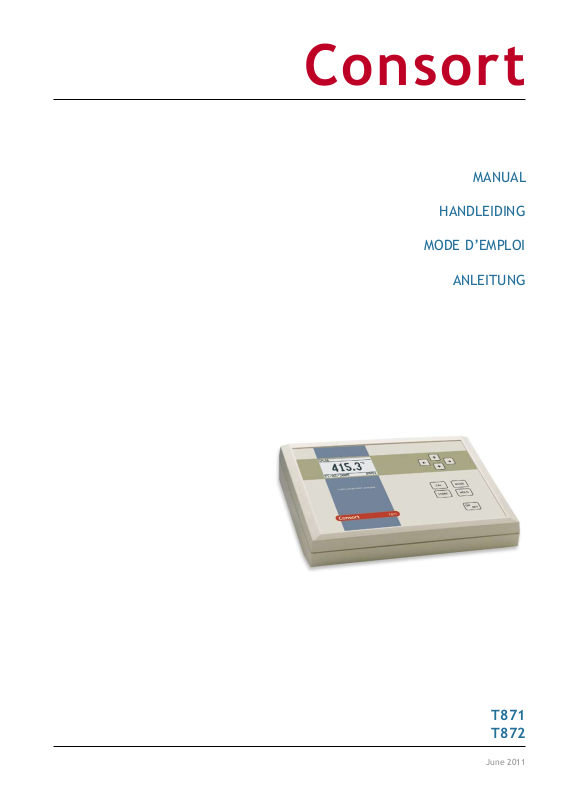

Page 1
Consort
MANUAL
HANDLEIDING
MODE D’EMPLOI
ANLEITUNG
T871 T872
June 2011
Page 2
Page 3
Table of contents
Inhoudstafel
Inleiding ........................................... 7
Fabrikant .......................................... 7
Waarborg.......................................... 7
Onderhoud ........................................ 7
Netadapter........................................ 7
Toetsenbord....................................... 7
Ingangen........................................... 8
Schrijveruitgang.................................. 8
Digitale uitgang .................................. 8
Systeem ........................................... 8
Schrijver........................................... 8
Wachtwoord ...................................... 8
Kanalen............................................ 9
Alarm .............................................. 9
IJken ............................................... 9
Meting ............................................. 9
Alternerende metingen ......................... 10
GLP................................................. 10
Data-opslag ....................................... 11
RS232 .............................................. 11
Table de matières
Préface ............................................ 13
Fabricant .......................................... 13
Garantie ........................................... 13
Service............................................. 13
Adaptateur secteur .............................. 13
Le clavier ......................................... 13
Branchement ..................................... 14
Sortie enregistreur .............................. 14
Sortie numérique ................................ 14
Système ........................................... 14
Enregistreur....................................... 14
Mot de passe...................................... 14
Canaux............................................. 15
Alarme............................................. 15
Etalonnage ........................................ 15
Mesure ............................................. 15
Mesures alternées................................ 16
GLP................................................. 16
Collecteur......................................... 17
RS232 .............................................. 17
Inhaltsverzeichnis
Hersteller ......................................... 19
Netzadapter ...................................... 19
Garantie ........................................... 19
Service............................................. 19
Bedienungsfeld ................................... 19
Einführung ........................................ 19
Eingänge........................................... 20
Schreiberausgang ................................ 20
Digitalausgang .................................... 20
System ............................................. 20
Schreiber .......................................... 20
Kennwort.......................................... 20
Kanäle ............................................. 21
Alarm .............................................. 21
Kalibrierung....................................... 21
Messung............................................ 21
Alternierende Messungen ....................... 22
GLP................................................. 22
Datenverarbeitung............................... 23
RS232 .............................................. 23
Page 4
T871 • T872 2

Introduction

Manufacturer

Warranty

This instrument is manufactured with the latest technology and needs no particu­lar maintenance. Consort certifies that this instrument was thoroughly inspected and tested at the factory prior to shipment and found to meet all requirements defined by contract under which it is furnished. However, dimensions and other physical characteristics may differ.
The normal operating temperature should be between 0° and 40°C. Never use the instrument in a room with high humidity (>95 %) or at very low temperatures (condensation water!).
Consort bvba
Parklaan 36 Tel (+32)(14)41 12 79 B2300 Turnhout Fax (+32)(14)42 91 79 Belgium E-mail: [email protected]
This instrument (excluding all accessories) is warranted against defective material and workmanship for a period of thirty-six (36) months from the date of shipment ex factory. Consort will repair all defective equipment returned to it during the warranty period without charge, provided the equipment has been used under normal laboratory conditions and in accordance with the operating limitations and maintenance procedures in this instruction manual and when not having been subject to accident, alteration, misuse or abuse. A return authorisation must be obtained from Consort before returning any product for warranty repair on a freight prepaid basis!
Consort is not liable for consequential damages arising out of the use or handling of its products.

Servicing

AC adaptor

Keyboard

In the event of this instrument being returned for servicing, the owner is requested to remove the power supply lead and NOT to send the following items unless they are suspect:
Manual Cables Accessories If serious malfunctioning occurs, stop using the unit immediately and consult your
local Consort dealer.
Connect the jack of a suitable AC adapter (model A4072) to the DC socket. Do not hold the adapter by wet hand.
MODE = Selects all modes or escapes from error traps, calibration procedures,
etc..by returning to the original mode.
é
çè
= Button for entering a value or for selecting a function.
ê
CAL = Starts or proceeds a calibration or a function. STORE = Stores the displayed value or send it to a computer. HOLD = Holds display when measuring. ON/OFF = Switches the instrument on or off.
1 T871 • T872
Page 5
T871:

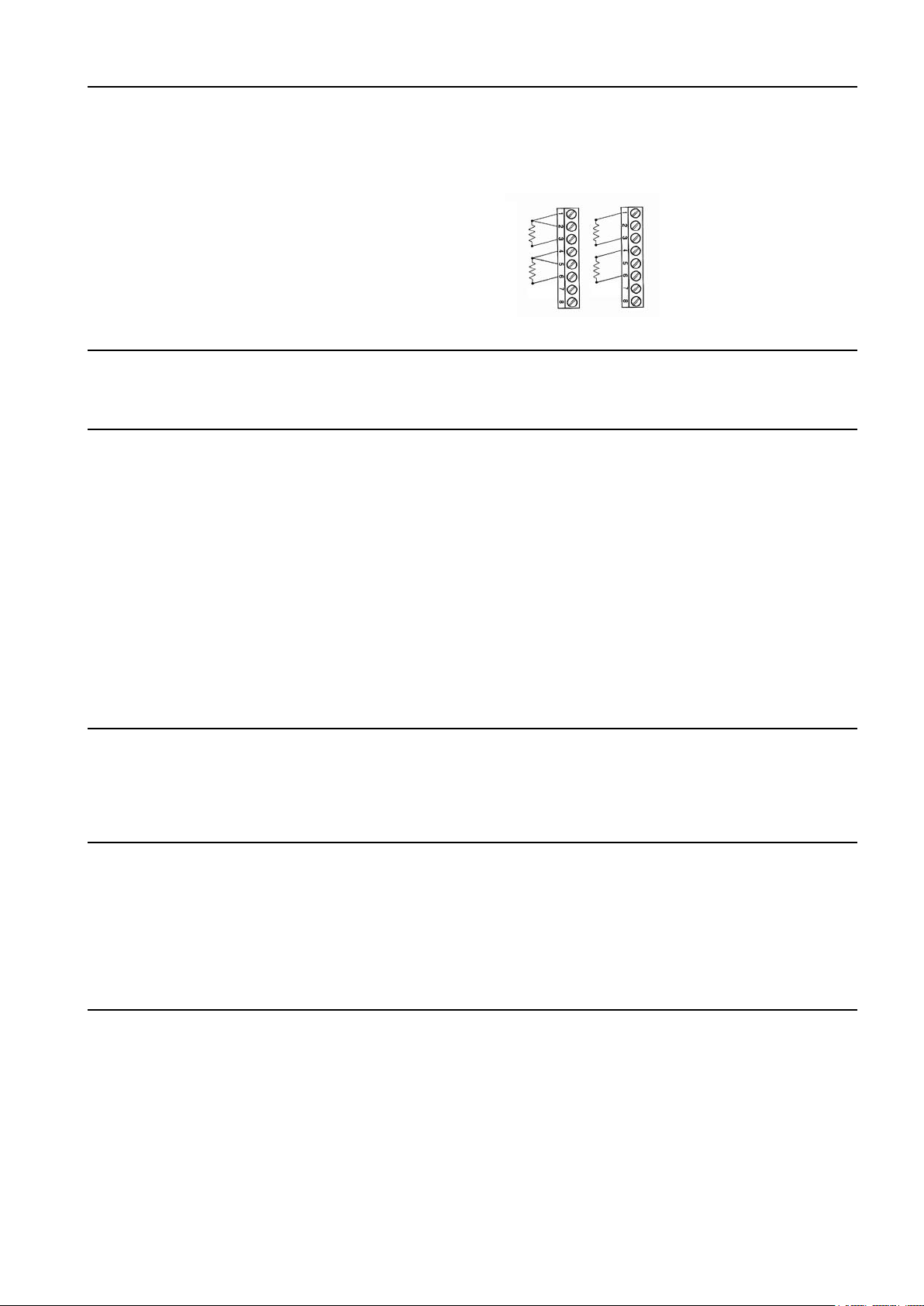

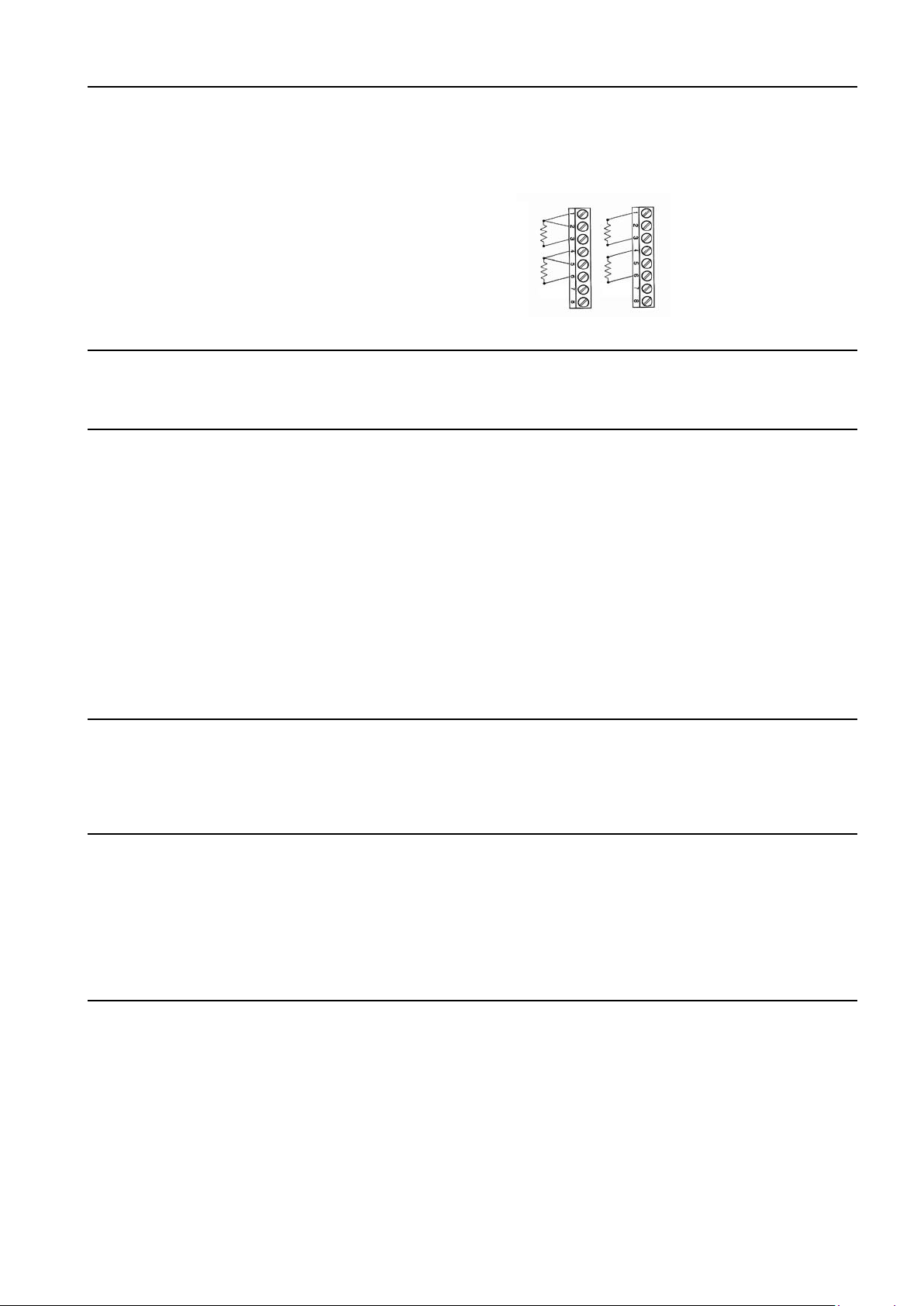

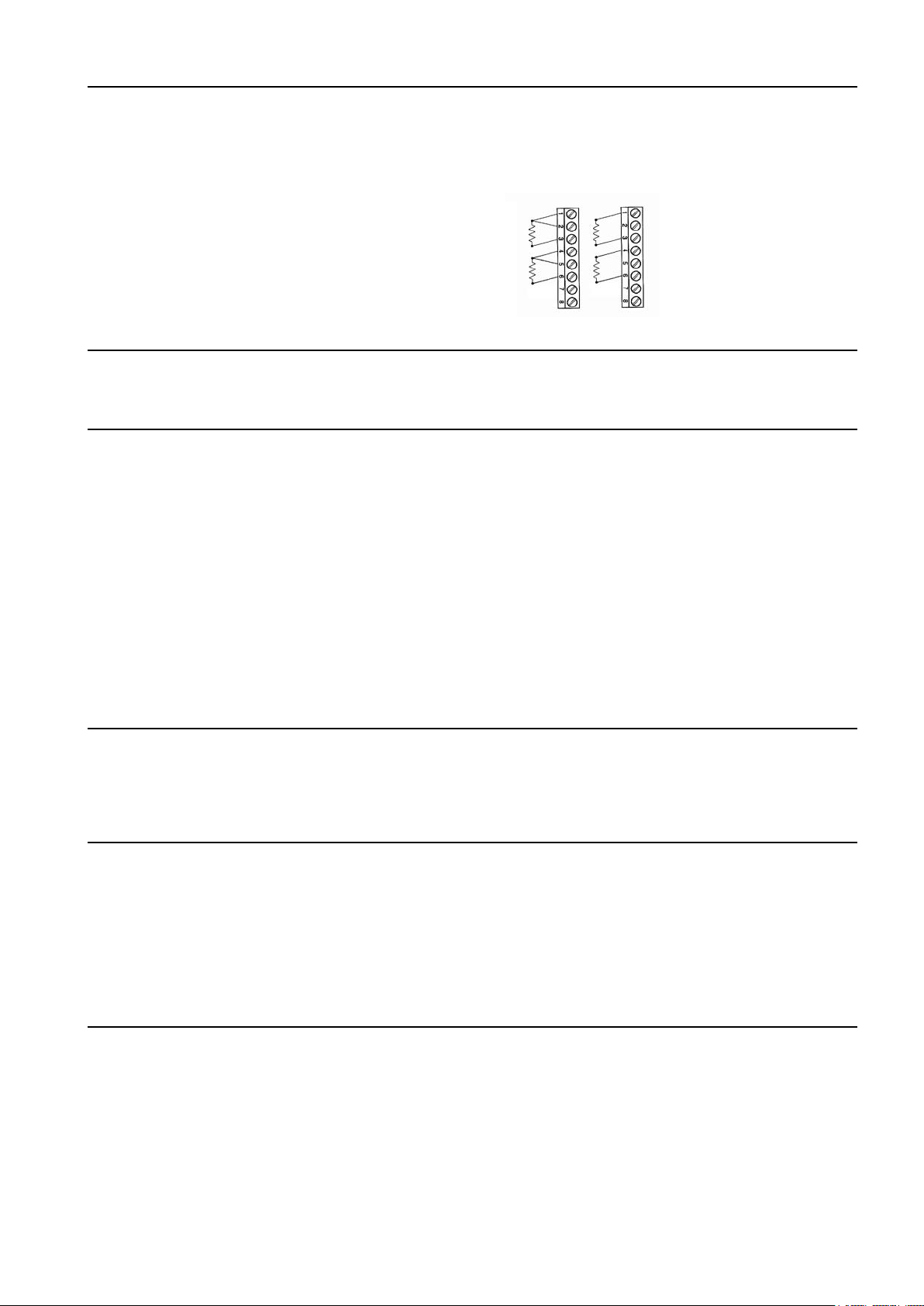

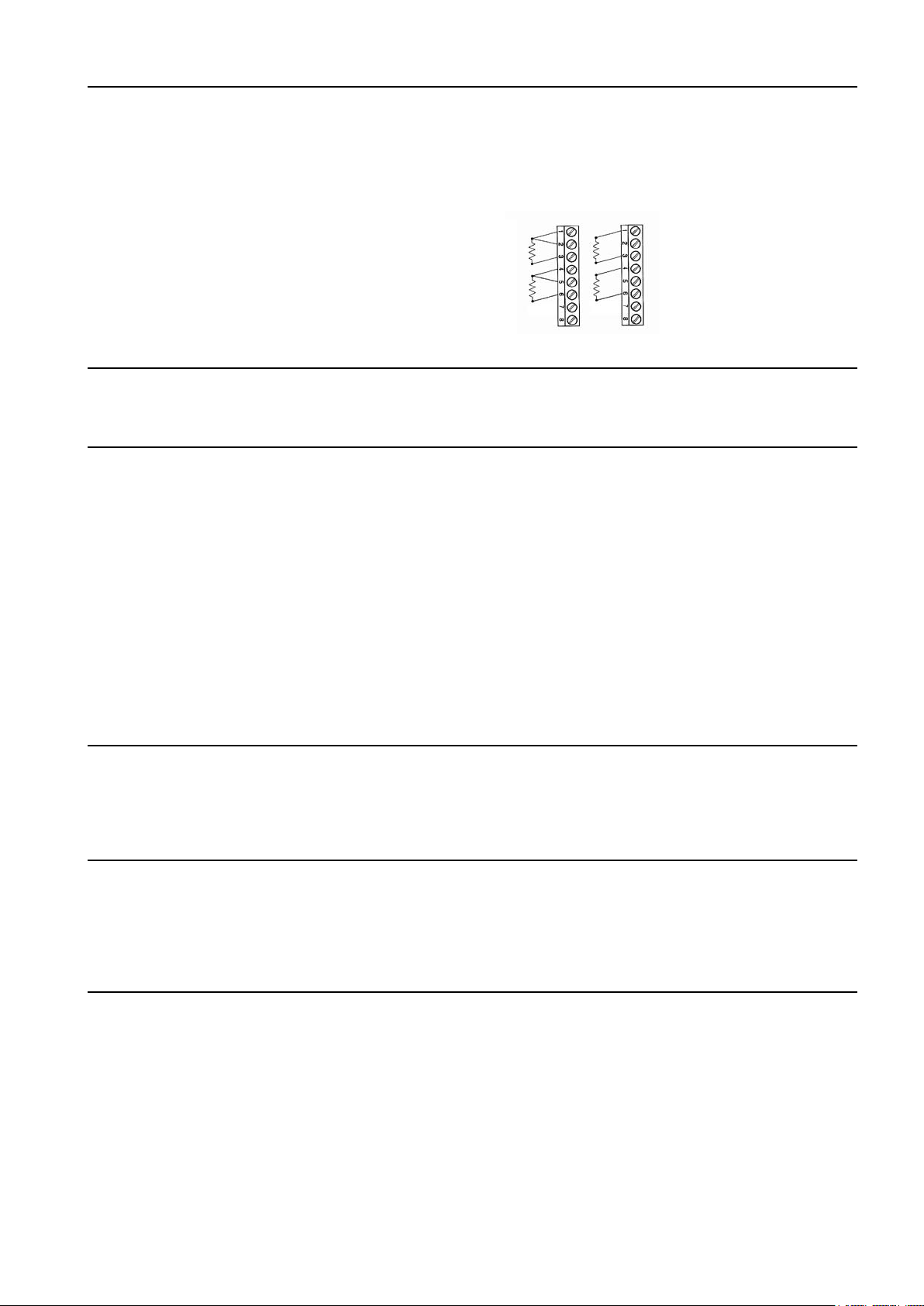

Connect the temperature probes with the terminal blocks and insert them in the instrument. The channel numbers start from the left to the right (backview). The even numbers are the negative poles. The uneven numbers are the positive poles. Important: connect the earth terminal to the earthing to avoid ground loop errors!
T872:
Connect the temperature probes with the terminal blocks and insert them in the instrument. The channel numbers start from the left to the right (backview).
A recorder can be connected to the red (+) and black (-) terminals. Use only labora­tory recorders with a high input impedance!
A standard RS232 output terminal (DP9) is provided for interfacing the instru­ment with a printer or computer. Data is sent in the ASCII code at a BAUD rate of
300...19200 bps (8 bit, no parity, 1 stopbit).
Serial port pinout specifications: pin 1: connected to pin 4 and pin 6 pin 2: TxD, transmit data pin 3: RxD, receive data pin 4: connected to pin 1 and pin 6 pin 5: Gnd, signal ground pin 6: connected to pin 1 and pin 4 pin 7: connected to pin 8 pin 8: connected to pin 7 pin 9: not connected
1. Select the menu by pressing MODE.
2. Select [SYSTEM] and press CAL.
3. Follow the instructions on the screen to adjust language, contrast, date and
time.

Inputs

Recorder output

Digital output

System

Recorder

1. Select the menu by pressing MODE.
2. Select [RECORDER] and press CAL.
3. Select the desired channel and press CAL.
4. Select the desired minimum level corresponding to a 0 V recorder output and press CAL.
5. Select the desired maximum level corresponding to a 2 V recorder output and press CAL.

Password

1. Select the menu by pressing MODE.
2. Select [PASSWORD] and press CAL.
3. A private code can be programmed to avoid undesired access to the instru- ment. Choose [YES] and press CAL to enter your secret sequence of 5 keys.
T871 • T872 2
Page 6
T871 • T872 4

Channels

Alarm

1. Select the menu by pressing MODE.
2. Select [CHANNELS] and press CAL.
3. Select [ACTIVATE] and press CAL.
4. Select the desired channel and press CAL to activate or deactivate.
5. Select [THERMOCOUPLE] and press CAL.
6. Select the desired channel and press CAL.
7. Select the type of thermocouple and press CAL.
8. Select [UNIT] and press CAL.
9. Select the desired unit and press CAL.
1. Select the menu by pressing MODE.
2. Select [ALARM] and press CAL.
3. Select [BEEPER] and press CAL to activate or deactivate.
4. Select the desired channel and press CAL.
5. Select [ACTIVATE] and press CAL to activate or deactivate.
6. Select [TEMP. >] and press CAL.
7. Select the desired maximum level and press CAL. Each time the measurements
are above this level, the beeper will sound an alarm.
8. Select [TEMP. <] and press CAL.
9. Select the desired minimum level and press CAL. Each time the measurements
are below this level, the beeper will sound an alarm.

Calibration

Measurement

• Alarm hysteresis = 1°C.
1. Verify that the instrument is switched on in a stable temperature environ­ment.
2. Press CAL while measuring.
3. Select [CHANNEL] and press CAL.
4. Select the desired channel and press CAL.
5. Select [METHOD] and press CAL.
6. Select the desired calibration method and press CAL.
7. Select [TYPE] and press CAL.
8. Select the 1- or 2-point calibration and press CAL.
9. Select [CALIBRATE] and press CAL. Follow the instructions on the screen.
1. Verify that the instrument is switched on in a stable temperature environment.
The display immediately shows the measured value according to the last cali­bration.
• Press çè to change between the channels.
• Press é to display the maximum temperature ever measured by the selected channel (after switching on). Press é again to return to the normal measure­ments. Press CAL to reset the minimum/maximum memory.
• Press ê to display the minimum temperature ever measured by the selected channel (after switching on). Press ê again to return to the normal measure­ments. Press CAL to reset the minimum/maximum memory.
• Any alarm will close the relay and sound an alert. Press MODE to stop the beeper and to open the relay again.
3 T871 • T872
Page 7
1. Select the menu by pressing MODE.
2. Select [ALTERNATE] and press CAL to activate or deactivate. The display alter-
nates between the selected modes with an interval of ca. 5 s.
3. Press MODE to return to the measurements.
1. Press CAL while measuring.
2. Select [GLP] and press CAL.
3. Browse with çè
é
to show a complete calibration report. Press STORE to
ê
print the report.
Multi-channel Thermometer T871
-----------------------------­Date : 20/10/2005 Time : 17:03:25 Version : 1.0
SETTINGS
-------­Identification No : 037 Password : Off Unit : Celsius Alternate : No

Alternating measurements

GLP
CHANNEL 01
---------­Thermocouple : Type K Minimum (°C) : 11.7 at : 12:18:58, 20/10/2005 Maximum (°C) : 63.2 at : 16:10:30, 20/10/2005 Alarm : Off
CALIBRATION 01
-------------­Date : 20/10/2005 Time : 11:41:15 Method : Manual Type : 1 point Temperature 1 (°C) : 21.7 Offset (°C) : 0.2
CHANNEL 02
---------­Thermocouple : Type K Minimum (°C) : 21.1 at : 08:17:42, 18/10/2005 Maximum (°C) : 24.2 at : 16:57:41, 17/10/2005 Alarm : Off
CALIBRATION 02
-------------­Date : 20/10/2005 Time : 11:55:43 Method : Automatic Type : 2 points Temperature 1 (°C) : 21.4 Temperature 2 (°C) : 113.7 Slope (d°C/°C) : 0.0055 Offset (°C) : -1.2
T871 • T872 4
Page 8
T871 • T872 6

Data-logging

1. Select the menu by pressing MODE.
2. Select [DATALOGGER] and press CAL.
Start the data-logging:
1. Select [STORE] and press CAL.
2. Select [ACTIVATE] and press CAL.
3. Select YES or NO and press CAL.
4. Select [INTERVAL] and press CAL.
5. Select the desired time interval between the data-logging (or MANUAL) and press CAL.
6. Select [ALARM] and press CAL.
7. Select the desired time interval between the data-logging (or MANUAL), when the alarm is activated, and press CAL.
8. Select [NUMBER] and press CAL.
9. Select the desired number of values to be data-logged and press CAL.
10. Press MODE to return to the measurements and to start the data-logging
according to the previous settings. When manual data-logging has been select­ed, press STORE to put a next measurement into memory. In the meantime the display shows the logging-number e.g. [#00027].
View the stored values on the display:
1. Select [RECALL] and press CAL.
2. Select [TABLE] or [PRINT] to display or print the stored data and press CAL to
continue. Follow the instructions on the screen.
3. In case [TABLE] have been selected press CAL to show the options.
4. Select [LOG#] and press CAL. Select the number of the first line to be shown on the display and press CAL.
5. Select [SHOW] and press CAL. Select [Log#] (line numbers) or [Date] to be shown on the display and press CAL.

RS232

Erase the stored values:
1. Select [ERASE] and press CAL. Follow the instructions on the screen.
1. Select the menu by pressing MODE.
2. Select [RS232] and press CAL.
3. Select [BAUDRATE] and press CAL.
4. Select the desired baudrate and press CAL.
5. Select [INTERVAL] and press CAL.
6. Select the desired interval between the transmitted data and press CAL. Pre-
set to zero if no automatic transmitting is required.
7. Select [ALARM] and press CAL.
8. Select the desired interval between the transmitted data, when the alarm is
activated, and press CAL. Pre-set to zero if no automatic transmitting is requi­red.
9. Select [IDENTIF. No.] and press CAL.
10. Enter an identification number for the transmitted data and press CAL.
5 T871 • T872
Page 9
T871 • T872 6
Page 10
T871 • T872 8

Inleiding

Fabrikant

Waarborg

Dit toestel is gebouwd volgens de modernste technologie en hoeft niet speciaal te worden onderhouden. Consort bevestigt dat dit toestel grondig werd nagekeken en getest alvorens te worden verstuurd, en beantwoordt aan alle vereisten van het aankoopkontrakt. Er kunnen echter wel afwijkingen optreden in de afmetingen en andere fysische eigenschappen. De normale werktemperatuur moet tussen 0° en 40°C liggen. Gebruik het toestel nooit in een ruimte met hoge vochtigheidsgraad (>95 %) of bij zeer lage temperaturen (condenswater!).
Consort bvba
Parklaan 36 Tel (+32)(14)41 12 79 B2300 Turnhout Fax (+32)(14)42 91 79 België E-mail: [email protected]
Dit toestel (uitgezonderd alle toebehoren) is gewaarborgd tegen defect materi­aal of constructiefouten voor een periode van zesendertig (36) maanden vanaf de verzenddatum af fabriek. Consort zal elk toestel gratis herstellen, binnen de waarborgperiode, voor zover het werd gebruikt onder normale laboratorium omstandigheden volgens de werkvoorschriften en onderhoudsprocedures uit deze gebruiksaanwijzing en wanneer de oorzaak van het defect niet een ongeluk, een aanpassing, verkeerd gebruik of misbruik is. Er moet eerst een toelating van Consort verkregen worden vooraleer eender welk toestel franco terug te sturen voor herstelling onder waarborg!
Consort kan niet aansprakelijk worden gesteld voor eventuele schadelijke gevol­gen van het gebruik of behandeling van zijn producten.

Onderhoud

Netadapter

Toetsenbord

Mocht dit toestel worden teruggestuurd voor onderhoud, gelieve het netsnoer af te koppelen en volgende toebehoren NIET mee te sturen, tenzij ze verdacht zijn:
Handleiding Kabels Toebehoren In geval van ernstige storing, stop onmiddellijk het gebruik van het toestel en
raadpleeg uw plaatselijke Consort verdeler.
Verbind de jack-stekker van een geschikte netadapter (model A4072) met de DC­bus. Zorg er steeds voor met droge handen te werken.
MODE = Kiest alle mogelijke functies of ontsnapt uit foutmeldingen,
ijkprocedures, enz.. door terug te keren naar de oorspronkelijk gekozen functie.
é
çè
= Toetsen voor het instellen van een waarde of voor het kiezen van een
ê
functie.
CAL = Begint of vervolgt een ijking of een functie. STORE = De getoonde waarde wordt opgeslagen of verzonden naar een
computer.
HOLD = Houdt de aflezing vast tijdens het meten. ON/OFF = Aan- en uitschakelen van het toestel.
7 T871 • T872
Page 11
T871:
Bevestig de temperatuurvoelers aan de afneembare aansluitklemmen op de ach­terzijde van het toestel. Begin hierbij met de kanalen van links naar rechts (gezien van de achterzijde). De even nummers zijn de negatieve polen. De oneven num­mers zijn de positieve polen. Belangrijk: om ongewenste aardstromen te vermij­den moet de aardingsklem steeds met de aarding verbonden worden!
T872:
Bevestig de temperatuurvoelers aan de afneembare aansluitklemmen op de achterzijde van het toestel. Begin hierbij met de kanalen van links naar rechts (gezien van de achterzijde).
Aan de rode (+) en zwarte (-) klemmen kan een schrijver aangesloten worden. Gebruik enkel laboratorium schrijvers met hoge ingangsimpedantie!
Dit model heeft een RS232-uitgang waardoor het met een printer of computer kan worden verbonden. De gegevens worden doorgestuurd volgens de ASCII code met een snelheid (BAUD) van 300...19200 bps (8 bit, geen pariteit, 1 stopbit).

Ingangen

Schrijveruitgang

Digitale uitgang

Specificaties van de seriële poort: pin 1: verbonden met pen 4 en pen 6 pin 2: TxD, verzonden data pin 3: RxD, ontvangen data pin 4: verbonden met pen 1 en pen 6 pin 5: Gnd, massa pin 6: verbonden met pen 1 en pen 4 pin 7: verbonden met pen 8 pin 8: verbonden met pen 7 pin 9: niet verbonden
1. Kies het menu met MODE.
2. Kies [SYSTEEM] en druk op CAL.
3. Volg de instructies op het scherm om de taal, het contrast, de datum en tijd
in te stellen.
1. Kies het menu met MODE.
2. Kies [SCHRIJVER] en druk op CAL.
3. Kies het gewenste kanaal en druk op CAL.
4. Kies het minimum bereik van de schrijver en druk op CAL.
5. Kies het maximum bereik van de schrijver en druk op CAL.
1. Kies het menu met MODE.
2. Kies [WACHTWOORD] en druk op CAL.
3. Om ongewenste toegang tot het toestel te vrijwaren, kan men een wacht-
woord programmeren. Kies [JA] en druk op CAL om uw geheime volgorde van 5 toetsen in te geven.

Systeem

Schrijver

Wachtwoord

T871 • T872 8
Page 12
T871 • T872 10

Kanalen

Alarm

1. Kies het menu met MODE.
2. Kies [KANALEN] en druk op CAL.
3. Kies [ACTIVEREN] en druk op CAL.
4. Kies het gewenste kanaal en druk op CAL om het al of niet te activeren.
5. Kies [THERMOKOPPEL] en druk op CAL.
6. Kies het gewenste kanaal en druk op CAL.
7. Kies het gewenste type thermokoppel en druk op CAL.
8. Kies [EENHEID] en druk op CAL.
9. Kies het gewenste eenheid en druk op CAL.
1. Kies het menu met MODE.
2. Kies [ALARM] en druk op CAL.
3. Kies [BEEPER] en druk op CAL om het al of niet te activeren.
4. Kies het gewenste kanaal en druk op CAL.
5. Kies [ACTIVEREN] en druk op CAL om het al of niet te activeren.
6. Kies [TEMP. >] en druk op CAL.
7. Kies het gewenste maximum en druk op CAL. Telkens wanneer de metingen dit
maximum overschrijden, zal de zoemer een alarmsignaal laten horen.
8. Kies [TEMP. <] en druk op CAL.
9. Kies het gewenste minimum en druk op CAL. Telkens wanneer de metingen dit
minimum overschrijden, zal de zoemer een alarmsignaal laten horen.

IJken

Meting

• Alarm hysteresis = 1°C.
1. Zorg er voor dat het toestel aan staat in een stabiele temperatuuromgeving.
2. Druk op CAL tijdens het meten.
3. Kies [KANAAL] en druk op CAL.
4. Kies het gewenste kanaal en druk op CAL.
5. Kies [METHODE] en druk op CAL.
6. Kies de gewenste ijkmethode en druk op CAL.
7. Kies [TYPE] en druk op CAL.
8. Kies 1- of 2-puntsijking en druk op CAL.
9. Kies [IJKEN] en druk op CAL. Volg de instructies op het scherm.
1. Zorg er voor dat het toestel aan staat in een stabiele temperatuuromgeving.
• Druk op çè om tussen de kanalen om te schakelen.
• Druk op é om de hoogst gemeten temperatuur, vanaf het inschakelen van het toestel, te zien. Druk opnieuw op é om terug te keren naar de normale metingen. Druk op CAL om het minimum/maximum geheugen te wissen.
• Druk op ê om de laagst gemeten temperatuur vanaf het inschakelen van het toestel, te zien. Druk opnieuw op ê om terug te keren naar de normale metingen. Druk op CAL om het minimum/maximum geheugen te wissen.
• Bij een alarm-situatie zal de relais sluiten en een signaal weerklinken. Druk op MODE om het alarmsignaal te stoppen en de relais te openen.
9 T871 • T872
Page 13
1. Kies het menu met MODE.
2. Kies [ALTERNEREN] en druk op CAL om het al of niet te activeren. De aflezing
toont dan alternerend de ingestelde kanalen met een interval van ca. 5 s.
3. Druk op MODE om terug te keren naar de metingen.
1. Druk op CAL tijdens het meten.
2. Kies [GLP] en druk op CAL.
3. Blader met çè
é
om een volledig calibratierapport te tonen. Druk op
ê
STORE om het rapport af te drukken.
Meerkanaalsthermometer T871
-----------------------------­Datum : 20/10/2005 Tijd : 17:03:25 Versie : 1.0
INSTELLINGEN
-----------­Identificatie Nr. : 037 Wachtwoord : Uit Eenheid : Celsius Alterneren : Nee

Alternerende metingen

GLP
KANAAL 01
--------­Thermokoppel : Type K Minimum (°C) : 11.7 op : 12:18:58, 20/10/2005 Maximum (°C) : 63.2 op : 16:10:30, 20/10/2005 Alarm : Uit
IJKING 01
--------­Datum : 20/10/2005 Tijd : 11:41:15 Methode : Manueel Type : 1 punt Temperatuur 1 (°C) : 21.7 Offset (°C) : 0.2
KANAAL 02
---------­Thermokoppel : Type K Minimum (°C) : 21.1 op : 08:17:42, 18/10/2005 Maximum (°C) : 24.2 op : 16:57:41, 17/10/2005 Alarm : Uit
IJKING 02
-------------­Date : 20/10/2005 Time : 11:55:43 Methode : Automatisch Type : 2 punten Temperatuur 1 (°C) : 21.4 Temperatuur 2 (°C) : 113.7 Steilh. (d°C/°C) : 0.0055 Offset (°C) : -1.2
T871 • T872 10
Page 14
T871 • T872 12

Data-opslag

1. Kies het menu met MODE.
2. Kies [DATA-OPSLAG] en druk op CAL.
De gegevensverwerking te beginnen:
1. Kies [OPSLAAN] en druk op CAL.
2. Kies [ACTIVEREN] en druk op CAL.
3. Kies JA of NEE en druk op CAL.
4. Kies [INTERVAL] en druk op CAL.
5. Kies het gewenste tijdinterval tussen elke data-opslag (of MANUEEL) en druk op CAL.
6. Kies [ALARM] end druk op CAL.
7. Kies het gewenste tijdinterval tussen elke data-opslag (of MANUEEL), in geval van alarm, en druk op CAL.
8. Kies [AANTAL] end druk op CAL.
9. Kies het gewenste aantal op te slagen waarden en druk op CAL.
10. Druk op MODE om terug te keren naar de metingen het opslaan te beginnen
volgens de voorafgaande instellingen. Bij manuele gegevensverwerking drukt men telkens op STORE om een volgende meting in het geheugen op te slaan. Ondertussen verschijnt op de aflezing het opslagnummer b.v. [#00027].
De verwerkte gegevens in het uitleesvenster tonen:
1. Kies [UITLEZEN] en druk op CAL.
2. Kies [TABEL] of [AFDRUKKEN] om de opgeslagen data te tonen of af te drukken en druk op CAL om verder te gaan. Volg de instructies op het scherm.
3. In geval van [TABEL] druk op CAL om de opties te zien.
4. Kies [LOG#] en druk op CAL. Kies het nummer van de eerste lijn, die op de aflezing moet verschijnen, en druk op CAL.
5. Kies [SHOW] en druk op CAL. Kies [Log#] (lijnnummers) of [Datum], die op de aflezing moeten verschijnen, en druk op CAL.

RS232

De verwerkte gegevens wissen:
1. Kies [WISSEN] en druk op CAL. Volg de instructies op het scherm.
1. Kies het menu met MODE.
2. Kies [RS232] en druk op CAL.
3. Kies [BAUDRATE] en druk op CAL.
4. Kies de gewenste baudwaarde en druk op CAL.
5. Kies [INTERVAL] en druk op CAL.
6. Kies het gewenste tijdinterval tussen de verstuurde gegevens en druk op CAL.
Stel in op manueel indien er geen automatisch versturen gewenst is.
7. Kies [ALARM] en druk op CAL.
8. Kies het gewenste tijdinterval tussen elke data-opslag, in geval van alarm, en druk op CAL. Stel op indien er geen automatisch versturen gewenst is.
9. Kies [IDENTIF. Nr.] en druk op CAL.
10. Kies een identificatienummer voor de verstuurde gegevens en druk op CAL.
11 T871 • T872
Page 15
T871 • T872 12
Page 16
T871 • T872 14

Préface

Fabricant

Garantie

Cet appareil est construit selon les dernières technologies et ne nécessite aucun entretien particulier. Consort certifie que cet appareil a été contrôlé et vérifié sévèrement à l'usine avant livraison afin de convenir aux exigences définies par le contrat d'achat. Néanmoins, il peut y avoir des différences dans les dimensions ou autres caractéristiques physiques.
La température d'utilisation normale doit être entre 0° et 40°C. N'utilisez jamais l'appareil dans un lieu humide (>95 %) ou à une température très basse (conden­sation d'eau!).
Consort bvba
Parklaan 36 Tel (+32)(14)41 12 79 B2300 Turnhout Fax (+32)(14)42 91 79 Belgique E-mail: [email protected]
Cet appareil (sauf tous les accessoires) est garanti pendant trente-six (36) mois, à partir de la date d'expédition départ usine, contre toute faute du matériel et main d'oeuvre. Consort réparera gratuitement chaque appareil défectueux, qui lui est retourné, à condition que l'appareil a été utilisé dans des conditions normales de laboratoire selon les limitations opérationnelles et les procédés d'entretien de ce mode d'emploi et que le défaut n'est pas dû à un accident, une adaptation, un mal­traitement ou un abus. Avant de retourner, aux frais de l'utilisateur, tout appareil pour réparation sous garantie, il faut d'abord obtenir l'approbation de Consort!
Consort décline toute responsabilité pour des dommages éventuels causés par l'usage ou la manipulation de ses produits.

Service

Adaptateur secteur

Le clavier

En cas de retour de cet appareil pour service après vente, débrancher le cordon secteur et NE PAS renvoyer les accessoires suivants, sauf s'ils sont suspects:
Mode d'emploi Câbles Accessoires
En cas de mauvais fonctionnement sérieux, arrêtez d'utiliser l'appareil immédiate­ment et consultez votre agent Consort local.
Raccordez l’adaptateur secteur (modèle A4072) à l’entrée DC. Ne saisissez jamais l'adaptateur avec des mains mouillées.
MODE = Choisit tous les modes ou permet de sortir des affichages erreur, pro-
cédures d'étalonnages, etc en retournant au mode choisis.
é
çè
= Boutons pour rentrer manuellement une valeur ou pour choisir une
ê
fonction.
CAL = Commence ou continue un étalonnage ou une fonction. STORE = Mémorise la valeur affichée ou l'envoie à un ordinateur. HOLD = Arrête l'affichage pendant une mesure. ON/OFF = Allumer ou éteindre l’appareil.
13 T871 • T872
Page 17
T871:
Brancher les sondes de température aux borniers à l’arrière de l’appareil. On commence de gauche à droite (vu par derrière) avec les canaux. Les numéros pairs sont les pôles négatifs. Les numéros impairs sont les pôles positifs. Important: Raccorder la borne ‘terre’ à la terre, afin d’éviter des fautes de mesure quand les thermocouples ne sont pas isolés!
T872:
Brancher les sondes de température aux borniers à l’ar­rière de l’appareil. On commence de gauche à droite (vu par derrière) avec les canaux.
On peut connecter un enregistreur aux prises rouges (+) et noires (-). Utilisez uni­quement des enregistreurs de laboratoire ayant une haute impédance d'entrée!
Ce modèle est équipé en standard d'une sortie RS232 pour communiquer avec une imprimante ou un ordinateur. L'instrument envoie les valeurs en code ASCII avec une vitesse (BAUD) de 300...19200 bps (8 bit, pas de parité, 1 bit de stop).
Spécifications de la sortie sérielle: point 1: connecté avec point 4 et point 6 point 2: TxD, sortie des données point 3: RxD, entrée des données point 4: connecté avec point 1 et point 6 point 5: Gnd, masse point 6: connecté avec point 1 et point 4 point 7: connecté avec point 8 point 8: connecté avec point 7 point 9: non connecté

Branchement

Sortie enregistreur

Sortie numérique

1. Sélectionnez le menu en appuyant sur MODE.
2. Sélectionnez [SYSTEME] et appuyez sur CAL.
3. Suivez les instructions sur l'écran pour ajuster le langage, le contraste, la date
et le temps.
1. Sélectionnez le menu en appuyant sur MODE.
2. Sélectionnez [ENREGISTREUR] et appuyez sur CAL.
3. Choisissez le canal désiré et appuyer sur CAL.
4. Choisissez la valeur correspondante à la sortie minimale de 0 V et appuyez sur CAL.
5. Choisissez la valeur correspondante à la sortie maximale de 2 V et appuyez sur CAL.
1. Sélectionnez le menu en appuyant sur MODE.
2. Sélectionnez [MOT DE PASSE] et appuyez sur CAL.
3. Afin de protéger l'accès à l'appareil, un code personnel peut être programmé.
Choisissez [OUI] et appuyez sur CAL pour entrer votre séquence secrète de 5 touches.

Système

Enregistreur

Mot de passe

T871 • T872 14
Page 18
T871 • T872 16

Canaux

Alarme

1. Sélectionnez le menu en appuyant sur MODE.
2. Sélectionnez [CANAUX] et appuyez sur CAL.
3. Sélectionnez [ACTIVER] et appuyez sur CAL.
4. Choisissez le canal désiré et appuyez sur CAL pour activer ou désactiver.
5. Sélectionnez [THERMOCOUPLE] et appuyez sur CAL.
6. Choisissez le canal désiré et appuyez sur CAL.
7. Choisissez le thermocouple désirée et appuyez sur CAL.
8. Sélectionnez [UNITE] et appuyez sur CAL.
9. Choisissez l'unité désirée et appuyez sur CAL.
1. Sélectionnez le menu en appuyant sur MODE.
2. Sélectionnez [ALARME] et appuyez sur CAL.
3. Sélectionnez [BEEPER] et appuyez sur CAL pour activer ou désactiver.
4. Choisissez le canal désiré et appuyez sur CAL.
5. Sélectionnez [ACTIVER] et appuyez sur CAL pour activer ou désactiver.
6. Sélectionnez [TEMP. >] et appuyez sur CAL.
7. Choisissez la valeur maximale et appuyer sur CAL. Chaque fois que les mesures
sont au-dessous de ce seuil, un signal d'alarme sonnera.
8. Choisissez le thermocouple désirée et appuyez sur CAL.
9. Sélectionnez [TEMP. <] et appuyez sur CAL.
10. Choisissez la valeur minimale et appuyer sur CAL. Chaque fois que les mesures
sont en-dessous de ce seuil, un signal d'alarme sonnera.

Etalonnage

Mesure

• Hysterèse de l'alarme = 1°C.
1. Vérifier que l'appareil est allumé dans un environnement à température sta­ble.
2. Appuyez sur MODE pendant les mesures.
3. Sélectionnez [CHANNEL] et appuyez sur CAL.
4. Choisissez le canal désiré et appuyez sur CAL.
5. Sélectionnez [METHODE] et appuyez sur CAL.
6. Choisissez la méthode désirée et appuyez sur CAL.
7. Sélectionnez [TYPE] et appuyez sur CAL.
8. Choisissez étalonnage à 1 ou 2 points et appuyez sur CAL.
9. Sélectionnez [ETALONNER] et appuyez sur CAL. Suivez les instructions sur
l'écran.
1. Vérifier que l'appareil est allumé dans un environnement à température sta­ble.
• Appuyer sur çè pour changer entre les canaux.
• Appuyer sur é pour voir la température maximale à partir de la mise en marche de l’appareil. Appuyer à nouveau sur é pour revenir dans les mesures normales. Appuyer sur CAL pour effacer la mémoire minimum/maximum.
• Appuyer sur ê pour voir la température minimale à partir de la mise en marche de l’appareil. Appuyer à nouveau sur ê pour revenir dans les mesures normales. Appuyer sur CAL pour effacer la mémoire minimum/maximum.
• En cas d’alarme le relais se ferme et un signal acoustique retentit. Appuyer sur MODE pour arrêter le signal acoustique et ouvrir le relais.
15 T871 • T872
Page 19
1. Sélectionnez le menu en appuyant sur MODE.
2. Sélectionnez [ALTERNER] et appuyez sur CAL pour activer ou désactiver.
L’affichage montre alternativement les modes choisies avec un intervalle d'en­viron 5 s.
3. Appuyez sur MODE pour retourner dans les mesures.
1. Appuyez sur MODE pendant les mesures.
2. Sélectionnez [BPL] et appuyez sur CAL.
3. Feuilletez avec çè
é
pour voir un rapport d’étalonnage. Appuyez sur
ê
STORE pour imprimer le rapport.
Thermomètre Multi-canaux T871
----------------------------­Date : 20/10/2005 Temps : 17:03:25 Version : 1.0
CONFIGURATION
------------­No. d'identific. : 037 Mot de passe : OFF Unité : Celsius Alterner : Non

Mesures alternées

GLP
CANAL 01
-------­Thermocouple : Type K Minimum (°C) : 11.7 à : 12:18:58, 20/10/2005 Maximum (°C) : 63.2 à : 16:10:30, 20/10/2005 Alarme : Non
ETALONNAGE 01
------------­Date : 20/10/2005 Temps : 11:41:15 Methode : Manuelle Type : 1 point Température 1 (°C) : 21.7 Décalage (°C) : 0.2
CANAL 02
-------­Thermocouple : Type K Minimum (°C) : 21.1 à : 08:17:42, 18/10/2005 Maximum (°C) : 24.2 à : 16:57:41, 17/10/2005 Alarme : off
ETALONNAGE 02
-------------­Date : 20/10/2005 Temps : 11:55:43 Methode : Automatique Type : 2 points Température 1 (°C) : 21.4 Température 2 (°C) : 113.7 Pente (d°C/°C) : 0.0055 Décalage (°C) : -1.2
T871 • T872 16
Page 20
T871 • T872 18

Collecteur

1. Sélectionnez le menu en appuyant sur MODE.
2. Sélectionnez [COLLECTEUR] et appuyez sur CAL.
Démarrage de la collection:
1. Sélectionnez [COLLECTER] et appuyez sur CAL.
2. Sélectionnez [ACTIVATER] et appuyez sur CAL.
3. Sélectionnez OUI ou NON et appuyez sur CAL.
4. Sélectionnez [INTERVALLE] et appuyez sur CAL.
5. Choisissez l'intervalle de temps désiré entre les collections de données (ou MANUELLE) et appuyez sur CAL.
6. Sélectionnez [ALARME] et appuyez sur CAL.
7. Choisissez l'intervalle de temps désiré entre les collections de données (ou MANUELLE), en cas d'alarme, et appuyez sur CAL.
8. Sélectionnez [NOMBRE] et appuyez sur CAL.
9. Choisissez le nombre désiré de mesures à mémoriser et appuyez sur CAL.
10. Appuyez sur MODE pour retourner aux mesures et démarrer la collection de
données selon les installations précédentes. En cas de collection manuelle, appuyez chaque fois sur STORE pour mémoriser une mesure suivante. L'affichage montre alors le numéro d'ordre, p.e [#00027].
Afficher les données du collecteur:
1. Sélectionnez [AFFICHER] et appuyez sur CAL.
2. Choisissez [TABLE] ou [IMPRIMER] pour afficher ou imprimer les données en
mémoire et puis appuyez sur CAL pour continuer. Suivez les instructions sur l'écran.
3. En cas où [TABLE] a été sélectionnée, appuyez sur CAL pour voir les options.
4. Sélectionnez [LOG#] et appuyez sur CAL. Choisissez le numéro de la première ligne à montrer et appuyez sur CAL.
5. Sélectionnez [MONTRER] et appuyez sur CAL. Choisissez [Log#] (numéros) ou [Date] à montrer et appuyez sur CAL.

RS232

Effacer les données du collecteur:
1. Sélectionnez [EFFACER] et appuyez sur CAL. Suivez les instructions sur
l'écran.
1. Sélectionnez le menu en appuyant sur MODE.
2. Sélectionnez [RS232] et appuyez sur CAL.
3. Sélectionnez [BAUDRATE] et appuyez sur CAL.
4. Choisissez la vitesse de transmission et appuyez sur CAL.
5. Sélectionnez [INTERVALLE] et appuyez sur CAL.
6. Choisissez l'intervalle de temps désiré entre les transmissions de données et
appuyez sur CAL. Programmez cette valeur à zéro pour transmettre les mesu­res manuellement.
7. Sélectionnez [ALARME] et appuyez sur CAL.
8. Choisissez l'intervalle de temps désiré entre les transmissions de données, en
cas d'alarme, et appuyez sur CAL. Programmez cette valeur à zéro pour trans­mettre les mesures manuellement.
9. Sélectionnez [No D'IDENT.] et appuyez sur CAL.
10. Choisissez un numéro d'identification pour les transmissions de données et appuyez sur CAL.
17 T871 • T872
Page 21
T871 • T872 18
Page 22
T871 • T872 20

Einführung

Hersteller

Garantie

Dieses Gerät wurde mit der neuesten Technologie hergestellt und benötigt keine besondere Wartung. Consort bescheinigt, daß dieses Gerät vor dem Versand gründlich geprüft wurde und allen Anforderungen des Kaufvertrags entspricht. Dennoch können bezüglich der Abmessungen und anderer physikalischer Eigenschaften geringgradige Abweichungen auftreten. Die normale Arbeitstemperatuur soll zwischen 0° und 40°C liegen. Das Gerät nie bei hoher Luftfeuchtigkeit (>95 %) oder bei sehr niedrige Temperaturen (Kondensation!) betreiben.
Consort bvba
Parklaan 36 Tel (+32)(14)41 12 79 B2300 Turnhout Fax (+32)(14)42 91 79 Belgien E-mail: [email protected]
Dieses Gerät (Zubehör ausgenommen) besitzt eine Garantie gegen fehlerhaf­tes Material und Konstruktionsfehler von sechsunddreißig (36) Monaten ab dem Lieferdatum bei Versand ab Werk. Consort verpflichtet sich zu kostenloser Reparatur aller fehlerhaften Geräte, die in der Garantiezeit beanstandet wurden, unter der Bedingung, daß das Gerät unter normalen Laboratoriumskonditionen und der Gebrauchsanleitung gemäß verwendet wurde, nicht jedoch bei einem Unfall, falscher Behandlung und Handhabung oder Modifikation des Gerätes. Bevor ein Gerät während der Garantiezeit zur Reparatur frei Haus an Consort zurückge­schickt wird, ist eine Genehmigung einzuholen. Consort haftet nicht für Schäden, die aus dem Gebrauch oder der Handhabung seiner Produkte entstehen.

Service

Netzadapter

Bedienungsfeld

Sollte dieses Gerät zur Reparatur eingeschickt werden, so wird der Kunde gebeten, das Netzkabel zu entfernen und folgende Artikel NICHT mitzuschicken, außer bei vermuteten Defekten:
Bedienungsanleitung Kabel Zubehör Bei auftretenden ernsthaften Fehlfunktionen das Gerät sofort abschalten, und
einen Consort Fachhändler aufsuchen.
Verbinden Sie den Netzadapter (Modell A4072) an der DC-Buchse. Dabei sollte darauf geachtet werden, mit trockenen Händen zu arbeiten.
MODE = Wählt alle Funktionen, Kalibrierungsprozeduren, usw. durch
zurückzugehen nach die gewählte Funktion.
é
çè
= Taste, um einen bestimmten Wert einzustellen oder um einen Funktion
ê
zu wählen.
CAL = Beginnt oder setzt Kalibrierung fort oder eine Funktion. STORE = Die Werte auf der Anzeige werden gespeichert oder versendet an
einen Computer.
HOLD = Hält die Anzeige während der Messung konstant. ON/OFF = Gerät einschalten oder ausschalten.
19 T871 • T872
Page 23
T871:
Verbinden Sie die Temperaturfühler mit den steckbare Anschlußklemmen am Rückseite des Gerätes. Fangen Sie an mit den Kanäle von links bis rechts ab (gesehen von der Rückseite). Die gerade Nummer sind die negative Buchsen. Die ungerade Nummer sind die positive Buchsen. Wichtig: die Erdungsbuchse immer mit der Erdung verbinden!
T872:
Verbinden Sie die Temperaturfühler mit den steckbare Anschlußklemmen am Rückseite des Gerätes. Fangen Sie an mit den Kanäle von links bis rechts ab (gesehen von der Rückseite).
Ein Schreiber kann an die roten (+) und schwarzen (-) Buchsen angeschlossen wer­den. Nur Laborschreiber mit hoher Eingangsimpedanz verwenden!
Dieses Modell ist mit einer Standard-RS232-Schnittstelle (DP9) zum Anschluß an einen Drucker oder einen Computer ausgestattet. Daten werden im ASCII-Kode mit einer BAUD-Rate von 300...19200 b/s übertragen (8 bit, keine Parität, 1 Stopbit).
RS232-Schnittstelle: pin 1: Verbunden mit Pol 4 und Pol 6 pin 2: TxD, Empfangsdaten pin 3: RxD, Sendedaten pin 4: Verbunden mit Pol 1 und Pol 6 pin 5: Gnd, Betriebserde pin 6: Verbunden mit Pol 1 und Pol 4 pin 7: Verbunden mit Pol 8 pin 8: Verbunden mit Pol 7 pin 9: Nicht belegt

Eingänge

Schreiberausgang

Digitalausgang

1. Wählen Sie das Menü mit MODE.
2. Wählen Sie [SYSTEM] und drücken Sie CAL.
3. Verfolgen Sie die Anweisungen auf dem Schirm um die Sprache, den Kontrast,
das Datum und die Zeit einzustellen.
1. Wählen Sie das Menü mit MODE.
2. Wählen Sie [SCHREIBER] und drücken Sie CAL.
3. Wählen Sie den erwünschten Kanal und drücken Sie CAL.
4. Wählen Sie den niedrigsten Bezugspunkt (0 V) des Analogausgangs und drücken Sie CAL.
5. Wählen Sie höchsten Bezugspunkt (2 V) des Analogausgangs und drücken Sie CAL.
1. Wählen Sie das Menü mit MODE.
2. Wählen Sie [KENNWORT] und drücken Sie CAL.
3. Damit unbefugten Personen der Zugang zum Gerät verwehrt wird, wählen Sie
[JA] und drücken Sie CAL um Ihren Geheimcode von 5 Tastenlängen ein zu geben.

System

Schreiber

Kennwort

T871 • T872 20
Page 24
T871 • T872 22

Kanäle

Alarm

1. Wählen Sie das Menü mit MODE.
2. Wählen Sie [KANÄLE] und drücken Sie CAL.
3. Wählen Sie [AKTIVIEREN] und drücken Sie CAL.
4. Wählen Sie den erwünschten Kanal und drücken Sie CAL zum aktivieren oder
nicht.
5. Wählen Sie [THERMOELEMENT] und drücken Sie CAL.
6. Wählen Sie den erwünschten Kanal und drücken Sie CAL.
7. Wählen Sie den erwünschten Thermoelement-Typ und drücken Sie CAL.
8. Wählen Sie [EINHEIT] und drücken Sie CAL.
9. Wählen Sie die erwünschte Einheit und drücken Sie CAL.
1. Wählen Sie das Menü mit MODE.
2. Wählen Sie [ALARM] und drücken Sie CAL.
3. Wählen Sie [BEEPER] und drücken Sie CAL zum aktivieren oder nicht.
4. Wählen Sie den erwünschten Kanal und drücken Sie CAL.
5. Wählen Sie [AKTIVIEREN] und drücken Sie CAL zum aktivieren oder nicht.
6. Wählen Sie [TEMP. >] und drücken Sie CAL.
7. Wählen Sie das erwünschte Maximalniveau und drücken Sie CAL. Jedesmal,
wenn die Messungen dieses Niveau überschreiten, wird der Summer einen Alarmton erklingen lassen.
9. Wählen Sie [TEMP. <] und drücken Sie CAL.
9. Wählen Sie das erwünschte Minimalniveau und drücken Sie CAL. Jedesmal,
wenn die Messungen dieses Niveau unterschreiten, wird der Summer einen Alarmton erklingen lassen.

Kalibrierung

Messung

• Alarm-Hysteresis = 1°C.
1. Vor die Messung das Gerät in eine Temperaturstabiele Umgebung an stehen lassen.
2. Drücken Sie CAL während die Messungen.
3. Wählen Sie [KANAL] und drücken Sie CAL.
4. Wählen Sie den erwünschten Kanal und drücken Sie CAL.
5. Wählen Sie [METHODE] und drücken Sie CAL.
6. Wählen Sie die erwünschte Kalibriermethode und drücken Sie CAL.
7. Wählen Sie [TYPE] und drücken Sie CAL.
8. Wählen Sie 1- oder 2-Punkt-Kalibrierung und drücken Sie CAL.
9. Wählen Sie [KALIBRIEREN] und drücken Sie CAL. Verfolgen Sie die Anweisungen
auf dem Schirm.
1. Vor die Messung das Gerät in eine Temperaturstabiele Umgebung an stehen lassen.
• Drücken Sie çè um zwischen die Kanäle umzuschalten.
• Drücken Sie é um die höchste gemessene Temperatur zu zeigen. Drücken Sie wieder é um mit die Messungen weiterzugehen. Drücken Sie CAL um den minimum/maximum Speicher zu löschen.
• Drücken Sie ê um die niedrigste gemessene Temperatur zu zeigen. Drücken Sie wieder ê um mit die Messungen weiterzugehen. Drücken Sie CAL um den minimum/maximum Speicher zu löschen.
• Jedesmal, während einer Alarm, wird die Relais schließen und der Summer einen Alarmton erklingen lassen. Drücken Sie MODE zum annullieren.
21 T871 • T872
Page 25
1. Wählen Sie das Menü mit MODE.
2. Wählen Sie [ALTERNIEREN] und drücken Sie CAL. Das Gerät zeigt die eingestellte
Meßwerte mit einem Intervall von ungefähr 5 s.
3. Drücken Sie MODE um mit die Messungen weiterzugehen.
1. Wählen Sie den gewünschten Bereich mit MODE.
2. Wählen Sie [GLP] und drücken Sie CAL.
3. Blättern Sie mit çè
é
um einen kompletten Bericht der Kalibrierergebnis-
ê
sen vorzuzeigen. Drücken Sie STORE, um den Bericht zum Drucker zu senden.
Multikanal-Thermometer T871
--------------------------­Datum : 20/10/2005 Zeit : 17:03:25 Version : 1.0
EINSTELLUNGEN
------------­Identif.Nummer : 037 Kennwort : Aus Einheit : Celsius Alternieren : Nein

Alternierende Messungen

GLP
KANAL 01
-------­Thermoelement : Type K Minimum (°C) : 11.7 um : 12:18:58, 20/10/2005 Maximum (°C) : 63.2 um : 16:10:30, 20/10/2005 Alarm : Aus
KALIBRIERUNG 01
--------------­Datum : 20/10/2005 Zeit : 11:41:15 Methode : Manuell Type : 1 Punkt Temperatur 1 (°C) : 21.7 Offset (°C) : 0.2
KANAL 02
---------­Thermoelement : Type K Minimum (°C) : 21.1 um : 08:17:42, 18/10/2005 Maximum (°C) : 24.2 um : 16:57:41, 17/10/2005 Alarm : Aus
KALIBRIERUNG 02
--------------­Datum : 20/10/2005 Zeit : 11:55:43 Methode : Automatisch Type : 2 Punkte Temperatur 1 (°C) : 21.4 Temperatur 2 (°C) : 113.7 Steilh. (d°C/°C) : 0.0055 Offset (°C) : -1.2
T871 • T872 22
Page 26
T871 • T872 24

Datenverarbeitung

1. Wählen Sie das Menü mit MODE.
2. Wählen Sie [SPEICHER] und drücken Sie CAL.
Daten speichern:
1. Wählen Sie [SPEICHERN] und drücken Sie CAL.
2. Wählen Sie [ACTIVIEREN] und drücken Sie CAL.
3. Wählen Sie JA oder NEIN und drücken Sie CAL.
4. Wählen Sie [INTERVALL] und drücken Sie CAL.
5. Wählen Sie das erwünschte Zeitintervall zwischen den Speicherungen (oder MANUELL) und drücken Sie CAL.
6. Wählen Sie [ALARM] und drücken Sie CAL.
7. Wählen Sie das erwünschte Zeitintervall zwischen den Speicherungen (oder MANUELL), während einer Alarm, und drücken Sie CAL.
8. Wählen Sie [ANZAHL] und drücken Sie CAL.
9. Wählen Sie die erwünschte Anzahl zu speichern Daten und drücken Sie CAL.
10. Drücken Sie MODE um mit die Messungen weiterzugehen. Im Fall einer
manuellen Datenverarbeitung drücken Sie die STORE-Taste, um jede folgende Messung zu speichern. Inzwischen wird die Speichernummer angezeigt, z.B. [#00027].
Die gespeicherten Werte anzeigen:
1. Wählen Sie [AUSLESEN] und drücken Sie CAL.
2. Wählen Sie [TABELLE] oder [DRUCKEN] um die gespeicherten Daten vorzuzeigen
oder auszudrucken, und drücken Sie CAL. Verfolgen Sie die Anweisungen auf dem Schirm.
3. Wenn Sie [TABELLE] gewählt haben, drücken Sie CAL um die Optionen zu zeigen.
4. Wählen Sie [LOG#] und drücken Sie CAL. Wählen Sie die nummer der erste zu zeigen Linie und drücken Sie CAL.
5. Wählen Sie [ZEIGEN] und drücken Sie CAL. Wählen Sie [Log#] (Nummern) oder [Datum] um zu zeigen und drücken Sie CAL.

RS232

Daten löschen:
1. Wählen Sie [LÖSCHEN] und drücken Sie CAL. Verfolgen Sie die Anweisungen auf
dem Schirm.
1. Wählen Sie das Menü mit MODE.
2. Wählen Sie [RS232] und drücken Sie CAL.
3. Wählen Sie [BAUDRATE] und drücken Sie CAL.
4. Wählen Sie die erwünschte Baud-rate und drücken Sie CAL.
5. Wählen Sie [INTERVALL] und drücken Sie CAL.
6. Wählen Sie das erwünschte Zeitintervall zwischen den gesendeten Daten und
drücken Sie CAL. Auf Null einstellen, wenn das automatische Ausdrucken nicht erwünscht.
7. Wählen Sie [ALARM] und drücken Sie CAL.
8. Wählen Sie das erwünschte Zeitintervall, während einer Alarm, zwischen den
gesendeten Daten und drücken Sie CAL. Auf Null einstellen, wenn das auto­matische Ausdrucken nicht erwünscht.
9. Wählen Sie [IDENTIF. Nr.] und drücken Sie CAL.
10. Wählen Sie eine Identikationsnummer für den gesendeten Daten und drücken Sie CAL.
23 T871 • T872
Page 27
T871 • T872 24
Page 28
Specifications T871 TEMPERATURE
INPUTS
CALIBRATION GLP Protocol DISPLAY
RECORDER Output 0...2 V, programmable RS232
DATA-LOGGING
ALARM
SECURITY
POWER SUPPLY Mains 90...250 VAC DIMENSIONS WxDxH 26x18x9 cm WEIGHT Meter 1 kg
Range, Type J -200...900°C (-328...1652°F) Range, Type K -200...1370°C (-328...2498°F) Range, Type T -200...600°C (-328...1112°F) Range, Type E 0...1000°C (32...1832°F) Resolution
Accuracy 0.5% ±0.5°C (±1°F) RJC Error 0.05°C/°C Calibration 1...2 points Channels 16
LCD 128x64 pixels Alternating Hold Function Selectable Resolution Real Time Clock Languages EN, NL, FR, DE
Baud Rate 300...19200 b/s Computer bi-directional Printer Values 18000 + date/time Manual Timed Interval 4...9999 s Relay Output
Identification Number Password Protection
<1000°: 0.1°C (0.1°F) >999.9°: 1°C (1°F)
terminal blocks for 16 thermocouples
ü
ü ü ü ü
ü
ü ü
ü
solid state
12...250 VAC/ max. 0.5 A
ü ü
Specifications T872 TEMPERATURE
INPUTS
CALIBRATION GLP Protocol DISPLAY
RECORDER Output 0...2 V, programmable RS232
DATA-LOGGING
ALARM
SECURITY
POWER SUPPLY Mains 90...250 VAC DIMENSIONS WxDxH 26x18x9 cm WEIGHT Meter 1 kg
Range, Pt100 -200...850°C (-328...1562°F) Resolution 0.1°C (0.1°F) Accuracy 0.1% ±0.3°C (±0.5°F) Calibration 1...2 points Channels 12
terminal blocks for 12 Pt100 probes
LCD 128x64 pixels Alternating Hold Function Selectable Resolution Real Time Clock Languages EN, NL, FR, DE
Baud Rate 300...19200 b/s Computer bi-directional Printer Values 18000 + date/time Manual Timed Interval 4...9999 s Relay Output
Identification Number Password Protection
ü
ü ü ü ü
ü
ü ü
ü
solid state
12...250 VAC/ max. 0.5 A
ü ü
Page 29
DECLARATION OF CONFORMITY
We declare under our sole responsibility that the product
Thermometer
content of the type numbers
T871, T872
to which this declaration relates is in conformity
with the following standards
EN61010
LOW VOLTAGE DIRECTIVE 73/23/EEG
EN50081-1
EN50082-1
EN60555-2
EMC DIRECTIVE 89/336/EEG
Turnhout, October 17, 2005
on behalf of CONSORT nv
Page 30
WARRANTY CERTIFICATE
This instrument (excluding all accessories) is warranted against defective material and workmanship for a period of thirty-six (36) months from the date of shipment ex factory.
Accessories and breakable items such as electrodes are not warranted unless proven to be defective before shipment.
The original purchase order numbers, Consort invoice numbers and serial numbers of the products must be provided.
CONSORT will repair all defective equipment returned to it during the warranty period without charge (CIF Turnhout prepaid by sender), provided the equipment has been used under normal laboratory conditions and in accordance with the operating limitations and maintenance procedures described in the instruction manual and when not having been subject to accident, alteration, misuse or abuse.
If the products have been used with or have come into contact with uids, an MSDS (mate­rial safety data sheet) must be supplied prior to issuing a return authorisation.
A return authorisation must be obtained from CONSORT before returning any product for warranty repair on a freight prepaid basis!
Page 31
Page 32
Consort www.consort.be
Parklaan 36 • B-2300 Turnhout • Belgium Tel: (+32) (0)14 41 12 79 Fax: (+32) (0)14 42 91 79 Sales: [email protected]
Support: [email protected] Information: [email protected]
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
