CONEC D-SUB ST 25L Datasheet

CONEC

CONEC entwickelt und produziert in modernen Produktionsstätten mit Hightech-Technologie in zuverlässigen Produktions prozessen.

Die Vielfalt der CONECProduktpalette bietet zuver lässige und effektive Antworten auf alle Fragen der Verbindungstechnik, bei Geräteherstellern, Subunter nehmern und Kabelverarbeitern. CONEC ist in allen Industriebereichen zuhause.

USACANADA

CONEC

Die Zufriedenheit des Kunden hat für uns oberste Priorität.

Qualität wird bei uns von Anfang an durch das Total Quality Management umgesetzt. Daher werden unsere Kunden auch ständig in alle Prozesse mit einbezogen. Dazu zählen die permanente Information und Unterstützung von der Design-In Phase bis hin zum Serieneinsatz durch Muster, Datenblätter und Laborberichte. Basis hierfür ist die CONEC-Zertifizierung nach ISO/TS 16949:2002.

Hochmoderne Messgeräte und Prüfeinrichtungen erlauben es uns alle Anforderungen, die an ein Produkt gestellt werden, zu kontrollieren und durch ständige Verbesserungen sogar noch zu übertreffen. CONEC-Steckverbinder sind je nach Produktfamilie UL–CSA–VDE geprüft und zugelassen.

CONEC ist Ihr Spezialist für Entwicklung und Produktion von Sonderserien.

Flexibilität, Sicherheit und Schnelligkeit sind heute mehr denn je gefragt. CONEC erfüllt auch diese Anforderungen durch die zentrale Auftragsabwicklung und ein ausgefeiltes Qualitätssicherungssystem. Statistische Produktionsdatenerfassung sowie Lieferungen „just in time“ sind schon lange selbstverständlich. Zahlreiche bedeutende Industriekunden honorierten diese Leistungen mit dem Status des „bevorzugten Lieferanten“.

CONEC

Sie sind auf der Suche nach Anwendungsspeziﬁschen Lösungen? Katalog-Standardartikel helfen Ihnen nicht weiter? Die Realisierungszeit ist knapp bemessen?

CONEC schafft mit einem interdisziplinär arbeitenden Expertenteam für Sie neue Lösungen, z.B.:

Sondersteckverbinder nach Kundenspezifikation Kleinserien und Prototypenbau Filtersteckverbinder für höhere Spannungsfestigkeit Steckverbinder mit erhöhtem IP-Schutz für raue Umgebungen

Überlassen Sie uns Ihre Aufgabenstellung, wir liefern das Ergebnis.

CONEC

Produkt Linien

™

I O Connectors

Technology in connectors

I O Connectors

D-Sub Steckverbinder Standard, Combi und wasserdicht; D-Sub Hauben und D-Sub Zubehör; Filter D-Sub Steckverbinder Standard, Combi und wasserdicht; Filter Adapter; Filter Plates; RJ45-IP67 Industrial Ethernet Steckverbindersystem; USB 2.0-IP67 Steckverbindersystem; RJ45 Magnetic Modular Jacks

Senso r Ac tor Lin e

Fiber Opti c

Technology in connectors

Embedded Connectors

DIN 41617 Steckverbinder; DIN EN 60603-2 Steckverbinder; DIN 41651 Schneidklemm-Steckverbinder; CompactPCI Steckverbinder; AdvancedTCA-Steckverbinder; MicroTCA-Steckverbinder; PC104-, PC104+-Steckverbinder

™

Sensor Actor Line

M12x1 Steckverbinder umspritzt und frei konfektionierbar, Einbauflansche, Verteilersysteme, M12x1 Steckverbindersysteme für Hochtemperatur, Nahrungsmittelindustrie, Bussysteme; M8x1 Steckverbinder umspritzt; Steckverbinder 7

™

8“; Steckverbinder Rund24; Ventilstecker

Fiber Optic

Steckverbinder; Adapter; Hybrid Adapter; Outdoor Steckverbinder; Patchkabel

Koaxial Steckverbinder

SMA, SSMA, MMCX, TNC, N, MCX, Mixed Adapters und BNC Steckverbinder; D-Sub und DIN Koaxial Kontakte; D-Sub und DIN Hochstromkontakte

Index

Sektion 1

D-SUB Steckverbinder

Sektion 2

IP67 D-SUB Steckverbinder

Sektion 3

Filter D-SUB Steckverbinder

Sektion 4

Filter D-SUB Adapter

Sektion 5

IP67 Filter D-SUB Steckverbinder

Filter Platten

CONEC

Sektion 6

Combination D-SUB Steckverbinder

Sektion 7

IP67 Combination D-SUB Steckverbinder

Sektion 8

C-Filter Combination D-SUB Steckverbinder

Sektion 9

MicroTCA Steckverbinder

Sektion 10

D-SUB Hauben und Zubehör

Sektion 11

RJ45 Modular Jack mit Magnetic Filter

Sektion 12

RJ45–IP67 Industrial Ethernet Steckverbindersystem

Sektion 13

USB 2.0–IP67 Steckverbindersystem

Sektion 14

Verarbeitungswerkzeuge

Sektion 15

Artikelnummernverzeichnis

D - S U B S t e c k v e r b i n d e r

Sektion 1

D-Subminiatur Steckverbinder

Die CONEC D-Subminiatur Steckverbinder entsprechen in ihren Abmessungen der IEC 60807-2 (früher DIN 41652) bzw. MIL-C-24308. Die Kabel-Geräte-Stecker bestehen jeweils aus einer Stift- und Buchsenleiste und sind entsprechend der IEC-Empfehlung 48 B in fünf genormten Gehäusegrößen mit den Standard-Polzahlen 9-, 15-, 25-, 37- und 50-polig lieferbar. Dazu gibt es die High Density Serie, welche in den Polzahlen 15-, 26-, 44-, 62- und 78- polig lieferbar ist.

Angewendet wird der Stecker in der Steuer- und Regeltechnik sowie Telekommunikation. Die gedrehten Präzisionskontakte sind, jeweils nach Anforderung, über eine Nickel-Sperrschicht

hartvergoldet. Die Isolierkörper bestehen aus Poly-

ester GF, selbstverlöschend nach UL 94 V0

und können ebenfalls applikations-

spezifisch angepasst werden.

D - S U B S t e c k v e r b i n d e r

Das trapezförmige Gehäuse (Shell) dient als mechanischer Schutz, elektrische Abschirmung und gewährleistet sicheres Stecken. Die CONEC-Steckverbinder sind mit vielen auf dem Markt befindlichen Leisten kompatibel und austauschbar. Für die jeweilige Polzahl sind passende Gehäuse mit geradem und seitlichem Kabelausgang lieferbar. Ein umfangreiches Zubehörprogramm mit Schutzkappen, Gewindebolzen, Verriegelungen etc. rundet das Programm ab.

Sonderausführungen fragen Sie einfach an, wir helfen weiter.

1|1

D - S U B S t e c k v e r b i n d e r

Steckbedingungen

Schräglage zur Steckrichtung

Fangbereich senkrecht zur Steckrichtung

Fangbereich in Steckrichtung

Montageausschnitt

Hinterwandmontage Vorderwandmontage

1|2

Größe A ± 0,13 B ± 0,13

9 15 20.50 22.20 25.00 11.40 13.00 15 26 28.80 30.50 33.30 11.40 13.00 25 44 42.50 44.30 47.04 11.40 13.00 37 62 59.10 60.70 63.50 11.40 13.00 50 78 56.30 61.10 61.10 11.40 15.80

C ± 0,13 D ± 0,13

E ± 0,13

Technische Daten

D - S U B S t e c k v e r b i n d e r

Material und Ausführung

Isolierkörper

Kontakte

Kontaktoberﬂäche

Gehäuserahmen

Mechanische und elektrische Eigenschaften

Prüfspannung U eff

Betriebsspannung

Strombelastbarkeit

Durchgangswiderstand

Isolationswiderstand

D-Subminiature Standard 9-, 15-, 25-, 37- und 50- polig

Polyester GF UL94 V-0

CU-Legierung

Vergoldet über Nickel

Stahl verzinnt

125V ≈ 60V ≈

abhängig von der Isolationskoordination (siehe DIN VDE 0110

7,5A (UL)

5A (CSA,VDE) 3A (UL,VDE) 2,5A (CSA)

max. 10 mΩ vor Beanspruchung, ∆ R max. 10 mΩ nach Beanspruchung

Messing verzinnt Edelstahl

nach DIN 41652, Teil 2

D-Subminiature High Density 15-, 26-, 44-, 62- und 78- polig

1000V

≥ 5 G

Ω

IEC 664-1)

Luftstrecken und Kriechstrecken

Betriebstemperatur

Steck- und Ziehkräfte

Gütestufe

Technische Änderungen vorbehalten.

Kontakt – Kontakt ≥ 1,0 mm Kontakt – Masse ≥ 1,2 mm

- 55 °C to + 125 °C

9-pol. ≤ 30 N 15-pol ≤ 50 N 15-pol. ≤ 50 N 26-pol. ≤ 84 N 25-pol. ≤ 83 N 44-pol. ≤ 120 N 37-pol. ≤ 123 N 62-pol ≤ 70 N 50-pol. ≤ 167 N 78-pol. ≤ 200 N

A = Gütestufe 3 = 50 Steckzyklen B = Gütestufe 2 = 200 Steckzyklen C = Gütestufe 1 = 500 Steckzyklen

≥ 0,6 mm

1|3

D - S U B S t e c k v e r b i n d e r

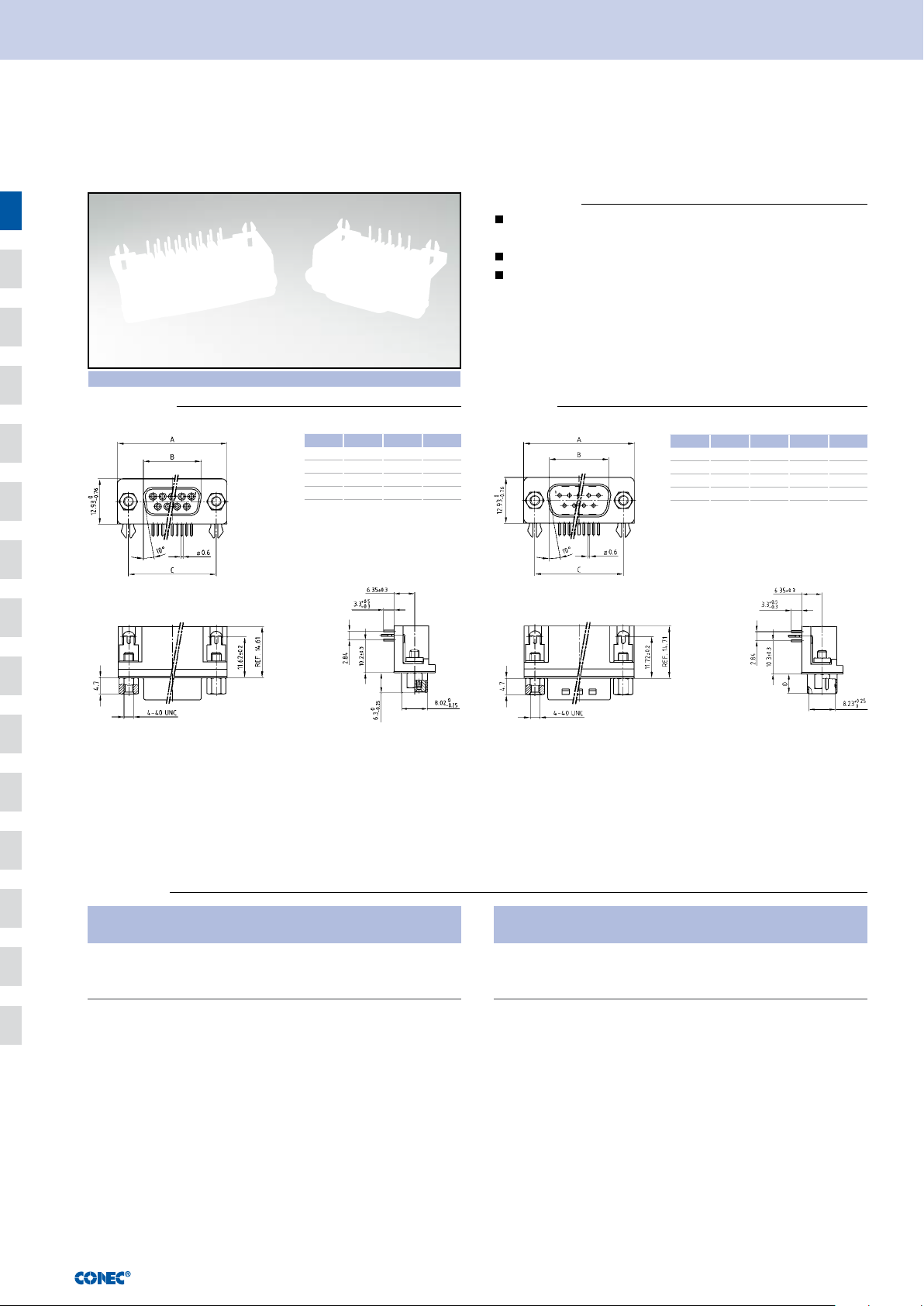

PCB-Layout D-SUB Standard

Lötstift gerade – Stift- und Buchsenleiste

9 pos.

15 pos.

37 pos.

25 pos.

50 pos.

1|4

PCB-Layout Kat1kFUA (Ansicht: Bestückungsseite)

PCB-Layout D-SUB Standard

Lötstift gewinkelt – 7,19 mm – Buchsenleiste

D - S U B S t e c k v e r b i n d e r

9 pos.

15 pos.

37 pos.

25 pos.

PCB-Layout Kat1kGEA (Ansicht: Bestückungsseite)

50 pos.

1|5

D - S U B S t e c k v e r b i n d e r

PCB-Layout D-SUB Standard

Lötstift gewinkelt – 7,19 mm – Stiftleiste

9 pos.

15 pos.

37 pos.

25 pos.

50 pos.

1|6

PCB-Layout Kat1kGFA (Ansicht: Bestückungsseite)

PCB-Layout D-SUB Standard

Lötstift gewinkelt – 9,4 mm – Buchsenleiste

D - S U B S t e c k v e r b i n d e r

9 pos.

15 pos.

37 pos.

25 pos.

50 pos.

PCB-Layout Kat1kGGA (Ansicht: Bestückungsseite)

1|7

D - S U B S t e c k v e r b i n d e r

PCB-Layout D-SUB Standard

Lötstift gewinkelt – 9,4 mm – Stiftleiste

9 pos.

15 pos.

37 pos.

25 pos.

50 pos.

1|8

PCB-Layout Kat1kGHA (Ansicht: Bestückungsseite)

PCB-Layout D-SUB Standard

Lötstift gewinkelt – 14,19 mm – Metallwinkel – Buchsenleiste

D - S U B S t e c k v e r b i n d e r

9 pos.

25 pos.

15 pos. 37 pos.

PCB-Layout Kat1kGIA (Ansicht: Bestückungsseite)

1|9

D - S U B S t e c k v e r b i n d e r

PCB-Layout – D-SUB Standard

Lötstift gewinkelt – 14,19 mm – Metallwinkel – Stiftleiste

9 pos.

15 pos. 37 pos.

25 pos.

1|10

PCB-Layout Kat1kGJA (Ansicht: Bestückungsseite)

D - S U B S t e c k v e r b i n d e r

PCB-Layout D-SUB Standard

Lötstift gewinkelt – 14,19 mm – Kunststoffwinkel – Buchsenleiste

9 pos.

15 pos. 37 pos.

25 pos.

PCB-Layout Kat1kGKA (Ansicht: Bestückungsseite)

1|11

D - S U B S t e c k v e r b i n d e r

PCB-Layout D-SUB Standard

Lötstift gewinkelt – 14,19 mm – Kunststoffwinkel – Stiftleiste

9 pos.

15 pos. 37 pos.

25 pos.

1|12

PCB-Layout Kat1kGLA (Ansicht: Bestückungsseite)

PCB-Layout D-SUB Standard

Dual Port – Ausführung Stiftleiste unten

D - S U B S t e c k v e r b i n d e r

2x9 pos.

2x15 pos. 2x37 pos.

2x25 pos.

PCB-Layout Kat1iU5A (Ansicht: Bestückungsseite)

1|13

D - S U B S t e c k v e r b i n d e r

PCB-Layout D-SUB Standard

Dual Port – Ausführung Buchsenleiste unten

2x9 pos.

2x15 pos. 2x37 pos.

2x25 pos.

1|14

PCB-Layout Kat1iU6A (Ansicht: Bestückungsseite)

PCB-Layout D-SUB High Density

Lötstift gerade – Buchsenleiste

D - S U B S t e c k v e r b i n d e r

15 pos.

26 pos.

62 pos.

78 pos.

44 pos.

PCB-Layout Kat1iT9A (Ansicht: Bestückungsseite)

1|15

D - S U B S t e c k v e r b i n d e r

PCB-Layout D-SUB High Density

Lötstift gerade – Stiftleiste

15 pos.

26 pos.

62 pos.

78 pos.

44 pos.

PCB-Layout Kat1iU0A (Ansicht: Bestückungsseite)

1|16

PCB-Layout D-SUB High Density

Lötstift gewinkelt – 7,98 mm – Buchsenleiste

D - S U B S t e c k v e r b i n d e r

15 pos.

26 pos.

62 pos.

78 pos.

44 pos.

PCB-Layout Kat1iU1A (Ansicht: Bestückungsseite)

1|17

D - S U B S t e c k v e r b i n d e r

PCB-Layout D-SUB High Density

Lötstift gewinkelt – 7,98 mm – Stiftleiste

15 pos.

26 pos.

62 pos.

78 pos.

44 pos.

PCB-Layout Kat1iU2A (Ansicht: Bestückungsseite)

1|18

Lötparameter

D - S U B S t e c k v e r b i n d e r

Steckverbinder Typ

Filter D-SUB 100°C 30s 260°C 5s

Combo D-SUB Filter 120°C 120s 260°C 5s

IP67 Filter D-SUB 100°C 30s 240°C 5s

IP67 Combo D-SUB 120°C 120s 240°C 5s

IP67 D-SUB 120°C 120s 240°C 5s

IP67 D-SUB Solid Body Typ 150°C 180s 265°C 8s

Filter RJ45 Magnetic Mod. Jack 150°C 180s 265°C 8s

Filter-Platten 150°C 180s 265°C 8s

Empfohlene Lötparameter für CONEC-Steckverbinder im Wellenlötverfahren.

Vorheizen Lötparameter

Temperatur (max.) Zeit (max.) max. Lötbadtemperatur max. Benetzungsdauer

1|19

D - S U B S t e c k v e r b i n d e r

D-SUB Standard

Lötkelch – gestanzte Kontakte – für Kabel bis AWG 20

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste

Beschreibung

geeignet für Kabel bis AWG 20 Montageart:

- mit Durchgangsloch Ø 3 mm

Gütestufe 3 (andere Gütestufen auf Anfrage) Gehäuse: Stahl verzinnt

Stiftleiste

No. of pos. A -0.76 B -0.25 C

09 31.19 16.46 25.00

15 39.52 24.79 33.30

25 53.42 38.50 47.04

37 69.70 54.96 63.50

50 67.31 52.55 61.10

+ 0.12

+ 0.15

- 0.10

± 0.13

+ 0.14

- 0.11

Montageart: Durchgangsloch Montageart: Durchgangsloch

Dim. in (_ _) = 50-pol.

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Durchgangsloch 302 A 10019 X 15 Durchgangsloch 302 A 10029 X 25 Durchgangsloch 302 A 10059 X 37 Durchgangsloch 302 A 10069 X 50 Durchgangsloch 302 A 10079 X

Stiftleiste

Polzahl Montageart Bestellnummer

09 Durchgangsloch 301 A 10019 X 15 Durchgangsloch 301 A 10029 X 25 Durchgangsloch 301 A 10059 X 37 Durchgangsloch 301 A 10069 X 50 Durchgangsloch 301 A 10079 X

No. of pos. A -0.76 B +0.25 C D -0.3

09 31.19 16.79 25.00

15 39.52 25.12 33.30

25 53.42 38.84 47.04

37 69.70 55.30 63.50

50 67.31 52.68 61.10

Dim. in (_ _) = 50-pol.

+ 0.12

6.12

+ 0.15

6.12

- 0.10

± 0.13

5.99

± 0.13

5.99

+0.14

5.99

- 0.11

1|20

D-SUB Standard

Lötkelch – gedrehte Kontakte – für Kabel bis AWG 20

Beschreibung

geeignet für Kabel bis AWG 20 Montagearten:

- mit Durchgangsloch Ø 3 mm

- mit Innengewinde M3 oder 4-40 UNC

Gütestufe 3 (auch in Gütestufe 1 lieferbar) Gehäuse: Stahl verzinnt, optional Messing verzinnt oder Edelstahl

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste Stiftleiste

D - S U B S t e c k v e r b i n d e r

No. of pos. A -0.76 B -0.25 C

09 31.19 16.46 25.00

15 39.52 24.79 33.30

25 53.42 38.50 47.04

37 69.70 54.96 63.50

50 67.31 52.55 61.10

+ 0.12

+ 0.15

- 0.10

± 0.13

+ 0.14

- 0.11

Montageart: Durchgangsloch Montageart: Durchgangsloch

Montageart: Innengewinde

Dim. in (_ _) = 50-pol.

Montageart: Innengewinde

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Durchgangsloch 164 A 10019 X 15 Durchgangsloch 164 A 10029 X 25 Durchgangsloch 164 A 10039 X 37 Durchgangsloch 164 A 10049 X 50 Durchgangsloch 164 A 10059 X 09 Innengewinde 4-40 UNC 164 A 10219 X 15 Innengewinde 4-40 UNC 164 A 10229 X 25 Innengewinde 4-40 UNC 164 A 10239 X 37 Innengewinde 4-40 UNC 164 A 10249 X 50 Innengewinde 4-40 UNC 164 A 10259 X 09 Innengewinde M3 164 A 10269 X 15 Innengewinde M3 164 A 10279 X 25 Innengewinde M3 164 A 10289 X 37 Innengewinde M3 164 A 10299 X 50 Innengewinde M3 164 A 10309 X

Stiftleiste

Polzahl Montageart Bestellnummer

09 Durchgangsloch 163 A 11069 X 15 Durchgangsloch 163 A 11079 X 25 Durchgangsloch 163 A 11089 X 37 Durchgangsloch 163 A 11099 X 50 Durchgangsloch 163 A 11109 X 09 Innengewinde 4-40 UNC 163 A 11269 X 15 Innengewinde 4-40 UNC 163 A 11279 X 25 Innengewinde 4-40 UNC 163 A 11289 X 37 Innengewinde 4-40 UNC 163 A 11299 X 50 Innengewinde 4-40 UNC 163 A 11309 X 09 Innengewinde M3 163 A 11319 X 15 Innengewinde M3 163 A 11329 X 25 Innengewinde M3 163 A 11339 X 37 Innengewinde M3 163 A 11349 X 50 Innengewinde M3 163 A 11359 X

No. of pos. A -0.76 B +0.25 C D -0.3

09 31.19 16.79 25.00

15 39.52 25.12 33.30

25 53.42 38.84 47.04

37 69.70 55.30 63.50

50 67.31 52.68 61.10

Dim. in (_ _) = 50-pol.

+ 0.12

6.12

+ 0.15

6.12

- 0.10

± 0.13

5.99

± 0.13

5.99

+0.14

5.99

- 0.11

1|21

D - S U B S t e c k v e r b i n d e r

D-SUB Standard

Lötstift – gerade – gestanzte Kontakte

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste Stiftleiste

Beschreibung

Montagearten:

- mit Durchgangsloch Ø 3 mm

- mit Innengewinde 4-40 UNC

- mit Abstandsbolzen 4-40 UNC

- mit Abstandsbolzen-Clip 4-40 UNC

- mit Abstandsbolzen-Clip und Bolzen 4-40 UNC

Gütestufe 3 (andere Gütestufen auf Anfrage) Gehäuse: Stahl verzinnt

9- bis 37- polig 9- bis 37- polig

No. of pos. A B C D

09 30.80 16.30 25.00 19.20

15 39.20 24.60 33.30 27.70

25 53.10 38.30 47.04 41.10

37 69.40 54.80 63.50 57.30

50- polig 50- polig

No. of pos. A B C D

09 30.80 16.92 25.00 19.20

15 39.20 25.25 33.30 27.70

25 53.10 38.96 47.04 41.10

37 69.40 55.42 63.50 57.30

1|22

D-SUB Standard – Montagearten

Lötstift – gerade – gestanzte Kontakte

Bestelldaten

D - S U B S t e c k v e r b i n d e r

4-40 UNC

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Durchgangsloch DLS 1XS4AD01 X 15 Durchgangsloch DLS 2XS4AD01 X 25 Durchgangsloch DLS 3XS4AD01 X 37 Durchgangsloch DLS 4XS4AD01 X 50 Durchgangsloch DLS 5XS4AD01 X

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Innengewinde 4-40 UNC DLS 1XS4AG06 X 15 Innengewinde 4-40 UNC DLS 2XS4AG06 X 25 Innengewinde 4-40 UNC DLS 3XS4AG06 X 37 Innengewinde 4-40 UNC DLS 4XS4AG06 X 50 Innengewinde 4-40 UNC DLS 5XS4AG06 X

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Abstandsbolzen 4-40 UNC DLS 1XS4AA37 X 15 Abstandsbolzen 4-40 UNC DLS 2XS4AA37 X 25 Abstandsbolzen 4-40 UNC DLS 3XS4AA37 X 37 Abstandsbolzen 4-40 UNC DLS 4XS4AA37 X 50 Abstandsbolzen 4-40 UNC DLS 5XS4AA37 X

Stiftleiste

Polzahl Montageart Bestellnummer

09 Durchgangsloch DLS 1XP4AD01 X 15 Durchgangsloch DLS 2XP4AD01 X 25 Durchgangsloch DLS 3XP4AD01 X 37 Durchgangsloch DLS 4XP4AD01 X 50 Durchgangsloch DLS 5XP4AD01 X

Stiftleiste

Polzahl Montageart Bestellnummer

09 Innengewinde 4-40 UNC DLS 1XP4AG06 X 15 Innengewinde 4-40 UNC DLS 2XP4AG06 X 25 Innengewinde 4-40 UNC DLS 3XP4AG06 X 37 Innengewinde 4-40 UNC DLS 4XP4AG06 X 50 Innengewinde 4-40 UNC DLS 5XP4AG06 X

Stiftleiste

Polzahl Montageart Bestellnummer

09 Abstandsbolzen 4-40 UNC DLS 1XP4AA37 X 15 Abstandsbolzen 4-40 UNC DLS 2XP4AA37 X 25 Abstandsbolzen 4-40 UNC DLS 3XP4AA37 X 37 Abstandsbolzen 4-40 UNC DLS 4XP4AA37 X 50 Abstandsbolzen 4-40 UNC DLS 5XP4AA37 X

4-40 UNC

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Abstandsbolzen-Clip 4-40 UNC DLS 1XS4AA35 X 15 Abstandsbolzen-Clip 4-40 UNC DLS 2XS4AA35 X 25 Abstandsbolzen-Clip 4-40 UNC DLS 3XS4AA35 X 37 Abstandsbolzen-Clip 4-40 UNC DLS 4XS4AA35 X 50 Abstandsbolzen-Clip 4-40 UNC DLS 5XS4AA35 X

Buchsenleiste

Polzahl Montageart Bestellnummer

Abstandsbolzen-Clip Bolzen 4-40 UNC

Abstandsbolzen-Clip für Lochdurchmesser 3,2 ± 0,10 mm und Leiterplattenstärke 1,6 mm

DLS 1XS4AA39 X DLS 2XS4AA39 X DLS 3XS4AA39 X DLS 4XS4AA39 X DLS 5XS4AA39 X

Stiftleiste

Polzahl Montageart Bestellnummer

09 Abstandsbolzen-Clip 4-40 UNC DLS 1XP4AA35 X 15 Abstandsbolzen-Clip 4-40 UNC DLS 2XP4AA35 X 25 Abstandsbolzen-Clip 4-40 UNC DLS 3XP4AA35 X 37 Abstandsbolzen-Clip 4-40 UNC DLS 4XP4AA35 X 50 Abstandsbolzen-Clip 4-40 UNC DLS 5XP4AA35 X

Stiftleiste

Polzahl Montageart Bestellnummer

Abstandsbolzen-Clip

Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC

DLS 1XP4AA39 X DLS 2XP4AA39 X DLS 3XP4AA39 X DLS 4XP4AA39 X DLS 5XP4AA39 X

1|23

D - S U B S t e c k v e r b i n d e r

D-SUB Standard

Lötstift – gerade – gedrehte Kontakte

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste Stiftleiste

Beschreibung

Montagearten:

- mit Durchgangsloch Ø 3 mm

- mit Innengewinde 4-40 UNC oder M3

- mit Abstandsbolzen 4-40 UNC oder M3

- mit Abstandsbolzen und Bolzen 4-40 UNC oder M3

- mit Abstandsbolzen M3 und Bolzen 4-40 UNC

- mit Abstandsbolzen-Clip 4-40 UNC oder M3

- mit Abstandsbolzen-Clip und Bolzen 4-40 UNC oder M3

Gütestufe 3 (auch in Gütestufe 1 lieferbar) Gehäuse: Stahl verzinnt, optional Messing verzinnt oder Edelstahl

Bestelldaten

No. of pos. A -0.76 B -0.25 C

09 31.19 16.46 25.00

15 39.52 24.79 33.30

25 53.42 38.50 47.04

37 69.70 54.96 63.50

50 67.31 52.55 61.10

+ 0.12

+ 0.15

- 0.10

± 0.13

+ 0.14

- 0.11

No. of pos. A -0.76 B +0.25 C D -0.3

09 31.19 16.79 25.00

15 39.52 25.12 33.30

25 53.42 38.84 47.04

37 69.70 55.30 63.50

50 67.31 52.68 61.10

PCB-Layout: Kat1kFUA PCB-Layout: Kat1kFUA

Dim. in (_ _) = 50-pol.

+ 0.12

6.12

+ 0.15

6.12

- 0.10

± 0.13

5.99

± 0.13

5.99

+0.14

5.99

- 0.11

1|24

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Durchgangsloch 164 A 10069 X

15 Durchgangsloch 164 A 10079 X 25 Durchgangsloch 164 A 10089 X 37 Durchgangsloch 164 A 10099 X 50 Durchgangsloch 164 A 10109 X

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Innengewinde 4-40 UNC 164 A 10319 X 15 Innengewinde 4-40 UNC 164 A 10329 X 25 Innengewinde 4-40 UNC 164 A 10339 X 37 Innengewinde 4-40 UNC 164 A 10349 X 50 Innengewinde 4-40 UNC 164 A 10359 X 09 Innengewinde M3 164 A 10369 X 15 Innengewinde M3 164 A 10379 X 25 Innengewinde M3 164 A 10389 X 37 Innengewinde M3 164 A 10399 X 50 Innengewinde M3 164 A 10409 X

Stiftleiste

Polzahl Montageart Bestellnummer

09 Durchgangsloch 163 A 11119 X 15 Durchgangsloch 163 A 11129 X 25 Durchgangsloch 163 A 11139 X 37 Durchgangsloch 163 A 11149 X 50 Durchgangsloch 163 A 11159 X

Stiftleiste

Polzahl Montageart Bestellnummer

09 Innengewinde 4-40 UNC 163 A 11369 X 15 Innengewinde 4-40 UNC 163 A 11379 X 25 Innengewinde 4-40 UNC 163 A 11389 X 37 Innengewinde 4-40 UNC 163 A 11399 X 50 Innengewinde 4-40 UNC 163 A 11409 X 09 Innengewinde M3 163 A 11419 X 15 Innengewinde M3 163 A 11429 X 25 Innengewinde M3 163 A 11439 X 37 Innengewinde M3 163 A 11449 X 50 Innengewinde M3 163 A 11459 X

D-SUB Standard – Montagearten

Lötstift – gerade – gedrehte Kontakte

Bestelldaten

D - S U B S t e c k v e r b i n d e r

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Abstandsbolzen 4-40 UNC 164 A 12029 X 15 Abstandsbolzen 4-40 UNC 164 A 12039 X 25 Abstandsbolzen 4-40 UNC 164 A 12049 X 37 Abstandsbolzen 4-40 UNC 164 A 12059 X 50 Abstandsbolzen 4-40 UNC 164 A 12069 X 09 Abstandsbolzen M3 164 A 12079 X 15 Abstandsbolzen M3 164 A 12089 X 25 Abstandsbolzen M3 164 A 12099 X 37 Abstandsbolzen M3 164 A 12109 X 50 Abstandsbolzen M3 164 A 12119 X

Buchsenleiste

Polzahl Montageart Bestellnummer

09 15 25 37 50 09 15 25 37 50

Abstandsbolzen Abstandsbolzen Abstandsbolzen Abstandsbolzen Abstandsbolzen Abstandsbolzen Abstandsbolzen Abstandsbolzen Abstandsbolzen Abstandsbolzen

Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen M3 Bolzen M3 Bolzen M3 Bolzen M3 Bolzen M3

164 A 12129 X 164 A 12139 X 164 A 12149 X 164 A 12159 X 164 A 12169 X 164 A 12179 X 164 A 12189 X 164 A 12199 X 164 A 12209 X 164 A 12219 X

Buchsenleiste

Polzahl Montageart Bestellnummer

Abstandsbolzen M3

Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC

164 A 12919 X 164 A 12929 X 164 A 12939 X 164 A 12949 X 164 A 12959 X

Stiftleiste

Polzahl Montageart Bestellnummer

09 Abstandsbolzen 4-40 UNC 163 A 13629 X 15 Abstandsbolzen 4-40 UNC 163 A 13639 X 25 Abstandsbolzen 4-40 UNC 163 A 13649 X 37 Abstandsbolzen 4-40 UNC 163 A 13659 X 50 Abstandsbolzen 4-40 UNC 163 A 13669 X 09 Abstandsbolzen M3 163 A 13679 X 15 Abstandsbolzen M3 163 A 13689 X 25 Abstandsbolzen M3 163 A 13699 X 37 Abstandsbolzen M3 163 A 13709 X 50 Abstandsbolzen M3 163 A 13719 X

Stiftleiste

Polzahl Montageart Bestellnummer

09 15 25 37 50 09 15 25 37 50

Abstandsbolzen Abstandsbolzen Abstandsbolzen Abstandsbolzen Abstandsbolzen Abstandsbolzen Abstandsbolzen Abstandsbolzen Abstandsbolzen Abstandsbolzen

Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen M3 Bolzen M3 Bolzen M3 Bolzen M3 Bolzen M3

163 A 13729 X 163 A 13739 X 163 A 13749 X 163 A 13759 X 163 A 13769 X 163 A 13779 X 163 A 13789 X 163 A 13799 X 163 A 13809 X 163 A 13819 X

Stiftleiste

Polzahl Montageart Bestellnummer

Abstandsbolzen M3

Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC

163 A 14439 X 163 A 14449 X 163 A 14459 X 163 A 14469 X 163 A 14479 X

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Abstandsbolzen-Clip 4-40 UNC 164 A 16569 X 15 Abstandsbolzen-Clip 4-40 UNC 164 A 16579 X 25 Abstandsbolzen-Clip 4-40 UNC 164 A 16589 X 37 Abstandsbolzen-Clip 4-40 UNC 164 A 16599 X 50 Abstandsbolzen-Clip 4-40 UNC 164 A 16609 X 09 Abstandsbolzen-Clip M3 164 A 16619 X 15 Abstandsbolzen-Clip M3 164 A 16629 X 25 Abstandsbolzen-Clip M3 164 A 16639 X 37 Abstandsbolzen-Clip M3 164 A 16649 X 50 Abstandsbolzen-Clip M3 164 A 16659 X

Buchsenleiste

Polzahl Montageart Bestellnummer

Abstandsbolzen-Clip

Abstandsbolzen-Clip für Lochdurchmesser 3,2 ± 0,10 mm und Leiterplattenstärke 1,6 mm

Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen M3 Bolzen M3 Bolzen M3 Bolzen M3 Bolzen M3

164 A 16669 X 164 A 16679 X 164 A 16689 X 164 A 16699 X 164 A 16709 X 164 A 16719 X 164 A 16729 X 164 A 16739 X 164 A 16749 X 164 A 16759 X

Stiftleiste

Polzahl Montageart Bestellnummer

09 Abstandsbolzen-Clip 4-40 UNC 163 A 16159 X 15 Abstandsbolzen-Clip 4-40 UNC 163 A 16169 X 25 Abstandsbolzen-Clip 4-40 UNC 163 A 16179 X 37 Abstandsbolzen-Clip 4-40 UNC 163 A 16189 X 50 Abstandsbolzen-Clip 4-40 UNC 163 A 16199 X 09 Abstandsbolzen-Clip M3 163 A 16209 X 15 Abstandsbolzen-Clip M3 163 A 16219 X 25 Abstandsbolzen-Clip M3 163 A 16229 X 37 Abstandsbolzen-Clip M3 163 A 16239 X 50 Abstandsbolzen-Clip M3 163 A 16249 X

Stiftleiste

Polzahl Montageart Bestellnummer

Abstandsbolzen-Clip

PCB-Layout: Kat1kFUA PCB-Layout: Kat1kFUA

Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen M3 Bolzen M3 Bolzen M3 Bolzen M3 Bolzen M3

163 A 16259 X 163 A 16269 X 163 A 16279 X 163 A 16289 X 163 A 16299 X 163 A 16309 X 163 A 16319 X 163 A 16329 X 163 A 16339 X 163 A 16349 X

1|25

D - S U B S t e c k v e r b i n d e r

D-SUB Standard

Einpressstift – gerade – gedrehte Kontakte

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste

Beschreibung

Montagearten:

mit Abstandsbolzen 4-40 UNC oder M3

für Endlochdurchmesser 1,0

+ 0,09mm

- 0,06mm

Details siehe Produktzeichnung

Gütestufe 3 (auch in Gütestufe 1 lieferbar) Gehäuse: Stahl verzinnt, optional Messing verzinnt oder Edelstahl Einpresswerkzeug separat bestellbar

Stiftleiste

No. of pos. A -0.76 B -0.25 C

09 31.19 16.46 25.00

15 39.52 24.79 33.30

25 53.42 38.50 47.04

37 69.70 54.96 63.50

9-37- polig

50- polig

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Abstandsbolzen 4-40 UNC DSS 1XSFAA49 X

15 Abstandsbolzen 4-40 UNC DSS 2XSFAA49 X 25 Abstandsbolzen 4-40 UNC DSS 3XSFAA49 X 37 Abstandsbolzen 4-40 UNC DSS 4XSFAA49 X 50 Abstandsbolzen 4-40 UNC DSS 5XSFAA49 X 09 Abstandsbolzen M3 DSS 1XSFAA50 X

15 Abstandsbolzen M3 DSS 2XSFAA50 X 25 Abstandsbolzen M3 DSS 3XSFAA50 X 37 Abstandsbolzen M3 DSS 4XSFAA50 X 50 Abstandsbolzen M3 DSS 5XSFAA50 X

+ 0.12

+ 0.15

- 0.10

± 0.13

No. of pos. A -0.76 B +0.25 C D -0.3

09 31.19 16.79 25.00

15 39.52 25.12 33.30

25 53.42 38.84 47.04

37 69.70 55.30 63.50

+ 0.12

+ 0.15

- 0.10

± 0.13

9-37- polig

50- polig

Stiftleiste

Polzahl Montageart Bestellnummer

09 Abstandsbolzen 4-40 UNC DSS 1XPFAA49 X 15 Abstandsbolzen 4-40 UNC DSS 2XPFAA49 X 25 Abstandsbolzen 4-40 UNC DSS 3XPFAA49 X 37 Abstandsbolzen 4-40 UNC DSS 4XPFAA49 X 50 Abstandsbolzen 4-40 UNC DSS 5XPFAA49 X 09 Abstandsbolzen M3 DSS 1XPFAA50 X 15 Abstandsbolzen M3 DSS 2XPFAA50 X 25 Abstandsbolzen M3 DSS 3XPFAA50 X 37 Abstandsbolzen M3 DSS 4XPFAA50 X 50 Abstandsbolzen M3 DSS 5XPFAA50 X

6.12

5.99

1|26

D-SUB Standard

Einpressstift – gerade – gedrehte Kontakte – Einpressbolzen

Beschreibung

Montagearten:

mit Einpressbolzen 4-40 UNC oder M3

für Endlochdurchmesser 1,0

Details siehe Produktzeichnung

Gütestufe 3 (auch in Gütestufe 1 lieferbar) Gehäuse: Stahl verzinnt, optional Messing verzinnt oder Edelstahl Einpresswerkzeug separat bestellbar

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste Stiftleiste

D - S U B S t e c k v e r b i n d e r

+ 0,09mm

- 0,06mm

No. of pos. A -0.76 B -0.25 C

09 31.19 16.46 25.00

15 39.52 24.79 33.30

25 53.42 38.50 47.04

37 69.70 54.96 63.50

9-37- polig

50- polig

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Einpressbolzen 4-40 UNC DSS 1XSFAA54 X 15 Einpressbolzen 4-40 UNC DSS 2XSFAA54 X 25 Einpressbolzen 4-40 UNC DSS 3XSFAA54 X 37 Einpressbolzen 4-40 UNC DSS 4XSFAA54 X 50 Einpressbolzen 4-40 UNC DSS 5XSFAA54 X 09 Einpressbolzen M3 DSS 1XSFAA53 X 15 Einpressbolzen M3 DSS 2XSFAA53 X 25 Einpressbolzen M3 DSS 3XSFAA53 X 37 Einpressbolzen M3 DSS 4XSFAA53 X 50 Einpressbolzen M3 DSS 5XSFAA53 X

Einpressbolzen für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm

+ 0.12

+ 0.15

- 0.10

± 0.13

No. of pos. A -0.76 B +0.25 C D -0.3

09 31.19 16.79 25.00

15 39.52 25.12 33.30

25 53.42 38.84 47.04

37 69.70 55.30 63.50

+ 0.12

+ 0.15

- 0.10

± 0.13

9-37- polig

50- polig

Stiftleiste

Polzahl Montageart Bestellnummer

09 Einpressbolzen 4-40 UNC DSS 1XPFAA54 X 15 Einpressbolzen 4-40 UNC DSS 2XPFAA54 X 25 Einpressbolzen 4-40 UNC DSS 3XPFAA54 X 37 Einpressbolzen 4-40 UNC DSS 4XPFAA54 X 50 Einpressbolzen 4-40 UNC DSS 5XPFAA54 X 09 Einpressbolzen M3 DSS 1XPFAA53 X 15 Einpressbolzen M3 DSS 2XPFAA53 X 25 Einpressbolzen M3 DSS 3XPFAA53 X 37 Einpressbolzen M3 DSS 4XPFAA53 X 50 Einpressbolzen M3 DSS 5XPFAA53 X

6.12

5.99

1|27

D - S U B S t e c k v e r b i n d e r

D-SUB Standard

Wire Wrap – gedrehte Kontakte

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste

Beschreibung

Montagearten:

- mit Durchgangsloch Ø 3 mm

- mit Innengewinde 4-40 UNC oder M3

Gütestufe 3 (auch in Gütestufe 1 lieferbar) Gehäuse: Stahl verzinnt, optional Messing verzinnt oder Edelstahl

Stiftleiste

No. of pos. A -0.76 B -0.25 C

09 31.19 16.46 25.00

15 39.52 24.79 33.30

25 53.42 38.50 47.04

37 69.70 54.96 63.50

50 67.31 52.55 61.10

+ 0.12

+ 0.15

- 0.10

± 0.13

+ 0.14

- 0.11

Montageart: Durchgangsloch Montageart: Durchgangsloch

Montageart: Innengewinde Montageart: Innengewinde

Dim. in (_ _) = 50-pol. Dim. in (_ _) = 50-pol.

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Durchgangsloch 164 A 10119 X 15 Durchgangsloch 164 A 10129 X 25 Durchgangsloch 164 A 10139 X 37 Durchgangsloch 164 A 10149 X 50 Durchgangsloch 164 A 10159 X 09 Innengewinde 4-40 UNC 164 A 10419 X 15 Innengewinde 4-40 UNC 164 A 10429 X 25 Innengewinde 4-40 UNC 164 A 10439 X 37 Innengewinde 4-40 UNC 164 A 10449 X 50 Innengewinde 4-40 UNC 164 A 10459 X 09 Innengewinde M3 164 A 10469 X 15 Innengewinde M3 164 A 10479 X 25 Innengewinde M3 164 A 10489 X 37 Innengewinde M3 164 A 10499 X 50 Innengewinde M3 164 A 10509 X

Stiftleiste

Polzahl Montageart Bestellnummer

09 Durchgangsloch 163 A 11169 X 15 Durchgangsloch 163 A 11179 X 25 Durchgangsloch 163 A 11189 X 37 Durchgangsloch 163 A 11199 X 50 Durchgangsloch 163 A 11209 X 09 Innengewinde 4-40 UNC 163 A 11469 X 15 Innengewinde 4-40 UNC 163 A 11479 X 25 Innengewinde 4-40 UNC 163 A 11489 X 37 Innengewinde 4-40 UNC 163 A 11499 X 50 Innengewinde 4-40 UNC 163 A 11509 X 09 Innengewinde M3 163 A 11519 X 15 Innengewinde M3 163 A 11529 X 25 Innengewinde M3 163 A 11539 X 37 Innengewinde M3 163 A 11549 X 50 Innengewinde M3 163 A 11559 X

No. of pos. A -0.76 B +0.25 C D -0.3

09 31.19 16.79 25.00

15 39.52 25.12 33.30

25 53.42 38.84 47.04

37 69.70 55.30 63.50

50 67.31 52.68 61.10

+ 0.12

6.12

+ 0.15

6.12

- 0.10

± 0.13

5.99

± 0.13

5.99

+0.14

5.99

- 0.11

1|28

D - S U B S t e c k v e r b i n d e r

D-SUB Standard

Crimp-Steckverbinder (ohne Kontakte) – für AWG 24-20 und AWG 28-24

Beschreibung

für gedrehte und gestanzte Kontakte AWG 24-20 und AWG 28-24 Montagearten:

- mit Durchgangsloch Ø 3 mm

- mit Innengewinde 4-40 UNC oder M3

Gehäuse: Stahl verzinnt, optional Messing verzinnt oder Edelstahl

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste Stiftleiste

No. of pos. A -0.76 B -0.25 C

09 31.19 16.46 25.00

15 39.52 24.79 33.30

25 53.42 38.50 47.04

37 69.70 54.96 63.50

50 67.31 52.55 61.10

+ 0.12

+ 0.15

- 0.10

± 0.13

+ 0.14

- 0.11

Montageart: Durchgangsloch Montageart: Durchgangsloch

Dim. in (_ _) = 50-pol. Dim. in (_ _) = 50-pol.

Montageart: Innengewinde Montageart: Innengewinde

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Durchgangsloch 164X 11769 X 15 Durchgangsloch 164X 11779 X 25 Durchgangsloch 164X 11789 X 37 Durchgangsloch 164X 11799 X 50 Durchgangsloch 164X 11809 X 09 Innengewinde 4-40 UNC DSS 1XSXXG04 X 15 Innengewinde 4-40 UNC DSS 2XSXXG04 X 25 Innengewinde 4-40 UNC DSS 3XSXXG04 X 37 Innengewinde 4-40 UNC DSS 4XSXXG04 X 50 Innengewinde 4-40 UNC DSS 5XSXXG04 X 09 Innengewinde M3 DSS 1XSXXG03 X 15 Innengewinde M3 DSS 2XSXXG03 X 25 Innengewinde M3 DSS 3XSXXG03 X 37 Innengewinde M3 DSS 4XSXXG03 X 50 Innengewinde M3 DSS 5XSXXG03 X

Stiftleiste

Polzahl Montageart Bestellnummer

09 Durchgangsloch 163X 10019 X 15 Durchgangsloch 163X 10029 X 25 Durchgangsloch 163X 10039 X 37 Durchgangsloch 163X 10049 X 50 Durchgangsloch 163X 10059 X 09 Innengewinde 4-40 UNC DSS 1XPXXG04 X 15 Innengewinde 4-40 UNC DSS 2XPXXG04 X 25 Innengewinde 4-40 UNC DSS 3XPXXG04 X 37 Innengewinde 4-40 UNC DSS 4XPXXG04 X 50 Innengewinde 4-40 UNC DSS 5XPXXG04 X 09 Innengewinde M3 DSS 1XPXXG03 X 15 Innengewinde M3 DSS 2XPXXG03 X 25 Innengewinde M3 DSS 3XPXXG03 X 37 Innengewinde M3 DSS 4XPXXG03 X 50 Innengewinde M3 DSS 5XPXXG03 X

No. of pos. A -0.76 B +0.25 C D -0.3

09 31.19 16.79 25.00

15 39.52 25.12 33.30

25 53.42 38.84 47.04

37 69.70 55.30 63.50

50 67.31 52.68 61.10

+ 0.12

6.12

+ 0.15

6.12

- 0.10

± 0.13

5.99

± 0.13

5.99

+0.14

5.99

- 0.11

1|29

D - S U B S t e c k v e r b i n d e r

D-SUB Standard

Crimp-Kontakte – gedreht oder gestanzt – für Kabel AWG 24-20 und AWG 28-24

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenkontakt Stiftkontakt

Beschreibung

für Kabel AWG 24-20 und AWG 28-24 gestanzte Kontakte auf Rolle mit 500 oder 10.000 Kontakten gedrehte und gestanzte Einzelkontakte im Polybeutel (500 Stück) Gütestufe 3 (auch in Gütestufe 1 lieferbar)

AWG A +0.02

24-20 Ø 1.12

28-24 Ø 0.64

gestanzter Kontakt gedrehter Kontakt

Technische Daten

Kontaktmaterial gedrehte Kontakte Messing Kontaktmaterial gestanzte Kontakte Phosphorbronze Kontaktoberfläche gedrehte Kontakte hartvergoldet über Ni Kontaktoberfläche gestanzte Kontakte selektiv vergoldet Temperaturbereich -55°C bis +125°C Nennstrom für AWG 24-20 7,5A Nennstrom für AWG 28-24 5A Kontaktwiderstand ≤ 10 mΩ

Bestelldaten

Buchsenkontakte

Kontakttyp Bestellnummer

gestanzt, AWG 24-20, große Rolle links gerollt (10.000) 162 A 11819 X gestanzt, AWG 24-20, große Rolle rechts gerollt (10.000) 162 A 11829 X gestanzt, AWG 24-20, kleine Rolle links gerollt (500) 162 A 11839 X gestanzt, AWG 24-20, Einzelkontakte (500) 162 A 11849 X gedreht, AWG 24-20, Einzelkontakte (500) 162 A 18709 X gestanzt, AWG 28-24, große Rolle links gerollt (10.000) 162 A 11859 X gestanzt, AWG 28-24, große Rolle rechts gerollt (10.000) 162 A 11869 X gestanzt, AWG 28-24, kleine Rolle links gerollt (500) 162 A 11879 X gestanzt, AWG 28-24, Einzelkontakte (500) 162 A 11889 X gedreht, AWG 28-24, Einzelkontakte (500) 162 A 18719 X

AWG A +0.02

24-20 Ø 1.12

28-24 Ø 0.64

gestanzter Kontakt gedrehter Kontakt

Stiftkontakte

Kontakttyp Bestellnummer

gestanzt, AWG 24-20, große Rolle links gerollt (10.000) 161 A 13369 X gestanzt, AWG 24-20, große Rolle rechts gerollt (10.000) 161 A 13379 X gestanzt, AWG 24-20, kleine Rolle links gerollt (500) 161 A 13389 X gestanzt, AWG 24-20, Einzelkontakte (500) 161 A 13399 X gedreht, AWG 24-20, Einzelkontakte (500) 161 A 18299 X gestanzt, AWG 28-24, große Rolle links gerollt (10.000) 161 A 13409 X gestanzt, AWG 28-24, große Rolle rechts gerollt (10.000) 161 A 13419 X gestanzt, AWG 28-24, kleine Rolle links gerollt (500) 161 A 13429 X gestanzt, AWG 28-24, Einzelkontakte (500) 161 A 13439 X gedreht, AWG 28-24, Einzelkontakte (500) 161 A 18309 X

1|30

D - S U B S t e c k v e r b i n d e r

D-SUB Standard

Schneidklemm für Flachbandkabel – gestanzte Kontakte – für Kabel AWG 26-28

Beschreibung

für Flachbandkabel AWG 26-28 Montagearten:

mit Durchgangsloch Ø 3 mm

Steckverbinder einschließlich Zugentlastung Gütestufe 3 (andere Gütestufen auf Anfrage) Gehäuse: Stahl verzinnt

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste Stiftleiste

No. of pos. A ±0.25 B ±0.25 C ±0.13 D ±0.25

09 30.80 16.46 25.00 16.10

15 39.10 24.79 33.30 24.00

25 53.09 38.50 47.04 38.14

37 69.40 54.96 63.50 54.60

Oberteil verpresst mit Zugentlastung

Zugentlastung Zugentlastung

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Durchgangsloch 302 A 10089 X 15 Durchgangsloch 302 A 10099 X 25 Durchgangsloch 302 A 10109 X 37 Durchgangsloch 302 A 10119 X

Stiftleiste

Polzahl Montageart Bestellnummer

09 Durchgangsloch 301 A 10089 X 15 Durchgangsloch 301 A 10099 X 25 Durchgangsloch 301 A 10109 X 37 Durchgangsloch 301 A 10119 X

No. of pos. A ±0.25 B ±0.25 C ±0.13 D ±0.25

09 30.80 16.79 25.00 16.10

15 39.10 25.12 33.30 24.00

25 53.09 83.84 47.04 38.14

37 69.40 55.30 63.50 54.60

1|31

D - S U B S t e c k v e r b i n d e r

D-SUB Standard

Schneidklemm für Flachbandkabel – gestanzte Kontakte – für Kabel AWG 26-28

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste

Beschreibung

für Flachbandkabel AWG 26-28 Montagearten:

mit Innengewinde 4-40 UNC

Steckverbinder einschließlich Zugentlastung Gütestufe 3 (andere Gütestufen auf Anfrage) nicht für Haubenmontage geeignet Gehäuse: Stahl verzinnt

Stiftleiste

No. of pos. A ±0.13 B ±0.25 C ±0.13 D ±0.13 E ±0.25 F ±0.25

09 24.99 30.80 11.08 8.31 16.10 16.33

15 33.32 39.10 19.39 16.62 24.00 24.66

25 47.04 53.09 33.24 30.47 38.14 38.38

37 63.50 69.40 49.86 47.09 54.60 54.84

Zugentlastung

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Innengewinde 4-40 UNC DLS 1XSSAG04 X 15 Innengewinde 4-40 UNC DLS 2XSSAG04 X 25 Innengewinde 4-40 UNC DLS 3XSSAG04 X 37 Innengewinde 4-40 UNC DLS 4XSSAG04 X

No. of pos. A ±0.13 B ±0.25 C ±0.13 D ±0.13 E ±0.25 F ±0.25

09 24.99 30.80 11.08 8.31 16.10 16.92

15 33.32 39.10 19.39 16.62 24.00 25.25

25 47.04 53.09 33.24 30.47 38.14 38.96

37 63.50 69.40 49.86 47.09 54.60 55.45

Zugentlastung

Stiftleiste

Polzahl Montageart Bestellnummer

09 Innengewinde 4-40 UNC DLS 1XPSAG04 X 15 Innengewinde 4-40 UNC DLS 2XPSAG04 X 25 Innengewinde 4-40 UNC DLS 3XPSAG04 X 37 Innengewinde 4-40 UNC DLS 4XPSAG04 X

1|32

Umrechnungstabelle

D - S U B S t e c k v e r b i n d e r

1 1000 mm 1 1000 inch

0,10 4 0,20 8 0,25 10 0,30 12 0,50 20 0,70 28 0,75 30 0,80 32 1,00 39 1,27 50 2,00 79 2,50 98 3,00 118 4,00 157 5,00 197

mm inch

0,10 .004 0,20 .008 0,25 .012 0,35 .014 0,40 .016 0,45 .018 0,50 .020 0,55 .022 0,60 .024 0,64 .025 0,65 .026 0,70 .028 0,75 .030 0,80 .032 0,85 .034 0,90 .035 1,00 .039 1,20 .047 1,25 .049 1,27 .050 1,30 .051 1,35 .053 1,40 .055 1,45 .057 1,50 .059 1,60 .063 1,70 .067 1,80 .071 1,85 .073 1,90 .075 2,00 .079 2,10 .083 2,20 .087 2,30 .091 2,40 .095 2,50 .098 2,54 .100 2,60 .102 2,70 .106 2,80 .110 2,84 .112 2,90 .114 3,00 .118 3,10 .122 3,20 .126

mm inch mm inch mm inch mm inch mm inch µm µinch

3,30 .130 3,40 .134 3,50 .138 3,60 .142 3,70 .146 3,80 .150 3,81 .150 3,90 .154 4,00 .158 4,10 .161 4,20 .165 4,30 .169 4,50 .177 4,70 .185 4,90 .193 5,00 .197 5,08 .200 5,10 .201 5,20 .205 5,30 .209 5,40 .213 5,50 .217 5,60 .220 5,70 .224 5,80 .228 6,00 .236 6,10 .240 6,40 .252 6,50 .256 6,60 .260 6,70 .264 6,80 .268 6,90 .272 7,00 .276 7,10 .280 7,20 .283 7,40 .291 7,50 .295 7,60 .299 7,62 .300 7,70 .303 7,80 .307 7,98 .314 8,00 .315 8,18 .318 8,20 .323 8,30 .327 8,40 .331 8,50 .335 8,60 .339 8,90 .350 9,00 .354 9,10 .358 9,20 .362 9,30 .366 9,40 .370 9,50 .374 9,60 .378 9,70 .382 9,90 .390 10,00 .395

10,16 .400 10,26 .402 10,36 .406 10,56 .413 10,66 .417 10,76 .421 11,00 .433 11,20 .441 11,40 .449 11,50 .453 11,60 .457 11,90 .469 12,00 .472 12,20 .480 12,30 .484 12,40 .488 12,50 .492 12,70 .500 12,90 .508 13,00 .512 13,10 .516 13,20 .520 13,50 .532 13,60 .535 13,70 .539 13,90 .547 14,00 .551 14,30 .563 14,40 .567 14,50 .571 14,70 .579 14,80 .583 14,90 .587 14,98 .590 15,00 .591 15,20 .598 15,24 .600 15,40 .606 15,50 .610 15,60 .614 15,90 .626 16,00 .630 16,20 .638 16,50 .650 16,60 .654 16,80 .661 17,00 .669 17,20 .677 17,30 .681 17,50 .689 17,60 .693 17,70 .697 17,78 .700 17,80 .701 17,90 .705 18,00 .709 18,10 .713 18,30 .721 18,60 .732 19,00 .748 19,20 .756

19,50 .768 19,70 .776 19,80 .780 19,90 .783 20,00 .787 20,10 .791 20,30 .799 20,32 .800 20,50 .807 21,00 .827 21,10 .831 21,70 .854 22,00 .866 22,10 .870 22,20 .874 22,30 .878 22,40 .882 22,50 .886 22,60 .890 22,80 .898 22,86 .900 22,90 .902 23,00 .906 23,10 .909 23,30 .917 23,50 .925 24,00 .945 24,30 .957 24,60 .969 24,90 .980 25,00 .984 25,10 .998 25,40 1.000 25,60 1.008 25,90 1.020 26,00 1.024 26,30 1.035 26,60 1.047 26,70 1.051 27,00 1.063 27,20 1.071 27,40 1.079 27,50 1.093 27,90 1.098 27,94 1.100 28,00 1.102 28,20 1.110 28,50 1.122 28,70 1.130 29,00 1.142 29,20 1.150 29,40 1.158 29,50 1.161 29,70 1.169 29,90 1.177 30,00 1.181 30,20 1.189 30,40 1.197 30,48 1.200 30,50 1.201 30,80 1.213

30,90 1.217 31,00 1.220 31,20 1.228 31,50 1.240 31,70 1.248 32,00 1.260 32,20 1.268 32,30 1.272 32,50 1.280 32,80 1.291 33,00 1.299 33,10 1.303 33,30 1.311 33,80 1.331 34,00 1.339 34,20 1.346 34,40 1.354 35,00 1.378 35,40 1.394 35,50 1.398 35,56 1.400 35,60 1.402 36,00 1.417 36,50 1.437 36,60 1.441 36,70 1.445 37,00 1.457 37,30 1.469 37,50 1.476 37,60 1.480 37,70 1.484 37,90 1.492 38,00 1.496 38,10 1.500 39,00 1.535 39,20 1.543 39,30 1.547 39,90 1.571 40,00 1.575 40,30 1.587 40,40 1.591 40,60 1.598 41,00 1.614 41,60 1.638 42,70 1.681 43,18 1.700 44,20 1.740 44,80 1.764 45,80 1.803 46,30 1.823 46,70 1.839 47,00 1.850 47,20 1.858 47,30 1.862 47,50 1.870 47,80 1.882 48,00 1.890 48,10 1.894 48,26 1.900 48,80 1.921 49,10 1.933

49,50 1.949 49,90 1.965 50,10 1.972 50,30 1.980 50,50 1.988 50,70 1.996 50,80 2.000 51,40 2.024 51,50 2.028 52,00 2.047 52,30 2.059 52,80 2.079 53,00 2.087 53,20 2.095 53,80 2.118 54,00 2.126 54,20 2.134 54,90 2.161 55,00 2.165 55,40 2.181 55,70 2.193 56,60 2.228 57,40 2.260 57,80 2.276 57,90 2.280 58,42 2.300 59,00 2.323 59,20 2.331 59,80 2.354 59,90 2.358 60,00 2.362 60,96 2.400 61,10 2.406 62,00 2.441 63,00 2.480 63,50 2.500 64,00 2.520 65,00 2.560 67,00 2.638 68,00 2.677 69,00 2.717 70,00 2.756 71,00 2.795 74,00 2.913 75,00 2.953 76,20 3.000 77,00 3.032 78,74 3.100 80,00 3.150 81,28 3.200 84,00 3.307 85,00 3.346 86,36 3.400 88,90 3.500 90,00 3.543 91,44 3.600 94,00 3.701 95,00 3.740 100,00 3.937 110,00 4.331 120,00 4.724

1|33

D - S U B S t e c k v e r b i n d e r

D-SUB Standard

Schneidklemm für Flachbandkabel – gestanzte Kontakte – für Kabel AWG 26-28

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste

Beschreibung

für Flachbandkabel AWG 26-28 Montagearten:

-mit Durchgangsloch Ø 3 mm

Zugentlastung als Zubehör lieferbar Gütestufe 3 (auch in Gütestufe 1 lieferbar) Gehäuse: Stahl verzinnt

Stiftleiste

No. of pos. A -0.76 B +0.25 C E +0.10

09 30.80 16.30 25.00

15 39.20 24.60 33.30

25 53.10 38.30 47.04

37 69.40 54.80 63.50

Montageart: Durchgangsloch Montageart: Durchgangsloch

Zugentlastung

+ 0.12

18.73

+ 0.15

26.86

- 0.10

± 0.13

40.78

± 0.13

57.04

Oberteil verpresst mit Zugentlastung

Zugentlastung

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Durchgangsloch 162 A 11899 X 15 Durchgangsloch 162 A 11909 X 25 Durchgangsloch 162 A 11919 X 37 Durchgangsloch 162 A 11929 X 09 Zugentlastung 160 X 10019 X 15 Zugentlastung 160 X 10029 X 25 Zugentlastung 160 X 10039 X 37 Zugentlastung 160 X 10049 X

Stiftleiste

Polzahl Montageart Bestellnummer

09 Durchgangsloch 161 A 13499 X 15 Durchgangsloch 161 A 13509 X 25 Durchgangsloch 161 A 13519 X 37 Durchgangsloch 161 A 13529 X 09 Zugentlastung 160 X 10019 X 15 Zugentlastung 160 X 10029 X 25 Zugentlastung 160 X 10039 X 37 Zugentlastung 160 X 10049 X

No. of pos. A -0.76 B +0.25 C E +0.10

09 30.80 16.79 25.00

15 39.20 25.12 33.30

25 53.10 38.84 47.04

37 69.40 55.30 63.50

+ 0.12

18.73

+ 0.15

26.86

- 0.10

± 0.13

40.78

± 0.13

57.04

Oberteil verpresst mit Zugentlastung

1|34

D - S U B S t e c k v e r b i n d e r

D-SUB Standard

Schneidklemm für Flachbandkabel – gestanzte Kontakte – 50-polig – für Kabel AWG 26-28

Beschreibung

für Flachbandkabel AWG 26-28 Montagearten:

mit Innengewinde 4-40 UNC

Zugentlastung als Zubehör lieferbar Gütestufe 3 (auch in Gütestufe 1 lieferbar) Gehäuse: Stahl verzinnt

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste Stiftleiste

Zugentlastung

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

50 Innengewinde 4-40 UNC 162 A 11939 X 50 Zugentlastung 160 X 10059 X

Zugentlastung

Stiftleiste

Polzahl Montageart Bestellnummer

50 Innengewinde 4-40 UNC 161 A 13539 X 50 Zugentlastung 160 X 10059 X

1|35

D - S U B S t e c k v e r b i n d e r

D-SUB Standard

Lötstift – gewinkelt – 7,19 mm – gestanzte Kontakte – Kunststoffwinkel

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste

Beschreibung

Montagearten:

- mit Befestigungswinkel, Masseclip und Innengewinde 4-40 UNC

- mit Befestigungswinkel, Masseclip und Bolzen 4-40 UNC

Gütestufe 3 (andere Gütestufen auf Anfrage) Gehäuse: Stahl verzinnt

Stiftleiste

No. of pos. A -0.76 B -0.25 C

09 31.19 16.46 25.00

15 39.52 24.79 33.30

25 53.42 38.50 47.04

37 69.70 54.96 63.50

+ 0.12

+ 0.15

- 0.10

± 0.13

No. of pos. A -0.76 B +0.25 C D -0.3

Montageart: Masseclip, Innengewinde Montageart: Masseclip, Innengewinde

Montageart: Masseclip, Bolzen Montageart: Masseclip, Bolzen

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Masseclip, Innengewinde 4-40 UNC 302 A 11339 X 15 Masseclip, Innengewinde 4-40 UNC 302 A 11349 X 25 Masseclip, Innengewinde 4-40 UNC 302 A 11359 X 37 Masseclip, Innengewinde 4-40 UNC 302 A 11369 X 09 Masseclip, Bolzen 4-40 UNC 302 A 11249 X 15 Masseclip, Bolzen 4-40 UNC 302 A 11259 X 25 Masseclip, Bolzen 4-40 UNC 302 A 11269 X 37 Masseclip, Bolzen 4-40 UNC 302 A 11279 X

Masseclip (Snap In) für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm

Stiftleiste

Polzahl Montageart Bestellnummer

09 Masseclip, Innengewinde 4-40 UNC 301 A 11029 X 15 Masseclip, Innengewinde 4-40 UNC 301 A 11039 X 25 Masseclip, Innengewinde 4-40 UNC 301 A 11049 X 37 Masseclip, Innengewinde 4-40 UNC 301 A 11059 X 09 Masseclip, Bolzen 4-40 UNC 301 A 10939 X 15 Masseclip, Bolzen 4-40 UNC 301 A 10949 X 25 Masseclip, Bolzen 4-40 UNC 301 A 10959 X 37 Masseclip, Bolzen 4-40 UNC 301 A 10969 X

09 31.19 16.79 25.00

15 39.52 25.12 33.30

25 53.42 38.84 47.04

37 69.70 55.30 63.50

+ 0.12

6.12

+ 0.15

6.12

- 0.10

± 0.13

5.99

± 0.13

5.99

1|36

D - S U B S t e c k v e r b i n d e r

D-SUB Standard

Lötstift – gewinkelt – 7,19 mm – gedrehte Kontakte – Kunststoffwinkel

Beschreibung

Montagearten:

- mit Befestigungswinkel, Masseclip und Innengewinde 4-40 UNC oder M3

- mit Befestigungswinkel, Masseclip und Bolzen 4-40 UNC oder M3

Gütestufe 3 (auch in Gütestufe 1 lieferbar) Gehäuse: Stahl verzinnt, optional Messing verzinnt oder Edelstahl

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste Stiftleiste

No. of pos. A -0.76 B -0.25 C

09 31.19 16.46 25.00

15 39.52 24.79 33.30

25 53.42 38.50 47.04

37 69.70 54.96 63.50

+ 0.12

+ 0.15

- 0.10

± 0.13

No. of pos. A -0.76 B +0.25 C D -0.3

09 31.19 16.79 25.00

15 39.52 25.12 33.30

25 53.42 38.84 47.04

37 69.70 55.30 63.50

PCB-Layout: Kat1kGEA PCB-Layout: Kat1kGFA

Montageart: Masseclip, Innengewinde Montageart: Masseclip, Innengewinde

Montageart: Masseclip, Bolzen Montageart: Masseclip, Bolzen

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Masseclip, Innengewinde 4-40 UNC 164 A 18809 X 15 Masseclip, Innengewinde 4-40 UNC 164 A 18819 X 25 Masseclip, Innengewinde 4-40 UNC 164 A 18829 X 37 Masseclip, Innengewinde 4-40 UNC 164 A 18839 X 09 Masseclip, Innengewinde M3 164 A 18849 X 15 Masseclip, Innengewinde M3 164 A 18859 X 25 Masseclip, Innengewinde M3 164 A 18869 X 37 Masseclip, Innengewinde M3 164 A 18879 X 09 Masseclip, Bolzen 4-40 UNC 164 A 18889 X 15 Masseclip, Bolzen 4-40 UNC 164 A 18899 X 25 Masseclip, Bolzen 4-40 UNC 164 A 18909 X 37 Masseclip, Bolzen 4-40 UNC 164 A 18919 X 09 Masseclip, Bolzen M3 164 A 18929 X 15 Masseclip, Bolzen M3 164 A 18939 X 25 Masseclip, Bolzen M3 164 A 18949 X 37 Masseclip, Bolzen M3 164 A 18959 X

Masseclip (Snap In) für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm

Stiftleiste

Polzahl Montageart Bestellnummer

09 Masseclip, Innengewinde 4-40 UNC 163 A 18389 X 15 Masseclip, Innengewinde 4-40 UNC 163 A 18399 X 25 Masseclip, Innengewinde 4-40 UNC 163 A 18409 X 37 Masseclip, Innengewinde 4-40 UNC 163 A 18419 X 09 Masseclip, Innengewinde M3 163 A 18429 X 15 Masseclip, Innengewinde M3 163 A 18439 X 25 Masseclip, Innengewinde M3 163 A 18449 X 37 Masseclip, Innengewinde M3 163 A 18459 X 09 Masseclip, Bolzen 4-40 UNC 163 A 18469 X 15 Masseclip, Bolzen 4-40 UNC 163 A 18479 X 25 Masseclip, Bolzen 4-40 UNC 163 A 18489 X 37 Masseclip, Bolzen 4-40 UNC 163 A 18499 X 09 Masseclip, Bolzen M3 163 A 18509 X 15 Masseclip, Bolzen M3 163 A 18519 X 25 Masseclip, Bolzen M3 163 A 18529 X 37 Masseclip, Bolzen M3 163 A 18539 X

+ 0.12

6.12

+ 0.15

6.12

- 0.10

± 0.13

5.99

± 0.13

5.99

1|37

D - S U B S t e c k v e r b i n d e r

D-SUB Standard

Lötstift – gewinkelt – 7,19 mm – gedrehte Kontakte – Metallwinkel

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste

Beschreibung

Montagearten:

- mit Befestigungswinkel und Innengewinde 4-40 UNC oder M3

- mit Befestigungswinkel und Bolzen 4-40 UNC oder M3

- mit Befestigungswinkel, Masseclip und Innengewinde 4-40 UNC oder M3

- mit Befestigungswinkel, Masseclip und Bolzen 4-40 UNC oder M3

Gütestufe 3 (auch in Gütestufe 1 lieferbar) Gehäuse: Stahl verzinnt, optional Messing verzinnt oder Edelstahl

Stiftleiste

No. of pos. A -0.76 B -0.25 C

09 31.19 16.46 25.00

15 39.52 24.79 33.30

25 53.42 38.50 47.04

37 69.70 54.96 63.50

50 67.31 52.55 61.10

+ 0.12

+ 0.15

- 0.10

± 0.13

+ 0.14

- 0.11

PCB-Layout: Kat1kGEA PCB-Layout: Kat1kGFA

Montageart: Innengewinde Montageart: Innengewinde

Dim. in (_ _) = 50-pol.

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Innengewinde 4-40 UNC 164 A 11519 X 15 Innengewinde 4-40 UNC 164 A 11529 X 25 Innengewinde 4-40 UNC 164 A 11539 X 37 Innengewinde 4-40 UNC 164 A 11549 X 50 Innengewinde 4-40 UNC 164 A 18969 X 09 Innengewinde M3 164 A 13439 X 15 Innengewinde M3 164 A 13449 X 25 Innengewinde M3 164 A 13459 X 37 Innengewinde M3 164 A 13469 X 50 Innengewinde M3 164 A 18979 X

Stiftleiste

Polzahl Montageart Bestellnummer

09 Innengewinde 4-40 UNC 163 A 13069 X 15 Innengewinde 4-40 UNC 163 A 13079 X 25 Innengewinde 4-40 UNC 163 A 13089 X 37 Innengewinde 4-40 UNC 163 A 13099 X 50 Innengewinde 4-40 UNC 163 A 18549 X 09 Innengewinde M3 163 A 14959 X 15 Innengewinde M3 163 A 14969 X 25 Innengewinde M3 163 A 14979 X 37 Innengewinde M3 163 A 14989 X 50 Innengewinde M3 163 A 18559 X

No. of pos. A -0.76 B +0.25 C D -0.3

09 31.19 16.79 25.00

15 39.52 25.12 33.30

25 53.42 38.84 47.04

37 69.70 55.30 63.50

50 67.31 52.68 61.10

+ 0.12

6.12

+ 0.15

6.12

- 0.10

± 0.13

5.99

± 0.13

5.99

+0.14

5.99

- 0.11

Dim. in (_ _) = 50-pol.

1|38

D - S U B S t e c k v e r b i n d e r

D-SUB Standard – Montagearten

Lötstift – gewinkelt – 7,19 mm – gedrehte Kontakte – Metallwinkel

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Bolzen 4-40 UNC 164 A 16929 X 15 Bolzen 4-40 UNC 164 A 16939 X 25 Bolzen 4-40 UNC 164 A 16949 X 37 Bolzen 4-40 UNC 164 A 16959 X 50 Bolzen 4-40 UNC 164 A 19019 X 09 Bolzen M3 164 A 16969 X 15 Bolzen M3 164 A 16979 X 25 Bolzen M3 164 A 16989 X 37 Bolzen M3 164 A 16999 X 50 Bolzen M3 164 A 19029 X

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Masseclip, Innengewinde 4-40 UNC 164 A 17939 X 15 Masseclip, Innengewinde 4-40 UNC 164 A 17949 X 25 Masseclip, Innengewinde 4-40 UNC 164 A 17959 X 37 Masseclip, Innengewinde 4-40 UNC 164 A 17969 X 50 Masseclip, Innengewinde 4-40 UNC 164 A 18989 X 09 Masseclip, Innengewinde M3 164 A 17979 X 15 Masseclip, Innengewinde M3 164 A 17989 X 25 Masseclip, Innengewinde M3 164 A 17999 X 37 Masseclip, Innengewinde M3 164 A 18009 X 50 Masseclip, Innengewinde M3 164 A 18999 X

Masseclip (Snap In) für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm

Stiftleiste

Polzahl Montageart Bestellnummer

09 Bolzen 4-40 UNC 163 A 16519 X 15 Bolzen 4-40 UNC 163 A 16529 X 25 Bolzen 4-40 UNC 163 A 16539 X 37 Bolzen 4-40 UNC 163 A 16549 X 50 Bolzen 4-40 UNC 163 A 18589 X 09 Bolzen M3 163 A 16559 X 15 Bolzen M3 163 A 16569 X 25 Bolzen M3 163 A 16579 X 37 Bolzen M3 163 A 16589 X 50 Bolzen M3 163 A 18599 X

Stiftleiste

Polzahl Montageart Bestellnummer

09 Masseclip, Innengewinde 4-40 UNC 163 A 17529 X

15 Masseclip, Innengewinde 4-40 UNC 163 A 17539 X 25 Masseclip, Innengewinde 4-40 UNC 163 A 17549 X 37 Masseclip, Innengewinde 4-40 UNC 163 A 17559 X 50 Masseclip, Innengewinde 4-40 UNC 163 A 18569 X 09 Masseclip, Innengewinde M3 163 A 17569 X

15 Masseclip, Innengewinde M3 163 A 17579 X 25 Masseclip, Innengewinde M3 163 A 17589 X 37 Masseclip, Innengewinde M3 163 A 17599 X 50 Masseclip, Innengewinde M3 163 A 18579 X

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Masseclip, Bolzen 4-40 UNC 164 A 19039 X 15 Masseclip, Bolzen 4-40 UNC 164 A 19049 X 25 Masseclip, Bolzen 4-40 UNC 164 A 19059 X 37 Masseclip, Bolzen 4-40 UNC 164 A 19069 X 50 Masseclip, Bolzen 4-40 UNC 164 A 19079 X 09 Masseclip, Bolzen M3 164 A 19089 X 15 Masseclip, Bolzen M3 164 A 19099 X 25 Masseclip, Bolzen M3 164 A 19109 X 37 Masseclip, Bolzen M3 164 A 19119 X 50 Masseclip, Bolzen M3 164 A 19129 X

Masseclip (Snap In) für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm

Stiftleiste

Polzahl Montageart Bestellnummer

09 Masseclip, Bolzen 4-40 UNC 163 A 18609 X

15 Masseclip, Bolzen 4-40 UNC 163 A 18619 X 25 Masseclip, Bolzen 4-40 UNC 163 A 18629 X 37 Masseclip, Bolzen 4-40 UNC 163 A 18639 X 50 Masseclip, Bolzen 4-40 UNC 163 A 18649 X 09 Masseclip, Bolzen M3 163 A 18659 X

15 Masseclip, Bolzen M3 163 A 18669 X 25 Masseclip, Bolzen M3 163 A 18679 X 37 Masseclip, Bolzen M3 163 A 18689 X 50 Masseclip, Bolzen M3 163 A 18699 X

PCB-Layout: Kat1kGEA PCB-Layout: Kat1kGFA

1|39

D - S U B S t e c k v e r b i n d e r

D-SUB Standard

Lötstift – gewinkelt – 9,4 mm – gestanzte Kontakte

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste

Beschreibung

Montagearten:

mit Befestigungswinkel, Masseclip und Bolzen 4-40 UNC

Gütestufe 3 (andere Gütestufen auf Anfrage) Gehäuse: Stahl verzinnt

Stiftleiste

No. of pos. A -0.76 B -0.25 C

09 31.19 16.46 25.00

15 39.52 24.79 33.30

25 53.42 38.50 47.04

37 69.70 54.96 63.50

+ 0.12

+ 0.15

- 0.10

± 0.13

Montageart: Masseclip, Bolzen Montageart: Masseclip, Bolzen

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Masseclip, Bolzen 4-40 UNC 302 A 10779 X 15 Masseclip, Bolzen 4-40 UNC 302 A 10789 X 25 Masseclip, Bolzen 4-40 UNC 302 A 10799 X 37 Masseclip, Bolzen 4-40 UNC 302 A 10809 X

Masseclip (Snap In) für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm

Stiftleiste

Polzahl Montageart Bestellnummer

09 Masseclip, Bolzen 4-40 UNC 301 A 10679 X 15 Masseclip, Bolzen 4-40 UNC 301 A 10689 X 25 Masseclip, Bolzen 4-40 UNC 301 A 10699 X 37 Masseclip, Bolzen 4-40 UNC 301 A 10709 X

No. of pos. A -0.76 B +0.25 C D -0.3

09 31.19 16.79 25.00

15 39.52 25.12 33.30

25 53.42 38.84 47.04

37 69.70 55.30 63.50

+ 0.12

6.12

+ 0.15

6.12

- 0.10

± 0.13

5.99

± 0.13

5.99

1|40

D - S U B S t e c k v e r b i n d e r

D-SUB Standard

Lötstift – gewinkelt – 9,4 mm – gedrehte Kontakte – Metallwinkel

Beschreibung

Montagearten:

- mit Befestigungswinkel und Innengewinde 4-40 UNC oder M3

- mit Befestigungswinkel, Masseclip und Innengewinde 4-40 UNC oder M3

Gütestufe 3 (auch in Gütestufe 1 lieferbar) Gehäuse: Stahl verzinnt, optional Messing verzinnt oder Edelstahl

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste Stiftleiste

No. of pos. A -0.76 B -0.25 C

09 31.19 16.46 25.00

15 39.52 24.79 33.30

25 53.42 38.50 47.04

37 69.70 54.96 63.50

50 67.31 52.55 61.10

+ 0.12

+ 0.15

- 0.10

± 0.13

+ 0.14

- 0.11

PCB-Layout: Kat1kGAA PCB-Layout: Kat1kGHA

Montageart: Innengewinde Montageart: Innengewinde

Dim. in (_ _) = 50-pol.

Montageart: Masseclip, Innengewinde

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Innengewinde 4-40 UNC 164 A 10969 X 15 Innengewinde 4-40 UNC 164 A 10979 X 25 Innengewinde 4-40 UNC 164 A 10989 X 37 Innengewinde 4-40 UNC 164 A 10999 X 50 Innengewinde 4-40 UNC 164 A 18739 X 09 Innengewinde M3 164 A 11019 X 15 Innengewinde M3 164 A 11029 X 25 Innengewinde M3 164 A 11039 X 37 Innengewinde M3 164 A 11049 X 50 Innengewinde M3 164 A 18749 X 09 Masseclip, Innengewinde 4-40 UNC 164 A 16769 X 15 Masseclip, Innengewinde 4-40 UNC 164 A 16779 X 25 Masseclip, Innengewinde 4-40 UNC 164 A 16789 X 37 Masseclip, Innengewinde 4-40 UNC 164 A 16799 X 50 Masseclip, Innengewinde 4-40 UNC 164 A 18759 X 09 Masseclip, Innengewinde M3 164 A 16809 X 15 Masseclip, Innengewinde M3 164 A 16819 X 25 Masseclip, Innengewinde M3 164 A 16829 X 37 Masseclip, Innengewinde M3 164 A 16839 X 50 Masseclip, Innengewinde M3 164 A 18769 X

Masseclip (Snap In) für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm

Stiftleiste

Polzahl Montageart Bestellnummer

09 Innengewinde 4-40 UNC 163 A 12019 X 15 Innengewinde 4-40 UNC 163 A 12029 X 25 Innengewinde 4-40 UNC 163 A 12039 X 37 Innengewinde 4-40 UNC 163 A 12049 X 50 Innengewinde 4-40 UNC 163 A 18319 X 09 Innengewinde M3 163 A 12069 X 15 Innengewinde M3 163 A 12079 X 25 Innengewinde M3 163 A 12089 X 37 Innengewinde M3 163 A 12099 X 50 Innengewinde M3 163 A 18329 X 09 Masseclip, Innengewinde 4-40 UNC 163 A 16359 X 15 Masseclip, Innengewinde 4-40 UNC 163 A 16369 X 25 Masseclip, Innengewinde 4-40 UNC 163 A 16379 X 37 Masseclip, Innengewinde 4-40 UNC 163 A 16389 X 50 Masseclip, Innengewinde 4-40 UNC 163 A 18339 X 09 Masseclip, Innengewinde M3 163 A 16399 X 15 Masseclip, Innengewinde M3 163 A 16409 X 25 Masseclip, Innengewinde M3 163 A 16419 X 37 Masseclip, Innengewinde M3 163 A 16429 X 50 Masseclip, Innengewinde M3 163 A 18349 X

No. of pos. A -0.76 B +0.25 C D -0.3

09 31.19 16.79 25.00

15 39.52 25.12 33.30

25 53.42 38.84 47.04

37 69.70 55.30 63.50

50 67.31 52.68 61.10

Dim. in (_ _) = 50-pol.

+ 0.12

+ 0.15

- 0.10

± 0.13

+0.14

- 0.11

6.12

5.99

1|41

D - S U B S t e c k v e r b i n d e r

D-SUB Standard

Lötstift – gewinkelt – 9,4 mm – gedrehte Kontakte – Kunststoffwinkel

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste

Beschreibung

Montagearten:

- mit Befestigungswinkel und Durchgangsloch Ø 3 mm

- mit Befestigungs- und Massewinkel und Innengewinde 4-40 UNC oder M3

- mit Befestigungs- und Massewinkel u. Bolzen 4-40 UNC oder M3

- mit Befestigungswinkel, Masseclip und Innengewinde 4-40 UNC oder M3

- mit Befestigungswinkel, Masseclip und Bolzen 4-40 UNC oder M3

Gütestufe 3 (auch in Gütestufe 1 lieferbar) Gehäuse: Stahl verzinnt, optional Messing verzinnt oder Edelstahl

Stiftleiste

No. of pos. A -0.76 B -0.25 C

09 31.19 16.46 25.00

15 39.52 24.79 33.30

25 53.42 38.50 47.04

37 69.70 54.96 63.50

50 67.31 52.55 61.10

+ 0.12

+ 0.15

- 0.10

± 0.13

+ 0.14

- 0.11

PCB-Layout: Kat1kGGA PCB-Layout: Kat1kGHA

Montageart: Durchgangsloch Montageart: Durchgangsloch

Dim. in (_ _) = 50-pol.

Montageart: Innengewinde

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Durchgangsloch 164 A 10669 X 15 Durchgangsloch 164 A 10679 X 25 Durchgangsloch 164 A 10689 X 37 Durchgangsloch 164 A 10699 X 50 Durchgangsloch 164 A 10709 X 09 Massewinkel, Innengewinde 4-40 UNC 164 A 12329 X 15 Massewinkel, Innengewinde 4-40 UNC 164 A 12339 X 25 Massewinkel, Innengewinde 4-40 UNC 164 A 12349 X 37 Massewinkel, Innengewinde 4-40 UNC 164 A 12359 X 09 Massewinkel, Innengewinde M3 164 A 12519 X 15 Massewinkel, Innengewinde M3 164 A 12529 X 25 Massewinkel, Innengewinde M3 164 A 12539 X 37 Massewinkel, Innengewinde M3 164 A 12549 X

Stiftleiste

Polzahl Montageart Bestellnummer

09 Durchgangsloch 163 A 11719 X 15 Durchgangsloch 163 A 11729 X 25 Durchgangsloch 163 A 11739 X 37 Durchgangsloch 163 A 11749 X 50 Durchgangsloch 163 A 11759 X 09 Massewinkel, Innengewinde 4-40 UNC 163 A 14119 X 15 Massewinkel, Innengewinde 4-40 UNC 163 A 14129 X 25 Massewinkel, Innengewinde 4-40 UNC 163 A 14139 X 37 Massewinkel, Innengewinde 4-40 UNC 163 A 14149 X 09 Massewinkel, Innengewinde M3 163 A 14169 X 15 Massewinkel, Innengewinde M3 163 A 14179 X 25 Massewinkel, Innengewinde M3 163 A 14189 X 37 Massewinkel, Innengewinde M3 163 A 14199 X

No. of pos. A -0.76 B +0.25 C D -0.3

09 31.19 16.79 25.00

15 39.52 25.12 33.30

25 53.42 38.84 47.04

37 69.70 55.30 63.50

50 67.31 52.68 61.10

Dim. in (_ _) = 50-pol.

+ 0.12

+ 0.15

- 0.10

± 0.13

+0.14

- 0.11

6.12

5.99

1|42

D - S U B S t e c k v e r b i n d e r

D-SUB Standard – Montagearten

Lötstift – gewinkelt – 9,4 mm – gedrehte Kontakte – Kunststoffwinkel

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Massewinkel, Bolzen 4-40 UNC 164 A 12229 X 15 Massewinkel, Bolzen 4-40 UNC 164 A 12239 X 25 Massewinkel, Bolzen 4-40 UNC 164 A 12249 X 37 Massewinkel, Bolzen 4-40 UNC 164 A 12259 X 09 Massewinkel, Bolzen M3 164 A 12279 X 15 Massewinkel, Bolzen M3 164 A 12289 X 25 Massewinkel, Bolzen M3 164 A 12299 X 37 Massewinkel, Bolzen M3 164 A 12309 X

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Masseclip, Innengewinde 4-40 UNC 164 A 12969 X 15 Masseclip, Innengewinde 4-40 UNC 164 A 12979 X 25 Masseclip, Innengewinde 4-40 UNC 164 A 12989 X 37 Masseclip, Innengewinde 4-40 UNC 164 A 12999 X 50 Masseclip, Innengewinde 4-40 UNC 164 A 19139 X 09 Masseclip, Innengewinde M3 164 A 13009 X 15 Masseclip, Innengewinde M3 164 A 13019 X 25 Masseclip, Innengewinde M3 164 A 13029 X 37 Masseclip, Innengewinde M3 164 A 13039 X 50 Masseclip, Innengewinde M3 164 A 19149 X

Masseclip (Snap In) für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm

Stiftleiste

Polzahl Montageart Bestellnummer

09 Massewinkel, Bolzen 4-40 UNC 163 A 13829 X

15 Massewinkel, Bolzen 4-40 UNC 163 A 13839 X

25 Massewinkel, Bolzen 4-40 UNC 163 A 13849 X

37 Massewinkel, Bolzen 4-40 UNC 163 A 13859 X

09 Massewinkel, Bolzen M3 163 A 13879 X

15 Massewinkel, Bolzen M3 163 A 13889 X

25 Massewinkel, Bolzen M3 163 A 13899 X

37 Massewinkel, Bolzen M3 163 A 13909 X

Stiftleiste

Polzahl Montageart Bestellnummer

09 Masseclip, Innengewinde 4-40 UNC 163 A 14489 X

15 Masseclip, Innengewinde 4-40 UNC 163 A 14499 X 25 Masseclip, Innengewinde 4-40 UNC 163 A 14509 X 37 Masseclip, Innengewinde 4-40 UNC 163 A 14519 X 50 Masseclip, Innengewinde 4-40 UNC 163 A 18709 X 09 Masseclip, Innengewinde M3 163 A 14529 X

15 Masseclip, Innengewinde M3 163 A 14539 X 25 Masseclip, Innengewinde M3 163 A 14549 X 37 Masseclip, Innengewinde M3 163 A 14559 X 50 Masseclip, Innengewinde M3 163 A 18719 X

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Masseclip, Bolzen 4-40 UNC 164 A 13089 X 15 Masseclip, Bolzen 4-40 UNC 164 A 13099 X 25 Masseclip, Bolzen 4-40 UNC 164 A 13109 X 37 Masseclip, Bolzen 4-40 UNC 164 A 13119 X 50 Masseclip, Bolzen 4-40 UNC 164 A 19159 X 09 Masseclip, Bolzen M3 164 A 13129 X 15 Masseclip, Bolzen M3 164 A 13139 X 25 Masseclip, Bolzen M3 164 A 13149 X 37 Masseclip, Bolzen M3 164 A 13159 X 50 Masseclip, Bolzen M3 164 A 19169 X

Masseclip (Snap In) für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm

Stiftleiste

Polzahl Montageart Bestellnummer

09 Masseclip, Bolzen 4-40 UNC 163 A 14609 X

15 Masseclip, Bolzen 4-40 UNC 163 A 14619 X 25 Masseclip, Bolzen 4-40 UNC 163 A 14629 X 37 Masseclip, Bolzen 4-40 UNC 163 A 14639 X 50 Masseclip, Bolzen 4-40 UNC 163 A 18729 X 09 Masseclip, Bolzen M3 163 A 14649 X

15 Masseclip, Bolzen M3 163 A 14659 X 25 Masseclip, Bolzen M3 163 A 14669 X 37 Masseclip, Bolzen M3 163 A 14679 X 50 Masseclip, Bolzen M3 163 A 18739 X

PCB-Layout: Kat1kGGA PCB-Layout: Kat1kGHA

1|43

D - S U B S t e c k v e r b i n d e r

D-SUB Standard

Lötstift – gewinkelt – 14,19 mm – gestanzte Kontakte – Kunststoffwinkel

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste

Beschreibung

Montagearten:

mit Befestigungswinkel, Masseclip und Bolzen 4-40 UNC

Gütestufe 3 (andere Gütestufen auf Anfrage) Gehäuse: Stahl verzinnt

Stiftleiste

No. of pos. A -0.76 B -0.25 C

09 31.19 16.46 25.00

15 39.52 24.79 33.30

25 53.42 38.50 47.04

37 69.70 54.96 63.50

+ 0.12

+ 0.15

- 0.10

± 0.13

Montageart: Masseclip, Bolzen Montageart: Masseclip, Bolzen

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Masseclip, Bolzen 4-40 UNC 302 A 11289 X 15 Masseclip, Bolzen 4-40 UNC 302 A 11299 X 25 Masseclip, Bolzen 4-40 UNC 302 A 11309 X 37 Masseclip, Bolzen 4-40 UNC 302 A 11319 X

Masseclip (Snap In) für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm

Stiftleiste

Polzahl Montageart Bestellnummer

09 Masseclip, Bolzen 4-40 UNC 301 A 10979 X 15 Masseclip, Bolzen 4-40 UNC 301 A 10989 X 25 Masseclip, Bolzen 4-40 UNC 301 A 10999 X 37 Masseclip, Bolzen 4-40 UNC 301 A 11009 X

No. of pos. A -0.76 B +0.25 C D -0.3

09 31.19 16.79 25.00

15 39.52 25.12 33.30

25 53.42 38.84 47.04

37 69.70 55.30 63.50

+ 0.12

6.12

+ 0.15

6.12

- 0.10

± 0.13

5.99

± 0.13

5.99

1|44

D - S U B S t e c k v e r b i n d e r

D-SUB Standard

Lötstift – gewinkelt – 14,19 mm – gedrehte Kontakte – Kunststoffwinkel

Beschreibung

Montagearten:

- mit Befestigungswinkel und Innengewinde 4-40 UNC

- mit Befestigungswinkel und Bolzen 4-40 UNC

Gütestufe 3 (auch in Gütestufe 1 lieferbar) Gehäuse: Stahl verzinnt, optional Messing verzinnt oder Edelstahl

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste Stiftleiste

No. of pos. A -0.76 B -0.25 C

09 31.19 16.46 25.00

15 39.52 24.79 33.30

25 53.42 38.50 47.04

37 69.70 54.96 63.50

+ 0.12

+ 0.15

- 0.10

± 0.13

PCB-Layout: Kat1kGKA PCB-Layout: Kat1kGLA

Montageart: Innengewinde Montageart: Innengewinde

Montageart: Bolzen Montageart: Bolzen

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Innengewinde 4-40 UNC 164 A 19519 X 15 Innengewinde 4-40 UNC 164 A 19529 X 25 Innengewinde 4-40 UNC 164 A 19539 X 37 Innengewinde 4-40 UNC 164 A 19549 X 09 Bolzen 4-40 UNC 164 A 19559 X 15 Bolzen 4-40 UNC 164 A 19569 X 25 Bolzen 4-40 UNC 164 A 19579 X 37 Bolzen 4-40 UNC 164 A 19589 X

Stiftleiste

Polzahl Montageart Bestellnummer

09 Innengewinde 4-40 UNC 163 A 19089 X 15 Innengewinde 4-40 UNC 163 A 19099 X 25 Innengewinde 4-40 UNC 163 A 19109 X 37 Innengewinde 4-40 UNC 163 A 19119 X 09 Bolzen 4-40 UNC 163 A 19129 X 15 Bolzen 4-40 UNC 163 A 19139 X 25 Bolzen 4-40 UNC 163 A 19149 X 37 Bolzen 4-40 UNC 163 A 19159 X

No. of pos. A -0.76 B +0.25 C D -0.3

09 31.19 16.79 25.00

15 39.52 25.12 33.30

25 53.42 38.84 47.04

37 69.70 55.30 63.50

+ 0.12

6.12

+ 0.15

6.12

- 0.10

± 0.13

5.99

± 0.13

5.99

1|45

D - S U B S t e c k v e r b i n d e r

D-SUB Standard

Lötstift – gewinkelt – 14,19 mm – gedrehte Kontakte – Metallwinkel

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste

Beschreibung

Montagearten:

- mit Befestigungswinkel und Innengewinde 4-40 UNC

- mit Befestigungswinkel und Bolzen 4-40 UNC

- mit Befestigungswinkel, Masseclip und Innengewinde 4-40 UNC

- mit Befestigungswinkel, Masseclip und Bolzen 4-40 UNC

Gütestufe 3 (auch in Gütestufe 1 lieferbar) Gehäuse: Stahl verzinnt, optional Messing verzinnt oder Edelstahl

Stiftleiste

No. of pos. A -0.76 B -0.25 C

09 31.19 16.46 25.00

15 39.52 24.79 33.30

25 53.42 38.50 47.04

37 69.70 54.96 63.50

+ 0.12

+ 0.15

- 0.10

± 0.13

PCB-Layout: Kat1kGIA PCB-Layout: Kat1kGJA

Montageart: Innengewinde Montageart: Innengewinde

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Innengewinde 4-40 UNC 164 A 19599 X 15 Innengewinde 4-40 UNC 164 A 19609 X 25 Innengewinde 4-40 UNC 164 A 19619 X 37 Innengewinde 4-40 UNC 164 A 19629 X

Stiftleiste

Polzahl Montageart Bestellnummer

09 Innengewinde 4-40 UNC 163 A 19169 X 15 Innengewinde 4-40 UNC 163 A 19179 X 25 Innengewinde 4-40 UNC 163 A 19189 X 37 Innengewinde 4-40 UNC 163 A 19199 X

No. of pos. A -0.76 B +0.25 C D -0.3

09 31.19 16.79 25.00

15 39.52 25.12 33.30

25 53.42 38.84 47.04

37 69.70 55.30 63.50

+ 0.12

6.12

+ 0.15

6.12

- 0.10

± 0.13

5.99

± 0.13

5.99

1|46

D - S U B S t e c k v e r b i n d e r

D-SUB Standard – Montagearten

Lötstift – gewinkelt – 14,19 mm – gedrehte Kontakte – Metallwinkel

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Bolzen 4-40 UNC 164 A 19679 X 15 Bolzen 4-40 UNC 164 A 19689 X 25 Bolzen 4-40 UNC 164 A 19699 X 37 Bolzen 4-40 UNC 164 A 19709 X

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Masseclip, Innengewinde 4-40 UNC 164 A 19639 X 15 Masseclip, Innengewinde 4-40 UNC 164 A 19649 X 25 Masseclip, Innengewinde 4-40 UNC 164 A 19659 X 37 Masseclip, Innengewinde 4-40 UNC 164 A 19669 X

Masseclip (Snap In) für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm

Stiftleiste

Polzahl Montageart Bestellnummer

09 Bolzen 4-40 UNC 163 A 19249 X

15 Bolzen 4-40 UNC 163 A 19259 X

25 Bolzen 4-40 UNC 163 A 19269 X

37 Bolzen 4-40 UNC 163 A 19279 X

Stiftleiste

Polzahl Montageart Bestellnummer

09 Masseclip, Innengewinde 4-40 UNC 163 A 19209 X

15 Masseclip, Innengewinde 4-40 UNC 163 A 19219 X 25 Masseclip, Innengewinde 4-40 UNC 163 A 19229 X 37 Masseclip, Innengewinde 4-40 UNC 163 A 19239 X

Buchsenleiste

Polzahl Montageart Bestellnummer

09 Masseclip, Bolzen 4-40 UNC 164 A 19719 X 15 Masseclip, Bolzen 4-40 UNC 164 A 19729 X 25 Masseclip, Bolzen 4-40 UNC 164 A 19739 X 37 Masseclip, Bolzen 4-40 UNC 164 A 19749 X

Masseclip (Snap In) für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm

PCB-Layout: Kat1kGIA PCB-Layout: Kat1kGJA

Stiftleiste

Polzahl Montageart Bestellnummer

09 Masseclip, Bolzen 4-40 UNC 163 A 19289 X

15 Masseclip, Bolzen 4-40 UNC 163 A 19299 X 25 Masseclip, Bolzen 4-40 UNC 163 A 19309 X 37 Masseclip, Bolzen 4-40 UNC 163 A 19319 X

1|47

D - S U B S t e c k v e r b i n d e r

D-SUB Standard – Dual Port

Lötstift – gewinkelt – gedrehte Kontakte – Abstandsmaß 15,88 mm

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Produktzeichnung

Beschreibung

Varianten: Stift – Stift; Buchse – Buchse; Stift – Buchse Montagearten:

- mit Befestigungswinkel und Innengewinde 4-40 UNC oder M3

- mit Befestigungswinkel und Bolzen 4-40 UNC oder M3

- mit Befestigungswinkel, Masseclip und Innengewinde 4-40 UNC oder M3

- mit Befestigungswinkel, Masseclip und Bolzen 4-40 UNC oder M3

Gütestufe 3 (auch in Gütestufe 1 lieferbar) Gehäuse: Stahl verzinnt, optional Messing verzinnt oder Edelstahl

No. of pos. A -0.76 B1 +0.25 B2 -0.25 C D -0.30

2X 09 31.19 16.79 16.46 25.00

2X 15 39.52 25.12 24.79 33.30

2X 25 53.42 38.84 38.50 47.04

2X 37 69.70 55.30 54.96 63.50

Nur eine Variante zeichnerisch dargestellt!

Montageart: Innengewinde Montageart: Bolzen

+ 0.12

6.12

+ 0.15

6.12

- 0.10

± 0.13

5.99

± 0.13

5.99

1|48

Montageart: Masseclip, Innengewinde Montageart: Masseclip, Bolzen

D - S U B S t e c k v e r b i n d e r

D-SUB Standard – Dual Port Varianten

Lötstift – gewinkelt – gedrehte Kontakte – Abstandsmaß 15,88 mm

Bestelldaten

PCB-Layout: Kat1iU5A

Variante: Stift oben – Stift unten

Polzahl Montageart Bestellnummer

09 09 15 25 37 09 15 25 37 09 15 25 37 09 15 25 37

Innengewinde 4-40 UNC 163 A 15199 X Innengewinde 4-40 UNC 163 A 15209 X

Innengewinde 4-40 UNC 163 A 15219 X

Innengewinde 4-40 UNC 163 A 15229 X

Bolzen 4-40 UNC 163 A 15359 X

Bolzen 4-40 UNC 163 A 15369 X

Bolzen 4-40 UNC 163 A 15379 X

Bolzen 4-40 UNC 163 A 15389 X

Masseclip, Innengewinde 4-40 UNC 163 A 19969 X

Masseclip, Innengewinde 4-40 UNC 163 A 19979 X

Masseclip, Innengewinde 4-40 UNC 163 A 19989 X

Masseclip, Innengewinde 4-40 UNC 163 A 19999 X

Masseclip, Bolzen 4-40 UNC 163 A 19329 X

Masseclip, Bolzen 4-40 UNC 163 A 19339 X

Masseclip, Bolzen 4-40 UNC 163 A 19349 X

Masseclip, Bolzen 4-40 UNC 163 A 19359 X

Polzahl Montageart Bestellnummer

09 09 15 25 37 09 15 25 37 09 15 25 37 09 15 25 37

Innengewinde M3 163 A 15279 X Innengewinde M3 163 A 15289 X

Innengewinde M3 163 A 15299 X

Innengewinde M3 163 A 15309 X

Bolzen M3 163 A 15439 X

Bolzen M3 163 A 15449 X

Bolzen M3 163 A 15459 X

Bolzen M3 163 A 15469 X

Masseclip, Innengewinde M3 163 A 20049 X

Masseclip, Innengewinde M3 163 A 20059 X

Masseclip, Innengewinde M3 163 A 20069 X

Masseclip, Innengewinde M3 163 A 20079 X

Masseclip, Bolzen M3 163 A 19409 X

Masseclip, Bolzen M3 163 A 19419 X

Masseclip, Bolzen M3 163 A 19429 X

Masseclip, Bolzen M3 163 A 19439 X

PCB-Layout: Kat1iU6A

Variante: Stift oben – Buchse unten

PCB-Layout: Kat1iU6A

Variante: Buchse oben – Buchse unten

Polzahl Montageart Bestellnummer

09 09 15 25 37 09 15 25 37 09 15 25 37 09 15 25 37

Innengewinde 4-40 UNC 163 A 15239 X Innengewinde 4-40 UNC 163 A 15249 X

Innengewinde 4-40 UNC 163 A 15259 X

Innengewinde 4-40 UNC 163 A 15269 X

Bolzen 4-40 UNC 163 A 15399 X

Bolzen 4-40 UNC 163 A 15409 X

Bolzen 4-40 UNC 163 A 15419 X

Bolzen 4-40 UNC 163 A 15429 X

Masseclip, Innengewinde 4-40 UNC 163 A 20009 X

Masseclip, Innengewinde 4-40 UNC 163 A 20019 X

Masseclip, Innengewinde 4-40 UNC 163 A 20029 X

Masseclip, Innengewinde 4-40 UNC 163 A 20039 X

Masseclip, Bolzen 4-40 UNC 163 A 19369 X

Masseclip, Bolzen 4-40 UNC 163 A 19379 X

Masseclip, Bolzen 4-40 UNC 163 A 19389 X

Masseclip, Bolzen 4-40 UNC 163 A 19399 X

Polzahl Montageart Bestellnummer

09 09 15 25 37 09 15 25 37 09 15 25 37 09 15 25 37

Innengewinde 4-40 UNC 164 A 15609 X Innengewinde 4-40 UNC 164 A 15619 X

Innengewinde 4-40 UNC 164 A 15629 X

Innengewinde 4-40 UNC 164 A 15639 X

Bolzen 4-40 UNC 164 A 15769 X

Bolzen 4-40 UNC 164 A 15779 X

Bolzen 4-40 UNC 164 A 15789 X

Bolzen 4-40 UNC 164 A 15799 X

Masseclip, Innengewinde 4-40 UNC 164 A 20409 X

Masseclip, Innengewinde 4-40 UNC 164 A 20419 X

Masseclip, Innengewinde 4-40 UNC 164 A 20429 X

Masseclip, Innengewinde 4-40 UNC 164 A 20439 X

Masseclip, Bolzen 4-40 UNC 164 A 19759 X

Masseclip, Bolzen 4-40 UNC 164 A 19769 X

Masseclip, Bolzen 4-40 UNC 164 A 19779 X

Masseclip, Bolzen 4-40 UNC 164 A 19789 X

Polzahl Montageart Bestellnummer

09 09 15 25 37 09 15 25 37 09 15 25 37 09 15 25 37

Innengewinde M3 163 A 15319 X Innengewinde M3 163 A 15329 X

Innengewinde M3 163 A 15339 X

Innengewinde M3 163 A 15349 X

Bolzen M3 163 A 15479 X

Bolzen M3 163 A 15489 X

Bolzen M3 163 A 15499 X

Bolzen M3 163 A 15509 X

Masseclip, Innengewinde M3 163 A 20089 X

Masseclip, Innengewinde M3 163 A 20099 X

Masseclip, Innengewinde M3 163 A 20109 X

Masseclip, Innengewinde M3 163 A 20119 X

Masseclip, Bolzen M3 163 A 19449 X

Masseclip, Bolzen M3 163 A 19459 X

Masseclip, Bolzen M3 163 A 19469 X

Masseclip, Bolzen M3 163 A 19479 X

Polzahl Montageart Bestellnummer

09 09 15 25 37 09 15 25 37 09 15 25 37 09 15 25 37

Innengewinde M3 164 A 15689 X Innengewinde M3 164 A 15699 X

Innengewinde M3 164 A 15709 X

Innengewinde M3 164 A 15719 X

Bolzen M3 164 A 15849 X

Bolzen M3 164 A 15859 X

Bolzen M3 164 A 15869 X

Bolzen M3 164 A 15879 X

Masseclip, Innengewinde M3 164 A 20489 X

Masseclip, Innengewinde M3 164 A 20499 X

Masseclip, Innengewinde M3 164 A 20509 X

Masseclip, Innengewinde M3 164 A 20519 X

Masseclip, Bolzen M3 164 A 19839 X

Masseclip, Bolzen M3 164 A 19849 X

Masseclip, Bolzen M3 164 A 19859 X

Masseclip, Bolzen M3 164 A 19869 X

PCB-Layout: Kat1iU5A

Variante: Buchse oben – Stift unten

Polzahl Montageart Bestellnummer

09 09 15 25 37 09 15 25 37 09 15 25 37 09 15 25 37

Masseclip (Snap In) für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm

Innengewinde 4-40 UNC 164 A 15649 X Innengewinde 4-40 UNC 164 A 15659 X

Innengewinde 4-40 UNC 164 A 15669 X

Innengewinde 4-40 UNC 164 A 15679 X

Bolzen 4-40 UNC 164 A 15809 X

Bolzen 4-40 UNC 164 A 15819 X

Bolzen 4-40 UNC 164 A 15829 X

Bolzen 4-40 UNC 164 A 15839 X

Masseclip, Innengewinde 4-40 UNC 164 A 20449 X

Masseclip, Innengewinde 4-40 UNC 164 A 20459 X

Masseclip, Innengewinde 4-40 UNC 164 A 20469 X

Masseclip, Innengewinde 4-40 UNC 164 A 20479 X

Masseclip, Bolzen 4-40 UNC 164 A 19799 X

Masseclip, Bolzen 4-40 UNC 164 A 19809 X

Masseclip, Bolzen 4-40 UNC 164 A 19819 X

Masseclip, Bolzen 4-40 UNC 164 A 19829 X

Polzahl Montageart Bestellnummer

09 09 15

25 37

15 25

25 37

15 25

25 37

15 25

25 37

Innengewinde M3 164 A 15729 X Innengewinde M3 164 A 15739 X Innengewinde M3 164 A 15749 X Innengewinde M3 164 A 15759 X Bolzen M3 164 A 15889 X Bolzen M3 164 A 15899 X Bolzen M3 164 A 15909 X Bolzen M3 164 A 15919 X Masseclip, Innengewinde M3 164 A 20529 X Masseclip, Innengewinde M3 164 A 20539 X Masseclip, Innengewinde M3 164 A 20549 X Masseclip, Innengewinde M3 164 A 20559 X Masseclip, Bolzen M3 164 A 19879 X Masseclip, Bolzen M3 164 A 19889 X Masseclip, Bolzen M3 164 A 19899 X Masseclip, Bolzen M3 164 A 19909 X

1|49

D - S U B S t e c k v e r b i n d e r

D-SUB Standard – Dual Port

Lötstift – gewinkelt – gedrehte Kontakte – Abstandsmaß 19,05 mm

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Produktzeichnung

Beschreibung

Varianten: Stift – Stift; Buchse – Buchse; Stift – Buchse Montagearten:

- mit Befestigungswinkel und Innengewinde 4-40 UNC oder M3

- mit Befestigungswinkel und Bolzen 4-40 UNC oder M3

- mit Befestigungswinkel, Masseclip und Innengewinde 4-40 UNC oder M3

- mit Befestigungswinkel, Masseclip und Bolzen 4-40 UNC oder M3

Gütestufe 3 (auch in Gütestufe 1 lieferbar) Gehäuse: Stahl verzinnt, optional Messing verzinnt oder Edelstahl

No. of pos. A -0.76 B1 +0.25 B2 -0.25 C D -0.30

2X 09 31.19 16.79 16.46 25.00

2X 15 39.52 25.12 24.79 33.30

2X 25 53.42 38.84 38.50 47.04

2X 37 69.70 55.30 54.96 63.50

Nur eine Variante zeichnerisch dargestellt!

Montageart: Innengewinde Montageart: Bolzen

+ 0.12

6.12

+ 0.15

6.12

- 0.10

± 0.13

5.99

± 0.13

5.99

1|50

Montageart: Masseclip, Innengewinde Montageart: Masseclip, Bolzen

D - S U B S t e c k v e r b i n d e r

D-SUB Standard – Dual Port Varianten

Lötstift – gewinkelt – gedrehte Kontakte – Abstandsmaß 19,05 mm

Bestelldaten

PCB-Layout: Kat1iU5A

Variante: Stift oben – Stift unten

Polzahl Montageart Bestellnummer

09 09

15 25 37 09

15 25 37

Innengewinde 4-40 UNC 163 A 15519 X Innengewinde 4-40 UNC 163 A 15529 X

Innengewinde 4-40 UNC 163 A 15539 X

Innengewinde 4-40 UNC 163 A 15549 X

Bolzen 4-40 UNC 163 A 15679 X

Bolzen 4-40 UNC 163 A 15689 X

Bolzen 4-40 UNC 163 A 15699 X

Bolzen 4-40 UNC 163 A 15709 X

Masseclip, Innengewinde 4-40 UNC 163 A 19489 X

Masseclip, Innengewinde 4-40 UNC 163 A 19499 X

Masseclip, Innengewinde 4-40 UNC 163 A 19509 X

Masseclip, Innengewinde 4-40 UNC 163 A 19519 X

Masseclip, Bolzen 4-40 UNC 163 A 19649 X

Masseclip, Bolzen 4-40 UNC 163 A 19659 X

Masseclip, Bolzen 4-40 UNC 163 A 19669 X

Masseclip, Bolzen 4-40 UNC 163 A 19679 X

Polzahl Montageart Bestellnummer

09 09 15 25 37 09 15 25 37 09 15 25 37 09 15 25 37

Innengewinde M3 163 A 15599 X Innengewinde M3 163 A 15609 X

Innengewinde M3 163 A 15619 X

Innengewinde M3 163 A 15629 X

Bolzen M3 163 A 15759 X

Bolzen M3 163 A 15769 X

Bolzen M3 163 A 15779 X

Bolzen M3 163 A 15789 X

Masseclip, Innengewinde M3 163 A 19569 X

Masseclip, Innengewinde M3 163 A 19579 X

Masseclip, Innengewinde M3 163 A 19589 X

Masseclip, Innengewinde M3 163 A 19599 X

Masseclip, Bolzen M3 163 A 19729 X

Masseclip, Bolzen M3 163 A 19739 X

Masseclip, Bolzen M3 163 A 19749 X

Masseclip, Bolzen M3 163 A 19759 X

PCB-Layout: Kat1iU6A

Variante: Stift oben – Buchse unten

PCB-Layout: Kat1iU6A

Variante: Buchse oben – Buchse unten

Polzahl Montageart Bestellnummer

09 09

15 25 37 09

15 25 37

Innengewinde 4-40 UNC 163 A 15559 X Innengewinde 4-40 UNC 163 A 15569 X

Innengewinde 4-40 UNC 163 A 15579 X

Innengewinde 4-40 UNC 163 A 15589 X

Bolzen 4-40 UNC 163 A 15719 X

Bolzen 4-40 UNC 163 A 15729 X

Bolzen 4-40 UNC 163 A 15739 X

Bolzen 4-40 UNC 163 A 15749 X

Masseclip, Innengewinde 4-40 UNC 163 A 19529 X

Masseclip, Innengewinde 4-40 UNC 163 A 19539 X

Masseclip, Innengewinde 4-40 UNC 163 A 19549 X

Masseclip, Innengewinde 4-40 UNC 163 A 19559 X

Masseclip, Bolzen 4-40 UNC 163 A 19689 X

Masseclip, Bolzen 4-40 UNC 163 A 19699 X

Masseclip, Bolzen 4-40 UNC 163 A 19709 X

Masseclip, Bolzen 4-40 UNC 163 A 19719 X

Polzahl Montageart Bestellnummer

09 09

15 25 37 09

15 25 37

Innengewinde 4-40 UNC 164 A 15929 X Innengewinde 4-40 UNC 164 A 15939 X

Innengewinde 4-40 UNC 164 A 15949 X

Innengewinde 4-40 UNC 164 A 15959 X

Bolzen 4-40 UNC 164 A 16089 X

Bolzen 4-40 UNC 164 A 16099 X

Bolzen 4-40 UNC 164 A 16109 X

Bolzen 4-40 UNC 164 A 16119 X

Masseclip, Innengewinde 4-40 UNC 164 A 19919 X

Masseclip, Innengewinde 4-40 UNC 164 A 19929 X

Masseclip, Innengewinde 4-40 UNC 164 A 19939 X

Masseclip, Innengewinde 4-40 UNC 164 A 19949 X

Masseclip, Bolzen 4-40 UNC 164 A 20079 X

Masseclip, Bolzen 4-40 UNC 164 A 20089 X

Masseclip, Bolzen 4-40 UNC 164 A 20099 X

Masseclip, Bolzen 4-40 UNC 164 A 20109 X

Polzahl Montageart Bestellnummer

09 09 15 25 37 09 15 25 37 09 15 25 37 09 15 25 37

Innengewinde M3 163 A 15639 X Innengewinde M3 163 A 15649 X

Innengewinde M3 163 A 15659 X

Innengewinde M3 163 A 15669 X

Bolzen M3 163 A 15799 X

Bolzen M3 163 A 15809 X

Bolzen M3 163 A 15819 X

Bolzen M3 163 A 15829 X

Masseclip, Innengewinde M3 163 A 19609 X

Masseclip, Innengewinde M3 163 A 19619 X

Masseclip, Innengewinde M3 163 A 19629 X

Masseclip, Innengewinde M3 163 A 19639 X

Masseclip, Bolzen M3 163 A 19769 X

Masseclip, Bolzen M3 163 A 19779 X

Masseclip, Bolzen M3 163 A 19789 X

Masseclip, Bolzen M3 163 A 19799 X

Polzahl Montageart Bestellnummer

09 09 15 25 37 09 15 25 37 09 15 25 37 09 15 25 37

Innengewinde M3 164 A 16009 X Innengewinde M3 164 A 16019 X

Innengewinde M3 164 A 16029 X

Innengewinde M3 164 A 16039 X

Bolzen M3 164 A 16169 X

Bolzen M3 164 A 16179 X

Bolzen M3 164 A 16189 X

Bolzen M3 164 A 16199 X

Masseclip, Innengewinde M3 164 A 19999 X

Masseclip, Innengewinde M3 164 A 20009 X

Masseclip, Innengewinde M3 164 A 20019 X

Masseclip, Innengewinde M3 164 A 20029 X

Masseclip, Bolzen M3 164 A 20159 X

Masseclip, Bolzen M3 164 A 20169 X

Masseclip, Bolzen M3 164 A 20179 X

Masseclip, Bolzen M3 164 A 20189 X

PCB-Layout: Kat1iU5A

Variante: Buchse oben – Stift unten

Polzahl Montageart Bestellnummer

09 09

15 25 37 09

15 25 37

Masseclip (Snap In) für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm

Innengewinde 4-40 UNC 164 A 15969 X Innengewinde 4-40 UNC 164 A 15979 X

Innengewinde 4-40 UNC 164 A 15989 X

Innengewinde 4-40 UNC 164 A 15999 X

Bolzen 4-40 UNC 164 A 16129 X

Bolzen 4-40 UNC 164 A 16139 X

Bolzen 4-40 UNC 164 A 16149 X

Bolzen 4-40 UNC 164 A 16159 X

Masseclip, Innengewinde 4-40 UNC 164 A 19959 X

Masseclip, Innengewinde 4-40 UNC 164 A 19969 X

Masseclip, Innengewinde 4-40 UNC 164 A 19979 X

Masseclip, Innengewinde 4-40 UNC 164 A 19989 X

Masseclip, Bolzen 4-40 UNC 164 A 20119 X

Masseclip, Bolzen 4-40 UNC 164 A 20129 X

Masseclip, Bolzen 4-40 UNC 164 A 20139 X

Masseclip, Bolzen 4-40 UNC 164 A 20149 X

Polzahl Montageart Bestellnummer

09 09 15

25 37

15 25

25 37

15 25

25 37

15 25

25 37

Innengewinde M3 164 A 16049 X Innengewinde M3 164 A 16059 X Innengewinde M3 164 A 16069 X Innengewinde M3 164 A 16079 X Bolzen M3 164 A 16209 X Bolzen M3 164 A 16219 X Bolzen M3 164 A 16229 X Bolzen M3 164 A 16239 X Masseclip, Innengewinde M3 164 A 20039 X Masseclip, Innengewinde M3 164 A 20049 X Masseclip, Innengewinde M3 164 A 20059 X Masseclip, Innengewinde M3 164 A 20069 X Masseclip, Bolzen M3 164 A 20199 X Masseclip, Bolzen M3 164 A 20209 X Masseclip, Bolzen M3 164 A 20219 X Masseclip, Bolzen M3 164 A 20229 X

1|51

D - S U B S t e c k v e r b i n d e r

D-SUB Standard – Dual Port

Lötstift – gewinkelt – gestanzte Kontakte – Abstandmaß 15,88 mm

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Produktzeichnung

Beschreibung

Varianten: Stift – Stift; Buchse – Buchse; Stift – Buchse Montagearten:

mit Befestigungswinkel, Masseclip und Innengewinde 4-40 UNC

Gütestufe 3 (andere Gütestufen auf Anfrage) Gehäuse: Stahl verzinnt

No. of pos. A B1 B2 C

2X 09 30.80 16.30 16.92 25.00

2X 15 39.20 24.60 25.25 33.30

2X 25 53.10 38.30 38.96 47.04

2X 37 69.40 54.80 55.42 63.50

Nur eine Variante zeichnerisch dargestellt!

Montageart: Masseclip, Innengewinde

1|52

D - S U B S t e c k v e r b i n d e r

D-SUB Standard – Dual Port Varianten

Lötstift – gewinkelt – gestanzte Kontakte – Abstandmaß 15,88 mm

Bestelldaten

Polzahl Montageart Bestellnummer

09 09

15 25 37

Variante: Stift oben – Stift unten

Polzahl Montageart Bestellnummer

09 09

15 25 37

Masseclip mit Innengew. 4-40 UNC DLS 1PP5AN21 X Masseclip mit Innengew. 4-40 UNC DLS 2PP5AN21 X

Masseclip mit Innengew. 4-40 UNC DLS 3PP5AN21 X

Masseclip mit Innengew. 4-40 UNC DLS 4PP5AN21 X

Masseclip mit Innengew. 4-40 UNC DLS 1PS5AN21 X Masseclip mit Innengew. 4-40 UNC DLS 2PS5AN21 X

Masseclip mit Innengew. 4-40 UNC DLS 3PS5AN21 X

Masseclip mit Innengew. 4-40 UNC DLS 4PS5AN21 X

Variante: Stift oben – Buchse unten

Variante: Buchse oben – Buchse unten

Polzahl Montageart Bestellnummer

09 09

15 25 37

Masseclip mit Innengew. 4-40 UNC DLS 1SS5AN21 X Masseclip mit Innengew. 4-40 UNC DLS 2SS5AN21 X

Masseclip mit Innengew. 4-40 UNC DLS 3SS5AN21 X

Masseclip mit Innengew. 4-40 UNC DLS 4SS5AN21 X

Polzahl Montageart Bestellnummer

09 09

15 25 37

Masseclip (Snap In) für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm

Masseclip mit Innengew. 4-40 UNC DLS 1SP5AN21 X Masseclip mit Innengew. 4-40 UNC DLS 2SP5AN21 X

Masseclip mit Innengew. 4-40 UNC DLS 3SP5AN21 X

Masseclip mit Innengew. 4-40 UNC DLS 4SP5AN21 X

Variante: Buchse oben – Stift unten

1|53

D - S U B S t e c k v e r b i n d e r

D-SUB Standard – Dual Port

Lötstift – gewinkelt – gestanzte Kontakte – Abstandsmaß 19,05 mm

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Produktzeichnung

Beschreibung

Varianten: Stift – Stift; Buchse – Buchse; Stift – Buchse Montagearten:

mit Befestigungswinkel, Masseclip und Innengewinde 4-40 UNC

Gütestufe 3 (andere Gütestufen auf Anfrage) Gehäuse: Stahl verzinnt

No. of pos. A B1 B2 C

2X 09 30.80 16.30 16.92 25.00

2X 15 39.20 24.60 25.25 33.30

2X 25 53.10 38.30 38.96 47.04

2X 37 69.40 54.80 55.42 63.50

Nur eine Variante zeichnerisch dargestellt!

Montageart: Masseclip, Innengewinde

1|54

D - S U B S t e c k v e r b i n d e r

D-SUB Standard – Dual Port Varianten

Lötstift – gewinkelt – gestanzte Kontakte – Abstandsmaß 19,05 mm

Bestelldaten

Polzahl Montageart Bestellnummer

09 09

15 25 37

Variante: Stift oben – Stift unten

Polzahl Montageart Bestellnummer

09 09

15 25 37

Masseclip mit Innengew. 4-40 UNC DLS 1PP5AN23 X Masseclip mit Innengew. 4-40 UNC DLS 2PP5AN23 X

Masseclip mit Innengew. 4-40 UNC DLS 3PP5AN23 X

Masseclip mit Innengew. 4-40 UNC DLS 4PP5AN23 X

Masseclip mit Innengew. 4-40 UNC DLS 1PS5AN23 X Masseclip mit Innengew. 4-40 UNC DLS 2PS5AN23 X

Masseclip mit Innengew. 4-40 UNC DLS 3PS5AN23 X

Masseclip mit Innengew. 4-40 UNC DLS 4PS5AN23 X

Variante: Stift oben – Buchse unten

Variante: Buchse oben – Buchse unten

Polzahl Montageart Bestellnummer

09 09

15 25 37

Masseclip mit Innengew. 4-40 UNC DLS 1SS5AN23 X Masseclip mit Innengew. 4-40 UNC DLS 2SS5AN23 X

Masseclip mit Innengew. 4-40 UNC DLS 3SS5AN23 X

Masseclip mit Innengew. 4-40 UNC DLS 4SS5AN23 X

Polzahl Montageart Bestellnummer

09 09

15 25 37

Masseclip (Snap In) für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm

Masseclip mit Innengew. 4-40 UNC DLS 1SP5AN23 X Masseclip mit Innengew. 4-40 UNC DLS 2SP5AN23 X

Masseclip mit Innengew. 4-40 UNC DLS 3SP5AN23 X

Masseclip mit Innengew. 4-40 UNC DLS 4SP5AN23 X

Variante: Buchse oben – Stift unten

1|55

D - S U B S t e c k v e r b i n d e r

D-SUB Standard

Schnittstellen Adapter – Connector Saver

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Produktzeichnung

Beschreibung

Variante Stiftleiste auf Buchsenleiste gedrehte Kontakte Gewindebolzen 4-40 UNC oder M3 auf Stiftleistenseite Gewindebolzen auf Buchsenleistenseite auf Anfrage lieferbar Gütestufe 3 (auch in Gütestufe 1 lieferbar) Gehäuse: Stahl verzinnt

Dim. in (_ _) = 50-pol.

Bestelldaten

Stiftleiste – Buchsenleiste

Polzahl Montageart Bestellnummer

09 Gewindebolzen 4-40 UNC 163 A 50009 X 15 Gewindebolzen 4-40 UNC 163 A 50019 X 25 Gewindebolzen 4-40 UNC 163 A 50029 X 37 Gewindebolzen 4-40 UNC 163 A 50039 X 50 Gewindebolzen 4-40 UNC 163 A 50049 X 09 Gewindebolzen M3 163 A 50059 X 15 Gewindebolzen M3 163 A 50069 X 25 Gewindebolzen M3 163 A 50079 X 37 Gewindebolzen M3 163 A 50089 X 50 Gewindebolzen M3 163 A 50099 X

No. of pos. A -0.76 B1 -0.25 B2 +0.25 C D -0.30

09 31.19 16.46 16.79 25.00

15 39.52 24.79 25.12 33.30

25 53.42 38.50 38.84 47.04

37 69.70 54.96 55.30 63.50

50 67.31 52.55 52.68 61.10

+ 0.12

6.12

+ 0.15

6.12

- 0.10

± 0.13

5.99

± 0.13

5.99

+ 0.14

5.99

- 0.1

1|56

D-SUB Standard

Schnittstellen Adapter – Gender Changer – Kontaktbelegung 1:1

Beschreibung

Variante Stiftleiste auf Stiftleiste und

Buchsenleiste auf Buchsenleiste

gestanzte Kontakte Gewindebolzen 4-40 UNC Gütestufe 3 (andere Gütestufen auf Anfrage) Gehäuse: Stahl verzinnt

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Produktzeichnung

D - S U B S t e c k v e r b i n d e r

Variante Buchsenleiste – Buchsenleiste

No. of pos. A -0.76 B -0.25 C

09 31.19 16.46 25.00

15 39.52 24.79 33.30

25 53.42 38.50 47.04

37 69.70 54.96 63.50

Bestelldaten

Buchsenleiste – Buchsenleiste

Polzahl Montageart Bestellnummer

09 Gewindebolzen 4-40 UNC 320X 12519 X 15 Gewindebolzen 4-40 UNC 320X 12539 X 25 Gewindebolzen 4-40 UNC 320X 10559 X 37 Gewindebolzen 4-40 UNC 320X 12559 X

Variante Stiftleiste – Stiftleiste

+ 0.12

+ 0.15

- 0.10

± 0.13

Stiftleiste – Stiftleiste

Polzahl Montageart Bestellnummer

09 Gewindebolzen 4-40 UNC 320X 12509 X 15 Gewindebolzen 4-40 UNC 320X 12529 X 25 Gewindebolzen 4-40 UNC 320X 10549 X 37 Gewindebolzen 4-40 UNC 320X 12549 X

No. of pos. A -0.76 B +0.25 C D -0.30

09 31.19 16.79 25.00

15 39.52 25.12 33.30

25 53.42 38.84 47.04

37 69.70 55.30 63.50

+ 0.12

16.46

+ 0.15

24.79

- 0.10

± 0.13

38.50

± 0.13

54.96

1|57

D - S U B S t e c k v e r b i n d e r

D-SUB High Density

Lötkelch – gestanzte Kontakte – für Kabel bis AWG 22

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste

Beschreibung

geeignet für Kabel bis AWG 22 Montagearten:

mit Durchgangsloch Ø 3 mm

Gütestufe 3 (andere Gütestufen auf Anfrage) Gehäuse: Stahl verzinnt

Stiftleiste

No. of pos. A -0.76 B -0.25 C

15 31.19 16.46 25.00

26 39.52 24.79 33.30

44 53.42 38.50 47.04

62 69.70 54.96 63.50

78 67.31 52.55 61.10

+ 0.12

+ 0.15

- 0.10

± 0.13

+ 0.14

- 0.11

Montageart: Durchgangsloch Montageart: Durchgangsloch

Dim. in (_ _) = 78-pol. Dim. in (_ _) = 78-pol.

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

15 Durchgangsloch 302 A 10129 X 26 Durchgangsloch 302 A 10139 X 44 Durchgangsloch 302 A 10149 X 62 Durchgangsloch 302 A 10159 X 78 Durchgangsloch 302 A 11329 X

Stiftleiste

Polzahl Montageart Bestellnummer

15 Durchgangsloch 301 A 10129 X 26 Durchgangsloch 301 A 10139 X 44 Durchgangsloch 301 A 10149 X 62 Durchgangsloch 301 A 10159 X 78 Durchgangsloch 301 A 11019 X

No. of pos. A -0.76 B +0.25 C D -0.3

15 31.19 16.79 25.00

26 39.52 25.12 33.30

44 53.42 38.84 47.04

62 69.70 55.30 63.50

78 67.31 52.68 61.10

+ 0.12

6.12

+ 0.15

6.12

- 0.10

± 0.13

5.99

± 0.13

5.99

+ 0.14

5.99

- 0.11

1|58

D-SUB High Density

Lötkelch – gedrehte Kontakte – für Kabel bis AWG 22

Beschreibung

geeignet für Kabel bis AWG 22 Montagearten:

- mit Durchgangsloch Ø 3 mm

- mit Innengewinde 4-40 UNC oder M3

Gütestufe 3 (auch in Gütestufe 1 lieferbar) Gehäuse: Stahl verzinnt, optional Messing verzinnt oder Edelstahl

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste Stiftleiste

D - S U B S t e c k v e r b i n d e r

No. of pos. A -0.76 B -0.25 C

15 31.19 16.46 25.00

26 39.52 24.79 33.30

44 53.42 38.50 47.04

62 69.70 54.96 63.50

78 67.31 52.55 61.10

+ 0.12

+ 0.15

- 0.10

± 0.13

+ 0.14

- 0.11

Montageart: Durchgangsloch Montageart: Durchgangsloch

Montageart: Innengewinde Montageart: Innengewinde

Dim. in (_ _) = 78-pol.

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

15 Durchgangsloch 164 A 17009 X 26 Durchgangsloch 164 A 17019 X 44 Durchgangsloch 164 A 17029 X 62 Durchgangsloch 164 A 17039 X 78 Durchgangsloch 164 A 17049 X 15 Innengewinde 4-40 UNC 164 A 17059 X 26 Innengewinde 4-40 UNC 164 A 17069 X 44 Innengewinde 4-40 UNC 164 A 17079 X 62 Innengewinde 4-40 UNC 164 A 17089 X 78 Innengewinde 4-40 UNC 164 A 17099 X 15 Innengewinde M3 164 A 17109 X 26 Innengewinde M3 164 A 17119 X 42 Innengewinde M3 164 A 17129 X 62 Innengewinde M3 164 A 17139 X 78 Innengewinde M3 164 A 17149 X

Stiftleiste

Polzahl Montageart Bestellnummer

15 Durchgangsloch 163 A 16599 X 26 Durchgangsloch 163 A 16609 X 44 Durchgangsloch 163 A 16619 X 62 Durchgangsloch 163 A 16629 X 78 Durchgangsloch 163 A 16639 X 15 Innengewinde 4-40 UNC 163 A 16649 X 26 Innengewinde 4-40 UNC 163 A 16659 X 44 Innengewinde 4-40 UNC 163 A 16669 X 62 Innengewinde 4-40 UNC 163 A 16679 X 78 Innengewinde 4-40 UNC 163 A 16689 X 15 Innengewinde M3 163 A 16699 X 26 Innengewinde M3 163 A 16709 X 44 Innengewinde M3 163 A 16719 X 62 Innengewinde M3 163 A 16729 X 78 Innengewinde M3 163 A 16739 X

No. of pos. A -0.76 B +0.25 C D -0.3

15 31.19 16.79 25.00

26 39.52 25.12 33.30

44 53.42 38.84 47.04

62 69.70 55.30 63.50

78 67.31 52.68 61.10

Dim. in (_ _) = 78-pol.

+ 0.12

6.12

+ 0.15

6.12

- 0.10

± 0.13

5.99

± 0.13

5.99

+ 0.14

5.99

- 0.11

1|59

D - S U B S t e c k v e r b i n d e r

D-SUB High Density

Lötstift – gerade – gedrehte Kontakte

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste Stiftleiste

Beschreibung

Montagearten:

- mit Durchgangsloch Ø 3 mm

- mit Innengewinde 4-40 UNC oder M3

- mit Abstandsbolzen M3 und Bolzen 4-40 UNC

- mit Abstandsbolzen-Clip 4-40 UNC oder M3

- mit Abstandsbolzen-Clip und Bolzen 4-40 UNC oder M3

Gütestufe 3 (auch in Gütestufe 1 lieferbar) Gehäuse: Stahl verzinnt, optional Messing verzinnt oder Edelstahl

Bestelldaten

No. of pos. A -0.76 B -0.25 C

15 31.19 16.46 25.00

26 39.52 24.79 33.30

44 53.42 38.50 47.04

62 69.70 54.96 63.50

78 67.31 52.55 61.10

+ 0.12

+ 0.15

- 0.10

± 0.13

+ 0.14

- 0.11

No. of pos. A -0.76 B +0.25 C D -0.3

15 31.19 16.79 25.00

26 39.52 25.12 33.30

44 53.42 38.84 47.04

62 69.70 55.30 63.50

78 67.31 52.68 61.10

PCB-Layout: Kat1iT9A PCB-Layout: Kat1iU0A

Dim. in (_ _) = 78-pol. Dim. in (_ _) = 78-pol.

+ 0.12

6.12

+ 0.15

6.12

- 0.10

± 0.13

5.99

± 0.13

5.99

+ 0.14

5.99

- 0.11

1|60

Buchsenleiste

Polzahl Montageart Bestellnummer

15 Durchgangsloch 164 A 17159 X 26 Durchgangsloch 164 A 17169 X 44 Durchgangsloch 164 A 17179 X 62 Durchgangsloch 164 A 17189 X 78 Durchgangsloch 164 A 17199 X

Buchsenleiste

Polzahl Montageart Bestellnummer

15 Innengewinde 4-40 UNC 164 A 17209 X 26 Innengewinde 4-40 UNC 164 A 17219 X 44 Innengewinde 4-40 UNC 164 A 17229 X 62 Innengewinde 4-40 UNC 164 A 17239 X 78 Innengewinde 4-40 UNC 164 A 17249 X

15 Innengewinde M3 164 A 17259 X 26 Innengewinde M3 164 A 17269 X 44 Innengewinde M3 164 A 17279 X 62 Innengewinde M3 164 A 17289 X 78 Innengewinde M3 164 A 17299 X

Stiftleiste

Polzahl Montageart Bestellnummer

15 Durchgangsloch 163 A 16749 X 26 Durchgangsloch 163 A 16759 X 44 Durchgangsloch 163 A 16769 X 62 Durchgangsloch 163 A 16779 X 78 Durchgangsloch 163 A 16789 X

Stiftleiste

Polzahl Montageart Bestellnummer

15 Innengewinde 4-40 UNC 163 A 16799 X

26 Innengewinde 4-40 UNC 163 A 16809 X

44 Innengewinde 4-40 UNC 163 A 16819 X

62 Innengewinde 4-40 UNC 163 A 16829 X

78 Innengewinde 4-40 UNC 163 A 16839 X

15 Innengewinde M3 163 A 16849 X

26 Innengewinde M3 163 A 16859 X

44 Innengewinde M3 163 A 16869 X

62 Innengewinde M3 163 A 16879 X

78 Innengewinde M3 163 A 16889 X

D-SUB High Density – Montagearten

Lötstift – gerade – gedrehte Kontakte

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

Abstandsbolzen M3

Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC

164 A 17309 X 164 A 17319 X 164 A 17329 X 164 A 17339 X 164 A 17349 X

D - S U B S t e c k v e r b i n d e r

Stiftleiste

Polzahl Montageart Bestellnummer

Abstandsbolzen M3

Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC

163 A 16899 X 163 A 16909 X 163 A 16919 X 163 A 16929 X 163 A 16939 X

Buchsenleiste

Polzahl Montageart Bestellnummer

15 Abstandsbolzen-Clip 4-40 UNC 164 A 17359 X 26 Abstandsbolzen-Clip 4-40 UNC 164 A 17369 X 44 Abstandsbolzen-Clip 4-40 UNC 164 A 17379 X 62 Abstandsbolzen-Clip 4-40 UNC 164 A 17389 X 78 Abstandsbolzen-Clip 4-40 UNC 164 A 17399 X

15 Abstandsbolzen-Clip M3 164 A 17409 X 26 Abstandsbolzen-Clip M3 164 A 17419 X 44 Abstandsbolzen-Clip M3 164 A 17429 X 62 Abstandsbolzen-Clip M3 164 A 17439 X 78 Abstandsbolzen-Clip M3 164 A 17449 X

Masseclip (Snap In) für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm

Buchsenleiste

Polzahl Montageart Bestellnummer

Abstandsbolzen-Clip

Masseclip (Snap In) für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm

Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen M3 Bolzen M3 Bolzen M3 Bolzen M3 Bolzen M3

164 A 17459 X 164 A 17469 X 164 A 17479 X 164 A 17489 X 164 A 17499 X 164 A 17509 X 164 A 17519 X 164 A 17529 X 164 A 17539 X 164 A 17549 X

Stiftleiste

Polzahl Montageart Bestellnummer

15 Abstandsbolzen-Clip 4-40 UNC 163 A 16949 X 26 Abstandsbolzen-Clip 4-40 UNC 163 A 16959 X 44 Abstandsbolzen-Clip 4-40 UNC 163 A 16969 X 62 Abstandsbolzen-Clip 4-40 UNC 163 A 16979 X 78 Abstandsbolzen-Clip 4-40 UNC 163 A 16989 X 15 Abstandsbolzen-Clip M3 163 A 16999 X 26 Abstandsbolzen-Clip M3 163 A 17009 X 44 Abstandsbolzen-Clip M3 163 A 17019 X 62 Abstandsbolzen-Clip M3 163 A 17029 X 78 Abstandsbolzen-Clip M3 163 A 17039 X

Stiftleiste

Polzahl Montageart Bestellnummer

Abstandsbolzen-Clip

PCB-Layout: Kat1iT9A PCB-Layout: Kat1iU0A

Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen 4-40 UNC Bolzen M3 Bolzen M3 Bolzen M3 Bolzen M3 Bolzen M3

163 A 17049 X 163 A 17059 X 163 A 17069 X 163 A 17079 X 163 A 17089 X 163 A 17099 X 163 A 17109 X 163 A 17119 X 163 A 17129 X 163 A 17139 X

1|61

D - S U B S t e c k v e r b i n d e r

D-SUB High Density

Einpressstift – gerade – gedrehte Kontakte

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste

Beschreibung

Montagearten:

- mit Abstandsbolzen 6,8 mm und Innengewinde 4-40 UNC

- mit Abstandsbolzen 7,3 mm und Innengewinde 4-40 UNC

für Endlochdurchmesser 1,0

+ 0,09mm

- 0,06mm

Details siehe Produktzeichnung

Gütestufe 3 (auch in Gütestufe 1 lieferbar) Gehäuse: Stahl verzinnt, optional Messing verzinnt oder Edelstahl

Stiftleiste

No. of pos. A B C

15 30.88

26 39.22

44 53.09

62 69.50

+ 0.31

+ 0.05

16.41

- 0.45

- 0.20

+ 0.30

+ 0.05

24.74

- 0.46

- 0.20

+ 0.33

+ 0

38.51

- 0.43

- 0.26

+ 0.20

+ 0.05

54.94

- 0.56

- 0.23

15-62- polig

+0,1

-0

6,8mm

7,3mm

78- polig

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

15 Abstandsbolzen 6,8 mm - Gewinde 4-40 UNC DSH 1XSGA A48 X 26 Abstandsbolzen 6,8 mm - Gewinde 4-40 UNC DSH 2XSGAA48 X 44 Abstandsbolzen 6,8 mm - Gewinde 4-40 UNC DSH 3XSGAA48 X 62 Abstandsbolzen 6,8 mm - Gewinde 4-40 UNC DSH 4XSGAA48 X 78 Abstandsbolzen 6,8 mm - Gewinde 4-40 UNC DSH 5XSGAA48 X 15 Abstandsbolzen 7,3 mm - Gewinde 4-40 UNC DSH 1XSHAA49 X 26 Abstandsbolzen 7,3 mm - Gewinde 4-40 UNC DSH 2XSHAA49 X 44 Abstandsbolzen 7,3 mm - Gewinde 4-40 UNC DSH 3XSHAA49 X 62 Abstandsbolzen 7,3 mm - Gewinde 4-40 UNC DSH 4XSHAA49 X 78 Abstandsbolzen 7,3 mm - Gewinde 4-40 UNC DSH 5XSHAA49 X

24.99

33.32

47.04

63.50

+ 0.13

- 0.12

+ 0.13

- 0.12 + 0.13

- 0.12

No. of pos. A B C C

15 30.88

26 39.22

44 53.09

62 69.50

+ 0.31

+ 0.05

16.41

- 0.45

+ 0.30

24.74

- 0.46 + 0.33

38.51

- 0.43 + 0.20

54.94

- 0.56

+ 0.13

24.99

- 0.20

- 0.12

+ 0.05

+ 0.13

33.32

- 0.20

- 0.12

+ 0

+ 0.13

47.04

- 0.26

- 0.12

+ 0.05

+ 0.13

63.50

- 0.23

- 0.12

15-62- polig

+0,1

-0

6,8mm

7,3mm

78- polig

Stiftleiste

Polzahl Montageart Bestellnummer

15 Abstandsbolzen 6,8 mm - Gewinde 4-40 UNC DSH 1XPGA A48 X 26 Abstandsbolzen 6,8 mm - Gewinde 4-40 UNC DSH 2XPGAA48 X 44 Abstandsbolzen 6,8 mm - Gewinde 4-40 UNC DSH 3XPGAA48 X 62 Abstandsbolzen 6,8 mm - Gewinde 4-40 UNC DSH 4XPGAA48 X 78 Abstandsbolzen 6,8 mm - Gewinde 4-40 UNC DSH 5XPGAA48 X 15 Abstandsbolzen 7,3 mm - Gewinde 4-40 UNC DSH 1XPHAA49 X 26 Abstandsbolzen 7,3 mm - Gewinde 4-40 UNC DSH 2XPHAA49 X 44 Abstandsbolzen 7,3 mm - Gewinde 4-40 UNC DSH 3XPHAA49 X 62 Abstandsbolzen 7,3 mm - Gewinde 4-40 UNC DSH 4XPHAA49 X 78 Abstandsbolzen 7,3 mm - Gewinde 4-40 UNC DSH 5XPHAA49 X

6.00

+ 0.12

- 0.18

+ 0.12

- 0.18

- 0.30

1|62

D - S U B S t e c k v e r b i n d e r

D-SUB High Density

Einpressstift – gerade – gedrehte Kontakte – Einpressbefestigung

Beschreibung

Montagearten:

- mit Einpressbolzen 6,8 mm und Innengewinde 4-40 UNC

- mit Einpressbolzen 7,3 mm und Innengewinde 4-40 UNC

für Endlochdurchmesser 1,0

Details siehe Produktzeichnung

Gütestufe 3 (auch in Gütestufe 1 lieferbar) Gehäuse: Stahl verzinnt, optional Messing verzinnt oder Edelstahl

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste Stiftleiste

+ 0,09mm

- 0,06mm

+0,1

-0

6,8mm

No. of pos. A B C

15 30.88

26 39.22

44 53.09

62 69.50

7,3mm

+ 0.31

+ 0.05

16.41

- 0.45

- 0.20

+ 0.30

+ 0.05

24.74

- 0.46

- 0.20

+ 0.33

+ 0

38.51

- 0.43

- 0.26

+ 0.20

+ 0.05

54.94

- 0.56

- 0.23

78- polig

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

15 Einpressbolzen 6,8 mm - Gewinde 4-40 UNC DSH 1XSGAA58 X 26 Einpressbolzen 6,8 mm - Gewinde 4-40 UNC DSH 2XSGAA58 X 44 Einpressbolzen 6,8 mm - Gewinde 4-40 UNC DSH 3XSGAA58 X 62 Einpressbolzen 6,8 mm - Gewinde 4-40 UNC DSH 4XSGAA58 X 78 Einpressbolzen 6,8 mm - Gewinde 4-40 UNC DSH 5XSGAA58 X 15 Einpressbolzen 7,3 mm - Gewinde 4-40 UNC DSH 1XSHAA54 X 26 Einpressbolzen 7,3 mm - Gewinde 4-40 UNC DSH 2XSHAA54 X 44 Einpressbolzen 7,3 mm - Gewinde 4-40 UNC DSH 3XSHAA54 X 62 Einpressbolzen 7,3 mm - Gewinde 4-40 UNC DSH 4XSHAA54 X 78 Einpressbolzen 7,3 mm - Gewinde 4-40 UNC DSH 5XSHAA54 X

24.99

33.32

47.04

63.50

+ 0.13

- 0.12

+ 0.13

- 0.12 + 0.13

- 0.12

No. of pos. A B C C

15 30.88

26 39.22

44 53.09

62 69.50

+ 0.31

+ 0.05

16.41

- 0.45

+ 0.30

24.74

- 0.46 + 0.33

38.51

- 0.43 + 0.20

54.94

- 0.56

+ 0.13

24.99

33.32

47.04

63.50

6.00

- 0.12

+ 0.13

6.00

- 0.12 + 0.13

6.00

- 0.12 + 0.13

6.00

- 0.12

- 0.20

+ 0.05

- 0.20 + 0

- 0.26 + 0.05

- 0.23

+ 0.12

- 0.18

+ 0.12

- 0.18

- 0.30

15-62- polig15-62- polig

+0,1

-0

6,8mm

7,3mm

78- polig

Stiftleiste

Polzahl Montageart Bestellnummer

15 Einpressbolzen 6,8 mm - Gewinde 4-40 UNC DSH 1XPGAA58 X 26 Einpressbolzen 6,8 mm - Gewinde 4-40 UNC DSH 2XPGAA58 X 44 Einpressbolzen 6,8 mm - Gewinde 4-40 UNC DSH 3XPGAA58 X 62 Einpressbolzen 6,8 mm - Gewinde 4-40 UNC DSH 4XPGAA58 X 78 Einpressbolzen 6,8 mm - Gewinde 4-40 UNC DSH 5XPGAA58 X 15 Einpressbolzen 7,3 mm - Gewinde 4-40 UNC DSH 1XPHAA54 X 26 Einpressbolzen 7,3 mm - Gewinde 4-40 UNC DSH 2XPHAA54 X 44 Einpressbolzen 7,3 mm - Gewinde 4-40 UNC DSH 3XPHAA54 X 62 Einpressbolzen 7,3 mm - Gewinde 4-40 UNC DSH 4XPHAA54 X 78 Einpressbolzen 7,3 mm - Gewinde 4-40 UNC DSH 5XPHAA54 X

1|63

D - S U B S t e c k v e r b i n d e r

D-SUB High Density

Lötstift – gewinkelt – 7,98 mm – gestanzte Kontakte – Kunststoffwinkel

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste

Beschreibung

Montageart:

- mit Befestigungswinkel, Masseclip und Bolzen 4-40 UNC

- mit Befestigungswinkel, Masseclip und Innengewinde 4-40 UNC

Gütestufe 3 (andere Gütestufen auf Anfrage) Gehäuse: Stahl verzinnt

Stiftleiste

No. of pos. A -0.76 B +0.25 C

15 31.19 16.46 25.00

26 39.52 24.79 33.30

44 53.42 38.50 47.04

62 69.70 54.96 63.50

78 67.31 52.55 61.10

15-62- polig

78- polig

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

15 Masseclip, Bolzen 4-40 UNC 302 A 10869 X 26 Masseclip, Bolzen 4-40 UNC 302 A 10879 X 44 Masseclip, Bolzen 4-40 UNC 302 A 10889 X 62 Masseclip, Bolzen 4-40 UNC 302 A 10899 X 78 Masseclip, Bolzen 4-40 UNC 302 A 11629 X

+ 0.12

+ 0.15

- 0.10

± 0.13

+ 0.14

- 0.11

No. of pos. A -0.76 B +0.25 C D -0.3

15 31.19 16.79 25.00

26 39.52 25.12 33.30

44 53.42 38.84 47.04

62 69.70 55.30 63.50

78 67.31 52.68 61.10

+ 0.12

6.12

+ 0.15

6.12

- 0.10

± 0.13

5.99

± 0.13

5.99

+ 0.14

5.99

- 0.11

15-62- polig

78- polig

Stiftleiste

Polzahl Montageart Bestellnummer

15 Masseclip, Bolzen 4-40 UNC 301 A 10869 X 26 Masseclip, Bolzen 4-40 UNC 301 A 10879 X 44 Masseclip, Bolzen 4-40 UNC 301 A 10889 X 62 Masseclip, Bolzen 4-40 UNC 301 A 10899 X 78 Masseclip, Bolzen 4-40 UNC 301 A 11369 X

1|64

Buchsenleiste

Polzahl Montageart Bestellnummer

15 Masseclip, Innengewinde 4-40 UNC DLH 1XS 8 AK53 X 26 Masseclip, Innengewinde 4-40 UNC DLH 2XS 8 AK53 X 44 Masseclip, Innengewinde 4-40 UNC DLH 3XS 8 AK53 X 62 Masseclip, Innengewinde 4-40 UNC DLH 4XS 8 AK53 X 78 Masseclip, Innengewinde 4-40 UNC DLH 5XS 8 AK53 X

Masseclip (Snap In) für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm

Stiftleiste

Polzahl Montageart Bestellnummer

15 Masseclip, Innengewinde 4-40 UNC DLH 1XP 8 AK53 X 26 Masseclip, Innengewinde 4-40 UNC DLH 2XP 8 AK53 X 44 Masseclip, Innengewinde 4-40 UNC DLH 3XP 8 AK53 X 62 Masseclip, Innengewinde 4-40 UNC DLH 4XP 8 AK53 X 78 Masseclip, Innengewinde 4-40 UNC DLH 5XP 8 AK53 X

D - S U B S t e c k v e r b i n d e r

D-SUB High Density

Lötstift – gewinkelt – 7,98 mm – gedrehte Kontakte – Metallwinkel

Beschreibung

Montagearten:

- mit Befestigungswinkel, Masseclip und Innengewinde 4-40 UNC oder M3

- mit Befestigungswinkel, Masseclip und Bolzen 4-40 UNC oder M3

Gütestufe 3 (auch in Gütestufe 1 lieferbar) Gehäuse: Stahl verzinnt, optional Messing verzinnt oder Edelstahl

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste Stiftleiste

No. of pos. A -0.76 B -0.25 C

15 31.19 16.46 25.00

26 39.52 24.79 33.30

44 53.42 38.50 47.04

62 69.70 54.96 63.50

78 67.31 52.55 61.10

PCB-Layout: Kat1iU1A PCB-Layout: Kat1iU2A

15-62- polig

Montageart: Masseclip, Innengewinde

78- polig

Montageart: Masseclip, Bolzen

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

15 Masseclip, Innengewinde 4-40 UNC 164 A 18179 X 26 Masseclip, Innengewinde 4-40 UNC 164 A 18189 X 44 Masseclip, Innengewinde 4-40 UNC 164 A 18199 X 62 Masseclip, Innengewinde 4-40 UNC 164 A 18209 X 78 Masseclip, Innengewinde 4-40 UNC 164 A 18629 X 15 Masseclip, Innengewinde M3 164 A 18219 X 26 Masseclip, Innengewinde M3 164 A 18229 X 44 Masseclip, Innengewinde M3 164 A 18239 X 62 Masseclip, Innengewinde M3 164 A 18249 X 78 Masseclip, Innengewinde M3 164 A 18639 X 15 Masseclip, Bolzen 4-40 UNC 164 A 18259 X 26 Masseclip, Bolzen 4-40 UNC 164 A 18269 X 44 Masseclip, Bolzen 4-40 UNC 164 A 18279 X 62 Masseclip, Bolzen 4-40 UNC 164 A 18289 X 78 Masseclip, Bolzen 4-40 UNC 164 A 18649 X 15 Masseclip, Bolzen M3 164 A 18299 X 26 Masseclip, Bolzen M3 164 A 18309 X 44 Masseclip, Bolzen M3 164 A 18319 X 62 Masseclip, Bolzen M3 164 A 18329 X 78 Masseclip, Bolzen M3 164 A 18659 X

Masseclip (Snap In) für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm

+ 0.12

+ 0.15

- 0.10

± 0.13

+ 0.14

- 0.11

Montageart: Masseclip, Innengewinde

Montageart: Masseclip, Bolzen

Stiftleiste

Polzahl Montageart Bestellnummer

15 Masseclip, Innengewinde 4-40 UNC 163 A 17769 X 26 Masseclip, Innengewinde 4-40 UNC 163 A 17779 X 44 Masseclip, Innengewinde 4-40 UNC 163 A 17789 X 62 Masseclip, Innengewinde 4-40 UNC 163 A 17799 X 78 Masseclip, Innengewinde 4-40 UNC 163 A 18219 X 15 Masseclip, Innengewinde M3 163 A 17809 X 26 Masseclip, Innengewinde M3 163 A 17819 X 44 Masseclip, Innengewinde M3 163 A 17829 X 62 Masseclip, Innengewinde M3 163 A 17839 X 78 Masseclip, Innengewinde M3 163 A 18229 X 15 Masseclip, Bolzen 4-40 UNC 163 A 17849 X 26 Masseclip, Bolzen 4-40 UNC 163 A 17859 X 44 Masseclip, Bolzen 4-40 UNC 163 A 17869 X 62 Masseclip, Bolzen 4-40 UNC 163 A 17879 X 78 Masseclip, Bolzen 4-40 UNC 163 A 18239 X 15 Masseclip, Bolzen M3 163 A 17889 X 26 Masseclip, Bolzen M3 163 A 17899 X 44 Masseclip, Bolzen M3 163 A 17909 X 62 Masseclip, Bolzen M3 163 A 17919 X 78 Masseclip, Bolzen M3 163 A 18249 X

No. of pos. A -0.76 B +0.25 C D -0.3

15 31.19 16.79 25.00

26 39.52 25.12 33.30

44 53.42 38.84 47.04

62 69.70 55.30 63.50

78 67.31 52.68 61.10

+ 0.12

6.12

+ 0.15

6.12

- 0.10

± 0.13

5.99

± 0.13

5.99

+ 0.14

5.99

- 0.11

15-62- polig

78- polig

1|65

D - S U B S t e c k v e r b i n d e r

D-SUB High Density

Lötstift – gewinkelt – 7,98 mm – gedrehte Kontakte – Kunststoffwinkel

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste

Beschreibung

Montagearten:

- mit Befestigungs- und Massewinkel Innengewinde 4-40 UNC oder M3

- mit Befestigungs- und Massewinkel und Bolzen 4-40 UNC oder M3

- mit Befestigungswinkel, Masseclip und Innengewinde 4-40 UNC oder M3

- mit Befestigungswinkel, Masseclip und Bolzen 4-40 UNC oder M3

Gütestufe 3 (auch in Gütestufe 1 lieferbar) Gehäuse: Stahl verzinnt, optional Messing verzinnt oder Edelstahl

Stiftleiste

No. of pos. A -0.76 B -0.25 C

15 31.19 16.46 25.00

26 39.52 24.79 33.30

44 53.42 38.50 47.04

62 69.70 54.96 63.50

+ 0.12

+ 0.15

- 0.10

± 0.13

No. of pos. A -0.76 B +0.25 C D -0.3

15 31.19 16.79 25.00

26 39.52 25.12 33.30

44 53.42 38.84 47.04

62 69.70 55.30 63.50

PCB-Layout: Kat1iU1A PCB-Layout: Kat1iU2A

Montageart: Massewinkel, Innengewinde Montageart: Massewinkel, Innengewinde

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

15 Massewinkel, Innengewinde 4-40 UNC 164 A 18019 X 26 Massewinkel, Innengewinde 4-40 UNC 164 A 18029 X 44 Massewinkel, Innengewinde 4-40 UNC 164 A 18039 X 62 Massewinkel, Innengewinde 4-40 UNC 164 A 18049 X 15 Massewinkel, Innengewinde M3 164 A 18059 X 26 Massewinkel, Innengewinde M3 164 A 18069 X 44 Massewinkel, Innengewinde M3 164 A 18079 X 62 Massewinkel, Innengewinde M3 164 A 18089 X

Stiftleiste

Polzahl Montageart Bestellnummer

15 Massewinkel, Innengewinde 4-40 UNC 163 A 17609 X 26 Massewinkel, Innengewinde 4-40 UNC 163 A 17619 X 44 Massewinkel, Innengewinde 4-40 UNC 163 A 17629 X 62 Massewinkel, Innengewinde 4-40 UNC 163 A 17639 X 15 Massewinkel, Innengewinde M3 163 A 17649 X 26 Massewinkel, Innengewinde M3 163 A 17659 X 44 Massewinkel, Innengewinde M3 163 A 17669 X 62 Massewinkel, Innengewinde M3 163 A 17679 X

+ 0.12

6.12

+ 0.15

6.12

- 0.10

± 0.13

5.99

± 0.13

5.99

1|66

D - S U B S t e c k v e r b i n d e r

D-SUB High Density – Montagearten

Lötstift – gewinkelt – 7,98 mm – gedrehte Kontakte – Kunststoffwinkel

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

15 Massewinkel, Bolzen 4-40 UNC 164 A 18099 X

26 Massewinkel, Bolzen 4-40 UNC 164 A 18109 X

44 Massewinkel, Bolzen 4-40 UNC 164 A 18119 X

62 Massewinkel, Bolzen 4-40 UNC 164 A 18129 X

15 Massewinkel, Bolzen M3 164 A 18139 X

26 Massewinkel, Bolzen M3 164 A 18149 X

44 Massewinkel, Bolzen M3 164 A 18159 X

62 Massewinkel, Bolzen M3 164 A 18169 X

Buchsenleiste

Polzahl Montageart Bestellnummer

15 Masseclip, Innengewinde 4-40 UNC 164 A 20929 X

26 Masseclip, Innengewinde 4-40 UNC 164 A 20939 X

44 Masseclip, Innengewinde 4-40 UNC 164 A 20949 X

62 Masseclip, Innengewinde 4-40 UNC 164 A 20959 X

15 Masseclip, Innengewinde M3 164 A 20969 X

26 Masseclip, Innengewinde M3 164 A 20979 X

44 Masseclip, Innengewinde M3 164 A 20989 X

62 Masseclip, Innengewinde M3 164 A 20999 X

Masseclip (Snap In) für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm

Stiftleiste

Polzahl Montageart Bestellnummer

15 Massewinkel, Bolzen 4-40 UNC 163 A 17689 X 26 Massewinkel, Bolzen 4-40 UNC 163 A 17699 X 44 Massewinkel, Bolzen 4-40 UNC 163 A 17709 X 62 Massewinkel, Bolzen 4-40 UNC 163 A 17719 X

15 Massewinkel, Bolzen M3 163 A 17729 X 26 Massewinkel, Bolzen M3 163 A 17739 X 44 Massewinkel, Bolzen M3 163 A 17749 X 62 Massewinkel, Bolzen M3 163 A 17759 X

Stiftleiste

Polzahl Montageart Bestellnummer

15 Masseclip, Innengewinde 4-40 UNC 163 A 20489 X

26 Masseclip, Innengewinde 4-40 UNC 163 A 20499 X

44 Masseclip, Innengewinde 4-40 UNC 163 A 20509 X

62 Masseclip, Innengewinde 4-40 UNC 163 A 20519 X

15 Masseclip, Innengewinde M3 163 A 20529 X

26 Masseclip, Innengewinde M3 163 A 20539 X

44 Masseclip, Innengewinde M3 163 A 20549 X

62 Masseclip, Innengewinde M3 163 A 20559 X

Buchsenleiste

Polzahl Montageart Bestellnummer

15 Masseclip, Bolzen 4-40 UNC 164 A 21009 X 26 Masseclip, Bolzen 4-40 UNC 164 A 21019 X 44 Masseclip, Bolzen 4-40 UNC 164 A 21029 X 62 Masseclip, Bolzen 4-40 UNC 164 A 21039 X 15 Masseclip, Bolzen M3 164 A 21049 X 26 Masseclip, Bolzen M3 164 A 21059 X 44 Masseclip, Bolzen M3 164 A 21069 X 62 Masseclip, Bolzen M3 164 A 21079 X

Masseclip (Snap In) für Lochdurchmesser 3,1 ± 0,10 mm und Leiterplattenstärke 1,6 mm

Stiftleiste

Polzahl Montageart Bestellnummer

15 Masseclip, Bolzen 4-40 UNC 163 A 20569 X

26 Masseclip, Bolzen 4-40 UNC 163 A 20579 X

44 Masseclip, Bolzen 4-40 UNC 163 A 20589 X

62 Masseclip, Bolzen 4-40 UNC 163 A 20599 X

15 Masseclip, Bolzen M3 163 A 20609 X

26 Masseclip, Bolzen M3 163 A 20619 X

44 Masseclip, Bolzen M3 163 A 20629 X

62 Masseclip, Bolzen M3 163 A 20639 X

PCB-Layout: Kat1iU1A PCB-Layout: Kat1iU2A

1|67

D - S U B S t e c k v e r b i n d e r

D-SUB High Density

Crimp-Steckverbinder (ohne Kontakte) – für AWG 22

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Buchsenleiste

Beschreibung

für gedrehte Kontakte AWG 22 Montageart:

mit Durchgangsloch Ø 3 mm

Gehäuse: Stahl verzinnt, optional Messing verzinnt oder Edelstahl

Stiftleiste

No. of pos. A -0.76 B -0.25 C

15 31.19 16.46 25.00

26 39.52 24.79 33.30

44 53.42 38.50 47.04

62 69.70 54.96 63.50

78 67.31 52.55 61.10

+ 0.12

+ 0.15

- 0.10

± 0.13

+ 0.14

- 0.11

Montageart: Durchgangsloch Montageart: Durchgangsloch

Dim. in (_ _) = 78-pol. Dim. in (_ _) = 78-pol.

Bestelldaten

Buchsenleiste

Polzahl Montageart Bestellnummer

15 Durchgangsloch 164X 11949 X 26 Durchgangsloch 164X 11959 X 44 Durchgangsloch 164X 11969 X 62 Durchgangsloch 164X 11979 X 78 Durchgangsloch 164X 11989 X

Stiftleiste

Polzahl Montageart Bestellnummer

15 Durchgangsloch 163X 10169 X 26 Durchgangsloch 163X 10179 X 44 Durchgangsloch 163X 10189 X 62 Durchgangsloch 163X 10199 X 78 Durchgangsloch 163X 10209 X

No. of pos. A -0.76 B +0.25 C D -0.3

15 31.19 16.79 25.00

26 39.52 25.12 33.30

44 53.42 38.84 47.04

62 69.70 55.30 63.50

78 67.31 52.68 61.10

+ 0.12

6.12

+ 0.15

6.12

- 0.10

± 0.13

5.99

± 0.13

5.99

+ 0.14

5.99

- 0.11

1|68

D-SUB High Density

Crimp-Kontakte – gedrehte Ausführung – für Kabel AWG 22

Beschreibung

für Kabel AWG 22 Einzelkontakte im Polybeutel (VPE: 500 Stück) Gütestufe 3 (auch in Gütestufe 1 lieferbar)

RoHS compliant – CSA listed, File No.:LR115001 –UL listed, File No.:E202784

Buchsenkontakt

Closed entry VersionStandardversion

Stiftkontakt

D - S U B S t e c k v e r b i n d e r

Technische Daten

Kontaktmaterial gedrehte Kontakte Messing Kontaktoberfläche Vergoldet über Nickel Temperaturbereich -55°C bis +125°C Nennstrom für AWG 22 3A Kontaktwiderstand ≤ 10 mΩ

Bestelldaten

Buchsenkontakte

Kontakttyp Bestellnummer

AWG 22, Einzelkontakt 162 A 18419 X AWG 22, Einzelkontakt closed entry Version 16-000693

Stiftkontakte

Kontakttyp Bestellnummer

AWG 22, Einzelkontakt 161 A 18009 X

1|69

D - S U B S t e c k v e r b i n d e r

D-SUB High Density

Schnittstellen Adapter – Connector Saver

RoHS compliant – CSA listed, File No.: LR 115000-1 – UL listed, File No.: E202784

Produktzeichnung

Beschreibung

No. of pos. A -0.76 B1 -0.25 B2 +0.25 C D -0.30

15 31.19 16.46 16.79 25.00

26 39.52 24.79 25.12 33.30

44 53.42 38.50 38.84 47.04

62 69.70 54.96 55.30 63.50

78 67.31 52.55 52.68 61.10

+ 0.12

+ 0.15

- 0.10

± 0.13

+ 0.14

- 0.1

Bestelldaten

Stiftleiste – Buchsenleiste

Polzahl Montageart Bestellnummer

15 Gewindebolzen 4-40 UNC 164 A 03399 X 26 Gewindebolzen 4-40 UNC 164 A 03919 X 44 Gewindebolzen 4-40 UNC 164 A 03929 X 62 Gewindebolzen 4-40 UNC 164 A 03939 X 78 Gewindebolzen 4-40 UNC DAH 5XAA AR04X 15 Gewindebolzen M3 164 A 03949 X 26 Gewindebolzen M3 164 A 03959 X 44 Gewindebolzen M3 164 A 03969 X 62 Gewindebolzen M3 164 A 03979 X 78 Gewindebolzen M3 DAH 5XAAAR03X

6.12

5.99

1|70

Innovationen von CONEC

Standard D-Sub Steckverbinder

www.conec.com

1|71

CONEC D-SUB ST 25L Datasheet

Specifications and Main Features

Frequently Asked Questions

User Manual
