Page 1
康博啟視錄 U3
USB 2.0 DVB-T 數位電視盒
安裝及使用手冊
Compro Technology, Inc.
www.compro.com.tw
Page 2
Copyright © 2001-2005. Compro Technology, Inc. No part of this document may be
copied or reproduced in any form or by any means without the prior written consent
of Compro Technology, Inc.
Copyright © 2001-2005. 本手冊中的內容非經康博科技公司以書面方式同意，不得
擅自拷貝或使用本手冊中的內容，或以其他方式改變本手冊的資料及發行。
Compro, VideoMate, Poladyne, Play with Power, 和 Compro logo 爲康博科技公司
的註冊商標；其它名稱和標示則為其它公司所屬的個別註冊商標。
康博科技公司對其生產製造的產品提供保固，在一年的保固期限內對硬體產品提供
非人為操作所造成產品故障的免費更換元件及維修服務。
康博科技對本手冊中的內容無任何擔保，宣告或暗示，以及其他特殊目的。除此之
外，對本手冊中所提到的産品規格及資訊僅供參考，內容亦會隨時更新，恕不另行
通知。本手冊中所提的資訊，包括軟體及硬體，若有任何錯誤，康博科技沒有義務
爲其擔負任何責任。
康博科技公司
電話：+886 2 2918 0169
傳真：+886 2 2915 2389
台北縣新店市寶興路 45 巷 6 弄 12 號 3 樓
www.compro.com.tw
ii
Page 3
目錄
關於安裝及使用手冊....................................................2
康博啟視錄 U3 電視盒產品內容物...............................3
安裝 .............................................................................4
ComproDTV 2.5...........................................................5
疑難排解....................................................................12
Page 4
關於安裝及使用手冊
這份指南提供您有關安裝和使用啟視錄 U3 USB2.0 DVB-T 數位電視盒及軟體操作的基本資
訊，讓您能快速的使用本產品，若想要了解更多有關應用軟體的資訊，請參考安裝光碟中軟
體的使用手冊及軟體的線上說明。
康博啟視錄 U3 USB2.0 DVB-T 數位電視盒，提供了收看 DVB-T 數位電視、電視錄影、預約
錄影、頻道預覽等等功能，讓您的電腦可以看 DVB-T 數位電視及錄影，成為一個家庭劇院中
心。
最低系統需求
• 600 MHz CPU (收看 DVB-T 數位電視)
• 128 MB 系統記憶體
• 1 個可用的 USB 2.0 接口
• 音效卡
• 光碟機（安裝程式用）
• Windows XP SP1, Windows 2000 SP4 以上的作業系統
• 50 MB 可用的硬碟空間（安裝驅動程式及康博軟體）
建議的系統需求
• 866 MHz CPU (收看 DVB-T 數位電視及錄影)
• 2.4 GHz CPU (收看 HDTV 電視及錄影)
• 256 MB RAM 系統記憶體
• 1 個可用的 USB 2.0 接口
• 音效卡
• 光碟機（安裝程式用）
• Windows XP SP2 以上的作業系統
• 300MB 可用的硬碟空間（安裝驅動程式及所有軟體）
• 每小時 3GB(DVD)的錄影檔案所需的空間
注意
產品包裝中附的數位電視天線，可方便您外出攜帶使用，因各地區收訊狀況不同，若您需要
更好的收訊品質(數位電視需要收訊良好才能收看)，建議您自行購買室內專用數位天線或架設
在屋頂上的魚骨型天線，來收看數位電視，詳情請參考手冊中的疑難排解。
請確認您所在的地方能接收到良好數位電視訊號，數位電視與類比電視不同，若訊號不良時，
您將完全看不到數位電視的畫面，而不像類比電視般仍然能看到一些不清楚的畫面。
2
Page 5
康博啟視錄 U3 電視盒產品內容物
啟視錄 U3 安裝光碟 安裝及使用指南
USB 延長線
電視訊號
數位電視天線
連接線
U3 USB 2.0 數位電視盒建議連接方式
3
Page 6
安裝
請打開電腦電源，確認 U3 已連接上電腦及安裝光碟片放入光碟機中，再依據下列步驟來安裝
軟體。
Step 1. 插好 USB 連接線後，Windows 會發現到有新硬體，建議您按下取消。
Step 2. 將安裝光碟片放入光碟機中後，會自動執行安裝程式 (如果沒有自動執行，您可以自
行開啟光碟中的 Setup.exe 來執行安裝)。
Step 3. 您可以選擇完整安裝來安裝軟體(VideoMate U3 drivers, ComproDTV 2,
ComproDVD 2, Ulead PhotoExplorer 8.5 SE) 或選擇自訂安裝來安裝軟體，建議您
使用完整安裝。
Step 4. 安裝過程中，如果您看到如下圖的訊息，請選擇繼續安裝。
Step 5. 請按照指示來安裝軟體。
Step 6. 接下來請按下一步來安裝 ComproDTV 2, ComproDVD 2,
Ulead PhotoExplorer 8.5 SE 等軟體。
Step 7. 安裝完後，請按下完成來重新開機。
Step 8. 將電視訊號接上電視盒。
Step 9. 請打開 ComproDTV 2 來享受影音的樂趣。
4
繼續安裝
Page 7
ComproDTV 2.5
簡介
ComproDTV 為個人電腦的數位娛樂完全解決方案，讓您可以全螢幕畫面或以視窗模式欣賞和
錄製電視娛樂節目，時光平移的功能讓您重溫精采畫面而不錯失任何一個鏡頭，還提供您嶄
新的控制介面控制各種電視顯示功能，您可以輕輕鬆鬆掌控 ComproDTV 的各項功能，並打
造您獨特的個人品味。
控制介面說明
ComproDTV 的控制面板是參照錄影機的按鍵所設計的，請注意有些按鍵在執行錄影等功能時
會呈現灰色狀態而無法使用，您可以在本章找到有關 ComproDTV 功能的說明，下圖描述了
ComproDTV 的控制面板功能及(熱鍵)。
時光平移横桿
頻道預覽
(F)
擷取影像
(Space)
時光平移
選項
(O)
(T)
Te le t ex t
(C)
訊號
強度
電子節目表
(E)
Docking
(D)
靜音
(M)
調整音量
預約排程
(B)
說明
(H)
(+, -)
視訊來
源(V)
最小化
(G)
停止
(S)
全螢幕
(Z)
頻道返回
(N)
離開
(CTRL+X)
下一頻道(Page Up)
和快速頻道列表( I )
上一個頻道
(Page down)
錄影(R)
和
錄影選項
音訊選擇
(Q)
倒轉
(Left Arrow)
播放
(P)
暫停
(U)
快轉
(Right Arrow)
5
Page 8
圖案 鍵盤 說明
n/a
注意：音訊選擇的功能只有在電視節目有提供不同的音訊時才能使用。
A
L 睡眠模式
開啟 / 關閉視窗最上層顯示
(螢幕視窗右上角)
看電視
安裝完成之後，您只需使用滑鼠雙擊桌面上 ComproDTV 的圖示，即可觀賞電視節目，當您
第一次執行 ComproDTV，程式會請您做一次自動掃描頻道來搜尋可觀賞之電視頻道，您也可
以隨時再重新掃描。
就如同您用電視機看電視般，選台（需要先掃描頻道後，才能上下選台），調整聲音大小，全
螢幕顯示（在畫面上按滑鼠左鍵兩下即可，再按一次即可回復為視窗模式），開關電視，甚至
還可以關閉電腦，滿足您用電腦看電視所有的需求。
頻道瀏覽
按下頻道瀏覽鍵，即可進入頻道瀏覽功能，頻道瀏覽時可同時顯示 12 或 16 台之頻道畫面，
使用者可直接以滑鼠點選，切換至欲收看之頻道。
6
Page 9
滑鼠右鍵選單
在電視螢幕中按下滑鼠右鍵，將會出現選單，您可以自由選擇您所需要的功能來執行，其中，
隱藏邊框和最上層顯示是非常方便的功能，您不妨試用看看。
局部放大功能
在電視螢幕中按下滑鼠右鍵不放，並選擇要局部放大的區域，即可將選擇的區域局部放大到
全視窗中。
另外只需按著滑鼠右鍵不放，並移動滑鼠，即可移動局部放大的部位，使用中在視窗左上角
並還有區域導航圖告知您目前局部放大是處在電視螢幕中那個的位置。
您只需按下滑鼠左鍵即可回復到正常視窗模式。
靜態影像擷取
於畫面播放中按下靜態影像擷取鍵 可擷取目前之影像畫面，並可將其儲存成 JPEG 或
點陣圖格式，請注意，如果離開時沒有儲存，則抓下來的靜態畫面將不會自動儲存到電腦中。
7
Page 10
EPG (電視節目列表)
當電視台有播送 EPG（如台灣的公共電視台）時，那麼您按下 按鍵即可開啟其電視台
的節目列表如下圖。您還可以選擇您喜愛的節目加入預約錄影排程中，省去自行設定排程的
麻煩。
錄影
ComproDTV 為一個數位錄放影應用程式，您可以使用它來錄製動態影像和聲音，支援
MPEG-2 的格式，可以顯示高品質的畫面和省下大量的空間。
於節目播放中按下錄影鍵 可即時進行錄影。
按下停止鍵
您也可以設定排程來做預約錄影，只需按下
8
可停止錄影，ComproDTV 會自動為您存檔並顯示檔名。
即可開啟 ComproDTV 排程設定。
Page 11
注意
預設的錄影存檔路徑為 我的文件，您也可以自行在 ComproDTV 選項中更改存檔的路徑。
數位電視節目為電視台所送出的固定大小 MPEG-2 視訊流，ComproDTV 將會直接存入硬碟
而無法改變其錄下來的影片格式。
播放
按下 按鍵即可選擇想要播放的影片。
時光平移
時光平移可以改變您看電視的習慣，讓您享受精彩的節目時，並隨時的倒一杯飲料而不會錯
過任何一秒鐘。時光平移會暫時將節目錄製存放到硬碟中，您可以定義需要錄製多久，然後
您可以隨時地重播之前的畫面。
當您離開座位的時候。按下時光平移功能鍵 可啟動時間平移功能，此功能可讓使用者
一邊錄影一邊滑動時間控制軸，觀賞剛剛錄下來之畫面。
在時間控制軸中按下滑鼠可以使時間軸跳至您想收看節目播放之位置，按下前進或倒退鍵，
可以往前快轉或倒退。
選項
按下 按鍵即可更改 ComproDTV 細部的設定。

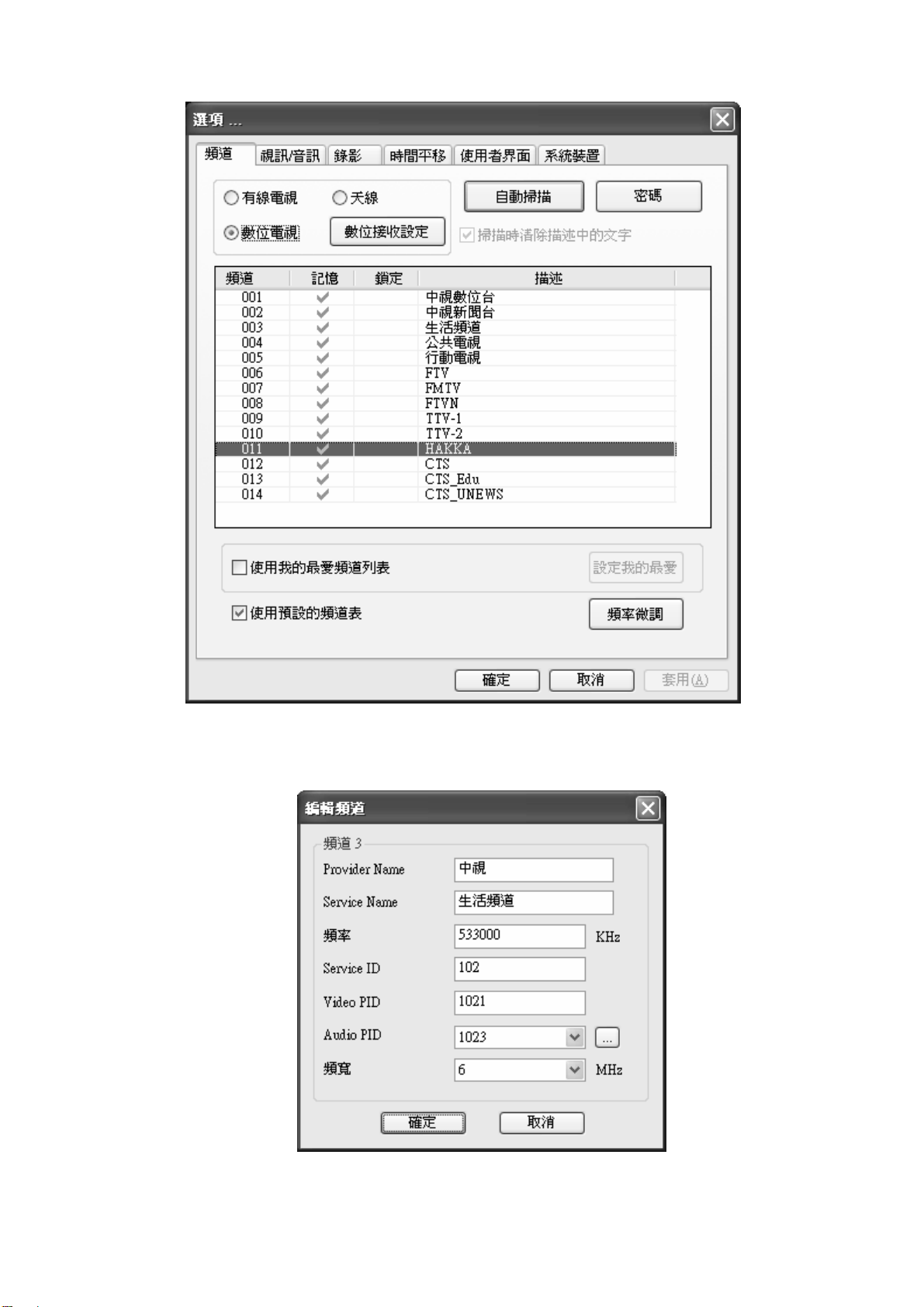

頻道自動掃描
當您第一次執行 ComproDTV，程式會請您做一次自動掃描頻道來搜尋可觀賞之電視頻道，您
也可以隨時再重新掃描。
請按下自動掃描鍵以啟動頻道搜尋程序，ComproDTV 會根據您使用的地區與視訊來源自動搜
尋可觀賞之電視頻道。
您可以隨時按下對話方塊中的取消鍵以終止頻道掃描的程序。
在頻道掃描的程序完成後，在可觀賞的頻道會出現一個
打勾之記號可由使用者自行點選修改，若是刪除打勾記號之頻道，於頻道切換及瀏覽中將不
會出現。使用者並可自行修改頻道名稱，請參考下列的說明。
的綠色記號.
9
Page 12
頻道命名
您可用滑鼠右鍵點選 “描述” 欄，即會出現下圖。
在這裡，您可以自行輸入或更改頻道的名稱及 PID。
10
Page 13
備註
數位電視在同一頻寬帶可能同時有好幾個頻道，而這些頻道是使用 PID 來區別，除非您知道
每一個頻道台的 PID，否則更改後將會看不到此節目。
自訂頻道屬性
ComproDTV 2 允許您自行調整每一個頻道的視訊屬性，包含亮度、色調、對比、彩度、銳利
度等。
備註
這邊的調整是增加或減少在視訊/音訊頁中的視訊屬性值，如果您需要調整所有頻道的亮度
等，您需要進入視訊/音訊頁中來做調整。
頻道鎖碼
頻道鎖定部份，可以讓使用者自行設定密碼，針對某些頻道作鎖定保護以避免兒童觀賞。
您可以在“鎖定”欄中按下滑鼠左鍵，然後您即會在欄中看到 的紅色記號，再按一次即可
以取消鎖碼的設定。
如果您要使用此項功能，首先您必須先設定密碼，開啟 ComproDTV 後，請進入選項，按下
密碼鈕並輸入密碼。
如果您之前設定過密碼，那麼程式會要求您輸入之前的密碼才能輸入新密碼。
備註
本手冊只提供基本的 ComproDTV 說明，詳細的使用方式請參考 ComproDTV 中的 Help 及光
碟中的 PDF 檔案，或是您也可以到我們網站上來下載最新的使用手冊。
11
Page 14
疑難排解
作業系統需求
啟視錄 U3 必須使用在 Windows XP SP1/ Windows 2000 SP4 或以上的作業系統中，請自行
到微軟網站 www.WindowsUpdate.com 來做系統的更新，以避免作業系統發生錯誤。
USB 2.0 問題
啟視錄 U3 必須安裝在 USB 2.0 的介面上，若您的電腦只有 USB 1.1 的介面，那麼您需要另
外購買 USB 2.0 的介面卡安裝在您電腦後，才可使用本產品，另外需注意的是，USB 2.0 的
驅動程式是在 Windows XP SP1/ Windows 2000 SP4 或以上的作業系統中，請自行到微軟網
站 www.WindowsUpdate.com 來做系統的更新，才能確保您的電腦中有 USB 2.0 的介面。

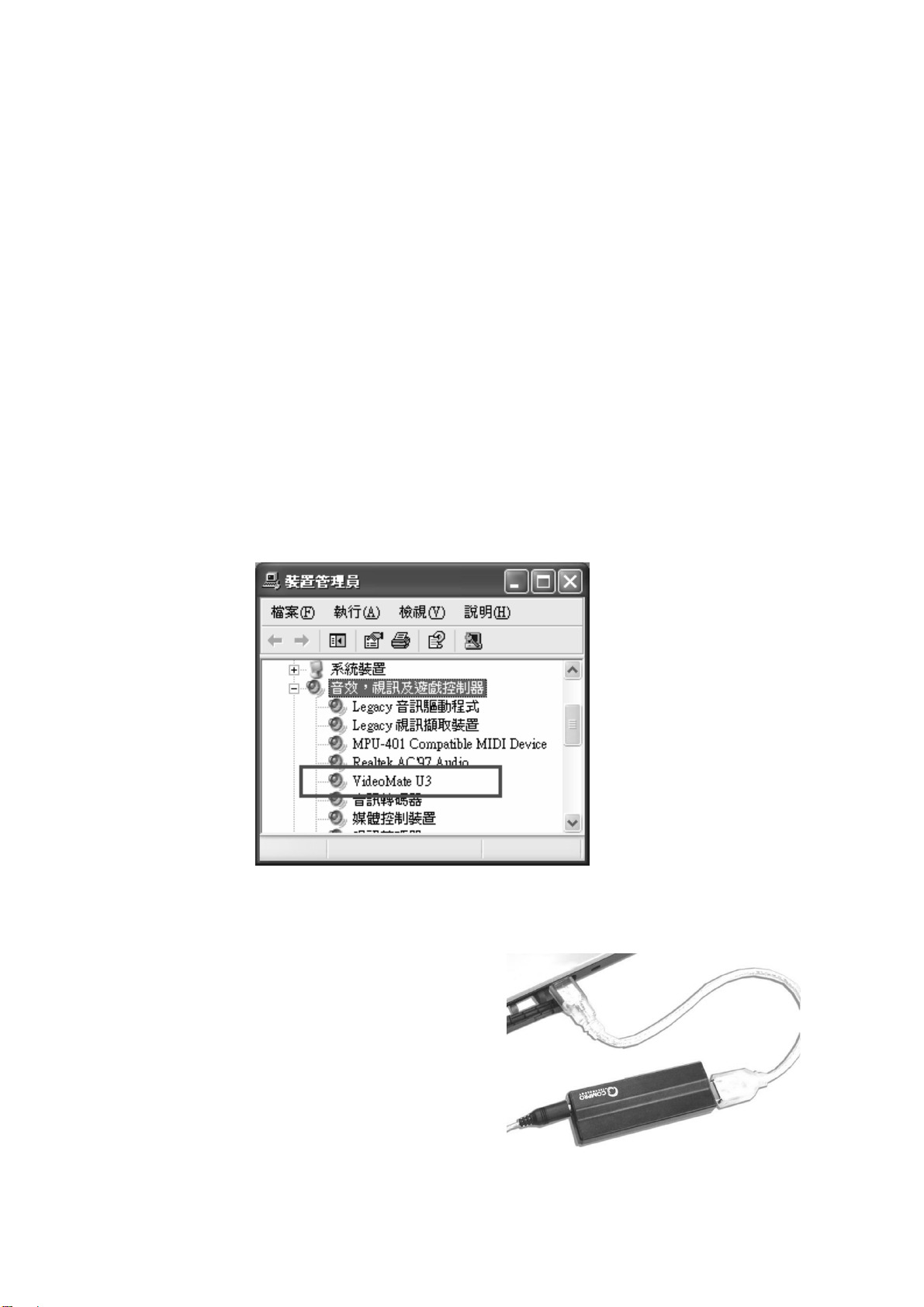

驅動程式安裝問題
最常見的問題是電視盒的驅動程式沒有安裝好的緣故，請到裝置管理員中檢查是否有
VideoMate U3 這個驅動程式。
如果沒有，請重新安裝電視盒的驅動程式，即可解決此一問題。
連接線材問題
啟視錄 U3 中附有一條 USB 延長線，請使用此線
連接電腦與 U3，以避免不小心造成 USB 連接頭的
損壞。請參考右圖的連接方式。
12
Page 15
USB 電源問題
啟視錄 U3 必須由電腦上的 USB 接孔供電，標準為 5 伏特(V) 500 毫安培(mA)，若是主機板
所提供的電源不足，則可能會造成產品無法使用。有時候將電腦上其它的 USB 裝置移除，或
許對這個問題能有所幫助。
注意
請注意，一般的 USB HUB 及 PCMCIA USB 2.0 介面卡並無法提供足夠的電源，您必須使用
附有變壓器的 HUB 及 PCMCIA 才能擁有足夠的電源。
沒有訊號或是影像不好
啟視錄 U3 可以接收 DVB-T 數位電視 (數位地面波訊號)，數位電視需要收訊良好才能收看，
數位電視的訊號與類比電視訊號所用的波段 (VHF 和 UHF) 相同，所以收訊情況就如同早期
架設在屋頂上的魚骨型天線般，若是您所在位置收訊不良，您需要另行架設接收地面波訊號
的電視天線，請參考下圖
架設時也要注意對準發射站的方向，才能有最好的效果，
最好是架設在高處（如屋頂），並試著調整收訊的方位，才
能真正享受收看數位電視的樂趣。
另外，由於數位電視是國家即定的政策，所以將會不斷地
增加發射站，預計不久的將來，發射站的訊號將能涵蓋全
國各地，詳情請上相關政府的網站查詢您所在地區的訊號
強度，台灣地區的使用者可到經濟部工業局網站中查詢
http://www.dvo.org.tw
若是您所在的地區收訊不良，請先測試看看這個天線連接您家中的電視機，是否可以收的到
一般電視的訊號，如果收訊不良，那麼數位電視的訊號是採用與類比電視相同的波段及基地
台所發射，所以您可能會完全收不到電視畫面或是影像會不斷停頓，這時您需要使用較好的
天線才能接收數位電視的訊號，請洽各地商店來購買類似上圖般的魚骨天線並架設在高處，
以獲得最好的效果。
注意
數位電視所發送之訊號為 MPEG-2 的檔案格式，因此需要解壓縮後才能觀賞，您必需安裝光
碟中的 Ulead PhotoExplorer 8.5 軟體，才能收看數位電視。
13
Page 16
有影像沒有聲音
啟視錄 U3 的聲音是經由 USB 連接線傳輸到電腦中，而在 ComproDTV 選項的系統設定中，
音訊裝置應為您電腦的音效卡，電視音源及錄影音源應選為 WAVE。如果還是不行，請在電
腦螢幕右下角的喇叭圖示上，按下滑鼠左鍵兩下，檢查一下音效卡的 WAVE 沒有設為靜音，
並請將電腦的喇叭設為兩聲道輸出。
有時候更新音效卡的驅動程式，或是到我們網站上更新一下新版的程式也會有所幫助。
為什麼不能錄影？
由於 ComproDTV 需要使用安裝光碟中的 Ulead PhotoExplorer 8.5 的元件，因此若您電腦沒
有安裝光碟中的 Ulead PhotoExplorer 8.5 時，即會造成無法錄影的問題，請再安裝光碟中的
Ulead PhotoExplorer 8.5 即可。
為什麼錄影出來的檔案，影像會延遲？
如果當訊號不清楚時，即可能會造成這樣的現象，請參照上述的說明來排除此問題，另一個
原因通常是電腦 CPU 運算來不及所造成的，由於收看 HDTV 電視時需要大量的 CPU 運算，
若是 CPU 運算來不及，則必須要捨掉一些畫面，而造成影像頓頓的，一般需要 2.4G 以上的
CPU 收看及錄影 HDTV 才不會停頓，請查看 CPU 的使用率是否到達 100%，如果是的話，
那麼即會產生停頓的現象。
為什麼摸起來溫溫的？
由於啟視錄 U3 採用金屬外殼，所以摸起來會感覺溫溫的。
聯絡康博科技
聯絡我們之前，請您先到我們的網站 http://www.comprousa.com 查詢常見問題 (FAQs) 也請
您先到我們網站上下載最新版的驅動程式及 ComproDTV，大部分的問題應該已在新的版本中
修正，如果您還是需要與我們聯絡，請使用我們的表格來填寫您的問題，以便能迅速了解您
的問題，並請附上產品上所貼的序號（19 個數字），請至下列網址填寫表格
http://www.comprousa.com/tw/support/form.htm
也請您到 ComproDTV 選項中，按下系統裝置頁的產品支援按鍵，送出您的系統資訊給我們
參考，以便我們能判定問題的所在，請寄到 [email protected] 我們會儘快給您回覆。
14
