Page 1
康博啟視錄 U2200
USB 2.0 數位 DVB-T 電視影像擷取盒
安裝及使用手冊
Compro Technology, Inc.
www.compro.com.tw
Page 2
Copyright © 2001-2005. Compro Technology, Inc. No part of this
document may be copied or reproduced in any form or by any means
without the prior written consent of Compro Technology, Inc.
Copyright © 2001-2005. 本手冊的內容非經康博科技公司以書面方式
同意，不得擅自拷貝或使用本手冊中的內容，或以其他方式改變本手冊
的資料及發行。
Compro, VideoMate, Poladyne, Play with Power, 和 Compro logo 爲
康博科技公司的註冊商標；其它名稱和標示則為其它公司所屬的個別註
冊商標。
康博科技公司對其生產製造的產品提供保固，在一年的保固期限內對硬
體產品提供非人為操作所造成產品故障的免費更換元件及維修服務。
康博科技對本手冊中的內容無任何擔保，宣告或暗示，以及其他特殊目
的。除此之外，對本手冊中所提到的産品規格及資訊僅供參考，內容亦
會隨時更新，恕不另行通知。本手冊中所提的資訊，包括軟體及硬體，
若有任何錯誤，康博科技沒有義務爲其擔負任何責任。
康博科技公司
ii
電話：+886 2 2918 0169
傳真：+886 2 2915 2389
台北縣新店市寶興路 45 巷 6 弄 12 號 3 樓
www.compro.com.tw
Page 3
目錄
關於安裝及使用指南............................................. 2
啟視錄 U2200 產品內容物.................................... 3
啟視錄 U2200 連接方式說明................................. 3
安裝...................................................................... 4
多功能無線遙控器說明 ......................................... 5
ComproDTV 2.5 ................................................... 6
疑難排解............................................................. 11
1
Page 4
關於安裝及使用指南
這份指南提供您安裝啟視錄電視影像擷取盒的資訊，讓您能快速的安裝及使用本
產品，若想要詳細了解軟體的使用方式，請參考軟體中的使用手冊，或是光碟中
的說明。
啟視錄 U2200 提供您電腦收看數位電視的功能，讓您的桌上型或筆記型電腦接
收 DVB-T (數位地面波訊號)，享受數位電視 DVD 品質的收看及錄影，強大的預
約錄影功能，USB 的介面讓您方便隨身攜帶，加上多功能的遙控器，讓您快樂
地享受數位電視帶給您的影音震撼，使您的電腦變成一個完整的家庭行動劇院。
最低系統需求（電視節目觀賞）
• 600 MHz Pentium II 或相同等級的 CPU
• 128 MB 系統記憶體
• 音效卡
• 一個空的 USB 2.0 插槽
• 光碟機（安裝程式用）
• Windows XP SP1 或 Windows 2000 SP4 以上的作業系統
• 50MB 可用之硬碟空間（安裝驅動程式及康博軟體），錄影所需空間另計
• 數位電視天線（若您要收看數位電視則需自行購置數位電視的天線，詳情
請參考疑難排解中的說明）
建議的系統需求（電視節目觀賞及錄影）
• 866 MHz CPU
• 2.4 GHz CPU 來觀賞和錄製 HDTV
• 256 MB RAM 系統記憶體
• Windows XP SP2 以上的作業系統
• 50MB 可用之硬碟空間（安裝驅動程式及康博軟體），加上每小時 3GB
(MPEG-2) 的錄影檔案所需的空間
注意
數位電視需要收訊良好才能收看，您需要自行購買接收數位地面波訊號的數位電
視天線（如架設在屋頂上的魚骨型天線），才能收看數位電視，詳情請參考手冊
中的疑難排解。
請確認您所在的地方能接收到良好數位電視訊號，數位電視與類比電視不同，若
訊號不良時，您將完全看不到數位電視的畫面，而不像類比電視般不清楚的畫面。
2
Page 5
啟視錄 U2200 產品內容物
啟視錄 U2200
USB 連接線 安裝光碟片
安裝及使用手冊
啟視錄 U2200 連接方式說明
電視盒背面
USB 電源線
(備用)
多功能遙控器含電池
電視天線
(選配)
接頭 功能 說明
1 電源接口 使用 USB 電源線連接電腦上的 USB 接孔
(初次安裝時，建議先使用此線以確保電視盒能正
確安裝使用，請注意，要與 USB 連接線使用不同
的插孔)
2 USB 接口 使用 USB 連接線連接電視盒與電腦
3 電視訊號接口 連接數位電視訊號
2 31
3
Page 6
安裝
請將 USB 連接線連接電視盒與電腦，依據下列步驟來安裝軟體。
Step 1. Windows 會發現到有新硬體，並提示您安裝驅動程式，康博建議您使用
我們安裝光碟片中的安裝程式來執行安裝，請按下取消鍵。
Step 2. 將安裝光碟片放入光碟機中後，會自動執行安裝程式 (如果沒有自動執
行，您可以自行開啟光碟中的 Setup.exe 來執行安裝) 您可以選擇完整
安裝來安裝軟體(VideoMate DVB-U2200 drivers, ComproDTV 2.5,
Ulead PhotoExplore 8.5 SE, ComproDVD 2) 或選擇自訂安裝來安裝
軟體，建議您使用完整安裝。
Step 3. 安裝過程中，如果您看到如下圖的訊息，請選擇繼續安裝。
Step 4. 安裝完後，請按下完成來完成安裝程序。
Step 5. 將數位電視訊號天線接上電視盒。
Step 6. 請打開 ComproDTV 來享受影音的樂趣。
注意
數位電視所發送之訊號為 MPEG-2 的檔案格式，因此需要解壓縮後才能觀賞，
您必需安裝光碟中的 ComproDVD 2 及 Ulead PhotoExplore 8.5 SE 軟體，才能
收看數位電視。
4
Page 7
多功能無線遙控器說明
Icon ComproDTV ComproDVD
DVD 啟動/關閉 ComproDVD
TV 啟動/關閉 ComproDTV
Power 啟動/關閉 ComproDTV
0-9 數字鍵 數字鍵
CHAN 頻道切換 無作用
VOL 音量控制 音量控制
RECALL 跳至前一頻道 無作用
MUTE 靜音 靜音
CC 開啟/關閉 字幕 語言選擇
Up Arrow 方向鍵(往上) 方向鍵(往上)
MTS 雙語切換鍵 語言選擇
TV/VIDEO 無作用 加入書籤
Left Arrow 即時重播 方向鍵(往左)
OK 播放 確定鍵
Right Arrow 向前跳躍 方向鍵(往右)
REC 啟動錄影 擷取影像
EPG EPG 主選單
Down Arrow
SURF 頻道瀏覽 選擇 DVD 角度
ZOOM 全螢幕縮放 全螢幕縮放
Backward 倒帶 倒帶
Play/Pause 啟動時間平移 播放/暫停
Forward 快轉 快轉
SETUP 開啟偏好設定 開啟偏好設定
Last 跳至前一頻道 跳至前一段
Stop 停止 停止播放
方向鍵(往下)或
靜態影像擷取
方向鍵(往下)
Next 跳至下一段 跳至下一段
SLEEP 遙控關機 無作用
5
Page 8
ComproDTV 2.5
簡介
ComproDTV 為個人電腦的數位娛樂完全解決方案，讓您可以全螢幕畫面或以視
窗模式欣賞和錄製電視娛樂節目，時光平移的功能讓您重溫精采畫面而不錯失任
何一個鏡頭，還提供您嶄新的控制介面控制各種電視顯示功能，搭配造型流線的
多功能無線遙控器，您可以輕輕鬆鬆掌控 ComproDTV 的各項功能，擺脫電腦滑
鼠的距離控制，並打造您獨特的個人品味。
控制介面說明
ComproDTV 的控制面板是參照錄影機的按鍵所設計的，請注意有些按鍵在執行
錄影等功能時會呈現灰色狀態而無法使用，您可以在本章找到有關 ComproDTV
功能的說明，下圖描述了 ComproDTV 的控制面板功能及(熱鍵)。
頻道預覽
(F)
擷取影像
(Space)
選項
(O)
時光平移横桿
時光平移
(T)
Te le t ex t
(C)
訊號
強度
EPG
(E)
Docking
(D)
靜音
(M)
預約排程
(B)
說明
(H)
調整音量
(+, -)
最小化
(G)
停止
(S)
全螢幕
(Z)
下一頻道(Page Up)
和快速頻道列表( I )
頻道返回
(N)
離開
(CTRL+X)
上一個頻道
(Page down)
錄影(R)
和
錄影選項
6
音訊選擇
(Q)
倒轉
(Right Arrow)
播放
(P)
暫停
(U)
快轉
(Left Arrow)
Page 9
圖案 鍵盤 說明
n/a
注意：音訊選擇的功能只有在電視節目有提供不同的音訊時才能使用。
A
L 睡眠模式
開啟 / 關閉視窗最上層顯示
(螢幕視窗右上角)
看電視
安裝完成之後，您只需按下遙控器上的 PVR/TV 鍵或是使用滑鼠雙擊桌面上
ComproDTV 的圖示，即可觀賞電視節目，就如同您用電視機看電視般，請盡情
的使用內附的遙控器來操作，選台（需要先掃描頻道後，才能上下選台），調整
聲音大小，全螢幕顯示（在畫面上按滑鼠左鍵兩下即可，再按一次即可回復為視
窗模式），開關電視，甚至還可以關閉電腦，滿足您用電腦看電視所有的需求。
頻道瀏覽
按下頻道瀏覽鍵，即可進入頻道瀏覽功能，頻道瀏覽時可同時顯示 12 或 16 台
之頻道畫面，使用者可直接以滑鼠點選，切換至欲收看之頻道。
7
Page 10
滑鼠右鍵選單
在電視螢幕中按下滑鼠右鍵，將會出現選單，您可以自由選擇您所需要的功能來
執行，其中，隱藏邊框和最上層顯示是非常方便的功能，您不妨試用看看。
局部放大功能
在電視螢幕中按下滑鼠右鍵不放，並選擇要局部放大的區域，即可將選擇的區域
局部放大到全視窗中。
另外只需按著滑鼠右鍵不放，並移動滑鼠，即可移動局部放大的部位，使用中在
視窗左上角並還有區域導航圖告知您目前局部放大是處在電視螢幕中那個的位
置。
您只需按下滑鼠左鍵即可回復到正常視窗模式。
靜態影像擷取
於畫面播放中按下靜態影像擷取鍵 可擷取目前之影像畫面，並可將其儲存
成 JPEG 或點陣圖格式，請注意，如果離開時沒有儲存，則抓下來的靜態畫面將
不會自動儲存到電腦中。
8
Page 11

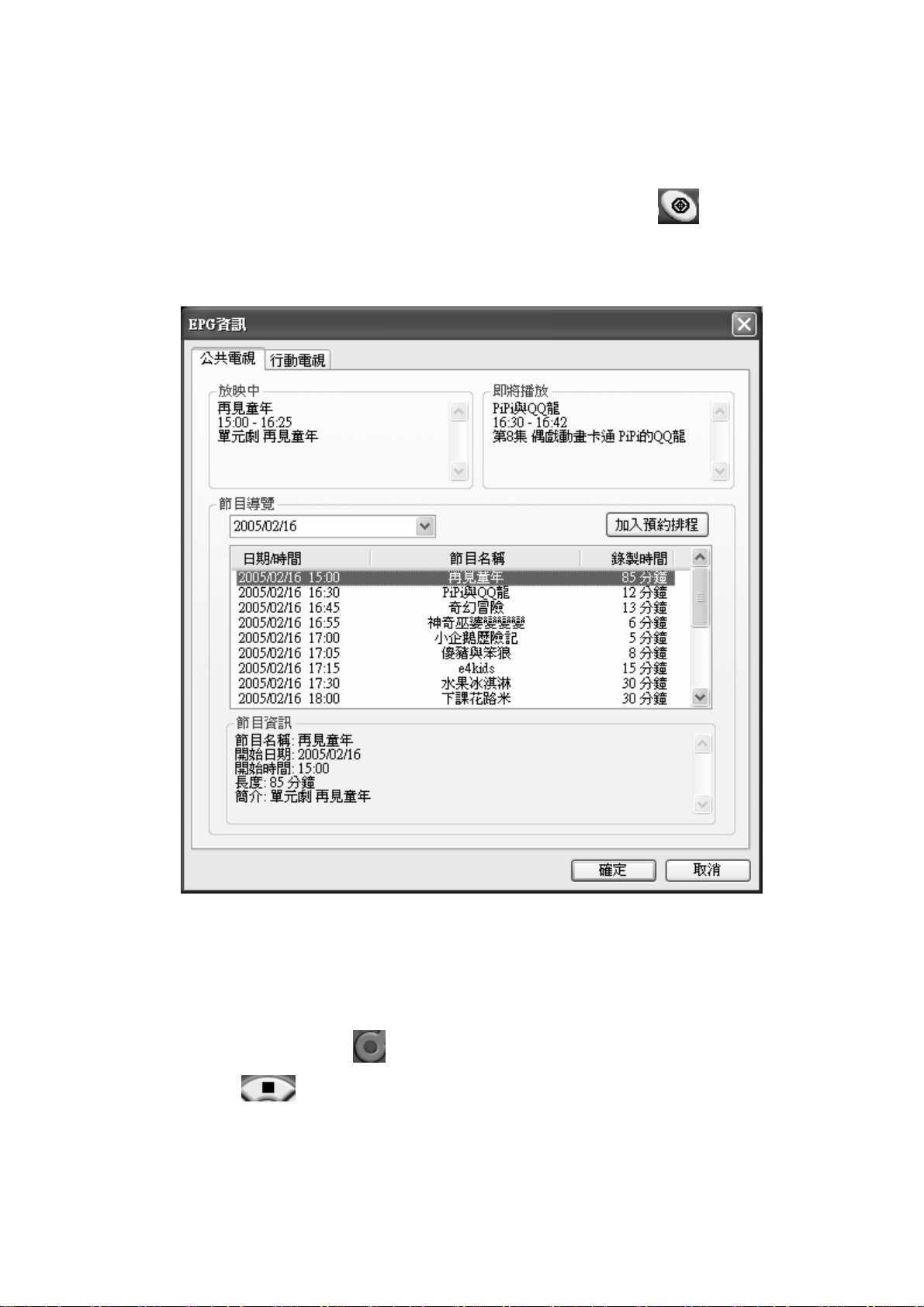

EPG (電視節目列表)
當電視台有播送 EPG（如台灣的公共電視台）時，那麼您按下 按鍵即可
開啟其電視台的節目列表如下圖。您還可以選擇您喜愛的節目加入預約錄影排程
中，省去自行設定排程的麻煩。
錄影
ComproDTV 為一個數位錄放影應用程式，您可以使用它來錄製動態影像和聲
音，支援 MPEG-2 的格式，可以顯示高品質的畫面和省下大量的空間。
於節目播放中按下錄影鍵 可即時進行錄影。
按下停止鍵
可停止錄影，ComproDTV 會自動為您存檔並顯示檔名。
9
Page 12
您也可以設定排程來做預約錄影，只需按下
設定。按下 按鍵即可選擇想要播放的影片。
即可開啟 ComproDTV 排程
注意
預設的錄影存檔路徑為 我的文件，您也可以自行在 ComproDTV 選項中更改存
檔的路徑。
數位電視節目為電視台所送出的固定大小 MPEG-2 視訊流，ComproDTV 將會
直接存入硬碟而無法改變其錄下來的影片格式。
時光平移
時光平移可以改變您看電視的習慣，讓您享受精彩的節目時，並隨時的倒一杯飲
料而不會錯過任何一秒鐘。時光平移會暫時將節目錄製存放到硬碟中，您可以定
義需要錄製多久，然後您可以隨時地重播之前的畫面。
當您離開座位的時候。按下時光平移功能鍵 可啟動時間平移功能，此功能
可讓使用者一邊錄影一邊滑動時間控制軸，觀賞剛剛錄下來之畫面。
在時間控制軸中按下滑鼠可以使時間軸跳至您想收看節目播放之位置，按下前進
或倒退鍵，可以往前快轉或倒退。
遙控關機
當您電腦沒有在收看電視時，也就是沒有執行 ComproDTV 時，只需按下遙控器
右下方的 SLEEP 鍵，即會出現如下的對話方塊，程式會開始倒數 20 秒來將電
腦關機，如果您不要將電腦關閉，只需再按一次 SLEEP 鍵來取消，或是您也可
以按下遙控器上的 OK 鍵來讓電腦立即關機。
當您正在收看電視時，也就是您電腦正在執行 ComproDTV 時，如果您需要將電
腦關機的話，只要按下遙控器右下方的 SLEEP 鍵，即會在螢幕上出現 SLEEP
OFF，再按一次即會出現 SLEEP ON - 30 MINUTES，再按一次 SLEEP ON - 1
HOUR，再按一次 SLEEP ON - 2 HOURS，一直按到 SHUTDOWN，程式即會
開始倒數 20 秒來將電腦關機，如果您不要將電腦關閉，只需再按一次 SLEEP
鍵來取消即可。
10
Page 13
疑難排解
作業系統需求
啟視錄U2200 必須使用在Windows XP SP1/ Windows 2000 SP4 或以上的作業
系統中，請自行到微軟網站 www.WindowsUpdate.com 來做系統的更新，以避
免作業系統發生錯誤。
USB 2.0 問題
啟視錄 U2200 必須安裝在 USB 2.0 的介面上，若您的電腦只有 USB 1.1 的介面，
那麼您需要另外購買 USB 2.0 的介面卡安裝在您電腦後，才可使用本產品，另
外需注意的是，USB 2.0 的驅動程式是在 Windows XP SP1/ Windows 2000 SP4
或以上的作業系統中，請自行到微軟網站 www.WindowsUpdate.com 來做系統
的更新，才能確保您的電腦中有 USB 2.0 的介面。
驅動程式安裝問題

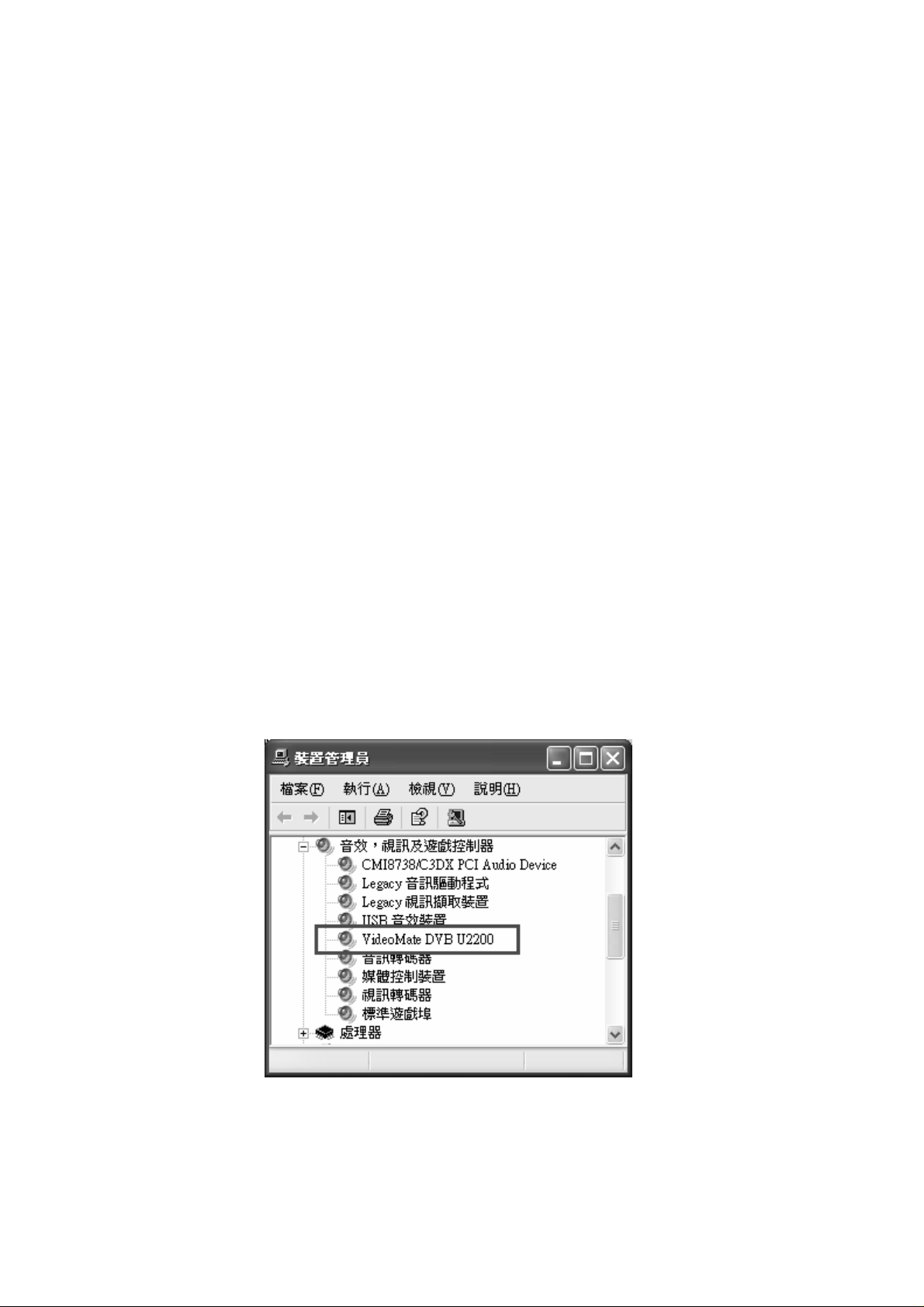

最常見的問題是電視影像擷取盒的驅動程式沒有安裝好的緣故，請到裝置管理員
中檢查是否有 VideoMate DVB-U2200 這個驅動程式。
如果沒有，請重新安裝電視影像擷取盒的驅動程式，即可解決此一問題。
11
Page 14
USB 電源問題
啟視錄 U2200 必須由電腦上的 USB 接孔供電，標準為 5 伏特(V) 500 毫安培
(mA)，若是主機板所提供的電源不足，則可能會造成產品無法使用，請將包裝
中所附的 USB 電源線接上 USB 插座（請不要與 USB 連接線插在同一組 USB
接口上，否則會共同分享電流），另一端再接上電視盒，以免電源不足。如果還
是沒有改善，請先將電腦上其它的 USB 裝置移除，看看是否有所幫助。
注意
請注意，一般的 USB HUB 及 PCMCIA USB 2.0 介面卡並無法提供足夠的電源，
您必須將包裝中所附的USB電源線連接在電腦上固有的USB 插座才能有足夠的
電源。
如果電源還是不夠，您可以考慮另行接上 5 伏特(V) 500 毫安培(mA)的變壓器來
提供足夠的電源。
沒有訊號或是影像不好
數位電視需要收訊良好才能收看，數位電視的訊號與類比電視訊號所用的波段
(UHF) 相同，所以收訊情況就如同早期架設在屋頂上的魚骨型天線般，若是您
所在位置收訊不良，您需要另行架設接收地面波訊號的電視天線，請參考下圖
架設時也要注意對準發射站的方向，才能有最
好的效果，最好是架設在高處（如屋頂），並
試著調整收訊的方位，才能真正享受收看數位
電視的樂趣。
另外，由於數位電視是國家即定的政策，所以
將會不斷地增加發射站，預計不久的將來，發
射站的訊號將能涵蓋全國各地，詳情請上相關
政府的網站查詢您所在地區的訊號強度，台灣地區的使用者可到經濟部工業局網
站中查詢
http://www.dvo.org.tw
若是您所在的地區收訊不良，請先測試看看這個天線連接您家中的電視機，是否
可以收的到一般電視的訊號，如果收訊不良，那麼數位電視的訊號是採用與類比
電視相同的波段及基地台所發射，所以您可能會完全收不到電視畫面或是影像會
不斷停頓，這時您需要使用較好的天線才能接收數位電視的訊號，請洽各地商店
來購買類似上圖般的魚骨天線並架設在高處，以獲得最好的效果。
12
Page 15
有聲音沒有影像
數位電視所發送之訊號為 MPEG-2 的檔案格式，因此需要解壓縮後才能觀賞，
您必需安裝光碟中的 ComproDVD 2 及 Ulead PhotoExplore 8.5 SE 軟體，才能
收看數位電視。
有影像沒有聲音
DVB-T 數位電視的聲音是 PCI 插槽直接輸入到電腦中，所以不需要連接額外的
音源線，請確認一下喇叭音量是否適中，或是可以在電腦螢幕右下角的喇叭圖示
上，按下滑鼠左鍵兩下，檢查一下音效卡的 WAVE 沒有被設為靜音。
有時候更新音效卡的驅動程式，或是到我們網站上更新一下新版的程式也會有所
幫助。
為什麼錄影出來的檔案，影像會延遲？
若錄影中電視台訊號變弱時，則有可能造成這樣的現象，因為無法收錄到完整的
畫面，若是收看 HDTV 節目時，畫面的資訊量很大，若是電腦存取不夠快速時，
即會造成影像的延遲。
為什麼電視畫面不正常？
首先請您安裝顯示卡的驅動程式，和主機板晶片的更新程式，由於 XP 本身所附
的顯示卡驅動程式版本過於老舊，所以在某些情況下會產生不正常的情況，您可
以到顯示卡廠商如 nVidia 或 ATi 網站中下載驅動程式，如果還是不行，請到
我們網站中安裝新版的 ComproDTV 和電視影像擷取卡的驅動程式。
為什麼不能選台？
首先需要先掃描頻道後，才能上下選台，否則程式無法知道上一台是那一台。
DVB-T 數位電視 (數位地面波訊號) 若在收訊不好的時候，選台會變得非常的
慢，因為程式再等訊號出來，才能顯示畫面，請確認您所在的地方能接收到良好
數位電視訊號，若是訊號不良時，您可能會完全收不到電視畫面。
為什麼不能遙控？
啟視錄 U2200 的遙控感應器是在盒子前面的面板中，請對準面板來按下遙控器
按鍵，另外也請確認一下遙控器中的電池是有電而正常的，而且請不要使用充電
電池。
13
Page 16
請檢查一下螢幕右下角的系統列中是否有個 IR(ComproRemoteDTV)，如果
沒有，請至檔案總管中雙擊
C:\Program Files\Common Files\VideoMate\ComproRemoteDTV.exe
這樣應該可以看到系統列中出現此圖示，當您按下遙控器上的按鍵時，此圖應會
轉亮，如果沒有，有可能是您沒有安裝成功 ComproRemote 遙控程式，請至控
制台中的新增移除程式來移除 ComproDTV，然後再重新安裝 ComproDTV 即可
解決您的問題。
為什麼 ComproDTV 中的選項按了沒有反應？
這個問題通常是因為您電腦上安裝了其它的軟體如 Nimo，這類軟體安裝後會強
制播放軟體使用它自己的 Codec，而導致作業系統的異常，請移除 Nimo，再重
新安裝 DirectX，通常可以解決這個問題，如果還有問題，請再重新安裝
ComproDTV。
也有可能是作業系統中有些系統檔案毁損的原因，請試著下載微軟的 Service
Pack 或是經由修復作業系統來解決此項問題。
聯絡康博科技
聯絡我們之前，請您先到我們的網站查詢常見問題 (FAQs)
http://www.comprousa.com/tw/support
也請您先到我們網站上下載最新版的驅動程式及 ComproDTV，大部分的問題應
該已在新的版本中修正，如果您還是需要與我們聯絡，請使用我們的表格來填寫
您的問題，以便能迅速了解您的問題，並請附上產品上所貼的序號（19 個數字），
請至下列網址填寫表格
http://www.comprousa.com/tw/support/form.htm
也請您到 ComproDTV 選項中，按下系統裝置頁的產品支援按鍵，送出您的系統
資訊給我們參考，以便我們能判定問題的所在，請寄到
注意
為了能迅速了解您的問題，請使用我們的表格來填寫您的問題並附上產品上所貼
的序號可以幫助我們了解您所用的產品規格。
