Manuel de référence du matériel
Modèles minitour convertibles Famille des ordinateurs de bureau Compaq Evo
Référence du document : 243845-053
Mai 2002
Ce manuel contient les informations de base nécessaires aux
mises à niveau de cette gamme d’ordinateurs.
© 2002 Compaq Information Technologies Group, L.P.
Compaq, le logo Compaq et Evo sont des marques de Compaq Information
Technologies Group, L.P.
Microsoft, MS-DOS, Windows, Windows NT, Windows 2000, Windows XP
Professionnel et Windows XP Édition Familiale sont des marques déposées
de Microsoft Corporation.
Intel, Pentium, Intel Inside et Celeron sont des marques de Intel Corporation.
Tous les autres noms de produit mentionnés dans le présent document sont
des marques de leurs sociétés respectives.
Ce manuel contient les informations de base nécessaires à la mise à niveau
de cette gamme d’ordinateurs dotés de mémoire DDR.
Compaq décline toute responsabilité quant aux éventuelles erreurs et omissions
de nature technique ou rédactionnelle qui pourraient subsister dans ce manuel.
Les informations contenues dans ce document pourront faire l’objet de
modifications sans préavis et sont fournies “en l’état”, sans garantie d’aucune
sorte. Les garanties applicables aux produits Compaq sont énoncées dans les
certificats de garantie limitée accompagnant ces produits. Aucun élément de
ce document ne peut être considéré comme une garantie supplémentaire.
AVERTISSEMENT : le non-respect de ces instructions expose l’utilisateur
à des risques potentiellement très graves.
ATTENTION : le non-respect de ces instructions présente des risques pour
le matériel et les informations qu’il contient.
Imprimé aux États-Unis.
Manuel de référence du matériel
Troisième édition mai 2002
Référence du document : 243845-053
Table des matières
1 Caractéristiques du produit
Caractéristiques de la configuration standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–1
Composants du panneau avant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–2
Éléments du panneau arrière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–3
Éléments du clavier Easy Access . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–4
Personnalisation des boutons Easy Access . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–5
Utilisation des touches de logo Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–6
Fonctions spéciales de la souris. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–6
Emplacement du numéro de série . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–7
Conversion du format minitour en format bureau. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–7
Conversion du format minitour en format bureau. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–10
2 Mises à niveau matérielles
Séquence d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1
Verrou Smart Cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–2
Utilisation de la clé Smart Cover FailSafe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–2
Retrait du panneau d’accès de l’ordinateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–4
Retrait du cache avant. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–5
Retrait des caches protecteurs. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–6
Installation de mémoire supplémentaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–7
DIMM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–7
Modules DIMM DDR-SDRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–7
Installation de modules DIMM DDR-SDRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–8
Installation ou retrait d’une carte d’extension. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–10
Retrait d’un obturateur de connecteur d’extension. . . . . . . . . . . . . . . . . . . . . . . . 2–10
Installation ou retrait d’une carte d’extension . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–11
Emplacements des unités. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–13
Manuel de référence du matériel iii
Table des matières
Installation d’unités supplémentaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–14
Installation d’une unité optique ou d’un autre dispositif de stockage amovible . 2–15
Installation d’une unité 3,5 pouces dans un compartiment 5,25 pouces. . . . . . . . 2–17
Installation d’un disque dur dans un compartiment de 3 pouces 1/2 . . . . . . . . . . 2–19
Retrait d’une unité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–21
Utilisation du compartiment MultiBay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–22
Connexion ou permutation sous-tension d’unités MultiBay . . . . . . . . . . . . . . . . 2–23
Partitionnement et formatage d’un disque dur MultiBay . . . . . . . . . . . . . . . . . . . 2–24
Windows 2000 Professionnel, Windows XP Professionnel
ou Windows XP Édition Familiale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–24
Désinstallation de la vis de sécurité du compartiment MultiBay . . . . . . . . . . . . . 2–25

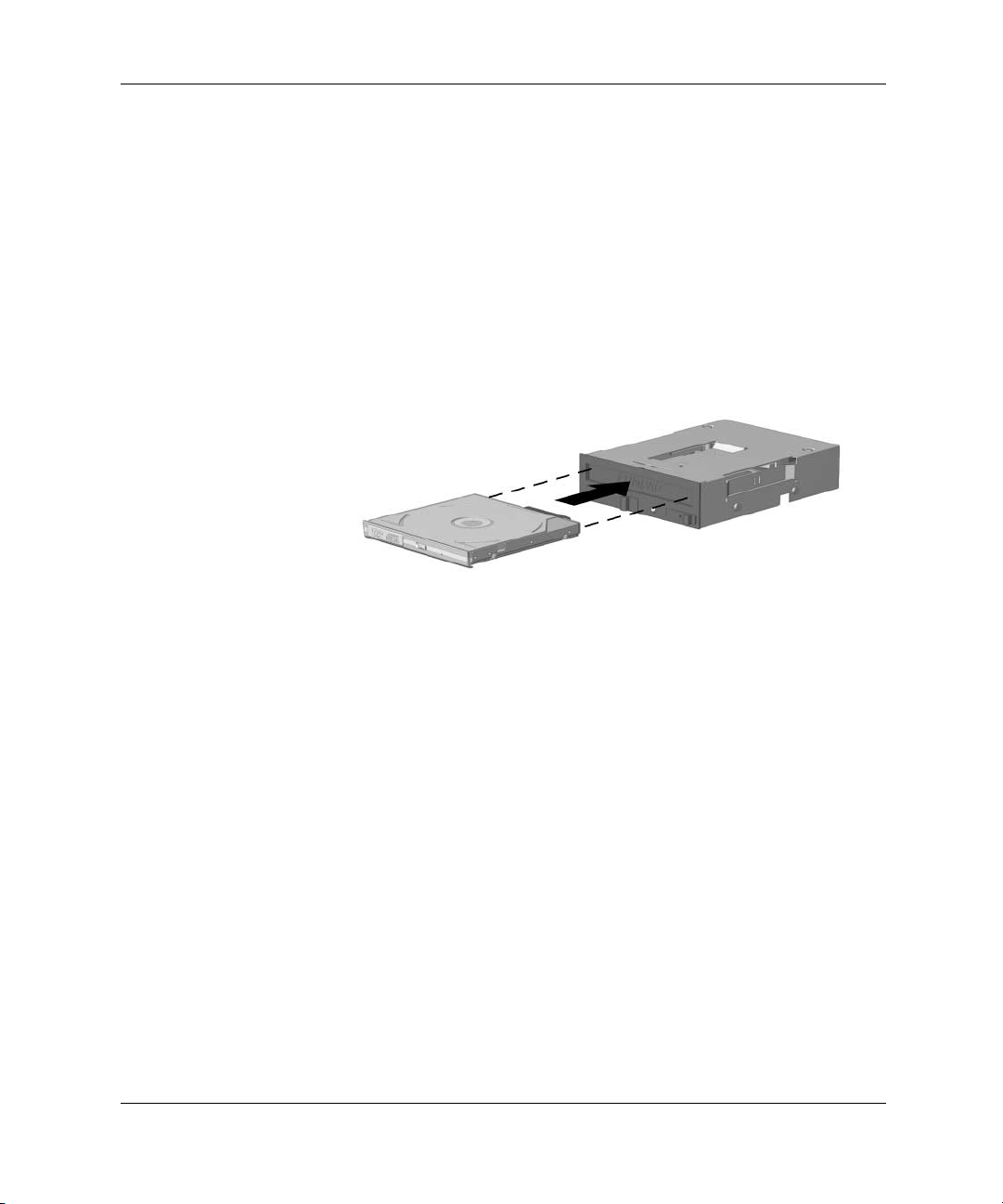

Insertion d’une unité dans le compartiment MultiBay . . . . . . . . . . . . . . . . . . . . . 2–25
Extraction d’une unité du compartiment MultiBay . . . . . . . . . . . . . . . . . . . . . . . 2–27
A Caractéristiques techniques
B Instructions d’installation des disques durs

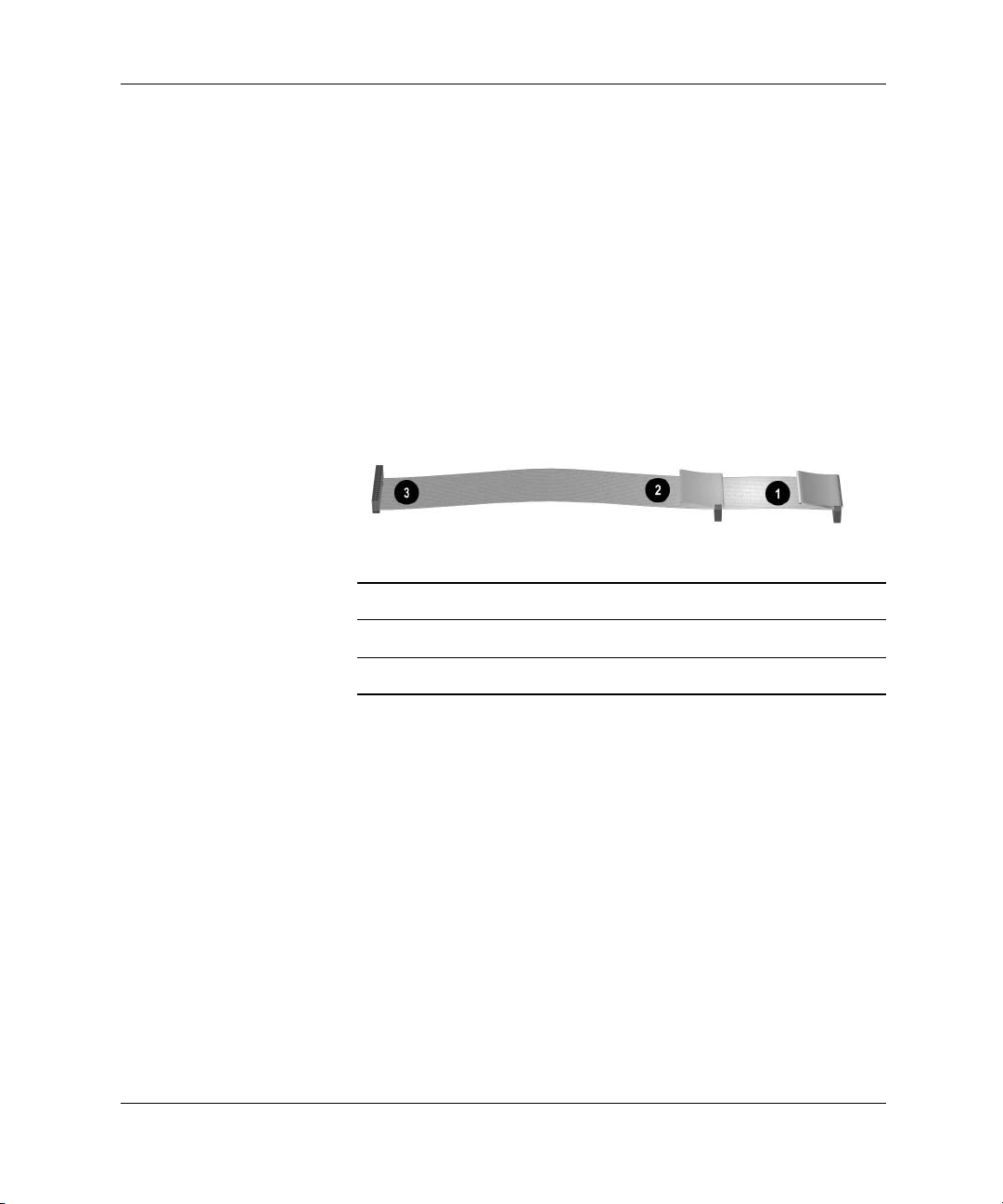

Utilisation de la fonction Cable-Select avec les périphériques Ultra ATA. . . . . . . . . . B–1
Installation des périphériques Ultra ATA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B–2
Périphériques SCSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B–3
Mode d’emploi des périphériques SCSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B–3
Installation de périphériques SCSI en option . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B–5
Contrôleurs SCSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B–6
Câbles SCSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B–6
Utilisation du câble SCSI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . B–6
Utilisation de SCSISelect avec des périphériques SCSI. . . . . . . . . . . . . . . . . . . . . B–7
Choix des options Quiet Drive (Mode silencieux) . . . . . . . . . . . . . . . . . . . . . . . . . . . . B–8
C Remplacement de la pile
D Dispositifs antivol
Installation d’un dispositif antivol. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D–1
Installation d’un dispositif antivol. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D–2
E Électricité statique
Prévention des décharges électrostatiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–1
Méthodes de mise à la terre. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2
iv Manuel de référence du matériel
Table des matières
F Entretien courant et préparation au transport
Entretien courant de l’ordinateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F–1
Précautions relatives à l’unité optique. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F–2
Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F–2
Nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F–2
Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F–2
Préparation au transport. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . F–3
Index
Manuel de référence du matériel v
Caractéristiques du produit
Caractéristiques de la configuration standard
L’ordinateur Evo™ Minitour convertible est un système facilement
convertible en modèle de bureau. Ses caractéristiques peuvent varier
en fonction de votre modèle. Pour obtenir une liste complète du
matériel et des logiciels installés sur votre ordinateur, exécutez
l’utilitaire Diagnostics Compaq pour Windows. Le mode d’emploi de
ces utilitaires est repris dans le Manuel de résolution des problèmes
qui se trouve sur le CD Compaq Documentation Library.
(Documentation de référence).
1
Manuel de référence du matériel 1–1
Caractéristiques du produit
Composants du panneau avant
Composants du panneau avant
1 Voyant d’activité de l’unité
de disquettes
2 Bouton d’alimentation double état 7 Voyant d’activité du disque dur
3 Voyant de mise sous tension 8 Connecteur de casque optionnel
4 Bouton d’éjection de l’unité optique 9 Connecteur USB optionnel
5 Voyant d’activité de l’unité optique - Connecteur de microphone optionnel
1–2 Manuel de référence du matériel
6 Bouton d’éjection de l’unité
de disquette
Éléments du panneau arrière
Éléments du panneau arrière*
Caractéristiques du produit
1 Connecteur du cordon d’alimentation 8 Connecteur parallèle
2 Sélecteur de tension 9 Connecteur de l’écran
3 Connecteur souris - Connecteur casque/sortie audio
4 Connecteur clavier q Connecteur entrée audio
5 Connecteur USB w Connecteur de microphone
6 Connecteur série (COM1) e Connecteur série (COM2)
7 Connecteur Ethernet RJ-45
*La disposition et le nombre de connecteurs varient d’un modèle à l’autre.
Le connecteur de moniteur sur la carte mère est inactif si une carte d’extension AGP a été
✎
installée sur l’ordinateur. Pour fonctionner, le moniteur doit être connecté au connecteur de
moniteur de la carte AGP installée. Dans le cas contraire, il ne fonctionnera pas correctement.
Manuel de référence du matériel 1–3
Caractéristiques du produit
Éléments du clavier Easy Access
Éléments du clavier Easy Access
1 Touches de fonction Ces touches vous permettent d’effectuer des fonctions
spéciales, selon l’application utilisée.
2 Boutons Easy Access Assurent un accès simple à vos sites Web, applications
et services favoris.
3 Touches d’édition Exemples :
suivante
4 Voyants d’état Indique l’état des paramètres de votre ordinateur et de
votre clavier (
5 Touches numériques Ces touches offrent la même fonction que le clavier
numérique d’une calculatrice.
6 Touches flèches Ces touches sont utilisées pour parcourir un document
ou un site Web. Elles vous permettent de vous déplacer
vers la gauche, vers la droite, vers le haut ou vers le
bas à l’aide du clavier plutôt que d’utiliser la souris.
1–4 Manuel de référence du matériel
Inser, origine, Page précédente, Suppr, Fin et Page
.
Verr num, Verr maj et Arrêt défil).
Caractéristiques du produit
Éléments du clavier Easy Access (suite)
7 Touche Application* Utilisée (comme le bouton droit de la souris) pour ouvrir
les menus contextuels dans une application Microsoft
Office. D’autres fonctions peuvent lui être associées
dans d’autres applications.
8 Touches de logo
Windows*
9 Touches principales Touches alphanumériques standard.
*Touches disponibles dans certains pays.
Ces touches permettent d’ouvrir le menu Démarrer de
Microsoft Windows. Utilisée avec d’autres touches pour
exécuter d’autres fonctions.
Personnalisation des boutons Easy Access
Tous les boutons Easy Access peuvent être reprogrammées pour
ouvrir une application logicielle, un fichier de données sur le disque
dur ou une adresse Internet.
Pour reprogrammer les boutons Easy Access, procédez comme suit :
1. Double-cliquez sur l’icône de clavier située dans la zone de
notification (angle inférieur droit) de la barre des tâches de
Windows. La boîte de dialogue Propriétés du clavier apparaît.
2. Pour obtenir des instructions, cliquez sur le bouton
boîte de dialogue Propriétés du clavier.
Aide de la
Manuel de référence du matériel 1–5
Caractéristiques du produit
Utilisation des touches de logo Windows
La combinaison d’une touche de logo Windows avec d’autres touches
permet d’accomplir certaines fonctions dans le système d’exploitation
Windows. Pour identifier les touches de logo Windows, reportez-vous
à la section “Éléments du clavier Easy Access”.
Touche de logo Windows Permet d’afficher ou de dissimuler
le menu Démarrer
Touche de logo Windows +
Touche de logo Windows +
Maj + Touche logo Windows + m Annule la réduction de toutes les applications
Touche de logo Windows +
Touche de logo Windows +
Touche de logo Windows +
Touche de logo Windows +
Touche de logo Windows +
Touche de logo Windows +
Touche de logo Windows +
Touche de logo Windows +
d Permet d’afficher le Bureau
m Réduit toutes les applications ouvertes
e Permet d’exécuter le Poste de travail
f Lance Rechercher : Tous
Ctrl + f Lance la boîte de dialogue Rechercher : ordinateur
F1 Permet d’exécuter l’Aide de Windows
1 Verrouille l’ordinateur si vous êtes connecté à un
domaine de réseau ou, dans le cas contraire, vous
permet de passer d’un utilisateur à l’autre
r Exécute la boîte de dialogue Exécuter
u Exécute Utility Manager
Tab Active le bouton suivant de la Barre des tâches
Fonctions spéciales de la souris
La plupart des applications permettent d’utiliser une souris.
Les fonctions affectées à chaque bouton de la souris dépendent
de l’application utilisée.
1–6 Manuel de référence du matériel
Emplacement du numéro de série
Chaque ordinateur possède un numéro de série unique inscrit sur
le panneau d’accès 1 ou sur le panneau arrière 2. Ayez toujours ce
numéro à portée de main lorsque vous contactez le service clientèle
de Compaq.
Caractéristiques du produit
Emplacement du numéro de série
Conversion du format minitour en format bureau
1. Arrêtez correctement le système d’exploitation, puis mettez hors
tension l’ordinateur et tous les périphériques externes. Retirez le
cordon d’alimentation de la prise secteur et débranchez tous les
périphériques externes.
2. Démontez le panneau d’accès comme décrit sous la rubrique
“Retrait du panneau d’accès de l’ordinateur”.
3. Démontez le cache avant comme décrit sous la rubrique “Retrait
du cache avant”.
Manuel de référence du matériel 1–7
Caractéristiques du produit
4. Débranchez tous les câbles d’alimentation et de données des
unités placées dans les compartiments d’unités 5 pouces 1/4.
5. Pour dégager les unités des compartiments 5 pouces 1/4, appuyez
sur la longue patte (verte) 2, comme indiqué dans l’illustration.
Activation des verrous (vue de l’arrière du châssis)
6. Tout en appuyant sur le verrou, retirez les unités du compartiment
d’unité.
7. Avant d’installer une unité dans le châssis, tournez-la de façon
qu’elle soit perpendiculaire à l’unité interne 3 pouces 1/2. La
partie inférieure de l’unité doit être parallèle au verrou vert.
En configuration bureau, l’unité de disquette doit toujours être placée
✎
dans le compartiment le plus proche du haut du châssis, afin qu’il
y ait assez de place et que l’unité soit plus facile d’accès.
1–8 Manuel de référence du matériel
Caractéristiques du produit
Installation d’une unité dans la configuration bureau
8. Faites glisser doucement l’unité dans le compartiment. Le verrou
permet de fixer l’unité lorsque celle-ci est insérée correctement.
ATTENTION : si vous forcez trop, vous risquez d’endommager les unités.
9. Rebranchez tous les câbles d’alimentation et de données sur les
unités placées dans les compartiments d’unités 5 pouces 1/4.
10. Retirez le sous-panneau comme décrit sous la rubrique “Retrait
des caches protecteurs” et remontez-le en orientant les caches
protecteurs dans le sens correspondant à la configuration bureau.
Manuel de référence du matériel 1–9
Caractéristiques du produit
11. Retirez la plaquette de logo chromée du sous-panneau, puis
remettez-la en place en l’orientant convenablement (180°) pour
la configuration bureau.
ATTENTION : maintenez le sous-panneau droit lorsque vous le retirez
du cache avant. L’inclinaison du sous-panneau pendant son retrait pourrait
endommager les broches permettant de l’aligner sur le cache avant.
Changement de configuration – du format minitour au format
de bureau
12. Remettez en place le sous-panneau, le cache avant et le panneau
d’accès de l’ordinateur.
13. Reconnectez l’équipement externe.
Conversion du format minitour en format bureau
1. Arrêtez correctement le système d’exploitation, puis mettez hors
tension l’ordinateur et tous les périphériques externes. Retirez le
cordon d’alimentation de la prise secteur et débranchez tous les
périphériques externes.
2. Démontez le panneau d’accès comme décrit sous la rubrique
“Retrait du panneau d’accès de l’ordinateur”.
3. Démontez le cache avant comme décrit sous la rubrique “Retrait
du cache avant”.
1–10 Manuel de référence du matériel
Caractéristiques du produit
4. Débranchez tous les câbles d’alimentation et de données des
unités placées dans les compartiments d’unités 5 pouces 1/4.
5. Pour dégager les unités des compartiments 5 pouces 1/4, appuyez
sur la patte de blocage courte (jaune) 1, comme indiqué dans
l’illustration.
Activation des verrous (vue de l’arrière du châssis)
6. Tout en appuyant sur le verrou, retirez les unités du compartiment
d’unité.
7. Avant d’installer une unité dans le châssis, tournez-la de façon
qu’elle soit dans le même sens que l’unité interne 3 pouces 1/2.
La partie inférieure de l’unité doit être parallèle à la patte jaune.
En configuration minitour, l’unité de disquette doit toujours être
✎
placée dans le compartiment le plus proche des unités internes
3 pouces 1/2, afin qu’il y ait assez de place dans le châssis.
Manuel de référence du matériel 1–11
Caractéristiques du produit
Installation d’une unité dans la configuration minitour
8. Faites glisser doucement l’unité dans le compartiment. Le verrou
permet de fixer l’unité lorsque celle-ci est insérée correctement.
ATTENTION : si vous forcez trop, vous risquez d’endommager les unités.
9. Rebranchez tous les câbles d’alimentation et de données sur les
unités placées dans les compartiments d’unités 5 pouces 1/4.
10. Retirez le sous-panneau comme décrit sous la rubrique “Retrait
des caches protecteurs” et remontez-le en orientant les caches
protecteurs dans le sens correspondant à la configuration
minitour.
ATTENTION : maintenez le sous-panneau droit lorsque vous le retirez
du cache avant. L’inclinaison du sous-panneau pendant son retrait pourrait
endommager les broches permettant de l’aligner sur le cache avant.
1–12 Manuel de référence du matériel
Caractéristiques du produit
11. Retirez la plaquette de logo chromée du sous-panneau, puis
remettez-la en place en l’orientant convenablement (180°) pour
la configuration minitour.
Changement de configuration – du format de bureau
au format minitour
12. Remettez en place le sous-panneau, le cache avant et le panneau
d’accès de l’ordinateur.
13. Reconnectez l’équipement externe.
Manuel de référence du matériel 1–13
Mises à niveau matérielles
Séquence d’installation
Il est important de suivre l’ordre indiqué ci-dessous pour garantir
l’installation correcte du matériel optionnel.
1. Si votre ordinateur est équipé du verrou Smart Cover et que le
verrou est activé, exécutez Computer Setup pour déverrouiller et
désactiver le capteur Smart Cover.
Pour plus d’informations sur l’utilitaire Computer Setup,
reportez-vous au Manuel de l’utilitaire Computer Setup (F10).
2. Si l’ordinateur est sous tension, éteignez-le et retirez le cordon
d’alimentation de la prise secteur.
AVERTISSEMENT : afin de réduire les risques de blessures consécutives
à une décharge électrique ou au contact avec des surfaces chaudes,
assurez-vous que le cordon d’alimentation est débranché et laissez les
composants refroidir avant de les toucher.
2
AVERTISSEMENT : afin de réduire les risques d’électrocution, d’incendie
ou de détérioration du matériel, ne branchez aucune fiche de téléphone ou
de télécommunication sur les connecteurs des cartes réseau.
ATTENTION : l’électricité statique peut endommager les composants
électroniques de l’ordinateur ou de l’équipement en option. Il est conseillé de
toucher un objet métallique relié à la terre avant de commencer l’installation.
Pour plus d’informations, reportez-vous à l’annexe E “Électricité statique”.
3. Ouvrez l’ordinateur en retirant le capot externe. Reportez-vous
à la rubrique “Retrait du panneau d’accès”.
Manuel de référence du matériel 2–1
Mises à niveau matérielles
4. Installez le matériel optionnel. Pour tout renseignement,
reportez-vous aux sections concernant ce matériel optionnel ainsi
qu’à la documentation qui l’accompagne.
5. Remettez en place le panneau d’accès de l’ordinateur.
6. Mettez en marche le moniteur, l’ordinateur et les dispositifs que
vous voulez tester.
7. Reconfigurez l’ordinateur si nécessaire. Pour le mode d’emploi
de l’utilitaire Computer Setup, reportez-vous au Manuel de
l’utilitaire Computer Setup (F10).
Si vous verrouillez normalement le système de verrou Smart
Cover, passez par Computer Setup pour reverrouiller et activer
le capteur d’absence de capot.
Verrou Smart Cover
Le système de verrouillage Smart Cover Lock n’est disponible que
✎
sur certains modèles.
Le dispositif Smart Cover Lock est commandé par logiciel et géré à
partir du mot de passe de configuration. Ce système empêche tout
accès non autorisé aux composants internes de l’ordinateur. L’ordinateur
est livré avec le système Smart Cover Lock en position déverrouillée.
Pour plus d’informations sur le fonctionnement de Smart Cover Lock,
reportez-vous au Manuel de supervision des ordinateurs de bureau.
Utilisation de la clé Smart Cover FailSafe
Si vous activez le verrouillage Smart Cover Lock et que vous ne
pouvez pas entrer le mot de passe pour le désactiver, vous aurez besoin
d’une clé Smart Cover FailSafe pour ouvrir le capot de l’ordinateur.
Cette clé vous sera également nécessaire dans les cas suivants :
■ Coupure de courant
■ Panne au démarrage
■ Défaillance d’un élément de l’ordinateur
(processeur ou alimentation par exemple)
■ Oubli de mot de passe
2–2 Manuel de référence du matériel
Mises à niveau matérielles
ATTENTION : la clé Smart Cover FailSafe est un outil spécialisé fourni par
Compaq. Pour parer à toute éventualité, commandez cette clé avant d’avoir
à vous en servir.
Pour obtenir une clé FailSafe :
■ Contactez votre Revendeur ou Mainteneur Agréé Compaq.
■ Consultez le site Compaq à l’adresse www.compaq.com.
■ Consultez la liste des numéros de téléphone dans la garantie pour
appeler le numéro vous concernant.
Pour retirer le panneau d’accès :
1. Éteignez l’ordinateur et tous les périphériques externes.
2. Retirez le cordon d’alimentation de la prise secteur et débranchez
tous les périphériques externes.
3. À l’aide de la clé Smart Cover FailSafe, retirez les vis de sécurité
qui fixent le verrou Smart Cover au châssis.
Retrait des vis du verrou Smart Cover
4. Retirez le panneau d’accès.
Pour fixer à nouveau le verrou Smart Cover, mettez le verrou en place
à l’aide des vis de sécurité.
Manuel de référence du matériel 2–3
Mises à niveau matérielles
Retrait du panneau d’accès de l’ordinateur
Avant de retirer le panneau d’accès, couchez l’ordinateur sur sa plus
grande face afin d’assurer une meilleure stabilité.
1. Si vous avez verrouillé le dispositif Smart Cover Lock,
reportez-vous à la section précédente ou exécutez l’utilitaire
Computer Setup pour le déverrouiller.
2. Arrêtez correctement le système d’exploitation, puis mettez hors
tension l’ordinateur et tous les périphériques externes.
3. Retirez le cordon d’alimentation de la prise secteur et débranchez
tous les périphériques externes.
ATTENTION : avant de retirer le panneau d’accès, assurez-vous que l’ordinateur
est arrêté et que le cordon d’alimentation est débranché de la prise électrique.
Desserrez les deux vis qui fixent le panneau d’accès au châssis de l’ordinateur.
4. Faites glisser le panneau d’accès vers l’arrière d’environ 2,5 cm,
puis retirez-le de l’unité en le soulevant.
Retrait du panneau d’accès de l’ordinateur
Pour remonter le panneau d’accès, effectuez les opérations 1 à 4 dans
l’ordre inverse.
2–4 Manuel de référence du matériel
Retrait du cache avant
1. Si vous avez activé le verrou Smart Cover, utilisez Computer
Setup pour le désactiver.
2. Arrêtez correctement le système d’exploitation, puis mettez hors
tension l’ordinateur et tous les périphériques externes. Retirez
le cordon d’alimentation de la prise secteur et débranchez tous
les périphériques externes. Retirez le panneau d’accès de
l’ordinateur.
3. Relevez les deux pattes de verrouillage 1, puis faites pivoter
le cache avant vers l’extérieur du châssis pour le dégager 2.
Mises à niveau matérielles
Retrait du cache avant
Lorsque vous remettez le cache avant en place, assurez-vous que les
✎
points d’articulation du bas sont correctement placés dans le châssis,
avant de le faire pivoter dans sa position initiale.
Manuel de référence du matériel 2–5
Mises à niveau matérielles
Retrait des caches protecteurs
1. Si vous avez activé le verrou Smart Cover, utilisez Computer
Setup pour le désactiver.
2. Arrêtez correctement le système d’exploitation, puis mettez hors
tension l’ordinateur et tous les périphériques externes. Retirez le
cordon d’alimentation de la prise secteur et débranchez tous les
périphériques externes.
3. Retirez le panneau d’accès de l’ordinateur. Retirez le cache avant.
4. Retirez doucement le sous-panneau, les caches protecteurs fixés
dessus, puis retirez le cache protecteur voulu.
ATTENTION : maintenez le sous-panneau droit lorsque vous le retirez du
cache avant. L’inclinaison du sous-panneau pendant son retrait pourrait
endommager les broches permettant de l’aligner sur le cache avant.
Retrait des caches protecteurs du sous-panneau
(en configuration bureau)
Lorsque vous remettez le sous-panneau en place, assurez-vous que les
✎
broches d’alignement et les caches protecteurs restants sont orientés
correctement.
2–6 Manuel de référence du matériel
Installation de mémoire supplémentaire
L’ordinateur est équipé de modules DIMM DDR-SDRAM.
DIMM
Les supports mémoire de la carte système peuvent recevoir des
modules DIMM au standard de l’industrie. À la livraison, ces
connecteurs pour module mémoire accueillent au moins un module
mémoire préinstallé. Pour obtenir une prise en charge maximale de
mémoire, vous devrez peut-être remplacer le module mémoire
préinstallé par un autre de plus grande capacité.
Modules DIMM DDR-SDRAM
Pour le fonctionnement optimal de l’ordinateur, si ce dernier prend en
charge les modules DIMM DDR-SDRAM, les modules doivent être à
184 broches, sans tampon et conformes à la norme PC 1600 200 MHz
ou PC 2100 266 MHz, et de 2,5 volts. Les modules doivent prendre en
charge des temps d’attente CAS 2 ou 2,5 (CL = 2 ou CL= 2,5). Ils
doivent également contenir les informations JEDEC SPD
obligatoires. Les DIMM construits avec des SDRAM x4 ne sont pas
pris en charge. Le système ne démarre pas en utilisant des DIMM non
pris en charge.
Mises à niveau matérielles
Le chipset Intel 845-G ne prend pas en charge la mémoire ECC.
✎
Manuel de référence du matériel 2–7
Mises à niveau matérielles
Installation de modules DIMM DDR-SDRAM
ATTENTION : les supports de votre module mémoire possèdent des
contacts en or. Lors de la mise à niveau de la mémoire, il faut utiliser des
modules DIMM avec des contacts en or, afin d’éviter les risques de corrosion
et/ou d’oxydation pouvant résulter du contact de deux métaux incompatibles.
ATTENTION : l’électricité statique peut endommager les composants
électroniques de l’ordinateur ou des cartes en option. Il est conseillé de
toucher un objet métallique relié à la terre avant de commencer l’installation.
Pour plus d’informations, reportez-vous à l’annexe E “Électricité statique”.
ATTENTION : lorsque vous manipulez un module mémoire, ne touchez
aucun contact, car vous risqueriez d’endommager le module.
1. Si vous avez activé le verrou Smart Cover, utilisez Computer
Setup pour le désactiver.
2. Arrêtez le système d’exploitation selon la procédure d’arrêt, puis
mettez l’ordinateur et tous les périphériques externes hors tension
et débranchez le cordon d’alimentation de la prise secteur.
3. Retirez le panneau d’accès de l’ordinateur et repérez les supports
des modules de mémoire.
AVERTISSEMENT : afin d’éviter toute brûlure, il vous est conseillé de laisser
refroidir les éléments internes du système avant de les toucher.
2–8 Manuel de référence du matériel
Mises à niveau matérielles
4. Ouvrez les deux loquets 1, puis insérez le module mémoire dans
le connecteur 2.
Installation d’un module DIMM
5. Commencez par installer un module dans le support le plus près
du module préinstallé, puis les autres en suivant l’ordre
numérique des supports.
6. Les modules demémoire ne peuvent être installés que dans un
sens. Faites coïncider le détrompeur situé sur le module avec
l’onglet du support de mémoire. Enfoncez le module dans le
connecteur jusqu’à ce qu’il soit complètement inséré et
correctement enclenché 3.
7. Répétez les étapes 4 à 6 pour chaque module que vous voulez
ajouter.
8. Remettez en place le panneau d’accès.
9. Si vous verrouillez habituellement le dispositif Smart Cover
Lock, exécutez l’utilitaire Computer Setup pour le verrouiller
à nouveau et activer le capteur d’ouverture du capot.
L’ordinateur doit reconnaître automatiquement la mémoire ajoutée
à la mise sous tension qui suit.
Manuel de référence du matériel 2–9
Mises à niveau matérielles
Installation ou retrait d’une carte d’extension
Votre ordinateur est équipé de connecteurs d’extension permettant
une mise à niveau ou l’ajout de nouveaux périphériques.
Retrait d’un obturateur de connecteur d’extension
1. Si vous avez activé le verrou Smart Cover, utilisez Computer
Setup pour le désactiver.
2. Arrêtez correctement le système d’exploitation, puis mettez hors
tension l’ordinateur et tous les périphériques externes.
3. Retirez le cordon d’alimentation de la prise secteur et débranchez
tous les périphériques externes.
4. Retirez le panneau d’accès de l’ordinateur et repérez le
connecteur libre convenable sur le châssis de l’ordinateur.
5. Retirez la vis qui fixe l’obturateur, puis retirez-le comme sur
l’illustration.
Retrait de la vis et de l’obturateur du connecteur d’extension
2–10 Manuel de référence du matériel
Installation ou retrait d’une carte d’extension
1. Si vous avez activé le verrou Smart Cover, utilisez Computer
Setup pour le désactiver.
2. Arrêtez le système d’exploitation selon la procédure d’arrêt, puis
mettez l’ordinateur et tous les périphériques externes hors tension
et débranchez le cordon d’alimentation de la prise secteur.
3. Retirez le panneau d’accès de l’ordinateur.
4. Si vous installez une carte d’extension, passez à l’étape 11.
5. Pour retirer une carte d’extension déjà installée, débranchez tous
les câbles qui y sont rattachés.
6. Retirez la vis située sur le côté du connecteur d’extension.
7. Tenez la carte par chaque extrémité et déplacez-la d’arrière en
avant, jusqu’à ce qu’elle se dégage du connecteur. Prenez garde
de ne pas rayer la carte contre d’autres éléments.
8. Rangez votre carte dans un emballage antistatique.
Mises à niveau matérielles
9. Installez un obturateur ou une nouvelle carte d’extension pour
refermer l’emplacement ouvert.
10. Si vous n’installez pas de nouvelle carte d’extension, passez
à l’étape 15.
11. Pour installer une nouvelle carte d’extension dans un connecteur
libre, retirez l’obturateur de connecteur d’extension.
12. Faites glisser la carte d’extension dans le connecteur d’extension
et appuyez fermement pour la mettre en place.
Manuel de référence du matériel 2–11
Mises à niveau matérielles
Retrait ou installation d’une carte d’extension
Lorsque vous installez une carte d’extension, appuyez fermement sur
✎
la carte, de sorte que l’ensemble du connecteur de la carte soit
correctement enclenché dans son logement.
13. Remettez en place la vis située sur le côté du connecteur
d’extension.
14. Connectez les câbles externes sur la carte installée, si nécessaire.
Connectez les câbles internes sur la carte système, si nécessaire.
15. Remettez en place le panneau d’accès de l’ordinateur.
16. Reconfigurez l’ordinateur si nécessaire.
2–12 Manuel de référence du matériel
Emplacements des unités
Emplacements des unités dans les configurations bureau
et minitour
Mises à niveau matérielles
1 Deux compartiments demi-hauteur 5 pouces 1/4, pour unités
optionnelles (compartiments d’unités 1 et 2)
2 Une unité de disquette 3" 1/2 1,44 Mo standard montée avec
un adaptateur d’unité dans le compartiment un tiers de hauteur
de 5" 1/4 (compartiment d’unité 3)
3 Deux compartiments internes 3" 1/2, compartiments un tiers
de hauteur pour disques durs (compartiments d’unité 4 et 5)
Pour vérifier le type et la taille des unités de stockage installées sur
l’ordinateur, exécutez Computer Setup. Pour plus d’informations,
reportez-vous au Manuel de l’utilitaire Computer Setup (F10).
Les numéros des compartiments d’unités sont marqués sur le châssis,
✎
derrière le cache avant.
Manuel de référence du matériel 2–13
Mises à niveau matérielles
Installation d’unités supplémentaires
L’ordinateur prend en charge jusqu’à cinq unités, qui peuvent être
installées selon diverses configurations.
Lorsque vous installez des unités supplémentaires,
procédez comme suit :
■ Pour des performances optimales, connectez les disques durs au
contrôleur primaire. Les périphériques d’extension, comme une
unité optique, une unité de sauvegarde sur cartouche IDE ou une
unité de disquette, doivent être connectés au contrôleur
secondaire à l’aide d’un câble IDE à 80 conducteurs.
■ Vous pouvez installer une unité un tiers de hauteur ou
demi-hauteur dans un compartiment demi-hauteur.
■ Vous devez installer des vis de guidage pour être sûr que l’unité
sera correctement alignée dans la cage d’unité. Compaq fournit
des vis de guidage supplémentaires, que vous trouverez sur
l’avant du châssis de l’ordinateur, derrière le cache avant.
Certaines options utilisent du matériel métrique. Les vis Compaq
pour ce type de matériel sont noires.
ATTENTION : pour éviter tout risque de perte de données et de dégât
à l’ordinateur ou à une unité :
■ En cas d’insertion ou de retrait d’un disque dur, arrêtez correctement le
système d’exploitation, puis mettez l’ordinateur hors tension. Ne retirez
pas de disque dur tant que l’ordinateur est sous tension ou en mode
Standby.
■ Avant de manipuler une unité, assurez-vous que vous êtes bien
déchargé de toute électricité statique. Lorsque vous manipulez une
unité, évitez de toucher les connecteurs. Pour de plus amples
informations sur la prévention des dommages causés par l’électricité
statique, reportez-vous à l’annexe E, “Electricité statique.”
■ Manipulez l’unité avec précaution ; ne la laissez pas tomber.
■ Ne forcez pas lors de l’insertion d’une unité.
■ Évitez d’exposer l’unité à des liquides, des températures extrêmes
ou des produits émettant un champ magnétique, tels que des
moniteurs ou des haut-parleurs.
le:
2–14 Manuel de référence du matériel
Mises à niveau matérielles
Installation d’une unité optique ou d’un autre dispositif
de stockage amovible
Il peut s’agir d’un lecteur de CD-ROM ou de DVD-ROM, ou d’une
✎
unité CD-RW.
1. Si vous avez activé le verrou Smart Cover, utilisez Computer
Setup pour le désactiver.
2. Arrêtez complètement le système d’exploitation puis mettez
l’ordinateur et tous les périphériques externes hors tension,
débranchez le cordon d’alimentation de la prise secteur et retirez
le panneau d’accès.
3. Installez deux vis de guidage dans les orifices inférieurs de
chaque côté de l’unité 1.
Certaines options utilisent du matériel métrique. Des vis de guidage
✎
supplémentaires se trouvent à l’avant du châssis de l’ordinateur, sous
le cache avant. Les vis métriques Compaq sont noires.
4. Installez l’unité dans le compartiment de votre choix en la glissant
vers l’avant de la cage 2 ; la patte de blocage verrouille
automatiquement l’unité dans son compartiment.
Assurez-vous que les vis de guidage s’alignent sur les rails de guidage
✎
de la cage d’unité.
Manuel de référence du matériel 2–15
Mises à niveau matérielles
Alignement des vis de guidage et installation d’une unité
optionnelle 5 pouces 1/4 dans les configurations minitour
(en haut) et bureau (en bas)
5. Connectez les câbles d’alimentation 1 et de signaux 2 de l’unité.
S’il s’agit d’une unité optique, et si vous préférez le son analogique
au son numérique, connectez le câble audio 3. L’autre extrémité
du câble audio 3 doit être raccordée au connecteur audio intégré
à la carte système.
Connexion des câbles de l’unité
6. Retirez le cache protecteur du sous-panneau à l’intérieur du cache
avant. Reportez-vous à la section “Retrait des caches protecteurs”.
2–16 Manuel de référence du matériel
7. Remettez en place le panneau d’accès de l’ordinateur.
8. Reconfigurez l’ordinateur si nécessaire. Pour plus d’informations,
reportez-vous à la rubrique “Séquence d’installation”.
Installation d’une unité 3,5 pouces dans
un compartiment 5,25 pouces
1. Si vous avez activé le verrou Smart Cover, utilisez Computer
Setup pour le désactiver.
2. Arrêtez complètement le système d’exploitation puis mettez
l’ordinateur et tous les périphériques externes hors tension,
débranchez le cordon d’alimentation de la prise secteur et retirez
le panneau d’accès.
3. Retirez le cache avant.
4. Installez une vis de guidage sur le côté droit de l’unité.
5. Insérez l’unité dans l’adaptateur 2 en alignant les vis de guidage
dans les rails et bloquez-la avec deux vis de fixation.
6. Emboîtez le renfort métallique 1 et rattachez le cache 3 à la
partie avant de l’adaptateur.
Mises à niveau matérielles
Fixation d’une unité 3" 1/2 ’sur un adaptateur 5" 1/4
Manuel de référence du matériel 2–17
Mises à niveau matérielles
✎
7. Installez deux vis de guidage de chaque côté de l’adaptateur 1.
8. Placez l’adaptateur dans le compartiment de votre choix 2 en le
faisant glisser vers l’avant de la cage ; l’adaptateur se verrouille
automatiquement en place.
L’unité de disquette 3,5 pouces primaire ne peut être installée que
dans le compartiment 3. Ce dernier est le compartiment le plus haut
dans la configuration ordinateur de bureau.
Alignement des vis de guidage et installation d’un adaptateur
avec une unité 3 pouces 1/2 dans les configurations minitour
(en haut) et bureau (en bas)
2–18 Manuel de référence du matériel
Mises à niveau matérielles
9. Connectez le câble d’alimentation 1 et le câble signaux 2
à l’unité.
Connexion des câbles de l’unité
10. Retirez le cache protecteur du sous-panneau à l’intérieur du cache
avant. Reportez-vous à la section “Retrait des caches
protecteurs”.
11. Remettez en place le panneau d’accès de l’ordinateur.
12. Reconfigurez l’ordinateur si nécessaire. Pour plus d’informations,
reportez-vous à la rubrique “Séquence d’installation”.
Installation d’un disque dur dans un compartiment
de 3 pouces 1/2
Compaq ne prend pas en charge la combinaison de disques durs IDE
✎
et SCSI dans un même système. Si vous remplacez un disque dur
installé dans le compartiment 4 ou 5, la nouvelle unité devra être de
même type que l’ancienne.
Pour installer un disque dur dans une baie d’extension 3" 1/2,
procédez comme suit :
1. Si vous avez activé le verrou Smart Cover, utilisez Computer
Setup pour le désactiver.
2. Arrêtez complètement le système d’exploitation puis mettez
l’ordinateur et tous les périphériques externes hors tension,
débranchez le cordon d’alimentation de la prise secteur et retirez
le capot de l’ordinateur ou le panneau d’accès.
Manuel de référence du matériel 2–19
Mises à niveau matérielles
3. Retirez le cache avant.
4. Installez deux vis de guidage de chaque côté de l’unité 1.
5. Aidez-vous des deux illustrations suivantes pour installer un
disque dur dans le compartiment 3 pouces 1/2.
Installation d’un disque dur dans le compartiment pour disque dur
6. Connectez le câble d’alimentation 1 et le câble signaux 2 au
disque dur.
Connexion du câble signaux et du câble d’alimentation
7. Connectez l’autre extrémité des câbles au connecteur approprié
de la carte système.
2–20 Manuel de référence du matériel
8. Remettez en place le panneau d’accès de l’ordinateur.
9. Reconfigurez l’ordinateur si nécessaire. Pour plus d’informations,
Retrait d’une unité
1. Si vous avez activé le verrou Smart Cover, utilisez Computer
2. Arrêtez complètement le système d’exploitation puis mettez
3. Retirez le cache avant.
4. Déconnectez les câbles d’alimentation et d’interface de l’unité et,
5. Appuyez sur les pattes (1 ou 2) pour libérer l’unité de son
Mises à niveau matérielles
reportez-vous à la rubrique “Séquence d’installation”.
Setup pour le désactiver.
l’ordinateur hors tension, débranchez le cordon d’alimentation
de la prise secteur et retirez le panneau d’accès de l’ordinateur.
s’il s’agit d’une unité optique, déconnectez le connecteur audio.
compartiment.
Drivelock 1tient en place les unités 5,25 pouces dans
l’ordinateur de bureau et 2tretient toutes les unités dans
la minitour (vue de l’arrière du châssis)
Manuel de référence du matériel 2–21
Mises à niveau matérielles
6. Tout en appuyant sur le verrou de l’unité, retirez l’unité du
compartiment.
Retrait d’une unité du compartiment d’unité 5 pouces 1/4
7. Retirez l’unité de son compartiment et rangez-la dans un
emballage antistatique.
Utilisation du compartiment MultiBay
Le compartiment MultiBay est préinstallé sur certains modèles de
l’ordinateur Série Evo D500. Il s’agit d’un compartiment spécial
prenant en charge un large éventail d’unités amovibles de 12,7 mm
disponibles en option, notamment :
■ Lecteur optique MultiBay 24X Max
■ Lecteur optique MultiBay 8X avec lecture virtuelle
■ Unité optique MultiBay
■ Disque dur SMART MultiBay
2–22 Manuel de référence du matériel
Mises à niveau matérielles
ATTENTION : pour éviter tout risque de perte de données et de dégât
à l’ordinateur ou à une unité :
■ Si vous insérez ou retirez un disque dur, quittez toutes les applications
logicielles, arrêtez le système d’exploitation et mettez l’ordinateur
personnel hors tension. Ne retirez pas de disque dur tant que l’ordinateur
est sous tension ou en mode Standby.
■ Avant de manipuler une unité, assurez-vous que vous êtes bien
déchargé de toute électricité statique. Lorsque vous manipulez une
unité, évitez de toucher les connecteurs.
■ Avant d’expédier, d’entreposer, de retirer ou de voyager avec une unité
autre qu’un disque dur, assurez-vous qu’aucun support, qu’il s’agisse
d’un CD-ROM ou d’un DVD-ROM, ne se trouve dans l’unité en question
et que le tiroir soit fermé.
■ Manipulez l’unité avec précaution ; ne la laissez pas tomber.
■ Ne forcez pas lors de l’insertion d’une unité.
■ Évitez d’exposer l’unité à des liquides, des températures extrêmes ou
des produits émettant un champ magnétique, tels que des moniteurs ou
des haut-parleurs.
■ Si vous devez envoyer une unité par la poste, prenez soin de la placer
dans un emballage à bulles d’air ou tout autre emballage offrant une
protection suffisante. Veuillez également apposer sur le colis une
étiquette indiquant “Fragile : à manipuler avec précaution”.
Connexion ou permutation sous-tension d’unités MultiBay
ATTENTION : pour éviter tout endommagement de l’ordinateur, de l’unité
ou des données stockées sur l’unité :
■ En cas d’insertion ou de retrait d’un disque dur, mettez l’ordinateur
hors tension. Ne retirez jamais un disque dur lorsque l’ordinateur est
sous tension ou en mode Standby. Pour avoir la certitude que
l’ordinateur n’est pas en mode Standby, mettez l’ordinateur sous
tension, puis hors tension.
■ Si l’ordinateur est équipé d’une version commerciale de Windows 98
ou Windows NT 4.0 sans améliorations logicielles de Compaq,
veuillez mettre le système hors tension avant d’insérer ou de retirer
une unité.
Si l’ordinateur est équipé d’un système d’exploitation préinstallé
par Compaq, vous pouvez insérer et retirer toute unité lorsque
l’ordinateur est sous tension ou en mode Standby, à l’exception
d’un disque dur.
Manuel de référence du matériel 2–23
Mises à niveau matérielles
Partitionnement et formatage d’un disque dur MultiBay
1. Quittez toutes les applications logicielles, arrêtez le système
d’exploitation et mettez l’ordinateur hors tension.
2. Insérez le disque dur dans le compartiment MultiBay, ainsi qu’il
est illustré dans la section “Insertion d’une unité dans le
compartiment MultiBay”.
3. Allumez votre ordinateur. Conformez-vous aux instructions
relatives à votre système d’exploitation.
Windows 2000 Professionnel, Windows XP Professionnel ou Windows XP Édition Familiale
1. Cliquez à l’aide du bouton droit de la souris sur l’icône Poste
de travail. Cliquez ensuite sur Gérer > Gestion des disques.
2. Sélectionnez le disque dur MultiBay.
3. Cliquez sur Créer dans le menu Partition. Lisez attentivement
toutes les questions qui apparaissent à l’écran et répondez-y.
Pour plus d’informations, consultez l’aide en ligne de Microsoft
Management Console (cliquez sur Action > Aide, au cours de
l’exécution de Management Console).
2–24 Manuel de référence du matériel
Mises à niveau matérielles
Désinstallation de la vis de sécurité du compartiment MultiBay
Lorsqu’elle est en place, la vis de sécurité MultiBay empêche
l’éjection du compartiment MultiBay et, par conséquent, le retrait
d’une unité qui s’y trouverait.
Pour retirer une unité installée dans le compartiment MultiBay,
vous devez d’abord ôter la vis de sécurité, le cas échéant, à l’aide
du tournevis Torx (fourni).
Désinstallation de la vis de sécurité du compartiment MultiBay
Insertion d’une unité dans le compartiment MultiBay
1. Si vous insérez ou retirez un disque dur, quittez toutes les
applications logicielles, arrêtez le système d’exploitation et
mettez l’ordinateur personnel hors tension.
2. Retirez tout support, un disque compact par exemple, de l’unité.
Manuel de référence du matériel 2–25
Mises à niveau matérielles
3. La partie supérieure de l’unité étant orientée vers le haut et le
connecteur d’unité étant orienté vers l’ordinateur, faites glisser
l’unité dans le compartiment MultiBay et appuyez fermement
afin de vous assurer que le connecteur électrique est correctement
inséré.
Insertion d’une unité dans le compartiment MultiBay
Si le dispositif ne démarre pas, assurez-vous qu’il est équipé des
gestionnaires nécessaires. Sinon, vous pouvez les télécharger,
gratuitement, à partir du site Web de Compaq à l’adresse
www.compaq.com.
2–26 Manuel de référence du matériel
Mises à niveau matérielles
Extraction d’une unité du compartiment MultiBay
1. Si vous insérez ou retirez un disque dur, quittez toutes les
applications logicielles, arrêtez le système d’exploitation et
mettez l’ordinateur personnel hors tension.
2. Le cas échéant, ôtez la vis de sécurité du compartiment MultiBay.
Pour de plus amples informations à ce sujet, veuillez consulter la
section “Désinstallation de la vis de sécurité du compartiment
MultiBay”.
3. Pour éjecter l’unité du compartiment MultiBay, faites glisser
le levier d’éjection vers la gauche.
Extraction d’une unité du compartiment MultiBay
Manuel de référence du matériel 2–27
Caractéristiques techniques
Compaq Evo minitour convertible
Dimensions en format bureau
Hauteur
Largeur
Profondeur
Dimensions en format tour
Hauteur
Largeur
Profondeur
Poids approximatif 20 livres 9,1 kg
Poids supporté (charge maximum répartie) 100 livres 45,5 kg
Température supportée
En fonctionnement
À l’arrêt
6,6 pouces
17,65 pouces
16,8 pouces
17,65 pouces
6,6 pouces
16,8 pouces
50° à 95°F
–22° à 140°F
16,7 cm
44,8 cm
42,7 cm
44,8 cm
16,7 cm
16,8 cm
10° à 35°C
–30° à 60°C
A
Humidité relative (sans condensation)
En fonctionnement
À l’arrêt
Altitude maximale (non pressurisé)
En fonctionnement
À l’arrêt
Manuel de référence du matériel A–1
10–90%
5–95%
10 000 pieds
30 000 pieds
10–90%
5–95%
3 048 m
9 144 m
Caractéristiques techniques
Compaq Evo minitour convertible (suite)
Dissipation de chaleur
Maximum
Nominale
1154 Btu/h
577 Btu/h
290 Kcal/h
145 Kcal/h
Alimentation
Plage de tension de fonctionnement
Plage de tension nominale*
Fréquence nominale
Puissance de sortie 220 W 220 W
Intensité nominale d’entrée (maximum)* 6 A @ 100 Vca 3 A @ 100 Vca
*Lorsqu’il est utilisé en mode 230 V, ce système est doté d’une alimentation passive avec
✎
correction de facteur de puissance. Cette caractéristique lui permet de répondre aux normes
CE pour une utilisation dans l’Union Européenne.
115V
90–132 Vca
100–127 Vca
50–60 Hz
230V
180–264 Vca
200–240 Vca
50–60 Hz
A–2 Manuel de référence du matériel
B
Instructions d’installation des disques durs
Utilisation de la fonction Cable-Select avec
les périphériques Ultra ATA
Des unités optionnelles sont disponibles auprès de Compaq. Elles
sont fournies sous forme de kits comprenant un câble d’unité spécial.
La configuration du disque s’effectue via la fonction Cable-Select
permettant d’identifier le disque en tant que périphérique 0 (disque
dur maître) ou périphérique 1 (disque dur esclave).
Le périphérique 1 correspond au connecteur médian du câble.
Le périphérique 0 correspond au connecteur d’extrémité du câble
(uniquement pour les câbles ATA à 80 conducteurs). Pour une
illustration du câble Ultra ATA, reportez-vous à la rubrique
“Instructions d’installation des périphériques Ultra ATA” dans
cette annexe.
À la livraison des disques durs Compaq, les cavaliers sont réglés par
défaut sur le mode “Cable-select”. Il n’est donc pas nécessaire de
manipuler les cavaliers des unités fournies ou optionnelles. Si vous
achetez un disque dur auprès d’un autre constructeur, consultez la
documentation qui l’accompagne pour être sûr d’installer et de
configurer les câbles correctement.
Si vous installez un second périphérique sur le contrôleur primaire,
✎
vous devez employer un câble Ultra ATA à 80 conducteurs pour
obtenir des performances optimales. Ce câble est livré en standard
avec certains modèles.
Manuel de référence du matériel B–1
Instructions d’installation des disques durs
Installation des périphériques Ultra ATA
Pour installer des disques durs Ultra ATA supplémentaires, procédez
comme suit :
■ Dans le cas de plusieurs périphériques Ultra ATA, il est
recommandé de les répartir entre les canaux Ultra ATA primaire
et secondaire pour obtenir des performances optimales. Pour
brancher les périphériques supplémentaires à la carte mère,
utilisez un câble Ultra ATA supplémentaire.
■ Câble Ultra ATA à 80 conducteurs :
❏ câble à 80 conducteurs d’une longueur totale de 45 cm au
maximum, avec une distance maximum de 15 cm entre le
périphérique 0 et le périphérique 1.
Câble Ultra ATA à 80 conducteurs
1
2
3
Pour des performances optimales, connectez les disques durs au
■
Connecteur du périphérique 0 (unité maître)
Connecteur du périphérique 1 (unité esclave)
Connecteur de la carte mère
contrôleur primaire. Connectez les extensions, telles que lecteurs
optiques ATA, unités de sauvegarde sur cartouche ou unités de
disquette, sur le contrôleur secondaire.
■ Vous pouvez installer une unité tiers de hauteur ou demi-hauteur
dans un compartiment demi-hauteur.
■ Alignez soigneusement l’unité à l’intérieur du compartiment au
moyen de vis de guidage. Compaq fournit des vis de guidage
supplémentaires, que vous trouverez sur l’avant du châssis de
l’ordinateur, derrière le cache avant. Certaines options sont
conçues pour une visserie métrique M3. Les vis métriques
fournies par Compaq sont noires.
■ Si vous connectez un seul périphérique au câble, vous devez
utiliser le connecteur d’extrémité (périphérique 0).
B–2 Manuel de référence du matériel
Instructions d’installation des disques durs
Périphériques SCSI
Cette section contient des informations au sujet des périphériques
SCSI et de leur installation.
Mode d’emploi des périphériques SCSI
Lors de l’installation et de l’utilisation de périphériques SCSI,
observez les instructions suivantes :
■ Une seule carte d’interface Ultra SCSI peut prendre en charge un
maximum de sept périphériques SCSI par canal.
■ Les contrôleurs Wide-Ultra SCSI, Ultra-Wide SCSI, Wide Ultra2
SCSI, Ultra 320 SCSI ou Ultra 160 SCSI peuvent prendre en
charge 15 périphériques par canal.
■ Dans le cas de plusieurs périphériques SCSI, il est recommandé
de les répartir entre les canaux A et B pour obtenir des
performances optimales.
■ Recommandations concernant les câbles SCSI :
❏ câble LVD à paires torsadées d’une longueur maximum
de 134 cm, avec terminaison intégrée et un maximum
de 5 connecteurs de périphérique espacés de 13 cm au minimum.
Pour les modèles compacts, seul un câble unique de périphérique est
✎
pris en charge.
■ Chaque contrôleur SCSI requiert l’attribution d’un ID SCSI
distinct (0-7 ou 8-15) à chaque périphérique connecté. Le
contrôleur identifie chaque périphérique SCSI par son numéro
d’ID SCSI et non par son emplacement. Le déplacement d’un
périphérique SCSI au sein de la chaîne n’affecte en rien la
communication entre le contrôleur et ce périphérique. Les ID
SCSI réservés et disponibles pour les périphériques SCSI sont
les suivants :
❏ 0 est réservé pour le disque dur principal
❏ 7 est réservé pour le contrôleur
❏ 1 à 6 et 8 à 15 sont disponibles pour tous les autres
périphériques SCSI
Manuel de référence du matériel B–3
Instructions d’installation des disques durs
■ Chaque chaîne ou circuit SCSI doit être muni d’une terminaison
aux deux extrémités. La terminaison peut être réalisée de diverses
manières :
❏ En utilisant un câble muni d’une terminaison intégrée ; un tel
câble est livré avec votre ordinateur ;
❏ En branchant dans le dernier connecteur du câble une
résistance d’extrémité ;
❏ En branchant un périphérique SCSI à terminaison active sur
le dernier connecteur ;
❏ En branchant un périphérique SCSI externe à terminaison
active sur le connecteur SCSI externe du panneau arrière de
l’ordinateur.
■ Vous devez commencer par allumer tous les périphériques SCSI
externes avant de mettre l’ordinateur sous tension. De cette
manière, le contrôleur SCSI pourra les identifier.
■ Le système accepte une combinaison de périphériques SCSI
internes et externes, comme les disques durs, les unités de
sauvegarde sur cartouche et les unités optiques.
■ Compaq déconseille de connecter des périphériques de types
SCSI différents dans une même chaîne SCSI ou sur un même
contrôleur SCSI. Une telle configuration provoque toujours un
ralentissement du débit de données en fonction du périphérique le
plus lent dans cette chaîne. Vous pouvez associer des périphériques
Wide-Ultra2, Ultra 160 et Ultra 320 sur un même canal. Ne
branchez toutefois vos périphériques de type Narrow que sur un
canal ne comportant que des périphériques Narrow.
Pour plus d’informations sur les périphériques SCSI en option,
consultez la documentation fournie avec ces options, ou bien
contactez votre Revendeur ou votre Mainteneur Agréé Compaq.
ATTENTION : ne faites pas passer les câbles près de l’entrée d’air du bloc
d’alimentation. Ils peuvent empêcher la bonne ventilation et entraîner la
surchauffe de l’alimentation.
B–4 Manuel de référence du matériel
Instructions d’installation des disques durs
Installation de périphériques SCSI en option
Si vous utilisez des disques durs Ultra ATA et SCSI au sein du même
✎
système, l’amorçage s’effectue à partir du disque Ultra ATA, sauf si
vous changez l’ordre d’amorçage dans l’utilitaire F10 Setup.
Lorsque vous remplacez un disque dur, le disque de remplacement doit
être du même type. Si vous remplacez le disque dur Ultra ATA de
votre ordinateur par un disque dur SCSI, vous devez vous procurer le
kit d’option de câble SCSI LVD multimode.
Si vous n’utilisez qu’un seul disque dur SCSI, installez-le dans le
compartiment 4 si votre ordinateur est équipé de 4 compartiments
ou plus.
Avant d’installer un périphérique SCSI :
■ Vérifiez son ID SCSI et, le cas échéant, affectez-lui un autre
numéro distinct. Consultez la rubrique “Mode d’emploi des
périphériques SCSI” dans cette annexe ou reportez-vous à la
documentation fournie avec le périphérique.
■ Déterminez si la terminaison du périphérique doit être ou non
activée. Le cas échéant, installez la terminaison. Consultez la
rubrique “Utilisation du câble SCSI” dans cette annexe ou
reportez-vous à la documentation fournie avec le périphérique.
Certains périphériques ne disposent pas de cavaliers de terminaison.
✎
Dans ce cas, il faut impérativement utiliser un câble avec terminaison.
Allumez le périphérique SCSI externe avant de mettre en marche
l’ordinateur. Cela permet au contrôleur de la carte mère de reconnaître
le périphérique SCSI externe et de le réinitialiser automatiquement.
Lorsqu’un périphérique SCSI externe est raccordé au connecteur
SCSI externe, situé sur le panneau arrière de l’ordinateur, celui-ci est
désigné comme étant le dernier de la chaîne SCSI et sa terminaison
doit être activée.
Manuel de référence du matériel B–5
Instructions d’installation des disques durs
Contrôleurs SCSI
Certains modèles d’ordinateurs, comme les stations de travail, ont une
carte mère équipée d’un contrôleur SCSI Ultra 160 à un seul canal
avec un connecteur interne.
Câbles SCSI
Les compartiments avant sont prévus pour l’installation et le
raccordement de périphériques de stockage de masse SCSI.
Utilisation du câble SCSI
Certains modèles sont livrés avec un câble SCSI multimode
compatible avec les périphériques LVD ou asymétriques. Le câble
permet le raccordement d’un maximum de trois périphériques SCSI
dans les compartiments avant (les modèles UATA ne sont pas équipés
d’un câble SCSI).
Câble SCSI pour 5 périphériques avec terminaison
Le câble fourni avec votre ordinateur peut être différent de celui
✎
représenté sur l’illustration (câble pour cinq périphériques).
Pour les modèles compacts, seul un câble unique de périphérique
✎
est pris en charge.
Pour plus d’informations sur l’installation de périphériques SCSI
optionnels, reportez-vous à la documentation fournie avec le
périphérique ou adressez-vous à votre Revendeur ou Mainteneur
Agréé Compaq.
B–6 Manuel de référence du matériel
Instructions d’installation des disques durs
Utilisation de SCSISelect avec des périphériques SCSI
La carte de couplage SCSI est livrée avec l’utilitaire SCSISelect qui
sert à la configurer et à exécuter les utilitaires de disques SCSI. Pour
lancer l’utilitaire SCSISelect :
■ En mode Messages POST activés : Endant l’auto-test de mise
sous tension (POST), appuyez sur
apparaît : Appuyez sur <Ctrl><A> pour l’utilitaire SCSISelect.
■ En mode Messages POST désactivés : Lorsque le logo Compaq
s’affiche, appuyez sur n’importe quelle touche pour quitter cet
écran. Immédiatement après, appuyez sur
à l’utilitaire SCSISelect .
Un menu, proposant les options suivantes, s’affiche :
■ Configurer/Afficher les paramètres de la carte de couplage
❏ SCSI Bus Interface Definitions (Définitions d’interface
du bus SCSI)
◆ ID SCSI de la carte de couplage
◆ SCSI Parity Checking (Vérification de parité SCSI)
Ctrl+A lorsque l’invite suivante
Ctrl+A pour accéder
◆ Terminaison de la carte de couplage SCSI
❏ Additional Options (Autres options)
◆ Options de périphérique d’amorçage
◆ SCSI Device Configuration (Configuration
des périphériques SCSI)
◆ Advanced Configuration Options (Options
de configuration avancées)
■ SCSI Disk Utilities (Utilitaires disque SCSI)
Présente la liste de tous les périphériques SCSI et ID SCSI
Pour plus d’informations sur la configuration de l’affichage des
✎
messages POST, reportez-vous au Manuel de l’utilitaire Computer
Setup (F10) qui se trouve sur le Compaq Documentation Library
(Documentation de référence).
Manuel de référence du matériel B–7
Instructions d’installation des disques durs
Choix des options Quiet Drive (Mode silencieux)
Le mode silencieux est une fonctionnalité optionnelle présente sur
✎
certains ordinateurs (unités UATA uniquement).
Si votre ordinateur est doté d’une unité Quiet Drive ou si vous décidez
d’en installer une, vous pouvez la configurer en mode Silencieux ou
en mode Performance (mode par défaut). Lorsqu’une unité Quiet
Drive est inactive, le bruit qu’elle génère est inférieur de 4 décibels
(dB) à celui d’une unité standard. Lorsqu’elle est configurée en mode
Silencieux, l’unité Quiet Drive effectue ses opérations de lecture et
d’écriture en produisant un bruit d’environ 7 dB inférieur à celui
d’une unité standard.
Dans le mode silencieux, l’unité ne fonctionne pas au maximum de
✎
ses performances. Pour obtenir les meilleurs résultats, configurez-la
en mode Performance.
Pour déterminer si votre ordinateur comporte une unité Quiet Drive
ou pour activer le mode Silencieux, procédez comme suit :
1. Mettez l’ordinateur sous tension ou redémarrez-le. Si vous
travaillez sous Windows, cliquez sur Démarrer > Arrêter >
Redémarrer.
2. Lorsque le message F10 Setup apparaît dans l’angle inférieur
droit de l’écran, appuyez sur la touche
Si vous n’appuyez pas sur la touche F10 lorsque le message s’affiche,
✎
vous devrez redémarrer l’ordinateur pour avoir accès à l’utilitaire.
3. Sélectionnez votre langue dans la liste et appuyez sur la touche
Entrée.
4. Dans le menu des utilitaires Computer Setup, vous avez alors le
choix entre cinq rubriques. À l’aide des touches fléchées ou de la
touche Tab, sélectionnez Storage > Device Configuration
(Configuration du périphérique de stockage).
B–8 Manuel de référence du matériel
F10.
Instructions d’installation des disques durs
5. Dans la liste des périphériques, sélectionnez l’unité de votre
choix. Appuyez sur
6. Sélectionnez Quiet Drive > Quiet (Silencieux). L’option par
défaut, définie en usine, est Performance.
Si l’option Quiet Drive ne s’affiche pas, votre ordinateur ne contient
✎
pas d’unité de ce type.
7. Pour appliquer et enregistrer vos modifications, sélectionnez
File > Save Changes (Fichier > Enregistrer les modifications).
Entrée.
Manuel de référence du matériel B–9
Remplacement de la pile
La pile livrée avec l’ordinateur alimente l’horloge temps réel et
dispose d’une autonomie d’environ trois ans. Si vous devez la
remplacer, utilisez une pile équivalente à celle installée dans votre
ordinateur. Votre ordinateur est livré avec une pile bouton au lithium
de 3 volts.
Vous pouvez économiser l’énergie de la pile au lithium en laissant
✎
votre ordinateur branché sur une prise secteur sous tension. L’énergie
de la pile au lithium s’épuise uniquement lorsque l’ordinateur n’est
PAS branché sur une prise secteur.
AVERTISSEMENT : votre ordinateur contient une pile interne au lithium et
dioxyde de manganèse. Il existe un danger d’incendie et de brûlures si la pile
n’est pas manipulée correctement. Pour réduire les risques de lésions :
■ N’essayez pas de recharger la pile.
■ Évitez de la soumettre à des températures supérieures à 60° C.
■ N’essayez pas de démonter, d’écraser ou de perforer la pile, ni de
court-circuiter ses contacts externes. Ne la jetez pas au feu ou dans l’eau.
■ Ne remplacez la pile qu’avec une pile de rechange Compaq adaptée
à ce type de produit.
C
ATTENTION : avant de remplacer la pile, veillez à sauvegarder les paramètres
CMOS de l’ordinateur. Lorsque vous retirerez la pile, les paramètres CMOS
seront effacés. Pour la procédure de sauvegarde des paramètres CMOS,
reportez-vous au Manuel de résolution des problèmes.
Les piles, les modules batterie et les accumulateurs ne doivent pas être jetés
avec les ordures ménagères. Afin qu’ils puissent être recyclés ou traités
correctement, contactez les services publics de collecte des déchets ou
retournez-les à Compaq, à un partenaire agréé Compaq ou à ses agents.
Manuel de référence du matériel C–1
Remplacement de la pile
✎
ATTENTION : l’électricité statique peut endommager les composants
électroniques de l’ordinateur ou de l’équipement en option. Il est conseillé de
toucher un objet métallique relié à la terre avant de commencer l’installation.
1. Si vous avez activé le verrou Smart Cover, utilisez Computer
Setup pour le déverrouiller et désactiver le capteur Smart Cover.
2. Arrêtez le système d’exploitation selon la procédure normale,
mettez hors tension l’ordinateur et tous les périphériques
externes, débranchez le cordon d’alimentation de la prise secteur
et retirez le capot ou le panneau d’accès de l’ordinateur.
Vous pouvez être amené à retirer une carte d’extension pour avoir
accès à la pile.
3. Repérez la pile et son support sur la carte mère.
4. En fonction du type de pile et de support équipant la carte mère,
procédez comme suit :
Type 1
a. Retirez la pile de son support.
Retrait d’une pile bouton (type 1)
C–2 Manuel de référence du matériel
Remplacement de la pile
b. Faites glisser la pile de rechange dans l’emplacement, le pôle
positif tourné vers le haut.
Le support de la pile maintient la pile en place automatiquement.
Type 2
a. Pour libérer la pile de son support, appuyez sur la languette
métallique qui bloque le bord de la pile.
b. Lorsque la pile est libérée, retirez-la de son support.
Retrait d’une pile bouton (type 2)
Manuel de référence du matériel C–3
Remplacement de la pile
c. Pour installer une nouvelle pile, insérez un bord de la pile
sous la lèvre du support, en veillant à orienter le pôle positif
vers le haut. Appuyez sur le bord opposé jusqu’à ce que la
languette métallique s’enclenche sur la pile.
Remplacement d’une pile bouton (Type 2)
Une fois la nouvelle pile en place, effectuez les opérations suivantes
✎
pour terminer la procédure.
5. Remettez en place le capot ou le panneau d’accès de l’ordinateur.
6. Branchez l’ordinateur et démarrez-le.
7. Réglez à nouveau la date et l’heure, les mots de passe et tous les
paramètres spéciaux en utilisant l’utilitaire Compaq Computer
Setup. Consultez le Manuel de l’utilitaire Computer Setup (F10).
Si vous verrouillez habituellement le dispositif Smart Cover
Lock, exécutez l’utilitaire Computer Setup pour le verrouiller à
nouveau et activer le capteur d’ouverture du capot.
C–4 Manuel de référence du matériel
Dispositifs antivol
Installation d’un dispositif antivol
L’ordinateur peut être attaché à l’aide de différents dispositifs antivol.
Les illustrations suivantes présentent quelques dispositifs de verrouillage
qui peuvent varier en fonction du modèle d’ordinateur. Les châssis
pouvant présenter des différences d’un modèle à l’autre, les connecteurs
peuvent donc se trouver à un autre endroit que celui illustré.
D
Installation d’un câble de sécurité
AVERTISSEMENT : pour éviter tout risque de blessures, manipulez les
pièces du dispositif antivol avec précaution, les arêtes métalliques peuvent
être coupantes. Installez les arceaux de manière à ce que les arêtes
coupantes ne dépassent pas des rebords du châssis de l’ordinateur.
Manuel de référence du matériel D–1
Dispositifs antivol
Installation d’un dispositif antivol
Le dispositif de sécurité permet de protéger l’ ordinateur contre le vol.
L’illustration ci-dessous présente le dispositif de sécurité, lequel varie
en fonction du modèle de l’ordinateur. Les châssis pouvant présenter
des différences d’un modèle à l’autre, les connecteurs peuvent donc
se trouver à un autre endroit que celui illustré.
Installation d’un dispositif antivol
D–2 Manuel de référence du matériel
Électricité statique
Une décharge d’électricité statique, provenant des doigts ou de tout
autre conducteur, peut endommager les cartes à circuits imprimés du
système ou de périphériques sensibles à l’électricité statique. Ce type
de dégât peut diminuer la durée de vie du périphérique.
Prévention des décharges électrostatiques
Pour éviter tout dégât causé par l’électricité statique, prenez les
précautions suivantes :
■ Afin d’éviter tout contact avec les éléments, transportez-les et
stockez-les dans des emballages antistatiques.
■ Gardez les éléments sensibles à l’électricité statique dans leurs
boîtes jusqu’à ce qu’ils soient intégrés à des postes de travail sans
électricité statique.
■ Avant de déballer les éléments, posez-les sur une surface
connectée à la terre.
E
■ Évitez de toucher les broches, les conducteurs et les circuits.
■ Veillez à toujours être relié à la terre lorsque vous touchez un
élément ou un assemblage sensible à l’électricité statique.
Manuel de référence du matériel E–1
Électricité statique
Méthodes de mise à la terre
Il en existe plusieurs. Prenez au moins l’une des précautions suivantes
lorsque vous installez ou manipulez des éléments sensibles à
l’électricité statique :
■ Portez un bracelet électrostatique relié par un cordon de terre au
châssis d’un ordinateur lui-même mis à la terre. Les bracelets
électrostatiques sont des bracelets souples dont le cordon de mise
à la terre présente une résistance d’au moins 1 mégohm +/– 10 %.
Pour une mise à la terre optimale, veillez à maintenir le bracelet
serré contre la peau.
■ Utilisez les autres types de bracelets antistatiques disponibles
lorsque vous travaillez debout. Portez-les à chaque pied lorsque
vous vous trouvez sur des sols ou des tapis conducteurs.
■ Utilisez des outils d’entretien conducteurs.
■ Utilisez une trousse d’entretien portable équipée d’un tapis
antistatique pliable.
Si vous ne disposez pas d’un équipement de mise à la terre adéquat,
adressez-vous à votre Revendeur ou Mainteneur Agréé Compaq.
Pour plus d’informations sur l’électricité statique, adressez-vous
✎
à votre Revendeur ou Mainteneur Agréé Compaq.
E–2 Manuel de référence du matériel
Entretien courant et préparation
Entretien courant de l’ordinateur
Pour entretenir l’ordinateur et le moniteur, suivez les
recommandations suivantes :
■ Utilisez l’ordinateur sur une surface stable et plane. Prévoyez
un dégagement de 7,6 cm à l’arrière de l’unité et au-dessus du
moniteur afin d’assurer une bonne circulation d’air.
■ Ne faites jamais fonctionner l’ordinateur lorsque le capot ou
le panneau latéral est ouvert.
■ Ne réduisez jamais le débit d’air dans l’ordinateur en bloquant les
orifices avant ou les entrées d’air. Ne placez pas le clavier - pieds
repliés - directement contre l’avant de l’ordinateur de bureau, car
cela gêne également la circulation de l’air.
■ Protégez l’ordinateur de l’humidité, des rayons du soleil et des
températures extrêmes. Pour tout renseignement sur les températures
et les taux d’humidité recommandés, reportez-vous à l’annexe A,
“Caractéristiques techniques” du présent manuel.
F
au transport
■ Gardez tout récipient contenant un liquide à l’écart de
l’ordinateur et du clavier.
■ N’obstruez jamais les grilles d’aération du moniteur (n’y déposez
aucun objet).
■ Mettez l’ordinateur hors tension avant de :
❏ Essuyer l’extérieur de l’ordinateur avec un chiffon doux
humide. Les produits d’entretien pourraient ternir ou abîmer
la finition de l’ordinateur.
❏ Nettoyer de temps en temps les entrées d’air à l’avant et à
l’arrière de l’ordinateur. De la poussière et d’autres corps
étrangers peuvent en effet s’y accumuler et réduire le débit d’air.
Manuel de référence du matériel F–1
Entretien courant et préparation au transport
Précautions relatives à l’unité optique
Assurez-vous de respecter les recommandations suivantes lorsque
vous utilisez ou nettoyez l’unité optique.
Fonctionnement
■ Ne déplacez pas l’unité pendant son fonctionnement, vous
risqueriez de provoquer une erreur de lecture.
■ N’exposez pas l’unité à des changements subits de températures.
Il pourrait se former de la condensation à l’intérieur de l’unité. En
cas de changement brutal de la température en cours d’utilisation
de l’unité, attendez au moins une heure avant de mettre l’équipement
hors tension. Si vous l’utilisez immédiatement, des erreurs de
lecture peuvent se produire.
■ Évitez de placer le lecteur de CD-ROM dans une pièce soumise
à une forte humidité, à des températures extrêmes, des vibrations
mécaniques ou aux rayons du soleil.
Nettoyage
■ Nettoyez le panneau et les boutons avec un chiffon doux et
sec ou légèrement humecté d’un produit détergent doux. Ne
vaporisez jamais de liquides nettoyants directement sur l’unité.
■ N’employez aucun produit dissolvant, comme l’alcool ou
l’essence, qui risquerait d’abîmer la surface.
Sécurité
Si un objet ou un liquide pénètre dans l’unité, débranchez
immédiatement l’ordinateur et faites-le contrôler par un Revendeur
ou Mainteneur Agréé Compaq.
F–2 Manuel de référence du matériel
Préparation au transport
Pour préparer l’ordinateur en vue de son transport, suivez les
recommandations suivantes :
1. Faites une sauvegarde du disque dur sur des disques PD, des
cartouches ou des disquettes. Veillez à ne pas exposer le support
de sauvegarde à des impulsions électriques ou magnétiques
pendant le stockage ou le trajet.
Le disque dur se verrouille automatiquement lorsque le système est
✎
mis hors tension.
2. Retirez et rangez toutes les disquettes de programmes des unités
de disquettes.
3. Insérez une disquette vierge dans l’unité afin de protéger celle-ci
durant le trajet. N’utilisez pas de disquette contenant des données
ou prévue pour l’enregistrement de données.
4. Éteignez l’ordinateur et les périphériques externes.
Entretien courant et préparation au transport
5. Débranchez le cordon d’alimentation de la prise secteur, puis
de l’ordinateur.
6. Débranchez les composants du système et les périphériques
externes de leur source d’alimentation, puis de l’ordinateur.
Assurez-vous que toutes les cartes sont correctement assujetties et
✎
verrouillées dans leurs connecteurs avant d’expédier l’ordinateur.
7. Emballez les composants du système ainsi que les périphériques
externes dans leur emballage d’origine ou dans un paquet
similaire suffisamment protégé.
Pour connaître les conditions ambiantes à respecter au repos,
✎
reportez-vous à l’annexe A “Caractéristiques techniques”.
Manuel de référence du matériel F–3
Index
B
batterie
remplacement
Boutons Easy Access
personnalisation
C–1
1–5
C
cache face avant
2–5
retrait
cache protecteur
2–6
retrait
Caractéristiques de configuration
caractéristiques techniques
clavier
clavier Easy Access
identification des touches
Touche de logo Windows
Clé Smart Cover FailSafe
Compartiment MultiBay
connexion ou permutation sous-tension
d’unités
extraction d’unités
installation des unités
partitionnement et formatage d’un disque
dur
unités amovibles
Composants du panneau avant
configuration
bureau
minitour
connecteurs de modules mémoire
Contrôleur SCSI
2–23
2–24
1–7
1–10
1–4
2–2
2–27
2–25
2–22
B–6
1–1
A–1
1–4
1–6
1–2
2–7
D
décharge électrostatique E–1
Dispositifs antivol
disque dur
Compartiment MultiBay
instructions pour l’installation
partitionnement et formatage
Disque dur SMART
D–1
2–22, 2–24
B–1
2–24
2–22
E
Éléments
panneau arrière
panneau avant
Éléments de la face arrière
Emplacements des unités
Entretien de l’ordinateur
Entretien des unités MultiBay
1–3
1–2
1–3
2–13
F–1
2–22
F
Formatage d’un disque dur MultiBay 2–24
I
installation
d’un disque dur
d’une carte d’extension
unité de 3 pouces 1/2
unités supplémentaires
2–19
2–11
2–17
2–14
L
Lecteur de CD-ROM 2–22
Lecteur DVD-ROM
2–22
M
mémoire
DIMM
illustration
2–9
2–9
Manuel de référence du matériel Index–1
Index
installation de mémoire supplémentaire
2–7
SDRAM
2–7
N
Numéro de série 1–7
P
panneau d’accès de l’ordinateur
retrait
2–4
Partitionnement d’un disque dur MultiBay
2–24
Périphériques SCSI
instructions
périphériques Ultra ATA
Précautions
prévention de la perte de données
2–23
préparation au transport
B–3
B–1
2–22,
F–1
Q
Quiet Drive B–8
R
Remarques
cache d’unité
retrait
cache face avant
2–25, 2–27
2–5
cache protecteur
d’une carte d’extension
d’une unité
obturateur d’extension
panneau d’accès de l’ordinateur
2–6
2–21
2–10
S
SDRAM (synchronous dynamic random
access memory)
Sécurité
Verrou Smart Cover
séquence d’installation
1–6
souris
2–7
2–2
2–1
T
Touche de logo Windows 1–6
U
Unité de CD-RW 2–22
Unité de disquette 1,44 Mo
Unité LS-120 SuperDisk
Unités amovibles, en option
Utilitaire SCSISelect
2–22
B–7
V
Verrou Smart Cover 2–2
vis de guidage
2–14
2–10, 2–11
2–4
2–22
2–22
Index–2 Manuel de référence du matériel
Loading...
