Bitte lesen Sie die Bedienungsanleitung sorgfältig und verwahren Sie alle Dokumente an
einem sicheren Ort, damit sie auch in Zukunft greifbar sind.
Bedienungsanleitung
Kühlbox
KB5047
Allgemeine Entsorgungshinweise
Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung
können wertvolle Rohstoffe wiedergewonnen werden.
Bei ausgedienten Geräten Netzstecker ziehen und durch das Durchtrennen
des Netzkabels das Gerät unbrauchbar machen.
Bei Geräten mit Schloss: das Schloss entfernen. Sie verhindern damit, dass
sich spielende Kinder einsperren und in Lebensgefahr kommen.
Kältegeräte enthalten Kältemittel und in der Isolierung Gase, die eine
fachgerechte Entsorgung erfordern. Achten Sie darauf, dass die Rohre
bis zur Entsorgung nicht beschädigt werden.
Die Verpackungsmaterialien Ihres neuen Gerätes sind umweltverträglich
und wiederverwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung
umweltgerecht.
Die Verpackung darf nicht spielenden Kindern überlassen werden. Es besteht
Erstickungsgefahr durch Faltkartons und Folien.
Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fach-
händler oder bei Ihrer Gemeindeverwaltung.
Sicherheitshinweise
Lesen Sie bitte vor Inbetriebnahme des Gerätes die Bedienungsanleitung und
alle beigefügten Unterlagen sorgfältig durch. Sie enthalten wichtige Hinweise
für die Installation, den Gebrauch und die Wartung des Gerätes.
Die Gebrauchs- und Montageanweisung sorgfältig aufbewahren.
Bei nicht bestimmungsgemäßem Gebrauch oder falscher Handhabung kann
keine Haftung für evtl. auftretende Schäden übernommen werden.
Beschädigtes Gerät nicht in Betrieb nehmen.
Nehmen Sie Anschluss und Aufstellung nach der Montageanweisung vor.
Achten Sie darauf, dass die Spannung Ihres örtlichen Netzanschlusses mit der
Angabe auf dem Typenschild bzw. der Bedienungsanleitung übereinstimmt.
Verwenden Sie zum Reinigen auf keinen Fall ein Dampfreinigungsgerät.
Der Dampf kann an spannungsführende Teile des Gerätes gelangen und
einen Kurzschluss oder Stromschlag verursachen.
Die elektrische Sicherheit des Gerätes ist nur gewährleistet, wenn das
Erdungssystem der Hausinstallation vorschriftsmäßig installiert ist.
― 2 ―
Überprüfen Sie regelmäßig, ob die Anschlussleitung nicht beschädigt ist.
Bei einer Beschädigung der Anschlussleitung oder des Gerätes, dieses nicht mehr
benutzen. Lassen Sie es von einem autorisierten Servicebetrieb reparieren.
Im Fehlerfall, bei Wartung und bei der Reinigung das Gerät vom Netz trennen.
Netzstecker ziehen oder Sicherung ausschalten.
Am Netzstecker ziehen, nicht am Anschlusskabel.
Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden.
Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer
entstehen.
Benutzen Sie das Gerät nur zu Haushaltszwecken, wie in der Bedienungsanleitung
angegeben.
Flaschen mit hochprozentigem Alkohol nur stehend und dicht verschlossen
lagern.
Erzeugnisse mit brennbaren Treibgasen (z. B. Sahnespender, Spraydosen) und
explosive Stoffe nicht im Gerät lagern – Explosionsgefahr!
Be- und Entlüftungsöffnungen für das Gerät nicht abdecken oder zustellen.
Sockel, Auszüge, Türen usw. nicht als Trittbrett oder zum Abstützen
missbrauchen.
Kinder nicht mit dem Gerät spielen lassen.
Bei Geräten mit Schloss, Schlüssel außer Reichweite von Kindern aufbewahren.
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem
Gerät spielen.
Dieses Gerät darf nicht benutzt werden von Kindern und Personen mit einge-
schränkter geistiger Fähigkeit oder mangelndem Wissen, es sei denn, sie werden
durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten
Anweisung, wie das Gerät zu nutzen ist.
Dieses Gerät enthält in geringer Menge das Kältemittel Isobutan (R 600a),
das brennbar ist.
Beim Transportieren und Aufstellen des Gerätes darauf achten, dass keine Teile
des Kältemittelkreislaufes beschädigt werden. Bei Beschädigungen offenes
Feuer oder Zündquellen vermeiden und den Raum, in dem das Gerät steht, gut
durchlüften.
Warnung: Zum Beschleunigen des Abtauvorgangs keine anderen Hilfsmittel
oder Einrichtungen als die vom Hersteller empfohlenen benutzen.
― 3 ―
Bestimmungsgemäße Verwendung
WICHTIG
Das Gerät muss unbedingt vorschriftsmäßig geerdet sein.
Zu diesem Zweck ist der Stecker des Anschlusskabels mit dem
dafür vorgesehenen Kontakt versehen.
Das Gerät eignet sich zum Kühlen von Lebensmitteln.
Es ist für die Verwendung im privaten Haushalt bestimmt.
Wird das Gerät zweckentfremdet oder falsch bedient, kann vom Hersteller
keine Haftung für eventuelle Schäden übernommen werden.
Es entspricht den einschlägigen Sicherheitsbestimmungen für Elektrogeräte.
Der Kältekreislauf ist auf Dichtheit geprüft.
Nach dem Transport
Bevor Sie das Gerät an das Stromnetz anschließen, lassen Sie es mindestens
12 Stunden stehen, um durch den Transport hervorgerufene Störungen am
Kältesystem auszuschließen.
Reinigen Sie das Gerät, besonders gründlich das Geräteinnere (beachten Sie
den Abschnitt Reinigung).
Elektrischer Anschluss
Geräte nur an 220 – 240 V / 50 Hz Wechselspannung über eine vorschriftsmäßig
installierte Schutzkontaktsteckdose anschließen. Die Steckdose muss mit einer
10 Ampere Sicherung oder höher abgesichert sein.
Warnung! Auf keinen Fall darf das Gerät an elektronische „Energiesparstecker“
(z.B. Sava Plug) und an Wechselrichter, die Gleichstrom in 230 V Wechselstrom
umwandeln, angeschlossen werden (z.B. Solaranlagen, Schiffsnetze).
Verwenden Sie keine Verlängerungskabel. Verwenden Sie eine Steckdose, die nicht
mit einem Schalter ausgeschaltet werden kann. Es wird empfohlen, das Gerät an
einen separaten Stromkreis anzuschließen.
― 4 ―
Aufstellort und Raumtemperatur
Klimaklasse
Raumtemperatur
N (normale)
von + 16° C bis 32° C
ST (subtropische)
von + 18° C bis 38° C
Abhängig von der „Klimaklasse“ (siehe Typenschild) kann Ihr Gerät bei den folgenden
Raumtemperaturen betrieben werden:
Beim Unterschreiten des Raumtemperaturbereiches wird es im Kühlraum zu kalt,
beim Überschreiten im Gefrierraum zu warm. Sinkt die Umgebungstemperatur
unter die eingestellte Temperatur im Kühlraum ab, wird der Kühlraum genauso
kalt wie die Umgebungstemperatur.
Bei Umgebungstemperaturen unter +16° C kann es zu Störungen beim
vollautomatischen Abtauen kommen.
Als Aufstellort eignet sich ein trockener, belüftbarer Raum. Der Aufstellplatz darf
nicht direkter Sonneneinstrahlung ausgesetzt sein und sollte nicht in der Nähe
einer Wärmequelle wie Herd, Heizkörper etc. sein.
Wenn das Aufstellen neben einer Wärmequelle unvermeidbar ist, verwenden Sie
eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur
Wärmequelle ein: Zu Elektroherden mindestens 3 cm,
zu Öl- oder Kohleanstellherden mindestens 30 cm.
Beim Aufstellen neben einem anderen Kühl- oder Gefriergerät ist seitlich ein
Mindestabstand von 2 cm erforderlich, um Schwitzwasserbildung zu vermeiden.
Bei einigen Modellen sind die Wärmetauscher reinigungsfreundlich in den
Seitenwänden integriert. Die Rückwand ist geschlossen. Dies hat den Vorteil, dass
das Gerät einfach zu reinigen ist. Eine Erwärmung der Seiten ist dann normal.
Wenn möglich sollte auch in diesem Fall seitlich ein Abstand von 2 cm eingehalten werden.
Das Gerät muss fest und eben stehen.
Unebenheiten des Bodens durch die Schraubfüße ausgleichen. Ansonsten kann es
sein, dass die Türen nicht richtig schließen. Dies kann zu Frost oder zu störenden
Geräuschen führen.
Die an der Rückwand des Gerätes erwärmte Luft muss ungehindert abziehen
können. Das Kühlsystem muss sonst mehr leisten und das erhöht den Stromverbrauch. Deshalb auf keinen Fall die Belüftungs- und Entlüftungsöffnungen
abdecken.
― 5 ―
Reinigung der Kühlbox
Vor dem Reinigen trennen Sie das Gerät vom Stromnetz!
Beim Reinigen dürfen keine groben, aggressiven Reinigungsmittel verwendet
werden, da die Oberfläche sonst beschädigt werden könnte. Die Außenwände des Gerätes nur mit Wasser und einem milden Reinigungsmittel reinigen.
Entfernen Sie die abnehmbare Ausstattung im Geräteinneren und reinigen
Sie sie mit Wasser und einem milden Reinigungsmittel. Die Kunststoffteile
sind nicht zum Spülen im Geschirrspüler geeignet.
Den leergeräumten Innenraum des Gerätes reinigen Sie mit lauwarmem
Wasser, dem Sie ein wenig Essig zufügen.
Nach dem Reinigen schließen Sie das Gerät wieder an das Stromnetz an,
schalten Sie es ein und legen Sie die Lebensmittel wieder hinein.
Außerbetriebsetzung der Kühlbox
Wird das Gerät eine längere Zeit nicht benutzt, drehen Sie den Regler zur
Einstellung der Temperatur in die Stellung OFF.
Trennen Sie die Kühlbox vom Stromnetz.
Entleeren Sie das Gerät und tauen Sie es ab, danach reinigen Sie die
Kühlbox wie unter “Reinigung der Kühlbox“ beschrieben.
Lassen Sie die Tür leicht offen.
Energiespartips
Stellen Sie das Gerät in einen kühlen, gut belüfteten Raum. Schützen Sie es vor
direkter Sonnenbestrahlung und stellen Sie es nicht im Bereich einer Wärmequelle (z.B. Heizkörper) auf.
Die Be- und Entlüftungsöffnungen des Gerätes dürfen nicht zugestellt werden.
Warme Speisen erst nach dem Abkühlen in die Kühlbox geben.
Zum Auftauen Gefrierwaren in den Kühlraum legen. Sie nutzen damit die Kälte,
die in der Gefrierware steckt, zur Kühlung der Lebensmittel im Kühlraum.
Gerätetüren nur so lange wie nötig öffnen. Je kürzer die Gerätetür offen steht,
um so geringer ist die Eisbildung.
Modellbezogen (sofern vorhanden) Wärmetauscher (schwarzes Gitter) auf der
Geräterückseite regelmäßig reinigen. Bei einigen Modellen sind die Wärmetauscher reinigungsfreundlich in den Seitenwänden integriert.
― 6 ―
Bedienung der Kühlbox: Temperatureinstellung
Das Gerät wird mit dem Drehknopf, der im Geräteinneren angebracht ist, bedient. Die
Einstellmöglichkeiten des Temperaturreglers reichen von der Stellung OFF (0) bis 6.
Höhere Stellungen am Knopf (gegen 6) bedeuten
niedrigere Temperaturen (kälter) in allen Geräteabteilen.
Die Temperatur im Kühlboxinneren kann auch unter 0° C
sinken. Wählen Sie eine sehr hohe Einstellung nur, wenn
eine niedrigere Kühltemperatur gewünscht ist und
empfohlen wird.
Bei normaler Raumtemperatur empfehlen wir die mittlere Einstellung. Eine Änderung
der Umgebungstemperatur beeinflusst die Temperatur im Gerät. Die Einstellung am
Temperaturregler sollten Sie entsprechend anpassen.
In der Stellung OFF (0) kühlt das Gerät nicht (das Kühlsystem ist abgeschaltet), steht
jedoch unter Spannung (die Lampe leuchtet, wenn Sie die Kühlboxtür öffnen).
Die Temperatur in der Kühlbox hängt auch von der Häufigkeit des Türöffnens ab.
Betriebsgeräusche
Um die gewählte Temperatur konstant zu halten, schaltet Ihr Gerät von Zeit zu Zeit den
Kompressor ein. Die dabei entstehenden Geräusche sind funktionsbedingt.
Sie verringern sich automatisch, sobald das Gerät die Betriebstemperatur erreicht hat.
Es können z.B. folgende Geräusche auftreten.
Brummen kommt vom Motor (Kompressor). Es kann kurzfristig etwas lauter werden,
wenn sich der Motor einschaltet.
Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt.
Klicken ist immer dann zu hören, wenn der Thermostat den Motor einschaltet oder
ausschaltet.
Knackgeräusche können auftreten, wenn die automatische Abtauung erfolgt oder sich
das Gerät abkühlt bzw. erwärmt.
― 7 ―
Sollten die funktionsbedingten Geräusche zu laut sein, kann es folgende Ursachen
haben.
Das Gerät steht uneben
Bitte richten Sie das Gerät mit Hilfe einer Wasserwaage eben ein. Verwenden Sie
dazu die Schraubfüße oder legen Sie etwas unter.
Das Gerät „steht an“
Bitte rücken Sie das Gerät von anstehenden Möbeln oder Geräten weg.
Schubladen, Körbe oder Abstellflächen wackeln oder klemmen
Prüfen Sie bitte die herausnehmbaren Teile und setzen Sie sie eventuell neu ein.
Flaschen oder Gefäße berühren sich
Rücken Sie bitte die Flaschen oder Gefäße leicht auseinander.
Lagerung von Lebensmitteln in der Kühlbox
Entscheidende Faktoren für die Qualität des Aufbewahrens von Lebensmitteln sind
der korrekte Gebrauch des Gerätes, die richtige Verpackung der Lebensmittel, die
Wahl und Aufrechterhaltung der angemessenen Temperatur und die Beachtung
der hygienischen Vorschriften.
Sämtliche Lebensmittel, die in der Kühlbox gelagert werden, müssen gut
verpackt sein, damit sie keinen Geruch oder Feuchte abgeben oder annehmen.
Die Verpackung kann mittels Polyäthylen-Folie oder -Beuteln, Alu-Folie,
Fettpapier u. ä. erfolgen oder in bedeckten Behältern oder Flaschen.
Vor dem Einlegen in die Kühlbox sollte die Verkaufsverpackung vom
Lebensmittel entfernt werden.
Die Lebensmittel sollten systematisch verpackt werden, damit die einzelnen
Lebensmittel nicht miteinander in Berührung kommen und es zu keinen
Vermischungen von Geruch oder Geschmack kommt. Eine gute Luftzirkulation
um die Lebensmittel muss gewährleistet sein.
Im Gerät dürfen keine explosiven und leicht entflammbaren Stoffe aufbewahrt
werden.
Flaschen mit hochprozentigem Alkohol müssen dicht verschlossen und
stehend gelagert werden.
Die Lebensmittel dürfen die Rückwand der Kühlbox nicht berühren!
Die Lebensmittel vor dem Einlegen gut abkühlen.
― 8 ―
Einige organische Lösungen, ätherische Öle in Zitronen- und Orangenschalen,
Säure in Butter u. ä. können bei langandauernder Berührung mit den Kunst-
stoffoberflächen oder Dichtungen deren Beschädigung und vorzeitige Alterung
verursachen.
Unangenehmer Geruch in der Kühlbox deutet daraufhin, dass das Geräteinnere
unsauber ist oder dass sich in der Kühlbox verdorbene Lebensmittel befinden.
Den Geruch können Sie entfernen oder mildern, indem Sie dem Wasser zur
Reinigung des Geräteinneren einige Tropfen Essig zugeben. Darüber hinaus
können auch Filter mit aktiver Kohle, welche die Luft reinigen bzw. Gerüche
neutralisieren, verwendet werden.
Wenn Sie für einige Tage verreisen, entfernen Sie alle leicht verderblichen
Lebensmittel aus der Kühlbox.
Austausch der Glühlampe
Vor dem Austausch der Glühlampe trennen Sie unbedingt das Gerät vom Stromnetz.
Drücken Sie mit den Fingern von der Rückseite den Deckel, der die Glühlampe verdeckt,
so dass er aus seiner Position herausspringt. Nehmen Sie danach den Deckel ab, und
tauschen Sie die Glühlampe gegen eine neue aus (E14, max. 15 W).
Für die Glühlampe leisten wir keine Garantie!
Wechsel des Türanschlages
Das Gerät wird mit einem rechten Türanschlag ausgeliefert. Die Türscharniere befinden
sich auf der rechten Seite. Um die Tür zur anderen Seite öffnen zu können, muss der
Türanschlag gewechselt werden.
Achtung: Die folgenden Arbeiten sollten von einem Fachmann durchgeführt werden.
Um das Gerät während des Umbaus sicher halten zu können, sind mindestens zwei
Personen erforderlich.
Um den Türanschlag der Tür zu wechseln, gehen Sie wie folgt vor.
― 9 ―

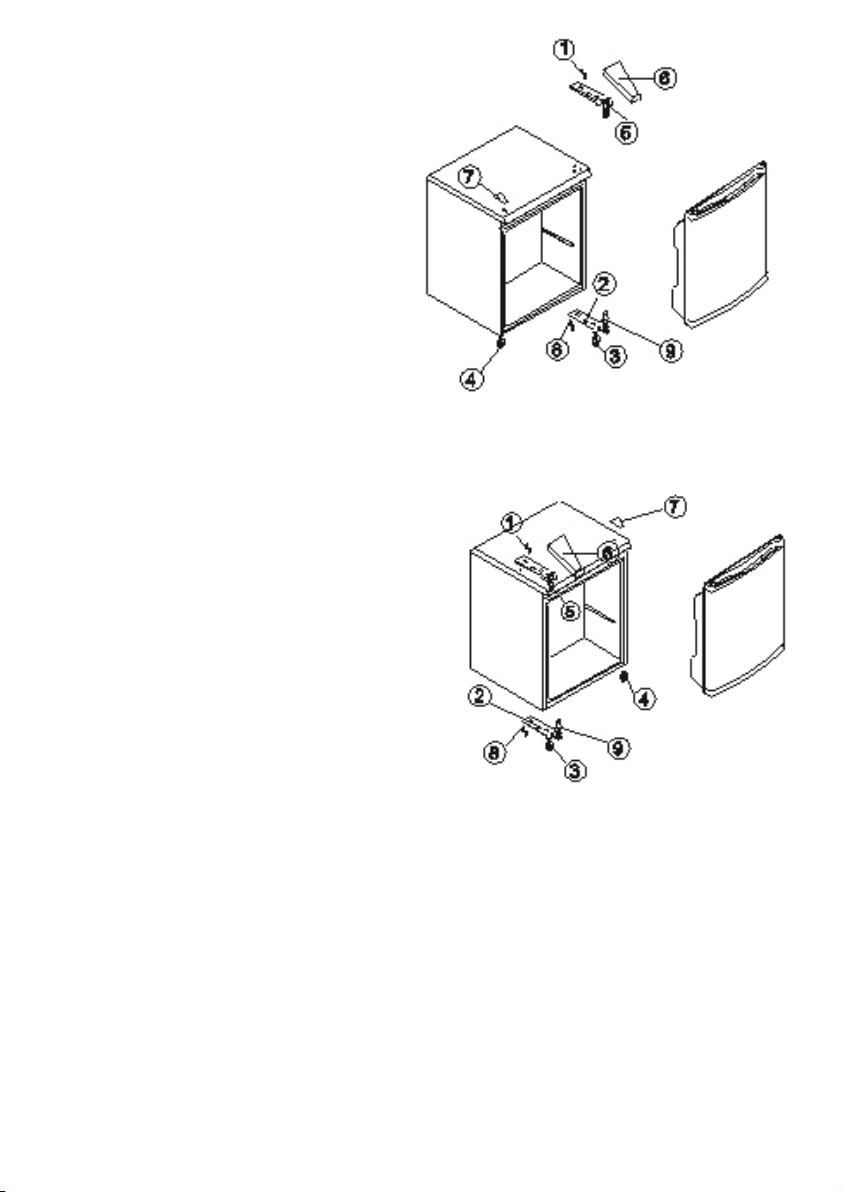

Falls das Gerät bereits in Betrieb war,
schalten Sie das Gerät am Temperaturregler auf OFF und ziehen Sie den
Netzstecker aus der Steckdose. Das
Gerät muss vollständig entleert sein.
Entfernen Sie zuerst die obere
Scharnierabdeckung (6).
Lösen und entfernen Sie die zwei
Schrauben (1) und entfernen Sie
anschließend das komplette obere
Scharnier (5).
Ziehen Sie die Tür dann nach oben bis
diese aus dem unteren Scharnier (2)
ausgehebelt ist und stellen diese
behutsam und sicher ab.
Lösen und entfernen Sie nun die
Schrauben (8) von dem unteren
Scharnier (2) und entfernen dieses
ebenfalls vom Gerät.
Anschließend entfernen Sie den
linken Vorderfuß (4) und befestigen
ihn auf der rechten Seite.
An der linken Seite auf der Gehäuse-
oberfläche befindet sich eine kleine
Abdeckplatte (7). Nehmen Sie diese
ab und befestigen Sie diese ebenfalls
auf der rechten Seite.
Bevor Sie nun das untere Scharnier (2) befestigen, kontrollieren Sie den Bolzen
(9) und dessen Ausrichtung. Befestigen Sie dann das untere Scharnier (2) mit
den beiden Befestigungsschrauben (8) auf der linken Seite.
Setzen Sie nun die Tür auf den Befestigungspin (9) des unteren Scharniers (2).
Anschließend setzen Sie das obere Scharnier (5) mit dem Befestigungspin auf
die Tür und befestigen das Scharnier (5) auf der linken Gehäuseseite mit den
beiden Befestigungsschrauben (1).
Prüfen Sie dann, ob die Tür exakt ausgerichtet ist und ob diese sauber schließt.
Stecken Sie zum Abschluss die Scharnierabdeckung (6) wieder auf das obere
Scharnier (5).
― 10 ―
Technische Daten
Modell
KB5047
Stromversorgung
220 – 240 V / 50 Hz
Absicherung mindestens
10 A
Abmessungen (H x B x T)
49,2 x 47,2 x 45 cm
Gewicht
14 kg
Klimaklasse
ST / N
Entsorgungshinweise EG
UMWELTSCHUTZ – RICHTLINIE 2002/96/EG
KORREKTE ENTSORGUNG DIESES PRODUKTS
Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den
Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien,
die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der
menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte
entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät
zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der
stofflichen Verwertung zuführen.
― 11 ―
Gewährleistung, Reparatur und Kundendienst
Kontaktdaten des Service finden Sie auf der letzten Seite (Rückseite) der
Bedienungsanleitung.
Das Produkt verfügt über die landesübliche Gewährleistung. Der Kunde genießt
die zugesicherte Gewährleistung bei bestimmungsgemäßem Gebrauch und
Wartung.
Das Produkt ist für die Verwendung im privaten Haushalt bestimmt.
Wird das Gerät zweckentfremdet oder falsch bedient, kann vom Hersteller
keine Haftung für eventuelle Schäden übernommen werden.
Umbauten oder Veränderungen sind nicht zulässig.
Der Hersteller wird innerhalb der Gewährleistungsfrist das Gerät kostenlos
reparieren, wenn Defekte oder Fehlfunktionen auf Grund von Herstellungsfehlern oder Qualitätsproblemen auftauchen.
Der Kunde kann das lokale Service-Center auch nach der Gewährleistungsfrist
kontaktieren, sollte sich ein Defekt oder eine Ersatzteilfrage einstellen.
Bitte bauen Sie keine Bestandteile des Gerätes eigenmächtig ab, wenn es ein
anormales Verhalten aufweist.
Anmerkung: Abbildungen in der Bedienungsableitung dienen nur als Referenz.
Das eigentliche Produkt kann davon abweichen.
― 12 ―
― 13 ―
Midea Europe GmbH
Eisenstr. 9c
65428 Rüsselsheim
Tel.: 06142 – 301 81 – 0
Fax: 06142 – 301 81 - 20
E-Mail: info@mideagermany.de
Homepage: www.mideagermany.de
Im Servicefall:
Tel.: 06142 – 301 81 – 25
Fax: 06142 – 301 81 – 20
E-Mail: service-ww@mideagermany.de
Technische Änderungen, Irrtümer und Druckfehler vorbehalten.
― 14 ―
Loading...
