Cobra 146-GTL Schematic

Cobra 146 GTL

O radio Cobra 146 GTL foi um projeto de transceptor AM / SSB para a faixa do cidadão com 40 canais
oferecido pela Uniden (placa PC-833) para satisfazer a exigência do FCC (órgão fiscalizador das
radiocomunicações nos Estados Unidos) para um rádio de apenas 40 canais, sem a possibilidade de
chaveamento a partir de reprogramações do PLL.

A placa Uniden PC-833 também foi utilizada nos rádios Cobra 146 GTL, President AR-144, President

AX-144, Realistic TRC-451, Midland 6001 (última versão), Midland 7001 (última versão), Pearce
Simpson Super Cheetah, President P300, Sears 663.3810 e Uniden PC-244. Em alguns desses

modelos a placa tem a designação de PC-965 ou PB-015, mas no entanto, são absolutamente idênticas a
placa PC-833.

Diante dos sucesso de rádios como o Cobra 148 GTL e o Cobra 140 GTL, o Cobra 146
GTL não pode ser considerado um projeto comercialmente bem sucedido,
principalmente devido a sua limitação de canais, tornando-se um fracasso de vendas. No
entanto tecnicamente é um projeto confiável e uma opção para ser utilizada pelo
radioamador experimentador como f.i. de transversores e conversores para
equipamentos de outras faixas.

Pela sua robustez, por sua simplicidade, pelo baixo custo, por sua confiabilidade e pela excelente
qualidade de recepção e transmissão o Cobra 146 GTL é um dos equipamentos muito versátil para o
radioamador experimentador, pois ele pode ser utilizado como f.i. para transversores e conversores para
outras faixas, o que o torna um equipamento sem igual.

A intenção desse trabalho sobre o Cobra 146 GTL foi reunir tudo aquilo já publicado na internet sobre
esse modelo, justamente para possibilitar o máximo de informações em português ao radioamador
experimentador interessado na utilização desse equipamento nas faixas de radioamador, a partir
daquilo que foi publicado ou já disponibilizado na internet.

Espero que seja útil !

Adinei Brochi, PY2ADN py2adn (arroba) yahoo.com.br Agosto de 2001

Variações e modelos semelhantes :

Outras versões dessa placa, com algumas alterações na numeração dos componentes, também foi
fabricada pela Uniden, com as seguintes designações :

- PB-122 e PB-105 : utilizada pelos rádios Realistic TRC-465, Realistic TRC-850 e Uniden PRO-810E e
Uniden PRO-640.

- PC-581, PC-582 ou PC-621 : utilizadas nos rádios Craig L132, Craig L232 e Wards GEN-719ª, com
alterações em parte da placa e integrados diferentes.

- PB-062 : utilizada nos rádios Realistic TRC-453, Uniden PC-122, Uniden PC-122 e Uniden PC-122XL.

Em todas essas placas, o PLL utilizado é o uPD2824C, e os esquemas são muito parecidos. Em alguns
casos, o esquema e o layout são os mesmos, porém a identificação número dos componentes na placa
pode ser diferente de uma modelo para outro. Vale a pena conferir o esquema e a localização antes de
efetuar qualquer alinhamento no equipamento !

No site CB Tricks ( www.cbtricks.com ) existe muita informação sobre esses rádios, com esquemas,
manuais de serviço, layouts de posição de componentes, pontos de ajuste, tabelas e dicas de alinhamento
para a maioria desses modelos. Caso você for utilizar algo dessa documentação, confira se o esquema
corresponde à placa do teu aparelho, para não cometer erros irreversíveis !

Especificações gerais do Cobra 146 GTL :

Canais: 40
Freqüência : 26.965 MHz a 27.405 MHz
Semicondutores: 41 Transistores, 48 Diodos, 5 c.i.s, 7 LEDs
Cristais: 2
Microfone: 600 Ohms com cápsula dinâmica
Auto falante: 16 ohms 3W
Conector Antena : SO-239
Dimensões : 154mm W x 52mm H x 190mm D
Peso : 2,235 kg

Alimentação : 13.8 volts (DC)

Impedância da Antena : 50 ohms
Temperatura de Teste : 25° C
Freqüência de Modulação

em AM :
Freqüência de Modulação

em SSB, TX :
Nível de medida do sinal de

entrada :
Potencia de Saída de Áudio: 0.5 watt
Porcentagem de Modulação

em AM :
Freqüência de Áudio,

Recepção em SSB:
Carga de Saída de Áudio : 8 ohms resistiva

1 kHz

Duplo Tom: 500 Hz & 2400 Hz ; Tom
Único: 1 kHz

1000 uV

1 kHz 30%

1 kHz

Documentação técnica :

Esquema :

http://www.cbtricks.com/radios/cobra/146gtl/graphics/cobra_146gtl_sch.pdf (PDF)

http://www.cbtricks.com/radios/cobra/146gtl/graphics/cobra_146gtl_sch.jpg (JPG)

Manual do usuário :

http://www.cbtricks.com/radios/cobra/146gtl/graphics/cobra_146gtl_om.pdf

Manual de serviço :

www.cbtricks.com/radios/cobra/146gtl/graphics/cobra_146gtl_sm.pdf

www.cbtricks.com/radios/realistic/trc_451/graphics/realisitic_trc_451_sm.pdf

Lista de componentes :

http://www.cbtricks.com/radios/cobra/146gtl/graphics/cobra_146gtl_om_parts_list.pdf

Vista explodida :

http://www.cbtricks.com/radios/realistic/trc_451/graphics/realisitic_trc_451_sm_expl_v
iew.pdf (TRC-451)

Diagrama em blocos :

(Cobra 146)

TRC451

http://www.cbtricks.com/radios/realistic/trc_451/graphics/realisitic_trc_451_sm_block_
dia.pdf (TRC-451)

Especificações técnicas :

www.cbtricks.com/radios/cobra/146gtl/graphics/cobra_146gtl_spec_sheet_rear.jpg

Layout dos componentes na placa :

http://www.cbtricks.com/radios/uniden/pc_122/graphics/uniden_pc122_main_pcb.pdf

Alinhamento do Cobra 146 GTL

As instruções do procedimento de alinhamento do Cobra 146 GTL foram retiradas do
manual de serviço do fabricante.

Embora detalhadas, essas modificações são indicadas apenas para técnicos de
radiocomunicação ou radioamadores avançados, com conhecimentos e prática em
alinhamento de equipamentos de radiocomunicação. Para leigos, atrever-se a realizar
um alinhamento sem ter prática, conhecimentos avançados e o instrumental indicado é o
mesmo que incentivar um leigo atrever-se a realizar uma delicada cirurgia apenas lendo
um roteiro de procedimentos cirúrgicos num manual de medicina.

Desaconselhamos a qualquer colega que não tenha prática e conhecimentos
avançados a realizar esses procedimentos, pois isso os danos podem ser
irreparáveis !

Informações gerais para alinhamento

Todos os ajustes deverão ser realizados no centro do segmento de canais onde o rádio
será utilizado (no canal 19 ; caso o radio tenha sido chaveado, no canal 42).

Posição dos controles de painel :

Clarificador : na posição de “meio-dia”

Squelch : no máximo

Volume de áudio : no máximo

Ganho de RF : no máximo

NB/ANL : desligado

Equipamentos Necessários para o Alinhamento :

Fonte estabilizada de 13,8 volts que suporte ao mínimo 5 ampéres reais

Um bom multímetro digital

Gerador de áudio

Gerador de RF

Analisador de Espectro ou Monitor de Serviço

Frequencímetro com resolução mínima de 10 Hz e alcance de no mínimo 50 MHz

Ferramentas adequadas para ajuste das bobinas (com ponta plástica, de fibra de vidro ou
de cerâmica)

Osciloscópio com alcance de até 50MHz

Carga não irradiante de 50 Ohms por no mínimo 25 watts

Carga fictícia de 8 Ohms por no mínimo 5 watts

Documentação técnica do equipamento (esquema e/ou manual de serviço)

Pontos de Alinhamento do Cobra 146 GTL :

Alinhamento do PLL :

Equipamentos necessários :

- Osciloscópio (DC - 50 MHz)

- Frequencímetro (0 - 30 MHz)

- Fonte de Alimentação 13,8 volts

- Carga Fictícia de 50 ohms

PASSOS POSIÇÃO CONEXÃO AJUSTE AJUSTE PARA

1

Canal: 40,

AM, RX

Clarificador em

Conecte o

osciloscópio no

ponto TP2

L13

Ajuste para leitura de 4.5 volts DC

no Osciloscópio.

(Osciloscópio no modo DC)

meio dia

2

Canal: 1,

AM, RX

Clarificador em

Conecte o

osciloscópio no

ponto TP2

Verifique se a tensão é maior do

que 2 volts DC no Osciloscópio.

meio dia

3

Canal: 19 ,

USB, RX

Clarificador em

Conecte o

osciloscópio no

ponto TP3

L14

Ajuste para a máxima leitura no

Osciloscópio.

meio dia

4

Canal: 19 ,

USB, RX

Clarificador em

Conecte o

osciloscópio no

ponto TP3

L16

Ajuste para 16.4925 MHz ±20 Hz.

meio dia

5

Canal: 19,

AM , RX

Clarificador em

Conecte o

osciloscópio no

ponto TP3

L15

Ajuste para 16.4900 MHz ±20 Hz.

meio dia

6.

Canal: 19 ,

LSB, RX

Clarificador em

Conecte o

osciloscópio no

ponto TP3

L17

Ajuste para 16.4875 MHz ±20 Hz.

meio dia

7.

8.

9.

10.

Canal: 19 ,

LSB, TX

Clarificador em

meio dia

Canal: 19 ,

LSB, RX

Clarificador em

meio dia

Canal: 19 ,

USB, RX

Clarificador em

meio dia

Canal: 19 ,

AM, TX

Clarificador em

meio dia

Desconecte

TP6, TP7, TP8

Conecte o

osciloscópio no

ponto TP3

Conecte o

osciloscópio no

ponto TP5

Conecte o

osciloscópio no

ponto TP5

Conecte o

osciloscópio no

ponto TP9

VR3

L20

L19

L18

Ajuste para 16.4875 MHz ±20 Hz.

Ajuste para 10.6925 MHz ±20 Hz.

Ajuste para 10.6975 MHz ±20 Hz.

Ajuste para 10.6950 MHz ±5 Hz.

N

N

Alinhamento da Recepção :

Equipamentos necessários :

- Osciloscópio (DC - 50 MHz)

- Frequencímetro (0 - 30 MHz)

- Fonte de Alimentação 13,8 volts

- Gerador de RF (30 MHz, 50 Ohms de saída)

- Gerador de áudio

- Carga de 8 ohms

PASSOS POSIÇÃO CONEXÃO AJUSTE AJUSTE PARA

1.

2

3

Canal: 19
Clarif. meio dia
Volume
máximo
RF GAIN Máx.
Squelch aberto

B/ANL : desl.

Modo AM
Canal: 19

Clarif. meio dia
Volume

máximo

RF GAIN Máx.
Squelch aberto

B/ANL : desl.

Modo AM
Canal: 19 Ajuste o nível do

Coloque o gerador
de RF em 27.185
MHz com
modulação de 1
kHz ,30%

Ajuste o nível do
gerador de áudio
até obter uma
leitura de 2V.

L11, L10,

L8, L7,

L6 L5,

L4, and L3

L3

Ajuste as bobinas para a
máxima leitura no gerador
de áudio. Repita este passo
reduzindo a saída do
gerador de RF.

Ajuste para a máxima

N

4

N

N

N

p

p

5.

6

Clarif. meio dia
Volume
máximo
RF GAIN Máx.
Squelch aberto

B/ANL : desl.

Modo AM
Canal: 19

Clarif. meio dia
Volume
máximo
RF GAIN Máx.
Squel. Fechado

B/ANL : desl.

Modo AM
Canal: 19

Clarif. meio dia
Volume
máximo
RF GAIN Máx.
Squelch aberto

B/ANL : desl.

Modo AM
Canal: 19

Clarif. meio dia
Volume
máximo
RF GAIN Máx.
Squelch aberto

B/ANL

Ligado Modo
AM

gerador de áudio
até obter uma
leitura de 2V.

Coloque o nível do
gerador de RF em
1000 uV.

Coloque o nível do
gerador de RF em
100 uV.

Conecte o
osciloscópio no

onto TP1.

VR2

VR1

L2

leitura de áudio. Verifique
a diferença de
sensibilidade entre o canal
1 e o canal 40. Se for
maior que 1 dB, re-ajuste
L3 até obter mais 1 dB.

Ajuste até o sinal de áudio
aparecer no osciloscópio.

Ajuste para a leitura de
"S-9" no S meter do radio.

Ajuste o nível do gerador
de RF até
aproximadamente 1.6 uV
e ao mesmo tempo ajuste

ara a máxima leitura de

DC.

Alinhamento da Transmissão :

Equipamentos necessários :

- Osciloscópio (DC - 50 MHz)

- Frequencímetro (0 - 30 MHz)

- Fonte de Alimentação 13,8 volts

- Carga Fictícia de 50 ohms e atenuadores

- Gerador de RF (30 MHz, 50 Ohms de saída)

- Analisador de Espectro ou Monitor de Serviço

- Gerador de áudio (escala de 1 volt com prova de RF)

- Osciladores de Áudio (utilize dois aparelhos)

- Wattímetro de RF

- Carga de 8 ohms

PASS

O

1.

2.

POSIÇÃO CONEXÃO AJUSTE AJUSTE PARA

Canal: 19, PA/CB:

CB

USB , TX

S1 e S2: Desl.

Canal: 19, PA/CB:

CB

Interrompa o circuito entre

os pontos TP8 e TP7,

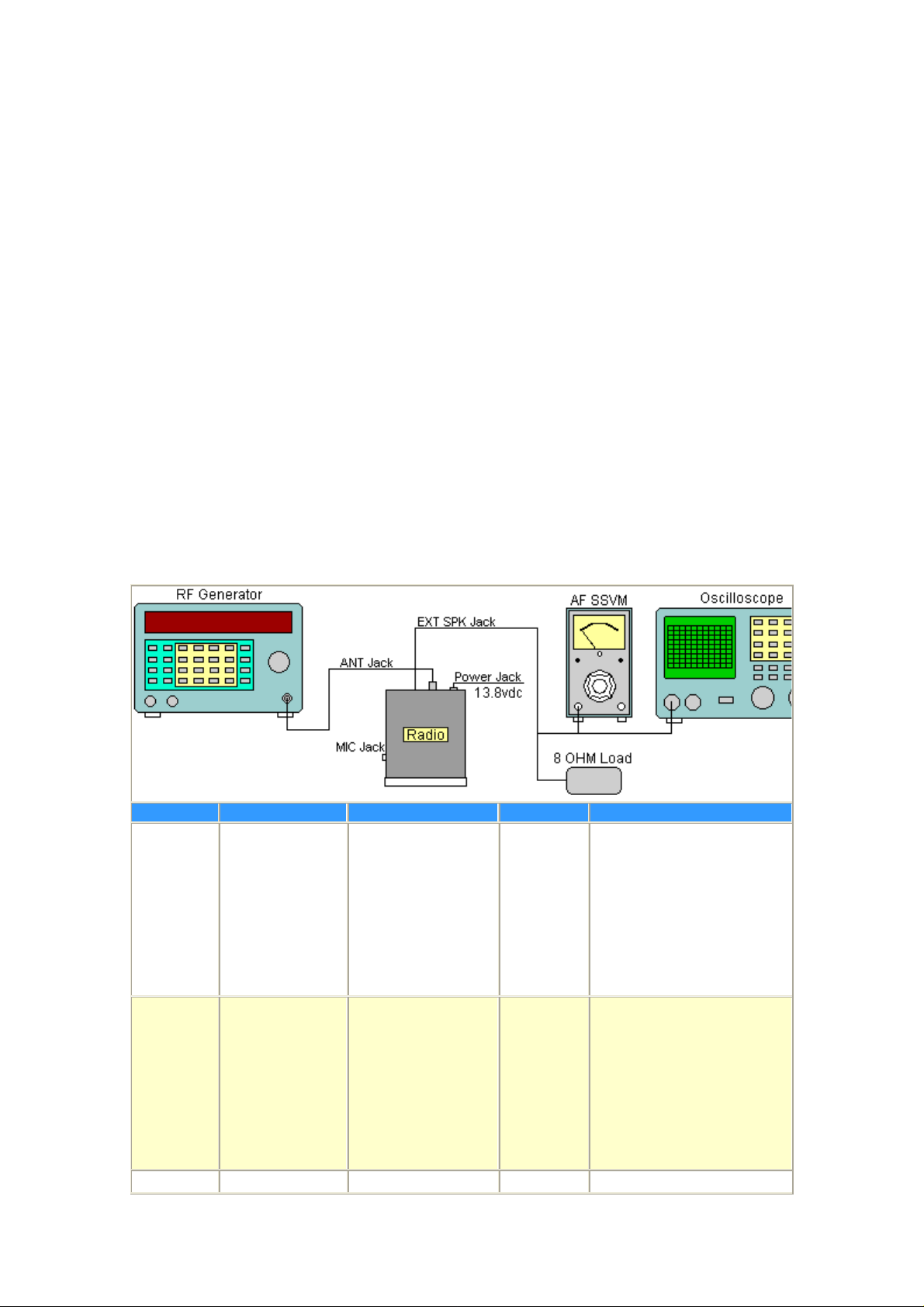

coloque o miliamperimetro

de CC em série.

Interrompa o circuito entre

os pontos TP8 e TP6,

VR9

VR8

Ajuste para 40 mA.

Ajuste para 30mA

USB , TX

A

S1 e S2: Desl.

Depois dos passos 1 e 2, religue o circuito nos pontos TP8 e TP7.

Canal: 19, PA/CB:

3.

USB , TX

S1 e S2: Ligada

OSC1: 500 Hz

OSC2: 2400 Hz

Canal: 19, PA/CB:

4.

USB , TX

S1 e S2: Ligada

OSC1: 500 Hz

OSC2: 2400 Hz

Canal: 19, PA/CB:

5.

AM , TX

S1 e S2: Desl.

OSC1 : 1 kHz

Canal: 19, PA/CB:

6.

USB , TX

S1 e S2: Desl.

Canal: 19, PA/CB:

7.

USB , TX

S1 e S2: Ligada

OSC1: 500 Hz

OSC2: 2400 Hz

OSC1 : 500 Hz

Canal: 19, PA/CB:

8.

AM , TX

S1 e S2: Desl

AM mode

Canal: 19, PA/CB:

9.

AM , TX

S1 e S2: Desl

modo AM

Canal: 19, PA/CB:

10.

AM , TX

S1 e S2: Desl.

OSC1 : 1 kHz

CB

CB

CB

CB

CB

CB

CB

CB

coloque o miliamperimetro

de CC em série.

Ajuste VR6 a máxima ALC

(condição desligado)

mantenha a atenuação de

áudio aprox. 20V leitura

num Gerador de RF.

Ajuste o nível do OSC1

para 5mV de leitura no

gerador de áudio.

Analisador de espectro e

osciloscópio.

Ajuste OSC1 e OSC2 para

5mV de leitura no gerador

de áudio.

Wattímetro de RF.

Wattímetro de RF.

Ajuste a saída do OSC1

para 200mV de leitura no

gerador de áudio.

L37, 36,

35, 34

e 26

L34, 35

e 36

L26

VR4

VR6

VR10

VR7

VR5

Ajuste as bobinas para a

maxima leitura. Repita

este ajuste diversas

vezes, reduzindo a

entrada de áudio no

circuito do microfone.

juste as bobinas para o

máximo, verificando com

um gerador de RF.

Verifique a potencia entre

os canais 1 e 40, Se

estiver acima de 1 volt no

gerador de RF, reajuste

as bobinas até obter 1

volt.

Ajuste para a máxima

leitura no gerador de RF.

Ajuste para o mínimo

pico de portadora, tanto

em USB quanto LSB.

Ajuste para 24.5V de

leitura no gerador de RF.

Ajuste para 4.0W de

leitura no wattímetro de

RF.

Ajuste até o número 4 no

medidor do transceptor.

Ajuste para 95 a 98% de

modulação no

osciloscópio.

Tabela Verdade do Cobra 146 GTL :

Y

CH Freqüência

(MHz)

26.965

1

26.975

2

26.985

3

27.005

4

27.015

5

27.025

6

27.035

7

27.055

8

27.065

9

27.075

10

27.085

11

27.105

12

27.115

13

27.125

14

27.135

15

27.155

16

27.165

17

27.175

18

27.185

19

27.205

20

27.215

21

27.225

22

27.255

23

27.235

24

27.245

25

27.265

26

27.275

27

27.285

28

27.295

29

26.305

30

27.315

31

27.325

32

27.335

33

27.345

34

27.355

35

27.365

36

27.375

37

27.385

38

27.395

39

27.405

40

Divide

Ratio

"N"

91
92
93
95
96
97

98
100
101
102
103
105
106
107
108
110
111
112
113
115
116
117
120
118
119
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135

1/N INPUT

FREQUENC

MHz

1 2 3 4 5 6 AM.RX & TX USB LSB

0.91 1 0 0 0 0 0 16.270 16.2725 16.2675

0.92 0 1 0 0 0 0 16.280 16.2825 16.2775

0.93 1 1 0 0 0 0 16.290 16.2925 16.2875

0.95 0 0 1 0 0 0 16.310 16.3125 16.3075

0.96 1 0 1 0 0 0 16.320 16.3225 16.3175

0.97 0 1 1 0 0 0 16.330 16.3325 16.3275

0.98 1 1 1 0 0 0 16.340 16.3425 16.3375

1.00 0 0 0 1 0 0 16.360 16.3625 16.3575

1.01 1 0 0 1 0 0 16.370 16.3725 16.3675

1.02 0 0 0 0 1 0 16.380 16.3825 16.3775

1.03 1 0 0 0 1 0 16.390 16.3925 16.3875

1.05 0 1 0 0 1 0 16.410 16.4125 16.4075

1.06 1 1 0 0 1 0 16.420 16.4225 16.4175

1.07 0 0 1 0 1 0 16.430 16.4325 16.4275

1.08 1 0 1 0 1 0 16.440 16.4425 16.4375

1.10 0 1 1 0 1 0 16.460 16.4625 16.4575

1.11 1 1 1 0 1 0 16.470 16.4725 16.4675

1.12 0 0 0 1 1 0 16.480 16.4825 16.4775

1.13 1 0 0 1 1 0 16.490 16.4925 16.4875

1.15 0 0 0 0 0 1 16.510 16.5125 16.5075

1.16 1 0 0 0 0 1 16.520 16.5225 16.5175

1.17 0 1 0 0 0 1 16.530 16.5325 16.5275

1.20 1 1 0 0 0 1 16.560 16.5625 16.5575

1.18 0 0 1 0 0 1 16.540 16.5425 16.5375

1.19 1 0 1 0 0 1 16.550 16.5525 16.5475

1.21 0 1 1 0 0 1 16.570 16.5725 16.5675

1.22 1 1 1 0 0 1 16.580 16.5825 16.5775

1.23 0 0 0 1 0 1 16.590 16.5925 16.5875

1.24 1 0 0 1 0 1 16.600 16.6025 16.5975

1.25 0 0 0 0 1 1 16.610 16.6125 16.6075

1.26 1 0 0 0 1 1 16.620 16.6225 16.6175

1.27 0 1 0 0 1 1 16.630 16.6325 16.6275

1.28 1 1 0 0 1 1 16.640 16.6425 16.6375

1.29 0 0 1 0 1 1 16.650 16.6525 16.6475

1.30 1 0 1 0 1 1 16.660 16.6625 16.6575

1.31 0 1 1 0 1 1 16.670 16.6725 16.6675

1.32 1 1 1 0 1 1 16.680 16.6825 16.6775

1.33 0 0 0 1 1 1 16.690 16.6925 16.6875

1.34 1 0 0 1 1 1 16.700 16.7025 16.6975

1.35 0 0 0 0 0 0 16.710 16.7125 16.7075

CÓDIGO DE

PROGRAMAÇÃO

(PINO do PLL)

SAÍDA de FREQUENCIA OSC. LOCAL

(MHz)

0 = Nível baixo (0 - 1.0 volt)
1 = Nível alto (3.5 - 6 volts)

Modificações

Expansão de Canais no Cobra 146 GTL

O PLL original do Cobra 146 GTL ( uPD2824 ou D2824) não permite alterações por reprogramação.

No entanto, os rádios da faixa do cidadão produzidos no Brasil pela Motorádio (FAM-21, FAM-61 ou FAM-63)

utilizam o PLL KM5624 (equivalente do uPD2816). Este PLL é idêntico ao PLL uPD2824, utilizado no Cobra
146 GTL (placa Uniden PC-122), que não dá chaveamento, mas ao contrário desse, permite chaveamento por
reprogramação.

Dessa forma, se você tiver um Cobra 146 GTL e quiser chaveá-lo com mais 40 canais (o que para utilizar num
transverter pode ser uma boa opção), basta conseguir um PX Motorádio qualquer que esteja funcionando
(equipamento comum e barato) e simplesmente substituir o PLL do Cobra 146 pelo PLL do Motorádio. Até
mesmo porque dificilmente você conseguirá encontrar um PLL uPD2816 ou um KM5624 novos a venda no
comércio, até mesmo nos Estados Unidos. Assim, com pouco investimento, o Cobra 146 terá mais 40 canais, e
por sua vez, o Motorádio continuará funcionando perfeitamente com o antigo PLL do Cobra 146, podendo até
ser vendido pelo mesmo preço que você pagou. Para fazer o chaveamento, proceda da seguinte forma :

- Retire cuidadosamente o PLL uPD2824 ou D2824 do Cobra 146.

- Separe-o, pois ele deverá ser instalado novamente no Motoradio.

- Retire cuidadosamente o PLL KM5624 do Motoradio.

- Separe-o, pois ele deverá ser instalado novamente no Cobra 146.

- Solde um soquete de pinos torneados com 22 pinos no Cobra 146 e outro soquete
idêntico no Motoradio. Observe a posição do chanfro par anão inverter.

- Conecte o pino 20 ao pino 21 (terra).

- Solde um fio do pino 9 a um dos lados de uma chave de um pólo e duas posições
(pode até usar a chave PA/CB no painel do aparelho).

- Solde um fio do terra da placa ao outro terminal da chave.

- Depois de efetuar a alteração, instale no soquete do Cobra 146 o PLL KM5624
(uPD2816) que você retirou do Mororadio.

- Ajuste a bobina L-14 ( VCO ).

- Com esse chaveamento, você tem de 27.420 a 27.860 Mhz (canal 42 ao 86). Para
poder utilizá-lo 5 kHz acima, utilize o clarificador.

- Instale o antigo PLL do Cobra 146 no soquete do Motoradio. Ele funcionará
normalmente, sem problemas.

Modificação do Clarificador do Cobra 146 GTL

- Levante o anodo do diodo D-30 e solde um indutor de 5,6 uH (verde, azul e dourado)
em série.

- Corte o diodo D-32.

- Corte as duas trilhas da placa que vão ao clarificador.

- Solde um fio no terra da placa.

- Solde um fio do outro trilha cortada a um ponto de 8 volts. (pode ser no catodo do
diodo D-50).

- com essa modificação, você terá 5 kHz. Se você quiser uma alteração maior, substitua
o diodo D-30 por um varactor de maior capacitância (por exemplo, o BB112).

Modificação para “swing” no Cobra 146 GTL

Placa PC-833

Esta modificação, a qual não recomendo, é o chamado “swing” ou “balanço”, muito
popular nos Estados Unidos. É uma forma de ganhar modulação extra, forçando o
limitador do transistor de saída. Para ser realizada no Cobra 146, requer apenas um
diodo 1N4001 e dois pedaços de fio.

Em primeiro lugar, localize o resistor R212 (560 Ohms), dessolde e remova-o. Guarde-
o, pois ele será re-utilizado.

Para os rádios com a placa PC833, as figures abaixo mostram os pontos que você
deverá dessoldar:

PC833 Antes da modificação

PC833 Depois da modificação

Não é necessário mais do que soldar um diodo e um resistor de volta nos buracos onde
estava o resistor R212. Pegue dois pedaços de fio e solde-os nos orifícios vazios do
resistor. Solde o resistor à extremidade do catodo (aquela com a faixa) do diodo, e
recoloque-os novamente na placa, exatamente como está no desenho. Proteja o diodo e
o resistor com um tubo termo retrátil (spaguetti) para não provocarem curtos. Agora
você pode ajustar o limitador com o trimpot VR-10 (bias do driver de RF). O autor da
modificação sugere o ajuste para 1,5 a 2 watts, mas com a modulação e a opção de
“balanço” a saída do radio ficará com 10 a 20 watts.

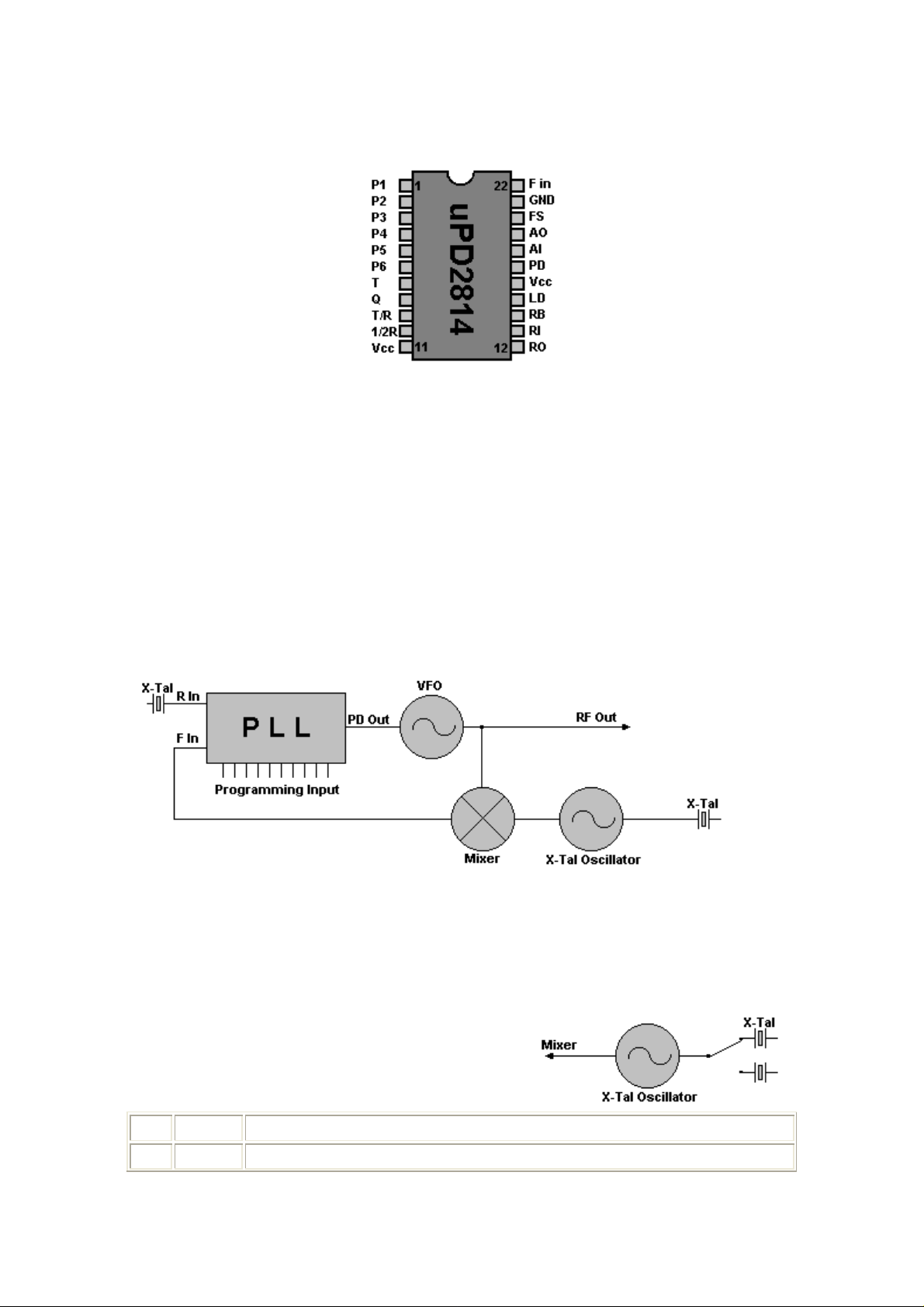

PLL uPD2816, KM5624, (original do Motoradio)

Overview

This 27 MHz band, PLL frequency synthesizer LSI chip is designed specifically for CB
transceivers. The integrated circuit`s incorporates PLL circuitry and a controller for CB
applications on a single CMOS chip.
This PLL-circuit use a 6 bit ROM programmable divide-by-N counter. The ROM-table
is programmed from factory to 40 channels CEPT.

Down-converting of the frequency to the divider

This PLL Circuit use a Mixer and a X-Tal Oscillator to convert the output frequency f

to the f IN to the PLL Circuit.

OUT

The X-Tal frequency is f

The output frequency can be changed by changing the
mixing-xtal or add a new mixing-xtal to the oscillator.

XTAL

= f

OUT

- f IN

Pin Name Decription

1 P1 Binary programable input 1

2 P2 Binary programable input 2
3 P3 Binary programable input 3
4 P4 Binary programable input 4
5 P5 Binary programable input 5
6 P6 Binary programable input 6
7 T Divided by 2 input
8 Q Divided by 2 output
9 T/R Transmit=LOW Receive=HIGH
10 1/2R Referency frequency divided by 2
11 VDD Positive Power Supply (+5Volt)
12 RO Referency oscillator Output (X-tal)
13 RI Referency oscillator Input (X-tal)
14 RB Reference Oscillator Output (Buffered)
15 LD Loop Detector output
16 VDD Positive Power Supply (+5Volt)
17 PD Phase Detector output
18 AI Loop filter Amplifier Input
19 AO Loop filter Amplifier Output
20 FS Function Select - HIGH=10kHz step LOW=5kHz step
21 GND Ground
22 FIN VCO Oscillator Input

PLL uPD2824 (original do Cobra 146 GTL)

µPD2824 PLL Integrated Circuits Explanation of pin function terms This 27 MHz band,
PLL frequency synthesizer LSI chip is designed specifically for CB transceivers.

Pin Name Decription

1 P1 Binary programable input 1
2 P2 Binary programable input 2
3 P3 Binary programable input 3
4 P4 Binary programable input 4
5 P5 Binary programable input 5
6 P6 Binary programable input 6
7 T Divided by 2 input
8 Q Divided by 2 output
9 NC
10 1/2R Referency frequency divided by 2
11 VDD Positive Power Supply (+5Volt)
12 RI Referency oscillator Input (X-tal)
13 RO Refeerency oscillator Output (X-tal)
14 RB Reference divider output (Buffered)
15 LD Loop Detector - HIGH=Locked LOW=Unlocked
16 TC out
17 PD out Phase Detector output
18 AI Loop filter Amplifier Input
10 AO Loop filter Amplifier Output
20 NC
21 GND Ground
22 FIN VCO Oscillator Input

uPC1182H

Amplificador de Áudio de 5 Watts

AN612

Modulador / Demodulador / Mixer

Similar ao NTE1249

Pino Nome Descrição

1
2
3
4
5
6
7

Datasheet do AN612 :

http://pdf1.alldatasheet.com/datasheet-pdf/view/77328/PANASONIC/AN612.html

Entrada de Sinal
Entrada de Bias
Entrada de Sinal
GND Terra
Saída de Bias
VCC Entrada de alimentação positiva
Saída

SO42P

Modulador Balanceado Duplo

Similar ao TDA 6130-5

Pino 7 Entrada
Pino 8 Entrada

Pino 2 Saída
Pino 3 Saída

Pino 5 Entrada Bias

Pino 11 Entrada
Pino 13 Entrada

Pino 10 Saída
Pino 12 Saída

Pino 1 Terra
Pino 4 Terra
Pino 6 Terra
Pino 9 Terra
Pino 14 Terra

Datasheet do SO42P :

http://www.cbtricks.com/radios/galaxy/datasheets/ic/pdf/s042p.pdf

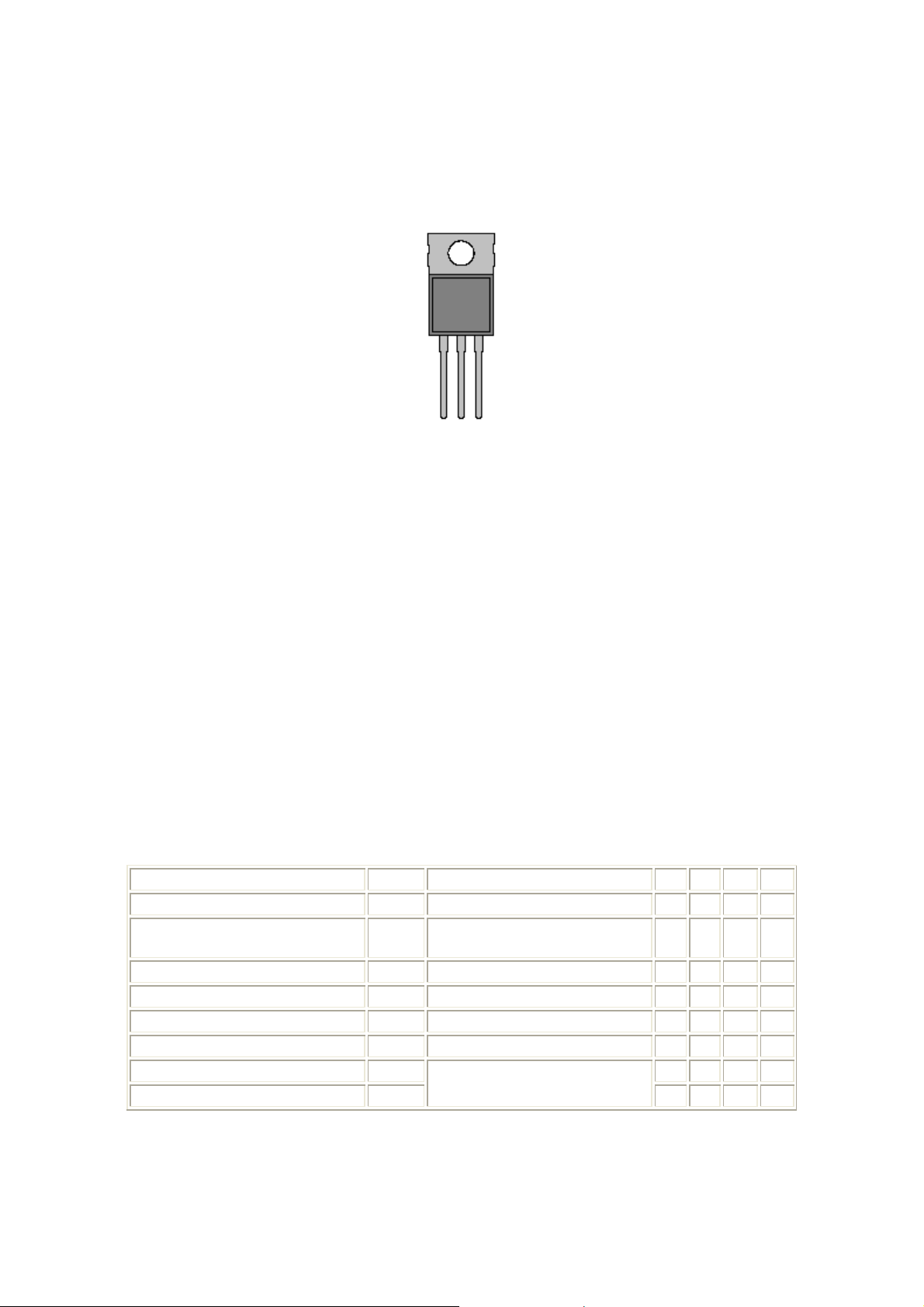

2SC1969

J

g

(BR)

(BR)

(BR)

Transistor NPN de potencia de RF

B C E

Características:

• Alto ganho de potência : G

>/= 12dB (VCC = 12V, PO = 16W, f = 27MHz)

pe

• Ability to Withstand Infinite VSWR Load when Operated at:

VCC = 16V, PO = 20W, f = 27MHz

Aplicação: como saída de potencia de 10 a 4 Watts de saída em amplificação classe

AB na faixa de HF. É o transistor do P.A. do Cobra 148 GTL.

Absolute Maximum Ratings: (TC = +25°C unless otherwise specified)

Collector-Emitter Voltage (RBE = Infinity), V
Collector-Base Voltage, V
Emitter-Base Voltage, V
Collector Current, I

6A

C

Collector Power Dissipation (T
Collector Power Dissipation (T
Operating Junction Temperature, T
Storage Temperature Range, T
Thermal Resistance, Junction-to-Case, R

60V

CBO

5V

EBO

= +25°C), P

A

= +50°C), P

C

+150°C

-55° to +150°C

st

thJC

Thermal Resistance, Junction-to-Ambient, R

CEO

D
D

thJA

25V

1.7W
20W

6.25°C/W

73.5°C/W

Electrical Characteristics: (TC = +25°C unless otherwise specified)

Parameter Symbol Test Conditions Min Typ Max Unit

Collector-Base Breakdown Voltage V
Collector-Emitter Breakdown Voltage V
Emitter-Base Breakdown Voltage V
Collector Cutoff Current I
Emitter Cutoff Current I
DC Forward Current Gain h

CBO

EBO

FE

Power Output P
Collector Efficiency 60 70 - %

= 1mA, IE = 0 60 - - V

CBOIC

= 10mA, RBE = Infinity 25 - - V

CEOIC

= 5mA, IC = 0 5 - - V

EBOIE

VCB = 30V IE = 0 - - 100 µA
VEB = 4V, IC = 0 - - 100 µA
VCE = 12V, IC = 10mA, Note 1 10 50 180
VCC = 12V, Pin = 1W, f = 27MHz 16 18 - W

O

Note 1. Pulse test: Pulse Width = 150µs, Duty Cycle = 5%.

2SC2166

J

t

g

(BR)

(BR)

Transistor NPN de Potencia de RF

B C E

Características: Alto ganho de potência: Gpe >/= 13,8dB (VCC = 12V, PO = 6W, f =

27MHz)

Aplicação: saída de potência de 3 a 4 Watts em amplificação de potencia classe AB na

faixa de HF. É o driver do P.A. do Cobra 148 GTL.

Absolute Maximum Ratings: (TC = +25°C unless otherwise specified)

Collector-Emitter Voltage (RBE = Infinity), V
Collector-Base Voltage, V
Emitter-Base Voltage, V
Collector Current, I

4A

C

Collector Power Dissipation (T
Collector Power Dissipation (T
Operating Junction Temperature, T
Storage Temperature Range, T
Thermal Resistance, Junction-to-Case, R

75V

CBO

5V

EBO

= +25°C), P

A

= +50°C), P

C

+150°C

-55° to +150°C

s

thJC

Thermal Resistance, Junction-to-Ambient, R

CEO

D
D

thJA

75V

1.5W

12,5W

10°C/W
83°C/W

Electrical Characteristics: (TC = +25°C unless otherwise specified)

Parameter Symbol Test Conditions Min Typ Max Unit

Collector-Base Breakdown Voltage V
Collector-Emitter Breakdown

Voltage

V

(BR)CEOIC

Emitter-Base Breakdown Voltage V
Collector Cutoff Current I
Emitter Cutoff Current I
DC Forward Current Gain h

CBO

EBO

FE

Power Output P
Collector Efficiency 55 60 - %

= 1mA, IE = 0 75 - - V

CBOIC

= 10mA, RBE = Infinity 75 - - V

= 1mA, IC = 0 5 - - V

EBOIE

VCB = 30V IE = 0 - - 100 µA
VEB = 4V, IC = 0 - - 100 µA
VCE = 12V, IC = 100mA, Note 1 35 70 180
VCC = 12V, Pin = 0,25W, f =

O

27MHz

6 7,5 - W

Note 1. Pulse test: Pulse Width = 150µs, Duty Cycle = 5%.
