Sehr geehrter clearaudio-Kunde,
Sie haben sich für das clearaudio Master Solution Laufwerk entschieden, ein hochwertiges Produkt
der clearaudio electronic GmbH aus Forschung und Technik.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch. Sämtliche Hinweise dienen
langjähriger musikalischer Freude mit dem clearaudio Master Solution Laufwerk und verhindern
Fehlbedienungen.
Master Solution
Bedienungsanleitung
Inhaltsverzeichnis
1. Gesamtansicht 3
2. Lieferumfang 4
3. Aufbau und Inbetriebnahme 5
4. Besondere Hinweise 8
5. Wartung und Service 9
6. Technische Daten 10
Seite 2 © clearaudio electronic GmbH 2006
![](/html/7e/7e75/7e7504543d9297f2876205f5d7c316e90635044e6abedbb30a396d16755cfb3e/bg3.png)
Master Solution
Bedienungsanleitung
1. Frontalansicht
Die Abbildung zeigt den betriebsfähigen Aufbau des clearaudio Master Solution Laufwerks mit
clearaudio Tangent Tangentialtonarm und clearaudio Victory Moving Coil Tonabnehmer.
Man erkennt die resonanzreduzierende Formgebung in Verbindung mit der ausgelagerten
Motoreinheit.
Master Solution im betriebsfähigen Zustand
Seite 3 © clearaudio electronic GmbH 2006
![](/html/7e/7e75/7e7504543d9297f2876205f5d7c316e90635044e6abedbb30a396d16755cfb3e/bg4.png)
Master Solution
Bedienungsanleitung
2. Lieferumfang
Das clearaudio Master Solution Laufwerk verlässt unsere Fertigung in einer besonders sicheren
Verpackung.
Bitte kontrollieren Sie den Lieferumfang Ihres neu erworbenen clearaudio Master Solution
Laufwerks.
Wichtig: alle Gewinde sind Rechtsgewinde (metrisch) !
1. Komplett montierte Plattenspielerbasis aus GS
Acryl
2. Präzisionsgedrehter Plattenteller aus SilikonAcryl mit eingepasstem Lageroberteil
(bronzeplattiert und invertiert, mit Keramikkugel)
3. Lagerunterteil mit gehärteter 12mm Welle
(bereits in der Plattenspielerbasis montiert)
4. Komplett montierte Motorantriebseinheit aus
Edelstahl inkl. Anschlussleitung
5. Motorenbasis aus Edelstahl gefertigt
6. Zwei nahtlose, geschliffene Antriebsriemen
7. Drei Spikeunterleger
8. Antriebsrad (Pulley) aus Acryl inkl. drei bereits
eingedrehter Feststellschrauben
9. Erdungskabel zum Anstecken an der
Lagerschraube
10. Clearaudio Clever Clamp Plattenklemme
11. Clearaudio Plattentellerlageröl zur gelegentlichen
Schmierung des invertierten Lagers
12. Ein paar weiße Handschuhe
13. Diverses Zubehör
Seite 4 © clearaudio electronic GmbH 2006
![](/html/7e/7e75/7e7504543d9297f2876205f5d7c316e90635044e6abedbb30a396d16755cfb3e/bg5.png)
Master Solution
3. Aufbau und Inbetriebnahme
1. Stellen Sie die Plattenspielerbasis
auf eine stabile und resonanzarme
Unterlage. Bitte achten Sie hierbei
auf deren horizontale und vertikale
Ausrichtung und überprüfen Sie
diese gegebenenfalls mit der
mitgelieferten
Präzisionswasserwaage. Wichtig:
Die Spikes der Plattenspielerbasis
nicht verstellen, sie sind ab Werk
justiert ! Zur Entkopplung und zum
Schutz Ihrer Unterlage (z.B. HiFiRack) können Sie die mitgelieferten
Spikeunterleger benutzen.

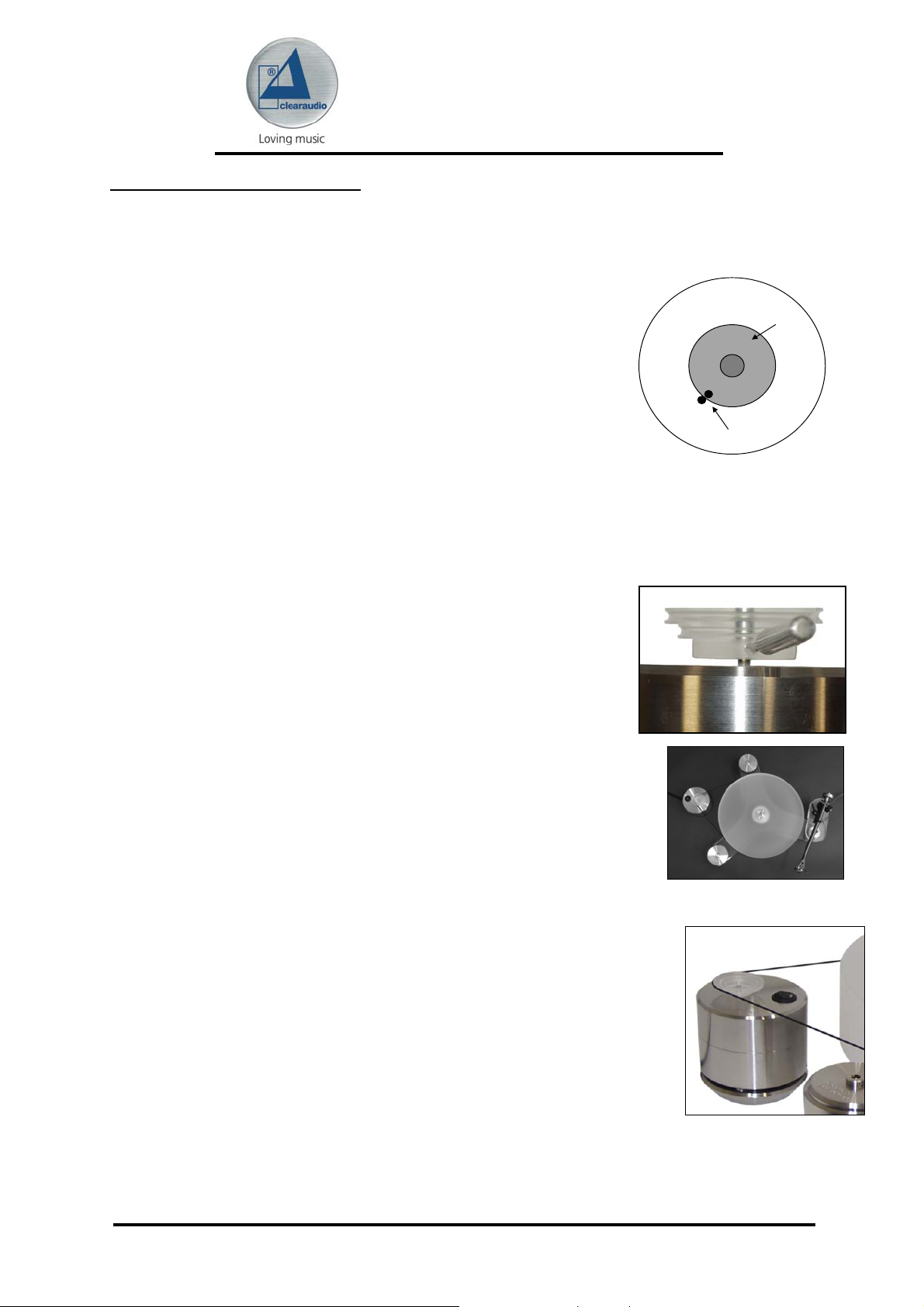

2. Nehmen Sie den Plattenteller aus der Verpackung und achten
Plattenteller
Bedienungsanleitung
Lageroberteil
Mark ie run g en
Sie bei der Entnahme darauf, dass das eingepasste Lageroberteil
nicht aus der Bohrung des Plexiglastellers fällt! Entfernen Sie das
Klebeband auf dessen Unterseite.
3. Fügen Sie ein bis zwei Tropfen des mitgelieferten clearaudio
Plattentellerlageröls in die Lageröffnung.
4. Setzen Sie nun diese Einheit vorsichtig auf die Achse des bereits in der Plattenspielerbasis
montierten Lagerunterteils. Aufgrund der hohen Fertigungsgenauigkeit des Lagers, ist es unter
Umständen möglich, dass sich kurz nach dem Aufsetzen im Lager ein Luftpolster bildet. Dieses
wird sich nach einigen Umdrehungen des Plattentellers verflüchtigen. Überprüfen Sie
anschließend ob die jeweiligen Markierungen des Plattentellers und Lageroberteils gemäß Abb. 1
übereinstimmen. Diese Position sollte unbedingt eingehalten werden, da sie auf unserem
Prüfstand als optimum ermittelt wurde.
5. Stecken Sie das Plexiglas-Antriebsrad auf die Achse des Motors.
Die Unterseite des Antriebsrades sollte ca. 1mm von der
Motorblockoberfläche entfernt sein. Bitte ziehen Sie die
Madenschrauben mit Hilfe des Schraubenziehers nicht zu fest an.
