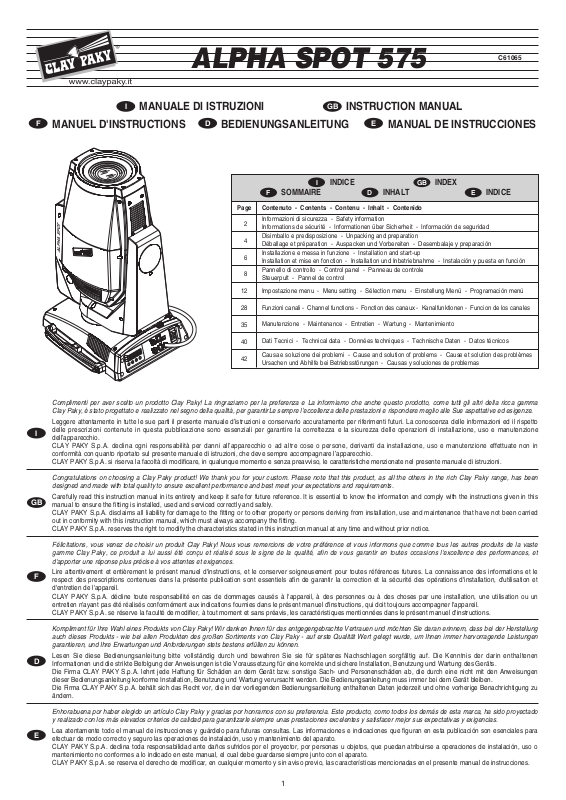

ALPHA SPOT 575

ALPHA SPOT

C61065

MANUALE DI ISTRUZIONI INSTRUCTION MANUAL

MANUEL D'INSTRUCTIONS BEDIENUNGSANLEITUNG MANUAL DE INSTRUCCIONES

D E

SOMMAIRE INHALT INDICE

Page Contenuto - Contents - Contenu - Inhalt - Contenido

Informazioni di sicurezza - Safety information

Informations de sécurité - Informationen über Sicherheit - Información de seguridad Disimballo e predisposizione - Unpacking and preparation

Déballage et préparation - Auspacken und Vorbereiten - Desembalaje y preparación Installazione e messa in funzione - Installation and start-up

Installation et mise en fonction - Installation und Inbetriebnahme - Instalación y puesta en función Pannello di controllo - Control panel - Panneau de controle

Steuerpult - Pannel de control

Impostazione menu - Menu setting - Sélection menu - Einstellung Menü - Programación menú

Funzioni canali - Channel functions - Fonction des canaux - Kanalfunktionen - Funcion de los canales

Manutenzione - Maintenance - Entretien - Wartung - Mantenimiento

Dati Tecnici - Technical data - Données techniques - Technische Daten - Datos técnicos

Causa e soluzione dei problemi - Cause and solution of problems - Cause et solution des problèmes

Ursachen und Abhilfe bei Betriebsstörungen - Causas y soluciones de problemas

I GB

INDICE INDEX

D EF

Complimenti per aver scelto un prodotto Clay Paky! La ringraziamo per la preferenza e La informiamo che anche questo prodotto, come tutti gli altri della ricca gamma Clay Paky, è stato progettato e realizzato nel segno della qualità, per garantirLe sempre l’eccellenza delle prestazioni e rispondere meglio alle Sue aspettative ed esigenze.

Leggere attentamente in tutte le sue parti il presente manuale d’istruzioni e conservarlo accuratamente per riferimenti futuri. La conoscenza delle informazioni ed il rispetto delle prescrizioni contenute in questa pubblicazione sono essenziali per garantire la correttezza e la sicurezza delle operazioni di installazione, uso e manutenzione

dell’apparecchio. CLAY PAKY S.p.A. declina ogni responsabilità per danni all’apparecchio o ad altre cose o persone, derivanti da installazione, uso e manutenzione effettuate non in conformità con quanto riportato sul presente manuale di istruzioni, che deve sempre accompagnare l’apparecchio. CLAY PAKY S.p.A. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le caratteristiche menzionate nel presente manuale di istruzioni.

Congratulations on choosing a Clay Paky product! We thank you for your custom. Please note that this product, as all the others in the rich Clay Paky range, has been designed and made with total quality to ensure excellent performance and best meet your expectations and requirements.

Carefully read this instruction manual in its entirety and keep it safe for future reference. It is essential to know the information and comply with the instructions given in this

manual to ensure the fitting is installed, used and serviced correctly and safely. CLAY PAKY S.p.A. disclaims all liability for damage to the fitting or to other property or persons deriving from installation, use and maintenance that have not been carried out in conformity with this instruction manual, which must always accompany the fitting. CLAY PAKY S.p.A. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.

Félicitations, vous venez de choisir un produit Clay Paky! Nous vous remercions de votre préférence et vous informons que comme tous les autres produits de la vaste gamme Clay Paky, ce produit a lui aussi été conçu et réalisé sous le signe de la qualité, afin de vous garantir en toutes occasions l'excellence des performances, et d'apporter une réponse plus précise à vos attentes et exigences.

Lire attentivement et entièrement le présent manuel d'instructions, et le conserver soigneusement pour toutes références futures. La connaissance des informations et le

respect des prescriptions contenues dans la présente publication sont essentiels afin de garantir la correction et la sécurité des opérations d'installation, d'utilisation et d'entretien de l'appareil. CLAY PAKY S.p.A. décline toute responsabilité en cas de dommages causés à l'appareil, à des personnes ou à des choses par une installation, une utilisation ou un entretien n'ayant pas été réalisés conformément aux indications fournies dans le présent manuel d'instructions, qui doit toujours accompagner l'appareil. CLAY PAKY S.p.A. se réserve la faculté de modifier, à tout moment et sans préavis, les caractéristiques mentionnées dans le présent manuel d'instructions.

Kompliment für Ihre Wahl eines Produkts von Clay Paky! Wir danken Ihnen für das entgegengebrachte Vertrauen und möchten Sie daran erinnern, dass bei der Herstellung auch dieses Produkts - wie bei allen Produkten des großen Sortiments von Clay Paky - auf erste Qualität Wert gelegt wurde, um Ihnen immer hervorragende Leistungen garantieren, und Ihre Erwartungen und Anforderungen stets bestens erfüllen zu können.

Lesen Sie diese Bedienungsanleitung bitte vollständig durch und bewahren Sie sie für späteres Nachschlagen sorgfältig auf. Die Kenntnis der darin enthaltenen

Informationen und die strikte Befolgung der Anweisungen ist die Voraussetzung für eine korrekte und sichere Installation, Benutzung und Wartung des Geräts. Die Firma CLAY PAKY S.p.A. lehnt jede Haftung für Schäden an dem Gerät bzw. sonstige Sach- und Personenschäden ab, die durch eine nicht mit den Anweisungen dieser Bedienungsanleitung konforme Installation, Benutzung und Wartung verursacht werden. Die Bedienungsanleitung muss immer bei dem Gerät bleiben. Die Firma CLAY PAKY S.p.A. behält sich das Recht vor, die in der vorliegenden Bedienungsanleitung enthaltenen Daten jederzeit und ohne vorherige Benachrichtigung zu ändern.

Enhorabuena por haber elegido un artículo Clay Paky y gracias por honrarnos con su preferencia. Este producto, como todos los demás de esta marca, ha sido proyectado y realizado con los más elevados criterios de calidad para garantizarle siempre unas prestaciones excelentes y satisfacer mejor sus expectativas y exigencias.

Lea atentamente todo el manual de instrucciones y guárdelo para futuras consultas. Las informaciones e indicaciones que figuran en esta publicación son esenciales para

efectuar de modo correcto y seguro las operaciones de instalación, uso y mantenimiento del aparato. CLAY PAKY S.p.A. declina toda responsabilidad ante daños sufridos por el proyector, por personas u objetos, que puedan atribuirse a operaciones de instalación, uso o mantenimiento no conformes a lo indicado en este manual, el cual debe guardarse siempre junto con el aparato. CLAY PAKY S.p.A. se reserva el derecho de modificar, en cualquier momento y sin aviso previo, las características mencionadas en el presente manual de instrucciones.

Page 2

INFORMAZIONI DI SICUREZZA SAFETY INFORMATION

ta 35°C

tc 150°C

I GB

575W

2,5

IP20

• Installazione

Assicurarsi che tutte le parti per il fissaggio del proiettore siano in buona condizione. Assicurarsi della stabilità del punto di ancoraggio prima di posizionare il proiettore. La fune di sicurezza, debitamente agganciata all’apparecchio e fissata alla struttura di sostegno, deve essere installata in modo che, in caso di cedimento del sistema di supporto primario, si abbia la minor caduta possibile dell’apparecchio. Dopo un eventuale intervento la fune di sicurezza deve essere sostituita con il ricambio originale.

• Distanza minima degli oggetti illuminati

Il proiettore deve essere posizionato in modo tale che gli oggetti colpiti dal fascio luminoso siano distanti almeno 2,5 metri dall’obiettivo del proiettore stesso.

• Distanza minima dei materiali infiammabili

Il proiettore deve essere posizionato in modo tale che i materiali infiammabili siano distanti almeno 0,20 metri da ogni punto della superficie dell’apparecchio.

• Superficie di montaggio

È con se ntito il montagg io dell’ap parecch io su super fici normalmente infiammabili.

• Massima temperatura ambiente

Per un migliore e affidabile funzionamento dell’apparecchio, la temperatura ambiente non deve superare i 35° C.

• Grado di protezione IP20

L’apparecchio è protetto contro la penetrazione di corpi solidi di dimensione superiore a 12mm (prima cifra 2), mentre teme lo stillicidio, la pioggia, gli spruzzi e i getti d’acqua (seconda cifra 0).

• Protezione contro la scossa elettrica

È obbligatorio effettuare il collegamento ad un impianto di al ime nta zio ne do tat o di un ’ef fic ien te me ssa a te rra (apparecchio di Classe I secondo la norma EN 60598-1). Si raccomanda, inoltre, di proteggere le linee di alimentazione dei proiettori dai contatti indiretti e/o cortocircuiti verso massa tramit e l’u so di interruttori differe nz ia li opportuna me nt e dimensionati.

• Collegamento alla rete di alimentazione

Le op erazioni di collegame nt o alla re te di distribuz io ne dell’energia elettrica devono essere effettuate da un installatore elettrico qualificato. Verificare che frequenza e tensione della rete corrispondano al la fr equ enza ed alla tens ion e per cui il proiet tor e è predisposto ed indicate sulla targhetta dei dati elettrici. Sulla medesima targhetta è pure indicata la potenza assorbita. Fare riferimento a quest’ultima per valutare il numero massimo di apparecchi da collegare alla linea elettrica, al fine di evitare sovraccarichi.

• Temperatura della superficie esterna

La temperatura massima raggiungibile sulla superficie esterna dell’apparecchio, in condizioni di regime termico, è di 150°C.

• Manutenzione

Prima di iniziare qualsiasi operazione di manutenzione o pulizia sul proiettore togliere la tensione dalla rete di alimentazione. Dopo lo spegnimento non rimuovere alcuna parte dell’apparecchio per 10 minuti. Trascorso tale tempo la probabilità di esplosione della lampada è praticamente nulla. Se è necessario sostituire la lampada, aspettare ulteriori 15 minuti per evitare scottature. L’apparecchio è progettato in modo da trattenere le schegge prodotte dall’eventuale scoppio della lampada. Le lenti devono es ser e obb lig ato ria men te mont ate ; dev ono inoltre, se visibilmente danneggiate, essere sostituite con ricambi originali.

• Lampada

L’apparecchio monta una lampada ad alta pressione che richiede un a cce ndi tor e esterno. T ale a cce ndi tor e è in cor por ato nell’apparecchio.

- Legg ere at tentame nte le “istr uzioni d’u so” fo rnite dal costruttore della lampada.

- Sostituire immediatamente la lampada se danneggiata o deformata dal calore.

• Batteria

Questo prodotto contiene una batteria ricaricabile piomboacido. A tutela dell'ambiente si prega di smaltire la batteria a fine vita in conformità alla normativa vigente. Le istruzioni sulla modalità con cui rimuovere la batteria dell'apparecchio sono disponibili su www.claypaky.it

•

Installation

Make sure all parts for fixing the projector are in a good state of repair. Ma ke sure the point of anch ora ge is sta ble befo re positioning the projector. The safety chain must be properly hooked onto the fitting and secured to the fram ework, so that, if the primar y support system fails, the fitting falls as little as possible. If the safety chain gets used, it needs to be replaced with a genuine spare.

•

Minimum distance of illuminated objects

The projector needs to be positioned so that the objects hit by the beam of light are at least 2,5 metres (8’ 2”) from the lens of the projector.

• Minimum distance from flammable materials

The projector must be positioned so that an y flammable materials are at least 0.20 metres (8") from every point on the surface of the fitting.

• Mounting surfaces

It is permissible to mount the fitting on normally flammable surfaces.

• Maximum ambient temperature

For the fitting to operate well and reli ably, the amb ie nt temperature should not exceed 35°C (95°F).

• IP20 protection rating

The fitting is protected against penetration by solid bodies of over 12mm (0.47”) in diameter (first digit 2), but not against dripping water, rain, splashes or jets of water (second digit 0).

• Protection against electrical shock

Connection must be made to a power supply system fitted with efficient earthing (Class I appliance according to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the projectors from indirect contact and/or shorting to earth by using appropriately sized residual current devices.

• Hooking up to the supply mains

Connection to the electricity mains must be carried out by a qualified electrical installer. Check that the mains frequency and voltage correspond to those for which the projector is designed as given on the electrical data label. This label also gives the input power to which you need to refer to evaluate the maximum number of fittings to connect to the electricity line, in order to avoid overloading.

• Temperature of the external surface

The maximum temperature that can be reached on the external surface of the fitting, in a thermally steady state, is 150°C (302°F).

• Maintenance

Before starting any maintenance work or cleaning the projector, cut off power from the mains supply. After switching off, do not remove any parts of the fitting for at least 10 minutes. After this time the likelihood of the lamp exploding is virtually nill. If it is necessary to replace the lamp, wait for another 15 minutes to avoid getting burnt. The fitting is designed to hold in any splinters produced by a lamp exploding. The lenses must be mounted and, if visibly damaged, they have to be replaced with genuine spares.

• Lamp

The fitting mounts a high-pressure lamp that needs an external igniter. This igniter is fitted onto the apparatus.

- Carefully read the "operating instructions" provided by the

- Immediately replace the lamp if damaged or deformed by

• Battery

This product contains a rechargeable lead-acid battery. To preserve the environment, please dispose the battery at the end of its life according to the regulation in force. Instructions on how to remove the battery from the product are available on www.claypaky.it

lamp manufacturer.

heat.

ALPHA SPOT 575

I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea di cui sono oggetto:

• Bassa Tensione 2006/95/CE

• Compatibilità Elettromagnetica 2004/108/CE

The products referred to in this ma nual conform to th e European Community Directives to which they are subject:

• Low Voltage 2006/95/CE

• Electromagnetic Compatibility 2004/108/CE

Page 3

INFORMATIONS DE SECURITE

INFORMATIONEN ZUR SICHERHEIT INFORMACIONES DE SEGURIDAD

D EF

• Installation

S'assurer que tous les éléments concernés par la fixation du projecteur sont en bon état. Avant d'installer le projecteur, s'assurer de la stabilité du point d'ancrage. Le câble de sécurité, dûment fixé à l'appareil et à la structure de soutien, doit être installé de façon à limiter au maximum la chute de l'appareil si le système de support principal devait céder. Après tout incident éventuel, remplacer le câble de sécurité en utilisant une pièce d'origine.

• Distance minimum des objets éclairés

Installer le projecteur de façon à ce que son objectif se trouve à au moins 2, 5 des objets que dev ra atteindre le faisceau lumineux.

• Distance minimum des matériaux inflammables

In st aller le proje cteur de façon à ce que le s matériau x inflammables se trouvent à une distance d'au moins 0,20 par rapport à un point quelconque de la surface de l'appareil.

• Surface de montage

Il est permis de monter l'appareil sur des surfaces normalement inflammables.

• Température ambiante maximale

Pour assurer le fonctionnement et la fiabilité de l'appareil, la température ambiante ne doit pas dépasser 35°C.

• Degré de protection IP20

L'appareil est protégé contre la pénétration de corps solides de plus de 12 mm de diamètre (premier chiffre 2), il craint en revanche les suintements, la pluie, les éclaboussures et les jets d'eau (deuxième chiffre 0).

• Protection contre les décharges électriques

Il est obligatoire d’effectuer le branchement à une installation d’alimentation équipée d’une mise à la terre efficace (appareil de Classe I, conformément à la norme EN 60598-1). De plus , i l e st re com man dé de prot ége r l es li gne s d’alimentation des projecteurs contre les contacts indirects et /ou les co urt s-c irc uits vers la masse au moy en de disjoncteurs différentiels correctement dimensionnés.

• Branchement au réseau d'alimentation

Les opérations de branchement au réseau de distribution de l'énergie électrique doivent être effectuées par un installateur électricien qualifié. Vérifier que la fréquence et la tension du réseau correspondent à la fréquence et à la tension pour lesquelles le projecteur est prévu et qui sont indiquées sur la plaquette des données électriques. Ce tte mê me pla quett e re porte éga lemen t la puiss ance absorbée. Faire référence à cette indication pour évaluer le nombre maximum d'appareils à brancher sur la ligne électrique, afin d'éviter les surcharges.

• Température de la surface externe

La température maximale de la surface externe de l'appareil, en conditions de régime thermique, est de 150°C.

• Entretien

Avant toute opération d' entreti en ou de nettoyage sur le projecteur, couper la tension du réseau. Après avoir éteint le projecteur, ne démonter aucun élément de l'appareil pendant les 10 minutes qui suivent. Au-delà de ce laps de temps, la probabilité d'explosion de la lampe est pratiquement nulle. S'il s'avère nécessaire de remplacer la lampe, attendre encore 15 minutes pour éviter tout risque de brûlures. L'appareil a été conçu de façon à retenir les éclats produits en cas d'explosion de l'ampoule. Les lentilles doivent obligatoirement être montées sur l'appareil et doivent être remplacées par des pièces d'origine dès qu'elles sont visiblement endommagées.

• Lampe

L'appareil fonctionne avec une lampe haute pression avec allumeur externe. Ce dernier est incorporé dans l’appareil.

- Lire attentivement les "instructions d'utilisation" fournies par le fabricant de la lampe.

- Re mplac er la lam pe dès qu 'elle est endom magée ou déformée par la chaleur.

• Batterie

Ce produit contient une batterie rechargeable au plombacide. Une fois la batterie arrivée à la fin de sa durée de vie, procéder à son élimination conformément à la norme en vigueur de manière à éviter toute pollution. Les instructions pour le retrait de la batterie de l’appareil sont disponibles sur www.claypaky.it

• Installation

Sicherstellen, dass alle Teile für die Befestigung des Projektors in einwandfreiem Zustand sind. Vo r de r In sta lla tio n de s Pr oje kto rs d ie S tab ili tät der Verankerungsstelle überprüfen. Das korrekt am Gerät eingehakte und an der Haltestruktur befestigte Fangseil muss so installiert werden, dass bei einem Nachgeben der Haupthalterung die Fallhöhe des Gerätes so gering wie möglich ist. Nach einem eventuellen Einsatz muss das Sicherheitsseil durch ein Originalersatzteil ersetzt werden.

• Mindestabstand zu beleuchteten Objekten

Der Projektor muss so installiert werden dass der Abstand zwischen den vom Lichtstrahl beleuchteten Objekten und dem Objektiv des Projektors mindestens 2,5 Meter beträgt.

• Mindestabstand zu entzündbaren Materialien

Der Projektor muss so installiert werden, dass entzündbare Mater ialien mindestens 0,20 Me ter von jedem Punkt der Geräteoberfläche entfernt sind.

• Montageoberfläche

Die Montage des Geräts auf normal entzündbaren Oberflächen ist zulässig.

• Max. Raumtemperatur

Für einen optimalen und zuverlässigen Betrieb des Geräts darf die Raumtemperatur 35°C nicht überschreiten.

• Schutzklasse IP20

Das Gerät ist gegen das Eindringen von festen Fremdkörpern mit Durchmesser über 12 mm (erste Kennziffer 2) geschützt, während es gegen Tropf,- Regen- und Spritzwasser sowie Wasserstrahlen (zweite Kennziffer 0) empfindlich ist.

• Schutz gegen Stromschlag

Es ist Pflicht, das Ger ät an eine Stromversorgungsanla ge anzuschließen, die mit einer leistungsfähigen Erdung ausgestattet ist (Gerät der Klasse I gemäß Richtlinie EN 60598-1). Da rüber hi naus w ird empf ohlen , die Z uleit ungen de r Projektoren mit korrekt bemessenen Fehlerstromschutzschaltern vor indirekten Kontakten und/oder Erdschlüssen zu schützen

• Netzanschluss

Der Anschluss an das Stromnetz muss von einem kompetenten Elektroinstallateur ausgeführt werden. Vergewissern Sie sich, dass Spannung und Frequenz der Netzversorgung mit den Werten übereinstimmen, für die der Pr oje kto r aus gel egt ist, und di e auf dem Ty pen sch ild angegeben sind. Ebenfalls auf dem Typenschild ist die Leistungsaufnahme angegeben. Um zu beurteilen, wie viele Geräte maximal an die Stromleitung angeschlossen werden können, ist auf diese Angaben Bezug zu nehmen, um Überlastungen zu vermeiden.

• Temperatur der Außenfläche

Die Außenfläche des Geräts kann im Wärmebetrieb eine Höchsttemperatur von 150°C erreichen.

• Wartung

Vor Beginn von Wart un gs - oder Reinig un gs arbeiten am Projektor stets die Stromversorgung abschalten. Nach dem Abschalten 10 Mi nuten lang keine Geräteteile abnehmen. Nach Ablauf dieser Zeit besteht praktisch keine Gefahr mehr, dass die Lampe birst. Falls die Lampe ersetzt we rde n mu ss, wei ter e 15 Min ute n wa rte n, u m Verbrennungsgefahr zu vermeiden. Das Gerät wurde so konzipiert, dass es die Splitter bei einem eventuellen Bersten der Lampe zurückhält. Die Montage der Linsen ist obligatorisch vorgeschrieben; des Weiteren müssen sie bei sichtbarer Beschädigung durch Originalersatzteile ersetzt werden.

• Lampe

Das Gerät ist mit einer Hochdrucklampe bestückt, die eine externe Zündeinheit verlangt. Diese Zündeinheit ist in das Gerät eingebaut.

- Lesen Sie die vom Lampenhersteller gelieferte "Bedienungsanleitung" aufmerksam durch.

- Eine beschädigte oder von der Hitze verformte Lampe muss sofort ersetzt werden.

• Batterie

Dieses Produkt enthält eine wiederaufladbare Blei-SäureBatterie. Zum Schutz der Umwelt bitten wir Sie, diese Batterie, nachdem sie verbraucht ist, gemäß den geltenden Vorschriften zu entsorgen. Die Anleitungen, wie die Batterie aus dem Gerät zu nehmen ist, finden Sie auf www.claypaky.it

• Instalación

Controle que todos los elementos de fijación del proyector estén en buenas condiciones. Compruebe la estabilidad del punto de anclaje antes de instalar el proyector. La cuerda de seguridad, correctamente enganchada al aparato y fijada a la estructura de soporte, debe colocarse de modo que, si el soporte principal cede, el aparato sufra la menor caída posible. En caso de desgaste de la cuerda de seguridad, sustitúyala con el recambio original.

• Distancia mínima de los objetos iluminados

El proyector debe ubicarse de modo tal que ningún punto de su superficie quede a menos de 2,5 metros del objetivo.

• Distancia mínima de materiales inflamables

El proyector debe ubicarse de manera que ningún punto de su superficie quede a menos de 0,20 metros de cualquier material inflamable.

• Superficie de montaje

El aparato puede montarse sobre superficies normalmente inflamables.

• Temperatura ambiente máxima

Para asegurar un funcionamiento óptimo y fiable del aparato, la temperatura ambiente no debe superar los 35°C.

• Grado de protección IP20

El aparato está protegido contra la penetración de objetos sólidos de dimensiones superiores a 12mm (primer dígito "2"), mi ent ras qu e deb e ser re sgu ard ado de gote o, llu via , salpicaduras y chorros de agua (segundo dígito "0").

• Protección contra descargas eléctricas

Es obligatorio efectuar la conexión a una instalación eléctrica dotada de eficiente puesta a tierra (aparato de Clase I según la norma EN 60598-1). Además es aconsejable proteger las líneas de alimentación de los proyectores contra contactos indirectos y cortocircuitos hacia masa, mediante el uso de interruptores diferenciales correctamente dimensionados.

• Conexión a la red de alimentación

El conexionado a la red de distribución de la energía eléctrica debe ser efectuado por un instalador electricista cualificado. Constate que los valores de frecuencia y tensión de la red sean iguales a los que figuran en la etiqueta de datos eléctricos del proyector. En la misma etiqueta se indica la potencia absorbida. Tenga en cuenta este dato para calcular el número máximo de aparatos que puede conectar a la línea sin provocar sobrecargas.

• Temperatura de la superficie exterior

La temperatura máxima que puede alcanzar la superficie exterior del aparato, en condiciones de régimen térmico, es de 150° C.

• Mantenimiento

Antes de comenzar cualquier operación de mantenimiento o limpieza, desconecte el aparato de la alimentación eléctrica. Después del apagado, no quite ninguna parte del aparato durante 10 minutos. Transcurrido dicho tiempo, la probabilidad de que la lámpara explote es prácticamente nula. Si debe sustituir la lámpara, espere 15 minutos más para evitar quemarse. El aparato está diseñado de manera tal que retenga las astillas producidas por un eventual estallido de la lámpara. Las lentes de ben m ont ars e obligator iam ent e; adem ás, s i e stán visiblemente dañadas se las debe sustituir utilizando recambios originales.

• Lámpara

El aparato utiliza una lámpara de alta presión que requiere un arrancador externo, incorporado en el aparato.

- Lea atentamente las instrucciones suministradas por el fabricante de la lámpara.

- Sustituya inmediatamente la lámpara si está dañada o deformada por el calor.

• Batería

Este producto contiene una batería recargable plomo-ácido. Para proteger el ambiente se ruega eliminar la batería conforme a la normativa vigente. Las instrucciones sobre la modalidad con la que elim inar la bat ería del apar ato están disponibles en

www.claypaky.it

Les produits mentionnés dans ce manuel sont conformes aux Directives de la Communauté Européenne:

• Basse Tension 2006/95/CE

• Compatibilité Électromagnétique 2004/108/CE

ALPHA SPOT 575

Die Produkte dieser Bedienungs an le it un g entsprechen folgenden EU-Richtlinien:

• Niederspannungsrichtlinie 2006/95/CE

• EMV 2004/108/CE

Los productos a los cuales se refiere este manual cumplen las directivas pertinentes de la Comunidad Europea:

• Baja tension 2006/95/CE

• Compatibilidad electromagnética 2004/108/CE

Page 4

90˚

LOCKED

UNLOCKED

LOCKED

UNLOCKED

45˚

099491

183102/801

Lamp 575 W

(fitted into projector)

I GB

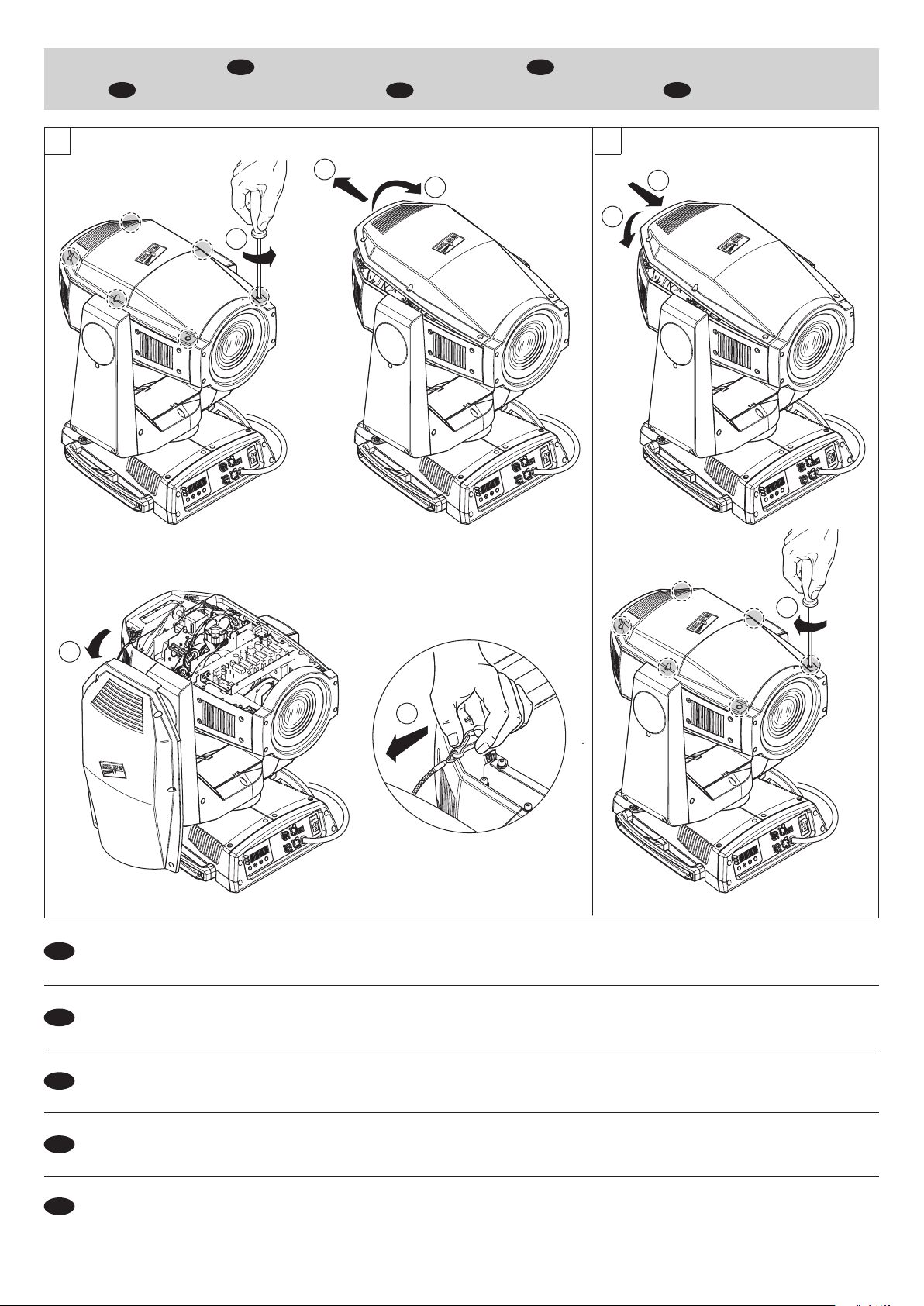

DISIMBALLO E PREDISPOSIZIONE

DEBALLAGE ET PREPARATION AUSPACKEN UND VORBEREITEN DESEMBALAJE Y PREPARACION

UNPACKING AND PREPARATION

Contenuto dell’imballo - Figura 1 Blocco e sblocco movimento PAN (ogni 90°) - Figura 2

Blocco e sblocco movimento TILT (ogni 45°)- Figura 3 Apertura e chiusura vano lampada - Figura 4

Packing contents - Fig. 1 PAN Mechanism Lock and Release (every 90°) - Fig. 2

TILT Mechanism Lock and Release (every 45°) - Fig. 3 Opening and closing lamp compartment - Fig. 4

Contenu de l'emballage - Figure 1 Blocage et Déblocage mouvement PAN (tous les 90°) - Figure 2

Blocage et Déblocage mouvement TILT (tous les 45°) - Figure 3 Ouverture et fermeture logement de la lampe - Figure 4

Packungsinhalt - Abb. 1 Blockierung und Freigabe der PAN-Bewegung (je 90°) - Abb. 2

Blockieren und Freigabe der TILT-Bewegung (je 45°) - Abb. 3 Öffnen und Schließen Lampenfach - Abb. 4

Contenido del embalaje - Figura 1 Bloqueo y desbloqueo del movimiento de GIRO (cada 90°) - Figura 2

Bloqueo y desbloqueo del movimiento de INCLINACIÓN (cada 45°) - Figura 3 Apertura y cierre compartimiento de la lámpara - Figura 4

ALPHA SPOT 575

Page 5

5 6

NORMAL HOT SPOT

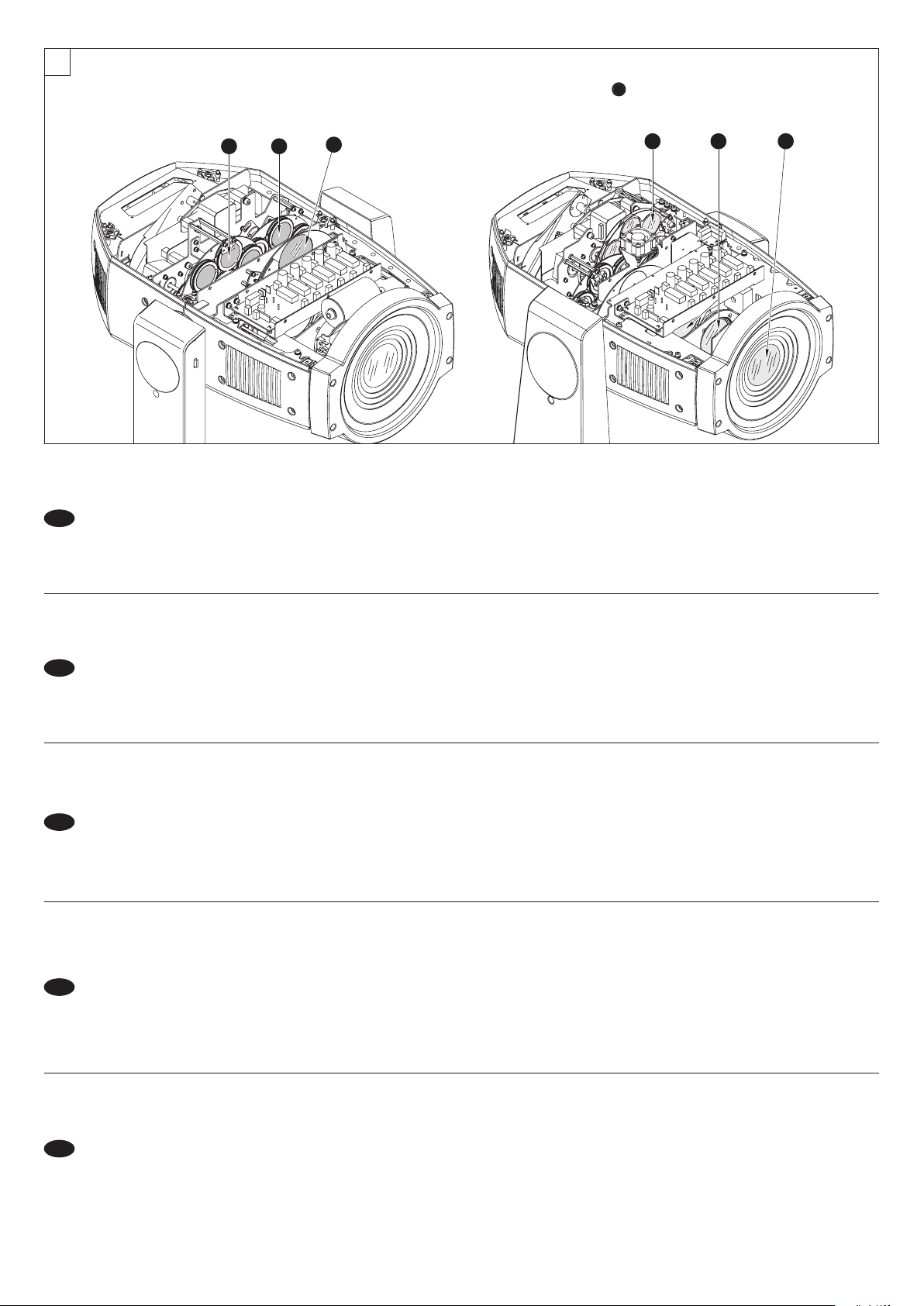

Montaggio lampada - Figura 5 Togliere la lampada nuova dalla confezione, allentare le due ghiere laterali ed inserire la lampada negli appositi supporti. Infine riavvitare le ghiere.

IMPORTANTE: per avere una distribuzione uniforme del fascio di luce, la lampada deve essere posizionata con la protuberanza, visibile sul bulbo, al di fuori dell’asse ottico del proiettore. A tal fine si consiglia di rivolgere detta protuberanza verso la parte posteriore del corpo mobile.

ATTENZIONE: il bulbo della lampada non deve essere toccato a mani nude. Se ciò tuttavia dovesse verificarsi, pulire il bulbo stesso con un panno imbevuto d’alcool ed

asciugarlo con un panno pulito e asciutto.

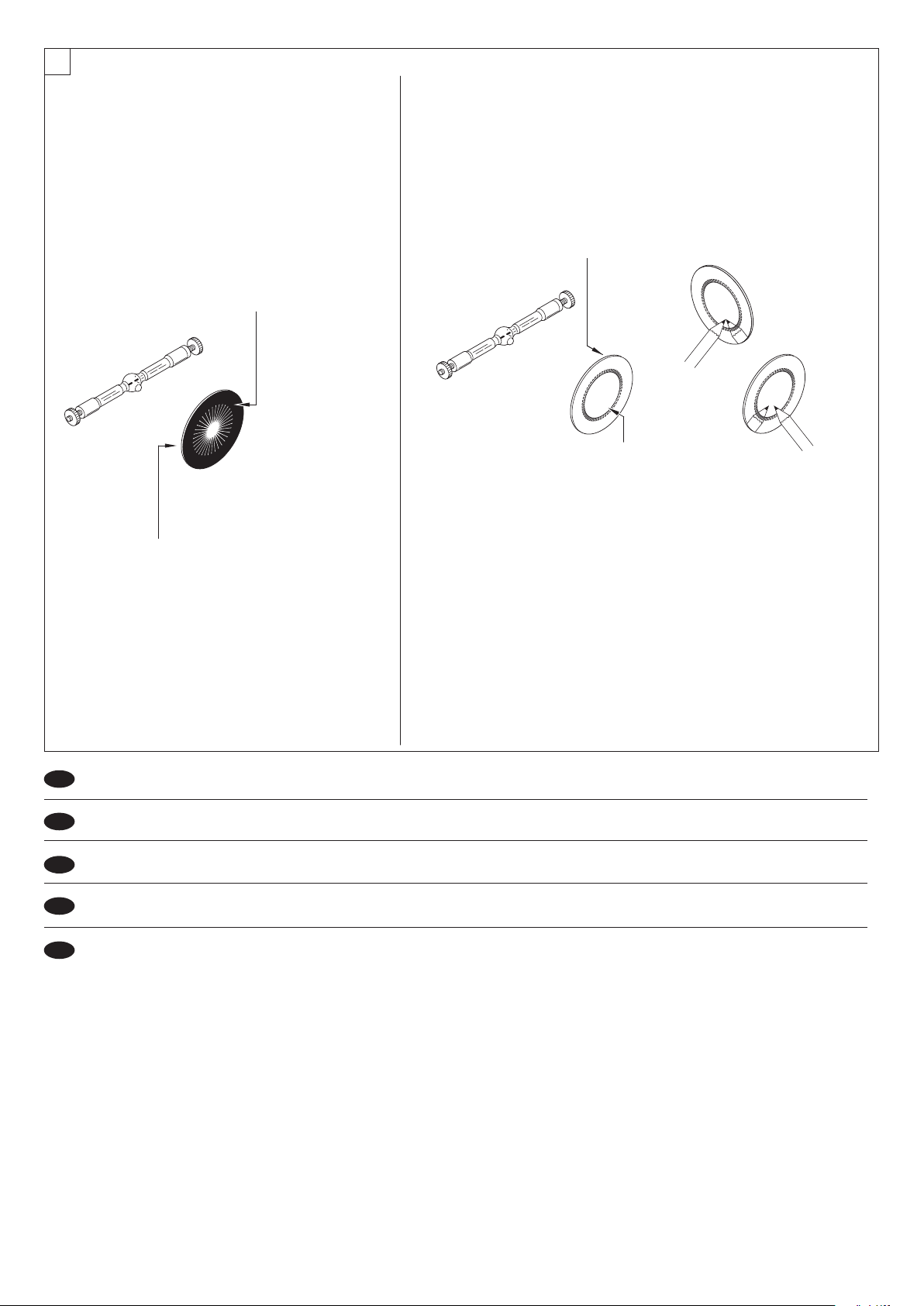

Centratura lampada - Figura 6 Per centrare la lampada agire sulle tre viti di regolazione come indicato in figura

Fitting the lamp - Fig 5 Take the new lamp out of its package, loosen the two side ring nuts and insert the lamp in its mountings. Finally, screw on the ring nuts.

IMPORTANT: to distribute the beam of light uniformly, the lamp needs to be positioned with the protrusion visible on the bulb outside the optical axis of the projector. For this purpose it is recommended to turn the protrusion towards the rear of the movable body.

WARNING: do not touch the lamp’s envelope with bare hands. Should this happen, clean the bulb with a cloth soaked in alcohol and dry it with a clean, dry cloth. Lamp regulation - Fig. 6

To centre the lamp, turn the three adjusting screws as shown in the figure.

Montage de la lampe - Figure 5 Extraire la lampee neuve de la boîte, desserrer les deux colliers latéraux et introduire la lampe dans les supports. Pour terminer, revisser les colliers.

IMPORTANT: pour obtenir une distribution uniforme du faisceau lumineux, la lampe doit être placée de façon à ce que la protubérance soit visible sur le bulbe en-dehors de l'axe optique du projecteur. A ces fins, il est conseillé de tourner cette protubérance vers l’arrière du corps mobile.

ATTENTION: ne pas toucher le bulbe de la lampe avec les doigts. Si cela se produit, nettoyer le bulbe avec un chiffon imbibé d’alcool et le sécher avec un chiffon sec et propre. Réglage lampe - Figure 6

Pour centrer la lampe, agir sur les trois vis de réglage de la façon indiquée sur la figure.

Montage der Lampe - Abb. 5 Die neue Lampe aus der Verpackung nehmen, die beiden seitlichen Nutmuttern lockern und die Lampe in die Halterungen einsetzen. Dann die Nutmuttern wieder festschrauben.

WICHTIG: für einen gleichmäßigen Lichtstrahl muss die Lampe so positioniert werden, dass der auf dem Glaskolben sichtbare Vorsprung außerhalb der optischen Achse des Projektors liegt. Zu diesem Zweck wird empfohlen, diesen Vorsprung zur Rückseite des beweglichen Kopfes gerichtet ist.

ACHTUNG: Der Lampenkolben darf nicht mit bloßen Händen berührt werden. Wenn dies dennoch passieren sollte, den Lampenkolben mit einem mit Alkohol getränkten Tuch reinigen und ihn mit einem sauberen und trockenen Tuch abtrocknen.

Einstellung des Lampen - Abb. 6

Zum Zentrieren der Lampe die drei Einstellschrauben regulieren, wie in der Abbildung dargestellt.

Montaje de la lámpara - Figura 5 Saque la lámpara nueva del embalaje, afloje las dos virolas laterales y monte la lámpara en los soportes. Vuelva a apretar las virolas.

IMPORTANTE: para conseguir una distribución uniforme del haz de luz, la lámpara debe ubicarse con la protuberancia del bulbo fuera del eje óptico del proyector. Se aconseja orientarla hacia la parte posterior del cuerpo móvil.

ATENCIÓN: el bulbo de la lámpara no se debe tocar con las manos desnudas. En este caso, limpie el bulbo con un paño humedecido en alcohol y séquela con un paño

limpio y seco.

Regulación de la lámpara - Figura 6 Para centrar la lámpara manipule los tres tornillos de regulación como se indica en la figura.

ALPHA SPOT 575

Page 6

I GB

INSTALLAZIONE E MESSA IN FUNZIONE

INSTALLATION ET MISE EN FONCTION INSTALLATION UND INBETRIEBNAHME INSTALACION Y PUESTA EN FUNCION

INSTALLATION AND START-UP

Installazione proiettore – Figura 7 Il proiettore può essere istallato a pavimento in appoggio sugli appositi gommini,su truss, a soffitto o a parete.

ATTENZIONE:

Questa deve essere assicurata alla struttura di sostegno del proiettore e quindi agganciata nel punto di fissaggio presente al centro della base.

Installing the projector - Fig. 7 The projector can be installed on the floor resting on special rubber feet, on a truss or on the ceiling or wall.

WARNING:

This must be securely fixed to the support structure of the projector and then connected to the fixing point at the centre of the base.

Installation du projecteur - Figure 7 Le projecteur peut être installé au sol, posé sur les petits caoutchoucs prévus à cet effet, sur structures, au mur ou au plafond.

ATTENTION:

Fixer ce câble à la structure de soutien du projecteur, puis l’accrocher au point de fixation au centre de la base.

Einbau des Projektors - Abb. 7 Der Projektor kann direkt auf dem Fußboden auf den hierzu vorgesehenen Gummifüßen an Rohrträgern, an der Wand oder an der Decke installiert werden.

ACHTUNG:

Diese muss an der Haltestruktur des Projektors gesichert und dann im Befestigungspunkt im Zentrum der Basis eingehakt werden.

Instalación del proyector - Figura 7 El proyector puede instalarse en el pavimento apoyándolo en sus correspondientes pies de goma, en truss, en el techo o en la pared.

ATENCIÓN:

Este se deberá fijar en la estructura de soporte del proyector y engancharlo en el punto de fijación del centro de la base.

ad eccezione di quando il proiettore è appoggiato a pavimento, il montaggio della fune di sicurezza è obbligatorio. (Cod. 105041/003 disponibile a richiesta).

with the exception of when the projector is positioned on the floor, the safety cable must be fitted. (Cod. 105041/003 available on request).

l'installation du câble de sécurité est obligatoire, sauf lorsque le projecteur est installé au sol. (Cod. 105041/003 disponible sur demande).

Sofern der Projektor nicht auf dem Fußboden installiert ist, ist die Montage der Sicherheitsseile zwingend vorgeschrieben. (Cod. 105041/003 vorhanden auf Anfrage).

salvo cuando el proyector se apoya en el suelo, el montaje del cable de seguridad es obligatorio. (Cod. 105041/003 disponible por encargo).

ALPHA SPOT 575

Page 7

L N

Alimentazione Mains Alimentation Netz Alimentaci n

{

L N

MARRONE

BLU GIALLO

VERDE

L N

MARRON

BLEU JAUNE

VERT

L N

MARR N

AZUL AMARILLO

VERDE

L N

BROWN

BLUE YELLOW

GREEN

L N

BRAUN

BLAU GELB

GR N

ALPHA SPOT

S E

ALPHA SPOT

DMX 512

SIGNAL

SCREEN

DMX 512

5 PIN

SIGNAL

SCREEN

DMX 512

3 PIN

SIGNAL

ALPHA SPOT

S E

ALPHA SPOT

ALPHA SPOT 575

Collegamento alla linea di alimentazione - Figura 8 Collegamento alla linea del segnale di controllo (DMX) - Figura 9

Utilizzare un cavo conforme alle specifiche EIA RS-485: bipolare intrecciato, schermato, 120Ω di impedenza caratteristica, 22-24 AWG, bassa capacità. Non utilizzare cavo microfonico o altro cavo con caratteristiche diverse da quelle specificate. Le terminazioni devono essere effettuate con connettori maschio/femmina tipo XLR a 5 pin o a 3 pin. È necessario inserire sull’ultimo apparecchio uno spinotto terminale con una resistenza da 120Ω (minimo 1/4 W) tra i terminali 2 e 3.

IMPORTANTE: I fili non devono fare contatto tra di loro o con l’involucro metallico dei connettori. L’involucro stesso deve essere collegato alla calza di schermo ed al piedino 1 dei connettori.

Connecting to the mains supply - Fig. 8 Connecting to the control signal line (DMX) - Fig. 9

Use a cable conforming to specifications EIA RS-485: 2-pole twisted, shielded, 120Ω characteristic impedance, 22-24 AWG, low capacity. Do not use microphone cable or other cable with characteristics differing from those specified. The end connections must be made using XLR type 3 or 5-pin male/female connectors. A terminating plug must be inserted into the last projector with a resistance of 120Ω (minimum 1/4 W) between terminals 2 and 3.

IMPORTANT: The wires must not make contact with each other or with the metal casing of the connectors. The casing itself must be connected to the shield braid and to pin 1 of the connectors.

Branchement au réseau d'alimentation - Figure 8 Branchement à la ligne du signal de contrôle (DMX) - Figure 9

Utiliser un câble conforme aux spécifications EIA RS-485: bipolaire tressé, blindé, 120Ω d’impédance caractéristique, 22-24 AWG, basse capacité. Ne pas utiliser un câble microphonique ou un autre câble ayant des caractéristiques différentes de celles spécifiées. Les terminaisons doivent être réalisées avec des connecteurs mâle/femelle du type XLR à 3 ou 5 broches. Insérer sur le dernier appareil une fiche terminale, avec une résistance de 120Ω (minimum 1/4 W) entre les bornes 2 et 3.

IMPORTANT: S'assurer que les fils n'entrent pas en contact entre eux ou avec l'enveloppe métallique des connecteurs. Relier l'enveloppe de la fiche/prise à la gaine de blindage et au contact 1 des connecteurs.

Anschluss an das Stromnetz - Abb. 8 Anschluss an die Leitung der Steuersignale (DMX) - Abb. 9

Ein Kabel mit der Kennzeichnung EIA RS-485 verwenden: verdrilltes, abgeschirmtes Zweileiterkabel, 120Ω charakteristische Impedanz, 22-24 AWG, niedrige Kapazität. Kein Mikrofonkabel oder sonstige Kabel mit anderen Charakteristiken als angegeben verwenden. Die Kabelabschlüsse müssen mit Steckverbindern (Steckern/Buchsen) Typ XLR 3 oder 5 pin erfolgen. Ein Endstecker mit einem Widerstand 120Ω (mindestens 1/4 W) in das letzte Gerät der Reihe zwischen die Klemmen 2 und 3 einsetzen.

WICHTIG: Die Leiter dürfen weder untereinander, noch mit dem Metallgehäuse der Steckverbinder Kontakt haben. Das Gehäuse muss mit dem Schirmgeflecht und dem Kontakt 1 der Verbinder verbunden werden.

Conexión a la red de alimentación - Figura 8 Conexión de las señales de control (DMX) - Figura 9

Utilice un cable conforme a las normas EIA RS-485: bipolar trenzado y apantallado, 120Ω de impedancia característica, 22-24 AWG, baja capacidad. No utilice cable microfónico ni otros con características distintas de las anteriormente indicadas. Las uniones deben efectuarse con conectores macho-hembra tipo XLR de 3 o 5 pin. Es necesario montar en el último aparato una clavija terminal con una resistencia de 120Ω (mínimo 1/4 W) entre los terminales 2 y 3.

IMPORTANTE: los cables no deben hacer contacto entre sí ni con la funda metálica de los conectores. La funda debe conectarse a la trenza de blindaje y al pin 1 de los conectores.

Page 8

I GB

FUTURE

ETHERNET

CLAY PAKY

S.p.A. - Via Pastrengo, 3/b

24068 Seriate (BG) ITALY - Tel. +39 035 654311

PANNELLO DI CONTROLLO CONTROL PANEL

PANNEAU DE CONTROLE STEUERPULT PANNEL DE CONTROL

Accensione del proiettore - Figura 10 Premere l’interruttore. Il proiettore inizia la procedura di azzeramento degli effetti. Contemporaneamente sul display scorrono le seguenti informazioni:

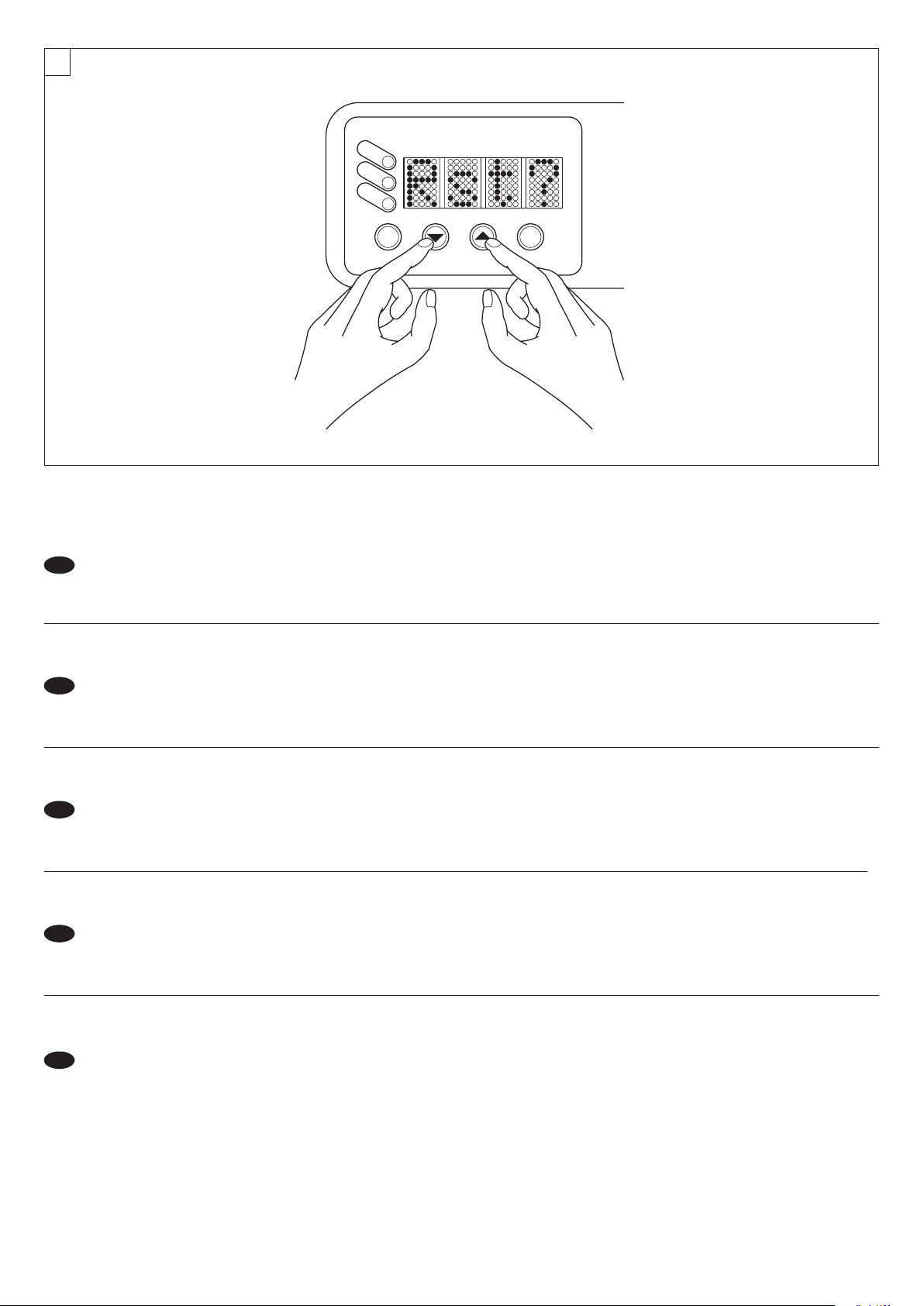

Clay Paky Alpha Spot Lamp time xxx Total lamp time xxx Address xxx

Terminato l'azzeramento in caso di assenza del segnale dmx Pan e Tilt si spostano in posizione di "Home" (Pan 40% - Tilt 50%). Sul pannello di controllo (Figura 10) sono presenti il

display, i led ed i pulsanti che permettono la completa programmazione e gestione del menu del proiettore. Il display può trovarsi in due condizioni: lo stato di riposo e lo stato di impostazione. Quando si trova nello stato di riposo, il display mostra l’indirizzo DMX del proiettore. Durante lo stato di impostazione del menù,quando trascorre un tempo di attesa (circa 1 minuto) senza che venga premuto alcun tasto, la visualizzazione torna automaticamente allo stato di riposo. Si noti che al verificarsi di questa condizione, un eventuale valore modificato ma non ancora confermato con il tasto ENTER verrà annullato.

Switching on the projector - Fig. 10 Press the switch. The projector starts resetting the effects. At the same time, the following information scrolls on the display:

Clay Paky Alpha Spot Lamp time xxx Total lamp time xxx Address xxx

On conclusion of resetting in the case of the absence of the dmx signal, Pan and Tilt move to the “Home” position (Pan 40% - Tilt 50%). The control panel (Fig. 10) has a display, LEDs and buttons for the complete programming and management of the projector menu. The display can be in one of two conditions: rest status and setting status. When it is in the rest status, the display shows the projector’s DMX address. During menu setting status, after a wait time (about 1 minute) without any key having been pressed, the display automatically returns to rest status. It should be noted than when this condition occurs, any possible value that has been modified but not yet confirmed with the ENTER key will be cancelled.

Allumage du projecteur - Figure 10 Appuyer sur l'interrupteur. Le projecteur entame la procédure de remise à zéro des effets. En même temps les informations suivantes défilent sur l'afficheur:

Clay Paky Alpha Spot Lamp time xxx Total lamp time xxx Address xxx

Quand la réinitialisation est terminée, en cas d’absence du signal dmx, Pan et Tilt se mettent en position de « Home » (Pan 40% - Tilt 50%). Le panneau de contrôle (Fig. 10) comprend l’afficheur, les del et les poussoirs qui permettent la programmation et la gestion complètes du menu du projecteur. L’afficheur peut se trouver en deux conditions différentes : l'état de repos et l’état de sélection. Quand l'afficheur se trouve en état de repos, il montre l’adresse DMX du projecteur. Pendant l’état de sélection du menu, si un certain temps d’attente s'écoule (environ 1 minute) sans qu'on n'appuie sur aucune touche, l'affichage retourne automatiquement en état de repos. Remarquez que, si cette dernière condition se produit, toute valeur éventuellement modifiée mais pas encore confirmée par la touche ENTER sera annulée.

Einschalten des Projektors - Abb. 10 Den Schalter drücken. Der Projektor beginnt den Ablauf der Nullstellung der Effekte. Gleichzeitig laufen am Display die folgenden Informationen ab.

Clay Paky Alpha Spot Lamp time xxx Total lamp time xxx Address xxx

Nach der Rückstellung bewegen sich Pan und Tilt bei fehlendem dmx Signal zur „Home“ Position (Pan 40% - Tilt 50%). Auf dem Steuerpult (Abb. 10) befinden sich das Display, die Led und die Tasten, mit denen man die Programmierung und das Management des Projektormenüs vollkommen einstellen kann. Das Display kann sich in zwei Zuständen befinden: Ruhezustand und Eingabezustand. Wenn es sich im Ruhezustand befindet, zeigt das Display die DMX-Adresse des Projektors. Befindet es sich hingegen im Eingabemodus für das Menü, kehrt die Anzeige automatisch in den Ruhezustand zurück, sofern nach Ablauf einer Wartezeit von circa 1 Minute keine Taste gedrückt wurde. Wenn dieser Fall eintritt, wird ein eventuell geänderter Wert, der jedoch noch nicht durch Drücken der Taste ENTER bestätigt wurde, annulliert.

Encendido del proyector - Figura 10 Presionar el interruptor. El proyector inicia el procedimiento de puesta a cero de los efectos. Al mismo tiempo, en la pantalla aparecen las siguientes informaciones:

Clay Paky Alpha Spot Lamp time xxx Total lamp time xxx Address xxx

Terminada la puesta a cero en caso de ausencia de la señal dmx Pan y Tilt se desplazan en posición de “Home" (Pan 40% - Tilt 50%). En el panel de control (Figura 10) están presentes la pantalla, los led y los pulsadores que permiten la completa programación y gestión del menú del proyector. La pantalla puede encontrarse en dos condiciones: el estado de reposo y el estado de programación. Cuando se encuentra en estado de reposo, la pantalla muestra la dirección DMX del proyector. Durante el estado de programación del menú, cuando transcurre un tiempo de espera (1 minuto aproximadamente) sin que se presione ninguna tecla, la visualización vuelve automáticamente al estado de reposo. Al verificarse esta condición, un posible valor modificado pero todavía sin confirmar con la tecla ENTER se anulará.

ALPHA SPOT 575

LED

DMX

SEL

Verde Green Vert Grün Verde

Giallo Yellow Jaune Gelb Amarillo

Rosso Red Rouge Rojo Rot

Acceso se il segnale DMX è presente Is lit if the DMX signal is present Allumé si le signal DMX est présent Leuchtet, wenn das Signal DMX vorhanden ist Encendido si la señal DMX está presente

Lampeggia se il segnale DMX è assente Blinks if the DMX signal is not present Clignote si le signal DMX est présent Blinkt, wenn das Signal DMX fehlt Parpadea si la señal DMX no está presente

Non usato Not used Non utilisé Nicht belegt No utilizada

Acceso quando il display è in fase di impostazione Is lit when the display is in the setting phase Allumé quand l’afficheur est en phase de sélection Leuchtet, wenn sich das Display in der Einstellphase befindet Encendido cuando la pantalla está en fase de programación

Spento quando il display è in fase di riposo Is off when the display is in the rest mode Éteint quand l’afficheur est en état de repos Ist ausgeschaltet, wenn sich das Display in Ruhestellung befindet Apagado cuando la pantalla está en estado de reposo

Page 9

Inversione del display - Figura 11 Per attivare questa funzione, premere contemporaneamente UP e DOWN mentre il display si trova nello stato di riposo. La condizione viene memorizzata e viene mantenuta anche alle successive accensioni. Per tornare allo stato iniziale, ripetere nuovamente l’operazione. Impostazione dell’indirizzo di partenza del proiettore - Figura 12 Su ogni singolo proiettore deve essere impostato l’indirizzo iniziale per il segnale di controllo (indirizzi validi da 1 a 489) considerando che ogni Alpha Spot 575 occupa max 24 canali.

Questa operazione può essere effettuata anche a proiettore spento. Impostazione indirizzo:

1) Premere il tasto SELECT per entrare nella modalità impostazione indirizzo.

2) Con i tasto UP e DOWN impostare l’indirizzo.

3) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti);oppure SELECT per mantenere l’indirizzo impostato.

Reversal of the display - Fig. 11 To activate this function, press UP and DOWN buttons simultaneously while the display is in the rest mode. This status will be memorised and maintained even for the next time it will be switched on. To return to the initial state, repeat the operation all over again. Setting the projector starting address - Fig. 12 On each projector, the starting address must be set for the control signal (addresses from 1 to 489) considering that each Alpha Spot 575 occupies max 24 channels. The address can

also be set with the projector switched off. Setting the address:

1) Press SELECT to enter address setting mode.

2) Set the address using the UP and DOWN keys.

3) Press ENTER to confirm the selection (the display will blink for a few seconds) or SELECT to retain the address set.

Inversion de l’afficheur - Figure 11 Pour activer cette fonction, appuyer en même temps sur les touches UP et DOWN pendant que l’afficheur se trouve en état de repos. La condition est mémorisée et se maintien lors des allumages successifs. Pour retourner à l’état initial, répéter à nouveau l’opération. Sélection de l’adresse de départ du projecteur - Figure 12 Sur chaque projecteur il faut sélectionner l’adresse de départ pour le signal de contrôle (adresses valides de 1 à 489) en considérant que chaque Alpha Spot 575 occupe max 24

canaux. La sélection de l’adresse peut également être effectuée avec le projecteur éteint. Sélection adresse:

1) Pour accéder à la modalité sélection adresse, il faut appuyer sur la touche SELECT.

2) Sélectionner l’adresse avec les touches UP/DOWN.

3) Pour valider la sélection appuyer sur la touche ENTER (l’afficheur va clignoter pour quelques instants); ou bien appuyer sur la touche SELECT pour maintenir l’adresse sélectionnée.

Umschaltung des Display - Abb. 11 Um diese Funktion zu aktivieren, drückt man gleichzeitig UP und DOWN, während sich das Display in Ruhestellung befindet. Der Status wird gespeichert und bleibt auch bei den folgenden Einschaltungen erhalten. Um bei den folgenden Einschaltungen zum ursprünglichen Status zurückzukehren, wiederholt man die Operation. Einstellung der Startadresse des Projektors - Abb. 12 Bei jedem Projektor muss die Startadresse für das Kontrollsignal eingestellt werden (Adressen gültig von 1 bis 489) dabei ist darauf zu achten, dass jeder Alpha Spot 575 max 24 Kanäle

belegt. Die Einstellung der Ausgangsadresse kann auch bei ausgeschaltetem Projektor erfolgen. Einstellung Adresse:

1) Man muss die Taste SELECT drücken, um sich in die Modalität Einstellung Adresse zu begeben.

2) Mit den Tasten UP/ DOWN die geforderte Adresse wählen.

3) ENTER drücken, um die Wahl zu bestätigen (das Display blinkt einige Augenblicke lang) oder SELECT zur Beibehaltung der eingestellte Adresse.

Inversión de la pantalla - Figura 11 Para activar esta función, presionar contemporáneamente UP y DOWN mientras la pantalla se encuentra en el estado de reposo. La condición se memoriza e incluso se mantiene en los sucesivos encendidos. Para volver al estado inicial, repetir nuevamente la operación. Programación de la dirección de partida del proyector - Figura 12 En cada proyector se debe efectuar la programación de la dirección de salida para la señal de control (direcciones válidas de 1 a 489) considerando que cada Alpha Spot 575 ocupa

max 24 canales. Esta programación también se puede realizar con el proyector apagado. Programación dirección:

1) Presionar la tecla SELECT para entrar en la modalidad de programación de dirección.

2) Con las teclas UP y DOWN programar la dirección.

3) Presionar ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes); o SELECT para mantener la dirección programada.

ALPHA SPOT 575

Continua / Continue

➔

Page 10

ITALIANO

Funzione dei tasti

SELECT

• Se viene premuto in stato di riposo: Commuta ciclicamente fra lo stato di riposo, l’impostazione dell’indirizzo DMX e le impostazioni nei menu.

• Se viene premuto durante l’impostazione di un menu: Sale di un livello senza modificare nulla (esce dalla funzione).

DOWN

ENTER

Funzione di Help

Il proiettore dispone di una funzione Help che consente di visualizzare una breve descrizione di una qualsiasi voce del menu. Per attivare la funzione Help, premere e mantenere premuto il tasto ENTER mentre si sta premendo UP o DOWN durante lo scorrimento, che descrive il significato della voce di menu su cui si è posizionati in quel momento. È possibile visualizzare nuovamente il messaggio di Help semplicemente rilasciando e premendo nuovamente il tasto ENTER.

Impostazioni indirizzi e opzioni con proiettore non collegato

È possibile impostare l’indirizzo DMX del proiettore, nonché eventuali altre opzioni di funzionamento, anche quando l’apparecchio è sconnesso dalla rete elettrica. Per attivare momentaneamente il display ed accedere quindi alle impostazioni basta premere un tasto qualsiasi. Una volta effettuate le operazioni desiderate, il display si spegnerà nuovamente dopo un tempo di attesa di 15 secondi.

Decrementa il valore visualizzato (con auto-ripetizione), oppure passa alla voce seguente di un menu Per passare rapidamente al valore minimo di un parametro, oppure alla prima voce di un menu, premere il tasto UP mentre si tiene premuto DOWN.

Incrementa il valore visualizzato (con auto-ripetizione), oppure passa alla voce precedente di un menu Per passare rapidamente al valore massimo di un parametro, oppure all’ultima voce di un menu, premere il tasto DOWN mentre si tiene premuto UP.

Conferma il valore visualizzato, oppure attiva la funzione visualizzata, oppure entra nel menu successivo. Si noti che fino a quando non si preme ENTER, nessuna impostazione viene confermata e memorizzata.

ENGLISH

Functions of the buttons

SELECT

DOWN

• If it is pressed to the rest mode: Switches over in cyclical movements between rest mode, DMX address setting and the settings in the menu.

• If it is pressed while setting a menu: Goes to the upper level without changing anything (exits from the function).

Decreases the value displayed (with auto-repetitions) or passes to the next item in the menu. For a quick access to a parameter’s minimum value or to the first item of a menu, press the UP button while holding down the DOWN button.

Increases the value displayed (with auto-repetitions) or passes to the next item in a menu. For a quick access to a parameter’s maximum value or to the first item of a menu, press the DOWN button while pressing the UP button.

ENTER

Confirms the displayed value, or activates the displayed function, or enters the successive menu. If ENTER is not pressed no settings will be confirmed.

The Help function

The projector has a Help function that can be used to display a short description of any menu item. To activate the Help function, press the ENTER key and keep it pressed while pressing UP or DOWN during scrolling. This describes the significance of the menu item on which one is positioned at that time. The Help message can be displayed again by simply releasing the ENTER key and then pressing it again.

Setting addresses and options with the projector disconnected

The projector’s DMX address, as well as other possible operating options, can also be set when the appliance is disconnected from the electricity supply. All that is needed is to press any key to momentarily activate the display and thus access the settings. Once the required operations have been carried out, the display will switch off again after a wait time of 15 seconds.

FRANÇAIS

Fonctions des touches

SELECT

DOWN

• Si la touche est appuyée en état de repos: Passe cycliquement entre l’état de repos, la sélection de l’adresse DMX et les sélections dans les menus

• Si la touche est appuyée pendant la sélection du menu : Monte d’un niveau sans rien modifier (sort de la fonction).

Diminue la valeur visualisée (avec répétition automatique), ou passe à la voix suivante d’un menu. Pour passer rapidement à la valeur minimum d’un paramètre, ou à la première voix d’un menu, appuyer sur la touche UP en maintenant la touche DOWN appuyée.

Augmente la valeur visualisée (avec répétition automatique), ou passe à la voix précédente d’un menu. Pour passer rapidement à la valeur maximum d’un paramètre, ou à la dernière voix d’un menu, appuyer sur la touche UP en maintenant la touche UP appuyée.

ENTER

Fonction Help

Le projecteur dispose de la fonction Help, qui permet d’afficher une brève description de n’importe quel article du menu. Pour activer la fonction Help, appuyer sur la touche ENTER et la maintenir appuyée, tout en appuyant en même temps sur les touches UP ou DOWN pendant le défilement, qui décrit la signification de l’article du menu sur lequel on est positionnés à cet instant. Il est possible d'afficher à nouveau le message de Help, en relâchant et en appuyant simplement la touche ENTER.

Programmation des adresses et options, avec le projecteur non branché

Il est possible de sélectionner l’adresse DMX du projecteur, ainsi que d’autres options de fonctionnement éventuelles, même si l’appareil est déconnecté du réseau électrique. Pour activer l’afficheur momentanément et pouvoir accéder aux sélections, il suffit d’appuyer sur une touche quelle qu’elle soit. Quand on a effectué les opérations désirées, l’afficheur s’éteindra à nouveau après un délai d’attente de 15 secondes.

ALPHA SPOT 575

Confirme la valeur visualisée, ou active la fonction visualisée, ou entre dans le menu suivant. Remarque : avant d’appuyer sur ENTER, aucune sélection n’est confirmée.

Page 11

DEUTSCH

Funktionen der Tasten

SELECT

• Wenn man sie in Ruhestellung drückt: Wird im Zyklus zwischen Ruhestellung, Einstellung der Adresse DMX und den Einstellungen in den Menüs umgeschaltet.

• Wenn man sie während der Einstellung eines Menüs drückt: Wird die nächst höhere Ebene erreicht, ohne etwas zu ändern (Austritt aus der Funktion).

DOWN

ENTER

Funktion Help

Der Projektor ist mit einer Help-Funktion ausgestattet, mit der eine kurze Beschreibung jedes beliebigen Menüpunktes angezeigt werden kann. Zum Aufrufen der Help-Funktion die Taste ENTER drücken und gedrückt halten, während beim Scrollen UP oder DOWN gedrückt werden, wo die Bedeutung des Menüpunkts beschrieben wird, auf dem man sich gerade befindet. Die HelpMeldung kann erneut angezeigt werden, wenn man einfach die Taste ENTER loslässt und erneut drückt.

Vorgabe der Adressen und Optionen bei nicht angeschlossenem Projektor

Die DMX-Adresse des Projektors sowie ggf. weitere Betriebsoptionen können auch dann eingegeben werden, wenn das Gerät nicht an das Stromnetz angeschlossen ist. Um das Display vorübergehend einzuschalten und damit Zugriff auf die Vorgaben zu erhalten, muss nur eine beliebige Taste gedrückt werden. Sobald die gewünschten Vorgänge ausgeführt wurden, schaltet sich das Display erneut nach Ablauf einer Wartezeit von 15 Sekunden ab.

Vermindert den angezeigten Wert (Funktion wiederholt sich automatisch), oder geht zum nächsten Befehl eines Menüs weiter. Um schnell zum niedrigsten Wert eines Parameters zu wechseln, oder zum ersten Befehl eines Menüs, die Taste UP drücken, während man die Taste DOWN gedrückt hält.

Erhöht den angezeigten Wert (Funktion wiederholt sich automatisch), oder kehrt zum vorausgehenden Befehl eines Menüs zurück. Um schnell zum höchsten Wert eines Parameters zu wechseln, oder zum letzten Befehl eines Menüs, die Taste DOWN drücken, während man die Taste UP gedrückt hält.

Bestätigt den angezeigten Wert, oder aktiviert die angezeigte Funktion, oder tritt in das nächste Menü ein. Es ist darauf zu achten, dass keine Einstellung bestätigt wird, solange ENTER nicht gedrückt wird.

ESPAÑOL

Funciones de las teclas

SELECT

DOWN

• Si se pulsa en estado de reposo: Conmuta ciclicamente entre el estado de reposo, la programación de la dirección DMX y las programaciones en los menús.

• Si se pulsa durante la programación de un menú: Sube un nivel sin modificar nada (sale de la función).

Disminuye el valor visualizado (con autorepetición), o pasa a la voz siguiente de un menú Para pasar rápidamente al valor mínimo de un parámetro, o a la primera voz de un menú, pulsar la tecla UP mientras se mantiene presionado DOWN.

ENTER

Función de Help

El proyector dispone de una función Help que permite la visualización de una breve descripción de cualquier voz del menú. Para activar la función Help, presionar y mantener presionada la tecla ENTER mientras se presionan UP o DOWN durante el desplazamiento, que describe el significado de la voz de menú en la que se ha posicionado en ese momento. Es posible visualizar nuevamente el mensaje de Help simplemente dejando y presionando nuevamente la tecla ENTER.

Programación direcciones y opciones con proyector no conectado

Es posible programar la dirección DMX del proyector, y otras opciones posibles de funcionamiento, incluso cuando el aparato está desconectado de la red eléctrica. Para activar momentáneamente la pantalla y acceder a las programaciones basta presionar una tecla cualquiera. Una vez realizadas las operaciones deseadas, la pantalla se apagará de nuevo después de un tiempo de espera de 15 segundos.

Aumenta el valor visualizado (con autorepetición), o pasa a la voz precedente de un menú Para pasar rápidamente al valor mínimo de un parámetro, o a la última voz de un menú, pulsar la tecla DOWN mientras se mantiene presionado UP.

Confirma el valor visualizado, o activa la función visualizada, o entra en el menú sucesivo. Si comprueba que hasta cuando no se pulsa ENTER, ninguna programación se confirma.

ALPHA SPOT 575

Page 12

OPTIONS MENU

DMX start

adress setting

(red led on)

Wait state

INFORMATIONS MENU

Info

HrPr

DMX

HrLa

Rst

Strk

Lamp

Vers

Ctrl

EncP

Totl

Par t

Brd0

Brd1

Brd2

Brd3

Sens

Auto

Ch 1

Ch 24

EncT

(red led off) (red led on)

Test

Pan

Tilt

Shut

Dimr

Iris

Foc u

Col1

Col2

Gob1

Gob2

R G1

R G2

Prsm

Zoom

THE PROJECTOR MUST BE POWERED

TEST FUNCTIONS MENU ( )

Cal

Pan

Tilt

Dimr

Sr vc

SERVICE MENU ( )

Col1

Col2

Gob1

Gob2

Foc u

Gob1

R G1

Gob2

R G2

Prsm

Col1

Col2

Foc u

Zoom

Opt

Pan

Til

P-T

DmxM

Stnd

16b

Extn

LinC

PwUp

Dly

Aut o

Shut

LOff

LDmx

Rain

COpt

Lon

Enc

ShEr

Memo

DMax

DOff

Fact

FulC

ShGo

DiCu

Dim1

Dim2

Vect

Set.

Set1

Set2

Set3

Set4

HwB0

Fact

IMPOSTAZIONE MENU MENU SETTING SÉLECTION MENU

EINSTELLUNG MENÜ PROGRAMACIÓN MENÚ

MENU NAVIGATION

ALPHA SPOT 575

Page 13

UTILIZZO DEL MENU:

1) Premere due volte il tasto SELECT – sul display appare “Opt”.

2) Con i tasti UP e DOWN selezionare il menu su cui si desidera operare:

• Opt (Options Menu): Impostazione delle opzioni di funzionamento.

• Info (Informations Menu): Lettura dei contatori,versione software ed altre informazioni.

• Test (Test functions Menu): Attivazione delle funzioni di test e di controllo manuale.

3) Premere il tasto ENTER per visualizzare la prima voce del menu selezionato.

4) Con i tasti UP e DOWN selezionare le voci del menu.

UTILIZZO DEL MENU SERVICE (Srvc):

ATTENZIONE! L’accesso al Menu Service è consigliato a personale tecnico qualificato.

Per abilitare il menu Srvc tenere premuto contemporaneamente per qualche secondo i tasti S ed E durante l’accensione del proiettore.

1) Premere due volte il tasto SELECT – sul display appare “Opt”.

2) Con i tasti UP e DOWN selezionare il menu Srvc.

3) Premere il tasto ENTER per visualizzare la prima voce del menu.

4) Con i tasti UP e DOWN selezionare le voci del menu.

USING THE MENU:

1) Press SELECT twice – “Opt” appears on the display.

2) Use the UP and DOWN keys to select the menu to be used:

• Opt (Options Menu): To set the operating options.

• Info (Informations Menu): To read the counters, software version and other information.

• Test (Test functions Menu): To trigger the test and manual control functions.

3) Press ENTER to display the first item in the selected menu. Use the UP and DOWN keys to select the MENU items.

USE OF THE SERVICE MENU (Srvc):

WARNING!: Access to the Service Menu is recommended for trained technical personnel.

To enable the Srvc menu press keys S and E simultaneously for a few seconds while the projector is being switched on.

1) Press SELECT twice – “Opt” appears on the display.

2) Use the UP and DOWN keys to select the Srvc menu.

3) Press ENTER to display the first item in the menu.

4) Use the UP and DOWN keys to select the menu items..

UTILISATION DU MENU:

1) Appuyer deux fois sur la touche SELECT – sur l’afficheur apparaît “Opt”.

2) Avec les touches UP et DOWN, s

• Opt (Options Menu) : Programmation des options de fonctionnement.

• Info (Informations Menu) : Lecture des compteurs, version du logicien et autres informations.

• Test (Test functions Menu): Activation des fonctions de test et de contrôle manuel.

3) Appuyer sur la touche de VALIDATION pour afficher le premier article du menu sélectionné.

Avec les touches UP et DOWN sélectionner les articles du MENU.

électionner le menu sur lequel on désire opérer

UTILISATION DU MENU SERVICE (Srvc) :

ATTENTION ! L’accès au Menu Service est conseillé au personnel technique qualifié.

Pour activer le menu Srvc, maintenir appuyées en même temps pendant quelques secondes les touches S et E pendant l’allumage du projecteur.

1) Appuyer deux fois sur la touche SELECT – sur l'afficheur apparaît “Opt”.

2) Avec les touches UP et DOWN, sélectionner le menu Srvc.

3) Appuyer sur la touche ENTER pour afficher le premier article du menu.

4) Avec les touches UP et DOWN sélectionner les articles du menu.

ANLEITUNGEN ZUR BENUTZUNG DES MENÜS:

1) Die Taste SELECT zweimal drücken – auf dem Display erscheint „Opt.”.

2) Mit den Tasten UP und DOWN,

• Opt. (Options Menu): Einstellung der Funktionsoptionen

• Info (Informations Menu): Ablesen der Zähler, Software-Version und weitere Informationen

• Test (Test functions Menu): Aktivieren der Testfunktionen und der manuellen Steuerung

3) Die EINGABE-Taste (ENTER) drücken, um das erste Element des gewählten Menüs anzuzeigen.

Mit den Tasten UP und DOWN wähle man die Stichworte des MENÜS.

man wähle das Menü auf dem man arbeiten möchte

BENUTZUNG DER MENU SERVICE (Srvc):

ACHTUNG! Der Zugriff auf das Menü Service wird nur qualifizierten Servicetechnikern empfohlen.

Um das Menü Srvc zu aktivieren, müssen während dem Einschalten des Projektors für einige Sekunden gleichzeitig die Tasten S und E gedrückt werden.

1) Zweimal die Taste SELECT drücken - auf dem Display erscheint „Opt“.

2) Mit den Tasten UP und DOWN den Menu Srvc wählen.

3) Die EINGABE-Taste (ENTER) drücken, um das erste Element des gewählten Menüs anzuzeigen.

4) Mit den Tasten UP und DOWN die Menüpunkte auswählen.

USO DEL MENÚ:

1) Presionar dos veces la tecla SELECT – en la pantalla aparece “Opt”.

2) Con las teclas UP y DOWN

• Opt (Options Menu): Programación de las opciones de funcionamiento.

• Info (Informations Menu): Lectura de los contadores, versión software y otras informaciones.

• Test (Test functions Menu): Activación de las funciones de test y de control manual.

3) Presionar la tecla ENTER para visualizar la primera voz del menú seleccionado.

Con las teclas UP y DOWN seleccionar las voces del MENÚ.

seleccionar el menú en el que se desea trabajar:

USO DEL MENÚ SERVICE (Svrc):

¡ATENCIÓN! El acceso al Menú Service se aconseja a personal técnico cualificado.

Para habilitar el menú Srvc pulse contemporáneamente durante cualquier segundo las teclas S y E durante el encendido del proyector.

1) Presione dos veces la tecla SELECT – en la pantalla aparece “Opt”.

2) Con las teclas UP y DOWN seleccione el menú Srvc.

3) Presione la tecla ENTER para visualizar la primera entrada del menú.

4) Con las teclas UP y DOWN seleccione las entradas del menú.

ALPHA SPOT 575

Continua / Continue

➔

Page 14

MENU OPZIONI OPTIONS MENU

Pna

Ti l

P-T

L n Ci

Ful C

D m x M

1 b6

S t n d

E x t n

Di uC

Ve tc

Di 2m

i1m

I GB

Pan inversion

Permette l’inversione del movimento Pan.

1) Premere ENTER - sul display appare l’impostazione corrente (On o Off).

2) Con i tasti UP e DOWN abilitare (On) o disabilitare (Off) l’inversione del movimento PAN.

3) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti), oppure SELECT per mantenere l’impostazione corrente.

Tilt inversion

Permette l’inversione del movimento Tilt.

1) Premere ENTER - sul display appare l’impostazione corrente (On o Off).

2) Con i tasti UP e DOWN abilitare (On) o disabilitare (Off) l’inversione del movimento Tilt.

3) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti), oppure SELECT per mantenere l’impostazione corrente.

Swap Pan / Tilt

Permette di scambiare i canali Pan e Tilt.

1) Premere ENTER - sul display appare l’impostazione corrente (On o Off).

2) Con i tasti UP e DOWN abilitare (On) o disabilitare (Off) lo scambio dei canali Pan e Tilt.

3) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti), oppure SELECT per mantenere l’impostazione corrente.

Dmx Modality

Permette di selezionare la disposizione dei canali fra le tre disponibili.

1) Premere ENTER - sul display appare l’impostazione corrente (Stnd,16b o Extn).

2) Con i tasti UP e DOWN selezionare una delle seguenti impostazioni:

- Standard

- 16 b

- Extended

3) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti),oppure SELECT per mantenere l’impostazione corrente.

Pan inversion

Used for reversing Pan movement.

1) Press ENTER – the current settings appear on the display (On or Off).

2) Use the UP and DOWN keys to enable (On) or disable (Off) PAN inversion.

3) Press ENTER to confirm the selection (the display blinks for some seconds), or SELECT to keep current settings.

Tilt inversion

Used for reversing tilt movement.

1) Press ENTER – the current settings appear on the display (On or Off).

2) Use the UP and DOWN keys to enable (On) or disable (Off) Tilt inversion.

3) Press ENTER to confirm the selection (the display blinks for some seconds), or SELECT to keep current settings.

Swap Pan / Tilt

Used for swapping Pan and Tilt channels.

1) Press ENTER – the current settings appear on the display (On or Off).

2) Use the UP and DOWN keys to enable (On) or disable (Off) Pan and Tilt channel swap.

3) Press ENTER to confirm the selection (the display blinks for some seconds), or SELECT to keep current settings.

Dmx Modality

Allows you to select a channel arrangement from the three available.

Press ENTER – the current settings appear on the display (Stnd,16b o Extn).

Use the UP and DOWN keys to select one of the following settings

- Standard

- 16 b

- Extended

3) Press ENTER to confirm the selection (the display blinks for some

seconds), or SELECT to keep current settings.

Select dimmer curve

Permette di selezionare la curva dimmer tra le due disponibili.

1) Premere ENTER – sul display appare l’impostazione corrente (Dim1 o Dim2).

2) Con i tasti UP e DOWN selezionare una delle seguenti impostazioni:

Dim1 : Curva dimmer standard Dim2 : Curva dimmer opzionale

3) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti), oppure SELECT per mantenere l’impostazione corrente.

Select vectorized table

Permette l’abilitazione dei canali di timing

1) Premere ENTER – sul display appare l’impostazione corrente (On o Off).

2) Con i tasti UP e DOWN abilitare (On) o disabilitare (Off) i canali di controllo timing.

3) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti), oppure SELECT per mantenere l’impostazione corrente.

Linear Colours

Permette il movimento in modo lineare del disco colori .

1) Premere ENTER - sul display appare l’impostazione corrente (On o Off).

2) Con i tasti UP e DOWN abilitare (On) o disabilitare (Off) il movimento lineare del disco colori.

3) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti), oppure SELECT per mantenere l’impostazione corrente.

Full Colour

Permette il posizionamento del disco colori solo su colori pieni.

1) Premere ENTER - sul display appare l’impostazione corrente (On o Off).

2) Con i tasti UP e DOWN abilitare (On) o disabilitare (Off) il posizionamento del disco su colori pieni.

3) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti), oppure SELECT per mantenere l’impostazione corrente.

Select dimmer curve

Allows you to select a dimmer curve from the two available

1) Press ENTER – the current settings appear on the display (Dim1 or Dim2)

2) Use the UP and DOWN keys to select one of the following settings:

Dim1: Dimmer curve standard. Dim2: Dimmer curve optional

3) Press enter to confirm the selection (the display blinks for some seconds), or SELECT to keep current settings.

Select vectorized table

Allows you to select a timing channel control.

1) Press ENTER – the current settings appear on the display (On or Off)

2) Use the UP and DOWN keys to enable (On) or disable (Off) the timing channels control.

3) Press enter to confirm the selection (the display blinks for some

seconds), or SELECT to keep current settings.

Linear Colours

Used to enable linear movement of the colour disc.

1) Press ENTER – the current settings appear on the display (On or Off).

2) Use the UP and DOWN keys to enable (On) or disable (Off) linear movement of the colour disc.

3) Press ENTER to confirm the selection (the display blinks for some seconds), or SELECT to keep current settings.

Full Colour

Used to enable colour disc positioning only on solid colours.

1) Press ENTER – the current settings appear on the display (On or Off).

2) Use the UP and DOWN keys to enable (On) or disable (Off) colour disc positioning only on solid colours.

3) Press ENTER to confirm the selection (the display blinks for some seconds), or SELECT to keep current settings.

ALPHA SPOT 575

Page 15

MENÜ OPTIONEN MENÚ OPCIONESMENU DES OPTIONS

D EF

Pan Inversion

Permet l’inversion du mouvement Pan.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la sélection courante (On ou Off).

2) Avec les touches UP et DOWN activer (On) ou désactiver (Off) l’inversion du mouvement PAN.

Appuyer sur la touche de VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur la touche SELECT pour maintenir la sélection courante.

Tilt Inversion

Permet l’inversion du mouvement Tilt.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la sélection courante (On ou Off).

2) Avec les touches UP et DOWN activer (On) ou désactiver (Off) l’inversion du mouvement Tilt.

Appuyer sur la touche de VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur la touche SELECT pour maintenir la sélection courante.

Swap Pan / Tilt

Permet de permuter les canaux Pan et Tilt.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la sélection courante (On ou Off).

2) Avec les touches UP et DOWN activer (On) ou désactiver (Off) la permutation des canaux Pan et Tilt.

Appuyer sur la touche de VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur la touche SELECT pour maintenir la sélection courante.

Dmx Modality

Permet de sélectionner la disposition des canaux entre les trois qui sont disponibles.

Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la sélection courante

Avec les touches UP et DOWN, sélectionner l’une des programmations suivantes

- Standard

- 16 b

- Extended

Appuyer sur la touche de VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur la touche SELECT pour maintenir la sélection courante

(Stnd,16b o Extn).

Pan inversion

Ermöglicht die Umkehrung der Pan Bewegung.

1) ENTER drücken – auf dem Display erscheint die laufende Einstellung (On oder Off).

2) Mit den Tasten UP und DOWN die Umkehrung der PAN Bewegung freigeben (On) oder sperren (Off).

3) ENTER drücken um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten.

Tilt inversion

Ermöglicht die Umkehrung der Tilt Bewegung.

1) ENTER drücken – auf dem Display erscheint die laufende Einstellung (On oder Off).

2) Mit den Tasten UP und DOWN die Umkehrung der Tilt Bewegung freigeben (On) oder sperren (Off).

3) ENTER drücken um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten.

Swap Pan / Tilt

Ermöglicht die Kanäle Pan und Tilt untereinander auszutauschen.

1) ENTER drücken – auf dem Display erscheint die laufende Einstellung (On oder Off).

2) Mit den Tasten UP und DOWN die Umschaltung zwischen den Kanälen PAN und Tilt freigeben (On) oder sperren (Off).

3) ENTER drücken um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten.

Dmx Modality

Erlaubt die Auswahl der Kanalanordnung aus den drei verfügbaren.

ENTER drücken – auf dem Display erscheint die laufende Einstellung

Mi t den Tas ten UP und DOW N eine der fol gen den Einstellungen wählen

- Standard

- 16 b

- Extended

ENTER drücken um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten

(Stnd,16b o Extn).

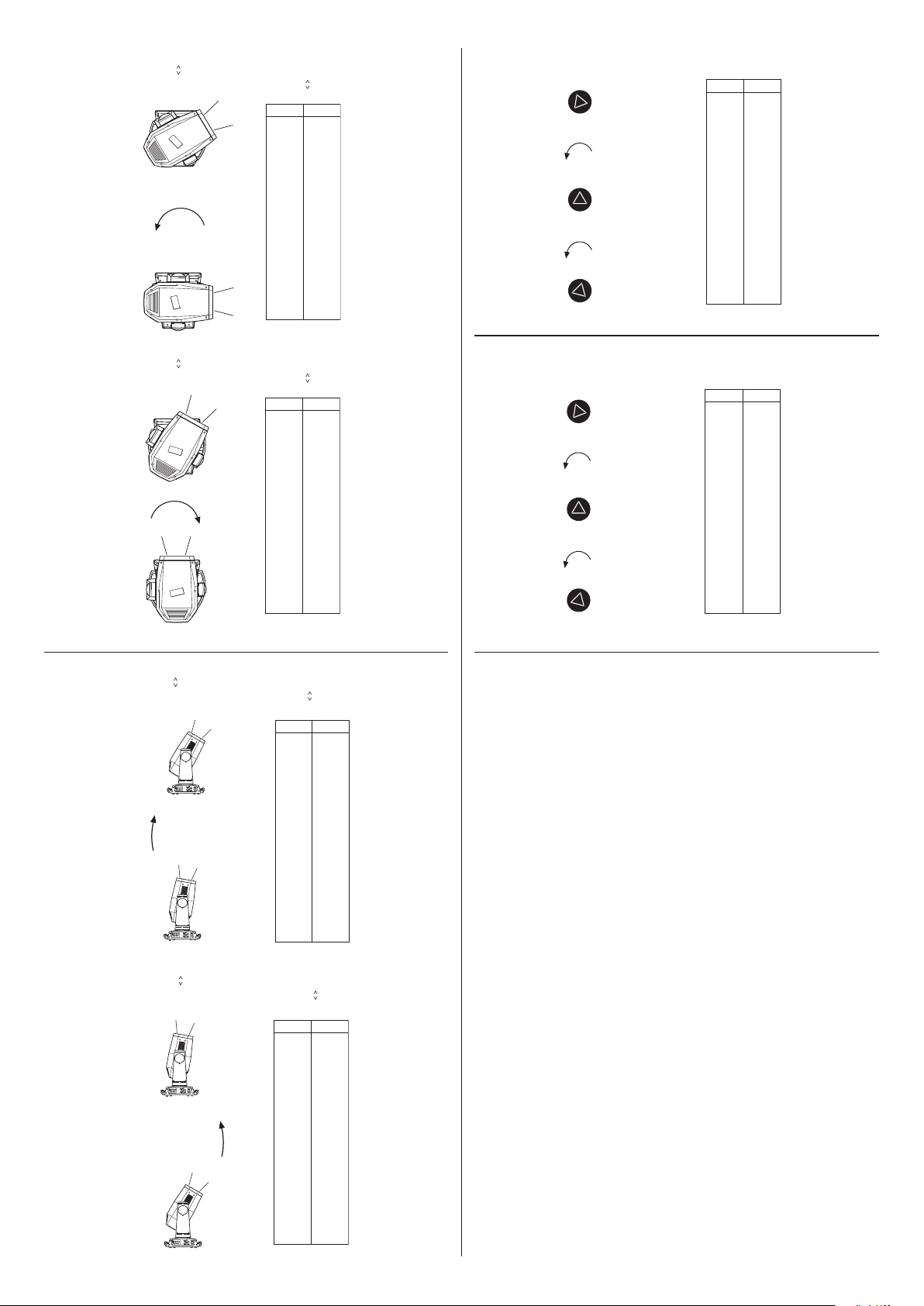

Pan inversion

Permite la inversión del movimiento Pan.

1) Presionar ENTER – en la pantalla aparece la programación actual (On o Off).

2) Con las teclas UP y DOWN habilitar (On) o deshabilitar (Off) la inversión del movimiento PAN.

3) Presionar ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes) o SELECT para mantener la programación actual.

Tilt inversion

Permite la inversión del movimiento Tilt.

1) Presionar ENTER – en la pantalla aparece la programación actual (On o Off).

2) Con las teclas UP y DOWN habilitar (On) o deshabilitar (Off) la inversión del movimiento Tilt.

3) Presionar ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes) o SELECT para mantener la programación actual.

Swap Pan / Tilt

Permite intercambiar los canales Pan y Tilt.

1) Presionar ENTER – en la pantalla aparece la programación actual (On o Off).

2) Con las teclas UP y DOWN habilitar (On) o deshabilitar (Off) el intercambio de los canales Pan y Tilt.

3) Presionar ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes) o SELECT para mantener la programación actual.

Dmx Modality

Permite seleccionar la disposición de los canales entre las tres que están disponibles.

Presionar ENTER – en la pantalla aparece la modalidad actual

Con las teclas UP y DOWN seleccionar una de las siguientes modalidades

- Standard

- 16 b

- Extended

Presionar ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes) o SELECT para mantener la programación actual

(Stnd,16b o Extn).

Select dimmer curve

Permet de choisir la courbe gradateur parmi les deux courbes disponibles.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la sélection courante

Avec les touches UP et DOWN, sélectionner l’une des programmations suivantes

Dim1 : Courbe gradateur standard Dim2 : Courbe gradateur sur option

Appuyer sur la touche de VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur la touche SELECT pour maintenir la sélection courante

Select vectorized table

Permet d’activer les canaux de timing

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la sélection courante (On ou Off).

2) Avec les touches UP et DOWN, activer (On) ou désactiver (Off) les canaux de contrôle du timing.

Appuyer sur la touche de VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur la touche SELECT pour maintenir la sélection courante

Linear Colours

Permet un mouvement linéaire de la roue couleurs.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la sélection courante (On ou Off).

2) Avec les touches UP et DOWN activer (On) ou désactiver (Off) le mouvement linéaire de la roue couleurs.

Appuyer sur la touche de VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur la touche SELECT pour maintenir la sélection courante.

Full Colour

Permet le positionnement disque couleurs uniquement sur couleurs pleines.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la sélection courante (On ou Off).

2) Avec les touches UP et DOWN, activer (On) ou désactiver (Off) le positionnement disque couleurs sur couleurs pleines.

Appuyer sur la touche de VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur la touche SELECT pour maintenir la sélection courante.

ALPHA SPOT 575

(Dim1 o Dim2).

Select dimmer curve

Ermöglicht die Auswahl einer der zwei verfügbaren Dimmer-Kurven.

1) ENTER drücken – auf dem Display erscheint die laufende Einstellung

Mi t den Tas ten UP und DOW N eine der fol gen den Einstellungen wählen

Dim1 : Dimmer-Kurve standard Dim2 : Dimmer-Kurve optional

ENTER drücken um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten

Select vectorized table

Ermöglicht die Befähigung der Timing-Kanäle

1) ENTER drücken – auf dem Display erscheint die laufende Einstellung (On oder Off).

2) Mit den Tasten UP und DOWN können die Timing Steuerkanäle aktiviert (On) oder deaktiviert (Off) werden.

ENTER drücken um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten

Linear Colours

Ermöglicht die lineare Bewegung der Farbscheibe.

1) ENTER drücken – auf dem Display erscheint die laufende Einstellung (On oder Off).

2) Mit den Tasten UP und DOWN die lineare Bewegung der Farbscheibe freigeben (On) oder sperren (Off).

3) ENTER drücken um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten.

Full Colour

Ermöglicht die Positionierung der Farbscheibe nur auf volle Farben.

1) ENTER drücken – auf dem Display erscheint die laufende Einstellung (On oder Off).

2) Mi t den Tasten UP und DOWN die Positionie ru ng der Farbscheibe auf volle Farben freigeben (On) oder sperren (Off).

3) ENTER drücken um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten.

(Dim1 oder Dim2).

Select dimmer curve

Permite seleccionar la curva dimer entra las dos disponibles.

1) Presionar ENTER – en la pantalla aparece la programación actual

(Dim1 o Dim2).

Con las teclas UP y DOWN seleccionar una de las siguientes modalidades

Dim1 : Curva dimmer estándar Dim2 : Curva dimmer opcional

Presionar ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes) o SELECT para mantener la programación actual

Select vectorized table

Permite la habilitación de los canales de timing

1) Presionar ENTER – en la pantalla aparece la programación actual (On o Off).

2) Con las teclas UP y DOWN habilitar (On) o deshabilitar (Off) los canales de control timing.

Presionar ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes) o SELECT para mantener la programación actual

Linear Colours

Permite el movimiento de manera lineal del disco de colores.

1) Presionar ENTER – en la pantalla aparece la programación actual (On o Off).

2) Con las teclas UP y DOWN habilitar (On) o deahabilitar (Off) el movimiento lineal del disco de colores.

3) Presionar ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes) o SELECT para mantener la programación actual.

Full Colour

Permite el posicionamiento del disco de colores solo en colores puros.

1) Presionar ENTER – en la pantalla aparece la programación actual (On o Off).

2) Con las teclas UP y DOWN habilitar (On) o deshabilitar (Off) el posicionamiento del disco en colores puros.

3) Presionar ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes) o SELECT para mantener la programación actual.

Continua / Continue

➔

Page 16

Rainbow effect

R i na

COp t

LOn

G o

LDm x

Permette l’abilitazione dell’effetto rainbow (rotazione continua del disco colori).

1) Premere ENTER - sul display appare l’impostazione corrente (On o Off).

2) Con i tasti UP e DOWN abilitare (On) o disabilitare (Off) l’effetto rainbow.

3) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti), oppure SELECT per mantenere l’impostazione corrente.

Rainbow effect

Used for enabling the rainbow effect (continual rotation of the color disc).

1) Press ENTER – the current settings appear on the display (On or Off).

2) Use the UP and DOWN keys to enable (On) or disable (Off) the rainbow effect.

3) Press ENTER to confirm the selection (the display blinks for some seconds), or SELECT to keep current settings.

Colour optimization

Permette di ottimizzare il tempo di cambio colore in quanto il disco ruota nel verso che richiede lo spostamento minore.

1) Premere ENTER - sul display appare l’impostazione corrente (On o Off).

2) Con i tasti UP e DOWN abilitare (On) o disabilitare (Off) l’ottimizzazione del cambio colore.

3) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti), oppure SELECT per mantenere l’impostazione corrente.

Shutter on Gobo change

Permette l’oscuramento della lampada durante il cambio gobo rotanti disco 1 e 2.

1) Premere ENTER - sul display appare l’impostazione corrente (On o Off).

2) Con i tasti UP e DOWN abilitare (On) o disabilitare (Off) l’oscuramento della lampada durante il cambio gobo.

3) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti), oppure SELECT per mantenere l’impostazione corrente.

Lamp on mode

Permette di selezionare la modalità di accensione della lampada.

1) Premere ENTER - sul display appare l’impostazione corrente (PwUp, Dly, No o Auto).

2) Con i tasti UP e DOWN selezionare una delle seguenti impostazioni:

Power up

Alimentando il proiettore la lampada si accende con un ritardo fisso di 10 secondi.

Power up with delay

Alimentando il proiettore la lampada si accende con un ritardo fisso di 10 secondi più un ritardo variabile proporzionale all’indirizzo DMX del proiettore stesso. Il ritardo variabile vale 50ms per ogni canale, di conseguenza il ritardo fra l’accensione della lampada di un proiettore ed il successivo è di circa 1 secondo (es: 50ms x 24chs. = 1.2sec).

No lamp on

Alimentando il proiettore la lampada rimane spenta.

Auto DMX

La lampada si accende quando viene collegato un segnale DMX (sempre con il ritardo fisso di 10 secondi). Si spegne se in seguito il segnale DMX resta assente per più di 15 minuti.

Color optimization

Used for optimizing color change time so that the disc turns in the direction that requires shorter movement.

1) Press ENTER – the current settings appear on the display (On or Off).

2) Use the UP and DOWN keys to enable (On) or disable (Off) color change optimization.

3) Press ENTER to confirm the selection (the display blinks for some seconds), or SELECT to keep current settings.

Shutter on Gobo change

Used for dimming the lamp during rotating gobos change (disc 1 and 2).

1) Press ENTER – the current settings appear on the display (On or Off).

2) Use the UP and DOWN keys to enable (On) or disable (Off) lamp dimming during gobos change.

3) Press ENTER to confirm the selection (the display blinks for some

seconds), or SELECT to keep current settings.

Lamp on mode

Used for selecting lamp lighting mode.

1) Press ENTER – the current settings appear on the display (PwUp, Dly, No or Auto).

2) Use the UP and DOWN keys to select one of the following settings:

Power up

When the projector is turned on the lamp lights with a fixed 10 second delay.

Power up with delay

When the projector is turned on the lamp lights with a fixed 10 second delay plus a variable delay proportionate to the projector’s DMX address. The variable delay is 50ms for each channel, consequently the delay between one projector lamp lighting and the next is about 1 second (i.e.: 50ms x 24chs. = 1.2sec).

No lamp on

The lamp remains off when the projector is turned on.

Auto DMX

The lamp turns on when a DMX signal is connected (always with the 10 second fixed delay). It turns off if there is no DMX signal for more than 15 minutes.

ALPHA SPOT 575

3) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti), oppure SELECT per mantenere l’impostazione corrente.

Lamp Off mode

Permette lo spegnimento automatico della lampada se lo stop/strobe e/o il dimmer rimangono chiusi per un tempo superiore ai 5 minuti. La lampada si riaccende all’apertura dello stop/strobe e/o dimmer.

1) Premere ENTER - sul display appare l’impostazione corrente (No o Shut).

2) Con i tasti UP e DOWN abilitare (Shut) o disabilitare (No) lo spegnimento automatico della lampada.

3) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti), oppure SELECT per mantenere l’impostazione corrente.

Enable lamp control dmx channel

Permette l’abilitazione del canale di controllo remoto della lampada.

1) Premere ENTER - sul display appare l’impostazione corrente (On o Off).

2) Con i tasti UP e DOWN abilitare (On) o disabilitare (Off) il canale di controllo remoto della lampada.

3) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti), oppure SELECT per mantenere l’impostazione corrente.

3) Press ENTER to confirm the selection (the display blinks for some seconds), or SELECT to keep current settings.

Lamp off mode

Used for automatically turning off the lamp if the stop/strobe and/or dimmer are shut for more than 5 minutes. The lamp turns on again when the stop/strobe and/or dimmer opens.

1) Press ENTER – the current settings appear on the display (No or Shut).

2) Use the UP and DOWN keys to enable (Shut) or disable (No) the lamp to automatically turn off.

3) Press ENTER to confirm the selection (the display blinks for some seconds), or SELECT to keep current settings.

Enable lamp control dmx channel

Used for enabling lamp remote control channel.

1) Press ENTER – the current settings appear on the display (On or Off).

2) Use the UP and DOWN keys to enable (On) or disable (Off) the lamp remote control channel.

3) Press ENTER to confirm the selection (the display blinks for some seconds), or SELECT to keep current settings.

Page 17

Rainbow effect

Permet d’activer l’effet rainbow (rotation continue du disque couleurs).

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la sélection courante (On ou Off).

2) Avec les touches UP et DOWN, activer (On) ou désactiver (Off) l’effet rainbow.

Appuyer sur la touche de VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur la touche SELECT pour maintenir la sélection courante.

Rainbow effect

Ermöglicht die Aktivierung des Rainbow Effekts (ständige Rotation der Farbscheibe).

1) ENTER drücken – auf dem Display erscheint die laufende Einstellung (On oder Off).

2) Mit den Tasten UP und DOWN den Rainbow Effekt freigeben (On) oder sperren (Off).

3) ENTER drücken um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten.

Rainbow effect

Permite la habilitación del efecto rainbow (rotación continua del disco de colores).

1) Presionar ENTER – en la pantalla aparece la programación actual (On o Off).

2) Con las teclas UP y DOWN habilitar (On) o deshabilitar (Off) el efecto rainbow.

3) Presionar ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes) o SELECT para mantener la programación actual.

Colour optimization

Permet d’optimiser le temps de changement de couleur, parce que le disque tourne dans la direction qui requiert le déplacement le plus court.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la sélection courante (On ou Off).

2) Avec les touches UP et DOWN, activer (On) ou désactiver (Off) l’optimisation du changement de couleur.

Appuyer sur la touche de VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur la touche SELECT pour maintenir la sélection courante.

Shutter on Gobo change

Permet d'obscurcir la lampe pendant le changement des gobos rotatifs (roue 1 et 2).

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la sélection courante (On ou Off).

2) Avec les touches UP et DOWN, activer (On) ou désactiver (Off) l’obscurcissement de la lampe pendant le changement des gobos rotatifs.

3) Appuyer sur VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur SELECT pour maintenir la sélection courante.

Lamp on mode

Permet de sélectionner la modalité d’allumage de la lampe.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la sélection courante (PwUp, Dly, No, ou Auto).

2) Avec les touches UP et DOWN, sélectionner l’une des programmations suivantes :

Power up

Quand on alimente le projecteur la lampe s’allume avec un retard fixe de 10 secondes.

Power up with delay

Quand on alimente le projecteur la lampe s’allume avec un retard fixe de 10 secondes, plus un retard variable proportionnel à l’adresse DMX du projecteur. Le retard variable vaut 50 ms pour chaque canal, par conséquent le retard entre l’allumage de la lampe d’un projecteur et l'allumage suivant est d’environ 1 seconde (ex : 50 ms x 24 chs. = 1.2 sec).

No lamp on

Si on alimente le projecteur la lampe reste éteinte.

Auto DMX

La lampe s’allume quand on connecte un signal DMX (toujours avec le retard fixe de 10 secondes). Elle s’éteint si ensuite le signal DMX reste absent pendant plus de 15 minutes.

Colour optimization

Ermöglicht die Farbwechselzeit zu optimieren, da die Scheibe in die Richtung dreht, welche den kürzesten Weg benötigt.

1) ENTER drücken – auf dem Display erscheint die laufende Einstellung (On oder Off).

2) Mit den Tas ten UP und DOW N die Opt imierung des Farbwechsels freigeben (On) oder sperren (Off).

3) ENTER drücken um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten.

Shutter on Gobo change

Ermöglicht die Verdunkelung der Lampe während dem rotierenden Gobo-wechsels Scheibe 1 und 2.

1) ENTER drücken – auf dem Display erscheint die laufende Einstellung (On oder Off).

2) Mit den Tasten UP und DOWN die Verdunkelung der Lampe während dem Gobo-wechsels freigeben (On) oder sperren (Off)..

3) ENTER drücken um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten.

Lamp on mode

Ermöglicht die Wahl der Einschaltungsmodalität der Lampe zu wählen.

1) ENTER drücken – auf dem Display erscheint die laufende Einstellung (PwUp, Dly, No oder Auto).

2) Mit den Tas ten UP un d DOWN eine de r folg end en Einstellungen wählen:

Power up

Die Lampe schaltet sich mit einer fixen Verspätung von 10 Sekunden ein, wenn man den Projektor versorgt.

Power up with delay

Wenn man den Projektor versorgt, schaltet sich die Lampe mit einer fixen Verspätung von 10 Sekunden und einer variablen Verspätung ein, die im Verhältnis zur DMX Adresse des Projektors selbst ist. Die variable Verspätung gilt 50ms für jeden Kanal, daher beträgt die Verspätung zwischen dem Einschalten der Lampe eines Projektors und dem nächsten circa 1 Sekunde (zum Beispiel: 50ms x 24chs = 1,2Sek).

No lamp on

Wenn man den Projektor mit Strom versorgt bleibt die Lampe ausgeschaltet.

Auto DMX

Die Lampe schaltet sich ein, wenn ein DMX Signal angeschlossen wird (immer mit einer fixen Verspätung von 10 Sekunden). Sie schaltet sich im Nachhinein aus, wenn das DMX für mehr als 15 Minuten abwesend bleibt.

Colour optimization

Permite optimizar el tiempo de cambio de color ya que el disco gira en la dirección que requiere el desplazamiento menor.

1) Presionar ENTER – en la pantalla aparece la programación actual (On o Off).

2) Con las teclas UP y DOWN habilitar (On) o deshabilitar (Off) la optimación del cambio de color.

3) Presionar ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes) o SELECT para mantener la programación actual.

Shutter on Gobo change

Permite el apagado de la lámpara durante el cambio de gobo giratorios disco 1 y 2.

1) Presionar ENTER – en la pantalla aparece la programación actual (On o Off).

2) Con las teclas UP y DOWN habilitar (On) o deshabilitar (Off) el apagado de la lámpara durante el cambio de gobo.

3) Presionar ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes) o SELECT para mantener la programación actual.

Lamp on mode

Permite seleccionar la modalidad de encendido de la lámpara.

1) Presionar ENTER – en la pantalla aparece la modalidad actual (PwUp, Dly, No o Auto ).

2) Con las teclas UP y DOWN seleccionar una de las siguientes modalidades:

Power up

Alimentando el proyector la lámpara se enciende con un retraso fijo de 10 segundos.

Power up with delay

Alimentando el proyector la lámpara se enciende con un retraso fijo de 10 segundos más un retraso variable proporcional a la dirección DMX del mismo proyector. El retraso variable vale 50ms para cada canal; como consecuencia el retraso entre el encendido de la lámpara de un proyector y el sucesivo es de casi 1 segundo (ej: 50ms x 24chs. = 1.2seg).

No lamp on

Alimentando el proyector la lámpara se queda apagada.

Auto DMX

La lámpara se enciende cuando se conecta una señal DMX (siempre con el retraso fijo de 10 segundos). Se apaga si, a continuación, la señal DMX se ausenta durante más de 15 minutos.

Appuyer sur la touche de VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur la touche SELECT pour maintenir la sélection courante.

Lamp off mode

Permet d’éteindre automatiquement la lampe si le shutter/strobe et/ou le gradateur restent fermés pendant plus de 5 minutes. La lampe se rallume quand le shutter/strobe e/o le gradateur s'ouvrent.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la sélection courante (No ou Shut).

2) Avec les touches UP et DOWN activer (Shut) ou désactiver (No) l’éteinte automatique de la lampe.

Appuyer sur la touche de VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur la touche SELECT pour maintenir la sélection courante.

Enable lamp control dmx channel

Permet d’activer le canal de télécommande de la lampe.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la sélection courante (On ou Off).

2) Avec les touches UP et DOWN, activer (On) ou désactiver (Off) le canal de télécommande de la lampe.

Appuyer sur la touche de VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur la touche SELECT pour maintenir la sélection courante.

ALPHA SPOT 575

3) ENTER drücken um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten.

Lamp off mode

Ermöglicht das automatische Ausschalten der Lampe, wenn die Stop/Strobe und/oder der Dimmer für länger als 5 Minuten geschlossen bleibt. Die Lampe schaltet sich beim Öffnen der Stop/Strobe und/oder des Dimmers wieder ein.

1) ENTER drücken – auf dem Display erscheint die laufende Einstellung (No oder Shut).

2) Mit d en Tast en UP und DOWN d as auto mat isc he Ausschalten der Lampe freigeben (Shut) oder sperren (No).

3) ENTER drücken um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten.

Enable lamp control dmx channel

Ermöglicht die Aktivierung des Kanals zur Fernbedienung der Lampe.

1) ENTER drücken – auf dem Display erscheint die laufende Einstellung (On oder Off).

2) Mit den Ta ste n U P u nd DO WN de n K ana l z ur Fernbedienung der Lampe freigeben (On) oder sperren (Off).

3) ENTER drücken um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten.

3) Presionar ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes) o SELECT para mantener la programación actual.

Lamp off mode

Permite el apagado automático de la lámpara si el stop/estrobo y/o el dimmer permanecen cerrados durante un tiempo superior a 5 minutos. La lámpara se vuelve a encender en la abertura del stop/estrobo y/o dimmer.

1) Presionar ENTER – en la pantalla aparece la modalidad actual (No o Shut).

2) Con las teclas UP y DOWN habilitar (Shut) o deshabilitar (No) el apagado automático de la lámpara.

3) Presionar ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes) o SELECT para mantener la programación actual.

Enable lamp control dmx channel

Permite la habilitación del canal de control remoto de la lámpara.

1) Presionar ENTER – en la pantalla aparece la programación actual (On o Off).

2) Con las teclas UP y DOWN habilitar (On) o deshabilitar (Off) el canal de control remoto de la lámpara.

3) Presionar ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes) o SELECT para mantener la programación actual.

Continua / Continue

➔

Page 18

Enable encoder

ShEr

DM xa

m oe

Set .

Set2

t 3

Set4

Set1

Permette l’abilitazione degli encoder Pan / Tilt.

1) Premere ENTER - sul display appare l’impostazione corrente (On o Off).

2) Con i tasti UP e DOWN abilitare (On) o disabilitare (Off) gli encoder Pan / Tilt (ad ogni nuova accensione del proiettore questa opzione assume il valore On).

3) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti), oppure SELECT per mantenere l’impostazione corrente.

Enable encoder

Used for enabling the Pan / Tilt encoders.

1) Press ENTER – the current settings appear on the display (On or Off).

2) Use the UP and DOWN keys to enable (On) or disable (Off) Pan / Tilt encoders (every time the projector is turned on this option is set to On).

3) Press ENTER to confirm the selection (the display blinks for some seconds), or SELECT to keep current settings.

Shutter on error

Permette la chiusura automatica dello stop/strobo in caso di errore di posizione Pan/Tilt.

1) Premere ENTER - sul display appare l’impostazione corrente (On o Off).

2) Con i tasti UP e DOWN abilitare (On) o disabilitare (Off) la chiusura automatica dello stop/strobo in caso di errore di posizione Pan/Tilt.

3) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti), oppure SELECT per mantenere l’impostazione corrente.

DMX levels memory

Permette la memorizzazione dei livelli attuali dei canali. I livelli dei canali possono essere impostati sia tramite un controller esterno sia tramite la funzione di controllo manuale. Questa funzione viene sempre disattivata non appena il proiettore torna a ricevere un segnale DMX.

1) Premere ENTER - sul display appare l’impostazione corrente (On o Off).

2) Con i tasti UP e DOWN abilitare (On) o disabilitare (Off) la memorizzazione dei valori DMX attuali.

3) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti), oppure SELECT per mantenere l’impostazione corrente.

Display max

Permette di visualizzare il display sempre alla massima luminosità.

1) Premere ENTER - sul display appare l’impostazione corrente (On o Off).

2) Con i tasti UP e DOWN abilitare (On) o disabilitare (Off) la luminosità massima del display. (Se off, dopo un tempo di circa 20 secondi nello stato di riposo la luminosità si riduce ad un valore minimo).

3) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti), oppure SELECT per mantenere l’impostazione corrente.

Shutter on error

Used for automatically closing the stop/strobe in the event of Pan/Tilt position error.

1) Press ENTER – the current settings appear on the display (On or Off).

2) Use the UP and DOWN keys to enable (On) or disable (Off) automatic stop/strobe closing in the event of Pan/Tilt position error.

3) Press ENTER to confirm the selection (the display blinks for some seconds), or SELECT to keep current settings.

DMX levels memory

Used for saving current channel levels. Channel levels can be set using both the external controller and the manual control function. This function is always disabled as soon as the projector receives a DMX signal.

1) Press ENTER – the current settings appear on the display (On or Off).

2) Use the UP and DOWN keys to enable (On) or disable (Off) current DMX value saving.

3) Press ENTER to confirm the selection (the display blinks for some seconds), or SELECT to keep current settings.

Display max

Used for displaying at maximum brightness.

1) Press ENTER – the current settings appear on the display (On or Off).

2) Use the UP and DOWN keys to enable (On) or disable (Off) maximum display brightness. (If off, brightness lowers to minimum after about 20 seconds in idle).

3) Press ENTER to confirm the selection (the display blinks for some seconds), or SELECT to keep current settings.

Display Off

Permette lo spegnimento automatico del display trascorso un tempo di circa 20 secondi nello stato di riposo. Per la riaccensione è sufficiente premere un qualsiasi tasto.

1) Premere ENTER - sul display appare l’impostazione corrente (On o Off).

2) Con i tasti UP e DOWN abilitare (On) o disabilitare (Off) lo spegnimento automatico del display.

3) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti), oppure SELECT per mantenere l’impostazione corrente.

Set user setting

Permette di salvare quattro diversi settaggi delle voci del menu opzioni e dei relativi sottomenu.

1) Premere ENTER – sul display appare “Set1”.

2) Con i tasti UP e DOWN selezionare una delle seguenti con-

figurazioni:

- Set1

- Set2

- Set3

- Set4

3) Premere ENTER – sul display appare “Load”

4) Con i tasti UP e DOWN selezionare:

- Load per richiamare una configurazione precedentemente

memorizzata.

- Save per memorizzare la configurazione corrente. sul display appare un messaggio di conferma (Ok?)

5) Premere ENTER per confermare la selezione (Il display

lampeggia per alcuni istanti), oppure SELECT per mantenere l’impostazione corrente e tornare al livello superiore.

Display Off

Used for automatically turning off the display after about 20 seconds in idle. Press any key to turn back on.

1) Press ENTER – the current settings appear on the display (On or Off).

2) Use the UP and DOWN keys to enable (On) or disable (Off) the display to turn off automatically.

3) Press ENTER to confirm the selection (the display blinks for some seconds), or SELECT to keep current settings.

Set user setting

Used to save four different settings of the items in the options menu and relative submenus.

1) Press ENTER – “Set1” appears on the display.

2) Use the UP and DOWN keys to select one of the following

configurations:

- Set1

- Set2

- Set3

- Set4

3) Press ENTER – “Load” appears on the display.

4) Use the UP and DOWN keys to select:

- Load to recall a previously stored configuration.

- Save to store the current configuration.

a confirmation message (OK?) appears on the display.

5) Press ENTER to confirm the selection (the display blinks for

a few instants) or SELECT to keep the current setting and return to the next higher level.

ALPHA SPOT 575

Page 19

Enable encoder

Permet d’activer les encoders Pan / Tilt.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la sélection courante (On ou Off).

2) Avec les touches UP et DOWN, activer (On) ou désactiver (Off) les encoders Pan / Tilt (à chaque nouvel allumage du projecteur cette option assume la valeur On).

Appuyer sur la touche de VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur la touche SELECT pour maintenir la sélection courante.

Enable encoder

Ermöglicht die Aktivierung der Pan / Tilt Encoder:

1) ENTER drücken – auf dem Display erscheint die laufende Einstellung (On oder Off).

2) Mit den Tasten UP und DOWN die Encoder Pan / Tilt freigeben (On) oder sperren (Off) (bei jeder neuen Einschaltung des Projektors nimmt diese Option den Wert On an).

3) ENTER drücken um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten.

Enable encoder

Permite la habilitación de los encoder Pan / Tilt.

1) Presionar ENTER – en la pantalla aparece la programación actual (On o Off).

2) Con las teclas UP y DOWN habilitar (On) o deshabilitar (Off) los encoder Pan / Tilt (para cada nuevo encendido del proyector esta opción asume el valor On).

3) Presionar ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes) o SELECT para mantener la programación actual.

Shutter on error

Permet la fermeture automatique du shutter/strobe en cas d’erreur de position Pan/Tilt.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la sélection courante (On ou Off).

2) Avec les touches UP et DOWN, activer (On) ou désactiver (Off) la fermeture automatique du shutter/strobe en cas d’erreur de position Pan/Tilt.

Appuyer sur la touche de VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur la touche SELECT pour maintenir la sélection courante.

DMX levels memory

Permet de mémoriser les niveaux actuels des canaux. Il est possible de programmer les niveaux des canaux soit par un contrôleur externe soit par la fonction de contrôle manuel. Cette fonction se désactive toujours dès que le projecteur recommence à recevoir un signal DMX.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la sélection courante (On ou Off).

2) Avec les touches UP et DOWN, activer (On) ou désactiver (Off) la mémorisation des valeurs DMX actuelles.

Appuyer sur la touche de VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur la touche SELECT pour maintenir la sélection courante.

Display max

Permet de visualiser toujours l'afficheur à la luminosité maximale.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la sélection courante (On ou Off).

2) Avec les touches UP et DOWN, activer (On) ou désactiver (Off) la luminosité maximale de l’afficheur. (Si on sélectionne off, après un temps d’environ 20 secondes en état de repos, la luminosité se réduit à une valeur minimale).

Appuyer sur la touche de VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur la touche SELECT pour maintenir la sélection courante.

Shutter on error

Ermöglicht die automatische Schließung der Stop/Strobe im Falle eines Pan/Tilt Positionierungsfehlers.

1) ENTER drücken – auf dem Display erscheint die laufende Einstellung (On oder Off).

2) Mit den Ta ste n U P u nd DO WN di e aut oma tis che Verschließung der Stop/Strobe, im Falle eines Pan/Tilt Positionierungsfehlers, freigeben (On) oder sperren (Off).

3) ENTER drücken um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten.

DMX levels memory

Ermöglicht die Speicherung der aktuellen Stände der Kanäle. Di e S tän de der Ka näl e k önnen sowo hl durch e ine n Außensteuerschalter, als auch durch den Handbetrieb eingestellt werden. Diese Funktion wird immer deaktiviert, sobald der Projektor ein neues DMX Signal erhält.

1) ENTER drücken – auf dem Display erscheint die laufende Einstellung (On oder Off).

2) Mit den Tasten UP und DOWN die Speicherung der aktuellen DMX Werte freigeben (On) oder sperren (Off).

3) ENTER drücken um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten.

Display max

Ermöglicht das Display immer mit maximaler Leuchtkraft anzuzeigen.

1) ENTER drücken – auf dem Display erscheint die laufende Einstellung (On oder Off).

2) Mit den Tasten UP und DOWN die maximale Leuchtkraft des Displays freigeben (On) oder sperren (Off). (Nach einer Zeit von circa 20 Sekunden im Ruhezustand reduziert sich die Leuchtkraft bei Off auf einen Mindestwert.

3) ENTER drücken um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten.

Shutter on error

Permite el cierre automático del stop/estrobo en caso de error de posición Pan/Tilt.

1) Presionar ENTER – en la pantalla aparece la programación actual (On o Off).

2) Con las teclas UP y DOWN habilitar (On) o deshabilitar (Off) el cierre automático del stop/estrobo en caso de error de posición Pan y Tilt.

3) Presionar ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes) o SELECT para mantener la programación actual.

DMX levels memory

Permite la memorización de los niveles actuales de los canales. Los niveles de los canales pueden programarse mediante un controler externo o mediante la función de control manual. Esta función se desactiva cuando el proyector vuelve a recibir una señal DMX.

1) Presionar ENTER – en la pantalla aparece la programación actual (On o Off).

2) Con las teclas UP y DOWN habilitar (On) o deshabilitar (Off) la memorización de los valores DMX actuales.

3) Presionar ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes) o SELECT para mantener la programación actual.

Display max

Permite visualizar la pantalla siempre con la máxima luminosidad.

1) Presionar ENTER – en la pantalla aparece la programación actual (On o Off).

2) Con las teclas UP y DOWN habilitar (On) o deshabilitar (Off) la luminosidad máxima de la pantalla. (Si off, después de un tiempo de casi 20 segundos en estado de reposo la luminosidad se reduce a un valor mínimo).

3) Presionar ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes) o SELECT para mantener la programación actual.

Display Off

Permet d’éteindre automatiquement l’afficheur après un laps de temps d’environ 20 secondes en état de repos. Pour le rallumer, il suffit d’appuyer sur n’importe quelle touche.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la sélection courante (On ou Off).

2) Avec les touches UP et DOWN activer (On) ou désactiver (Off) l’extinction automatique de l’afficheur.

Appuyer sur la touche de VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur la touche SELECT pour maintenir la sélection courante.

Set user setting

Permet d’enregistrer quatre différents réglages des articles du menu des options et des sous-menus relatifs.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur

apparaît « Set1 ».

2) Avec les touches UP et DOWN, sélectionner une des confi-

gurations suivantes :

- Set1

- Set2

- Set3

- Set4

3) Appuyer sur la touche de VALIDATION – sur l’afficheur

apparaît « Load ».

4) Avec les touches UP et DOWN, sélectionner :

- Load pour rappeler une configuration mise en mémoire

précédemment.

- Save pour mettre en mémoire la configuration courante ; sur l’afficheur apparaît un message de confirmation (Ok ?).

5) Appuyer sur la touche de VALIDATION pour confirmer la

sélection (l’afficheur clignote pendant quelques instants), ou bien sur la touche SELECT pour maintenir la programmation courante et retourner au niveau supérieur.

ALPHA SPOT 575

Display Off

Ermöglicht das automatische Ausschalten des Displays, wenn eine Zeit von circa 20 Sekunden im Ruhezustand vergangen ist. Zum Wiedereinschalten ist es ausreichend eine beliebige Taste zu betätigen.

1) ENTER drücken – auf dem Display erscheint die laufende Einstellung (On oder Off).

2) Mit d en Tast en UP und DOWN d as auto mat isc he Ausschalten des Displays freigeben (On) oder sperren (Off).

3) ENTER drücken um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten.

Set user setting

Er mög lic ht das Sp eic her n von vier v ers chi ede nen Menüpunkteinstellungen des Menüs Optionen und der entsprechenden Untermenüs.

1) ENTER drücken – am Display erscheint „Set1“.

2) M it de n Tas ten UP und DOWN eine der fo lge nde n

Konfigurationen wählen:

- Set1

- Set2

- Set3

- Set4

3) ENTER drücken – am Display erscheint „Load“.

4) Mit den Tasten UP und DOWN Auswahl von:

- Load , um eine zuvor gespeicherte Konfiguration aufzurufen.

- Save , um die aktuelle Konfiguration zu speichern.

Am Display erscheint eine Bestätigungsmeldung (OK?)

5) ENTER drücken, um die Auswahl (das Display blinkt kurz) zu

bestätigen, oder SELECT, um die aktuelle Einstellung beizubehalten, und zur nächst höheren Ebene zurück zu kehren.

Display Off

Permite el apagado automático de la pantalla transcurrido un tiempo de casi 20 segundos en el estado de reposo. Para el reencendido basta presionar una tecla cualquiera.

1) Presionar ENTER – en la pantalla aparece la programación actual (On o Off).

2) Con las teclas UP y DOWN habilitar (On) o deshabilitar (Off) el apagado automático de la pantalla.

3) Presionar ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes) o SELECT para mantener la programación actual.

Set user setting

Permite guardar cuatro diferentes reajustes de las entradas del menú opciones y de los relativos submenús.

1) Presionar ENTER – en la pantalla aparece “Set1”.

2) Con las teclas UP y DOWN seleccionar una de las siguien-

tes configuraciones:

- Set1

- Set2

- Set3

- Set4

3) Presionar ENTER – en la pantalla aparece “Load”.

4) Con las teclas UP y DOWN seleccionar:

- Load para recuperar una configuración precedentemente

memorizada.

- Save para memorizar la configuración corriente. en la pantalla aparece un mensaje de confirmación (Ok?)

5) Presionar ENTER para confirmar la selección (La pantalla

parpadea durante algunos instantes), o SELECT para mantener la programación corriente y volver al nivel superior.

Continua / Continue

➔

Page 20

Factory settings

a t

Permette di ripristinare i valori di default su tutte le voci del menu opzioni e dei relativi sottomenu.

1) Premere ENTER - sul display appare un messaggio di conferma (Ok?).

2) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti), oppure SELECT per mantenere l’impostazione corrente.

Factory settings

Used for restoring default values on all options menu items and relevant submenus.

1) Press ENTER – a confirmation message appears on the display (Ok?).

2) Press ENTER to confirm the selection (the display blinks for some seconds), or SELECT to keep current settings.

Option Default

Pan Off Tilt Off P – T Off DmxM Stnd DiCu Dim1 Vect Off LinC On FulC Off Rain On COpt On ShGo Off LOn PwUp LOff No LDmx Off Enc On ShEr Off Memo Off DMax Off Doff Off

Option Default

Pan Off Tilt Off P – T Off DmxM Stnd DiCu Dim1 Vect Off LinC On FulC Off Rain On COpt On ShGo Off LOn PwUp LOff No LDmx Off Enc On ShEr Off Memo Off DMax Off Doff Off

ALPHA SPOT 575

Page 21

Factory settings

Permet de rétablir les valeurs par défaut sur tous les articles du menu options et sous-menus relatifs.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît un message de confirmation (Ok ?).

2) Appuyer sur VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur SELECT pour maintenir la sélection courante.

Factory settings

Er mög lic ht die De faultwerte auf al len Po sit ion en des Optionsmenü und auf den jeweiligen Untermenüs wiederherzustellen.

1) ENT ER drü cke n – a uf d em Dis pla y er sch ein t ei ne Bestätigungsmitteilung (OK?).

2) ENTER drücken um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten.

Factory settings

Permite el reajuste de los valores de defecto en todas las voces del menú opciones y de los relativos submenús.

1) Pulsar ENTER – en la pantalla aparece un mensaje de confirmación (Ok?).

2) Presionar ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes) o SELECT para mantener la programación actual.

Option Default

Pan Off Tilt Off P – T Off DmxM Stnd DiCu Dim1 Vect Off LinC On FulC Off Rain On COpt On ShGo Off LOn PwUp LOff No LDmx Off Enc On ShEr Off Memo Off DMax Off Doff Off

Option Default

Pan Off Tilt Off P – T Off DmxM Stnd DiCu Dim1 Vect Off LinC On FulC Off Rain On COpt On ShGo Off LOn PwUp LOff No LDmx Off Enc On ShEr Off Memo Off DMax Off Doff Off

Option Default

Pan Off Tilt Off P – T Off DmxM Stnd DiCu Dim1 Vect Off LinC On FulC Off Rain On COpt On ShGo Off LOn PwUp LOff No LDmx Off Enc On ShEr Off Memo Off DMax Off Doff Off

ALPHA SPOT 575

Continua / Continue

➔

Page 22

MENU DELLE INFORMAZIONI INFORMATION MENU

HrPr

To lt

P ra t

olt

P ra t

Hr La

To lt

P r ta

S r kt

B r d 0

B r d 1

B r d 2

B r d 3

H w B 0

V r se

I GB

Hours counter for projector

Permette di visualizzare le ore di funzionamento (totali e parziali) del proiettore.

1) Premere ENTER - sul display appare ”Totl”.

2) Con i tasti UP e DOWN selezionare uno dei seguenti contatori.

Total counter

Conta il numero di ore di vita del proiettore (dalla costruzione ad oggi).

Partial counter

Conta il numero di ore parziali di vita del proiettore dall’ultimo azzeramento ad oggi.

3) Premere ENTER per visualizzare il numero di ore e premere SELECT per salire al livello superiore del menu.

Hours counter for lamp

Permette di visualizzare le ore di funzionamento (totali e parziali) della lampada.

1) Premere ENTER - sul display appare ”Totl”.

2) Con i tasti UP e DOWN selezionare uno dei seguenti contatori.

Total counter

Conta il numero di ore di funzionamento del proiettore con lampada accesa (dalla costruzione ad oggi).

Partial counter

Conta il numero di ore di funzionamento della lampada dall’ultimo azzeramento ad oggi.

3) Premere ENTER per visualizzare il numero di ore e premere SELECT per salire al livello superiore del menu.

Hours counter for projector

Used for displaying projector operating hours (total and partial).

1) Press ENTER - ”Totl” appears on the display.

2) Use the UP and DOWN keys to select one of the following counters.

Total counter

Counts the number of projector work ing life hours (from manufacture to date).

Partial counter

Counts the number of partial projector working life hours since the last reset to date.

3) Press ENTER to display the number of hours and press SELECT to go to the top menu level.

Hours counter for lamp

Used for displaying the lamp working hours (total and partial).

1) Press ENTER - ”Totl” appears on the display.

2) Use the UP and DOWN keys to select one of the following counters.

Total counter

Counts the number of projector working hours with the lamp on (from manufacture to date).

Partial counter

Counts the number of lamp working hours since the last reset to date.

3) Press ENTER to display the number of hours and press SELECT to go to the top menu level.

Lamp strikes

Permette di visualizzare il numero di accensioni (totali e parziali) della lampada.

1) Premere ENTER - sul display appare “Totl”.

2) Con i tasti UP e DOWN selezionare uno dei seguenti contatori.

Total counter

Conta il numero di accensioni della lampada (dalla costruzione ad oggi).

Partial counter

Conta il numero di accensioni della lampada dall’ultimo azzeramento ad oggi.

3) Premere ENTER per visualizzare il numero di accensioni e premere SELECT per salire al livello superiore del menu.

Software / Hardware versions

Software versions

Permette di visualizzare la versione di software di ciascuna delle schede a microprocessore installate nel proiettore.

1) Premere ENTER - sul display appare “Brd0”.

2) Con i tasti UP e DOWN selezionare la scheda.

3) Premere ENTER per visualizzare la versione di software istallato. Premere SELECT per tornare al livello superiore del menu.

Lamp strikes

Used for displaying the number of times the lamp was turned on (total and partial).

1) Press ENTER - ”Totl” appears on the display.

2) Use the UP and DOWN keys to select one of the following counters.

Total counter

Counts the number of times the lamp was turned on (from manufacture to date).

Partial counter

Counts the number of times the lamp was turned on since the last reset to date.

3) Press ENTER to display the number of times it was turned on and press SELECT to go to the top menu level.

Software / Hardware versions

Software versions

Us ed for dis pla yin g the s oftware vers ion s of ea ch microprocessor installed in the projector.

1) Press ENTER - “Brd0” appears on the display.

2) Use the UP and DOWN keys to select the board.

3) Press ENTER to display the installed software version. Press SELECT to return to the top menu level.

ALPHA SPOT 575

Hardware versions

Permette di visualizzare la versione hardware della scheda "Brd0" installata nel proiettore.

1) Premere ENTER - sul display appare "Brd0".

2) Con i tasti UP e DOWN selezionare "HwB0".

3) Premere ENTER per visualizzare la versione hardware della scheda Brd0. Hw A : Hardware tipo A Hw B : Hardware tipo B Premere SELECT per tornare al livello superiore del menu.

Hardware versions

Used to display the hardware version of the “Brd0” board installed in the projector.

1) Press ENTER - “Brd0” appears on the display.

2) Use the UP and DOWN keys to select “HwB0”.

3) Press ENTER to display the Hardware version of the “Brd0” board.

Hw A : Type A hardware Hw B : Type B hardware Press SELECT to return to the top menu level.

Page 23

MENÜ INFORMATIONEN MENÚ DE LAS INFORMACIONES MENU DES INFORMATIONS

D EF

Hours counter for projector

Permet d’afficher les heures de fonctionnement (totales et partielles) du projecteur.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît ”Totl”.

2) Avec les touches UP et DOWN, sélectionner l’un des compteurs suivants.

Total counter

Compte le nombre d’heures de vie du projecteur (de sa fabrication jusqu’à maintenant).

Partial counter

Compte le nombre d’heures partielles de vie du projecteur de la dernière mise à zéro jusqu’à maintenant.

3) Appuyer sur la touche de VALIDATION pour afficher le nombre d’heures et appuyer sur SELECT pour monter au niveau supérieur du menu.

Hours counter for lamp

Permet d’afficher les heures de fonctionnement (totales et partielles) de la lampe.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît ”Totl”.

2) Avec les touches UP et DOWN, sélectionner un des compteurs suivants.

Total counter

Compte le nombre d’heures de fonctionnement du projecteur avec la lampe allumée (de sa fabrication jusqu’à maintenant).

Partial counter

Compte le nombre d’heures de fonctionnement de la lampe de la dernière mise à zéro jusqu’à maintenant.

3) Appuyer sur la touche de VALIDATION pour afficher le nombre d’heures et appuyer sur SELECT pour monter au niveau supérieur du menu.

Hours counter for projector

Ermöglich t die (Gesamt- und Teil-) Betriebss tunden des Projektors anzuzeigen.

1) ENTER drücken – auf dem Display erscheint „Totl“.

2) Mit den Tasten UP und DOWN einen der folgenden Zähler wählen.

Total counter

Zählt die Lebensstunden des Projektors (vom Bau bis heute).

Partial counter

Zählt die Teillebensstunden des Projektors von der letzten Nullstellung bis heute.

3) ENTER drücken um die Anzahl der Stunden anzuzeigen und SELECT drücken, um auf den oberen Stand des Menüs umzuschalten.

Hours counter for lamp

Ermöglicht die (Gesamt- und Teil-) Betriebsstunden der Lampe anzuzeigen.

1) ENTER drücken – auf dem Display erscheint „Totl”.

2) Mit den Tasten UP und DOWN einen der folgenden Zähler wählen.

Total counter

Zählt die Anzahl der Betriebsstunden des Projektors mit eingeschalteter Lampe (vom Bau bis heute).

Partial counter

Zä hlt die Betriebs stu nde n der La mpe von de r let zte n Nullstellung bis heute.

3) ENTER drücken um die Anzahl der Stunden anzuzeigen und SELECT drücken, um auf den oberen Stand des Menüs umzuschalten.

Hours counter for projector

Permite visualizar las horas de funcionamiento (totales y parciales) del proyector.

1) Presionar ENTER – en la pantalla aparece ”Totl”.

2) Con las teclas UP y DOWN seleccionar uno de los siguientes contadores:

Total counter

Cuenta el número de horas de vida del proyector (desde la construcción hasta el momento).

Partial counter

Cuenta el número de horas parciales de vida del proyector desde la última puesta a cero hasta el momento.

3) Presionar ENTER para visualizar el número de horas y presionar SELECT para subir al nivel superior del menú.

Hours counter for lamp

Permite visualizar las horas de funcionamiento (totales y parciales) de la lámpara.

1) Presionar ENTER – en la pantalla aparece ”Totl”.

2) Con las teclas UP y DOWN seleccionar uno de los siguientes contadores:

Total counter

Cuenta el número de horas de funcionamiento del proyector con la lámpara encendida (desde la construcción hasta el momento).

Partial counter

Cuenta el número de horas de funcionamiento de la lámpara desde la última puesta a cero hasta el momento.

3) Presionar ENTER para visualizar el número de horas y pre-

sionar SELECT para subir al nivel superior del menú.

Lamp strikes

Permet d’afficher le nombre d’allumages (totaux et partiels) de la lampe.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît ”Totl”.

2) Avec les touches UP et DOWN, sélectionner l’un des compteurs suivants.

Total counter

Compte le nombre d’allumages de la lampe (de sa fabrication jusqu’à maintenant).

Partial counter

Compte le nombre d’allumages de la lampe de la dernière mise à zéro jusqu’à maintenant.

3) Appuyer sur la touche de VALIDATION pour afficher le nombre d’allumages et appuyer sur SELECT pour monter au niveau supérieur du menu.

Software / Hardware versions

Software versions

Permet d’afficher la version du logicien de chacune des cartes microprocesseur qui sont installées dans le projecteur.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît ” Brd0”.

2) Avec les touches UP et DOWN, sélectionner la carte.

3) Appuyer sur la touche de VALIDATION pour afficher la version du logicien installé. Appuyer sur SELECT pour retourner au niveau supérieur du menu.

Lamp strikes

Ermöglicht die (Gesamt- und Teil-) Anzahl der Einschaltungen der Lampe anzuzeigen.

1) ENTER drücken – auf dem Display erscheint „Totl”.

2) Mit den Tasten UP und DOWN einen der folgenden Zähler wählen.

Total counter

Zählt die Anzahl der Einschaltungen der Lampe (vom Bau bis heute).

Partial counter

Zählt die Anzahl der Einschaltungen der Lampe von der letzten Nullstellung bis heute.

3) ENTER drücken, um die Anzahl der Einschaltungen anzuzeigen und SELECT drücken, um auf den oberen Stand des Menüs umzuschalten.

Software / Hardware versions

Software versions

Ermöglicht die Softwareversion jeder Mikroprozessorkarte, die im Projektor installiert wurde anzuzeigen.

1) ENTER drücken – auf dem Display erscheint „Brd0”.

2) Mit den Tasten UP und DOWN die Karte wählen.

3) ENTER drücken, um die installierte Softwareversion anzuzeigen. SELECT drücken, um zum oberen Stand des Menüs zurückzukehren.

Lamp strikes

Permite visualizar el número de encendidos (totales y parciales) de la lámpara.

1) Presionar ENTER – en la pantalla aparece ”Totl”.

2) Con las teclas UP y DOWN seleccionar uno de los siguientes contadores:

Total counter

Cuenta el número de encendidos de la lámpara (desde la construcción hasta el momento).

Partial counter

Cuenta el número de encendidos de la lámpara desde la última puesta a cero hasta el momento.

3) Presionar ENTER para visualizar el número de encendidos y

presionar SELECT para subir al nivel superior del menú.

Software / Hardware versions

Software versions

Permite visualizar la versión de software de cada una de las tarjetas con microprocesor instaladas en el proyector.

1) Presionar ENTER – en la pantalla aparece ” Brd0”.

2) Con las teclas UP y DOWN seleccionar la tarjeta

3) Presionar ENTER para visualizar la versión de software instalado. Presionar SELECT para volver al nivel superior del menú.

Hardware versions

Permet d’afficher la version de hardware de la carte “Brd0” qui est installée dans le projecteur.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît “Brd0”.

2) Avec les touches UP et DOWN, sélectionner “HwB0”.

3) Appuyer sur ENTER pour afficher la version de Hardware de la carte «Brd0». Hw A : Hardware du type A Hw B : Hardware du type B Appuyer sur SELECT pour retourner au niveau supérieur du menu.

ALPHA SPOT 575

Hardware versions

Ermöglicht es, die Hardwareversion der Karte “Brd0”, die im Projektor installiert wurde, anzuzeigen

1) ENTER drücken – auf dem Display erscheint “Brd0”.

2) Mit den Tasten UP und DOWN “HwB0” wählen.

3) ENTER betätigen, um die Hardwareversion der Karte “Brd0” anzuzeigen. Hw A : Hardware Typ A Hw B : Hardware Typ B SELECT drücken, um zum oberen Stand des Menüs zurückzukehren.

Hardware versions

Permite visualizar la versión hardware de la tarjeta “Brd0”instalada en el proyector

1) Presionar ENTER – en la pantalla aparece “Brd0”.

2) Con las teclas UP y DOWN seleccionar “HwB0”.

3) Presionar ENTER para visualizar la versión Hardware de la tarjeta “Brd0”. Hw A : Hardware tipo A Hw B : Hardware tipo B Presionar SELECT para volver al nivel superior del menú.

Continua / Continue

➔

Page 24

MENU DELLE FUNZIONI DI TEST TEST FUNCTIONS MENU

o 1G b

o b 2G

R 2G

s mr

C l 1

C lo

Focu

S n se

C h 1

C h 2 4

D m x

R s t

L m

C r lt

E c Tn

I GB

Sensor monitor

Permette di visualizzare lo stato (On o Off ) dei sensori di azzeramento presenti sugli effetti. Il proiettore può operare normalmente anche durante la visualizzazione dello stato dei sensori.

1) Premere ENTER - sul display appare “Cyan”.

2) Con i tasti UP e DOWN selezionare il sensore che si desidera verificare.

3) Premere ENTER per visualizzare lo stato del sensore (On o Off) - Premere SELECT per tornare al livello superiore del menu.

Gob1 Rotating Gobo 1 Change R G1 Gobo 1 Rotation Gob2 Rotating Gobo 2 Change R G2 Gobo 2 Rotation Prsm Frost - Prism change Col1 Colour wheel 1 Col2 Colour wheel 2 Focu Focus Zoom Zoom

Dmx monitor

Permette di visualizzare il livello dei canali DMX del proiettore. Il canale indicato con Ch1 corrisponde al primo canale a partire dall’indirizzo impostato.

1) Premere ENTER - sul display appare il primo canale (Ch1).

2) Con i tasti UP e DOWN selezionare il canale.

3) Premere ENTER per visualizzare il livello del canale (valore fra 0 e 255) - Premere SELECT per tornare al livello superiore del menu.

Sensor monitor

Used for displaying reset sensor status (On or Off ) on effects. The projector can also normally operate during sensor status display.

1) Press ENTER - “Cyan” appears on the display.

2) Use the UP and DOWN keys to select the sensor to be

3) Press ENTER to display the sensor status (On or Off) -

Dmx monitor

Used for displaying the projector DMX channel level. The channel indicated with Ch1 corresponds to the first channel from the set address.

1) Press ENTER – the first channel appears on the display

2) Use the UP and DOWN keys to select the channel.

3) Press ENTER to display the channel level (value between 0

checked.

Press SELECT to return to the top menu level.

Gob1 Rotating Gobo 1 Change R G1 Gobo 1 Rotation Gob2 Rotating Gobo 2 Change R G2 Gobo 2 Rotation Prsm Frost - Prism change Col1 Colour wheel 1 Col2 Colour wheel 2 Focu Focus Zoom Zoom

(Ch1).

and 255) - Press SELECT to return to the top menu level.

Reset projector

Permette di eseguire il reset del proiettore.

1) Premere ENTER - sul display appare un messaggio di conferma (Ok?).

2) Premere ENTER per eseguire il reset (il display lampeggia per alcuni istanti), oppure SELECT per tornare al livello superiore senza eseguire l’operazione.

Lamp ON / OFF

Permette l’accensione o lo spegnimento della lampada dal pannello comandi del proiettore.

1) Premere ENTER - sul display appare l’impostazione corrente (On o Off).

2) Con i tasti UP e DOWN accendere (On) o spegnere (Off) la lampada – sul display appare un messaggio di conferma (Ok?)

3) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti), oppure SELECT per mantenere l’impostazione corrente e tornare al livello superiore.

Manual control

Permette di impostare il livello dei canali dal pannello comandi del proiettore.

1) Premere ENTER - sul display appare il primo canale (Pan).

2) Con i tasti UP e DOWN selezionare il canale desiderato.

3) Premere ENTER e con i tasti UP e DOWN selezionare il livello DMX desiderato (valore tra 0 e 255).

4) Premere SELECT per tornare al livello superiore.

Reset projector

Used for resetting the projector.

1) Press ENTER – a confirmation message appears on the display (Ok?).

2) Press ENTER to reset (the display blinks for some seconds), or SELECT to return to the top level without resetting.

Lamp ON / OFF

Used for turning lamp on and off from the projector control panel.

1) Press ENTER – the current settings appear on the display (On or Off).

2) Use the UP and DOWN keys to turn the lamp on (On) or off (Off) – a confirmation message appears on the display (Ok?)

3) Press ENTER to confirm the selection (the display blinks for some seconds), or SELECT to keep current settings and return to the top level.

Manual control

Used for setting channel levels from the projector control panel.

1) Press ENTER – the first channel appears on the display (Pan).

2) Use the UP and DOWN keys to select the required channel.

3) Press ENTER and use the UP and DOWN keys to select the required DMX level (value between 0 and 255).

4) Press SELECT to return to the top menu level.

ALPHA SPOT 575

Encoder Pan

Permette di visualizzare la posizione dell’encoder del Pan.

1) Premere ENTER - sul display appare il valore dell’encoder del Pan.

2) Premere SELECT per tornare al livello superiore.

Encoder Tilt

Permette di visualizzare la posizione dell’encoder del Tilt.

1) Premere ENTER - sul display appare il valore dell’encoder del Tilt.

2) Premere SELECT per tornare al livello superiore.

Encoder Pan

Used for displaying the Pan encoder position.

1) Press ENTER – the Pan encoder value appears on the display.

2) Press SELECT to return to the top menu level.

Encoder Tilt

Used for displaying the Tilt encoder position.

1) Press ENTER – the Tilt encoder value appears on the display.

2) Press SELECT to return to the top menu level.

Page 25

MENÜ DER TESTFUNKTIONEN MENÚ DE LAS FUNCIONES DE TEST MENU DES FONCTIONS DE TEST

D EF

Sensor monitor

Permet d'afficher l’état (On ou Off) des capteurs de mise à zéro présents sur les effets. Le projecteur peut opérer normalement même pendant l’affichage de l’état des capteurs.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît ” Cyan”.

2) Avec les touches UP et DOWN, sélectionner le capteur que l’on désire vérifier.

3) Appuyer sur la touche de VALIDATION pour afficher l’état du capteur (On ou Off) - Appuyer sur SELECT pour retourner au niveau supérieur du menu.

Gob1 Rotating Gobo 1 Change R G1 Gobo 1 Rotation Gob2 Rotating Gobo 2 Change R G2 Gobo 2 Rotation Prsm Frost - Prism change Col1 Colour wheel 1 Col2 Colour wheel 2 Focu Focus Zoom Zoom

Dmx monitor

Permet d’afficher le niveau des canaux DMX du projecteur. Le canal indiqué par Ch1 correspond au premier canal à partir de l’adresse programmée.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît le premier canal (Ch1).

2) Avec les touches UP et DOWN, sélectionner le canal.

3) Appuyer sur la touche de VALIDATION pour afficher le niveau du canal (valeur entre 0 et 255) - Appuyer sur SELECT pour retourner au niveau supérieur du menu.

Sensor monitor

Er mög lic ht de n Zust and (On od er Off) d er Nullstellungssensoren, die auf den Effekten anwesend sind, anzuzeigen. Der Projektor kann auch während der Anzeige des Zustands der Sensoren normal arbeiten.

1) ENTER drücken – auf dem Display erscheint „Cyan”.

2) Mit den Tasten UP und DOWN den Sensor den man überprüfen möchte wählen.

3) ENTER drücken, um den Zustand des Sensors (On oder OFF) anzuzeigen – SELECT drücken, um zum oberen Stand des Menüs zurückzukehren.

Gob1 Rotating Gobo 1 Change R G1 Gobo 1 Rotation Gob2 Rotating Gobo 2 Change R G2 Gobo 2 Rotation Prsm Frost - Prism change Col1 Colour wheel 1 Col2 Colour wheel 2 Focu Focus Zoom Zoom

Dmx monitor

Ermöglicht den Stand der DMX Kanäle des Projektors anzuzeigen. Der, mit Ch1, angezeigte Kanal stimmt mit dem ersten Kanal ab der eingestellten Adresse überein.

1) ENTER drücken – auf dem Display erscheint der erste Kanal (Ch1).

2) Mit den Tasten UP und DOWN den Kanal wählen.

3) ENTER drücken, um den Stand des Kanals anzuzeigen (Wert zwischen 0 und 255) – SELECT drücken, um zum oberen Stand des Menüs zurückzukehren.

Sensor monitor

Permite visualizar el estado (On u Off) de los sensores de puesta a cero presentes en los efectos. El proyector puede trabajar normalmente incluso durante la visualización del estado de los sensores.

1) Presionar ENTER – en la pantalla aparece ” Cyan ”.

2) Con las teclas UP y DOWN seleccionar el sensor que se desea comprobar.

3) Presionar ENTER para visualizar el estado del sensor (On u Off) - Presionar SELECT para volver al nivel superior del menú.

Gob1 Rotating Gobo 1 Change R G1 Gobo 1 Rotation Gob2 Rotating Gobo 2 Change R G2 Gobo 2 Rotation Prsm Frost - Prism change Col1 Colour wheel 1 Col2 Colour wheel 2 Focu Focus Zoom Zoom

Dmx monitor

Permite visualizar el nivel de los canales DMX del proyector. El canal indicado con Ch1 corresponde al primer canal a partir de la dirección programada.

1) Presionar ENTER – en la pantalla aparece el primer canal (Ch1).

2) Con las teclas UP y DOWN seleccionar el canal.

3) Presionar ENTER para visualizar el nivel del canal (valor entre 0 y 255) - Presionar SELECT para volver al nivel superior del menú.

Reset projector

Permet d’exécuter la remise à zéro du projecteur.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît un message de confirmation (Ok ?).

2) Appuyer sur la touche de VALIDATION pour exécuter la re mise à zé ro (l’ af fiche ur clign ote pendant que lques instants), ou bien sur SELECT pour retourner au niveau supérieur sans exécuter l’opération.

Lamp ON / OFF

Permet d’allumer ou d’éteindre la lampe à partir du panneau de commandes du projecteur.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la sélection courante (On ou Off).

2) Avec les touches UP et DOWN, allumer (On) ou éteindre (Off) la lampe - sur l’afficheur apparaît un message de confirmation (Ok ?).

3) Appuyer sur la touche de VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur la touche SELECT pour maintenir la sélection courante et retourner au niveau supérieur.

Manual control

Permet de programmer le niveau des canaux à partir du panneau de commandes du projecteur.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît le premier canal (Pan).

2) Avec les touches UP et DOWN, sélectionner le canal désiré.

3) Appuyer sur la touche de VALIDATION, et avec les touches UP et DOWN sélectionner le niveau DMX désiré (valeur entre 0 et 255).

4) Appuyer sur SELECT pour retourner au niveau supérieur.

Reset projector

Ermöglicht die Nullstellung des Projektors durchzuführen.

1) ENT ER drü cke n – a uf d em Dis pla y er sch ein t ei ne

2) ENTER drücken, um Reset durchzuführen (das Display

Lamp ON / OFF

Ermöglicht das Ein- oder das Ausschalten der Lampe von der Schalttafel des Projektors aus.

1) ENTER drücken – auf dem Display erscheint die laufende

2) Mit den Tasten UP und DOWN die Lampe ein- (On) oder

3) ENTER drücken, um die Wahl zu bestätigen (das Display

Manual control

Ermöglicht den Stand der Kanäle von der Schalttafel des Projektors aus einzustellen.

1) ENTER drücken – auf dem Display erscheint der erste Kanal

2) Mit den Tasten UP und DOWN den gewünschten Kanal

4) SELECT drücken, um zum oberen Stand zurückzukehren.

Reset projector

Permite llevar a cabo el reset del proyector

Bestätigungsmitteilung (OK?).

blinkt einige Momente lang), oder SELECT drücken um auf den oberen Stand zurückzukehren, ohne die Operation durchzuführen.

Einstellung (On oder Off).

au ssc hal ten (Of f) – auf dem Disp lay erscheint eine Bestätigungsmitteilung (Ok?)

blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten und zum oberen Stand zurückzukehren.

(Pan).

wählen. ENTER drücken und mit den Tasten UP und DOWN den gewünschten DMX Stand wählen (Wert zwischen 0 und 255).

1) Pulsar ENTER – en la pantalla aparece un mensaje de con-

2) Presionar ENTER para efectuar el reset (la pantalla parpa-

Lamp ON / OFF

Permite el encendido o el apagado de la lámpara desde el panel de mandos del proyector.

1) Presionar ENTER – en la pantalla aparece la programación

2) Con las teclas UP y DOWN encender (On) o apagar (Off) la

3) Presionar ENTER para confirmar la selección (la pantalla

Manual control

Permite programar el nivel de los canales del panel de mandos del proyector.

1) Presionar ENTER – en la pantalla aparece el primer canal

2) Con las teclas UP y DOWN seleccionar el canal deseado.

3) Presionar ENTER y con las teclas Up y DOWN seleccionar

4) Presionar SELECT para volver al nivel superior.

firmación (Ok?).

dea durante algunos instantes) o SELECT para volver al nivel superior sin realizar la operación.

actual (On o Off).

lámpara – en la pantalla aparece un mensaje de confirmación (Ok?)

parpadea durante algunos instantes) o SELECT para mantener la programación actual y volver al nivel superior.

(Pan).

el nivel DMX deseado (valor entre 0 y 255).

Encoder Pan

Permet d’afficher la position de l’encodeur du Pan.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la valeur de l’encodeur du Pan.

2) Appuyer sur SELECT pour retourner au niveau supérieur.

Encoder Tilt

Permet d’afficher la position de l’encodeur du Tilt.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la valeur de l’encodeur du Tilt.

2) Appuyer sur SELECT pour retourner au niveau supérieur.

ALPHA SPOT 575

Encoder Pan

Ermöglicht die Position des Pan Encoders anzuzeigen.

1) ENTER drücken – auf dem Display erscheint der Wert des Pan Encoders.

2) SELECT drücken, um zum oberen Stand zurückzukehren.

Encoder Tilt

Ermöglicht die Position des Tilt Encoders anzuzeigen.

1) ENTER drücken – auf dem Display erscheint der Wert des Tilt Encoders.

2) SELECT drücken, um zum oberen Stand zurückzukehren.

Encoder Pan

Permite visualizar la posición del encoder del Pan.

1) Presionar ENTER – en la pantalla aparece el valor del encoder del Pan.

2) Presionar SELECT para volver al nivel superior.

Encoder Tilt

Permite visualizar la posición del encoder del Tilt.

1) Presionar ENTER – en la pantalla aparece el valor del encoder del Tilt.

2) Presionar SELECT para volver al nivel superior.

Continua / Continue

➔

Page 26

C a l

P a n

T i l t

D i m r

C o l

C o l 2

G o b 1

G o b 2

F o c u

F a c t

Autotest

A u ot

Permette di verificare il corretto funzionamento degli effetti.

1) Premere ENTER - sul display appare l’impostazione corrente (On o Off).

2) Con i tasti UP e DOWN attivare (On) o disattivare (Off) la funzione Auto Test.

3) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti), oppure SELECT per mantenere l’impostazione corrente.

Autotest

Allows you to check the proper functioning of effects.

1) Press ENTER – the current setting appears on the display (On or Off).

2) Use the UP and DOWN keys to enable (On) or disable (Off) the Auto Test function.

3) Press ENTER to confirm the selection (the display blinks for some seconds), or SELECT to keep current settings.

Sequenza di test: Pan Tilt Col1 Col2 Stopper/Strobe Dimmer Iris Rotating Gobo 1 Rotating Gobo 2 Frost-Prism Focus Zoom

MENU SERVICE SERVICE MENU

I GB

Calibration:

Permette di eseguire tramite pannello comandi delle piccole regolazioni meccaniche di alcuni effetti per ottenere una perfetta uniformità tra i proiettori.

1) Premere ENTER - sul display appare “Pan”.

2) Con i tasti UP e DOWN selezionare l’effetto sul quale si desidera eseguire la regolazione.

Pan Pan Tilt Tilt Dimr Dimmer Col1 Colour wheel 1 Col2 Colour wheel 2 Gob1 Gobo 1 Rotation Gob2 Gobo 2 Rotation Focu Focus

Test sequence: Pan Tilt Col1 Col2 Stopper/Strobe Dimmer Iris Rotating Gobo 1 Rotating Gobo 2 Frost-Prism Focus Zoom

Calibration:

Allows you to adjust effects from the control panel to obtain perfect uniformity between the projectors.

1) Press ENTER - “Pan” appears on the display.

2) Using the UP and DOWN buttons, select the effect you wish to regulate.

Pan Pan Tilt Tilt Dimr Dimmer Col1 Colour wheel 1 Col2 Colour wheel 2 Gob1 Gobo 1 Rotation Gob2 Gobo 2 Rotation Focu Focus

3) Premere ENTER e con i tasti UP e DOWN eseguire la calibrazione impostando un valore fra 0 e 255.

4) Premere ENTER per confermare la scelta (il display lampeggia per alcuni istanti),oppure SELECT per mantenere l’impostazione corrente e tornare al livello superiore.

Factory settings (Fact):

Permette di ripristinare i valori di default del Pan (128) e del Tilt (128).

1) Premere ENTER - sul display appare un messaggio di conferma “Ok?”.

2) Premere ENTER per confermare la selezione (il display lampeggia per alcuni istanti),oppure SELECT per mantenere l’impostazione corrente.

3) Press ENTER and use the UP and DOWN buttons to make the adjustment by setting a value between 0 and 255.

4) Press ENTER to confirm the selection (the display blinks for some seconds), or SELECT to keep current settings and return to the top level.

Factory settings (Fact):

Allows you to restore default values of Pan (128) and Tilt (128).

1) Press ENTER – a confirmation message appears on the display (Ok?).

2) Press ENTER to confirm the selection (the display blinks for some seconds), or SELECT to keep current settings.

ALPHA SPOT 575

Page 27

Autotest

Permet de vérifier le fonctionnement correct des effets.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît la sélection courante (On ou Off).

2) Avec les touches UP et DOWN, activer (On) ou désactiver (Off) la fonction Auto Test.

3) Appuyer sur VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur SELECT pour maintenir la sélection courante.

Autotest

Ermöglicht es den korrekten Betrieb der Effekte zu überprüfen.

1) ENTER drücken – auf dem Display erscheint die laufende Einstellung (On oder Off).

2) Mit den UP und DOWN Tasten aktiviere (On) oder deaktiviere (Off) man die Auto Test Funktion.

3) ENTER drücken um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten.

Autotest

Permite comprobar el correcto funcionamiento de los efectos.

1) Presionar ENTER – en la pantalla aparece la programación

2) Con las teclas UP y DOWN activar (On) o desactivar (Off) la

3) Presionar ENTER para confirmar la selección (la pantalla

actual (On o Off).

función Auto Test.

parpadea durante algunos instantes) o SELECT para mantener la programación actual.

Séquence de test : Pan Tilt Col1 Col2 Stopper/Strobe Dimmer Iris Rotating Gobo 1 Rotating Gobo 2 Frost-Prism Focus Zoom

Calibration:

Permet d’exécuter, avec le panneau des commandes, de petits réglages mécaniques de certains effets pour obtenir une parfaite uniformité entre les projecteurs.

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît ”Pan”.

2) Avec les touches UP et DOWN sélectionner l’effet sur lequel on désire exécuter le réglage.

Pan Pan Tilt Tilt Dimr Dimmer Col1 Colour wheel 1 Col2 Colour wheel 2 Gob1 Gobo 1 Rotation Gob2 Gobo 2 Rotation Focu Focus

Testsequenz Pan Tilt Col1 Col2 Stopper/Strobe Dimmer Iris Rotating Gobo 1 Rotating Gobo 2 Frost-Prism Focus Zoom

MENU SERVICE MENU SERVICE MENU SERVICE

D EF

Calibration:

Erlaubt kleine mechanische Einstellungen bestimmter Effekte über das Bedienpult, um eine Einheitlichkeit der Projektoren zu erhalten.

1) ENTER drücken – auf dem Display erscheint „Pan”.

2) Mit den Tasten UP und DOWN den Effekt auswählen, der eingestellt werden soll.

Pan Pan Tilt Tilt Dimr Dimmer Col1 Colour wheel 1 Col2 Colour wheel 2 Gob1 Gobo 1 Rotation Gob2 Gobo 2 Rotation Focu Focus

Secuencia de test: Pan Tilt Col1 Col2 Stopper/Strobe Dimmer Iris Rotating Gobo 1 Rotating Gobo 2 Frost-Prism Focus Zoom

Calibration:

Permite llevar a cabo mediante el panel de mandos pequeños ajustes mecánicos de algunos efectos para obtener una perfecta uniformidad entre los proyectores.

1) Presionar ENTER – en la pantalla aparece ”Pan ”.

2) Con las teclas UP y DOWN seleccione el efecto sobre el cual desea efectuar el ajuste.

Pan Pan Tilt Tilt Dimr Dimmer Col1 Colour wheel 1 Col2 Colour wheel 2 Gob1 Gobo 1 Rotation Gob2 Gobo 2 Rotation Focu Focus

3) Appuyer sur ENTER et avec les touches UP et DOWN exécuter la calibration en programmant une valeur entre 0 et

255.

4) Appuyer sur la touche de VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur la touche SELECT pour maintenir la sélection courante et retourner au niveau supérieur.

Factory settings (Fact):

Permet de rétablir les valeurs par défaut du Pan (128) et du Tilt (128).

1) Appuyer sur la touche de VALIDATION – sur l’afficheur apparaît un message de confirmation (Ok ?).

2) Appuyer sur VALIDATION pour confirmer la sélection (l’afficheur clignote pendant quelques instants), ou bien sur SELECT pour maintenir la sélection courante.

3) ENTER drücken und mit den Tasten UP und DOWN einen Wert zwischen 0 und 255 einstellen, und die Kalibrierung ausführen.

4) ENTER drücken, um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten und zum oberen Stand zurückzukehren.

Factory settings (Fact):

Ermöglicht es die Defaultwerte Pan (128) und Tilt (128) wiederherzustellen.

1) ENT ER drü cke n – a uf d em Dis pla y er sch ein t ei ne Bestätigungsmitteilung (OK?).

2) ENTER drücken um die Wahl zu bestätigen (das Display blinkt einige Momente lang), oder SELECT drücken, um die laufende Einstellung beizubehalten.

3) Presione ENTER y con las teclas UP y DOWN lleve a cabo el ajuste programando un valor entre 0 y 255.

4) Presionar ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes) o SELECT para mantener la programación actual y volver al nivel superior.

Factory settings (Fact):

Permite el reajuste de los valores de defecto del Pan (128) y del Tilt (128).

1) Pulsar ENTER – en la pantalla aparece un mensaje de confirmación (Ok?).

2) Presione ENTER para confirmar la selección (la pantalla parpadea durante algunos instantes), o SELECT para mantener la programación actual.

ALPHA SPOT 575

Page 28

C l 1

C lo

S uth

D m ri

I isr

o b

R 1G

o b

R 2G

r s

F co u

o o

P na

T i tl

C l 1

C lo

S uth

D m ri

I isr

o b

R 1G

o b

R 2G

r s

F co u

o o

P na

T i tl

C l 1

C lo

S uth

D m ri

I isr

o b

R 1G

o b

R 2G

r s

F co u

o o

P na

T i tl

FUNZIONE CANALI CHANNEL FUNCTION FONCTION DES CANAUX

KANALFUNKTIONEN FUNCION DE LOS CANALES

ALPHA SPOT 575

CHANNEL

Option Stnd Option 16 b Option Extn

COLOUR WHEEL 1

COLOUR WHEEL 2

STOPPER/STROBE

DIMMER

IRIS

ROTATING GOBO 1 CHANGE

GOBO 1 ROTATION

ROTATING GOBO 2 CHANGE

GOBO 2 ROTATION

FROST - PRISM CHANGE

FOCUS

ZOOM

PAN

Dmx MODALITY

COLOUR WHEEL 1

COLOUR WHEEL 2

STOPPER/STROBE

DIMMER

IRIS

ROTATING GOBO 1 CHANGE

GOBO 1 ROTATION

ROTATING GOBO 2 CHANGE

GOBO 2 ROTATION

FROST - PRISM CHANGE

FOCUS

ZOOM

PAN

COLOUR WHEEL 1

COLOUR WHEEL 2

STOPPER/STROBE

DIMMER

IRIS

ROTATING GOBO 1 CHANGE

GOBO 1 ROTATION

GOBO FINE 1

ROTATING GOBO 2 CHANGE

GOBO 2 ROTATION

GOBO FINE 2

FROST - PRISM CHANGE

FOCUS

TILT

RESET

LAMP ON-OFF (with option LDmx ON)

PAN - TILT TIME (with option Vect ON)

COLOUR TIME (with option Vect ON)

BEAM TIME (with option Vect ON)

GOBO TIME (with option Vect ON)

TILT

RESET

LAMP ON-OFF (with option LDmx ON)

PAN-FINE

TILT FINE

GOBO FINE 1

GOBO FINE 2

PAN - TILT TIME (with option Vect ON)

COLOUR TIME (with option Vect ON)

BEAM TIME (with option Vect ON)

GOBO TIME (with option Vect ON)

ZOOM

PAN

PAN-FINE

TILT

TILT FINE

RESET

LAMP ON-OFF (with option Ldmx ON)

PAN - TILT TIME (with option Vect ON)

COLOUR TIME (with option Vect ON)

BEAM TIME (with option Vect ON)

GOBO TIME (with option Vect ON)

ALPHA SPOT 575

Page 29

255 100

FAST ROTATION (200 rpm)

WHITE

SLOW ROTATION (0.2 rph)50.0

0.0

BLUE + WHITE49.7

BIT % EFFECT

128

127

BIT % EFFECT

234 - 255

216 - 233

198 - 215

180 - 197

162 - 179

144 - 161

126 - 143

108 - 125

90 - 107

72 - 89

54 - 71

36 - 53

18 - 35

0 - 17

91.7 - 100

84.7 - 91.2

77.5 - 84.2

70.5 - 77.00

63.7 - 70.0

56.2 - 63.2

49.5 - 56.0

42.5 - 49.0

35.0 - 42.0

28.2 - 34.7

21.2 - 28.0

14.0 - 21.0

7.0 - 13.7

0.0 - 6.7

BLUE + WHITE

BLUE

ORANGE + BLUE

ORANGE

GREEN + ORANGE

GREEN

VIOLET + GREEN

VIOLET

YELLOW + VIOLET

YELLOW

RED + YELLOW

RED

WHITE + RED

WHITE

BIT % EFFECT

216 - 255

180 - 215

144 - 179

108 - 143

72 - 107

36 - 71

0 - 35

84.7 - 100

70.5 - 84.2

56.2 - 70.0

42.5 - 56.0

28.2 - 42.0

14.0 - 28.0

0.0 - 13.7

BLUE

ORANGE

GREEN

VIOLET

YELLOW

RED

WHITE

• COLOUR WHEEL 1 - channel 1

BIT % EFFECT

255 100

FAST ROTATION (200 rpm)

128 117 - 127 108 - 116

99 - 107

90 - 98 81 - 89 72 - 80 63 - 71 54 - 62 45 - 53 36 - 44 27 - 35 18 - 26

9 - 17

0 - 8

50.0

46.0 - 49.7

42.5 - 45.5

38.7 - 42.0

35.0 - 38.2

31.7 - 34.7

28.2 - 31.2

24.7 - 28.0

21.2 - 24.2

17.5 - 21.0

14.0 - 17.0

10.5 - 13.7

7.0 - 10.0

3.7 - 6.7

0.0 - 3.2

SLOW ROTATION (0,2 rpm) BLUE + WHITE BLUE ORANGE + BLUE ORANGE GREEN + ORANGE GREEN VIOLET + GREEN VIOLET YELLOW + VIOLET YELLOW RED + YELLOW RED WHITE + RED WHITE

255 100

FAS T ROTATION (200 rpm)

BIT % EFFECT

128

108 - 127

90 - 107

72 - 89

54 - 71

36 - 53

18 - 35

0 - 17

50.0

42.5 - 49.7

35.0 - 42.0

28.2 - 34.7

21.2 - 28.0

14.0 - 21.0

7.0 - 13.7

0.0 - 6.7

SLOW ROTATION (0,2 rpm)

BLUE

ORANGE

GREEN

VIOLET

YELLOW

RED

WHITE

BIT % EFFECT

255 100

FAS T ROTATION (200 rpm)

128 117 - 127 108 - 116

99 - 107

90 - 98 81 - 89 72 - 80 63 - 71 54 - 62 45 - 53 36 - 44 27 - 35 18 - 26

9 - 17

0 - 8

50.0

46.0 - 49.7

42.5 - 45.5

38.7 - 42.0

35.0 - 38.2

31.7 - 34.7

28.2 - 31.2

24.7 - 28.0

21.2 - 24.2

17.5 - 21.0

14.0 - 17.0

10.5 - 13.7

7.0 - 10.0

3.7 - 6.7

0.0 - 3.2

SLOW ROTATION (0,2 rpm) PINK + WHITE PINK LIGHT GREEN + PINK LIGHT GREEN LIGHT BLUE + LIGHT GREEN LIGHT BLUE TURQUOISE + LIGHT BLUE TURQUOISE COLD FILTER + TURQUOISE COLD FILTER WARM FILTER + COLD FILTER WARM FILTER WHITE + WARM FILTER WHITE

255 100

FAS T ROTATION (200 rpm)

BIT % EFFECT

128

108 - 127

90 - 107

72 - 89

54 - 71

36 - 53

18 - 35

0 - 17

50.0

42.5 - 49.7

35.0 - 42.0

28.2 - 34.7

21.2 - 28.0

14.0 - 21.0

7.0 - 13.7

0.0 - 6.7

SLOW ROTATION (0,2 rpm)

PINK

LIGHT GREEN

LIGHT BLUE

TURQUOISE

COLD FILTER

WARM FILTER

WHITE

BIT % EFFECT

2550100

0.0

BLUE + WHITE

WHITE

Operation with option FulC Off LinC Off Rain On

Operation with option FulC On LinC Off Rain Off

Operation with option FulC On LinC Off Rain On

Operation with option LinC On Rain On

Operation with option LinC On Rain Off

• COLOUR WHEEL 2 - channel 2

Operation with option FulC Off LinC Off Rain On

Operation with option FulC Off LinC Off Rain Off

ALPHA SPOT 575

Operation with option FulC On LinC Off Rain On

Continua / Continue

➔

Page 30

MACRO

BIT % EFFECT

252 - 255 98.7 - 100

OPEN

0 - 3 0.0 - 1.2

CLOSED

213 - 225 83.7 - 88.2

RANDOM SLOW STROBE

4 1.7

SLOW STROBE (1 flash/sec)

103 40.5

FAST STROBE (12 flash/sec )

104 - 107 41.0 - 42.0

OPEN

108 42.5

SLOW PULSATION

208 - 212 81.7 - 83.2

OPEN

226 - 238 88.7 - 93.2

RANDOM MEDIUM S TROBE

239 - 251 93.7 - 98.2

RANDOM FAST STROBE

207 81.2

FAST PULSATION

BIT % EFFECT

255 100

DIMMER OPEN

0 0.0

DIMMER CLOSED

0 0.0

MINIMUM APERTURE

252 - 255 98.7 - 100

MAXIMUM APERTURE

BIT % EFFECT

MACRO

251 98.2

FAST PULSATION, FAST CLOSING

212 83.2

SLOW PULSATION, FAST CLOSING

211 83

FAST PULSATION, FAST OPENING

172 67.5

SLOW PULSATION, FAST OPENING

171 67

FAST PULSATION

132 51.7

SLOW PULSATION

128 - 131 50.0 - 51.2

MAXIMUM APERTURE

Operation with option LinC On Rain On

255 100

FAS T ROTATION (200 rpm)

WHITE

SLOW ROTATION (0.2 rph)50.0

0.0

PINK + WHITE49.7

BIT % EFFECT

128

127

BIT % EFFECT

234 - 255

216 - 233

198 - 215

180 - 197

162 - 179

144 - 161

126 - 143

108 - 125

90 - 107

72 - 89

54 - 71

36 - 53

18 - 35

0 - 17

91.7 - 100

84.7 - 91.2

77.5 - 84.2

70.5 - 77.00

63.7 - 70.0

56.2 - 63.2

49.5 - 56.0

42.5 - 49.0

35.0 - 42.0

28.2 - 34.7

21.2 - 28.0

14.0 - 21.0

7.0 - 13.7

0.0 - 6.7

PINK + WHITE

PINK

LIGHT GREEN + PINK

LIGHT GREEN

LIGHT BLUE + LIGHT GREEN

LIGHT BLUE

TURQUOISE + LIGHT BLUE

TURQUOISE

COLD FILTER + TURQUOISE

COLD FILTER

WARM FILTER + COLD FILTER

WARM FILTER

WHITE + WARM FILTER

WHITE

BIT % EFFECT

216 - 255

180 - 215

144 - 179

108 - 143

72 - 107

36 - 71

0 - 35

84.7 - 100

70.5 - 84.2

56.2 - 70.0

42.5 - 56.0

28.2 - 42.0

14.0 - 28.0

0.0 - 13.7

PINK

LIGHT GREEN

LIGHT BLUE

TURQUOISE

COLD FILTER

WARM FILTER

WHITE

BIT % EFFECT

2550100

0.0

PINK + WHITE

WHITE

• STOPPER / STROBE - channel 3

Operation with option FulC Off LinC Off Rain Off

Operation with option FulC On LinC Off Rain Off

• DIMMER - channel 4

• IRIS - channel 5

Operation with option LinC On Rain Off

ALPHA SPOT 575

Page 31

0 0.0

0°POSITION

21 8.2

90°POSITION

42 16.2

180°POSITION

63 24.7

270° POSITIO N

84 33.0

360°POSITION

105 41.7

450°POSITION

127 49.7

540°POSITION

STOP

540°

360°

0°

255 100

FAS T ROTATION (120 rpm)

193 75.5

SLOW ROTATION

(2,2 rph)

191 - 192 74.7 - 75.0

STOP

190 74.2

SLOW ROTATION

(2,2 rph)

BIT % EFFECT

128 50.0

FAS T ROTATION (120 rpm)

BIT % EFFECT

126 - 188 49.5 - 73.7

HEAVY FROST

63 - 125 24.7 - 49.0

5 FACE PRISM

0 - 62 0.0 - 24.2

WHITE

189 - 255 74.0 - 100

LIGHT FROST

0 0.0

0°POSITION

21 8.2

90°POSITION

42 16.2

180°POSITION

63 24.7

270° POSITIO N

84 33.0

360°POSITION

105 41.7

450°POSITION

127 49.7

540°POSITION

255 100

FAS T ROTATION (120 rpm)

193 75.5

SLOW ROTATION

(2,2 rph)

191 - 192 74.7 - 75.0

STOP

190 74.2

SLOW ROTATION

(2,2 rph)

BIT % EFFECT

128 50.0

FAS T ROTATION (120 rpm)

STOP

540°

360°

0°

MACRO

GOBO 6 SHAKE, FAST SPEED

GOBO 6 SHAKE, SLOW SPEED GOBO 5 SHAKE, FAST SPEED

GOBO 5 SHAKE, SLOW SPEED GOBO 4 SHAKE, FAST SPEED

GOBO 4 SHAKE, SLOW SPEED GOBO 3 SHAKE, FAST SPEED

GOBO 3 SHAKE, SLOW SPEED GOBO 2 SHAKE, FAST SPEED

GOBO 2 SHAKE, SLOW SPEED GOBO 1 SHAKE, FAST SPEED

GOBO 1 SHAKE, SLOW SPEED GOBO 6

GOBO 5

GOBO 4

GOBO 3

GOBO 2

GOBO 1

WHITE

BIT % EFFECT

255

235 234

214 213

193 192

172 171

151 150

130

108 - 129

90 - 107

72 - 89

54 - 71

36 - 53

18 - 35

0 - 17

100

92.0

91.7

84.0

83.7

75.5

75.0

67.5

67.0

59.0

58.7

51.0

42.5 - 50.5

35.0 - 42.0

28.2 - 34.7

21.2 - 28.0

14.0 - 21.0

7.0 - 13.7

0 - 6.7

• ROTATING GOBO 1 CHANGE - channel 6

MACRO

GOBO 6 SHAKE, FAST SPEED

GOBO 6 SHAKE, SLOW SPEED GOBO 5 SHAKE, FAST SPEED

GOBO 5 SHAKE, SLOW SPEED GOBO 4 SHAKE, FAST SPEED

GOBO 4 SHAKE, SLOW SPEED GOBO 3 SHAKE, FAST SPEED

GOBO 3 SHAKE, SLOW SPEED GOBO 2 SHAKE, FAST SPEED

GOBO 2 SHAKE, SLOW SPEED GOBO 1 SHAKE, FAST SPEED

GOBO 1 SHAKE, SLOW SPEED GOBO 6

GOBO 5

GOBO 4

GOBO 3

GOBO 2

GOBO 1

WHITE

BIT % EFFECT

255

235 234

214 213

193 192

172 171

151 150

130

108 - 129

90 - 107

72 - 89

54 - 71

36 - 53

18 - 35

0 - 17

100

92.0

91.7

84.0

83.7

75.5

75.0

67.5

67.0

59.0

58.7

51.0

42.5 - 50.5

35.0 - 42.0

28.2 - 34.7

21.2 - 28.0

14.0 - 21.0

7.0 - 13.7

0 - 6.7

• ROTATING GOBO 2 CHANGE - channel: 8 (Stnd) - 8 (16 b) - 9 (Extn)

• GOBO 1 ROTATION - channel 7

• GOBO 2 ROTATION - channel: 9 (Stnd) - 9 (16 b) - 10 (Extn)

• FROST / PRISM CHANGE - channel: 10 (Stnd) - 10 (16 b) - 12 (Extn)

ALPHA SPOT 575

Continua / Continue

➔

Page 32

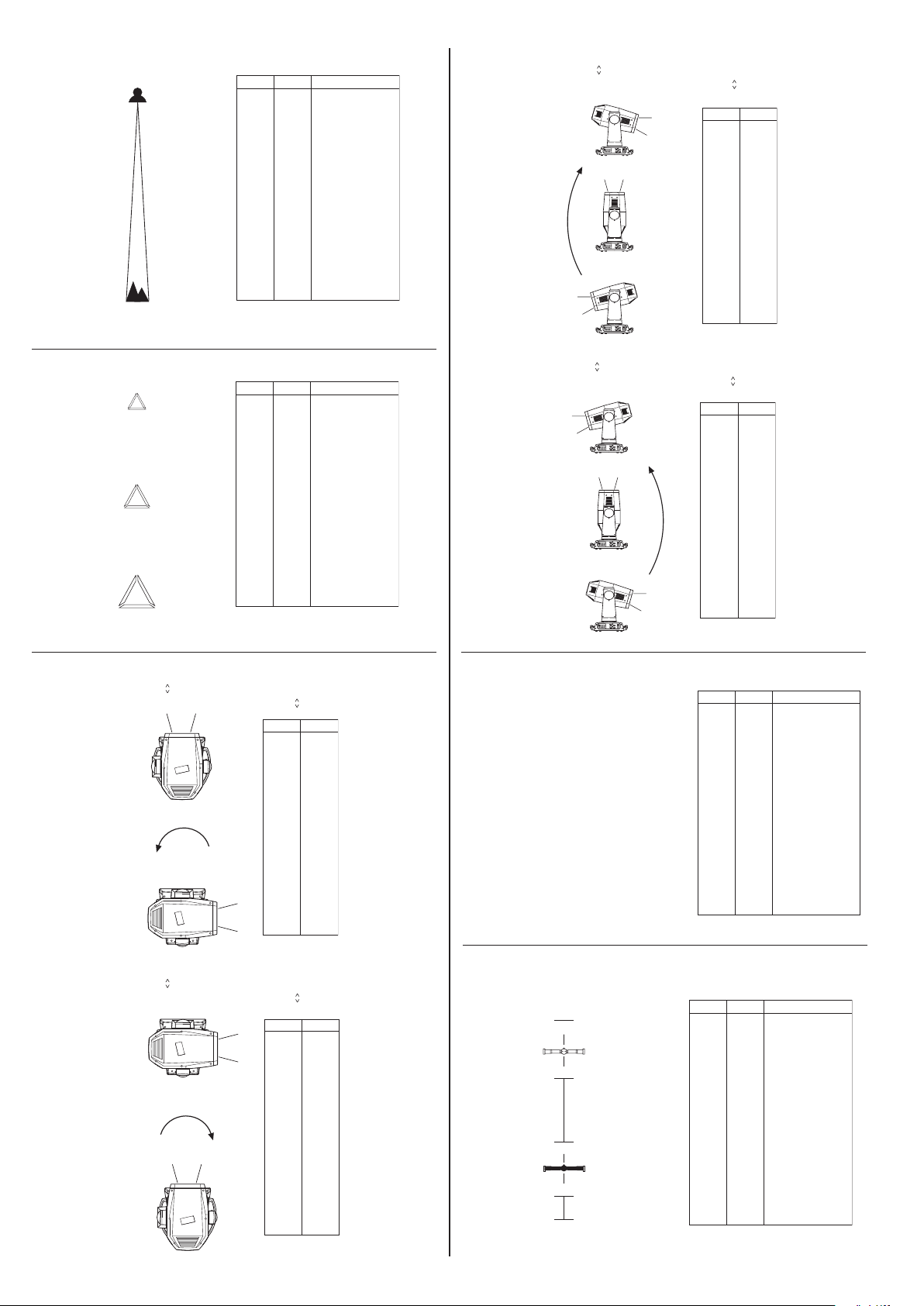

BIT % EFFECT

255 100

NEAR

0 0.0

DISTANT

• FOCUS - channel: 11 (Stnd) - 11 (16 b) - 13 (Extn)

BIT % EFFECT

255 100

NARROW BEAM

0 0.0

WIDE BEAM

BIT %

255 100

128 50.0

0 0.0

BIT

255 100

128 50.0

0 0.0

BIT

255 100

0 0.0

BIT

255 100

0 0.0

LAMP ON

BIT % EFFECT

255 100

180 70.5

0 0.0

101 39.5

OFF

100 39.0

LAMP OFF

179 70.0

26 10.0

LAMP OFF

25 9.7

OFF

UNUSED RANGE 1

UNUSED RANGE 2

The function is activated staying 5 s in Lamp ON levels.

The function is activated passing throug the unused range 1 and staying 5s in Lamp OFF levels.

BIT % EFFECT

255 100

128 50.0 127 49.7

30.0

76 29.7

26 10.0

25 9.7

0 0.0

Complete reset is activated passing throug the unused range and staying 5 seconds in complete reset levels.

COMPLETE RESET PAN / TILT RESET

PAN / TILT RESET EFFECTS RESET

EFFECTS RESET

UNUSED RANGE

Pan / Tilt reset is activated passing throug the unused range and staying 5 seconds in Pan / Tilt reset levels.

Effects reset is activated passing throug the unused range and staying 5 seconds in Effects reset levels.

COMPLETE RESET

• TILT - channel: 14 (Stnd) - 14 (16 b) - 17 (Extn)

Operation with option Tilt Off (Pan conventionally represented at 0% and option Pan Off)

• ZOOM - channel: 12 (Stnd) - 12 (16 b) - 14 (Extn)

• PAN - channel: 13 (Stnd) - 13 (16 b) - 15 (Extn)

Operation with option Pan Off (Tilt conventionally represented at 15% and option Tilt Off)

Operation with option Tilt On (Pan conventionally represented at 0% and option Pan Off)

• RESET - channel: 15 (Stnd) - 15 (16 b) - 19 (Extn)

Operation with option Pan On (Tilt conventionally represented at 15% and option Tilt Off)

ALPHA SPOT 575

• LAMP CONTROL (only with option LDmx On) - channel: 16 (Stnd) - 16 (16 b) - 20 (Extn)

IMPORTANT: Alpha Spot 575 is not provided with hot restrike igniter

Page 33

• PAN FINE - channel: 17 (16 b) - 16 (Extn)

BIT %

255 100

0 0.0

BIT %

255 100

0 0.0

BIT %

255 100

0 0.0

BIT %

255 100

0 0.0

BIT %

255 100

127 50.0

0 0.0

BIT %

255 100

127 50.0

0 0.0

Operation with option Pan Off (Tilt conventionally represented at 15% and option Tilt Off)

Operation with option Pan On (Tilt conventionally represented at 15% and option Tilt Off)

• GOBO 1 FINE - channel: 19 (16 b) - 8 (Extn)

• GOBO 2 FINE - channel: 20 (16 b) - 11 (Extn)

• TILT FINE - channel: 18 (16 b) - 18 (Extn)

Operation with option Tilt Off (Pan conventionally rapresented at 0% and option Pan Off)

Operation with option Tilt On (Pan conventionally represented at 0% and option Pan Off)

ALPHA SPOT 575

Page 34

TIMING CHANNELS

Timing Channel Channel function

Pan - Tilt time Pan - Tilt - (Pan fine - Tilt fine)

Colour time Colour wheel 1 - Colour wheel 2

Beam time Zoom - Focus - Iris - Frost/Prism Gobo time Change gobo 1 and 2

TIME TABLE

BIT Seconds

0 Full 1 0.2 2 0.4 3 0.6 4 0.8 51 6 1.2 7 1.4 8 1.6

9 1.8 10 2 11 2.2 12 2.4 13 2.6 14 2.8 15 3 16 3.2 17 3.4 18 3.6 19 3.8 20 4 21 4.2 22 4.4 23 4.6 24 4.8 25 5 26 5.2 27 5.4 28 5.6 29 5.8 30 6 31 6.2 32 6.4 33 6.6 34 6.8 35 7 36 7.2 37 7.4 38 7.6 39 7.8 40 8 41 8.2 42 8.4

BIT Seconds

43 8.6 44 8.8 45 9 46 9.2 47 9.4 48 9.6 49 9.8 50 10 51 10.2 52 10.4 53 10.6 54 55 56 57 58 59

60 61 14 62 63 64

65 66 16 67 68 69

70 71 18 72 73 74

75 76 20 77 78 79 21 80 81 82

83 84 23 85

BIT Seconds

86 87

88 89 25 90 91 92

93 94 27 95 96 97

99 29 100 101 102 30 103 104 105

106 107 32 108 109 110

111 112 34 113 114 115

116 117 36 118 119 120

121 122 38 123 124 125 39 126 127 128

BIT Seconds

129 130 41 131 132 133

134 135 43 136 137 138

139 140 45 141 142 143

144 145 47 146 147 148

149 150 49 151 152 153 50 154 155 156

157 158 52 159 160 161

162 163 54 164 165 166

167 168 56 169 170 171

BIT Seconds

172 173 58 174 175 176 59 177 178 179

180 181 65 182 183 184

185 186 75 187 188 189

190 191 85 192 193 194

195 196 95 197 198 199

100

200 201 110 202 203 204 120 205 206 207

130

208 209 140 210 211 212

150

213 214 160 215

BIT Seconds

216 217

170

218 219 180 220 221 222

190

223 224 200 225 226 227 210 228 229 230

220

231 232 230 233 234 235

240

236 237 250 238 239 240

260

241 242 270 243 244 245

280

246 247 290 248 249 250

300

251 252 253

310

254

Follow cue

255

Data

ALPHA SPOT 575

Page 35

I GB

1/4 Turn

MANUTENZIONE MAINTENANCE

ENTRETIEN WARTUNG MANTENIMIENTO

13 14

Blocco e sblocco movimenti Pan e Tilt - Consultare le istruzioni al paragrafo Apertura coperchi laterali - Figura 13.

Chiusura coperchi laterali - Figura 14. Sostituzione lampada - Consultare le istruzioni relative al montaggio ed alla centratura della lampada al paragrafo

Locking and releasing Pan and Tilt movements - Refer to the instructions in the UNPACKING AND PREPARATION section. Opening the side covers - Figura 13.

Closing the side covers - Figura 14. Lamp change - Refer to the instructions for lamp change and regulation in the UNPACKING AND PREPARATION section.

Blocage et déblocage mouvements Pan et Tilt - Consulter les instructions reportées dans le paragraphe Ouverture des couvercles latéraux - Figura 13.

Fermeture des couvercles latéraux - Figura 14. Remplacement lampe - Consulter les instructions relatives au montage et au centrage de la lampe reportées dans le paragraphe

Sperren und Entsperren der Bewegungen Pan und Tilt - Siehe die Anweisungen im Abschnitt Öffnen der seitlichen Abdeckungen - Figura 13.

Schließen der seitlichen Abdeckungen - Figura 14. Lampenwechsel - Siehe die Anweisungen über die Montage und die Zentrierung der Lampe im Abschnitt

Bloqueo y desbloqueo de los movimientos Pan y Tilt - Consulte las instrucciones el punto Apertura de las tapas laterales - Figura 13.

Cierre de las tapas laterales - Figura 14. Cambio de la lámpara - Consulte las instrucciones relativas al montaje y al centrado de la lámpara en el punto

DISIMBALLO E PREDISPOSIZIONE

AUSPACKEN UND VORBEREITEN

DESEMBALAJE Y PREPARACION

DISIMBALLO E PREDISPOSIZIONE

DEBALLAGE ET PREPARATION

AUSPACKEN UND VORBEREITEN

DESEMBALAJE Y PREPARACION

DEBALLAGE ET PREPARATION

ALPHA SPOT 575

Continua / Continue

➔

Page 36

Azzeramento dei contatori parziali - Figura 15 Per azzerare il conteggio parziale delle ore di funzionamento del proiettore o della lampada eseguire le seguenti operazioni.

1. Selezionare il contatore parziale dal menu Info.

2. Tenere premuti contemporaneamente i tasti UP e DOWN per circa 5 secondi – sul display appare “Rst?”

3. Premere ENTER (il display lampeggia per alcuni istanti) per azzerare il contatore; oppure SELECT per mantenere il conteggio corrente.

4. Premere SELECT per tornare al livello superiore del menu. Il conteggio parziale del numero di accensioni della lampada si azzera automaticamente azzerando il contatore parziale delle ore di funzionamento della lampada.

Resetting the partial counters - Fig. 15 Proceed as follows to reset the partial counts of the operating time of the projector or the lamp.

1. Select the partial counter from the Info menu.

2. Keep the UP and DOWN keys pressed simultaneously for about 5 seconds – “Rst?” appears on the display.

3. Press ENTER (the display will blink for a few seconds) to reset the counter or SELECT to retain the current count.

4. Press SELECT to return to the top menu level. The partial count of the number of times the lamp has been switched on is reset automatically when the partial counter of lamp operating hours is reset.

Remise à zéro des compteurs partiels - Figure 15 Pour remettre à zéro le comptage partiel des heures de fonctionnement du projecteur ou de la lampe, effectuer les opérations suivantes.

1. Dans le menu Info sélectionner le compteur partiel.

2. Maintenir appuyées en même temps les touches UP et DOWN pour environ 5 secondes - « Rst ? » apparaît sur l'afficheur.

3. Appuyer sur ENTER (l’afficheur va clignoter pour quelques instants) pour remettre à zéro le compteur ou sur SELECT pour maintenir le comptage actuel.

4. Appuyer sur la touche SELECT pour revenir niveau supérieur du menu. Le comptage partiel du nombre d’allumages de la lampe se remet automatiquement à zéro quand on remet à zéro le compteur partiel des heures de fonctionnement de la lampe.

Nullstellung der Teilzähler - Abb. 15 Um die Teilzählung der Betriebsstunden des Projektors oder der Lampe Null zu setzen, gehen Sie folgendermaßen vor:

1. Den Teilzähler vom Menü Info aus anwählen.

2. Gleichzeitig die Taste UP und DOWN circa 5 Sekunden lang gedrückt halten – auf dem Display erscheint “Rst?”

3. ENTER drücken (das Display blinkt einige Augenblicke lang), um den Zähler Null zu setzen, oder aber SELECT, um die augenblickliche Zählung beizubehalten.

4. Um zum Menü auf der darüber liegenden Ebene zurückzukehren, die Taste SELECT drücken. Die Teilzählung der Anzahl von Einschaltvorgängen der Lampe wird automatisch Null gesetzt, wenn der Teilzähler der Betriebsstunden der Lampe Null gesetzt wird.

Puesta a cero de los contadores parciales - Figura 15 Para poner a cero el recuento parcial de las horas de funcionamiento del proyector o de la lámpara realizar las siguientes operaciones.

1. Seleccionar el contador parcial del menú Info.

2. Mantener presionadas contemporáneamente las teclas UP y DOWN durante unos 5 segundos – en la pantalla aparece “Rst?”

3. Presionar ENTER (la pantalla parpadea durante algunos instantes) para poner a cero el contador; o SELECT para mantener el recuento actual.

4. Presionar SELECT para volver al nivel superior del menú. El recuento parcial del número de encendidos de la lámpara se pone a cero automáticamente poniendo a cero el contador parcial de las horas de funcionamiento de la lámpara.

ALPHA SPOT 575

Page 37

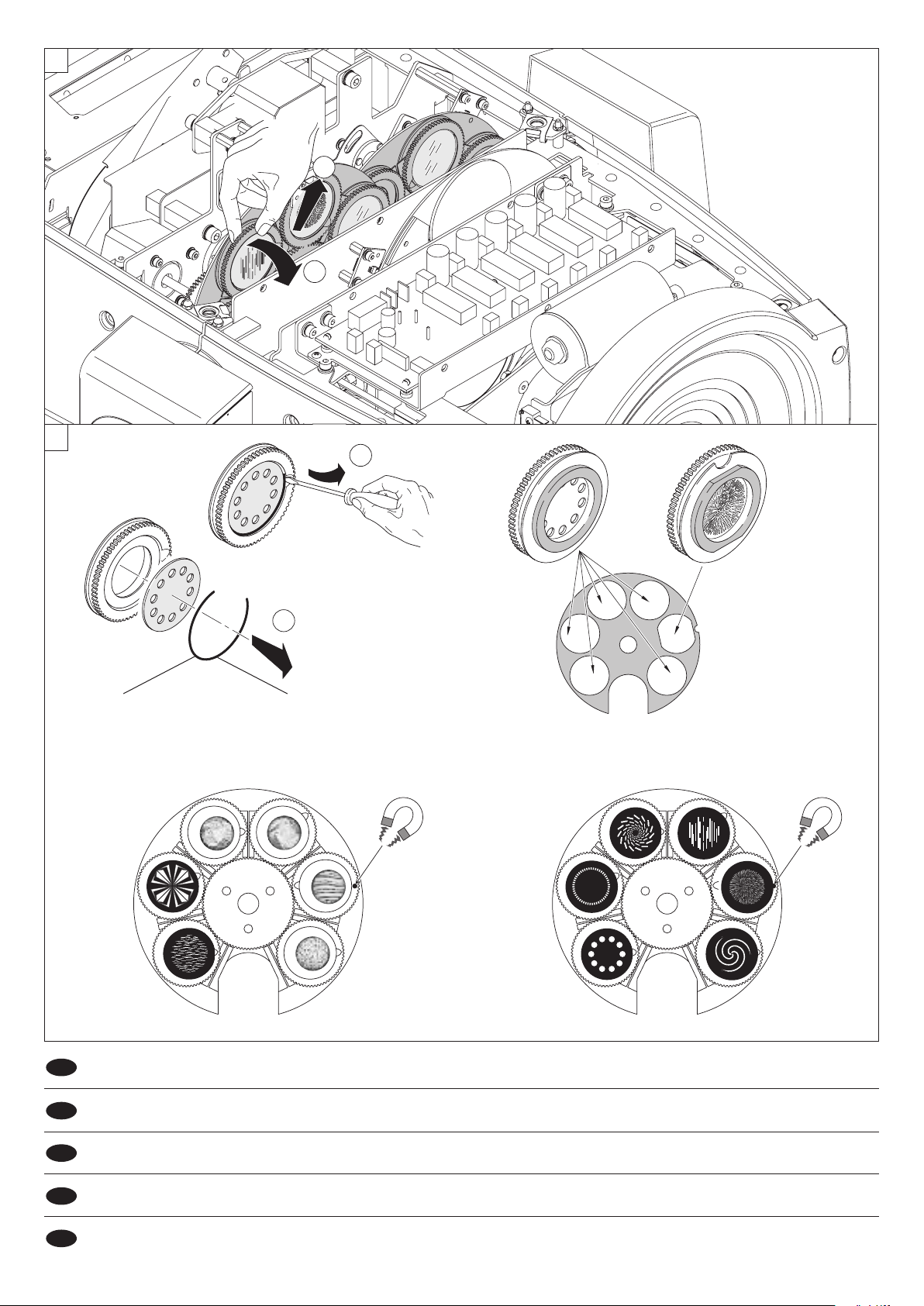

1. 084201/001

2. 084210/001

4. 105105/802

3. 105105/801

6. 105105/804

1. 084203/001

2. 084204/001 5. 084207/001

6. 084208/001

3. 084205/001 4. 084206/001

Gobo + Bearing

ROTATING GOBO WHEEL 2ROTATING GOBO WHEEL 1

5. 105105/803

INDEXED GOBO BEARING

For 0.5 mm thick gobos

ALPHA SPOT 575

081478/001

081478/002

For 1 mm thick gobos

Sostituzione gruppo cuscinetto - Figura 16 Sostituzione gobo rotanti (ø 37.5 mm - immagine max 25 mm) - Figura 17 IMPORTANTE: Utilizzare gobo in vetro spessore 1 mm, oppure gobo in Anticorodal

Bearing group replacement - Fig. 16 Replacing rotating gobos (ø 37.5 mm - max 25 mm image) - Fig. 17 IMPORTANT: Use 1mm thick glass gobos, or 0.5 mm thick Anticorodal

Remplacement du groupe roulement - Figure 16 Remplacement gobos rotatifs (Ø 37,5 mm, image Ø 25 mm) - Figure 17 Utiliser un gobo en verre d’1 mm d’épaisseur, ou bien un gobo en Anticorodal

Austausch Lagergruppe - Abb. 16 Auswechseln rotierende Gobos (Ø 37,5 mm - Abbildung max 25 mm) - Abb. 17 WICHTIG: Gobo aus 1 mm Glas oder den Gobo aus Anticorodal

Sustitución gr. cojinete - Figura 16 Sustitución gobos giratorios (ø 37.5 mm - imagen máx 25 mm) - Figura 17 IMPORTANTE: Utilizar gobo de cristal espesor 1 mm, o gobo en Anticorodal

gobos. For further information contact CLAY PAKY.

spessore 0.5 mm. Per maggiori informazioni contattare CLAY PAKY.

de 0,5 mm d’épaisseur. Pour obtenir des informations supplémentaires, contacter CLAY PAKY.

mit einem Durchmesser von 0,5 mm verwenden. Für weitere Informationen setze man sich mit CLAY PAKY in Kontakt.

espesor 0.5 mm. Para mayores informaciones contactar CLAY PAKY.

Continua / Continue

➔

Page 38

GOBO DI VETRO DICROICI TIPO 1 GOBO DI VETRO DICROICI TIPO 2

Lado gris / negro opuesto a la lámpara

Lado tratado hacia la lámpara

Lato non trattato

Graue / schwarze Seite entgegengesetzt zur Lampe

Côté gris-noir, opposé à la lampe

Grey/Black side away from lamp

Lato grigio / nero opposto alla lampada

COATED GLASS GOBOS TYPE 1 GOBOS DICHROÏQUES EN VERRE TYPE 1 DICHROITISCHE GLASGOBOS TYP 1 GOBOS DE VIDRIO DICROICOS TIPO 1

COATED GLASS GOBOS TYPE 2 GOBOS DICHROÏQUES EN VERRE TYPE 2 DICHROITISCHE GLASGOBOS TYP 2 GOBOS DE VIDRIO DICROICOS TIPO 2

Behandelte Seite zur Lampe hin

Côté traité, vers la lampe

Coated side towards lamp

Lato trattato verso la lampada

Lato riflettente verso la lampada

Uncoated side

Côté non traité

Nicht behandelte Seite

Lado no tratado

Lato non trattato

Uncoated side

Côté non traité

Nicht behandelte Seite

Lado no tratado

Lato trattato Coated side

Côté traité

Behandelte Seite

Lado tratado

To determine which side of a godo is coated, hold an odject up to it. On the uncoated side, there is a space between the object and its reflection.

Per determinare quale è il lato trattato di un gobo basta appoggiare un oggetto al gobo, lato trattato: nessuno spazio tra l'oggetto ed il suo riflesso.

Pour déterminer quel est le côté traité d’un gobo, il suffit de poser un objet sur le gobo ; du côté traité, on ne voit aucun espace entre l’objet et son image reflétée.

Um festzustellen, welche Seite eines Gobos behandelt wurde, braucht man nur einen Gegenstand an den Gobo anzulehnen - behandelte Seite: kein Raum zwischen dem Gegenstand und seinem Reflex.

Para determinar cual es el lado tratado de un gobo es suficiente apoyar un objeto en el gobo lado tratado: ningún espacio entre el objeto y su reflejo.

Reflective side towards lamp

Côté réfléchissant, vers la lampe

Reflektierende Seite zur Lampe hin

Lado reflector hacia la lámpara

Orientamento dei gobo - Figura 18

Le immagini mostrano il corretto orientamento dei differenti tipi di gobo.

Orientation des gobos - Fig. 18

Les images indiquent l’orientation correcte des différents types de gobo.

Orientation des gobos - Figure 18 Les images indiquent l’orientation correcte des différents types de gobo.

Ausrichtung der Gobos - Abb. 18 Die Abbildungen zeigen die korrekte Ausrichtung der verschiedenen Arten von Gobos.

Orientación de los gobos - Figura 18 Las imágenes muestran la orientación correcta de los diferentes tipos de gobo.

ALPHA SPOT 575

Page 39

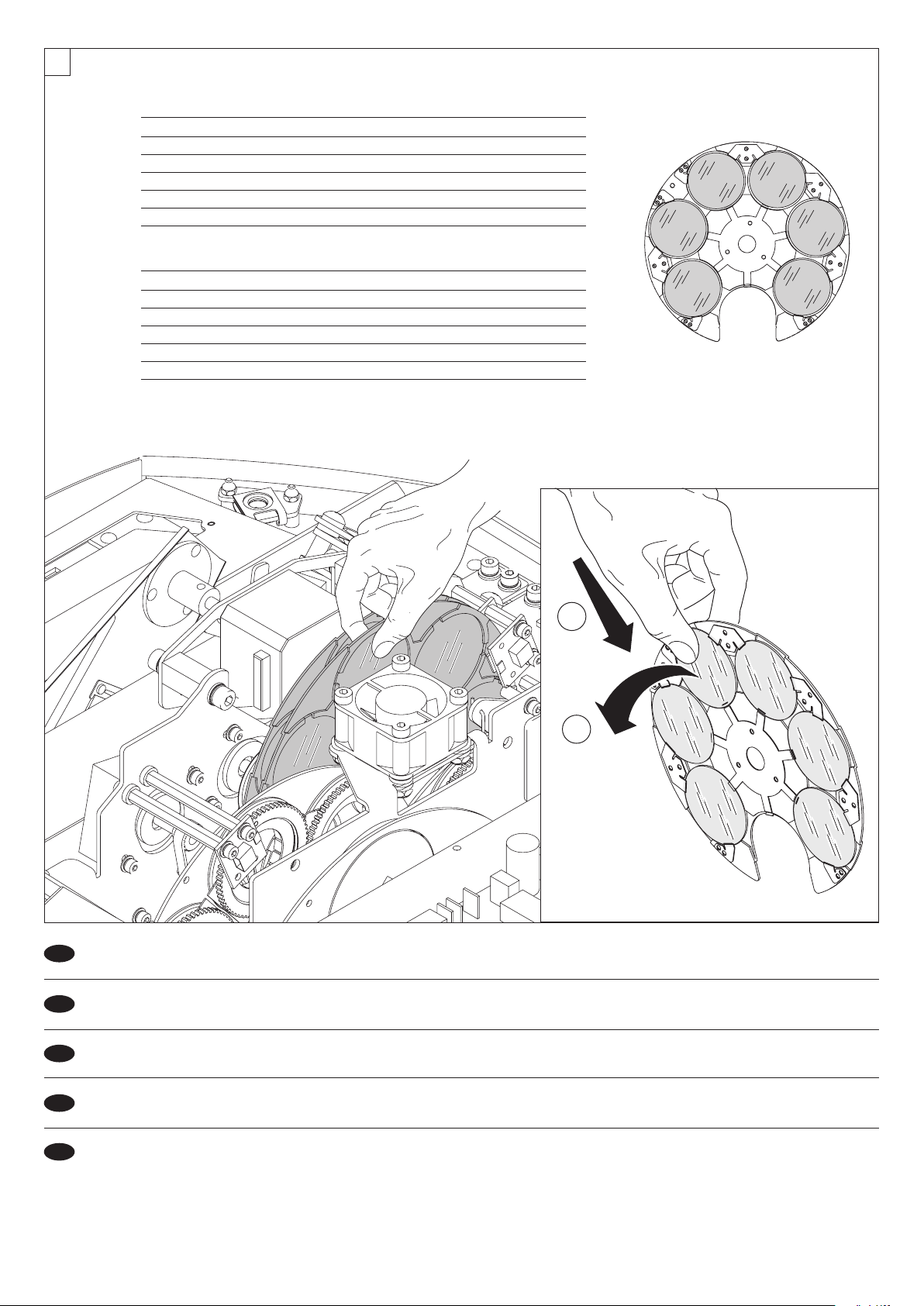

Colour Disc 1

1° Rosso Red Rouge Rot Rojo 080385/005 2° Giallo Yellow Jaune Gelb Amarillo 080385/002 3° Viola Violet Violet Violett Violeta 080385/004 4° Verde Green Vert Grün Verde 080385/003 5° Arancio Orange Orange Orange Anaranjado 080385/007 6° Blu Blue Blue Blau Azul 080385/001

Colour Disc 2

1° Caldo Warm filter Filtre chaud Warmer Filter Filtro caliente 080385/020 2° Freddo Cold filter Filtre froid Kalter Filter Filtro frío 080385/021 3° Turchese Turquoise Turquoise Türkis Turquesa 080385/116 4° Azzurro Light blue Blue clair Hellblau Azul claro 080385/110 5° Verde chiaro Light green Vert clair Hellgrün Verde claro 080385/115 6° Rosa Pink Rose Rosa Rosa 080385/006

Sostituzione filtri colore (ø 42 mm) - Figura 19

Replacing colour filters (ø 42 mm) - Fig. 19

Remplacement des filtres couleur (ø 42 mm) - Figure 19

Ersatz der Farbfilter (ø 42 mm) - Abb. 19

Sustitución de los filtros de color (ø 42 mm) - Figura 19

ALPHA SPOT 575

Continua / Continue

➔

Page 40

Parti che necessitano di una pulizia frequente.

Parts requiring frequent cleaning.

Pièces qui doivent être nettoyées fréquemment.

Teile, die häufig gereinigt werden müssen.

Partes que necesitan limpieza frecuente.

Pulizia periodica

Per mantenere funzionalità e rendimento ottimali per lungo tempo è indispensabile effettuare una pulizia periodica delle parti soggette all’accumulo di polveri e grassi. La frequenza con la quale effettuare le operazioni sotto indicate dipende da diversi fattori, quali la quantità di movimenti degli effetti e la qualità dell’ambiente di lavoro (umidità dell’aria, presenza di polvere, salsedine, ecc.). Per rimuovere lo sporco dal riflettore, dalle lenti e dai filtri usare un panno morbido inumidito di un qualsiasi liquido detergente per la pulizia del vetro.

Annualmente si consiglia di sottoporre il proiettore a personale tecnico qualificato per una manutenzione straordinaria consistente almeno nelle seguenti operazioni:

• Pulizia generale delle parti interne.

• Ripristino della lubrificazione di tutte le parti soggette ad attrito tramite l’utilizzo di lubrificanti appositamente forniti da Clay Paky.

• Controllo visivo generale di componenti interni, cablaggio, parti meccaniche, ecc.

• Controlli elettrici, fotometrici e funzionali; eventuali riparazioni.

Periodical cleaning

To ensure optimal operation and performance for a long time it is essential to periodically clean the parts subject to dust and grease deposits. The frequency with which the following operations are to be carried out depends on various factors, such as the amount of the effects and the quality of the working environment (air humidity, presence of dust, salinity, etc.).

Use a soft cloth dampened with any detergent liquid for cleaning glass to remove the dirt from the reflectors, from the lenses and filters. It is recommended that the projector undergoes an annual service by a qualified technician for special maintenance involving at least the following operations:

• General cleaning of internal parts.

• Restoring lubrication of all parts subject to friction, using lubricants specifically supplied by Clay Paky.

• General visual check of the internal components, cabling, mechanical parts, etc.

• Electrical, photometric and functional checks; eventual repairs.

Nettoyage périodique

Pour ne pas compromettre le bon fonctionnement et le rendement de l'appareil, nettoyer régulièrement les parties sur lesquelles la poussière et la graisse ont tendance à s'accumuler. La fréquence avec laquelle il faut effectuer les opérations indiquées ci-après dépend de plusieurs facteurs comme la quantité de mouvements des effets et la qualité du lieu d’installation (humidité de l’air, présence de poussière, salinité, etc.). Pour enlever la saleté du réflecteur, des lentilles et des filtres, utiliser un chiffon doux imbibé d’un liquide détergent pour le nettoyage des vitres.

Il est conseillé de confier une fois par an le projecteur à du personnel technique qualifié pour un entretien extraordinaire qui devra comporter au moins les opérations suivantes:

• Nettoyage général des parties internes.

• Rétablissement de la lubrification de toutes les parties sujettes à un frottement à l'aide de lubrifiants spécialement fournis par Clay Paky.

• Contrôle visuel général des composants internes, du câblage, des pièces mécaniques, etc..

• Contrôles électriques, photométriques et fonctionnels; éventuelles réparations.

- Figura 20

- Fig. 20

- Figure 20

Regelmäßige Reinigung

Um die optimale Funktionalität und Leistung des Geräts für lange Zeit zu bewahren, ist eine regelmäßige Reinigung der Teile, an denen sich leicht Staub und Fett ansammeln, unverzichtbar. Die Häufigkeit, mit der die nachstehenden Vorgänge durchzuführen sind, hängt von verschiedenen Faktoren ab, wie die Menge Bewegungen der Effektmodule und die Beschaffenheit der Arbeitsumgebung (Luftfeuchtigkeit, Staub- und Salzhaltigkeit usw.). Zum Reinigen des Reflektors, den Linsen und der Filter ein weiches Tuch verwenden, das mit einem gängigen Glasreinigungsmittel angefeuchtet ist.

Einmal jährlich sollte der Projektor außerdem qualifiziertem Fachpersonal übergeben werden, um ihn einer außerordentlichen Wartung zu unterziehen, die mindestens folgende

Arbeiten umfasst:

• Allgemeine Reinigung der Innenteile.

• Nachschmierung aller Teile, die ständiger Reibung ausgesetzt sind, mit den von Clay Paky gelieferten speziellen Schmiermitteln.

• Allgemeine Sichtkontrolle der inneren Bauteile, Verdrahtungen, mechanischen Teile usw.

• Elektrische, fotometrische und funktionelle Kontrollen; eventuelle Reparaturen.

Limpieza periódica

Para conservar las prestaciones y el rendimiento del proyector durante mucho tiempo, es indispensable limpiar periódicamente las partes donde se depositan polvos y grasas. La frecuencia de la limpieza depende de varios factores, como la cantidad de movimientos de los efectos y las características del ambiente de trabajo (humedad del aire, presencia de polvo, salinidad, etc.). Para limpiar el reflector, las lentes y los filtros, utilice un paño suave humedecido en cualquier limpiacristales no corrosivo.

Se aconseja hacer revisar el proyector una vez al año par personal técnico cualificado para que realice un mantenimiento extraordinario consistente, como mínimo, en las siguientes

operaciones:

• Limpieza general de las partes internas.

• Lubricación de todas las partes sujetas a fricción, con los productos suministrados por Clay Paky.

• Control visual general de componentes internos, cableado, partes mecánicas, etc.

• Controles eléctricos, fotométricos y de funcionamiento; posibles reparaciones.

ALPHA SPOT 575

- Abb. 20

- Figura 20

Page 41

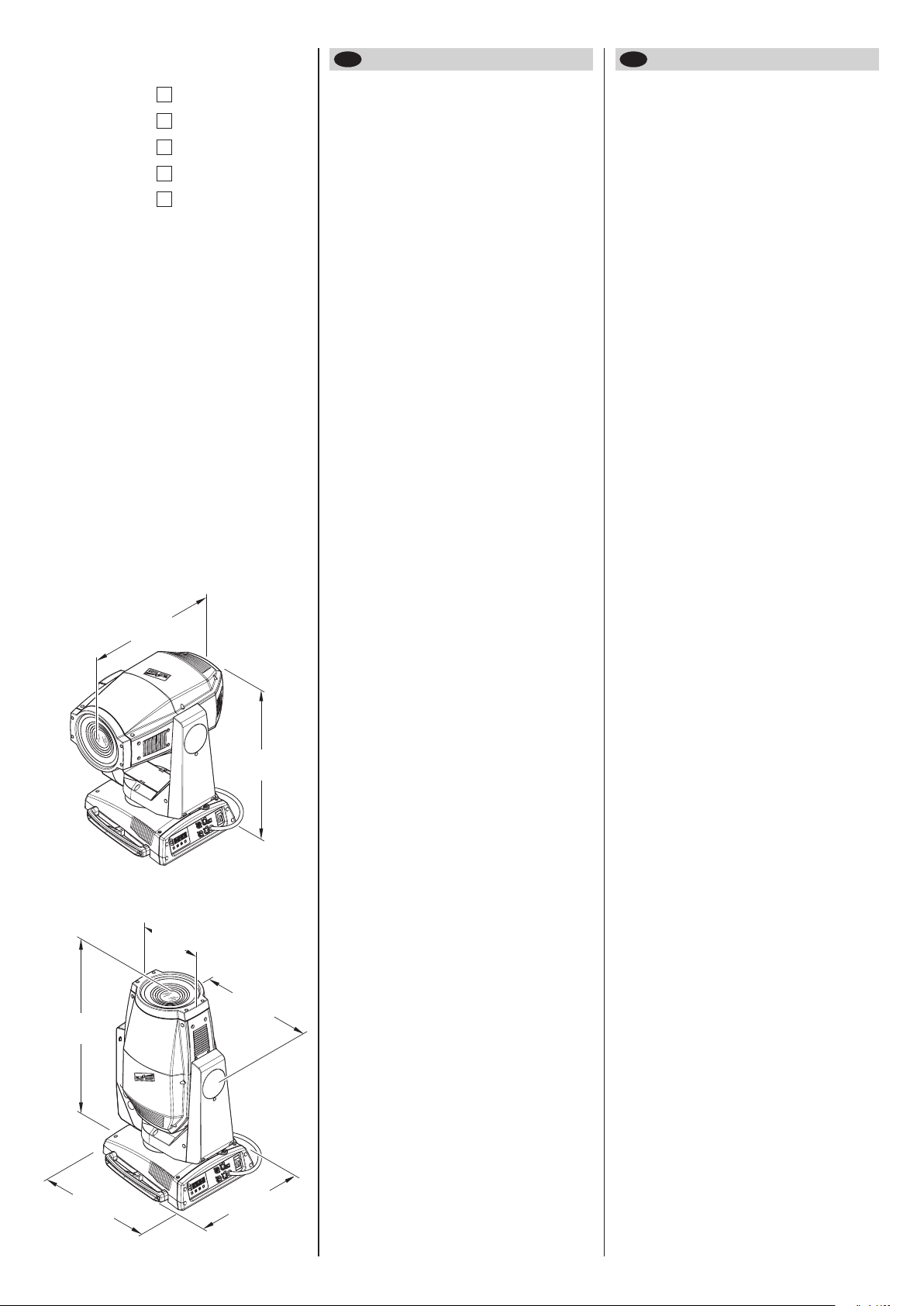

580

(22,83")

516

(20,31")

ALPHA SPOT

432

(17,01")

710

(27,95")

265

(10,43")

450

(17,72")

427

(16,81")

I GB

DATI TECNICI TECHNICAL INFORMATION

230V 50Hz 240V 50Hz 208V 60Hz 200V 50Hz 200V 60Hz

Alimentazioni disponibili

- 230V 50Hz

- 240V 50Hz

- 208V 60Hz

- 200V 50Hz

- 200V 60Hz

Il proiettore è predisposto per il funzionamento a tensione e frequenza indicate sul vano portalampada dell’apparecchio.

Potenza assorbita

• 750VA a 230V 50Hz (Rifasamento 70µF di serie).

Lampada

A ioduri metallici alimentata tramite speciale alimentatore elettromagnetico incorporato.

• Tipo HMI 575W/GS (L10029)

- Attacco SFc 10-4

- Temperatura colore 6000 K

- Flusso luminoso 49000 lm

- Vita media 1000 h

• Tipo CSR 575/DE (L10073)

- Attacco SFc 10-4

- Temperatura colore 6000 K

- Flusso luminoso 49000 lm

- Vita media 1000 h

Motori

N. 18 motori passo-passo, funzionanti a micropassi, totalmente controllati da microprocessore.

Gruppo ottico

• Riflettore ellittico ad elevata resa luminosa.

Canali

Max 24 canali di controllo.

Ingressi

• DMX 512

Corpo mobile

• Movimento tramite due motori a micropassi, controllati da microprocessore.

• Riposizionamento automatico di PAN e TILT in seguito a spostamenti accidentali non comandati da centralina.

• Escursione:

- PAN = 450°

- TILT = 252°

• Velocità massime:

- PAN = 4.0 sec (360°)

- TILT = 3.2 sec (252°)

• Risoluzione:

- PAN = 1.76°

- PAN FINE = 0.007°

- TILT = 0.98°

- TILT FINE = 0.004°

Grado di protezione IP20

• Pro tet to con tro la pen etrazione di co rpi so lid i di dimensione superiore a 12mm.

• Nessuna protezione contro la penetrazione di liquidi

Marcatura CE

Conforme alle Direttive dell’Unione Europea di Bassa Tensione 2006/95/CE e Compatibilità Elettromagnetica 89/336.

Dispositivi di sicurezza

• Interruttore automatico bipolare a protezione termica.

•

Interruzione automatica dell’alimentazione in caso di surriscaldamento o di mancato funzionamento del sistema di raffreddamento.

Raffreddamento

A ventilazione forzata tramite ventole assiali.

Corpo

• Struttura in alluminio con coperture in plastica pressofusa.

• Due maniglie laterali per il trasporto.

• Dispositivo di bloccaggio dei movimenti PAN e TILT per trasporto e manutenzione.

Power supplies available

- 230V 50Hz

- 240V 50Hz

- 208V 60Hz

- 200V 50Hz

- 200V 60Hz

The projector is designed to work at the frequency indicated on the lamp holder compartment.

Input power

• 750VA at 230V 50Hz (p.f. correction 70µF standard).

Lamp

Discharge lamp with built-in power electromagnetic supply unit.

• Type HMI 575W/GS (L10029)

- Cap SFc 10-4

- Colour temperature 6000 K

- Luminous flux 49000 lm

- Average life 1000 h

• Type CSR 575/DE (L10073)

- Cap SFc 10-4

- Colour temperature 6000 K

- Luminous flux 49000 lm

- Average life 1000 h

Motors

18 stepper motors, operating with microstep s, to tally microprocessor controlled.

Optical unit

• Elliptic reflector with high luminous efficiency

Channels

Max 24 control channels.

Inputs

• DMX 512

Movable body

•Movement by means of two stepper motors, controlled by microprocessor.

• Automatic repositioning of PAN and TILT after accidental movement not controlled by control unit.

• Travel:

- PAN = 450°

- TILT = 252°

• Maximum speeds:

- PAN = 4.0 sec (360°)

- TILT = 3.2 sec (252°)

• Resolution:

- PAN = 1.76°

- PAN FINE = 0.007°

- TILT = 0.98°

- TILT FINE = 0.004°

IP20 protection rating

• Protected against the entry of solid bodies larger than 12mm (0.47”).

• No protection against the entry of liquids.

CE Marking

In conform ity wi th the Europea n Unio n Low Vol tage Directive 2006/95/CE and Electromagnetic compatibility Directive 89/336.

Safety Devices

• Bipolar circuit breaker with thermal protection.

• Automatic break in power supply in case of overheating or failed operation of cooling system.

Cooling

Forced ventilation with axial fans.

Body

• Aluminium structure with die-cast plastic cover.

• Two side handles for transportation.

• Device locking PAN and TILT mechanisms for transportation and maintenance.

ALPHA SPOT 575

Posizione di lavoro

Funzionamento in qualsiasi posizione.

Pesi e dimensioni

• Peso: circa 35 kg

Working position

Functioning in any position.

Weights and dimensions

• Weight: about 35 kg (77 Ibs).

Page 42

DONNEES TECHNIQUES

D EF

TECHNISCHE DATEN DATOS TÉCNICOS

Alimentations disponibles

- 230V 50Hz

- 240V 50Hz

- 208V 60Hz

- 200V 50Hz

- 200V 60Hz

Le projecteur est prévu pour fonctionner avec une tension et une fréquence correspondant à celles indiquées sur le logement de la douille d'ampoule de l’appareil.

Puissance absorbée

• 750VA à 230V 50Hz (Rephasage 70µF en standard).

Lampe

A iodures métalliques, alimentée par un dispositif spécial électromagnétique incorporé dans l'appareil.

• Type HMI 575W/GS (L10029)

- Culot SFc 10-4

- Température couleur 6000 K

- Flux lumineux 49000 lm

- Durée de Vie moyenne 1000 h

• Type CSR 575/DE (L10073)

- Culot SFc 10-4

- Température couleur 6000 K

- Flux lumineux 49000 lm

- Durée de Vie moyenne 1000 h

Moteurs

N. 18 moteurs pas-à-pas, fonctio nnant par micropas, totalement contrôlés par microprocesseur.

Groupe optique

• Réflecteur elliptique à haut rendement lumineux.

Canaux

Max 24 canaux de contrôle.

Entrées

• DMX 512

Corps mobile

• Mou vem ent fou rni par deu x mo teu rs à mic rop as commandés par micro-processeur.

• Remise en position automatique de PAN et TILT après des déplacements accidentels non commandés par la centrale.

• Excursion:

- PAN = 450°

- TILT = 252°

• Vitesses maximum:

- PAN = 4.0 sec (360°)

- TILT = 3.2 sec (252°)

• Résolution:

- PAN = 1.76°

- PAN FINE = 0.007°

- TILT = 0.98°

- TILT FINE = 0.004°

Degré de protection IP20

• Protégé contre la pénétration de corps solides ayant une dimension supérieure à 12mm.

• Aucune protection contre la pénétration de liquides.

Marquage CE

Conforme aux Directives de l’Union Européenne Basse Tension 2006/95/CE et Compatibilité Electromagnétique 89/336.

Dispositifs de sécurité

• Interrupteur automatique bipolaire à protection thermique.

• Cou pure aut oma tique de l'a limen ta-ti on en cas de surchauffe ou de panne du système de refroidissement.

Refroidissement

A ventilation forcée par ventilateurs axiaux.

Corps

• Structure en aluminium avec couvertures en plastique moulée sous pression.

• Deux poignées latérales pour le transport.

• Dispositif de blocage des mouvements PAN et TILT pour transport et entretien.

Position de travail

Fonctionne dans toutes les positions.

Poids et dimensions

• Poid: 35 kg environ.

Vorhandene Netzversorgung

- 230V 50Hz

- 240V 50Hz

- 208V 60Hz

- 200V 50Hz

- 200V 60Hz

De r Proj ekt or ist für de n Betr ieb be i der auf de m Lampenfach des Projektors angegebenen Spannung und Frequenz ausgelegt.

Leistungsaufnahme

• 750VA bei 230V 50Hz (Serienmäßige Blindstromkom-pensation 70µF).

Lampe

Jo did -Me tal lda mpf lam pen , Ver sor gun g mit sp ezi ell em elektromagnetischem, in das Gerät eingebautem Vorschaltgerät.

• Typ HMI 575W/GS (L10029)

- Sockel SFc 10-4

- Farbtemperatur 6000 K

- Lichtfluss 49000 lm

- Durchschnittliche Lebensdauer 1000 h

• Typ CSR 575/DE (L10073)

- Sockel SFc 10-4

- Farbtemperatur 6000 K

- Lichtfluss 49000 lm

- Durchschnittliche Lebensdauer 1000 h

Motoren

18 Mikro-Schrittmotoren, vollständig mikroprozessorgesteuert.

Optikgruppe

• Elliptischer Reflektor mit hoher Lichtausbeute.

Kanäle

Max 24 Kontrollkanäle.

Eingänge

• DMX 512

Beweglicher Kopf

• Bewegung durch zwei mikroprozes-sorgesteuerte MikroSchrittmotoren.

• Automatische Rückpositionierung von PAN und TILT nach un bea bsi cht igt en, nich t vom Re gie pul t betäti gte n Bewegungen.

• Aktionsradius:

- PAN = 450°

- TILT = 252°

• Höchstgeschwindigkeit:

- PAN = 4.0 sec (360°)

- TILT = 3.2 sec (252°)

• Auflösung:

- PAN = 1.76°

- PAN FINE = 0.007°

- TILT = 0.98°

- TILT FINE = 0.004°

Schutzklasse IP20

• Schutz gegen das Eindringen fester Körper, die größer sind als 12mm.

• Kein Schutz gegen das Eindringen von Flüssigkeiten.

CE-Kennzeichnung

En tsp ric ht den Rich tli nie n der Eur opä isc hen Uni on (Niederspannungsrichtlinie 2006/95/CE; elektromagnetische Verträglichkeit 89/336).

Sicherheitsvorrichtungen

• Zweipoliger Wärmeschutz-Sicherheitsschalter.

• Automatische Abschaltung der Stromzufuhr bei Überhitzung oder Ausfall des Kühlsystems.

Kühlung

Kühlsystem mit Zwangslüftung durch Axiallüfter.

Gehäuse

• Struktur aus Aluminium mit Abdeckungen aus PressdruckKunststoff.

• Zwei seitliche Tragegriffe.

• PAN- und TILT-Arretierung für Transport und Wartung.

Einbauposition

Beliebig.

Maße und Gewichte

• Gewicht: rund 35 kg.

Alimentaciones disponibles

- 230V 50Hz

- 240V 50Hz

- 208V 60Hz

- 200V 50Hz

- 200V 60Hz

El proyector está preparado para funcionar a la tensión y frecu encia indicadas en la cavidad porta lámpara del aparato.

Potencia absorbida

• 750VA a 230 V 50 Hz (ajuste de fase 70µF de serie).

Lámpara

De yoduros metálicos, abastecida por un alimentador especial electromagnético incorporado en el aparato.

• Tipo HMI 575W/GS (L10029)

- Casquillo SFc 10-4

- Temperatura de color 6000 K

- Flujo luminoso 49000 lm

- Vida media 1000 h

• Tipo CSR 575/DE (L10073)

- Casquillo SFc 10-4

- Temperatura de color 6000 K

- Flujo luminoso 49000 lm

- Vida media 1000 h

Motores

N. 18 motores de micropasos totalmente controlados por microprocesador.

Grupo óptico

• Reflector elíptico de elevado rendimiento lumínico.

Canales

Max 24 canales de contrtol.

Entradas

• DMX 512

Cuerpo móvil

• Mov imi ent o media nte dos mot ore s de mic rop aso s controlados por microprocesador.

• Reposicionamiento automático de giro e inclinación tras desplazamientos accidentales no accionados desde la consola.

• Excursión:

- GIRO = 450°

- INCLINACIÓN = 252°

• Velocidades máximas:

- GIRO = 4.0 sec (360°)

- INCLINACIÓN = 3.2 sec (252°)

• Resolución:

- GIRO = 1.76°

- GIRO FINO = 0.007°

- INCLINACIÓN = 0.98°

- INCLINACIÓN FINA = 0.004°

Grado de protección IP20

• Prote gido con tr a la entrada de cuerp os sólid os de dimensiones superiores a 12 mm.

• Ninguna protección contra la entrada de agua.

Marcado CE

Conforme a las Directrices de la Unión Europea de Baja Tensión 2006/95/CE y Compatibilidad Electromagnética 89/336.

Dispositivos de seguridad

• Interruptor automático bipolar con protección térmica.

• Desconexión automática de la alimentación en caso de recalentamiento o de fallo del sistema de enfriamiento.

Enfriamiento

Por ventilación forzada con ventiladores axiales.

Cuerpo

• Estructura en aluminio con cubiertas en plástico moldeado a presión.

• Dos asas laterales para el transporte.

• Dispositivo de bloqueo de los movimientos de giro e inclinación para transporte y mantenimiento.

Posición de trabajo

Funciona en cualquier posición.

Pesos y medidas

• Peso: unos 35 kg.

ALPHA SPOT 575

Page 43

I GB

CAUSA E SOLUZIONE DEI PROBLEMI CAUSE AND SOLUTION OF PROBLEMS

CAUSE ET SOLUTION DES PROBLEMES URSACHEN UND ABHILFE BEI BETRIEBSSTÖRUNGEN CAUSAS Y SOLUCIONES DE PROBLEMAS

IL PROIETTORE NON SI ACCENDE

L’ELETTRONICA NON FUNZIONA

PROIEZIONE DIFETTOSA

LUMINOSITÀ RIDOTTA

ANOMALIE

POSSIBILI CAUSE CONTROLLI E RIMEDI

THE PROJECTOR WILL NOT SWITCH ON

Mancanza di alimentazione di rete. Lampada esaurita o difettosa. Cavo di trasmissione dei segnali guasto o scollegato. Indirizzamento errato. Difetto nei circuiti elettronici. Rottura lenti o riflettore. Deposito di polveri o grasso.

ELECTRONICS NON-OPERATIONAL

DEFECTIVE PROJECTION

REDUCED LUMINOSITY

Verificare la presenza della tensione alimentazione. Sostituire lampada (vedi istruzioni). Sostituire cavi. Verificare indirizzi (vedi istruzioni). Interpellare tecnico autorizzato. Interpellare tecnico autorizzato. Procedere alla pulizia (vedi istruzioni).

PROBLEMS

POSSIBLE CAUSES CHECKS AND REMEDIES

No mains supply. Lamp exhausted or defective. Signal transmission cable faulty or disconnected. Incorrect addressing. Fault in the electronic circuits. Lenses or reflector broken Dust or grease deposited.

Check the power supply voltage. Replace the lamp. (See instructions). Replace the cables. Check addresses (see instructions). Call an authorised technician. Call an authorised technician. Clean (see instructions).

LE PROJECTEUR NE S'ALLUME PAS

L'ELECTRONIQUE NE FONCTIONNE PAS

PROJECTION DEFECTUEUSE

REDUCTION DE LA LUMINOSITE

CAUSES POSSIBLES CONTROLES ET REMEDES

DER PROJEKTOR SCHALTET SICH NICHT EIN

Absence de courant. Lampe déchargée ou défectueuse. Câble de transmiss. des signaux en panne ou déconnecté. Adressage erroné. Problèmes sur les circuits électroniques. Lentilles ou réflecteure casses. Dépôt de poussière ou de graisse.

ELEKTRONIK FUNKTIONIERT NICHT

FEHLERHAFTE PROJEKTION

VERRINGERTE LEUCHTKRAFT

MÖGLICHE URSACHE KONTROLLEN UND ABHILFE

Keine Stromversorgung. Lampe erschöpft oder defekt. Übertragungskabel der Signale defekt oder nicht verbunden. Fehlerhafte Adressierung. Defekt in den Elektronikschaltungen. Bruch der linsen oder der Reflektors. Ablagerungen von Staub oder Fett.

ANOMALIES

Vérifier la présence de la tension d’alimentation. Remplacer la lampe (voir instructions). Remplacer les câbles. Vérifier adresses (voir instructions). Faire appel à un technicien autorisé. Faire appel à un technicien autorisé. Nettoyer (voir instructions).

STÖRUNGEN

Das Vorhandensein der Versorgungsspannung. Lampe ersetzen (siehe Anweisungen). Kabel ersetzen. Codierung überprüfen (siehe Anweisungen). Einen autorisierten Techniker anfordern. Einen autorisierten Techniker anfordern. Reinigen (siehe Anweisungen).

EL PROYECTOR NO SE ENCIENDE

ALPHA SPOT 575

EL SISTEMA ELECTRÓNICO NO FUNCIONA

PROYECCIÓN DEFECTUOSA

POCA LUMINOSIDAD

CAUSAS POSIBLES CONTROLES Y SOLUCIONES

Falta de alimentación de la red. Lámpara agotada o defectuosa. Cable de transmisión de las señales averiado o desconectado. Direccionamiento erróneo. Fallo de los circuitos electrónicos. Rotura de las lentes o del reflector. Acumulación de polvo o grasa.

ANOMALIAS

Compruebe la presencia de la tensión de alimentación y/o conductividad del fusible. Sustituya la lámpara según las instrucciones. Sustituya el cable. Controlar direcciones (véanse instrucciones). Consulte a un técnico autorizado. Consulte a un técnico autorizado. Limpie según las instrucciones.

Page 44

CLAY PAKY S.p.A. - Via Pastrengo, 3/b - 24068 Seriate (BG) Italy - Tel. +39-035 -654311 - Fax +39-035-301876 - www.claypaky.it

www.gfstudio.com

Rev. 3 06/10 Cod. 099491

Clay Paky ALPHA SPOT 575 User Manual [en, de, es, fr, it]

Specifications and Main Features

Frequently Asked Questions

User Manual
