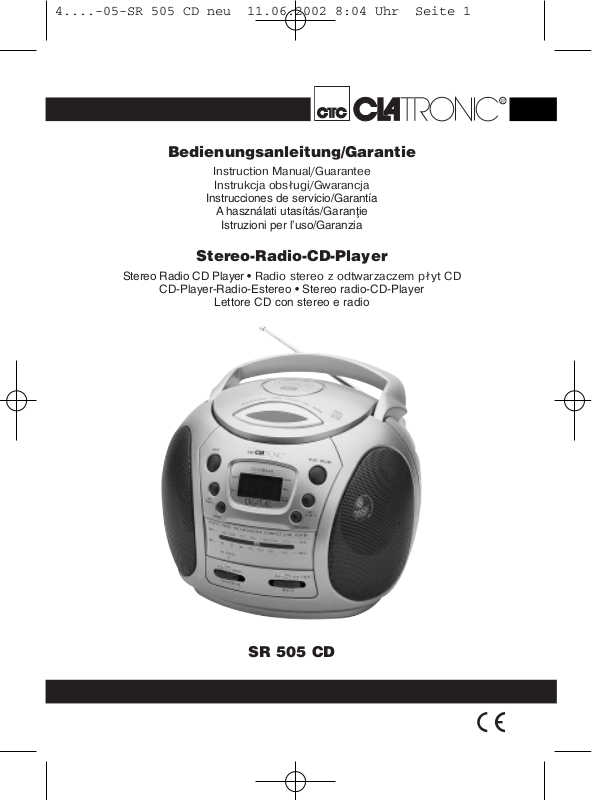

Clatronic SR 505 CD User Manual

R

4....-05-SR 505 CD neu 11.06.2002 8:04 Uhr Seite 1

Bedienungsanleitung/Garantie

Instruction Manual/Guarantee
Instrukcja obsługi/Gwarancja

Instrucciones de servicio/Garantía

A használati utasítás/Garanflie

Istruzioni per l’uso/Garanzia

Stereo-Radio-CD-Player

Stereo Radio CD Player • Radio stereo z odtwarzaczem płyt CD

CD-Player-Radio-Estereo • Stereo radio-CD-Player

Lettore CD con stereo e radio

SR 505 CD

4....-05-SR 505 CD neu 11.06.2002 8:04 Uhr Seite 2

Inhalt

Contents • Spis treści • Indice • Conflinut • Indice

Übersicht Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 3

D

Bedienungsanleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Seite 5

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 8

Control element overview . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 3

GB

Instruction Manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 10

Guarantee . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Page 13

Przegląd elemetów obsługi . . . . . . . . . . . . . . . . . . . . . . . . .Strona 3

PL

Instrukcja obsługi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Strona 15

Gwarancja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Strona 19

Vista de conjunto Elementos de mando . . . . . . . . . . . . . . . .Página 3

E

Instrucciones de servicio . . . . . . . . . . . . . . . . . . . . . . . . . . . .Página 21

Garantia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 24

Privire de ansamblu al modului de întrebuinflare . . . . . . . .Paginæ 3

RO

Mod de întrebuinflare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Paginæ 26

Garanflie

I Descrizione dei singoli pezzi . . . . . . . . . . . . . . . . . . . . . . . .Pagina 3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Istruzioni per l’uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Pagina 31

Garanzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Pagina 34

Paginæ 29

4....-05-SR 505 CD neu 11.06.2002 8:04 Uhr Seite 3

123456789121011

13 14 15 16 17 13

18

Beschreibung der
Bedienelemente

1 STOP Taste
2 SKIP/SEARCH-

Taste/rückwärts
3 RANDOM-Taste
4 POWER-Anzeige
5 CD-Fach-Klappe
6 LED-Anzeige
7 REPEAT-Anzeige
8 PLAY/PAUSE-

Anzeige
9 PLAY/PAUSE-Taste
10 SKIP/SEARCH-

Taste/vorwärts
11 REPEAT/

PROGRAMM-Taste
12 OPEN/CLOSE-Taste
13 Lautsprecher
14 FM-STEREO-

Anzeige
15 FUNCTION-Schalter
16 Frequenz-Skala
17 BAND-Schalter

19 20

18 Griff
19 VOLUME-Regler

(Lautstärke)
20 Kopfhörer-Anschluss

3

4....-05-SR 505 CD neu 11.06.2002 8:04 Uhr Seite 4

21

22

23 24

4

21 TUNING-Regler

22 FM-Teleskop-

Antenne
23 Batteriefach
24 Kabel-Anschluss

4....-05-SR 505 CD neu 11.06.2002 8:04 Uhr Seite 5

Allgemeine Sicherheitshinweise

Um das Risiko von Feuer oder einem elektrischen Schlag zu vermeiden, sollten
Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen. Das Gerät nicht in
unmittelbarer Nähe von Wasser betreiben (z.B. Badezimmer, Schwimmbecken,
feuchte Keller).

Verwenden Sie das Gerät nur für den vorgesehenen Zweck.
Das Gerät ausschließlich an eine vorschriftsmäßig installierte Steckdose

anschließen. Achten Sie darauf, dass die angegebene Spannung mit der Spannung
der Steckdose übereinstimmt.

Bei Verwendung von externen Netzteilen auf die richtige Polarität und Spannung
achten, Batterien stets richtigherum einlegen.

Das Gerät so aufstellen, dass vorhandene Lüftungsöffnungen nicht verdeckt werden.
Niemals das Gehäuse des Gerätes öffnen. Durch unsachgemäße Reparaturen

können erhebliche Gefahren für den Benutzer entstehen. Bei Beschädigung des
Gerätes, insbesondere des Netzkabels, das Gerät nicht mehr in Betrieb nehmen,
sondern von einem Fachmann reparieren lassen. Netzkabel regelmäßig auf
Beschädigungen prüfen.

Ein defektes Netzkabel darf nur vom Hersteller, unserem Kundendienst oder einer
ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzt werden, um
Gefährdungen zu vermeiden.

Benutzen Sie das Gerät längere Zeit nicht, ziehen Sie den Netzstecker aus der
Steckdose, bzw. entnehmen Sie die Batterien.

Diese Symbole können sich ggfs. auf dem Gerät befinden und sollen Sie auf fol­gendes hinweisen:

Das Blitz-Symbol soll den Benutzer auf Teile im Inneren des Gerätes hin­weisen, die gefährlich hohe Spannungen führen.

Das Symbol mit Ausrufezeichen soll den Benutzer auf wichtige
Bedienungs- oder Wartungs-Hinweise in den Begleitpapieren hinweisen.

Geräte mit diesem Symbol arbeiten mit einem „Klasse 1-Laser“ zur
Abtastung der CD. Die eingebauten Sicherheitsschalter sollen verhindern,
dass der Benutzer gefährlichem, für das menschliche Auge nicht sichtba­rem Laserlicht ausgesetzt wird, wenn das CD-Fach geöffnet ist.

Diese Sicherheitsschalter sollten auf keinen Fall überbrückt oder manipuliert wer­den, sonst besteht die Gefahr, dass Sie sich dem Laser-Licht aussetzen.

D

5

4....-05-SR 505 CD neu 11.06.2002 8:04 Uhr Seite 6

D

Inbetriebnahme des Gerätes/Einführung

• Lesen Sie vor der Inbetriebnahme die Bedienungsanleitung sorgfältig durch!

• Wählen Sie einen geeigneten Standort für das Gerät, z.B. eine trockene, ebene,
rutschfeste Fläche, auf der Sie das Gerät gut bedienen können.

• Achten Sie darauf, dass das Gerät ausreichend belüftet wird!

Stromversorgung

Verbinden Sie das beiliegende Netzkabel mit einer vorschriftsmäßig installierten
Schutzkontaktsteckdose 230/50Hz und des Netzanschlusses an der Rückseite des
Gerätes. Achten Sie darauf, dass die Netzspannung mit den Angaben auf dem
Typenschild übereinstimmt.

Batterien einlegen

Öffnen Sie den Batteriefachdeckel auf der Rückseite. Legen Sie 6 Batterien des
Typs 1,5 V UM-1 bzw. C ein. Achten Sie auf die richtige Polarität. Wird das Gerät
längere Zeit nicht benutzt, entnehmen Sie bitte die Batterien, um ein “Auslaufen” zu
vermeiden.

Haben Sie ein Netzkabel angeschlossen, werden die Batterien automatisch abge­schaltet.

• Bitte geben Sie verbrauchte Batterien nicht in den Hausmüll.

• Führen sie Altbatterien einer umweltgerechten Entsorgung zu.

Die Lautstärke können Sie mit dem VOLUME-Regler (19) einstellen.

FM-Stereo-Kontrollleuchte/Schalter

Die Kontrollleuchte (14) leuchtet, wenn ein Sender in Stereo-Qualität empfangen
wird. Rauscht der Sender, stellen Sie den BAND Schalter (17) auf FM.

Kopfhörerbuchse

Benutzen Sie für den Kopfhörerbetrieb einen Kopfhörer mit einem 3,5 mm
Klinkenstecker, den Sie in den PHONES Anschluss (20) stecken. Die Lautsprecher
werden abgeschaltet.

Transportsicherung CD Fach

Drücken Sie die OPEN/CLOSE Taste (12), um das CD Fach zu öffnen. Entfernen
Sie vor der Inbetriebnahme, wenn vorhanden, die Transportsicherung aus dem CD­Player.

Ausschalten

Das Gerät ist außer Betrieb, wenn der Schalter FUNCTION (15) in Position OFF
steht. Ziehen sie anschließend den Netzstecker.

6

4....-05-SR 505 CD neu 11.06.2002 8:04 Uhr Seite 7

Radio hören

1. Stellen Sie den FUNCTION Schalter (15) auf die Position RADIO.

2. Das gewünschte Frequenzband können Sie mit dem BAND Schalter (17)
wählen.

3. Bei UKW/FM Betrieb ziehen Sie die Teleskop-Antenne (22) aus und drehen Sie
diese, um den Empfang zu verbessern.

4. Stellen Sie mit dem TUNING Regler (21) den gewünschten Sender ein.

5. Schieben Sie den FUNCTION Schalter (15) auf die mittlere Position, um das
Radio auszuschalten.

CD’s abspielen

1. Schieben Sie den FUNCTION Schalter (15) auf CD. Die POWER LED (4)
leuchtet auf.

2. Drücken Sie auf OPEN/CLOSE (12), um das CD Fach zu öffnen.

3. Legen Sie eine CD mit dem Etikett nach oben ein und schließen Sie das CD­Fach.

4. In der Anzeige wird nach einigen Sekunden die Anzahl der Lieder angezeigt.

5. Drücken Sie die PLAY/PAUSE Taste (11), die PLAY/PAUSE LED (8) leuchtet
auf. Die CD wird wiedergegeben und vom ersten Titel an abgespielt. Das
aktuelle Lied erscheint in der Anzeige.

6. Mit den Tasten SKIP/SEARCH (2 und 10) können Sie durch kurzes Antippen
der entsprechenden Taste jeweils ein Lied vor- oder zurückspringen. Halten Sie
die Taste fest, setzt ein Musiksuchlauf ein (I = zurück, I = vorwärts).

7. Um eine CD zu entnehmen, drücken Sie die STOP Taste (1) und öffnen
anschließend den Deckel, wie unter Punkt 2 beschrieben.

Halten Sie den CD-Deckel stets geschlossen.

PLAY/PAUSE

Bei laufender CD
1x drücken = Pause (die PLAY/PAUSE Anzeige (8) blinkt). Drücken Sie ein weiteres
mal die PLAY/PAUSE Taste (11), wird die Wiedergabe fort gesetzt.

REPEAT

1x drücken (der Punkt in der Anzeige leuchtet): Das aktuelle Lied wird ständig

wiederholt.

2x drücken (der Punkt in der Anzeige blinkt): Die komplette CD wird ständig

wiederholt.

3x drücken: Die Funktion ist deaktiviert.

RANDOM

Spielt eine CD in zufälliger Titelreihenfolge ab.

D

7

4....-05-SR 505 CD neu 11.06.2002 8:04 Uhr Seite 8

PROGRAMM

D

Lässt die Programmierung einer beliebigen Titelfolge zu.

1. Drücken Sie die Stop Taste (1).

2. Drücken Sie die PROGRAM Taste (9). Auf dem Display blinkt “0”.Wählen Sie
mit den Tasten SKIP/SEARCH (2 und 10) das Lied aus. Auf dem Display
erscheint die Stationsnummer der Lieder in aufsteigender Reihenfolge.

3. Drücken Sie erneut PROGRAM (9). Die Anzeige wechselt erneut auf “0”.
Geben Sie den nächsten Titel an u.s.w. Sie können bis zu 19 Titel
programmieren.

4. Starten Sie den CD-Player mit der PLAY/PAUSE Taste (11). Das Programm
wird wiedergegeben.

5. Um ein Programm zu löschen, drücken Sie die STOP Taste (1).

Kopfhörer

Stecken Sie den Stecker eines Kopfhörers in den Kopfhöreranschluss, werden die
Lautsprecher stumm geschaltet. Sollte Ihr Stecker nicht passen, verwenden Sie
einen geeigneten Adapter.

Garantie

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten
ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich die Mängel des Gerätes oder
des Zubehörs*), die auf Material- oder Herstellungsfehler beruhen, durch Reparatur
oder, nach unserem Ermessen, durch Umtausch. Garantieleistungen bewirken
weder eine Verlängerung der Garantiefrist, noch beginnt dadurch ein Anspruch auf
eine neue Garantie!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein kosten­loser Austausch oder eine kostenlose Reparatur nicht erfolgen.

Im Garantiefall geben Sie bitte das Grundgerät in der Originalverpackung zusammen
mit dem Kassenbon an Ihren Händler.

*) Schäden an Zubehörteilen führen nicht automatisch zum kostenlosen Umtausch
des kompletten Gerätes. Wenden Sie sich in desem Fall bitte an unsere Hotline!
Glasbruchschäden bzw. Brüche von Kunststoffteilen sind grundsätzlich kosten­pflichtig!

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen (z.B. Motorkohlen,
Knethaken, Antriebsriemen, Ersatzfernbedienung, Ersatzzahnbürsten, Sägeblättern
usw.), als auch Reinigung, Wartung oder der Austausch von Verschleißteilen, fallen
nicht unter die Garantie und sind deshalb kostenpflichtig!

Die Garantie erlischt bei Fremdeingriff.

8

4....-05-SR 505 CD neu 11.06.2002 8:04 Uhr Seite 9

Nach der Garantie

Nach Ablauf der Garantiezeit können Reparaturen kostenpflichtig vom entsprechen­den Fachhandel oder Reparaturservice ausgeführt werden.

Service für unsere

Haushaltsartikel

Verschleißteile für Haushaltsartikel
(soweit diese nicht vom Fachmann
ausgewechselt werden müssen),
Ersatzkannen, Staubsaugerfilterbeutel
usw. können Sie mit Angabe des
Gerätetyps unter folgender Telefon­Hotline bestellen:

0 21 52 / 2006 – 888

Für technische Fragen haben wir für Sie folgende e-mail-Adresse eingerichtet:

[e-mail]

Interessieren Sie sich für weitere Clatronic-Produkte?
Besuchen Sie doch einmal unsere Homepage unter

www.clatronic.de oder www.clatronic.com

Service für unsere

Unterhaltungselektronik

Verschleißteile und Ersatzteile für
unsere Unterhaltungselektronik (soweit
diese nicht vom Fachmann ausge­wechselt werden müssen) wie z. B.
Fernbedienungen, Bedienteilklappen,
Lautsprecherblenden usw. können Sie
mit Angabe des Gerätetyps unter fol­gender Telefon-Hotline bestellen:

0 21 52 / 2006 – 666

D

9

4....-05-SR 505 CD neu 11.06.2002 8:04 Uhr Seite 10

GB

To avoid the risk of fire or an electric shock, you should not expose the device to
rain or moisture. Consequently, do not use the device in the immediate vicinity of
water - for example near a bath tub, a swimming pool or in a damp cellar.

Use the device only for the intended purpose.
Only connect the device at a properly installed plug socket. Pay attention that the

specified voltage corresponds to the voltage of the plug socket.
When using external mains supply, pay attention to the correct polarity and voltage.
Always place the batteries in the correct direction.

Assemble the device in such a way that the available ventilation openings are not
covered.

Never open the housing of the device. Incorrect repairs can constitute a considera­ble risk for the user. Should the device become damaged, in particular the mains
supply cable, do not operate the device any longer, but rather have it repaired by an
expert. Check the mains supply cable regularly for damage.

For safety reasons a broken or damaged mains lead may only be replaced by an
equivalent lead from the manufacturer, our customer service department or a
similary qualified person.

If the device is not used for a longer period, remove the plug connector from the
plug socket or take out the batteries.

These symbols may be found on the machine and are intended to indicate the
following:

The lightning symbol should advise the user of parts in the inside of the
device which carry dangerously high voltage levels.

The symbol with an exclamation mark should advise the user of important
operation or maintenance instructions in the accompanying documentation.

Devices bearing this symbol work with a „class 1 laser“ for tracing the CD.
The built-in safety switches should prevent the user being exposed to dan­gerous laser light, which is invisible to the human eye, when the CD com­partment is opened.

Under no circumstances should these safety switches be bypassed or manipulated,
as this could result in a danger of exposure to the laser light.

General safety instructions

10

4....-05-SR 505 CD neu 11.06.2002 8:04 Uhr Seite 11

Description of the Operating Components

1 STOP key
2 SKIP/SEARCH key / back
3 RANDOM key
4 POWER display
5 CD deck lid
6 LED display
7 REPEAT display
8 PLAY/PAUSE display
9 PLAY/PAUSE key
10 SKIP/SEARCH key / forward
11 REPEAT/PROGRAM key
12 OPEN/CLOSE key

13 Loudspeaker
14 FM STEREO display
15 FUNCTION selector
16 Frequency scale
17 BAND selector
18 Handle
19 VOLUME knob
20 Headphone socket
21 TUNING selector
22 FM telescopic antenna
23 Battery compartment
24 Cable socket

Start-up of the device/introduction

• Read the operating instructions thoroughly before the start-up!

• Select an appropriate location for the device, e.g. a dry, flat, non-slip surface on
which the device can be easily operated.

• Make sure that the device is adequately ventilated!

Power supply

Connect the supplied cable to a duly installed 230V/50Hz protective contact socket
and to the cable socket on the back of the device.Make sure that the line voltage
meets the specifications on the nameplate.

Inserting the Batteries

Open the cover of the battery compartment on the back.
Insert 6 1.5V UM-1 or C type batteries. Make sure that the polarity is correct. If the
device is not used for a long period of time, remove the batteries to avoid that they
„run flat“.

If the power cable is connected, the batteries are switched off automatically.

• Do not throw the used batteries away in the garbage.

• Make sure that the old batteries are disposed of in a environmentally compa­tible manner.

Set the volume with the VOLUME knob (19).

FM Stereo LED/Switch

The LED (14) lights up if a broadcasting station is received in stereo quality. If the
broadcasting station rustles, switch the BAND selector (17) to FM.

GB

11
