Clatronic SLS 493 User Manual

R

42831-05-SLS 493 25.07.2002 8:25 Uhr Seite 1

Bedienungsanleitung/Garantie

Instruction Manual/Guarantee
Instrukcja obsługi/Gwarancja

Instrucciones de servicio/Garantía

Betjeningsvejledning/garanti
Istruzioni per l’uso/Garanzia

Lautsprecher-System

Système haut-parleurs

Loudspeaker System

System głośników

Hangszórórendszer

Sistema altoparlanti

SLS 493

42831-05-SLS 493 25.07.2002 8:25 Uhr Seite 2

D

Um das Risiko von Feuer oder einem elektrischen Schlag zu vermeiden, sollten
Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.Das Gerät daher nicht in
unmittelbarer Nähe von Wasser benutzen – beispielsweise in der Nähe einer Bade­wanne, eines Schwimmbeckens oder einem feuchten Keller.

Verwenden Sie das Gerät nur für den vorgesehenen Zweck.
Das Gerät ausschließlich an eine vorschriftsmäßig installierte Steckdose

anschließen. Achten Sie darauf, dass die angegebene Spannung mit der Spannung
der Steckdose übereinstimmt.
Bei Verwendung von externen Netzteilen auf die richtige Polarität und Spannung
achten, Batterien stets richtigherum einlegen.

Das Gerät so aufstellen, dass vorhandene Lüftungsöffnungen nicht verdeckt werden.
Niemals das Gehäuse des Gerätes öffnen. Durch unsachgemäße Reparaturen

können erhebliche Gefahren für den Benutzer entstehen.Bei Beschädigung des
Gerätes, insbesondere des Netzkabels, das Gerät nicht mehr in Betrieb nehmen,
sondern von einem Fachmann reparieren lassen. Netzkabel regelmäßig auf
Beschädigungen hin prüfen.

Ein defektes Netzkabel darf nur vom Hersteller, unserem Kundendienst oder einer
ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzt werden, um
Gefährdungen zu vermeiden.

Wenn das Gerät längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker aus
der Steckdose bzw.entnehmen Sie die Batterien.

Diese Symbole können sich ggfs. auf dem Gerät befinden und sollen Sie auf fol­gendes hinweisen:

Diese Sicherheitsschalter sollten auf keinen Fall überbrückt oder manipuliert wer­den, sonst besteht die Gefahr, dass Sie sich dem Laser-Licht aussetzen.

Allgemeine Sicherheitshinweise

Das Blitz-Symbol soll den Benutzer auf Teile im Inneren des Gerätes hin­weisen, die gefährlich hohe Spannungen führen.

Das Symbol mit Ausrufezeichen soll den Benutzer auf wichtige
Bedienungs- oder Wartungs-Hinweise in den Begleitpapieren hinweisen.

Geräte mit diesem Symbol arbeiten mit einem „Klasse 1-Laser“ zur
Abtastung der CD.Die eingebauten Sicherheitsschalter sollen verhindern,
dass der Benutzer gefährlichem, für das menschliche Auge nicht sichtba­rem Laserlicht ausgesetzt wird, wenn das CD-Fach geöffnet ist.

2

42831-05-SLS 493 25.07.2002 8:25 Uhr Seite 3

Aufbauen

• Entnehmen Sie alle Geräte der Verpackung und legen Sie das
Innenverpackungsmaterial zurück in den Karton.

• Verwahren Sie die Verpackung nach Möglichkeit während der gesamten
Garantie auf!

• Stecken Sie den Stecker des Subwoofers erst in die Steckdose, wenn alle
Lautsprecherboxen und Anschlüsse korrekt verkabelt sind!

Eine optimale Aufstellung der
Lautsprecherboxen kann wie folgt
aussehen:

Anschließen

• HINWEIS: Achten Sie beim Verkabeln auf die richtige Polung bei den
Ausgangsbuchsen! Die roten Schraubanschlüsse der Lautsprecherausgänge
am Subwoofer, müssen mit den roten Buchsen der jeweiligen Lautsprecherbox
verbunden werden!

• Das Gleiche gilt für die schwarzen Buchsen (schwarz an schwarz)!

1. AUDIO IN: Dient zum Anschluss einer exter-
nen Klangquelle über Cinch (z.B. Hifi­Videorekorder).

2. 5.1 IN: Dient zum Anschluss einer externen
Klangquelle mit einem 5.1-Ausgang (z.B.
DVD-Pla y er).

3. R und L: Ausgang rechts und links zum
Anschluss der Frontlautsprecherboxen (Front
left Channel, Front right Channel).

4. C: Ausgang zum Anschluss der
Centerlautsprecherbox (Center Channel).

5. RS und LS: Ausgang zum Anschluss der
Surroundlautsprecherboxen rechts und links
(Surround right speaker, Surround left spea­ker).

6. ON / OFF: Ein- / Ausschalter.

7. Netzkabel

D

3

42831-05-SLS 493 25.07.2002 8:25 Uhr Seite 4

Die korrekte Verkabelung sieht wie

D

folgt aus:

• Wenn Sie alle Lautsprecherboxen
und Geräte wie beschrieben ange­schlossen haben, können Sie den
Netzstecker des Subwoofers in eine
vorschriftsmäßig installierte
Schutzkontaktsteckdose 230 V, 50
Hz einstecken.

Inbetriebnahme

1. Schalten Sie Ihre Klangquelle (z.B. DVD-Player)
ein und starten Sie diese.

2. Schalten Sie den Subwoofer, mit dem Ein­Ausschalter auf der Rückseite des Gerätes, ein.
Das Gerät startet nun einen Selbsttest und
überprüft die angeschlossenen
Lautsprecherboxen.Dies wird durch ein
abwechselndes Aufleuchten der LED (1-5) und
im Display (11) angezeigt!

3. Nach dem Selbsttest erscheint im Display (11)
die aktuell eingestellte Gesamtlautstärke.

4. Mit dem VOLUME/ADJ-Regler (8) an der Front
des Gerätes, können Sie die Gesamtlautstärke
einstellen.

5. Durch Drücken der MENUE-Taste (10) können
Sie die einzelnen Lautsprecherboxen aus­wählen. Die jeweils ausgewählte Box wird
durch eine der LEDs (1-5) angezeigt. Sie kön­nen nun mit dem VOLUME/ADJ-Regler (8) die Lautstärke dieser
Lautsprecherbox anpassen.

6. Mit der SELECT-Taste (9) können Sie die Betriebsart des Surround-Sound­Systems auswählen:
1x drücken:LED (6 und 7) leuchten nicht, es wird nur durch die beiden

4

Frontlautsprecherboxen wiedergegeben (BYPASS).

42831-05-SLS 493 25.07.2002 8:25 Uhr Seite 5

2x drücken:LED (7) leuchtet, die Tonquelle (z.B. DVD-Player), die an der

3x drücken:LED (6) leuchtet, die Tonquelle, die an der Rückseite des

Rückseite des Subwoofers über den 5.1-Anschluss angeschlossen
wurde, wird wiedergegeben (5.1).

Subwoofers über die AUDIO-IN-Buchse angeschlossen wurde, wird
wiedergegeben (PROLOGIC).

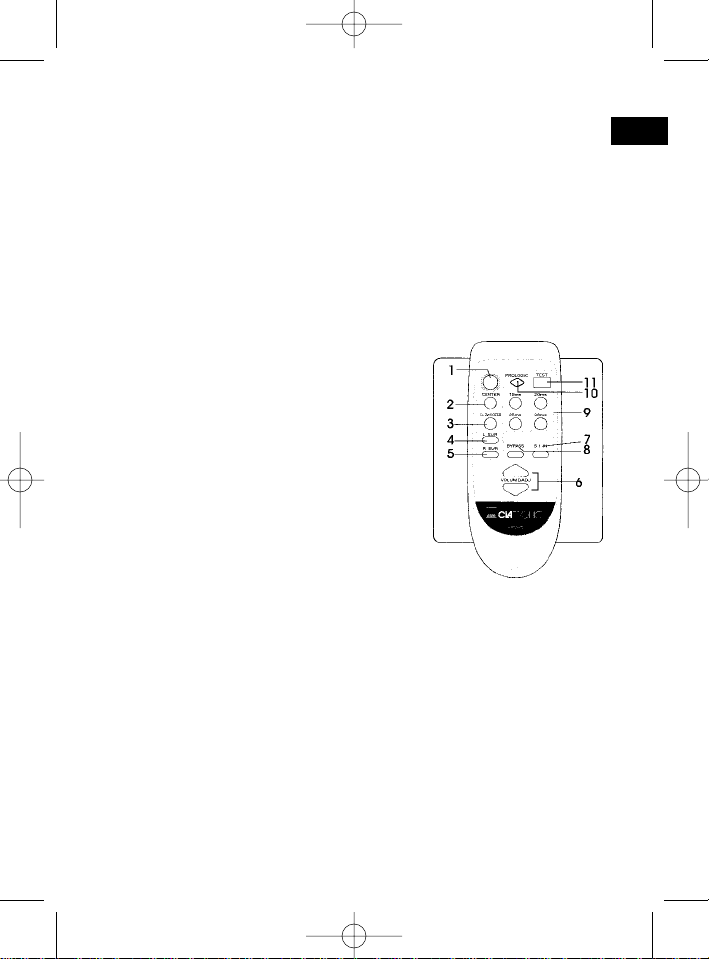

Fernbedienung

Bei Verwendung der Fernbedienung sollten Sie darauf achten, dass zwischen Fern­bedienung und Subwoofer keine Gegenstände (z.B.Tisch, Stuhl, usw.) gestellt wer­den. Diese Gegenstände verhindern das der Infrarotlichtstrahl der Fernbedienung
zum Empfänger des Subwoofers gelangt.Eine Steuerung ist dann nicht möglich.

1. MUTE: Mit dieser Taste können Sie die
Lautsprecher, ohne die Lautstärke zu verändern,
ausschalten. HINWEIS: Achten Sie beim
Ausschalten dieser Funktion darauf, dass die
Gesamtlautstärke nicht auf maximal gestellt
wurde!

2. CENTER: Mit dieser Taste wählen Sie die
Centerlautsprecherbox aus. Mit den
VOLUME/ADJ-Tasten (6) können Sie nun die
Centerlautstärke anpassen.

3. SUBWOOFER: Mit dieser Taste wählen Sie den
Subwoofer aus.Mit den VOLUME/ADJ-Tasten
(6) können Sie nun die Subwooferlautstärke
anpassen.

4. L SUR:

5. R SUR: Gleiche Funktion wie zuvor, allerdings für die rechte

6. VOLUME/ADJ: Tasten zur Lautstärkeeinstellung.

7. 5.1 IN: Schaltet den 5.1-Eingang an der Rückseite des Subwoofers ein.Eine

8. BYP ASS:Durch Drücken dieser Taste schalten Sie die Surroundsound-

9. Verzögerung: Mit diesen Tasten haben Sie die Möglichkeit im Prologic-Betrieb

Mit dieser Taste wählen Sie die linke
Surroundlautsprecherbox aus.Mit den
VOLUME/ADJ-Tasten (6) können Sie nun die linke Surroundlautstärke anpassen.

Surroundlautstärke.

angeschlossene Tonquelle kann nun wiedergegeben werden.
Funktion aus. Nur die beiden Frontlautsprecher (L und R) sind eingeschaltet!

Nochmaliges Drücken deaktiviert diese Funktion wieder.
die Signalverzögerungen anzupassen. Das heißt, bei großen Räumen kann es

dazu kommen, dass der Ton der Frontlautsprecher später zum Ohr gelangt als
der Ton der Surroundlautsprecher. In diesem Fall muss der Ton der Surround­lautsprecher verzögert wiedergegeben werden, damit ein akustisches
Gleichgewicht wieder hergestellt wird.

D

5

DIGITAL

DOLBY

DOLBY SURROUND

PRO-LOGIC

42831-05-SLS 493 25.07.2002 8:25 Uhr Seite 6

10. PROLOGIC: Mit dieser Taste schalten Sie den Prologic-Betrieb ein.

D

11. TEST: Mit dieser Taste aktivieren Sie ein Testsignal (Rauschen). Es wird
abwechselnd in den Lautsprecherboxen wiedergegeben.Sie haben nun die
Möglichkeit mit Hilfe der Lautstärkereglung die Einzellautstärke der aktuell aus­gewählten Lautsprecherbox abzugleichen.

®

* eingetragene Warenzeichen der Dolby

Laboratories.

Dieses Gerät entspricht den einschlägigen CE-Richtlinien und
ist nach den neuesten sicherheitstechnischen Vorschriften gebaut.
Technische Änder ungen vorbehalten!

Garantie

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten
ab Kaufdatum (Kassenbon).

Innerhalb der Garantiezeit beseitigen wir unentgeltlich Mängel des Gerätes, die auf
Material- oder Herstellungsfehler beruhen, durch Reparatur oder, nach unserer
Entscheidung, durch Umtausch. Garantieleistungen bewirken weder eine
Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf!

Als Garantienachweis gilt der Kaufbeleg. Ohne diesen Nachweis kann ein
Austausch oder eine Reparatur nicht kostenlos erfolgen.

Im Garantiefall geben Sie bitte das vollständige Gerät in der Originalverpackung
zusammen mit dem Kassenbon an Ihren Händler.

Defekte an Zubehörteilen führen nicht zum Umtausch des Gerätes, sondern wer­den kostenlos im Austausch zugesandt.In diesem Fall nicht das Gerät einschicken,
sondern nur das defekte Zubehörteil bestellen! Glasbruchschäden sind grundsätz­lich kostenpflichtig!

Sowohl Defekte an Verbrauchszubehör bzw. Verschleißteilen (z.B.Motorkohlen,
Sägeblättern, Knethaken, Antriebsriemen usw.), als auch Reinigung, Wartung oder
der Austausch von Verschleißteilen, fallen nicht unter die Garantie und sind deshalb
kostenpflichtig!

Die Garantie erlischt bei Fremdeingriff.

Nach der Garantie

Nach Ablauf der Garantiezeit können Reparaturen vom entsprechenden
Fachhandel oder Reparaturservice kostenpflichtig ausgeführt werden.

6

42831-05-SLS 493 25.07.2002 8:25 Uhr Seite 7

Service

Sehr geehrter Kunde!
Verschleißteile (soweit diese nicht vom Fachmann ausgewechselt werden müssen),

Ersatzkannen, Staubsaugerfilterbeutel usw.können Sie mit Angabe des Gerätetyps
unter folgender Telefon-Hotline bestellen:

02152 / 2006 –888

Für die Bestellung via Internet haben wir für Sie folgende e-mail-Adresse
eingerichtet:

[e-mail]

Interessieren Sie sich für weitere Clatronic-Produkte?
Besuchen Sie doch einmal unsere Homepage unter

www.clatronic.de oder www.clatronic.com

D

7

42831-05-SLS 493 25.07.2002 8:25 Uhr Seite 36

Technische Daten

Modell: SLS 493
Spannungsversorgung: 230 V , 50 Hz
Leistungsaufnahme: 150 W
Lestungsausgänge
L, R, C: 20 W RMS, 4 Ω
LS, RS: 11 W RMS, 2 Ω
Subwoofer: 50 W RMS, 4 Ω
Verzögerungszeiten: 15, 20, 25, 30 ms
Rauschabstand: L, R, C, S > 70 dB (CCIR)
Kanaltrennung: > 35 dB/50 dB (Dolby/Bypass)

Dieses Gerät entspricht den CE-Richtlinien.

Bitte führen Sie das ausgediente Gerät
einer umweltgerechten Entsorgung zu.

D-47906 Kempen/Germany · Industriering Ost 40

Internet: http://www.clatronic.de · email: [e-mail]

Stünings, Krefeld • 03/01
