CLAS OHLSON VC-4806ES User manual [fi, sv, no]

Dammsugare
Støvsuger
Pölynimuri

Ver. 001-200604

Modell/Malli: VC-4806ES

KÄYTTÖOHJE • BRUKSANVISNING

Nr/Nro: 34-4562

Viktig information:

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått
den innan du använder utrustningen och spara den för framtida bruk.

Viktig informasjon:

Les disse anvisningene nøye og forsikre deg om at du forstår dem før du
bruker enheten og oppbevar dem for senere bruk.

Tärkeätä tietoa:
Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen
kuin alat käyttää tätä laitetta, ja säilytä myöhempää tarvetta varten.

SVENSKA

Dammsugare, art.nr 34-4562, modell VC-4806ES

Innehållsförteckning

Säkerhet ......................................................................................................................3

Montering ...................................................................................................................4

Användning ............................................................................................................... 6

Skötsel och underhåll ............................................................................................. 6

Avfallshantering ........................................................................................................7

Specifikationer ......................................................................................................... 7

2

Säkerhet

Obs! Lägg märke till följande för att undvika risk för eldsvåda, elstötar eller personskador.

- Använd dammsugaren endast på det sätt som beskrivs i den här bruksanvisningen.
Använd endast av tillverkaren rekommenderade tillbehör.

- Utsätt inte dammsugaren och dess nätsladd för fukt, slag och stötar eller höga
temperaturer.

- Använd inte dammsugaren om dess nätsladd eller stickpropp är i skadat skick. Använd
den inte heller om du har tappat den i golvet, lämnat kvar den utomhus eller tappat den
i vatten.

- Lämna inte dammsugaren när du har satt stickproppen i ett vägguttag. Dra ur
stickproppen när dammsugaren inte används. Dra alltid i kontakten när stickproppen
tas ur vägguttaget, dra aldrig direkt i sladden.

- Dammsug inte utomhus eller på vått underlag. Förvara dammsugaren inomhus.

- Dra eller bär den inte i nätsladden. Använd inte sladden som ett handtag och kläm den
inte i någon dörr. Dra den inte heller runt vassa hörn och kanter.

- Stoppa inte in något föremål i någon annan öppning än i insugningshålet. Dammsug
inte om någon öppning är igensatt. Håll dem fria från damm, ludd, hår och annat som

kan minska luftödet.

- Dammsug inte något som ryker eller brinner, t.ex. cigarretter, tändstickor eller het
aska. Dammsug inte upp lättantändliga vätskor som exempelvis bensin.

- Dammsug inte om dammltret är skadat eller inte sitter på plats. Använd alltid rätt
dammlter.

- Om dammsugaren är skadad måste den repareras. Kontakta vår kundtjänst (se
baksidan)

- Använd aldrig dammsugaren om nätsladden är skadad. Kontrollera sladden

regelbundet. Om sladden är skadad måste den bytas ut av kvalicerad servicepersonal.

Kontakta vår kundtjänst (se baksidan)

SVENSKA

3

SVENSKA

Montering

Sätta fast och ta bort dammsugarslangen

a. Montera dammsugarslangen: Sätt slangen i luftinsuget på ovansidan av dammsugaren.

Tryck tills du hör ett klick.

b. Avlägsna dammsugarslangen: Tryck lätt på de räfade låsspärrarna på slangens fäste

och ta sedan bort slangen.

Sätta fast dammsugarröret och golvmunstycket

a. Skjut ihop dammsugarslangen och handtaget som bilden visar.
b. Tryck på knappen på dammsugarröret för att reglera längden.

c. Sätt fast golvmunstycket på dammsugarröret som bilden visar.
d. Borsten på golvmunstycket kan vara i olika lägen beroende på om du dammsuger

mattor eller hårda golv. Detta regleras med en knapp på golvmunstyckets ovansida.

4

Använda tillbehören

Tillbehören förvaras under locket uppe på apparaten.
Öppna locket genom att lyfta mellan slangfästet och indikatorn.

a. Smalt munstycke: För t.ex. värmeelement, springor, hörn, golvlister och mellan

soffkuddarna.

SVENSKA

b. Borstmunstycke: för t.ex. möbler, persienner, och lampskärmar.

c. Textilmunstycke: för t.ex. möbler och andra stoppade material.

5

SVENSKA

Användning

Innan du använder apparaten, dra ut tillräckligt med sladd och sätt stickproppen i väggut­taget. En gul markering på sladden markerar lämplig längd på sladden. Dra inte ut sladden
längre än till den röda markeringen.

1. Tryck på av/på-knappen på apparatens ovansida för att slå på apparaten.

2. Justera effekten med skjutreglaget på ovansidan av apparaten.

3. För att linda upp sladden, tryck på knappen för upplindning med ena handen och låt
nätsladden löpa lite spänt i den andra handen för att se till att den inte snärtar till och
orsakar skada.

Skötsel och underhåll

Byte av dammsugarpåse

Använd aldrig dammsugaren utan dammsugarpåse. Om du glömmer att sätta dit en dammsu­garpåse eller sätter dit den på fel sätt går det inte att stänga locket till dammsugaren ordentligt.

1. Avlägsna dammsugarslangen från dammsugaren.

2. Öppna locket på dammsugaren.

3. Avlägsna dammsugarpåsen.

4. Sätt dit en ny dammsugarpåse

5. Stäng locket och sätt sedan fast dammsugarslangen igen.

Rengöring av inblåsfilter (inre filter)

- Tag stickproppen ur vägguttaget innan du rengör ltret.

- Filtret ska rengöras minst två gånger per år eller när smuts blir synligt på det.

- Använd aldrig maskinen utan lter. Används maskinen utan lter kan detta resultera i

reducerad sugförmåga eller skada på motorn.

- Låt ltret lufttorka.

- Behöver ltret bytas ut nns
universallter 34-4442.

Filtret klipps till önskad storlek
med det gamla som mall.

1. Dra dammsugarpåsen uppåt.

2. Ta bort ltret genom att dra det

uppåt.

3. Skölj ltret i ljummet vatten

och låt det sedan lufttorka.

4. Sätt tillbaka ltret.

6

Byte av utblåsfilter (bakre filter)

1. Ta bort locket för det bakre ltret.

2. Avlägsna ltret från locket.

3. Sätt dit ett nytt lter.

Passande universallter 34-4443.

Filtret klipps till önskad storlek med det gamla som mall.

4. Sätt tillbaka locket till det bakre ltret på dammsugaren.

SVENSKA

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker
på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Typ: VC-4806ES
Nätspänning: 220-240 V AC 50 Hz
Effekt: 2000 W
Sladdlängd: 6 m

Tillbehör Art.nr.

Dammsugarpåse 5-pack: 34-4469
Hållare för dammsugarpåsar: 34-4468-502

7

Støvsuger, art.nr 34-4562, modell VC-4806ES

Innholdsfortegnelse

Sikkerhet .................................................................................................................... 9

NORSK

Montering ................................................................................................................ 10

Bruk ............................................................................................................................12

Vedlikehold ..............................................................................................................12

Avfallshåndtering ....................................................................................................13

Spesifikasjoner ....................................................................................................... 13

8

Sikkerhet

Obs! Legg merke til følgende for å minske risiko for brann, elektrisk støt og personskader.

• Bruk støvsugeren kun på den måten som beskrives i denne bruksanvisningen. Bruk
kun tilbehør som er anbefalt av leverandør.

• Utsett ikke støvsugeren og dens ledning for fuktighet, slag, støt eller høye
temperaturer.

• Bruk ikke støvsugeren dersom ledningen eller støpselet er skadet. Bruk den heller ikke
hvis du har mistet den i gulvet, satt den igjen utendørs eller mistet den i vann.

• Forlat ikke støvsugeren når du har satt støpselet i vegguttaket. Trekk ut støpselet
når støvsugeren ikke er i bruk. Trekk alltid i selve kontakten når støpselet tas ut av
vegguttaket. Trekk aldri i ledningen.

• Støvsug ikke utendørs eller på vått underlag. Oppbevar støvsugeren innendørs.

• Trekk eller bær den ikke i ledningen. Bruk ikke ledningen som et håndtak, og klem den

ikke i dører. Trekk den heller ikke rundt skarpe kanter eller hjørner.

• Stapp aldri noen gjenstand inn i andre hull enn innsugingshullet. Ikke støvsug dersom
noen åpning er tettet igjen. Hold åpningene fri for støv, hår og annet som kan minske
luftgjennomstrømmingen.

• Støvsug ikke noe som ryker eller brenner, sånn som sigaretter, fyrstikker eller het aske.
Støvsug ikke opp lettantennelige væsker som f.eks. bensin.

• Støvsug ikke hvis støvlteret er skadet eller ikke sitter på plass. Bruk alltid riktig
støvlter.

• Dersom støvsugeren er skadet må den repareres. Kontakt vår kundetjeneste (Se
baksiden).

• Bruk aldri støvsugeren hvis ledningen er skadet. Kontroller ledningen regelmessig.

Dersom ledningen er skadet, må den byttes ut av kvalisert servicepersonale. Kontakt

da vår kundetjeneste (Se baksiden).

NORSK

9

Montering

Feste og fjerne støvsugerslangen

a. Monter støvsugerslangen: Sett slangen i luftinnsuget på oversiden av støvsugeren.

Trykk til du hører et klikk.

NORSK

b. Ta av støvsugerslangen: Trykk forsiktig på de riete låsesperrene på slangens feste og

ta deretter bort slangen.

Sett fast støvsugerrøret og gulvmunnstykket

a. Skyv sammen støvsugerslangen og håndtaket som bildet viser.
b. Trykk på knappen på støvsugerrøret for å regulere lengden.

c. Sett fast gulvmunnstykket på støvsugeren som bildet viser.
d. Børsten på gulvmunnstykket kan være i forskjellige posisjoner avhengig av om du

støvsuger matter eller harde gulv. Dette reguleres med en knapp på gulvmunnstykkets
overside.

10

Bruk tilbehørene

Tilbehørene oppbevares under lokket oppe på apparatet.
Åpne lokket ved å løfte mellom slangefestet og indikatoren.

a. Smalt munnstykke: For f.eks. varmeelement, sprekker, hjørner, gulvlister og mellom

sofaputer.

NORSK

b. Børstemunnstykke: for f.eks. møbler, persienner og lampeskjermer.

c. Tekstilmunnstykke: For f.eks. møbler og andre stoppede gjenstander.

11

Bruk

Før du bruker apparatet, trekk ut tilstrekkelig med ledning og sett kontakten i vegguttaket.
En gul markering på ledningen markerer anbefalt uttrekk av ledningen. Trekk ikke ut led­ningen lengre enn til den røde markeringen.

1. Trykk på av-/på-knappen på apparatets overside, for å slå av/på apparatet.

NORSK

2. Juster effekten med reguleringen på oversiden av apparatet.

3. For å rulle inn ledningen, trykk inn knappen for opprulling med ene hånden og la
strømledningen løpe forsiktig i den andre hånden, for å påse at den ikke slår borti og
forårsaker skade.

Vedlikehold

Bytte av støvsugerpose

Bruk aldri støvsugeren uten støvsugerpose. Hvis du glemmer å sette i en støvsugerpose
eller setter den i feil så er det ikke mulig å sette på lokket til støvsugeren ordentlig.

1. Fjern støvsugerslangen fra støvsugeren.

2. Åpne lokket på støvsugeren.

3. Fjerne støvsugerposen.

4. Sett i en ny støvsugerpose.

5. Sett på lokket og sett deretter på støvsugerslangen igjen.

Rengjøring av indre filter. (Innblåsing)

• Ta ut støpselet fra vegguttaket før du rengjør lteret.

• Filteret skal rengjøres minst to ganger pr. år, eller når smuss blir synlig på det.

• Bruk aldri maskinen uten lter. Brukes maskinen uten lter, kan dette resultere i

redusert sugestyrke eller skade på motoren.

• La lteret lufttørke.

• Ved behov byttes lteret ut

med vårt universallter med

artikkelnummer 34-4442.
Filteret klippes i ønsket
størrelse med det gamle som
mal.

1. Dra støvsugerposen oppover.

2. Fjern lteret ved å dra det

oppover.

3. Skyll lteret i lunkent vann og

la det deretter lufttørke.

4. Sett lteret tilbake i maskinen.

12

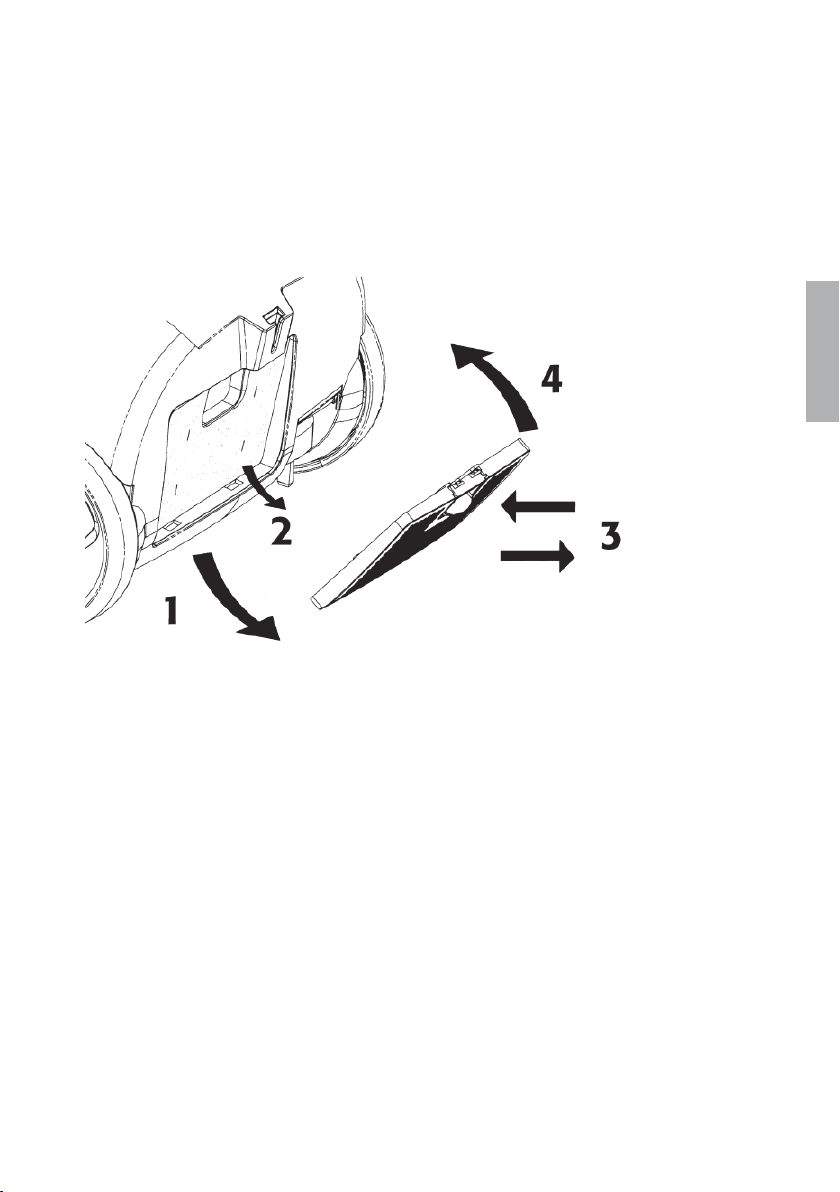

Bytte av bakre filter (utblåsing)

1. Fjern lokket for bakre lter.

2. Løsne lteret fra lokket.

3. Sett i et nytt lter.
Passende universallter 34-4443.

Filteret klippes i ønsket størrelse med det gamle som mal.

4. Sett tilbake lokket til det bakre lteret på støvsugeren.

NORSK

Avfallshåndtering

Når du skal kvitte deg med produktet skal dette skje i henhold til lokale forskrifter. Er du
usikker på hvordan du går fram, ta kontakt med lokale myndigheter.

Spesifikasjoner

Type: VC-4806ES
Nettspenning: 220-240V AC, 50Hz
Effekt: 2000W
Ledningslengde: 6 m

Tilbehør Artikkelnummer

Støvsugerpose 5pk: 34-4469
Holder for støvsugerposer: 34-4468-502

Universallter: 34-4443

13

Pölynimuri, tuotenro 34-4562, malli VC-4806ES

Sisällysluettelo

Turvallisuus ............................................................................................................. 15

Asennus .................................................................................................................... 16

Käyttö ....................................................................................................................... 18

Huolto ja ylläpito ................................................................................................... 18

SUOMI

Kierrätys ................................................................................................................... 19

Tekniset tiedot ........................................................................................................ 19

14

Turvallisuus

Huom! Vältä tulipalot, sähköiskut ja henkilövahingot noudattamalla seuraavia ohjeita.

- Käytä pölynimuria vain käyttöohjeessa kuvatulla tavalla. Käytä ainoastaan valmistajan
suosittelemia lisäosia.

- Älä altista pölynimuria tai virtajohtoa kosteudelle, iskuille, kolhuille tai korkeille
lämpötiloille.

- Älä käytä laitetta, mikäli virtajohto tai pistoke on vioittunut. Älä käytä laitetta
myöskään, mikäli olet tiputtanut sen lattialle, jättänyt ulos tai tiputtanut veteen.

- Älä jätä pölynimuria ilman valvontaa, kun olet laittanut pistokkeen pistorasiaan. Irrota
pistoke rasiasta, kun pölynimuria ei käytetä. Irrota johto pistorasiasta pistokkeesta
vetämällä. Älä vedä johdosta.

- Älä imuroi ulkona tai kostealla alustalla. Säilytä pölynimuri sisätiloissa.

- Älä vedä äläkä kanna laitetta virtajohdosta. Älä käytä virtajohtoa kahvana äläkä jätä
johtoa oven väliin. Älä vedä johtoa terävien reunojen ja kulmien yli.

- Älä kiinnitä suukappaleita muuhun kuin imuaukkoon. Älä imuroi, jos jokin aukoista
on tukkeutunut. Pidä aukot puhtaina pölystä, nukasta, hiuksista ja muusta ilmavirtaa
heikentävästä roskasta.

- Älä imuroi mitään, mikä savuaa tai palaa, kuten savukkeet, tulitikut tai kuuma tuhka.
Älä imuroi helposti syttyviä nesteitä, kuten bensiiniä.

- Älä imuroi, jos pölynsuodatin on vioittunut tai se ei ole paikallaan. Käytä oikeanlaista
pölynsuodatinta.

- Vioittunut pölynimuri tulee korjata. Ota yhteys lähimpään myymälääsi (tiedot
takasivulla).

- Älä käytä pölynimuria, jos johto on vioittunut. Tarkista johdon kunto säännöllisesti.
Vioittuneen johdon saa vaihtaa vain valtuutettu huoltoliike. Ota yhteys lähimpään
myymälääsi (tiedot takasivulla).

SUOMI

15

Asennus

Imurin letkun kiinnittäminen ja irrottaminen

a. Letkun kiinnitys: Aseta letku imurin päällä olevaan imuaukkoon. Paina, kunnes kuulet

napsahduksen.

b. Letkun irrotus: Paina kevyesti letkun kiinnittimen uurrettuja lukitussalpoja ja irrota

letku.

Imuputken ja lattiasuuttimen kiinnittäminen

a. Kiinnitä imurin letku ja kahva kuvan osoittamalla tavalla.
b. Säädä imuputken pituutta painamalla siinä olevaa painiketta.

SUOMI

c. Kiinnitä lattiasuutin imuputkeen kuvan osoittamalla tavalla.
d. Lattiasuuttimen harjan asentoa voidaan muuttaa riippuen siitä imuroidaanko lattiaa vai

mattoa. Asentoa muutetaan suuttimen päällä olevalla painikkeella.

16

Lisäosien käyttäminen

Lisäosia säilytetään laitteen yläosassa kannen alla.
Avaa kansi nostamalla sitä letkun kiinnittimen ja merkkivalon välistä.

a. Kapea suutin: Pattereille, rakoihin, kulmiin, lattialistoihin ja sohvatyynyjen väliin.

SUOMI

b. Harjasuutin: Huonekaluille, sälekaihtimille ja lampunvarjostimille.

c. Tekstiilisuutin: Huonekaluille ja muille pehmustetuille materiaaleille.

17

Käyttö

Vedä ulos tarpeeksi johtoa ja aseta pistoke pistorasiaan ennen imuroinnin aloittamista.
Johdossa on keltainen merkintä, joka ilmoittaa johdon sopivan pituuden. Älä vedä johtoa
punaista merkintää pidemmälle.

1. Käynnistä pölynimuri painamalla sen yläpuolella olevaa virtakytkintä.

2. Säädä tehoa pölynimurin yläpuolella olevalla työntövalitsimella.

3. Kieritä johto imurin sisään painamalla toisella kädellä kelauspainiketta ja antamalla
johdon kelautua toisen käden läpi niin ettei se pääse aiheuttamaan vahinkoa.

Huolto ja ylläpito

SUOMI

Pölypussin vaihto

Älä käytä pölynimuria ilman pölypussia. Jos unohdat asettaa imuriin pölypussin tai asetat
sen väärin, pölynimurin kansi ei sulkeudu kunnolla.

1. Irrota imurin letku imurista.

2. Avaa pölynimurin kansi.

3. Poista pölypussi.

4. Aseta tilalle uusi pölypussi.

5. Sulje kansi ja aseta letku takaisin paikalleen.

Imuilmasuodattimen puhdistaminen (sisempi suodatin)

- Irrota pistoke pistorasiasta ennen suodattimen puhdistusta.

- Suodatin on puhdistettava vähintään kahdesti vuodessa tai kun siinä näkyy likaa.

- Älä käytä imuria ilman suodatinta. Jos pölynimuria käytetään ilman suodatinta,
imukyky voi heikentyä tai moottori mennä rikki.

- Anna suodattimen kuivua ilmavasti.

- Vaihtosuodattimeksi käy
yleissuodatin 34-4442. Leikkaa
suodatin sopivan kokoiseksi
vanhan suodattimen avulla.

1. Vedä pölypussia ylöspäin.

2. Irrota suodatin vetämällä sitä
ylöspäin.

3. Huuhtele suodatin haaleassa
vedessä ja ripusta se
kuivumaan.

4. Aseta suodatin takaisin.

18

3. Poistoilmasuodattimen vaihto (taaempi suodatin)

1. Irrota taemman suodattimen kansi.

2. Irrota suodatin kannesta.

3. Aseta tilalle uusi suodatin.
Sopiva yleissuodatin: 34-4443. Leikkaa suodatin sopivan kokoiseksi vanhan
suodattimen avulla.

4. Aseta suodattimen kansi takaisin pölynimuriin.

SUOMI

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi jäteneuvon­taan, mikäli olet epävarma.

Tekniset tiedot

Tyyppi: VC-4806ES
Verkkojännite: 220-240 V AC 50 Hz
Teho: 2000 W
Johdon pituus: 6 m

Lisätarvikkeet Tuotenumero

Pölypussi 5 kpl: 34-4469
Pölypussin pidike: 34-4468-502

19

SVERIGE

ORDER


 Fax:0247/44555


KUNDTJÄNST

 Fax:0247/44509


ÖVRIGT

 Faxkontor:0247/44425

INTERNET

BREV









Tel:0247/44444

 

E-post:[email protected]

Tel:0247/44500 

 

E-post:[email protected]
Telvxl:0247/44400



www.clasohlson.se

ClasOhlsonAB,79385INSJÖN

NORGE

ORDRE / KUNDESERVICE: Tlf.:23214000 
 Faks:23214080
 E-post:[email protected]

ØVRIG: Tlf.:23214005 

OSOITTEITA • ADRESSER

 Faks:23214080
 E-post:[email protected]

INTERNETT:

POST:

 Postboks485Sentrum,0105OSLO




 www.clasohlson.no

 ClasOhlsonAS

SUOMI

ASIAKASPALVELU Puh:0201112222 
 Faksi:0201112221
 Sähköposti:[email protected]

INTERNET

OSOITE ClasOhlsonOy,Yrjönkatu23A,00100HELSINKI

 www.clasohlson.fi
