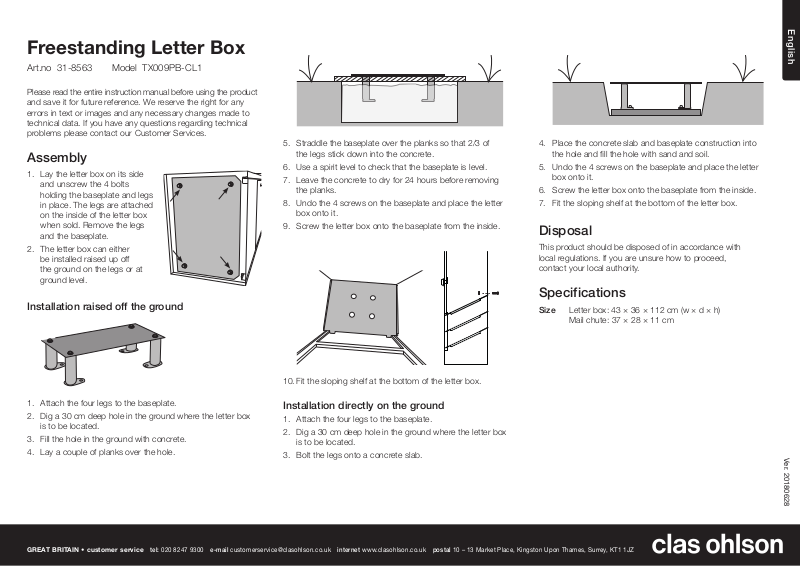

clas ohlson TX009PB-CL1 User manual

Freestanding Letter Box

Art.no 31-8563 Model TX009PB-CL1

Please read theentire instruction manual before using theproduct
and save it for future reference. We reserve theright for any
errors in text or images and any necessary changes made to
technical data. If you have any questions regarding technical
problems please contact our Customer Services.

Assembly

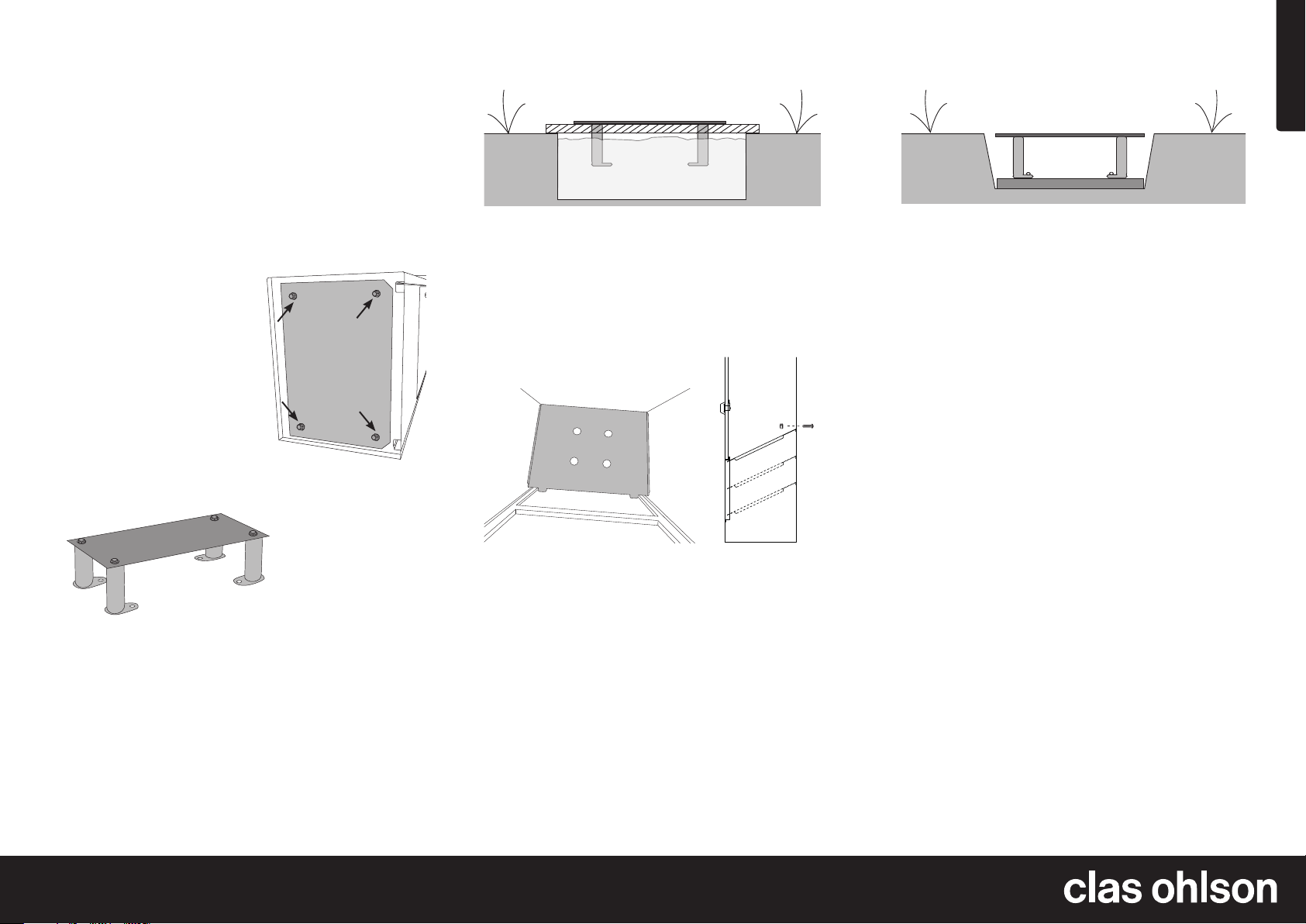

1. Lay theletter box on its side
and unscrew the4 bolts
holding thebaseplate and legs
in place. Thelegs are attached
on theinside of theletter box
when sold. Remove thelegs
and thebaseplate.

2. Theletter box can either
be installed raised up off
theground on thelegs or at
ground level.

Installation raised off theground

5. Straddle thebaseplate over theplanks so that 2/3 of
thelegs stick down into theconcrete.

6. Use aspirit level to check that thebaseplate is level.

7. Leave theconcrete to dry for 24 hours before removing
theplanks.

8. Undo the4 screws on thebaseplate and place theletter
box onto it.

9. Screw theletter box onto thebaseplate from theinside.

English

4. Place theconcrete slab and baseplate construction into
thehole and fill thehole with sand and soil.

5. Undo the4 screws on thebaseplate and place theletter
box onto it.

6. Screw theletter box onto thebaseplate from theinside.

7. Fit thesloping shelf at thebottom of theletter box.

Disposal

This product should be disposed of in accordance with
local regulations. If you are unsure how to proceed,
contact your local authority.

Specifications

Size Letter box: 43×36×112 cm (w×d×h)

Mail chute: 37×28 ×11 cm

1. Attach thefour legs to thebaseplate.

2. Dig a30 cm deep hole in theground where theletter box
is to be located.

3. Fill thehole in theground with concrete.

4. Lay acouple of planks over thehole.

GREAT BRITAIN • customer service

tel: [phone] e-mail [email protected] internet www.clasohlson.co.uk postal 10 – 13 Market Place, Kingston Upon Thames, Surrey, KT1 1JZ

10. Fit thesloping shelf at thebottom of theletter box.

Installation directly on theground

1. Attach thefour legs to thebaseplate.

2. Dig a30 cm deep hole in theground where theletter box
is to be located.

3. Bolt thelegs onto aconcrete slab.

Ver. 20180628

Markpostlåda

Art.nr 31-8563 Modell TX009PB-CL1

Läs igenom hela bruksanvisningen före användning och spara
den sedan för framtida bruk. Vi reserverar oss för ev. text- och
bildfel samt ändringar av tekniska data. Vid tekniska problem
eller andra frågor, kontakta vår kundtjänst.

Svenska

Montering

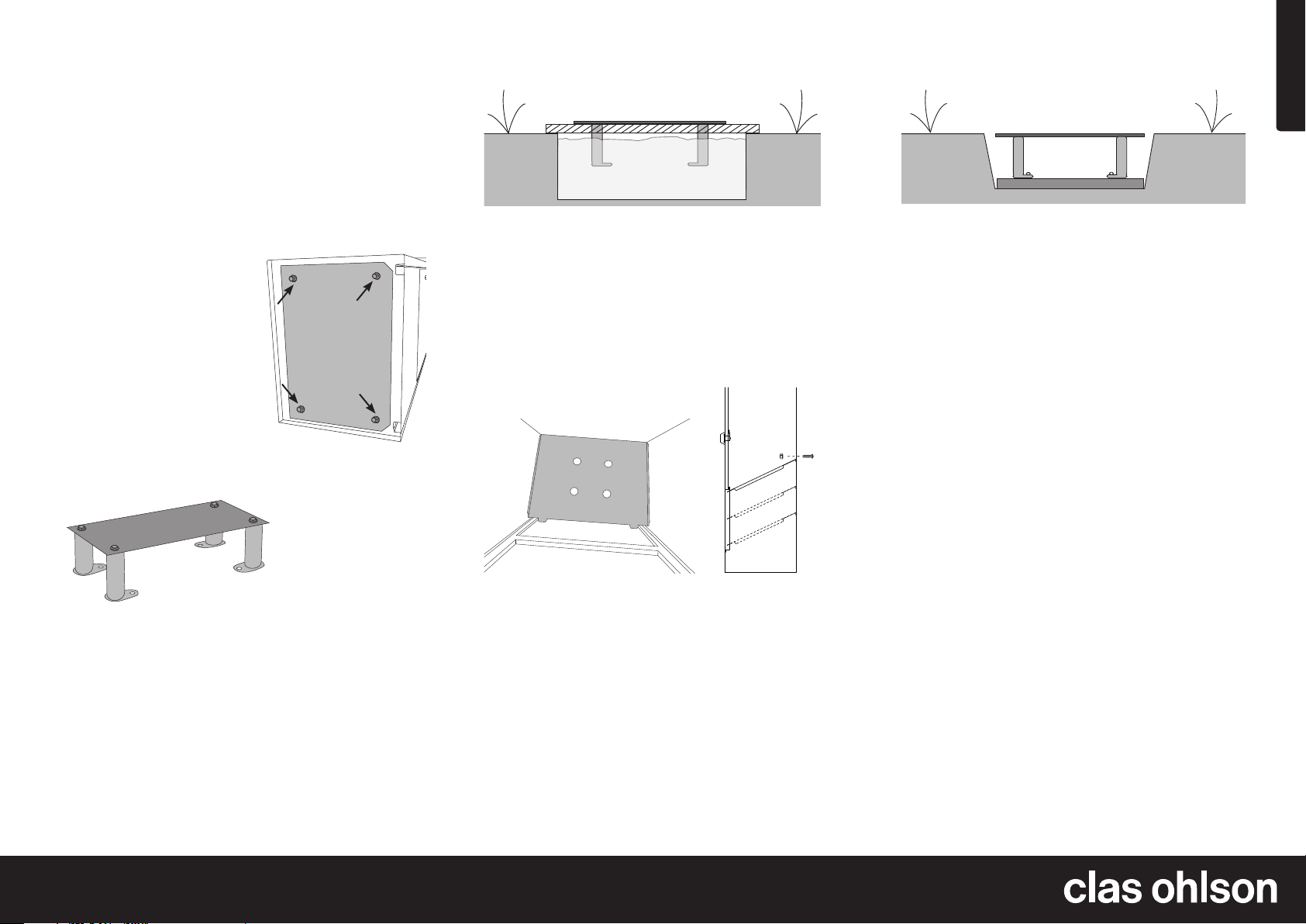

1. Lägg postlådan på sidan och
lossa de 4 bultar som håller
fast bottenplattan och benen.
Benen sitter monterade inuti
postlådan vid transport. Ta
bort ben och bottenplatta.

2. Postlådan kan monteras
upphöjd från marken eller
i marknivå.

Montering upphöjd från marken

1. Montera de 4 fötterna på bottenplattan.

2. Gräv ett 30 cm djupt hål i marken där du vill placera postlådan.

3. Fyll hålet med betong.

4. Lägg ett par brädor över hålet.

5. Placera fixerings-/bottenplattan på brädorna så att fötterna
sticker ner till 2/3 i betongen.

6. Väg av noggrant med ett vattenpass så att plattan är i våg.

7. Låt betongen torka i ett dygn och plocka sedan bort
brädorna.

8. Lossa de 4 skruvarna från fixerings-/bottenplattan och
placera postlådan ovanpå.

9. Fixera postlådan från insidan med skruvarna.

10. Montera det lutande hyllplanet i botten på postlådan.

Montering direkt på marken

1. Montera de 4 fötterna på bottenplattan.

2. Gräv ett 30 cm djupt hål i marken där du vill placera
postlådan.

3. Skruva fast fötterna i en cementplatta.

4. Placera konstruktionen med bottenplattan och
cementplattan i hålet och fyll på med sand och jord.

5. Lossa de 4 skruvarna från bottenplattan och placera
postlådan ovanpå.

6. Skruva i skruvarna igen från insidan av postlådan.

7. Montera det lutande hyllplanet i botten på postlådan.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt
lokala föreskrifter. Är du osäker på hur du ska gå tillväga,
kontakta din kommun.

Specifikationer

Mått Låda: 43×36×112 cm (B×D×H)

Inkast: 37×28 ×11 cm

Ver. 20180628

SVERIGE • kundtjänst tel. [phone] fax [phone] e-post [email protected] internet www.clasohlson.se brev Clas Ohlson AB, 793 85 INSJÖN

Postkasse, bakkemodell

Art.nr. 31-8563 Modell TX009PB-CL1

Les brukerveiledningen nøye før produktet tas ibruk, og ta vare
på den for framtidig bruk. Vi reserverer oss mot ev. feil itekst og
bilde, samt forandringer av tekniske data. Ved tekniske problemer
eller spørsmål, ta kontakt med vårt kundesenter.

Norsk

Montering

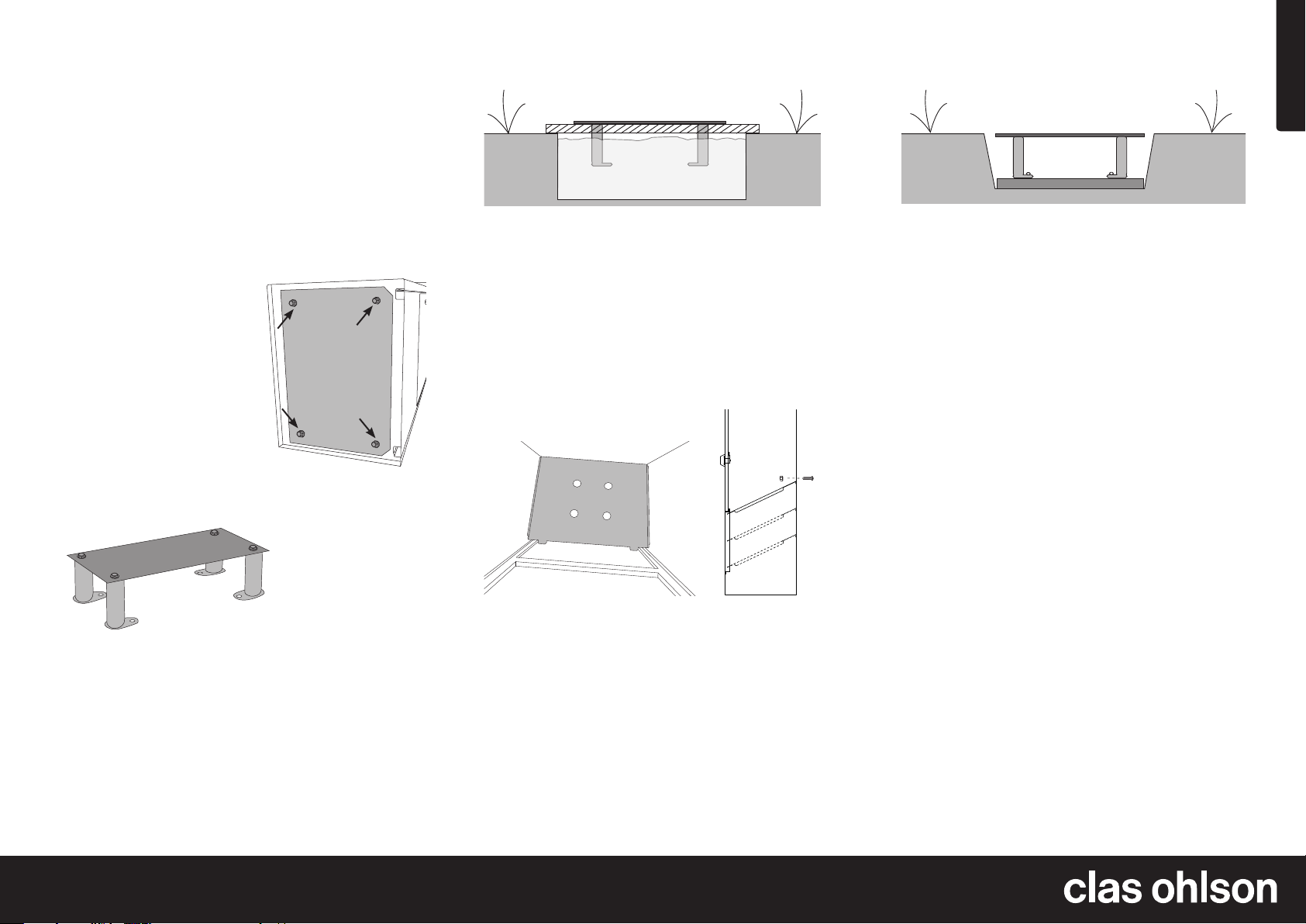

1. Legg postkassen over på
siden og løsne på de 4 boltene
som holder bunnplaten og
beina fast. Beina er festet
inni postkassen når man
kjøper den. Fjern beina og
bunnplaten.

2. Postkassen kan monteres over
bakkenivået eller på bakken.

Montering over bakkenivå

1. Monter de 4 føttene på bunnplaten.

2. Grav et 30 cm dypt hull ibakken på den plassen postkas­sen skal stå.

3. Fyll hullet med betong.

4. Legg et par plankebiter over hullet.

5. Plasser feste-/bunnplaten på plankebitene slik at beina
stikker 2/3 ned ibetongen.

6. Bruk vater for åfå plassert platen vannrett.

7. La betongen tørke ett døgn, og fjern plankebitene.

8. Skru løs de 4 skruene fra feste-/bunnplaten og plasser
postkassen oppå.

9. Fest postkassen fra innsiden med skruene.

10. Monter den skrå hylleplaten ibunnen av postkassen.

Montering direkte på bakken

1. Monter de 4 føttene på bunnplaten.

2. Grav et 30 cm dypt hull ibakken på den plassen postkassen
skal stå.

3. Skru beina fast iensementplate.

4. Plasser konstruksjonen med bunnplaten og sementplaten
ihullet og fyll på med sand og jord.

5. Skru løs de 4 skruene fra bunnplaten og plasser
postkassen oppå.

6. Fest skruene igjen fra innsiden av postkassen.

7. Monter den skrå hylleplaten ibunnen av postkassen.

Avfallshåndtering

Når produktet skal kasseres, må det skje ihenhold til lokale
forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter.

Spesifikasjoner

Mål Kasse: 43×36×112 cm (b×d×h)

Brevsprekk: 37×28 ×11 cm

Ver. 20180628

NORGE • kundesenter tel. [phone] fax [phone] e-post [email protected] internett www.clasohlson.no post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Postilaatikko

Tuotenro 31-8563 Malli TX009PB-CL1

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se
tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen
muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä.
Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään
tai asiakaspalveluun.

Asennus

1. Laita postilaatikko kyljelleen
ja avaa 4 pulttia, jotka pitävät
pohjalevyn ja jalat kiinni. Jalat
ovat postilaatikon sisällä.
Poista jalat ja pohjalevy.

2. Postilaatikon voi asentaa
maan pinnan tasalle tai sen voi
korottaa.

Asennus irti maasta

5. Aseta pohjalevy lautojen päälle niin, että 2/3 osaa jaloista on
betonissa.

6. Mittaa tarkasti vesivaa’alla, että levy on vaakasuorassa.

7. Anna betonin kuivua vuorokausi ja poista sitten laudat.

8. Irrota pohjalevystä 4 ruuvia ja aseta postilaatikko levyn päälle.

9. Kiinnitä postilaatikko sisäpuolelta ruuveilla.

Suomi

4. Aseta pohjalevy-betonilevy-rakenne reikään ja täytä reikä
hiekalla ja maalla.

5. Irrota pohjalevystä 4 ruuvia ja aseta postilaatikko levyn päälle.

6. Ruuvaa ruuvit uudelleen kiinni postilaatikon sisäpuolelta.

7. Asenna kalteva taso postilaatikon pohjalle.

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.
Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Tekniset tiedot

Mitat Laatikko: 43×36×112 cm (L×S×K)

Luukku: 37×28 ×11 cm

10. Asenna kalteva taso postilaatikon pohjalle.

Asennus maahan

1. Asenna 4 jalkaa pohjalevyyn.

2. Kaiva maahan 30 cm syvä reikä paikkaan, johon haluat
sijoittaa postilaatikon.

3. Täytä reikä betonilla.

4. Aseta reiän päälle pari lautaa.

SUOMI • asiakaspalvelu puh. 020 111 2222 sähköposti [email protected] kotisivu www.clasohlson.fi osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

1. Asenna 4 jalkaa pohjalevyyn.

2. Kaiva maahan 30 cm syvä reikä paikkaan, johon haluat
sijoittaa postilaatikon.

3. Ruuvaa jalat betonilevyyn.

Ver. 20180628

Standbriefkasten

Art.Nr. 31-8563 Modell TX009PB-CL1

Vor Inbetriebnahme diekomplette Bedienungsanleitung durchlesen
und aufbewahren. Irrtümer, Abweichungen und Änderungen
vorbehalten. Bei technischen Problemen oder anderen Fragen
freut sich unser Kundenservice über eine Kontaktaufnahme.

Deutsch

Montage

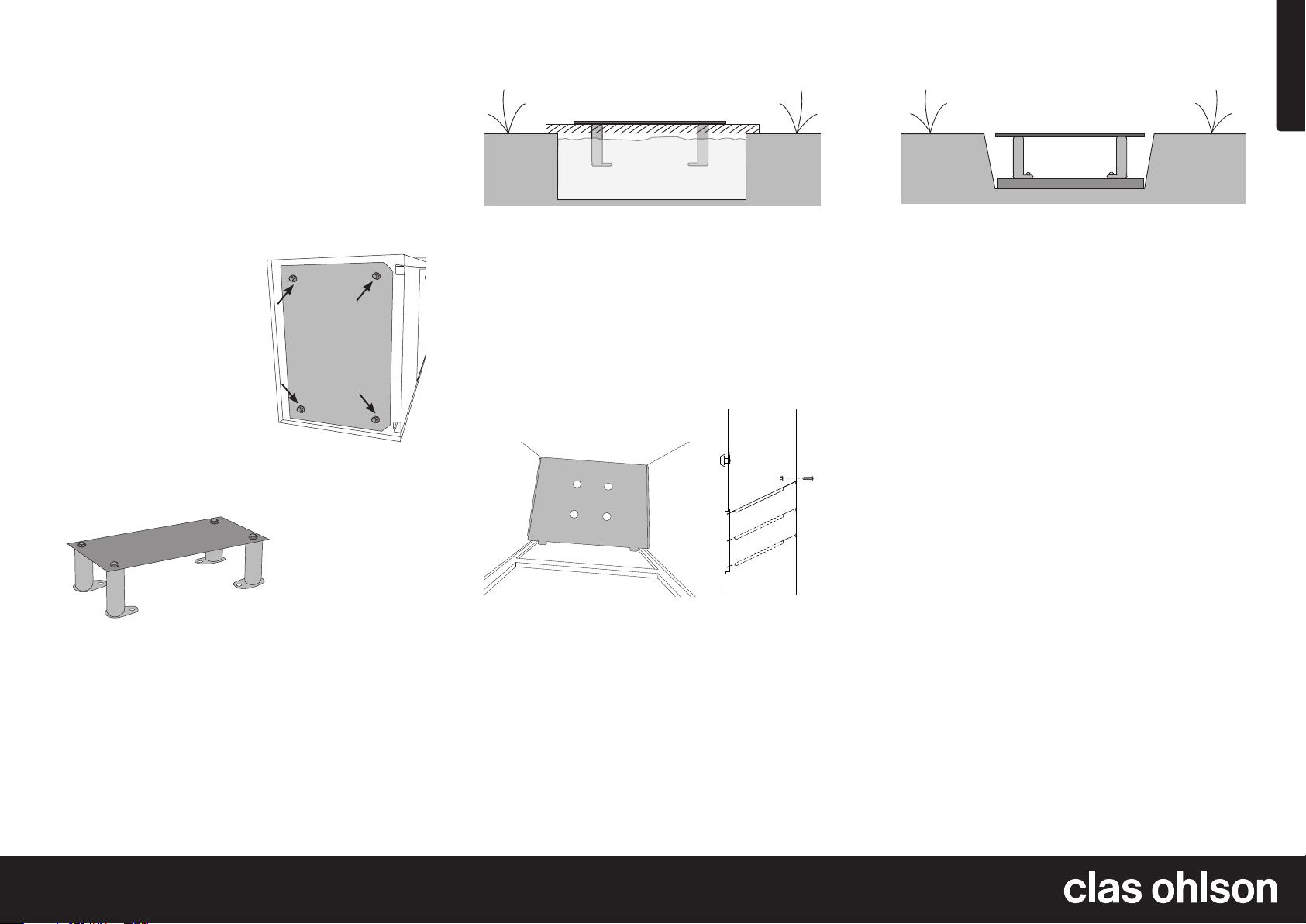

1. Den Briefkasten auf dieSeite
legen und die4 Schrauben
lösen, mit denen dieSockel­platte und dieBeine fixiert
werden. DieBeine liegen
beim Transport montiert
im Briefkasten. Beine und
Bodenplatte entfernen.

2. Der Briefkasten kann über
dem Boden oder auf dem
Boden montiert werden.

Montage über dem Boden

1. Die4 Füße ander Bodenplatte anbringen.

2. Am vorgesehenen Aufstellungsort ein 30 cm tiefes Loch
in den Boden graben.

3. DasLoch mit Beton auffüllen.

4. Ein paar Bretter über dasLoch legen.

5. DieBefestigungs-/Bodenplatte auf den Brettern platzieren,
sodass sich dieFüße zu etwa 2/3 im Beton befinden.

6. DiePlatte sorgfältig mit einer Wasserwaage waagerecht
ausrichten.

7. Den Beton 24 Stunden lang trocknen lassen und anschließend
dieBretter entfernen.

8. Die4 Schrauben von derBefestigungs-/Bodenplatte lösen
und den Briefkasten darauf platzieren.

9. Den Briefkasten von innen mit den Schrauben befestigen.

10. Diegeneigte Ablage unten im Briefkasten anbringen.

Montage direkt auf dem Boden

1. Die4 Füße ander Bodenplatte anbringen.

2. Am vorgesehenen Aufstellungsort ein 30 cm tiefes Loch
in den Boden graben.

3. DieFüße aneiner Zementplatte festschrauben.

4. DieKonstruktion mit derBodenplatte und derZementplatte
in dasLoch einsetzen und mit Sand und Erde auffüllen.

5. Die4 Schrauben von derBodenplatte lösen und den
Briefkasten darauf platzieren.

6. DieSchrauben von derInnenseite des Briefkastens wieder
eindrehen.

7. Diegeneigte Ablage unten im Briefkasten anbringen.

Hinweise zur Entsorgung

Bitte dasProdukt entsprechend den lokalen Bestimmungen
entsorgen. Weitere Informationen sind von der Gemeinde oder
den kommunalen Entsorgungsbetrieben erhältlich.

Technische Daten

Abmessungen Kasten: 43×36×112 cm (B×D×H)

Einwurfschlitz: 37×28 ×11 cm

Ver. 20180628

DEUTSCHLAND • Kundenservice

Hotline [phone] E-Mail [email protected] Homepage www.clasohlson.de Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg
