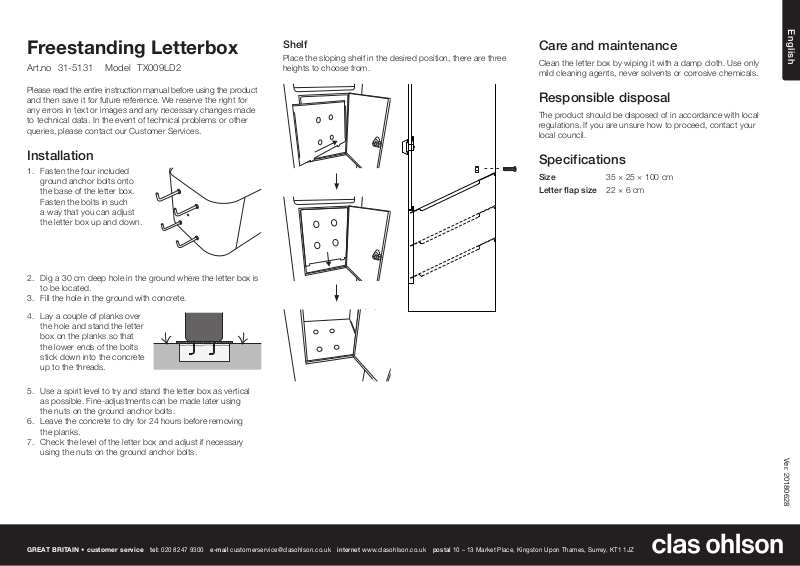

clas ohlson TX009LD2 User manual

English

Freestanding Letterbox

Art.no 31-5131 Model TX009LD2

Please read theentire instruction manual before using theproduct
and then save it for future reference. We reserve theright for
any errors in text or images and any necessary changes made
to technicaldata. In theevent of technical problems or other
queries, please contact our Customer Services.

Installation

1. Fasten thefour included
ground anchor bolts onto
thebase of theletterbox.
Fasten thebolts in such
away that you can adjust
theletter box up anddown.

2. Dig a30 cm deep hole in theground where theletter box is
to be located.

3. Fill thehole in theground with concrete.

4. Lay acouple of planks over
thehole and stand theletter
box on theplanks so that
thelower ends of thebolts
stick down into theconcrete
up to thethreads.

Shelf

Place thesloping shelf in thedesired position, there are three
heights to choosefrom.

Care and maintenance

Clean theletter box by wiping it with adampcloth. Useonly
mild cleaning agents, never solvents or corrosive chemicals.

Responsible disposal

Theproduct should be disposed of in accordance with local
regulations. Ifyou are unsure how to proceed, contact your
local council.

Specifications

Size 35×25×100cm
Letter flapsize 22×6cm

5. Use aspirit level to try and stand theletter box as vertical
as possible. Fine-adjustments can be made later using
thenuts on theground anchorbolts.

6. Leave theconcrete to dry for 24 hours before removing
theplanks.

7. Check thelevel of theletter box and adjust if necessary
using thenuts on theground anchorbolts.

GREAT BRITAIN • customer service

tel: [phone] e-mail [email protected] internet www.clasohlson.co.uk postal 10 – 13 Market Place, Kingston Upon Thames, Surrey, KT1 1JZ

Ver. 20180628

Svenska

Markpostlåda

Art.nr 31-5131 Modell TX009LD2

Läs igenom hela bruksanvisningen före användning och spara
den sedan för framtidabruk. Vireserverar oss förev. text- och
bildfel samt ändringar av tekniskadata. Vidtekniska problem
eller andra frågor, kontakta vår kundtjänst.

Montering

1. Montera de medföljande
fästbultarna på postlådan.
Montera så att du senare
kan justera postlådan både
uppåt ochneråt.

2. Gräv ett30 cm djupt hål imarken där du vill placera
postlådan.

3. Fyll hålet med betong.

4. Lägg ettpar brädor över
hålet och ställ postlådan på
brädorna så att fästbultarna
sticker ner ibetongen upp till
gängorna.

Hyllplan

Placera det lutande hyllplanet iönskat läge, det finns
3positioner.

Skötsel och underhåll

Rengör postlådan med enlätt fuktadtrasa. Använd ettmilt
rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt
lokala föreskrifter. Ärdu osäker på hur du ska gå tillväga,
kontakta din kommun.

Specifikationer

Mått 35×25×100cm
Mått inkast 22×6cm

5. Använd ettvattenpass på postlådan så att den står så
rakt som möjligt. Dukan finjustera med muttrarna på
fästbultarna senare.

6. Låt betongen torka iettdygn och ta sedan bort brädorna.

7. Finjustera postlådans position med muttrarna på
fästbultarna och drafast.

SVERIGE • kundtjänst tel. [phone] fax [phone] e-post [email protected] internet www.clasohlson.se brev Clas Ohlson AB, 793 85 INSJÖN

Ver. 20180628

Norsk

Postkasse, bakkemodell

Art.nr. 31-5131 Modell TX009LD2

Les brukerveiledningen grundig før produktet tas ibruk og ta
vare på den for framtidigbruk. Vi reserverer oss motev. feil
itekst og bilde, samt forandringer av tekniskedata. Ved tekniske
problemer eller spørsmål, ta kontakt med vårt kundesenter.

Montering

1. Monter de medfølgende
festeboltene på postkassen.
Monter demsånn at
du seinere kan justere
postkassen opp ogned.

2. Grav et30 cm dypt hull ibakken på den plassen
postkassen skalstå.

3. Fyll hullet med betong.

4. Legg etpar plankebiter over
hullet og plasser postkassen
på plankene sånn at
festebolten stikker ned
ibetongen opp til gjengene.

Hylleplan

Plasser det vinklede hylleplanet iønsket posisjon, her kan du
velge mellom 3 forskjellige.

Stell og vedlikehold

Rengjør postkassen med enlett fuktetklut. Bruketmildt
rengjøringsmiddel, aldri løsningsmidler eller etsende kjemikalier.

Avfallshåndtering

Når produktet skal kasseres, må det skje ihenhold til lokale for­skrifter. Hvisdu er usikker, ta kontakt med lokale myndigheter.

Spesifikasjoner

Mål 35×25×100cm
Mål innkast 22×6cm

5. Bruk etvater på postkassen så den blir stående så rett
sommulig. Dukan finjustere med mutterne på festeboltene
seinere.

6. La betongen tørke ietdøgn og ta så bort plankebitene.

7. Finjuster boksens posisjon med mutterne på festeboltene
og trekktil.

NORGE • kundesenter tel. [phone] fax [phone] e-post [email protected] internett www.clasohlson.no post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Ver. 20180628

Suomi

Maapostilaatikko

Tuotenro 31-5131 Malli TX009LD2

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tu­levaa tarvetta varten. Pidätämme oikeuden teknisten tietojen
muutoksiin. Emmevastaa mahdollisista teksti- ja kuvavirheistä.
Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään
tai asiakaspalveluun.

Asennus

1. Asenna mukana tulevat
kiinnityspultit postilaatikkoon.
Asenna pultit niin, että voit
myöhemmässä vaiheessa
säätää postilaatikkoa
pystysuunnassa.

2. Kaiva noin 30cm:n syvyinen kuoppa maahan.

3. Täytä kuoppa betonilla.

4. Aseta pari lautaa kuopan
päälle ja aseta postilaatikko
lautojen päälle niin, että
kiinnityspultit yltävät
betoniinasti.

Hyllytaso

Aseta kalteva hyllytaso johonkin kolmesta asennosta.

Huolto ja puhdistaminen

Puhdista postilaatikko kevyesti kostutetulla liinalla. Käytämietoa
puhdistusainetta, älä käytä liuotusainetta tai syövyttäviä
kemikaaleja.

Kierrättäminen

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.
Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Tekniset tiedot

Mitat 35×25×100cm
Luukun mitat 22×6cm

5. Tarkista vesivaa’alla, että postilaatikko on suorassa.
Kiinnityspulttien muttereita voi hienosäätää myöhemmin.

6. Anna betonin kuivua vuorokauden ajan ja poista sen jälkeen
laudat.

7. Hienosäädä postilaatikon asento kiinnityspulttien muttereilla
ja kiristä lopuksi.

SUOMI • asiakaspalvelu puh. 020 111 2222 sähköposti [email protected] kotisivu www.clasohlson.fi osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

Ver. 20180628

Deutsch

Standbriefkasten

Art.Nr. 31-5131 Modell TX009LD2

Vor Inbetriebnahme diekomplette Bedienungsanleitung
durchlesen und aufbewahren. Irrtümer, Abweichungen und
Änderungen behalten wir unsvor. Bei technischen Problemen
oder anderen Fragen freut sich unser Kundenservice über eine
Kontaktaufnahme.

Montage

1. Diemitgelieferten
Befestigungsbolzen am
Briefkasten anbringen.
Soanbringen, dass
diePosition des Briefkastens
später nach unten
oder oben angepasst
werdenkann.

2. Am vorgesehenen Aufstellungsort ein 30 cm tiefes Loch in
den Boden graben.

3. DasLoch mit Beton auffüllen.

4. Ein paar Bretter über
dasLoch legen und
den Briefkasten so auf
dieBretter stellen, dass
dieBefestigungsbolzen bis
zum Gewinde im Beton
stecken.

Regalboden

Den geneigten Regalboden in einer derdrei möglichen
Positionen befestigen.

Pflege und Wartung

DasProdukt mit einem leicht befeuchteten Tuch reinigen.
Einsanftes Reinigungsmittel verwenden, keine scharfen
Chemikalien oder Reinigungslösungen.

Hinweise zur Entsorgung

Bitte dasProdukt entsprechend den lokalen Bestimmungen
entsorgen. Weitere Informationen sind von derGemeinde oder
den kommunalen Entsorgungsbetrieben erhältlich.

Technische Daten

Abmessungen 35×25×100cm
Abmessungen Briefeinwurf 22×6cm

5. Mit einer Wasserwaage sicherstellen, dass derBriefkasten
so gerade wie möglichsteht. Mitden Muttern anden
Befestigungsbolzen kann dies später genauer eingestellt
werden.

6. Den Beton 24 Stunden lang trocknen lassen und
anschließend dieBretter entfernen.

7. Bei Bedarf diePosition des Briefkastens mit den Muttern
am Briefkasten einstellen und dann festziehen.

DEUTSCHLAND • Kundenservice

Hotline [phone] E-Mail [email protected] Homepage www.clasohlson.de Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg

Ver. 20180628
