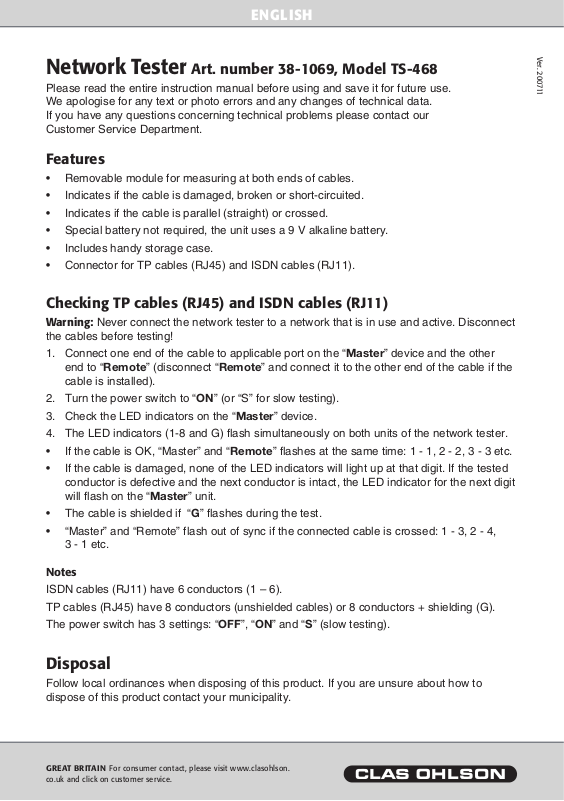

Page 1
EN GLISH
Network Tester
Please read the entire instruction manual before using and save it for future use.
We apologise for any text or photo errors and any changes of technical data.
If you have any questions concerning technical problems please contact our
Customer Service Department.
Art. number 38-1069, Model TS-468
Features
• Removable module for measuring at both ends of cables.
• Indicates if the cable is damaged, broken or short-circuited.
• Indicates if the cable is parallel (straight) or crossed.
• Special battery not required, the unit uses a 9 V alkaline battery.
• Includes handy storage case.
• Connector for TP cables (RJ45) and ISDN cables (RJ11).
Checking TP cables (RJ45) and ISDN cables (RJ11)
Warning: Never connect the network tester to a network that is in use and active. Disconnect
the cables before testing!
1. Connect one end of the cable to applicable port on the “
end to “Remote” (disconnect “Remote” and connect it to the other end of the cable if the
cable is installed).
2. Turn the power switch to “
3. Check the LED indicators on the “
4. The LED indicators (1-8 and G) flash simultaneously on both units of the network tester.
• If the cable is OK, “Master” and “
• If the cable is damaged, none of the LED indicators will light up at that digit. If the tested
conductor is defective and the next conductor is intact, the LED indicator for the next digit
will flash on the “Master” unit.
• The cable is shielded if “
• “Master” and “Remote” flash out of sync if the connected cable is crossed: 1 - 3, 2 - 4,
3 - 1 etc.
ON” (or “S” for slow testing).
Master” device.
Remote” flashes at the same time: 1 - 1, 2 - 2, 3 - 3 etc.
G” flashes during the test.
Master” device and the other
Notes
ISDN cables (RJ11) have 6 conductors (1 – 6).
TP cables (RJ45) have 8 conductors (unshielded cables) or 8 conductors + shielding (G).
The power switch has 3 settings: “OFF”, “ON” and “S” (slow testing).
Disposal
Follow local ordinances when disposing of this product. If you are unsure about how to
dispose of this product contact your municipality.
GREAT BRITAIN
Page 2
SV ENSKA
Nätverkstestare
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.
Nr 38-1069 • Modell TS-468
Beskrivning
Beskrivelse
• Löstagbar modul för att mäta i båda ändar av kabeln.
• Visar om kabeln är hel, har avbrott eller är kortsluten.
• Visar om kabeln är parallell (rak) eller korsad.
• Kräver inget specialbatteri, använder 9V alkaliskt batteri.
•
Praktisk förvaringsväska medföljer.
• Anslutning för både TP-kabel (RJ45) och ISDN-kabel (RJ11).
Kontroll av TP-kabel (RJ45) och ISDN-kabel (RJ11)
Varning: Anslut aldrig nätverkstestaren till ett nät som används och är aktivt, lossa kablarna
innan testning!
1. Anslut kabelns ena ände till aktuell port på ”
”Remote”, (lossa den löstagbara ”Remote” och anslut den i kabelns andra ände om
kabeln redan är installerad).
2. Ställ strömbrytaren i läge ”ON” (eller ”S” för långsam testning).
3. Avläs lysdioderna på ”
4. Lysdioderna (1-8 och G) blinkar parvis samtidigt på nätverksprovarens båda enheter.
• Om kabeln är OK blinkar ”
• Om kabeln är defekt lyser ingen av lysdioderna vid den siffran, om just den testade
ledaren i kabeln är felaktig, om nästa ledare är hel blinkar åter lysdioden för nästa siffra
på ”Master”.
• Om ”
• Om den anslutna kabeln är korsad blinkar ”
G” blinkar under testning, är kabeln skärmad.
1 - 3, 2 - 4, 3 - 1 osv.
Master”.
Master” och ”Remote” samtidigt i takt: 1 - 1, 2 - 2, 3 - 3 osv.
Master” -enheten och den andra änden till
Master” och ”Remote” i otakt:
Obs!
ISDN-kabel (RJ11) har 6 ledare (1 – 6).
TP-kabel (RJ45) har 8 ledare (oskärmad kabel) eller 8 ledare + skärm (G).
Stömbrytaren har 3 lägen: ”OFF” (avstängd), ”ON” (påslagen) och ”S” (långsam testning).
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på
hur du ska gå tillväga, kontakta din kommun.
SVERIGE • KUNDTJÄNST
Page 3
NO RSK
Nettverkstester
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.
Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.
Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter.
Artikkelnummer 38-1069, Modell TS-468
Beskrivelse
• Avtakbar modul for å måle i begge ender av kabelen.
• Viser om kabelen er hel, har avbrudd eller er kortsluttet.
• Viser om kabelen er parallell (rett) eller krysset.
• Krever ikke spesialbatteri, bruker 9V alkalisk batteri.
• Praktisk veske medfølger.
• Tilkobling for både TP-kabel (RJ45) og ISDN-kabel (RJ11).
Kontroll av TP-kabel (RJ45) og ISDN-kabel (RJ11)
Advarsel:
Koble aldri nettverkstesteren til et nett som brukes og er aktivt, løsne kablene før testing!
1. Koble kabelens ene ende til aktuell port på ”
”Remote”, (løsne den avtakbare ”Remote” og koble den i kabelens andre ende dersom
kabelen allerede er installert).
2. Still strømbryteren på ”
3. Les av lysdiodene på ”
4. Lysdiodene (1-8 og G) blinker parvis samtidig på begge enhetene på nettverkstesteren.
• Dersom kabelen er OK blinker ”
osv.
• Dersom kabelen er defekt lyser ingen av lysdiodene ved det sifferet, dersom bare den
testede lederen i kabelen er feil. Hvis neste leder er hel, blinker lysdioden for neste siffer
på ”Master”.
• Dersom ”
• Dersom den tilkoblede kabelen er krysset, blinker ”
2 - 4, 3 - 1 osv.
G” blinker under testing, er kabelen skjermet.
ON”(eller ”S” for langsom testing).
Master”.
Master” og ”Remote” samtidig i takt: 1 - 1, 2 - 2, 3 - 3
Master” -enheten og den andre enden til
Master” og ”Remote” i utakt: 1 - 3,
Obs!
ISDN-kabel (RJ11) har 6 ledere (1 – 6).
TP-kabel (RJ45) har 8 ledere (uskjermet kabel) eller 8 ledere + skjerm (G).
Strømbryteren har 3 nivåer: ”OFF” (av), ”ON” (på) og ”S” (langsom testing).
Avfallshåndtering
Når du skal kvitte deg med produktet, skal dette skje i henhold til lokale forskrifter.
Er du usikker på hvordan du går fram, ta kontakt med lokale myndigheter.
NORGE • KUNDESENTER
Page 4
SU OMI
Verkkotesteri
Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.
Tuotenumero 38-1069 • Malli TS-468
Kuvaus
• Irrotettava moduuli, voidaan mitata kummallakin päällä.
• Näyttää kaapelin tilan: ehjä, rikki tai oikosulussa.
• Näyttää, onko kaapeli rinnakkais- (suora) tai ristiinkytketty.
• Ei vaadi erityisparistoa (9 V:n alkaliparisto).
• Mukana käytännöllinen säilytyslaukku.
• TP- (RJ45) ja ISDN-kaapeleiden (RJ11) liitännät.
TP- (RJ45) ja ISDN-kaapeleiden (RJ11) testaus
Varoitus!
Älä liitä testeriä verkkoon, joka on käytössä ja aktiivinen, irrota kaapelit ennen testausta!
1. Liitä kaapelin toinen pää
yksikköön (irrota irrotettava ”Remote” ja liitä se kaapelin toiseen päähän, mikäli kaapeli on
jo asennettu).
2. Aseta virtakytkin ON-asentoon (tai S-asentoon hidasta testausta varten).
3. Katso Master-yksikön merkkivaloja.
4. Merkkivalot (1 – 8 ja G) vilkkuvat pareittain yhtä aikaa verkkotesterin molemmissa
yksiköissä.
• Jos kaapeli on kunnossa,
tahdissa: 1 - 1, 2 - 2, 3 - 3 jne.
• Jos kaapeli on vioittunut, mikään merkkivaloista ei pala sen johtimen numeron kohdalla,
joka on vioittunut. Mikäli seuraava johdin on ehjä, Master-yksikön merkkivalo vilkkuu taas
seuraavan numeron kohdalla.
• Jos ”
• Jos liitetty kaapeli on ristiinkytketty,
G” vilkkuu testauksen aikana, kaapeli on suojattu.
3 -1 jne.
Master-yksikön haluttuun porttiin ja toinen pää Remote-
Master- ja Remote-yksiköt vilkkuvat yhtä aikaa seuraavassa
Master ja Remote vilkkuvat epätahdissa: 1 -3, 2 -4,
Huom.!
ISDN-kaapelissa (RJ11) on 6 johdinta (1 – 6).
TP-kaapelissa (RJ45) on 8 johdinta (suojaamaton kaapeli) tai 8 johdinta ja suoja (G).
Virtakytkimessä on kolme asentoa: ”OFF” (pois päältä), ”ON” (päällä) och ”S” (hidas testaus).
Kierrätys
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi jäteneuvontaan,
mikäli olet epävarma.
SUOMI • ASIAK ASPALVELU
