Page 1

Recording Module

Inspelningsmodul Innspillingsmodul Tallennusmoduuli

E N G L I S H S V E N SK A N O R SK S U O M I

Article number Model

18-2065 Tranwo C150 36-2390

www.clasohlson.com

Ver. 201010

Page 2

Page 3

Recording Module

Art. no. 18-2065, 36-2390, model C150

Please read the entire instruction manual before using and save it for future use. We apologise for any text or photo errors and any changes of technical data. If you have any questions concerning technical problems please contact our Customer Service Department.

Table of contents

Safety 3 Product description 3 Installation 5 How to use 7 Care and maintenance 13 Troubleshooting 14 Waste disposal 14 Specications 14

Safety

- The product is only to be repaired by qualied service staff

- The product is not to be dismantled or changed

- The product must not be placed so that it can fall into water or other uids. Do not place any objects which contain uids on the product, i.e. a ower vase or a can of pop.

- Do not cover the equipment. Sufficient ventilation, with a minimum distance of 15 cm between the ventilation holes and the surrounding surfaces, is necessary to prevent the equipment from becoming overheated.

- Do not place the appliance in a damp, dusty environment or where it can be subject to strong vibrations.

- The ON-/OFF switch does not disconnect the appliance from the mains. To completely separate the appliance from the mains disconnect the plug from the socket.

E N G LI S H

Product description

Recording Module for connecting to a surveillance camera. When someone moves in front of the camera the module automatically records the sequence (without sound) for from 5 to 60 seconds (adjustable).

- Built-in 16 Mb memory provides approx. 2½ minutes recording time.

- Space for SD memory (not included) which makes it possible to extend the recording time considerably. 512 Mb provides approx. 70 minutes recording time.

- Compatible with cameras with RCA-plugs.

- Is delivered with an AC adaptor and scart cable for connection to a TV.

Page 4

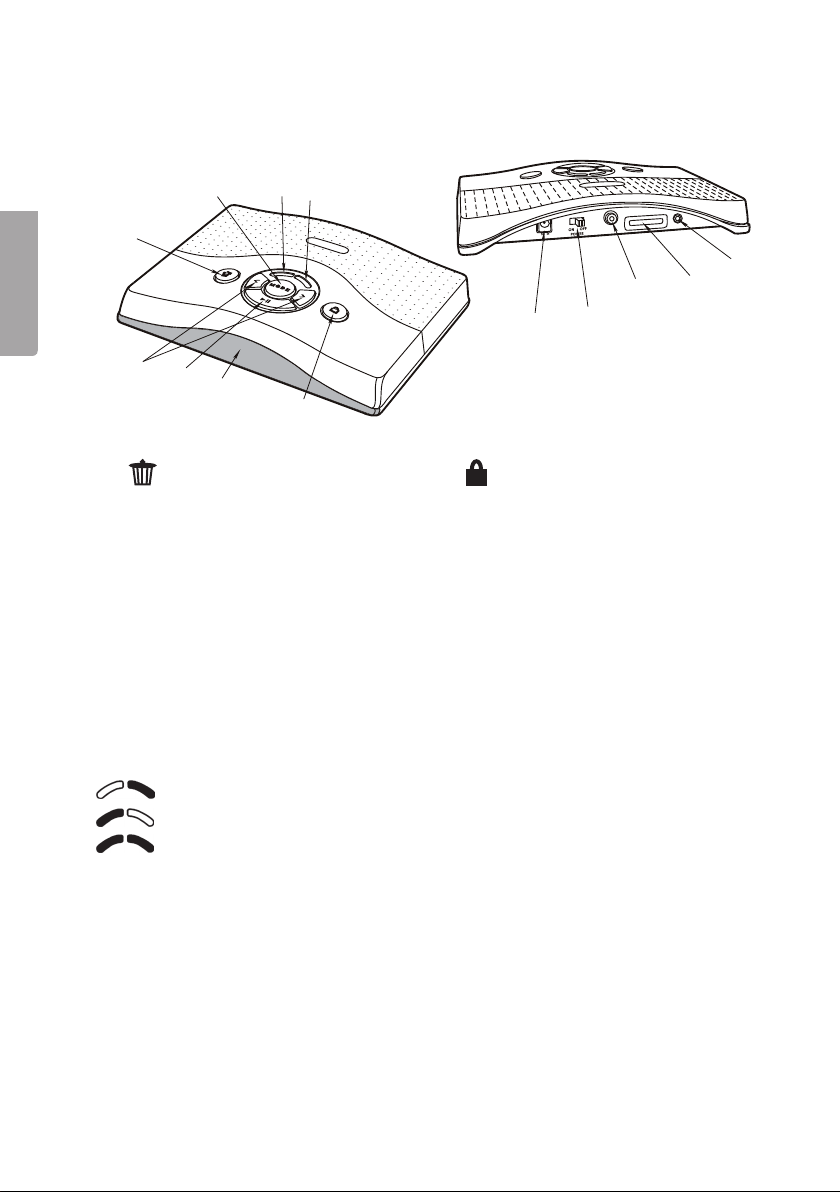

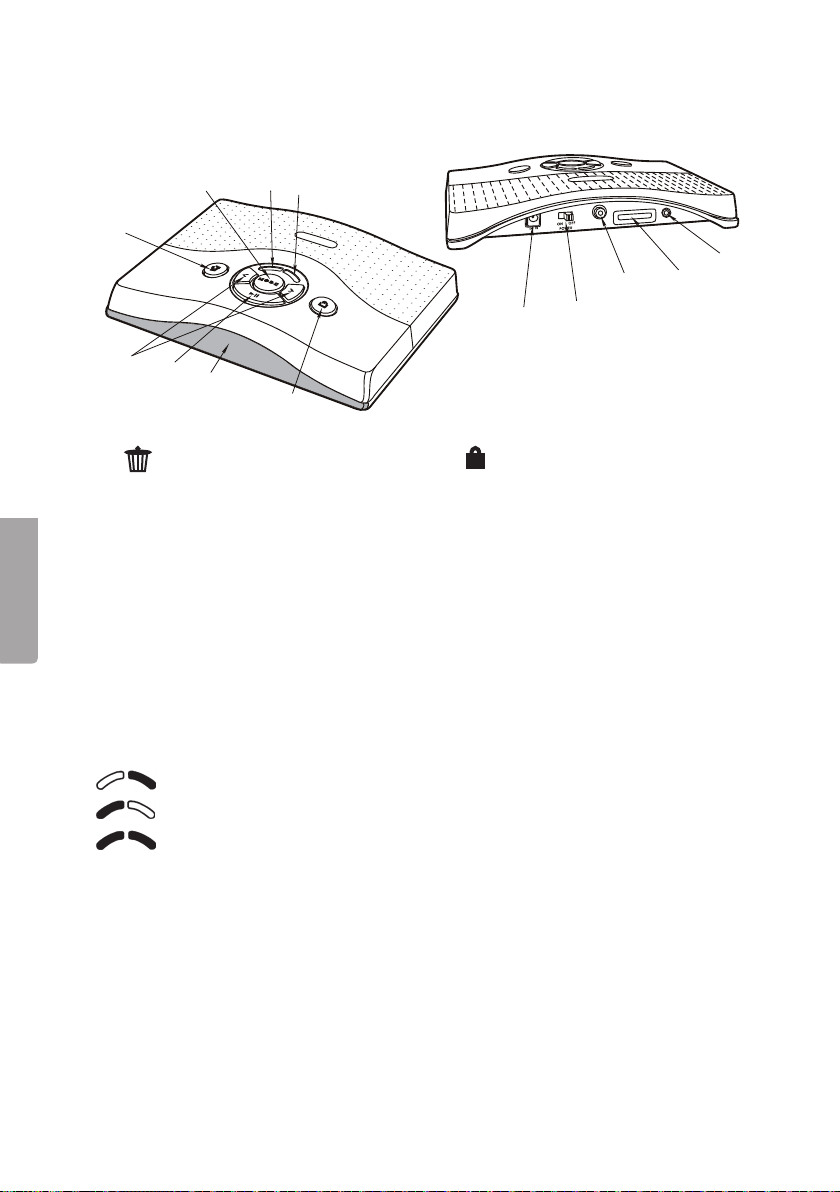

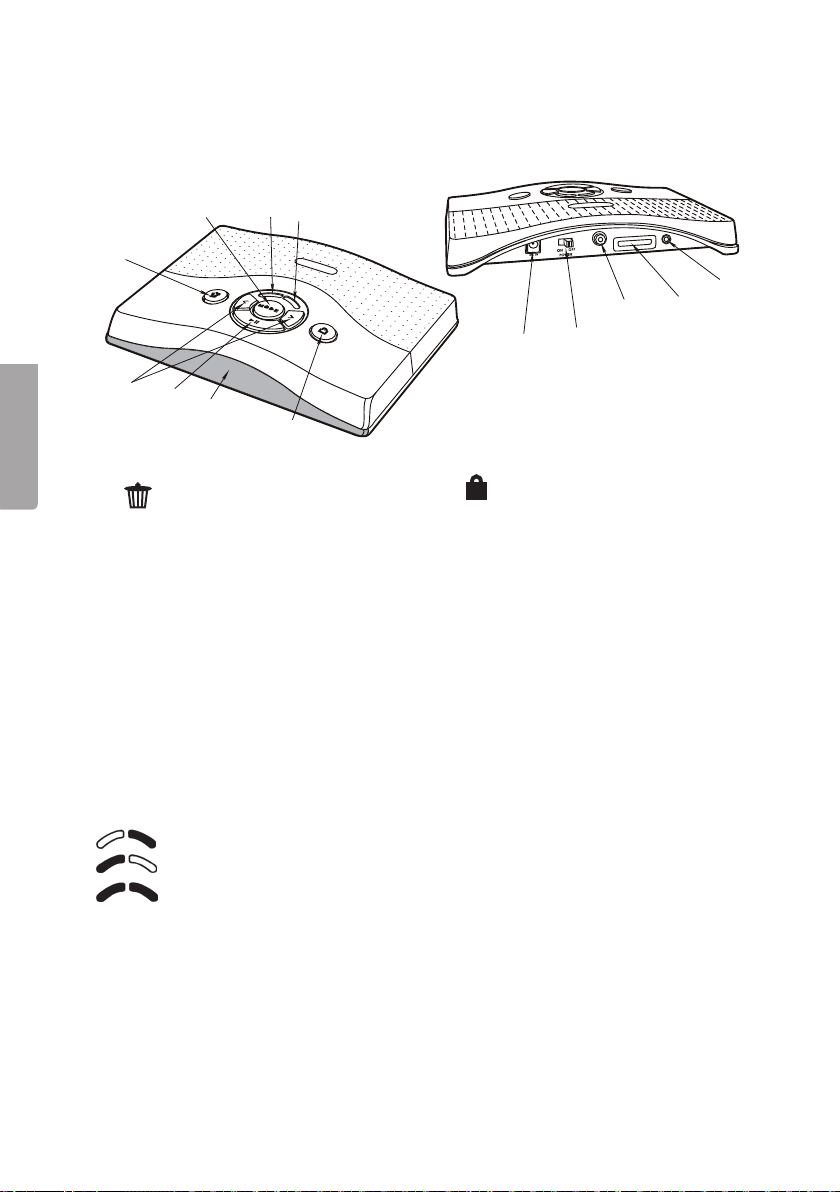

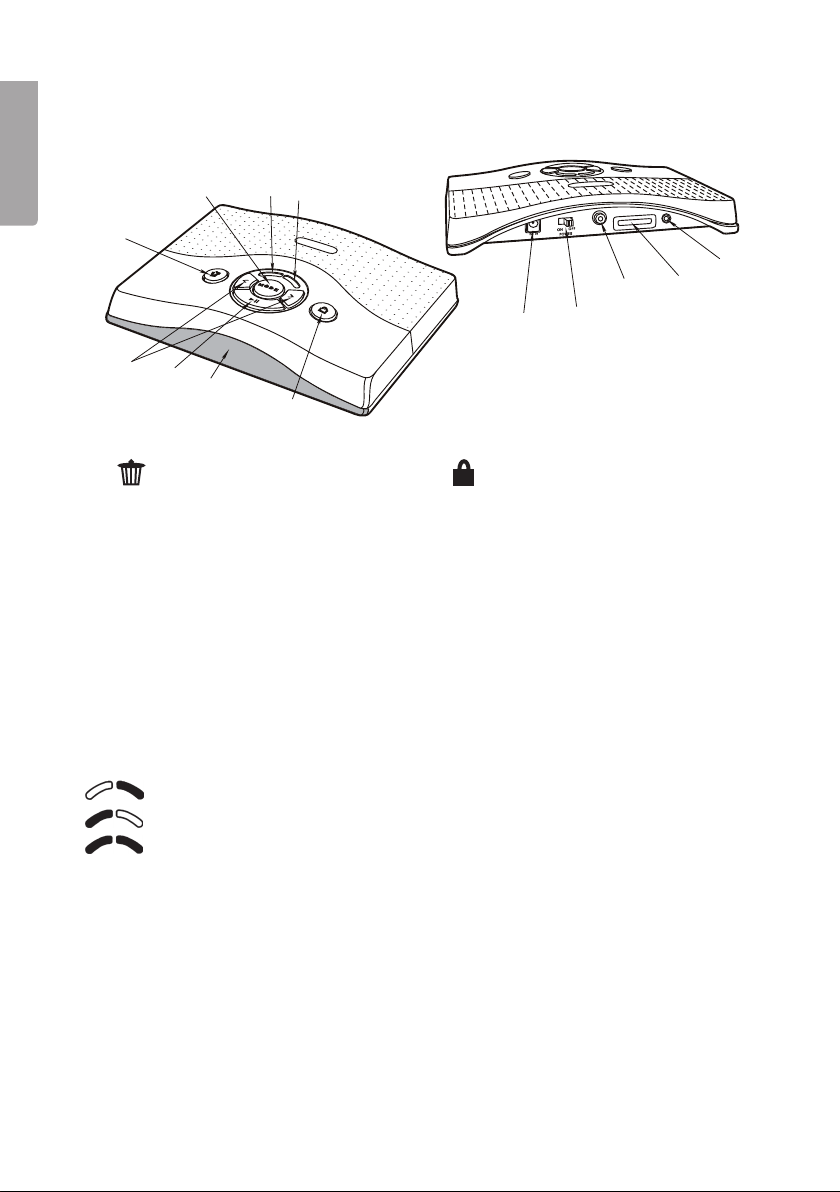

Buttons and functions

E N G LI S H

1. – Erases video clip

2. MODE

3. Indicator for standby/recording

4. Indicator for playback

5. < / > - Buttons for function choice

►II – Starts or pauses the playback

7. Status indication

Status indications - top side

– Locks recorded video clips

9. DC IN - 12 V net adapter input

10. POWER ON/OFF - Switch

11. VIDEO IN – Video signal (RCA) input

12. Space for external memory card (SD)

13. VIDEO OUT – Video signal (e.g. TV) output

Standby/Ready to record. Playback recorded clips. Settings position.

Status indications - front side

- Left indicator (green) on/blinks – New event

- Right indicator (red) is on – Memory full

Page 5

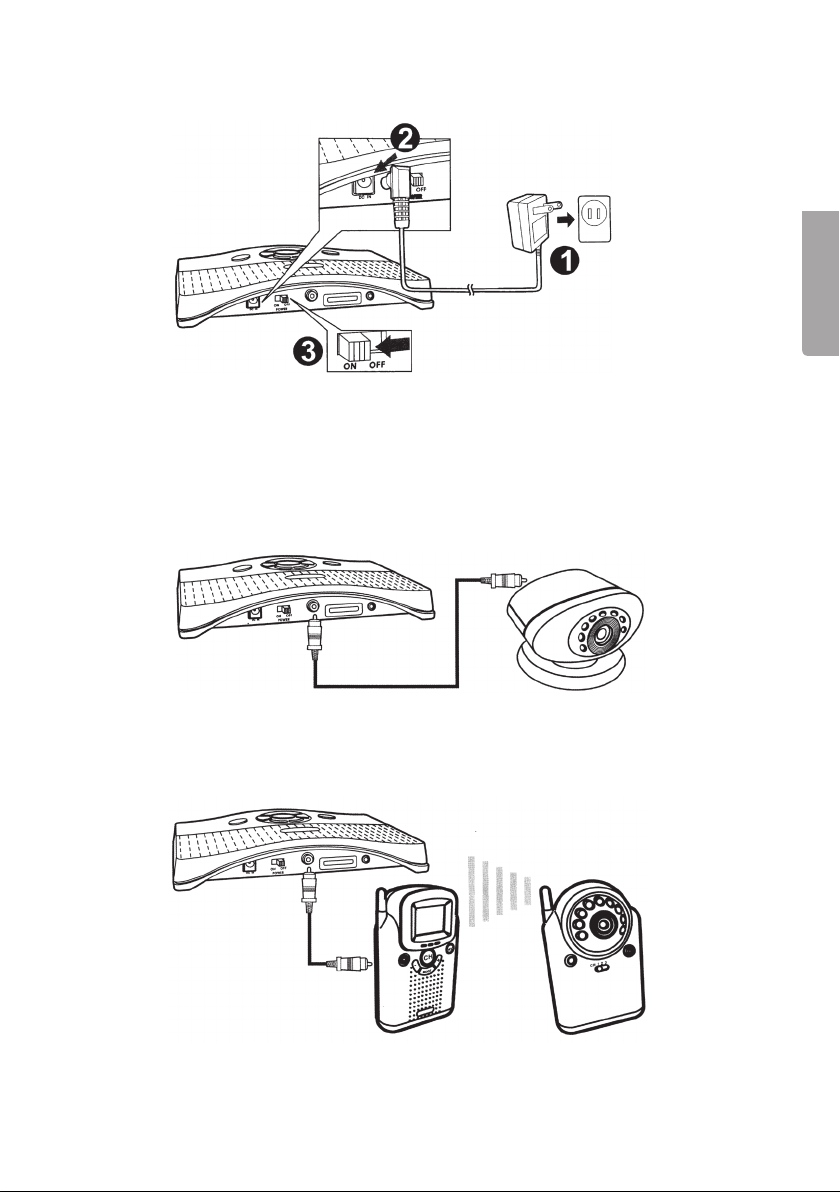

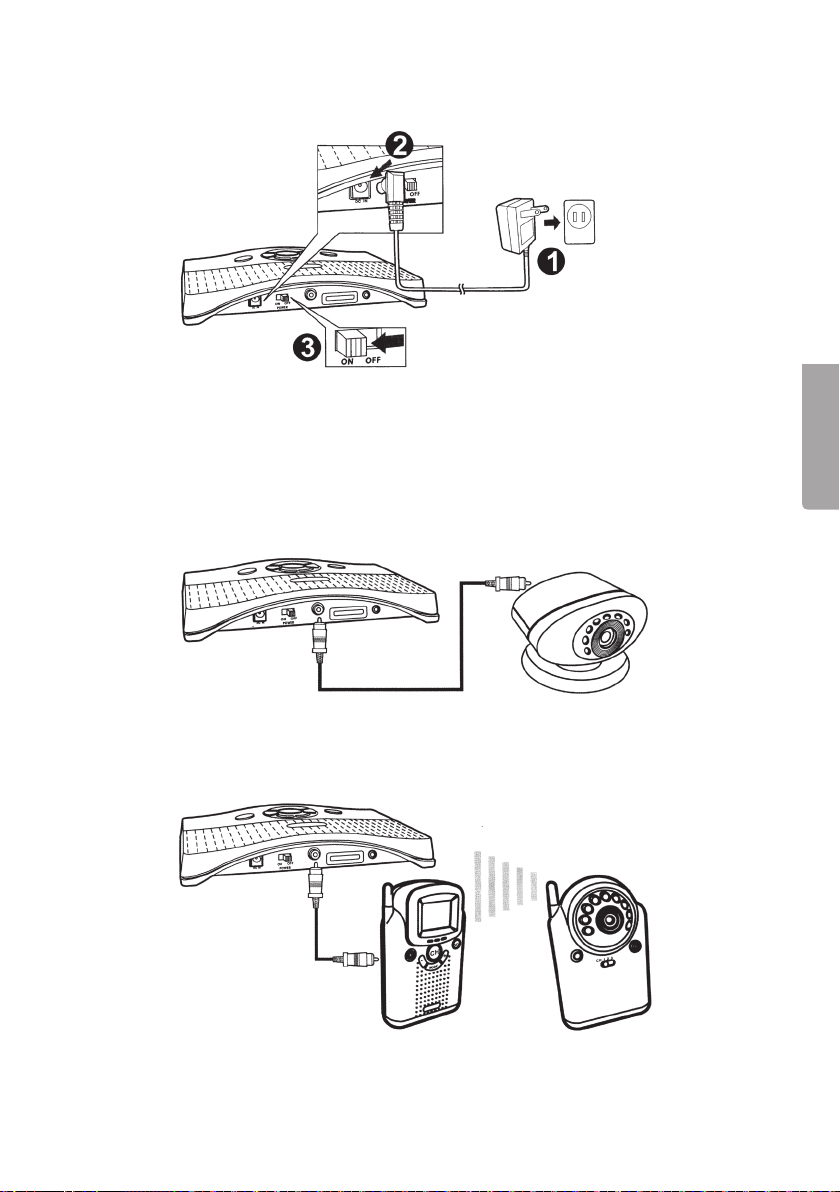

Installation

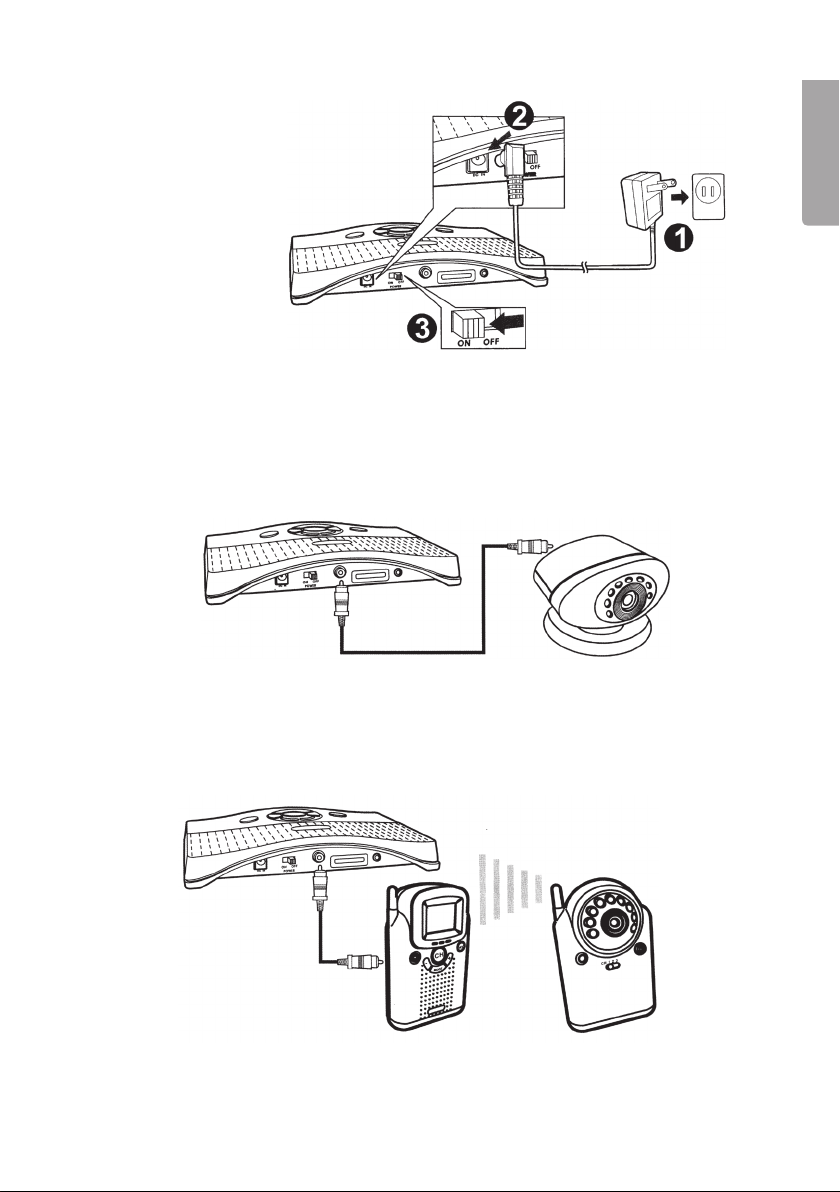

Connecting to the mains

1. Connect the net adaptor to a wall socket.

2. Connect the DC plug of the net adaptor to the output [ 9 ] on the back of the appliance.

3. Flip the switch [ 10 ] to ”ON”.

Connect the camera via cable

E N G LI S H

Connect a camera to the video input [ 11 ].

Connect a wireless camera

Connect the receiver of the wireless camera to the video input [11 ].

Page 6

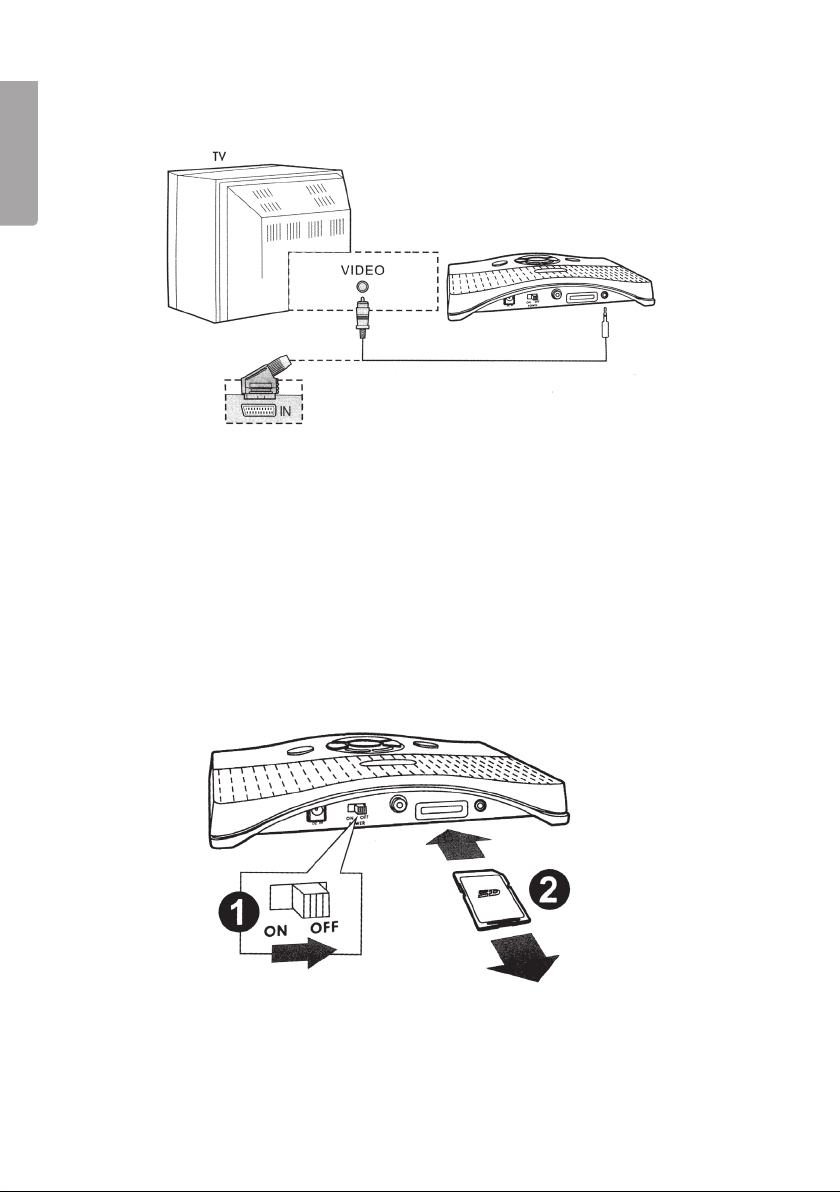

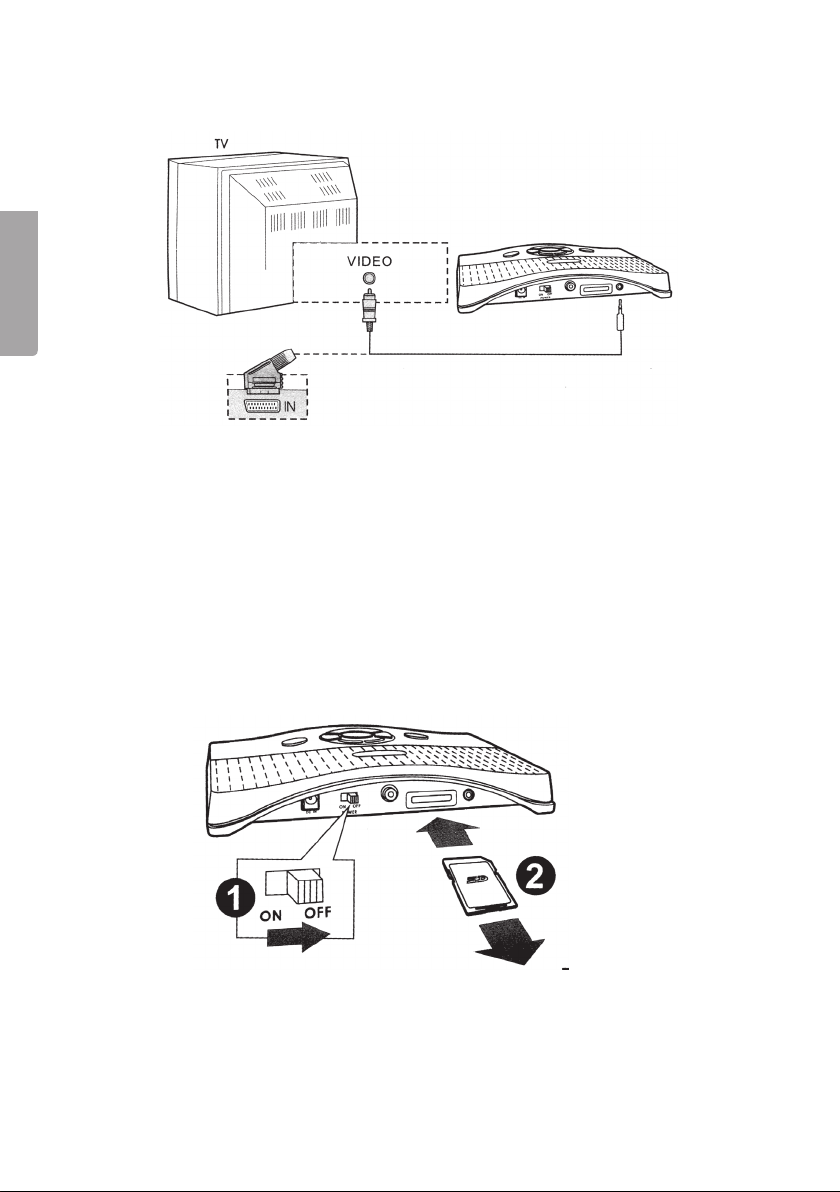

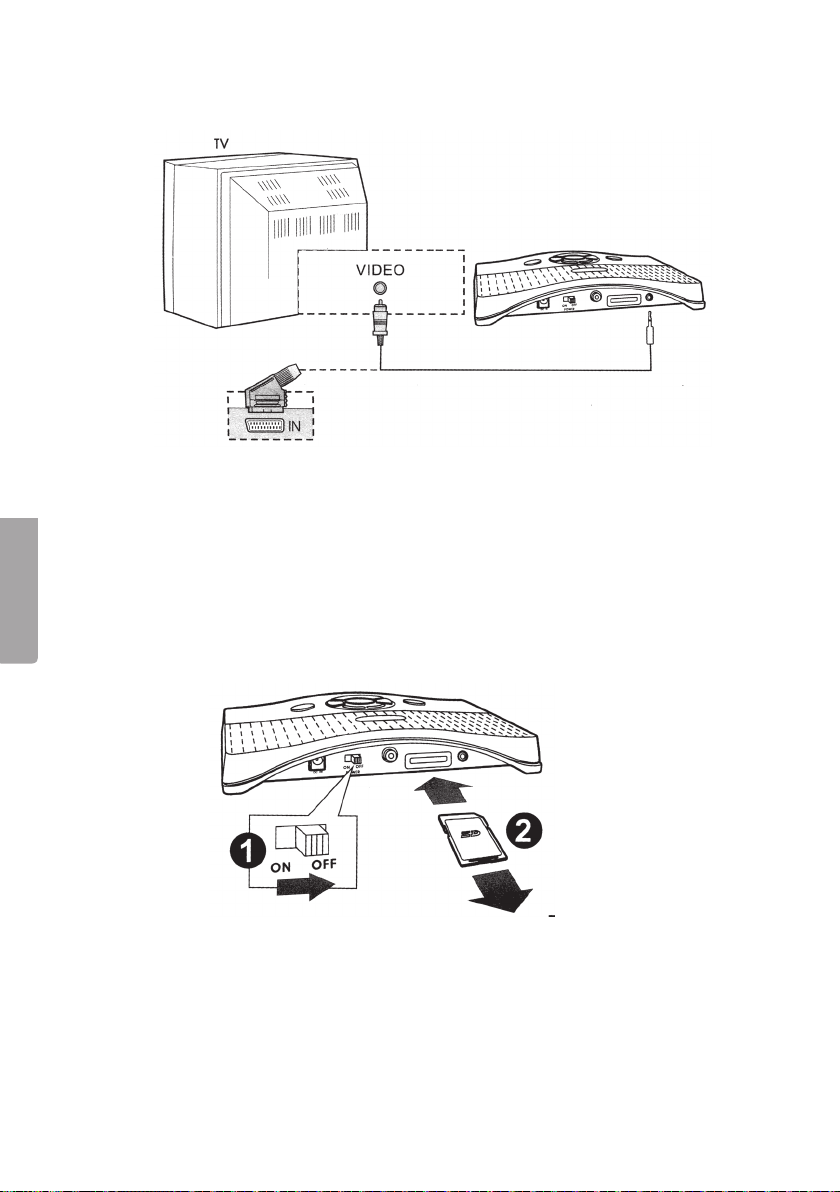

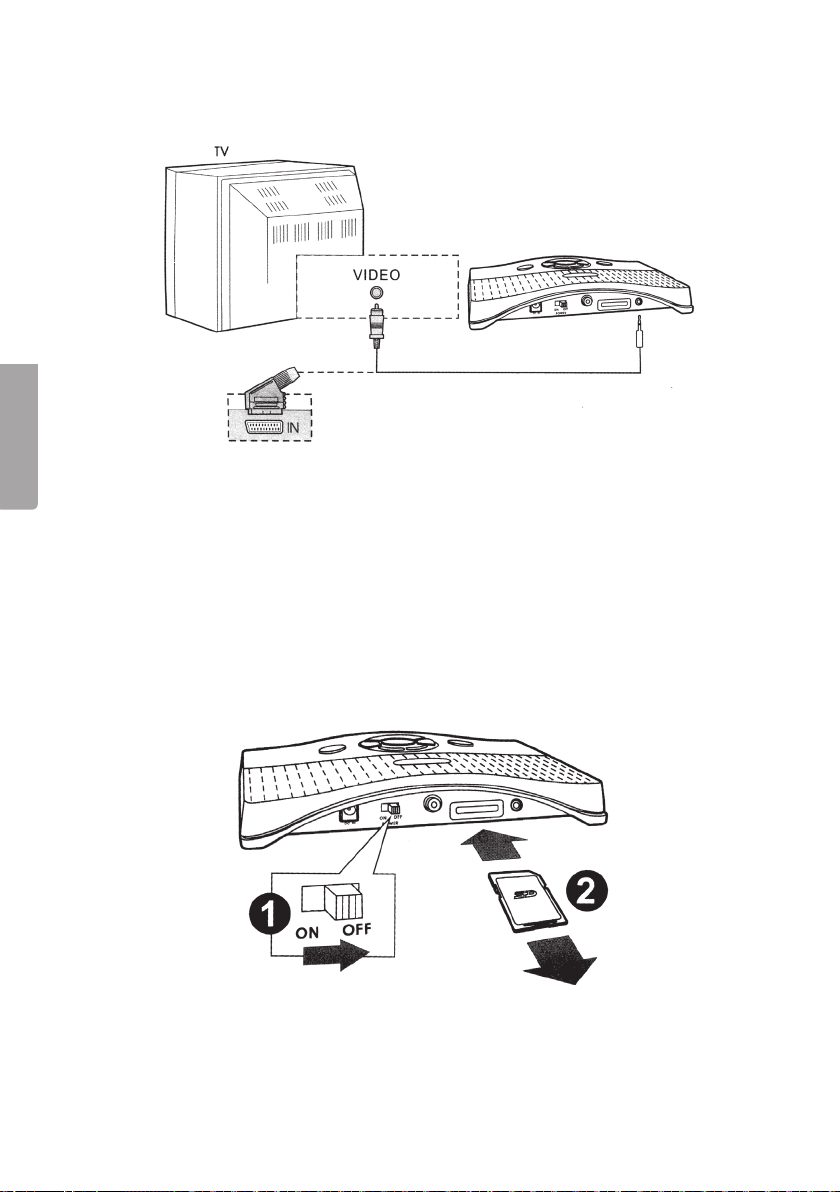

Connecting to a TV

E N G LI S H

- Connect the supplied AV-cable to VIDEO OUT [13].

- Connect the SCART contact to a vacant SCART input on the TV.

Inserting an external memory card

Please note! Always switch off the appliance before inserting or removing a memory card.

- Insert a SD memory card in the holder [ 12 ] according to gure.

Page 7

How to use

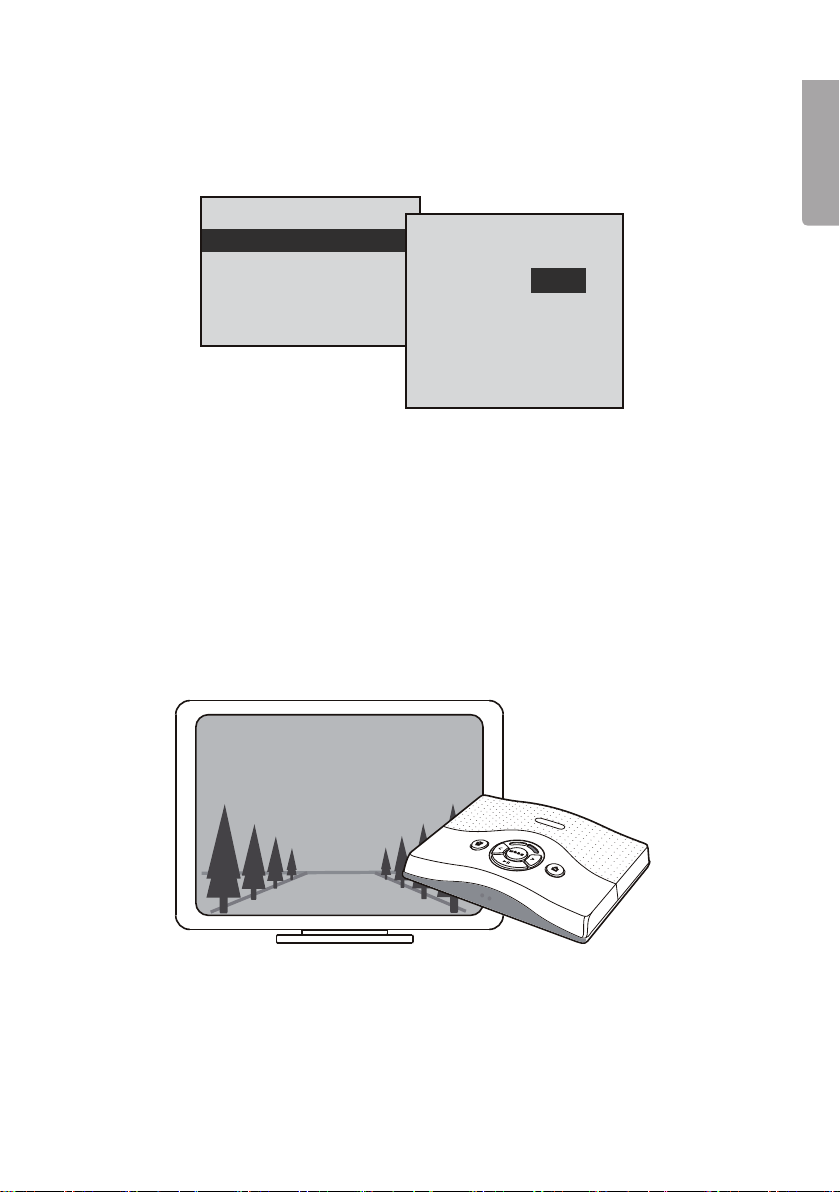

Setting time and date

SETTINGS

TIME

STORAGE CLIP LENGTH

OVERWRITE SENSITIVITY

1. Press [ MODE ] twice until the dialogue box ”SETTINGS” appears.

2. Use the arrow keys [ < / > ] to choose ”TIME”. Conrm by pressing [ ►II ] once.

3. Set year using [ < / > ].

4. Press [ ►II ] to save and move on to set month.

5. Set year using [ < / > ]. Press [ ►II ] to save.

6. Repeat step 3 - 4 to set day, hours, minutes, seconds and date display on/off.

Standby

TIME SETTINGS

YEAR MONTH DAY HOUR MINUTE SECOND DISPLAY

2007

07 16 39 45 ON

E N G LI S H

2007 01 26 15:26:24

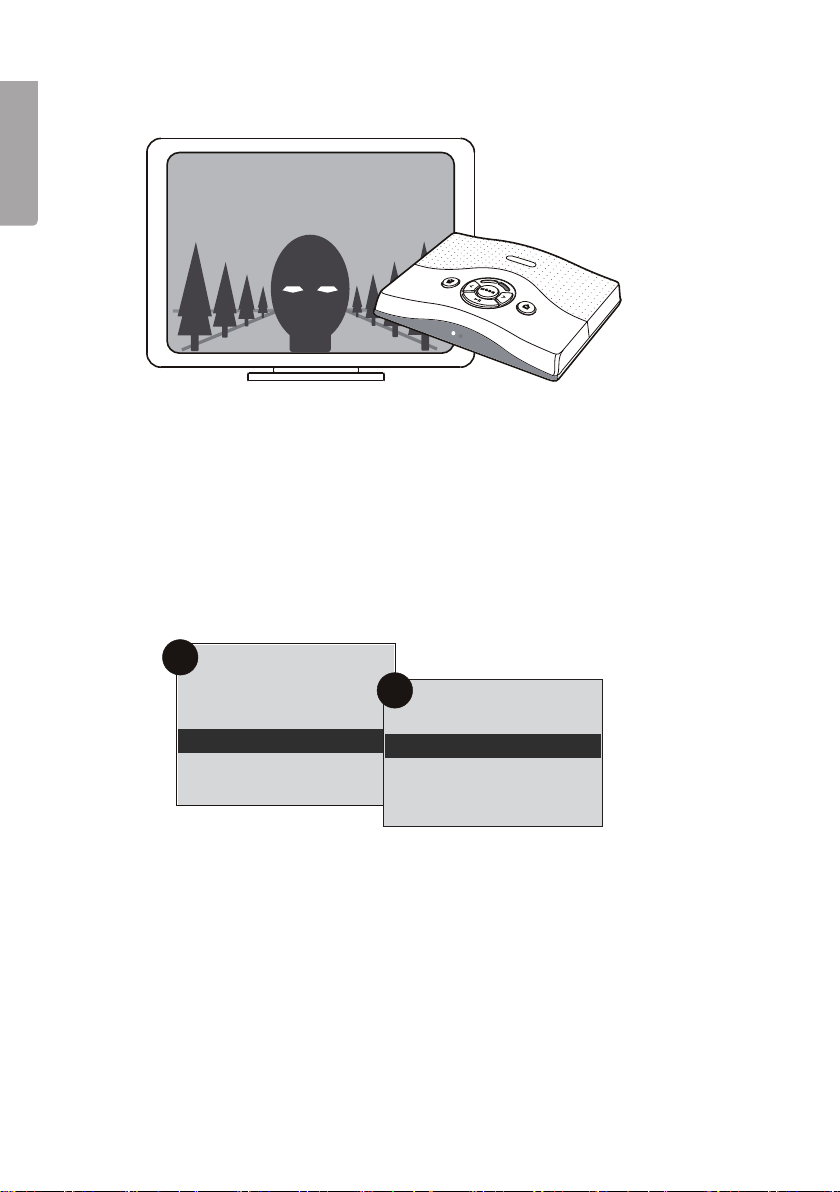

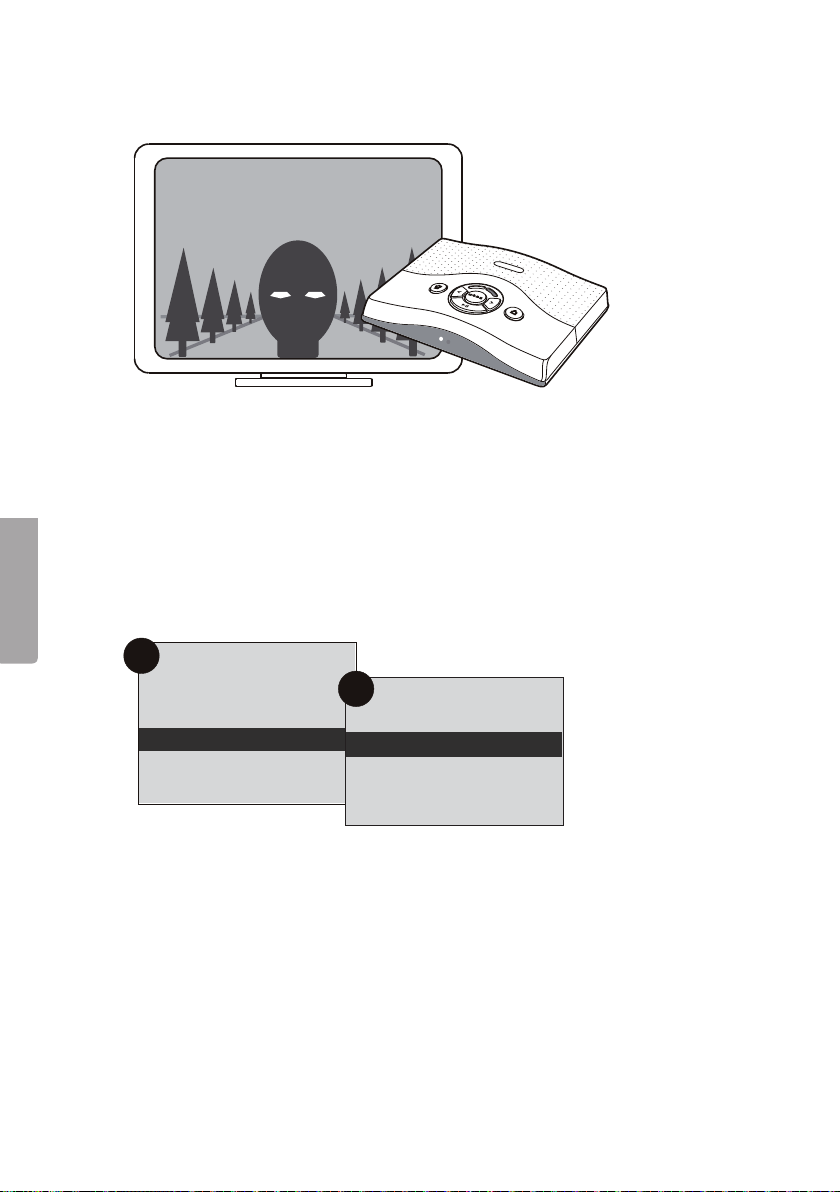

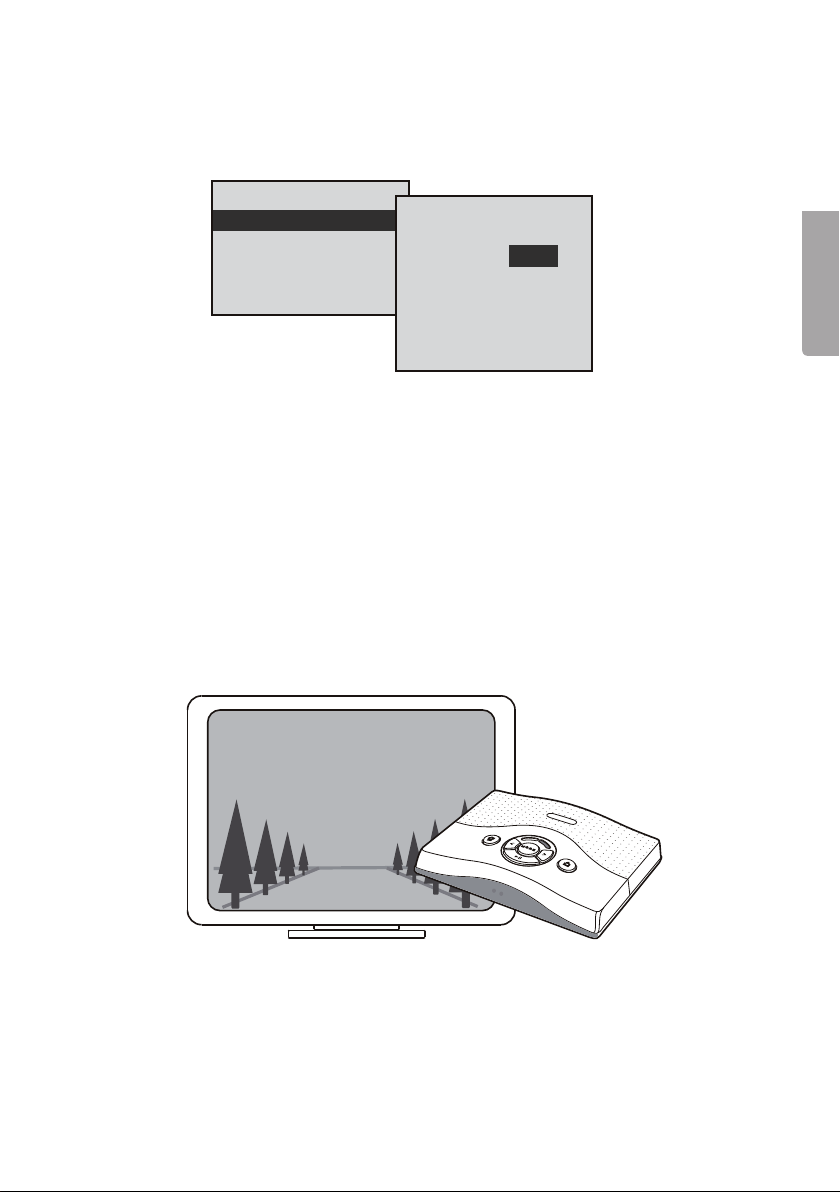

When the appliance is connected to the TV, and is on standby, the camera picture is displayed on the TV together with the current date and time. The standby indicator is on and the two indicator lights on the front of the appliance are off.

Page 8

Recording

2007 01 26 15:28:35

E N G LI S H

RECORDING

The motion sensor detects if something moves within the sensor area and automatically starts recording. The recording time can be adjusted to 5, 10, 15, 30 or 60 seconds.

(see recording settings). The left indicator lamp (green) on the front side of the appliance is on when recording.

Recording settings

SETTINGS

TIME STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

CLIP LENGTH

5 SECONDS

10 SECONDS

15 SECONDS 30 SECONDS 1 MINUTE

The default recording time is 5 seconds per sequence but can be altered to 60 seconds.

7. Press [ MODE ] twice until the dialogue box ”SETTINGS” appears.

8. Use the arrow keys [ < / > ] to choose ”CLIP LENGTH”. Conrm by pressing [ ►II ] once.

9. Choose desired recording time. Conrm by pressing [ ►II ].

10. Press [ MODE ] or wait approx. 30 seconds to exit settings mode.

Page 9

le s cli ps

pa ra

FOLDER 005

07 / 01 / 0 1 14 : 34 : 30

07 / 01 / 0 1 14 : 40 : 33

07 / 01 / 0 1 14 : 56 : 30

07 / 01 / 0 1 14 : 40 : 57

07 / 01 / 0 1 14 : 35 : 10

07 / 01 / 0 1 14 : 37 : 22

07 / 01 / 0 1 15 : 55 : 04

07 / 01 / 0 1 16 : 27 : 11

07 / 01 / 0 1 14 : 44 : 57

PAGE 010 / 015

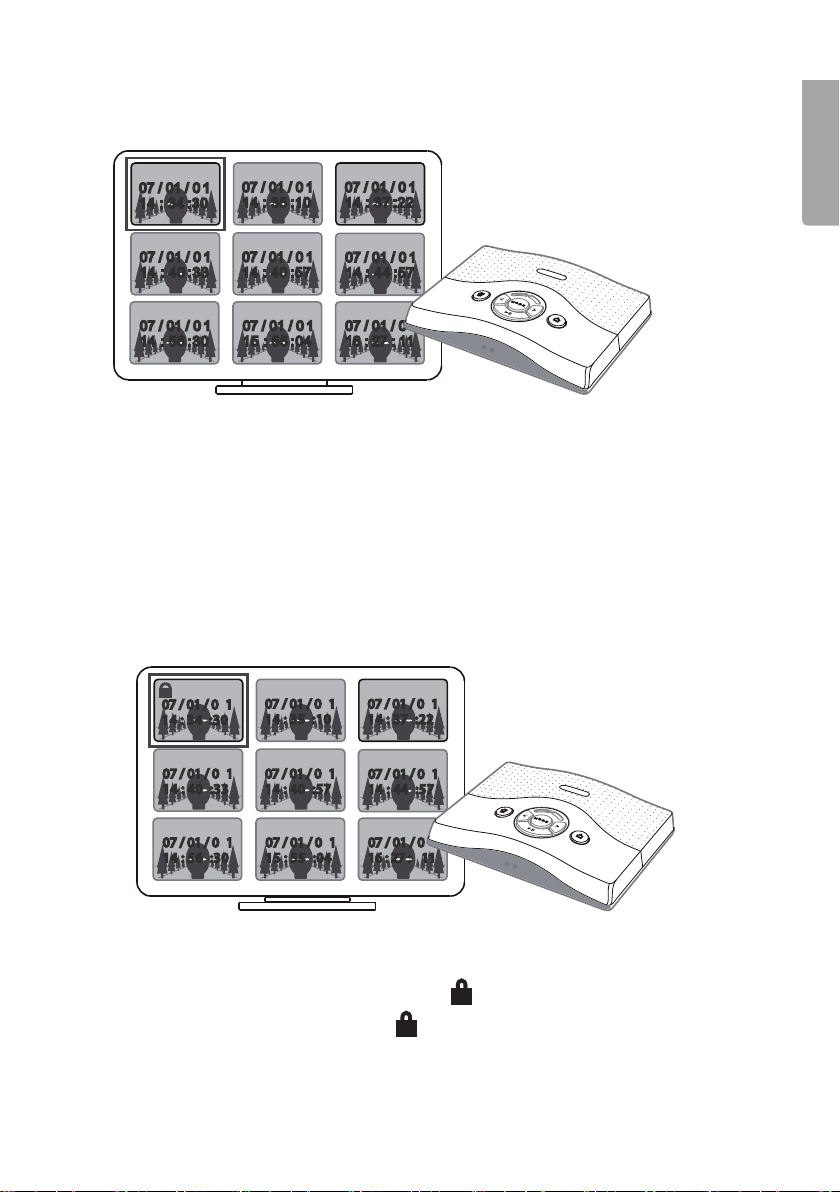

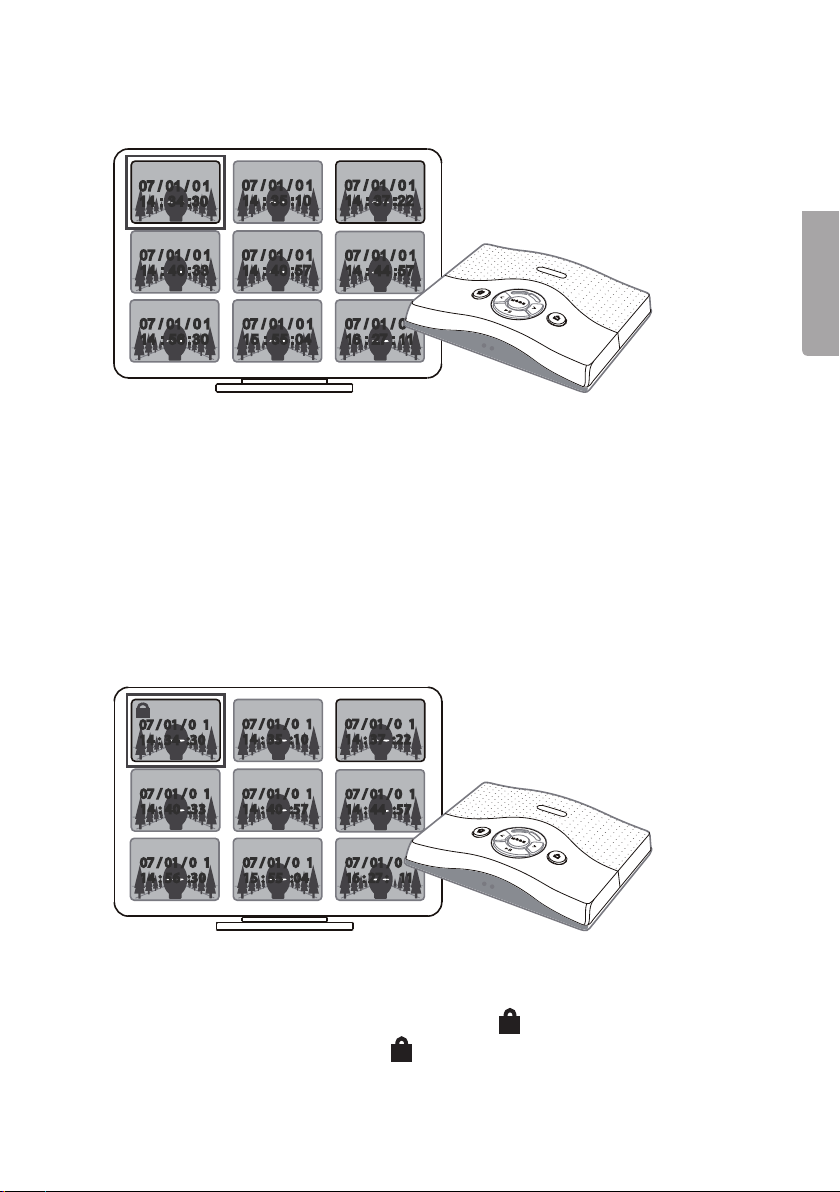

Playback

07 / 01 / 0 1

07 / 01 / 0 1 14 : 34 :30

14 : 34 :30

07 / 01 / 0 1

07 / 01 / 0 1 14 : 35 :10

14 : 35 :10

07 / 01 / 0 1

07 / 01 / 0 1 14 : 37 :22

14 : 37 :22

E N G LI S H

07 / 01 / 0 1

07 / 01 / 0 1 14 : 40 :33

14 : 40 :33

07 / 01 / 0 1

07 / 01 / 0 1 14 : 56 :30

14 : 56 :30

FOLDER 005

07 / 01 / 0 1

07 / 01 / 0 1 14 : 40 :57

14 : 40 :57

07 / 01 / 0 1

07 / 01 / 0 1 15 : 55 :04

15 : 55 :04

PAGE 010 / 015

07 / 01 / 0 1

07 / 01 / 0 1 14 : 44 :57

14 : 44 :57

07 / 01 / 0 1

07 / 01 / 0 1 16 : 27 : 11

16 : 27 : 11

1. Press [ MODE ] once until recorded video clips are displayed as icons on the screen.

2. Use arrow keys [ < / > ] to choose desired video clip to display.

3. Press [ ►II ] to display chosen video clip.

4. To pause playback, press [ ►II ]. Press [ ►II ] again to resume playback.

Locking video clips (save)

Locking video clips prevents them from being unintentionally erased.

- Choose the video clip to be saved and press

- Locked video clips are marked with a

[ 8 ].

Page 10

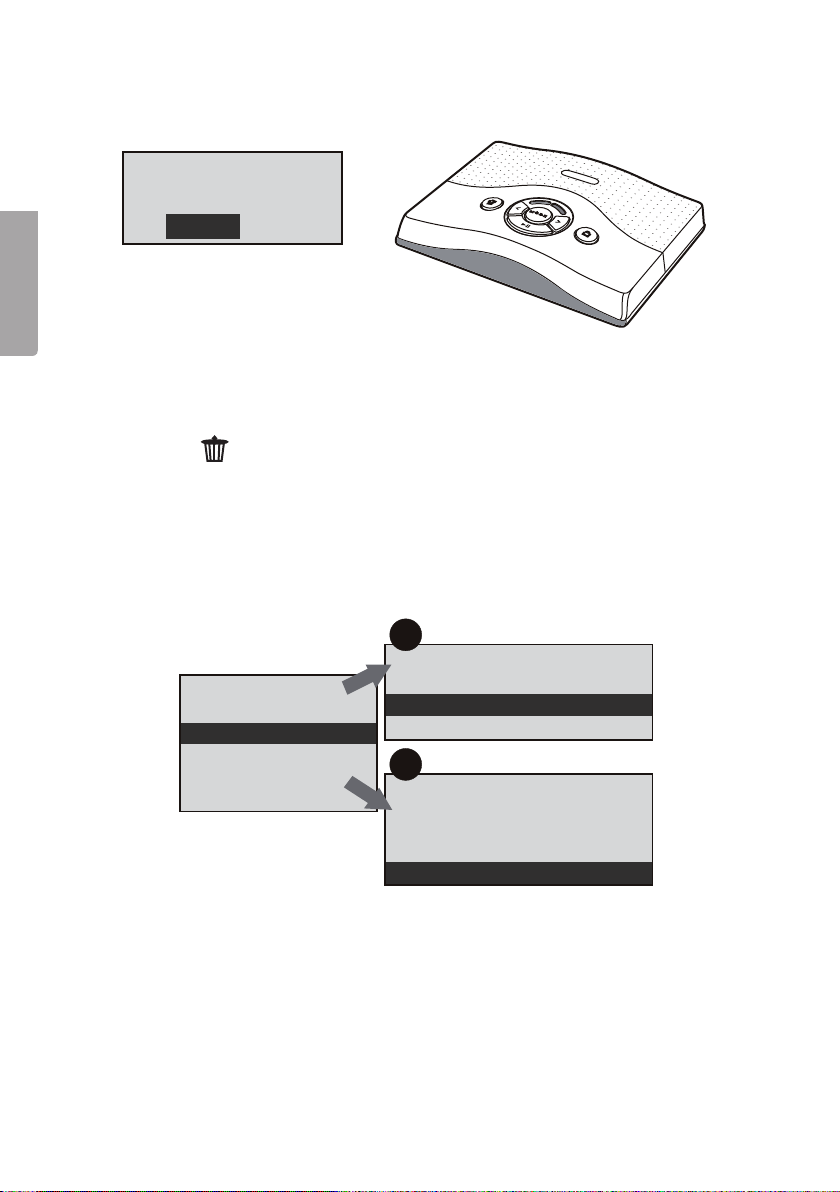

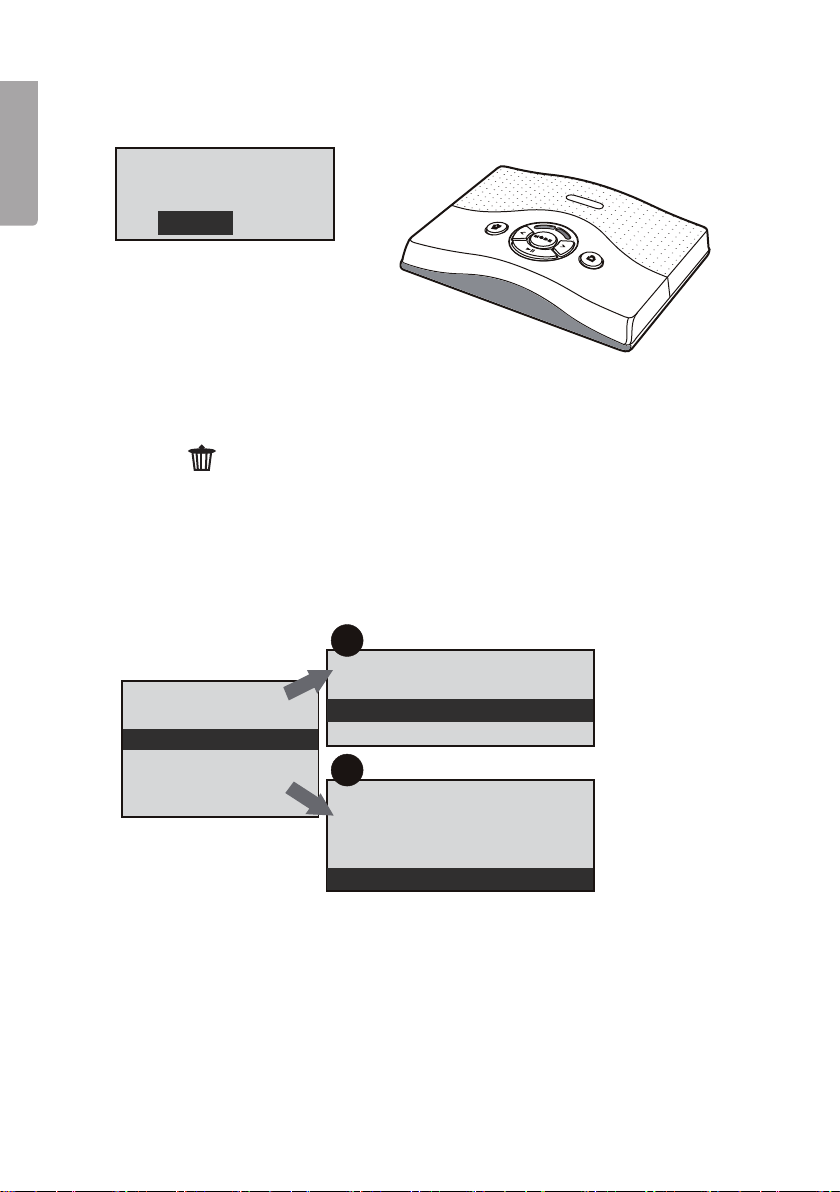

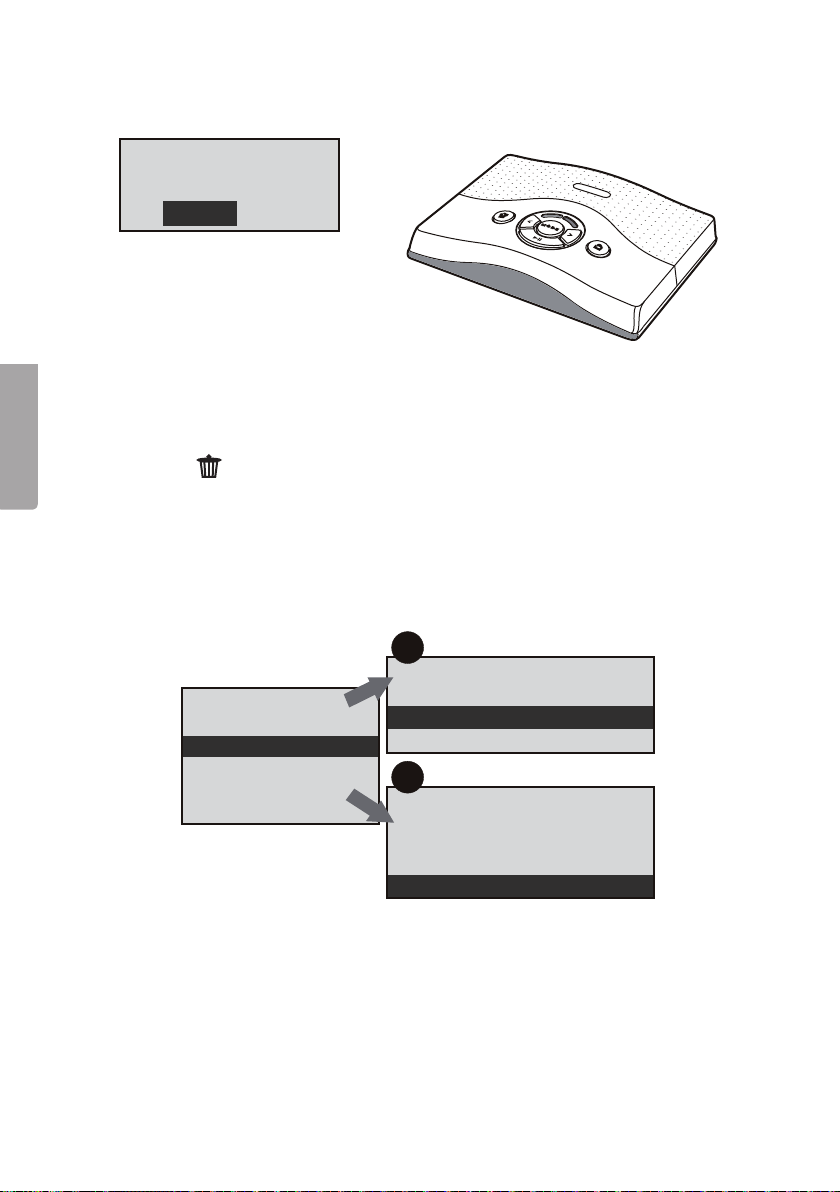

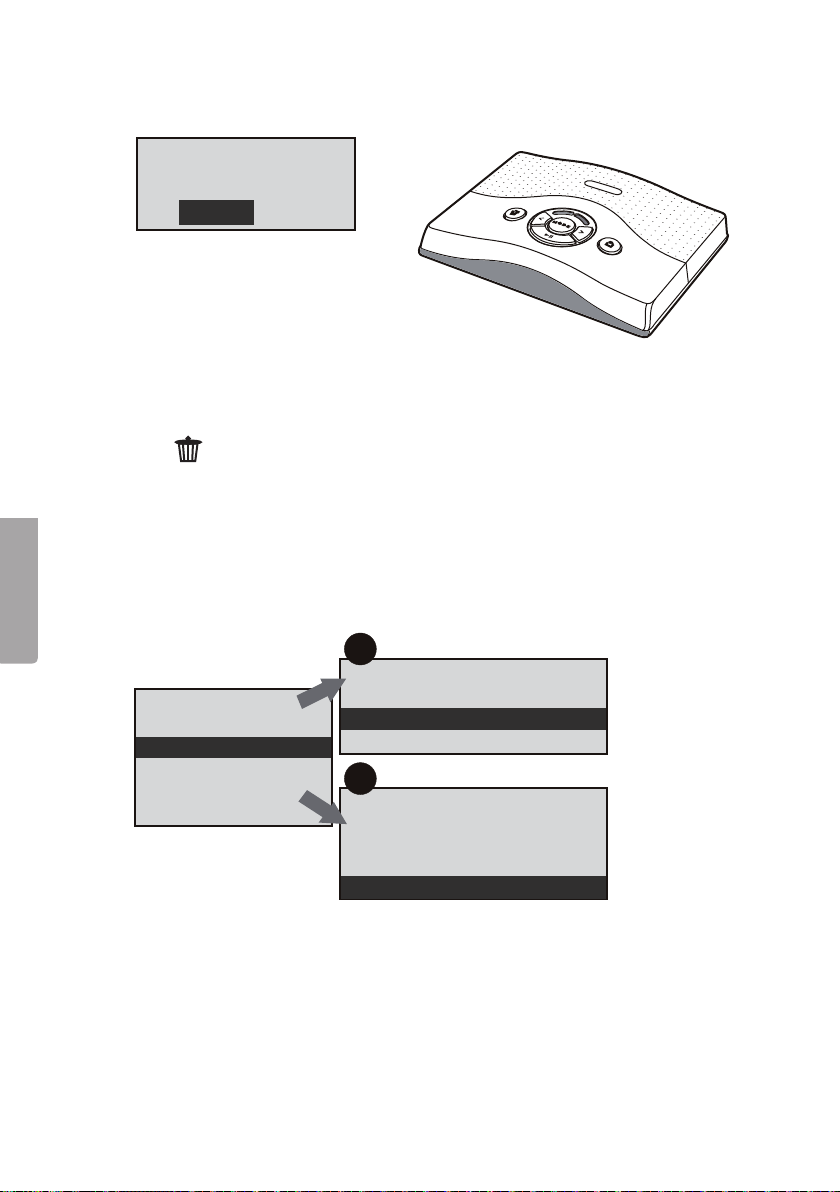

Erasing video clips

DELETE

E N G LI S H

37102310 . ASF

YES NO

Saved video clips can be erased at any time to make space for new video clips.

1. Choose the video clip to be erased.

2. Press the

3. Choose ”YES” when given a choice to erase the video clip. Conrm by pressing [ ►II ] once ].

[ 1 ].

Managing the storage space

STORAGE SETTINGS

SETTINGS

TIME

STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

INFO

DELETE UNLOCKED CLIPS

DELETE ALL

STORAGE SETTINGS

INFO DELETE UNLOCKED CLIPS DELETE ALL

COPY TO SD CARD

The menu for managing the storage space (STORAGE) can appear different depending on if an external memory card is being used or not.

- Without an external memory card menu no. 1 is displayed.

- With an external memory card menu no. 2 is displayed.

Page 11

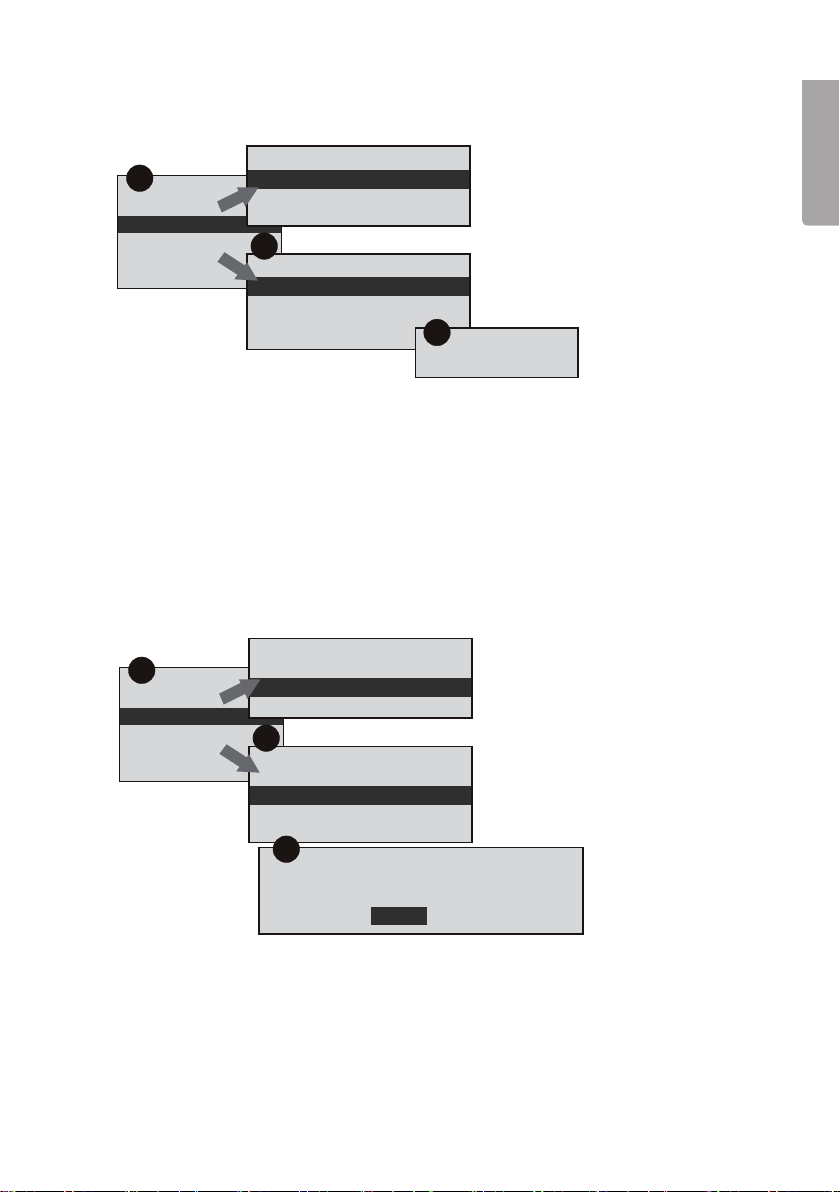

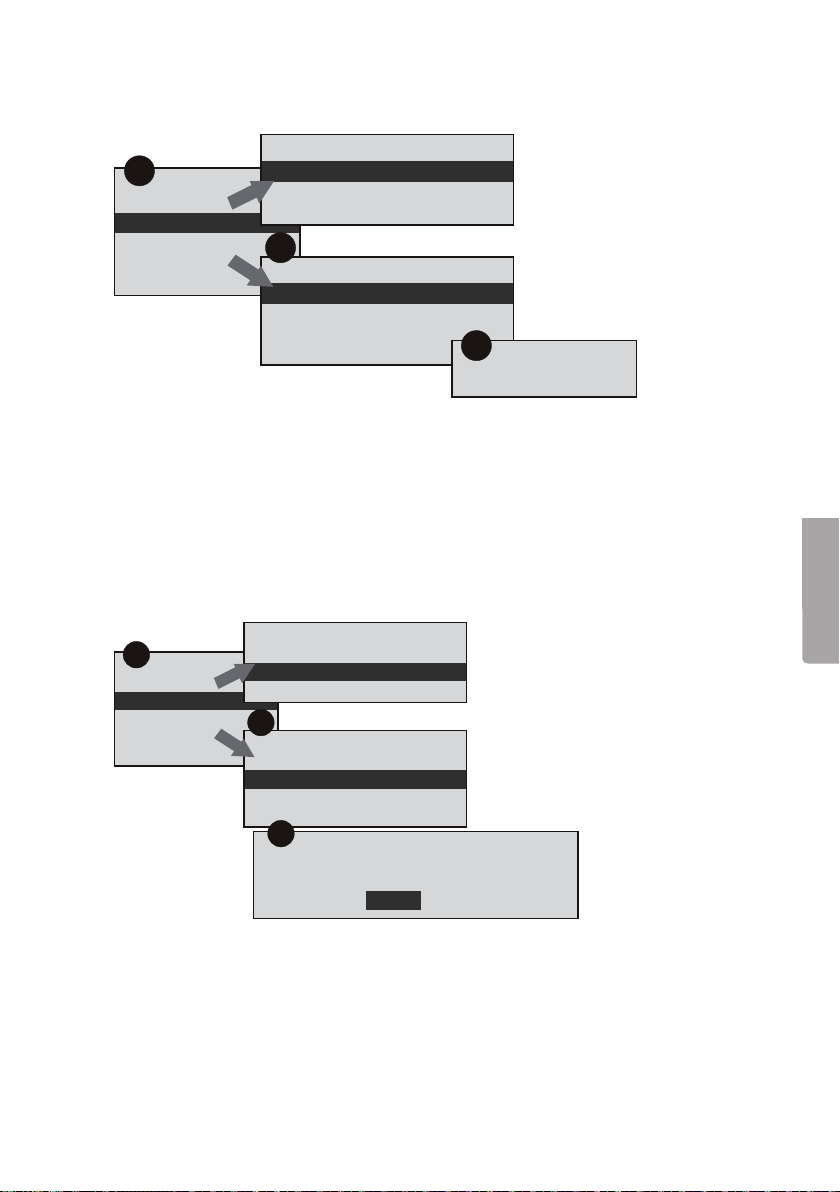

Display available memory

STORAGE SETTINGS

SETTINGS

TIME

STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

INFO

DELETE UNLOCKED CLIPS DELETE ALL

STORAGE SETTINGS

INFO

DELETE UNLOCKED CLIPS DELETE ALL COPY TO SD CARD

XX % FREE SPACE

INFO

1. Press [ MODE ] twice until ”SETTINGS” is displayed on the screen.

2. Choose ”STORAGE” and conrm using [ ►II ].

3. Choose ”INFO” and conrm using [ ►II ]. Available memory is now shown on the display.

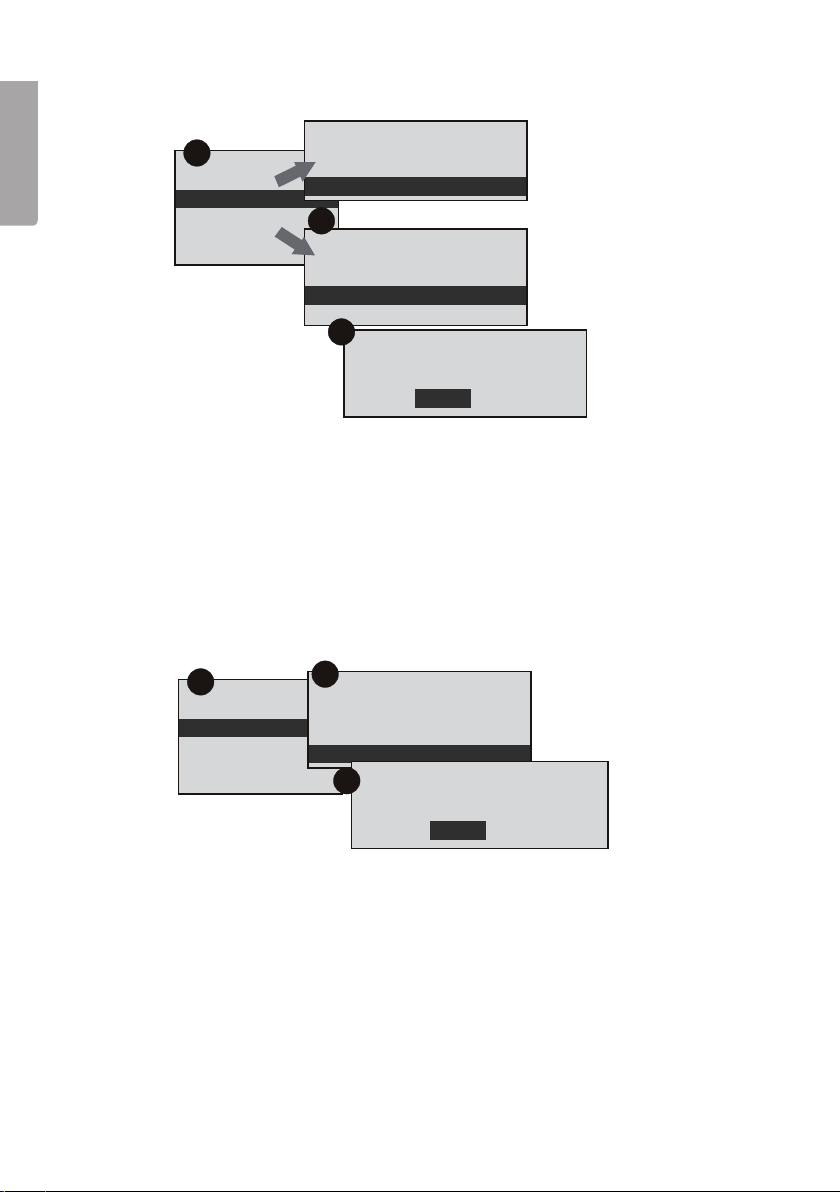

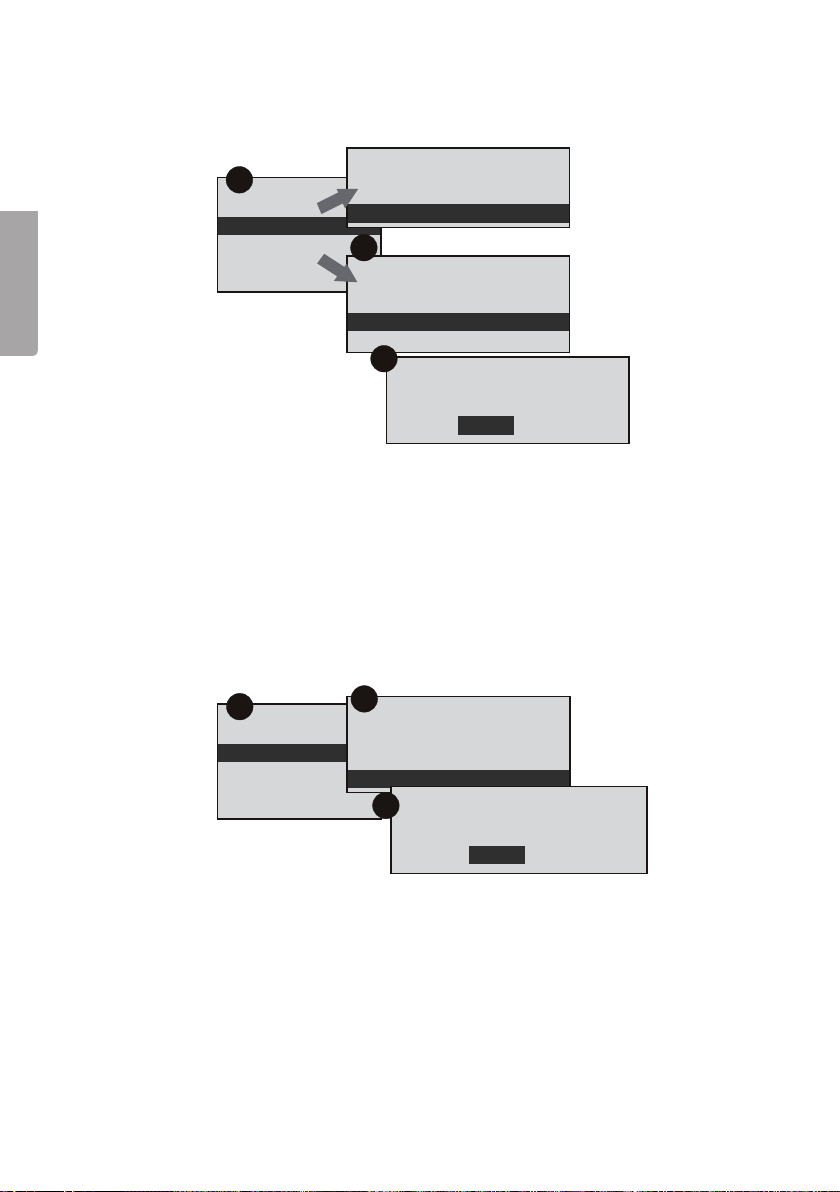

Erasing several video clips

Erasing all unlocked video clips

STORAGE SETTINGS

SETTINGS

TIME

STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

INFO

DELETE UNLOCKED CLIPS

DELETE ALL

STORAGE SETTINGS

INFO

DELETE UNLOCKED CLIPS

DELETE ALL COPY TO SD CARD

DELETE UNLOCKED CLIPS

ALL UNLOCKED CLIPS WILL BE DELETED

YES NO

E N G LI S H

1. Press [ MODE ] twice until ”SETTINGS” is displayed on the screen.

2. Choose ”STORAGE” and conrm using [ ►II ].

3. Choose ”DELETE UNLOCKED CLIPS” and conrm using [ ►II ].

4. Choose “YES” when given a choice to erase all unlocked video clips. Conrm using [ ►II ].

Page 12

Erasing all video clips

STORAGE SETTINGS

SETTINGS

E N G LI S H

TIME

STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

INFO DELETE UNLOCKED CLIPS

DELETE ALL

STORAGE SETTINGS

INFO DELETE UNLOCKED CLIPS

DELETE ALL

COPY TO SD CARD

DELETE ALL CLIPS

ALL CLIPS WILL BE DELETED

YES NO

1. Press [ MODE ] twice until ”SETTINGS” is displayed on the screen.

2. Choose ”STORAGE” and conrm using [ ►II ].

3. Choose ”DELETE ALL” and conrm using [ ►II ].

4. Choose “YES” when given a choice to erase all unlocked video clips. Conrm using [ ►II ].

Copying video clips to the memory card

SETTINGS

TIME

STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

STORAGE SETTINGS

INFO DELETE UNLOCKED CLIPS DELETE ALL

COPY TO SD CARD

COPY ALL CLIPS TO SD CARD?

YES NO

Please note! Always switch off the appliance before inserting or removing a memory card.

1. Press [ MODE ] twice until ”SETTINGS” is displayed on the screen.

2. Choose ”STORAGE” and conrm using [ ►II ].

3. Choose ”COPY TO SD CARD” and conrm using [ ►II ].

Please note! This menu choice is displayed only if a SD memory is inserted.

4. Choose ”YES” when asked if all video clips are to be copied to the memory card.

5. Conrm using [ ►II ].

Page 13

Please note!

Video clips which are stored on the internal memory can not be displayed if an external memory card is inserted. The video clips must be copied to the memory card to be displayed.

Recording over video sequences

Activate the re-record function and record over video sequences.

1. Press [ MODE ] repeatedly until SETTINGS appears on the screen.

2. Select OVERWRITE and conrm by pushing [

3. Select ENABLE to permit the overwriting of old video sequences, or select DISABLE to prevent old video sequences from being recorded over.

►II ].

Adjusting the sensitivity of the recording module

You can adjust the sensitivity of the recorder starting when someone passes in front of the camera.

1. Press [ MODE ] repeatedly until SETTINGS appears on the screen.

2. Select SENSITIVITY and conrm by pushing [

3. Select a level from HIGH, NORMAL and LOW. Conrm by pushing [

►II ].

Care and maintenance

- Wipe with a soft, slightly damp cloth. Never use any cleaning agents nor strong solvents.

E N G LI S H

Page 14

Troubleshooting

Problem Cause/Solution

The camera

E N G LI S H

picture is not displayed.

Bad signal/interference

- Make sure that the recording module, camera and TV are correctly installed. (see gure 2, 3, 4, 5)

- Make sure that the appliance is switched on. Is the status light on [3].

- Check the camera batteries (if it is battery powered).

- If a wireless camera is being used, make sure that the camera and the receiver are tuned into the same channel.

- Make sure that the camera and the receiver are within range of one another.

- Interference can arise if a microwave oven is in the area between the camera and the receiver. Switch off or move the microwave oven.

- Check the camera batteries (if it is battery powered).

- Check that all cables are correctly inserted.

Disposal

Follow local ordinances when disposing of this product. f you are unsure about how to dispose of this product contact your municipality.

Speciﬁcations

Video input Standard composite, CCTV compatible Video output Standard composite Motion sensor Built-in motion sensor Memory 128 MB Mb built-in (ash), expandable with a

SD memory card (not included) Power supply 12 V DC, 300 mA (net adaptor enclosed) Size 210 x 155 x 40 mm

Page 15

Inspelningsmodul

Nr 18-2065, 36-2390, modell Tranvo C150

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Innehållsförteckning

Säkerhet 15 Produktbeskrivning 15 Installation 17 Användning 19 Skötsel och underhåll 25 Felsökningsschema 26 Avfallshantering 26 Specikationer 26

Säkerhet

- Produkten får endast repareras av kvalicerad servicepersonal

- Produkten får inte demonteras eller ändras

- Placera inte produkten så att den kan falla ner i vatten eller annan vätska. Ställ inte

några föremål som innehåller vätska på produkten, t.ex. blomvas eller läskedryck.

- Täck inte över anläggningen. Tillräcklig ventilation, med ett minsta avstånd på

15 cm mellan ventilationshålen och omgivande ytor, är nödvändig för att förhindra att anläggningen blir för varm.

- Placera inte anläggningen i en fuktig, dammig miljö eller där det förekommer starka

vibrationer.

- ON-/OFF –strömbrytaren skiljer inte apparaten från nätet. För att fullständigt skilja

apparaten från nätet måste stickproppen dras ut ur nätuttaget.

S V E N S K A

Produktbeskrivning

Inspelningsmodul för inkoppling till övervakningskamera. När någon rör sig framför kameran spelar modulen automatiskt in bildsekvenser (ej ljud) på 5 till 60 sekunder (valbar tid).

- Inbyggt minne på 128 MB.

- Plats för SD-minne (medföljer ej) vilket ger möjlighet att förlänga inspelningstiden

betydligt. 512 MB ger cirka 70 minuter inspelningstid.

- Passar kameror med RCA-kontakter.

- Levereras med eliminator samt scartkabel för inkoppling till TV.

Page 16

Knappar och funktioner

S V E N S K A

1. – Raderar videosekvens

2. MODE

3. Indikator för standby/inspelning

4. Indikator för uppspelning

5. < / > - Knappar för funktionsval

►II – Startar eller pausar

avspelningen

7. Statusindikering

– Låser inspelade videosekvenser

9. DC IN - Ingång för 12 V nätadapter

10. POWER ON/OFF - Strömbrytare

11. VIDEO IN – Ingång för videosignal (RCA)

12. Plats för externt minneskort (SD)

13. VIDEO OUT – Utgång för videosignal (till ex. TV

)

Statusindikeringar - ovansida

Standby/Redo för inspelning.

Uppspelning av inspelade klipp. Inställningsläge.

Statusindikeringar – framsida

- Vänster indikator (grön) lyser/blinkar – Ny händelse.

- Höger indikator (röd) lyser med fast sken – Minnet fullt.

Page 17

Installation

Ansluta spänningen

1. Anslut nätadaptern till ett vägguttag.

2. Anslut nätadapterns DC-plugg till uttaget [ 9 ] på apparatens baksida.

3. Sätt strömbrytaren [ 10 ] i läge ”ON”.

Ansluta kamera – via kabel

S V E N S K A

Anslut en kamera till videoingången [ 11 ].

Ansluta trådlös kamera

Anslut den trådlösa kamerans mottagare till videoingången [ 11 ].

Page 18

Anslutning till TV-apparat

S V E N S K A

- Anslut den medföljande AV-kabeln till VIDEO OUT [ 13 ].

- Anslut SCART-kontakten till en ledig SCART-ingång på TV-apparaten.

Sätta i externt minneskort

Obs! Stäng alltid av apparaten innan ett minneskort tas ur eller sätts i.

- Sätt i ett minneskort av typen SD i hållaren [ 12 ] enligt bilden.

Page 19

Användning

Ställa in tid och datum

SETTINGS

TIME

STORAGE CLIP LENGTH

OVERWRITE SENSITIVITY

1. Tryck 2 gånger på [ MODE ] tills dialogrutan ”SETTINGS” visas.

2. Använd pilknapparna [ Bekräfta med ett tryck på [

3. Ställ in årtalet med [

4. Tryck på [

5. Ställ in årtalet med [

6. Upprepa steg 3 – 4 för att ställa in dagar, timmar, minuter, sekunder samt datumvisning på/av.

►II ] för att spara och gå vidare för att ställa in månad.

< / > ] för att välja ”TIME”.

►II ].

< / > ].

< / > ]. Tryck på [ ►II ] för att spara.

TIME SETTINGS

YEAR MONTH DAY HOUR MINUTE SECOND DISPLAY

2007

07 16 39 45 ON

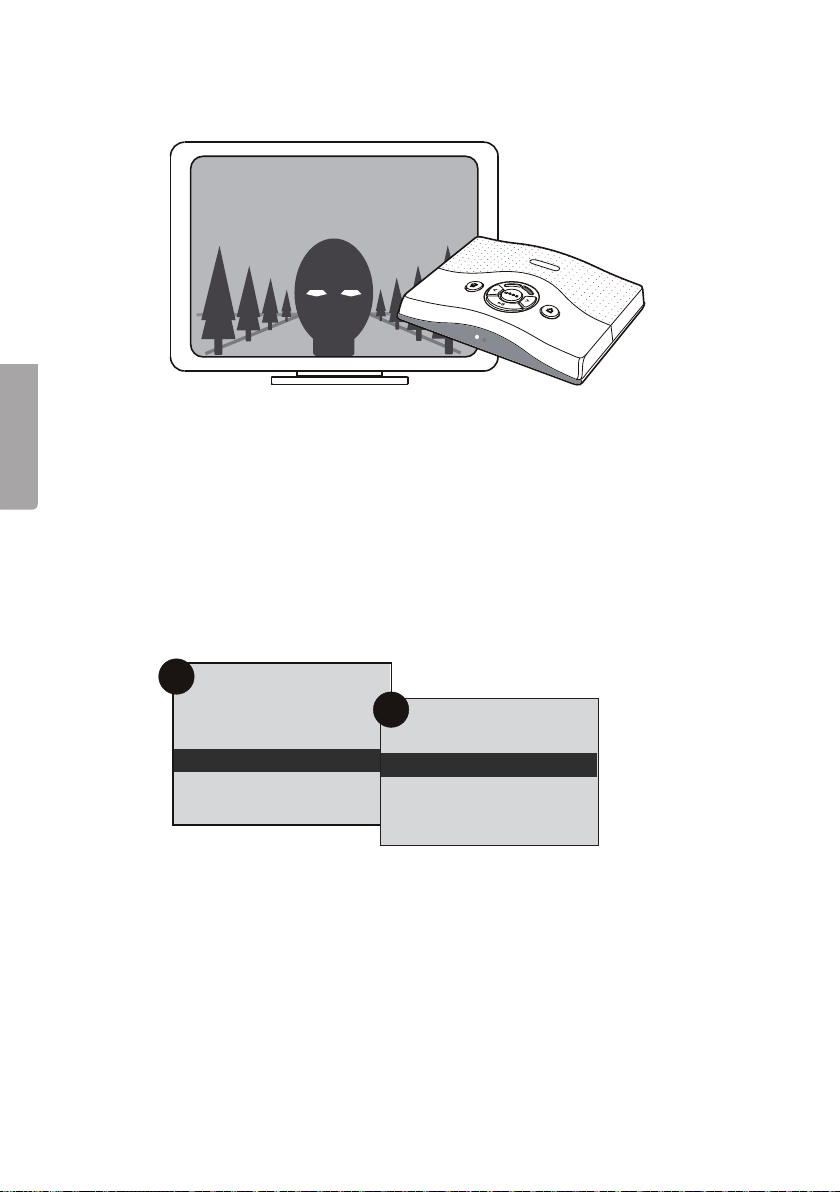

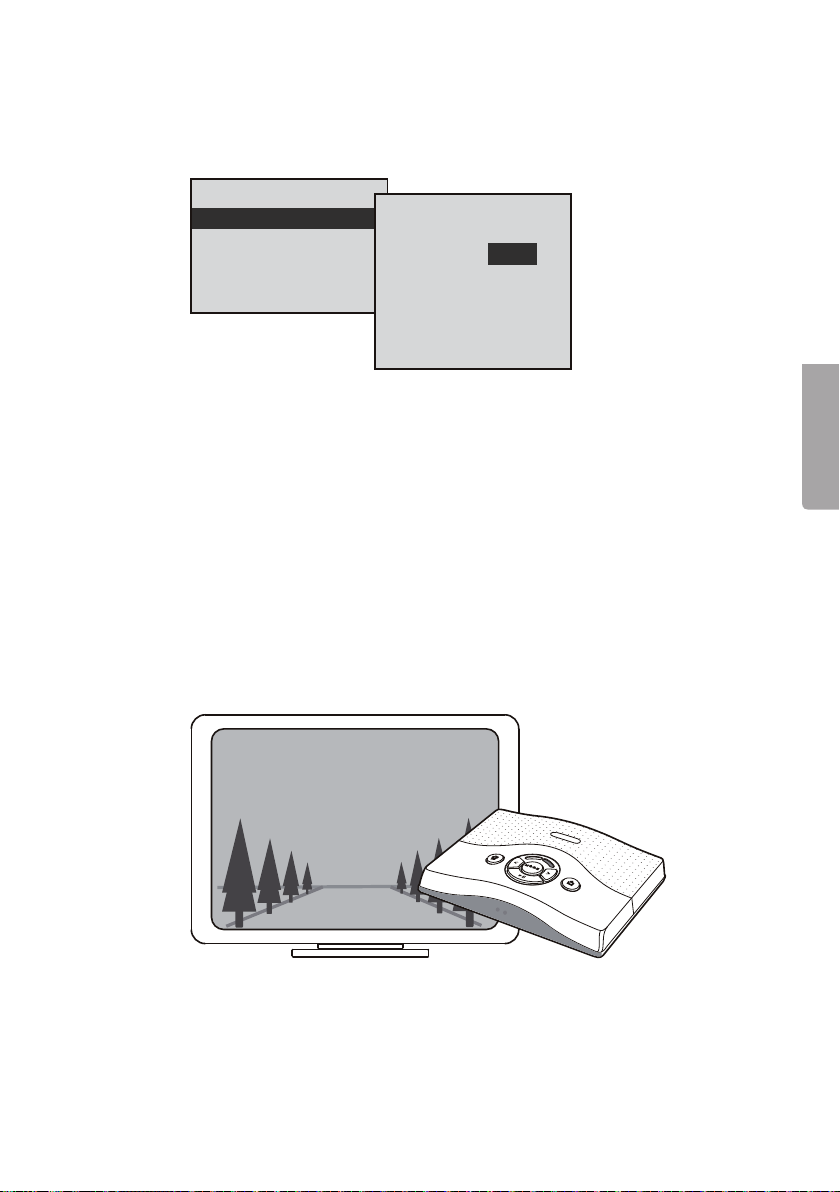

Standbyläget

2007 01 26 15:26:24

S V E N S K A

När apparaten är inkopplad till TV-apparaten, och är satt i standbyläget, visas kamerans bild på TV-skärmen tillsammans med aktuellt datum och tid.

Standbyindikatorn lyser medans de 2 indikatorlamporna på apparatens framsida är släckta.

Page 20

Inspelningsläget

2007 01 26 15:28:35

RECORDING

S V E N S K A

Rörelsedetektorn känner av om något rör sig inom avkänningsområdet och startar automatiskt inspelningen. Inspelningens längd kan ändras mellan 5, 10, 15, 30 eller 60 sekunder. (se Inspelningsinställningar). Den vänstra indikatorlampan (grönt sken) på apparatens framsida tänds när inspelning pågår.

Inspelningsinställningar

SETTINGS

TIME STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

Förinställd inspelningstid är 5 sekunder per videosekvens men kan ändras upp till 60 sekunder.

7. Tryck två gånger på [ MODE ] tills dialogrutan ”SETTINGS” visas.

8. Använd pilknapparna [ tryck på [

9. Välj önskad inspelningstid. Bekräfta med ett tryck på [

10. Tryck på [ MODE ] eller vänta ca 30 sekunder för att gå ur inställningsläget.

►II ].

< / > ] för att välja ”CLIP LENGTH”. Bekräfta med ett

CLIP LENGTH

5 SECONDS

10 SECONDS

15 SECONDS 30 SECONDS 1 MINUTE

►II ].

Page 21

le s cli ps

pa ra

FOLDER 005

07 / 01 / 0 1 14 : 34 : 30

07 / 01 / 0 1 14 : 40 : 33

07 / 01 / 0 1 14 : 56 : 30

07 / 01 / 0 1 14 : 40 : 57

07 / 01 / 0 1 14 : 35 : 10

07 / 01 / 0 1 14 : 37 : 22

07 / 01 / 0 1 15 : 55 : 04

07 / 01 / 0 1 16 : 27 : 11

07 / 01 / 0 1 14 : 44 : 57

PAGE 010 / 015

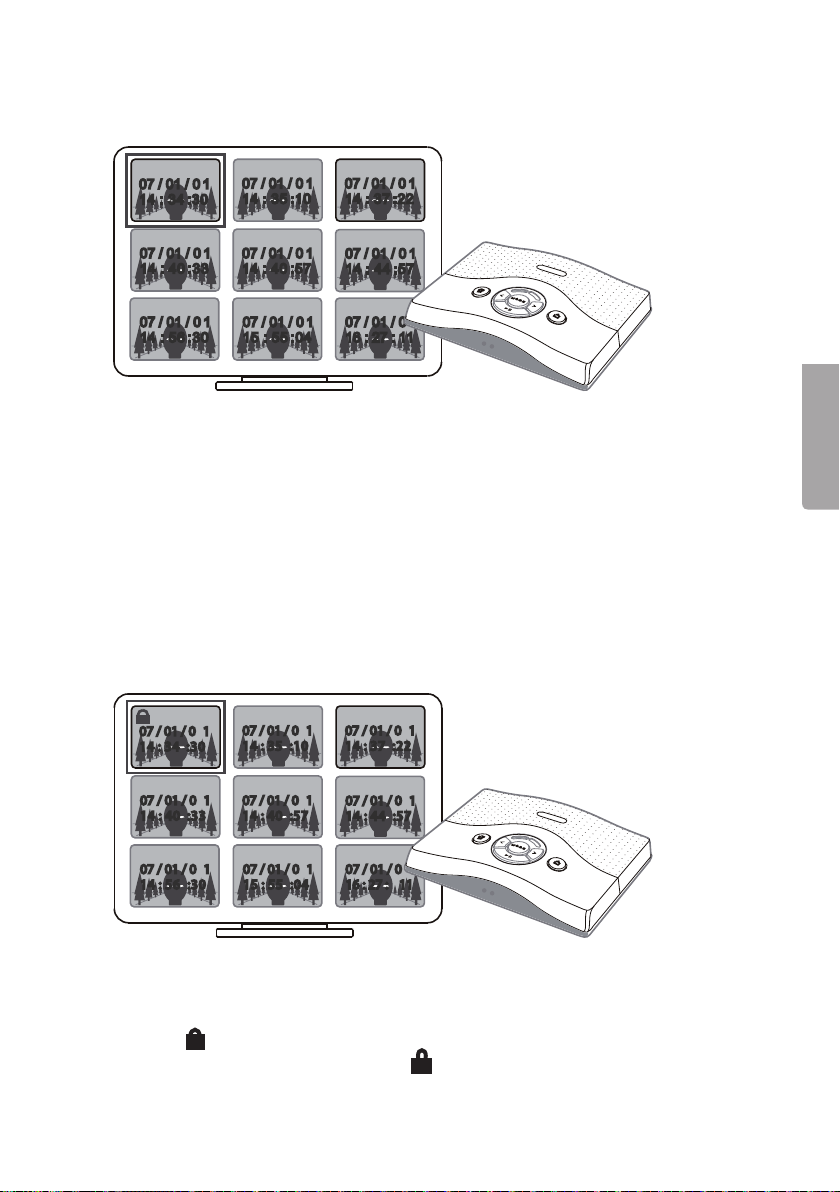

Uppspelning

07 / 01 / 0 1

07 / 01 / 0 1 14 : 34 :30

14 : 34 :30

07 / 01 / 0 1

07 / 01 / 0 1 14 : 35 :10

14 : 35 :10

07 / 01 / 0 1

07 / 01 / 0 1 14 : 37 :22

14 : 37 :22

07 / 01 / 0 1

07 / 01 / 0 1 14 : 40 :33

14 : 40 :33

07 / 01 / 0 1

07 / 01 / 0 1 14 : 56 :30

14 : 56 :30

FOLDER 005

07 / 01 / 0 1

07 / 01 / 0 1 14 : 40 :57

14 : 40 :57

07 / 01 / 0 1

07 / 01 / 0 1 15 : 55 :04

15 : 55 :04

PAGE 010 / 015

07 / 01 / 0 1

07 / 01 / 0 1 14 : 44 :57

14 : 44 :57

07 / 01 / 0 1

07 / 01 / 0 1 16 : 27 : 11

16 : 27 : 11

1. Tryck en gång på [ MODE ] tills inspelade videosekvenser visas som ikoner på skärmen.

2. Använd pilknapparna [

3. Tryck på [

►II ] för att spela upp vald videosekvens.

4. För att pausa uppspelningen, tryck på [ Tryck igen på [

►II ] för att återuppta uppspelningen.

< / > ] för att välja önskad videosekvens att spela upp.

►II ].

Låsa videosekvenser (spara)

S V E N S K A

Låsta videosekvenser förhindrar att de oavsiktligt raderas.

- Välj den videosekvens du vill spara och tryck på

- Låst videosekvens markeras med

[ 8 ].

Page 22

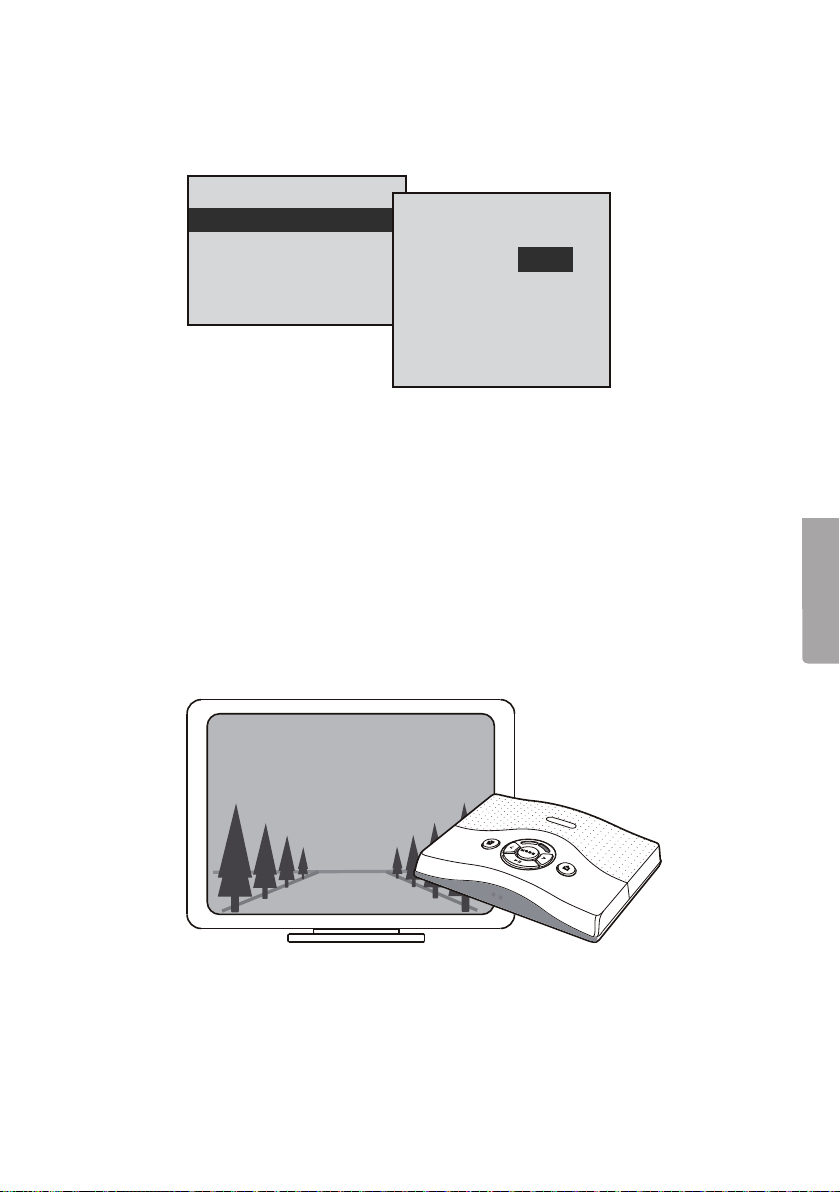

Radera videosekvenser

DELETE

37102310 . ASF

YES NO

S V E N S K A

Sparade videosekvenser kan när som helst raderas för att frigöra utrymme för nya videosekvenser.

1. Välj den videosekvens du önskar radera.

2. Tryck på

3. Välj ”YES” på frågan om du vill radera videosekvensen. Bekräfta med ett tryck på [

[ 1 ].

►II ].

Hantering av lagringsutrymmet

STORAGE SETTINGS

SETTINGS

TIME

STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

INFO

DELETE UNLOCKED CLIPS

DELETE ALL

STORAGE SETTINGS

INFO DELETE UNLOCKED CLIPS DELETE ALL

COPY TO SD CARD

Menyn för hantering av lagringsutrymmet (STORAGE) kan se ut på två sätt beroende på om externt minneskort används eller inte.

- Utan externt minneskort visas meny nr.

- Med externt minneskort visas meny nr.

Page 23

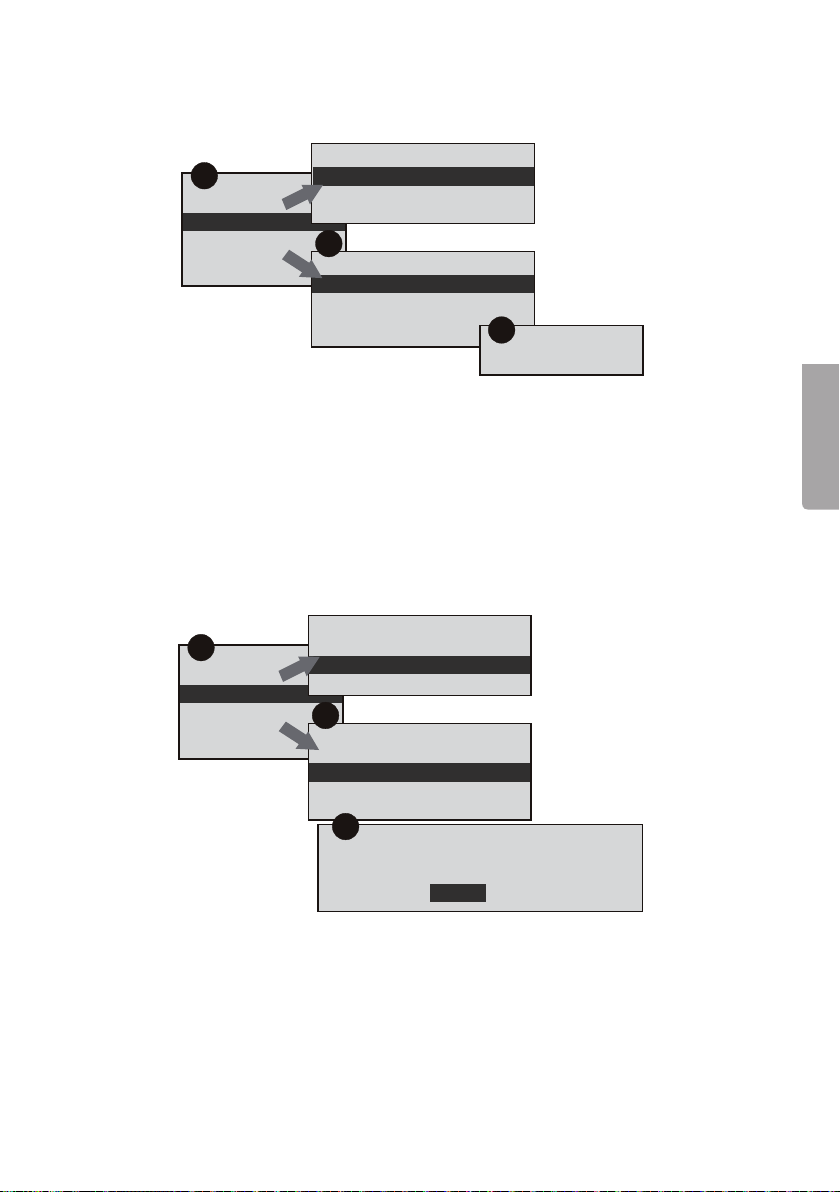

Visa ledigt minne

STORAGE SETTINGS

SETTINGS

TIME

STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

INFO

DELETE UNLOCKED CLIPS DELETE ALL

STORAGE SETTINGS

INFO

DELETE UNLOCKED CLIPS DELETE ALL COPY TO SD CARD

XX % FREE SPACE

INFO

1. Tryck två gånger på [ MODE ] tills ”SETTINGS” visas på skärmen.

2. Välj ”STORAGE” och bekräfta med [

3. Välj ”INFO” och bekräfta med [

►II ].

►II ]. Ledigt minne visas nu på skärmen.

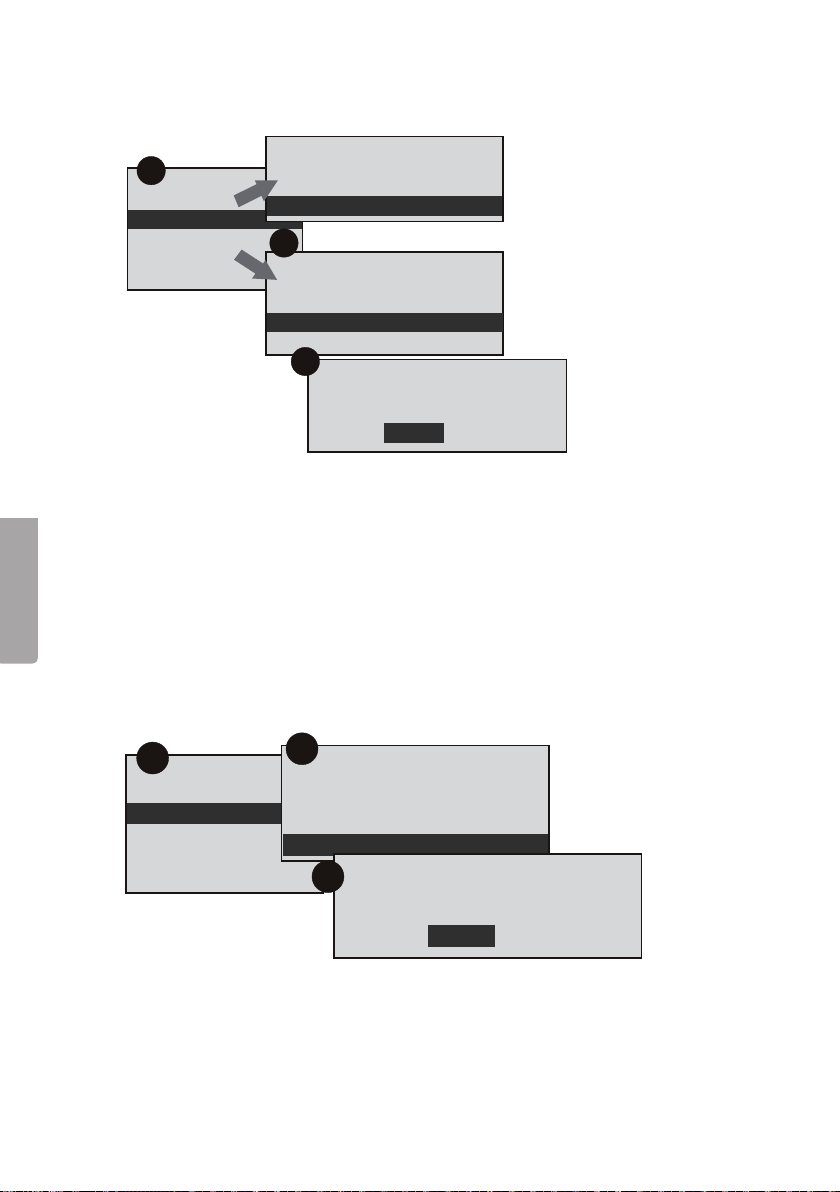

Radera flera videosekvenser

Radera alla olåsta videosekvenser

STORAGE SETTINGS

SETTINGS

TIME

STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

INFO

DELETE UNLOCKED CLIPS

DELETE ALL

STORAGE SETTINGS

INFO

DELETE UNLOCKED CLIPS

DELETE ALL COPY TO SD CARD

DELETE UNLOCKED CLIPS

ALL UNLOCKED CLIPS WILL BE DELETED

YES NO

S V E N S K A

1. Tryck två gånger på [ MODE ] tills ”SETTINGS” visas på skärmen.

2. Välj ”STORAGE” och bekräfta med [

3. Välj ”DELETE UNLOCKED CLIPS” och bekräfta med [

►II ].

4. Välj ”YES” på frågan om du vill radera alla olåsta videosekvenser. Bekräfta med [

►II ].

Page 24

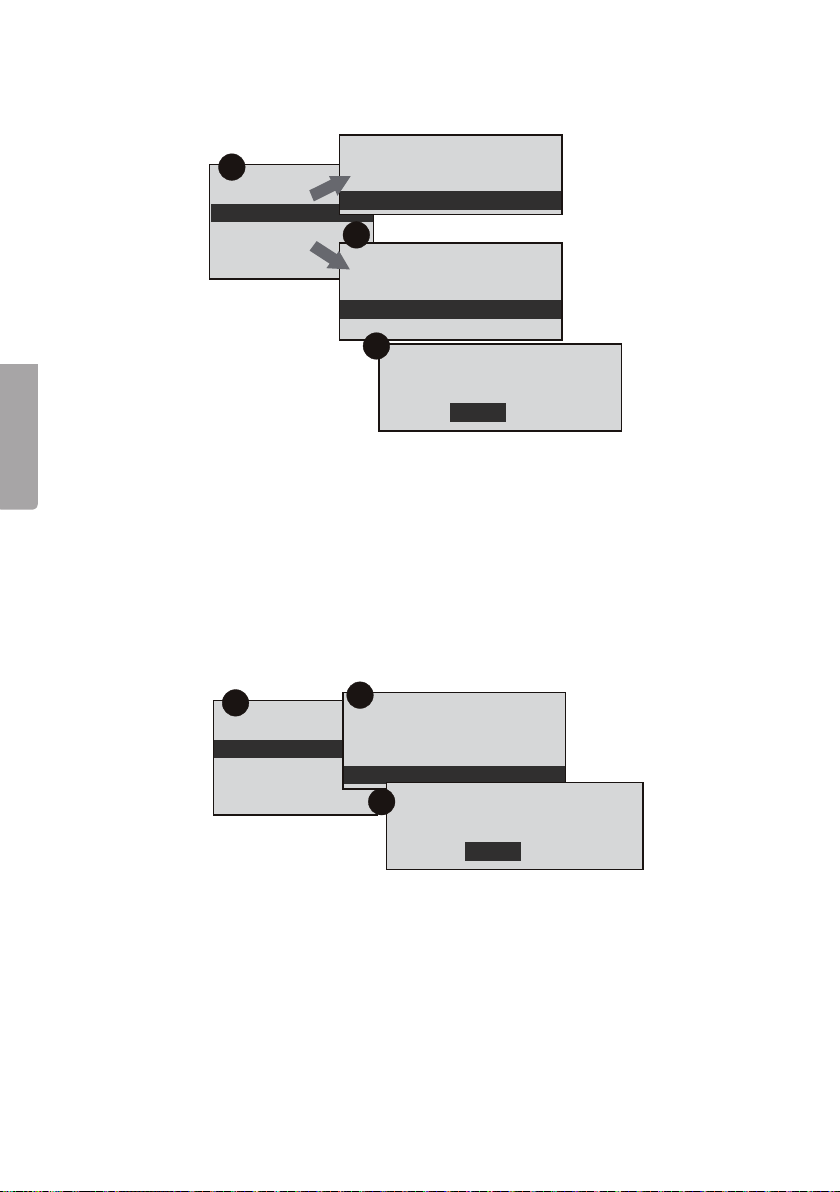

Radera alla videosekvenser

STORAGE SETTINGS

SETTINGS

TIME

STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

S V E N S K A

INFO DELETE UNLOCKED CLIPS

DELETE ALL

STORAGE SETTINGS

INFO DELETE UNLOCKED CLIPS

DELETE ALL

COPY TO SD CARD

DELETE ALL CLIPS

ALL CLIPS WILL BE DELETED

YES NO

1. Tryck två gånger på [ MODE ] tills ”SETTINGS” visas på skärmen.

2. Välj ”STORAGE” och bekräfta med [

3. Välj ”DELETE ALL” och bekräfta med [

4. Välj ”YES” på frågan om du vill radera alla videosekvenser. Bekräfta med [

►II ].

Kopiera videosekvenser till minneskort

SETTINGS

TIME

STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

STORAGE SETTINGS

INFO DELETE UNLOCKED CLIPS DELETE ALL

COPY TO SD CARD

COPY ALL CLIPS TO SD CARD?

YES NO

Obs! Stäng alltid av apparaten innan ett minneskort tas ur eller sätts i.

1. Tryck två gånger på [ MODE ] tills ”SETTINGS” visas på skärmen.

2. Välj ”STORAGE” och bekräfta med [ ►II ].

3. Välj ”COPY TO SD CARD” och bekräfta med [ ►II ]. Obs! Detta menyval visas endast om ett SD-minneskort är isatt.

4. Välj ”YES” på frågan om du vill kopiera alla videosekvenser till minneskortet.

5. Bekräfta med [ ►II ].

Page 25

Obs! Videosekvenser lagrade på det interna minnet kan inte visas om ett externt minneskort sitter i.

visas.

Videosekvenserna måste kopieras till minneskortet för att kunna

Spela över videosekvenser

Aktivera möjligheten att spela över gamla videosekvenser.

1. Tryck upprepade gånger på [ MODE ] tills ”SETTINGS” visas på skärmen.

2. Välj ”OVERWRITE” och bekräfta med [

3. Välj ”ENABLE” för att tillåta att gamla videosekvenser spelas över, eller välj ”DISABLE” för att förhindra att redan inspelade videosekvenser spelas över.

►II ].

Ändra inspelningskänsligheten

Du kan ändra känsligheten för att inspelningen ska starta när någon rör sig framför kameran.

1. Tryck upprepade gånger på [ MODE ] tills ”SETTINGS” visas på skärmen.

2. Välj ”SENSITIVITY” och bekräfta med [

3. Välj känslighet mellan ”HIGH” (hög), ”NORMAL” (normal) och ”LOW” (låg). Bekräfta med ett tryck på [

►II ].

Skötsel och underhåll

- Torka av med en mjuk lätt fuktad trasa. Använd aldrig rengörings medel eller starka lösningsmedel.

S V E N S K A

Page 26

Felsökningsschema

Problem Orsak/Lösning

- Se till att inspelningsmodul, kamera och TV är korrekt installerade. (se gur 2, 3, 4, 5)

Kamerabilden visas inte alls.

S V E N S K A

Dålig signal/störningar

- Försäkra dig om att apparaten är påslagen. Lyser statuslampan [3].

- Kontrollera kamerans batterier (om den är batteridriven).

- Används en trådlös kamera, se till att kameran och mottagaren är inställda på samma kanal.

- Se till att kamera och mottagare är inom räckviddsområdet för varandra.

- Störningar kan uppstå om en mikrovågsugn nns i området mellan kameran och mottagaren. Stäng av eller ytta mikrovågsugnen.

- Kontrollera kamerans batterier (om den är batteridriven).

- Kontrollera att alla kablar är korrekt isatta.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Videoingång: Standard komposit, CCTV-kompatibel Videoutgång: Standard komposit Rörelsedetektor: Inbyggd rörelsesensor Minne: 128 MB inbyggt (ash), expanderbart med SD-minneskort (medföljer ej) Strömförsörjning: 12 V DC, 300 mA (nätadapter medföljer) Storlek: 210x155x40 mm

Page 27

Innspillingsmodul

Nr 18-2065, 36-2390, modell Tranvo C150

Les igjennom hele bruksanvisningen grundig og ta vare på den til senere bruk. Vi reserverer oss for ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vår kundetjeneste (se opplysninger på baksiden)

Innholdsfortegnelse

Sikkerhet 27 Produktbeskrivelse 27 Installasjon 29 Bruk 31 Vedlikehold 37 Feilsøking 38 Avfallshåndtering 38 Spesikasjoner 38

Sikkerhet

• Produktet må kun repareres av kvalisert servicepersonell.

• Produktet må ikke demonteres eller endres.

• Plasser ikke produktet slik at det kan falle ned i vann eller annen væske. Still aldri produktet i nærheten av gjenstander, som kan forårsake at vann eller annen væske skylles over produktet. Dette gjelder f.eks. blomstervase eller leskedrikk.

• Dekk ikke till anlegget. Tilstrekkelig ventilasjon, med en avstand på minst 15 cm mellom ventilasjonshullene og omliggende ater, er nødvendig for å forhindre anlegget i å bli overopphetet.

• Plasser ikke anlegget i et fuktig, støvete miljø eller der det er sterke vibrasjoner.

• ON/OFF-strømbryteren skiller ikke apparatet fra nettet. For å skille apparatet fullstendig fra nettet må støpselet trekkes ut fra nettuttaket

N O R S K

Produktbeskrivelse

Innspillingsmodul for innkobling til overvåkingskamera. Når noen beveger seg foran kameraet, spiller modulen automatisk inn bildesekvenser (ikke lyd) på 5 til 60 sekunder (justerbar tid).

• Innebygd minne på 128 MB.

• Plass for SD-minne (medfølger ikke), som gir mulighet for å forlenge innspillingstiden betydelig. 512 MB gir ca. 70 minutter innspillingstid.

• Kan kobles til kamera med RCA-kontakter.

• Leveres med batterieliminator, samt scartkabel for tilkobling til TV.

Page 28

Knapper og funksjoner

N O R S K

- Låser innspilte videosekvenser

2. MODE

3. Indikator for standby/innspilling

4. Indikator for avspilling

7. Statusindikasjon

- Slett videosekvens

</> - Knapper for funksjonsvalg

►II – Starter eller setter avspillingen

på pause

9. DC IN – Inngang for 12 V nettadapter

10. POWER ON/OFF – Strømbryter

11. VIDEO IN – Inngang for videosignal (RCA)

12. Plass for eksternt minnekort (SD)

13. VIDEO OUT – Utgang for videosignal (Til f.eks. TV)

Statusindikasjoner – overside

Standby/Klar for innspilling. Avspilling av innspilte klipp.

Innstillingsmodus

Statusindikasjoner – forside

• Venstre indikator (grønn) lyser/blinker – ny hendelse.

• Høyre indikator (rød) lyser – minnet fullt.

Page 29

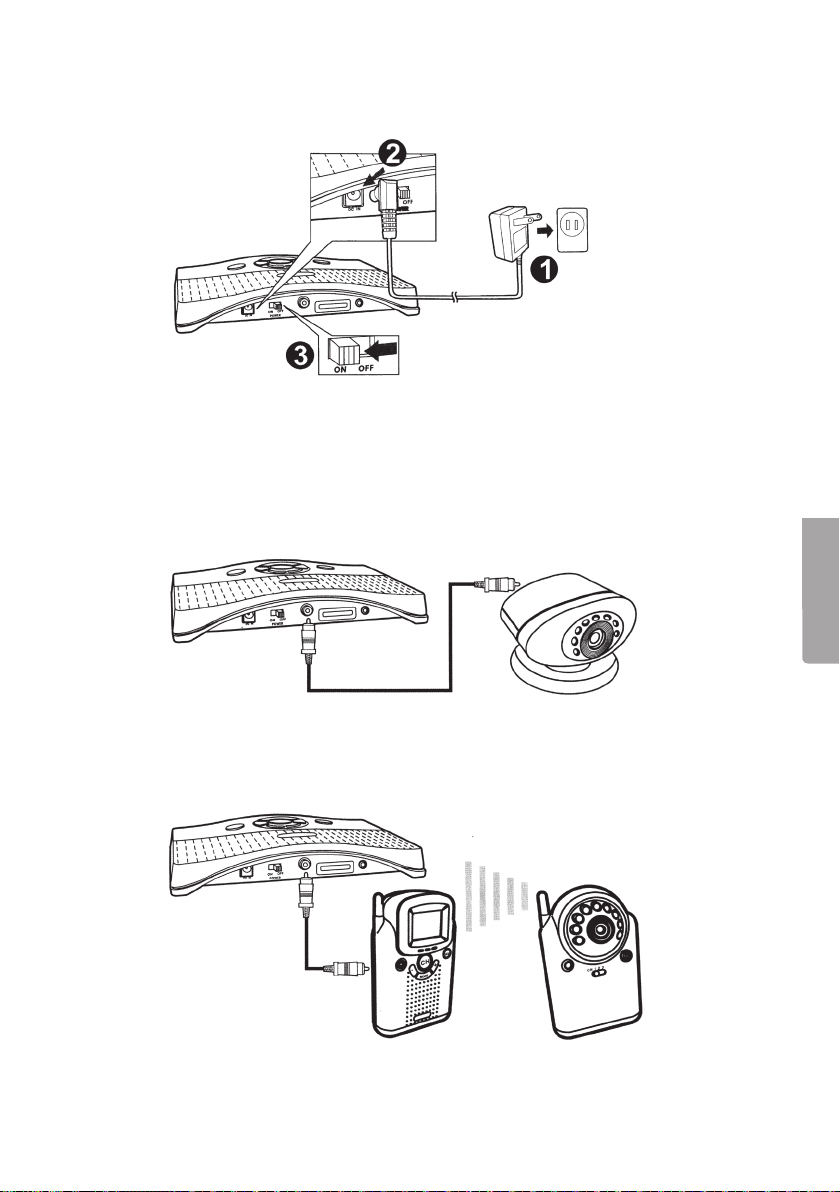

Installasjon

Koble til spenningen

1. Koble nettadapteren til et strømuttak.

2. Koble nettadapterens DC-plugg til uttaket [9] på apparatets bakside.

3. Sett strømbryteren [10] på ”ON”.

Koble til kamera – via kabel

N O R S K

Koble et kamera til videoinngangen [11].

Koble til trådløst kamera

Koble mottakeren til det trådløse kamera til videoinngangen [11].

Page 30

Koble til et TV-apparat

N O R S K

• Koble den medfølgende AV-kabelen til VIDEO OUT [13].

• Koble SCART-kontakten til en ledig SCART-inngang på TV-apparatet.

Sett i eksternt minnekort

Obs! Skru alltid av apparatet før et minnekort tas ut eller settes i.

• Sett et minnekort av typen SD i holderen [12] i følge guren.

Page 31

Bruk

Stille inn tid og dato

SETTINGS

TIME

STORAGE CLIP LENGTH

OVERWRITE SENSITIVITY

1. Trykk 2 ganger på [MODE] til dialogruten ”SETTINGS” vises.

2. Bruk piltastene [

3. Still inn årstallet med [

4. Trykk på [

5. Still inn årstallet med [

6. Gjenta trinn 3-4 for å stille inn dager, timer, minutter, sekunder samt datovisning på/av.

</> ] for å velge ”TIME”. Bekreft med et trykk på [►II].

< / > ].

►II] for å lagre. Gå videre for å stille inn måned.

< / > ] for å lagre.

TIME SETTINGS

YEAR MONTH DAY HOUR MINUTE SECOND DISPLAY

2007

07 16 39 45 ON

Standbymodus

2007 01 26 15:26:24

N O R S K

Når apparatet er koblet til TV-apparatet, og står i Standbymodus, vises kameraets bilde på TV-skjermen sammen med aktuell dato og tid. Standbyindikatoren lyser mens de 2 indikatorlampene på apparatets forside er slukket.

Page 32

Innspillingsmodus

2007 01 26 15:28:35

RECORDING

N O R S K

Bevegelsesdetektoren kjenner om noe beveger seg innen avkjenningsområdet og starter automatisk innspillingen. Innspillingens lengde kan endres mellom 5, 10, 15, 30 eller 60 sekunder. Den venstre indikatorklampen (grønt lys), på apparatets forside tennes, når innspilling pågår.

Innspillingsinnstillinger

Forhåndsinnstilt innspillingstid er 5 sekunder per videosekvens, men kan endres opp til 60 sekunder.

7. Trykk to ganger på [MODE] til dialogruten ”SETTINGS” vises.

8. Bruk piltastene [ [

►II].

9. Velg ønsket innspillingstid. Bekreft med ett trykk på [

10. Trykk på [MODE] eller vent ca. 30 sekunder for å gå ut av innstillingsmodus.

SETTINGS

TIME STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

< / > ] for å velge ”CLIP LENGTH”. Bekreft med ett trykk på

CLIP LENGTH

5 SECONDS

10 SECONDS

15 SECONDS 30 SECONDS 1 MINUTE

►II].

Page 33

le s cli ps

pa ra

FOLDER 005

07 / 01 / 0 1 14 : 34 : 30

07 / 01 / 0 1 14 : 40 : 33

07 / 01 / 0 1 14 : 56 : 30

07 / 01 / 0 1 14 : 40 : 57

07 / 01 / 0 1 14 : 35 : 10

07 / 01 / 0 1 14 : 37 : 22

07 / 01 / 0 1 15 : 55 : 04

07 / 01 / 0 1 16 : 27 : 11

07 / 01 / 0 1 14 : 44 : 57

PAGE 010 / 015

Avspilling

07 / 01 / 0 1

07 / 01 / 0 1 14 : 34 :30

14 : 34 :30

07 / 01 / 0 1

07 / 01 / 0 1 14 : 35 :10

14 : 35 :10

07 / 01 / 0 1

07 / 01 / 0 1 14 : 37 :22

14 : 37 :22

07 / 01 / 0 1

07 / 01 / 0 1 14 : 40 :33

14 : 40 :33

07 / 01 / 0 1

07 / 01 / 0 1 14 : 56 :30

14 : 56 :30

FOLDER 005

07 / 01 / 0 1

07 / 01 / 0 1 14 : 40 :57

14 : 40 :57

07 / 01 / 0 1

07 / 01 / 0 1 15 : 55 :04

15 : 55 :04

PAGE 010 / 015

07 / 01 / 0 1

07 / 01 / 0 1 14 : 44 :57

14 : 44 :57

07 / 01 / 0 1

07 / 01 / 0 1 16 : 27 : 11

16 : 27 : 11

1. Trykk en gang på [MODE] til innspilte videosekvenser vises som ikoner på skjermen.

2. Bruk piltastene [< /> ] for å spille av ønsket videosekvens.

3. Trykk på [

4. For å pause avspillingen, trykk på [ Trykk igjen på [

►II] for å spille av valgt videosekvens.

►II].

►II] for å gjenoppta avspillingen.

Låse videosekvenser (Lagre)

N O R S K

Låste videosekvenser forhindrer at de slettes ufrivillig.

• Velg den videosekvensen du ønsker å spara.

• Trykk på

• Låste videosekvenser markeras med

Page 34

Slette videosekvenser

DELETE

37102310 . ASF

YES NO

Lagrede videosekvenser kan når som helst slettes for å gjøre plass til nye videosekvenser.

1. Velg den videosekvensen du ønsker å slette.

N O R S K

2. Trykk på

3. Velg ”YES” på spørsmålet om du vil slette videosekvensen. Bekreft med et trykk på [

[ 1 ].

►II ].

Håndtering av lagringsplass

STORAGE SETTINGS

SETTINGS

TIME

STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

INFO

DELETE UNLOCKED CLIPS

DELETE ALL

STORAGE SETTINGS

INFO DELETE UNLOCKED CLIPS DELETE ALL

COPY TO SD CARD

Menyen for håndtering av lagringsplass (STORAGE) kan se ut på to forskjellige måter avhengig av om du bruker eksternt minnekort eller ikke.

• U

ten eksternt minnekort vises meny nr. 1.

• Med eksternt minnekort vises meny nr. 2.

Page 35

Vis ledig minne

STORAGE SETTINGS

SETTINGS

TIME

STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

INFO

DELETE UNLOCKED CLIPS DELETE ALL

STORAGE SETTINGS

INFO

DELETE UNLOCKED CLIPS DELETE ALL COPY TO SD CARD

XX % FREE SPACE

INFO

1. Trykk to ganger på [MODE] til ”SETTINGS” vises på skjermen.

2. Velg ”STORAGE” og bekreft med [

3. Velg ”INFO” og bekreft med [

►II].

►II]. Ledig minne vises nå på skjermen.

Slett videosekvenser

Slett alle uleste videosekvenser

STORAGE SETTINGS

SETTINGS

TIME

STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

INFO

DELETE UNLOCKED CLIPS

DELETE ALL

STORAGE SETTINGS

INFO

DELETE UNLOCKED CLIPS

DELETE ALL COPY TO SD CARD

DELETE UNLOCKED CLIPS

ALL UNLOCKED CLIPS WILL BE DELETED

YES NO

N O R S K

1. Trykk to ganger på [MODE] til ”SETTINGS” vises på skjermen.

2. Velg ”STORAGE” og bekreft med [

3. Velg ”DELETE UNLOCKED CLIPS” og bekreft med [

►II].

4. Velg ”YES” på spørsmål om du vil slette alle ulåste videosekvenser. Bekreft med [

►II].

Page 36

Slett alle videosekvenser

SETTINGS

TIME

STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

STORAGE SETTINGS

INFO DELETE UNLOCKED CLIPS

DELETE ALL

STORAGE SETTINGS

INFO DELETE UNLOCKED CLIPS

DELETE ALL

COPY TO SD CARD

DELETE ALL CLIPS

ALL CLIPS WILL BE DELETED

YES NO

N O R S K

1. Trykk to ganger på [MODE] til ”SETTINGS” vises på skjermen.

2. Velg ”STORAGE” og bekreft med [►II].

3. Velg ”DELETE ALL CLIPS” og bekreft med [

►II].

4. Velg ”YES” på spørsmål om du vil slette alle ulåste videosekvenser. Bekreft med [

►II].

Kopier videosekvenser til minnekort

SETTINGS

TIME

STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

Obs! Skru alltid av apparatet før et minnekort tas ut eller settes i.

1. Trykk to ganger på [MODE] til ”SETTINGS” vises på skjermen.

2. Velg ”STORAGE” og bekreft med [

3. Velg ”COPY TO SD CARD” og bekreft med [

Obs! Dette menyvalg vises bare dersom et SD-minnekort står i.

4. Velg ”YES” på spørsmål om du vil kopiere alle videosekvenser til minnekortet.

5. Bekreft med [

►II].

STORAGE SETTINGS

INFO DELETE UNLOCKED CLIPS DELETE ALL

COPY TO SD CARD

COPY ALL CLIPS TO SD CARD?

YES NO

►II].

Page 37

Obs! Videosekvenser lagret på det interne minnet kan ikke vises dersom et eksternt minnekort sitter i. Videosekvensene må kopieres til minnekortet for å kunne vises.

Spill over videosekvenser

Aktiver muligheten til å spille over gamle videosekvenser.

1. Trykk gjentatte ganger på [ MODE ] til ”SETTINGS” vises på skjermen.

2. Velg ”OVERWRITE” og bekreft med [

3. Velg ”ENABLE” for å tillate at gamle videosekvenser spilles over, eller velg ”DISABLE” for å forhindre at allerede innspilte videosekvenser spilles over.

►II ].

Endre innspillingsfølsomheten

Du kan endre følsomheten for at innspillingen skal starte når noen beveger seg foran kameraet.

1. Trykk gjentatte ganger på [ MODE ] til ”SETTINGS” vises på skjermen.

2. Velg ”SENSITIVITY” og bekreft med [

3. Velg følsomhet mellom ”HIGH” (høy), ”NORMAL” (normal) og ”LOW” (lav). Bekreft med ett trykk på [

►II ].

Vedlikehold

Rengjør med en lett fuktet klut. Bruk aldri rengjøringsmiddel eller sterke løsemiddel.

N O R S K

Page 38

Feilsøking

Problem Årsak/Løsning

- Påse at innspillingsmodul, kamera og TV er korrekt installert. (se gur 2, 3, 4, 5)

Kamerabildet vises ikke.

Dårlig signal/forstyrrelser

N O R S K

- Forsikre deg om at apparatet er slått på. Lyser statuslampen [3].

- Kontroller kameraets batterier (dersom det er batteridrevet).

- Bruk et trådløst kamera. Påse at kameraet og mottakeren er innstilt på samme kanal.

- Påse at kamera og mottaker er innenfor rekkeviddeområdet for hverandre.

- Forstyrrelser kan oppstå dersom en mikrobølgeovn er i området mellom kamera og mottaker. Skru av eller ytt mikrobølgeovnen.

- Kontroller kameraets batterier (dersom det er batteridrevet).

- Kontroller at alle kabler er korrekt satt i.

Avfallshåndtering

Når du skal kvitte deg med produktet, skal dette skje i henhold til lokale forskrifter. Er du usikker på hvordan du går fram, ta kontakt med lokale myndigheter.

Spesiﬁkasjoner

Videoinngang: Standard kompositt, CCTV-kompatibel. Videoutgang: Standard kompositt Bevegelsesdetektor: Innebygd bevegelsessensor Minne: 128 MB innebygd (ash), ekspanderbart med SD-minnekort (medfølger ikke) Strømforsyning: 12 V DC, 300 mA (nettadapter medfølger)

Størrelse: 210 x 155 x 40 mm

Page 39

Tallennusmoduuli

Tuotenro 18-2065, 36-2390, malli C150”

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Sisällysluettelo

Turvallisuus 39 Tuotekuvaus 39 Asennus 41 Käyttö 43 Huolto ja ylläpito 49 Vianhakutaulukko 50 Kierrätys 50 Tekniset tiedot 50

Turvallisuus

- Tuotteen saa korjata vain valtuutettu huoltoliike.

- Tuotetta ei saa purkaa eikä muuttaa.

- Älä sijoita laitetta sellaiseen paikkaan, josta se voi tippua veteen tai muuhun nesteeseen. Älä pane laitteen päälle nesteitä sisältäviä esineitä, kuten maljakoita tai limonadipulloja.

- Älä peitä laitetta. Riittävä ilmastointi (vähintään 15 cm ilmastointiaukon ja ympäröivän pinnan välillä) on välttämätön, jotta laitteen ylikuumeneminen estetään.

- Älä käytä laitetta kosteissa tai pölyisissä tiloissa tai paikoissa, joissa siihen kohdistuu voimakasta värähtelyä.

- ON-/OFF-virtakytkin ei erota laitetta verkkovirrasta. Pistoke täytyy irrottaa pistorasiasta, jotta laite on kokonaan irti verkkovirrasta.

S U O M I

Tuotekuvaus

Valvontakameraan liitettävä nauhoitusmoduuli. Kun kameran tunnistusalueella on liikettä, moduuli nauhoittaa automaattisesti 5–60 sekunnin kuvajaksoja (ei ääntä). Jakson pituus on valittavissa.

- Sisäinen 128 Mt:n muisti.

- SD-muistiliitäntä mahdollistaa tallennusajan huomattavan pidentämisen (muistikortti ei sisälly). 512 Mt:n muistikorttiin mahtuu noin 70 minuuttia tallennusta.

- Kameroihin, joissa RCA-liittimet.

- Mukana muuntaja ja Scart-johto televisioon liittämistä varten.

Page 40

Painikkeet ja toiminnot

1. - Poista videojakso

2. MODE

3. Valmiustilan/tallennuksen merkkivalo

4. Toiston merkkivalo

< / > - Valintapainikkeet

S U O M I

►II – Toiston aloitus tai lopetus

7. Tila

– Lukitsee tallennetut videojaksot

9. DC IN - 12 V muuntajan liitäntä

10. POWER ON/OFF - Virtakytkin

11. VIDEO IN – Videosignaalin sisääntulo (RCA)

12. Muistikorttipaikka (SD)

13. VIDEO OUT – Videosignaalin ulostulo (esim. tv).

Tilan merkkivalot - yläpuoli

Valmiustila/Valmis tallennukseen Tallennettujen jaksojen toisto. Asetustila.

Tilan merkkivalot - etupuoli

- Vasen vihreä merkkivalo palaa tai vilkkuu - Uusi tapahtuma.

- Oikea punainen merkkivalo palaa - Muisti täynnä.

Page 41

Asennus

Sähköliitännät

1. Liitä muuntajan pistoke verkkopistorasiaan.

2. Liitä muuntajan DC-pistoke laitteen takaosan liitäntään [9].

3. Aseta virtakytkin [10] ON-asentoon.

Kameran liittäminen kaapelin kautta

S U O M I

Liitä videoliitäntä [11] kamera.

Langattoman kameran liittäminen

Liitä videoliitäntään [11] langattoman kameran vastaanotin.

Page 42

Liitäntä televisioon

- Liitä pakkauksen AV-kaapeli VIDEO OUT -liitäntään [13].

- Liitä SCART-liitin television vapaaseen SCART-liitäntään.

Ulkoinen muistikortti

S U O M I

Huom.! Sammuta aina laite ennen kuin asetat tai poistat muistikortin.

- Aseta SD-muistikortti korttipaikkaan [12] kuvan mukaisesti.

Page 43

Käyttö

Kellonajan ja päivämäärän asettaminen

SETTINGS

TIME

STORAGE CLIP LENGTH

OVERWRITE SENSITIVITY

1. Paina kaksi kertaa [ MODE ], kunnes näytöllä lukee SETTINGS.

2. Valitse nuolinäppäimillä [

3. Aseta vuosiluku nuolinäppäimillä [

4. Vahvista valinta painamalla [

5. Aseta vuosiluku nuolinäppäimillä [

6. Aseta päivä, tunnit, minuutit, sekunnit ja päivämäärä päälle tai pois päältä toistamalla kohtia 3 - 4.

< / > ] TIME. Vahvista valinta painamalla [ ►II ].

►II ]. Aseta kuukausi

TIME SETTINGS

YEAR MONTH DAY HOUR MINUTE SECOND DISPLAY

2007

07 16 39 45 ON

< / > ].

< / > ]. Vahvista valinta painamalla [ ►II ].

Valmiustila

2007 01 26 15:26:24

S U O M I

Kun laite on liitetty televisioon ja se on valmiustilassa, kameran kuva sekä päivämäärä ja kellonaika näkyvät televisioruudulla. Valmiustilan merkkivalo palaa ja laitteen etupuolella olevat kaksi merkkivaloa eivät pala.

Page 44

Tallennus

2007 01 26 15:28:35

RECORDING

Liiketunnistin tunnistaa, jos joku liikkuu sen tunnistusalueella, ja tallennus alkaa automaattisesti. Valittavat nauhoitusjaksot ovat 5, 10, 15, 30 tai 60 sekunnin pituisia (katso tallennuksen asetukset).

Laitteen etupuolen vasen merkkivalo (vihreä) syttyy, kun tallennus on käynnissä.

Tallennuksen asetukset

S U O M I

SETTINGS

TIME STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

CLIP LENGTH

5 SECONDS

10 SECONDS

15 SECONDS 30 SECONDS 1 MINUTE

Esiasetettu tallennusaika on 5 sekuntia/videojakso. Jaksojen pituus voidaan asettaa jopa 60 sekunnin pituisiksi.

7. Paina kaksi kertaa [ MODE ], kunnes näytöllä lukee SETTINGS.

8. Valitse nuolinäppäimillä [ [

►II ].

9. Valitse tallennusaika. Vahvista valinta painamalla [

10. Poistu asetustilasta painamalla [ MODE ] tai odota 30 sekuntia.

< / > ] CLIP LENGTH. Vahvista valinta painamalla

►II ].

Page 45

le s cli ps

pa ra

FOLDER 005

07 / 01 / 0 1 14 : 34 : 30

07 / 01 / 0 1 14 : 40 : 33

07 / 01 / 0 1 14 : 56 : 30

07 / 01 / 0 1 14 : 40 : 57

07 / 01 / 0 1 14 : 35 : 10

07 / 01 / 0 1 14 : 37 : 22

07 / 01 / 0 1 15 : 55 : 04

07 / 01 / 0 1 16 : 27 : 11

07 / 01 / 0 1 14 : 44 : 57

PAGE 010 / 015

Toisto

07 / 01 / 0 1

07 / 01 / 0 1 14 : 34 :30

14 : 34 :30

07 / 01 / 0 1

07 / 01 / 0 1 14 : 35 :10

14 : 35 :10

07 / 01 / 0 1

07 / 01 / 0 1 14 : 37 :22

14 : 37 :22

07 / 01 / 0 1

07 / 01 / 0 1 14 : 40 :33

14 : 40 :33

07 / 01 / 0 1

07 / 01 / 0 1 14 : 56 :30

14 : 56 :30

FOLDER 005

07 / 01 / 0 1

07 / 01 / 0 1 14 : 40 :57

14 : 40 :57

07 / 01 / 0 1

07 / 01 / 0 1 15 : 55 :04

15 : 55 :04

PAGE 010 / 015

07 / 01 / 0 1

07 / 01 / 0 1 14 : 44 :57

14 : 44 :57

07 / 01 / 0 1

07 / 01 / 0 1 16 : 27 : 11

16 : 27 : 11

1. Paina [ MODE ], kunnes tallennetut videojaksot näkyvät kuvakkeina näytöllä.

2. Valitse haluamasi jakso nuolinäppäimillä [

3. Toista valitsemasi jakso painamalla [

4. Pidä tauko toistossa painamalla [ Jatka toistoa painamalla [

►II ].

< / > ].

►II ].

Videojakson lukitseminen (tallentaminen)

S U O M I

Videojaksojen lukitseminen estää niiden tahattoman poistamisen.

- Valitse tallennettava videojakso ja paina

- Lukittu videojakso on merkitty merkillä ”

[ 8 ].

”.

Page 46

Videojaksojen poistaminen

DELETE

37102310 . ASF

YES NO

Voit poistaa tallennettuja videojaksoja, jos tarvitset lisää tilaa uusille jaksoille.

1. Valitse haluamasi videojakso.

2. Paina

3. Valitse vaihtoehto YES kysymykseen haluatko poistaa videojakson. Vahvista valinta painamalla [

[ 1 ].

►II ].

Muisti

S U O M I

STORAGE SETTINGS

SETTINGS

TIME

STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

INFO

DELETE UNLOCKED CLIPS

DELETE ALL

STORAGE SETTINGS

INFO DELETE UNLOCKED CLIPS DELETE ALL

COPY TO SD CARD

Muistitilan valikko [STORAGE] näyttää erilaiselta riippuen siitä käytetäänkö ulkoista muistikorttia.

- Jos ulkoista muistikorttia ei käytetä, näkyy valikko

- Jos ulkoista muistikorttia käytetään, näkyy valikko 2.

Page 47

Vapaa muistitila

STORAGE SETTINGS

SETTINGS

TIME

STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

INFO

DELETE UNLOCKED CLIPS DELETE ALL

STORAGE SETTINGS

INFO

DELETE UNLOCKED CLIPS DELETE ALL COPY TO SD CARD

XX % FREE SPACE

INFO

1. Paina kaksi kertaa [ MODE ], kunnes näytöllä lukee SETTINGS.

2. Valitse STORAGE ja vahvista painamalla [

3. Valitse INFO ja vahvista painamalla [

►II ].

►II ]. Vapaa muistitila näkyy näytöllä.

Usean videojakson poistaminen

Kaikkien lukitsemattomien videojaksojen poistaminen

STORAGE SETTINGS

SETTINGS

TIME

STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

INFO

DELETE UNLOCKED CLIPS

DELETE ALL

STORAGE SETTINGS

INFO

DELETE UNLOCKED CLIPS

DELETE ALL COPY TO SD CARD

DELETE UNLOCKED CLIPS

ALL UNLOCKED CLIPS WILL BE DELETED

YES NO

1. Paina kaksi kertaa [ MODE ], kunnes näytöllä lukee SETTINGS.

2. Valitse STORAGE ja vahvista painamalla [

3. Valitse DELETE UNLOCKED CLIPS ja vahvista valinta painamalla [

►II ].

4. Valitse vaihtoehto YES kysymykseen haluatko poistaa kaikki lukitsemattomat videojaksot. Vahvista valinta painamalla [

►II ].

S U O M I

Page 48

Kaikkien videojaksojen poistaminen

STORAGE SETTINGS

SETTINGS

TIME

STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

1. Paina kaksi kertaa [ MODE ], kunnes näytöllä lukee SETTINGS.

2. Valitse STORAGE ja vahvista painamalla [

3. Valitse DELETE ALL ja vahvista valinta painamalla [

4. Valitse vaihtoehto YES kysymykseen haluatko poistaa kaikki videojaksot.

S U O M I

Vahvista valinta painamalla [

INFO DELETE UNLOCKED CLIPS

DELETE ALL

STORAGE SETTINGS

INFO DELETE UNLOCKED CLIPS

DELETE ALL

COPY TO SD CARD

DELETE ALL CLIPS

ALL CLIPS WILL BE DELETED

YES NO

►II ].

Videojaksojen kopioiminen muistikortille

SETTINGS

TIME

STORAGE

CLIP LENGTH

OVERWRITE SENSITIVITY

Huom.! Sammuta aina laite ennen kuin asetat tai poistat muistikortin.

1. Paina kaksi kertaa [ MODE ], kunnes näytöllä lukee SETTINGS.

2. Valitse STORAGE ja vahvista painamalla [

STORAGE SETTINGS

INFO DELETE UNLOCKED CLIPS DELETE ALL

COPY TO SD CARD

COPY ALL CLIPS TO SD CARD?

YES NO

►II ].

Page 49

3. Valitse COPY TO SD CARD ja vahvista valitna painamalla [ ►II ]. Huom.! Tämä valikon kohta näkyy ainoastaan, kun SD-muistikortti on asetettu korttipaikkaan.

4. Valitse vaihtoehto YES kysymykseen haluatko kopioida kaikki videojaksot muistikortille.

5. Vahvista valinta painamalla [

Huom.! Laitteen sisäiseen muistiin tallennettuja videojaksoja ei voida näyttää, jos korttipaikassa on muistikortti. Videojaksot täytyy kopioida ensin muistikortille, jotta

niitä voidaan katsella.

►II ].

Videotallennuksen päälle tallentaminen

Aktivoi entisten tallennusten päälle tallentava toiminto.

1. Paina [MODE] useamman kerran, kunnes näytöllä näkyy ”SETTINGS”.

2. Valitse ”OVERWRITE” ja vahvista painamalla [

3. Valitse ”ENABLE”, jos haluat tallentaa entisen videotallennuksen päälle. Valitse ”DISABLE”, jos haluat estää päälletallentamisen.

►II ].

Tallennusherkkyyden muuttaminen

Voit muuttaa liikkeentunnistimen herkkyyden, joka aktivoi tallennustoiminnon.

1. Paina [MODE] useamman kerran, kunnes näytöllä näkyy ”SETTINGS”.

2. Valitse ”SENSITIVITY” ja vahvista painamalla [

3. Valitse herkkyys: ”HIGH” (korkea), ”NORMAL” (keskitaso) och ”LOW” (matala). Vahvista valinta painamalla [

►II ].

S U O M I

Huolto ja ylläpito

- Pyyhi laite nihkeällä liinalla. Älä käytä voimakkaita puhdistusaineita tai liuottimia.

Page 50

Vianhakutaulukko

Ongelma Syy/Ratkaisu

- Varmista, että tallennusmoduuli, kamera ja televisio on

Kameran kuvaa ei näy

Huono signaali tai häiriöitä

liitetty oikein. Katso kuvat 2, 3, 4 ja 5.

- Tarkista, että laitteet ovat päällä. Tarkista palaako tilan merkkivalo [3].

- Tarkista kameran paristot (jos se toimii paristoilla).

- Jos käytössä on langaton kamera, tarkista, että kamerassa ja vastaanottimessa on sama kanava.

- Tarkista, että kamera ja vastaanotin ovat kantaman sisäpuolella.

- Kameran ja vastaanottimen välissä oleva mikroaaltouuni saattaa aiheuttaa häiriöitä. Sulje mikroaaltouuni tai siirrä sen paikkaa.

- Tarkista kameran paristot (jos se toimii paristoilla).

- Varmista, että kaikki kaapelit on liitetty oikein.

Kierrätys

S U O M I

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi jäteneuvontaan, mikäli olet epävarma.

Tekniset tiedot

Videosisääntulo: Standardi komposiitti, CCTV-yhteensopiva Videoulostulo: Standardi komposiitti Liiketunnistin: Sisäinen liiketunnistin Muisti: 128 Mt, sisäinen (ash), laajennettava SD-muistikortilla

(ei sisälly) Virtalähde: 12 V DC, 300 mA (muuntaja sisältyy) Mitat: 210x155x40 mm

Page 51

Declaration of Conformity

Clas Ohlson AB declares that the machines:

Inspelningsmodul

18-2065, 36-2390/Tranwo C150

Complies with the following Directive:

98/37/EC

Insjön, Sweden, June 2008

Klas Balkow

President

Clas Ohlson, 793 85 Insjön, Sweden

Page 52

SVERIGE

KUNDTJÄNST Tel: 0247/445 00 Fax: 0247/445 09 E-post: [email protected]

INTERNET www.clasohlson.se

BREV Clas Ohlson AB, 793 85 INSJÖN

NORGE

KUNDESENTER Tlf.: 23 21 40 00 Faks: 23 21 40 80 E-post: [email protected]

INTERNETT www.clasohlson.no

POST Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

SUOMI

ASIAKASPALVELU Puh: 020 111 2222 Faksi: 020 111 2221 Sähköposti: [email protected]

INTERNET www.clasohlson.fi

OSOITE Clas Ohlson Oy, Yrjönkatu 23 A, 00100 HELSINKI

GREAT BRITAIN

For consumer contact, please visit www.clasohlson.co.uk and click on customer service.

INTERNET www.clasohlson.co.uk



www.clasohlson.com
