Operator's Manual
FUSION
Manuel d'utilisation
Libro de Instrucciones
READ THIS BOOK
CAUTION: Read the Operator's Manual before using the appliance.
This book has important information for the use and safe operation of this machine. Failure to read this
book prior to operating or attempting any service or maintenance procedure to your Clarke machine could
result in injury to you or to other personnel; damage to the machine or to other property could occur as
well. You must have training in the operation of this machine before using it. If operator(s) cannot read
this manual, have it explained fully before attempting to operate this machine.
Si Ud. o sus operadores no pueden leer el Inglés, se hagan explicar este manual completamente antes
de tratar el manejo o servicio de esta máquina.
All directions given in this book are as seen from the operator’s position at the rear of the machine.
20I/20IX
For new books write to: Clarke®, 2100 Highway 265, Springdale, Arkansas 72764.
Form No. 70646A 10/04 Clarke® Printed in the U.S.A.
Page 3
Table of Contents
Operator Safety Instructions...........................................................................................................5
Introduction & Machine Specifications..........................................................................................11
Procedures For Transporting 20 IX................................................................................................14
Procedures for Transporting 20 I..................................................................................................14

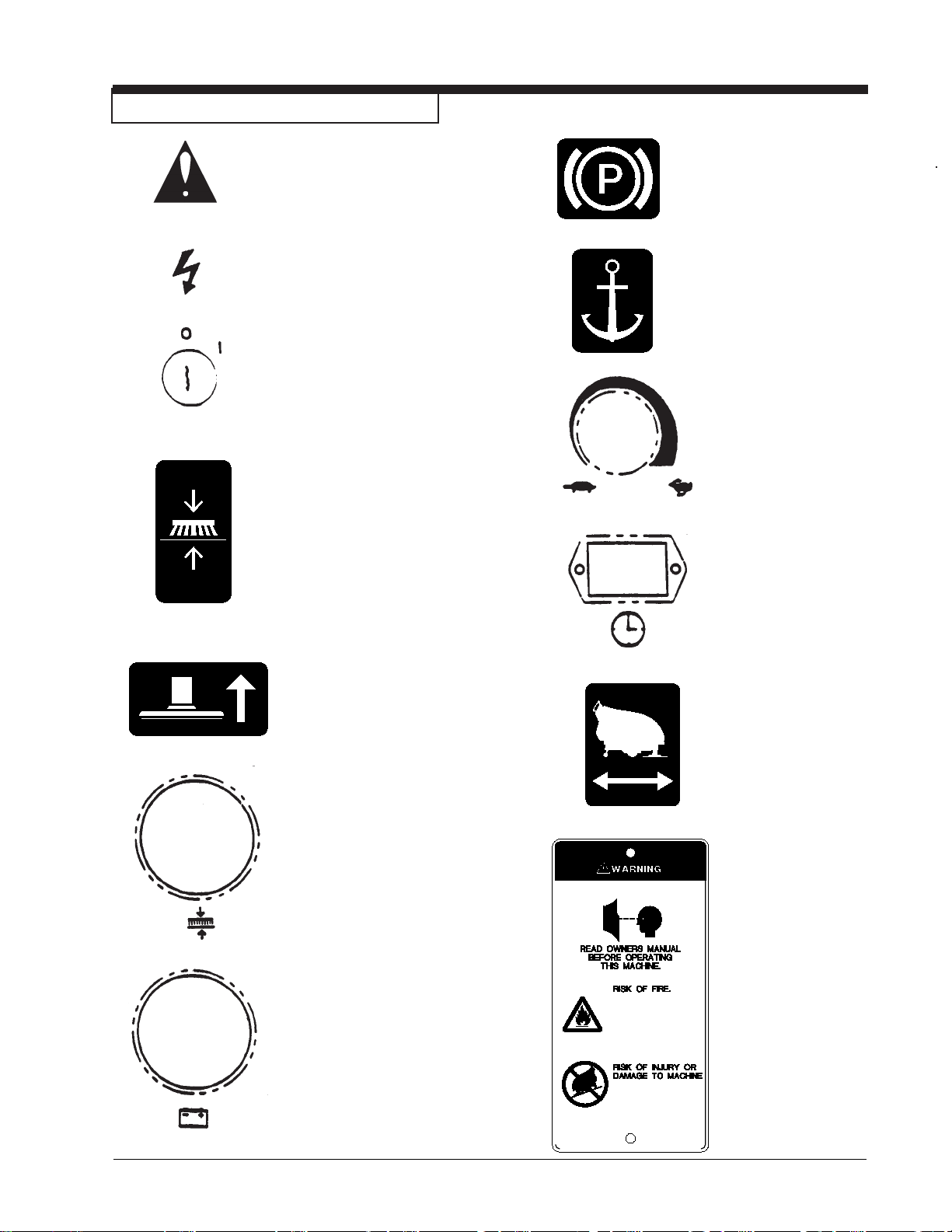

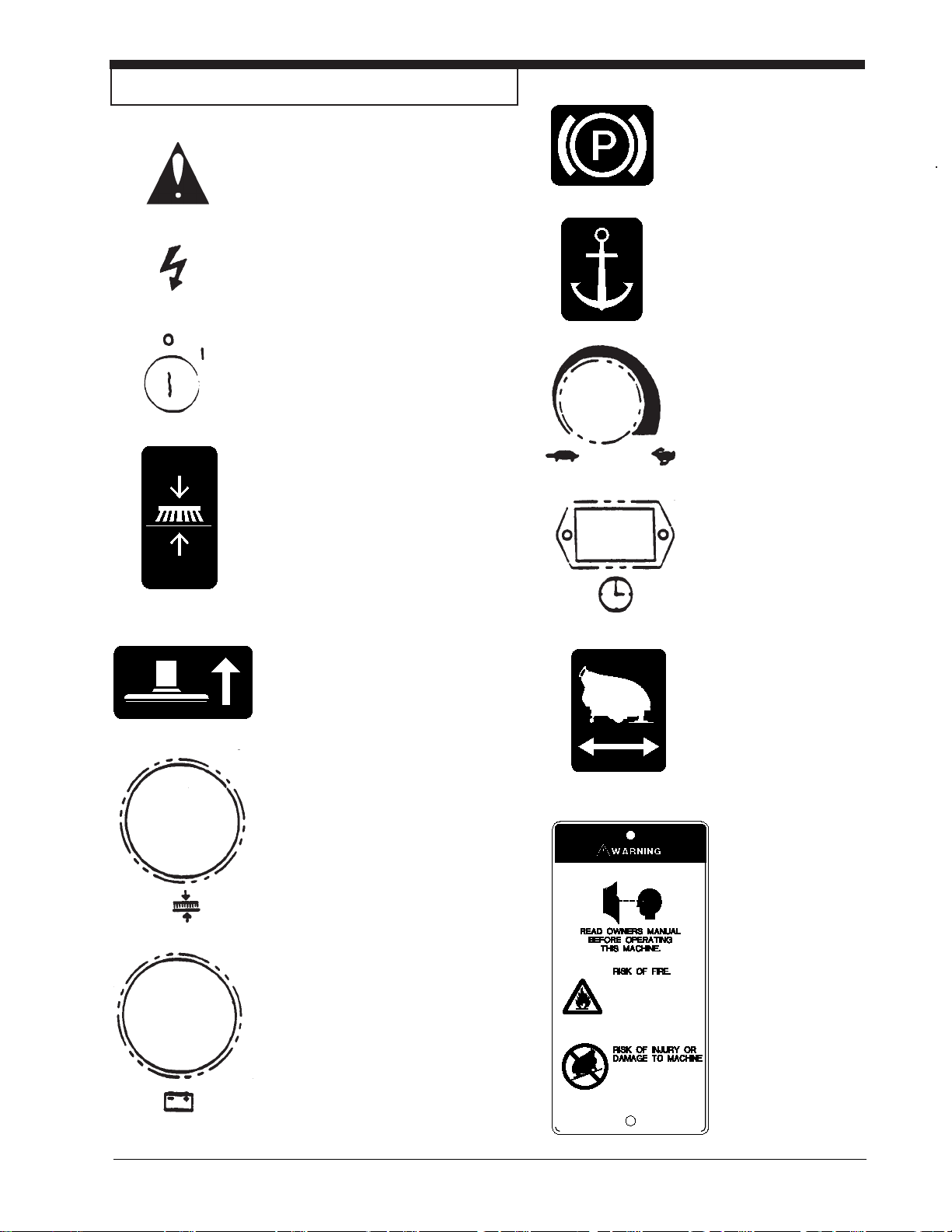

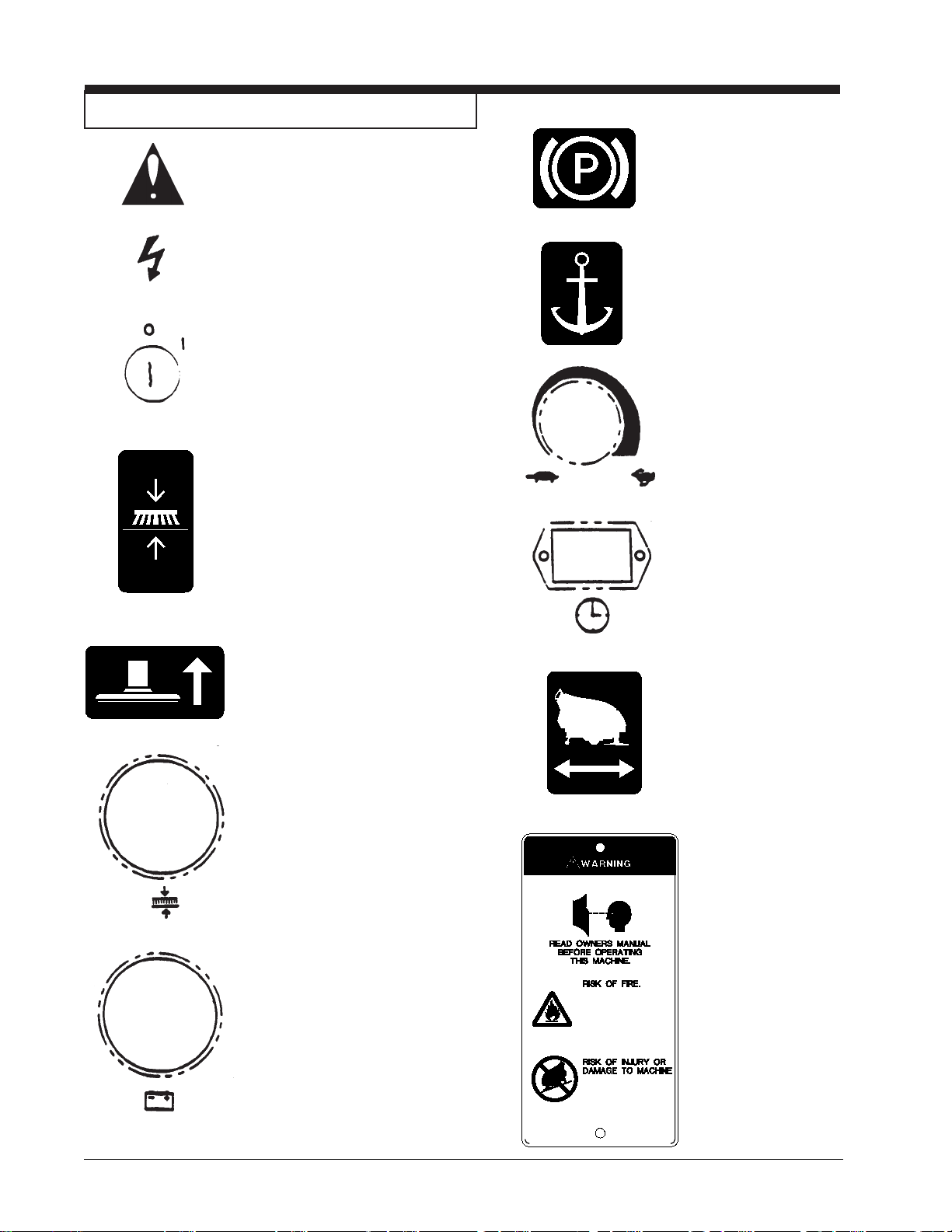

Symbols Used On Fusion 20 I and 20 IX ......................................................................................17

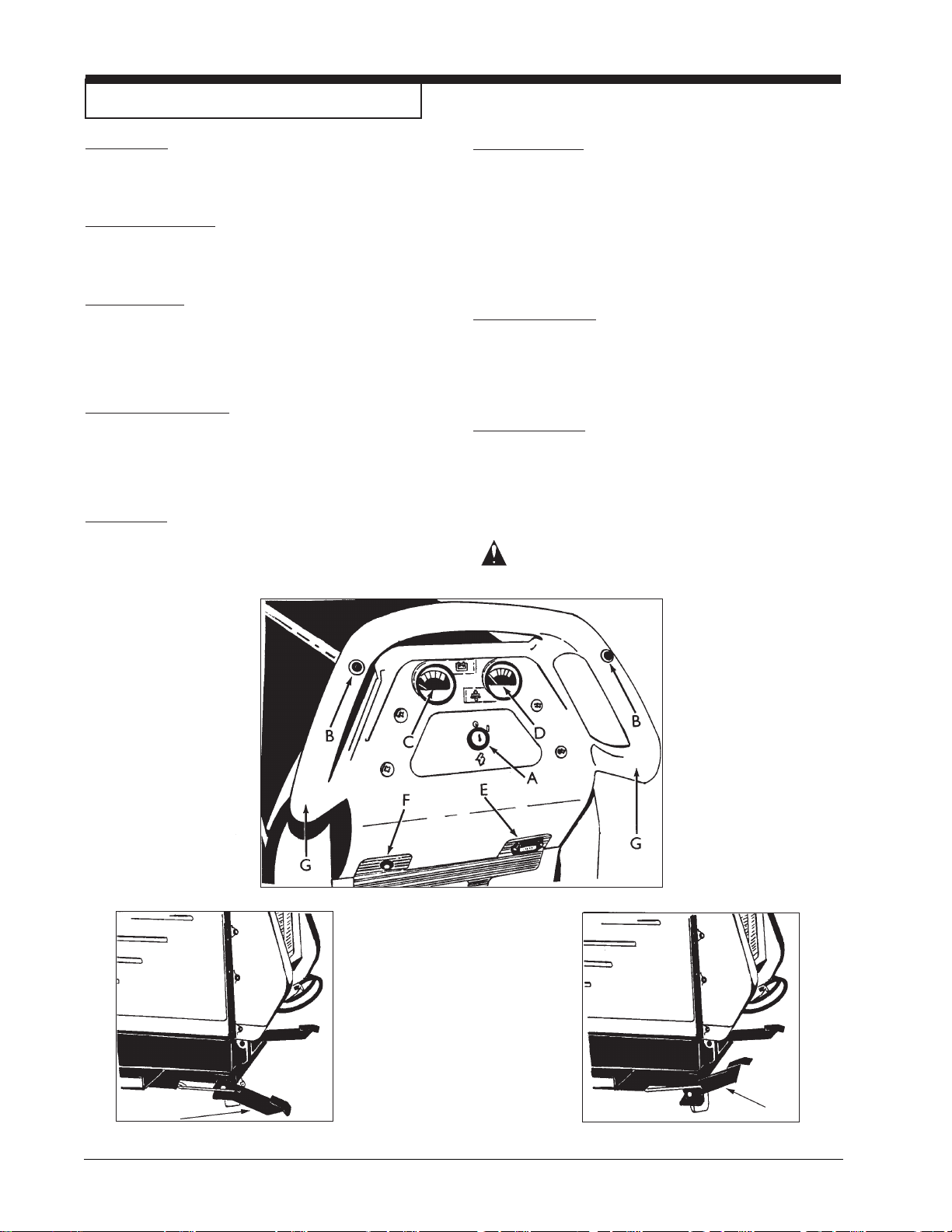

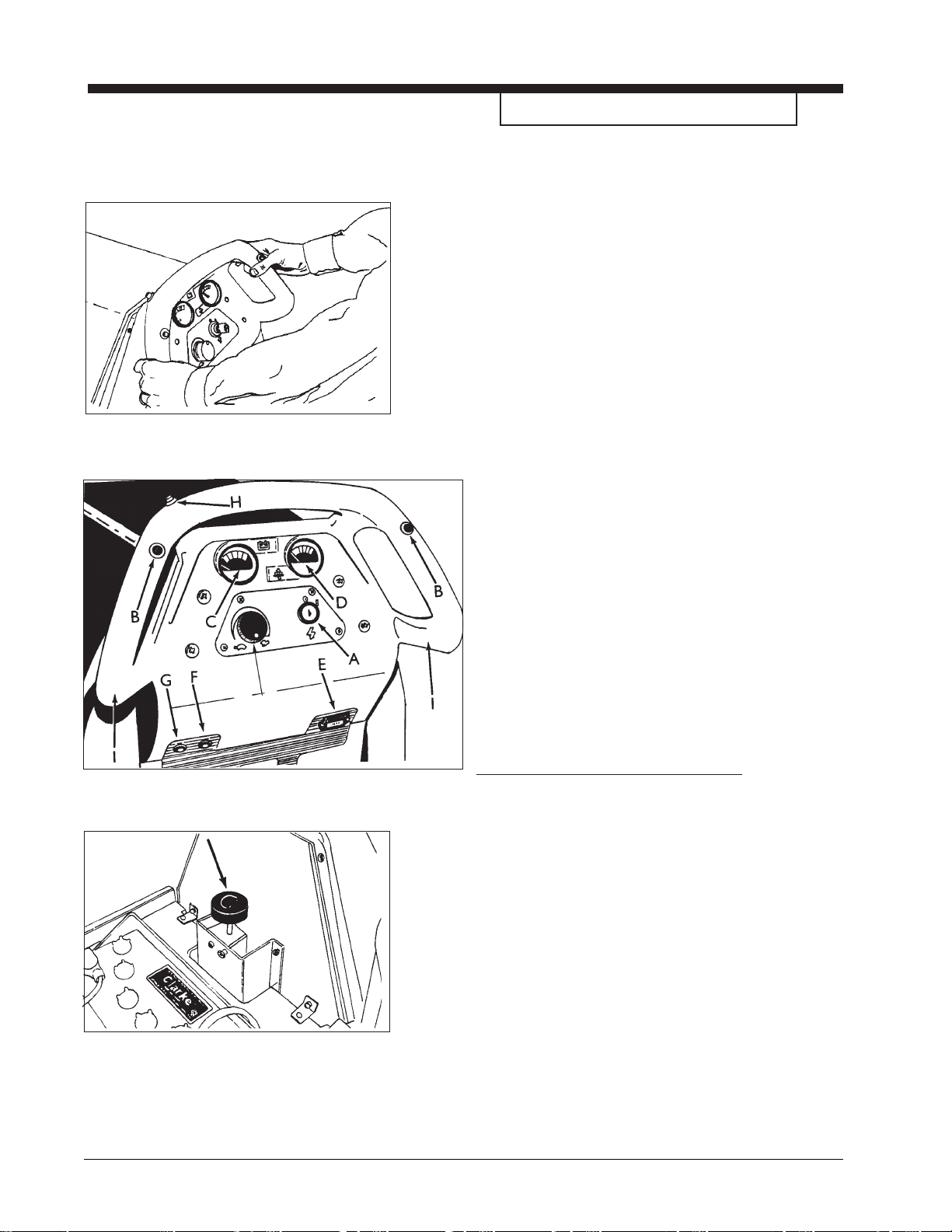

Machine Control Panel Fusion 20 I...............................................................................................20

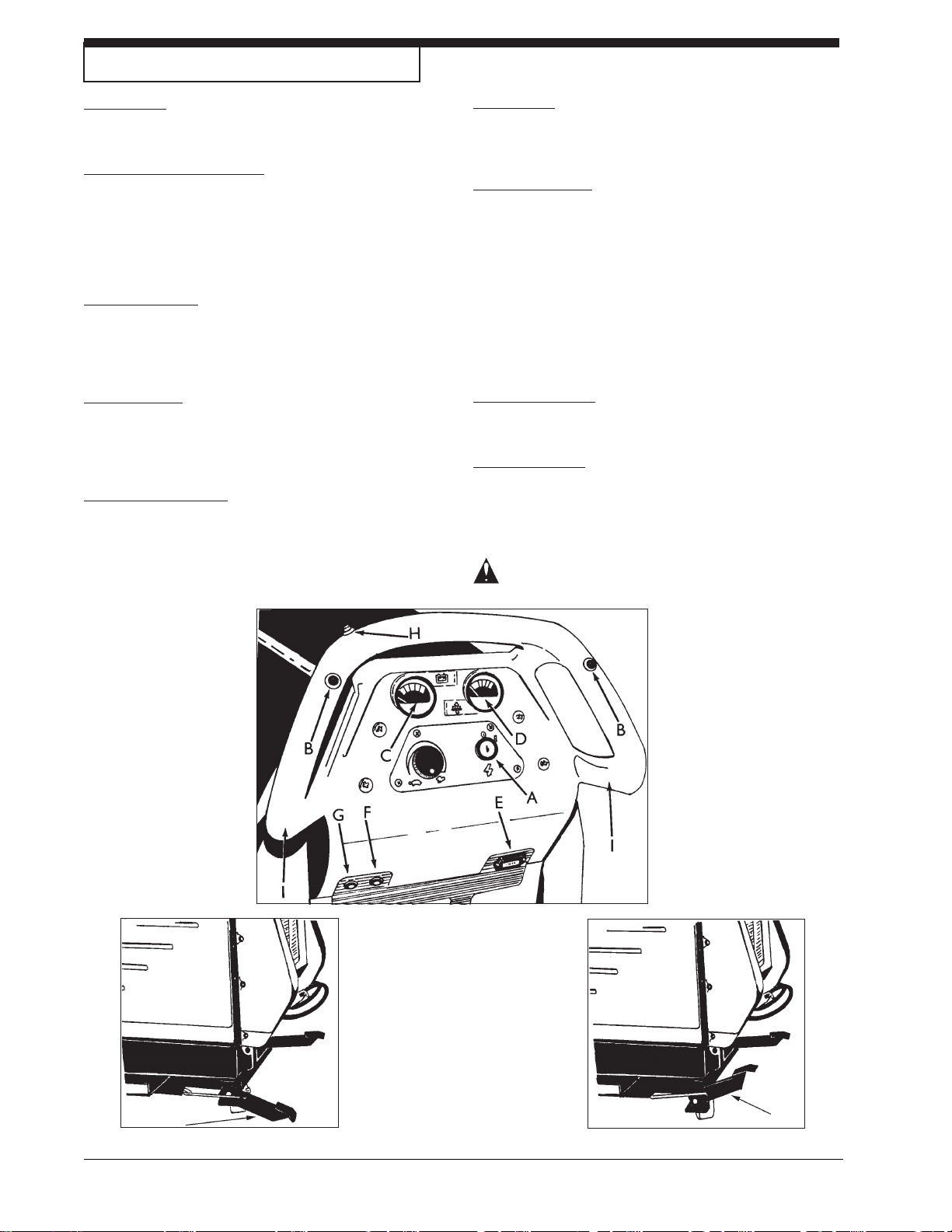

Machine Control Panel Fusion 20 IX ............................................................................................. 22
How To Prepare The Machine For Operation ................................................................................ 24

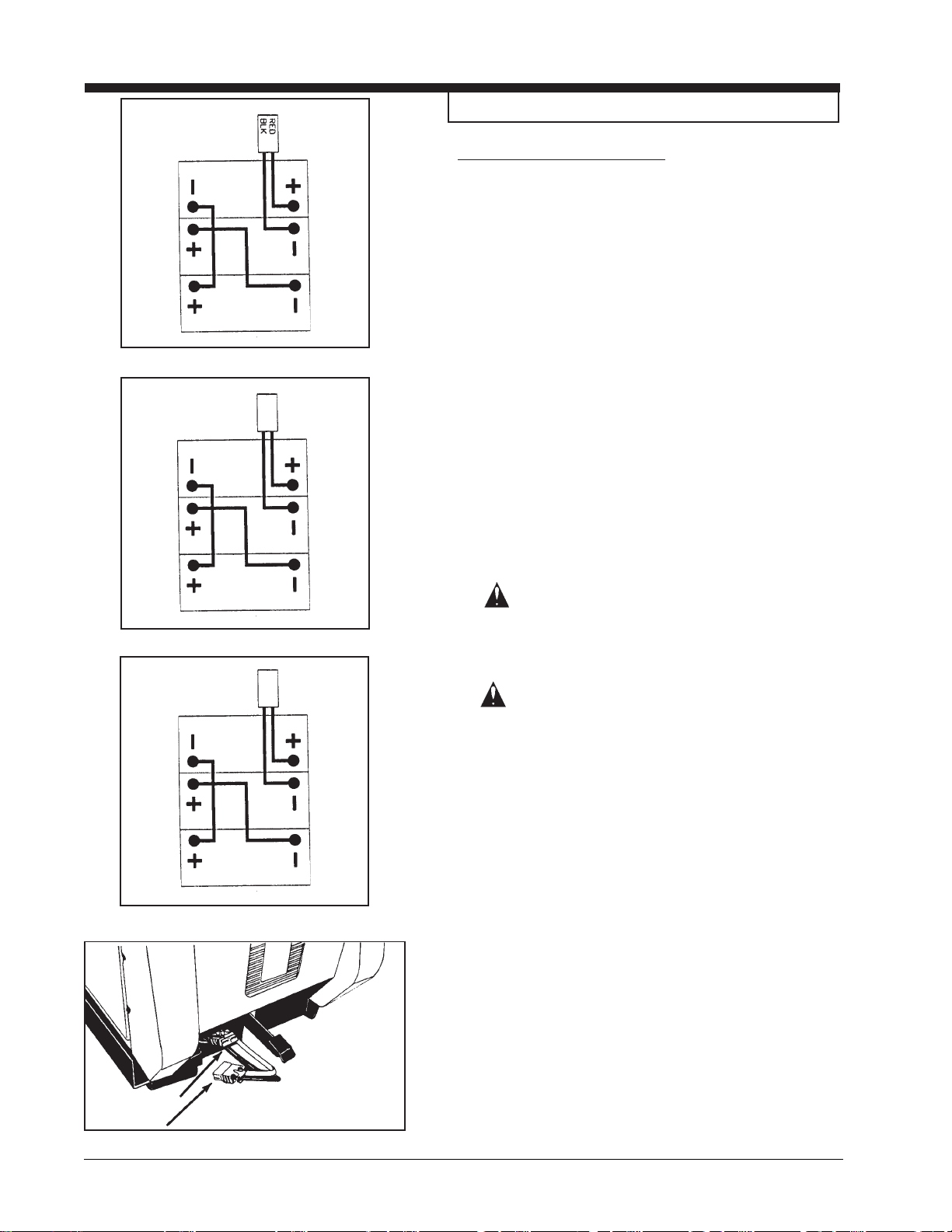

How To Install The Batteries............................................................................................ 24

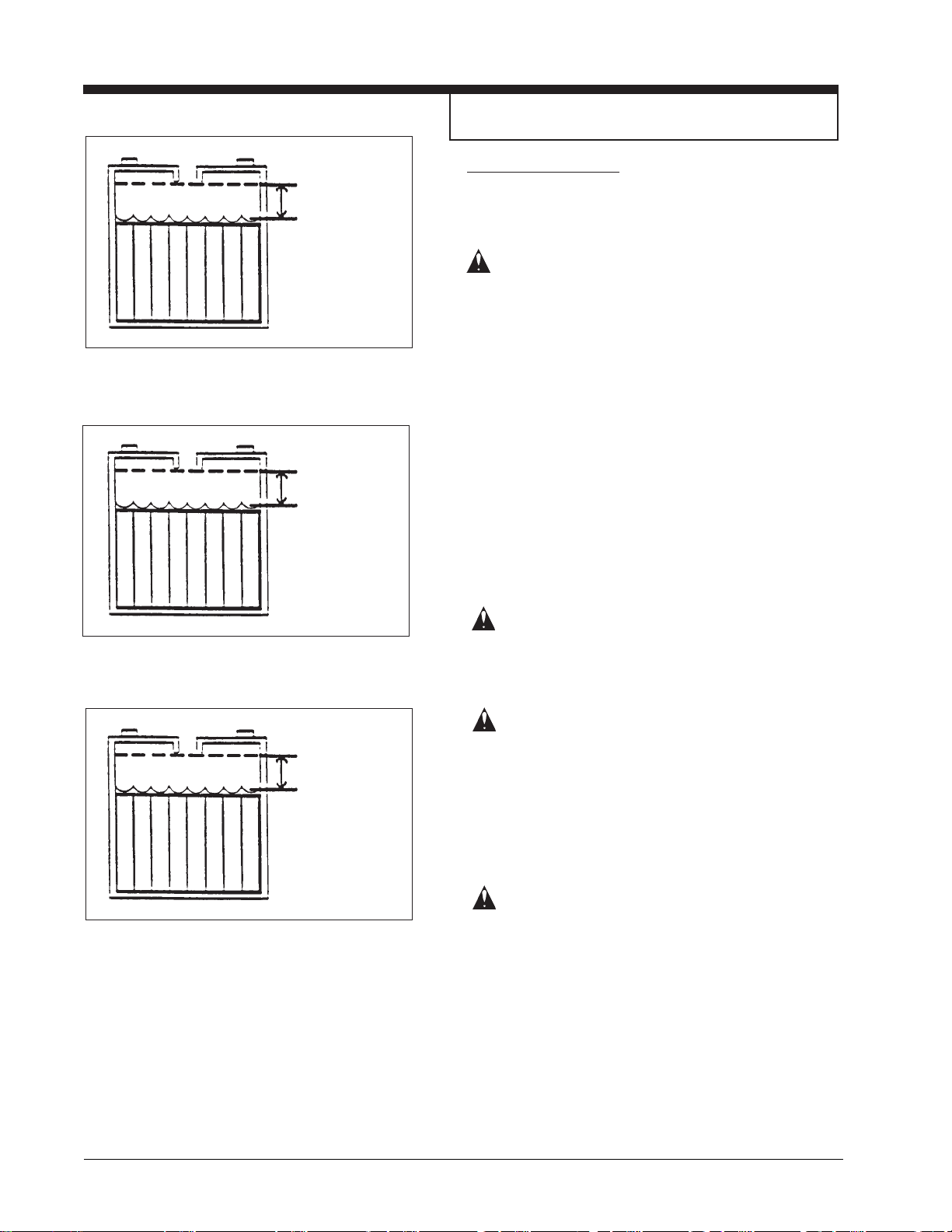

Battery Maintenance .......................................................................................................26
How To Charge The Batteries ..........................................................................................28

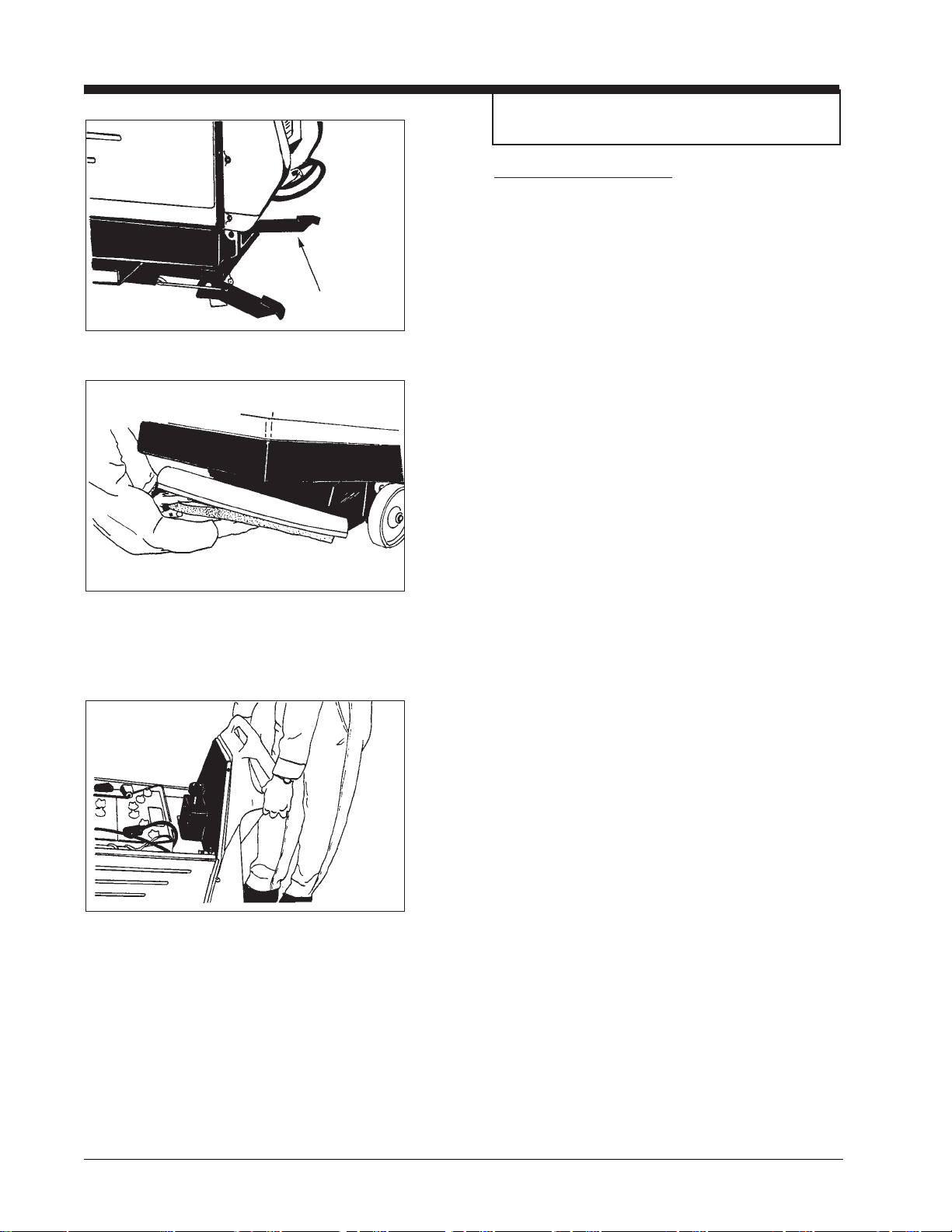

How To Install The Pad....................................................................................................30
How To Operate The Fusion 20 I ..................................................................................................32
How To Operate The Fusion 20 IX ................................................................................................ 34
SECTION II - Parts and Service Manual
Maintenance ................................................................................................................................38

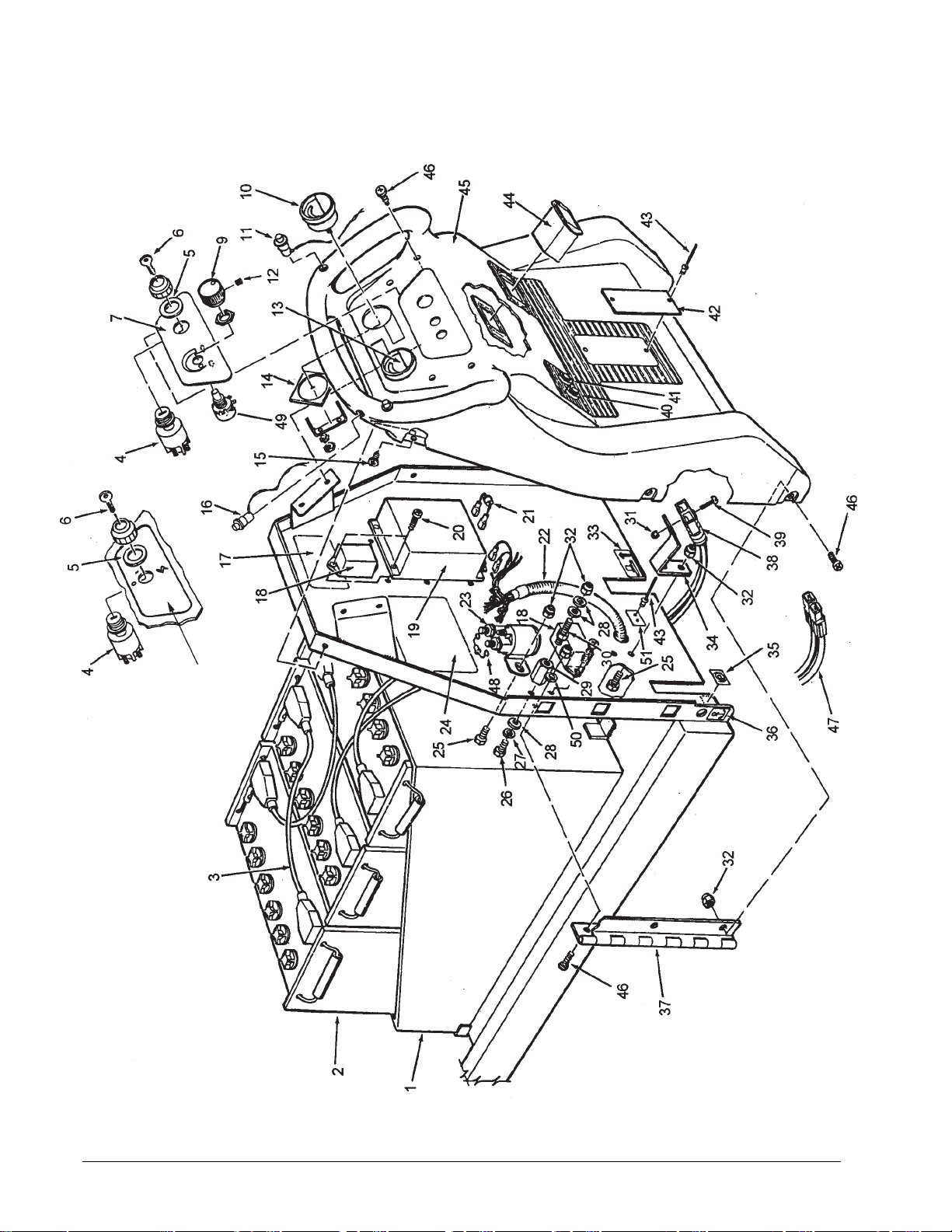

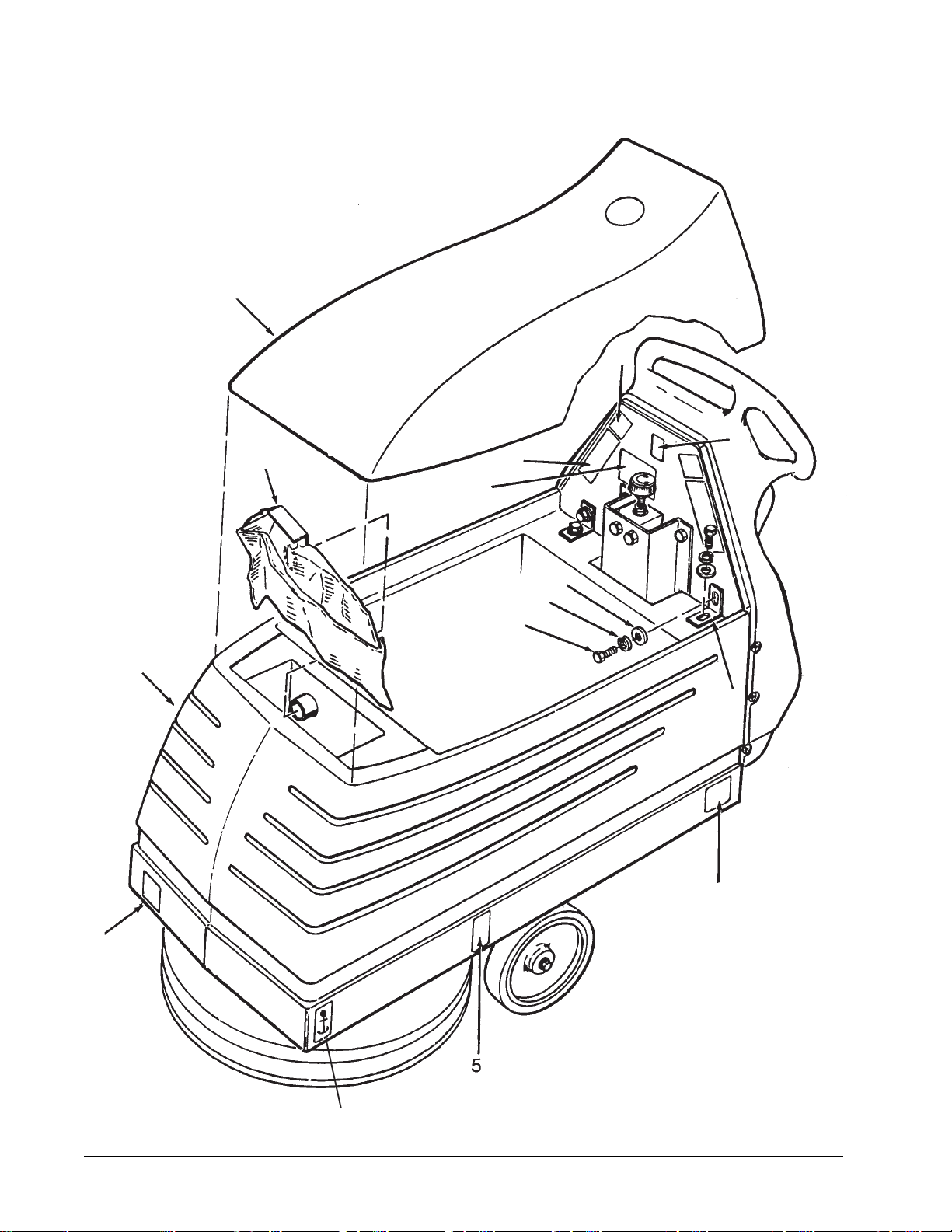

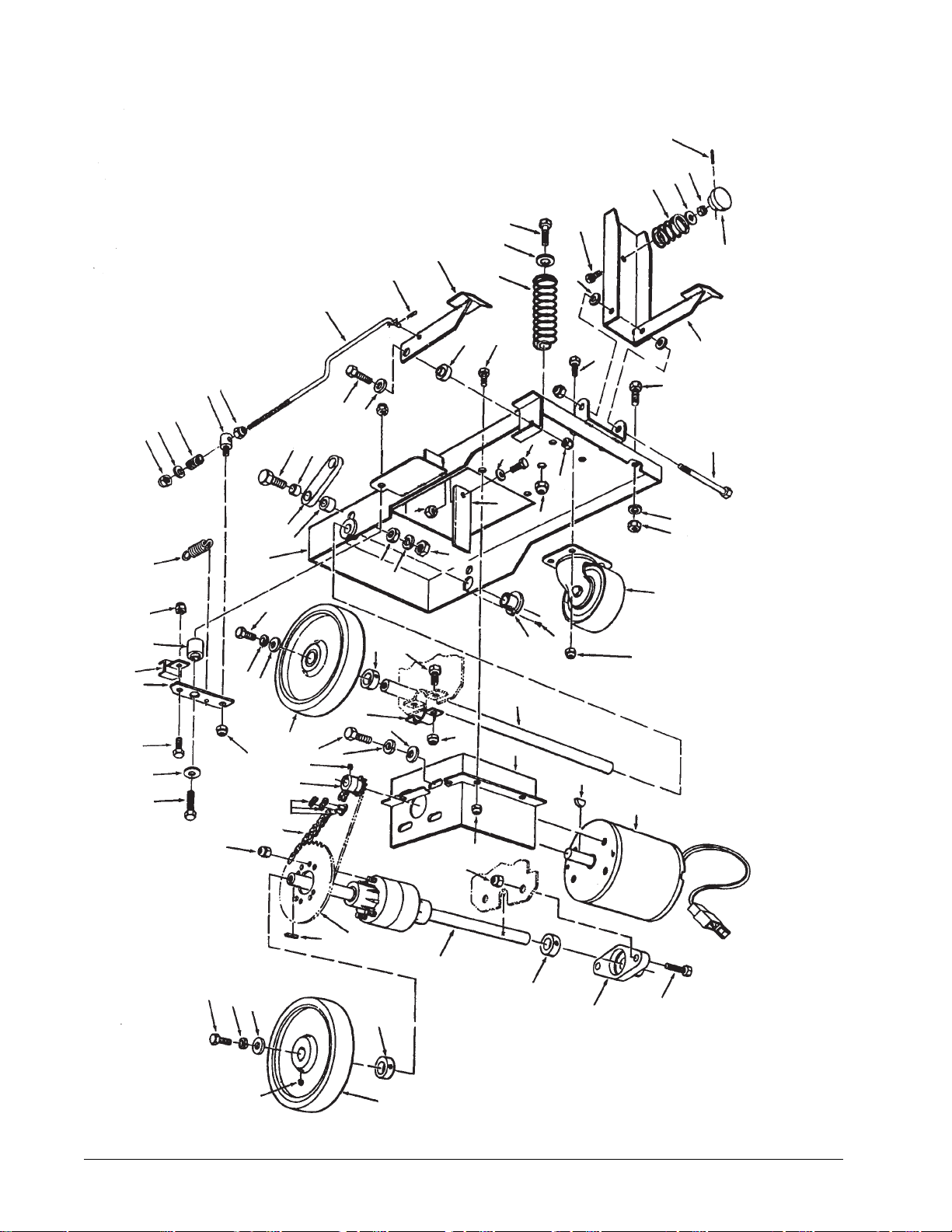

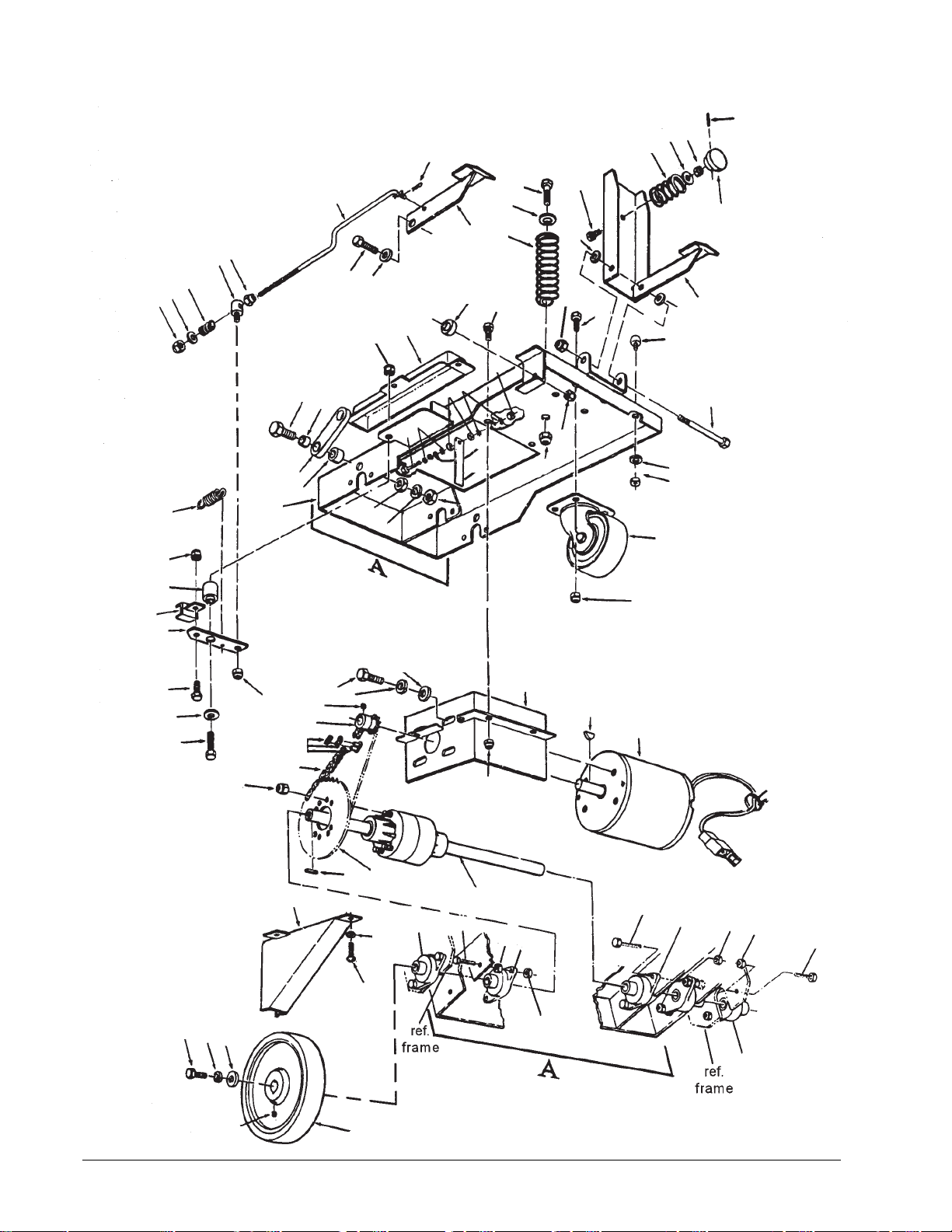

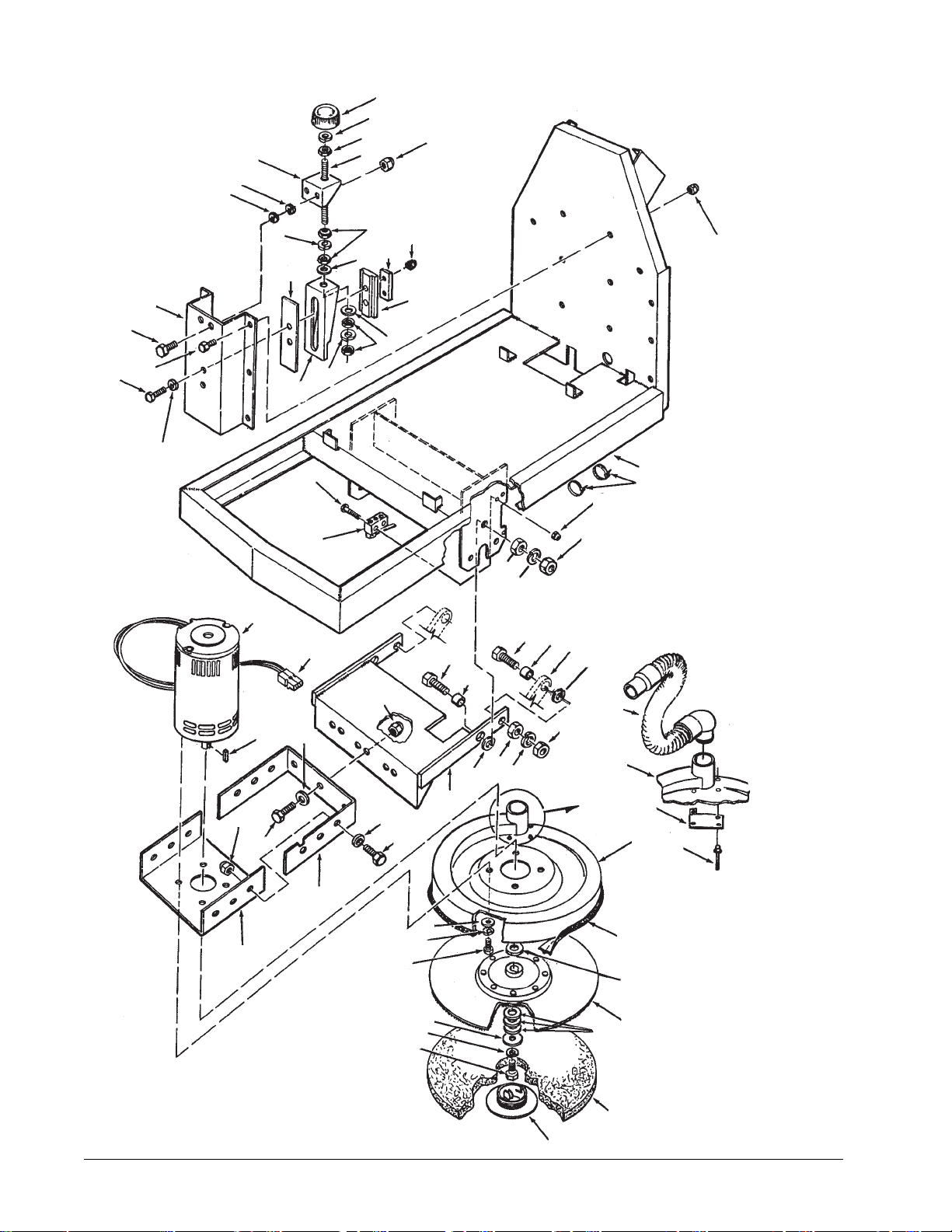

Assembly Drawing #1 .................................................................................................................. 42
Parts List ........................................................................................................................43
Assembly Drawing #2 ..................................................................................................................44
Parts List.........................................................................................................................45
Assembly Drawing #3 ..................................................................................................................46
Parts List.........................................................................................................................47
Assembly Drawing #4 ..................................................................................................................48
Parts List.........................................................................................................................49
Assembly Drawing #5 ..................................................................................................................50
Parts List.........................................................................................................................51
Assembly Drawing #6 ..................................................................................................................52
Parts List.........................................................................................................................53

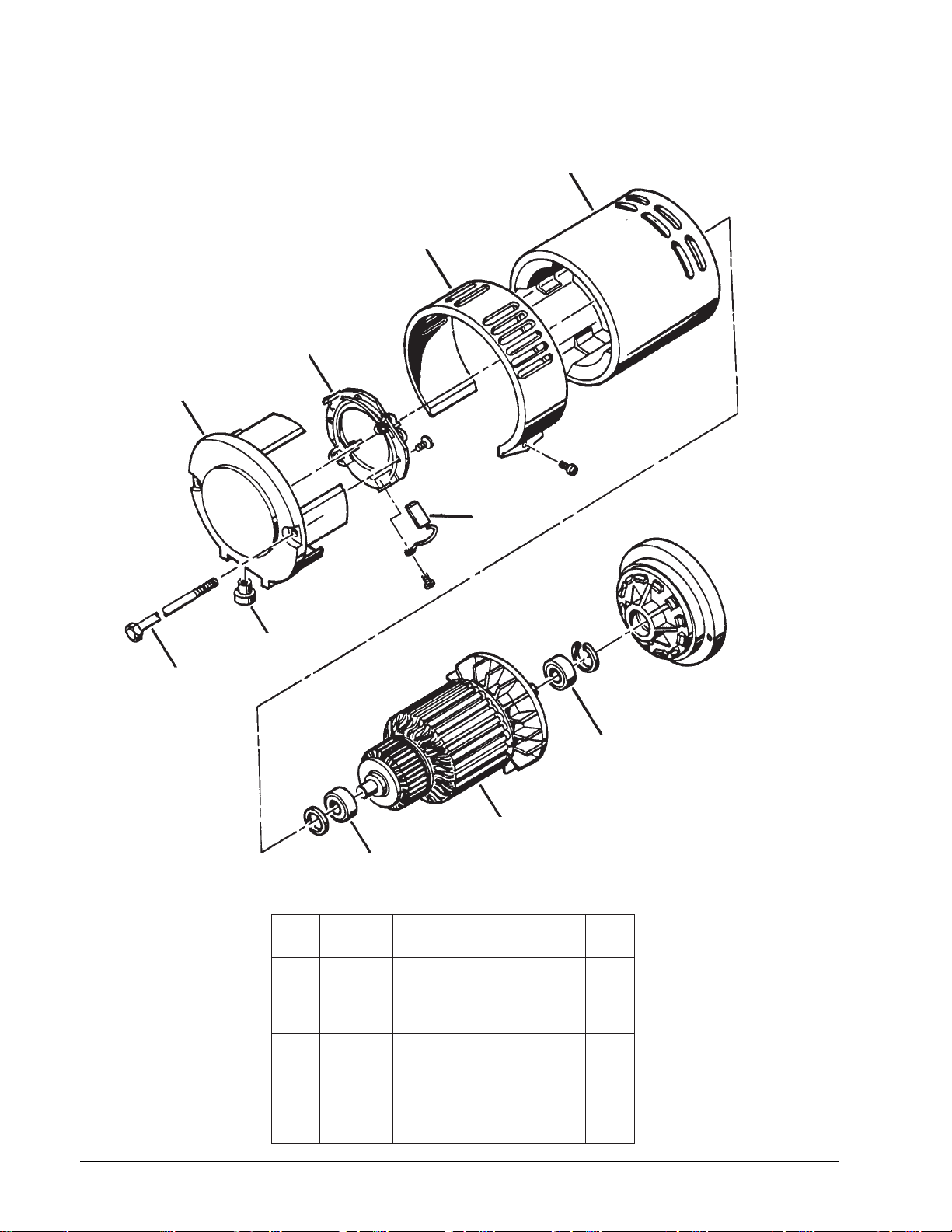

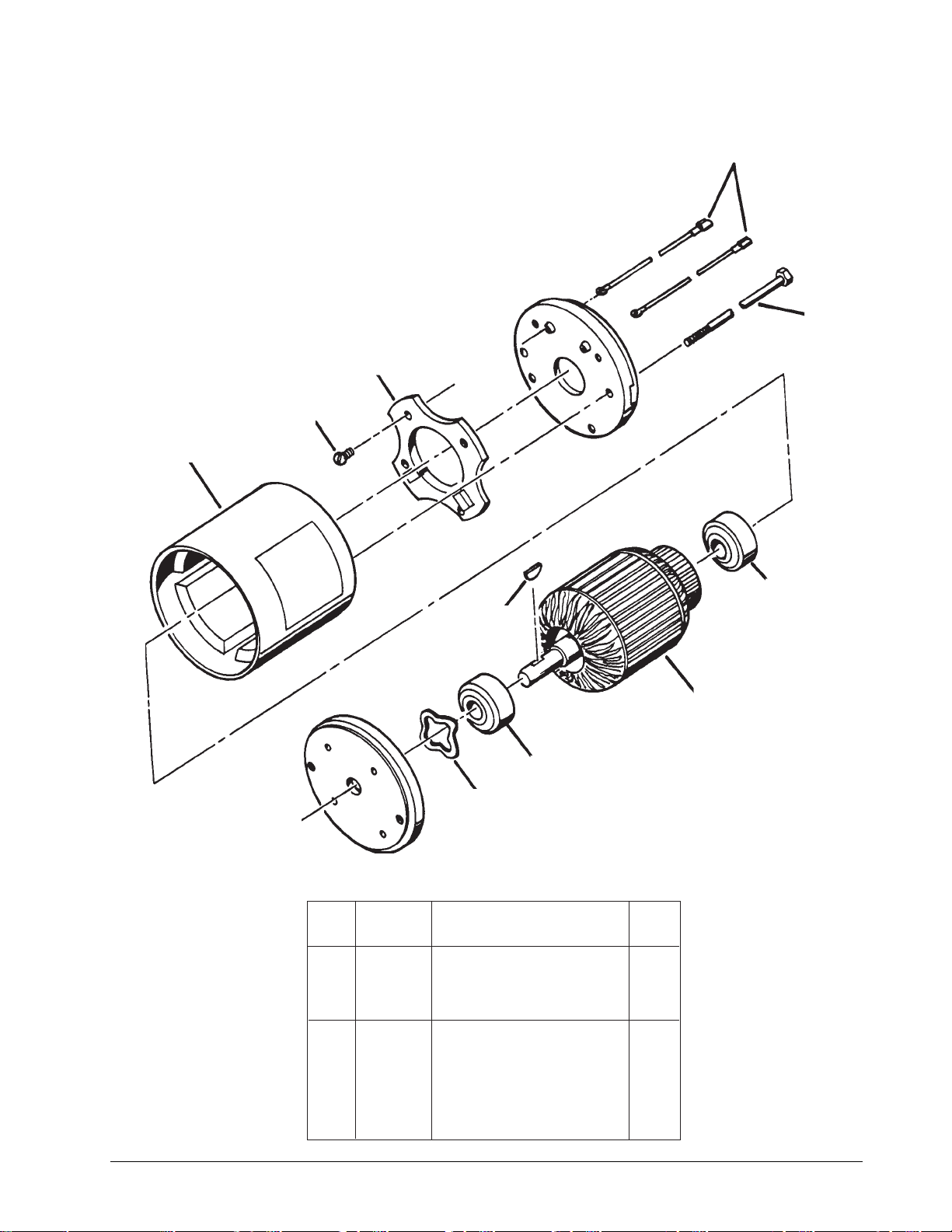

Pad Drive Motor Drawing and Parts List ...................................................................................... 54
Traverse Motor Drawing and Parts List ........................................................................................ 55

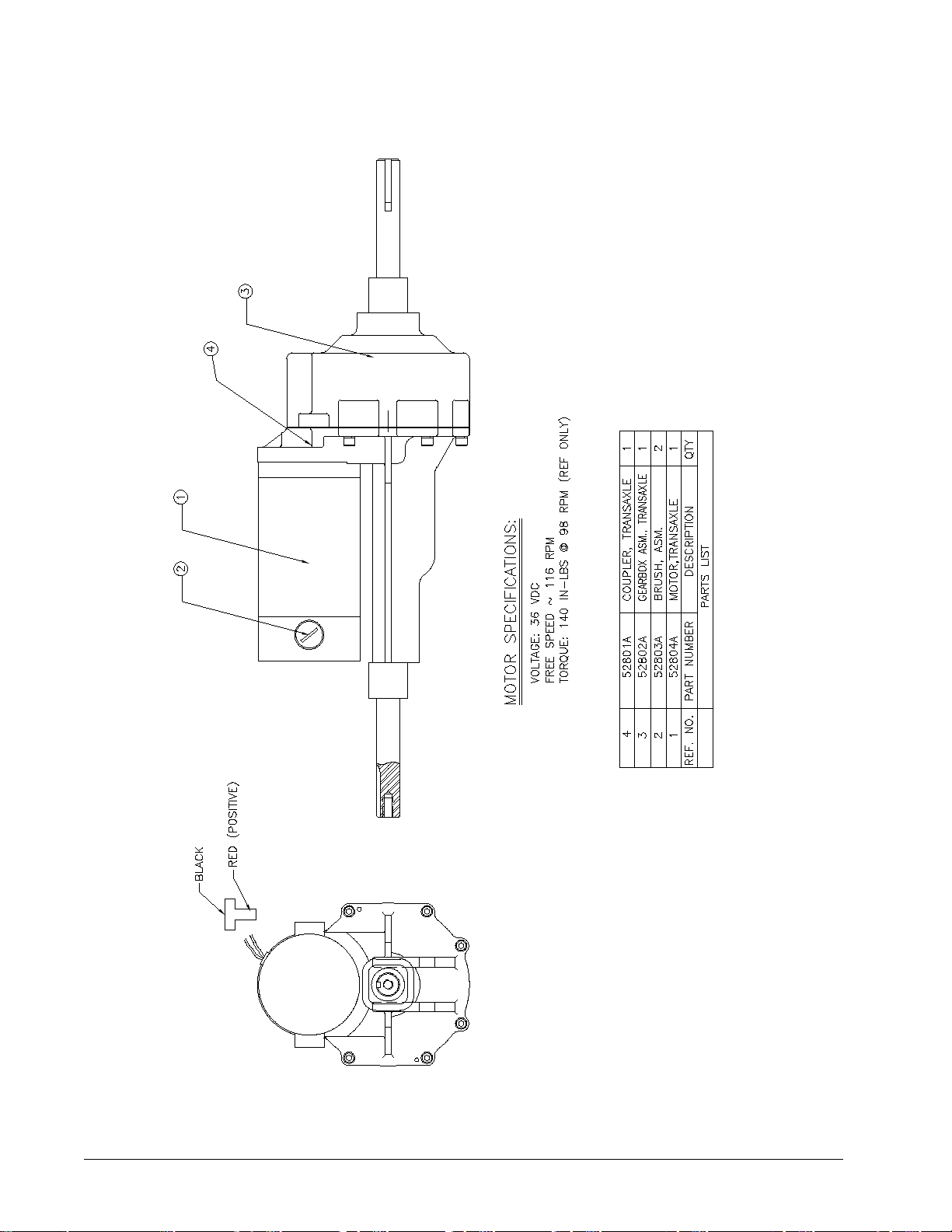

Transaxle Drawing and Parts List ................................................................................................. 56

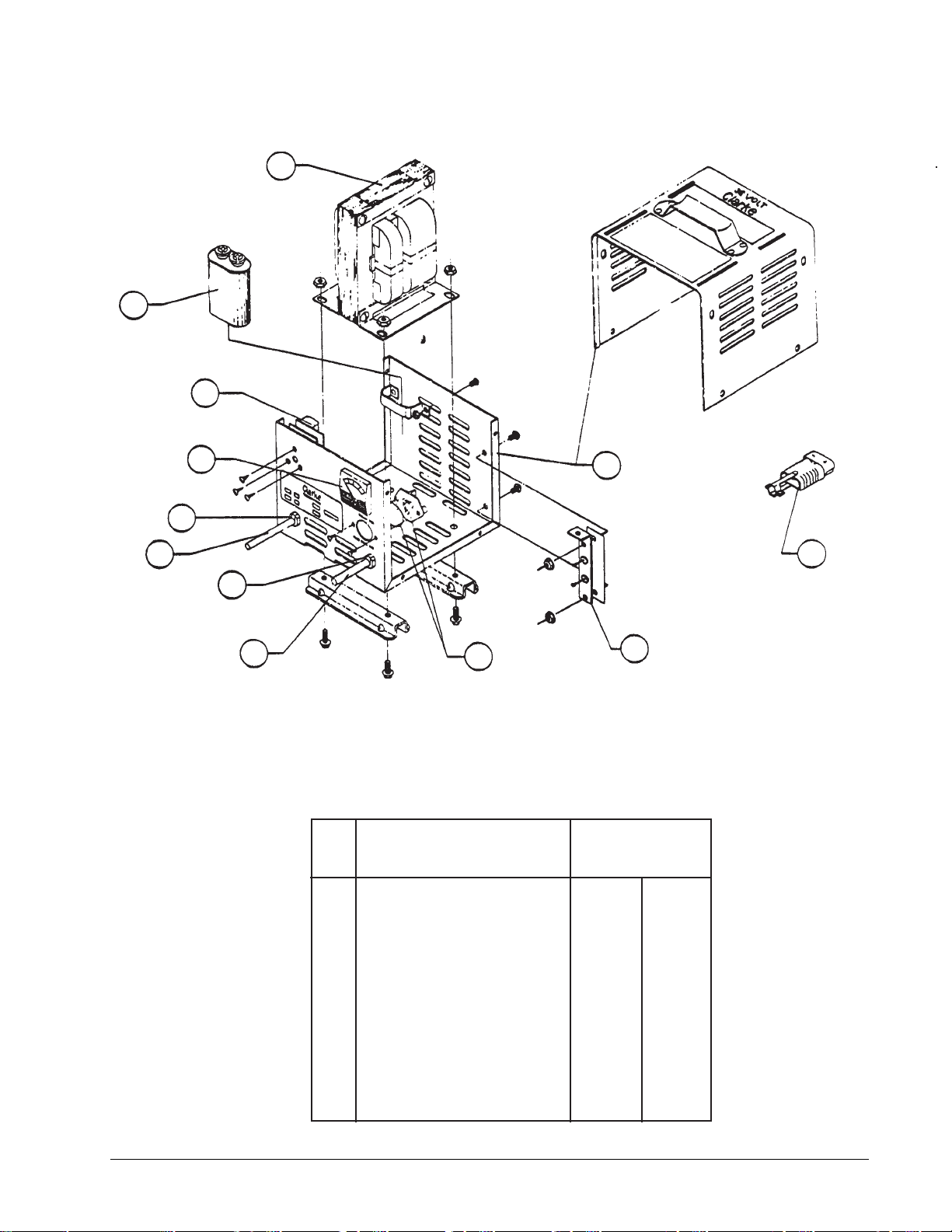

36 Volt Battery Charger ...............................................................................................................57

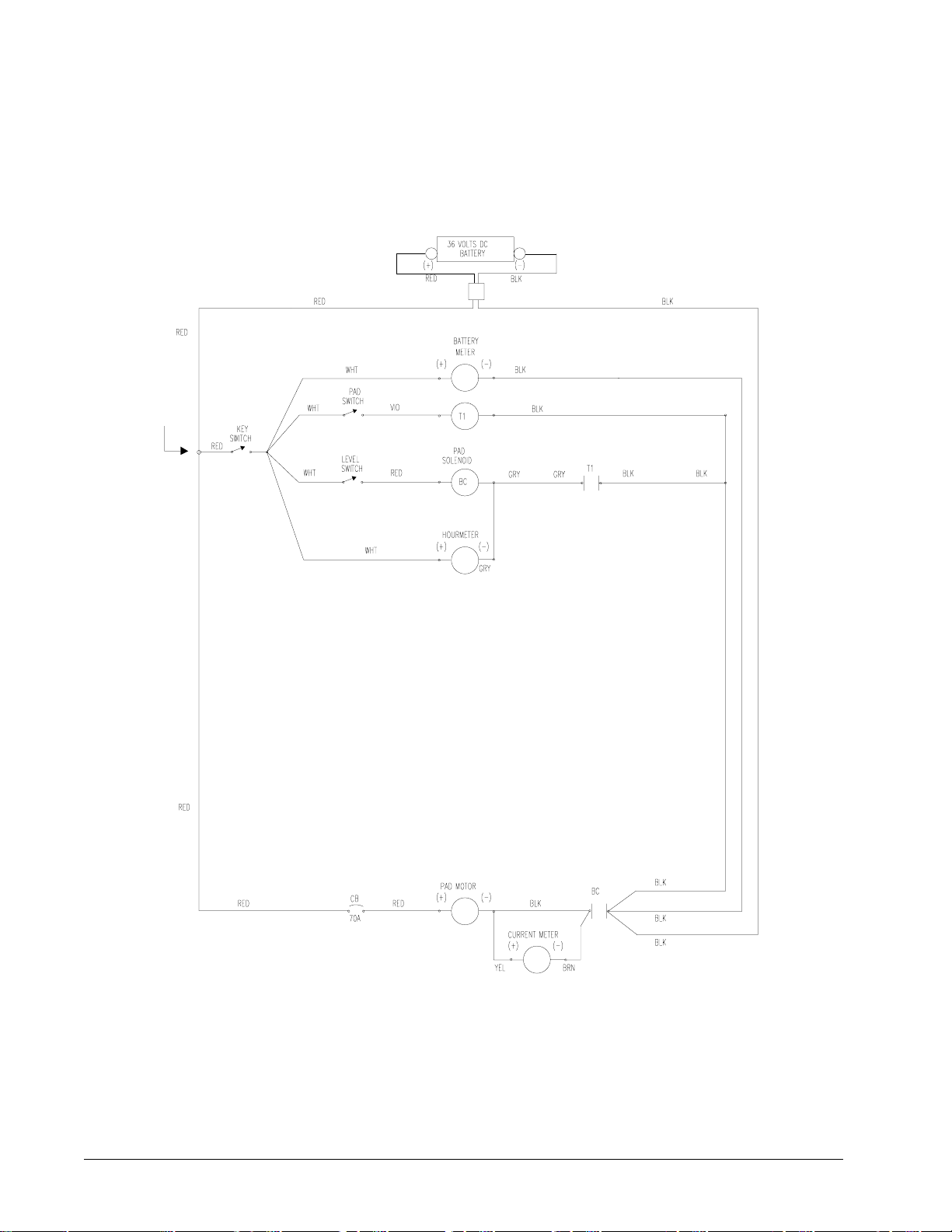

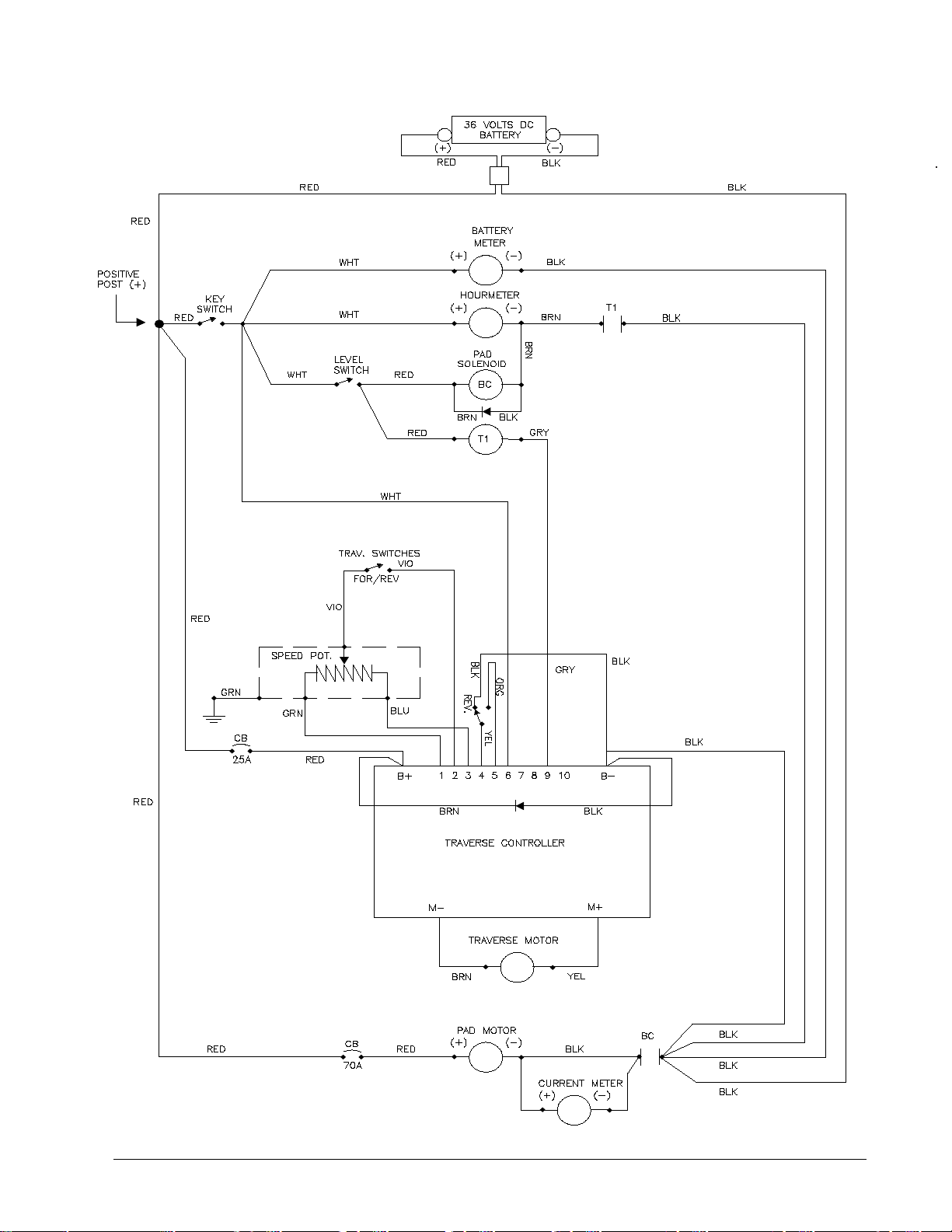

Fusion 20 I Electrical Schematic............................................................................................... ...58
Fusion 20 IX Electrical Schematic ...............................................................................................59

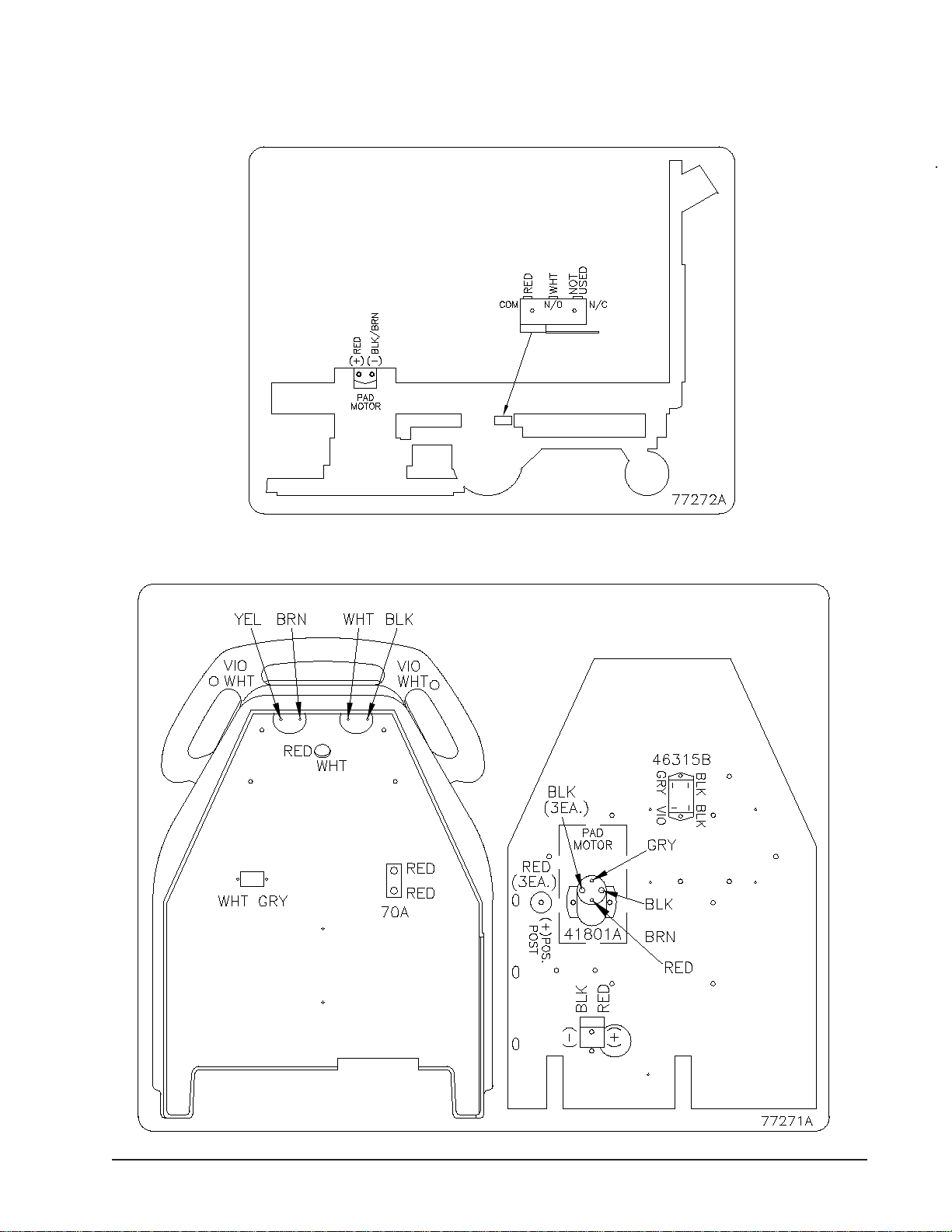

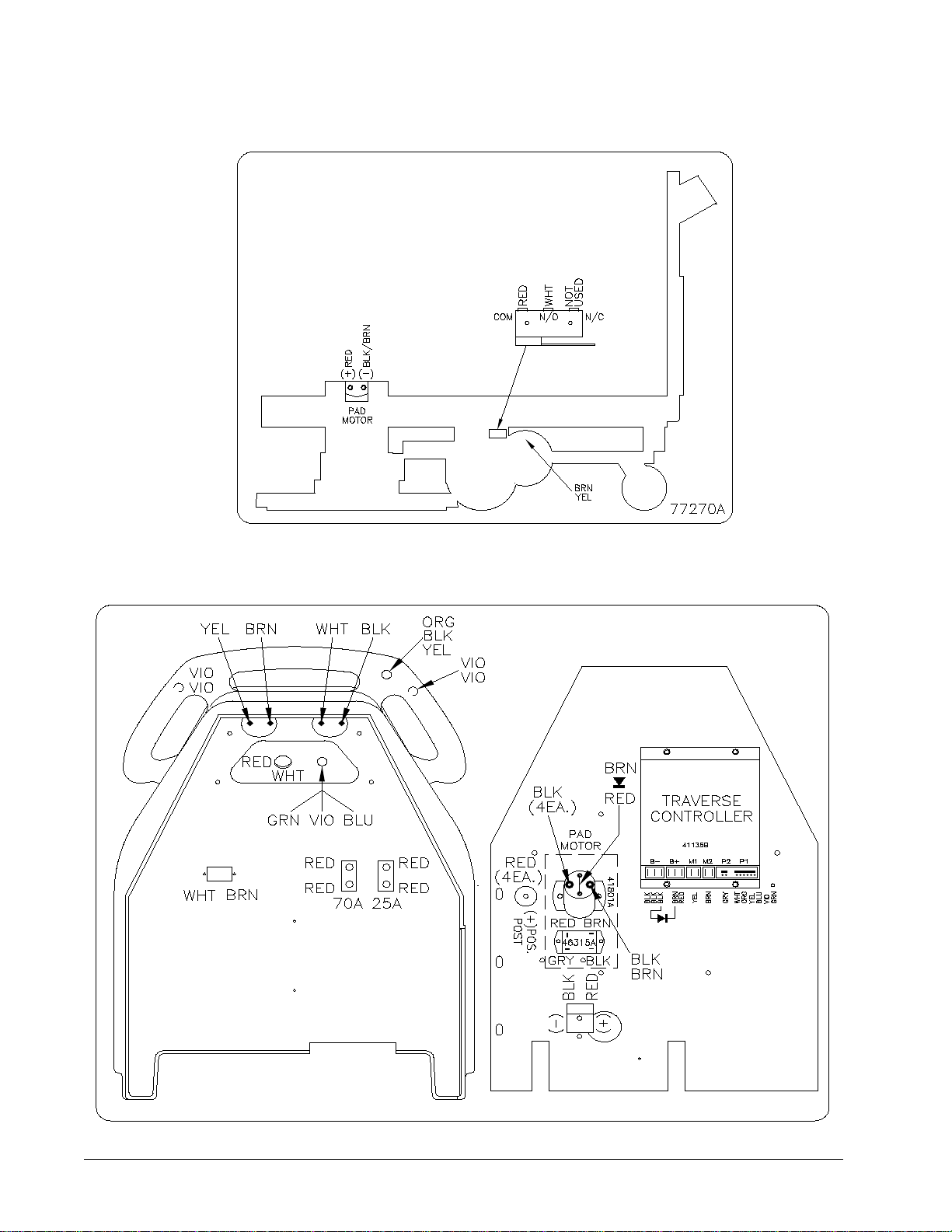

Fusion 20 IX Connection Diagrams .............................................................................................60
Fusion 20I Connection Diagrams.................................................................................................61
Page -2- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 4
LEA ESTE LIBRO
Contiene información importante para el uso correcto y seguro de la máquina. Lea este libro
completamente antes de arrancar la máquina o hacer cualquier operación de mantenimiento. Si no siga
las instrucciones, corre el peligro de herirse o causar lesiones al personal, o causar daños importantes
a la máquina o a su entorno. Antes de usar la máquina, es indispensable seguir una formación. Si
Usted (o el operador) no habla español, solicite (o proporciónele) todas las informaciones necesarias. El
libro está traducido en otros idiomas.
Todas las indicaciones de dirección dadas en este libro están dadas desde la posición del operador en
la parte de atrás de la máquina.
Puede Ud. conseguir libros suplementarios dirigiéndose a su distribuidor Clarke.
I N D I C E
Instrucciones de seguridad para el operador..........................................................................................7
Introducción y características técnicas ............................................................................................... 12
Procedimiento para el transporte 20IX ................................................................................................. 15
Procedimiento para el transporte 20I ................................................................................................... 15
Símbolos utilizados con los modelos Fusion 20I y 20IX....................................................................... 18
Cuadro de mandos Fusion 20I............................................................................................................. 21
Cuadro de mandos Fusion 20IX ........................................................................................................... 23
Preparación de la máquina para trabajar.............................................................................................. 25
Colocación de las baterías ..................................................................................................... 25
Mantenimiento de las baterías................................................................................................ 27
Carga de las baterías ............................................................................................................. 29
Colocación del disco .............................................................................................................. 31
Funcionamiento del modelo Fusion 20I ............................................................................................... 33
Funcionamiento del modelo Fusion 20IX.............................................................................................. 34
Diagramas y listas de piezas
Mantenimiento .................................................................................................................................... 39
Diagrama del conjunto #1.................................................................................................................... 42
Lista de piezas....................................................................................................................... 43
Diagrama del conjunto #2.................................................................................................................... 44
Lista de piezas....................................................................................................................... 45
Diagrama del conjunto #3.................................................................................................................... 46
Lista de piezas....................................................................................................................... 47
Diagrama del conjunto #4.................................................................................................................... 48
Lista de piezas....................................................................................................................... 49
Diagrama del conjunto #5.................................................................................................................... 50
Lista de piezas ....................................................................................................................... 51
Diagrama del conjunto #6 ................................................................................................................... 52
Lista de piezas ....................................................................................................................... 53
Diagrama del motor de arrastre del disco y lista de piezas ................................................................. 54
Diagrama del motor de tracción y lista de piezas................................................................................55
Diagrama del transversal y lista de piezas .......................................................................................... 56
Cargador de batería de 36 V ..............................................................................................................57
Diagrama eléctrico del modelo Fusion 20I .......................................................................................
... 58
Diagrama eléctrico del modelo Fusion 20IX........................................................................................ 59
Diagrama de las conexiones modelo Fusion 20I ................................................................................. 60
Diagrama de las conexiones modelo Fusion 20IX............................................................................... 61
®
Clarke
Operator's Manual - Fusion 20 Burnisher 3
Page 5
LISEZ CE MANUEL
Il contient des informations importantes pour une utilisation correcte de la machine, en toute sécurité.
Lisez-le complètement avant de mettre la machine en marche ou d’effectuer un entretien. A défaut, vous
risqueriez de vous blesser ou de blesser d’autres membres du personnel, d’endommager sérieusement la
machine ou de provoquer des dégâts dans son environnement. Avant de se servir de la machine, il est
indispensable d’avoir reçu une formation. Si vous-même (ou l’opérateur) ne parlez pas français, veuillez
demander (ou lui fournir) toutes les explications nécessaires. Des versions du manuel existent en
d’autres langues.
Toutes les indications de direction figurant dans ce manuel sont visualisées depuis la position du
conducteur, à l’arrière de la machine.
Pour toute commande de manuels, adressez-vous à votre revendeur Clarke.
I N D E X
Consignes de sécurité pour l’opérateur..................................................................................................... 9
Introduction et caractéristiques techniques.................................................................................... ......... 13
Procédure pour le transport 20IX............................................................................................................. 15
Procédure pour le transport 20I .............................................................................................................. 15
Symboles utilisés sur les modèles Fusion 20I et 20IX ............................................................................19
Tableau de commandes Fusion 20I ........................................................................................................ 21
Tableau de commandes Fusion 20IX ...................................................................................................... 23
Préparation de la machine avant la mise en service................................................................................ 24
Installation des batteries..................................................................................................... ....... 24
Entretien des batteries .............................................................................................................. 27
Charge des batteries ................................................................................................................. 29
Installation du disque................................................................................................................. 31
Fonctionnement du modèle Fusion 20I ................................................................................................... 33
Fonctionnement du modèle Fusion 20IX ................................................................................................. 35
Schémas et listes de pièces
Maintenance .......................................................................................................................................... 39
Schéma de l’ensemble #1 ...................................................................................................................... 42
Liste de pièces.......................................................................................................................... 43
Schéma de l’ensemble #2 ...................................................................................................................... 44
Liste de pièces.......................................................................................................................... 45
Schéma de l’ensemble #3 ...................................................................................................................... 46
Liste de pièces.......................................................................................................................... 47
Schéma de l’ensemble #4 ...................................................................................................................... 48
Liste de pièces.......................................................................................................................... 49
Schéma de l’ensemble #5 ...................................................................................................................... 50
Liste de pièces.......................................................................................................................... 51
Schéma de l’ensemble #6 ...................................................................................................................... 52
Liste de pièces.......................................................................................................................... 53
Schéma du moteur d’entraînement du disque et liste de pièces............................................................. 54
Schéma du moteur de traction et liste de pièces.................................................................................... 55
Schéma de l'axe de Transmission et liste des pièces .............................................................................56
Chargeur pour batterie de 36 V ............................................................................................................. 57
Schéma électrique du modèle Fusion 20I .............................................................................................. 58
Schéma électrique du modèle Fusion 20IX ............................................................................................ 59
Diagramme des connexions modèle Fusion 20I ..................................................................................... 60
Diagramme des connexions modèle Fusion 20IX................................................................................... 61
Page -4- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 6
OPERATOR SAFETY INSTRUCTIONS
WARNING AVERTISSEMENT ADVERTENCIA
DAN GER: Failure to read and observe all DANGER statements could result in
severe bodily injury or death. Read and observe all DANGER statements found in your Owner's Manual and on your machine.
WARNING: Failure to read and observe all WARNING statements could result in
injury to you or to other personnel; property damage could occur as
well. Read and observe all WARNING statements found in your
Owner's Manual and on your machine.
CAUTION: Failure to read and observe all CAUTION statements could result in
damage to the machine or to other property. Read and observe all
CAUTION statements found in our Owner's Manual and on your
machine.
DANGER: Failure to read the Owner's Manual prior to operating or attempting any service or
maintenance procedure to your Clarke machine could result in injury to you or to other
personnel; damage to the machine or to other property could occur as well. You must
have training in the operation of this machine before using it. If you or your operator(s)
cannot read English, have this manual explained fully before attempting to operate this
machine.
DANGER: Operating a machine that is not completely or fully assembled could result in injury or
property damage. Do not operate this machine until it is completely assembled. Inspect
the machine carefully before operation.
DANGER: Machines can cause an explosion when operated near flammable materials and vapors.
Do not use this machine with or near fuels, grain dust, solvents, thinners, or other
flammable materials.
DANGER: Lead acid batteries generate gases which can cause an explosion. Keep sparks and
flames away from batteries. Do not smoke around the machine. Charge the batteries
only in an area with good ventilation. Make sure that you unplug the AC charger from the
wall outlet before diconnecting from the machine.
DANGER: Waste Disposal Method: Dispose as hazardous waste. Observe all federal, state
and local environmental regulations for acid or lead scrap. Send batteries to lead
smelter for reclamation following applicable federal, state and local regulations.
DANGER: Working with batteries can be dangerous! Always wear eye protection and protective
clothing when working near batteries. Remove all jewelry. Do not put tools or other metal
objects across the battery terminals, or the tops of the batteries.
DANGER: Using a charger with a damaged power cord could result in an electrocution. Do not use
the charger if the power cord is damaged.
WARNING: Operating this machine from anywhere other than the back of the machine could
result in injury or damage. Operate this machine only from the rear.
WARNING: This machine is heavy. Get assistance before attempting to transport or move it. Use two able
persons to move the machine on a ramp or incline. Always move slowly. Do not turn the
machine on a ramp. If operating machine on a gradient over 2%, do not stop, turn, or park. Read
the "Procedures For Transporting" in this manual before transporting.
WARNING: Machines can topple over if guided over the edges of stairs or loading docks and
cause injury or damage. Stop and leave this machine only on a level surface. When
you stop the machine, turn the key "OFF".
WARNING: Any alterations or modifications of this machine could result in damage to the machine or
injury to the operator or other bystanders. Alterations or modifications not authorized by
the manufacturer voids any and all warranties and liabilities.
®
Clarke
Operator's Manual - Fusion 20 Burnisher 5
Page 7
WARNING: Maintenance and repairs performed by unauthorized personnel could result in damage
or injury. Maintenance and repairs must be performed by authorized Clarke personnel
only.
WARNING: Electrical components of this machine can "short-out" if exposed to water or moisture.
Keep the electrical components of the machine dry. Wipe the machine down after each
use. For storage, keep the machine in a dry building.
WARNING: Operating a machine without observing all labels and instructional information could result
in injury or damage. Read all machine labels before attempting to operate. Make sure all
of the labels and instructional information are attached or fastened to the machine. Get
replacement labels and plates from your Clarke distributor.
WARNING: Use only commercially available floor cleaners and waxes intended for machine
operation. Do not use flammable materials.
CAUTION: When cleaning, servicing or maintaining the machine, replacing parts or converting to
another function, the power source should be switched off. Mains operated machines
should be disconnected by removing the power plug. Battery operated machines should
be disconnected by removing the key of the power switch, or any other effective means.
CAUTION: Use of this machine to move other objects or to climb on could result in injury or damage.
Do not use this machine as a step or furniture. Do not ride on this machine.
CAUTION: Your machine warranty will be voided if anything other than genuine Clarke parts are
used on your machine. Always use Clarke parts for replacement.
Page -6- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 8
INSTRUCCIONES DE SEGURIDAD PARA EL OPERADOR
WARNING AVERTISSEMENT AVISO
PELIGRO Si no respeta las instrucciones que siguen la palabra PELIGRO, se pueden causar
lesiones graves, incluso mortales. Lea y siga todas las indicaciones PELIGRO que se
encuentran en este manual y en la máquina.
AVISO Si no sigue las indicaciones AVISO, se pueden causar lesiones sea al operador sea a
otro personal y/o daños materiales. Lea y siga todas las indicaciones AVISO que se
encuentran en este manual y en la máquina.
CUIDADO Si no sigue las instrucciones señaladas con la palabra CUIDADO, se puede estropear
la máquina o causar daños en su entorno. Lea y siga todas las indicaciones CUIDADO
que se encuentran en este manual y en la máquina.
¡ PELIGRO ! Siempre lea este libro de instrucciones antes de arrancar la máquina o hacer un
mantenimiento. A falta de esta precaución, corre el peligro de herirse o causar lesiones a
colegas de trabajo ; podría Ud. también causar daños a la máquina o a su lugar de trabajo.
Se debe aprender el manejo de esta máquina antes de usarla. Si Usted (o su plantilla) no
conoce el español, se ruega dejarse explicar todo el libro antes de usar la
máquina.
¡ PELIGRO ! Si intenta usar una máquina antes de que esté completamente montada, corre el peligro de
herirse o causar daños materiales. No opere la máquina antes de que esté completamente
montada. Compruebe cuidadosamente el estado de la máquina antes de cada utilización.
¡ PELIGRO ! Riesgo de explosión y de incendio. No use nunca la máquina con o cerca de combustibles,
polvo de granos, disolventes, diluyentes u otros materiales inflamables.
¡ PELIGRO ! Las baterías ácido/plomo generan gases que pueden originar una explosión. Procure que no
haya ninguna llama ni chispa cerca de las baterías. No fume. Cargue las baterías sólo en un
local perfectamente ventilado. Antes de desconectar el cargador de la máquina, compruebe
que el enchufe del cargador CA está desconectada de la toma de red.
¡ PELIGRO ! Método de eliminación de desechos: Eliminar como desechos peligrosos. Cumplir con
todas las reglamentaciones ambientales nacionales, provinciales/estatales y locales con
relación a los desechos de plomo y ácidos. Enviar las baterías a una fundición de plomo
para su reciclaje de acuerdo con las reglamentaciones nacionales, provinciales/estatales y
locales aplicables.
¡ PELIGRO ! Cuando trabaja cerca de las baterías, siempre lleve gafas o ropas de protección. Quite su
reloj y sus joyas. No introduzca ninguna herramienta ni otros objetos metálicos entre las
bornas o sobre la tapa de las baterías.
¡ PELIGRO ! Riesgo de electrocución si Ud. utilice un cargador cuyo cable de alimentación está dañado.
No use nunca un cargador cuyo cable de alimentación está dañado.
¡ AVISO ! La única posición correcta para el operador es la posición de pie, detrás de la máquina.
Cualquier otra posición de conducción puede causar lesiones o daños.
¡AVISO! Esta máquina pesa. No intente transportarla o desplazarla sin la ayuda de otra persona.
Se necesitan dos personas para desplazarla sobre una rampa de carga. Siempre desplace
la máquina despacio. No gire la máquina sobre una rampa. No deje nunca la máquina
parada sobre un plano inclinado. Si está manejando la máquina en una superficie con una
pendiente superior a 2%, no la dentenga, gire ni estacione. Antes de transportar la
máquina, lea las INSTRUCCIONES PARA EL TRANSPORTE que se encuentran en el
manual.
¡AVISO! La máquina puede volcar si está en posición inestable sobre una escalera o una rampa de
carga y causar lesiones o daños materiales. Pare la máquina sólo en una superficie plana.
Al parar la máquina, compruebe que la llave del interruptor principal está en la posición ‘O’.
®
Clarke
Operator's Manual - Fusion 20 Burnisher 7
Page 9
¡AVISO! Sólo el personal cualificado y autorizado por Clarke puede efectuar el mantenimiento y las
reparaciones de nuestras máquinas. ¡ Se trata de su seguridad !
¡ AVISO ! El agua o la humedad pueden causar cortocircuitos en el sistema eléctrico. Procure que el
sistema eléctrico sea siempre seco. Seque cuidadosamente la máquina después de cada
utilización. Guarde la máquina en un local seco.
¡AVISO! Es indispensable leer todas las instrucciones escritas en la máquina antes de la primera
utilización. Compruebe que todos los adhesivos y todas las instrucciones estén colocados en
los sitios previstos. Su distribuidor Clarke podrá proporcionarle adhesivos o placas de
recambio.
¡ AVISO ! Use sólo productos de limpieza y ceras especialmente concebidos para máquinas. No use
productos inflamables.
¡AVISO! Cualquier modificaciòn o cambio de la màquina o parte de ella puede causar averías o daños
a la màquina o herir al operador u otras personas que se encuentran cerca. Se anulará roda
garantía en caso de modificaciones y cambios no autorizados expresamente por el
fabricante. En este caso, se descargará por completo la responsabilidad del fabricante.
¡ CUIDADO ! Durante la limpieza, la reparaciòn o el mantenimiento de la máquina, durante el reemplazo de
partes o durante el cambio de funciòn, debe desconectarse la fuente de energía. Las máquinas
alimentadas por la red deben desenchufarse. La máquinas alimentadas por baterías deben
desconectarse retirando la llave de interruptor, o por cualquier otro medio efectivo.
¡ CUIDADO ! No use la máquina como taburete o escabel. No úsela como medio de transporte o mueble. Corre
el peligro de causar lesiones o daños materiales
¡ CUIDADO ! Se anulará la garantía de la máquina si se utiliza piezas que no son piezas originales Clarke. Sólo
use recambios Clarke
Page -8- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 10
INSTRUCTIONS POUR LA SECURITE DE L’OPÉRATEUR
WARNING AVERTISSEMENT AVISO
! DANGER ! Le non-respect des consignes précédées du mot DANGER peut occasionner des
blessures graves, voire entraîner la mort. Lisez et respectez toutes les consignes
DANGER figurant dans ce manuel et sur la machine.
AVERTISSEMENT Le non-respect des consignes AVERTISSEMENT peut entraîner des blessures pour
l’opérateur ou d’autres membres du personnel et/ou occasionner des dégâts
matériels. Lisez et respectez toutes les consignes AVERTISSEMENT figurant dans
ce manuel et sur la machine.
ATTENTION Le non-respect des consignes signalées par le mot ATTENTION peut entraîner des
dégâts à la machine ou dans son environnement. Lisez et observez toutes les
consignes ATTENTION figurant dans ce manuel et sur la machine.
! DANGER ! Lisez toujours ce manuel d’instructions avant de mettre la machine en service ou de procéder à
un entretien. A défaut, vous risqueriez de vous blesser ou de blesser des collègues de travail;
vous pourriez également provoquer des dégâts à la machine ou sur votre lieu de travail. Vous
devez avoir reçu une formation avant d’utiliser la machine. Si vous (ou les membres de votre
personnel) ne connaissez pas le français, veuillez vous faire expliquer le manuel
complètement avant de commencer à utiliser la machine.
! DANGER ! Si vous tentez d’utiliser une machine avant qu’elle ne soit complètement montée, vous
risquez de vous blesser ou de provoquer des dégâts matériels. Ne mettez pas la machine en
service avant qu’elle ne soit complètement montée. Vérifiez soigneusement l’état de la
machine avant chaque utilisation.
! DANGER ! Risque d’explosion et d’incendie. N’utilisez jamais la machine avec ou près de combustibles,
de grains de poussière, de solvants, de diluants ou d’autres matériaux inflammables.
! DANGER ! Les batteries acide-plomb dégagent des gaz qui peuvent provoquer une explosion. Veillez à
ce qu’il n’y ait ni étincelle ni flamme à proximité des batteries. NE FUMEZ PAS. Procédez à
la charge des batteries dans un endroit bien ventilé. Avant de déconnecter le chargeur de la
machine, vérifiez que la fiche du chargeur CA est bien débranchée de la prise réseau.
! DANGER ! Mise au rebut: Considérer le produit comme un déchet dangereux. Suivre tous les
règlements nationaux, provinciaux et locaux sur l'environnement concernant les déchets de
plomb et les acides. Envoyer les batteries à une fonderie traitant le plomb en vue de
récupération selon les règlements nationaux, provinciaux et locaux sur la valorisation des
déchets.
! DANGER ! Quand vous travaillez à proximité des batteries, portez toujours des lunettes ou des
vêtements de protection. Enlevez montres et bijoux. N’introduisez pas d’outils ou autres
objets métalliques entre les bornes ou sur le couvercle des batteries.
! DANGER ! Risque d’électrocution si vous utilisez un chargeur dont le câble d’alimentation est
endommagé. N’utilisez jamais un chargeur dont le câble d’alimentation est endommagé.
!AVERTISSEMENT!: La seule position correcte pour l’opérateur est debout, derrière la machine. Toute
autre position de conduite risque de provoquer des blessures ou des dégâts.
®
Clarke
Operator's Manual - Fusion 20 Burnisher 9
Page 11
!AVERTISSEMENT!: Cette machine est lourde. Faites-vous aider avant d'essayer de la transporter ou de
la déplacer. Faites appel à deux personnes solides pour la déplacer le long d'une
rampe ou d'un plan incliné. Procédez toujours en doucer. Ne retournez pas la
machine sur une rampe. Lors d'un transfert, ne vous arrêtez pas et ne laissez pas la
machine toute seule sur un rampe ou un plan incliné. En cas d'utilisation de la
machine sur une pente de degré supérieur à 2%, ne pas s'arrêter, tourner ou
stationner. Avant de la transporter lisez les consignes de transport figurant dans ce
manual.
!AVERTISSEMENT!: La machine peut basculer si elle est en porte-à-faux sur un escalier ou une rampe de
chargement et provoquer des blessures ou des dégâts matériels. N’abandonnez la
machine que si vous l’avez arrêtée sur une surface plane et si vous avez placé
l’interrupteur principal à clé sur “O”.
!AVERTISSEMENT!: Seul un personnel qualifié, agréé par Clarke, a le droit d’effectuer les réparations et
l’entretien de nos machines. Il y va de votre sécurité!
!AVERTISSEMENT!: L’eau ou l’humidité peuvent provoquer des courts-circuits dans le système électrique.
Veillez à ce qu’il soit toujours bien sec. Essuyez la machine après utilisation.
Entreposez la machine à l’abri de l’humidité.
!AVERTISSEMENT!: Il est indispensable de lire toutes les indications figurant sur la machine avant de
procéder à la mise en service. Vérifier que tous les adhésifs et toutes les instructions
sont placés aux endroits corrects. Les adhésifs et plaques de remplacement sont
disponibles chez votre revendeur CLARKE.
!AVERTISSEMENT!: Seuls des nettoyants et cires du commerce spéciaux pour machines peuvent être
utilisés. Ne pas utiliser de produits inflammables.
!AVERTISSEMENT!: Toute modification ou changement apportés à cette machine peuvent l’ endommager
ou blesser l’ opérateur ou d’ autres personnes se trouvant à proximité. Les modifications et changements qui n’ont pas été expressément autorisés par le fabricant
annilent toute garantie. La responsabilité du fabricant se trouve de ce fait
entièrement dégagée.
! ATTENTION !: Lors du nettoyage, de la réparation ou de l'entretien des machines, du remplacement
de pièce ou de changement de fonction, le commutateur devrait être en position d'
arrêt. Les machines fonctionnant sur circuit électrique doivent être débranchées et
celles fonctionnant sur batterie doivent être disconnectées en retirant la clé du
commutateur ou par tout autre moyen efficace.
! ATTENTION !: Ne pas utiliser cette machine comme tabouret ou escabeau. Ne pas l’utiliser
comme moyen de transport ou comme meuble. Risque de blessures ou de dégâts.
! ATTENTION !: La garantie sera annulée si d’autres pièces que les pièces d’origine Clarke sont
montées sur la machine. Utilisez toujours des pièces de rechange Clarke.
Page -10- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 12
Introduction & Machine Specifications
Introduction & Machine Specifications
Clarke’s newly designed Fusion 20 I and 20 IX burnishers are efficient and superior floor burnishing
machines. The Fusion 20 uses one pad to burnish a path 20 inches wide. The powder created by
burnishing is collected by a dust control system in the pad housing.
The Fusion 20 burnishers come complete with three - 12 volt batteries, one battery charger, one pad
driver, and one operator’s manual.
SPECIFICATIONS:
Model Fusion 20 I (01172A) Fusion 20 IX (01171A) Fusion 20 IX (01064A)
Power Supply 36 volt 36 volt 36 volt
195AH 195AH 195AH
Motor, Pad 2.5 hp (1.9 kW) 65 amp 2.5 hp (1.9 kW) 65 amp 2.5 hp (1.9 kW) 65 amp
Motor Traction .5 hp PM / .37 kW .25 hp PM / .19 kW
Drive System Pad Assist Direct Drive, RollerChain Transaxle
Pad 20" (51cm) 20" (51cm) 20" (51cm)
Pad Speed 2000 rpm 2000 rpm 2000 rpm
Pad Pressure 0-30 lbs. 0-30 lbs 0-30 lbs.
Speed, Forward Pad Assist 0 - 240 ft/min. 0 - 240 ft./min.
Speed, Reverse Pad Assist 0 - 170 ft/min. 0 - 170 ft/min.
Vibration <2.5 m/s
Sound Level (dbA) 68 68 68
Drive Wheel 1.62"x8.00" (4cmx20cm) 1.62"x8.00" (4cmx20cm) 1.62"x8.00" (4cmx20cm)
Charger 36V, 25A, 115V/60hz 36V, 25A, 115V/60hz 36V, 25A, 115V/60hz
Length 53.5 inches (136cm) 53.5 inches (136cm) 53.5 inches (136cm)
Width 22 inches (56cm) 22 inches (56cm) 22 inches (56cm)
Height 42 inches (106cm) 42 inches (106cm) 42 inches (106cm)
Burnishing Swath 20 inch (51cm) 20 inch (51cm) 20 inch (51cm)
Polishing Rate 24,000 sq. ft./hr. 24,000 sq. ft./hr. 24,000 sq. ft./hr.
Weight 244 lbs./ 111 kg 266 lbs./121 kg 266 lbs./121 kg
Shipping Weight 300lbs./136 kg 300 lbs./136 kg 300 lbs./136 kg
Battery Wt. (3-195 AH) 330 lbs./150 kg 330 lbs./150 kg 330 lbs./150 kg
Base Machine 01178A 01179A 01179A
2
<2.5 m/s
2
Starting with Serial #AJ1304
<2.5 m/s
2
®
Clarke
Operator's Manual - Fusion 20 Burnisher 11
Page 13
INTRODUCCION Y CARACTERISTICAS TECNICAS
Introducción
Los últimos modelos de pulidoras Clarke, la Fusion 20I y la Fusión 20IX, procuran un rendimiento superior
para el mantenimiento del suelo. La Fusion 20 tiene un disco de 51 cm de anchura. El polvo debido al pulido
es recogido por un dispositivo especial que se encuentra en la tapa de protección del portadisco.
Las pulidoras Fusion 20 son entregadas con tres baterías de 12V, un cargador de batería, un portadisco y un
libro de instrucciones.
Características técnicas
(que comienza con el
número de serie #AJ1304)
Modelo Fusion 20I (01172A) Fusion 20IX (0117A) Fusion 20IX (01064A)
Alimentación 36V 36V 36V
195 Ah 195 Ah 195 Ah
Motor del disco 1,9 kW, 65 Amp 1,9 kW, 65 Amp 1,9 kW, 65 Amp
Tracción del motor .5 potencia PM / .37 kW .25 potencia PM / .19 kW
Sistema conductor con asistencia del disco Accionamiento directo, Eje transversal
cadena de rodillos
Disco 51 cm 51 cm 51 cm
Velocidad de rotación 2.000 r/min. 2.000 r/min. 2.000 r/min
del disco
Presión del disco 0 - 13,6 kg 0 - 13,6 kg 0 - 13,6 kg
Velocidad marcha adelante (con asistencia del disco) 0 - 75 m/min. 0 - 75 m/min.
Velocidad marcha atrás (con asistencia del disco) 0 - 52 m/min. 0 - 52 m/min.
Vibración <2,5 m/s
Nivel acústico (dba) 6 8 6 8 68
Rueda motriz 4 cm x 20 cm 4 cm x 20 cm 4 cm x 20 cm
Cargador 36V, 25A, 115V/60Hz 36V, 25A, 115V/60Hz 36V, 25A, 115V/60Hz
Longitud 136 cm 136 cm 136 cm
Anchura 56 cm 56 cm 56 cm
Altura 106 cm 106 cm 106 cm
Anchura faja pulida 51 cm 51 cm 51 cm
Rendimiento 2.230 m²/h 2.230 m²/h 2.230 m²/h
Peso 111 kg 121 kg 121 kg
Peso entregado 136 kg 136 kg 136 kg
Peso baterías (3-195Ah) 150 kg 150 kg 150 kg
Base Machine 01178A 01179A 01179A
2
<2,5 m/s
2
<2,5 m/s
2
Page -12- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 14
INTRODUCTION ET CARACTERISTIQUES TECHNIQUES
Introduction
Les derniers modèles de polisseuses Clarke, la Fusion 20I et la Fusion 20IX offrent un rendement supérieur
pour l’entretien des sols. La Fusion 20 est équipée d’un disque de 51 cm de diamètre. La poussière qui se
forme lors du polissage est récoltée grâce à un dispositif spécial qui se trouve dans le garant du porte-disque.
Les polisseuses Fusion 20 sont livrées avec trois batteries de 12V, un chargeur de batterie, un porte-disque et
un manuel d’instructions.
Caractéristiques techniques
w/ serial #AA
Modèle Fusion 20I (01172A) Fusion 20IX (01171A) Fusion 20IX (01064A)
Alimentation 36V 36V 36V
195 Ah 195 Ah 195 Ah
Moteur du disque 1,9 kW, 65 Amp 1,9 kW, 65 Amp 1,9 kW, 65 Amp
Démarrage du moteur .5 hp PM / .37 kW .25 hp PM / .19 kW
de traction
Démarrage du système (avec assistance du disque) Commande directe, Axe de transmission
de commande Chaîne à rouleaux
Disque 51 cm 51 cm 51 cm
Vitesse rotation disque 2.000 t/min 2.000 t/min 2.000 t/min
Pression disque 0 - 13,6 kg 0 - 13,6 kg 0 - 13,6 kg
Vitesse M/AV (avec assistance du disque) 0 - 75m/min 0 - 75m/min
Vitesse M/AR (avec assistance du disque) 0 - 52m/min 0 - 52m/min
Vibration <2,5 m/s
Niveau de bruit (dba) 68 68 68
Roue motrice 4 cm x 20 cm 4 cm x 20 cm 4 cm x 20 cm
Chargeur 36V, 25A, 115V/60Hz 36V, 25A, 115V/60Hz 36V, 25A, 115V/60Hz
Longueur 136 cm 136 cm 136 cm
Largeur 56 cm 56 cm 56 cm
Hauteur 106 cm 106 cm 106 cm
Largeur bande polie 51 cm 51 cm 51 cm
Rendement 2 230 m²/h 2 230 m²/h 2 230 m²/h
Poids 111 kg 121 kg 121 kg
Poids livré 136 kg 136 kg 136 kg
Poids batteries (3-195Ah) 150 kg 150 kg 150 kg
Base Machine 01178A 01179A 01179A
2
<2,5 m/s
2
<2,5 m/s
2
®
Clarke
Operator's Manual - Fusion 20 Burnisher 13
Page 15
PROCEDURES FOR TRANSPORTING
How To Put The Fusion 20 IX In A Van Or Truck
WARNING: The machine is heavy. Make
sure you use two able persons
to assist the machine in climbing the ramp.
1. Make sure the loading ramp is at least eight (8)
feet long, and strong enough to support the
machine.
2. Make sure the ramp is clean and dry.

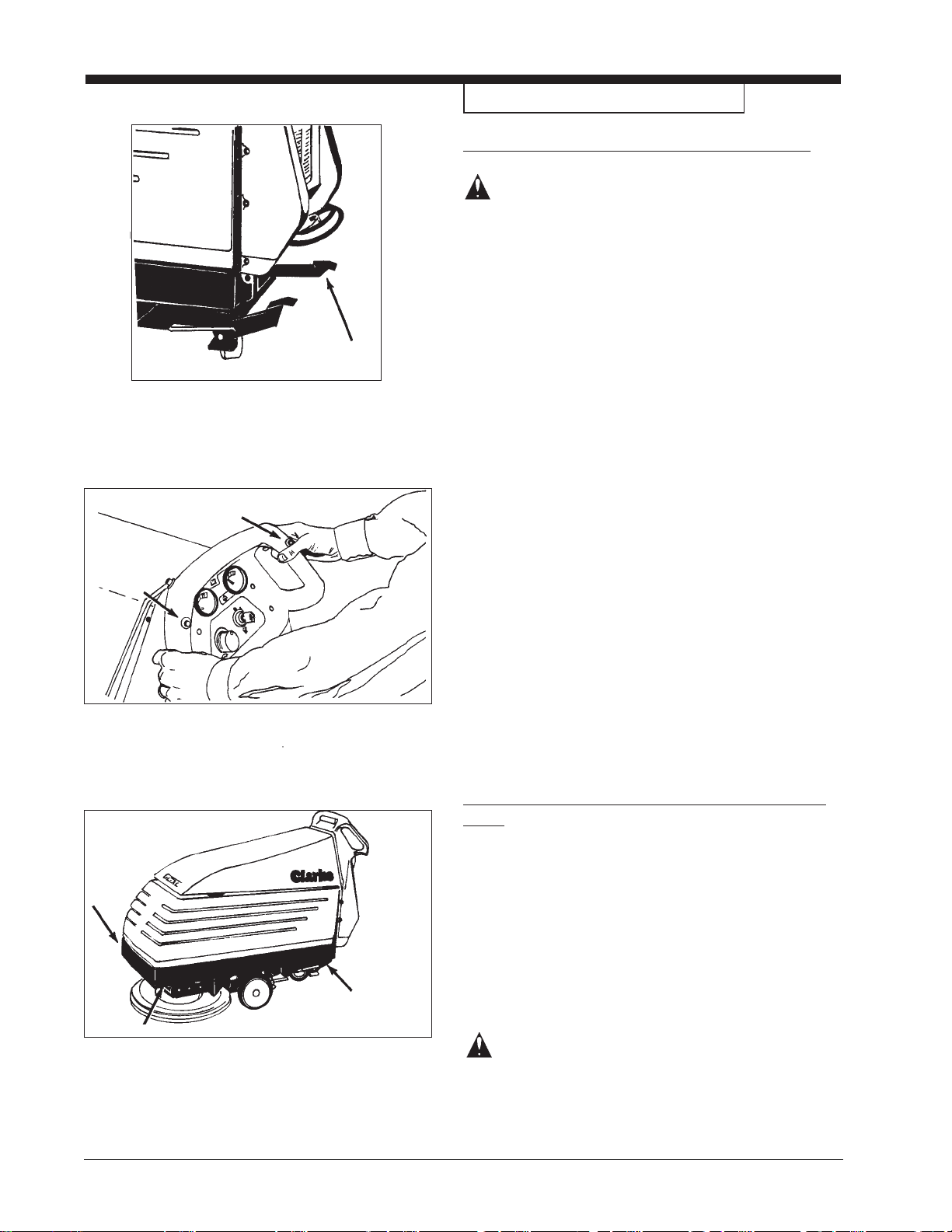

Figure1
Figure 2
3. Put the ramp in position.
4. Push down on head lift pedal to raise head to pad
changing position. See figure 1.
5. Turn key switch "ON".
6. Align the machine on a level surface five (5) feet in
front of the ramp.
7. Put the traverse knob at full speed.
8. Push in one of the forward/reverse switches. See
figure 2.
9. Push the machine to the top of the ramp.
10. Engage the parking brake.
11. Turn the key switch "OFF".
12. Fasten the machine to the vehicle. Note position
of anchor tie down holes. See figure 3.
How To Remove The Fusion 20 IX From A Van Or
Truck
1. Make sure there are no obstructions in the area.
2. Make sure the unloading ramp is at least eight (8)
feet long and strong enough to support the
machine.
3. Make sure the ramp is clean and dry.
4. Put the ramp in position.
5. Unfasten the machine.
Figure 3
WARNING: The machine is heavy. Make sure
you use two able persons to assist
in moving the machine down the
ramp.
Page -14- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 16
PROCEDIMIENTO PARA EL TRANSPORTE
PROCEDURE POUR LE TRANSPORT
¿ Cómo colocar la Fusion 20IX en una camioneta
o un camión ?
¡ AVISO ! : Esta máquina pesa. Se necesitan
dos personas para sostener la
máquina sobre una rampa de
carga.
1. Compruebe que la rampa tiene por lo menos 3 m
de largo y que es suficiente resistente al peso de
la máquina.
2. Compruebe que la rampa es seca y limpia.
3. Coloque la rampa.
4. Empuje el pedal de elevación de la cabeza para
levantar la cabeza en la posición de cambio del
disco. Véase figura 1.
5. Ponga el interruptor principal en la posición ‘I’.
6. Coloque la máquina sobre una superficie plana, a
aproximadamente 1,5 m de la rampa y frente a
ella.
7. Gire el selector de velocidades hasta la posición
máxima.
8. Pulse uno de los dos interruptores marcha
adelante / atrás. Véase figura 2.
9. Desplace la máquina hasta la cumbre de la rampa.
10. Apriete el freno de estacionamiento.
Comment placer la Fusion 20IX dans une
camionnette ou un camion
!AVERTISSEMENT!: Cette machine est
lourde. Deux personnes
sont nécessaires pour
soutenir la machine sur
la rampe de chargement.
1. Vérifiez que la rampe mesure au moins 3 m de long
et qu’elle est suffisamment résistante au poids de
la machine.
2. Vérifiez que la rampe est sèche et propre.
3. Placez la rampe.
4. Poussez sur la pédale de relevage de la tête afin
de relever la tête dans la position de changement
du disque. Voir figure 1.
5. Mettez l’interrupteur principal sur “I”
6. Amenez la machine sur une surface plane, à
environ 1,5 m de la rampe et bien en face de celleci.
7. Tournez le sélecteur de vitesse jusqu’à la position
maximum.
8. Pressez l’un des deux interrupteurs marche avant/
arrière. Voir figure 2.
9. Poussez la machine jusqu’au sommet de la
rampe.
11. Ponga el interruptor principal en la posición ‘O’.
12. Estibe la máquina en el vehículo. Note el
10. Serrez le frein de stationnement.
11. Mettez l’interrupteur principal sur “O”.
emplazamiento de los agujeros de anclaje /
sujeción en la parte inferior. Véase figura 3.
12. Arrimez la machine dans le véhicule. Remarquez
l’emplacement des trous d’ancrage/de fixation sur
la face inférieure. Voir figure 3.
Descarga de la maquina
1. Quite todos los obstáculos que se encuentran en
Dechargement de la machine
la zona de descarga.
1. Enlevez tout obstacle dans la zone de
2. Compruebe que la rampa tiene por lo menos 3 m
de largo y que es suficiente resistente al peso de
la máquina.
3. Compruebe que la rampa es seca y limpia.
4. Coloque la rampa.
5. Quite las sujeciones de la máquina al vehículo.
déchargement.
2. Vérifiez que la longueur de la rampe est d’au
moins 3 m et que celle-ci est suffisamment
résistante au poids de la machine.
3. Vérifiez que la rampe est propre et sèche.
4. Placez la rampe.
5. Enlevez les fixations de la machine au véhicule.
¡ AVISO ! : La máquina pesa. Se necesitan
dos personas para manejarla
sobre la rampa.
! AVERTISSEMENT ! : La machine est lourde.
Il faut deux personnes
pour la manoeuvrer sur
la rampe.
®
Clarke
Operator's Manual - Fusion 20 Burnisher 15
Page 17

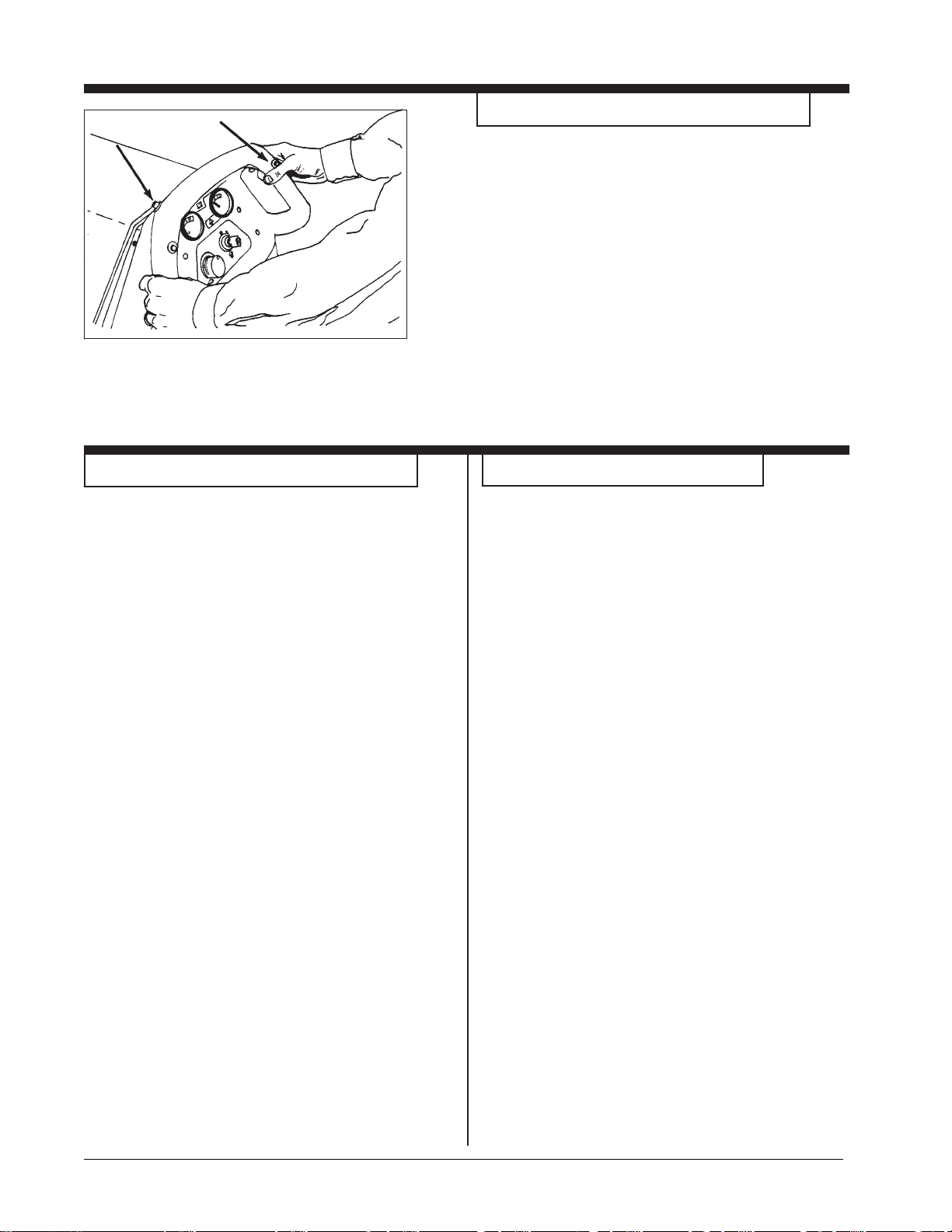

Figure 4
PROCEDURES FOR TRANSPORTING (cont.)
6. Turn the key switch "ON".
7. Release the parking brake.
8. While pushing in the white reverse switch, push
in either the right or left forward/reverse switch at
the same time. See figure 4.
9. Carefully and slowly, back the machine to the top
of the ramp and start down.
10.As the machine begins to travel down the ramp,
push in the forward/reverse switch to maintain a
slow downward speed.
PROCEDIMIENTO PARA EL TRANSPORTE
6. Ponga el interruptor principal en la posición ‘I’.
7. Afloje el freno de estacionamiento.
8. Pulsando el interruptor blanco ‘marcha atrás’,
presione uno de los interruptores marcha
adelante / atrás (izquierdo o derecho). Véase
figura 4.
9. Eche la máquina despacio y con precaución
hacia atrás hacia la cumbre de la rampa.
10.Cuando la máquina empieza a bajar sobre la
rampa, pulse uno de los interruptores marcha
adelante / atrás para controlar la velocidad.
PROCEDURE POUR LE TRANSPORT
6. Mettez l’interrupteur principal sur “I”.
7. Desserrez le frein de stationnement.
8. Tout en maintenant enfoncé l’interrupteur blanc
“marche arrière”, appuyez sur un des
interrupteurs marche avant/arrière (gauche ou
droit). Voir figure 4.
9. Faites reculer lentement et avec précaution la
machine vers le sommet de la rampe.
10. Lorsque la machine commence à descendre la
rampe, enfoncez un des interrupteurs marche
avant/arrière pour contrôler la vitesse.
Page -16- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 18
SYMBOLS USED ON FUSION 20 I AND 20IX
77261A
USE ONLY COMMERCIALLY
AVAILABLE FLOOR CLEANERS
FOR MACHINE OPERATION.
MATERIALS.
DO NOT USE FLAMMABLE
AND WAXES INTENDED
DO NOT TURN, STOP, OR
LEAVE MACHINE ON A
RAMP OR DOCK.
Warning
Power
Parking Brake Pedal
Tie Down or Anchor Hole
On/Off Key Switch
Head Pressure
Adjustment
Head Lift Pedal
Brush Pressure Meter
Traverse Speed Control
Hour Meter
Forward and
Reverse Switch
Clarke
Warning Label
Battery Meter
®
Operator's Manual - Fusion 20 Burnisher 17
Page 19
SIMBOLOS UTILIZADOS CON LA FUSION 20i Y 20ix
77261A
USE ONLY COMMERCIALLY
AVAILABLE FLOOR CLEANERS
FOR MACHINE OPERATION.
MATERIALS.
DO NOT USE FLAMMABLE
AND WAXES INTENDED
DO NOT TURN, STOP, OR
LEAVE MACHINE ON A
RAMP OR DOCK.
Aviso
Alimentación
Interruptor I/O
Reglaje de la presión de
la cabeza
Pedal del freno de
estacionamiento
Agujero de
anclaje /sujeción
Selector de
velocidades
Contador horaric
Pedal de elevación de la
cabeza
Interruptor marcha
adelante / atrás
Indicador de presión del
cepillo
Etiqueta de aviso
Indicador de cargo de las
baterías
Page -18- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 20
SYMBOLES UTILISES SUR LA FUSION 20i ET 20 IX
77261A
USE ONLY COMMERCIALLY
AVAILABLE FLOOR CLEANERS
FOR MACHINE OPERATION.
MATERIALS.
DO NOT USE FLAMMABLE
AND WAXES INTENDED
DO NOT TURN, STOP, OR
LEAVE MACHINE ON A
RAMP OR DOCK.
Avertissement
Alimentation
Réglage de pression de
la tête
Réglage de la pression de
la tête
Pédale du frein de
stationnement
Trou d'ancrage/de
fixation
Sélecteur de vitesse
Horamètre
Pédale de relevage de la
tête
Interrupteur marche
avant / arrière
Indicateur de pression de
brosse
Etiquette
d'avertissement
Indicateur de charge des
batteries
Clarke
®
Operator's Manual - Fusion 20 Burnisher 19
Page 21
MACHINE CONTROL PANEL (Fusion 20 I)
Key Switch (See Figure 9, Item "A")
The key switch turns "ON" the power to the control
panel. "0" is "OFF" and "I" is "on".
Pad Motor Switch (See Figure 9, Item "B")
The pad motor is turned on by either the right or left
pad motor switch.
Battery Meter (See Figure 9, Item "C")
The battery meter indicates the relative charge on
the battery pack. Do not continue to run the
machine when the needle is in the "red" area. This
will shorten the life of the battery.
Pad Pressure Meter (See Figure 9, Item "D")
The pad pressure meter indicates the relative
amount of pressure the pad is putting on the floor.
To maximize run time on a battery charge, keep the
needle towards the center of the green area.
Hour Meter (See Figure 9, Item "E")
The hour meter indicates the number of hours of the
machine has operated. It runs only when the pad
motor is running.
Circuit Breaker (See Figure 9, Item "F)
The circuit breaker reset button is located on the rear
cover. Item F - Pad Motor (70 amp)
If a circuit breaker trips, determine which motor is not
operating and turn the key switch "OFF". Wait five
minutes and push the reset button back in. Turn the
key switch "ON", and try again. An authorized
service person should be contacted if the breaker
trips again.
Control Handles (See Figure 9, Item "G")
The control handles are located at the rear of the
machine. They control the direction of the machine.
Push forward to go forward. Pull back to move in
reverse.

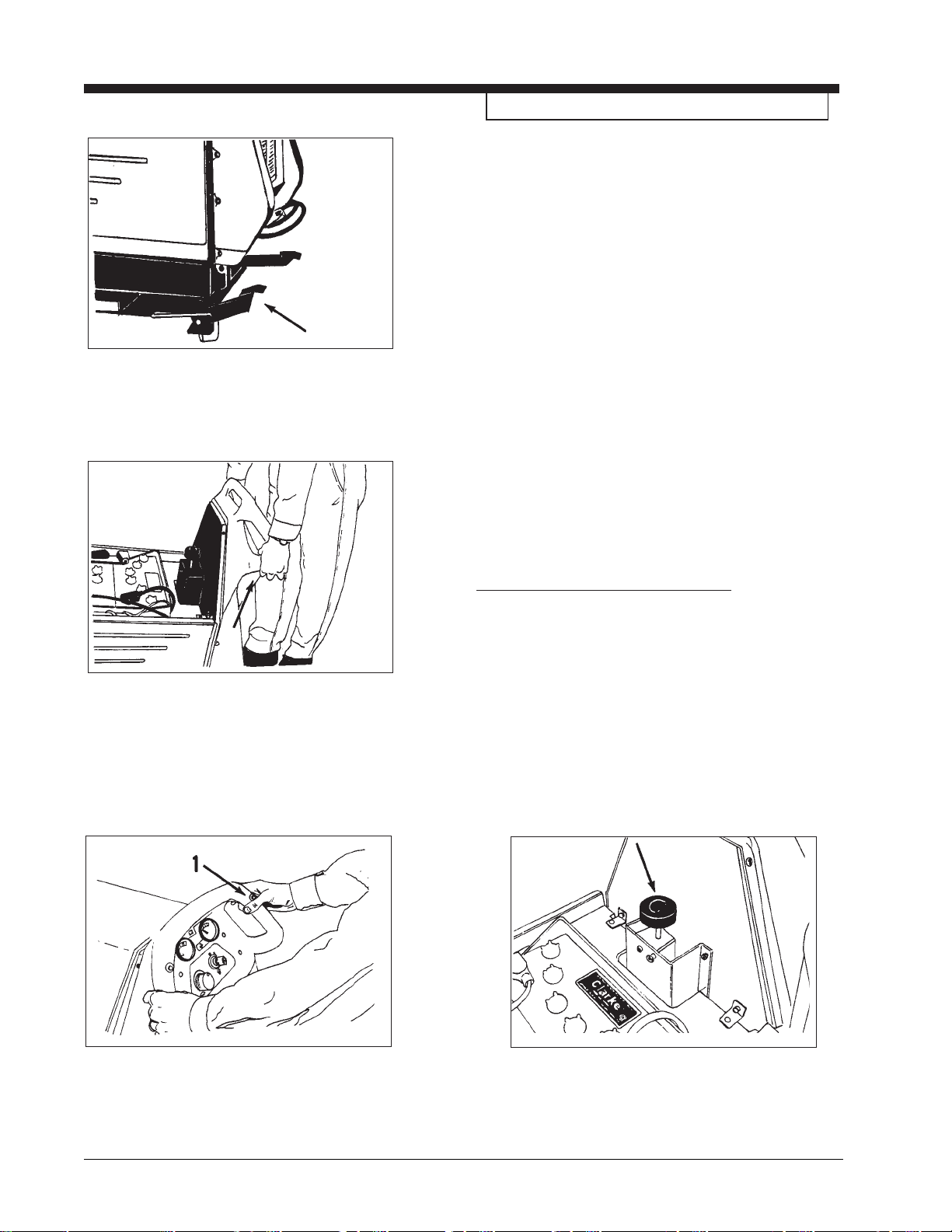

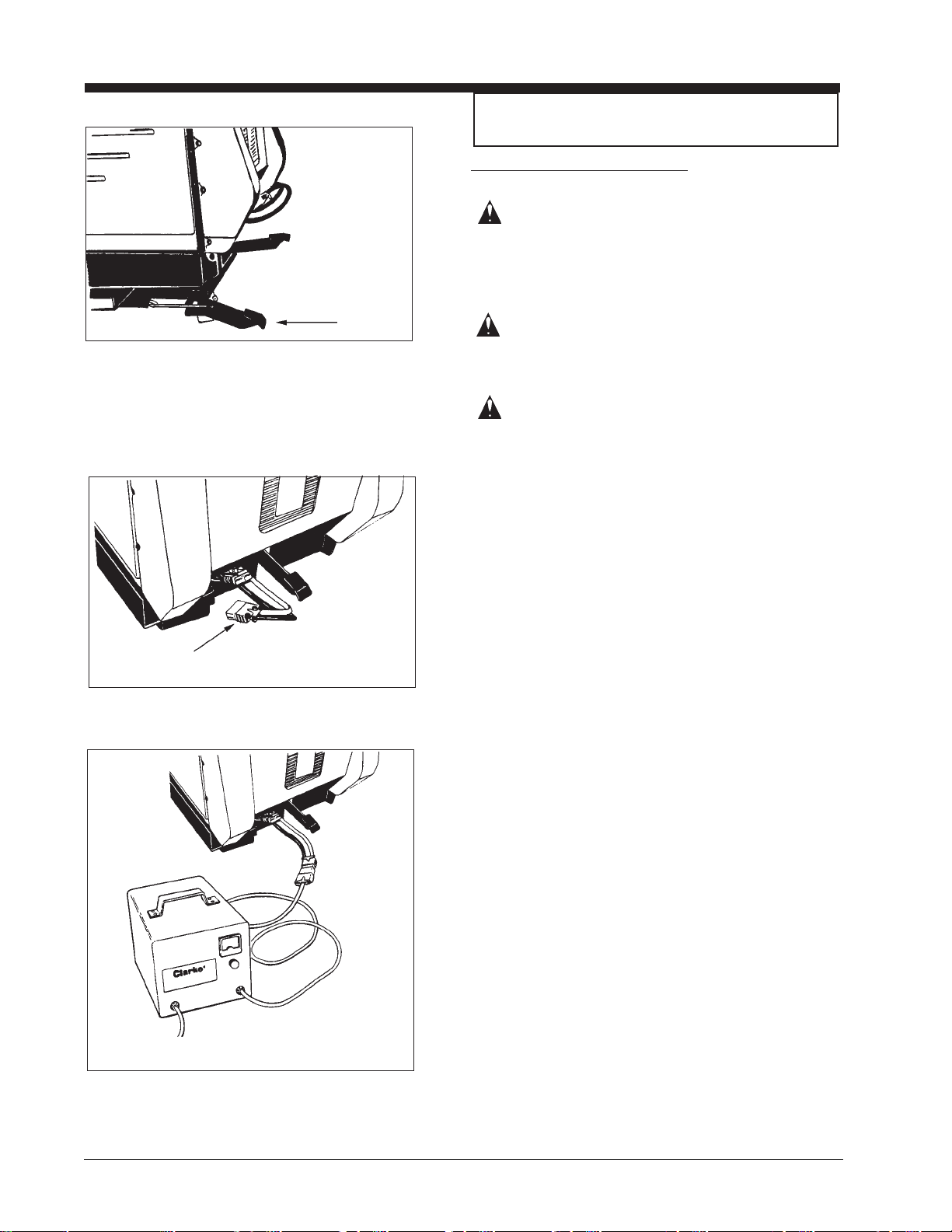

Parking Brake. See Figure 10a & 10b.
The parking brake prevents movement of the machine. It is located at the rear lower left side of the
machine. To engage the brake, push the pedal down
(Figure 10a). To release the brake, lift pedal up
(Figure 10b).
CAUTION: Do not activate the brake
while the machine is moving.
Figure 9
Figure 10A Figure 10B
Page -20- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 22
CUADRO DE MANDO (Fusion 20I)
TABLEAU DE COMMANDE (Fusion 20I)
Interruptor principal con llave
(Véase figura 9, letra
A)
El interruptor principal con llave alimenta el cuadro de
mando. ‘O’ = desactivado , ‘I’ = activado.
Interruptor del motor del disco (Véase figura 9,
letra B)
El motor del disco se arranca sea con el interruptor
derecho sea con el interruptor izquierdo.
Indicador de carga de las baterías (Véase figura 9,
letra C)
El indicador de carga indica la carga relativa del grupo
de baterías. Pare la máquina si la aguja se encuentra
en la zona ‘roja’. Si sigue trabajando con la máquina,
causará el desgaste prematuro de la baterías.
Contador horario (Véase figura 9, letra E)
El contador horario indica el número de horas de
funcionamiento de la máquina. Sólo funciona cuando
el motor de arrastre del disco funciona.
Térmico (Véase figura 9, letra F)
El botón de puesta a cero del térmico se encuentra en
la parte trasera del capot. Letra F - Motor de arrastre
del disco (70 Amp.). Si el térmico desconecta, ponga
el interruptor principal con llave en la posición ‘O’.
Espere 5 minutos, luego reactive el térmico pulsando
de nuevo el botón de puesta a cero. Ponga el
interruptor principal con llave en la posición ‘I’ y vuelva
a intentar. Si el térmico desconecta de nuevo, acude
a un técnico de mantenimiento autorizado.
Interrupteur principal à clé (Voir figure 9, item “A”)
L’interrupteur principal à clé alimente le tableau de
commande. “O”= désactivé, “I” = activé.
Interrupteur du moteur du disque (Voir figure 9,
item “B”)
Le moteur du disque est mis en marche au moyen
soit de l’interrupteur droit, soit de l’interrupteur
gauche.
Indicateur de charge des batteries (Voir figure 9,
item “C”)
L’indicateur de charge indique la charge relative du
groupe de batteries. Arrêtez la machine si l’aiguille se
trouve dans la zone “rouge”. Si vous continuez, vous
provoquerez une usure prématurée des batteries.
Horamètre (Voir figure 9, item “E”)
L’horamètre indique le nombre d’heures de
fonctionnement de la machine. Il ne fonctionne que
lorsque le moteur d’entraînement du disque tourne.
Thermique (Voir figure 9, item “F”)
Le bouton de remise à zéro du thermique se trouve
sur la face arrière du capot. Item F - Moteur
d’entraînement du disque (70 Amp). Si le thermique
déclenche, mettez l’interrupteur principal à clé sur “O”.
Attendez 5 minutes, puis réarmez le thermique en
poussant sur le bouton de remise à zéro. Mettez
l’interrupteur principal à clé sur “I” et réessayez. Si le
thermique déclenche à nouveau, faites appel à un
technicien d’entretien agréé.
Empuñaduras de mando (Véase figura 9, letra G)
Las empuñaduras de mando se encuentran en la parte
trasera de la máquina. Permiten controlar la dirección
de la máquina. Para ir hacia adelante, empuje ; para
ir hacia atrás, tire.
Freno de estacionamiento (Véase figuras 10a
&10b)
El freno de estacionamiento bloquea la máquina
parada. Se encuentra en la parte de atrás de la
máquina, en el lado inferior izquierdo. Para meter el
freno de estacionamiento, empuje el pedal (figura 10a)
Poignées de commande (Voir figure 9, item “G”)
Les poignées de commande se trouvent à l’arrière de
la machine. Elles servent à contrôler la direction de la
machine. Poussez vers l’avant pour la marche avant,
tirez vers vous pour la marche arrière.
Frein de stationnement (Voir figures 10a & 10b)
Le frein de stationnement bloque la machine à l’arrêt.
Il se trouveà l’arrière de la machine, sur le côté
inférieur gauche. Pour engager le frein de
stationnement, pousser sur la pédale (figure 10a),
pour desserrer le frein, relever la pédale (figure 10b).
; para aflojar el freno, levante el pedal (figura 10b).
!ATTENTION!: Ne pas engager le frein de
¡ CUIDADO ! No meta el freno de
estacionamiento cuando la
stationnement lorsque la
machine est en mouvement.
máquina está en movimiento
®
Clarke
Operator's Manual - Fusion 20 Burnisher 21
Page 23
MACHINE CONTROL PANEL (Fusion 20 IX)
Key Switch (See Figure 11, Item "A")
The key switch turns "ON" the power to the control
panel. "O" is "OFF" and "I" is "ON".
Forward Reverse Switch (See Figure 11, Item "B")
The forward/reverse switch turns the traverse motor
"on" forward and starts the pad motor. There is a two
second delay for the pad motor to stop after releasing
the switch. Either the right or the left switch can be
used. Use either switch in conjunction with the white
reverse switch to reverse the traverse motor.
Reverse Switch (See Figure 11, Item "H")
The reverse switch, when used in conjunction with
one of the forward/reverse switches, causes the
machine to reverse directions. The reverse speed is
70% of the forward speed.
Battery Meter (See Figure 11, Item "C")
The battery meter indicates the relative charge on the
battery pack. Do not continue to run the machine
when the needle is in the "red" area. This will
shorten the life of the battery pack.
Pad Pressure Meter (See Figure 11, Item "D")
The pad pressure meter indicates the relative amount
of pressure the pad is putting on the floor. To
maximize run time on a battery charge, keep the
needle towards the center of the green area.
Hour Meter (See Figure 11, Item "E")
The hour meter indicates the number of hours of the
machine has operated. It runs only when the
machine is moving forward or reverse.
Circuit Breakers (See Figure 11, Items "F" and
"G")
The circuit breaker reset buttons are located on the
rear cover. The breakers are located as follows:
Item F - Pad Motor (70 amp)
Item G - Traverse Motor (25 amp)
If a circuit breaker trips, determine which motor is not
operating and turn the key switch "OFF". Wait five
minutes and push the reset button back in. Turn the
key switch "ON", and try again. An authorized
service person should be contacted if the breaker
trips again.
Control Handles (See Figure 11, Item "I")
The control handles are located at the rear of the
machine. They are used to guide the machine.
Parking Brake. See Figure 12a & 12b.
The parking brake prevents movement of the machine. It is located at the rear lower left side of the
machine. To engage the brake, push the pedal down
(Figure 12a). To release the brake, lift pedal up
(Figure 12b).
CAUTION: Do not activate the brake while
the machine is moving.
Figure 9
Figure 10A Figure 10B
Page -22- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 24
CUADRO DE MANDO (Fusion 20IX)
TABLEAU DE COMMANDE (Fusion 20IX)
Interruptor principal con llave (Véase figura 11, letra A)
El interruptor principal con llave alimenta el cuadro de
mando. ‘O’ = desactivado , ‘I’ = activado.
Interruptores adelante / atrás (Véase figura 11, letra B)
Los interruptores adelante / atrás ponen en marcha el
motor de tracción y accionan el motor de arrastre del
disco. Después de soltar uno de estos interruptores, hay
que esperar 2 segundos antes de que el motor pare. Se
puede utilizar indistintamente el interruptor izquierdo o
derecho. Para la marcha atrás, presione uno de estos
interruptores
mientras pulse el interruptor blanco.
Interruptor de marcha atrás (Véase figura 11, letra H)
Cuando utilice simultáneamente el interruptor de marcha
atrás y uno de los interruptores adelante / atrás, puede
echar la máquina hacia atrás. La velocidad en marcha
atrás corresponde a 70 % de la velocidad en marcha
adelante.
Indicador de carga de las baterías (Véase figura 11,
letra C)
El indicador de carga indica la carga relativa del grupo de
baterías. Pare la máquina si la aguja se encuentra en la
zona ‘roja’. Si sigue trabajando con la máquina, causará
el desgaste prematuro de la baterías.
Indicador de presión del disco (Véase figura 11, letra D)
El indicador de presión del disco indica la presión
relativa del disco sobre el suelo. Para conseguir un
mejor rendimiento por carga de batería, procure que la
aguja quede constantemente en el centro de la zona
verde.
Contador horario (Véase figura 11, letra E)
El contador horario indica el número de horas de
funcionamiento de la máquina. Sólo funciona cuando la
máquina se mueve en marcha adelante o atrás.
Térmicos (Véase figura 11, letras F y G)
Los botones de puesta a cero de los térmicos se
encuentran en la parte trasera del capot.
Letra F - Motor de arrastre del disco (70 Amp.).
Letra G - Motor de tracción (25 Amp.).
Si un térmico desconecta, identifique el motor que no
funciona y ponga el interruptor principal con llave en la
posición ‘O’. Espere 5 minutos, luego reactive el térmico
pulsando de nuevo el botón de puesta a cero. Ponga el
interruptor principal con llave en la posición ‘I’ y vuelva a
intentar. Si el térmico desconecta de nuevo, acude a un
técnico de mantenimiento autorizado.
Empuñaduras de mando (Véase figura 11, letra I)
Las empuñaduras de mando se encuentran en la parte
trasera de la máquina. Permiten dirigir la máquina.
Freno de estacionamiento (Véase figuras 12a & 12b)
El freno de estacionamiento bloquea la máquina parada.
Se encuentra en la parte de atrás de la máquina, en el
lado inferior izquierdo. Para meter el freno de
estacionamiento, empuje el pedal (figura 12a) ; para
aflojar el freno, levante el pedal (figura 12b).
¡ CUIDADO ! No meta el freno de
estacionamiento cuando la
máquina está en movimiento.
Interrupteur principal à clé (Voir figure 11, item “A”)
L’interrupteur principal à clé alimente le tableau de
commande. “O”= désactivé, “I” = activé.
Interrupteurs avant/arrière (Voir figure 11, items “B”)
Les interrupteurs avant/arrière mettent le moteur de
traction en marche et lancent le moteur d’entraînement
du disque. Après que l’on ait relâché la pression du doigt
sur un de ces interrupteurs, il faut compter un intervalle
de 2 secondes pour que le moteur s’arrête. On peut
utiliser indifféremment l’interrupteur gauche ou le droit.
Pour la marche arrière, presser un de ces interrupteurs
en même temps que l’interrupteur blanc.
Interrupteur de marche arrière (Voir figure 11, item “H”)
L’interrupteur de marche arrière, lorsqu’il est utilisé en
même temps qu’un des interrupteurs avant/arrière,
permet de faire reculer la machine. La vitesse en marche
arrière égale 70% de la vitesse en marche avant.
Indicateur de charge des batteries (Voir figure 11, item
“C”)
L’indicateur de charge indique la charge relative du
groupe de batteries. Arrêtez la machine si l’aiguille se
trouve dans la zone “rouge”. Si vous continuez, vous
provoquerez une usure prématurée des batteries.
Indicateur de la pression du disque (Voirfigure 11, item
“D”)
L’indicateur de la pression du disque indique la pression
relative appliquée par le disque sur le sol. Pour obtenir le
meilleur rendement par charge de batterie, veillez à ce
que l’aiguille reste constamment au centre de la zone
verte.
Horamètre (Voir figure 11, item “E”)
L’horamètre indique le nombre d’heures de
fonctionnement de la machine. Il ne fonctionne que
lorsque la machine se déplace en marche avant ou
arrière.
Thermiques (Voir figure 11, items “F” et “G”)
Les boutons de remise à zéro des thermiques se
trouvent sur la face arrière du capot.
Item F - Moteur d’entraînement du disque (70 Amp).
Item G - Moteur de traction (25 Amp)
Si un thermique déclenche, déterminez quel moteur ne
fonctionne pas et mettez l’interrupteur principal à clé sur
“O”. Attendez 5 minutes, puis repoussez le bouton de
remise à zéro. Mettez l’interrupteur principal à clé sur “I” et
réessayez. Si le thermique déclenche à nouveau, faites
appel à un technicien d’entretien agréé.
Poignées de commande (Voir figure 11, item “I”)
Les poignées de commande se trouvent à l’arrière de la
machine. Elles servent à guider la machine.
Frein de stationnement (Voir figures 12a & 12b)
Le frein de stationnement bloque la machine à l’arrêt. Il
se trouve à l’arrière de la machine, sur le côté inférieur
gauche. Pour engager le frein de stationnement, pousser
sur la pédale (figure 12a), pour desserrer le frein, relever
la pédale (figure 12b).
!ATTENTION!: Ne pas engager le frein de
stationnement lorsque la
machine est en mouvement.
®
Clarke
Operator's Manual - Fusion 20 Burnisher 23
Page 25
BATTERY CONNECTIONS
To machine
power plug
HOW TO PREPARE THE MACHINE FOR OPERATION
How To Install The Batteries
The Fusion 20 machines use three 12-volt batteries.
The batteries are located in the battery compartment
under the battery cover.
To Install the batteries, follow this procedure:
1. Set the parking brake.
Front of Machine
Figure 13
CONEXION DE LAS BATERIAS
Hacia el enchufe de
alimentación de la
máquina
Parte delantera de la máquina
ROJO
NEGRO
Figura 13A
CONNEXIONS DES BATTERIES
Vers la fiche
d'alimentation
de la machine
ROUGE
NOIR
2. Remove the battery cover.
3. Remove the two screws that attach the
main body to the back of the frame, leaving
the two angle brackets attached to the main
body.
4. Remove the hose from the pad housing.
5. Remove the main body.
6. Place the batteries in the tray as shown in
figure13
WARNING: Lifting batteries without
help could result in an
injury. Get help to lift the
batteries. The batteries are
heavy.
WARNING: Working with batteries can
be dangerous. Always
wear eye protection and
protective clothing when
working near batteries.
NO SMOKING!
7. Connect the battery cables between
batteries as shown. See figure 13.
8. Join the connector from the battery pack to
Avant de la machine
Figure 13B
the connector on the control panel. See
figure 14.
9. Reassemble machine.
NOTE: Charge the batteries before using the
machine.
Figure 14
Page -24- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 26
PREPARACION DE LA MAQUINA PARA
TRABAJAR
PREPARATION DE LA MACHINE AVANT LA
MISE EN SERVICE
Colocación de las baterías
Las máquinas Fusion 20 funcionan con tres baterías
de 12V. Las baterías se encuentran en el
compartimiento de las baterías, bajo la tapa.
Para colocar las baterías, siga el procedimiento
siguiente :
1. Meta el freno de estacionamiento.
2. Saque la tapa de las baterías.
3. Quite los dos tornillos que fijan el cuerpo de la
máquina a la parte trasera del bastidor, dejando
las dos escuadras de fijación sujetadas al
cuerpo de la máquina.
4. Quite el flexible del alojamiento del disco.
5. Saque el cuerpo de la máquina.
6. Coloque las baterías en la cubeta como indicado
en la figura 13A.
¡ AVISO ! : Las baterías pesan. No intente
levantarlas solo. Correría el riesgo
de herirse. Pide la ayuda de otra
persona..
¡ AVISO ! : La manipulación de las baterías
es peligrosa. Siempre lleve ropas
y gafas de protección cuando
trabaja cerca de las baterías.
¡ NO FUME !
7. Conecte los cables que juntan las baterías entre
ellas como indicado en el diagrama de la figura
13A.
8. Junte el empalmador del grupo de baterías con
el empalmador del cuadro de mando. Véase
figura 14.
9. Vuelva a ensamblar la máquina.
NOTA : Cargue las baterías antes de utilizar la
máquina.
Installation des batteries
Les machines Fusion 20 fonctionnent avec trois
batteries de 12V. Les batteries se trouvent dans le
compartiment des batteries, sous le couvercle.
Pour placer les batteries, suivre la procédure ci-après:
1. Engager le frein de stationnement.
2. Déposer le couvercle des batteries.
3. Enlever les deux vis qui fixent le corps de la
machine à l’arrière du chassis, en laissant les
deux équerres de fixation attachées au corps de
la machine.
4. Enlever le flexible de l’ensemble du disque
5. Déposer le corps de la machine.
6. Placer les batteries dans la cuvette comme
indiqué à la figure 13B.
!AVERTISSEMENT!: Les batteries sont
lourdes. N’essayez pas
de les soulever seul,
faites-vous aider.
Risque de blessure.
!AVERTISSEMENT!: La manipulation des
batteries est
dangereuse. Portez
toujours des vêtements
et lunettes de protection lorsque vous
travaillez près des
batteries.
NE FUMEZ PAS !
7. Connectez les câbles qui relient les batteries
entre elles comme indiqué sur le schéma de la
figure 13B.
8. Reliez le connecteur du groupe des batteries au
connecteur du tableau de commandes. Voir
figure 14.
9. Réassemblez la machine.
REMARQUE : Chargez les batteries avant d’utiliser la
machine.
®
Clarke
Operator's Manual - Fusion 20 Burnisher 25
Page 27
HOW TO PREPARE THE MACHINE FOR OPERATION
Battery Maintenance
Figure 15
Figura 15A
Correct fill line
Nivel de
llendado
correcto
The electrical power to operate the machine comes from
the storage batteries. Storage batteries need preventive
maintenance.
WARNING: Working with batteries can be
dangerous. Always wear eye protection and protective clothing
when working near batteries. NO
SMOKING!
To maintain the batteries in good condition, follow these
instructions:
1. Keep the electrolyte at the correct level. The correct
level is between 1/4" below the bottom of the tube in
each cell and above the tops of the plates. Check the
level of the electrolyte each time you charge the
batteries. See figure 15.
NOTE: Check the level of electrolyte prior to charging the
batteries. Be sure the plates in each cell are covered with
electrolyte . Do not top off the cells prior to charging the
battery. Electrolyte expands during charging. As a
result, the electrolyte could overflow from the cells.
Always top off the cells with distilled water after charging.
CAUTION: Irreversible damage will occur to
the batteries if the electrolyte
level does not cover the plates.
Keep the electrolyte at the correct level.
Figure 15B
Niveau de
remplissage
correct
CAUTION: Machine damage and discharge
across the tops of the batteries
can occur if the batteries are
filled above the bottom of the
tube in each cell. Do not fill the
batteries up to the bottom of the
tube in each cell. Wipe any acid
from the machine or the tops of
the batteries. Never add acid to a
battery after installation.
CAUTION: Tap water may contain contami-
nants that will damage batteries.
Batteries must be refilled with
distilled water only.
2. Keep the tops of the batteries clean and dry.
Keep the terminals and connectors clean. To clean
the top of the batteries, use a damp cloth with a
weak solution of ammonia or bicarbonate of soda
solution. To clean the terminals and connectors,
use a terminal and connector cleaning tool. Do
not allow ammonia or bicarbonate of soda to get
into batteries.
3. Keep the batteries charged.
Page -26- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 28
PREPARACION DE LA MAQUINA PARA
TRABAJAR
PREPARATION DE LA MACHINE AVANT LA
MISE EN SERVICE
Mantenimiento de las baterías
La alimentación eléctrica necesaria para el
funcionamiento de la máquina es proporcionada por
los acumuladores. Las baterías de acumuladores
necesitan un mantenimiento preventivo.
¡ AVISO ! : La manipulación de las baterías
es peligrosa. Siempre lleve ropas
y gafas de protección cuando
trabaja cerca de las baterías. ¡ NO
FUME !
Para guardar las baterías en buen estado, sigue las
instrucciones siguientes :
1. Mantenga un nivel de ácido correcto. El nivel de
llenado adecuado se sitúa a aproximadamente 6
mm de distancia de la parte inferior del tapón de
cada célula y encima de la parte superior de las
placas. Compruebe el nivel del ácido cada vez
que carga las baterías. Véase figura 15A.
NOTA : Compruebe el nivel de ácido antes de cargar
las baterías. Compruebe que cada placa está
sumergida. No llene completamente las células antes
de cargar la batería. El ácido se dilata durante la
carga y podría rebosar. Llene las células añadiendo
agua destilada después de la operación de carga.
¡ CUIDADO ! : Las baterías son
irremediablemente dañadas si
el nivel de ácido no cubre las
placas. Mantenga un nivel de
ácido correcto.
¡ CUIDADO ! : Para evitar daños a la máquina
y una descarga por la tapa de
las baterías, no llene nunca
más allá del nivel aconsejado
(a 6 mm del tapón de cada
célula). Enjugue
cuidadosamente los
rebosamientos de ácido sobre
la máquina o el tapón de las
baterías. No añade nunca
ácido en una batería después
de su colocación.
Entretien des batteries
L’alimentation électrique nécessaire au fonctionnement de
la machine est fournie par les accumulateurs. Les
batteries à accumulateurs nécessitent un entretien
préventif.
!AVERTISSEMENT!: La manipulation des batteries
est dangereuse. Portez
toujours des vêtements et
lunettes de protection lorsque
vous travaillez près des
batteries. NE FUMEZ PAS !
Pour conserver les batteries en bon état, suivez les
instructions ci-après:
1. Maintenez un niveau d’acide correct. Le niveau de
remplissage requis se situe à environ 6 mm du
dessous du bouchon de chaque cellule et
au-dessus de la partie supérieure des plaques.
Vérifiez le niveau de l’acide chaque fois que vous
mettez les batteries en charge. Voir figure 15B.
NOTE: Vérifiez le niveau d’acide avant de procéder à
l’opération de charge des batteries. Vérifiez que chaque
plaque est bien immergée. Ne remplissez pas
complètement les cellules avant de charger la batterie.
L’acide se dilate lors de la charge et pourrait déborder.
Remplissez les cellules en ajoutant de l’eau distillée
après l’opération de charge.
!ATTENTION! Les batteries seront
irrémédiablement endommagées si
le niveau d’acide ne recouvre pas
les plaques. Maintenez un niveau
correct d’acide.
!ATTENTION! Pour éviter tout dégât à la machine
ainsi qu’une décharge par le
couvercle des batteries, ne jamais
remplir au delà du niveau conseillé
(6mm du bouchon de chaque
cellule). Essuyer soigneusement les
débordements d’acide sur la
machine ou le couvercle des
batteries. Ne jamais ajouter d’acide
dans une batterie après placement.
¡ CUIDADO ! El agua de distribución puede
contener agentes nocivos para
las baterías. Sólo use agua
destilada para llenar las
baterías.
2. Las tapas de las baterías deben ser limpias y
secas. Para limpiarlas, use un trapo embebido
de una solución de poca concentración de
amoníaco o bicarbonato de sosa. Hay que
limpiar regularmente las bornas y los
empalmadores con la herramienta adecuada.
Procure que la solución de amoníaco o de
bicarbonato de sosa no penetra dentro de las
baterías.
!ATTENTION!: L’eau de distribution peut contenir
des agents nocifs pour les batteries.
Utilisez uniquement de l’eau distillée
pour remplir les batteries.
2. Les couvercles des batteries doivent être propres et
secs. Pour les nettoyer, utilisez un chiffon imbibé
d’une solution à faible concentration d’ammoniaque
ou de bicarbonate de soude. Les bornes et les
connecteurs doivent être nettoyés régulièrement à
l’aide de l’outil adéquat. Veillez à ne pas laisser
pénétrer de solution d’ammoniaque ou de bicarbonate à l’intérieur des batteries.
3. Veillez à ce que les batteries soient toujours
chargées.
3. Procure que las baterías siempre sean
cargadas.
®
Clarke
Operator's Manual - Fusion 20 Burnisher 27
Page 29

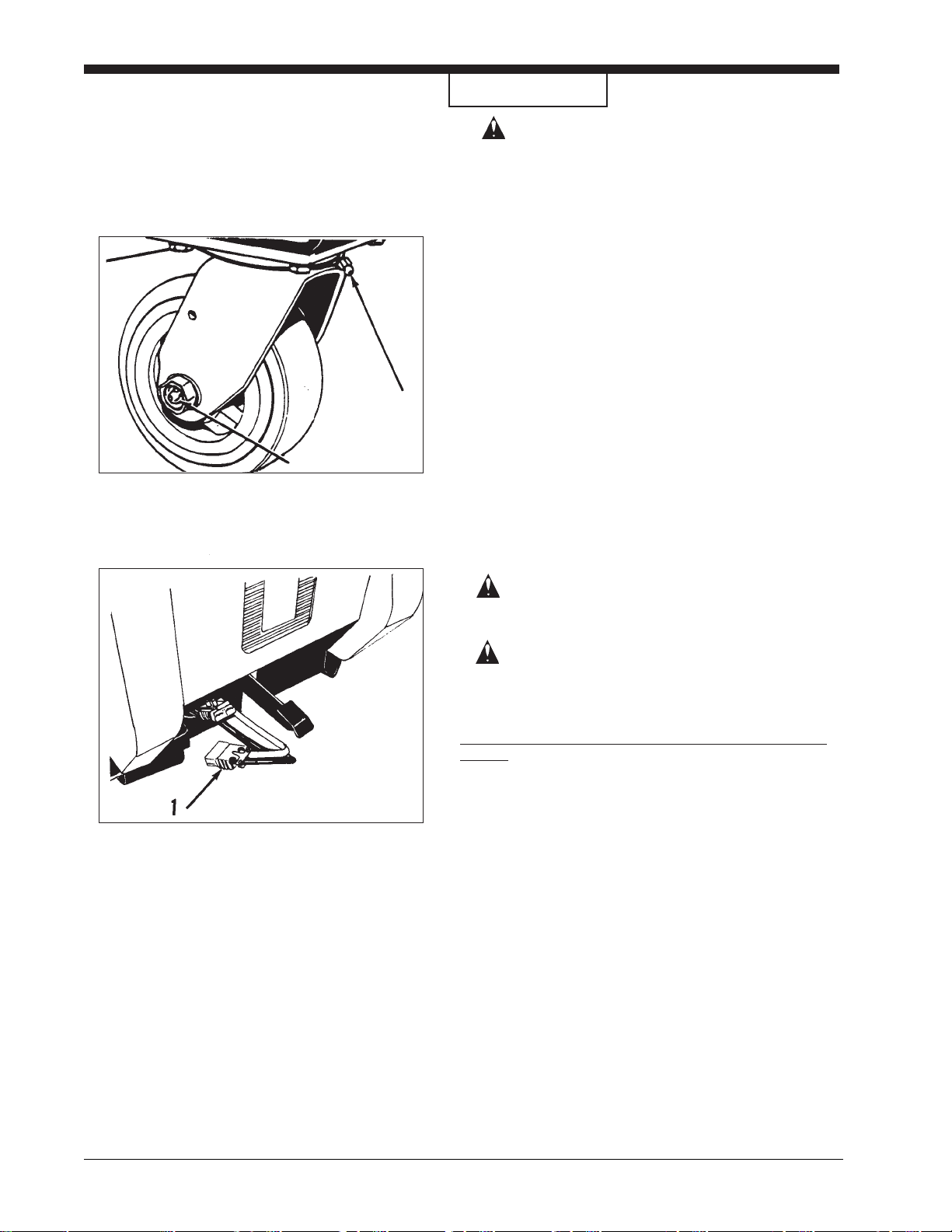

Figure 16
HOW TO PREPARE THE MACHINE
FOR OPERATION
How To Charge The Batteries
WARNING: Charging the batteries in an area
without adequate ventilation
could result in an explosion. To
prevent an explosion, charge the
batteries only in an area with
good ventilation.
WARNING: Lead acid batteries generate
gases which could explode.
Keep sparks and flames away
from batteries. NO SMOKING!
WARNING: Failure to disconnect the AC plug
from the wall receptacle before
connecting or disconnecting the
DC connector on the charger
could result in an explosion. Always disconnect the AC plug
from the wall receptacle before
connecting or disconnecting the
DC connector on the charger.
Figure 17
To charge the batteries, follow this procedure:
1. Put the charger on a flat surface. Make sure the
vents on the sides are at least two inches away from
walls and other objects. Make sure there are no
objects near the vents on the bottom of the charger.
2. Set the parking brake by putting it into the down
position. See figure 16. Make sure the key switch
is in the “OFF” position.
3. Disconnect the battery pack connector from the
control housing connector. See figure 17.
4. Connect the DC connector on the charger to the
battery pack connector. See figure 18.
5. Connect the charger to a properly grounded single
phase (3-wire) wall receptacle having the voltage,
frequency, and ampere capacity specified on the
nameplate of the charger.
For more instruction on the use of the charger, read the
instruction book supplied with the charger.
Figure 18
Page -28- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 30
PREPARACION DE LA MAQUINA PARA TRABAJAR
¿ Cómo cargar las baterías ?
¡ AVISO ! ¡ Riesgo de explosión ! Cargue
siempre las baterías en un local
perfectamente ventilado.
¡ AVISO ! Las baterías ácido/plomo generan
gases explosivos.. Procure que no
haya ninguna llama ni chispa cerca
de las baterías. ¡ N
O FUME !
¡ AVISO ! Si no desconecta la toma de red
antes de conectar o desconectar el
empalmador CC en el cargador,
corre el riesgo de causar una
explosión. Desconecte siempre la
toma de red antes de conectar o
desconectar el empalmador CC del
cargador.
Para cargar las baterías, sigue el procedimiento
siguiente :
1. Coloque el cargador en una superficie plana.
Deje un espacio por lo menos de 5 cm entre los
orificios de ventilación laterales y las paredes o
cualquier otro objeto. Compruebe que no haga
ningún objeto cerca de los orificios situados en
la parte inferior del cargador.
2. Meta el freno de estacionamiento bajando el
pedal. Véase figura 16. Compruebe que el
interruptor principal esté en la posición ‘O’.
3. Desconecte el empalmador de la toma del
conjunto batería. Véase figura 17.
4. Conecte el empalmador CC del cargador con el
enchufe del conjunto batería. Véase figura 18.
5. Conecte el cargador con una toma de red puesta
a tierra, con tensión, frecuencia y intensidad
correspondiendo a las indicaciones que se
encuentran en la placa del cargador.
PREPARATION DE LA MACHINE AVANT LA MISE
EN SERVICE
Comment charger les batteries
!AVERTISSEMENT! Risque d’explosion !
Chargez toujours les
batteries dans un endroit
bien ventilé.
!AVERTISSEMENT! Les batteries acide-plomb
dégagent des gaz
explosifs. Ni flamme, ni
étincelle à proximité des
batteries. Ne fumez pas!
!AVERTISSEMENT! Si vous ne débranchez pas
la prise réseau avant de
connecter ou de
déconnecter le connecteur
CC sur le chargeur, vous
risquez de provoquer une
explosion. Débranchez
toujours la prise réseau
avant de connecter ou de
déconnecter le connecteur
CC du chargeur.
Pour charger les batteries, procédez comme suit:
1. Posez le chargeur sur une surface plane. Veillez
à laisser un espace d’au moins 5 cm entre les
orifices de ventilation latéraux et les murs ou tous
autres objets. Vérifiez qu’il n’y a pas d’objets près
des orifices situés dans la partie inférieure du
chargeur.
2. Engagez le frein de stationnement en abaissant la
pédale. Voir figure 16. Vérifiez que l’interrupteur
principal est en position “O”.
3. Déconnectez le connecteur de la prise de
l’ensemble batterie. Voir figure 17.
4. Connectez le connecteur CC du chargeur à la
fiche de l’ensemble batterie. Voir figure 18.
La libreta de instrucciones proporcionada con este
libro contiene instrucciones complementarias acerca
de la utilización del cargador.
5. Connectez le chargeur à une prise réseau reliée à
la terre, de la tension, de la fréquence et de
l’intensité correspondant aux indications figurant
sur la plaque du chargeur.
Des instructions complémentaires concernant
l’utilisation du chargeur figurent dans le livret
d’instruction fourni avec celui-ci.
®
Clarke
Operator's Manual - Fusion 20 Burnisher 29
Page 31
HOW TO PREPARE THE MACHINE FOR
OPERATION
How To Install The Pads
To install or remove pad on the machine,
follow this procedure:
1. Engage the parking brake.
2. Turn key switch "Off".
Figure 19
Figure 20
3. Push down on the headlift pedal to raise the
housing to its highest position. See Figure 19.
4. Go to the front of the machine.
5. While holding the pad retainer (page 38 , item
#42) with one hand, rotate the pad and pad driver
counter clockwise to loosen the pad retainer.
See Figure 20.
6. Remove the old pad and install a new one, being
careful to center it on the pad driver.
7. Retighten the pad retainer as tight as possible.
8. Raise the back of the machine to lower the pad
housing by lifting as shown in figure 21.
Figure 21
Page -30- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 32
PREPARACION DE LA MAQUINA
PARA TRABAJAR
PREPARATION DE LA MACHINE AVANT LA
MISE EN SERVICE
Colocación del disco
Para colocar o quitar el disco, sigue el procedimiento
siguiente :
1. Meta el freno de estacionamiento.
2. Ponga el interruptor principal con llave en la
posición ‘O’.
3. Baje el pedal de elevación de la cabeza para
colocar el alojamiento en su posición más alta.
Véase figura 19.
4. Póngase delante de la máquina.
5. Manteniendo con una mano la sujeción del disco
(página 36, punto #42), gire el disco y el
portadisco en el sentido contrario de las agujas
del reloj para aflojar la sujeción. Véase figura
20.
6. Quite el disco usado y ponga un nuevo disco,
procurando que este está centrado en el
portadisco.
7. Vuelva a apretar la sujeción al máximo.
8. Levante la parte trasera de la máquina para bajar
el alojamiento del disco, tirando de las
empuñaduras hacia arriba como indicado en la
figura 21.
Placement du disque
Pour placer ou déposer le disque, suivre la procédure
ci-après :
1. Engagez le frein de stationnement.
2. Mettez l’interrupteur principal à clé sur “O”.
3. Abaissez la pédale de relevage de la tête pour
amener l’ensemble du disque dans sa position la
plus haute. Voir figure 19.
4. Allez à l’avant de la machine.
5. Tout en maintenant d’une main la fixation du
disque (page 36, item #42), faites tourner le
disque et le porte-disque dans le sens antihorlogique pour desserrer la fixation. Voir figure
20.
6. Enlevez le disque usagé et remplacez-le par un
neuf, en faisant attention à bien centrer celui-ci
sur le porte-disque.
7. Resserrez la fixation au maximum.
8. Soulevez l’arrière de la machine pour abaisser
l’ensemble du disque en tirant les poignées de
commande vers le haut, comme indiqué à la
figure 21.
®
Clarke
Operator's Manual - Fusion 20 Burnisher 31
Page 33
Figure 22
HOW TO OPERATE THE FUSION 20 I
1. Release the parking brake. See figure 22.
2. Turn the key switch "ON".
3. Put the pad housing in the down position by
pulling up on the control handles. See figure
23.
4. Hold the control handles as shown in figure 24.
5. When the pad motor switch ( 1 - figure 24) is
pushed in, the pad motor will start.
6. Push the machine forward and guide it with the
control handles.
7. To reverse the direction, stop the machine by
pulling back on the control handles and then
pulling the machine backwards.
8. When you stop the machine, be sure to turn
the key switch off and set the parking brake.
Figure 23
Adjusting Pad Pressure Fusion 20 I
To increase or decrease the pad pressure:
1. Remove or hold up the battery cover.
2. Turn the pad pressure knob (figure 25 ) clockwise to increase pad pressure and counter
clockwise to decrease pad pressure. Use the
pad pressure gauge to determine the best
setting. The needle should stay in the green
area.
Figure 24
Page -32- Clarke® Operator's Manual -Fusion 20 Burnisher
Figure 25
Page 34
FUNCIONAMIENTO DE LA FUSION 20I
FONCTIONNEMENT DE LA FUSION 20I
1. Afloje el freno de estacionamiento. Véase figura
22.
2. Gire el interruptor principal con llave en la
posición ‘I’.
3. Baje el conjunto del disco tirando de las
empuñaduras hacia arriba, como indicado en la
figura 23.
4. Coloque las manos sobre las empuñaduras de
mando como indicado en la figura 24.
5. Para arrancar el motor, empuje el interruptor del
motor del disco (1 - figura 24).
6. Empuje la máquina hacia adelante y condúcela
con las empuñaduras de mando.
7. Para la marcha atrás, pare la máquina tirando de
las empuñaduras hacia Ud., luego tirando de la
máquina hacia atrás.
8. Cuando para la máquina, compruebe que ha
girado el interruptor principal con llave en la
posición ‘O’ y que ha puesto el freno de
estacionamiento.
Reglaje de la presión del disco - Fusion 20i
Para aumentar o bajar la presión del disco:
1. Quite o levante la tapa de la batería.
2. Gire el botón de reglaje de la presión (figura 25)
en el sentido de las agujas del reloj para
aumentar la presión y en el sentido contrario
de las agujas del reloj para bajar la presión.
Para seleccionar el mejor reglaje, mire el
indicador de presión del disco: la aguja debe
siempre quedar en la zona verde.
1. Desserrez le frein de stationnement. Voir figure
22.
2. Tournez l’interrupteur principal à clé en position
“I”.
3. Abaissez l’ensemble du disque en tirant les
poignées de commande vers le haut, comme
indiqué à la figure 23.
4. Placez les mains sur les poignées de
commande comme indiqué à la figure 24.
5. Pour faire démarrer le moteur, poussez sur
l’interrupteur du moteur du disque (1 - figure 24).
6. Poussez la machine vers l’avant et guidez-la
avec les poignées de commande.
7. Pour la marche arrière, arrêtez la machine en
tirant les poignées vers vous puis tirez la
machine vers l’arrière
8. Lorsque vous arrêtez la machine, vérifiez que
vous avez bien placé l’interrupteur principal à clé
sur “O” et engagé le frein de stationnement.
Réglage de la pression du disque - Fusion 20 i
Pour augmenter ou diminuer la pression du disque:
1. Déposez ou soulevez le couvercle de la batterie.
2. Tournez le bouton de réglage de la pression
(figure 25) dans le sens horlogique pour
augmenter la pression et dans le sens
antihorlogique pour diminuer la pression.
Pour déterminer le meilleur réglage, consultez
l'indicateur de pression du disque: l'aiguille doit
toujours rester dans la zone verte.
®
Clarke
Operator's Manual - Fusion 20 Burnisher 33
Page 35
Figure 26
HOW TO OPERATE THE FUSION 20 IX
1. Release the parking brake. See figure 22,
page 26.
2. Turn the key switch "ON".
3. Put the pad housing in the down position by
pulling up on the control handles. See figure
23, page 26.
4. Hold the control handles as shown in figure
26.
5. When either the right or left forward/reverse
switch (figure 27, item "B") is pushed in, the
pad motor will start and the traverse motor will
propel the machine forward.
6. Control the speed of traverse by using the
speed control knob. See figure 27, item "J".
7. To stop, release the forward/reverse switch.
J
Figure 27
8. To reverse the machine, push in the reverse
switch (figure 27, item "H") and either the right
or left forward/reverse switch (figure 27 , item
"B") at the same time.
9. To stop, release the forward/reverse switch.
10. When you stop the machine, be sure to turn
off the key switch (figure 27, item "A") and set
the parking brake.
Adjusting Pad Pressure Fusion 20 IX
To increase or decrease the pad pressure:
1. Remove or hold up the battery cover.
2. Turn the pad pressure knob (figure 28 )
clockwise to increase pad pressure and
counter clockwise to decrease pad pressure.
Use the pad pressure gauge to determine the
best setting. The needle should stay in the
green area.
Figure 28
Page -34- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 36
FUNCIONAMIENTO DE LA FUSION 20IX
FONCTIONNEMENT DE LA FUSION 20IX
1. Afloje el freno de estacionamiento. Véase figura
22.
2. Gire el interruptor principal con llave en la
posición ‘I’.
3. Baje el conjunto del disco tirando de las
empuñaduras hacia arriba. Véase figura 23.
4. Coloque sus manos sobre las empuñaduras de
mando como indicado en la figura 26.
5. Cuando pulse el interruptor adelante / atrás
izquierdo o derecho (figura 27, letra B), el motor
del disco arranca y el motor de tracción pone la
máquina en marcha.
6. Controle la velocidad de la máquina usando el
selector de velocidades. Véase figura 27, letra
J.
7. Para parar, suelte el interruptor adelante / atrás.
8. Para la marcha atrás, presione el interruptor de
marcha atrás (figura 27, punto H) y presione
al
mismo tiempo sea el interruptor adelante /atrás
derecho sea el interruptor izquierdo (figura 27,
letra B).
1. Desserez le frein de stationnement. Voir figure
22.
2. Tournez l’interrupteur principal à clé en position
“I”
3. Abaissez l’ensemble du disque en tirant les
poignées de commande vers le haut. Voir figure
23.
4. Placez vos mains sur les poignées de
commande comme indiqué à la figure 26.
5. Lorsque vous poussez sur l’interrupteur avant/
arrière de gauche ou de droit (figure 27, item
“B”), le moteur du disque démarre et le moteur
de traction fait avancer la machine.
6. Contrôlez la vitesse de la machine en utilisant
le sélecteur de vitesse. Voir figure 27, item “J”.
7. Pour arrêter, relâcher la pression sur
l’interrupteur avant/arrière.
8. Pour la marche arrière, enfoncez l’interrupteur
de marche arrière (figure 26, item “H”) et,
en
même temps, soit l’interrupteur avant/arrière de
droite, soit celui de gauche (figure 27, item “B”).
9. Para parar, suelte el interruptor adelante / atrás.
10.Cuando para la máquina, compruebe que ha
girando la llave del interruptor principal en la
posición ‘O’ y que ha puesto el freno de
estacionamiento.
Reglaje de la presión del disco - Fusion 20ix
Para aumentar o bajar la presión del disco:
1. Quite o levante la tapa de la batería.
2. Gire el botón de reglaje de la presión (figura 28)
en el sentido de las agujas del reloj para
aumentar la presión y en el sentido contrario
de las agujas del reloj para bajar la presión.
Para seleccionar el mejor reglaje, mire el
indicador de presión del disco: la aguja debe
siempre quedar en la zona verde.
9. Pour arrêter, relâcher la pression sur
l’interrupteur avant/arrière.
10.Lorsque vous arrêtez la machine, vérifiez que
vous avez bien placé l’interrupteur principal sur
“O” et engagé le frein de stationnement.
Réglage de la pression du disque - Fusion 20
ix
Pour augmenter ou diminuer la pression du disque:
1. Déposez ou soulevez le couvercle de la batterie.
2. Tournez le bouton de réglage de la pression
(figure 28) dans le sens horlogique pour
augmenter la pression et dans le sens
antihorlogique pour diminuer la pression.
Pour déterminer le meilleur réglage, consultez
l'indicateur de pression du disque: l'aiguille doit
tourjours rester dans la zone verte.
®
Clarke
Operator's Manual - Fusion 20 Burnisher 35
Page 37
NOTES
Page 38
FUSION
20I/20IX
Section II
Parts and Service Manual
(70646A)
Page 39
MAINTENANCE
Do These Procedures When You End Your Work
NOTE: Always engage the parking brake before
servicing the machine.
Check the batteries and add distilled water as needed.
The correct level is within 1/4 inch of the bottom of the
tube in each cell.
CAUTION: Tap water may contain contami-
nants that will damage batteries.
Batteries must be re-filled with
distilled water only.
WARNING:Lead acid batteries generate
gases which can cause an explosion. NO SMOKING. Always wear
eye protection and protective
clothing when working near
batteries.
Use a clean cloth and wipe the surface of the machine.
Charge the batteries. See the instructions in the section
of this book called "How To Charge The Batteries".
These Maintenance Procedures Must Be Done
Every Week:
WARNING:Maintenance and repairs must be
done by authorized personnel
only. Keep all fasteners tight.
CAUTION: To prevent damage to the ma-
chine, and discharge across the
tops of the batteries, do not fill the
batteries above the bottom of the
tube in each cell. Wipe any acid
from the machine or the tips of
the batteries. Do not add acid to
battery after installation.
Page -38- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 40
MANTENIMIENTO
MAINTENANCE
Después de cada trabajo, efectúa las
operaciones siguientes
NOTA : Antes de realizar cualquier
mantenimiento de la máquina, asegúrese que el
freno de estacionamiento está puesto.
Compruebe las baterías y, si es preciso, añade la
cantidad de agua destilada necesaria para alcanzar el
nivel correcto, a 6 mm del tapón de cada célula.
¡ CUIDADO ! El agua de distribución puede
contener agentes nocivos para
las baterías. Sólo use agua
destilada para llenar las
baterías.
¡ CUIDADO ! Las baterías ácido/plomo
generan gases explosivos.
Lleve ropas y gafas de
protección. Procure que no
haya ninguna llama ni chispa
cerca de las baterías. ¡ No
fume!
A la fin de chaque travail, effectuez les opérations
suivantes
NOTE: Avant de travailler sur la machine,
assurez-vous que le frein de
stationnement est bien engagé.
Vérifiez les batteries et, au besoin, ajoutez la quantité
d’eau distillée nécessaire pour atteindre le niveau
correct, à 6 mm du bouchon de chaque cellule.
!ATTENTION!: L’eau de distribution peut
contenir des agents nocifs pour
les batteries. Utilisez
uniquement de l’eau distillée
pour remplir les batteries.
!ATTENTION!: Les batteries acide-plomb
dégagent des gaz explosifs.
Portez des lunettes et des
vêtements de protection. Ni
flamme, ni étincelle à
proximité des batteries. Ne
fumez pas!
Essuyez le capot de la machine avec un chiffon propre.
Enjugue el capot de la máquina con un trapo limpio.
Cargue las baterías. Respete las instrucciones que
se encuentran en la parte ‘¿ Cómo cargar las baterías
?’ de este libro.
Cada semana, efectúe las operaciones siguientes
Chargez les batteries. Conformez-vous aux instructions
figurant dans la partie “Comment charger les batteries”
de ce manuel.
Chaque semaine, effectuez les opérations
suivantes
!AVERTISSEMENT!: Seul un personnel
qualifié, agréé par
¡AVISO! Sólo el personal cualificado y
autorizado por Clarke puede
efectuar el mantenimiento y las
reparaciones de nuestras máquinas.
Compruebe que todas las sujeciones
son bien apretadas.
¡ CUIDADO ! : Para evitar daños a la máquina
y una descarga por la tapa de
las baterías, no llene nunca
más allá del nivel aconsejado
(a 6 mm del tapón de cada
célula). Enjugue
cuidadosamente los
rebosamientos de ácido sobre
la máquina o el tapón de las
baterías. No añade nunca
ácido en una batería después
de su colocación.
!AVERTISSEMENT!: Pour éviter tout dégât à
Clarke, a le droit
d’effectuer les
réparations et
l’entretien de nos
machines. Vérifiez
toutes les fixations sont
bien serrées.
la machine ainsi qu’une
décharge par le
couvercle des batteries,
ne jamais remplir au
delà du niveau
conseillé (6mm du
bouchon de chaque
cellule). Essuyer
soigneusement les
débordements d’acide
sur la machine ou le
couvercle des batteries.
Ne jamais ajouter
d’acide dans une
batterie après placement.
®
Clarke
Operator's Manual - Fusion 20 Burnisher 39
que
Page 41
Figure 1
MAINTENANCE
WARNING:Always wear eye protection and
protective clothing when working
near batteries. Do not put tools or
other metal objects across the
battery terminals or the tops of
the batteries. NO SMOKING!
NOTE: Always engage the parking brake before
servicing the machine.
1. To inspect batteries, remove battery cover.
2. Disconnect the batteries. Use a cloth and a
solution of ammonia or bicarbonate of soda to wipe
the top of the batteries. Clean the battery terminals. Reconnect the batteries.
3. Check dust bag and install new one if necessary.
4. Use a grease gun to lubricate the caster. See
figure 1.
5. Apply a thin lubricant to the drive chain (20 IX only).
Figure 2
WARNING:Maintenance and repairs must be
done by authorized personnel
only.
WARNING:Keep all fasteners tight.
Keep the machine clean, it will need fewer repairs and
have longer life
Do These Procedures When You Begin Your Work
Period
NOTE: Always engage the parking brake before
servicing the machine.
1. Disconnect the plug, on the charger, from the
connector on the back of the machine. See figure
30.
2. Join the connector from the batteries (1) to the
control panel cable connection. See figure 2.
3. Make sure the pad housing and skirt are in correct
position.
4. Make sure the pad is installed correctly.
5. Check the pad and pad driver for damage.
Page -40- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 42
MANTENIMIENTO
MAINTENANCE
¡AVISO! Cuando trabaja cerca de las
baterías, siempre lleve gafas y
ropas de protección. No ponga
ninguna herramienta ni otros
objetos metálicos entre las bornas
o sobre la tapa de las baterías. ¡NO
FUME!
NOTA : Antes de realizar cualquier
mantenimiento de la máquina, asegúrese que el
freno de estacionamiento está puesto.
Verificación del estado de las baterías
1. Quite la tapa del compartimiento de las baterías.
2. Desconecte las baterías. Use un trapo embebido
de una solución de amoníaco o bicarbonato de
sosa para enjugar la parte superior de las baterías.
Limpie las bornas. Vuelva a conectar las baterías
entre ellas.
3. Compruebe la bolsa de polvo y cámbiela si es
necesario.
4. Use una pistola de engrase para lubrificar la ruleta.
Véase figura 1.
!AVERTISSEMENT!: Portez des lunettes et des
vêtements de protection
lorsque vous travaillez à
proximité des batteries. Ne
déposez pas d’outils ou
d’autres objets métalliques
entre les bornes ou sur le
couvercle des batteries. NE
FUMEZ PAS!
NOTE: Avant de travailler sur la machine, assurezvous que le frein de stationnement est bien
engagé.
Vérification de l’état des batteries
1. Déposez le couvercle du compartiment des batteries.
2. Déconnectez les batteries. Utilisez un chiffon imbibé
d’une solution d’ammoniaque ou de bicarbonate de
soude pour essuyer le dessus des batteries.
Nettoyez les bornes. Reconnectez les batteries
entre elles.
3. Vérifiez le sac à poussières et remplacez-le si
nécessaire.
5. Aplique una capa fina de lubrificante sobre la
cadena de arrastre (Fusion 20IX sólo).
¡ AVISO ! : Sólo un técnico autorizado
puede efectuar el mantenimiento
y las reparaciones.
¡ AVISO ! : Compruebe que las sujeciones
son bien apretadas.
Cuide de la limpieza de la máquina, Ud. aumentará su
vida útil y se evitará reparaciones.
Al empezar cada trabajo, efectúe las
operaciones siguientes
NOTA : Antes de realizar cualquier
mantenimiento de la máquina, asegúrese que el
freno de estacionamiento está puesto.
1. Desconecte el enchufe del cargador del
empalmador situado en la parte trasera de la
máquina. Véase figura 2.
2. Junte el empalmador de las baterías (1) con la
conexión del cable del cuadro de mandos. Véase
figura 2.
3. Compruebe que el alojamiento del disco y el borde
son correctamente colocados.
4. Compruebe que el disco es correctamente
colocado.
5. Compruebe el buen estado del disco y del
portadisco.
4. Utilisez un pistolet de graissage pour lubrifier la
roulette. Voir figure 1.
5. Appliquez une mince couche de lubrifiant sur la
chaîne de l’entraînement (Fusion 20IX uniquement).
!AVERTISSEMENT!: L’entretien et les
réparations ne peuvent
être effectués que par un
technicien agréé .
!AVERTISSEMENT!: Vérifiez que les fixations
sont bien serrées.
Veillez à la propreté de la machine, vous augmenterez
sa durée de vie utile et éviterez des réparations.
Au début de chaque travail, effectuez les
opérations suivantes
NOTE: Avant de travailler sur la machine,
assurez-vous que le frein de stationnement est
bien engagé.
1. Déconnectez la fiche du chargeur du connecteur
situé à l’arrière de la machine. Voir figure 2.
2. Reliez le connecteur des batteries (1) à la connexion
du câble du tableau de commandes. Voir figure 2.
3. Vérifiez que l’ensemble du disque et la jupe sont
correctement positionnés.
4. Vérifiez que le disque est correctement placé.
5. Vérifiez le bon état du disque et du porte-disque.
®
Clarke
Operator's Manual - Fusion 20 Burnisher 41
Page 43
53
53
32

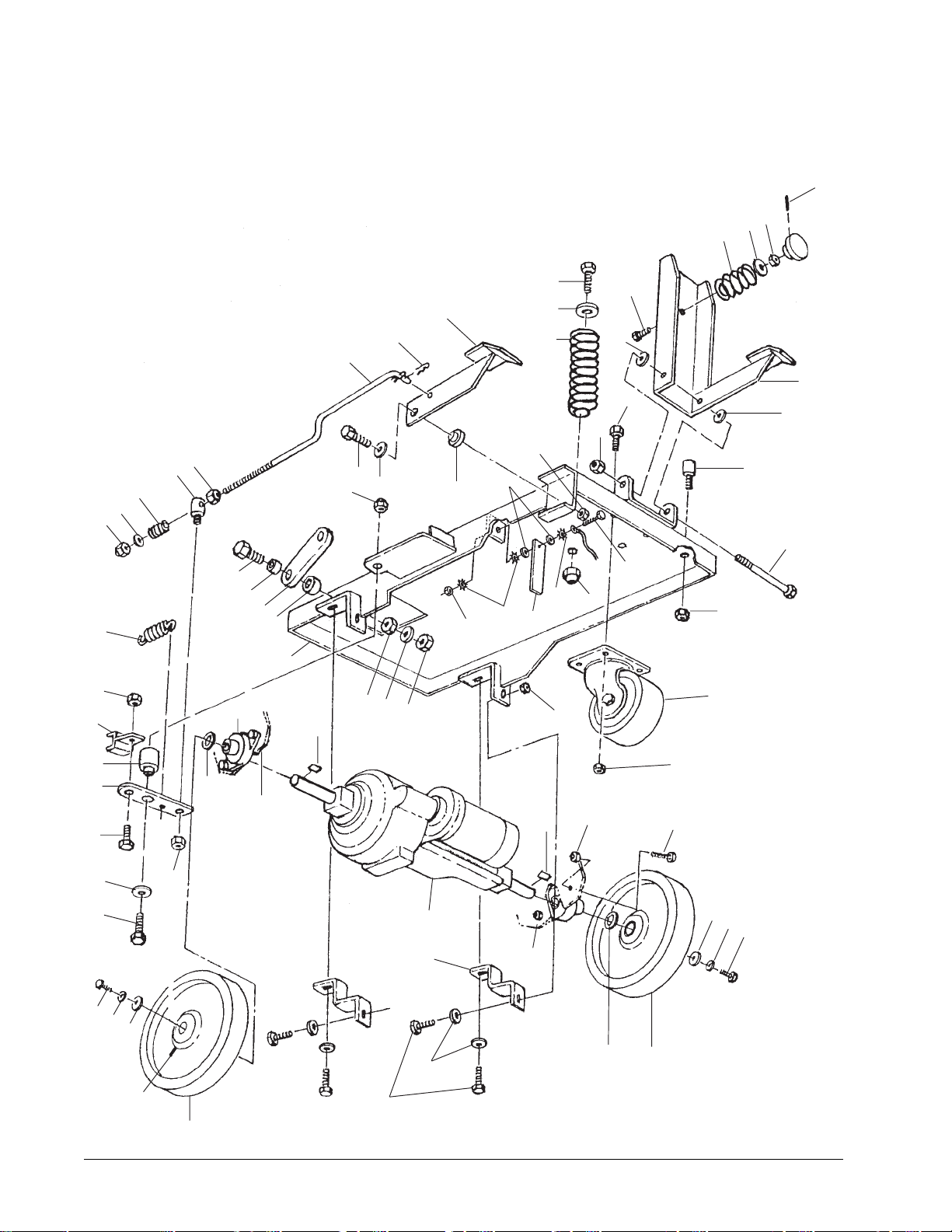

Clarke
®
Fusion 20 I and 20 IX
Assembly Drawing #1 10/04
1
2
3
4
12
3
10
2
19
5
19
14
18
17
16
11
12
3
9
13
2
8
6
21
49
20
26
22
22
51
30
52
24
29
25
23
48
24
28
33
31
12
28
12
33
27
48
22
51
22
45
46
36
47
15
35
7
34
8
9
37
50
44
43
38
39
41
40
42
Page -42- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 44
*NOTE: Use Part No.
after S.N. XD
**NOTE: Pad Housing Asm. includes
Item #'s 15-37 & 47.
***NOTE: Pad Driver
Asm. includes item
#42.
**** NOTE: May
require two (2) shim
washers at each
location based on
clearance between
weldments
NOTE: indicates
a change has been
made since the last
publication of this
manual.
Clarke
®
Fusion 20 I and 20 IX
Assembly Drawing #1 Parts List 10/04
Item # Part No. Description Qty 20i 20ix
1 55537A Knob, Head Pressure 1 x x
2 980638 Washer, Lock
3 81301A Nut, Jam,
4 66868A Rod, Adjustment 1 x x
5 920181 Nut,
5
/16-18 ESNA 2 x x
6 962980 Screw, 6-32 x 1 PN 2 x x
7 87026A Washer, Flat ¼ 4 x x
8 980657 Washer, Lock ¼ 4 x x
9 170915 Screw, ¼-20 x ¾ 4 x x
10 66208A Nut, Plate 1 x x
11 38013A Slide, Head Adjustment 1 x x
12 87031A Washer, Flat
13 68116A Stop, Latch 1 x x
14 34500A Guide, Head Adjustment 1 x x
15 83010A Rivet 4 x x
16 63522A Frame, Head Adjustment 1 x x
17 85813A Screw, 5/16-18 x 1 Hex 2 x x
18 962481 Screw, ¼-20 x 1¼ 2 x x
19 81104A Nut, ¼-20 ESNA 8 x x
20 920056 Nut, 6-32 2 x x
21 63521A Frame, Weldment 1 x
63523A Frame, Weldment 1 x
22 920196 Nut, Jam ½-13 8 x x
* 920132 Nut, Jam ½-20 8xx
23 63077A Bar, Linkage ref. x x
24 67705B Bearing, Sleeve 4 x x
25 962850 Screw, ½-13 x 1½ 2 x x
80077A Screw, ½-20 x 1½ (See *NOTE) 2xx
*
26 47374A Switch, Lever 1 x x
27 50898A Lift, Weldment, Plate 1 x x
28 81105A Nut,
3
/8-16 ESNA 9 x x
29 41601A Connector, Contact 2 x x
41602A Connector, Housing 2 x x
30 45001C Motor, Pad Drive 1 x x
31 93400A Key 1 x x
32 60528A Anchor Bracket 1 x x
33 85727A Screw,
34 63524A Motor, Frame 1 x x
35 69493A Motor, Pivot, Bracket 1 x x
36** 64734A Pad, Housing Assembly(Grey) 1 x x
64734B Pad, Housing Assembly (Blue) 1 x x
37 10601A Skirt, Pad Housing
38 980679 Washer 3 x x
39*** 56938A Pad Driver Assembly 1 x x
40 976240 Pad, Aqua 20" (Case of 5) 1 x x
41 85811A Screw,
42 57369A Pad, Retainer (included w/#39) 1 x x
43 980652 Washer, Lock
44 980210 Washer 1 x x
45 30424A Hose 1 x x
46 35237C Pad Housing 1 x x
47 60810A Air Baffle (included w/#36) 1 x x
48**** 980673 Shim Washer 4 x x
49 699202 Wire Tie 5 x x
50 67827A Spacer 1 x x
51 980626 Washer, Lock ½ 4 x x
52 85706A Screw, ½-13 x 1¾ 2 x x
* 80078A Screw ½ - 20 x 1 ¾ (See *NOTE) 2 x x
3
/8 3xx
3
/8-16 5 x x
3
/8 11 x x
3
/8-16 x 1 9 x x
(included w/36) 1xx
5
/16-18 x ¾ Hex 1 x x
5
/16 1xx
®
Clarke
Operator's Manual - Fusion 20 Burnisher 43
Page 45
Clarke
®
Fusion 20 IX
Assembly Drawing #2 10/02
Beginning with Serial No. AJ 1304
11
13
52
14
39
36
14
10
7
6
9
8
12
16
5
17
18
16
24
42
14
19
1
4
2
3
1
14
55
29
28
21
26
20
14
31
32
33
34
50
50
1
22
35
23
54
49
46
43
46
25
38
12
37
40
29
30
41
42
50
14
45
ref.
frame
44
47
48
27
ref.
frame
49
24
45
53
18
24
42
41
40
53
Page -44- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 46
Clarke
®
Fusion 20 IX
Assemby Drawing #2 Parts List 10/02
Beginning with Serial No. AJ 1304
Item # Part No. Description Qty
1 81 104A Nut, ¼-20 ESNA 3
2 438360 Spring, Brake 1
3 87026A Washer, Flat ¼ 1
4 848508 Swivel, Brake Rod 1
5 67158A Rod, Brake 1
6 836711 Clip 2
7 66210A Brake Pedal 1
8 53415A Spring, Head Lift 1
9 980648 Washer, Flat ½ 1
10 962850 Screw , ½-13 x 1½ 1
1 1 53416A Spring, Latch 1
12 85811A Screw ,
13 980651 Washer, Flat
14 920110 Nut,
15 30520A Bushing 1
16 87607A Washer, Nylon 2
17 66209A Head Lift Pedal 1
18 85730A Screw,
19 31240A Bumper 2
20 85700A Screw, ¼-20 x 1 1
21 85740A Screw,
22 69639A Static Strap 1
23 899769 Caster 1
24 81105A Nut,
25 81108A Nut,
26 920365 Nut, ½-13 ESNA 1
27 50292A Transaxle 1
28 67877A Spacer 1
29 980651 Washer, Flat
30 85816A Screw,
31 80078A Screw, ½-20 x 1¾ 2
32 67705B Bearing, Sleeve 2
33 63077A Linkage Bar 2
34 67894A Spacer , Link 2
35 60972A Frame, Lower Traverse 1
36 53414A Spring, Brake Arm 1
37 838214 Spacer, Brake Arm 1
38 63082A Bar, Brake 1
39 66212A Pad, Brake 1
40 962620 Screw,
41 980652 Washer, Lock
42 980205 Washer 4
43 980626 Lockwasher ½ 2
44 80103A Screw,
45 87616A Washer 2
46 920132 Nut, ½-20 Jam 4
47 87031A Washer,
48 60971A Mount Transaxle 2
49 915044 Key 2
50 962593 Screw Set, ¼-20 x
51 980614 Washer, S tar ¼" 4
52 925597 Pin 1
53 59962A Wheel, Traverse (includes #50) 2
54 51196A Bearing, Flange 2
55 85814A Screw,
NI 699202 Wire Tie 1
5
/16-18 x ¾ Hex 2
5
5
/16-18 ESNA 7
3
/8-16 ESNA 6
3
/8-24 ESNA 2
/16 1
3
/8-16 x 1¼ 8
3
/8-16 x 4.5 Hex 1
5
/16 2
5
/16-18 x 13/4 Hex 1
5
/16-24 x ¾ Hex 2
5
/16 2
3
/8 -24 x 1 hex S.S. 4
3
/8 Flat S.S. 4
3
/8-Nylock 2
5
/16 -18 x 1¼ 1
®
Clarke
Operator's Manual - Fusion 20 Burnisher 45
Page 47
Clarke
®
Fusion 20 I and 20 IX
Assembly Drawing #3 11/01
11
62
13
14
1
4
2
3
1
36 35
14
37
39
38
12
29
30
24
41
14
42
53
40
52
33
34
43
51
31
50
12
32
10
7
6
9
8
12
15
16
5
2728
18
17
19
60
29
42
20
21
14
1
22
26
41
14
64
65
64
23
45
18
6325
24
46
44
13
41
24
49
48
47
61
24
54
55
56
40
41
42
45
50
Page -46- Clarke® Operator's Manual -Fusion 20 Burnisher
58
45
57
18
Page 48
Clarke
®
Fusion 20 I and 20 IX
Assemby Drawing #3 Parts List 6/00*
Item # Part No. Description Qty 20i 20ix
1 81104A Nut, ¼-20 ESNA 3 x x
2 438360 Spring, Brake 1 x x
3 87026A Washer, Flat ¼ 1 x x
4 848508 Swivel, Brake Rod 1 x x
5 67158A Rod, Brake 1 x x
6 836711 Clip 2 x x
7 66210A Brake Pedal 1 x x
8 53415A Spring, Head Lift 1 x x
9 980648 Washer, Flat ½ 1 x x
10 962850 Screw, ½-13 x 1½ 1 x x
11 53416A Spring, Latch 1 x x
12 85811A Screw, 5/16-18 x ¾ Hex 2 x
13 980651 Washer , Flat 5/16 5xx
14 920110 Nut, 5/16-18 ESNA 7 x x
15 30520A Bushing 1 x x
16 87607A Washer, Nylon 2 x x
17 66209A Head Lift Pedal 1 x x
18 85730A Screw, 3/8-16 x 1¼ 8 x x
19 31240A Bumper 2 x x
20 85700A Screw, ¼-20 x 1 1 x x
21 85740A Screw,
22 69639A Static Strap 1 x x
23 899769 Caster 1 x x
24 81105A Nut, 3/8-16 ESNA 9 x x
25 61415A Bushing, Flange 2 x x
26 920365 Nut, ½-13 ESNA 1 x x
27 170915 Screw, ¼-20 x ¾ 6 x
28 67877A Spacer 1 x x
29 980651 Washer, Flat 5/16 2xx
30 85816 A Screw, 5/16-18 x 13/4 Hex 1 x x
31 8570 6A Screw, ½-13 x 1¾ 2 x x
32 67705B Bearing, Sleeve 2 x x
33 63077A Linkage Bar 2 x x
34 67894 A Spacer, Link 2 x x
35 63526A Frame, Lower 1 x
36 5341 4A Spring, Brake Arm 1 x x
37 838214 Spacer, Brake Arm 1 x x
38 63082 A Bar, Brake 1 x x
39 6621 2A Pad, Brake 1 x x
40 962620 Screw, 5/16-24 x ¾ Hex 2 x x
41 980652 Washer, Lock 5/16 4x
42 980205 Washer 3 x x
43 59963A Wheel 2 x
44 6243 2A Clamp, Axle 2 x
45 51936 A Collar, Set 2 x x
46 60523A Axle 1 x
47 835215 Motor, Traverse 1 x
48 55400A Key 1 x
49 6980 8A Motor Bracket 1 x
50 962593 Screw Set, ¼-20 x
51 58702A Sprocket, Drive 1 x
52 895101 Connecting Link (incl. w/#53) 1 x
53 52201A Chain, Drive 1 x
54 915044 Key 2 x
55 69612A Sprocket, Driven 1 x
56 62725A Differential (includes #24, #55) 1 x
57 51196A Bearing, Flange 2 x
58 59962A Wheel, Traverse 2 x
60 85814A Screw, 5/16-18 x 1¼ 1 x x
61 81104A Nut, ¼-20 ESNA 4 x
62 925597 Pin 1 x x
63 962727 Screw, 8-32 x .5 Pan "T" 2 x x
64 920196 Nut, Jam ½-13 4 x x
65 980626 Lockwasher ½ 2 x x
85811A Screw, 5/16-18 x ¾ Hex 6 x
3
/8-16 x 4.5 Hex 1 x x
8007 8 A Screw, ½-20 x 1¾ 2 x x
10044A Frame, Lower 1 x
980652 Washer , Lock 5/16 8x
3
/8-Nylock 4 x
920132 Nut, ½-20 Jam 4 x x
®
Clarke
Operator's Manual - Fusion 20 Burnisher 47
Page 49
Clarke
®
Fusion 20 IX
Assembly Drawing #4 11/01
Beginning with Serial No. XD
6
11
1413
61
39
38
36
14
37
7
28
10
9
8
27
5
1
4
2
3
1
60
29
14
65
16
24
12
18
19
16
15
17
1
62
20
62
42
46
22
26
21
14
41
14
35
33
34
31
32
46
43
23
24
12
29
30
40
41
42
24
14
53
64
52
50
51
12
41
54
27
55
66
13
57
45
56
49
48
47
1
63
45
44
59
25
44
24
18
59
57
50
Page -48- Clarke® Operator's Manual -Fusion 20 Burnisher
58
Page 50
Clarke
®
Fusion 20 IX
Assemby Drawing #4 Parts List 6/00
Beginning with Serial No. XD
Item # Part No. Description Qty
1 81104A Nut, ¼-20 ESNA 7
2 438360 Spring, Brake 1
3 87026A Washer, Flat ¼ 1
4 848508 Swivel, Brake Rod 1
5 67158A Rod, Brake 1
6 836711 Clip 2
7 66210A Brake Pedal 1
8 53415A Spring, Head Lift 1
9 980648 Washer, Flat ½ 1
10 962850 Screw , ½-13 x 1½ 1
11 53416A Spring, Latch 1
12 85811A Screw,
13 980651 Washer, Flat
14 920110 Nut,
15 30520A Bushing 1
16 87607A Washer, Nylon 2
17 66209A Head Lift Pedal 1
18 85730A Screw,
19 31240A Bumper 2
20 85700A Screw, ¼-20 x 1 1
21 85740A Screw,
22 69639A Static Strap 1
23 899769 Caster 1
24 81105A Nut,
25 920260 Nut, 3/8-16 4
26 920365 Nut, ½-13 ESNA 1
27 170915 Screw , ¼-20 x ¾ 4
28 67877A Spacer 1
29 980651 Washer, Flat
30 85816A Screw,
31 80078A Screw, ½-20 x 1¾ 2
32 67705B Bearing, Sleeve 2
33 63077A Linkage Bar 2
34 67894A Spacer, Link 2
35 60217A Frame, Lower, Traverse 1
36 53414A Spring, Brake Arm 1
37 838214 Spacer, Brake Arm 1
38 63082A Bar, Brake 1
39 66212A Pad, Brake 1
40 962620 Screw,
41 980652 Washer, Lock
42 980205 Washer 4
43 980626 Lockwasher ½ 2
44 50297A Bearing, Flange 3
45 962157 Screw , 5/16-18 x 1¼ 6
46 920132 Nut, ½-20 Jam 4
47 835215 Motor , Traverse 1
48 55400A Key 1
49 69808A Motor Bracket 1
50 962593 Screw Set, ¼-20 x
51 58702A Sprocket, Drive (incl. #24, #55) 1
52 895101 Connecting Link (incl. w/#53) 1
53 52201A Chain, Drive 1
54 915044 Key 2
55 69612A Sprocket, Driven 1
56 62725A Differential 1
57 51196A Bearing, Flange 2
58 59962A Wheel, Traverse (includes #50) 2
59 920110 Nut, 5/16-18 Nylock 6
60 85814A Screw,
61 925597 Pin 1
62 980614 Washer, Star ¼" 4
63 699202 Wire Tie 1
64 50929A Guard, Lower 1
65 50899A Guard, Upper 1
66 980657 Washer, 1/4 Lock 2
5
/16-18 x ¾ Hex 6
5
5
/16-18 ESNA 7
3
/8-16 ESNA 13
/16 5
3
/8-16 x 1¼ 8
3
/8-16 x 4.5 Hex 1
5
/16 2
5
/16-18 x 13/4 Hex 1
5
/16-24 x ¾ Hex 2
5
/16 8
3
/8-Nylock 4
5
/16-18 x 1¼ 1
®
Clarke
Operator's Manual - Fusion 20 Burnisher 49
Page 51
Clarke
®
Fusion 20 I and 20 IX
Assembly Drawing #5 8/02
8
Page -50- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 52
Clarke
®
Fusion 20 I and 20 IX
Assembly Drawing #5 Parts List 2/03
Item # Part No. Description Qty 20i 20ix
1 39008B Battery Tray 1 x x
2 871334 Battery, 195AH 12 V olt 3 x x
3 41206A Series Cable 2 x x
4 47380A Key Switch 1 x x
5 87052A Washer, Key Switch 1 x x
6 55413A Key (2 supplied w/#4) 1 x x
7 70653A Label, Console 20IX 1 x
8 70654A Label, Console 20i 1 x
9 55502A Knob 1 x
10 40216A Pad Pressure Meter 1 x x
11 53077B Switch, "Forward/Reverse" 2 x x
12 962262 Screw , Set 8-32 x 1/4 1 x
13 44412A Battery Meter 1 x x
14 69701A Spacer 2 x x
15 85518A Screw,
16 53078B Switch, Reverse 1 x
57120A Plug 1 x
17 77271A Label, Rear Electrical 1 x
77269B Label, Rear Electrical 1 x
18 46315B Time Delay Relay 1 x x
19 41135C Speed Control Board 1 x
20 85388A Screw 6 x
85388A Screw 2 x
21 42405A Diode Asm. 1 x
22 49749A Harness 20 I 1 x
49750B Harness 20 IX 1 x
23 41801A Solenoid, Pad Motor 1 x x
24 77272A Label, Front Electrical 1 x
77270A Label, Front Electrical 1 x
25 85737A Screw, 1/4-20 x 3/4 hex 3 x x
26 85395A Screw, 1/4-20 x 1/2 PN 1 x x
27 980657 Washer, Lock 1/4 1 x x
28 87026A Washer, Flat 1/4 3 x x
29 854849 Insulator 1 x x
30 83302A Stud 1 x x
31 920056 Nut, 6-32 2 x x
32 81104A Nut, 1/4-20 ESNA 10 x x
33 77268A Label, Headlift 1 x x
34 60676A Power Connector Bracket 1 x x
35 77266B Label, Parking Brake 1 x x
36 77267A Label, Tie Down 2 x x
37 64508A Hinge 1 x x
38 41140A Cable Asm. Console 1 x x
39 962980 Screw , 6-32 x 1 PN 2 x x
40 41422A Circuit Breaker - 25 Amp 1 x
57165A Plug 1 x
41 41402B Circuit Breaker - 70 Amp 1 x x
42 70079A Warning Plate 1 x x
43 83010A Rivet 3 x x
44 912226 Hour Meter 1 x x
45 30274A Rear Cover 1 x x
46 85391A Screw, 1/4-20 x 1 PN 10 x x
47 41208A Cable Asm, Battery 1 x x
48 42401A Diode 1 x
49 45702A Potentiometer Asm. 1 x x
50 980651 Washer, ¼ Flat 3 x x
51 77221A Tag, Serial 1 x x
NI 77194B Label, Traverse 1 x x
1/4-20 x 3/4 PN type "F" 3xx
(Included with Harness #22)
®
Clarke
Operator's Manual - Fusion 20 Burnisher 51
Page 53
Clarke
®
Fusion 20 I and 20 IX
Assembly Drawing #6 8/02
1
11
2
12
13
8
7
6
3
9
10
15
14
4
Page -52- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 54
Clarke
®
Fusion 20 I and 20 IX
Assembly Drawing #6 Parts List 8/02
Item # Part No. Description Qty 20i 20ix
1 30257A Battery, Cover 1 x x
2 50721B Bag (package of 10) 1 x x
3 30256R Main Body 1 x x
4 77267A Label, Tie Down 2 x x
5 77091A Label, Moving Parts 2 x x
6 170915 Screw, ¼-20 x 3/4 Hex 4 x x
7 170892 Washer, Lock ¼ 4 x x
8 87026A Washer, Flat ¼ 4 x x
9 60659A Bracket 2 x x
10 77265A Label, Head Pressure 1 x x
11 77093A Label, Falling Objects 2 x x
12 77092A Label, Gases 2 x x
13 77273A Label, Battery 1 x x
14 70652A Label, 20 1 x x
15 70651A Label, Div of ALT O 2 x x
®
Clarke
Operator's Manual - Fusion 20 Burnisher 53
Page 55
Clarke
Pad Drive Motor 2.5 HP / 2000 RPM
®
Fusion 20 I and 20 IX
PN 45001C 9/98
1
2
3
4
5
6
7
8
9
10
Ref No.
No. Part No. Description Req'd
1 833104 Field Assembly 1
2 52706A Cover 1
3 50628A Board Assembly Brush 1
4 50629A Bracket Assembly, Comm. 1
5 830943 Brush Assembly 1
6 627580 Strain Relief 2
7 962969 Screw 2
8 902547 Bearing 1
9 50106A Armature Assembly 1
10 902550 Bearing 1
Page -54- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 56
Clarke
Traverse Motor .25 HP
®
Fusion 20 IX
PN 835215 12/95
Prior to Serial #AA
1
2
3
4
5
7
6
9
Ref No.
No. Part No. Description Req'd
1 912325 Lead Assembly 2
2 961028 Bolt 2
3 831324 Board Assembly Brush 1
4 962730 Screw - 10-24 x 1/2 4
5 833105 Frame Assembly 1
6 902550 Bearing 2
7 55400A Key 1
8 830406 Armature Asm. w/Bearing 1
9 980076 Washer, Helical 1
10 830949 Brush, Asm. 2
6
8
®
Clarke
Operator's Manual - Fusion 20 Burnisher 55
Page 57
Clarke
®
Fusion 20 I and 20 IX
Transaxle 11/01
Page -56- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 58
Clarke
36Volt Battery Charger 12/95
®
Fusion 20 I and 20 IX
2
4
3
11
6
1
8
9
10
WARNING: All electrical repairs must be performed by qualified personnel only.
PARTS LIST FOR BATTERY CHARGERS
40506A - 36 Volt D.C., 25A, 115 Volt A.C., 60 Hz
40507A - 36 Volt D.C., 25A, 230 Volt A.C., 60 Hz
Ref # Description Part # Part #
1 Charger Case 42503A 4250 4A
2 Transformer 48400A 48412A
3 Electronic Timer Kit 41 10 2A 41 10 3A
4 Capacitor,
5 Heat Sink Assembly 912212 912212
6 Ammeter 4 0200A 40200A
7 Fuse Assembly 912382 912382
8 Strain Relief, A.C. Cord 837525 837525
9 Strain Relief, D.C. Cord 747553 747553
1 0 D.C. Cord Assembly 5 19 73 A 5197 3A
1 1 A.C. Cord Assembly 519 7 4 A 908947
1 2 D.C. Plug 911185 911185
D.C. Plug Lock Key 795020 795020
7
Model Number
40506A 40 50 7A
6 Mfd., 660 V.A.C.
912132 912132
5
12
®
Clarke
Operator's Manual - Fusion 20 Burnisher 57
Page 59
®
Clarke
Fusion 20 I
Electrical Schematic 1/98
Page -58- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 60
Clarke
®
Fusion 20 IX
Electrical Schematic 5/99
®
Clarke
Operator's Manual - Fusion 20 Burnisher 59
Page 61
Clarke
®
Fusion 20 IX
Connection Diagram 9/98
77269B
Page -60- Clarke® Operator's Manual -Fusion 20 Burnisher
Page 62
Clarke
®
Fusion 20 I
Connection Diagram 1/98
®
Clarke
Operator's Manual - Fusion 20 Burnisher 61
Page 63
NOTES
Page 64
PRODUCT SUPPORT BRANCHES
U. S. A. Locations European Locations
CORPORATE OFFICE
ALTO U.S. Inc., St. Louis, Missouri
16253 Swingley Ridge Road, Suite 200
Chesterfield, Missouri 63017-1725
PRODUCTION FACILITIES
Clarke®, Springdale, Arkansas
2100 Highway 265
Springdale, Arkansas 72764
(479) 750-1000
Customer Service - 1-800-253-0367
Technical Service - 1-800-356-7274
American Lincoln®, Bowling Green, Ohio 43402
1100 Haskins Road
SERVICE FACILITIES
Clarke®, Elk Grove, Illinois 60007
2280 Elmhurst Road
(847) 956-7900
®
Clarke
, Denver, Colorado 80204
1955 West 13th Ave.
(303) 623-4367
®
Clarke
, Houston, Texas 77040
7215 North Gessner Road
713-937-7717
PRODUCTION FACILITIES
ALTO Danmark A/S, Aalborg
Blytaekkervej 2
DK-9000 Aalborg
+45 72 18 21 00
ALTO Danmark A/S, Hadsund
Industrikvarteret
DK-9560 Hadsund
+45 72 18 21 00
SALES SUBSIDIARIES
Clarke® Canada Ltd., Rexdale Ontario
24 Constellation Ct.
(416) 675-5830
ALTO Overseas Inc., Sydney (Australia)
1B/8 Resolution Drive
Caringbah NSW 2229
+61 2 9524 6122
ALTO Cleaning Systems Asia Pte Ltd., Singapore
No. 17 Link Road
Singapore 619034
+65 268 1006
ALTO Deutschland GmbH, Bellenberg (Germany)
Guido-Oberdorfer-Straße 2-8
89287 Bellenberg
+49 0180 5 37 37 37
SERVICE AND SALES FACILITY
American Lincoln® / Clarke®, Madison Heights,
Michigan 48071-0158
29815 John R.
(810) 544-6300
American Lincoln
®
/ Clarke®, Marietta, Georgia 30066
1455 Canton Road
(770) 973-5225
SALES AND DISTRIBUTION CENTER
Clarke®, Secaucus, NJ 07094
74 Henry Street
(201) 864-5503
®
Clarke
Clarke American Sanders
A.L. Cook
Customer Service Headquarters and Factory
2100 Highway 265
Springdale, Arkansas 72764
(479) 750-1000
Technical Service
1-800-356-7274
ALTO Cleaning Systems (UK) Ltd., Penrith
Gilwilly Industrial Estate
Penrith
Cumbria CA11 9BN
+44 1768 868 995
ALTO France S.A. Strasbourg
B.P. 44, 4 Place d’Ostwald
F-67036 Strasbourg
Cedex 2
+33 3 8828 8400
ALTO Nederland B.V.
Postbus 65
3370 AB Hardinxveld-Giessendam
The Netherlands
+31 184 677 200
ALTO Sverige AB, Molndal (Sweden)
Aminogatan 18
Box 4029
S-431 04 Molndal
+46 31 706 73 00
ALTO Norge A/S, Oslo (Norway)
Bjornerudveien 24
N-1266
+47 2275 1770
Page 65
Clarke
This Clarke Industrial/Commercial Floor Product is warranted to be free from defects in materials and workmanship under normal use and service for a period of one year from the date of purchase, when operated and
maintained in accordance with Clarke's Maintenance and Operations Instructions.
This warranty is extended only to the original purchaser for use of the product. It does not cover normal wear
parts such as electrical cable, rubber parts, hoses and motor brushes.
If difficulty develops with the product, you should:
(a). Contact the nearest authorized Clarke repair location or contact the Clarke Service Operations Department,
2100 Highway 265, Springdale, Arkansas 72764, for the nearest authorized Clarke repair location. Only these
locations are authorized to make repairs to the product under this warranty .
(b). Return the product to the nearest Clarke repair location. Transportation charges to and from the repair
location must be prepaid by the purchaser.
(c). Clarke will repair the product and or replace any defective parts without charge within a reasonable time after
receipt of the product.
Clarke's liability under this warranty is limited to repair of the product and/or replacement of parts and is given to
purchaser in lieu of all other remedies, including INCIDENTAL AND CONSEQUENTIAL DAMAGES.
THERE ARE NO EXPRESS W ARRANTIES OTHER THAN THOSE SPECIFIED HEREIN. THERE ARE NO
WARRANTIES WHICH EXTEND BEYOND THE DESCRIPTION OF THE F ACE HEREOF. NO WARRANTIES,
INCLUDING BUT NOT LIMITED TO WARRANTY OF MECHANTABILITY, SHALL BE IMPLIED. A warranty
registration card is provided with your Clarke product. Return the card to assist Clarke in providing the performance you expect from your new floor machine.
Clarke
®
, 2100 Highway 265, Springdale, Arkansas 72764.
®
LIMITED U.S. WARRANTY
BA TTER Y WARRANTY
In addition to the terms above (except as to the one-year period), any original equipment Clarke Battery which
becomes unserviceable under normal use within a period of ninety (90) days from date of sale to the original user
will be repaired or replaced with one of equal specifications at our option. F .O.B. any authorized Clarke Sales or
Service Branch, with no charge to the user, except transportation cost s. Af ter expiration of the above ninety (90)
day period, any battery which fails under normal use will be adjusted to the original user within a new battery of
equal specification on an eighteen (18) months pro rata basis from the date of purchase. Adjustment will be
determined using the then current list price, plus transportation costs.
Warranty is rendered null and void if battery is not kept filled to the proper level with DISTILLED WA TER.
Clarke reserves the right to make changes or
improvements to its machine without notice
Always use genuine Clarke Parts for repair.
2100 Highway 265
Springdale, Arkansas, 72764
