Operator’s Manual
Libro de Instrucciones
Manuel d’utilisation
READ THIS BOOK
LEA ESTE MANUAL
LISEZ CE MANUEL
EN
ES
FR
English (1 - 24)
Español (25 - 48)
Français (49 - 72)
This book has important information for the use and safe operation of this machine. Failure to read this
book prior to operating or attempting any service or maintenance procedure to your Clarke machine
could result in injury to you or to other personnel; damage to the machine or to other property could
occur as well. You must have training in the operation of this machine before using it. If your operator(s)
cannot read this manual, have it explained fully before attempting to operate this machine.
All directions given in this book are as seen from the operator’s position at the rear of the machine.
Form No. 9097861000 - 04/2010
Page 3
Page 4
ENGLISH
TABLE OF CONTENTS
INTRODUCTION ............................................................................................................................................. 2
MANUAL PURPOSE AND CONTENTS .......................................................................................................................................... 2
TARGET ...........................................................................................................................................................................................2
HOW TO KEEP THIS MANUAL ....................................................................................................................................................... 2
IDENTIFICATION DATA ................................................................................................................................................................... 2
OTHER REFERENCE MANUALS ................................................................................................................................................... 2
SPARE PARTS AND MAINTENANCE ............................................................................................................................................. 2
CHANGES AND IMPROVEMENTS ................................................................................................................................................ 2
OPERATION CAPABILITIES ........................................................................................................................................................... 2
CONVENTIONS .............................................................................................................................................................................. 2
UNPACKING/DELIVERY ................................................................................................................................ 3
SAFETY ..........................................................................................................................................................3
SYMBOLS ....................................................................................................................................................................................... 3
GENERAL INSTRUCTIONS ............................................................................................................................................................ 3
SYMBOLS SHOWN ON THE MACHINE ......................................................................................................................................... 5
MACHINE DESCRIPTION .............................................................................................................................. 6
MACHINE STRUCTURE ................................................................................................................................................................. 6

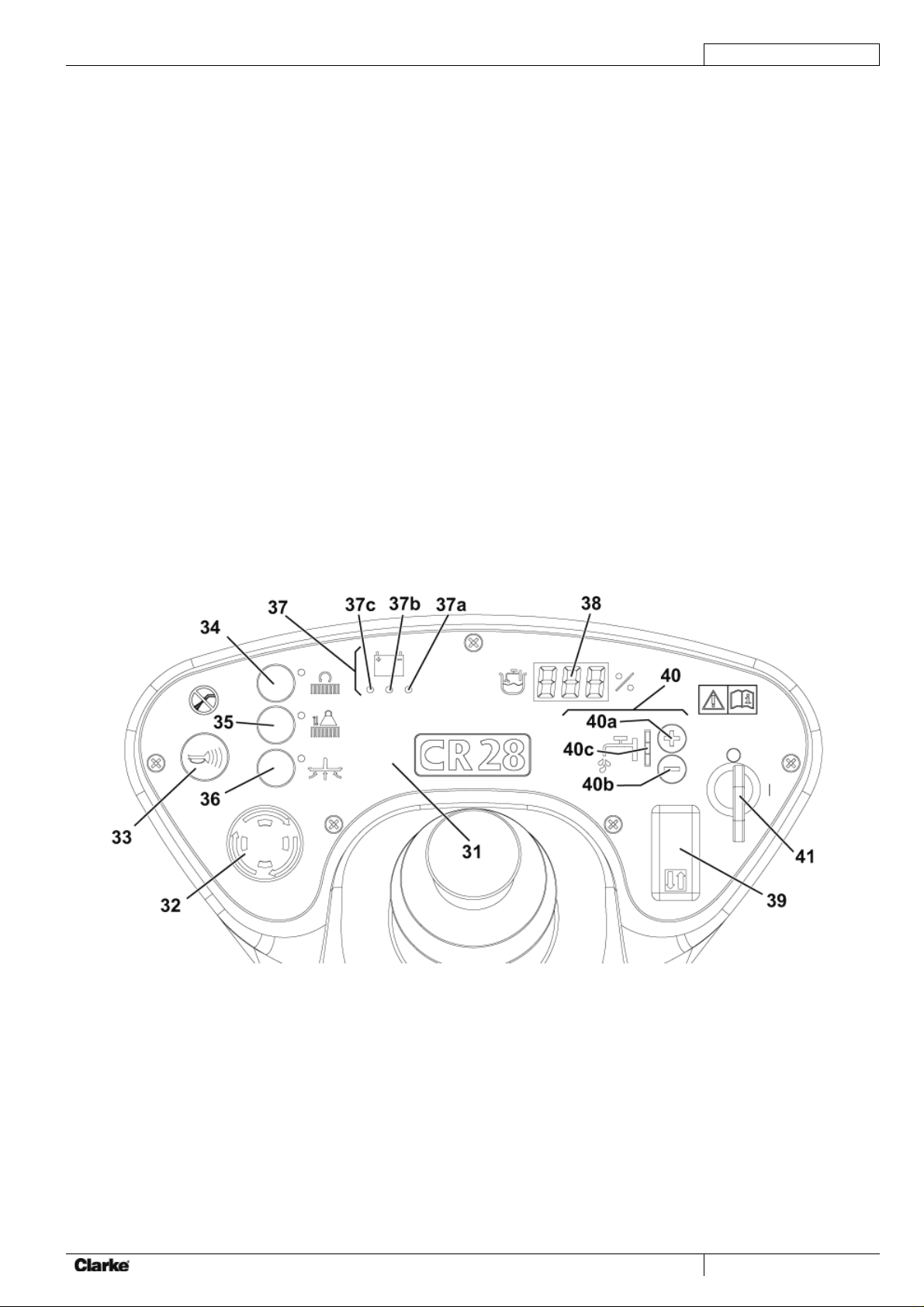

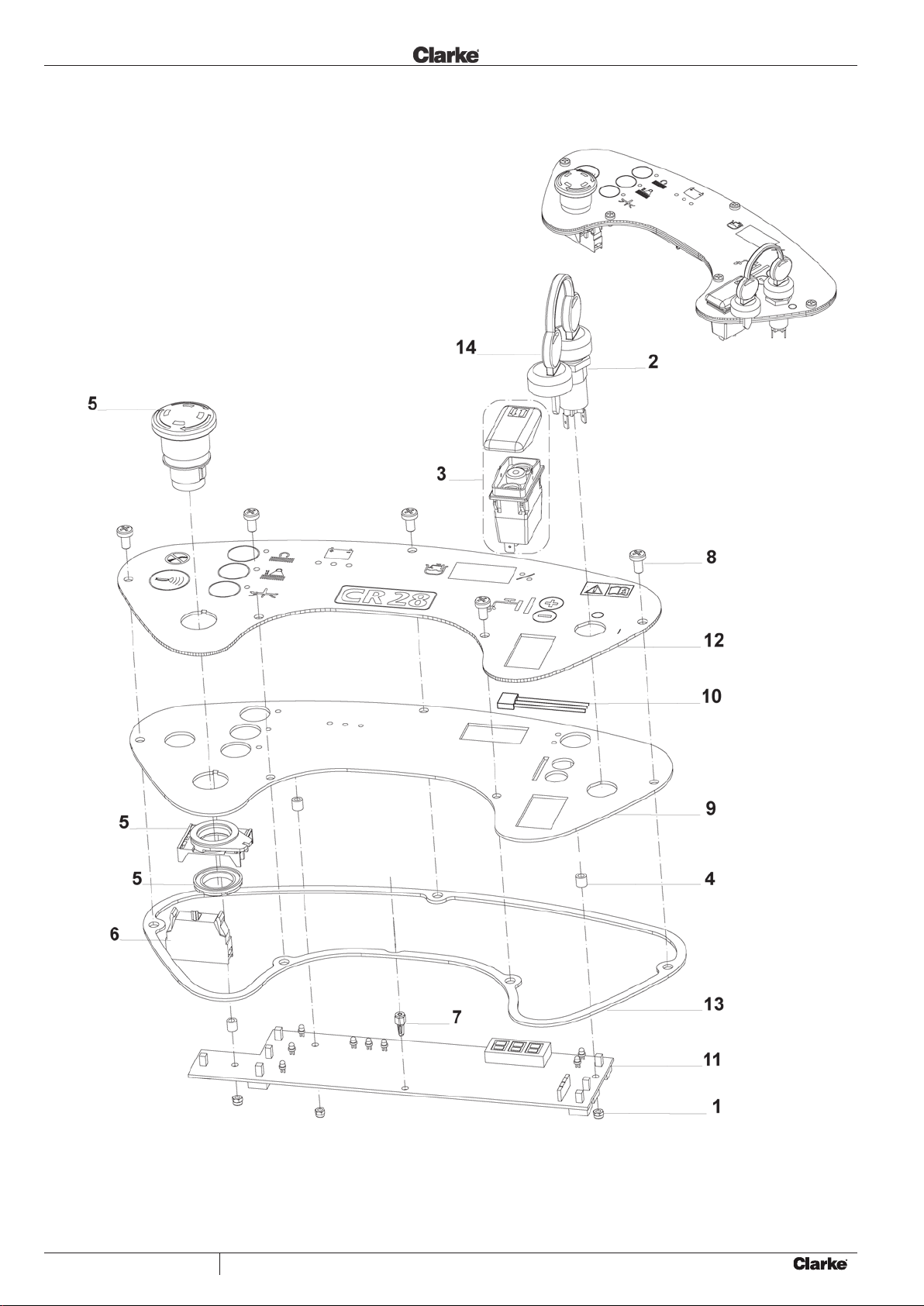

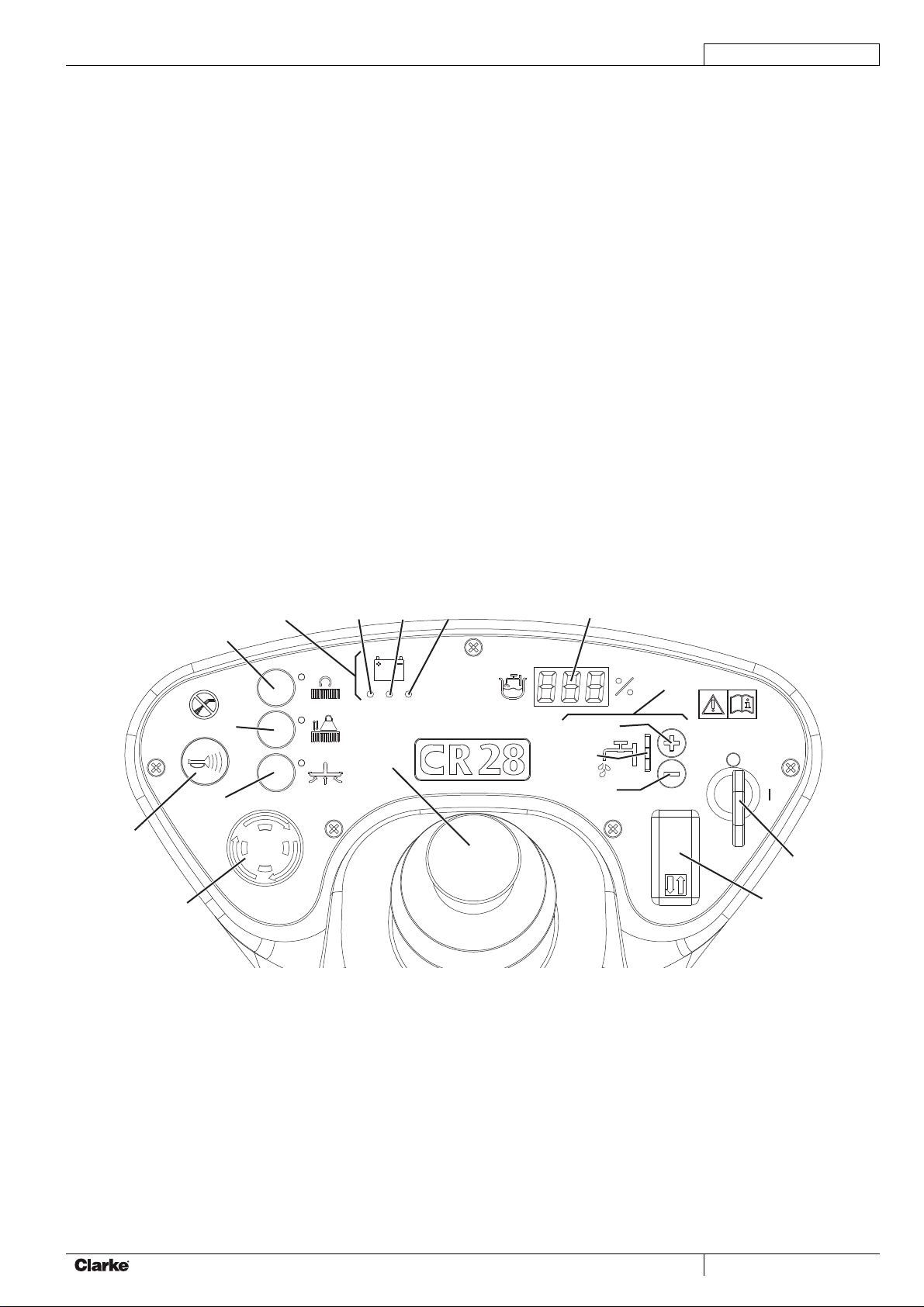

CONTROL PANEL ........................................................................................................................................................................... 7

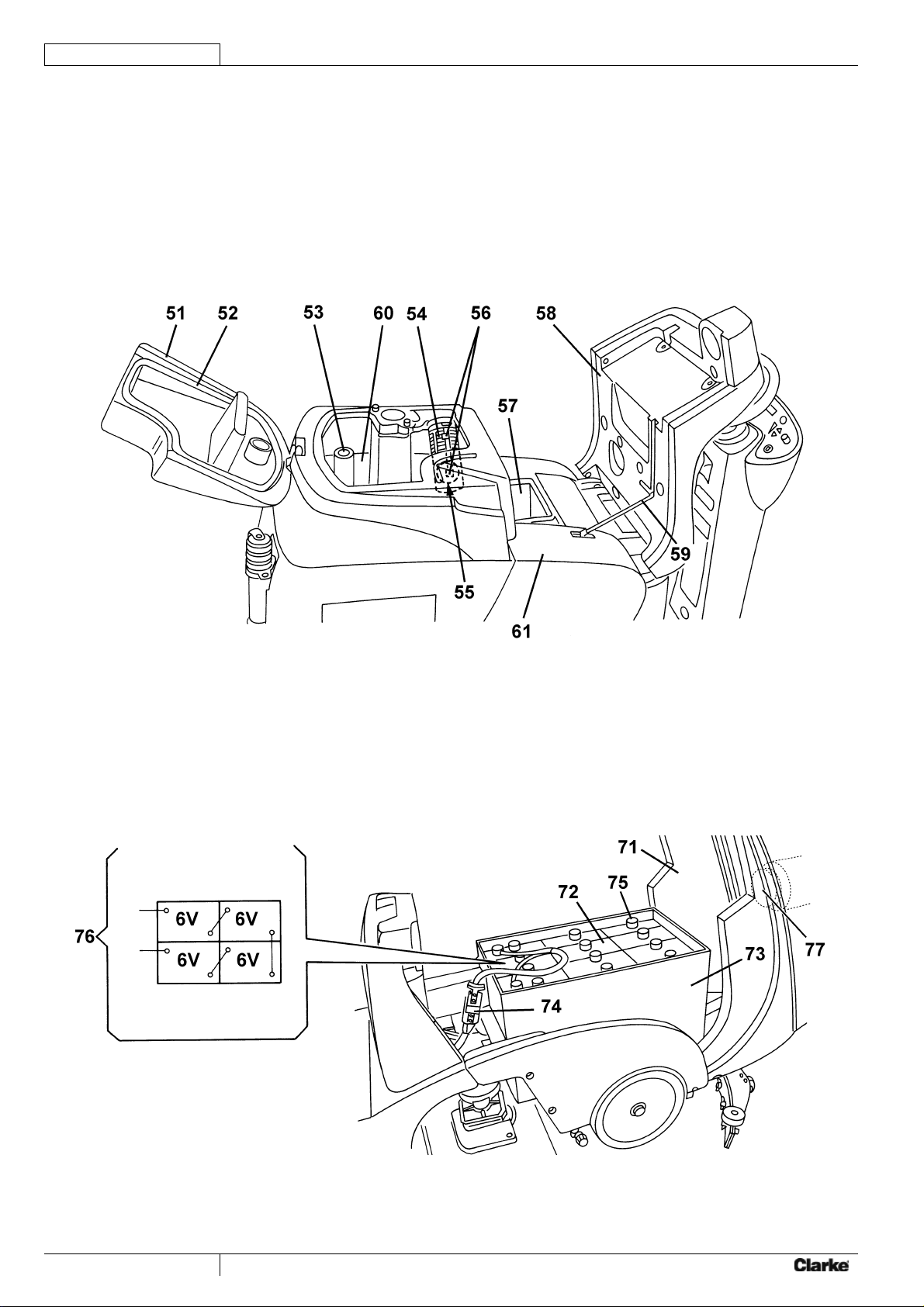

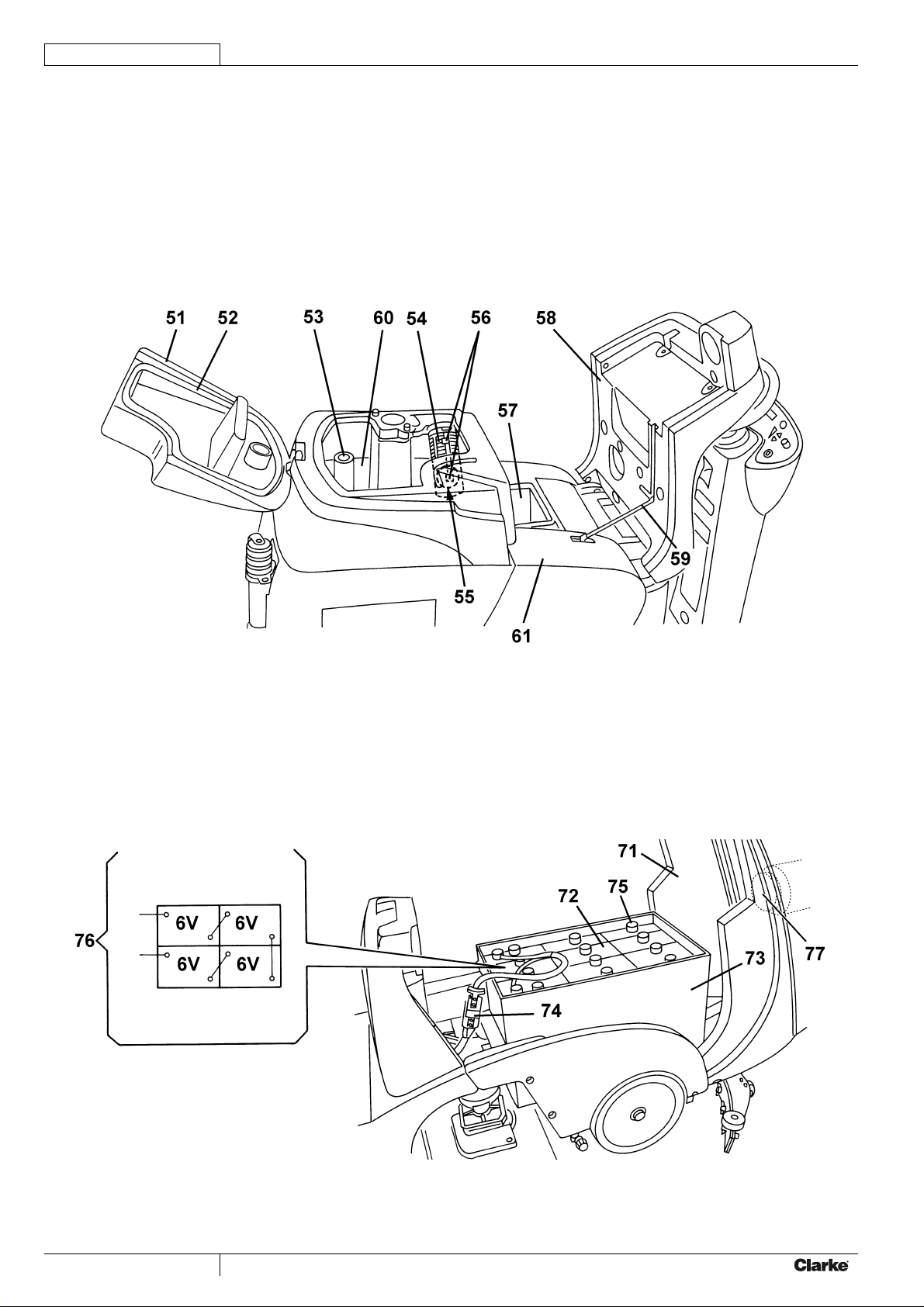

VIEW UNDER TANK COVERS ....................................................................................................................................................... 8
VIEW UNDER TANK ASSEMBLY .................................................................................................................................................... 8
ACCESSORIES/OPTIONS ............................................................................................................................. 9
TECHNICAL DATA ........................................................................................................................................................................... 9

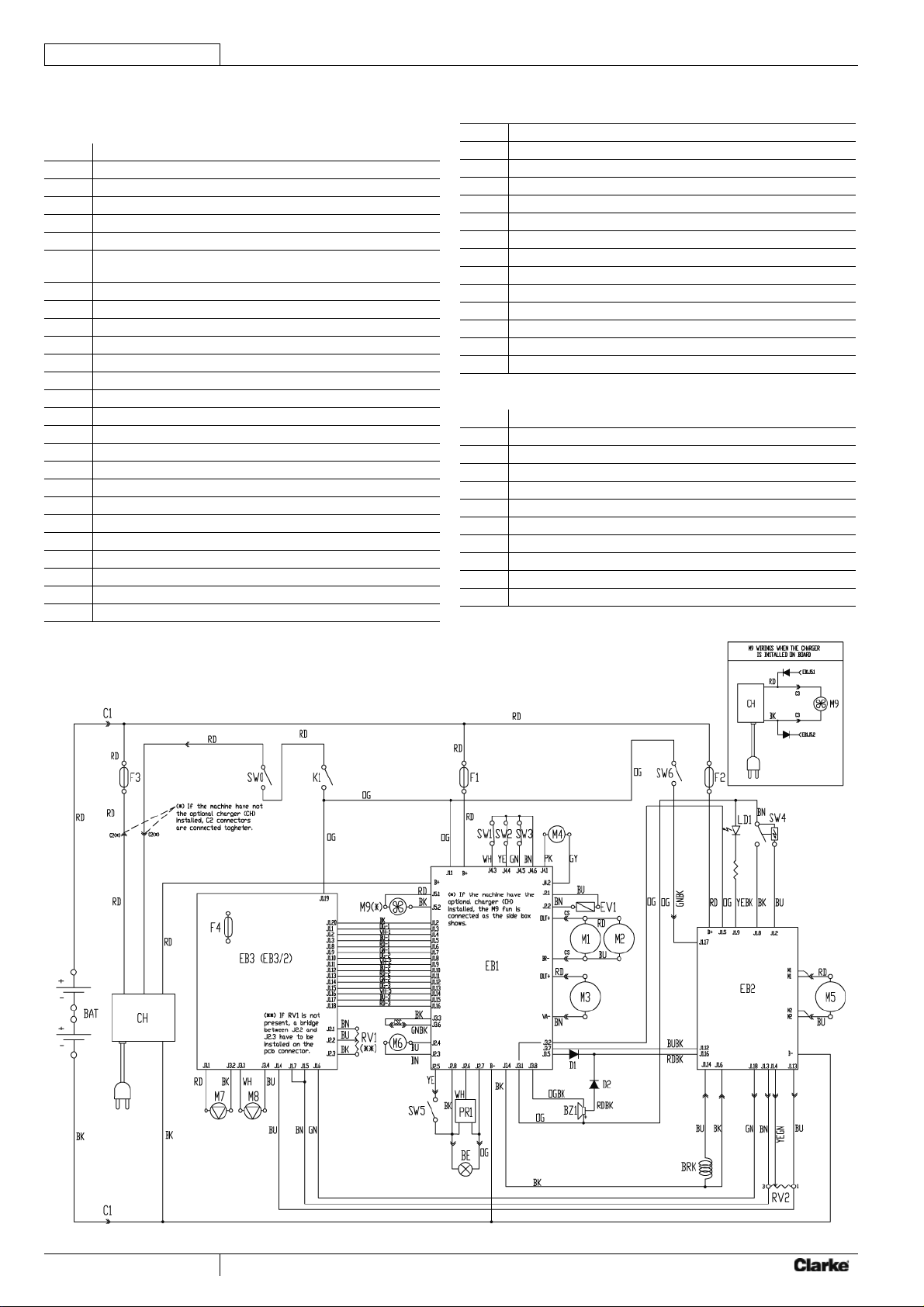

WIRING DIAGRAM ........................................................................................................................................................................ 10
USE ............................................................................................................................................................... 11
BATTERY CHECK/SETTING ON A NEW MACHINE .....................................................................................................................11
BATTERY INSTALLATION AND BATTERY TYPE SETTING (WET OR GEL) .............................................................................. 12
BEFORE START-UP ...................................................................................................................................................................... 13
MACHINE START AND STOP ....................................................................................................................................................... 14
MACHINE OPERATION (SCRUBBING/DRYING) ......................................................................................................................... 15
AFTER USING THE MACHINE ..................................................................................................................................................... 16
PUSHING/TOWING THE MACHINE ............................................................................................................................................. 16
MACHINE LONG INACTIVITY ...................................................................................................................................................... 17
FIRST PERIOD OF USE ............................................................................................................................................................... 17
MAINTENANCE ............................................................................................................................................ 17

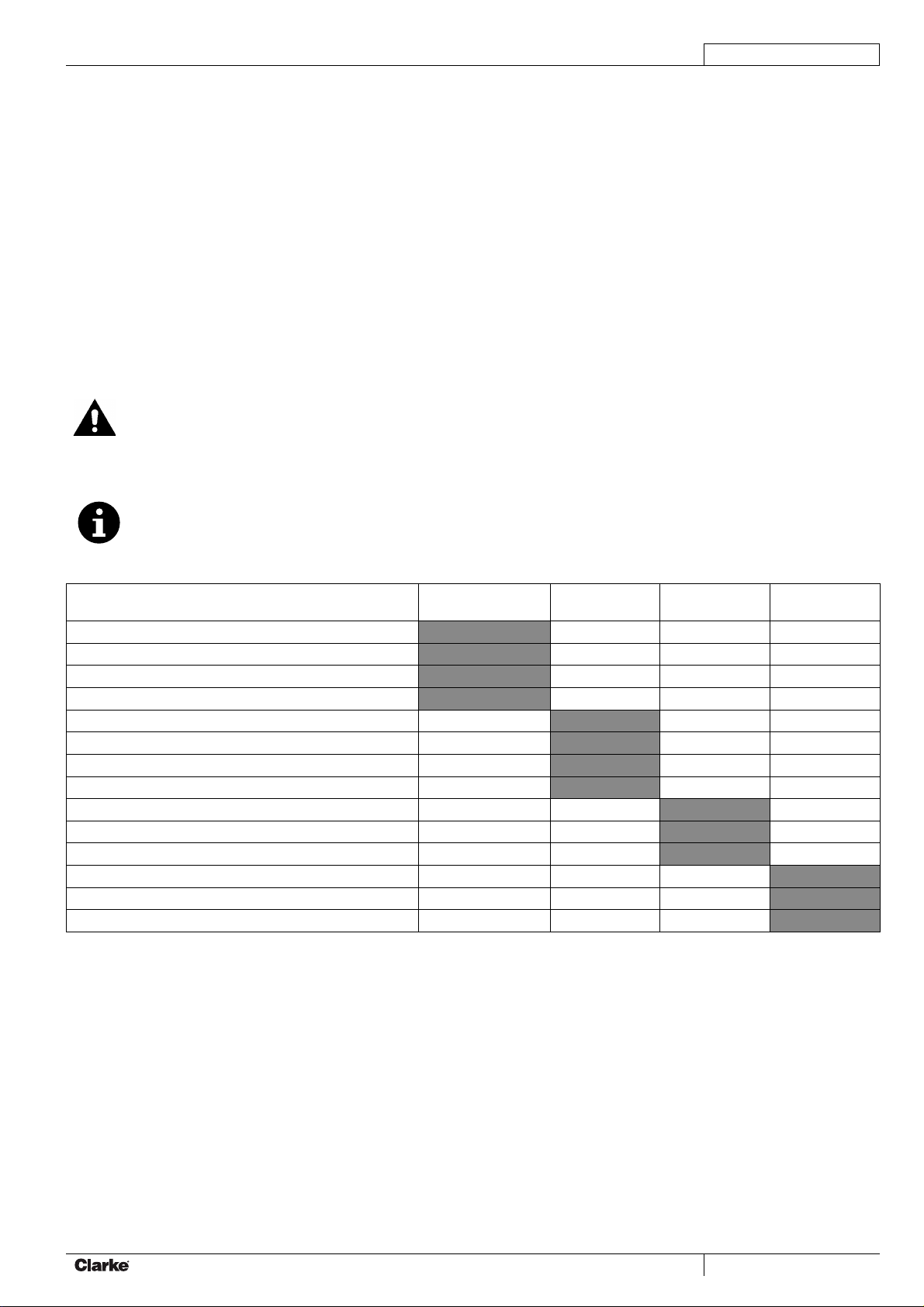

SCHEDULED MAINTENANCE TABLE ......................................................................................................................................... 17
MACHINE WORKING HOUR CHECK .......................................................................................................................................... 17

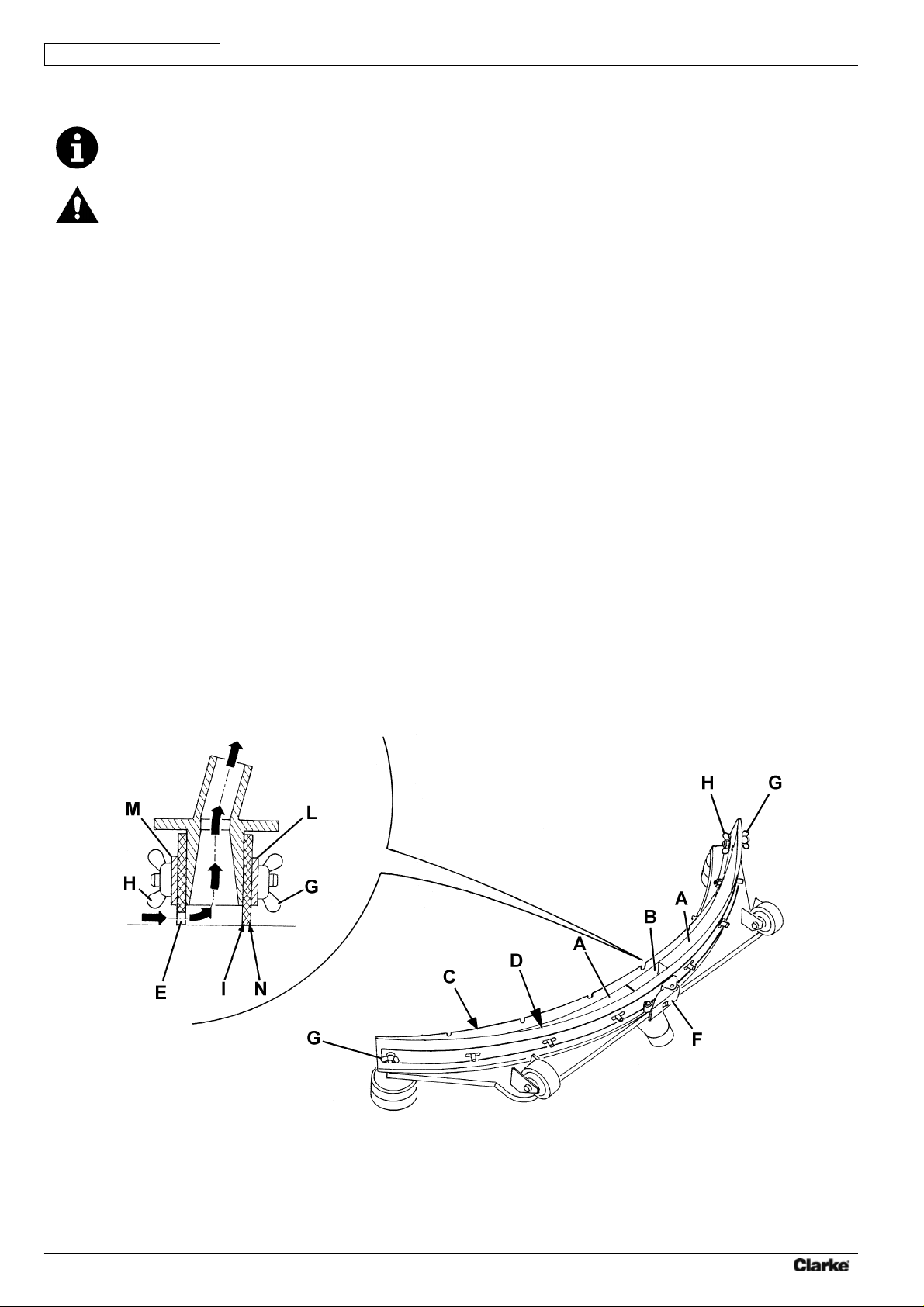

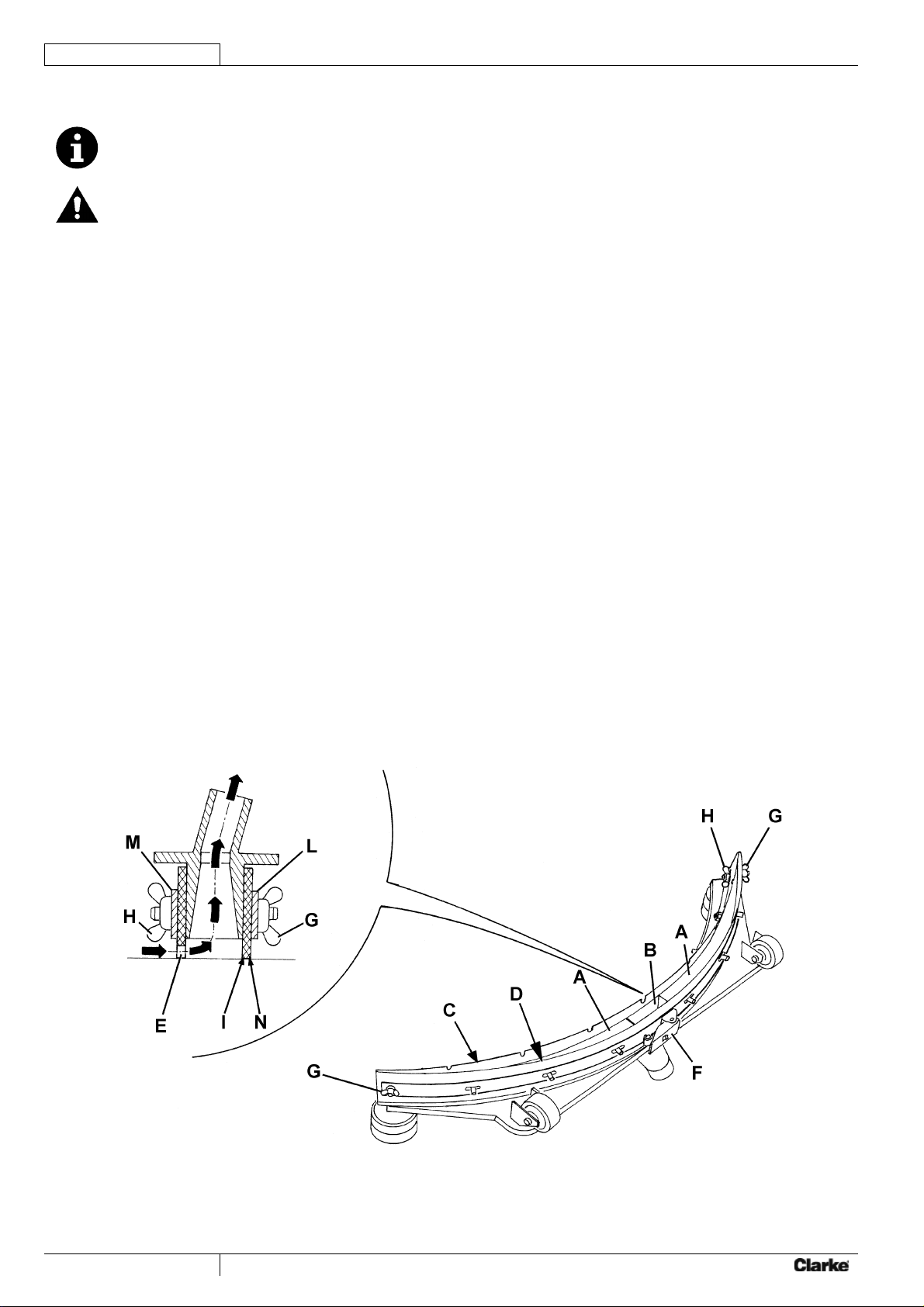

SQUEEGEE CLEANING ............................................................................................................................................................... 18

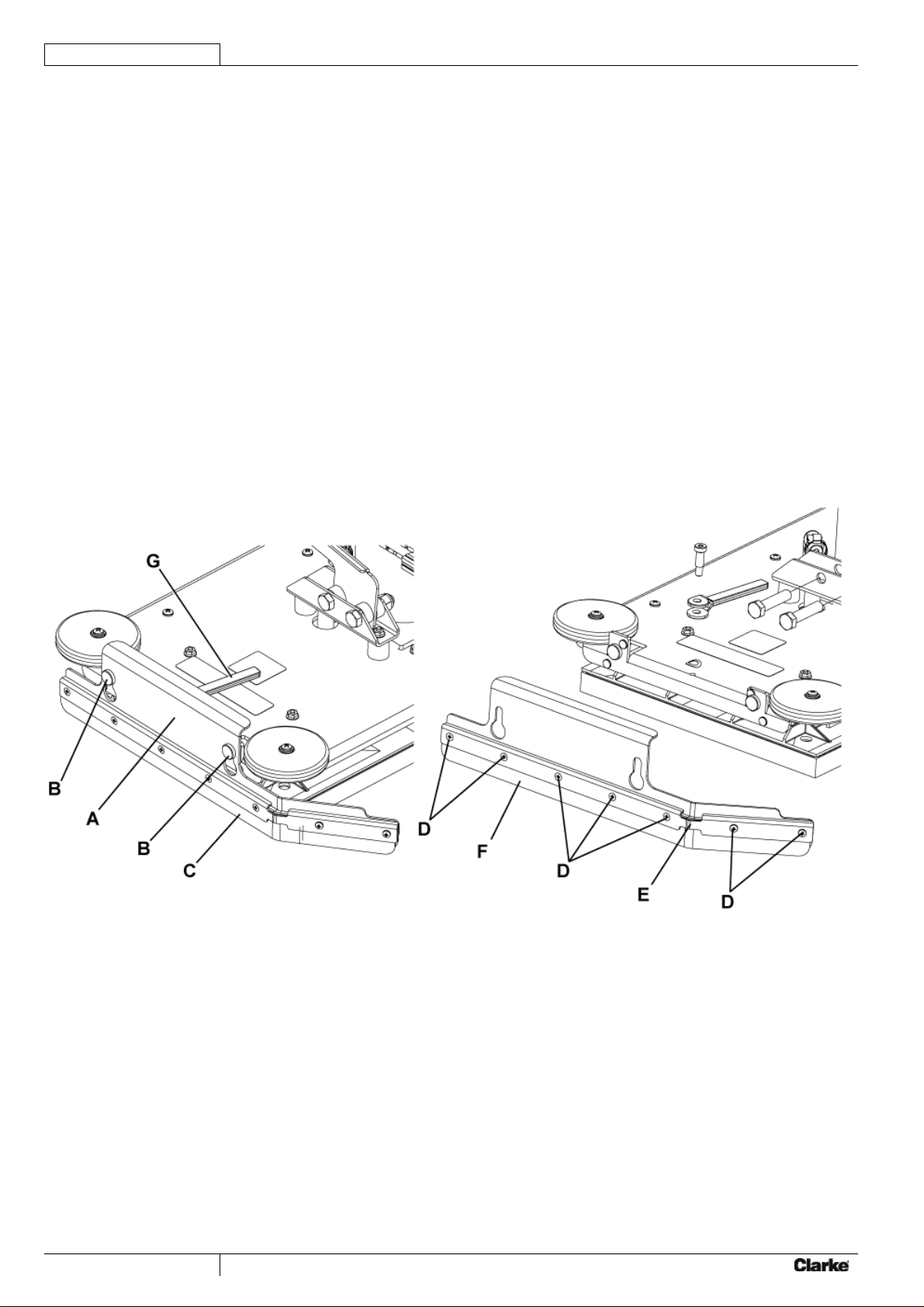

SQUEEGEE BLADE CHECK AND REPLACEMENT .................................................................................................................... 18
BRUSH CLEANING ....................................................................................................................................................................... 19
CLEANING OF TANK AND VACUUM GRID WITH FLOAT ........................................................................................................... 19
SIDE SKIRT CHECK AND REPLACEMENT ................................................................................................................................. 20
VACUUM SYSTEM MOTOR FILTER CLEANING ......................................................................................................................... 21
SOLUTION FILTER CLEANING .................................................................................................................................................... 21
BATTERY CHARGING .................................................................................................................................................................. 22
FUSE CHECK/REPLACEMENT .................................................................................................................................................... 23
EMERGENCY PUSH-BUTTON ..................................................................................................................................................... 23
SPEED REDUCTION AT BENDS .................................................................................................................................................. 23
DRIVER SEAT MICROSWITCH .................................................................................................................................................... 23
ELECTROMAGNETIC BRAKE ...................................................................................................................................................... 23
TROUBLESHOOTING .................................................................................................................................. 24
SCRAPPING ................................................................................................................................................. 24

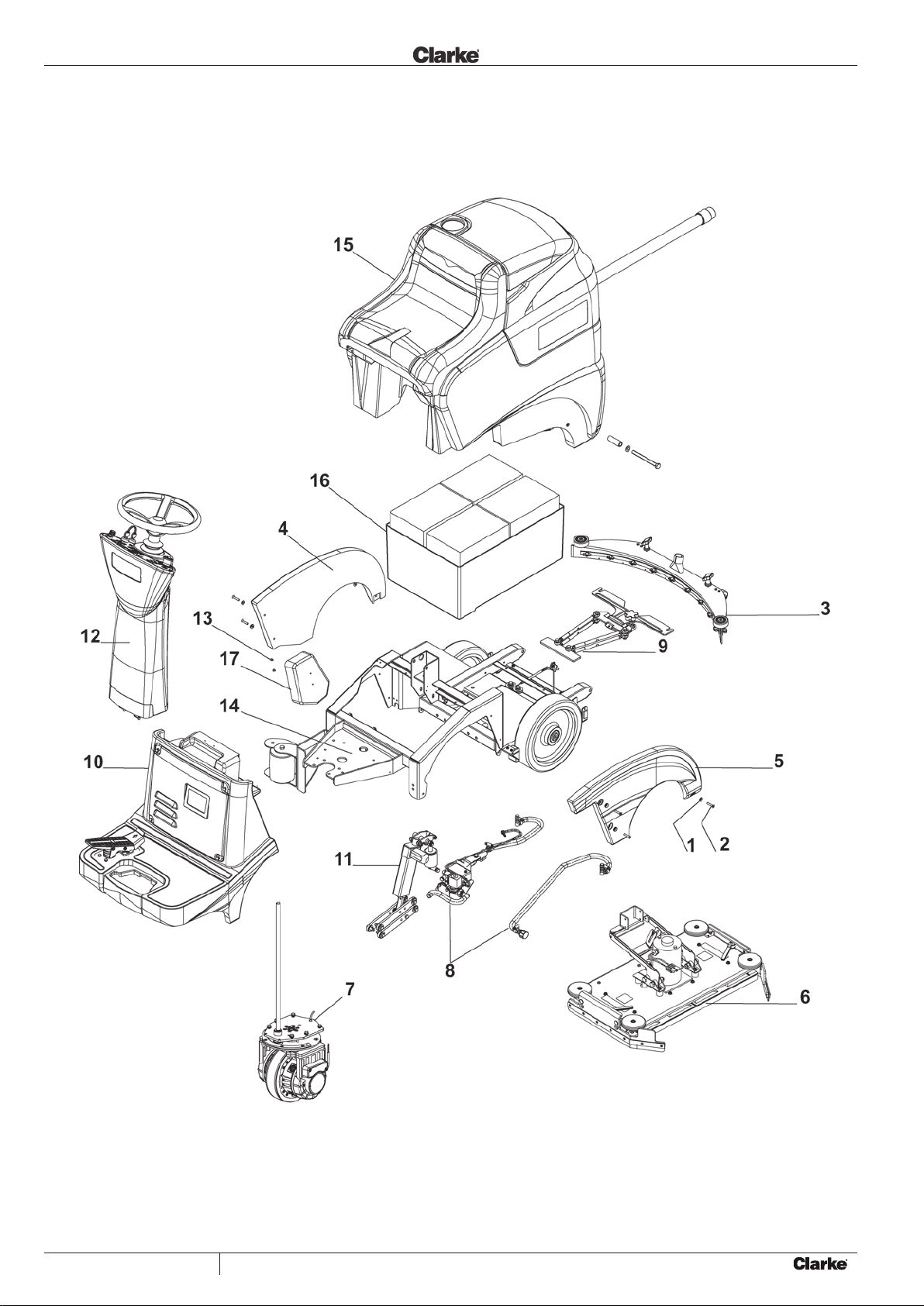

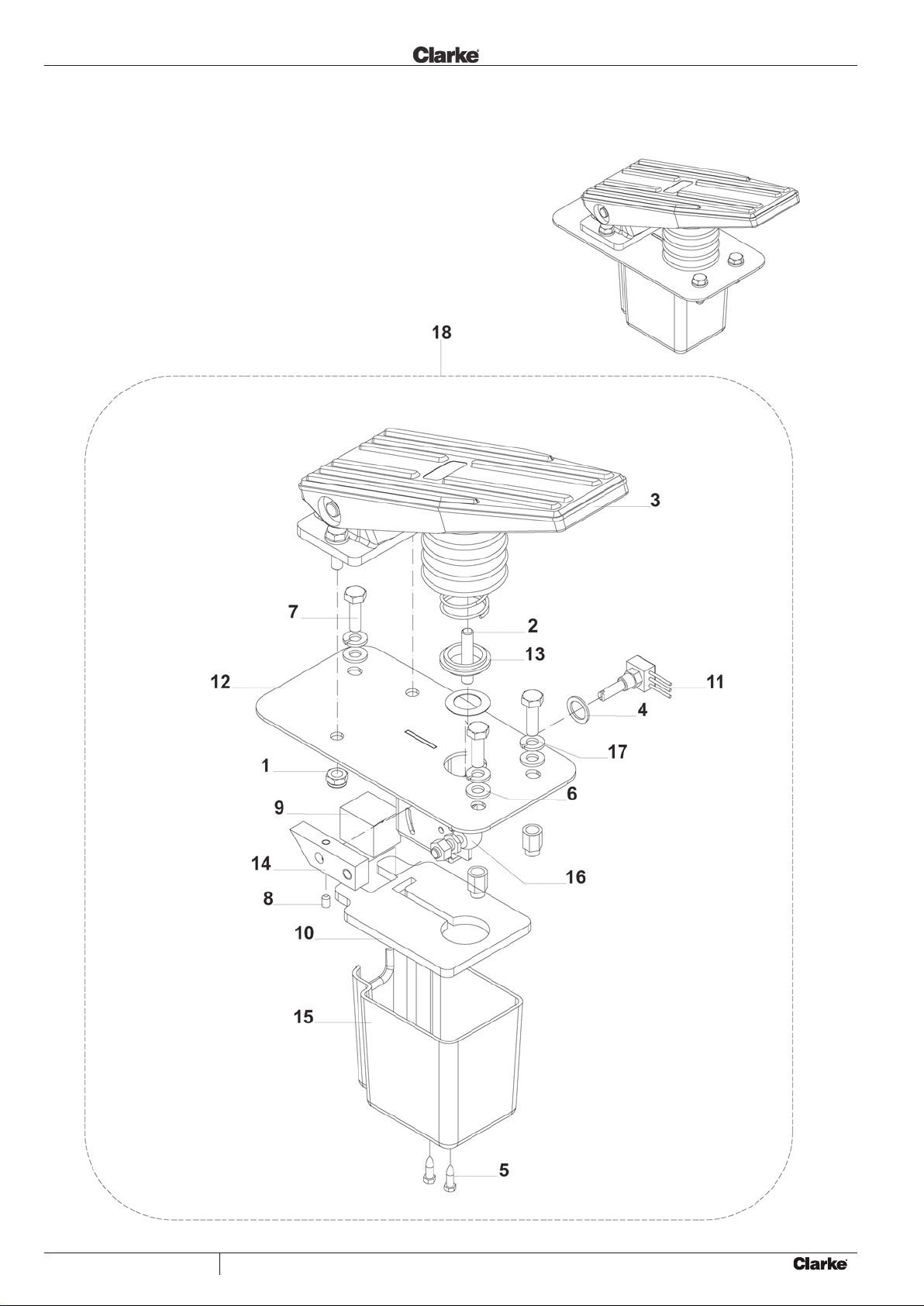

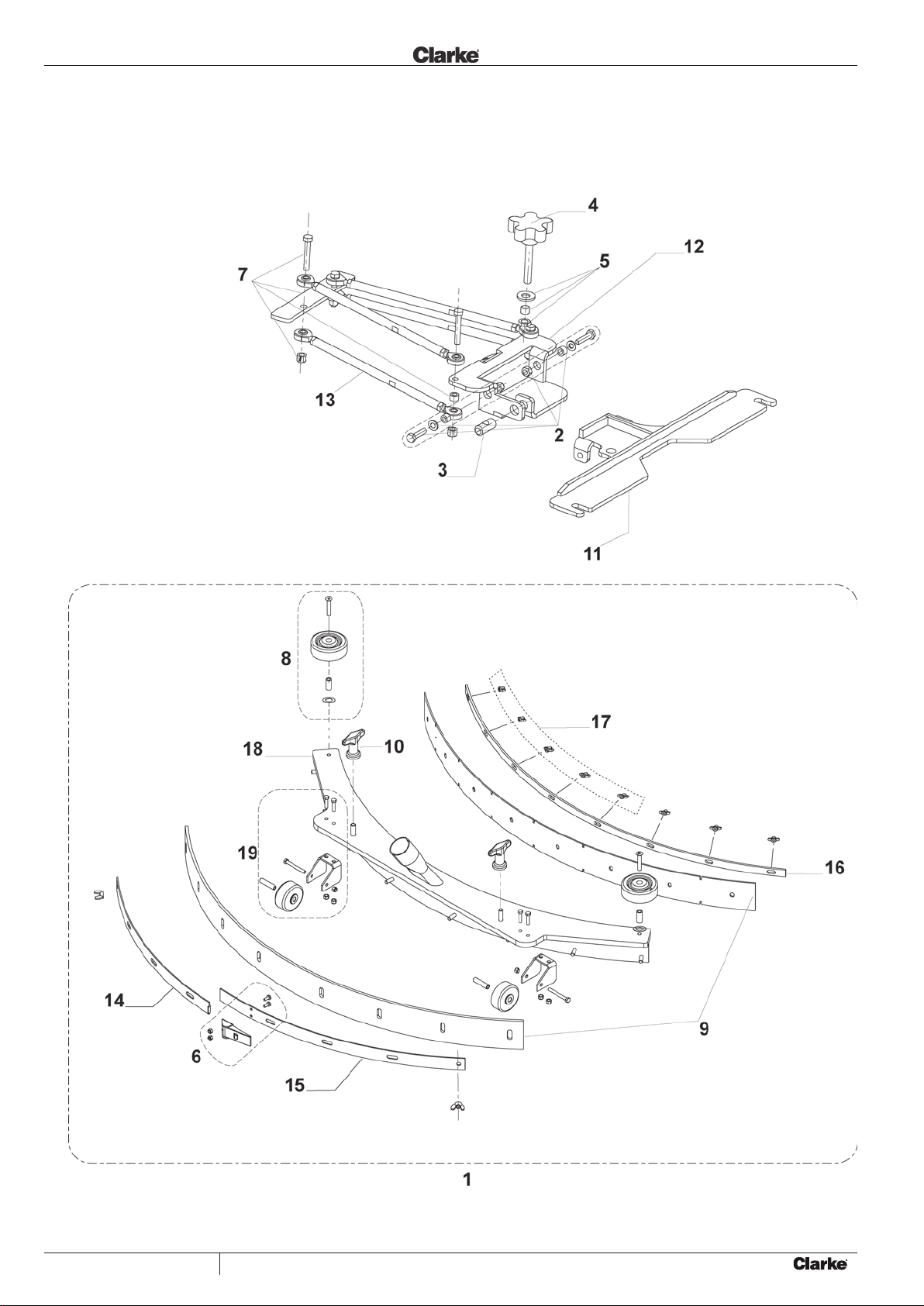

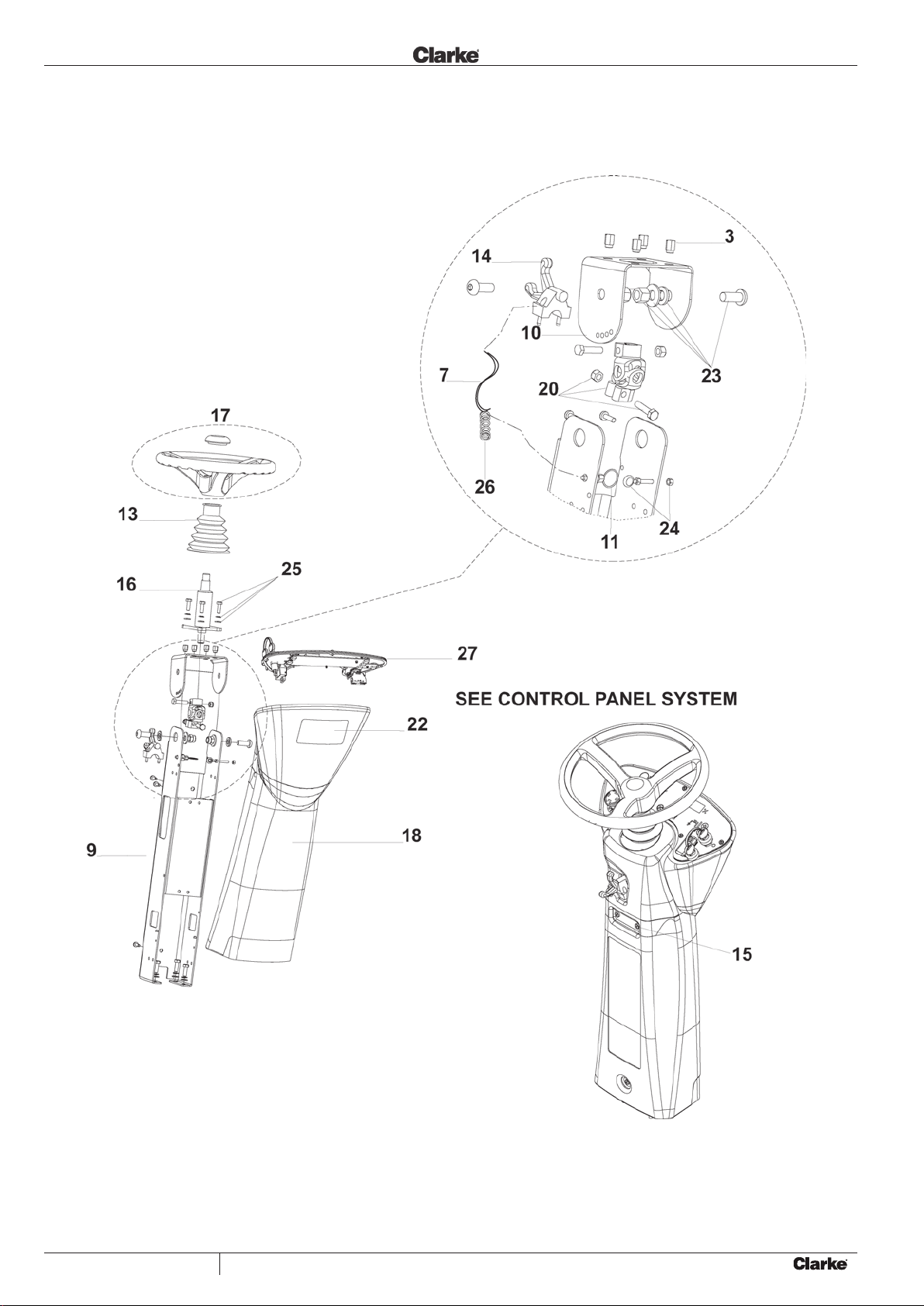

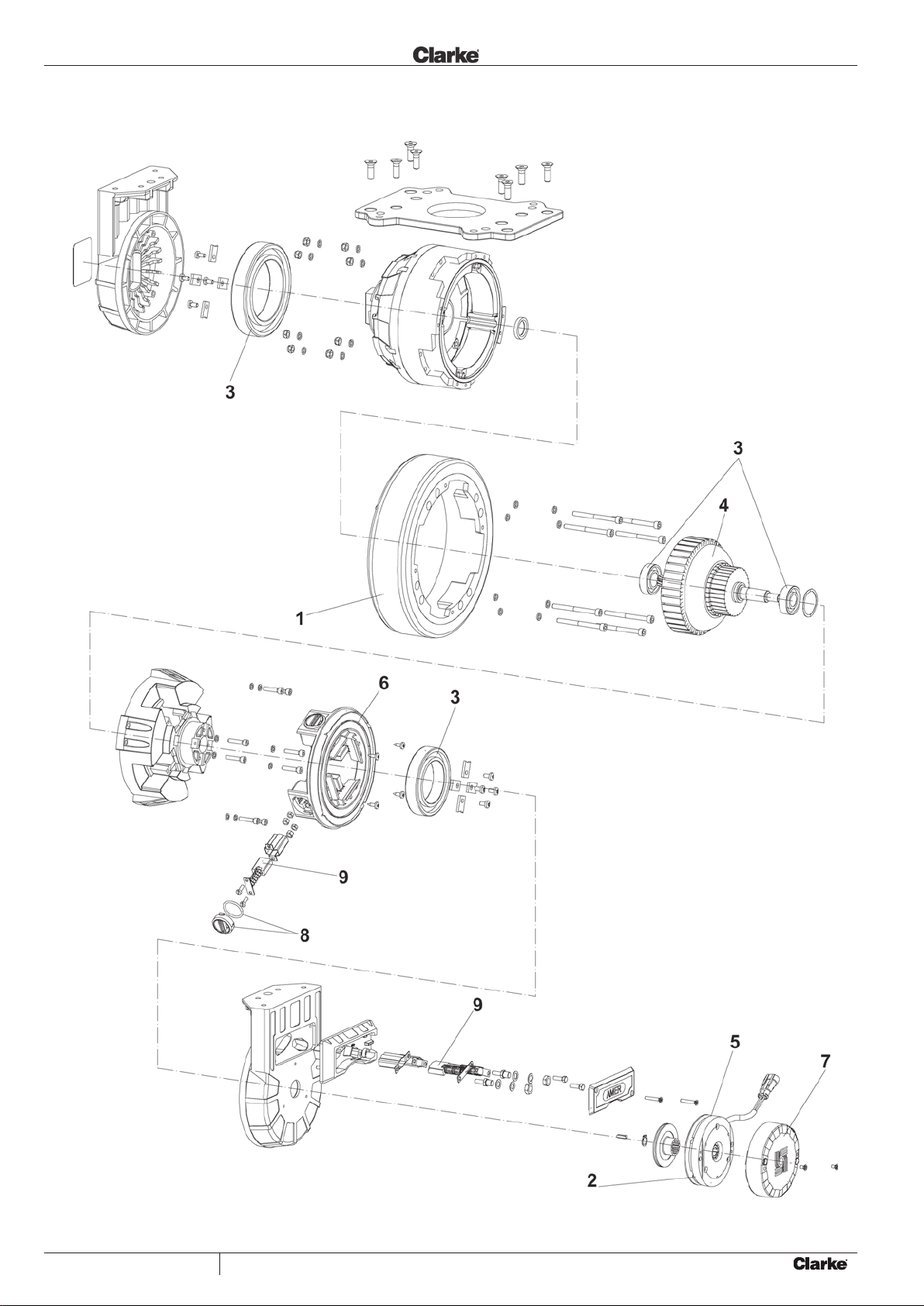

Parts List ...................................................................................................................................................... 73
Operator’s Manual - CR 28 BOOST
®
1
Page 5
ENGLISH
INTRODUCTION
NOTE

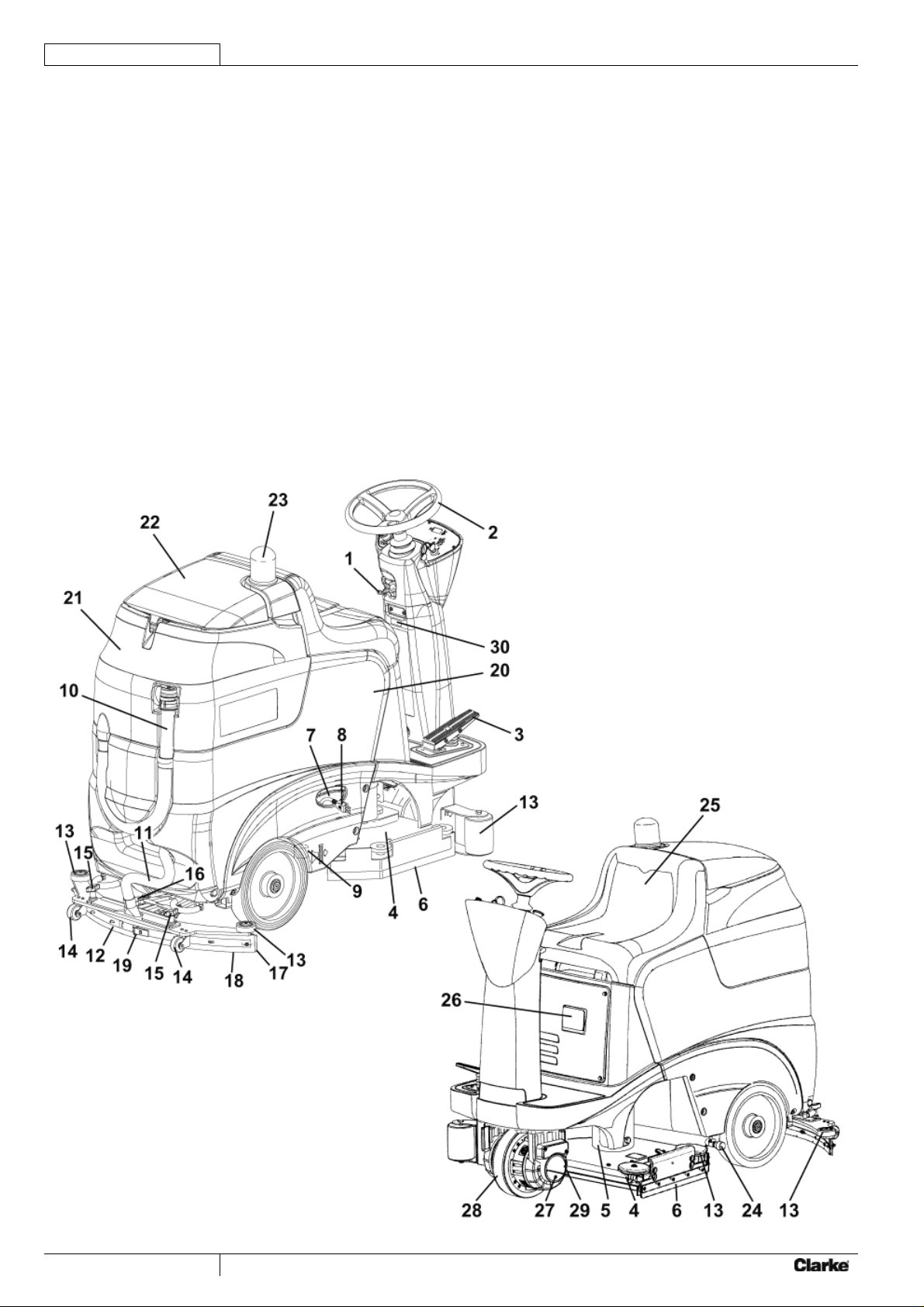

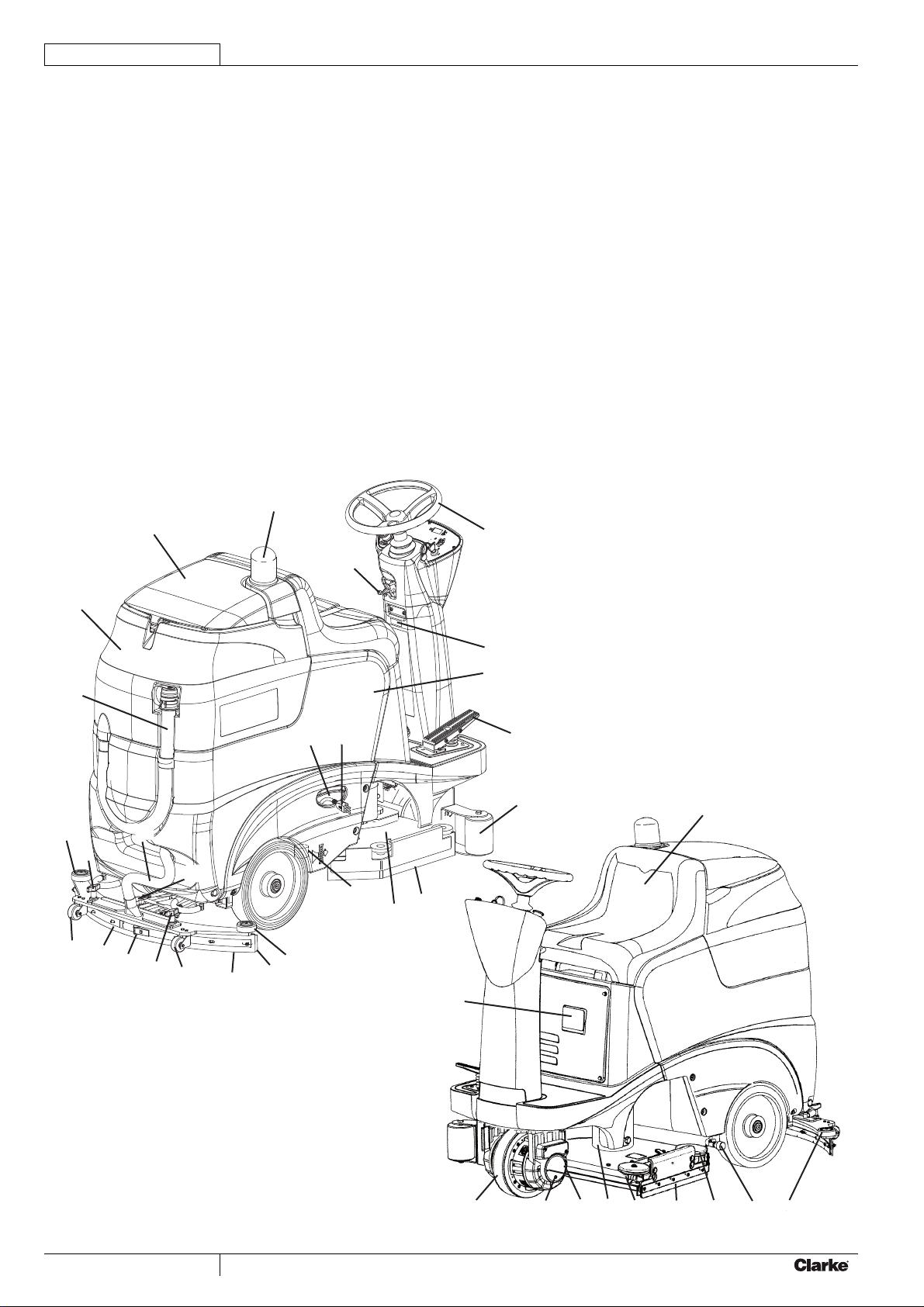

The numbers in brackets refer to the components shown in Machine Description chapter.
MANUAL PURPOSE AND CONTENTS
The purpose of this Manual is to provide the operator with all necessary information to use the machine properly in a safe and
autonomous way. It contains information about technical data, safety, operation, storage, maintenance, spare parts and disposal.
Before performing any procedure on the machine, the operators and qualifi ed technicians must read this Manual carefully. Contact
Clarke in case of doubts concerning the interpretation of the instructions and for any further information.
TARGET
This Manual is intended for operators and technicians qualifi ed to perform the machine maintenance.
The operators must not perform procedures reserved for qualifi ed technicians. Clarke will not be answerable for damages coming
from the non-observance of this prohibition.
HOW TO KEEP THIS MANUAL
The Operator's Manual must be kept near the machine, inside an adequate case, away from liquids and other substances that can
cause damage to it.
IDENTIFICATION DATA
The machine model and serial number are marked on the plate (30).
The machine production year is indicated by the fi rst two fi gures of the machine serial number.
This information is useful when requiring machine spare parts. Use the following table to write down the machine identifi cation data.
MACHINE model ...............................................................................
MACHINE serial number ...................................................................
OTHER REFERENCE MANUALS
Electronic battery charger Manual (to be considered as integral part of this Manual) –
Moreover, the following Manuals are available:
Service Manual (that can be consulted at any Clarke Service Center) –
Spare Parts List (supplied with the machine) –
SPARE PARTS AND MAINTENANCE
All necessary operating, maintenance and repair procedures must be performed by qualifi ed personnel or by Clarke Service
Centers. Only original spare parts and accessories must be used.
Call Clarke for service or to order spare parts and accessories, specifying the machine model and serial number.
CHANGES AND IMPROVEMENTS
Clarke constantly improves its products and reserves the right to make changes and improvements at its discretion without being
obliged to apply such benefi ts to the machines that were previously sold.
Any change and/or addition of accessory must be approved and performed by Clarke.
OPERATION CAPABILITIES
This scrubber-dryer is used to clean (scrubbing and drying) smooth and solid fl oors, in civil or industrial environment, under safe
operation conditions by a qualifi ed operator.
The scrubber-dryer cannot be used for moquette and carpet cleaning.
CONVENTIONS
Forward, backward, front, rear, left or right are intended with reference to the operator’s position, that is to say on the driver’s seat
(25).
2
Operator’s Manual - CR 28 BOOST
®
Page 6
ENGLISH
UNPACKING/DELIVERY
To unpack the machine carefully follow the instructions on the packing.
Upon delivery carefully check that the machine and its packing have not been damaged during transportation. In case of visible
damages, keep the packing and have it checked by the carrier that delivered it. Call the carrier immediately to fi ll in a damage claim.
Check that the machine is equipped with the following features:
Technical documents: –
Scrubber-dryer Operator's Manual•
Electronic battery charger Manual (integral part of this manual)•
Scrubber-dryer Spare Parts List•
No. 2 lamellar fuses –
No. 5 spacers for 6 V battery housing –
One 2 mm-wrench for socket screws –
SAFETY
The following symbols indicate potentially dangerous situations. Always read this information carefully and take all necessary
precautions to safeguard people and property.
The operator's cooperation is essential in order to prevent injury. No accident prevention program is effective without the total
cooperation of the person responsible for the machine operation. Most of the accidents that may occur in a factory, while working
or moving around, are caused by failure to comply with the simplest rules for exercising prudence. A careful and prudent operator is
the best guarantee against accidents and is essential for successful completion of any prevention program.
SYMBOLS
DANGER!
It indicates a dangerous situation with risk of death for the operator.
WARNING!
It indicates a potential risk of injury for people or damage to objects.
CAUTION!
It indicates a caution or a remark related to important or useful functions. Pay careful attention to the
paragraphs marked by this symbol.
NOTE
It indicates a remark related to important or useful functions.
CONSULTATION
It indicates the necessity to refer to the Operator's Manual before performing any procedure.
GENERAL INSTRUCTIONS
Specifi c warnings and cautions to inform about potential damages to people and machine are shown below.
DANGER!
Before performing any maintenance, repair, cleaning or replacement procedure the battery connector must –
be disconnected and the key must be removed from the ignition switch.
This machine must be used by properly trained operators only. Children or disabled people cannot use this –
machine.
Keep the battery far from sparks, fl ames and incandescent material. During normal operation, explosive –
gases are released.
Do not wear jewelry when working near electrical components. –
Do not work under the lifted machine without supporting it with safety stands. –
Do not operate the machine near toxic, dangerous, fl ammable and/or explosive powders, liquids or vapors. –
This machine is not suitable for picking up hazardous materials.
Battery charging produces highly explosive hydrogen gas. Keep the tank assembly open during battery –
charging and perform this procedure in well-ventilated areas and away from open fl ames.
Operator’s Manual - CR 28 BOOST
®
3
Page 7
ENGLISH
WARNING!
Carefully read all the instructions before performing any maintenance/repair procedure. –
Before using the battery charger, ensure that frequency and voltage values, indicated on the machine serial –
number plate, match the electrical mains voltage.
To reduce the risk of fi re, electric shock, or injury, do not leave the machine unattended when it is plugged –
in. Unplug the machine from the electrical mains when not in use and before servicing.
To avoid electric shock, do not expose to rain. Store the machine indoors. –
Do not allow to be used as a toy. Close attention is necessary when used near children. –
Use only as shown in this Manual. Use only Clarke's recommended accessories. –
Do not use with damaged battery charger cable or plug. If the machine is not working as it should, has been –
damaged, left outdoors or dropped into water, return it to the Service Center.
Do not pull or carry the machine by the battery charger cable and never use the battery charger cable as –
a handle. Do not close a door on the battery charger cable, or pull the battery charger cable around sharp
edges or corners. Do not run the machine on the battery charger cable. Keep the battery charger cable
away from heated surfaces.
Take all necessary precautions to prevent hair, jewelry and loose clothes from being caught by the machine –
moving parts.
Do not smoke while charging the batteries. –
Do not wash the machine with direct or pressurized water jets, or with corrosive substances. –
To avoid any unauthorized use of the machine, remove the ignition key. –
Do not leave the machine unattended without being sure that it cannot move independently. –
Do not use the machine on slopes with a gradient exceeding the specifi cations. –
Use only pads supplied with the machine and those specifi ed in the Operator's Manual. Using other –
brushes or pads could reduce safety.
Before using the machine, close all doors and/or covers. –
Do not use the machine in particularly dusty areas. –
While using this machine, take care not to cause damage to other people, especially children. –
Do not put any can containing fl uids on the machine. –
The machine storage temperature must be between +32°F and +104°F (0°C and +40°C). –
The machine working temperature must be between +32°F and +104°F (0°C and +40°C). –
The humidity must be between 30% and 95%. –
Always protect the machine against the sun, rain and bad weather, both under operation and inactivity –
condition. Store the machine indoors, in a dry place. This machine must be used in dry conditions, it must
not be used or kept outdoors in wet conditions.
Do not use the machine as a means of transport. –
Do not allow the brush to operate while the machine is stationary to avoid damaging the fl oor. –
In case of fi re, use a powder fi re extinguisher, not a water one. –
Do not bump into shelves or scaffoldings, especially where there is a risk of falling objects. –
Do not tamper with the machine safety guards and follow the routine maintenance instructions –
scrupulously.
–
To move the machine by hand it is necessary to disengage the electromagnetic brake. After moving
the machine by hand, the electromagnetic brake must be engaged. Do not use the machine when the
electromagnetic brake is disengaged.
Do not remove or modify the plates affi xed to the machine. –
In case of machine malfunctions, ensure that these are not caused by a lack of maintenance. Otherwise, –
request assistance from the authorized personnel or from an authorized Service Center.
If parts must be replaced, require ORIGINAL spare parts from an authorized Dealer or Retailer. –
To ensure machine proper and safe operation, the scheduled maintenance shown in the relevant chapter of –
this Manual must be performed by the authorized personnel or by an authorized Service Center.
Do not allow any object to enter into the openings. Do not use the machine if the openings are clogged. –
Always keep the openings free from dust, hairs and any other foreign material which could reduce the air
fl ow.
This machine cannot be used on roads or public streets. –
Pay attention during the machine transfers when temperature is below freezing point. The water in the –
recovery tank or in the hoses could freeze and seriously damage the machine.
When lead (WET) batteries are installed on the machine, do not tilt the machine more than 30° from the –
horizontal plane to prevent the highly corrosive acid from leaking out of the batteries. If the machine must
be tilted to perform any maintenance procedure, remove the batteries.
4
Operator’s Manual - CR 28 BOOST
®
Page 8

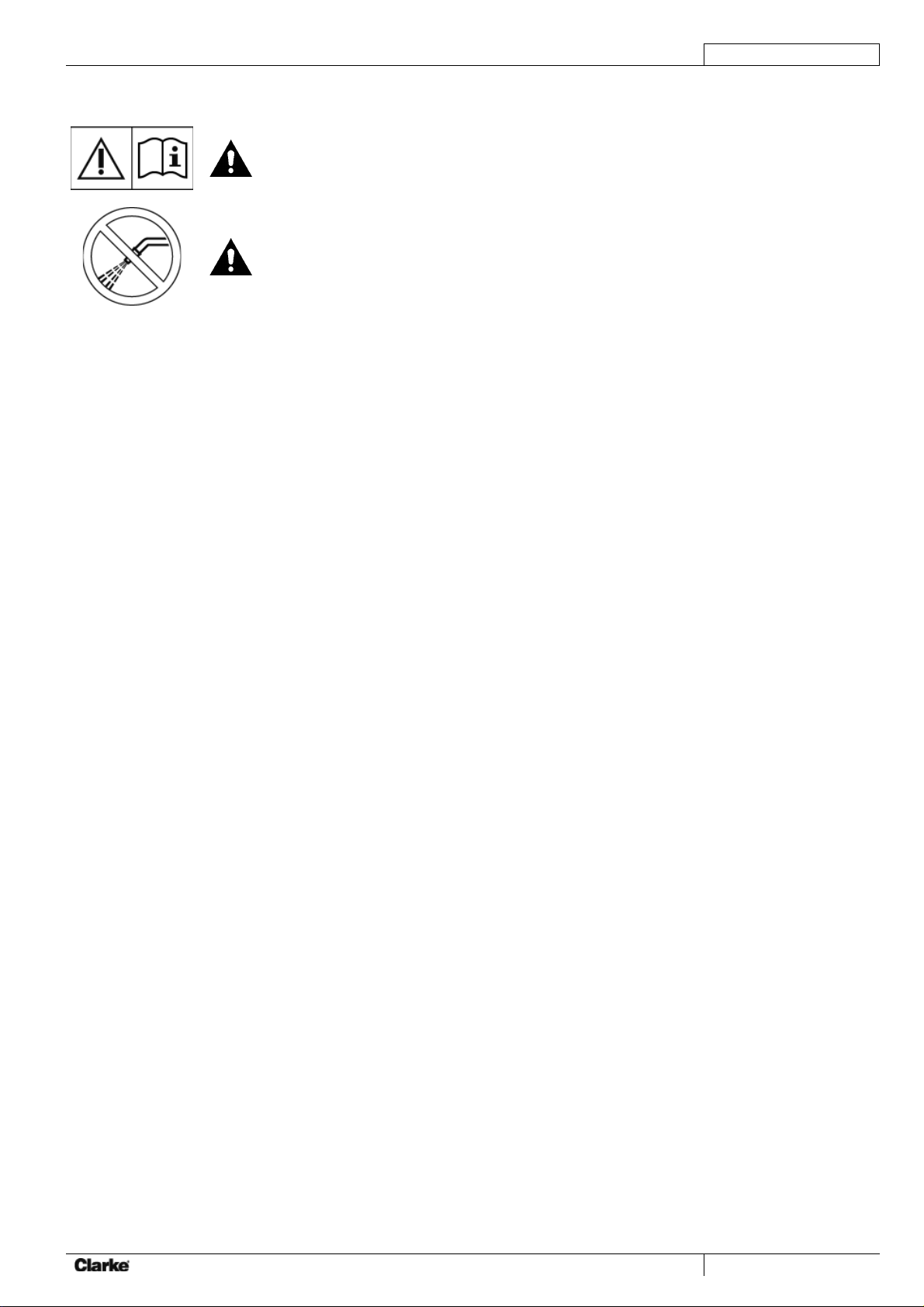

SYMBOLS SHOWN ON THE MACHINE
WARNING!
Carefully read all instructions before performing any procedure on the machine.
WARNING!
Do not wash the machine with direct or pressurized water jets.
ENGLISH
Operator’s Manual - CR 28 BOOST
®
5
Page 9
ENGLISH
MACHINE DESCRIPTION
MACHINE STRUCTURE
Steering wheel inclination control lever1.
Steering wheel2.
Drive pedal3.
BOOST4.
BOOST5.
Side skirts6.
Battery charger cable housing7.
Battery charger cable8.
Solution fi lter9.
Recovery water drain hose10.
Squeegee vacuum hose11.
Squeegee12.
Bumper wheels13.
Squeegee support wheels14.
Squeegee mounting handwheels15.
Squeegee balance adjusting handwheel16.
Front squeegee blade17.
Rear squeegee blade18.
®
deck
®
deck motor
22
23
Squeegee rear blade fastening hook19.
Solution tank20.
Recovery tank21.
Recovery tank cover22.
Flashing light (optional)23.
Solution drain hose24.
Seat25.
Battery charger26.
Electromagnetic brake27.
Front steering, driving and braking wheel28.
Electromagnetic brake unlocking screws29.
Serial number plate/technical data30.
2
1
10
13
14
21
15
12
19
11
15
14
16
18
17
13
30
20
8
7
3
13
25
9
6
4
26
28 27 29 5 4 6 24 13
6
Operator’s Manual - CR 28 BOOST
13
S311377A
®
Page 10
CONTROL PANEL
Control panel31.
Emergency push-button32.
Horn33.
Scrub and vacuum activation button34.
Extra pressure button35.
Squeegee lifting/lowering and vacuum system on/off button36.
Battery charge indicator37.
37a. Charged battery warning light (green)
37b. Semi-discharged battery warning light (yellow)
37c. Discharged battery warning light (red)
Hour counter and solution level display:38.
When the machine is started, it displays for a few •
seconds the number of working hours which have been
performed.
While using the machine, it displays the solution level •
in the tank (measured in percentage terms, compared
with the full tank).
When the level is below 20%, the display starts •
blinking.
The display could indicate “000 %” even if the tank is •
not completely empty, allowing to complete the cleaning
procedures; in any case, please check the actual
solution fl ow to the brushes.
Forward/reverse gear switch39.
Solution fl ow adjustment40.
40a. Flow increase button
ENGLISH
40b. Flow decrease button
40c. Flow LEDs:
0 LEDs on - The solution fl ow is closed.•
1 LED on - 0.29 gal/min (1.1 liters/min).•
2 LEDs on - 0.5 gal/min (1.9 liters/min).•
3 LEDs on - 0.74 gal/min (2.8 liters/min).•
Ignition key41.
33
32
34
36
35
37
37c
37b
37a
31
38
40
40a
40c
40b
41
39
S311212A
Operator’s Manual - CR 28 BOOST
®
7
Page 11
ENGLISH

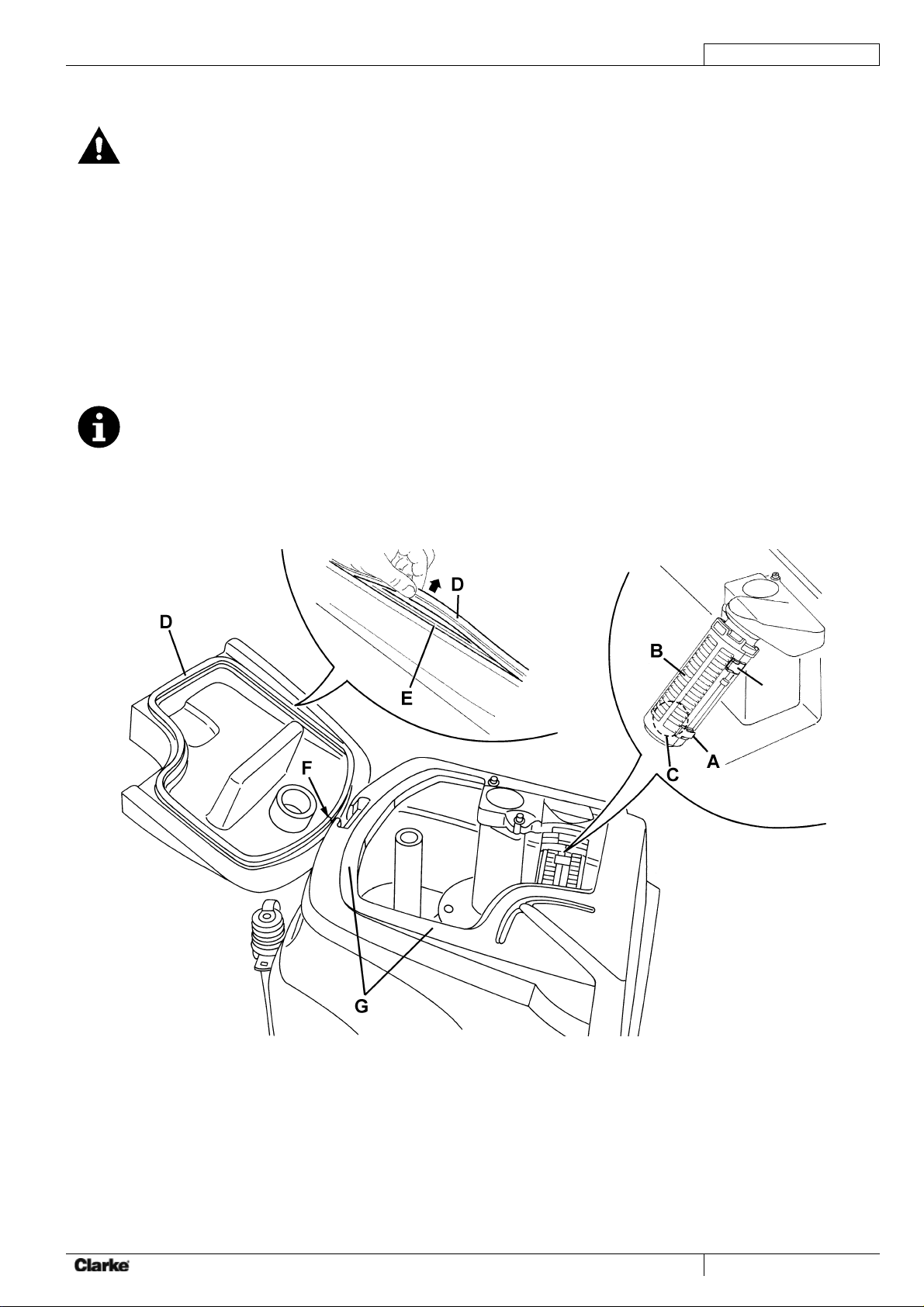

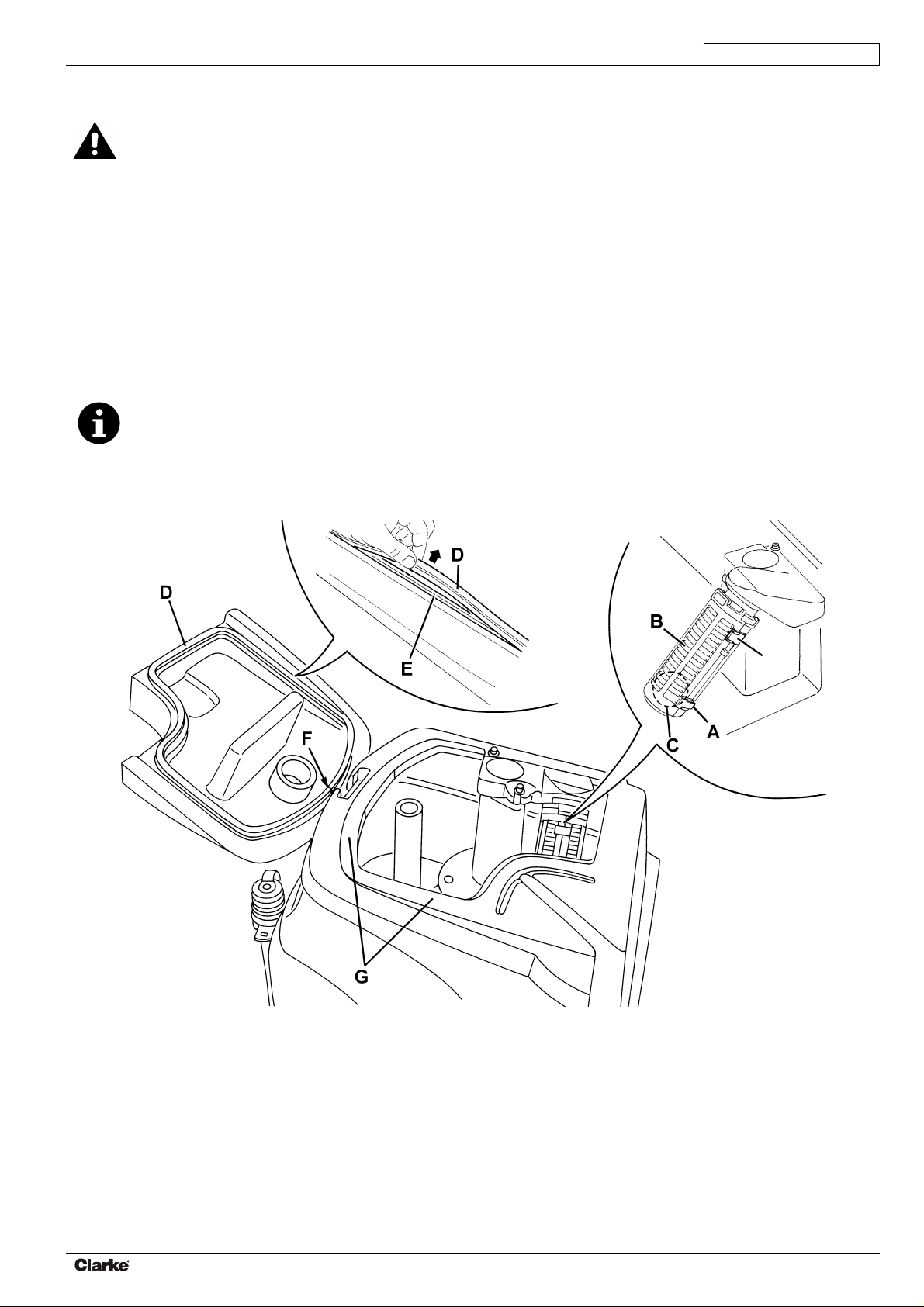

VIEW UNDER TANK COVERS
Recovery tank cover51.
Recovery tank cover gasket52.
Recovery water vacuum duct53.
Cover support rod59.
Recovery tank60.
Solution tank61.
Vacuum screen with automatic shut-off fl oat54.
Float55.
Screen fasteners56.
Solution inlet opening57.
Solution tank cover/driver's seat58.
VIEW UNDER TANK ASSEMBLY
Tank assembly71.
Batteries72.
Battery case73.
Battery connector74.
S311219A
Battery caps75.
Battery connection diagrams76.
Vacuum system motor sound-deadening fi lter 77.
S311220A
8
Operator’s Manual - CR 28 BOOST
®
Page 12
ENGLISH
ACCESSORIES/OPTIONS
In addition to the standard components, the machine can be equipped with the following accessories/options, according to the
machine specifi c use:
AGM batteries –
Brushes of different materials –
Flashing light –
Hose fi lling –
Silencer reverse alarm –
For further information concerning the above-mentioned optional accessories, contact an authorized Retailer.
TECHNICAL DATA
Description CR 28 BOOST
Cleaning width 28 in (711 mm)
Squeegee width 34 in (864 mm)
Solution tank capacity 19.8 gal (75 liters)
Min/max solution fl ow 0/0.74 gal/min (0/2.8 liters/min)
Recovery tank capacity 19.8 gal (75 liters)
Rear wheel 11.8 in (300 mm)
Wheel specific pressure on the fl oor Front 116 psi (0.8 N/mm
Front steering, driving and braking wheel diameter 9.8 in (250 mm)
Vacuum system motor power 0.67 hp (500 W)
Drive system motor power 0.80 hp (600 W)
Drive speed (variable) From 0 to 3.7 mph (from 0 to 6 km/h)
Gradeability 16% (9°)
Sound pressure level at workstation (ISO 11201, ISO 4871) (LpA) 60.8 dB(A) ± 3dB(A)
Machine sound pressure level (ISO 3744, ISO 4871) (LwA) 82.4 dB(A)
Vibration level at the operator’s arms (*) 9 - 29.5 in/s
Vibration level at the operator’s body (*) < 47.2 in/s
2 )
2
(0.23 – 0.75 m/s2)
®
- Rear 145 psi (1.0 N/mm2)
2
(< 1.2 m/s2)
24 V battery box: 23.6 x 15.3 x 11.8 in (600 x 390 x 300 mm)
Battery compartment size
Wet and maintenance free available
Vacuum system capacity 70.9 in (1,800 mmH2O)
Machine height 49.2 in (1,250 mm)
Machine maximum length 57.1 in (1,450 mm)
Machine width without squeegee 26 in (658 mm)
Brush/pad width 28 in (711 mm)
Weight without batteries and with empty tanks 308 lbs (140 kg)
Maximum weight with batteries and full tanks 848.7/1036 lbs (385/470 Kg)
Brush/pad motor power 0.75 hp (560 W)
Brush/pad-holder speed 2200 rpm
Brush/pad-holder pressure with extra-pressure function turned off 66 lbs (30 Kg)
Brush/pad-holder pressure with extra-pressure function turned on 110 lbs (50 Kg)
Four 6 V batteries:
(*) Under normal working conditions, on a level asphalt surface.
Operator’s Manual - CR 28 BOOST
®
9
Page 13
ENGLISH
WIRING DIAGRAM
Key
BAT 24 V batteries
BE Flashing light
BRK Electromagnetic brake
BZ1 Reverse gear warning buzzer/horn
C1 Battery connector
C2 Battery charger auxiliary connector
C3 Battery charger external vent auxiliary connector
CH Battery charger
CS BOOST
CSC Deck sub-connector
EB1 Function electronic board
EB2 Drive system electronic board
EB3 Electronic board (under control panel)
EB3/2 Electronic board (under control panel) (optional)
EV1 Solenoid valve
F1 Function electronic board fuse
F2 Drive system electronic board fuse
F3 Low power circuit fuse
F4 Pump fuse (optional)
K1 Ignition switch
LD1 Drive system electronic board diagnostic LED
M1 Left brush motor
M2 Right brush motor (if equipped)
M3 Vacuum system motor
M4 BOOST® deck actuator
M5 Drive system motor
®
deck connector
M6 Squeegee actuator
M7 Washing water pump (optional)
M8 Detergent pump (optional)
M9 Cooling fan
PR1 Washing water level sensor
RV1 Working speed potentiometer (if equipped)
RV2 Speed potentiometer (pedal)
SW0 Emergency push-button
SW1 Actuator position 0 micro-switch
SW2 Actuator position 1 micro-switch
SW3 Actuator position 2 micro-switch
SW4 Steering sensor
SW5 Driver's seat microswitch
SW6 Reverse gear switch
Color code
BK Black
BU Blue
BN Brown
GN Green
GY Gray
OG Orange
PK Pink
RD Red
VT Violet
WH White
YE Yellow
10
Operator’s Manual - CR 28 BOOST
S311379A
®
Page 14
ENGLISH
USE
WARNING!
On some points of the machine there are some adhesive plates indicating:
DANGER –
WARNING –
CAUTION –
CONSULTATION –
While reading this Manual, the operator must pay particular attention to the symbols shown on the identifi cation plates.
Do not cover identifi cation plates for any reason and immediately replace them if damaged.
BATTERY CHECK/SETTING ON A NEW MACHINE
WARNING!
The electric components of this machine can be seriously damaged if batteries are either installed or connected
improperly. The batteries must be installed by qualifi ed personnel only. Set the function electronic board and the
battery charger according to the type of batteries installed (WET or GEL).
Check the batteries for damage before installation.
Disconnect the battery connector and the battery charger plug.
Handle the batteries with great care.
Install the battery terminal protection caps supplied with the machine.
The machine requires one of the followings:
4 6 V batteries, 250 Ah (WET ACID) –
4 6 V batteries, 255 Ah (MAINTENANCE FREE AGM) –
The machine can be supplied in one of the following modes:
Batteries (WET or GEL) already installed and charged
Open the covers (51 and 58) and check that the tanks (60 and 61) are empty, otherwise drain them through the drain hose (10) 1.
and the tap (24).
Close the covers (51 and 58).2.
Carefully lift the tank assembly (71).3.
Check that the batteries are connected to the machine with the connector (74).4.
Carefully lower the tank assembly (71).5.
Insert the ignition key (41) and turn it to “I”. If the green warning light (37a) turns on, the batteries are charged. If the yellow 6.
(37b) or red warning light (37c) turns on, the batteries must be charged (see the procedure in Maintenance chapter).
Operator’s Manual - CR 28 BOOST
®
11
Page 15
ENGLISH
BATTERY INSTALLATION AND BATTERY TYPE SETTING (WET OR GEL)
According to the type of batteries (WET or GEL), set the machine and electronic board of the battery charger as follows:
Machine setting
Turn the ignition key (41) to “I” and in the very fi rst seconds of machine operation pay attention to the following:1.
If the green warning light (37a) is fl ashing, the machine is set to GEL (compatible with AGM).•
If the red warning light (37c) is fl ashing, the machine is set to WET.•
To change the settings, proceed as follows.2.
Turn off the machine and turn the ignition key (41) to “0”.3.
Press and hold the switch (36), then turn the ignition key (41) to “I”.4.
Release the switch (36) at least 5 seconds after turning the machine on.5.
Press again the switch (36) for a few seconds and check that the warning light of the required setting is fl ashing.6.
Battery charger setting

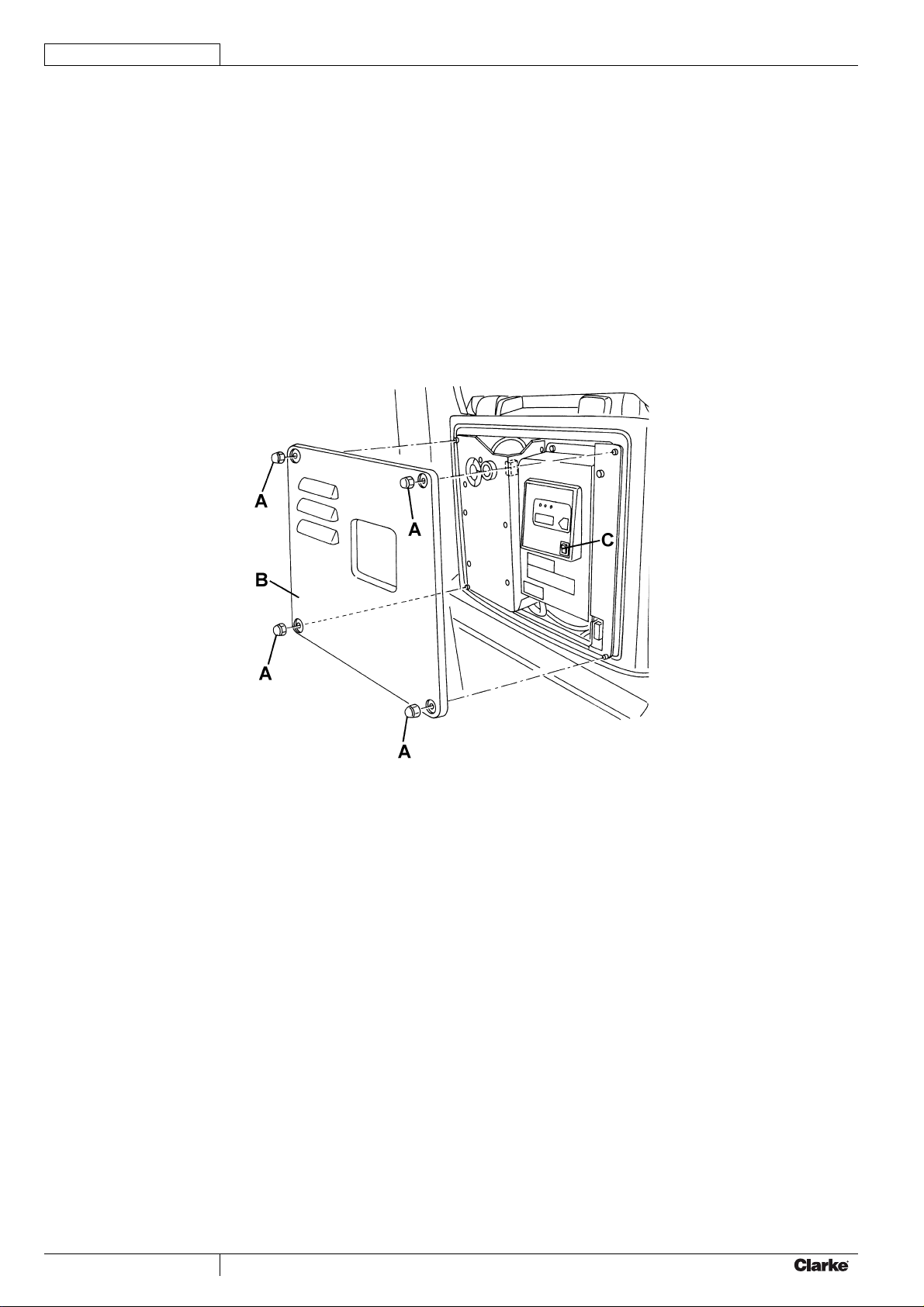

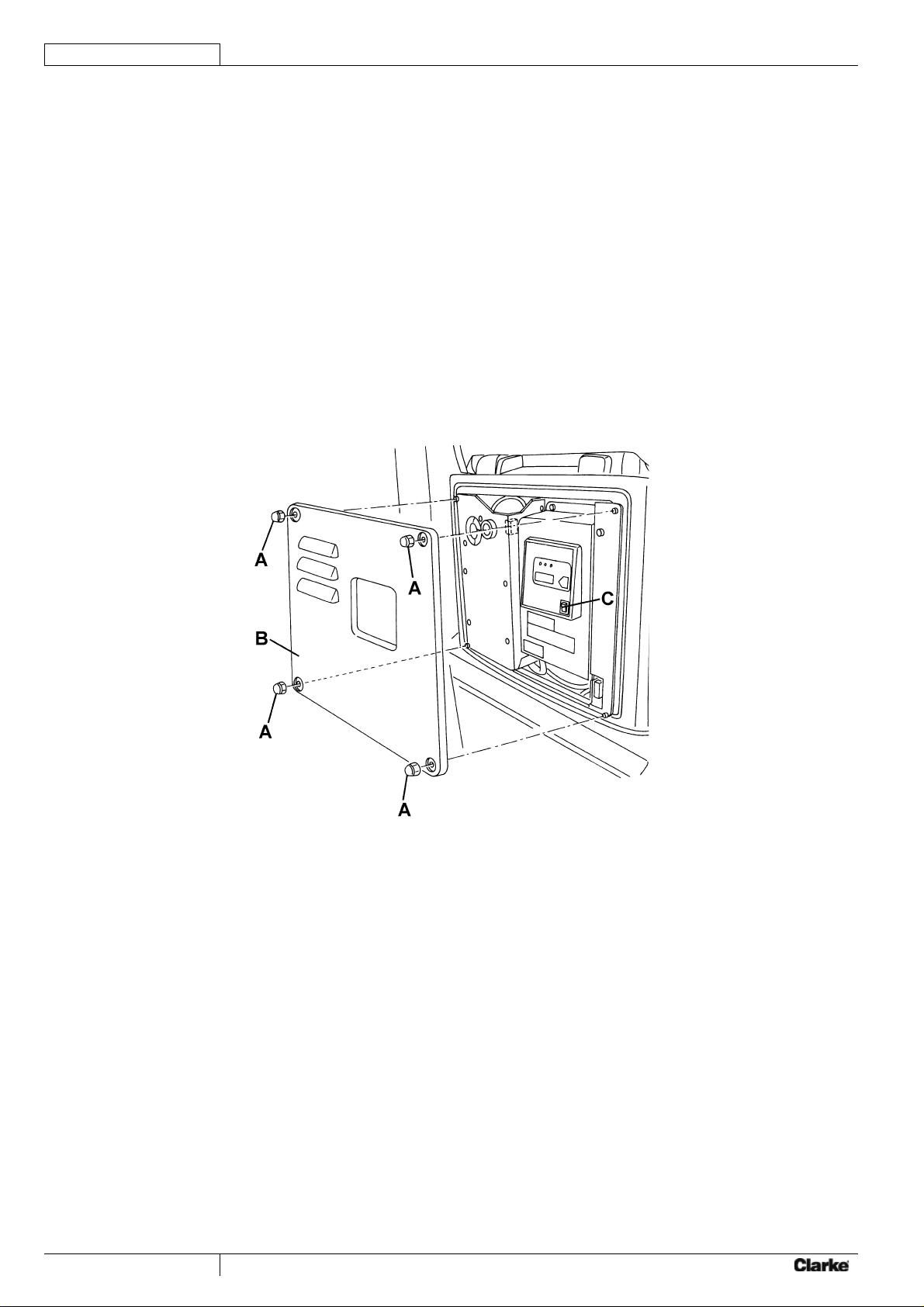

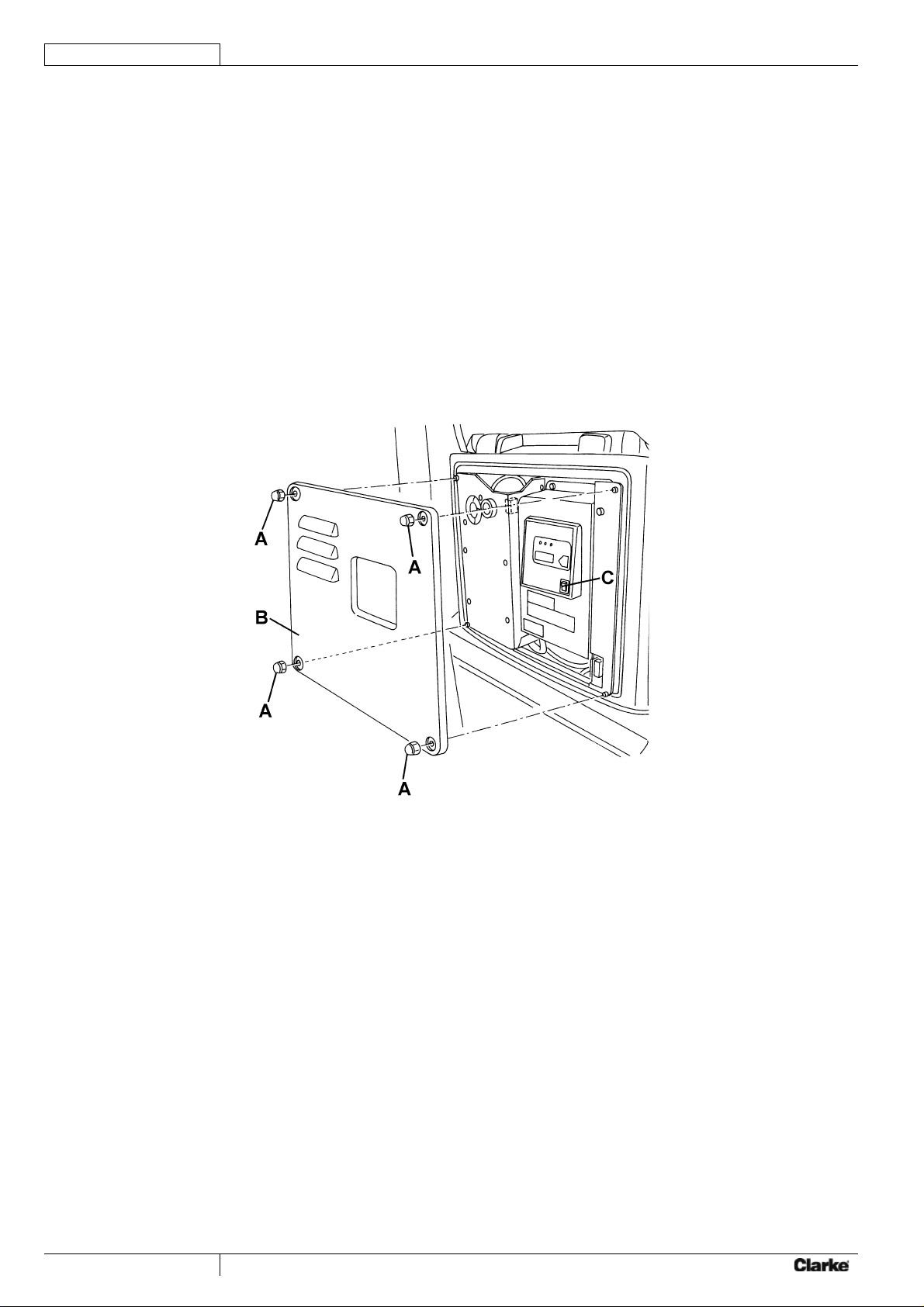

Remove the screws (A, Fig. 1) and the panel (B).7.
Turn the selector (C) to WET or GEL according to the type of batteries installed.8.
Install the panel (B), then tighten the screws (A).9.
Battery installation
Open the covers (51 and 58) and check that the tanks (60 and 61) are empty, otherwise drain them through the drain hose (10) 10.
and the tap (24).
Close the covers (51 and 58).11.
Carefully lift the tank assembly (71).12.
Install the batteries and connect them according to the diagram (76).13.
Battery charging
Charge the batteries (see the procedure in Maintenance chapter).14.
Figure 1
S311218A
12
Operator’s Manual - CR 28 BOOST
®
Page 16
BEFORE START-UP
WARNING!
At every machine start-up, check that, between the deck (4 or 5) and the machine or between the squeegee
(12) and the machine, there is no foreign material which may prevent the deck and the squeegee from lifting.
This check is necessary because, if the machine has been turned off without lifting the BOOST
squeegee, when turned on again, the deck and the squeegee lift automatically.
Brush installation/removal
The machine can be equipped with different brushes (88) according to the type of fl oor to be cleaned.1.
For the installation/removal, proceed as follows.2.
Insert the ignition key (41) and turn it to “I”.
WARNING!
Before pressing the switch (34), always check that, between the deck (4) and the machine, there is no foreign
material which may prevent the deck from lifting.
Lift the deck by pressing the switch (34).3.
Turn the ignition key (41) to “0” and remove it.4.
Install the brush (88) so that it engages the BOOST5.
To remove the brush, perform steps 2 to 5 in the reverse order.6.
Brushes and Pads available
Pads
Size Description Part No.
14 x 28 Red (5 Pack) 997001
14 x 28 Black (5 Pack) 997000
14 x 28 White (5 Pack) 997002
14 x 28 Blue (5 Pack) 997006
14 x 28 Maroon (10 Pack) 997018
®
deck.
ENGLISH
®
deck and the
Brushes
Size Description Part No.
14 x 28 Poly Brush 30752A
14 x 28 Nylon Brush 30751A
14 x 28 Grit Brush 30753A
Brush application guide
Models POLYPROPYLENE NYLON CLEAN GRIT
General cleaning:
Concrete
Terrazzo fl oor
Ceramic tiles/quarrystones
Marble
Vinyl tiles
Rubber tiles
Operator’s Manual - CR 28 BOOST
®
13
Page 17
ENGLISH
Squeegee installation
Install the squeegee (12) and fasten it with the handwheels (15), then connect the suction hose (11) to the squeegee.15.
With the handwheel (16), adjust the squeegee so that its rear blade (18) touches the fl oor along all its length and that the front 16.
blade (17) is slightly detached from the fl oor.
Solution tank fi lling
Open the cover (58).17.
Fill the solution tank (61) with a solution suitable for the work to be performed.18.
Do not fi ll the solution tank completely, leave few inches from the edge.
Always follow the dilution instructions on the label of the chemical product used to prepare the solution.
The solution temperature must not exceed +104°F (+40°C).
WARNING!
Use only low-foam and non-fl ammable detergents, intended for automatic scrubber applications.
Operator's position adjustment
Using the lever (1), adjust the inclination of the steering wheel (2) to reach a comfortable position.21.
MACHINE START AND STOP
Starting the machine
Prepare the machine as shown in the previous paragraph.1.
Turn the ignition key (41) to “I”, without pressing the drive pedal (3). Check if the green warning light (37a) turns on.2.
If the yellow (37b) or red warning light (37c) turns on, turn the ignition key back to “0” and charge the batteries (see the
procedure in Maintenance chapter).
Drive the machine to the working area, by keeping the hands on the steering wheel and by pressing the pedal (3).3.
The drive speed can be adjusted from zero to maximum speed according to the pressure on the pedal (3).
The forward/reverse gear can be selected with the switch (39) on the right side of the dashboard.4.
NOTE
The driver's seat (25) is equipped with a safety sensor, which allows the machine to be moved with the pedal (3) only
when the operator is on the driver's seat.
NOTE
The machine is equipped with an anti-tilting safety system that reduces the speed when turning, irrespectively of the
pressure on the pedal.
The reduction of speed when turning is not a malfunction but a characteristic that improves the machine stability in every
condition.
Lower the BOOST5.
Press the solution fl ow adjusting switches (40) according to the type of cleaning to be performed.6.
Start scrubbing, by turning the steering wheel (2) and by moving the machine forward by pressing the pedal (3).7.
®
deck and the squeegee by pressing the switch (34).
Stopping the machine
Release the pedal (3).8.
It is not necessary to lock the machine during stopping or parking, because the electromagnetic brake (27) activates 9.
automatically when the drive pedal is not pressed.
Lift the BOOST10.
®
deck and the squeegee by pressing the switch (34).
14
Operator’s Manual - CR 28 BOOST
®
Page 18
MACHINE OPERATION (SCRUBBING/DRYING)
Start the machine as shown in the previous paragraph.1.
If necessary, adjust the solution fl ow sent to the brushes by pressing the switches (40).2.

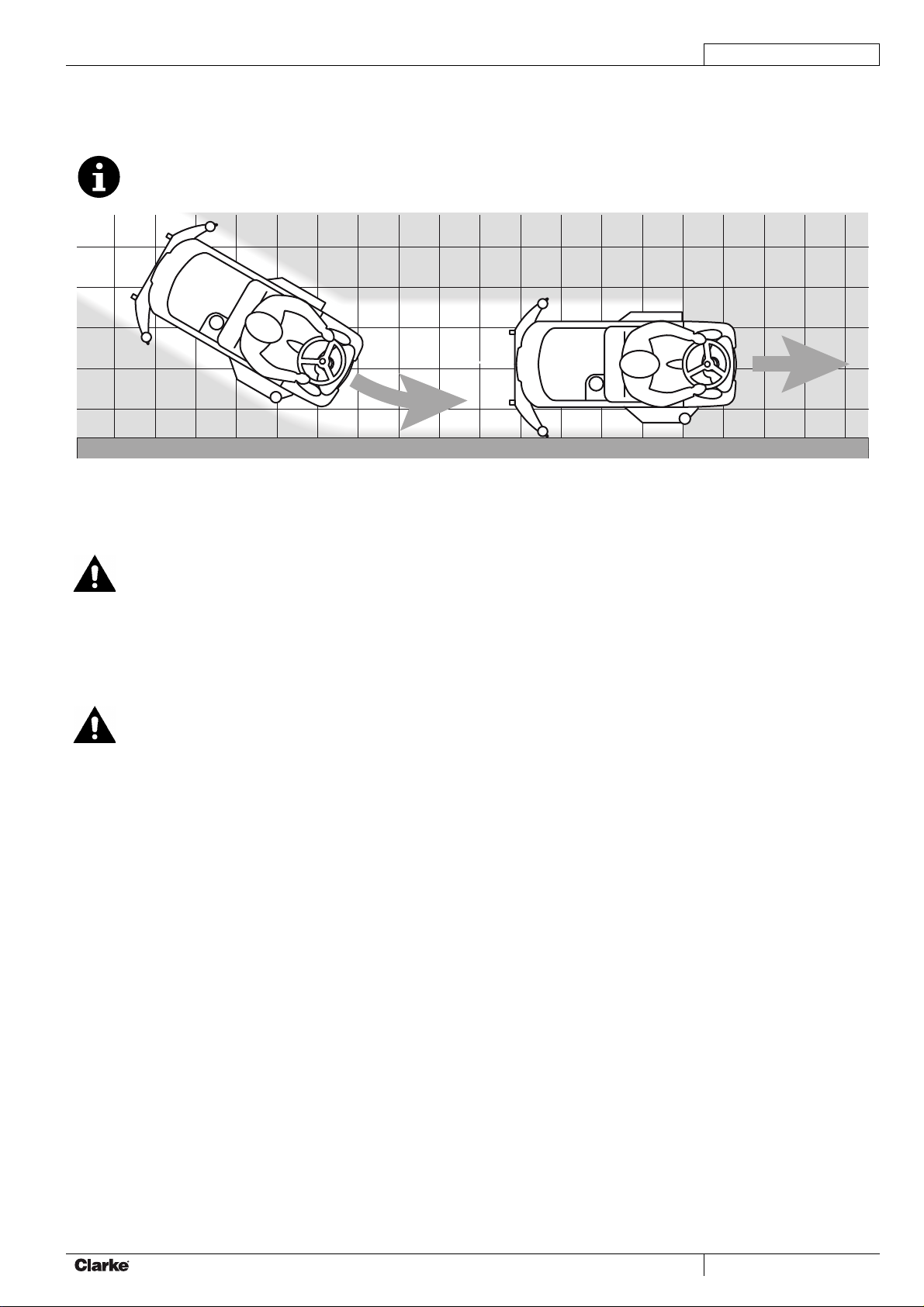

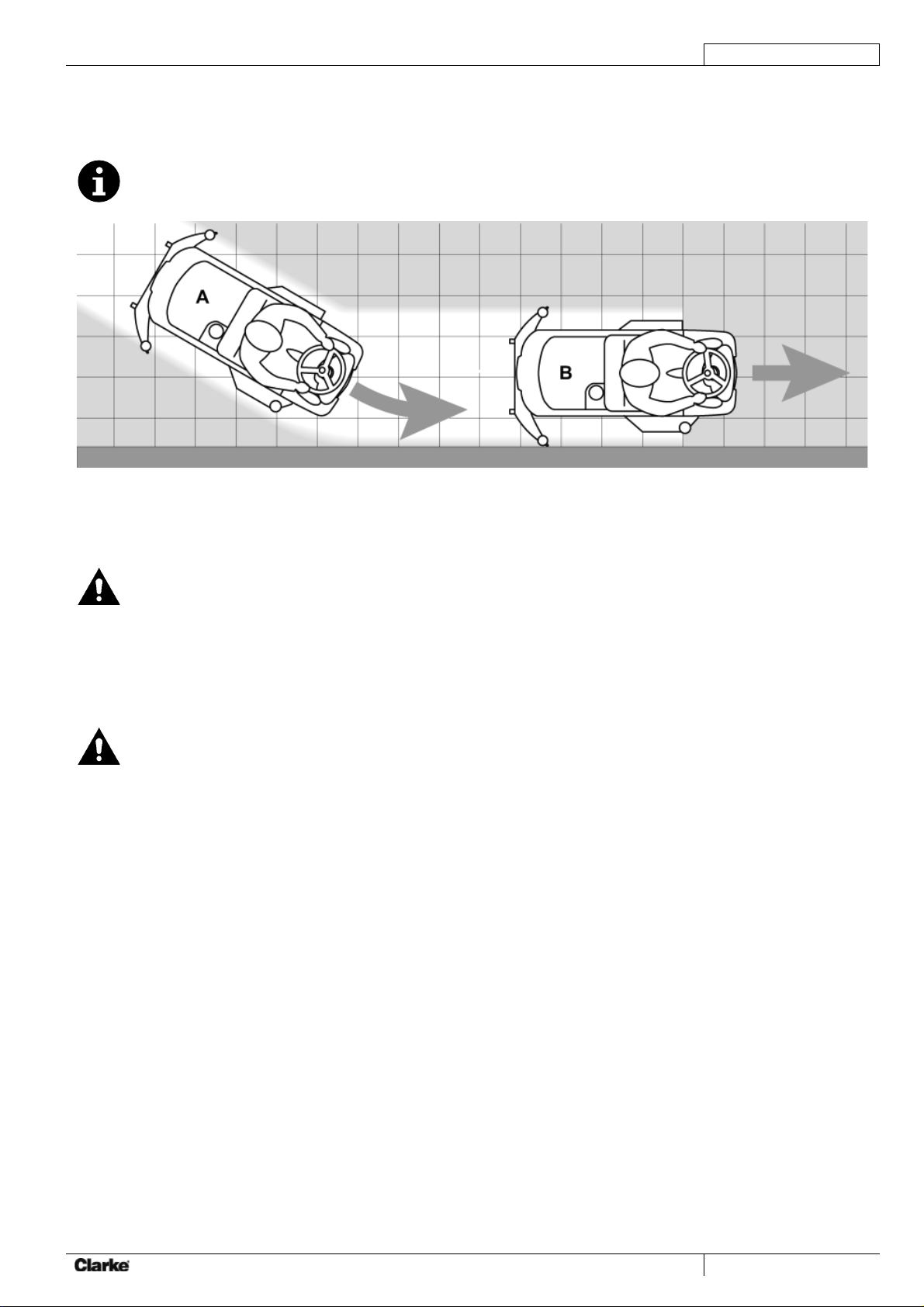

NOTE
For correct scrubbing/drying of fl oors at the sides of the walls, Clarke suggests to go near the walls with the right side of
the machine as shown in fi gure 2.
A
Squeegee adjustment
If necessary, stop the machine and adjust the squeegee with the handwheel (16) so that the rear blade touches the fl oor along 3.
all its length.
WARNING!
To avoid any damage to the fl oor surface, turn off the BOOST® deck when the machine stops in one place,
especially when the extra pressure function is on.
ENGLISH
B
Figure 2
P100160
Working with the BOOST® deck extra pressure function turned on
If the dirt on the fl oor proves to be particularly diffi cult to clean, it is possible to work with an extra pressure of the BOOST4.
deck on the fl oor by pressing the switch (35).
To return to normal pressure, press the switch (35) again.5.
The switch (35) is enabled only when the deck (4) is lowered and the switch warning light (34) is on.
CAUTION!
In case of brush motor overload due to BOOST® deck excessive pressure or too aggressive fl oors/brushes, a
safety system stops the BOOST® deck after about one minute of continuous overload.
The overload is shown by the three warning lights (37a, 37b, 37c) fl ashing simultaneously.
If the overload takes place when cleaning with the extra pressure function activated, the system automatically reduces the pressure on the brush by deactivating the extra pressure function. If the overload persists, the BOOST®
deck stops.
To start again after the BOOST
“0”. Turn on the machine by turning the ignition key (80) to “I”.
®
deck stop due to overload, stop the machine by turning the ignition key (41) to
®
Operator’s Manual - CR 28 BOOST
®
15
Page 19
ENGLISH
Battery discharge during operation
Until the green warning light (37a) stays on, the batteries allow the machine to work normally.6.
When the green warning light (37a) turns off and fi rst the yellow warning light (37b) and then the red warning light (37c) turn
on, the batteries must be charged.
When the yellow warning light (37b) turns on, the machine residual autonomy will last for a few minutes (depending on •
battery type).
When the red warning light (37c) turns on the machine autonomy is over: after a few seconds the BOOST•
®
deck
automatically stops and lifts. Only the machine vacuum and drive systems still operate, just to dry the wet fl oor and move
the machine to the charging area.
CAUTION!
Do not use the machine with discharged batteries, to avoid damaging the batteries and reducing the battery life.
NOTE
In case the machine drive system cannot be used to move the machine, see Pushing/Towing The Machine paragraph.
TANK EMPTYING
An automatic fl oat shut-off system (54) stops the vacuum system when the recovery tank (60) is full.
The vacuum system deactivation is signaled by a sudden increase in the vacuum system motor noise frequency, also the fl oor has
not dried.
WARNING!
If the vacuum system turns off accidentally (for example, when the fl oat is activated because of a sudden machine
movement), to resume the operation: turn off the vacuum system by pressing the switch (36), then open the cover
(22) and check that the fl oat inside the screen (55) has gone down to the water level. Then close the cover (22) and
turn on the vacuum system by pressing the switch (36).
When the recovery tank (60) is full, empty it as shown below.
Recovery tank emptying
Stop the machine by releasing the pedal (3).1.
Lift the BOOST2.
Drive the machine to the appointed disposal area.3.
Empty the recovery tank with the hose (10). Then, rinse the tank with clean water.4.
®
deck and the squeegee by pressing the switch (34).
Solution Tank Emptying
Perform steps 1 to 3.5.
Empty the solution tank by means of the tap (24). Then, rinse the tank with clean water.6.
AFTER USING THE MACHINE
After working, before leaving the machine:
Remove the brush as shown in the relevant paragraph.1.
Empty the tanks (60 and 61) as shown in the previous paragraph.2.
Perform the daily maintenance procedures (see the Maintenance chapter).3.
Store the machine in a clean and dry place, with the brush and the squeegee lifted or removed.4.
PUSHING/TOWING THE MACHINE
To push/tow the machine easily when the drive system cannot be used, disengage the electromagnetic brake (27) by fully tightening
the screws (29) (turn them clockwise) with the supplied wrench.
When pushing/towing procedure is over, loosen the screws (29) by 3 turns approximately, to engage the electromagnetic brake (27).
WARNING!
If the screws (29) are not loosened as shown, the electromagnetic brake is deactivated.
WARNING!
Do not turn on the machine if the electromagnetic brake unlocking screws (29) are tightened (electromagnetic
brake deactivated).
For safety purposes, it is advisable to tighten the screws (29) only for the time necessary to move the machine
by hand.
16
Operator’s Manual - CR 28 BOOST
®
Page 20
ENGLISH
MACHINE LONG INACTIVITY
If the machine is not going to be used for more than 30 days, proceed as follows:1.
Perform the procedures shown in After Using the Machine paragraph.2.
Before disconnecting the battery red connector (74) perform the following procedures:3.
Open the covers (51 and 58) and check that the tanks (60 and 61) are empty, otherwise drain them through the drain hose •
(10) and the tap (24).
Close the covers (51 and 58).•
Carefully lift the tank assembly (71).•
FIRST PERIOD OF USE
After the fi rst 8 hours, check the machine fastening and connecting parts for proper tightening. Check the visible parts for integrity
and leakage.
MAINTENANCE
The lifespan of the machine and its maximum operating safety are ensured by correct and regular maintenance.
The following chart provides the scheduled maintenance. The intervals shown may vary according to particular working conditions,
which are to be defi ned by the person in charge of the maintenance.
WARNING!
The procedures must be performed with the machine off and the batteries disconnected.
Moreover, carefully read all the instructions in the Safety paragraph.
All scheduled or extraordinary maintenance procedures must be performed by qualifi ed personnel, or by an authorized Service
Center.
This Manual describes only the easiest and most common maintenance procedures.
NOTE
For other maintenance procedures contained in the Scheduled Maintenance Table or for extraordinary maintenance
procedures see the specifi c Service Manual that can be consulted at any Service Center.
SCHEDULED MAINTENANCE TABLE
Procedure
Squeegee cleaning
Brush cleaning
Cleaning of Tank and Vacuum screen and Float
Battery charging
Squeegee blade check and replacement
Side skirt check
Solution fi lter cleaning
Battery (WET) fl uid level check
Screw and nut tightening check (1)
Squeegee cable sliding shoe lubrication (2)
Electromagnetic brake effi ciency check (2)
®
BOOST
Vacuum system motor carbon brush check or replacement (2)
Drive system motor carbon brush check or replacement (2)
deck motor carbon brush check or replacement (2)
Daily, after using
the machine
Weekly
(1) And after the fi rst 8 working hours.
(2) This maintenance procedure must be performed by Clarke authorized Service Center.
Every six
months
MACHINE WORKING HOUR CHECK
Insert the ignition key (41) and turn it to “I”.1.
In the fi rst 5 seconds of machine operation, the display (38) shows the total number of working hours (scrubbing/drying) 2.
performed by the machine.
Turn the ignition key (41) to “0”.
Yearly
Operator’s Manual - CR 28 BOOST
®
17
Page 21
ENGLISH
SQUEEGEE CLEANING
NOTE
The squeegee must be clean and its blades must be in good conditions in order to get a good drying.
CAUTION!
It is advisable to use protective gloves when cleaning the squeegee because there may be sharp debris.
Drive the machine on a level fl oor.1.
Insert the ignition key (41) and turn it to “I”.2.
Lower the squeegee (12) by pressing the switch (36).3.
Turn the ignition key (41) to “0”.4.
Disconnect the vacuum hose (11) from the squeegee.5.
Loosen the handwheels (15) and remove the squeegee (12).6.

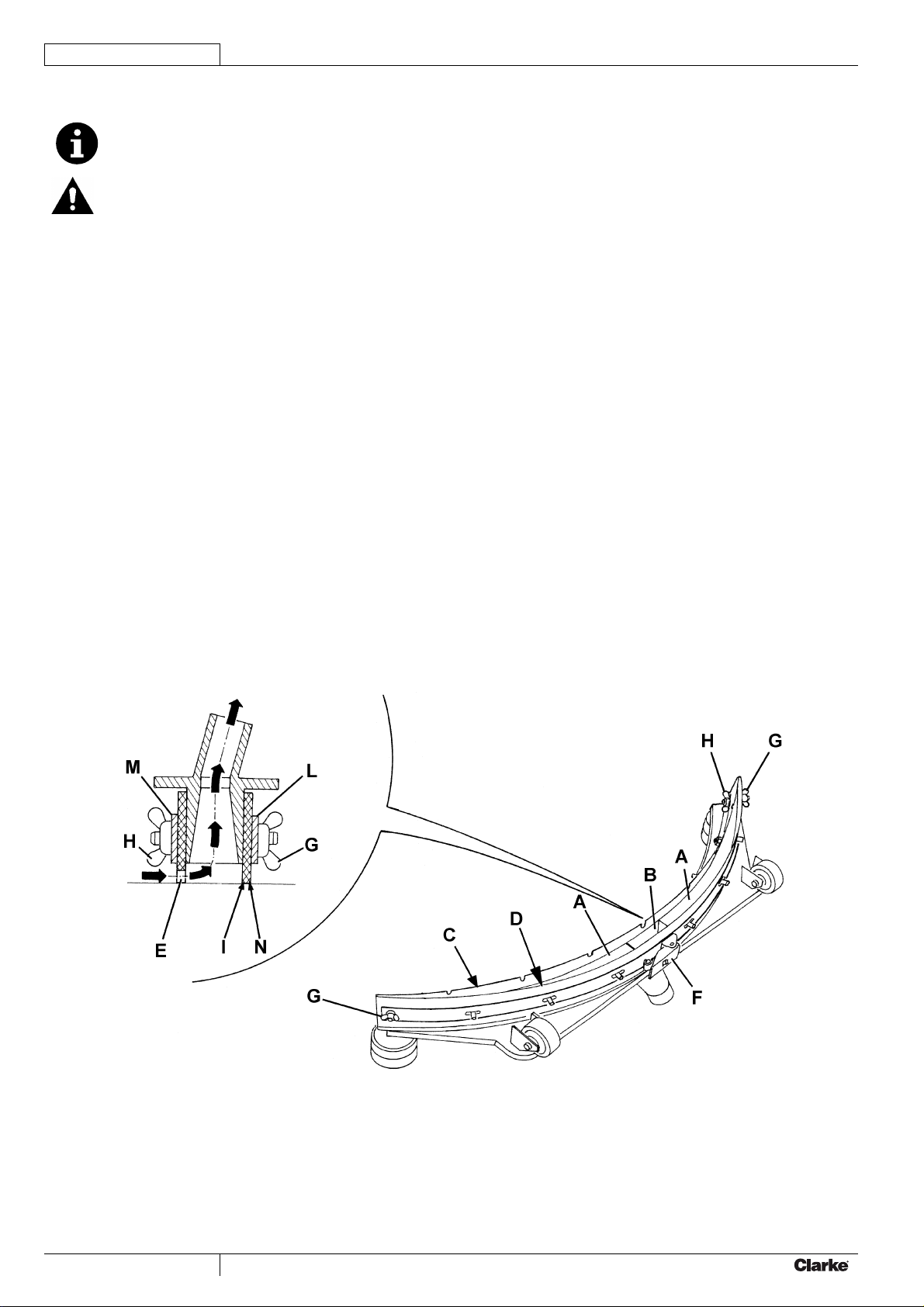

Wash and clean the squeegee. In particular, clean the compartments (A, Fig. 3) and the hole (B) from dirt and debris. Check 7.
the front blade (C) and the rear blade (D) for integrity, cuts and tears; otherwise replace them.
Reassemble in the reverse order of disassembly.8.
SQUEEGEE BLADE CHECK AND REPLACEMENT
Clean the squeegee as shown in the relevant paragraph.1.
Check that the edges (E and N, Fig. 3) of the front (17) and rear blades (18) lay down on the same level, along all their length; 2.
otherwise adjust their height according to the following procedure:
Disengage the fastener (F) and loosen the wing nuts (G) to adjust the rear blade (D); then tighten the wing nuts and •
engage the fastener.
Loosen the wing nuts (H) to adjust the front blade (C); then tighten the nuts.•
Check the front blade (C) and rear blade (D) for integrity, cuts and tears; otherwise replace them according to the following 3.
procedure. Check that the front corner (I) of the rear blade is not worn; otherwise, overturn the blade to replace the worn
corner with an integral one. If the other corners are worn too, replace the blade as shown below:
Disengage the fastener (F), remove the wing nut (G) and the retaining strip (L), then replace (or overturn) the rear blade •
(D). Install the blade in the reverse order of removal.
Remove the wing nuts (H) and the retaining strip (M), then replace the front blade (C). Install the blade in the reverse order •
of removal.
After the blade replacement (or overturning), adjust the height as shown in the previous step.
Install the squeegee (12) and screw down the handwheels (15).4.
Connect the vacuum hose (11) to the squeegee (12).5.
If necessary, adjust the squeegee balance adjusting handwheel (16).6.
18
Figure 3
Operator’s Manual - CR 28 BOOST
S311216A
®
Page 22
ENGLISH
BRUSH CLEANING
CAUTION!
It is advisable to use protective gloves when cleaning the brush because there may be cutting debris.
Remove the brush as shown in Use chapter.1.
Clean and wash the brush with water and detergent.2.
Check the brush for integrity and replace it if necessary.3.
CLEANING OF TANK AND VACUUM SCREEN WITH FLOAT
Drive the machine to the appointed disposal area.1.
Turn the ignition key (41) to “0”.2.
Open the covers (51 and 58).3.
Clean and wash with clean water the covers (51 and 58), the tanks (60 and 61) and the vacuum screen (54) with automatic 4.
shut-off fl oat.
Drain the water in the tanks through the hose (10) and the tap (24).
If necessary, disengage the fasteners (A, Fig. 4) and open the screen (B); recover the fl oat (C), clean all the components and 5.
then reinstall them.
Check the tank cover gasket (D) for integrity.6.
NOTE
The gasket (D) creates vacuum in the tank that is necessary for vacuuming the recovery water.
If necessary replace the gasket (D) after removing it from its housing (E). When assembling the new gasket, install the joint (F)
in the rear central area, as shown in the fi gure.
Check the bearing surface (D) of gasket (G) for integrity and sealing capabilities.7.
Close the covers (51 and 58).8.
Operator’s Manual - CR 28 BOOST
Figure 4
S311217A
®
19
Page 23
ENGLISH

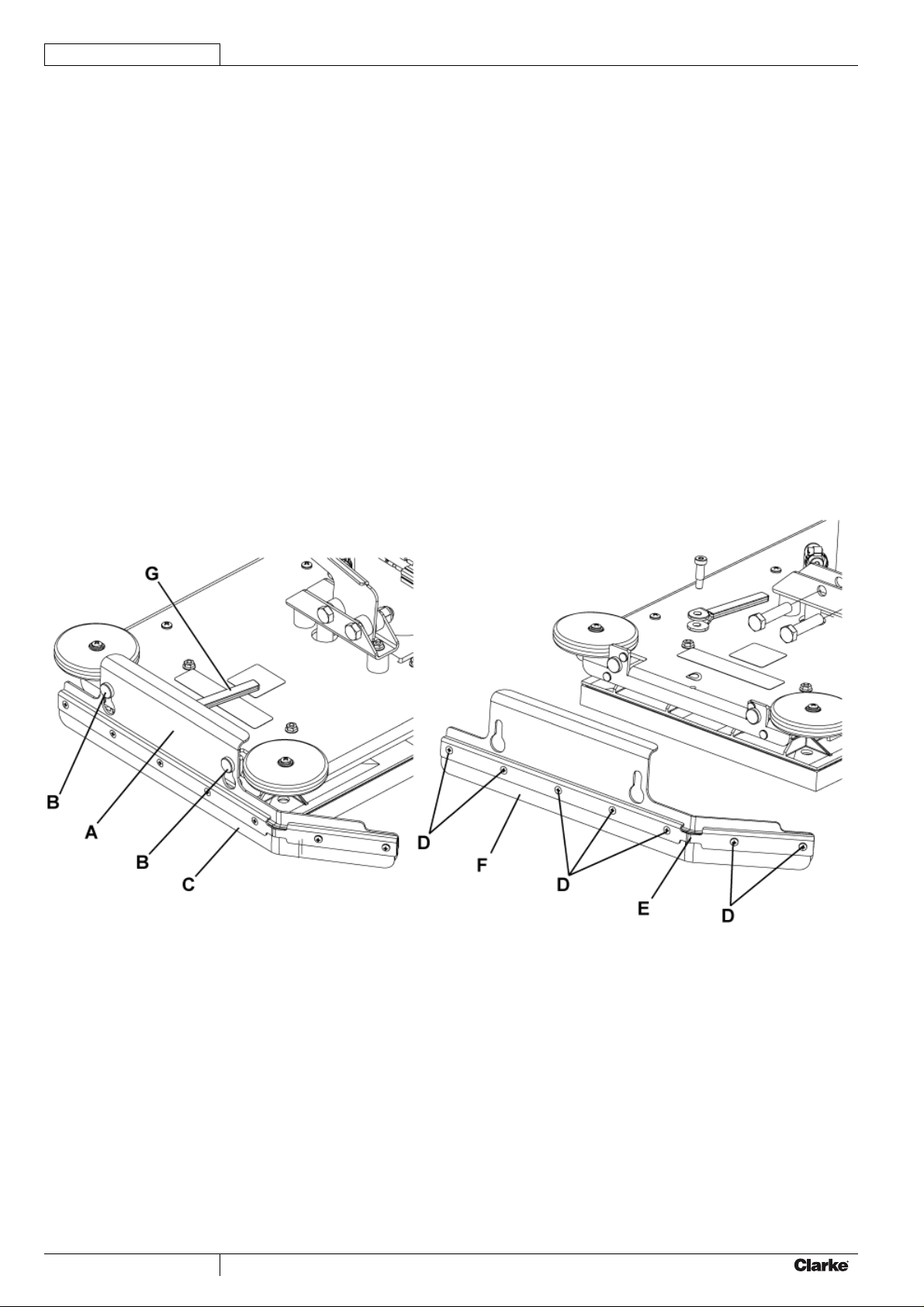

SIDE SKIRT CHECK AND REPLACEMENT
Check
Drive the machine on a level fl oor.1.
Turn the ignition key (41) to “0”.2.
On both sides of the machine, lift and remove the side skirt assembly (A) from the holders (B).3.
Wash and clean the side skirts.4.
Check that the side skirt lower edge (C):5.
Lays down on the same level, along all its length•
Is integral and free from cuts and lacerations•
Has the inner corner that is not worn•
Otherwise replace the skirt as shown below.
Replacement
Remove the screws (D), then remove the retaining strip (E).6.
Remove the skirt blade (F) and replace it.7.
Assembly
Assemble the blades (F) and the skirt assembly (A) in the reverse order of removal.8.
Adjustment
Lower Boost head and turn off the ignition key.9.
Release the clamp (G) and press down on the assembly so the inner blade contacts the fl oor.10.
While holding the inner blade against the fl oor, return the clamp (G) to the locked position.11.
20
Figure 5
Operator’s Manual - CR 28 BOOST
S311214A
®
Page 24
VACUUM SYSTEM MOTOR FILTER CLEANING
Drive the machine to the appointed disposal area and drain the water from the recovery tank (60) with the hose (10).1.
Drain the solution from the tank (61) with the tap (24).2.
Drive the machine on a level ground.3.
Turn the ignition key (42) to “0”.4.
Disconnect the vacuum hose (11) from the squeegee (12).5.
Fully lift the tank assembly (71) with care.6.
Remove the vacuum system motor fi lter (77) and clean it with water and compressed air.7.
Install the fi lter.8.
Fully lower the tank assembly (71) with care.9.

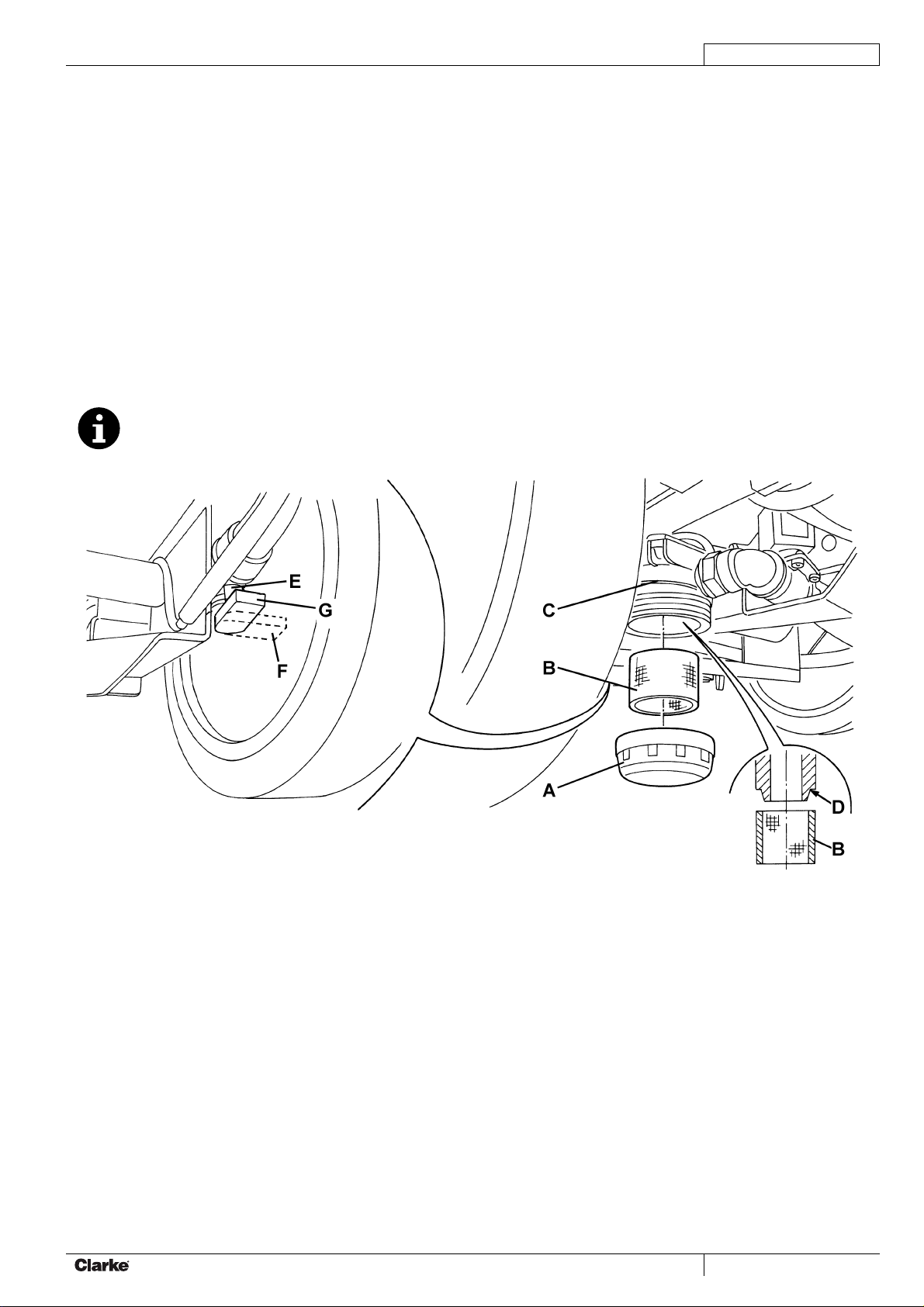

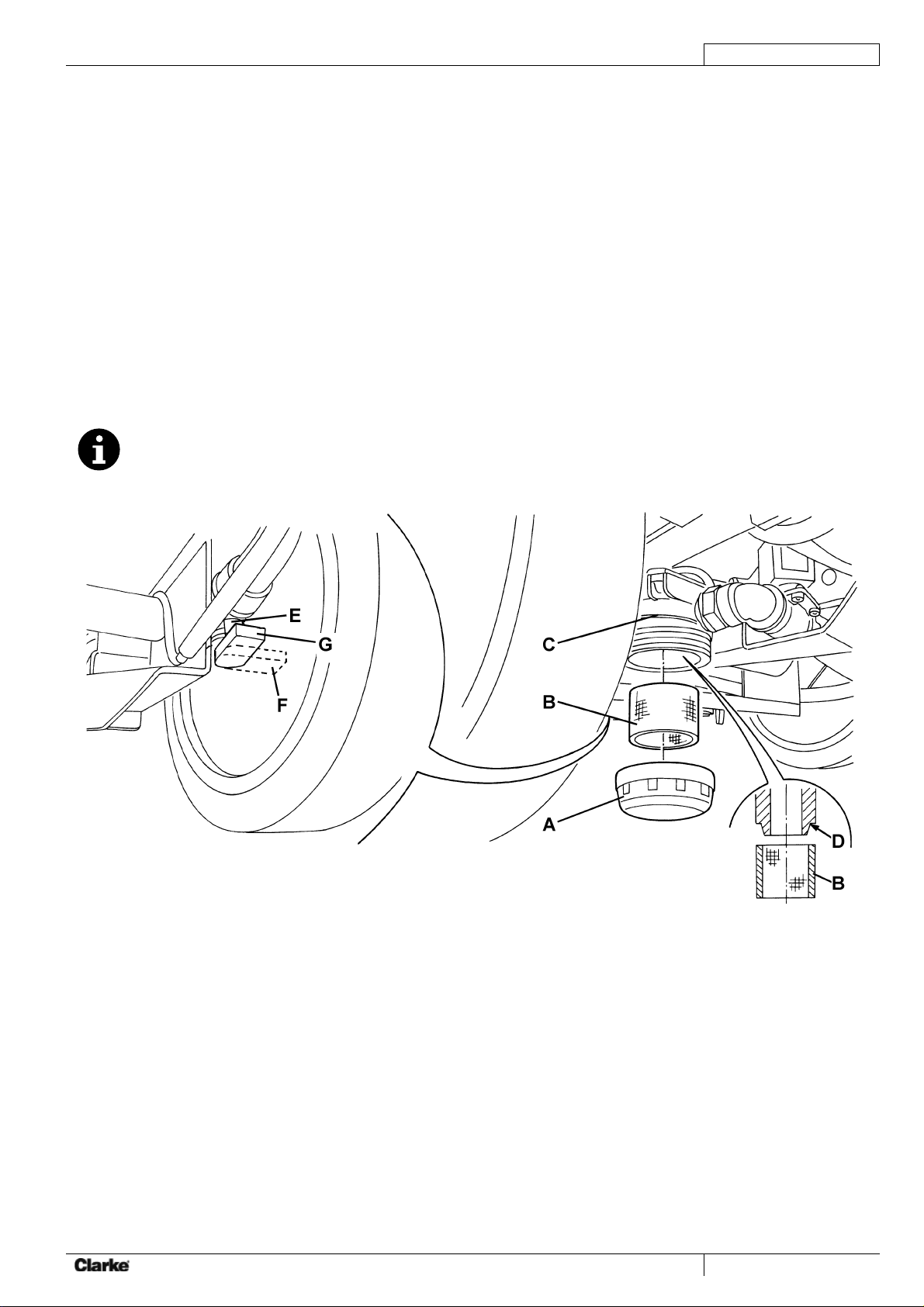

SOLUTION FILTER CLEANING
Drive the machine on a level fl oor.1.
Turn the ignition key (41) to “0”.2.
Close the solution valve (E, Fig. 6) under the machine, behind the right rear wheel. The valve (E) is closed when it is on the 3.
position (F) and it is open when it is on the position (G).
Remove the transparent cover (A), then remove the fi lter strainer (B) under the machine in front of the right rear wheel. Clean 4.
and reassemble the components on the support (C).
NOTE
The fi lter strainer (B) must be correctly positioned on the housing (D) of the support (C).
Open the valve (E).5.
ENGLISH
Operator’s Manual - CR 28 BOOST
Figure 6
S311214A
®
21
Page 25
ENGLISH
BATTERY CHARGING
NOTE
Charge the batteries when the yellow (37b) or red warning light (37c) turns on, or when fi nishing cleaning.
CAUTION!
Keeping the batteries charged make them last longer.
CAUTION!
When the batteries are discharged, charge them as soon as possible, as that condition makes them last shorter.
Check for battery charge at least once a week.
WARNING!
Battery charging produces highly explosive hydrogen gas. Charge the batteries in well-ventilated areas and
away from naked fl ames.
Do not smoke while charging the batteries.
While charging the battery, always keep the tank assembly open.
WARNING!
Be extremely careful when charging the batteries as there may be battery fl uid leakages. The battery fl uid is
corrosive. If it comes in contact with skin or eyes, rinse thoroughly with water and call a physician.
Battery charging with battery charger installed on the machine
Drive the machine on a level fl oor.1.
For WET batteries only:2.
Open the covers (51 and 58) and check that the tanks (60 and 61) are empty, otherwise drain them through the drain hose •
(10) and the tap (24).
Close the covers (51 and 58).•
Carefully lift the tank assembly (71).•
Check the level of electrolyte inside the batteries (72). If necessary, remove the caps (75) and top off.•
When the correct level is reached, close the caps (75) and clean, if necessary, the upper surface of the batteries.•
Connect the battery charger cable (8) to the electrical mains (the electrical mains voltage and frequency must be compatible 3.
with the battery charger values shown on the machine serial number plate).
NOTE
When the battery charger is connected to the electrical mains, all machine functions are automatically cut off.
If the red warning light (F, Fig. 7) on the battery charger control panel stays on, the battery charger is charging the batteries.
When the green warning light (H) turns on, the battery charging is completed.4.
When the battery charging is completed, disconnect the battery charger cable (8) from the electrical mains and wind it round 5.
its housing (7).
For WET batteries only:6.
Carefully lower the tank assembly (71).•
Fill the tanks (60 and 61).•
The machine is ready to be used.7.
NOTE
For further information about the battery charger operation (I), see the relevant Manual.
22
Operator’s Manual - CR 28 BOOST
®
Page 26

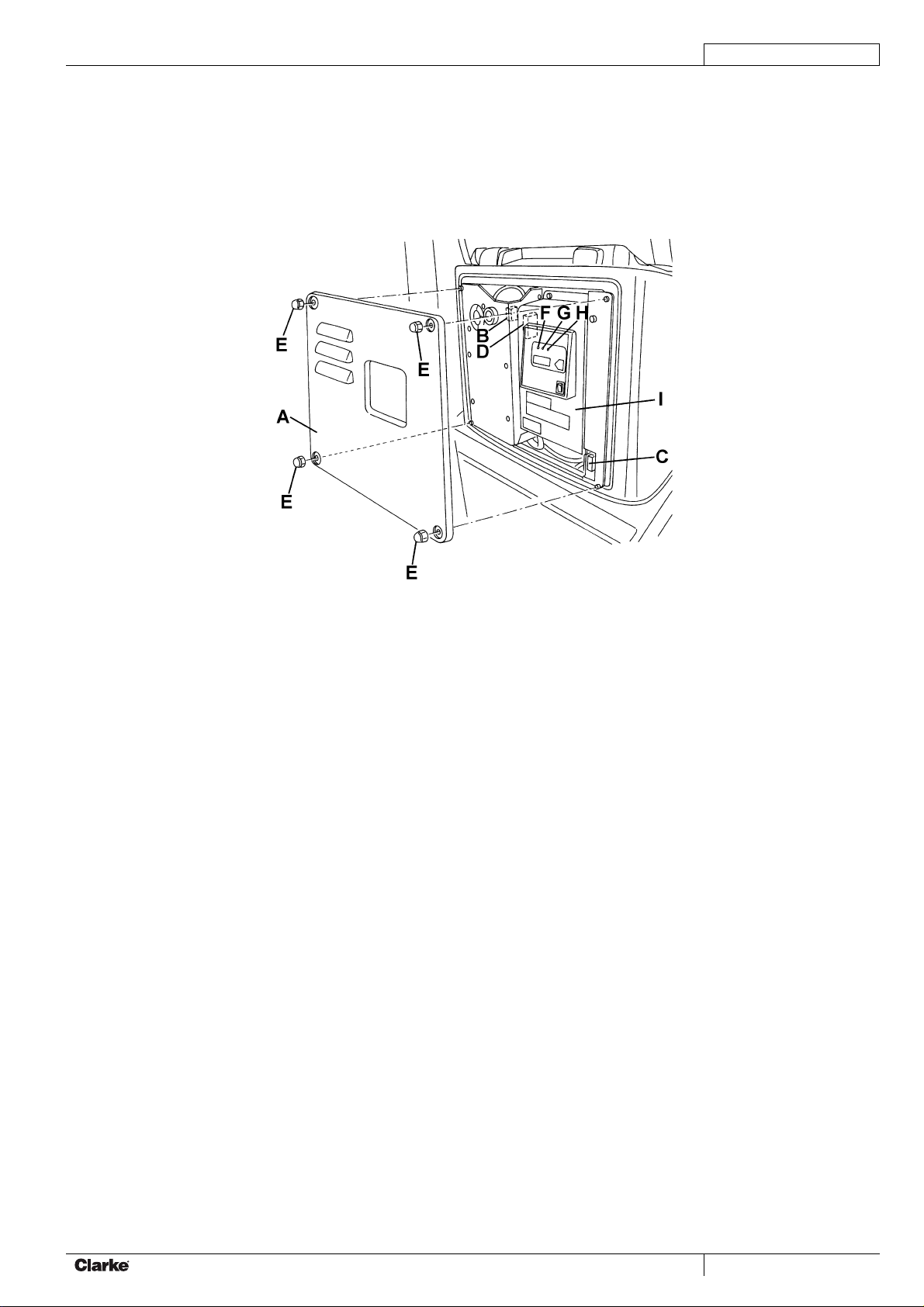

FUSE CHECK/REPLACEMENT
Turn the ignition key (41) to “0”.1.
Remove the nuts (E, Fig. 7), then remove the cover (A).2.
Check and, if necessary, replace the following fuses:3.
Low power circuit protection fuse (F3): (5 A)B.
Drive system electronic board protection fuse (F2): (60 A)C.
Function electronic board protection fuse (F1): (100 A)D.
Install the cover and tighten the nuts.4.
ENGLISH
Figure 7
S311214A
SAFETY FUNCTIONS
The machine is equipped with the following safety functions.
EMERGENCY PUSH-BUTTON
It is located in a position (32) that is easily accessible for the operator. Press it in case of immediate necessity to stop all machine
functions.
To reset it, turn it clockwise.
SPEED REDUCTION AT BENDS
It reduces the machine speed in case of bends exceeding a specifi ed angle.
DRIVER SEAT MICROSWITCH
It is inside the driver's seat and it prevents the drive system operation when the operator is not on the driver's seat.
ELECTROMAGNETIC BRAKE
Built-in the front wheel, it keeps the machine stopped when: the machine is off, when the emergency stop button is pushed and
when the drive pedal is not pressed.
Operator’s Manual - CR 28 BOOST
®
23
Page 27
ENGLISH
TROUBLESHOOTING
TROUBLE POSSIBLE CAUSE ACTION
The motors do not work; no warning light turns on.
The machine does not move.
When turning on the machine, the switch warning
light (34) fl ashes and the BOOST
operate.
The warning lights (37) fl ash simultaneously. The BOOST® deck motor is overloaded.
The BOOST® deck does not operate; the red
warning light (37c) fl ashes.
Dirty water vacuuming is insuffi cient.
The solution fl ow is insuffi cient.
The squeegee leaves marks on the fl oor.
®
deck does not
NOTE
The machine cannot operate without the battery charger on board.
In case of battery charger malfunction, contact an authorized Service Center.
The battery connector (74) is disconnected. Connect.
The battery (72) are totally discharged. Charge.
The machine has been turned on with the
ignition key (41) while pressing the pedal (3).
The machine has been turned off without
lifting the BOOST® deck.
The batteries are discharged. Charge.
The recovery tank (60) is full. Empty.
The vacuum screen (55) is clogged or the
fl oat is closing.
The hose (11) is disconnected from the
squeegee.
The squeegee (12) is dirty or the squeegee
blades are worn or damaged.
The tank cover is not properly closed, or the
gasket (52) is damaged.
The solution tank is empty. Fill.
The solution fi lter (9) is dirty. Clean.
The tank (61) is dirty, the output hole is
clogged.
There is debris under the squeegee blades
(17 - 18).
The squeegee blades (17 - 18) are worn,
chipped or torn.
The squeegee has not been balanced with the
handwheel (16).
Turn the machine off and then turn it on
without pressing the drive pedal.
Wait for the BOOST® deck to lift fully before
pressing the switch (34) again.
Use less aggressive brushes suitable for the
fl oor to be cleaned or avoid working with extra
pressure function activated.
Clean the vacuum screen.
Connect.
Clean the squeegee or overturn/replace the
blades.
Close the cover properly or clean/replace the
gasket.
Clean.
Clean.
Overturn or replace.
Adjust.
For further information, contact Clarke Service Centers.
SCRAPPING
Have the machine scrapped by a qualifi ed scrapper.
Before scrapping the machine, remove and separate the following materials, which must be disposed of properly according to the
Law in force:
Batteries –
Brush –
Plastic hoses and components –
Electrical and electronic components (*) –
(*) Refer to the nearest Clarke Center especially when scrapping electrical and electronic components.
24
Operator’s Manual - CR 28 BOOST
®
Page 28
ESPAÑOL
LEA ESTE LIBRO
Contiene información importante para el uso correcto y seguro de la máquina. Lea este libro completamente
antes de arrancar la máquina o hacer cualquier operación de mantenimiento. Si no siga las instrucciones, corre
el peligro de herirse o causar lesiones al personal, o causar daños importantes a la máquina o a su entorno.
Antes de usar la máquina, es indispensable seguir una formación. Si Usted (o el operador) no habla español,
solicite (o proporciónele) todas las informaciones necesarias. El libro está traducido en otros idiomas. Todas
las indicaciones de dirección dadas en estre libro están dadas desde la posición del operador en la parte de
atrás de la máquina. Puede Ud. conseguir libros suplementarios dirigiéndose a su distribuidor Clarke.
ÍNDICE
INTRODUCCIÓN ............................................................................................................................................................ 26
FINALIDAD Y OBJETO DE ESTE MANUAL ................................................................................................................................. 26
DESTINATARIOS ..........................................................................................................................................................................26
CONSERVACIÓN DEL MANUAL .................................................................................................................................................. 26
DATOS DE IDENTIFICACIÓN ....................................................................................................................................................... 26
OTROS MANUALES DE REFERENCIA ....................................................................................................................................... 26
PIEZAS DE REPUESTO Y MANTENIMIENTO ............................................................................................................................. 26
MODIFICACIONES Y MEJORAS .................................................................................................................................................. 26
CARACTERÍSTICAS DE FUNCIONAMIENTO ............................................................................................................................. 26
CONVENCIONES .......................................................................................................................................................................... 26
DESEMBALAJE/ENTREGA .......................................................................................................................................... 27
SEGURIDAD .................................................................................................................................................................. 27
SÍMBOLOS .................................................................................................................................................................................... 27
INSTRUCCIONES GENERALES .................................................................................................................................................. 27
SÍMBOLOS .................................................................................................................................................................................... 29
DESCRIPCIÓN DE LA MÁQUINA ................................................................................................................................. 30
ESTRUCTURA DE LA MÁQUINA .................................................................................................................................................. 30
PANEL DE CONTROL Y MANDOS ............................................................................................................................................... 31
DESCRIPCIÓN DE LOS COMPONENTES BAJO DE LAS TAPAS DE LOS DEPÓSITOS .......................................................... 32
DESCRIPCIÓN DE LOS COMPONENTES BAJO DEL CONJUNTO DEPÓSITOS .....................................................................32
ACCESORIOS/OPCIONES ........................................................................................................................................... 33
DATOS TÉCNICOS .......................................................................................................................................................................33
ESQUEMA ELÉCTRICO ............................................................................................................................................................... 34
USO ................................................................................................................................................................................ 35
CONTROL/PREPARACIÓN DE LAS BATERÍAS EN LA MÁQUINA NUEVA ................................................................................35
INSTALACIÓN DE LAS BATERÍAS Y REGULACIÓN DEL TIPO DE BATERÍAS (WET O GEL) .................................................. 36
ANTES DE LA PUESTA EN MARCHA .......................................................................................................................................... 37
PUESTA EN MARCHA Y PARADA DE LA MÁQUINA ................................................................................................................... 38
MÁQUINA EN FUNCIÓN (LAVADO/SECAMIENTO) ..................................................................................................................... 39
DESPUÉS DEL USO DE LA MÁQUINA ........................................................................................................................................ 40
DESPLAZAMIENTO DE LA MÁQUINA MEDIANTE EMPUJE/REMOLQUE................................................................................. 40
PERIODO DE LARGA INACTIVIDAD DE LA MÁQUINA ............................................................................................................... 41
PRIMER PERIODO DE USO ........................................................................................................................................................ 41
MANTENIMIENTO ......................................................................................................................................................... 41
ESQUEMA DE MANTENIMIENTO PROGRAMADO ..................................................................................................................... 41
CONTROL DE LAS HORAS DE TRABAJO DE LA MÁQUINA ..................................................................................................... 41
LIMPIEZA DE LA BOQUILLA ......................................................................................................................................................... 42
CONTROL Y SUSTITUCIÓN DE LOS CAUCHOS DE LA BOQUILLA.......................................................................................... 42
LIMPIEZA DEL CEPILLO ............................................................................................................................................................... 43
LIMPIEZA DE LOS DEPÓSITOS Y DE LA REJILLA DE ASPIRACIÓN CON FLOTADOR ...........................................................43
CONTROL Y SUSTITUCIÓN DE LOS FLAPS LATERALES ......................................................................................................... 44
LIMPIEZA DEL FILTRO DEL MOTOR DEL SISTEMA DE ASPIRACIÓN ...................................................................................... 45
LIMPIEZA DEL FILTRO DE LA SOLUCIÓN DETERGENTE ......................................................................................................... 45
CARGA DE LAS BATERÍAS .......................................................................................................................................................... 46
CONTROL/SUSTITUCIÓN DE LOS FUSIBLES ........................................................................................................................... 47
PULSADOR DE EMERGENCIA .................................................................................................................................................... 47
REDUCCIÓN DE LA VELOCIDAD EN CURVA ............................................................................................................................. 47
MICROINTERRUPTOR DEL ASIENTO DEL CONDUCTOR ........................................................................................................ 47
FRENO ELECTROMAGNÉTICO .................................................................................................................................................. 47
BÚSQUEDA AVERÍAS .................................................................................................................................................. 48
ELIMINACIÓN ................................................................................................................................................................ 48
Parts List ....................................................................................................................................................................... 73
Libro de Instrucciones - CR 28 BOOST
®
25
Page 29
ESPAÑOL
INTRODUCCIÓN
NOTA
Los números entre paréntesis se refi eren a los componentes ilustrados en el capítulo Descripción de la máquina.
FINALIDAD Y OBJETO DE ESTE MANUAL
Este manual contiene todas las informaciones necesarias para que el operador utilice la máquina de forma adecuada, autónoma
y segura. Incluye informaciones inherentes a los datos técnicos, la seguridad el funcionamiento, el almacenamiento, el
mantenimiento, las piezas de repuesto y la eliminación.
Antes de efectuar cualquier operación de mantenimiento, los operadores y los técnicos califi cados tienen que leer cuidadosamente
las instrucciones incluidas en este manual. En caso de dudas sobre la correcta interpretación de las instrucciones, consultar Clarke
para obtener explicaciones.
DESTINATARIOS
Este manual es para los operadores y los técnicos encargados del mantenimiento de la máquina.
Los operadores no deben efectuar procedimientos reservados a los técnicos califi cados. Clarke no es responsable para los daños
causados a la máquina por falta de observación de esta prohibición.
CONSERVACIÓN DEL MANUAL
Este Libro de instrucciones debe conservarse junto a la máquina, dentro de su contenedor, lejos de líquidos y otras substancias
que podrían dañarlo.
DATOS DE IDENTIFICACIÓN
El número de serie y el modelo de la máquina están marcados en la placa (30).
El año de fabricación de la máquina está indicado por las dos primeras cifras del número de serie de la máquina misma.
Esta información es necesaria cuando se pidan piezas de repuesto para la máquina. Usar el espacio siguiente para escribir los
datos de identifi cación de la máquina.
Modelo MÁQUINA .............................................................................
Número de serie MÁQUINA ..............................................................
OTROS MANUALES DE REFERENCIA
Manual del cargador de baterías electrónico (debe considerarse parte integrante de este manual) –
Los siguientes manuales son también disponibles:
Manual de asistencia (que se puede consultar cerca de los Centros de asistencia Clarke) –
Catálogo piezas de repuestos (en dotación a la máquina) –
PIEZAS DE REPUESTO Y MANTENIMIENTO
Para cualquier necesidad inherente al uso, mantenimiento y reparación, consultar al personal califi cado o los Centros de asistencia
Clarke. Usar siempre piezas de repuesto y accesorios originales.
Para la asistencia o para ordenar piezas de repuesto y accesorios acudir a Clarke, especifi cando siempre el modelo y el número
de serie de la máquina.
MODIFICACIONES Y MEJORAS
Clarke está constantemente mejorando sus productos y se reserva el derecho de realizar modifi caciones y mejoras a su discreción,
sin verse obligada a aplicar dichas ventajas a las máquinas vendidas previamente.
Sólo Clarke puede aprobar y efectuar cualquier modifi cación y/o instalación de accesorios.
CARACTERÍSTICAS DE FUNCIONAMIENTO
La fregadora/secadora es adecuada para limpiar (lavar y secar) suelos lisos y sólidos, en ambiente privado o industrial, en
condiciones de seguridad, por parte de un operador califi cado.
La fregadora/secadora no es adecuada para limpiar alfombras o moqueta.
CONVENCIONES
En este manual, las indicaciones de adelante, atrás, delantero, trasero, derecho e izquierdo, se refi eren al operador en posición de
conducción en su asiento (25).
26
Libro de Instrucciones - CR 28 BOOST
®
Page 30
ESPAÑOL
DESEMBALAJE/ENTREGA
Para desembalar la máquina seguir cuidadosamente las instrucciones colocadas sobre el embalaje.
Al momento de la entrega, controlar atentamente el embalaje y la máquina por si hayan sufrido daños durante el transporte. Si los
daños son evidentes, conservar el embalaje, de forma que el transportista que lo ha entregado lo pueda inspeccionar. Contactarlo
de inmediato para compilar una indemnización daños y perjuicios.
Controlar que el equipamiento de la máquina sea el siguiente:
Documentación técnica: –
Libro de instrucciones de la fregadora/secadora•
Manual del cargador de baterías electrónico (parte integrante de este manual)•
Catálogo piezas de repuestos de la fregadora/secadora•
N° 2 fusibles laminares –
N° 5 chapitas de ajuste para alojamiento baterías de 6 V –
N° 1 llave de 2 mm, para tornillos de cabeza cilíndrica de hexágono interior –
SEGURIDAD
La siguiente simbología sirve para señalizar situaciones de peligro potencial. Leer siempre cuidadosamente estas informaciones y
tomar las precauciones necesarias para proteger personas y cosas.
Para evitar desgracias, la cooperación del operador es fundamental. Ningún programa de prevención de accidentes resulta efi caz
sin la total cooperación de la persona directamente responsable del funcionamiento de la máquina. La mayoría de los accidentes
que pueden ocurrir en una empresa, durante el trabajo o los traslados, son causados por no observar las reglas de seguridad
fundamentales. Un operador cuidadoso y cauto es la mejor garantía para evitar posibles accidentes y resulta más efi caz que
cualquier programa de prevención.
SÍMBOLOS
¡PELIGRO!
Indica un peligro con riesgo, incluso mortal, para el operador.
¡ATENCIÓN!
Indica el riesgo potencial de infortunios para las personas o de daños a las cosas.
¡ADVERTENCIA!
Indica una advertencia o una nota sobre una función importante o útil. Tener cuidado de las partes del texto
marcadas con este símbolo.
NOTA
Indica una nota sobre una función importante o útil.
CONSULTAS
Indica la necesidad de consultar el manual antes de efectuar cualquier operación.
INSTRUCCIONES GENERALES
Se describen aquí las advertencias y precauciones específi cas por lo que se refi ere a los potenciales riesgos de daños a la
máquina o a las personas.
¡PELIGRO!
Antes de efectuar cualquier operación de limpieza, mantenimiento o sustitución de piezas desconectar el –
conector de la batería y quitar la llave de encendido.
Sólo los operadores cualifi cados pueden usar esta máquina. Los niños y los minusválidos no pueden usar –
esta máquina.
Tener chispas, llamas y materiales incandescentes lejos de las baterías. Durante el uso normal pueden salir –
gases explosivos.
Quitarse las joyas cuando se trabaja cerca de los componentes eléctricos. –
No trabajar bajo la máquina levantada si ésta no está fi jada con los soportes de seguridad adecuados. –
No activar la máquina en un ambiente donde haya polvo, líquidos o vapores nocivos, peligrosos, –
infl amables y/o explosivos. No usar la máquina para recoger materiales peligrosos.
Cargando las baterías se produce gas hidrógeno muy explosivo. Tener el conjunto de los depósitos abierto –
durante las operaciones de carga de las baterías y efectuar el procedimiento sólo en áreas muy bien
ventiladas y lejos de llamas libres.
Libro de Instrucciones - CR 28 BOOST
®
27
Page 31
ESPAÑOL
¡ATENCIÓN!
Antes de efectuar cualquier operación de mantenimiento/reparación, leer cuidadosamente todas las –
instrucciones relacionadas.
Antes de usar el cargador de baterías, asegurarse de que la frecuencia y la tensión indicadas en la placa –
del número de serie de la máquina coincidan con la tensión de la red.
Para reducir el riesgo de incendio, electrochoque o lesiones, no dejar la máquina conectada a la red –
eléctrica cuando está sin custodia. Desenchufar la máquina cuando no se usa y antes de efectuar el
mantenimiento.
Para evitar electrochoque, no exponer la máquina a la lluvia. Guardar la máquina en un lugar cubierto. –
No permitir que la máquina se utilice como un juguete. Tener mucho cuidado cuando se usa cerca de –
niños.
No usar con fi nalidades diferentes de aquellas indicadas en este manual. Usar sólo accesorios –
recomendados por Clarke.
No usar la máquina si el cable del cargador de baterías y el enchufe están dañados. Si la máquina no –
funciona correctamente, está dañada, quedada al exterior o bañada, llevarla a un Centro de asistencia.
No tirar o transportar la máquina por el cable del cargador de baterías; no usar el cable como empuñadura. –
No cerrar el cable del cargador de baterías en una puerta o tirarlo sobre bordes o ángulos afi lados. No
atropellar el cable del cargador de baterías con la máquina. Tener el cable del cargador de baterías lejos de
superfi cies calientes.
Tomar todas las precauciones necesarias para que el pelo, las joyas y las ropas no sean capturados por las –
partes móviles de la máquina.
No fumar cuando se cargan las baterías. –
No lavar la máquina con chorros de agua directa o presurizada, o con sustancias corrosivas. –
Para evitar usos no autorizados de la máquina, quitar la llave de encendido. –
No dejar la máquina sin custodia y sin haberse asegurado que no pueda moverse de forma autónoma. –
No usar la máquina sobre suelos con inclinaciones superiores a las especifi caciones. –
Usar sólo los cepillos suministrados junto a la máquina o aquellos indicados en el Libro de Instrucciones. –
Usar otros cepillos o fi eltros puede perjudicar la seguridad.
Antes de usar la máquina, cerrar todas los portillos y/o las tapas. –
No usar la máquina en ambientes demasiado polvorientos. –
Cuando se usa la máquina, tener cuidado de salvaguardar la incolumidad de las personas, especialmente –
los niños.
No apoyar contenedores de líquidos sobre la máquina. –
La temperatura de almacenamiento de la máquina debe estar entre +32°F y +104°F (0°C y +40°C). –
La temperatura de la máquina en trabajo debe estar entre los +32°F y +104°F (0°C y los +40°C). –
La humedad debe estar entre el 30% y el 95%. –
Proteger siempre la máquina del sol, lluvia y otras intemperie, tanto durante el funcionamiento como –
durante los períodos de inactividad. Almacenar la máquina en un lugar cerrado y seco. Esta máquina sólo
se puede usar en seco y no se debe usar o tener al exterior en condiciones de humedad.
No usar la máquina como vehículo de transporte. –
No permitir que el cepillo funcione mientras la máquina está parada en un punto para evitar posibles daños –
al suelo.
En caso de incendio usar un extintor de polvo, no de agua. –
No chocar contra estanterías o andamios de los que puedan caer objetos. –
No adulterar por ninguna razón las protecciones previstas para la máquina, respetar escrupulosamente las –
instrucciones previstas para el mantenimiento ordinario.
Para desplazar manualmente la máquina desbloquear el freno electromagnético. Tras haber desplazado –
la máquina manualmente, volver a activar el freno electromagnético. Non usar la máquina si el freno
electromagnético está desactivado.
No quitar ni modifi car las placas de identifi cación colocadas en la máquina. –
Cuando la máquina no funciona correctamente, asegurarse de que ésto no sea causado por falta de –
mantenimiento. En caso contrario, pedir la intervención del personal autorizado o del Centro de asistencia
autorizado.
Si deben sustituirse piezas, solicitar piezas de repuesto ORIGINALES a un concesionario y/o revendedor –
autorizado.
Para asegurar condiciones de funcionamiento correcto y seguro, el personal autorizado o el Centro –
de asistencia autorizado debe llevar a cabo el mantenimiento programado según las especifi caciones
indicadas en el capítulo relacionado de este manual.
No dejar que material extraño entre en las aperturas. No usar la máquina si las aperturas están obstruidas. –
Las aperturas deben mantenerse libre de polvo, hilacha, pelos y cualquier otro cuerpo extraño que pueda
reducir el fl ujo de aire.
Esta máquina no tiene aprobación para el uso en carreteras o vías públicas. –
Tener cuidado durante el traslado de la máquina en condiciones de temperatura muy baja. El agua en el –
depósito del agua de recuperación o en los tubos, podría congelarse y dañar la máquina.
Si en la máquina están instaladas baterías de plomo (WET), no inclinar la máquina más de 30° con respeto –
al plano horizontal para que el líquido corrosivo de las baterías no sobresalga. Cuando es necesario
inclinar la máquina para el mantenimiento, quitar las baterías.
28
Libro de Instrucciones - CR 28 BOOST
®
Page 32
SÍMBOLOS
ESPAÑOL
¡ATENCIÓN!
Antes de efectuar cualquier operación en la máquina, leer cuidadosamente las instrucciones
de la máquina misma.
¡ATENCIÓN!
No lavar la máquina con chorros de agua directa o presurizada.
Libro de Instrucciones - CR 28 BOOST
®
29
Page 33
ESPAÑOL
DESCRIPCIÓN DE LA MÁQUINA
ESTRUCTURA DE LA MÁQUINA
Palanca de ajuste de la inclinación del volante1.
Volante2.
Pedal de marcha3.
Cabezal BOOST4.
Motor del cabezal BOOST5.
Flap laterales6.
Alojamiento del cable del cargador de baterías7.
Cable del cargador de baterías8.
Filtro de la solución detergente9.
Tubo de descarga del agua de recuperación10.
Tubo de aspiración de la boquilla11.
Boquilla12.
Rueda paragolpes13.
Ruedas de apoyo de la boquilla14.
Empuñaduras de fi jación de la boquilla15.
Empuñadura de ajuste equilibrado boquilla16.
Caucho delantero de la boquilla17.
Caucho trasero de la boquilla18.
®
®
Gancho de fi jación del caucho trasero de la boquilla19.
Depósito del detergente20.
Depósito del agua de recuperación21.
Tapa del depósito del agua de recuperación22.
Luz intermitente (opcional)23.
Tubo de descarga del detergente24.
Asiento25.
Cargador de baterías26.
Freno electromagnético27.
Rueda delantera directriz, de tracción y frenante28.
Tornillos de desbloqueo del freno electromagnético29.
Placa número de serie/datos técnicos30.
30
Libro de Instrucciones - CR 28 BOOST
S311377A
®
Page 34
PANEL DE CONTROL Y MANDOS
Panel de control y mandos31.
Pulsador de emergencia32.
Bocina33.
Interruptor de activación cepillos y sistema de aspiración34.
Interruptor de la presión suplementaria35.
Interruptor de subida/bajada de la boquilla y activación/36.
desactivación del sistema de aspiración
Indicador condición de carga de las baterías37.
37a. Indicador luminoso de baterías cargadas (verde)
37b. Indicador luminoso de baterías casi descargadas (amarillo)
37c. Indicador luminoso de baterías descargadas (rojo)
Visualizador cuentahoras y nivel solución detergente:38.
A la puesta en marcha de la máquina indica, por unos •
segundos, las horas de trabajo efectuadas.
Durante el uso de la máquina indica el nivel de •
detergente en el depósito (en porcentual con respeto al
depósito lleno).
Cuando el nivel es inferior al 20%, el visualizador •
empieza a parpadear.
La indicación “000 %” puede aparecer antes de que •
el depósito esté completamente vacío, por lo tanto se
pueden todavía efectuar las últimas fases de trabajo,
controlando siempre que la solución detergente llegue
a los cepillos.
Interruptor de selección de la marcha adelante/atrás39.
Ajuste del fl ujo de la solución detergente40.
ESPAÑOL
40a. Interruptor para aumentar el fl ujo
40b. Interruptor para disminuir el fl ujo
40c. LED indicación del fl ujo:
0 LED encendidos - Flujo del detergente cerrado.•
1 LED encendido - 1,1 litros/min (0,29 gal/min) de fl ujo •
de detergente.
2 LED encendidos - 1,9 litros/min (0,5 gal/min) de fl ujo •
de detergente.
3 LED encendidos - 2,8 litros/min (0,74 gal/min) de fl ujo •
de detergente.
Llave de encendido41.
Libro de Instrucciones - CR 28 BOOST
S311212A
®
31
Page 35
ESPAÑOL
DESCRIPCIÓN DE LOS COMPONENTES BAJO DE LAS TAPAS DE LOS DEPÓSITOS
Tapa del depósito del agua de recuperación51.
Guarnición de la tapa del depósito del agua de 52.
recuperación
Tubo de aspiración del agua de recuperación53.
Rejilla de aspiración con cierre automático de fl otador54.
Flotador55.
Retenes de la rejilla56.
Apertura para la introducción de la solución detergente57.
Tapa del depósito de la solución detergente/asiento de 58.
conducción
Barra de soporte de la tapa59.
Depósito del agua de recuperación60.
Depósito del detergente61.
DESCRIPCIÓN DE LOS COMPONENTES BAJO DEL CONJUNTO DEPÓSITOS
Conjunto depósitos71.
Baterías72.
Contenedor de las baterías73.
Conector de las baterías74.
Tapones de las baterías75.
Esquemas de conexión de las baterías76.
Filtro fonoabsorbente del motor del sistema de aspiración 77.
S311219A
32
Libro de Instrucciones - CR 28 BOOST
S311220A
®
Page 36
ESPAÑOL
ACCESORIOS/OPCIONES
Además de los componentes instalados en la versión estándar, la máquina puede equiparse con los siguientes accesorios/
opciones, según el uso específi co:
Baterías AGM –
Cepillos de diferentes materiales –
Luz intermitente –
Tubo de llenado –
Avisador acústico de marcha atrás –
Para informaciones suplementarias sobre estos accesorios opcionales, acudir al Revendedor autorizado.
DATOS TÉCNICOS
Descripción CR 28 BOOST
Anchura de trabajo 711 mm (28 in)
Anchura de la boquilla 864 mm (34 in)
Capacidad del depósito de la solución detergente 75 litros (19,8 gal)
Flujo mín/máx de la solución detergente 0/2,8 litros/min (0/0,74 gal/min)
Capacidad del depósito del agua de recuperación 75 litros (19,8 gal)
Rueda trasera 300 mm (11,8 in)
2
Presión específi ca al suelo de las ruedas Delanteras 0,8 N/mm
(116 psi) - Traseras 1,0 N/mm2 (145 psi)
®
Diámetro rueda delantera directriz, de tracción y frenante 250 mm (9,8 in)
Potencia del motor del sistema de aspiración 500 W (0,67 hp)
Potencia del motor del sistema de tracción 600 W (0,80 hp)
Velocidad de marcha (variable) de 0 a 6 km/h (de 0 a 3,7 mi/h)
Inclinación máxima superable 16% (9°)
Presión sonora a la oreja del operador (ISO 11201, ISO 4871) (LpA) 60,8 dB(A) ± 3 dB(A)
Nivel presión sonora de la máquina (ISO 3744, ISO 4871) (LwA) 82,4 dB(A)
2
Nivel de vibraciones transmitidas a los brazos del operador (*) 0,23 – 0,75 m/s
Nivel de vibraciones transmitidas al cuerpo del operador (*) < 1,2 m/s
Contenedor de 24 V: 600 x 390 x 300 mm (23,6 x 15,3 x 11,8 in)
Dimensiones compartimiento baterías
Capacidad del sistema de aspiración 1.800 mmH2O (70,9 in)
Altura de la máquina 1.250 mm (49,2 in)
Longitud máxima de la máquina 1.450 mm (57,1 in)
Anchura de la máquina sin boquilla 658 mm (26 in)
Anchura del cepillo/fi eltro 711 mm (28 in)
Peso sin baterías y con depósitos vacíos 140 kg (308 lbs)
Cuatro baterías de 6 V:
Disponibles WET y sin mantenimiento
(9 - 29,5 in/s2)
2
(< 47,2 in/s2)
Peso máximo con baterías y depósitos llenos 385/470 kg (848,7/1.036 lbs)
Potencia del motor del cepillo/portafi eltro 560 W (0,75 hp)
Velocidad cepillo/portafi eltro 2.200 rpm
Presión del cepillo/portafi eltro con presión suplementaria desactivada 30 kg (66 lbs)
Presión del cepillo/portafi eltro con presión suplementaria activada 50 kg (110 lbs)
(*) En condiciones de trabajo normal sobre un suelo llano de asfalto
Libro de Instrucciones - CR 28 BOOST
®
33
Page 37
ESPAÑOL
ESQUEMA ELÉCTRICO
Leyenda
BAT Baterías de 24 V
BE Luz intermitente
BRK Freno electromagnético
BZ1 Avisador acústico de marcha atrás/bocina
C1 Conector de las baterías
C2 Conector auxiliar cargador de baterías
C3 Conector auxiliar ventilador exterior cargador de baterías
CH Cargador de baterías
CS Conector cabezal BOOST
CSC Conector secundario cabezal
EB1 Tarjeta electrónica funciones
EB2 Tarjeta electrónica sistema de tracción
EB3 Tarjeta electrónica bajo del panel de control
EB3/2 Tarjeta electrónica bajo del panel de control (opcional)
EV1 Electroválvula
F1 Fusible tarjeta electrónica funciones
F2 Fusible tarjeta electrónica sistema de tracción
F3 Fusible circuitos de baja potencia
F4 Fusible bombas (opcional)
K1 Conmutador de arranque
LD1 LED diagnóstico tarjeta electrónica sistema de tracción
M1 Motor cepillo (izquierdo)
M2 Motor cepillo derecho (si presente)
M3 Motor sistema de aspiración
M4 Actuador cabezal BOOST
M5 Motor sistema de tracción
®
®
M6 Actuador boquilla
M7 Bomba agua de lavado (opcional)
M8 Bomba detergente (opcional)
M9 Ventilador de refrigeración
PR1 Sensor nivel agua de lavado
RV1 Potenciómetro velocidad de trabajo (si presente)
RV2 Potenciómetro velocidad (pedal)
SW0 Pulsador de emergencia
SW1 Microinterruptor posición 0 actuador
SW2 Microinterruptor posición 1 actuador
SW3 Microinterruptor posición 2 actuador
SW4 Sensor de virada
SW5 Microinterruptor asiento de conducción
SW6 Interruptor de marcha atrás
Códigos colores
BK Negro
BU Azul
BN Marrón
GN Verde
GY Gris
OG Anaranjado
PK Rosado
RD Rojo
VT Morado
WH Blanco
YE Amarillo
34
Libro de Instrucciones - CR 28 BOOST
S311379A
®
Page 38
ESPAÑOL
USO
¡ATENCIÓN!
En unas partes de la máquina hay unas placas adhesivas que indican:
PELIGRO –
ATENCIÓN –
ADVERTENCIA –
CONSULTAS –
Leyendo este manual, el operador tiene que aprender el sentido de los símbolos indicados en las placas de identifi cación.
Por ninguna razón estas placas de identifi cación deben cubrirse y si están dañadas tienen que sustituirse de inmediato.
CONTROL/PREPARACIÓN DE LAS BATERÍAS EN LA MÁQUINA NUEVA
¡ATENCIÓN!
Si no se instalan correctamente las baterías, los componentes eléctricos de la máquina podrían dañarse. Sólo
el personal califi cado puede efectuar la instalación de las baterías. Según el tipo de baterías instalado (WET o
GEL), ajustar la tarjeta electrónica funciones y el cargador de baterías.
Antes de la instalación de las baterías, controlar si las baterías están dañadas.
Desconectar el conector de las baterías o la clavija del cargador de baterías.
Desplazar las baterías con mucho cuidado.
Instalar las tapas de protección de los terminales de las baterías, en dotación a la máquina.
La máquina pide, en alternativa:
4 baterías de 6 V, 250 Ah (WET ACID) –
4 baterías de 6 V, 255 Ah (MAINTENANCE FREE AGM) –
La máquina puede ser entregada con las siguientes confi guraciones:
Baterías (WET o GEL) instaladas en la máquina y listas para ser usadas
Abrir las tapas (51 y 58) y controlar que los depósitos (60 y 61) estén vacíos, de lo contrario vaciarlos mediante el tubo de 1.
descarga (10) y el grifo (24).
Cerrar las tapas (51 y 58).2.
Con cuidado levantar el conjunto depósitos (71).3.
Controlar que las baterías estén conectadas a la máquina con el conector (74).4.
Con cuidado bajar el conjunto depósitos (71).5.
Introducir la llave de encendido (41) y colocarla en la posición “I”. Si el indicador luminoso verde (37a) se enciende, las 6.
baterías están cargadas. Si se enciende el indicador luminoso amarillo (37b) o rojo (37c) es necesario cargar las baterías
(véase el procedimiento en el capítulo Mantenimiento).
Libro de Instrucciones - CR 28 BOOST
®
35
Page 39
ESPAÑOL
INSTALACIÓN DE LAS BATERÍAS Y REGULACIÓN DEL TIPO DE BATERÍAS (WET O GEL)
Según el tipo de baterías instaladas (WET o GEL), regular la tarjeta electrónica de la máquina y del cargador de baterías mediante
el procedimiento siguiente:
Ajuste de la máquina
Llevar la llave de encendido (41) en posición “I” y detectar lo que sigue durante los primeros segundos de funcionamiento de 1.
la máquina:
Si parpadea el indicador luminoso verde (37a), la máquina está ajustada sobre GEL (compatible con AGM).•
Si parpadea el indicador luminoso rojo (37c), la máquina está ajustada sobre WET.•
Para modifi car el ajuste, efectuar el procedimiento siguiente.2.
Apagar la máquina colocando la llave de encendido (41) en posición “0”.3.
Tener pulsado el interruptor (36), luego poner en marcha la máquina llevando la llave de encendido (41) en posición “I”.4.
Soltar el interruptor (36) después de 5 segundos tras haber encendido la máquina.5.
Pulsar de nuevo brevemente el interruptor (36) y controlar que parpadee el indicador luminoso relativo al ajuste deseado.6.
Ajuste del cargador de baterías
Quitar los tornillos (A, Fig. 1) y el panel (B).7.
Poner el selector (C) en posición WET o GEL según el tipo de baterías instaladas.8.
Instalar el panel (B), luego apretar los tornillos (A).9.
Instalación de las baterías
Abrir las tapas (51 y 58) y controlar que los depósitos (60 y 61) estén vacíos, de lo contrario vaciarlos mediante el tubo de 10.
descarga (10) y el grifo (24).
Cerrar las tapas (51 y 58).11.
Con cuidado levantar el conjunto depósitos (71).12.
Instalar las baterías y conectarlas según el esquema relacionado (76).13.
Carga de las baterías
Cargar las baterías (véase el capítulo Mantenimiento).14.
36
Figura 1
Libro de Instrucciones - CR 28 BOOST
S311218A
®
Page 40
ANTES DE LA PUESTA EN MARCHA
¡ATENCIÓN!
Cada vez que se enciende la máquina, controlar que no hay cuerpos extraños entre el cabezal (4 o 5) y la
máquina o entre la boquilla (12) y la máquina, que puedan obstaculizar el levantamiento del cabezal o de la
boquilla. Este control es necesario porque, si la máquina fue apagada sin haber levantado el cabezal BOOST
y la boquilla, cuando se va a poner de nuevo en marcha la máquina, el cabezal y la boquilla se levantan
automáticamente.
Instalación/remoción de los cepillos
Según el tipo de suelo, es posible instalar los cepillos (88).1.
Para la instalación/remoción, efectuar el procedimiento siguiente.2.
Introducir la llave de encendido (41) y colocarla en la posición “I”.
¡ATENCIÓN!
Antes de pulsar el interruptor (34), comprobar siempre que no hay cuerpos extraños entre el cabezal (4) y la
máquina que puedan obstaculizar el levantamiento del cabezal mismo.
Levantar el cabezal pulsando el interruptor (34).3.
Llevar la llave de encendido (41) en posición “0” y sacarla.4.
Instalar el cepillo (88) en el cabezal BOOST5.
Para quitar los cepillos, efectuar los pasos de 2 a 5 en orden contrario.6.
Cepillos y fi eltros disponibles
Pads Fieltros
Dimensión Descripción Código
14 x 28 Rojo (paquete de 5) 997001
14 x 28 Negro (paquete de 5) 997000
14 x 28 Blanco (paquete de 5) 997002
14 x 28 Azul (paquete de 5) 997006
14 x 28 Marón (paquete de 10) 997018
®
.
ESPAÑOL
®
Cepillos
Dimensión Descripción Código
14 x 28 Cepillo Poly 30752A
14 x 28 Cepillo Nylon 30751A
14 x 28 Cepillo Grit 30753A
Guía para la aplicación de los cepillos
Modelos POLYPROPYLENE NYLON CLEAN GRIT
Limpieza general:
Hormigón
Suelo terraza
Baldosas de cerámica/de cantera
Mármol
Baldosas de vinilo
Baldosas de caucho
Libro de Instrucciones - CR 28 BOOST
®
37
Page 41
ESPAÑOL
Instalación de la boquilla
Instalar la boquilla (12) y fi jarla con las empuñaduras (15), luego conectar el tubo (11) a la boquilla.15.
Mediante la empuñadura (16) ajustar la boquilla de forma que su caucho trasero (18) toque el suelo por toda su longitud y que 16.
el caucho delantero (17) esté ligeramente desprendido del suelo.
Llenado del depósito de la solución detergente
Abrir la tapa (58).17.
Rellenar el depósito de la solución detergente (61) con un detergente adecuado.18.
No llenar completamente el depósito del detergente, dejar unos centímetros del borde.
Seguir siempre las instrucciones indicadas en la etiqueta para la dilución del producto químico usado para componer la
solución detergente.
La temperatura de la solución detergente no debe superar los 104°F (40°C).
¡ATENCIÓN!
Usar exclusivamente detergentes líquidos poco espumosos y no infl amables, que sean adecuados para este
tipo de máquina.
Ajuste del asiento de conducción
Con la palanca (1) ajustar la inclinación del volante (2) en la posición más confortable para el operador.21.
PUESTA EN MARCHA Y PARADA DE LA MÁQUINA
Puesta en marcha de la máquina
Preparar la máquina como indicado en el párrafo antecedente.1.
Llevar la llave de encendido (41) en posición “I”, sin pisar el pedal de marcha (3). Controlar si el indicador luminoso verde 2.
(37a) se enciende.
Si se enciende el indicador luminoso amarillo (37b) o rojo (37c), colocar de nuevo la llave de encendido en posición “0”, luego
cargar las baterías (véase el procedimiento en el capítulo Mantenimiento).
Llegar al lugar de trabajo, conduciendo la máquina con las manos sobre el volante y pisando el pedal (3).3.
La velocidad de marcha se puede ajustar de cero al valor máximo según la presión aplicada al pedal (3).
La marcha adelante/atrás se activa pisando el interruptor (39) colocado a la derecha del tablero de instrumentos.4.
NOTA
El asiento de conducción (25) está equipado de un sensor de seguridad para permitir que la máquina se mueva
mediante el pedal (3) sólo cuando el operador está sentado en el asiento mismo.
NOTA
La máquina está equipada de un sistema de seguridad antivuelco que reduce la velocidad de marcha durante las
vueltas, independientemente de la presión sobre el pedal.
La reducción de velocidad durante las vueltas, por lo tanto, no es un funcionamiento incorrecto, sino una característica
que aumenta la estabilidad de la máquina en cada condición.
Bajar el cabezal BOOST5.
®
y la boquilla pisando el interruptor (34).
Colocar los interruptores de ajuste del fl ujo de la solución detergente (40) en la posición más adecuada según la cantidad de 6.
trabajo de efectuar.
Empezar el trabajo, conduciendo la máquina con las manos sobre el volante (2) y pisando adecuadamente el pedal (3).7.
Parada de la máquina
Soltar el pedal (3).8.
No es necesario bloquear la máquina durante la parada o el estacionamiento, porque el freno electromagnético (27) frena 9.
automáticamente la máquina cuando no se pisa el pedal de marcha.
Levantar el cabezal BOOST10.
®
y la boquilla pulsando el interruptor (34).
38
Libro de Instrucciones - CR 28 BOOST
®
Page 42
MÁQUINA EN FUNCIÓN (LAVADO/SECAMIENTO)
Poner en marcha la máquina como indicado en el párrafo antecedente.1.
Si necesario, cambiar la cantidad de solución detergente que llega a los cepillos con los interruptores (40).2.
NOTA
Para un correcto lavado/secamiento de los suelos en los bordes de las paredes, Clarke sugiere acercarse con el lado
derecho de la máquina como indicado en la fi gura 2.
Figura 2
Ajuste de la boquilla
Si necesario, parar la máquina y ajustar de nuevo la empuñadura de ajuste del equilibrado de la boquilla (16) de forma que el 3.
caucho trasero toque el suelo por toda su longitud.
¡ATENCIÓN!
Para que la superfi cie del suelo no se dañe, evitar que el cabezal BOOST® sigua funcionando con la máquina
parada, especialmente si se trabaja con la función de presión suplementaria activada.
ESPAÑOL
P100160
Trabajo con la función de presión suplementaria del cabezal BOOST
®
En caso de suelo con suciedad muy resistente, es posible trabajar con una presión mayor del cabezal BOOST4.
suelo, pulsando el interruptor (35).
Para volver a un trabajo con presión normal, pulsar de nuevo el interruptor (35).5.
El interruptor (35) está habilitado cuando el cabezal (4) está bajado y la luz de aviso del interruptor (34) está encendida.
¡ADVERTENCIA!
En caso de sobrecarga de los motores de los cepillos, por causa de excesiva presión del cabezal BOOST®, o de
suelos/cepillos demasiados agresivos, un sistema de seguridad bloquea el cabezal BOOST® después de un minuto de sobrecarga continua.
La condición de sobrecarga se visualiza mediante el parpadeo simultáneo de tres indicadores luminosos (37a,
37b, 37c).
Si la sobrecarga ocurre durante el trabajo con la función de presión suplementaria, el sistema disminuye automáticamente la presión sobre los cepillos desactivando la función de presión suplementaria. Si la sobrecarga
persiste, el cabezal BOOST® se bloquea.
Para empezar de nuevo el trabajo tras la parada del cabezal BOOST® por causa de la sobrecarga, es necesario
parar la máquina colocando la llave de encendido (41) en posición “0”. Poner en marcha la máquina llevando la
llave de encendido (80) en posición “I”.
®
sobre el
Libro de Instrucciones - CR 28 BOOST
®
39
Page 43
ESPAÑOL
Descarga de las baterías durante el trabajo
Hasta que la luz de aviso verde (37a) se queda encendida, las baterías permiten el funcionamiento normal de la máquina.6.
Cuando el indicador luminoso verde (37a) se apaga y se encienden en secuencia los indicadores luminosos amarillo (37b) y
rojo (37c), es necesario cargar las baterías.
Cuando se enciende el indicador amarillo (37b) la autonomía de la máquina es de unos minutos (variables en función de •
las características de la batería usada).
Cuando se enciende el indicador rojo (37c) la autonomía está agotada: después de unos segundos el cabezal BOOST•
se para y levanta automáticamente. Funcionan sólo el sistema de aspiración y el sistema de tracción, para poder secar
eventuales partes del suelo mojado y llevar la máquina en el lugar de recarga.
¡ADVERTENCIA!
Si se insiste en usar la máquina con las baterías descargadas, las baterías se pueden dañar y su vida útil se
acorta.
NOTA
Si no se puede usar más el sistema de tracción, para desplazar la máquina consultar el párrafo Desplazamiento de la
máquina mediante empuje/remolque.
VACIADO DE LOS DEPÓSITOS
Un sistema de cierre automático de fl otador (54) bloquea el sistema de aspiración cuando el depósito del agua de recuperación
(60) está lleno.
Es posible darse cuenta del bloqueo del sistema de aspiración porque el ruido del motor del sistema de aspiración aumenta,
además el suelo no se seca.
¡ATENCIÓN!
Si el sistema de aspiración se apaga de forma accidental (por ejemplo por la intervención prematura del fl otador
durante un desplazamiento improviso de la máquina), para reactivarlo apagarlo pulsando el interruptor (36), luego
abrir la tapa (22) y asegurarse de que el fl otador al interior de la rejilla (55) haya bajado hasta el nivel del agua; por
último cerrar la tapa (22) y reactivar el sistema de aspiración pulsando el interruptor (36).
Cuando el depósito del agua de recuperación (60) está lleno, vaciarlo según el procedimiento siguiente.
®
Vaciado del depósito del agua de recuperación
Parar la máquina soltando el pedal (3).1.
Levantar el cabezal BOOST2.
Llevar la máquina en el área de eliminación designada.3.
Vaciar el depósito del agua de recuperación mediante el tubo (10). Al fi nal del trabajo, enjuagar el depósito con agua limpia.4.
®
y la boquilla pulsando el interruptor (34).
Vaciado del depósito de la solución detergente
Llevar a cabo los pasos de 1 a 3.5.
Vaciar el depósito de la solución detergente mediante el grifo (24). Al fi nal del trabajo, enjuagar el depósito con agua limpia.6.
DESPUÉS DEL USO DE LA MÁQUINA
Al fi nal del trabajo, antes de alejarse de la máquina:
Quitar el cepillo mediante el procedimiento indicado en el párrafo específi co.1.
Vaciar los depósitos (60 y 61) como indicado en el párrafo antecedente.2.
Llevar a cabo los procedimientos de mantenimiento necesarios después del uso de la máquina (véase el capítulo 3.
Mantenimiento).
Tener la máquina en un lugar seco y limpio, con el cepillo y la boquilla desmontados o levantados.4.
DESPLAZAMIENTO DE LA MÁQUINA MEDIANTE EMPUJE/REMOLQUE
Cuando no es posible usar el sistema de tracción, para desplazar la máquina mediante empuje/remolque, es necesario
desbloquear el freno electromagnético (27) desenroscando completamente los tornillos (29) (girarlos en sentido horario) con la
llave en dotación.
Tras haber desplazado la máquina, desenroscar los tornillos (29) por 3 giros, para reactivar el freno electromagnético (27).
¡ATENCIÓN!
Si tras el desplazamiento de la máquina mediante empuje/remolque, no se desenroscan los tornillos (29), el
freno electromagnético del la máquina se queda desactivado.
¡ATENCIÓN!
Non poner en marcha la máquina si los tornillos para desbloqueo del freno electromagnético (29) están
enroscados (freno electromagnético desactivado).
Para mayor seguridad, enroscar los tornillos (29) sólo durante el tiempo necesario para desplazar la máquina
manualmente.
40
Libro de Instrucciones - CR 28 BOOST
®
Page 44
ESPAÑOL
PERIODO DE LARGA INACTIVIDAD DE LA MÁQUINA
Si se piensa que la máquina no va a ser usada durante 30 días o más, es necesario:1.
Llevar a cabo los procedimientos indicados en el párrafo Después del uso de la máquina.2.
Antes de desconectar el conector rojo (74) de la batería, efectuar el procedimiento siguiente:3.
Abrir las tapas (51 y 58) y controlar que los depósitos (60 y 61) estén vacíos, de lo contrario vaciarlos mediante el tubo de •
descarga (10) y el grifo (24).
Cerrar las tapas (51 y 58).•
Con cuidado levantar el conjunto depósitos (71).•
PRIMER PERIODO DE USO
Después de las primeras 8 horas, controlar que los elementos de fi jación y conexión de la máquina estén correctamente
instalados. Controlar que las partes visibles no estén dañadas y que no haya pérdidas de líquidos.
MANTENIMIENTO
Un mantenimiento cuidadoso y continuo garantiza la vida útil y la seguridad de funcionamiento de la máquina.
El esquema siguiente resume el mantenimiento programado. Los períodos indicados pueden variar según las condiciones de
trabajos, que el encargado del mantenimiento debe establecer.
¡ATENCIÓN!
Las operaciones deben efectuarse con la máquina apagada y con las baterías desconectadas.
Además, leer cuidadosamente todas las instrucciones del párrafo Seguridad.
Todas las operaciones de mantenimiento programado o extraordinario deben ser efectuadas por el personal califi cado o por un
Centro de asistencia autorizado.
En este manual, después del esquema de mantenimiento programado, se describen sólo las operaciones de mantenimiento más
sencillas y frecuentes.
NOTA
Para las operaciones de mantenimiento no indicadas en el esquema de mantenimiento programado y las operaciones
de mantenimiento extraordinario, véase el Manual de asistencia disponible en los Centros de asistencia.
ESQUEMA DE MANTENIMIENTO PROGRAMADO
Procedimiento
Limpieza de la boquilla
Limpieza del cepillo
Limpieza de los depósitos y de la rejilla de aspiración con
fl otador
Carga de las baterías
Control y sustitución de los cauchos de la boquilla
Control de los fl aps laterales
Limpieza del fi ltro de la solución detergente
Control del nivel del líquido de las baterías (WET)
Control de la torsión de tuercas y tornillos (1)
Lubricación del patín de deslizamiento del cable de la
boquilla
Control del freno electromagnético (2)
Control o sustitución de las escobillas de carbón de los
motores del cabezal BOOST
Control o sustitución de las escobillas de carbón del motor
del sistema de aspiración
Control o sustitución de las escobillas de carbón del motor
del sistema de tracción
®
(1) Y después de las primeras 8 horas de trabajo.
(2) Mantenimiento de competencia de un Centro de asistencia autorizado Clarke.
Diaria, después del
uso de la máquina
Semanaria Semestral Anual
(2)
(2)
(2)
(2)
CONTROL DE LAS HORAS DE TRABAJO DE LA MÁQUINA
Introducir la llave de encendido (41) y colocarla en la posición “I”.1.
Durante los primeros 5 segundos de funcionamiento de la máquina, el visualizador (38) índica el numero total de las horas de 2.
trabajo (lavado/secamiento) efectuadas por la máquina.
Llevar la llave de encendido (41) en posición “0”.
Libro de Instrucciones - CR 28 BOOST
®
41
Page 45
ESPAÑOL
LIMPIEZA DE LA BOQUILLA
NOTA
Para un buen secamiento, la boquilla debe estar limpia y con los cauchos en buenas condiciones.
¡ADVERTENCIA!
Durante estas operaciones se recomienda usar guantes de trabajo, porque residuos cortantes podrían estar en
la boquilla.
Llevar la máquina sobre un suelo llano.1.
Introducir la llave de encendido (41) y colocarla en la posición “I”.2.
Bajar la boquilla (12) pulsando el interruptor (36).3.
Llevar la llave de encendido (41) en posición “0”.4.
Desconectar el tubo de aspiración (11) de la boquilla.5.
Afl ojar las empuñaduras (15) y quitar la boquilla (12).6.
Lavar y limpiar la boquilla. Limpiar sobre todo los huecos (A, Fig. 3) y el orifi cio (B). Controlar que los cauchos delantero (C) y 7.
trasero (D) estén en buenas condiciones, que no estén cortados o desgarrados; de lo contrario, sustituirlos.
Montar en el orden contrario al desmontaje.8.
CONTROL Y SUSTITUCIÓN DE LOS CAUCHOS DE LA BOQUILLA
Limpiar la boquilla como indicado en el párrafo específi co.1.
Controlar que los bordes (E y N, Fig. 3) de los cauchos delantero (17) y trasero (18) apoyen en el suelo, por toda su longitud; 2.
de lo contrario ajustar la altura, como indicado a continuación:
Desenganchar el retén (F), afl ojar las tuercas de mariposa (G) y ajustar el caucho trasero (D); luego apretar las tuercas de •
mariposa y enganchar el retén.
Afl ojar las tuercas de mariposa (H) y ajustar el caucho delantero (C); luego apretar las tuercas.•
Controlar que los cauchos delantero (C) y trasero (D) estén en buenas condiciones, que no estén cortados o desgarrados; 3.
de lo contrario, sustituirlos como indicado a continuación. Controlar que el borde delantero (I) del caucho trasero no esté
desgastado; de lo contrario volcar el caucho mismo, llevando en su posición uno de los otros bordes no desgastado. Si todos
los bordes están desgastados, sustituir el caucho, mediante el procedimiento siguiente:
Desenganchar el retén (F), quitar las tuercas de mariposa (G) y la cinta de sujeción (L), luego sustituir (o volcar) el caucho •
trasero (D). Instalar el caucho en orden contrario a la remoción.
Quitar las tuercas de mariposa (H) y la cinta de sujeción (M), luego sustituir el caucho delantero (C). Instalar el caucho en •
orden contrario a la remoción.
Después de haber sustituido (o volcado) los cauchos, ajustar su altura, como indicado en el paso antecedente.
Instalar la boquilla (12) y enroscar las empuñaduras (15).4.
Conectar el tubo de aspiración (11) a la boquilla (12).5.
Si necesario, ajustar la empuñadura de ajuste del equilibrado de la boquilla (16).6.
42
Figura 3
Libro de Instrucciones - CR 28 BOOST
S311216A
®
Page 46
ESPAÑOL
LIMPIEZA DEL CEPILLO
¡ADVERTENCIA!
Durante estas operaciones se recomienda usar guantes de trabajo, porque residuos cortantes podrían estar en
el cepillo.
Quitar el cepillo de la máquina como indicado en capítulo Uso.1.
Limpiar y lavar el cepillo con agua y detergente.2.
Controlar que el cepillo no esté dañado o excesivamente desgastado; de lo contrario, sustituirlo.3.
LIMPIEZA DE LOS DEPÓSITOS Y DE LA REJILLA DE ASPIRACIÓN CON FLOTADOR
Llevar la máquina en el área de eliminación designada.1.
Llevar la llave de encendido (41) en posición “0”.2.
Abrir las tapas (51 y 58).3.
Limpiar y lavar con agua limpia las tapas (51 y 58), los depósitos (60 y 61) y la rejilla (54) con cierre automático de fl otador.4.
Vaciar el agua de los depósitos mediante el tubo (10) y el grifo (24).
Si necesario, desenganchar los retenes (A, Fig. 4), abrir la rejilla (B) y quitar el fl otador (C), luego limpiar con cuidado y volver 5.
a instalar.
Controlar que la guarnición (D) de la tapa del depósito no sea dañada.6.
NOTA
La guarnición (D) causa la formación de vacío en el depósito, necesario para la aspiración del agua de recuperación.
Si necesario, sustituir la guarnición (D), quitándola de su alojamiento (E). Cuando se instala la nueva guarnición, posicionar su
unión (F) en el área central trasera que se muestra en la fi gura.
Controlar también que toda la superfi cie perimétrica (G) de apoyo de la guarnición (D) no esté dañada y que sea adecuada 7.
para la estanqueidad de la guarnición misma.
Cerrar las tapas (51 y 58).8.
Libro de Instrucciones - CR 28 BOOST
®
Figura 4
S311217A
43
Page 47
ESPAÑOL
CONTROL Y SUSTITUCIÓN DE LOS FLAPS LATERALES
Control
Llevar la máquina sobre un suelo llano.1.
Llevar la llave de encendido (41) en posición “0”.2.
En ambos lados de la máquina, levantar y quitar el conjunto de los fl aps laterales (A) de los soportes (B).3.
Lavar y limpiar los fl aps laterales.4.
Controlar que el borde inferior (C) de los fl ap laterales:5.
apoye sobre un suelo llano por toda su longitud;•
no esté cortado o desgarrado;•
tenga el canto interior no desgastado;•
de lo contrario girar o sustituir el fl ap según el procedimiento siguiente.
Sustitución
Quitar los tornillos (D), luego quitar la cinta de sujeción (E).6.
Quitar el caucho (F) del fl ap y sustituirlo.7.
Montaje
Montar los cauchos (F) y el conjunto de los fl aps (A) en orden contrario al desmontaje.8.
Ajuste
Bajar el cabezal Boost y llevar la llave de encendido en posición off.9.
Soltar la abrazadera (G) y empujar el conjunto para que el caucho interior contacte el suelo.10.
Mientras se empuja el caucho interior contra el suelo, enganchar de nuevo la abrazadera (G).11.
44
Figura 5
Libro de Instrucciones - CR 28 BOOST
S311214A
®
Page 48
ESPAÑOL
LIMPIEZA DEL FILTRO DEL MOTOR DEL SISTEMA DE ASPIRACIÓN
Llevar la máquina en el área de eliminación designada y vaciar el depósito del agua de recuperación (60) mediante el tubo 1.
(10).
Si presente, vaciar la solución detergente del depósito (61) mediante el grifo (24).2.
Llevar la máquina sobre un suelo llano.3.
Llevar la llave de encendido (41) en posición “0”.4.
Desconectar el tubo de aspiración (11) de la boquilla (12).5.
Con cuidado levantar completamente el conjunto depósitos (71).6.
Quitar el fi ltro del motor del sistema de aspiración (77) y limpiarlo con agua y aire comprimido.7.
Instalar el fi ltro.8.
Con cuidado bajar completamente el conjunto depósitos (71).9.
LIMPIEZA DEL FILTRO DE LA SOLUCIÓN DETERGENTE
Llevar la máquina sobre un suelo llano.1.
Llevar la llave de encendido (41) en posición “0”.2.
Cerrar el grifo de la solución detergente (E, Fig. 6) que se encuentra bajo la máquina, detrás de la rueda trasera derecha. El 3.
grifo (E) está cerrado cuando está en la posición (F) con respeto a la tubería y está abierto cuando está en la posición (G).
Quitar la tapa transparente (A), luego quitar la rejilla fi ltrante (B) bajo de la máquina, delante de la rueda trasera derecha. 4.
Limpiarlos y volver a instalarlos en el soporte (C).
NOTA
Posicionar correctamente la rejilla fi ltrante (B) en el alojamiento (D) del soporte (C).
Abrir el grifo (E).5.
Libro de Instrucciones - CR 28 BOOST
®
Figura 6
S311214A
45
Page 49
ESPAÑOL
CARGA DE LAS BATERÍAS
NOTA
Cargar las baterías cuando el indicador luminoso amarillo (37b) o rojo (37c) se enciende o al fi nal de cada trabajo.
¡ADVERTENCIA!
Si se mantienen las baterías cargadas, su durabilidad aumenta.
¡ADVERTENCIA!
No dejar las baterías descargadas durante mucho tiempo, porque su durabilidad podría reducirse.
Controlar la carga de las baterías por lo menos una vez por semana.
¡ATENCIÓN!
Cargando las baterías se produce gas hidrógeno muy explosivo. Cargar las baterías sólo en áreas bien
ventiladas y lejos de llamas libres.
No fumar cuando se cargan las baterías.
El conjunto de los depósitos debe quedarse abierto mientras que se cargan las baterías.
¡ATENCIÓN!
Durante la carga tener mucho cuidado que el líquido de las baterías no sobresalga. Este líquido es corrosivo. En
caso de contacto con la piel o los ojos lavar a conciencia con agua y consultar un médico.
Carga de las baterías con el cargador de baterías instalado en la máquina
Llevar la máquina sobre un suelo llano.1.
Sólo para baterías WET:2.
Abrir las tapas (51 y 58) y controlar que los depósitos (60 y 61) estén vacíos, de lo contrario vaciarlos mediante el tubo de •
descarga (10) y el grifo (24).
Cerrar las tapas (51 y 58).•
Con cuidado levantar el conjunto depósitos (71).•
Controlar el nivel de electrólito de las baterías (72). Si necesario, desenroscar los tapones (75) y rellenar.•
Luego, cerrar los tapones (75) y limpiar (si necesario) la superfi cie superior de las baterías.•
Conectar el cable (8) del cargador de baterías a la red eléctrica [la tensión y la frecuencia de la red deben ser compatibles con 3.
los valores del cargador de baterías, indicados en la placa del número de serie de la máquina].
NOTA
Cuando el cargador de baterías está conectado a la red eléctrica, todas las funciones de la máquina se paran
automáticamente.
El indicador rojo (F, Fig. 7) se queda encendido en el panel de control para indicar que el cargador está cargando las baterías.
Cuando el indicador verde (H) se enciende, el ciclo de carga de las baterías está acabado.4.
Una vez efectuada la carga, desconectar el cable (8) del cargador de baterías de la red eléctrica y engancharlo a su 5.
alojamiento (7).
Sólo para baterías WET:6.
Con cuidado bajar el conjunto depósitos (71).•
Llenar los depósitos (60 y 61).•
La máquina está lista para el uso.7.
NOTA
Para más informaciones sobre el funcionamiento del cargador de baterías (I) consultar el manual relacionado.
46
Libro de Instrucciones - CR 28 BOOST
®
Page 50
CONTROL/SUSTITUCIÓN DE LOS FUSIBLES
Llevar la llave de encendido (41) en posición “0”.1.
Quitar las tuercas (E, Fig. 7), luego quitar la tapa (A).2.
Controlar y, se necesario, sustituir los siguientes fusibles:3.
Fusible (F3) de protección de los circuitos de baja potencia: (5 A)B.
Fusible (F2) de protección de la tarjeta electrónica del sistema de tracción: (60 A)C.
Fusible (F1) de protección de la tarjeta electrónica funciones: (100 A)D.
Instalar la tapa y enroscar las tuercas.4.
ESPAÑOL
Figura 7
S311214A
FUNCIONES DE SEGURIDAD
La máquina está equipada de las siguientes funciones de seguridad.
PULSADOR DE EMERGENCIA
Se encuentra en una posición (32) fácilmente accesible por el operador. Pulsarlo en caso de necesidad inmediata para para la
máquina y todas sus funciones.
Se reajusta girándolo en sentido horario.
REDUCCIÓN DE LA VELOCIDAD EN CURVA
Reduce la velocidad de la máquina durante las vueltas superiores a un determinado ángulo.
MICROINTERRUPTOR DEL ASIENTO DEL CONDUCTOR
Se encuentra al interior del asiento del conductor y no permite el funcionamiento del sistema de tracción de la máquina si el
operador no está sentado en el asiento.
FRENO ELECTROMAGNÉTICO
Está integrado en la rueda delantera y tiene frenada la máquina cuando está apagada, cuando se pulsa el pulsador de emergencia
y en todos otros casos en que no se pisa el pedal de marcha.
Libro de Instrucciones - CR 28 BOOST
®
47
Page 51
ESPAÑOL
BÚSQUEDA AVERÍAS
AVERÍA PROBABLE CAUSA SOLUCIÓN
Los motores no funcionan; ningún indicador
luminoso se enciende.
La máquina no se mueve.
Cuando se enciende la máquina, la luz de
aviso del interruptor (34) parpadea y el cabezal
®
BOOST
Los indicadores luminosos (37) parpadean
simultáneamente.
El cabezal BOOST® no funciona; el indicador
luminoso rojo (37c) parpadea.
La aspiración de agua sucia es insufi ciente.
El fl ujo de la solución detergente al cepillo es
insufi ciente.
La boquilla causa estriados en el suelo.
no funciona.
El conector de las baterías (74) está
desconectado.
Las baterías (72) están completamente
descargadas.
La máquina fue encendida con la llave (41)
teniendo pisado el pedal (3).
La máquina fue apagada sin levantar el
cabezal BOOST®.
El motor del cabezal BOOST® está
sobrecargado.
Las baterías están descargadas. Cargarlas.
El depósito del agua de recuperación (60)
está lleno.
La rejilla de aspiración (55) está obstruida o el
fl otador está cerrado.
El tubo (11) está desconectado de la boquilla. Conectarlo.
La boquilla (12) está sucia o los cauchos de la
boquilla están desgastados o dañados.
La tapa del depósito no está correctamente
cerrada, o la guarnición (52) está desgastada.
El depósito de la solución detergente está
vacío.
El fi ltro de la solución detergente (9) está
sucio.
El depósito (61) está sucio, el orifi cio de salida
está obstruido.
Hay residuos bajo de los cauchos de la
boquilla (17 - 18).
Los cauchos de la boquilla (17 - 18) están
desgastados, astillados o desgarrados.
La boquilla no fue equilibrada mediante la
empuñadura (16).
Conectarlo.
Cargarlas.
Apagar y poner de nuevo en marcha la
máquina sin pisar el pedal de marcha.
Esperar el levantamiento del cabezal antes
de accionar de nuevo el cabezal BOOST®
pisando el interruptor (34).
Usar cepillos menos duros o de tipo diferente
o no trabajar con presión suplementaria
activada.
Vaciarlo.
Limpiar la rejilla de aspiración.
Limpiar la boquilla o volcar/sustituir los
cauchos.
Cerrar correctamente la tapa o limpiar/sustituir
la guarnición.
Limpiarlo.
Limpiarlo.
Limpiarlo.
Limpiarlo.
Volcar o sustituir.
Equilibrarla.
NOTA
La máquina no puede funcionar sin cargador de baterías a bordo.
Si el cargador de baterías está averiado, acudir a un Centro de asistencia autorizado.
Para más detalles o informaciones contactar con los Centros de asistencia Clarke.
ELIMINACIÓN
Eliminar la máquina en un demoledor califi cado.
Antes de eliminar la máquina es necesario quitar y separar los siguientes materiales y eliminarlos según las actuales normas de
higiene ambiental:
Baterías –
Cepillo –
Tubos y componentes de plástico –
Componentes eléctricos y electrónicos (*) –
(*) En particular, para la eliminación de los componentes eléctricos y electrónicos, contactar con Clarke.
48
Libro de Instrucciones - CR 28 BOOST
®
Page 52
FRANÇAIS
LISEZ CE MANUEL
Il contient des informations importantes pour une utilisation correcte de la machine, en toute sécurité. Lisezle
complètement avant de mette la machine en marche ou d’effectuer un entretien. A défaut, vous risqueriez de
vous blesser ou de blesser d’utres membres du personnel, k’endommager sérieusement la machine ou de
provoquer des dégâts dans son environnement. Avant de se servir de la machine, il est indispensable d’avoir
reçu une formation. Si vous-même (ou le conducteur) ne parlez pas français, veuillez demander (ou lui fournir)
toutes les explications nécessaires. Des versions du manuel existent en d’autres langues. Toutes les indications de direction fi gurant dans ce manuel sont visualisées depuis la position du conducteur, à l’arrière de la
machine. Des manuels supplémentaires peuvent être obtenus auprès de votre revendeur Clarke.
TABLE DES MATIERES
INTRODUCTION ............................................................................................................................................................ 50
BUT ET CONTENU DU MANUEL ................................................................................................................................................. 50
DESTINATAIRES ...........................................................................................................................................................................50
CONSERVATION DU MANUEL ..................................................................................................................................................... 50
DONNEES D’IDENTIFICATION .................................................................................................................................................... 50
AUTRES MANUELS DE REFERENCE ......................................................................................................................................... 50
PIECES DE RECHANGE ET ENTRETIEN ................................................................................................................................... 50
MODIFICATIONS ET AMELIORATIONS ....................................................................................................................................... 50
CAPACITES OPERATIONNELLES ............................................................................................................................................... 50
CONVENTIONS ............................................................................................................................................................................ 50
DEBALLAGE / LIVRAISON ........................................................................................................................................... 51
SECURITE ..................................................................................................................................................................... 51
SYMBOLES UTILISES .................................................................................................................................................................. 51
INSTRUCTIONS GENERALES ..................................................................................................................................................... 51
SYMBOLES UTILISES SUR LA MACHINE ................................................................................................................................... 53
DESCRIPTION DE LA MACHINE ................................................................................................................................. 54
STRUCTURE DE LA MACHINE .................................................................................................................................................... 54
TABLEAU DE BORD ..................................................................................................................................................................... 55
VUE SOUS LES COUVERCLES DES RESERVOIRS .................................................................................................................. 56
VUE SOUS LE GROUPE RESERVOIRS ...................................................................................................................................... 56
ACCESSOIRES / OPTIONS .......................................................................................................................................... 57
CARACTERISTIQUES TECHNIQUES .......................................................................................................................................... 57
SCHEMA ELECTRIQUE ................................................................................................................................................................ 58
UTILISATION ................................................................................................................................................................. 59
CONTROLE / PREPARATION DES BATTERIES SUR UNE MACHINE NEUVE ......................................................................... 59
INSTALLATION DES BATTERIES ET CONFIGURATION SELON LE TYPE DE BATTERIES INSTALLE (WET OU GEL) ......... 60
AVANT LA MISE EN MARCHE ...................................................................................................................................................... 61
MISE EN MARCHE ET ARRET DE LA MACHINE ........................................................................................................................ 62
MACHINE AU TRAVAIL (LAVAGE / SECHAGE) ........................................................................................................................... 63
APRES L’UTILISATION DE LA MACHINE ....................................................................................................................................64
DEPLACEMENT PAR POUSSEE / REMORQUAGE DE LA MACHINE ....................................................................................... 64
INACTIVITE PROLONGEE DE LA MACHINE .............................................................................................................................. 65
PREMIERE PERIODE D’UTILISATION ......................................................................................................................................... 65
ENTRETIEN ................................................................................................................................................................... 65
PLAN D’ENTRETIEN PROGRAMME ............................................................................................................................................ 65
CONTROLE DES HEURES DE TRAVAIL DE LA MACHINE ........................................................................................................ 65
NETTOYAGE DE L’EMBOUCHURE ............................................................................................................................................. 66
CONTROLE ET REMPLACEMENT DES LAMELLES EN CAOUTCHOUC DE L’EMBOUCHURE .............................................. 66
NETTOYAGE DE LA BROSSE ...................................................................................................................................................... 67
NETTOYAGE DES RESERVOIRS ET DE LA GRILLE D’ASPIRATION AVEC FLOTTEUR ......................................................... 67
CONTRÔLE ET REMPLACEMENT DES VOLETS LATERAUX ................................................................................................... 68
NETTOYAGE DU FILTRE DU MOTEUR DU SYSTEME D’ASPIRATION ..................................................................................... 69
NETTOYAGE DU FILTRE DE LA SOLUTION ............................................................................................................................... 69
CHARGEMENT DES BATTERIES ................................................................................................................................................ 70
CONTROLE / REMPLACEMENT DES FUSIBLES ....................................................................................................................... 71
BOUTON-POUSSOIR D’URGENCE ............................................................................................................................................. 71
REDUCTION DE LA VITESSE EN VIRAGE ................................................................................................................................. 71
MICROINTERRUPTEUR DU SIEGE DE CONDUITE ................................................................................................................... 71
FREIN ELECTROMAGNETIQUE .................................................................................................................................................. 71
DEPISTAGE DES PANNES ........................................................................................................................................... 72
MISE A LA FERRAILLE ................................................................................................................................................. 72
Parts List ....................................................................................................................................................................... 73
Manuel d’utilisation - CR 28 BOOST
®
49
Page 53
FRANÇAIS
INTRODUCTION
REMARQUE
Les nombres entre parenthèses se rapportent aux composants indiqués au chapitre Description de la machine.
BUT ET CONTENU DU MANUEL
Ce manuel se propose de fournir à l’opérateur toutes les informations nécessaires afi n qu’il puisse utiliser la machine correctement
et la gérer de la manière la plus autonome et sûre. Il comprend des informations concernant l’aspect technique, la sécurité, le
fonctionnement, l’arrêt de la machine, l’entretien, les pièces de rechange et la mise à la ferraille.
Avant d’effectuer toute opération sur la machine, les opérateurs et les techniciens qualifi és doivent lire attentivement les instructions
contenues dans ce manuel. En cas de doutes sur la correcte interprétation des instructions, contacter Clarke pour avoir plus de
renseignements.
DESTINATAIRES
Ce manuel s’adresse à l’opérateur aussi bien qu’aux techniciens préposés à l’entretien de la machine.
Les opérateurs ne doivent pas exécuter les opérations réservées aux techniciens qualifi és. Clarke ne répond pas des dommages
dus à l’inobservance de cette interdiction.
CONSERVATION DU MANUEL
Le Manuel d’utilisation doit être gardé près de la machine, dans une enveloppe spéciale et, surtout, loin de liquides et de tout ce qui
pourrait en compromettre l’état de lisibilité.
DONNEES D’IDENTIFICATION
Le modèle et le numéro de série de la machine sont indiqués sur la plaque (30).
L’année de fabrication de la machine est indiquée après les deux premières chiffres du numéro de série de la machine.
Ces renseignements sont indispensables lors de la commande des pièces de rechange de la machine. Utiliser le tableau suivant
pour y noter les données d’identifi cation de la machine.
Modèle de la MACHINE ....................................................................
Numéro de série de la MACHINE ......................................................
AUTRES MANUELS DE REFERENCE
Manuel du chargeur de batterie électronique (qui constitue une partie intégrante de ce manuel) –
Les manuels suivants sont aussi disponibles :
Manuel d’entretien (consultable auprès des Services après-vente Clarke) –
Catalogue des pièces de rechange (livré avec la machine) –
PIECES DE RECHANGE ET ENTRETIEN
Pour toute nécessité concernant l’emploi, l’entretien et la réparation, s’adresser au personnel qualifi é ou directement aux Services
après-vente Clarke. N’utiliser que des pièces de rechange et accessoires d’origine.
Pour l’assistance ou la commande de pièces de rechange et accessoires, contacter Clarke en spécifi ant toujours le modèle et le
numéro de série.
MODIFICATIONS ET AMELIORATIONS
Clarke vise à un constant perfectionnement de ses produits et se réserve le droit d’effectuer des modifi cations et des améliorations,
lorsqu’elles sont nécessaires, sans l’obligation de modifi er les machines précédemment vendues.
Il est entendu que toute modifi cation et / ou addition d’accessoires doit toujours être approuvée et réalisée par Clarke.
CAPACITES OPERATIONNELLES
Cette autolaveuse est conçue et fabriquée pour le nettoyage (lavage et séchage) de sols lisses et solides, en milieux civils et
industriels, en conditions de complète sécurité, par un opérateur qualifi é.
L’autolaveuse n’est pas adapte pour le lavage de tapis ou moquettes.
CONVENTIONS
Toutes les références à en avant, en arrière, avant, arrière, droite ou gauche indiquées dans ce manuel doivent être considérées
comme référées à l’opérateur assis en position de conduite sur son siège (25).
50
Manuel d’utilisation - CR 28 BOOST
®
Page 54
FRANÇAIS
DEBALLAGE / LIVRAISON
Pour déballer la machine, suivre attentivement les instructions sur l’emballage.
Lors de la livraison de la machine, contrôler attentivement que l’emballage et la machine n’ont pas été endommagés pendant le
transport. Si les dommages sont évidents, garder l’emballage de façon qu’il puisse être examiné par le transporteur qui l’a livré.
Contacter immédiatement le transporteur pour remplir une demande de dommages-intérêts.
Contrôler que le matériel livré avec la machine correspond à la liste suivante :
Documentation technique : –
Manuel d’utilisation de l’autolaveuse•
Manuel du chargeur de batterie électronique (partie intégrante de ce manuel)•
Catalogue de pièces de rechange de l’autolaveuse•
N° 2 fusibles lamellaires –
N° 5 cales pour logement de batterie de 6 V –
N° 1 clé à six pans creux de 2 mm –
SECURITE
On utilise les symboles suivants pour signaler les conditions de danger potentielles. Lire attentivement ces informations et prendre
les précautions nécessaires pour protéger les personnes et les choses.
Pour éviter tout accident la collaboration de l’opérateur est essentielle. Aucun programme de prévention des accidents du travail
ne peut résulter effi cace sans la totale collaboration de la personne directement responsable du fonctionnement de la machine. La
plupart des accidents qui peuvent survenir dans une entreprise, pendant le travail ou les déplacements, sont dus à l’inobservance
des plus simples règles de prudence. Un opérateur attentif et prudent est la meilleure garantie contre les accidents du travail et se
révèle indispensable pour compléter n’importe quel programme de prévention.
SYMBOLES UTILISES
DANGER !
Indique un danger qui comporte des risques, ou même la mort, pour l’opérateur.
ATTENTION !
Indique une situation exposant au risque de blessures ou de dommages matériels.
AVERTISSEMENT !
Indique un avertissement ou une remarque sur des fonctions clé ou utiles. Prêter la plus grande attention aux
segments de texte marqués par ce symbole.
REMARQUE
Indique une remarque sur des fonctions clé ou utiles.
CONSULTATION
Indique la nécessité de consulter le Manuel d’utilisation avant toute opération.
INSTRUCTIONS GENERALES
Les avertissements et précautions spécifi ques suivants informent sur les potentiels dangers de dommages matériels ou blessures.
DANGER !
Avant d’effectuer toute opération de nettoyage, d’entretien et de remplacement des composants, –
débrancher le connecteur de la batterie et enlever la clé de contact.
Cette machine doit être utilisée uniquement par le personnel adéquatement formé. L’utilisation de la –
machine est interdite aux enfants et aux personnes handicapées.
Tenir les étincelles, les fl ammes et les matériaux incandescents loin des batteries. Les batteries produisent –
des gaz potentiellement explosifs pendant l’utilisation ordinaire.
Ne pas porter de bijoux quand on travaille près des composants électriques. –
Ne pas travailler sous la machine soulevée, sans des supports fi xes de sécurité convenables. –
Ne pas opérer avec cette machine en présence de poudres, liquides ou vapeurs nuisibles, dangereux, –
infl ammables et / ou explosifs : la machine ne doit pas être utilisée pour ramasser des matériaux
dangereux.
En chargeant les batteries un gaz hydrogène très explosif est produit. Garder le groupe réservoirs ouvert –
pendant le cycle de rechargement des batteries et effectuer l’opération exclusivement dans un endroit bien
aéré et loin de fl ammes libres.
Manuel d’utilisation - CR 28 BOOST
®
51
Page 55
FRANÇAIS
ATTENTION !
Avant d’effectuer toute opération d’entretien / réparation, lire attentivement toutes les instructions qui –
concernent l’entretien / réparation.
Avant d’utiliser le chargeur de batterie, s’assurer que la fréquence et la tension indiquées sur la plaque –
avec numéro de série de la machine coïncident avec la tension du réseau.
Pour réduire le risque d’incendie, chocs électriques ou blessures, ne pas laisser la machine sans –
surveillance lorsqu’elle est branchée au réseau électrique. Débrancher la machine du réseau électrique
lorsqu’on n’utilise pas la machine et avant d’effectuer toute opération d’entretien.
Afi n d’éviter le risque de choc électrique, ne pas exposer la machine à la pluie. Garder la machine dans un –
endroit couvert.
Ne pas laisser que la machine est utilisée comme jouet. Faire attention lorsque la machine est utilisée à –
proximité des enfants.
Ne pas utiliser à des fi ns autres que celles prévues dans ce manuel. Utiliser seulement les accessoires –
recommandés par Clarke.
Ne pas utiliser la machine si le câble du chargeur de batterie ou la fi che sont endommagés. Si la machine –
ne fonctionne pas correctement, si elle est endommagée, laissée à l’extérieur ou tombée dans l’eau,
l’amener auprès d’un Service après-vente agréé.
Ne pas utiliser le câble du chargeur de batterie pour tirer ou transporter la machine et ne pas utiliser le –
câble comme poignée. Ne pas fermer de porte sur le câble du chargeur de batterie, ne pas tirer le câble sur
des surfaces ou coins tranchants. Ne pas faire passer la machine sur le câble du chargeur de batterie. Tenir
le câble du chargeur de batterie loin des surfaces chaudes.
Prendre les précautions convenables afi n que les cheveux, les bijoux, les parties non adhérentes des –
vêtements ne soient pas capturés par les parties en mouvement de la machine.
Ne pas fumer pendant le chargement des batteries. –
Ne pas laver la machine avec des jets d’eau directs ou sous pression ou avec des substances corrosives. –
Pour éviter l’utilisation non autorisée de la machine, enlever la clé de contact. –
Avant de laisser la machine sans surveillance, veiller à ce que celle-ci ne puisse pas bouger de façon –
autonome.
Ne pas utiliser la machine sur des surfaces ayant une pente supérieure à la valeur indiquée sur la machine –
même.
Utilisez exclusivement les brosses livrées avec la machine et spécifi ées dans les Manuel d’utilisation. –
L’utilisation de brosses différentes peut compromettre la sécurité.
Avant d’utiliser la machine, fermer tous les couvercles et / ou portillons. –
Ne pas utiliser la machine dans des endroits très poussiéreux. –
Pendant l’utilisation de la machine, sauvegarder l’intégrité des autres personnes, en particulier des enfants. –
Ne pas poser de conteneurs de liquides sur la machine. –
La température de stockage de la machine doit être comprise entre 32°F et 104°F (entre 0°C et +40°C). –
La température de travail de la machine doit être comprise entre 32°F et 104°F (entre 0°C et +40°C). –
L’humidité doit être comprise entre 30 % et 95 %. –
Protéger toujours la machine du soleil, de la pluie et d’autres intempéries, pendant le fonctionnement et en –
état d’arrêt. Garder la machine dans un endroit couvert et sec : elle a été conçue pour l’utilisation à sec, par
conséquent elle ne doit pas être utilisée ou gardée dehors, dans des conditions d’humidité.
Ne pas utiliser la machine comme moyen de transport. –
Ne pas faire travailler la brosse lorsque la machine est arrêtée pour ne pas endommager le sol. –
En cas d’incendie, il est préférable d’utiliser un extincteur à poudre, plutôt qu’un extincteur à eau. –
Ne pas heurter contre des étagères ou des échafaudages, en particulier en cas de danger de chute d’objets. –
Ne pas altérer pour aucune raison les protections prévues pour la machine, respecter scrupuleusement les –
instructions prévues pour l’entretien ordinaire.
Pour déplacer la machine manuellement, il est nécessaire de débloquer le frein électromagnétique. Après –
avoir déplacé la machine, activer à nouveau le frein électromagnétique. Ne jamais utiliser la machine avec
le frein électromagnétique désactivé.
–
Ne pas enlever ou altérer les plaques d’identifi cation installées sur la machine.
S’assurer que les éventuelles anomalies de fonctionnement de la machine ne dépendent pas du manque –
d’entretien. En cas contraire, demander l’intervention du personnel autorisé ou d’un Service après-vente
agréé.
En cas de remplacement de pièces, demander les pièces de rechange D’ORIGINE à un concessionnaire ou –
revendeur agréé.
Afi n de garantir la sécurité et le bon fonctionnement de la machine, faire effectuer les opérations d’entretien –
prévues au chapitre spécifi que de ce manuel par du personnel autorisé ou par un Service après-vente
agréé.
Ne pas laisser entrer d’objets dans les ouvertures. Ne pas utiliser la machine si les ouvertures sont –
obstruées. Garder les ouvertures de la machine libres de poussière, fi lasse, poils et tout autre corps
étranger à même de réduire le fl ux d’air.
La machine n’est pas approuvée pour l’utilisation sur la voie publique. –
Faire attention pendant les déplacements de la machine en conditions de températures inférieures au point –
de congélation. L’eau présente dans le réservoir d’eau de récupération ou dans les tuyaux pourrait se
congeler et endommager sérieusement la machine.
Si des batteries au plomb (WET) sont installées dans la machine, incliner la machine pas plus que 30° par –
rapport à la surface horizontale afi n de ne pas causer la sortie du liquide très corrosif des batteries. S’il est
nécessaire d’incliner la machine pour effectuer les opérations d’entretien, déposer les batteries.
52
Manuel d’utilisation - CR 28 BOOST
®
Page 56
SYMBOLES UTILISES SUR LA MACHINE
ATTENTION !
Avant d’effectuer toute activité d’entretien / réparation, lire attentivement toutes les
instructions qui concernent la machine.
ATTENTION !
Ne pas laver la machine avec des jets d’eau directs ou sous pression.
FRANÇAIS
Manuel d’utilisation - CR 28 BOOST
®
53
Page 57
FRANÇAIS
DESCRIPTION DE LA MACHINE
STRUCTURE DE LA MACHINE
Levier de réglage inclinaison volant1.
Volant2.
Pédale de marche3.
Tête BOOST4.
Moteur tête BOOST5.
Volets latéraux6.
Logement câble chargeur de batterie7.
Câble chargeur de batterie8.
Filtre solution9.
Tuyau de vidange eau de récupération10.
Tuyau d’aspiration embouchure11.
Embouchure12.
Butée de rouleau13.
Roues d’appui embouchure14.
Boutons de fi xation embouchure15.
Bouton de réglage équilibrage embouchure16.
Lamelle en caoutchouc avant embouchure17.
Lamelle en caoutchouc arrière embouchure18.
®
®
Crochet de fi xation lamelle en caoutchouc arrière 19.
embouchure
Réservoir solution20.
Réservoir eau de récupération21.
Couvercle réservoir eau de récupération22.
Feu clignotant (optionnel)23.
Tuyau de vidange solution24.
Siège25.
Chargeur de batterie26.
Frein électromagnétique27.
Roue avant de direction, de traction et de freinage28.
Vis de déblocage frein électromagnétique29.
Plaque avec numéro de série / données techniques30.
54
Manuel d’utilisation - CR 28 BOOST
S311377A
®
Page 58
TABLEAU DE BORD
Tableau de bord31.
Bouton-poussoir d’urgence32.
Avertisseur sonore33.
Interrupteur d’activation brosses et système d’aspiration34.
Interrupteur extra-pression35.
Interrupteur de de soulèvement / abaissement embouchure 36.
et d’activation / désactivation système d’aspiration
Indicateur état de charge batteries37.
37a. Témoin lumineux batteries chargées (vert)
37b. Témoin lumineux batteries presque complètement
déchargées (jaune)
37c. Témoin lumineux batteries déchargées (rouge)
Ecran indiquant le compteur horaire et le niveau de 38.
solution :
lors de la mise en marche il indique, pendant quelques •
secondes, les heures de travail effectuées.
Pendant l’utilisation de la machine, il indique le •
niveau de la solution présente dans le réservoir (en
pourcentage par rapport au réservoir plein).
Quand le niveau est inférieur à 20%, l’écran commence •
à clignoter.
L’indication “000%” pourrait comparaître avant la réelle •
vidange du réservoir, il est donc possible d’effectuer
les dernières phases de travail, en contrôlant tout de
même le fl ux réel de la solution aux brosses.
Interrupteur de sélection marche avant / marche arrière39.
FRANÇAIS
Réglage fl ux de solution40.
40a. Interrupteur d’augmentation fl ux
40b. Interrupteur de réduction fl ux
40c. Del indication fl ux :
0 Dels allumés - fl ux de solution arrêté.•
1 Del allumé - 0.29 gal/min (1.1 litres/min) de fl ux de •
solution.
2 Dels allumés - 0.5 gal/min (1.9 litres/min) de fl ux de •
solution.
3 Dels allumés - 0.74 gal/min (2.8 litres/min) de fl ux de •
solution.
Clé de contact41.
Manuel d’utilisation - CR 28 BOOST
S311212A
®
55
Page 59
FRANÇAIS
VUE SOUS LES COUVERCLES DES RESERVOIRS
Couvercle réservoir eau de récupération51.
Joint couvercle réservoir eau de récupération52.
Conduit d’aspiration eau de récupération53.
Tige de support couvercle59.
Réservoir eau de récupération60.
Réservoir solution61.
Grille d’aspiration avec fermeture automatique à fl otteur54.
Flotteur55.
Dispositifs de retenue grille56.
Ouverture d’introduction solution57.
Couvercle réservoir solution / siège58.
VUE SOUS LE GROUPE RESERVOIRS
Groupe réservoirs71.
Batteries72.
Conteneur batteries73.
Connecteur batteries74.
S311219A
Bouchons batteries75.
Schémas de branchement batteries76.
Filtre acoustique moteur système d’aspiration 77.
56
Manuel d’utilisation - CR 28 BOOST
S311220A
®
Page 60
FRANÇAIS
ACCESSOIRES / OPTIONS
Outre les composants présents dans le modèle standard, la machine peut être équipée des accessoires optionnels suivants, selon
l’emploi spécifi que de la machine :
Batteries AGM –
Brosses de matériaux différents par rapport aux brosses standard –
Feu clignotant –
Tuyau de remplissage –
Avvisateur sonore de marche arrière –
Pour de plus amples informations relatives aux accessoires optionnels susmentionnés, s’adresser au revendeur agréé.
CARACTERISTIQUES TECHNIQUES
Description CR 28 BOOST
Largeur de nettoyage 28 in (711 mm)
Largeur embouchure 34 in (864 mm)
Capacité réservoir solution 19.8 gal (75 litres)
Flux de solution min. / max. 0 / 0.74 gal/min (0 / 2.8 litres/min)
Capacité réservoir eau de récupération 19.8 gal (75 litres)
Roue arrière 11.8 in (300 mm)
Pression spécifi que roues au sol
Roues avant 116 psi (0.8 N/mm
mm2)
®
2 )
- Roues arrière 145 psi (1.0 N/
Diamètre roue avant de direction, de traction et de freinage 9.8 in (250 mm)
Puissance moteur système d’aspiration 0.67 hp (500 W)
Puissance moteur système de traction 0.80 hp (600 W)
Vitesse de traction (variable) de 0 à 3.7 mille/h (de 0 à 6 km/h)
Pente 16% (9°)
Pression sonore au niveau de l’opérateur (ISO 11201, ISO 4871) (LpA) 60.8 dB(A) ± 3dB(A)
Puissance sonore émise par la machine (ISO 3744, ISO 4871) (LwA) 82.4 dB(A)
2
Pression sonore aux bras de l’opérateur (*) 9 - 29.5 in/s
Pression sonore au corps de l’opérateur (*) < 47.2 in/s
Boîte batteries de 24 V : 23.6 x 15.3 x 11.8 in (600 x 390 x 300
Dimensions logement batteries
Quatre batteries de 6 V :
batteries WET, qui ne nécessitent pas d’entretien
Capacité système d’aspiration 70.9 in (1,800 mmH
Hauteur machine 49.2 in (1,250 mm)
Longueur maximum machine 57.1 in (1,450 mm)
Largeur machine sans embouchure 26 in (658 mm)
Largeur brosse 28 in (711 mm)
(0.23 – 0.75 m/s2)
2
(< 1.2 m/s2)
mm)
O)
2
Poids sans batteries et avec réservoirs vides 308 lbs (140 Kg)
Poids maximum avec batteries et réservoirs pleins 848.7 / 1,036 lbs (385 / 470 Kg)
Puissance moteur brosses 0.75 hp (560 W)
Vitesse brosse / plateau support disque 2,200 tr/min
Pression brosse / plateau support disque sans extra-pression 66 lbs (30 Kg)
Pression brosse / plateau support disque avec extra-pression 110 lbs (50 Kg)
(*) En conditions de travail normales, sur une surface horizontale d’asphalte
Manuel d’utilisation - CR 28 BOOST
®
57
Page 61
FRANÇAIS
SCHEMA ELECTRIQUE
Légende
BAT Batteries de 24 V
BE Feu clignotant
BRK Frein électromagnétique
BZ1 Avertisseur sonore de marche arrière / avertisseur sonore
C1 Connecteur batteries
C2 Connecteur auxiliaire chargeur de batterie
C3
CH Chargeur de batterie
CS Connecteur tête BOOST
CSC Connecteur secondaire tête
EB1 Carte électronique de fonctions
EB2 Carte électronique système de traction
EB3 Carte électronique sous le tableau de bord
EB3/2 Carte électronique sous le tableau de bord (optionnelle)
EV1 Electrovanne
F1 Fusible carte électronique de fonctions
F2 Fusible carte électronique système de traction
F3 Fusible circuits basse puissance
F4 Fusible pompes (optionnel)
K1 Commutateur de démarrage
LD1 Del diagnostique carte électronique système de traction
M1 Moteur brosse (gauche)
M2 Moteur brosse droite (si équipée)
M3 Moteur système d’aspiration
M4 Actionneur tête BOOST
M5 Moteur système de traction
Connecteur auxiliaire ventilateur extérieur chargeur de
batterie
®
®
M6 Actionneur embouchure
M7 Pompe eau de lavage (optionnelle)
M8 Pompe détergent (optionnelle)
M9 Ventilateur de refroidissement
PR1 Capteur niveau eau de lavage
RV1 Potentiomètre vitesse de travail (si prévu)
RV2 Potentiomètre vitesse (pédale)
SW0 Bouton-poussoir d’urgence
SW1 Microinterrupteur position 0 actionneur
SW2 Microinterrupteur position 1 actionneur
SW3 Microinterrupteur position 2 actionneur
SW4 Capteur de braquage
SW5 Microinterrupteur siège
SW6 Interrupteur marche arrière
Codes des couleurs
BK Noir
BU Bleu clair
BN Marron
GN Vert
GY Gris
OG Orange
PK Rose
RD Rouge
VT Violet
WH Blanc
YE Jaune
58
Manuel d’utilisation - CR 28 BOOST
S311379A
®
Page 62
FRANÇAIS
UTILISATION
ATTENTION !
Des plaques adhésives appliquées sur certains points de la machine indiquent :
DANGER –
ATTENTION –
AVERTISSEMENT –
CONSULTATION –
Lors de la lecture de ce manuel, l’opérateur doit bien comprendre le sens des symboles illustrés sur les plaques d’identifi cation.
Ne pas couvrir les plaques d’identifi cation et les remplacer immédiatement en cas d’endommagement.
CONTROLE / PREPARATION DES BATTERIES SUR UNE MACHINE NEUVE
ATTENTION !
Les composants électriques de la machine peuvent être sérieusement endommagés si les batteries ne sont
pas installées et branchées de façon correcte. Les batteries doivent être installées par du personnel qualifi é.
Confi gurer la carte électronique de fonctions et le chargeur de batterie en dotation selon le type de batteries
installé (WET ou GEL).
Contrôler les batteries avant l’installation pour vérifi er qu’elles ne sont pas endommagées.
Débrancher le connecteur des batteries et la fi che du chargeur de batterie.
Déplacer les batteries avec attention.
Installer les protections des bornes des batteries équipées avec la machine.
La machine requiert alternativement :
4 batteries de 6 V, 250 Ah (WET ACID) –
4 batteries de 6 V, 255 Ah (MAINTENANCE FREE AGM) –
La machine peut être livrée selon une des confi gurations suivantes :
Batteries (WET ou GEL) installées dans la machine et prêtes à l’utilisation
Ouvrir les couvercles (51 et 58) et contrôler que les réservoirs (60 et 61) sont vides ; dans le cas contraire les vidanger avec le 1.
tuyau de vidange (10) et le robinet (24).
Fermer les couvercles (51 et 58).2.
Soulever le groupe réservoirs (71) avec soin.3.
Contrôler que les batteries sont branchées à la machine au moyen du connecteur (74).4.
Baisser le groupe réservoirs (71) avec soin.5.
Introduire la clé de contact (41) et la tourner sur “I”. Si le témoin lumineux vert (37a) s’allume, les batteries sont prêtes à 6.
l’utilisation. Si le témoin lumineux jaune (37b) ou le témoin lumineux rouge (37c) s’allume, il est nécessaire de charger les
batteries (voir la procédure au chapitre Entretien).
Manuel d’utilisation - CR 28 BOOST
®
59
Page 63
FRANÇAIS
INSTALLATION DES BATTERIES ET CONFIGURATION SELON LE TYPE DE BATTERIES INSTALLE
(WET OU GEL)
En fonction du type de batteries installé (WET ou GEL), confi gurer la carte électronique de la machine et le chargeur de batterie en
procédant comme suit :
Confi guration de la machine
Tourner la clé de contact (41) en position “I” et remarquer ce qui se passe pendant les premières secondes de fonctionnement 1.
de la machine :
Si le témoin lumineux vert (37a) clignote, la machine est confi gurée sur GEL (compatible avec AGM).•
Si le témoin lumineux rouge (37c) clignote, la machine est confi gurée sur WET.•
Pour modifi er les confi gurations, procéder comme suit.2.
Arrêter la machine en tournant la clé de contact (41) sur “0”.3.
Maintenir l’interrupteur (36) appuyé et démarrer la machine en tournant la clé de contact (41) sur “I”.4.
Relâcher l’interrupteur (36) après 5 secondes minimum du démarrage de la machine.5.
Appuyer à nouveau brièvement sur l’interrupteur (36) et contrôler que le témoin lumineux de la confi guration désirée clignote.6.
Confi guration du chargeur de batterie
Déposer les vis (A, Fig. 1) et le tableau (B).7.
Positionner le sélecteur (C) sur WET ou GEL selon le type de batteries installées.8.
Installer le tableau (B) et serrer les vis (A).9.
Installation des batteries
Ouvrir les couvercles (51 et 58) et contrôler que les réservoirs (60 et 61) sont vides ; dans le cas contraire les vidanger avec le 10.
tuyau de vidange (10) et le robinet (24).
Fermer les couvercles (51 et 58).11.
Soulever le groupe réservoirs (71) avec soin.12.
Installer les batteries et les brancher selon le schéma spécifi que (76).13.
Chargement des batteries
Charger les batteries (voir la procédure au chapitre Entretien).14.
60
Figure 1
Manuel d’utilisation - CR 28 BOOST
S311218A
®
Page 64
AVANT LA MISE EN MARCHE
ATTENTION !
A chaque démarrage de la machine, contrôler qu’il n’y a pas de corps étrangers entre la tête (4 ou 5) et la
machine ou bien entre l’embouchure (12) et la machine, qui peuvent faire barrage au soulèvement de la tête
et de l’embouchure. Ce contrôle s’impose puisque si la machine a été arrêtée sans soulever la tête BOOST
l’embouchure, lors de l’allumage successif la tête et l’embouchure se soulèvent automatiquement.
Installation / dépose des brosses
Selon le type de nettoyage à effectuer, il est possible d’installer les brosses suivantes (88).1.
Pour leur installation / dépose, procéder comme suit.2.
Introduire la clé de contact (41) et la tourner sur “I”.
ATTENTION !
Avant d’actionner l’interrupteur (34), contrôler qu’il n’y a pas de corps étrangers entre la tête (4) et la machine
qui peuvent faire barrage au soulèvement de la tête.
Soulever la tête en appuyant sur l’interrupteur (34).3.
Tourner la clé de contact (41) sur “0” et l’enlever.4.
Installer la brosse (88) et la fi xer solidement avec la tête BOOST5.
Pour enlever la brosse, exécuter les étapes de 2 à 5 dans l’ordre inverse.6.
Brosses et disques disponibles
Disques
Dimensions Description N° de série
14 x 28 Rouge (Paquet de 5) 997001
14 x 28 Noir (Paquet de 5) 997000
14 x 28 Blanc (Paquet de 5) 997002
14 x 28 Bleu (Paquet de 5) 997006
14 x 28 Bordeaux (Paquet de 10) 997018
FRANÇAIS
®
et
®
.
Brosses
Dimensions Description N° de série
14 x 28 Brosse Poly 30752A
14 x 28 Brosse Nylon 30751A
14 x 28 Brosse Grit 30753A
Tableau pour l’installation des brosses
Modèles POLYPROPYLENE NYLON CLEAN GRIT
Nettoyage général :
Béton
Terrazzo
Carreaux de céramique / de carrière
Marbre
Carreaux de vinyle
Carreaux de caoutchouc
Manuel d’utilisation - CR 28 BOOST
®
61
Page 65
FRANÇAIS
Installation de l’embouchure
Installer l’embouchure (12) et la fi xer par les boutons (15), puis connecter le tuyau d’aspiration (11) à l’embouchure.15.
Au moyen du bouton (16) régler l’embouchure de façon que la lamelle en caoutchouc arrière (18) touche le sol pour toute sa 16.
longueur et que la lamelle en caoutchouc avant (17) se trouve légèrement détachée du sol.
Remplissage du réservoir de solution
Ouvrir le couvercle (58).17.
Remplir le réservoir de solution (61) avec une solution adéquate au travail à effectuer.18.
Ne jamais remplir complètement le réservoir de solution, mais laisser toujours quelques centimètres du bord.
Suivre toujours les instructions de dilution sur l’étiquette du conteneur du produit chimique utilisé pour la solution.
La température de la solution ne doit jamais être supérieure à 104°F (40°C).
ATTENTION !
Utiliser exclusivement des détergents liquides peu mousseux et non infl ammables, adéquats pour les machines
utilisées.
Réglage de la position de conduite
Avec le levier (1), régler l’inclinaison du volant (2) à la position la plus confortable pour l’opérateur.21.
MISE EN MARCHE ET ARRET DE LA MACHINE
Mise en marche de la machine
Préparer la machine comme indiqué au paragraphe précédent.1.
Tourner la clé de contact (41) sur “I” sans appuyer sur la pédale de marche (3). Contrôler si le témoin lumineux vert (37a) 2.
s’allume.
Dans le cas où le témoin lumineux jaune (37b) ou rouge (37c) s’allume, positionner la clé de contact à nouveau sur “0”, puis
charger les batteries (voir la procédure au chapitre Entretien).
Se porter sur le lieu de travail, en démarrant la machine les mains sur le volant et en appuyant sur la pédale (3).3.
La vitesse d’avance est réglable de zéro à la valeur maximum, selon la pression exercée sur la pédale (3).
La marche avant / marche arrière peu être sélectionnée avec l’interrupteur approprié (39) positionné à droite du tableau de 4.
bord.
REMARQUE
Le siège (25) est équipé d’un capteur de sécurité qui ne permet le mouvement de la machine, à l’aide de la pédale (3),
que lorsque l’opérateur est assis.
REMARQUE
La machine est équipée d’un système de sécurité anti-renversement qui réduit sensiblement la vitesse lors des
braquages, indépendamment de la pression exercée sur la pédale.
Cette réduction de la vitesse en virage ne constitue pas un dysfonctionnement mais une caractéristique qui augmente la
stabilité de la machine en toute condition.
Baisser la tête BOOST5.
®
et l’embouchure en appuyant sur l’interrupteur (34).
Porter les interrupteurs de réglage du fl ux de la solution (40) dans la position considérée la plus adéquate en fonction du type 6.
de nettoyage à effectuer.
Commencer le travail de nettoyage en manœuvrant le volant (2) et en appuyant sur la pédale (3) pour faire avancer la 7.
machine.
Arrêt de la machine
Relâcher la pédale (3).8.
Il n’est pas nécessaire de bloquer la machine pendant l’arrêt ou le stationnement, puisque le frein électromagnétique (27) 9.
freine automatiquement la machine quand la pédale de marche n’est pas activée.
Soulever la tête BOOST10.
®
et l’embouchure en appuyant sur l’interrupteur (34).
62
Manuel d’utilisation - CR 28 BOOST
®
Page 66
MACHINE AU TRAVAIL (LAVAGE / SECHAGE)
Démarrer la machine comme indiqué au paragraphe précédent.1.
Si besoin est, modifi er la quantité de solution distribuée aux brosses, à l’aide des interrupteurs (40).2.
REMARQUE
Pour un lavage / séchage correct du sol près du mur, Clarke recommande d’approcher le côté droit de la machine,
comme illustré dans la fi gure 2.
Réglage de l’embouchure
Si besoin est, arrêter la machine et régler à nouveau le bouton de réglage de l’embouchure (16) de façon que la lamelle en 3.
caoutchouc arrière touche le sol pour toute sa longueur.
ATTENTION !
Afi n d’éviter d’endommager les sols à nettoyer, ne pas actionner la tête BOOST® lorsque la machine est à l’arrêt,
en particulier si l’on travaille avec la fonction d’extra-pression activée.
FRANÇAIS
Figure 2
P100160
Travail avec la fonction d’extra-pression de la tête
En cas de sol particulièrement sale, il est possible d’augmenter la pression de la tête BOOST4.
®
®
sur le sol, en appuyant sur
l’interrupteur (35).
Pour retourner au travail avec pression normale, appuyer à nouveau sur l’interrupteur (35).5.
L’interrupteur (35) est activé seulement lorsque la tête (4) est baissée et le témoin lumineux de l’interrupteur (34) est allumé.
AVERTISSEMENT !
En cas de surcharge des moteurs des brosses, due à la pression excessive de la tête BOOST®, ou à sols diffi ciles
/ brosses dures, un système de sécurité arrête la tête BOOST® après un minute environ de surcharge continue.
La condition de surcharge est indiquée par le clignotement simultané des trois témoins lumineux (37a, 37b,
37c).
Si la surcharge se vérifi e pendant le travail avec la fonction d’extra-pression, le système soulage automatique-
ment la pression sur les brosses en désactivant la fonction d’extra-pression. Si la surcharge persiste, la tête
BOOST® s’arrête.
Pour reprendre le travail après l’arrêt de la tête BOOST® à cause de la surcharge, il est nécessaire d’arrêter la
machine, en tournant la clé de contact (41) sur “0”. Démarrer à nouveau la machine en tournant la clé de contact
(80) sur “I”.
Manuel d’utilisation - CR 28 BOOST
®
63
Page 67
FRANÇAIS
Déchargement des batteries pendant le travail
Tant que le témoin lumineux vert (37a) reste allumé, les batteries permettent le fonctionnement normal de la machine.6.
Lorsque le témoin lumineux vert (37a) s’éteint et les témoins jaune (37b) et rouge (37c) s’allument en séquence, il est
nécessaire de charger les batteries.
Lorsque le témoin jaune s’allume (37b), il ne reste que quelques minutes d’autonomie (variables en fonction des •
caractéristiques de la batterie utilisée).
Lorsque le témoin rouge (37c) s’allume, l’autonomie est épuisée : après quelques secondes, la tête BOOST•
®
s’arrête et se
soulève automatiquement. Seulement le système d’aspiration et le système de traction de la machine restent en fonction,
pour permettre d’essuyer des endroits éventuels de sol mouillé et d’amener la machine dans le lieu de rechargement.
AVERTISSEMENT !
Pour ne pas endommager les batteries et réduire leur vie utile, ne pas insister à utiliser la machine avec les
batteries déchargées.
REMARQUE
Dans le cas où il ne serait plus possible d’utiliser le système de traction de la machine pour son déplacement, consulter
le paragraphe Déplacement par poussée / remorquage de la machine.
VIDANGE DES RESERVOIRS
Un système de fermeture automatique à fl otteur (54) bloque le système d’aspiration lorsque le réservoir d’eau de récupération (60)
est plein.
Le blocage du système d’aspiration peut être détecté grâce à l’augmentation soudaine de la fréquence du bruit du moteur
d’aspiration ; en outre, le système d’aspiration ne sèche pas le sol.
ATTENTION !
Si le système d’aspiration s’arrête pour causes accidentelles (par exemple pour l’intervention prématurée du
fl otteur pendant un déplacement soudain de la machine), pour le démarrer, arrêter le système en appuyant sur
l’interrupteur (36), puis ouvrir le couvercle (22) et vérifi er que le fl otteur dans la grille (55) est au niveau de l’eau ;
enfi n, fermer le couvercle (22) et appuyer sur l’interrupteur (36).
Lorsque le réservoir de l’eau de récupération (60) est plein, le vider en procédant comme suit.
Vidange du réservoir de l’eau de récupération
Arrêter la machine, en relâchant la pédale (3).1.
Soulever la tête BOOST2.
Amener la machine dans la zone destinée à l’écoulement.3.
Vider le réservoir de l’eau de récupération au moyen du tuyau (10). Le travail effectué, rincer le réservoir à l’eau propre.4.
®
et l’embouchure en appuyant sur l’interrupteur (34).
Vidange du réservoir de solution
Exécuter les étapes de 1 à 3.5.
Vider le réservoir de solution au moyen du robinet (24). Le travail effectué, rincer le réservoir à l’eau propre.6.
APRES L’UTILISATION DE LA MACHINE
Le travail effectué, avant de laisser la machine :
Déposer la brosse en procédant comme indiqué au paragraphe spécifi que.1.
Vider les réservoirs (60 et 61) comme indiqué au paragraphe précédent.2.
Effectuer les opérations d’entretien prévues après l’utilisation de la machine (voir le chapitre Entretien).3.
Garder la machine dans un endroit sec et propre, avec la brosse et l’embouchure déposés ou soulevés.4.
DEPLACEMENT PAR POUSSEE / REMORQUAGE DE LA MACHINE
Lorsque il n’est plus possible d’utiliser le système de traction, pour déplacer aisément la machine par poussée / remorquage, il est
nécessaire de débloquer le frein électromagnétique (27) en serrant les vis (29) jusqu’à fi n de course (les tourner dans le sens des
aiguilles d’une montre) avec la clé en dotation.
Après avoir déplacé la machine, desserrer les vis (29) de 3 tours environ pour activer à nouveau le frein électromagnétique (27).
ATTENTION !
Après avoir déplacé la machine par poussée / remorquage, si les vis (29) ne sont pas dévissées comme indiqué,
le frein électromagnétique de la machine n’est pas activé.
ATTENTION !
Ne jamais démarrer la machine avec le vis de déblocage (29) du frein électromagnétique vissées (frein
électromagnétique désactivé).
Pour plus de sécurité, il est conseillé de visser les vis (29) seulement pour le temps strictement nécessaire pour
déplacer manuellement la machine.
64
Manuel d’utilisation - CR 28 BOOST
®
Page 68
FRANÇAIS
INACTIVITE PROLONGEE DE LA MACHINE
Si l’on prévoit de ne pas utiliser la machine pendant plus de 30 jours, il est convenable de :1.
Effectuer les opérations décrites au paragraphe Après l’utilisation de la machine.2.
Avant de débrancher le connecteur rouge (74) de la batterie, procéder comme suit :3.
Ouvrir les couvercles (51 et 58) et contrôler que les réservoirs (60 et 61) sont vides ; dans le cas contraire les vidanger •
avec le tuyau de vidange (10) et le robinet (24).
Fermer les couvercles (51 et 58).•
Soulever le groupe réservoirs (71) avec soin.•
PREMIERE PERIODE D’UTILISATION
Après les 8 premières heures d’utilisation, il est nécessaire de contrôler le serrage des éléments de fi xation et de connexion de la
machine. Vérifi er que les parties visibles sont intactes et sans pertes.
ENTRETIEN
La durée de vie de la machine et sa sécurité de fonctionnement sont garanties par un entretien soigné et régulier.
Veuillez trouver ci-dessous le plan récapitulatif d’entretien programmé. Les périodicités indiquées peuvent subir des variations en
fonction de conditions de travail particulières, à défi nir par le responsable de l’entretien.
ATTENTION !
Les opérations doivent être effectuées avec la machine à l’arrêt et avec les batteries débranchées.
En outre, lire attentivement toutes les instructions du paragraphe Sécurité.
Toutes les opérations d’entretien programmé ou extraordinaire doivent être effectuées par du personnel qualifi é ou par un Service
après-vente agréé.
Après le plan d’entretien programmé, ce manuel contient seulement les opérations d’entretien les plus simples et les plus
récurrentes.
REMARQUE
Pour les procédures des autres opérations d’entretien prévues par le plan d’entretien programmé et extraordinaire, se
référer au manuel d’entretien consultable auprès des Services après-vente.
PLAN D’ENTRETIEN PROGRAMME
Procédure
Nettoyage de l’embouchure
Nettoyage de la brosse
Nettoyage des réservoirs et de la grille d’aspiration avec
fl otteur
Chargement des batteries
Contrôle et remplacement des lamelles en caoutchouc de
l’embouchure
Contrôle des volets latéraux
Nettoyage du fi ltre de la solution
Contrôle du niveau du liquide des batteries (WET)
Contrôle du serrage des vis et des écrous (1)
Lubrifi cation du patin de coulissement du câble de
l’embouchure
Contrôle de l’effi cacité du frein électromagnétique (2)
Contrôle ou remplacement des charbons des moteurs du
®
BOOST
Contrôle ou remplacement des charbons du moteur du
système d’aspiration
Contrôle ou remplacement des charbons du moteur du
système de traction
(1) Et après les 8 premières heures de travail.
(2) Opération d’entretien de compétence d’un Service après vente agréé Clarke.
Quotidienne ou
après l’utilisation
de la machine
Hebdomadaire Semestrielle Annuelle
(2)
(2)
(2)
(2)
CONTROLE DES HEURES DE TRAVAIL DE LA MACHINE
Introduire la clé de contact (41) et la tourner sur “I”.1.
Pendant les 5 premières secondes de fonctionnement de la machine, l’écran (38) visualise le numéro total des heures de 2.
travail (lavage / séchage) effectuées par la machine.
Tourner la clé de contact (41) sur “0”.
Manuel d’utilisation - CR 28 BOOST
®
65
Page 69
FRANÇAIS
NETTOYAGE DE L’EMBOUCHURE
REMARQUE
Pour un bon séchage, l’embouchure doit être propre et les lamelles en caoutchouc doivent être en bon état.
AVERTISSEMENT !
Lors du nettoyage de l’embouchure, il est conseillé de porter des gants de protection à cause de la présence
éventuelle de débris tranchants.
Amener la machine sur un sol plat.1.
Introduire la clé de contact (41) et la tourner sur “I”.2.
Baisser l’embouchure (12) en appuyant sur l’interrupteur (36).3.
Tourner la clé de contact (41) sur “0”.4.
Déconnecter le tuyau d’aspiration (11) de l’embouchure.5.
Desserrer les boutons (15) et déposer l’embouchure (12).6.
Laver et nettoyer l’embouchure. Nettoyer en particulier les compartiments (A, Fig. 3) et l’orifi ce (B) de la saleté et des déchets. 7.
Contrôler que la lamelle en caoutchouc avant (C) et la lamelle en caoutchouc arrière (D) sont intactes et qu’elles ne présentent
pas de coupures ou déchirures ; dans le cas contraire, les remplacer.
Pour la repose, procéder dans l’ordre inverse de la dépose.8.
CONTROLE ET REMPLACEMENT DES LAMELLES EN CAOUTCHOUC DE L’EMBOUCHURE
Nettoyer l’embouchure comme prévu au paragraphe spécifi que.1.
Contrôler que les bords (E et N, Fig. 3) des lamelles en caoutchouc avant (17) et arrière (18) se posent simultanément sur le 2.
plan, et en toute leur longueur ; dans le cas contraire, régler leur hauteur en procédant comme suit :
Dégager le dispositif de retenue (F), desserrer les écrous papillons (G) et régler la lamelle en caoutchouc arrière (D) ; •
serrer les écrous et puis engager à nouveau le dispositif de retenue.
Desserrer les écrous papillons (H) et régler la lamelle en caoutchouc avant (C), puis serrer les écrous.•
Contrôler que la lamelle en caoutchouc avant (C) et la lamelle en caoutchouc arrière (D) sont intactes et qu’elles ne présentent 3.
pas de coupures ou déchirures ; dans le cas contraire, les remplacer en procédant comme suit. Contrôler que l’arête (I) de la
lamelle en caoutchouc arrière n’est pas usée ; dans le cas contraire, tourner la lamelle en caoutchouc, en remplaçant l’arête
usée avec l’arête qui est encore intacte. Si toutes les arêtes sont usées, remplacer la lamelle en caoutchouc en procédant
comme suit :
Dégager le dispositif de retenue (F), enlever les écrous papillons (G) et la bande de retenue (L), puis remplacer (ou •
tourner) la lamelle en caoutchouc arrière (D). Pour la repose, procéder dans l’ordre inverse de la dépose.
Enlever les écrous papillons (H) et déposer la bande de retenue (M), puis remplacer la lamelle en caoutchouc avant (C). •
Pour la repose, procéder dans l’ordre inverse de la dépose.
Après le remplacement (ou renversement) des éléments en caoutchouc, régler leur hauteur comme décrit au point précédent.
Installer l’embouchure (12) et serrer les boutons (15).4.
Connecter le tuyau d’aspiration (11) à l’embouchure (12).5.
Si besoin est, régler le bouton de réglage de l’équilibrage (16) de l’embouchure.6.
66
Figure 3
Manuel d’utilisation - CR 28 BOOST
S311216A
®
Page 70
FRANÇAIS
NETTOYAGE DE LA BROSSE
AVERTISSEMENT !
Lors du nettoyage de la brosse, il est conseillé de porter des gants de protection à cause de la présence
éventuelle de débris tranchants.
Déposer la brosse de la machine comme prévu au chapitre Utilisation.1.
Nettoyer et laver la brosse avec de l’eau et du détergent.2.
Contrôler que la brosse est intacte et non excessivement usée ; dans le cas contraire, la remplacer.3.
NETTOYAGE DES RESERVOIRS ET DE LA GRILLE D’ASPIRATION AVEC FLOTTEUR
Amener la machine dans la zone destinée à l’écoulement.1.
Tourner la clé de contact (41) sur “0”.2.
Ouvrir les couvercles (51 et 58).3.
Nettoyer et laver à l’eau propre les couvercles (51 et 58), les réservoirs (60 et 61) et la grille d’aspiration avec fermeture 4.
automatique à fl otteur (54).
Vider l’eau des réservoirs avec le tuyau (10) et le robinet (24).
Si besoin est, dégager les dispositifs de retenue (A, Fig. 4), ouvrir la grille (B), récupérer le fl otteur (C) et nettoyer 5.
soigneusement; enfi n reposer en place.
Contrôler l’intégrité du joint d’étanchéité (D) du couvercle du réservoir.6.
REMARQUE
Le joint d’étanchéité (D) permet la création d’une dépression dans le réservoir, nécessaire à l’aspiration de l’eau de
récupération.
Si besoin est, déposer le joint d’étanchéité (D) de son logement (E) et le remplacer. Lors de la repose du nouveau joint
d’étanchéité, positionner le raccord (F) dans la zone centrale arrière indiquée dans la fi gure.
Contrôler aussi l’intégrité et l’effi cacité de la surface d’appui (G) du joint d’étanchéité (D).7.
Fermer les couvercles (51 et 58).8.
Manuel d’utilisation - CR 28 BOOST
Figure 4
S311217A
®
67
Page 71
FRANÇAIS
CONTRÔLE ET REMPLACEMENT DES VOLETS LATERAUX
Contrôle
Amener la machine sur un sol plat.1.
Tourner la clé de contact (41) sur “0”.2.
De deux côtés de la machine, soulever et enlever le groupe volets latéraux (A) des supports (B).3.
Laver et nettoyer les volets latéraux.4.
Contrôler que le bord inférieur (C) des volets latéraux :5.
se pose simultanément sur le sol plat, et en toute sa longueur ;•
est intact et ne présente pas de coupures ou de lacérations ;•
a l’arête intérieure non usée ;•
dans le cas contraire, remplacer les volets en procédant comme suit.
Remplacement
Enlever les vis (D), puis enlever la bande de retenue (E).6.
Enlever la lamelle en caoutchouc (F) du volet et la remplacer.7.
Repose
Reposer les lamelles en caoutchouc (F) et le groupe volets (A) dans l’ordre inverse de la dépose.8.
Régulation
Baisser la tête Boost et démarrer la machine avec la clé de contact.9.
Dégager le collier (G) et appuyer sur le groupe afi n que la lame interne touche le sol.10.
En tenant la lame contre le sol, amener le collier (G) à nouveau dans la position de blocage.11.
68
Figure 5
Manuel d’utilisation - CR 28 BOOST
S311214A
®
Page 72
NETTOYAGE DU FILTRE DU MOTEUR DU SYSTEME D’ASPIRATION
Vidanger le réservoir de l’eau de récupération (60) au moyen du tuyau correspondant (10) après avoir amené la machine dans 1.
la zone destinée à l’écoulement.
Vidanger le réservoir de solution (61) au moyen du robinet (24).2.
Amener la machine sur un sol plat.3.
Tourner la clé de contact (41) sur “0”.4.
Déconnecter le tuyau d’aspiration (11) de l’embouchure (12).5.
Soulever complètement le groupe réservoirs (71) avec soin.6.
Enlever le fi ltre (77) du moteur du système d’aspiration et le nettoyer à l’eau et à l’air comprimé.7.
Installer le fi ltre.8.
Baisser complètement le groupe réservoirs (71) avec soin.9.
NETTOYAGE DU FILTRE DE LA SOLUTION
Amener la machine sur un sol plat.1.
Tourner la clé de contact (41) sur “0”.2.
Fermer le robinet de la solution (E, Fig. 6) situé dessous la machine, derrière la roue arrière droite. Le robinet (E) est fermé 3.
quand il se trouve dans la position (F) par rapport aux tuyaux et il est ouvert quand il se trouve dans la position (G).
Déposer le couvercle transparent (A), puis déposer le fi let fi ltrant (B) sous la machine, devant la roue arrière droite. Les 4.
nettoyer et les reposer sur le support (C).
REMARQUE
Positionner correctement le fi let fi ltrant (B) dans le logement (D) du support (C).
Ouvrir le robinet (E).5.
FRANÇAIS
Manuel d’utilisation - CR 28 BOOST
Figure 6
S311214A
®
69
Page 73
FRANÇAIS
CHARGEMENT DES BATTERIES
REMARQUE
Charger les batteries lorsque le témoin lumineux jaune (37b) ou rouge (37c) s’allume, ou à la fi n de chaque cycle de
nettoyage.
AVERTISSEMENT !
Garder les batteries chargées afi n de prolonger leur vie utile.
AVERTISSEMENT !
Lorsque les batteries sont déchargées, les recharger dès que possible, afi n de ne pas réduire leur durée de vie
utile.
Contrôler la charge des batteries au moins une fois par semaine.
ATTENTION !
En chargeant les batteries un gaz hydrogène très explosif est produit. Charger les batteries dans un endroit bien
aéré et loin de fl ammes libres.
Ne pas fumer pendant le chargement des batteries.
Garder le groupe réservoir ouvert pendant tout le cycle de rechargement des batteries.
ATTENTION !
Pendant le rechargement des batteries, faire attention à d’éventuelles pertes de liquide des batteries. Le liquide
est corrosif. En cas de contact avec les yeux ou la peau, rincer abondamment à l’eau et consulter un médecin.
Chargement des batteries avec chargeur de batterie installé dans la machine
Amener la machine sur un sol plat.1.
Exclusivement pour batteries WET :2.
Ouvrir les couvercles (51 et 58) et contrôler que les réservoirs (60 et 61) sont vides ; dans le cas contraire les vidanger •
avec le tuyau de vidange (10) et le robinet (24).
Fermer les couvercles (51 et 58).•
Soulever le groupe réservoirs (71) avec soin.•
Contrôler le niveau de l’électrolyte dans les batteries (72). Si besoin est, dévisser les bouchons (75) et remplir.•
Après l’appoint du niveau, fermer les bouchons (75) et, si besoin est, nettoyer la surface supérieure des batteries.•
Brancher le câble (8) du chargeur de batterie au réseau électrique (la tension et la fréquence de réseau doivent coïncider avec 3.
les valeurs correspondantes du chargeur de batterie, indiquées sur la plaque avec numéro de série de la machine).
REMARQUE
Lorsque le chargeur de batterie est branché au réseau électrique, toutes les fonctions de la machine sont
automatiquement exclues.
Lorsque le témoin lumineux rouge (F, Fig. 7) s’allume fi xe sur le tableau de bord du chargeur de batterie, il indique que le
chargeur de batterie est en train de charger les batteries.
Lorsque le témoin lumineux vert (H) s’allume, le cycle de chargement des batteries est terminé.4.
Le cycle de chargement terminé, débrancher le câble (8) du chargeur de batterie du réseau électrique et l’insérer dans le 5.
logement correspondant (7).
Exclusivement pour batteries WET :6.
Baisser le groupe réservoirs (71) avec soin.•
Remplir les réservoirs (60 et 61).•
La machine est prête à l’utilisation.7.
REMARQUE
Pour de plus amples informations relatives au fonctionnement du chargeur de batterie (I), se référer au manuel
spécifi que.
70
Manuel d’utilisation - CR 28 BOOST
®
Page 74
CONTROLE / REMPLACEMENT DES FUSIBLES
Tourner la clé de contact (41) sur “0”.1.
Enlever les écrous (E, Fig. 7) et déposer le couvercle (A).2.
Contrôler et, si besoin est, remplacer les fusibles suivants :3.
Fusible (F3) de protection circuits basse puissance : (5 A)B.
Fusible (F2) de protection carte électronique système de traction : (60 A)C.
Fusible (F1) de protection carte électronique de fonctions : (100 A)D.
Installer le couvercle et serrer les écrous.4.
FRANÇAIS
Figure 7
S311214A
FONCTIONS DE SECURITE
La machine est équipée des fonctions de sécurité suivantes.
BOUTON-POUSSOIR D’URGENCE
Il est placé dans une position (32) facilement accessible par l’opérateur. Il doit être appuyé en cas de nécessité immédiate, pour
arrêter toutes les fonctions de la machine.
Pour le restaurer, le tourner dans le sens des aiguilles d’une montre.
REDUCTION DE LA VITESSE EN VIRAGE
En cas de virages supérieures à un certain angle, il réduit la vitesse de la machine à une valeur de sécurité.
MICROINTERRUPTEUR DU SIEGE DE CONDUITE
Il est positionné à l’intérieur du siège de conduite et il empêche le fonctionnement du système de traction de la machine si
l’opérateur n’est pas assis sur son siège.
FREIN ELECTROMAGNETIQUE
Il est intégré dans la roue avant et empêche le déplacement de la machine quand elle est arrêtée, quand le bouton-poussoir
d’urgence est actionné et, de toute façon, quand la pédale de marche n’est pas appuyée.
Manuel d’utilisation - CR 28 BOOST
®
71
Page 75
FRANÇAIS
DEPISTAGE DES PANNES
PROBLEME CAUSE POSSIBLE REMEDE
Les moteurs ne fonctionnent pas ; aucun témoin
lumineux ne s’allume.
La machine ne bouge pas.
Lors de la mise en marche de la machine, le
témoin lumineux sur l’interrupteur (34) clignote et
la tête BOOST
Les témoins lumineux (37) clignotent
simultanément.
La tête BOOST® ne fonctionne pas ; le témoin
lumineux rouge (37c) clignote.
L’aspiration d’eau sale est insuffi sante.
Le débit de solution détergente aux brosses est
insuffi sant.
L’embouchure laisse des traces au sol.
®
ne fonctionne pas.
Le connecteur (74) des batteries est
débranché.
Les batteries (72) sont complètement
déchargées.
La machine a été démarrée au moyen de la
clé de contact (41) en appuyant sur la pédale
(3).
La machine a été arrêtée sans soulever la
tête BOOST®.
Le moteur de la tête BOOST® est surchargé.
Les batteries sont déchargées. Charger.
Le réservoir de l’eau de récupération (60) est
plein.
La grille d’aspiration (55) est obstruée ou le
fl otteur est en position fermée.
Le tuyau fl exible (11) est déconnecté de
l’embouchure.
L’embouchure (12) est sale ou les lamelles en
caoutchouc de l’embouchure sont usées ou
endommagées.
Le couvercle du réservoir n’est pas bien fermé
ou le joint d’étanchéité (52) est usé.
Le réservoir de solution est vide. Remplir.
Le fi ltre de la solution (9) est sale. Nettoyer.
Le réservoir (61) est sale, l’orifi ce de sortie est
obstrué.
Débris sous les lamelles en caoutchouc (17 -
18) de l’embouchure.
Le lamelles en caoutchouc (17 - 18) de
l’embouchure sont usées, ébréchées ou
déchirées.
L’embouchure n’a pas été équilibrée au
moyen du bouton (16).
Brancher
Charger.
Arrêter et démarrer la machine sans appuyer
sur la pédale de marche.
Attendre le soulèvement de la tête BOOST®
avant de l’actionner à nouveau en appuyant
sur l’interrupteur (34).
Utiliser des brosses moins dures, adéquates
au sol à nettoyer, ou ne pas travailler avec la
fonction d’extra-pression activée.
Vider.
Nettoyer la grille d’aspiration.
Connecter.
Nettoyer l’embouchure ou tourner / remplacer
les lamelles en caoutchouc.
Fermer correctement le couvercle ou nettoyer
/ remplacer le joint.
Nettoyer.
Nettoyer.
Tourner ou remplacer.
Equilibrer.
REMARQUE
La machine ne peut pas fonctionner sans chargeur de batterie à bord.
En cas de panne du chargeur de batterie, s’adresser à un Service après-vente agréé.
En cas de doutes ou pour avoir plus de renseignements, contacter les Services après-vente Clarke.
MISE A LA FERRAILLE
Effectuer la mise à la ferraille de la machine auprès d’un démolisseur agréé.
Avant d’effectuer la mise à la ferraille de la machine il est nécessaire de déposer et séparer les éléments suivants et les envoyer
aux collectes sélectives, conformément aux normes d’hygiène de l’environnement en vigueur :
Batteries –
Brosses –
Tuyaux et pièces en matériel plastique –
Parties électriques et électroniques (*) –
(*) Notamment pour la mise en décharge des parties électriques et électroniques, s’adresser auprès du centre Clarke le plus
proche.
72
Manuel d’utilisation - CR 28 BOOST
®
Page 76
Parts List
[ ] = Not shown
* = optional
#=ModieditemNo.orNewitemNo.
Form No. 9097861000 - 04/2010
Page 77
74
Parts List - CR 28 BOOST
®
GENERAL VIEW
Page 78
Parts List - CR 28 BOOST
®
75
GENERAL VIEW - 09/2008
Ref. Part No. Description Qty
1 145 1129 000 WASHER 16X6 6
2 145 1894 000 SCREW M6X30 6
3 SQUEEGEE SYSTEMS (SEE PAGE 96) 1
4 9097390000 HATCH RIGHT 1
5 9097391000 HATCH LEFT 1
6 BRUSH SYSTEMS (SEE PAGE 98) 1
7 FRONT WHEEL ASSEMBLY (SEE PAGE 82) 1
8 SOLUTION SYSTEM (SEE PAGE 94) 1
9 SQUEEGE SUPPORT SYSTEM (SEE PAGE 96) 1
10 FOOTBOARD ASSEMBLY (SEE PAGE 92) 1
11 BRUSH DECK LIFTING SYSTEM (SEE PAGE 106) 1
12 STEERING SYSTEM (SEE PAGE 86) 1
13 146 0765 000 SCREW 6X10 2
14 CHASSIS ASSEMBLY (SEE PAGE 80) 1
15 TANKS ASSEMBLY (SEE PAGE 76) 1
16 909 6068 000 BATTERY CONTAINER 1
17 909 6158 000 BOX FOR BATTERY CHARGER CABLE 1
[18] 40136A BATTERY 6V 250 AH WET 4
[19] 56315772 BATTERY 6V 255 AH AGM 4
NOTE: # indicates a change has been made since the last pubblication of this manual
Page 79
76
Parts List - CR 28 BOOST
®

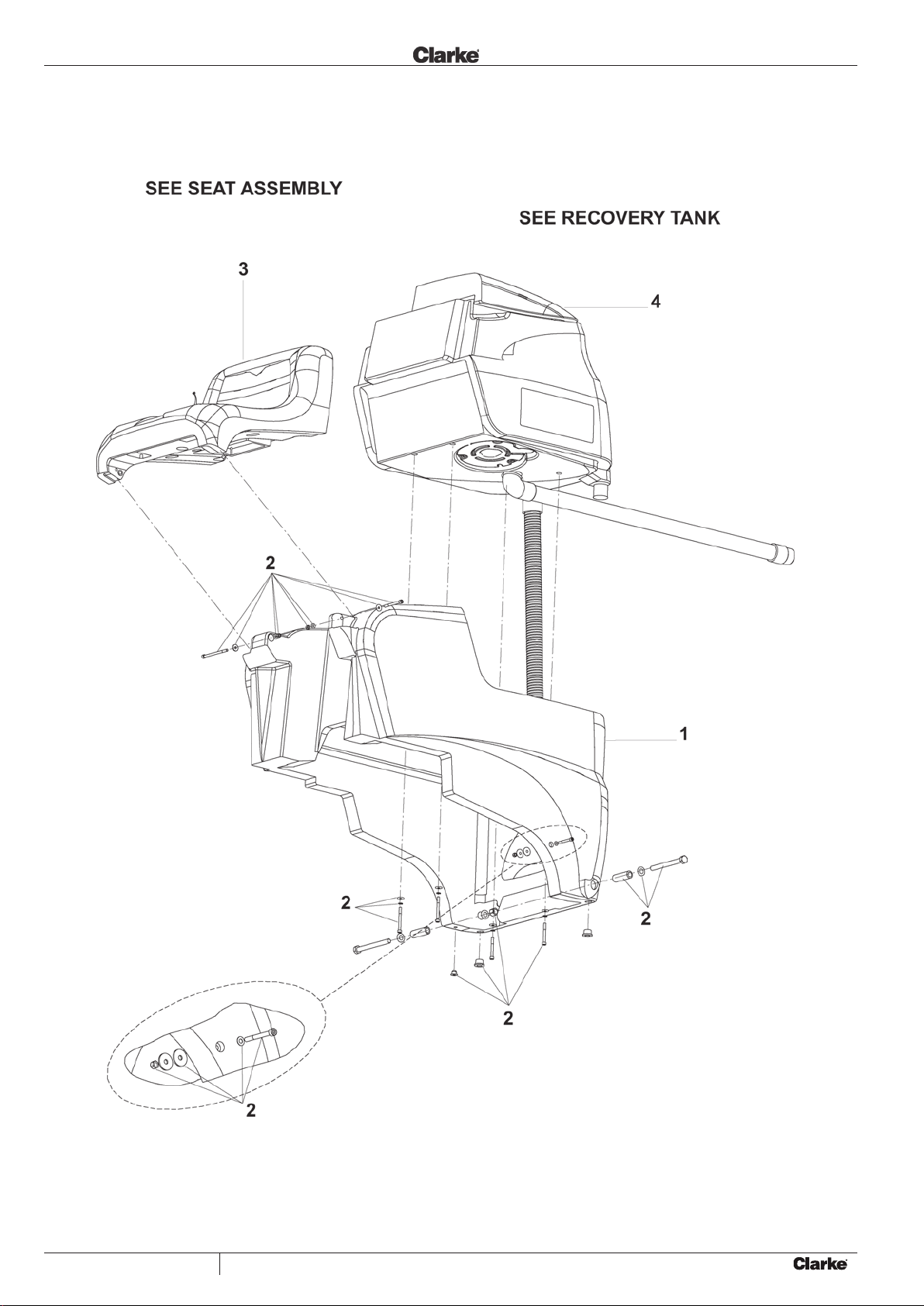

TANKS ASSEMBLY
Page 80
Parts List - CR 28 BOOST
®
77
TANKS ASSEMBLY - 09/2008
Ref. Part No. Description Qty
1 909 6245 000 FRESH WATER TANK 1
2 909 6401 000 HARDWARE WATER TANK KIT 1
3 SEAT ASSEMBLY ((SEE PAGE 104) 1
4 RECOVERY TANK (SEE PAGE 78) 1
NOTE: # indicates a change has been made since the last pubblication of this manual
Page 81
78
Parts List - CR 28 BOOST
®

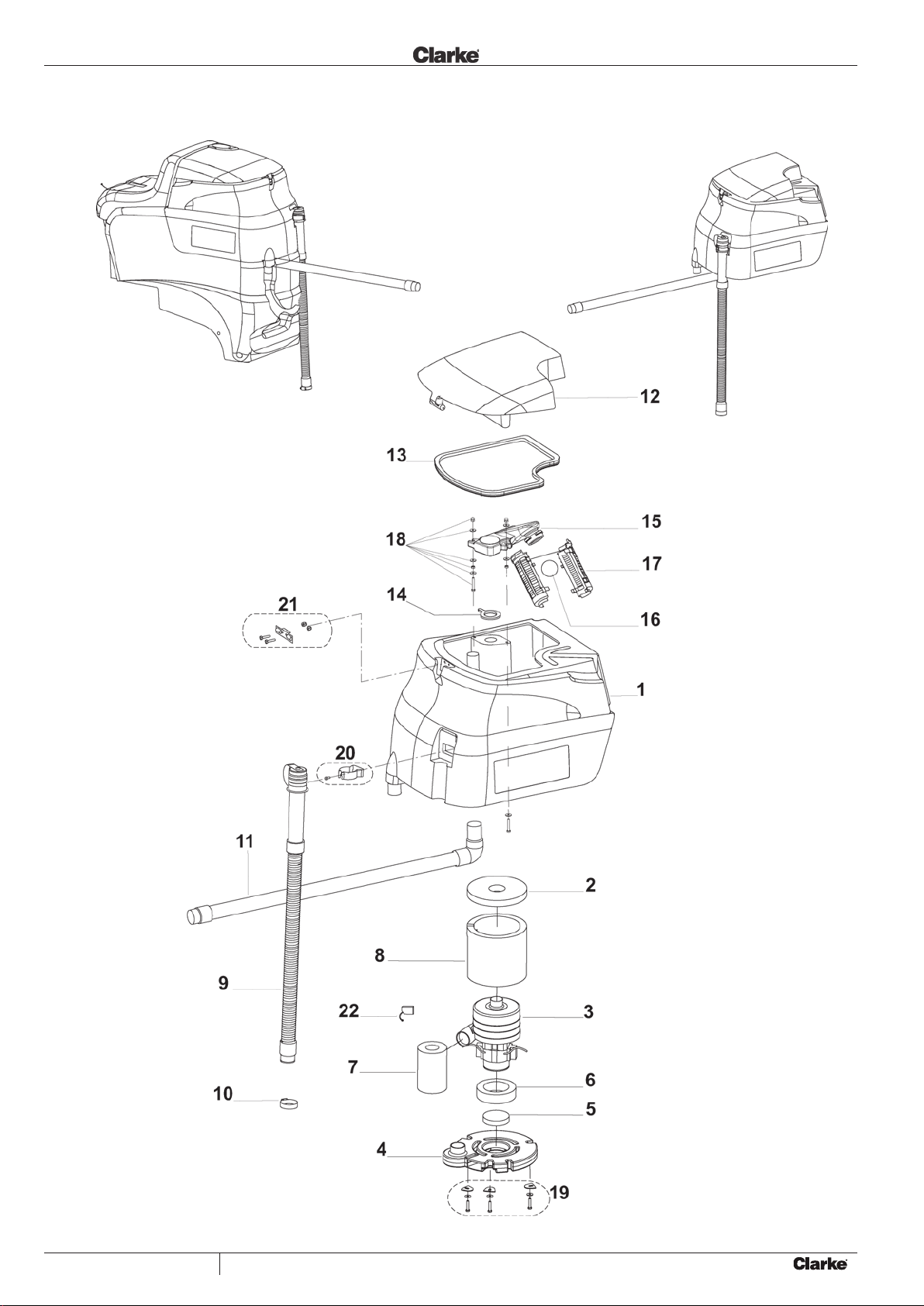

RECOVERY TANK
Page 82
Parts List - CR 28 BOOST
®
79
RECOVERY TANK - 09/2008
Ref. Part No. Description Qty
1 9097340000 RECOVERY TANK BLUE 1
2 909 6489 000 GASKET VACUUM MOTOR 1
3 9097466000 MOTOR VACUUM 3ST 500W CPL 1
4 909 6051 000 COVER VACUUM MOTOR 1
5 9097399000 FILTER 1
6 909 6490 000 GASKET VACUUM MOTOR 1
7 909 6442 000 PIPE ACOUSTIC INSULATION 1
8 909 6491 000 PANEL ACOUSTIC INSULATION 1
9 9097393000 HOSE DRAIN BLACK 1
10 145 0543 000 CLAMP 24/32-52 1
11 9097394000 HOSE VACUUM BLACK 1
12 909 6247 000 COVER TANK BLUE 1
13 909 6268 000 GASKET 1
14 L08812968 GASKET 1
15 909 6199 000 HOLDER FLOAT CAGE 1
16 L08812373 BALL FLOATING 1
17 L08812259 CAGE FLOAT CPL 2
18 909 6876 000 HARDWARE RECOVERY TANK KIT 1
19 909 6877 000 HARDWARE MOTOR FIXING KIT 1
20 909 6380 000 CLAMP KIT 1
21 909 6810 000 COVER TANK LOCKING KIT 1
22 909 5371 000 CARBON BRUSH 2
[23] 909 6812 000 INSTALLATION INSTRUCTION COVER TANK LOCKING KIT 1
NOTE: # indicates a change has been made since the last pubblication of this manual
Page 83
80
Parts List - CR 28 BOOST
®

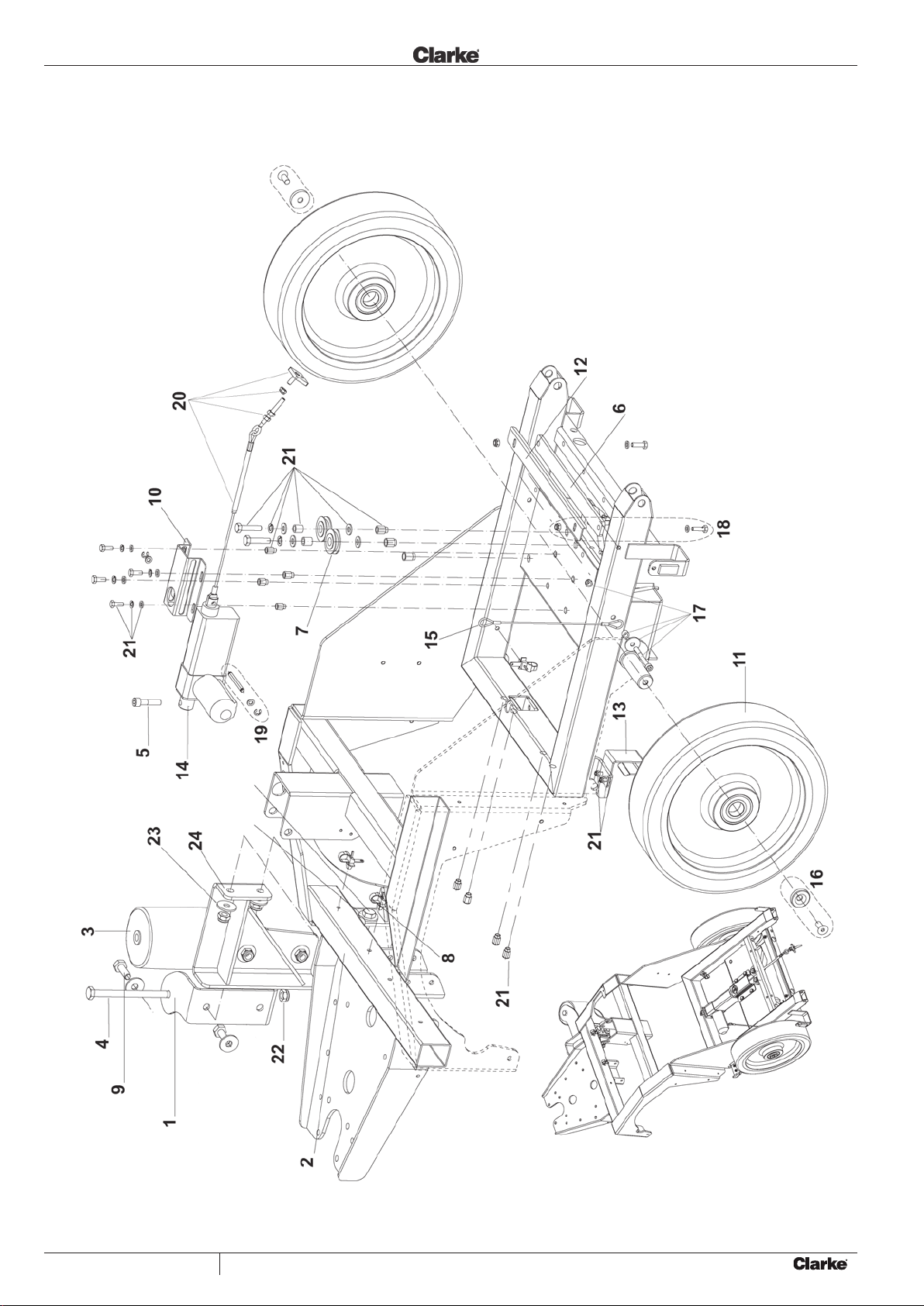

CHASSIS SYSTEM
Page 84
Parts List - CR 28 BOOST
®
81
CHASSIS SYSTEM
Ref. Part No. Description Qty
1 9097206000 SUPPORT ROLLER BUMPER 1
2 909 6065 000 CHASSIS 1
3 L08812248 BUMPER ROLLER 1
4 33003824 SCREW M10X150 UNI5737 1
5 33004368 SCREW M8X35 1
6 909 6240 000 PLATE 1
7 145 2612 000 PULLEY 2
8 146 0987 000 CLAMP 4
9 33004010 SCREW HEX M10X30 UNI5739 2
10 909 6066 000 ACTUATOR PROTECTION 1
11 9097389000 REAR WHEEL Ø 300X70 2
12 909 6069 000 BAR PROTECTION CABLE 1
13 909 6070 000 DRAIN HOSE BRACKET 1
14 909 6715 000 JACK MOTOR 24V 1
15 909 6151 000 TANK CABLE 1
16 909 6364 000 REAR WHEELS FITTING KIT 1
17 909 6365 000 KIT TANK CABLE 1
18 909 6366 000 BAR PROTECTION FITTING KIT 1
19 909 6367 000 ACTUATOR’S PIN FITTING KIT 1
20 909 6718 000 CABLE SQUEEGEE KIT 1
21 909 6368 000 CHASSIS HARDWARE KIT 1
22 33005608 NUT SELF L. M10 UNI7474 5
23 L08604251 WASHER 10X30 UNI6592 8
24 9097207000 PLATE ROLLER BUMPER SUP. 1
[25]
909 6719 000 INSTALLATION INSTRUCTIONS FOR CABLE SQUEEGEE KIT
Page 85
82
Parts List - CR 28 BOOST
®

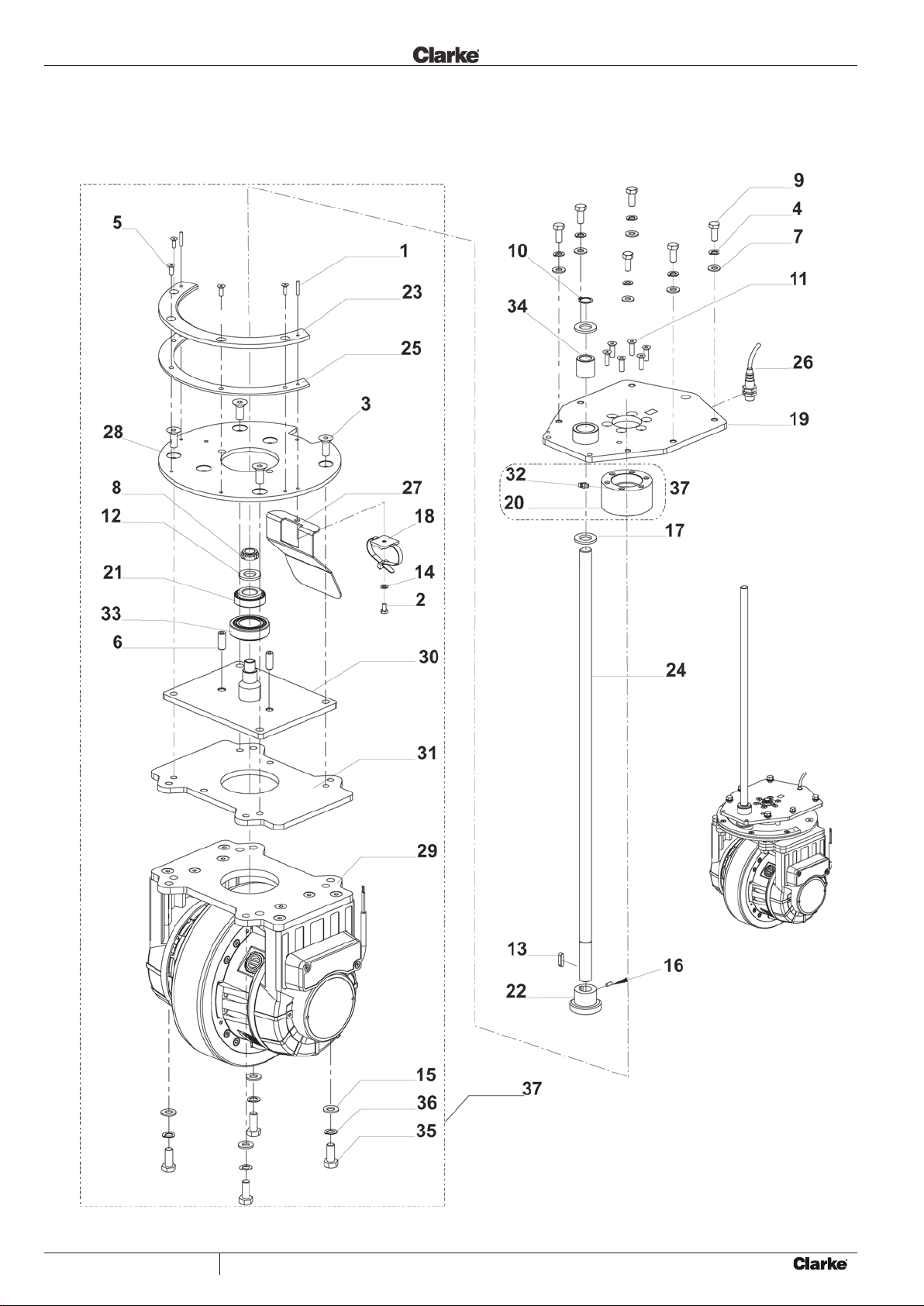

FRONT WHEEL ASSEMBLY
Page 86
Parts List - CR 28 BOOST
®
83
FRONT WHEEL ASSEMBLY
Ref. Part No. Description Qty
1 L08600669 SPLIT PIN 2
2 L08603041 SCREW M5X10 UNI7985 1
3 33004605 SREW HEX THD TO HD M5X10 4
4 33005842 WASHER SPLIT 8 6
5 33004562 SCREW M5X14 4
6 145 5919 000 DOWEL M10X25 2
7 33005915 WASHER FLAT 8X17 6
8 145 9157 000 RING NUT 1
9 33005444 SCREW HEX HD 8X20 6
10 33006056 RETAINING RING 1
11 33004578 SCREW M6X20 6
12 33005919 WASHER FLAT 2
13 145 9774 000 KEY 1
14 33005912 WASHER 5 UNI6592 1
15 145 9966 000 WASHER FLAT 10X21X2 SS 4
16 146 1533 000 DOWEL 1
17 146 2873 000 WASHER FLAT 16X30 NYLON 1
18 909 5606 000 CLAMP 1
19 909 5940 000 STEERING SUPPORT PLATE 1
20 909 5941 000 BALL BEARING SUPPORT 1
21 909 5942 000 BALL BEARING 1
22 909 5943 000 STEERING PINION 1
23 909 5944 000 CROWN 1
24 909 5945 000 STEERING SHAFT 1
25 909 5947 000 SPACER 1
26 909 6121 000 SENSOR 1
27 909 6221 000 BRACKET WIRE PROTECTION 1
28 9096930000 GEAR SUPPORT 1
29 9096931000 MOTOR DRIVE WHEEL CPL 1
30 9096933000 STEERING SUPPORT 1
31 9096934000 MOTOR DRIVE WHEEL UPPER PLATE 1
32 145 2330 000 GREASER 1
33 145 4691 000 BALL BEARING 1
34 145 9505 000
35 9097462000 SCREW M10X25 UNI5739 4
36 33005843 WASHER SPLIT 10 4
37 9096928000
[38] 9096929000
[39] 9096927000 HARNESS WHEEL DRIVE 1
BUSHING
WHEEL DRIVE KIT
INSTALLATION INSTRUCTIONS FOR WHEEL DRIVE KIT
1
1
1
Page 87
84
Parts List - CR 28 BOOST
®
MOTOR DRIVE WHEEL
Page 88
Parts List - CR 28 BOOST
®
85
MOTOR DRIVE WHEEL
Ref. Part No. Description Qty
1 9096935000 TYRE WHEEL 1
2 9096966000 ELECTROMAGNETIC BRAKE 1
3 9096959000 BALL BEARING KIT 1
4 9096967000 ARMATURE 1
5 9096976000 BRAKE SHOE 1
6 9096968000 RING 1
7 9096970000 BRAKE COVER 1
8 9096969000 PLUG 1
9 9096960000 BRUSHES KIT 1
Page 89
86
Parts List - CR 28 BOOST
®
STEERING SYSTEM - 09/2008
Page 90
Parts List - CR 28 BOOST
®
87
STEERING SYSTEM - 09/2008
Ref. Part No. Description Qty
1 33005691 NUT HEX M5 UNI5588 2
2 33005842 WASHER M8 UNI1751B 8
3 145 4773 000 INSERT HEX. M8 4
4 33005571 NUT M12X1,25 UNI7473 2
5 33005445 SCREW M8X25 UNI5739 8
6 33005915 WASHER M8 UNI6592 8
7 909 6074 000 CABLE 1
8 146 1011 000 SCREW M12X30 2
9 146 2445 000 STEERING COLUMN 1
10 146 2446 000 SUPPORT 1
11 146 2449 000 PLUNGER INDEXING 1
12 146 2450 000 ROD TENSION M5X52 1
13 146 2457 000 BELLOW RUBBER 1
14 146 2458 000 LEVER 1
15 909 5011 000 SCREW OVAL HD M6X20 SS 3
16 909 6071 000 STEERING COLUMN 1
17 909 6072 000 WHEEL STEERING 1
18 909 6248 000 FRONT COVER 1
19 146 2448 000 BUSHING 2
20 145 9619 000 JOINT 1
21 146 2447 000 WASHER FLAT 12X36 2
22 9097989000 KIT DECALS CR 28 1
23 909 6398 000 SUPPORT FITTING KIT 1
24 909 6399 000 KIT ROD TENSION 1
25 909 6400 000 STEERING SYSTEM HARDWARE KIT 1
26 145 9290 000 SPRING 1
27 CONTROL PANEL ASSEMBLY (SEE PAGE 88) 1
NOTE: # indicates a change has been made since the last pubblication of this manual
Page 91
88
Parts List - CR 28 BOOST
®
CONTROL PANEL ASSEMBLY
Page 92
Parts List - CR 28 BOOST
®
89
CONTROL PANEL ASSEMBLY
Ref. Part No. Description Qty
1 33005601 NUT HEX SELFLOCK M3 3
2 146 2888 000 KEY SWITCH 1
3 146 2655 000 SWITCH FORWARD-REVERSE SPEED CPL. 1
4 909 6605 000 SPACER 3
5 146 1727 000 EMERGENCY SWITCH 1
6 146 1728 000 CONTACT 1
7 909 6608 000 ELECTRONIC BOARD SUPPORT 1
8 146 1710 000 SCREW M 5X10 5
9 9097335000 CONTROL PANEL 1
15 9097420000 CABLE 1
11 909 6077 000 ELECTRONIC BOARD 1
12 9097782000 DECAL CONTROL PANEL 1
13 909 6079 000 CONTROL PANEL GASKET 1
14 146 2887 000 KEY 2
Page 93
90
Parts List - CR 28 BOOST
®
PEDAL ASSEMBLY
Page 94
Parts List - CR 28 BOOST
®
91
PEDAL ASSEMBLY
Ref. Part No. Description Qty
1 33005604 NUT SELF L. M6 UNI7474 2
2 145 2473 000 ROD TENSION M6X32 1
3 145 3665 000 PEDAL 1
4 33005869 WASHER M10 UNI8842A 1
5 145 5867 000 SCREW 3,9X13 UNI6950 2
6 33005913 WASHER M6 UNI6592 3
7 33003915 SCREW M6X20 UNI5739 3
8 146 0621 000 SCREW GRUB M4X 6 UNI5929 1
9 146 2062 000 GASKET ADHESIVE 20X20 1
10 146 2315 000 GASKET, PEDAL 1
11 146 2606 000 HARNESS PEDAL 1
12 146 2607 000 SUPPORT,SPEED CONTR.PEDAL 1
13 145 2589 000 WASHER 1
14 145 2590 000 CONNECTING ROD 1
15 145 4086 000 COVER PEDAL RUBBER 1
16 145 8479 000 JOINT BALL M6 1
17 33005851 WASHER M6 UNI1751B 3
18 9097518000 PEDAL KIT 1
Page 95
92
Parts List - CR 28 BOOST
®

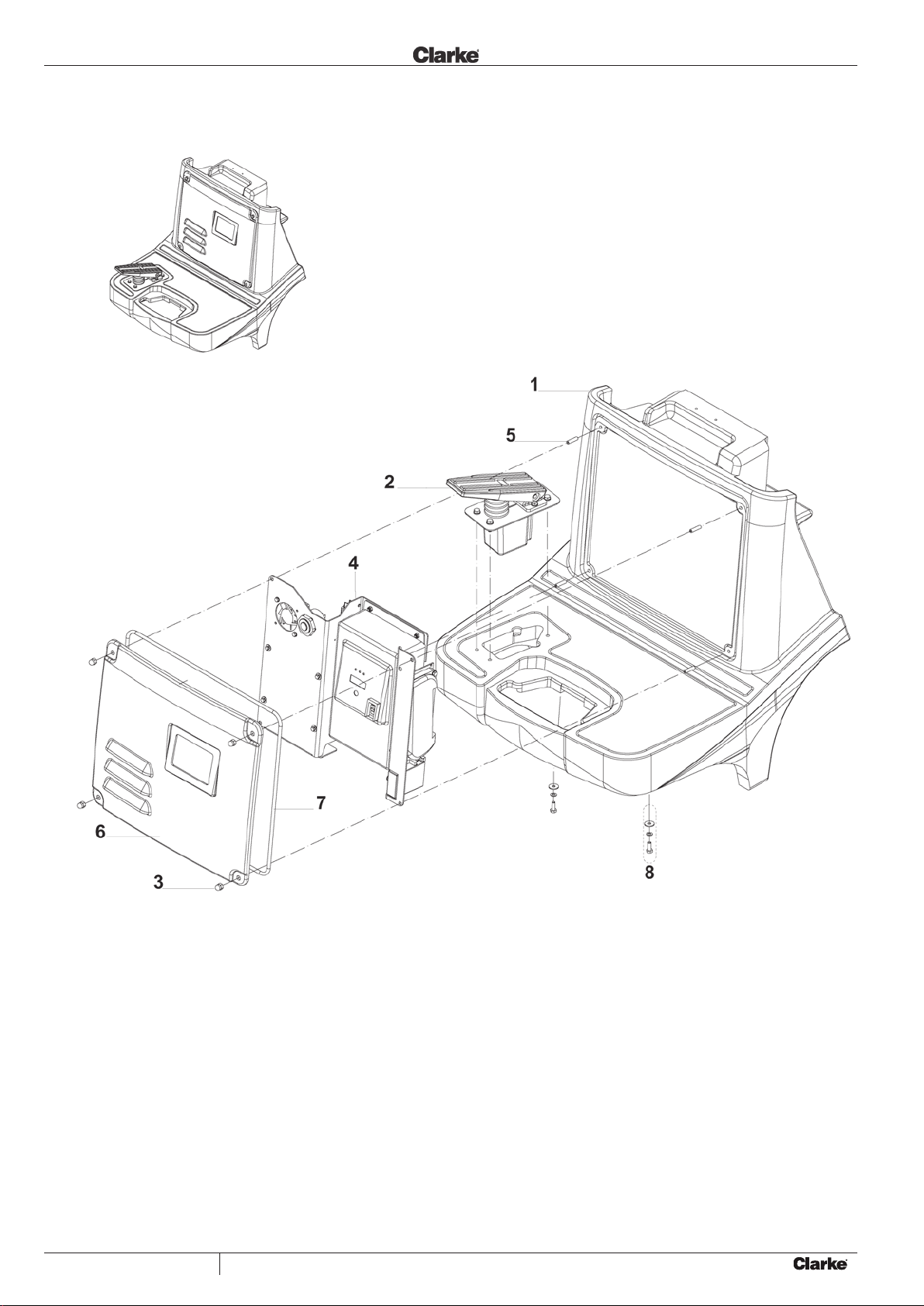

FOOTBOARD ASSEMBLY
Page 96
Parts List - CR 28 BOOST
®
93
FOOTBOARD ASSEMBLY - 09/2008
Ref. Part No. Description Qty
1 9097392000 FOOTBOARD 1
2 PEDAL ASSEMBLY (SEE PAGE 90) 1
3 145 4618 000 BLIND NUT M6 SS 4
4 ELECTRICAL COMPONENTS (SEE PAGE 108) 1
5 146 0759 000 DOWEL M6X25 4
6 909 6122 000 ELECTRONIC CARD COVER 1
7 909 6838 000
8 909 6369 000 FOOTBOARD ASSY HARDWARE KIT 1
GASKET
1
NOTE: # indicates a change has been made since the last pubblication of this manual
Page 97
94
Parts List - CR 28 BOOST
®

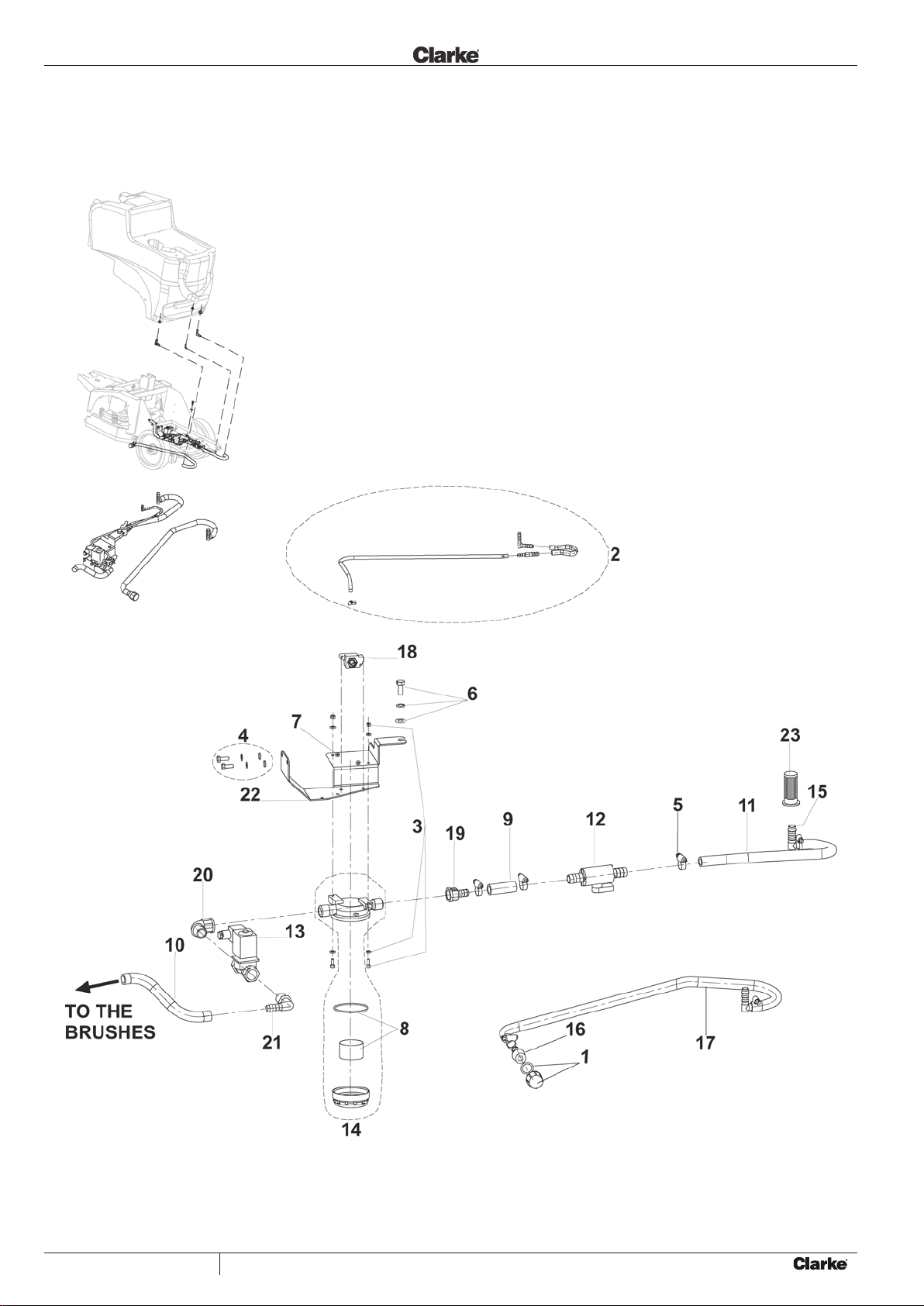

SOLUTION SYSTEM
Page 98
Parts List - CR 28 BOOST
®
95
SOLUTION SYSTEM
Ref. Part No. Description Qty
1 909 6389 000 CAP KIT 1
2 909 6390 000 PRESSURE SENSOR HOSE KIT 1
3 909 6391 000 FILTER FITTING KIT 1
4 909 6392 000 SUPPORT FITTING KIT 1
5 33003496 HOSE CLAMP 6
6 909 6393 000 SOLUTION SYSTEM HARDWARE KIT 1
7 145 5869 000 SCREW 3,9X9,5 2
8 909 5215 000 NET, WATER FILTER AND GASKET 1
9 909 6348 000 HOSE 1
10 909 6347 000 HOSE 1
11 909 6346 000 HOSE 1
12 9096954000 VALVE 1
13 909 5205 000 SOLENOID VALVE 1
14 909 5207 000 WATER FILTER 1
15 909 6080 000 ELBOW 90° 2
16 909 6081 000 PIPE HOLDER 1/2 MALE 1
17 909 6328 000 DRAIN HOSE 1
18 9097544000 PRESSURE SENSOR 1
19 909 6085 000 PIPE HOLDER STRAIGHT 1
20 909 6086 000 CURVED ELBOW M/F 1
21 909 6087 000 CURVED ELBOW 90° M 1
22 909 6088 000 SUPPORT, SOLENOID VALVE 1
23* 9096916000 SOLUTION TANK FILTER 1
Page 99
96
Parts List - CR 28 BOOST
®
SQUEEGEE SYSTEMS
Page 100
Parts List - CR 28 BOOST
®
97
SQUEEGEE SYSTEMS - 09/2008
Ref. Part No. Description Qty
1# 9098022000 KIT SQUEEGEE 34” 1
2 909 6397 000 SQUEEGEE SYSTEM HARDWARE KIT 1
3 L08601509 PIN, SQUEEGEE SUPPORT 1
4 909 6223 000 HANDWHEEL M8X45 1
5 909 6396 000 HANDWHEEL FITTING KIT 1
6 909 6394 000 SQUEEGEE LATCH KIT 1
7 9096973000 TENSION ROD FITTING KIT 1
8 L08603880 KIT BUMPER ROLLER 1
9 9096991000 BLADES POLYURETHAN KIT 34” 1
10 L08603675 THUMB NUT SQUEEGEE FIXING 2
11 909 6103 000 SQUEEGEE SUPPORT 1
12 909 6104 000 PLATE, SQUEEGEE SUPPORT 1
13 9096944000 TENSION ROD 4
14 909 5351 000 STRAP LEFT REAR 1
15 909 5352 000 STRAP RIGHT REAR 1
16 909 5349 000 STRAP FRONT R 1
17 909 6356 000 WING NUTS KIT 2
18 909 5487 000 WELDMENT SQUEEGEE TOOL 1
19 L08603879 KIT SQUEEGEE WHEEL 1
NOTE: # indicates a change has been made since the last pubblication of this manual
Loading...
