Elektrická koloběžka CITY BOSS Pump/ Twin / Extra
ČESKY 2
Děkujeme Vám, že jste si vybrali elektrickou koloběžku CITY BOSS.
Design elektrické koloběžky CITY BOSS naplňuje novou vizi ekologického světa.
Po třech letech vývoje, ladění každého detailu a testování jízdních vlastností, Vám
představujeme elektrickou koloběžku, která se stane součástí Vašeho života.
Vybavená špičkovou technologií promění každou jízdu městem v nevšední zážitek.
OBSAH
Komponenty koloběžky 3
Bezpečnostní upozornění 3
Montáž koloběžky 4
Před první jízdou 5
Skládání koloběžky 5
Rozkládání koloběžky 6
Popis displeje 6
Bluetooth aplikace 7
Baterie a nabíječka 7
Jízdní instrukce 8
Údržba 9
Nefunkčnost koloběžky 10
Likvidace baterie 10
Záruční podmínky 10
Technické parametry 10
Více informací a tento manuál ke stažení naleznete na www.cityboss.eu
Page 3
Elektrická koloběžka CITY BOSS Pump/ Twin / Extra
ČESKY 3

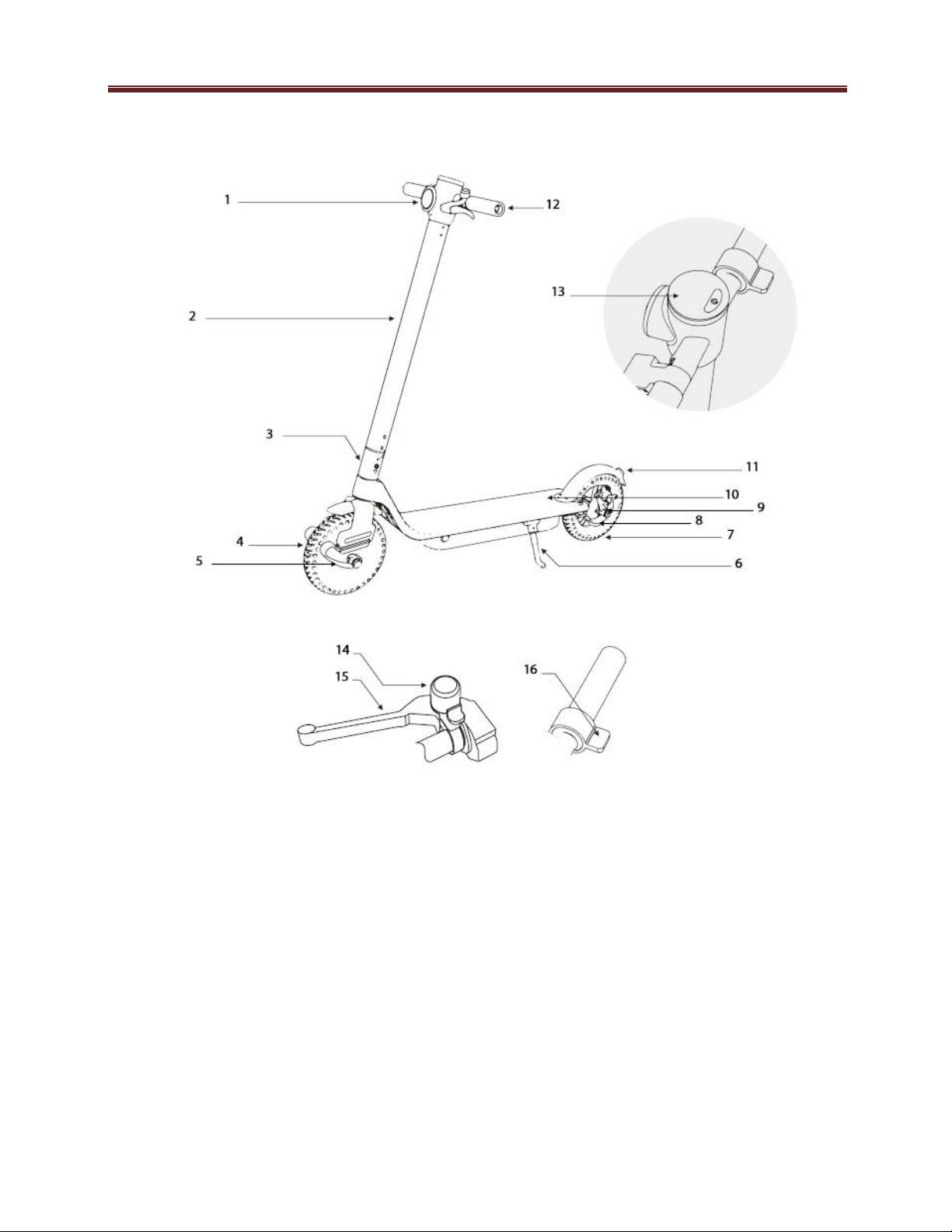

KOMPONENTY KOLOBĚŽKY
1 Přední světlo 2 Tělo řídítek 3 Skládací mechanizmus
4 Přední kolo (motor) 5 Přední tlumič (model TWIN) 6 Stojánek
7 Zadní kolo 8 Zadní tlumič 9 Kotoučová brzda
10 Stupátko 11 Zadní světlo 12 Ŕídítka
13 Displej 14 Zvonek 15 Brzdová páka
16 Páčka plynu
BEZPEČNOSTNÍ UPOZORNĚNÍ
1. Koloběžka je určena pro přepravu jedné osoby. Doporučený věk je od 16 let. Zařízení taktéž
není určeno pro lidi pokročilého věku nebo pro těhotné ženy.
2. Při jízdě noste helmu a další ochranné prostředky vč. obuvi.
3. Před první jízdou si vyzkoušejte ovládání koloběžky na volném prostranství.
Page 4
Elektrická koloběžka CITY BOSS Pump/ Twin / Extra
ČESKY 4
4. Vyhněte se při jízdě nebezpečným manévrům či řízení jednou rukou.
5. Nejezděte do vody, oleje nebo po zmrzlém povrchu.
6. Nepoužívejte koloběžku ve větším mrazu než -5°C.
7. Neponořte koloběžku do vody hlubší než 5 cm. Mohlo by dojít ke zkratu baterie či motoru.
8. Pokud koloběžku delší dobu nepoužíváte, dobijte baterii na 100% kapacity.
9. Elektrická koloběžka CITY BOSS není schválena pro použití v běžném provozu na pozemních
komunikacích.
10. Před používáním koloběžky se vždy ujistěte, že jejím provozováním neporušujete místní
předpisy, zákony a nařízení. Pokud si nejste jisti, obraťte se na místní úřady.
11. Zkontrolujte si, zda veškeré díly dobře drží a že nejsou šrouby povoleny. Popř. je dotáhněte
nebo se obraťte na servis.
12. Neprovádějte nedovolené úpravy nebo neschválenou údržbu, abyste nesnížili bezpečnost
zařízení.
13. Pravidelně kontrolujte opotřebení výrobku. Opotřebené součástky ihned vyměňte.
14. Při údržbě a použití se striktně držte manuálu. Zařízení sami nerozebírejte.
15. Před každou jízdou zkontrolujte stav baterie. Je-li nedostatečně nabitá, jízdu nezačínejte.
16. Zařízení je výhradně pro osobní použití. Komerční využití není dovoleno.
17. Při jízdě po nepříliš rovném povrchu mějte nohy uvolněny a kolena mírně pokrčená.
18. Ostatní aktivity (telefonování, poslech hudby) mohou citelně snížit Vaši pozornost při řízení.
19. Nepřekračujte max. nosnost.
MONTÁŽ KOLOBĚŽKY
Vyjměte koloběžku z krabice a postupujte následovně:
1. Propojte kabel mezi tělem řídítek a horní částí řídítek.
2. Zasuňte horní část řídítek do těla řídítek tak, aby se závity překrývaly.
3. Dotáhněte všechny 4 šrouby (součástí balení).
Page 5
Elektrická koloběžka CITY BOSS Pump/ Twin / Extra
ČESKY 5
PŘED PRVNÍ JÍZDOU
Před první jízdou zkontrolujte / nastavte:
Brzdovou páčku
Brzdovou páčku nastavte do takové polohy, aby se pohodlně stiskla a dotáhněte upevňovací
šroub objímky brzdové páčky.
Brzdu
Brzda je seřízená z výroby. Pokud vám nastavení mechanické (kotoučové) brzdy nevyhovuje,
můžete jí seřídit - doporučujeme ale až po několika jízdách, až se brzda zajede:
a/ intenzita brzdění se nastavuje pomocí aretačního šroubu u brzdového mechanismu (2).
Povolením pojistné matky a vyšroubováním aretačního šroubu bude intenzita brzdění vyšší a
opačně zašroubováním nižší. Pojistnou matku poté dotáhněte. Popř. můžete ještě povolit
upevňovací šroub lanka (3), lanko posunout a šroub
opět dotáhnout.
b/ vystředění brzdových destiček je možné upravit
aretačními šrouby (4) na brzdovém mechanismu jemně šrouby povolte, vystřeďte brzdu, aby byl brzdový
kotouč uprostřed mezi destičkami, aretační šrouby
dotáhněte. Destičky lze také vystředit středovým
aretačním šroubem, který se nachází na vnitřní straně
brzdy (viditelný po sundání brzdy).
Nabití baterie
Před první jízdou koloběžku nabijte na 100% kapacity kontrolní LED na nabíječce svítí zeleně.
SKLÁDÁNÍ KOLOBĚŽKY
1. Nepatrně nadzvedněte tělo řídítek.
2. Zatlačte na pojistku skládacího mechanizmu směrem dolů a zvedněte tělo řídítek do finální
polohy.
Page 6
Elektrická koloběžka CITY BOSS Pump/ Twin / Extra
ČESKY 6
ROZKLÁDÁNÍ KOLOBĚŽKY
1. Natočte tělo řídítek tak, aby byly šipky u skládacího mechanizmu naproti sobě. Jinak koloběžka
nepůjde rozložit, popř. hrozí poškození skládacího mechanizmu.
2. Jednou rukou lehce zatlačte na tělo řídítek dopředu a druhou rukou zatlačte pojistku
skládacího mechanizmu směrem dolů.
3. Složte tělo řídítek do finální polohy směrem k zadnímu blatníku.
Koloběžka se díky rychlému a bezpečnému skládacímu mechanizmu snadno přenáší a skladuje.
POPIS DISPLEJE
Stiskněte dlouze tlačítko ON / OFF na displeji. Ozve se pípnutí a displej se zapne. Obdobně po
dlouhém stisku ON / OFF koloběžku vypnete.
1 Bluetooth 2 Světlo 3 Ukazatel nabití baterie
4 Aktuální rychlost 5 Rychlostní stupeň 6 Zapnutí / vypnutí (ON / OFF)
Zobrazení hodnot při zapnutí
a/ aktuální rychlost v km/h
b/ rychlostní režim: 1 - pomalý; 2 - rychlý
c/ ukazatel nabití baterie
d/ bluetooth (pokud není připojeno, ukazatel bliká)
Nastavení rychlostního režimu
Koloběžka je vybavena dvěma rychlostními režimy, které upravují max. rychlost koloběžky. Při
zapnutí displeje je nastaven vždy stupeň 1.
Page 7
Elektrická koloběžka CITY BOSS Pump/ Twin / Extra
ČESKY 7
Změna rychlostního režimu: stiskněte krátce 1x tlačítko ON / OFF - rychlostní režim se přepne na
2. stupeň.
Zapnutí / vypnutí světla: stiskněte krátce 2x tlačítko ON / OFF – přední i zadní světlo se rozsvítí /
zhasne.
Změna jednotky rychlosti: stiskněte krátce 3x tlačítko ON / OFF – jednotka rychlosti se přepne
z km/h na míle/h.
BLUETOOTH APLIKACE MIMIDA
Stáhněte si do mobilu aplikaci Mimida (např. https://play.google.com/store)
Po spárování s koloběžkou lze v aplikaci zobrazit celkově ujeté km, zaznamenávat trasu
koloběžky na mapě a využít další funkce.
BATERIE A NABÍJEČKA
Každá elektrická koloběžka CITY BOSS má svou baterii a nabíječku. Každá koloběžka a její části
mají také své sériové číslo.
Nikdy nenabíjejte baterii jinou nabíječkou, než tou, která ke koloběžce patří! Jinak je zde vážné
riziko poškození či zničení baterie. Naše společnost nezodpovídá za zničení baterie či nabíječky
pokud tento pokyn nebudete dodržovat.
Lithiová baterie
Před prvním použitím koloběžky baterii nabijte na 100%.
Abyste měli jistotu dojezdu do svého cíle, doporučujeme dobít baterii na plnou kapacitu, pokud
už na displeji ukazatel baterie při jízdě zobrazuje jen dva články.
Pokud koloběžku delší dobu nepoužíváte (déle než 2 měsíce), dobijte baterii na 100% kapacity.
Baterie má ochranu proti podbití. K podbití baterie může přesto dojít při dlouhém skladování
(např. přes zimu) bez průběžného dobíjení či i krátkodobému skladování vybité koloběžky –
zcela vybitou koloběžku vždy obratem nabijte! Na podbitou baterii se nevztahuje záruka!
Pokud podbitá baterie nereaguje ani po připojení na nabíječku, kontaktujte svého prodejce.
Baterie se také může poškodit díky abnormálnímu vystavení vodě, nárazům apod. V tom případě
se na ní nevztahuje záruční lhůta.
Kontaktujte svého prodejce pokud:
• cítíte z baterie zvláštní zápach
• se baterie během jízdy nadměrně zahřívá
• se zdá, že z baterie teče kapalina
Page 8
Elektrická koloběžka CITY BOSS Pump/ Twin / Extra
ČESKY 8
Nabíječka
Inteligentní nabíječka dodávaná ke koloběžce automaticky nabíječku odpojí, pokud je baterie
nabitá na 100% - má ochranu proti přebití. Z důvodu bezpečnosti a optimální životnosti baterie
nedoporučujeme nechat koloběžku připojenou k nabíječce po úplném nabití baterie.
Postup při nabíjení
1. Odejměte ochrannou krytku nabíjecího konektoru (zásuvky) umístěného na levé straně
nášlapu koloběžky a zasuňte do ní konektor (zástrčku) nabíječky.
2. Připojte nabíječku do elektrické sítě (220 V).
3. Proces nabíjení je funkční, pokud LED světlo na nabíječce svítí červeně. Po nabití baterie se
LED světlo rozsvítí zeleně.
4. Po nabití baterie odpojte nabíječku z elektrické sítě a konektor nabíječky (zástrčku) z
konektoru koloběžky (zásuvky).
5. Pečlivě zavřete nabíjecí konektor na koloběžce ochrannou krytkou.
Vždy nabíjejte baterii v suchém a odvětraném prostředí. Nabíječku během nabíjení nikdy
nepřikrývejte, jinak hrozí její poškození. Nabíječka je určena pro používání v interiéru.
Nabíječka se může poškodit díky abnormálnímu vystavení vodě, nárazům apod. V tomto případě
se na ní nevztahuje záruční lhůta.
JÍZDNÍ INSTRUKCE
Před jízdou
1. Zvolte si volné prostranství.
2. Rozložte koloběžku dle předchozích instrukcí.
Jízda
1. Stiskněte dlouze tlačítko ON/OFF , režim rychlosti je nastaven na stupeň 1.
2. Dle situace si můžete nastavit různý rychlostní stupeň - viz. sekce Popis displeje. Toto lze i
během jízdy.
3. Koloběžka je vybavena funkcí Bezpečného startu. Jednu
nohu mějte na stupátku a druhou se odrazte od země, teprve
pak plynule přidávejte plyn. Při zrychlování se nakloňte mírně
dopředu. Pro lepší stabilitu mějte přední chodidlo natočené
do směru jízdy a zadní chodidlo natočené v úhlu 70-90° k
přednímu.
Page 9
Elektrická koloběžka CITY BOSS Pump/ Twin / Extra
ČESKY 9
Za jízdy (při vibracích) může skládací mechanizmus vydávat chrastivý zvuk – toto není
považováno za reklamovatelnou vadu; je to vlastnost konstrukce skládacího mechanizmu.
4. Pokud potřebujete zpomalit či se před vámi vyskytne během jízdy osoba či jiná překážka,
stiskněte brzdovou páku. Ta jednak odpojí motor a jednak koloběžku brzdí. Při brzdění se mírně
nakloňte dozadu.
Zastavení
Přidržením brzdové páky přerušíte napájení motoru a zastavíte. Před úplným zastavením položte
jednu nohu na zem.
Vyhněte se prudkému brzdění, jinak hrozí nebezpečí smyku, nadměrné opotřebení pneu či
nestabilní jízda.
Upozornění
1. Koloběžku nepoužívejte při mrazu pod -5°C (při teplotách
pod +5°C se zkracuje dojezdová vzdálenost až o 30%). Pokud je
povrch mokrý, nedoporučujeme jezdit vyšší rychlostí než 10
km/h a prudce brzdit, jinak hrozí nebezpečí smyku.
2. Nikdy nešlapejte na zadní blatník!
ÚDRŽBA
Brzdy
Brzdové destičky se postupně opotřebovávají. Brzdy lze po určitém opotřebení dotáhnout - viz.
sekce Před první jízdou. Pokud jsou brzdové destičky opotřebované, je třeba je vyměnit - pro
náhradní díly kontaktujte Vašeho prodejce.
Baterie
Baterie má životnost až 600 nabíjecích cyklů. Pokud je opotřebovaná baterie plně nabitá a přesto
na koloběžce ujedete pouze polovinu vzdálenosti než při jejím pořízení, doporučujeme baterii
vyměnit za novou.
Šrouby
Před každou jízdou zkontrolujte šrouby na koloběžce a popř. je dotáhněte.
Koloběžku nevystavujte dlouhodobě slunci, mrazu či velmi vlhkému prostředí. Koloběžku po
použití očistěte.
NEFUNKČNOST KOLOBĚŽKY
Pokud koloběžka nefunguje správně, postupujte následovně:
a/ zkontrolujte, zda je koloběžka zapnutá
b/ zkontrolujte stav kapacity baterie na displeji
c/ zkontrolujte, zda není koloběžka zabrzděná
Page 10
Elektrická koloběžka CITY BOSS Pump/ Twin / Extra
ČESKY 10
Pokud výše uvedená kontrola nepomůže či jste závadu zjistili, kontaktujte svého prodejce.
LIKVIDACE BATERIE
Ekologická likvidace tohoto zařízení je zajištěna v rámci kolektivního systému ECOBAT
(www.ecobat.cz). Recyklační poplatek je zahrnut v ceně výrobku.
ZÁRUČNÍ PODMÍNKY
Záruka je poskytována na součástky či dílenské zpracování koloběžky. Záruka se vztahuje pouze
na koloběžky zakoupené od prodejce elektrických koloběžek CITY BOSS.
Na koloběžku a její komponenty je platná záruční lhůta 2 roky. Na obvyklé opotřebení (kapacita
baterie, pneu apod.) se záruka nevztahuje.
Záruka se také nevztahuje na závady způsobené při:
a/ komerčním používání výrobku, nehodě, zneužití, nedbalosti, nárazu, příliš vysoké teplotě či
vlhkosti překračující povolené limity, nesprávné instalaci, nesprávném používání, nesprávné
údržbě či úpravách koloběžky
b/ používání výrobku v rozporu s návodem k použití
c/ vadě zapříčiněné jiným vybavením či neoriginálními díly
Záruka nebude uznána, pokud byl výrobek rozebrán či opravován neoprávněnou osobou.
Záruku uplatňujte u prodejce, u kterého jste koloběžku zakoupili.
Pro případné zasílání koloběžky na servis si uchovejte originální obal.
TECHNICKÉ PARAMETRY
* Závisí na hmotnosti jezdce, členitosti terénu, stylu jízdy, teplotě, opotřebení baterie, apod.
Dovozce a servisní dotazy: Epic s.r.o., www.cityboss.eu, E: [email protected]
Model
Výkon
Kapacita
baterie
Napětí
Dojezd*
Max. nosnost
Max. rychlost
Velikost
pneu
Hmotnost
Typ
baterie
Rychlost
nabíjení
PUMP
400 W
7,5 Ah
36 V
až 25 km
120 Kg
cca 25 Km/h
8,5"
13,5 kg
Li-Ion
cca 4 h
PUMP TWIN
400 W
7,5 Ah
36 V
až 25 km
120 Kg
cca 25 Km/h
8,5"
14,5 kg
Li-Ion
cca 4 h
PUMP TWIN
EXTRA
400 W
12,5 Ah
36 V
až 40 km
120 Kg
cca 25 Km/h
8,5"
15,5 kg
Li-Ion
cca 7 h
Page 11
Page 12
Elektrická kolobežka CITY BOSS Pump / Twin / Extra
SLOVENSKÝ 2
Ďakujeme Vám, že ste si vybrali elektrickú kolobežku CITY BOSS.
Dizajn elektrickej kolobežky CITY BOSS napĺňa novú víziu ekologického sveta.
Po troch rokoch vývoja, ladenia každého detailu a testovania jazdných vlastností, Vám
predstavujeme elektrickú kolobežku, ktorá sa stane súčasťou Vášho života.
Vybavená špičkovou technológiou premení každú jazdu mestom na nevšedný zážitok.
OBSAH
Komponenty kolobežky 3
Bezpečnostné upozornenie 3
Montáž kolobežky 4
Pred prvou jazdou 5
Skladanie kolobežky 5
Rozkladanie kolobežky 6
Popis displeja 6
Bluetooth aplikace 7
Batéria a nabíjačka 7
Jazdné inštrukcie 8
Údržba 9
Nefunkčnosť kolobežky 9
Likvidácia batérie 10
Záručné podmienky 10
Technické parametre 10
Viac informácií a stiahnutie tohto manuálnu nájdete na www.cityboss.eu
Page 13
Elektrická kolobežka CITY BOSS Pump / Twin / Extra
SLOVENSKÝ 3
KOMPONENTY KOLOBEŽKY
1 Predné svetlo 2 Telo riadidiel 3 Skladací mechanizmus
4 Predné koleso (motor) 5 Predný tlmič (model TWIN) 6 Stojanček
7 Zadné koleso 8 Zadný tlmič 9 Kotúčová brzda
10 Stúpadlo 11 Zadné svetlo 12 Riadidlá
13 Displej 14 Zvonček 15 Páčka brzdy
16 Páčka plynu
BEZPEČNOSTNÉ UPOZORNENIE
1. Kolobežka je určená na prepravu jednej osoby. Doporučený vek je od 16 rokov. Zariadenie
taktiež nie je určené pre osoby pokročilého veku alebo pre tehotné ženy.
2. Pri jazde noste helmu a ďalšie ochranné prostriedky vrátane obuvi.
3. Pred prvou jazdou si vyskúšajte riadenie kolobežky na voľnom priestranstve.
Page 14
Elektrická kolobežka CITY BOSS Pump / Twin / Extra
SLOVENSKÝ 4
4. Pri jazde sa vyhnite nebezpečným manévrom či riadeniu jednou rukou.
5. Nejazdite do vody, oleja alebo po zamrznutom povrchu.
6. Nepoužívajte kolobežku vo väčšom mraze ako -5°C.
7. Neponorte kolobežku do vody hlbšej ako 5 cm. Mohlo by dôjsť ku skratu batérie či motora.
8. Pokiaľ kolobežku dlhšiu dobu nepoužívate, dobite batériu na 100% kapacity.
9. Elektrická kolobežka CITY BOSS nie je schválená na bežné používanie v premávke na
pozemných komunikáciách.
10. Pred používaním kolobežky sa vždy uistite, že jej prevádzkovaním neporušujete miestne
predpisy, zákony a nariadenia. Pokiaľ si nie ste istý, obráťte sa na miestne úrady.
11. Skontrolujte si, či všetky diely dobre držia a skrutky nie sú uvoľnené. Poprípade ich dotiahnite
alebo sa obráťte na servis.
12. Neprevádzajte nedovolené úpravy alebo neschválenú údržbu, aby ste neznížili bezpečnosť
zariadenia.
13. Pravidelne kontrolujte opotrebovanie výrobku. Opotrebované súčiastky ihneď vymeňte.
14. Pri údržbe a používaní sa striktne držte manuálu. Zariadenie sami nerozoberajte.
15. Pred každou jazdou skontrolujte stav batérie. Pokiaľ je nedostatočne nabitá, jazdu
nezačínajte.
16. Zariadenie slúži výhradne pre osobné použitie. Komerčné využitie nie je dovolené.
17. Pri jazde po nie príliš rovnom povrchu majte nohy uvoľnené a kolena mierne pokrčené.
18. Ostatné aktivity (telefonovanie) môžu citeľne znížiť Vašu pozornosť pri riadení.
19. Neprekračujte max. nosnosť.
MONTÁŽ KOLOBEŽKY
Vyberte kolobežku z krabice a postupujte nasledovne:
1. Prepojte kábel medzi telom riadidiel a hornou časťou riadidiel.
2. Zasuňte hornú časť riadidiel do tela riadidiel tak, aby sa závity prekrývali.
3. Dotiahnite všetky 4 skrutky (súčasťou balenia).
Page 15
Elektrická kolobežka CITY BOSS Pump / Twin / Extra
SLOVENSKÝ 5
PRED PRVOU JAZDOU
Pred prvou jazdou skontrolujte/nastavte:
Brzdovú páčku
Brzdovú páčku nastavte do takej polohy, aby sa pohodlne stlačila a dotiahnite upevňovaciu
skrutku objímky brzdovej páčky.
Brzdu
Brzda je nastavená z výroby. Pokiaľ Vám nastavenie mechanické (kotúčové) brzdy nevyhovuje,
môžete ju nastaviť - odporúčame však až po niekoľkých jazdách kým sa brzda zabehne:
a/ intenzita brzdenia sa nastavuje pomocou aretačnej skrutky pri brzdovom mechanizme (2).
Povolením poistnej matice a vyskrutkovaním aretačnej skrutky bude intenzita brzdenia vyššia a
opačne zaskrutkovaním bude nižšia. Poistnú maticu potom dotiahnite. Poprípade môžete ešte
uvoľniť upevňovaciu skrutku lanka (3), lanko posunúť a skrutku opäť dotiahnuť.
b/ vystredenie brzdových doštičiek je možné upraviť
aretačnými skrutkami (4) na brzdovom mechanizme jemne skrutky povoľte, vystreďte brzdu, aby bol brzdový
kotúč uprostred medzi doštičkami, aretačnú skrutku
dotiahnite. Doštičky možno tiež vystrediť stredovou
aretačnou skrutkou, ktorá sa nachádza na vnútornej
strane brzdy (viditeľná po odobraní brzdy).
Nabitie batérie
Pred prvou jazdou kolobežku nabite na 100% kapacity - kontrolná LED na nabíjačke svieti na
zeleno.
SKLADANIE KOLOBEŽKY
1. Nepatrne nadvihnite telo riadidiel.
2. Zatlačte na poistku skladacieho mechanizmu smerom nadol a zdvihnite telo riadidiel do
finálnej polohy.
Page 16
Elektrická kolobežka CITY BOSS Pump / Twin / Extra
SLOVENSKÝ 6
ROZKLADANIE KOLOBEŽKY
1. Natočte telo riadidiel tak, aby boli šípky u skladacieho mechanizmu naproti sebe. Inak
kolobežka nepôjde rozložiť, popr. hrozí poškodenie skladacieho mechanizmu.
2. Jednou rukou ľahko zatlačte na telo riadidiel dopredu a druhou rukou zatlačte poistku
skladacieho mechanizmu smerom nadol.
3. Zložte telo riadidiel do finálnej polohy smerom k zadnému blatníku.
Kolobežka sa vďaka rýchlemu a bezpečnému skladaciemu mechanizmu ľahko prenáša a skladuje.
POPIS DISPLEJA
Stlačte dlho tlačidlo ON / OFF na displeji. Ozve sa pípnutie a displej sa zapne. Podobne po dlhom
stlačení ON / OFF kolobežku vypnete.
1 Bluetooth 2 Svetlo 3 Ukazovateľ nabitia batérie
4 Aktuálna rýchlosť 5 Rýchlostný stupeň 6 Zapnutie / vypnutie (ON / OFF)
Zobrazenie hodnôt pri zapnutí
a/ aktuálna rýchlosť v Km/h
b/ rýchlostný režim: 1-pomalý; 2-rýchly
c/ ukazovateľ nabitia batérie
d/ bluetooth (ak nie je pripojené, ukazovateľ bliká)
Nastavenia rýchlostného režimu
Kolobežka je vybavená dvoma rýchlostnými režimami, ktoré upravujú max. rýchlosť kolobežky.
Pri zapnutí displeja je nastavený vždy stupeň 1.
Page 17
Elektrická kolobežka CITY BOSS Pump / Twin / Extra
SLOVENSKÝ 7
Zmena rýchlostného režimu: stlačte krátko 1x tlačidlo ON / OFF - rýchlostný režim sa prepne na
2. stupeň.
Zapnutie / vypnutie svetla: stlačte krátko 2x tlačidlo ON / OFF - predné i zadné svetlo sa rozsvieti
/ zhasne.
Zmena jednotky rýchlosti: stlačte krátko 3x tlačidlo ON / OFF - jednotka rýchlosti sa prepne z
km/h na míle/h.
BLUETOOTH APLIKÁCIA MIMIDA
Stiahnite si do mobilu aplikáciu Mimida (napr. https://play.google.com/store)
Po prepojení aplikácie s kolobežkou je možné v aplikácii zobraziť celkovo prejdené km,
zaznamenávať trasu kolobežky na mape a využiť ďalšie funkcie.
BATÉRIA A NABÍJAČKA
Každá elektronická kolobežka CITY BOSS má svoju batériu a nabíjačku. Každá kolobežka a jej časti
majú taktiež svoje sériové číslo.
Nikdy nenabíjajte batériu inou nabíjačkou, než tou, ktorá ku kolobežke patrí! Inak hrozí vážne
riziko nebezpečia či zničenia batérie. Naša spoločnosť nezodpovedá za zničenie batérie či
nabíjačky pokiaľ tento pokyn nebudete dodržiavať.
Lítiová batéria
Pred prvým použitím kolobežky batériu nabijte na 100%. Aby ste mali istotu dojazdu do svojho
cieľa, odporúčame dobiť batériu na plnu kapacitu najneskôr keď na displeji ukazovateľ batérie
pri jazde zobrazuje už iba dva články. Pokiaľ kolobežku dlhšiu dobu nepoužívate (dlhšie než 2
mesiace), dobijte batériu na 100% kapacity.
Batéria má ochranu proti podbitiu. K podbitiu batérie môže napriek tomu dôjsť pri dlhom
skladovaní (napr. cez zimu) bez priebežného dobíjania alebo počas krátkodobého skladovania
vybité kolobežky - úplne vybitú kolobežku vždy obratom nabite! Na podbitú batériu sa
nevzťahuje záruka!
Ak podbitá batéria nereaguje ani po pripojení na nabíjačku, kontaktujte svojho predajcu.
Batéria sa taktiež môže poškodiť vďaka abnormálnemu vystavovaniu vode, nárazom a pod. V tom
prípade sa na ňu nevzťahuje ani záručná lehota.
Kontaktujte svojho predajcu pokiaľ:
• cítite z batérie zvláštny zápach
• sa batéria behom jazdy nadmerne zahrieva
• sa zdá, že z batérie tečie kvapalina
Nabíjačka
Inteligentná nabíjačka dodávaná ku kolobežke automaticky nabíjačku odpojí, pokiaľ je batéria
nabitá na 100%-má ochranu proti prebitiu. Z dôvodu bezpečnosti a optimálnej životnosti batérie
ale neodporúčame nechať kolobežku pripojenú k nabíjačke po úplnom nabití batérie.
Page 18
Elektrická kolobežka CITY BOSS Pump / Twin / Extra
SLOVENSKÝ 8
Postup pri nabíjaní
1. Odoberte ochrannú krytku nabíjacieho konektora (zásuvky) umiestneného na ľavej strane
nášľapu kolobežky a zasuňte do nej konektor (zástrčku) nabíjačky.
2. Pripojte nabíjačku do elektrickej siete 220V.
3. Proces nabíjania je funkčný, pokiaľ LED svetlo na nabíjačke svieti na červeno. Po nabití batérie
sa LED svetlo rozsvieti na zeleno.
4. Po nabití batérie odpojte nabíjačku z elektrickej siete a konektor nabíjačky (zástrčku) z
konektora kolobežky (zásuvky).
5. Starostlivo zavrite nabíjací konektor na kolobežke ochrannou krytkou.
Vždy nabíjajte batériu v suchom a odvetranom prostredí. Nabíjačku behom nabíjania nikdy
neprikrývajte, inak hrozí jej poškodenie. Nabíjačka je určená na používanie v interiéri. Nabíjačka
sa môže poškodiť vďaka abnormálnemu vystavovaniu vode, nárazom a pod. V tom prípade sa na
ňu nevzťahuje ani záručná lehota.
JAZDNÉ INŠTRUKCIE
Pred jazdou
1. Zvoľte si voľné priestranstvo.
2. Rozložte kolobežku podľa predchádzajúcich inštrukcií.
Jazda
1. Podržte dlhšie tlačidlo ON/OFF , režim rýchlosti je nastavený na stupeň 1. Toto možno aj
počas jazdy.
2. Podľa situácie si môžete nastaviť rôzne rýchlostné stupne-vid. sekciu Popis displeja.
3. Kolobežka je vybavená funkciou Bezpečného štartu. Jednu
nohu majte na stupátku a druhou sa odrazte od zeme, až
potom pridávajte plyn. Pri zrýchlovaní sa nakloňte mierne do
predu. Pre lepšiu stabilitu majte predné chodidlo natočené do
smeru jazdy a zadné chodidlo natočené v uhli 70-90° k
prednému.
Za jazdy (pri vibráciách) môže skladací mechanizmus vydávať
chrastivý zvuk - toto nie je považované za reklamovateľnú
vadu; je to vlastnosť konštrukcie skladacieho mechanizmu.
Page 19
Elektrická kolobežka CITY BOSS Pump / Twin / Extra
SLOVENSKÝ 9
4. Pokiaľ potrebujete spomaliť alebo sa pred Vami vyskytne behom jazdy osoba či iná prekážka,
stlačte brzdovú páčku. Tá jednak odpojí motor a jednak kolobežku brzdí. Pri brzdení sa mierne
nakloňte dozadu, predídete tak nadmernému opotrebovaniu skladacieho mechanizmu rámu a
riadidel.
Zastavenie
Pridržaním brzdovej páky prerušíte napájanie motora a zastavíte. Pred úplným zastavením
položte jednu nohu na zem.
Vyhnete sa tak prudkému brzdeniu, inak hrozí nebezpečenstvo šmyku, nadmerné opotrebovanie
pneu či nestabilná jazda.
Upozornenie
1. Kolobežku nepoužívajte v mrazoch pod -5°C (pri teplotách pod
+5°C sa skracuje dojazdová vzdialenosť až o 30%). Pokiaľ je povrch
mokrý, neodporúčame jazdiť vyššou rýchlosťou ako 10 km/h a
prudko brzdiť, inak hrozí nebezpečenstvo šmyku.
2. Nikdy nešliapte na zadný blatník!
ÚDRŽBA
Brzdy
Brzdové doštičky sa postupne opotrebovávajú. Brzdy možno po určitom opotrebovaní dotiahnúť
- vid. sekcia Pred prvou jazdou. Pokiaľ sú brzdové doštičky opotrebované, je potrebné ich
vymeniť - pre náhradné diely kontaktujte Vášho predajcu.
Batéria
Batéria má životnosť až 600 nabíjacích cyklov. Pokiaľ je opotrebovaná batéria úplne nabitá a
napriek tomu na kolobežke prejdete iba polovicu vzdialenosti než pri jej zaobstaraní,
odporúčame batériu vymeniť za novú.
Skrutky
Pred každou jazdou skontrolujte skrutky na kolobežke a poprípade ich dotiahnite.
Kolobežku nevystavujte dlhodobo slnečnému žiareniu, mrazom či veľmi vlhkému prostrediu.
Kolobežku po použití očistite.
NEFUNKČNOSŤ KOLOBEŽKY
Pokiaľ kolobežka nefunguje správne, postupujte následovne:
a/ Skontrolujte, že je kolobežka zapnutá
b/ Skontrolujte stav kapacity batérie na displeji
c/ Skontrolujte, že kolobežka nie je zabrzdená
Page 20
Elektrická kolobežka CITY BOSS Pump / Twin / Extra
SLOVENSKÝ 10
Pokiaľ vyššie uvedená kontrola nepomôže alebo ste závadu zistili, kontaktujte svojho predajcu.
LIKVIDÁCIA BATÉRIE
Použitá batéria sa nepovažuje za odpad domácnosti. Je považovaná za chemický odpad a musí
byť zlikvidovaná ekologickým spôsobom. Odneste jej do zberného kontajnera pre elekroodpad
alebo do zberného dvora.
ZÁRUČNÉ PODMIENKY
Záruka je poskytovaná na súčiastky či továrenské spracovanie kolobežky. Záruka sa vzťahuje iba
na kolobežky zakúpene od predajcu elektrických kolobežiek CITY BOSS.
Na kolobežku a jej komponenty je platná záručná lehota 2 roky. Na obvyklé opotrebovanie
(kapacita batérie, pneu a pod.) sa záruka nevzťahuje.
Záruka sa taktiež nevzťahuje na závady spôsobené pri:
a/ komerčnom používaní výrobku, nehode, zneužití, nedbalosti, náraze, príliš vysokej teplote či
vlhkosti prekračujucej povolené limity, nesprávnej inštalizácií, nesprávnom používaní,
nesprávnej údržbe či úpravach kolobežky
b/ používaní výrobku v rozpore s návodom na použitie
c/ vade zapríčinenej iným vybavením či neoriginálnými dielmi
Záruka nebude uznaná, pokiaľ bol výrobok rozobraný či opravovaný nesprávnou osobou. Záruka
platí u predajcu, u ktorého ste si kolobežku zakúpili.
Pre prípadné zasielanie kolobežky na servis si uchovajte originálny obal.
TECHNICKÉ PARAMETRE
*Závisí na hmotnosti jazdca, členitosti terénu, štýlu jazdy, teplote, opotrebovaní batérie, a pod.
Dovozca a servisné dotazy: Epic s.r.o., www.cityboss.eu, E: info@cityboss.eu
Model
Výkon
Kapacita
batérie
Napätie
Dojazd*
Max. nosnosť
Max. rýchlosť
Veľkosť
pneu
Hmotnosť
Typ
batérie
Rýchlosť
nabíjania
PUMP
400 W
7,5 Ah
36 V
až 25 km
120 Kg
cca 25 Km/h
8,5"
13,5 kg
Li-Ion
cca 4 h
PUMP TWIN
400 W
7,5 Ah
36 V
až 25 km
120 Kg
cca 25 Km/h
8,5"
14,5 kg
Li-Ion
cca 4 h
PUMP TWIN
EXTRA
400 W
12,5 Ah
36 V
až 40 km
120 Kg
cca 25 Km/h
8,5"
15,5 kg
Li-Ion
cca 7 h
Loading...
