Circutor Wibeee Max User guide

Analizador de consumo

MANUAL DE INSTRUCCIONES

(M169B01-01-17A)

Wibeee Max

2

Manual de Instrucciones

Wibeee Max

PRECAUCIONES DE SEGURIDAD

Siga las advertencias mostradas en el presente manual, mediante los símbolos que se muestran a continuación.

PELIGRO

Indica advertencia de algún riesgo del cual pueden derivarse daños personales o materiales.

ATENCIÓN

Indica que debe prestarse especial atención al punto indicado.

Si debe manipular el equipo para su instalación, puesta en marcha o mantenimiento tenga presente que:

Una manipulación o instalación incorrecta del equipo puede ocasionar daños , tanto personales como materiales. En particular la manipulación bajo tensión puede producir la muerte o lesiones graves por electrocución al personal que lo manipula. Una instalación o mantenimiento defectuoso comporta además riesgo de incendio. Lea detenidamente el manual antes de conectar el equipo. Siga todas las instrucciones de instalación y mantenimiento del equipo, a lo largo de la vida del mismo. En particular, respete las normas de instalación indicadas en el Código Eléctrico Nacional.

ATENCIÓN Consultar el manual de instrucciones antes de utilizar el equipo

En el presente manual, si las instrucciones precedidas por este símbolo no se respetan o realizan correctamente, pueden ocasionar daños personales o dañar el equipo y /o las instalaciones.

CIRCUTOR, SA se reserva el derecho de modi car las características o el manual del producto, sin previo aviso.

LIMITACIÓN DE RESPONSABILIDAD

CIRCUTOR, SA se reserva el derecho de realizar modi caciones, sin previo aviso, del dispo-

sitivo o a las especi caciones del equipo, expuestas en el presente manual de instrucciones.

CIRCUTOR, SA pone a disposición de sus clientes, las últimas versiones de las especi ca-

ciones de los dispositivos y los manuales más actualizados en su página Web .

www.circutor.com

CIRCUTOR,SA recomienda utilizar los cables y accesorios originales entregados con el equipo.

Manual de Instrucciones

3

Wibeee Max

CONTENIDO

PRECAUCIONES DE SEGURIDAD �� 3 LIMITACIÓN DE RESPONSABILIDAD �� 3 CONTENIDO �� 4 HISTÓRICO DE REVISIONES ��5 SÍMBOLOS ��5 1�- COMPROBACIONES A LA RECEPCIÓN ��6 2�- DESCRIPCIÓN DEL PRODUCTO ��6 3�- INSTALACIÓN DEL EQUIPO �� 7

3�1�- RECOMENDACIONES PREVIAS ��7 3�2�- INSTALACIÓN �� 8 3�3�- SENSORES PARA LA MEDIDA DE CORRIENTE��10

3�3�1�- Wibeee Max ��10

3�3�2�- Wibeee Max Plus �� 11 3�4�- BORNES DEL EQUIPO ��13 3�5�- ESQUEMAS DE CONEXIONADO ��13 3�6�- INICIALIZACIÓN DEL EQUIPO ��14

3�6�1�- MODO APLICACIÓN �� 14

3�6�2�- MODO COMPARTIDO DIRECTO��15

4�- FUNCIONAMIENTO ��16

4�1�- PRINCIPIO DE FUNCIONAMIENTO ��16 4�2�- PARÁMETROS DE MEDIDA ��17 4�3�- INDICADORES LED �� 17 4�4�- TECLA ��18 4�5�-PUESTA EN MARCHA ��18

5�- VISUALIZACIÓN Y CONFIGURACIÓN ��20

5�1�-APLICACIÓN MÓVIL��20 5�2�- PLATAFORMA WEB ��21

5�2�1�- INICIO �� 22

5�2�2�- DASHBOARD ��26

5�2�3�- DISPOSITIVOS ��27

5�2�4�- NOTIFICACIONES �� 27

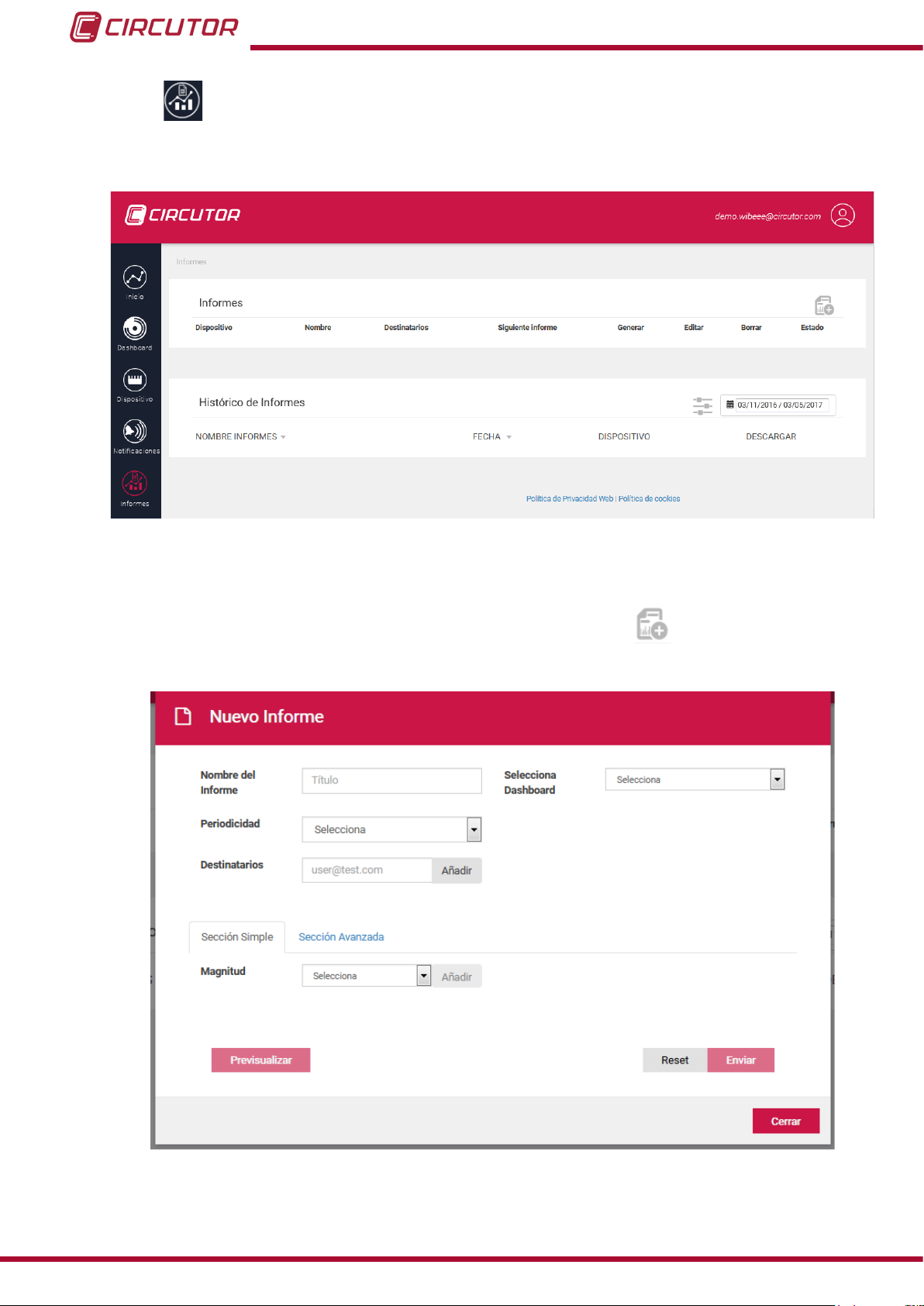

5�2�5�- INFORMES �� 28

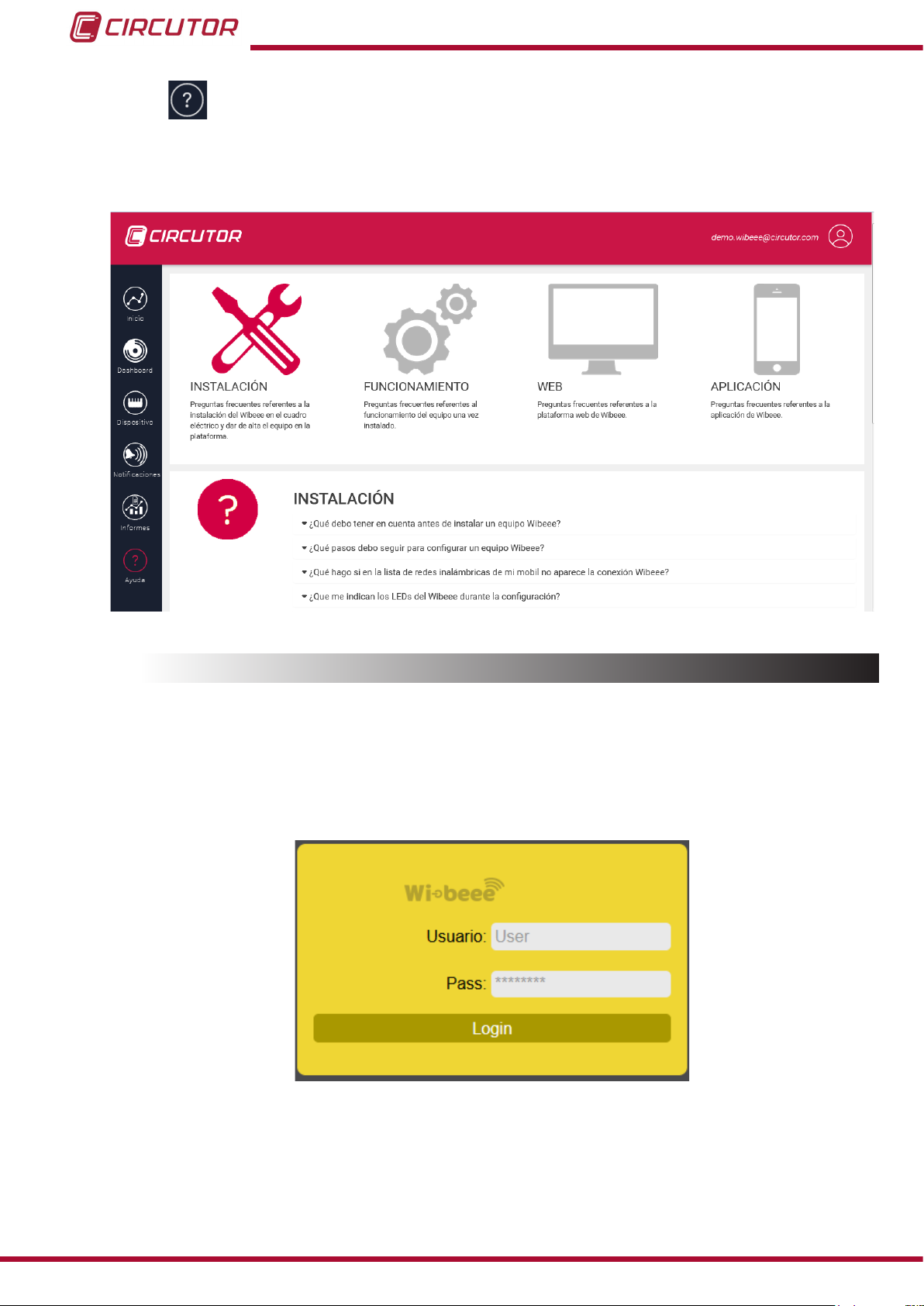

5�2�6�- AYUDA ��30 5�3�- SERVIDOR WEB INTERNO ��30

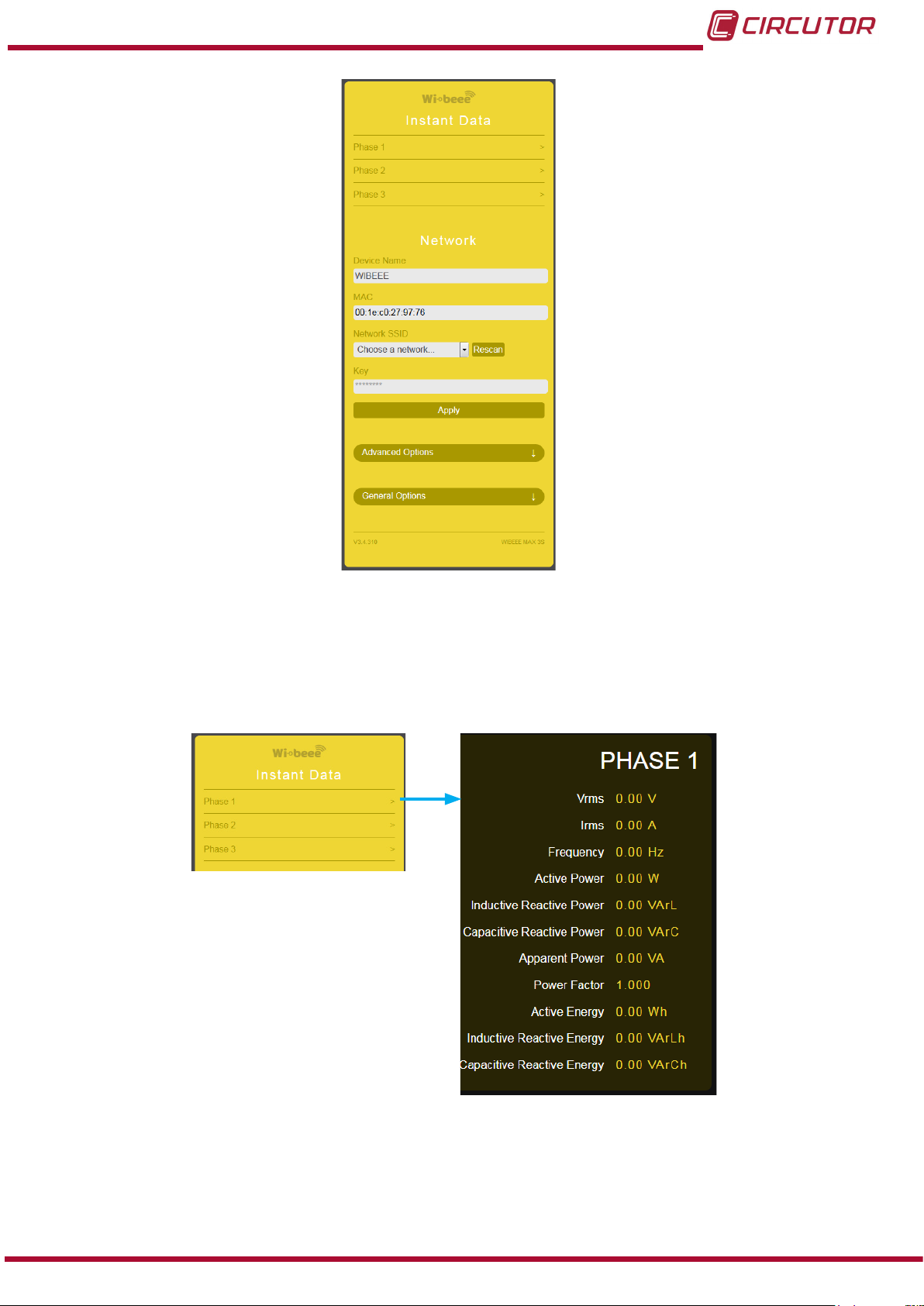

5�3�1�- INSTANT DATA��31

5�3�2�- NETWORK �� 32

5�3�3�- ADVANCED OPTIONS ��32

5�3�4�- GENERAL OPTIONS ��33 5�4�- CONFIGURACIÓN MEDIANTE PETICIONES HTTP GET ��34

5�4�1�- CONSULTA DE PARÁMETROS��34

5�4�2�- CONFIGURACIÓN ��36

6�- COMUNICACIONES INALÁMBRICAS �� 38

6�1�- ENTORNO DE USO Y SALUD ��38 6�2�- COMUNICACIONES Wi-Fi ��38 6�3�- PROTOCOLO MODBUS TCP ��38 6�4�- MAPA DE MEMORIA MODBUS �� 39

7�- CARACTERÍSTICAS TÉCNICAS ��41 8�- MANTENIMIENTO Y SERVICIO TÉCNICO ��43 9�- GARANTÍA ��43 10�- CERTIFICADO CE �� 44

4

Manual de Instrucciones

Wibeee Max

HISTÓRICO DE REVISIONES

Fecha Revisión Descripción

12/17 M169B01-01-17A Versión Inicial

Tabla 1: Histórico de revisiones�

SÍMBOLOS

Tabla 2: Símbolos�

Símbolo Descripción

Cumple con las normas europeas pertinentes.

Doble aislamiento.

~

Corriente alterna.

Equipo bajo la directiva europea 2012/19/EC. Al nalizar su vida útil, no deje el

equipo en un contenedor de residuos domésticos. Es necesario seguir la normativa local sobre el reciclaje de equipos electrónicos.

Nota : Las imágenes de los equipos son de uso ilustrativo únicamente y pueden diferir del equipo original.

Manual de Instrucciones

5

1�- COMPROBACIONES A LA RECEPCIÓN

A la recepción del equipo compruebe los siguientes puntos:

a) El equipo se corresponde con las especicaciones de su pedido.

b) El equipo no ha sufrido desperfectos durante el transporte.

c) Realice una inspección visual externa del equipo antes de conectarlo.

d) Compruebe que está equipado con:

- Una guía de instalación,

- Bolsa de accesorios con pinzas de cocodrilo.

- Modelo Wibeee Max: sensores exibles FLEX Wibeee 14�

- Modelo Wibeee Max Plus: sensores exibles FLEX Wibeee 54�

2�- DESCRIPCIÓN DEL PRODUCTO

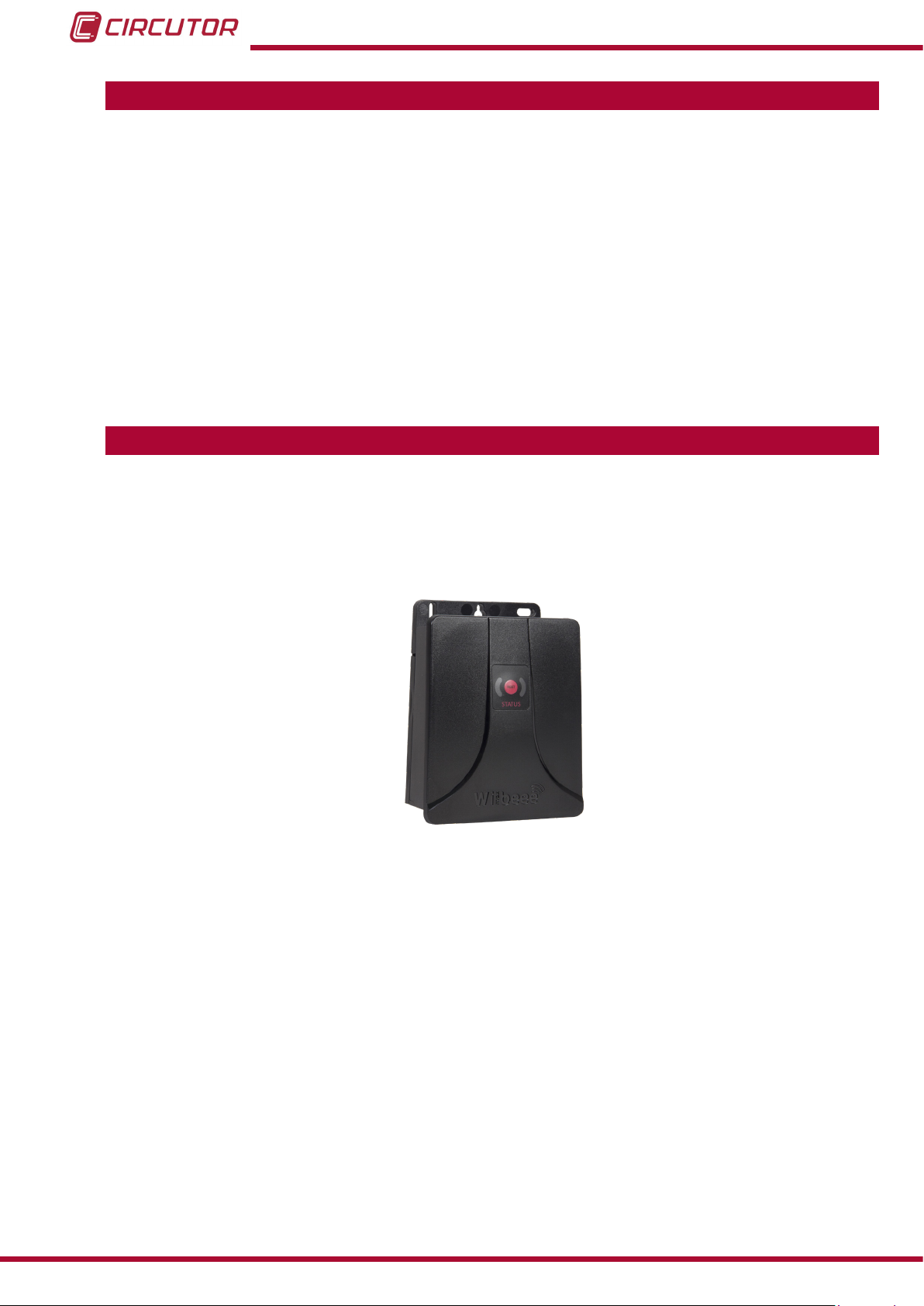

Wibeee Max

Wibeee Max es un equipo de medida de líneas trifásicas conectado a la nube a través de la plataforma Wibeee. El diseño del equipo ha sido concebido para simplicar al máximo el proceso de instalación. Así mismo, dispone de una memoria interna que permite la recuperación

de la información en caso de pérdida temporal de conexión Wi-Fi

Existen 2 modelos del equipo :

  Wibeee Max con dos escalas para la medida de corriente: 350A y 700A.

 Wibeee Max Plus con tres escalas para la medida de corriente: 100A, 1000A y 5000A.

Los modelos disponen de:

- 2 LED de indicación.

- 1 tecla de selección.

- Comunicaciones Wi-Fi�

A través de la aplicación móvil Wibeee Circutor, de la pagina web http://wibeee�circutor�

com, o del Servidor Web interno del equipo, se accede a los datos medidos por el equipo

6

Manual de Instrucciones

Wibeee Max

3�- INSTALACIÓN DEL EQUIPO

3.1.- RECOMENDACIONES PREVIAS

Para la utilización segura del equipo es fundamental que las personas que lo manipulen sigan las medidas de seguridad estipuladas en las normativas del país donde se está utilizando, usando el equipo de protección individual necesario (guantes de caucho, protección facial y prendas ignífugas homologadas) para evitar lesiones por descarga o por arco eléctrico debido a la exposición a conductores con corriente y haciendo caso de las distintas advertencias indicadas en este manual de instrucciones.

La instalación del equipo Wibeee Max debe ser realizada por personal autorizado y cualicado.

Antes de manipular, modicar el conexionado o sustituir el equipo se debe quitar la alimentación y desconectar la medida. Manipular el equipo mientras está conectado es peligroso para las personas.

Es fundamental mantener los cables en perfecto estado para eliminar accidentes o daños a personas o instalaciones.

Limite el funcionamiento del equipo a la categoría de medición, tensión o valores de corriente

especicados.

El fabricante del equipo no se hace responsable de daños cualesquiera que sean en caso de que el usuario o instalador no haga caso de las advertencias y/o recomendaciones indicadas en este manual ni por los daños derivados de la utilización de productos o accesorios no originales o de otras marcas.

En caso de detectar una anomalía o avería en el equipo no realice con él ninguna medida.

Vericar el ambiente en el que nos encontramos antes de iniciar una medida. No realizar medidas en ambientes peligrosos, explosivos, húmedos o mojados.

Antes de efectuar cualquier operación de mantenimiento, reparación o manipula-

ción de cualquiera de las conexiones del equipo se debe desconectar el aparato

de toda fuente de alimentación tanto de la propia alimentación del equipo como de la medida. Cuando sospeche un mal funcionamiento del equipo póngase en contacto con el servicio postventa.

Manual de Instrucciones

7

3.2.- INSTALACIÓN

Antes de utilizar el Wibeee Max, asegúrese de que las condiciones sean apropiadas para el trabajo y que el equipo de protección sea adecuado�

El sensor de corriente exible ha sido diseñado y probado para cumplir el

estándar de seguridad IEC 61010-1:2001/EN61010-1 61010-2-31:2002.

El uso del sensor en conductores no aislados esta limitado a 600 V ~ o DC a frecuencias por debajo de 1kHz.

No exponga el equipo a ambientes agresivos o explosivos.

Wibeee Max

No utilizar el equipo si tiene alguna razón para pensar que su funcionamiento no es correcto o que es defectuoso.

Para medidas sobre conductores no aislados utilice el equipo de protección personal apropiado y necesario.

El equipo debe ir instalado después del magnetotérmico. (Imax : 63A)

Los pasos a seguir para realizar la instalación del equipo son:

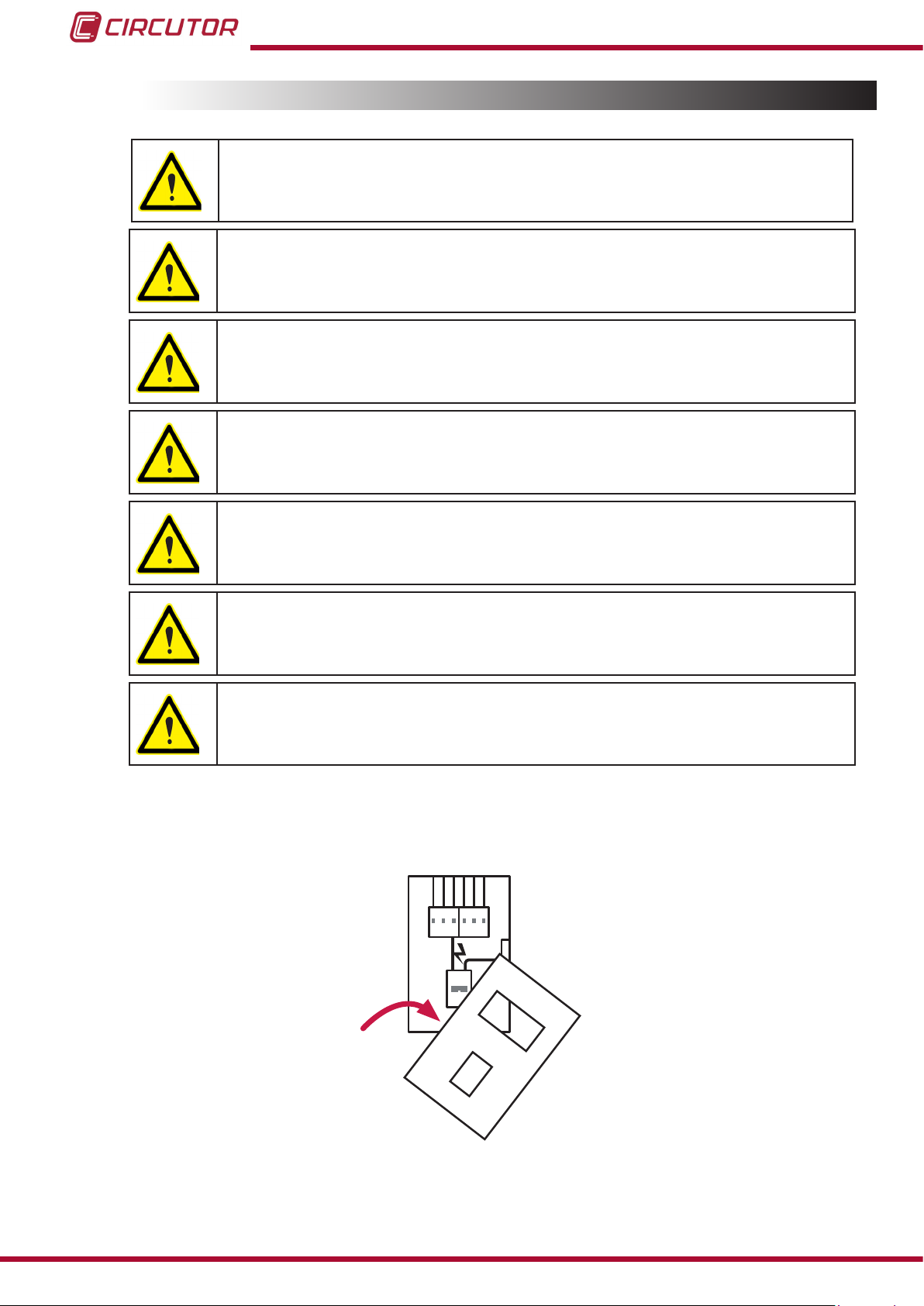

1� Retirar el panel de protección del cuadro eléctrico.

Figura 1: Retirar el panel de conexión�

8

Manual de Instrucciones

Wibeee Max

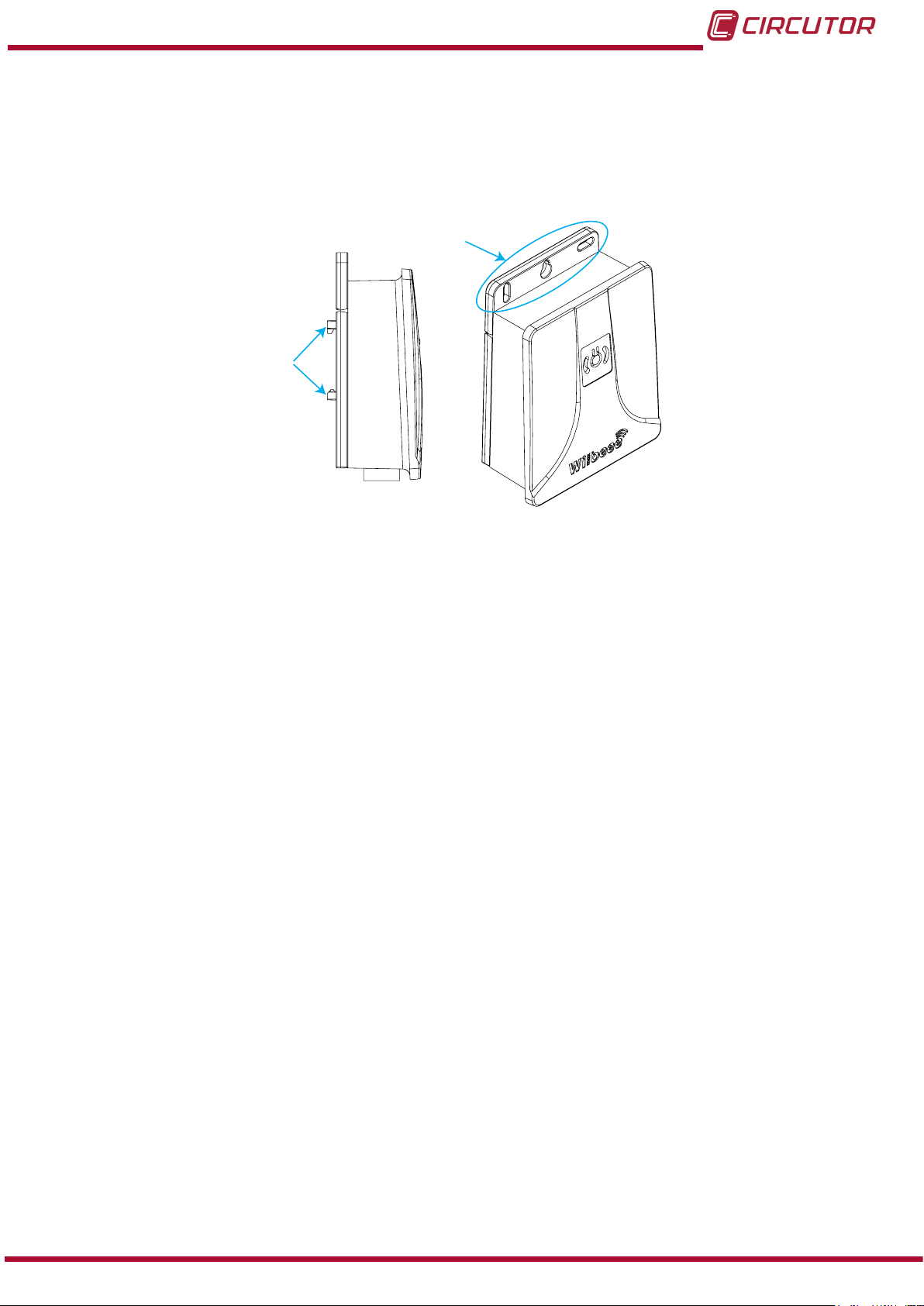

2� Montar el equipo en el cuadro eléctrico. El equipo dispone de 3 posibles métodos de anclaje:

 Una jación magnética.  Una jación por carril DIN, Figura 2.

 Una jación mediante tornillos, Figura 2�

Fijación mediante

tornillos

Fijación por

carril DIN

Figura 2: Métodos de jación.

Nota : La jación mediante tornillo es troquelada y si no se utiliza y molesta para otro tipo de instalación, se puede romper.

3� Realizar el conexionado del equipo. Ver “3.4.- BORNES DEL EQUIPO” y “3.5.- ESQUEMAS

DE CONEXIONADO”.

4� Una vez conectado el Wibeee Max a la alimentación auxiliar, comprobar que el LED Rojo, está encendido y parpadea (Ver “4.3.- INDICADORES LED”).

5� Seleccionar la escala de medida de los sensores de corriente:

Modelo Wibeee Max, seguir los pasos indicados en el apartado “3�3�1�1�- Selección de escala”�

Modelo Wibeee Max Plus, seguir los pasos indicados en el apartado “3�3�2�1�- Selec- ción de escala”�

Manual de Instrucciones

9

Wibeee Max

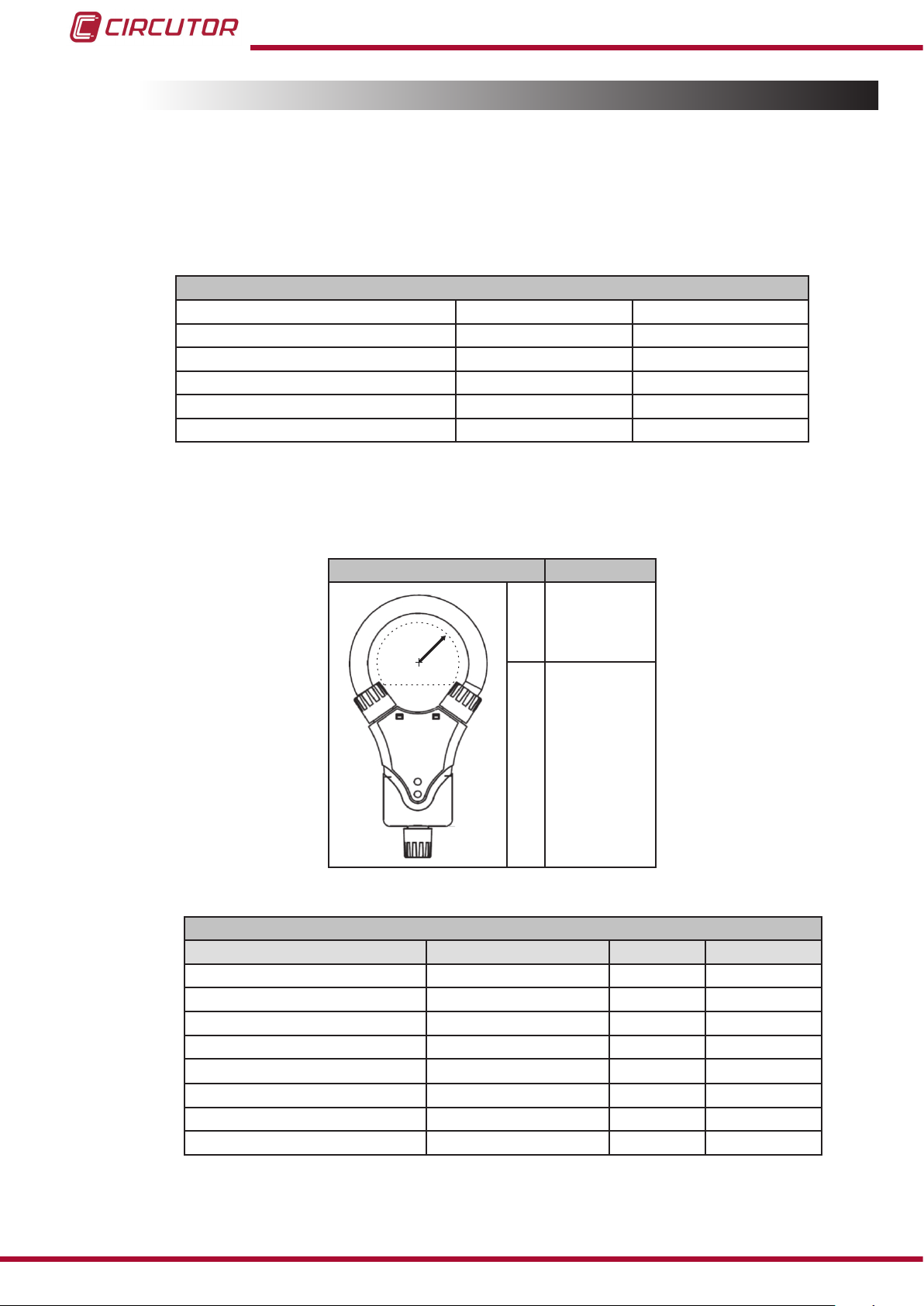

3.3.- SENSORES PARA LA MEDIDA DE CORRIENTE

3�3�1�- Wibeee Max

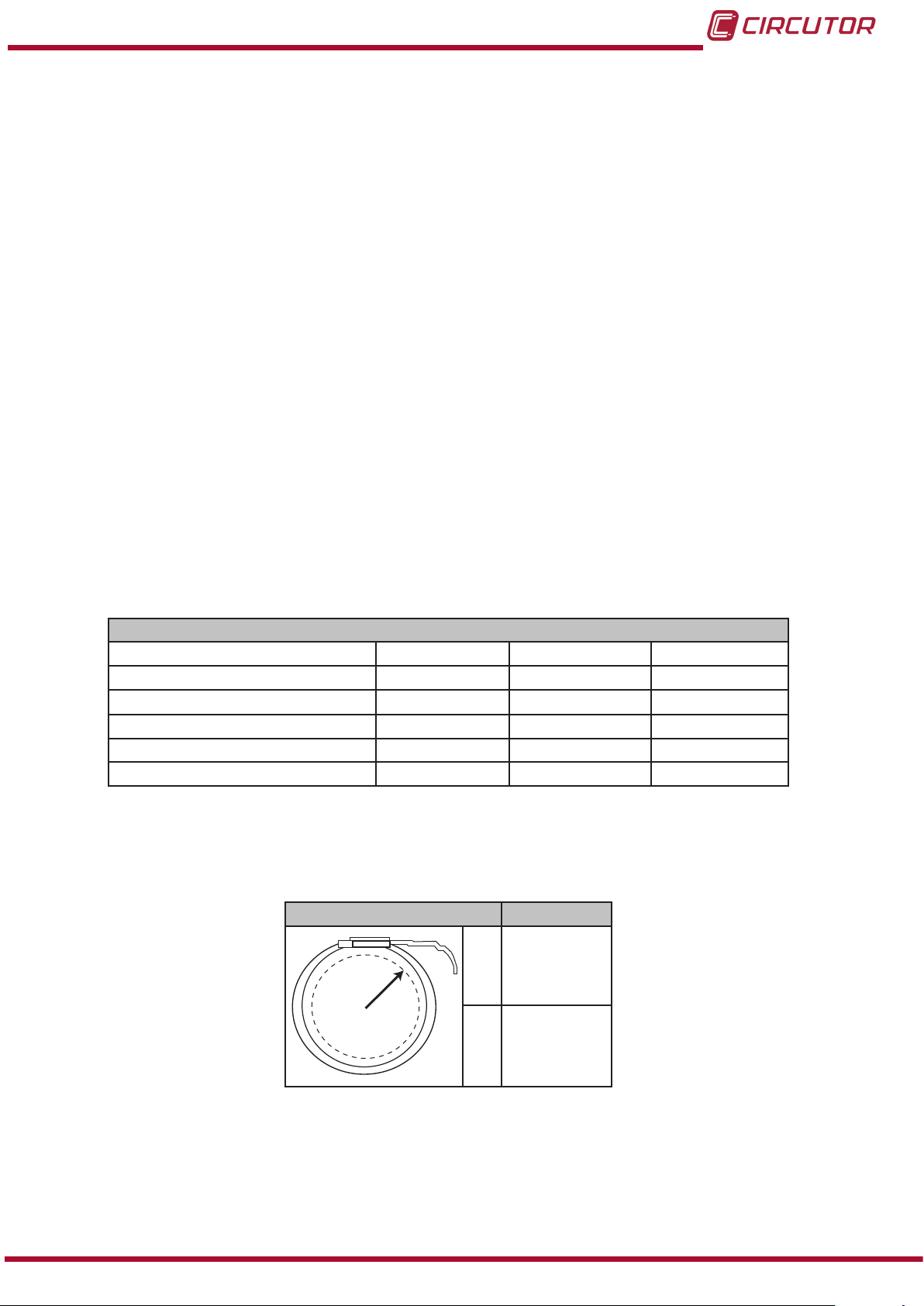

La medida de corriente en el modelo Wibeee Max se realiza a través de los sensores exibles FLEX Wibeee 14�

Tabla 3:Características metrológicas�

FLEX Wibeee 14 Escalas de medida 350 700 Rango nominal 350 A 700 A Relación salida - entrada 2.86 mV/A 1.43 mV/A Rango de utilización 3.5 ... 350 A 7 ... 700 A

Rango de medida especicado 35 ... 350 70 ... 700

Desfase típico 1º 1º

La incertidumbre de la medida se considera con el sensor en la posición optima sin campos

eléctricos ni magnéticos externos y dentro del rango de temperatura de trabajo, Tabla 4�

Tabla 4:Error de posición

Posición Error

A ± 1%

B

A

B A ± 3%

Tabla 5: Variaciones en el rango de uso�

Variaciones en el rango de uso Magnitud de inuencia Rango de inuencia Normal Máxima Temperatura - 10ºC ... +60ºC - ±0.3 % / ºC Humedad relativa 10% ... 90% - 0.3 % Posición del conductor - 2 % 3 % Conductor adyacente D/4 300 A - 2 % Ajuste 50 Hz Fondo escala Ajuste 60 Hz Fondo escala 0.2 % 0.3 % Frecuencia 40 Hz - 5kHz < ± 1dB < ± 1dB Desviación 50 Hz - 60 Hz - - 0.3 %

0.2 % 0.3 %

10

Manual de Instrucciones

Wibeee Max

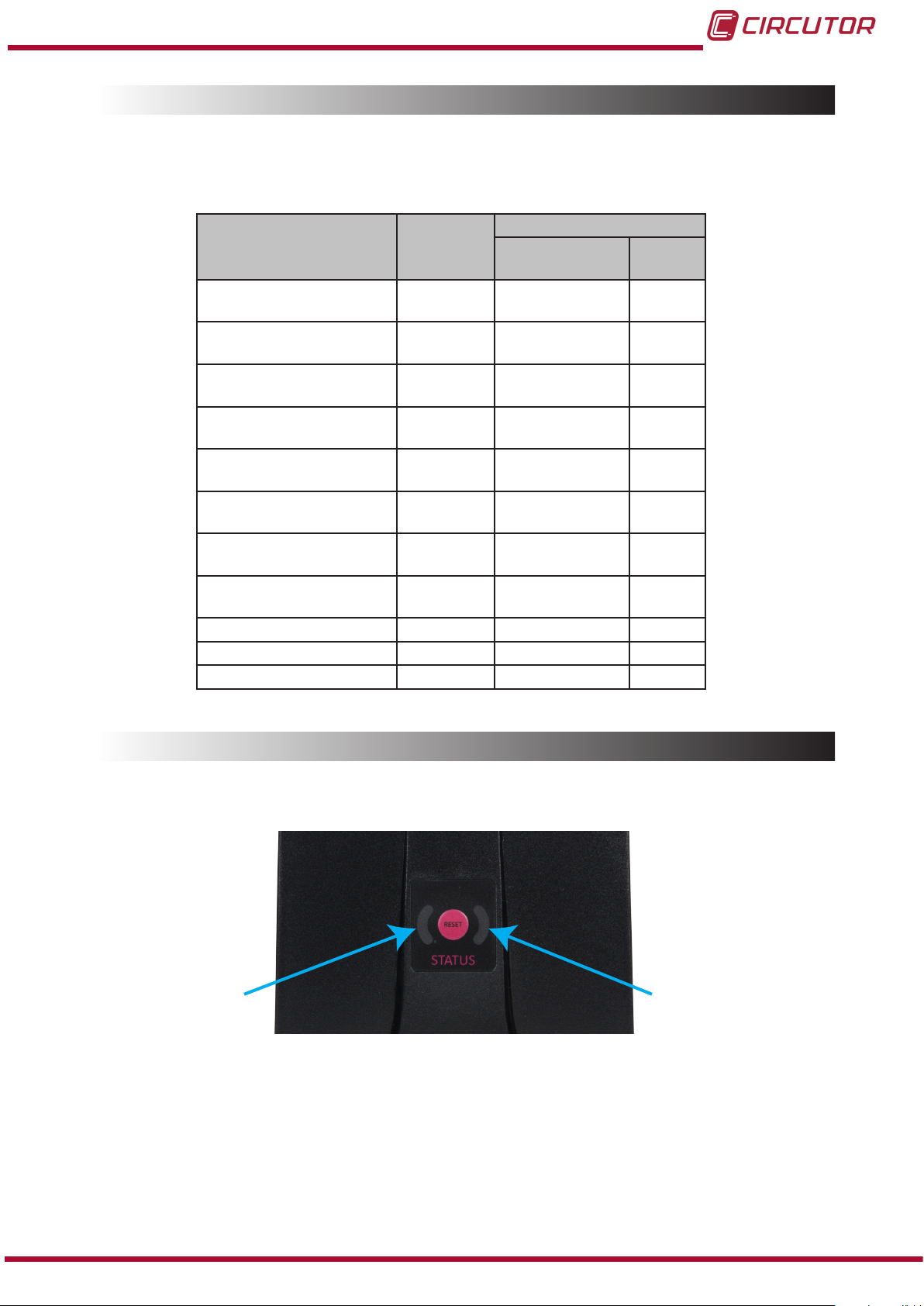

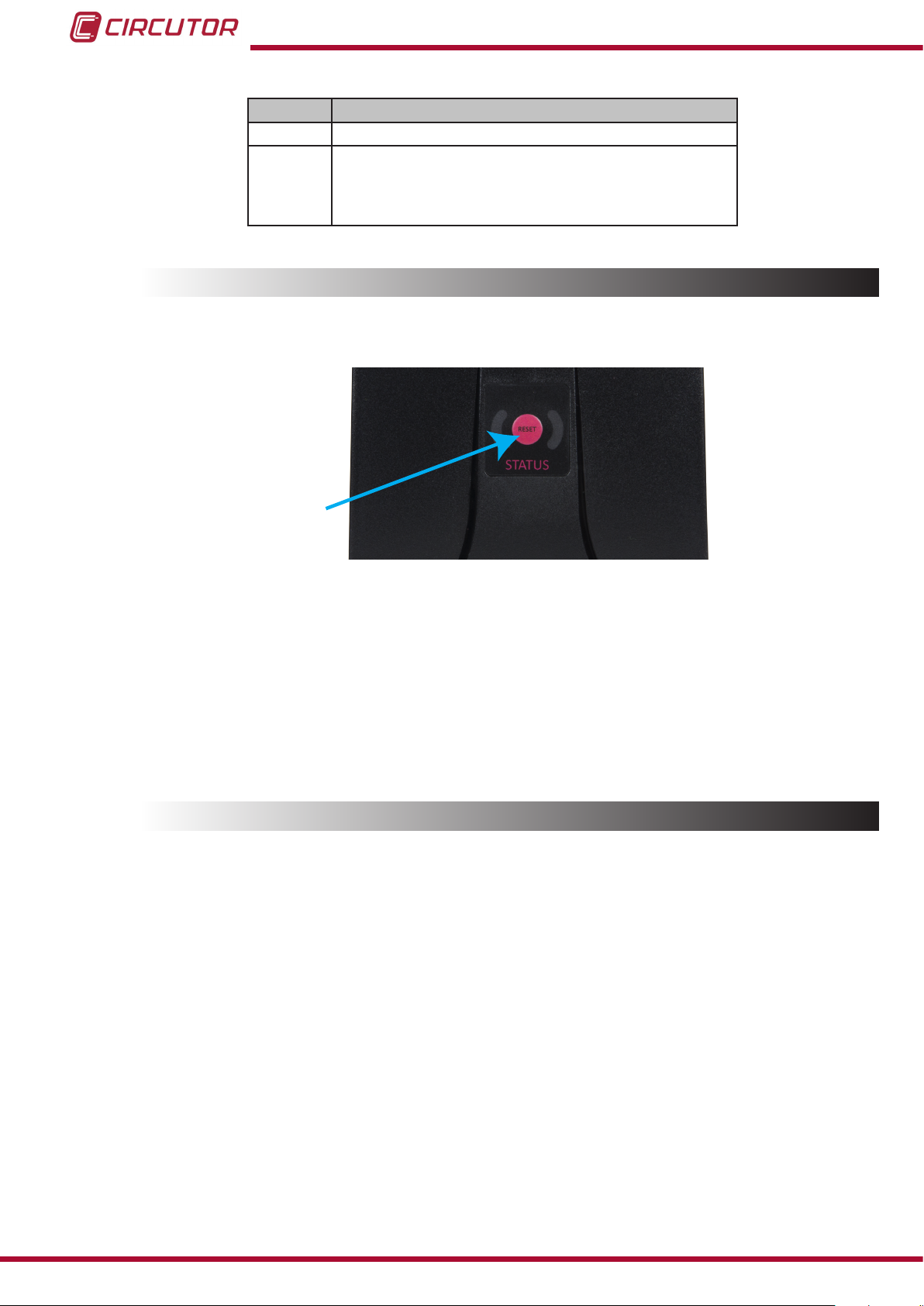

3�3�1�1�- Selección de escala

Los sensores de corriente FLEX Wibeee 14 indican la escala seleccionada a través del LED azul situado en el cabezal de los mismos.

Durante los primeros 20 segundos posteriores al encendido, el Wibeee Max se encuentra en el periodo de selección de escala. El LED Azul parpadea rápidamente, e indica la escala seleccionada.

Pulse la tecla RESET durante este periodo para seleccionar la escala deseada:

 Un parpadeo simple indica que se ha seleccionado la escala de 350A.  Un parpadeo doble indica que se ha seleccionado la escala de 700A.

Una vez nalizado el periodo de selección de escala, el parpadeo rápido queda desactivado, y

el LED azul indica periódicamente la escala seleccionada.

3�3�2�- Wibeee Max Plus

La medida de corriente en el modelo Wibeee Max Plus se realiza a través de los sensores exibles FLEX Wibeee 54�

Tabla 6:Características metrológicas�

FLEX Wibeee 54

Escalas de medida 100 1k 5k Rango nominal 100 A 1000 A 5000 A Relación salida - entrada 10.0 mV/A 1.0 mV/A 0.2 mV/A

Rango de utilización 1 ... 100 A 10 ... 1000 A 50 ... 5000 A

Rango de medida especicado 10 ... 100 100 ... 1000 500 ... 5000

Desfase típico 1º 1º 1º

La incertidumbre de la medida se considera con el sensor en la posición optima sin campos

eléctricos ni magnéticos externos y dentro del rango de temperatura de trabajo, Tabla 7�

Tabla 7:Error de posición

Posición Error

Manual de Instrucciones

A ± 1%

B

A

B A ± 3%

11

Wibeee Max

Tabla 8: Variaciones en el rango de uso�

Variaciones en el rango de uso Magnitud de inuencia Rango de inuencia Normal Máxima Temperatura - 10ºC ... +60ºC - ±0.3 % / ºC Humedad relativa 10% ... 90% - 0.3 % Posición del conductor - 2 % 3 % Conductor adyacente D/4 300 A - 2 % Ajuste 50 Hz Fondo escala Ajuste 60 Hz Fondo escala 0.2 % 0.3 % Frecuencia 40 Hz - 5kHz < ± 1dB < ± 1dB Desviación 50 Hz - 60 Hz - - 0.3 %

0.2 % 0.3 %

3�3�2�1�- Selección de escala

Los sensores de corriente FLEX Wibeee 54 indican la escala seleccionada a través de los LEDs azul y rojo situados en el cabezal de los mismos.

Durante los primeros 20 segundos posteriores al encendido, el Wibeee Max Plus se encuentra en el periodo de selección de escala. Los LEDs azul y rojo parpadean lentamente, e indican la escala seleccionada.

Pulse la tecla RESET durante este periodo para seleccionar la escala deseada:

 El LED azul indica que se ha seleccionado la escala de 100A.  El LED rojo indica que se ha seleccionado la escala de 1kA.  Los LEDs azul y rojo indican que se ha seleccionado la escala de 5kA.

Una vez nalizado el periodo de selección de escala, el parpadeo rápido queda desactivado, y

los LEDs azul y rojo indican la escala seleccionada.

12

Manual de Instrucciones

Wibeee Max

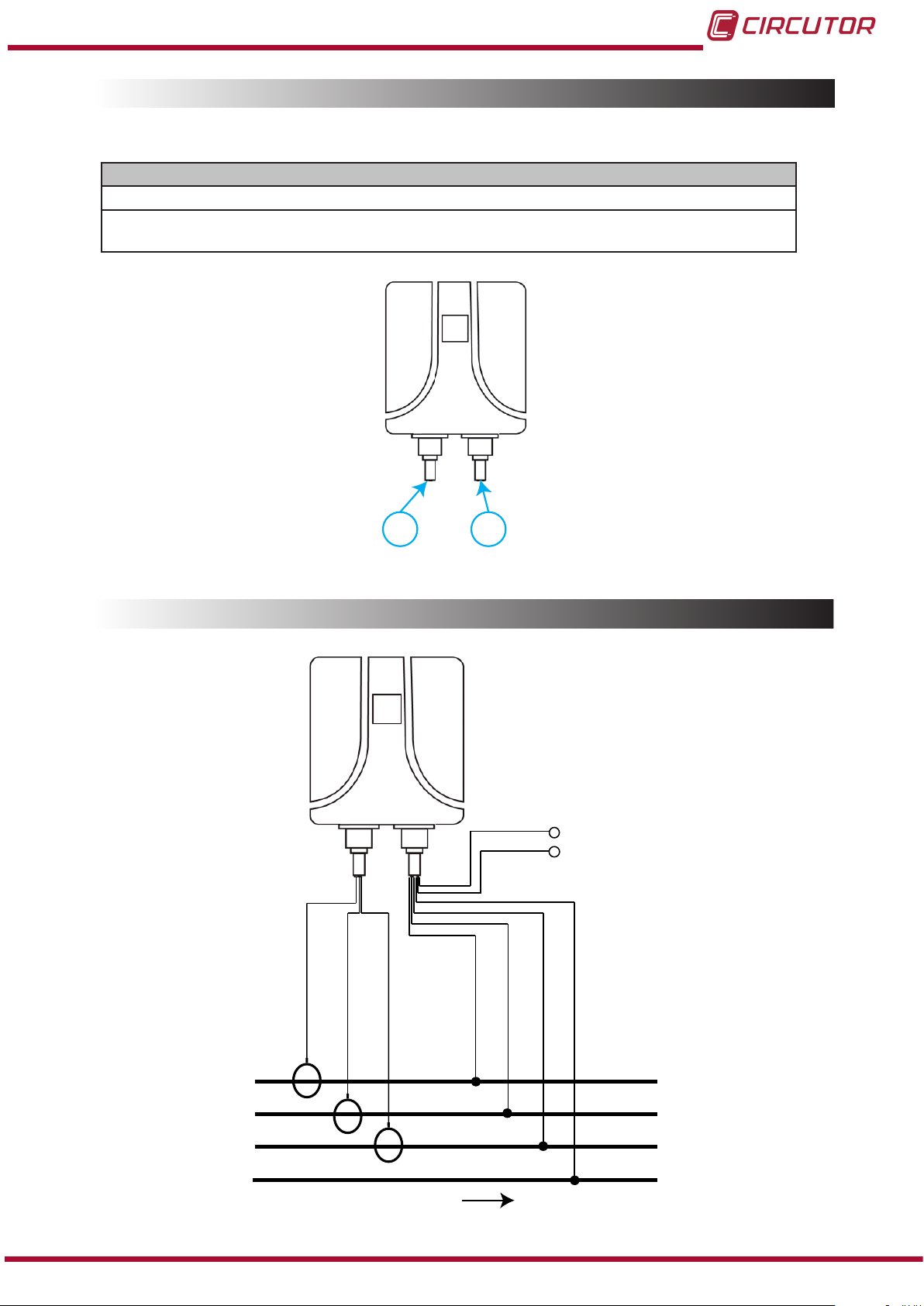

3.4.- BORNES DEL EQUIPO

Tabla 9:Relación de bornes del Wibeee Max�

Bornes del equipo Wibeee Max 1: Medida de corriente: Negro: L1 , Rojo: L2, Amarillo: L3 2: Medida de tensión y Alimentación auxiliar: Negro: L1 , Rojo: L2, Amarillo: L3, Azul: Neutro

Verde y Marrón: Alimentación auxiliar.

3.5.- ESQUEMAS DE CONEXIONADO

1 2

Figura 3:Bornes Wibeee Max�

Marrón

Verde

Alimentación

Auxiliar

L1

L2

L3

N

Manual de Instrucciones

Rojo

Negro

Figura 4: Esquema de conexión Wibeee Max�

Amarillo

CARGA

Amarillo

Rojo

Negro

Azul

13

Wibeee Max

3.6.- INICIALIZACIÓN DEL EQUIPO

Para iniciar la comunicación con el equipo es necesario:

1�- Disponer de acceso a Internet a través de una red inalámbrica.

2�- Comprobar que los siguientes puertos estén abiertos:

- Puerto 8080 para Http Get / Post.

- Puerto 53 para DNS

- Puerto 80 para Internet

Nota: El router de Orange Livebox Next presentan una incompatibilidad con los equipo Wibeee en el modo de seguridad “WPA/WPA2”, y estos no se conectan. En el modo “solo WPA2”

se conectan correctamente.

El acceso a los datos del Wibeee Max se puede realizar de dos maneras:

 Modo aplicación.  Modo compartido directo.

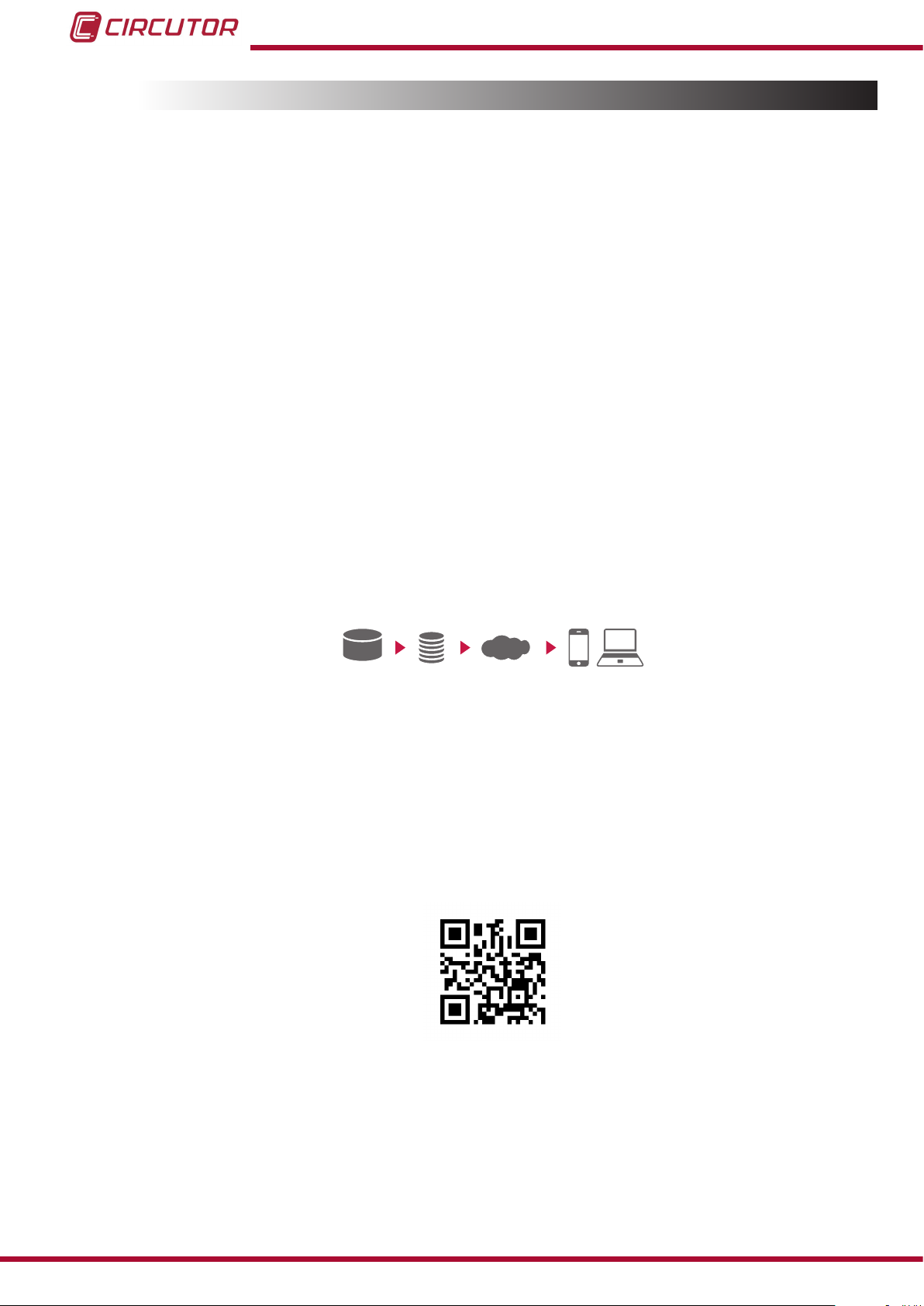

3�6�1�- MODO APLICACIÓN

En el modo aplicación los datos medidos por el Wibeee Max se suben a la nube, y se accede a ellos a través de la aplicación Wibeee CIRCUTOR. Al usar este modo quedan vinculados el

Wibeee Max y el usuario que lo ha congurado, de esta manera el usuario puede tener control sobre el equipo, consultar los datos enviado, grácas y gestionar grupos de equipos.

Los pasos a seguir para la inicialización del equipo en modo aplicación, son:

1�- Escanear el código QR para descargar la aplicación u obtenerla a partir de la dirección: http://wibeee�circutor�com

14

2�- Abrir la aplicación Wibeee CIRCUTOR� Y seguir los pasos indicados en la misma.

Manual de Instrucciones

Wibeee Max

3�6�2�- MODO COMPARTIDO DIRECTO

En el modo compartido directo se accede directamente a los datos del Wibeee Max a través del servidor web integrado en el equipo, de esta forma se pueden consultar las medidas en

tiempo real que está capturando en ese instante y congurar el equipo de forma manual. Esto

permite cambiar parámetros como el servidor y el puerto al que el Wibeee Max enviará los datos. Al congurar un Wibeee Max usando este modo no hay vínculo entre el usuario y el equipo, por lo tanto, la única manera de acceder al equipo una vez está conectado a la red es conocer su IP y acceder a ésta mediante un buscador.

Los pasos a seguir para la inicialización del equipo en modo compartido directo, son:

1�- En un smartphone/tablet, utilizar los ajustes de la conexión Wi-Fi para conectarse a Wibeee Max�

2�- Obtener acceso a la conguración de red y a las medidas instantáneas a través del nave- gador, mediante la dirección: http://192�168�1�150

Usuario: user Password: user

Manual de Instrucciones

15

Wibeee Max

4�- FUNCIONAMIENTO

4.1.- PRINCIPIO DE FUNCIONAMIENTO

Wibeee Max es un equipo de medida trifásico o monofásico, con conexión inalámbrica vía Wi-Fi para visualizar o descargar todos los datos medidos mediante cualquier dispositivo

smartphone, tablet o PC.

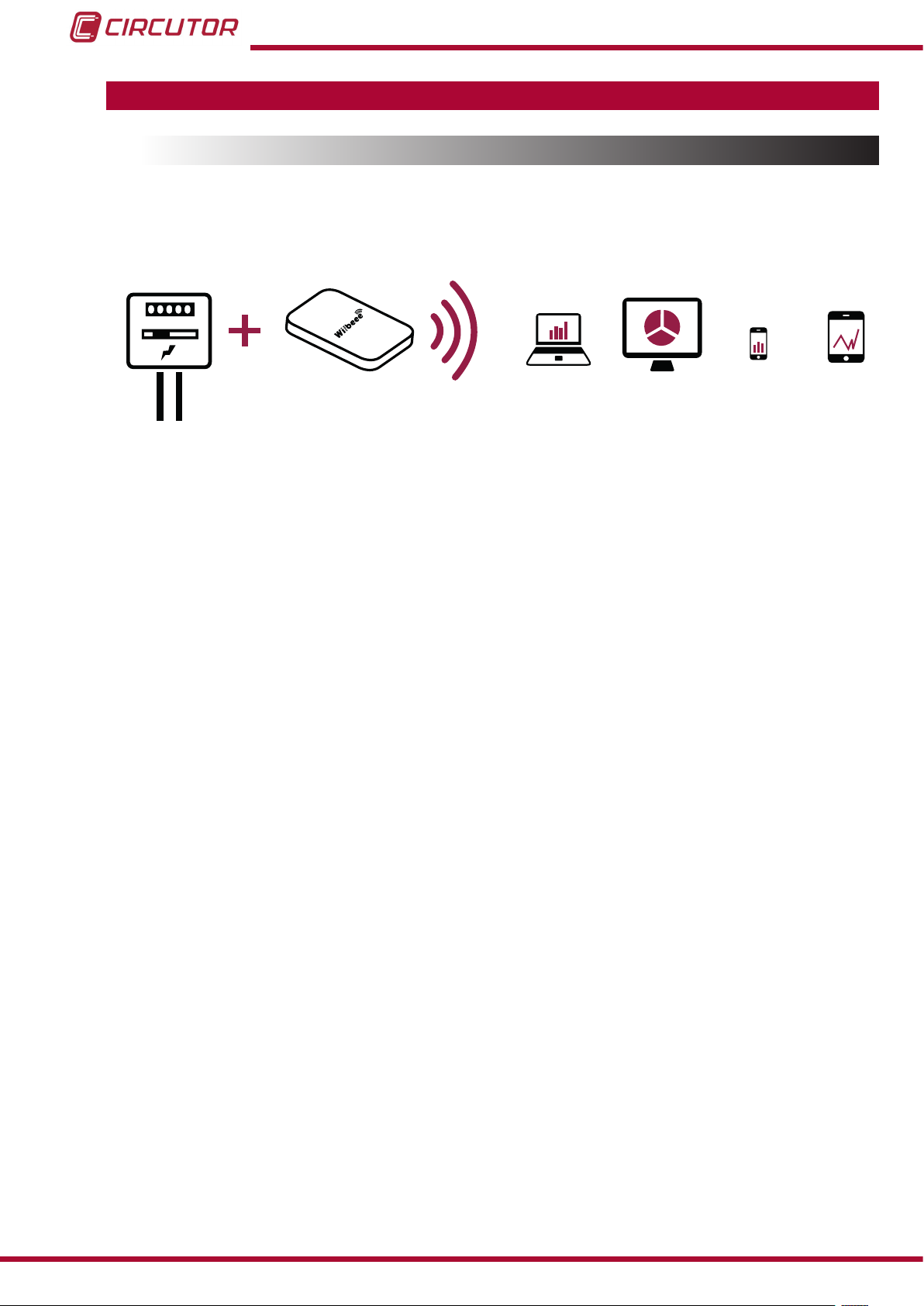

Cuadro eléctrico Wibeee MAX Portátil PC Smartphone Tablet

Figura 5: Visión general

El equipo puede trabajar en dos modos de funcionamiento:

 Modo aplicación

En el modo aplicación los datos medidos por el Wibeee Max se suben a la nube, y se accede a ellos a través de la aplicación Wibeee CIRCUTOR o de la plataforma Web http://wibeee�circutor�com.

 Modo compartido directo

En el modo compartido directo se accede directamente a los datos del Wibeee Max a través del Servidor Web integrado en el equipo.

Nota: El servidor Web integrado en el equipo también es accesible en el modo de

funcionamiento aplicación.

Si el Wibeee Max pierde la conexión con el servidor, entra en funcionamiento una memoria de respaldo con capacidad para los siguientes 30 días. Esta memoria de respaldo guardará el valor de las variables más críticas (Tensión, Corriente,

Potencia Aparente, Potencia Activa, Potencia Reactiva y Factor de Potencia) durante 30 días

cada minuto.

En el momento que se restablece la conexión con el servidor, el equipo comienza de forma progresiva el volcado de los datos almacenados. Dependiendo de la calidad de conexión, la

velocidad de recuperación de las lecturas es de hasta 100 lecturas por minuto.

16

Nota: La memoria de respaldo solo entrará en funcionamiento si el equipo previamente se

ha inicializado y congurado correctamente, es decir ha tenido conexión a Internet en algún

momento.

Manual de Instrucciones

Wibeee Max

4.2.- PARÁMETROS DE MEDIDA

El equipo mide, registra y visualiza los siguientes de parámetros, Tabla 10:

Tabla 10: Parámetros de medida del Wibeee Max

Visualización

Parámetro Unidades

Corriente A

Tensión V

Potencia Activa kW

Potencia Reactiva kVAr

Energía Activa kWh

Energía Reactiva kVArh

Frecuencia Hz

Factor de Potencia cos Φ

Energía kWh - Gráca Emisiones CO Coste € - Gráca

2

kgCO

2

Fases

L1 - L2 - L3

Numérica

Gráca

Numérica

Gráca

Numérica

Gráca

Numérica

Gráca

Numérica

Gráca

Numérica

Gráca

Numérica

Gráca

Numérica

Gráca

- Gráca

Trifásica

Gráca

4.3.- INDICADORES LED

El equipo dispone de 2 LEDs de indicación, Figura 6.

LED Rojo LED Azul

Figura 6:Indicadores LED Wibeee Max�

Manual de Instrucciones

17

Tabla 11: Descripción de LEDs, Wibeee Max�

LED Descripción

Rojo Parpadeo: Equipo alimentado.

Indica el estado de la conexión:

Parpadeo lento (1s) : Generando una red Wi-Fi. Parpadeo rápido (<1s) : Conectado a una red Wi-Fi.

Encendido jo: Envío de datos a través de la red.

4.4.- TECLA

Azul

El equipo dispone de una tecla, RESET, Figura 7.

Wibeee Max

Tecla

Reset

Figura 7:Tecla Wibeee Max�

La tecla RESET tiene 2 funciones:

 Durante la puesta en marcha del equipo se utiliza para seleccionar la escala del sen- sor de medida de corriente, ver “3.2.- INSTALACIÓN”.

Restablecer la conguración de fábrica del equipo. Para ello, pulsar la tecla RESET

durante 10 segundos, hasta que los LEDs Rojo y Azul del equipo parpadeen tres veces de forma simultánea.

4.5.-PUESTA EN MARCHA

En la puesta en marcha del equipo, el Wibeee Max pasa por diferentes estados:

1�- Estado Conguración

18

LED Azul → Parpadeo lento (1s) LED Rojo → Parpadeo lento (1s)

En este estado el Wibeee Max genera una red Wi-Fi propia llamada WIBEEE_xx:xx:xx�

Su utilidad es únicamente para realizar la conguración del equipo y que éste se conecte a la

red del usuario.

Si se desea volver a este estado para obtener condiciones iniciales se deberá presionar durante más de 6 segundos el pulsador de Reset� El equipo borra cualquier conguración anterior y vuelve a los valores por defecto.

Manual de Instrucciones

Wibeee Max

2�- Estado Conectando ��

LED Azul → Apagado

LED Rojo → Parpadeo lento (1s)

En este estado Wibeee Max está gestionando la conexión con el router/ Access Point. Este estado debe durar unos 40 segundos, en buenas condiciones de cobertura Wi-Fi. En lu-

gares con poca cobertura Wi-Fi puede tardar algo más.

Si supera los 2 minutos se recomienda volver al estado inicial, comprobar la cobertura Wi-Fi y

volver a empezar el proceso.

Si no puede conectarse al Wi-Fi el equipo lo vuelve a intentar 5 veces, si aun así persiste la desconexión pasa a modo Conguración (para permitir cambiar la conguración sin abrir el

cuadro) durante 5 minutos; posteriormente reintenta nuevamente una vez reconectar y mientras no logre reconectarse mantiene este modo de alternancia. (5 minutos en estado de Con-

guración y 1 intento de conexión).

3�- Estado Conectando

LED Azul → Parpadeo rápido (<1s)

LED Rojo → Parpadeo lento (1s)

En este estado el equipo se ha conectado a la red Wi-Fi.y está a la espera de nalizar la primera transmisión de datos satisfactoria. Cuando consigue realizar el primer envío de datos de forma satisfactoria pasará al estado “Conectado y enviando OK”

Si el equipo no puede realizar el primer envío de datos de forma correcta, lo vuelve a intenta 3 veces, si no logra enviarlo se reinicia la conexión Wi-Fi y reintenta 3 veces más el envío del paquete. Se mantiene en este estado hasta que no realice el primer envío de forma satisfactoria.

4�- Estado Conectando y enviado OK

LED Azul → Encendido jo.

LED Rojo → Parpadeo lento (1s)

Una vez el equipo está congurado y conectado a la red en Infraestructura del usuario éste

comienza automáticamente a enviar datos del consumo eléctrico de la instalación al servidor (cada minuto). También permite acceder a medidas instantáneas mediante peticiones a sus servidores XML y Modbus internos.

Manual de Instrucciones

19

Wibeee Max

5�- VISUALIZACIÓN Y CONFIGURACIÓN

Una vez instalado e iniciado el equipo, es posible acceder a todos los datos del mismo a través de diferentes métodos, en función del modo funcionamiento del equipo, Figura 8.

Modo aplicación Modo compartido directo

Visualización de los datos

Plataforma Web

http://wibeee.circutor.com

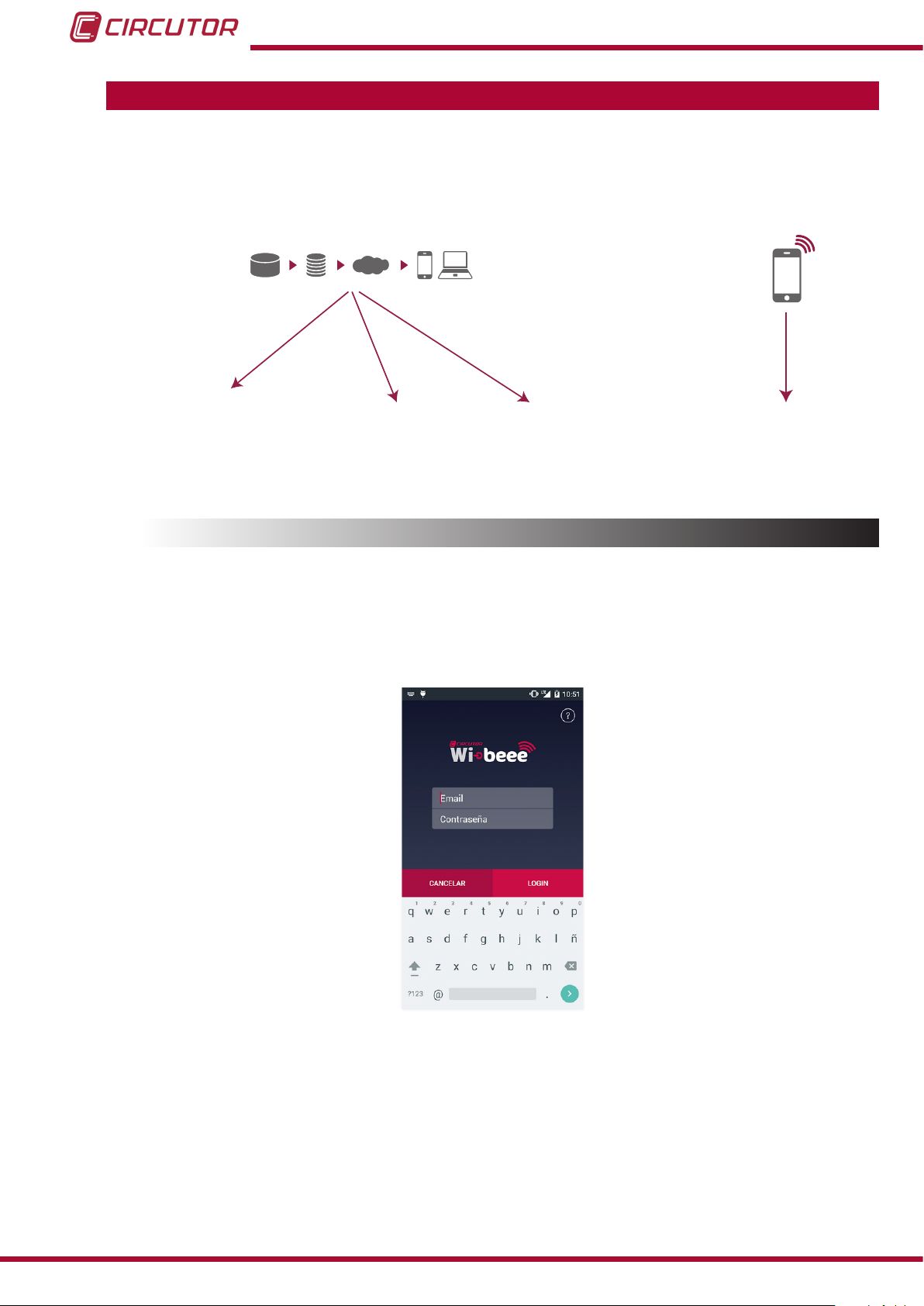

Figura 8: Visualización de datos en función del modo de funcionamiento�

5.1.-APLICACIÓN MÓVIL

Aplicación móvil

Wibeee Circutor

Servidor Web

interno

Servidor Web

interno

La aplicación móvil Wibeee Circutor es compatible con iOS y Android, y dispone de versión para smartphone y tablets.

En ella se pueden visualizar y congurar todos los parámetros que mide el equipo,

20

Figura 9: Aplicación móvil Wibee Circutor�

Manual de Instrucciones

Wibeee Max

5.2.- PLATAFORMA WEB

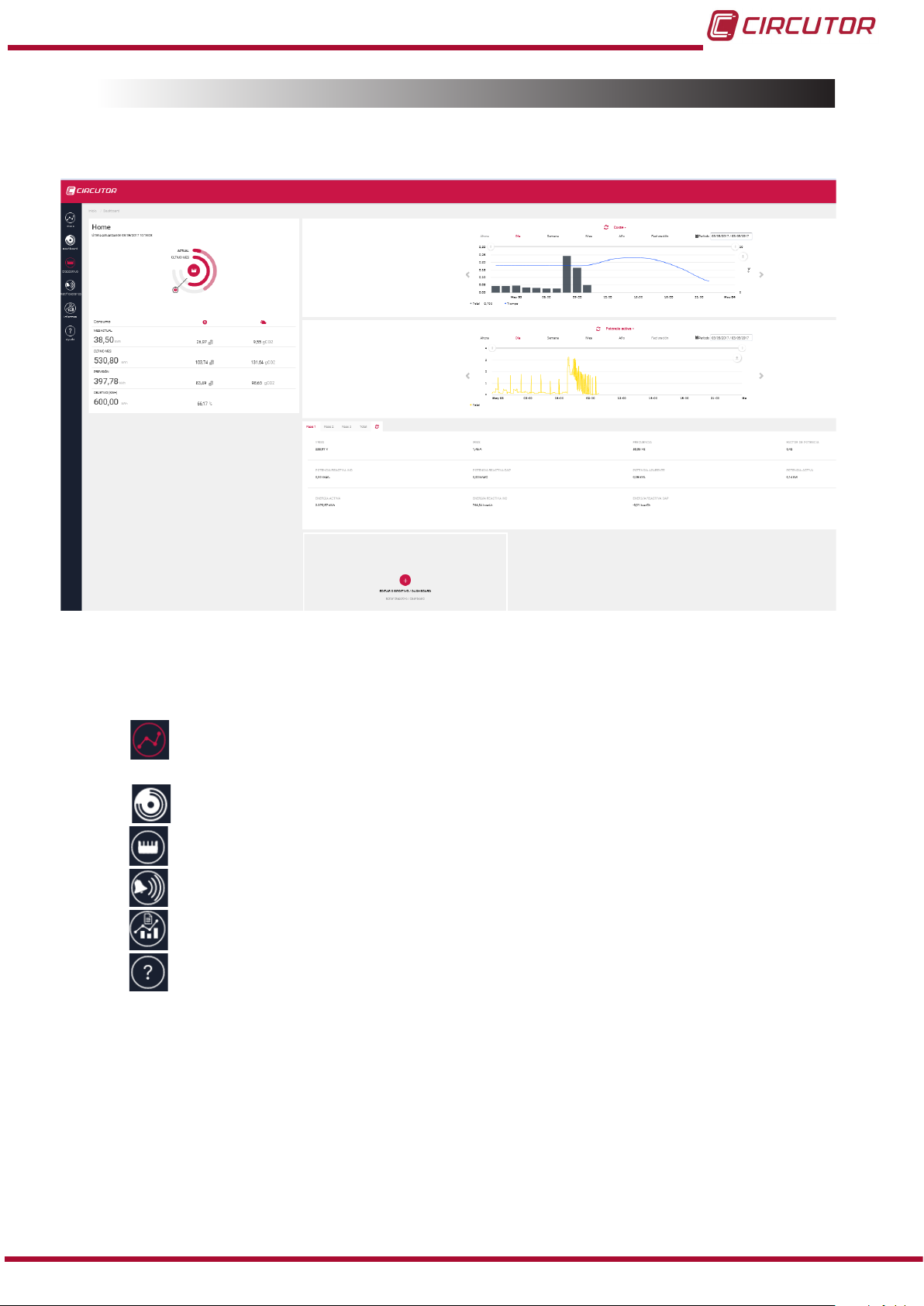

La Figura 10 nuestra la pantalla principal de la plataforma Web http://wibeee�circutor�com

Figura 10:Pantalla principal de la plataforma Web�

A través de esta pantalla se puede acceder a los diferentes apartados de la plataforma:

 : Inicio, resumen de los consumos, visualización de gracas y acceso a las

opciones de conguración de los dashboard (interfaz gráca).

 : Dashboard, visualización de todos los dashboard de todos los equipos activos.

 : Dispositivos, acceso a todos los equipos conectados.

 : Noticaciones, visualización del histórico de noticaciones.

 : Informes, acceso a la generación de informes periódicos.

 : Ayuda, pantalla de ayuda.

Manual de Instrucciones

21

5�2�1�- INICIO

La pantalla Inicio, esta dividida en diferentes áreas:

Wibeee Max

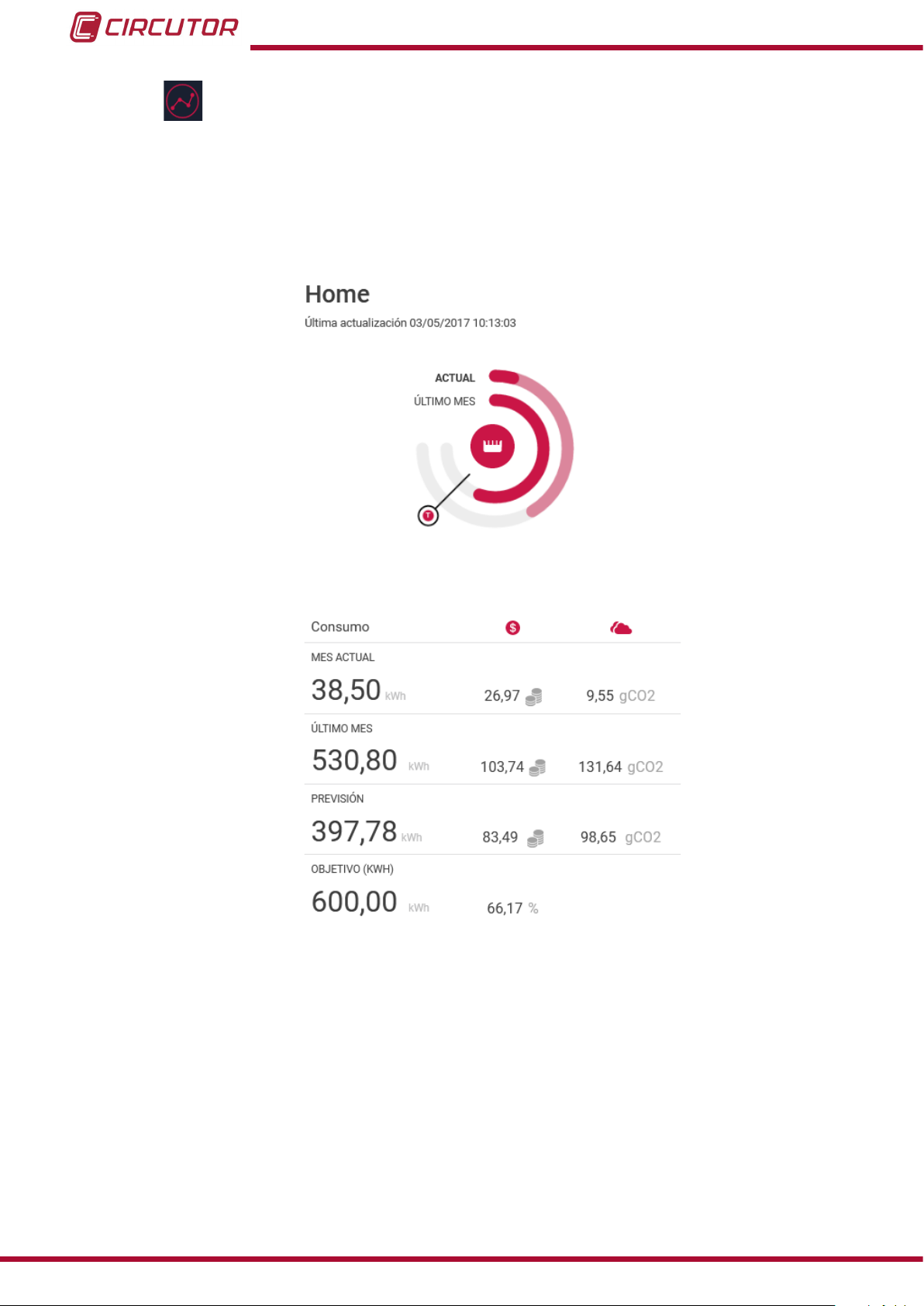

 En el área de la Figura 11, se muestra un resumen del consumo y de las emisiones de CO

del último mes, del mes actual y la previsión para el nal de mes. También se visualiza el valor objetivo congurado.

2

22

Figura 11: Área resumen�

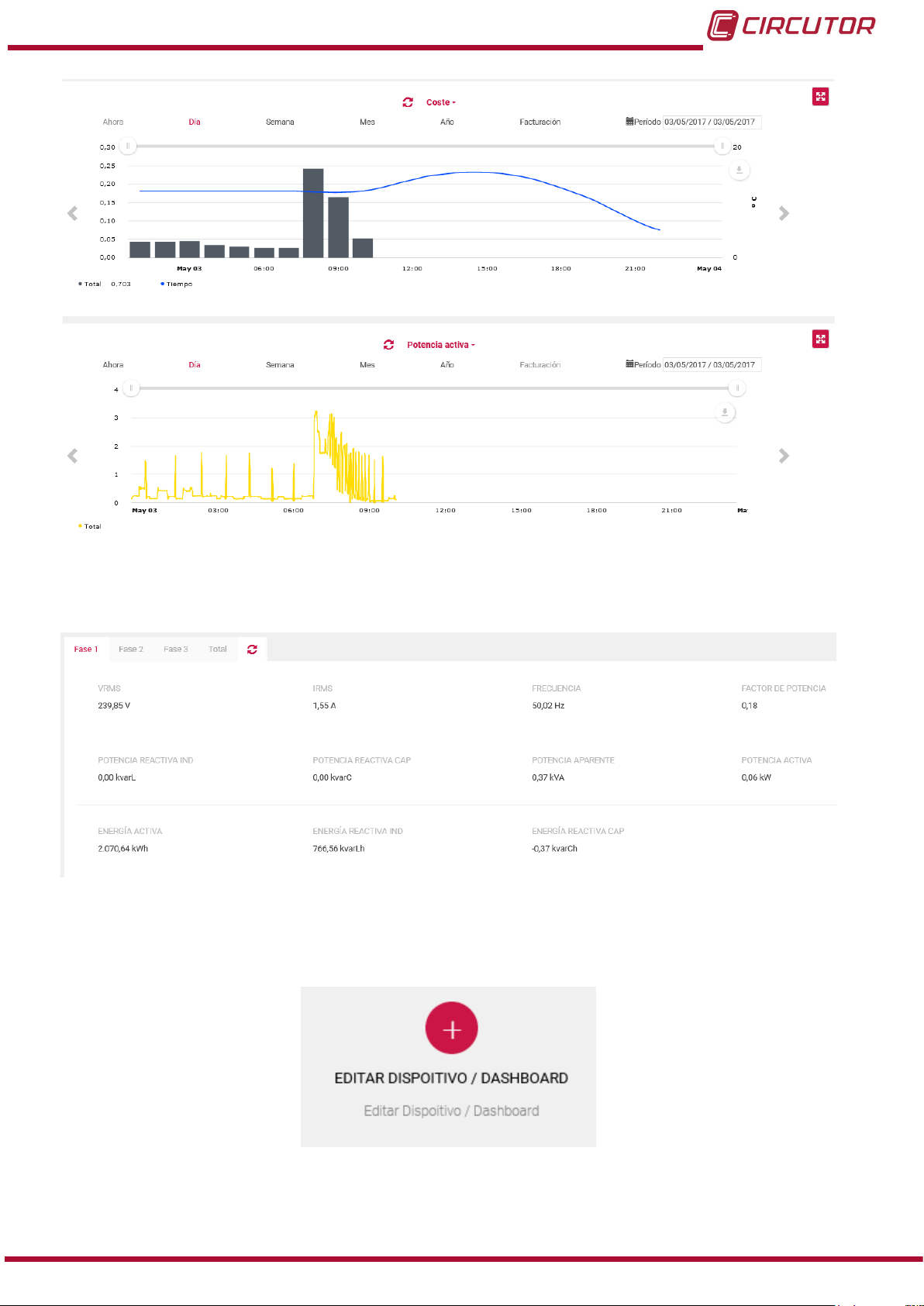

 En el área de la Figura 12 se muestran 2 de las posibles grácas que se pueden visualizar. En la Tabla 10 se indican todos los parámetros que se pueden visualizar grácamente.

Utilizar las fechas < > para pasar de una gráca a otra.

Manual de Instrucciones

Wibeee Max

Figura 12: Área de grácas.

 En el área de la Figura 13 se muestran las últimas medidas enviadas por el equipo.

Figura 13: Área de medidas�

 En el área de la Figura 14 se accede a las opciones de conguración de los equipos y dashboard, ver “5.2.1.1.- Pantalla de conguración de los equipos / dashboard”.

Figura 14: Acceso al área de conguración de equipos/dashboard.

Manual de Instrucciones

23

Wibeee Max

5�2�1�1�- Pantalla de conguración de los equipos / dashboard

En la pantalla de conguración de los equipos / dashboard es posible congurar los siguientes

datos:

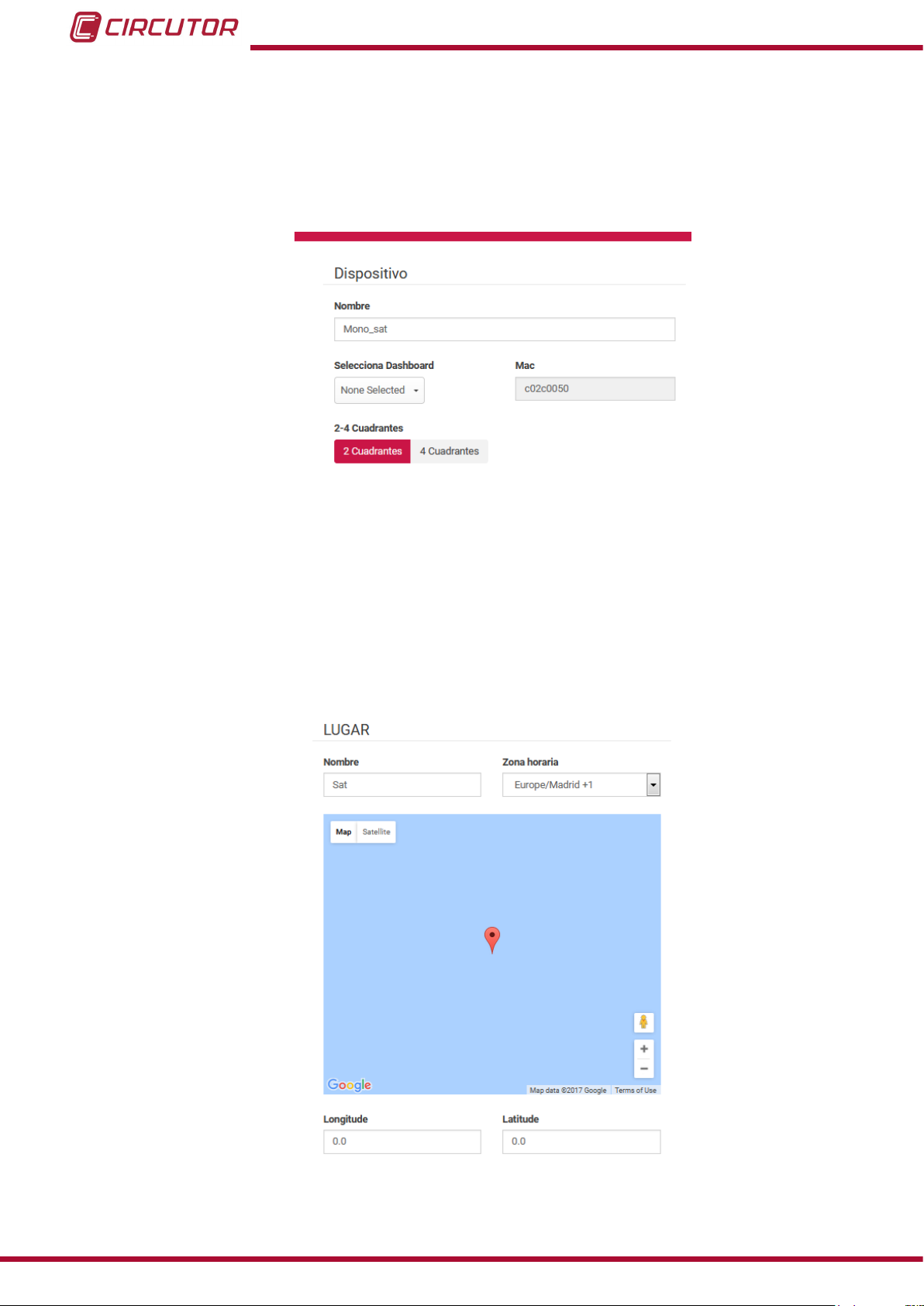

 DISPOSITIVO

Figura 15: Pantalla de conguración: Dispositivo.

En este apartado se introducen los datos básicos del equipo:

Nombre : Nombre del equipo. Selecciona Dashboard: Selección del dashboard. Mac: Dirección MAC del equipo. 2-4 Cuadrantes: Selección de medida de 2 cuadrantes (Consumo) o 4 cuadrantes (Consumo

y Generación).

 LUGAR

24

Figura 16: Pantalla de conguración: Lugar.

Manual de Instrucciones

Wibeee Max

En este apartado se introducen los datos de localización del equipo:

Nombre : Nombre del lugar donde se encuentra el equipo. Zona horaria: Zona horaria. Longitude, Latitude: Ubicación del equipo.

 COSTE

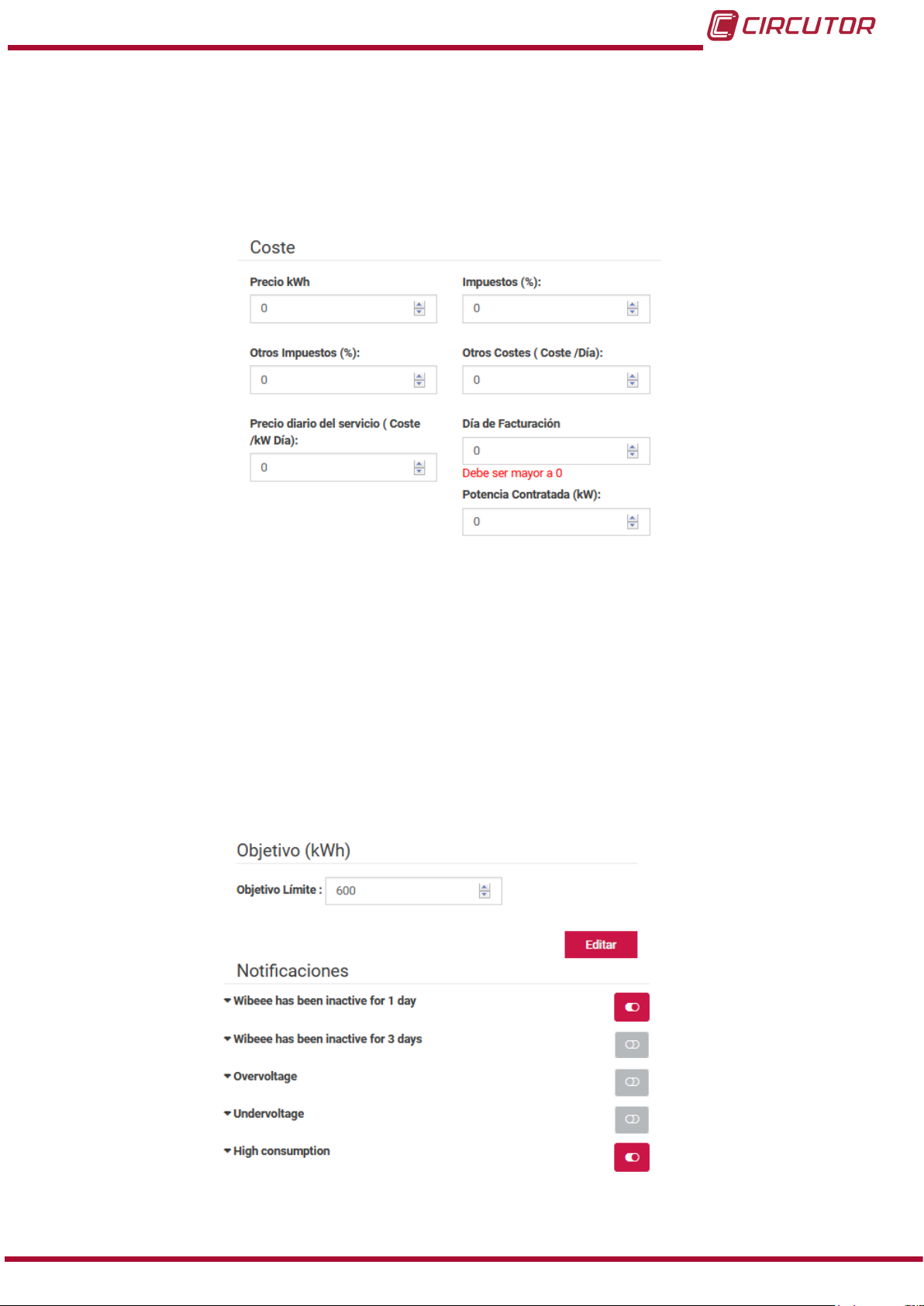

Figura 17: Pantalla de conguración: Coste

En este apartado se introducen los costes:

Precio kWh : Precio del kWh. Impuestos (%), Otros Impuestos (%) : Tasas e impuestos. Otros Costes (Coste/día): Otros costes. Precio diario del servicio (Coste/kW Día): Coste en kW por día. Día de facturación: Día de facturación. Potencia contratada (kW): Potencia contratada.

 OBJETIVO Y NOTIFICACIONES

Figura 18: Pantalla de conguración: Objetivo y Noticaciones.

Manual de Instrucciones

25

Wibeee Max

En este apartado se introduce:

Objetivo Límite (kWh) : El valor máximo de consumo al que se quiere llegar, en kWh.

Y se activan o desactivan las siguientes noticaciones:

• Wibeee has been inactive for 1 day, Wibeee ha estado inactivo durante un día.

• Wibeee has been inactive for 3 days, Wibeee ha estado inactivo durante tres día.

• Overvoltage, alarma de sobretensión.

• Undervoltage, alarma de mínima tensión.

• High consumption, alarma por alto consumo en la instalación.

5�2�2�- DASHBOARD

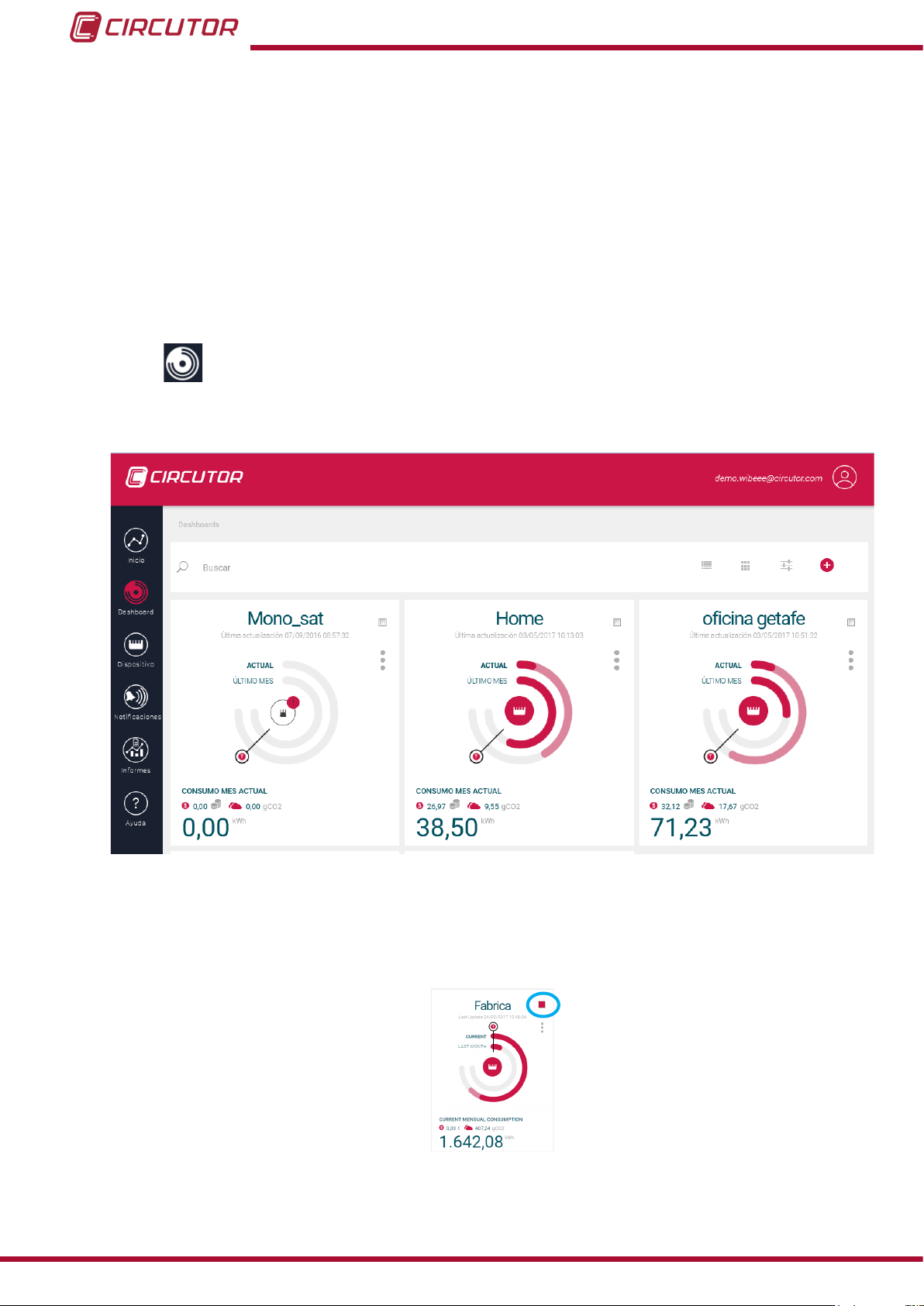

La pantalla Dashboard, Figura 19, muestra todos los dashboards activos.

26

Figura 19: Pantalla Dashboard�

También es posible realizar una gráca comparando diferentes dashboards, para ellos solo

es necesario seleccionar los dashboards a comparar seleccionando la casilla, tal y como se muestra en la Figura 20.

Figura 20: Selección del dashboard Fabrica�

Manual de Instrucciones

Wibeee Max

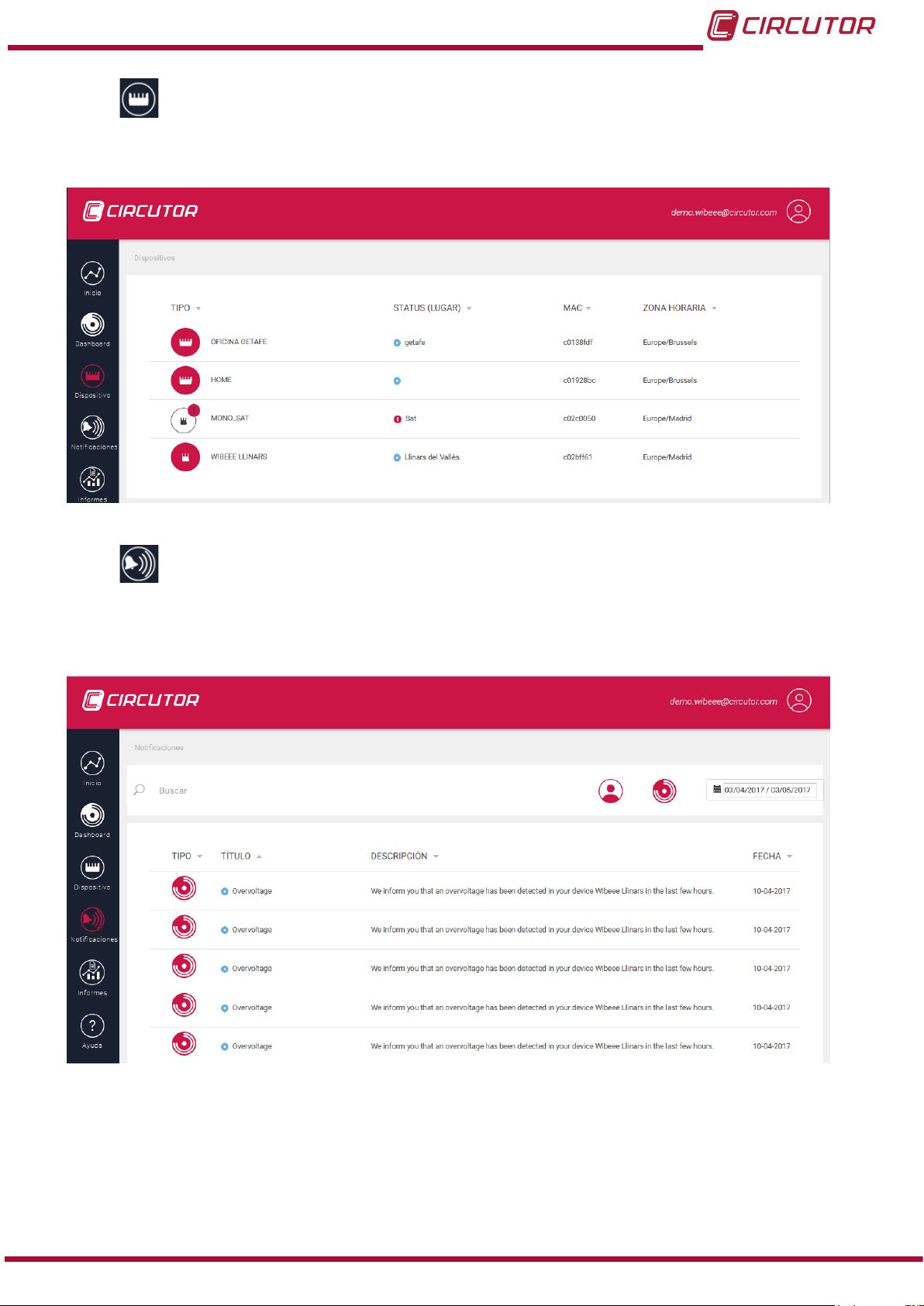

5�2�3�- DISPOSITIVOS

La pantalla Dispositivos, Figura 21, muestra un listado de todos los equipos conectados.

Figura 21: Pantalla Dispositivos�

5�2�4�- NOTIFICACIONES

La pantalla Noticaciones, Figura 22, muestra un histórico de todas las noticaciones que se han generado.

Manual de Instrucciones

Figura 22: Pantalla Noticaciones.

27

5�2�5�- INFORMES

La pantalla Informes, Figura 23, está formada por dos áreas:

Wibeee Max

Figura 23: Pantalla Informes�

 INFORMES

En este apartado se muestran los informes programados para generarse de forma periódica.

Para generar un nuevo informe periódico, pulsar sobre el icono . Se abre el dialogo de la

Figura 24�

28

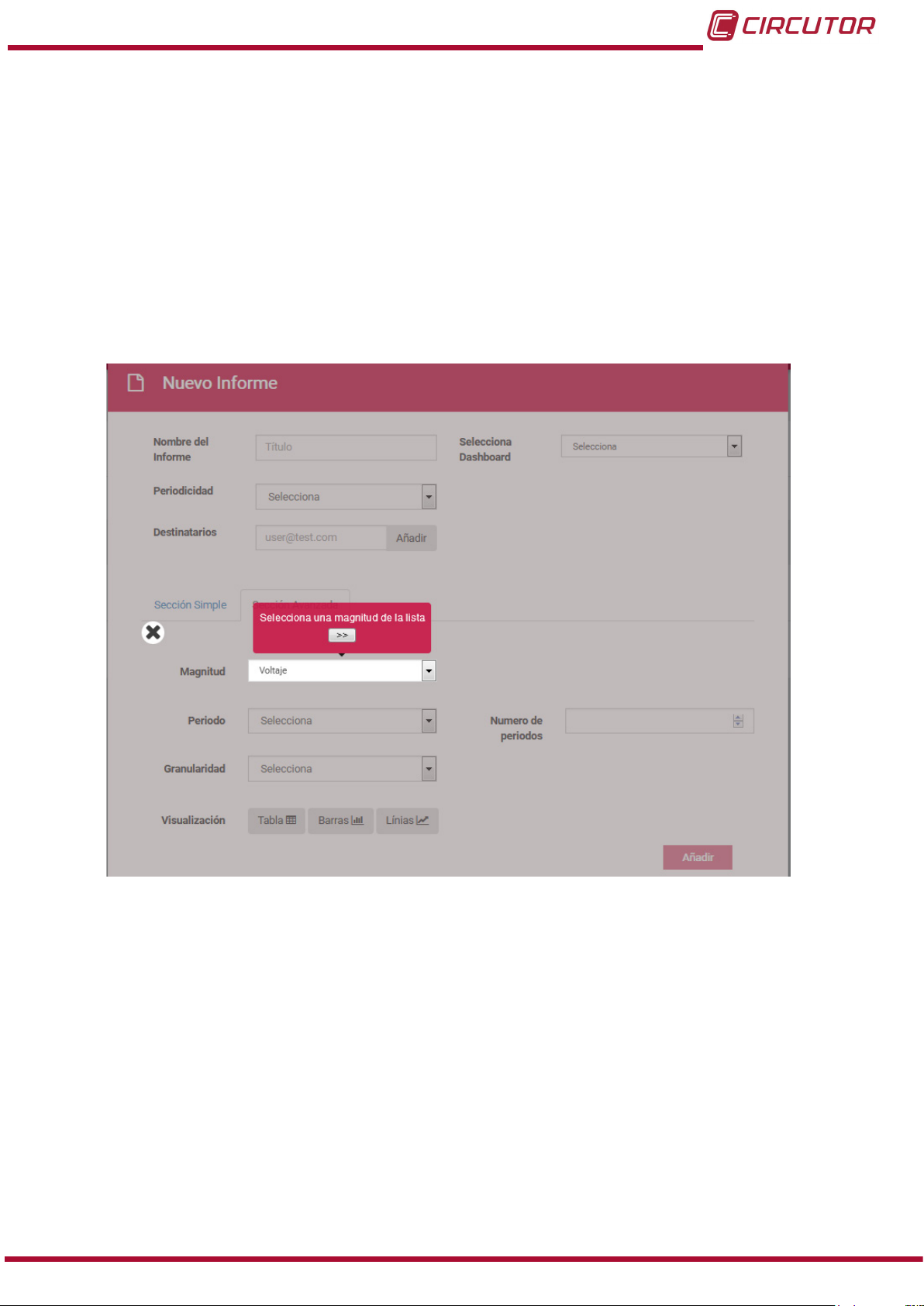

Figura 24: Nuevo Informe�

Manual de Instrucciones

Wibeee Max

Es esta dialogo se debe introducir:

Nombre del informa : Nombre con el que se va a guardar el informe. Selecciona Dashboard : Seleccionar el Dashboard sobre el que se va a realizar el informe. Periodicidad : Seleccionar la periodicidad del informe: Semanal, Mensual, Periodo de

facturación.

Destinatarios : Introducir el correo electrónico de los destinatarios del informe.

Los informes se pueden realizar con una versión simple, seleccionando Sección Simple (Figura 24), donde todo ya está precongurado y solo hay que seleccionar la magnitud. O con una versión avanzada, seleccionando Sección Avanzada (Figura 25) donde se pueden

congurar muchas más opciones.

Figura 25: Nuevo Informe: Sección avanzada�

 HISTÓRICO DE INFORMES

En este apartado se pueden descargar todos los informes ya generados.

Manual de Instrucciones

29

Wibeee Max

5�2�6�- AYUDA

La pantalla Ayuda, Figura 26, intenta responder a todas las dudas de instalación, funcionamiento, plataforma web y aplicación de dos equipos Wibeee.

Figura 26: Pantalla Ayuda�

5.3.- SERVIDOR WEB INTERNO

La Figura 27 nuestra la pantalla de acceso del servidor Web interno del equipo. La dirección por defecto del equipo es: http://192�168�1�150

Usuario: user Password: user

30

Figura 27:Pantalla de acceso del servidor Web interno�

La pantalla principal se muestra en la Figura 28�

Manual de Instrucciones

Wibeee Max

Figura 28:Pantalla principal del servidor Web interno�

5�3�1�- INSTANT DATA

En este apartado se acede a los datos instantáneos de cada una de las fases de medida, Fi-

gura 29.

Manual de Instrucciones

Figura 29:Servidor Web interno : Instant Data�

31

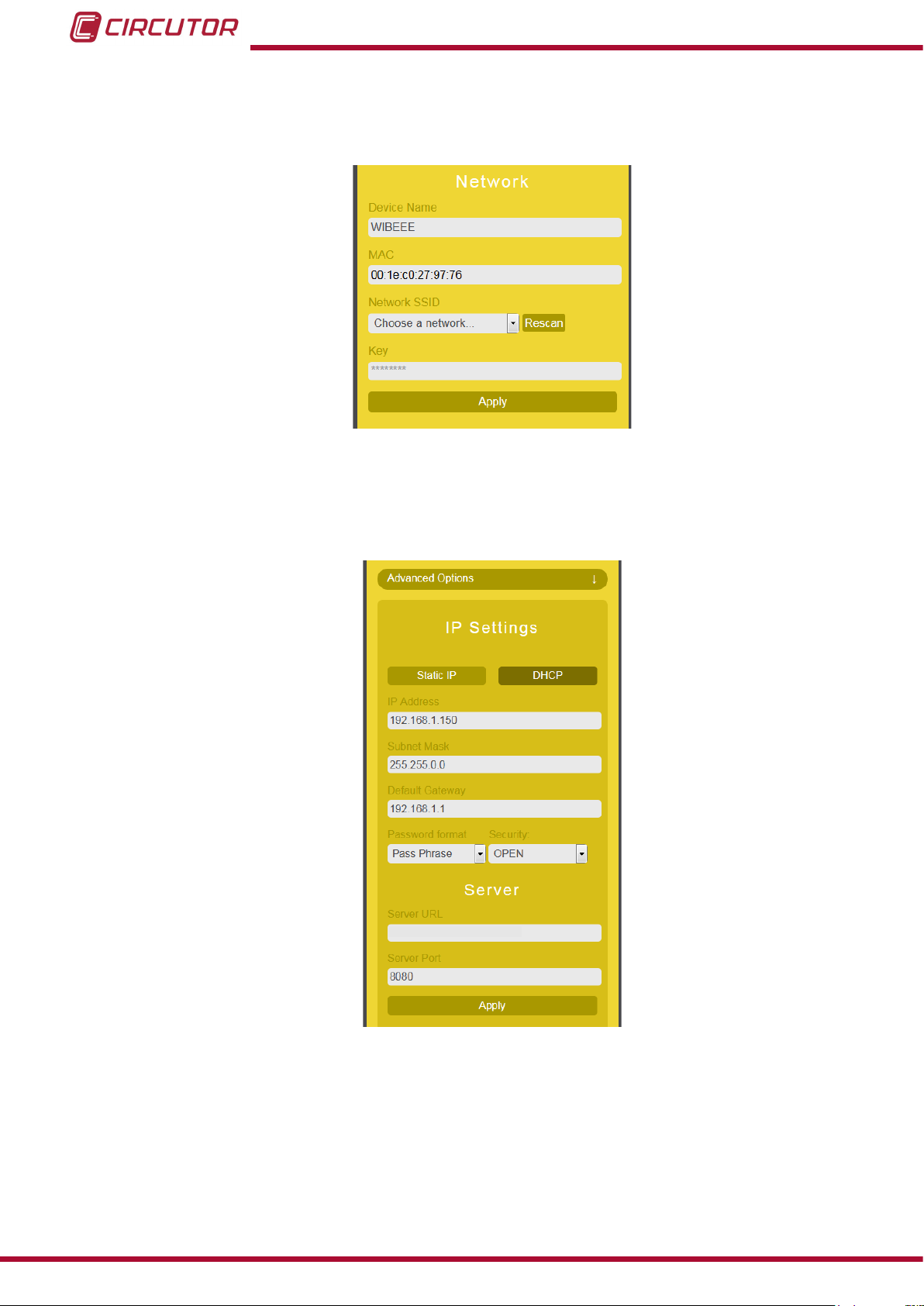

5�3�2�- NETWORK

En el apartado Network, Figura 30, se pueden congurar los parámetros de red.

Figura 30:Servidor Web interno : Network�

Wibeee Max

5�3�3�- ADVANCED OPTIONS

En el apartado Advanced Options, Figura 31, se pueden congurar los parámetros de IP.

wibeee.circutor.com

32

Figura 31:Servidor Web interno : Advanced Options�

Manual de Instrucciones

Wibeee Max

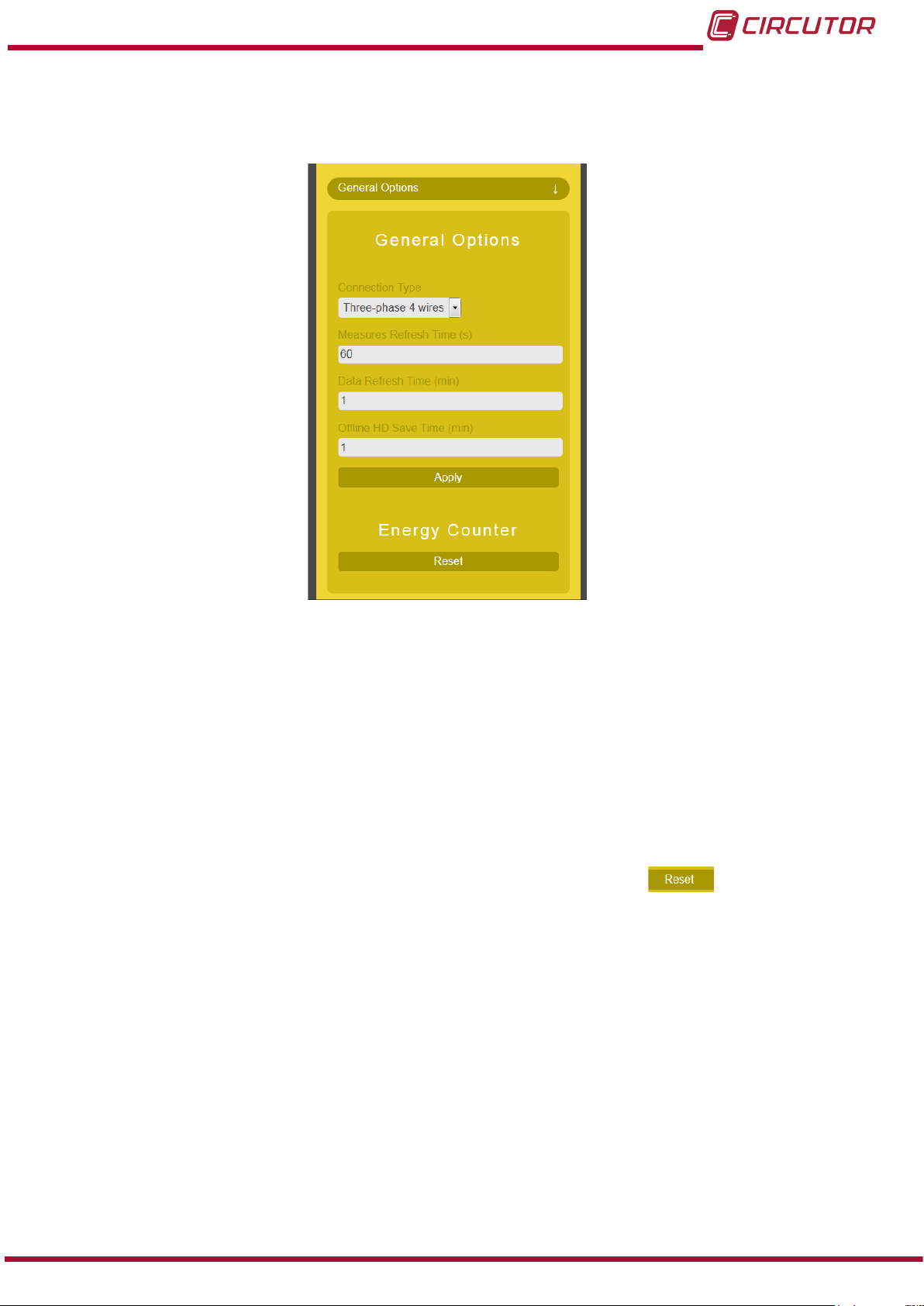

5�3�4�- GENERAL OPTIONS

La Figura 32, muestra el apartado General Options�

Figura 32:Servidor Web interno : General Options�

En este apartado se congura:

Connection Type : Tipo de conexión Measures Refresh Time (s): Tiempo de refresco de la medida. Data Refresh Time (min): Tiempo de refresco de los datos. Si se programa el valor -1, se

desactiva el envío de datos.

Ofine HD Save Time (min): Si el equipo pierde la conexión, los datos medidos se guardan

en una memoria interna, en este apartado se programa cada cuanto tiempo se guardan los datos en memoria. Si se programa el valor -1, se desactiva el guardado de datos.

También es posible resetear el contador de energía, pulsando el botón

Manual de Instrucciones

33

Wibeee Max

5.4.- CONFIGURACIÓN MEDIANTE PETICIONES HTTP GET

Wibeee Max acepta peticiones HTTP de tipo GET para la consulta de parámetros y congu- ración del equipo. Las peticiones deben realizarse directamente a la dirección IP : 192.168.1.150, después de

haberse conectado a la red Wi-Fi que genera el equipo.

Todas las peticiones que se realizan al servidor interno del Wibeee Max son de tipo GET y una vez procesadas por el servidor éste realiza una respuesta HTTP de acceso correcto: “HTTP 200 OK”.

5�4�1�- CONSULTA DE PARÁMETROS

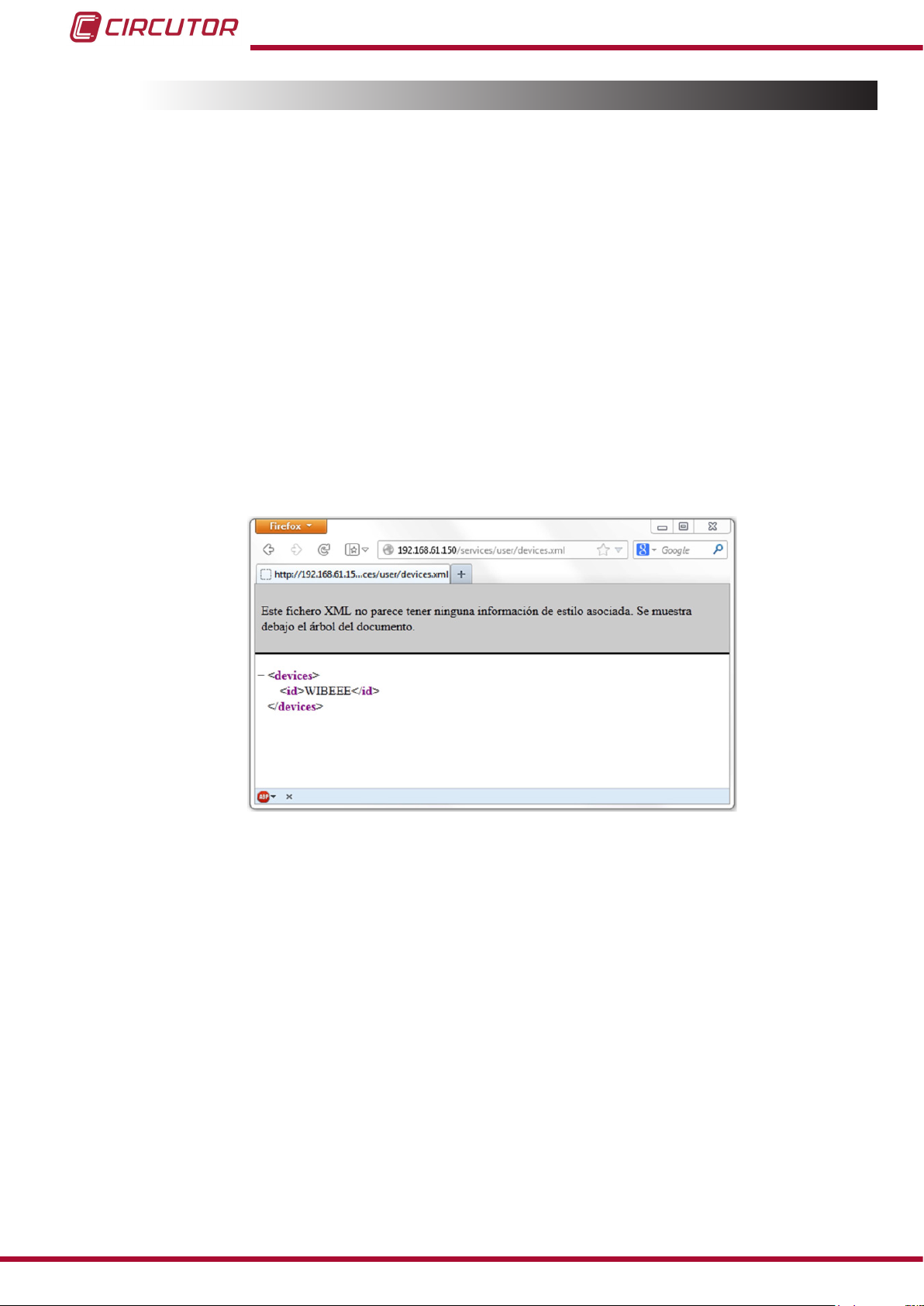

5�4�1�1�- ID del equipo

Para ver la id del equipo, se debe utilizar la siguiente petición:

http://direccion_ip/services/user/devices.xml

Figura 33: Peticiones HPPT: ID del equipo�

5�4�1�2�- Valores de las variables del equipo

Para visualizar los valores de todas las variables del equipo, utilizar la siguiente petición:

34

http://direccion_ip/services/user/values.xml?id=dispositivo

También es posible visualizar una variables en concreto, ver Tabla 12 con las variables disponibles.

http://direccion_ip/services/user/values.xml?var=dispositivo.variable

Manual de Instrucciones

Wibeee Max

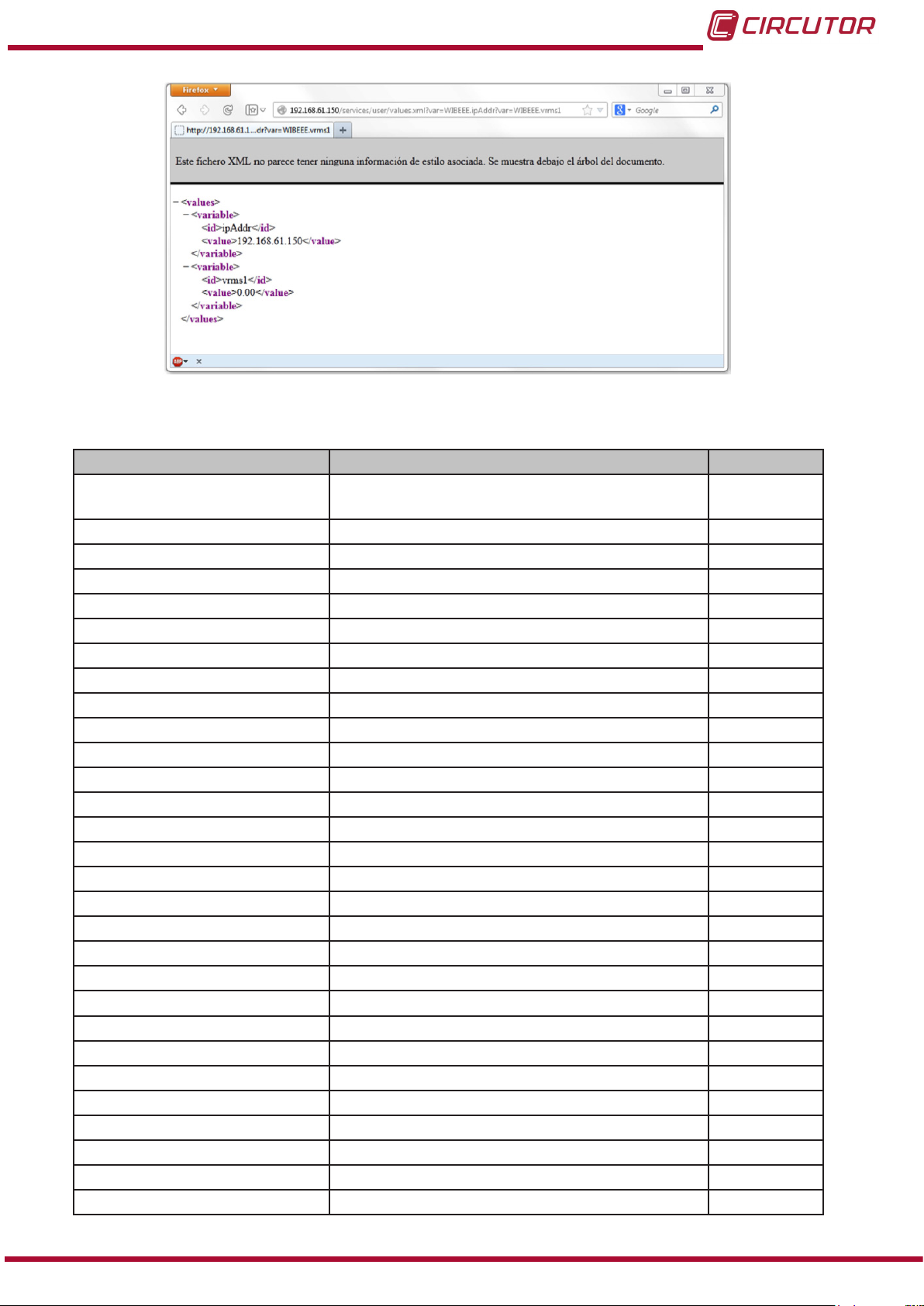

Figura 34:Peticiones HPPT: Valores de las variables del equipo�

Tabla 12: Tabla de variables�

Variable Descripción Unidades

<var>measuresRefresh</var>

Tiempo de refresco de las medidas de la Web

interna

Segundos

<var>appRefresh</var> Tiempo de envío de datos al servidor. Minutos <var>softVersion</var> Versión del rmware del equipo - <var>model</var> Identicador de modelo - <var>ipAddr</var> Tipo de IP : DHCP o IP estática. <var>gwAddr</var> IP actual del equipo. <var>subnetMask</var> Puerta de enlace. <var>primaryDNS</var> Servidor DNS primario. <var>secondaryDNS</var> Servidor DNS secundario. <var>macAddr</var> Identicador MAC - <var>ssid</var> Nombre de la red. <var>keyEnc</var> Tipo de contraseña. <var>keyType</var> Formato de la contraseña: Hex o ASCII - <var>securKey</var> Contraseña. <var>serverIp</var> Nombre de dominio del servidor. <var>serverIpResolved</var> Dirección IP del servidor. <var>serverPort</var> Puerto de envío. <var>vrms1</var> Tensión fase L1 V <var>vrms2</var> Tensión fase L2 V <var>vrms3</var> Tensión fase L3 V <var>vrmst</var> Tensión total (promedio L1, L2, L3) V <var>irms1</var> Corriente L1 A <var>irms2</var> Corriente L2 A <var>irms3</var> Corriente L3 A <var>irmst</var> Corriente total (promedio L1, L2, L3) A <var>pap1</var> Potencia Aparente L1 VA <var>pap2</var> Potencia Aparente L2 VA <var>pap3</var> Potencia Aparente L3 VA <var>papt</var> Potencia Aparente Total VA

Manual de Instrucciones

35

Wibeee Max

Tabla 12 (Continuación) : Tabla de variables

Variable Descripción Unidades <var>pac1</var> Potencia Activa L1 W <var>pac2</var> Potencia Activa L2 W <var>pac3</var> Potencia Activa L3 W <var>pact</var> Potencia Activa Total W <var>preac1</var> Potencia Reactiva L1 Var <var>preac2</var> Potencia Reactiva L2 Var <var>preac3</var> Potencia Reactiva L3 Var <var>preact</var> Potencia Reactiva Total Var <var>freq1</var> Frecuencia L1 Hz <var>freq2</var> Frecuencia L2 Hz <var>freq3</var> Frecuencia L3 Hz <var>freqt</var> Frecuencia total (promedio L1, L2, L3) Hz <var>fpot1</var> Factor de potencia L1 - <var>fpot2</var> Factor de potencia L2 - <var>fpot3</var> Factor de potencia L3 - <var>fpott</var> Factor de potencia Total - <var>eac1</var> Energía activa L1 Wh <var>eac2</var> Energía activa L2 Wh <var>eac3</var> Energía activa L3 Wh <var>eactt</var> Energía activa Total Wh <var>ereactl1</var> Energía reactiva inductiva L1 VArLh <var>ereactl2</var> Energía reactiva inductiva L2 VArLh <var>ereactl3</var> Energía reactiva inductiva L3 VArLh <var>ereactlt</var> Energía reactiva inductiva Total VArLh <var>ereactc1</var> Energía reactiva capacitiva L1 VArCh <var>ereactc2</var> Energía reactiva capacitiva L2 VArCh <var>ereactc3</var> Energía reactiva capacitiva L3 VArCh <var>ereactct</var> Energía reactiva capacitiva total VArCh

36

5�4�2�- CONFIGURACIÓN

Las peticiones mínimas para la conguración del Wibeee Max a través de HPPT, son:

1�- Conguración de Red del Dispositivo:

http://dirección_ip/cong_value?name=WIBEEE&dhcp=false&ip=c0a80196&gw=c0a80101&s ubnet=ffff0000&id=0.5973659041337669

Tabla 13: Variables HPPT de conguración ( Petición 1)

Variable Descripción

name Nombre del Wibeee

dhcp

false : red estática

true : red dinámica

Manual de Instrucciones

Wibeee Max

Tabla 13 (Continuación ): Variables HPPT de conguración (Petición 1)

Parámetro Símbolo

ip Dirección IP en hexadecimal

gw Puerta de enlace en hexadecimal

subnet Mascara de subred en hexadecimal

2�- Conguración de la Red Wi-Fi Local:

http://dirección_ip/config_value?ssid=Cirprotec-Almacen&security=5&typekey=2& id=0.5105853546410799

Tabla 14: Variables HPPT de conguración (Petición 2)

Variable Descripción

ssid Nombre de la Wi-Fi

security

typekey

0: OPEN - 1: WEP - 5:WPA - 9: WPA2 - 13: WPA/WPA2

1: Hexadecimal - 2: PassPhrase

Tipo de seguridad:

Cifrado del password:

3�- Envío del password:

http://dirección_ip/cong_value?pass=xxxxxxxxx&id=0.9732521877158433

Tabla 15: Variables HPPT de conguración ( Petición 3)

Variable Descripción

pass Contraseña de la Wi-Fi

4�- Conguración del Servidor:

http://dirección_ip/configura_server?URLServidor=c339a462&portServidor=1f91& id=0.33531335316222393

Tabla 16: Variables HPPT de conguración ( Petición 4)

Variable Descripción

URLServidor Nombre del dominio del servidor portServidor Puerto en hexadecimal

5�- Reset del equipo:

http://dirección_ip/cong_value?reset=true&id=0.03616242413409054

Manual de Instrucciones

37

Wibeee Max

6�- COMUNICACIONES INALÁMBRICAS

6.1.- ENTORNO DE USO Y SALUD

Las comunicaciones inalámbricas emiten energía electromagnética de radiofrecuencia como otros dispositivos de radio.

Debido a que las comunicaciones inalámbricas funcionan dentro de las directrices que se encuentran en los estándares y recomendaciones de seguridad de radiofrecuencia, son seguras para el uso por parte de los usuario.

En algún entorno o situación, la utilización de comunicaciones inalámbricas puede verse res-

tringida por el propietario del edicio o los representantes responsables de la organización.

Estas situaciones pueden ser :

Utilización de conexiones inalámbrica a bordo de aviones, en hospitales o cerca de estaciones de servicio, áreas de explosiones, implantes médicos o dispositivos médicos elec-

trónicos implantados en el cuerpo ( marcapasos ...).

 En cualquier otro entorno donde el riesgo de interferencias con otros dispositivos o servi-

cios se identica como peligroso.

Si no está seguro sobre la política que se aplica sobre el uso de dispositivos inalámbricos en

una organización especíca ( aeropuerto, hospital...), es aconsejable que solicite autorización

para el uso de las comunicaciones inalámbricas.

6.2.- COMUNICACIONES Wi-Fi

Wi-Fi es una de las tecnologías inalámbricas más utilizadas hoy en día, para conectar e inter-

cambiar información entre dispositivos electrónicos sin necesidad de conectarlos físicamente.

El Wibeee Max dispone de comunicaciones Wi-Fi en la banda de 2.4GHz, según el estándar IEEE 802.11

6.3.- PROTOCOLO MODBUS TCP

El protocolo MODBUS es un estándar de comunicaciones en la industria que permite la

conexión en red de múltiples equipos, donde existe un maestro y múltiples esclavos.

38

Las funciones MODBUS implementadas en el equipo son:

Función 0x03. Lectura de múltiples registros. Con esta función se le pide al servidor modbus del Wibeee Max los parámetros de medida deseados.

Función 0x05. Escritura de un registro determinado. Con esta función se realiza el borrado de los contadores de energía del Wibeee Max.

En el caso de que el Wibeee Max reciba una petición de función que no sea ninguna de estas dos o de unos registros de memoria no determinados, el equipo lo detecta como un “Ilegal

Manual de Instrucciones

Wibeee Max

error” y responde con el código de excepción correspondiente.

Al tratarse de un servidor MODBUS TCP el número de dispositivo que tiene internamente asignado el Wibeee Max es el 1.

Por defecto una vez congurado, el Wibeee Max empieza a enviar datos por internet al servi- dor de CIRCUTOR, si se desea detener dicha transmisión de datos ( el motivo podría ser que la red local no disponga de salida a internet ) hay que indicar un tiempo de refresco de los datos de -1. De esta forma el equipo queda únicamente a la espera de atender peticiones MODBUS.

6.4.- MAPA DE MEMORIA MODBUS

Todas las direcciones del mapa MODBUS están en Hexadecimal.

Tabla 17: Mapa de memoria Modbus

Parámetro Símbolo Dirección Unidades

Tensión fase L1 Vrms1x10 0000 V x 10 Tensión fase L2 Vrms2x10 0001 V x 10 Tensión fase L3 Vrms3x10 0002 V x 10 Corriente L1 Irms1x10 0003 A x 10 Corriente L2 Irms2x10 0004 A x 10 Corriente L3 Irms3x10 0005 A x 10

Frecuencia L1 Freq1x10 0006 Hz x 10 Frecuencia L2 Freq2x10 0007 Hz x 10 Frecuencia L3 Freq3x10 0008 Hz x 10 Frecuencia total FreqTx10 0009 Hz x 10

Potencia Activa L1 Wreal1x10 000A W x 10 Potencia Activa L2 Wreal2x10 000B W x 10 Potencia Activa L3 Wreal3x10 000C W x 10 Potencia Activa Total WrealTx10 000D W x 10 Potencia Reactiva L1 Wreact1x10 000E Var x 10 Potencia Reactiva L2 Wreact2x10 000F Var x 10 Potencia Reactiva L3 Wreact3x10 0010 Var x 10 Potencia Reactiva Total WreactTx10 0011 Var x 10 Potencia Aparente L1 Waparent1x10 0012 VA x 10 Potencia Aparente L2 Waparent2x10 0013 VA x 10 Potencia Aparente L3 Waparent3x10 0014 VA x 10 Potencia Aparente Total WaparentTx10 0015 VA x 10

Factor de potencia L1 PF1 x 100 0016 x 100 Factor de potencia L2 PF2 x 100 0017 x 100 Factor de potencia L3 PF3 x 100 0018 x 100 Factor de potencia Total PFT x 100 0019 x 100

Energía activa L1 Eact1 001A - 001B kWh Energía activa L2 Eact2 001C - 001D kWh Energía activa L3 Eact3 001E - 001F kWh Energía activa Total EactT 0020 - 0021 kWh Energía reactiva inductiva L1 EreactL1 0022 - 0023 kVarh

Manual de Instrucciones

39

Tabla 17 (Continuación): Mapa de memoria Modbus�

Parámetro Símbolo Instantáneo Unidades

Energía reactiva inductiva L2 EreactL2 0024 - 0025 kVarh Energía reactiva inductiva L3 EreactL3 0026 - 0027 kVarh Energía reactiva inductiva Total EreactLT 0028 - 0029 kVarh Energía reactiva capacitiva L1 EreactC1 002A - 002B kVarh Energía reactiva capacitiva L2 EreactC2 002C - 002D kVarh Energía reactiva capacitiva L3 EreactC3 002E - 002F kVarh Energía reactiva capacitiva Total EreactCT 0030 - 0031 kVarh

El borrado de los contadores de energía se realiza con la Función 05.

Tabla 18:Mapa de memoria Modbus : Borrado de parámetros

Borrado de parámetros Dirección Valor a enviar

Borrado de los contadores de energía 0000 0xFF00

Wibeee Max

40

Manual de Instrucciones

Wibeee Max

7�- CARACTERÍSTICAS TÉCNICAS

Alimentación Tensión nominal 100 ... 400 V ~ Frecuencia 50 ... 60 Hz

Consumo 4.5 ... 9 VA

Circuito de medida de tensión Margen de medida de tensión 100 ... 440 VF-N Margen de medida de frecuencia 50 ... 60 Hz Tensión mínima de medida (Vstart) 95 V Categoría de la instalación CAT III

Circuito de medida de corriente

Medida de corriente a través de sensores ver “3.3.- SENSORES PARA LA MEDIDA DE CORRIENTE”

Precisión de las medidas Medida de tensión 1 % + Variaciones en el rango de uso Medida de corriente Medida de potencia activa 2 % + Variaciones en el rango de uso Medida de potencia reactiva 2 % + Variaciones en el rango de uso Medida de energía activa 2 % + Variaciones en el rango de uso Medida de energía reactiva 2 % + Variaciones en el rango de uso Medida de frecuencia 1 % + Variaciones en el rango de uso Factor de potencia 2 % + Variaciones en el rango de uso

1 % + Variaciones en el rango de uso

Variaciones en el rango de uso Magnitud de inuencia Rango de inuencia Normal Máxima Temperatura - 10ºC ... +60ºC - 0.3 % Humedad relativa 10% ... 90% - 0.3 % Diafonía (Corriente) - 0.9 % Campo desmagnetizante externo (Corriente) - 2 % Posición del conductor - 2 % 3 % Ajuste Escala completa 0.2 % 0.4 %

Comunicaciones Tipo Wi-Fi (IEEE 802.11) Protocolo HTTP, Modbus/TCP, XML Rango de frecuencia 2.405 - 2.48 GHz Cifrado AES128 Consumo de datos mensual 300 Mb

Certicación FCC (EE.UU.), IC ( Canadá), ETSI ( Europa )

Interface con usuario LED 2 LEDs Teclas 1 Tecla Aplicación móvil Wibeee Circutor

Memoria interna Capacidad 1 Mes ( Ofine HD Save Time = 1s) Tiempo de descarga Máximo 8 horas

Manual de Instrucciones

41

Wibeee Max

120,96

54,41

Características ambientales Temperatura de trabajo -10ºC ... +45ºC Temperatura de almacenamiento -40ºC ... +85ºC Humedad relativa (sin condensación) 5 ... 95% Altitud máxima 2000 m Grado de protección IP20 Aislamiento Doble aislamiento

Características mecánicas Dimensiones (mm) Figura 35 Peso 1700 g Envolvente Plástico V0 autoextinguible ( UNE 21031 90ºC )

4,50

32

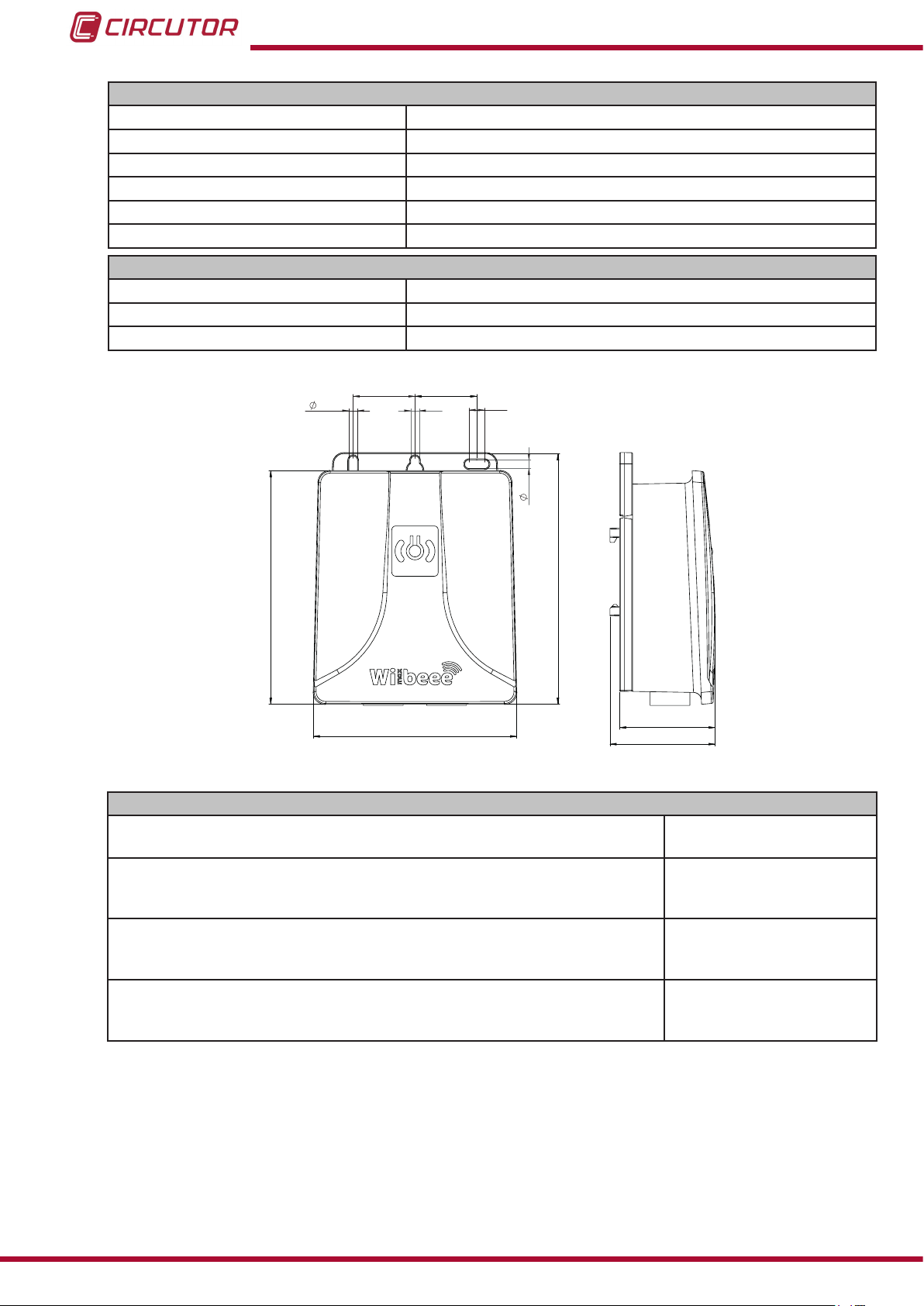

Figura 35: Dimensiones Wibeee Max�

4,50

105,28

32

8

4,50

129,70

Normas

Requisitos de seguridad de equipos eléctricos de medida, control y uso en laboratorio� Parte 1: Requisitos generales�

Requisitos de seguridad de equipos eléctricos de medida, control y uso en laboratorio� Parte 2-030: Requisitos particulares para circuitos de ensayo y de medida�

Material eléctrico para medida, control y uso en laboratorio� Requisitos de compatibilidad electromagnética (CEM)� Parte 1: Requisitos generales (IEC 61326-1:2005)

Electromagnetic compatibility and Radio spectrum Matters (ERM); ElectroMagnetic Compatibility (EMC) standard for radio equipment; Part 17:

Specic conditions for Broadband Data Transmission Systems

49,41

IEC 61010-1: 2001

UNE-EN 61010-2-030:2011

UNE-EN 61326-1:2006

EN 301 489-17 V2�2�1�

42

Manual de Instrucciones

Wibeee Max

garantiza sus productos contra todo defecto de fabricación por un período de dos

8�- MANTENIMIENTO Y SERVICIO TÉCNICO

En caso de cualquier duda de funcionamiento o avería del equipo, póngase en contacto con el Servicio de Asistencia Técnica de CIRCUTOR, SA

Servicio de Asistencia Técnica

Vial Sant Jordi, s/n, 08232 - Viladecavalls (Barcelona) Tel: 902 449 459 ( España) / +34 937 452 919 (fuera de España) email: [email protected]

9�- GARANTÍA

CIRCUTOR

años a partir de la entrega de los equipos.

CIRCUTOR reparará o reemplazará, todo producto defectuoso de fabricación devuelto durante el período de garantía.

• No se aceptará ninguna devolución ni se reparará ningún equipo si no viene acompañado de un informe indicando el defecto observado o los motivos de la devolución.

• La garantía queda sin efecto si el equipo ha sufrido “mal uso” o no se han seguido las instrucciones de almacenaje, instalación o mantenimiento de este

manual. Se de ne “mal uso” como cualquier situación de empleo o almacena-

miento contraria al Código Eléctrico Nacional o que supere los límites indicados en el apartado de características técnicas y ambientales de este manual.

• CIRCUTOR declina toda responsabilidad por los posibles daños, en el equipo o en otras partes de las instalaciones y no cubrirá las posibles penalizaciones derivadas de una posible avería, mala instalación o “mal uso” del equipo. En consecuencia, la presente garantía no es aplicable a las averías producidas en los siguientes casos:

- Por sobretensiones y/o perturbaciones eléctricas en el suministro

- Por agua, si el producto no tiene la Clasi cación IP apropiada.

- Por falta de ventilación y/o temperaturas excesivas

- Por una instalación incorrecta y/o falta de mantenimiento.

- Si el comprador repara o modi ca el material sin autorización del fabricante.

Manual de Instrucciones

43

10�- CERTIFICADO CE

Wibeee Max

44

Manual de Instrucciones

Wibeee Max

Manual de Instrucciones

45

Wibeee Max

46

Manual de Instrucciones

Wibeee Max

Manual de Instrucciones

47

CIRCUTOR, SA Vial Sant Jordi, s/n 08232 - Viladecavalls (Barcelona) Tel: (+34) 93 745 29 00 - Fax: (+34) 93 745 29 14 www.circutor.es [email protected]
