Circutor CEM-C31-485-DS-MID, CEM-C31-485-T1, CEM-C31-485-T1-MID, CEM-C31-T1-MID, CEM-C31-485-DS User guide [es]

...
Download
Contador de energía multifuncional
CEM-C31-T1, CEM-C31-T1-MID
CEM-C31-485-T1, CEM-C31-485-T1-MID
CEM-C31-485-DS, CEM-C31-485-DS-MID
MANUAL DE INSTRUCCIONES
(M017B01-01-20B)
CEM-C31
2
CEM-C31

PRECAUCIONES DE SEGURIDAD

Siga las advertencias mostradas en el presente manual, mediante los símbolos que se mues-
tran a continuación.
PELIGRO
Indica advertencia de algún riesgo del cual pueden derivarse daños persona-
les o materiales.
ATENCIÓN
Indica que debe prestarse especial atención al punto indicado.
Si debe manipular el equipo para su instalación, puesta en marcha o mantenimiento tenga presente que:
Una manipulación o instalación incorrecta del equipo puede ocasionar daños, tanto personales
como materiales. En particular la manipulación bajo tensión puede producir la muerte o lesio­nes graves por electrocución al personal que lo manipula. Una instalación o mantenimiento defectuoso comporta además riesgo de incendio. Lea detenidamente el manual antes de conectar el equipo. Siga todas las instrucciones de ins-
talación y mantenimiento del equipo, a lo largo de la vida del mismo. En particular, respete las
normas de instalación indicadas en el Código Eléctrico Nacional.
ATENCIÓN Consultar el manual de instrucciones antes de utilizar el equipo
En el presente manual, si las instrucciones precedidas por este símbolo no se respetan o realizan correc­tamente, pueden ocasionar daños personales o dañar el equipo y /o las instalaciones.
CIRCUTOR, SA se reserva el derecho de modi car las características o el manual del producto, sin previo aviso.

LIMITACIÓN DE RESPONSABILIDAD

CIRCUTOR, SA se reserva el derecho de realizar modi caciones, sin previo aviso, del equipo
o a las especi caciones del equipo, expuestas en el presente manual de instrucciones.
CIRCUTOR, SA pone a disposición de sus clientes, las últimas versiones de las especi cacio-
nes de los equipos y los manuales más actualizados en su página Web .
www.circutor.com
CIRCUTOR,SA recomienda utilizar los cables y accesorios originales entrega­dos con el equipo.
3
CEM-C31

CONTENIDO

PRECAUCIONES DE SEGURIDAD ����������������������������������������������������������������������������������������������������������������������� 3 LIMITACIÓN DE RESPONSABILIDAD ������������������������������������������������������������������������������������������������������������������ 3 CONTENIDO ����������������������������������������������������������������������������������������������������������������������������������������������������������� 4 HISTÓRICO DE REVISIONES ��������������������������������������������������������������������������������������������������������������������������������5 SÍMBOLOS �������������������������������������������������������������������������������������������������������������������������������������������������������������5 1�- COMPROBACIONES A LA RECEPCIÓN ��������������������������������������������������������������������������������������������������������� 6 2�- DESCRIPCIÓN DEL PRODUCTO ��������������������������������������������������������������������������������������������������������������������� 6 3�- INSTALACIÓN DEL EQUIPO ���������������������������������������������������������������������������������������������������������������������������� 7
3�1�- RECOMENDACIONES PREVIAS ������������������������������������������������������������������������������������������������������������� 7 3�2�- INSTALACIÓN ������������������������������������������������������������������������������������������������������������������������������������������� 8 3�3�- BORNES DEL EQUIPO ����������������������������������������������������������������������������������������������������������������������������� 8
3�3�1�- MODELO CEM-C31-T1 ��������������������������������������������������������������������������������������������������������������������� 8 3�3�2�- MODELO CEM-C31-485-T1 �������������������������������������������������������������������������������������������������������������� 9
3�3�3�- MODELO CEM-C31-485-DS ������������������������������������������������������������������������������������������������������������� 9 3�4�- ESQUEMA DE CONEXIONADO ������������������������������������������������������������������������������������������������������������� 10 3�5�- CONEXIONADO �������������������������������������������������������������������������������������������������������������������������������������� 11
4�- FUNCIONAMIENTO ���������������������������������������������������������������������������������������������������������������������������������������13
4�1�- FUNCIONES DEL TECLADO������������������������������������������������������������������������������������������������������������������13 4�2�- DISPLAY �������������������������������������������������������������������������������������������������������������������������������������������������� 14 4�3�- INDICADORES LED �������������������������������������������������������������������������������������������������������������������������������� 15 4�4�- SALIDA DE IMPULSOS (Modelos CEM-C31-T1 y CEM-C31-485-T1) �������������������������������������������������� 15 4�5�- ENTRADA DIGITAL (CEM-C31-485-DS) ������������������������������������������������������������������������������������������������16
5�- VISUALIZACIÓN ���������������������������������������������������������������������������������������������������������������������������������������������17
5�1�- PANTALLA EN MODO REPOSO ������������������������������������������������������������������������������������������������������������ 17 5�2�- PANTALLA EN MODO LECTURA ����������������������������������������������������������������������������������������������������������20 5�3�- VISUALIZACIÓN DE VALORES INSTANTÁNEOS �������������������������������������������������������������������������������� 21 5�4�- VISUALIZACIÓN DE LAS ENERGÍAS PARCIALES ������������������������������������������������������������������������������23 5�5�- VISUALIZACIÓN DEL CONTAJE DE PULSOS (CEM-C31-485-DS) ����������������������������������������������������� 26 5�6�- VISUALIZACIÓN DE LA INFORMACIÓN DEL FABRICANTE �������������������������������������������������������������27
6�- CONFIGURACIÓN �������������������������������������������������������������������������������������������������������������������������������������������29
6�1�- CONFIGURACIÓN PARÁMETROS RELEVANTES �������������������������������������������������������������������������������29

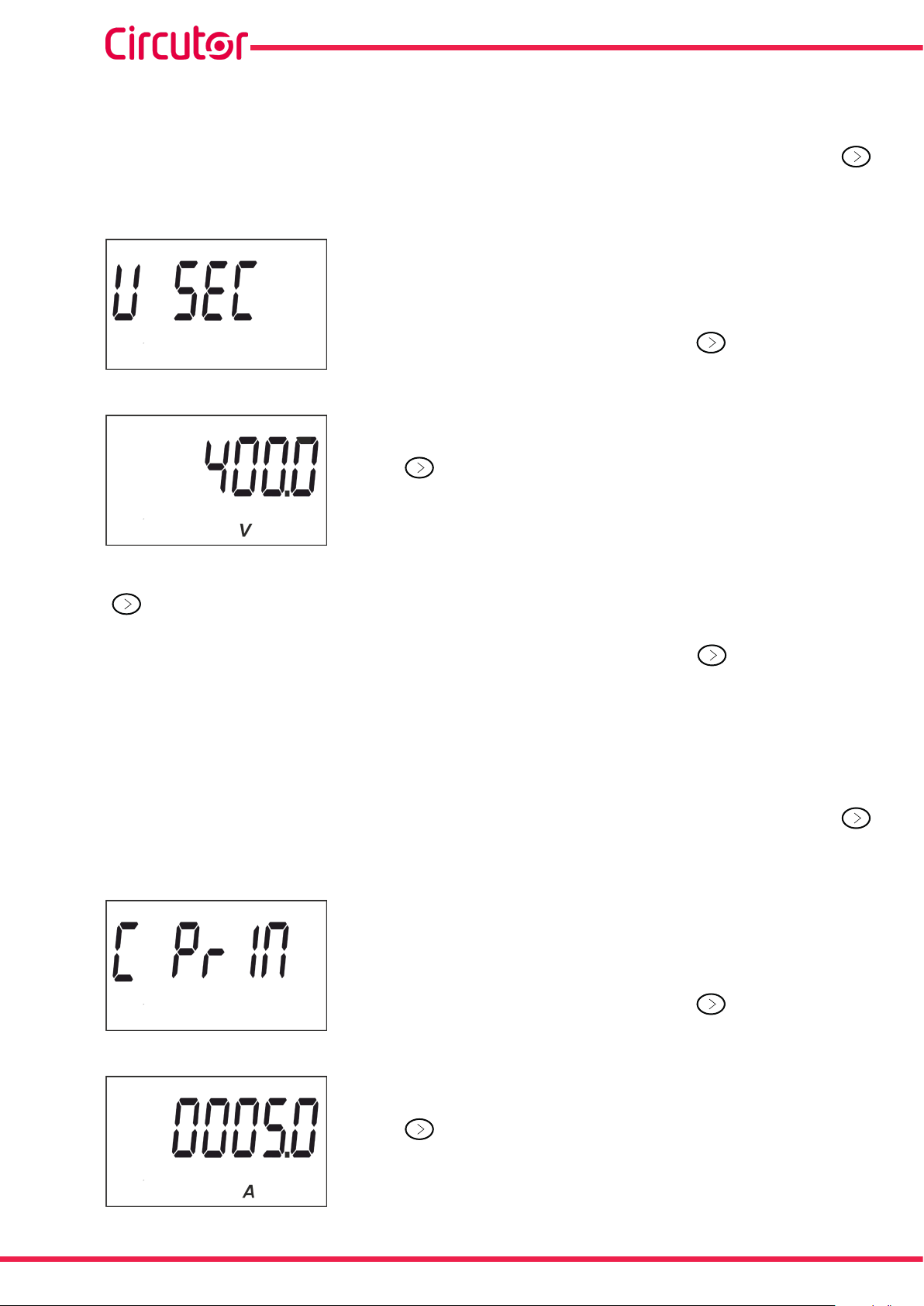

6�1�1�- RELACIÓN DE TRANSFORMACIÓN DEL PRIMARIO DE TENSIÓN �������������������������������������������29
6�1�2�- RELACIÓN DE TRANSFORMACIÓN DEL SECUNDARIO DE TENSIÓN ������������������������������������30
6�1�3�- RELACIÓN DE TRANSFORMACIÓN DEL PRIMARIO DE CORRIENTE �������������������������������������30
6�1�4�- RELACIÓN DE TRANSFORMACIÓN DEL SECUNDARIO DE CORRIENTE �������������������������������31
6�1�5�- SALIDA DEL MENÚ DE PROGRAMACIÓN �����������������������������������������������������������������������������������31 6�2�- MENÚ DE CONFIGURACIÓN GENERAL ����������������������������������������������������������������������������������������������32
6�2�1�- PESO DE LA SALIDA DE IMPULSOS ������������������������������������������������������������������������������������������32

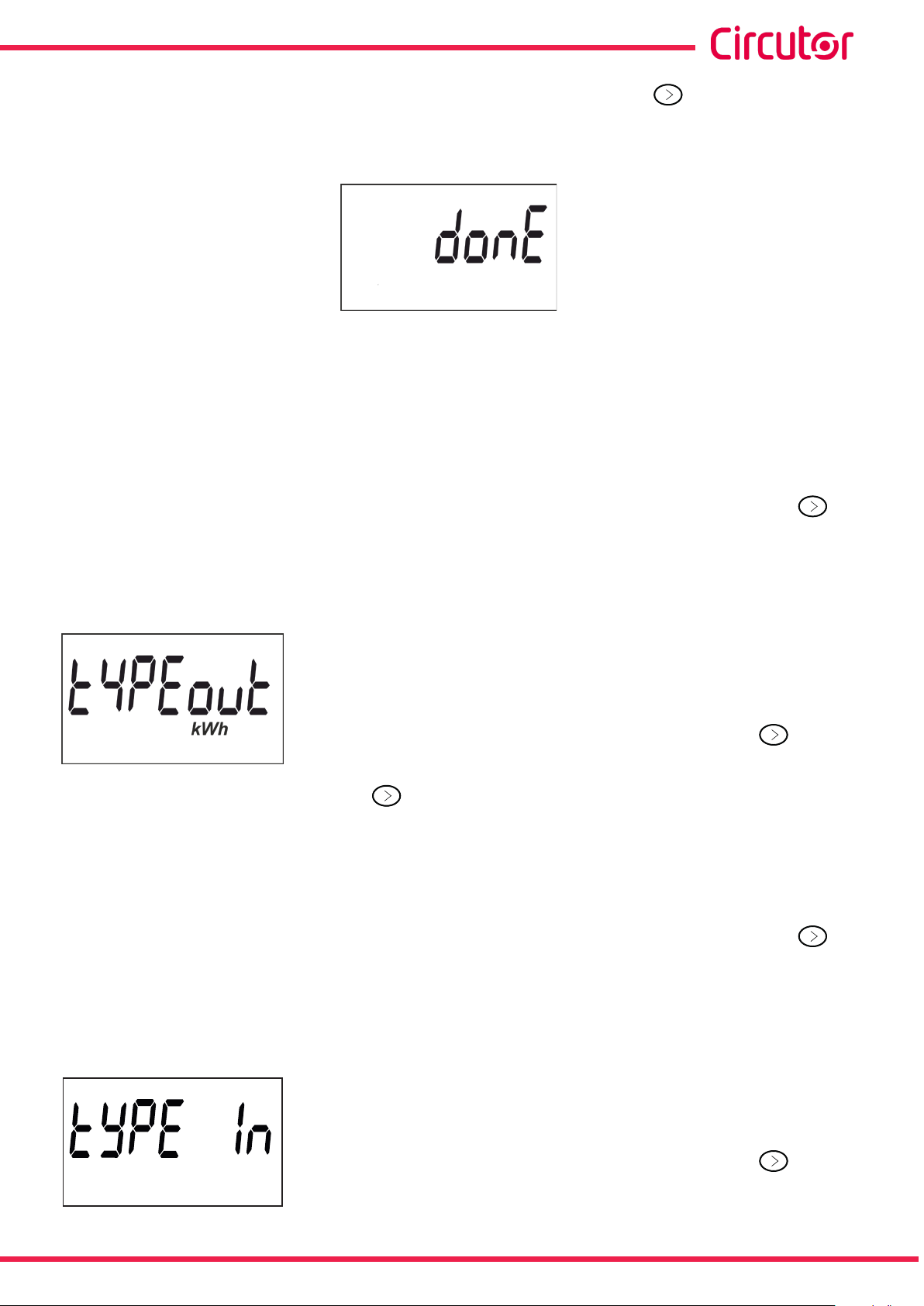

6�2�2�- TIPO DE LA SALIDA DE IMPULSOS ��������������������������������������������������������������������������������������������� 33
6�2�3�- TIPO DE LA ENTRADA DIGITAL ���������������������������������������������������������������������������������������������������33
6�2�4�- DIRECCIÓN DEL PERIFÉRICO ������������������������������������������������������������������������������������������������������ 34

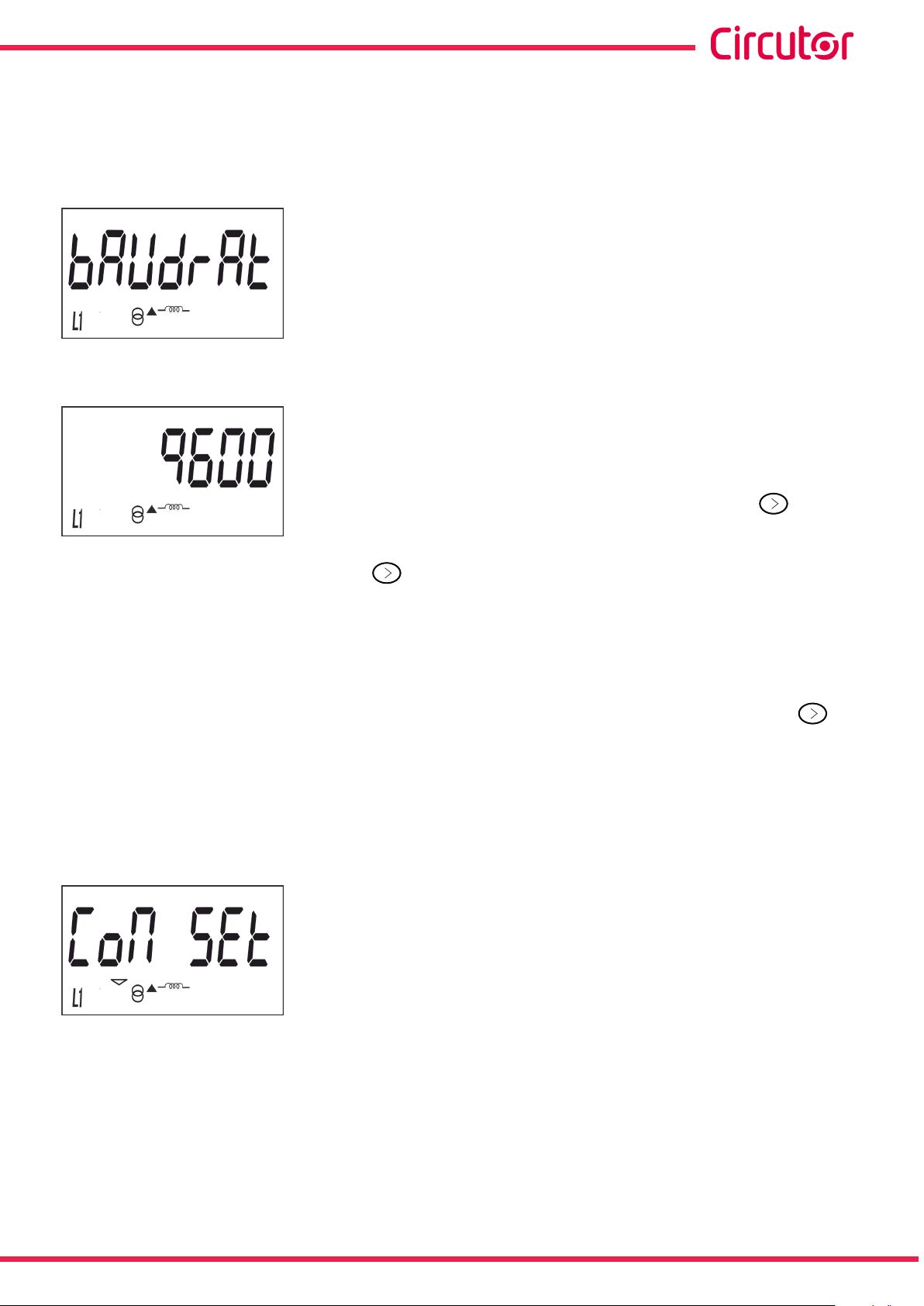

6�2�5�- VELOCIDAD DE TRANSMISIÓN ( BAUD RATE) ��������������������������������������������������������������������������35
6�2�6�- TIPO DE COMUNICACIONES ������������������������������������������������������������������������������������������������������� 35
6�2�7�- VISUALIZACIÓN ����������������������������������������������������������������������������������������������������������������������������� 36
6�2�8�- BACKLIGHT ������������������������������������������������������������������������������������������������������������������������������������ 38
6�2�9�- COSTE DE LA ENERGÍA ���������������������������������������������������������������������������������������������������������������� 38
6�2�10�- EMISIONES DE CO2����������������������������������������������������������������������������������������������������������������������39
6�2�11�- BORRADO DE LOS CONTADORES PARCIALES ����������������������������������������������������������������������40
6�2�12�- SALIDA DEL MENÚ DE CONFIGURACIÓN ��������������������������������������������������������������������������������40
7�- COMUNICACIONES ��������������������������������������������������������������������������������������������������������������������������������������� 41
7�1�- PUERTO DE COMUNICACIONES INFRARROJOS (Modelo CEM-C31-T1) ����������������������������������������41
7�2�- PUERTO DE COMUNICACIONES RS-485 (Modelos CEM-C31-485-xx) ���������������������������������������������41
7�2�1�- CONEXIONADO ������������������������������������������������������������������������������������������������������������������������������ 41
7�2�2�- PROTOCOLO MODBUS ����������������������������������������������������������������������������������������������������������������� 42
7�2�3�- VARIABLES MODBUS ��������������������������������������������������������������������������������������������������������������������43
8�- CARACTERÍSTICAS TÉCNICAS ��������������������������������������������������������������������������������������������������������������������48 9�- MANTENIMIENTO Y SERVICIO TÉCNICO ����������������������������������������������������������������������������������������������������51 10�- GARANTÍA ����������������������������������������������������������������������������������������������������������������������������������������������������51 11�- CERTIFICADO CE �����������������������������������������������������������������������������������������������������������������������������������������52
4
CEM-C31

HISTÓRICO DE REVISIONES

Fecha Revisión Descripción
07/14 M017B01-01-14A Versión Inicial
11/14 M017B01-01-14B
06/15 M017B01-01-15A
01/17 M017B01-01-17A
10/17 M017B01-01-17B
07/18 M017B01-01-18A
10/19 M017B01-01-19A
01/20 M017B01-01-20A
05/20 M017B01-01-20B
Tabla 1: Histórico de revisiones�
Modicaciones en los apartados:
4.2. - 4.6
Modicaciones en los apartados:
2 - 3.5. - 4.4.1. - 4.4.2. - 4.5. - 4.6. - 4.7. - 5
Modicaciones en los apartados:
2. - 5. - 8.
Modicaciones en los apartados:
5.
Modicaciones en los apartados:
2.- 3.3. - 4.7.3. - 4.7.4. - 4.7.5. - 4.8. - 4.12. - 5. Modicaciones en los apartados:
2. - 3.3. - 3.5. - 4.2. - 4.5. - 5.1. - 5.2. - 5.3. -
5.4. - 5.5. - 5.6. - 6.2. - 7.2.2.2. - 7.2.3. - 8. Modicaciones en los apartados:
3.2. - 3.5.
Modicaciones en los apartados:
8.

SÍMBOLOS

Símbolo Descripción
~
Tabla 2: Símbolos�
Conforme con la directiva europea pertinente.
Equipo bajo la directiva europea 2012/19/EC. Al nalizar su vida útil, no deje el equipo en
un contenedor de residuos domésticos. Es necesario seguir la normativa local sobre el reciclaje de equipos electrónicos.
Corriente continua.
Corriente alterna.
Nota: Las imágenes de los equipos son de uso ilustrativo únicamente y pueden diferir del equipo original.
5
CEM-C31

1�- COMPROBACIONES A LA RECEPCIÓN

A la recepción del equipo compruebe los siguientes puntos:
a) El equipo se corresponde con las especicaciones de su pedido.
b) El equipo no ha sufrido desperfectos durante el transporte.
c) Realice una inspección visual externa del equipo antes de conectarlo. d) Compruebe que está equipado con:
- Una guía de instalación.
Si observa algún problema de recepción contacte de inmediato con el trans­portista y/o con el servicio postventa de CIRCUTOR�

2�- DESCRIPCIÓN DEL PRODUCTO

El CEM-C31 es un contador estático trifásico para la medida de energía activa de clase B (EN50470) / clase 1(IEC 62053-21), y medida de energía reactiva (opcional) de clase 2 (IEC 62053-23).
La medida de corriente se realiza a través de transformador.
El equipo dispone de:
- 2 tecla, una de ellas precintable, que permiten moverse por las diferentes pantallas y realizar la programación del equipo.
- 2 LED de vericación.
- display LCD, para visualizar todos los parámetros,
- 2 precintos de conexionado,
- 2 tapas cubrebornes, para cubrir la parte superior de la caja de bornes y los tornillos
de jación.
- Comunicaciones RS-485 (modelo CEM-C31-485-xx).
- Puerto de comunicación óptico para la comunicación con otros módulos sobre carril DIN con puerto de servicio (modelo CEM-C31-T1).
- Salida de impulsos (modelos CEM-C31-T1 y CEM-C31-485-T1).
- Entrada digital (modelo CEM-C31-485-DS)
6
CEM-C31

3�- INSTALACIÓN DEL EQUIPO

3.1.- RECOMENDACIONES PREVIAS

Para la utilización segura del equipo es fundamental que las personas que lo
manipulen sigan las medidas de seguridad estipuladas en las normativas del país donde se está utilizando, usando el equipo de protección individual nece­sario y haciendo caso de las distintas advertencias indicadas en este manual de instrucciones.
La instalación del equipo CEM-C31 debe ser realizada por personal autorizado y cualicado.
Antes de manipular, modicar el conexionado o sustituir el equipo se debe quitar la alimenta­ción y desconectar la medida. Manipular el equipo mientras está conectado es peligroso para las personas.
Es fundamental mantener los cables en perfecto estado para eliminar accidentes o daños a
personas o instalaciones.
El fabricante del equipo no se hace responsable de daños cualesquiera que sean en caso de que el usuario o instalador no haga caso de las advertencias y/o recomendaciones indicadas en este manual ni por los daños derivados de la utilización de productos o accesorios no origi-
nales o de otras marcas.
En caso de detectar una anomalía o avería en el equipo no realice con él ninguna medida.
Vericar el ambiente en el que nos encontramos antes de iniciar una medida. No realizar me­didas en ambientes peligrosos o explosivos.
Antes de efectuar cualquier operación de mantenimiento, reparación o manipula­ción de cualquiera de las conexiones del equipo se debe desconectar el aparato
de toda fuente de alimentación tanto de la propia alimentación del equipo como de la medida. Cuando sospeche un mal funcionamiento del equipo póngase en contacto con el servicio postventa.
7
CEM-C31
3.2.- INSTALACIÓN
En la parte lateral del equipo están situadas todas las indicaciones ajustadas a lo establecido
en la norma CEI 62052-11.
La instalación del equipo se realiza en carril DIN. Todas las conexiones eléctricas deben que­dar tapadas por las tapas de plástico dejando a la vista únicamente el display y el teclado.
Con el equipo conectado, los bornes, la apertura de cubiertas o la eliminación de elementos, puede dar acceso a partes peligrosas al tacto. El equipo no debe ser utilizado hasta que haya nalizado por completo su instalación.
3.3.- BORNES DEL EQUIPO

3�3�1�- MODELO CEM-C31-T1

Tabla 3:Relación de bornes del CEM-C31-T1�
Bornes del equipo 1 : S1, Entrada de corriente L1 8 : L3, Entrada de tensión L3 2 : L1, Entrada de tensión L1 9 : S2, Salida de corriente L3 3 : S2, Salida de corriente L1 11 : N, Conexión de neutro 4 : S1, Entrada de corriente L2 13 : Alimentación Auxiliar 5 : L2, Entrada de tensión L2 14 : Alimentación Auxiliar 6 : S2, Salida de corriente L2 21 : Salida de impulsos (Colector) 7 : S1, Entrada de corriente L3 22 : Salida de impulsos (Emisor)
Figura 1:Bornes del CEM-C31-T1�
8
CEM-C31

3�3�2�- MODELO CEM-C31-485-T1

Tabla 4:Relación de bornes del CEM-C31-485-T1�
1 : S1, Entrada de corriente L1 9 : S2, Salida de corriente L3 2 : L1, Entrada de tensión L1 11 : N, Conexión de neutro 3 : S2, Salida de corriente L1 13 : Alimentación Auxiliar 4 : S1, Entrada de corriente L2 14 : Alimentación Auxiliar 5 : L2, Entrada de tensión L2 21 : Salida de impulsos (Colector) 6 : S2, Salida de corriente L2 22 : Salida de impulsos (Emisor) 7 : S1, Entrada de corriente L3 23: B(-), RS-485 8 : L3, Entrada de tensión L3 24: A(+), RS-485
Bornes del equipo
Figura 2:Bornes del CEM-C31-485-T1 y CEM-C31-485-DS�

3�3�3�- MODELO CEM-C31-485-DS

Tabla 5:Relación de bornes del CEM-C31-485-DS�
1 : S1, Entrada de corriente L1 9 : S2, Salida de corriente L3 2 : L1, Entrada de tensión L1 11 : N, Conexión de neutro 3 : S2, Salida de corriente L1 13 : Alimentación Auxiliar 4 : S1, Entrada de corriente L2 14 : Alimentación Auxiliar 5 : L2, Entrada de tensión L2 21 : Entrada digital 6 : S2, Salida de corriente L2 22 : Entrada digital (Común) 7 : S1, Entrada de corriente L3 23: B(-), RS-485 8 : L3, Entrada de tensión L3 24: A(+), RS-485
Bornes del equipo
9

3.4.- ESQUEMA DE CONEXIONADO

CEM-C31
Power
Supply
S2 S1
P1
P2
P1
S2 S1
P2
S2 S1
P2
P1
LOAD
Figura 3: Esquema de conexionado, CEM-C31�
L1
L2
L3
N
10
CEM-C31

3.5.- CONEXIONADO

El CEM-C31 dispone de unas tapas cubrebornes que cubren la parte superior de la caja de bornes y los tornillos de jación (Figura 4).
Figura 4: Tapas cubrebornes del CEM-C31�
Los tornillos de jación son de tipo mixto, permitiendo el uso de destornilladores PZ2 y de pun­ta plana.
Tabla 6:Características del conexionado del CEM-C31�
Conexionado Bornes de medida ( 1, 2� 3, 4, 5, 6, 7, 8, 9, 11) Sección máxima del cable 16 mm2 ( 10 mm2 con puntera ) ≤ 1.2 Nm Cabeza del destornillador PZ2 Bornes salida de impulsos / Entrada Digital (21, 22), Alimentación (3, 14) y RS-485 (23,24) Sección máxima del cable 1.5 mm2 ( 1.5 mm2 con puntera ) ≤ 0.6 Nm Cabeza del destornillador Punta plana ( 3 x 0.5 mm)
Una vez realizado el conexionado el equipo tiene la posibilidad de ser protegido con dos pre­cintos de conexionado (Figura 5).
Figura 5: Precinto del CEM-C31�
11
CEM-C31
Una vez alimentado el equipo, colocar la etiqueta de seguridad (Figura 6) sobre los bornes 13 y 14 a n de precintar el equipo.
13 14
13 14
Figura 6: Colocación de la etiqueta de seguridad�
12
CEM-C31

4�- FUNCIONAMIENTO

El CEM-C31 es un contador capaz de medir:
Energía activa importada, exportada y reactiva en los cuatro cuadrantes (según
versión). Potencia activa,reactiva y aparente (según versión). Tensión y corriente ecaz. El Factor de potencia, PF

4.1.- FUNCIONES DEL TECLADO

El CEM-C31 dispone de 2 teclas para moverse por las diferentes pantallas y para realizar la programación del equipo.
La tecla es precintable para poder evitar el acceso a la programación de los parámetros más relevantes.
Para precintar la tecla hay que introducir el precinto, por la ranura que se encuentra bajo la tecla , Figura 7.
Figura 7: Precinto de la tecla�
Función de las teclas por las pantallas de medida (Tabla 7):
Tabla 7: Función de las teclas en las pantallas de medida�
Tecla Pulsación corta Pulsación larga ( > 2 s)
Para el movimiento cíclico. Pantalla siguiente.
Entra en modo lectura.
Entra en el menú de programación -
13
CEM-C31

4.2.- DISPLAY

El equipo dispone de un display LCD donde se visualizan todos los parámetros del equipo. El display está dividido en tres áreas (Figura 8):
COM MAX DEM
HOURS kgC0
2 COST PAR
T1 T2
Línea de datos
Indicadores
kWh
kVArh
Figura 8: Áreas del display del CEM-C31�
Línea de datos, donde se visualizan los valores medidos por el equipo.
El área de unidades, donde se muestra la unidad de la magnitud que se está visualizando.
El área de indicadores, donde se muestra otros parámetros:
COM, indica que hay un módulo de comunicación conectado. Parpadea cuando se
establecen las comunicaciones.
HOURS, indica que el display muestra un tiempo en horas. kgCO2, indica que el display muestra los kgCO2 emitidos a la atmósfera en función de la
energía consumida.
%
L
PF
C
Área de unidades
COST, indica que la variable mostrada en la línea de datos es un coste. PAR, indica que la variable mostrada en la línea de datos es un contador parcial. T1 y T2, indica la tarifa a la que pertenece la información en pantalla. L1 - L2 - L3 - Indica la presencia de tensión en cada fase con su sentido de intensidad
correspondiente:
“ - “ se usa para mostrar la potencia cedida a la red. “ “ se usa para mostrar la potencia absorbida a la red.
Nos indica que la energía que se esta visualizando es generada.
Nos indica que la energía que se esta visualizando es consumida.
Nos indica que la energía es inductiva. Nos indica que la energía es capacitiva.
14
CEM-C31

4.3.- INDICADORES LED

El equipo dispone de dos LEDs de vericación:
Para la vericación de la energía activa�  Para la vericación de la energía reactiva (según versión).
El peso de los LEDs es de 20.000 imp/kWh (kvarh).
Los LEDs permanecen iluminados cuando la corriente es inferior a la de arranque del conta-
dor. Una vez que se supera la corriente de arranque (bien sea por la existencia de consumo de potencia activa o reactiva) los LEDs se apagan y emiten pulsos proporcionales a la energía
medida.
LED Activa
LED Reactiva
Figura 9:Indicadores LED del CEM-C31�

4.4.- SALIDA DE IMPULSOS (Modelos CEM-C31-T1 y CEM-C31-485-T1)

El contador dispone de salidas tipo optoacoplador que es capaz de generar pulsos con una cadencia previamente programada. (Ver “6.2.1. PESO DE LA SALIDA DE IMPULSOS” y “6.2.2.
TIPO DE LA SALIDA DE IMPULSOS” )
15
21
CEM-C31

4.5.- ENTRADA DIGITAL (CEM-C31-485-DS)

El modelo CEM-C31-485-DS dispone de una entrada de pulsos (bornes 21 y 22 de la Tabla 5), para el cómputo de otros suministros o para realizar la selección de tarifa.
5 V DC
COMM
470 Ω
Selección de la Tarifa activa:
21
Figura 10: Entrada digital, CEM-C31-485-DS�
Tabla 8: Selección de Tarifa�
Tarifa Selección de Tarifa
Tarifa 1
21
22
22
22
Tarifa 2
16
CEM-C31

5�- VISUALIZACIÓN

El CEM-C31 dispone de 2 modos de visualización:
Pantalla en modo reposo
Pantalla en modo lectura

5.1.- PANTALLA EN MODO REPOSO

Con la pantalla en modo reposo toda la información se presenta de forma cíclica, sin necesidad
de realizar ninguna acción sobre el teclado del CEM-C31.
En este modo se visualizan diferentes parámetros, ver Tabla 9 y Tabla 10, que se van alternando cada 6 segundos.
El equipo está por defecto en este modo siempre que no se actúe sobre alguna de las teclas.
Al realizar una pulsación corta de la tecla se para el movimiento cíclico en el parámetro
que se está mostrando en ese instante.
A partir de ese momento, mediante pulsaciones cortas de la tecla nos podemos desplazar manualmente por todos los parámetros denidos en la Tabla 9 o Tabla 10.
Tabla 9: Pantallas en modo reposo (Tabla 1)�
Modelos CEM-C31-T1, CEM-C31-485-T1, CEM-C31-485-DS
(Opción contaje de pulsos
Pantalla Parámetros
Energía activa importada total
Energía activa exportada total
Solo se visualiza en la versión de 4 cuadrantes.
Energía reactiva cuadrante L+ total
(1)
)
(2)
Energía reactiva cuadrante L- total
(2)
Solo se visualiza en la versión de 4 cuadrantes.
Energía reactiva cuadrante C- total
(2)
Solo se visualiza en la versión de 4 cuadrantes.
17
Tabla 9 (Continuación) : Pantallas en modo reposo (Tabla 1)�
Pantalla Parámetros
CEM-C31
Energía reactiva cuadrante C+ total
(1)
La opción contaje de pulsos en el modelo CEM-C31-485-DS se puede congurar en el apartado
(2)
“6.2.3.- TIPO DE LA ENTRADA DIGITAL”
(2)
Solo se visualiza si se ha seleccionado la visualización de la energía reactiva en el menú de
conguración (ver “6.2.7.2. Visualización de la energía reactiva”).
Tabla 10: Pantallas en modo reposo (Tabla 2)�
Modelo CEM-C31-485-DS (Opción Tarifa
(3)
)
Pantalla Parámetros
T1
Energía activa importada Tarifa 1
kWh
T1
Energía activa exportada Tarifa 1
kWh
T1
Solo se visualiza en la versión de 4 cuadrantes.
kVArh
kVArh
kVArh
kVArh
kWh
Energía reactiva cuadrante L+ Tarifa 1
L
T1
Energía reactiva cuadrante L- Tarifa 1
(4)
(4)
Solo se visualiza en la versión de 4 cuadrantes.
L
T1
Energía reactiva cuadrante C- Tarifa 1
(4)
Solo se visualiza en la versión de 4 cuadrantes.
C
T1
Energía reactiva cuadrante C+ Tarifa 1
C
T2
(4)
Energía activa importada Tarifa 2
18
kWh
T2
Energía activa exportada Tarifa 2
Solo se visualiza en la versión de 4 cuadrantes.
CEM-C31
Tabla 10 (Continuación) : Pantallas en modo reposo (Tabla 2)�
Pantalla Parámetros
T2
(4)
(4)
kVArh
Energía reactiva cuadrante L+ Tarifa 2
L
T2
Energía reactiva cuadrante L- Tarifa 2
Solo se visualiza en la versión de 4 cuadrantes.
L
kVArh
T2
Energía reactiva cuadrante C- Tarifa 2
(4)
Solo se visualiza en la versión de 4 cuadrantes.
C
kVArh
T2
Energía reactiva cuadrante C+ Tarifa 2
C
kVArh
(3)
La opción contaje de pulsos en el modelo CEM-C31-485-DS se puede congurar en el apartado
(4)
“6.2.3.- TIPO DE LA ENTRADA DIGITAL”
(4)
Solo se visualiza si se ha seleccionado la visualización de la energía reactiva en el menú de
conguración (ver “6.2.7.2. Visualización de la energía reactiva”).
Cuando la Tarifa activa no corresponde a la Tarifa que se está visualizando, en el display se
visualiza el indicador de la Tarifa activa parpadeando.
Se regresa al modo de reposo después de 60 segundos sin tocar ninguna tecla.
19

5.2.- PANTALLA EN MODO LECTURA

El modo lectura se activa mediante una pulsación larga de la tecla .
En el modo lectura se puede:
Visualizar la tensión, corriente, potencia activa, potencia aparente y factor de potencia
de la instalación.
Visualizar las energías de los contadores parciales.
 Visualizar el contaje pulsos (modelo CEM-C31-485-DS)
Entrar en el menú de conguración. Visualizar la información del fabricante.
El diagrama de navegación se muestra en la Figura 11:
T1
kWh
CEM-C31
> 2s
> 2s
Valores instantáneos
Energías Parciales
Contaje de Pulsos (CEM-Cx1-485-DS)
Configuración general
Información del Fabricante
20
Figura 11: Diagrama de navegación en modo lectura del CEM-C31�
CEM-C31

5.3.- VISUALIZACIÓN DE VALORES INSTANTÁNEOS

Para acceder a las pantallas donde se visualizan los valores instantáneos hay que realizar
una pulsación larga de la tecla desde la pantalla en modo reposo. Se visualiza la pantalla
inicial, Figura 12:
Figura 12: Pantalla principal de los Valores Instantáneos�
Para acceder a las diferentes pantallas realizar una pulsación larga de la tecla .
Para movemos por las diferentes pantallas (ver Tabla 11) realizar pulsaciones cortas. Para salir de las pantallas de valores instantáneos realizar una pulsación larga de la tecla .
Se regresa al modo de reposo después de 60 segundos sin tocar ninguna tecla.
Tabla 11: Pantallas de valores instantáneos�
Pantalla Parámetros
Tensión L1
Tensión L2
Tensión L3
Corriente L1
Corriente L2
Corriente L3
21

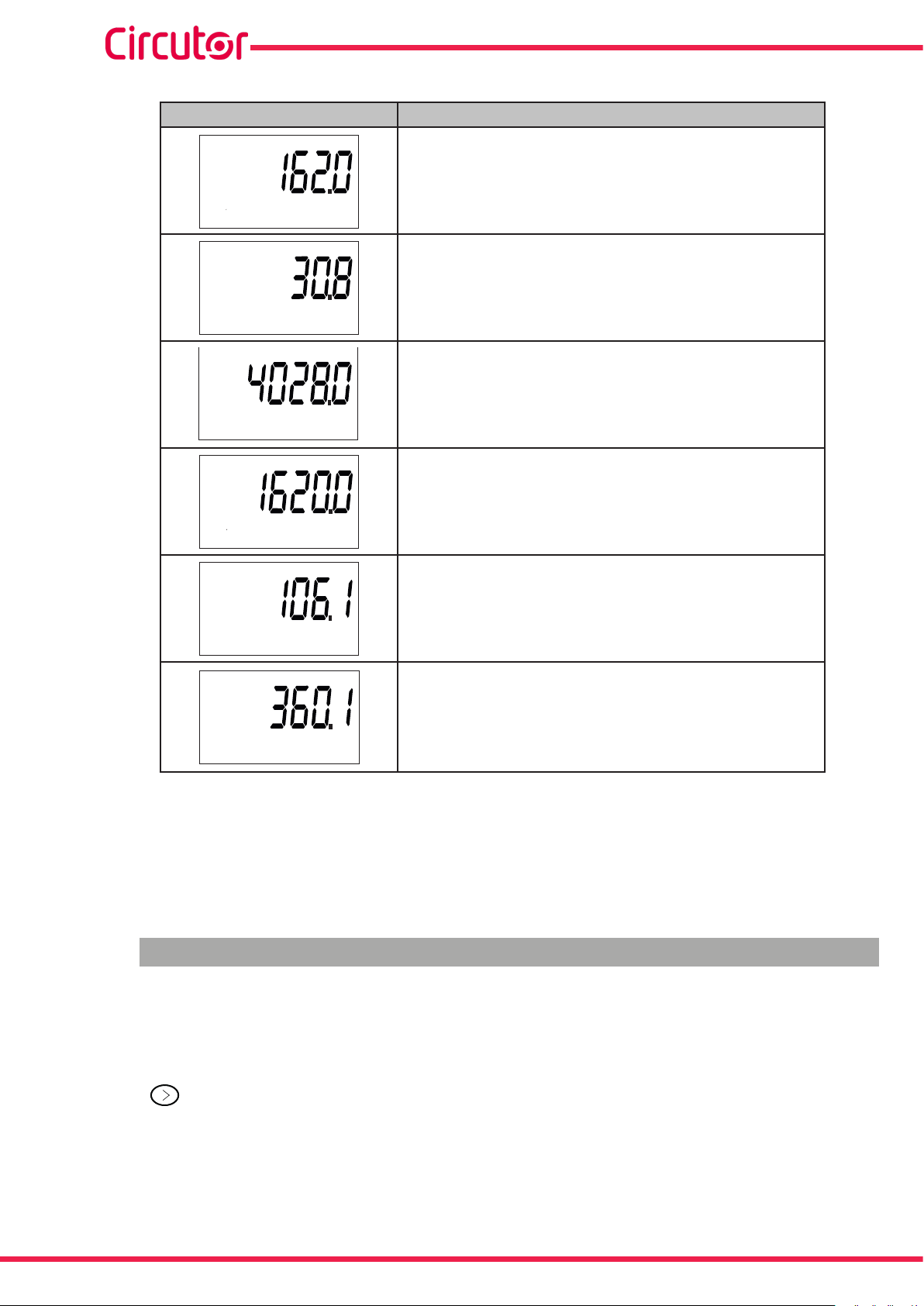

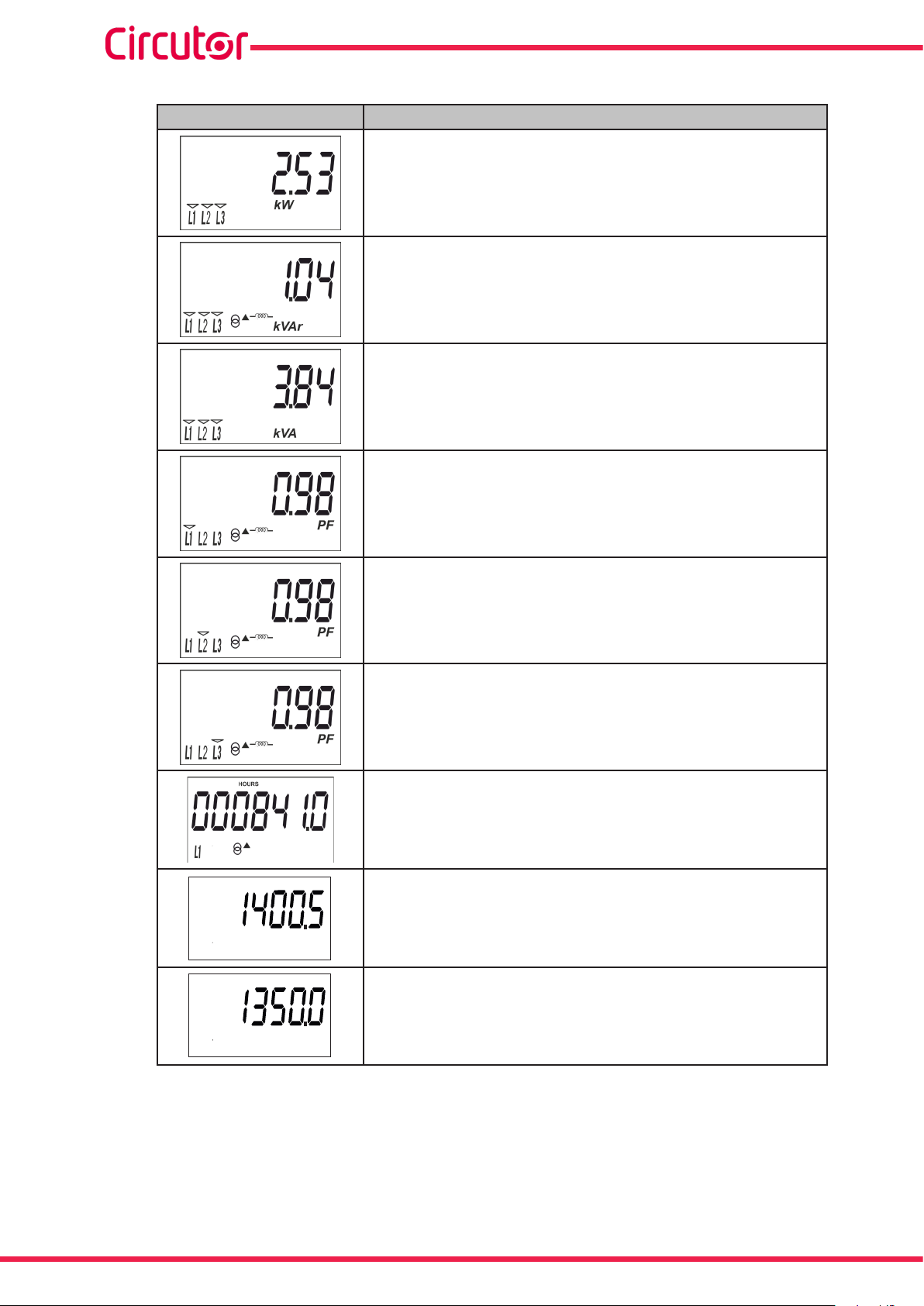

Tabla 11 (Continuación) : Pantallas de valores instantáneos�
Pantalla Parámetros
Potencia activa trifásica
CEM-C31
Potencia reactiva trifásica
Potencia aparente trifásica
Factor de potencia L1
Factor de potencia L2
Factor de potencia L3
(5)
Modelos CEM-C31-T1, CEM-C31-485-T1, CEM-C31-485-DS
(6):
Horas de funcionamiento, desde su fabricación
HOURS T1
Modelo CEM-C31-485-DS
(7)
:
Horas de funcionamiento de la Tarifa 1 , desde su fabrica-
ción
HOURS T2
Modelo CEM-C31-485-DS
(7)
:
Horas de funcionamiento de la Tarifa 2 , desde su fabrica-
ción
(5)
Para calcular la potencia reactiva es necesario que esté conectada la fase de la L1.
(6)
Pantalla visible para el modelo CEM-C31-485-DS con opción contaje de pulso, ver “6.2.3.- TIPO DE
LA ENTRADA DIGITAL”
(7)
Pantalla visible para el modelo CEM-C31-485-DS con opción de tarifa, ver “6.2.3.- TIPO DE LA
ENTRADA DIGITAL”
22
CEM-C31

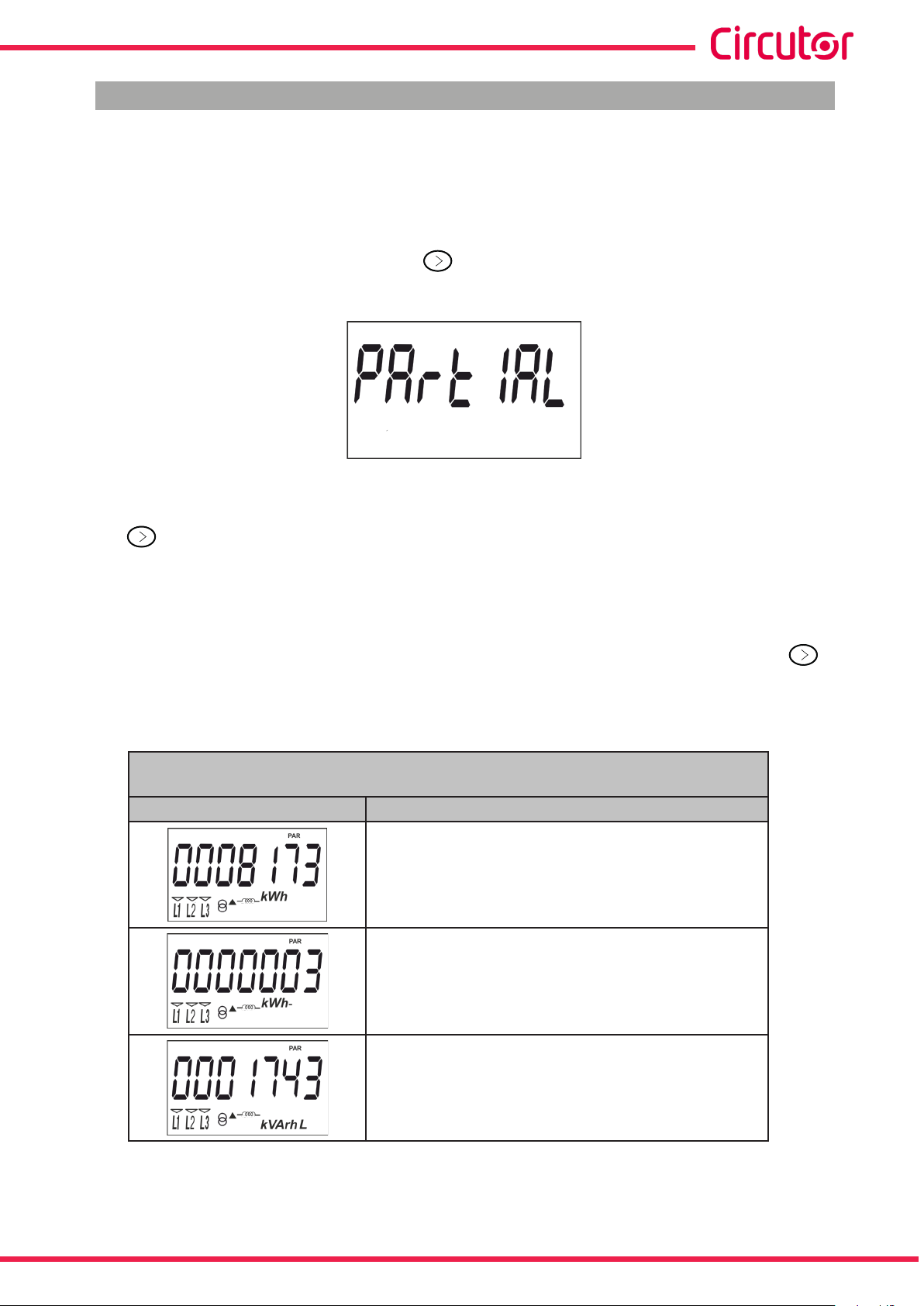

5.4.- VISUALIZACIÓN DE LAS ENERGÍAS PARCIALES

Nota: El menú de visualización de energías parciales solo se visualiza si se ha seleccionado la
visualización de las energías parciales en el menú de conguración (ver “6�2�7�1� Visualización
de las energías parciales”).
Para acceder a las pantallas donde se visualizan las energías de los contadores parciales hay que realizar una pulsación larga de la tecla desde la pantalla en modo reposo. Y a través
de pulsaciones cortas llegar a visualiza la pantalla inicial de las energías parciales, Figura 13:
Figura 13: Pantalla principal de las energías parciales�
Para acceder a las diferentes pantallas de energías parciales realizar una pulsación larga de
la tecla .
Realizando pulsaciones cortas nos movemos por las diferentes pantallas (Tabla 12 y Tabla 13).
El icono PAR en el display nos indica que estamos visualizando las energías parciales.
Para salir de las pantallas de Energías parciales realizar una pulsación larga de la tecla . Se regresa al modo de reposo después de 60 segundos sin tocar ninguna tecla.
Tabla 12:Pantallas de Energías parciales (Tabla 1)�
Modelos CEM-C31-T1, CEM-C31-485-T1, CEM-C31-485-DS
(Opción contaje de pulsos
Pantalla Parámetros
Energía activa importada parcial
(8)
)
Energía activa exportada parcial
Solo se visualiza en la versión de 4 cuadrantes.
Energía reactiva cuadrante 1 ( L+) parcial.
(9)
23
Tabla 12 (Continuación) : Pantallas de Energías parciales (Tabla 1)�
Pantalla Parámetros
CEM-C31
Energía reactiva cuadrante 2 (L-) parcial.
(9)
Solo se visualiza en la versión de 4 cuadrantes.
Energía reactiva cuadrante 3 (C-) parcial.
(9)
Solo se visualiza en la versión de 4 cuadrantes.
Energía reactiva cuadrante 4 (C+) parcial.
(9)
Horas de funcionamiento parcial.
(desde el último reset parcial )
Coste de la energía activa parcial consumida
(desde el último reset parcial )
(10)
Emisiones de CO2 emitidos a la atmósfera.
(desde el último reset parcial )
(8)
La opción contaje de pulsos en el modelo CEM-C31-485-DS se puede congurar en el apartado
“6.2.3.- TIPO DE LA ENTRADA DIGITAL”
(
9)
Solo se visualiza si se ha seleccionado la visualización de la energía reactiva en el menú de
(10)
conguración ( ver “6.2.7.2. Visualización de la energía reactiva”).
(10)
Solo se visualiza si se ha seleccionado la visualización de los factores de eciencia en el menú de
conguración ( ver “6.2.7.3. Visualización de los factores de eciencia”).
Tabla 13:Pantallas de Energías parciales (Tabla 2)�
Modelo CEM-C31-485-DS (Opción Tarifa
(11)
)
Pantalla Parámetros
PAR
T1
Energía activa importada parcial Tarifa 1
kWh
PAR
T1
24
kWh
Energía activa exportada parcial Tarifa 1
Solo se visualiza en la versión de 4 cuadrantes.
CEM-C31

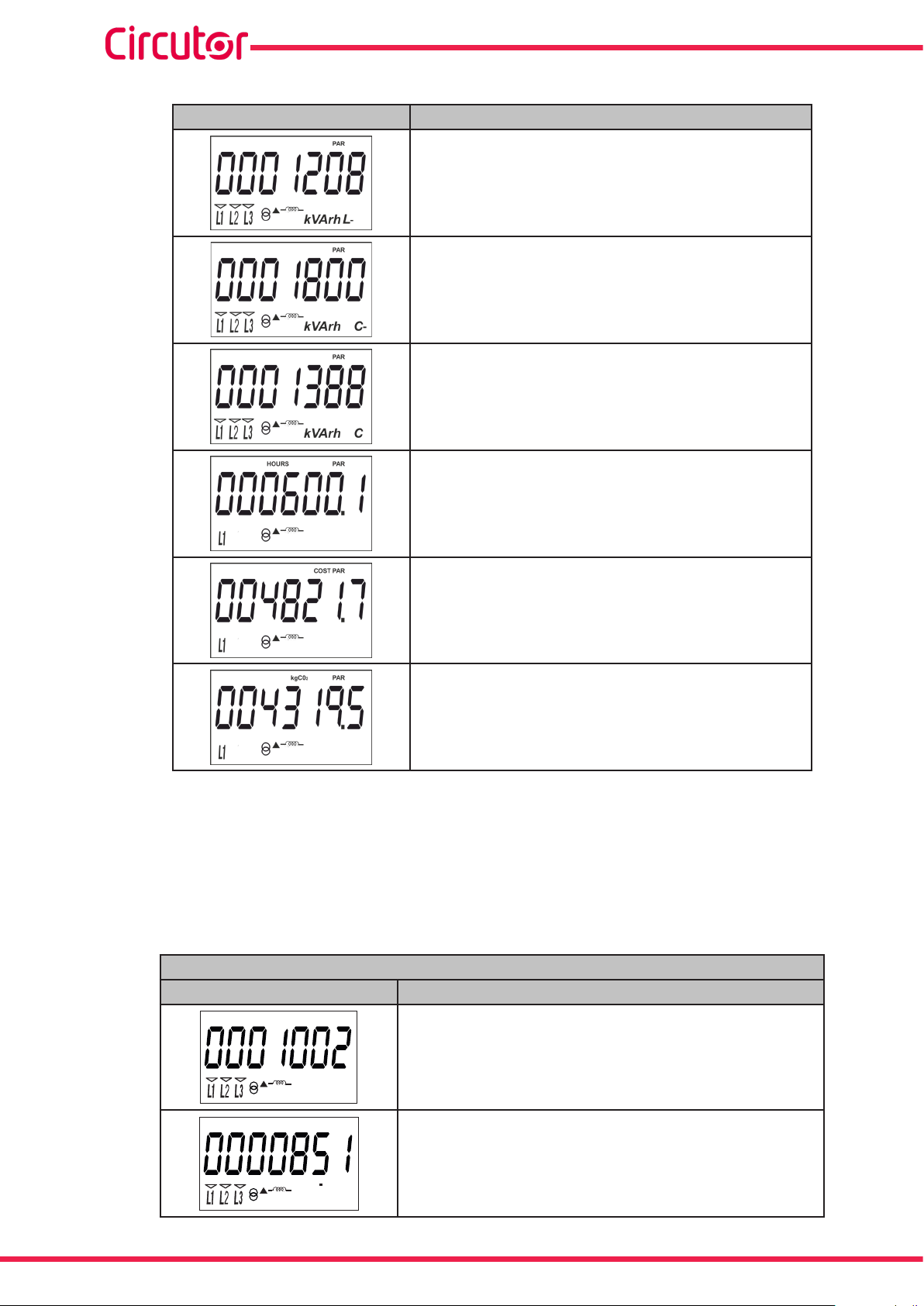

Tabla 13 (Continuación) : Pantallas de Energías parciales (Tabla 2)�
Pantalla Parámetros
PAR
T1
kVArh
kVArh
kVArh
kVArh
kWh
Energía reactiva cuadrante 1 (L+) parcial Tarifa 1.
(12)
L
PAR
T1
Energía reactiva cuadrante 2 (L-) parcial Tarifa 1.
(12)
Solo se visualiza en la versión de 4 cuadrantes.
L
PAR
T1
Energía reactiva cuadrante 3 (C-) parcial Tarifa 1.
(12)
Solo se visualiza en la versión de 4 cuadrantes.
C
PAR
T1
Energía reactiva cuadrante 4 (C+) parcial Tarifa 1.
(12)
C
PAR
T2
Energía activa importada parcial Tarifa 2
kWh
kVArh
kVArh
kVArh
PAR
T2
Energía activa exportada parcial Tarifa 2
Solo se visualiza en la versión de 4 cuadrantes.
PAR
T2
Energía reactiva cuadrante 1 (L+) parcial Tarifa 2.
(12)
L
PAR
T2
Energía reactiva cuadrante 2 (L-) parcial Tarifa 2.
(12)
Solo se visualiza en la versión de 4 cuadrantes.
L
PAR
T2
Energía reactiva cuadrante 3 (C-) parcial Tarifa 2.
(12)
Solo se visualiza en la versión de 4 cuadrantes.
C
PAR
T2
kVArh
Energía reactiva cuadrante 4 (C+) parcial Tarifa 2.
(12)
C
25
Tabla 13 (Continuación) : Pantallas de Energías parciales (Tabla 2)�
Pantalla Parámetros
HOURS PAR T1
Horas de funcionamiento parcial Tarifa 1.
(desde el último reset parcial)
COST PAR T1
Coste de la energía activa parcial consumida Tarifa 1
(desde el último reset parcial)
kgC02 PAR T1
Emisiones de CO2 emitidos a la atmósfera Tarifa 1
(desde el último reset parcial)
HOURS PAR T2
CEM-C31
(13)
(13)
Horas de funcionamiento parcial Tarifa 2.
(desde el último reset parcial)
COST PAR T2
Coste de la energía activa parcial consumida Tarifa 2
(desde el último reset parcial)
kgC02 PAR T2
(13)
Emisiones de CO2 emitidos a la atmósfera Tarifa 2
(desde el último reset parcial)
(11)
La opción tarifa en el modelo CEM-C31-485-DS se puede congurar en el apartado “6.2.3.- TIPO DE
LA ENTRADA DIGITAL”
(
12)
Solo se visualiza si se ha seleccionado la visualización de la energía reactiva en el menú de
(13)
conguración ( ver “6.2.7.2. Visualización de la energía reactiva”).
(13)
Solo se visualiza si se ha seleccionado la visualización de los factores de eciencia en el menú de
conguración ( ver “6.2.7.3. Visualización de los factores de eciencia”).
26

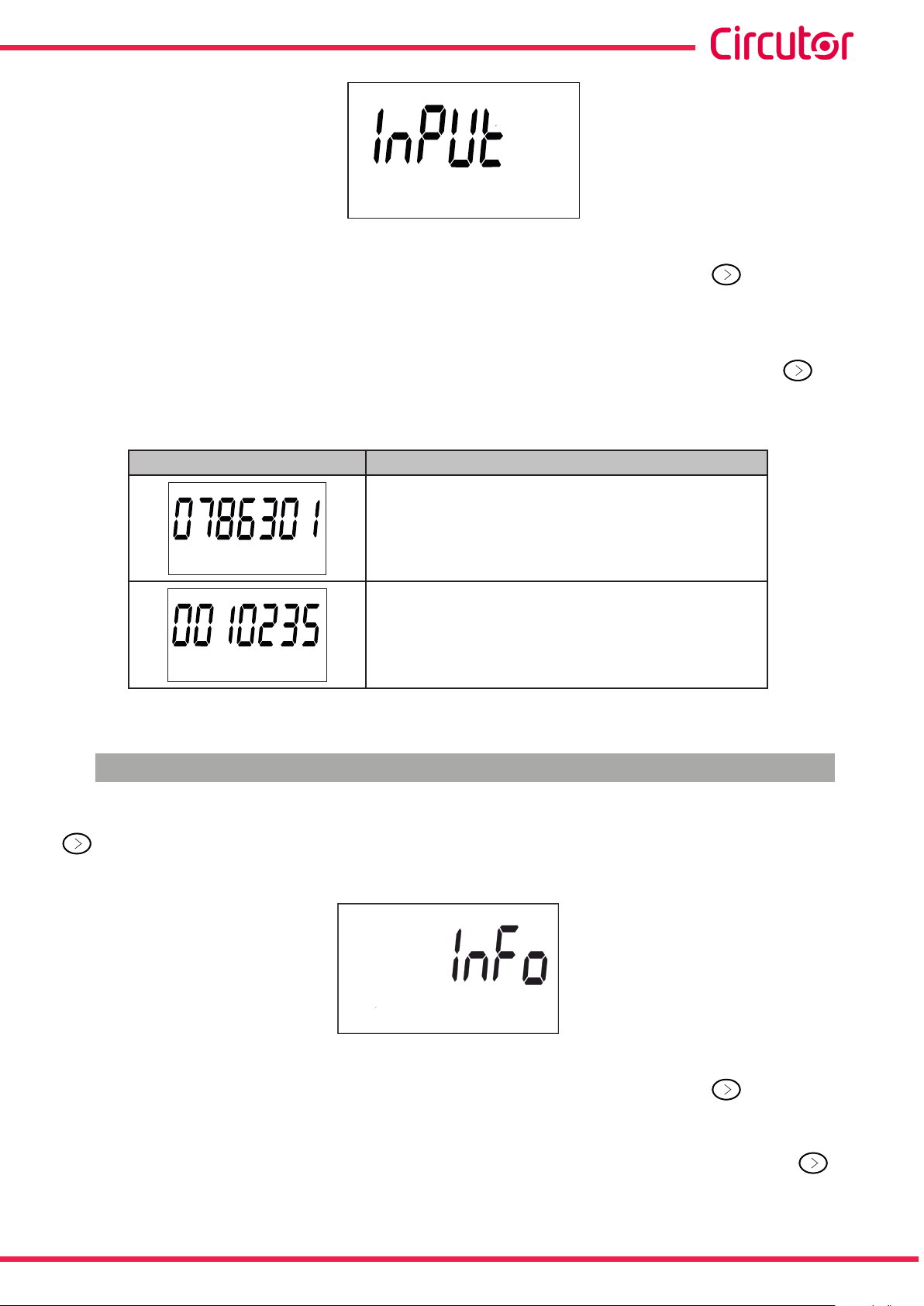

5.5.- VISUALIZACIÓN DEL CONTAJE DE PULSOS (CEM-C31-485-DS)

Nota: Las pantallas de visualización del contaje de pulso solo se visualizan si se ha congura- do la opción contaje de pulso en el modelo CEM-C31-485-DS.
Para acceder a las pantallas del contaje de pulsos hay que realizar una pulsación larga de la tecla desde la pantalla en modo reposo. Y a través de pulsaciones cortas llegar a visualizar
la pantalla inicial del contaje de pulsos, Figura 14:
CEM-C31
Figura 14: Pantalla principal de contaje de pulsos�
Para acceder a las diferentes pantallas realizar una pulsación larga de la tecla .
Realizando pulsaciones cortas nos movemos por las diferentes pantallas (Tabla 14).
Para salir de las pantallas del contaje de pulsos realizar una pulsación larga de la tecla . Se regresa al modo de reposo después de 60 segundos sin tocar ninguna tecla.
Tabla 14:Pantallas de contaje de pulso�

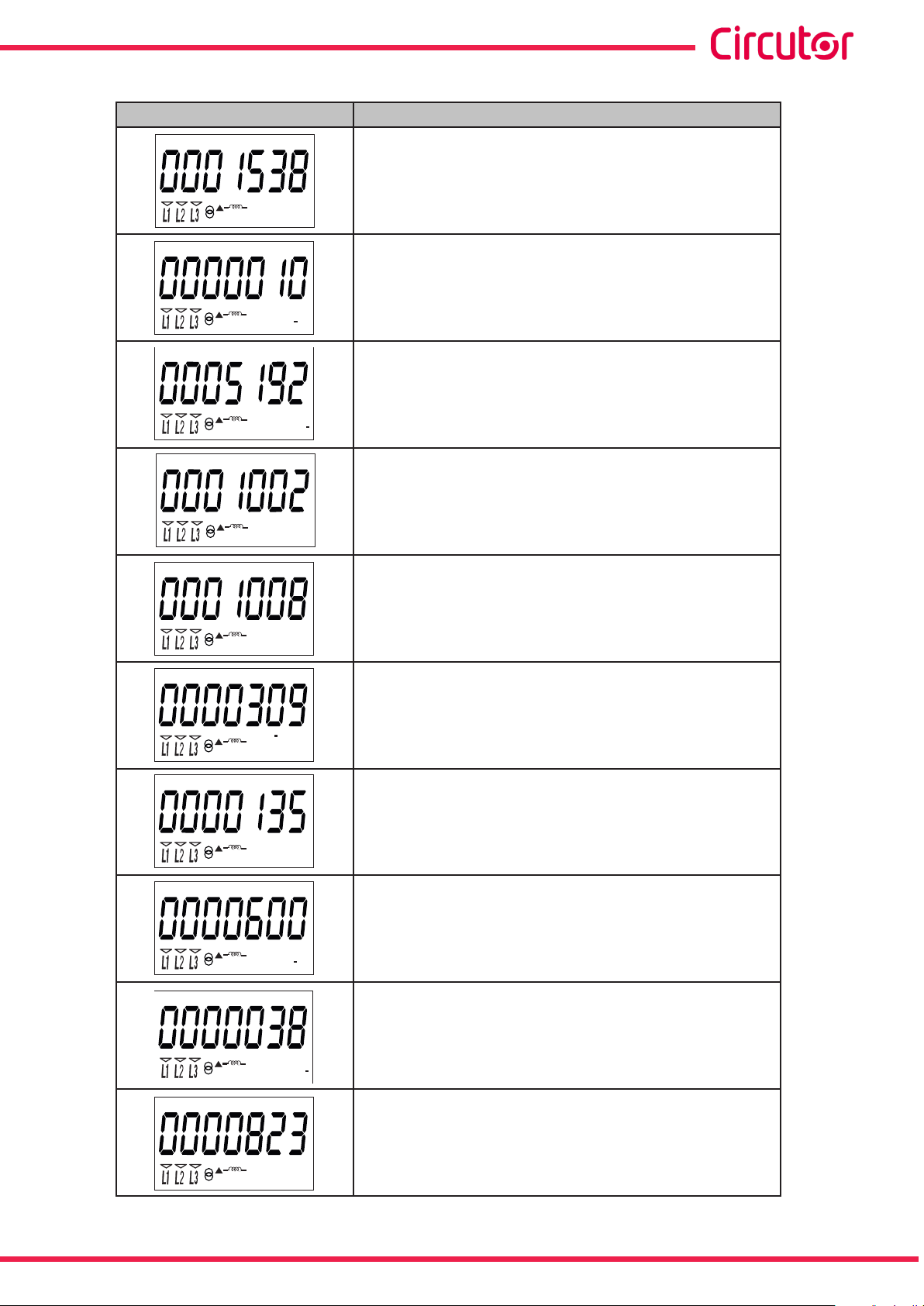

Pantalla Parámetros
Contaje de pulsos totales
PAR
Contaje de pulsos parciales
(
14)
Solo se visualiza si se ha seleccionado la visualización de las energías parciales en el menú de
(14)
conguración (ver “6.2.7.1. Visualización de las energías parciales”).

5.6.- VISUALIZACIÓN DE LA INFORMACIÓN DEL FABRICANTE

Para acceder a estas pantallas de visualización hay que realizar una pulsación larga de la tecla
desde la pantalla en modo reposo. Y a través de pulsaciones cortas llegar a visualiza la
pantalla inicial de la información del fabricante, Figura 15:
Figura 15: Pantalla inicial de la información del fabricante�
Para acceder a las diferentes pantallas realizar una pulsación larga de la tecla .
Para movemos por las diferentes pantallas (ver Tabla 15) realizar pulsaciones cortas. Para salir de las pantallas de valores instantáneos realizar una pulsación larga de la tecla .
Se regresa al modo de reposo después de 60 segundos sin tocar ninguna tecla.
27

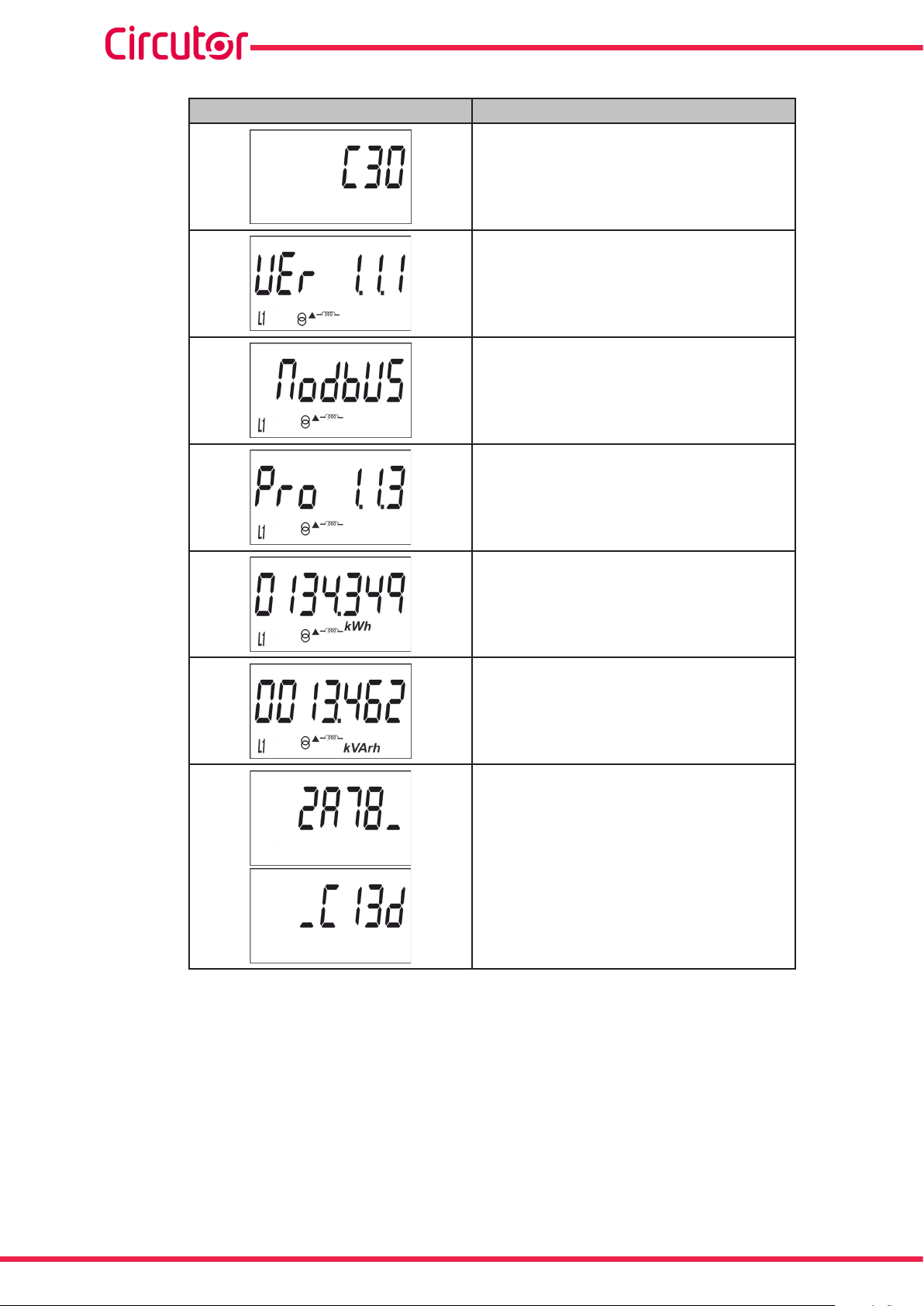

Tabla 15: Pantallas de información del fabricante�
Pantalla Parámetros
Modelo del equipo
Versión
CEM-C31
Protocolo de comunicaciones
(15)
Versión del protocolo de
comunicaciones
(15)
Energía activa con resolución en Wh
Energía reactiva con resolución varh
28
(15)
La pantalla se visualiza si es un CEM-C31-T1 y hay un CEM M-RS485 (Interface de comunicaciones
CRC de 32 bits
para los equipos de la familia CEM) acoplado al equipo.
CEM-C31
6�- CONFIGURACIÓN
Los CEM-C31 disponen de 2 menús de conguración:
Menú de conguración de parámetros metrologicamente relevantes. Menú de conguración general.
6.1.- CONFIGURACIÓN PARÁMETROS RELEVANTES
En este menú se conguran aquellos parámetros metrológicamente relevantes. Para acceder a este menú en necesario pulsar la tecla con una pulsación corta.
Esta tecla es precintable, ver “4.1.- FUNCIONES DEL TECLADO”, para poder restringir el acce-
so a la programación.
Se regresa al modo de reposo después de 60 segundos sin tocar ninguna tecla o realizando
una pulsación corta de la tecla .

6�1�1�- RELACIÓN DE TRANSFORMACIÓN DEL PRIMARIO DE TENSIÓN

Esta es la pantalla inicial para introducir la relación del primario de tensión.
Realizar una pulsación larga de la tecla para acceder a visualizar el valor a programar.
Para escribir o modicar el valor debe pulsarse repetidamente la tecla con pulsaciones cortas, incrementando el valor del
dígito que está parpadeando en aquel momento.
Cuando el valor en pantalla sea el deseado, se pasa al siguiente dígito pulsando la tecla con una pulsación larga, permitiendo modicar los valores restantes. Para validar el dato hay que estar en el último dígito y pulsar la tecla en una pulsación
larga, aparecerá la pantalla de validación (Figura 16) indicando que el valor de conguración
se ha guardado.
Figura 16: Pantalla de validación�
29
CEM-C31
Después de unos segundo visualizando la pantalla de la Figura 16 volvemos a la pantalla prin­cipal de programación de la Relación de transformación del primario de tensión.
Para acceder al siguiente paso de programación realizar una pulsación corta de la tecla

6�1�2�- RELACIÓN DE TRANSFORMACIÓN DEL SECUNDARIO DE TENSIÓN

Esta es la pantalla inicial para introducir la relación del secundario de tensión.
Realizar una pulsación larga de la tecla para acceder a visualizar el valor a programar.
Para escribir o modicar el valor debe pulsarse repetidamente la tecla con pulsaciones cortas, incrementando el valor del
dígito que está parpadeando en aquel momento.
Cuando el valor en pantalla sea el deseado, se pasa al siguiente dígito pulsando la tecla con una pulsación larga, permitiendo modicar los valores restantes.
Para validar el dato hay que estar en el último dígito y pulsar la tecla en una pulsación larga, aparecerá la pantalla de validación (Figura 16) indicando que el valor de conguración
se ha guardado.
Después de unos segundo visualizando la pantalla de la Figura 16 volvemos a la pantalla prin­cipal de programación de la Relación de transformación del secundario de tensión.
Para acceder al siguiente paso de programación realizar una pulsación corta de la tecla

6�1�3�- RELACIÓN DE TRANSFORMACIÓN DEL PRIMARIO DE CORRIENTE

Esta es la pantalla inicial para introducir la relación del primario de corriente.
30
Realizar una pulsación larga de la tecla para acceder a visualizar el valor a programar.
Para escribir o modicar el valor debe pulsarse repetidamente la tecla con pulsaciones cortas, incrementando el valor del
dígito que está parpadeando en aquel momento.
CEM-C31
Cuando el valor en pantalla sea el deseado, se pasa al siguiente dígito pulsando la tecla con una pulsación larga, permitiendo modicar los valores restantes.
Para validar el dato hay que estar en el último dígito y pulsar la tecla en una pulsación larga, aparecerá la pantalla de validación (Figura 16) indicando que el valor de conguración
se ha guardado.
Después de unos segundo visualizando la pantalla de la Figura 16 volvemos a la pantalla principal de programación de la Relación de transformación del primario de corriente.
Para acceder al siguiente paso de programación realizar una pulsación corta de la tecla

6�1�4�- RELACIÓN DE TRANSFORMACIÓN DEL SECUNDARIO DE CORRIENTE

Esta es la pantalla inicial para introducir la relación del secundario de corriente.
Realizar una pulsación larga de la tecla para acceder a visualizar el valor a programar.
Para escribir o modicar el valor debe pulsarse repetidamente la tecla con pulsaciones cortas, incrementando el valor del
dígito que está parpadeando en aquel momento.
Cuando el valor en pantalla sea el deseado, se pasa al siguiente dígito pulsando la tecla con una pulsación larga, permitiendo modicar los valores restantes.
Para validar el dato hay que estar en el último dígito y pulsar la tecla en una pulsación larga, aparecerá la pantalla de validación (Figura 16) indicando que el valor de conguración
se ha guardado.
Después de unos segundo visualizando la pantalla de la Figura 16 volvemos a la pantalla principal de programación de la Relación de transformación del secundario de corriente.

6�1�5�- SALIDA DEL MENÚ DE PROGRAMACIÓN

Al visualizar esta pantalla:
Si se realiza una pulsación larga de la tecla se sale del
menú de programación.
Si se realiza una pulsación corta de la tecla vuelve al primer punto de programación (“6.1.1. RELACIÓN DE
TRANSFORMACIÓN DEL PRIMARIO DE TENSIÓN”)
31
CEM-C31
6.2.- MENÚ DE CONFIGURACIÓN GENERAL
Para acceder a este menú de conguración hay que realizar una pulsación larga de la tecla
desde la pantalla en modo reposo. Y a través de pulsaciones cortas llegar a visualiza la
pantalla inicial, Figura 17:
Figura 17: Pantalla inicial de conguración.
Desde el menú de conguración se puede:
 Programar el peso y el tipo de la salida de impulsos
Programar el tipo de funcionamiento de la entrada digital.
Programar las comunicaciones.
Programar las pantallas de visualización.
Programar el coste de la energía y las emisiones de CO2.
 Borrar los contadores parciales.
Se regresa al modo de reposo después de 60 segundos sin tocar ninguna tecla. Para acceder al primer paso de conguración realizar una pulsación larga de la tecla .

6�2�1�- PESO DE LA SALIDA DE IMPULSOS

Nota: Pantalla solo visible para los modelos CEM-C31-T1 y CEM-C31-485-T1.
Ésta es la pantalla inicial para introducir el peso de la salida de impulsos.
Realizar una pulsación larga para acceder a visualizar el valor a programar.
Para escribir o modicar el valor debe pulsarse repetidamente la tecla con pulsaciones cortas, incrementando el valor del
dígito que está parpadeando en aquel momento.
32
Cuando el valor en pantalla sea el deseado, pasar al siguiente dígito pulsando la tecla con una pulsación larga, permitiendo modicar los valores restantes.
CEM-C31
Para validar el dato hay que estar en el último dígito y pulsar la tecla en una pulsación larga, aparecerá la pantalla de validación (Figura 18) indicando que el valor de programación
se ha guardado.
Figura 18: Pantalla de validación�
Después de unos segundo visualizando la pantalla de la Figura 18 vuelve a la pantalla principal de programación del Peso de la salida de impulsos.
Valor mínimo: 99999. Valor máximo: 0.
Para acceder al siguiente paso de programación realizar una pulsación corta de la tecla .

6�2�2�- TIPO DE LA SALIDA DE IMPULSOS

Nota: Pantalla solo visible para los modelos CEM-C31-T1 y CEM-C31-485-T1.
En esta pantalla se selecciona el tipo de la salida de impulsos, que pueden ser: kWh o KVArh�
Para saltar entre las diferentes opciones pulsar la tecla con
pulsaciones cortas.
Para validar el dato pulsar la tecla en una pulsación larga, aparecerá la pantalla de
validación (Figura 18) indicando que el valor de programación se ha guardado.
Después de unos segundo visualizando la pantalla de la Figura 18 vuelve a la pantalla principal de programación del Tipo de la salida de impulsos.
Para acceder al siguiente paso de programación realizar una pulsación corta de la tecla .

6�2�3�- TIPO DE LA ENTRADA DIGITAL

Nota: Pantalla solo visible para el modelo CEM-C31-485-DS.
En esta pantalla se selecciona el funcionamiento de la entrada digital: Count (como contador de pulsos) o tariff (Funcionamiento con Tarifas).
Para saltar entre las diferentes opciones pulsar la tecla con pulsaciones cortas.
33
CEM-C31
Para validar el dato pulsar la tecla en una pulsación larga, aparecerá la pantalla de
validación (Figura 18) indicando que el valor de programación se ha guardado.
Después de unos segundo visualizando la pantalla de la Figura 18 vuelve a la pantalla principal de programación del Tipo de la entrada digital.
Para acceder al siguiente paso de programación realizar una pulsación corta de la tecla .

6�2�4�- DIRECCIÓN DEL PERIFÉRICO

Nota : Solo se visualiza si es un CEM-C31-485-T1 o CEM-C31-485-DS o si hay un CEM
M-RS485 (interface de comunicaciones para los equipos de la familia CEM) acoplado al modelo
CEM-C31-T1.
Ésta es la pantalla inicial para introducir la dirección del periférico.
Realizar una pulsación larga para acceder a visualizar el valor a programar.
Para escribir o modicar el valor pulsar repetidamente la tecla
con pulsaciones cortas, incrementando el valor del dígito
que está parpadeando en aquel momento.
Cuando el valor en pantalla sea el deseado, pasar al siguiente dígito pulsando la tecla con una pulsación larga, permitiendo modicar los valores restantes.
Para validar el dato hay que estar en el último dígito y pulsar la tecla en una pulsación larga, aparecerá la pantalla de validación (Figura 18) indicando que el valor de programación
se ha guardado.
Después de unos segundos visualizando la pantalla de la Figura 18 vuelve a la pantalla principal de programación de la Dirección del periférico.
34
Valor mínimo: 1. Valor máximo: 254
Para acceder al siguiente paso de programación realizar una pulsación corta de la tecla .
CEM-C31

6�2�5�- VELOCIDAD DE TRANSMISIÓN ( BAUD RATE)

Nota : Solo se visualiza si es un CEM-C31-485-T1 o CEM-C31-485-DS o si hay un CEM
M-RS485 (interface de comunicaciones para los equipos de la familia CEM) acoplado al modelo
CEM-C31-T1.
Ésta es la pantalla inicial para introducir la velocidad de transmisión.
Realizar una pulsación larga para acceder a visualizar el valor a programar.
En esta pantalla se selecciona la velocidad de transmisión (Baud rate), que puede ser: 9600, 19200 o 38400�
Para saltar entre las diferentes opciones pulsar la tecla con
pulsaciones cortas.
Para validar el dato pulsar la tecla en una pulsación larga, aparecerá la pantalla de
validación (Figura 18) indicando que el valor de programación se ha guardado.
Después de unos segundo visualizando la pantalla de la Figura 18 vuelve a la pantalla principal de programación de la Velocidad de transmisión.
Para acceder al siguiente paso de programación realizar una pulsación corta de la tecla .

6�2�6�- TIPO DE COMUNICACIONES

Nota : Solo se visualiza si es un CEM-C31-485-T1 o CEM-C31-485-DS o si hay un CEM
M-RS485 (interface de comunicaciones para los equipos de la familia CEM) acoplado al modelo
CEM-C31-T1.
Ésta es la pantalla inicial para seleccionar el número de bits, la paridad y el número de bits de stop de la trama de
comunicaciones.
Realizar una pulsación larga para acceder a visualizar el valor a programar.
35
CEM-C31
En esta pantalla se muestran las diferentes opciones:
8n1 : 8 bits, sin paridad, 1 bit de stop.
8E1 : 8 bits, paridad par, 1 bit de stop. 8o1 : 8 bits, paridad impar, 1 bit de stop. 8n2 : 8 bits, sin paridad, 2 bit de stop. 8E2 : 8 bits, paridad par, 2 bit de stop. 8o2 : 8 bits, paridad impar, 2 bit de stop.
Para saltar entre las diferentes opciones pulsar la tecla con pulsaciones cortas. Para validar el dato pulsar la tecla en una pulsación larga, aparecerá la pantalla de
validación (Figura 18) indicando que el valor de programación se ha guardado.
Después de unos segundo visualizando la pantalla de la Figura 18 vuelve a la pantalla principal de programación del Tipo de comunicaciones.
Para acceder al siguiente paso de programación realizar una pulsación corta de la tecla .

6�2�7�- VISUALIZACIÓN

Ésta es la pantalla inicial para seleccionar las opciones de visualización del equipo.
Realizar una pulsación larga para acceder a la pantalla de selección de visualización de las
energías parciales:
6�2�7�1� Visualización de las energías parciales
Ésta es la pantalla inicial para seleccionar la visualización o no por
display, de las energías parciales.
Realizar una pulsación larga para acceder a visualizar las opciones.
36
Las posibles opciones son:
Yes, si se desea visualizar las energías parciales. No, si se selecciona esta opción el equipo deja de registrar las
energías parciales. No se visualizan por display y el valor que se
visualiza por comunicaciones es 0. Para saltar entre las diferentes opciones pulsar la tecla con
pulsaciones cortas.
Para validar el dato pulsar la tecla en una pulsación larga, el equipo vuelve a la pantalla
principal de programación de la Visualización de las energías parciales.
Realizar una pulsación corta para acceder a la pantalla de selección de visualización de la
CEM-C31
energía reactiva:

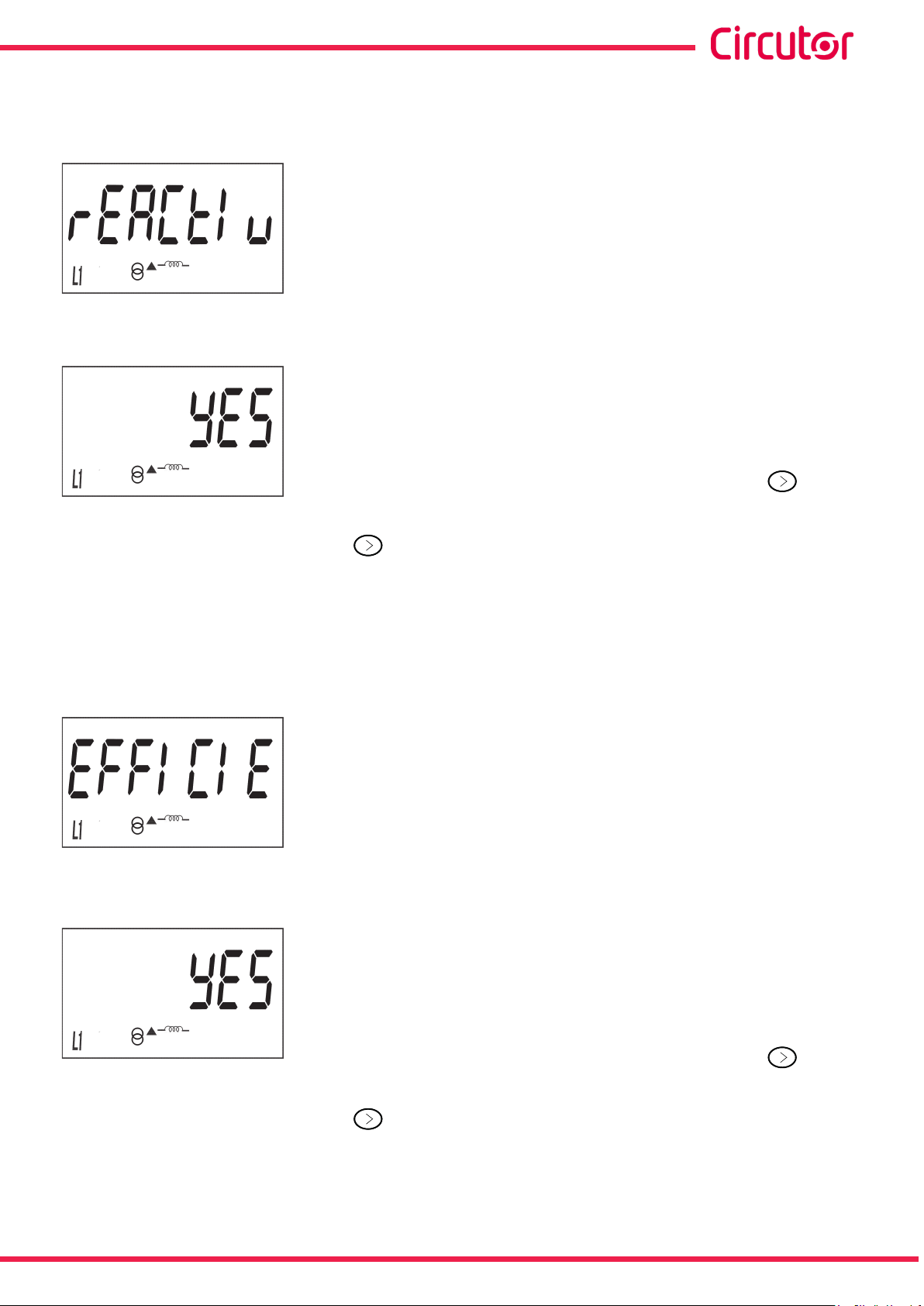

6�2�7�2� Visualización de la energía reactiva
Ésta es la pantalla inicial para seleccionar la visualización o no por
display, de los registros de energía reactiva.
Realizar una pulsación larga para acceder a visualizar las opciones.
Las posibles opciones son: Yes, si se desea visualizar por display las pantallas de energía
reactiva.
No, las pantallas de energía reactiva no se visualizan por display,
pero se pueden visualizar por comunicaciones. Para saltar entre las diferentes opciones pulsar la tecla con
pulsaciones cortas.
Para validar el dato pulsar la tecla en una pulsación larga, el equipo vuelve a la pantalla
principal de programación de la Visualización de la energía reactiva.
Realizar una pulsación corta para acceder a la pantalla de selección de visualización de los
factores de eciencia:
6.2.7.3. Visualización de los factores de eciencia
Ésta es la pantalla inicial para seleccionar la visualización o no
por display, de los factores de eciencia: Coste de la energía y
Emisiones de CO2.
Realizar una pulsación larga para acceder a visualizar las opciones.
Las posibles opciones son: Yes, si se desea visualizar por display las pantallas de eciencia ( coste de la energía y emisiones de CO2). No, si se selecciona esta opción el equipo deja de registrar los factores de eciencia. No se visualizan por display y el valor que
se visualiza por comunicaciones es 0. Para saltar entre las diferentes opciones pulsar la tecla con
pulsaciones cortas.
Para validar el dato pulsar la tecla en una pulsación larga, el equipo vuelve a la pantalla
principal de programación de la Visualización de los factores de eciencia.
Realizar una pulsación corta para acceder a la pantalla de salida del menú de visualización:
37

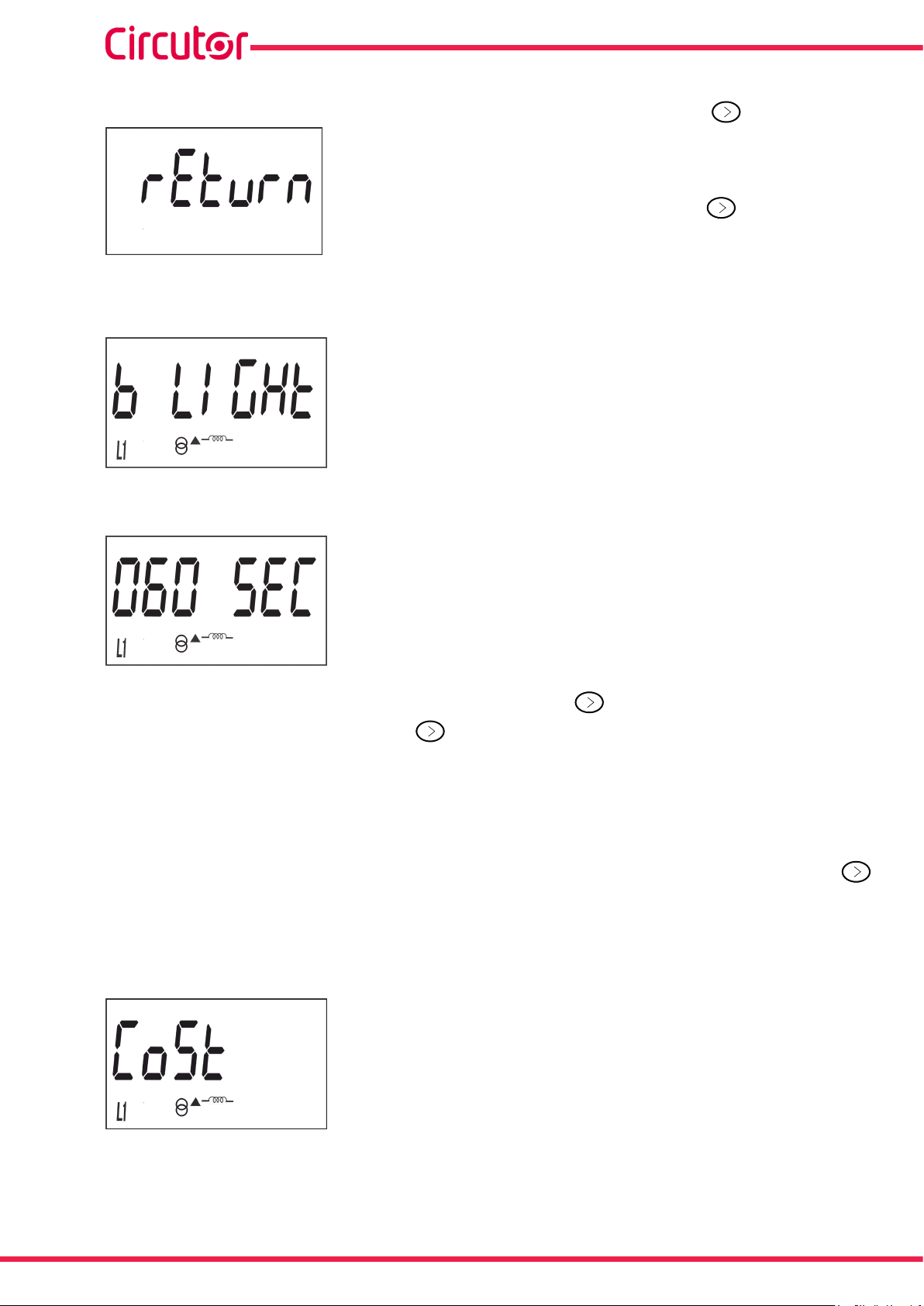

6�2�8�- BACKLIGHT

CEM-C31
Al visualizar esta pantalla:
Si se realiza una pulsación corta de la tecla vuelve al primer
punto de conguración de la visualización( “6�2�7�1� Visualización
de las energías parciales”)
Si se realiza una pulsación larga de la tecla salta al siguiente punto de programación.
Ésta es la pantalla inicial para seleccionar el modo de trabajo del
backlight, la retoiluminación de la pantalla, en aquellos equipos
que lo dispongan.
Realizar una pulsación larga para acceder a visualizar las diferentes opciones:
En esta pantalla se muestran las diferentes opciones:
On : Backlight siempre encendido.
Off : Backlight siempre apagado. 005 SEC ... 120 SEC: Tiempo de encendido tras la última
pulsación del teclado
Para saltar entre las diferentes opciones pulsar la tecla con pulsaciones cortas. Para validar el dato pulsar la tecla en una pulsación larga, aparecerá la pantalla de
validación (Figura 18) indicando que el valor de programación se ha guardado.
Después de unos segundo visualizando la pantalla de la Figura 18 vuelve a la pantalla principal de programación del Backlight.
Para acceder al siguiente paso de programación realizar una pulsación corta de la tecla .

6�2�9�- COSTE DE LA ENERGÍA

38
Nota : Solo se visualiza si ha seleccionado la visualización de los factores de eciencia.
Ésta es la pantalla inicial para introducir el coste de la energía por kWh.
Realizar una pulsación larga para acceder a visualizar el valor a programar.
CEM-C31
Para escribir o modicar el valor debe pulsarse repetidamente la tecla con pulsaciones cortas, incrementando el valor del
dígito que está parpadeando en aquel momento.
Cuando el valor en pantalla sea el deseado, pasar al siguiente dígito pulsando la tecla con una pulsación larga, permitiendo modicar los valores restantes.
Para validar el dato hay que estar en el último dígito y pulsar la tecla en una pulsación larga, aparecerá la pantalla de validación (Figura 18) indicando que el valor de programación
se ha guardado.
Después de unos segundo visualizando la pantalla de la Figura 18 vuelve a la pantalla principal de programación del Coste de la energía.
Valor mínimo: 0.000 Valor máximo: 9999.999
Para acceder al siguiente paso de programación realizar una pulsación corta de la tecla .
6�2�10�- EMISIONES DE CO
2
Nota : Solo se visualiza si ha seleccionado la visualización de los factores de eciencia.
Esta es la pantalla inicial para introducir el ratio de emisiones de carbono. El ratio de emisiones de carbono es la cantidad de emisiones que se emiten en la atmósfera para producir una unidad de
electricidad (1kWh). El ratio del mix Europeo es aproximadamente de 0.65 kgCo2 por kWh.
Realizar una pulsación larga para acceder a visualizar el valor a programar.
Para escribir o modicar el valor debe pulsarse repetidamente la tecla con pulsaciones cortas, incrementando el valor del
dígito que está parpadeando en aquel momento.
Cuando el valor en pantalla sea el deseado, pasar al siguiente dígito pulsando la tecla con una pulsación larga, permitiendo modicar los valores restantes.
Para validar el dato hay que estar en el último dígito y pulsar la tecla en una pulsación larga, aparecerá la pantalla de validación (Figura 18) indicando que el valor de programación
se ha guardado.
Después de unos segundo visualizando la pantalla de la Figura 18 vuelve a la pantalla principal de programación de Emisiones de CO2.
39
CEM-C31
Valor mínimo: 0.000 Valor máximo: 9.000
Para acceder al siguiente paso de programación realizar una pulsación corta de la tecla .

6�2�11�- BORRADO DE LOS CONTADORES PARCIALES

Nota : Solo se visualiza si ha seleccionado la visualización de las energías parciales.
En esta pantalla se selecciona el borrado o no de los contadores parciales.
Al realizar una pulsación larga de la tecla se realiza el borrado de los contadores, una vez finalizado aparece la
pantalla de validación (Figura 18) indicando que el borrado se ha realizado correctamente.
Después de unos segundo visualizando la pantalla de la Figura 18 vuelve a la pantalla principal de programación del Borrado de los contadores parciales.
Para acceder al siguiente paso de programación realizar una pulsación corta de la tecla .

6�2�12�- SALIDA DEL MENÚ DE CONFIGURACIÓN

Al visualizar esta pantalla:
Si se realiza una pulsación larga de la tecla se sale del
menú de conguración.
Si se realiza una pulsación corta de la tecla vuelve al primer
punto de conguración.
40
CEM-C31
7�- COMUNICACIONES
7.1.- PUERTO DE COMUNICACIONES INFRARROJOS (Modelo CEM-C31-T1)
El modelo CEM-C31-T1 dispone, en todas sus versiones, de un puerto de comunicaciones
serie óptico, según norma UNE EN 62056-21:2003.
7.2.- PUERTO DE COMUNICACIONES RS-485 (Modelos CEM-C31-485-xx)
Los modelos CEM-C31-485-T1 y CEM-C31-485-DS disponen de un puerto de comunicaciones
RS-485, con protocolo MODBUS RTU ®.

7�2�1�- CONEXIONADO

La composición del cable RS-485 debe llevarse a cabo mediante cable de par trenzado con malla de apantallamiento, con una distancia máxima entre el CEM-C31-485-xx y la unidad master de 1200 metros de longitud. En dicho bus se pueden conectar un máximo de 32 equipos.
Para la comunicación con la unidad master, debe utilizarse un conversor inteligente de protocolo de red RS-232 a RS-485.
PC
RS-232 / USB / Ethernet / Profibus ...
RS-232 USB Ethernet Profibus ...
RS-485
Figura 19: Esquema de conexionado CEM-C31-485-T1 y CEM-C31-485-DS�
RS-485
B(-)A(+)
RS-485
A(+)B(-)
41
CEM-C31

7�2�2�- PROTOCOLO MODBUS

El protocolo MODBUS es un estándar de comunicaciones en la industria que permite la
conexión en red de múltiples equipos, donde existe un maestro y múltiples esclavos. Dentro
del protocolo MODBUS el CEM-C31-485-xx utiliza el modo RTU (Remote Terminal Unit).
En el modo RTU el inicio y n de mensaje se detectan con silencios de mínimo 3,5 caracteres y se utiliza el método de detección de errores CRC de 16 bits.
Las funciones MODBUS implementadas en el equipo son:
Función 03 y 04: Lectura de registros. Función 10: Escritura de múltiples registros.
7�2�2�1�- Comando de lectura
El CEM-C31-485-xx soporta las funciones de lectura tipo integer, funciones: 0x03 y 0x04.
Ejemplo: Lectura del número de serie del equipo con número de periférico 01.
Enviaremos la siguiente trama Modbus:
Dirección Función
01 04 2710 0002 CRC
Registro
inicial
Nº registro CRC
El equipo nos responderá con la siguiente trama:
Dirección Función Nº bytes Nº de serie CRC
01 04 04 XXXX XXXX CRC
Nota: Los valores están expresados en hexadecimal.
El número de registros pedidos deberá ser igual al tamaño de la variable que se está
solicitando.
Es posible la lectura de varias direcciones consecutivas, si se ajusta la petición al formato
correcto.
42
7�2�2�2�- Comando de escritura
El CEM-C31-485-xx soporta las funciones de escritura tipo integer, Función: 0x10.
Ejemplo: Modicar la dirección Modbus del periférico 01 a la dirección 0x000A.
Enviaremos la siguiente trama Modbus:
Dirección Función
01 10 03E8 0001 02 000A CRC
Registro
inicial
Nº registro Nº de bytes Dato CRC
CEM-C31
El equipo nos responderá con la siguiente trama:
Dirección Función
01 10 03E8 0001 CRC
Registro
inicial
Nº registro CRC
Nota: Los valores están expresados en hexadecimal.
El número de registros a escribir deberá ser igual al tamaño de la variable que se está
accediendo.
Es posible la escritura de varias direcciones consecutivas, si se ajusta la petición al formato
correcto.

7�2�3�- VARIABLES MODBUS

Todas las direcciones del mapa MODBUS están en Hexadecimal.
7�2�3�1�- Energías
Para estas variables está implementada la función de Lectura.
Tabla 16: Variables Modbus : Energías (Tabla 1)
Descripción Dirección Tamaño Unidades
Valores Totales
Energía activa importada 0x0000 32 bits Wh Energía activa exportada 0x0002 32 bits Wh
Energía reactiva Q1 0x0004 32 bits varh Energía reactiva Q2 0x0006 32 bits varh Energía reactiva Q3 0x0008 32 bits varh Energía reactiva Q4 0x000A 32 bits varh
Valores Parciales
Energía activa importada parcial 0x0030 32 bits Wh Energía activa exportada parcial 0x0032 32 bits Wh
Energía reactiva Q1 parcial 0x0034 32 bits varh Energía reactiva Q2 parcial 0x0036 32 bits varh Energía reactiva Q3 parcial 0x0038 32 bits varh Energía reactiva Q4 parcial 0x003A 32 bits varh
La Tabla 17 muestra las energía por tarifa, solo visibles para el modelo CEM-C31-485-DS con la opción Tarifa seleccionada. (Ver “6.2.3.- TIPO DE LA ENTRADA DIGITAL”).
Tabla 17: Variables Modbus : Energías (Tabla 2)
Descripción
Valores Totales
Energía activa importada 0x0100 0x010C 32 bits Wh Energía activa exportada 0x0102 0x010E 32 bits Wh
Energía reactiva Q1 0x0104 0x0110 32 bits varh Energía reactiva Q2 0x0106 0x0112 32 bits varh Energía reactiva Q3 0x0108 0x0114 32 bits varh
Dirección
Tarifa 1 Tarifa 2
Tamaño Unidades
43
Tabla 17 (Continuación): Variables Modbus : Energías (Tabla 2)�
Descripción
Energía reactiva Q4 0x010A 0x0116 32 bits varh
Valores Parciales
Energía activa importada parcial 0x0120 0x012C 32 bits Wh Energía activa exportada parcial 0x0122 0x012E 32 bits Wh
Energía reactiva Q1 parcial 0x0124 0x0130 32 bits varh Energía reactiva Q2 parcial 0x0126 0x0132 32 bits varh Energía reactiva Q3 parcial 0x0128 0x0134 32 bits varh Energía reactiva Q4 parcial 0x012A 0x0136 32 bits varh
Dirección
Tarifa 1 Tarifa 2
7�2�3�2�- Reset parcial de las energías
Para esta variable está implementada la función 0x05.
Tabla 18: Variables Modbus : Energías
Descripción Dirección Activación
Reset parcial de las energías 0x0800 0xFF00
CEM-C31
Tamaño Unidades
7�2�3�3�- Valores instantáneos
Para estas variables está implementada la función de Lectura.
Tabla 19: Variables Modbus : Valores instantáneos�
Descripción Dirección Tamaño Unidades
Tensión de la Fase 1 0x0732 32 bits V (1 decimal primario) Tensión de la Fase 2 0x0734 32 bits V (1 decimal primario)
Tensión de la Fase 3 0x0736 32 bits V (1 decimal primario) Corriente de la Fase 1 0x0738 32 bits A (2 decimales primario) Corriente de la Fase 2 0x073A 32 bits A (2 decimales primario) Corriente de la Fase 3 0x073C 32 bits A(2 decimales primario)
Cos φ de la Fase 1 0x073E 32 bits 2 decimales Cos φ de la Fase 2 0x0740 32 bits 2 decimales
Cos φ de la Fase 3 0x0742 32 bits 2 decimales Potencia activa de la Fase 1 0x0746 32 bits W Potencia activa de la Fase 2 0x0748 32 bits W Potencia activa de la Fase 3 0x074A 32 bits W
Potencia activa total 0x074C 32 bits W Potencia reactiva de la Fase 1 0x074E 32 bits var Potencia reactiva de la Fase 2 0x0750 32 bits var Potencia reactiva de la Fase 3 0x0752 32 bits var
Potencia reactiva total 0x0754 32 bits var Potencia aparente de la Fase 1 0x0756 32 bits VA Potencia aparente de la Fase 2 0x0758 32 bits VA Potencia aparente de la Fase 3 0x075A 32 bits VA
Potencia aparente total 0x075C 32 bits VA
44
CEM-C31
7�2�3�4�- Entrada Digital (CEM-C31-485-DS)
Para estas variables está implementada la función de Lectura.
Tabla 20: Variables Modbus : Entrada Digital
Descripción Dirección Tamaño
Estado de la Entrada Digital 0x0020 16 bits
Contaje de pulsos totales 0x0180 32 bits
Contaje de pulsos parciales 0x0182 32 bits
7�2�3�5�- Horas de funcionamiento, coste y KgCO2 emitidos a la atmósfera
Para estas variables está implementada la función de Lectura.
Tabla 21: Variables Modbus : Horas de funcionamiento, costes y KgCO
Descripción Dirección Tamaño Unidades
Coste del consumo parcial 0x00C0 32 bits -
KgCO2 emitidos a la atmósfera del consuma parcial 0x00C2 32 bits -
Horas de funcionamiento parcial en segundos 0x00C4 32 bits segundos
Horas de funcionamiento total en segundos 0x00C6 32 bits segundos
2
7�2�3�6�- Otros parámetros
Para estas variables está implementada la función de Lectura.
Tabla 22: Variables Modbus : Otros parámetros�
Descripción Dirección Tamaño Unidades
Modelo del contador
Nº de serie 0x0060 32 bits -
Nº identicador ID 0x0068 32 bits -
Versión rmware mayor 0x0050 16 bits ­Versión rmware menor 0x0051 16 bits -
Versión rmware revisión 0x0052 16 bits -
(16)
Tabla de descripción del Modelo del contador, Tabla 23�
Tabla 23: Tabla de descripción del modelo del contador�
Opciones Descripción
Modo de conexión
Precisión
Tensión de medida
Medida de corriente
(16)
Versión del rmware del contador
0xF010 6x16 bits 12 bytes en formato ASCII
4 hilos
Clase B Activa / No mide reactiva 10 Clase B Activa / Clase 2.0 Reactiva 12
3x127/220 V N 3x230/400 V
3x57/100 ... 3x230/400 V V 3x57/100 V L 3x63.5/110 V M Transformador 5(10) A T5 Transformador 5(6) A T6
bytes en formato
ASCII
4
Q
45
Tabla 23 (Continuación) : Tabla de descripción del modelo del contador�
Opciones
bytes en formato
ASCII
50Hz
Frecuencia
60Hz Automático (50/60Hz) C
Sin comunicaciones 0
Comunicaciones
Puerto de servicio óptico lateral 1 RS-485 2
Expansión
Sin entradas/salidas 0 Input/Output (Optoacoplador) 1
Modelo Caja para montaje en rail DIN E
2 Cuadrantes 0
Número de cuadrantes
4 Cuadrantes 1 Acumulación en los dos sentidos 2
Características añadidas Sin características especiales 0
CEM-C31
A
B
7.2.3.7.- Variables de Conguración
Para estas variables están implementadas las funciones de Lectura y Escritura.
Tabla 24:Variables Modbus de conguración CEM-C31-485-xx�
Descripción Dirección Tamaño Margen valido de datos
Primario de tensión 0x044C 32 bits - -
Secundario de tensión 0x044E 32 bits - -
Primario de corriente 0x0450 32 bits - -
Secundario de corriente 0x0452 32 bits - -
Peso salida de impulsos 0x0081 16 bits Wh/impulso 0 ... 99999 -
Tipo salida de impulsos 0x0080 16 bits 0: Energía activa, 1: Energía reactiva 0
Tipo de la entrada digital 0x0454 16 bits 0: Tarifa, 1: Contador de pulsos 0
Dirección Modbus 0x03E8 16 bits 1 ... 254 1
Velocidad de transmisión
(Baudrate)
Tipo de comunicaciones 0x03EA 16 bits
Visualización por display 0x00B4 16 bits
Backlight 0x00B5 16 bits 0 ... 120 60 s
Coste por kWh 0x00B0 32 bits
KgCO
2
0x03E9 16 bits 0: 9600, 1:19200, 2: 38400 0: 9600
0: 8N1 ( 8 bits - Sin paridad -1 bit stop) 1: 8E1 ( 8 bits - Paridad par -1 bit stop) 2: 8O1 ( 8 bits - Paridad impar -1 bit stop) 3: 8N2 ( 8 bits - Sin paridad -2 bits stop) 4: 8E2 ( 8 bits - Paridad par -2 bits stop) 5: 8O2 ( 8 bits - Paridad impar -2 bits stop)
El formato de la variable se muestra en la
Tabla 25
0.0000 ... 9999.9999 con 4 decimales de
resolución
0x00B2 32 bits
0.0000 ... 9.0000 con 4 decimales de reso-
lución
Valor por
defecto
0
-
-
-
46
CEM-C31
Tabla 25: Formato de la variable Visualización por Display�
Bit 4 Bit 3 Bit 2 Bit 1 Bit 0
1: Pulsos 1: Tarifas
1: Factores de
eciencia
1: Energía
Reactiva
1: Energías
Parciales
47

8�- CARACTERÍSTICAS TÉCNICAS

Alimentación
Modo Auxiliar
CEM-C31
CEM-C31-T1-MID
Tensión Nominal
CEM-C31-485-T1-MID
CEM-C31-485-DS-MID
230 V ~ 230 V ~ / 400 V ~
Tolerancia
± 20 %
Frecuencia 50...60 Hz
Consumo
< 10VA (In, Vref ( sin prestaciones auxiliares ))
< 2W
Medida de Tensión Conexionado Trifásico Tensiones de referencia 3x57/100 ... 3x230/400V ~
Frecuencia
Autoconsumo circuito de tensión
(17)
Según modelo.
(17)
50 Hz, 60 Hz o 50/60 Hz
< 2W
< 10VA (In, Vref ( sin prestaciones auxiliares ))
Medida de corriente Corriente ( Ib / Iref) 5 A Intensidad máxima (Imax) 10 A Corriente de arranque 0.04% de Itr Autoconsumo circuito de corriente 0.3 VA @ 10 A Itr 0.250 A Ist 0.010 A Imin 0.050 A Tiempo máximo de sobrecorriente
( 30xImax) ( según EN-50470-3)
500 ms
CEM-C31-T1
CEM-C31-485-T1
CEM-C31-485-DS
(17)
Precisión
Energía Activa
CEM-C31-T1-MID
CEM-C31-485-T1-MID
CEM-C31-485-DS-MID
CEM-C31-T1 CEM-C31-485-T1 CEM-C31-485-DS
Clase B ( EN 50470) Clase 1 (IEC 62053-21)
Energía Reactiva Clase 2.0 (IEC 62053-23)
Aislamiento
Tensión alterna 4kV RMS 50Hz durante 1 minuto
Sobreimpulso
1�2/50ms 0R impedancia fuente 6kV a 60º y 240º con polarización positiva y negativa
Cálculo y Procesado Microprocesador ARM Conversor AD 16 bits
Salida impulsos (Modelos CEM-C31-T1 y CEM-C31-485-T1) Tipo Optoacoplador Operativa Emisión de impulsos proporcionales a la energía Características eléctricas Máx. 24V 50mA
48
CEM-C31
(continuación) Salida impulsos (Modelos CEM-C31-T1 y CEM-C31-485-T1)
CEM-C31-T1-MID
Tiempo ON del impulso
Nº de impulsos máximos por segundo 12
Entrada Digital ( Modelo CEM-C31-485-DS) Tipo Autoalimentada a +5V (Vmax: 5.1V, Imax: 8.5 mA) Operativa Selección de tarifa Impedancia Máxima 800 Ω Anchura de pulso Ton ≥ 30 ms, Toff ≥ 30 ms
Puerto IR (Puerto de servicio) ( Modelo CEM-C31-T1)
Hardware EN62056-21
Protocolo de comunicación Modbus Velocidad 9600 bps Bits de datos 8 Bits de stop 1 Paridad sin
CEM-C31-485-T1-MID
40 ms 200 ms
CEM-C31-T1
CEM-C31-485-T1
Comunicaciones RS-485 ( Modelo CEM-C31-485-T1 y CEM-C31-485-DS)
Hardware RS-485
Protocolo de comunicación Modbus Velocidad 9600, 19200, 38400 bps Bits de datos 8 Bits de stop 1 Paridad sin - par - impar
Intercie con usuario
Display LCD Valor máximo del contador 999999.9 kWh Teclado 2 teclas
LED
Características ambientales Temperatura de trabajo -25ºC ... +70ºC Temperatura de almacenamiento -35ºC ... +80ºC Humedad relativa (sin condensación) 5 ... 95% Altitud máxima 2000 m
Características mecánicas
Dimensiones ( Figura 20) en mm IEC60715
Peso
Envolvente EN50022
Grado de protección
CEM-C31-T1 CEM-C31-485-xx
2 LED: kWh, 20000 imp/kWh
kvarh, 20000 imp/kvarh
230 g. 233.5 g.
IIP 51 instalado
IP40 en zona de bornes
Normas
Equipos de medida de la energía eléctrica (c�a�)� Parte 1: Requisitos gene­rales, ensayos y condiciones de ensayo� Equipos de medida (índices de clase A, B y C)�
UNE EN 50470-1
49
(continuación) Normas
Equipos de medida de la energía eléctrica (c�a)� Parte 3: Requisitos parti-
culares. Contadores estáticos de energía activa (índices de clasicación A,
B y C)� Equipos de medida de la energía eléctrica (c�a�)� Requisitos particulares�
Parte 21: Contadores estáticos de energía activa (clase 1 y 2) Equipos de medida de la energía eléctrica (c�a�)� Requisitos particulares�
Parte 23: Contadores estáticos de energía reactiva (clases 2 y 3)�
64
CEM-C31
UNE EN 50470-3
IEC 62053-21
IEC 62053-23
90
70
Figura 20: Dimensiones del CEM-C31�
5 44
35.5
45
65
50
garantiza sus productos contra todo defecto de fabricación por un período de dos
CEM-C31

9�- MANTENIMIENTO Y SERVICIO TÉCNICO

En caso de cualquier duda de funcionamiento o avería del equipo, póngase en contacto con el Servicio de Asistencia Técnica de CIRCUTOR, SA
Servicio de Asistencia Técnica
Vial Sant Jordi, s/n, 08232 - Viladecavalls (Barcelona) Tel: 902 449 459 ( España) / +34 937 452 919 (fuera de España) email: sat@circutor.com

10�- GARANTÍA

CIRCUTOR
años a partir de la entrega de los equipos.
CIRCUTOR reparará o reemplazará, todo producto defectuoso de fabricación devuelto duran­te el período de garantía.
• No se aceptará ninguna devolución ni se reparará ningún equipo si no viene acompañado de un informe indicando el defecto observado o los motivos de la
devolución.
• La garantía queda sin efecto si el equipo ha sufrido “mal uso” o no se han seguido las instrucciones de almacenaje, instalación o mantenimiento de este manual. Se de ne “mal uso” como cualquier situación de empleo o almacena­miento contraria al Código Eléctrico Nacional o que supere los límites indicados en el apartado de características técnicas y ambientales de este manual.
• CIRCUTOR declina toda responsabilidad por los posibles daños, en el equipo o en otras partes de las instalaciones y no cubrirá las posibles penalizaciones
derivadas de una posible avería, mala instalación o “mal uso” del equipo. En consecuencia, la presente garantía no es aplicable a las averías producidas en los siguientes casos:
- Por sobretensiones y/o perturbaciones eléctricas en el suministro
- Por agua, si el producto no tiene la Clasi cación IP apropiada.
- Por falta de ventilación y/o temperaturas excesivas
- Por una instalación incorrecta y/o falta de mantenimiento.
- Si el comprador repara o modi ca el material sin autorización del fabricante.
51

11�- CERTIFICADO CE

CEM-C31
52
CEM-C31
53
CEM-C31
54
CEM-C31
55
CEM-C31
56
CEM-C31
57
CIRCUTOR, SA Vial Sant Jordi, s/n 08232 - Viladecavalls (Barcelona) Tel: (+34) 93 745 29 00 - Fax: (+34) 93 745 29 14 www.circutor.es central@circutor.com
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
