Vous venez d’acquérir un détecteur de tension C.A 762 ou
C.A 762 IP2X et nous vous remercions de votre confiance.

Pour obtenir le meilleur service de votre appareil :

 lisez attentivement cette notice de fonctionnement,
 respectez les précautions d’emploi.

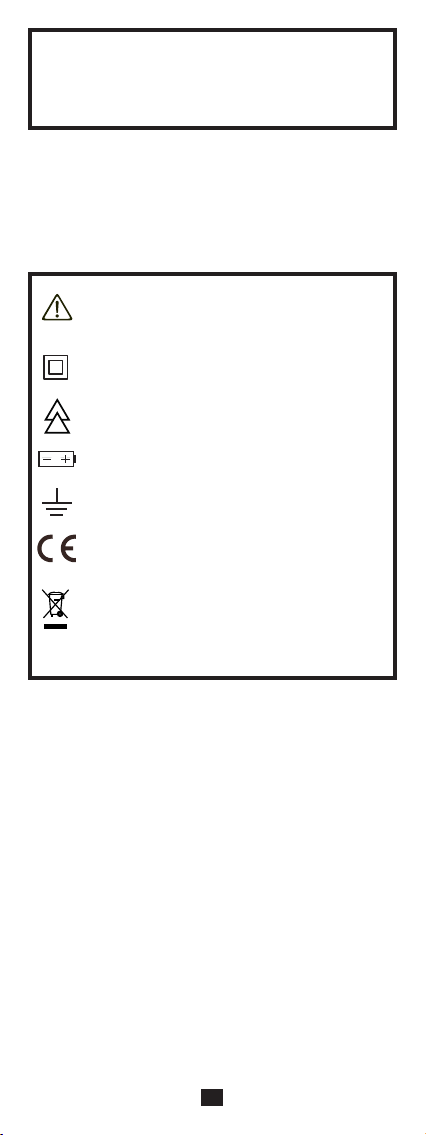

ATTENTION, risque de DANGER ! L’opérateur
doit consulter la présente notice à chaque fois
que ce symbole de danger est rencontré.

Appareil protégé par une isolation double.

Matériel approprié aux travaux sous tension.

Pile.

Terre.

Le marquage CE indique la conformité aux direc­tives européennes, notamment DBT et CEM.

La poubelle barrée signifie que, dans l’Union
Européenne, le produit fait l’objet d’une collecte
sélective conformément à la directive DEEE
2002/96/EC : ce matériel ne doit pas être traité
comme un déchet ménager.

Définition des catégories de mesure :

 La catégorie de mesure IV correspond aux mesurages

réalisés à la source de l’installation basse tension.
Exemple : arrivée d’énergie, compteurs et dispositifs de
protection.

 La catégorie de mesure III correspond aux mesurages

réalisés dans l’installation du bâtiment.
Exemple : tableau de distribution, disjoncteurs, machines
ou appareils industriels fixes.

 La catégorie de mesure II correspond aux mesurages

réalisés sur les circuits directement branchés à l’installation
basse tension.
Exemple : alimentation d’appareils électrodomestiques
et d’outillage portable.

2

PRÉCAUTIONS D’EMPLOI

Cet appareil est protégé contre des tensions n’excédant pas
600 V par rapport à la terre en catégorie de mesure IV.

La protection assurée par l’appareil peut-être compromise si
celui-ci est utilisé de façon non spécifiée par le constructeur
et mettre ainsi l’utilisateur en danger.

 Respectez la tension et l’intensité maximales assignées et

la catégorie de mesure. N’utilisez pas votre appareil sur des
réseaux dont la tension ou la catégorie sont supérieures à
celles mentionnées.

 Respectez les conditions d’utilisation, à savoir la tempé-

rature, l’humidité, l’altitude, le degré de pollution et le lieu
d’utilisation.

 Lors de la manipulation des pointes de touche, ne placez

pas vos doigts au-delà de la garde physique.

 Utilisez des accessoires de branchement dont la catégorie

de mesure et la tension de service sont supérieures ou
égales à celles de l’appareil.

 N’utilisez pas l’appareil s’il est ouvert, détérioré ou mal

remonté, ou ses accessoires s’ils paraissent endommagés.

 L’appareil doit rester propre afin de pouvoir vérifier le bon

état des isolants des cordons, boîtier et accessoires. Tout
élément dont l’isolant est détérioré (même partiellement)
doit être consigné pour réparation ou pour mise au rebut.

 L’appareil est conçu pour être utilisé par du personnel

qualifié et en accord avec les règles de sécurité nationales.

 Il est conseillé d’utiliser des protections individuelles de

sécurité dès que les situations environnementales d’emploi
de l’appareil l’exigent.

 Toute procédure de dépannage ou de vérification métro-

logique doit être effectuée par du personnel compétent
et agréé.

SOMMAIRE

1. Présentation .................................................................4

2. Utilisation .....................................................................7

3. Caractéristiques ........................................................15

4. Maintenance ..............................................................18

5. Garantie .....................................................................20

6. Pour commander .......................................................21

3

1. PRÉSENTATION

1.1. C.A 762

Pointe de touche rouge.

Bornes de
raccordement.

COM

V

600V
CAT IV

AC
DC

12

+

50

24

AUTO TEST

127

L1

690 AC

750 DC

400

230

Ph

Ω

2k

Ω

ELV

60k

Ω

+

Ω

L1-L2-L3
L1-L3-L2

C.A 762

SAFETY TESTER

-

300k

Ω

L1

L3

L2

D

D

T

A

T

V

-

Ordre des
phases.

Bouton de
continuité.

Cordon noir terminé par
une pointe de touche.

Bargraphe.

Indicateur de
phase.

Indicateur de
tension dan­gereuse.

Indicateur de
polarité.

Bouton
d’auto test.

Bouton ordre

Dragonne détachable.

de phases.

4

1.2. AU DOS

Lorsque l’appareil n’est pas utilisé, les pointes de touches
peuvent se ranger au dos.

Protection amovible.

Pointe de touche
rouge.

Gardes.

Pointe de touche
noire.

Trappe à pile.

1.3. C.A 762 IP2X

Voir le § 2.7.

5

1.4. FONCTIONNALITÉS

Le C.A 762 est un Détecteur De Tension (DDT) à voyants.

Il est conforme aux prescriptions de la norme IEC 61243-3.

La fonction principale du C.A 762 est la Vérification d’Ab­sence de Tension (VAT). Il détecte les tensions dangereuses,
c’est à dire supérieure à la TBT (très basse tension : 50 Vac
ou 120 Vdc), même si les piles de l’appareil sont usées ou
absentes.

Ses autres fonctions sont :

 Indication d’une tension comprise entre 12 et 690 Vac ou

750 Vdc avec indication de la polarité.
 Indication de la qualité du niveau de continuité.
 Indication de la position de la phase.
 Indication de l’ordre des phases.

Les tensions indiquées sur le C.A 762 sont des tensions
nominales. Assurez-vous qu’il sera utilisé sur des réseaux
de tensions normalisées.

6

2. UTILISATION

+

Cet appareil est un détecteur. Les indications qu’il fournit ne
doivent pas être utilisées à des fins de mesure.

2.1. AUTO TEST

Avant d’utiliser le C.A 762, procédez à un auto test. Il permet
de vérifier l’intégrité des cordons, le bon fonctionnement du
circuit électronique et un niveau de tension suffisant pour
les piles.

Connectez la pointe de touche rouge sur la borne + et le
cordon noir sur la borne COM.

Amenez les 2 pointes de touche en contact et appuyez sur le
bouton AUTO TEST. Maintenez l’appui autant que nécessaire.



 Si tous les voyants de l’appareil sauf ELV s’allument et

que le signal sonore retentit, alors l’appareil fonctionne

correctement et peut être utilisé.

300k

60k

230

COM

L1

690 AC

750 DC

400

Ph

Ω

2k

Ω

ELV

Ω

+

L1-L2-L3
L1-L3-L2

-

Ω

600V

CAT IV

V

+

AC
DC

127

50

24

12

 Si un voyant sur deux s’allume, c’est qu’il faut remplacer

les piles (voir § 4.2).

COM

600V

CAT IV

V

230

AC
DC

127

50

2k

Ω

60k

24

60k

Ω

300k

300k

Ω

12

L1

690 AC

750 DC

400

Ph

Ω

2k

Ω

ELV

Ω

+

L1-L2-L3
L1-L3-L2

-

Ω

7

 Si un voyant sur trois s’éteint, c’est qu’il y a un problème

+

au niveau des cordons. Vérifiez qu’ils sont correctement

branchés et qu’ils sont bien en contact et appuyez à nou-

veau sur le bouton AUTO TEST. Si le problème persiste,

le cordon et/ou la pointe de touche doivent être remplacés.

COM

CAT IV

V

600V

230

AC
DC

127

50

60k

24

300k

Ω

12

L1

690 AC

750 DC

400

Ph

Ω

2k

Ω

ELV

Ω

+

-

L1-L2-L3
L1-L3-L2

 Si aucun voyant n’est allumé, remplacez les piles (voir § 4.2).

Si le problème persiste avec des piles neuves, l’appareil est

défectueux et doit être envoyé en réparation (voir § 4.4).

Après chaque contrôle, refaites un auto test afin de valider
le bon fonctionnement de l’appareil.

Dans une atmosphère bruyante, assurez-vous de bien
entendre le signal sonore émis par l’appareil.

Remarque : Si le on bouton AUTO TEST est maintenu ap-

puyé plus de 10 secondes alors que les pointes
de touche ne sont pas en contact, l’appareil se
met en veille.

2.2. DÉTECTION DE TENSION

Connectez la pointe de touche rouge sur la borne + et le
cordon noir sur la borne COM.

Placez vos mains derrière la garde de l’appareil et de la
pointe de touche.

Position limite des mains.

Placez les pointes de touche sur l’élément à tester et main­tenez fermement le contact.

Il n’est pas nécessaire d’allumer le C.A 762 car il se met en
route automatiquement.

8

Si la tension présente est :

+

+

 alternative : les voyants s’allument pour indiquer sa valeur

et les voyants + (vert) et - (orange) sont allumés.

COM

L1

690 AC

750 DC

400

Ph

Ω

2k

Ω

ELV

Ω

+

L1-L2-L3
L1-L3-L2

-

Ω

V

600V
CAT IV

AC
DC

12

230

127

50

60k

24

300k

 continue : les voyants s’allument pour indiquer sa valeur

et le voyant + (vert) ou le voyant - (orange) s‘allume pour

indiquer la polarité.

300k

60k

230

COM

L1

690 AC

750 DC

400

Ph

Ω

2k

Ω

ELV

Ω

+

L1-L2-L3
L1-L3-L2

-

Ω

V

600V
CAT IV

AC
DC

12

+

127

50

24

 dangereuse (> 50 Vac ou 120 Vdc) : le voyant ELV (rouge)

clignote d’autant plus rapidement que la tension présente

est élevée et l’appareil émet des bips sonores.

ELV : Extra Low Voltage ou Très Basse Tension de Sécurité
(TBT). Ce voyant redondant indique que la tension est supé­rieure à la TBT.

Les deux premiers voyants du bargraphe sont verts pour

indiquer que la tension n’est pas dangereuse et l’appareil

n’émet pas de bip. Les suivants sont rouges et l’appareil

émet des bips.

Si le voyant ELV s’allume seul, les piles sont usées ou

absentes.

COM

L1

690 AC

750 DC

400

Ph

Ω

2k

Ω

ELV

Ω

+

L1-L2-L3
L1-L3-L2

-

Ω

V

600V
CAT IV

AC
DC

12

230

127

50

60k

24

300k

300k

Ω

Dans le cas d’une tension à proximité de l’élément testé,
l’appareil peut indiquer la présence d’une tension de service
sur l’élément testé.

9

2.3. INDICATION DU NIVEAU DE CONTINUITÉ

Ω

Connectez la pointe de touche rouge sur la borne + et le
cordon noir sur la borne COM.

Placez vos mains derrière la garde de l’appareil et de la
pointe de touche.

Si l’appareil n’a pas été utilisé depuis plus de 10 minutes ou
s’il a été placé en veille, effectuez d’abord un auto test afin
de le placer en veille active.

Placez les pointes de touche sur l’élément à tester et main­tenez fermement le contact.

R



Maintenez le bouton

Si aucune tension n’est détectée, le C.A 762 effectue un
contrôle de continuité.

Si le résultat est :

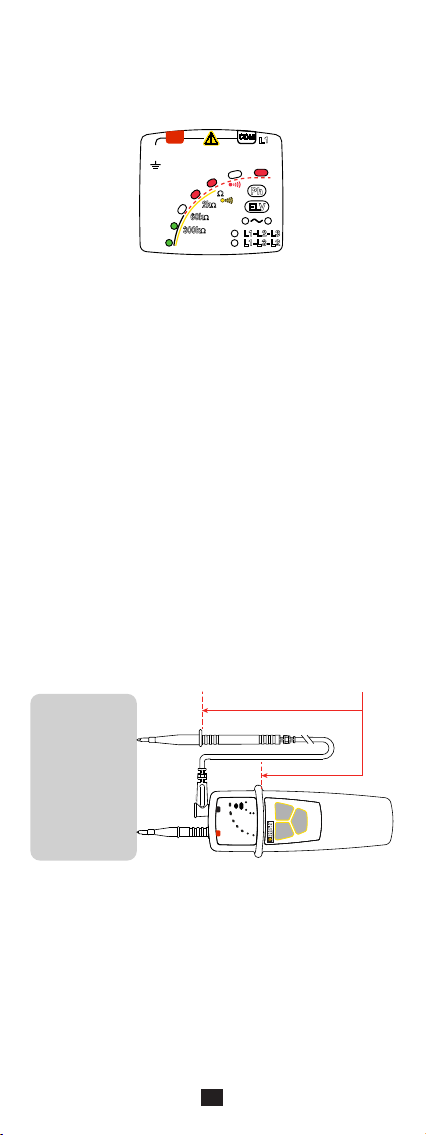

 < 100 W : les 5 premiers voyants du bargraphe clignotent

successivement. L’appareil émet un signal sonore continu.
 Comprise entre 100 W et 2 kW : ce sont les 4 premiers

voyants du bargraphe qui s’allument.
 Comprise entre 2 kW et 60 kW : ce sont les 3 premiers

voyants du bargraphe qui s’allument.
 Comprise entre 60 kW et 300 kW : ce sont les 2 premiers

voyants du bargraphe qui s’allument.
 > 300 kW : l’appareil n’affiche rien et n’émet aucun son.

appuyé.

2.4. DÉTECTION DE PHASE

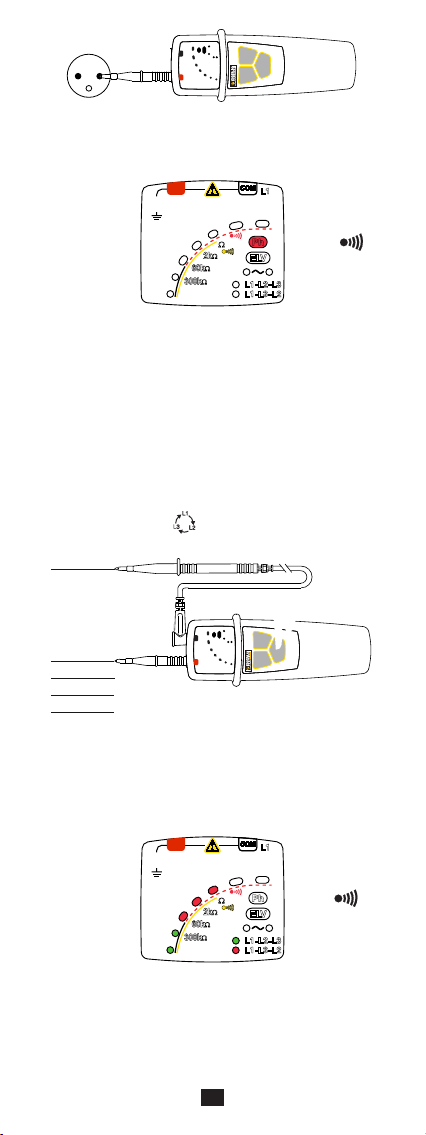

Le C.A 762 effectue une détection de phase unipolaire. C’est
à dire qu’il suffit de brancher une seule pointe de touche pour
savoir si une phase est présente.

Pour fonctionner correctement, la détection de phase doit
être utilisée sur des réseaux référencés à la terre.

Elle permet, par exemple, de savoir où se trouve la phase
sur une prise pour un réseau référencé à la terre.

Connectez la pointe de touche rouge sur la borne +.

Placez vos mains derrière la garde de l’appareil.

Placez la pointe de touche sur l’élément à tester et maintenez
fermement le contact.

10

Si la pointe de touche est bien sur la phase, le voyant Ph

PE

L1

(phase) clignote l’appareil émet des bips sonores.

300k

60k

230

COM

L1

690 AC

750 DC

400

Ph

Ω

2k

Ω

ELV

Ω

+

L1-L2-L3
L1-L3-L2

-

Ω

V

600V
CAT IV

AC
DC

12

+

127

50

24

Attention : ce n’est pas parce que le voyant Ph ne clignote

pas qu’il n’y a pas de tension dangereuse sur
la prise.

2.5. ORDRE DES PHASES

Placez la pointe de touche noire sur la première phase du
système triphasé et la pointe de touche rouge sur la deuxième
phase. L’appareil indique la tension présente.

Appuyez sur le bouton .

L2



L3
N

 Si la tension est inférieure à 50 Vac ou continue, la fonction

est inhibée.
 Sinon, les deux voyants L1-L2-L3 et L1-L3-L2 clignotent

alternativement.

300k

60k

230

COM

L1

690 AC

750 DC

400

Ph

Ω

2k

Ω

ELV

Ω

+

L1-L2-L3
L1-L3-L2

-

Ω

+

600V
CAT IV

AC

V

DC

127

50

24

12

Lorsque le C.A 762 émet deux bips aigus, déplacez la pointe
de touche rouge sur la dernière phase du système. L’appareil
indique la tension présente.

11

PE

L1

L2
L3

N

S’il y a un problème, c’est à dire si l’appareil ne détecte
pas de changement de phase dans les 10 secondes ou si
les phases ne sont pas équilibrées, il signale une erreur en
émettant deux bips graves.

Sinon, l’appareil indique l’ordre des phases en allumant :

 le voyant L1-L2-L3 et en émettant un bip grave suivi

d’un bip aigu,
 ou le voyant L1-L3-L2 et en émettant un bip aigu suivi

d’un bip grave.

2.6. UTILISATION DU C.A 751 (OPTION)

Si vous avez acheté un adaptateur 2P+T, C.A 751, vous
pouvez effectuer une VAT entre la phase et le neutre sur
une prise.

Attention : L’association du C.A 762 et du C.A 751 ramène

Branchez le C.A 751 sur les bornes du C.A 762 puis reportez­vous à la notice de fonctionnement du CA. 751.

l’ensemble du produit à la catégorie de mesure
II 250 V.

Avertissement : Lorsque le C.A 762 est connecté au

C.A 751, les indications de continuité
< 60 et < 300 kW ne sont plus valables.

2.7. POINTES DE TOUCHE IP2X

Les cordons à pointe de touche IP2X sont livrés avec
l’appareil (C.A 762 IP2X) ou en option (C.A 762) selon le
modèle commandé.

L’utilisation d’accessoires IP2X est un élément complémen­taire de sécurité. Ces accessoires peuvent être obligatoires
dans certains pays.

En France, les normes (NF C 18-510, UTE C 18-510) et les
décrets gouvernementaux en imposent l’usage.

12

Clipsez la pointe de touche rouge au dos de l’appareil et
tenez la pointe de touche noire à la main.

Pointe de
touche noire.

Gâchettes.

Zones d’appui
pour déver­rouillage de la
protection.

Pointe de
touche rouge.

13

Pour effectuer un test, appuyez sur la
gâchette. Cela déverrouille la protection
de la pointe qui peut coulisser. Vous pou­vez ensuite l’introduire dans une prise ou
l’amener au contact de l’objet à tester.

Pour utiliser l’appareil, tenez-le dans la main, tout en
appuyant avec l’index sur la gâchette de la pointe de touche
rouge.
Tenez la pointe de touche noire dans l’autre main tout en
appuyant avec le pouce sur la gâchette.

14

3. CARACTÉRISTIQUES

3.1. CONDITIONS DE RÉFÉRENCE

Grandeur d’influence Valeurs de référence

Température 23 ± 5 °C

Humidité relative 30 à 75 % HR

Tension d’alimentation 3 ± 0,1 V

Fréquence du signal mesuré DC ou 45 à 65 Hz

Type de signal sinusoïdal

Champ électrique extérieur < 1 V/m

Champ magnétique DC extérieur < 40 A/m

3.2. CARACTÉRISTIQUES ÉLECTRIQUES

3.2.1. TENSION

Tensions nominales : 12, 24, 50, 127, 230, 400, 690 Vac/
Vdc et 750 Vdc.
Fréquence de fonctionnement : DC et 16,67 à 800 Hz.
Intensité d’entrée maximale : 3,5 mArms.
Impédance d’entrée > 400 kW.
Temps de réponse < 500 ms.

Le voyant correspondant à la tension V s’allume avant que
la tension atteigne 85%V.

Si aucun voyant n’est allumé, la tension présente est < 12 V.

Le C.A 762 doit être utilisé uniquement sur des réseaux de
tensions normalisées.

Cycle de fonctionnement : 30 s (durée maximale pendant
laquelle l’appareil peut être connecté à un élément sous
tension) - 240 s (temps de repos minimal pendant lequel
le détecteur ne doit pas être connecté à un élément sous
tension).

3.2.2. CONTINUITÉ ET RÉSISTANCE

La détection de continuité est inhibée si une tension > 1 V
est présente.

Les seuils de déclenchement sont :

Courant de test ≤ 1 mA
Tension en circuit ouvert ≤ 3,3 V

 100 W < R < 150 W
 2 kW < R < 3 kW
 60 kW < R < 90 kW
 300 kW < R < 450 kW

15

3.2.3. REPÉRAGE DE PHASE

15 Hz < fréquence < 65 Hz
50 Vac < tension < 690 Vac pour 45 Hz < fréquence ≤ 65 Hz
150 Vac < tension < 690 Vac pour fréquence < 45 Hz

3.2.4. ORDRE DES PHASES

Fréquence comprise entre 45 et 400 Hz.
Tension comprise entre 50 et 690 Vac entre phases.

Temps d’acquisition des informations après contact ≤ 1 s.
Temps de rétention de l’information : 10 s.
Taux de déséquilibre admissible en amplitude : 20%.
Taux d’harmoniques admissible en tension : 10%.
Réjection des trames de télécommande EDF (TCC-175 Hz­188 Hz).

3.3. CONDITIONS D’ENVIRONNEMENT

L’appareil est de type N. Il doit être utilisé dans les conditions
suivantes :

%HR

100

90

80

70

60

50

40

30

20

10

0

3

-50 -40 -30 -20 -10 0 10 20 30 40 50 60 70 80 90

1 : Domaine de référence
2 : Domaine de fonctionnement

-15 à +45 °C et 20 à 95 % HR hors condensation.
(35°C max à 95%HR)
3 : Domaine de stockage (sans pile)

-40 à +70 °C et 20 à 95 % HR hors condensation.

En cas de non utilisation prolongée ou de stockage, retirer
les piles du boîtier.

Utilisation en intérieur et en extérieur sans pluie.
Degré de pollution : 2.
Altitude : < 2000 m.

1

2

°C

3.4. ALIMENTATION

L’alimentation du C.A 762 est réalisée par deux piles 1,5 V
alcaline (type AAA ou LR3).

L’autonomie est de 7 000 mesures de 10 secondes.

16

Les piles peuvent être remplacées par des accumulateurs
rechargeables, mais l’autonomie sera bien moindre.

3.5. CARACTÉRISTIQUES CONSTRUCTIVES

Dimensions (L x l x P) 163 x 64 x 40 mm
Masse environ 210 g

Cordon longueur 90 cm

Indice de protection IP 65 selon IEC 60529
IK 04 selon IEC 50102

Chute 2 mètres.

3.6. CONFORMITÉ AUX NORMES INTER­NATIONALES

Détecteur de tension bipolaire IEC 61243-3 Ed. 2 de 2009.

Conforme aux prescriptions de la NFC 18-510.

L’appareil est conforme selon l’IEC 61010-1, 600V CAT IV.

3.7. COMPATIBILITÉ ÉLECTROMAGNÉTIQUE

Émission et immunité en milieu industriel selon IEC 61326-1.

17

4. MAINTENANCE

Excepté les piles, l’appareil ne comporte aucune
pièce susceptible d’être remplacée par un personnel non
formé et non agréé. Toute intervention non agréée ou
tout remplacement de pièce par des équivalences risque
de compromettre gravement la sécurité.

4.1. NETTOYAGE

L’appareil doit être maintenu en parfait état de propreté.

Déconnectez tout branchement de l’appareil.

Utilisez un chiffon doux, légèrement imbibé d’eau savon­neuse. Rincez avec un chiffon humide et séchez rapidement
avec un chiffon sec ou de l’air pulsé. N’utilisez pas d’alcool,
de solvant ou d’hydrocarbure.

4.2. REMPLACEMENT DES PILES

Si, lors de l’auto test, seule la moitié des voyants s’allume,
vous devez remplacer les piles.

 Déconnectez tout branchement de l’appareil.
 A l’aide d’un tournevis, dévissez les deux vis imperdables

de la trappe à pile située sous l’appareil.

 Retirez les piles usagées et remplacez-les par deux piles

neuve (piles 1,5 V alcaline de type AAA ou LR3).

 Refermez la trappe à pile et assurez-vous de sa fermeture

complète et correcte.

 Revissez les deux vis.

Les piles et les accumulateurs usagés ne doivent
pas être traités comme des déchets ménagers.
Rapportez-les au point de collecte approprié pour
le recyclage.

4.3. VÉRIFICATION MÉTROLOGIQUE

Comme tous les appareils de mesure ou d’essais,
une vérification périodique est nécessaire.

Nous vous conseillons une vérification annuelle de cet appa­reil. Pour les vérifications et étalonnages, adressez-vous à
nos laboratoires de métrologie accrédités COFRAC ou aux
centres techniques MANUMESURE.

Renseignements et coordonnées sur demande :
Tél. : [phone] - Fax : [phone]

18

4.4. RÉPARATION

Pour les réparations sous garantie et hors garantie, contactez
votre agence commerciale Chauvin Arnoux la plus proche
ou votre centre technique régional Manumesure qui établira
un dossier de retour et vous communiquera la procédure
à suivre.

Coordonnées disponibles sur notre site : http://www.chau­vin-arnoux.com ou par téléphone aux numéros suivants :
02 31 64 51 55 (centre technique Manumesure),
01 44 85 44 85 (Chauvin Arnoux).

Pour les réparations hors de France métropolitaine, sous
garantie et hors garantie, retournez l’appareil à votre agence
Chauvin Arnoux locale ou à votre distributeur.

19

5. GARANTIE

Notre garantie s’exerce, sauf stipulation expresse, pendant
douze mois après la date de mise à disposition du matériel.
L’extrait de nos Conditions Générales de Vente sera com­muniqué sur demande.

La garantie ne s’applique pas suite à :

 une utilisation inappropriée de l'équipement ou à une

utilisation avec un matériel incompatible ;

 des modifications apportées à l'équipement sans l'autori-

sation explicite du service technique du fabricant ;

 des travaux effectués sur l'appareil par une personne non

agréée par le fabricant ;

 une adaptation à une application particulière, non prévue

par la définition du matériel ou non indiquée dans la notice
de fonctionnement ;

 des dommages dus à des chocs, chutes ou inondations.

20

6. POUR COMMANDER

Détecteur de tension C.A 762 .......................P01191762Z

Livré sous blister avec :

 une pointe de touche rouge Ø 2 mm,
 un cordon noir terminé par une pointe de touche Ø 2 mm,
 une dragonne,
 deux piles alcaline AAA ou LR3,
 une notice de fonctionnement 5 langues,
 un certificat de vérification.

Détecteur de tension C.A 762 IP2X ..............P01191762B

Livré sous blister avec :

 un cordon noir de 90 cm et un cordon rouge de 25 cm

terminés par une pointe de IP2X Ø 4 mm,
 une dragonne,
 deux piles alcaline AAA ou LR3,
 une notice de fonctionnement 5 langues,
 un certificat de vérification.

6.1. ACCESSOIRES ET RECHANGES

Pointe de touche rouge Ø 2 mm ...................... P01102008Z

Cordon noir avec pointe de touche Ø 2 mm .... P01102009Z

Cordons noir et rouge de 1,5 m à pointe IP2X

Ø 4 mm ............................................................. P01295462Z

Cordons noir et rouge de 1,5 m à pointe IP2X

Ø 2 mm ............................................................. P01295463Z

Cordon noir 90 cm et cordon rouge 25 cm

à pointe de IP2X Ø 4 mm ................................. P01295285Z

Sacoche de transport ....................................... P01298012

Adaptateur 2P+T, C.A 751 ............................... P01101997Z

21

ENGLISH

Thank you for purchasing a C.A 762 or C.A 762 IP2X volt­age detector.

For best results from your instrument:

 read these operating instructions carefully,
 comply with the precautions for use.

WARNING, risk of DANGER! The operator must
refer to these instructions whenever this danger
symbol appears.

Equipment protected by double insulation.

Equipment suitable for live work.

Battery.

Earth.

The CE marking indicates conformity with
European directives, in particular LVD and EMC.

The rubbish bin with a line through it indicates that,
in the European Union, the product must undergo
selective disposal in compliance with Directive
WEEE 2002/96/EC. This equipment must not be
treated as household waste.

Definition of measurement categories:

 Measurement category IV corresponds to measurements

taken at the source of low-voltage installations.

Example: power feeders, counters and protection devices.
 Measurement category III corresponds to measurements

on building installations.

Example: distribution panel, circuit-breakers, machines

or fixed industrial devices.
 Measurement category II corresponds to measurements

taken on circuits directly connected to low-voltage instal-

lations.

Example: power supply to domestic electrical appliances

and portable tools.

22

PRECAUTIONS FOR USE

This device is protected against voltages up to 600V with
respect to earth in measurement category IV.

The protection provided by the device may be compromised
if it is used other than as specified by the manufacturer and
so endanger the user.

 Do not exceed the maximum rated voltage and current and

the measurement category. Do not use your instrument

on networks of which the voltage or category exceeds

those stated.
 Comply with the conditions of use, namely the temperature,

the humidity, the altitude, the degree of pollution, and the

place of use.
 When handling the test probes, keep your fingers behind

the physical guard.
 Use connection accessories of which the measurement

category and service voltage are at least equal to those

of the device.
 Do not use the device if it is open, damaged, or poorly reas-

sembled, or its accessories if they seem to be damaged.
 The device must be kept clean so that the condition of the

cable insulators, housing, and accessories can be checked.

Any component whose insulator is damaged (even partially)

must be sent for repair or scrapped.
 The device is designed to be used by qualified personnel

and in compliance with national safety rules.
 We recommend wearing personal protective equipment

when the environment in which the device is used makes

it necessary.
 All troubleshooting and metrological checks must be done

by competent, accredited personnel.

CONTENTS

1. Presentation ...............................................................24

2. Use ..............................................................................27

3. Characteristics ..........................................................35

4. Maintenance ..............................................................37

5. Warranty ....................................................................38

6. To order ......................................................................39

23

1. PRESENTATION

1.1. C.A 762

Red test probe.

+

600V
CAT IV

230

AC

V

DC

127

2k

Ω

50

60k

Ω

24

300k

Ω

12

AUTO TEST

L1

L3

D

D

T

-

Connection
terminals.

COM

L1

690 AC

750 DC

400

Ph

Ω

ELV

+

-

L1-L2-L3
L1-L3-L2

C.A 762

SAFETY TESTER

Ω

L2

T

A

V

Phase
order.

Phase
order
button.

Black lead terminated
by a test probe.

Bargraph.

Phase indica­tor.

Hazardous
voltage indi­cator.

Polarity indi­cator.

Self-test
button.

Continuity
button.

Detachable strap.

24

1.2. ON THE BACK

When the device is not in use, the test probes can be stowed
on the back.

Removable protec­tive caps.

Red test probe.

Guards.

Black test probe.

Battery compart­ment cover.

1.3. C.A 762 IP2X

See §2.7.

25

1.4. FUNCTIONS

The C.A 762 is a Voltage Detector with indicator lights.

It complies with the requirements of standard IEC 61243-3.

The main function of the C.A 762 is to test for the absence of
any voltage. It detects hazardous voltages, meaning voltages
exceeding the ELV (extra low voltage: 50 Vac or 120 Vdc),
even if its batteries are low or missing.

Its other functions are:

 Indication of a voltage between 12 and 690 Vac or 750 Vdc,

with indication of the polarity.
 Continuity level quality indication.
 Phase position indication.
 Phase order indication.

The voltages indicated on the C.A 762 are nominal volt­ages. Make sure that the device will be used on networks at
standardized voltages.

26

2. USE

+

+

This device is a detector. The indications it provides must
not be used for measurement purposes.

2.1. SELF-TEST

Before using the C.A 762, perform a self-test. This checks the
integrity of the leads, the proper operation of the electronic
circuit, and the battery voltage.

Connect the red test probe to the + terminal and the black
lead to the COM terminal.

Touch the 2 test probes together and press the AUTO TEST
button. Press for as long as necessary.



 If all of the indicators of the device except ELV light and

the audible signal sound, the device is working properly

and can be used.

COM

CAT IV

V

600V

230

AC
DC

127

50

60k

24

300k

12

L1

690 AC

750 DC

400

Ph

Ω

2k

Ω

ELV

Ω

+

L1-L2-L3
L1-L3-L2

-

Ω

 If every other indicator lights, the batteries must be replaced

(see §4.2).

COM

600V

CAT IV

230

AC

V

DC

127

50

2k

Ω

60k

24

60k

Ω

300k

300k

Ω

12

L1

690 AC

750 DC

400

Ph

Ω

2k

Ω

ELV

Ω

+

L1-L2-L3
L1-L3-L2

-

Ω

27

 If every third indicator is off, there is a problem with the

+

leads. Check that they are correctly connected and that

they are actually touching, then press the AUTO TEST

button again. If the problem persists, the lead and/or the

test probe must be replaced.

COM

CAT IV

V

600V

230

AC
DC

127

50

60k

24

300k

Ω

12

L1

690 AC

750 DC

400

Ph

Ω

2k

Ω

ELV

Ω

+

-

L1-L2-L3
L1-L3-L2

 If no indicator lights, replace the batteries (see §4.2). If the

problem persists with new batteries, the device is defective

and must be sent in for repair (see §4.4).

After each check, perform a self-test in order to confirm the
proper operation of the device.

In a noisy environment, make sure that you can in fact hear
the audible signal emitted by the device.

Remark: If the AUTO TEST button is kept pressed for

more than 10 seconds when the test probes are
not touching each other, the device switches to
standby.

2.2. VOLTAGE DETECTION

Connect the red test probe to the + terminal and the black
lead to the COM terminal.

Keep your hands behind the guards of the device and of
the test probe.

Position beyond which your hands must not go.

Place the test probes on the element to be tested and main­tain a firm contact.

There is no need to switch the C.A 762 on, because it starts
up automatically.

28

If the voltage present is:

+

+

 AC, the indicators light to indicate its value and the + (green)

and - (orange) indicators light.

COM

L1

690 AC

750 DC

400

Ph

Ω

2k

Ω

ELV

Ω

+

L1-L2-L3
L1-L3-L2

-

Ω

V

600V
CAT IV

AC
DC

12

230

127

50

60k

24

300k

 DC, the indicators light to indicate its value and the + in-

dicator (green) or the - indicator (orange) lights to indicate

the polarity.

300k

60k

230

COM

L1

690 AC

750 DC

400

Ph

Ω

2k

Ω

ELV

Ω

+

L1-L2-L3
L1-L3-L2

-

Ω

V

600V
CAT IV

AC
DC

12

+

127

50

24

 hazardous (>50 Vac or 120 Vdc): the higher the voltage,

the faster the ELV indicator (red) flashes; the device also

emits audible beeps.

ELV : Extra Low Voltage. This redundant indicator indicates
that the voltage is greater than the ELV.

The first two indicators of the bargraph are green to

indicate that the voltage is not hazardous and the device

does not beep. The remaining indicators are red and the

device beeps.

If only the ELV indicator lights, the batteries are low or

missing.

COM

L1

690 AC

750 DC

400

Ph

Ω

2k

Ω

ELV

Ω

+

L1-L2-L3
L1-L3-L2

-

Ω

V

600V
CAT IV

AC
DC

12

230

127

50

60k

24

300k

300k

Ω

If there is a voltage near the element being tested, the device
may indicate the presence of an operating voltage on the
element being tested.

29
