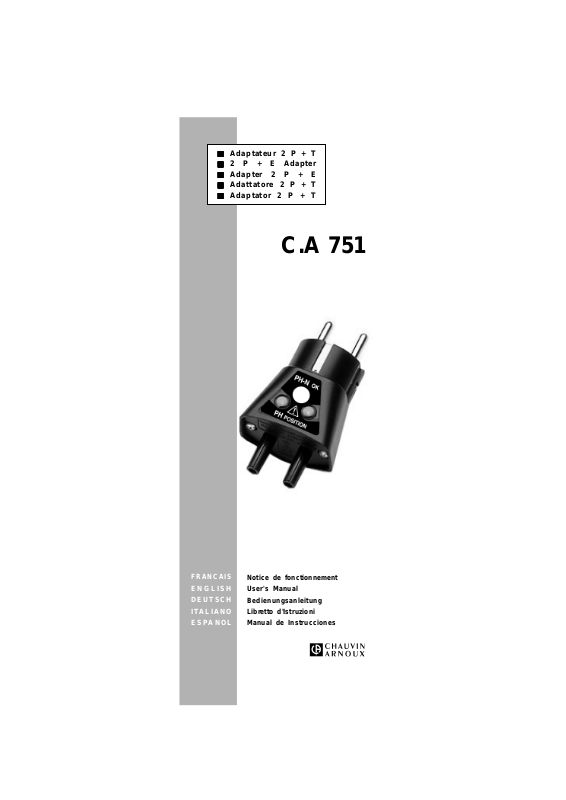

■ Adaptateur 2 P + T

■■

■■

■ 2 P + E Adapter

■■

■■

■ Adapter 2 P + E

■■

■■

■ Adattatore 2 P + T

■■

■■

■ Adaptator 2 P + T

■■

C.A751

FRANCAIS
ENGLISH
DEUTSCH
ITALIANO
ESPANOL

Notice de fonctionnement
User's Manual
Bedienungsanleitung
Libretto d'Istruzioni
Manual de Instrucciones

1

Vous venez d’acquérir un C.A 751 Adaptateur
pour prises 2 P + T et nous vous remercions

de votre confiance.
Pour obtenir le meilleur service de votre appareil :

■ lisez attentivement cette notice

■ respectez les précautions d’emploi

Signification du symbole

Attention! Consultez la notice de
fonctionnement avant d’utiliser l’appareil.
Dans la présente notice, les instructions
précédées de ce symbole, si elles ne sont
pas bien respectées ou réalisées, peuvent
occasionner un accident corporel ou
endommager l’appareil et les installations.

WEEE 2002/96/EC

Précautions d'emploi

Dans le cadre de travaux sous consignation (en
association avec un testeur C.A 760, C.A 704 ,
C.A 765), procédez systématiquement à un
AUTOTEST immédiatement avant et après chaque
utilisation de votre adaptateur.

■ Cet adaptateur peut être utilisé dans des
installations de catégorie II, avec des
tensions de 230 V.
Les circuits de CAT II sont des circuits
d'alimentation d'appareils domestiques ou
analogues, pouvant comporter des
surtensions transitoires de valeur moyenne.

■ N'utilisez jamais l'adaptateur comme
prolongateur de prise électrique.

■ Les mains ne doivent pas couvrir les
zones d’indication pendant l’utilisation.

Dans le cadre d'une utilisation avec un appareil
de mesure (multimètre, ...), ce dernier ainsi que
ses accessoires (cordons, pointes de touche,
...) doivent être conformes aux normes IEC 61010
et aux réglementations européennes pour une
utilisation sur des installations 230V CAT II
Pollution 2 ou supérieures.

ENGLISH ......................................................... 9

DEUTSCH ....................................................... 15

ITALIANO ........................................................ 21

ESPAÑOL ....................................................... 27

2

Sommaire

Présentation........................................................3

Description.........................................................4

Autotest.....................................................5

Diagnostic du câblage des pr ises

électriques.......................................................6

Caractéristiques générales................................7

Garantie..............................................................8

Pour commander................................................8

Maintenance......................................................8

Présentation

Le C.A 751 est un adaptateur qui fournit une
information sur la position de la phase et de la
présence tension P-N pour les installations en
régime TT et TN. Ce n'est pas un contrôleur
permettant de valider la conformité électrique du
câblage d'une prise 2P+T.
Il s'utilise après avoir vérifié préalablement la
continuité de la terre de la prise à celle de
l'installation au moyen d'un ohmmètre en ayant
isolé le neutre du réseau et de la terre (si régime
TN).
Associé aux Testeurs C.A 760 / 765 / 704, le
C.A 751 est un adaptateur pour prises de courant
2 P + T sur réseau 230 V. Il facilite le test sur
toutes les prises de courant 2 P + T d'écartement
de 19mm au format européen.

Le C.A 751 répond aux prescriptions particulières
pour travaux sous tension avec un haut niveau
de sécurité électrique pour un utilisateur qualifié.

3

Description

2

1
3

4

5

6

1 - Corps isolant, avec garde de sécurité
2 - 2 broches Ø 4,8 mm, écartement 19 mm
3 - 2 contacts de terre
4 - 3 voyants
5 - 2 douilles femelles assurant la continuité

des broches avec les bornes d'entrée du
testeur C.A 760 / 765 / 704

6 - Etiquette d'avertissement

4

Autotest

Dans le cas d'une utilisation du C.A 751 en
association avec un testeur C.A704 / 760 /
765, procédez toujours à un autotest
immédiatement avant et après utilisation
du testeur.
Ne l'utilisez jamais si l'autotest est
incorrect.

Mise en œuvre :

■ Enfichez l'adaptateur C.A 751 à la place

des pointes de touche du testeur C.A 760 /
765 / 704.

■ Appuyez sur le poussoir "Autotest" et

vérifez que l'autotest est correct, en vous
reportant à la notice de fonctionnement du
détecteur C.A 704 ou C.A 760 ou C.A 765.

Nota : L'autotest ne concerne pas l'allumage

des néons (qui n'apportent qu'un confort
de lecture supplémentaire). Toutefois, si en
cours de test de repérage de phase, le
testeur indique la présence d'une tension
de 127 ou 230 V, le néon côté phase
s'allume.

5

Phase

Neutre

Terre

Prise OK
Phase à droite

Diagnostic du câblage des prises

électriques

■ Introduire l'adaptateur ou l'ensemble testeur

avec adaptateur dans la prise de courant à
tester.

■ Le C.A 751 possède trois voyants qui

indiquent l'état de la prise de courant et la
position de la phase.
Dans le cadre d'un câblage correct de la prise,
le néon central et l'un des deux néons
d'extrémité s'allument.
Le néon d'extrémité indique la position de la
phase.

Exemple :

Schématique :

Néon allumé :

Néon éteint :

6

Caractéristiques générales

Dimensions

95 x 50 x 38 mm

Masse

60 g

Alimentation

■ Auto-alimenté par la prise testée. Les

testeurs C.A 704 / 760 et 765 ont leur propre
source d'alimentation.

■ Tension de fonctionnement du néon "PH-N

OK" : > 170V

■ Tension de fonctionnement des néons "PH

POSITION" : > 60V

Conditions climatiques

■ ■

■ Utilisation :

■ ■

- Température : 0°C à + 55°C

- Humidité relative : 20 à 96 % HR

- Altitude : jusqu'à 2000m

■ ■

■ Stockage :

■ ■

- Température : -10°C à + 55°C

Protection mécanique

- Etanchéité : Indice de protection IP 20

Etat de livraison

- 1 adaptateur C.A 751

- 1 notice de fonctionnement

Normes

- EN 61010-1 (1995-A2)

7

Garantie

Notre garantie s’exerce, sauf stipulation
expresse, pendant douze mois après la mise
à disposition du matériel.

Pour commander

Adaptateur C.A 751.................. P01.1019.97Z

Maintenance

Pour la maintenance, utilisez seulement
les pièces de rechange qui ont été
spécifiées. Le fabricant ne pourra être tenu
pour responsable de tout accident
survenu suite à une réparation effectuée
en dehors de son service après-vente ou
des réparateurs agréés.

Nettoyage

■ Déconnectez l'adaptateur de toute source

électrique.

■ Nettoyez le boîtier avec un chiffon légèrement

imbibé d'eau savonneuse.

■ Rincez avec un chiffon humide.

■ Ensuite, séchez rapidement avec un chiffon

ou de l'air pulsé.

Réparations sous garantie et hors garantie

Adressez vos appareils aux ateliers de
réparation MANUMESURE agréés CHAUVIN
ARNOUX :
Renseignements et coord. sur demande :
Tél. : [phone] Fax : [phone]

Réparations hors France métropolitaine

Pour toute intervention sous garantie ou hors
garantie, retournez l’appareil à votre distributeur.

8

Thank you for purchasing this C.A. 751
adapter for 2 P + E.

To obtain the best possible service from your
instrument:

■ read these instructions carefully

■ comply with the Precautions for Use

Meaning of the symbol

Caution! Please consult the operating
instructions before using the device.
In these instructions, failure to follow or
correctly implement instructions preceded
by this symbol may result in personal injury
or damage to the device and the installa­tions.

WEEE 2002/96/EC

Precautions for use

When working with isolation (with a C.A 765 C.A
760, C.A 704 tester), always perform an
AUTOTEST immediately before and after using
your tester each time.

■ This adapter can be used on category II
installations, with voltages of 230 V.
The CAT II circuits are power supply circuits
for household appliances or analogous
instruments that can carry transient voltage
surges of average value.

■ Never use the adapter as an electric
socket extension.

■ The indication areas must not be covered

by the hands during use.
In case of use with instrument (multimeter,...),

this one and his accessories (test leads,...) must
be conform with IEC61010 standard and
european regulations for a use on installations

230V CATII Polution 2 or more.

9

Contents

Presentation........................................................10

Description........................................................11

Autotest.....................................................12

Electrical socket wiring

diagnosis ....................................................... 12

General characteristics..................................13

Guarantee..............................................................13

To order..............................................................13

Maintenance......................................................14

Presentation

The C.A 751 is an adapter which provide an
information about phasis position and P-N voltage
presence, concerning TN and TT installations
types.
The C.A 751 is not a tester which allows to
validate the 2P+T Socket wiring conformity.
It's used after to check first the socket earth
continuity in the installation, with an ohmmeter,
insulating the network neutral and the earth (in
TN type).
Connected with C.A 760/ 765 / 704 testers, the
C.A 751 is an adapter for 2 P + E socket for
230 V mains circuits. It make easy the test on all
European-format 19 mm-spaced 2 P + E power
sockets.

The C.A 751 complies with the specific instruc­tions for live-line work with a high level of
electrical safety for qualified users.

10

Description

2

1
3

4

5

6

1 - Insulating body with safety guard
2 - 2 pins Ø 4.8 mm, spacing 19 mm
3 - 2 earth contacts
4 - 3 LEDs
5 - 2 tip jacks ensuring continuity of the pins

the input terminals of the C.A

6 - Warning label

1111

760/765/

and

704

Autotest

Phase

Neutral

Earth

Socket OK
Phase on right

In case of using C.A 751 with C.A 704 / 760
/ 765 tester, always perform an autotest
immediately before and after using the
adapter.
Never use if the autotest is incorrect.

Implementation:

■ Position the C.A 751 adapter in place of the

C.A 760 / 765 / 704 tester’s test probes

■ Press the autotest button and check that

the autotest is correct by referring to the
operating manual of the C.A 704 or C.A 760
or C.A 765 detector.

Note: The autotest does not cover the

activation of the LEDs (which simply make
the instrument easier to read). However,
during phase identification tests, if the tester
indicates the presence of a voltage of 127
or 230 V, the LED on the phase side lights up.

Electrical socket wiring diagnosis

■ Plug the adapter or the pack tester with

adapter into the power socket to be tested.

■ The C.A 751 has three LEDs which indicate

the status of the power socket and the phase
position.
If the socket is wired correctly, the central
LED and one of the two outer LEDs light up.
The outer LED indicates the position of the
phase.

Example:

Key:

LED on:

LED off:

12

General Characteristics

Dimensions

95 x 50 x 38mm

Weight

60g

Power supply

■ Powered by the socket. The C.A 704 or

C.A 760 or C.A 765 tester has its own
power source.

■ "PH-N OK" LED operating voltage > 170V

■ "PH POSITION" LED operating voltage > 60V

Climatic conditions:

■■

■ Use:

■■

- Temperature : 0°C to +55°C

- Relative humidity : 20 to 96% RH

- Altitude : up to 2,000m

■■

■ Storage:

■■

- Temperature: -10°C to +55°C

Mechanical protection

- Impermeability: IP 20 protection rating

Delivery configuration

- 1 C.A 751 adapter

- 1 operating manual

Safety standard

- EN 61010 - 1 (1995-A2)

Guarantee

Unless expressly stipulated, our guarantee runs
for twelve months after supply of the equipment.

To order

C.A 751 adapter........................ P01.1019.97Z

13

Maintenance

Only use specified spare parts for
maintenance purposes. The manufacturer
cannot accept any responsibility for
accidents occurring following repairs
carried out outside its after-sales
department or approved maintenance
network.

Cleaning

■ Disconnect the adapter from all sources of

electricity.

■ Clean the unit with a cloth and a little soapy

water.

■ Wipe off with a damp cloth.

■ Then dry quickly with a cloth or pulsed air.

Repairs under or out of guarantee

Please return the product to your distributor.

14

Wir danken Ihnen für das Vertrauen, dass Sie
uns mit dem Kauf dieses C.A 751 Adapter
2 P + E entgegengebracht haben.
Damit die optimale Nutzung des Geräts gewährleistet
ist :

■ lesen Sie diese Bedienungsanleitung

sorgfältig durch

■ beachten Sie die Sicherheitshinweise.

Bedeutung des Zeichens

Achtung! Lesen Sie die Bedienungs­anleitung, bevor Sie das Gerät benutzen.
Werden die Anweisungen in dieser
Bedienungsanleitung, denen dieses Symbol
vorangestellt ist, nicht beachtet oder
eingehalten, kann es zu Verletzungen von
Menschen oder Beschädigungen des
Geräts oder der Installationen kommen.

WEEE 2002/96/EC

Sicherheitshinweise

Bei abnahmepflichtigen Arbeiten, die zwingend
in Verbindung mit den Prüfern C.A 704 oder
C.A 765 oder C.A 760 abgeleiteten Modellen
vorzunehmen sind, müssen Sie vor und nach
jeder Prüfung einen AUTOTEST Ihres Prüfers
durchführen.

■ Dieser Adapter kann für Installationen der
Überspannungskategorie II mit Spannungen
von 230 V verwendet werden.
Stromkreise der CAT II sind Verso
rgungskreise für Haushaltsgeräte oder
ähnliches, in denen kurzzeitige
Überspannungen mittlerer Stärke auftreten
können.

■ Verwenden Sie den Adapter niemals als
Steckdosenverlängerung.

■ Während des Betriebs dürfen die

Anzeigebereiche nicht von den Händen

abgedeckt werden.

Wenn Sie ein Messgeräte ( z.B Multimeter … )
einsetzen muss dieses Geräte, mit allem Zubehör
( z.B MESSKABEL ….), der Sicherheitsnorm
IEC 61010 entsprechen und für die
Spannungsklasse KAT II 230V und dem
Verschmutzungsgrad 2 oder höher ausgelegt
sein.

15

Inhalt

Vorstellung .................................................... 16

Beschreibung ...............................................17

Selbsttest...................................................... 18

Überprüfung der Verkabelung von

Steckdosen ................................................... 18

Allgemeine Daten.......................................... 19

Garantie ........................................................20

Bestellangaben ............................................. 20

Wartung ........................................................ 20

Vorstellung

Das C.A 751 ist ein Zusatzgerät, das Ihnen eine
Zusatzinformation in Bezug auf die Phasenlage
einer angeschlossenen Spannung P-N liefert,
gemäß der Norm TT und TN.
Dieser Zusatzgerät kann nicht die Richtigkeit
einer elektrischen Anlage (2P+T) überprüfen!
Dieser Zusatz wird erst nach der Überprüfung
der Leitungsisolation und der Erdung eingesetzt.
(Achten Sie darauf, dass es eine Isolierung
zwischen der Leitung "N" und der Erde geben
muss!).
Verbunden mit C.A 760 / 765 / 704 das C.A 751
ist ein Steckdosenprüfer 2 P + E für das
230 V-Netz. Es vereinfachen sie der test bei
allen Steckdosen 2 P + E mit einem Polabstand
von 19 mm im Europa-Format.

Das C.A 751 entspricht den besonderen
Vorschriften für Arbeiten unter Spannung und
bietet hohen elektrischen Schutz für einen
qualifizierten Benutzer.

16

Beschreibung

2

1
3

4

5

6

1 - Isoliergehäuse mit Schutzring
2 - 2 Stifte Ø 4,8 mm, Abstand 19 mm
3 - 2 Erdungskontakte
4 - 3 Kontrollleuchten
5 - Zwei Buchsen für die Verbindung der Stifte

mit den Eingangsbuchsen des Prüfers der
Reihe C.A 760 / 765 / 704.

6 - Hinweisschild

17

Autotest

Dieser Zusatz wird nur in Verbindung von
einem C.A 704 / 760 / 765 verwendet, ein
Autotest ist direkt vor und nach der
Benutzung des Prüfers immer durch­zuführen.
Verwenden Sie den Prüfer auf keinen Fall,
wenn der Autotest einen Fehler ergeben
hat.

Gebrauch:

■ Stecken Sie den Adapter C.A 751 anstelle

der Prüfspitzen des Prüfers C.A 760 / 765 /

704 auf.

■ Drücken Sie die Taste AUTOTEST und

überprüfen Sie den einwandfreien Ablauf
des Selbsttests anhand der
Bedienungsanleitung des C.A 704 oder
C.A 760 oder C.A 765

Anmerkung: Der Autotest erstreckt sich nicht
auf die Funktion der Neonleuchten (die nur eine
verbesserte Ablesung ermöglichen). Wird jedoch
während des Tests der Phasen-erkennung vom
Prüfer das Vorhandensein einer Spannung von
127 oder 230 V erkannt, muss die Neonleuchte
der Phasenseite leuchten.

Überprüfung der Verkabelung von

Steckdosen

■ Stecken Sie den Zusatz, alleine oder

zusammen mit einem Netzprüfgerät, in die zu
prüfende Steckdose.

■ Das C.A 751 besitzt drei Kontrollleuchten

zur Anzeige des Zustands der Steckdose
und der Phasenlage.
Bei einer richtigen Verkabelung der
Steckdose leuchten die Neonleuchte in der
Mitte und eine der beiden Neonleuchten am
Rand.
Die Neonleuchte am Rand gibt die Lage der
Phase an.

18

Beispiele:

Phase

Null

Erde

Steckdose OK
Phase rechts

Bedeutung:
Neonleuchte an :

Neonleuchte aus :

Allgemeine Daten

Abmessungen

95 x 50 x 38 mm

Gewicht

60 g

Stromversorgung

■ Automatische Versorgung über die

geprüfte Steckdose. Nur die Prüfer C.A 704
und C.A 760 haben eine eigene
Stromversorgung.

■ Betriebsspannung neonleuchte "PH-N OK"

>170V

■ Betriebsspannung neonleuchte "PH

POSITION" > 60V

Klimatische Bedingungen

■■

■ Betrieb:

■■

- Temperatur: 0°C bis + 55°C

- Relative Feuchte: 20 bis 96 % RF

- Höhe: bis 2000m

■■

■ Lagerung:

■■

- Temperatur: - 10°C bis + 55°C

Mechanischer Schutz

- Dichtheit: Schutzart IP 20

Lieferzustand

- 1 Adapter C.A 751

- 1 Bedienungsanleitung

Sicherheit

- EN 61010-1 (1995-A2)

19

Garantie

Unsere Garantie erstreckt sich, falls nicht
ausdrücklich anders vereinbart, über zwölf

Monate nach Kauf des Geräts.

Bestellangaben

Adapter C.A 751 .................. P01.1019.97Z

Wartung

Für die Wartung sind ausschließlich die
angegebenen Ersatzteile zu verwenden. Der
Hersteller kann nicht für Unfälle haftbar gemacht
werden, die auf eine Reparatur zurückzuführen
sind, die nicht von seinem Kundendienst oder
einem zugelassenen Reparaturservice
durchgeführt wurde.

Reinigung

■ Der Adapter muss unbedingt von sämtlichen

Stromquellen abgeklemmt werden.

■ Reinigen Sie das Gehäuse mit einem Lappen

und etwas Seifenwasser.

■ Wischen Sie mit einem angefeuchteten Tuch

nach.

■ Anschließend das Gerät mit einem Tuch

trocknen oder mit Luft abblasen.

Reparaturen innerhalb und außerhalb der
Garantie

Reparaturen während oder außerhalb des
Garantie-zeitraumes : senden Sie das Geräts
zu Ihrem Händler oder Wiederverkäufer.

20

Avete acquistato un adattatore per presa
elettrica C.A 751 2 P + T e vi ringraziamo per la

fiducia accordataci.
Come ottenere il meglio dal vostro apparecchio:

■ leggere attentamente queste avvertenze

■ attenersi alle modalità d’uso indicate

Spiegazione del simbolo

Attenzione! Prima di utilizzare l’apparecchio,
leggere attentamente le istruzioni.
Nel presente manuale il mancato rispetto o
l’inadeguata realizzazione delle istruzioni
precedute da questo simbolo possono
provocare lesioni personali o danneggiare
apparecchio e impianti.

WEEE 2002/96/EC

Precauzioni per l’uso

Nell’ambito dei lavori di commessa (con un tester
C.A 760, C.A 765 C.A 704), procedere
sistematicamente ad un’AUTOTEST subito prima
e subito dopo l’impiego del tester.

■ Questo adattatore può essere utilizzato in
impianti di categoria II, con tensioni di 230 V .
I circuiti di CAT II sono circuiti d’alimentazione
d’apparecchi domestici o analoghi, capaci di
comportare sovratensioni transitorie di valore
medio.

■ Non utilizzare mai il adattatore come prolunga
della presa elettrica.

■ Le mani non devono coprire le aree di
segnalazione durante l’uso dell’apparecchio.

In caso di utilizzo con strumenti (multimetri, …),
quest’ultimo e i suoi accessori (puntali,…)
devono essere conformi alla normativa europea
IEC61010 per utilizzo su installazioni 230V CATII,
classe d’inquinamento 2 o più.

21

Indice

Presentazione........................................................22

Descrizione.........................................................23

Autotest.....................................................24

Diagnostica del collegamento delle prese

elettriche ........................................................ 24

Caratteristiche generali...................................25

Garanzia..............................................................26

Come effettuare l’ordine....................................26

Manutenzione......................................................26

Presentazione

Il C.A 751 è un adattatore che indica la posizione
della fase e della presenza tensione L-N per le
installazioni in regime TT e TN. Non si tratta di un
controllore che permette la conformità elettrica
di un cablaggio di una presa 2P+T.
Si utilizza dopo aver controllato la continuità di
terra della presa tramite un megaohmmetro,
oppure l'isolamento tra neutro e terra (sistema
TN).
In associazone con los testers C.A 760 / 765 /
704 il C.A 751 è un adattatore per di prese di
corrente 2 P + T su rete da 230 V, che faciliti la
prova tutte le prese di corrente 2 P + T con scarto
19 mm, in formato europeo.

In particolare il C.A. 751 è indicato per i lavori in
tensione, in quanto è caratterizzato da un livello
elevato di sicurezza elettrica, che lo rendono
adatto anche agli utenti più qualificati.

22

Descrizione

2

1
3

4

5

6

1 - Corpo isolante, con dispositivo di sicurezza
2 - 2 spine Ø 4,8 mm, scarto 19 mm
3 - 2 contatti di terra
4 - 3 segnalatori ottici
5 - 2 innesti femmina per garantire la continuità

delle spine con le entrate del tester serie
C.A. 760 / 765 / 704.

6 - Etichetta di avvertenza

23

Autotest

Utilizzo del C.A 751 associato ad un tester
C.A 704 / 760 / 765, nell’ambito dei lavori a
commessa (UTE C 18 510) subito prima e
dopo l’utilizzo del tester effettuare un test
di autotest.
Non utilizzare mai l’apparecchio se
l’autotest non è corretta.

Attivazione:

■ Applicare l’adattatore C.A 751 in
corrispondenza delle punte di contatto del
tester C.A 765 / 760 / 704.

■ Premere il pulsante “Autoset” e verificare
che l’autodiagnostica sia corretta e che
segnali il funzionamento del tester C.A 704
o C.A 760 o C.A 765.

Nota : La funzione di Autodiagnostica non può

essere utilizzata per l’accensione dei neon
(che forniscono solo un dato relativo ad
una lettura aggiuntiva). Se nel corso di
rilevazione di fase il tester indica la
presenza di una tensione da 127 o 230V, il
neon si accenderà nella parte in cui è
presente la fase.

Diagnostica del collegamento delle

prese

■ Introdurre l'adattatore o l'insieme tester/

adattatore nella presa che deve essere
verificata.

■ Il tester C.A 751 è dotato di tre segnalatori

ottici che indicano lo stato della presa di
corrente e la posizione della fase.
Se la presa è collegata in maniera corretta,
il neon centrale e uno dei due neon posti
alle estremità si accenderanno.
Il neon all’estremità indica la posizione della
fase.

24

Esempi :

Fase

Neutro

Terra

Presa OK
Fase a destra

Schema :
Neon acceso:

Neon spento:

Caratteristiche Generali

Dimensioni

95 x 50 x 38 mm

Peso

60 g

Alimentazione

■ Auto-alimentato mediante la presa . Il tester
C.A 704 o C.A 760 o C.A 765 dispone della
propria fonte di alimentazione.

■ Tensione di funzionamento di neon "PH-N OK"
> 170V

■ Tensione di funzionamento di neon "PH POSITION"
> 60V

Condizioni climatiche

■■

■ Utilizzo:

■■

- Temperatura : compresa tra +10°C e + 55°C

- Umidità relativa : compresa tra 20 e 96% UR

- Altitudine : sino a 2000mt

■■

■ Immagazzinaggio :

■■

- Temperatura : compresa tra -10°C e +55°C

Protezione meccanica

- Tenuta : Indice di protezione IP 20

Consegna:

- 1 adattatore C.A. 751

- 1 libretto di istruzioni

Sicurezza

- EN 61010 - 1 (1995-A2)

25

Garanzia

Salvo accordi diversi, la nostra garanzia ha
validità di dodici mesi a partire dalla consegna
del materiale.

Come ordinare

Adattatore C.A 751.......................P01.1019.97Z

Manutenzione

Per la manutenzione utilizzare
esclusivamente i ricambi indicati. Il
produttore non potrà essere ritenuto
responsabile di eventuali incidenti
verificatisi a causa di una riparazione
effettuata da terzi diversi dal proprio
servizio assistenza o da centri di
assistenza autorizzati.

Pulizia

■ Scollegare il adattatore dal collegamento
elettrico.

■ Pulire la parte esterna con un panno
leggermente inumidito di acqua e sapone.

■ Sciacquare con un panno umido.

■ Asciugare quindi rapidamente con un panno

o con un getto d’aria.

Riparazione in garanzia e fuori garanzia

Per la riparazione in garanzia o fuori garanzia :
spedite il Vs. Strumento al Vs. Rivenditore.

26

Usted acaba de adquirir un C.A 751 Adaptator
2 P +T y le agradecemos su confianza.

Para obtener el mejor servicio de su aparato:

■ lea cuidadosamente este manual

■ respete las precauciones de uso

Significados del símbolo

¡Cuidado! Consulte el manual de instrucción
de funcionamiento antes de utilizar el aparato.
En el presente manual de instrucción, las
instrucciones precedidas por este símbolo,
si las mismas no se respetan o realizan
correctamente, pueden ocasionar un
accidente corporal o dañar el aparato y las
instalaciones.

WEEE 2002/96/EC

Precauciones de empleo

Dentro del marco de trabajos bajo consignación
(en asociación con un probador C.A 760, C.A
704, C.A 765), realice sistemáticamente un
AUTOTEST inmediatamente antes y después de
cada utilización de su probador.

■ Este adaptator se puede utilizar en

instalaciones de categoría II, con tensiones
de 230 V.
Los circuitos de CAT II son circuitos de
alimentación de aparatos domésticos o
análogos, que pueden incluir sobretensiones
transitorias de valor medio.

■ No utilice nunca el adaptator como

prolongador de toma eléctrica.

■ Las manos no deben cubrir las zonas

de indicación durante la utilización.

En caso de una utilización con un medidor
(multímetro...), este último así como sus
accesorios (cordones, puntas de pruebas...)
deben ser conformes a la normativa IEC 61010 y
a los reglamentos europeos para una utilización
sobre instalaciones 230V CAT II Grado de
polución 2 o superiores.

27

Índice

Presentación........................................................28

Descripción.........................................................29

Autotest.....................................................30

Diagnóstico del cableado de las tomas

eléctricas ....................................................... 30

Características generales................................31

Garantía..............................................................32

Para pedido................................................32

Mantenimiento......................................................32

Presentación

El C.A 751 es un adaptador que suministra una
información sobre la posición de la fase y de la
presencia de la tensión P-N para las
instalaciones de típo TT o TN. C.A 751 no es un
probador que valida la conformidad eléctrica del
cableado de una toma 2P+T. Se utiliza después
comprobar previamente la continuidad de la tierra
de la toma con la tierra de la instalación eléctrica
con un ohmetro, aislando el neutro del red y de
la tierra (si el típo es TN).

En asociación con los probadores C.A 765 / 760
/ 704, el C.A 751 es un adaptator de tomas de
corriente 2 P + T en red 230V. Facilite la prueba
en todas las tomas de corriente 2 P + T con una
distancia de 19mm en formato europeo.

El C.A 751 responde a las prescripciones
particulares para trabajos bajo tensión con un
alto nivel de seguridad eléctrico para un usuario
cualificado.

28

Descripción

2

1
3

4

5

6

1 - Cuerpo aislante, con protector de seguridad
2 - 2 enchufes Ø 4,8 mm, distancia 19 mm
3 - 2 contactos de tierra
4 - 3 indicadores luminosos
5 - 2 casquillos hembras que aseguran la

continuidad de los enchufes con los
terminales de entradas del probador
C.A 765 / 760 / 704.

6 - Etiqueta de advertencia

29

Autotest

En el caso de una utilización del C.A 751 en
asociación con un probador C.A 704/760/
765, dentro del marco de los trabajos bajo
consignación (UTE C 18 510), siempre
efectúe un autotest
inmediatamente antes y después de la
utilización del adaptador.
No utilice nunca el adaptador si el Autotest
está incorrecto .

Aplicación:

■ Enchufe el adaptador C.A 751 en lugar de las

puntas de prueba del probador C.A 765 / 760
/ 704

■ Pulse el botón pulsador Autotest y verifique

que el autotest está correcto remitiéndose al
manual de instrucciones de funcionamiento
del probador C.A 704 o C.A 760 o C.A 765.

Nota: El Autotest no concierne el encendido

de los neones (que sólo aportan un confort
de lectura adicional). No obstante, si en
curso de test de identificación de fase, el
probador indica la presencia de una tensión
de 127 o 230 V, se enciende el neón lado
fase.

Diagnóstico del cableado de las

tomas eléctricas

■ Introducir el adaptador o el conjunto probador

con adaptador en la toma de corriente que se
debe probar.

■ El C.A 751 posee tres indicadores luminosos

que indican el estado de la toma de corriente
y la posición de la fase.
Dentro del marco de un cableado correcto
de la toma, el neón central y uno de los dos
neones de extremo se encienden. El neón de
extremo indica la posición de la fase.

30

Ejemplo :

Fasee

Neutro

Tierra

Toma OK
Fase a la
derecha

Esquema:
Neón encendido:

Neón apagado:

Caracteristicas Generales

Dimensiones

95 x 50 x 38mm

Peso

60g

Alimentación

■ Autoalimentado por la toma . El probador
C.A 704 o C.A 760 o C.A 765 tiene su
propia fuente de alimentación.

■ Tensión de funcionamiento del neón "PH-N
OK" > 170V

■ Tensión de funcionamiento del neón "PH­POSITION" > 60V

Condiciones climáticas

■ ■

■ Utilización :

■ ■

- Temperatura : 0°C a +55°C

- Humedad relativa : de 20 a 96% HR

- Altitud : hasta 2000m

■■

■ Almacenamiento :

■■

- Temperatura : de -10°C a +55°C

Protección mecánica

- Hermeticidad : Índice de protección IP 20

Estado de entrega

- 1 adaptator C.A 751

- 1 manual de instrucciones de funcionamiento

Seguridad

- EN 61010-1 (1995 -A2)

31

Garantía

Nuestra garantía se ejerce, salvo estipulación
expresa, durante doce meses después de la
fecha de puesta a disposición del material.

Para pedido

Adaptador C.A 751 .................. P01.1019.97Z

Mantenimiento

Para el mantenimiento, utilice solamente las
piezas de recambio que se han especificado.
El fabricante no se podrá considerar
responsable de cualquier accidente ocurrido
de improviso como resultado de una reparación
efectuada fuera de su servicio posventa o
reparadores homologados.

Limpieza

■ Desconecte el adaptator de toda fuente
eléctrica.

■ Limpie la caja con un paño ligeramente
humedecido con agua jabonosa.

■ Aclare con un paño húmedo.

■ Luego, seque rápidamente con un paño o aire

comprimido.

Reparación en garantia y fuera de garantia

Envie sus aparatos a su distribudor.

32

02 - 2007

691097A00 - Ed. 4

Deutschland - Straßburger Str. 34 - 77694 KEHL /RHEIN - Tél : [phone] - Fax : [phone]
España - C/ Roger de Flor N°293 - Planta 1 - 08025 BARCELONA - Tél : [phone] - Fax : [phone]
Italia - Via Sant’ Ambrogio, 23/25 - 20050 BAREGGIA DI MACHERIO (MI) - Tél : [phone] - Fax : [phone]
Österreich - Slamastrasse 29 / 3 - 1230 WIEN - Tél : [phone] - Fax : [phone]
Schweiz - Einsiedlerstrasse 535 - 8810 HORGEN - Tél : [phone] - Fax : [phone]
UK - Waldeck House - Waldeck Road - MAIDENHEAD SL6 8BR - Tél : [phone] - Fax : [phone]
Liban - P.O BOX 60-154 - 1241 2020 Jal el dib- BEYROUT - Tél : [phone] - Fax : [phone]
China - Shanghai Pujiang Enerdis Inst. CO. LTD - 5 F, 3 Rd buildind, n°381 Xiang De Road

200081 - SHANGHAI - Tél : [phone] - Fax : [phone]
USA - d.b.a AEMC Instruments - 200 Foxborough Blvd, Foxborough, MA 02035 - Tél : [phone] - Fax : [phone]

190, rue Championnet - 75876 PARIS Cedex 18 - FRANCE
Tél. [phone] - Fax [phone]

http : //www.chauvin-arnoux.com

33
