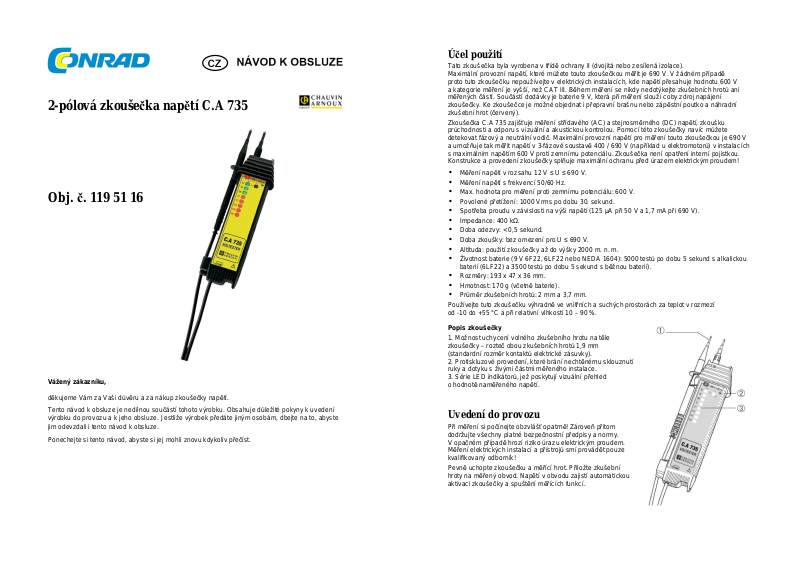

Chauvin Arnoux C.A 735 User guide [cs]

2-pólová zkoušečka napětí C.A 735

Obj. č. 119 51 16

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup zkoušečky napětí.
Tento návod k obsluze je nedílnou součástí tohoto výrobku. Obsahuje důležité pokyny k uvedení

výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste
jim odevzdali i tento návod k obsluze.

Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst.

Účel použití

Tato zkoušečka byla vyrobena v třídě ochrany II (dvojitá nebo zesílená izolace).
Maximální provozní napětí, které můžete touto zkoušečkou měřit je 690 V. V žádném případě
proto tuto zkoušečku nepoužívejte v elektrických instalacích, kde napětí přesahuje hodnotu 600 V
a kategorie měření je vyšší, než CAT III. Během měření se nikdy nedotýkejte zkušebních hrotů ani
měřených částí. Součástí dodávky je baterie 9 V, která při měření slouží coby zdroj napájení
zkoušečky. Ke zkoušečce je možné objednat i přepravní brašnu nebo zápěstní poutko a náhradní
zkušební hrot (červený).

Zkoušečka C.A 735 zajišťuje měření střídavého (AC) a stejnosměrného (DC) napětí, zkoušku
průchodnosti a odporu s vizuální a akustickou kontrolou. Pomocí této zkoušečky navíc můžete
detekovat fázový a neutrální vodič. Maximální provozní napětí pro měření touto zkoušečkou je 690 V
a umožňuje tak měřit napětí v 3-fázové soustavě 400 / 690 V (například u elektromotorů) v instalacích
s maximálním napětím 600 V proti zemnímu potenciálu. Zkoušečka není opatření interní pojistkou.
Konstrukce a provedení zkoušečky splňuje maximální ochranu před úrazem elektrickým proudem!

• Měření napětí v rozsahu 12 V ≤ U ≤ 690 V.

• Měření napětí s frekvencí 50/60 Hz.

• Max. hodnota pro měření proti zemnímu potenciálu: 600 V.

• Povolené přetížení: 1000 Vrms po dobu 30. sekund.

• Spotřeba proudu v závislosti na výši napětí (125 µA při 50 V a 1,7 mA při 690 V).

• Impedance: 400 kΩ.

• Doba odezvy: < 0,5 sekund.

• Doba zkoušky: bez omezení pro U ≤ 690 V.

• Altituda: použití zkoušečky až do výšky 2000 m. n. m.

• Životnost baterie (9 V 6F22, 6LF22 nebo NEDA 1604): 5000 testů po dobu 5 sekund s alkalickou

baterií (6LF22) a 3500 testů po dobu 5 sekund s běžnou baterií).

• Rozměry: 193 x 47 x 36 mm.

• Hmotnost: 170 g (včetně baterie).

• Průměr zkušebních hrotů: 2 mm a 3,7 mm.

Používejte tuto zkoušečku výhradně ve vnitřních a suchých prostorách za teplot v rozmezí
od -10 do +55 °C a při relativní vlhkosti 10 – 90 %.

Popis zkoušečky

1. Možnost uchycení volného zkušebního hrotu na těle
zkoušečky – rozteč obou zkušebních hrotů 1,9 mm
(standardní rozměr kontaktů elektrické zásuvky).

2. Protiskluzové provedení, které brání nechtěnému sklouznutí
ruky a dotyku s živými částmi měřeného instalace.

3. Série LED indikátorů, jež poskytují vizuální přehled
o hodnotě naměřeného napětí.

Uvedení do provozu

Při měření si počínejte obzvlášť opatrně! Zároveň přitom
dodržujte všechny platné bezpečnostní předpisy a normy.
V opačném případě hrozí riziko úrazu elektrickým proudem.
Měření elektrických instalací a přístrojů smí provádět pouze
kvalifikovaný odborník!

Pevně uchopte zkoušečku a měřící hrot. Přiložte zkušební
hroty na měřený obvod. Napětí v obvodu zajistí automatickou
aktivaci zkoušečky a spuštění měřících funkcí.

Detekce druhu napětí

V případě, že se rozsvítí obě zelené LED „+“ a „–“ jedná se o střídavé (AC) napětí. Pokud bude svítit
pouze zelená LED „+“ jde o stejnosměrné napětí a červený zkušební hrot zkoušečky je v kontaktu
s kladným pólem „+“ obvodu (například baterie). Jestliže se na zkoušečce rozsvítí zelená LED „–“
znamená to, že červený zkušební hrot na těle zkoušečky je připojen k negativnímu pólu v obvodu.
Pakliže se nerozsvítí žádná LED, hodnota naměřeného napětí je nižší, než 12 V.

Výrobek splňuje všechny předpisy na úseku bezpečnosti a elektromagnetické kompatibility (IEC
61010-2-033, EN 61326-1), normy na úseku odolnosti proti vlhkosti (NF EN 60529), ochrana IP 50.

Hodnota napětí

Bude-li během zkoušky svítit pouze první zelená LED, přístroj naměřil napětí o hodnotě 12 V, pokud
se rozsvítí i druhá zelená LED hodnota změřeného napětí je 24 V. Napětí o hodnotě 50 V a vyšší je
zkoušečkou indikováno pomocí červených LED: 50 V, 127 V, 230 V, 400 V a 690 V. Aktuální hodnota
(naměřeného) napětí indikuje vždy poslední LED. Jednotlivá úroveň LED indikace je signalizována
při 85% hodnotě jmenovitého napětí. Při měření ve venkovním prostředí na přímém slunci může být
celková viditelnost LED indikace výrazně ztížena.

Bezpečnostní předpisy, údržba a čištění

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do zkoušečky
napětí. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti,
nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření.
Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí!
Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí
pro děti, neboť by je mohly spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.

K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné
prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky
mohly poškodit povrch a pouzdro zkoušečky.

Manipulace s bateriemi a akumulátory

Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií
vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých
dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.

Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!

K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!

Šetřete životní prostředí!

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů.
Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných
zákonných ustanovení.

Šetřete životní prostředí! Přispějte k jeho ochraně!

Záruka

Na 2-pólovou zkoušečku napětí poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení,

nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
