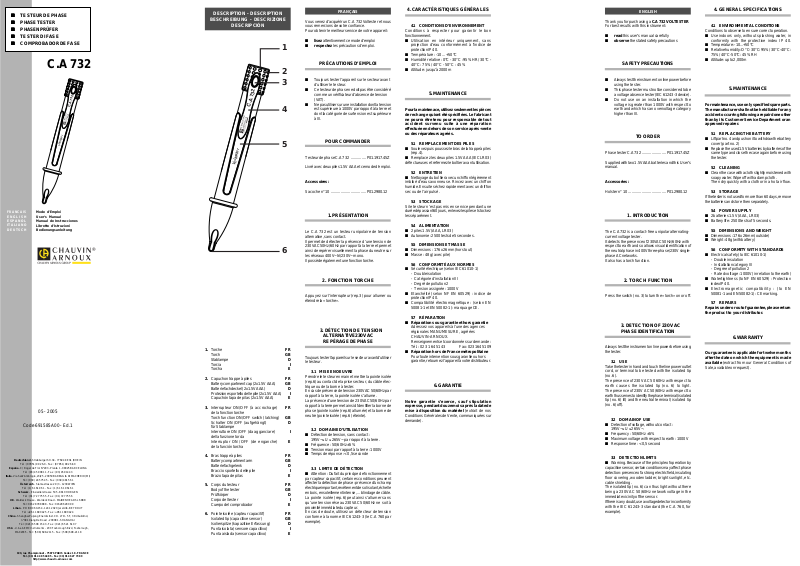

Chauvin Arnoux C.A 732 User guide [ml]

■■

■ TESTEUR DE PHASE

■■

■■

■ PHASE TESTER

■■

■■

■ PHASENPRÜFER

■■

■■

■ TESTER DI FASE

■■

■■

■ COMPROBADOR DE FASE

■■

C.A 732

C.A 732

Voltester

FRANCAIS
ENGLISH
ESPANOL
ITALIANO
DEUTSCH

Deutschland - Straßburger Str. 34 - 77694 KEHL /RHEIN

España - C/ Roger de Flor N°293 - Planta 1 - 08025 BARCELONA

Italia - Via Sant’ Ambrogio, 23/25 - 20050 BAREGGIA DI MACHERIO (MI)

UK - Waldeck House - Waldeck Road - MAIDENHEAD SL6 8BR

Liban - P.O BOX 60-154 - 1241 2020 Jal el dib- BEYROUT

China - Shanghai Pujiang Enerdis Inst. CO. LTD - 5 F, 3 Rd buildind,

USA - d.b.a AEMC Instruments - 200 Foxborough Blvd, Foxborough,

MA 02035

Mode d'Emploi
User's Manual
Manual de Instrucciones
Libretto d'Istruzioni
Bedienungsanleitung

05 - 2005

Code 691585A00 - Ed.1

Tél : [phone] - Fax : [phone]

Tél : [phone] - Fax : [phone]

Tél : [phone] - Fax : [phone]

Österreich - Slamastrasse 29 / 3 - 1230 WIEN

Tél : [phone] - Fax : [phone]

Schweiz - Einsiedlerstrasse 535 - 8810 HORGEN

Tél : [phone] - Fax : [phone]

Tél : [phone] - Fax : [phone]

Tél : [phone] - Fax : [phone]

n°381 Xiang De Road - 200081 - SHANGHAI

Tél : [phone] - Fax : [phone]

- Tél : [phone] - Fax : [phone]

DESCRIPTION - DESCRIPTION

BESCHREIBUNG - DESCRIZIONE

DESCRIPCIÓN

1

2
3

C.A 732

4

5

Voltester

6

1. Torche FR
T orch GB
Stablampe D
Torcia I
T orcha E

2. Capuchon trappe à piles FR
Battery compartment cap (2x1.5V AAA) GB
Batteriefachdeckel (2x1.5V AAA) D
Protezione sportello delle pile (2x1.5V AAA) I
Capuchón tapa de pilas (2x1.5V AAA) E

3. Interrupteur ON/OFF (à accrochage) FR
de la fonction torche
T orch function ON/OFF switch (latching) GB
Schalter ON /OFF (aufgehängt) D
für Stablampe
Interruttore ON /OFF (da agganciare) I
della funzione torcia
Interruptor ON /OFF (de enganche) E
de la función torcha

4. Bras trappe à piles FR
Battery compartment arm GB
Batteriefachgelenk D
Braccio sportello delle pile I
Brazo tapa de pilas E

5. Corps du testeur FR
Body of the tester GB
Prüfkörper D
Corpo del tester I
Cuerpo del comprobador E

6. Pointe isolée (capteur capacitif) FR
Isolated tip (capacitive sensor) GB
Isolierspitze (kapazitive Erfassung) D
Punta isolata (sensore capacitivo) I
Punta aislada (sensor capacitivo) E

FRANÇAIS

Vous venez d’acquérir un C.A 732 Voltester et nous
vous remercions de votre confiance.
Pour obtenir le meilleur service de votre appareil :

■ lisez attentivement ce mode d’emploi

■ respectez les précautions d’emploi.

PRÉCAUTIONS D’EMPLOI

■ T oujours tester l’appareil sur le secteur avant
d’utiliser le testeur.

■ Ce testeur de phase ne doit pas être considéré
comme un vérificateur d’absence de tension
(VAT).

■ Ne pas utiliser sur une installation dont la tension
est supérieure à 1000V par rapport à la terre et
dont la catégorie de surtension est supérieure
à III.

POUR COMMANDER

Testeur de phase C.A 732 ..............P01.1917.45Z

Livré avec deux piles 1.5V AAA et ce mode d’emploi.

Accessoires :

Sacoche n° 10 ................................P01.2980.12

1. PRÉSENTATION

Le C.A 732 est un testeur unipolaire de tension
alternative, sans contact.
Il permet de détecter la présence d’une tension de
230VAC 50Hz/60Hz par rapport à la terre et permet
ainsi de repérer visuellement la phase du neutre sur
les réseaux 400V~ tri/230V~ mono.
Il possède également une fonction torche.

2. FONCTION TORCHE

Appuyez sur l’interrupteur (rep.3) pour allumer ou
éteindre la «torche».

3. DÉTECTION DE TENSION
ALTERNATIVE 230V AC
REPÉRAGE DE PHASE

T oujours tester l’appareil sur le secteur avant d’utiliser
le testeur.

3. 1 MISE EN OEUVRE

Prendre le testeur en main et mettre la pointe isolée
(rep.6) au contact de la prise secteur, du câble élec­trique ou de la borne à tester.
En cas de présence de tension 230VAC 50/60Hz p ar
rapport à la terre, la pointe isolée s’allume.
La présence d’une tension de 230VAC 50/60Hz par
rapport à la terre permet ainsi d’identifier la borne de
phase (pointe isolée (rep.6) allumée) et la borne de
neutre (pointe isolée (rep.6) éteinte).

3. 2 DOMAINE D’UTILISATION

■ Détection de tension, sans contact :
195V~≤ U ≤ 265V~ par rapport à la terre.

■ Fréquence : 50/60Hz ±5%

■ Tension maxi p ar rapport à la terre : 1000V

■ Temp s de réponse : < 0,5 seconde

3. 3 LIMITE DE DÉTECTION

■ Attention : Du fait du principe de fonctionnement

par capteur capacitif, certaines conditions peuvent
affecter la détection de phase : présence d’un champ
électrique important, revêtement de sol isolant, échelle
en bois, ensoleillement intense, ... blindage de câble.
La pointe isolée (rep.6) peut ainsi s’allumer sans
qu’une tension réseau 230VAC 50/60Hz ne soit à
proximité immédiate du capteur.
En cas de doute, utilisez un détecteur de tension
conforme à la norme IEC 61243-3 (le C.A 760 par
exemple).

4. CARACTÉRISTIQUES GÉNÉRALES

4. 1 CONDITIONS D’ENVIRONNEMENT

Conditions à respecter pour garantir le bon
fonctionnement.

■ Utilisation en intérieur uniquement, sans
projection d’eau conformément à l’indice de
protection IP 40.

■ Température : -10 ... +50°C

■ Humidité relative : 0°C - 30°C : 95% HR / 30°C -

40°C : 75% / 40°C - 50°C : 45%

■ Altitude : jusqu’à 2000m

5. MAINTENANCE

Pour la maintenace, utilisez seulement les pièces
de rechange quiont été spécifiées. Le fabricant
ne pourra être tenu pour responsable de tout
accident survenu suite à une réparation
effectuée en dehors de son service après-vente
ou des réparateurs agréés.

5. 1 REMPLACEMENT DES PILES

■ Soulevez puis poussez le bras de la trappe à piles
(rep.4).

■ Remplacez les deux piles 1.5V AAA (IEC LR03)

défectueuses et refermez le boîtier avant utilisation.

5.2 ENTRETIEN

■ Nettoyage du boîtier avec un chiffon légèrement

imbibé d’eau savonneuse. Rincez avec un chiffon
humide. Ensuite séchez rapidement avec un chiffon
sec ou de l’air pulsé.

5.3 STOCKAGE

Si le testeur n’est pas mis en service pendant une
durée dépassant 60 jours, enlevez les piles et stockez
les séparément.

5. 4 ALIMENTATION

■ 2 piles 1.5V (AAA, LR03)

■ Autonomie : 2500 tests de 5 secondes.

5. 5 DIMENSIONS ET MASSE

■ Dimensions : 176 x 26mm (hors tout)

■ Masse : 48g (avec pile)

5. 6 CONFORMITÉ AUX NORMES

■ Sécurité électrique (selon IEC 61010-1)

- Double isolation

- Catégorie d’installation III

- Degré de pollution 2

- Tension assignée : 1000V

■ Etanchéité (selon NF EN 60529) : indice de
protection IP 40.

■ Compatibilité électromagnétique : (selon EN
50081-1 et EN 50082-1) : marquage CE.

5.7 RÉPARATION

■ Réparation sous garantie et hors garantie

Adressez vos appareils à l’une des agences
régionales MANUMESURE, agréées
CHAUVIN-ARNOUX.
Renseignements et coordonnées sur demande :
Tél. : [phone] Fax : 0 2 3 1 6 4 5 1 09

■ Réparation hors de France métropolitaine

Pour toute intervention sous garantie ou hors
garantie, retournez l’appareil à votre distributeur.

6. GARANTIE

Notre garantie s’exerce, sauf stipulation
expresse, pendant douze mois après la date de
mise à disposition du matériel (extrait de nos

Conditions Générales de Vente, communiquées sur
demande).

ENGLISH

Thank you for purchasing a C.A 732 VOL TESTER
For best results with this instrument:

■ read this user’s manual carefully

■ observe the stated safety precautions

SAFETY PRECAUTIONS

■ Always test the instrument on line power before
using the tester.

■ This phase tester must not be considered to be
a voltage absence tester (IEC 61243-3 device).

■ Do not use on an installation in which the
voltage is greater than 1000V with respect to
earth and which has an overvoltage category
higher than III.

TO ORDER

Phase tester C.A 732......................P01.1917.45Z

Supplied with two 1.5V AAA batteries and this User’s
manual.

Accessories :

Holster n° 10 .................................. P01.2980.12

1. INTRODUCTION

The C.A 732 is a contact-free unipolar alternating­current voltage tester.
It detects the presence of 230VAC 50Hz/60Hz with
respect to earth and so allows visual identification of
the neutral phase in 400V three-phase/230V single­phase AC networks.
It also has a torch function.

2. TORCH FUNCTION

Press the switch (no. 3) to turn the «torch» on or off.

3. DETECTION OF 230V AC
PHASE IDENTIFICATION

Always test the instrument on line power before using
the tester.

3.1 USE

T ake the tester in hand and touch the line power outlet
cord, or terminal to be tested with the isolated tip
(no. 6).
The presence of 230V AC 50 60Hz with respect to
earth causes the isolated tip (no. 6) to light.
The presence of 230V AC 50/60Hz with respect to
earth thus serves to identify the phase terminal (isolated
tip (no. 6) lit) and the neutral terminal (isolated tip
(no. 6) off).

3. 2 DOMAIN OF USE

■ Detection of voltage, without contact :

195V~≤ U ≤ 265V~.

■ Frequency : 50/60Hz ±5%

■ Maximum voltage with respect to earth : 1000V

■ Response time : < 0,5 second

3. 3 DETECTION LIMITS

■ Warning. Because of the principle of operation by

capacitive sensor, certain conditions may affect phase
detection: presence of a strong electric field, insulating
floor covering, wooden ladder, bright sunlight, etc.
cable shielding.
The isolated tip (no. 6) can thus light without there
being a 230V AC 50/60Hz network voltage in the
immediate vicinity of the sensor.
If there is any doubt, use a voltage detector in conformity
with the IEC 61243-3 standard (the C.A 760, for
example).

4. GENERAL SPECIFICATIONS

4. 1 ENVIRONMENTAL CONDITIONS

Conditions to observe to ensure correct operation.

■ Use indoors only, without splashing water, in
conformity with the protective index IP 40.

■ Temperature: -10...+50°C

■ Relative humidity: O °C-30°C: 95% / 30°C-40°C:

75% / 40°C-50°C: 45% RH

■ Altitude: up to 2,000m

5. MAINTENANCE

For maintenance, use only specified spare parts.
The manufacturer shall not be held liable for any
accident occurring following a repair done other
than by its Customer Service Department or an
approved repairer.

5. 1 REPLACING THE BATTERY

■ Lift part no. 4 and push on it to withdraw the battery
cover (part no. 2)

■ Replace the used 1.5 V batteries by batteries of the
same type and close the case again before using
the tester.

5. 2 CLEANING

■ Clean the case with a cloth slightly moistened with
soapy water. Wipe off with a damp cloth.
Then dry quickly with a cloth or in a hot air flow.

5.3 STORAGE

If the tester is not used for more than 60 days, remove
the batteries and store then separately.

5. 4 POWER SUPPLY

■ 2 batteries 1.5V (AAA, LR03)

■ Battery life : 2500 tests of 5 seconds.

5.5 DIMENSIONS AND WEIGHT

■ Dimensions : 176 x 26mm (outside)

■ Weight : 48g (with battery)

5.6 CONFORMITY WITH STANDARDS

■ Electrical safety (to IEC 61010-1)

- Double insulation

- Installation category III

- Degree of pollution 2

- Rated voltage : 1000V (in relation to the earth)

■ Watertightness (to NF EN 60529) : Protection
index IP 40.

■ Electromagnetic compatibility : (to EN
50081-1 and EN 50082-1) : CE marking.

5.7 REPAIRS

Repairs under or out of guarantee, please return
the product to your distributor.

6. WARRANTY

Our guarantee is applicable for twelve months
after the date on which the equipment is made
available (extract from our General Conditions of

Sale, available on request).

190, rue Championnet - 75876 PARIS Cedex 18 - FRANCE

Tél. [phone] - Fax [phone]

http://www.chauvin-arnoux.com

DEUTSCH

Wir bedanken uns bei Ihnen für den C.A 732
VOLTESTER und das damit entgegengebrachte
Vertrauen. Um die besten Ergebnisse mit Ihrem
Messgerät zu erzielen, bitten wir Sie:

■ die vorliegende Bedienungsanleitung
aufmerksam zu lesen und die darin enthaltenen
Sicherheitshinweise zu beachten.

SICHERHEITSHINWEISE

■ Das Gerät vor dem Gebrauch immer am
Stromnetz testen.

■ Das Gerät niemals an Anlagen mit mehr als
1000 V Spannung gegenüber Erde bzw. der
Überspannungsklasse III benutzen.

BESTELLANGABEN

Phasenprüfer C.A 732 .................... P01.1917.45Z

Lieferung mit zwei 1.5 V-Batterien und
Bedienungsanleitung

Zubehör:

Tragetasche n° 10 .......................... P01.2980.12

1. GERÄTEVORSTELLUNG

Der C.A 732 ist ein einpoliges, berührungsloses
Prüfgerät für Wechselspannung.
Spannungserkennung für den Bereich 230V AC 50Hz/
60Hz gegenüber Erde. Visuelle Erkennung der
Neutralphase an 400V ~ Drehstrom / 230 V ~
Einphasenwechselstrom. Mit Stablampenfunktion.

2. STABLAMPE

Den Schalter (Mark. 3) betätigen, die „Stablampe“
wird ein- und ausgeschaltet.

3.WECHSELSPANNUNGSERKENNUNG
230V AC - REPÉRAGE DE PHASE

Das Gerät vor dem Gebrauch immer am Stromnetz
testen.

3.1 INBETRIEBNAHME

Den Phasenprüfer in die Hand nehmen und die
Isolierspitze (Mark. 6) mit dem Stromnetzanschluss,
dem Stromkabel oder der Klemme in Berührung
bringen.
Wenn gegenüber der Erde 230V AC 50/60Hz
Spannung vorhanden ist, leuchtet die Isolierspitze
(Mark. 6) auf.
Dadurch lässt sich die Phasenklemme (Isolierspitze
Mark. 6 leuchtet auf) und die Neutralklemme
(Isolierspitze Mark. 6 leuchtet nicht) bestimmen.

3.2 EINSATZBEREICH

■ Berührungslose Spannungserkennung :
195V~≤ U ≤ 265V~

■ Frequenzbereich : 50/60Hz ±5%

■ Max. Spannung gegenüber Erde : 1000V

■ Ansprechzeit : < 0,5 s

3.3 EINSCHRÄNKUNGEN DER

ERKENNUNG

■ Achtung: wegen des kapazitiven Funktionsprinzips
können bestimmte Umgebungsbedingungen die
Zuverlässigkeit der Erkennung beeinträchtigen:
starke elektrische Felder, gut isolierender
Bodenbelag, Holztreppen, starke
Sonneneinstrahlung, usw... Kabelummantelung,
Die Isolierspitze (Mark. 6) leuchtet in diesem Fall
auch dann auf, wenn keine 230V AC 50/60Hz
Spannung in unmittelbarer Nähe des Prüfers
vorhanden ist.
Im Zweifelsfall einen Spannungsmesser gemäß
Norm IEC 61243-3 verwenden (zum Beispiel den
C.A 760).

4. ALLGEMEINE TECHNISCHE DATEN

4.1 UMGEBUNGSBEDINGUNGEN

Diese Bedingungen sind für den einwandfreien
Betrieb einzuhalten!

■ Benutzung nur in Innenräumen, ohne
Spritzwasserbelastung (Schutzklasse IP 40)

■ Temperaturen : -10 ... +50°C

■ Luftfeuchte : 0°C - 30°C : 95% HR / 30°C -

40°C : 75% / 40°C - 50°C : 45%

■ Meereshöhe: bis 2000 m benutzbar

5. WARTUNG

Verwenden Sie für Reparaturen ausschließlich
die angegebenen Ersatzteile. Der Hersteller haftet
keinesfalls für Unfälle oder Schäden, die nach
Reparaturen außerhalb seines
Kundendienstnetzes oder durch nicht von ihm
zugelassene Reparaturbetriebe entstanden sind.

5. 1 ERSETZEN DER BATTERIEN

■ Das Batteriefachgelenk anheben und verschieben
(Mark.4).

■ Ersetzen Sie die verbrauchten Batterien durch
zwei neue Batterien desselben Typs und
schrauben Sie die Gehäusehälften wieder
zusammen.

5.2 PFLEGE

■ Reinigen Sie das Gehäuse mit einem feuchten
Lappen und etwas Seifenwasser. Wischen Sie
mit klarem Wasser nach. Trocknen Sie das
Gehäuse sofort anschließend mit einem
trockenen Lappen oder blasen Sie es mit Druckluft
ab.

5. 3 LAGERUNG

Falls Sie das Gerät für mehr als 60 T age nicht benutzen
wollen, entfernen Sie die Batterie und lagern Sie diese
separat.

5.4 STROMVERSORGUNG

■ 2 Batterien 1.5 V (AAA, IEC LR03)

■ Betriebsdauer : 25 000 Prüfungen à 5 s

5.5 ABMESSUNGEN, GEWICHT

■ Außenabmessungen: 176 x 26 mm

■ Gewicht: 48 g (einschl. Batterie)

5.6 NORMENERFÜLLUNG

■ Elektrische Sicherheit (gemäß IEC 61010-1)

- Doppelt schutzisoliert

- Anlagenklasse III - Verschmutzungsgrad 2

- Spannungsklasse: 1000 V

■ Schutzklasse IP 40 (gem. EN 60529)

■ Elektromagnetische Verträglichkeit (gem.

EN 50081-1und EN 50082-1): CE-Kennzeichnung

5. 7 REPARATUREN

■ Reparaturen während oder außerhalb des
Garantiezeitraumes: senden Sie die Geräte zu
Ihrem Wiederverkäufer.

6. GARANTIE

Unsere Garantie erstreckt sich auf eine Dauer
von zwölf Monaten ab dem Zeitpunkt der
Bereitstellung des Geräts (Auszug aus unseren

allg. Verkaufsbedingungen. Erhältlich auf Anfrage).

ITALIANO

Avete acquistato uno C.A 732 VOLTESTER e vi
ringraziamo della vostra fiducia. Per ottenere le
migliori prestazioni dal vostro strumento:

■ leggete attentamente queste istruzioni

■ rispettate le precauzioni d’uso citate.

PRECAUZIONI D’USO

■ Test are sempre l’apparecchio sulla rete prima
d’utilizzare il tester.

■ Questo tester di fase non deve essere
considerato come controllore di tensione (IEC
61243-3)

■ Non utilizzare in installazione con tensione
superiore a 1000 V in riferimento alla terra,
categoria di installazio

PER ORDINARE

Tester di fase C.A 732 .................... P01.1917.45Z

Fornito con due pile 1.5 V e questo libretto di istruzioni.

Accessori :

Borsa n° 10 ....................................P01.2980.12

1. PRÉSENTATION

C.A 732 è un tester unipolare di tensione alternata,
senza contatto.
Esso permette di rivelare la presenza d’una tensione
di 230VAC 50Hz/60Hz rispetto alla terra e permette
così di reperire visualmente la fase del neutro sui
circuiti 400V ~ tri / 230 V ~ mono.
L’apparecchio possiede anche una funzione di torcia.

2. FUNZIONE TORCIA

Premete l’interruttore (riferimento 3) per accendere
o spegnere la “torcia”.

3. RIVELAZIONE DI TENSIONE
ALTERNATA 230V AC

REPÉRAGE DE PHASE

Testare sempre l’apparecchio sulla rete prima
d’utilizzare il tester.

3. 1 ESECUZIONE

Afferrare il tester e mettere la punta isolata (riferimento

6) in contatto con la presa di rete, il cavo elettrico o il
terminale da testare.
In caso di presenza di tensione 230V AC 50/60Hz
rispetto alla terra, la punta isolata (riferimento 6) si
accende.
La presenza di una tensione di 230VAC 50/60Hz
rispetto alla terra permette così d’identificare il
terminale di fase (punta isolata, riferimento 6 acceso)
e il terminale di neutro (punta isolata, riferimento 6
spento).

3. 2 CAMPO DI UTILIZZO

■ Rilevazione di tensione senza contatto:
195V~≤ U ≤ 265V~.

■ Frequenza : 50/60Hz ±5%

■ Tensione max. riferito alla terra : 1000V

■ Tempo di ripost a : < 0,5 seconde

3. 3 LIMITI DI RILEVAZIONE

■ Avvertenza: Visto il principio di funzionamento con
sensore capacitivo, alcune condizioni possono
pregiudicare la rilevazione di fase: presenza di un
campo elettrico intenso, rivestimento isolante del
suolo, scala di legno, irradiamento solare
intenso..., schermatura del cavo,
La punta isolata (riferimento 6) può così accendersi
senza che una tensione rete 230V AC 50/60Hz sia
nelle immediate vicinanze del sensore.
In caso di dubbio, utilizzate un rivelatore di tensione
conforme alla norma IEC 61243-3 (il C.A 760 per
esempio).

4. CARATTERISTICHE GENERALI

4. 1 CONDIZIONI AMBIENTALI

Condizioni da rispettare per garantire il buon
funzionamento.

■ Impiego in interni senza proiezione d’acqua,
secondo indice di protezione IP 40.

■ Temperatura : -10 ... +50°C

■ Umidità relativa : 0°C - 30°C : 95% HR / 30°C -

40°C : 75% / 40°C - 50°C : 45%

■ Altitudine: fino a 2000 m

5. MANUTENZIONE

Per la manutenzione, utilizzare unicamente i
pezzi di ricambio specificati. Il costruttore non
sarà responsabile di qualsiasi incidente
verificatosi a seguito di una riparazione non
effettuata dal servizio di assistenza o da
personale autorizzato

5. 1 SOSTITUZIONE DELLA PILA

■ Sollevare poi spingere il braccio dello sportello
delle pile (riferimento 4).

■ Sostituire la pila 1.5 V esaurita con una pila dello
stesso tipo (AAA) e richiudere la scatola prima
dell’impiego.

5.2 MANUTENZIONE

■ Pulire la scatola con uno straccio inumidito con
acqua e sapone.
Sciacquare con uno straccio umido. Asciugare
velocemente con uno straccio o un getto d’aria.

5.3 STOCCAGGIO

Se il tester non è utilizzato per oltre 60 giorni, togliere
la pila e deporla separatamente.

5. 4 ALIMENTAZIONE

■ 2 pile 1.5V (AAA, LR03)

■ Autonomia : 2500 test da 5 secondi.

5. 5 DIMENSIONI E PESO

■ Dimensioni : 176 x 26mm (hors tout)

■ Peso : 48g (con pila)

5.6 NORME DI RIFERIMENTO

■ Sicurezza elettrica ( IEC 61010-1)

- Doppio isolamento

- Categoria d’installazione III

- Grado d’inquinamento 2

- Tensione attribuita : 1000 V

■ Tenuta stagna ( NF EN 60529) : Indice di
protezione IP 40

■ Compatibilità elettromagnetica ( EN 50081-1
e EN 50082-1) : marcatura CE

5.7 ASSISTENZA

■ Per la riparazione in garanzia o fuori garanzia:
spedite il Vs. Strumento al Vs. Rivenditore.

6. GARANZIA

La nostra garanzia si esercita, salvo disposizione
specifica, durante dodici mesi dopo la data di
messa a disposizione del materiale (estratto dalle

nostre Condizioni Generalli di Vendita, disponibile a
richiesta).
La presenza di tensione permette d’identificare il
morsetto di fase (spia rossa Ph accesa) e il morsetto
di neutro (spia rossa Ph spenta).

ESPAÑOL

Acaba de adquirir un COMPROBADOR DE FASE
y les agradecemos su confianza. Para obtener el mejor
rendimiento de su aparato:

■ lea detenidamente estas instrucciones de
servicio.

■ respete las precauciones usuales mencionadas
en ellas.

PRECAUCIONES DE USO

■ Siempre probar el aparato en la red antes
de utilizar el comprobador.

■ Este comprobador de fase no ha de ser
considerado como un verificador de ausencia
de tensión IEC 61243-3.

■ No utilizar en una instalación cuya tensión sea
superior a 1000 V en relación a tierra, categoría
de sobretensión III.

PARA CURSAR PEDIDO

Comprobador de fase C.A 732 ........P01.1917.45Z

Se entrega con una pila de 9 V y el presente manual
de instrucciones

Accesorios :

Bolsa n° 10.....................................P01.2980.12

1. PRESENTACIÓN

El C.A 732 es un comprobador unipolar de tensión
alterna, sin contacto.
Permite detectar la presencia de una tensión de
230VAC 50Hz/60Hz con respecto a la tierra, lo que
permite identificar visualmente la fase del neutro en
las redes 400V ~ clasificación / 230 V ~ mono.
También posee una función torcha.

2. FUNCIÓN TORCHA

Pulse el interruptor (marca 3) para encender o apagar
la “torcha”.

3. DETECCIÓN DE TENSIÓN
ALTERNA 230V AC

REPÉRAGE DE PHASE

Siempre probar el aparato en la red antes de utilizar
el comprobador.

3.1 ARRANQUE

Coger el comprobador y poner la punta aislada (marca

6) en contacto con la toma de red, del cable eléctrico
o del borne a probar.
En caso de presencia tensión 230V AC 50/60Hz con
respecto a la tierra, la punta aislada (marca 6) se
enciende.
La presencia de una tensión de 230VAC 50/60Hz con
respecto a la tierra permite así identificar el borne de
fase (punta aislada (marca 6) encendida) y el borne
de neutro (punta aislada (marca 6) apagada).

3. 2 AMBITO DE UTILIZACIÓN

■ Detección de tensión sin contacto :
195V~≤ U ≤ 265V~.

■ Frecuencia : 50/60Hz ±5%

■ Tensión máx. en relación a tierra : 1000V

■ Tiempo de respuesta : < 0,5 segundos

3. 3 LIMITES DE DETECCIÓN

■ Atención: En base al principio de funcionamiento

mediante sensor capacitivo, determinadas
condiciones podrían afectar a la detección de fase:
presencia de un campo eléctrico importante,
revestimiento de suelo aislante, escalera de madera,
intensidad de la luz solar, blindaje de cable,
La punta aislada (marca 6) puede así encenderse sin
que una tensión red 230V AC 50/60Hz esté cerca del
sensor.
En caso de duda, utilizar un detector de tensión
conforme con la norma IEC 61243-3 (el C.A 760 por
ejemplo).

4. CARACTERÍSTICAS GENERALES

4. 1 CONDICIONES AMBIENTALES

Condiciones a tener en cuenta para garantizar el buen
funcionamiento del aparato.

■ Utilización sólo en interiores, sin salpicaduras de
agua, de acuerdo con el índice de protección
IP 40.

■ Temperatura : -10 ... +50°C

■ Humedad relativa : 0°C - 30°C : 95% HR / 30°C -

40°C : 75% / 40°C - 50°C : 45%

■ Altitud: hasta 2000 m

5. MANTENIMIENTO

Para el mantenimiento utilizar únicamente los
recambios especificados. El fabricante no se
responsabiliza por accidentes que sean
consecuencia de una reparación que no haya sido
efectuada por su Servicio Post-Venta o por un
taller concertado.

5. 1 CAMBIO DE LA PILA

■ Levantar luego empujar el brazo de la tapa de las
pilas (marca 4).

■ Cambiar la pila 1.5 V defectuosa por otra del
mismo tipo (AAA) y volver a cerrar la carcasa
antes de su utilización.

5. 2 CONSERVACIÓN

■ Limpiar la carcasa con un paño ligeramente
humedecido con agua jabonosa. Luego pasar
un paño humedecido con agua limpia. Secar
rápidamente a continuación con un paño seco
o con aire caliente.

5. 3 ALMACENAMIENTO

Si no se va a utilizar el comprobador por un período
superior a 60 días, extraiga la pila y guárdela por
separado.

5. 4 ALIMENTACIÓN

■ 2 pila 1.5V (AAA, LR03)

■ Autonomía : 25000 pruebas de 5 segundos

5. 5 DIMENSIONES Y PESO

■ Dimensiones : 176 x 26mm (exclusivamente el
aparato)

■ Peso : 48g (con pila)

5. 6 CONFORMIDAD CON LAS NORMAS

■ Seguridad eléctrica (según CEI 61010-1)

- Doble aislamiento

- Categoría de instalación III

- Categoría de contaminación 2

- Tensión asignada: 1000 V

■ Estanqueidad (según NF EN 60529):
Índice de protección IP 40

■ Compatibilidad electromagnética (según EN
50081-1 y EN 50082-1): marca CE

5.7 REPARACIÓN

■ Reparación en garantía y fuera de garantía:
envié sus aparatos a su distribuidor

6. GARANTÍA

Nuestra garantía se aplica, salvo estipulación
contraria, durante los doce meses siguientes a
la puesta a disposición del material (extracto de

nuestras Condiciones Generales de Venta,
comunicadas sobre pedido).
