Chauvin Arnoux C.A 6608 User manual [it]

 Testeur de sens de rotation des

phases

 Phase rotation indicator

 Drehfeldrichtungsanzeiger

 Tester di senso di rotazione delle

fasi

 Comprobador de sentido de

rotación de fases

C.A 6608

FRANÇAIS
ENGLISH
DEUTSCH
ITALIANO
ESPAÑOL

Notice de fonctionnement
User’s manual
Bedienungsanleitung
Manuale d’uso
Manual de instrucciones

2 Français

Vous venez d’acquérir un testeur de sens de rotation des phases
CA 6608 et nous vous remercions de votre confiance.
Pour obtenir le meilleur service de votre appareil :

• lisez attentivement cette notice de fonctionnement,

• respectez les précautions d’emploi

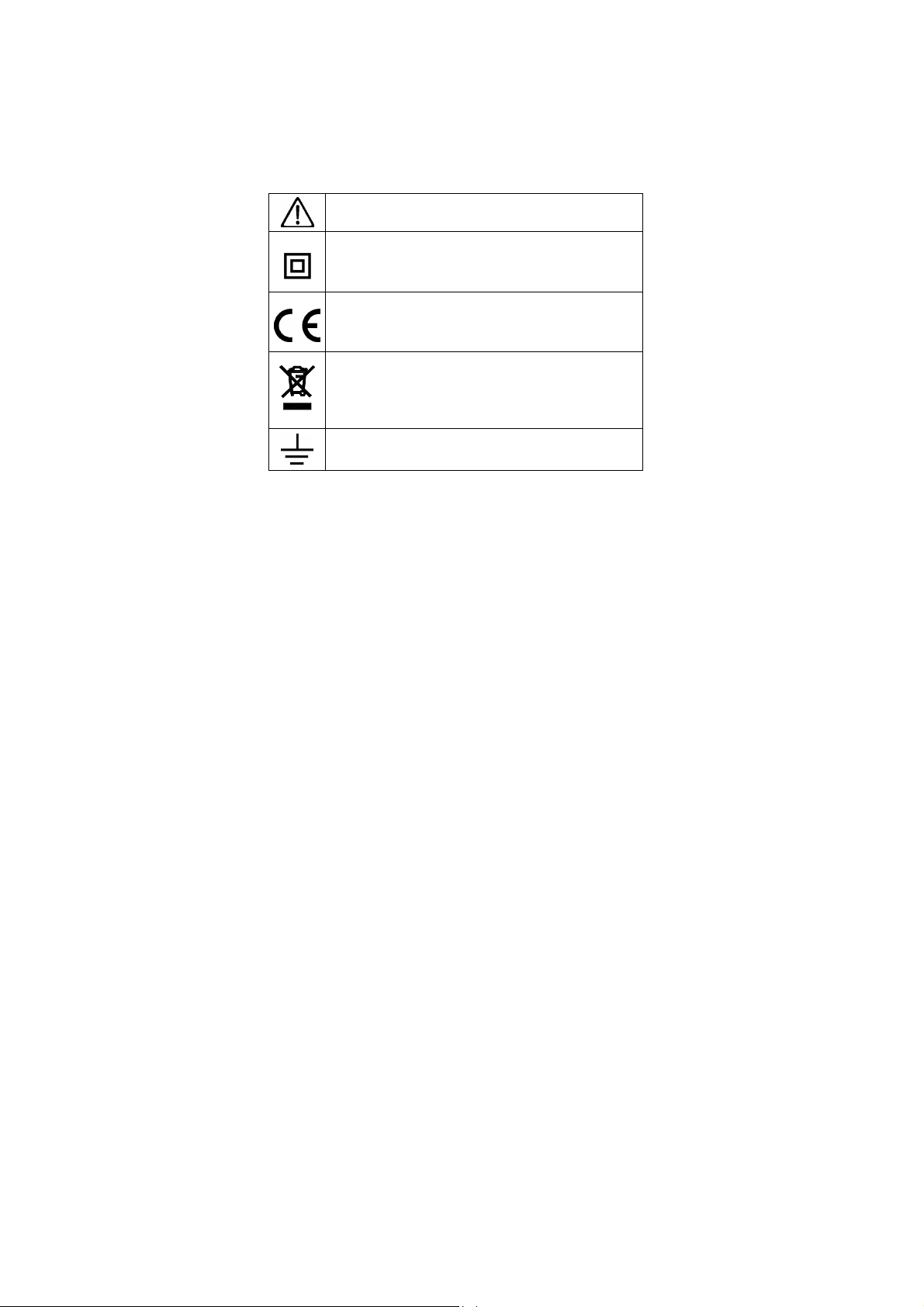

Signification des symboles utilisés sur l’appareil

Attention, risque de danger. Se référer à la notice de
fonctionnement.

Instrument protégé par une double isolation.

Le marquage CE garantit la conformité aux
directives européennes ainsi qu’aux réglementations
en matière de CEM.

Tri sélectif des déchets pour le recyclage des
matériels électriques et électroniques au sein de
l'Union Européenne.
Conformément à la directive WEEE 2002/96/EC : ce
matériel ne doit pas être traité comme déchet
ménager.

Terre.

3

Français

Définition des catégories de mesure :

 CAT I : Circuits non reliés directement au réseau et
spécialement protégés.
Exemple : circuits électroniques protégés.

 CAT II : Circuits directement branchés à l'installation basse
tension.
Exemple : alimentation d’appareils électrodomestiques et
d’outillage portable .

 CAT III : Circuits d’alimentation dans l'installation du bâtiment.
Exemple : tableau de distribution, disjoncteurs, machines ou
appareils industriels fixes.

 CAT IV : Circuits source de l'installation basse tension du
bâtiment.
Exemple : arrivées d’énergie, compteurs et dispositifs de
protection.

1 PRECAUTIONS ET SECURITE

D’UTILISATION

Cet appareil est conforme à la norme de sécurité IEC 61010 – 1
Ed 2 de février 2001.

Pour votre propre sécurité et pour prévenir tout dommage à votre
appareil, vous devez suivre les instructions indiquées dans cette
notice.

4

Français

Cet appareil peut être utilisé dans des circuits électriques de
catégorie III ne dépassant pas 600V par rapport à la terre.
L'utilisation doit être en intérieur, dans un environnement de
degré de pollution inférieur à 2, à une altitude inférieure à 2000m.
L'appareil est donc utilisable en toute sécurité sur des réseaux
triphasés 400V et 690V en milieu industriel.

 Pour des raisons de sécurité, vous devez utiliser uniquement
des cordons de mesure, de tension et catégorie au moins égales
à celles de l'instrument et conformes à la norme IEC 61010-031.

 Ne pas utiliser si le boîtier est détérioré ou mal fermé.

 Ne pas mettre ses doigts à proximité de bornes non utilisées.

 Si l'appareil est utilisé d'une façon non spécifiée dans la

présente notice, la protection assurée par l'appareil peut être
compromise.

 N’utilisez pas cet appareil s’il semble endommagé.

 Inspectez l'intégrité de l'isolation des cordons et du boîtier.

Remplacez les cordons endommagés.

 Soyez prudents lorsque vous travaillez en présence de
tensions supérieures à 70Vdc ou 33Veff et 46,7Vpp, de telles
tensions peuvent provoquer un risque d’électrocution. Selon les
conditions, l'utilisation de protections individuelles est conseillée.

 Gardez toujours les mains derrière la garde physique des
pointes de touche ou des pinces crocodiles.

5

Français

 Toujours déconnecter tous les cordons de la mesure et de

l'instrument avant d'ouvrir le boîtier.

2 DEBALLAGE - EMBALLAGE

Tous les instruments sont contrôlés mécaniquement et
électroniquement avant expédition. Toutes les précautions sont
prises pour être sûr que vous recevrez l’instrument sans
dommage. S’il y a dommage, avertissez immédiatement le
transporteur.

3 INTRODUCTION

Le CA 6608 est destiné à faciliter la mise en œuvre des réseaux
d'alimentation électrique triphasés en permettant une
détermination rapide du sens de rotation des phases

6

Français

4 DESCRIPTION DE L’APPAREIL

1

2
3

4

5

4

1 Jack d’entrée des cordons
de tests

2 Symboles L1, L 2 et L3

3 Symbole LCD de rotation
horaire

4 Instructions succinctes
derrière l’appareil

5 Symbole LCD de rotation
anti-horaire

7

Français

5 UTILISATION DE L’INSTRUMENT

5.1 SENS DE ROTATION DES PHASES

Sur un réseau électrique triphasé :

1. raccordez les 3 cordons à l’instrument en respectant la
correspondance des marquages.

2. raccordez les 3 pinces crocodiles aux 3 phases du réseau
à tester.

3. la mise en service de l’afficheur indique le fonctionnement
de l’instrument.
Lorsque les 3 indicateurs (L1, L2, L3) de phases sont
allumés, la flèche de rotation horaire (ou anti-horaire)
indique le sens de rotation des phases.

Attention : un sens de rotation erroné peut être affiché si un
cordon est raccordé, par erreur, au neutre du réseau.
Le tableau ci-dessous (présent au dos de l’appareil) résume les
différentes possibilités d’affichage.

8

Français

A

ffichage

Correct
Faux

Manquant

9

Français

6 SPECIFICATIONS TECHNIQUES

6.1 CARACTERISTIQUES ELECTRIQUES

Tension maximale assignée : 600V CAT III
Tension de fonctionnement : 40 à 850V
Fréquence de fonctionnement : 15 à 400Hz
Intensité de test (par phase) : 1mA
Alimentation : auto alimenté par les entrées mesure

6.2 CARACTERISTIQUES MECANIQUES

Dimensions (H x L x P) : 130 x 69 x 32mm
Poids : 130g

6.3 CARACTERISTIQUES
ENVIRONNEMENTALES

Température de fonctionnement : 0 à 40°C
Stockage : -20°C < T < +50°C, HR < 80%
Taux d'humidité relative de fonctionnement : 15 à 80%
Altitude de fonctionnement : inférieure à 2000m
Degré de pollution de fonctionnement : inférieur à 2

6.4 CONFORMITE NORMATIVE

IEC 61010-1, DIN VDE 0411;
IEC 61557-7, DIN VDE 0413-7;
Etanchéité : IP 40 (selon IEC 60529 Ed.92)

entre phases

AC

10

Français

7 ENTRETIEN

7.1 NETTOYAGE

Déconnectez de toute source électrique avant nettoyage,
entretien, démontage.
Nettoyer exclusivement à l’aide d’un tissu doux légèrement
imbibé d’eau savonneuse puis d’eau claire.
Sécher complètement et parfaitement avant toute nouvelle
utilisation.

7.2 VERIFICATION METROLOGIQUE

Comme pour tout instrument de mesure, une vérification
fonctionnelle annuelle est recommandée.

8 GARANTIE

Cet instrument est garanti contre tout défaut matériel ou de
fabrication, conformément aux conditions générales de vente.
Durant la période de garantie (1 an) l’instrument doit être réparé
uniquement par le fabricant, qui se réserve le droit de réparer
l’instrument ou de l’échanger en tout ou en partie.
La garantie n’est pas applicable dans les cas suivants :

1. mauvaise utilisation de l’instrument ou utilisation avec un
équipement incompatible ;

2. modifications de l’instrument sans autorisation explicite
du service technique du fabricant ;

3. travaux réalisés sur l’instrument par une personne non
habilitée par le fabricant ;

11

Français

4. adaptation pour une application spécifique, non prévue
dans la définition de l’instrument ou la notice de
fonctionnement ;

5. chocs, chutes ou immersion.

9 REPARATION

Pour toute intervention, pendant et après la garantie, adressez le
matériel à votre distributeur ou à l’un des Centres Techniques
régional Manumesure agréé Chauvin-Arnoux Métrix.

Renseignements et coordonnées sur demande :
Tél. : [phone] Fax : [phone]

Si vous expédiez l’instrument, utilisez de préférence l’emballage
d’origine et indiquez les raisons du retour aussi clairement que
possible dans une note incluse avec votre instrument.

10 POUR COMMANDER

Testeur de rotation de phases CA6608.......................P01191304

Livré avec les éléments suivants :

- 3 cordons de test, noir, rouge, bleu

- 3 pinces crocodiles noires

- Sacoche de transport,

- Notice de fonctionnement.

12

English

You have just purchased a CA 6608 phase rotation indicator and
we thank you for your confidence.
For best results from your device :

• read this user manual attentively,

• observe the precautions for its use.

Meaning of symbols used on the instrument :

Warning, possible hazard. Please refer to the user’s
manual.

Instrument protected by double insulation.

The CE marking guarantees compliance with
European directives and with the regulations
governing EMC.

Selective sorting of wastes for the recycling of
electrical and electronic equipment within in the
European Union.

In conformity with directive WEEE 2002/96/EC : this
equipment must not be treated as household waste.

Earth.

13

English

Definitions of the measurements categories :

 CAT I : Circuits not directly connected to the network and
specially protected.
Example : protected electronic circuits.

 CAT II : Circuits directly connected to the low-voltage
installation.
Example : power supply to household electrical appliances and
portable tools.

 CAT III : Power supply circuits in the installation of the
building.
Example : distribution panel, circuit-breakers, fixed industrial
machines or devices.

 CAT IV : Circuits supplying the low-voltage installation of the
building.
Example : power lines, meters, and protection devices.

1 PRECAUTIONS AND SAFETY IN USE

This instrument complies with safety standard IEC 61010 - 1, Ed
2 of February 2001.

For your own safety, and to prevent any damage to your
instrument, you must follow the instructions given in this manual.

This instrument can be used on category III electrical circuits not
exceeding 600V with respect to earth. It must be used indoors, in
an environment not exceeding pollution level 2, at an altitude of

14

English

not more than 2000m. The instrument can therefore be used in
complete safety on 400V and 690V three-phase networks in an
industrial environment.

 For safety reasons, you must use only measurement leads
having a voltage rating and category at least equal to those of the
instrument and compliant with standard IEC 61010-031.

 Do not use if the housing is damaged or not correctly closed.

 Do not place your fingers near unused terminals.

 If the instrument is used other than as specified in this

manual, the protection provided by the instrument may be
impaired.

 Do not use this instrument if it seems to be damaged.

 Check the integrity of the insulation of the leads and of the

housing. Replace damaged leads.

 Be prudent when working in the presence of voltages
exceeding 70Vdc or 33Vrms and 46.7Vpp; such voltages can
cause a risk of electrocution. The use of individual protections is
recommended in some cases.

 Always keep your hands behind the physical guards of the
probe tips or alligator clips.

 Always disconnect all leads from the measurement and from

the instrument before opening the housing.

15

English

2 UNPPACKING - PACKAGING

All instruments undergo mechanical and electronic testing before
being dispatched. Every precaution is taken to ensure that the
instrument reaches you in good condition. If there is any damage,
inform the carrier immediately.

3 INTRODUCTION

The CA 6608 is designed to facilitate installing three-phase
electrical power supply networks by allowing a rapid
determination of the direction of phase rotation

16
