Chauvin Arnoux C.A 6522, C.A 6524, C.A 6526 User’s manual [de]

DE - Bedienungsanleitung

C.A 6522
C.A 6524
C.A 6526

Megohmmeters

Sie haben einen Megohmmeter C.A 6522, C.A 6524 oder C.A 6526 erworben und wir danken Ihnen für Ihr Vertrauen.

> 700V

Für die Erlangung eines optimalen Betriebsverhaltens Ihres Gerätes bitten wir Sie:

 diese Bedienungsanleitung sorgfältig zu lesen,
 die Benutzungshinweise genau zu beachten.

ACHTUNG, GEFAHR! Sobald dieses Gefahrenzeichen irgendwo erscheint, ist der Benutzer verpflichtet, die Anleitung
zu Rate zu ziehen.

ACHTUNG! Gefahr eines elektrischen Stromschlags. Mit diesem Symbol gekennzeichnete Teile stehen möglicherweise
unter Gefahrenspannung!

Das Gerät ist durch eine doppelte bzw. verstärkte Isolation geschützt. Erde.

Ausgangsspannung darf 700 V nicht überschreiten. Akku.

Sonde für Fernbedienung Praktischer Hinweis oder guter Tipp.

Die Lebenszyklusanalyse des Produkts gemäß ISO14040 hat ergeben, dass das Produkt als recyclingfähig eingestuft wird.

Chauvin Arnoux hat dieses Gerät im Rahmen eines umfassenden Projektes einer umweltgerechten Gestaltung
untersucht. Die Lebenszyklusanalyse hat die Kontrolle und Optimierung der Auswirkungen dieses Produkts auf die
Umwelt ermöglicht. Genauer gesagt, entspricht dieses Produkt den gesetzten Zielen hinsichtlich Wiederverwertung
und Wiederverwendung besser als dies durch die gesetzlichen Bestimmungen festgelegt ist.

Die CE-Kennzeichnung bestätigt die Übereinstimmung mit den europäischen Richtlinien, insbesondere der
Niederspannungs-Richtlinie und der EMV-Richtlinie.

Der durchgestrichene Mülleimer bedeutet, dass das Produkt in der europäischen Union gemäß der WEEE-Richtlinie
2002/96/EG einer getrennten Elektroschrott-Verwertung zugeführt werden muss. Das Produkt darf nicht als
Haushaltsmüll entsorgt werden.

Definition der Messkategorien

 Die Kategorie IV bezieht sich auf Messungen, die an der Quelle von Niederspannungsinstallationen vorgenommen werden.

Beispiele: Anschluss an das Stromnetz, Energiezähler und Schutzeinrichtungen.

 Die Kategorie III bezieht sich auf Messungen, die an der Elektroinstallation eines Gebäudes vorgenommen werden.

Beispiele: Verteilerschränke, Trennschalter, Sicherungen, stationäre industrielle Maschinen und Geräte.

 Die Kategorie II bezieht sich auf Messungen, die direkt an Kreisen der Niederspannungsinstallation vorgenommen werden.

Beispiele: Stromanschluss von Haushaltsgeräten oder tragbaren Elektrowerkzeugen.

2

SICHERHEITSHINWEISE

Dieses Gerät entspricht der Sicherheitsnorm IEC 61010-2-030, die Messleitungen entsprechen IEC 61010-031 für Spannungen
bis 600 V in der Messkategorie IV bzw. bis 1 000 V in Messkategorie III.
Die Nichtbeachtung der Sicherheitshinweise kann zu Gefahren durch elektrische Schläge, durch Brand oder Explosion, sowie
zur Zerstörung des Geräts und der Anlage führen.

 Der Benutzer bzw. die verantwortliche Stelle müssen die verschiedenen Sicherheitshinweise sorgfältig lesen und gründlich

verstehen. Die umfassende Kenntnis und das Bewusstsein der elektrischen Gefahren sind bei jeder Benutzung dieses Gerätes
unverzichtbar.

 Wenn das Gerät in unsachgemäßer und nicht spezifizierter Weise benutzt wird, kann der eingebaute Schutz nicht mehr gewährleistet

sein und eine Gefahr für den Benutzer entstehen.
 Die Sicherheit von Systemen, in die dieses Gerät integriert wird, unterliegt der Verantwortung desjenigen, der diese Systeme aufbaut.
 Dieses Gerät kann für Installationen der Kategorie IV mit Spannungen, die einen Wert von 600 Vrms gegenüber Erde bzw. max.

700 Vrms Spannung zwischen den Eingängen nicht übersteigen, eingesetzt werden.
 Verwenden Sie das Gerät niemals an Netzen mit höheren Spannungen oder Messkategorien als den angegebenen.
 Achten Sie auf die Umweltdaten für den Gerätebetrieb.
 Außer beim Spannungsmessen keine Messungen an Geräten unter Spannung vornehmen.
 Verwenden Sie das Gerät niemals, wenn es beschädigt, unvollständig oder schlecht geschlossen erscheint.
 Prüfen Sie vor jedem Einsatz nach, ob die Isolierung der Drähte, des Gehäuses und des Zubehörs einwandfrei ist. Teile mit auch

nur stellenweise beschädigter Isolierung müssen für eine Reparatur oder für die Entsorgung ausgesondert werden. Es besteht

Stromschlaggefahr, wenn das Gerät ohne die Batterieabdeckung eingesetzt wird.
 Prüfen Sie vor der Verwendung bitte nach, ob das Gerät vollkommen trocken ist. Wenn das Gerät feucht ist, muss es vor etwaigen

Anschlüssen und dem Einschalten vollkommen getrocknet werden.
 Verwenden Sie ausschließlich das mitgelieferte Zubehör (Messleitungen, Prüfspitzen usw.…). Wenn Messleitungen bzw. Zubehör

niedrigerer Kategorie bzw. geringerer Spannung verwendet wird, gilt für das ganze Messmodul (Gerät + Leitungen bzw. Zubehör)

die jeweils niedrigste Kategorie und Betriebsspannung.
 Halten Sie Hände und Finger stets fern von den Anschlussbuchsen des Geräts. Fassen Sie Messleitungen, Prüfspitzen,

Krokodilklemmen und ähnliches immer nur hinter dem Griffschutzkragen an.
 Stellen Sie vom dem Abmontieren des Batteriefachdeckels sicher, dass Messleitungen (und Zubehör) nicht angeschlossen sind.

Immer alle Batterien auswechseln. Verwenden Sie Alkaline-Batterien.
 Verwenden Sie stets die eine persönliche Schutzausrüstung.
 Fehlerbehebung und Eichung darf nur durch zugelassenes Fachpersonal erfolgen.

3

INHALTSVERZEICHNIS

1. VORSTELLUNG ........................................................................................................................................................................ 5

1.1. Verpackungsinhalt .......................................................................................................................................................... 5

1.2. Zubehör .......................................................................................................................................................................... 6

1.3. Ersatzteile ....................................................................................................................................................................... 6

1.4. Präsentation der Geräte ................................................................................................................................................. 7

1.5. Anschlussleiste ............................................................................................................................................................. 11

1.6. Zweck und Einsatzgrenzen des Geräts ....................................................................................................................... 11

1.7. TEST-Taste ................................................................................................................................................................... 11

1.8. Funktionstasten ............................................................................................................................................................ 12

1.9. Display .......................................................................................................................................................................... 12

2. VERWENDUNG ...................................................................................................................................................................... 13

2.1. Allgemeines .................................................................................................................................................................. 13

2.2. Spannungsmessungen ................................................................................................................................................. 13

2.3. Isolationsmessung ........................................................................................................................................................ 14

2.4. Durchgangsmessung ................................................................................................................................................... 17

2.5. Widerstandsmessung (C.A 6524 und C.A 6526) .......................................................................................................... 19

2.6. Kapazitätsmessung (C.A 6526) .................................................................................................................................... 19

2.7. Funktion ∆REL (C.A 6524 und C.A 6526) ..................................................................................................................... 19

2.8. Funktion HOLD ........................................................................................................................................................... 20

2.9. Beleuchtung ................................................................................................................................................................. 20

2.10. SET-UP ....................................................................................................................................................................... 21

2.11. Alarm-Funktion .......................................................................................................................................................... 22

2.12. Abschaltautomatik ...................................................................................................................................................... 23

2.13. Speichern (C.A 6524 und C.A 6526) .......................................................................................................................... 23

2.14. Bluetooth- Kommunikation (C.A 6526) ....................................................................................................................... 25

2.15. Fehler .......................................................................................................................................................................... 27

2.16. Gerät rücksetzen ........................................................................................................................................................ 28

3. TECHNISCHE DATEN ............................................................................................................................................................ 29

3.1. Allgemeine Bezugsbedingungen .................................................................................................................................. 29

3.2. Elektrische Daten ......................................................................................................................................................... 29

3.3. Schwankungen im Einsatzbereich................................................................................................................................ 32

3.4. Eigenunsicherheit und Betriebsunsicherheit ................................................................................................................ 34

3.5. Stromversorgung .......................................................................................................................................................... 34

3.6. Umgebungsbedingungen ............................................................................................................................................. 34

3.7. Mechanische Daten ..................................................................................................................................................... 34

3.8. Konformität mit internationalen Normen ...................................................................................................................... 34

3.9. Elektromagnetische Verträglichkeit (EMV) .................................................................................................................... 34

4. WARTUNG .............................................................................................................................................................................. 35

4.1. Reinigung ..................................................................................................................................................................... 35

4.2. Batterien wechseln ....................................................................................................................................................... 35

5. GARANTIE ............................................................................................................................................................................. 36

4

1.1. VERPACKUNGSINHALT

1. VORSTELLUNG

MEM

HOLD

V

Ω

k

Ω

MR -

English

Safety data sheet Measuring Instrument in CAT II or CAT III or CAT IV (en)

For your safety and to avoid damage to property:
Read what follows carefully and observe these precautions
Read the other documents provided carefully, including any documents on the CD-ROM

Meanings of the principal symbols that may be present on your product:

CAUTION! Risk of electric shock!

CAUTION! Risk of Danger!

Refer to this safety datasheet, to the user

Refer to this safety datasheet and comply

manual and comply with the precautions for use.

with the precautions for use.

Current clamp: Can be applied t o or

Current clamp: Do not apply to or remove from

removed from non-insulated or bare

conductors at dangerous voltages.

conductors at dangerous voltages.

In the European Union, this product is
subject to selective collection in accordance

The CE marking indicates compliance

with the European WEEE directive. Do not

with the European "Low Voltage", "EMC",

dispose of it as ordinary waste; contact the

"WEEE", and "RoHS" directives.

manufacturer for information about
collection points.

Earth

Do not dispose of the batteries as ordinary
waste; take them to a collection point.

Double insulation

Conditions of use

Temperature, Humidity: Comply with the values stated in the user manual.
Altitude : 2 000 m
Pollution degree : 2

Precautions for use

These safety instructions must be respected to assure the personal safety and the environment of use. If
you do not comply with them, there is a risk of electric shock, explosion or re.
If you use these instruments other than as specied or without observing the elementary safety rules, the
protection they provide may be compromised, endangering you.

ries is the responsibility of the

 The safety of any system which may include these leads or accesso

assembler of the system.

 Each time before use, always check that the insulation of the leads or accessories is in good

condition. Any element whose insulation is damaged (even partially) must be removed from use and
scrapped. A change of color of the insulating material is an indication of deterioration.

 The steady-state voltages, currents, and measurement categories are marked on the instruments, on

the cords, and on the accessories. Comply with these values.

 Use specic individual safety protections w

hen hazardous live parts can be accessible in the

installation where the measure is performed

 Before using your instrument, check that it is in good working order (for example, by measuring a

known dangerous voltage).

 If the manual states how to replace the fuse(s) of your instrument, use only the recommended fuses.
 Before replacing the batteries (rechargeable or not), disconnect the leads of your instrument.

The use of a measurement instrument, a lead or an accessory with a lower
category or voltage downgrades the use of the assembly (instrument + lead +
accessory) to the lowest category and/or operating voltage.

Using a measuring instrument in a category II or III or IV environment can be dangerous. In such
measurement environments, the operators must be trained and/or accredited and/or informed of the
safety measures to be taken.

Measurement categories:

CAT II: Measurement category II is for measurements performed on circuits directly connected to the

low voltage installation

Examples: measurements on household appliances and portable tools.

CAT III: Measurement category III is for measurement performed in the building installation

Examples: distribution boards,

circuit-breakers, machine or industrial equipment with permanent

connection to the xed installation.

CAT IV: Measurement category IV is for measurements performed at the source of the low-voltage installation.

Example: meters and measurements on primary overcurrent protection devices and ripple

control units.

Cleaning

 Disconnect the leads or the test accessories
 Use a soft cloth, dampened with soapy water. Rinse with a damp cloth and dry rapidly with a dry

or hydrocarbons.

cloth or forced air. Do not use alcohol, solvents,

 Do not modify the leads or accessories. Any non-compliant repairs can cause risks of electric shock

or burns.

TEST

➀

➁

➂

➃

SET-UP

0

REL

CLR

MΩ

OFF

50V
100V
250V
500V

1000V

C.A 6526

MEGOHMMETER

➇

➈

➄

➆

➉

➅

Je nach Bestellung ein C.A 6522, C.A 6524 bzw. C.A 6526

1

Zwei Schutzleitungen (gebogen-gerade, rot und schwarz)

2

1 rote Krokodilklemme

3

1 schwarze Prüfspitze

4

6 LR6 bzw. AA-Batterien

5

1 Transporttasche, auch als Tragetasche für "Freihandarbeit"

6

1 CD mit den Bedienungsanleitungen (eine Datei pro Sprache).

7

1 mehrsprachiges Sicherheitsdatenblatt.

8

1 mehrsprachige Schnellstart-Anleitung.

9

1 CD mit die MEG-Software für C.A 6526.

10

5

1.2. ZUBEHÖR

Fernbedienungssonde Typ 3
Verlängerungsstange
Thermometer + K-Thermoelement, C.A 861
Thermo-Hygrometer C.A 846
USB-Bluetooth-Adapter
Software DataView®

1.3. ERSATZTEILE

2 Schutzleitungen 1,50 m (gebogen-gerade, rot und schwarz)
2 Krokodilklemmen (rot und schwarz)
2 Prüfspitzen (rot und schwarz)
1 Transporttasche, auch als Tragetasche für „Freihandarbeit“

Für Zubehör und Ersatzteile, besuchen Sie unsere Website:

www.chauvin-arnoux.com

6

1.4. PRÄSENTATION DER GERÄTE

1.4.1. C.A 6522

Anschlussbuchsen

ALARM

HOLD

HOLD

V

Ω

M

G VHz

%

<

M mAµA

G

G

Beleuchtete Digitalanzeige

M

DC
AC

V

k

P

Vier Funktionstasten

SET-UP

TEST

OFF

0

MΩ

250V
500V

1000V

TEST-Taste startet die Messung

C.A 6522

MEGOHMMETER

6-Stellungs-Schalter wählt die gewünschte Funktion
bzw. schaltet Gerät aus

7

1.4.2. C.A 6524

Anschlussbuchsen

MEM

ALARM

HOLD

HOLD

V

Ω

Ω

k
MR

>

<

DARPI

REL

MEM

TEST

OFF

T1T2

SET-UP

%

G VHz
M mAµA
k

G
M

V

k

P

0

REL

CLR

M

G

DC
AC

MΩ

50V

100V
250V
500V

1000V

Beleuchtete Digitalanzeige

Sechs Funktionstasten

TEST-Taste startet die Messung

10-Stellungs-Schalter wählt die gewünschte
Funktion bzw. schaltet Gerät aus

C.A 6524

MEGOHMMETER

8

1.4.3. C.A 6526

Anschlussbuchsen.

ALARM

HOLD

HOLD

V

Ω

Ω

k

MR -

MEM

>

<

DARPI

REL

MEM

TEST

OFF

T1T2

SET-UP

%

G VHz
M mAµA
k

G

M

V

k

P

0

REL

CLR

M

G

nF
µF

DC
AC

MΩ

50V

100V
250V
500V

1000V

Beleuchtete Digitalanzeige

Sechs Funktionstasten.

TEST-Taste startet die Messung

11-Stellungs-Schalter wählt die gewünschte
Funktion bzw. schaltet Gerät aus

C.A 6526

MEGOHMMETER

9

1.4.4. RÜCKSEITE

Unverlierbare Drehschraube

Batteriefach.

Magnet zum Befestigen an einer Metallfläche (bei
C.A 6524 und C.A 6526).

Gummipuffer, vermeiden ein Abrutschen.

Standbügel.

10

1.5. ANSCHLUSSLEISTE

Zum Anschließen der Fernbedienungssonde (Zubehöroption) gibt es eine + Buchse und eine - Buchse.

> 700V

600V CAT IV

1.6. ZWECK UND EINSATZGRENZEN DES GERÄTS

Die Megohmmeter C.A 6522, C.A 6524 und C.A 6526 sind tragbare Messgerät mit Digitalanzeige. Sie werden mit Batterien oder
Akkus versorgt.

Die Geräte dienen dazu, die Sicherheit elektrischer Installationen zu überprüfen. Sie ermöglichen, Neuinstallationen vor dem
Spannungshochfahren zu testen, vorhandene (in Betrieb befindliche und ausgeschaltete) Installationen zu überprüfen, und
Installationsstörungen zu erheben.

C.A 6522 C.A 6524 C.A 6526

Prüfspannungen bei der Isolationsprüfung 250 V - 500 V - 1000 V 50 V - 100 V - 250 V -

500 V - 1000 V
PI- und DAR-Berechnung
Durchgangsmessung
Widerstandsmessung
Programmierbare Alarme
Frequenzmessungen
Kapazitätsmessungen
Speichern der Messungen
Bluetooth

Beim Durchgangsprüfen sind die Geräte gegen Fremdspannungen ohne Sicherung geschützt.

  

  

  

  

  

  

  

  

1.7. TEST-TASTE

Die TEST-Taste dient der Isolationsmessung.

50 V - 100 V - 250 V ­500 V - 1000 V

11

1.8. FUNKTIONSTASTEN

0

0

In der Regel haben die Tasten eine Hauptfunktion, die auf der Taste steht und durch kurzes Drücken ausgelöst wird, und eine
Nebenfunktion, die unter der Taste steht und durch langes Drücken ausgelöst wird.

Taste Funktion

Mit der TIMER-Taste können die Funktionen , , PI und DAR gewählt werden.

HOLD

SET-UP

 und  Die Tasten  und  ermöglichen:

∆Rel

MEM

CLR

Die Taste schaltet die Display-Beleuchtung ein und aus.

Mit der HOLD-Taste wird der angezeigte Messwert „eingefroren“ und wieder gelöst.

Mit der SET-UP-Taste werden die Geräteparameter und -daten aufgerufen.

Die Taste

Bei C.A 6524 und C.A 6526 werden die Alarme mit der ALARM-Taste aktiviert und deaktiviert.
Am C.A 6526 hat die ALARM-Taste eine zweifarbige Kontrollleuchte (grün und rot) für Über- und
Unterschreitungen der Alarmschwelle.

 Ändern des Displays und Programmieren der Isolationsprüfdauer,
 Wählen des Durchgangsstroms,
 Programmieren der Alarmschwellen (für C.A 6524 und C.A 6526).

Bei C.A 6524 und C.A 6526 wird mit der Taste ∆Rel die Messung angezeigt, von der ein gespeicherter Referenzwert
subtrahiert wurde.

Bei C.A 6524 und C.A 6526 werden die Messungen mit der MEM-Taste aufgezeichnet.

Bei C.A 6524 und C.A 6526 werden die aufgezeichneten Messungen mit der CLR-Taste gelöscht.

Bei C.A 6526 werden mit der Bluetooth-Taste die im Gerätespeicher aufgezeichneten Daten über eine Bluetooth­Verbindung auf einen Computer übertragen. Über die Bluetooth-Verbindung besteht auch die Möglichkeit, vom
PC aus Isolationsmessungen zu starten.

dient der Kompensation des Messleitungswiderstands bei der Durchgangsprüfung.

1.9. DISPLAY

Logarithmisches Balkendiagramm für

M

REL

T1T2

G VHz

%

M mAµA
k nF/ km

G

nF

M

µF

V

k

P

DC
AC

G

DARPI

VAR

MEM

ALARM

>

<

HOLD

Wenn das Messergebnis unter dem Grenzwert liegt, erscheint ---- auf dem Display.

Bei Über- oder Unterschreitungen der Grenzwerte beim Spannungsmessen erscheint OL bzw. -OL.

Isolationsmessungen.

Sekundäranzeige.

Hauptanzeige.

12

MΩ

2.1. ALLGEMEINES

2. VERWENDUNG

Beim Start zeigt das Gerät den Ladestatus der Batterien.
Wenn die Batteriespannung zu niedrig ist, um den

G VHz %

ordnungsgemäßen Betrieb des Geräts zu gewährleisten,
meldet es das Gerät.

Es ist dann zwingend erforderlich, die Batterien zu ersetzen
(siehe § 4.2), weil die Angabe der Autonomie nicht mehr
zuverlässig ist.

Abgesehen von der Spannungsmessung erfolgen alle Messungen des Geräts spannungsfrei. Es ist daher wichtig zu

überprüfen, dass keine Spannung auf dem getesteten Gerät anliegt, bevor eine Messung durchgeführt wird.

2.2. SPANNUNGSMESSUNGEN

Stellen Sie den Schalter auf V oder auf eine der
MΩ-Stellungen.

k

MR -

V

OFF

Ω

Ω

50V
100V
250V
500V

1000V

Beginnen Sie vor jedem Einsatz damit, das reibungslose

Funktionieren des Spannungsmessens durch Messen einer
bekannten Spannung zu überprüfen. Zum Beispiel an einem
Stecker.

Dann verbinden Sie das Testobjekt mit den Buchsen des Geräts mit
Hilfe der Messleitungen.

G VHz

DC

AC

V

Das Gerät zeigt die an den Buchsen anliegende Spannung. Es erkennt, ob es eine AC- oder DC-Spannung ist. Im Fall einer
Wechselstromspannung zeigt das Gerät die Frequenz (bei C.A 6524 und C.A 6526).

G VHz

Bei den Schalterstellungen MΩ zeigt das Symbol an, dass die Spannung
zu hoch (> 25 V) ist und daher Isolationsmessungen verboten sind.

Bei Spannungen > 15 V sind Widerstands-, Kapazität- und
Durchgangsprüfungverboten.

DC

AC

V

13

MΩ

2.3. ISOLATIONSMESSUNG



V

Ω

Ω

k

MR -

Mit Hilfe der Messleitungen verbinden
Sie das Testobjekt mit den Buchsen
des Geräts. Das Testobjekt darf nicht
unter Spannung stehen.

Mit der Taste  kann man vor und
während dem Messvorgang die
Sekundäranzeige zwischen Strom
(bei C.A 6524 und C.A 6526) und
abgelaufener Zeit umschalten.

Drücken Sie die TEST-Taste und halten Sie sie so lange,
bis der angezeigte Messung stabilisiert ist.
Wenn eine Spannung 25 V erfasst wird, kann die TEST-
Taste nicht betätigt werden.

OFF

50V
100V
250V

500V

1000V

Stellen Sie den Drehschalter auf ein der Stellungen MΩ.

Die gewählte Testspannung hängt von der Spannung des Testobjekts ab. Zum
Beispiel für eine Netzwerkinstallation 230 V werden die Isolationsmessungen unter
500 V durchgeführt.

DC

V

Die Messung wird auf der Hauptanzeige und der
Balkenanzeige dargestellt.
Die Sekundäranzeige zeigt die vom Gerät erzeugte
Prüfspannung.

M

> 1s

TEST

G V

M

Das Symbol zeigt an, dass das Gerät eine gefährliche Spannung erzeugt (> 70 V).

Die Impedanzen von parallel geschalteten weiteren Steuerkreisen bzw. transienten Strömen können die Messergebnisse

beeinträchtigten.

Am Ende der Messung lassen Sie die TEST-Taste los. Das Gerät stoppt die Erzeugung der Prüfspannung und entlädt das Testobjekt.
Solange die Spannung am Objekt nicht unter 70 V gesunken ist, wird das Symbol angezeigt.

Nehmen Sie die Messleitungen nicht ab und starten Sie keine Messungen, solange das Symbol angezeigt wird!

Wenn Sie die TEST-Taste loslassen, verbleiben die Messergebnisse auf dem Display (HOLD) bis zur nächsten Messung, bzw. bis
die HOLD-Taste gedrückt wird, bzw. bis das Gerät ausgeschaltet wird.

14



HOLD

2.3.1. FUNKTIONSWEISE DER TEST-TASTE

PI

T1T2

DARPI

T1T2

Die TEST-Taste dient der Isolationsmessung. Prüfspannung wird erzeugt, solange diese Taste gehalten wird. Sobald man die
Taste loslasst, wird der Messvorgang beendet.

Im Modus ist es nicht erforderlich, die Taste zu halten; der erste Druck auf die TEST-Taste startet den Messvorgang, der zweite
Druck beendet ihn. Wenn Sie allerdings vergessen, die Messung zu stoppen, wird sie automatisch nach 15 Minuten beendet.

Im zeitgesteuerten Prüfmodus ( , DAR, PI) drückt man die TEST-Taste nur einmal, um die Messung zu starten, und am Ende
der eingestellten Zeit wird sie automatisch beendet.

2.3.2. TIMER-TASTE

Diese Taste ist nur bei Isolationsmessungen aktiv.

1. Tastendruck Diese Funktion sperrt die TEST-Taste, damit man sie nicht während der ganzen Messung
halten muss.

2. Tastendruck Diese Funktion erlaubt Ihnen, eine Prüfdauer zwischen 1 und 39:59 Minuten zu
programmieren. Mit den Tasten  und  wird der Display-Wert geändert.
Wenn die Zeit angezeigt wird, drücken Sie die Taste , um in die Programmierung zu
gelangen. Wenn die erste Ziffer blinkt, können Sie sie mit der Taste  ändern. Drücken
Sie , um zur nächsten Ziffer zu wechseln, und , um sie zu verändern. Zum Bestätigen
drücken Sie  ein letztes Mal.

3. Tastendruck

4. Tastendruck

5. Tastendruck Verlassen der Funktion.

Wenn eine der 3 Funktionen , PI oder DAR programmiert ist, wird durch Drücken der TEST-Taste der Countdown der eingestellten
Zeit gestartet. Wenn die Zeit abgelaufen ist, stoppt die Messung und das Ergebnis wird angezeigt.

DAR

Die PI-Funktion kalkuliert den Polarisationsindex, das heißt das Verhältnis zwischen der
Messung T2 = 10 Minuten und der Messung T1 = 1 Minute.

Die DAR-Funktion kalkuliert den dielektrischen Absorptionsindex, das heißt das Verhältnis
zwischen der Messung T2 = 1 Minute und der Messung T1 = 30 Sekunden.

M

DAR

M

Durch wiederholtes Drücken der Taste  können Sie die Zwischenwerte anzeigen.

Für :

 programmierte Zeit, die Spannungs- und Strom-Werte am Ende der Messung.

Für PI und DAR:

 T1-Zeit und Spannungs-, Strom- und Isolationswerte zu diesem Zeitpunkt.
 T2-Zeit und Spannung-, Strom- und Isolationswerte zu diesem Zeitpunkt.

15



Interpretation der Ergebnisse

DAR (dielektrische

Absorptionsrate)

DAR < 1,25 PI < 2

1,25 ≤ DAR < 1,6 2 ≤ PI < 4 In Ordnung

1,6 ≤ DAR 4 ≤ PI Hervorragend

Drücken Sie die TEST-Taste, um zur Spannungsmessung zurückzukehren.

TEST

2.3.3. FERNBEDIENUNGSSONDE (ZUBEHÖROPTION)

Auf der Fernbedienungssonde befindet sich eine TEST-Taste, mit der Messungen ausgelöst werden können. Bitte lesen Sie die
Bedienungsanleitung der Sonde.

(Polarisationsindex)

PI

Isolationszustand

Ungenügend oder sogar

gefährlich

Wenn die Sonde angeschlossen ist, erscheint das Symbol .

DC

V

16



0

0

2.4. DURCHGANGSMESSUNG

MΩ



Die Durchgangsprüfung ermöglicht das Messen niederohmiger Widerstände (<10 oder 100 Ω je nach Stromwert) unter Starkstrom
(200 oder 20 mA).

Stellen Sie den Schalter auf die Position Ω.

V

Ω

Ω

k

MR -

Die Norm verlangt, dass die Messungen unter 200 mA erfolgen. Aber ein 20 mA Strom reduziert den Verbrauch des Geräts

und erhöht damit die Autonomie.

Mit C.A 6522 sind nur 200 mA-Messungen möglich.

2.4.1. KOMPENSATION DER MESSLEITUNGEN

Um die Genauigkeit der Messung zu gewährleisten, ist es notwendig, den Widerstand der Messleitungen zu kompensieren.

Schließen Sie die Messleitungen kurz und halten Sie die Taste

OFF

50V
100V
250V
500V

1000V

Drücken Sie die Taste  zum Festlegen des
Messstromwerts.

gedrückt.

M mA

> 2s

Auf dem Display erscheint Null und das Symbol wird angezeigt. Bei jeder Durchgangsmessung wird systematisch der
Messleitungswiderstand subtrahiert. Wenn der Messleitungswiderstand > 10 Ω ist, ist keine Kompensation möglich.

Der Kompensationswert bleibt gespeichert, bis das Gerät ausgeschaltet wird. Der Messbereich der Durchgangsprüfung

wird um den gespeicherten Kompensationswert reduziert.

Wenn man die Messleitungen auswechselt und danach die Kompensation nicht wiederholt, kann die Anzeige negativ

werden. Das Gerät weist darauf hin, dass kompensiert werden muss, indem blinkt.

17



0

2.4.2. BEENDEN DER KOMPENSATION

0

Um die Leitungskompensation zu entfernen, lassen Sie die Messleitungen offen und halten Sie die Taste

.

> 2s

Das Display zeigt wieder den Leitungswiderstand an und das Symbol erlischt.

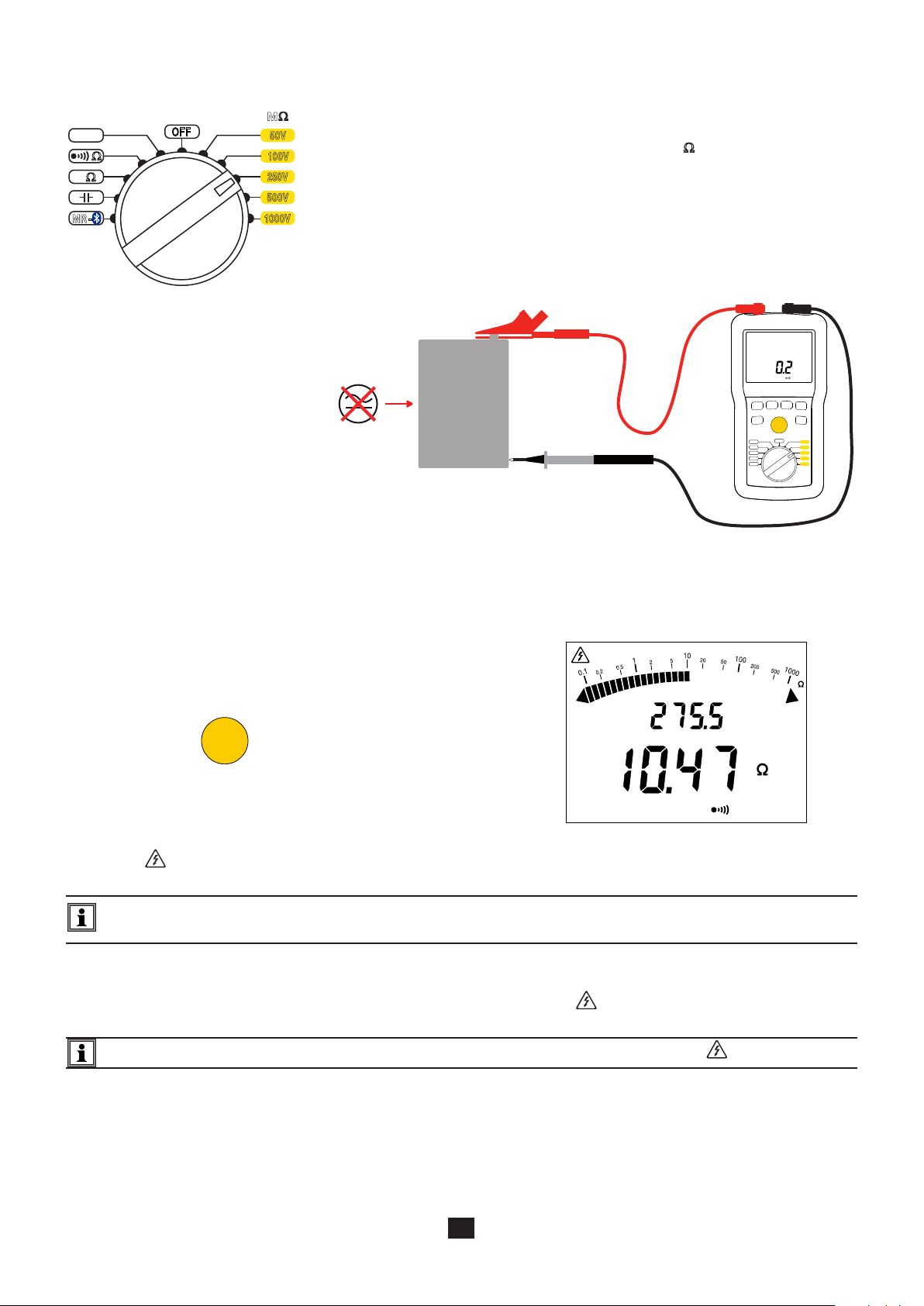

2.4.3. MESSEN

Mit Hilfe der Messleitungen verbinden Sie das Testobjekt mit den Buchsen des Geräts. Das Testobjekt darf nicht unter Spannung
stehen.

M mA

M mA

R

Das Gerät führt die Messung direkt durch. Das Ergebnis und der Messstrom
werden angezeigt.

Für einen Durchgangswert gemäß IEC 61557:

 Messung unter 200 mA vornehmen und Wert erheben, R1.
 Dann die Messleitungen umkehren und den Wert erheben R2.

R1 + R

 Mittelwert berechnen:

R =

2

2

Wenn bei der Durchgangsprüfung eine externe Spannung > 15 V auftritt, ist das Gerät ohne Sicherung geschützt. Die

Durchgangsprüfung wird gestoppt und das Gerät meldet einen Fehler, bis diese Spannung entfernt wird.

18

MΩ

2.5. WIDERSTANDSMESSUNG (C.A 6524 UND C.A 6526)

MΩ



CLR

Die Widerstandsmessung wird unter Schwachstrom durchgeführt und es können Widerstände bis zu 1000 kΩ gemessen werden.

Stellen Sie den Drehschalter auf Stellung kΩ. Wie bei der Durchgangsprüfung verbinden Sie das

Testobjekt mit den Buchsen des Geräts. Das Testobjekt
darf nicht unter Spannung stehen (siehe § 2.4.3).

k

MR -

V

Ω

Ω

OFF

50V
100V
250V
500V

1000V

k

2.6. KAPAZITÄTSMESSUNG (C.A 6526)

Stellen Sie den Schalter auf die Position .

OFF

1000V

k

MR -

V

Ω

Ω

50V
100V
250V
500V

Wie bei der Durchgangsprüfung verbinden Sie das
Testobjekt mit den Buchsen des Geräts. Das Testobjekt
darf nicht unter Spannung stehen (siehe § 2.4.3).

G

nF

2.7. FUNKTION ∆REL (C.A 6524 UND C.A 6526)

Bei der Isolation-, Widerstands- und Kapazitätsmessung ist es möglich, einen Referenzwert vom gemessenen Wert zu subtrahieren
und den Unterschied anzuzeigen.

Um dies zu tun, führen Sie eine Messung durch und
drücken die Taste ∆REL. Die Messung (Rref) wird
gespeichert und von der Messung (Rmes) subtrahiert.

Auf der Hauptanzeige erscheint Null und das Symbol
∆REL wird angezeigt.

V

M

G

REL

REL

19

V

G

M

Wenn der gemessene Wert kleiner als der gespeicherte Wert ist, wechselt die Anzeige auf negativ.



HOLD



0



Durch Drücken der Taste  wird zusätzlich der
Messwert in % des gespeicherten Werts angezeigt.

%

G

Rmes - Rref
Rref

Beim Isolationsmessen ändert sich nur die Digitalanzeige durch die Funktion ∆REL. Die Balkenanzeige entspricht weiterhin

dem echten Messwert.

Um die Funktion ∆REL zu beenden, drückt man entweder die Taste ∆REL noch einmal oder dreht den Schalter.

2.8. FUNKTION HOLD

Mit der HOLD-Taste wird die Display-Anzeige „eingefroren“. Dieses kann für alle Funktionen außer Spannung
in der Position MΩ durchgeführt werden.

Zum Lösen der Anzeige die Taste HOLD erneut drücken.

Im zeitgesteuerten Prüfmodus ( , DAR, PI) ist HOLD nicht möglich.

x 100

REL

M

2.9. BELEUCHTUNG

Mit der Taste wird das Display beleuchtet.

Zum Löschen der Beleuchtung drücken Sie erneut auf die Taste . Ansonsten erlischt die Display­Beleuchtung nach einer Minute automatisch.e DAR, PI).

20

2.10. SET-UP



SET-UP

> 2s

Wenn man die SET-UP-Taste lange drückt, öffnet sich die Geräte-Konfiguration (Set-Up).

Dann benutzen Sie die Tasten  und  zum Scrollen, und ändern der Einstellungen.

1. Tastendruck
auf 

2. Tastendruck
auf 

3. Tastendruck
auf 

4. Tastendruck
auf 

5. Tastendruck
auf 

Der Summer ist aktiv.
Deaktivieren: Auf  drücken, On beginnt zu blinken, dann auf  zum Umschalten
auf OFF dann mit  bestätigen.
Wenn man Set-Up verlässt, erscheint das Symbol nicht mehr auf dem Display.

Die automatische Abschaltung ist aktiviert.
Deaktivieren: Auf  drücken, OFF beginnt zu blinken, dann auf  zum Umschalten
auf On dann mit  bestätigen.

P

Wenn man Set-Up verlässt, erscheint das Symbol P auf dem Display.

Anzeige des Gerätetyps.

Anzeige der Firmware-Fassung.

Anzeige der Kartenversion.

6. Tastendruck
auf 

Um das Set-Up zu beenden, drückt man kurz auf die Taste SET-UP.

Die Deaktivierung des Summers und der automatischen Abschaltung geht verloren, wenn das Gerät ausgeschaltet ist.

Zurück zum ersten Tastendruck.

21





HOLD



MEM

2.11. ALARM-FUNKTION

Bei C.A 6522 wird bei der Durchgangsprüfung der Alarm mit der TEST-Taste aktiviert. Das Symbol sowie der Grenzwert (2 Ohm)
werden angezeigt. Wenn der Summer aktiviert ist, meldet das Gerät eine Unterschreitung dieses Grenzwerts mit einem Signalton.

Bei C.A 6524 und C.A 6526 wird der Alarm mit der
Taste aktiviert. Die Alarm-Funktion steht bei der Isolations-,
Widerstands- und Durchgangsmessung zur Verfügung.

Der angezeigte Wert lässt sich mit der -Taste verändern , außer während der Isolationsmessung. Für jede
Drehschalterstellung gibt es drei voreingestellte Grenzwerte:

 Bei der Durchgangsprüfung: < 2 Ω, < 1 Ω und < 0,5 Ω.
 Beim Widerstand: > 50 kΩ, > 100 kΩ und > 200 kΩ.
 Isolationsmessung:

 50V : < 50 kΩ, < 100 kΩ und < 200 kΩ.
 100V : < 100 kΩ, < 200 kΩ und < 400 kΩ.
 250V : < 250 kΩ, < 500 kΩ und < 1 MΩ.
 500V : < 500 kΩ, < 1 MΩ und < 2 MΩ.
 1000V : < 1 MΩ, < 2 MΩ und < 4 MΩ.

Das Symbol sowie der Grenzwert werden auf der
Sekundäranzeige angezeigt.

ALARM

<

Wenn Sie also einen spezifischen Grenzwert möchten, drücken Sie die Taste , um in die Programmierung
zu gelangen. Dabei muss der ursprüngliche Wert angezeigt sein.
Daraufhin blinkt das Symbol > und Sie können den Wert mit der Taste  verändern. Dieses Symbol zeigt
an, um welchen Grenzwert es sich handelt: < für die Untergrenze, > für die Obergrenze.
Drücken Sie noch einmal auf die Taste , um zur ersten Ziffer, dann zum Komma, zur zweiten Ziffer usw.
bis zur Einheit zu springen. Zum Bestätigen des programmierten Werts drücken Sie ein letztes Mal auf .
Bei einer Unter- bzw. Überschreitung der Grenzwerte erklingt ein anhaltender Signalton und die
Grenzwertüberschreitung wird auf der Sekundäranzeige angezeigt.

Im Beispiel oben hat der Benutzer somit rein akustisch und ohne auf die Anzeige schauen zu müssen die Möglichkeit, zu überprüfen,
dass die Durchgangsmessung tatsächlich unter 2 Ω liegt. Auf diese Weise kann er auch den Zustand der Isolation kontrollieren.

M

ALARM

<

ALARM

>

k

M

Bei C.A 6526 ist die Taste grün, solange der Grenzwert nicht über- oder unterschritten wird, und rot, sobald dies der Fall ist.
Bei der Durchgangsprüfung ist es umgekehrt. Der Benutzer kann seine Messung also mit einem kurzen Blick kontrollieren.

22

Mit der HOLD-Taste kann der Summer bei Grenzwertüberschreitung quittiert werden.



HOLD



MEM

Drückt man die Taste ein zweites Mal, wird der Alarm deaktiviert.

2.12. ABSCHALTAUTOMATIK

Das Gerät schaltet auf Standby, wenn es der Benutzer 5 Minuten lang nicht bedient (kein Tastendruck, Betätigung des Drehschalters).

Drücken Sie einfach eine Taste, um den Standby-Modus zu beenden. Das Gerät kehrt ohne Informationsverlust in den zuletzt
aktiven Modus zurück (letzter Messwert, Kompensation der Messleitungen, ∆Rel, Zeitsteuerung, Alarm usw.).

Die automatische Abschaltung ist in folgenden Fällen deaktiviert:

 Zeitgesteuerte Isolationsmessungen ( , PI und DAR) bzw. im Modus.
 Solange bei Durchgangsprüfungen gemessen wird.

Die Abschaltautomatik kann deaktiviert werden (siehe § 2.10).

2.13. SPEICHERN (C.A 6524 UND C.A 6526)

2.13.1. MESSUNG SPEICHERN

Zuerst muss die Anzeige mit Hilfe der HOLD-Taste „eingefroren“ werden bzw. man wartet ab, bis eine zeitgesteuerte Messung
abgeschlossen ist. Isolationsmessungen können erst „eingefroren“ werden, wenn der Messwert sich stabilisiert hat.

M

M mAµA

M

HOLD

Anschließend drücken Sie lange auf die Taste MEM, der
Messwert wird gespeichert.

> 2s

Alle Daten, die zur jeweiligen Messung gehören, werden mit abgelegt, auch wenn sie gerade nicht auf der Anzeige erscheinen
(Spannung, Strom, bei PI und DAR die Prüfdauer T1 und T2 usw.).

Die Messung wird am ersten freien Speicherplatz
abgespeichert (hier die Nummer 1).

MEM

M

Die Balkenanzeige zeigt Speicherbelegung an.

23

MΩ



MEM



HOLD

2.13.2. ABLESEN VON AUFZEICHNUNGEN



MEM

MΩ



CLR

Stellen Sie den Drehschalter auf Stellung MR (Memory
Recall).

V

Ω

Ω

k

MR -

Zur Anzeige der anderen Messungen drücken Sie auf die
Taste . Die Aufzeichnungsnummer wird hinunter gesetzt
und die entsprechende Messung angezeigt.
Um schnell durch die gespeicherten Messwerte zu
scrollen, drücken Sie die Taste  und halten sie.

OFF

50V
100V
250V
500V

1000V

Das Gerät zeigt die zuletzt gespeicherte Messung an.

MEM

M

Um einen bestimmten Messwert aufzurufen, stellen Sie die
entsprechende Aufzeichnungsnummer mit der Taste  ein.

Wenn eine Aufzeichnungsnummer eingestellt ist, können Sie alle zugehörigen Daten abrufen.

> 2s

2.13.3. LÖSCHEN EINER AUFZEICHNUNG

Stellen Sie den Drehschalter auf Stellung MR (Memory
Recall).

V

Ω

Ω

k

MR -

Drücken Sie zuerst lange auf die Taste MEM, und scrollen Sie dann mit der Taste  durch die Daten.

Um das Ablesen von Aufzeichnungen zu beenden, drückt man lang auf die Taste MEM.

OFF

50V
100V
250V
500V

1000V

Wählen Sie die zu löschende Aufzeichnung über die Tasten
 oder .
Drücken Sie lange auf die Taste CLR.

> 2s

REL

24

Die Aufzeichnungsnummer blinkt und auf der Hauptanzeige



MEM

MΩ



wird CLR angezeigt.

Drücken Sie lange auf die Taste CLR zum Annullieren.

2.13.4. LÖSCHEN ALLER AUFZEICHNUNGEN

Gehen Sie wie beim Löschen einer Aufzeichnung vor:

 Stellen Sie den Drehschalter auf Stellung MR(Memory Recall).
 Drücken Sie lange auf die Taste CLR.
 Drücken Sie die Taste . Anstelle der Aufzeichnungsnummer erscheint ALL (alle).
 Drücken Sie lange auf die Taste CLR zum Annullieren.
 Drücken Sie lange auf die Taste MEM, um das Löschen aller Aufzeichnungen zu bestätigen.

Anschließend drücken Sie lange auf die Taste MEM, um
den Löschvorgang zu bestätigen.

> 2s

Daraufhin meldet das Gerät, dass der Speicher leer ist.

MEM

2.14. BLUETOOTH- KOMMUNIKATION (C.A 6526)

Bevor Sie Ihr Gerät zum ersten Mal verbinden, installieren Sie die mit dem Gerät gelieferte MEG-Software.

Stellen Sie den Drehschalter auf Stellung MR (Memory
Recall).

Drücken Sie lange auf die Taste .

k

MR -

OFF

V

Ω

Ω

50V

100V
250V
500V

1000V

> 2s

25

Das Symbol wird angezeigt und das Gerät wartet auf eine Kommunikation mit dem Computer. Sobald die Kommunikation
hergestellt ist, blinkt das Symbol .

Wenn Ihr PC keine Bluetooth-Verbindung hat, installieren Sie einen USB-Bluetooth-Adapter. Suchen Sie dann in der Windows­Leiste das Bluetooth-Symbol . Rechter Mausklick darauf, dann wählen Sie Neues Peripheriegerät.

Der Computer sucht in seiner Umgebung Bluetooth-kompatible Geräte. Sobald das Megohmmeter erkannt wird, wählen Sie es
und klicken Sie Weiter.

Wenn ein Kopplungscode verlangt wird, geben Sie 1111 ein.

26

Jetzt können Sie die gespeicherten Daten vom Gerät auf den Computer übertragen. Um die Messwerte in Echtzeit zu übertragen,
stellen Sie den Drehschalter auf die Stellung Isolation.

Hinweise zum Verwenden der MEG-Software erhalten Sie in Software-Hilfe.

Zum Beenden der Bluetooth-Verbindung drücken Sie erneut lange auf die Taste (bei beliebiger Schalterstellung).

2.15. FEHLER

Beim Gerätebetrieb können Fehlermeldungen auftreten. Bevor in diesem Fall das Gerät weiter benutzt werden kann, muss die
Fehlerursache behoben werden.

2.15.1. SPANNUNG VORHANDEN VOR EINER ISOLATIONSMESSUNG

Vor der Isolationsmessung steht das Gerät auf Spannungsmessung. Sollte
eine Spannung über 25 V an den Buchsen anliegen, und sollten Sie trotzdem
versuchen, eine Isolationsmessung durchzuführen, erfolgt eine Meldung durch
das Gerät.

In diesem Fall muss man die Spannung beseitigen und den Messvorgang

V

wiederholen.

2.15.2. MESSBEREICHSÜBERSCHREITUNG BEI ISOLATIONSMESSUNG

Sollte bei der Isolationsmessung ein Messwert auftreten, der den Messbereich

<

M mAµA

G

G

überschreitet (dieser hängt jeweils vom Gerät und der Prüfspannung ab), erfolgt
eine Meldung durch das Gerät.

Bei C.A 6524 und C.A 6526 im Bereich 1000 V erscheint die gegenüber
abgebildete Anzeige.

27

DAR



HOLD



0

MΩ

Bei C.A 6524 und C.A 6526, wenn dieser Fall beim DAR- bzw. PI-Messen auftritt,
unterbricht das Gerät die Messung und es erscheint die gegenüber abgebildete

G

2.15.3. SPANNUNG VORHANDEN BEI DURCHGANGS-, WIDERSTANDS- UND KAPAZITÄTSMESSUNG

2.15.4. SPEICHER VOLL (C.A 6524 UND C.A 6526)

Anzeige.

Sollte das Gerät bei Durchgangs-, Widerstands- und Kapazitätsmessungen eine
externe Spannung > 15 V (AC oder DC) erfassen, unterbricht es die Messung
und es erscheint die gegenüber abgebildete Anzeige.

In diesem Fall muss man die Spannung beseitigen und kann dann erst weiter
messen.

Wenn der Speicher voll belegt ist (bei C.A 6524 sind das 300 Aufzeichnungen,

MEM

bei C.A 6526 1.300), können keine weiteren Messungen abgespeichert werden
und es erscheint die gegenüber abgebildete Anzeige.

In diesem Fall muss man Aufzeichnungen löschen und kann dann erst neue
Messungen speichern.

2.16. GERÄT RÜCKSETZEN

Wenn das Gerät abstürzt, kann es wie ein PC rückgesetzt (neu gestartet) werden.

Drücken Sie gleichzeitig auf die Tasten  und .

+

Dann drehen Sie den Schalter.

V

Ω

Ω

k

MR -

OFF

50V
100V
250V
500V

1000V

Das Gerät startet neu.  et .

28

3. TECHNISCHE DATEN

3.1. ALLGEMEINE BEZUGSBEDINGUNGEN

Einflussgröße Bezugswerte

Temperatur 23 ± 3 °C
Relative Luftfeuchte 45 bis 55%rF
Frequenz DC und 45 bis 65 Hz

Versorgungsspannung

Elektrisches Feld 0 V/m
Magnetfeld < 40 A/m

Die Eigenunsicherheit betrifft die Abweichung unter Bezugsbedingungen.

Die Betriebsunsicherheit umfasst die Eigenunsicherheit und zusätzlich die durch Schwankungen der Einflussgrößen, wie

Versorgungsspannung, Temperatur, Position usw. hervorgerufenen Abweichungen, wie in der Norm IEC 61557 festgelegt.

Die Unsicherheiten werden in % des Leswerts und Anzeigedatenpunkten (D) ausgedrückt:
± (a %L + b D)

Autonomieangabe 58 ± 8%

3.2. ELEKTRISCHE DATEN

8 ± 0,2 V

3.2.1. SPANNUNGSMESSUNGEN

Spezifische Bezugsbedingungen

Scheitelfaktor = 1,414 AC Sinussignal

Angegebener Messbereich 0,3 - 399,9 V 400 - 700 V

Auflösung 0.1 V 1 V
Eigenunsicherheit
Eingangsimpedanz 400 kΩ
Benutzungsfrequenz DC und 15,3 … 800 Hz

± (3 % + 2 D)

3.2.2. FREQUENZMESSUNGEN

Messbereich 15,3 - 399,9 Hz 400 - 800 Hz

Auflösung 0,1 Hz 1 Hz
Eigenunsicherheit ± (1 % + 2 D) ± (1 % + 1 D)

3.2.3. ISOLATIONSMESSUNG

Spezifische Bezugsbedingungen

Parallelkapazität zum Isolationswiderstand: Null

Messbereich der verschiedenen Modelle

Prüfspannung C.A 6522 C.A 6524 C.A 6526

50 V 10 kΩ - 10 GΩ 10 kΩ - 10 GΩ
100 V 20 kΩ - 20 GΩ 20 kΩ - 20 GΩ
250 V 50 kΩ - 10 GΩ 50 kΩ - 50 GΩ 50 kΩ - 50 GΩ
500 V 100 kΩ - 20 GΩ 100 kΩ - 100 GΩ 100 kΩ - 100 GΩ

1000 V 200 kΩ - 40 GΩ 200 kΩ - 200 GΩ 200 kΩ - 200 GΩ

29

Eigenunsicherheit

RN = UN / 1 mA

Prüfspannung (UN)

Angegebener
Messbereich

Auflösung 1 kΩ 10 kΩ 100 kΩ 1 MΩ 10 MΩ 100 MΩ
Eigenunsicherheit  Für UN = 50V: ± (3% + 2 D + 2%/GΩ)

Bei ≤ 2 GΩ Isolation beträgt die Eigenunsicherheit ungeachtet der Prüfspannung ± (3% + 2 D).

Balkenanzeige

Angegebener Messbereich 0,1 MΩ - 200 GΩ *

Auflösung 9 Segmente pro Dekade
Eigenunsicherheit ± (5% + 1 Segment)

*: Bei einer Messbereichsüberschreitung wird das ganze Balkendiagramm angezeigt.

Prüfspannung

Bei einer Prüfspannung < 1 mA beträgt die Eigenunsicherheit bei UN -0% + 20%.

10 - 999 kΩ und

1.000 - 3.999 MΩ

 Für UN = 100V: ± (3% + 2 D + 1%/GΩ)
 Für UN = 250V: ± (3% + 2 D + 0,4%/GΩ)
 Für UN = 500V: ± (3% + 2 D + 0,2%/GΩ)
 Für UN = 1000V: ± (3% + 2 D + 0,1%/GΩ)

4.00 - 39.99 MΩ40.0 - 399.9 MΩ400 - 3999 MΩ4.00 - 39.99 GΩ40.0 - 200.0

50V - 100V - 250V - 500V - 1000V

GΩ

Angegebener Messbereich 0.0 - 399.9 V 400 - 1250 V

Auflösung 0.1 V 1 V
Eigenunsicherheit ± (3% + 3 D)

Typische Entladezeit nach dem Test

Zum Umstellen von N auf 25 V dauert das Entladen < 2 s/µF.

Prüfstrom

Grenzwert des Prüfstroms: 2 mA +0% -50%

Angegebener Messbereich 0.01 - 39.99 µA 40.0 - 399.9 µA 0.400 - 2.000 mA

Auflösung 10 nA 100 nA 1 µA
Eigenunsicherheit ± (10% + 3 D)

Typischer Kurvenverlauf der Prüfspannung (lastabhängig)

Die Spannung ist Funktion des gemessenen Widerstands:

I = 1 mA

U

N

30

Gemäß IEC 61557 ist der Betriebsbereich 100kΩ bei 2 GΩ (siehe § 3.4).

3.2.4. DURCHGANGSMESSUNGEN

Spezifische Bezugsbedingungen

Serieninduktivität mit Widerstand: Null

Angegebener Messbereich (ohne
Kompensation der Messleitungen)

Auflösung 10 mΩ 100 mΩ
Eigenunsicherheit ± (2% + 2 D)
Teststrom 200 mA 20 mA
Leerspannung ≥ 6 V

*: Das Gerät hat eine Negativanzeige von -0,05 Ω bei 200 mA und -0,5 Ω bei 20 mA für den Fall einer mangelhaften Kompensation
der Messleitungen.

Teststrom

Bereich 200 mA: 200 mA (-0 mA + 20 mA)
Bereich 20 mA: 20 mA ± 5 mA

Angegebener Messbereich 0 - 250 mA

Auflösung 1 mA
Eigenunsicherheit ± (2 % + 2 D)

Kompensation der Messleitungen: 0 bis 9,99 Ω.

0.00 * - 10.00 Ω 0.0 * - 100.0 Ω

3.2.5. WIDERSTANDSMESSUNG (C.A 6524 UND C.A 6526)

Angegebener Messbereich 0 - 3999 Ω 4.00 - 39.99 kΩ 40.0 - 399.9 kΩ 400 - 1000 kΩ

Auflösung 1 Ω 10 Ω 100 Ω 1 kΩ
Eigenunsicherheit ± (3% + 2 D)
Leerspannung ca. 4,5 V

3.2.6. KAPAZITÄTSMESSUNGEN (C.A 6526)

Angegebener Messbereich 0.1 - 399.9 nF 400 - 3999 nF 4.00 - 10.0 µF

Auflösung 0.1 nF 1 nF 10 nF
Eigenunsicherheit ± (3% + 2 D)

3.2.7. ZEITMESSER

Angegebener Messbereich 0:00 - 39:59

Auflösung 1 s
Eigenunsicherheit ± 1 s

31

3.2.8. DATENSPEICHER

Aufzeichnungsanzahl:

 300 beim C.A 6524
 1.300 beim C.A 6526

3.2.9. BLUETOOTH

Bluetooth 2.1
Klasse II
Reichweite 10 Meter

3.3. SCHWANKUNGEN IM EINSATZBEREICH

3.3.1. SPANNUNGSMESSUNGEN

Einflussgröße Einflussbereich Einfluss auf

Temperatur -20 bis 55 °C V, F 0,3 %/10 °C + 1 D

Relative Luftfeuchte 20 bis 80%rF V, F 1 % + 2 D

Frequenz 15,3 bis 800 Hz V

Versorgungsspannung 6,6 bis 9,6 V V, F 0,1 % + 2 D

Gleichtaktunterdrückung AC
50/60 Hz

0 bis 600 Vac V 50 dB 40 dB

Typisch Maximal

1 %

Messwerte

2 %±1 D

3.3.2. ISOLATIONSMESSUNG

Einflussgröße Einflussbereich Einfluss auf

MΩ

R ≤ 3 GΩ

3 GΩ < R < 10 GΩ

Temperatur -20 bis 55 °C

Relative Luftfeuchte 20 bis 80%rF

10 GΩ ≤ R

UN: 50 bis 500 V

UN: 1000 V

I der Messung 1 %/10 °C + 1 D 2 %/10 °C + 2 D

MΩ 2 %±1 D 3 % + 2 D

UN: 50 bis 1000 V 1 % + 2 D

I der Messung 1 % + 2 D

Typisch Maximal

1%/10°C + 1 D

Beeinflussung

2 %/10 °C + 2 D
3 %/10 °C + 2 D
4 %/10 °C + 2 D

0,5 %/10 °C + 1 D

1 %/10 °C + 1 D

Versorgungsspannung 6,6 bis 9,6 V MΩ 0,1 % + 2 D

Bereich 50V

R ≤ 0,1 GΩ : 4 V

0,1 GΩ bis 1 GΩ: 0,2 V

Der Prüfspannung (UN)
überlagerte 50/60Hz
AC-Spannung

Bereiche 100V und 250V

100 kΩ bis 10 MΩ: 20 V

10 MΩ bis 1 GΩ: 0,3V

Bereiche 500V und 1000V

500 kΩ bis 50 MΩ: 20 V

50 MΩ bis 3 GΩ:

32

5 % + 2 D

Einflussgröße Einflussbereich Einfluss auf

0 bis 5 µF bei 1mA MΩ 1 %±1 D

Bereiche 50V, 100V,

250V

10 kΩ bis 3 GΩ

Bereiche 500V und

1000V

100 kΩ bis 10 GΩ

Bereich 50V, ≤ 5 GΩ

Bereich 250V

≤ 15 GΩ

Bereich 1000V

≤ 100 GΩ

Parallelkapazität am zu
messenden Widerstand

Gleichtaktunter­drückung AC 50/60 Hz

0 bis 2µF

0 bis 1µF

0 bis 600 Vac V 50 dB 40 dB

3.3.3. WIDERSTAND- UND DURCHGANGSPRÜFUNG

Beeinflussung

Typisch Maximal

6 % + 2 D 10 % + 2 D

6 % + 2 D 10 % + 2 D

6 % + 2 D 10 % + 2 D

Einflussgröße Einflussbereich

Temperatur -20 bis 55 °C

Relative Luftfeuchte 20 bis 80%rF

Versorgungsspannung 6,6 bis 9,6 V

0,5 Vac bis 200 mA

Der Prüfspannung
überlagerte 50/60 Hz
AC-Spannung

Gleichtaktunter­drückung AC 50/60 Hz

Für R ≥ 10 Ω:

0,4 Vac

Nimmt keine Störung

an

0 bis 600 Vac

Einfluss auf

bis 200 mA 2 %/10 °C + 2 D

bis 20 mA 2 %/10 °C + 2 D

R 1 %/10 °C + 2 D

bis 200 mA 4 % + 2 D

bis 20 mA 4 % + 2 D

R 3 % + 2 D

bis 200 mA

bis 20 mA

R

bis 20 mA

R

bis 200 mA

bis 20 mA

R

Typisch Maximal

50 dB 40 dB

Beeinflussung

0,1 % + 2 D

5 %±10 D

3.3.4. KAPAZITÄTSMESSUNGEN (C.A 6526)

Einflussgröße Einflussbereich Einfluss auf

Temperatur -20 bis 55 °C µF 0,5 %/10 °C + 1 D 1 %/10 °C + 2 D

Relative Luftfeuchte 20 bis 80%rF µF 1 % + 2 D

Versorgungsspannung 6,6 bis 9,6 V µF 0,1 % + 2 D

Der Prüfspannung
überlagerte 50/60 Hz
AC-Spannung

Gleichtaktunter­drückung AC 50/60 Hz

0,5 Vac µF 5 % + 2 D

0 bis 600 Vac µF 50 dB 40 dB

33

Typisch Maximal

Beeinflussung

3.4. EIGENUNSICHERHEIT UND BETRIEBSUNSICHERHEIT

Die Megohmmeter erfüllen die Norm IEC 61557 nach der die mit „B“ benannte Betriebsunsicherheit unter 30 % liegen muss.

 Bei der Isolationsmessung, B = ± ( |A| + 1,15 √ E1² + E2² + E3² )

mit A=Eigenunsicherheit

E1 = Einfluss der Referenzlage ± 90°.

E2 = Einfluss der Versorgungsspannung innerhalb der vom Hersteller angegebenen Grenzen.

E3 = Einfluss der Temperatur zwischen 0 °C und +35 °C.

 Bei der Durchgangsprüfung, B = ± ( |A| + 1,15 √ E1² + E2² + E3² )

3.5. STROMVERSORGUNG

Das Gerät wird durch 6 Alkalibatterien 1,5V LR06 oder AA mit Strom versorgt.
Der Spannungsbereich, der einwandfreien Betrieb gewährleistet, beträgt 6,6 V bis 9,6 V.

Autonomie

 1 500 Isolationsmessungen, je 5 Sekunden, im Bereich 1000V für R = 1 MΩ, eine Messung pro Minute.
 3 000 Durchgangsmessungen, je 5 Sekunden, eine Messung pro Minute.

3.6. UMGEBUNGSBEDINGUNGEN

Betrieb in Innenräumen.
Verwendungsbereich -20 bis +55 °C und 20 bis 80%rF
Lagerbereich (ohne Batterie) -30 bis +80 °C und 10 bis 90 %rF ohne Kondenswasser
Höhe < 2000 m
Verschmutzungsgrad 2

3.7. MECHANISCHE DATEN

Abmessungen (L x B x H) 211 x 108 x 60 mm
Gewicht ca. 850 g

Schutzart: IP65 gemäß IEC60529 außer Betrieb
IK 04 gemäß IEC 50102.

Fallprüfung gemäß IEC 61010-1

3.8. KONFORMITÄT MIT INTERNATIONALEN NORMEN

Das Gerät entspricht der Norm IEC 61010-1 und IEC 61010-2-030, 600V CAT IV.

Das Gerät entspricht der Norm IEC 61557, Abschnitte 1, 2, 4 und 10.

3.9. ELEKTROMAGNETISCHE VERTRÄGLICHKEIT (EMV)

Das Gerät entspricht der Norm IEC-61326-1.

34

4. WARTUNG

Mit Ausnahme der Batterien dürfen keine Geräteteile von unqualifiziertem Personal ausgetauscht werden. Jeder

unzulässige Eingriff oder Austausch von Teilen durch sog. „gleichwertige“ Teile kann die Gerätesicherheit
schwerstens gefährden.

4.1. REINIGUNG

Trennen Sie das Gerät von jedem Anschluss und stellen Sie den Drehschalter auf OFF.

Verwenden Sie ein weiches, leicht mit Seifenwasser befeuchtetes Tuch zur Reinigung. Wischen Sie mit einem feuchten Lappen
nach und trocknen Sie das Gerät danach schnell mit einem trockenen Tuch oder einem Warmluftgebläse. Verwenden Sie niemals
Alkohol (Spiritus), Lösungsmittel oder kohlenwasserstoffhaltige Reinigungsmittel (Benzin).

Vor dem nächsten Gebrauch muss das Gerät vollkommen trocken sein.

4.2. BATTERIEN WECHSELN

Wenn auf dem Display das Symbol zu blinken beginnt, müssen alle Batterien ausgetauscht werden.

 Stecken Sie alle Anschlüsse vom Gerät ab und stellen Sie den Schalter auf OFF;
 Die Schraube am Batteriefach unter Zuhilfenahme einer Münze oder ähnlichem lösen.
 Batteriefachdeckel entfernen.
 Die Batterien aus dem Gehäuse nehmen.

Gebrauchte Batterien und Akkus dürfen nicht als Haushaltsmüll entsorgt werden. Diese müssen bei einer geeigneten

Sammelstelle der Wiederverwertung zugeführt werden.

 Die neuen Batterien einlegen, dabei die Polarität berücksichtigen.
 Legen Sie den Deckel wieder an und schrauben Sie es wieder zu.

35

5. GARANTIE

Unsere Garantie erstreckt sich, soweit nichts anderes ausdrücklich gesagt ist, auf eine Dauer von zwölf Monaten nach Überlassung
des Geräts. Einen Auszug aus unseren Allgemeinen Geschäftsbedingungen erhalten Sie auf Anfrage.

Eine Garantieleistung ist in folgenden Fällen ausgeschlossen:

 Bei unsachgemäßer Benutzung des Geräts oder Benutzung in Verbindung mit einem inkompatiblen anderen Gerät.
 Nach Änderungen am Gerät, die ohne ausdrückliche Genehmigung des Herstellers vorgenommen wurden.
 Nach Eingriffen am Gerät, die nicht von vom Hersteller dafür zugelassenen Personen vorgenommen wurden.
 Nach Anpassungen des Geräts an besondere Anwendungen, für die das Gerät nicht bestimmt ist oder die nicht in der

Bedienungsanleitung genannt sind.

 Schäden durch Stöße, Herunterfallen, Überschwemmung.

36

37

694696A03 - Ed. 2 - 11/2015 © Chauvin Arnoux - All rights reserved and reproduction prohibited

FRANCE
Chauvin Arnoux Group

190, rue Championnet
75876 PARIS Cedex 18
Tél : [phone]
Fax : [phone]
[e-mail]
www.chauvin-arnoux.com

INTERNATIONAL
Chauvin Arnoux Group

Tél : [phone]
Fax : [phone]

Our international contacts

www.chauvin-arnoux.com/contacts
