MISURATORE DI TERRA E DI RESISTIVITÀ

C.A 6471

ITALIANO

Manuale d’uso

Avete appena acquistato un misuratore di terra e di resistività C.A 6471. Vi ringraziamo per la ﬁducia che ci avete accordato. Per ottenere le migliori prestazioni dal vostro strumento:

 seguite attentamente le manuale d’uso.  rispettate le precauzioni d’uso.

ATTENZIONE, rischio di PERICOLO! L’operatore deve consultare il presente manuale d’uso ogni volta che vedrà questo simbolo di pericolo.

Strumento protetto da doppio isolamento.

Terminale di terra.

La marcatura CE indica la conformità alle direttive europee, relativamente alla DBT e CEM.

La pattumiera sbarrata signiﬁca che nell’Unione Europea, il prodotto è oggetto di smaltimento differenziato conformemente alla direttiva DEEE 2002/96/CE (concernente gli strumenti elettrici e elettronici). Questo materiale non va trattato come riﬁuto domestico.

Deﬁnizione delle categorie di misura:

 La categoria di misura IV corrisponde alle misure effettuate alla fonte dell’impianto a bassa tensione.

Esempio: mandata di energia, contatori e dispositivi di protezione.

 La categoria di misura III corrisponde alle misure effettuate sull’impianto dell’ediﬁcio.

Esempio: quadro di distribuzione, interruttori automatici, macchine o apparecchi industriali ﬁssi.

 La categoria di misura II corrisponde alle misure effettuate sui circuiti direttamente collegati all’impianto a bassa tensione.

Esempio: alimentazione di elettrodomestici e attrezzi portatili.

PRECAUZIONI D’USO

Il presente strumento è protetto contro le tensioni accidentali non superiori a 50 V rispetto alla terra in categoria di misura IV. Il livello di protezione garantito da questo strumento potrebbe essere compromesso se utilizzato senza seguire le modalità speciﬁcate dal produttore.

 Non effettuate misure su conduttori eventualmente collegati alla rete o su conduttori di terra non di-

sinseriti.

 Rispettate la tensione e l’intensità massime assegnate e la categoria di misura.  Non superate mai i valori limite di protezione indicati nelle speciﬁche.  Rispettate le condizioni d’utilizzo, ossia la temperatura, l’umidità, l’altitudine, il grado d’inquinamento e il luogo d’utilizzo.

 Non utilizzare il C.A 6471 o i suoi accessori se appaiono danneggiati.

 Utilizzate esclusivamente il caricatore fornito con il tester per ricaricare la batteria interna.  Utilizzate gli accessori di connessione cui categoria di sovratensione e la tensione di servizio sono superiori o uguali a quelle

dello strumento di misura (50 CAT IV). Utilizzate solo accessori conformi alle norme di sicurezza (IEC 61010-2-031 e 32).

 Ogni procedura di riparazione o di veriﬁca metrologica va eseguita da personale competente e abilitato.  Utilizzate i mezzi di protezione adatti (stivali e guanti isolanti).

Avvertenza:

L’equipotenzialità delle varie ubicazioni dei picchetti utilizzati durante una misura di terra può venire compromessa a causa di gravi difetti sugli impianti elettrici vicini o durante certe condizioni meteorologiche (manifestazioni temporalesche). Spetta all’operatore valutare l’opportunità di proseguire o rimandare la campagna di misura per ogni situazione.

SOMMARIO

1. INIZIO ........................................................................................................................................................................................ 4

1.1. Disimballaggio ............................................................................................................................................................... 4

1.2. Etichette con speciﬁche ................................................................................................................................................ 4

1.3. Carica della batteria ...................................................................................................................................................... 5

2. PRESENTAZIONE DELLO STRUMENTO ............................................................................................................................... 6

2.1. Funzionalità dello strumento ........................................................................................................................................ 7

2.2. Tastiera ........................................................................................................................................................................... 7

2.3. Display ........................................................................................................................................................................... 8

2.4. Principio di funzionamento ........................................................................................................................................... 9

3. MODALITÀ AUTOMATICA..................................................................................................................................................... 10

3.1. Misura di resistenza .................................................................................................................................................... 10

3.2. Misura di terra 3P ........................................................................................................................................................ 13

3.3. Misura di terra 4P ........................................................................................................................................................ 15

3.4. Misura della resistività del suolo r ............................................................................................................................. 18

3.5. Misure di terra con 2 pinze ......................................................................................................................................... 22

4. SEGNALAZIONE D’ERRORE ............................................................................................................................................... 23

4.1. Resistenza di picchetto molto elevata ....................................................................................................................... 23

4.2. Superamento di portata .............................................................................................................................................. 23

4.3. Errato collegamento ................................................................................................................................................... 23

4.4. Indicatori dei limiti d’utilizzo ....................................................................................................................................... 23

5. MISURE IN MODALITÀ MANUALE ...................................................................................................................................... 25

5.1. Scelta della frequenza di misura ............................................................................................................................... 25

5.2. Commutazione della tensione di misura .................................................................................................................... 25

5.3. Regolazioni manuali per la misura della resistenza .................................................................................................. 26

5.4. Regolazioni manuali per la misura di terra 3P ................................................................................................................ 26

5.5. Regolazioni manuali per la misura di terra 4P............................................................................................................ 27

5.6. Regolazioni manuali per la misura di resistività del suolo. ........................................................................................ 28

5.7. Regolazioni manuali per la misura con 2 pinze. ........................................................................................................ 28

5.8 Livellamento .................................................................................................................................................................. 28

6. FUNZIONE MEMORIA .......................................................................................................................................................... 29

6.1. Memorizzazione dei risultati di misura ...................................................................................................................... 29

6.2. Richiamo dei risultati memorizzati .............................................................................................................................. 30

6.3. Cancellare la memoria ................................................................................................................................................ 31

7. CONFIGURAZIONE SETUP ................................................................................................................................................... 33

7.1. Pressione del tasto CONFIG ...................................................................................................................................... 33

7.2. Premendo il tasto DISPLAY ........................................................................................................................................ 33

7.3. Premendo il tasto MEM ............................................................................................................................................... 34

7.4. Premendo il tasto MR ................................................................................................................................................ 34

7.5. Parametri interni .......................................................................................................................................................... 34

7.6. Controllo del display ................................................................................................................................................... 34

8. MESSAGGI D’ERRORE ........................................................................................................................................................ 35

9. CONNESSIONE AD UN PC E SOFTWARE D’ANALISI ...................................................................................................... 36

10. CARATTERISTICHE TECNICHE ......................................................................................................................................... 37

10.1. Condizioni di riferimento ........................................................................................................................................... 37

10.2. Caratteristiche elettriche ........................................................................................................................................... 37

10.3. Alimentazione ............................................................................................................................................................ 42

10.4. Condizioni ambientali ................................................................................................................................................ 43

10.5. Caratteristiche costruttive ......................................................................................................................................... 43

10.6. Conformità alle norme internazionali ........................................................................................................................ 43

10.7. Compatibilità elettromagnetica................................................................................................................................. 43

11. TERMINI E DEFINIZIONI ..................................................................................................................................................... 44

12. GLOSSARIO ......................................................................................................................................................................... 45

13. MANUTENZIONE ................................................................................................................................................................. 46

13.1. Pulizia ......................................................................................................................................................................... 46

13.2. Sostituzione del fusible ............................................................................................................................................. 46

13.3. Sostituzione della batteria ........................................................................................................................................ 47

13.4. Veriﬁca metrologica ................................................................................................................................................... 48

13.5. Riparazione ................................................................................................................................................................ 48

14. SERVIZIO DI GARANZIA .................................................................................................................................................... 49

15. PER ORDINARE .................................................................................................................................................................. 50

15.1. Accessori ................................................................................................................................................................... 50

15.2. Ricambi ...................................................................................................................................................................... 51

1.1. DISIMBALLAGGIO

C.A 6472

Ohmmètre de terre

1. INIZIO

FRANÇAIS

Mémento







x 2



Un adattatore rete + cavo rete “2 poli” per ricaricare la batteria sulla rete. Un software d’esportazione dei dati + un cavo di comunicazione ottica/USB.

Manuali d’uso (1 per lingua) su CD-ROM.

Manuali d’uso sempliﬁcati (1 per lingua).

Etichette con le caratteristiche (1 per lingua).

2 pinze C182 con 2 cordoni di sicurezza.

1.2. ETICHETTE CON SPECIFICHE

Attaccare una delle etichette fornite con la lingua relativa all’interno del coperchio.

HX0056-Z





1.3. CARICA DELLA BATTERIA

50 / 60 Hz

START/STOP



> 110 Vac < 240 Vac

Durata della carica: 3 h 30

Prima del primo utilizzo caricate completamente la batteria. La carica va effettuata fra 0 e 40°C.

In seguito ad uno stoccaggio di lunga durata, è possibile che la batteria sia completamente scarica. In questo caso, la prima carica può durare varie ore. Afﬁnché la batteria ritrovi la propria capacità iniziale, si raccomanda di effettuare vari cicli successivi di carica e di scarica completa (da 3 a 5 cicli).

Per realizzare un ciclo di scarica, posizionate il commutatore su mΩ.

ALARM

Provocate un cortocircuito allacciando un cordone fra i morsetti H e E.

AUTO

Ω

Commutate il strumento in modalità manuale. Premete il tasto CONFIG poi il tasto , poi 3 volte

il tasto CONFIG.

mΩ

OFF

Avviate la misura premendo il bottone START/STOP.

ALARM

MANUAL

Ω

CONFIG

Lasciate continuare la misura ﬁno alla scarica completa della batteria.

CONFIG

x 3

2. PRESENTAZIONE DELLO STRUMENTO

START/STOP



Scelta della fun-

zione di misura o

SET-UP

Per avviare le misure e

compensare i cordoni.

DISTANCE

CONFIG/FREQUENCY

Configurazione delle mi-

sure (modalità Esperto).

Trasferimento

dei dati su PC

X02870

START / STOP

OFF

mΩ

4 poles

SET-UP

3 poles

2 clamps

CONFIG./

FREQUENCY

MEM

C.A 6471

EARTH & RESISTIVITY TESTER

SMOOTH

DISPLAY

DISTANCEMR

2nd

DISPLAY/SMOOTH

Visualizzazione di

tutti i parametri della

misura e livellamento

delle misure.

MEM/MR

Memorizzazione

delle misure

e rilettura

memoria.

2nd

Per accedere

alle funzioni

secondarie

dei tasti.

, e

per conﬁgurare le

misure e gestire

la memoria.

Carica batteria

Morsetti di

connessione

2.1. FUNZIONALITÀ DELLO STRUMENTO

Il misuratore di terra C.A 6471 è un strumento di misura portatile, completo, destinato ad effettuare misure di terre e misure di resistività dei suoli. Presentato in un contenitore da cantiere, il strumento si alimenta mediante batteria ricaricabile con caricatore integrato.

Funzioni di misura : resistenza 2 ﬁli o 4 ﬁli,

resistenza di terra 3 punti o 4 punti accoppiamento delle resistenze di terra resistenza di terra selettiva resistività dei suoli resistenza di terra con 2 pinze

Comando : commutatore 7 posizioni, tastiera 6 tasti e un bottone START/STOP.

Visualizzazione : display LCD 108 x 84 mm, retroilluminato, a 3 livelli simultanei di visualizzazione digitale.

2.2. TASTIERA

Quando il cicalino è attivo (simbolo visualizzato), il strumento conferma ogni pressione sul tasto con un bip sonoro. Se il bip è più acuto, signiﬁca che la pressione sul tasto è vietata o senza effetto.

Una pressione prolungata (pressione mantenuta più di 2 secondi) viene confermata da un secondo bip sonoro.

Le funzioni dei tasti vengono descritte brevemente a margine.

Caso particolare:

Per aumentare una cifra o un numero lampeggiante, premete il tasto .

Per diminuire una cifra o un numero lampeggiante, premete 2nd e . Il simbolo 2nd che resta visualizzato indica che il tasto 2nd è sempre attivo (non occorre premerlo ogni volta) e che il tasto è direttamente accessibile. Per invertire il senso, premete di

nuovo il tasto 2nd.

Per modiﬁcare un item o una frequenza, premete il tasto .

2.3. DISPLAY

1 2

MEMMR CONFIG MANUALAUTO

3 4 5

EARTH COUPLING 1 2 3 4 OK

SMOOTH REMOTE

COM

ALARM TEST

OBJ.

< >

NOISE

DISTANCEFREQUENCY

< >

Ω

k Ωft

DC AC

mVA kΩft

Hz mA kΩft

2nd

DC AC

1415

Simbolo di PERICOLO.

Il cicalino è in funzione.

Il simbolo lampeggiante > oppure < indica un superamento di calibro.

Indica lo stato di carica della batteria.

Indica se la misura di terra “3 poli” (EARTH) o la misura dell’accoppiamento di terra (EARTH COUPLING) viene selezionata.

N° d’oggetti (OBJ) e di TEST per la memorizzazione dei risultati.

La compensazione della resistenza dei cordoni in misura 2 ﬁli è attiva.

La funzione DISTANZA che permette di digitare i valori di distanza è attiva.

La funzione FREQUENCY per cambiare manualmente la frequenza mentre una misura è attiva.

Il tasto 2nd è stato premuto.

La modalità MANUAL (manuale) o AUTO (automatico) è attivo.

Presenza di segnali parassiti (NOISE) che falsano la misura.

La modalità CONFIG che permette la modiﬁca dei parametri di misura è attivo.

La modalità MR, per visualizzare i risultati registrati è attivo.

La modalità MEM (memorizzazione dei risultati) è attivo.

Fig. 1

Indica che il strumento viene comandato a distanza da un computer (REMOTE).

Il livellamento dei risultati di misura (SMOOTH) è attivo.

Indica che una pinza amperometrica va allacciata al morsetto ES (lampeggiante) oppure vi è allacciata (ﬁssa).

Visualizzazione della grandezza misurata (R, U, I).

Cerchio di frecce in rotazione indicante che una misura è in corso.

Indica che la funzione ALARM è attiva.

Frecce deﬁnando le distanze d o/e A.

Indica che una pinza amperometrica va allacciata al morsetto H (lampeggiante) oppure vi è allacciata (ﬁssa).

Indica i morsetti H, S, ES e E da allacciare secondo la funzione di misura scelta (ﬁssa) o mancanti (lampeggiante).

Visualizzazione della resistività del suolo r misurata secondo il metodo Wenner o Schlumberger (rW o rS).

Nel presente libretto, il simbolo

indica un lampeggio.

2.4. PRINCIPIO DI FUNZIONAMENTO

Il strumento dispone di 2 tipi di funzionamento:

 una modalità automatica per gli utilizzi più correnti,  una modalità manuale o esperto che permette di cambiare i parametri delle funzioni di misura.

2.4.1. MODALITÀ AUTOMATICA

 Posizionate il commutatore sulla funzione scelta,  Effettuate gli allacciamenti secondo la funzione scelta,  Premete il bottone START. Il strumento effettua la misura e si ferma automaticamente.  Leggete il risultato di misura sul display e i parametri afferenti attraverso il tasto DISPLAY. Potete registrare il tutto nella me-

moria interna dello strumento.

2.4.2. MODALITÀ MANUALE O ESPERTO

 Posizionate il commutatore sulla funzione scelta,  Effettuate gli allacciamenti secondo la funzione scelta,  Scegliete la modalità “MANUAL”.  Scegliete i vari parametri di misura via il tasto CONFIG.  Premete il bottone START. Durante la misura, è possibile modiﬁcare la frequenza di misura o il senso della corrente (misura

di resistenza) per consultare la loro incidenza sulla misura in corso e consultare i parametri afferenti a questa misura via il

tasto DISPLAY.  Non appena i risultati di misura sembrano soddisfacenti, è possibile arrestare la misura premendo il bottone STOP.  Leggete il risultato di misura sul display e i parametri afferenti attraverso il tasto DISPLAY. Potete registrare il tutto nella me-

moria interna dello strumento.

START/STOP



START/STOP



3. MODALITÀ AUTOMATICA

3.1. MISURA DI RESISTENZA

3.1.1. MISURA 2 FILI

Posizionate il commutatore su mΩ.

mΩ

OFF

Avviate la misura premendo il bottone START/STOP.

Allacciate la resistenza da misurare fra i morsetti H e E. Non dovrà essere in tensione.

ALARM

AUTO

Ω

Il strumento effettua una misura con una corrente positiva (R+), poi inverte il senso della corrente ed effettua una nuova misura (R-).

(R+) + (R-)

R =

ALARM

AUTO

ALARM

AUTO

Ω

Per visualizzare i parametri della misura, premete più volte il tasto DISPLAY.

Il strumento visualizza le seguenti grandezze (consultare il glossario §12): R+, R-, +U cordoni di misura.

DISPLAY

H-E

, +I

H-E

, -U

H-E

, -I

H-E

, U-Act (U

e relativa frequenza), e R∆0 se è stata effettuata una compensazione dei

H-E

3.1.2. COMPENSAZIONE DEI CORDONI DI MISURA

Questa compensazione permette di sottrarre il valore dei cordoni di misura dal valore della resistenza misurata: si ottiene così una misura più precisa.

Mettete in cortocircuito i cordoni di misura.

Avviate la misura premendo il tasto 2nd poi il bottone START/STOP.

2nd

Questo valore verrà sottratto da tutti i valori di resistenze misurate in seguito.

ALARM

AUTO

DC AC

Ω

Il valore della compensazione dei cordoni di misura viene perduto non appena si ruota il commutatore.



3.1.3. FUNZIONE ALLARME

Questa funzione esiste solo nella misura di resistenza 2 ﬁli. Per difetto, l’allarme visivo (il simbolo ALARM lampeggia) e sonoro (il cicalino squilla per alcuni secondi) si attivano quando R<2Ω. E’ possibile modiﬁcare questa soglia nella funzione SET-UP.

Posizionate il commutatore su SET-UP.

SET-UP

Per disattivare l’allarme (OFF).

Per regolare il valore dell’allarme fra 1 e 999 Ω.

SET-UP

OFF

Per accedere al senso dell’allarme.

x 2

DISPLAY

ALARM

Ω

Per terminare la regolazione dell’allarme.

ALARM

Ω

Per scegliere un allarme basso (<) o alto (>).

DISPLAY

x 3



CONFIG

START/STOP



3.1.4. MISURA 4 FILI



Questa misura permette di ottenere una migliore risoluzione (10 volte più efﬁcace rispetto alla misura 2 ﬁli) per le resistenze di debole valore e non richiede compensazione dei cordoni di misura.

Occorre innanzitutto conﬁgurare il strumento in misura 4 ﬁli.

Premete il tasto CONFIG

CONFIG

AUTO

CONFIG

Per ritornare in misura 2 ﬁli, basta ripetere questa serie d’operazioni.

Allacciate la resistenza da misurare in 4 ﬁli. Non dovrà essere in tensione.

Avviate la misura premendo il bottone START/STOP.

CONFIG

ALARM

AUTO

Ω

DISPLAY

Per visualizzare i parametri della misura, premete più volte il tasto DISPLAY.

Il strumento visualizza le seguenti grandezze (consultare il glossario §12): R+, R-, +U

S-ES

, +I

H-E

, -U

S-ES

, -I

, U-Act (U

H-E

e relativa frequenza, U

S-ES

e relativa frequenza).

H-E

ALARM

AUTO

Ω

START/STOP



START/STOP



3.2. MISURA DI TERRA 3P

Questa funzione permette di misurare una resistenza di terra con 2 picchetti ausiliari.

Esistono vari metodi di misura. Vi raccomandiamo di utilizzare il metodo detto del “62%”.

Posizionare il commutatore su “3 poli”.

Piantate i picchetti H e S nell’allineamento della presa di terra. La distanza fra il picchetto S e la presa di terra, è uguale al 62% della distanza fra il picchetto H e la presa di terra, e la distanza fra i picchetti è di 30 m (minimo).

3 poles

OFF

62% d

d > 80 m

Onde evitare interferenze elettromagnetiche, si consiglia di svolgere interramente il cavo dell’avvolgitore, di posare i cavi al suolo, senza formare loop, per quanto possibile lontani gli uni dagli altri; evitare anche la prossimità diretta o parallela con i condotti metallici (cavi, rotaie, recinzioni, ecc). Collegate i cavi sui morsetti H e S, disinstallate il collegamento di terra poi collegate il morsetto E sulla presa di terra da controllare.

Avviate la misura premendo il bottone START/

EARTH

AUTO

Ω

STOP.

EARTH

AUTO

Ω

Per visualizzare i parametri della misura, premete più volte il tasto DISPLAY.

Il strumento visualizza le seguenti grandezze (consultare il glossario §12): RE, U RH, RS in più se la misura è stata avviata da una pressione prolungata su START/STOP.

DISPLAY

S-E

, I

H-E

, U-Act (U

e relativa frequenza, U

H-E

Per misurare le resistenze dei picchetti H e S, o se la resistenza dei picchetti è elevata (consultare il § 4), avviate la misura effettuando una pressione prolungata sul bottone START/STOP.

> 2s

e relativa frequenza).

S-E

EARTH

AUTO

Ω

kΩ

3.2.1 CONSIGLI PER EFFETTUARE UNA MISURA AFFIDABILE.

 Spostamento dei picchetti ausiliari

Spostate il picchetto S verso il picchetto H di una distanza del 10% della distanza da d, ed effettuate una nuova misura. Poi spostate nuovamente il picchetto S di una distanza del 10% della distanza da d, ma in direzione della presa di terra.

52% d

62% d

72% d

I 3 risultati di misura dovranno essere identici (pochi punti percentuale di differenza di differenza). In questo caso la misura è valida. Altrimenti ciò signiﬁca che il picchetto S si trova nella zona d’inﬂuenza della presa di terra. Occorre allora aumentare la distanza

d e ripetere le misure.

 Posizionamento dei picchetti ausiliari

Per accertarsi che le vostre misure di terra non siano falsate da tensioni parassite, si consiglia di ripetere la misura con i picchetti ausiliari posizionati ad un’altra distanza e orientati secondo un’altra direzione (per esempio ruotati di 90° rispetto alla prima linea di misura).

Se ottenete allora i medesimi valori, la vostra misura è afﬁdabile. Se i valori misurati differiscono sensibilmente, è probabile che correnti telluriche o una vena d’acqua sotterranea abbiano inﬂuenzato la vostra misura. Può anche rivelarsi utile piantare i picchetti più profondamente e/o inumidire la loro ubicazione per diminuire la loro resistenza di contatto con il suolo.

Evitate di installare i cavi di collegamento dei picchetti di terra nelle immediate vicinanze o parallelamente ad altri cavi (di trasmissione o d’alimentazione), condotti metallici, rotaie o recinzioni. Infatti, elevate frequenze di prova rischiano di provocare indesiderabili effetti di diafonia e d’inﬂuenzare le misure.

START/STOP



3.3. MISURA DI TERRA 4P

3.3.1. MISURA SENZA PINZA

Questa funzione è adatta alle misure di resistenze di terra molto deboli. Essa permette di ottenere una migliore risoluzione (10 volte migliore rispetto alla misura 3P) e di non dipendere dalla resistenza dei cordoni di misura.

Posizionate il commutatore

Piantate i picchetti H e S con una distanza minima di 30 m.

sulla “4 poli”.

4 poles

OFF

> 30 m

Onde evitare interferenze elettromagnetiche, si consiglia di svolgere interramente il cavo dell’avvolgitore, di posare i cavi al suolo, senza formare loop, per quanto possibile lontani gli uni dagli altri e di evitare la prossimità diretta o parallela con i condotti metallici (cavi, rotaie, recinzione, ecc). Collegate i cavi sui morsetti H e S, disinstallate il collegamento di terra e poi collegate i morsetti E e ES sulla presa di terra da controllare.

Avviate la misura

AUTO

Ω

premendo il bottone START/STOP.

AUTO

Ω

Per visualizzare i parametri della misura, premete più volte il tasto DISPLAY.

Il strumento visualizza le seguenti grandezze (consultare il glossario §12): RE, U RH, RS, U

DISPLAY

, I

, U-Act (U

S-E

H-E

in più se la misura è stata avviata da una pressione prolungata su START/STOP.

H-E

e relativa frequenza, U

H-E

e relativa frequenza).

S-E

Per misurare le resistenze dei picchetti H e S o se la resistenza dei picchetti è elevata (consultare il §4), avviate la misura effettuando una pressione prolungata sul bottone START/STOP.

START/STOP

> 2s

AUTO

Ω

kΩ

Si consiglia di ripetere la misura con i picchetti ausiliari conﬁccati ad un’altra piantati e orientati secondo un’altra direzione (consultare il § 3.2.1).

START/STOP



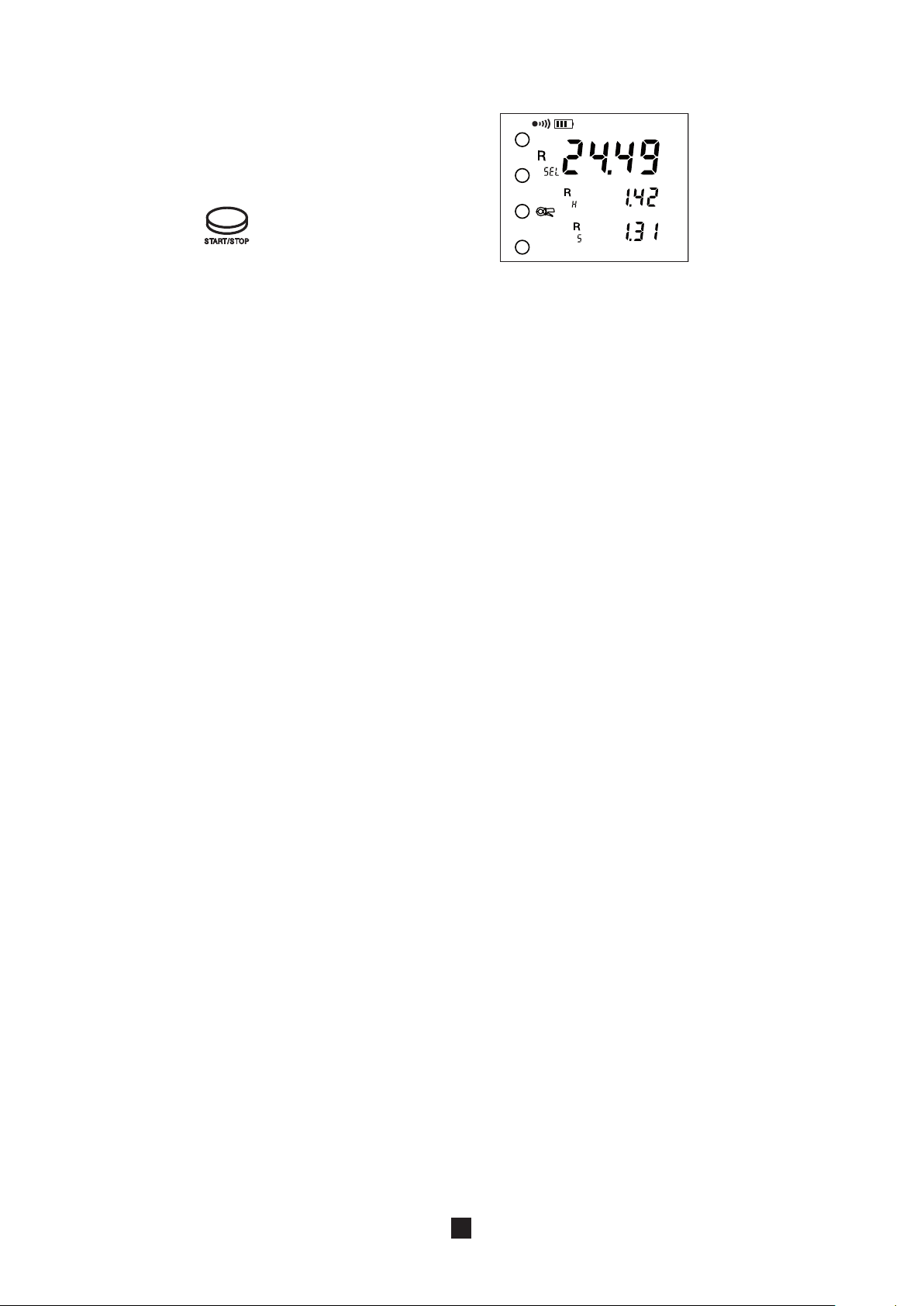

3.3.2. MISURA CON PINZA (TERRA SELETTIVA)

Per questa misura di terra selettiva vi occorre una pinza amperometrica C182 (fornita con il strumento) o MN82 (disponibile come accessorio). La pinza C182 è più precisa, adatta alla misura di alta intensità (40 Aeff maxi) e al serraggio di conduttori con elevata resistenza, mentre la pinza MN82, più maneggevole, accetta correnti solo ﬁno a 10 Aeff e può serrare solo i conduttori con 20 mm di diametro. Utilizzate esclusivamente una di queste due pinze amperometriche perché sono state appositamente progettate per funzionare con il misuratore di terra e di resistività C.A 6471.

Posizionate il commutatore

Piantate i picchetti H e S ad una distanza minima di 30 m per evitare che i pozzetti di potenziale creatisi intorno ai picchetti non combacino.

su “4 poli” .

4 poles

OFF

> 30 m

Collegate i cavi sui morsetti H e S. Collegate un cavo fra il morsetto E e la terra. Allacciate la pinza sul morsetto ES e il strumento la riconosce automaticamente. Serrate la diramazione della messa a terra da veriﬁcare. Collegate la presa della pinza amperometrica alla sopra citata diramazione (connessione al morsetto ES). Attenzione: il cavo del picchetto H non deve passare troppo vicino alla pinza amperometrica onde evitare la diffusione del segnale alternativo nella pinza (particolarmente se utilizzate una pinza MN82).

DISPLAY

Avviate la misura premendo il bottone

AUTO

Ω

START/STOP.

Potete ora spostare la pinza e il suo cordone per misurare le altre resistenze di terra RE2, RE3, etc.

Per visualizzare i parametri della misura, premete più volte il tasto DISPLAY.

Il strumento visualizza le seguenti grandezze (consultare il glossario §12): R

, U

, I

SEL

S-ES

RE, RH, RS, U

, R-Act (R

H-E

in più se la misura è stata avviata da una pressione prolungata su START/STOP.

E-S

), U-Act (U

PASS

e relativa frequenza), I-Act (IES e relativa frequenza).

H-E

AUTO

Ω

SEL

Nel caso dello schema presentato.

= RE1

START/STOP



Per misurare le resistenze dei picchetti H e S o se la resistenza dei picchetti è elevata (consultare il § 4), avviate la misura effettuando una pressione prolungata sul bottone START/STOP.

> 2s

AUTO

Ω

kΩ



3.4. MISURA DELLA RESISTIVITÀ DEL SUOLO r

Per misurare la resistività del suolo, potete scegliere fra i metodi di Wenner e Schlumberger. La differenza fra i due metodi consiste fondamentalmente nel posizionamento dei picchetti. Di default, il strumento propone il metodo di Wenner, ma se volete fare variare la distanza fra i picchetti, utilizzate il metodo Schlumberger che permette di spostare solo 2 picchetti di misura anziché 3.

La misura della resistività del suolo con varie distanze d e quindi in vari strati di profondità del suolo, permette di rilevare diversi proﬁli di resistività del suolo in oggetto. Metodo ideale per effettuare analisi geologiche, l’esplorazione dei giacimenti, gli studi idrologici, ecc, e per stabilire l’ubicazione di una presa di terra.

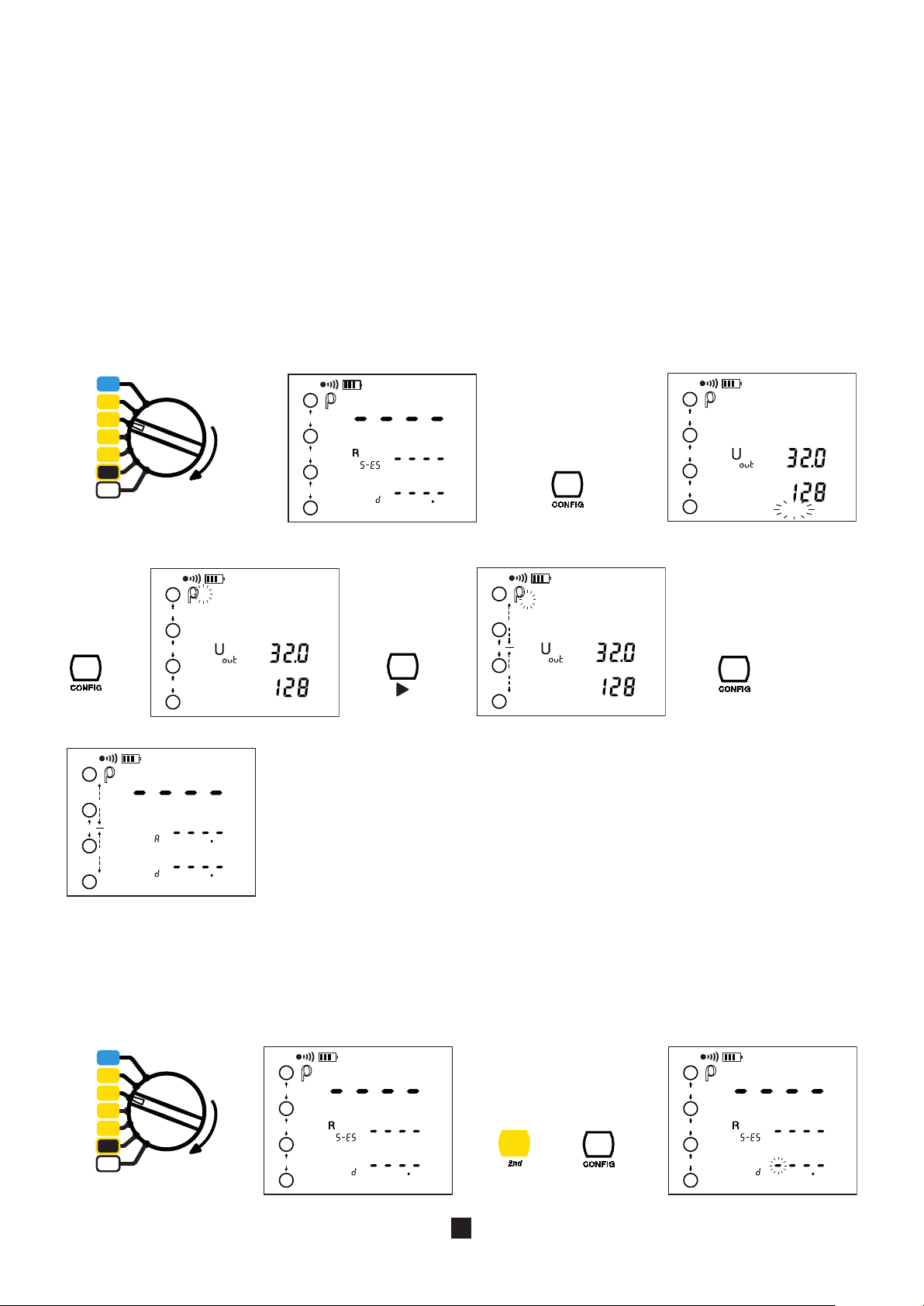

3.4.1. SCELTA DEL METODO DI MISURA

Come default, il metodo utilizzato è quello di Wenner. Per selezionare il metodo Schlumberger, procedere come segue:

Posizionare il commutatore su r.

OFF

AUTO

Ωm

Ω

CONFIG

AUTO

Per confermare e uscire.

CONFIG

AUTO

CONFIG

AUTO

Ωm

AUTO

Per ritornare al metodo di Wenner, basta ripetere questa serie d’operazioni.

L’ultimo metodo di misura selezionato (Wenner o Schlumberger) viene conservato nella memoria durante lo spegnimento dello strumento.

3.4.2. PROGRAMMAZIONE DELLA DISTANZA

E’ possibile programmare la distanza prima o dopo la misura. Se non è programmata, solo il valore di R mentre il valore di r rimane non deﬁnito.

Posizionare il commutatore su r.

Premete il tasto DISTANCE.

x 2

CONFIG

sarà visualizzato,

S-ES

OFF

AUTO

Ωm

Ω

2nd

CONFIG

DISTANCE

AUTO

Ωm

Ω



START/STOP



Per scegliere le cen-

tinaia (di metro).

Per selezionare le

DISTANCE

AUTO

Ωm

Ω

decine.

DISTANCE

AUTO

Ωm

Ω

Per modiﬁcare le decine.

Per terminare la programmazione della distanza.

poi

2nd

CONFIG

3.4.3. METODO WENNER

Posizionare il commutatore su r.

Per selezionare e modiﬁcare i metri e

DISTANCE

AUTO

Ωm

Ω

le decine.

poi

Nel caso del metodo Schlumberger, occorre programmare anche la distanza A. Ciò avviene nello stesso modo analizzato per la distanza d.

Posizionate i 4 picchetti di terra in linea retta ad una distanza d gli uni dagli altri e ad una profondità p <1/3 d. La distanza d dovrà essere compresa fra 2 e 30 m. Collegate i cavi sui picchetti poi sui morsetti H, S, ES e E.

OFF

S ES

AUTO

Ωm

Ω

sura premendo il bottone START/STOP.

Programmate la distanza d e avviate la mi-

rW = 2.π.d.R

AUTO

S-ES

k Ωm

Ω



START/STOP



Per visualizzare i parametri della misura, premete più volte il tasto DISPLAY.



Il strumento visualizza le seguenti grandezze (consultare il glossario §12):

rW, R

DISPLAY

S-ES

, d, U

S-ES

, I

H-E

, U-Act (U

e relativa frequenza, U

S-ES

e relativa frequenza).

H-E

Per misurare le resistenze dei picchetti H, S, ES e E, o se la resistenza dei picchetti è elevata (consultare il § 4),

START/STOP

> 2s

avviate la misura effettuando una pressione prolungata sul bottone START/STOP. Il strumento visualizza R poi R

e R

P-ES

P-S

AUTO

k Ωm

kΩ

DISPLAY

AUTO

k Ωm

kΩ

P-E

e R

P-H

Eventuali elementi metallici posti al suolo (rotaie di ferrovie, canalizzazioni, ecc…) o le vene d’acqua sotterranee rischiano d’inﬂuenzare la resistività del suolo in una determinata direzione. Si consiglia allora d’effettuare un’altra misura, disponendo i picchetti a 90° rispetto alla prima misura, per scorgere eventuali effetti direzionali. D’altronde si consiglia d’effettuare varie misure con varie distanze d per eliminare gli effetti locali che possono interferire con la misura.

Più aumentate la distanza fra i picchetti e relativa profondità di posizionamento, più dovrete considerare gli strati profondi del suolo.

3.4.4. METODO SCHLUMBERGER

Posizionate il commutatore su r.

Piantate i 2 picchetti S e ES ad una distanza A uno dall’altro. Poi, posizionate i due picchetti H e E nel prolungamento in linea retta, ad una distanza d misurata partendo dal centro della distanza A. La distanza d dovrà essere compresa fra 2 e 30 m. Piantate i picchetti ad una profondità p non superiore ad 1/3 della distanza d. Collegate i cavi sui picchetti e successivamente sui morsetti H, S, ES, E.

OFF

S ES

Avviate la misura premendo il bottone

AUTO

Ωm

Programmate le distanze d e A (consultare il § 3.4.2.).

AUTO

Ωm

START/STOP.



rs = π. .R

> 2s

START/STOP

d2-

AUTO

S-ES

Ωm

Ω

DISPLAY

Per visualizzare i parametri della misura, premete più volte il tasto DISPLAY.

Il strumento visualizza le seguenti grandezze (consultare il glossario

§ 12):

rS, R

frequenza).

, d, A, U

S-ES

, I

H-E

, U-Act (U

e relativa frequenza, U

S-ES

e relativa

H-E

Per misurare le resistenze dei picchetti H, S, ES, E, o se la resistenza dei picchetti è elevata (consultare il § 4), avviate la misura effettuando una pressione prolungata sul bottone START/STOP. Il strumento visualizza R

P-E

e R

P-H

poi R

P-ES

e R

P-S

AUTO

Ωm

kΩ

DISPLAY

AUTO

Ωm

kΩ

START/STOP



DISPLAY

3.5. MISURE DI TERRA CON 2 PINZE

Questa misura rapida permette di ottenere il valore della terra per eccesso senza necessità di piantare il picchetto.

La pinza amperometrica allacciata al morsetto H applica una tensione al circuito da misurare. Il valore della corrente che ne risulta viene determinato dall’impedenza del circuito da misurare. La corrente circolante nel loop viene misurata mediante la pinza collegata sul morsetto ES. Il strumento calcola allora partendo da queste grandezze la resistenza di loop R

Utilizzate esclusivamente le pinze amperometriche C182 o MN82, appositamente progettate per funzionare con lo strumento C.A 6471.

LOOP

Posizionare il commutatore su “2 pinze”.

2 clamps

OFF

Allacciate una pinza al morsetto H e serrate la messa a terra. Allacciate la seconda pinza al morsetto ES e serrate la parte della messa a terra globale da misurare.

Rispettate le seguenti distanze minime fra le due pinze per evitare le inﬂuenze elettromagnetiche dirette fra la pinza in emissione e la pinza in ricezione:

Valore misurato (Ω)

Distanza minima (m)

MN82 C182

0 - 1 0,1 0 1 - 5 0,4 0,1

5 - 10 0,5 0,2

10 - 50 0,7 0,3

50 - 100 0,9 0,5

100 - 500 1,2 0,5

Avviate la misura

AUTO

Ω

premendo il bottone START/STOP.

AUTO

m A

Ω

Nel caso dello schema fornito, l’impedenza di terra misurata è uguale a: R

= RE + ( RE1 // RE2 // RE3)

LOOP

Per visualizzare i parametri della misura, premete più volte il tasto DISPLAY.

Il strumento visualizza le seguenti grandezze (consultare il glossario § 12): R

e relativa frequenza, I-Act (IES e relativa frequenza).

LOOP, IES

Osservazione: in modalità automatica, la frequenza di misura è di 1611 Hz. Per ottenere una misura di terra senza gli effetti in-

duttivi, occorre passare in modalità manuale e scegliere una frequenza di misura più bassa (consultare il § 5.1).

4. SEGNALAZIONE D’ERRORE



4.1. RESISTENZA DI PICCHETTO MOLTO ELEVATA

Ciò può prodursi in misura di terra “3 poli” o “4 poli”, o in misura di resistività.

Questo messaggio si visualizza quando la misura è stata avviata da una pressione breve sul bottone START/STOP e quando le resistenze dei picchetti sono troppo elevate. Occorre allora avviare la misura effettuando una pressione prolungata sul bottone START/STOP. Il strumento misura allora il valore dei picchetti e lo compensa per visualizzare il risultato corretto.

4.2. SUPERAMENTO DI PORTATA

> 2s

START/STOP

Il simbolo > oppure < lampeggiante segnala un superamento del calibro di misura.

Se i 2 simboli lampeggiano contemporaneamente, ciò signiﬁca che la precisione del valore

visualizzato supera i valori speciﬁci oppure subisce forti ﬂuttuazioni. Attivare la funzione di livellamento (SMOOTH) può essere una soluzione.

SMOOTH

4.3. ERRATO COLLEGAMENTO

Per diminuire RH, potete aggiungere uno o più picchetti, distanziati di 2 metri gli uni dagli altri, nella diramazione H del circuito o aumentare la tensione di prova. Per diminuire RS, potete aggiungere uno o più picchetti, distanziati di 2 metri gli uni dagli altri, nella diramazione S del circuito.

Per ridurre la resistenza dei picchetti, potete anche installarli più profondamente, comprimere bene la terra intorno, oppure inumidirla con un po’ d’acqua.

Questi lampeggi indicano che un morsetto (o una pinza amperometrica) dovrebbe essere allacciato ma non lo è effettivamente, oppure che il morsetto è allacciato mentre non dovrebbe esserlo. Dovete allora ripristinare gli allacciamenti correttamente altrimenti la misura risulta impossibile.

Un lampeggio del morsetto H può indicare inoltre che la corrente I Un lampeggio del morsetto S può indicare inoltre che la resistenza RS è troppo elevata. Un lampeggio del morsetto ES può indicare inoltre che la corrente IES misurata dalla pinza è troppo debole.

è troppo debole.

H-E

4.4. INDICATORI DEI LIMITI D’UTILIZZO

Questo lampeggio durante una misura passiva, signiﬁca che il strumento ha rivelato la presenza di una tensione esterna di oltre 42 V sui morsetti e che la misura è impossibile. Questo lampeggio durante una misura attiva, indica un superamento dei limiti di funzionamento.

Se questo simbolo è costantemente acceso durante una misura attiva, i valori misurati sono soggetti a forti variazioni oppure un allacciamento è errato.

La visualizzazione di un valore indeﬁnito per una misura passiva indica che la corrente di misura IES o la tensione U

sono troppo deboli.

S-ES

NOISE

La visualizzazione del simbolo NOISE (rumore) indica che una tensione parassita esterna è capace di falsare la misura. Avete allora la possibilità di passare in modalità manuale e modiﬁcare la tensione e/o la frequenza di misura per eseguire una misura corretta.

Questi indicatori sono attivati dopo avviamento della misura quando:

< >

 I valori RH e/o RS sono troppo elevati,  La corrente di misura I  Sussiste una forte instabilità nelle misura.

o IES è troppo debole,

H-E

Queste condizioni di misura capaci di fornire risultati incerti sono segnalate all’operatore sul display dello strumento come segue:

Funzioni Soglia d’attivazione Indicazione sul display

3P, 4P, r I

4P sel I

< 1 mA

H-E

’ < 1 mA

H-E

Tutte RS > 30 kΩ

4P sel IES < 1 mA

Valori misurati (U, I, R) insta bili,

Tutte

variabili di oltre il 5% intorno al loro valore medio.

PASS

Tutte U

IES < 3 mA U

< 10 mV

S-ES

IES < 0,3 mA U

< 1 mV

S-ES

, U

S-E

, U

S-ES

(1)

(2)

H-E

> 42 V

lampeggiante

(3)

ﬁssa

lampeggiante

-.--- (non deﬁnito)

lampeggiante

(3)

Tutte

Tensione parassita la cui frequenza e/o il valore è capace di falsare la

NOISE

(4)

misura.

(1) I (2) Non attivo se la funzione SMOOTH è selezionata.

’: corrente I

H-E

misurata all’avviamento della misura prima di IES.

H-E

(3) Il simbolo può inoltre apparire se esiste una tensione esterna >42V ai morsetti dello strumento. (4) Avete allora la possibilità di passare in modo manuale e modiﬁcare la tensione e/o la frequenza di misura per eseguire una

misura corretta (scomparsa del simbolo NOISE sul display).

5. MISURE IN MODALITÀ MANUALE

E’ possibile modiﬁcare i parametri di tutte le funzioni di misura descritte in modalità automatica nel § 3 passando in modalità manuale.

Per accedere alla modalità manuale, premete il tasto CONFIG. Il simbolo CONFIG si visualizza e il simbolo AUTO lampeggia. Premendo il tasto , potete passare in modalità manuale (visualizzazione del simbolo MANUAL)

In modalità manuale, il strumento vi propone la modiﬁca di vari parametri, che variano secondo la funzione di misura, premendo successivamente il tasto CONFIG.

Quando avviate una misura in modalità manuale, mediante una pressione breve o prolungata sul bottone START/STOP (il cerchio di frecce ruota sul display), dovete bloccare la misura mediante una seconda pressione del bottone.

Dopo ogni nuova selezione di una funzione di misura il strumento ritorna automaticamente in modalità automatica.

5.1. SCELTA DELLA FREQUENZA DI MISURA

Funzioni interessate: tutte tranne mΩ.

Se il strumento non può effettuare una misura corretta a causa dei segnali parassiti la cui frequenza interferisce con quella della misura, appare il simbolo NOISE. Il strumento visualizza anche la frequenza dei parassiti. Potete allora modiﬁcare la frequenza della tensione di prova e riavviare una misura per ottenere un risultato corretto.

In modalità automatica, il strumento sceglie automaticamente un’altra frequenza, mentre in modalità manuale spetta all’operatore scegliere un’altra frequenza. Il simbolo NOISE lampeggia ﬁnché i segnali parassiti sono presenti.

Per modiﬁcare la frequenza, passate in modalità manuale e tenete premuto il tasto CONFIG ﬁno a quando la frequenza lampeggerà. Scegliete la frequenza premendo il tasto :

 USr, 55, 92, 110, 119, 128 Hz (128 Hz di default).  128, 1367, 1611, 1758 Hz per la funzione 2 pinze (1611 Hz è impostato di default).

Per modiﬁcare la frequenza utente (USr), premete il tasto (una pressione sul tasto per aumentare il valore, e 2nd + per diminuirlo). I valori disponibili sono nella seguente tabella.

Tabella delle frequenze utente USr possibili (48 valori da 41 Hz a 513 Hz):

41 43 46 49 50 55 60 61 64 67 69 73 79 82 85 92 98 101 110 119 122 128 134 137 146 159 165 171 183 195 201 220

238 244 256 269 275 293 317 330 342 366 391 403 439 476 488 513

Per le misure di resistività del suolo, la frequenza utente è limitata a 128 Hz. Esistono quindi 2 frequenze utente: una per la resistività e una per le misure di terra. Questi due valori rimangono in memoria anche dopo lo spegnimento dello strumento.

5.2. COMMUTAZIONE DELLA TENSIONE DI MISURA

Funzioni interessate: tutte tranne mΩ e 2 pinze.

In caso d’utilizzo in ambienti umidi, si raccomanda di abbassare la tensione di prova da 32 a 16 V. Per fare ciò, passate in modalità manuale e premete il tasto CONFIG ﬁno a quando la tensione d’uscita (Uout) lampeggia. Scegliete il valore della tensione, 16 o 32 V, premendo il tasto . Questa regolazione della tensione è allora valida per tutte le funzioni interessate e tutti i modi di funzionamento (automatico e manuale). Questa regolazione rimane in memoria anche dopo lo spegnimento dello strumento.

5.3. REGOLAZIONI MANUALI PER LA MISURA DELLA RESISTENZA



In modalità manuale, pressioni successive sul tasto CONFIG permettono di accedere ai seguenti parametri e modiﬁcarli mediante il tasto :

 Simboli dei morsetti H e E lampeggiano (misura di 2 punti)  H S ES E lampeggiano (misura di 4 punti).  POS on H e DC+ lampeggiano  nEg on H e DC- lampeggiano (inversione di polarità sul morsetto H).

5.3.1. POLARITÀ DELLA TENSIONE D’USCITA

Per difetto, la tensione d’uscita UHE è positiva.

E’ possibile renderla negativa.

CONFIG MANUAL

In modalità manuale, il strumento non effettua l’inversione automatica di polarità. Potete farlo manualmente premendo il tasto CONFIG durante la misura.

5.3.2. CONTROLLO DI CONTINUITÀ

La misura mΩ in 2 ﬁli permette di ottenere rapidamente un risultato di misura, accompagnato da un bip sonoro, durante un controllo di continuità. La visualizzazione avviene su un’unica portata (0,5 Ω a 1,99 kΩ) e la veriﬁca dei morsetti è limitata al morsetto H (un cavo va collegato in questa sede), il che permette di lanciare la misura con il circuito aperto.

Per procedere ad un controllo di continuità sono indispensabili le seguenti regolazioni (consultare il § 3.1.3 e 7.2):

 Occorre selezionare la funzione di misura mΩ 2 ﬁli.  Il strumento dovrà trovarsi in modalità manuale,  Occorre attivare la funzione d'allarme (On),  La soglia d’allarme dovrà essere bassa(<),  Il cicalino dovrà essere attivato (BEEP On).

CONFIG MANUAL

CONFIG

5.4. REGOLAZIONI MANUALI PER LA MISURA DI TERRA 3P

5.4.1 MISURE DI TERRA “3 POLI”

In modalità manuale, pressioni successive sul tasto CONFIG permettono di accedere ai seguenti parametri e modiﬁcarli mediante il tasto :

 EARTH lampeggiante  EARTH COUPLING (misura dell’accoppiamento di terra)  128 Hz lampeggiante  Modiﬁca della frequenza di prova  Tensione di prova lampeggiante  Modiﬁca della tensione di prova

5.4.2. MISURA DELL’ACCOPPIAMENTO DI TERRA

Questa misura richiede di effettuare e memorizzare 3 misure intermedie (con la medesima frequenza). Questa misura è disponibile solo in modalità manuale.

Terra 1 Terra 2

Misura n°1

Misura n°3

1-2

Misura n°2

Prima di passare dall modalità EARTH (terra) a EARTH COUPLING (accoppiamento di terra) mediante i tasti CONFIG e , procedete



come segue:

 Se desiderate eliminare la resistenza dei cavi di misura, potete effettuare una compensazione dei cavi stessi (2nd + START)

prima di iniziare la misura dell’accoppiamento (consultare il § 3.1.2).  Posizionate il commutatore di funzioni sulla posizione “3 poli”.  Scegliete eventualmente una frequenza di prova (consultare il § 5.1) e una tensione di prova (consultare il § 5.2).  Lo schermo mostra il messaggio EARTH COUPLING 1. Effettuare una misura di terra “3 poli” sul primo sistema di terra (misura

di R1 nello schema di connessione mostrato). Bloccate la misura premendo il bottone START/STOP. Il simbolo MEM lampeggia

per segnalare che il questo risultato va registrato in memoria. Premete il tasto MEM due volte. Per modiﬁcare l’ubicazione

del backup, consultate il § 6.  Lo schermo mostra ora il messaggio EARTH COUPLING 2. Effettuate una misura di terra “3 poli” sul secondo sistema di terra

(misura di R2). Per questa seconda misura, lasciate i picchetti H e S nella medesima posizione adottata per la prima misura.

Memorizzate questo risultato nella stessa ubicazione memoria di prima premendo 2 volte il tasto MEM.  Lo schermo visualizza ora il messaggio EARTH COUPLING 3. Disinserite il morsetto S ed effettuate una misura di resistenza 2 ﬁli

allacciando il morsetto H alla terra 1, e il morsetto E alla terra 2. Registrate questo risultato premendo 2 volte il tasto MEM.  Lo schermo ora visualizza EARTH COUPLING 4 e i risultati delle misure.

EARTH COUPLING 4

Ω

MEM MANUAL

Per visualizzare i parametri calcolati, premete più volte il tasto DISPLAY.

Il strumento visualizza le seguenti grandezze (consultare il glossario § 12): RC, C1, C2, RA, Rb, U

DISPLAY

Per visualizzare tutti i parametri della misura, premete il tasto MR.

poi

2nd

MEM

Il calcolo dell’accoppiamento utilizza le seguenti formule:

RC = (R1 + R2 – R C1 = RC/R1 et C2 = RC/R Rb = R2 - R

e relativa frequenza.

OUT

)/2

1-2

= R1 - RC

2 RA

Per fare scorrere tutte le misure.

x 4

EARTH COUPLING 1

MEM

OBJ.

TEST

Ω

Per visualizzare i parametri di ogni misura, premete più volte il tasto DISPLAY. Il strumento visualizza le seguenti grandezze (consultare il glossario § 12):

DISPLAY

EARTH COUPLING 1: R1, U RH e RS se pressione prolungata su START/STOP EARTH COUPLING 2: R2, U RH e RS se pressione prolungata su START/STOP EARTH COUPLING 3: R EARTH COUPLING 4: RC, C1, C2, RA, Rb, U

e relativa frequenza, U

OUT

e relativa frequenza, U

OUT

e relativa frequenza, I

1-2, UH-E

, I

S-E

H-E,

, I

S-E

H-E,

U-In (U

e relativa frequenza.

out

H-E,

U-In (U

e relativa frequenza)

S-E

e relativa frequenza)

S-E

e relativa frequenza).

H-E

5.5. REGOLAZIONI MANUALI PER LA MISURA DI TERRA 4P

In modalità manuale, pressioni successive sul tasto CONFIG permettono di accedere ai seguenti parametri e modiﬁcarli mediante il tasto :

 128 Hz lampeggiante  Modiﬁca della frequenza di prova.  Tensione di prova lampeggiante  Modiﬁca della tensione di prova.

5.6. REGOLAZIONI MANUALI PER LA MISURA DI RESISTIVITÀ DEL SUOLO.

In modalità manuale, pressioni successive sul tasto CONFIG permettono di accedere ai seguenti parametri e modiﬁcarli mediante il tasto :

 rW lampeggiante (metodo Wenner)  Commutazione su rS (metodo Schlumberger).

 128 Hz lampeggiante  Modiﬁca della frequenza di prova  Tensione di prova lampeggiante  Modiﬁca della tensione di prova.

5.7. REGOLAZIONI MANUALI PER LA MISURA CON 2 PINZE.

In modalità manuale, pressioni successive sul tasto CONFIG permettono di accedere alla frequenza e di modiﬁcarla mediante il tasto :

 1611 Hz lampeggiante  Modiﬁca della frequenza di prova.

5.8 LIVELLAMENTO

In modalità manuale, potete attivare o disattivare il livellamento dei risultati di misura mediante pressione sui tasti 2nd + DISPLAY (SMOOTH). Questo livellamento consiste nel visualizzare un valore medio esponenziale, un aiuto signiﬁcativo nel caso ad alta variabilità.



MEM



6. FUNZIONE MEMORIA

Il strumento dispone di 512 allocazioni di memoria. Ogni ubicazione viene deﬁnita da un numero d’oggetto (OBJ) da 01 a 99 e da un numero di TEST da 01 a 99.

Durante le misure di resistività del suolo (metodi Wenner o Schlumberger), vari risultati di misura vengono registrati sulla medesima allocazione in memoria con la distanza fra picchetti quale terzo criterio d’indirizzamento.

In caso di misura dell’accoppiamento di terra (EARTH COUPLING 1, 2, 3, 4), le quattro misure forniscono il terzo criterio d’indirizzamento di una medesima ubicazione memoria.

Tutte le altre misure non hanno criterio d’indirizzamento supplementare e occupano quindi una sola ubicazione in memoria.

Ogni misura è datata, quindi dovete regolare la data e l’ora dello strumento prima di qualsiasi salvataggio in memoria (consultare il § 7.1).

6.1. MEMORIZZAZIONE DEI RISULTATI DI MISURA

Dopo ogni misura, …

ALARM

Premete una seconda volta il tasto MEM per registrare.

MEM

Se l’ubicazione memoria scelta è già occupata, potete sopprimerla premendo MEM, tranne se si tratta di una misura contenente 3 criteri d’indirizzamento.

AUTO

Ω

Premete il tasto DISPLAY per lasciare la modalità MEM senza registrare.

… è possibile memorizzare il risultato completo premendo il tasto MEM.

DISPLAY

Il strumento vi propone automaticamente la prima allocazione di memoria libera (FrEE OBJ: TEST).

OBJ.

MEM

Utilizzate i tasti e per modiﬁcare l’ubicazione memoria.

AUTO

TEST

Ω

OBJ.

MEM

AUTO

TEST

Ω

MEM

In misura di resistività e di potenziale del suolo, se effettuate varie misure con varie distanze d, potete memorizzarle sotto il me-



desimo numero d’oggetti (OBJ:TEST) utilizzando la distanza quale terzo criterio d’indirizzamento.

Inoltre è possibile sostituire i valori già memorizzati con valori nuovi con la medesima distanza d oppure aggiungere nuovi risultati con altri valori per la distanza d a condizione che tutti gli altri parametri della misura siano identici.

OBJ.

TEST

k Ωm

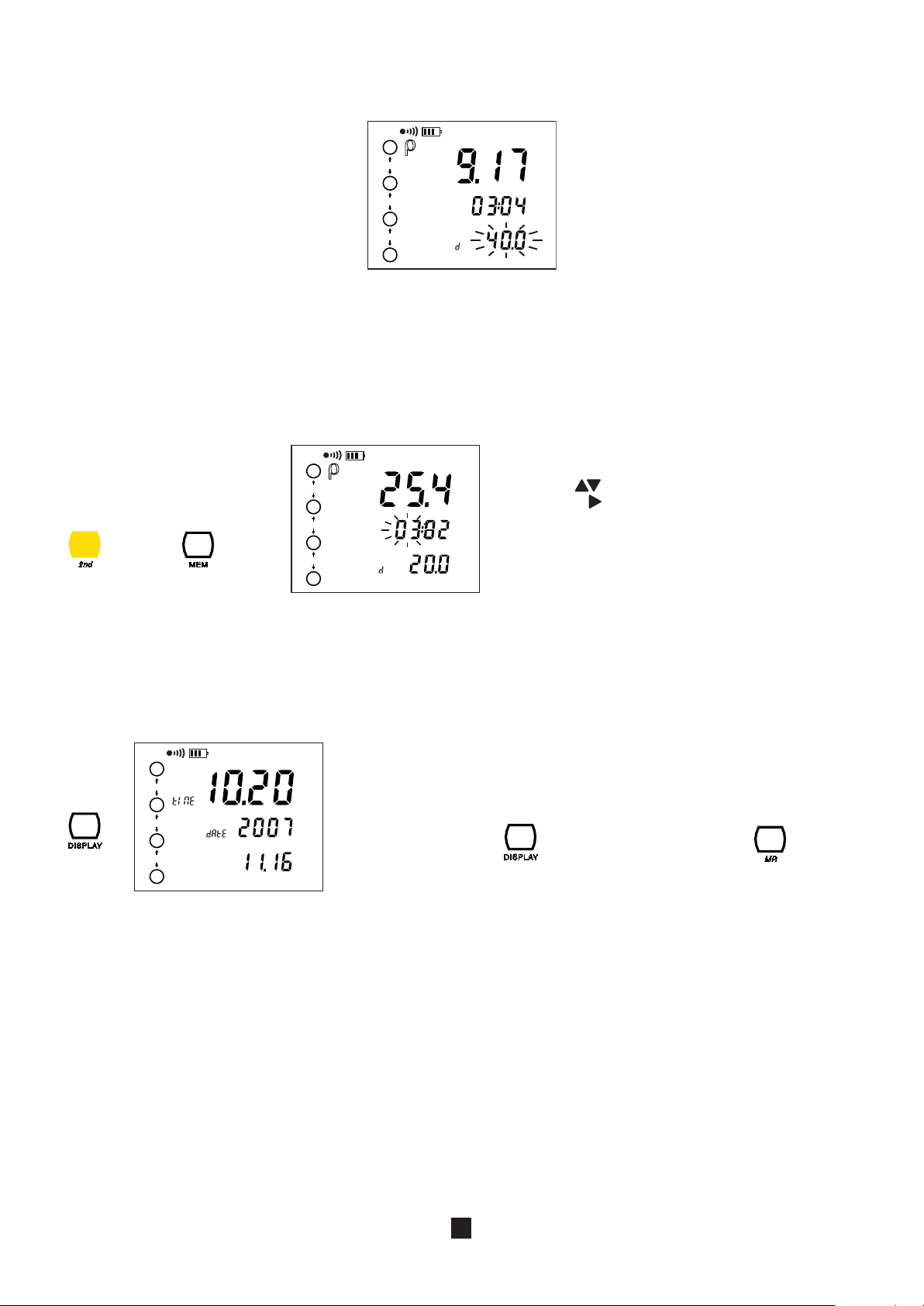

6.2. RICHIAMO DEI RISULTATI MEMORIZZATI

Previa selezione di una funzione di misura mediante il commutatore, il tasto MR (2nd + MEM) permette di richiamare esclusivamente i risultati memorizzati in questa funzione.

2nd

poi

MEM

OBJ.

TEST

k Ωm

Il tasto permette di modiﬁcare ciò che lampeggia e il tasto permette di scegliere ciò che volete modiﬁcare: OBJ, TEST o il terzo criterio d’indirizzamento (la distanza nell’esempio opposto).

Una pressione sul tasto DISPLAY fa apparire sull’ora della misura (time), l’anno (date) e la data sotto la forma mm.gg.

DISPLAY

La funzione SETUP (consultare il § 7) vi permette di rileggere tutti gli indirizzi memoria uno dopo l’altro indipendentemente dalla funzione di misura scelta.

Per visualizzare la misura e i suoi parametri.

DISPLAY

Per lasciare in qualsiasi momento la modalità di richiamo memoria.

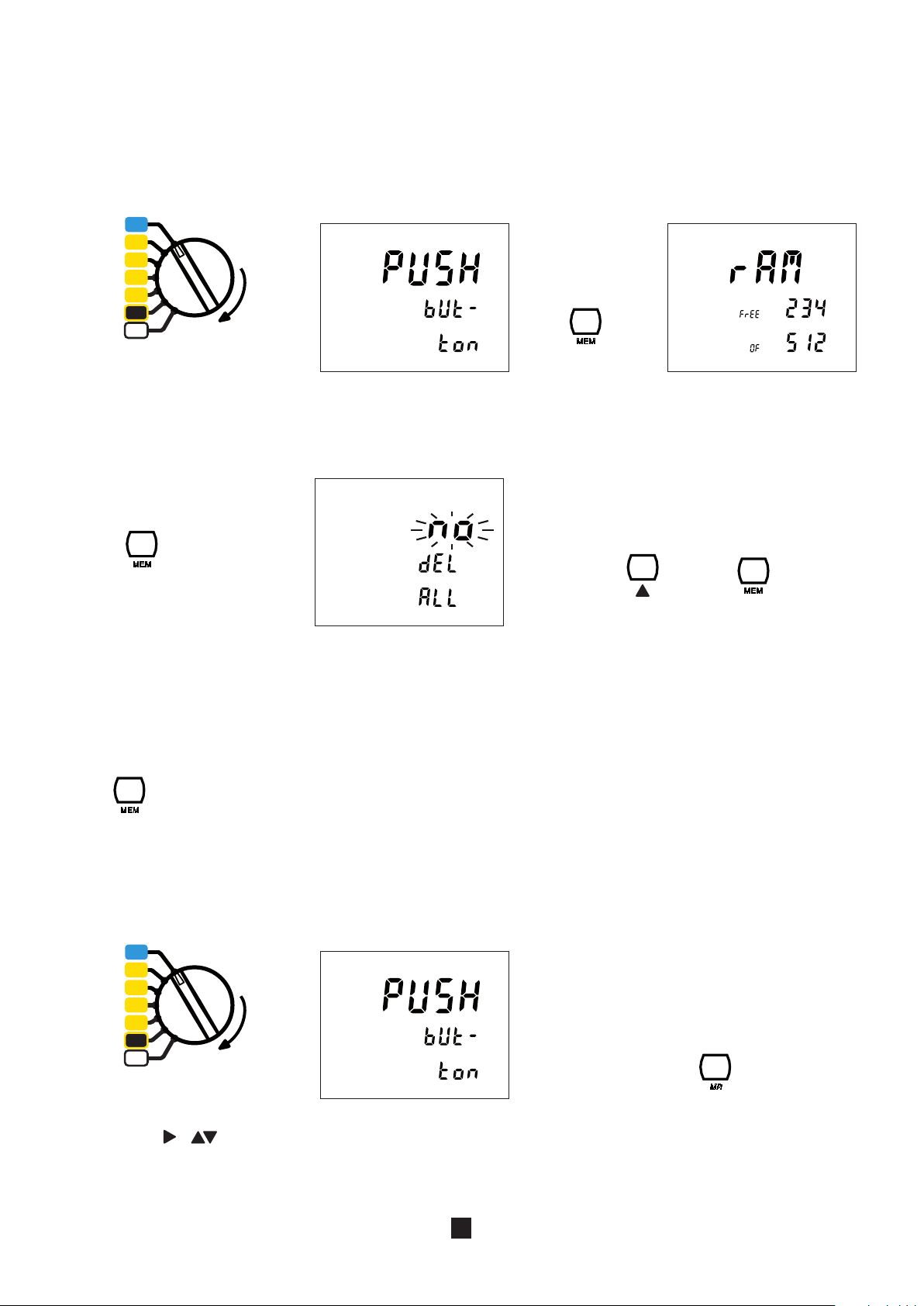

6.3. CANCELLARE LA MEMORIA



Ci sono di due modi per cancellare la memoria interna del controllore:

6.3.1. ELIMINAZIONE TOTALE

Posizionate il commutatore su SET-UP.

SET-UP

Premete nuovamente il tasto MEM.

SET-UP

OFF

MEM

Premete il tasto MEM per visualizzare il numero di allocazioni di memoria disponibili.

MEM

Per procedere alla completa eliminazione della memoria.

(pressione prolungata)

> 2s

MEM

Per uscire senza cancellare

(pressione breve).

MEM

6.3.2. ELIMINAZIONE PARZIALE

Posizionate il commutatore su SET-UP.

SET-UP

OFF

Premete il tasto MR per visualizzare tutti gli spazi in memoria occupati, indipendentemente dalla funzione di misura.

Utilizzate i tasti e per selezionare la registrazione da cancellare.

Premete il tasto MEM.



OBJ.

Per cancellare la registrazione selezionata. Nel caso di una registrazione comprendente un terzo criterio d’indirizzamento, solo quello visualizzato verrà cancellato.

(pressione prolungata)

TEST

MEM

Per uscire senza cancellare

(pressione breve).

MEM

SWEEP

> 2s

MEM

7. CONFIGURAZIONE SETUP



Posizionate il commutatore su SET-UP. Il strumento vi invita a premere un tasto con il seguente messaggio:

SET-UP

7.1. PRESSIONE DEL TASTO CONFIG

Il tasto CONFIG permette di regolare la data, l’ora e la velocità di comu nicazione. Il tasto CONFIG serve anche a reinizializzare il strumento con le regolazioni di fabbrica ma la data, l’ora e gli eventuali risultati di misura memorizzati verranno conservati.

Scegliete la cifra da modiﬁcare mediante il tasto e incrementatela o decrementatela con il tasto , o, secondo il caso, modiﬁcate la funzione proposta (per esempio ON o OFF) con il tasto .

CONFIG

SET-UP

OFF

La data: anno, mese e giorno.

L’ora.

CONFIG

La velocità di comunicazione:

9.6k, 19.2k e 38.4k

CONFIG

7.2. PREMENDO IL TASTO DISPLAY

Potete modiﬁcare il parametro lampeggiante mediante il tasto , e scegliere il parametro da modiﬁcare mediante il tasto .

La distanza può esprimersi in metri (m) o in piedi (ft).

DISPLAY

DISTANCE

DISPLAY

CONFIG

L’allarme è utile in misura di resistenza 2 ﬁli. Potete mettere l’allarme (On) o rimuoverlo (OFF), scegliere il suo senso alto (>) o basso (<) e il suo valore (fra 1 e 999Ω). Consultare il § 3.1.3.

Reinizializzazione dello strumento alle regolazioni di fabbricazione.

ALARM

Ω



E’ possibile attivare (On) il cica-



lino o disattivarlo (OFF).

Potete scegliere l’indirizzo del bus dello strumento (per la comunicazione con un PC) fra 1 e 247.

DISPLAY

COM

7.3. PREMENDO IL TASTO MEM

Premendo il tasto MEM, potete visualizzare il tasso d’occupazione della memoria dello strumento ed eventualmente cancellare tutte le registrazioni (consultare il § 6.3.1).

7.4. PREMENDO IL TASTO MR

Premendo il tasto MR, potete visualizzare tutte le registrazioni e cancellarle individualmente (consultare il § 6.3.2).

7.5. PARAMETRI INTERNI

Questa informazione è importante per qualsiasi operazione di calibrazione e di riparazione del controllore.

Se tenete premuto il tasto CONFIG mentre portate il commutatore sulla posizione SET-UP, …

SET-UP

… il strumento visualizza il n° di versione del suo software interno (SOFt) e il suo numero di serie (InSt) su due linee.

CONFIG

7.6. CONTROLLO DEL DISPLAY

Se tenete premuto il tasto DISPLAY mentre portate il commutatore sulla posizione SET-UP, …

SET-UP

OFF

SET-UP

DISPLAY

OFF

… il strumento visualizza tutti i segmenti del display ﬁno a quando vi sposterete dalla posizione SET-UP o premerete un tasto qualsiasi.

EARTH COUPLING 1 2 3 4 OK

SMOOTH

REMOTE

COM

MEMMR CONFIG MANUALAUTO

ALARM TEST

OBJ.

< >

NOISE

DISTANCEFREQUENCY

< >

k Ωft

DC AC

mVA kΩft

Hz mA kΩft

DC AC

Ω

2nd

8. MESSAGGI D’ERRORE

Durante la sua messa in servizio, il strumento C.A 6471 effettua automaticamente un’autodiagnosi. Se un difetto appare nel corso della predetta autodiagnosi o durante una misura, il strumento visualizza un messaggio come il seguente: Err XX.

Questi errori sono classiﬁcati in 3 categorie:

 Innoqui Errori 6, 7 e 11

Il messaggio appare per circa 1 secondo per informare l’utente. Considerate l’ipotesi di una una riparazione se il messaggio dovesse riapparire.

 Gli errori 6 e 7 sono sempre preceduti da una reinizializzazione automatica.  Durante l’errore 11 il strumento effettua da solo una reinizializzazione ai valori di default.

 Riparabili Errori 5, 14, 15, 18, 19, 30, 31, 32 e 33

L’errore riguarda la funzione di misura in corso e sparisce se si cambia funzione. E’ quindi possibile utilizzare il strumento ma una riparazione diventa necessaria se l’errore persiste.

 Un errore 18 indica che è impossibile ricaricare la batteria interna dello strumento. Se l’errore 18 appare

durante la ricarica della batteria, disinserite il cordone della rete e procedete come descritto più avanti per gli errori ‘fatali”.

 In caso d’errore 19, la soppressione totale delle registrazioni può essere una delle soluzioni migliori.  In caso d’errori 31, 32 e 33, una tensione o una corrente troppo elevata è apparsa durante una misura.

Veriﬁcare allora il circuito di misura.

 Fatali Errori 0, 1, 2, 3, 8, 12, 13, 15, 16, 18 (in ricarica delle batterie) e 21.

Questi errori impediscono qualsiasi funzionamento. Spegnere il strumento e riaccenderlo. Se l’errore persiste, una riparazione è necessaria.

9. CONNESSIONE AD UN PC E SOFTWARE D’ANALISI

Troverete più ampie informazioni sulla connessione ad un PC, sul controllo a distanza mediante un PC, sulla lettura dei risultati di misura registrati nel strumento e sulla modiﬁca di certi dati nella memoria nella documentazione del software DataView per i controllori di terra.

10. CARATTERISTICHE TECNICHE

10.1. CONDIZIONI DI RIFERIMENTO

Grandezze d’inﬂuenza Valori di riferimento

Temperatura 20 ± 3 °C Umidità relativa dal 45 a 55 % UR Tensione d’alimentazione da 9 a 11,2 V Campo di frequenza del segnale d’entrata 0 a 440Hz Capacità in parallelo alla resistenza d’ingresso 0 µF Campo elettrico < 1 V/m Campo magnetico < 40 A/m

Nei seguenti paragraﬁ, si deﬁnisce l’errore intrinseco in funzione delle condizioni di riferimento e l’errore di funzionamento in funzione delle condizioni di funzionamento secondo la norma IEC 61557 -1, -4 e -5.

10.2. CARATTERISTICHE ELETTRICHE

10.2.1. MISURE DI FREQUENZA

Metodo di misura: digitale mediante campionatura a 4028 Hz, ﬁltro passa-basso, FFT. La frequenza visualizzata è quella della componente spettrale con l’ampiezza maggiore. Ciclo di misura: circa 3 visualizzazioni al secondo.

Campo di misura 5 a 450 Hz Risoluzione 1 Hz Errore di funzionamento ± 2 Hz Tensione minima all’entrata 10 mV Corrente minima nella pinza amperometrica 0,5 mA

10.2.2. MISURE DI TENSIONE

Le sovratensioni ﬁno a 75 Vrms sono visualizzate da: “> 65 V”. Le sovratensioni permanenti fra 70 V e 75 V sui morsetti H e E possono provocare un surriscaldamento del varistore di protezione. Vanno quindi evitate.

Le tensioni superiori a 75 Vrms attivano il messaggio d’errore 31 (tensione esterna elevata) o 32 (superamento della portata in misura di tensione).

Se i morsetti H e E sono in contatto con la tensione di linea,, il fusibile di protezione fonde.

Tutti gli altri morsetti sopportano la tensione di linea, nominale senza problemi.

 Misura di tensioni esterne

Metodo di misura: digitale mediante campionatura a 4028 Hz, ﬁltro passa-basso, FFT. La frequenza visualizzata è quella della componente spettrale con l’ampiezza maggiore.. Ciclo di misura: circa 3 visualizzazioni al secondo. Conversione del segnale: TRMS o somma di tutte le armoniche da 10 a 450 Hz durante le misure di terra selettive con pinza.

Campo di misura 0,00 - 9,99 V 10,0 - 65,0 V Risoluzione 0,01 V 0,1 V Errore intrinseco ± (2% + 1 pt) Errore di funzionamento ± (5% + 1 pt) Impedenza d’entrata Z Frequenza d’utilizzo DC e 15 - 440Hz

H-E

, Z

S-E

) 1,2 MΩ

S-ES

 Misura di tensioni funzionali

I valori di U (misurate dallo strumento).

H-E

, U

S-E

e U

, utilizzati per le misure di resistenza in tensione continua o alternata, sono chiamati “tensioni funzionali”

S-ES

In tutte le funzioni in tensione alternata (AC),è la frequenza fondamentale della tensione creata dal segnale di prova, che si misura. L’incertezza di funzionamento di una misura di tensione funzionale può essere superiore a quella indicata per una misura di resistenza AC perché durante la calibrazione dello strumento le caratteristiche di frequenza del canale della tensione sono combinate a quelle del canale corrente

Campo di misura 0,00 - 9,99 mV 10,0 - 99,9 mV 100 - 999 mV 1,00 - 9,99 V 10,0 - 65,0 V Risoluzione 0,01 mV 0,1 mV 1 mV 0,01 V 0,1 V

Campo di frequenza DC e 41 - 513 Hz 537 - 5078 Hz Errore intrinseco ± (2% + 1 pt) ± (4% + 1 pt) Errore di funzionamento ± (5% + 1 pt) ± (7% + 1 pt)

10.2.3. MISURE DI CORRENTE  MISURE DI CORRENTE ESTERNE

Metodo di misura: digitale mediante campionatura a 4028 Hz, ﬁltro passa-basso, FFT. Ciclo di misura: circa 3 visualizzazioni al secondo. Conversione del segnale: somma di tutte le armoniche da 10 a 450 Hz.

 Con pinza amperometrica C182

Campo di misura 0,00 - 9,99 mA 10,0 - 99,9 mA 100 - 999 mA 1,00 - 9,99 A 10,0 - 40,0 A Risoluzione 0,01 mA 0,1 mA 1 mA 0,01 A 0,1 A

Campo di frequenza 16 - 49 Hz 50 - 99 Hz 100 - 400 Hz Errore di funzionamento da 0,5 a 100 mA ± (10% + 2 pt) ± (5% + 2 pt) ± (3% + 2 pt) Errore di funzionamento da 0,1 a 40,0 A > 20% ± (10% + 2 pt) ± (5% + 2 pt)

 Con pinza amperometrica MN82

Campo di misura 0,00 - 9,99 mA 10,0 - 99,9 mA 100 - 999 mA 1,00 - 9,99 A 10,0 - 40,0 A

(1)

Risoluzione 0,01 mA 0,1 mA 1 mA 0,01 A 0,1 A

Campo di frequenza 16 - 49 Hz

(1)

50 - 99 Hz

(1)

100 - 400 Hz Errore di funzionamento da 0,5 a 100 mA ± (15% + 2 pt) ± (7% + 2 pt) ± (5% + 2 pt) Errore di funzionamento da 0,1 a 40,0 A > 20% ± (15% + 2 pt) ± (7% + 2 pt)

(1): Il strumento C.A 6471 non può distinguere quale pinza è collegata allo strumento. Nel caso della pinza MN82, per intensità

>10A e frequenze <100 Hz, non apparirà alcun messaggio d’allarme. L’utente deve badare personalmente al rispetto dei limiti d’utilizzo della pinza amperometrica MN82.

 MISURE DI CORRENTI FUNZIONALI

I valori di I rate dallo strumento).

e IES, utilizzati per le misure di resistenza in tensione continua o alternata, sono chiamati “correnti funzionali” (misu-

H-E

In tutte le funzioni in corrente alternata (AC), si misura la frequenza fondamentale della corrente creata dal segnale di prova. L’errore di funzionamento di una misura di corrente funzionale può essere superiore a quello indicato per una misura di resistenza AC perché durante la calibrazione dello strumento le caratteristiche di frequenza del canale della tensione sono adatte a quelle della via corrente.

Metodo di misura: digitale mediante campionatura a 4028 Hz, ﬁltro passa-basso, FFT. Ciclo di misura: circa 3 visualizzazioni al secondo.

Campo di misura Risoluzione

0,00 - 9,99 mA 10,0 - 99,9 mA 100 - 350 mA

10 µA 0,1 mA 1 mA

Campo di frequenza Errore intrinseco ± (2% + 1 pt) ± (4% + 1 pt) Errore di funzionamento

10.2.4. MISURE DI RESISTENZE DC

Metodo di misura: Misura di tensione/corrente (Norma IEC 61557 parte 4). Tensione d’uscita nominale: 16 Vdc (se R<22 Ω la tensione d’uscita è ridotta a 10 Vdc). Corrente d’uscita massima:: >200mAdc per resistenze <20 Ω Sovraccarico massimo (permanente): 50 Vrms (la protezione ﬁno a 250 è garantita). Sovraccarico massimo induttivo: 2 H Tensione parassita maxi: 60 Vpicco>10 Hz Selezione automatica della portata: circa 5s Durata della misura: 8 secondi con inversione di polarità automatica Ciclo di misura: 3 al secondo in modalità manuale Compensazione dei cordoni: possibile da 0 a 5 Ω Regolazione dell’allarme: “>” o “<” fra 1 e 999 Ω

Misure mΩ 2 ﬁli

Campo di misura 0,12 - 9,99 Ω 10,0 - 99,9 Ω 100 - 999 Ω 1,00 - 9,99 kΩ 10,0 - 99,9 kΩ Risoluzione 0,01 Ω 0,1 Ω 1 Ω 10 Ω 100 Ω Errore intrinseco ± (2% + 2 pt) Errore di funzionamento ± (5% + 3 pt)

DC e 41 - 513 Hz 537 - 5078 Hz

± (5% + 1 pt) ± (7% + 1 pt)

Misure mΩ 4 ﬁli

Campo di misura 0,020 - 9,999 Ω 10,00 - 99,99 Ω 100,0 - 999,9 Ω 1,000 - 9,999 kΩ 10,00 - 99,99 kΩ Risoluzione 0,001 Ω 0,01 Ω 0,1 Ω 1 Ω 10 Ω Errore intrinseco ± (2% + 2 pt) Errore di funzionamento ± (5% + 5 pt)

10.2.5. MISURE DI RESISTENZE DI TERRA AC

Metodo di misura: Misura di tensione/corrente (IEC 61557 parte 5) Tensione a vuoto: 16 o 32 Vrms tensione rettangolare (per le correnti >240mA la tensione d’uscita è ridotta a 10Vrms). Frequenza di prova: a scelta fra 41 e 513 Hz). (consultare il § 5.1) Corrente di cortocircuito: >200 mAac Soppressione di segnali parassiti: >80 dB per frequenze superiori o inferiori del 20% (o più) alla frequenza di prova Sovraccarico massimo ammissibile: 250 Vrms Valore massimo per RH e RS: 100 kΩ Durata: Pressione breve su START: circa 7s ﬁno al 1° valore di RE a 128 Hz, in seguito 3 misure al secondo. Pressione prolungata su START: circa 15s ﬁno al 1° valore di RE a 128 Hz, in seguito 3 misure al secondo.

Le seguenti indicazioni d’errore si riferiscono alle condizioni di riferimento con una tensione di prova di 32 V, una frequenza di prova 128 Hz, RH e RS = 1kΩ, e in assenza di tensione parassita.

L’errore di funzionamento di una misura di resistenza di terra AC può essere inferiore a quello indicato per la tensione o la corrente perché durante la calibrazione dello strumento le caratteristiche di frequenza della via tensione sono combinate a quelle del canale corrente.

Misura di resistenza dei picchetti ausiliari RH, RS

Campo di misura 0,14 - 9,99 Ω 10,0 - 99,9 Ω 100 - 999 Ω 1,00 - 9,99 kΩ 10,0 - 99,9 kΩ Risoluzione 0,1 Ω 0,1 Ω 1 Ω 10 Ω 100 Ω Errore di funzionamento ± (10% + 2 pt)

Per questa misura, mantenere premuto il tasto START per oltre 2 secondi. Fra 41 e 256 Hz, le resistenze dei picchetti ausiliari sono misurate alla frequenza di prova regolata. Con frequenze di prova superiori, la resistenza dei picchetti ausiliari si misura a 256 Hz.

Misura di resistenza di terra RE “3 poli”

Campo di misura 0,09 - 9,99 Ω 10,0 - 99,9 Ω 100 - 999 Ω 1,00 - 9,99 kΩ 10,0 - 99,9 kΩ Risoluzione 0,01 Ω 0,1 Ω 1 Ω 10 Ω 100 Ω Errore intrinseco ± (2% + 1 pt)

Condizioni operative: RE < 3 x RH, U

Valori per RH, RS e RE Frequenza (Hz)

(RH + RS) / RE

< 3000

(RH + RS) / RE

< 5000

RH ≥ 0 Ω, Rs ≤ 3 kΩ 41 - 513 ± (3% + 2 pt)

RH > 3 kΩ, Rs ≤ 30 kΩ 41 - 513 ± (10% + 2 pt)

RH > 30 kΩ, Rs <100 kΩ 41 - 128 ± (10% + 3 pt)

Nota: per una tensione di prova U

da 16 V occorre considerare la metà del valore di RH.

OUT

= 32 V.

Errore di funzionamento per R

Misura di resistenza di terra RE “4 poli”

Campo di misura 0,011 - 9,999 Ω 10,00 - 99,99 Ω 100,0 - 999,9 Ω 1,000 - 9,999 kΩ 10,00 - 99,99 kΩ Risoluzione 0,001 Ω 0,01 Ω 0,1 Ω 1 Ω 10 Ω Errore intrinseco ± (2% + 1 pt)

(RH + RS) / RE

< 3000

(RH + RS) / RE

< 5000

Condizioni operative: RE < 3 x RH, U

Valori per RH, RS e RE Frequenza [Hz]

RH ≥ 0 Ω, Rs ≤ 3 kΩ 41 - 513 ± (3% + 2 pt)

RH > 3 kΩ, Rs ≤ 30 kΩ 41 - 513 ± (10% + 2 pt)

RH > 30 kΩ, Rs <100 kΩ 41 - 128 ± (10% + 3 pt)

OUT

= 32 V

Errore di funzionamento per

Nota: per una tensione di prova U

da 16 V occorre considerare la metà del valore di RH.

OUT

Misura di resistenza di terra selettiva “4 poli” con pinza C182 o mn82.

Caratteristiche identiche a quelle della misura di terra “4 poli” con le seguenti condizioni particolari: Corrente minima: C182, IES >0,5mA MN82, IES >2mA

Rapporto R MN82, (R con RH + RE <20Ω

maxi: C182, (R

SEL/RE

) <120

SEL/RE

) <500.

10.2.6. MISURA DELLA RESISTIVITÀ DEL SUOLO r

Metodo di misura: Misura di tensione/corrente (IEC 61557 parte 5). Tensione a vuoto: 16 o 32 Vrms tensione rettangolare. Frequenza di prova: a scelta fra 41 e 128 Hz (consultare il § 5.1). Corrente di cortocircuito: >200 mAac Soppressione di segnali parassiti: >80 dB per frequenze superiori o inferiori del 20% (o più) alla frequenza di prova. Sovraccarico massimo ammissibile: 250 Vrms Valore massimo RH, RS, RES, RE: 100 kΩ (errore di misura consultare il § 10.2.5). Calcolo con metodo Wenner: rW = 2π d R Calcolo con metodo Schlumberger: rS = (π (d2 - (A/2)²)/A) R Valore massimo di r: 999 kΩm (visualizzazione in kΩft non è possibile). Durata: Pressione breve su START: circa 8 secondi ﬁno al 1° valore di R Pressione prolungata su START: circa 20 secondi ﬁno al 1° valore di R

S-ES

a 128 Hz, in seguito 3 misure al secondi.

S-ES

a 128 Hz, in seguito 3 misure al secondi.

S-ES

Campo di misura 0,00 - 9,99 Ω 10,0 - 99,9 Ω 100 - 999 Ω 1,00 - 9,99 kΩ 10,0 - 99,9 kΩ Risoluzione 0,01 Ω 0,1 Ω 1 Ω 10 Ω 100 Ω Errore intrinseco ± (2% + 1 pt)

L’indicazione d’errore intrinseco viene fornita alle condizioni di riferimento con una tensione di prova di 32 V, una frequenza di prova di 128Hz, R

P-H

, R

P-S

, R

P-ES

e R

= 1 kΩ, e assenza di tensione parassita.

P-E

Condizioni operative R

R R

è la resistenza dei picchetti di terra R

picchetto

Nota: per una tensione di prova U

picchetto

≤ 100 kΩ / R

≤ 50 kΩ / R

≤ 10 kΩ / R

Misura di resistenza dei picchetti ausiliari R

S-ES

≤ 2000

S-ES

≤ 10000

S-ES

≤ 20000

S-ES

< 3 x R

e: Errore di funzionamento per R

P-H

± (7% + 2 pt)

± (15% + 3 pt)

± (20% + 1 pt)

, R

P-E

P-H

P-ES

, R

P-S

, R

da 16 V, occorre considerare la metà del valore di R

OUT

, ritenuta identica.

P-S

P-H

, R

P-ES

P-E

S-ES

picchetto

Campo di misura 0,14 - 9,99 Ω 10,0 - 99,9 Ω 100 - 999 Ω 1,00 - 9,99 kΩ 10,0 - 99,9 kΩ Risoluzione 0,1 Ω 0,1 Ω 1 Ω 10 Ω 100 Ω Errore di funzionamento ± (10% + 2 pt)

Per questa misura, mantenere premuto il tasto START per più di 2 secondi. Fra 41 e 128 Hz, le resistenze dei picchetti ausiliari sono misurate alla frequenza di prova regolata. Per le frequenze di prova superiori, la resistenza dei picchetti ausiliari si misura a 128 Hz.

10.2.7. MISURE DI TERRA CON 2 PINZE AMPEROMETRICHE

Metodo di misura: Misura di tensione/corrente con segnale AC rettangolare Corrente cortocircuito indotto: <26 Arms (con C182) e <5 Arms (con MN82). Frequenza del segnale: Automatico: 1611 Hz, Manuale: 128, 1367, 1611 o 1758 Hz Soppressione di segnali parassiti: >80 dB per frequenze superiori o inferiori del 20% (o più) alla frequenza di prova. Corrente parassita massima ammissibile: 20 A Valore massimo RH, RS: 100 kΩ (errore di misura consultare il § 10.2.5). Durata di misura: circa 7 secondi per il 1° valore del R

picco.

, in seguito 3 misure/secondi.

LOOP

Frequenza di misura 1367 Hz - 1611 Hz - 1758 Hz Campo di misura 0,10 - 9,99 Ω 10,0 - 99,9 Ω 100 - 500 Ω Risoluzione 0,01 Ω 0,1 Ω 1 Ω

Errore di funzionamento (senza corrente parassita)

(1)

C182 ± (10% + 1 pt)

MN82 ± (20% + 2 pt)

Frequenza di misura 128 Hz Campo di misura 0,10 - 9,99 Ω 10,0 - 30,0 Ω Risoluzione 0,01 Ω 0,1 Ω

Errore di funzionamento (senza corrente parassita)

(1)

C182 ± (20% + 2 pt)

MN82 non speciﬁcato

(1): Rispettare la distanza minima fra le due pinze conformemente alla tabella del § 3.6.

10.3. ALIMENTAZIONE

Lo strumento è alimentato da una batteria ricaricabile con tecnologia NiMH 9,6 V 3,5Ah.

Quelli mostrati di seguito sono i principali vantaggi:

 una grande autonomia e una riduzione d’ingombro e di peso,  la possibilità di ricaricare rapidamente la vostra batteria,  un effetto memoria molto ridotto: potete ricaricare rapidamente la vostra batteria anche se non è completamente scarica

senza ridurre la sua capacità,

 rispetto dell’ambiente: assenza di materiali inquinanti come il piombo o il cadmio.

La tecnologia NiMH permette un numero limitato di cicli di carica/scarica dipendente dalle condizioni d’utilizzo e dalle condizioni di carica. In condizioni ottimali, il numero di cicli è di 200.

Lo strumento dispone di 2 modalità di carica:

 carica rapida: la batteria recupera il 90% della sua capacità in 3 ore,  carica di manutenzione: questa modalità interviene quando la batteria è molto debole e quando si sta esaurendo una carica

rapida.

Il strumento vi indica il tipo di carica sul display:

bAtt CHrG Carica rapida in corso (stato normale). bAtt LOW Tensione batteria troppo bassa per una ricarica rapida  ricarica con una corrente più debole. bAtt Tensione batteria troppo elevata per una ricarica rapida  ricarica con una corrente più debole. bAtt HOt La batteria è troppo calda per una ricarica rapida (>40°C)  ricarica con una corrente più debole. bAtt COLd La batteria è troppo fredda per una ricarica rapida (<0°C)  ricarica con una corrente più debole. bAtt FULL La batteria è carica  carica di mantenimento.

Il giorno precedente l’utilizzo del vostro strumento, veriﬁcate il suo stato di carica. Se il simbolo di batteria visualizza solo una barra o nessuna, mettete il strumento in carica per la notte (consultare il § 1.3).

Mediante un blocco d’alimentazione speciale è possibile ricaricare anche il strumento C.A 6471 mediante una presa 12 Vdc in un veicolo.

In questo caso, il punto basso della presa 12 Vdc del veicolo si trova al potenziale delle entrate E e ES del controllore. Per misura di sicurezza, il strumento non va allora utilizzato o collegato se si sospetta la presenza di tensioni superiori a 32 V su queste entrate.

Onde ottenere dalla vostra batteria le migliori prestazioni e prolungare la sua efﬁcacia:

 Utilizzate solo il caricatore fornito con il strumento. L’utilizzo di un altro caricatore può rivelarsi pericoloso!  Caricate il strumento solo fra 0° e +40°C.  Rispettate le condizioni d’utilizzo e di stoccaggio fornite nel presente libretto.

L’autonomia è in funzione delle portate:

Funzione Potenza consumata Numero di misura tipica

(1)

Strumento spento < 5 mW Misura di tensione 1,5 W 4500

(2)

mΩ “3 poli”, “4 poli”

(4)

(3)

4,9 W 1500 4,9 W 1500 4,9 W 1500

2 pinze 3,7 W 2000

(1): misure in modalità automatica distanziate di 25 secondi. (2): con R = 1Ω. (3): con RH + RE = 100Ω. (4): con RH + R

= 100Ω.

S-ES

10.4. CONDIZIONI AMBIENTALI

Utilizzare all’interno o all’esterno. Campo d’utilizzo 0°C a +45°C e 0% al 90% UR Campo di funzionamento speciﬁcato Stoccaggio (senza batteria) -40°C a +70°C e 0% al 90% UR Altitudine <3000 m Grado d’inquinamento 2

(5): Questo campo corrisponde a quello deﬁnito dalla norma IEC 61 557, per il quale si deﬁnisce un errore di funzionamento comprendente le grandezze d’inﬂuenza. Quando il strumento viene utilizzato al di fuori di questa portata, occorre aggiungere all’errore di funzionamento 1,5%/10°C e 1,5% fra 75 e 90% UR.

(5)

: 0°C a +35°C e 0% al 75% UR

10.5. CARATTERISTICHE COSTRUTTIVE

Controllore C.A. 6471 Dimensioni (L x P x A): 272 x 250 x 128 mm Massa: circa 3,2 kg

Indice di protezione IP 53 secondo IEC 60 529 IK 04 secondo IEC 50102

Prova di caduta secondo IEC 61010-1 Vibrazioni secondo IEC 61557-1

10.6. CONFORMITÀ ALLE NORME INTERNAZIONALI

Sicurezza elettrica secondo la norma IEC 61010-1. Misure secondo la norma IEC 61557 parti 1, 4 e 5. Categorie di sicurezza: categoria di misura IV, 50 V rispetto alla terra, 75 V differenza di potenziale fra i morsetti.

10.7. COMPATIBILITÀ ELETTROMAGNETICA

Lo strumento soddisfa le direttive EMC e BT necessarie alla marcatura CE e alla norma prodotto IEC 61326-1.

 Immunità in ambiente industriale  Emissione in ambiente residenziale

11. TERMINI E DEFINIZIONI

Questo paragrafo richiama alcune deﬁnizioni dei termini utilizzati nell’ambito delle misure di terra:

Conduttore di terra

Conduttore che collega l’impianto da mettere a terra con la sua messa a terra.

Contatto a terra (E)

Conduttore interrato che garantisce il contatto elettrico con la terra che lo circonda.

Misura di terra

Misura effettuata per veriﬁcare una messa a terra e, a seconda della situazione, riguardo un contatto di terra individuale o un complesso sistema di terra.

Misura di terra passiva

Misura eseguita utilizzando correnti parassite circolanti nell’impianto della messa a terra.

Misura di terra attiva

Misura effettuata mediante una corrente proveniente dal generatore di tensione interna dello strumento posto fra i morsetti H e E.

Messa a terra

Gruppo locale di contatti a terra collegati fra loro. Una messa a terra può venire garantita da parti metalliche dell’impianto quali i piedi interrati del pilone, rinforzi metallici (tiranti), fondamenta, involucri di cavi interrati, conduttori di terra, ecc…

Picchetto di terra ausiliare (H)

Contatto a terra ausiliare attraverso il quale circola la corrente di misura.

Picchetto di terra ausiliare (S)

Picchetto di terra ausiliare utilizzato per misurare il potenziale. La tensione proporzionale alla resistenza di terra da determinare si misura fra il picchetto S e il contatto di terra (E) o il picchetto ausiliare (ES).

Picchetto di terra ausiliare (ES)

Designa il punto di misura collegato alla messa a terra o a un sistema di terra che permette di misurare il potenziale elettrico esistente in questo punto rispetto al picchetto di terra ausiliare S.

Resistenza di terra

Resistenza misurata fra la messa a terra e la terra di riferimento.

Resistenza di terra selettiva

Resistenza parziale di una messa a terra o di un sistema di terra. E’ possibile misurare il suo valore misurando selettivamente la corrente che attraversa questa diramazione del circuito di messa a terra. Per deﬁnizione ogni resistenza di terra selettiva è sempre superiore alla resistenza di terra totale (circuiti in parallelo).

Resistività (speciﬁca) del suolo (r)

E’ possibile rappresentarla mediante un cubo (1 metro di lato) riempito del suolo in questione e di cui si misura la resistenza fra due facce opposte. Lo strumento di misura è l’ohm-metro (Ωm).

Sistema di terra

Insieme di tutte le attrezzature collegate che garantiscono una messa a terra.

Tensione di contatto

Parte di una tensione di terra a cui si espone il corpo di una persona in caso di contatto con l’impianto. La corrente che risulta da questa tensione provoca è limitata dalla resistenza del corpo della persona e dalla resistenza del suolo su cui si trova.

Tensione di passo

Parte di una tensione di terra a cui si espone una persona che fa un passo, ossia i cui piedi sono distanziati di un metro. Questa tensione provoca una corrente attraverso i piedi della persona.

Tensione di terra

Tensione misurata fra la messa a terra e la terra di riferimento.

Terra

Designa il punto di collegamento con la terra.

Terra di riferimento

Parte del globo terrestre (notate bene: la sua superﬁcie) sita al di fuori della zona d’inﬂuenza del contatto di terra o del sistema di messa a terra.

12. GLOSSARIO

Questo glossario fornisce la lista dei termini e delle abbreviazioni presenti sullo strumento e sul display digitale.

“3 poli” : misura di resistenza di terra con 2 picchetti ausiliari (3P). “4 poli” : misura in 4 ﬁli di debole resistenza di terra con 2 picchetti ausiliari (4P). C1 : coefﬁciente d’accoppiamento della terra RA con la terra Rb (C1= RC/R1 ). C2 : coefﬁciente d’accoppiamento della terra Rb con la terra RA (C2= RC/R2 ). d, A : distanze da programmare per il calcolo della resistività secondo il metodo di misura utilizzato. mΩ : misura di debole resistenza/continuità debole. E : morsetto E (presa di terra, morsetto di ritorno della corrente di misura). EARTH : misura di terra (“3 poli” o “4 poli”). EARTH COUPLING : misura d’accoppiamento fra 2 prese di terra. ES : morsetto ES (presa di potenziale di riferimento per il calcolo della resistenza di terra 4P). H : morsetto H (morsetto d’iniezione della corrente di misura).

(1)

I-Act

: corrente esterna misurata attualmente dalla pinza (IES).

IES : corrente misurata dalla pinza allacciata al morsetto ES (misura di terra selettiva con pinza). I

: corrente di misura circolante fra i morsetti H e E.

H-E

NOISE : indica la presenza di una tensione esterna parassita che falsa la misura di terra o di resistività. R : resistenza media calcolata partendo da R+ e R-. R+ : resistenza misurata con una corrente positiva circolante dal morsetto H al morsetto E. R- : resistenza misurata con una corrente negativa circolante dal morsetto H al morsetto E.

(1)

R-Act R1 : primo valore misurato per calcolare l’accoppiamento fra 2 prese di terra (R1 = RA + RC ). R2 : secondo valore misurato per calcolare l’accoppiamento fra 2 prese di terra (R2 = Rb + RC ). R RA : primo valore di terra calcolato (RA = R1 - RC ). Rb : secondo valore di terra calcolato (Rb = R1 - RC ). RC : resistenza d’accoppiamento fra le terre RA e Rb (RC = (R1 + R2 – R RE : resistenza di terra allacciata fra il morsetto E e il picchetto S. RH : resistenza del picchetto collegato al morsetto H. R R

RS : resistenza del picchetto collegato al morsetto S. R R R∆0 : resistenza di compensazione dei cordoni di misura. S : morsetto S (presa del potenziale di misura per il calcolo della resistenza di terra). U-Act U U U U USr : frequenza scelta dall’utente (abbreviazione di «user»).

rS : resistività del suolo misurata secondo il metodo di Schlumberger.

rW : resistività del suolo misurata secondo il metodo di Wenner.

: resistenza attuale calcolata partendo dai valori U-Act e I-Act .

: terzo valore misurato per calcolare l’accoppiamento fra 2 prese di terra (R

1-2

)/2).

1-2

: resistenza del loop di terra (2 pinze).

LOOP

: valore della resistenza R-Act (PASS per misura “passiva” eseguita con le correnti parassite circolanti

PASS

: resistenza di terra selettiva (misura della corrente con pinza).

SEL

(2)

: resistenza fra i picchetti S e ES (utilizzata per la misura di resistività).

S-ES

(1)

: tensione esterna attualmente presente sui morsetti dallo strumento.

: tensione misurata fra i morsetti H e E.

H-E

: tensione generata dallo strumento fra i suoi morsetti H e E (32 V o 16 V).

OUT

: tensione misurata fra i morsetti S e E.

S-E

: tensione misurata fra i morsetti S e ES.

S-ES

nell’impianto).

= RA + Rb ).

1-2

(1): Il sufﬁsso Act diventa In ( “Input” in inglese) quando questo valore viene registrato nel strumento e poi letto per distinguere

il valore corrente e il valore registrato. Nei 2 casi, questa grandezza quando viene visualizzata viene associata alla sua frequenza.

(2): In questo caso, le resistenze dei 4 picchetti utilizzati per la misura sono indicate da R

P-H

, R

P-S

, R

P-ES

, R

P-E

13. MANUTENZIONE

Per la manutenzione, utilizzate solo i ricambi originali. Il produttore non è responsabile per dei guasti successivi a riparazioni effettuate da un servizio di assistenza o da centri di assistenza non autorizzati.

13.1. PULIZIA

Disconnettere completamente l’unita e portare il commutatore rotativo sulla posizione OFF.

Utilizzare un panno sofﬁce, inumidito con acqua saponata. Sciacquare con un panno umido e asciugare rapidamente utilizzando un panno asciutto o dell’aria compressa. Si consiglia di non utilizzare alcool, solventi o idrocarburi.

13.2. SOSTITUZIONE DEL FUSIBLE

Il strumento è munito di due fusibili di protezione con caratteristiche identiche:

 Fusibile nel morsetto H:

Se questo fusibile è difettoso, lo strumento non produce più la tensione d’uscita e le misure di resistenze attive sono quindi impossibili. Per veriﬁcare lo stato del fusibile, ruotate il commutatore sulla funzione mΩ 2 ﬁli, collegate i morsetti H e E con un cordone e lanciate una misura di resistenza. Se lo strumento non effettua misure e se il simbolo del morsetto H lampeggia, si rende necessaria la sostituzione del fusibile.

 Fusibile sull’ingresso della pinza ES:

Se questo fusibile è difettoso, lo strumento non rileva la presenza di una pinza nell’ingresso ES. Le misure di terra “4 poli” selettive con pinza o le misure a due pinze non sono più possibili. Per veriﬁcare lo stato del fusibile, scegliere la funzione “4 poli” e collegate una pinza al morsetto ES. Se nessun simbolo di pinza appare accanto al simbolo del morsetto ES, è necessario sostituire il fusibile.

Per garantire la continuità della sicurezza, sostituite il fusibile difettoso con un fusibile di caratteristiche rigorosamente identiche: Referenza C.A della partita di 10 fusibili F 0,63 A – 250 V – 5x20 mm – 1,5 kA: AT0094

Procedura di sostituzione:

1. Disinserite ogni allacciamento dello strumento, mettete il commutatore su OFF e chiudete il coperchio.

2. Svitate le quattro viti imperdibili nel fondo della scatola, senza estrarle completamente.

3. Aprite il coperchio della scatola, sollevate lo strumento cautamente, sostenendo la faccia anteriore afﬁnché non cada. Estraete delicatamente la faccia anteriore con il corpo dello strumento della scatola. Il fusibile del morsetto H è ora accessibile per opportuna sostituzione.

4. Se dovete sostituire solo il fusibile del morsetto H, andate direttamente al seguente punto 9. Se volete sostituire anche il fusibile dell’ingresso della pinza ES, svitate le due viti dello sportello batteria e rimuovetela.

5. Estraete leggermente la batteria dal suo alloggiamento senza forzare i ﬁli, onde allentare le due viti nel fondo dell’alloggiamento della batteria. In seguito rimettetela al suo posto.

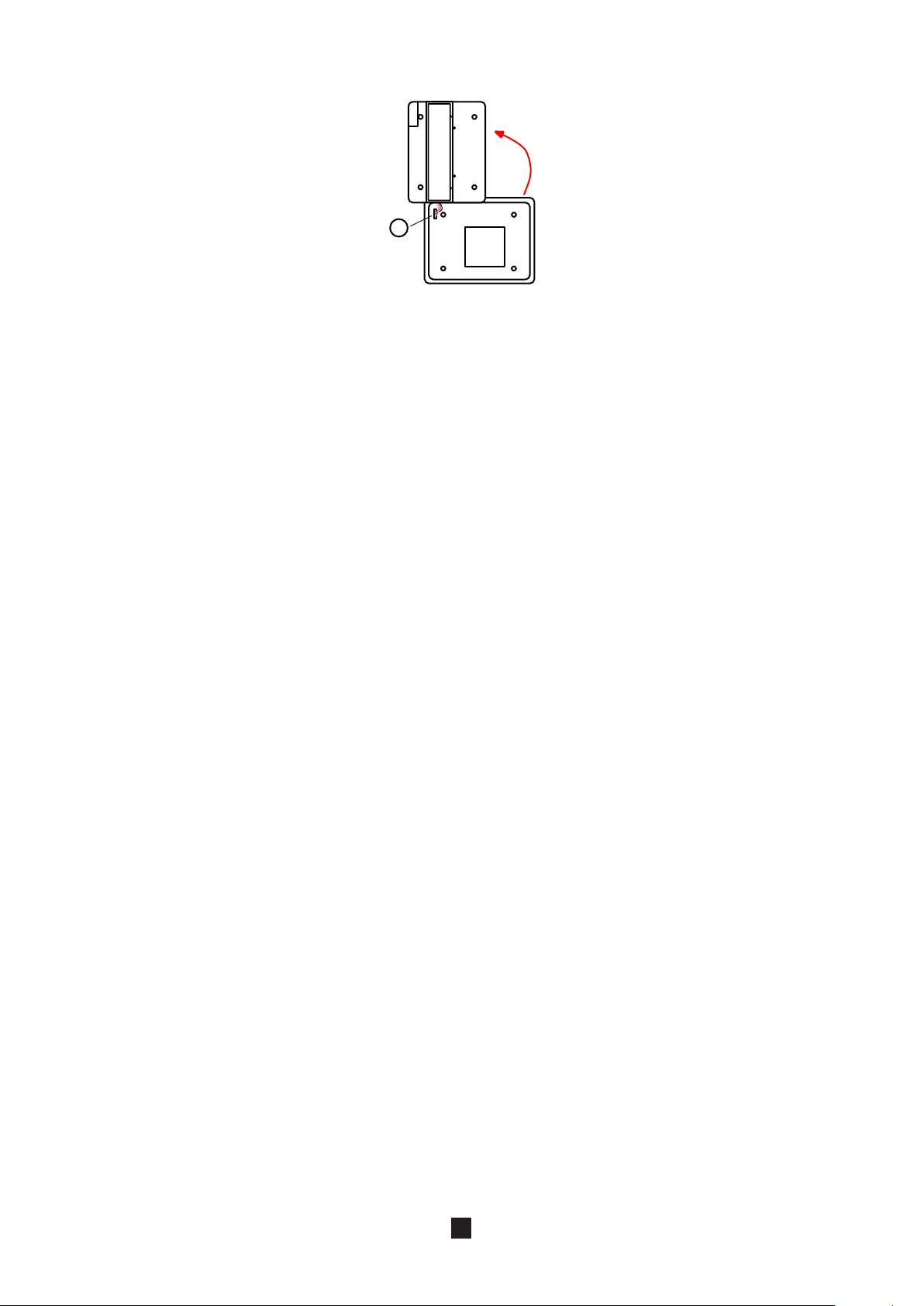

6. Sollevate delicatamente il fondo dello strumento e rimuovetelo senza forzare i ﬁli della batteria. Mantenete la batteria afﬁnché non cada, poi posate il fondo sul lato per lasciare visibile il fusibile. Il fusibile per l’ingresso della pinza del morsetto ES è ora accessibile sul circuito stampato per opportuna sostituzione. Evitate ogni contatto delle mani con il circuito e relativi componenti.

7. Rimettete al suo posto il fondo sulla faccia anteriore e l’elettronica dello strumento senza forzare i ﬁli della batteria. Prima di abbassare il fondo, allineate i quattro fori con le quattro colonnine di ﬁssaggio. Attenzione: badate che i ﬁli della batteria (oppure altri cavi o componenti) non rimangano impigliati o compressi durante quest’operazione.

8. Estraete leggermente la batteria dal suo alloggiamento, senza forzare i ﬁli, e riavvitate le due viti sul fondo dell’alloggiamento. In seguito, riposizionate la batteria nella medesima posizione.

9. Rimettete lo sportello della batteria al suo posto e stringete le viti.

10. Eliminate lo sporco eventualmente presente a livello della guarnizione di tenuta e sul bordo della scatola (usate un panno sofﬁce e che non lascia residui).

11. Collocate il corpo dello strumento nella scatola, chiudete il coperchio e serrate le viti di ﬁssaggio.

13.3. SOSTITUZIONE DELLA BATTERIA

La batteria di questo strumento è speciﬁca: essa comporta elementi di protezione e di sicurezza appositamente adattati. Il mancato rispetto delle corrette modalità di sostituzione (l’uso del modello speciﬁcato) può causare danni materiali e incidenti (esplosione o incendio).

Per garantire la continuità della sicurezza, sostituite la batteria solo con un modello originale: Referenza C.A della batteria ricaricabile NiMH – 9,6V – 3,5Ah: P01.2960.21

Procedura di sostituzione:

1. Disinserite ogni allacciamento dello strumento, mettete il commutatore su OFF e chiudete il coperchio.

2. Svitate le quattro viti imperdibili del fondo della scatola, senza rimuoverle.

3. Aprite il coperchio della scatola, sollevate lo strumento cautamente sostenendo la faccia anteriore afﬁnché non cada. Estraete delicatamente la faccia anteriore con il corpo dello strumento della scatola.

4. Svitate le due viti dello sportello della batteria e rimuovetelo.

5. Estraete leggermente la batteria dal suo alloggiamento senza forzare i ﬁli, onde allentare le due viti in fondo all’alloggiamento della batteria. In seguito riposizionatela nel medesimo posto.

6. Sollevate delicatamente il fondo dello strumento e rimuovetelo senza forzare i ﬁli della batteria. Mantenete la batteria afﬁnché

non cada, poi posate il fondo sul lato per lasciare visibile il connettore della batteria..

7. Disinserite il connettore “4 punti” della batteria tirando leggermente la linguetta. Evitate ogni contatto delle mani con il circuito e relativi componenti.

8. Rimuovete la batteria scarica dal suo alloggiamento e mettete la nuova batteria al suo posto. Fate passare i ﬁli di connessione con il connettore attraverso l’apposita scanalatura.

9. Allacciate il connettore della batteria orientando i due perni verso la linguetta. Evitate ogni contatto delle mani con il circuito e relativi componenti.

10. Rimettete al suo posto il fondo sulla faccia anteriore e l’elettronica dello strumento senza forzare i ﬁli della batteria. Prima di abbassare il fondo, allineate i quattro fori con le quattro colonnine di ﬁssaggio. Attenzione: badate che i ﬁli della batteria (oppure altri cavi o componenti) non siano impigliati o compressi durante quest’operazione.

11. Estraete leggermente la batteria dal suo alloggiamento senza forzare i ﬁli e riavvitate le due viti in fondo all’alloggiamento. In seguito, rimettete la batteria al suo posto.

12. Rimettete lo sportello al suo posto e serrate le viti.

13. Eliminate lo sporco eventualmente presente a livello della guarnizione di tenuta e sul bordo della scatola (usate un panno sofﬁce e che non lascia peluzzi).

14. Collocate il corpo dello strumento nella scatola, chiudete il coperchio e serrate le viti di ﬁssaggio.

15. Procedete alla carica completa della batteria nuova prima di utilizzare lo strumento.

16. Riprogrammate la data e l’ora dello strumento (consultare il § 7.1).

13.4. VERIFICA METROLOGICA

Per tutti gli apparecchi di misura e di test, è necessaria una veriﬁca periodica.

Vi consigliamo almeno una veriﬁca annuale dello strumento. Per le veriﬁche e le calibrazioni, rivolgetevi ai nostri laboratori di metrologia accreditati (informazioni e recapiti su richiesta), alla ﬁliale Chauvin Arnoux del Vostro paese o al vostro agente.

13.5. RIPARAZIONE

Per qualsiasi intervento da effettuare in garanzia o fuori garanzia, si prega di far pervenire lo strumento al vostro distributore.

14. SERVIZIO DI GARANZIA

La nostra garanzia ha validità, salvo eccezioni preventivamente concordate, per dodici mesi dalla data di vendita del materiale (estratto dalle nostre Condizioni Generali di Vendita e disponibile su richiesta)

La garanzia non si applica in seguito a:

 utilizzo inappropriato dell’attrezzatura o utilizzo con materiale incompatibile  modiﬁche apportate alla fornitura senza l’autorizzazione esplicita del servizio tecnico del fabbricante;  lavori effettuati sullo strumento da una persona non autorizzata dal fabbricante;  adattamento ad un’applicazione particolare, non prevista dalla progettazione del materiale o non indicata nel manuale d’uso;  danni dovuti ad urti, cadute o a fortuito contatto con l’acqua.

15. PER ORDINARE

C.A 6471 misuratore di terra e di resistività ........................................................................................................... P01126505

Fornito con:

 Adattatore rete + cavo rete “2 poli” per la ricarica della batteria sulla rete,  Un software per l’esportazione dei dati + un cavo di comunicazione ottica/USB,  2 pinze C182 con 2 cordoni di sicurezza,  5 manuali d’uso (uno per lingua) su CD-ROM,  5 manuali d’uso sempliﬁcati, ognuno in una lingua diversa,.  5 etichette con le caratteristiche, ciascuna in una lingua diversa,  1 borsa di trasporto.

15.1. ACCESSORI

Kit di terra & resistività 100 m ................................................................................................................................. P01102024

Comprendente:

 4 picchetti T,  4 bobine di cavo (colore: 100 m rosso, 100 m blu, 100 m verde, 30 m nero),  1 avvolgicavo (10 m verde),  1 maglio,  5 adattatori capocorda a forcella / spina banana Ø 4 mm,  1 borsa di trasporto Prestige con spazio dedicato allo strumento C.A 6471.

Kit di terra & resistività 150 m ................................................................................................................................. P01102025

Comprendente:

 4 picchetti T,  4 bobine di cavo (colore: 150 m rosso, 150 m blu, 100 m verde, 30 m nero),  1 avvolgicavo (10 m verde),  1 maglio,  5 adattatori capocorda a forcella / spina banana Ø 4 mm,  1 borsa di trasporto Prestige con spazio dedicato allo strumento C.A 6471. 

Kit di continuità C.A 647X (posizione mΩ) ............................................................................................................... P01102037

Comprendente:

 4 cavi da 1,5 m terminale con spina banana Ø4 mm,  4 pinze coccodrillo,  2 puntali.

Pinza C182 (∅ 52 mm) per C.A 6471 ....................................................................................................................... P01120333

Fornita con:

 1 cavo lungo 2 m per collegamento morsetto ES.

Pinza MN82 (∅ 20 mm) per C.A 6471 ...................................................................................................................... P01120452

Fornita con: 1 cavo lungo 2 m per collegamento morsetto ES.

Adattatore per caricabatteria su presa accendisigari .......................................................................................... P01102036

Adattatore DC/DC + cavo di collegamento (5m) per presa accendisigari.

Software PC DataView ............................................................................................................................................. P01102058

Software d’esportazione e utilizzo dei dati memorizzati e di controllo remoto.

Cavo di comunicazione ottica /RS .......................................................................................................................... P01295252

Cordone d’alimentazione di rete GB ....................................................................................................................... P01295253

Elementi vari

 Kit di terra & resistività: altre combinazioni e lunghezze disponibili (consultare la lista allegata al kit standard) o su ordinazione

(consultare la vostra agenzia Chauvin Arnoux o il vostro distributore autorizzato).

15.2. RICAMBI

Set di 10 fusibili F 0,63A – 250V – 5x20mm – 1,5kA ............................................................................................... AT0094

Adattatore per caricabatteria da rete ..................................................................................................................... P01102035

Adattatore AC/DC - 18 V/1,5 A + cavo di ricarica da presa di rete “2 poli”.

Batteria ricaricabile: accumulatore NiMH – 9,6V – 3,5Ah ..................................................................................... P01296021

Cavo di comunicazione ottica/USB ........................................................................................................................ HX0056-Z

Borsa di trasporto Prestige ..................................................................................................................................... P01298067

Elementi vari

 Ricambi per Kit di terra & resistività: consultare la lista allegata al kit standard oppure consultare la vostra Filiale Chauvin

Arnoux (il vostro distributore autorizzato).

09 - 2014

Code 692401B04 - Ed. 3

DEUTSCHLAND - Chauvin Arnoux GmbH

Straßburger Str. 34 - 77694 Kehl / Rhein Tel: (07851) 99 26-0 - Fax: (07851) 99 26-60

UNITED KINGDOM - Chauvin Arnoux Ltd

Unit 1 Nelson Ct - Flagship Sq - Shaw Cross Business Pk Dewsbury, West Yorkshire - WF12 7TH Tel: 01924 460 494 - Fax: 01924 455 328

ITALIA - Amra SpA

Via Sant’Ambrogio, 23/25 - 20846 Macherio (MB) Tel: 039 245 75 45 - Fax: 039 481 561

ÖSTERREICH - Chauvin Arnoux Ges.m.b.H

Slamastrasse 29/2/4 - 1230 Wien Tel: 01 61 61 9 61-0 - Fax: 01 61 61 9 61-61

SCANDINAVIA - CA Mätsystem AB

Sjöﬂygvägen 35 - SE 18304 TÄBY Tel: +46 8 50 52 68 00 - Fax: +46 8 50 52 68 10

http://www.chauvin-arnoux.com

190, rue Championnet - 75876 PARIS Cedex 18 - FRANCE

Tél. : +33 1 44 85 44 85 - Fax : +33 1 46 27 73 89 - info@chauvin-arnoux.fr

Export : Tél. : +33 1 44 85 44 86 - Fax : +33 1 46 27 95 59 - export@chauvin-arnoux.fr

SCHWEIZ - Chauvin Arnoux AG

Moosacherstrasse 15 - 8804 AU / ZH Tel: 044 727 75 55 - Fax: 044 727 75 56

CHINA - Shanghai Pujiang Enerdis Instruments Co. Ltd

3 Floor, Building 1 - N° 381 Xiang De Road Hongkou District - 200081 SHANGHAI Tel: +86 21 65 21 51 96 - Fax: +86 21 65 21 61 07

ESPAÑA - Chauvin Arnoux Ibérica S.A.

C/ Roger de Flor, 293 - 1a Planta - 08025 Barcelona Tel: 90 220 22 26 - Fax: 93 459 14 43

MIDDLE EAST - Chauvin Arnoux Middle East

P.O. BOX 60-154 - 1241 2020 JAL EL DIB (Beirut) - LEBANON Tel: (01) 890 425 - Fax: (01) 890 424

USA - Chauvin Arnoux Inc - d.b.a AEMC Instruments

200 Foxborough Blvd. - Foxborough - MA 02035 Tel: (508) 698-2115 - Fax: (508) 698-2118

Chauvin Arnoux C.A 6471 User manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

1.1. DISIMBALLAGGIO

1. INIZIO

1.2. ETICHETTE CON SPECIFICHE

1.3. CARICA DELLA BATTERIA

2. PRESENTAZIONE DELLO STRUMENTO

2.1. FUNZIONALITÀ DELLO STRUMENTO

2.2. TASTIERA

2.3. DISPLAY

2.4. PRINCIPIO DI FUNZIONAMENTO

3. MODALITÀ AUTOMATICA

3.1. MISURA DI RESISTENZA

3.2. MISURA DI TERRA 3P

3.3. MISURA DI TERRA 4P

3.4. MISURA DELLA RESISTIVITÀ DEL SUOLO r

3.5. MISURE DI TERRA CON 2 PINZE

4. SEGNALAZIONE D’ERRORE

4.1. RESISTENZA DI PICCHETTO MOLTO ELEVATA

4.2. SUPERAMENTO DI PORTATA

4.3. ERRATO COLLEGAMENTO

4.4. INDICATORI DEI LIMITI D’UTILIZZO

5. MISURE IN MODALITÀ MANUALE

5.1. SCELTA DELLA FREQUENZA DI MISURA

5.2. COMMUTAZIONE DELLA TENSIONE DI MISURA

5.3. REGOLAZIONI MANUALI PER LA MISURA DELLA RESISTENZA

5.4. REGOLAZIONI MANUALI PER LA MISURA DI TERRA 3P

5.5. REGOLAZIONI MANUALI PER LA MISURA DI TERRA 4P

5.6. REGOLAZIONI MANUALI PER LA MISURA DI RESISTIVITÀ DEL SUOLO.

5.7. REGOLAZIONI MANUALI PER LA MISURA CON 2 PINZE.

5.8 LIVELLAMENTO

6. FUNZIONE MEMORIA

6.1. MEMORIZZAZIONE DEI RISULTATI DI MISURA

6.2. RICHIAMO DEI RISULTATI MEMORIZZATI

6.3. CANCELLARE LA MEMORIA

7. CONFIGURAZIONE SETUP

7.1. PRESSIONE DEL TASTO CONFIG

7.2. PREMENDO IL TASTO DISPLAY

7.3. PREMENDO IL TASTO MEM

7.4. PREMENDO IL TASTO MR

7.5. PARAMETRI INTERNI

7.6. CONTROLLO DEL DISPLAY

8. MESSAGGI D’ERRORE

9. CONNESSIONE AD UN PC E SOFTWARE D’ANALISI

10. CARATTERISTICHE TECNICHE

10.1. CONDIZIONI DI RIFERIMENTO

10.2. CARATTERISTICHE ELETTRICHE

10.3. ALIMENTAZIONE

10.4. CONDIZIONI AMBIENTALI

10.5. CARATTERISTICHE COSTRUTTIVE

10.6. CONFORMITÀ ALLE NORME INTERNAZIONALI

10.7. COMPATIBILITÀ ELETTROMAGNETICA

11. TERMINI E DEFINIZIONI

12. GLOSSARIO

13. MANUTENZIONE

13.1. PULIZIA

13.2. SOSTITUZIONE DEL FUSIBLE

13.3. SOSTITUZIONE DELLA BATTERIA

13.4. VERIFICA METROLOGICA

13.5. RIPARAZIONE

14. SERVIZIO DI GARANZIA

15. PER ORDINARE

15.1. ACCESSORI

15.2. RICAMBI
