INSTALLATIONSTESTER

C.A 6116N C.A 6117

DEUTSCH

Bedienungsanleitung

Sie haben einen Installationstester C.A 6116N oder C.A 6117 erworben und wir danken Ihnen für Ihr Vertrauen. Damit die optimale Nutzung des Geräts gewährleistet ist:

 Lesen Sie bitte aufmerksam diese Bedienungsanleitung,  Beachten Sie bitte genau die Benutzungshinweise.

ACHTUNG, Gefahrenrisiko! Sobald dieses Gefahrenzeichen erscheint, ist der Bediener verpﬂichtet, die Anleitung zu Rate zu ziehen.

Praktischer Hinweis oder guter Tipp . Zangenstromwandler.

USB-Anschluss. Hilfserder.

Die Spannung an den Buchsen darf 550 V nicht überschreiten. Das Gerät ist durch eine doppelte Isolierung geschützt.

Dieses Gerät ist nach einer Lebenszyklusanalyse gemäß ISO-Norm 1404 als recyclebar eingestuft

Die CE-Kennzeichnung zeigt an, dass das Gerät die EMV- und Niederspannungsrichtlinien erfüllt.

Chauvin Arnoux hat dieses Gerät im Rahmen eines umfassenden Projektes einer umweltgerechten Gestaltung untersucht. Die Lebenszyklusanalyse hat die Kontrolle und Optimierung der Auswirkungen dieses Produkts auf die Umwelt ermöglicht. Genauer gesagt, entspricht dieses Produkt den gesetzten Zielen hinsichtlich Wiederverwertung und Wiederverwendung besser als dies durch die gesetzlichen Bestimmungen festgelegt ist.

Der durchgestrichene Mülleimer bedeutet, dass das Produkt in der europäischen Union gemäß der Richtlinie WEEE 2002/96/ EC einer Abfalltrennung zugeführt werden muss.

Deﬁnition der Messkategorien:

 Die Messkategorie IV bezieht sich auf Messungen, die an der Quelle von Niederspannungsinstallationen durchgeführt werden.

Beispiele: Stromzufuhr, Zähler und Schutzgeräte.

 Die Messkategorie III bezieht sich auf Messungen, die an Gebäudeinstallationen durchgeführt werden.

Beispiele: Verteilertafel, Schalter, fest installierte, industrielle Maschinen oder Geräte.

 Die Messkategorie II bezieht sich auf Messungen, die an Kreisen durchgeführt werden, die direkt an Niederspannungsinstallationen

angeschlossen sind. Beispiele: Stromversorgung für Haushaltsgeräte und tragbare Werkzeuge.

SICHERHEITSHINWEISE

Das Gerät besitzt einen Überlastschutz bis 600 V gegen Erde in Messkategorie III bzw. bis 300 V gegen Erde in Messkategorie IV (vor Nässe schützen). Der Geräteschutz ist nur dann gewährleistet, wenn das Gerät nach Herstellerangaben verwendet wird.

 Halten Sie sich an die Messkategorie und die max. zul. Nennspannungen und -ströme.  Überschreiten Sie niemals die in den technischen Daten genannten Einsatz-Grenzwerte.  Verwenden Sie das Gerät ausschließlich unter den vorgegebenen Einsatzbedingungen bzgl. Temperatur, Feuchtigkeit, Höhe,

Verschmutzungsgrad und Einsatzort.  Benutzen Sie niemals ein Gerät oder Zubehörteile, wenn diese beschädigt erscheinen.  Benutzen Sie niemals ein Gerät mit fehlendem oder falsch angebrachtem Akkufachdeckel.  Verwenden Sie ausschließlich den mitgelieferten Netzadapter zum Auﬂaden des Akkus.  Zum Ersetzen des Akkus müssen sämtliche Anschlüsse am Gerät abgetrennt sein und der Hauptschalter muss auf OFF stehen.  Verwenden Sie niemals einen Akku, dessen Gehäuse beschädigt erscheint.  Verwenden Sie ausschließlich Anschlusszubehör, dessen Überspannungskategorie und Betriebsspannung dem Messgerät

entsprechen (600 V Cat. III oder 300 V Cat. IV).  Instandsetzung und Kalibrierung darf nur durch zugelassenes Fachpersonal erfolgen.  Benutzen Sie geeignete Schutzausrüstung.

INHALTSVERZEICHNIS

1. ERSTE INBETRIEBNAHME ............................................. 4

1.1. Auspacken ............................................................. 4

1.2. Akkuladung ............................................................ 5

1.3. Tragen des Gerätes .............................................. 5

1.4. Benutzung auf einem Tisch ..................................6

1.5. Helligkeitseinstellung der Anzeige ........................6

1.6. Auswahl der Sprache ............................................ 7

2. GERÄTEVORSTELLUNG ................................................. 8

2.1. Zweck und Einsatzgrenzen der Geräte ...............9

2.2. Tastatur ..................................................................9

2.3. Anzeige ................................................................10

2.4. USB-Schnittstelle ................................................ 10

3. VORGEHENSWEISE ......................................................11

3.1. Allgemeines .........................................................11

3.2. Spannungsmessungen ........................................11

3.3. Widerstandsmessung und Durchgangsprüfung 13

3.4. Messung des Isolationswiderstands .................. 17

3.5. 3-polige Erdungswiderstandsmessung .............. 20

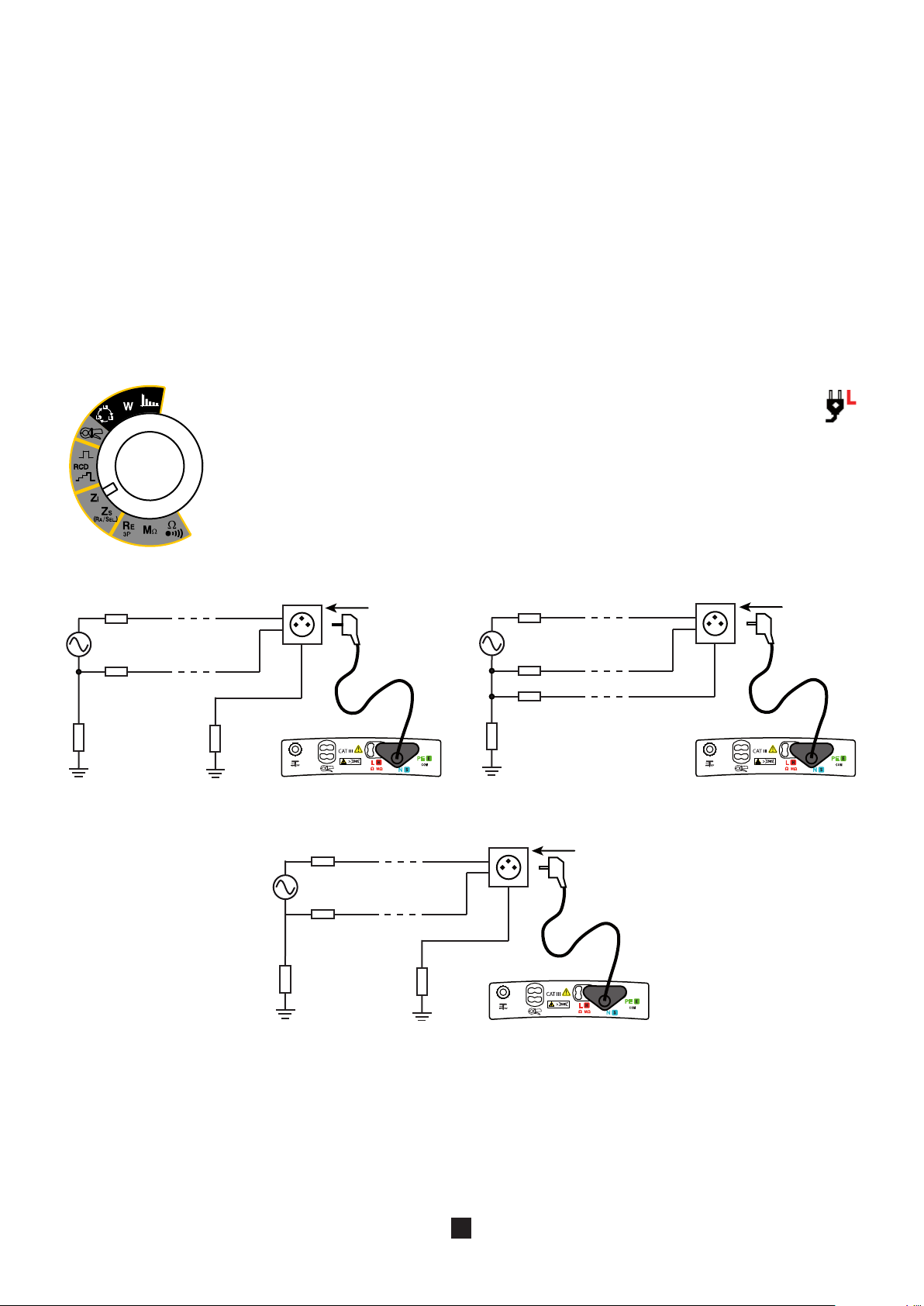

3.6. Messung der Schleifenimpedanz (Zs) ................. 24

3.7. Erdungsmessung unter Spannung (Za, Ra) ......... 27

3.8. Selektive Erdungsmessungen unter Spannung . 32

3.9. Messung der Netzinnenimpedanz (Zi) ................35

3.10. Messung des Spannungsabfalls in den

Leitungen (DV) .................................................... 38

3.11. Fehlerstromschutzschalter-Prüfung ................. 41

3.12. Strommessungen und Fehlerstrommessungen 49

3.13. Phasenfolge der Aussenleiter .......................... 51

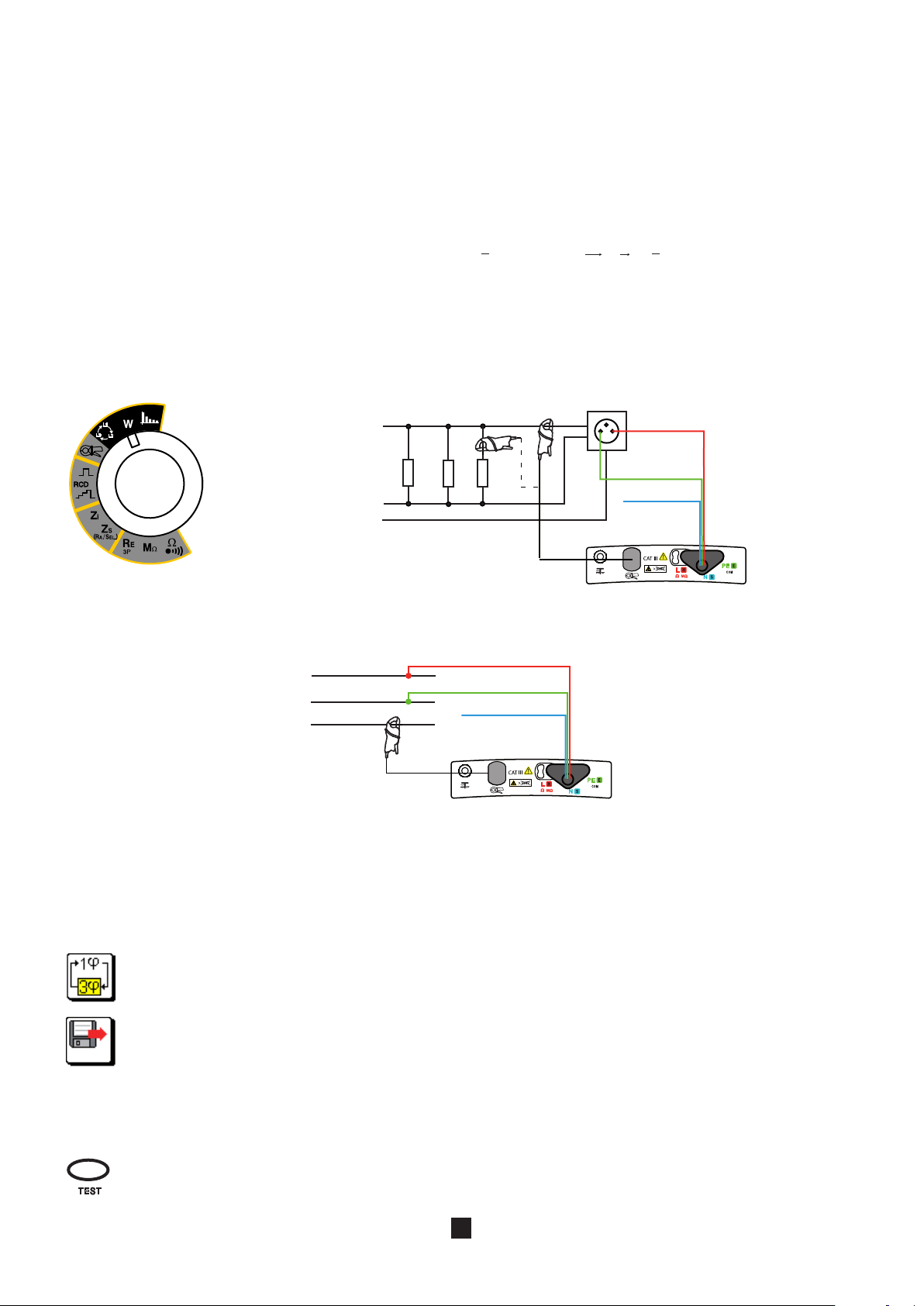

3.14. Leistungsmessung ............................................53

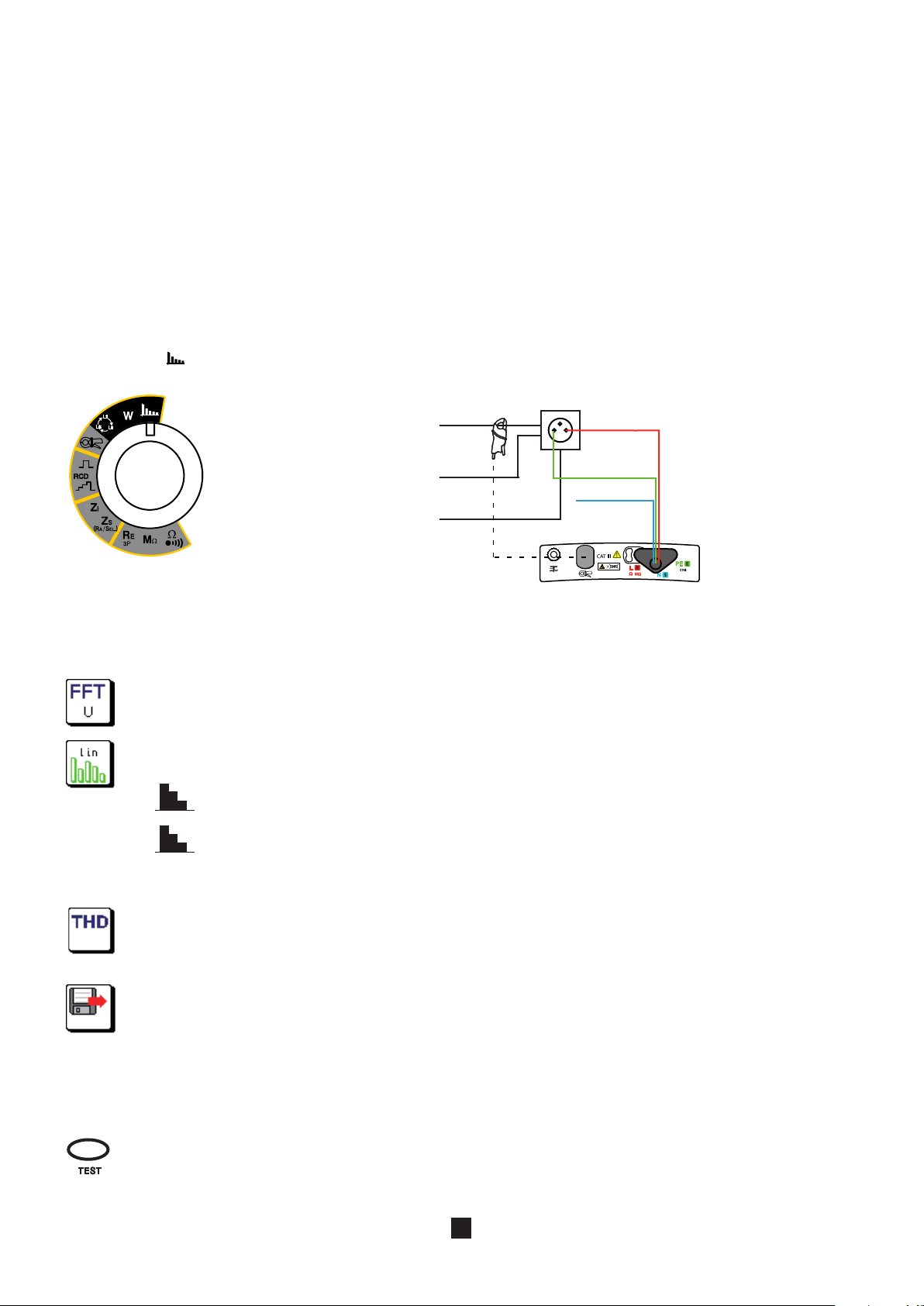

3.15. Oberschwingungen ...........................................56

3.16. Kompensation der Messleitungswiderstände ..59

3.17. Einstellung des Alarm-Schwellwerts ................ 61

4. FEHLERMELDUNGEN ................................................... 62

4.1. Anschlussfehler ................................................... 63

4.2. Messbereichsüberschreitung .............................63

4.3. Anliegen gefährlicher Spannungen .....................63

4.4. Ungültiges Messergebnis ...................................63

4.5. Geräteüberhitzung ...............................................63

4.6. Kontrolle des Geräteschutzes .............................64

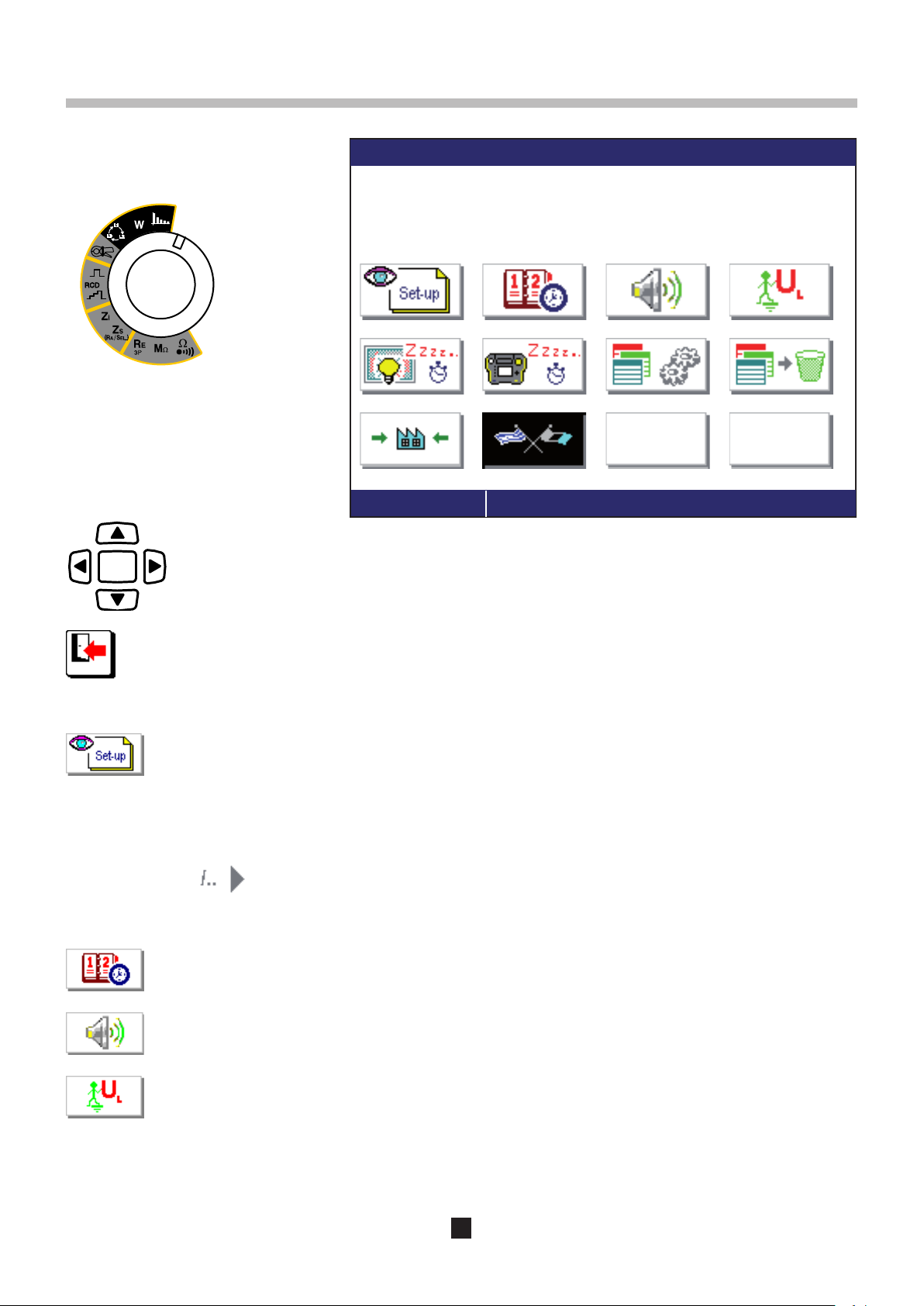

5. SET-UP ............................................................................ 65

6. SPEICHERFUNKTION ...................................................68

6.1. Speicheraufbau und Speichernavigation ........... 68

6.2. Speicherzugriff .....................................................68

6.3. Verzeichnisstruktur erstellen ...............................69

6.4. Messung speichern ............................................. 70

6.5. Speicherwerte abrufen ........................................ 71

6.6. Löschen ...............................................................73

6.7. Fehler ...................................................................73

7. SOFTWARE ZUM DATENEXPORT ...............................74

8. TECHNISCHE DATEN ....................................................75

8.1. Allgemeine Bezugsbedingungen ........................ 75

8.2. Elektrische Speziﬁkationen ................................. 75

8.3. Schwankungen im Betriebsbereich .................... 86

8.4. Eigenunsicherheit und Betriebsunsicherheit .....89

8.5. Stromversorgung ................................................. 89

8.6. Umweltbedingungen ........................................... 90

8.7. Mechanische Daten ............................................90

8.8. Konformität mit internationalen Normen ............ 91

8.9. Elektromagnetische Verträglichkeit (EMV) ......... 91

9. ZEICHENERKLÄRUNG .................................................. 92

10. WARTUNG .................................................................... 94

10.1. Reinigung ........................................................... 94

10.2. Akku ersetzen .................................................... 94

10.3. Gerät rücksetzen ............................................... 95

10.4. Messtechnische Überprüfung ...........................95

10.5. Reparatur ........................................................... 95

10.6. Aktualisierung der Firmware ............................. 95

11. GARANTIE ................................................................... 96

12. BESTELLANGABEN .....................................................97

12.1. Zubehör ..............................................................97

12.2. Ersatzteile ..........................................................97

1.1. AUSPACKEN

1. ERSTE INBETRIEBNAHME

➀

➂

➈

➃

➁

C.A 6116N oder C.A 6117.

Netzadapter mit Kabel zum Auﬂaden des Akkus.

Software zum Datenexport auf CD-ROM mit USB-Kabel A/B.

➆

➅

➇

➄

➉

3-adrige Messleitung mit Netzstecker (entsprechend dem Verwendungsland).

3-polige Messleitung mit 3 einzelnen Sicherheitsmessleitungen.

3 Prüfspitzen (rot, blau und grün).

3 Krokodilklemmen (rot, blau und grün).

2 Sicherheitsmessleitungen (gewinkelt-gerade, rot und schwarz).

Tragegurt.

Umhängegurt für Freihandbetrieb (4 Punkte).

Sonde zur Fernbedienung.

Transporttasche.

1 Bedienungsanleitung auf CD-ROM (1 Datei pro Sprache).

1 mehrsprachiges Sicherheitsdatenblatt.

50 / 60 Hz

1.2. AKKULADUNG

Vor der ersten Verwendung muss der Akku vollständig aufgeladen werden. Ladevorgang bei 10°C bis 45°C.

> 90 VAC < 264 VAC

Akku wird geladen ...

Die Leuchtanzeige am Tester leuchtet auf.

Entfernen Sie den Deckel vom Anschlussstecker für das Ladegerät.

Ladung beendet.

Ladedauer: ca. 5 Std.

Die Leuchtanzeige erlischt.

Nach längerer Nichtbenutzung des Geräts kann sich der Akku selbst entladen. In diesem Fall kann der erste Ladevorgang mehr Zeit beanspruchen und die Leuchtanzeige am Gerät blinkt während der ersten paar Minuten.

Beim Laden den Schalter auf OFF stellen. Eine verringerte Ladung ﬁndet auch bei eingeschaltetem Gerät statt.

1.3. TRAGEN DES GERÄTES

Der Installationstester ist mit einem 4-Punkt-Tragegurt ausgestattet, sodass man die Hände zum Arbeiten frei hat. Befestigen Sie die vier Gurtklemmen an den vier Punkten am Gerät.

Legen Sie den Gurt um den Hals.

Stellen Sie zuerst die Gurtlänge, dann die Neigung des Geräts ein.

Um den Gurt abzunehmen, heben Sie die Lasche an der Halterung mit einem ﬂachen Schraubendreher an und schieben Sie



dann die Halterung nach unten.

1.4. BENUTZUNG AUF EINEM TISCH

Um das Gerät auf dem Tisch zu benutzen, stellen Sie das Gerät auf dem Gehäuserand und auf den Tragegurt Halterungen geneigt auf. So können Sie die Anzeige bequem ablesen.

1.5. HELLIGKEITSEINSTELLUNG DER ANZEIGE

Für Helligkeitseinstellung der Anzeige verwendet man gleichzeitig die -Taste und die Pfeiltasten im Navigationsfeld.

Gedrückt

halten

oder

1.6. AUSWAHL DER SPRACHE



Bevor das Gerät eingesetzt wird, wählen Sie bitte die gewünschte Sprache für den Bedienerdialog.

Stellen Sie den Schalter auf die SET-UP Position.

SET UP

OFF

21/11/2013 11:17

Wählen Sie mit dem Pfeiltasten das Sprachsymbol aus,

dann mit OK die Wahl bestätigen.

SET-UP

Wählen Sie mit Hilfe der Tasten  die gewünschte Sprache aus der Liste aus und bestätigen Sie wieder mit OK.

Im Support-Angebot auf unserer Website ﬁnden Sie weitere Sprachen, die Sie herunterladen können (siehe Abs. 10.6.

2. GERÄTEVORSTELLUNG

TEST



TEST zum Starten der Messvorgänge.

Vier Funktionstasten.

Anschlussbuchsen.

Wahlschalter der Messfunktion bzw. SET-UP.

SET UP

OFF

Leuchtanzeige.

Einhängestifte für den Tragegurt (4 Punkte, „Freihandbetrieb“).

USB-Schnittstelle zur Datenübertragung auf den PC.

Hilfetaste.

Taste für die Helligkeitseinstellung der Anzeige.

Steckverbinder für Akkuladung.

Pfeilfeld: Vier Pfeiltasten für die Navigation und eine Bestätigungstaste.

Halterungen für den Tragegurt und Stützen für geneigte Aufstellung des Geräts.

2.1. ZWECK UND EINSATZGRENZEN DER GERÄTE

Die Installationstester C.A 6116N und C.A 6117 sind tragbare Messgeräte mit LCD-Graﬁkanzeige in Farbe. Die Stromversorgung erfolgt über einen wiederauﬂadbaren Akku mit externem Netzadapter).

Die Geräte dienen dazu, die Sicherheit elektrischer Installationen zu überprüfen. Es ermöglicht, Neuinstallationen vor der Netzzuschaltung zu testen, vorhandene (in Betrieb beﬁndliche und ausgeschaltete) Installationen zu überprüfen, und Installationsstörungen zu ermitteln.

Messfunktionen  Spannungsmessung

 Durchgangsprüfung und Widerstand  Isolationswiderstandsmessung  Erdungswiderstandsmessung (mit 3 Erdspießen)  Schleifenimpedanzmessung (Zs)  Erdungswiderstandsmessung unter Spannung (mit Zusatzsonde)  Selektive Erdungswiderstandsmessung (Zusatzsonde und als Option eine Stromzange)  Berechnung des Kurzschlussstroms und der Fehlerspannungen  Netzinnenimpedanzmessung (Zi)  Messung des Spannungsabfalls in Leitungen (nur bei C.A 6117)  FI-Schutzschalter-Prüfung, Typ AC, A und B, im Rampen- oder Impulsmodus, mit oder ohne Auslösung  (FI-Schutzschalter Typ B nur beim C.A 6117)  Strommessungen (mit optionaler Stromzange)  Bestimmung der Phasenfolge der Außenleiter  Wirkleistungsmessung und Leistungsfaktormessung (bei einphasigen bzw. dreiphasig symmetrischen

Netzen) mit Anzeige der Spannungs- bzw. Stromverläufe

 Oberschwingungsanalyse bei Spannung und Strom (mit Stromzange als Option)

Bedienung DDrehschalter mit dreizehn Stellungen, Navigationsfeld mit 5 Tasten, Tastatur mit vier Funktionstasten, Taste

für Kontexthilfe, Helligkeitseinstellung und TEST-taste.

Anzeige Graﬁkanzeige in Farbe, 5,7’’ (115 x 86mm), 1/4 VGA (320 x 240 Punkte).

Der einzige Unterscheid zwischen den Geräten C.A 6116N und C.A 6117 ist, dass mit dem C.A 6117 auch FehlerstromSchutzschalter des Typs B geprüft werden können.

2.2. TASTATUR

Auf der Anzeige erscheinen Symbole, welche die jeweilige Funktion der 4 Funktionstasten erklären; die Tastenfunktion hängt vom Kontext ab.

Die Hilfetaste steht in allen Funktionen zur Verfügung. Es handelt sich um eine Kontexthilfe für die jeweilige Funktion.

Die Taste dient zur Helligkeitseinstellung der Anzeige.

Das Navigationsfeld besteht aus vier Pfeiltasten und einer Bestätigungstaste.

2.3. ANZEIGE

➀

➅

➈

➁

21/11/2013 10:47

6 mA

L-PE 230.3 V

L-N

N-PE

6 %

SCHLEIFE ZS

➂

50 . 0 Ω 50 . 1 Hz

230.4 V

0.8 V

➃

➄

➆

➇

➉

Obere Leiste

Datum und Uhrzeit

Alarmschwelle

Gemessene Frequenz

Akku-Ladezustand

Symbole der jeweiligen Tastenfunktionen

7 8

9 10 11

Lage des Außenleiters am Stecker

Anzeige von Messergebnissen

Untere Leiste

Bezeichnung der jeweiligen Funktion

Angaben zur aktuellen Messung

2.4. USB-SCHNITTSTELLE

Über die USB-Schnittstelle am Gerät werden die abgespeicherten Daten auf den PC übertragen (siehe Abs. 7). Dazu müssen aber erst ein bestimmter Treiber und eine Software installiert werden.

Über die USB-Schnittstelle kann auch die Firmware des Geräts aktualisiert werden (siehe Abs. 10.6).

Das USB-Kabel und die zugehörige Software werden mitgeliefert.

3. VORGEHENSWEISE

3.1. ALLGEMEINES

Bei Auslieferung ist der Installationstester für den direkten Einsatz vorprogrammiert, die Parameter brauchen nicht geändert zu werden. Für die meisten Messungen haben Sie direkten Zugriff auf die Messfunktion: einfach den Wahlschalter drehen und auf TEST drücken.

Trotzdem können Sie die folgenden Einstellungen vornehmen:

 Parametrierung der Messungen mit den Funktionstasten  Grundeinstellung des Geräts im SET-UP.

Natürlich können Sie dennoch die Messparameter mit den Funktions- bzw. den Gerätetasten im SET-UP selbst einstellen.

Das Gerät ist nicht für einen Betrieb mit dem Netzadapter vorgesehen. Alle Messungen müssen ausschließlich im Akkubetrieb vorgenommen werden.

3.1.1. KONFIGURATION

Bei der Konﬁguration der Messungen können Sie stets wählen zwischen:

 Bestätigen der Einstellungen durch Druck auf Taste OK,

 Beenden ohne Speicherung durch Druck auf Taste .

3.1.2. HILFE

Die Geräte besitzen eine intuitive Schnittstelle und unterstützen Sie beim Arbeiten, Prüfen und Analysieren. Folgende drei Hilfen stehen dem Anwender zur Verfügung:

 Hilfe vor dem Messen über die Taste . ﬁnden Sie die Anschlusspläne für alle Funktionen und wichtige Hinweise.  Drückt man auf TEST, erscheinen die Fehlermeldungen für Anschlussfehler, Fehler in den Messeinstellungen,

Messbereichsüberschreitungen, Störungen in der geprüften Installation usw.

 Hilfe zu den Fehlermeldungen. Das Symbol bei Fehlermeldungen weist Sie darauf hin, dass in der Hilfe Lösungen zur

Behebung des betreffenden Fehlers vorgeschlagen werden.

3.1.3. BEZUGSPOTENZIAL

Der Anwender gilt als Bezugswert für das Erdpotenzial und darf daher nicht von der Erde isoliert sein: er darf keine isolierenden Schuhe und Handschuhe tragen und keinen Plastikgegenstand zum Berühren der TEST-Taste verwenden!

3.2. SPANNUNGSMESSUNGEN

Das Gerät kontrolliert auf jeden Fall und in jeder Funktion, außer im SET-UP, die Spannung an den Buchsen..

3.2.1. BESCHREIBUNG DES MESSPRINZIPS

Wechsel- bzw. Gleichspannung werden voneinander getrennt und die Amplituden verglichen; daran erkennt der Tester ein ACbzw. ein DC-Signal. Bei AC-Signalen wird die Frequenz gemessen, das Gerät berechnet und zeigt den RMS-Wert des AC-Signals an. Bei DC-Signalen wird die Frequenz nicht gemessen, der Tester berechnet und zeigt den Mittelwert an.

Bei Messungen an Netzen unter Spannung prüft der Installationstester die Anschlüsse und zeigt die Lage des Außenleiters am Stecker an. Wenn der Anwender die TEST-Taste mit dem Finger berührt, wird außerdem nachgeprüft, ob an der PE-Buchse ein Schutzleiter vorhanden ist.

3.2.2. DURCHFÜHRUNG EINER MESSUNG

Die Messleitung an die Installation anschließen. Sofort nach der Inbetriebnahme des Installationstesters und bei jeder Wahlschalterposition misst das Gerät zuerst, ob an den Buchsen Spannungen vorhanden sind, und zeigt diese an.

In den Stellungen ZS (RA/SEL.) und RCD zeigt das Gerät auch die Lage des Außenleiters mit dem Symbol an. Der Netzstecker der dreiadrigen Leitung ist mit einem weißen Punkt markiert.

 : weißer Punkt oben – Außenleiter am rechten Kontaktstift des Netzsteckers

 : weißer Punkt oben – Außenleiter am linken Kontaktstift des Netzsteckers

 : Die Lage des Außenleiters kann nicht bestimmt werden. Ursache dafür ist wahrscheinlich, dass kein PE angeschlossen

ist oder dass die L- und PE-Leiter vertauscht sind.

Das Zeichen L erscheint, sobald die Spannung größer ist als die im SET-UP programmierte Spannung UL. Der Tester zeigt als L-Buchse jene an, die im Verhältnis zum PE die höchste Spannung aufweist.

3.2.3. FEHLERMELDUNGEN

Beim Spannungsmessen werden nur Messbereichsüberschreitungen oder Frequenzüberschreitungen als Fehler gemeldet. Diese Fehler erscheinen im Klartext auf der Anzeige.

3.3. WIDERSTANDSMESSUNG UND DURCHGANGSPRÜFUNG

3.3.1. BESCHREIBUNG DES MESSPRINZIPS

Durchgangsprüfung: Der Anwender kann selbst bestimmen ob das Gerät 200 oder 12 mAdc zwischen den Buchsen Ω und COM erzeugen soll. Der Installationstester misst die Spannung zwischen den beiden Buchsen und errechnet daraus den Wert R = V/I. Widerstandsmessung: Das Gerät legt zwischen den Buchsen Ω und COM Gleichspannung an (gewählter Strom = kΩ). Der Installationstester misst den Strom zwischen den beiden Buchsen und errechnet daraus den Wert R = V/I.

Bei hohem Messstrom (200 mA) kehrt der Installationstester die Stromrichtung um und misst noch ein Mal eine Sekunde lang. Das angezeigte Messergebnis ist der Mittelwert aus beiden Messungen. Beim Messen besteht die Möglichkeit, die Polarität des Stroms auf positiv oder negativ einzustellen.

Bei niedrigem Messstrom (12 mA oder kΩ) wird nur die positive Polarität verwendet.

3.3.2. DURCHFÜHRUNG EINER MESSUNG

Gemäß der Norm IEC 61557 müssen die Messungen unter 200 mA durchgeführt werden. Durch Umpolung des Messstromes werden eventuelle elektromotorische Restkräfte aufgehoben und vor allem wird sichergestellt, dass Durchgang in beide Richtungen besteht.

Bei Durchgangsprüfungen, die nicht bescheinigt werden müssen, sollte man vorzugsweise 12 mA wählen. Diese Messungen gelten zwar dann nicht als normgerecht, sie verlängern aber die Akkubetriebszeit des Geräts erheblich und verhindern außerdem, dass bei Anschlussfehlern die FI-Schutzschalter der Installation unbeabsichtigt auslösen.

Im Dauerbetriebsmodus werden mehrere Messungen hintereinander durchgeführt, ohne dass jedes Mal die TEST-Taste betätigt werden muss. Bei Dauerobjekten ist vorzugsweise der Impulsmodus mit 200 mA zu verwenden und manuell zuerst mit positiver, dann mit negativer Polarität zu messen, damit die Messung sich stabilisieren kann.

Bei aktiviertem Alarm wird der Anwender mit einem akustischen Signal auf Schwellwertunterschreitungen aufmerksam gemacht; man braucht die Anzeige nicht im Auge zu behalten.

Stellen Sie den Schalter auf die Position Ω .

SET UP

Mit den Messleitungen verbinden Sie das Testobjekt mit den Buchsen Ω und COM des Geräts. Das Testobjekt darf nicht unter Spannung stehen.

OFF

3.3.3. KONFIGURATION DER MESSUNG

Vor dem Messen können Sie die Anzeigeparameter konﬁgurieren:

Messstrom auswählen: kΩ, 12 mA oder 200 mA

200mA

 Mit hohem Messstrom (200 mA) können nur kleine Widerstände bis 40 Ω gemessen werden.  Mit niedrigem Messstrom (12 mA) können Widerstände bis 400 Ω gemessen werden.  Mit kΩ können Widerstände bis zu 400 kΩ gemessen werden.

Kompensation der Messleitungswiderstände (Leitungen und Prüfspitzen bzw. Krokodilklemmen) bei Messungen mit 12 und 200 mA (siehe Abs. 3.16).

Bei Betätigen der TEST-Taste erfolgt nur eine Messung (Impulsmodus).

Das Betätigen der TEST-Taste startet eine Dauermessung (Dauermodus). Mit der TEST-Taste beendet man den Messvorgang wieder.

Automatische Umpolung bei Messungen mit 200 mA.

TEST



k Ω

Ω

Messung nur mit positiver Polarität.

Messung nur mit negativer Polarität.

Alarm aktivieren.

Alarm deaktivieren.

002.00

Vor der Messung: Anzeigen bereits gespeicherter Messungen.

6 %

Sobald alle Parameter festgelegt sind, kann die Messung gestartet werden.

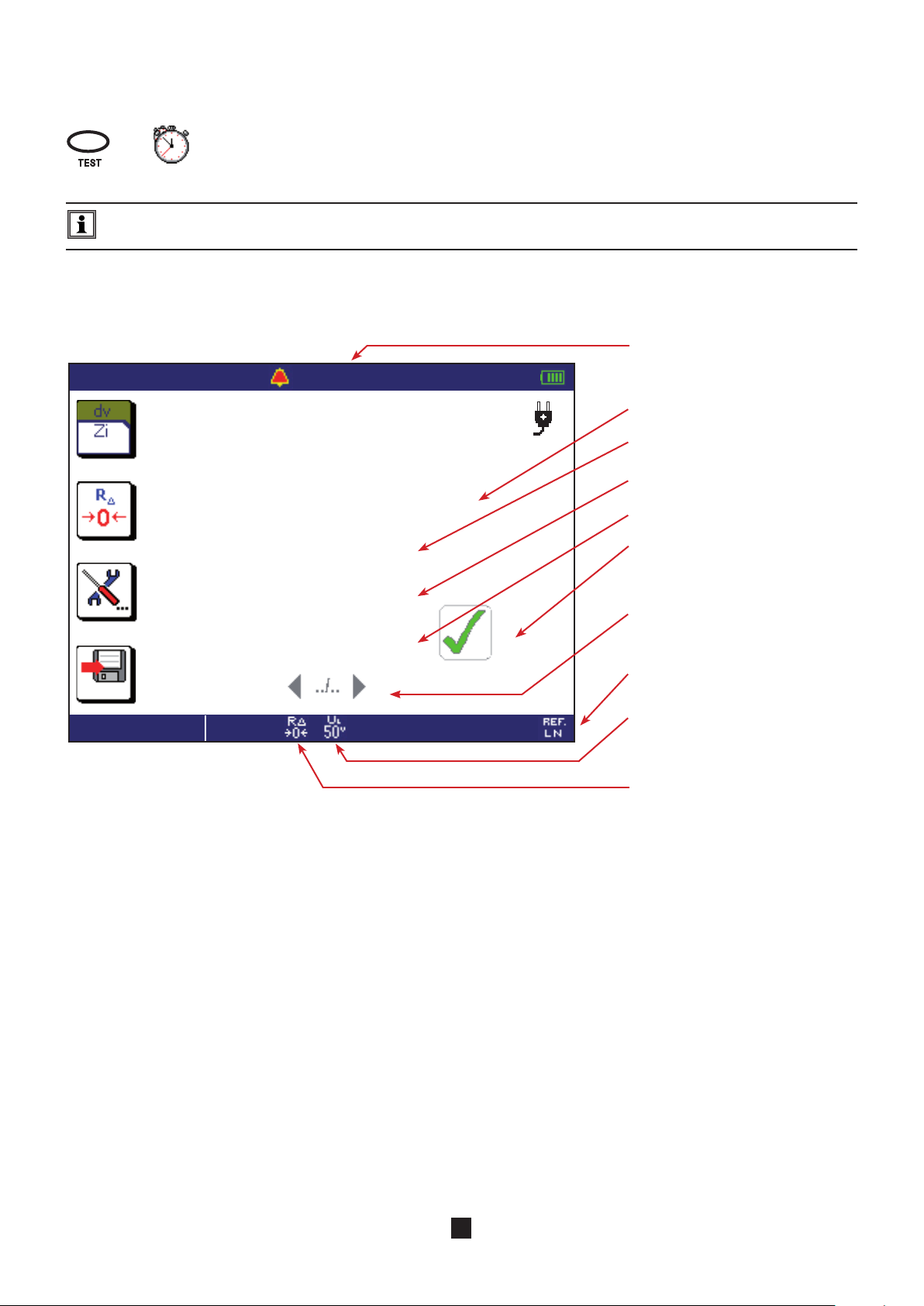

3.3.4. ABLESEN DER MESSERGEBNISSE

 Bei einem Messstrom von 200 mA:

22/11/2013 10:47

Nach der Messung: Speichern. Die Pfeilrichtung weist auf die jeweilige Funktion hin: Ablesen (Pfeil nach außen) oder Speichern (Pfeil nach innen). Die Prozentzahl darunter zeigt an, wie viel Speicherkapazität bereits belegt ist.

Falls Sie den Impulsmodus gewählt haben, drücken Sie die TEST-Taste ein Mal; der Messvorgang wird nach der Fertigstellung automatisch beendet. Falls Sie den Dauermodus gewählt haben, starten Sie die Messung mit der TEST-Taste und beenden Sie sie mit

einem weiteren Tastendruck bzw. wählen Sie direkt die Taste Speichern

2.00 Ω - - .- Hz

Alarm-Schwellwert einstellen; die Voreinstellung beträgt 2 Ω (siehe Abs. 3.17).

6 %

Alarm-Schwellwert.

200 mA

1 %

DURCHGANG

0 . 8 3 Ω

I 2 0 7 . 4 m A

R + 0 . 5 9 Ω

R - 1 . 0 8 Ω

Messergebnis:

(R+) + (R-)

R =

Messstrom.

Messung mit positivem Strom (R+).

Messung mit negativem Strom (R-).

Messergebnis liegt unter dem Schwellwert.

Aufrufen der nächsten/vorherigen Anzeigeseite.

Messung mit Polwender.

Kompensation der Messleitungswiderstände aktiviert.

Dauermodus.



Nächste Anzeigeseite.

22/11/2013 10:47

200 mA

U Ω 0 . 0 V

2.00 Ω - - .- Hz

Externe Spannungen, die direkt vor dem Start der Messung an den Buchsen anliegt.

L - PE 0 . 00 V L - N X V N - PE

1 %

DURCHGANG

 Bei einem Messstrom von 12 mA erfolgt keine Umkehrung der Stromrichtung, nur das Hauptergebnis wird angezeigt.

X V

Aufrufen der nächsten/vorherigen Anzeigeseite.

22/11/2013 10:47

12 mA

I 1 2 . 3 m A

1 %

DURCHGANG

2.00 Ω - - .- Hz

1 8 . 4 Ω

Alarm-Schwellwert.

Messergebnis.

Messstrom.

Messergebnis liegt über dem Schwellwert.

Aufrufen der nächsten/vorherigen Anzeigeseite.

Positiver Strom.

Kompensation der Messleitungswiderstände aktiviert.

Impulsmodus.



Bei Widerstandsmessung (kΩ) erfolgt keine Umkehrung der Stromrichtung, die Messleitungen werden nicht kompensiert.

22/11/2013 10:47

kΩ

1 %

WIDERSTAND

- - .- Hz

1 . 5 8 k Ω

Messergebnis.

Messergebnis liegt unter dem Schwellwert.

Aufrufen der nächsten/vorherigen Anzeigeseite.

Dauermodus.

3.3.5. FEHLERMELDUNGEN

Der häuﬁgste Fehler bei Durchgangsprüfung oder Widerstandsmessung ist das Vorhandensein einer Spannung an den Buchsen. Eine Fehlermeldung erscheint, wenn über 0,5 Vrms Spannung vorhanden ist und Sie die TEST-Taste betätigen.

In diesem Fall ist eine Prüfung nicht möglich. Man muss die Störspannung zunächst beseitigen und den Messvorgang wiederholen.

Ein anderer möglicher Fehler ist eine zu hohe induktive Last, die ein Stabilisieren des Messstroms verhindert. In diesem Fall ist die Messung im Dauer-Modus mit nur einer Polarität zu wiederholen und abzuwarten, bis sich die Messung stabilisiert hat.

Hinweise zu den Anschlüssen und weitere Informationen ﬁnden Sie in der Hilfe.

3.4. MESSUNG DES ISOLATIONSWIDERSTANDS

3.4.1. BESCHREIBUNG DES MESSPRINZIPS

Das Gerät erzeugt zwischen den Buchsen COM und MΩ eine Prüfgleichspannung. Die Spannung hängt vom jeweils gemessenen Widerstand ab: Wenn R ≥ RN = UN/1 mA, so ist die Prüfspannung ≥ UN, ansonsten ist sie niedriger. Der Tester misst Spannung und Strom zwischen den beiden Buchsen und errechnet daraus den Wert R = V/I. Dabei stellt die COM-Buchse das Bezugspotential für die Spannung dar. Buchse MΩ gibt also eine negative Spannung ab.

3.4.2. DURCHFÜHRUNG EINER MESSUNG

Bei aktiviertem Alarm wird der Anwender mit einem akustischen Signal auf Schwellwertunterschreitungen aufmerksam gemacht; man braucht die Anzeige nicht im Auge zu behalten.

Stellen Sie den Schalter auf die Position MΩ.

SET UP

OFF

Mit den Messleitungen verbinden Sie das Testobjekt mit den Buchsen COM und MΩ des Geräts. Das Testobjekt darf nicht unter Spannung stehen.

Verwenden Sie hier besser zwei einfache Messleitungen, und nicht die dreiadrige Messleitung: So vermeiden Sie die Ableitung von Fehlerströmen beim Isolationsmessen und die daraus folgende Verfälschung des Messwerts.

Im Allgemeinen wird die Isolation einer Installation zwischen Erde einerseits und dem oder den kurzgeschlossenen Außenleitern und Neutralleiter anderseits gemessen.

Bei unzureichender Isolation muss jedes der Kabelpaare einzeln gemessen werden, um den Fehler zu lokalisieren. Darum besteht die Möglichkeit, den Speicherwert mit einem der folgenden Angaben zu kennzeichnen: L-N, L-PE, N-PE, L1-PE, L2-PE, L3-PE, L1-N, L2-N, L3-N, L1-L2, L2-L3 oder L1-L3

Die optionale Sonde zur Fernbedienung ermöglicht eine einfachere Auslösung der Messung mit ihrer eingebauten TEST-Taste. Hinweise zur Verwendung dieser Sonde ﬁnden Sie in der Bedienungsanleitung der Sonde.

C.A 6113/16/17

with

Operation only

TEST



M Ω

Ω

3.4.3. KONFIGURATION DER MESSUNG

Vor dem Messen können Sie die Anzeigeparameter konﬁgurieren:

Nennprüfspannung UN festlegen: 50, 100, 250, 500 oder 1000 V.

Alarm aktivieren.

Alarm deaktivieren.

Vor der Messung: anzeigen bereits gespeicherter Messungen.

6 %

Warten Sie einige Sekunden, bis das Messobjekt entladen ist (das Symbol erlischt in der Anzeige), und trennen Sie dann

erst die Messleitungen ab bzw. starten Sie eine neue Messung.

3.4.4. ABLESEN DER MESSERGEBNISSE

22/11/2013 10:47

Während oder nach der Messung: Speichern. Die Pfeilrichtung weist auf die jeweilige Funktion hin: Ablesen (Pfeil nach außen) oder Speichern (Pfeil nach innen). Die Prozentzahl darunter zeigt an, wie viel Speicherkapazität bereits belegt ist.

Sobald alle Parameter festgelegt sind, kann die Messung gestartet werden. Halten Sie die TEST-Taste solange gedrückt, bis der Messwert stabil ist. Beim Loslassen wird die Messung abgebrochen.

0500.0

Alarm-Schwellwert einstellen (siehe Abs. 3.17); die Voreinstellung beträgt R (kΩ) = UN / 1 mA.

Alarm-Schwellwert.

500 kΩ - - .- Hz

2 %

ISOLATION

3 1 . 0 6 M Ω

577

7 s

Auf TEST drücken bis zur Stabilisierung der Messung

Mit der Balkenanzeige lässt sich der Zustand der Isolation rasch abschätzen.

Messergebnis.

Die gefährliche Prüfspannung UN liegt an.

Messdauer.

Messergebnis liegt über dem Schwellwert.

Aufrufen der nächsten/vorherigen Anzeigeseite.



Nächste Anzeigeseite.



22/11/2013 10:47

500 kΩ - - .- Hz

U M Ω 0 . 3 V

Externe Spannung, die direkt vor

L - PE X V L - N X V N - PE

Auf TEST drücken bis zur

2 %

ISOLATION

3.4.5. FEHLERMELDUNGEN

Der häuﬁgste Fehler bei der Isolationsmessung ist das Vorhandensein von Spannung an den Buchsen. Beträgt die Spannung über 10 V (der exakte Wert hängt von UN ab, siehe Abs. 8.2.5), kann keine Isolationsmessung durchgeführt werden. Man muss die Spannung beseitigen und den Messvorgang wiederholen.

Stabilisierung der Messung

X V

dem Start der Messung an den Buchsen vorhanden ist.

Aufrufen der nächsten/vorherigen Anzeigeseite.

Ein anderer möglicher Fehler ist eine zu hohe kapazitive Last oder ein Isolationsfehler, die die Messwertstabilisierung verhindern. In diesem Fall muss der Messwert von der Balkenanzeige abgelesen werden.

Hinweise zu den Anschlüssen und weitere Informationen ﬁnden Sie in der Hilfe.

3.5. 3-POLIGE ERDUNGSWIDERSTANDSMESSUNG

Dieses Messverfahren ist das einzige, mit dem sich der Erdungswiderstand einer nicht unter Spannung stehenden Anlage messen lässt (z.B. bei Neuanlagen). Für die Messung werden zwei zusätzliche Hilfserder verwendet, der dritte Erder ist der zu prüfende bzw. zu messende Erdungsanschluss der Anlage (daher die Bezeichnung als 3P-Messung).

Das Verfahren kann selbstverständlich auch an einer vorhandenen Anlage benutzt werden, wenn diese mit dem Hauptschalter völlig vom Netz getrennt wird. In beiden Fällen (Neu- oder Altanlage) ist der Anschlusssteg bzw. die Trennstelle an der Erdung der Anlage während der Messung aufzutrennen.

Es gibt zwei Messarten: eine schnelle Messung nur für RE, bzw. eine ausführliche Messung mit den Widerständen der Erdspieße bzw. Hilfserder.

3.5.1. BESCHREIBUNG DES MESSPRINZIPS

Das Gerät erzeugt zwischen den Buchsen H und E eine Rechteckwechselspannung mit einer Frequenz von 128 Hz und einer Scheitel-Scheitel-Amplitude von 35 V. Das Gerät misst den zwischen H und E ﬂießenden Strom IHE und die Spannung zwischen den Buchsen S und E, USE , daraus wird der Wert RE = USE/IHE abgeleitet.

Um den Widerstand der Sonde RS und des Hilfserders RH zu messen, werden im Installationstester die Anschlüsse der Buchsen E und S umgepolt. Dasselbe Prinzip wird für die Buchsen E und H angewendet.

3.5.2. DURCHFÜHRUNG EINER MESSUNG

Es gibt mehrere Messmethoden, wir empfehlen das so genannte 62%-Verfahren.

Wahlschalter in Stellung RE 3P bringen.

Den Hilfserder H und die Sonde S in einer Linie mit dem Erdungsanschluss einstechen. Der Abstand zwischen der Sonde S und dem Erdungsanschluss beträgt 62% des Abstands zwischen Hilfserder H und Erdungsanschluss. Um Beeinﬂussungen und induktive Effekte auszuschließen, sollten Sie die Messleitungen

SET UP

stets komplett abwickeln, und diese so weit wie möglich voneinander entfernt und ohne Schleifen auﬂegen.

Trennstelle

OFF

62% d

Die Leitungen an die Buchsen H und S anschließen. Nachdem die Anlage spannungsfrei geschaltet wurde, ist die Trennstelle aufzutrennen und die Buchse E an den zu prüfenden Erdungsanschluss anzuschließen.

Bei aktiviertem Alarm wird der Anwender mit einem akustischen Signal auf Schwellwertüberschreitungen aufmerksam gemacht; man braucht die Anzeige nicht im Auge zu behalten.

3.5.3. KONFIGURATION DER MESSUNG

Vor dem Messen können Sie die angezeigten Parameter konﬁgurieren:

Auswahl der Messmethode: Schnelle Messung nur für RE (Symbol durchgestrichen), bzw. ausführliche Messung mit den Widerständen der Sonde RS und des Hilfserders RH. Diese Messmethode empﬁehlt sich bei trockenem Erdreich wenn der Widerstand der eingesteckten Hilfserder hoch ist.

Kompensation des Leitungswiderstands an Buchse E beim Messen kleiner Werte (siehe Abs. 3.16).

k Ω

Ω

Alarm aktivieren.

TEST



Alarm deaktivieren.

050.00

Vor der Messung: Anzeigen bereits gespeicherter Messungen.

6 %

Bei Messungen in feuchtem Erdreich sollte die Berührungsspannung UL im SET-UP (siehe Abs. 5) auf 25 V begrenzt werden.

Messung mit der TEST-Taste starten. Die Messung wird automatisch beendet.

Dieses Symbol bedeutet, dass die Messung läuft und man deren Ende abwarten muss.

Denken Sie daran, die Trennstelle wieder zu schließen, bevor Sie die Installation wieder unter Spannung setzen!

Alarm-Schwellwert einstellen (siehe Abs. 3.17); die Voreinstellung beträgt 50 Ω.

3.5.4. ABLESEN DER MESSERGEBNISSE

Im Falle einer Messung mit Angabe der Hilfserder-Widerstände:

22/11/2013 10:47

50.0 kΩ - - .- Hz

R E 3 2 . 0 8 Ω

R s 1 . 5 8 k Ω

R h 1 . 3 2 k Ω

3 %

ERDUNG 3P

Alarm-Schwellwert.

Messergebnis.

Widerstand der Sonde S.

Widerstand des Hilfserders H.

Messergebnis liegt unter dem Schwellwert.

Die Spannungen vor Beginn der Messung anzeigen.

Kompensation der Messleitungswiderstände aktiviert.

3.5.5. NACHPRÜFEN UND BESTÄTIGEN DER MESSUNG

Dazu verschieben Sie die Sonde S um 10% von d in Richtung Hilfserder H und wiederholen den Messvorgang. Verschieben Sie erneut die Sonde S um 10% von d, diesmal jedoch in Richtung Erdungsanschluss.

52% d

62% d

72% d

Die 3 Messergebnisse sollten identisch sein (nur wenige Prozent Abweichung). In diesem Fall ist das Messergebnis zufrieden stellend. Andernfalls beﬁndet sich die Sonde S im Einﬂussbereich des Erdungsanschlusses.

Im homogenen Erdreich mit gleichmäßigem speziﬁschen Erdwiderstand ist der Abstand d zu vergrößern und die Messungen sind zu wiederholen. Bei nichthomogenen Erdreichen mit ungleichmäßigem speziﬁschen Erdwiderstand ist der Messpunkt entweder zum Hilfserder H oder zum Erdungsanschluss hin zu versetzen, bis ein zufrieden stellender Messwert erzielt wird.

3.5.6. ANBRINGEN VON HILFSERDER UND SONDE

Um sicher zu gehen, dass Ihre Erdungsmessungen nicht durch Störeffekte verfälscht wurden, empﬁehlt es sich, Hilfserder und Sonde mit anderem Abstand und mit anderer Ausrichtung zueinander (z.B. 90° versetzt zur ersten Verbindungslinie) einzustechen und die Messung zu wiederholen.

Wenn Sie dieselben Werte erhalten, können Sie der Messung vertrauen. Sind die Werte stark unterschiedlich, kann es sein, dass Erdströme oder eine Wasserader Einﬂuss auf die Messung nehmen. Ein tieferes Einstechen der Spieße kann ebenfalls nützlich sein.

Wenn Hilfserder und Sonde nicht in einer Reihe angeordnet werden können, dann sollten sie im Dreieck eingestochen werden. Bestätigen der Messung: Versetzen Sie den Spieß S zu beiden Seiten der Linie HE.

Vermeiden Sie es auch, die Verbindungsleitungen zu den Erdspießen in zu großer Nähe oder parallel zu anderen Kabeln (Stromoder Telekommunikationskabel), zu metallischen Leitern, Schienen oder Metallzäunen zu verlegen; andernfalls könnte es zu unerwünschten Übersprechungseffekten kommen.



3.5.7. FEHLERMELDUNGEN

Die häuﬁgsten Fehler bei Erdungsmessungen sind Störspannungen und zu hohe Widerstände in den Erdspießen.

Wenn der Installationstester folgende Werte erfasst:

 Hilfserder oder Sondenwiderstand > 15 kΩ,  Beim Betätigen der TEST-Taste ist die Spannung an H oder an S > 25 V.

In beiden Fällen ist die Erdungsmessung nicht möglich. Man muss Hilfserder und Sonde versetzen und die Messung wiederholen.

Widerstand von Hilfserder RH oder Sonde (RS) verringern: Einen oder mehrere Erdspieße in je 2 m Abstand, im H- bzw. S-Zweig des Kreises hinzufügen. Andere Möglichkeiten: Tieferes Einstechen, Erde festklopfen, Befeuchten des Bodens.

Hinweise zu den Anschlüssen und weitere Informationen ﬁnden Sie in der Hilfe.

3.6. MESSUNG DER SCHLEIFENIMPEDANZ (ZS)

In Installationen mit TN- und TT-Netzsystemen können aus der Schleifenimpedanz außerdem der Kurzschlussstrom sowie die erforderliche Überstromschutzeinrichtung (Sicherung oder Schutzschalter) berechnet werden.

In einer Installation mit TT-Netzsystem lässt sich über die Schleifenimpedanz die Erdungsmessung ganz einfach durchführen – ohne Hilfserder. Das Messergebnis ZS ist die Schleifenimpedanz der Installation zwischen den Leitern L und PE. Sie ist kaum größer als der Erdungswiderstand. Die Differenz erklärt sich aus dem Widerstand der Betriebserde in der Trafostation und dem Kabelwiderstand, die jedoch belanglos sind.

Wenn man diesen Wert kennt, sowie den Wert der üblicherweise zulässigen Berührungsspannung (UL) kann man damit den Bemessungsdifferenzstrom für den vorzusehenden Fehlerstromschutzschalter wie folgt berechnen: IDN < UL / ZS.

Diese Messung ist an Installationen mit IT-Netzsystem nicht möglich, weil dort die Erdungsimpedanz des Transformators entweder zu hoch ist oder weil dieser ganz von der Erde isoliert ist.

3.6.1. BESCHREIBUNG DES MESSPRINZIPS

Zuerst erzeugt der Installationstester Impulse (Dauer 1,1 ms, max. Amplitude 7 A) zwischen den Buchsen L und N; aus dieser ersten Messung wird ZL abgeleitet.

Dann wird zwischen den Buchsen L und PE ein geringer Strom eingespeist. Der Anwender hat die Wahl zwischen 6, 9 und 12 mA. Dieser geringe Strom verhindert das Auslösen von Fehlerstromschutzschaltern, deren Bemessungsdifferenzstrom ≥ 30 mA ist. Aus dieser zweiten Messung wird ZPE abgeleitet.

Dann berechnet der Tester den Schleifenwiderstand ZS = Z

= ZL + ZPE sowie den Kurzschlussstrom Ik = U

L-PE

LPE/ZS

Der Wert Ik gibt Auskunft über die ordnungsgemäße Dimensionierung der Sicherungen bzw. des Schutzschalters.

Höhere Genauigkeit erzielt man, wenn die Messung der Schleifenimpedanz ZS mit einem hohen Prüfstrom erfolgt (TRIP-Modus) – dabei kann jedoch der Fehlerstromschutzschalter auslösen.

3.6.2. DURCHFÜHRUNG EINER MESSUNG

Wahlschalter in Stellung ZS (RA/SEL.) bringen.

Schließen Sie die dreiadrige Messleitung an das Gerät und an das Messobjekt an.

Wenn der Installationstester angeschlossen ist, kontrolliert er automatisch das Vorhandensein der richtigen Spannung an den Buchsen sowie die Lage

SET UP

des Außenleiters (L) und des Neutralleiters (N) gegenüber dem Schutzleiter (PE), und zeigt das Ergebnis an. Gegebenenfalls werden die Buchsen L und N automatisch umgepolt, sodass die Schleifenmessung auch ohne Änderungen des Geräteanschlusses möglich ist.

Wenn möglich sollten vorher alle Verbraucher vom Netz, an dem die Schleife gemes-

OFF

sen wird, abgetrennt werden. Wenn Sie die Messung mit einem Messstrom von 6 mA durchführen (wodurch Installationen mit 30 mA FI-Schutzschalter einen Fehlerstrom bis 9 mA tolerieren), ist das Abtrennen der Verbraucher nicht erforderlich.

TT-Netzsystem

TN-Netzsystem

Im Trip-Modus muss die Buchse N nicht angeschlossen werden.

k Ω

Ω

Höhere Genauigkeit erzielt man, wenn die Messung mit dem hohen Prüfstrom erfolgt (TRIP-Modus) – dabei kann aber der FI-

k A

TEST



Schutzschalter der Anlage auslösen.

Bei aktiviertem Alarm wird der Anwender mit einem akustischen Signal auf Schwellwertüberschreitungen aufmerksam gemacht; man braucht die Anzeige nicht im Auge zu behalten.

Dank der Messwertglättung wird direkt ein stabiler Wert erzielt, und man braucht nicht mehrere Messungen durchzuführen und den Mittelwert zu berechnen. Allerdings dauert die Messung länger.

3.6.3. KONFIGURATION DER MESSUNG

Vor dem Messen können Sie die Anzeigeparameter konﬁgurieren:

6 mA

Messstrom auswählen im Modus ohne Auslösung: 6, 9, 12 mA

oder TRIP mit hohem Prüfstrom für stabileren Messungen.

Kompensation des Messleitungswiderstands beim Messen kleiner Werte (siehe Abs. 3.16).

Messwertglättung aktivieren bzw. deaktivieren.

Auswahl der Spannung für die Berechnung von Ik aus folgenden Werten:

(Ik)

 ULN (Messwert),  Spannung gemäß alter Norm (z.B. 220 V).  Spannung gemäß neuer Norm (z.B. 230 V).

Je nach Spannungsmesswert ULN bestehen folgende Wahlmöglichkeiten:

 Wenn 170 < U  Wenn 90 < U  Wenn 300 < U

Z-R

< 270 V: ULN, 220 V oder 230 V.

< 150 V: ULN, 110 V oder 127 V.

< 500 V: ULN, 380 V oder 400 V.

Alarm deaktivieren.

Alarm aktivieren für Z

(im TRIP-Modus) oder R

LPE

(im Modus ohne Auslösen).

LPE

6 %

050.00

Vor der Messung: Anzeigen bereits gespeicherter Messungen. Während oder nach der Messung: Speichern. Die Pfeilrichtung weist auf die jeweilige Funktion hin: Ablesen (Pfeil nach außen) oder Speichern (Pfeil nach innen). Die Prozentzahl darunter zeigt an, wie viel Speicherkapazität bereits belegt ist.

Messung mit der TEST-Taste starten. Die Messung wird automatisch beendet. Beim Betätigen der TEST-Taste kontrolliert das Gerät die Berührungsspannung. Diese muss kleiner als UL sein, ansonsten ist die Messung der Schleifenimpedanz (Zs) nicht möglich.

Dieses Symbol bedeutet, dass die Messung läuft und man deren Ende abwarten muss.

Alarm für Ik aktivieren.

010.00

Alarm-Schwellwert einstellen (siehe Abs. 3.17); die Voreinstellung beträgt 50 Ω.

Alarm-Schwellwert einstellen (siehe Abs. 3.17); die Voreinstellung beträgt 10 kA.

3.6.4. ABLESEN DER MESSERGEBNISSE

 Messung ohne Auslösen mit Messwertglättung:

Alarm-Schwellwert.

22/11/2013 10:47

6 mA

I k 1 5 2.0 A

Z s 1 . 5 2 Ω

R s 1 . 3 6 Ω

L s 2 . 2 m H

4 %

SCHLEIFE Zs

50 .0 Ω 50 . 1 Hz

Kurzschlussstrom.

Impedanz.

Widerstand.

Induktivität.

Messergebnis liegt unter dem Schwellwert.

Aufrufen der nächsten/vorherigen Anzeigeseite.

Referenzspannung für die Berechnung von Ik.

Schwellwert für die Berührungsspannung.

Kompensation der Messleitungswiderstände aktiviert.

 Messung mit Auslösen (TRIP) und ohne Messwertglättung:

22/11/2013 10:47

10.0 Ω 50 . 1 Hz

I k 1 1.8 A

Z s 1 9 . 3 1 Ω

R s 1 9 . 0 8 Ω

L s 9 . 6 m H

4 %

SCHLEIFE Zs

Kurzschlussstrom.

Impedanz.

Widerstand.

Messergebnis liegt über dem Schwellwert.

Induktivität.

3.6.5. FEHLERMELDUNGEN

Siehe Abs. 3.8.5.

3.7. ERDUNGSMESSUNG UNTER SPANNUNG (ZA, RA)

Diese Funktion misst den Erdungswiderstand an Objekten, an denen eine 3P-Erdungsmessung unmöglich ist oder an denen die Trennstelle am Schutzpotentialausgleich nicht geöffnet werden kann, was vor allem im Stadtgebiet oft der Fall ist.

Für diese Messung braucht der zu messende Erder nicht abgetrennt zu werden und es ist nur eine Sonde erforderlich, was im Vergleich zu einer herkömmlichen Erdungsmessung mit Hilfserder und Sonde viel Zeit spart.

In TT-Systemen lässt sich der Erdungswiderstand mit dieser Messung ganz einfach bestimmen.

Wenn man im TN-Netzsystem die einzelnen Werte der Parallelerder messen möchte, muss eine selektive Erdungsmessung unter Spannung mit einer Stromzange vorgenommen werden (siehe Abs. 3.8). Ohne die Stromzange entspricht der ermittelte Messwert dem gesamten Erdungswiderstand des Versorgungsnetzes und ist daher nicht aufschlussreich. Besser ist es in einem solchen Fall, die Schleifenimpedanz zu messen, um die Sicherungen und Schutzschalter zu bestimmen; zur Kontrolle des Personenschutzes misst man die Fehlerspannung.

3.7.1. BESCHREIBUNG DES MESSPRINZIPS

Zuerst misst das Gerät die Schleifenimpedanz ZS (siehe Abs. 3.6) mit je nach Anwenderwunsch hohem oder niedrigem Strom. Dann misst es das Potenzial zwischen PE-Leiter und Sonde. Daraus wird RA = U Stromstärke).

Höhere Genauigkeit erzielt man, wenn die Messung mit hohem Prüfstrom erfolgt (TRIP-Modus) – dabei kann aber die Schutzeinrichtung der Installation ausgelöst werden.

3.7.2. DURCHFÜHRUNG EINER MESSUNG

/ I abgeleitet (I = vom Anwender gewählte

PI-PE

Wahlschalter in Stellung ZS (RA/SEL.) bringen.

SET UP

OFF

TT-Netzsystem

Schließen Sie die dreiadrige Messleitung an das Gerät und an das Messobjekt an.

Wenn der Installationstester angeschlossen ist, kontrolliert er automatisch die Lage des Außenleiters (L) und des Neutralleiters (N) gegenüber dem Schutzleiter (PE), das Ergebnis wird angezeigt. Gegebenenfalls werden die Buchsen L und N vom Gerät umgepolt, sodass die Schleifenmessung auch ohne Änderungen am Geräteanschluss möglich ist.

Wenn möglich sollten vorher alle Verbraucher vom Netz, an dem die Erdungsmessung unter Spannung gemessen wird, abgetrennt werden. Wenn Sie die Messung mit einem Messstrom von 6 mA durchführen (wodurch Installationen mit 30 mA FI-Schutzschalter einen Fehlerstrom bis 9 mA tolerieren), ist das Abtrennen der Verbraucher nicht erforderlich.

Den Hilfserder in über 25 Meter Abstand zum Erdungsanschluss einstechen und an die Gerätebuchse (RA SEL) anschließen. Das Symbol wird angezeigt.

TN-Netzsystem

> 25 m

Für den Messvorgang haben Sie die Auswahl:

k Ω

Ω

k A

 Messung mit niedrigem Messstrom: Der in der Anlage vorhandene FI-Schutzschalter wird nicht ausgelöst, aber man erhält

nur den Erdungswiderstand (RA).

 Messung mit hohem Messstrom (TRIP-Modus): Man erhält die Erdungsimpedanz (ZA), erzielt höhere Genauigkeit und

Stabilität des Messwerts. Außerdem kann man dann auch die Fehlerspannung UFK im Kurzschlussfall berechnen, wie es die Norm SEV 3569 vorschreibt.

Bei aktiviertem Alarm wird der Anwender mit einem akustischen Signal auf Schwellwertüberschreitungen aufmerksam gemacht; man braucht die Anzeige nicht im Auge zu behalten.

Dank der Messwertglättung wird direkt ein stabiler Wert erzielt, und man braucht nicht mehrere Messungen durchzuführen und den Mittelwert zu berechnen. Allerdings dauert die Messung länger.

3.7.3. KONFIGURATION DER MESSUNG

Vor dem Messen können Sie die Anzeigeparameter konﬁgurieren:

6 mA

Messstrom auswählen: 6 (Voreinstellung), 9, 12mA,

oder TRIP mit hohem Prüfstrom für stabilere Messungen.

Kompensation des Messleitungswiderstands beim Messen kleiner Werte (siehe Abs. 3.16).

Messwertglättung aktivieren bzw. deaktivieren.

Auswahl der Spannung für die Berechnung von Ik aus folgenden Werten:

(Ik)

 ULN (Messwert),  Spannung gemäß alter Norm (z.B. 220 V).  Spannung gemäß neuer Norm (z.B. 230 V).

Je nach Spannungsmesswert ULN bestehen folgende Wahlmöglichkeiten:

 Wenn 170 < U  Wenn 90 < U  Wenn 300 < ULN < 500 V: ULN, 380 V oder 400 V.

Z-R

< 270 V: ULN, 220 V oder 230 V.

< 150 V: ULN, 110 V oder 127 V.

Alarm deaktivieren.

Alarm aktivieren für ZA (im TRIP-Modus) oder RA (im Modus ohne Auslösen).

050.00

Alarm-Schwellwert einstellen (siehe Abs. 3.17); die Voreinstellung beträgt 50 Ω.

6 %

Alarm für Ik aktivieren (nur im TRIP-Modus).

010.00

Alarm-Schwellwert einstellen (siehe Abs. 3.17); die Voreinstellung beträgt 10 kA.

TEST



Messung mit der TEST-Taste starten. Die Messung wird automatisch beendet.

Dieses Symbol bedeutet, dass die Messung läuft und man deren Ende abwarten muss.

3.7.4. ABLESEN DER MESSERGEBNISSE

 Messung mit hohem Messstrom (TRIP-Modus) und ohne Messwertglättung:

Alarm-Schwellwert.

25/11/2013 10:47

UFk

I K 4 6 8 A

6 %

ERDUNG 1P (Ra)

50 . 0 Ω 50 . 1 Hz

Kurzschlussstrom.

Fehlerspannung am Erdungsanschluss bei Kurzschluss.

Messergebnis liegt über dem Schwellwert.

FK 0.6 V

Aufrufen der nächsten/vorherigen Anzeigeseite.

Referenzspannung für die Berechnung von Ik.

Sonde ist angeschlossen.

Eingestellter Schwellwert für die Berührungsspannung.

Kompensation der Messleitungswiderstände aktiviert.

UFk wird nur bei Erdungsmessung mit hohem Messstrom (TRIP-Modus) berechnet. U

= Ik x ZA.



Nächste Anzeigeseite.

25/11/2013 10:47

50 . 0 Ω 50 . 1 Hz

UFk

Z A 2 5.1 0 Ω

R a 2 4 . 8 Ω

a 5 . 6 m H

6 %

ERDUNG 1P (Ra)

Auf der dritten Seite werden die Werte ZS, RS, LS angezeigt, auf der vierten Seite sieht man die Spannungswerte ULN, U

sowie die Spannungen am Staberder vor dem Messen.

Impedanz.

Widerstand.

Induktivität.

Aufrufen der nächsten/vorherigen Anzeigeseite.

LPE

, U

NPE

 Erste Anzeige bei Messung mit niedrigem Messstrom und Messwertglättung:

25/11/2013 10:47

6 mA

50 . 0 Ω 50 . 1 Hz

R A 2 5.1 0 Ω

6 %

ERDUNG 1P (Ra)

Alarm-Schwellwert.

Messergebnis.

Messergebnis liegt unter dem Schwellwert.

Aufrufen der nächsten/vorherigen Anzeigeseite.

Referenzspannung für die Berechnung von Ik

Sonde ist angeschlossen.

Schwellwert für die Berührungsspannung.

Kompensation der Messleitungswiderstände aktiviert.

3.7.5. NACHPRÜFEN UND BESTÄTIGEN DER MESSUNG

Verschieben Sie die Sonde um ± 10% des Abstands zum Erdungsanschluss und wiederholen Sie die Messung zwei Mal. Die 3 Messergebnisse sollten identisch sein (nur wenige Prozent Abweichung). In diesem Fall ist das Messergebnis zufrieden stellend.

Andernfalls beﬁndet sich die Sonde im Einﬂussbereich des Erdungsanschlusses; man muss den Abstand der Sonde zum Erdungsanschluss vergrößern und die Messungen wiederholen.

3.7.6. FEHLERMELDUNGEN

Siehe Abs. 3.8.5.

3.8. SELEKTIVE ERDUNGSMESSUNGEN UNTER SPANNUNG

Diese Funktion ermöglicht eine Erdungswiderstandsmessung, wobei ein einzelner Erder aus mehreren Parallelerdern zur Messung ausgewählt wird. Hierzu ist eine Stromzange (Option) erforderlich.

3.8.1. BESCHREIBUNG DES MESSPRINZIPS

Zuerst misst das Gerät die Schleifenimpedanz ZS zwischen L und PE (siehe Abs. 3.6) mit hohem Messstrom. Es besteht dabei die Gefahr, dass der FI-Schutzschalter in der Installation ausgelöst wird. Die Messung muss mit hohem Messstrom erfolgen, weil der Zangenstrom sonst nicht messbar ist. Dann misst das Gerät den Strom im Zweig, an den die Zange angeschlossen ist. Schließlich misst es das Potenzial des Schutzleiters PE in Bezug auf die Sonde. Daraus kann nun R Messstrom an der Zange).

3.8.2. DURCHFÜHRUNG EINER MESSUNG

ASEL

= U

PI-PE

/ I

abgeleitet werden (I

SEL

Wahlschalter in Stellung ZS (RA/SEL.) bringen.

SET UP

OFF

Schließen Sie die dreiadrige Messleitung an das Gerät und an das Messobjekt an.

Wenn der Installationstester angeschlossen ist, kontrolliert er automatisch die Lage des Außenleiters (L) und des Neutralleiters (N) gegenüber dem Schutzleiter (PE), das Ergebnis wird angezeigt. Gegebenenfalls werden die Buchsen L und N vom Gerät automatisch umgepolt, sodass die Messung auch ohne Änderungen am Geräteanschluss möglich ist.

Die Sonde in über 25 Meter Abstand zum Erdungsanschluss einstechen und an die Gerätebuchse (RA SEL) anschließen. Das Symbol wird angezeigt.

Die Zange an das Gerät anschließen (das Symbol erscheint) und dann am zu messenden Erdungszweig anbringen.

TN-Netzsystem

Ra1

Ra2

Ra3

> 25 m

TT-Netzsystem

Ra1

Ra2

Ra3

> 25 m

Höhere Genauigkeit erzielt man, wenn die Messung mit dem hohen Prüfstrom erfolgt (TRIP-Modus) – dabei kann aber der FISchutzschalter der Anlage auslösen.

Bei aktiviertem Alarm wird der Anwender mit einem akustischen Signal auf Schwellwertüberschreitungen aufmerksam gemacht; man braucht die Anzeige nicht im Auge zu behalten.

Dank der Messwertglättung wird direkt ein stabiler Messwert erzielt, und man braucht nicht mehrere Messungen durchzuführen und den Mittelwert zu berechnen. Allerdings dauert die Messung länger.

k Ω

Ω

Die selektive Erdungsmessung unter Spannung reagiert besonders empﬁndlich auf Änderungen des Messleitungswiderstands.

k A

TEST



Wenn Sie daher schon längere Zeit keine Kompensation des Messleitungswiderstands vorgenommen haben oder die Messleitungen ausgewechselt haben, sollten Sie unbedingt eine Kompensation vornehmen.

3.8.3. KONFIGURATION DER MESSUNG

Vor dem Messen können Sie die Anzeigeparameter konﬁgurieren:

Der hohe Messstrom ist hier erforderlich (TRIP-Modus).

Messleitungswiderstand kompensieren (siehe Abs. 3.16). Die Kompensation der Messleitungswiderstände ist für eine selektive Erdungsmessung unter Spannung unbedingt notwendig!

Messwertglättung aktivieren bzw. deaktivieren.

Auswahl der Spannung für die Berechnung von Ik aus folgenden Werten:

(Ik)

 ULN (Messwert),  Spannung gemäß alter Norm (z.B. 220 V).  Spannung gemäß neuer Norm (z.B. 230 V).

Je nach Spannungsmesswert U

 Wenn 170 < U  Wenn 90 < U  Wenn 300 < U

< 270 V: ULN, 220 V oder 230 V.

< 150 V: ULN, 110 V oder 127 V.

< 500 V: ULN, 380 V oder 400 V.

bestehen folgende Wahlmöglichkeiten:

6 %

Alarm deaktivieren.

Z-R

Messung mit der TEST-Taste starten. Die Messung wird automatisch beendet.

Alarm für R

Alarm für Ik aktivieren (nur im TRIP-Modus).

aktivieren.

ASEL

050.00

010.00

Alarm-Schwellwert einstellen (siehe Abs. 3.17); die Voreinstellung beträgt 50 Ω.

Alarm-Schwellwert einstellen (siehe Abs. 3.17); die Voreinstellung beträgt 10 kA.

Dieses Symbol bedeutet, dass die Messung läuft und man deren Ende abwarten muss.

3.8.4. ABLESEN DER MESSERGEBNISSE



Alarm-Schwellwert.

25/11/2013 10:47

R Asel 3 8.4 2 Ω

I s e l 1 6 3 . 5 m A

Z a 3 . 8 4 0 Ω

R a 3 . 8 3 8 Ω

7 %

ERDUNG Ra Sel.

L a 2 . 6 m H

50 . 0 Ω 50 . 1 Hz

Messergebnis.

Von der Stromzange gemessener Wert.

Impedanz.

Widerstand.

Induktivität.

Messergebnis liegt über dem Schwellwert.

Aufrufen der nächsten/vorherigen Anzeigeseite.

Referenzspannung für Ik.

Hilfserder ist angeschlossen.

Eingestellter Grenzwert für die Berührungsspannung.

Kompensation der Messleitungswiderstände aktiviert.

Die Stromzange ist angeschlossen.

Auf der zweiten Seite sieht man den Wert des Kurzschlussstroms Ik, der Schleifenimpedanz ZS, des Schleifenwiderstands RS und der Schleifeninduktivität LS.

Auf der dritten Seite erscheinen die Spannungswerte ULN, U

3.8.5. FEHLERMELDUNG (SCHLEIFE, ERDUNG UNTER SPANNUNG UND SELEKTIVE ERDUNG UNTER SPANNUNG)

Die häuﬁgsten Fehler bei Schleifenimpedanz und Erdungsmessung unter Spannung sind:

 Anschlussfehler.  Zu hoher Sondenwiderstand (> 15 kΩ): er lässt sich durch Festklopfen und Befeuchten des Bodens verringern.  Zu hohe Spannung am Schutzleiter.  Zu hohe Spannung an der Sonde: Versetzen Sie die Sonde aus dem Einﬂussbereich des Erdungsanschlusses.  Auslösen im Modus No-Trip: Prüfstrom reduzieren.  Zu geringer Messstrom an der Zange bei selektiver Erdungsmessung unter Spannung: keine Messung möglich.

Der Anwender könnte statisch aufgeladen sein (z.B. wenn er auf einem Teppich geht). In diesem Fall zeigt der Installationstester die Fehlermeldung „zu hohes Erdungspotenzial“ an, wenn man die TEST-Taste drückt. Der Anwender muss vor dem Messen einen geerdeten Gegenstand berühren und sich „entladen“.

LPE

, U

sowie an der Sonde vor dem Messen.

NPE

Hinweise zu den Anschlüssen und weitere Informationen ﬁnden Sie in der Hilfe.

3.9. MESSUNG DER NETZINNENIMPEDANZ (Zi)

Aus der Netzinnenimpedanz Zi (L-N, L1-L2, bzw. L2- L3 und L1- L3) lässt sich der Kurzschlussstrom sowie die erforderliche Schutzeinrichtung (Sicherung oder Schutzschalter) berechnen, und zwar unabhängig vom verwendeten Netzsystem.

3.9.1. BESCHREIBUNG DES MESSPRINZIPS

Der Installationstester erzeugt Impulse (Dauer 1,1 ms, max. Amplitude 7 A) zwischen den Buchsen L und N; er misst die Spannungen UL und UN und leitet daraus Zi ab.

Anschließend berechnet das Gerät den Kurzschlussstrom Ik = U für die Installation dimensionieren lassen.

3.9.2. DURCHFÜHRUNG EINER MESSUNG

Stellen Sie den Wahlschalter auf die Position Zi.

Schließen Sie die dreiadrige Messleitung an das Gerät und an das Messobjekt an.

Wenn der Installationstester angeschlossen ist, kontrolliert er automatisch das

SET UP

Vorhandensein der richtigen Spannung an den Buchsen und die Lage des Außenleiters (L) und des Neutralleiters (N) gegenüber dem Schutzleiter (PE), und zeigt das Ergebnis an. Gegebenenfalls werden die Buchsen L und N automatisch umgepolt, sodass die Messung der Leitungsimpedanz auch ohne Änderungen am Geräteanschluss möglich ist.

Bei Messleitungen mit 3 Einzeladern muss die (grüne) Ader PE an die (blaue) Leitung N

OFF

angeschlossen werden. Nur dann kann der Tester die Lage des Außenleiters bestimmen. Diese Anordnung verhindert die Messung nicht.

TT-Netzsystem TN-Netzsystem

/ Zi, anhand dessen sich die notwendigen Schutzeinrichtungen

IT-Netzsystem

Bei aktiviertem Alarm wird der Anwender mit einem akustischen Signal auf Schwellwertüberschreitungen aufmerksam gemacht; man braucht die Anzeige nicht im Auge zu behalten.

Dank der Messwertglättung wird direkt ein stabiler Wert erzielt, und man braucht nicht mehrere Messungen durchzuführen und den Mittelwert zu berechnen. Allerdings dauert die Messung länger.

k Ω

Ω

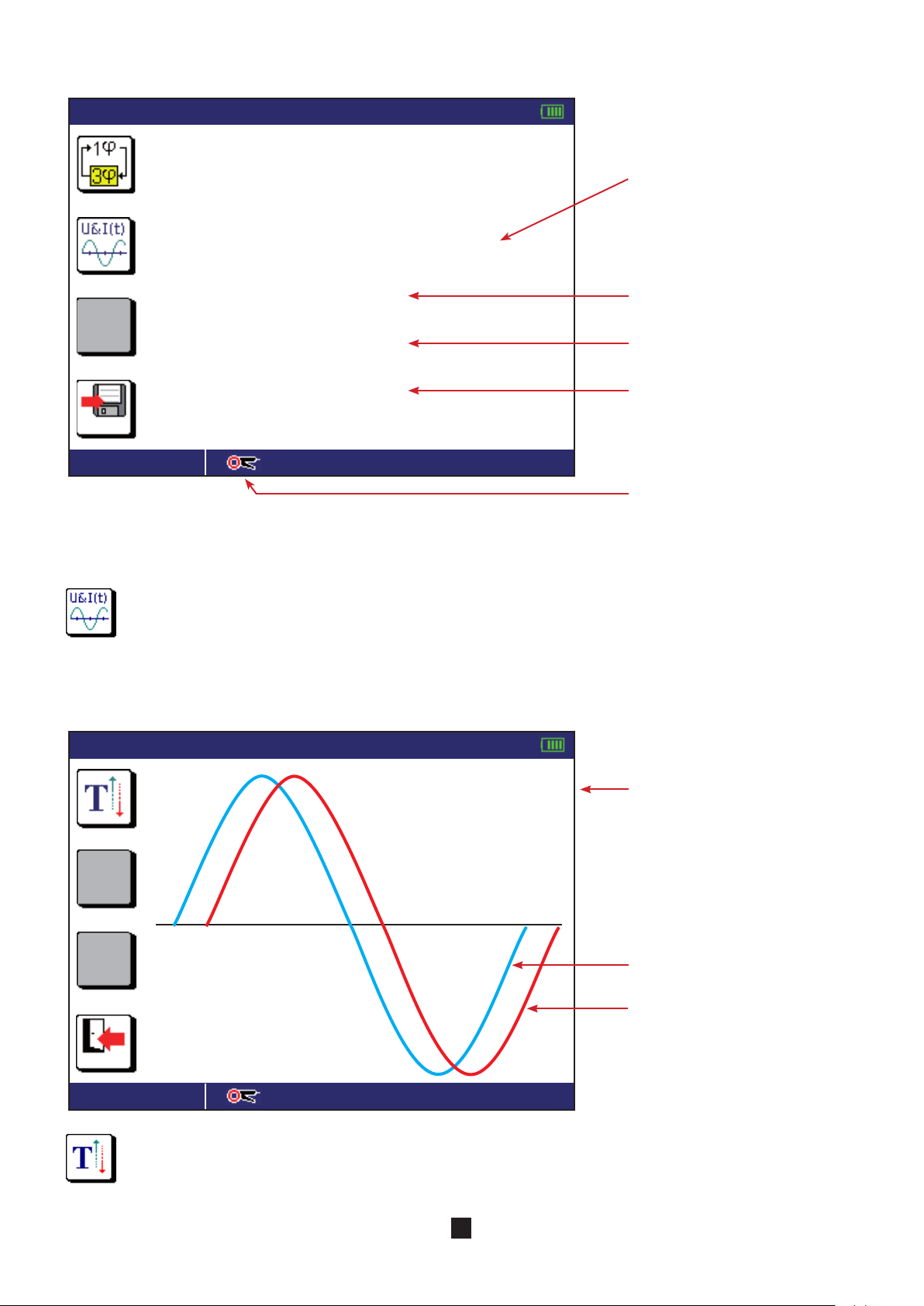

3.9.3. KONFIGURATION DER MESSUNG

k A

Vor dem Messen können Sie die Anzeigeparameter konﬁgurieren:

Um die Messung von Zi (Netzinnenimpedanz) oder von DV (Messung des Spannungsabfalls in den Leitungen, nur bei C.A 6117) zu wählen. Im vorliegenden Fall wird Zi ausgewählt.

Kompensation des Messleitungswiderstands beim Messen kleiner Werte (siehe Abs. 3.16).

Messwertglättung aktivieren bzw. deaktivieren.

Auswahl der Spannung für die Berechnung von Ik aus folgenden Werten:

(Ik)

 ULN (Messwert),  Spannung gemäß alter Norm (z.B. 220 V).  Spannung gemäß neuer Norm (z.B. 230 V).

Je nach Spannungsmesswert ULN bestehen folgende Wahlmöglichkeiten:

 Wenn 170 < ULN < 270 V: ULN, 220 V oder 230 V.  Wenn 90 < ULN < 150 V: ULN, 110 V oder 127 V.  Wenn 300 < ULN < 500 V: ULN, 380 V oder 400 V.

Alarm deaktivieren.

Z-R

ISC

Alarm für Zi aktivieren.

050.00

Alarm für Ik aktivieren.

010.00

Alarm für Isc aktivieren (nur bei C.A 6117).

023.00

Bei Auswahl eines Isc-Alarms erscheint ein Menü mit den Eigenschaften der Schmelzsicherung:

 Auswahl des Sicherungs-Typs: gG, B, C oder D.  Auswahl des Nennstroms IN: alle genormten Wert zwischen 2

A und 1250 A sind möglich.

 Dauer des Anlegens von IN bis die Sicherung schmilzt): 0,1 s,

0,2 s, 0,4 s, 5 s und 35 Minuten.

Alarm-Schwellwert einstellen (siehe Abs. 3.17); die Voreinstellung beträgt 50 Ω.

Alarm-Schwellwert einstellen (siehe Abs. 3.17); die Voreinstellung beträgt 10 kA.

Einstellung des Alarm-Schwellwerts (siehe Abs.

3.17). Der voreingestellte Wert beträgt 23 A.

6 %

Das Gerät ermittelt aus diesen Werten Isc und zeigt den Wert an.

TEST



Messung mit der TEST-Taste starten. Die Messung wird automatisch beendet. Beim Betätigen der TEST-Taste kontrolliert das Gerät die Berührungsspannung. Diese muss kleiner UL sein, ansonsten ist die Messung der Netzinnenimpedanz (Zi) nicht möglich.

Dieses Symbol bedeutet, dass die Messung läuft und man deren Ende abwarten muss.

Falls Ik kleiner ist als Isc bedeutet das, dass die Sicherung für die zu schützende Anlage nicht geeignet ist und dass sie ersetzt werden muss.

3.9.4. ABLESEN DER MESSERGEBNISSE

Alarm-Schwellwert.

25/11/2013 10:47

I k 1 3 1 6 A

Z i 0 . 2 9 Ω

R i 0 . 1 5 Ω

L i 0 . 8 m H

5 %

SCHLEIFE Zi

50 . 0 Ω 50 . 1 Hz

Kurzschlussstrom.

Impedanz.

Widerstand.

Induktivität.

Messergebnis liegt unter dem Schwellwert.

Aufrufen der nächsten/vorherigen Anzeigeseite.

Referenzspannung für die Berechnung von Ik.

Eingestellter Schwellwert für die Berührungsspannung.

Kompensation der Messleitungswiderstände aktiviert.

3.9.5. FEHLERMELDUNGEN

Siehe Abs. 3.8.5.

3.10. MESSUNG DES SPANNUNGSABFALLS IN DEN LEITUNGEN (DV)

Nur bei C.A 6117. Durch die Messung des Spannungsabfalls in den Leitungen ist es möglich, die richtige Dimensionierung der Leiterquerschnitte zu prüfen. Bei zu großem Spannungsabfall (> 5%) ist der Leiterquerschnitt der Kabel zu gering.

Diese Messung lässt sich bei allen Arten von Neutralleiter-Systemen durchführen.

3.10.1. BESCHREIBUNG DES MESSPRINZIPS

Das Gerät nimmt eine erste Messung von Zi an einem Bezugspunkt vor und danach eine zweite Messung von Zi am eigentlichen Messpunkt. Der Spannungsabfall wird dann wie folgt berechnet: DV = 100 (Zi - Zi ref ) x IN / U Sicherung bzw. Schutzeinrichtung, die die Anlage absichert. Das Ergebnis wird in % angezeigt.

3.10.2. DURCHFÜHRUNG EINER MESSUNG

. Dabei ist IN der Nennstrom der

REF

Stellen Sie den Wahlschalter auf die Position Zi.

Sie müssen zwei Messungen durchführen: Für die erste Messung schließen Sie die Messleitung mit 3 Einzeladern an das Gerät an. Direkt hinter der Hauptsicherung der Anlage schließen Sie nun die Leitung L (rot)

SET UP

an den Außenleiter an und die Leitung N (blau) an den Neutralleiter. Die Leitung PE (grün) verbinden Sie ebenfalls mit Leitung N (blau).

Wenn der Installationstester angeschlossen ist, kontrolliert er automatisch das Vorhandensein der richtigen Spannung an den Buchsen und die Lage des Außenleiters (L) und des Neutralleiters (N) gegenüber dem Schutzleiter (PE), und zeigt das Ergebnis an.

OFF

Gegebenenfalls werden die Buchsen L und N automatisch umgepolt, sodass die Messung der Leitungsimpedanz auch ohne Änderungen am Geräteanschluss möglich ist.

Für de zweite Messung verwenden Sie die dreiadrige Netzleitung und stecken diese in eine Steckdose der Anlage.

Bei aktiviertem Alarm wird der Anwender mit einem akustischen Signal auf Schwellwertüberschreitungen aufmerksam gemacht; man braucht die Anzeige nicht im Auge zu behalten.

Dank der Messwertglättung wird direkt ein stabiler Wert erzielt, und man braucht nicht mehrere Messungen durchzuführen und den Mittelwert zu berechnen. Allerdings dauert die Messung länger.

Für diese Messung ist ein Anschluss an den Schutzleiter PE nicht erforderlich.

TEST



3.10.3. KONFIGURATION DER MESSUNG

Vor dem Messen können Sie die Anzeigeparameter konﬁgurieren:

Um die Messung von Zi (Netzinnenimpedanz) oder von DV (Messung des Spannungsabfalls in den Leitungen) zu wählen. Im vorliegenden Fall wird DV ausgewählt.

Kompensation des Messleitungswiderstands beim Messen kleiner Werte (siehe Abs. 3.16).

In diesem Menü werden die Eigenschaften der Schmelzsicherung eingegeben:

 Auswahl des Sicherungs-Typs: gG, B, C oder D.

(Ik)

 Auswahl des Nennstroms IN: alle genormten Wert zwischen 2 A und 1250 A sind möglich.  Dauer des Anlegens von IN bis die Sicherung schmilzt): 0,1 s, 0,2 s, 0,4 s, 5 s und 35 Minuten.

Das Gerät ermittelt aus diesen Werten Isc und zeigt den Wert an.

Auswahl der Spannung für die Berechnung von Ik aus folgenden Werten:

 ULN (Messwert),  Spannung gemäß alter Norm (z.B. 220 V).  Spannung gemäß neuer Norm (z.B. 230 V).

Je nach Spannungsmesswert ULN bestehen folgende Wahlmöglichkeiten:

 Wenn 170 < ULN < 270 V: ULN, 220 V oder 230 V.  Wenn 90 < ULN < 150 V: ULN, 110 V oder 127 V.  Wenn 300 < ULN < 500 V: ULN, 380 V oder 400 V.

Alarm deaktivieren.

Vor der Messung: Anzeigen bereits gespeicherter Messungen.

6 %

Dieses Symbol bedeutet, dass die Messung läuft und man deren Ende abwarten muss.

Falls Ik kleiner ist als Isc bedeutet das, dass die Sicherung für die zu schützende Anlage nicht geeignet ist und dass sie ersetzt werden muss.

Alarm für DV aktivieren.

5.00%

Einstellung des Alarm-Schwellwerts (siehe Abs 3.17 ). Die Voreinstellung beträgt 5%.

3.10.4. ABLESEN DER MESSERGEBNISSE

Nach der ersten Messung:

Alarm-Schwellwert.

25/11/2013 10:47

1.00%

I k 1 3 1 6 A

Z r e f 0 . 2 9 Ω

R i 0 . 1 5 Ω

L i 0 . 8 m H

5 %

SCHLEIFE dV

50 . 0 Ω 50 . 1 Hz

Kurzschlussstrom.

Bezugs-Impedanz.

Widerstand.

Induktivität.

Nach Abschluss der ersten Messung am Bezugspunkt schließen Sie das Gerät wie oben beschrieben am Messpunkt an und nehmen Sie eine zweite Messung durch Drücken der TEST-Taste vor.

Referenzspannung für die Berechnung von Ik.

Eingestellter Schwellwert für die Berührungsspannung.

Kompensation der Messleitungswiderstände aktiviert.

Nach der zweiten Messung:

25/11/2013 10:47

1.00%

V - 0 . 3 3 %

Z r e f 0 . 8 3 6 Ω

Z l i n e 0 . 7 8 8 Ω

I n 1 6 . 0 0 A

5 %

SCHLEIFE dV

50 . 0 Ω 50 . 1 Hz

Ergebnis der Berechnung von DV.

Bezugs-Impedanz.

Wert für die 2. Impedanz-Messung.

Nennstrom der Sicherung.

Messergebnis liegt unter dem Schwellwert.

3.10.5. FEHLERMELDUNGEN

Siehe Abs. 3.8.5.

3.11. FEHLERSTROMSCHUTZSCHALTER-PRÜFUNG

Das Gerät prüft Fehlerstromschutzschalter in drei Tests:

 Auslöseprüfung mit Rampenfunktion  Auslöseprüfung mit Impuls  Nichtauslöseprüfung

Der genaue Auslösestrom des Schutzschalters wird mit Rampe getestet. Die Auslösezeit des Schutzschalters wird im Impulsmodus ermittelt. Bei der Nichtauslöseprüfung wird auf eventuelle Frühauslösung bei 0,5 IDN kontrolliert. Dieser Test ist nur zufrieden stellend, wenn die Fehlerströme gegenüber 0,5 IDN vernachlässigbar sind, daher sollten alle Verbraucher von der betreffenden Installation abgetrennt werden.

3.11.1. BESCHREIBUNG DES MESSPRINZIPS

Vor den FI-Prüfungen stellt das Gerät automatisch fest, ob der Test gefahrlos durchgeführt werden kann, das heißt es kontrolliert den Fehlerspannungswert UF: Dieser darf 50 V (bzw. je nach UL-Wert im SET-UP 25 V oder 65 V) nicht überschreiten. Zuerst wird wie für eine Schleifenimpedanzmessung ein niedriger Prüfstrom erzeugt (<0,3 IDN) und ZS gemessen.

Daraus berechnet der Tester UF = ZS x IDN (oder UF = ZS x 2 IDN oder UF = ZS x 5 IDN je nach gewünschter Prüfung), also die maximale anzulegende Prüfspannung. Wenn diese Prüfspannung UL überschreitet, wird die Prüfung nicht durchgeführt. In diesem Fall muss der Anwender den Messstrom auf 0,2 IDN reduzieren, damit Prüfstrom + Fehlerströme in der Installation keine Spannung größer UL erzeugen.

Höhere Genauigkeit beim Messen der Fehlerspannung erzielt man, wie bei der Erdungsprüfung unter Spannung, mit einem zusätzlichen Hilfserder. Der Installationstester misst dann RA und berechnet UF = RA x IDN (oder UF = RA x 2 IDN oder UF = RA x 5 IDN je nach gewünschter Prüfung).

Nach diesem ersten Messabschnitt geht der Tester zum zweiten Messabschnitt über, der von der jeweiligen Prüfung abhängt.

 Prüfung mit Rampe: Das Gerät erzeugt einen Sinusstrom mit schrittweise steigenden Amplituden (0,3 bis 1,06 IDN) zwischen

den Buchsen L und PE für FI-Schutzschalter des Typs AC und A und von 0,2 bis 2,2 IDN für FI-Schutzschalter des Typs B. Sobald der Fehlerstromschutzschalter den Kreis abtrennt, werden der genaue Auslösestrom und die Auslösezeit angezeigt. Die Auslösezeit ist nur ein ungefährer Wert und wahrscheinlich nicht derselbe wie im Impulsmodus. Letzterer entspricht eher den tatsächlichen Betriebsbedingungen.

 Prüfung im Impulsmodus: Das Gerät erzeugt zwischen den Buchsen L und PE während höchstens 500 ms einen Sinusstrom

mit Netzfrequenz und einer Amplitude von IDN, 2 IDN oder 5 I

für FI-Schutzschalter des Typs AC und A und einer Amplitude von

2 IDN oder 4 IDN für FI-Schutzschalter des Typs B. Der Installationstester misst die Auslösezeit, die kürzer als 500 ms sein muss.

 Nichtauslöseprüfung: Der Installationstester erzeugt je nach Anwenderwahl 1-2 Sekunden lang einen Strom von 0,5 IDN.

Normalerweise sollte der FI-Schutzschalter dann nicht auslösen.

Danach, wenn keine Auslösung stattfand, erzeugt der Tester einen Stromimpuls zwischen den Buchsen L und N. Wenn es dabei zur Auslösung kommt, war der Schutzschalter falsch montiert (N und PE sind vertauscht).

3.11.2. DURCHFÜHRUNG EINER PRÜFUNG MIT RAMPE

Stellen Sie den Wahlschalter auf die Position RCD .

SET UP

Schließen Sie die dreiadrige Messleitung an das Gerät und an eine Steckdose im zu prüfenden Kreis an.

Wenn der Installationstester angeschlossen ist, kontrolliert er automatisch die Lage des Außenleiters (L) und Neutralleiters (N) gegenüber dem Schutzleiter (PE), das Ergebnis wird angezeigt. Gegebenenfalls werden die Buchsen L und N vom Gerät automatisch umgepolt, sodass die Prüfung auch ohne Änderungen am Geräteanschluss möglich ist.

OFF

FI-Schalter

Wenn möglich sollten vorher alle Verbraucher vom Netz, an dem der FI-Schalter geprüft wird, abgetrennt werden. Dadurch werden Störungen durch Fehlerströme, die solche Verbraucher erzeugen, verhindert.

Mit einer Stromzange können Sie die Fehlerströme am Schutzschalter messen (siehe Abs. 3.10) und bei der Prüfung berücksichtigen.

Für höhere Genauigkeit beim Messen der Fehlerspannung die Sonde in über 25 Meter Abstand zum Erdungsanschluss einstechen und an die Gerätebuchse (RA SEL) anschließen. Das Symbol wird angezeigt.

FI-Schalter

> 25 m

Sonderfall:

Beim Prüfen von FI-Schutzschaltern, die einem anderen mit geringerem Bemessungsdifferenzstrom nachgeschaltet sind, muss man die Messleitung mit 3 Einzeladern verwenden und die abgebildeten Anschlüsse durchführen (beidseitiges Anschlussverfahren).

FI-Schalter

300 mA

rotgrünblau

FI-Schalter

30 mA

3.11.3. KONFIGURATION DER MESSUNG

TEST



Vor dem Messen können Sie die Anzeigeparameter konﬁgurieren:

Auswahl des Bemessungsdifferenzstroms für den FI-Schutzschalter IDN: VAR. (variabel: Der Anwender programmiert

30 mA

einen Wert zwischen 6 und 999 mA. Diese Auswahl gilt nicht für FI-Schutzschalter des Typs B) oder 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 650 mA und 1000 mA.

 Auswahl des FI-Schutzschalters: STD (Standard), S oder G (die Type S wird standardmäßig mit einem Strom

von 2 IDN getestet).

 Auswahl der Prüfsignalform:

Signal beginnt mit positiver Halbschwingung (FI-Schutzschaltertyp AC),

Signal beginnt mit negativer Halbschwingung (FI-Schutzschaltertyp AC),

Signal nur aus positiven Halbschwingungen (FI-Schutzschaltertyp A),

Signal nur aus negativen Halbschwingungen (FI-Schutzschaltertyp A),

Positives Gleichstromsignal (FI-Schutzschaltertyp B),

Negatives Gleichstromsignal (FI-Schutzschaltertyp B).

6 %

Parameter auf Werkseinstellung zurückstellen: IDN=30 mA, Type STD und Signal .

Für eine vorherige Ermittlung der Spannung UF wählen Sie einen Prüfstrom von 0,2, 0,3, 0,4 oder 0,5 IDN.

0.3 I∆N

Messung mit der TEST-Taste starten. Die Messung wird automatisch beendet. Bei Schutzschaltern der Type S und G lässt das Gerät zwischen der UF-Prüfung und der eigentlichen Schutzschalterprüfung 30 Sekunden für die Entmagnetisierung verstreichen. Diese Wartezeit kann mit der TEST- Taste unterbrochen werden.

Für eine schnellere Messung ohne vorherige Ermittlung der Spannung UF wählen Sie die Einstellung

--x---.

Akustisches Signal zur Spannungsanzeige aktivieren und deaktivieren (Schwellwert gleich UL). Am Verteiler lässt sich mit dem akustischen Signal feststellen, welcher Schutzschalter eine bestimmte Steckdose schützt (typischer Fall eines von der Steckdose entfernten Verteilers).

Dieses Symbol bedeutet, dass die Messung läuft und man dessen Ende abwarten muss.

3.11.4. ABLESEN DER MESSERGEBNISSE

25/11/2013 10:47

30 mA

U F 1.0 7 3 V

I a 2 2.3 m A

T a 1 3.8 m s

8 %

FI-Schalt. Ia

50 . 1 Hz

UF = ZS x IA oder RA x IA.

Auslösestrom.

Auslösezeit.

Zufrieden stellende Messergebnisse.

Aufrufen der nächsten/vorherigen Anzeigeseite.

Signalform.

Fehlerstromschutzschalter-Typ.

Eingestellter Grenzwert für die Berührungsspannung.

3.11.5. DURCHFÜHRUNG EINER PRÜFUNG IM IMPULSMODUS

Stellen Sie den Wahlschalter auf die Position RCD .

Schließen Sie die dreiadrige Messleitung an das Gerät und an eine Steckdose im zu prüfenden Kreis an.

Wenn der Installationstester angeschlossen ist, kontrolliert er automatisch die

SET UP

Lage des Außenleiters (L) und Neutralleiters (N) gegenüber dem Schutzleiter (PE), das Ergebnis wird angezeigt. Gegebenenfalls werden die Buchsen L und N im Gerät automatisch umgepolt, sodass die Prüfung auch ohne Änderungen am Geräteanschluss möglich ist.

FI-Schalter

OFF

ür höhere Genauigkeit beim Messen der Fehlerspannung die Sonde in über 25 Meter Abstand zum Erdungsanschluss einstechen und an die Gerätebuchse (RA SEL) anschließen. Das Symbol wird angezeigt.

FI-Schalter

> 25 m

Sonderfall:

FI-Schalter FI-Schalter

30 mA

grünblau

300 mA

rot

Bei aktiviertem Alarm wird der Anwender mit einem akustischen Signal auf Schwellwertüberschreitungen aufmerksam gemacht; man braucht die Anzeige nicht im Auge zu behalten.

FI-Schalter der Type S werden üblicherweise mit 2 IDN geprüft.

0,5 IDN Prüfungen werden mit der Wellenform durchgeführt.

3.11.6. KONFIGURATION DER MESSUNG

Vor dem Messen können Sie die Anzeigeparameter konﬁgurieren:

Auswahl des Bemessungsdifferenzstromes für den FI-Schutzschalter IDN: VAR. (variabel: Der Anwender programmiert

30 mA

einen Wert zwischen 6 und 999 mA. Diese Auswahl gilt nicht für FI-Schutzschalter des Typs B) oder 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 650 mA und 1000 mA.

 Auswahl des FI-Schutzschalters: STD (Standard), S oder G (der Typ S wird standardmäßig mit Strom von 2 IDN

getestet).

 Auswahl des Impulsstroms als Vielfaches von I

Nichtauslöseprüfung wählt man beide Werte 0,5 IDN. Die Auswahl von UF ermöglicht es, lediglich die Spannung UF ohne FI-Schutzschalterprüfung zu messen.

 Auswahl der Prüfsignalform:

Signal beginnt mit positiver Halbschwingung (FI-Schutzschaltertyp AC),

Signal beginnt mit negativer Halbschwingung (FI-Schutzschaltertyp AC),

Signal nur aus positiven Halbschwingungen (FI-Schutzschaltertyp A),

Signal nur aus negativen Halbschwingungen (FI-Schutzschaltertyp A),

: x1, x2, x4, x5, x0,5/1s, x0,5/2s oder UF . Für die

Positives Gleichstromsignal (FI-Schutzschaltertyp B, mit Strom x2 oder x4),

Negatives Gleichstromsignal (FI-Schutzschaltertyp B, mit Strom x2 oder x4).

Je nach Sicherungstyp und Prüfsignalform sind nur bestimmte Werte für den Impulsstrom möglich.

Parameter auf Werkseinstellung zurückstellen: IDN=30mA, Schutzschalter STD, Impulsstrom = IDN und

Signal .

Auswahl des Prüfstroms für die Ermittlung von UF: 0,2, 0,3, 0,4 oder 0,5 IDN. Für eine schnellere Messung ohne vorherige Ermittlung der Spannung UF wählen Sie die Einstellung

0.3 I∆N

--x---.

Alarm deaktivieren.

TAmin

TAmax

TAmin/TAmax

Alarm für Mindest-Auslösezeit programmieren.

Alarm für Höchst-Auslösezeit programmieren.

Programmieren von Mindest- und Höchstauslösezeit (siehe Abs. 3.17).

Als Standardwert für TA min sind 0 ms vorgegeben. Als Standardwert für TA max sind 500 ms vorgegeben.

Vor der Messung: Anzeigen bereits gespeicherter Messungen.

TEST



Während oder nach der Messung: Speichern.

6 %

3.11.7. ABLESEN DER MESSERGEBNISSE

 Prüfung im Impulsmodus mit Auslösen:

Die Pfeilrichtung weist auf die jeweilige Funktion hin: Ablesen (Pfeil nach außen) oder Speichern (Pfeil nach innen). Die Prozentzahl darunter zeigt an, wie viel Speicherkapazität bereits belegt ist.

Messung mit der TEST-Taste starten. Diese wird automatisch beendet. Bei Schutzschaltern der Type S und G lässt das Gerät zwischen der UF-Prüfung und der eigentlichen Schutzschalterprüfung 30 Sekunden für die Entmagnetisierung verstreichen. Diese Wartezeit kann mit der TEST- Taste unterbrochen werden.

Dieses Symbol bedeutet, dass die Messung läuft und man deren Ende abwarten muss.

Alarm-Schwellwert.

25/11/2013 10:47

30 mA

U F 1.1 4 6 V

T a 1 7 1.6 m s

8 %

RCD : Ta TRIP

200 ms 50 . 1 Hz

UF = ZS x IA oder RA x IA. Für FI-Schutzschalter des Typs AC und A. Bei FI-Schutzschaltern des Taps B wird UF nicht berechnet

Auslösezeit.

Falls TAmin < TA < TAmax.

Aufrufen der nächsten/vorherigen Anzeigeseite.

Signalform.

Fehlerstromschutzschalter-Typ.

Eingestellter Grenzwert für die Berührungsspannung.

Auswahl des Impulsstroms in Vielfachen von IDN.



 Prüfung im Impulsmodus ohne Auslösen:

x0,5/1

25/11/2013 10:47

30 mA

U F 0.1 4 6 V

T a > 1.0 0 s

8 %

RCD : Ta NO TRIP

50 . 1 Hz

UF = ZS x IA oder RA x IA.

Der Schutzschalter hat bei 0,5 IDN nicht ausgelöst.

Aufrufen der nächsten/vorherigen Anzeigeseite.

Signalform.

Fehlerstromschutzschalter-Typ.

Eingestellter Grenzwert für die Berührungsspannung.

Nichtauslöseprüfung mit einer Dauer von 1 Sekunde.

3.11.8. FEHLERMELDUNGEN

Die häuﬁgsten Fehler bei der Fehlerstromschutzschalterprüfung sind:

 Kein Auslösen bei der Prüfung. Um die Anwendersicherheit zu gewährleisten, muss ein Schutzschalter des Type S jedoch in

höchstens 300 bzw. 200 ms auslösen. Schalterverkabelung überprüfen. Ansonsten muss der Schutzschalter für fehlerhaft erklärt und ausgetauscht werden.

 Fehlauslösung des Schutzschalters. Wahrscheinlich sind die Fehlerströme zu groß. Man sollte vorher alle Verbraucher vom Netz,

an dem der FI-Schalter geprüft wird, abtrennen. Dann kann eine zweite Prüfung mit dem geringstmöglichen Strom (Einstellung UF ändern) durchgeführt werden. Ist damit das Problem nicht behoben, muss der Schutzschalter für fehlerhaft erklärt werden.

Hinweise zu den Anschlüssen und weitere Informationen ﬁnden Sie in der Hilfe.

3.12. STROMMESSUNGEN UND FEHLERSTROMMESSUNGEN

TEST



Hierzu ist eine besondere Stromzange (Option) erforderlich.

Diese Funktion ermöglicht die Messung kleinster Ströme (nur wenige mA), wie z.B. von Fehler- oder Leckströmen, sowie von hohen Strömen (bis einige hundert Ampère).

3.12.1. BESCHREIBUNG DES MESSPRINZIPS

Die Zangenstromwandler funktionieren nach dem Prinzip des Transformators: der von der Zange umschlossene Leiter stellt die Primärwicklung dar, während sich die Sekundärwicklung intern in der Zange beﬁndet. Der Sekundärkreis des Zangenstromwandlers ist über einen sehr kleinen Widerstand im Installationstester geschlossen, an dem der Spannungsabfall und damit der Strom im Leiter entsprechend dem Windungszahlenverhältnis gemessen wird.

Zwei der vier Zangenanschlüsse erkennen die Zangentype ( x1000 oder x10 000), die beiden anderen messen den Strom. Der Installationstester kennt das Wandlerverhältnis der Zange, der Strommesswert lässt sich daher direkt ablesen.

3.12.2. DURCHFÜHRUNG EINER MESSUNG

Stellen Sie den Wahlschalter auf die Position .

SET UP

OFF

Da der Strom verschiedener Leiter einer Installation gemessen werden kann, besteht die Möglichkeit, den gespeicherten Messwert mit einer der folgenden Angaben zu kennzeichnen: 1, 2, 3, N, PE oder 3L (Summe der Außenleiterströme, bzw. der Außenleiterströme und des Neutralleiterstromes zum Messen des Fehlerstroms).

3.12.3. KONFIGURATION DER MESSUNG

Vor der Messung können Sie einen Alarm programmieren.

Alarm deaktivieren.

Alarm aktivieren.

Die Stromzange ist in die Buchse einzustecken. Das Symbol wird angezeigt. Öffnen Sie die Zange und umschließen Sie den gewünschten Leiter.

6 %

200.0

m A

Starten und Stoppen der Messung jeweils mit der TEST-Taste.

Alarm-Schwellwert einstellen (siehe Abs. 3.17); die Voreinstellung beträgt 200 A.

3.12.4. ABLESEN DER MESSERGEBNISSE



25/11/2013 10:47

9 %

STROM

010 . 0 A 50 . 1 Hz

1 9 7.3 m A

Alarm-Schwellwert.

Messergebnis.

Messergebnis liegt unter dem Schwellwert.

Die Stromzange ist angeschlossen.

3.12.5. FEHLERMELDUNGEN

Die häuﬁgsten Fehler beim Strommessen sind:

 Zange nicht angeschlossen.  Der von der Zange gemessene Strom ist zu gering. Verwenden Sie eine Zange mit kleinerem Wandlerverhältnis bzw. führen

Sie den Leiter mehrmals durch die Zangenöffnung, um den zu messenden Strom zu steigern.

Hier wurde der Leiter 4 mal durch die Zange geführt. Der gemessene Stromwert muss also durch 4 dividiert werden, um I zu erhalten.

 Frequenz zu unstabil für eine Messung. In diesem Fall legen Sie

eine Spannung zwischen L und PE an (z.B. Netzspannung). Der Installationstester synchronisiert sich auf die Spannungsfrequenz und misst den Strom mit derselben Frequenz.

 Der von der Zange gemessene Strom ist zu hoch. Verwenden Sie eine Zange mit höherem Wandlerverhältnis.

grün

rot

blau

Hinweise zu den Anschlüssen und weitere Informationen ﬁnden Sie in der Hilfe.

3.13. PHASENFOLGE DER AUSSENLEITER

TEST



Messung in einem Drehstromnetz. Damit wird die Phasenfolge der Außenleiter im Netz kontrolliert.

3.13.1. BESCHREIBUNG DES MESSPRINZIPS

Das Gerät kontrolliert die Übereinstimmung der drei Signalfrequenzen und vergleicht dann die Außenleiter, um ihre Lage zu bestimmen (Rechts- oder Linksdrehfeld).

3.13.2. DURCHFÜHRUNG EINER MESSUNG

Stellen Sie den Wahlschalter auf die Position .

SET UP

OFF

Vor der Messung müssen keine Parameter eingestellt werden.

Starten und Stoppen der Messung jeweils mit der TEST-Taste.

Die Messleitung mit 3 Einzeladern an das Gerät und an die verschiedenen Außenleiter anschließen: rote Ader an L1, blaue Ader an L2, grüne Ader an L3.

rot

blau grün

3.13.3. ABLESEN DER MESSERGEBNISSE

25/11/2013 10:47

10 %

PHASENFOLGE

50 . 1 Hz

U12: 379 V U23: 380 V U31: 378 V

Das + Zeichen bedeutet Rechtsdrehfeld, das – Zeichen bedeutet Linksdrehfeld.

Spannungen zwischen den Außenleitern (verkettete Spannung).

Vor der Messung: Anzeigen bereits gespeicherter Messungen.



6 %

3.13.4. FEHLERMELDUNGEN

Die häuﬁgsten Fehler beim Prüfen der Phasenfolge sind:

 Messbereichsüberschreitung für eine der drei Spannungen (Anschlussfehler).  Messbereichsüberschreitung für die Frequenz.

Hinweise zu den Anschlüssen und weitere Informationen ﬁnden Sie in der Hilfe.

3.14. LEISTUNGSMESSUNG

TEST



Hierzu ist die spezielle Stromzange MN77 (Option) erforderlich. Gemessen werden kann in Einphasennetzen und in spannungsund stromsymmetrischen Dreiphasennetzen.

3.14.1. BESCHREIBUNG DES MESSPRINZIPS

In einem Einphasennetz misst der Installationstester die Spannung zwischen L und PE, und multipliziert diese mit dem von der Zange gemessenen Strom.

In einem spannungs- und stromsymmetrischen Dreiphasennetz misst der Installationstester eine der drei verketten Spannungen, und multipliziert diese mit dem Strom aus dem dritten Leiter und √3. Beispiel: P3φ = U12 x I3 x √3

3.14.2. DURCHFÜHRUNG EINER MESSUNG

Stellen Sie den Wahlschalter auf die Position W.

In einem Einphasennetz: Schließen Sie die Messleitung mit 3 Einzeladern an das Gerät und mit den roten und grünen Adern an einer Steckdose in der Installation an. Für die Gesamtleistung umschließt man mit der Zange den Außenleiter direkt an der Netzversorgung, bzw. für Teilleistungen an dem jeweiligen Verbraucher.

SET UP

OFF

In einem spannungs- und stromsymmetrischen Dreiphasennetz: Schließen Sie die Messleitung mit 3 Einzeladern an das Gerät und mit den roten und grünen Adern an zwei der drei Spannungen U12, U23 bzw. U31 an. Dann mit der Zange den Strom im dritten Leiter I3 (für U12), I1 (für U23) oder I2 (für U31) messen.

Da die Leistung verschiedener Außenleiter einer Installation gemessen werden kann, besteht die Möglichkeit, den Leistungswert mit einer der folgenden Angaben zu kennzeichnen: 1, 2 oder 3 (Einphasenmessungen in einem Dreiphasennetz).

rot

grün

blau

rot

grün

blau

3.14.3. KONFIGURATION DER MESSUNG

Vor dem Messen können Sie die Anzeigeparameter konﬁgurieren:

Auswahl des Netzes: einphasig oder dreiphasig symmetrisch.

Vor der Messung: Anzeigen bereits gespeicherter Messungen. Während oder nach der Messung: Speichern.

6 %

Starten und Stoppen der Messung jeweils mit der TEST-Taste.

3.14.4. ABLESEN DER MESSERGEBNISSE

25/11/2013 10:47

50 . 1 Hz

Messergebnis. Das + Zeichen bedeutet Leistungsverbrauch. Das – Zeichen bedeutet Leistungserzeugung.

+ 6 4 W

Spannung zwischen den Buchsen

U 2 3 2 . 5 V

I 2 7 8 . 1 mA

PF + 0 . 8 7

12 %

LEISTUNG

Wenn die Phasenverschiebung zwischen Strom und Spannung nicht stimmt, drehen Sie die Zange um (beachten Sie den eingekerbten Pfeil): 180° Phasenumkehr.

L und PE.

Von der Zange gemessener Strom.

Leistungsfaktor. Das + Zeichen bedeutet ohm‘sche oder induktive Last. Das – Zeichen bedeutet kapazitive Last.

Die Stromzange ist angeschlossen.

Mit dieser Funktionstaste zeigen Sie die Spannungs- und Stromkurven wie auf einem Oszilloskop an. Ohne die Stromzange wird nur die Spannungskurve angezeigt. Die Stromkurve hingegen kann nicht alleine angezeigt werden. Die Kurven werden für die Darstellung skaliert:

 Amplitude: Die Kurve wird automatisch an die Bildschirmhöhe angepasst.  Zeitskala: ca. 1 Periode.

25/11/2013 10:47

50 . 1 Hz

RMS

MAX

= 328.8 V

RMS

= 278.1 mA

I I

MAX

= 393.3 mA

= 232.5 V

Zahlenwerte.

Spannungskurve blau).

Stromkurve (rot).

LEISTUNG

Legende verschieben, wenn er Kurvenabschnitte verdeckt.

3.14.5. LEISTUNGSFAKTOR



Bei sinusförmigen Signalen zeigt das Zeichen vor dem cos ϕ an, ob die Messung an einer erzeugten Leistung (cos ϕ < 0) oder an einer verbrauchten Leistung (cos ϕ > 0) vorgenommen wurde. Die Angabe des Leistungsfaktors PF enthält praktisch dieselbe Information wie der cos ϕ , gilt jedoch auch für nicht sinusförmige Signale, was besonders bei Strömen oft der Fall ist.

Beim Installationstester zeigt das Vorzeichen beim Leistungsfaktor PF allerdings nicht die erzeugte oder verbrauchte Leistung an, sondern in herkömmlicher Weise, ob die Phase vorläuft oder nachläuft (induktive oder kapazitive Last).

Der Phasenwinkel wird daraus algebraisch berechnet. Er stellt den Winkelabstand zwischen dem Spannungsvektor und dem Stromvektor dar, der als Bezugsgröße genommen wird.

i(t)

V(t)

Zeit

Angaben des Installationstesters

Phase [V(t);i(t)] Art der Leistung Blindleistungsanteil Mittlere Leistung

-180° < ϕ < -90° erzeugt induktiv negativ positiv (+)

- 90° < ϕ < 0° verbraucht kapazitiv positiv negativ (-) 0° < ϕ < +90° verbraucht induktiv positiv positiv (+) +90° < ϕ < +180° erzeugt kapazitiv negativ negativ (-)

1: auf einen Verbraucher bezogen.

3.14.6. FEHLERMELDUNGEN

Die häuﬁgsten Fehler beim Leistungsmessen sind:

 Messbereichsüberschreitung bei der Spannung.  Messbereichsüberschreitung bei der Frequenz  Strom ist zu schwach zum Messen.  Gemessene Leistung ist negativ. Die Position der Stromzange am Kabel kontrollieren (Pfeilrichtung beachten). Bei richtiger

Position messen Sie eine erzeugte Leistung (vom Empfänger zum Erzeuger).

PF - Vorzeichen

Hinweise zu den Anschlüssen und weitere Informationen ﬁnden Sie in der Hilfe.

3.15. OBERSCHWINGUNGEN

LIN

LOG

TEST



Mit dieser Funktion werden Spannungen oder Ströme mit stationärem bzw. quasi-stationärem Signal in Oberschwingungen zerlegt und eine erste Diagnose der Oberschwingungsbelastung einer Anlage erstellt.

Für die Stromanalyse ist eine Stromzange MN77 (Option) erforderlich.

3.15.1. BESCHREIBUNG DES MESSPRINZIPS

Der Installationstester misst die Spannung und wenn eine Stromzange angeschlossen ist auch den Strom. Dann führt das Gerät nach Anwendereinstellung (FFT U oder FFT I) eine FFT für die ersten 50 Oberschwingungs-Ränge von Strom oder Spannung aus. Die „nullte“ Oberschwingung, d.h. der DC-Anteil, wird nicht angezeigt.

3.15.2. DURCHFÜHRUNG EINER MESSUNG

Stellen Sie den Schalter auf die Position .

SET UP

OFF

3.15.3. KONFIGURATION DER MESSUNG

Vor dem Messen können Sie die Anzeigeparameter konﬁgurieren:

Auswahl, ob FFT für Spannung (U) oder für Strom (I) durchgeführt werden soll.

Auswahl des FFT-Anzeigeformats:

Die Messleitung mit 3 Einzeladern an das Gerät und mit den roten und grünen Adern an einer Steckdose in der zu prüfenden Installation anschließen, bzw. die Stromzange MN77 am Gerät anschließen und den Außenleiter umschließen.

rot

grün blau

6 %

Linearskala,

Logarithmische Skala,

H_RMS

Auswahl zwischen der Berechnung des Grundschwingungs-Klirrfaktors (THD-F) oder des OberschwingungsKlirrfaktors (THD-R oder DF).

Starten und Stoppen der Oberschwingungsanalyse jeweils mit der TEST-Taste.

Alphanumerische Liste der Messergebnisse.

3.15.4. ABLESEN DER MESSERGEBNISSE

..\..

25/11/2013 10:47

100

l o g

50 . 0 Hz

THDF = 2.8 % ULPE

= 225.9 V

Anzeige: THD-F und RMS-Spannung.

Darstellung der Oberschwingungen.

13 %

OBERSCHWNG0. U

Die gewählte Oberschwingungsfrequenz und -amplitude (schwarz) steht unter dem Diagramm. Auswahl der Oberschwingung mit den Tasten 34 : Nach der Grundschwingung (H1) kommt die Oberschwingung H2, dann die Oberschwingungen (H3, H4,

..., H25). Auf der nächsten Seite folgen die Oberschwingungen H26 bis H50.

225.3 V

100.0 %

Ordnungszahl und Amplitude der gewählten Oberschwingung.

Die Frequenz F1 erscheint in der oberen Anzeigeleiste. Frequenz der Oberschwingung Hn = n x F1

Die Listenanzeige sieht wie folgt aus:

25/11/2013 10:47

T H D _ F : 2 , 5 %

U _ R M S : 2 2 6 , 2 V

H%RMS

H 0 1 : 2 2 5 , 8 V 1 0 0 , 0 %

H 0 2 : 0 , 4 V 0 , 2 %

H 0 3 : 2 , 1 V 0 , 9 %

H 0 4 : 0 , 1 V 0 , 1 %

H 0 5 : 3 , 7 V 1 , 7 %

H 0 6 : 0 , 1 V 0 , 1 %

13 %

50 . 0 Hz

Anzeige: THD-F und Spannung.

Jede Oberschwingung wird mit Amplitude und im Verhältnis zur Grundschwingungsamplitude angegeben (H01).

Die nächste Anzeigeseite aufrufen.

OBERSCHWNG. U

Anzeige aller 50 Oberschwingungswerte: Mit der Taste  die 6 restlichen Seiten durchblättern.



3.15.5. FEHLERMELDUNGEN

Die häuﬁgsten Fehler beim Zerlegen eines Signals in Oberschwingungen sind:

 Messbereichsüberschreitung bei der Spannung.  Messbereichsüberschreitung bei der Frequenz  Strom ist zu schwach zum Messen.  Das Signal ist nicht stationär.

Hinweise zu den Anschlüssen und weitere Informationen ﬁnden Sie in der Hilfe.

3.16. KOMPENSATION DER MESSLEITUNGSWIDERSTÄNDE

R∆

Beim Messen kleiner Widerstände erhält man ein genaueres Messergebnis, wenn die Messleitungswiderstände kompensiert werden und ihr Einﬂuss damit berücksichtigt wird. Die mitgelieferten Messleitungen sind bereits ab Werk kompensiert, wenn Sie jedoch andere Messleitungen benutzen, müssen Sie diese neu kompensieren.

Das Gerät misst dazu den Widerstand des gesamten angeschlossenen Zubehörs (Messleitungen, Prüfspitzen, Krokodilklemmen usw.) und subtrahiert diesen Wert von den Messergebnissen, bevor es diese anzeigt.

Die Kompensation der Messleitungswiderstände kann bei Durchgangsprüfung, 3-poliger Erdungsmessung und Schleifenimpedanz aktiviert werden. Bei jeder Funktion ist die Kompensation anders, und sie muss bei jedem Zubehörwechsel wiederholt werden.

Betätigen Sie die Taste nacheinander, um die Funktion aufzurufen.

Der oder die aktuellen Kompensationswerte werden oben rechts angezeigt. Wenn der Wert Null ist, wurde keine

Kompensation vorgenommen. Das Symbol Messleitungswiderstand kompensiert wird.

3.16.1. BEI DURCHGANGSPRÜFUNGEN

R∆: 0 . 0 5 2 Ω

in der unteren Anzeigenleiste weist den Anwender darauf hin, dass der

Schließen Sie die beiden Messleitungen an die Buchsen Ω und COM an, schließen Sie die Leitungen kurz und drücken Sie die TEST-Taste.

Der Installationstester misst den Widerstand der Messleitungen und zeigt den Wert an. Entweder Sie bestätigen diesen Wert mit OK oder behalten

den alten Wert mit bei.

3.16.2. BEI 3-POLIGER ERDUNGSMESSUNG

R∆: 0 . 7 5 0 Ω

Verbinden Sie mit der Messleitung die Buchse E zwischen den Buchsen H und E mit Erde, und drücken Sie die TEST-Taste.

Der Installationstester misst die Messleitung und zeigt den Wert an. Entweder Sie bestätigen diesen Wert mit OK oder behalten den alten Wert

mit bei.

3.16.3. BEI DER SCHLEIFENIMPEDANZ (ZS ODER Zi)

R∆E : R∆N : 0 . 1 0 5 Ω R∆L : 0 . 1 1 4 Ω

0 . 1 2 7 Ω

Schließen Sie die drei Messleitungen an die Buchsen L, N und PE an, schließen Sie die Leitungen kurz und drücken Sie die TEST-Taste.

Der Installationstester misst die drei Messleitungen und zeigt die Werte an. Entweder Sie bestätigen diesen Wert mit OK oder behalten den alten Wert

mit bei.

3.16.4. LÖSCHEN DER KOMPENSATION

R∆

Gehen Sie wie bei der Kompensation vor, anstatt jedoch die Leitungen kurzzuschließen, lassen Sie die Leitungen offen. Betätigen Sie dann die TEST-Taste.

Der Installationstester löscht den Kompensationswert und kehrt zur Spannungsmessung zurück. Das Symbol

verschwindet

von der Anzeige und das Icon ist durchgestrichen.

3.16.5. FEHLER

 Wenn der Messleitungswiderstand zu hoch ist (> 2,5 Ω pro Leitung), ist keine Kompensation möglich. Kontrollieren Sie die

Anschlüsse, Verbindungen und Leitungen, die vielleicht unterbrochen sind.

 Wenn Sie bei einer Durchgangsprüfung, einer 3-poligen Erdungsmessung oder bei der Schleifenimpedanz ein negatives

Messergebnis erhalten, bedeutet das, dass Sie das Zubehör gewechselt, aber keine neue Kompensation vorgenommen haben. In diesem Fall müssen Sie die Kompensation mit dem tatsächlich in Gebrauch beﬁndlichen Zubehör durchführen.

k Ω

Ω

k Ω



3.17. EINSTELLUNG DES ALARM-SCHWELLWERTS

Das Instrument erzeugt ein akustisches Signal und die Leuchte blinkt:

 bei der Durchgangsprüfung und Isolationsmessung, wenn das Messergebnis unterhalb des Schwellwertes liegt;  bei Messung der Erdung, der Schleifenimpedanz und des Spannungsabfalls in den Leitungen, wenn das Messergebnis ober-

halb des Schwellwertes liegt;  bei der Messung des Kurzschlussstroms, wenn das Messergebnis unterhalb des Schwellwertes liegt;  bei der FI-Prüfung, wenn das Messergebnis nicht zwischen den Schwellwerten Tmin, Tmax liegt.

Bei der Durchgangsprüfung wird die Messung durch das akustische Signal bestätigt. In allen anderen Funktionen signalisiert es einen Fehler.

Die Alarm-Schwellwerte werden nach demselben Prinzip bei allen Messungen eingestellt.

Zuerst öffnen Sie die Alarm-Funktion mit den Tasten oder .

Gegebenenfalls muss der Alarm mit der Taste aktiviert werden.

Ω

002.00

042.00

Mit der Taste  den Cursor zu den Einheiten bewegen.

Mit den Tasten   die gewünschte Einheit für den Alarm-Schwellwert wählen: Ω oder kΩ. Je nach Funktion kann es sich auch um MΩ, mA, A, kA oder ms handeln.

Mit der Taste  den Cursor zum Zahlenwert des Schwellwerts bewegen.

Mit den Tasten   die gewählte Ziffer ändern, dann den Cursor auf die nächste Ziffer stellen und diese ändern usw.

Bestätigen des geänderten Schwellwertes mit der Taste OK.

Abbrechen des Vorgangs ohne Speichern mit der Taste oder den Wahlschalter drehen.

4. FEHLERMELDUNGEN



Generell erscheinen die Fehler im Klartext auf der Anzeige.

Beispiel für eine Fehlermeldung:

Löschen der Meldung mit der Taste OK,

oder mit der Hilfe-Taste Zugriff auf Hilfestellung zum Beheben des Problems.

Folgende Anzeige erscheint.

OK-Taste drücken, bzw. oder Taste um die Hilfe zu schließen.

4.1. ANSCHLUSSFEHLER

Eine oder mehrere Buchsen sind nicht angeschlossen.

4.2. MESSBEREICHSÜBERSCHREITUNG

> 4 0 . 0 Ω

Der Wert überschreitet den Messbereich des Installationstesters. Die Mindest- und Höchstwerte hängen von der jeweiligen Funktion ab.

}

< 5 . 0 V

4.3. ANLIEGEN GEFÄHRLICHER SPANNUNGEN

Je nachdem, welcher UL-Wert im SET-UP programmiert ist, werden Werte ab 25, 50 und 65 V als Gefahrenspannung eingestuft.

Wenn der Installationstester bei Messungen, die spannungsfrei durchzuführen sind (Durchgangsprüfung, Isolationsmessung und 3-polige Erdungsmessung) eine Spannung erkennt, wird das Starten der Messung per TEST-Taste gesperrt und eine Fehlermeldung erklärt das Problem.

Bei Messungen unter Spannung prüft der Installationstester, dass Spannung anliegt, dass der Schutzleiter angeschlossen ist und dass bei Frequenz oder Spannung keine Messbereichsüberschreitung vorliegt. Bei Drücken der TEST-Taste erfolgt sonst keine Messung und eine Fehlermeldung erklärt das Problem.

4.4. UNGÜLTIGES MESSERGEBNIS

Wenn der Installationstester einen Fehler in der Messungs- oder Anschlusskonﬁguration feststellt, zeigt er das entsprechende Symbol und eine Fehlermeldung an.

4.5. GERÄTEÜBERHITZUNG

Die Temperatur im Gerät ist zu hoch. Man muss das Gerät abkühlen lassen, bevor die nächste Messung möglich ist. Dies kommt vor allem beim Prüfen von Fehlerstromschutzschaltern vor.

4.6. KONTROLLE DES GERÄTESCHUTZES

Der Installationstester enthält zwei Schutzeinrichtungen, die der Anwender nicht selbst rücksetzen bzw. austauschen kann. Diese Einrichtungen kommen nur im Extremfall (wie zum Beispiel Blitzschlag) zum Einsatz.

Kontrolle des einwandfreien Geräteschutzes:

Wahlschalter in Stellung ZS (RA/SEL.) bringen.

SET UP

OFF

Bei einwandfreiem Geräteschutz muss die Anzeige wie folgt aussehen:

25/11/2013 10:47

6 mA

50 .0 Ω 50 . 1 Hz

L-PE V

L-N

Die Eingangsbuchsen abtrennen.

N-PE

6 %

SCHLEIFE Zs

muss --X-- sein, andernfalls

L-PE

wurde der Geräteschutz an der Buchse L ausgelöst.

25/11/2013 10:47

6 mA

6 %

SCHLEIFE Zs

L-PE 0.0 V

L-N

N-PE

50 .0 Ω 50 . 1 Hz

muss --X-- sein, andernfalls

N-PE

wurde der Geräteschutz an der Buchse N ausgelöst.

25/11/2013 10:47

6 mA

6 %

SCHLEIFE Zs

L-PE V

L-N

N-PE

50 .0 Ω 50 . 1 Hz

0.0 V

In allen drei Fällen muss das Gerät zur Reparatur eingeschickt werden (siehe Abs. 10.5).

In diesem Fall wurden beide Schutzeinrichtungen ausgelöst.

25/11/2013 10:47

6 mA

6 %

SCHLEIFE Zs

L-PE 0.0 V

L-N

N-PE

50 .0 Ω 50 . 1 Hz

0.0 V

5. SET-UP

Stellen Sie den Schalter auf die SET-UP Position.

SET UP

OFF

Mit dem Pfeilfeld wählt man ein Symbol bzw. das gewünschte Feld aus, und ändert sie.

21/11/2013 11:17

SET-UP

Mit dieser Taste verlassen Sie den aktuellen Bildschirm ohne zu speichern.

Alle Parameter des Installationstesters anzeigen:

 Interne Software-Version des Geräts,  Hardware-Version (Karten und Gerätekomponenten),  Datumsanzeigeformat,  Uhrzeitformat,  Aktivierung des akustischen Signals,  Seriennummer,

Nächste Seite,

 Betriebsdauer des Geräts vor der automatischen Abschaltung,  Sprache.

Datum und Uhrzeit einstellen, Anzeigeformat wählen.

Aktivieren bzw. deaktivieren des akustischen Signals.

Berührungsspannung auf 25 V, 50 V (Voreinstellung) oder 65 V einstellen.

 Standardspannungswert ist 50 V (Voreinstellung).  Messungen in feuchter Umgebung bei 25 V Spannung.  In manchen Ländern wie zum Beispiel in Österreich ist die Standardspannung 65 V.

Automatisches Abschalten des Installationstesters nach: 5 min (Voreinstellung), 10 min, 30 min oder ∞ (Dauerbetrieb).

Abrufen von Werten aus dem Datenspeicher:

 Lesen alter Messungen,  oder Vorbereiten einer Verzeichnisstruktur vor einer Messkampagne.

Siehe Speichern Abs. 6.

Den gesamten Speicher löschen. Bevor das Gerät den ganzen Speicher löscht und neu formatiert, muss der Befehl bestätigt werden.

Rückstellen der Konﬁguration auf die Werkseinstellung (Kompensation der Messleitungswiderstände und aller verstellbaren Parameter in den verschiedenen Messfunktionen). Dieser Befehl muss bestätigt werden.

Die Grundkonﬁguration des Geräts ab Werk ist wie folgt:

Allgemeine Konﬁguration

 Akustisches Signal: aktiviert  UL = 50 V  Abschalten der Beleuchtung: nach 2 min.  Automatische Abschaltung bei Nichtbenutzung: nach 5 min.  Datums- und Uhrzeitformat: DD/MM/YYYY und 24 h.  Sprache: Englisch

Die Speicherung von Messdaten wird durch Zurückschalten auf die Grundkonﬁguration nicht beeinﬂusst.

Widerstandsmessung und Durchgangsprüfung

 Messverfahren: dauernd.  Messstrom: 200 mA.  Polarität: mit Polaritätsumschaltung.  Messleitungskompensation: 60 mΩ.  Alarm aktiviert.  Alarmschwelle: 2 Ω.

Isolationsmessung

 Prüfspannung: 500 V.  Alarm aktiviert.  Alarmschwelle: 1 MΩ.

3P-Erdungsmessung

 Einfache Messung (ohne Messung der Hilfserder-Widerstände)  Messleitungskompensation RE = 30 mΩ.  Alarm aktiviert.  Alarmschwelle: 50 Ω.

Messung der Schleifenimpedanz (ZS), der Erdung unter Spannung und der selektiven Erdung unter Spannung

 Messstrom: 6 mA.  Messleitungskompensation: jeweils 30 mΩ, 30 mΩ, 30 mΩ für RDL, RDN, R

Netzstecker).

 U

= U

REF

 Alarm deaktiviert.

MEAS

(dreiadrige Leitung mit

DPE

 Keine Messwertglättung.

Messung der Netzinnenimpedanz (Zi)

 Messleitungskompensation: jeweils 30 mΩ, 30 mΩ für RDL, RDN (dreiadrige Leitung mit Netzstecker).  U

= U

REF

 Alarm deaktiviert.

MEAS

 Keine Messwertglättung.

Messung des Spannungsabfalls in den Leitungen (DV)

 Alarm aktiviert.  Alarmschwelle: 5%.

FI-Schutzschalterprüfung

 Nennauslösestrom IDN = 30 mA.  FI-Schutzschaltertyp: Standard (STD).  Testsignal-Wellenform: Sinussignal beginnend mit positiver Halbwelle.  Prüfstrom für die Ermittlung von UF = 0,3 I

 Alarm deaktiviert.  Akustische Erkennung des FI-Schutzschaltertyps: deaktiviert.

Strom- und Fehlerstrommessung

 Alarm deaktiviert.

Phasenfolge der Außenleiter

 Keine Konﬁguration.

Leistungsmessung

 Einphasen-Netz.

Oberschwingungen

Keine Standard-Konﬁguration. Beim Einschalten des Geräts ist die Einstellung wie folgt:

 Spannungs-Oberschwingungen.  Darstellung als Balkendiagramm mit linearer Skalierung.  Berechnung des Gesamtklirrfaktors in Bezug zur Grundschwingung (THD-F).

Sprachwahl.

6. SPEICHERFUNKTION

6.1. SPEICHERAUFBAU UND SPEICHERNAVIGATION

Der Installationstester besitzt 1000 Speicherplätze zum Abspeichern der Messergebnisse. Die Verzeichnisstruktur ist in drei Ebenen aufgebaut:

STANDORT 1 RAUM 1 OBJEKT 1 R OBJEKT 2 T RAUM 2 OBJEKT 1 

STANDORT 2 RAUM 1 ...

Mit dem Pfeilfeld bewegt man sich durch die Verzeichnisstruktur. Der Anwender kann die Bezeichnung der STANDORTE, RÄUME und OBJEKTE festlegen.

Wenn vor STANDORT oder RAUM das Zeichen erscheint, weist das auf Unterebenen hin, die mit der Taste  oder der Taste OK geöffnet werden können. Dann erscheint anstelle von das Zeichen .

Zum Reduzieren der Verzeichnisstruktur (Zeichen statt Zeichen ) benutzen Sie die Tasten  oder OK.

Die Messungen werden immer für ein OBJEKT abgespeichert. Unter OBJEKT werden die Messungen nach TESTTYP abgelegt (Durchgang, Isolation, Schleife usw.). Unter einem TESTTYP können bis zu neun TESTS für das OBJEKT abgelegt werden. Jeder TEST entspricht einem Messwert.

Anzeigen der Tests für ein bestimmtes OBJEKT: Cursor auf OBJEKT Stellen und die OK-Taste drücken.

Rechts neben den OBJEKTEN, den TESTTYPEN und den TESTS wird ein Statussymbol angezeigt:

 OBJEKT wurde noch nicht geprüft. R Alle TESTS für das OBJEKT sind konform. T Mindestens ein TEST für das OBJEKT ist nicht konform.

6.2. SPEICHERZUGRIFF

Nach einer Messung besteht die Möglichkeit, das Ergebnis abzuspeichern: Links neben den Messergebnissen erscheint das Speichersymbol (Pfeil nach innen).

Die Prozentzahl zeigt an, wie viel Speicherkapazität bereits belegt ist.

6 %

Wenn Sie die gerade durchgeführte Messung abspeichern möchten, drücken Sie auf die mit dem Speichersymbol markierte Taste.

Eine Messung kann nur abgespeichert werden, wenn die TEST-Taste gedrückt wurde. Spannungsmessungen allein können nicht abgespeichert werden.

Das Gerät zeigt folgende Meldung an:

Danach erscheint folgender Bildschirm:

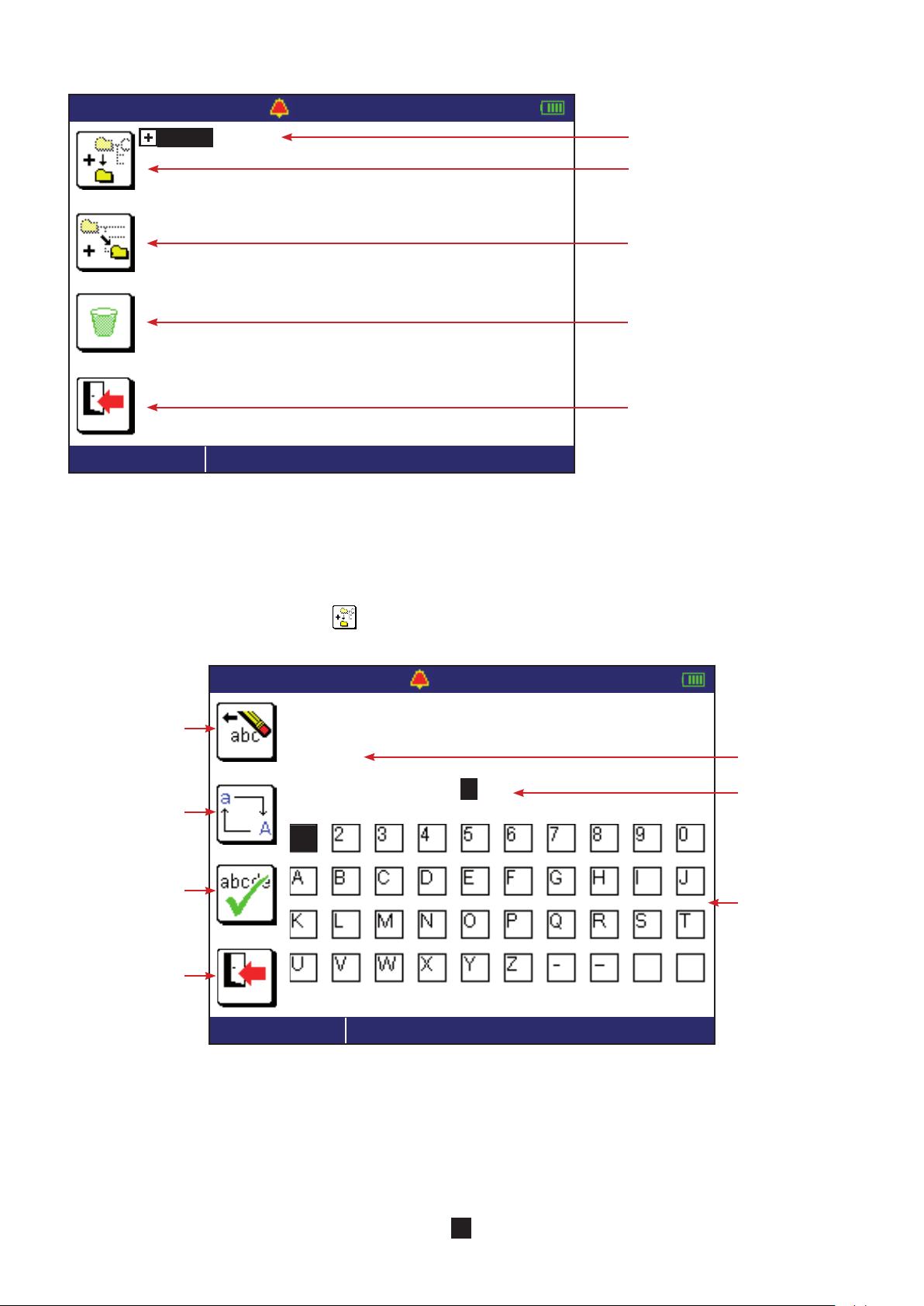

25/11/2013 10:47

Site1

500 kΩ - - .- Hz

Position in der Verzeichnisstruktur.

Neuen STANDORT eingeben.

Neuen RAUM für einen STANDORT bzw. neues OBJEKT für einen RAUM erstellen.

Element löschen.

Speicher verlassen.

ISOLATION

6.3. VERZEICHNISSTRUKTUR ERSTELLEN

Das Gerät gibt eine Grundstruktur vor (STANDORT 1, RAUM 1, OBJEKT 1). Wenn Sie also keine eigene Verzeichnisstruktur erstellen möchten, können Sie alle Messungen unter OBJEKT 1 abspeichern.

Erweitern der Verzeichnisstruktur mit der Taste  bzw. mit OK.

Neuen STANDORT eingeben mit der Taste . Es öffnet sich ein Fenster für die Eingabe des Namens.

25/11/2013 10:47

Löschung eines Buchstabens.

500 kΩ - - .- Hz

/m e m

Umschalten zwischen Groß- und Kleinbuchstaben.

Standort

Speichern und verlassen.

Ohne speichern verlassen.

ISOLATION

Zweig in der Verzeichnisstruktur.

Bezeichnung des neuen STANDORTES.

Tastenfeld.

Jetzt können Sie den STANDORT neu benennen. Löschen Sie zuerst den vorhandenen Text. Bewegen Sie sich nun mit den Pfeiltasten (   ) auf dem Tastenfeld weiter und bestätigen Sie jeden Buchstaben mit OK.

Wenn Sie eine der Tasten   gedrückt halten, beschleunigt sich das Scrolling.

Einen neuen RAUM für einen STANDORT eingeben: Stellen Sie den Cursor auf den gewünschten STANDORT und drücken Sie

die Taste .Geben Sie einen Namen für den RAUM ein und bestätigen Sie. Wenn Sie ein OBJEKT für diesen RAUM erstellen möchten, drücken Sie die Taste noch ein Mal. Damit erhalten Sie folgende Verzeichnisstruktur:

25/11/2013 10:47

500 kΩ - - .- Hz

Standort1

Raum1

Objekt1

Haus

Eingang

Stromverteiler

ISOLATION

Um beim Messen Zeit zu sparen, besteht die Möglichkeit, die Verzeichnisstruktur vor einer Messkampagne.

6.4. MESSUNG SPEICHERN

Zum Abspeichern des Messergebnisses bringen Sie den Cursor auf das gewünschte OBJEKT und drücken auf OK.

Für die Messung von Isolationswiderstand, Schleifenimpedanz, Leitungsimpedanz, Strom, Leistung und Oberschwingungen bietet Ihnen das Gerät die Möglichkeit, die Messung zu kennzeichnen, weil mehrere Messungen möglich sind.

25/11/2013 10:47

ISOL. LN ISOL. L - N

ISOL. L - PE ISOL. N - PE ISOL. L1 - PE ISOL. L2 - PE ISOL. L3 - PE ISOL. L1 - N ISOL. L2 - N ISOL. L3 - N ISOL. L1 - L2 ISOL. L2 - L3 ISOL. L1 - L3

500 kΩ - - .- Hz

ISOLATION

Mit den Pfeilen  wählen Sie die soeben vorgenommene Isolationsmessung und bestätigen Sie mit der Taste OK.

In einem Stromverteiler können also mehrere Isolationsmessungen durchgeführt werden. Danach können Sie im selben Verteiler

6 %

zu einer anderen Messung, zum Beispiel der Schleifenimpedanz, übergehen.

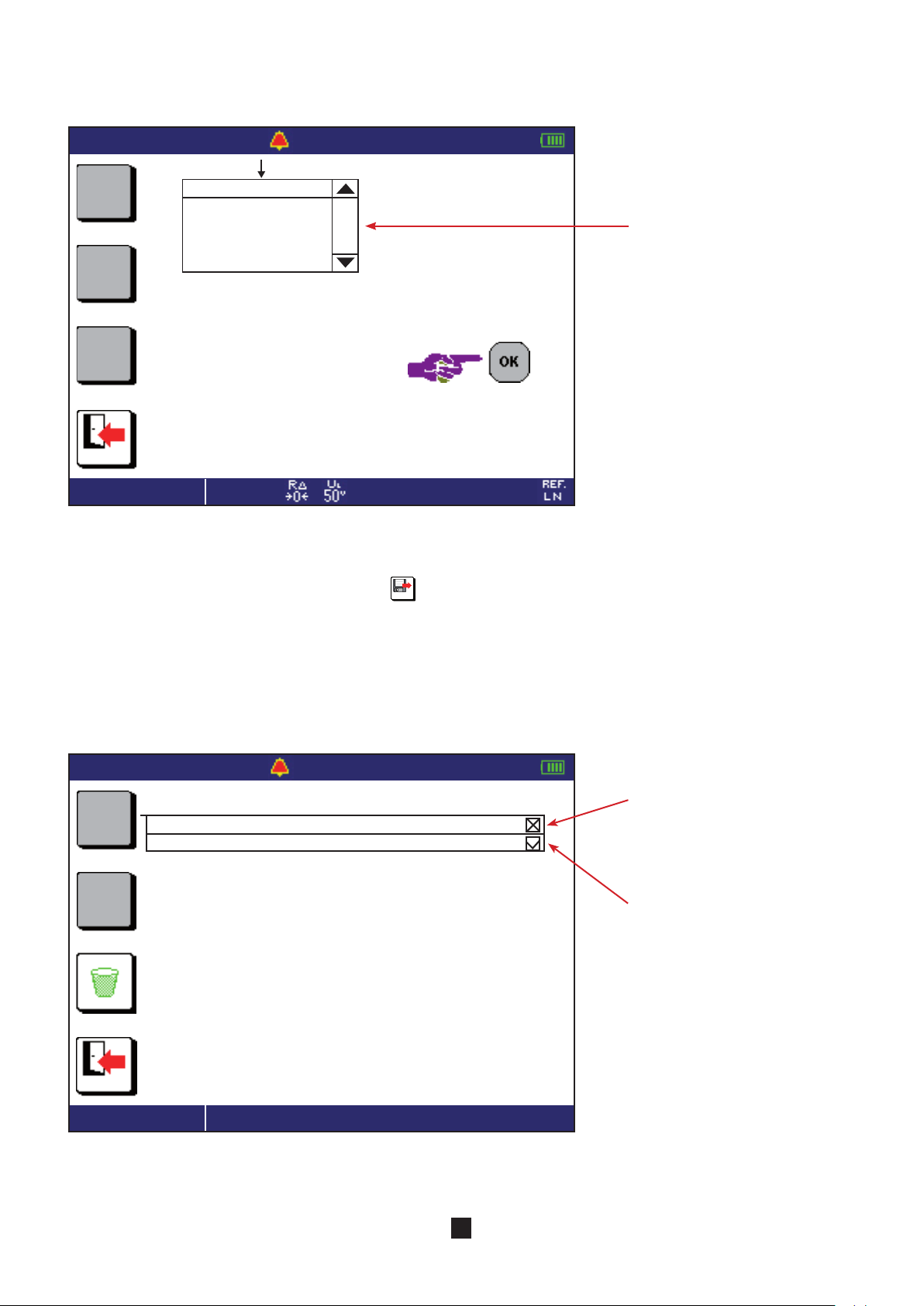

25/11/2013 10:47

SCHLEIFE Zs

SCHLEIFE SCHLEIFE SCHLEIFE SCHLEIFE

L - PE L1 - PE L2 - PE L3 - PE

100 Ω 50 . 1 Hz

SCHLEIFE Zs

6.5. SPEICHERWERTE ABRUFEN

Wie die Isolationsmessungen können Sie auch diese Messung kennzeichnen.

Die Messwerte können anschließend mit der Taste Verzeichnisstruktur wieder an und das OBJEKT mit dem zuletzt abgespeicherten Messergebnis ist markiert.

Mit den Tasten  und  gelangen Sie zu den anderen Ebenen. Mit den Tasten  bewegen Sie sich innerhalb einer Ebene von STANDORT zu STANDORT, von RAUM zu RAUM und von OBJEKT zu OBJEKT weiter.

Um alle Messungen des markierten OBJEKTS anzusehen, drücken Sie auf OK.

25/11/2013 10:47

500 kΩ - - .- Hz

Haus / Eingang / Stromverteiler

ISOLATION

(Pfeil nach außen) abgerufen werden. Der Installationstester zeigt die

Für dieses OBJEKT wurden Isolationswiderstände gemessen, von denen zumindest einer nicht stimmt.

Zs (SCHLEIFE)

Für dieses OBJEKT wurden Schleifen impedanzmessungen vorgenommen, die alle korrekt sind.

ISOLATION

Mit der Taste OK einen TESTTYP erweitern.



25/11/2013 10:47

Haus / Eingang / Stromverteiler

ISOLATION

Zs (SCHLEIFE)

ISOLATION

Drücken Sie die Taste OK noch ein Mal; das gespeicherte Messergebnis wird angezeigt.

1. -

2. -

500 kΩ - - .- Hz

ISOL. L1-PE

ISOL. L1-N

SCHLEIFE L1-PE1. SCHLEIFE L2-PE2. -

Zweig in der Verzeichnisstruktur.

Liste aller Tests für das OBJEKT „Stromverteiler“.

25/11/2013 10:47

2 %

ISOL. L - PE

500 kΩ - - .- Hz

3 1 . 0 6 M Ω

7 s

Die untere und obere Anzeigeleiste wird invers dargestellt, um „frische“ Messergebnisse von „abgespeicherten“ Messergebnissen zu unterscheiden.

Gekennzeichnete Messung.

Mit der kehren Sie zur Verzeichnisstruktur zurück.

6.6. LÖSCHEN

Einzelne STANDORTE, RÄUME und OBJEKTE bzw. Speicherwerte können sowohl beim Erstellen der Verzeichnisstruktur also auch beim Abrufen aus dem Speicher gelöscht werden. Dazu bringen Sie den Cursor mit den Pfeiltasten (   ) auf das gewünschte Element.

25/11/2013 10:47

500 kΩ - - .- Hz

Standort1

Raum1

Objekt1

Haus

Eingang

Stromverteiler

Küche

Steckdose1

Steckdose1 Steckdose2 Steckdose3

ISOLATION

Mit der Taste löschen Sie RAUM 1. Das Gerät lässt Sie mit der Taste OK bestätigen bzw. mit der Taste abbrechen.

Falls viele Messdaten abgespeichert wurden, kann die Löschung mehrere Minuten beanspruchen.

6.7. FEHLER

Die häuﬁgsten Fehler beim Speichern sind:

 Der Name ist bereits vergeben. Man muss den Namen ändern bzw. kennzeichnen (RAUM1, RAUM2 usw.).  Der Speicher ist voll belegt. Bevor Sie Ihre neue Messung abspeichern können, muss mindestens ein OBJEKT gelöscht werden.  Messungen können nicht in einem STANDORT oder RAUM gespeichert werden. Um eine Messung zu speichern, muss man

ein OBJEKT in einem RAUM erstellen bzw. ein vorhandenes OBJEKT öffnen.

7. SOFTWARE ZUM DATENEXPORT

Die Datenexport-Software besteht aus zwei Teilen:

 ICT (Installation Controller Transfer): Messparameter konﬁgurieren, die Verzeichnisstruktur des Speichers vorbereiten und die

abgespeicherten Messergebnisse in eine Excel-Datei exportieren.

 Dataview: Messergebnisse aus der Excel-Datei übernehmen und einen Bericht nach der in Ihrem Land anwendbaren Norm

erstellen.

Zuerst müssen Sie den Treiber und die beiden Programme von der mitgelieferten CD installieren.

Danach schalten Sie das Gerät ein, indem Sie den Drehschalter auf eine beliebige Gerätefunktion stellen.

SET UP

Dann schließen Sie mit Hilfe des mitgelieferten USBKabels den Installationstester den Installationstester an den PC an; dazu entfernen Sie die Abdeckung vom USB-Anschluss.

Wenn der Installationstester mit einem PC verbunden ist, kann er zu nichts anderem verwendet werden und die Tasten sind gesperrt. Das Gerät zeigt folgende Meldung an:

OFF

Baudrate: 115200

Bedienungshinweise für die Datenexport-Software: siehe Software-Hilfe.

Das Gerät startet innerhalb einiger Sekunden neu, sobald das USB-Kabel abgenommen wird.

8. TECHNISCHE DATEN

8.1. ALLGEMEINE BEZUGSBEDINGUNGEN

Einﬂussgröße Bezugswerte

Temperatur 20 ± 3 °C Relative Luftfeuchte 45 bis 55 % r.F. Stromversorgung 10,6 ± 0,2 V Frequenz DC und 45 bis 65 Hz Elektrische Feldstärke < 1 V/m Magnetische Feldstärke < 40 A/m Stromversorgung Akku (nicht ans Netz angeschlossen)

Die Angabe der Eigenunsicherheit gilt für die Bezugsbedingungen.

Die Angabe der Betriebsunsicherheit berücksichtigt die Eigenunsicherheit zuzüglich der Schwankungen verschiedener Einﬂussgrößen (Versorgungsspannung, Temperatur, Störungen usw.) gemäß IEC 61557.

Das Gerät ist nicht für einen Betrieb mit dem Netzadapter vorgesehen. Alle Messungen müssen ausschließlich im Akkubetrieb vorgenommen werden.

8.2. ELEKTRISCHE SPEZIFIKATIONEN

8.2.1. SPANNUNGSMESSUNGEN

Speziﬁsche Bezugsbedingungen:

Scheitelfaktor = 1,414 AC-Messung (Sinussignal) AC-Anteil < 0,1% bei DC-Messung DC-Anteil < 0,1% bei AC-Messung

Spannungsmessungen (L, N, PE)

Messbereich (AC oder DC)

Auﬂösung 0,1 V 1 V Eigenunsicherheit ± (1,5 % + 2 D) ± (1,5 % + 1 D)

Eingangsimpedanz

Betriebsfrequenz DC und 15,8 bis 450 Hz

Spannungsmessungen bei Isolationsprüfung (MΩ, PE)

Messbereich (AC oder DC) 5,0 - 399,9 V 400 - 550 V

Auﬂösung 0,1 V 1 V Eigenunsicherheit ± (3,7 % + 2 D) ± (3,7 % + 1 D) Eingangsimpedanz 145 kΩ Betriebsfrequenz DC und 15,8 bis 65 Hz

0,2 - 399,9 V

2,0 - 399,9 V

270 kΩ zwischen den Buchsen L, N, and PE

530 kΩ zwischen den Buchsen L and N

400 - 550 V

Messungen der Berührungsspannung

Messbereich (AC) 2,0 - 100,0 V

Eigenunsicherheit ± (15% + 2 D) Eingangsimpedanz 6 MΩ Betriebsfrequenz 15,8 bis 65 Hz

Diese Spannung wird nur angezeigt, wenn sie größer als UL ist (25 V, 50 V oder 65 V).

Messungen des Sondenpotenzials

Hier gelten dieselben Eigenschaften wie bei Spannungsmessungen, außer dass die Eingangsimpedanz 200 kΩ beträgt. Diese Spannung muss normalerweise zwischen 0 und UL liegen.

8.2.2. FREQUENZMESSUNGEN

Speziﬁsche Bezugsbedingungen:

Spannung ≥ 2 V Spannung ≥ 20 V oder Strom ≥ 30 mA bei Stromzange MN77, ≥ 50 mA bei Stromzange C177A. Unter diesen Werten wird die Frequenz nicht bestimmt (---- Anzeige).

Messbereich 15,8 - 399,9 Hz 400,0 - 499,9 Hz

Auﬂösung 0,1 Hz 1 Hz Eigenunsicherheit ± (0,1 % + 1 D)

8.2.3. DURCHGANGSMESSUNGEN

Speziﬁsche Bezugsbedingungen:

Messleitungswiderstand: Null bzw. kompensiert. Messleitungsinduktivität: Null. Externe Spannung an den Buchsen: Null. Induktivität in Reihe zum Widerstand: Null.

für den Spannungseingang MΩ

Kompensation der Messleitungen bis 5 Ω. Die max. zul. überlagerte externe AC-Spannung ist 0,5 VRMS Sinus.

Strom 200 mA

Messbereich 0,00 - 39,99 Ω

Auﬂösung 0,01 Ω Messstrom ≥ 200 mA Eigenunsicherheit ± (1,5% + 2 D) Betriebsunsicherheit ± (8,5% + 2 D) Leerlaufspannung 9,5 V ± 10% Max. Serieninduktivität 40 mH

Strom 12 mA

Messbereich 0,00 - 39,99 Ω 40,0 - 399,9 Ω

Auﬂösung 0,01 Ω 0,1 Ω Messstrom 12 mA Eigenunsicherheit ± (1,5% + 5 D) Betriebsunsicherheit ± (8,5% + 5 D) Leerspannung 9,5 V ± 10% Max. Serieninduktivität 40 mH

8.2.4. WIDERSTANDSMESSUNGEN

RN = UN / 1 mA

Speziﬁsche Bezugsbedingungen:

Externe Spannung an den Buchsen: Null. Induktivität in Reihe zum Widerstand: Null.

Messbereich 0,001 - 3,999 kΩ 4,00 - 39,99 kΩ 40,0 - 399,9 kΩ

Auﬂösung 1 Ω 10 Ω 100 Ω Messstrom ≤ 22 µA Eigenunsicherheit ± (1,5% + 5 D)

≤ 22 µA ≤ 17 µA

± (1,5% + 2 D) ± (1,5% + 2 D)

Leerlaufspannung 3,1 V ± 10%

8.2.5. MESSUNG DES ISOLATIONSWIDERSTANDS

Speziﬁsche Bezugsbedingungen:

Parallelkapazität: Null. Max. zul. externe AC-Spannung während der Messung: Null. Frequenz der externen Spannungen: DC und 15,8 … 65 Hz. Eine korrekte Anzeige der Frequenz erfolgt erst bei Spannungen ≥ 20 V .

Max. Leerspannung 1,254 x UN (für UN ≥ 100 V) Leerlaufspannung (Bereich 50 V) 48 V ≤ U ≤ 70 V) Nennstrom ≥ 1 mA Kurzschlussstrom ≤ 3 mA Externe AC-Spannung an den Buchsen Null Eigenunsicherheit bei Messung der Prüfspannung ± (2,5% + 3 D)

Messbereich bei 50 V 0,01 - 7,99 MΩ 8,00 - 39,99 MΩ Messbereich bei 100 V 0,01 - 3,99 MΩ 4,00 - 39,99 MΩ Messbereich bei 250 V 0,01 - 1,99 MΩ 2,00 - 39,99 MΩ

40,0 - 399,9 MΩ 400 - 1999 MΩ Messbereich bei 500 V 0,01 - 0,99 MΩ 1,00 - 39,99 MΩ Messbereich bei 1000 V 0,01 - 0,49 MΩ 0,50 - 39,99 MΩ Auﬂösung 10 kΩ 10 kΩ 100 kΩ 1 MΩ

Bereich 50V :

Eigenunsicherheit ± (5% + 3 D) ± (2% + 2 D) ± (2% + 2 D)

Ca.-Wert

Andere Bereiche:

± (2% + 2 D)

Gamme 50V :

Betriebsunsicherheit ± (12% + 3 D) ± (10% + 2 D) ± (10% + 2 D)

Ca.-Wert

Andere Bereiche:

± (10% + 2 D)

Typischer Kurvenverlauf der Prüfspannung (Lastabhängig)

Spannungsverlauf in Abhängigkeit vom gemessenen Widerstand:

I = 1 mA

Typische Einschwingzeit der Messung (abhängig vom Prüﬂing)

Diese Werte berücksichtigen die Einﬂüsse der kapazitiven Last, der automatischen Bereichswahl und der Prüfspannungseinstellung.

Prüfspannung Last nicht kapazitiv mit 100 nF mit 1 µF

50 V - 250 V

250 V - 500 V - 1000 V

10 MΩ 1 s -

1000 MΩ 1 s -

10 MΩ 1 s 2 s 12 s

1000 MΩ 1 s 4 s 30 s

Typische Entladedauer einer kapazitiven Komponente auf 25 V

Prüfspannung 50 V 100 V 250 V 500 V 1000 V

Entladedauer (C in µF) 0,25 s x C 0,5 s x C 1 s x C 2 s x C 4 s x C

8.2.6. 3-POLIGE ERDUNGSWIDERSTANDSMESSUNG

Speziﬁsche Bezugsbedingungen:

Messleitungswiderstand E: Null bzw. kompensiert. Störspannungen: Null. Induktivität in Reihe mit dem Widerstand: Null. (RH + RS ) / RE < 300 und RE < 100 x RH mit RH und RS ≤ 15,00 kΩ.

Kompensation der Messleitungen bis 2,5 Ω.

Messbereich 0,50 - 39,99 Ω 40,0 - 399,9 Ω 400 - 3999 Ω 0,20 - 15,00 kΩ

Auﬂösung 0,01 Ω 0,1 Ω 1 Ω 10 Ω Eigenunsicherheit ± (2% + 10 D) ± (2% + 2 D) ± (10% + 2 D) Betriebsunsicherheit ± (9% + 20 D) ± (9% + 5 D) -

Typischer Messstrom Spitze-

Spitze

4,3 mA 4,2 mA 3,5 mA -

Messfrequenz 128 Hz Leerlaufspannung 38,5 V Spitze-Spitze

1: Der Anzeigebereich von 40 kΩ wird nur für Messungen von RH und RS der Erdspieße verwendet. 2: Strom in der Bereichsmitte mit RH = 1000 Ω.

Max. zul. Störspannung:

25 V in H, 50 bis 500 Hz. 25 V in S, 50 bis 500 Hz.

Messgenauigkeit der Störspannung:

Hier gelten dieselben Eigenschaften wie bei Spannungsmessungen n Abs. § 8.2.1.

8.2.7. ERDUNGSMESSUNG UNTER SPANNUNG

Speziﬁsche Bezugsbedingungen:

Nennspannung der Anlage: 90 bis 500 V Stabilität der Spannungsquelle: < 0,05% Frequenz der Anlage: 15,8 bis 17,5 Hz, 45 bis 65 Hz. Messleitungswiderstand: Null bzw. kompensiert. Impedanz des induktiven Anteils: < 0,1 x ohm‘scher Anteil an der gemessenen Impedanz. Berührungsspannung (Schutzleiterpotenzial zu Erde): < 5 V Widerstand der Spannungssonde: ≤ 15 kΩ. Potenzial der Spannungssonde / Schutzleiter: ≤ UL. Restlicher Fehlerstrom der Anlage: Null.

Kompensation der Messleitungen bis 2,5 Ω.

Daten im trip-Messverfahren (mit Auslösung):

Messbereich 0,100 - 0,500 Ω 0,510 - 3,999 Ω 4,00 - 39,99 Ω 40,0 - 399,9 Ω

Auﬂösung 0,001 Ω 0,01 Ω 0,1 Ω

Eigenunsicherheit bei Impedanzmessung ± (10% + 20 D) ± (5% + 20 D) ± (5% + 2 D)

Prüfstrom-Scheitelwert zwischen 90 und 270 V 2,45 - 7,57 A 2,27 - 7,55 A 1,36 - 7,02 A 0,274 - 4,20 A

Prüfstrom-Scheitelwert zwischen 270 und 550 V 4,48 - 6,66 A 4,3 - 6,66 A 3,05 - 6,39 A 0,78 - 4,53 A

Eigenunsicherheit ohm‘scher Anteil ± (10% + 20 D) ± (5% + 20 D) ± (5% + 2 D)

Eigenunsicherheit induktiver Anteil

Betriebsunsicherheit bei Impedanzmessung ± (17% + 20 D) ± (12% + 20 D) ± (12% + 2 D)

Betriebsbereich 15,8 bis 17,5 et 45 bis 65 Hz

± (10% + 2 D) ± (10% + 2 D)

3: Der induktive Anteil wird nur dann angezeigt, wenn die Impedanz ≤ 30 Ω ist.

Die Dauer der Messung hängt von der Nennspannung der gemessenen Anlage, der gemessenen Impedanz und davon ab, ob die Messwertglättung (SMOOTH) eingeschaltet ist oder nicht.

Im SMOOTH-Modus (Messwertglättung) verbessert sich die Stabilität der Eigenunsicherheit um den Faktor 2 (±5 D wird zu ±2,5 D).

Max. zul. Widerstand der Spannungssonde: 15 kΩ. Eigenunsicherheit bei der Messung des Sondenwiderstands: ± (10% + 5 D), Auﬂösung 0,1 kΩ. Max. zul. Messinduktivität: 15 mH, Auﬂösung 0,1 mH.

Berechnung der Fehlerspannung bei Kurzschluss, UFk:

Rechenbereich 0,2 - 399,9 V 400 - 550 V

Auﬂösung 0,1 V 1 V

Eigenunsicherheit

= √ (Eigenunsicherheit der Spannungsmessung wenn U

+ (Eigenunsicherheit bei Schleifenmessung)²

verwendet wird)²

MEAS

Betriebsfrequenz 15,8 bis 17,5 und 45 bis 65 Hz

Daten im Messverfahren ohne Auslösung:

Messbereich 0,20 - 0,99 Ω 1,00 - 1,99 Ω 2,00 - 39,99 Ω 40,0 - 399,9 Ω 400 - 3999 Ω

Auﬂösung 0,01 Ω 0,1 Ω 1 Ω Messstrom RMS je nach Auswahl 6, 9 oder 12 mA

Eigenunsicherheit bei Impedanzmessung

Eigenunsicherheit ohm‘scher Anteil Eigenunsicherheit induktiver Anteil Betriebsunsicherheit bei Impedanzmessung

± (15% + 10 D) ± (15% + 3 D) ± (10% + 3 D) ± (5% + 2 D)

± (10% + 10 D) ± (10% + 3 D) ± (10% + 3 D) ± (5% + 2 D)

± (20% + 10 D) ± (20% + 3 D) ± (12% + 3 D) - -

4: Bei niedrigem Messstrom wird der induktive Anteil nicht gemessen. Die Eigenunsicherheit wird angegeben für 0,1≤ RL/RN ≤ 10 wenn RL und RN ≥ 1Ω.

Die Dauer der Messung hängt von der Nennspannung der gemessenen Anlage, der gemessenen Impedanz und davon ab, ob die Messwertglättung (SMOOTH) eingeschaltet ist oder nicht.

Im SMOOTH-Modus (Messwertglättung) verbessert sich die Stabilität der Eigenunsicherheit um den Faktor 2 (±5 D wird zu ±2,5 D) und die Messdauer beträgt ca. 30 s.

Max. zul. Widerstand der Spannungssonde: 15 kΩ. Eigenunsicherheit bei der Messung des Sondenwiderstands: ± (10% + 5 D), Auﬂösung 0,1 kΩ. Max. zul. Messinduktivität: 13,17 mH mit R < 0,50 Ω.

Daten im Selektivmodus:

Messbereich 0,50 - 39,99 Ω 40,0 - 399,9 Ω

Auﬂösung 0,01 Ω 0,1 Ω Eigenunsicherheit

Widerstandsmessung

± (10% + 10 D)

5: Im Selektivmodus wird der induktive Anteil nicht gemessen.

Die Dauer der Messung hängt von der Nennspannung der gemessenen Anlage, der gemessenen Impedanz und davon ab, ob die Messwertglättung (SMOOTH) eingeschaltet ist oder nicht.

Max. zul. Widerstand der Spannungssonde: 15 kΩ. Messgenauigkeit Sondenwiderstand: ± (10% + 5 D), Auﬂösung 0,1 kΩ.

Der Messstrom entspricht den Prüfströmen in der Datentabelle für den „Modus mit Auslösung“, dividiert durch das Verhältnis R

/ RA mit R

SEL

/ RA ≤ 100. Darüber ist die Stromgrenze erreicht: 20 mA Spitze.

SEL

8.2.8. MESSUNG DER SCHLEIFENIMPEDANZ

Speziﬁsche Bezugswerte:

Nennspannung der Anlage: 90 bis 500 V Stabilität der Spannungsquelle: < 0,05% Frequenz der Anlage: 15,3 bis 17,8 Hz, 45 bis 65 Hz. Messleitungswiderstand: Null bzw. kompensiert. Berührungsspannung (Schutzleiterpotenzial zu Erde): < 5 V Restlicher Fehlerstrom der Anlage: Null.

Kompensation der Messleitungen bis 5 Ω.

Daten im 3-Leiter-Messverfahren mit Auslösung:

Siehe Abs. 8.2.7

Daten im 3-Leiter-Messverfahren ohne Auslösung:

Siehe Abs. 8.2.7

Berechnungsdaten für Kurzschlussstrom:

Formel: Ik = U

REF

/ ZS

Rechenbereich 0,1 - 399,9 A 400 - 3999 A 4,00 - 6,00 kA

Auﬂösung 0,1 A 1 A 10 A

Eigenunsicherheit

Betriebsunsicherheit

= √ (Eigenunsicherheit der Spannungsmessung wenn U

+ (Eigenunsicherheit bei Schleifenmessung)²

= √ (Betriebsunsicherheit der Spannungsmessung wenn U

+ (Betriebsunsicherheit bei Schleifenmessung)²

verwendet wird)²

MEAS

verwendet wird)²

MEAS

8.2.9. MESSUNG DER LEITUNGSIMPEDANZ

Speziﬁsche Bezugswerte:

Kompensation der Messleitungen bis 5 Ω.

Daten im 2-Leiter-Messverfahren (mit starkem Strom) :

Siehe Abs. 8.2.7

8.2.10. SPANNUNGSABFALL IN DEN LEITUNGEN

Speziﬁsche Bezugswerte:

Kompensation der Messleitungen bis 5 Ω.

Der Spannungsabfall wird im Gerät berechnet. Berechnungsformel: DV = 100 (Zi - Zi ref ) x IN / U

REF

Rechenbereich -40% bis +40%

Auﬂösung 0,01%

8.2.11. FEHLERSTROMSCHUTZSCHALTER-PRÜFUNG

Speziﬁsche Bezugswerte:

Nennspannung der Anlage: 90 bis 500 V. Frequenz der Anlage: 15,8 bis 17,5 Hz, 45 bis 65 Hz. Berührungsspannung (Schutzleiterpotenzial zu Erde): < 5 V. Widerstand der Spannungssonde (wenn verwendet): < 100 Ω. Potenzial der Spannungssonde (falls verwendet) in Bezug zum Schutzleiter: < 5 V. Restlicher Fehlerstrom der Anlage: Null.

Einschränkung der möglichen Prüfströme in Abhängigkeit von der Spannung bei FI Schutzschaltertypen AC und A

90 - 280 V

280 - 550 V

10 mA 30 mA 100 mA 300 mA 500 mA 650 mA 1000 mA Variabel

     

      

≥ 100 V I

≤ 950 mA

≤ 500 mA

Einschränkung der möglichen Prüfströme in Abhängigkeit von der Prüfsignalart bei FI Schutzschaltertypen AC und A

Je nach gewähltem IDN-Bereich und gewählter Signalform sind nicht alle Prüfarten anwendbar. Die Prüfung der Anwendbarkeit wird vom Gerät beim Starten der FI-Schutzschalterprüfung vorgenommen.

Signalform oder

I 10 mA 30 mA 100 mA 300 mA 500 mA 650 mA 1000 mA Variabel

Rampe

Impuls

2 x IDN Impuls 5 x IDN Impuls

       

      

      

≤ 500 mA

≤ 200 mA

Signalform oder

I 10 mA 30 mA 100 mA 300 mA 500 mA 650 mA 1000 mA Variabel

Rampe

Impuls

2 x IDN Impuls 5 x IDN Impuls

      

      

≤ 500 mA

≤ 250 mA

≤ 100 mA

Daten im Impulsmodus für FI-Schutzschaltertypen AC und A:

Messbereich I

Prüfart Bestimmung U

Prüfstrom 0,2 x IDN … 0,5 x I Eigenunsicherheit bei der

+0 -7%

Prüfstromstärke

Max. zul. Prüfstromdauer

32 bis 72 Perioden

10 mA - 30 mA - 100 mA - 300 mA - 500 mA - 650 mA - 1000 mA

Variabel (6 bis 999 mA)

± 2 mA

Nichtauslöse-

prüfung 0,5 x I

+0 -7%

± 2 mA 1000 oder 2000 ms

Auslöseprüfung

-0 +7% ± 2 mA

300 ms 150 ms 40 ms

Auslöseprüfung

(selektiv)

2 x I

-0 +7% ± 2 mA

Auslöseprüfung

5 x I

-0 +7% ± 2 mA

6: Die Obergrenze des variablen Messbereichs (999 mA) hängt von der gewählten Prüfart ab und von der gewählten Prüfsignalform (Vollwelle oder Halbwelle). 7: Dieser Strom kann in 0.1 IDN Schritten eingestellt werden, er darf nicht kleiner als 4 mA sein. Die Voreinstellung beträgt 0.3 IDN. 8: Muss bei der Konﬁguration der Messung eingestellt werden.

Daten im Rampen-Modus für FI-Schutzschaltertypen AC und A:

Messbereich I

Prüfart Bestimmung U Prüfstrom 0,2 x IDN … 0,5 x I

Eigenunsicherheit bei der Prüfstromstärke

Max. zul. Prüfstromdauer von 32 bis 72 Perioden

Genauigkeit beim Anzeigen des Auslösestromes

10 mA - 30 mA - 100 mA - 300 mA - 500 mA - 650 mA - 1000 mA

Variabel (6 bis 999 mA)

Auslöseprüfung

0,9573 x IDN x k / 28

+0 -7% ± 2 mA -0 +7% ± 2 mA

4600 ms bei 50 und 60 Hz

4140 ms bei 16,6 Hz

-0 +7% + 3,3 % IDN ± 2 mA

Auﬂösung 0,1 mA bis 400 mA

dann 1 mA

9: Die Obergrenze des variablen Messbereichs (999 mA) hängt von der gewählten Prüfart ab und von der gewählten Prüfsignalform (Vollwelle oder Halbwelle). 10: Dieser Strom kann in 0.1 IDN Schritten eingestellt werden, er darf nicht kleiner als 4 mA sein. Die Voreinstellung beträgt 0.3 IDN. 11: k liegt zwischen 9 und 31. Diese Rampe geht von 0,3 IDN bis 1,06 IDN und besteht aus 22 Stufen (von je 3,3% IDN, Dauer 200 ms (180 ms bei 16,66 Hz).

Daten für die Auslösezeit (TA) für FI-Schutzschaltertypen AC und A:

Impulsmodus Rampen-Modus Messbereich 5,0 - 399,9 ms 400 - 500 ms 10,0 - 200,0 ms Auﬂösung 0,1 ms 1 ms 0,1 ms Eigenunsicherheit ± 2 ms ± 2 ms Betriebsunsicherheit ± 3 ms ± 3 ms

Berechnungsdaten für die Fehlerspannung (UF) für FI-Schutzschaltertypen AC und A:

Messbereich 5,0 - 70,0 V

Auﬂösung 0,1 V Eigenunsicherheit ± (10% + 10 D)

Formel: UF = Z

x IDN oder ZA x IDN oder RA x IDN oder Z

LPE

x 2IDN wenn die Prüfung mit 2IDN vorgenommen wird.

LPE

Einschränkung der möglichen Prüfströme in Abhängigkeit von der Spannung bei FI Schutzschaltertyp B

90 - 280 V

280 - 550 V

10 mA 30 mA 100 mA 300 mA 500 mA 650 mA 1000 mA Variabel

    

  

       

Einschränkung der möglichen Prüfströme in Abhängigkeit von der Prüfsignalart bei FI Schutzschaltertyp B

Je nach gewähltem IDN-Bereich und gewählter Signalform sind nicht alle Prüfarten anwendbar. Die Prüfung der Anwendbarkeit wird vom Gerät beim Starten der FI-Schutzschalterprüfung vorgenommen..

Signalform oder

I 10 mA 30 mA 100 mA 300 mA 500 mA 650 mA 1000 mA Variabel

Rampe 2 x IDN Impuls 4 x IDN Impuls

    

 

     

Daten im Impulsmodus für FI-Schutzschaltertyp B:

Messbereich I

10 mA - 30 mA - 100 mA - 300 mA - 500 mA

Prüfart Auslöseprüfung Auslöseprüfung Prüfstrom 2,2 x 2 I

Eigenunsicherheit bei der Prüfstromstärke

-0 + 3,5% ± 2 mA

2,4 x 4 I

-0 + 3,5% ± 2 mA

Max. zul. Prüfstromdauer 300 ms 150 ms

12: Dieser Strom kann in 0.1 IDN Schritten eingestellt werden, er darf nicht kleiner als 10 mA sein. Voreinstellung: 0.2 IDN.

Daten im Rampen-Modus für FI-Schutzschaltertyp B:

Messbereich I

10 mA - 30 mA - 100 mA - 300 mA - 500 mA

Prüfart Auslöseprüfung Prüfstrom 0,2 bis 2,2 x I

Eigenunsicherheit bei der Prüfstromstärke

-0 +7% ± 2 mA

Max. zul. Prüfstromdauer 6000 ms

Eigenunsicherheit beim Anzeigen des Auslösestromes

-0 +7% + 3,3 % IDN ± 2 mA

Auﬂösung 0,1 mA bis 400 mA

dann 1 mA

Daten für die Auslösezeit (TA) für FI-Schutzschaltertyp B:

Impulsmodus Messbereich 5,0 - 399,9 ms 400 - 500 ms Auﬂösung 0,1 ms 1 ms Eigenunsicherheit ± 2 ms Betriebsunsicherheit ± 3 ms

Die Auslösezeit wird nicht angezeigt.

8.2.12. STROMMESSUNGEN

Speziﬁsche Bezugsbedingungen:

Scheitelfaktor = 1,414 DC-Anteil < 0,1% Frequenz: 15,8 bis 450 Hz.

Bei I

-Messung ist die Eigenunsicherheit 5 % größer.

SEL

Daten mit Stromzange MN77:

Wandlerverhältnis: 1000 / 1

Messbereich 5,0 - 399,9 mA 0,400 - 3,999 A 4,00 - 19,99 A

Auﬂösung 0,1 mA 1 mA 10 mA Eigenunsicherheit ± (2% + 5 D) ± (1,5% + 2 D) ± (1,2% + 2 D)

Wenn Sie zwischen den Buchsen L und PE eine Spannung anlegen, synchronisiert sich der Installationstester mit dieser Spannungsfrequenz und kann daher Strommessungen ab 1 mA vornehmen.

Daten mit Stromzange C177A :

Wandlerverhältnis: 10 000 / 1

Messbereich 5,0 - 399,9 mA 0,400 - 3,999 A 4,00 - 39,99 A 40,0 - 199,9 A

Auﬂösung 0,1 mA 1 mA 10 mA 100 mA Eigenunsicherheit ± (2% + 5 D) ± (1,5% + 2 D) ± (1% + 2 D) ± (1% + 2 D)

Wenn Sie zwischen den Buchsen L und PE eine Spannung anlegen, synchronisiert sich der Installationstester mit dieser Spannungsfrequenz und kann daher Strommessungen ab 5 mA vornehmen.

Bei selektiver Strommessung erhöht sich die Eigenunsicherheit der Stromzangen um 5 %.

8.2.13. PHASENFOLGE DER AUSSENLEITER

Speziﬁsche Bezugsbedingungen:

Dreiphasennetz. Nennspannung der Anlage: 20 bis 500 V. Frequenz: 15,8 bis 17,5 Hz, 45 bis 65 Hz. Max. zul. Amplituden-Unsymmetrie: 20%. Max. zul. Phasen-Unsymmetrie: 10%. Max. zul. Oberschwingungsgehalt (Spannung): 10%.

Speziﬁkationen:

Die Phasenfolge ist „negativ“ wenn die L1-L2-L3 Drehung entgegen dem Uhrzeigersinn verläuft (Linksdrehfeld). Die Phasenfolge ist „positiv“ wenn die L1-L2-L3 Drehung im Uhrzeigersinn verläuft (Rechtsdrehfeld). Die drei Spannungen werden gemessen (siehe Daten Abs. 8.2.1) und als U12, U23 und U31 angegeben.

8.2.14. LEISTUNGSMESSUNG

Speziﬁsche Bezugsbedingungen:

Sinussignal für Spannung und Strom: cosϕ = 1. Spannung ≥ 10 V. Strom ≥ 0,1 A (für Stromzange C177A). Frequenz: 15,8 bis 17,5 Hz, 45 bis 65 Hz. Kein DC-Anteil.

Messbereich 5 - 3999 W 4,00 - 39,99 kW

40,0 - 110,0 kW

40,0 - 330,0 kW

Auﬂösung 1 W 10 W 100 W Eigenunsicherheit ± (2% + 5 D) ± (2% + 2 D) ± (2% + 2 D)

13: Der Bereichsendwert beträgt 110 kW (550 V x 200 A) im Einphasennetz und 330 kW im Dreiphasennetz.

8.2.15. LEISTUNGSFAKTOR

Speziﬁsche Bezugsbedingungen:

Nennspannung der Anlage: 10 bis 500 V. Strom: 0,1 bis 200 A.

Messbereich (±) 0,2 - 0,49 (±) 0,50 - 1,00

Auﬂösung 0,01 Eigenunsicherheit ± (2% + 2 D) ± (1% + 2 D)

Bei Null-Leistung ist der Leistungsfaktor nicht bestimmt.

Der Leistungsfaktor ist deﬁnitionsgemäß vorzeichenlos. Der Installationstester weist ihm ein Vorzeichen zu, das auf induktive (+ Zeichen) bzw. kapazitive (- Zeichen) Last hinweist. Das Vorzeichen hängt davon ab, ob der Strom der Spannung vor- oder nacheilt.

8.2.16. OBERSCHWINGUNGEN

Speziﬁsche Bezugsbedingungen:

Signal ohne Zwischenharmonische, dessen Grundschwingung stärker als die Oberschwingungen und der DC-Anteil ist. Grundschwingungsfrequenz: 16,66 Hz, 50 Hz oder 60 Hz ± 0,05 Hz. Scheitelfaktor des Signals ≤ 4.

Speziﬁkationen:

Anzeigedaten für Spannung

Anzeigedaten für Strom

10 bis 500 V, der Anzeigebereich hängt vom größten

Oberschwingungswert ab.

1 bis 200 A, der Anzeigebereich hängt vom größten

Oberschwingungswert ab.

Anzeigestabilität für Strom und Spannung ± 2 D Betriebsbereich Oberschwingungen, Rang 1 bis 50. Messbereich für Oberschwingungsgehalt 0,2 - 399,9 % Erfassungsbereich für Oberschwingungsgehalt 0,1 % Messbereich für THD-F und THD-R 0,2 - 100 % Auﬂösung für Oberschwingungsgehalt, THD-F und THD-R 0,1%

Gehalt > 10% und Rang < 13: 5 D Eigenunsicherheit für Effektivwert und Oberschwingungsgehalt

Gehalt > 10% und Rang < 13: 10 D Gehalt > 10% und Rang < 13: 10 D Gehalt > 10% und Rang < 13: 15 D

Eigenunsicherheit für THD-F und THD-R 10 D

Verfahren und Grundbegriffe:

Bestimmung der Oberschwingungen: FFT-Algorithmus von Cooley und Tukey 16 Bit Abtastfrequenz: 256 Mal die Grundschwingungsfrequenz Filterfenster: rechteckig, 4 Perioden

THD-F: Klirrfaktor bezogen auf die Signalgrundschwingung

n=50

Hn²

√

THD-F =

THD-R: Klirrfaktor bezogen auf die Effektivwert des Signals (auch DF: Distortion Factor = Verzerrungsgrad)

THD-R =

n=2

n=50

√

n=2

R[RMS]

Hn²

8.3. SCHWANKUNGEN IM BETRIEBSBEREICH

8.3.1. SPANNUNGSMESSUNGEN

Einﬂussgrößen

Temperatur -10 … + 55 °C 1 %/10 °C ± 1 D 2 %/10 °C + 2 D Relative Luftfeuchte 10 … 85 % r.F. bei 45°C 2 % 3 % + 2 D Stromversorgung 8,4 … 12,7 V 0,1% oder 1 D 0,5% + 2 D Frequenz (außer in Stellung MΩ) 15,8 … 450 Hz 0,5% 4,5 % + 1 D Frequenz (in Stellung MΩ) 15,8 … 65 Hz 4% 1% + 1 D Serientaktunterdrückung AC

Gleichtaktunterdrückung AC 50/60Hz

8.3.2. ISOLATIONSMESSUNG

Einﬂussgrößen

Temperatur -10 … + 55 °C 1 %/10 °C ± 1 D 2 %/10 °C + 2 D Relative Luftfeuchte 10 … 85 % r.F. bei 45°C 2 % 3 % + 2 D Stromversorgung 8,4 … 12,7 V 0,25% oder 2 D 2% + 2 D

Grenzwerte Betriebsbereich

0 … 500 Vac 50 dB 40 dBSerientaktunterdrückung DC 50/60Hz

Grenzwerte Betriebsbereich

Bereiche 50 V und 100 V

R ≤ 100 MΩ : 2 V

R > 100 MΩ : 0,7 V

Typisch Maximal

Einﬂuss

Der Prüfspannung (UN) überlagerte 50/60Hz AC-Spannung

Parallelkapazität am zu messenden Widerstand

Bereiche 250 V und 500 V

R ≤ 100 MΩ : 6 V R > 100 MΩ : 2 V

Bereiche 500 V und 1000 V

R ≤ 100 MΩ : 10 V

R > 100 MΩ : 3 V

0 … 5 µF bei 1 mA

0 … 2 µF bei 2000 MΩ

1% 5% + 2 D

1% 1%

1% + 1 D

10% + 5 D

8.3.3. WIDERSTAND- UND DURCHGANGSPRÜFUNG

Einﬂussgrößen

Temperatur -10 … + 55 °C 1 %/10 °C ± 1 D 2 %/10 °C + 2 D Relative Luftfeuchte 10 … 85 % r.F. bei 45°C 2 % 3 % + 2 D Stromversorgung 8,4 … 12,7 V 0,25% oder 1 D 1% + 2 D Der Prüfspannung überlagerte 50/60 Hz 0,5 Vac 0,5% 1% + 2 D

8.3.4. ERDUNGSMESSUNG 3P

Einﬂussgrößen

Temperatur -10 … + 55 °C 1 %/10 °C ± 1 D 2 %/10 °C + 2 D Relative Luftfeuchte 10 … 85 % r.F. bei 45 °C 2 % 3 % + 2 D Stromversorgung 8,4 … 12,7 V 0,25% oder 1 D 1% + 2 D

Serienspannung in der Spannungsmessschleife (S-E) Grundschwingung =16,6/50/60Hz + ungerade Oberschwingungen. Serienspannung in der Stromeinspeisungsschleife (H-E) Grundschwingung =16,6/50/60Hz + ungerade Oberschwingungen.

Grenzwerte Betriebsbereich

15 V (RE ≤ 40 Ω) 25 V (RE > 40 Ω)

Typisch Maximal

0,5% oder 10 D

Einﬂuss

2% + 50 D

2% + 2 D

2% + 50 D

2% + 2 D

Stromschleifen-Hilfserderwiderstand (RH) 0 bis 15 kΩ 0,3% 1% + 2 D

Spannungsschleifen-Sondenwiderstand (RS)

8.3.5. STROMMESSUNGEN

Einﬂussgrößen

Temperatur -10 … + 55 °C 1 %/10 °C ± 1 D 2 %/10 °C + 2 D Relative Luftfeuchte 10 … 85 % r.F. bei 45 °C 2 % 3 % + 2 D Stromversorgung 8,4 … 12,7 V 0,1% oder 2 D 0,5% + 2 D

Frequenz

Gleichtaktunterdrückung AC 50/60 Hz 0 … 500 Vac 50 dB 40 dB

Grenzwerte Betriebsbereich

0 bis 15 kΩ 0,3% 1% + 2 D

Einﬂuss

Typisch Maximal

15,8 … 45 Hz

45 … 450 Hz

0,5%

1% + 1 D

1,5% + 1 D

8.3.6. ERDUNGSMESSUNG UNTER SPANNUNG, SCHLEIFENMESSUNG UND SELEKTIVE ERDUNGSMESSUNG

Einﬂussgrößen

Temperatur -10 … + 55 °C 1 %/10 °C ± 1 D 2 %/10 °C + 2 D Relative Luftfeuchte 10 … 85 % r.F. bei 45 °C 2 % 3 % + 2 D Stromversorgung 8,4 … 12,7 V 0,5% oder 2 D 2% + 2 D

Netzfrequenz der geprüften Anlage

Netzspannung der geprüften Anlage Phasendifferenz zwischen Innenlast und

gemessener Impedanz bzw. Induktanz der gemessenen Impedanz

bzw. L/R-Verhältnis der gemessenen Impedanz

Serienwiderstand mit Spannungssonde (nur Erdung smessung unter Spannung)

Berührungsspannung (UC) 0 … 50 V

8.3.7. FEHLERSTROMSCHUTZSCHALTER-PRÜFUNG

Einﬂussgrößen

Temperatur -10 … + 55 °C 1 %/10 °C ± 1 D 2 %/10 °C + 2 D Relative Luftfeuchte 10 … 85 % r.F. bei 45 °C 2 % 3 % + 2 D Stromversorgung 8,4 … 12,7 V 0,1% oder 1 D 0,5% + 2 D

Netzfrequenz der geprüften Anlage

Netzspannung der geprüften Anlage

Grenzwerte Betriebsbereich

99 bis 101%

der Nennfrequenz

85 bis 110%

der Nennspannung

0 …20°

oder 0 … 400 mH

oder 0 … 500 ms

0 … 15 kΩ

Grenzwerte Betriebsbereich

99 bis 101%

der Nennfrequenz

85 bis 110%

der Nennspannung

Typisch Maximal

0,1% oder 1 D 0,1% + 1 D

1%/10° 1%/10°

vernachlässigbar

(wird in Eigenunsicherheit

berücksichtigt)

vernachlässigbar

(wird in Eigenunsicherheit

berücksichtigt)

Typisch Maximal

0,1% oder 1 D 0,1% + 1 D

Einﬂuss

vernachlässigbar

(wird in Eigenunsicherheit

berücksichtigt)

vernachlässigbar

(wird in Eigenunsicherheit

berücksichtigt)

Einﬂuss

8.3.8. BESTIMMUNG DER PHASENFOLGE DER AUSSENLEITER

Keine Einﬂussgröße.

8.3.9. LEISTUNG

Einﬂussgrößen Grenzwerte Betriebsbereich

Temperatur -10 … + 55 °C 1 %/10 °C ± 1 D 2 %/10 °C + 2 D Relative Luftfeuchte 10 … 85 % r.F. bei 45 °C 2 % 3 % + 2 D Stromversorgung 8,4 … 12,7 V 0,1% oder 1 D 0,5% + 2 D

Netzfrequenz der geprüften Anlage

Netzspannung der geprüften Anlage

Leistungsfaktor (PF)

8.3.10. SPANNUNGS- UND STROMOBERSCHWINGUNGEN

Die Einﬂussgrößen und deren Schwankungen entsprechen jeweils den Spannungs- und Strommessungen.

0,50 … 1,00 bei 15,8…17,5 Hz 0,20 … 0,49 bei 15,8…17,5 Hz

99 bis 101%

der Nennfrequenz

85 bis 110%

der Nennspannung 0,50 … 1,00 bei 45…65 Hz 0,20 … 0.49 bei 45…65 Hz

Typisch Maximal

0,1% oder 1 D 0,1% + 1 D

0,5% 1,5%

2% 4%

Einﬂuss

1% + 2 D 3% + 2 D

2,5% + 2 D

5% + 2 D

8.4. EIGENUNSICHERHEIT UND BETRIEBSUNSICHERHEIT

Die Installationstester entsprechen der Norm IEC 61557. Darin wird die „B“ genannte Betriebsunsicherheit auf höchstens 30% festgelegt.

 Isolationsmessung, B = ± ( |A| + 1,15 √ E1² + E2² + E3² )

mit A = Eigenunsicherheit E1 = Einﬂuss der Referenzposition ± 90°. E2 = Einﬂuss der Versorgungsspannung innerhalb der Herstellerangaben. E3 = Einﬂuss der Temperatur zwischen 0 und 35°C.

 Durchgangsprüfung, B = ± ( |A| + 1,15 √ E1² + E2² + E3² )

 Schleifenwiderstandsmessung, B = ± ( |A| + 1,15 √ E1² + E2² + E3² + E6² + E7² + E8² )

mit E6 = Einﬂuss des Phasenwinkels 0 bis 18°. E7 = Einﬂuss der Netzfrequenz 99 bis 101% der Nennfrequenz. E8 = Einﬂuss der Netzspannung 85 bis 110% der Nennspannung.

 Erdungsmessung, B=± ( |A| + 1,15 √ E1² + E2² + E3² + E4² + E5² + E7² + E8² )

mit E4 = Einﬂuss der Störspannung im Serien-Modus (3 V bei 16,6; 50; 60 und 400 Hz). E5 = Einﬂuss der Hilfserderwiderstände 0 bis 100 x RA aber ≤ 50 kΩ.

 Fehlerstromschutzschalterprüfung, B = ± ( |A| + 1,15 √ E1² + E2² + E3² + E5² + E8² )

mit E5 = Einﬂuss des Sondenwiderstands innerhalb der Herstellerangaben.

8.5. STROMVERSORGUNG

Das Gerät wird mit wiederauﬂadbaren Lithium-Ion-Akkus (9,6 V 4 Ah) versorgt.

8.5.1. LITHIUM-ION-TECHNOLOGIE

Diese „Li-ion“-Technologie bietet zahlreiche Vorteile:

 Lange Akkulaufzeit bei geringer Größe und Gewicht,  Kein Memory-Effekt: Selbst ein nicht vollständig entladener Akku wird rasch und ohne Kapazitätsverlust wieder aufgeladen.  Sehr geringe Selbstentladung,  Rasches Auﬂaden des Akkus,  Verbesserter Umweltschutz: diese Akkus enthalten keine giftigen Schwermetalle wie Blei oder Kadmium.

8.5.2. NACHLADEN DES AKKUS

Das Gerät ist nicht für einen Betrieb mit dem Netzadapter vorgesehen. Alle Messungen müssen ausschließlich im Akkubetrieb vorgenommen werden.

Das Netzladegerät des Installationstesters besteht aus zwei Teilen: dem externen Netzadapter und der im Gerät integrierten Ladeschaltung. Die Ladeschaltung ist für die Regelung des Ladestroms, die Batteriespannung und die Einhaltung der Akku-Temperatur zuständig. So wird der Ladevorgang optimal gesteuert und gewährleistet eine lange Lebensdauer des Akkus.

Den Ladezustand des Geräts am Vortag der geplanten Nutzung prüfen. Erscheinen auf dem Akku-Symbol weniger als drei Balken, sollte das Gerät über Nacht aufgeladen werden (siehe Abs. 1.2).

Ladedauer: ungefähr 5 Stunden.

Um den Akku bestmöglich zu nutzen und seine Lebensdauer zu verlängern sollten Sie:

 Ausschließlich das mitgelieferte Ladegerät für den Akku benutzen; andere Ladegeräte können zu Gefahren führen!  Das Gerät ausschließlich bei Raumtemperaturen zwischen 0 °C und 45°C nachladen.  Die in der Bedienungsanleitung genannten Grenzwerte für Betrieb und Lagerung einhalten.

Nach längerer Lagerung kann der Akku völlig entladen sein. In diesem Fall kann die erste Ladung länger dauern.

Schalten Sie das Gerät zum Laden aus (Schalterstellung OFF). Ein Nachladen ist auch bei eingeschaltetem Gerät möglich, dauert aber wesentlich länger.

8.5.3. LADEVORGANG OPTIMIEREN

Während des Ladens erhöht sich die Temperatur des Akkus, besonders gegen Ende des Ladevorgangs. Die interne Ladeschaltung des Geräts überwacht die Akku-Temperatur und sorgt dafür, dass die zulässige Temperatur nicht überschritten wird. Es kann daher vorkommen, dass der Ladevorgang wegen zu hoher Akku-Temperatur abgebrochen wird, obwohl der Akku noch nicht vollständig geladen ist.

Da sich der Akku unten im Gerät beﬁndet, kann es beim Laden zu einem Hitzestau kommen. Wir empfehlen deshalb, das Gerät während des Ladens senkrecht zu stellen, damit die Hitze besser abﬂießen kann. So stellen Sie sicher, dass der Akku stets vollständig geladen wird.

Diese Vorsichtsmaßnahme ist natürlich besonders bei hohen Raumtemperaturen (z.B. im Sommer) zu beachten.

8.5.4. AKKU-BETRIEBSDAUER

Die durchschnittliche Akku-Betriebsdauer hängt von den Messungen und der Verwendung des Installationstesters ab.

 ca. 12 Stunden ohne automatische Abschaltung des Geräts.  ca. 24 Stunden mit automatischer Abschaltung des Geräts.

Bei voll geladenem Akku hängt die Akku-Betriebsdauer von mehreren Faktoren ab:

 der Stromverbrauch des Geräts hängt stark von der Art der Messungen ab;  das Alter des Akku spielt eine große Rolle: neue Akkus haben eine höhere Kapazität als alte.

Mit den nachfolgenden Tipps können Sie die Autonomie des Gerätes verbessern:

 Benutzen Sie die Anzeigebeleuchtung nur wenn es wirklich nötig ist  Verringern Sie die Helligkeit des Bildschirms auf das notwendige Minimum  Wählen Sie eine möglichst kurze Zeit für die Aktivierung der automatischen Abschaltung (siehe SET-UP Abs. 5)  Wählen Sie für die Durchgangsprüfung den Impulsmodus mit 200 mA  Wenn Sie die Durchgangsprüfung mit 200 mA im Dauermodus wählen, achten Sie darauf, dass sich die Messleitungen nicht

berühren wenn Sie keine Messung vornehmen

 Lassen Sie bei Isolationsmessungen mit hohen Prüfspannungen die TEST-Taste sofort los, nachdem die Messung beendet ist.

Typische Geräteautonomie:

Funktion Mit halber Helligkeit Mit voller Helligkeit

Gerät ausgeschaltet > 3 Monate

> 3 Monate

Messungen pro

Stunde

Bedingungen

Im Standby-Modus > 10 Tage > 10 Tage Spannung / Strom / Leistung /

Oberschwingungen

8 Std. 57 Std. - A

Durchgangsprüfung 200 mA 20 Std. 16 Std. 120 B Durchgangsprüfung 12 mA 23 Std. 18 Std. 120 B Isolationsmessung 22 Std. 17 Std. 120 B 3-P-Erdungsprüfung 25 Std. 18 Std. 30 C Schleife / RCD 22 Std. 18 Std. 300 D Schleife / RCD (smooth) 2 Std. 16 Std. 20 E 1-P-Erdungsprüfung / Selektive

Erdungsmessung 1-P-Erdungsprüfung / Selektive

Erdungsmessung (smooth)

22 Std. 18 Std. 300 D

22 Std. 18 Std. 20 E

14: Wenn das Gerät länger als zwei Monate nicht benutzt wird, den Akku aus dem Gerät nehmen. Den Akku alle vier bis sechs Monate auﬂaden, sodass die Akkuleistung erhalten bleibt.

A: Abschaltautomatik auf 10 Minuten, Messungen im Halbstundentakt, 7 Stunden täglich. B: 5-Sekunden-Messung alle 25 Sekunden, programmierte Abschaltautomatik. C: Fünf 10-Sekunden-Messungen alle 10 Minuten, programmierte Abschaltautomatik.

D: Fünf 5-Sekunden-Messungen im Minutentakt, programmierte Abschaltautomatik. E: Fünf 30-Sekunden-Messungen alle 3 Minuten, programmierte Abschaltautomatik.

8.5.5. ENDE DER LEBENSDAUER EINES AKKUS

Gegen Ende seiner Lebensdauer entwickelt der Akku einen hohen Innenwiderstand. Für die Ladeschaltung verkürzt sich daher der Ladevorgang erheblich und die Meldung „Ladung beendet“ erscheint unnormal früh.

Erscheint die Meldung „Ladung beendet“ in der Anzeige, entfernt man normalerweise das Ladegerät. Wenn nun die Anzeige zunächst Kontrast verliert und dann ganz verschwindet, heißt das, dass der Akku seine Ladung nicht mehr halten kann und verbraucht ist.

8.6. UMWELTBEDINGUNGEN

Im Freien oder in Räumen Speziﬁzierter Betriebsbereich 15 -20 bis 60 °C, und 10% bis 85% r.F. Bereich beim Akku-Laden 10 bis 45 °C Lagerbereich (ohne Akku) -40 °C bis +70 °C, und 10% bis 90% r.F. Höhenlage < 2000 m Verschmutzungsgrad 2

15: Dieser Bereich entspricht der Betriebsunsicherheit gemäß IEC 61557. Außerhalb dieses Bereichs muss eine Betriebsunsicherheit von 1,5%/10 °C und von 1,5% zwischen 75% und 85% r.F. zusätzlich berücksichtigt werden.

8.7. MECHANISCHE DATEN

Abmessungen (B x T x H) 280 x 190 x 128 mm Gewicht ca. 2,2 kg

Schutzart IP 53 gemäß IEC 60 529 bei geschlossener USB-Abdeckung, und IP 51 bei offener Abdeckung. IK 04 gemäß IEC 50102

Fallprüfung Gemäß IEC 61010-1

8.8. KONFORMITÄT MIT INTERNATIONALEN NORMEN

Der Installationstester entspricht IEC 61010-1 und IEC 61010-2-030, 600 V CAT III oder 300 V CAT IV. Speziﬁkationen: Messkategorie III, 600 V Erde (oder 300V CAT IV vor Nässe schützen), 550 V FI-Schutzschalter zwischen den Buchsen, 300 V Cat II am Eingang zum Ladegerät.

Der Installationstester entspricht IEC 61557 Abschnitte 1, 2, 3, 4, 5, 6, 7 und 10.

8.9. ELEKTROMAGNETISCHE VERTRÄGLICHKEIT (EMV)

Der Installationstester entspricht der Norm IEC 61326-1.

9. ZEICHENERKLÄRUNG

Folgende Symbole werden in diesem Dokument und auf der Geräteanzeige verwendet.

3P 3-polige Messung des Erdungswiderstands mit 2 Zusatzerdspießen (Hilfserder und Sonde) AC Wechselgröße (Alternative Current) DC Gleichgröße (Direct Current) DF Verzerrungsgrad (THD-R) (engl. distortion factor) E Buchse E (Erdungsanschluss, Rückﬂuss des Messstroms) FFT Zerlegen eines Signals in Oberschwingungen (Fast Fourier Transform) FI-Schalter Fehlerstromschutzschalter FP Leistungsfaktor (cos ϕ bei Sinussignal)

Selektiver FI-Schalter (in Österreich)

H Buchse H (Einspeisung des Messstroms bei 3-poliger Erdungsmessung) Hz Hertz: Signalfrequenz I Strom I1 Strom in Außenleiter L1 des Dreiphasennetzes I2 Strom in Außenleiter L2 des Dreiphasennetzes I3 Strom in Außenleiter L3 des Dreiphasennetzes IDN Bemessungsdifferenzstrom des geprüften FI-Schutzschalters Ia Auslösestrom des FI-Schutzschalters Ik Kurzschlussstrom zwischen den Buchsen L und N, L und PE, N und PE bzw L und L IMD Isolationsüberwachungseinrichtung (Insulation Monitoring Device) IN Nennstrom einer Schmelzsicherung. IT Netzsystem gemäß IEC 60364-6 Isc Strom, den eine Sicherung noch ohne zu schmelzen durchlassen muss. Hängt ab vom Sicherungstyp, von IN und

von der Dauer der Belastung.

Strom im Erdungswiderstand, der bei selektiver Erdungsmessung unter Spannung geprüft werden soll

SEL

L Buchse L (Außenleiter) Li Schleifeninduktanz L-N oder L-L LS Schleifeninduktanz L-PE N Buchse N (Neutralleiter)

ϕ Phasenverschiebung zwischen Strom und Spannung

P Wirkleistung P = U * I * PF PE Buchse PE (Schutzleiter) R Mittlerer Widerstand aus R+ und RR+ Widerstandsmessung mit positiven Strom zwischen den Buchsen Ω und COM R- Widerstandsmessung mit negativen Strom zwischen den Buchsen Ω und COM R± Widerstandsmessung mit abwechselndem positivem und negativen Strom RD Zubehörwiderstand der vom Messergebnis abgezogen wird (Kompensation der Messleitungswiderstände) RCD Englische Abkürzung für einen Fehlerstromschutzschalter (Residual Current Device) RA Erdungswiderstand bei Erdungsmessung unter Spannung R

Selektiver Erdungswiderstand bei Erdungsmessung unter Spannung

ASEL

RE Erdungswiderstand, der an Buchse E angeschlossen ist RH Widerstand des an Buchse H angeschlossenen Hilfserders R

Widerstand in Schleife L-N

L-N

Widerstand in Schleife L-PE

L-PE

RMS Root Mean Square: Effektivwert des Signals (Quadratwurzel des Mittelwerts des Signals zum Quadrat) R

Widerstand in Schleife N-PE

N-PE

RN Nennwiderstand bei Isolationsmessung RN = UN / 1mA RPI Widerstand der Sonde bei Erdungsmessung unter Spannung RPE Widerstand des Schutzleiters PE

RS Widerstand des an Buchse S angeschlossenen Erdspießes

S Buchse S (Bezugspotenzial zur Berechnung des Erdwiderstands)

Selektiver FI-Schutzschalter

TA Auslösezeit des FI-Schutzschalter THD-F Klirrfaktor bezogen auf die Grundschwingung (Gesamtoberschwingungsgehalt) THD-R Klirrfaktor bezogen auf den Effektivwert des Signals (Gesamtverzerrungsgrad) TN Netzsystem gemäß IEC 60364-6 TT Netzsystem gemäß IEC 60364-6 U12 Spannung zwischen den Außenleitern L1 und L2 des Dreiphasennetzes U23 Spannung zwischen den Außenleitern L2 und L3 des Dreiphasennetzes U31 Spannung zwischen den Außenleitern L3 und L1 des Dreiphasennetzes UC Berührungsspannung zwischen leitfähigen Teilen bei gleichzeitiger Berührung durch Mensch oder Tier (IEC 61557) UF Fehlerspannung, die bei Fehlerbedingungen zwischen berührbaren leitfähigen Teilen (und / oder externen leitfähigen

Teilen) und der Bezugsmasse auftritt (IEC 61557)

UFk Fehlerspannung bei Kurzschluss gemäß der Schweizer Norm SEV 3569

Gemessene Spannung zwischen den Buchsen H und E

H-E

= Ik x ZA = U

REF

x ZA / Z

UL Maximal zulässige Berührungsspannung (IEC 61557) U

Gemessene Spannung zwischen den Buchsen L und N

L-N

Gemessene Spannung zwischen den Buchsen L und PE

L-PE

UN Nennprüfspannung bei der Isolationsmessung zwischen den Buchsen MΩ und COM U

Gemessene Spannung zwischen den Buchsen N und PE

N-PE

UPE Spannung zwischen dem Schutzleiter PE und der Erde (durch Tastendruck des Anwenders) U

Referenzspannung für die Berechnung des Kurzschlussstroms

REF

Gemessene Spannung zwischen den Buchsen S und E

S-E

ZA Erdungsimpedanz bei Erdungsmessung unter Spannung, ZS Schleifenimpedanz zwischen Außenleiter und Schutzleiter Zi Schleifenimpedanz zwischen Außenleiter und Neutralleiter bzw zwischen zwei Außenleitern (Netzinnenimpedanz) Z

Impedanz in Schleife L-N

L-N

Impedanz in Schleife L-PE

L-PE

10. WARTUNG

Außer dem Akku enthält das Gerät keine Teile, die von nicht ausgebildetem oder nicht zugelassenem Personal ausgewechselt werden dürfen. Jeder unzulässige Eingriff oder Austausch von Teilen durch sog. „gleichwertige“ Teile kann die Gerätesicherheit schwerstens gefährden.

10.1. REINIGUNG

Das Gerät von jeder Verbindung trennen, Funktionswahlschalter auf OFF stellen.

Verwenden Sie einen weichen, leicht mit Seifenwasser getränkten Lappen. Wischen Sie mit einem feuchten Lappen nach und trocknen Sie das Gerät danach schnell mit einem trockenen Tuch oder einem Warmluftgebläse. Verwenden Sie niemals Spiritus, Lösungsmittel oder kohlenwasserstoffhaltige Reinigungsmittel.

10.2. AKKU ERSETZEN

Der Akku im Gerät ist eine Sonderanfertigung: Er enthält genau angepasste Sicherheits- und Schutzeinrichtungen. Der Akku darf nur durch dasselbe Modell ersetzt werden, da sonst Schäden oder Verletzungsgefahren durch Brand oder Explosion drohen.

Aus Sicherheitsgründen den Akku nur durch ein identisches Modell ersetzen. Verwenden Sie niemals einen Akku, dessen Gehäuse beschädigt erscheint.

Vorgehensweise zum Wechseln des Akkus:

1. Das Gerät von jeder Verbindung trennen und Funktionsdrehschalter auf OFF stellen.

2. Drehen Sie das Gerät um und führen Sie einen Schraubendreher in die Öffnung am Akkupack ein.

TO AVOID ELECTRICAL SHOCK

DISCONNECT LEADS, PROBES AND POWER SUPPLY

BEFORE REMOVING LI-ION MODULE

ONLY REPLACE WITH

LI-ION MODULE

3. Hebeln Sie den Akku aus dem Gerät und halten Sie dabei den Akku fest, der aus dem Fach gleitet.

Batterien und Akkus dürfen nicht mit dem Hausmüll entsorgt werden, sondern müssen einer geeigneten RecyclingSammelstelle zugeführt werden.

Bei entferntem Akku funktioniert die im Gerät eingebaute Uhr noch während ca. 60 Minuten.

4. Setzen Sie den neuen Akkupack in das Fach ein und drücken Sie ihn fest, bis er richtig einrastet.

10.3. GERÄT RÜCKSETZEN

Wenn das Gerät abstürzt, kann es wie ein PC rückgesetzt (neu gestartet) werden.

Wahlschalter in Stellung

Dann gleichzeitig folgende 3 Tasten drücken:

ZS (RA/SEL.) bringen.

SET UP

OFF

SET UP

OFF

10.4. MESSTECHNISCHE ÜBERPRÜFUNG

Wie auch bei anderen Mess- oder Prüfgeräten ist eine regelmäßige Geräteüberprüfung erforderlich.

Es wird eine mindestens einmal jährliche Überprüfung dieses Gerätes empfohlen. Für Überprüfung und Kalibrierung wenden Sie sich bitte an unsere zugelassenen Messlabors (Auskunft und Adressen auf Anfrage), bzw. an die Chauvin Arnoux Niederlassung oder den Händler in Ihrem Land.

10.5. REPARATUR

Senden Sie das Gerät bei Reparaturen innerhalb und außerhalb der Garantie an die Chauvin Arnoux Niederlassung oder Ihren Händler zurück.

10.6. AKTUALISIERUNG DER FIRMWARE

Chauvin-Arnoux möchte Ihnen den besten Service, beste Leistungen und aktuellste Technik bieten. Darum besteht auf der Webseite die Möglichkeit, kostenlos eine Update-Software für die Firmware herunterzuladen.

Besuchen Sie unsere Webseite:

http://www.chauvin-arnoux.com

Melden Sie sich an und erstellen Sie ein Konto. Dann gehen Sie in der Rubrik „Software-Support“ auf „kostenlose Software-Downloads“, „C.A 6116N / C.A 6117“.

Schließen Sie der Gerät über das mitgelieferte USB-Kabel an Ihren PC an.

Die Aktualisierung der Firmware ist von der Kompatibilität zur Hardware-Version des Geräts abhängig. Diese Version wird im Untermenü Informationen des SET-UP-Menüs (siehe § 5) angezeigt.

Bei der Aktualisierung der Firmware werden alle Daten und die Konﬁguration gelöscht. Sichern Sie daher vorsichtshalber die zu bewahrenden Daten vor der Aktualisierung auf einem PC.

11. GARANTIE

Mit Ausnahme von ausdrücklichen anders lautenden Vereinbarungen beträgt die Garantiezeit zwölf Monate ab Bereitstellung des Geräts beim Kunden. Einen Auszug aus unseren Allgemeinen Geschäftsbedingungen erhalten Sie auf Anfrage.

Die Garantie verfällt bei:

 Unsachgemäßer Benutzung des Gerätes oder Verwendung mit inkompatiblen anderen Geräten;  Veränderung des Geräts ohne die ausdrückliche Genehmigung der technischen Abteilung des Herstellers;  Eingriffen in das Gerät durch eine nicht vom Hersteller dazu befugte Person;  Anpassung des Geräts an nicht vorgesehene und nicht in der Anleitung aufgeführte Verwendungszwecke;  Schäden durch Stöße, Herunterfallen, Überschwemmung.

12. BESTELLANGABEN

C.A 6116N Installationstester .................................................................................................................................. P01145455

C.A 6117 Installationstester ..................................................................................................................................... P01145460

Lieferumfang:

 Transporttasche,  Netzadapter / Ladegerät des Typs 2,  1 Netzanschlusskabel (je nach Land),  1 Li-Ion-Akkupack (im Gerät eingebaut),  Trageschlaufe,  Umhängegurt für Freihandbetrieb (4 Punkte),  Software ICT zum Export der Daten (auf CD-ROM),  USB-Kabel A/B 1,80 m mit Ferrit,  3-adrige Messleitung mit Schukostecker (je nach Land),  3-polige Messleitung mit 3 einzelnen Sicherheitsmessleitungen (rot, blau und grün),  3 Prüfspitzen Ø 4mm (rot, blau und grün),  3 Krokodilklemmen (rot, blau und grün),  2 Sicherheitsmessleitungen 3 m (gewinkelt-gerade, rot und schwarz),  Sonde zur Fernbedienung,  1 Kratzschutzfolie (auf das Gerät aufgesetzt)  1 Bedienungsanleitung auf CD (1 pro Sprache)  1 Sicherheitsdatenblatt (mehrsprachig).

12.1. ZUBEHÖR

Zubehörset für Erdungsprüfung 15 m (rot/blau/grün) ................................................................................................ P01102017

Zubehörset für 3-P-Erdungsprüfung (50 m) ............................................................................................................... P01102021

Zubehörset für 3-P-Erdungsprüfung (100 m) ............................................................................................................. P01102022

Zubehörset für 1-P-Erdungsprüfung (30 m, schwarz) ................................................................................................ P01102018

Stromzange C177A (200 A) ........................................................................................................................................ P01120336

Stromzange MN77 (20 A) ........................................................................................................................................... P01120460

Stab für Durchgangsprüfung ...................................................................................................................................... P01102084A

Lade-Halterung für Lithium-Ion-Akkupack ................................................................................................................. P01102130

Dataview Software ..................................................................................................................................................... P01102095

12.2. ERSATZTEILE

Lithium-Ion-Akku ........................................................................................................................................................ P01296047

Kabel USB-A USB-B .................................................................................................................................................. P01295293

Netzadapter / Ladegerät des Typs 2 .......................................................................................................................... P01102129

Netzkabel 2P Euro ...................................................................................................................................................... P01295174

Netzkabel 2P GB ........................................................................................................................................................ P01295253

Netzkabel 2P US ........................................................................................................................................................ P01295481

Bildschirm-Schutzfolie ............................................................................................................................................... P01102094

Umhängegurt für Freihandbetrieb (4 Punkte) ............................................................................................................. P01298081

Transporttasche Nr. 22 ................................................................................................................................................ P01298056

Sonde zur Fernbedienung .......................................................................................................................................... P01102092

Prüfspitze schwarz für Sonder zur Fernbedienung .................................................................................................... P01101943

3-adrige Messleitung - Netzstecker Euro ................................................................................................................... P01295393

3-adrige Messleitung - Netzstecker GB ..................................................................................................................... P01295394

3-adrige Messleitung - Netzstecker IT ....................................................................................................................... P01295395

3-adrige Messleitung - Netzstecker CH ..................................................................................................................... P01295396

3-adrige Messleitung - Netzstecker US ..................................................................................................................... P01295397

3-adrige Messleitung mit 3 einzelnen Sicherheitsmessleitungen (rot, blau und grün) ............................................... P01295398

3-adrige Messleitung mit 3 einzelnen Sicherheitsmessleitungen (rot, blau und grün) CH ......................................... P01295482

Satz mit 3 Prüfspitzen Ø 4mm (rot, blau und grün) .................................................................................................... P01101921

Satz mit 3 Krokodilklemmen (rot, blau und grün) ....................................................................................................... P01101922

2 Sicherheitsmessleitungen, 3 m lang (gewinkelt-gerade, rot und schwarz) ............................................................. P01295094

Trageschlaufe ............................................................................................................................................................. P01298057

01 - 2014

Code 694202A03 - Ed. 1

DEUTSCHLAND - Chauvin Arnoux GmbH

Straßburger Str. 34 - 77694 Kehl / Rhein Tel: (07851) 99 26-0 - Fax: (07851) 99 26-60

ESPAÑA - Chauvin Arnoux Ibérica S.A.

C/ Roger de Flor, 293 - 1a Planta - 08025 Barcelona Tel: 90 220 22 26 - Fax: 93 459 14 43

ITALIA - Amra SpA

Via Sant’Ambrogio, 23/25 - 20050 Macherio (MI) Tel: 039 245 75 45 - Fax: 039 481 561

ÖSTERREICH - Chauvin Arnoux Ges.m.b.H

Slamastrasse 29/2/4 - 1230 Wien Tel: 01 61 61 9 61-0 - Fax: 01 61 61 9 61-61

SCANDINAVIA - CA Mätsystem AB

Box 4501 - SE 18304 TÄBY Tel: +46 8 50 52 68 00 - Fax: +46 8 50 52 68 10

http://www.chauvin-arnoux.com

190, rue Championnet - 75876 PARIS Cedex 18 - FRANCE

Tél. : +33 1 44 85 44 85 - Fax : +33 1 46 27 73 89 - info@chauvin-arnoux.fr

Export : Tél. : +33 1 44 85 44 38 - Fax : +33 1 46 27 95 59 - export@chauvin-arnoux.fr

SCHWEIZ - Chauvin Arnoux AG

Moosacherstrasse 15 - 8804 AU / ZH Tel: 044 727 75 55 - Fax: 044 727 75 56

UNITED KINGDOM - Chauvin Arnoux Ltd

Unit 1 Nelson Ct - Flagship Sq - Shaw Cross Business Pk Dewsbury, West Yorkshire - WF12 7TH Tel: 01924 460 494 - Fax: 01924 455 328

MIDDLE EAST - Chauvin Arnoux Middle East

P.O. BOX 60-154 - 1241 2020 JAL EL DIB (Beirut) - LEBANON Tel: (01) 890 425 - Fax: (01) 890 424

CHINA - Shanghai Pu-Jiang - Enerdis Instruments Co. Ltd

3 F, 3 rd Building - N° 381 Xiang De Road - 200081 SHANGHAI Tel: +86 21 65 21 51 96 - Fax: +86 21 65 21 61 07

USA - Chauvin Arnoux Inc - d.b.a AEMC Instruments

200 Foxborough Blvd. - Foxborough - MA 02035 Tel: (508) 698-2115 - Fax: (508) 698-2118

Chauvin Arnoux C.A 6116N, C.A 6117 User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

1.1. AUSPACKEN

1. ERSTE INBETRIEBNAHME

1.2. AKKULADUNG

1.3. TRAGEN DES GERÄTES

1.4. BENUTZUNG AUF EINEM TISCH

1.5. HELLIGKEITSEINSTELLUNG DER ANZEIGE

1.6. AUSWAHL DER SPRACHE

2. GERÄTEVORSTELLUNG

2.1. ZWECK UND EINSATZGRENZEN DER GERÄTE

2.2. TASTATUR

2.3. ANZEIGE

2.4. USB-SCHNITTSTELLE

3. VORGEHENSWEISE

3.1. ALLGEMEINES

3.2. SPANNUNGSMESSUNGEN

3.3. WIDERSTANDSMESSUNG UND DURCHGANGSPRÜFUNG

3.4. MESSUNG DES ISOLATIONSWIDERSTANDS

3.5. 3-POLIGE ERDUNGSWIDERSTANDSMESSUNG

3.6. MESSUNG DER SCHLEIFENIMPEDANZ (ZS)

3.7. ERDUNGSMESSUNG UNTER SPANNUNG (ZA, RA)

3.8. SELEKTIVE ERDUNGSMESSUNGEN UNTER SPANNUNG

3.9. MESSUNG DER NETZINNENIMPEDANZ (Zi)

3.10. MESSUNG DES SPANNUNGSABFALLS IN DEN LEITUNGEN (DV)

3.11. FEHLERSTROMSCHUTZSCHALTER-PRÜFUNG

3.12. STROMMESSUNGEN UND FEHLERSTROMMESSUNGEN

3.13. PHASENFOLGE DER AUSSENLEITER

3.14. LEISTUNGSMESSUNG

3.15. OBERSCHWINGUNGEN

3.16. KOMPENSATION DER MESSLEITUNGSWIDERSTÄNDE

3.17. EINSTELLUNG DES ALARM-SCHWELLWERTS

4. FEHLERMELDUNGEN

4.1. ANSCHLUSSFEHLER

4.2. MESSBEREICHSÜBERSCHREITUNG

4.3. ANLIEGEN GEFÄHRLICHER SPANNUNGEN

4.4. UNGÜLTIGES MESSERGEBNIS

4.5. GERÄTEÜBERHITZUNG

4.6. KONTROLLE DES GERÄTESCHUTZES

5. SET-UP

6. SPEICHERFUNKTION

6.1. SPEICHERAUFBAU UND SPEICHERNAVIGATION

6.2. SPEICHERZUGRIFF

6.3. VERZEICHNISSTRUKTUR ERSTELLEN

6.4. MESSUNG SPEICHERN

6.5. SPEICHERWERTE ABRUFEN

6.6. LÖSCHEN

6.7. FEHLER

7. SOFTWARE ZUM DATENEXPORT

8. TECHNISCHE DATEN

8.1. ALLGEMEINE BEZUGSBEDINGUNGEN

8.2. ELEKTRISCHE SPEZIFIKATIONEN

8.3. SCHWANKUNGEN IM BETRIEBSBEREICH

8.4. EIGENUNSICHERHEIT UND BETRIEBSUNSICHERHEIT

8.5. STROMVERSORGUNG

8.8. KONFORMITÄT MIT INTERNATIONALEN NORMEN

8.9. ELEKTROMAGNETISCHE VERTRÄGLICHKEIT (EMV)

9. ZEICHENERKLÄRUNG

10. WARTUNG

10.1. REINIGUNG

10.2. AKKU ERSETZEN

10.3. GERÄT RÜCKSETZEN

10.4. MESSTECHNISCHE ÜBERPRÜFUNG

10.5. REPARATUR

10.6. AKTUALISIERUNG DER FIRMWARE

11. GARANTIE

12. BESTELLANGABEN

12.1. ZUBEHÖR

12.2. ERSATZTEILE
