Chauvin Arnoux C.A 6116 User manual [fr]

CONTRÔLEUR D’INSTALLATION

C.A 6116

FRANÇAIS

Notice de fonctionnement

Vous venez d’acquérir un contrôleur d’installation C.A 6116 et nous vous remercions de votre conﬁance. Pour obtenir le meilleur service de votre appareil :

 lisez attentivement cette notice de fonctionnement,  respectez les précautions d’emploi.

ATTENTION, risque de DANGER ! L’opérateur doit consulter la présente notice à chaque fois que ce symbole de danger est rencontré.

Polarité du connecteur d’alimentation en tension continue.

Pince ampèremétrique.

Prise USB.

Piquet auxiliaire.

La tension sur les bornes ne doit pas dépasser 550 V.

Le marquage CE indique la conformité aux directives européennes DBT et CEM.

La poubelle barrée signiﬁe que, dans l’Union Européenne, le produit doit faire l’objet d’une collecte sélective conformément à la directive DEEE 2002/96/EC.

Déﬁnition des catégories de mesure :

 La catégorie de mesure IV correspond aux mesurages réalisés à la source de l’installation basse tension.

Exemple : arrivée d’énergie, compteurs et dispositifs de protection.

 La catégorie de mesure III correspond aux mesurages réalisés dans l’installation du bâtiment.

Exemple : tableau de distribution, disjoncteurs, machines ou appareils industriels ﬁxes.

 La catégorie de mesure II correspond aux mesurages réalisés sur les circuits directement branchés à l’installation basse

tension. Exemple : alimentation d’appareils électrodomestiques et d’outillage portable.

PRÉCAUTIONS D’EMPLOI

Cet appareil est protégé contre des tensions n’excédant pas 600 V par rapport à la terre en catégorie de mesure III ou 300 V par rapport à la terre en catégorie de mesure IV (sous abri). La protection assurée par l’appareil peut-être compromise si celui-ci est utilisé de façon non spéciﬁée par le constructeur.

 Respectez la tension et l’intensité maximales assignées ainsi que la catégorie de mesure.  Ne dépassez jamais les valeurs limites de protection indiquées dans les spéciﬁcations.  Respectez les conditions d’utilisation, à savoir la température, l’humidité, l’altitude, le degré de pollution et le lieu d’utilisation.  N’utilisez pas l’appareil ou ses accessoires s’ils paraissent endommagés.  N’utilisez pas l’appareil si la trappe à pile est absente ou mal remontée.  Pour la recharge de la batterie, utilisez uniquement le bloc adaptateur secteur fourni avec l’appareil.  Pour remplacer la batterie, déconnectez tout branchement de l’appareil et mettez le commutateur sur OFF.  N’utilisez pas une batterie dont l’enveloppe serait abîmée.  Utilisez des accessoires de branchement dont la catégorie de surtension et la tension de service sont supérieures ou égales

à celles de l’appareil de mesure (600 V Cat. III ou 300 V Cat. IV).  Toute procédure de dépannage ou de vériﬁcation métrologique doit être effectuée par du personnel compétent et agréé.  Utilisez les moyens de protection adaptés.

SOMMAIRE

1. PREMIÈRE MISE EN SERVICE ............................................................................................................................................... 4

1.1. Déballage ....................................................................................................................................................................... 4

1.2. Charge batterie .............................................................................................................................................................. 5

1.3. Port de l’appareil ........................................................................................................................................................... 5

1.4. Contraste et luminosité de l’afﬁcheur .......................................................................................................................... 6

1.5. Choix de la langue ......................................................................................................................................................... 6

2. PRÉSENTATION DE L’APPAREIL ............................................................................................................................................ 8

2.1. Fonctionnalités de l’appareil ........................................................................................................................................ 9

2.2. Clavier ............................................................................................................................................................................ 9

2.3. Afﬁcheur ....................................................................................................................................................................... 10

2.4. Prise USB ..................................................................................................................................................................... 10

3. MODE OPÉRATOIRE ............................................................................................................................................................. 11

3.1. Mesure de tension ....................................................................................................................................................... 11

3.2. Mesure de résistance et de continuité ....................................................................................................................... 12

3.3. Mesure de résistance d’isolement .............................................................................................................................. 16

3.4. Mesure de résistance de terre 3P ............................................................................................................................... 19

3.5. Mesure de l’impédance de boucle (Z

3.6. Mesure de l’impédance de ligne (Z

3.7. Mesure de terre sous tension (Z

3.8. Mesure de terre sélective sous tension ...................................................................................................................... 34

3.9. Test de différentiel ....................................................................................................................................................... 37

3.10. Mesure de courant et de courant de fuite ................................................................................................................ 44

3.11. Sens de rotation de phase ........................................................................................................................................ 46

3.12. Mesure de puissance ................................................................................................................................................ 48

3.13. Harmoniques ............................................................................................................................................................. 51

3.14. Compensation de la résistance des cordons de mesure ........................................................................................ 54

3.15. Réglage du seuil d’alarme ......................................................................................................................................... 55

4. INDICATION D’ERREUR ........................................................................................................................................................ 57

4.1. Absence de branchement ........................................................................................................................................... 58

4.2. Sortie du domaine de mesure ..................................................................................................................................... 58

4.3. Présence de tension dangereuse ............................................................................................................................... 58

4.4. Mesure non valide ....................................................................................................................................................... 58

4.5. Appareil trop chaud ..................................................................................................................................................... 58

4.6. Vériﬁcation des dispositifs de protection internes .................................................................................................... 59

5. SET-UP .................................................................................................................................................................................... 60

6. FONCTION MÉMOIRE ........................................................................................................................................................... 63

6.1. Organisation de la mémoire et navigation ................................................................................................................. 63

6.2. Entrée dans la mémorisation ...................................................................................................................................... 63

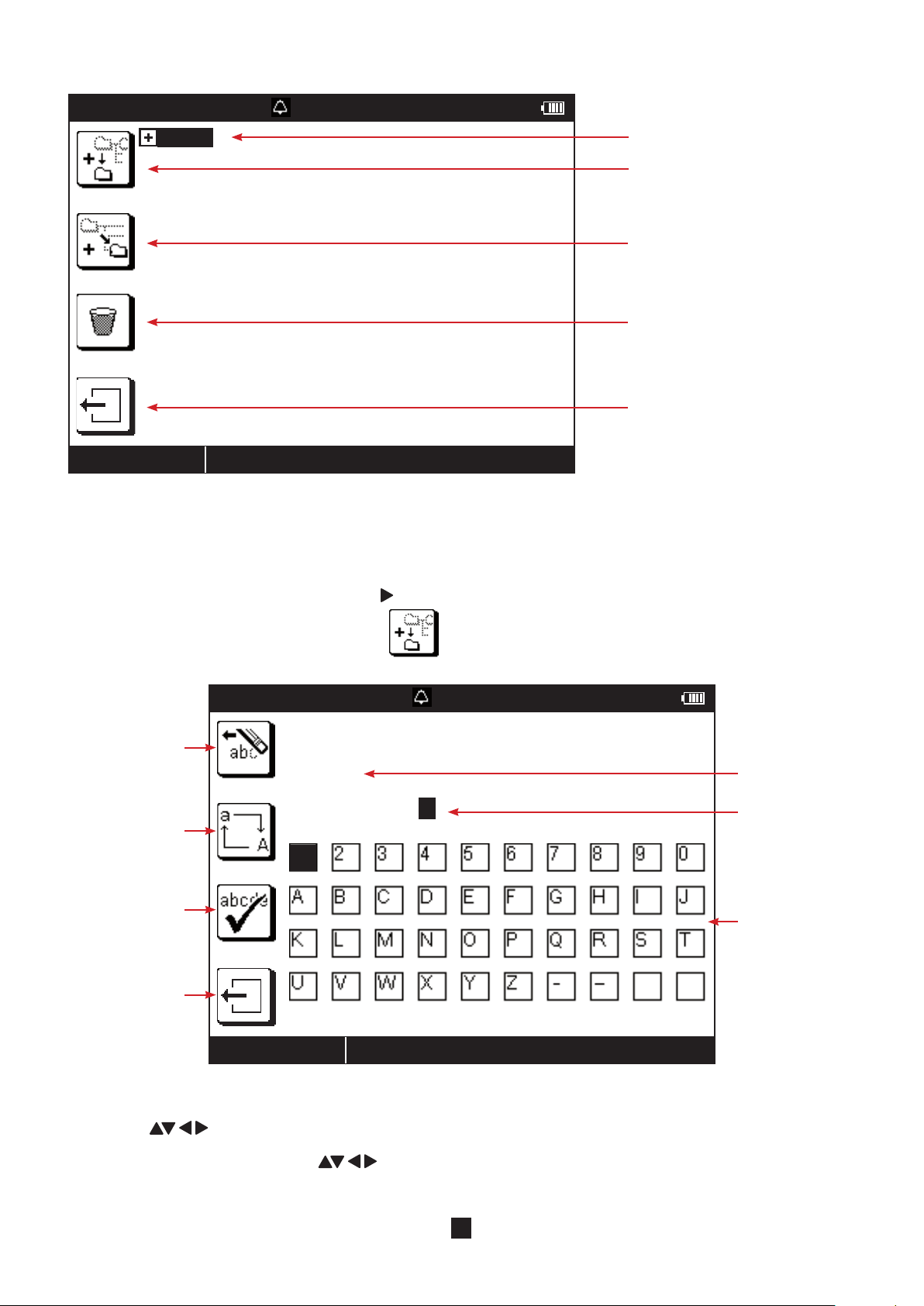

6.3. Créer une arborescence .............................................................................................................................................. 64

6.4. Enregistrer la mesure .................................................................................................................................................. 65

6.5. Relire les enregistrements ........................................................................................................................................... 66

6.6. Effacement ................................................................................................................................................................... 68

6.7. Erreurs .......................................................................................................................................................................... 68

7. LOGICIEL D’EXPORTATION DES DONNÉES.......................................................................................................................69

8. CARACTÉRISTIQUES TECHNIQUES ................................................................................................................................... 70

8.1. Conditions de référence générales ............................................................................................................................. 70

8.2. Caractéristiques électriques ....................................................................................................................................... 70

8.3. Variations dans le domaine d’utilisation ..................................................................................................................... 82

8.4. Incertitude intrinsèque et incertitude de fonctionnement ......................................................................................... 85

8.5. Alimentation ................................................................................................................................................................. 85

8.6. Conditions d’environnement ....................................................................................................................................... 87

8.7. Caractéristiques mécaniques .................................................................................................................................... 87

8.8. Conformité aux normes internationales ..................................................................................................................... 87

8.9. Compatibilité électromagnétique (CEM) .................................................................................................................... 87

9. DÉFINITION DES SYMBOLES .............................................................................................................................................. 88

10. MAINTENANCE .................................................................................................................................................................... 90

10.1. Nettoyage .................................................................................................................................................................. 90

10.2. Remplacement de la batterie .................................................................................................................................... 90

10.3. Reset de l’appareil ..................................................................................................................................................... 91

10.4. Vériﬁcation métrologique .......................................................................................................................................... 91

10.5. Réparation ................................................................................................................................................................. 91

10.6. Mise à jour du logiciel embarqué .............................................................................................................................. 92

11. GARANTIE ........................................................................................................................................................................... 93

12. POUR COMMANDER .......................................................................................................................................................... 94

12.1. Accessoires ............................................................................................................................................................... 94

12.2. Rechanges ................................................................................................................................................................. 94

) ....................................................................................................................... 23

) ........................................................................................................................... 26

, Ra) ......................................................................................................................... 29

1.1. DÉBALLAGE

FICHE DE SÉCURITÉ DU C.A 6116 (FR)

Vous venez d’acquérir un contrôleur d’installation C.A 6116 et nous vous remercions de votre conﬁance. Pour obtenir le meilleur service de votre appareil :

lisez attentivement cette notice de fonctionnement, respectez les précautions d’emploi.

ATTENTION, risque de DANGER ! L’opérateur s’engage à consulter la présente notice à chaque fois que ce symbole de danger est rencontré.

Appareil protégé par une isolation double.

Polarité du connecteur d’alimentation en tension continue.

Le marquage CE atteste la conformité aux directives européennes.

e que, dans l’Union Européenne, le produit doit faire l’objet

La poubelle barrée signiﬁ d’un tri sélectif des déchets pour le recyclage des matériels électriques et électroniques conformément à la directive WEEE 2002/96/EC.

Déﬁnition des catégories de mesure :

La catégorie de mesure IV correspond aux mesurages réalisés à la source de l’installation basse



tension. La catégorie de mesure III correspond aux mesurages réalisés dans l’installation du bâtiment.



La catégorie de mesure II correspond aux mesurages réalisés sur les circuits directement branchés



à l’installation basse tension. La catégorie de mesure I correspond aux mesurages réalisés sur des circuits non reliés directement



au réseau.

PRÉCAUTIONS D’EMPLOI

Cet appareil est protégé contre des tensions accidentelles n’excédant pas 600 V par rapport à la terre en catégorie de mesure III ou 300 V par rapport à la terre en catégorie de mesure IV. La protection assurée par l’appareil peut-être compromise si celui-ci est utilisé de façon non spéciﬁée par le constructeur.

Respectez la tension et l’intensité maximales assignées ainsi que la catégorie de mesure.



Ne dépassez jamais les valeurs limites de protection indiquées dans les spéciﬁcations.



Respectez les conditions d’utilisation, à savoir la température, l’humidité, l’altitude, le degré de pollution



et le lieu d’utilisation. N’utilisez pas l’appareil ou ses accessoires s’ils paraissent endommagés.



Pour le recharge de la batterie, utilis ez uniquement le bloc adaptateur secteur fou rni ave c



l’appareil. Utilisez des accessoires de branchement dont la catégorie de surtension et la tension de service



sont supérieures ou égales à celles de l’appareil de mesure (600 V CAT III). Toute procédure de dépannage ou de vériﬁcation métrologique doit être effectuée par du personnel



compétent et agréé. Utilisez les moyens de protection adaptés.



04 - 2009 Code 691923A01 - Ed. 1

➄

1. PREMIÈRE MISE EN SERVICE

➉

➂

➃

➈

➀

➁

Un bloc secteur pour la recharge de la batterie.

Un logiciel d’exportation des données et un cordon USB.

Un cordon tripode - secteur.

Un cordon tripode - 3 cordons de sécurité.

Trois pointes de touche (rouge, bleu et verte).

Trois pinces crocodiles (rouge, bleu et verte).

Deux cordons de sécurité coudés-droits (rouge et noir).

Une sangle 4 points main libre.

Une sangle à main.

Une sonde de télécommande.

Une sacoche de transport.

Notices de fonctionnement (1 par langue) sur CD-ROM.

➆

➅

➇

Fiches de sécurité (1 par langue).

1.2. CHARGE BATTERIE

Avant la première utilisation, commencez par charger complètement la batterie. La charge doit s’effectuer entre 10 et 35°C.

> 90 Vac < 264 Vac 50 / 60 Hz

Le voyant de l’appareil s’allume.

Connecteur de charge batterie de l’appareil.

Durée de la charge :

environ 6h

Suite à un stockage de longue durée, il se peut que la batterie soit complètement déchargée. Dans ce cas, la première charge peut durer plus longtemps et le voyant de l’appareil clignote dans les premières minutes.

Placez le commutateur sur la position OFF, mais la charge peut s’effectuer lorsque l’appareil n’est pas éteint,

Le voyant s’éteint.

1.3. PORT DE L’APPAREIL

Pour utiliser l’appareil tout en gardant les mains libres, vous pouvez utiliser la sangle 4 points main libre. Encliquetez les quatre attaches de la sangle sur les quatre pions de l’appareil. Passez la sangle autour du cou.

Réglez la longueur de la sangle,

puis l’inclinaison de l’appareil.

Pour retirer la sangle, glissez un tournevis plat sous la languette de l’attache pour la soulever, puis faites glisser l’attache vers le bas.



1.4. CONTRASTE ET LUMINOSITÉ DE L’AFFICHEUR

Pour régler le contraste et la luminosité de l’afﬁcheur, appuyez simultanément sur la touche et sur les ﬂèches du pavé directionnel.

 Contraste de l’afﬁcheur

appui

maintenu

 Luminosité de l’afﬁcheur

appui

maintenu

1.5. CHOIX DE LA LANGUE

Avant d’utiliser l’appareil, commencez par choisir la langue dans laquelle vous voulez que l’appareil afﬁche ses messages.

Placez le commutateur sur la position SET-UP.

Utilisez le pavé directionnel pour sélectionner l’icône des langues :

SET UP

OFF



Appuyez sur la touche OK pour valider votre choix.

Sélectionnez votre langue, parmi celles proposées, à l’aide des touches

Sur l’espace support de notre site, vous trouverez d’autres langues à télécharger (voir § 10.6).

et validez par un nouvel appui sur la touche OK.

2. PRÉSENTATION DE L’APPAREIL

TEST



Commutateur pour

le choix de la fonc-

tion de mesure ou du

SET-UP.

Prise USB pour

le transfert des

données sur PC.

Voyant lumineux.

Pavé directionnel :

quatre touches de

navigation et une

touche de valida-

tion.

Bornes de

branchement.

SET UP

OFF

Touche d’allumage du rétroé-

clairage et de réglage de l’écran

(contraste et luminosité).

Touche d’aide.

Bouton TEST pour

démarrer les mesures.

Pion pour ﬁxer la

sangle 4 points

main libre.

Quatre touches

de fonction.

Prise pour la charge

batterie.

2.1. FONCTIONNALITÉS DE L’APPAREIL

Le contrôleur d’installation C.A 6116 est un appareil de mesure portatif, à afﬁchage graphique monochrome. Il est alimenté par une batterie rechargeable avec chargeur intégré et bloc d’alimentation externe.

Cet appareil est destiné à vériﬁer la sécurité des installations électriques. Il permet de tester une installation neuve avant de la mettre sous tension, de vériﬁer une installation existante, en fonctionnement ou non, ou encore de diagnostiquer un dysfonctionnement dans une installation.

Fonctions de mesure

 tension  continuité et résistance  résistance d’isolement  résistance de terre (avec 3 piquets)  impédance de boucle (Zs)  résistance de terre sous tension (avec une sonde auxiliaire)  résistance de terre sélective (avec une sonde auxiliaire et une pince ampèremétrique en option)  impédance de ligne (Zi)  test des différentiels en mode rampe  test des différentiels en mode impulsion  courant (avec une pince ampèremétrique en option)  détection du sens de rotation des phases  puissance (monophasé ou triphasé équilibré) avec visualisation des courbes tension et/ou courant  harmoniques en tension et en courant (avec une pince en option)

Commandes un commutateur treize positions, un navigateur cinq touches, un clavier de quatre touches de fonction,

une touche d’aide contextuelle, une touche de rétroéclairage et un bouton TEST.

Afﬁchage afﬁcheur LCD graphique monochrome 5,7’’ (115 x 86 mm), 1/4 de VGA (320 x 240 points), rétro-éclairable.

2.2. CLAVIER

L’action des 4 touches de fonction est indiquée sur l’afﬁcheur par des icônes adjacentes. Elle dépend du contexte.

La touche d’aide peut être utilisée dans toutes les fonctions. Cette aide est contextuelle : elle dépend de la fonction.

La touche de rétroéclairage

permet aussi de régler le contraste et la luminosité de l’afﬁchage.

Le pavé directionnel est constitué de quatre touches de navigation et d’une touche de validation.

2.3. AFFICHEUR

➀

➅

➈

➁

09/02/2009 10:47

6 mA

L-PE 230.3 V

L-N

N-PE

6 %

BOUCLE ZS

➂

50 . 0 Ω 50 . 1 Hz

230.4 V

0.8 V

➃

➄

➆

➇

➉

Bandeau supérieur

Date et heure

Seuil d’alarme

Fréquence mesurée

État de la batterie

Icônes représentant la fonction des touches

7 8

9 10 11

Position de la phase sur la prise

Afﬁchage des résultats de mesure

Bandeau inférieur

Nom de la fonction

Informations relatives à la mesure en cours

2.4. PRISE USB

La prise USB de l’appareil permet de transférer les données mémorisées vers un PC (voir § 7). Cette opération nécessite préalablement l’installation d’un pilote de périphérique spéciﬁque ainsi que d’un logiciel.

La prise USB sert également à la mise à jour le logiciel interne à l’appareil (voir § 10.6).

Le cordon USB et le logiciel associé sont livrés avec l’appareil.

3. MODE OPÉRATOIRE

A la sortie de l’usine, l’appareil est conﬁguré de manière à pouvoir être utilisé sans avoir à modiﬁer les paramètres. Pour la plupart des mesures, il vous sufﬁt de sélectionner la fonction de mesure en tournant le commutateur et d’appuyer sur la touche TEST.

Toutefois, vous avez la possibilité de paramétrer :

 les mesures à l’aide des touches de fonctions  ou l’appareil à l’aide du SET-UP.

Outre une interface intuitive, le C.A 6116 vous offre un maximum d’aide à l’utilisation et à l’expertise. Trois types d’aide vous sont ainsi proposés :

 L’aide en ligne avant la mesure est accessible par la touche

chaque fonction ainsi qui les recommandations importantes.

 Les messages d’erreur apparaissent dès l’appui sur la touche TEST pour signaler les erreurs de branchement, les erreurs de

paramétrage de la mesure, les dépassements de gamme de mesure, les installations testées défectueuses, etc.

 L’aide en ligne associée aux messages d’erreur. Les messages comportant l’icône

ligne quant aux solutions proposées pour supprimer l’erreur rencontrée.

L’utilisateur est considéré comme étant au potentiel de terre référence. Il ne doit donc pas être isolé de la terre : il ne doit

pas porter de chaussures isolantes, de gants isolants et ne pas utiliser d’objet en plastique pour appuyer sur la touche TEST.

3.1. MESURE DE TENSION

Quelle que soit la fonction choisie, l’appareil commence toujours par mesurer la tension présente sur ses bornes.

. Elle indique les schémas de branchement à réaliser pour

vous incitent à consulter l’aide en

3.1.1. DESCRIPTION DU PRINCIPE DE MESURE

L’appareil sépare la tension alternative de la tension continue et compare les amplitudes pour décider si le signal est alternatif (AC) ou continu (DC). Dans le cas d’un signal AC, la fréquence est mesurée et l’appareil calcule la valeur RMS de la partie alternative pour l’afﬁcher. Dans le cas d’un signal DC, L’appareil ne mesure pas la fréquence et il calcule sa valeur moyenne pour l’afﬁcher.

Pour les mesures qui se font sous tension secteur, l’appareil vériﬁe que le branchement est correct et afﬁche la position de la phase sur la prise. Il vériﬁe aussi la présence d’un conducteur de protection sur la borne PE grâce au contact que réalise l’utilisateur avec son doigt en touchant la touche TEST.

3.1.2. RÉALISATION D’UNE MESURE

Connectez les cordons au dispositif à tester. Dès que l’appareil est mis sous tension, il mesure les tensions présentes à ses bornes et les afﬁche, quelle que soit la position du commutateur.

La prise secteur du cordon tripode est marquée d’un point blanc de repérage.

: la phase se trouve sur la broche de droite de la ﬁche secteur lorsque le point blanc est



au dessus.

: la phase se trouve sur la broche de gauche de la ﬁche secteur lorsque le point blanc est



au dessus.



: l’appareil ne peut pas déterminer la position de la phase, probablement parce que le

PE n’est pas connecté ou que les conducteurs L et PE sont permutés.

Remarque : Le symbole L s’afﬁche dès que la tension est sufﬁsamment importante (> Ul pro-

grammable dans le SET-UP).

La borne indiquée comme étant L est celle qui a la tension la plus élevée par rapport

au PE.

3.1.3. INDICATION D’ERREUR

Les seules erreurs signalées en mesure de tension sont les sorties du domaine de mesure en tension. Ces erreurs sont signalées en langage clair à l’écran.

3.2. MESURE DE RÉSISTANCE ET DE CONTINUITÉ

3.2.1. DESCRIPTION DU PRINCIPE DE MESURE

Pour les mesures de continuité, l’appareil génère un courant continu de 200 ou 12 mA, au choix de l’utilisateur, entre les bornes W et COM. Il mesure ensuite la tension présente entre ces deux bornes et en déduit la valeur de R = V / I. Pour les mesures de résistance (courant choisi = kW), l’appareil génère une tension continue entre les bornes W et COM. Il mesure ensuite le courant présent entre ces deux bornes et en déduit la valeur de R = V / I.

Dans le cas d’une mesure à courant fort (200 mA), au bout d’une seconde, l’appareil inverse le sens du courant et refait une mesure pendant une seconde. Le résultat afﬁché est la moyenne de ces deux mesures. Il est possible d’effectuer des mesures en bloquant la polarité du courant soit en positif, soit en négatif.

Pour les mesures à courant faible (12 mA ou kW), la polarité est uniquement positive.

3.2.2. RÉALISATION D’UNE MESURE

Pour être en conformité avec la norme IEC 61557, les mesures doivent être faites sous 200 mA. L’inversion du courant permet de compenser d’éventuelles forces électromotrices résiduelles et surtout de vériﬁer que la continuité est bien bidirectionnelle.

Lorsque vous effectuez des mesures de continuité qui ne sont pas contractuelles, choisissez plutôt un courant de 12 mA. Bien que les résultats ne puissent pas être considérés comme des résultats d’un test normatif, cela permet d’augmenter de manière signiﬁcative l’autonomie de l’appareil et d’éviter les disjonctions intempestives des installations en cas d’erreur de branchement.

Le mode permanent permet d’enchaîner les mesures sans avoir à appuyer sur le bouton TEST à chaque fois. Si l’objet à mesurer est inductif, il vaut mieux se mettre en mode impulsion et faire une mesure en polarité positive puis une mesure en polarité négative manuellement, aﬁn de laisser le temps à la mesure de s’établir.

L’alarme, si elle est activée, permet d’informer l’utilisateur par un signal sonore que la mesure est inférieure au seuil, sans avoir à regarder l’afﬁcheur.

Placez le commutateur sur la position W

SET UP

A l’aide des cordons, reliez le dispositif à tester entre les bornes W et COM de l’appareil. L’objet à tester ne doit pas être sous tension.

OFF

Avant de lancer la mesure, vous pouvez la conﬁgurer en modiﬁant les paramètres afﬁchés :

Choix du courant de mesure : kW, 12 mA ou 200 mA.

 Le courant fort (200 mA) ne permet de faire que des mesures de faibles résistances, jusqu’à 40 W.  Le courant faible (12 mA) permet de faire des mesures jusqu’à 400 W.  Le choix kW permet de faire des mesures de résistance jusqu’à 400 kW.

Pour compenser la résistance des cordons de mesure (cordons et pointes de touche ou pinces crocodiles) pour les mesures sous 12 et 200 mA (voir § 3.14).

Un appui sur la touche TEST ne lance qu’une seule mesure (mode impulsion).

Un appui sur la touche TEST lance la mesure en continu (mode permanent). Pour l’arrêter, il faut appuyer à nouveau sur la touche TEST.

Inversion automatique de la polarité pour une mesure sous 200 mA.



..\..

Ω

Mesure en polarité positive uniquement.

Mesure en polarité négative uniquement.

Pour activer l’alarme.

Pour désactiver l’alarme.

Ω

002.00

Pour régler le seuil d’alarme (voir § 3.15). Par défaut le seuil est ﬁxé à 2 W.

Avant la mesure : pour visualiser les mesures déjà enregistrées.

6 %

Une fois que les paramètres sont déﬁnis, vous pouvez lancer la mesure.

TEST

3.2.3. LECTURE DU RÉSULTAT

 Dans le cas d’un courant de 200 mA :

10/02/2009 10:47

Pendant ou après la mesure : pour l’enregistrer. Le sens de la ﬂèche indique si l’on peut faire une lecture (ﬂèche sortante) ou un enregistrement (ﬂèche entrante). Le pourcentage indique la quantité de mémoire déjà utilisée.

Si vous avez sélectionné le mode impulsion, appuyez sur le bouton TEST une fois et la mesure s’arrête automatiquement quand elle est terminée. Si vous avez sélectionné le mode permanent, appuyez une première fois sur le bouton TEST pour démarrer la

mesure et une deuxième fois pour l’arrêter, ou bien, appuyez directement sur la touche enregistrement

2.00 Ω - - .- Hz

Valeur du seuil d’alarme.

Résultat de la mesure :

(R+) + (R-)

R =

5 %

1 %

CONTINUITE

0 . 8 3 Ω

I 2 0 7 . 4 m A

R + 0 . 5 9 Ω

R - 1 . 0 8 Ω

Courant de mesure.

Mesure avec un courant positif (R+).

Mesure avec un courant négatif (R-).

Cas où la mesure est inférieure au seuil d’alarme.

Utilisez la touche pour voir la suite de l’afﬁchage de la mesure.

Mesure avec inversion de polarité.

La compensation de la résistance des cordons de mesure est activée.

Mode permanent.

..\..



Pour voir la page d’afﬁchage suivante.

10/02/2009 10:47

2.00 Ω - - .- Hz

U Ω 0 . 0 V

1 %

CONTINUITE

 Dans le cas d’un courant de 12 mA, il n’y a pas d’inversion de courant.

../..

Tension externe présente sur les bornes juste avant le lancement de la mesure.

Utilisez la touche pour revenir à la page d’afﬁchage précédente.

10/02/2009 10:47

I 1 2 . 3 m A

1 %

CONTINUITE

2.00 Ω - - .- Hz

1 8 . 4 Ω

Valeur du seuil d’alarme.

Résultat de la mesure.

Courant de mesure.

Cas où la mesure est supérieure au seuil d’alarme.

Utilisez la touche de l’afﬁchage de la mesure.

La polarité du courant est positive.

La compensation de la résistance des cordons de mesure est activée.

pour voir la suite

Mode impulsion.



 Dans le cas d’une mesure de résistance (kW), il n’y a pas d’inversion de courant ni de compensation des cordons de mesure.

..\..

10/02/2009 10:47

1 %

RESISTANCE

2.00 kΩ - - .- Hz

1 . 5 8 k Ω

Valeur du seuil d’alarme.

Résultat de la mesure.

Cas où la mesure est inférieure au seuil d’alarme.

Utilisez la touche de l’afﬁchage de la mesure.

Mode permanent.

pour voir la suite

3.2.4. INDICATION D’ERREUR

L’erreur la plus courante dans le cas d’une mesure de continuité est la présence d’une tension sur les bornes. Un message d’erreur s’afﬁche si une tension supérieure à 0,5 Veff est détectée et que vous appuyez sur le bouton TEST.

Dans ce cas, la mesure de continuité n’est pas autorisée. Supprimez la cause de la tension parasite, et recommencez la mesure.

Une autre erreur possible, est la mesure d’une charge trop inductive qui empêche le courant de mesure de se stabiliser. Dans ce cas, recommencez la mesure en mode permanent avec une seule polarité et attendez la stabilisation de la mesure.

Pour vous aider dans les branchements ou pour toute autre information utilisez l’aide en ligne.

3.3. MESURE DE RÉSISTANCE D’ISOLEMENT

M Ω

Ω

3.3.1. DESCRIPTION DU PRINCIPE DE MESURE

L’appareil génère une tension d’essai continue entre les bornes COM et MW. La valeur de cette tension dépend de la résistance à mesurer : elle est supérieure ou égale à U mesure la tension et le courant présents entre les deux bornes et en déduit la valeur de R = V / I. La borne COM est le point de référence de la tension. La borne MW fournit donc une tension négative.

3.3.2. RÉALISATION D’UNE MESURE

L’alarme, si elle est activée, permet d’informer l’utilisateur par un signal sonore que la mesure est inférieure au seuil, sans avoir à regarder l’afﬁcheur.

lorsque R est supérieure ou égale à RN = UN / 1 mA, et inférieure sinon. L’appareil

Placez le commutateur sur la position MW.

SET UP

OFF

Généralement, la mesure d’isolement sur une installation se fait entre la ou les phases et le neutre reliés ensemble d’une part et la terre d’autre part.

A l’aide des cordons, reliez le dispositif à tester entre les bornes COM et MW de l’appareil. L’objet à tester ne doit pas être sous tension.

Remarque : Pour éviter les fuites lors de la mesure d’isolement et donc

fausser la mesure, n’utilisez pas la prise tripode lorsque vous

faites ce type de mesure, mais deux cordons simples.

Si l’isolement n’est pas sufﬁsant, il faut alors effectuer la mesure entre chacune des paires pour localiser le défaut. C’est pourquoi il est possible d’indexer la valeur enregistrée avec une des valeurs suivantes : L-N/PE, L-N, L-PE, N-PE, L1-PE, L2-PE, L3-PE, L1-N, L2-N, L3-N, L1-L2, L2-L3 ou L3-L1

Pour utiliser la sonde de télécommande, reportez-vous à sa notice de fonctionnement.

Avant de lancer la mesure, vous pouvez la conﬁgurer en modiﬁant les paramètres afﬁchés :

Pour choisir la tension nominale d’essai UN : 50, 100, 250, 500 ou 1000 V.

Pour activer l’alarme.

Pour désactiver l’alarme.

Pour régler le seuil d’alarme (voir § 3.15). Par défaut le seuil est fixé à R (kW) = U

/ 1 mA.

6 %

Avant la mesure : pour visualiser les mesures déjà enregistrées. Pendant ou après la mesure : pour l’enregistrer. Le sens de la ﬂèche indique si l’on peut faire une lecture (ﬂèche sortante) ou un enregistrement (ﬂèche entrante). Le pourcentage indique la quantité de mémoire déjà utilisée.

0500.0

TEST



Une fois que les paramètres sont déﬁnis, vous pouvez lancer la mesure.

..\..

Maintenez le bouton TEST appuyé jusqu’à obtenir une mesure stable. La mesure s’arrête lorsque le bouton TEST est relâché.

Avant de débrancher les cordons ou de relancer une autre mesure, attendez quelques secondes que le dispositif testé soit

déchargé, c’est à dire que le symbole

3.3.3. LECTURE DU RÉSULTAT

11/02/2009 10:47

3 1 . 0 6 M Ω

7 s

Appuyez sur TEST jusqu'à

2 %

stabilisation de la mesure

disparaisse de l’afﬁcheur.

Valeur du seuil d’alarme.

500 kΩ - - .- Hz

Le bargraphe permet une quantiﬁcation rapide de l’isolement.

Résultat de mesure.

La tension d’essai UN est présente et dangereuse.

Durée de la mesure.

Cas où la mesure est supérieure au seuil d’alarme.

ISOLEMENT

Utilisez la touche pour voir la suite de l’afﬁchage de la mesure.



Pour voir la page d’afﬁchage suivante.



11/02/2009 10:47

U M Ω 0 . 0 V

Appuyez sur TEST jusqu'à

2 %

ISOLEMENT

3.3.4. INDICATION D’ERREUR

L’erreur la plus courante dans le cas d’une mesure d’isolement est la présence d’une tension sur les bornes. Si elle est supérieure à 50 V, la mesure d’isolement n’est pas autorisée. Supprimez la tension, et recommencez la mesure.

stabilisation de la mesure

500 kΩ - - .- Hz

../..

Tension externe présente sur les bornes juste avant le lancement de la mesure.

Utilisez la touche page d’afﬁchage précédente.

pour revenir à la

Il est possible que la mesure soit instable, probablement à cause d’une charge trop capacitive ou d’un défaut d’isolement. Dans ce cas, lisez la mesure sur le bargraphe.

Pour vous aider dans les branchements ou pour toute autre information utilisez l’aide en ligne.

3.4. MESURE DE RÉSISTANCE DE TERRE 3P

k Ω

Cette fonction est la seule permettant de mesurer une résistance de terre, alors que l’installation électrique à tester est hors tension (installation neuve, par exemple). Elle utilise deux piquets additionnels, le troisième piquet étant constitué par la prise de terre à tester (d’où l’appellation 3P).

Elle est utilisable sur une installation électrique existante mais nécessite de couper le courant (différentiel principal). Dans tous les cas (installation neuve ou existante), il faut ouvrir la barrette de terre de l’installation pendant la mesure.

Il est possible de faire une mesure rapide et de ne mesurer que R lement les résistances des piquets.

3.4.1. DESCRIPTION DU PRINCIPE DE MESURE

L’appareil génère entre les bornes H et E une tension alternative carrée à la fréquence de 128 Hz et d’une amplitude de 35 V. Il mesure le courant qui résulte, I RE = USE / IHE.

Pour mesurer les résistances des piquets R procède de même avec les bornes E et H.

3.4.2. RÉALISATION D’UNE MESURE

Il existe plusieurs méthodes de mesure. Nous vous recommandons d’utiliser la méthode dite des «62%».

Placez le commutateur sur la position RE 3 P.

SET UP

OFF

, ainsi que la tension présente entre les deux bornes S et E, USE. Puis il calcule la valeur de

et RH, l’appareil inverse en interne les bornes E et S et effectue une mesure. Puis il

Plantez les piquets H et S dans l’alignement de la prise de terre. La distance, entre le piquet S et la prise de terre, doit être égale à environ 62% de la distance entre le piquet H et la prise de terre. Aﬁn d’éviter des interférences électromagnétiques, il est conseillé de dérouler toute la longueur des câbles en les plaçant aussi loin que possible les uns des autres et sans faire de boucles.

ou bien de faire une mesure plus détaillée en mesurant éga-

barrette

62% d

de terre

Connectez les câbles sur les bornes H et S. Mettez l’installation hors tension et déconnectez la barrette de terre. Puis connectez la borne E sur la prise de terre à contrôler.

L’alarme, si elle est activée, permet d’informer l’utilisateur par un signal sonore que la mesure est supérieure au seuil, sans avoir à regarder l’afﬁcheur.

Avant de lancer la mesure, vous pouvez la conﬁgurer en modiﬁant les paramètres afﬁchés :

Choix du type de mesure : rapide pour mesurer RE uniquement (icône barrée) ou détaillée pour mesurer aussi les résistances de piquet RS et RH. Ce dernier cas est utile si le terrain est sec, et donc la résistance des piquets élevée.

Pour compenser la résistance du cordon branché sur la borne E pour les mesures de faibles valeurs (voir § 3.14).

Pour activer l’alarme.

Pour désactiver l’alarme.

Ω

050.00

Pour régler le seuil d’alarme (voir 3.15). Par défaut le seuil est ﬁxé à 50 W.

Avant la mesure : pour visualiser les mesures déjà enregistrées.

..\..

TEST



6 %

Si la mesure doit se dérouler en milieu humide, pensez à modiﬁer la valeur de la tension limite de contact UL dans le SET-UP (voir

§ 5) et ﬁxez-la à 25 V.

3.4.3. LECTURE DU RÉSULTAT

Dans le cas d’une mesure détaillée :

Appuyez sur le bouton TEST pour lancer la mesure. L’arrêt de la mesure est automatique.

L’afﬁchage de ce symbole indique de patienter pendant que la mesure est en cours.

A la ﬁn de la mesure, n’oubliez pas de reconnecter la barrette de terre avant de remettre l’installation sous tension.

12/02/2009 10:47

R E 3 2 . 0 8 Ω

R s 1 . 5 8 k Ω

R h 1 . 3 2 k Ω

3 %

TERRE 3P

50.0 Ω 50.1 Hz

Valeur du seuil d’alarme.

Résultat de mesure.

Valeur de la résistance du piquet S.

Valeur de la résistance du piquet H.

Cas où la mesure est inférieure au seuil d’alarme.

La touche sions avant le début du test.

La compensation de la résistance des cordons de mesure est activée.

permet de voir les ten-

3.4.4. VALIDATION DE LA MESURE

Pour valider votre mesure, déplacez le piquet S vers le piquet H de 10% d, et faites à nouveau une mesure. Puis déplacez à nouveau le piquet S de 10% d, mais vers la prise de terre.

52% d

62% d

72% d

Les 3 résultats de mesure doivent être les mêmes à quelques % près. Dans ce cas la mesure est valide. Sinon, cela signiﬁe que le piquet S se trouve dans la zone d’inﬂuence de la prise de terre.

Dans le cas d’un terrain avec une résistivité homogène, il faut augmenter la distance d et refaire les mesures. Dans le cas d’un terrain avec une résistivité non-homogène, il faut déplacer le point de mesure soit vers le piquet H, soit vers la borne de terre, jusqu’à ce que la mesure soit valide.

3.4.5. POSITIONNEMENT DES PIQUETS AUXILIAIRES

Pour s’assurer que vos mesures de terre ne sont pas faussées par des parasites, il est conseillé de répéter la mesure avec les piquets auxiliaires plantés à une autre distance et orientés selon une autre direction (par exemple décalés de 90° par rapport à la première ligne de mesure).

Si vous obtenez les mêmes valeurs, votre mesure est ﬁable. Si les valeurs mesurées diffèrent sensiblement, il est probable que des courants telluriques ou une veine d’eau souterraine ont inﬂuencé votre mesure. Il peut également s’avérer utile d’enfoncer les piquets plus profondément.

Si la conﬁguration en ligne n’est pas possible, vous pouvez planter les piquets en triangle. Pour valider la mesure, déplacez le piquet S de part et d’autre de la ligne HE.

Évitez de faire cheminer les câbles de liaison des piquets de terre à proximité directe ou en parallèle avec d’autres câbles (de transmission ou d’alimentation), conduites métalliques, rails ou clôtures, ceci aﬁn d’éviter les risques de diaphonie avec le courant de mesure.



3.4.6. INDICATION D’ERREUR

Les erreurs les plus courantes dans le cas d’une mesure de terre sont la présence d’une tension parasite ou les résistances des piquets qui sont trop élevées.

Si l’appareil détecte :

 une résistance de piquet supérieure à 15 kW,  une tension supérieure à 25 V sur H ou sur S au moment de l’appui sur le bouton TEST.

Dans ces deux cas, la mesure de terre n’est pas autorisée. Déplacez les piquets et recommencez la mesure.

Pour diminuer la résistance des piquets R des autres, dans la branche H (S) du circuit. Vous pouvez aussi les enfoncer plus profondément et bien tasser la terre autour, ou les arroser d’un peu d’eau.

Pour vous aider dans les branchements ou pour toute autre information utilisez l’aide en ligne.

(RS ), vous pouvez ajouter un ou plusieurs piquets, espacés de deux mètres les uns

3.5. MESURE DE L’IMPÉDANCE DE BOUCLE (ZS)

Dans une installation de type TN ou TT, la mesure d’impédance de boucle permet de calculer le courant de court-circuit et de dimensionner les protections de l’installation (fusibles ou différentiels), notamment en pouvoir de coupure.

Dans une installation de type TT, la mesure d’impédance de boucle permet de déterminer facilement la valeur de la résistance de terre sans planter aucun piquet et sans avoir à couper l’alimentation de l’installation. Le résultat obtenu, ZS, est l’impédance de boucle de l’installation entre les conducteurs L et PE. Elle est à peine supérieure à la résistance de terre.

Connaissant cette valeur et celle de la tension limite conventionnelle de contact (U différentiel de fonctionnement assigné du différentiel : I

< UL / ZS.

), il est alors possible de choisir le courant

Cette mesure ne peut pas se faire dans une installation de type IT en raison de la forte impédance de mise à la terre du transformateur d’alimentation, voire de son isolement total par rapport à la terre.

3.5.1. DESCRIPTION DU PRINCIPE DE MESURE

L’appareil commence par générer des impulsions d’une durée de 300 µs et d’une amplitude de 3,5 A au maximum entre les bornes L et N. Cette première mesure permet de déterminer Z

Puis il injecte un courant faible, de 6, 9 ou 12 mA au choix de l’utilisateur, entre les bornes L et PE. Ce courant faible permet d’éviter le déclenchement des différentiels dont le courant nominal est supérieur ou égal à 30 mA. Cette deuxième mesure permet de déterminer Z

L’appareil calcule ensuite la résistance de boucle Z

= Z

= ZL + Z

L-PE

, et le courant de court-circuit Ik = U

LPE

/ ZS.

La valeur de Ik sert à vériﬁer le bon dimensionnement des protections de l’installation (fusibles ou différentiels).

Pour une meilleure précision, il est possible d’effectuer la mesure de ZS avec un courant fort (mode TRIP), mais cette mesure peut déclencher le différentiel de l’installation.

3.5.2. RÉALISATION D’UNE MESURE

Placez le commutateur sur la position Z

S (RA/SEL.).

Branchez le cordon tripode sur l’appareil puis dans la prise de l’installation à tester.

Lors du branchement, l’appareil vériﬁe tout d’abord que les tensions présentes à ses bornes sont correctes puis il détermine la position de la phase

SET UP

(L) et du neutre (N) par rapport au conducteur de protection (PE) et l’afﬁche. Si nécessaire, il réalise ensuite une commutation automatique des bornes L et N aﬁn que la mesure de boucle soit possible sans modiﬁer le branchement de l’appareil.

Si possible, débranchez au préalable toutes les charges du réseau sur lequel vous

OFF

effectuez la mesure de boucle. Il est possible de s’affranchir de cette opération en choisissant un courant de mesure de 6 mA, ce qui autorise un courant de fuite jusqu’à 9 mA pour une installation protégée par un différentiel de 30 mA.

Cas d’une installation TT

Note : en mode TRIP, la connexion de la borne N n’est pas nécessaire.

Cas d’une installation TN

k Ω

Pour obtenir une mesure avec une meilleure précision, vous pouvez choisir un courant fort (mode TRIP), mais le différentiel qui

k A

TEST



protège l’installation peut déclencher.

L’alarme, si elle est activée, permet d’informer l’utilisateur par un signal sonore que la mesure est supérieure au seuil, sans avoir à regarder l’afﬁcheur.

Le lissage du signal permet de faire une moyenne sur plusieurs mesures. Mais la mesure est alors plus longue.

Avant de lancer la mesure, vous pouvez la conﬁgurer en modiﬁant les paramètres afﬁchés :

6 mA

Choix du courant de mesure en mode sans disjonction : 6, 9, 12 mA.

ou TRIP pour utiliser un courant fort qui assurera une meilleure précision de la mesure.

Pour activer ou désactiver le lissage du signal.

Pour compenser la résistance des cordons de mesure pour les mesures de faibles valeurs (voir § 3.14).

L’appareil propose de choisir la tension pour le calcul de Ik parmi les valeurs suivantes :

(la valeur de la tension mesurée),

 U

(Ik)

 la valeur de la tension à l’ancienne norme (par exemple 220 V),  la valeur de la tension à la norme actuelle (par exemple 230 V).

En fonction de la tension ULN mesurée, l’appareil propose les choix suivants :

 si 170 < ULN < 270 V : ULN, 220 V ou 230 V.  si 90 < ULN < 150 V : ULN, 110 V ou 127 V.  si 300 < ULN < 500 V : ULN, 380 V ou 400 V.

Pour désactiver l’alarme.

Z-R

Pour activer l’alarme sur Z

(en mode TRIP) ou sur R

LPE

(en mode sans disjonction).

LPE

6 %

Ω

Appuyez sur le bouton TEST pour lancer la mesure. L’arrêt de la mesure est automatique. A l’appui sur la touche TEST, l’appareil vériﬁe que la tension de contact est inférieure à UL. Sinon, il ne fait pas la mesure de l’impédance de boucle.

L’afﬁchage de ce symbole indique de patienter pendant que la mesure est en cours.

Pour activer l’alarme sur Ik.

050.00

010.00

Pour régler le seuil d’alarme (voir § 3.15). Par défaut le seuil est ﬁxé à 50 W.

Pour régler le seuil d’alarme (voir § 3.15). Par défaut le seuil est ﬁxé à 10 kA.

..\..

3.5.3. LECTURE DU RÉSULTAT

..\..

 Dans le cas d’une mesure sans disjonction et avec lissage :

Valeur du seuil d’alarme.

16/02/2009 10:47

6 mA

I k 1 5 2.0 A

Z s 1 . 5 2 Ω

R s 1 . 3 6 Ω

L s 2 . 2 m H

4 %

BOUCLE Zs

50 .0 Ω 50 . 1 Hz

Valeur du courant de court-circuit.

Valeur de l’impédance.

Valeur de la résistance.

Valeur de l’inductance.

Cas où la mesure est inférieure au seuil d’alarme.

La touche permet d’accéder à la page suivante pour voir les tensions avant le début du test.

Valeur de la tension de référence pour le calcul de Ik.

Valeur programmée de la tension limite de contact.

La compensation de la résistance des cordons de mesure est activée.

 Dans le cas d’une mesure avec disjonction (TRIP) et sans lissage :

17/02/2009 10:47

10.0 Ω 50 . 1 Hz

I k 1 1.8 A

Z s 1 9 . 3 1 Ω

R s 1 9 . 0 8 Ω

L s 9 . 6 m H

4 %

BOUCLE Zs

Valeur du courant de court-circuit.

Valeur de l’impédance.

Valeur de la résistance.

Valeur de l’inductance.

Cas où la mesure est supérieure au seuil d’alarme.

3.5.4. INDICATION D’ERREUR

Voir § 3.8.4.

3.6. MESURE DE L’IMPÉDANCE DE LIGNE (Zi)

La mesure de l’impédance de la boucle Zi (L-N, L1-L2, ou L2- L3 ou L1- L3) permet de calculer le courant de court-circuit et de dimensionner les protections de l’installation (fusible ou différentiel), quel que soit le régime du neutre de l’installation.

3.6.1. DESCRIPTION DU PRINCIPE DE MESURE

L’appareil génère des impulsions d’une durée de 300 µs et d’une amplitude de 5 A au maximum entre les bornes L et N. Il mesure ensuite les tensions U

et UN et il en déduit Zi.

L’appareil calcule ensuite le courant de court-circuit Ik = U tections de l’installation.

3.6.2. RÉALISATION D’UNE MESURE

Placez le commutateur sur la position Z

Branchez le cordon tripode sur l’appareil puis dans la prise de l’installation à tester.

Lors du branchement, l’appareil vériﬁe tout d’abord que les tensions pré-

SET UP

sentes à ses bornes sont correctes puis il détermine la position de la phase (L) et du neutre (N) par rapport au conducteur de protection (PE) et l’afﬁche. Si nécessaire, il réalise ensuite une commutation automatique des bornes L et N aﬁn que la mesure de l’impédance de ligne soit possible sans modiﬁer le branchement des bornes de l’appareil.

Si vous utilisez le cordon tripode qui se termine par trois cordons, vous pouvez

OFF

brancher le cordon PE (vert) sur le cordon N (bleu).

Cas d’une installation TT Cas d’une installation TN

/ Zi dont la valeur sert à vériﬁer le bon dimensionnement des pro-

Cas d’une installation IT

L’alarme, si elle est activée, permet d’informer l’utilisateur par un signal sonore que la mesure est supérieure au seuil, sans avoir à regarder l’afﬁcheur.

Le lissage du signal permet de faire une moyenne sur plusieurs mesures. Mais la mesure est alors plus longue.



k Ω

Avant de lancer la mesure, vous pouvez la conﬁgurer en modiﬁant les paramètres afﬁchés :

k A

Pour activer ou désactiver le lissage du signal.

Pour compenser la résistance des cordons de mesure pour les mesures de faibles valeurs (voir § 3.14).

L’appareil propose de choisir la tension pour le calcul de Ik parmi les valeurs suivantes :

(la valeur de la tension mesurée),

 U

(Ik)

 la valeur de la tension à l’ancienne norme (par exemple 220 V),  la valeur de la tension à la norme actuelle (par exemple 230 V).

En fonction de la tension ULN mesurée, l’appareil propose les choix suivants :

 si 170 < ULN < 270 V : ULN, 220 V ou 230 V.  si 90 < ULN < 150 V : ULN, 110 V ou 127 V.  si 300 < ULN < 500 V : ULN, 380 V ou 400 V.

Pour désactiver l’alarme.

6 %

TEST

Z-R

Appuyez sur le bouton TEST pour lancer la mesure. L’arrêt de la mesure est automatique. A l’appui sur la touche TEST, l’appareil vériﬁe que la tension de contact est inférieure à U mesure de l’impédance de ligne.

L’afﬁchage de ce symbole indique de patienter pendant que la mesure est en cours.

Pour activer l’alarme sur Zi.

Ω

Pour activer l’alarme sur Ik.

050.00

010.00

Pour régler le seuil d’alarme (voir § 3.15 ). Par défaut le seuil est ﬁxé à 50 W.

Pour régler le seuil d’alarme (voir § 3.15 ). Par défaut le seuil est ﬁxé à 10 kA.

. Sinon, il ne fait pas la

3.6.3. LECTURE DU RÉSULTAT

..\..

Valeur du seuil d’alarme.

18/02/2009 10:47

I k 1 3 1 6 A

Z i 0 . 2 9 Ω

R i 0 . 1 5 Ω

L i 0 . 8 m H

5 %

BOUCLE Zi

50 . 0 Ω 50 . 1 Hz

Valeur du courant de court-circuit.

Valeur de l’impédance.

Valeur de la résistance.

Valeur de l’inductance.

Cas où la mesure est inférieure au seuil d’alarme.

La touche page suivante pour voir les tensions avant le début du test.

Valeur de la tension de référence pour le calcul de Ik.

Valeur programmée de la tension limite de contact.

La compensation de la résistance des cordons de mesure est activée.

permet d’accéder à la

3.6.4. INDICATION D’ERREUR

Voir § 3.8.4.

3.7. MESURE DE TERRE SOUS TENSION (ZA, RA)

Cette fonction permet de faire une mesure de la résistance de terre dans un endroit où il est impossible d’effectuer une mesure de terre 3P ou de déconnecter la barrette de connexion à la terre, ce qui est fréquent en milieu urbain.

Cette mesure s’effectue sans déconnecter la terre avec seulement un piquet additionnel d’où un gain de temps par rapport à une mesure de terre traditionnelle avec deux piquets auxiliaires.

Dans le cas d’une installation de type TT, cette mesure permet de mesurer très simplement la terre des masses.

Dans le cas d’une installation de type TN, pour obtenir la valeur de chacune des terres mises en parallèle, il faut effectuer une mesure de terre sous tension sélective avec une pince ampèremétrique (voir § 3.8). Sans l’utilisation de la pince, vous obtenez la valeur de la terre globale raccordée au réseau, ce qui est peu signiﬁcatif. Il est alors plus intéressant de mesurer l’impédance de boucle pour dimensionner les fusibles et les différentiels, et de mesurer la tension de défaut pour vériﬁer la protection des personnes.

3.7.1. DESCRIPTION DU PRINCIPE DE MESURE

L’appareil commence par effectuer une mesure de boucle Z l’utilisateur. Puis il mesure le potentiel entre le conducteur PE et le piquet auxiliaire et il en déduit R choisi par l’utilisateur.

Pour une meilleure précision, il est possible d’effectuer la mesure avec un courant fort (mode TRIP), mais cette mesure peut déclencher le différentiel de l’installation.

3.7.2. RÉALISATION D’UNE MESURE

(voir § 3.5) avec un courant faible ou un courant fort, au choix de

= U

/ I, I étant le courant

PI-PE

Placez le commutateur sur la position Z

S (RA/SEL.)

SET UP

OFF

Cas d’une installation TT

> 25 m

Branchez le cordon tripode sur l’appareil puis dans la prise de l’installation à tester.

Lors du branchement, l’appareil détecte la position de la phase (L) et du neutre (N) par rapport au conducteur de protection (PE) et l’afﬁche. Si nécessaire, il réalise ensuite une commutation automatique des bornes L et N aﬁn que la mesure de boucle soit possible sans modiﬁer le branchement des bornes de l’appareil.

Si possible, débranchez au préalable toutes les charges du réseau sur lequel vous effectuez la mesure de terre sous tension. Il est possible de s’affranchir de cette opération en choisissant un courant de mesure de 6 mA, ce qui autorise un courant de fuite jusqu’à 9 mA pour une installation protégée par un différentiel de 30 mA.

Plantez le piquet auxiliaire à distance de plus de 25 mètres de la prise de terre et branchez-le sur la borne

(RA SEL) de l’appareil. Le symbole s’afﬁche alors.

Cas d’une installation TN

> 25 m

Pour effectuer cette mesure, vous pouvez choisir :

k Ω

k A

TEST



 soit un courant faible qui permet d’éviter toute disjonction intempestive de l’installation mais ne donne que la valeur de la

résistance de terre (R

 soit un courant fort (mode TRIP) qui permet d’obtenir la valeur de l’impédance de terre (ZA) avec une meilleure précision et

une bonne stabilité de mesure.

L’alarme, si elle est activée, permet d’informer l’utilisateur par un signal sonore que la mesure est supérieure au seuil, sans avoir à regarder l’afﬁcheur.

Le lissage du signal permet de faire une moyenne sur plusieurs mesures. Mais la mesure est alors plus longue.

Avant de lancer la mesure, vous pouvez la conﬁgurer en modiﬁant les paramètres afﬁchés :

6 mA

Choix du courant de mesure : 6 (par défaut), 9, 12 mA,

ou TRIP pour utiliser un courant fort qui assurera une meilleure précision de la mesure.

Pour activer ou désactiver le lissage du signal.

Pour compenser la résistance des cordons de mesure pour les mesures de faibles valeurs (voir § 3.14).

L’appareil propose de choisir la tension pour le calcul de Ik parmi les valeurs suivantes :

(Ik)

 ULN (la valeur de la tension mesurée),  la valeur de la tension à l’ancienne norme (par exemple 220 V),  la valeur de la tension à la norme actuelle (par exemple 230 V).

En fonction de la tension ULN mesurée, l’appareil propose les choix suivants :

 si 170 < ULN < 270 V : ULN, 220 V ou 230 V.  si 90 < ULN < 150 V : ULN, 110 V ou 127 V.  si 300 < ULN < 500 V : ULN, 380 V ou 400 V.

Pour désactiver l’alarme.

Z-R

Pour activer l’alarme sur Z

(en mode TRIP) ou sur RA (en mode sans disjonction).

6 %

Ω

Appuyez sur le bouton TEST pour lancer la mesure. L’arrêt de la mesure est automatique.

L’afﬁchage de ce symbole indique de patienter pendant que la mesure est en cours.

Pour activer l’alarme sur Ik (uniquement en mode TRIP).

050.00

010.00

Pour régler le seuil d’alarme (voir § 3.15). Par défaut le seuil est ﬁxé à 50 W.

Pour régler le seuil d’alarme (voir § 3.15). Par défaut le seuil est ﬁxé à 10 kA.

3.7.3. LECTURE DU RÉSULTAT

..\..

 Dans le cas d’une mesure avec un courant fort (mode TRIP) et sans lissage :

Valeur du seuil d’alarme.

20/02/2009 10:47

UFk

I K 4 6 8 A

6 %

TERRE 1P (Ra)

50 . 0 Ω 50 . 1 Hz

FK 0.6 V

Valeur du courant de court-circuit.

Valeur de la tension de défaut sur la prise de terre en cas de court-circuit.

Cas où la mesure est supérieure au seuil d’alarme.

Utilisez la touche de l’afﬁchage de la mesure.

Valeur de la tension de référence pour le calcul de Ik.

Le piquet est branché.

Valeur programmée de la tension limite de contact.

La compensation de la résistance des cordons de mesure est activée.

pour voir la suite

Le calcul de UFk n’est fait qu’en mesure de terre sous tension avec un courant fort (mode TRIP). UFk = Ik x ZA.

..\..



Pour voir la page d’afﬁchage suivante.

..\..

20/02/2009 10:47

UFk

50 . 0 Ω 50 . 1 Hz

Z A 2 5.1 0 Ω

R a 2 4 . 8 Ω

a 5 . 6 m H

6 %

TERRE 1P (Ra)

La troisième page permet de voir la valeur des tensions U

Valeur de l’impédance.

Valeur de la résistance.

Valeur de l’inductance.

Utilisez la touche de l’affichage de la mesure et la touche pour revenir à la page précédente.

, U

LPE

et sur le piquet avant la mesure.

NPE

pour voir la suite

 Dans le cas d’une mesure avec un courant faible et avec lissage, le premier écran d’afﬁchage est le suivant :

Valeur du seuil d’alarme.

19/02/2009 10:47

6 mA

R A 2 5.1 0 Ω

6 %

TERRE 1P (Ra)

50 . 0 Ω 50 . 1 Hz

Résultat de mesure.

Cas où la mesure est inférieure au seuil d’alarme.

La touche permet d’accéder à la page suivante pour voir les tensions avant le début du test.

Valeur de la tension de référence pour le calcul de Ik.

Le piquet est branché.

Valeur programmée de la tension limite de contact.

La compensation de la résistance des cordons de mesure est activée.

3.7.4. VALIDATION DE LA MESURE

Déplacez le piquet de ± 10% de la distance par rapport à la prise de terre et refaites deux nouvelles mesures. Les 3 résultats de mesure doivent être les mêmes à quelques % près. Dans ce cas la mesure est valide.

Si ce n’est pas le cas, cela signiﬁe que le piquet se trouve dans la zone d’inﬂuence de la prise de terre. Il faut alors éloigner le piquet de la prise de terre et refaire les mesures.

3.7.5. INDICATION D’ERREUR

Voir § 3.8.4.

3.8. MESURE DE TERRE SÉLECTIVE SOUS TENSION

Cette fonction permet de faire une mesure de terre et de sélectionner une terre parmi d’autres en parallèle pour la mesurer. Elle nécessite l’utilisation d’une pince ampèremétrique en option. Les pinces C177 et MN77 sont mieux adaptées pour ces mesures car leur sensibilité est dix fois plus grande que celle de la pince C177A.

3.8.1. DESCRIPTION DU PRINCIPE DE MESURE

L’appareil commence par effectuer une mesure de boucle Z de disjonction de l’installation. Ce courant fort est nécessaire pour que le courant circulant dans la pince soit sufﬁsant pour être mesuré. Puis l’appareil mesure le courant circulant dans la branche enserrée par la pince. Et enﬁn, il mesure le potentiel du conducteur PE par rapport au piquet auxiliaire et il en déduit R

3.8.2. RÉALISATION D’UNE MESURE

entre L et PE (voir § 3.5) avec un courant fort, et donc avec risque

ASEL

= U

PI-PE

/ I

, I

étant le courant mesuré par la pince.

SEL

Placez le commutateur sur la position Z

S (RA/SEL.).

SET UP

OFF

Branchez le cordon tripode sur l’appareil puis dans la prise de l’installation à tester. Lors du branchement, l’appareil détecte la position de la phase (L) et du neutre

(N) par rapport au conducteur de protection (PE) et l’afﬁche. Si nécessaire, il réalise ensuite une commutation automatique des bornes L et N aﬁn que la mesure soit possible sans modiﬁer le branchement des bornes de l’appareil.

Plantez le piquet auxiliaire à une distance de plus de 25 mètres de la prise de terre et branchez-le sur la borne Branchez la pince sur l’appareil, le symbole

(RA SEL) de l’appareil. Le symbole s’afﬁche alors.

s’afﬁche, puis placez-la sur la

branche de terre à mesurer.

Cas d’une installation TN

Ra1

Ra2

Ra3

> 25 m

Cas d’une installation TT

Ra1

Ra2

Ra3

> 25 m

Pour obtenir une mesure avec une meilleure précision, vous pouvez choisir un courant fort (mode TRIP), mais le différentiel qui protège l’installation peut déclencher.

L’alarme, si elle est activée, permet d’informer l’utilisateur par un signal sonore que la mesure est supérieure au seuil, sans avoir à regarder l’afﬁcheur.

Le lissage du signal permet de faire une moyenne sur plusieurs mesures. Mais la mesure est alors plus longue.

k Ω

Avant de lancer la mesure, vous pouvez la conﬁgurer en modiﬁant les paramètres afﬁchés :

k A

TEST



Le courant de mesure doit être un courant fort (mode TRIP).

Pour activer ou désactiver le lissage du signal.

Pour compenser la résistance des cordons de mesure (voir § 3.14). La mesure de terre sous tension sélective est particulièrement sensible à toute erreur dans la compensation des cordons de mesure. Si cette compensation n’a pas été faite récemment ou si vous avez changé de cordons, il est indispensable de refaire cette compensation.

L’appareil propose de choisir la tension pour le calcul de Ik parmi les valeurs suivantes :

 U

(la valeur de la tension mesurée),

(Ik)

 la valeur de la tension à l’ancienne norme (par exemple 220 V),  la valeur de la tension à la norme actuelle (par exemple 230 V).

En fonction de la tension ULN mesurée, l’appareil propose les choix suivants :

 si 170 < ULN < 270 V : ULN, 220 V ou 230 V.  si 90 < ULN < 150 V : ULN, 110 V ou 127 V.  si 300 < ULN < 500 V : ULN, 380 V ou 400 V.

Pour désactiver l’alarme.

6 %

Z-R

Appuyez sur le bouton TEST pour lancer la mesure. L’arrêt de la mesure est automatique.

L’afﬁchage de ce symbole indique de patienter pendant que la mesure est en cours.

Pour activer l’alarme sur R

Ω

Pour activer l’alarme sur Ik (uniquement en mode TRIP).

050.00

010.00

ASEL

Pour régler le seuil d’alarme (voir § 3.15). Par défaut le seuil est ﬁxé à 50 W.

Pour régler le seuil d’alarme (voir § 3.15). Par défaut le seuil est ﬁxé à 10 kA.

3.8.3. LECTURE DU RÉSULTAT

..\..



Valeur du seuil d’alarme.

23/02/2009 10:47

R Asel 3 8.4 2 Ω

I s e l 1 6 3 . 5 m A

Z a 3 . 8 4 0 Ω

R a 3 . 8 3 8 Ω

7 %

TERRE Ra Sel.

L a 2 . 6 m H

50 . 0 Ω 50 . 1 Hz

Résultat de mesure.

Valeur du courant mesuré par la pince.

Valeur de l’impédance.

Valeur de la résistance.

Valeur de l’inductance.

Cas où la mesure est supérieure au seuil d’alarme.

Utilisez la touche pour voir la suite de l’afﬁchage de la mesure et la touche

pour revenir à la page précédente.

Valeur de la tension de référence pour le calcul de Ik.

Le piquet est branché.

Valeur programmée de la tension limite de contact.

La compensation de la résistance des cordons de mesure est activée.

La pince est branchée.

La deuxième page permet de voir la valeur du courant de court-circuit Ik, de l’impédance de boucle ZS, de la résistance de boucle RS et de l’inductance de boucle LS.

, U

La troisième page permet de voir la valeur des tensions U

3.8.4. INDICATION D’ERREUR (BOUCLE, TERRE SOUS TENSION ET TERRE SOUS TENSION SÉLECTIVE)

Les erreurs les plus courantes dans le cas d’une mesure d’impédance de boucle ou de terre sous tension sont :

 Une erreur de branchement.  Une résistance du piquet de terre trop élevée (> 15 kW) : diminuez-la en tassant la terre autour du piquet et en l’humidiﬁant.  La tension sur le conducteur de protection trop élevée.  La tension sur le piquet trop élevée : déplacez le piquet hors de l’inﬂuence de la prise de terre.  La disjonction en mode no-trip : diminuez le courant de test.  Un courant mesuré par la pince en terre sous tension sélective trop faible : la mesure n’est pas possible.

ATTENTION : l’utilisateur peut s’être chargé d’électricité statique, par exemple en marchant sur de la moquette. Dans ce cas,

lorsqu’il appuie sur le bouton TEST, l’appareil afﬁche un message d’erreur «potentiel de terre trop élevé». Il doit alors se décharger en touchant une terre avant d’effectuer la mesure.

LPE

et sur le piquet avant la mesure.

NPE

Pour vous aider dans les branchements ou pour toute autre information utilisez l’aide en ligne.

3.9. TEST DE DIFFÉRENTIEL

L’appareil permet de faire trois types de test sur les différentiels :

 un test de disjonction en mode rampe,  un test de disjonction en mode impulsion,  un test de non-disjonction.

Le test en mode rampe sert à déterminer la valeur exacte du courant de déclenchement du différentiel. Le test en mode impulsion sert à déterminer le temps de déclenchement du différentiel. Le test de non-disjonction sert à vériﬁer que le différentiel ne déclenche pas pour un courant de 0,5 I il faut que les courants de fuite soient négligeables devant 0,5 I

et, pour cela, il faut débrancher toutes les charges branchées

sur l’installation protégée par le différentiel testé.

3.9.1. DESCRIPTION DU PRINCIPE DE MESURE

Pour chacun des trois types de test, l’appareil commence par vériﬁer que le test du différentiel est réalisable sans compromettre la sécurité de l’utilisateur, c’est à dire sans que la tension de défaut, U dans le SET-UP pour U s’il s’agissait d’une mesure d’impédance de boucle.

Il calcule ensuite U produite lors du test. Si cette tension est supérieure à U de mesure (à 0,2 I tension supérieure à U

). L’appareil commence donc par générer un faible courant (0,3 IDN) aﬁn de pouvoir mesurer ZS, comme

= ZS x IDN (ou UF = ZS x 2 IDN ou UF = ZS x 5 I

) aﬁn que le courant de test cumulés aux les courants de fuite présents dans l’installation ne créent pas une

, l’appareil ne fait pas le test. L’utilisateur peut alors diminuer le courant

, ne dépasse 50 V (ou 25 V ou 65 V selon ce qui est déﬁni

selon le type de test demandé) qui sera la tension maximale

. Pour que ce test soit valide,

Pour obtenir une mesure plus précise de la tension de défaut, il est recommandé de planter un piquet auxiliaire, comme dans les mesures de terre sous tension. L’appareil mesure alors RA et calcule UF = RA x I

(ou UF = RA x 2 IDN ou UF = ZS x 5 I

selon

le type de test demandé).

Une fois cette première partie de la mesure effectuée, l’appareil passe à la deuxième partie qui dépend du type de test.

 Pour le test en mode rampe, l’appareil génère un courant sinusoïdal dont l’amplitude augmente progressivement de 0,3

à 1,06 I

entre les bornes L et PE. Lorsque le différentiel coupe le circuit, l’appareil afﬁche la valeur exacte du courant de

déclenchement ainsi que le temps de déclenchement. Ce temps est indicatif et peut être différent du temps de déclenchement en mode impulsion, plus proche de la réalité de fonctionnement.

 Pour le test en mode impulsion, l’appareil génère un courant sinusoïdal à la fréquence secteur et d’une amplitude IDN, 2 IDN ou

5 IDN entre les bornes L et PE, et pendant au maximum 500 ms. Et il mesure le temps que met le différentiel à couper le circuit. Ce temps doit être inférieur à 500 ms.

 Pour le test de non disjonction, l’appareil génère un courant de 0,5 IDN pendant une ou deux secondes, suivant ce que l’utili-

sateur a programmé. Normalement, le différentiel ne doit pas déclencher.

Dans les test en mode rampe et impulsion, si le différentiel ne déclenche pas, l’appareil envoie alors une impulsion de courant entre les bornes L et N. Si le différentiel se déclenche, c’est qu’il était mal monté (N et PE inversés).

3.9.2. RÉALISATION D’UN TEST EN MODE RAMPE

Placez le commutateur sur la position RCD

SET UP

Branchez le cordon tripode sur l’appareil puis dans une prise faisant partie du circuit protégé par le différentiel à tester.

Lors du branchement, l’appareil détecte la position de la phase (L) et du neutre (N) par rapport au conducteur de protection (PE) et l’afﬁche. Si nécessaire, il réalise ensuite une commutation automatique des bornes L et N aﬁn que le test soit possible sans modiﬁer le branchement des bornes.

OFF

DDR

Si possible, débranchez au préalable toutes les charges du réseau sur lequel vous effectuez le test du différentiel. Cela permet de ne pas perturber le test par les éventuels courants de fuite dus à ces charges.

Si vous possédez une pince ampèremétrique, vous pouvez mesurer les courants de fuite (voir § 3.10) au niveau du différentiel et ainsi en tenir compte lors du test.

DDR

> 25 m

Si vous voulez faire une mesure plus précise de la tension de défaut, plantez le piquet auxiliaire à une distance de plus de 25 mètres de la prise de terre et branchez-le

A SEL

) de l’appareil. Le symbole

sur la borne

s’afﬁche alors.

DDR DDR

30 mA

300 mA

vertbleu

rouge

Cas particulier :

Pour tester un différentiel situé en aval d’un autre dont le courant nominal est plus petit, il faut utiliser le cordon tripode terminé par 3 cordons et réaliser les branchements ci-contre (méthode amont-aval).

Avant de lancer la mesure, vous pouvez la conﬁgurer en modiﬁant les paramètres afﬁchés :

Choix du courant nominal du différentiel IDN : VAR. (variable : l’utilisateur programme la valeur entre 6 et 999 mA),

30 mA

10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 650 mA ou 1000 mA.

 Choix du type de différentiel : STD (standard),

ou G (le type S est testé avec un courant de 2 IDN par défaut).

 Choix de la forme du signal de test :

signal qui commence par une alternance positive,

signal qui commence par une alternance négative,

signal formé uniquement d’alternances positives,

signal formé uniquement d’alternances négatives.

TEST



..\..

6 %

Pour revenir aux paramètres de réglage en sortie usine : I

Pour effectuer une vériﬁcation préalable de la tension UF, choisissez un courant de test : 0,2, 0,3,

0.3 I∆N

Appuyez sur le bouton TEST pour lancer la mesure. L’arrêt de la mesure est automatique. Dans le cas des différentiels de type S ou G, l’appareil décompte 30 secondes entre le test préalable de UF et le test du différentiel proprement dit aﬁn de permettre sa démagnétisation. Cette attente peut être écourtée par un nouvel appui sur la touche TEST.

0,4 ou 0,5 IDN. Pour obtenir une mesure plus rapide en supprimant la vériﬁcation préalable de la tension UF, choisissez : --x-- .

Pour activer ou désactiver l’alarme sonore en tension (le seuil étant égal à UL). Cette fonction permet de localiser au niveau du tableau de distribution, grâce au signal sonore, le différentiel protégeant une prise de courant distante (cas typique d’un tableau éloigné de la prise) sans être à proximité immédiate de l’appareil.

L’afﬁchage de ce symbole indique de patienter pendant que la mesure est en cours.

= 30 mA, type STD et

3.9.3. LECTURE DU RÉSULTAT

24/02/2009 10:47

30 mA

U F 1.0 7 3 V

I a 2 2.3 m A

T a 1 3.8 m s

8 %

DDR : Ia

S T D

50 . 1 Hz

= ZS x IA ou RA x IA.

Courant de déclenchement.

Temps de déclenchement.

Les résultats de mesure sont corrects.

La touche permet de voir les tensions avant le début du test.

Type de signal.

Type de différentiel.

Valeur programmée de la tension limite de contact.

3.9.4. RÉALISATION D’UN TEST EN MODE IMPULSION

Placez le commutateur sur la position RCD

SET UP

OFF

DDR

Branchez le cordon tripode sur l’appareil puis dans une prise faisant partie du circuit protégé par le différentiel à tester.

Lors du branchement, l’appareil détecte la position de la phase (L) et du neutre (N) par rapport au conducteur de protection (PE) et l’afﬁche. Si nécessaire, il réalise ensuite une commutation automatique des bornes L et N aﬁn que le test soit possible sans modiﬁer le branchement des bornes de l’appareil.

DDR

Si vous voulez faire une mesure plus précise de la tension de défaut, plantez le piquet auxiliaire à une distance de plus de 25 mètres de la prise de terre et reliez-le à la borne

(RA SEL) de l’appareil. Le symbole

s’afﬁche alors.

Cas particulier :

> 25 m

DDR

30 mA

DDR

300 mA

vertbleu

rouge

Si elle est active, l’alarme sur le temps de disjonction permet d’informer l’utilisateur par un signal sonore que la mesure est en dehors des seuils sans avoir à regarder l’afﬁcheur.

Un différentiel de type S est normalement testé à 2 IDN.

Les tests à 0,5 I

se font avec la forme d’onde

Avant de lancer la mesure, vous pouvez la conﬁgurer en modiﬁant les paramètres afﬁchés :

30 mA

Choix du courant nominal du différentiel I

: VAR. (variable : l’utilisateur programme la valeur entre 6 et 999 mA),

10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 650 mA ou 1000 mA.

 Choix du type de différentiel : STD (standard), S ou G (le type S est testé avec un courant de 2 IDN par défaut).  Choix de la valeur du courant d’impulsion : I

permettent de faire un test de non-disjonction. Le choix UF permet de ne faire que la mesure de UF et aucun

x1, I

x2, I

x5, 0,5 I

/1s ou 0,5 IDN/2s, UF. Les 2 valeurs à 0,5

test sur le différentiel.

 Choix de la forme du signal de test :

signal qui commence par une alternance positive,

signal qui commence par une alternance négative,

signal formé uniquement d’alternances positives,

signal formé uniquement d’alternances négatives.

Pour revenir aux paramètres de réglage en sortie usine : I d’impulsion = I

= 30 mA, différentiel de type STD, courant

0.3 I∆N

Pour effectuer une vériﬁcation préalable de la tension U 0,4 ou 0,5 IDN.

, choisissez un courant de test : 0,2, 0,3,

Pour obtenir une mesure plus rapide en supprimant la vériﬁcation préalable de la tension UF, choisissez : --x-- .

Pour désactiver l’alarme.

TAmin

TAmax

min/TAmax

Pour programmer une alarme sur le temps de déclenchement minimal.

Pour programmer une alarme sur le temps de déclenchement maximal.

Pour programmer une alarme sur le temps de déclenchement minimal et sur le temps de déclenchement maximal (voir § 3.15).

Les tableaux suivants indiquent les valeurs des seuils par défaut. Elles dépendent du type de différentiel et du courant de test.

Type de DDR TA min (ms)

Standard 0 0 0

I Test I

150 60 50

10 10 10

x1 I

x2 I

Type de DDR TA max (ms)

Standard 300 150 40

I Test I

500 200 150 300 150 40

x1 I

x2 I

Avant la mesure : pour visualiser les mesures déjà enregistrées. Pendant ou après la mesure : pour l’enregistrer.

6 %

Le sens de la ﬂèche indique si l’on peut faire une lecture (ﬂèche sortante) ou un enregistrement (ﬂèche entrante). Le pourcentage indique la quantité de mémoire déjà utilisée.

TEST



Appuyez sur le bouton TEST pour lancer la mesure. L’arrêt de la mesure est automatique.

..\..

Dans le cas des différentiels de type S ou G, l’appareil décompte 30 secondes entre le test préalable de UF et le test du différentiel proprement dit aﬁn de permettre sa démagnétisation. Cette attente peut être écourtée par un nouvel appui sur la touche TEST.

L’afﬁchage de ce symbole indique de patienter pendant que la mesure est en cours.

3.9.5. LECTURE DU RÉSULTAT

 Dans le cas d’un test en mode impulsion avec disjonction :

Valeur du seuil d’alarme.

25/02/2009 10:47

30 mA

U F 1.1 4 6 V

T a 1 7 1.6 m s

8 %

DDR : Ta TRIP

200 ms 50 . 1 Hz

= ZS x IA ou RA x IA.

Temps de disjonction.

Cas où : TAmin < TA < TAmax.

La touche sions avant le début du test.

Type de signal.

Type de différentiel.

Valeur programmée de la tension limite de contact.

Valeur du courant d’impulsion en multiple de IDN.

permet de voir les ten-



 Dans le cas d’un test en mode impulsion sans disjonction :

..\..

25/02/2009 10:47

30 mA

U F 0.1 4 6 V

T a > 1.0 0 s

8 %

DDR : Ta NO TRIP

x0,5/1

S T D

50 . 1 Hz

= ZS x IA ou RA x IA.

Le différentiel n’a pas disjoncté pendant la durée d’application du courant de 0,5 IDN.

La touche sions avant le début du test.

Type de signal.

Type de différentiel.

Valeur programmée de la tension limite de contact.

Test de non-disjonction d’une durée d’une seconde.

permet de voir les ten-

3.9.6. INDICATION D’ERREUR

Les erreurs les plus courantes dans le cas d’un test de différentiel sont :

 Le différentiel n’a pas disjoncté lors du test. Or, pour garantir la sécurité des utilisateurs, un différentiel doit déclencher en

moins de 300 ms ou 200 ms pour un type S. Vériﬁez le câblage du différentiel. À défaut, le différentiel est à déclarer comme défectueux et il doit être remplacé.

 Le différentiel a disjoncté alors qu’il n’aurait pas dû. Les courants de fuite sont probablement trop importants. Débranchez au

préalable toutes les charges du réseau sur lequel vous effectuez le test. Puis faites un deuxième test en diminuant le courant (dans l’icône U

) au maximum. Si le problème persiste, le différentiel est à déclarer comme défectueux.

Pour vous aider dans les branchements ou pour toute autre information utilisez l’aide en ligne.

3.10. MESURE DE COURANT ET DE COURANT DE FUITE

TEST



Cette mesure nécessite l’utilisation d’une pince ampèremétrique spéciﬁque en option.

Elle permet de mesurer des courants très faibles (de l’ordre de quelques mA) comme des courants de défauts ou des courants de fuite, et des courants forts (de l’ordre de quelques centaines d’ampères).

Les pinces C177 et MN77 sont mieux adaptées pour mesurer les courants de fuite car leur sensibilité est dix fois supérieure à celle de la pince C177A.

3.10.1. DESCRIPTION DU PRINCIPE DE MESURE

Les pinces spéciﬁques fonctionnent sur le principe du transformateur de courant : le primaire est constitué par le conducteur dont le courant est à mesurer, alors que le secondaire est constitué par le bobinage interne de la pince. Ce bobinage est lui-même refermé sur une résistance de très faible valeur, située dans l’appareil. La tension développée aux bornes de cette résistance est mesurée par l’appareil.

Sur les quatre points de connexion de la pince, deux servent à reconnaître le type de pince (x 1000 ou x 10 000) et les deux autres à mesurer le courant. Connaissant le rapport de la pince, l’appareil afﬁche le courant en lecture directe.

3.10.2. RÉALISATION D’UNE MESURE

Placez le commutateur sur la position

La mesure de courant peut s’effectuer sur différents conducteurs d’une installation. C’est pourquoi il est possible d’indexer la valeur enregistrée avec une des valeurs suivantes : 1, 2, 3, N, PE ou 3L (somme des courants de phase ou des courants de phases et du neutre pour mesurer le courant de fuite).

Avant de lancer la mesure, vous pouvez programmer une alarme.

SET UP

OFF

Pour désactiver l’alarme.

Pour activer l’alarme.

Branchez la pince sur l’appareil sur la borne Actionnez la gâchette pour ouvrir la pince et enserrez le conducteur à mesurer. Relâchez la gâchette.

. Le symbole s’afﬁche alors.

6 %

200.0

m A

Appuyez une première fois sur le bouton TEST pour lancer la mesure et une deuxième fois pour l’arrêter.

Pour régler le seuil d’alarme (voir § 3.15). Par défaut le seuil est ﬁxé à 200 A.

3.10.3. LECTURE DU RÉSULTAT



26/02/2009 10:47

9 %

COURANT

010 . 0 A 50 . 1 Hz

1 9 7.3 m A

Valeur du seuil d’alarme.

Résultat de mesure.

Cas où la mesure est inférieure au seuil d’alarme.

La pince est branchée.

3.10.4. INDICATION D’ERREUR

Les erreurs les plus courantes dans le cas d’une mesure de courant sont :

 La pince n’est pas branchée.  Le courant mesuré par la pince est trop faible. Utilisez une pince d’un rapport inférieur ou passez plusieurs fois le conducteur

dans la pince pour augmenter le courant mesuré.

Ici, le conducteur est passé 4 fois dans la pince. Il faudra donc diviser le courant mesuré par 4 pour connaître la valeur de I.

 La fréquence est trop instable pour permettre la mesure. Branchez alors la ten-

sion secteur correspondante entre L et PE. L’appareil se synchronisera alors sur la fréquence de la tension et pourra mesurer le courant à cette même fréquence.

 Le courant mesuré par la pince est trop fort. Utilisez une pince d’un rapport supérieur.

vert

rouge

bleu

Pour vous aider dans les branchements ou pour toute autre information utilisez l’aide en ligne.

3.11. SENS DE ROTATION DE PHASE

TEST



Cette mesure se fait sur un réseau triphasé. Elle permet de contrôler l’ordre des phases de ce réseau.

3.11.1. DESCRIPTION DU PRINCIPE DE MESURE

L’appareil vériﬁe que les trois signaux sont à la même fréquence, puis il compare les phases pour détecter leur ordre (sens direct ou inverse).

3.11.2. RÉALISATION D’UNE MESURE

Placez le commutateur sur la position

Il n’y a pas de paramètre à programmer avant de lancer la mesure.

SET UP

OFF

Appuyez une première fois sur le bouton TEST pour lancer la mesure et une deuxième fois pour l’arrêter.

Branchez le cordon tripode terminé par 3 cordons d’un côté sur l’appareil et de l’autre sur chacune des phases : le rouge sur L1, le bleu sur L2 et le vert sur L3.

rouge

bleu

vert

3.11.3. LECTURE DU RÉSULTAT

02/03/2009 10:47

30 mA

396 V

10 %

ORDRE PHASES

398 V

397 V

50 . 1 Hz

Le signe + indique un sens direct et le signe - un sens inverse.

Tensions entre les phases.

Le symbole indique un sens direct et le symbole

verse.

un sens in-

Avant la mesure : pour visualiser les mesures déjà enregistrées.



6 %

3.11.4. INDICATION D’ERREUR

Les erreurs les plus courantes dans le cas d’un test de sens de rotation de phase sont :

 L’une des trois tensions sort de la plage de mesure (erreur de branchement).  La fréquence sort de la plage de mesure.

Après la mesure : pour l’enregistrer. Le sens de la ﬂèche indique si l’on peut faire une lecture (ﬂèche sortante) ou un enregistrement (ﬂèche entrante). Le pourcentage indique la quantité de mémoire déjà utilisée.

Pour vous aider dans les branchements ou pour toute autre information utilisez l’aide en ligne.

3.12. MESURE DE PUISSANCE

TEST



Cette mesure nécessite l’utilisation de la pince ampèremétrique spéciﬁque C177A en option. Elle peut se faire sur un réseau monophasé, ou sur un réseau triphasé équilibré en tension et en courant.

3.12.1. DESCRIPTION DU PRINCIPE DE MESURE

Pour un réseau monophasé, l’appareil mesure la tension entre les bornes L et PE, puis il la multiplie par le courant mesuré par la pince.

Pour un réseau triphasé équilibré en tension et en courant, l’appareil mesure une des trois tensions composées, puis il la multiplie par le courant de la troisième phase et il multiplie le tout par √3. Exemple : P

3.12.2. RÉALISATION D’UNE MESURE

= U12 x I3 x √3

Placez le commutateur sur la position W.

SET UP

OFF

Dans le cas d’un réseau triphasé équilibré en tension et en courant, branchez le cordon tripode terminé par 3 cordons d’un côté sur l’appareil et de l’autre sur deux des trois tensions U12, U23 ou U31 à l’aide des cordons rouge et vert. Puis, avec la pince, enserrez le conducteur de la troisième phase I3 (pour U12), I1 (pour U23) ou I2 (pour U31).

Dans le cas d’un réseau monophasé, branchez le cordon tripode terminé par 3 cordons d’un côté sur l’appareil et de l’autre sur une prise de l’installation à tester, en utilisant les cordons rouge et vert. Avec la pince, enserrez soit le conducteur de phase pour obtenir la puissance totale, soit le conducteur d’une des charges pour obtenir la puissance partielle.

rouge

vert

bleu

rouge

vert

bleu

La mesure de puissance peut s’effectuer sur différentes phases d’une installation. C’est pourquoi il est possible d’indexer la valeur de la puissance enregistrée avec une des valeurs suivantes : 1, 2 ou 3 (mesures monophasées sur un réseau triphasé).

Avant de lancer la mesure, vous pouvez la conﬁgurer en modiﬁant le paramètre afﬁché :

Choix du type de réseau : monophasé ou triphasé équilibré.

Avant la mesure : pour visualiser les mesures déjà enregistrées.

6 %

Appuyez une première fois sur le bouton TEST pour lancer la mesure et une deuxième fois pour l’arrêter.

3.12.3. LECTURE DU RÉSULTAT

03/03/2009 10:47

+ 6 4 W

U 2 3 2 . 5 V

50 . 1 Hz

Résultat de la mesure. Le signe + indique une puissance consommée. Le signe - indique une puissance fournie.

Tension entre les bornes L et PE.

I 2 7 8 . 1 mA

PF + 0 . 8 7

12 %

PUISSANCE

Si la phase du courant par rapport à la tension n’est pas correcte, retournez la pince en vous aidant de la ﬂèche gravée sur les mâchoires aﬁn d’inverser la phase de 180°.

Courant mesuré par la pince.

Facteur de puissance. Le signe + indique que la charge est résistive ou inductive. Le signe indique que la charge est capacitive.

La pince est branchée.

Appuyez sur cette touche de fonction pour visualiser les courbes de tension et de courant, comme sur un oscilloscope. Si la pince n’est pas branchée, seule la courbe de tension s’afﬁche. La courbe de courant ne peut pas s’afﬁcher seule.

La représentation des courbes est normalisée :

 en amplitude : les courbes sont ajustées automatiquement pour remplir l’écran.  en échelle de temps : une période environ.

03/03/2009 10:47

50 . 1 Hz

RMS

MAX

RMS

I I

MAX

= 232.5 V

= 328.8 V = 278.1 mA = 393.3 mA

Valeurs numériques.

Courbe de tension.

Courbe de courant (trait plus épais).

PUISSANCE

Pour déplacer le texte si celui-ci cache une partie des courbes.

3.12.4. FACTEUR DE PUISSANCE



Dans le cas de signaux sinusoïdaux, le signe du cos ϕ indique si la mesure s’effectue sur un générateur (cos ϕ < 0) ou sur un récepteur (cos ϕ > 0). Le facteur de puissance, PF, peut être considéré comme l’équivalent du cos ϕ mais généralisé à des signaux non sinusoïdaux, ce qui est souvent le cas pour les courants.

Par contre, sur le C.A 6116, le signe du PF est géré conventionnellement, c’est à dire qu’il n’indique que l’avance ou le retard de phase (charge inductive ou capacitive) et non s’il s’agit d’un récepteur ou d’un générateur.

L’angle de phase est comptabilisé de façon algébrique. Il représente l’écart angulaire du vecteur tension par rapport au vecteur courant, pris comme référence.

i(t)

V(t)

temps

Indications fournies par le C.A 6116

Phase[V(t);i(t)] Type de matériel Composante réactive Puissance moyenne

-180° < ϕ < -90° Générateur de type inductif Négative Positif (+)

- 90° < ϕ < 0° Récepteur de type capacitif Positive Négatif (-) 0° < ϕ < +90° Récepteur de type inductif Positive Positif (+) +90° < ϕ < +180° Générateur de type capacitif Négative Négatif (-)

1 : en convention récepteur.

3.12.5. INDICATION D’ERREUR

Les erreurs les plus courantes dans le cas d’une mesure de puissance sont :

 La tension sort de la plage de mesure.  La fréquence sort de la plage de mesure.  Le courant est trop faible pour être mesuré.  La puissance mesurée est négative. Vériﬁez que la pince est correctement placée sur le câble (regardez le sens de la ﬂèche).

Si c’est le cas, cela signiﬁe que vous mesurez une puissance fournie (récepteur vers générateur).

Signe du PF

Pour vous aider dans les branchements ou pour toute autre information utilisez l’aide en ligne.

3.13. HARMONIQUES

LIN

LOG

TEST



Cette fonction permet de visualiser la décomposition en harmoniques d’une tension ou d’un courant dont le signal est stationnaire ou quasi-stationnaire. Elle permet d’établir un premier diagnostique de la pollution harmonique d’une installation.

L’analyse en courant nécessite l’utilisation de la pince ampèremétrique C177A (en option).

3.13.1. DESCRIPTION DU PRINCIPE DE MESURE

L’appareil mesure la tension et , si la pince est branchée, le courant. Puis, selon ce que l’utilisateur a choisi (FFT U ou FFT I), il effectue une FFT limitée aux 50 premiers harmoniques soit sur la tension, soit sur le courant. L’harmonique 0 (la composante continue) n’est pas afﬁchée.

3.13.2. RÉALISATION D’UNE MESURE

Placez le commutateur sur la position

Avant de lancer la mesure, vous pouvez la conﬁgurer en modiﬁant les paramètres afﬁchés :

SET UP

OFF

Pour choisir d’effectuer une FFT sur la tension (U) ou sur le courant (I).

Pour choisir le format d’afﬁchage de la FFT :

Branchez le cordon tripode terminé par 3 cordons d’un côté sur l’appareil et de l’autre sur une prise de l’installation à tester, en utilisant les cordons rouge et vert. Ou branchez la pince C177A sur l’appareil et enserrez la phase.

avec une échelle linéaire,

rouge

vert

bleu

6 %

avec une échelle logarithmique,

H_RMS

Choix du calcul du taux de distorsion par rapport au fondamental (THD-F) ou du facteur de distorsion par rapport à l’amplitude RMS (THD-R ou DF).

Appuyez une première fois sur le bouton TEST pour lancer l’analyse harmonique et une deuxième fois pour l’arrêter.

avec un résultat sous forme de liste alphanumérique.

3.13.3. LECTURE DU RÉSULTAT

..\..

04/03/2009 10:47

100

l o g

50 . 0 Hz

THDF = 2,8 %

= 225,9 V

ULPE

Afﬁchage du THD-F et de la tension RMS.

Représentation des harmoniques.

13 %

HARMONIQUES U

La fréquence et l’amplitude de l’harmonique sélectionnée (en noir) est indiquée en dessous du graphe. Pour sélectionner une autre harmonique, utilisez les touches (H3, H4, ..., H25). Et sur la page suivante, il balaye les harmoniques H26 à H50.

. L’appareil passe alors du fondamental (H1) à l’harmonique H2, puis aux harmoniques

225,3 V 100,0 %

Indication du nom de la raie sélectionnée et de son amplitude.

La fréquence F1 est afﬁchée sur le bandeau supérieur de l’afﬁcheur. La fréquence de l’harmonique Hn est égale à n x F1.

L’afﬁchage sous forme de liste donne l’écran suivant :

04/03/2009 10:47

50 . 0 Hz

T H D _ F : 2 , 5 %

U _ R M S : 2 2 6 , 2 V

H%RMS

H 0 1 : 2 2 5 , 8 V 1 0 0 , 0 %

H 0 2 : 0 , 4 V 0 , 2 %

H 0 3 : 2 , 1 V 0 , 9 %

H 0 4 : 0 , 1 V 0 , 1 %

H 0 5 : 3 , 7 V 1 , 7 %

H 0 6 : 0 , 1 V 0 , 1 %

13 %

Afﬁchage du THD-F et de la tension.

Pour chaque harmonique est précisé son amplitude et le pourcentage par rapport à l’amplitude du fondamental (H01).

Utilisez la touche pour voir la suite de l’afﬁchage de la mesure.

HARMONIQUES U

Il faut faire déﬁler 6 autres écrans avec la touche pour visualiser la totalité des valeurs des 50 harmoniques.



3.13.4. INDICATION D’ERREUR

Les erreurs les plus courantes dans le cas d’une décomposition d’un signal en harmoniques sont :

 La tension sort de la plage de mesure.  La fréquence sort de la plage de mesure.  Le courant est trop faible pour être mesuré.  Le signal n’est pas stationnaire.

Pour vous aider dans les branchements ou pour toute autre information utilisez l’aide en ligne.

3.14. COMPENSATION DE LA RÉSISTANCE DES CORDONS DE MESURE

R∆

La compensation de la résistance des cordons de mesure permet de s’affranchir de leur valeur pour obtenir une mesure plus précise lorsque la résistance à mesurer est faible. Les cordons sont déjà compensés en usine, mais si vous utilisez d’autres cordons que ceux fournis, vous pouvez effectuer une nouvelle compensation.

L’appareil va donc mesurer la résistance des accessoires (cordons, pointes de touches, pinces crocodiles, etc.) et soustraire cette valeur aux mesures avant de les afﬁcher.

La compensation de la résistance des cordons de mesure peut se faire en continuité, en terre 3P et en boucle. Elle est différente pour chacune de ces fonctions. Elle doit être renouvelée à chaque changement d’accessoires.

Appuyez sur la touche ou sur les touches puis pour entrer dans la fonction.

3.14.1. EN CONTINUITÉ

3.14.2. EN TERRE 3P

R∆: 0 . 0 5 2 Ω

R∆: 0 . 7 5 0 Ω

La valeur de la compensation actuelle est afﬁchée en haut à droite. Une valeur nulle indique que la compensation n’a pas été faite.

Branchez les deux cordons que vous allez utiliser pour la mesure sur les bornes W et COM, court-circuitez-les, puis appuyez sur la touche TEST.

L’appareil mesure la résistance des cordons et afﬁche sa valeur. Appuyez

sur OK pour utiliser cette valeur ou Le symbole

vous rappeler que la résistance des cordons est compensée.

, présent sur le bandeau inférieur de l’afﬁcheur, permet de

pour conserver l’ancienne valeur.

La valeur de la compensation actuelle est afﬁchée en haut à droite. Une valeur nulle indique que la compensation n’a pas été faite.

Branchez le cordon que vous allez utiliser pour raccorder la borne E à la terre entre les bornes H et E, puis appuyez sur la touche TEST.

L’appareil mesure le cordon et afﬁche sa valeur. Appuyez sur OK pour

utiliser cette valeur ou Le symbole

vous rappeler que la résistance des cordons est compensée.

, présent sur le bandeau inférieur de l’afﬁcheur, permet de

pour conserver l’ancienne valeur.

3.14.3. EN BOUCLE (Z

R∆E : 0 . 1 2 7 Ω R∆N : 0 . 1 0 5 Ω R∆L : 0 . 1 1 4 Ω

OU Zi)

Les valeurs des compensations actuelles sont afﬁchées en haut à droite. Si les valeurs sont nulles, cela signiﬁe que la compensation n’a pas été faite.

Branchez les trois cordons que vous allez utiliser pour la mesure sur les bornes L, N et PE, court-circuitez-les, puis appuyez sur la touche TEST.

L’appareil mesure chacun des trois cordons et afﬁche leurs valeurs. Appuyez

sur OK pour utiliser ces valeurs ou Le symbole

vous rappeler que la résistance des cordons est compensée.

, présent sur le bandeau inférieur de l’afﬁcheur, permet de

pour conserver les anciennes valeurs.

3.14.4. SUPPRESSION DE LA COMPENSATION

R∆

k Ω

Procédez comme pour une compensation, mais au lieu de court-circuiter les cordons, laissez-les déconnectés. Appuyez ensuite sur la touche TEST.

L’appareil supprime la compensation puis revient en mesure de tension. Le symbole est barrée.

3.14.5. ERREUR

 Si la résistance des cordons de mesure est trop élevée (> 2,5 W par cordon), la compensation est impossible. Vériﬁez les

branchements, les raccords et les cordons qui peuvent être coupés.

 Si lors d’une mesure de continuité, de terre 3P ou d’impédance de boucle, vous obtenez un résultat de mesure négatif, cela

signiﬁe que vous avez modiﬁé les accessoires sans refaire de compensation. Refaites alors une compensation avec les accessoires que vous êtes en train d’utiliser.

disparaît de l’afﬁcheur et l’icône

3.15. RÉGLAGE DU SEUIL D’ALARME

L’appareil émet un signal sonore et le voyant clignote :

 en mesure de continuité, de résistance et d’isolement, si la mesure est inférieure au seuil;  en mesure de terre et de boucle, si la mesure est supérieure au seuil;  en test des différentiels, si la mesure n’est pas comprise entre les deux seuils (Tmin et Tmax).

En continuité, le signal sonore permet de valider la mesure. Dans toutes les autres fonctions, il signale une erreur.

Le réglage du seuil d’alarme fonctionne sur le même principe pour toutes les mesures.

Commencez par entrer dans la fonction alarme en appuyant sur la touche ou .

Ω

002.00

Si l’alarme n’est pas active, appuyez sur la touche pour l’activer.

A l’aide de la touche , déplacez le curseur sur les unités.

A l’aide des touches , choisissez l’unité du seuil d’alarme que vous voulez régler : W ou kW. Selon la fonction choisie, il peut s’agir aussi de MW, mA, A, kA ou ms.

A l’aide de la touche

, déplacez le curseur sur la valeur du seuil.

Ω

042.00

A l’aide des touches suivant pour le modiﬁer, et ainsi de suite.

, modiﬁez le chiffre sélectionné. Puis déplacez le curseur sur le digit

Pour valider le seuil modiﬁé, appuyez sur la touche OK.



Pour abandonner sans enregistrer, appuyez sur la touche

ou tournez le commutateur.

4. INDICATION D’ERREUR



D’une manière générale, les erreurs sont signalées en langage clair à l’écran.

Exemple d’écran d’erreur :

Appuyez sur la touche OK pour effacer le message.

Ou appuyez sur la touche d’aide pour vous aider à résoudre votre problème.

L’écran suivant s’afﬁche alors :

Appuyez sur la touche OK ou sur la touche d’aide pour effacer l’écran d’aide.

4.1. ABSENCE DE BRANCHEMENT

Une ou plusieurs bornes ne sont pas connectées.

4.2. SORTIE DU DOMAINE DE MESURE

> 4 0 . 0 W

La valeur sort du domaine de mesure de l’appareil. Les valeurs minimales et maximales dépendent de la fonction.

}

< 5 . 0 V

4.3. PRÉSENCE DE TENSION DANGEREUSE

La tension est considérée comme dangereuse à partir de 25, 50 ou 65 V, selon la valeur de UL qui est programmée dans le SET-UP.

Pour les mesures qui se font hors tension (continuité, isolement et terre 3P), si l’appareil détecte une tension, il interdit le lancement de la mesure par appui sur le bouton TEST et afﬁche un message d’erreur explicatif.

Pour les mesures qui se font sous tension, l’appareil détecte l’absence de tension, l’absence de conducteur de protection, la fréquence ou la tension qui sortent du domaine de mesure. Lors de l’appui sur le bouton TEST, l’appareil interdit le lancement de la mesure et afﬁche un message d’erreur explicatif.

4.4. MESURE NON VALIDE

Si l’appareil détecte une erreur dans la conﬁguration de la mesure ou dans le branchement, il afﬁchage ce symbole ainsi qu’un message d’erreur correspondant.

4.5. APPAREIL TROP CHAUD

La température interne de l’appareil est trop élevée. Attendez que l’appareil refroidisse avant de pouvoir refaire une mesure. Ce cas concerne essentiellement le test des différentiels.

4.6. VÉRIFICATION DES DISPOSITIFS DE PROTECTION INTERNES

L’appareil comprend deux dispositifs de protection internes non réarmables et non remplaçables par l’utilisateur. Ces dispositifs ne sont actionnés que dans des conditions extrêmes (par exemple en cas de foudre).

Pour vériﬁer le bon état de ces protections :

Placez le commutateur sur la position Z

S (RA/SEL.).

SET UP

OFF

Déconnectez les bornes d’entrées.

Si les dispositifs de protection internes sont intacts, l’afﬁchage doit être le suivant :

07/03/2009 10:47

6 mA

50 . 0 Ω 50 . 1 Hz

L-PE V

L-N

N-PE

6 %

BOUCLE ZS

Si U signiﬁe que la protection dans la borne L a été activée.

n’affiche pas --X--, cela

L-PE

07/03/2009 10:47

6 mA

6 %

BOUCLE ZS

L-PE 0.0 V

L-N

N-PE

50 . 0 Ω 50 . 1 Hz

Si U signiﬁe que la protection dans la

n’affiche pas --X--, cela

N-PE

borne N a été activée.

07/03/2009 10:47

6 mA

6 %

BOUCLE ZS

L-PE V

L-N

N-PE

50 . 0 Ω 50 . 1 Hz

0.0 V

Dans ces trois cas, l’appareil doit être envoyé en réparation (voir § 10.5).

Cas où les deux protections ont été activées.

07/03/2009 10:47

6 mA

6 %

BOUCLE ZS

L-PE 0.0 V

L-N

N-PE

50 . 0 Ω 50 . 1 Hz

0.0 V

5. SET-UP

../..

Placez le commutateur sur la position SET-UP.

SET UP

OFF

Permet de visualiser l’ensemble des paramètres de l’appareil :

 la version du logiciel (interne à l’appareil),  la version du matériel (des cartes et des composants internes à l’appareil),  le format de la date,  le format de l’heure,  l’activation du signal sonore,  le numéro de série,

page suivante

Utilisez le pavé directionnel pour sélectionner un icône, sélectionner un champ et le modiﬁer.

Permet de sortir de l’écran en cours.

 la durée d’allumage du rétroéclairage,  la durée de fonctionnement de l’appareil avant extinction automatique,  la langue.

Pour régler la date, l’heure et choisir le format.

Pour activer ou désactiver le signal sonore.

Pour régler la tension de contact à 25 V, 50 V (par défaut) ou 65 V.

 La tension de 50 V est la tension standard (par défaut).  La tension de 25 V est à utiliser pour les mesures en milieu humide.  La tension de 65 V est la tension de défaut dans certains pays (l’Autriche par exemple).

Réglage de la durée d’extinction automatique du rétroéclairage : 1 min, 2 min (par défaut), 5 min ou 10 min.

Réglage de la durée d’extinction automatique de l’appareil : 5 min (par défaut), 10 min, 30 min ou tionnement permanent).

Permet d’accéder à la mémoire pour :

 relire les mesures déjà effectuées,  ou préparer une arborescence avant une campagne de mesure.

Voir la mémorisation au § 6.

∞ (fonc-

Pour effacer la totalité de la mémoire. L’appareil demande une conﬁrmation avant de procéder à l’effacement complet de la mémoire (formatage de la mémoire).

Pour revenir à la conﬁguration de sortie d’usine (compensation de la résistance des cordons de mesure et tous les paramètres réglables dans les différentes mesures). L’appareil demande une conﬁrmation au préalable.

La conﬁguration par défaut de l’appareil est la suivante :

Conﬁguration générale

 Signal sonore : activé

= 50 V

 U

 Durée d’allumage du rétroéclairage : 2 min.  Durée de fonctionnement de l’appareil avant extinction automatique : 5 min.  Format date et heure : JJ/MM/AAAA et 24 h.  Langue : anglais.

La mémorisation n’est pas concernée par le retour à la conﬁguration usine.

Mesure de résistance et de continuité

 Mode de mesure : permanent.  Courant de mesure : 200 mA.  Polarité du courant : bidirectionnelle.  Compensation des cordons de mesure : 150 mW.  Alarme activée.  Seuil de l’alarme : 2 W.

Mesure d’isolement

 Tension d’essai : 500 V.  Alarme activée.  Seuil de l’alarme : 500 kW.

Mesure de résistance de terre 3P

 Mesure simple (pas de mesure des piquets).  Compensation du cordon de mesure RE = 270 mW.  Alarme activée.  Seuil de l’alarme : 50 W.

Mesure de l’impédance de boucle (ZS), de terre sous tension et de terre sous tension sélective

 Courant de mesure : 6 mA.  Compensation des cordons : 75 mW, 60 mW, 95 mW respectivement pour RDL, RDN, R

avec prise secteur).

 U

= U

REF

 Alarme désactivée.

MEAS

(cordon tripode

DPE

 Pas de lissage de la mesure.

Mesure de l’impédance de ligne (Zi)

 Compensation des cordons : 75 mW, 60 mW, 95 mW respectivement pour RDL, RDN, R

avec prise secteur).

 U

= U

REF

 Alarme désactivée.

MEAS

(cordon tripode

DPE

 Pas de lissage de la mesure.

Test de différentiel

 Calibre nominal IDN = 30 mA.  Type de disjoncteur : Standard (STD).  Forme de l’onde de test : signal sinus qui commence par une alternance positive.  Courant de test pour détermination de UF = 0,3 I

 Alarme désactivée.  Fonction identiﬁcation sonore RCD : désactivée.

Mesure de courant et de courant de fuite

 Alarme désactivée.

Sens de rotation de phase

 Aucune conﬁguration.

Mesure de puissance

 Réseau monophasé.

Harmoniques

Pas de conﬁguration par défaut. A chaque mise en route de l’appareil, on a :

 Harmoniques en tension.  Présentation en histogramme avec ordonnées linéaires.  Calcul du taux de distorsion global par rapport au fondamental (THD-F).

Pour choisir la langue.

6. FONCTION MÉMOIRE

6.1. ORGANISATION DE LA MÉMOIRE ET NAVIGATION

L’appareil dispose de 4000 emplacements mémoire pour enregistrer les mesures. Ils sont organisés en arborescence sur trois niveaux de la façon suivante :

SITE 1 PIÈCE 1 OBJET 1 R OBJET 2 T PIÈCE 2 OBJET 1 

SITE 2 PIÈCE 1 ...

La navigation dans l’arborescence s’effectue avec le pavé directionnel. Les intitulés des SITES, des PIÈCES et des OBJETS sont paramétrables par l’utilisateur.

Si un SITE ou une PIÈCE est précédé du signe , cela signiﬁe que ce niveau possède des sous-niveaux que l’on peut développer avec la touche ou la touche OK. Le signe est alors remplacé par le signe .

Pour compresser l’arborescence (passage du signe au signe ), utilisez les touches ou OK.

L’enregistrement des mesures se fait toujours sur un OBJET. Dans l’OBJET, les mesures sont classées par TYPE DE TEST (continuité, isolement, boucle, etc). Chaque OBJET peut contenir jusqu’à neuf TESTS d’un même TYPE DE TEST. Chaque TEST correspond à une mesure.

Pour voir les tests contenus dans un OBJET, placez-vous sur l’OBJET et appuyez sur le touche OK.

Un symbole d’état afﬁché à droite des OBJETS, des TYPES DE TEST et des TEST permet de savoir :

 que l’OBJET n’a pas encore été testé, R que tous les TEST de l’OBJET sont conformes, T qu’au moins un TEST de l’OBJET n’est pas conforme.

6.2. ENTRÉE DANS LA MÉMORISATION

Lorsqu’une mesure est terminée, l’appareil vous propose de l’enregistrer en afﬁchant l’icône d’enregistrement (ﬂèche entrante) en bas à gauche des résultats de mesure :

Le pourcentage indique le taux d’occupation de la mémoire.

5 %

Si vous désirez enregistrer la mesure que vous venez d’effectuer, appuyez alors sur la touche à côté de l’icône d’enregistrement.

Remarque : Pour qu’une mesure soit «enregistrable», il faut avoir appuyé sur le bouton TEST. Il n’est pas possible d’enregistrer

les mesures de tension seules.

L’appareil afﬁche le message suivant :

Veuillez patienter, SVP ...

L’écran suivant apparaît ensuite :

05/03/2009 10:47

Site1

500 kΩ - - .- Hz

Position dans l’arborescence.

Pour créer un nouveau SITE.

Pour créer une PIÈCE dans un SITE ou un OBJET dans une PIÈCE.

Pour supprimer un élément.

Pour sortir de la fonction mémoire.

ISOLEMENT

6.3. CRÉER UNE ARBORESCENCE

Par défaut, l’appareil vous propose un début d’arborescence (SITE1, PIÈCE1, OBJET1). Ainsi, si vous ne voulez pas créer une arborescence, vous pouvez enregistrer toutes vos mesures dans l’OBJET1.

Pour développer l’arborescence, utilisez la touche ou la touche OK.

Pour créer un nouveau SITE, appuyez sur la touche

05/03/2009 10:47

Effacement d’une lettre.

500 kΩ - - .- Hz

/m e m

Passage majuscule / minuscule.

S i t e

Enregistrer et sortir.

Quitter sans sauver.

Chemin dans l’arborescence.

Nom du nouveau SITE.

Clavier alphanumérique.

ISOLEMENT

Vous pouvez alors renommer le SITE. Commencez par effacer le texte existant. Puis déplacez-vous sur le clavier à l’aide du pavé directionnel ( ) et validez chaque lettre par un appui sur la touche OK.

Un appui maintenu sur une des touches permet d’accélérer le déﬁlement.

Pour ajouter une PIÈCE dans un SITE, placez le curseur sur le SITE choisi et appuyez sur la touche la PIÈCE et validez-le. Puis appuyez à nouveau sur la touche pour créer un OBJET dans la PIÈCE. Vous obtenez alors l’arborescence suivante :

. Donnez un nom à

05/03/2009 10:47

500 kΩ - - .- Hz

Site1

Piece1

Objet1

Maison

Entree

Tableau

ISOLEMENT

Pour éviter de perdre du temps au moment des mesures, vous pouvez préparer votre arborescence à l’avance.

6.4. ENREGISTRER LA MESURE

Pour enregistrez la mesure, positionnez le curseur sur l’OBJET désiré et appuyez sur la touche OK.

Pour les mesures d’isolement, d’impédance de boucle, d’impédance de ligne, de courant, de puissance et la décomposition en harmoniques, l’appareil vous propose d’indexer votre mesure car il y en a plusieurs possibles.

05/03/2009 10:47

ISOL. LN ISOL. L - N

ISOL. L - PE ISOL. N - PE ISOL. L1 - PE ISOL. L2 - PE ISOL. L3 - PE ISOL. L1 - N ISOL. L2 - N ISOL. L3 - N ISOL. L1 - L2 ISOL. L2 - L3 ISOL. L1 - L3

500 kΩ - - .- Hz

ISOLEMENT

A l’aide des ﬂèches la touche OK.

, sélectionnez le type de mesure d’isolement que vous venez d’effectuer puis validez avec un appui sur

Vous pouvez ainsi effectuer plusieurs mesures d’isolement dans le tableau électrique. Et passer ensuite à un autre type de mesure, toujours dans le tableau électrique, par exemple des mesures d’impédance de boucle.

06/03/2009 10:47

BOUCLE Zs

BOUCLE L - PE BOUCLE L1 - PE BOUCLE L2 - PE BOUCLE L3 - PE

100 Ω 50 . 1 Hz

BOUCLE Zs

6.5. RELIRE LES ENREGISTREMENTS

Comme pour l’isolement, vous pouvez indexer la mesure.

Vous pouvez ensuite relire la mesure effectuée en appuyant sur la touche cence. Le dernier OBJET où a été enregistrée une mesure est sélectionné.

Pour changer de niveau dans l’arborescence, utilisez les touches Pour vous déplacez dans un même niveau (de SITE en SITE, de PIÈCE en PIÈCE ou d’OBJET en OBJET), utilisez les touches

Pour voir toutes les mesures faites sur l’OBJET sélectionné, appuyez sur la touche OK.

05/03/2009 10:47

500 kΩ - - .- Hz

et .

Maison / Entree / Tableau

ISOLEMENT

6 %

. L’appareil afﬁche alors à nouveau l’arbores-

Des mesures de résistance d’isolement ont été réalisées sur cet OBJET et au moins l’une d’elles n’est pas correcte.

Zs (BOUCLE)

Des mesures d’impédance de boucle ont été réalisées sur cet OBJET et elles sont toutes correctes.

ISOLEMENT

..\..

Appuyez sur la touche OK pour développer un TYPE DE TEST.



05/03/2009 10:47

Maison / Entree / Tableau

ISOLEMENT

Zs (BOUCLE)

ISOLEMENT

Appuyez à nouveau sur la touche OK pour voir la mesure enregistrée.

1. -

2. -

500 kΩ - - .- Hz

ISOL. L1-PE

ISOL. L1-N

BOUCLE L1-PE1. BOUCLE L2-PE2. -

Chemin dans l’arborescence.

Liste des tests effectués dans l’OBJET Tableau.

05/03/2009 10:47

ISOL. L1 - N

500 kΩ - - .- Hz

3 1 . 0 6 M Ω

7 s

L’afﬁchage des bandeaux inférieur et supérieur de l’afﬁcheur se fait en vidéo inversée pour bien différencier une mesure tout juste effectuée d’une relecture mémoire.

Indexage de la mesure.

Appuyez sur la touche pour revenir à l’arborescence.

6.6. EFFACEMENT

Vous pouvez effacer un SITE, une PIÈCE, un OBJET ou un enregistrement aussi bien pendant la création de l’arborescence que pendant la relecture mémoire. Déplacez le curseur sur l’élément à effacer à l’aide des touches du pavé directionnel (

05/03/2009 10:47

500 kΩ - - .- Hz

Site1

Piece1

Objet1

Maison

Entree

Tableau

Cuisine

Prise1

Prise1 Prise2 Prise3

ISOLEMENT

Appuyez sur la touche pour effacer la PIÈCE1. L’appareil vous demande de conﬁrmer en appuyant sur la touche OK ou

d’abandonner en appuyant sur la touche .

Dans le cas où les mesures enregistrées sont nombreuses, l’effacement peut prendre plusieurs minutes.

6.7. ERREURS

Les erreurs les plus courantes lors de la mémorisation sont les suivantes :

 Le nom donné existe déjà. Modiﬁez le nom ou indicez-le (PIÈCE1, PIÈCE2, etc)  La mémoire est pleine. Vous devez supprimer au moins un OBJET pour pouvoir enregistrer votre nouvelle mesure.  Il n’est pas possible d’enregistrer une mesure dans un SITE ou une PIÈCE. Il faut obligatoirement créer un OBJET dans une

PIÈCE ou accéder à un OBJET existant pour y enregistrer la mesure.

7. LOGICIEL D’EXPORTATION DES DONNÉES

Le logiciel d’exportation des données est formé de deux parties :

 ICT (Installation Controller Transfer) qui permet de conﬁgurer les paramètres des mesures, de préparer l’arborescence dans

la mémoire et d’exporter les mesures enregistrées dans un ﬁchier Excel.

 Dataview qui permet de récupérer les mesures du ﬁchier Excel et de les présenter sous forme de rapport suivant la norme

de votre pays.

Commencez par installer le pilote et les logiciels en utilisant le CD fourni avec le C.A 6116.

Ensuite, allumez l’appareil en tournant le commutateur sur une position quelconque.

SET UP

Puis reliez l’appareil au PC en utilisant le cordon USB fourni avec le C.A 6116 et en ôtant le cache qui protège la prise USB de l’appareil.

C.A 6116

INSTALLATION TESTER

Lorsque l’appareil est en communication avec un PC, il ne fait plus rien d’autre, et ses touches sont inactives. Il afﬁche alors le message suivant :

OFF

La vitesse de communication est de 115 200 Bauds.

Pour utiliser les logiciels d’exportation de données, reportez-vous aux aides des logiciels.

Une fois le cordon USB débranché, l’appareil redémarre au bout de quelques secondes.

8. CARACTÉRISTIQUES TECHNIQUES

8.1. CONDITIONS DE RÉFÉRENCE GÉNÉRALES

Grandeur d’inﬂuence Valeurs de référence

Température 20 ± 3 °C Humidité relative 45 à 55 %HR Tension d’alimentation 9,6 ± 0,2 V Fréquence DC et 45 à 65 Hz Champ électrique < 1 V/m Champ magnétique < 40 A/m Alimentation sur batterie (secteur non branché)

L’incertitude intrinsèque est l’erreur déﬁnie dans les conditions de référence.

L’incertitude de fonctionnement englobe l’incertitude intrinsèque majorée de la variations des grandeurs d’inﬂuence (tension

d’alimentation, température, parasites, etc.) telle que déﬁnie dans la norme IEC 61557.

8.2. CARACTÉRISTIQUES ÉLECTRIQUES

8.2.1. MESURES DE TENSION Conditions de référence particulières :

Facteur crête = 1,414 en AC (signal sinusoïdal) Composante AC < 0,1% en mesure DC Composante DC < 0,1% en mesure AC

Domaine de mesure (AC ou DC)

Résolution 0,1 V 1 V Incertitude intrinsèque ± (1,5 % + 2 pt) ± (1,5 % + 1 pt) Impédance d’entrée 450 kW Fréquence d’utilisation DC et 15,8 … 450 Hz

Mesures de tension de contact

Domaine de mesure (AC) 2,0 - 100,0 V

Incertitude intrinsèque ± (15% + 2 pt) Impédance d’entrée 6 MW Fréquence d’utilisation 15,8 … 65 Hz

Cette tension n’est afﬁchée que si elle dépasse U

Mesures de potentiel de la sonde de tension

Les caractéristiques sont identiques à celles des mesures de tension. Cette tension doit être normalement comprise entre 0 et UL.

0,2 - 399,9 V

2,0 - 399,9 V

(25 V, 50 V ou 65 V).

400 - 550 V

8.2.2. MESURES DE FRÉQUENCE Conditions de référence particulières :

Tension ≥ 2 V ou courant ≥ 30 mA pour la pince MN77, ≥ 10 mA pour la pince C177, ≥ 50 mA pour la pince C177A. En deçà de ces valeurs, la fréquence est indéterminée (afﬁchage de - - - - ).

Domaine de mesure 15,8 - 399,9 Hz 400,0 - 499,9 Hz

Domaine de tension 10 … 550 V Résolution 0,1 Hz 1 Hz Incertitude intrinsèque ± (0,1 % + 1 pt)

8.2.3. MESURES DE CONTINUITÉ Conditions de référence particulières :

Résistance des cordons : nulle ou compensée. Inductance des cordons : nulle. Tension externe sur les bornes : nulle. Inductance en série avec la résistance : nulle.

Compensation des cordons jusqu’à 5 W. La tension externe alternative superposée maximale admissible est de 0,5 VRMS en sinus.

Courant de 200 mA

Domaine de mesure 0,00 - 39,99 W

Résolution 0,01 W Courant de mesure ≥ 200 mA Incertitude intrinsèque ± (1,5% + 2 pt) Incertitude de fonctionnement ± (8,5% + 2 pt) Tension à vide 9,5 V ± 10% Inductance en série maximale 40 mH

Courant de 12 mA

Domaine de mesure 0,00 - 39,99 W 40,0 - 399,9 W

Résolution 0,01 W 0,1 W Courant de mesure environ 13 mA et < 15 mA Incertitude intrinsèque ± (1,5% + 5 pt) Incertitude de fonctionnement ± (8,5% + 5 pt) Tension à vide 9,5 V ± 10% Inductance en série maximale 40 mH

8.2.4. MESURES DE RÉSISTANCE Conditions de référence particulières :

Tension externe sur les bornes : nulle.

Domaine de mesure 0,0 - 3,999 kW 4,00 - 39,99 kW 40,0 - 399,9 kW

Résolution 1 W 10 W 100 W Courant de mesure ≤ 22 µA ≤ 22 µA ≤ 17 µA Incertitude intrinsèque ± (1,5% + 5 pt) ± (1,5% + 2 pt) ± (1,5% + 2 pt) Tension à vide 3,1 V ± 10%

8.2.5. MESURES DE RÉSISTANCE D’ISOLEMENT Conditions de référence particulières :

Capacité en parallèle : nulle. Tension AC maximale externe admissible pendant la mesure : nulle. Fréquence des tensions externes : DC et 15,8 … 65 Hz. La valeur de la fréquence n’est garantie que pour une tension ≥ 20 V

Tension à vide maximale : 1,1 x U Courant nominal : ≥ 1 mA

(pour UN ≥ 100 V)

Courant de court circuit : ≤ 3 mA Incertitude intrinsèque sur la mesure de la tension d’essai : ± (2,5% + 3 pt)

Domaine de mesure sous 50 V 0,01 - 7,99 MW 8,00 - 39,99 MW Domaine de mesure sous 100 V 0,01 - 3,99 MW 4,00 - 39,99 MW Domaine de mesure sous 250 V 0,01 - 1,99 MW 2,00 - 39,99 MW

40,0 - 399,9 MW 400 - 1999 MW Domaine de mesure sous 500 V 0,01 - 0,99 MW 1,00 - 39,99 MW Domaine de mesure sous 1000 V 0,01 - 0,49 MW 0,50 - 39,99 MW Résolution 10 kW 10 kW 100 kW 1 MW Incertitude intrinsèque sous 50 V ± (5% + 3 pt) ± (2% + 2 pt) Valeur indicative Incertitude intrinsèque sous 100 V ± (5% + 3 pt) ± (3% + 3 pt) Incertitude intrinsèque sous les autres tensions ± (5% + 3 pt) ± (2% + 2 pt) Incertitude de fonctionnement sous 50 V ± (12% + 3 pt) ± (10% + 2 pt) Valeur indicative Incertitude de fonctionnement sous 100 V ± (12% + 3 pt) ± (11% + 3 pt)

Incertitude de fonctionnement sous les autres tensions

± (12% + 3 pt)

± (10% + 2 pt)

Temps d’établissement typique de la mesure en fonction des éléments testés

Ces valeurs incluent les inﬂuences dues à la composante capacitive de la charge, au système de gamme automatique et à la régulation de la tension d’essai.

Tension d’essai Charge Non capacitive Avec 100 nF Avec 1 µF

250 V - 500 V - 1000 V

Temps de décharge typique d’un élément capacitif pour atteindre 25 V

10 MW 1 s 2 s 12 s

1000 MW 1 s 4 s 30 s

Tension d’essai 50 V 100 V 250 V 500 V 1000 V

Temps de décharge (C en µF) 0,25 s x C 0,5 s x C 1 s x C 2 s x C 4 s x C

Courbe typique de la tension d’essai en fonction de la charge

La tension développée en fonction de la résistance mesurée a la forme suivante :

I = 1 mA

RN = UN / 1 mA

8.2.6. MESURES DE RÉSISTANCE DE TERRE 3P Conditions de référence particulières :

Résistance du cordon E : nulle ou compensée. Tensions parasites : nulles. Inductance en série avec la résistance : nulle. (R

+ RS ) / RE < 300 et RE < 100 x RH avec RH et RS ≤ 15,00 kW.

Compensation du cordon R

jusqu’à 2,5 W.

Domaine de mesure 0,50 - 39,99 W 40,0 - 399,9 W 400 - 3999 W 0,20 - 15,00 kW

Résolution 0,01 W 0,1 W 1 W 10 W Incertitude intrinsèque ± (2% + 5 pt) ± (2% + 2 pt) ± (10% + 2 pt) Incertitude de fonctionnement ± (9% + 20 pt) ± (9% + 5 pt) -

Courant de mesure typique crête à crête

4,3 mA 4,2 mA 3,5 mA -

Fréquence de mesure 128 Hz Tension à vide 38,5 V crête à crête

1 : la gamme d’afﬁchage de 40 kW n’est utilisée que pour les mesures de piquets R 2 : courant à mi-calibre avec R

= 1000 W.

et RS.

Tension parasite maximale admissible :

25 V dans H de 50 à 500 Hz. 25 V dans S de 50 à 500 Hz.

Précision sur la mesure des tensions parasites :

Caractéristiques identiques aux mesures de tension.

8.2.7. MESURES D’IMPÉDANCE DE BOUCLE Conditions de référence particulières :

Tension de l’installation : 90 à 500 V. Stabilité de la source de tension : < 0,05 %. Fréquence de l’installation : 15,8 à 17,5 Hz et 45 à 65 Hz. Résistance des cordons : nulles ou compensées. Tension de contact (potentiel du conducteur de protection par rapport à la terre locale) : < 5 V. Courant de fuite résiduel de l’installation : nul.

Compensation des cordons jusqu’à 5 W.

Caractéristiques en mode 3 ﬁls avec disjonction :

Domaine de mesure

Résolution 0,001 W 0,001 W 0,01 W 0,1 W

Incertitude intrinsèque sur la mesure d’impédance ± (10% + 20 pt) ± (5% + 20 pt) ± (5% + 2 pt)

Incertitude intrinsèque sur la partie résistive ± (10% + 20 pt) ± (5% + 20 pt) ± (5% + 2 pt)

Incertitude intrinsèque sur la partie inductive

Incertitude de fonctionnement sur la mesure d’impédance

Fréquence de fonctionnement 15,8 … 17,5 et 45 … 65 Hz

0,080 - 0,500 W 0,510 - 3,999 W 4,00 - 39,99 W 40,0 - 399,9 W

± (10% + 2 pt) ± (5% + 2 pt)

± (17% + 20 pt) ± (12% + 20 pt) ± (12% + 2 pt)

3 : la partie inductive n’est afﬁchée que lorsque l’impédance est ≤ 30 W. La durée de la mesure dépend de la tension de l’installation, de la valeur de l’impédance mesurée et de l’activation du ﬁltre de lissage (SMOOTH).

Si le lissage est activé (mode SMOOTH), l’instabilité de l’incertitude intrinsèque est alors divisée par 2 (par exemple : ± 5 pt devient ± 2,5 pt).

Caractéristiques en mode 3 ﬁls sans disjonction :

Domaine de mesure 0,20 - 1,99 W 2,00 - 39,99 W 40,0 - 399,9 W 400 - 3999 W

Résolution 0,01 W 0,1 W 1 W Courant de mesure RMS 6, 9 ou 12 mA au choix

Incertitude intrinsèque sur la mesure d’impédance

Incertitude intrinsèque sur la partie résistive Incertitude intrinsèque sur la partie inductive Incertitude de fonctionnement sur la mesure d’impédance

± (15% + 10 pt) ± (10% + 3 pt) ± (5% + 2 pt) ± (5% + 2 pt)

± (10% + 3 pt) ± (10% + 3 pt) ± (5% + 2 pt) ± (5% + 2 pt)

± (20% + 3 pt) ± (12% + 3 pt) ± (12% + 2 pt) ± (5% + 2 pt)

4 : il n’y a pas de mesure de la partie inductive dans la boucle L-PE avec un courant faible.

L’incertitude intrinsèque est déﬁnie pour 0,1 ≤ R

/ RN ≤ 10 avec RL et RN ≥ 1 W.

La durée de la mesure dépend de la tension de l’installation, de la valeur de l’impédance mesurée et de l’activation du ﬁltre de lissage (SMOOTH).

Si le lissage est activé (mode SMOOTH), l’instabilité de l’incertitude intrinsèque est alors divisée par 2 (par exemple : ± 5 pt devient ± 2,5 pt) et la durée de la mesure est de l’ordre de 30 s.

Caractéristiques du calcul du courant de court-circuit :

Formule de calcul : Ik = U

REF

/ ZS

Domaine de calcul 0,1 - 399,9 A 400 - 3999 A 4,00 - 6,00 kA

Résolution 0,1 A 1 A 10 A

Incertitude intrinsèque

Incertitude de fonctionnement

= √ (Incertitude intrinsèque sur la mesure de tension si U

+ (Incertitude intrinsèque sur la mesure de boucle)²

= √ (Incertitude de fonctionnement sur la mesure de tension si U

+ (Incertitude de fonctionnement sur la mesure de boucle)²

est utilisé)²

MEAS

8.2.8. MESURES D’IMPÉDANCE DE LIGNE Conditions de référence particulières :

Compensation des cordons jusqu’à 5 W.

est utilisé)²

Caractéristiques en mode 2 ﬁls :

Domaine de mesure

Résolution 0,001 W 0,001 W 0,01 W 0,1 W 1 W

Incertitude intrinsèque sur la mesure d’impédance Incertitude intrinsèque sur la partie résistive Incertitude intrinsèque sur la

partie inductive Incertitude de fonctionnement sur la mesure d’impédance

Fréquence de fonctionnement 15,8 … 17,5 et 45 … 65 Hz

0,080 - 0,500 W 0,510 - 3,999 W 4,00 - 19,99 W 20,0 - 39,99 W 40,0 - 399,9 W 400 - 3999 W

± (10% + 20 pt) ± (5% + 20 pt) ± (5% + 2 pt)

± (10% + 2 pt) ± (5% + 2 pt)

± (17% + 20 pt) ± (12% + 20 pt) ± (12% + 2 pt)

5 : la partie inductive n’est afﬁchée que lorsque l’impédance est ≤ 30 W.

La durée de la mesure dépend de la tension de l’installation, de la valeur de l’impédance mesurée et de l’activation du ﬁltre de lissage (SMOOTH).

Si le lissage est activé (mode SMOOTH), l’instabilité de l’incertitude intrinsèque est alors divisée par 2 (par exemple : ± 5 pt devient ± 2,5 pt).

8.2.9. MESURES DE TERRE SOUS TENSION Conditions de référence particulières :

Tension de l’installation : 90 à 500 V. Stabilité de la source de tension : < 0,05 %. Fréquence de l’installation : 15,8 à 17,5 Hz et 45 à 65 Hz. Résistance des cordons : nulles ou compensées. Tension de contact (potentiel du conducteur de protection par rapport à la terre locale) : < 5 V. Résistance de la sonde de mesure de tension : ≤ 15 kW. Potentiel de la sonde de prise de tension par rapport au PE : ≤ U Courant de fuite résiduel de l’installation : nul.

Compensation des cordons jusqu’à 2,5 W par cordon.

Caractéristiques en mode avec disjonction :

Domaine de mesure

Résolution 0,001 W 0,001 W 0,01 W 0,1 W 1 W

Incertitude intrinsèque sur la mesure d’impédance Incertitude intrinsèque sur la partie résistive Incertitude intrinsèque sur la

partie inductive Incertitude de fonctionnement sur la mesure d’impédance

Fréquence de fonctionnement 15,8 … 17,5 et 45 … 65 Hz

0,080 - 0,500 W 0,510 - 3,999 W 4,00 - 19,99 W 20,0 - 39,99 W 40,0 - 399,9 W 400 - 3999 W

± (10% + 20 pt) ± (5% + 20 pt) ± (5% + 2 pt)

± (10% + 2 pt) ± (5% + 2 pt)

± (17% + 20 pt) ± (12% + 20 pt) ± (12% + 2 pt)

6 : la partie inductive n’est afﬁchée que lorsque l’impédance est ≤ 30 W.

La durée de la mesure dépend de la tension de l’installation, de la valeur de l’impédance mesurée et de l’activation du ﬁltre de lissage (SMOOTH).

Si le lissage est activé (mode SMOOTH), l’instabilité de l’incertitude intrinsèque est alors divisée par 2 (par exemple : ± 5 pt devient ± 2,5 pt).

Résistance maximale admissible pour la sonde de prise de tension : 15 kW. Incertitude intrinsèque sur la mesure de la résistance de la sonde : ± (10% + 5 pt), résolution 0,1 kW. Inductance maximale admissible pour la mesure : 15 mH, résolution 0,1 mH.

Calcul de la tension de défaut en cas de court-circuit, U

Domaine de mesure 0,2 - 399,9 V 400 - 550 V

Résolution 0,1 V 1 V

Incertitude intrinsèque

= √ (Incertitude intrinsèque sur la mesure de tension si U

+ (Incertitude intrinsèque sur la mesure de boucle)²

est utilisé)²

MEAS

Fréquence de fonctionnement 15,8 à 70 Hz

Caractéristiques en mode sans disjonction :

Domaine de mesure 0,20 - 1,99 W 2,00 - 39,99 W 40,0 - 399,9 W 400 - 3999 W

Résolution 0,01 W 0,1 W 1 W Courant de mesure RMS 6, 9 ou 12 mA au choix

Incertitude intrinsèque sur la mesure d’impédance

Incertitude intrinsèque sur la partie résistive Incertitude intrinsèque sur la partie inductive Incertitude de fonctionnement sur la mesure d’impédance

± (15% + 3 pt) ± (5% + 3 pt) ± (5% + 2 pt) ± (5% + 2 pt)

± (15% + 3 pt) ± (10% + 3 pt) ± (5% + 2 pt) ± (5% + 2 pt)

± (20% + 3 pt) ± (12% + 3 pt) ± (12% + 2 pt) ± (5% + 2 pt)

7 : il n’y a pas de mesure de la partie inductive dans la boucle L-PE avec un courant faible.

L’incertitude intrinsèque est déﬁnie pour 0,1 ≤ R

/ RN ≤ 10 avec RL et RN ≥ 1 W.

La durée de la mesure dépend de la tension de l’installation, de la valeur de l’impédance mesurée et de l’activation du ﬁltre de lissage (SMOOTH).

Résistance maximale admissible pour la sonde de prise de tension : 15 kW. Incertitude intrinsèque sur la mesure de la résistance de la sonde : ± (10% + 5 pt), résolution 0,1 kW.

Caractéristiques en mode sélectif :

Domaine de mesure 0,50 - 39,99 W 40,0 - 399,9 W

Résolution 0,01 W 0,1 W Incertitude intrinsèque sur la

mesure de résistance

± (10% + 10 pt)

8 : il n’y a pas de mesure de la partie inductive en mode sélectif.

La durée de la mesure dépend de la tension de l’installation, de la valeur de l’impédance mesurée et de l’activation du ﬁltre de lissage (SMOOTH).

Résistance maximale admissible pour la sonde de prise de tension : 15 kW. Incertitude intrinsèque sur la mesure de la résistance de la sonde : ± (10% + 5 pt), résolution 0,1 kW.

Le courant de mesure correspond aux courants de test indiqués dans le tableau des caractéristiques en mode avec disjonction divisé par le rapport R

SEL/RA

avec R

≤ 100. Au-delà, on atteint la limite du courant qui est de 20 mA crête.

SEL/RA

8.2.10. TEST DE DIFFÉRENTIEL Conditions de référence particulières :

Tension de l’installation : 90 à 500 V. Fréquence de l’installation : 15,8 à 17,5 Hz et 45 à 65 Hz. Tension de contact (potentiel du conducteur de protection par rapport à la terre locale) : < 5 V. Résistance de la sonde de mesure de tension (si elle est utilisée) : < 100 W. Potentiel de la sonde de prise de tension (si elle est utilisée) par rapport au PE : < U Courant de fuite résiduel de l’installation : nul.

Domaine d’utilisation des calibres pour une tension secteur comprise entre 90 et 280 Veff.

Le tableau suivant explicite les conditions d’utilisation des calibres de test, en supposant que l’impédance de boucle Z loppe une tension égale à U

, alors qu’elle est parcourue par le courant de test I

LPE

déve-

Les tensions indiquées correspondent à la tension secteur minimale nécessaire.

Onde pour U

25V

50V

65V

25V

50V

65V

25V

50V

65V

Onde pour U

25V

50V

65V

25V

50V

65V

25V

50V

65V

Rampe ou

impulsion

2 x I

Impulsion

5 x I

Impulsion

Rampe ou

impulsion

2 x I

Impulsion

5 x I

Impulsion

I 10 mA 30 mA 100 mA 300 mA 500 mA 650 mA 1000 mA Variable

    

   

  

 

> 95 V > 134 V > 173 V

> 105 V > 124 V > 139 V > 173 V I

> 94 V > 133 V

> 119 V > 158 V

> 109 V > 124 V > 158 V I

      

 



> 90 V > 124 V

> 109 V

   

> 99 V > 133 V I

 

≤ 1000 mA

≤ 500 mA

≤ 200 mA

I 10 mA 30 mA 100 mA 300 mA 500 mA 650 mA 1000 mA Variable

  

> 119 V > 158 V

> 155 V > 116 V > 130 V > 169 V > 208 V

> 197 V > 146 V > 160 V > 199 V > 238 V

 

> 157 V > 122 V > 150 V

> 200 V > 152 V > 180 V

> 95 V

> 166 V > 140 V > 208 V



> 208 V > 170 V > 238 V

> 100 V

> 158 V

   

 

≤ 500 mA

≤ 200 mA

≤ 250 mA

≤ 100 mA

Domaine d’utilisation des calibres pour une tension secteur comprise entre 280 et 500 Veff.

I 10 mA 30 mA 100 mA 300 mA 500 mA 650 mA 1000 mA Variable

Rampe ou

      

impulsion

2 x I

Impulsion

5 x I

Impulsion

      

Caractéristiques en mode impulsion :

≤ 500 mA

≤ 250 mA

≤ 100 mA

Calibre I

Nature du test

Courant de test 0,2 x I Incertitude intrinsèque sur le

Détermination

+0 -7% courant de test Durée maximale d’application du courant de test

de 32 à 72

périodes

9 : ce courant est réglable par pas de 0.1 I

10 mA - 30 mA - 100 mA - 300 mA - 500 mA - 650 mA - 1000 mA

Test de

de U

… 0,5 x I

non-disjonction

0,5 x I

+0 -7%

± 2 mA

1000 ou 2000 ms 500 ms 500 ms 40 ms

et ne peut être inférieur à 2,4 mA. Par défaut, ce courant vaut 0.4 IDN.

Caractéristiques en mode rampe :

Calibre I

10 mA - 30 mA - 100 mA - 300 mA - 500 mA - 650 mA - 1000 mA

Nature du test Détermination de U Courant de test 0,2 x I

Incertitude intrinsèque sur le courant de test Durée maximale d’application du courant de test

… 0,5 x I

+0 -7% ± 2 mA -0 +7% ± 2 mA

de 32 à 72 périodes

Incertitude intrinsèque sur l’indication du courant de disjonc-

tion

Variable (6 à 999 mA)

Test de

disjonction

-0 +7% ± 2 mA

Test de

disjonction

(sélectif)

2 x I

-0 +7% ± 2 mA

Test de disjonction

0,9573 x IDN x k / 28

4600 ms à 50 et 60 Hz

4140 ms à 16,6 Hz

-0 +7% + 3,3 % I

Résolution de 0,1 mA jusqu’à 400 mA

et 1 mA au delà

± 2 mA

Test de

disjonction

5 x I

-0 +7% ± 2 mA

10 : paramétrable par l’utilisateur. 11 : k est compris entre 9 et 31. La rampe ainsi générée va de 0,3 I

à 1,06 IDN en 22 pas de 3,3% IDN chacun et d’une durée de

200 ms (180 ms à 16,66 Hz).

Caractéristiques du temps de disjonction (T

) :

Mode impulsion Mode rampe Domaine de mesure 5,0 - 399,9 ms 400 - 500 ms 10,0 - 200,0 ms Résolution 0,1 ms 1 ms 0,1 ms Incertitude intrinsèque ± 2 ms ± 2 ms Incertitude de fonctionnement ± 3 ms ± 3 ms

Caractéristiques du calcul de la tension de défaut (U

) :

L’appareil afﬁche la valeur de la tension de défaut pour le courant I

Dans le cas d’une mesure de boucle ZS, UF est calculée comme suit :

= RPE x ID

Dans le cas d’une mesure de boucle sous tension en mode disjonction (TRIP), U UF = ZA x I

est calculée comme suit :

Dans le cas d’une mesure de boucle sous tension en mode sans disjonction, UF est calculée comme suit : U

= RA x I

Sachant que ID est lui-même déﬁni comme suit : ID = IDN x K x Q

Avec K : facteur multiplicateur, parmi les sept valeurs possibles : 0.2 ; 0.3 ; 0.4 ; 0.5 ; 1 ; 2 ; 5

Q : coefﬁcient lié au facteur de forme au courant IDN (coefﬁcient issu de la norme IEC 61008) :

 si le facteur de forme est de type demi-onde ET si I  si le facteur de forme est de type demi-onde ET si I

> 10 mA, alors Q = 1,4

≤ 10 mA, alors Q = 2

Domaine de mesure 5,0 - 70,0 V

Résolution 0,1 V Incertitude intrinsèque ± (10% + 10 pt)

8.2.11. MESURE DE COURANT Conditions de référence particulières :

Facteur de crête = 1,414 Composante DC < 0,1 % Fréquence : 15,8 à 450 Hz.

En mesure de I

, l’incertitude intrinsèque est augmentée de 5 %.

SEL

Caractéristiques avec la pince MN77 :

Rapport de transformation : 1000 / 1

Domaine de mesure 5,0 - 399,9 mA 0,400 - 3,999 A 4,00 - 19,99 A

Résolution 0,1 mA 1 mA 10 mA Incertitude intrinsèque ± (2% + 5 pt) ± (1,5% + 2 pt) ± (1,2% + 2 pt)

En branchant une tension entre les bornes L et PE, l’appareil se synchronise sur la fréquence de cette tension ce qui permet alors des mesures de courant à partir de 1 mA.

Caractéristiques avec la pince C177 :

Rapport de transformation : 1000 / 1

Domaine de mesure 5,0 - 399,9 mA 0,400 - 3,999 A 4,00 - 19,99 A

Résolution 0,1 mA 1 mA 10 mA Incertitude intrinsèque ± (2% + 5 pt) ± (1,5% + 2 pt) ± (1,2% + 2 pt)

En branchant une tension entre les bornes L et PE, l’appareil se synchronise sur la fréquence de cette tension ce qui permet alors des mesures de courant à partir de 0,5 mA.

Caractéristiques avec la pince C177A :

Rapport de transformation : 10 000 / 1

Domaine de mesure 0,020 - 3,999 A 4,00 - 39,99 A 40,0 - 199,9 A

Résolution 1 mA 10 mA 100 mA Incertitude intrinsèque ± (1,5% + 2 pt) ± (1% + 2 pt) ± (1,2% + 2 pt)

En branchant une tension entre les bornes L et PE, l’appareil se synchronise sur la fréquence de cette tension ce qui permet alors des mesures de courant à partir de 5 mA.

8.2.12. SENS DE ROTATION DE PHASE Conditions de référence particulières :

Réseau triphasé Tension de l’installation : 20 à 500 V. Fréquence : 15,8 à 17,5 Hz et 45 à 65 Hz. Taux de déséquilibre admissible en amplitude : 20%. Taux de déséquilibre admissible en phase : 10%. Taux d’harmoniques admissibles en tension : 10%.

Caractéristiques :

L’ordre des phases est «positif» si la rotation L1-L2-L3 est dans le sens inverse des aiguilles d’une montre. L’ordre des phases est «négatif» si la rotation L1-L2-L3 est dans le sens des aiguilles d’une montre. Les trois tensions sont mesurées (voir les caractéristiques au § 8.2.1) et indiquées comme U

, U23 et U31.

8.2.13. MESURES DE PUISSANCE Conditions de référence particulières :

Signaux de tension et de courant sinusoïdaux : cosϕ = 1. Tension ≥ 10 V. Courant ≥ 0,1 A (pour la pince C177A) Fréquence : 15,8 à 65 Hz. Pas de composante DC.

Domaine de mesure 5 - 3999 W 4,00 - 39,99 kW

40,0 - 110,0 kW

40,0 - 330,0 kW

Résolution 1 W 10 W 100 W Incertitude intrinsèque ± (2% + 5 pt) ± (2% + 2 pt) ± (2% + 2 pt)

12 : la ﬁn d’échelle est de 110 kW (550 V x 200 A) en monophasé et de 330 kW en triphasé.

8.2.14. FACTEUR DE PUISSANCE Conditions de référence particulières :

Tension de l’installation : 10 à 500 V. Courant : 0,1 à 200 A.

Domaine de mesure (±) 0,2 - 0,49 (±) 0,50 - 1,00

Résolution 0,01 Incertitude intrinsèque ± (2% + 2 pt) ± (1% + 2 pt)

Si la puissance est nulle, le facteur de puissance est indéterminé.

Le signe du facteur de puissance est déterminé par l’avance ou le retard de phase entre la tension et le courant. Cela permet de déterminer si la charge est inductive (signe +) ou capacitive (signe -).

8.2.15. HARMONIQUES Conditions de référence particulières :

Signal sans inter-harmoniques et dont le fondamental est supérieur aux autres composantes harmoniques et à la composante DC. Fréquence du fondamental : 16,66 Hz, 50 Hz ou 60 Hz ± 0,05 Hz. Facteur crête du signal ≤ 4. Pour la pince C177A : signal RMS > 10 V ou 1 A.

Caractéristiques :

Caractéristiques d’afﬁchage en tension

Caractéristiques d’afﬁchage en courant

10 à 500 V, la gamme d’afﬁchage étant déﬁnie par la valeur

de la composante harmonique la plus élevée.

1 à 200 A, la gamme d’afﬁchage étant déﬁnie par la valeur

de la composante harmonique la plus élevée.

Stabilité de l’afﬁchage en courant et en tension ± 2 pt Domaine d’utilisation Harmoniques de rang 1 à 50 Domaine de mesure pour le taux d’harmonique 0,2 - 399,9 % Seuil de détection pour le taux d’harmonique 0,1 % Domaine de mesure en THD-F et THD-R 0,2 - 100 % Résolution pour le taux d’harmonique, THD-F et THD-R 0,1%

Taux > 10% et rang < 13 : 5 pt Incertitude intrinsèque sur la valeur efﬁcace et le taux d’harmonique

Taux < 10% et rang < 13 : 10 pt Taux > 10% et rang > 13 : 10 pt

Taux > 10 % et rang > 13 : 15 pt

Incertitude intrinsèque sur le THD-F et THD-R 10 pt

Méthode et déﬁnitions :

Détermination des harmoniques : algorithme FFT de Cooley-Tukey sur 16 bits Fréquence d’échantillonnage : 256 fois la fréquence de la composante fondamentale Fenêtre de ﬁltrage : rectangulaire sur 4 périodes

THD-F : Taux de distorsion global calculé par rapport à la composante fondamentale du signal.

n=50

Hn²

√

n=50

√

R[RMS]

n=2

THD-F =

THD-R : Taux de distorsion global calculé par rapport à la valeur efﬁcace du signal (appelé aussi DF : facteur de distorsion).

THD-R =

8.3. VARIATIONS DANS LE DOMAINE D’UTILISATION

8.3.1. MESURE DE TENSION

Grandeurs d’inﬂuence

Température -10 … + 55 °C 1 %/10 °C ± 1 pt 2 %/10 °C + 2 pt Humidité relative 10 … 85 %HR à 45°C 2 % 3 % + 2 pt Tension d’alimentation 8,4 … 10 V 0,1% ou 1 pt 0,5% + 2 pt Fréquence (sauf position MW) 15,8 … 450 Hz 0,5% 4,5 % + 1 pt Fréquence (position MW) 15,8 … 65 Hz 4% 1% + 1 pt Réjection de mode série en AC Réjection de mode série 50/60 Hz en DC

Réjection de mode commun en AC 50/60 Hz

8.3.2. MESURE D’ISOLEMENT

Grandeurs d’inﬂuence

Température -10 … + 55 °C 1 %/10 °C ± 1 pt 2 %/10 °C + 2 pt Humidité relative 10 … 85 %HR à 45°C 2 % 3 % + 2 pt Tension d’alimentation 8,4 … 10 V 0,25% ou 2 pt 2% + 2 pt

Limites du domaine d’utilisation

0 … 500 V

Limites du domaine d’utilisation

Calibres 50 V et 100 V

R ≤ 100 MW : 2 V

R > 100 MW : 0,7 V

ac 50 dB 40 dB

Variation de la mesure

Typique Maximale

Variation de la mesure

Typique Maximale

Tension AC 50/60 Hz superposée à la tension d’essai (U

Capacité en parallèle sur la résistance à mesurer

)

Calibres 250 V et 500 V

R ≤ 100 MW : 6 V

R > 100 MW : 2 V

Calibres 500 V et 1000 V

R ≤ 100 MW : 10 V

R > 100 MW : 3 V 0 … 5 µF @ 1 mA

0 … 2 µF @ 2000 MW

1% 5% + 2 pt

1% 1%

1% + 1 pt

10% + 5 pt

8.3.3. MESURE DE RÉSISTANCE ET DE CONTINUITÉ

Grandeurs d’inﬂuence

Limites du domaine d’utilisation

Variation de la mesure

Typique Maximale Température -10 … + 55 °C 1 %/10 °C ± 1 pt 2 %/10 °C + 2 pt Humidité relative 10 … 85 %HR à 45°C 2 % 3 % + 2 pt Tension d’alimentation 8,4 … 10 V 0,25% ou 1 pt 1% + 2 pt

Tension AC 50/60 Hz superposée à la tension d’essai

ac 0,5% 1% + 2 pt

0,5 V

8.3.4. MESURE DE TERRE 3P

Grandeurs d’inﬂuence

Limites du domaine d’utilisation

Variation de la mesure

Typique Maximale Température -10 … + 55 °C 1 %/10 °C ± 1 pt 2 %/10 °C + 2 pt Humidité relative 10 … 85 %HR à 45°C 2 % 3 % + 2 pt Tension d’alimentation 8,4 … 10 V 0,25% ou 1 pt 1% + 1 pt

Tension en série dans la boucle mesure de tension (S-E) Fondamental = 16,6/50/60 Hz + harmoniques impairs

15 V (R

25 V (R

≤ 40 W)

> 40 W)

0,5% ou 10 pt

2% + 50 pt

2% + 2 pt

Tension en série dans la boucle injection de courant (H-E) Fondamental = 16,6/50/60 Hz + harmoni-

15 V (R

25 V (RE > 40 W)

≤ 40 W)

0,5% ou 10 pt

2% + 50 pt

2% + 2 pt

ques impairs Résistance de piquet de la boucle de

courant (R

)

Résistance de piquet de la boucle de tension (R

)

0 à 15 kW 0,3% 1% + 2 pt

8.3.5. MESURE DE COURANT

Grandeurs d’inﬂuence

Limites du domaine d’utilisation

Variation de la mesure

Typique Maximale Température -10 … + 55 °C 1 %/10 °C ± 1pt 2 %/10 °C + 2 pt Humidité relative 10 … 85 %HR à 45°C 2 % 3 % + 2 pt Tension d’alimentation 8,4 … 10 V 0,1% ou 2 pt 0,5% + 2 pt

Fréquence Réjection de mode commun en AC

50/60 Hz

15,8 … 45 Hz

45 … 450 Hz

0 … 500 V

ac 50 dB 40 dB

0,5%

1% + 1 pt

1,5% + 1 pt

8.3.6. MESURE DE TERRE SOUS TENSION, BOUCLE ET TERRE SÉLECTIVE

Grandeurs d’inﬂuence

Limites du domaine d’utilisation

Variation de la mesure

Typique Maximale Température -10 … + 55 °C 1 %/10 °C ± 1pt 2 %/10 °C + 2 pt Humidité relative 10 … 85 %HR à 45°C 2 % 3 % + 2 pt Tension d’alimentation 8,4 … 10 V 0,5% ou 2 pt 2% + 2 pt

Fréquence du réseau de l’installation testée

Tension du réseau de l’installation testée Différence de phase entre la charge interne

et l’impédance mesurée ou inductance de l’impédance mesurée ou rapport L/R de l’impédance mesurée

Résistance en série avec la sonde de tension (terre sous tension uniquement)

Tension de contact (U

) 0 … 50 V

99 à 101% de la fréquence

nominale

85 à 110% de la tension

nominale

0 …20°

ou 0 … 400 mH

ou 0 … 500 ms

0 … 15 kW

0,1% ou 1 pt 0,1% + 1 pt

1%/10° 1%/10°

Négligeable

(pris en compte dans

l’incertitude intrinsèque)

(pris en compte dans

l’incertitude intrinsèque)

Négligeable

(pris en compte dans

l’incertitude intrinsèque)

(pris en compte dans

l’incertitude intrinsèque)

Négligeable

8.3.7. TEST DE DIFFÉRENTIEL

Grandeurs d’inﬂuence

Limites du domaine d’utilisation

Variation de la mesure

Typique Maximale Température -10 … + 55 °C 1 %/10 °C ± 1pt 2 %/10 °C + 2 pt Humidité relative 10 … 85 %HR à 45°C 2 % 3 % + 2 pt Tension d’alimentation 8,4 … 10 V 0,1% ou 1 pt 0,5% + 2 pt

Fréquence du réseau de l’installation testée

Tension du réseau de l’installation testée

99 à 101% de la fréquence

nominale

85 à 110% de la tension

nominale

0,1% ou 1 pt 0,1% + 1 pt

8.3.8. SENS DE ROTATION DE PHASE

Aucune grandeur d’inﬂuence

8.3.9. PUISSANCE

Grandeurs d’inﬂuence Limites du domaine d’utilisation

Variation de la mesure

Fréquence du réseau de l’installation testée Tension du réseau de l’installation testée

Facteur de puissance

99 à 101% de la fréquence

nominale

85 à 110% de la tension nomi-

nale 0,50 … 1,00 à 45…65 Hz 0,20 … 0.49 à 45…65 Hz

0,50 à 1,00 à 15,8…17,5 Hz 0,20 à 0,49 à 15,8…17,5 Hz

0,1% ou 1 pt 0,1% + 1 pt

0,5% 1,5%

2% 4%

1% + 2 pt 3% + 2 pt

2,5% + 2 pt

5% + 2 pt

8.3.10. HARMONIQUES TENSION ET COURANT

Les grandeurs d’inﬂuence et les variations associées sont respectivement les mêmes que pour les mesures de tension et les mesures de courant.

8.4. INCERTITUDE INTRINSÈQUE ET INCERTITUDE DE FONCTIONNEMENT

Le contrôleur d’installation C.A 6116 est conforme à la norme IEC 61557 qui requiert que l’incertitude de fonctionnement, appelée B, soit inférieure à 30 %.

 En isolement, B = ± ( |A| + 1,15

√ E

² + E2² + E3² )

avec A = incertitude intrinsèque E E2 = inﬂuence de la tension d’alimentation à l’intérieur des limites indiquées par le constructeur.

= inﬂuence de la position de référence ± 90°.

E3 = inﬂuence de la température entre 0 et 35°C.

 En mesure de continuité, B = ± ( |A| + 1,15

 En mesure de boucle, B = ± ( |A| + 1,15

avec E E E8 = inﬂuence de la tension du réseau de 85 à 110 % de la tension nominale.

= inﬂuence de l’angle de phase de 0 à 18°.

= inﬂuence de la fréquence du réseau de 99 à 101 % de la fréquence nominale.

 En mesure de terre, B = ± ( |A| + 1,15

avec E E5 = inﬂuence de la résistance des piquets de 0 à 100 x RA mais ≤ 50 kW.

= inﬂuence de la tension parasite en mode série (3 V à 16,6 ; 50 ; 60 et 400 Hz)

 En test de différentiel, B = ± ( |A| + 1,15

avec E

= inﬂuence de la résistance des sondes à l’intérieur des limites indiquées par le constructeur.

√ E

² + E2² + E3² )

√ E

² + E2² + E3² + E6² + E7² + E8² )

√ E

² + E2² + E3² + E4² + E5² + E7² + E8² )

√ E

² + E2² + E3² + E5² + E8² )

8.5. ALIMENTATION

L’alimentation de l’appareil est réalisée par un pack de batteries rechargeable à technologie NiMH 9,6 V 4 Ah.

8.5.1. TECHNOLOGIE NIMH

La technologie NiMH vous permet de disposer de nombreux avantages :

 une grande autonomie pour un encombrement et un poids limité,  la possibilité de recharger rapidement votre batterie,  un effet mémoire très réduit : vous pouvez recharger votre batterie même si elle n’est pas complètement déchargée sans

diminuer sa capacité,

 le respect de l’environnement garanti par l’absence de matériaux polluants comme le plomb ou le cadmium.

La technologie NiMH permet un nombre limité de cycles de charge/décharge qui dépend des conditions d’utilisation et des conditions de charge. Dans des conditions optimales, ce nombre de cycles est de 200.

8.5.2. CHARGE BATTERIE

Le chargeur de batterie de l’appareil se compose de deux éléments distincts : une alimentation externe et un chargeur intégré dans l’appareil. Le chargeur intégré gère simultanément le courant de charge, la tension de batterie et sa température interne. Ainsi, la charge est effectuée de façon optimale, tout en garantissant une durée de vie importante de la batterie.

La veille d’utiliser votre appareil, vériﬁez son état de charge. Si l’indicateur du niveau de batterie afﬁche moins de trois barres, mettez l’appareil en charge pour la nuit (voir le § 1.2).

Le temps de charge est d’environ 6 h.

Aﬁn de prolonger la durée de vie de votre batterie :

 Utilisez uniquement le chargeur fourni avec votre appareil. L’utilisation d’un autre chargeur peut s’avérer dangereuse !  Chargez votre appareil uniquement entre 10 et 35°C.  Respectez les conditions d’utilisation et de stockage déﬁnies dans la présente notice.

Ne faites pas de mesures sur le secteur pendant la charge de la batterie.

Une batterie neuve n’atteint sa pleine efﬁcacité qu’après plusieurs cycles complets de charges / décharges. Cela ne vous empêche cependant pas d’utiliser votre appareil dès la première charge. Toutefois, il est conseillé d’effectuer une première charge complète (au moins 7 heures).

Si l’appareil indique que la charge est terminée, n’ hésitez pas à débrancher le chargeur quelques secondes puis à le rebrancher une nouvelle fois pour parfaire la charge.

Comme toute batterie rechargeable, celle de votre appareil est sujet à une décharge spontanée non négligeable, même lorsque l’appareil est éteint. Si votre appareil n’a pas été utilisé depuis plusieurs semaines, il est probable que la batterie se soit déchargée en partie, même si, avant stockage, elle avait été rechargée totalement. Dans ce cas, avant toute remise en service, il vous appartient de recharger totalement la batterie (au moins 7 heures).

Plus la durée de stockage est longue et plus la décharge de votre batterie est importante. Après trois mois de stockage sans recharge périodique de la batterie, cette dernière est probablement totalement déchargée.

Cela peut se traduire par :

 Un non-démarrage de l’appareil, tant que le chargeur externe n’alimente pas l’appareil.  Une perte de la date et de l’heure de l’appareil (on repasse alors au 1

Janvier 1998).

8.5.3. OPTIMISER LA CHARGE BATTERIE

Lors de la charge, la température de la batterie augmente de façon importante, surtout vers la ﬁn de charge. Un dispositif de sécurité, intégré à la batterie, vériﬁe en permanence que la température de la batterie ne dépasse pas un seuil maximal acceptable. Si ce seuil vient à être dépassé, le chargeur se coupe automatiquement, même si la charge n’est pas complète.

La batterie étant placée en dessous de l’appareil, l’évacuation de la chaleur peut être facilitée en plaçant l’appareil verticalement pendant la charge. La température de batterie est alors moindre et sa charge sera plus complète.

Cette précaution est à respecter surtout lorsque l’air ambiant est chaud (en été).

8.5.4. AUTONOMIE

L’autonomie moyenne est fonction du type de mesure et de la manière dont est utilisé l’appareil. Approximativement :

 16 h si la fonction d’extinction automatique est désactivée,  24 h si la fonction d’extinction automatique est activée.

Lorsque la batterie est complètement chargée, l’autonomie de votre appareil dépend de plusieurs facteurs :

 La consommation de l’appareil qui dépend des mesures que vous allez effectuer,  La capacité de la batterie. Elle est maximale quand la batterie est neuve et elle diminue lors de son vieillissement.

Pour augmenter l’autonomie, voici quelques conseils :

 N’utilisez le rétro-éclairage que lorsque c’est réellement nécessaire,  Réglez la luminosité de rétro-éclairage au minimum nécessaire pour lire l’afﬁcheur,  Limitez la durée de rétro-éclairage à la plus petite valeur qui vous convienne (voir SET-UP § 5),  Programmez une durée d’extinction automatique à la plus petite valeur qui vous convienne (voir SET-UP § 5),  Utilisez le mode impulsion en mesure de continuité à 200 mA,  Si la mesure de continuité à 200 mA est utilisée en mode permanent, ne laissez pas les cordons de mesure se toucher, alors

que vous ne réalisez pas de mesure,

 En mesure d’isolement, pour les tensions d’essais élevées, relâchez l’appui de la touche TEST lorsque la mesure est terminée.

8.5.5. MESSAGE « BATTERIE EN RÉACTIVATION »

Lorsqu’une batterie est particulièrement déchargée ou que sa température stockage est basse, il se peut que le chargeur effectue un cycle préalable de réactivation de la batterie. Cela signiﬁe que le chargeur effectue une charge lente tant que la batterie n’a pas atteint un seuil minimal de température ou un seuil minimal de charge.

Si la batterie est en bon état, cette phase de réactivation se termine au bout de 45 mn environ et le chargeur passe alors en charge rapide.

Cependant, si le délai maximal imparti pour la phase de qualiﬁcation est dépassé, l’appareil déclare alors la batterie défectueuse sous forme d’un message sur l’écran de l’appareil de mesure.

Dans ce cas, nous vous recommandons d’effectuer la procédure suivante :

 Retirez la trappe à pile (voir § 10.2),  Débranchez le connecteur de batterie,  Attendez environ 10 secondes,  Rebranchez le connecteur de la batterie à l’appareil,  Remettez la trappe à pile en place,  Procédez de nouveau à une charge de la batterie.

Si la charge s’effectue normalement, laissez l’appareil effectuer une charge complète. Si, au bout d’un certain temps, le message « batterie défectueuse » apparaît de nouveau, la batterie doit être remplacée.

8.5.6. FIN DE VIE DE LA BATTERIE

Une batterie en ﬁn de vie a une résistance interne importante. Cela se traduit par un temps de charge anormalement court.

Après une charge complète, l’appareil indique « ﬁn de charge » mais dès que le chargeur est débranché, l’afﬁcheur perd de son contraste et s’éteint, signiﬁant que la batterie ne tient plus la charge.

Avant de remplacer la batterie, nous vous recommandons de reporter au § 8.5.5 et d’effectuer la procédure indiquée.

8.6. CONDITIONS D’ENVIRONNEMENT

Utilisation à l’intérieur et à l’extérieur. Domaine de fonctionnement 0 à 55 °C et 10 % à 85 %HR Domaine de fonctionnement spéciﬁé 13 0 à 35 °C et 10 % à 75 %HR Domaine pour la recharge de la batterie 10 à 35 °C Domaine de stockage (sans batterie) -40 °C à +70 °C et 10 % à 90%HR Altitude < 2000 m Degré de pollution 2

13 : Ce domaine correspond à celui de l’incertitude de fonctionnement déﬁni par la norme IEC 61557. Lorsque l’appareil est utilisé en dehors de ce domaine, il faut ajouter à l’incertitude de fonctionnement 1,5 %/10 °C et 1,5 % entre 75 et 90 %HR.

8.7. CARACTÉRISTIQUES MÉCANIQUES

Dimensions (L x P x H) 280 x 190 x 128 mm Masse environ 2,4 kg

Indice de protection IP 53 selon IEC 60 529 si le cache de la prise USB est fermé, et IP 51 s’il est ouvert. IK 04 selon IEC 50102

Essai de chute selon IEC 61010-1

8.8. CONFORMITÉ AUX NORMES INTERNATIONALES

L’appareil est conforme selon IEC 61010-1 et IEC 61010-2-030, 600V CAT III ou 300V CAT IV. Caractéristiques assignées : catégorie de mesure III, 600 V par rapport à la terre (ou 300V en CAT IV sous abri), 550 V en différentiel entre les bornes et 300 V CAT II sur l’entrée chargeur.

L’appareil est conforme selon l’IEC 61557 parties 1, 2, 3, 4, 5, 6, 7 et 10.

8.9. COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM)

L’appareil est conforme selon la norme IEC 61326-1.

9. DÉFINITION DES SYMBOLES

Voici la liste des symboles utilisés dans ce document et sur l’afﬁcheur de l’appareil.

3P mesure de résistance de terre en 3 points avec 2 piquets auxiliaires. AC signal alternatif (Alternative Current). CPI Contrôleur Permanent d’Isolement. DC signal continu (Direct Current). DDR sigle désignant un différentiel (Dispositif à courant Différentiel Résiduel). DF Facteur de Distorsion = THD-R. E borne E (prise de terre, borne de retour du courant de mesure). FFT décomposition d’un signal en harmoniques (Fast Fourier Transform). FP facteur de puissance (cos ϕ en signal sinusoïdal).

différentiel de type sélectif, propre à l’Autriche.

H borne H (borne d’injection du courant de mesure en terre 3P). Hz Hertz : indique la fréquence du signal. I courant.

courant circulant dans la phase 1 d’un réseau triphasé.

courant circulant dans la phase 2 d’un réseau triphasé.

courant circulant dans la phase 3 d’un réseau triphasé.

courant de fonctionnement assigné du différentiel à tester.

courant de déclenchement du différentiel.

Ik courant de court-circuit entre les bornes L et N, L et PE, N et PE ou L et L. IT type de liaison à la terre déﬁni dans la norme IEC 60364-6.

courant circulant dans la résistance de mise à la terre mesuré en mesure de terre sous tension sélective.

SEL

L borne L (phase).

inductance dans la boucle L-N ou L-L.

inductance dans la boucle L-PE.

N borne N (neutre).

ϕ déphasage du courant par rapport à la tension.

P puissance active P = U . I . PF. PE borne PE (conducteur de protection). R résistance moyenne calculée à partir de R+ et R-. R+ résistance mesurée avec un courant positif circulant de la borne W à la borne COM. R- résistance mesurée avec un courant négatif circulant de la borne W à la borne COM. R± résistance mesurée alternativement avec un courant positif puis un courant négatif.

résistance des accessoires soustraite à la mesure (compensation des cordons de mesure).

RCD sigle désignant un différentiel (Residual Current Device)

résistance de terre en mesure de terre sous tension.

résistance de terre sélective en mesure de terre sous tension sélective.

ASEL

résistance de terre branchée sur la borne E.

résistance du piquet branché sur la borne H.

résistance dans la boucle L-N.

L-N

résistance dans la boucle L-PE.

L-PE

RMS Root Mean Square : valeur efﬁcace du signal obtenue en effectuant la racine carrée de la valeur moyenne du carré

du signal.

résistance dans la boucle N-PE.

N-PE

résistance nominale en mesure d’isolement RN = UN / 1 mA.

résistance du piquet auxiliaire en mesure de terre sous tension.

résistance du conducteur de protection PE.

résistance du piquet branché sur la borne S.

S borne S (prise du potentiel de mesure pour le calcul de la résistance de terre).

différentiel de type sélectif.

durée de déclenchement effective du différentiel.

THD-F taux de distorsion harmonique ramené au fondamental. THD-R taux de distorsion harmonique ramené à la valeur efﬁcace du signal. TN type de liaison à la terre déﬁni dans la norme IEC 60364-6. TT type de liaison à la terre déﬁni dans la norme IEC 60364-6.

tension entre les phases 1 et 2 d’un réseau triphasé.

tension entre les phases 2 et 3 d’un réseau triphasé.

tension entre les phases 3 et 1 d’un réseau triphasé.

tension de contact apparaissant entre des parties conductrices lorsqu’elles sont touchées simultanément par une

tension de défaut apparaissant lors d’une condition de défaut entre des parties conductrices accessibles (et/ou

tension de défaut, en cas de court-circuit, selon la norme Suisse SEV 3569.

UFk = Ik x ZA = U

tension mesurée entre les bornes H et E.

H-E

tension limite conventionnelle de contact (IEC 61557).

tension mesurée entre les bornes L et N.

L-N

tension mesurée entre les bornes L et PE.

L-PE

tension d’essai nominale en mesure d’isolement générée entre les bornes MW et COM.

tension mesurée entre les bornes N et PE.

N-PE

tension entre le conducteur PE et la terre locale matérialisée par l’appui de l’utilisateur sur la touche TEST.

tension de référence pour le calcul du courant de court-circuit.

REF

tension mesurée entre les bornes S et E.

S-E

impédance de terre en mesure de terre sous tension.

impédance dans la boucle entre la phase et le conducteur de protection.

impédance dans la boucle entre la phase et le neutre ou entre deux phases (impédance de boucle de ligne).

impédance dans la boucle L-N.

L-N

impédance dans la boucle L-PE.

L-PE

personne ou un animal (IEC 61557).

des parties conductrices externes) et la masse de référence (IEC 61557).

x ZA/ZS.

REF

10. MAINTENANCE

Pour la maintenance, utilisez seulement les pièces de rechange qui ont été spéciﬁées. Le fabricant ne pourra être tenu pour responsable de tout accident survenu suite à une réparation effectuée en dehors de son service après-vente ou des réparateurs agréés.

10.1. NETTOYAGE

Déconnectez tout branchement de l’appareil et mettez le commutateur sur OFF.

Utilisez un chiffon doux, légèrement imbibé d’eau savonneuse. Rincez avec un chiffon humide et séchez rapidement avec un chiffon sec ou de l’air pulsé. N’utilisez pas d’alcool, de solvant ou d’hydrocarbure.

10.2. REMPLACEMENT DE LA BATTERIE

La batterie de cet appareil est spéciﬁque : elle comporte des éléments de protection et de sécurité précisément adaptés. Le nonrespect du remplacement de la batterie par le modèle spéciﬁé peut être source de dégâts matériels et corporels par explosion ou incendie.

Pour garantir la continuité de la sécurité, ne remplacez la batterie que par le modèle d’origine. N’utilisez pas une batterie dont l’enveloppe serait abîmée.

Les piles et les accumulateurs usagés ne doivent pas être traités comme des déchets ménagers. Rapportez-les au point de collecte approprié pour le recyclage.

Procédure de remplacement :

1. Déconnectez tout branchement de l’appareil et mettez le commutateur sur OFF.

2. Tournez les deux vis quart de tour de la trappe à pile à l’aide d’un outil, puis retirez la trappe à pile.

IEC 61010

MADE IN FRANCE

IEC 61557

3. Retournez l’appareil tout en retenant la batterie qui sort de son logement.

IEC 61010

MADE IN FRANCE

IEC 61557

4. Débranchez le connecteur de la batterie, sans tirer sur les ﬁls.

5. Rebranchez la nouvelle batterie. Le connecteur possède un détrompage pour éviter les mauvais branchements.

6. Placez la batterie dans son logement et rangez les ﬁls aﬁn qu’ils ne dépassent pas.

IEC 61010

MADE IN FRANCE

IEC 61557

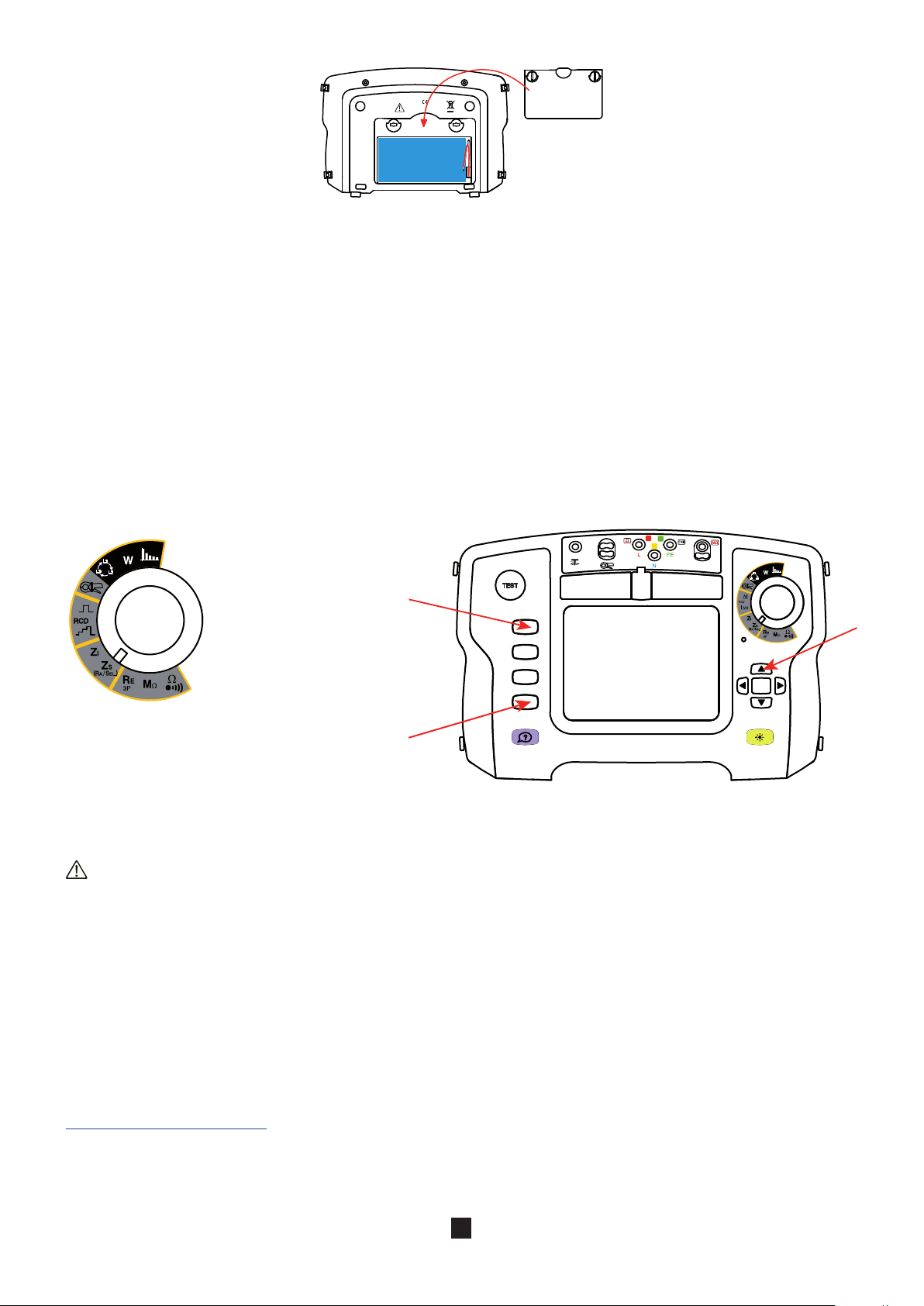

7. Remettez la trappe à pile en place et revissez les deux vis quart de tour.

8. Procédez à la charge complète de la batterie neuve avant utilisation de l’appareil.

9. Si la batterie a été débranchée plus de 5 minutes, il est possible que vous ayez à reprogrammer la date et l’heure de l’appareil

(voir § 5).

Attention : En cas de débranchement de la batterie, même si elle n’a pas été remplacée, il faut impérativement procéder à une

recharge complète. Ceci aﬁn de permettre à l’appareil de connaître l’état de charge de la batterie (information qui est perdue lors du débranchement).

10.3. RESET DE L’APPAREIL

Si l’appareil se bloque, il est possible, comme sur un PC, d’effectuer un reset de l’appareil.

Placez le commutateur sur la position Z

S (RA/SEL.).

SET UP

OFF

Appuyez simultanément sur les 3 touches indiquées ci dessous.

SET UP

OFF

10.4. VÉRIFICATION MÉTROLOGIQUE

Comme tous les appareils de mesure ou d’essais, une vériﬁcation périodique est nécessaire.

Nous vous conseillons une vériﬁcation annuelle de cet appareil. Pour les vériﬁcations et étalonnages, adressez vous à nos laboratoires de métrologie accrédités COFRAC ou aux centres techniques MANUMESURE.

Renseignements et coordonnées sur demande : Tél. : 02 31 64 51 43 - Fax : 02 31 64 51 09

10.5. RÉPARATION

Pour les réparations sous garantie et hors garantie, contactez votre agence commerciale Chauvin Arnoux la plus proche ou votre centre technique régional Manumesure qui établira un dossier de retour et vous communiquera la procédure à suivre.

Coordonnées disponibles sur notre site :

http://www.chauvin-arnoux.com

ou par téléphone aux numéros suivants : 02 31 64 51 55 (centre technique Manumesure) , 01 44 85 44 85 (Chauvin Arnoux).

Pour les réparations hors de France métropolitaine, sous garantie et hors garantie, retournez l’appareil à votre agence Chauvin Arnoux locale ou à votre distributeur.

10.6. MISE À JOUR DU LOGICIEL EMBARQUÉ

Dans un souci constant de fournir le meilleur service possible en termes de performances et d’évolutions techniques, ChauvinArnoux vous offre la possibilité de mettre à jour le logiciel intégré à cet appareil en téléchargeant gratuitement la nouvelle version disponible sur notre site internet.

Rendez-vous sur notre site :

http://www.chauvin-arnoux.com

Inscrivez-vous et créez votre compte. Puis allez dans la rubrique «Espace support logiciel» puis «Logiciels accès libre» puis «C.A 6116».

Connectez l’appareil à votre PC à l’aide du cordon USB fourni.

La mise à jour du logiciel embarqué est conditionnée par sa compatibilité avec la version matérielle de l’appareil. Cette version est donnée dans le SET-UP (voir § 5).

Attention : la mise à jour du logiciel embarqué entraîne l’effacement de toute la conﬁguration. Par précaution, sauvegardez les

données en mémoire sur un PC avant de procéder à la mise à jour du logiciel embarqué.

11. GARANTIE

Notre garantie s’exerce, sauf stipulation expresse, pendant douze mois après la date de mise à disposition du matériel. L’extrait de nos Conditions Générales de Vente est communiqué sur demande.

La garantie ne s’applique pas suite à :

 une utilisation inappropriée de l'équipement ou à une utilisation avec un matériel incompatible ;  des modiﬁcations apportées à l'équipement sans l'autorisation explicite du service technique du fabricant ;  des travaux effectués sur l'appareil par une personne non agréée par le fabricant ;  une adaptation à une application particulière, non prévue par la déﬁnition du matériel ou non indiquée dans la notice de

fonctionnement ;

 des dommages dus à des chocs, chutes ou inondations.

12. POUR COMMANDER

C.A 6116 contrôleur d’installation ........................................................................................................................... P01145450

Livré avec :

 une sacoche de transport.  un bloc secteur PA 30 W,  une sangle main,  une sangle 4 points main libre,  un logiciel d’exportation des données ICT sur CD-ROM,  un cordon USB A/B 1,80 m avec ferrite,  un cordon tripode - secteur,  un cordon tripode - 3 cordons de sécurité (rouge, bleu et vert),  3 pointes de touche Ø 4mm (rouge, bleue et verte),  3 pinces crocodiles (rouge, bleue et verte),  2 cordons de sécurité coudés-droits (rouge et noir) de longueur 3 m,  une sonde de télécommande  Notices de fonctionnement sur CD (une par langue),  Fiches de sécurité (une par langue).

12.1. ACCESSOIRES

Kit de terre 15 m (rouge / bleu / vert) ......................................................................................................................... P01102017

Kit de terre 3P (50 m) .................................................................................................................................................. P01102021

Kit de terre 3P (100 m) ................................................................................................................................................ P01102022

Kit de terre 1P 30 m noir ............................................................................................................................................ P01102018

Pince C177 (20 A) ....................................................................................................................................................... P01120335

Pince C177A (200 A) .................................................................................................................................................. P01120336

Pince MN77 (20 A) ...................................................................................................................................................... P01120460

Perchette de continuité .............................................................................................................................................. P01102084A

Enrouleur 50 m noir .................................................................................................................................................... P01102088

Logiciel Dataview ....................................................................................................................................................... P01102095

12.2. RECHANGES

Pack batterie NiMH 4 Ah ............................................................................................................................................ P01296024

Cordon USB-A USB-B ............................................................................................................................................... P01295293

Bloc secteur PA 30 W ................................................................................................................................................. P01102057

Film protection écran C.A 6116 .................................................................................................................................. P01102094

Sangle 4 points main libre .......................................................................................................................................... P01298073

Sacoche de transport n°22 ......................................................................................................................................... P01298056

Sonde télécommande C.A 6116 ................................................................................................................................ P01102092

Jeu de 3 pointes de touches (rouge, bleue et verte) .................................................................................................. P01101921

Jeu de 4 pinces crocodiles (rouge, bleue, verte et jaune) .......................................................................................... P01101962

10 - 2012

Code 691945C01 - Ed. 1

DEUTSCHLAND - Chauvin Arnoux GmbH

Straßburger Str. 34 - 77694 Kehl / Rhein Tel: (07851) 99 26-0 - Fax: (07851) 99 26-60

ESPAÑA - Chauvin Arnoux Ibérica S.A.

C/ Roger de Flor, 293 - 1a Planta - 08025 Barcelona Tel: 90 220 22 26 - Fax: 93 459 14 43

ITALIA - Amra SpA

Via Sant’Ambrogio, 23/25 - 20050 Macherio (MI) Tel: 039 245 75 45 - Fax: 039 481 561

ÖSTERREICH - Chauvin Arnoux Ges.m.b.H

Slamastrasse 29/2/4 - 1230 Wien Tel: 01 61 61 9 61-0 - Fax: 01 61 61 9 61-61

SCANDINAVIA - CA Mätsystem AB

Box 4501 - SE 18304 TÄBY Tel: +46 8 50 52 68 00 - Fax: +46 8 50 52 68 10

http://www.chauvin-arnoux.com

190, rue Championnet - 75876 PARIS Cedex 18 - FRANCE

Tél. : +33 1 44 85 44 85 - Fax : +33 1 46 27 73 89 - info@chauvin-arnoux.fr

Export : Tél. : +33 1 44 85 44 38 - Fax : +33 1 46 27 95 59 - export@chauvin-arnoux.fr

SCHWEIZ - Chauvin Arnoux AG

Moosacherstrasse 15 - 8804 AU / ZH Tel: 044 727 75 55 - Fax: 044 727 75 56

UNITED KINGDOM - Chauvin Arnoux Ltd

Unit 1 Nelson Ct - Flagship Sq - Shaw Cross Business Pk Dewsbury, West Yorkshire - WF12 7TH Tel: 01924 460 494 - Fax: 01924 455 328

MIDDLE EAST - Chauvin Arnoux Middle East

P.O. BOX 60-154 - 1241 2020 JAL EL DIB (Beirut) - LEBANON Tel: (01) 890 425 - Fax: (01) 890 424

CHINA - Shanghai Pu-Jiang - Enerdis Instruments Co. Ltd

3 F, 3 rd Building - N° 381 Xiang De Road - 200081 SHANGHAI Tel: +86 21 65 21 51 96 - Fax: +86 21 65 21 61 07

USA - Chauvin Arnoux Inc - d.b.a AEMC Instruments

200 Foxborough Blvd. - Foxborough - MA 02035 Tel: (508) 698-2115 - Fax: (508) 698-2118

Chauvin Arnoux C.A 6116 User manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

1.1. DÉBALLAGE

1. PREMIÈRE MISE EN SERVICE

1.2. CHARGE BATTERIE

1.3. PORT DE L’APPAREIL

1.4. CONTRASTE ET LUMINOSITÉ DE L’AFFICHEUR

1.5. CHOIX DE LA LANGUE

2. PRÉSENTATION DE L’APPAREIL

2.1. FONCTIONNALITÉS DE L’APPAREIL

2.2. CLAVIER

2.3. AFFICHEUR

2.4. PRISE USB

3. MODE OPÉRATOIRE

3.1. MESURE DE TENSION

3.2. MESURE DE RÉSISTANCE ET DE CONTINUITÉ

3.3. MESURE DE RÉSISTANCE D’ISOLEMENT

3.4. MESURE DE RÉSISTANCE DE TERRE 3P

3.5. MESURE DE L’IMPÉDANCE DE BOUCLE (ZS)

3.6. MESURE DE L’IMPÉDANCE DE LIGNE (Zi)

3.7. MESURE DE TERRE SOUS TENSION (ZA, RA)

3.8. MESURE DE TERRE SÉLECTIVE SOUS TENSION

3.9. TEST DE DIFFÉRENTIEL

3.10. MESURE DE COURANT ET DE COURANT DE FUITE

3.11. SENS DE ROTATION DE PHASE

3.12. MESURE DE PUISSANCE

3.13. HARMONIQUES

3.14. COMPENSATION DE LA RÉSISTANCE DES CORDONS DE MESURE

3.15. RÉGLAGE DU SEUIL D’ALARME

4. INDICATION D’ERREUR

4.1. ABSENCE DE BRANCHEMENT

4.2. SORTIE DU DOMAINE DE MESURE

4.3. PRÉSENCE DE TENSION DANGEREUSE

4.4. MESURE NON VALIDE

4.5. APPAREIL TROP CHAUD

4.6. VÉRIFICATION DES DISPOSITIFS DE PROTECTION INTERNES

5. SET-UP

6. FONCTION MÉMOIRE

6.1. ORGANISATION DE LA MÉMOIRE ET NAVIGATION

6.2. ENTRÉE DANS LA MÉMORISATION

6.3. CRÉER UNE ARBORESCENCE

6.4. ENREGISTRER LA MESURE

6.5. RELIRE LES ENREGISTREMENTS

6.6. EFFACEMENT

6.7. ERREURS

7. LOGICIEL D’EXPORTATION DES DONNÉES

8. CARACTÉRISTIQUES TECHNIQUES

8.1. CONDITIONS DE RÉFÉRENCE GÉNÉRALES

8.2. CARACTÉRISTIQUES ÉLECTRIQUES

8.3. VARIATIONS DANS LE DOMAINE D’UTILISATION

8.4. INCERTITUDE INTRINSÈQUE ET INCERTITUDE DE FONCTIONNEMENT

8.5. ALIMENTATION

8.6. CONDITIONS D’ENVIRONNEMENT

8.7. CARACTÉRISTIQUES MÉCANIQUES

8.8. CONFORMITÉ AUX NORMES INTERNATIONALES

8.9. COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM)

9. DÉFINITION DES SYMBOLES

10. MAINTENANCE

10.1. NETTOYAGE

10.2. REMPLACEMENT DE LA BATTERIE

10.3. RESET DE L’APPAREIL

10.4. VÉRIFICATION MÉTROLOGIQUE

10.5. RÉPARATION

10.6. MISE À JOUR DU LOGICIEL EMBARQUÉ

11. GARANTIE

12. POUR COMMANDER

12.1. ACCESSOIRES

12.2. RECHANGES
