Chauvin Arnoux C.A 6113 User manual [de]

INSTALLATIONSTESTER

C.A 6113

DEUTSCH

Bedienungsanleitung

Sie haben einen Installationstester C.A 6113 erworben und wir danken Ihnen für Ihr Vertrauen. Damit die optimale Nutzung des Geräts gewährleistet ist:

 Lesen Sie bitte aufmerksam diese Bedienungsanleitung,  Beachten Sie bitte genau die Benutzungshinweise.

ACHTUNG, Gefahrenrisiko! Sobald dieses Gefahrenzeichen erscheint, ist der Bediener verpﬂichtet, die Anleitung zu Rate zu ziehen.

Praktischer Hinweis oder guter Tipp.

Zangenstromwandler.

Hilfserder.

Polarität des Gleichstromsteckers.

Die Spannung an den Buchsen darf 550 V nicht überschreiten.

Die CE-Kennzeichnung zeigt an, dass das Gerät die EMV- und Niederspannungsrichtlinien erfüllt.

Der durchgestrichene Mülleimer bedeutet, dass das Produkt in der europäischen Union gemäß der Richtlinie WEEE 2002/96/EC einer Abfalltrennung unterzogen werden muss. Das Produkt darf nicht als Haushaltsmüll entsorgt werden.

Deﬁnition der Messkategorien:

 Die Messkategorie IV bezieht sich auf Messungen, die an der Quelle von Niederspannungsinstallationen durchgeführt werden.

Beispiel: Stromzufuhr, Zähler und Schutzgeräte.

 Die Messkategorie III bezieht sich auf Messungen, die an Gebäudeinstallationen durchgeführt werden.

Beispiel: Verteilertafel, Schalter, fest installierte, industrielle Maschinen oder Geräte.

 Die Messkategorie II bezieht sich auf Messungen, die an Kreisen durchgeführt werden, die direkt an Niederspannungsinstal

lationen angeschlossen sind. Beispiel: Stromversorgung für Haushaltsgeräte und tragbare Werkzeuge.

SICHERHEITSHINWEISE

Das Gerät besitzt einen Überlastschutz bis 600 V gegen Erde in Messkategorie III bzw. bis 300 V gegen Erde in Messkategorie IV (vor Nässe schützen). Der Geräteschutz ist nur dann gegeben, wenn das Gerät nach Herstellerangaben verwendet wird.

 Halten Sie sich an die Messkategorie und die max. zul. Nennspannungen und -ströme.  Überschreiten Sie niemals die in den technischen Daten genannten Einsatz-Grenzwerte.  Verwenden Sie das Gerät ausschließlich unter den vorgegebenen Einsatzbedingungen bzgl. Temperatur, Feuchtigkeit, Höhe,

Verschmutzungsgrad und Einsatzort.  Benutzen Sie niemals ein Gerät oder Zubehörteile, wenn diese beschädigt erscheinen.  Benutzen Sie niemals ein Gerät mit fehlendem oder falsch angebrachtem Akkufachdeckel.  Verwenden Sie ausschließlich den mitgelieferten Netzadapter zum Auﬂaden des Akkus.  Zum Ersetzen des Akkus müssen sämtliche Anschlüsse am Gerät abgetrennt sein und der Hauptschalter muss auf OFF stehen.  Verwenden Sie niemals einen Akku, dessen Gehäuse beschädigt erscheint.  Verwenden Sie Anschlusszubehör, dessen Überspannungskategorie und Betriebsspannung dem Messgerät entsprechen

(600 V Cat. III oder 300 V Cat. IV).  Instandsetzung und Kalibrierung darf nur durch zugelassenes Fachpersonal erfolgen.  Benutzen Sie geeignete Schutzausrüstung.

INHALTSVERZEICHNIS

1. ERSTE INBETRIEBNAHME ..................................................................................................................................................... 4

1.1. Auspacken ...................................................................................................................................................................... 4

1.2. Akkuladung ..................................................................................................................................................................... 5

1.3. Tragen des Gerätes ....................................................................................................................................................... 5

1.4. Kontrast- und Helligkeitseinstellung der Anzeige ........................................................................................................... 6

1.5. Benutzung auf einem Tisch ............................................................................................................................................ 6

1.6. Auswahl der Sprache ..................................................................................................................................................... 7

2. GERÄTEVORSTELLUNG ......................................................................................................................................................... 8

2.1. Zweck und Einsatzgrenzen des Geräts ......................................................................................................................... 9

2.2. Tastatur ........................................................................................................................................................................... 9

2.3. Anzeige ......................................................................................................................................................................... 10

3. VORGEHENSWEISE .............................................................................................................................................................. 11

3.1. Allgemeines .................................................................................................................................................................. 11

3.2. Spannungsmessungen ................................................................................................................................................. 11

3.3. Widerstand- und Durchgangsprüfung .......................................................................................................................... 13

3.4. Messung des Isolationswiderstands ............................................................................................................................ 17

3.5. 3-polige Erdungswiderstandsmessung ........................................................................................................................ 20

3.6. Messung der Schleifenimpedanz (Zs) ........................................................................................................................... 24

3.7. Messung der Netzinnenimpedanz (Zi) .......................................................................................................................... 27

3.8. Erdungsmessung unter Spannung (Za, Ra) ................................................................................................................... 30

3.9. Selektive Erdungsmessungen unter Spannung ........................................................................................................... 35

3.10. Fehlerstromschutzschalter-Prüfung ........................................................................................................................... 38

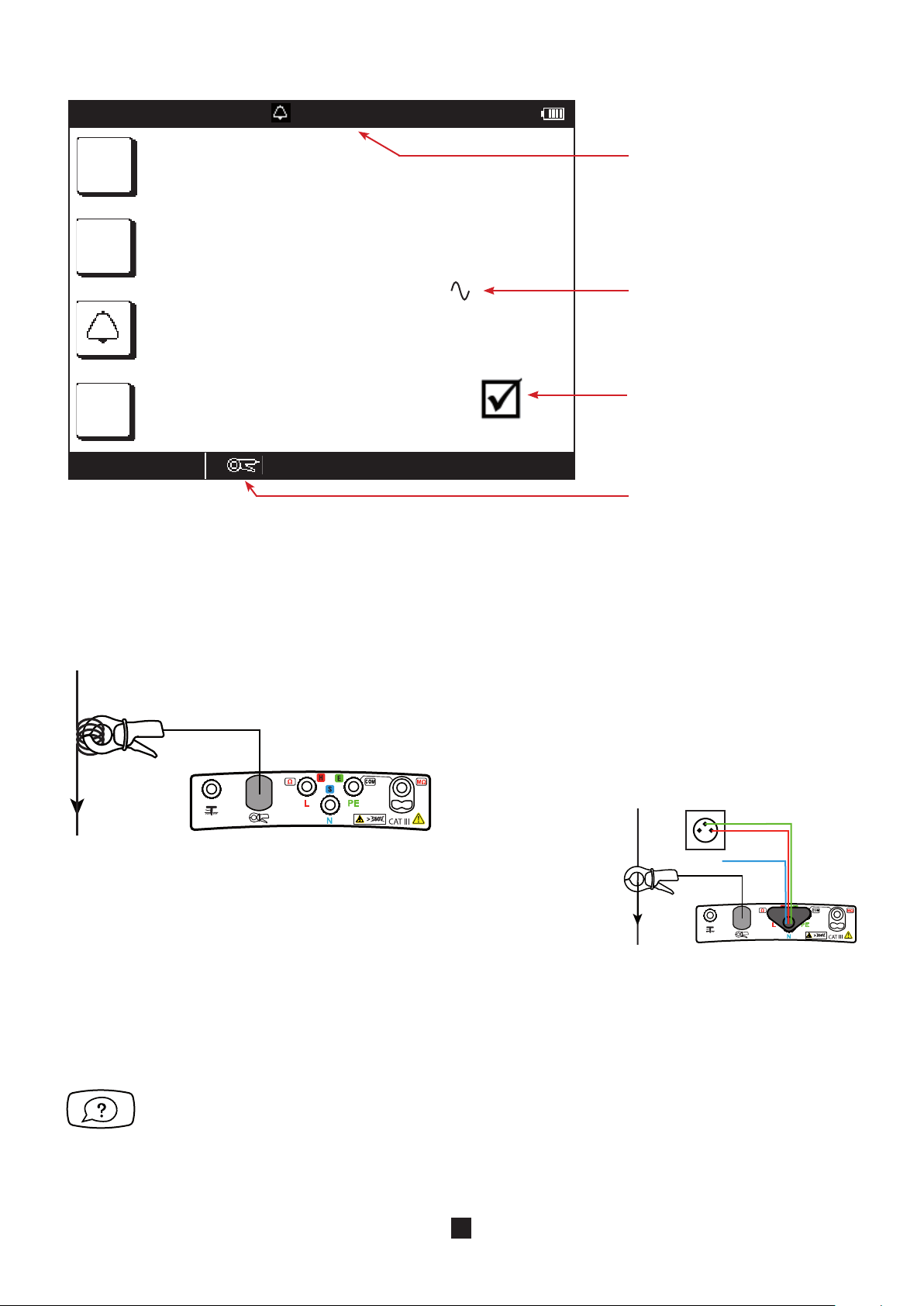

3.11. Strommessungen und Fehlerstrommessungen ......................................................................................................... 46

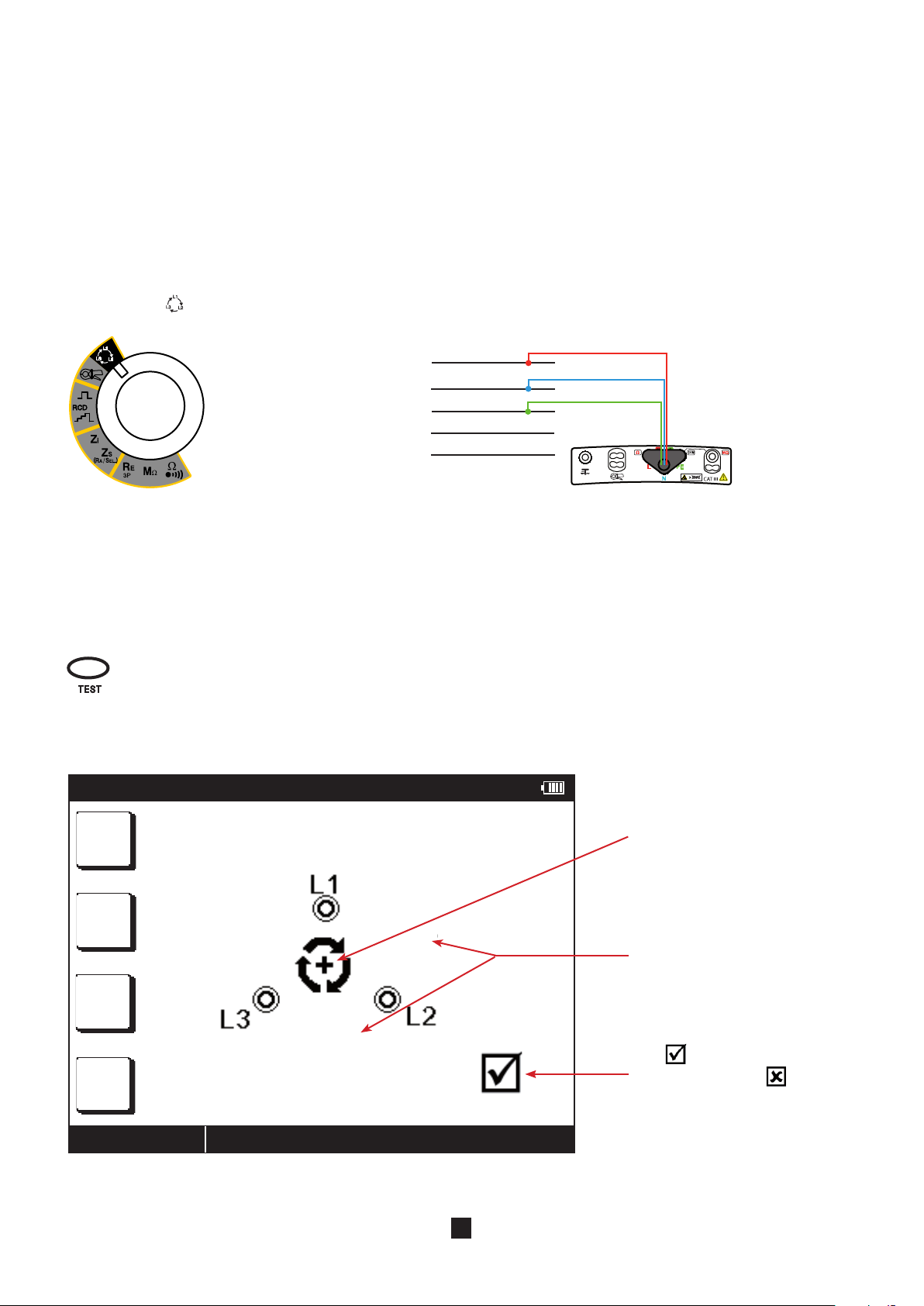

3.12. Phasenfolge der Aussenleiter .................................................................................................................................... 48

3.13. Kompensation der Messleitungswiderstände ............................................................................................................ 50

3.14. Einstellung des Alarm-Schwellwerts .......................................................................................................................... 52

4. FEHLERMELDUNGEN ........................................................................................................................................................... 53

4.1. Anschlussfehler ............................................................................................................................................................ 54

4.2. Messbereichsüberschreitung ....................................................................................................................................... 54

4.3. Anliegen gefährlicher Spannungen............................................................................................................................... 54

4.4. Ungültiges Messergebnis ............................................................................................................................................. 54

4.5. Geräteüberhitzung ........................................................................................................................................................ 54

4.6. Kontrolle des Geräteschutzes ...................................................................................................................................... 55

5. SET-UP .................................................................................................................................................................................... 56

6. TECHNISCHE DATEN ............................................................................................................................................................ 59

6.1. Allgemeine Bezugsbedingungen .................................................................................................................................. 59

6.2. Elektrische Speziﬁkationen........................................................................................................................................... 59

6.3. Schwankungen im Betriebsbereich .............................................................................................................................. 70

6.4. Eigenunsicherheit und Betriebsunsicherheit ................................................................................................................ 72

6.5. Stromversorgung .......................................................................................................................................................... 72

6.6. Umweltbedingungen .................................................................................................................................................... 74

6.7. Mechanische Daten ..................................................................................................................................................... 75

6.8. Konformität mit internationalen Normen ...................................................................................................................... 75

6.9. Elektromagnetische Verträglichkeit (EMV) .................................................................................................................... 75

7. ZEICHENERKLÄRUNG .......................................................................................................................................................... 76

8. WARTUNG .............................................................................................................................................................................. 78

8.1. Reinigung ..................................................................................................................................................................... 78

8.2. Akku ersetzen ............................................................................................................................................................... 78

8.3. Gerät rücksetzen .......................................................................................................................................................... 79

8.4. Messtechnische Überprüfung ...................................................................................................................................... 79

8.5. Reparatur ...................................................................................................................................................................... 79

9. GARANTIE ............................................................................................................................................................................. 80

10. BESTELLANGABEN ............................................................................................................................................................. 81

10.1. Zubehör ...................................................................................................................................................................... 81

10.2. Ersatzteile ................................................................................................................................................................... 81

1.1. AUSPACKEN

1. ERSTE INBETRIEBNAHME

➀

➄

➂

➇

➁

C.A 6113.

Netzadapter mit Kabel zum Auﬂaden des Akkus.

3-adrige Messleitung mit Netzstecker (entsprechend dem Verwendungsland).

➃

➆

➉

➅

➈

3-polige Messleitung mit 3 einzelnen Sicherheitsmessleitungen.

3 Prüfspitzen (rot, blau und grün).

3 Krokodilklemmen (rot, blau und grün).

2 Sicherheitsmessleitungen (gewinkelt-gerade, rot und schwarz).

Tragegurt.

Umhängegurt für Freihandbetrieb (4 Punkte).

Sonde zur Fernbedienung.

Transporttasche.

1 Bedienungsanleitung auf CD-ROM (1 Datei pro Sprache).

1 mehrsprachiges Sicherheitsdatenblatt.

< 264 Vac 50 / 60 Hz

1.2. AKKULADUNG

Vor der ersten Verwendung muss der Akku vollständig aufgeladen werden. Ladevorgang bei 10°C bis 35°C.

> 90 Vac

Akku wird geladen...

Die Leuchtanzeige am Tester leuchtet auf.

Akku-Ladeanschluss.

Ladung

Ladedauer: ca. 6 Std.

Nach längerer Nichtbenutzung des Geräts kann sich der Akku selbst entladen. In diesem Fall kann der erste Ladevorgang mehr Zeit beanspruchen und die Leuchtanzeige am Gerät blinkt während der ersten paar Minuten.

Beim Laden den Schalter auf OFF stellen. Eine verringerte Ladung ﬁndet auch bei eingeschaltetem Gerät statt.

beendet.

Die Leuchtanzeige erlischt.

1.3. TRAGEN DES GERÄTES

Der Installationstester ist mit einem 4-Punkt-Tragegurt ausgestattet, sodass man die Hände zum Arbeiten frei hat. Befestigen Sie die vier Gurtklemmen an den vier Punkten am Gerät.

Legen Sie den Gurt um den Hals.

Stellen Sie zuerst die Gurtlänge, dann die Neigung des Geräts ein.

Um den Gurt abzunehmen, heben Sie die Lasche an der Halterung mit einem ﬂachen Schraubendreher an und schieben Sie



dann die Halterung nach unten.

1.4. KONTRAST- UND HELLIGKEITSEINSTELLUNG DER ANZEIGE

Für Kontrast- und Helligkeitseinstellung der Anzeige verwendet man gleichzeitig die -Taste und die Pfeiltasten im Navigationsfeld.

 Anzeigekontrast

Gedrückt

halten

 Anzeigehelligkeit

Gedrückt

halten

1.5. BENUTZUNG AUF EINEM TISCH

Um das Gerät auf dem Tisch zu benutzen, stellen Sie das Gerät auf dem Gehäuserand und auf den Tragegurt Halterungen geneigt auf. So können Sie die Anzeige bequem ablesen.

oder

1.6. AUSWAHL DER SPRACHE



SET-UP

Bevor das Gerät eingesetzt wird, wählen Sie bitte die gewünschte Sprache für den Bedienerdialog.

Stellen Sie den Schalter auf die SET-UP Position.

SET UP

OFF

Wählen Sie mit dem Pfeiltasten das Sprachsymbol aus,

dann mit OK die Wahl bestätigen.

Wählen Sie mit Hilfe der Tasten  die gewünschte Sprache aus der Liste aus und bestätigen Sie wieder mit OK.

TEST zum Starten der

TEST



Messvorgänge.

2. GERÄTEVORSTELLUNG

Wahlschalter der Messfunktion bzw. SET-UP.

Anschlussbuchsen.

Vier Funktionstasten.

Einhängestifte für den Tragegurt (4 Punkte, „Freihandbetrieb“).

Hilfetaste.

SET UP

OFF

Taste für die Hintergrundbeleuchtung bzw. Kontrast- und Helligkeitseinstellung der Anzeige.

Leuchtanzeige.

Pfeilfeld: Vier Pfeiltasten für die Navigation und eine Bestätigungstaste.

Halterungen für den Tragegurt und Stützen für geneigte Aufstellung des Geräts.

Steckverbinder für Akkuladung.

Akku wird geladen...

2.1. ZWECK UND EINSATZGRENZEN DES GERÄTS

Der Installationstester C.A 6113 ist ein tragbares Messgerät mit Monochrom-Graﬁkanzeige. Versorgung mit wiederauﬂadbarem Akku (eingebautes Ladegerät sowie externer Netzadapter).

Das Gerät dient dazu, die Sicherheit elektrischer Installationen zu überprüfen. Es ermöglicht, Neuinstallationen vor der Netzzuschaltung zu testen, vorhandene (in Betrieb befindliche und ausgeschaltete) Installationen zu überprüfen, und Installationsstörungen zu ermitteln.

Messfunktionen  Spannung

 Durchgang und Widerstand  Isolationswiderstand  Erdungswiderstand (mit 3 Erdspießen)  Schleifenimpedanz (Zs)  Erdungswiderstand unter Spannung (mit Zusatzsonde)  Selektiver Erdungswiderstand (Zusatzsonde und als Option eine Stromzange)  Netzinnenimpedanz (Zi)  FI-Schutzschalter mit Rampe  FI-Schutzschalter mit Impulsstrom (mit Stromzange als Option)  Bestimmung der Phasenfolge der Außenleiter

Bedienung Drehschalter mit 11 Stellungen, Navigationsfeld mit 5 Tasten, Tastatur mit vier Funktionstasten, Taste für

Kontexthilfe, Hintergrundbeleuchtung und Starttaste.

Anzeige Monochrom LCD-Graﬁkanzeige, 5,7’’ (115 x 86mm), 1/4 VGA (320 x 240 Punkte), mit Hintergrundbeleuchtung.

2.2. TASTATUR

Auf der Anzeige erscheinen Symbole, welche die jeweilige Funktion der 4 Funktionstasten erklären; die Tastenfunktion hängt vom Kontext ab.

Die Hilfetaste steht in allen Funktionen zur Verfügung. Es handelt sich um eine Kontexthilfe für die jeweilige Funktion.

Die Taste für die Hintergrundbeleuchtung dient außerdem zur Kontrast- und Helligkeitseinstellung der Anzeige.

Das Navigationsfeld besteht aus vier Pfeiltasten und einer Bestätigungstaste.

2.3. ANZEIGE

➀

➅

➈

➁

09/02/2014 10:47

6 mA

L-PE 230.3 V

L-N

N-PE

SCHLEIFE ZS

➂

50 . 0 Ω 50 . 1 Hz

230.4 V

0.8 V

➃

➄

➆

➇

➉

Obere Leiste

Datum und Uhrzeit

Alarmschwelle

Gemessene Frequenz

Akku-Ladezustand

Symbole der jeweiligen Tastenfunktionen

Lage des Außenleiters am Stecker

Anzeige von Messergebnissen

Untere Leiste

Bezeichnung der jeweiligen Funktion

Angaben zur aktuellen Messung

3. VORGEHENSWEISE

3.1. ALLGEMEINES

Bei Auslieferung ist der Installationstester für den direkten Einsatz vorprogrammiert, die Parameter brauchen nicht geändert zu werden. Für die meisten Messungen haben Sie direkten Zugriff auf die Messfunktion: einfach den Wahlschalter drehen und auf TEST drücken.

Trotzdem können Sie die folgenden Einstellungen vornehmen:

 Parametrierung der Messungen mit den Funktionstasten  Grundeinstellung des Geräts im SET-UP.

Natürlich können Sie dennoch die Messparameter mit den Funktions- bzw. den Gerätetasten im SET-UP selbst einstellen.

Das Gerät ist nicht für einen Betrieb mit dem Netzadapter vorgesehen. Alle Messungen müssen ausschließlich im Akkubetrieb vorgenommen werden.

3.1.1. KONFIGURATION

Bei der Konﬁguration der Messungen können Sie stets wählen zwischen:

 Bestätigen der Einstellungen durch Druck auf Taste OK,

 Beenden ohne Speicherung durch Druck auf Taste .

3.1.2. HILFE

Die Geräte besitzen eine intuitive Schnittstelle und unterstützen Sie beim Arbeiten, Prüfen und Analysieren. Folgende drei Hilfen stehen dem Anwender zur Verfügung:

 Hilfe vor dem Messen über die Taste . ﬁnden Sie die Anschlusspläne für alle Funktionen und wichtige Hinweise.  Drückt man auf TEST, erscheinen die Fehlermeldungen für Anschlussfehler, Fehler in den Messeinstellungen,

Messbereichsüberschreitungen, Störungen in der geprüften Installation usw.

 Hilfe zu den Fehlermeldungen. Das Symbol bei Fehlermeldungen weist Sie darauf hin, dass in der Hilfe Lösungen zur

Behebung des betreffenden Fehlers vorgeschlagen werden.

3.1.3. BEZUGSPOTENZIAL

Der Anwender gilt als Bezugswert für das Erdpotenzial und darf daher nicht von der Erde isoliert sein: er darf keine isolierenden Schuhe und Handschuhe tragen und keinen Plastikgegenstand zum Berühren der TEST-Taste verwenden!

3.2. SPANNUNGSMESSUNGEN

Das Gerät kontrolliert auf jeden Fall und für jede Funktion die Spannung an den Buchsen.

3.2.1. BESCHREIBUNG DES MESSPRINZIPS

Wechsel-bzw. Gleichspannung werden getrennt und die Amplituden verglichen; daran erkennt der Tester ein AC- bzw. ein DCSignal. Bei AC-Signalen wird die Frequenz gemessen, das Gerät berechnet und zeigt den RMS-Wert des Wechselsignals an. Bei DC-Signalen wird die Frequenz nicht gemessen, der Tester berechnet und zeigt den Mittelwert an.

Bei Messungen an Netzen unter Spannung prüft der Installationstester die Anschlüsse und zeigt die Lage des Außenleiters am Stecker an. Wenn der Anwender die TEST-Taste mit dem Finger berührt, wird außerdem nachgeprüft, ob an der PE-Buchse ein Schutzleiter vorhanden ist.

3.2.2. DURCHFÜHRUNG EINER MESSUNG

Die Messleitungen an die Installation anschließen. Sofort nach der Inbetriebnahme des Installationstesters und bei jeder Wahlschalterposition misst das Gerät zuerst, ob an den Buchsen Spannungen vorhanden sind, und zeigt diese an.

Die Netzleitung mit Schukostecker ist mit einem weißen Punkt markiert.

 : weißer Punkt oben – Außenleiter am rechten Kontaktstift des Netzsteckers



: weißer Punkt oben – Außenleiter am linken Kontaktstift des Netzsteckers



: Die Lage des Außenleiters kann nicht bestimmt werden. Ursache dafür ist wahrscheinlich, dass kein PE angeschlossen

ist oder dass die L- und PE-Leiter vertauscht sind.

Das Zeichen L erscheint, sobald die Spannung größer ist als die im SET-UP programmierte Spannung UL. Der Tester zeigt als L-Buchse jene an, die im Verhältnis zum PE die höchste Spannung aufweist.

3.2.3. FEHLERMELDUNGEN

Beim Spannungsmessen werden nur Messbereichsüberschreitungen oder Frequenzüberschreitungen als Fehler gemeldet. Diese Fehler erscheinen im Klartext auf der Anzeige.

OFF

3.3. WIDERSTAND- UND DURCHGANGSPRÜFUNG

3.3.1. BESCHREIBUNG DES MESSPRINZIPS

Durchgangsprüfung: Der Anwender kann selbst bestimmen ob das Gerät 200 oder 12 mAdc zwischen den Buchsen Ω und COM erzeugen soll. Der Installationstester misst die Spannung zwischen den beiden Buchsen und errechnet daraus den Wert R = V/I. Widerstand: Das Gerät legt zwischen den Buchsen Ω und COM Gleichspannung an (gewählter Strom = kΩ). Der Installationstester misst den Strom zwischen den beiden Buchsen und errechnet daraus den Wert R = V/I.

Bei hohem Messstrom (200 mA) kehrt der Installationstester die Stromrichtung um und misst noch ein Mal eine Sekunde lang. Das angezeigte Messergebnis ist der Mittelwert aus beiden Messungen. Beim Messen besteht die Möglichkeit, die Polarität des Stroms auf positiv oder negativ einzustellen.

Bei niedrigem Messstrom (12 mA oder kΩ) wird nur die positive Polarität verwendet.

3.3.2. DURCHFÜHRUNG EINER MESSUNG

Gemäß der Norm IEC 61557 müssen die Messungen unter 200 mA durchgeführt werden. Durch Umpolung des Messstromes werden eventuelle elektromotorische Restkräfte aufgehoben und vor allem wird sichergestellt, dass Durchgang in beide Richtungen besteht.

Bei Durchgangsprüfungen, die nicht bescheinigt werden müssen, sollte man vorzugsweise 12 mA wählen. Diese Messungen gelten zwar dann nicht als normgerecht, sie verlängern aber die Betriebsautonomie des Geräts erheblich und verhindern außerdem, dass bei Anschlussfehlern die FI-Schutzschalter der Installation unbeabsichtigt auslösen.

Im Dauerbetriebsmodus werden mehrere Messungen hintereinander durchgeführt, ohne dass jedes Mal die TEST-Taste betätigt werden muss. Bei Dauerobjekten ist vorzugsweise der Impulsmodus zu verwenden und manuell zuerst mit positiver, dann mit negativer Polarität zu messen, damit die Messung sich stabilisieren kann.

Bei aktiviertem Alarm wird der Anwender mit einem akustischen Signal auf Schwellwertunterschreitungen aufmerksam gemacht; man braucht die Anzeige nicht im Auge zu behalten.

Stellen Sie den Schalter auf die Position Ω .

SET UP

Mit den Messleitungen verbinden Sie das Testobjekt mit den Buchsen Ω und COM des Geräts. Das Testobjekt darf nicht unter Spannung stehen.

3.3.3. KONFIGURATION DER MESSUNG

Vor dem Messen können Sie die Anzeigeparameter konﬁgurieren:

Messstrom auswählen: kΩ, 12 mA oder 200 mA

 Mit hohem Messstrom (200 mA) können nur kleine Widerstände bis 40 Ω gemessen werden.  Mit niedrigem Messstrom (12 mA) können Widerstände bis 400 Ω gemessen werden.  Mit kΩ können Widerstände bis zu 400 kΩ gemessen werden.

Kompensation der Messleitungswiderstände (Leitungen und Prüfspitzen bzw. Krokodilklemmen) bei Messungen mit 12 und 200 mA (siehe Abs. 3.13).

Bei Betätigen der TEST-Taste erfolgt nur eine Messung (Impulsmodus).

Das Betätigen der TEST-Taste startet eine Dauermessung (Dauermodus). Mit der TEST-Taste beendet man den Messvorgang wieder.

Automatische Umpolung bei Messungen mit 200 mA.

TEST



..\..

k Ω

Ω

Messung nur mit positiver Polarität.

Messung nur mit negativer Polarität.

Alarm aktivieren.

Alarm deaktivieren.

002.00

Sobald alle Parameter festgelegt sind, kann die Messung gestartet werden.

Falls Sie den Impulsmodus gewählt haben, drücken Sie die TEST-Taste ein Mal; der Messvorgang wird nach der Fertigstellung automatisch beendet. Falls Sie den Dauermodus gewählt haben, starten Sie die Messung mit der TEST-Taste und beenden Sie sie mit einem weiteren Tastendruck .

3.3.4. ABLESEN DER MESSERGEBNISSE

 Bei einem Messstrom von 200 mA:

10/02/2014 10:47

2.00 Ω - - .- Hz

Alarm-Schwellwert einstellen; Voreinstellung 2 Ω (siehe Abs. 3.14).

Alarm-Schwellwert.

Messergebnis:

(R+) + (R-)

R =

Messstrom.

1 %

DURCHGANG

0 . 8 3 Ω

I 2 0 7 . 4 m A

R + 0 . 5 9 Ω

R - 1 . 0 8 Ω

Messung mit positivem Strom (R+).

Messung mit negativem Strom (R-).

Messergebnis liegt unter dem Schwellwert.

Mit dieser Taste wird die nächste Anzeigeseite eingeblendet.

Messung mit Polwender.

Kompensation der Messleitungswiderstände aktiviert.

Dauermodus.

..\..



Nächste Anzeigeseite.

10/02/2014 10:47

U Ω 0 . 0 V

1 %

DURCHGANG

 Bei einem Messstrom von 12 mA erfolgt keine Umkehrung der Stromrichtung, nur das Hauptergebnis wird angezeigt.

2.00 Ω - - .- Hz

../..

Externe Spannung, die direkt vor dem Start der Messung an den Buchsen anliegt.

Mit dieser Taste wird die vorherige Anzeigeseite angezeigt.

10/02/2014 10:47

I 1 2 . 3 m A

1 %

DURCHGANG

2.00 Ω - - .- Hz

1 8 . 4 Ω

Alarm-Schwellwert.

Messergebnis.

Messstrom.

Messergebnis liegt über dem Schwellwert.

Mit dieser Taste wird die nächste Anzeigeseite eingeblendet.

Positiver Strom.

Kompensation der Messleitungswiderstände aktiviert.

Impulsmodus.



Bei Widerstandsmessung (kΩ) erfolgt keine Umkehrung der Stromrichtung, die Messleitungen werden nicht kompensiert.

..\..

10/02/2014 10:47

1 %

WIDERSTAND

2.00 kΩ - - .- Hz

1 . 5 8 k Ω

Alarm-Schwellwert.

Messergebnis.

Messergebnis liegt unter dem Schwellwert.

Mit dieser Taste wird die nächste Anzeigeseite eingeblendet.

Dauermodus.

3.3.5. FEHLERMELDUNGEN

Der häuﬁgste Fehler bei der Durchgangsprüfung ist das Vorhandensein einer Spannung an den Buchsen. Eine Fehlermeldung erscheint, wenn über 0,5 Vrms Spannung vorhanden ist und Sie die TEST-Taste betätigen.

In diesem Fall ist die Durchgangsprüfung nicht möglich. Man muss die Störspannung zunächst beseitigen und den Messvorgang wiederholen.

Ein anderer möglicher Fehler ist eine zu hohe induktive Last, die ein Stabilisieren des Messstroms verhindert. In diesem Fall ist die Messung im Dauer-Modus mit nur einer Polarität zu wiederholen und abzuwarten, bis sich die Messung stabilisiert hat.

Hinweise zu den Anschlüssen und weitere Informationen ﬁnden Sie in der Hilfe.

3.4. MESSUNG DES ISOLATIONSWIDERSTANDS

3.4.1. BESCHREIBUNG DES MESSPRINZIPS

Das Gerät erzeugt zwischen den Buchsen COM und MΩ eine Prüfgleichspannung. Die Spannung hängt vom jeweils gemessenen Widerstand ab: Wenn R ≥ RN = UN/1 mA, so ist die Prüfspannung ≥ UN, ansonsten ist sie niedriger. Der Tester misst Spannung und Strom zwischen den beiden Buchsen und errechnet daraus den Wert R = V/I. Dabei stellt die COM-Buchse das Bezugspotential für die Spannung dar. Buchse MW gibt also eine negative Spannung ab.

3.4.2. DURCHFÜHRUNG EINER MESSUNG

Bei aktiviertem Alarm wird der Anwender mit einem akustischen Signal auf Schwellwertunterschreitungen aufmerksam gemacht; man braucht die Anzeige nicht im Auge zu behalten.

Stellen Sie den Schalter auf die Position MΩ.

SET UP

Mit den Messleitungen verbinden Sie das Testobjekt mit den Buchsen COM und MΩ des Geräts. Das Testobjekt darf nicht unter Spannung stehen.

OFF

Verwenden Sie hier besser zwei einfache Messleitungen, und nicht die dreiadrige Messleitung: So vermeiden Sie die Ableitung von Fehlerströmen beim Isolationsmessen und die daraus folgende Verfälschung des Messwerts.

Im Allgemeinen wird die Isolation einer Installation zwischen Erde einerseits und dem oder den kurzgeschlossenen Außenleitern und Neutralleiter anderseits gemessen.

Bei unzureichender Isolation muss jedes der Kabelpaare einzeln gemessen werden, um den Fehler zu lokalisieren.

Die optionale Sonde zur Fernbedienung ermöglicht eine einfachere Auslösung der Messung mit ihrer eingebauten TEST-Taste. Hinweise zur Verwendung dieser Sonde ﬁnden Sie in der Bedienungsanleitung der Sonde.

C.A 6113/16/17

with

Operation only

TEST



..\..

M Ω

Ω

3.4.3. KONFIGURATION DER MESSUNG

Vor dem Messen können Sie die Anzeigeparameter konﬁgurieren:

Nennprüfspannung UN festlegen: 50, 100, 250, 500 oder 1000 V.

Alarm aktivieren.

Alarm deaktivieren.

Vor der Messung: anzeigen bereits gespeicherter Messungen. Halten Sie die TEST-Taste solange gedrückt, bis der Messwert stabil ist. Beim Loslassen wird die Messung abgebrochen.

Warten Sie einige Sekunden, bis das Messobjekt entladen ist (das Symbol erlischt in der Anzeige), und trennen Sie dann erst die Messleitungen ab bzw. starten Sie eine neue Messung.

3.4.4. ABLESEN DER MESSERGEBNISSE

11/02/2014 10:47

0500.0

Alarm-Schwellwert einstellen (siehe Abs. 3.14); Voreinstellung R (kΩ) = UN / 1 mA.

Alarm-Schwellwert.

500 kΩ - - .- Hz

2 %

ISOLATION

3 1 . 0 6 M Ω

7 s

Auf TEST drücken bis zur Stabilisierung der Messung

Mit der Balkenanzeige lässt sich der Zustand der Isolation rasch abschätzen.

Messergebnis.

Die gefährliche Prüfspannung UN liegt an.

Messdauer.

Messergebnis liegt über dem Schwellwert.

Mit dieser Taste wird die nächste Anzeigeseite eingeblendet.



Nächste Anzeigeseite.



11/02/2014 10:47

U M Ω 0 . 0 V

Auf TEST drücken bis zur

2 %

ISOLATION

3.4.5. FEHLERMELDUNGEN

Der häuﬁgste Fehler bei der Isolationsmessung ist das Vorhandensein von Spannung an den Buchsen. Beträgt die Spannung über 50 V, kann keine Isolationsmessung durchgeführt werden. Man muss die Spannung beseitigen und den Messvorgang wiederholen.

Stabilisierung der Messung

500 kΩ - - .- Hz

../..

Externe Spannung, die direkt vor dem Start der Messung an den Buchsen vorhanden ist.

Mit dieser Taste wird die vorherige Anzeigeseite angezeigt.

Ein anderer möglicher Fehler ist eine zu hohe kapazitive Last oder ein Isolationsfehler, die die Messwertstabilisierung verhindern. In diesem Fall muss der Messwert von der Balkenanzeige abgelesen werden.

Hinweise zu den Anschlüssen und weitere Informationen ﬁnden Sie in der Hilfe.

3.5. 3-POLIGE ERDUNGSWIDERSTANDSMESSUNG

Dieses Messverfahren ist das einzige, mit dem sich der Erdungswiderstand einer nicht unter Spannung stehenden Anlage messen lässt (z.B. bei Neuanlagen). Für die Messung werden zwei zusätzliche Erdspieße verwendet, der dritte Erder ist der zu prüfende bzw. zu messende Erdungsanschluss der Anlage (daher die Bezeichnung als 3P-Messung).

Das Verfahren kann selbstverständlich auch an einer vorhandenen Anlage benutzt werden, wenn diese mit dem Hauptschalter völlig vom Netz getrennt wird. In beiden Fällen (Neu- oder Altanlage) ist der Anschlusssteg bzw. die Trennstelle an der Erdung der Anlage während der Messung aufzutrennen.

Es gibt zwei Messarten: eine schnelle Messung nur für RE, bzw. eine ausführliche Messung mit den Widerständen der Erdspieße.

3.5.1. BESCHREIBUNG DES MESSPRINZIPS

Das Gerät erzeugt zwischen den Buchsen H und E eine Rechteckwechselspannung mit einer Frequenz von 128 Hz und einer Amplitude von 35 V. Das Gerät misst den Strom IHE und die Spannung zwischen den Buchsen S und E, USE , daraus wird der Wert RE = USE/IHE abgeleitet.

Um den Widerstand der Sonde RS und des Hilfserders RH zu messen, werden im Installationstester die Anschlüsse der Buchsen E und S umgepolt. Dasselbe Prinzip wird für die Buchsen E und H angewendet.

3.5.2. DURCHFÜHRUNG EINER MESSUNG

Es gibt mehrere Messmethoden, wir empfehlen das so genannte 62%-Verfahren.

Wahlschalter in Stellung RE 3P bringen.

Den Hilfserder H und die Sonde S in einer Linie mit dem Erdungsanschluss einstechen. Der Abstand zwischen der Sonde S und dem Erdungsanschluss beträgt 62% des Abstands zwischen Hilfserder H und Erdungsanschluss.

SET UP

Um Beeinﬂussungen und induktive Effekte auszuschließen, sollten Sie die Messleitungen stets komplett abwickeln, und diese so weit wie möglich voneinander entfernt und ohne Schleifen auﬂegen.

Trennstelle

OFF

62% d

Die Leitungen an die Buchsen H und S anschließen. Nachdem die Anlage spannungsfrei geschaltet wurde, ist die Trennstelle zu prüfenden und die Buchse E an den gewünschten Erdungsanschluss anzuschließen.

Bei aktiviertem Alarm wird der Anwender mit einem akustischen Signal auf Schwellwertüberschreitungen aufmerksam gemacht; man braucht die Anzeige nicht im Auge zu behalten.

3.5.3. KONFIGURATION DER MESSUNG

Vor dem Messen können Sie die angezeigten Parameter konﬁgurieren:

Auswahl der Messmethode: Schnelle Messung nur für RE (Symbol durchgestrichen), bzw. ausführliche Messung mit den Widerständen der Sonde RS und des Hilfserders RH. Diese Messmethode empﬁehlt sich bei trockenem Erdreich wenn der Widerstand der eingesteckten Hilfserder hoch ist.

Kompensation des Leitungswiderstands an Buchse E beim Messen kleiner Werte (siehe Abs. 3.13).

k Ω

Ω

Alarm aktivieren.

..\..

TEST



Alarm deaktivieren.

050.00

Bei Messungen in feuchtem Erdreich sollte die Berührungsspannung UL im SET-UP (siehe Abs. 5) auf 25 V begrenzt werden.

Messung mit der TEST-Taste starten. Die Messung wird automatisch beendet.

Dieses Symbol bedeutet, dass die Messung läuft und man deren Ende abwarten muss.

Denken Sie daran, die Trennstelle wieder zu schließen, bevor Sie die Installation wieder unter Spannung setzen!

3.5.4. ABLESEN DER MESSERGEBNISSE

Im Falle einer Messung mit Angabe der Hilfserder-Widerstände:

Alarm-Schwellwert einstellen (siehe Abs. 3.14); Voreinstellung 50 Ω.

12/02/2014 10:47

R E 3 2 . 0 8 Ω

R s 1 . 5 8 k Ω

R h 1 . 3 2 k Ω

3 %

ERDUNG 3P

50.0 Ω 50.1 Hz

Alarm-Schwellwert.

Messergebnis.

Widerstand der Sonde S.

Widerstand des Hilfserders H.

Messergebnis liegt unter dem Schwellwert.

Anzeigen der Spannungen vor Beginn der Messung.

Kompensation der Messleitungswiderstände aktiviert.

3.5.5. NACHPRÜFEN UND BESTÄTIGEN DER MESSUNG

Dazu verschieben Sie die Sonde S um 10% von d in Richtung Hilfserder H und wiederholen den Messvorgang. Verschieben Sie erneut die Sonde S um 10% von d, diesmal jedoch in Richtung Erdungsanschluss.

52% d

62% d

72% d

Die 3 Messergebnisse sollten identisch sein (nur wenige Prozent Abweichung). In diesem Fall ist das Messergebnis zufrieden stellend. Andernfalls beﬁndet sich die Sonde S im Einﬂussbereich des Erdungsanschlusses.

Im homogenen Erdreich mit gleichmäßigem speziﬁschen Erdwiderstand ist der Abstand d zu vergrößern und die Messungen sind zu wiederholen. Bei nichthomogenen Erdreichen mit ungleichmäßigem speziﬁschen Erdwiderstand ist der Messpunkt entweder zum Hilfserder H oder zum Erdungsanschluss hin zu versetzen, bis ein zufrieden stellender Messwert erzielt wird.

3.5.6. ANBRINGEN VON HILFSERDER UND SONDE

Um sicher zu gehen, dass Ihre Erdungsmessungen nicht durch Störeffekte verfälscht wurden, empﬁehlt es sich, Hilfserder und Sonde mit anderem Abstand und mit anderer Ausrichtung zueinander (z.B. 90° versetzt zur ersten Verbindungslinie) einzustechen und die Messung zu wiederholen.

Wenn Sie dieselben Werte erhalten, können Sie der Messung vertrauen. Sind die Werte stark unterschiedlich, kann es sein, dass Erdströme oder eine Wasserader Einﬂuss auf die Messung nehmen. Ein tieferes Einstechen der Spieße kann ebenfalls nützlich sein.

Wenn Hilfserder und Sonde nicht in einer Reihe angeordnet werden können, dann sollten sie im Dreieck eingestochen werden. Bestätigen der Messung: Versetzen Sie den Spieß S zu beiden Seiten der Linie HE.

Vermeiden Sie es auch, die Verbindungsleitungen zu den Erdspießen in zu großer Nähe oder parallel zu anderen Kabeln (Stromoder Telekommunikationskabel), zu metallischen Leitern, Schienen oder Metallzäunen zu verlegen; andernfalls könnte es zu unerwünschten Übersprechungseffekten kommen.



3.5.7. FEHLERMELDUNGEN

Die häuﬁgsten Fehler bei Erdungsmessungen sind Störspannungen und zu hohe Widerstände in den Erdspießen.

Wenn der Installationstester folgende Werte erfasst:

 Hilfserder oder Sondenwiderstand > 15 kΩ,  Beim Betätigen der TEST-Taste ist die Spannung an H oder an S > 25 V.

In beiden Fällen ist die Erdungsmessung nicht möglich. Man muss Hilfserder und Sonde versetzen und die Messung wiederholen.

Widerstand von Hilfserder RH oder Sonde (RS) verringern: Einen oder mehrere Erdspieße in je 2 m Abstand, im H- bzw. S-Zweig des Kreises hinzufügen. Andere Möglichkeiten: Tieferes Einstechen, Erde festklopfen, Befeuchten des Bodens.

Hinweise zu den Anschlüssen und weitere Informationen ﬁnden Sie in der Hilfe.

3.6. MESSUNG DER SCHLEIFENIMPEDANZ (ZS)

OFF

In Installationen mit TN- und TT-Netzsystemen können aus der Schleifenimpedanz außerdem der Kurzschlussstrom sowie die erforderliche Überstromschutzeinrichtung (Sicherung oder Schutzschalter) berechnet werden.

In einer Installation mit TT-Netzsystem lässt sich über die Schleifenimpedanz die Erdungsmessung ganz einfach durchführen – ohne Hilfserder. Das Messergebnis ZS ist die Schleifenimpedanz der Installation zwischen den Leitern L und PE. Sie ist kaum größer als der Erdungswiderstand. Die Differenz erklärt sich aus dem Widerstand der Betriebserde in der Trafostation und dem Kabelwiderstand, die jedoch belanglos sind.

Wenn man diesen Wert kennt, sowie den Wert der üblicherweise zulässigen Berührungsspannung (UL) kann man damit den Bemessungsdifferenzstrom für den vorzusehenden Fehlerstromschutzschalter wie folgt berechnen: IDN < UL / ZS.

Diese Messung ist an Installationen mit IT-Netzsystem nicht möglich, weil dort die Erdungsimpedanz des Transformators entweder zu hoch ist oder weil dieser ganz von der Erde isoliert ist.

3.6.1. BESCHREIBUNG DES MESSPRINZIPS

Zuerst erzeugt der Installationstester Impulse (Dauer 300 µs, max. Amplitude 3,5 A) zwischen den Buchsen L und N; aus dieser ersten Messung wird ZL abgeleitet.

Dann wird zwischen den Buchsen L und PE ein geringer Strom eingespeist. Der Anwender hat die Wahl zwischen 6, 9 und 12 mA. Dieser geringe Strom verhindert das Auslösen von Fehlerstromschutzschaltern, deren Bemessungsdifferenzstrom ≥ 30mA ist. Aus dieser zweiten Messung wird ZPE abgeleitet.

Dann berechnet der Tester den Schleifenwiderstand ZS = Z

= ZL + ZPE sowie den Kurzschlussstrom Ik = U

L-PE

LPE/ZS

Der Wert Ik gibt Auskunft über die ordnungsgemäße Dimensionierung der Sicherungen bzw. des Schutzschalters.

Höhere Genauigkeit erzielt man, wenn die Messung der Schleifenimpedanz ZS mit einem hohen Prüfstrom erfolgt (TRIP-Modus) – dabei kann jedoch der Fehlerstromschutzschalter auslösen.

3.6.2. DURCHFÜHRUNG EINER MESSUNG

Wahlschalter in Stellung ZS (RA/SEL.) bringen.

SET UP

Schließen Sie die dreiadrige Messleitung an das Gerät und an das Messobjekt an.

Wenn der Installationstester angeschlossen ist, kontrolliert er automatisch das Vorhandensein der richtigen Spannung an den Buchsen sowie die Lage des Außenleiters (L) und des Neutralleiters (N) gegenüber dem Schutzleiter (PE), und zeigt das Ergebnis an. Gegebenenfalls werden die Buchsen L und N automatisch umgepolt, sodass die Schleifenmessung auch ohne Änderungen des Geräteanschlusses möglich ist.

Wenn möglich sollten vorher alle Verbraucher vom Netz, an dem die Schleife gemessen wird, abgetrennt werden. Wenn Sie die Messung mit einem Messstrom von 6 mA durchführen (wodurch Installationen mit 30 mA FI-Schutzschalter einen Fehlerstrom bis 9 mA tolerieren), ist das Abtrennen der Verbraucher nicht erforderlich.

TT-Netzsystem

TN-Netzsystem

Im Trip-Modus muss die Buchse N nicht angeschlossen werden.

k Ω

Ω

Höhere Genauigkeit erzielt man, wenn die Messung mit dem hohen Prüfstrom erfolgt (TRIP-Modus) – dabei kann aber der FI-

k A

TEST



Schutzschalter der Anlage auslösen.

Bei aktiviertem Alarm wird der Anwender mit einem akustischen Signal auf Schwellwertüberschreitungen aufmerksam gemacht; man braucht die Anzeige nicht im Auge zu behalten.

Dank der Messwertglättung wird direkt ein stabiler Wert erzielt, und man braucht nicht mehrere Messungen durchzuführen und den Mittelwert zu berechnen. Allerdings dauert die Messung länger.

3.6.3. KONFIGURATION DER MESSUNG

Vor dem Messen können Sie die Anzeigeparameter konﬁgurieren:

6 mA

Messstrom auswählen im Modus ohne Auslösung: 6, 9, 12 mA

oder TRIP mit hohem Prüfstrom für stabileren Messungen.

Messwertglättung aktivieren bzw. deaktivieren.

Kompensation des Messleitungswiderstands beim Messen kleiner Werte (siehe Abs. 3.13).

Auswahl der Spannung für die Berechnung von Ik aus folgenden Werten:

(Ik)

 ULN (Messwert),  Spannung gemäß alter Norm (z.B. 220 V).  Spannung gemäß neuer Norm (z.B. 230 V).

Je nach Spannungsmesswert ULN bestehen folgende Wahlmöglichkeiten:

 Wenn 170 < U  Wenn 90 < U  Wenn 300 < U

Z-R

< 270 V: ULN, 220 V oder 230 V.

< 150 V: ULN, 110 V oder 127 V.

< 500 V: ULN, 380 V oder 400 V.

Alarm deaktivieren.

Alarm aktivieren für Z

(im TRIP-Modus) oder R

LPE

(im Modus ohne Auslösen).

LPE

050.00

Messung mit der TEST-Taste starten. Die Messung wird automatisch beendet. Beim Betätigen der TEST-Taste kontrolliert das Gerät die Berührungsspannung. Diese muss kleiner als UL sein, ansonsten ist die Messung der Schleifenimpedanz (Zs) nicht möglich.

Dieses Symbol bedeutet, dass die Messung läuft und man deren Ende abwarten muss.

Alarm für Ik aktivieren.

010.00

Alarm-Schwellwert einstellen (siehe Abs. 3.14); Voreinstellung 50 Ω.

Alarm-Schwellwert einstellen (siehe Abs. 3.14); Voreinstellung 10 kA.

..\..

3.6.4. ABLESEN DER MESSERGEBNISSE

..\..

 Messung ohne Auslösen mit Messwertglättung:

Alarm-Schwellwert.

16/02/2014 10:47

6 mA

I k 1 5 2.0 A

Z s 1 . 5 2 Ω

R s 1 . 3 6 Ω

L s 2 . 2 m H

4 %

SCHLEIFE Zs

50 .0 Ω 50 . 1 Hz

Kurzschlussstrom.

Impedanz.

Widerstand.

Induktivität.

Messergebnis liegt unter dem Schwellwert.

Anzeigen der nächsten Seite mit den Spannungen vor Beginn der Messung.

Referenzspannung für Ik.

Schwellwert für die Berührungsspannung.

Kompensation der Messleitungswiderstände aktiviert.

 Messung mit Auslösen (TRIP) und ohne Messwertglättung:

17/02/2014 10:47

10.0 Ω 50 . 1 Hz

I k 1 1.8 A

Z s 1 9 . 3 1 Ω

R s 1 9 . 0 8 Ω

L s 9 . 6 m H

4 %

SCHLEIFE Zs

Kurzschlussstrom.

Impedanz.

Widerstand.

Induktivität.

Messergebnis liegt über dem Schwellwert.

3.6.5. FEHLERMELDUNGEN

Siehe Abs. 3.9.5.

3.7. MESSUNG DER NETZINNENIMPEDANZ (Zi)

Aus der Netzinnenimpedanz Zi (L-N, L1-L2, bzw. L2- L3 und L1- L3) lässt sich der Kurzschlussstrom sowie die erforderliche Schutzeinrichtung (Sicherung oder Schutzschalter) berechnen, und zwar unabhängig vom verwendeten Netzsystem.

3.7.1. BESCHREIBUNG DES MESSPRINZIPS

Der Installationstester erzeugt Impulse (Dauer 300 µs, max. Amplitude 5 A) zwischen den Buchsen L und N; er misst die Spannungen UL und UN und leitet daraus Zi ab.

Anschließend berechnet das Gerät den Kurzschlussstrom Ik = U für die Installation dimensionieren lassen.

3.7.2. DURCHFÜHRUNG EINER MESSUNG

Stellen Sie den Wahlschalter auf die Position Zi.

SET UP

Schließen Sie die Messleitung mit Schukostecker an das Gerät und an das Messobjekt an.

Wenn der Installationstester angeschlossen ist, kontrolliert er automatisch das Vorhandensein der richtigen Spannung an den Buchsen und die Lage des Außenleiters (L) und des Neutralleiters (N) gegenüber dem Schutzleiter (PE), und zeigt das Ergebnis an. Gegebenenfalls werden die Buchsen L und N automatisch umgepolt, sodass die Messung der Leitungsimpedanz auch ohne Änderungen am Geräteanschluss möglich ist.

OFF

Bei Messleitungen mit 3 Einzeladern muss die (grüne) Ader PE an die (blaue) Leitung N angeschlossen werden. Nur dann kann der Tester die Lage des Außenleiters bestimmen. Diese Anordnung verhindert die Messung nicht.

TT-Netzsystem TN-Netzsystem

/ Zi, anhand dessen sich die notwendigen Schutzeinrichtungen

IT-Netzsystem

Bei aktiviertem Alarm wird der Anwender mit einem akustischen Signal auf Schwellwertüberschreitungen aufmerksam gemacht; man braucht die Anzeige nicht im Auge zu behalten.

Dank der Messwertglättung wird direkt ein stabiler Wert erzielt, und man braucht nicht mehrere Messungen durchzuführen und den Mittelwert zu berechnen. Allerdings dauert die Messung länger.

TEST



k Ω

Ω

3.7.3. KONFIGURATION DER MESSUNG

k A

Vor dem Messen können Sie die Anzeigeparameter konﬁgurieren:

Messwertglättung aktivieren bzw. deaktivieren.

Kompensation des Messleitungswiderstands beim Messen kleiner Werte (siehe Abs. 3.13).

Auswahl der Spannung für die Berechnung von Ik aus folgenden Werten:

(Ik)

 ULN (Messwert),  Spannung gemäß alter Norm (z.B. 220 V).  Spannung gemäß neuer Norm (z.B. 230 V).

Je nach Spannungsmesswert ULN bestehen folgende Wahlmöglichkeiten:

 Wenn 170 < ULN < 270 V: ULN, 220 V oder 230 V.  Wenn 90 < ULN < 150 V: ULN, 110 V oder 127 V.  Wenn 300 < ULN < 500 V: ULN, 380 V oder 400 V.

Alarm deaktivieren.

Z-R

Messung mit der TEST-Taste starten. Die Messung wird automatisch beendet. Beim Betätigen der TEST-Taste kontrolliert das Gerät die Berührungsspannung. Diese muss kleiner UL sein, ansonsten ist die Messung der Netzinnenimpedanz (Zi) nicht möglich.

Dieses Symbol bedeutet, dass die Messung läuft und man deren Ende abwarten muss.

Alarm für Zi aktivieren.

050.00

Alarm für Ik aktivieren.

010.00

Alarm-Schwellwert einstellen (siehe Abs. 3.14); Voreinstellung 50 Ω.

Alarm-Schwellwert einstellen (siehe Abs. 3.14); Voreinstellung 10 kA.

3.7.4. ABLESEN DER MESSERGEBNISSE

..\..

Alarm-Schwellwert.

18/02/2014 10:47

I k 1 3 1 6 A

Z i 0 . 2 9 Ω

R i 0 . 1 5 Ω

L i 0 . 8 m H

5 %

SCHLEIFE Zi

50 . 0 Ω 50 . 1 Hz

Kurzschlussstrom.

Impedanz.

Widerstand.

Induktivität.

Messergebnis liegt unter dem Schwellwert.

Anzeigen der nächsten Seite mit den Spannungen vor Testbeginn.

Referenzspannung für Ik.

Eingestellter Schwellwert für die Berührungsspannung.

Kompensation der Messleitungswiderstände aktiviert.

3.7.5. FEHLERMELDUNGEN

Siehe Abs. 3.9.5.

3.8. ERDUNGSMESSUNG UNTER SPANNUNG (ZA, RA)

Diese Funktion misst den Erdungswiderstand an Objekten, an denen eine 3P-Erdungsmessung unmöglich ist oder an denen die Trennstelle am Schutzpotentialausgleich nicht geöffnet werden kann, was vor allem im Stadtgebiet oft der Fall ist.

Für diese Messung braucht der zu messende Erder nicht abgetrennt zu werden und es ist nur eine Sonde erforderlich, was im Vergleich zu einer herkömmlichen Erdungsmessung mit Hilfserder und Sonde viel Zeit spart.

In TT-Systemen lässt sich der Erdungswiderstand mit dieser Messung ganz einfach bestimmen.

Wenn man im TN-Netzsystem die einzelnen Werte der Parallelerder messen möchte, muss eine selektive Erdungsmessung unter Spannung mit einer Stromzange vorgenommen werden (siehe Abs. 3.9). Ohne die Stromzange entspricht der ermittelte Messwert dem gesamten Erdungswiderstand des Versorgungsnetzes und ist daher nicht aufschlussreich. Besser ist es in einem solchen Fall, die Schleifenimpedanz zu messen, um die Sicherungen und Schutzschalter zu bestimmen; zur Kontrolle des Personenschutzes misst man die Fehlerspannung.

3.8.1. BESCHREIBUNG DES MESSPRINZIPS

Zuerst misst das Gerät die Schleifenimpedanz ZS (siehe Abs. 3.6) mit je nach Anwenderwunsch hohem oder niedrigem Strom. Dann misst es das Potenzial zwischen PE-Leiter und Sonde. Daraus wird RA = U Stromstärke).

Höhere Genauigkeit erzielt man, wenn die Messung mit hohem Prüfstrom erfolgt (TRIP-Modus) – dabei kann aber die Schutzeinrichtung der Installation ausgelöst werden.

3.8.2. DURCHFÜHRUNG EINER MESSUNG

/ I abgeleitet (I = vom Anwender gewählte

PI-PE

Wahlschalter in Stellung ZS (RA/SEL.) bringen.

SET UP

OFF

TT-Netzsystem

Schließen Sie die dreiadrige Messleitung an das Gerät und an das Messobjekt an.

Wenn der Installationstester angeschlossen ist, kontrolliert er automatisch die Lage des Außenleiters (L) und des Neutralleiters (N) gegenüber dem Schutzleiter (PE), das Ergebnis wird angezeigt. Gegebenenfalls werden die Buchsen L und N vom Gerät umgepolt, sodass die Schleifenmessung auch ohne Änderungen am Geräteanschluss möglich ist.

Wenn möglich sollten vorher alle Verbraucher vom Netz, an dem die Erdungsmessung unter Spannung gemessen wird, abgetrennt werden. Wenn Sie die Messung mit einem Messstrom von 6 mA durchführen (wodurch Installationen mit 30 mA FI-Schutzschalter einen Fehlerstrom bis 9 mA tolerieren), ist das Abtrennen der Verbraucher nicht erforderlich.

Den Hilfserder in über 25 Meter Abstand zum Erdungsanschluss einstechen und an die Gerätebuchse (RA SEL) anschließen. Das Symbol wird angezeigt.

TN-Netzsystem

> 25 m

Für den Messvorgang haben Sie die Auswahl:

TEST



k Ω

Ω

k A

 Messung mit niedrigem Messstrom: Der in der Anlage vorhandene FI-Schutzschalter wird nicht ausgelöst, aber man erhält

nur den Erdungswiderstand (RA).

 Messung mit hohem Messstrom (TRIP-Modus): Man erhält die Erdungsimpedanz (ZA), erzielt höhere Genauigkeit und Stabilität

des Messwerts.

Bei aktiviertem Alarm wird der Anwender mit einem akustischen Signal auf Schwellwertüberschreitungen aufmerksam gemacht; man braucht die Anzeige nicht im Auge zu behalten.

Dank der Messwertglättung wird direkt ein stabiler Wert erzielt, und man braucht nicht mehrere Messungen durchzuführen und den Mittelwert zu berechnen. Allerdings dauert die Messung länger.

3.8.3. KONFIGURATION DER MESSUNG

Vor dem Messen können Sie die Anzeigeparameter konﬁgurieren:

6 mA

Messstrom auswählen: 6 (Voreinstellung), 9, 12mA,

oder TRIP mit hohem Prüfstrom für stabilere Messungen.

Messwertglättung aktivieren bzw. deaktivieren.

Kompensation des Messleitungswiderstands beim Messen kleiner Werte (siehe Abs. 3.13).

Auswahl der Spannung für die Berechnung von Ik aus folgenden Werten:

(Ik)

 ULN (Messwert),  Spannung gemäß alter Norm (z.B. 220 V).  Spannung gemäß neuer Norm (z.B. 230 V).

Je nach Spannungsmesswert ULN bestehen folgende Wahlmöglichkeiten:

 Wenn 170 < U  Wenn 90 < U  Wenn 300 < ULN < 500 V: ULN, 380 V oder 400 V.

Z-R

< 270 V: ULN, 220 V oder 230 V.

< 150 V: ULN, 110 V oder 127 V.

Alarm deaktivieren.

Alarm aktivieren für ZA (im TRIP-Modus) oder RA (im Modus ohne Auslösen).

050.00

Alarm-Schwellwert einstellen (siehe Abs. 3.14); Voreinstellung 50 Ω.

Messung mit der TEST-Taste starten. Die Messung wird automatisch beendet.

Dieses Symbol bedeutet, dass die Messung läuft und man deren Ende abwarten muss.

Alarm für Ik aktivieren (nur im TRIP-Modus).

010.00

Alarm-Schwellwert einstellen (siehe Abs. 3.14); Voreinstellung 10 kA.

3.8.4. ABLESEN DER MESSERGEBNISSE

..\..

 Messung mit hohem Messstrom (TRIP-Modus) und ohne Messwertglättung:

Alarm-Schwellwert.

20/02/2014 10:47

UFk

I K 4 6 8 A

6 %

ERDUNG 1P (Ra)

50 . 0 Ω 50 . 1 Hz

Kurzschlussstrom.

Fehlerspannung am Erdungsanschluss bei Kurzschluss.

Messergebnis liegt über dem Schwellwert.

FK 0.6 V

Mit dieser Taste wird die nächste Anzeigeseite eingeblendet.

Referenzspannung für Ik.

Sonde ist angeschlossen.

Eingestellter Schwellwert für die Berührungsspannung.

Kompensation der Messleitungswiderstände aktiviert.

UFk wird nur bei Erdungsmessung mit hohem Messstrom (TRIP-Modus) berechnet. U

= Ik x ZA.

..\..



Nächste Anzeigeseite.

..\..

20/02/2014 10:47

UFk

50 . 0 Ω 50 . 1 Hz

Z A 2 5.1 0 Ω

R a 2 4 . 8 Ω

a 5 . 6 m H

6 %

ERDUNG 1P (Ra)

Auf der dritten Seite sieht man die Spannungswerte ULN, U

LPE

, U

sowie am vor dem Messen.

NPE

Impedanz.

Widerstand.

Induktivität.

Mit der Taste  weiter zur nächsten Messwertanzeige, mit der Taste  zurück zur vorherigen Seite.

 Erste Anzeige bei Messung mit niedrigem Messstrom und Messwertglättung:

19/02/2014 10:47

12 mA

50 . 0 Ω 50 . 1 Hz

R A 2 5.1 0 Ω

6 %

ERDUNG 1P (Ra)

Alarm-Schwellwert.

Messergebnis.

Messergebnis liegt unter dem Schwellwert.

Anzeigen der nächsten Seite mit den Spannungen vor Testbeginn.

Referenzspannung für Ik.

Sonde ist angeschlossen.

Schwellwert für die Berührungsspannung.

Kompensation der Messleitungswiderstände aktiviert.

3.8.5. NACHPRÜFEN UND BESTÄTIGEN DER MESSUNG

Verschieben Sie die Sonde um ± 10% des Abstands zum Erdungsanschluss und wiederholen Sie die Messung zwei Mal. Die 3 Messergebnisse sollten identisch sein (nur wenige Prozent Abweichung). In diesem Fall ist das Messergebnis zufrieden stellend.

Andernfalls beﬁndet sich die Sonde im Einﬂussbereich des Erdungsanschlusses; man muss den Abstand der Sonde zum Erdungsanschluss vergrößern und die Messungen wiederholen.

3.8.6. FEHLERMELDUNGEN

Siehe Abs. 3.9.5.

3.9. SELEKTIVE ERDUNGSMESSUNGEN UNTER SPANNUNG

Diese Funktion ermöglicht eine Erdungswiderstandsmessung, wobei ein einzelner Erder aus mehreren Parallelerdern zur Messung ausgewählt wird. Hierzu ist eine Stromzange (Option) erforderlich. Die Zangenstromwandler C177 und MN77 sind für diese Messungen besonders gut geeignet, da sie eine 10-mal höhere Empﬁndlichkeit aufweisen als das Modell C177A.

3.9.1. BESCHREIBUNG DES MESSPRINZIPS

Zuerst misst das Gerät die Schleifenimpedanz ZS zwischen L und PE (siehe Abs. 3.6) mit hohem Messstrom. Es besteht dabei die Gefahr, dass der FI-Schutzschalter in der Installation ausgelöst wird. Die Messung muss mit hohem Messstrom erfolgen, weil der Zangenstrom sonst nicht messbar ist. Dann misst das Gerät den Strom im Zweig, an den die Zange angeschlossen ist. Schließlich misst es das Potenzial des Schutzleiters PE in Bezug auf die Sonde. Daraus kann nun R Messstrom an der Zange).

3.9.2. DURCHFÜHRUNG EINER MESSUNG

ASEL

= U

PI-PE

/ I

abgeleitet werden (I

SEL

Wahlschalter in Stellung ZS (RA/SEL.) bringen.

SET UP

OFF

Schließen Sie die dreiadrige Messleitung an das Gerät und an das Messobjekt an.

Wenn der Installationstester angeschlossen ist, kontrolliert er automatisch die Lage des Außenleiters (L) und des Neutralleiters (N) gegenüber dem Schutzleiter (PE), das Ergebnis wird angezeigt. Gegebenenfalls werden die Buchsen L und N vom Gerät automatisch umgepolt, sodass die Messung auch ohne Änderungen am Geräteanschluss möglich ist.

Die Sonde in über 25 Meter Abstand zum Erdungsanschluss einstechen und an die Gerätebuchse (RA SEL) anschließen. Das Symbol wird angezeigt.

Die Zange an das Gerät anschließen (das Symbol erscheint) und dann am zu messenden Erdungszweig anbringen.

TN-Netzsystem

Ra1

Ra2

Ra3

> 25 m

TT-Netzsystem

Ra1

Ra2

Ra3

> 25 m

Höhere Genauigkeit erzielt man, wenn die Messung mit dem hohen Prüfstrom erfolgt (TRIP-Modus) – dabei kann aber der FISchutzschalter der Anlage auslösen.

Bei aktiviertem Alarm wird der Anwender mit einem akustischen Signal auf Schwellwertüberschreitungen aufmerksam gemacht; man braucht die Anzeige nicht im Auge zu behalten.

Dank der Messwertglättung wird direkt ein stabiler Messwert erzielt, und man braucht nicht mehrere Messungen durchzuführen und den Mittelwert zu berechnen. Allerdings dauert die Messung länger.

k Ω

Ω

Die selektive Erdungsmessung unter Spannung reagiert besonders empﬁndlich auf Änderungen des Messleitungswiderstands.

k A

TEST



Wenn Sie daher schon längere Zeit keine Kompensation des Messleitungswiderstands vorgenommen haben oder die Messleitungen ausgewechselt haben, sollten Sie unbedingt eine Kompensation vornehmen.

3.9.3. KONFIGURATION DER MESSUNG

Vor dem Messen können Sie die Anzeigeparameter konﬁgurieren:

Der hohe Messstrom ist hier erforderlich (TRIP-Modus).

Messwertglättung aktivieren bzw. deaktivieren.

Messleitungswiderstand kompensieren (siehe Abs. 3.13). Die selektive Erdungsmessung unter Spannung reagiert besonders empﬁndlich auf Änderungen des Messleitungswiderstands. Wenn Sie daher schon längere Zeit keine Kompensation des Messleitungswiderstands vorgenommen haben oder die Messleitungen ausgewechselt haben, sollten Sie unbedingt eine Kompensation vornehmen.

Auswahl der Spannung für die Berechnung von Ik aus folgenden Werten:

(Ik)

 ULN (Messwert),  Spannung gemäß alter Norm (z.B. 220 V).  Spannung gemäß neuer Norm (z.B. 230 V).

Je nach Spannungsmesswert U

 Wenn 170 < U  Wenn 90 < U  Wenn 300 < U

< 270 V: ULN, 220 V oder 230 V.

< 150 V: ULN, 110 V oder 127 V.

< 500 V: ULN, 380 V oder 400 V.

bestehen folgende Wahlmöglichkeiten:

Alarm deaktivieren.

Z-R

Messung mit der TEST-Taste starten. Die Messung wird automatisch beendet.

Dieses Symbol bedeutet, dass die Messung läuft und man deren Ende abwarten muss.

Alarm für R

Alarm für Ik aktivieren (nur im TRIP-Modus).

aktivieren.

ASEL

050.00

010.00

Alarm-Schwellwert einstellen (siehe Abs. 3.14); Voreinstellung 50 Ω.

Alarm-Schwellwert einstellen (siehe Abs. 3.14); Voreinstellung 10 kA.

3.9.4. ABLESEN DER MESSERGEBNISSE

..\..



Alarm-Schwellwert.

23/02/2014 10:47

R Asel 3 8.4 2 Ω

I s e l 1 6 3 . 5 m A

Z a 3 . 8 4 0 Ω

R a 3 . 8 3 8 Ω

7 %

ERDUNG Ra Sel.

L a 2 . 6 m H

100 Ω 50 . 1 Hz

Messergebnis.

Von der Stromzange gemessener Wert.

Impedanz.

Widerstand.

Induktivität.

Messergebnis liegt über dem Schwellwert.

Mit der Taste  weiter zur nächsten Messwertanzeige, mit der Taste  zurück zur vorherigen Seite.

Referenzspannung für Ik.

Hilfserder ist angeschlossen.

Eingestellter Grenzwert für die Berührungsspannung.

Kompensation der Messleitungswiderstände aktiviert.

Die Stromzange ist angeschlossen.

Auf der zweiten Seite sieht man den Wert des Kurzschlussstroms Ik, der Schleifenimpedanz ZS, des Schleifenwiderstands RS und der Schleifeninduktivität LS.

Auf der dritten Seite erscheinen die Spannungswerte ULN, U

3.9.5. FEHLERMELDUNG (SCHLEIFE, ERDUNG UNTER SPANNUNG UND SELEKTIVE ERDUNG UNTER SPANNUNG)

Die häuﬁgsten Fehler bei Schleifenimpedanz und Erdungsmessung unter Spannung sind:

 Anschlussfehler.  Zu hoher Sondenwiderstand (> 15 kΩ): er lässt sich durch Festklopfen und Befeuchten des Bodens verringern.  Zu hohe Spannung am Schutzleiter.  Zu hohe Spannung an der Sonde: Versetzen Sie die Sonde aus dem Einﬂussbereich des Erdungsanschlusses.  Auslösen im Modus No-Trip: Prüfstrom reduzieren.  Zu geringer Messstrom an der Zange bei selektiver Erdungsmessung unter Spannung: keine Messung möglich.

Der Anwender könnte statisch aufgeladen sein (z.B. wenn er auf einem Teppich geht). In diesem Fall zeigt der Installationstester die Fehlermeldung „zu hohes Erdungspotenzial“ an, wenn man die TEST-Taste drückt. Der Anwender muss vor dem Messen einen geerdeten Gegenstand berühren und sich „entladen“.

LPE

, U

sowie an der Sonde vor dem Messen.

NPE

Hinweise zu den Anschlüssen und weitere Informationen ﬁnden Sie in der Hilfe.

3.10. FEHLERSTROMSCHUTZSCHALTER-PRÜFUNG

Das Gerät prüft Fehlerstromschutzschalter in drei Tests:

 Auslöseprüfung mit Rampenfunktion  Auslöseprüfung mit Impuls  Nichtauslöseprüfung

Der genaue Auslösestrom des Schutzschalters wird mit Rampe getestet. Die Auslösezeit des Schutzschalters wird im Impulsmodus ermittelt. Bei der Nichtauslöseprüfung wird auf eventuelle Frühauslösung bei 0,5 IDN kontrolliert. Dieser Test ist nur zufrieden stellend, wenn die Fehlerströme gegenüber 0,5 IDN vernachlässigbar sind, daher sollten alle Verbraucher von der betreffenden Installation abgetrennt werden.

3.10.1. BESCHREIBUNG DES MESSPRINZIPS

Vor den FI-Prüfungen stellt das Gerät automatisch fest, ob der Test gefahrlos durchgeführt werden kann, das heißt es kontrolliert den Fehlerspannungswert UF: Dieser darf 50 V (bzw. je nach UL-Wert im SET-UP 25 V oder 65 V) nicht überschreiten. Zuerst wird wie für eine Schleifenimpedanzmessung ein niedriger Prüfstrom erzeugt (<0,3 IDN) und ZS gemessen.

Daraus berechnet der Tester UF = ZS x IDN (oder UF = ZS x 2 IDN oder UF = ZS x 5 IDN je nach gewünschter Prüfung), also die maximale anzulegende Prüfspannung. Wenn diese Prüfspannung UL überschreitet, wird die Prüfung nicht durchgeführt. In diesem Fall muss der Anwender den Messstrom auf 0,2 IDN reduzieren, damit Prüfstrom + Fehlerströme in der Installation keine Spannung größer UL erzeugen.

Höhere Genauigkeit beim Messen der Fehlerspannung erzielt man, wie bei der Erdungsprüfung unter Spannung, mit einem zusätzlichen Hilfserder. Der Installationstester misst dann RA und berechnet UF = RA x IDN (oder UF = RA x 2 IDN oder UF = RA x 5 IDN je nach gewünschter Prüfung).

Nach diesem ersten Messabschnitt geht der Tester zum zweiten Messabschnitt über, der von der jeweiligen Prüfung abhängt.

 Prüfung mit Rampe: Das Gerät erzeugt einen Sinusstrom mit schrittweise steigenden Amplituden (0,3 bis 1,06 IDN) zwischen

den Buchsen L und PE. Sobald der Fehlerstromschutzschalter den Kreis abtrennt, werden der genaue Auslösestrom und die Auslösezeit angezeigt. Die Auslösezeit ist nur ein ungefährer Wert und wahrscheinlich nicht derselbe wie im Impulsmodus. Letzterer entspricht eher den tatsächlichen Betriebsbedingungen.

 Prüfung im Impulsmodus: Das Gerät erzeugt zwischen den Buchsen L und PE höchstens 500 ms lang einen Sinusstrom mit

Netzfrequenz und einer Amplitude von IDN, 2 IDN oder 5 IDN. Der Installationstester misst die Auslösezeit, die kürzer als 500 ms sein muss.

 Nichtauslöseprüfung: Der Installationstester erzeugt je nach Anwenderwahl 1-2 Sekunden lang einen Strom von 0,5 IDN.

Normalerweise sollte der FI-Schutzschalter dann nicht auslösen.

Danach, wenn keine Auslösung stattfand, erzeugt der Tester einen Stromimpuls zwischen den Buchsen L und N. Wenn es dabei zur Auslösung kommt, war der Schutzschalter falsch montiert (N und PE sind vertauscht).

3.10.2. DURCHFÜHRUNG EINER PRÜFUNG MIT RAMPE

Stellen Sie den Wahlschalter auf die Position RCD .

SET UP

Schließen Sie die Messleitung mit Schukostecker an das Gerät und an eine Steckdose im zu prüfenden Kreis an.

Wenn der Installationstester angeschlossen ist, kontrolliert er automatisch die Lage des Außenleiters (L) und Neutralleiters (N) gegenüber dem Schutzleiter (PE), das Ergebnis wird angezeigt. Gegebenenfalls werden die Buchsen L und N vom Gerät automatisch umgepolt, sodass die Prüfung auch ohne Änderungen am Geräteanschluss möglich ist.

OFF

FI-Schalter

Wenn möglich sollten vorher alle Verbraucher vom Netz, an dem der FI-Schalter geprüft wird, abgetrennt werden. Dadurch werden Störungen durch Fehlerströme, die solche Verbraucher erzeugen, verhindert.

Mit einer Stromzange können Sie die Fehlerströme am Schutzschalter messen (siehe Abs. 3.11) und bei der Prüfung berücksichtigen.

Für höhere Genauigkeit beim Messen der Fehlerspannung die Sonde in über 25 Meter Abstand zum Erdungsanschluss einstechen und an die Gerätebuchse (RA SEL) anschließen. Das Symbol wird angezeigt.

FI-Schalter

> 25 m

Sonderfall:

Beim Prüfen von FI-Schutzschaltern, die einem anderen mit geringerem Bemessungsdifferenzstrom nachgeschaltet sind, muss man die Messleitung mit 3 Einzeladern verwenden und die abgebildeten Anschlüsse durchführen (beidseitiges Anschlussverfahren).

FI-Schalter

300 mA

rotgrünblau

FI-Schalter

30 mA

TEST



3.10.3. KONFIGURATION DER MESSUNG

Vor dem Messen können Sie die Anzeigeparameter konﬁgurieren:

Auswahl des Bemessungsdifferenzstroms für den FI-Schutzschalter IDN: VAR. (variabel: Der Anwender programmiert

30 mA

den Wert zwischen 6 und 999 mA), 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 650 mA und 1000 mA.

 Auswahl des FI-Schutzschalters: STD (Standard), S oder G (die Type S wird standardmäßig mit einem Strom

von 2 IDN getestet).

 Auswahl der Prüfsignalform:

Signal beginnt mit positiver Halbschwingung,

Signal beginnt mit negativer Halbschwingung,

Signal nur aus positiven Halbschwingungen,

Signal nur aus negativen Halbschwingungen.

Parameter auf Werkseinstellung zurückstellen: IDN=30 mA, Type STD und .

Für eine vorherige Ermittlung der Spannung UF wählen Sie einen Prüfstrom von 0,2, 0,3, 0,4 oder 0,5 IDN.

0.3 I∆N

Messung mit der TEST-Taste starten. Die Messung wird automatisch beendet. Bei Schutzschaltern der Type S und G lässt das Gerät zwischen der UF-Prüfung und der eigentlichen Schutzschalterprüfung 30 Sekunden für die Entmagnetisierung verstreichen. Diese Wartezeit kann mit der TEST- Taste unterbrochen werden.

Für eine schnellere Messung ohne vorherige Ermittlung der Spannung UF wählen Sie die Einstellung

--x---.

Akustisches Signal zur Spannungsanzeige aktivieren und deaktivieren (Schwellwert gleich UL). Am Verteiler lässt sich mit dem akustischen Signal feststellen, welcher Schutzschalter eine bestimmte Steckdose schützt (typischer Fall eines von der Steckdose entfernten Verteilers).

Dieses Symbol bedeutet, dass die Messung läuft und man dessen Ende abwarten muss.

3.10.4. ABLESEN DER MESSERGEBNISSE

..\..

24/02/2014 10:47

30 mA

U F 1.0 7 3 V

I a 2 2.3 m A

T a 1 3.8 m s

8 %

FI-Schalt. Ia

S T D

50 . 1 Hz

UF = ZS x IA oder RA x IA.

Auslösestrom.

Auslösezeit.

Zufrieden stellende Messergebnisse.

Anzeigen der nächsten Seite mit den Spannungen vor Testbeginn.

Signalform.

Fehlerstromschutzschalter-Typ.

Eingestellter Grenzwert für die Berührungsspannung.

3.10.5. DURCHFÜHRUNG EINER PRÜFUNG IM IMPULSMODUS

Stellen Sie den Wahlschalter auf die Position RCD .

SET UP

Schließen Sie die Messleitung mit Schukostecker an das Gerät und an eine Steckdose im zu prüfenden Kreis an.

Wenn der Installationstester angeschlossen ist, kontrolliert er automatisch die Lage des Außenleiters (L) und Neutralleiters (N) gegenüber dem Schutzleiter (PE), das Ergebnis wird angezeigt. Gegebenenfalls werden die Buchsen L und N im Gerät automatisch umgepolt, sodass die Prüfung auch ohne Änderungen am Geräteanschluss möglich ist.

FI-Schalter

OFF

ür höhere Genauigkeit beim Messen der Fehlerspannung die Sonde in über 25 Meter Abstand zum Erdungsanschluss einstechen und an die Gerätebuchse (RA SEL) anschließen. Das Symbol wird angezeigt.

FI-Schalter

> 25 m

Sonderfall:

FI-Schalter FI-Schalter

30 mA

300 mA

rotgrünblau

Bei aktiviertem Alarm wird der Anwender mit einem akustischen Signal auf Schwellwertüberschreitungen aufmerksam gemacht; man braucht die Anzeige nicht im Auge zu behalten.

FI-Schalter der Type S werden üblicherweise mit 2 IDN geprüft.

0,5 IDN Prüfungen werden mit der Wellenform durchgeführt.

3.10.6. KONFIGURATION DER MESSUNG

Vor dem Messen können Sie die Anzeigeparameter konﬁgurieren:

Auswahl des Bemessungsdifferenzstromes für den FI-Schutzschalter IDN: VAR. (variabel: Der Anwender programmiert

30 mA

den Wert zwischen 6 und 999 mA), 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 650 mA und 1000 mA.

 Auswahl des FI-Schutzschalters: STD (Standard), S oder G (der Typ S wird standardmäßig mit Strom von 2 IDN

getestet).

 Auswahl des Impulsstroms: IDN x1, IDN x2, IDN x5, 0,5 IDN /1s oder 0,5 IDN/2s, UF. Für die Nichtauslöseprüfung

wählt man beide Werte 0,5 IDN. Die Auswahl von UF ermöglicht es, lediglich die Spannung UF ohne FISchutzschalterprüfung zu messen.

 Auswahl der Prüfsignalform:

Signal beginnt mit positiver Halbschwingung,

Signal beginnt mit negativer Halbschwingung,

Signal nur aus positiven Halbschwingungen,

Signal nur aus negativen Halbschwingungen.

Je nach Sicherungstyp und Prüfsignalform sind nur bestimmte Werte für den Impulsstrom möglich.

Parameter auf Werkseinstellung zurückstellen: IDN=30mA, Schutzschalter STD, Impulsstrom = IDN und

Auswahl des Prüfstroms für die Ermittlung von UF: 0,2, 0,3, 0,4 oder 0,5 IDN. Für eine schnellere Messung ohne vorherige Ermittlung der Spannung UF wählen Sie die Einstellung

0.3 I∆N

--x---.

Alarm deaktivieren.

TAmin

TAmax

TAmin/TAmax

Alarm für Mindest-Auslösezeit programmieren.

Alarm für Höchst-Auslösezeit programmieren.

Programmieren von Mindest- und Höchstauslösezeit (siehe Abs. 3.14).

Die werksmäßig voreingestellten Schwellwerte entnehmen Sie folgenden Tabellen. Sie hängen von der Bauart des Fehlerstromschutzschalters und vom Prüfstrom ab.

FI-Typ TA min (ms)

Standard 0 0 0

G I Prüfung I

150 60 50

10 10 10

x1 I

x2 I

TEST



..\..

FI-Typ TA max (ms)

Standard 300 150 40

G I Prüfung I

Messung mit der TEST-Taste starten. Diese wird automatisch beendet. Bei Schutzschaltern der Type S und G lässt das Gerät zwischen der UF-Prüfung und der eigentlichen Schutzschalterprüfung 30 Sekunden für die Entmagnetisierung verstreichen. Diese Wartezeit kann mit der TEST- Taste unterbrochen werden.

Dieses Symbol bedeutet, dass die Messung läuft und man deren Ende abwarten muss.

3.10.7. ABLESEN DER MESSERGEBNISSE

 Prüfung im Impulsmodus mit Auslösen:

500 200 150

300 150 40

x1 I

x2 I

Alarm-Schwellwert.

25/02/2014 10:47

30 mA

U F 1.1 4 6 V

T a 1 7 1.6 m s

8 %

RCD: Ta TRIP

200 ms 50 . 1 Hz

UF = ZS x IA oder RA x IA.

Auslösezeit.

Wenn: TAmin < TA < TAmax.

Anzeigen der Spannungen vor Testbeginn.

Signalform.

Fehlerstromschutzschalter-Typ.

Eingestellter Grenzwert für die Berührungsspannung.

Auswahl des Impulsstroms in Vielfachen von IDN.



 Prüfung im Impulsmodus ohne Auslösen:

x0,5/1

..\..

25/02/2014 10:47

30 mA

U F 0.1 4 6 V

T a > 1.0 0 s

8 %

RCD: Ta NO TRIP

S T D

50 . 1 Hz

UF = ZS x IA oder RA x IA.

Der Schutzschalter hat bei 0,5 IDN nicht ausgelöst.

Anzeigen der Spannungen vor Testbeginn.

Signalform.

Fehlerstromschutzschalter-Typ.

Eingestellter Grenzwert für die Berührungsspannung.

Nichtauslöseprüfung 1 Sekunden.

3.10.8. FEHLERMELDUNGEN

Die häuﬁgsten Fehler bei der Fehlerstromschutzschalterprüfung sind:

 Kein Auslösen bei der Prüfung. Um die Anwendersicherheit zu gewährleisten, muss ein Schutzschalter der Type S jedoch in

höchstens 300 bzw. 200 ms auslösen. Schalterverkabelung überprüfen. Ansonsten muss der Schutzschalter für fehlerhaft erklärt und ausgetauscht werden.

 Fehlauslösung des Schutzschalters. Wahrscheinlich sind die Fehlerströme zu groß. Man sollte vorher alle Verbraucher vom Netz,

an dem der FI-Schalter geprüft wird, abtrennen. Dann kann eine zweite Prüfung mit dem geringstmöglichen Strom (Einstellung UF ändern) durchgeführt werden. Ist damit das Problem nicht behoben, muss der Schutzschalter für fehlerhaft erklärt werden.

Hinweise zu den Anschlüssen und weitere Informationen ﬁnden Sie in der Hilfe.

3.11. STROMMESSUNGEN UND FEHLERSTROMMESSUNGEN

TEST



Hierzu ist eine besondere Stromzange (Option) erforderlich.

Diese Funktion ermöglicht die Messung kleinster Ströme (nur wenige mA), wie z.B. von Fehler- oder Leckströmen, sowie von hohen Strömen (bis einige hundert Ampère).

Die Zangenstromwandler C177 und MN77 sind für diese Messungen besonders gut geeignet, da sie eine 10-mal höhere Empﬁndlichkeit aufweisen als das Modell C177A.

3.11.1. BESCHREIBUNG DES MESSPRINZIPS

Die Zangenstromwandler funktionieren nach dem Prinzip des Transformators: der von der Zange umschlossene Leiter stellt die Primärwicklung dar, während sich die Sekundärwicklung intern in der Zange beﬁndet. Der Sekundärkreis des Zangenstromwandlers ist über einen sehr kleinen Widerstand im Installationstester geschlossen, an dem der Spannungsabfall und damit der Strom im Leiter entsprechend dem Windungszahlenverhältnis gemessen wird.

Zwei der vier Zangenanschlüsse erkennen die Zangentype ( x1000 oder x10 000), die beiden anderen messen den Strom. Der Installationstester kennt das Wandlerverhältnis der Zange, der Strommesswert lässt sich daher direkt ablesen.

3.11.2. DURCHFÜHRUNG EINER MESSUNG

Stellen Sie den Wahlschalter auf die Position .

SET UP

OFF

Da der Strom verschiedener Leiter einer Installation gemessen werden kann, besteht die Möglichkeit, den gespeicherten Messwert mit einer der folgenden Angaben zu kennzeichnen: 1, 2, 3, N, PE oder 3L (Summe der Außenleiterströme, bzw. der Außenleiterströme und des Neutralleiterstromes zum Messen des Fehlerstroms).

3.11.3. KONFIGURATION DER MESSUNG

Vor der Messung können Sie einen Alarm programmieren.

Alarm deaktivieren.

Die Stromzange ist in die Buchse einzustecken. Das Symbol wird angezeigt. Öffnen Sie die Zange und umschließen Sie den gewünschten Leiter.

Alarm aktivieren.

m A

Starten und Stoppen der Messung jeweils mit der TEST-Taste.

200.0

Alarm-Schwellwert einstellen (siehe Abs. 3.14); Voreinstellung 200 A.

3.11.4. ABLESEN DER MESSERGEBNISSE



26/02/2014 10:47

9 %

STROM

010 . 0 A 50 . 1 Hz

1 9 7.3 m A

Alarm-Schwellwert.

Messergebnis.

Messergebnis liegt unter dem Schwellwert.

Die Stromzange ist angeschlossen.

3.11.5. FEHLERMELDUNGEN

Die häuﬁgsten Fehler beim Strommessen sind:

 Zange nicht angeschlossen.  Der von der Zange gemessene Strom ist zu gering. Verwenden Sie eine Zange mit kleinerem Wandlerverhältnis bzw. führen

Sie den Leiter mehrmals durch die Zangenöffnung, um den zu messenden Strom zu steigern.

Hier wurde der Leiter 4 mal durch die Zange geführt. Der gemessene Stromwert muss also durch 4 dividiert werden, um I zu erhalten.

 Frequenz zu unstabil für eine Messung. In diesem Fall legen Sie eine Spannung

zwischen L und PE an (z.B. Netzspannung). Der Installationstester synchronisiert sich auf die Spannungsfrequenz und misst den Strom mit derselben Frequenz.

 Der von der Zange gemessene Strom ist zu hoch. Verwenden Sie eine Zange mit höherem Wandlerverhältnis.

grün

rot

blau

Hinweise zu den Anschlüssen und weitere Informationen ﬁnden Sie in der Hilfe.

3.12. PHASENFOLGE DER AUSSENLEITER

TEST



Messung in einem Drehstromnetz. Damit wird die Phasenfolge der Außenleiter im Netz kontrolliert.

3.12.1. BESCHREIBUNG DES MESSPRINZIPS

Das Gerät kontrolliert die Übereinstimmung der drei Signalfrequenzen und vergleicht dann die Außenleiter, um ihre Lage zu bestimmen (Rechts- oder Linksdrehfeld).

3.12.2. DURCHFÜHRUNG EINER MESSUNG

Stellen Sie den Wahlschalter auf die Position .

SET UP

OFF

Vor der Messung müssen keine Parameter eingestellt werden.

Starten und Stoppen der Messung jeweils mit der TEST-Taste.

Die Messleitung mit 3 Einzeladern an das Gerät und an die verschiedenen Außenleiter anschließen: rote Ader an L1, blaue Ader an L2, grüne Ader an L3.

rot

blau

grün

3.12.3. ABLESEN DER MESSERGEBNISSE

02/03/2014 10:47

30 mA

396 V

398 V

10 %

PHASENFOLGE

397 V

50 . 1 Hz

Das + Zeichen bedeutet Rechtsdrehfeld, das – Zeichen bedeutet Linksdrehfeld.

Spannungen zwischen den Außenleitern (verkettete Spannung).

Das Zeichen bedeutet Rechtsdrehfeld, das Zeichen

bedeutet Linksdrehfeld.

3.12.4. FEHLERMELDUNGEN



Die häuﬁgsten Fehler beim Prüfen der Phasenfolge sind:

 Messbereichsüberschreitung für eine der drei Spannungen (Anschlussfehler).  Messbereichsüberschreitung für die Frequenz.

Hinweise zu den Anschlüssen und weitere Informationen ﬁnden Sie in der Hilfe.

3.13. KOMPENSATION DER MESSLEITUNGSWIDERSTÄNDE

R∆

Beim Messen kleiner Widerstände erhält man ein genaueres Messergebnis, wenn die Messleitungswiderstände kompensiert werden und ihr Einﬂuss damit berücksichtigt wird. Die mitgelieferten Messleitungen sind bereits ab Werk kompensiert, wenn Sie jedoch andere Messleitungen benutzen, empﬁehlt sich deren erneute Kompensation.

Das Gerät misst dazu den Widerstand des gesamten angeschlossenen Zubehörs (Messleitungen, Prüfspitzen, Krokodilklemmen usw.) und subtrahiert diesen Wert von den Messergebnissen, bevor es diese anzeigt.

Die Kompensation der Messleitungswiderstände kann bei Durchgangsprüfung, 3-poliger Erdungsmessung und Schleifenimpedanz aktiviert werden. Bei jeder Funktion ist die Kompensation anders, und sie muss bei jedem Zubehörwechsel wiederholt werden.

Betätigen Sie die Taste bzw. die beiden Tasten und nacheinander, um die Funktion aufzurufen.

Der oder die aktuellen Kompensationswerte werden oben rechts angezeigt. Wenn der Wert Null ist, wurde keine

Kompensation vorgenommen. Das Symbol Messleitungswiderstand kompensiert wird.

3.13.1. BEI DURCHGANGSPRÜFUNGEN

R∆: 0 . 0 5 2 Ω

in der unteren Anzeigenleiste weist den Anwender darauf hin, dass der

Schließen Sie die beiden Messleitungen an die Buchsen Ω und COM an, schließen Sie die Leitungen kurz und drücken Sie die TEST-Taste.

3.13.2. BEI 3-POLIGER ERDUNGSMESSUNG

R∆: 0 . 7 5 0 Ω

3.13.3. BEI DER SCHLEIFENIMPEDANZ (ZS ODER Zi)

R∆E : R∆N : 0 . 1 0 5 Ω R∆L : 0 . 1 1 4 Ω

0 . 1 2 7 Ω

Der Installationstester misst den Widerstand der Messleitungen und zeigt den Wert an. Entweder Sie bestätigen diesen Wert mit OK oder behalten

den alten Wert mit bei.

Verbinden Sie mit der Messleitung die Buchse E zwischen den Buchsen H und E mit Erde, und drücken Sie die TEST-Taste.

Der Installationstester misst die Messleitung und zeigt den Wert an. Entweder Sie bestätigen diesen Wert mit OK oder behalten den alten Wert

mit bei.

Schließen Sie die drei Messleitungen an die Buchsen L, N und PE an, schließen Sie die Leitungen kurz und drücken Sie die TEST-Taste. Der Installationstester misst die drei Messleitungen und zeigt die Werte an. Entweder Sie bestätigen diesen Wert mit OK oder behalten den alten Wert

mit bei.

3.13.4. BEENDEN DER KOMPENSATION

R∆

Gehen Sie wie bei der Kompensation vor, anstatt jedoch die Leitungen kurzzuschließen, schließen Sie diese gar nicht an. Betätigen Sie dann die TEST-Taste.

Der Installationstester löscht den Kompensationswert und kehrt zur Spannungsmessung zurück. Das Symbol

verschwindet

von der Anzeige und das Icon ist durchgestrichen.

3.13.5. FEHLER

 Wenn der Messleitungswiderstand zu hoch ist (> 2,5 Ω pro Leitung), ist keine Kompensation möglich. Kontrollieren Sie die

Anschlüsse, Verbindungen und Leitungen, die vielleicht unterbrochen sind.

 Wenn Sie bei einer Durchgangsprüfung, einer 3-poligen Erdungsmessung oder bei der Schleifenimpedanz ein negatives

Messergebnis erhalten, bedeutet das, dass Sie das Zubehör gewechselt, aber keine neue Kompensation vorgenommen haben. In diesem Fall müssen Sie die Kompensation mit dem tatsächlich in Gebrauch beﬁndlichen Zubehör durchführen.



k Ω

Ω

k Ω

3.14. EINSTELLUNG DES ALARM-SCHWELLWERTS

Das Instrument erzeugt ein akustisches Signal und die Leuchte blinkt:

 bei der Durchgangsprüfung und Isolationsmessung, wenn das Messergebnis unterhalb des Schwellwertes liegt;  bei der Erdungs- und Schleifenimpedanzmessung, wenn das Messergebnis oberhalb des Schwellwertes liegt;  bei der Messung des Kurzschlussstroms, wenn das Messergebnis unterhalb des Schwellwertes liegt;  bei der FI-Messung, wenn das Messergebnis nicht zwischen den Schwellwerten Tmin, Tmax liegt.

Bei der Durchgangsprüfung wird die Messung durch das akustische Signal bestätigt. In allen anderen Funktionen signalisiert es einen Fehler.

Die Alarm-Schwellwerte werden nach demselben Prinzip bei allen Messungen eingestellt.

Zuerst öffnen Sie die Alarm-Funktion mit den Tasten oder .

Gegebenenfalls muss der Alarm mit der Taste  aktiviert werden.

Ω

002.00

042.00

Mit der Taste  den Cursor zu den Einheiten bewegen.

Mit den Tasten  die gewünschte Einheit für den Alarm-Schwellwert wählen: Ω oder kΩ. Je nach Funktion kann es sich auch um MΩ, mA, A, kA oder ms handeln.

Mit der Taste  den Cursor zum Zahlenwert des Schwellwerts bewegen.

Mit den Tasten  die gewählte Ziffer ändern, dann den Cursor zur nächsten Ziffer bringen und diese ändern usw.

Bestätigen des geänderten Schwellwertes mit der Taste OK.

Abbrechen des Vorgangs ohne Speichern mit der Taste oder den Wahlschalter drehen.

4. FEHLERMELDUNGEN



Generell erscheinen die Fehler im Klartext auf der Anzeige.

Beispiel für eine Fehlermeldung:

Löschen der Meldung mit der Taste OK,

oder mit der Hilfe-Taste Zugriff auf Hilfestellung zum Beheben des Problems.

Folgende Anzeige erscheint.

oder

OK-Taste drücken, bzw. zum Löschen des Hilfefensters die Hilfe-Taste.

4.1. ANSCHLUSSFEHLER

Eine oder mehrere Buchsen sind nicht angeschlossen.

4.2. MESSBEREICHSÜBERSCHREITUNG

> 4 0 . 0 Ω

Der Wert überschreitet den Messbereich des Installationstesters. Die Mindest- und Höchstwerte hängen von der jeweiligen Funktion ab.

}

< 5 . 0 V

4.3. ANLIEGEN GEFÄHRLICHER SPANNUNGEN

Je nachdem, welcher UL-Wert im SET-UP programmiert ist, werden Werte ab 25, 50 und 65 V als Gefahrenspannung eingestuft.

Wenn der Installationstester bei spannungsfreien Messungen (Durchgangsprüfung, Isolationsmessung und 3-polige Erdungsmessung) eine Spannung erkennt, wird das Starten der Messung per TEST-Taste gesperrt und eine Fehlermeldung erklärt das Problem.

Bei Messungen unter Spannung prüft der Installationstester, dass Spannung anliegt, dass der Schutzleiter angeschlossen ist, und dass bei Frequenz oder Spannung keine Messbereichsüberschreitung vorliegt. Bei Drücken der TEST-Taste erfolgt sonst keine Messung und eine Fehlermeldung erklärt das Problem.

4.4. UNGÜLTIGES MESSERGEBNIS

Wenn der Installationstester einen Fehler in der Messungs- oder Anschlusskonﬁguration feststellt, zeigt er das entsprechende Symbol und eine Fehlermeldung an.

4.5. GERÄTEÜBERHITZUNG

Die Temperatur im Gerät ist zu hoch. Man muss das Gerät abkühlen lassen, bevor die nächste Messung möglich ist. Dies kommt vor allem beim Prüfen von Fehlerstromschutzschaltern vor.

4.6. KONTROLLE DES GERÄTESCHUTZES

Der Installationstester enthält zwei Schutzeinrichtungen, die der Anwender nicht selbst rücksetzen bzw. austauschen kann. Diese Einrichtungen kommen nur im Extremfall (wie zum Beispiel Blitzschlag) zum Einsatz.

Kontrolle des einwandfreien Geräteschutzes:

Wahlschalter in Stellung ZS (RA/SEL.) bringen.

SET UP

OFF

Bei einwandfreiem Geräteschutz muss die Anzeige wie folgt aussehen:

07/03/2014 10:47

6 mA

50 . 0 Ω 50 . 1 Hz

L-PE V

L-N

Die Eingangsbuchsen abtrennen.

N-PE

6 %

SCHLEIFE ZS

muss --X-- sein, andernfalls

L-PE

wurde der Geräteschutz an der Buchse L ausgelöst.

07/03/2014 10:47

6 mA

6 %

SCHLEIFE ZS

L-PE 0.0 V

L-N

N-PE

50 . 0 Ω 50 . 1 Hz

muss --X-- sein, andernfalls

N-PE

wurde der Geräteschutz an der Buchse N ausgelöst.

07/03/2014 10:47

6 mA

6 %

SCHLEIFE ZS

L-PE V

L-N

N-PE

50 . 0 Ω 50 . 1 Hz

0.0 V

In allen drei Fällen muss das Gerät zur Reparatur eingeschickt werden (siehe Abs. 8.5).

In diesem Fall wurden beide Schutzeinrichtungen ausgelöst.

07/03/2014 10:47

6 mA

6 %

SCHLEIFE ZS

L-PE 0.0 V

L-N

N-PE

50 . 0 Ω 50 . 1 Hz

0.0 V

../..

Stellen Sie den Schalter auf die SET-UP Position.

SET UP

OFF

5. SET-UP

SET-UP

Mit dem Pfeilfeld wählt man ein Symbol bzw. das gewünschte Feld aus, und ändert sie.

Mit dieser Taste verlassen Sie den aktuellen Bildschirm ohne zu speichern.

Alle Parameter des Installationstesters anzeigen:

 Interne Software-Version des Geräts,  Hardware-Version (Karten und Gerätekomponenten),  Datumsanzeigeformat,  Uhrzeitformat,  Aktivierung des akustischen Signals,  Seriennummer,

Nächste Seite,

 Beleuchtungsdauer,  Betriebsdauer des Geräts vor der automatischen Abschaltung,  Sprache.

Datum und Uhrzeit einstellen, Anzeigeformat wählen.

Aktivieren bzw. deaktivieren des akustischen Signals.

Berührungsspannung auf 25 V, 50 V (Voreinstellung) oder 65 V einstellen.

 Standardspannungswert ist 50 V (Voreinstellung).  Messungen in feuchter Umgebung bei 25 V Spannung.  In manchen Ländern wie zum Beispiel in Österreich ist die Standardspannung 65 V.

Automatisches Abschalten der Beleuchtung nach: 1 min, 2 min (Voreinstellung), 5 min oder 10 min.

Automatisches Abschalten des Installationstesters nach: 5 min (Voreinstellung), 10 min, 30 min oder ∞ (Dauerbetrieb).

Rückstellen der Konﬁguration auf die Werkseinstellung (Kompensation der Messleitungswiderstände + alle verstellbaren Parameter der verschiedenen Messfunktionen). Dieser Befehl muss bestätigt werden.

Die Grundkonﬁguration des Geräts ab Werk ist wie folgt:

Allgemeine Konﬁguration

 Akustisches Signal: aktiviert  UL = 50 V  Abschalten der Beleuchtung: nach 2 min.  Automatische Abschaltung bei Nichtbenutzung: nach 5 min.  Datums- und Uhrzeitformat: DD/MM/YYYY und 24 h.  Sprache: Englisch

Widerstandsmessung und Durchgangsprüfung

 Messverfahren: dauernd.  Messstrom: 200 mA.  Polarität: mit Polaritätsumschaltung.  Messleitungskompensation: 150 mΩ.  Alarm aktiviert.  Alarmschwelle: 2 Ω.

Isolationsmessung

 Prüfspannung: 500 V.  Alarm aktiviert.  Alarmschwelle: 500 kΩ.

3P-Erdungsmessung

 Einfache Messung (ohne Messung der Hilfserder-Widerstände)  Messleitungskompensation RE = 270 mΩ.  Alarm aktiviert.  Alarmschwelle: 50 Ω.

Messung der Schleifenimpedanz (ZS), der Erdung unter Spannung und der selektiven Erdung unter Spannung

 Messstrom: 6 mA.  Messleitungskompensation: jeweils 75 mΩ, 60 mΩ, 95 mΩ für RDL, RDN, R

Netzstecker).

 U

= U

REF

 Alarm deaktiviert.

MEAS

(dreiadrige Leitung mit

DPE

 Keine Messwertglättung.

Messung der Netzinnenimpedanz (Zi)

 Messleitungskompensation: jeweils 75 mΩ, 60 mΩ, 95 mΩ für RDL, RDN, R

Netzstecker).

 U

= U

REF

 Alarm deaktiviert.

MEAS

(dreiadrige Leitung mit

DPE

 Keine Messwertglättung.

FI-Schutzschalterprüfung

 Nennauslösestrom IDN = 30 mA.  FI-Schutzschaltertyp: Standard (STD).  Testsignal-Wellenform: Sinussignal beginnend mit positiver Halbwelle.  Prüfstrom für die Ermittlung von UF = 0,3 I

 Alarm deaktiviert.  Akustische Erkennung des FI-Schutzschaltertyps: deaktiviert.

Strom- und Fehlerstrommessung

 Alarm deaktiviert.

Phasenfolge der Außenleiter

 Keine Konﬁguration.

Sprachwahl.

6. TECHNISCHE DATEN

6.1. ALLGEMEINE BEZUGSBEDINGUNGEN

Einﬂussgröße Bezugswerte

Temperatur 20 ± 3 °C Relative Luftfeuchte 45 bis 55 % r.F. Stromversorgung 9,6 ± 0,2 V Frequenz DC und 45 bis 65 Hz Elektrische Feldstärke < 1 V/m Magnetische Feldstärke < 40 A/m Stromversorgung Akku (nicht ans Netz angeschlossen)

Die Angabe der Eigenunsicherheit gilt für die Bezugsbedingungen.

Die Angabe der Betriebsunsicherheit berücksichtigt die Eigenunsicherheit zuzüglich der Schwankungen verschiedener Einﬂussgrößen (Versorgungsspannung, Temperatur, Störungen usw.) gemäß IEC 61557.

Das Gerät ist nicht für einen Betrieb mit dem Netzadapter vorgesehen. Alle Messungen müssen ausschließlich im Akkubetrieb vorgenommen werden.

6.2. ELEKTRISCHE SPEZIFIKATIONEN

6.2.1. SPANNUNGSMESSUNGEN

Speziﬁsche Bezugsbedingungen:

Scheitelfaktor = 1,414 AC-Messung (Sinussignal) AC-Anteil < 0,1% bei DC-Messung DC-Anteil < 0,1% bei AC-Messung

Messbereich (AC oder DC)

Auﬂösung 0,1 V 1 V Eigenunsicherheit ± (1,5 % + 2 D) ± (1,5 % + 1 D) Eingangsimpedanz 450 kΩ Betriebsfrequenz DC und 15,8 … 450 Hz

Messungen der Berührungsspannung

Messbereich (AC) 2,0 - 100,0 V

Eigenunsicherheit ± (15% + 2 D) Eingangsimpedanz 6 MΩ Betriebsfrequenz 15,8 … 65 Hz

Diese Spannung wird nur angezeigt, wenn sie größer als UL (25 V, 50 V oder 65 V) ist.

0,2 - 399,9 V

2,0 - 399,9 V

400 - 550 V

Messungen des Sondenpotenzials

Hier gelten dieselben Eigenschaften wie bei Spannungsmessungen. Diese Spannung muss normalerweise zwischen 0 und UL liegen.

6.2.2. FREQUENZMESSUNGEN

Speziﬁsche Bezugsbedingungen:

Spannung ≥ 2 V oder Strom ≥ 30 mA bei Zange MN77, ≥ 10 mA bei Zange C177, ≥ 50 mA bei Zange C177A. Unter diesen Werten wird die Frequenz nicht bestimmt (---- Anzeige).

Messbereich 15,8 - 399,9 Hz 400,0 - 499,9 Hz

Spannungsbereich 10 … 550 V Auﬂösung 0,1 Hz 1 Hz Eigenunsicherheit ± (0,1 % + 1 D)

6.2.3. DURCHGANGSMESSUNGEN

Speziﬁsche Bezugsbedingungen:

Messleitungswiderstand: Null bzw. kompensiert. Messleitungsinduktivität: Null. Externe Spannung an den Buchsen: Null. Induktivität in Reihe zum Widerstand: Null.

Kompensation der Messleitungen bis 5 Ω. Die max. zul. überlagerte externe AC-Spannung ist 0,5 VRMS Sinus.

Strom 200 mA

Messbereich 0,00 - 39,99 Ω

Auﬂösung 0,01 Ω Messstrom ≥ 200 mA Eigenunsicherheit ± (1,5% + 2 D) Betriebsunsicherheit ± (8,5% + 2 D) Leerlaufspannung 9,5 V ± 10% Max. Serieninduktivität 40 mH

Strom 12 mA

Messbereich 0,00 - 39,99 Ω 40,0 - 399,9 Ω

Auﬂösung 0,01 Ω 0,1 Ω Messstrom ca. 13 mA und < 15 mA Eigenunsicherheit ± (1,5% + 5 D) Betriebsunsicherheit ± (8,5% + 5 D) Leerspannung 9,5 V ± 10% Max. Serieninduktivität 40 mH

6.2.4. WIDERSTANDSMESSUNGEN

Speziﬁsche Bezugsbedingungen:

Externe Spannung an den Buchsen: Null.

Messbereich 0,0 - 3,999 kΩ 4,00 - 39,99 kΩ 40,0 - 399,9 kΩ

Auﬂösung 1 Ω 10 Ω 100 Ω Messstrom ≤ 22 µA ≤ 22 µA ≤ 17 µA Eigenunsicherheit ± (1,5% + 5 D) ± (1,5% + 2 D) ± (1,5% + 2 D) Leerlaufspannung 3,1 V ± 10%

6.2.5. MESSUNG DES ISOLATIONSWIDERSTANDS

RN = UN / 1 mA

Speziﬁsche Bezugsbedingungen:

Parallelkapazität: Null. Max. zul. externe AC-Spannung während der Messung: Null. Frequenz der externen Spannungen: DC und 15,8 … 65 Hz. Eine korrekte Anzeige der Frequenz erfolgt erst bei Spannungen ≥ 20 V .

Max. Leerspannung: 1,1 x UN (für UN ≥ 100 V) Nennstrom: ≥ 1 mA Kurzschlussstrom: ≤ 3 mA Eigenunsicherheit bei Messung der Prüfspannung: ± (2,5% + 3 D)

Messbereich bei 50 V 0,01 - 7,99 MΩ 8,00 - 39,99 MΩ Messbereich bei 100 V 0,01 - 3,99 MΩ 4,00 - 39,99 MΩ Messbereich bei 250 V 0,01 - 1,99 MΩ 2,00 - 39,99 MΩ

40,0 - 399,9 MΩ 400 - 1999 MΩ Messbereich bei 500 V 0,01 - 0,99 MΩ 1,00 - 39,99 MΩ Messbereich bei 1000 V 0,01 - 0,49 MΩ 0,50 - 39,99 MΩ Auﬂösung 10 kΩ 10 kΩ 100 kΩ 1 MΩ Eigenunsicherheit bei 50 V ± (5% + 3 D) ± (2% + 2 D) Richtwert Eigenunsicherheit bei 100 V ± (5% + 3 D) ± (3% + 3 D) Eigenunsicherheit bei anderen Spannungen ± (5% + 3 D) ± (2% + 2 D) Betriebsunsicherheit bei 50 V ± (12% + 3 D) ± (10% + 2 D) Richtwert Betriebsunsicherheit bei 100 V ± (12% + 3 D) ± (11% + 3 D) Betriebunsicherheit bei anderen Spannungen ± (12% + 3 D) ± (10% + 2 D)

Typische Einschwingzeit der Messung (abhängig vom Prüﬂing)

Diese Werte berücksichtigen die Einflüsse der kapazitiven Last, der automatischen Bereichswahl und der Prüfspannungseinstellung.

Prüfspannung Last nicht kapazitiv mit 100 nF mit 1 µF

250 V - 500 V - 1000 V

10 MΩ 1 s 2 s 12 s

1000 MΩ 1 s 4 s 30 s

Typische Entladedauer einer kapazitiven Komponente auf 25 V

Prüfspannung 50 V 100 V 250 V 500 V 1000 V

Entladedauer (C in µF) 0,25 s x C 0,5 s x C 1 s x C 2 s x C 4 s x C

Typischer Kurvenverlauf der Prüfspannung (Lastabhängig)

Spannung in Abhängigkeit des gemessenen Widerstands:

I = 1 mA

6.2.6. 3-POLIGE ERDUNGSWIDERSTANDSMESSUNG

Speziﬁsche Bezugsbedingungen:

Messleitungswiderstand E: Null bzw. kompensiert. Störspannungen: Null. Induktivität mit Serienwiderstand: Null. (RH + RS ) / RE < 300 und RE < 100 x RH mit RH und RS ≤ 15,00 kΩ.

Kompensation der Messleitung RE bis 2,5 Ω.

Messbereich 0,50 - 39,99 Ω 40,0 - 399,9 Ω 400 - 3999 Ω 0,20 - 15,00 kΩ

Auﬂösung 0,01 Ω 0,1 Ω 1 Ω 10 Ω Eigenunsicherheit ± (2% + 5 D) Betriebsunsicherheit ± (9% + 20 D)

Typischer Messstrom Spitze-

Spitze

4,3 mA 4,2 mA 3,5 mA -

± (2% + 2 D) ± (10% + 2 D) ± (9% + 5 D) -

Messfrequenz 128 Hz Leerlaufspannung 38,5 V Spitze-Spitze

1: Der Anzeigebereich von 40 kΩ wird nur für Messungen von RH und RS verwendet. 2: Strom in der Bereichsmitte mit RH = 1000 Ω.

Max. zul. Störspannung:

25 V in H, 50 bis 500 Hz. 25 V in S, 50 bis 500 Hz.

Messgenauigkeit der Störspannung:

Hier gelten dieselben Eigenschaften wie bei Spannungsmessungen.

6.2.7. MESSUNG DER SCHLEIFENIMPEDANZ

Speziﬁsche Bezugsbedingungen:

Nennspannung der Anlage: 90 bis 500 V Stabilität der Spannungsquelle: < 0,05% Frequenz der Anlage: 15,8 bis 17,5 Hz, 45 bis 65 Hz. Messleitungswiderstand: Null bzw. kompensiert. Berührungsspannung (Schutzleiterpotenzial zu Erde): < 5 V Restlicher Fehlerstrom der Anlage: Null.

Kompensation der Messleitungen bis 5 Ω.

Daten im 3-Leiter-Messverfahren mit Auslösung:

Messbereich 0,080 - 0,500 Ω 0,510 - 3,999 Ω 4,00 - 39,99 Ω 40,0 - 399,9 Ω

Auﬂösung 0,001 Ω 0,001 Ω 0,01 Ω 0,1 Ω

Eigenunsicherheit bei Impedanzmessung ± (10% + 20 D) ± (5% + 20 D) ± (5% + 2 D)

Eigenunsicherheit ohm‘scher Anteil ± (10% + 20 D) ± (5% + 20 D) ± (5% + 2 D)

Eigenunsicherheit induktiver Anteil

Betriebsunsicherheit bei Impedanzmessung ± (17% + 20 D) ± (12% + 20 D) ± (12% + 2 D)

Betriebsbereich 15,8 … 17,5 et 45 … 65 Hz

± (10% + 2 D) ± (5% + 2 D)

3: Der induktive Anteil wird nur dann angezeigt, wenn die Impedanz ≤ 30 Ω ist. Die Dauer der Messung hängt von der Nennspannung der gemessenen Anlage, der gemessenen Impedanz und davon ab, ob die Messwertglättung (SMOOTH) eingeschaltet ist oder nicht.

Im SMOOTH-Modus (Messwertglättung) verbessert sich die Stabilität der Eigenunsicherheit um den Faktor 2 (±5 D wird zu ±2,5 D).

Daten im 3-Leiter-Messverfahren ohne Auslösung:

Messbereich 0,20 - 1,99 Ω 2,00 - 39,99 Ω 40,0 - 399,9 Ω 400 - 3999 Ω

Auﬂösung 0,01 Ω 0,1 Ω 1 Ω Messstrom RMS Zur Wahl 6, 9 oder 12 mA

Eigenunsicherheit bei Impedanzmessung

Eigenunsicherheit ohm‘scher Anteil Eigenunsicherheit induktiver Anteil Betriebsunsicherheit bei Impedanzmessung

± (15% + 10 D) ± (10% + 3 D) ± (5% + 2 D) ± (5% + 2 D)

± (10% + 3 D) ± (10% + 3 D) ± (5% + 2 D) ± (5% + 2 D)

± (20% + 3 D) ± (12% + 3 D) ± (12% + 2 D) ± (5% + 2 D)

4: Bei niedrigem Messstrom wird der induktive Anteil nicht gemessen. Die Eigenunsicherheit wird angegeben für 0,1≤ RL/RN ≤ 10 wenn RL und RN ≥ 1Ω.

Die Dauer der Messung hängt von der Nennspannung der gemessenen Anlage, der gemessenen Impedanz und davon ab, ob die Messwertglättung (SMOOTH) eingeschaltet ist oder nicht.

Im SMOOTH-Modus (Messwertglättung) verbessert sich die Stabilität der Eigenunsicherheit um den Faktor 2 (±5 D wird zu ±2,5 D) und die Messdauer beträgt ca. 30 s.

Berechnungsdaten für Kurzschlussstrom:

Formel: : Ik = U

REF

/ ZS

Rechenbereich 0,1 - 399,9 A 400 - 3999 A 4,00 - 6,00 kA

Auﬂösung 0,1 A 1 A 10 A

Eigenunsicherheit

Betriebsunsicherheit

= √ (Eigenunsicherheit der Spannungsmessung wenn U

+ (Eigenunsicherheit bei Schleifenmessung)²

= √ (Betriebsunsicherheit der Spannungsmessung wenn U

+ (Betriebsunsicherheit bei Schleifenmessung)²

verwendet wird)²

MEAS

verwendet wird)²

MEAS

6.2.8. MESSUNG DER LEITUNGSIMPEDANZ

Speziﬁsche Bezugswerte:

Nennspannung der Anlage: 90 bis 500 V Stabilität der Spannungsquelle: < 0,05% Frequenz der Anlage: 15,3 bis 17,8 Hz, 45 bis 65 Hz. Messleitungswiderstand: Null bzw. kompensiert.

Kompensation der Messleitungen bis 5 Ω.

Daten im 2-Leiter-Messverfahren:

Messbereich 0,080 - 0,500 Ω 0,510 - 3,999 Ω 4,00 - 19,99 Ω 20,0 - 39,99 Ω 40,0 - 399,9 Ω 400 - 3999 Ω

Auﬂösung 0,001 Ω 0,001 Ω 0,01 Ω 0,1 Ω 1 Ω

Eigenunsicherheit bei Impedanzmessung Eigenunsicherheit ohmscher Anteil Eigenunsicherheit induktiver

Anteil Betriebsunsicherheit bei Impedanzmessung

Betriebsbereich 15,8 … 17,5 und 45 … 65 Hz

± (10% + 20 D) ± (5% + 20 D) ± (5% + 2 D)

± (10% + 2 D) ± (5% + 2 D)

± (17% + 20 D) ± (12% + 20 D) ± (12% + 2 D)

5: Der induktive Anteil wird nur dann angezeigt, wenn die Impedanz ≤ 30 Ω ist.

Die Dauer der Messung hängt von der Nennspannung der gemessenen Anlage, der gemessenen Impedanz und davon ab, ob die Messwertglättung (SMOOTH) eingeschaltet ist oder nicht.

Im SMOOTH-Modus (Messwertglättung) verbessert sich die Stabilität der Eigenunsicherheit um den Faktor 2 (±5 D wird zu ±2,5 D).

6.2.9. ERDUNGSMESSUNG UNTER SPANNUNG

Speziﬁsche Bezugswerte:

Kompensation der Messleitungen bis 2,5 Ω pro Leitung.

Daten im Modus mit Auslösung:

Messbereich 0,080 - 0,500 Ω 0,510 - 3,999 Ω 4,00 - 19,99 Ω 20,0 - 39,99 Ω 40,0 - 399,9 Ω 400 - 3999 Ω

Auﬂösung 0,001 Ω 0,001 Ω 0,01 Ω 0,1 Ω 1 Ω

Eigenunsicherheit bei Impedanzmessung Eigenunsicherheit ohm‘scher Anteil Eigenunsicherheit induktiver

Anteil Betriebsunsicherheit bei Impedanzmessung

Betriebsbereich 15,8 … 17,5 und 45 … 65 Hz

± (10% + 20 D) ± (5% + 20 D) ± (5% + 2 D)

± (10% + 2 D) ± (5% + 2 D)

± (17% + 20 D) ± (12% + 20 D) ± (12% + 2 D)

6: Der induktive Anteil wird nur dann angezeigt, wenn die Impedanz ≤ 30 Ω ist.

Die Dauer der Messung hängt von der Nennspannung der gemessenen Anlage, der gemessenen Impedanz und davon ab, ob die Messwertglättung (SMOOTH) eingeschaltet ist oder nicht.

Im SMOOTH-Modus (Messwertglättung) verbessert sich die Stabilität der Eigenunsicherheit um den Faktor 2 (±5 D wird zu ±2,5 D).

Max. zul. Widerstand der Spannungssonde: 15 kΩ. Eigenunsicherheit bei der Messung des Sondenwiderstands: ± (10% + 5 D), Auﬂösung 0,1 kΩ. Max. zul. Messinduktivität: 15 mH, Auﬂösung 0,1 mH.

Berechnung der Fehlerspannung bei Kurzschluss, UFk:

Messbereich 0,2 - 399,9 V 400 - 550 V

Auﬂösung 0,1 V 1 V

Eigenunsicherheit

= √ (Eigenunsicherheit der Spannungsmessung wenn U

+ (Eigenunsicherheit bei Schleifenmessung)²

verwendet wird)²

MEAS

Betriebsbereich 15,8 bis 70 Hz

Daten im Modus ohne Auslösung:

Messbereich 0,20 - 1,99 Ω 2,00 - 39,99 Ω 40,0 - 399,9 Ω 400 - 3999 Ω

Auﬂösung 0,01 Ω 0,1 Ω 1 Ω Messstrom RMS Zur Wahl 6, 9 oder 12 mA

Eigenunsicherheit bei Impedanzmessung

Eigenunsicherheit ohm‘scher Anteil Eigenunsicherheit induktiver Anteil Betriebsunsicherheit bei Impedanzmessung

± (15% + 3 D) ± (5% + 3 D) ± (5% + 2 D) ± (5% + 2 D)

± (15% + 3 D) ± (10% + 3 D) ± (5% + 2 D) ± (5% + 2 D)

± (20% + 3 D) ± (12% + 3 D) ± (12% + 2 D) ± (5% + 2 D)

7: Bei niedrigem Messstrom wird der induktive Anteil nicht gemessen.

Eigenunsicherheit ist angegeben für 0,1≤ RL/RN ≤ 10 wenn RL und RN ≥ 1Ω.

Die Dauer der Messung hängt von der Nennspannung der gemessenen Anlage, der gemessenen Impedanz und davon ab, ob die Messwertglättung (SMOOTH) eingeschaltet ist oder nicht.

Im SMOOTH-Modus (Messwertglättung) verbessert sich die Stabilität der Eigenunsicherheit um den Faktor 2 (±5 D wird zu ±2,5 D) und die Messdauer beträgt ca. 30 s.

Max. zul. Widerstand der Spannungssonde: 15 kΩ. Eigenunsicherheit Sondenwiderstand: ± (10% + 5 D), Auﬂösung 0,1kΩ.

Daten im Selektivmodus:

Messbereich 0,50 - 39,99 Ω 40,0 - 399,9 Ω

Auﬂösung 0,01 Ω 0,1 Ω Eigenunsicherheit

Widerstandsmessung

± (10% + 10 D)

8: Im Selektivmodus wird der induktive Anteil nicht gemessen.

Die Dauer der Messung hängt von der Nennspannung der gemessenen Anlage, der gemessenen Impedanz und davon ab, ob die Messwertglättung (SMOOTH) eingeschaltet ist oder nicht.

Max. zul. Widerstand der Spannungssonde: 15 kΩ. Messgenauigkeit Sondenwiderstand: ± (10% + 5 D), Auﬂösung 0,1 kΩ.

Der Messstrom entspricht den Prüfströmen in der Datentabelle für den „Modus mit Auslösung“, dividiert durch das Verhältnis R

/ RA mit R

SEL

/ RA ≤ 100. Darüber ist die Stromgrenze erreicht: 20 mA Spitze.

SEL

6.2.10. FEHLERSTROMSCHUTZSCHALTER-PRÜFUNG

Speziﬁsche Bezugswerte:

Nennspannung der Anlage: 90 bis 500 V. Frequenz der Anlage: 15,8 bis 17,5 Hz, 45 bis 65 Hz. Berührungsspannung (Schutzleiterpotenzial zu Erde): < 5 V. Widerstand der Spannungssonde (wenn verwendet): < 100 Ω. Potenzial der Spannungssonde (wenn verwendet) / Schutzleiter: < UL. Restlicher Fehlerstrom der Anlage: Null.

Benutzungsbereiche der Messbereiche für Netzspannungen zwischen 90 und 280 Veff.

In der Tabelle unten ﬁnden Sie Hinweise für die Benutzung der Messbereiche. Es wird davon ausgegangen, dass an der Schleifenimpedanz Z

eine Spannung UF abfällt, wenn sie vom Prüfstrom I

LPE

durchﬂossen wird.

Die angegebenen Spannungen sind die mindestens erforderlichen Netz-Nennspannungen.

Welle für U

25V

50V

65V

25V

50V

oder

65V

25V

50V

65V

I 10 mA 30 mA 100 mA 300 mA 500 mA 650 mA 1000 mA

Rampe

oder

Impuls

2 x I

Impuls

    

   

  

 

> 95 V > 134 V > 173 V

> 105 V > 124 V > 139 V > 173 V I

> 94 V > 133 V

> 119 V > 158 V

> 109 V > 124 V > 158 V I

> 99 V > 133 V I

 

      

5 x I

Impuls

 



> 90 V > 124 V

> 109 V

   

Variabel

≤ 1000 mA

≤ 500 mA

≤ 200 mA

Welle für U

25V

50V

65V

25V

50V

oder

65V

25V

50V

65V

I 10 mA 30 mA 100 mA 300 mA 500 mA 650 mA 1000 mA

Rampe

oder

Impuls

2 x I

Impuls

5 x I

Impuls

  

> 119 V > 158 V

> 155 V > 116 V > 130 V > 169 V > 208 V

> 197 V > 146 V > 160 V > 199 V > 238 V

 

> 100 V

> 157 V > 122 V > 150 V

> 200 V > 152 V > 180 V

> 95 V



> 158 V

> 166 V > 140 V > 208 V

> 208 V > 170 V > 238 V

   

 

Variabel

≤ 500 mA

≤ 200 mA

≤ 250 mA

≤ 100 mA

Benutzungsbereich der Messbereiche für Netzspannungen zwischen 280 und 500 Veff.

I 10 mA 30 mA 100 mA 300 mA 500 mA 650 mA 1000 mA

Rampe oder

      

Variabel

≤ 500 mA

Impuls

2 x I

Impuls

5 x I

Impulsion

      

≤ 250 mA

≤ 100 mA

Daten im Impulsmodus:

Messbereich I

Prüfart Bestimmung U

Prüfstrom 0,2 x IDN … 0,5 x I Eigenunsicherheit bei der

+0 -7%

Prüfstromstärke

Max. zul. Prüfstromdauer

32 bis 72 Perioden

10 mA - 30 mA - 100 mA - 300 mA - 500 mA - 650 mA - 1000 mA

Variabel (6 bis 999 mA)

± 2 mA

Nichtauslöse-

prüfung 0,5 x I

+0 -7%

± 2 mA

1000 oder

2000 ms

Auslöseprüfung

-0 +7% ± 2 mA

500 ms 500 ms 40 ms

Auslöseprüfung

(selektiv)

2 x I

-0 +7% ± 2 mA

Auslöseprüfung

5 x I

-0 +7% ± 2 mA

9: Dieser Strom kann in 0.1 IDN Schritten eingestellt werden, er darf nicht kleiner als 2,4 mA sein. Voreinstellung: 0.4 IDN.

Daten im Rampen-Modus:

Messbereich I

Prüfart Bestimmung U Prüfstrom 0,2 x IDN … 0,5 x I

Eigenunsicherheit bei der Prüfstromstärke

Max. zul. Prüfstromdauer von 32 bis 72 Perioden

Genauigkeit beim Anzeigen des Auslösestromes

10 mA - 30 mA - 100 mA - 300 mA - 500 mA - 650 mA - 1000 mA

Variabel (6 bis 999 mA)

Auslöseprüfung

0,9573 x IDN x k / 28

+0 -7% ± 2 mA -0 +7% ± 2 mA

4600 ms bei 50 und 60 Hz

4140 ms bei 16,6 Hz

-0 +7% + 3,3 % IDN ± 2 mA

Auﬂösung 0,1 mA bis 400 mA

dann 1 mA

10: Kann vom Anwender eingestellt werden. 11: k liegt zwischen 9 und 31. Diese Rampe geht von 0,3 IDN bis 1,06 IDN und besteht aus 22 Stufen (von je 3,3% IDN, Dauer 200 ms (180 ms bei 16,66 Hz).

Daten für die Auslösezeit (TA) :

Impulsmodus Rampen-Modus Messbereich 5,0 - 399,9 ms 400 - 500 ms 10,0 - 200,0 ms Auﬂösung 0,1 ms 1 ms 0,1 ms Eigenunsicherheit ± 2 ms ± 2 ms Betriebsunsicherheit ± 3 ms ± 3 ms

Berechnungsdaten für die Fehlerspannung (UF) :

Das Gerät zeigt den Wert der Fehlerspannung UF für den Strom ID an.

Im Falle einer Schleifenimpedanzmessung ZS, wird UF wie folgt berechnet: UF = RPE x ID

Im Falle einer Schleifenmessung unter Spannung mit Schutzschalter-Auslösung (TRIP), wird UF wie folgt berechnet: UF = ZA x I

Im Falle einer Schleifenmessung unter Spannung ohne Schutzschalter-Auslösung, wird UF wie folgt berechnet: UF = RA x I

Dabei ist der Strom ID selbst wie folgt deﬁniert: ID = IDN x K x Q

wobei K: Multiplikator mit einem der 7 folgenden möglichen Werte: 0.2 ; 0.3 ; 0.4 ; 0.5 ; 1 ; 2 ; 5

Q: Multiplikator entsprechend dem Formfaktor des Stroms IDN (gemäß Norm IEC 61008):

 wenn der Formfaktor vom Typ Halbwelle ist UND wenn I  wenn der Formfaktor vom Typ Halbwelle ist UND wenn I

> 10 mA, dann ist Q = 1,4

≤ 10 mA, dann ist Q = 2

Messbereich 5,0 - 70,0 V

Auﬂösung 0,1 V Eigenunsicherheit ± (10% + 10 D)

6.2.11. STROMMESSUNGEN

Speziﬁsche Bezugsbedingungen:

Scheitelfaktor = 1,414 DC-Anteil < 0,1% Frequenz: 15,8 bis 450 Hz.

Bei I

-Messung ist die Eigenunsicherheit 5 % größer.

SEL

Daten mit Stromzange MN77:

Wandlerverhältnis: 1000 / 1

Messbereich 5,0 - 399,9 mA 0,400 - 3,999 A 4,00 - 19,99 A

Auﬂösung 0,1 mA 1 mA 10 mA Eigenunsicherheit ± (2% + 5 D) ± (1,5% + 2 D) ± (1,2% + 2 D)

Wenn Sie zwischen den Buchsen L und PE eine Spannung anlegen, synchronisiert sich der Installationstester mit dieser Spannungsfrequenz und kann daher Strommessungen ab 1 mA vornehmen.

Daten mit Stromzange C177 :

Wandlerverhältnis: 1000 / 1

Messbereich 5,0 - 399,9 mA 0,400 - 3,999 A 4,00 - 19,99 A

Auﬂösung 0,1 mA 1 mA 10 mA Eigenunsicherheit ± (2% + 5 D) ± (1,5% + 2 D) ± (1,2% + 2 D)

Wenn Sie zwischen den Buchsen L und PE eine Spannung anlegen, synchronisiert sich der Installationstester mit dieser Spannungsfrequenz und kann daher Strommessungen ab 0,5 mA vornehmen.

Daten mit Stromzange C177A :

Wandlerverhältnis: 10 000 / 1

Messbereich 0,020 - 3,999 A 4,00 - 39,99 A 40,0 - 199,9 A

Auﬂösung 1 mA 10 mA 100 mA Eigenunsicherheit ± (1,5% + 2 D) ± (1% + 2 D) ± (1% + 2 D)

Wenn Sie zwischen den Buchsen L und PE eine Spannung anlegen, synchronisiert sich der Installationstester mit dieser Spannungsfrequenz und kann daher Strommessungen ab 5 mA vornehmen.

6.2.12. PHASENFOLGE DER AUSSENLEITER

Speziﬁsche Bezugsbedingungen:

Dreiphasennetz. Nennspannung der Anlage: 20 bis 500 V. Frequenz: 15,8 bis 17,5 Hz, 45 bis 65 Hz. Max. zul. Amplituden-Unsymmetrie: 20%. Max. zul. Phasen-Unsymmetrie: 10%. Max. zul. Oberschwingungsgehalt (Spannung): 10%.

Speziﬁkationen:

Die Phasenfolge ist „negativ“ wenn die L1-L2-L3 Drehung entgegen dem Uhrzeigersinn verläuft (Linksdrehfeld). Die Phasenfolge ist „positiv“ wenn die L1-L2-L3 Drehung im Uhrzeigersinn verläuft (Rechtsdrehfeld). Die drei Spannungen werden gemessen (siehe Daten Abs. 6.2.1) und als U12, U23 und U31 angegeben.

6.3. SCHWANKUNGEN IM BETRIEBSBEREICH

6.3.1. SPANNUNGSMESSUNGEN

Einﬂussgrößen

Temperatur -10 … + 55 °C 1 %/10 °C ± 1 D 2 %/10 °C + 2 D Relative Luftfeuchte 10 … 85 % r.F. bei 45°C 2 % 3 % + 2 D Stromversorgung 8,4 … 10 V 0,1% oder 1 D 0,5% + 2 D Frequenz (außer Stellung MΩ) 15,8 … 450 Hz 0,5% 4,5 % + 1 D Frequenz (in Stellung MΩ) 15,8 … 65 Hz 4% 1% + 1 D Serientaktunterdrückung AC

Gleichtaktunterdrückung AC 50/60Hz

6.3.2. ISOLATIONSMESSUNG

Einﬂussgrößen

Temperatur -10 … + 55 °C 1 %/10 °C ± 1 D 2 %/10 °C + 2 D Relative Luftfeuchte 10 … 85 % r.F. bei 45°C 2 % 3 % + 2 D Stromversorgung 8,4 … 10 V 0,25% oder 2 D 2% + 2 D

Grenzwerte Betriebsbereich

0 … 500 Vac 50 dB 40 dBSerientaktunterdrückung DC 50/60Hz

Grenzwerte Betriebsbereich

Messbereiche 50 V und 100 V

R ≤ 100 MΩ : 2 V

R > 100 MΩ : 0,7 V

Typisch Maximal

Einﬂuss

Der Prüfspannung (UN) überlagerte 50/60Hz AC-Spannung

Parallelkapazität am zu messenden Widerstand

6.3.3. WIDERSTAND- UND DURCHGANGSPRÜFUNG

Einﬂussgrößen

Temperatur -10 … + 55 °C 1 %/10 °C ± 1 D 2 %/10 °C + 2 D Relative Luftfeuchte 10 … 85 % r.F. bei 45°C 2 % 3 % + 2 D Stromversorgung 8,4 … 10 V 0,25% oder 1 D 1% + 2 D Der Prüfspannung überlagerte 50/60 Hz 0,5 Vac 0,5% 1% + 2 D

Messbereiche 250 V und 500 V

R ≤ 100 MΩ : 6 V R > 100 MΩ : 2 V

Messbereiche 500 V und 1000 V

R ≤ 100 MΩ : 10 V

R > 100 MΩ : 3 V

0 … 5 µF bei 1 mA

0 … 2 µF bei 2000 MΩ

Grenzwerte Betriebsbereich

1% 5% + 2 D

1% 1%

Einﬂuss

Typisch Maximal

1% + 1 D

10% + 5 D

6.3.4. ERDUNGSMESSUNG 3P

Einﬂussgrößen

Temperatur -10 … + 55 °C 1 %/10 °C ± 1 D 2 %/10 °C + 2 D Relative Luftfeuchte 10 … 85 % r.F. bei 45 °C 2 % 3 % + 2 D Stromversorgung 8,4 … 10 V 0,25% oder 1 D 1% + 1 D

Serienspannung in der Spannungsmessschleife (S-E) Grundschwingung =16,6/50/60Hz + ungerade Oberschwingungen. Serienspannung in der Stromeinspeisungsschleife (H-E) Grundschwingung =16,6/50/60Hz + ungerade Oberschwingungen.

Stromschleifen-Hilfserderwiderstand (RH) 0 bis 15 kΩ 0,3% 1% + 2 D

Spannungsschleifen-Sondenwiderstand (RS)

6.3.5. STROMMESSUNGEN

Einﬂussgrößen

Temperatur -10 … + 55 °C 1 %/10 °C ± 1 D 2 %/10 °C + 2 D Relative Luftfeuchte 10 … 85 % r.F. bei 45 °C 2 % 3 % + 2 D Stromversorgung 8,4 … 10 V 0,1% oder 2 D 0,5% + 2 D

Frequenz

Gleichtaktunterdrückung AC 50/60 Hz 0 … 500 Vac 50 dB 40 dB

Grenzwerte Betriebsbereich

15 V (RE ≤ 40 Ω) 25 V (RE > 40 Ω)

0 bis 15 kΩ 0,3% 1% + 2 D

Grenzwerte Betriebsbereich

15,8 … 45 Hz

45 … 450 Hz

Typisch Maximal

0,5% oder 10 D

Typisch Maximal

0,5%

Einﬂuss

2% + 50 D

2% + 2 D

2% + 50 D

2% + 2 D

Einﬂuss

1% + 1 D

1,5% + 1 D

6.3.6. ERDUNGSMESSUNG UNTER SPANNUNG, SCHLEIFENMESSUNG UND SELEKTIVE-ERDUNGSMESSUNG

Einﬂussgrößen

Temperatur -10 … + 55 °C 1 %/10 °C ± 1 D 2 %/10 °C + 2 D Relative Luftfeuchte 10 … 85 % r.F. bei 45 °C 2 % 3 % + 2 D Stromversorgung 8,4 … 10 V 0,5% oder 2 D 2% + 2 D

Netzfrequenz der geprüften Anlage

Netzspannung der geprüften Anlage Phasendifferenz zwischen Innenlast und

gemessener Impedanz bzw. Induktanz der gemessenen Impedanz

bzw. L/R-Verhältnis der gemessenen Impedanz

Serienwiderstand mit Spannungssonde (nur Erdung smessung unter Spannung)

Berührungsspannung (UC) 0 … 50 V

Grenzwerte Betriebsbereich

99 bis 101%

der Nennfrequenz

85 bis 110%

der Nennspannung

0 …20°

oder 0 … 400 mH

oder 0 … 500 ms

0 … 15 kΩ

Typisch Maximal

0,1% oder 1 D 0,1% + 1 D

1%/10° 1%/10°

vernachlässigbar

(wird in Eigenunsicherheit

berücksichtigt)

vernachlässigbar

(wird in Eigenunsicherheit

berücksichtigt)

Einﬂuss

vernachlässigbar

(wird in Eigenunsicherheit

berücksichtigt)

vernachlässigbar

(wird in Eigenunsicherheit

berücksichtigt)

6.3.7. FEHLERSTROMSCHUTZSCHALTER-PRÜFUNG

Einﬂussgrößen

Temperatur -10 … + 55 °C 1 %/10 °C ± 1 D 2 %/10 °C + 2 D Relative Luftfeuchte 10 … 85 % r.F. bei 45 °C 2 % 3 % + 2 D Stromversorgung 8,4 … 10 V 0,1% oder 1 D 0,5% + 2 D

Netzfrequenz der geprüften Anlage

Netzspannung der geprüften Anlage

6.3.8. BESTIMMUNG DER PHASENFOLGE DER AUSSENLEITER

Keine Einﬂussgröße.

Grenzwerte Betriebsbereich

99 bis 101%

der Nennfrequenz

85 bis 110%

der Nennspannung

Typisch Maximal

0,1% oder 1 D 0,1% + 1 D

Einﬂuss

6.4. EIGENUNSICHERHEIT UND BETRIEBSUNSICHERHEIT

Der Installationstester C.A 6113 entspricht der Norm IEC 61557. Darin wird die „B“ genannte Betriebsunsicherheit auf höchstens 30% festgelegt.

 Isolationsmessung, B = ± ( |A| + 1,15 √ E1² + E2² + E3² )

mit A = Eigenunsicherheit E1 = Einﬂuss der Referenzposition ± 90°. E2 = Einﬂuss der Versorgungsspannung innerhalb der Herstellerangaben. E3 = Einﬂuss der Temperatur zwischen 0 und 35°C.

 Durchgangsprüfung, B = ± ( |A| + 1,15 √ E1² + E2² + E3² )

 Schleifenwiderstandsmessung, B = ± ( |A| + 1,15 √ E1² + E2² + E3² + E6² + E7² + E8² )

mit E6 = Einﬂuss des Phasenwinkels 0 bis 18°. E7 = Einﬂuss der Netzfrequenz 99 bis 101% der Nennfrequenz. E8 = Einﬂuss der Netzspannung 85 bis 110% der Nennspannung.

 Erdungsmessung, B=± ( |A| + 1,15 √ E1² + E2² + E3² + E4² + E5² + E7² + E8² )

mit E4 = Einﬂuss der Störspannung im Serien-Modus (3 V bei 16,6; 50; 60 und 400 Hz). E5 = Einﬂuss der Hilfserderwiderstände 0 bis 100 x RA aber ≤ 50 kΩ.

 Fehlerstromschutzschalterprüfung, B = ± ( |A| + 1,15 √ E1² + E2² + E3² + E5² + E8² )

mit E5 = Einﬂuss des Sondenwiderstands innerhalb der Herstellerangaben.

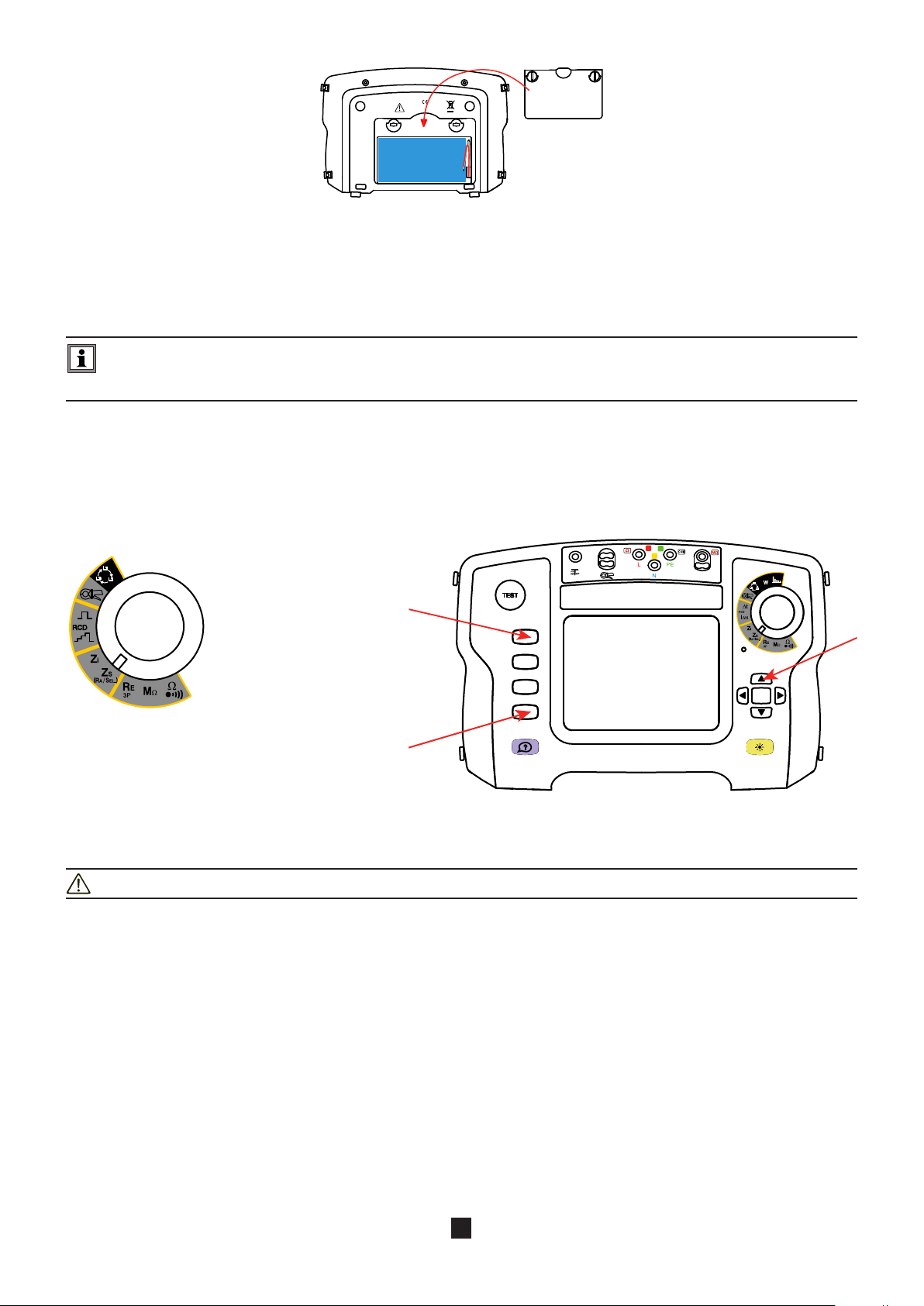

6.5. STROMVERSORGUNG

Das Gerät wird mit wiederauﬂadbaren NiMH-Akkus (9,6 V 4 Ah) versorgt.

6.5.1. NIMH-TECHNOLOGIE

Diese „Nickel-Metall-Hydrid“-Technologie bietet zahlreiche Vorteile:

 Große Autonomie bei geringer Größe und Gewicht,  rasches Auﬂaden des Akkus,  Geringer Speichereffekt: Selbst ein nicht vollständig entladener Akku wird rasch und ohne Kapazitätsverlust wieder aufgeladen.

 Verbesserter Umweltschutz: NiMH-Akkus enthalten keine giftigen Schwermetalle wie Blei oder Kadmium. Die NiMH-Technologie ermöglicht eine begrenzte Anzahl Ladezyklen. Diese Anzahl hängt von den Nutzungs- und Ladebedingungen ab. Unter optimalen Bedingungen sind 200 Zyklen möglich.

6.5.2. NACHLADEN DES AKKUS

Das Gerät ist nicht für einen Betrieb mit dem Netzadapter vorgesehen. Alle Messungen müssen ausschließlich im Akkubetrieb vorgenommen werden.

Das Netzladegerät des Installationstesters besteht aus zwei Teilen: dem externen Netzadapter und der im Gerät integrierten Ladeschaltung. Die interne Ladeschaltung ist für die Regelung des Ladestroms, die Batteriespannung und die Einhaltung der Akku-Temperatur zuständig. So wird der Ladevorgang optimal gesteuert und gewährleistet eine lange Lebensdauer des Akkus.

Den Ladezustand des Geräts am Vortag der geplanten Nutzung prüfen. Erscheinen auf dem Akku-Symbol weniger als drei Balken, sollte das Gerät über Nacht aufgeladen werden (siehe Abs. 1.2).

Ladedauer: ungefähr 6 Stunden.

Um den Akku bestmöglich zu nutzen und seine Lebensdauer zu verlängern sollten Sie:

 Ausschließlich das mitgelieferte Ladegerät für den Akku benutzen; andere Ladegeräte können zu Gefahren führen!

 Das Gerät ausschließlich bei Raumtemperaturen zwischen 0 °C und 35°C nachladen.

 Die in der Bedienungsanleitung genannten Betriebs- und Lagergrenzen einhalten.

Nehmen Sie während des Akku-Ladevorgangs keine Messungen am Stromnetz vor.

Ein neuer Akku erreicht seine höchste Leistungsfähigkeit erst nach einigen vollständigen Lade-/Entladezyklen. Trotzdem können Sie das Gerät direkt nach der ersten Ladung benutzen. Wir empfehlen Ihnen, das Gerät nach Erhalt komplett aufzuladen (mindestens 7 Stunden Ladedauer).

Wenn das Gerät anzeigt, dass es vollständig geladen ist, empfehlen wir Ihnen, das Ladegerät kurz auszustecken und danach wieder einzustecken, um den Ladevorgang abzuschließen. Wie jeder wiederauﬂadbare Akku, verliert der Akku Ihres Geräts mit der Zeit einen Teil seiner Ladung (Selbstentladung), auch bei ausgeschaltetem Gerät. Wenn Sie Ihr Gerät daher mehrere Wochen lang nicht benutzen, ist es sehr wahrscheinlich, dass sich der Akku entladen hat, auch wenn er vorher voll geladen war. Wir empfehlen daher nach längerer Nichtbenutzung, das Gerät wieder komplett aufzuladen (mindestens 7 Stunden).

Die Selbstentladung hängt von der Zeit ab. Nach drei Monaten Nichtbenutzung des Geräts ohne regelmäßige Nachladung hat sich der Akku mit hoher Wahrscheinlichkeit selbst entladen.

Bei voll entladenem Akku kann es passieren,

 dass sich das Gerät nur nach Anschließen des Ladegeräts einschalten lässt;

 dass das Gerät die Datums- und Uhrzeiteinstellung verloren hat (Rückfall auf den 1. Januar 1998)

Schalten Sie das Gerät zum Laden aus (Schalterstellung OFF). Ein Nachladen ist auch bei eingeschaltetem Gerät möglich, dauert aber wesentlich länger.

6.5.3. LADEVORGANG OPTIMIEREN

Während des Ladens erhöht sich die Temperatur des Akkus ziemlich stark, besonders gegen Ende des Ladevorgangs. Die interne Ladeschaltung des Geräts überwacht die Akku-Temperatur und sorgt dafür, dass die zulässige Temperatur nicht überschritten wird. Es kann daher vorkommen, dass der Ladevorgang wegen zu hoher Akku-Temperatur abgebrochen wird, obwohl der Akku noch nicht vollständig geladen ist.

Da sich der Akku unten im Gerät beﬁndet, kann es beim Laden zu einem Hitzestau kommen. Wir empfehlen deshalb, das Gerät während des Ladens senkrecht zu stellen, damit die Hitze besser abﬂießen kann. So stellen Sie sicher, dass der Akku stets vollständig geladen wird.

Diese Vorsichtsmaßnahme ist natürlich besonders bei hohen Raumtemperaturen (z.B. im Sommer) zu beachten.

6.5.4. AUTONOMIE

Die durchschnittliche Autonomie hängt von den Messungen und der Verwendung des Installationstesters ab.

 ca. 16 Stunden ohne automatische Abschaltung des Geräts.

 ca. 24 Stunden mit automatischer Abschaltung des Geräts.

Bei voll geladenem Akku hängt die Akku-Betriebsdauer von mehreren Faktoren ab:

 der Stromverbrauch des Geräts hängt stark von der Art der Messungen ab;

 das Alter des Akku spielt eine große Rolle: neue Akkus haben eine höhere Kapazität als alte.

Mit den nachfolgenden Tipps können Sie die Autonomie des Gerätes verbessern:

 Benutzen Sie die Anzeigebeleuchtung nur wenn es wirklich nötig ist

 Verringern Sie die Leuchtstärke der Beleuchtung auf das notwendige Minimum

 Verkürzen Sie die Dauer der Anzeigebeleuchtung auf das notwendige Minimum (siehe SET-UP Abs. 5)

 Wählen Sie eine möglichst kurze Zeit für die Aktivierung der automatischen Abschaltung (siehe SET-UP Abs. 5)

 Wählen Sie für die Durchgangsprüfung den Impulsmodus mit 200 mA

 Wenn Sie die Durchgangsprüfung mit 200 mA im Dauermodus wählen, achten Sie darauf, dass sich die Messleitungen nicht

berühren wenn Sie keine Messung vornehmen

 Lassen Sie bei Isolationsmessungen mit hohen Prüfspannungen die TEST-Taste sofort los, nachdem die Messung beendet ist.

6.5.5. FEHLERMELDUNG „AKKU WIRD REAKTIVIERT“

Wenn ein Akku besonders tief entladen war oder bei sehr niedriger Temperatur gelagert wurde, kann es sein, dass die Ladeschaltung einen sog. „Reaktivierungs-Zyklus“ des Akkus durchführt. Das heißt, dass die Ladung sehr langsam erfolgt, bis eine bestimmte Temperatur oder ein bestimmter Ladezustand erreicht wurden.

Ist der Akku in Ordnung, dauert dieser „Reaktivierungs-Zyklus“ ca. 45 Minuten und danach beginnt die normale Schnellladung.

Wird die Dauer des Qualiﬁzierungs-Zyklus überschritten, erscheint in der Anzeige die Fehlermeldung „Akku defekt“.

In diesem Fall empfehlen wir Ihnen die folgenden Schritte:

 Öffnen Sie das Akkufach (siehe Abs. 8.2)

 Ziehen Sie den Verbindungsstecker vom Akku ab

 Warten Sie ca. 10 Sekunden

 Schließen Sie den Akku wieder an das Gerät an

 Schließen Sie den Akkufachdeckel wieder

 Starten Sie einen neuen Ladevorgang des Akkus

Läuft die Ladung normal ab, führen Sie einen kompletten Ladevorgang durch. Erscheint nach einiger Zeit wieder die Meldung „Akku defekt“ ist der Akku tatsächlich defekt und muss ersetzt werden.

6.5.6. ENDE DER LEBENSDAUER EINES AKKUS

Gegen Ende seiner Lebensdauer entwickelt der Akku einen hohen Innenwiderstand. Für die Ladeschaltung verkürzt sich daher der Ladevorgang erheblich und die Meldung „Ladung beendet“ erscheint unnormal früh.

Erscheint die Meldung „Ladung beendet“ in der Anzeige, entfernt man normalerweise das Ladegerät. Wenn nun die Anzeige zunächst Kontrast verliert und dann ganz verschwindet, heißt das, dass der Akku seine Ladung nicht mehr halten kann und verbraucht ist.

Vor dem Ersetzen des Akkus empfehlen wir Ihnen, die in Abs. 6.5.5 genannten Schritte durchzuführen.

6.6. UMWELTBEDINGUNGEN

Im Freien oder in Räumen Betriebsbereich 0 bis 55 °C, und 10% bis 85% r.F. Speziﬁzierter Betriebsbereich 13 0 bis 35 °C, und 10% bis 75% r.F. Bereich beim Akku-Laden 10 bis 35 °C Lagerbereich (ohne Akku) -40 °C bis +70 °C, und 10% bis 90% r.F. Höhenlage < 2000 m Verschmutzungsgrad 2

13: Dieser Bereich entspricht der Betriebsunsicherheit gemäß IEC 61557. Außerhalb dieses Bereichs muss eine Betriebsunsicherheit von 1,5%/10 °C und 1,5% zwischen 75 und 90% r.F. zusätzlich berücksichtigt werden.

6.7. MECHANISCHE DATEN

Abmessungen (B x T x H) 280 x 190 x 128 mm Gewicht ca. 2,4 kg

Schutzart IP 53 gemäß IEC 60 529. IK 04 gemäß IEC 50102

Fallprüfung Gemäß IEC 61010-1

6.8. KONFORMITÄT MIT INTERNATIONALEN NORMEN

Der Installationstester entspricht IEC 61010-1 und IEC 61010-2-030, 600 V CAT III oder 300 V CAT IV. Speziﬁkationen: Messkategorie III, 600 V Erde (oder 300V CAT IV vor Nässe schützen), 550 V FI-Schutzschalter zwischen den Buchsen, 300 V Cat II am Eingang zum Ladegerät.

Der Installationstester entspricht IEC 61557 Abschnitte 1, 2, 3, 4, 5, 6, 7 und 10.

6.9. ELEKTROMAGNETISCHE VERTRÄGLICHKEIT (EMV)

Der Installationstester entspricht der Norm IEC 61326-1.

7. ZEICHENERKLÄRUNG

Folgende Symbole werden in diesem Dokument und auf der Geräteanzeige verwendet.

3P 3-polige Messung des Erdungswiderstands mit 2 Zusatzerdspießen (Hilfserder und Sonde) AC Wechselgröße (Alternative Current) DC Gleichgröße (Direct Current) E Buchse E (Erdungsanschluss, Rückﬂuss des Messstroms) FI-Schalter Fehlerstromschutzschalter

Selektiver FI-Schalter (in Österreich)

H Buchse H (Einspeisung des Messstroms bei 3-poliger Erdungsmessung) Hz Hertz: Signalfrequenz I Strom I1 Strom in Außenleiter L1 des Dreiphasennetzes I2 Strom in Außenleiter L2 des Dreiphasennetzes I3 Strom in Außenleiter L3 des Dreiphasennetzes IDN Bemessungsdifferenzstrom des geprüften FI-Schutzschalters Ia Auslösestrom des FI-Schutzschalters Ik Kurzschlussstrom zwischen den Buchsen L und N, L und PE, N und PE bzw L und L IMD Isolationsüberwachungseinrichtung (Insulation Monitoring Device) IT Netzsystem gemäß IEC 60364-6 I

Strom im Erdungswiderstand, der bei selektiver Erdungsmessung unter Spannung geprüft werden soll

SEL

L Buchse L (Außenleiter) Li Schleifeninduktanz L-N oder L-L LS Schleifeninduktanz L-PE N Buchse N (Neutralleiter) P Wirkleistung P = U * I * PF PE Buchse PE (Schutzleiter) R Mittlerer Widerstand aus R+ und RR+ Widerstandsmessung mit positiven Strom zwischen den Buchsen Ω und COM R- Widerstandsmessung mit negativen Strom zwischen den Buchsen Ω und COM R± Widerstandsmessung mit abwechselndem positivem und negativen Strom RD Zubehörwiderstand der vom Messergebnis abgezogen wird (Kompensation der Messleitungswiderstände) RCD Englische Abkürzung für einen Fehlerstromschutzschalter (Residual Current Device) RA Erdungswiderstand bei Erdungsmessung unter Spannung R

Selektiver Erdungswiderstand bei Erdungsmessung unter Spannung

ASEL

RE Erdungswiderstand, der an Buchse E angeschlossen ist RH Widerstand des an Buchse H angeschlossenen Hilfserders R

Widerstand in Schleife L-N

L-N

Widerstand in Schleife L-PE

L-PE

RMS Root Mean Square: Effektivwert des Signals (Quadratwurzel des Mittelwerts des Signals zum Quadrat) R

Widerstand in Schleife N-PE

N-PE

RN Nennwiderstand bei Isolationsmessung RN = UN / 1mA RPI Widerstand der Sonde bei Erdungsmessung unter Spannung RPE Widerstand des Schutzleiters PE RS Widerstand des an Buchse S angeschlossenen Erdspießes S Buchse S (Bezugspotenzial zur Berechnung des Erdwiderstands)

Selektiver FI-Schutzschalter

TA Auslösezeit des FI-Schutzschalter TN Netzsystem gemäß IEC 60364-6 TT Netzsystem gemäß IEC 60364-6 U12 Spannung zwischen den Außenleitern L1 und L2 des Dreiphasennetzes

U23 Spannung zwischen den Außenleitern L2 und L3 des Dreiphasennetzes U31 Spannung zwischen den Außenleitern L3 und L1 des Dreiphasennetzes UC Berührungsspannung zwischen leitfähigen Teilen bei gleichzeitiger Berührung durch Mensch oder Tier (IEC 61557) UF Fehlerspannung, die bei Fehlerbedingungen zwischen berührbaren leitfähigen Teilen (und / oder externen leitfähigen

Teilen) und der Bezugsmasse auftritt (IEC 61557)

UFk Fehlerspannung bei Kurzschluss gemäß der Schweizer Norm SEV 3569

Gemessene Spannung zwischen den Buchsen H und E

H-E

= Ik x ZA = U

REF

x ZA / Z

UL Maximal zulässige Berührungsspannung (IEC 61557) U

Gemessene Spannung zwischen den Buchsen L und N

L-N

Gemessene Spannung zwischen den Buchsen L und PE

L-PE

UN Nennprüfspannung bei der Isolationsmessung zwischen den Buchsen MΩ und COM U

Gemessene Spannung zwischen den Buchsen N und PE

N-PE

UPE Spannung zwischen dem Schutzleiter PE und der Erde (durch Tastendruck des Anwenders) U

Referenzspannung für die Berechnung des Kurzschlussstroms

REF

Gemessene Spannung zwischen den Buchsen S und E

S-E

ZA Erdungsimpedanz bei Erdungsmessung unter Spannung, ZS Schleifenimpedanz zwischen Außenleiter und Schutzleiter Zi Schleifenimpedanz zwischen Außenleiter und Neutralleiter bzw zwischen zwei Außenleitern (Netzinnenimpedanz) Z

Impedanz in Schleife L-N

L-N

Impedanz in Schleife L-PE

L-PE

8. WARTUNG

Außer dem Akku enthält das Gerät keine Teile, die von nicht ausgebildetem oder nicht zugelassenem Personal ausgewechselt werden dürfen. Jeder unzulässige Eingriff oder Austausch von Teilen durch sog. „gleichwertige“ Teile kann die Gerätesicherheit schwerstens gefährden.

8.1. REINIGUNG

Das Gerät von jeder Verbindung trennen, Funktionswahlschalter auf OFF stellen.

Verwenden Sie einen weichen, leicht mit Seifenwasser getränkten Lappen. Wischen Sie mit einem feuchten Lappen nach und trocknen Sie das Gerät danach schnell mit einem trockenen Tuch oder einem Warmluftgebläse. Verwenden Sie niemals Spiritus, Lösungsmittel oder kohlenwasserstoffhaltige Reinigungsmittel.

8.2. AKKU ERSETZEN

Der Akku im Gerät ist eine Sonderanfertigung: Er enthält genau angepasste Sicherheits- und Schutzeinrichtungen. Der Akku darf nur durch dasselbe Modell ersetzt werden, da sonst Schäden oder Verletzungsgefahren durch Brand oder Explosion drohen.

Aus Sicherheitsgründen den Akku nur durch ein identisches Modell ersetzen. Verwenden Sie niemals einen Akku, dessen Gehäuse beschädigt erscheint.

Vorgehensweise zum Wechseln des Akkus:

1. Das Gerät von jeder Verbindung trennen und Funktionsdrehschalter auf OFF stellen.

2. Die beiden Drehschrauben am Akkufachdeckel mit einem Werkzeug lösen und den Deckel abnehmen.

IEC 61010

MADE IN FRANCE

IEC 61557

3. Das Gerät umdrehen und dabei den Akku festhalten, der aus dem Fach gleitet.

IEC 61010

MADE IN FRANCE

IEC 61557

4. Den Akkuanschluss lösen – nicht an den Drähten ziehen!

Batterien und Akkus dürfen nicht mit dem Hausmüll entsorgt werden, sondern müssen einer geeigneten RecyclingSammelstelle zugeführt werden.

5. Den neuen Akku anschließen. Dieser ist mit einem verwechselungssicheren Stecker versehen, der Anschlussfehler

verhindert.

IEC 61010

MADE IN FRANCE

IEC 61557

6. Nun den Akku in das Gehäuse legen und die Drähte einräumen, damit diese nicht herausragen.

7. Den Akkufachdeckel wieder einlegen und festschrauben.

8. Neuen Akku im Gerät vor der Benutzung komplett laden.

9. Wenn der Akku länger als 5 Minuten nicht angeschlossen war, müssen Datum und Uhrzeit eventuell neu eingestellt werden (siehe

Abs. 5).

Wenn der Akkuanschluss unterbrochen wurde - auch dann wenn kein neuer Akku eingebaut wurde - muss der Akku auf jeden Fall komplett geladen werden, damit das Gerät den Ladezustand des Akkus erfassen kann (diese Information geht verloren, wenn der Akkuanschluss unterbrochen wird).

8.3. GERÄT RÜCKSETZEN

Wenn das Gerät abstürzt, kann es wie ein PC rückgesetzt (neu gestartet) werden.

Wahlschalter in Stellung

Dann gleichzeitig folgende 3 Tasten drücken:

ZS (RA/SEL.) bringen.

SET UP

OFF

8.4. MESSTECHNISCHE ÜBERPRÜFUNG

Wie auch bei anderen Mess- oder Prüfgeräten ist eine regelmäßige Geräteüberprüfung erforderlich.

Es wird mindestens eine einmal jährlich durchgeführte Überprüfung dieses Gerätes empfohlen. Für Überprüfung und Kalibrierung wenden Sie sich bitte an unsere zugelassenen Messlabors (Auskunft und Adressen auf Anfrage), bzw. an die Chauvin Arnoux Niederlassung oder den Händler in Ihrem Land.

8.5. REPARATUR

Senden Sie das Gerät bei Reparaturen innerhalb und außerhalb der Garantie an Ihren Händler zurück.

9. GARANTIE

Mit Ausnahme von ausdrücklichen anders lautenden Vereinbarungen beträgt die Garantiezeit zwölf Monate ab Bereitstellung des Geräts beim Kunden. Auszug aus den Allgemeinen Geschäftsbedingungen (den Gesamttext erhalten Sie auf Anfrage).

Die Garantie verfällt bei:

 Unsachgemäßer Benutzung des Gerätes oder Verwendung mit inkompatiblen anderen Geräten;

 Veränderung des Geräts ohne die ausdrückliche Genehmigung der technischen Abteilung des Herstellers;

 Eingriffen in das Gerät durch eine nicht vom Hersteller dazu befugte Person;

 Anpassung des Geräts an nicht vorgesehene und nicht in der Anleitung aufgeführte Verwendungszwecke;

 Schäden durch Stöße, Herunterfallen, Überschwemmung.

10. BESTELLANGABEN

C.A 6113 Installationstester ..................................................................................................................................... P01145450

Lieferumfang:

 Transporttasche,

 Netzadapter PA 30 W,

 Trageschlaufe,

 Umhängegurt für Freihandbetrieb (4 Punkte),

 3-adrige Messleitung mit Schukostecker (je nach Land),

 3-polige Messleitung mit 3 einzelnen Sicherheitsmessleitungen (rot, blau und grün),

 3 Prüfspitzen Ø 4mm (rot, blau und grün),

 3 Krokodilklemmen (rot, blau und grün),

 2 Sicherheitsmessleitungen 3 m (gewinkelt-gerade, rot und schwarz),

 Sonde zur Fernbedienung,

 1 Kratzschutzfolie (auf das Gerät aufgesetzt)

 1 Bedienungsanleitung auf CD (1 pro Sprache)

 1 Sicherheitsdatenblatt (mehrsprachig).

10.1. ZUBEHÖR

Zubehörset für Erdungsprüfung 15 m (rot/blau/grün) ................................................................................................ P01102017

Zubehörset für 3-P-Erdungsprüfung (50 m) ............................................................................................................... P01102021

Zubehörset für 3-P-Erdungsprüfung (100 m) ............................................................................................................. P01102022

Zubehörset für 1-P-Erdungsprüfung (30 m, schwarz) ................................................................................................ P01102018

Stromzange C177 (20 A) ............................................................................................................................................ P01120335

Stromzange C177A (200 A) ........................................................................................................................................ P01120336

Stromzange MN77 (20 A) ........................................................................................................................................... P01120460

Stab für Durchgangsprüfung ...................................................................................................................................... P01102084A

10.2. ERSATZTEILE

Akku NiMH 4 Ah ........................................................................................................................................................ P01296024

Kabel USB-A USB-B .................................................................................................................................................. P01295293

Netzadapter PA 30 W ................................................................................................................................................. P01102057

Bildschirm-Schutzfolie ............................................................................................................................................... P01102094

Umhängegurt für Freihandbetrieb (4 Punkte) ............................................................................................................. P01298073

Transporttasche Nr. 22 ................................................................................................................................................ P01298056

Sonde zur Fernbedienung .......................................................................................................................................... P01102092

Prüfspitze schwarz für Sonder zur Fernbedienung .................................................................................................... P01101943

3-adrige Messleitung - Netzstecker Euro ................................................................................................................... P01295393

3-adrige Messleitung - Netzstecker GB ..................................................................................................................... P01295394

3-adrige Messleitung - Netzstecker IT ....................................................................................................................... P01295395

3-adrige Messleitung - Netzstecker CH ..................................................................................................................... P01295396

3-adrige Messleitung - Netzstecker US ..................................................................................................................... P01295397

Satz mit 3 Prüfspitzen Ø 4mm (rot, blau und grün) .................................................................................................... P01101921

Satz mit 4 Krokodilklemmen (rot, blau, grün und gelb) .............................................................................................. P01101962

2 Sicherheitsmessleitungen, 3 m lang (gewinkelt-gerade, rot und schwarz) ............................................................. P01295094

Trageschlaufe ............................................................................................................................................................. P01298057

07 - 2014

Code 694322A03 - Ed. 1

DEUTSCHLAND - Chauvin Arnoux GmbH

Straßburger Str. 34 - 77694 Kehl / Rhein Tel: (07851) 99 26-0 - Fax: (07851) 99 26-60

UNITED KINGDOM - Chauvin Arnoux Ltd

Unit 1 Nelson Ct - Flagship Sq - Shaw Cross Business Pk Dewsbury, West Yorkshire - WF12 7TH Tel: 01924 460 494 - Fax: 01924 455 328

ITALIA - Amra SpA

Via Sant’Ambrogio, 23/25 - 20846 Macherio (MB) Tel: 039 245 75 45 - Fax: 039 481 561

ÖSTERREICH - Chauvin Arnoux Ges.m.b.H

Slamastrasse 29/2/4 - 1230 Wien Tel: 01 61 61 9 61-0 - Fax: 01 61 61 9 61-61

SCANDINAVIA - CA Mätsystem AB

Sjöﬂygvägen 35 - SE 18304 TÄBY Tel: +46 8 50 52 68 00 - Fax: +46 8 50 52 68 10

http://www.chauvin-arnoux.com

190, rue Championnet - 75876 PARIS Cedex 18 - FRANCE

Tél. : +33 1 44 85 44 85 - Fax : +33 1 46 27 73 89 - info@chauvin-arnoux.fr

Export : Tél. : +33 1 44 85 44 38 - Fax : +33 1 46 27 95 59 - export@chauvin-arnoux.fr

SCHWEIZ - Chauvin Arnoux AG

Moosacherstrasse 15 - 8804 AU / ZH Tel: 044 727 75 55 - Fax: 044 727 75 56

CHINA - Shanghai Pujiang Enerdis Instruments Co. Ltd

3 Floor, Building 1 - N° 381 Xiang De Road Hongkou District - 200081 SHANGHAI Tel: +86 21 65 21 51 96 - Fax: +86 21 65 21 61 07

ESPAÑA - Chauvin Arnoux Ibérica S.A.

C/ Roger de Flor, 293 - 1a Planta - 08025 Barcelona Tel: 90 220 22 26 - Fax: 93 459 14 43

MIDDLE EAST - Chauvin Arnoux Middle East

P.O. BOX 60-154 - 1241 2020 JAL EL DIB (Beirut) - LEBANON Tel: (01) 890 425 - Fax: (01) 890 424

USA - Chauvin Arnoux Inc - d.b.a AEMC Instruments

200 Foxborough Blvd. - Foxborough - MA 02035 Tel: (508) 698-2115 - Fax: (508) 698-2118

Chauvin Arnoux C.A 6113 User manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

1.1. AUSPACKEN

1. ERSTE INBETRIEBNAHME

1.2. AKKULADUNG

1.3. TRAGEN DES GERÄTES

1.4. KONTRAST- UND HELLIGKEITSEINSTELLUNG DER ANZEIGE

1.5. BENUTZUNG AUF EINEM TISCH

1.6. AUSWAHL DER SPRACHE

2. GERÄTEVORSTELLUNG

2.1. ZWECK UND EINSATZGRENZEN DES GERÄTS

2.2. TASTATUR

2.3. ANZEIGE

3. VORGEHENSWEISE

3.1. ALLGEMEINES

3.2. SPANNUNGSMESSUNGEN

3.3. WIDERSTAND- UND DURCHGANGSPRÜFUNG

3.4. MESSUNG DES ISOLATIONSWIDERSTANDS

3.5. 3-POLIGE ERDUNGSWIDERSTANDSMESSUNG

3.6. MESSUNG DER SCHLEIFENIMPEDANZ (ZS)

3.7. MESSUNG DER NETZINNENIMPEDANZ (Zi)

3.8. ERDUNGSMESSUNG UNTER SPANNUNG (ZA, RA)

3.9. SELEKTIVE ERDUNGSMESSUNGEN UNTER SPANNUNG

3.10. FEHLERSTROMSCHUTZSCHALTER-PRÜFUNG

3.11. STROMMESSUNGEN UND FEHLERSTROMMESSUNGEN

3.12. PHASENFOLGE DER AUSSENLEITER

3.13. KOMPENSATION DER MESSLEITUNGSWIDERSTÄNDE

3.14. EINSTELLUNG DES ALARM-SCHWELLWERTS

4. FEHLERMELDUNGEN

4.1. ANSCHLUSSFEHLER

4.2. MESSBEREICHSÜBERSCHREITUNG

4.3. ANLIEGEN GEFÄHRLICHER SPANNUNGEN

4.4. UNGÜLTIGES MESSERGEBNIS

4.5. GERÄTEÜBERHITZUNG

4.6. KONTROLLE DES GERÄTESCHUTZES

5. SET-UP

6. TECHNISCHE DATEN

6.1. ALLGEMEINE BEZUGSBEDINGUNGEN

6.2. ELEKTRISCHE SPEZIFIKATIONEN

6.3. SCHWANKUNGEN IM BETRIEBSBEREICH

6.4. EIGENUNSICHERHEIT UND BETRIEBSUNSICHERHEIT

6.5. STROMVERSORGUNG

6.6. UMWELTBEDINGUNGEN

6.7. MECHANISCHE DATEN

6.8. KONFORMITÄT MIT INTERNATIONALEN NORMEN

6.9. ELEKTROMAGNETISCHE VERTRÄGLICHKEIT (EMV)

7. ZEICHENERKLÄRUNG

8. WARTUNG

8.1. REINIGUNG

8.2. AKKU ERSETZEN

8.3. GERÄT RÜCKSETZEN

8.4. MESSTECHNISCHE ÜBERPRÜFUNG

8.5. REPARATUR

9. GARANTIE

10. BESTELLANGABEN

10.1. ZUBEHÖR

10.2. ERSATZTEILE
