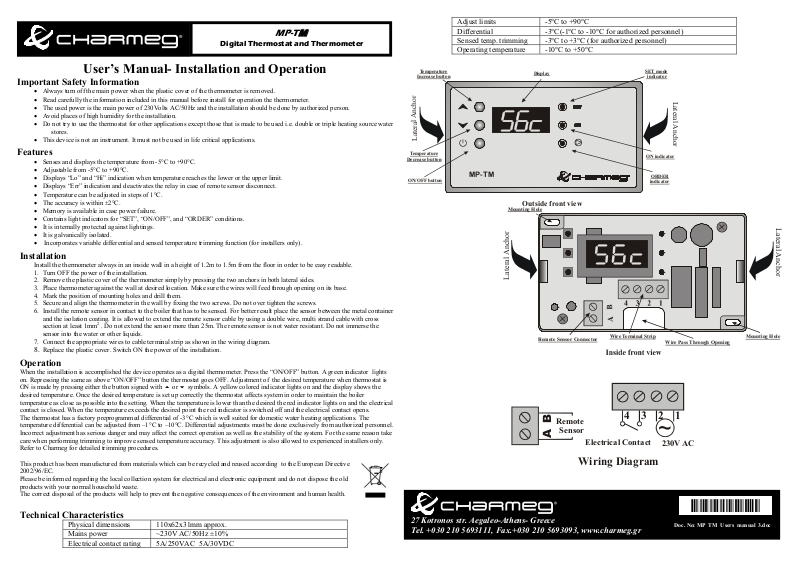

Charmeg MP-TM User Manual

Download

Page 1

P-T

oc. No:

Usersmanual3

.doc

Digital Thermostat and Thermometer

User’s Manual- Installation and Operation

Important Safety Information

• Always turn off the main power when the plastic cover of the thermometer is removed.

• Read carefully the information included in this manual before install for operation the thermometer.

• The used power is the main power of 230Volts AC/50Hz and the installation should be done by authorized person.

• Avoid places of high humidity for the installation.

• Do not try to use the thermostat for other applications except those that is made to be used i.e. double or triple heating source water

stores.

• This device is not an instrument. It must not be used in life critical applications.

Features

• Senses and displays the temperature from -5°C to +90°C.

• Adjustable from -5°C to +90°C.

• Displays “Lo” and “Hi” indication when temperature reaches the lower or the upper limit.

• Displays “Err” indication and deactivates the relay in case of remote sensor disconnect.

• Temperature can be adjusted in steps of 1°C.

• The accuracy is within ±2°C.

• Memory is available in case power failure.

• Contains light indicators for “SET”, “ON/OFF”, and “ORDER” conditions.

• It is internally protected against lightings.

• It is galvanically isolated.

• Incorporates variable differential and sensed temperature trimming function (for installers only).

Installation

Install the thermometer always in an inside wall in a height of 1.2m to 1.5m from the floor in order to be easy readable.

1. Turn OFF the power of the installation.

2. Remove the plastic cover of the thermometer simply by pressing the two anchors in both lateral sides.

3. Place thermometer against the wall at desired location. Make sure the wires will feed through opening on its base.

4. Mark the position of mounting holes and drill them.

5. Secure and align the thermometer in the wall by fixing the two screws. Do not over tighten the screws.

6. Install the remote sensor in contact to the boiler that has to be sensed. For better result place the sensor between the metal container and the isolation coating. It is allowed to extend the remote sensor cable by using a double wire, multi strand cable with cross section at least 1mm sensor into the water or other liquids.

7. Connect the appropriate wires to cable terminal strip as shown in the wiring diagram.

8. Replace the plastic cover. Switch ON the power of the installation.

Operation

When the installation is accomplished the device operates as a digital thermometer. Press the “ON/OFF” button. A green indicator lights on. Repressing the same as above “ON/OFF” button the thermostat goes OFF. Adjustment of the desired temperature when thermostat is ON is made by pressing either the button signed with  or  symbols. A yellow colored indicator lights on and the display shows the desired temperature. Once the desired temperature is set up correctly the thermostat affects system in order to maintain the boiler temperature as close as possible into the setting. When the temperature is lower than the desired the red indicator lights on and the electrical contact is closed. When the temperature exceeds the desired point the red indicator is switched off and the electrical contact opens. The thermostat has a factory preprogrammed differential of -3°C which is well suited for domestic water heating applications. The temperature differential can be adjusted from –1°C to –10°C. Differential adjustments must be done exclusively from authorized personnel. Incorrect adjustment has serious danger and may affect the correct operation as well as the stability of the system. For the same reason take care when performing trimming to improve sensed temperature accuracy. This adjustment is also allowed to experienced installers only. Refer to Charmeg for detailed trimming procedures.

This product has been manufactured from materials which can be recycled and reused according to the European Directive 2002/96/EC. Please be informed regarding the local collection system for electrical and electronic equipment and do not dispose the old products with your normal household waste. The correct disposal of the products will help to prevent the negative consequences of the environment and human health.

Technical Characteristics

Physical dimensions 110x62x31mm approx. Mains power ~230V AC/50Hz ±10% Electrical contact rating 5A/250VAC 5A/30VDC

. Do not extend the sensor more than 25m. The remote sensor is not water resistant. Do not immerse the

Adjust limits -5°C to +90°C Differential -3°C(-1°C to -10°C for authorized personnel) Sensed temp. trimming -3°C to +3°C (for authorized personnel)

Tem p er a tu re

Increa se button

r o

h c n

A l a r e

t a

Tem p er a tu re

Decrease button

ON/OFF button

Operating temperature -10°C to +50°C

Display

MP-TM

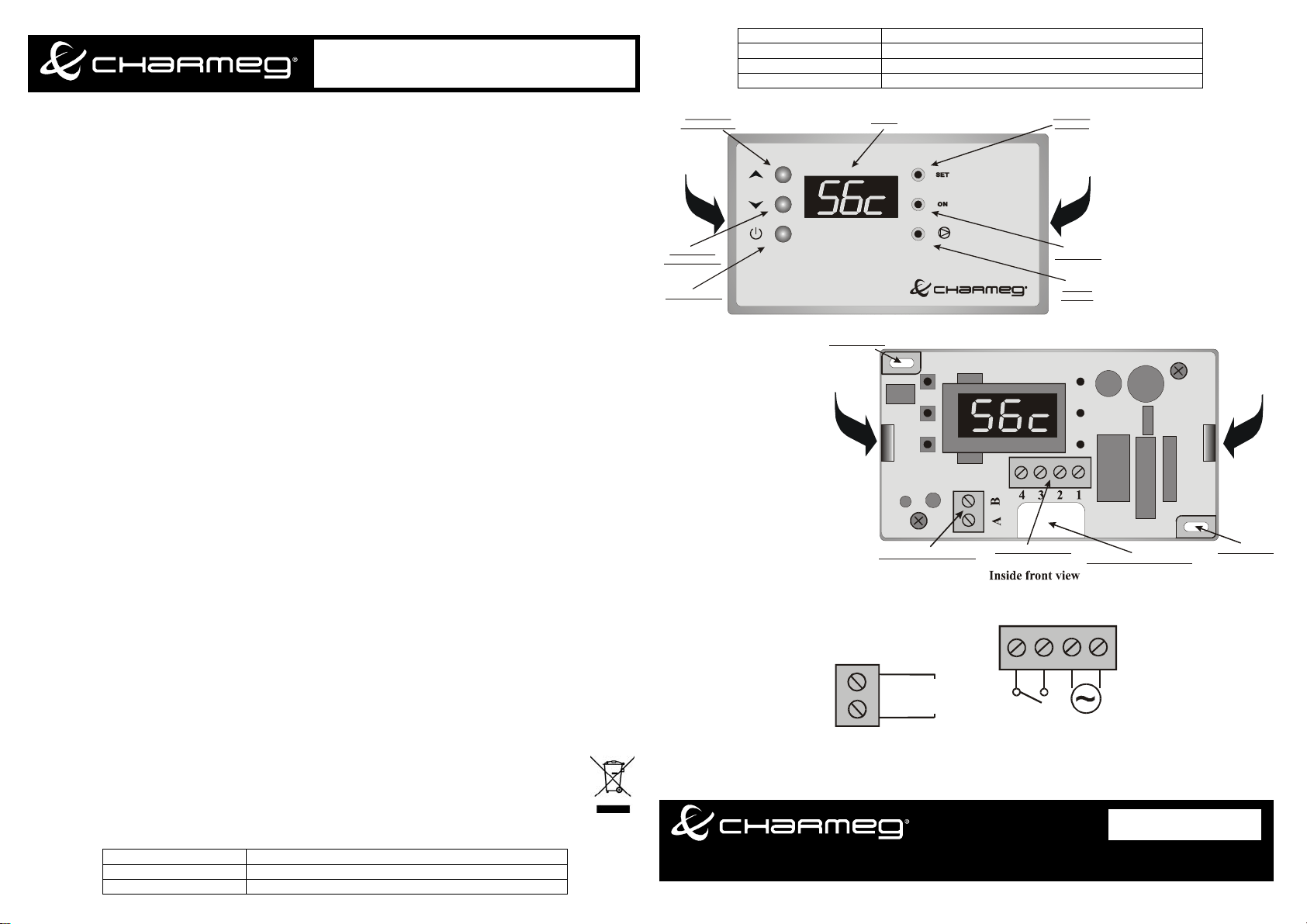

Outside front view

Mounting Hole

r o h c n

A l a

r e

t a

Remote Sensor Connector

Wire Terminal Strip

Remote

Sensor

Electrical Contact

Wiring Diagram

27 Kotronos str. Aegaleo-Athens- Greece Tel. +030 210 5693111, Fax.+030 210 5693093, www.charmeg.gr

SET mode

indicator

L a

e r

a l A

n c h o r

ON indicator

ORDER indicator

Wire Pas s Through O pening

230V AC

L a

e r a l A

n c h o r

Mounting Hole

MP TM

Page 2

-TM

Κότρ

Ψηφιακό Θερµόµετρο και Ελεγκτής Θερµοκρασίας

Εγχειρίδιο Χρήστη- Εγκατάσταση και Λειτουργία

Οδηγίες Ασφαλείας

• ∆ιακόπτετε την παροχή ρεύµατος όταν αφαιρείτε το πλαστικό της συσκευής.

• ∆ιαβάστε προσεκτικά τις πληροφορίες του παρόντος οδηγού πριν την εγκατάσταση.

• Χρησιµοποιήστε τη συσκευή σε εγκαταστάσεις ηλεκτρικού 230Volts AC/50Hz. Η εγκατάσταση πρέπει να γίνει από εξειδικευµένο

προσωπικό.

• Αποφύγετε την εγκατάστασή του σε µέρη µε υγρασία.

• Μη χρησιµοποιείτε

ή τριπλής ενέργειας (Boiler).

• Η συσκευή αυτή δεν είναι όργανο µέτρησης. ∆εν πρέπει να χρησιµοποιείται σε εφαρµογές κρίσιµες για την ανθρώπινη ζωή.

Χαρακτηριστικά

• Αντιλαµβάνεται και απεικονίζει θερµοκρασίες σε εύρος από -5°C έως +90°C.

• Ρυθµίζεται από -5°C έως +90°C.

• Απεικονίζει ενδείξεις χαµηλής και υψηλής θερµοκρασίας όταν η θερµοκρασία υπερβεί τα όρια λειτουργίας.

• Απεικονίζει την ένδειξη “Err” και απενεργοποιεί το ρελέ όταν αποσυνδεθεί το αισθητήριο θερµοκρασίας.

• Η θερµοκρασία ρυθµίζεται µ

• Έχει ακρίβεια µέτρησης ±2°C.

• Αποµνηµονεύει την κατάσταση που βρίσκεται στην περίπτωση διακοπής του ηλεκτρικού.

• Περιλαµβάνει ενδείκτες για τις καταστάσεις ¨ΡΥΘΜΙΣΗΣ¨, ¨ΑΝΟΙΧΤΟ¨ και ¨ΕΝΤΟΛΗ¨.

• ∆ιαθέτει αντικεραυνική προστασία.

• Είναι γαλβανικά αποµονωµένος.

Έχει ρυθµιζόµενο διαφορικό και µικρορύθµιση ακρίβειας µέτρησης (µόνο για εγκαταστάτες).

•

Εγκατάσταση

Εγκαταστήστε το θερµόµετρο πάντοτε σε έναν εσωτερικό τοίχο και σε ύψος 1.2m µε 1.5m από το πάτωµα ώστε να είναι εύκολα ορατό.

1. ∆ιακόψτε την παροχή ηλεκτρικού ρεύµατος.

2. Πιέζοντας τους δυο γάντζους στα πλαϊνά του κουτιού αφαιρέστε το πλαστικό κάλυµµα του θερµοµέτρου.

3. Τοποθετήστε το θερµ άνοιγµα της βάσης του.

4. Σηµειώστε τις θέσεις των οπών στήριξης και τρυπήστε τις.

5. Στερεώστε και ευθυγραµµίστε το θερµόµετρο βιδώνοντας τις βίδες στήριξης. Μη σφίγγετε υπερβολικά τις βίδες.

Τοποθετήστε τον αποµακρυσµένο αισθητήρα σε επαφή µε το δοχείο ζεστού νερού. Συνιστάται η τοποθέτησή του ανάµεσα στο πάνω µέρος του µεταλλικό δοχείου και τη µόνωση που συνήθως το περιβάλλει. Μπορείτε να επεκτείνετε το καλώδιο του αποµακρυσµένου αισθητήρα µε απλό πολύκλωνο ηλεκτρικό καλώδιο 2x1mm µέχρι 25 µέτρα. Ο απο είναι αδιάβροχος. Μη τον βυθίζετε σε υγρά των οποίων τα θερµοκρασία θέλετε να µετρήσετε.

7. Συνδέστε τα απαιτούµενα καλώδια στις υποδοχές σύνδεσης συµβουλευόµενοι το διάγραµµα συνδεσµολογίας.

8. Τοποθετήστε ξανά το πλαστικό κάλυµµα του θερµοµέτρου και τροφοδοτήστε µε ηλεκτρικό ρεύµα την εγκατάσταση.

Λειτουργία

Όταν ολοκληρωθεί η εγκατάστασή της η συσκευή λειτουργεί ουσιαστικά σαν ψηφιακό θερµόµετρο. Πατήστε το κουµπί «ΑΝΟΙΧΤΟ/ΚΛΕΙΣΤΟ». Αµέσως ανάβει ο πράσινος ενδείκτης. Για να κλείσετε το ελεγκτή θερµοκρασίας πατήστε ξανά το ίδιο κουµπί.

Όταν ο ελεγκτής είναι ανοιχτός η επιθυµητή θερµοκρασία ρυθµ ρυθµίζετε τη θερµοκρασία ανάβει ο κίτρινος ενδείκτης και η οθόνη απεικονίζει τη ρύθµιση που επιθυµείτε. Όταν η ρύθµιση της θερµοκρασίας ολοκληρωθεί ο ελεγκτής λειτουργεί µε σκοπό να διατηρήσει τη αυτό όταν η θερµοκρασία νερού είναι µικρότερη της επιθυµητής η εσωτερική ηλεκτρική επαφή του ελεγκτή είναι κλειστή και ο κόκκινος ενδείκτης αναµµένος. Όταν η θερµοκρασία υπερβεί την επιθυµητή η ηλεκτρική επαφή ανοίγει και ο κόκκινος ενδείκτης Ο θερµοστάτης έχει προρυθµισµένη τιµή -3°C για το διαφορικό που είναι ιδανική για συστήµατα θέρµανσης νερού χρήσης. Υπάρχει δυνατότητα στην περίπτωση που αυτό απαιτηθεί το διαφορικό να µεταβληθεί από -1°C έως –10°C. Η ρύθµιση αυτή πρέπει πάντα να γίνεται µε µεγάλη προσοχή και αποκλειστικά από σταθερότητα του συστήµατος. Το ίδιο ισχύει και στην περίπτωση της µικρορύθµισης ανάγνωσης θερµοκρασίας που µπορεί να εκτελεστεί για αυξηµένη ακρίβεια και ορθότερη απεικόνιση της θερµοκρασίας του χώρου. Και σε αυτή την περίπτωση ειδικού. Αν τέτοιες µεταβολές κριθούν αναγκαίες απευθυνθείτε στη Charmeg για να σας εξηγηθεί ο τρόπος παρέµβασης και ρύθµισης.

Το παρόν προϊόν είναι κατασκευασµένο από υλικά που µπορούν να ανακυκλωθούν και να επαναχρησιµοποιηθούν µε την Ευρωπαϊκή οδηγία 2002/96/EC. Παρακαλείσθε να ενηµερωθείτε σχετικά απορρίπτετε τα παλαιά προϊόντα µαζί µε τα οικιακά σας απορρίµµατα. Η σωστή απόρριψη βοηθάει στην αποτροπή αρνητικών συνεπειών στο περιβάλλον και την ανθρώπινη υγεία.

το θερµόµετρο για εφαρµογές εκτός από αυτές για τις οποίες κατασκευάστηκε π.χ. θερµαντήρες νερού διπλής

ε βήµατα του 1°C.

όµετρο στο σηµείο που επιλέξατε. Σιγουρευτείτε ότι τα καλώδια θα διέλθουν από το προκαθορισµένο

µακρυσµένος αισθητήρας δεν

ίζεται µε το πάτηµα του κουµπιού που σηµειώνεται µε  ή . Όταν

θερµοκρασία νερού του boiler στο επιθυµητό επίπεδο. Γι

σβήνει.

ειδικευµένο προσωπικό γιατί εγκυµονεί σοβαρούς κινδύνους για την ορθή λειτουργία και τη

απαιτείται πάντα επέµβαση

σύµφωνα

µε το τοπικό σύστηµα συλλογής ηλεκτρικών και ηλεκτρονικών προϊόντων και µην

Τεχνικά Χαρακτηριστικά

Οθόνη Ένδείξεων

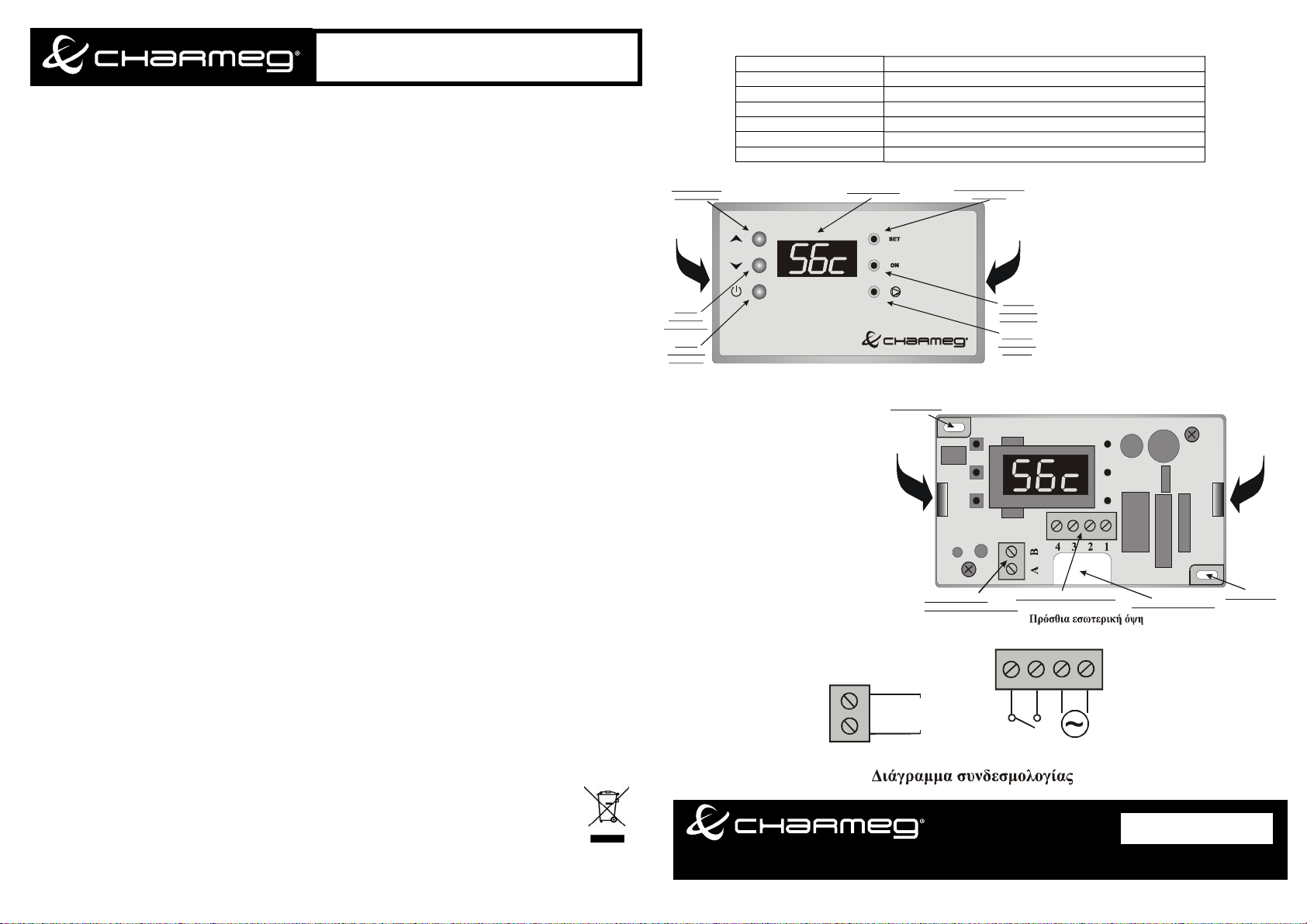

Πρόσθια εξωτερική όψη

Αποµακρυσµένος Αισητήρας

Οπή Στερέωσης

ς ο ζ

τ ν ά Γ

ς ό ν

ι α λ

Υποδοχές Σύνδεσης Αποµακρυσµένου Αισθητήρα

Κουµπί Άυξησης

Θερµοκρασίας

ς ο

ζ τ ν ά

Γ ς ό

ι α λ

Κουµπί

Ελάττωσης

Θερµοκρασίας

Κουµπί

¨ΑΝΟΙΧΤΟ/

ΚΛΕΙΣΤΟ¨

∆ιαστάσεις 110x62x31mm περίπου Ηλεκτρική παροχή ~230V AC/50Hz ±10% Αντοχή ηλ. Επαφής θερµ. 5A/250VAC 5A/30VDC Περιοχή ρύθµισης -5°C to +90°C ∆ιαφορικό -3°C (-1°C έως –10°C µόνο από εξειδ. προσωπικό) Μικρορύθµιση ακρίβειας -3°C έως +3°C (µόνο από εξειδ. προσωπικό) Θερµοκρασία λειτουργίας -10°C to +50°C

MP-TM

ωνος 27 Αιγάλεω- Αθήνα- Ελλάδα

Τηλ.. 210 5693111 Φαξ. 210 5693093, www.charmeg.gr

Ενδείκτης Κατάστασης

ΡΥΘΜΙΣΗ

Ενδείκτης Κατάστασης ΑΝΟΙΧΤΟΣ

Ενδείκτης

Κατάστα σης

ΕΝΤΟΛΗ

Ηλεκτρικ

Επαφή

Π λ

α ι

ν ό ς

Γ ά ν τ

ζ ο ς

Υποδοχές Σύνδεσης Καλωδίων

230V AC

Οπή ∆ιέλευσης Καλωδίων

Οπή Στερέωσης

Doc. No: MP TM Users manual 3.doc

Π λ

α ι

ν ό ς

Γ ά ν τ

ζ ο ς
