Page 1

Chaudières murales à gaz haut rendement

2.24 CF

2.24 FF

1.24 CF

1.24

Notice d’emploi et d’installation

destinée à l’usager et à l’installateur

Page 2

Cher Client, Nous sommes heureux que vous ayez choisi notre produit. Les chaudières sont fabriquées dans le souci de vous donner entière satisfaction, en respectant les normes de sécurité les plus strictes ainsi que les normes de qualité les plus sévères. En effet, l’entreprise est homologuée ISO 9001 an de vous assurer d’un niveau de qualité parmi les meilleurs. An que votre produit vous apporte le meilleur service, nous vous conseillons de lire attentivement la présente notice avant toute utilisation. Les informations qu’elle contient vous permettront de tirer le meilleur parti de votre chaudière. Attention: Les différentes parties de l’emballage doivent être tenues hors de portée des enfants.

Entretenez régulièrement votre installation

L’entretien annuel de votre chaudière est obligatoire aux termes de la législation en vigueur. Il devra être effectué une fois par an par un professionnel qualié:

• l’entretien de la chaudière (vérication, réglage, nettoyage, remplacement de pièces d’usure normale et détartrage éventuel);

• la vérication de l’étancheité du conduit de la ventouse et du terminal.

Pour toutes les opérations d’entretien de votre chaudière, des formules d’entretien annuel peuvent vous être proposées par des prestataires de services. Consultez votre installateur ou nos services commerciaux. La garantie du constructeur, qui couvre les défauts de fabrication, ne doit pas être confondue avec les opérations décrites ci-dessus.

Garantie

Pour bénécier de la garantie, l’appareil doit avoir été installé et mis en service par un professionnel conformément à la législation en vigueur, aux règles de l’art et DTU, ainsi qu’aux instructions de montage et de mise en service gurant dans la notice.

Ces modèles de chaudières possèdent le marquage CE conformément aux conditions essentielles des Directives suivantes :

- Directive gaz 90/396/CEE

- Directive Rendements 92/42/CEE

- Directive compatibilité électromagnétique 89/336/CEE

- Directive basse tension 73/23/CEE

INSTRUCTIONS DESTINÉES À L’UTILISATEURBAXI - 924.944.1

Page 3

TABLE DES MATIÈRES

INSTRUCTIONS DESTINÉES À L’UTILISATEUR

1. Recommandations avant l’installation 4

2. Recommandations avant la mise en marche 4

3. Mise en service de la chaudière 5

4. Fonctions spéciales 10

5. Remplissage de la chaudière 12

6. Arrêt de la chaudière 13

Changement de gaz

8. Arrêt prolongé de l’installation. Protection contre le gel 13

9. Signalisations-Déclenchement des dispositifs de sécurité 13

10. Instructions de maintenance régulière 14

11. Recommandations générales 15

12. Recommandations avant l’installation 16

13. Gabarit de xation de la chaudière au mur 17

Dimensions de la chaudière 18

14.

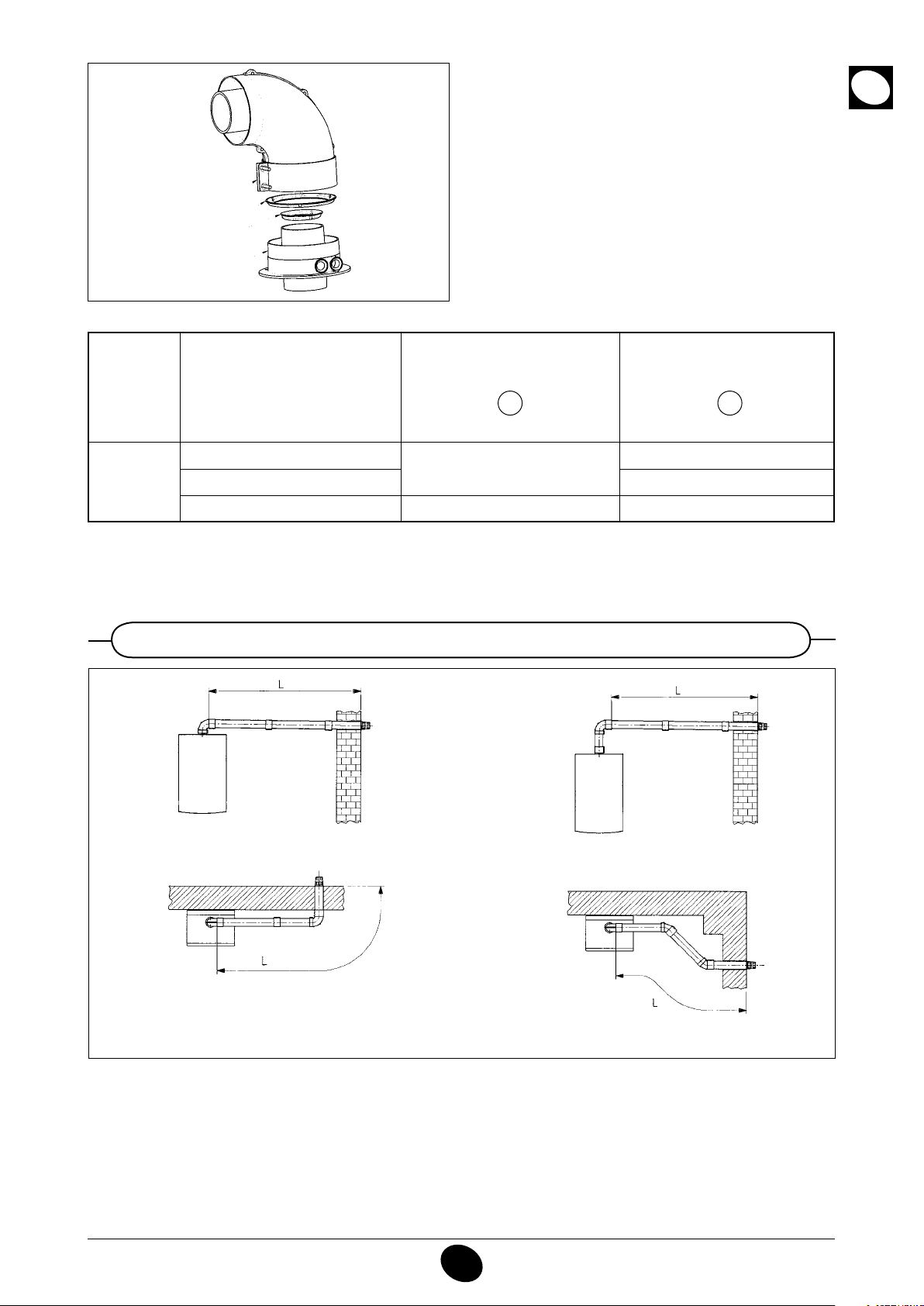

15. Installation des conduits d’évacuation - aspiration

16. Branchement électrique 21

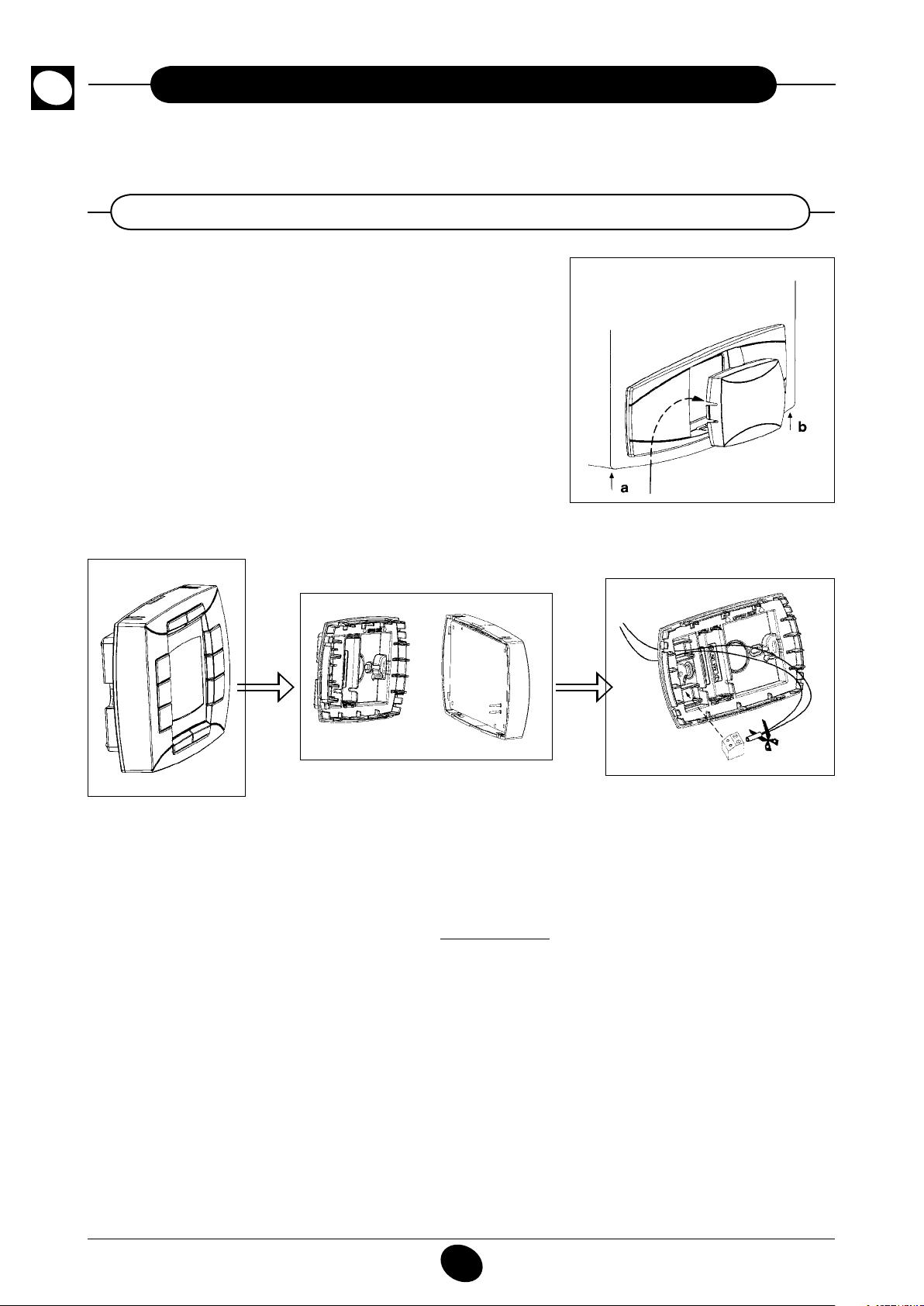

17. Installation de la commande à distance 22

18. Procédure de changement de gaz 24

19. Visualisation des paramètres sur l’écran de la chaudière (fonction “info”) 26

20. Paramétrage 28

21. Dispositifs de réglage et de sécurité 29

22. Positionnement de l’électrode d’allumage et détection de amme 30

23. Vérication des paramètres de combustion 30

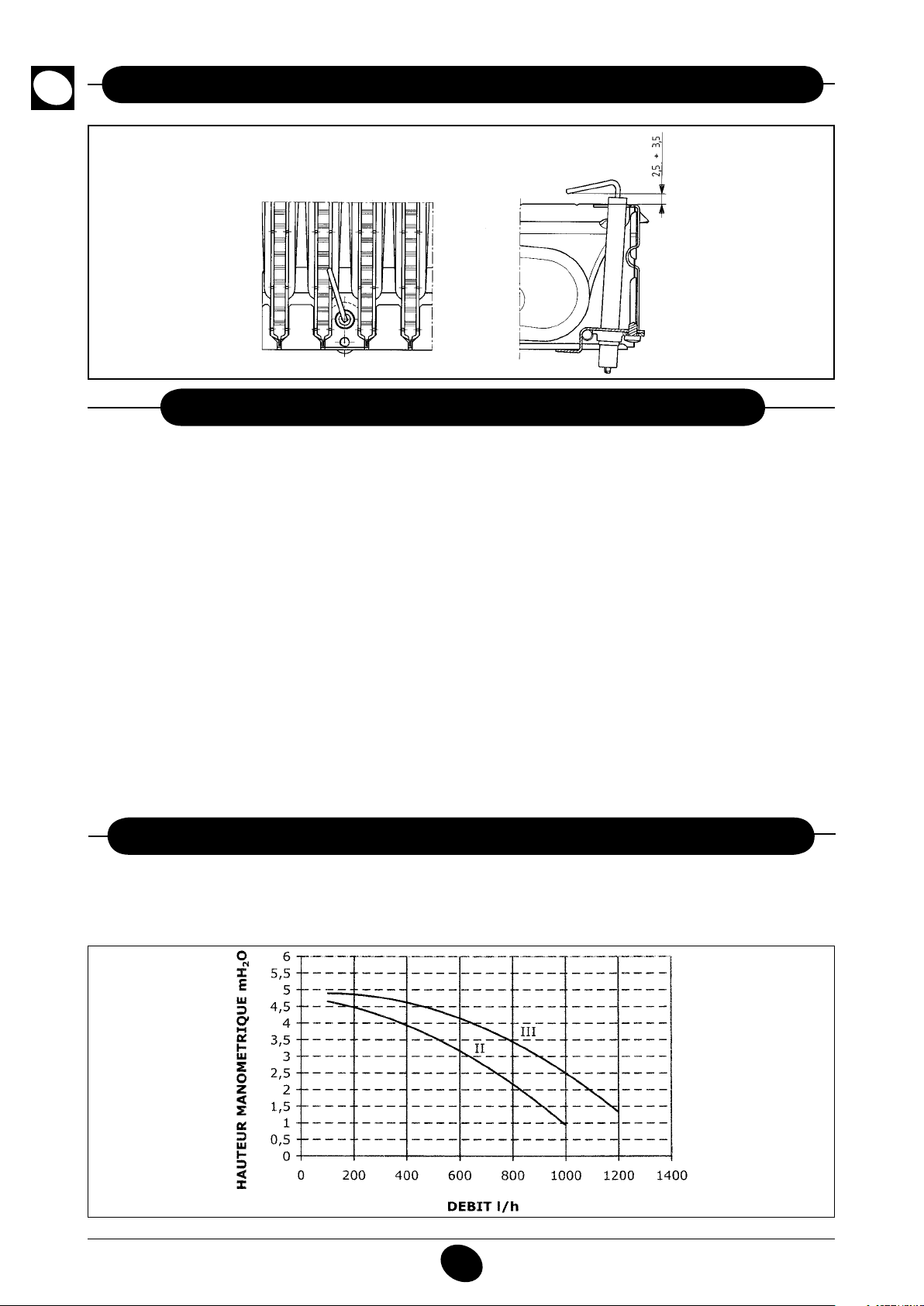

24. Caractéristiques de la pompe de circulation 30

25. Raccordement de la sonde extérieure 31

26. Raccordement d’un ballon séparé et moteur soupape 3 voies 32

27. Raccordement électrique à une installation à zones 33

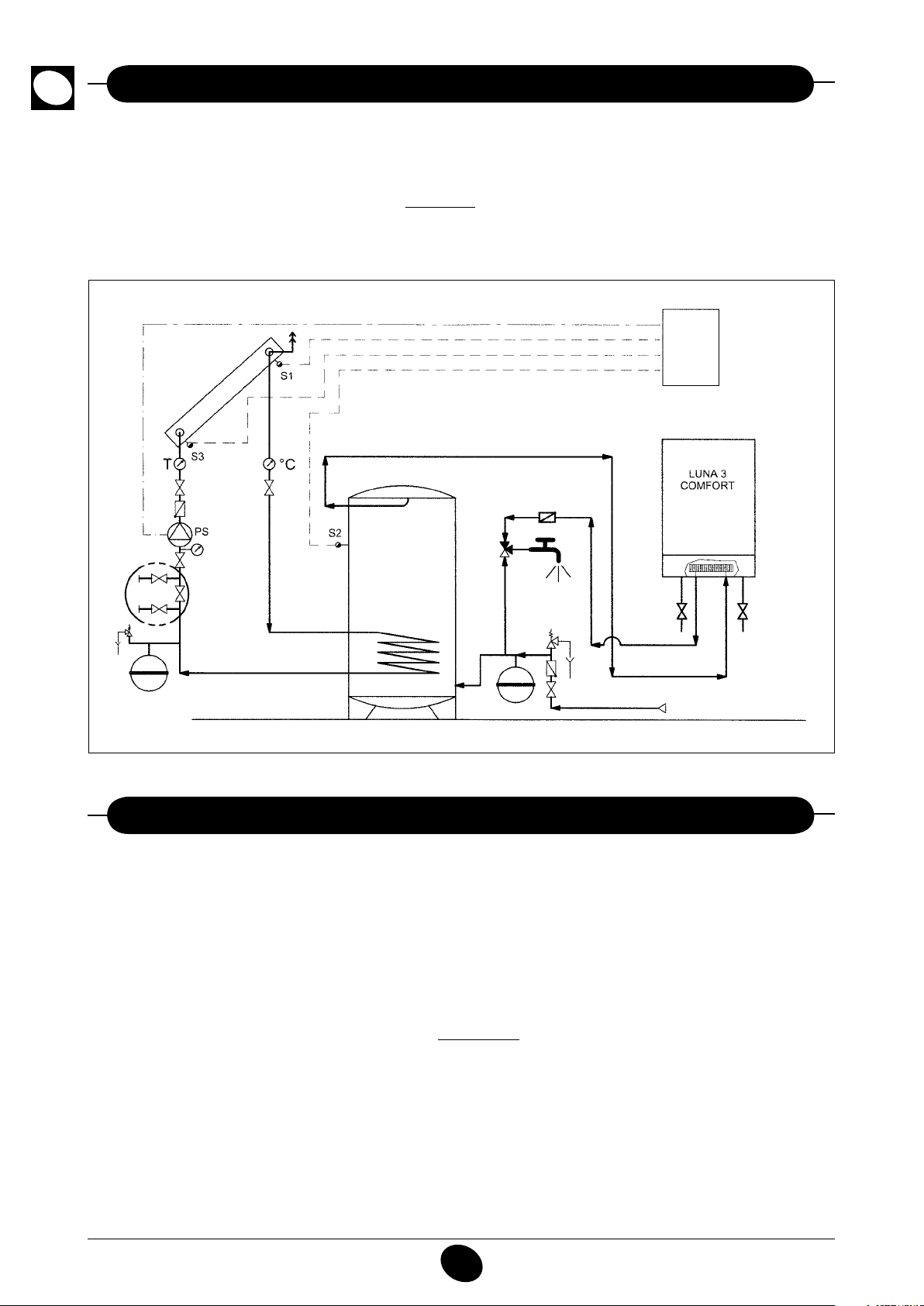

28. Fonction solaire 34

29. Fonction préchauffage 34

30. Détartrage du circuit sanitaire 35

31. Démontage de l’échangeur sanitaire 35

32. Nettoyage du ltre eau froide 35

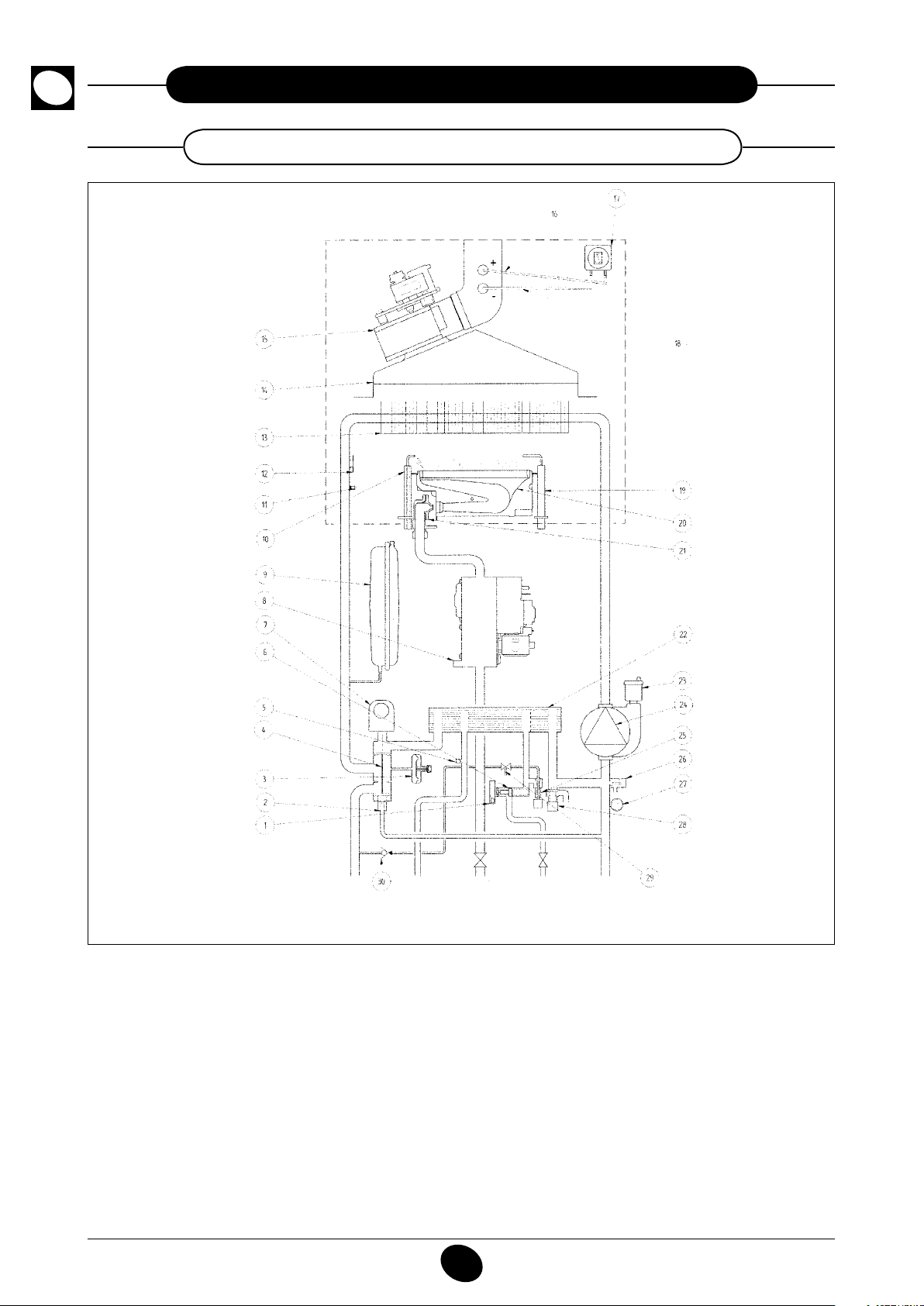

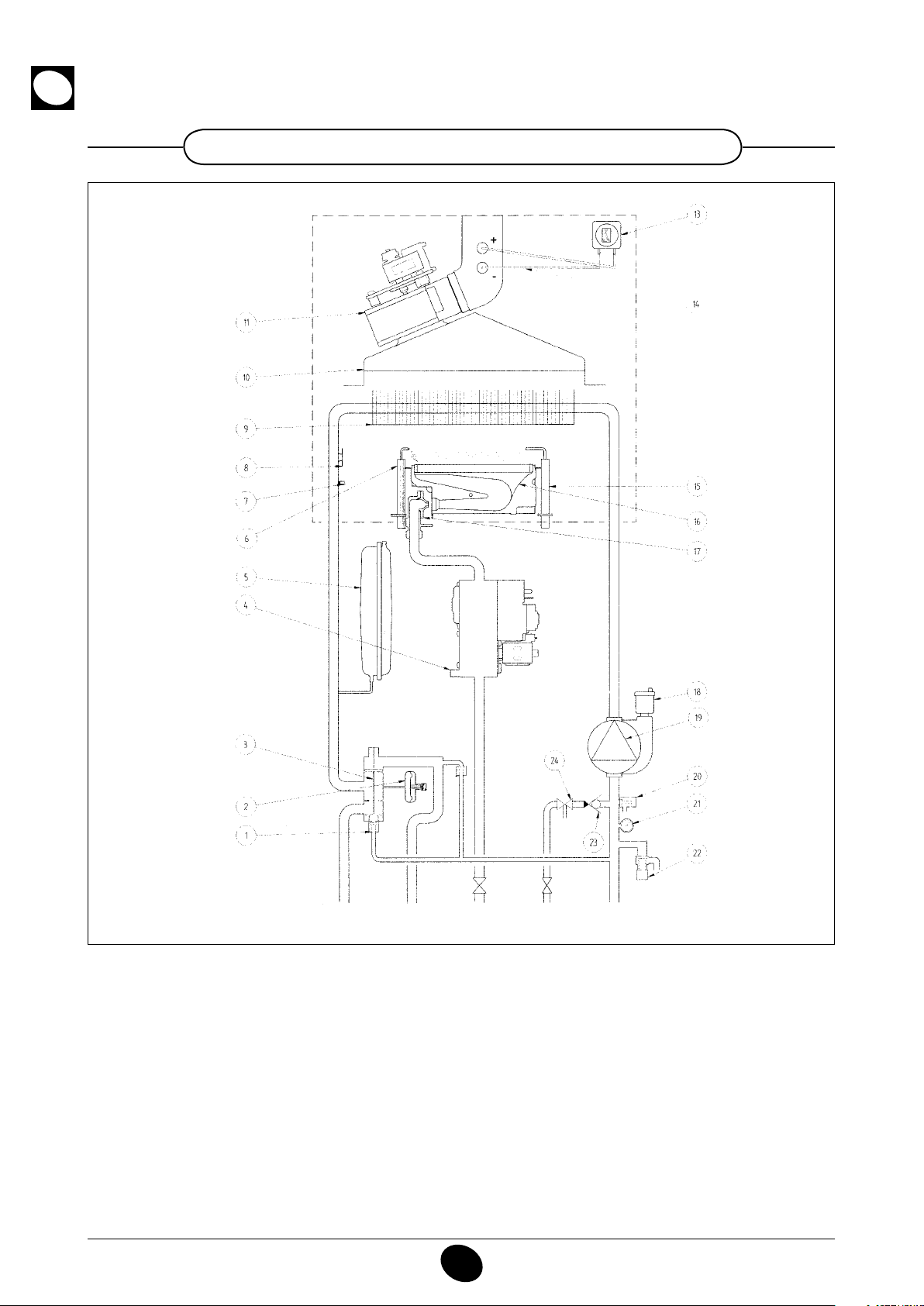

33. Schéma de principe des circuits 36-39

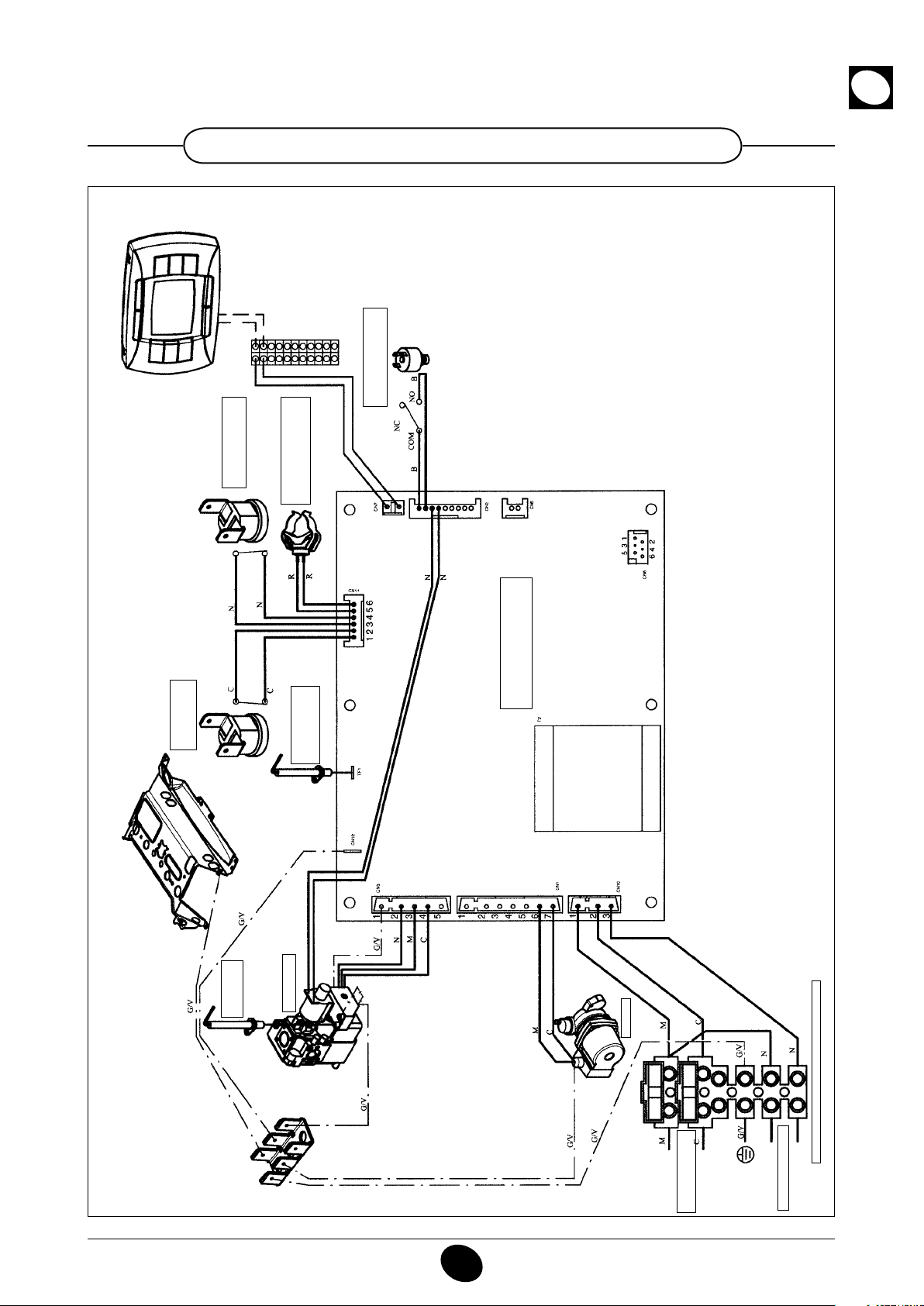

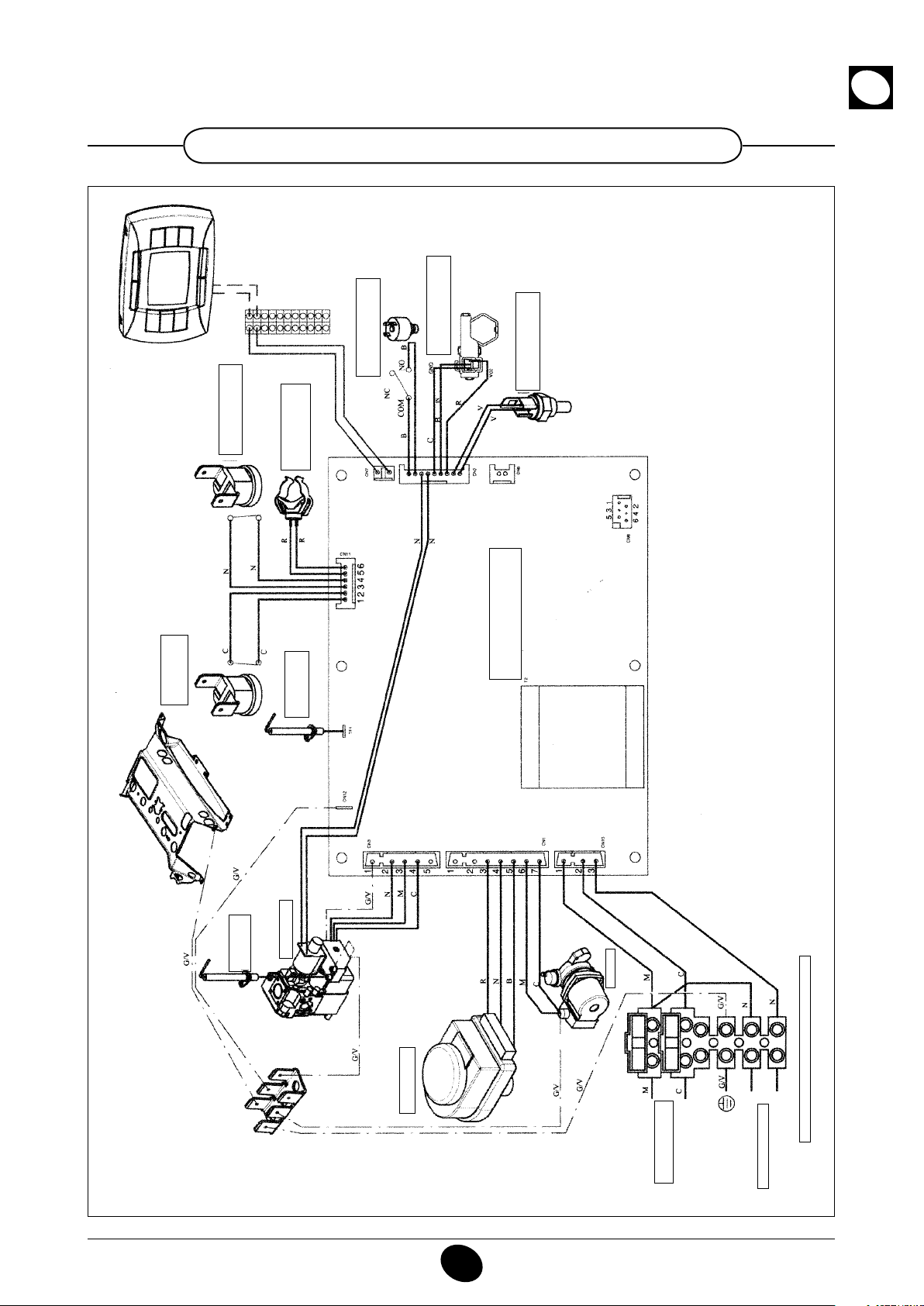

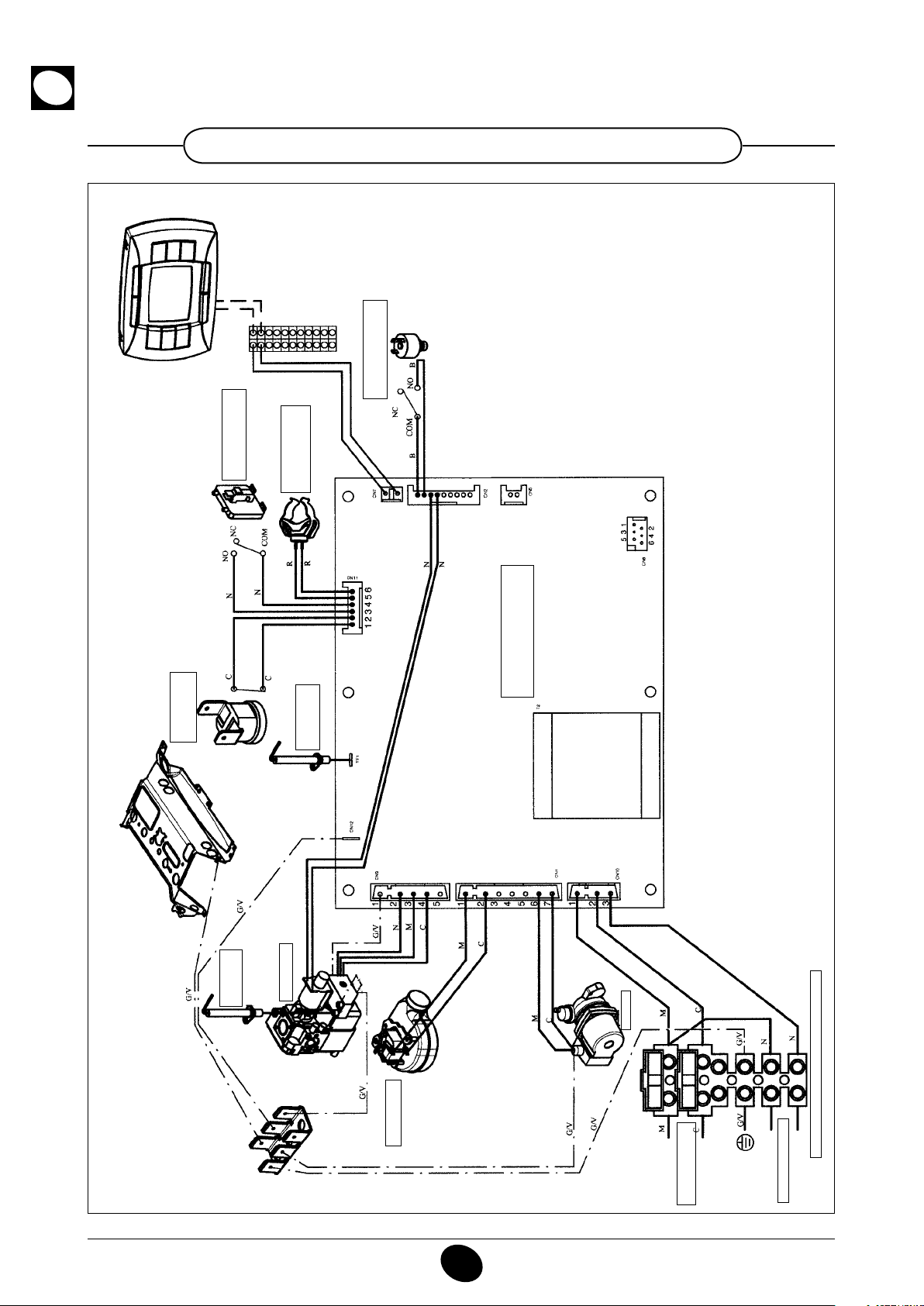

34. Schéma de raccordement des connecteurs 40-43

35. Caractéristiques techniques 44

INSTRUCTIONS DESTINÉES À L’INSTALLATEUR

INSTRUCTIONS DESTINÉES À L’UTILISATEURBAXI - 924.944.1

Page 4

1. RECOMMANDATIONS AVANT L’INSTALLATION

Cette chaudière permet de chauffer l’eau à une température inférieure de celle d’ébullition à pression atmosphérique. Elle doit être raccordée à une installation de chauffage et à un réseau de distribution d’eau chaude sanitaire, en compatibilité avec ses performances et sa puissance. Avant de faire raccorder la chaudière par un technicien professionnellement qualié, procéder aux opérations suivantes:

a) Vérier que la chaudière peut fonctionner avec le type de gaz disponible. Pour cela, il suft de vérier la mention sur

l’emballage et la plaquette sur l’appareil.

b) vérier si le tirage de la cheminée est bon, qu’il ne présente aucun étranglement et qu’il ne comporte aucune évacuation

d’autres appareils, sauf si le conduit montant est prévu pour servir plusieurs utilisateurs conformément aux normes et prescriptions spéciques en vigueur.

En cas de raccords sur d’anciens conduits montants, vérier que ces derniers sont propres pour éviter que les dépôts

de suie ne bouchent le passage des fumées en se détachant des parois durant le fonctionnement.

Il est également indispensable de prendre les précautions suivantes an de préserver le fonctionnement et la garantie

de l’appareil :

1. Circuit sanitaire :

1.1. Si la dureté de l’eau dépasse la valeur de 20 °F (1 °F = 10 mg de carbonate de calcium par litre d’eau), installer un

doseur de polyphosphates ou un système semblable conforme aux normes en vigueur.

1.2. Procéder à un nettoyage complet de l’installation après avoir installé l’appareil et avant de l’utiliser.

2. Circuit de chauffage

2.1. nouvelle installation Avant d’ installer la chaudière, nettoyer le circuit an d’éliminer tout résidu de letage, soudure et tout solvant

avec des produits spéciques disponibles dans le commerce, non acides et non alcalins, qui n’attaquent pas les métaux, les parties en plastique et le caoutchouc. Les produits recommandés pour le nettoyage sont :

SENTINEL X300 ou X400 et FERNOX Régénérateur pour installations de chauffage. Avant de les utiliser, nous vous

invitons à suivre attentivement les instructions fournies avec les produits.

2.2. ancienne installation :

Avant d’installer la chaudière, vidanger le circuit pour éliminer les boues et les contaminants avec des produits

spéciques disponibles dans le commerce et cités au point 2.1.

Pour protéger l’installation des incrustations, utiliser des produits inhibiteurs tels que SENTINEL X100 et FERNOX

Protection des installations de chauffage. Avant de les utiliser, nous vous invitons à suivre attentivement les instructions fournies avec les produits.

La présence de dépôts dans l’installation de chauffage entraîne des problèmes de fonctionnement pour la chaudière

(surchauffe et échangeur bruyant).

Le non-respect des points précédents annule la garantie.

2. RECOMMANDATIONS AVANT LA MISE EN MARCHE

Le premier allumage est réservé au Service d’Assistance Technique agréé qui devra vérier :

a) Que les données mentionnées sur la plaque correspondent à celles des réseaux d’alimentation (électricité, eau, gaz). b) que l’installation est conforme aux réglementations, arrêtés et normes en vigueur et notamment au DTU P 45-204 et

Arrêté du 2 Août 1977 “Rêgles techniques de Securité”. c) que le branchement électrique sur le réseau est réglementaire et que la chaudière est raccordée à une prise de terre. Le non-respect de ces indications entraîne l’annulation de la garantie. Avant la mise en service enlevez la pellicule protectrice de votre chaudière sans utiliser d’outils ni de matériaux abrasifs qui pourraient endommager les parties laquées.

INSTRUCTIONS DESTINÉES À L’UTILISATEURBAXI - 924.944.1

Page 5

3. MISE EN SERVICE DE LA CHAUDIÈRE

Pour mettre la chaudière en marche correctement, procéder de la façon suivante :

• Alimenter la chaudière électriquement.

• Ouvrir le robinet du gaz ;

• Appuyer sur la touche

paragraphe 3.2

Remarque : en sélectionnant le mode de fonctionnement ÉTÉ ( ), la chaudière fonctionnera uniquement en cas de prélèvement sanitaire.

• Pour programmer la température choisie en mode chauffage et en mode sanitaire, agir sur les touches +/- en suivant les explications du paragraphe 3.3.

pour sélectionner le mode de fonctionnement de la chaudière

en suivant les explications du

Touche Informations et Programmation

Réglage température

eau sanitaire ECS

Validation Été-Hiver-

Chauffage uniquement-Éteint

Mode sanitaire

Mode chauffage

tandby

Fonction automatique

Fonction manuelle

Touche Économie-Confort

Histogramme de

programmation quotidienne

{

Fonction temporisée

Régulation de la tempéra-

ture ambiante

Touche de conrmation

Sélection du mode de fonctionnement

programmé (Chauffage)

Manuel/Automatique/Éteint

Mode de fonctionnement à la température confort

Mode de fonctionnement à température réduite

Communication en cours entre platine el. et commande à distance

Niveau de modulation de la ﬂamme (puissance chaudière)

Anomalie en cours Allumage du brûleur

0611_1607

0609_1902

Fonction temporisée active

{

Format heure /

visualisation

des informations

{

Jours de la

semaine

Paramètre de platine el.

Niveau batterie

Figure 1

INSTRUCTIONS DESTINÉES À L’UTILISATEURBAXI - 924.944.1

Page 6

3.1 SIGNIFICATION DU SYMBOLE

Lorsque la chaudière est en marche, l’écran de la commande à distance peut visualiser 4 différents niveaux de puissance correspondants au degré de modulation de la chaudière, comme le montre la gure 2.

Figure 2

3.2 DESCRIPTION DE LA TOUCHE (Été - Hiver - Chauffage uniquement - Arrêt)

Appuyer sur cette touche pour programmer les modes de fonctionnement suivants de la chaudière :

• ÉTÉ

• HIVER

• CHAUFFAGE UNIQUEMENT

• ARRET

0605_1802

En ÉTÉ, l’écran visualise le symbole ge est ÉTEINT (fonction antigel activée).

En HIVER, l’écran visualise les symboles . La chaudière fournit l’eau chaude et le chauffage (fonction antigel activée).

En MODE “CHAUFFAGE UNIQUEMENT”, l’écran visualise le symbole . La chaudière assure uniquement le chauffage (fonction antigel activée).

En sélectionnant ARRET, l’écran ne visualise aucun des deux symboles ( ) ( ). Ce mode ne prévoit que la fonction antigel ; aucune autre demande de chaleur en mode sanitaire ou chauffage ne peut être satisfaite.

3.3

DESCRIPTION DES TOUCHES (AUTOMATIQUE-MANUEL-ARRET)

Appuyer sur cette touche pour programmer les modes de fonctionnement du chauffage AUTOMATIQUE-MANUEL-ARRET - ainsi que nous le décrirons par la suite.

AUTOMATIQUE (symbole afﬁché )

Cette fonction active la programmation horaire du fonctionnement de la chaudière en mode chauffage. La demande de chaleur dépend du type de programmation horaire congurée (température ambiante CONFORT “ ” ou température ambiante réduite “ ”). Voir le paragraphe 3.6 pour le paramétrage de la programmation horaire.

. La chaudière ne répond qu’aux demandes d’eau chaude sanitaire, le chauffa-

MANUEL (symbole afﬁché )

Cette fonction désactive la programmation horaire et la chaudière fonctionne en mode chauffage à la température ambiante programmée en agissant sur les touches +/- .

ARRET (symbole afﬁché

Si la commande à distance est réglée sur “Off”, l’écran afche le symbole mode chauffage est désactivé (la fonction hors-gel ambiant est activée).

)

correspondant et le fonctionnement en

INSTRUCTIONS DESTINÉES À L’UTILISATEURBAXI - 924.944.1

Page 7

3.4 RÉGLAGE DE LA TEMPÉRATURE AMBIANTE ET DE L’EAU SANITAIRE

Pour régler la température ambiante ( ) et l’eau chaude sanitaire ( ), appuyer sur les touches +/- (gure 1). Lorsque le brûleur s’allume, l’écran visualise le symbole (

CHAUFFAGE

Lorsque la chaudière est en mode chauffage, l’écran de la gure 1 visualise le symbole ( (°C). Durant le réglage manuel de la température ambiante, l’écran indique “AMB”.

ANITAIRE

Lorsque la chaudière est en mode sanitaire, l’écran de la gure 1 afche le symbole ( (°C). Durant le réglage manuel de la température en mode sanitaire, l’écran afche “HW

) (voir explications au paragraphe 3.1).

) et la température ambiante

SP”.

REMARQUE : en cas de raccordement à un ballon, lorsque la chaudière est en mode sanitaire, l’écran visualise le symbole

( ) et la température ambiante (°C).

3.4.1. Commande à distance installée sur la chaudière

Si la commande à distance est installée sur la chaudière, les touches +/- règlent la valeur de la température depart de l’eau de l’installation de chauffage. La température afchée est la température ambiante.

3.5 PROGRAMMATION (PROGR)

PROGRAMMATION DATE-HEURE

Appuyer sur la touche I

P : l’écran afche (quelques instants) le message PROGR et l’heure commence à clignoter.

Remarque : Si l’on n’appuie sur aucune touche, la fonction s’arrête automatiquement au bout d’un minute.

• Appuyer sur les touches +/- pour régler l’heure;

• Appuyer sur la touche OK;

• Appuyer sur les touches +/- pour régler les minutes;

• Appuyer sur la touche OK;

• Appuyer sur les touches +/- pour programmer le jour de la semaine “Day” (1…7 qui correspond au Lundi…Dimanche);

Appuyer sur la touche IP pour quitter la programmation DATE-HEURE.

3.6 PROGRAMMATION HORAIRE DU FONCTIONNEMENT EN MODE CHAUFFAGE

Pour valider la programmation horaire du mode chauffage, appuyer sur la touche (l’écran de la commande à distance visualise le symbole

La programmation horaire permet de sélectionner le fonctionnement automatique de la chaudière en mode chauffage sur certaines plages horaires et certains jours de la semaine. Il est possible de présélectionner le fonctionnement de la chaudière sur un jour choisi ou sur plusieurs jours consécutifs.

3.6.1. Un seul jour

Possibilité de présélectionner 4 plages horaires quotidiennes (qui peuvent être chaque jour différentes). Chaque jour sélectionné dispose de 4 plages horaires (4 périodes d’allumage et d’arrêt de la chaudière en mode chauffage), comme l’indique le tableau ci-après :

INSTRUCTIONS DESTINÉES À L’UTILISATEURBAXI - 924.944.1

Page 8

ONDY DAY 1 (lundi)

M TUED

Y DAY 2 (mardi)

WEDDY DAY 3 (mercredi)

REGLAGES D’USINE

On 1 Of 1 On 2 Of 2 On 3 Of 3 On 4 Of 4

THUDY DAY 4

IDY DAY 5 (vendredi)

FR SATDY DAY 6

NDY DAY 7

Pour programmer une seule plage horaire, procéder de la façon

1) Appuyer sur la touche IP puis sur la touche ;

2) choisir un jour de la semaine (1…7) en appuyant plusieurs fois

sur les touches +/- ;

3) appuyer sur la touche OK; l’écran visualise on 1 et les quatre chiffres de l’heure clignotent,

comme le montre la gure ci-dessous;

5) appuyer sur les touches +/- pour programmer l’heure à

laquelle la chaudière s’allumera;

6) appuyer sur la touche OK;

7) l’écran visualise of 1 et les quatre chiffres de l’heure clignotent;

8) appuyer sur les touches +/- pour programmer l’heure à

laquelle la chaudière s’arrêtera;

9) appuyer sur la touche OK;

10) répéter les mêmes opérations à partir du point 4 pour

programmer les trois autres plages horaires;

11) appuyer sur la touche IP pour quitter la fonction.

(jeudi)

(samedi)

(dimanche)

06:00 08:00 11:00 13:00 17:00 23:00 24:00 24:00

0608_28020611_1007

Programmation

CHA

UFFAGE

Remarque : en programmant l’heure d’allumage on… identique à l’heure d’extinction of…, la plage horaire est annulée

et la platine électronique passe à la suivante (ex. on1=09:00 - of1=09:00 le programme “saute” la plage horaire 1 et continue avec on2…).

PLAGE HORAIRE PROGRAMMÉE

09:00-12:00

Jour de la semaine

undi

INSTRUCTIONS DESTINÉES À L’UTILISATEURBAXI - 924.944.1

Page 9

3.6.2. plages horaires identiques sur plusieurs jours

Cette fonction permet de programmer 4 plages horaires communes d’allumage et d’extinction de l’appareil sur plusieurs jours ou pour toute la semaine (voir tableau récapitulatif ci-après).

Pour programmer une seule plage horaire, procéder de la façon suivante :

1) Appuyer sur la touche IP puis sur la touche ;

2) Choisir un GROUPE de jours en appuyant plusieurs fois sur les touches +/- ;

3) appuyer sur la touche O

4) répéter les opérations décrites aux points 4-10 du paragraphe 3.6.1.

Tableau récapitulatif des groupes de jours disponibles

REGLAGES D’USINE

Groupe MO- FR “MO-FR” DAY 1 2 3 4 5

oupe SA - SU “SA-SU” DAY 6 7 samedi et dimanche 07:00 - 23:00

du lundi au vendredi

Groupe MO - SA “MO-SA” DAY 1 2 3 4 5 6 du lundi au samedi

Groupe MO - SU “MO-SU” DAY 1 2 3 4 5 6 7

tous les jours de la

semaine

Cf. tableau paragraphe

3.6.1.

Cf. tableau paragraphe

3.6.1.

Cf. tableau paragraphe

3.6.1.

3.7 PROGRAMMATION HORAIRE DU FONCTIONNEMENT EN MODE SANITAIRE

(pour chaudières raccordées à un ballon séparé uniquement)

Cette fonction permet de programmer 4 plages horaires de fonctionnement de la chaudière en mode sanitaire sur une semaine (les plages horaires programmées sont les mêmes pour tous les jours de la semaine).

Pour sélectionner la programmation horaire en mode sanitaire, procéder de la façon suivante :

Appuyer sur la touche IP puis sur la touche pour accéder

à la programmation (chauffage et sanitaire);

) Sélectionner le programme sanitaire “HW PR” en appuyant

plusieurs fois sur les touches +/- ;

3) appuyer sur la touche OK

Programmer les plages horaires durant lesquelles la chaudière fonctionnera en mode sanitaire en répétant les

opérations décritres aux points 4-10 du paragraphe 4.2.1 (réglage d’usine 06:00 - 23:00).

0608_2803

MPORTANT: pour activer la programmation hebdomadaire, l’installeur doit programmer le paramètre “HW PR” = 2,

ainsi qu’il est décrit au paragraphe 19.1.

INSTRUCTIONS DESTINÉES À L’UTILISATEURBAXI - 924.944.1

Page 10

Programmation

ANITAIRE

4.1 FONCTION ÉCONOMIE - CONFORT

PLAGE HORAIRE PROGRAMMÉE

09:00-12:00

0611_1008

Jours

de la semaine

4. FONCTIONS SPECIALES

Cette fonction a pour but de programmer deux valeurs différentes de température ambiante :

Économie / Confort.

Pour plus de simplicité, nous conseillons de choisir une température ÉCONOMIE inférieure de celle de CONFORT.

Pour programmer la température ambiante choisie, appuyer sur la touche :

• le message “ECONM” indique que la température ambiante programmée est la plus basse : l’écran visualise le symbole ;

• le message “COMFR” indique que la température ambiante programmée correspond à la valeur nominale : l’écran visualise le symbole ;

Pour modier momentanément la valeur de température ambiante, appuyer sur les touches Cette fonction peut être manuelle ou automatique:

FONCTIONNEMENT AUTOMATIQUE (symbole afﬁché

La température ambiante programmée dépend de la plage horaire (paragraphe 4.2). Dans la plage horaire, la température ambiante correspond à la valeur CONFORT, en dehors de cet intervalle de temps, la température ambiante correspond à la valeur ÉCONOMIE.

Appuyer sur la touche pour modier momentanément la température ambiante (de CONFORT à ÉCONOMIE et vice versa) jusqu’au prochain changement de la plage horaire programmée.

)

+/- ou voir le par. 4.3.

FONCTIONNEMENT MANUEL (symbole afﬁché )

Appuyer sur la touche et mettre la chaudière en mode de fonctionnement manuel.

Appuyer sur la touche pour modier la température ambiante (de CONFORT à ÉCONOMIE et vice versa) jusqu’à la prochaine modication.

INSTRUCTIONS DESTINÉES À L’UTILISATEURBAXI - 924.944.1

Page 11

4.2 FONCTION SHOWR (douche)

La fonction douche assure un meilleur confort sanitaire, par exemple au moment de prendre une douche.

Cette fonction permet de demander de l’eau chaude sanitaire à une température plus basse par rapport à la valeur de

température nominale.

Pour modier la valeur maximale de température de la fonction douche, suivre les explications du paragraphe 3.6.

Il est possible de commander cette fonction manuellement en procédant de la façon suivante :

• Appuyer sur une des deux touches +/- ( ) puis sur la touche pour lancer la fonction (l’écran visualise quelques instants le message SHOWR suivi de HW SS);

• appuyer sur la touche OK alors que la température de départ et le symbole clignotent;

• cette fonction dure 55 minutes (durant ce laps de temps, le symbole clignote).

À la n de ce laps de temps, la température de l’eau revient à la valeur du mode de fonctionnement programmé auparavant (le symbole ne clignote plus sur l’écran).

Remarque : pour désactiver la fonction avant le temps maxi de 55 minutes, procéder de la façon suivante :

• appuyer sur une des deux touches +/- ( ) puis sur la touche ;

• appuyer sur la touche OK, l’écran visualise le message “HW S^ “.

4.3 MODIFICATION DES TEMPERATURES DES FONCTIONS ASSOCIÉES À LA TOUCHE

Pour modier la température, procéder de la façon suivante :

• lancer la fonction PROGR en appuyant sur la touche IP;

• appuyer sur la touche pour faire déler les fonctions à modier comme l’explique le tableau ci-après :

Fonction Afﬁchage Description de la fonction

La température program-

CONFORT

ECONM

NOFRS

SHOWR

• Pour modier la valeur de la fonction sélectionnée, appuyer sur les touches +/-

• pour quitter, appuyer sur la touche IP

mée clignote

réglage d’usine

( La température program-

mée clignote (réglage d’usine

La température programmée clignote

réglage d’usine

( La température program-

mée clignote

réglage d’usine

(

= 20°C)

= 18°C)

= 5 °C)

= 40°C)

4.4 FONCTIONS

Fonctionnement de la chaudière en mode chauffage à la température nominale.

Fonctionnement de la chaudière en mode chauffage avec point de consigne réduit.

Fonctionnement de la chaudière en mode chauffage à la température antigel programmée.

Fonctionnement de la chaudière en mode sanitaire à la température programmée.

;

TEMPORISÉES

(TOUCHE

)

4.4.1 ARRET TEMPORAIRE (PROGRAMME VACANCES)

Cette fonction permet de désactiver temporairement la programmation horaire (chapitre 3.6) pendant un certain laps de temps. Au cours de cette phase, la température ambiante minimum (réglage d’usine = 5°C) est assurée ; pour la modier, voir la description contenue dans le paragraphe 4.3 sous la rubrique “NOFRS”. Pour activer cette fonction, procéder comme suit :

• appuyer sur la touche pour programmer la fonction “AUTO” (symbole );

• appuyer sur la touche

l’écran indique MM 60 et les symboles clignotent.

INSTRUCTIONS DESTINÉES À L’UTILISATEURBAXI - 924.944.1

Page 12

Dans cet exemple, la fonction a une durée de 60 minutes

0610_0201

Utiliser les touches +/- pour régler la durée de la fonction; la plage de réglage est de 10 minutes. La durée peut varier de 10 minutes à 45 jours maximum. Si on appuie sur la touche indique HH 0

+ après 90 minutes, l’écran

dans ce cas, le temps est exprimé en heures. La plage peut varier entre 2 et 47 heures. Si on appuie sur la touche indique DD

02:

+ après 47 heures, l’écran

dans ce cas, le temps est exprimé en jours. La plage varie de 2 à 45 jours (l’intervalle de réglage est de 1 jour).

ECOMMANDATION: après avoir activé cette fonction, veiller à n’appuyer sur aucune autre touche. En effet, le fait

d’appuyer sur une touche quelconque de la commande à distance pourrait activer par erreur la fonction “Manuel” (le symbole

clignote sur l’écran) et la fonction “arrêt temporaire” serait ainsi interrompue. Dans ce cas, il est nécessaire

de relancer la procédure d’activation de la fonction, ainsi que nous l’avons décrit au début de ce paragraphe.

4.4.2 FONCTIONNEMENT MANUEL TEMPORAIRE

Cette fonction permet de programmer une température ambiante pendant un certain laps de temps. À la n de ce laps de temps, le mode de fonctionnement repasse au mode programmé auparavant. Pour activer cette fonction, procéder comme suit:

• appuyer sur la touche

pour programmer la fonction “MANUEL” (symbole );

l’écran indique MM 60 et les symboles clignotent;

• le réglage de la durée de la fonction est le même que celui qui est décrit au paragraphe 4.4.1.

• pour modier la valeur de la température ambiante, appuyer sur la touche OK (l’écran afche “AMB”) et utiliser sur

les touches

+/- .

5. REMPLISSAGE DE LA CHAUDIÈRE

IMPORTANT : Vérier régulièrement que la pression, lue sur le manomètre (Figure 3) varie entre 0,7 - 1,5 bar lorsque le circuit est froid. En cas de surpression, agir sur le robinet de vidange de la chaudière; si elle est inférieure, agir sur le robinet de remplissage de la chaudière (gure 3). Il est conseillé d’ouvrir très lentement ces robinets an de faciliter la purge de l’air. Pour procéder à cette opération, la chaudière doit être sur “O

REMARQUE : La chaudière est dotée d’un pressostat hydraulique qui bloque son fonctionnement en cas d’absence

d’eau.

En cas de chutes de pression fréquentes, demander l’intervention du Service d’Assistance Technique agréé.

1.24 CF - 1.24 FF 2.24 CF - 2.24 FF

Robinet de remplissage du circuit

Manomètre

FF” (appuyer sur la touche - gure 1).

0603_1302/CG_1791

Figure 3a

Robinet de vidange

0603_1303/CG_1791

Figure 3b

Robinet de remplissage du circuit

INSTRUCTIONS DESTINÉES À L’UTILISATEURBAXI - 924.944.1

Page 13

6. ARRÊT DE LA CHAUDIÈRE

Pour éteindre la chaudière, couper l’alimentation électrique de l’appareil. Si la chaudière est sur “OFF” (paragraphe 3.2), les circuits électriques restent sous tension et la fonction antigel est activée (paragraphe 8).

7. CHANGEMENT DE GAZ

Les chaudières peuvent fonctionner au gaz méthane et au GPL. S’il s’avère nécessaire de procéder à une transformation, s’adresser au Service d’Assistance Technique agréé.

8. ARRÊT PROLONGÉ DE L’INSTALLATION. PROTECTION CONTRE LE GEL

Éviter de vider le circuit de chauffage car tout changement d’eau provoque la formation de dépôts de calcaire inutiles et dangereux à l’intérieur de la chaudière et des élements chauffants. Si le chauffage n’est pas utilisé pendant l’hiver et en cas de risque de gel, il est conseillé de mélanger l’eau du circuit avec des solutions antigel spéciques (par ex. glycol propylénique associé à des inhibiteurs d’incrustations et corrosions). La commande électronique de la chaudière est dotée d’une fonction “antigel” en mode chauffage qui déclenche le brûleur de façon à atteindre une valeur proche de 30°C lorsque la température de départ du circuit est inférieure à 5°C.

Cette fonction se déclenche si :

la chaudière est alimentée électriquement ;

* l’alimentation en gaz est assurée ;

* la pression du circuit est celle prescrite ;

* la chaudière n’est pas mise en sécurité.

9. SIGNALISATIONS-DÉCLENCHEMENT DES DISPOSITIFS DE SÉCURITÉ

La commande à distance afche deux types de signalisations : ANOMALIE et BLOCAGE.

NOMALIE

En présence d’anomalie, l’écran visualise les symboles ROR> clignote.

L’anomalie est identiée par un code d’erreur suivi de la lettre E et l’utilisateur ne peut pas la réparer. Faire appel au centre d’assistance technique agréé.

BLOC

En cas de mise en sécurité, l’écran visualise les symboles 2 secondes env.) avec le message <ERROR>. La mise en sécurité est signalée par un code d’erreur suivi de la lettre E.

et le message <ER-

et le message >>>OK clignote en alternance (toutes les

0606_2207

0605_3101

INSTRUCTIONS DESTINÉES À L’UTILISATEURBAXI - 924.944.1

Page 14

Appuyer sur la touche OK pour réarmer la platine électronique et rétablir le fonctionnement. L’écran afche d’abord <RESET> puis >>>OK.

0608_2805

CODE

AFFICHÉ

01E

02E

03E

04E

05E

06E

10E

11E

25E

31E

TYPE D’ DE PANNE

Chaudière mise en sécurité car allumage échoué

Chaudière mise en sécurité sutie déclenchement thermostat de sécurité

Déclenchement thermostat des fumées / pressostat fumées

Erreur de sûreté pour des pertes du signal de amme très fréquentes

Panne de la sonde de refoulement

Panne de la sonde sanitaire

Pas de déclenchement du pressostat hydraulique

Déclenchement du thermostat de sécurité de plancher chauffant (si thermostat raccordé)

Mise en sécurité car pompe probablement bloquée

Erreur de communication entre carte électronique et télécontrôle

REMEDE

Appuyer sur la touche OK. Si cette anomalie se produit plusieurs fois, faire appel au centre d’assistance technique agréé.

Faire appel au centre d’assistance technique agréé.

Vérier si la pression de l’installation est bien celle prescrite. Voir paragraphe 5. Si l’anomalie persiste, faire appel au centre d’assistance technique agréé.

Faire appel au centre d’assistance technique agréé.

Appuyer sur la touche OK. Si cette anomalie se produit plusieurs fois, faire appel au centre d’assistance technique agréé.

35E

97E

98E

99E

Anomalie présence amme

Anomalie fréquence (Hz) d’alimentation électrique

Erreur intérieur de la carte électronique

Appuyer sur la touche OK. Si cette anomalie se produit plusieurs fois, faire appel au centre d’assistance technique agréé.

Faire appel au centre d’assistance technique agréé.

10. INSTRUCTIONS DE MAINTENANCE RÉGULIÈRE

An de garantir à votre chaudière une efcacité de fonctionnement et une sécurité parfaite, il faut à la n de chaque saison la faire inspecter par le Service d’assistance technique agréé. Une maintenance sérieuse permet toujours de faire des économies au niveau de la gestion de l’installation. Le nettoyage externe de l’appareil ne doit pas être effectué à l’aide de substances abrasives, agressives et/ou facilement inammables (par ex. l’essence, les alcools, etc.) et de toute manière l’appareil ne doit pas fonctionner pendant le nettoyage (voir chapitre arrêt de la chaudière à la page 13).

INSTRUCTIONS DESTINÉES À L’UTILISATEURBAXI - 924.944.1

Page 15

11. RECOMMANDATIONS GÉNÉRALES

Les remarques et instructions techniques ci-après s’adressent aux installateurs pour leur donner la possibilité d’effectuer une installation parfaite. Les instructions concernant l’allumage et l’utilisation de la chaudière sont contenues dans les instructions destinées à l’utilisateur.

L’installation et l’entretien de l’appareil doivent être effectués par un professionnel qualié conformément aux textes réglementaires et règles de l’art en vigueur, notamment:

Bâtiments d’habitation

* Arrête du 2 août 1977: Règles Techniques et de Sécurité applicables aux installations de gaz combustibles

et d’hydrocarbures liquéés situées à l’interieur des bâtiments et de leur dépendances.

* Norme DTU P 45-204 - Installations de gaz (anciennement DTU n° 61- 1- Installations de gaz - Avril 1982

+ additif n°1 Juillet 1984). * Règlement Sanitaire Départemental. * Norme NF C 15-100 - Installations életriques à basse tension - Règles.

Etablissements recevant du public:

* Règlement de sécurité contre l’incendie et la panique dans les établissements recevant du public: a) Prescriptions générales pour tous les appareils: * Articles GZ: Installations aux gaz combustibles et hydrocarbures liquéés. * Articles CH: Chauffage, ventilation, réfrigération, conditionnement d’air et production de vapeur et d’eau

chaude sanitaire. b) Prescriptions particulières à chaque type d’établissements recevant du public (hôpitaux, magasins,

etc...).

Recommandation:

Si la région est exposée aux risques de foudre (installation isolée en bout de ligne EDF,...) prévoir un parafoudre. Notre garantie est subordonnée à cette condition.

Protection du réseau d’eau potable La présence sur l’installation d’une fonction de disconnection du type CB à zones de pressions différentes non contrôlables répondant aux exigences fonctionnelles de la norme NF P 43011, destinée à éviter les retours d’eau de chauffage vers le réseau d’eau potable est requise par les articles 16-7 et 16-8 du Règlement Sanitaire Départemental Type. Un disconnecteur est placé sur la barrette robinetterie de la chaudière.

Il faut également tenir compte du fait que:

• La chaudière peut être utilisée avec n’importe quel type d’émetteur, alimenté en bitube ou monotube. Les

sections du circuit seront de toute manière calculées suivant les méthodes normales, en tenant compte

des caractéristiques hydrauliques disponibles et indiquées au chapitre 24.

• Les différentes parties de l’emballage (sacs en plastique, polystyrène, etc.) ne doivent pas être laissées à

la portée des enfants étant donné qu’elles constituent une source potentielle de danger.

• Le premier allumage doit être exécuté par le Service d’assistance technique agréé. Le non-respect de ces instructions entraîne l’annulation immédiate de la garantie.

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 16

12. RECOMMANDATIONS AVANT L’INSTALLATION

Cette chaudière permet de chauffer l’eau à une température inférieure de celle d’ébullition à pression atmosphérique. Elle doit être raccordée à une installation de chauffage et à un réseau de distribution d’eau chaude sanitaire, compatible avec ses performances et sa puissance. Avant de raccorder la chaudière, procéder de la façon suivante :

a) Vérier que la chaudière peut fonctionner avec le type de gaz disponible. Pour cela, il suft de vérier la mention sur

l’emballage et la plaquette sur l’appareil. b) Vérier que le tirage de la cheminée est bon, qu’il ne présente aucun étranglement et qu’il ne comporte aucune évacuation

d’autres appareils, sauf si le conduit montant est prévu pour servir plusieurs utilisateurs conformément aux normes et

prescriptions spéciques en vigueur. c)

En cas de raccords sur d’anciens conduits montants, vérier que ces derniers sont propres pour éviter que les dépôts

de suie ne bouchent le passage des fumées en se détachant des parois durant le fonctionnement.

Il est également indispensable de prendre les précautions suivantes an de préserver le fonctionnement et la garantie de l’appareil :

Circuit sanitaire :

1.1. Si la dureté de l’eau dépasse la valeur de 20 °F (1 °F = 10 mg de carbonate de calcium par litre d’eau), installer un

doseur de polyphosphates ou un système semblable conforme aux normes en vigueur.

1.2. Procéder à un nettoyage complet de l’installation après avoir installé l’appareil et avant de l’utiliser.

2. Circuit de chauffage

2.1. nouvelle installation Avant d’installer la chaudière, nettoyer le circuit an d’éliminer tout résidu de letage, soudure et tout solvant

SENTINEL X300 ou X400 et FERNOX Régénérateur pour installations de chauffage. Avant de les utiliser, nous vous

invitons à suivre attentivement les instructions fournies avec les produits.

2.2. ancienne installation :

Avant d’installer la chaudière, vidanger le circuit pour éliminer les boues et les contaminants avec des produits

spéciques disponibles dans le commerce et cités au point 2.1.

Pour protéger l’installation des incrustations, utiliser des produits inhibiteurs tels que SENTINEL X100 et FERNOX

Protection des installations de chauffage. Avant de les utiliser, nous vous invitons à suivre attentivement les instructions fournies avec les produits.

La présence de dépôts dans l’installation de chauffage entraîne des problèmes de fonctionnement pour la chaudière

(par ex. surchauffe et échangeur bruyant).

Le non-respect des points précédents annule la garantie.

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 17

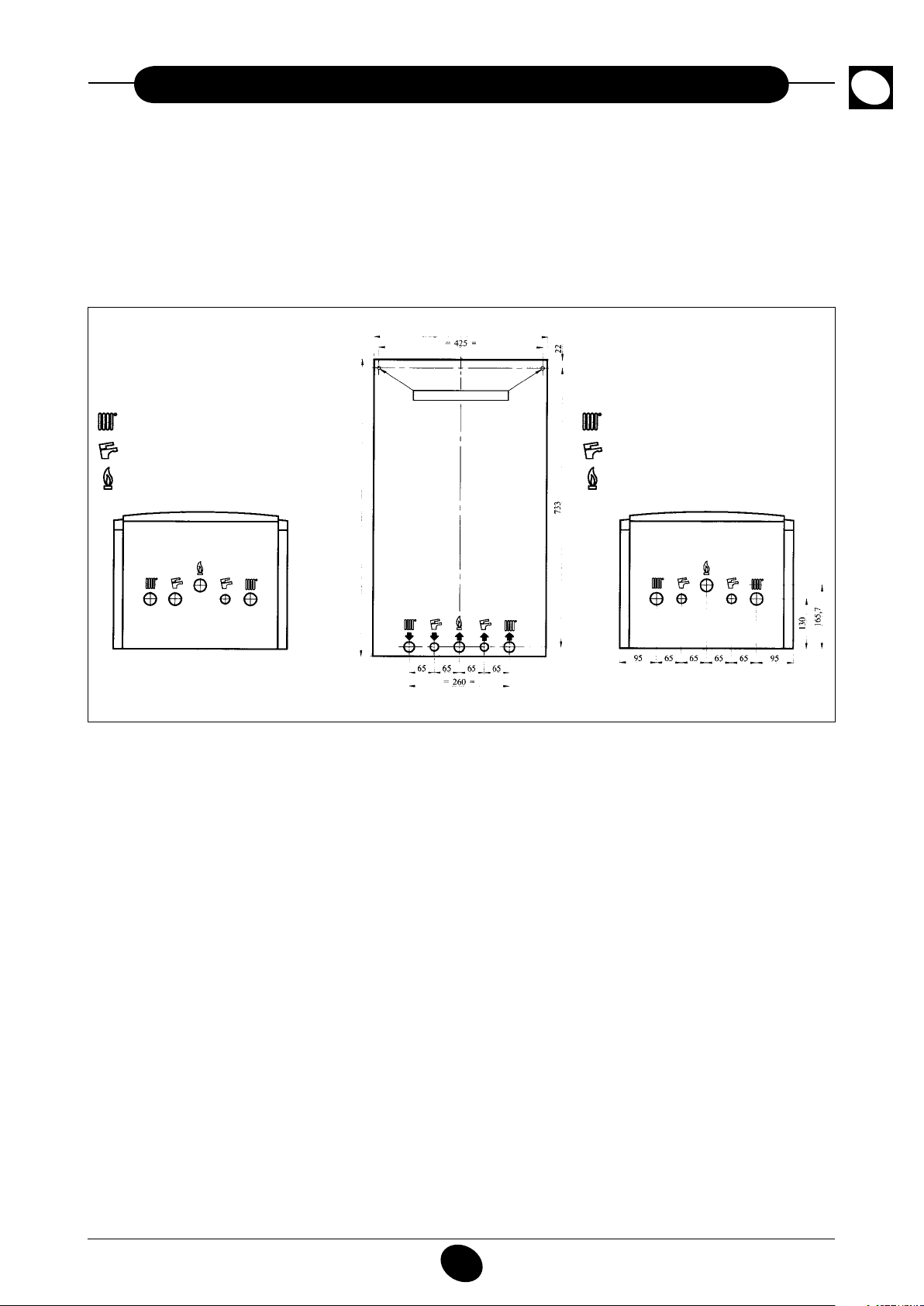

13. GABARIT DE FIXATION DE LA CHAUDIÈRE AU MUR

Une fois décidé l’endroit exact où la chaudière sera positionnée, xer le gabarit au mur. Procéder à la pose de l’installation en partant de la position des raccords hydrauliques et de gaz présents sur le kit barrette de robinetterie. Dans le cas d’installations anciennes ou si on effectue un remplacement, il est de plus conseillé de prévoir sur le retour à la chaudière et en position basse un pot de décantation destiné à recueillir les dépôts ou les scories présents même après le nettoyage, et qui pourraient par la suite entrer dans le circuit. Une fois la chaudière xée sur le gabarit, effectuer le raccordement aux conduits d’évacuation et d’aspiration, fournis comme accessoires, en suivant les indications contenues dans les chapitres suivants. En cas d’installation des chaudières modèles 2.24 CF - 1.24 CF, le raccordement à la cheminée doit se faire par un tube métallique de diamètre 125 mm pouvant résister durablement aux sollicitations mécaniques normales, à la chaleur et à l’action des produits de combustion et de leurs condensats éventuels.

: départ/retour installation de chauffage (G 3/4)

: sortie/entrée eau chaude sanitaire (G 3/4 - G 1/2)

: entrée gaz dans la chaudière (G 3/4)

0512_0503/CG1769

Figure 5

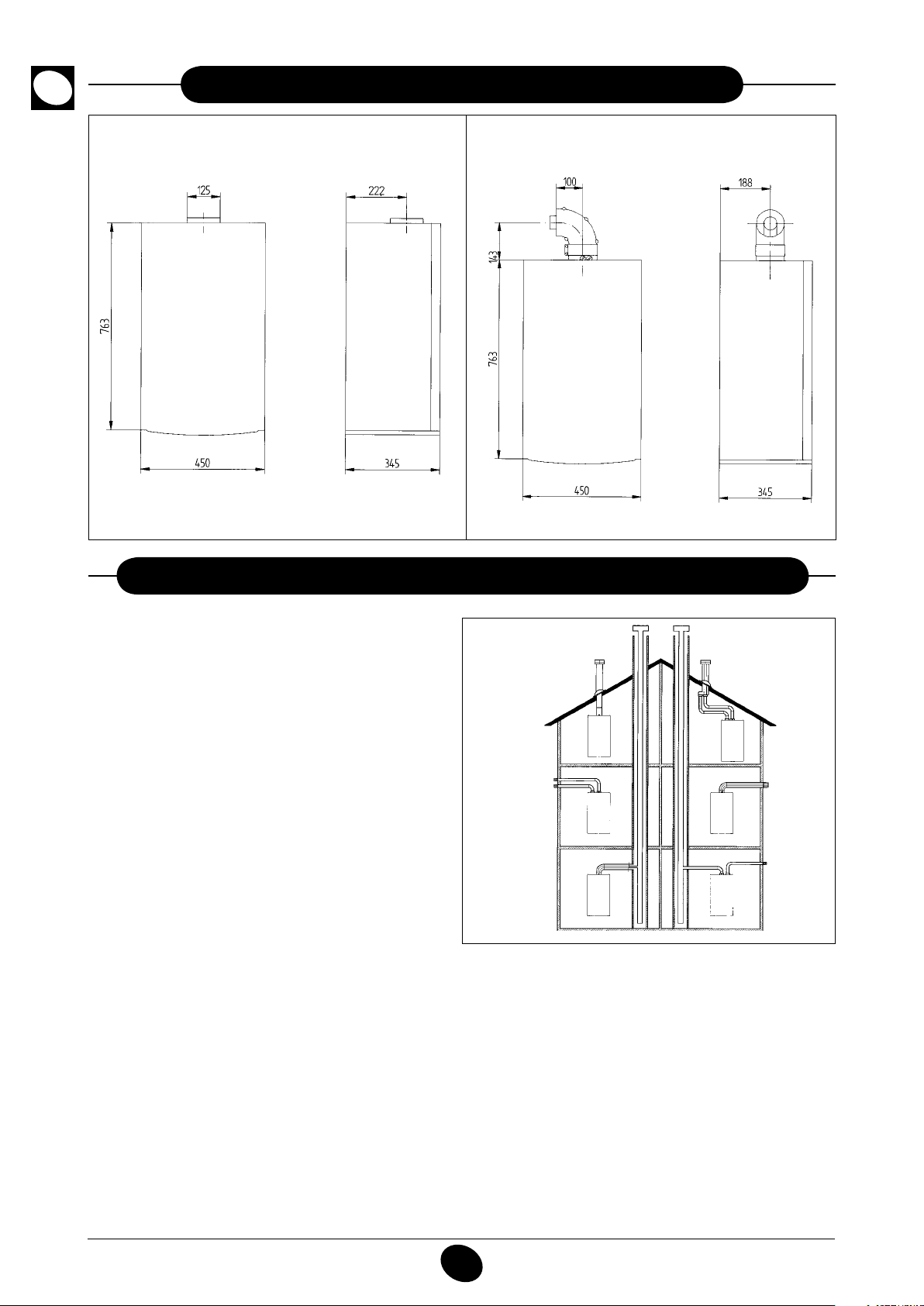

= LARGEUR CHAUDIÈRE 450 =

0512_0504

POINT DE FIXATION CHAUDIÈRE

HAUTEUR CHAUDIÈRE 780

2.24 CF - 2.24 FF1.24 CF - 1.24 FF

: départ/retour installation de chauffage (G 3/4)

: sortie/entrée eau chaude sanitaire (G 1/2)

: entrée gaz dans la chaudière (G 3/4)

0512_0505/CG1769

Accessoires fournis dans le kit barrette de robinetterie

• gabarit

• robinet gaz

• robinet arrivée eau avec ltre

• joints d’étanchéité

• joints télescopiques

• chevilles 8 mm et vis

• robinet départ chauffage

• robinet retour chauffage

L’utilisation de conduits d’évacuation Ø 80/125 mm est possible grâce à un accessoire d’adaptation qui est fourni sur demande et qui doit être monté sur le raccord concentrique de la chaudière. Ce type de conduit peut être utilisé en cas de longueurs supérieures à celles qui sont admises avec les conduits Ø 60/100 mm. L’évacuation des condensats, présente sur l’accessoire d’adaptation, doit être raccordée à l’évacuation au moyen d’un siphon.

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 18

14. DIMENSIONS DE LA CHAUDIÈRE

2.24 CF - 1.24 CF 2.24 FF - 1.24 FF

minimum

0611_1601

Figure 6

15. INSTALLATION DES CONDUITS D’ÉVACUATION - ASPIRATION

Modèle

2.24 FF - 1.24 FF

La chaudière peut être installée facilement et selon plusieurs possibilités grâce aux accessoires fournis et décrits plus loin. La chaudière est, à l’origine, conçue pour être raccordée à un conduit d’évacuation - aspiration de type coaxial, vertical ou horizontal. Il est également possible d’utiliser des conduits séparés grâce au séparateur de ux.

Pour l’installation, utiliser exclusivement des accessoires fournis par le fabricant de l’appareil!

0606_0801 / CG1747

0503_0905/CG1638

Figure 7

… CONDUIT D’ÉVACUATION - ASPIRATION COAXIAL (CONCENTRIQUE)

Ce type de conduit permet d’évacuer les gaz brûlés et d’aspirer l’air comburant aussi bien à l’extérieur du bâtiment que dans des conduits montants de type 3CE. Le coude coaxial à 90° permet de raccorder la chaudière aux conduits d’évacuation-aspiration en toutes directions grâce à la possibilité de rotation à 360°. Il peut également être utilisé comme coude supplémentaire en association avec le conduit coaxial ou la courbe à 45°.

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 19

En cas d’évacuation à l’extérieur, le conduit d’évacuationaspiration doit dépasser du mur de 18 mm minimum pour permettre de positionner la rosace en aluminium et son scellement et éviter ainsi toute inltration d’eau. La pente minimum vers l’extérieur de ces conduits doit être

0511_2701/CG1750

de 1 cm par mètre de longueur.

Joint de xation

Raccord concentrique

Figure 8

Modèle

chaudière

ongueur (m)

Utilisation d’un DIAPHRAGME

L’insertion d’un coude à 90° réduit la longueur totale du

•

conduit de 1 mètre.

L’insertion d’un coude à 45° réduit la longueur totale du

•

conduit de 0,5 mètre.

tilisation d’un DIAPHRAGME

sur L’ASPIRATION

sur l’ÉVACUATION

0 ÷ 1

2.24 FF

1.24 FF

Remarque: Le premier coude à 90° ne rentre pas dans le calcul de la longueur maximum disponible.

1 ÷ 2 2 ÷ 5

Oui

Non

Oui Non Non

15.1 EXEMPLES D’INSTALLATION AVEC DES CONDUITS HORIZONTAUX

L max = 5 m 2.24 FF - 1.24 FF Ø 60/100 mm

L max = 9 m 2.24 CF - 1.24 CF Ø 80/125 mm

L max = 4 m 2.24 FF - 1.24 FF Ø 60/100 mm

L max = 8 m 2.24 CF - 1.24 CF Ø 80/125 mm

L max = 5 m 2.24 FF - 1.24 FF Ø 60/100 mm

L max = 9 m 2.24 CF - 1.24 CF Ø 80/125 mm

L max = 4 m 2.24 FF - 1.24 FF Ø 60/100 mm

L max = 8 m 2.24 CF - 1.24 CF Ø 80/125 mm

0512_2001

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 20

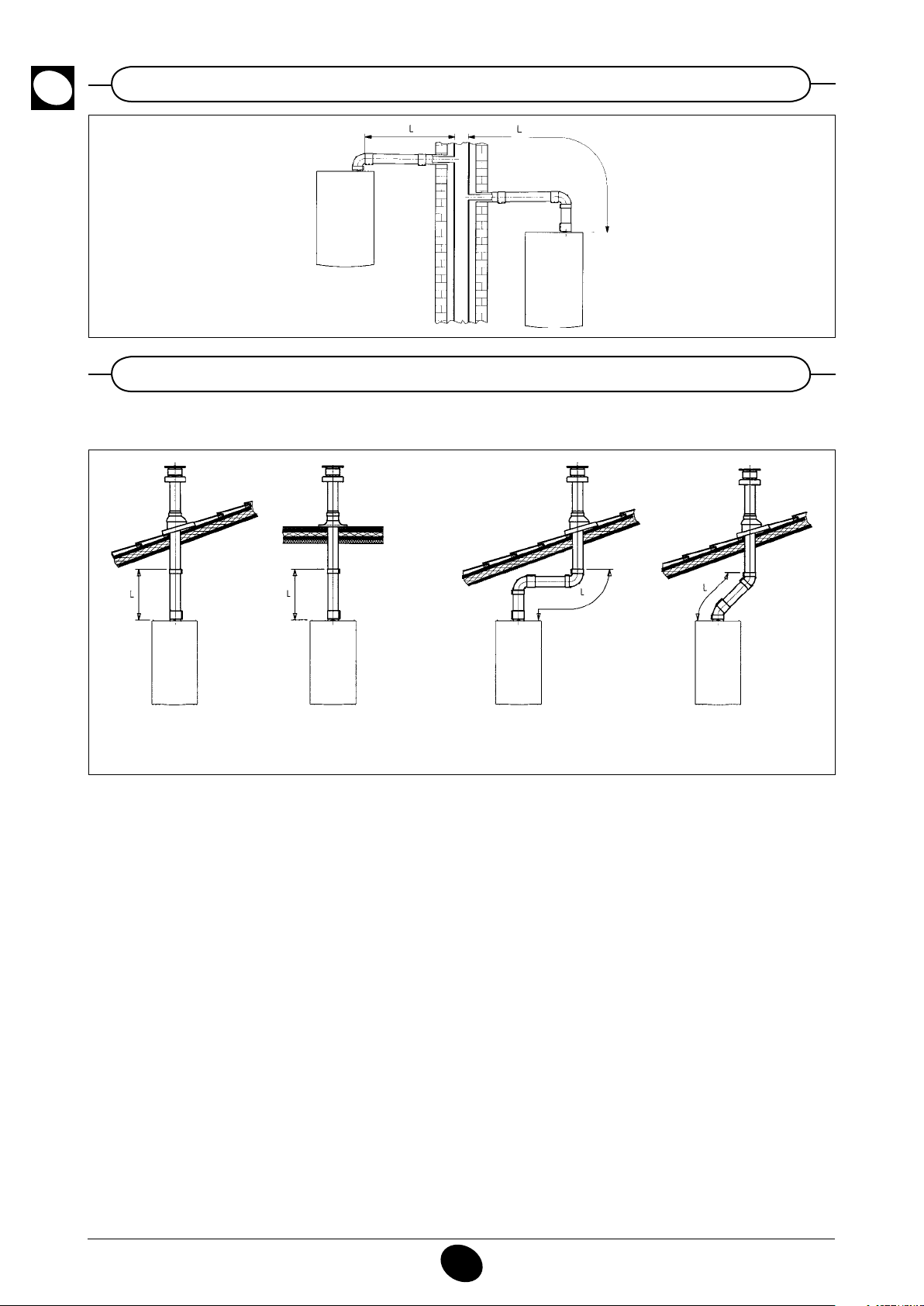

15.2 EXEMPLES D’INSTALLATION AVEC DES CHEMINÉES DE TYPE 3CE

L max = 5 m 2.24 FF - 1.24 FF Ø 60/100 mm

L max = 9 m 2.24 CF - 1.24 CF Ø 80/125 mm

0512_2002

15.3 EXEMPLES D’INSTALLATION AVEC DES CONDUITS VERTICAUX

L’installation peut être effectuée que le toit soit incliné ou plat en utilisant l’accessoire cheminée et la tuile prévue à cet effet avec gaine disponible sur demande.

0611_2101

L max = 4 m 2.24 FF - 1.24 FF (Ø 60/100 mm)

L max = 10 m 2.24 CF - 1.24 CF (Ø 80/125 mm)

L max = 2 m 2.24 FF - 1.24 FF (Ø 60/100 mm)

L max = 8 m 2.24 CF - 1.24 CF (Ø 80/125 mm)

L max = 3 m 2.24 FF - 1.24 FF (Ø 60/100 mm)

L max = 9 m 2.24 CF - 1.24 CF (Ø 80/125 mm)

Pour plus de détails sur les modalités de montage des accessoires, voir les ches techniques accompagnant ceux-ci.

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 21

16. BRANCHEMENT ÉLECTRIQUE

La sécurité électrique de l’appareil n’est assurée que lorsqu’il est branché correctement sur une installation de mise à la terre efcace, et conformément aux normes de sécurité en vigueur concernant les installations. La chaudière doit être branchée sur un réseau d’alimentation électrique 230 V monophasé + prise de terre au moyen du câble à trois ls fourni avec l’appareil, et en respectant la polarité Phase-Neutre. Le branchement doit être effectué au moyen d’un interrupteur bipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm. En cas de remplacement du câble d’alimentation on doit utiliser un câble réglementaire “HAR HO5 VV-F” de 3x0,75 mm

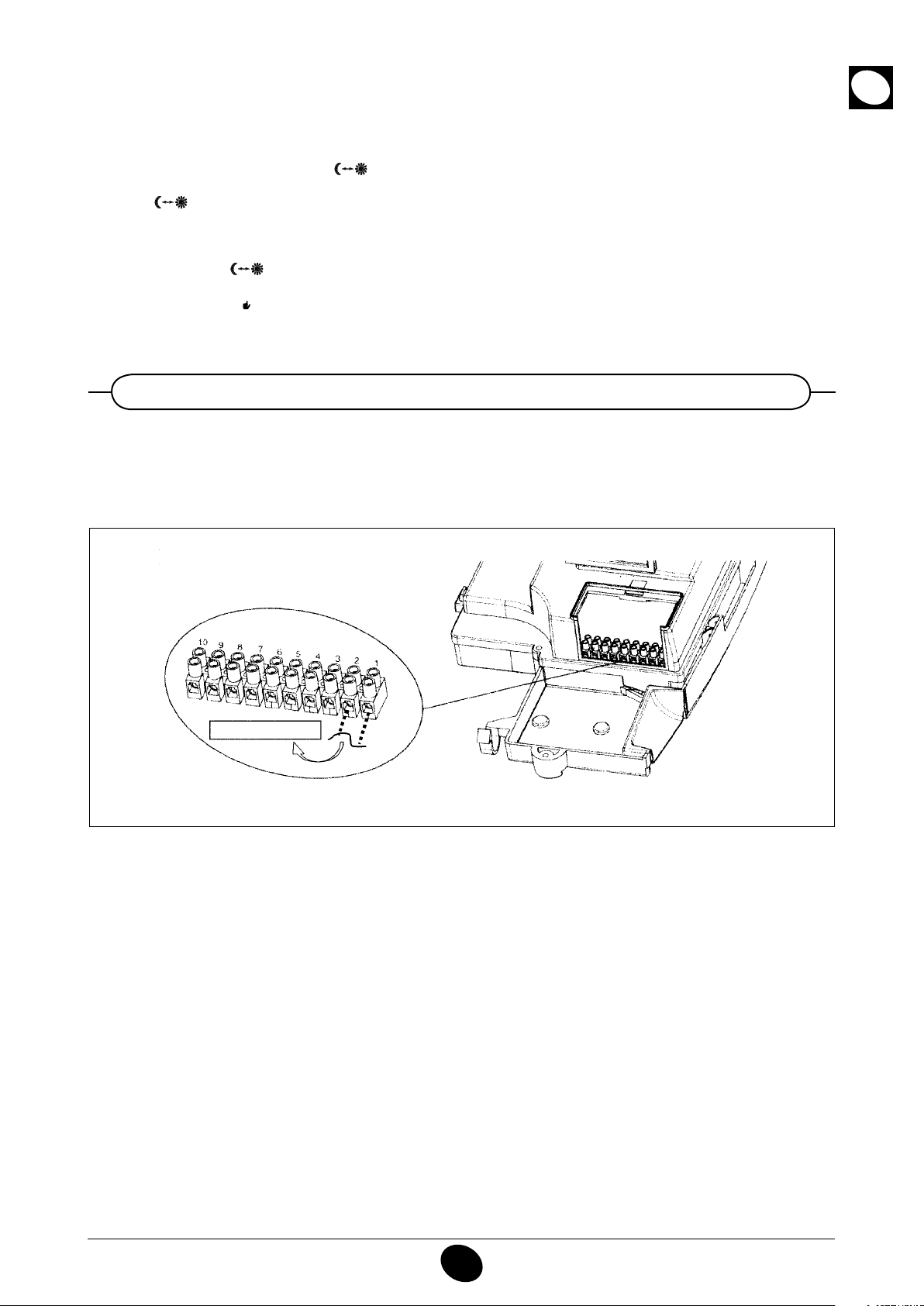

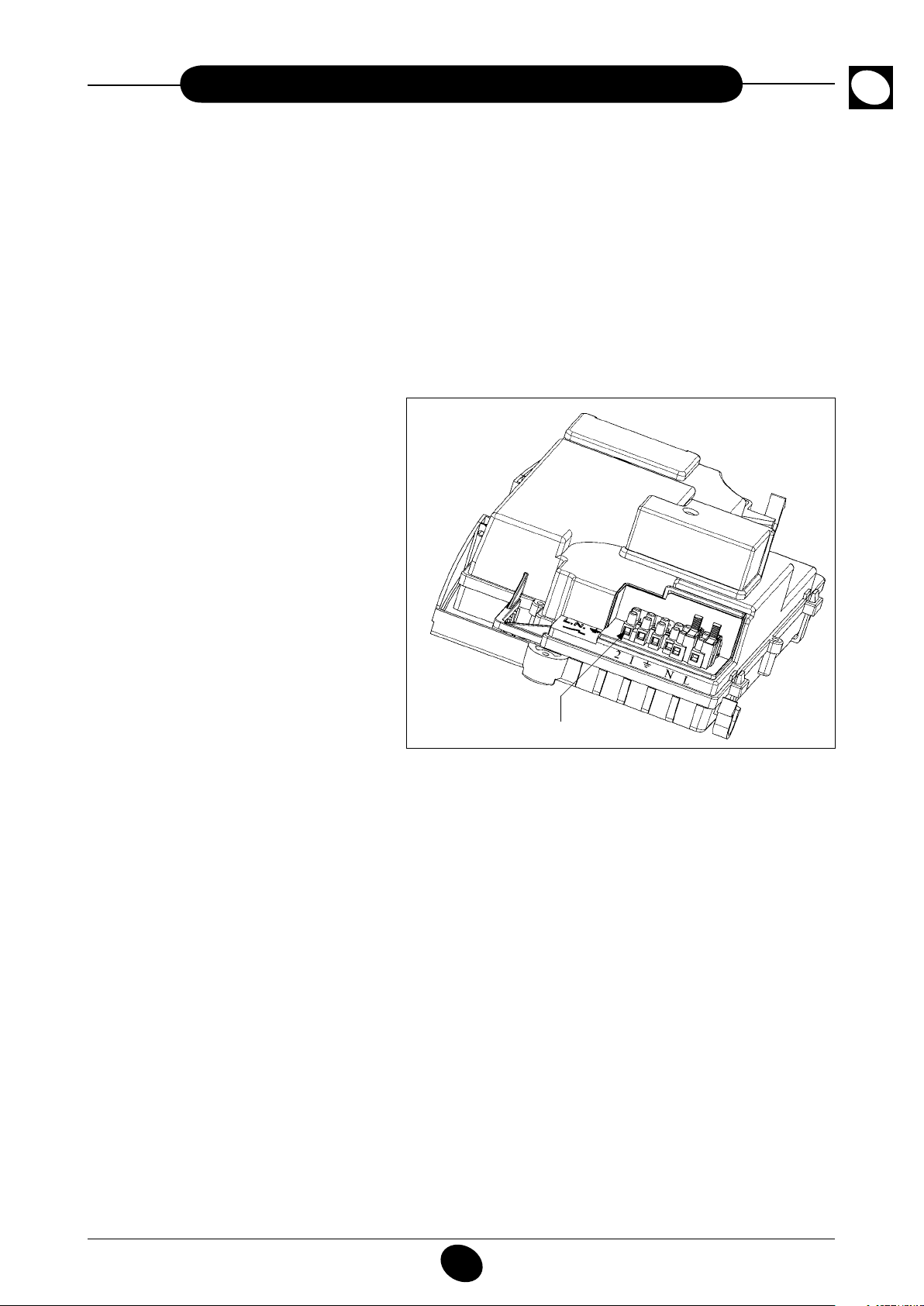

…Accès au bornier d’alimentation M1

couper l’alimentation électrique de la chaudière au moyen de l’interrupteur bipolaire; * dévisser les deux vis qui xent le tableau de commande à la chaudière; * faire basculer le tableau de commande; * enlever le couvercle an d’accéder aux branchements électriques (gure 10).

Les fusibles, de type rapide 2A, sont incorporés dans la boîte à bornes d’alimentation (dégager le porte-fusible noir pour les ôter et/ou les remplacer).

MPORTANT : respecter la polarité en alimenta-

tion L (PHASE) - N (NEUTRE).

(L) = Phase (marron) (N) = ( ) = (1) (2) = Contact pour thermostat

d’ambiance

ayant un diamètre maximum de 8 mm.

Neutre (bleu ciel)

Terre (jaune-vert)

0512_0508/CG1770

Figure 10

boîte à bornes M1

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 22

17. MISE EN PLACE DE LA COMMANDE À DISTANCE

La commande à distance peut être installée directement sur la chaudière ou sur un mur.

17.1 INSTALLATION DE LA COMMANDE À DISTANCE SUR LE PANNEAU AVANT DE LA CHAUDIÈRE

Pour installer la commande à distance à l’intérieur du bandeau du panneau avant de la chaudière, procéder de la façon suivante :

1. Desserrer les deux vis (a-b gure 11) qui xent l’habillage de la chau-

dière;

. Soulever légèrement l’habillage et pousser manuellement le couvercle du

panneau avant vers l’extérieur (gure 11);

. Faire passer le câble rouge provenant de la boîte à bornes M

l’habillage) à travers l’orice prévu pour la commande à distance;

4. Ouvrir la commande à distance (il n’y a pas de vis) en soulevant avec les

mains, couper et relier le câble rouge, comme le montre la gure 11.3;

2 (derrière

0606_0502

Figure 11

0606_0503

0606_0504

e 11.2

Figur

Figure 11.1

Figure 11.3

5. Installer la commande à distance à l’intérieur du logement prévu à cet effet sur le bandeau du panneau avant sans trop

forcer;

6. refermer l’habillage en le xant sur la chaudière avec les vis (gure 11).

RECOMMANDATION : la commande à distance est sur BASSE TENSION. Elle ne doit pas être branchée à la ligne

électrique 230 V. Pour la connexion électrique, voir les paragraphes 27 et 32.

PARAMÉTRAGE

• Programmer les deux paramètres “MODUL” et “AMBON” sur la valeur 0 (voir explications au paragraphe 19.1) ;

• programmer le paramètre F10 = 02, ainsi qu’il est décrit au paragraphe 20.

0609_1401

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 23

BRANCHEMENT DU THERMOSTAT D’AMBIANCE

• accéder à la plaque à bornes d’alimentation (gure 10) ;

• relier les ls du thermostat d’ambiance aux bornes (1) et (2) ;

• mettre sous tension la chaudière ;

FONCTIONNEMENT DE LA TOUCHE

La touche est désactivée, ainsi qu’il est décrit au paragraphe 3.4 (fonction ECONOMIE-CONFORT). La chaudière fournit de la chaleur à l’installation de chauffage uniquement lorsque demandé par le thermostat d’ambiance et suivant la plage horaire programmée par l’utilisateur.

Appuyer sur la touche pour activer momentanément le fonctionnement de la chaudière lorsque le thermostat d’ambiance demande de la chaleur, alors que la plage horaire programmée ne prévoit pas le chauffage (“forçage” manuel). Dans ce cas, le symbole clignote sur l’écran de la commande à distance. Le fonctionnement manuel se termine lorsque la plage horaire suivante interrompt la demande de chauffage.

17.2 INSTALLATION MURALE DE LA COMMANDE À DISTANCE

Pour monter la commande à distance sur le mur, procéder de la façon suivante :

1. Desserrer les deux vis (a-b gure 11) qui retiennent l’habillage de la chaudière;

2. accéder à la boîte à bornes M2 comme le montre la gure ci-dessous;

3. détacher les deux câbles rouges des bornes 1-2 et brancher les deux ls provenant de la commande à distance.

BOÎTE À BORNES M2

COMMANDE À DISTANCE

Figure 12

IMPORTANT : Après avoir installé la commande à distance, mettre l’appareil sous tension et s’assurer que la comman-

de à distance fonctionne correctement.

0608_2401

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 24

18. PROCÉDURE DE CHANGEMENT DE GAZ

La chaudière peut être transformée par le Service d’assistance technique agréé pour l’utilisation du gaz naturel ou avec du gaz liquide (G31) . La procédure est la suivante:

A) Remplacement des injecteurs

• dégager soigneusement le brûleur principal de son logement;

• remplacer les injecteurs du brûleur principal et bien les visser à fond an d’éviter les fuites de gaz. Le diamètre des buses est indiqué dans le tableau 1.

B) Etalonnage du régulateur de pression

relier la prise de pression positive d’un manomètre différentiel, de préférence à eau, à la prise de pression (Pb) du rac-

• cord gaz (gure 13). Relier, pour les modèles à chambre étanche, la prise négative du manomètre à un “T” spécique permettant de relier ensemble la prise d’équilibrage de pression de la chaudière, la prise d’équilibrage de pression de la vanne gaz (Pc) et le manomètre lui-même. (Une mesure équivalente peut être effectuée en reliant le manomètre à la prise de pression (Pb) et sans le panneau de façade de la chambre étanche);

Une

mesure de la pression aux brûleurs effectuée sans respecter la méthode décrite pourrait être faussée du fait

qu’elle ne tiendrait pas compte de la dépression créée par le ventilateur dans la chambre étanche.

(G20, G25)

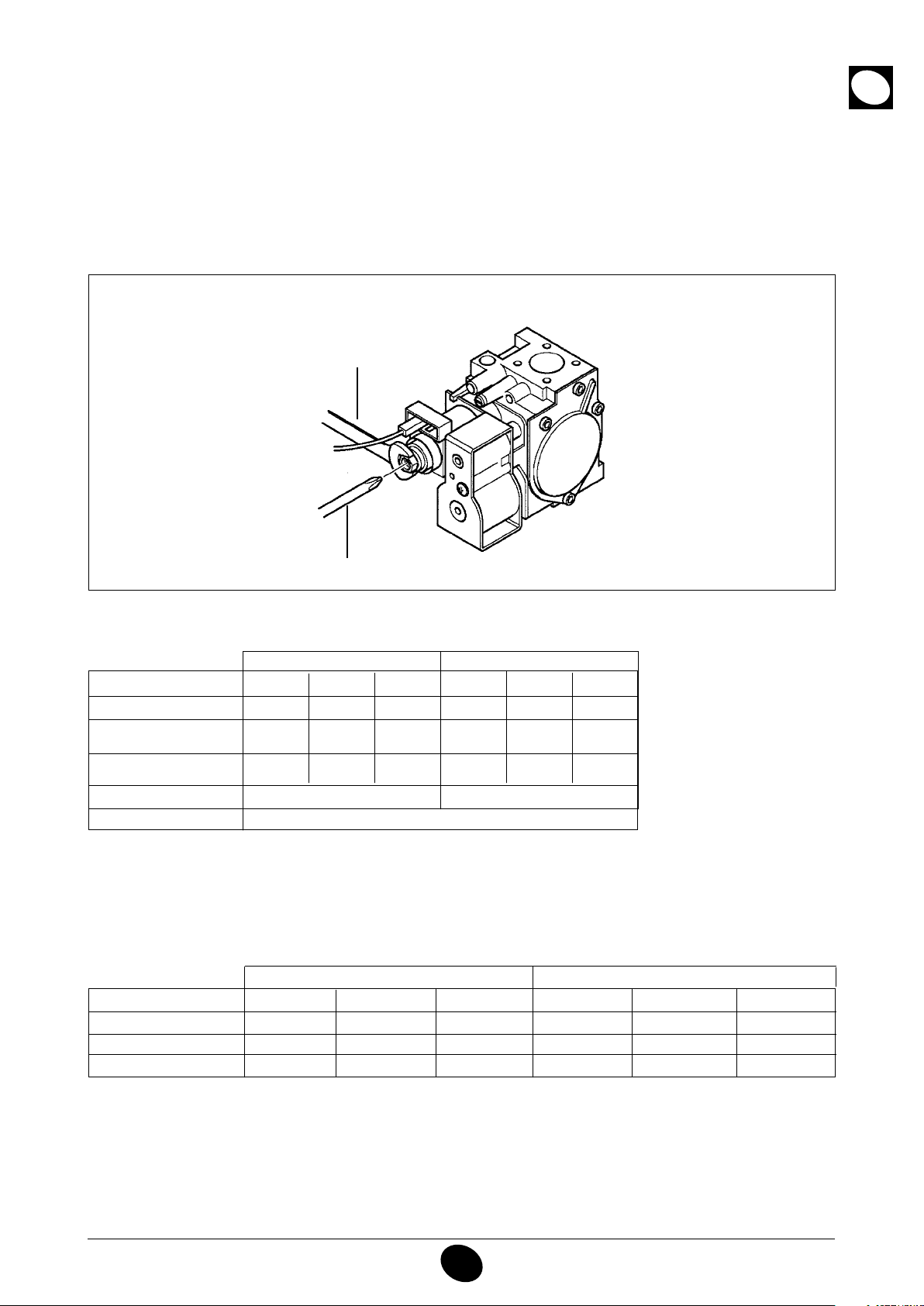

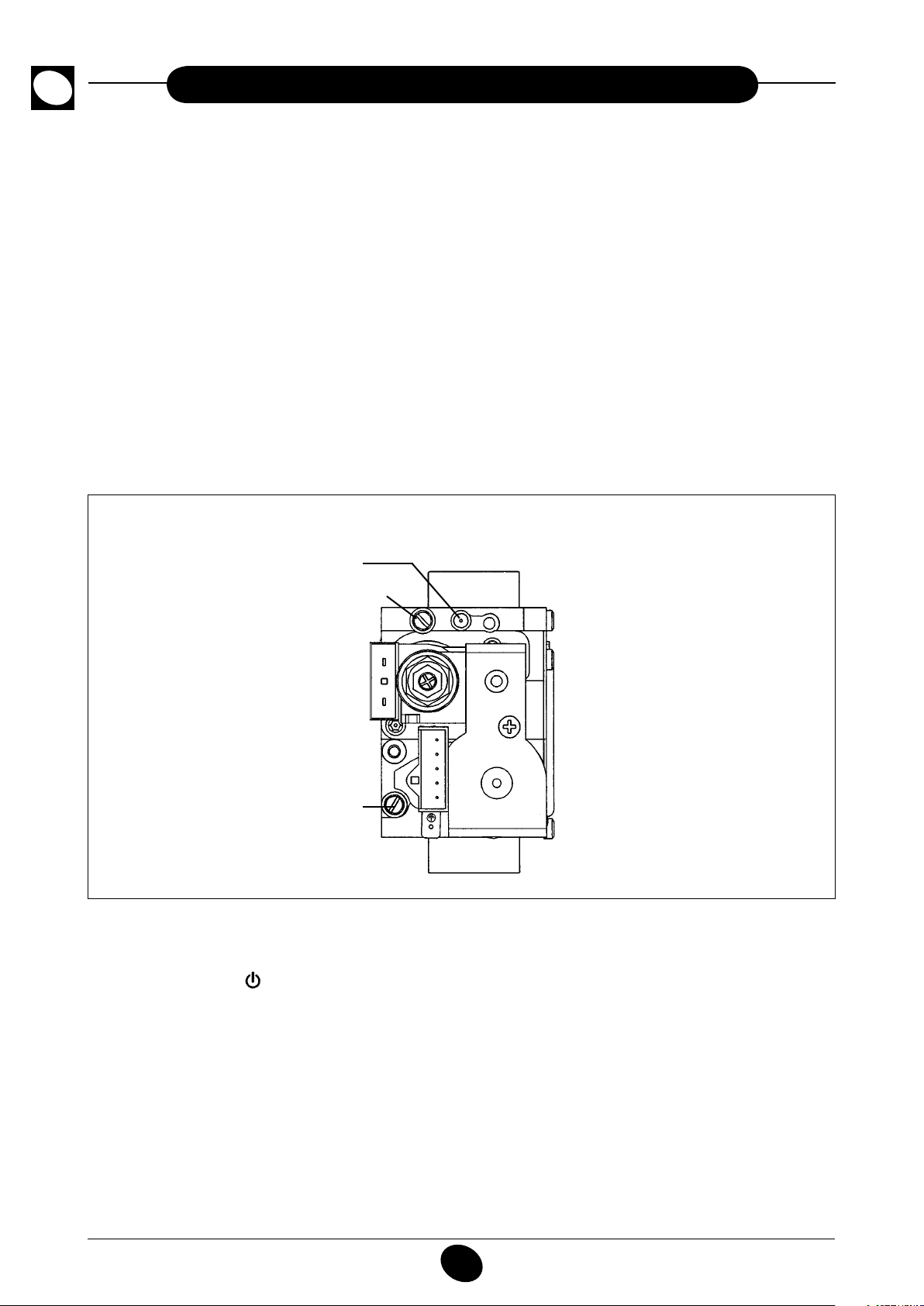

vanne Sit mod. SIGMA 845

9912221500

Figure 13

B1) Réglage à la puissance nominale :

• ouvrir le robinet du gaz; appuyer sur la touche

•

• ouvrir le robinet de puisage de l’eau sanitaire de manière à obtenir un débit d’au moins 10 litres par minute ou s’assurer

toutefois qu’il y a bien demande de chaleur maximale;

• enlever le couvercle du modulateur;

• régler la vis en laiton du tube jusqu’à ce qu’on obtienne les valeurs de pression indiquées dans le tableau 1;

• s’assurer que la pression d’alimentation de la chaudière, mesurée au niveau de la prise de pression (Pa) de la vanne

gaz (gure 13) soit correcte (37 mbar pour gaz propane, 20 mbar pour gaz G20 ou 25 mbar pour gaz G25).

(gure 1) et mettre la chaudière sur la position hiver;

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 25

B2) Réglage à la puissance réduite :

• débrancher

le câble d’alimentation du modulateur et dévisser la vis rouge jusqu’à ce qu’on atteigne la valeur de

pression correspondant à la puissance réduite (voir tableau 1);

• connecter de nouveau le câble;

• monter le couvercle du modulateur puis serrer la vis de xation.

B3) Vériﬁcations ﬁnales

• indiquer sur la plaque signalétique le type de gaz et l’étalonnage effectué.

Figure 14

0605_1502

Tableau injecteurs du brûleur

2.24 CF - 1.24 CF 2.24 FF - 1.24 FF type de gaz diamètre injecteurs (mm) 1,18 1,18 0,74 1,18 1,18 0,74 Pression brûleur (mbar*)

PUISSANCE RÉDUITE

Pression brûleur (mbar*)

PUISSANCE NOMINALE

Diamètre diaphragme gaz (mm) Nombre de injecteurs 15

G20 G25 G31 G20 G25 G31

1,9 2,7 4,7 2,1 3 4,9

10,3 13 26 11,9 14,9 29,4

4,7 4,9

* 1 mbar = 10,197 mm H2O

Tableau 1

2.24 CF - 1.24 CF 2.24 FF - 1.24 FF

Consommation 15 °C - 1013 mbar

Puissance utile nominale Puissance utile réduite

p.c.i.

Tableau 2

G20 G25 G31 G20 G25 G31

2,78 m 3 /h 3,23 m3/h 2,04 kg/h 2,84 m 3 /h 3,31 m3/h 2,09 kg/h

1,12 m3/h 1,30 m3/h 0,82 kg/h 1,12 m3/h 1,30 m3/h 0,82 kg/h

34,02 MJ/m3 29,25 MJ/m3 46,30 MJ/kg 34,02 MJ/m3 29,25 MJ/m3 46,30 MJ/kg

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 26

19. VISUALISATION DES PARAMÈTRES SUR L’ÉCRAN

19.1 MODE INFORMATION ET PROGRAMMATION AVANCÉE

Pour entrer en mode Information et Programmation Avancée, appuyer au moins 3 secondes sur la touche IP; l’accès est signalé par le message “INFO”.

Pour en sortir, appuyer rapidement sur la touche IP.

Pour faire déler les informations, appuyer sur la touche OK; lorsque les grands chiffres afchés clignotent, il est possible de modier la valeur avec les touches +/- .

CIRCUIT DE CHAUFFAGE

• “CH SL” Température de consigne maximum du circuit de chauffage, valeur programmable à l’aide des touches +/- .

RECOMMANDATION : appuyer sur la touche pour modier l’échelle de l’unité de mesure de °C à °F.

• “EXT°c” Température extérieure (avec sonde extérieure reliée).

• “CH O>” Température eau de depart du circuit de chauffage.

• “CH R<” Température eau de retour du circuit de chauffage (ne pas utiliser).

• “CH S^” Température de consigne eau du circuit de chauffage.

• “CH MX” Température de consigne maximum du circuit de chauffage (valeur maxi programmable).

• “CH MN” Température de consigne minimum du circuit de chauffage (valeur mini programmable)

CIRCUIT SANITAIRE

• “HW O>” Température eau sanitaire.

• “HW S^” Température de consigne eau du circuit sanitaire. Valeur programmable à l’aide des touches +/- .

• “HW MX” Température de consigne maximum du circuit sanitaire (valeur maxi programmable)

• “HW MN” Température de consigne minimum du circuit sanitaire (valeur mini programmable)

INFORMATIONS DE TYPE AVANCÉ

• “PWR %” Niveau puissance/modulation de la amme (en %).

• “P BAR” Pression de l’eau du circuit de chauffage (en bar) (ne pas utilisée).

• “F

L/M” Débit de l’eau sanitaire (en l/min).

PARAMÉTRAGE

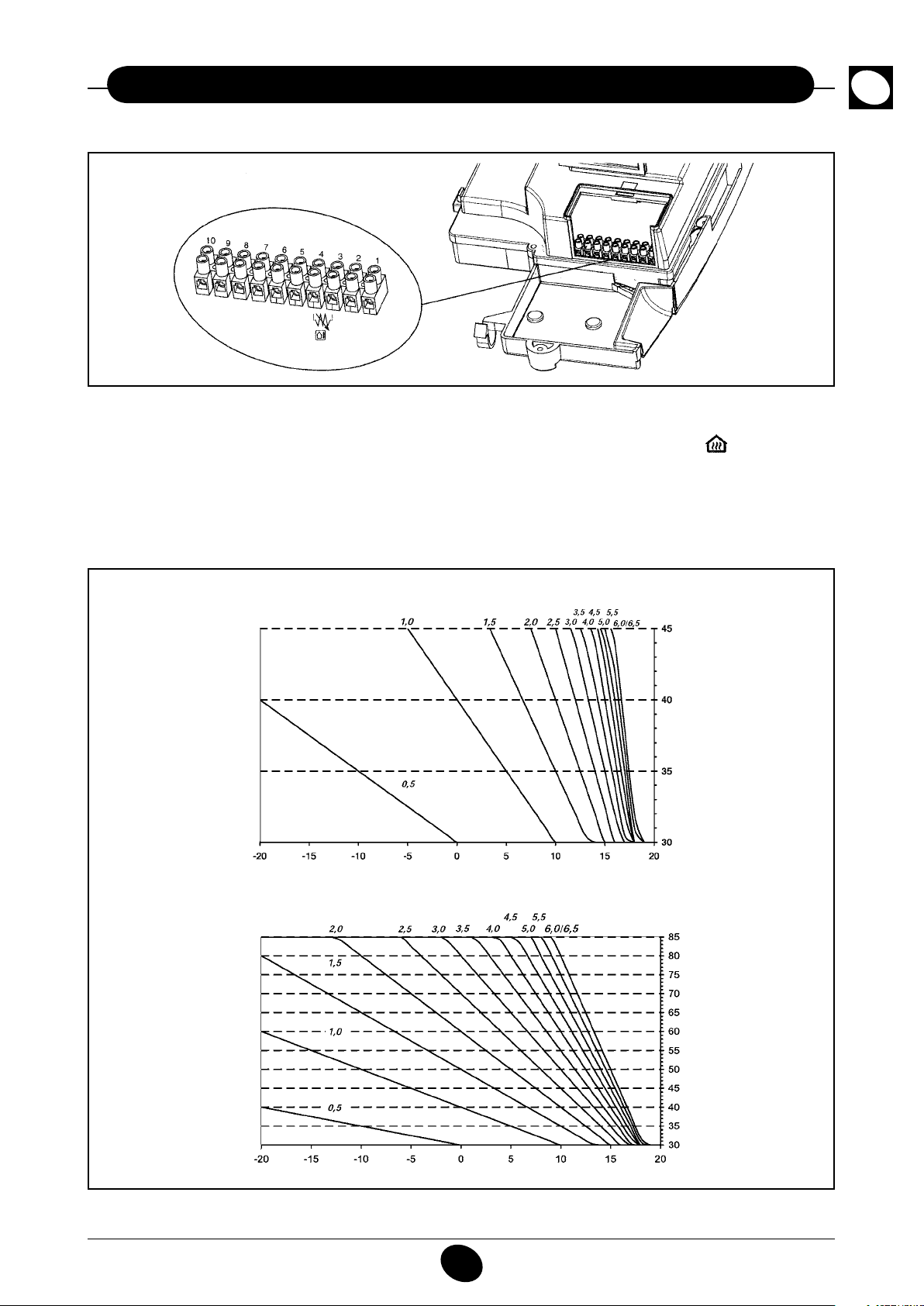

• “K REG” Constante de réglage (0,5...6,5) de la température de

25 - Graphique 3).

Valeur programmable à l’aide des touches +/- . Plus la valeur est haute, plus la température de

élevée sur le circuit de chauffage. En donnant une valeur correcte à la constante de réglage K REG, la température ambiante ne subira pas de grosses variations et restera sur la valeur du point de consigne programmé même lorsque la température extérieure varie.

• “BUILD” Paramètre dimension du bâtiment pour réglage (1..10 - réglage d’usine 5). Valeur programmable à l’aide des

touches +/- . Une valeur élevée correspond à un bâtiment / circuit de chauffage à forte inertie thermique; à l’inverse, une valeur basse correspond à des bâtiments de petites dimensions et à des circuits à faible inertie (thermoconvecteur).

• “YSELF” Activation/Désactivation de la fonction d’auto-adaptation de la température

d’usine = 1). La constante “K REG” subit une modication pour atteindre le confort d’ambiance. La valeur 1 indique l’activation de la fonction, tandis que la valeur 0 indique sa désactivation. Cette fonction est activée lorsqu’on raccorde la sonde extérieure.

Appuyer sur les touches +/- pour modier cette valeur.

départ

du chauffage (réglage d’usine 3 - Voir paragraphe

de départ

du chauffage (réglage

départ

sera

• “AMBON” Activation/Désactivation de la Sonde d’ambiance de la commande à distance (réglage d’usine = 1). La valeur

1 indique l’activation de la sonde d’ambiance, tandis que la valeur 0 indique sa désactivation(réglage d’usine =

1). Dans ces conditions, la régulation des températures des locaux dépend de la température chaudière choisie (“CH SL”). Cette fonction doit être désactivée si la commande à distance est installée sur la chaudière.

de départ

de la

Appuyer sur les touches +/- pour modier cette valeur.

Remarque : Consulter le tableau récapitulatif des combinaisons possibles entre AMBON et MODUL.

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 27

• “MODUL” Activation/Désactivation Modulation de la température

(lorsque la Sonde d’ambiance est activée) et de la température extérieure (si une sonde extérieure est installée). Réglage d’usine = 1. La valeur 1 indique l’activation de la modulation de la température tandis que la valeur 0 indique sa désactivation.

de départ

en fonction de la température ambiante

de départ

Appuyer sur les touches +/- pour modier cette valeur.

Remarque : Consulter le tableau récapitulatif des combinaisons possibles entre AMBON et MODUL.

Tableau récapitulatif de combinaison des fonctions AMBON et MODUL

AMB

0 sans sonde extérieure : Réglage de la température de départ (il est conseillé de programmer MODUL = 0)

1 0 Réglage de la température ambiante (température de l’eau de chauffage constante)

• “HW PR”

• 0: Désactivée

• 1: Toujours disponible

• 2: Disponible avec programme sanitaire (“HW PR” voir paragraphe 4.3)

• “N

ATTE

• “COOL”

pour activer cette fonction appuyer sur la touche Le but de cette fonction est celui d’habiliter la commande à distance pour activer, en été, un climatisateur d’air par

ON MODUL FONCTION DES TOUCHES +/-

1 1 Réglage de la température ambiante (température de départ modulante)

1 avec sonde extérieure : Réglage des courbes KREG

0 Réglage de la température de l’eau de chauffage

Validation de la programmation hebdomadaire sanitaire (0-1-2).

OFR” Activation/Désactivation Fonction Hors-gel

tion de la fonction hors-gel de la chaudière, tandis que la valeur 0 indique sa désactivation.

NTION : s’assurer que cette fonction est toujours disponible (1).

Activation/Désactivation

l’activation de cette fonction. Les modes de fonctionnement de la chaudière (voir chapitre 3.2) deviennent le suivan-

tes: E

té - Hiver - Eté+Cool - Chauffage uniquement - éteint

exemple. Dans cette façon quand la température ambiante, afchée sur la commande à distance, devient plus élevée de la température de consigne la carte relais de la chaudiére active le climatisateur d’air. Dans cette condition le symbole

à côté de l’heure clignote. Voir les instructions destinées au Service pour le branchement de la carte relais

fournie comme accessoire.

du contrôle de la tempèérature d’ambiance en été (

chaudière

jusqu’à sur le display est afché le symbole à coté de l’heure.

(Réglage d’usine = 1). La valeur 1 indique l’activa-

réglage d’usine

=0). La valeur 1 indique

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 28

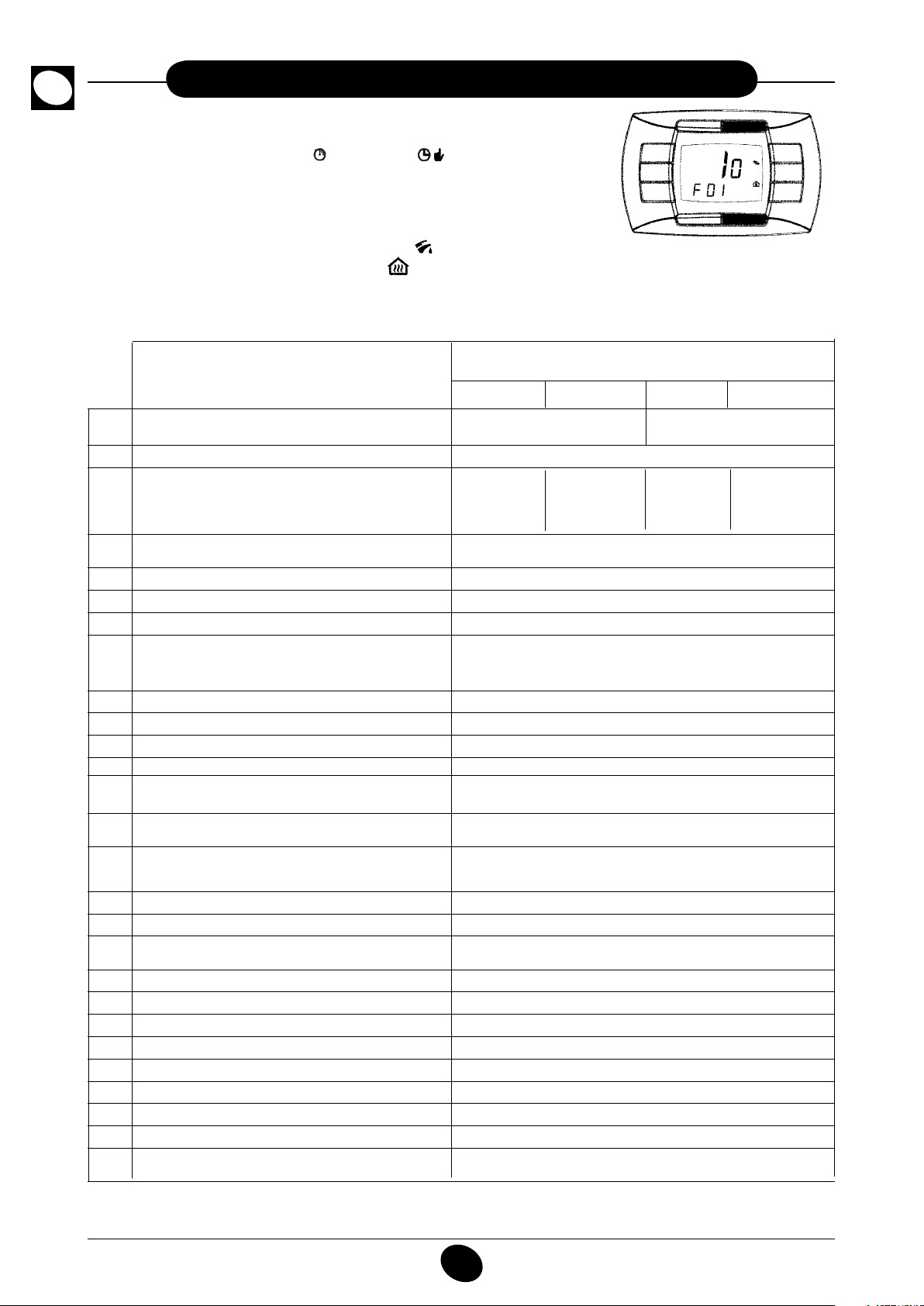

20. PARAMÉTRAGE

Pour paramétrer la chaudière, procéder de la façon suivante :

• appuyer au moins trois secondes sur la touche I

• appuyer et maintenir le doigt sur la touche

Lorsque la fonction est validée, l’écran visualise “F01” ainsi que la valeur du paramètre sélectionné.

Modiﬁcation des paramètres

puis appuyer sur (voir gure ci-contre).

0607_1908

• Pour faire déler les paramètres, utiliser les touches +/-

• Pour modier un paramètre, utiliser les touches +/-

Remarque:

la valeur est mémorisée automatiquement au bout de 3 secondes. Il ne faut appuyer sur aucune touche tant que la donnée

;

recommence à clignoter.

Réglages d’usine

Description des Paramètres

2.24 FF 1.24 FF 2.24 CF 1.24 CF

F01

Type de chaudière

10 = chambre étanche - 2

F02

Type de gaz utilisé 01

F03

Système hydraulique

00 = appar 0 08 = appareil non instantanée 10 = fonction solaire active

F04

Réglage relais programmable 1

F05

F06

F07…F09

F10

01 = Non utilisée 0

F11…F12

F13

F14

F15

F16

00 = 85°C - 01 = 45°C 00

F17

(01-240 minutes) 03

F18

avant un nouvel allumage (00-10 minutes) - 00=10 seconds

F19

F20

F21

00 = Désactivée - 01 = Validée 00

F22

F23

F24

F25

F26…F29 Informations du fabricant (paramètres en lecture uniquement)

F30

F31

F32…F41

Dernier

paramètre

(02 = installation à zones - Voir les instructions pour le Service)

Réglage relais programmable 2 (Voir les instructions pour le Service)

Conguration entrée sonde extérieure (Voir les instructions pour le Service)

Informations producteur 00

Mode d’installation de la commande à distance

00 = murale (paragraphe 17.2) 00

Informations producteur 00

Puissance maxi en mode chauffage

Puissance maxi en mode sanitaire

Puissance mini en mode chauffage

Programmation du point de consigne maxi (°C) de chauffage

Temps de post-circulation de la pompe de chauffage

Temps d’attente en mode chauffage

Informations producteur 07

Informations producteur 00

Fonction antilégionelle

Informations producteur 00

Température maxi en mode sanitaire (ECS)

Informations producteur 35

Dispositif de sécurité en cas de manque d’eau 00

Informations producteur 10

Informations producteur 30

Diagnostique (voir les instructions pour le SERVICE) --

Activation de la fonction d’étallonage vanne gaz 0

(voir les instructions pour le SERVICE)

eil instantanée

3 = préchauffage actif 00 08 00 08

2 = sur la chaudière (paragraphe 17.1)

0 = chambre ouverte 10 20

(0-100%) 100

(0-100%) 00

Attention : ne pas modiﬁer la valeur des paramètres “Informations producteur”.

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 29

21. DISPOSITIFS DE RÉGLAGE ET DE SÉCURITÉ

La chaudière est conçue pour répondre à toutes les conditions dictées par les normes européennes de référence, et plus particulièrement, elle est dotée de :

Pressostat air (modèles 2.24 FF - 1.24 FF)

•

Ce dispositif (17 - gure 21) permet En présence de l’une des anomalies suivantes:

terminal d’évacuation bouché

•

• venturi bouché

• ventilateur bloqué

• liaison venturi - pressostat interrompue

la chaudière reste en attente et signale le code d’erreur 03E (voir tableau paragraphe 9).

Thermostat fumées (modèles 2.24 CF - 1.24 CF)

•

Ce dispositif (15 - gure 22), dont la sonde se trouve à gauche de l’évacuation à fumées, interrompt l’alimentation en gaz du brûleur lorsque

la cheminée est bouchée et/ou en cas d’absence de tirage.

Dans ces conditions, la chaudière se met en sécurité et signale le code d’erreur 03E (paragraphe 9).

Pour rallumer immédiatement la chaudière après avoir éliminé la cause de l’intervention, voir paragraphe 9.

Il est interdit de mettre ce dispositif de sécurité hors service

Thermostat de sécurité

•

Ce dispositif, dont la sonde est placée sur le départ de chauffage, interrompt l’alimentation en gaz du brûleur en cas de surchauffe de l’eau

du circuit primaire. Dans ces conditions, la chaudière se met en sécurité et il faudra éliminer le problème pour pouvoir répéter l’allumage (voir paragraphe 9).

Il est interdit de mettre ce dispositif de sécurité hors service

Détecteur à ionisation de ﬂamme

•

L’électrode de détection de amme, installée à droite du brûleur, garantit la sécurité en cas d’absence de gaz ou d’inter-allumage incomplet

du brûleur. Dans ces conditions, la chaudière se met en sécurité au bout de 3 tentatives. Pour rétablir les conditions de fonctionnement normal, voir paragraphe 9.

le fonctionnement du brûleur seulement si le circuit des fumées fonctionne parfaitement.

Pressostat hydraulique

•

Ce dispositif permet d’allumer le brûleur uniquement si la pression de l’installation est supérieure à 0,5 bar.

Post-circulation pompe du circuit de chauffage

•

La post circulation de la pompe, obtenue électroniquement, a une durée de 3 minutes (F17 - paragraphe 20) et est actionnée, dans la fonction

chauffage, après l’extinction du brûleur par l’intervention du thermostat d’ambiance.

Post-circulation pompe du circuit sanitaire

•

La post-circulation de la pompe, obtenue électroniquement, a une durée de 30 secondes et est actionnée, dans la fonction sanitaire, après

l’extinction du brûleur par l’intervention de la sonde.

Dispositif antigel (circuit de chauffage et sanitaire)

•

La commande électronique de la chaudière est dotée d’une fonction “antigel” en mode chauffage qui déclenche le brûleur de façon à atteindre

une valeur proche de 30°C lorsque la température de

Absence de circulation d’eau sur le circuit primaire (pompe probablement bloquée)

•

En cas d’absence de circulation d’eau ou de circulation insufsante dans le circuit primaire, la chaudière se met en sécurité et signale le code

d’erreur 25E (paragraphe 9).

Antiblocage de la pompe

•

S’il n’y a pas demande de chaleur pendant 24 heures, la pompe se met en marche automatiquement pendant 10 secondes. Cette fonction est disponible si la chaudière est alimentée électriquement.

Anti blocage vanne à trois voies

•

S’il n’y a pas demande de chaleur pendant 24 heures, la vanne à trois voies effectue une inversion complète. Cette fonction est disponible

si la chaudière est alimentée électriquement.

Soupape de sécurité hydraulique (circuit de chauffage)

•

Ce dispositif, réglé sur 3 bar, est asservi au circuit de chauffage.

Il est conseillé de raccorder la soupape de sûreté à une évacuation dotée de siphon. Il est interdit de l’utiliser pour l’évacuation du circuit de chauffage.

départ

du circuit est inférieure à 5°C.

Fonction antilégionelle (modèles 1.24 FF - 1.24 CF avec ballon)

•

La fonction antilégionelle N’EST PAS activée. Pour l’activer, programmer le paramètre F21=01 (voir explications au paragraphe 20). Lorsque la fonction est lancée, le système électronique

de la chaudière amène l’eau du ballon - une fois par semaine - à une température supérieure à 60°C (la fonction s’enclenche uniquement si

l’eau n’a jamais dépassé 60°C les 7 jours précédents).

Remarque : si

la sonde CTN du circuit sanitaire tombe en panne (rep. 5 - gure 21-22), la production d’eau chaude sanitaire est assurée. Dans

ce cas, la température est contrôlée par la sonde de départ.

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 30

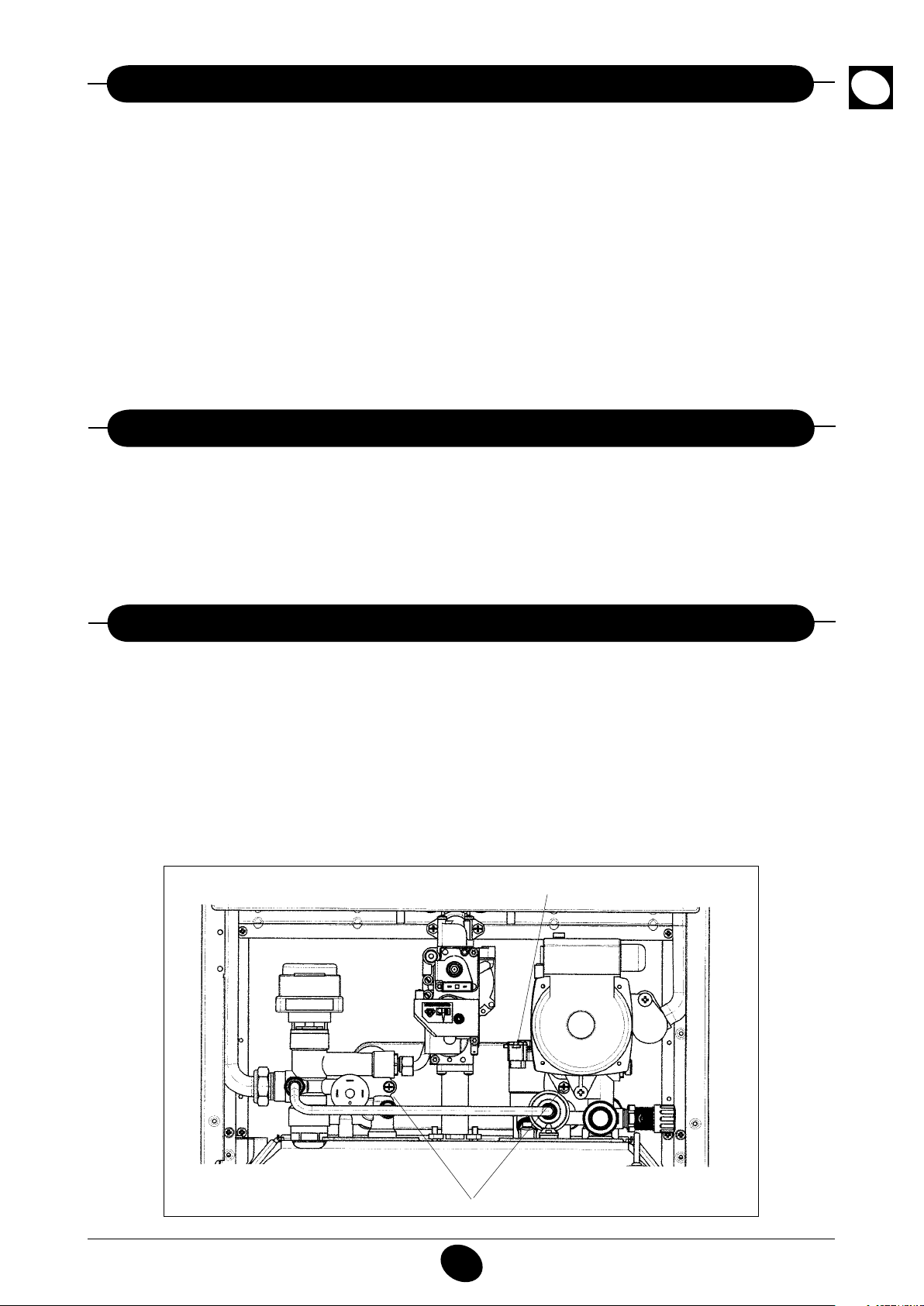

22. POSITIONNEMENT DE L’ÉLECTRODE D’ALLUMAGE ET DÉTECTION DE FLAMME

9912070100

Figure 15

23. VÉRIFICATION DES PARAMÈTRES DE COMBUSTION

Pour mesurer le rendement de la combustion et le niveau d’hygiène des produits de combustion, le modèle de chaudière à ux forcé est équipée de deux prises situées sur le raccord concentrique et destinées à cet usage spécique. Une prise est raccordée au circuit d’évacuation des fumées et permet de relever le niveau d’hygiène des produits de combustion lequel on peut contrôler la remise en circulation éventuelle des produits de combustion dans le cas de conduits coaxiaux. Dans la prise raccordée au circuit des fumées on peut relever les paramètres suivants: * température des produits de combustion; * concentration d’oxygène (O * concentration d’oxyde de carbone (CO). La température de l’air comburant doit être relevée dans la prise raccordée au circuit d’aspiration de l’air présent sur le raccord concentrique.

ainsi que le rendement de la combustion. L’autre est raccordée au circuit d’aspiration de l’air comburant dans

) ou de dioxyde de carbone (CO2);

Pour les modèles de chaudières à tirage naturel, il est nécessaire de percer un trou sur le conduit d’évacuation des fumées à une distance de la chaudière correspondant à 2 fois le diamètre intérieur du conduit. A travers ce trou, il est possible d’évaluer les paramètres suivants: * température des produits de combustion; * concentration d’oxygène (O2) ou de dioxyde de carbone (CO2); * concentration d’oxyde de carbone (CO). La mesure de la température de l’air comburant doit être effectuée à proximité de l’entrée de l’air dans la chaudière. Le trou, qui sera percé par le responsable de l’installation à l’occasion de la première mise en service, sera bouché pour garantir l’etanchéité du conduit d’évacuation des produits de la combustion pendant le fonctionnement normal.

24. CARACTÉRISTIQUES DE LA POMPE DE CIRCULATION

La pompe utilisée est du type à grande hauteur manométrique et convient sur n’importe quel type d’installation de chauffage monotube ou bitube. Le degazeur incorporé dans le corps de la pompe permet une purge rapide de l’installation de chauffage.

Graphique 1

0702_0101

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 31

25. RACCORDEMENT DE LA SONDE EXTÉRIEURE

La chaudière est conçue pour être raccordée à une sonde extérieure fournie comme accessoire. Pour le raccordement, voir la gure ci-dessous (bornes 3-4) et suivre les instructions fournies avec la sonde.

BOÎTE À BORNES M2

Figure 16

0605_1604

Lorsque la sonde extérieure est raccordée, il est possible de régler la température de départ du chauffage de deux façons. Si la commande à distance est installée sur la chaudière (paragraphe 17.1), le réglage de la température de départ du chauffage dépend de la courbe K R

EG (graphique 3) réglée manuellement à l’aide des touches +/- .

Si la commande à distance est installée sur le mur (paragraphe 17.2), la température de départ du chauffage se règle automatiquement. La régulation électronique programme automatiquement la courbe climatique correcte en fonction de la température extérieure et de la température ambiante relevée (voir également le chapitre 19.1).

ORTANT : la valeur de la température de départ T

IMP

M dépend du paramètre F16 (chapitre 20). La température maxi

programmable peut en effet correspondre à 85 ou à 45°C.

Courbes K REG

T.m (°C)

Tm MAX = 45°C

Tm MAX = 85°C

0609_0101

T.e (°C)

T.m (°C)

0609_0102

Graphique 3

Tm = Température de départ

= Température extérieure

T.e (°C)

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 32

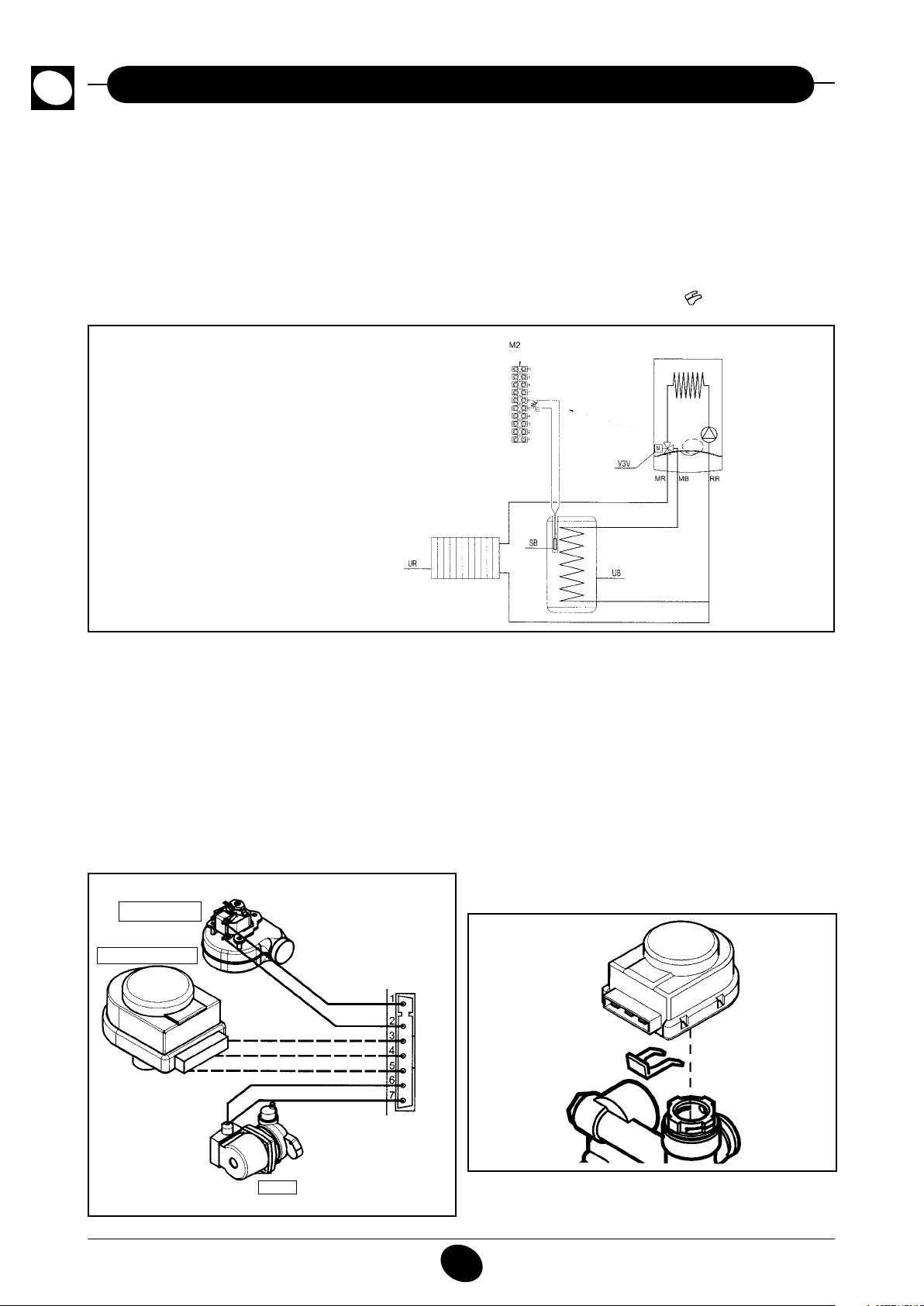

26. RACCORDEMENT D’UN BALLON SEPARE AVEC UN MOTEUR VANNE 3 VOIES

Modèles 1.24 FF - 1.24 CF

RECOMMANDATION : La sonde CTN de priorité sanitaire et le moteur de la vanne 3 voies ne font pas partie de

la fourniture standard de la chaudière mais sont considérés comme accessoires.

RACCORDEMENT DE LA SONDE DU BALLON

La chaudière est conçue de façon à pouvoir être raccordée à un ballon séparé. Procéder au raccordement hydraulique du ballon comme le montre la g. 17. Raccorder la sonde C le doigt de gant du ballon. Régler la température de l’eau sanitaire (35 °C...65 °C) à l’aide des touches

Légende

TN de priorité sanitaire aux bornes 5-6 de la bornier M2. L’élément sensible de la sonde CTN doit être installé sur

+/- .

UB installation de ballon UR installation de chauffage M

moteur vanne trois voies (accessoire) 2 bornier de raccordement

M S

B sonde ballon de priorité sanitaire

départ chauffage

MR MB départ ballon RR

retour chauffage/ballon

Figure 17

MOTEUR

(ACCESSOIRE)

REMARQUE : S’assurer que le paramètre F03 = 08 (paragraphe 20).

CONNEXION ÉLECTRIQUE MOTEUR VANNE 3 VOIES (Modèles 1.24 FF - 1.24 CF)

Le moteur de la vanne 3 voies et son câblage sont fournis à part, en kit. Raccorder le moteur de la vanne 3 voies comme illustré.

Pour brancher le câblage, procéder de la façon suivante :

desserrer les 3 vis de xation et soulever le tableau de régulation;

2) raccorder les câbles de la vanne 3 voies (blanc-rouge-noir) comme illustré; RECOMMANDATION : vériﬁer que les câbles sont bien ﬁxés dans le connecteur CN1.

3) bloquer le câble dans le serre-câble du tableau de régulation;

4) refermer le tableau de régulation en le bloquant avec les vis de xation.

0702_1403

VENTILATEUR

MOTEUR VANNE TROIS

VOIES

ROUGE NOIR BLANC

POMPE

ASSEMBLAGE MOTEUR VANNE 3 VOIES (Modèles 1.24 FF - 1.24 CF)

0512_1204

0512_2005

CN1

Remarque: enlever le bouchon de la vanne 3 voies avant

de relier le moteur

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 33

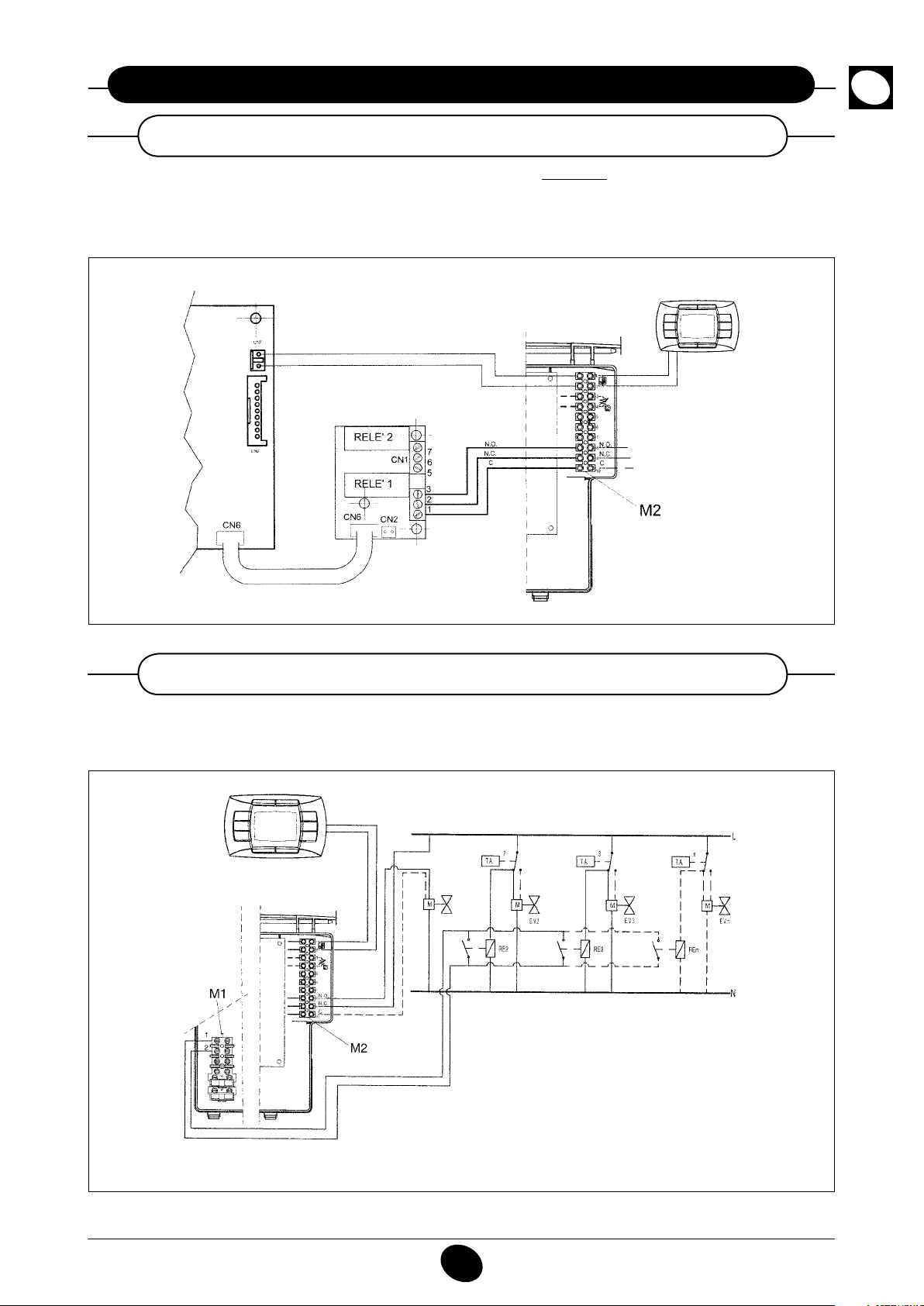

27. BRANCHEMENT ÉLECTRIQUE SUR UNE INSTALLATION À ZONES

27.1 - CONNEXION DE LA CARTE RELAIS (FOURNIE COMME ACCESSOIRE)

La carte relais n’est pas comprise avec la chaudière et est fournie comme accessoire. Brancher les connecteurs CN6 de la platine électronique de la chaudière et de la carte relais à travers le câble FLAT fourni. Brancher les bornes 1-2-3 du connecteur CN1 aux bornes 10-9-8 du bornier M2 de la chaudière (gure 18).

CARTE CHAUDIÈRE

0611_1002 / CG_1840

ACCESSOIRE CARTE RELAIS

Figure 18

27.2 - BRANCHEMENT DES ZONES

Le contact relatif à la demande de fonctionnement des zones non contrôlées par la parallèle et connecté aux bornes 1-2 “TA” du bornier M1 gure 18. Le pontage doit être éliminé. La zone contrôlée par la commande à distance est gérée par l’électrovanne de la zone 1, comme le montre la gure 18.1.

Zone 1

Zone 1 (commande à distance)

électrovanne Zone 1

Zone 1 (thermostat d’ambiance)

commande à distance

Zone

2 (thermostat d’ambiance)

Zone N (thermostat d’ambiance)

doit être relié en

0611_1003 / CG_1825

Figure 18.1

Important : s’assurer que le paramètre F04 = 2 (selon le réglage d’usine - chapitre 20).

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 34

28.

FONCTION SOLAIRE

(seulement pour chaudières 2.24 CF et 2.24 FF)

Cette fonction permet le fonctionnement de la chaudière dans une installation solaire pour la production d’eau chaude sanitaire.

Sélectionner le paramètre F03 comme dècrit au chapitre 20;

•

Afcher le valeur F03=10

Control

Collecteur solaire

solaire

extérieur

0611_1003 / CG_1825

Vanne à 3 voies thermostatique

Eau chaude sanitaire

Eau froide

Figure 19

ystem de

S remplissage

Ballon solaire

29.

FONCTION PRÉCHAUFFAGE

(seulement pour chaudières 2.24 CF et 2.24 FF)

Cette fonction assure un confort sanitaire plus important pour la durée d’une heure après une demande d’eau chaude sanitaire. Pendant cette période le circuit primaire de la chaudière est maintenu à un température qui dépend de la température de consigne de l’eau sanitaire.

• Sélectionner le paramètre F03 comme indiqué au chapitre 20;

• Afcher la valeur F03=03

Désactivation de la fonction préchauffage par l’utilisateur

• Sélectionner le paramètre HW PR comme indiqué au chapitre 19.1;

• Afcher le valeur HW PR=0 fonction pas habilitée; HW PR = 1 fonction activée

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 35

30.

DÉTARTRAGE DU CIRCUIT SANITAIRE

(N’est pas prévu sur les modèles 1.24 CF - 1.24 FF)

Il est possible de nettoyer le circuit sanitaire sans déposer l’échangeur eau-eau si la plaque est dotée du robinet (sur demande) installé sur la sortie de l’eau chaude sanitaire.

Pour les opérations de nettoyage, il faudra :

• fermer le robinet d’arrivée de l’eau sanitaire

• vidanger le circuit sanitaire à travers un robinet de service

• fermer le robinet de sortie de l’eau sanitaire

• dévisser les deux bouchons qui se trouvent sur les robinets d’arrêt

• ôter les ltres

Si la chaudière ne dispose pas de ce robinet, il faudra démonter l’échangeur eau-eau en suivant les explications au paragraphe suivant pour le nettoyer à part. Il est également conseillé de détartrer le siège et la sonde CTN qui se trouve sur le circuit sanitaire. Pour nettoyer l’échangeur et/ou le circuit sanitaire, il est conseillé d’utiliser Cillit FFW-AL ou Benckiser HF-AL.

31.

DÉMONTAGE DE L’ÉCHANGEUR SANITAIRE

(N’est pas prévu sur les modèles 1.24 CF - 1.24 FF)

L’échangeur eau-eau du type à plaques en acier inox se démonte facilement à l’aide d’un tournevis en procédant de la façon suivante :

• vidanger le circuit - en se limitant si possible à la chaudière - au moyen du robinet de vidange ;

• vidanger le circuit sanitaire;

• Déserrer les deux vis de xation - visibles à l’avant - de l’échangeur eau-eau et dégager ce dernier de son logement (g. 19).

32.

NETTOYAGE DU FILTRE D’EAU FROIDE

(N’est pas prévu sur les modèles 1.24 CF - 1.24 FF)

La chaudière est dotée d’un ltre de l’eau froide installé sur le groupe hydraulique. Pour le nettoyage, procéder de la façon suivante :

• Vidanger le circuit sanitaire.

• Dévisser l’écrou qui se trouve sur le groupe du détecteur de débit (gure 20).

• Dégager le détecteur de son logement avec son ltre.

• Éliminer éventuellement les impuretés.

Important : en cas de remplacement et/ou de nettoyage des joints toriques du groupe hydraulique, ne pas utiliser d’huile ou de graisse pour la lubrication, utiliser exclusivement Molykote 111.

écrou de xation du capteur de ux

0611_1602 / CG_1861

Figure 20

vis de xation de l’échangeur eau-eau

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 36

33. SCHÉMA FONCTIONNEL DES CIRCUITS

33.1 - 2.24 FF

CHAMBRE ÉTANCHE

0611_1603 / CG_1862

départ sortie gaz entrée retour chauffage eau chaude eau froide chauffage

Figure 21

Légende :

1 Sonde de priorité sanitaire (ECS) 2 By-pass automatique 3 Pressostat hydraulique 4 Vanne trois voies 5 Sonde CTN sanitaire 6 Détecteur de débit avec ltre et limiteur de débit d’eau 7 Moteur vanne trois voies 8 Vanne gaz 9 Vase d’expansion 10 Électrode d’allumage 11 Sonde CTN chauffage 12 Thermostat de sécurité 13 Échangeur eau fumées 14 Evacuation fumées 15 Ventilateur

16 Prise de pression positive 17 Pressostat air 18 Prise de pression négative 19

Électrode de détection de amme

20 Brûleur 21 Rampe gaz avec injecteurs 22 Échangeur eau - eau à plaques 23 Soupape automatique de purge air

24 Pompe avec séparateur d’air

Robinet de remplissage du circuit

26 Robinet de vidange chaudière 27 Manomètre 28 Soupape de sécurité hydraulique 29

Disconnecteur

30 Clapet anti-retour

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 37

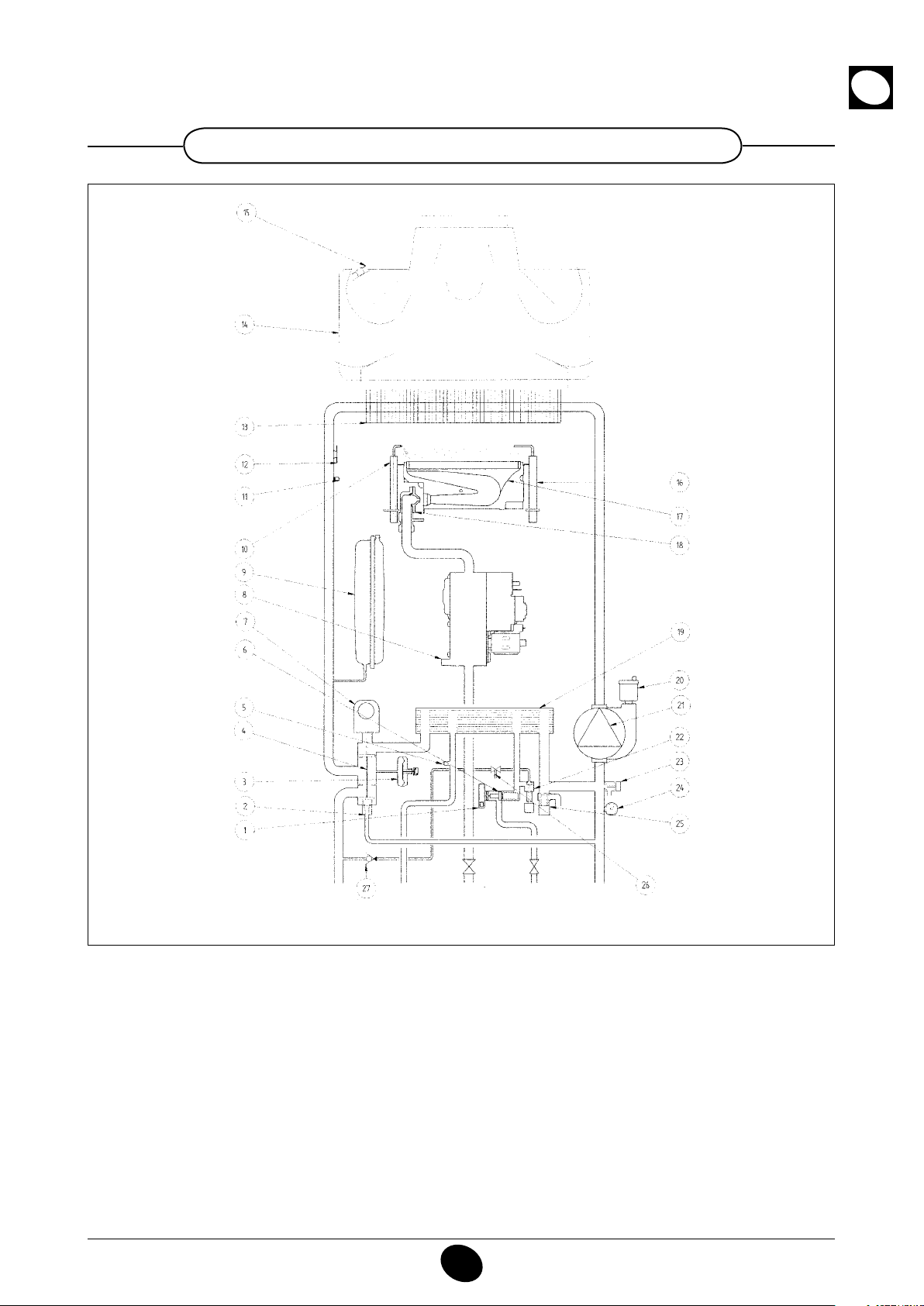

33.2 - 2.24 CF

0611_1604 / CG_1864

départ sortie gaz entrée retour

Figure 22

chauffage eau chaude eau froide chauffage

Légende :

Sonde de priorité sanitaire (ECS)

2 By-pass automatique 3 Pressostat hydraulique 4

Vanne

trois voies

Sonde CTN sanitaire

Détecteur de débit avec ltre et limiteur de débit d’eau

7 Moteur vanne trois voies 8

Vanne

gaz

9 Vase d’expansion

10 Électrode d’allumage 11 Sonde 12 Thermostat de sécurité 13 Échangeur eau fumées 14 Aspiration des fumées

CTN

chauffage

15 Thermostat fumées

16 Électrode de détection de amme 17 Brûleur 18 Rampe gaz avec injecteurs 19 Échangeur eau - eau à plaques 20

Soupape automatique de purge air

21 Pompe avec séparateur d’air 22 Robinet de remplissage du circuit 23 Robinet de vidange chaudière 24 Manomètre 25 Soupape de sûreté hydraulique 26 Disconnecteur 27 Clapet antiretour

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 38

33.3 - 1.24 FF

CHAMBRE ÉTANCHE

0611_1605 / CG_1863

Figure 23

Légende :

1 By-pass automatique 2 Pressostat hydraulique 3

Vanne

3 voies

Vanne

gaz

5 Vase d’expansion 6 Électrode d’allumage 7 Sonde 8 Thermostat de sécurité 9 Échangeur eau fumées 10 Évacuation fumées 11 Ventilateur 12 Prise de pression positive

CTN

chauffage

départ sortie gaz entrée retour chauffage eau chaude eau froide chauffage

13 Pressostat air 14 Prise de pression négative 15 Électrode de détection de amme 16 Brûleur 17 Rampe gaz avec injecteurs 18

Soupape automatique de purge air

19 Pompe avec séparateur d’air 20 Robinet de vidange chaudière 21 Manomètre 22 Soupape de sûreté hydraulique 23 Clapet antiretour 24 Disconnecteur

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 39

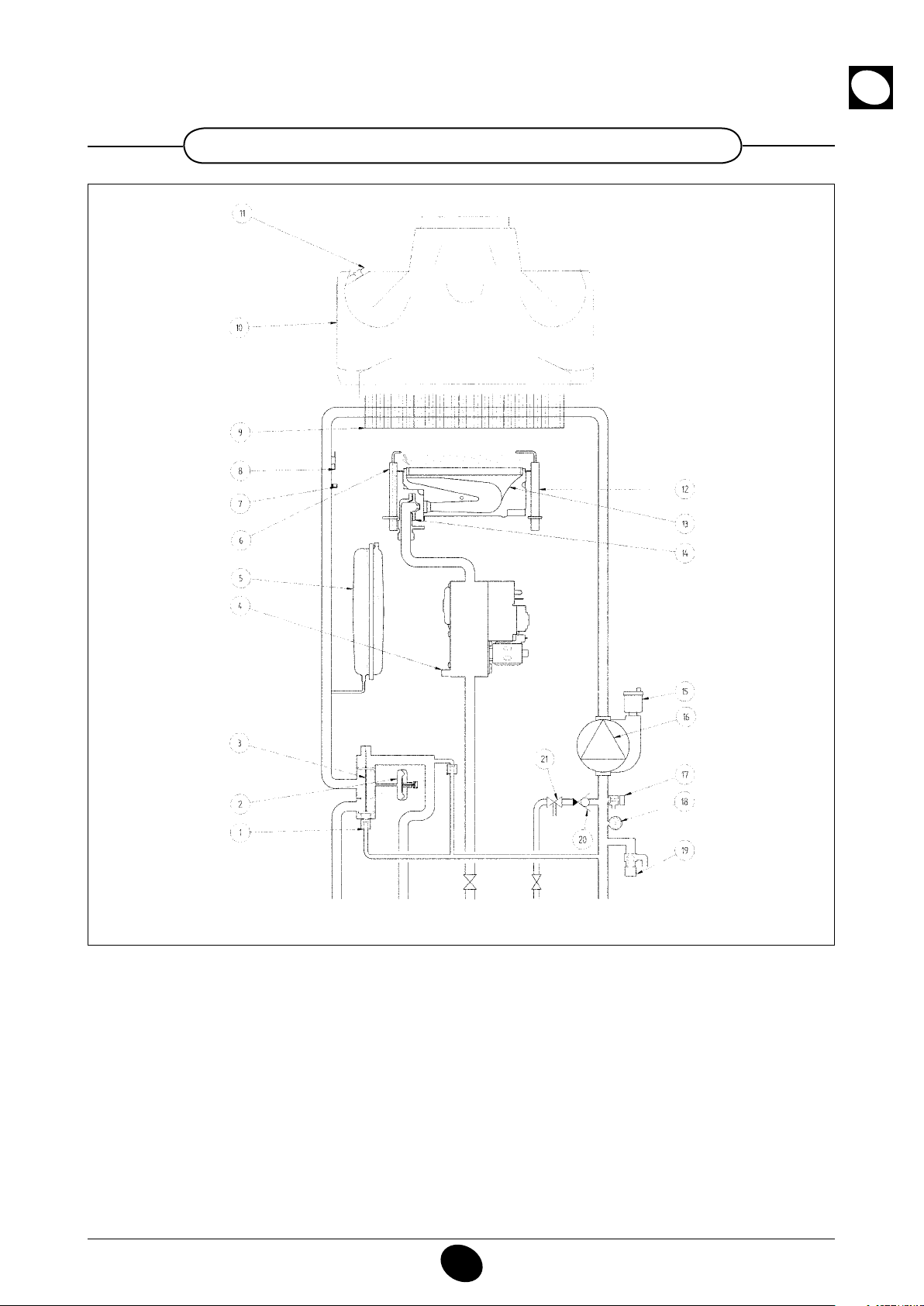

33.4 - 1.24 CF

0611_1606 / CG_1865

Figure 24

Légende :

1 By-pass automatique 2 Pressostat hydraulique 3

Vanne

3 voies

Vanne

gaz

5 Vase d’expansion 6 Électrode d’allumage 7 Sonde 8 Thermostat de sécurité 9 Échangeur eau fumées 10 Évacuation fumées 11 Thermostat fumées

CTN

chauffage

départ sortie gaz entrée retour chauffage eau chaude eau froide chauffage

12 Électrode de détection amme

13 Brûleur 14 Rampe gaz avec injecteurs 15

Soupape automatique de purge air

16 Pompe avec séparateur d’air 17 Robinet de vidange chaudière 18 Manomètre 19 Soupape de sûreté 20 Clapet antiretour 21 Disconnecteur

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 40

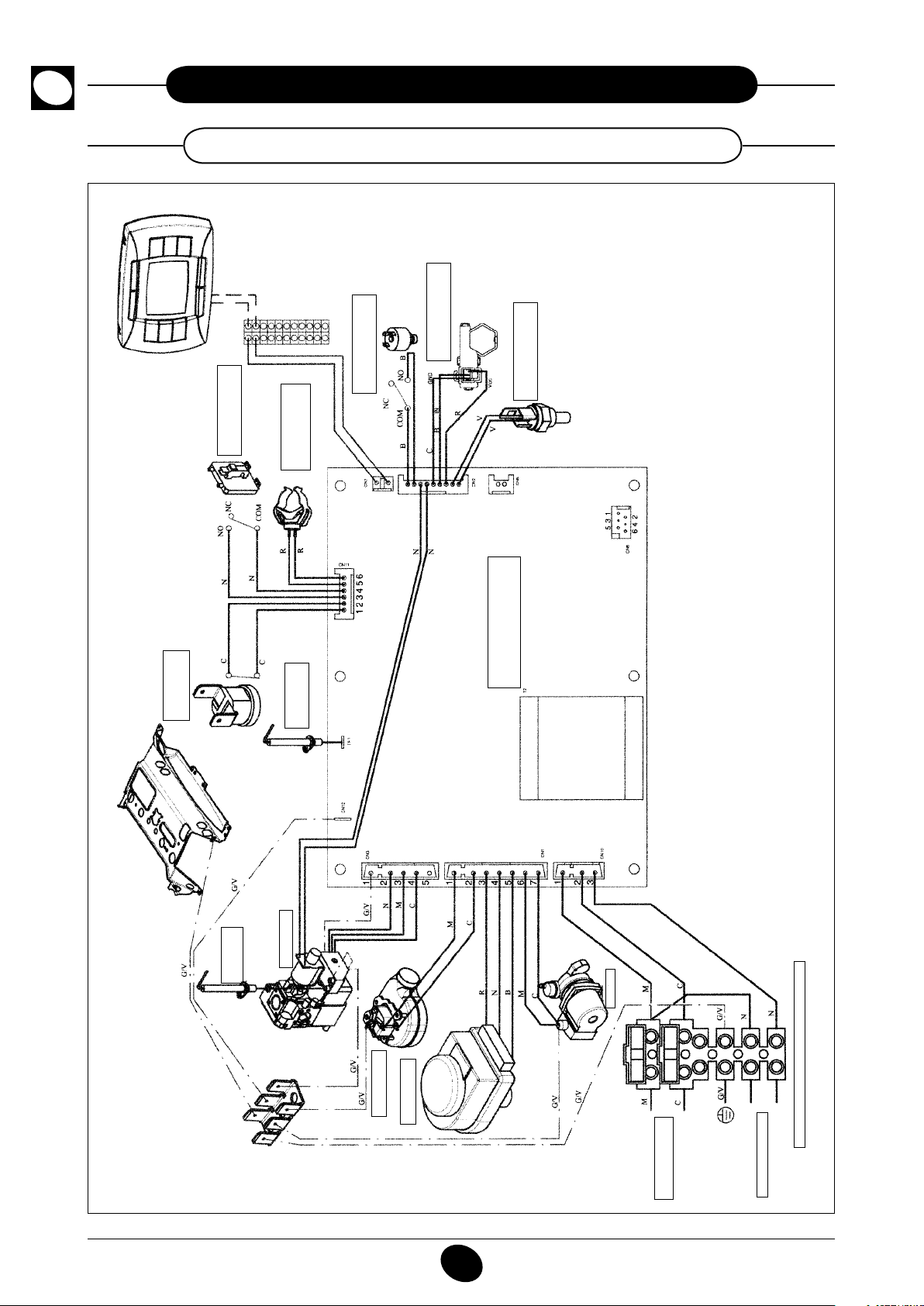

34. SCHÉMA DE RACCORDEMENT DES CONNECTEURS

34.1 - 2.24 FF

CAPTEUR

PRESSOSTAT

DIFFERENTIEL FUMÉES

SONDE CTN

CHAUFFAGE

PRESSOSTAT

HYDRAULIQUE

DE PRIORITÉ ECS

SONDE

TEMPÉRATURE ECS

Couleur des câbles

C = Bleu ciel

M = Marron

N = Noir

R = Rouge

G/V = Jaune/Vert

B = Blanc

V = Vert

0611_1004 / CG_1822

SÉCURITÉ

THERMOSTAT DE

ÉLECTRODE

D’ALLUMAGE

ÉLECTRODE DE

VANNE GAZ

DÉTECTION

- - - - -

(PARAGRAPHE 25)

MENT DE LA SONDE EXTÉRIEURE

PRÉDISPOSITION AU RACCORDE-

POMPE

VENTILATEUR

VANNE

TROIS VOIES

BORNIER D’ALIMENTATION

RESEAU D’

ALIMENTATION

THERMOSTAT

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 41

34.2 - 2.24 CF

CAPTEUR

PRESSOSTAT

HYDRAULIQUE

DE PRIORITÉ ECS

SONDE

TEMPÉRATURE ECS

Couleur des câbles

C = Bleu ciel

M = Marron

N = Noir

R = Rouge

G/V = Jaune/Vert

B = Blanc

0611_1005 / CG_1821

V = Vert

SÉCURITÉ

THERMOSTAT DE

THERMOSTAT FUMÉES

SONDE CTN

CHAUFFAGE

DÉTECTION

ÉLECTRODE DE

- - - - -

(PARAGRAPHE 25)

MENT DE LA SONDE EXTÉRIEURE

PRÉDISPOSITION AU RACCORDE-

ÉLECTRODE

D’ALLUMAGE

VANNE GAZ

VANNE

TROIS VOIES

POMPE

BORNIER D’ALIMENTATION

RESEAU D’

ALIMENTATION

THERMOSTAT

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 42

34.3 - 1.24 FF

PRESSOSTAT

HYDRAULIQUE

Couleur des câbles

C = Bleu ciel

M = Marron

N = Noir

R = Rouge

G/V = Jaune/Vert

B = Blanc

0702_2301

V = Vert

SÉCURITÉ

THERMOSTAT DE

PRESSOSTAT

DIFFERENTIEL FUMÉES

SONDE CTN

CHAUFFAGE

DÉTECTION

ÉLECTRODE DE

- - - - -

(PARAGRAPHE 25)

MENT DE LA SONDE EXTÉRIEURE

PRÉDISPOSITION AU RACCORDE-

ÉLECTRODE

D’ALLUMAGE

VANNE GAZ

VENTILATEUR

POMPE

BORNIER D’ALIMENTATION

RESEAU D’

ALIMENTATION

THERMOSTAT

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 43

THERMOSTAT FUMÉES

SONDE CTN

CHAUFFAGE

34.4 - 1.24 CF

LIQUE

PRESSOSTAT HYDRAU-

Couleur des câbles

C = Bleu ciel

M = Marron

N = Noir

R = Rouge

G/V = Jaune/Vert

B = Blanc

0702_2302

V = Vert

SÉCURITÉ

THERMOSTAT DE

ÉLECTRODE

D’ALLUMAGE

VANNE GAZ

DÉTECTION

ÉLECTRODE DE

- - - - -

(PARAGRAPHE 25)

MENT DE LA SONDE EXTÉRIEURE

PRÉDISPOSITION AU RACCORDE-

POMPE

BORNIER D’ALIMENTATION

RESEAU D’

ALIMENTATION

THERMOSTAT

INSTRUCTIONS DESTINÉES À L’INSTALLATEURBAXI - 924.944.1

Page 44

35. CARACTÉRISTIQUES TECHNIQUES

chaudière modèle 2.24 CF 1.24 CF 2.24 FF 1.24 FF Catégorie

Débit thermique nominale kW 26,3 26,3 26,9 26,9 Débit thermique réduite Puissance utile nominale kW 24 24 25 25 kcal/h 20.600 20.600 21.500 21.500 Puissance utile réduite kcal/h 8.000 8.000 8.000 8.000 Rendement conformément à la directive 92/42/CEE Pression maxi eau circuit thermique bar 3 3 3 3 Capacité vase d’expansion Pressiondu vase d’expansion

kW 10,6 10,6 10,6 10,6

kW 9,3 9,3 9,3 9,3

- ★★ ★★ ★★★ ★★★

l 8 8 8 8

bar 0,5 0,5 0,5 0,5

II2E+3P

Pression maxi eau du circuit sanitaire Pression mini dynamique eau du circuit sanitaire Débit mini eau sanitaire Production eau sanitaire avec ∆T=25 °C Production eau sanitaire avec ∆T=35 °C Débit spécique (*) Type

C52

Diamètre conduit d’évacuation concentrique Diamètre conduit d’aspiration concentrique Diamètre conduit d’évacuation double Diamètre conduit d’aspiration double Diamètre conduit d’évacuation Débit massique maxi des fumées (G20) Débit massique mini des fumées (G20) Température fumées maxi Température fumées mini Classe NOx

Type de gaz G31 G31 G31 G31 Pression d’alimentation gaz méthane 2H (G20) Pression d’alimentation gaz (G25) Pression d’alimentation gaz propane 3P (G31)

Tension d’alimentation électrique Fréquence d’alimentation électrique Puissance électrique nominale

- 3 3 3 3

- G20-G25 G20-G25 G20-G25 G20-G25

l/min 2,0 - 2,0 -

l/min 10,7 - 11,5 -

°C 110 110 135 135

°C 85 85 100 100

bar 8 - 8 -

bar 0,15 - 0,15 -

l/min 13,7 - 14,3 l/min 9,8 - 10,2 -

11BS

mm - - 60 60

mm - - 100 100

mm - - 80 80

mm 125 125 - -

kg/s 0,019 0,019 0,017 0,017

kg/s 0,017 0,017 0,017 0,017

mbar 20 20 20 20

mbar 25 25 25 25

mbar 37 37 37 37

V 230 230 230 230

Hz 50 50 50 50

W 80 80 135 135

11BS

C12 - C32 - C42

- C82 - B22

Poids net

kg 33 33 38 38

Dimensions hauteur mm 763 763 763 763

largeur profondeur Degré de protection contre l’humidité et la pénétration de l’eau (**)

- IP X5D IP X5D IP X5D IP X5D

mm 450 450 450 450 mm 345 345 345 345

(*) selon EN 625 (**) selon EN 60529

En raison du développement continu des produits, BAXI France se réserve la faculté de modier les caractéristiques indiquées dans cette documentation à tout moment et sans préavis. Document non actuel.

BAXI France

BAXI S.A.

157, Avenue Charles Floquets 93158 Le Blanc-Mesnil Cedex

Téléphone : 01 45 91 56 00 - Télécopie : 01 45 91 59 50

ed. 1 - 11/06

A member of BAXI GRlUP

924.944.1
