C A H I E R D ’ I N S T A L L A T I O N
C H A U D I E R E
B O R A F I O U L
Puissance chaudière |
FlammeJaune |
Flamme Bleue |
||
en kW |
CI - BI |
CVi - BVi |
CI - BI |
CVi - BVI |
|
|
|
|
|
24 et 30 |
= |
|
= |
|
25 |
|
= |
|
= |
26 HTE (Condensation) |
|
|
= |
= |
33 et 42 |
|
|
|
= |
35 et 45 |
|
= |
= |
|
40 et 50 |
= |
|
|
|
|
|
|
|
|
1Normes - Directives
2Accessoires
3Caractéristiques
3.1Dimensions
3.2Caractéristiques de la chaudière flamme jaune
3.3Caractéristiques de la chaudière flamme bleue
3.4Consommation électrique
4Instructions d'installation
4.1Aménagement de la chaufferie
4.2Chaudière Ci / Bi, montage cheminée
4.3Dégagements
4.4Mise en place de la chaudière
4.5Mise en service

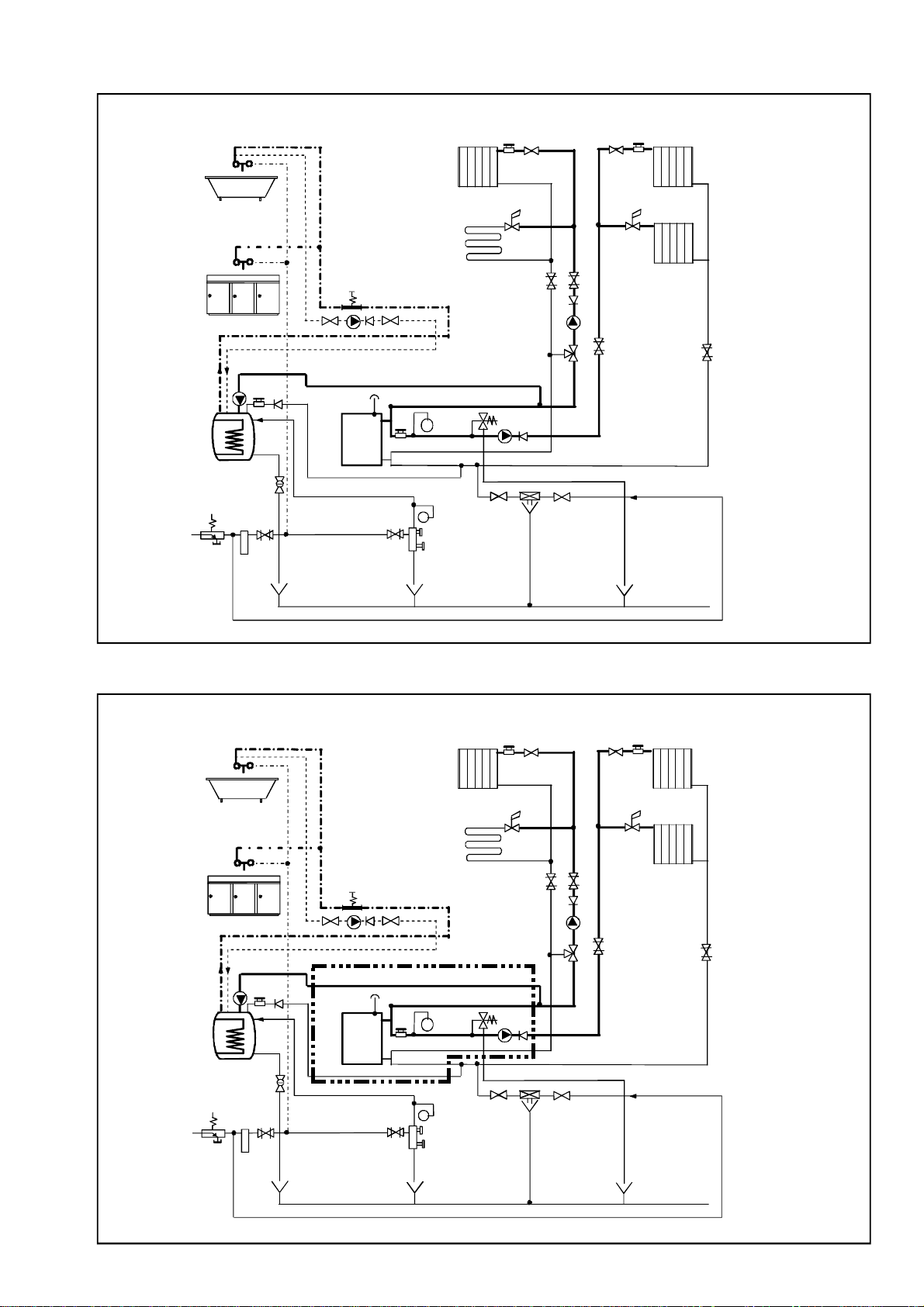

4.6Schémas hydraulique avec production ECS, vanne 3 voies et 2 circuits de chauffage (Ci - CVi)
4.7Schémas hydraulique avec production ECS, vanne 3 voies et 2 circuits de chauffage (Bi - BVi)
4.8Types de circuits raccordés à la chaudière HTE
5Raccordement électrique - Régulation
5.1Accès au bornier de câblage
6Maintenance
6.1Vérifications générales
6.2Surveillance périodique
6.3Nettoyage du corps de chauffe
6.4Préparateur
6.5Nettoyage de l'habillage
6.6Protection contre le gel
6.7Nettoyage de l’échangeur secondaire (version HTE)
7Pièces détachées
7.1Corps de chaudière (Ci-Bi et CViBVi 24 / 30 kW)
7.2Liste des pièces corps de chaudière (Ci-Bi et CViBVi 24 / 30 kW)
7.3Corps de chaudière (Ci-Bi et CViBVi 40 / 50 kW)
7.4Liste des pièces corps de chaudière (Ci-Bi et CViBVi 40 / 50 kW)
7.5Corps de chaudière (Ci - Bi et CVi - BVi 26 kW) version HTE
7.6Liste des pièces corps de chaudière
(Ci - Bi et CVi - BVi 26 kW) version HTE
7.7Condenseur chaudière (Ci - Bi et CVi - BVi 26 kW) version HTE
7.8Préparateur E.C.S
7.9Jaquette Ci / CVi
7.10Jaquette Bi / BVi
7.11Jaquette Ci / CVi version HTE
7.12Jaquette Bi / BVi version HTE
7.13Tableau de commande
Réf. : CH - 1232 - I - FR - 1 - 05 / 04
1
" BAXI S.A. atteste la conformité de toutes les chaudières mentionnées dans la présente notice en référence aux appareils de type correspondants, ayant le droit d'usage du Marquage CE selon la directive européenne "Rendements des chaudières".
1 NORMES - DIRECTIVES
BAXI S.A. rejette toute responsabilité pour les dommages résultant de travaux non exécutés conformément à la présente notice et/ou par un professionnel qualifié ".
La chaudière est construite conformément aux directives européennes suivantes :
"Basse tension" |
73 |
/ 23 / CEE |
"Compatibilité électromagnétique" |
89 |
/ 336 / CEE |
"Rendement" |
92 |
/ 42 / CEE |
"Appareils sous pression" |
97 |
/ 23 / CEE |
La présente chaudière et les équipements inclus sont conformes à la directive, sans toutefois être soumis au marquage CE (selon l'article 3.3). Elle est destinée à être utilisée sur un circuit chauffage à eau chaude ne dépassant pas une température de 85 °C et une pression de 4 bar.
La chaudière répond aux normes suivantes :
EN 303.1 |
• chaudière avec brûleur à air soufflé : |
terminologie, spécifications générales, |
|
essais et marquages. |
|
EN 303.2 |
• chaudière avec brûleur à air soufflé : |
|
spécifications spéciales pour chaudière |
|
avec brûleur à fioul à pulvérisation. |
EN 304 |
• règles d'essai pour les chaudières pour |
|
brûleur à fioul à pulvérisation. |
XPD 35-430• chaudière de type C de puissance utile inférieure ou égale à 70 kW.
DIN 4791 • raccordement des chaudières et des brûleurs.
EN 267 • brûleur à fioul à pulvérisation de type monobloc.
L'installation de chauffage doit être réalisée selon les textes réglementaires en vigueur.
En particulier :
DTU 65 • installation de chauffage central concernant le bâtiment.
DTU 65.4 • chaudière au gaz et aux hydrocarbures liquides.
DTU 65.11 • dispositif de sécurité des installations de chauffage central concernant les bâtiments.
Règlement Sanitaire Départemental Type
Accord Intersyndical du 02 Juillet 1969.
AVERTISSEMENTS: spécifiques aux chaudières à "ventouse concentrique"
1leur fonctionnnent est soumis à une stricte définition du terminal et des conduits d'évacuation de fumées et d'amenée d'air, pour lesquels la chaudière a été homologuée.
2l'air de combustion est aspiré autour du conduit de fumées en le refroidissant. Les condensats ainsi formés doivent être évacués vers l'égout par un dispositif d'écoulement muni d'un siphon (fourni pour les versions HTE).
3la mise en pression du circuit de combustion justifie une étanchéité renforcée, spécifiée par la "norme" et testée en usine sur chaque chaudière. Cette étanchéité (chaudière et conduits), doit être sauvegardée lors de toute intervention. Ne pas hésiter à remplacer un joint si nécessaire.
C'est pourquoi :
Al'installation
-La longueur et le type de conduit doivent être scrupuleusement respectés suivant les instructions du Cahier d’Installation Ventouse.
-La puissance nominale ne doit pas être augmentée.
Après toute intervention de maintenance vérifier impérativement que :
-Le "Canaliseur", partie intégrante de la chaudière, est bien remis en place (voir § 6.3.1).
-La porte fonte est refermée de manière étanche aux produits de combustion.
-Le gicleur et les raccordements fioul sont correctement serrés (vérifier l'étanchéité en fonctionnement avant de remonter le capot du brûleur et sa gaine d'arrivée d'air).
-Le bouchon de l'orifice de mesure est remis en place après contrôle de la combustion.
2
2 |
ACCESSOIRES |
|
|
|
|||
|
|
|
|
|
|
Chaudière |
|
|
|
|
|
|
Classique |
HTE |
|
|
|
|
|
|
CiBi |
CVi - BVi |
|
|
|
Accessoires standards |
|
|
|
||
|
|
1 |
Corps de chauffe en fonte |
|
= |
= |
= |
|
|
1 |
Brûleur fioul intégré |
|
= |
= |
= |
|
|
1 |
Capot brûleur |
|
|
= |
= |
|
|
1 |
Préparateur E.C.S. intégré |
|
|
= |
= |
|
|
1 |
Pompe E.C.S. |
|
|
= |
= |
|
|
|
Tableau de commande équipé d'un module d'ambiance démontable |
|
|
|
|
|
|
1 |
assurant une régulation en fonction des conditions extérieures avec |
|
= |
= |
= |
|
|
|
ou sans influence de l'ambiance |
|
|
|
|
|
|
1 |
Condenseur |
|
|
|
= |
|
|
1 |
Groupe de sécurité |
|
|
|
= |
|
|
1 |
Pompe de chauffage circuit direct |
|
|
|
= |
|
|
1 |
Soupape de sécurité chauffage |
|
|
|
= |
|
|
1 |
Siphon de condensats |
|
|
|
= |
|
|
Colis accessoires fournis |
|
|
|
||
|
|
2 |
Bouchons |
|
= |
= |
= |
|
|
1 |
Socle pour le module d'ambiance, quand il est placé dans l'ambiance |
|
= |
= |
= |
|
|
1 |
Sonde extérieure |
|
= |
= |
= |
|
|
1 |
Brosse de ramonage |
|
= |
= |
= |
|
|
2 |
Flexibles fioul |
|
= |
= |
= |
|
|
Colis accessoires en option: modules chauffage. |
|
|
|
||
|
|
Commande de circuit de chauffage complémentaire: |
|
|
|
||
|
|
- Module d'ambiance pour tout circuit complémentaire |
|
= |
= |
= |
|
|
|
• Module mural MM1 pour un 2ème circuit sur vannes 3 voies |
|
= |
= |
= |
|
|
|
• Module mural MM1 pour un 3ème circuit sur vannes 3 voies |
|
= |
= |
= |
|
|
|
• Sonde de départ pour circuit vanne 3 voies motorisées |
|
= |
= |
= |
|
|
|
• Sécurité manque d'eau intégrée |
|
|
|
= |
|
|
|
Colis des conduits "ventouse"en option Ø 80 / 125 ou Ø 100 / 150 |
|
|
|
||
|
|
1 |
Terminal horizontal |
|
|
= |
= |
|
|
1 |
Terminal vertical noir ou brique |
|
|
= |
= |
|
|
1 |
Rallonge 0,5 m isolé |
|
|
= |
= |
|
|
1 |
Rallonge 1 m isolé |
|
|
= |
= |
|
|
1 |
Rallonge 2 m isolé |
|
|
|
= |
|
|
1 |
Rallonge télescopique |
|
|
= |
|
|
|
2 |
Coude à 45° |
|
|
= |
= |
|
|
1 |
Coude à 30° |
|
|
|
= |
|
|
1 |
Coude à 15° |
|
|
|
= |
|
|
1 |
Coude à 90° |
|
|
= |
= |
|
|
1 |
Elément avec trappe de visite à 90° |
|
|
|
= |
|
|
1 |
Elément avec trappe de visite droit |
|
|
|
= |
|
|
1 |
Solin de 30° à 45° |
|
|
= |
= |
|
|
1 |
Solin de 40° à 55° |
|
|
= |
|
|
|
1 |
Solin ardoise |
|
|
= |
= |
|
|
1 |
Récupérateur de condensats |
|
|
= |
|
|
|
1 |
Prise de mesure combustion |
|
|
|
= |
|
|
1 |
Filtre acoustique |
|
|
= |
|
|
|
1 |
Grille de protection |
|
|
= |
|
|
|
Colis des |
conduits "cheminée" en option Ø 80 |
|
|
|
|
|
|
1 |
Adaptateur aspirateur d'air |
|
|
|
= |
|
|
1 |
Rallonge 0,5 m |
|
|
|
= |
|
|
1 |
Rallonge 01 m |
|
|
|
= |
|
|
1 |
Rallonge 2 m |
|
|
|
= |
|
|
1 |
Coude à 90° |
|
|
|
= |
|
|
1 |
Coude à 45° |
|
|
|
= |
|
|
1 |
Coude à 30° |
|
|
|
= |
|
|
1 |
Coude à 15° |
|
|
|
= |
|
|
1 |
Elément T avec trappe de visite |
|
|
|
= |
|
|
1 |
Elément droit avec trappe de visite |
|
|
|
= |
|
|
1 |
Chapeau de gaine noir |
|
|
|
= |
|
|
1 |
Tuyau flexible de fumées rouleau de 25 m |
|
|
|
= |
|
|
1 |
Tuyau flexible de fumées rouleau de 12,5 m |
|
|
|
= |
|
|
1 |
Coupleur pour tuyau flexible de fumées |
|
|
|
= |
|
|
1 |
Aide pour insertion du tuyau flexible de fumées |
|
|
|
= |
3
3 CARACTÉRISTIQUES
3.1Dimensions
Chaudière classique type Ci / CVi
640 |
A |
H
H
Chaudière classique et HTE type Bi / BVi
640 |
|
A |
|
|
|
||
|
|
|
|
|
|
|
|
Chaudière classique |
Type Bi / BVi |
|
|
|
C* |
|
B |
|
|
|
|
Type Ci / CVi |
|
|
|
|
|
|
|
C* |
B |
|
|
|
|
|
|
|
|
|
D* |
|
210 |
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
E |
|
|
|
|
1528 |
|
628 |
720 |
F |
|
582 |
716 |
1176 |
|
D* |
210 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
168 |
|
339 |
159 |
|
|
|
|
|
|
|
|
39 |
G |
|
|
|
Chaudière HTE
|
|
|
|
|
Type Ci / CVi |
|
|
|
|
|||||||||||
C* |
187 |
|
|
|
|
B |
||||||||||||||
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
C1* 105
D*
793
244 |
334 |
458 |
|
Type Bi / BVi |
B |
|||||||
C |
187 |
|
|
||||||
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
C1 105
D
E |
|
G |
|
F |
792 |
|
|
351 |
582 |
339 |
|
882 |
|
1007 |
1342 |
|
|||
|
|
|
|
|
|
|
|
|
|
Dimensions |
|
|
|
|
|
|
Hydraulique |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Flamme bleue |
C* |
Départ Ø 1"1/4 |
||
|
|
|
Flamme jaune |
Flamme bleue |
C1* |
Départ circuit direct Ø 1"1/4 |
||||||||
|
|
|
|
|
|
|
|
|
|
|
HTE |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
D* |
Retour Ø 1" 1/4 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
24 à 30 kW |
40 à 50 kW |
24 à 30 kW |
26 kW |
E |
Sortie eau chaude Ø 3/4" |
||||||||
|
Ci-CVi |
Bi-BVi |
Ci-CVi |
Bi-BVi |
Ci-CVi |
Bi-BVi |
Ci-CVi |
Bi-BVi |
F |
Recyclage Ø 3/4" |
||||
A |
|
730 |
|
905 |
|
770 |
1080 |
G |
Entrée eau froide Ø 3/4" |
|||||
B |
Sortie des fumées (voir tableau des caractéristiques de la chaudière) |
* le départ et le retour peuvent se faire indifféremment |
||||||||||||
H |
852 |
|
1398 |
852 |
|
1398 |
852 |
|
1398 |
930 |
|
1476 |
à droite, à gauche ou en diagonale. |
4
3.2Caractéristiques de la chaudière flamme jaune
|
Chaudière |
|
24 |
30 |
25 |
40 |
50 |
35 |
45 |
|||||||
|
|
Ci |
Bi |
Ci |
Bi |
CVi |
BVi |
Ci |
Bi |
Ci |
Bi |
CVi |
BVi |
CVi |
BVi |
|
|
|
|
||||||||||||||
Puissance utile |
|
kW |
20/24 |
24/30 |
25 |
40 |
50 |
35 |
45 |
|||||||
Débit calorifique |
kW |
21.9/26.4 |
26/33 |
27.9 |
45.1 |
55 |
40.2 |
49 |
||||||||
Robinet de vidange |
pouce |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
||||||||
Contenance en eau |
litres |
24 |
32 |
43 |
32 |
43 |
32 |
30 |
39 |
30 |
39 |
30 |
39 |
30 |
39 |
|
Résistance du circuit d'eau ( t = 15k) |
mbar |
3.3 |
5.3 |
3.6 |
10 |
12 |
9 |
11 |
||||||||
Pression maximale du circuit de chauffage |
bar |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
||||||||
Ø sortie des fumées |
mm |
125 |
125 |
80/125 |
139 |
153 |
80/125 |
100/150 |
||||||||
Volume circuit |
des fumées |
m3 |
0.035 |
0.035 |
0.035 |
0.051 |
0.051 |
0.051 |
0.051 |
|||||||
Résistance du circuit des fumées |
mbar |
0.1 |
0.18 |
|
|
0.18 |
0.30 |
|
|
|
|
|||||
Tirage nécessaire |
mbar |
0.15 |
0.23 |
|
|
0.23 |
0.35 |
|
|
|
|
|||||
Température des fumées (T-amb. = 20 °C) |
°C |
180 |
200 |
185 |
205 |
205 |
205 |
205 |
||||||||
Débit des fumées |
kg/h |
37 |
47 |
63 |
78 |
64 |
|
|
|
|
||||||
|
|
|
|
|||||||||||||
Perte à l'arrêt ( |
t = 30k) |
W |
88 |
174 |
88 |
174 |
88 |
174 |
166 |
256 |
166 |
256 |
166 |
256 |
166 |
256 |
Capacité du préparateur E.C.S |
litres |
|
130 |
|
130 |
|
130 |
|
170 |
|
170 |
|
170 |
|
170 |
|
Pression maximale E.C.S |
bar |
|
10 |
|
10 |
|
10 |
|
7 |
|
7 |
|
7 |
|
7 |
|
Débit spécifique selon Pr EN 303-6 |
l / mn |
|
26 |
|
26 |
|
26 |
|
30 |
|
30 |
|
30 |
|
30 |
|
Alimentation électrique |
|
|
|
|
|
Mono 230 V 50 Hz |
|
|
|
|
||||||
Poids emballé |
|
kg |
210 |
270 |
210 |
270 |
213 |
272 |
275 |
362 |
275 |
362 |
362 |
275 |
362 |
275 |
Poids net |
|
kg |
180 |
230 |
180 |
230 |
182 |
232 |
240 |
315 |
240 |
315 |
315 |
240 |
315 |
240 |
3.2Caractéristiques de la chaudière flamme bleue (classique et condensation)
|
Chaudière |
|
|
24 |
30 |
25 |
35 |
45 |
33 |
42 |
|
26 HTE |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ci |
Bi |
Ci |
Bi |
CVi |
BVi |
Ci |
Bi |
Ci |
Bi |
CVi |
BVi |
CVi |
BVi |
Ci |
Bi |
CVi |
BVi |
|
|
|
|
|
||||||||||||||||||
Puissance utile |
|
60°/80°C |
kW |
24 |
30 |
25 |
35 |
45 |
33 |
42 |
20.4-25.1 |
||||||||||
|
30°/40°C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
21.5 -26.4 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
Débit calorifique |
|
kW |
27.5 |
33 |
28.2 |
39.5 |
48.2 |
36 |
45 |
26 |
|
||||||||||
Robinet de vidange |
|
pouce |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
|
||||||||||
Contenance en eau |
|
litres |
24 |
32 |
43 |
32 |
43 |
32 |
30 |
39 |
30 |
39 |
30 |
39 |
30 |
39 |
|
26.534.526.534.5 |
|
||
Résistance du circuit d'eau ( |
t = 15k) |
mbar |
3.3 |
5.3 |
3.6 |
9 |
11 |
8 |
10 |
55 |
|
||||||||||
Pression maximale du circuit de chauffage |
bar |
|
4 |
4 |
4 |
4 |
4 |
4 |
4 |
3 |
|
|
|||||||||
Capacité vase expansion chaudière |
litres |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12 |
|
||||
Ø sortie des fumées |
|
mm |
125 |
125 |
80/125 |
139 |
153 |
80/125 |
100/150 |
80 |
80/125 |
||||||||||
Volume circuit |
des fumées |
|
m3 |
0.035 |
0.035 |
0.035 |
0.051 |
0.051 |
0.051 |
0.051 |
0.047 |
|
|||||||||
Résistance du circuit des fumées |
mbar |
0.1 |
0.18 |
|
|
0.14 |
0.32 |
|
|
|
|
|
|
|
|
||||||
Tirage nécessaire |
|
mbar |
0.15 |
0.23 |
|
|
0.12 |
0.17 |
|
|
|
|
|
|
|
|
|||||
Température des fumées |
60°/80°C |
°C |
200 |
200 |
175 |
190 |
190 |
190 |
190 |
54-58* |
|
||||||||||
(T-amb. = 20 °C) |
30°/40°C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
39-43 |
|
|||
Débit des fumées |
|
kg/h |
40 |
48 |
41 |
59 |
74 |
53 |
65 |
39.6 |
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Perte à l'arrêt ( |
t = 30k) |
|
W |
88 |
174 |
88 |
174 |
88 |
174 |
166 |
256 |
166 |
256 |
166 |
256 |
166 |
256 |
171257 |
171257 |
||
Capacité du préparateur E.C.S |
|
litres |
|
130 |
|
130 |
|
130 |
|
170 |
|
170 |
|
170 |
|
170 |
|
130 |
|
130 |
|
Pression maximale E.C.S |
|
bar |
|
10 |
|
10 |
|
10 |
|
7 |
|
7 |
|
7 |
|
7 |
|
10 |
|
10 |
|
Débit spécifique selon Pr EN 303-6 |
l / mn |
|
26 |
|
26 |
|
26 |
|
30 |
|
30 |
|
30 |
|
30 |
|
26 |
|
26 |
||
Capacité vase d'expansion sanitaire |
litres |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
5 |
||
Alimentation électrique |
|
|
|
|
|
|
|
|
Mono 230 V 50 Hz |
|
|
|
|
|
|
||||||
Poids emballé |
|
|
kg |
210 |
270 |
210 |
270 |
213 |
272 |
275 |
362 |
275 |
362 |
362 |
275 |
362 |
275 |
255 |
340 |
255 |
340 |
Poids net |
|
|
kg |
180 |
230 |
180 |
230 |
182 |
232 |
240 |
315 |
240 |
315 |
315 |
240 |
315 |
240 |
220 |
305 |
220 |
305 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
* Mesuré à 3 m C13 |
3.3Consommation électrique
|
Modèle |
Puissance/ |
intensité |
|
consommation |
nominale |
|
|
|
||
|
|
|
|
Régulation |
KM |
10 W |
0,04 A |
Pompe ECS * |
CP 53 |
104 W |
0,45 A |
Pompe chauffage circuit direct ** |
CP 53 |
104 W |
0,45 A |
Sécurité manque d'eau ** |
OEM type 52 |
2 W |
0,005 A |
* Modèle avec préparateur |
|
|
|
** Modèle HTE |
|
|
|
5
4 INSTRUCTIONS D‘INSTALLATION
4.1Aménagement de la chaufferie
-Socle: la chaudière est prévue pour être directement installée sur le sol de la chaufferie. Un socle en béton n’est nécessaire que s’il y a lieu de corriger des dénivellations, ou d’isoler la base d’un sol humide ou inconsistant.
-Ventilation: se conformer à la règlementation en vigueur, en ce qui concerne les ventilations haute et basse.
4.2Chaudière Ci / Bi, montage cheminée
-Le rendement de cette chaudière conduit à des températures de fumées relativement basses. Un soin particulier doit être apporté à la cheminée qui doit être étanche et calorifugée. En effet, un manque d’étanchéité et une mauvaise isolation de la cheminée abaisseront la température des fumées, provoquant le phénomène de bistre. Une des dispositions à prendre est de tuber les conduits. La qualité du tubage doit être compatible avec le fioul.
-Il est recommandé de :
•conserver la même section que la buse de sortie de la chaudière,
•éviter les changements brutaux de direction ,
•réduire le nombre des coudes,
•prévoir un pot de purge aussi près que possible de la chaudière.
Pour la version HTE, le système de cheminée est soumis à avis technique, se reporter au cahier technique Cheminée.
4.3Dégagements
Les dimensions portées sur la figure sont des valeurs minima qui permettent un accès correct pour les opérations d’entretien périodiques. Prévoir, entre chaudière et murs de la chaufferie, un espace suffisant pour assurer un branchement aussi direct que possible du départ de fumées et pour les raccordements aisément accessibles des circuits de chauffage et d’alimentation en combustible liquide. Pour la version HTE, l’entretien du condenseur implique le démontage de la partie arrière de l’habillage de la chaudière.
4.4Mise en place de la chaudière
-Préparer les raccordements d'eau, cheminée, alimentation en combustible. Un espace libre est recommandé de chaque coté de la chaudière pour faciliter les opérations de raccordement.
-Procéder au déballage de la chaudière,ne retirer les cornières de protection latérale du socle qu'au dernier moment.
-Placer la chaudière en regard de ses points de raccordement en respectant les règles d’installation d'implantation en chaufferie.
-Le robinet de vidange du cricuit de chauffage est intégré sur la chaudière à l'avant et en bas (sur le corps pour les versions Ci et CVi), sur le préparateur à l’avant et en bas (pour les versions Bi et BVi).
-Raccorder un robinet de vidange du circuit sanitaire à l'arrière et en bas du préparateur (version Bi et BVi), le robinet est montée sur la version BI HTE.
-Raccorder le circuit de chauffage.
-La canalisation de remplissage en eau potable du circuit
chauffage doit comporter un dispositifdedisconnection du type CB, conformément aux articles 16-7 et 16-8 du Règlement Sanitaire Départemental Type.
-Qualité de l’eau pour le circuit chauffage: éviter l’emploi d’eau calcaire qui peut entartrer la chaudière. La note technique de l’accord intersyndical du 2 juillet 1969 précise, entre autre, que si le TH ou titre hydrotimétrique est supérieur à 25° F(français), le remplissage de la chaudière doit être prévu avec de l’eau adoucie.
-Raccorder le circuit sanitaire du préparateur* à l’installation.
Éviter le contact d’une flamme avec l’isolation thermique du préparateur E.C.S.
|
|
|
|
|
|
|
|
|
L |
|
300 |
|
|
|
450 |
||
|
||||||||
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
L mini = 450 chaudière classique
L mini = 600 Chaudière HTE
|
L |
|
|
|
|
|
|
1000 |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
L’arrivée d’eau froide sanitaire au préparateur doit comporter une vanne d’isolement, un clapet de non-retour et obligatoirement un groupe de sécurité taré à 7 bar au plus près du préparateur. Nous préconisons un groupe de sécurité* portant la marque de qualité NF. Nous rappelons que pour une pression d’eau de ville supérieure à 5 bar, la canalisation d’amenée d’eau doit être munie d’un détendeur efficace (* ces composants sont fournis pour la version HTE).
Les prescriptions d’installation sont identiques à celles requises par d’autres modes de production d’eau chaude sanitaire, sachant que les qualités locales de l’eau sont à considérer, au dessus de 30° F (français) nous conseillons d’utiliser un appareil anti-tartre. Pour éviter les risques de brûlure, la fonction «Lutte contre les bactéries de légionellose» est désactivée à la livraison de la chaudière. Cette fonction peut être activée par l’installateur à la demande du client.
S’assurer qu’il n’y a pas de communication entre le circuit de chauffage et les circuits de distribution d’eau sanitaire.
-Pour la version HTE, les condensats doivent être évacués par une installation appropriée. Le niveau du siphon de la chaudière est sous l’échangeur condenseur. Le PH des condensats se situe entre 2 et 3.
Nous préconisons la mise en place d’un bac de neutralisation (option) pour le traitement des condensats avant évacuation vers le circuit des eaux usées.
Si une évacuation directe est la solution retenue, elle n’est autorisée que lorsque le système est réalisé en matériaux résistant à la corrosion (p. ex. tuyau en PP, grès, PVC dur et PEHD entre autre).
Le raccordement de la conduite des condensats au système d’évacuation doit toujours avoir une pente, sinon uitiliser une pompe de relevage (option).
4. 5 Mise en service
-Remplissage du circuit chauffage et de la chaudière: purger tous les points hauts du circuit chauffage et refermer successivement les différentes vis de purge dès que l’eau a atteint leur niveau, ne pas oublier les purgeurs manuel de la chaudière. Le capuchon du purgeur automatique normalement monté sur le départ de la chaudière, doit rester desserré de façon à assurer une purge permanente pendant le remplissage.
-Remplissage du circuit sanitaire, préparateur ECS: ouvrir le robinet d’arrivée d’eau sanitaire et purger la
canalisation en ouvrant les robinets de puisage.
6
4.6Schéma hydraulique avec production E.C.S, vanne 3 voies et 2 circuits de chauffage (Ci / CVi)
4.6.1 Chaudière classique
Circuit sanitaire |
2ème circuit chauffage |
1er circuit chauffage à la |
|||||||||||||||||||||
température chaudière |
|||||||||||||||||||||||
|
|||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ou
3
Chaudière |
D1 |
|
|
|
|
Départ D2 1 |
1 |
|
R2 |
|
Préparateur |
Retour |
|
R1 |
|
|
ECS |
|
|
|
|
|
2
Egout
4.6.2Chaudière HTE
Circuit sanitaire |
2ème circuit chauffage |
1er circuit chauffage à la |
|||||||||||||||||||||
température chaudière |
|||||||||||||||||||||||
|
|||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ou
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Equipement fourni |
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
D1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
Chaudière |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
D2 1 |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Départ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
Préparateur |
|
|
|
Retour |
|
|
R2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||
|
|
|
|
R1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||
|
|
ECS |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Egout
7
4.7Schéma hydraulique avec production E.C.S, vanne 3 voies et 2 circuits de chauffage (Bi / BVi)
4.7.1 Chaudière classique
Circuit sanitaire |
2ème circuit chauffage |
1er circuit chauffage à la |
|||||||||||||||||||||
température chaudière |
|||||||||||||||||||||||
|
|||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ou
ChaudièreD1
3 |
Départ |
D2 |
1 |
1 |
||||
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
R2
Retour R1
2
Préparateur
ECS
Egout
4.7.2Chaudière HTE
Circuit sanitaire |
2ème circuit chauffage |
1er circuit chauffage à la |
|||||||||||||||||||||
température chaudière |
|||||||||||||||||||||||
|
|||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ou
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Chaudière |
D1 |
|
Equipement fourni |
|
|
|
|
|
|
|
|||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
3 |
|
Départ |
D2 |
1 |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Retour |
|
R2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
R1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Préparateur
ECS
Egout
8
