Changhong LT2657 User Guide

LT2657 中文维修手册仅用于维修参考

目录

1.安全与注意事项……………………………………………………………………………… 2

1.1 安全注意点……………………………………………………………………………… 2

1.2 操作使用注意…………………………………………………………………………… 2

1.3 存储注意事项……………………………………………………………………………… 2

1.4 高压警告…………………………………………………………………………………… 2

2.液晶电视规格………………………………………………………………………………… 3

2.1 基本规格………………………………………………………………………………… 3

2.2 LCD TV 描述……………………………………………………………………………… 4

3. 操作说明及调整……………………………………………………………………………… 5

3.1 遥控器说明……………………………………………………………………………… 5

3.2 控制面板………………………………………………………………………………… 6

3.3 菜单功能…………………………………………………………………………………… 7

4. 连接介绍……………………………………………………………………………………… 12

4.1 外部设备连接方式介绍……………………………………………………………… 12

4.2 输入/输出接口介绍……………………………………………………………………… 14

4.3 工厂预设模式…………………………………………………………………………… 14

5. 故障处理流程………………………………………………………………………………… 15

6. 拆装流程图…………………………………………………………………………………… 20

7.白平衡调整 ………………………………………………………………………………… 26

8. BOM…………………………………………………………………………………………… 26

9. PCB Layout…………………………………………………………………………………… 42

9.1 主板 ……………………………………………………………………………………… 42

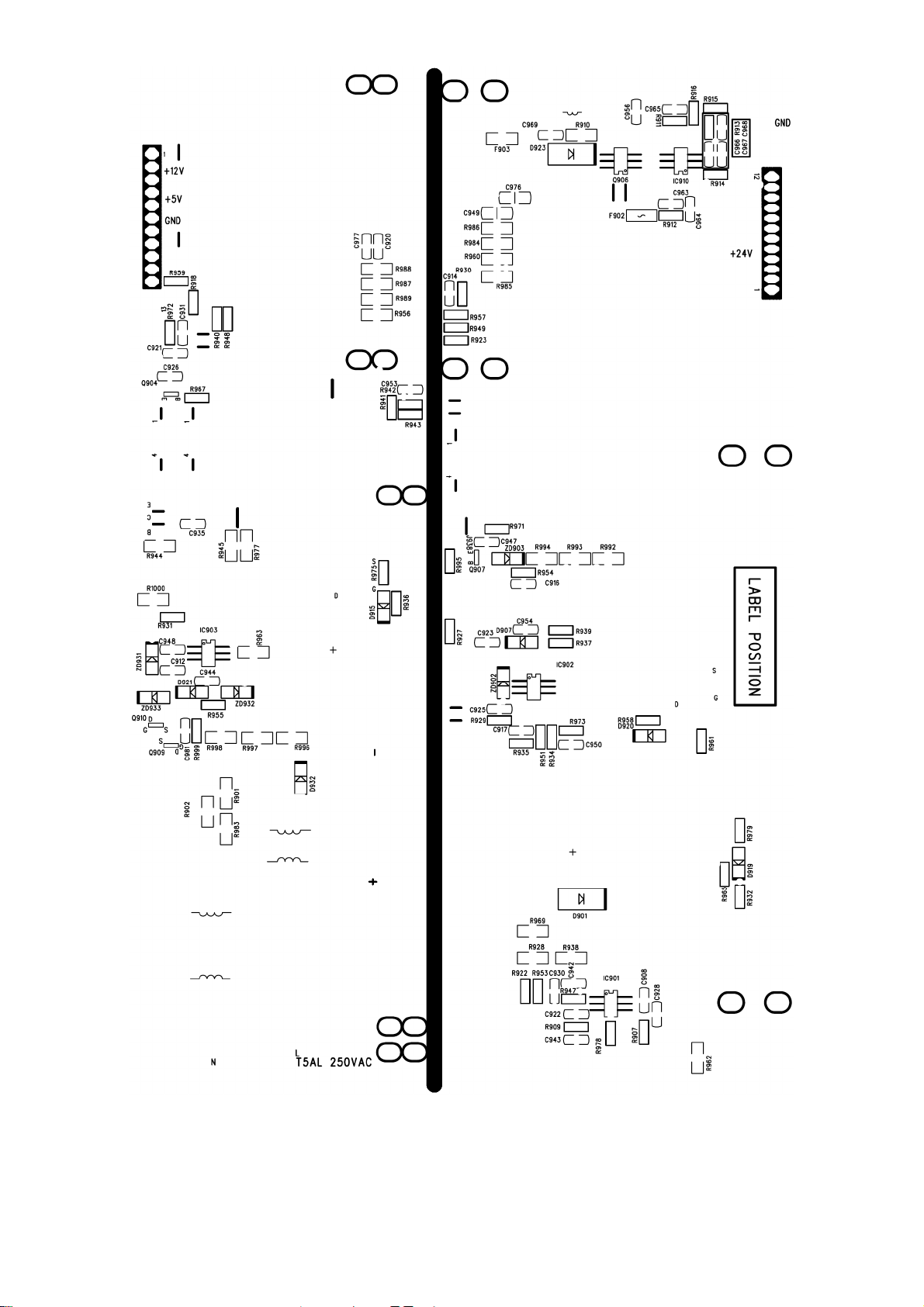

9.2 电源板 …………………………………………………………………………………… 45

9.3 遥控板 …………………………………………………………………………………… 48

9.4 按键板 …………………………………………………………………………………… 48

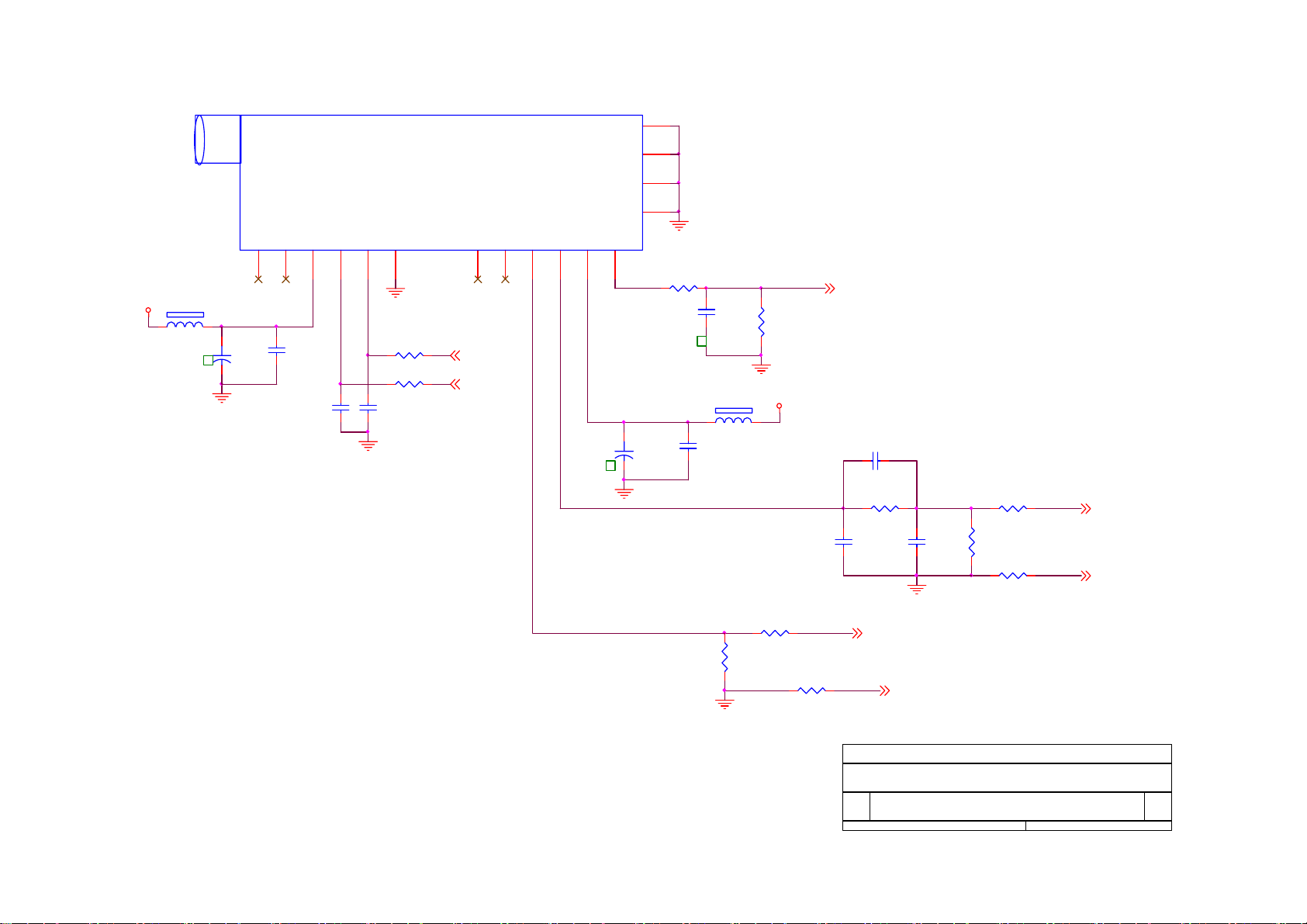

10. 电路图……………………………………………………………………………………… 49

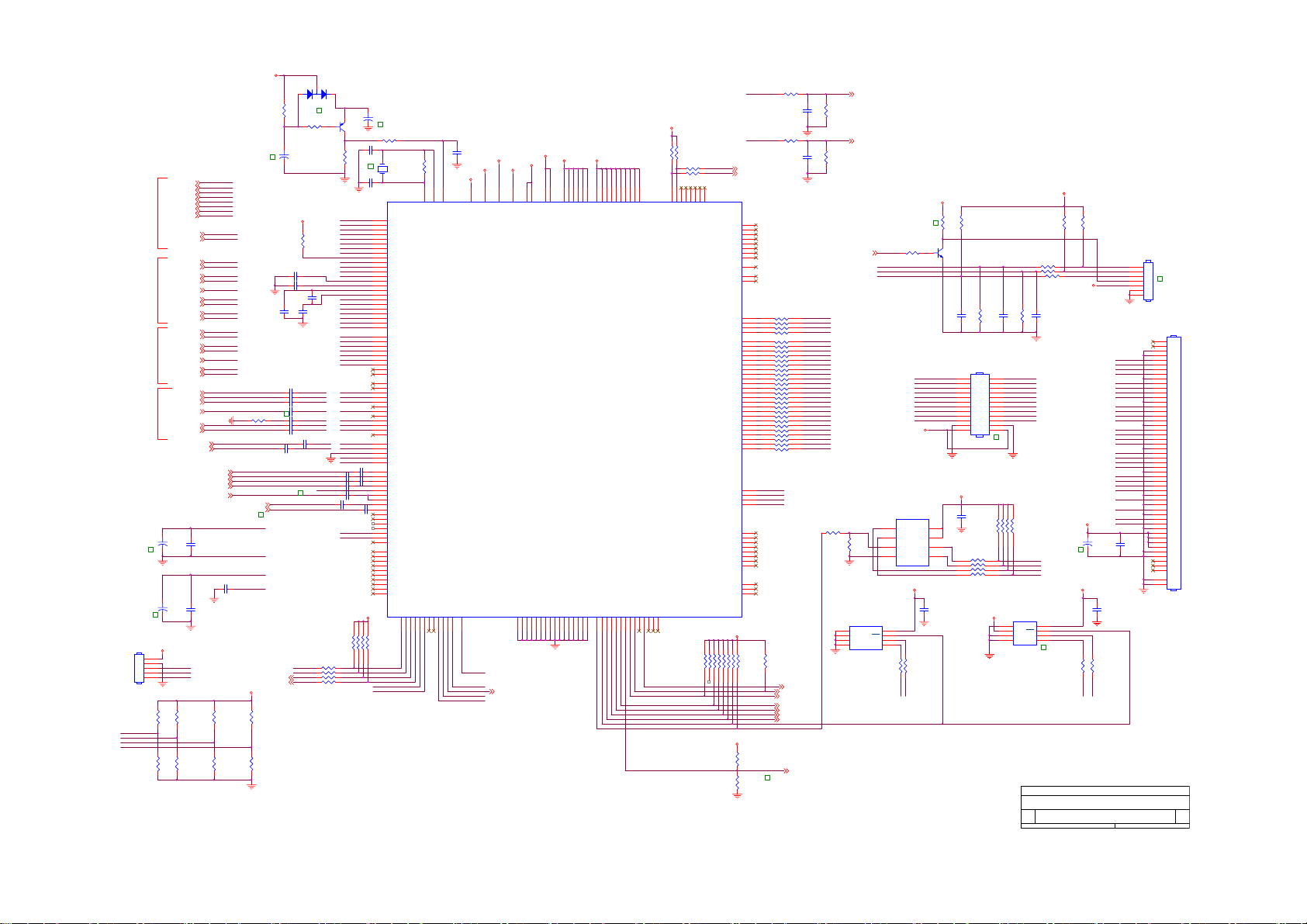

10.1 主板……………………………………………………………………………………… 49

10.2 电源板…………………………………………………………………………………… 57

11.TV电气方框图………………………………………………………………………………… 58

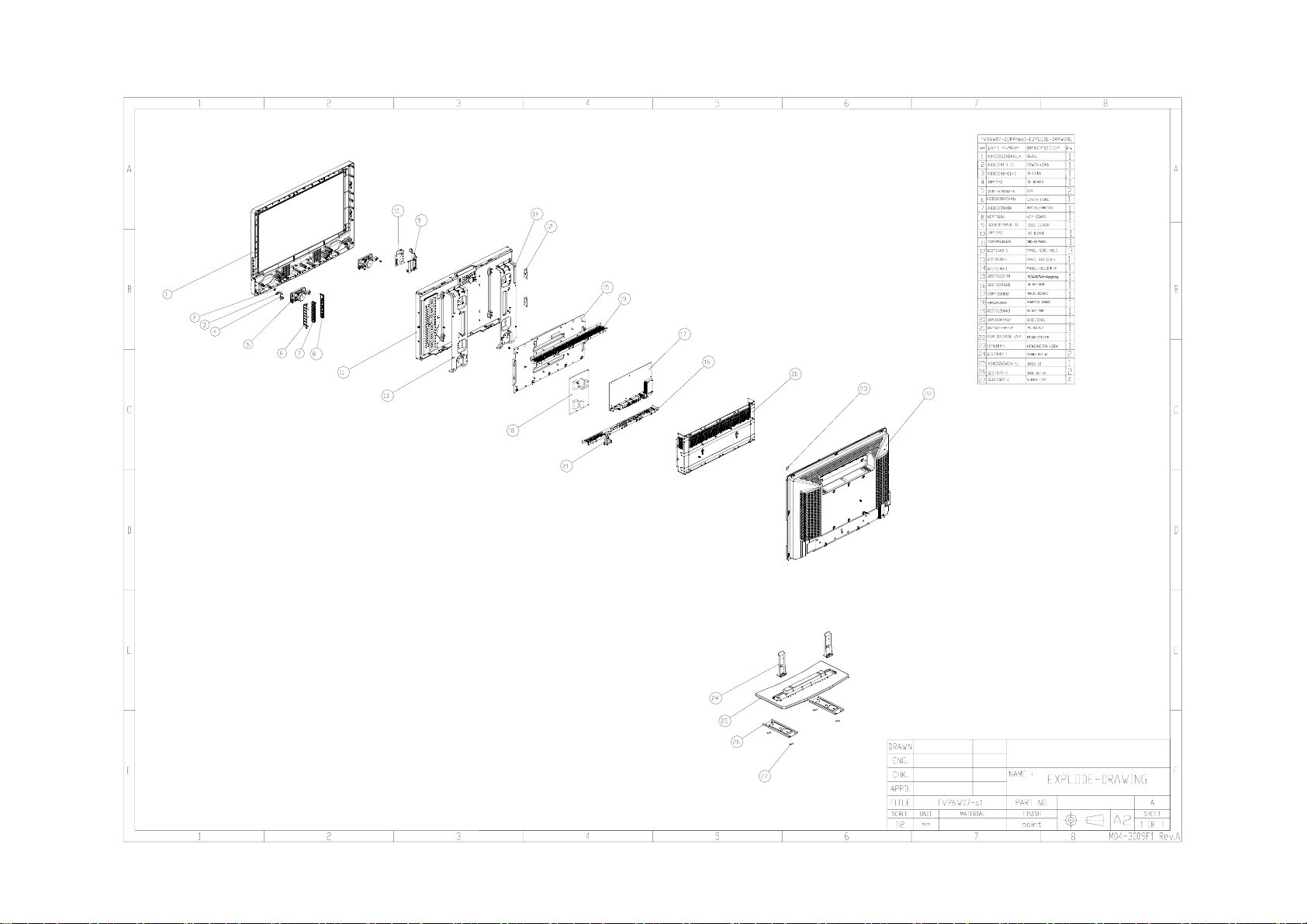

12.TV爆炸图……………………………………………………………………………………… 59

1

1. 安全与注意事项

1.1 安装注意点

(1) 请不要用力压或擦、刮液晶表面，不要随意用手触摸显示器的表面。
(2) 当显示器表面被弄脏了，请用药棉或柔软的棉布轻轻擦拭。
(3) 当有水滴或其它带粘性污染屏幕时请立即擦拭，

它可能造成显示器表面或显示器色彩的变化。

(4) 请不要使显示器受强烈的外力震动。

1.2 操作使用注意点

(1)移动显示器之前请拔掉电源接线。
(2)请不要改变主板的原先设置，如果被调整亮度不符合白平衡的规格。
(3)请注意长时间的使用的辐射在常温比低温要大。
(4)请注意在长时间显示同一个画面后关机原来的图象信息可能还保持在上面。
(5)避免手机对TV影响，以免损坏TV。

1.3 存储注意事项

(1)当你长时间存储时请保持在-10℃~+50℃之间，不要暴露在阳光下，湿度小于85％RH。
(2)请不要将显示器放置在高湿度和高温环境下，例如温度：60℃，湿度：90%RH.
(3)请不要将显示器放置在低温环境下，例如低于-10℃以下。

1.4 高压警告

显示器高压是由电源升压板产生的，如果不注意接触到高压，可能被严重电击。

2

2. 液晶电视规格

2.1 基本规格

功能 26" 屏幕

分辨率WXGA ( 1366x768 )
亮度 ( 500 cd/m
对比度比率 (600:1 )
可视角度 (水平160度/ 垂直150度 )

项目 规格

屏幕大小 26” TFT 液晶屏幕

长宽比 16: 9
分辨率 1360x768(XWGA)
显示区域(水平 x 垂直) 580.8 (H) × 328.8 (V)
像素间距 0.1405 x 0.4215
显示颜色 1620 万色

液晶屏幕

对比度比率 600:1
亮度 400 cd/㎡(TYP)
可视角度 160度（水平）/ 150度（垂直）

响应时间 8ms(typ)

2

)

PC功能

电视功能

外接输入

灯管类型 / 寿命 50000 小时

色温 冷色 / 暖色/标准

推荐使用720x400/70Hz

640x480/60Hz

输入支持分辨率

800x600/60Hz
1024x768/60Hz
1360x768/60Hz

声音输入 用于立体声的耳机迷你型插孔 (3.5ø)

电视标准 PAL B/G、D/K、I

视频彩色系统 PAL ，NTSC

视频AV RCA x 1 音频 L / R x 1

S-VIDEO S-Videox 1

分量输入YPbPr YPbPr x 1 音频 L / R x 1

分量输入支持模式 480i、576i、480p、576p、720p、1080i

3

音频输出 音频输出：L / R

OSD 语言 中文 / 英文

桌台支架 包括

扬声器（内置）：两个5W扬声器

用于立体声的耳机迷你型插孔 (3.5ø)

墙壁装配件

电源

屏幕倾斜度 向前/向后/旋转

使用环境

尺寸

机身

尺寸

VESA 200 x 200 mm(规格M6mm，整机壁挂铆钉螺纹有效长度为10mm，要求所
附壁挂螺丝深入壁挂铆钉达到8mm，但不超过10mm)

电源 100-240V~ 50/60Hz

功率消耗 小于150W

温度 + 5 °C ~ + 35 °C

储存温度 - 25 °C ~ + 60 °C

湿度 10% ~ 85%

宽 x 高 x 厚

（含底座）

宽 x 高 x 厚

（不含底座）

前倾：≤1.5°
后仰：≤2.5°

674.9 x 532.1 x 211.3 (mm)

674.9 x 525 x 114 (mm)

净
重

不含附件 11 Kg

2.2 LCD TV 描述

该 LCD TV 包含主板、电源板、遥控接收板以及按键板。主板和电源板含 I

2

C 逻辑控制总线,
DDC, LCD panel 的亮度逻辑控制和通过DC-DC 转换器来提供整个主板和TTL信号给液晶模块去驱
动LCD显示电路。

4

3 操作说明及调整

3.1 遥控器说明

电源
按此键可以打开或待
机。但电视不会完全
断电，处于节能状
态。

睡眠
重复按这个键可以在
0、15、30、45、
60、90 和120 分钟
之间选择进入睡眠状
态。

0~9/100
用来选择电视频道

音量
按◄或►键可以调整
声音音量大小。

节目
按节目
切换电视频道。

菜单
按这个键可以显示/
退出菜单

或 键可以

静音
暂时中断声音或恢复
声音。

显示
按此键显示当前输出
信源和睡眠时间。

PC
(按此键会切换到电
脑模式）

TV/AV
选择信号源：按
TV/AV键用
择电脑输入、电视输
入、视频AV输入、S­端子输入、分量输
入,再用◄ 或► 键确
认。

丽音
(本机无丽音功能)

或 键选

5

3.2 控制面板

音 量①②: 音量调整；在菜单状态下，按此两键可以确认所选择的项目。
频 道③④: 频道切换；在菜单状态下，按此两键可以选择所要执行项目。
菜 单 ⑤: 打开或退出OSD菜单。
信号源 ⑥: 选择不同的输入信号源。
电 源 ⑦: 使本机进入或退出待机状态。

6

3.3 菜单功能

使用菜单

1.按菜单按钮可以显示或关闭主菜单。

2.使用音量-或+选择所要调整的功能选项。

3.使用节目-或+进入子菜单或启用或调整所选择之功能。

信源菜单

按 TV/AV 按钮进入信源菜单：包括电脑、电视、视频、S-端子、分量。

主菜单

按 菜单按钮进入 OSD 主 菜单。

电视模式时可调节项目包括：影像、声音、功能、系统、搜台。

电脑模式时可调节项目包括:电脑、声音、几何、系统。

视频 AV、S-端子或分量输入时可调节项目包括：影像、 声音、功能、系统。

7

一. 图像设置

1. 亮度、对比度调整范围为 0～100，通过调整亮度、对比度可以设定画面亮度。

2. 色调：调整范围从 0~100，通过调整此项可以改变画面颜色。（PC 模式及彩色制式为 PAL 时无该选
项）

3. 饱和度：调整范围为 0～100，通过调整此项可以对画面的彩色浓度做调整。（PC 模式无该选项）

4. 清晰度：调整范围从0~100，可以通过选择数值大小来调整画面的清晰度。（PC模式无该选项）

5. 色温：此选项为用户提供了三种色温选项：标准、暖色、冷色。

PC模式下多“用户模式”选项，可调节R,G,B三色。

6. 比例模式：有标准、全景、全屏、缩放1、缩放2五种模式，用来选择画面所占屏幕比例。（PC模式

下只有“正常模式”）

7. 图效：有标准、柔和、明亮和个人设定四种选项，用于选择画面的整体效果（PC模式无该选项）

8. 复位：可以将影象设置内容恢复为出厂预设值

二、 声音设置(所有模式均相同)

1.低音、高音及平衡：调整范围是从0～100。从50~0调整时，右声道声音 慢慢减小直至消失，从

50~100调整时，左声道声音慢慢减小直至消失。（在音效模式为个人设定时可使用）

2.音效模式：分为标准、新闻、音乐及个人设定，选择个人设定时可 调整低音、高音及平衡。

3.自动音量控制：有“开”和“关”两种选择，预防切换模式或频道时声音变化过大。

4.复位：可以将声音设置内容恢复为出厂预设值。

8

三、几何设置（PC模式下）

1.场中心，行中心：调整范围是从0～100，使画面整体上下或左右移动。

2.同步时钟或相位：调整范围是从0～100 ，画面整体出现抖动或毛刺时调整使用，

无异常时请勿调整。

3.自动：根据画面自动调整上面四项选项的数值。

四、功能设置（电视、视频AV、S-端子或YPbPr模式下）

1.图像降噪：可以选择关，弱，中，强四种选项，画面出现严重噪点时选择消除噪点的强弱，强弱选择请
用户根据实际画面判定，建议有轻微噪点时无需使用。

2.复位：可以将功能设置恢复为出厂预设值。

9

五、系统设置

1. 睡眠时间：您可以设置电视在多长时间之后进入待机状态。时间可选项为 0、15、30、45、60、90、

120 分钟。定时器从菜单消失之后开始倒计时。将睡眠时间选择为 0，即可关闭睡眠功能。在其他模
式下选定时间进入 PC 模式则自动停止计时，恢复到其他模式则计时继续进行。

2. 语言：有中文、英文两个选择，用来选择 OSD 语言。

3. 菜单水平/垂直位置：调整范围从 0～100，调整菜单所处画面的位置。

4. 菜单消失时间：调整范围从 5～60 秒，调整菜单显示的时间。

5. 菜单透明度：调整范围从 0～100，调整菜单透光度。为 0 时画面将完全无法透过菜单。

6. 信息：显示当前输入信号的信息和软体版本（软体版本以实物为准）。

7. 蓝屏：当选择“开”无信号输入时，电视信源下显示为系统自带的蓝色画面，系统默认为“开”，便

于用户注意到此时无信号输入。

8. 复位：可以将系统设置恢复为出厂预设值

10

六、搜台（以下菜单只有在电视模式才出现）

1.彩色制式：显示当前电视信号彩色制式（自动存储后显示为自动）

2.声音制式：显示当前电视信号声音制式（自动存储后显示为自动）

3.自动搜台：用于给用户自动搜索并存储节目功能

4.手动搜台：用于给用户手动搜索并存储节目。

5.频率：显示当前电视频道的频率并可以手动输入频率（范围 47.0MHZ 到 903MHZ），

6.微调：通过左右键来对频率微调达到您需要的效果。

7. 自动微调：可以被设定为开和关，当设定为开时，电视会对电视信号自动侦测，当信号有微弱偏移时

会自动调整频道到正确位置。

8. 跳过：可以设定为开和关，当设定为开时，会屏蔽该台的电视信号，再次进行自动搜索，会解除屏

蔽。

11

4 连接介绍

4.1外部设备连接方式介绍

录像机

如何连接

1.将天线连接到录像机(VCR)的 RF IN 接头。

2.将另一条 RF 电缆从录像机的 RF 输出端连接到电视的天线输入端。如果您还把视频、音频线
连接到视频AV输入端，则在从录像机中播放时会取得更好的影音品质。

如果您的录像机配有 S-VHS 视频插孔：
为获得更好的画面品质，请将 S端子电缆连接到电视的 S端子输入端。S端子不提供音频，所以必须
通过音频线才能提供声音(AV与S端子共用一个音频输入)。

看录像机节目

1.如果您使用连接 TV，请选择电视频道自动搜索。

2.如果您使用连接AV，请选择视频AV输入。

3.把录像带放入录像机，按播放按钮。

相机、摄影机和游戏机

如何连接

1.将相机、摄影机或游戏机等连接到接头音频和视频。

2.通过在 S端子和音频连接 S-VHS 电缆，可以使摄影机获得更佳的画面品质。

如何使用

1.选择视频 AV 或 S 端子输入。

2.打开外部 AV 设备。

警告：如果您发现屏幕上画面滚动、颜色不正确，或没有颜色，没有画面或几种情况都有，请检查一
下连接是否正确。检查一下电缆颜色是否与输入接口颜色匹配。

DVD播放机

如何连接

1.将三条单独的分量信号线连接到DVD的分量信号 Y、 Pb/ Cb和 Pr/ Cr 接头以及电视上的 分量
信号Y、Pb 和 Pr接头。

2.将音频线连接到 DVD 播放机的音频输出接头和电视上的分量信号音频输入接头。

如何使用

1.选择分量信号输入。

2.打开 DVD 播放机

机顶盒

请将机顶盒连接到分量信号输入接头。

1.将三条单独的分量信号线连接到机顶盒的分量信号 Y、 Pb/ Cb和 Pr/ Cr 接头以及电视上的 分

量信号Y、Pb 和 Pr接头。

2.将音频线 连接到机顶盒的音频接头和电视上的音频接头。

如何使用

1. 选择分量信号输入。

2. 打开液晶电视机顶盒。

警告：如果您发现屏幕上画面滚动、颜色不正确，或没有颜色，没有画面或几种情况都有，请检查一

12

下连接是否正确。检查一下电缆颜色是否与输入接口颜色匹配。

耳机

1. 将耳机插头插入到耳机输出插孔， 插入耳机后会中断扬声器声音输出。

2. 按遥控器上的静音键关闭耳机的声音和电视的内部喇叭。

3. 按音量键调整音量大小。

提示
不要使用任何硬物刮擦屏幕，以免造成永久性损坏。
在清洁屏幕之前要拔下其电源插头。使用干净的软布擦拭屏幕和机壳，以除去电视上的灰尘。如果需要使
屏幕更加清洁，可以使用干净的湿布。请勿使用液体清洁剂或气雾清洁剂。

移动电话警告
为避免画面变形和声音失真，及电视功能异常，甚至损坏电视，使用移动电话时请远离电视机。

废物处理说明
我们特别注重环保工作。这机体包含有可以回收使用的材料。
在其用完之后，专业公司可以拆除废弃的机体来生产可重复使用的材料，并最小化需处理的材料数量。
请确保按照当地的规定处理旧的机体。

13

4.2 输入/输出接口介绍

D-SUB 接口各引脚功能描述

引脚号 功能描述 引脚号 功能描述 引脚号 功能描述

1. 红 6. 红地 11. 数据输入

2. 绿 7. 绿地 12. DDC-串行数据

3. 蓝 8. 蓝地 13. 水平同步信号

4. 数据输出 9. 5V 14. 垂直同步信号

5. 接地 10. 接地 15. DDC-串行时钟

1

6

11 15

5

10

4.3 工厂预设模式

Vertical

Dots × Lines

720×400 70.1 31.5 NEG POS YES YES YES

640×480

800×600

1024×768

1360×768 60 65 POS POS YES YES YES

Frequency

(Hz)

59.9 31.5 NEG NEG YES YES YES

75.0 37.5 NEG NEG YES YES YES

60.3 37.9 POS POS YES YES YES

75.0 46.9 NEG NEG YES YES YES
60 48.3 NEG NEG YES YES YES
75 60.0 POS POS YES YES YES

Horizontal

Frequency

(KHz)

Sync Polarity Presence

Horizontal Vertical Horizontal Vertical

Screen Mode

FULL

(15:9)

14

5. 故障处理流程

5.1.没有电（LED灯不亮）

检查D918,D906(24V), D914(5V)

检测电源接口

检查 F901, BD901

检查IC901, Q901

没有电

是

是

是

检查C928

是

检查T901

是

重插接口

更换 F901或者 BD901

检测负载

更换IC901 or Q901

更换C928

更换T901

否

更换D918,D906, D914

15

5.2. 无显示 (LED 橙灯)

换按键板

遥控

检查

更换

检查

总线

换

通信元件

检测

更换

或

检查

按键板

遥控

是

无画

否

/

/

U701,U702

U400

I2C

否

否

否

U701

I2C

U702

U400

16

5.3. 画异

检查

制

检查

信号源

重接信号源

检查

信号滤波电路

换 滤波电容

电阻

信

检查

检查

输入

换

检查

换 p

重调

制式

检查

AV, S-video Comp，PC，HDMI信号

更换U400

否

画异

是

是

U400

是

LVDS 线

是

panel

否

否

，

否

TV

TV

是

否

检查 U101

更换 U101

是

否

LVDS 线

否

anel

17

5.4.无声

检测信号源

是

检测是否被静

是

检测输入信号

是

检测400

是

检测U600

是

检测喇叭

否

否

否

否

否

重接信号源

关闭静音功能

TV SIF

检测U101

更换U400

更换U600

更换喇叭

检测TV制

否是

否

重调TV制

更换U101

18

5.5 按键板故障处理

OSD 不稳定或无法正常工作

按键板连接正常吗？

按键板有无故障？

是

按键正常吗？

是

是

检查主板

否

接好按键板

否

更换按键

否

更换按键板

19

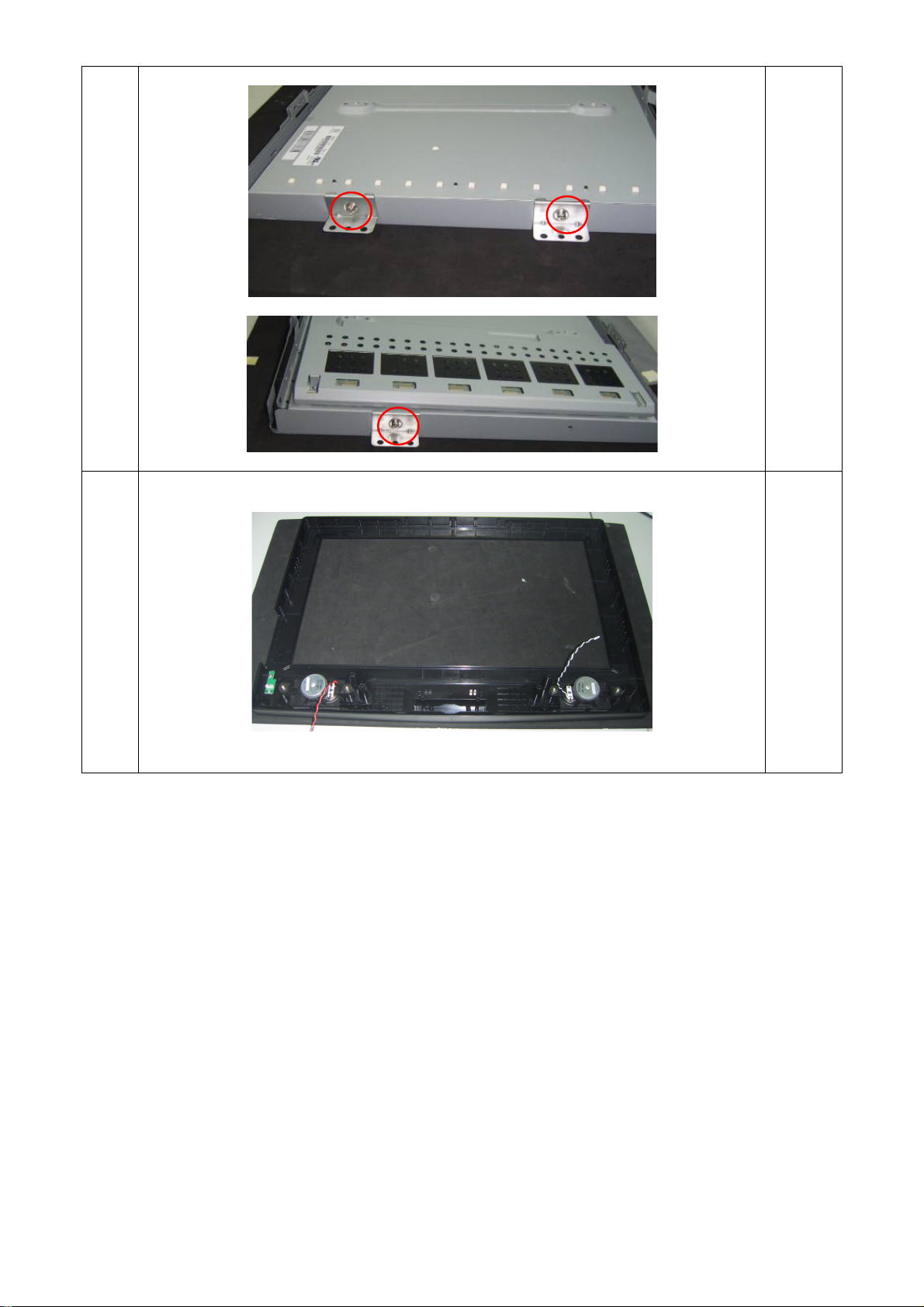

6. 拆装流程图

步骤 图片 描述

准备

把
LCD-TV
平放在
干净的
柔软的
平面上

拆底

座

旋开红
色标志
的螺
丝，去
底座。

20

拆后

盖

旋开红
色标志
的螺
丝，去
后盖。

21

拆隔
离罩

旋开红
色标志
的螺
丝，拆
隔离
罩。

22

拆边
铁

旋开红
色标志
的螺
丝，拆
边铁。

拆主
板和
电源
板

旋开红
色标志
的螺
丝，拆
主板和
电源
板。

23

拆铁
盘

拆铁
条

旋开红
色标志
的螺
丝，拆
铁盘。

旋开红
色标志
的螺
丝，拆
铁条。

拆前
框

旋开红
色标志
的螺
丝，拆
前框。

24

拆边
铁

旋开红
色标志
的螺
丝，拆
边铁。

结束

N/A

25

7. 白平衡调整

本机种无需做白平衡调整。

8. BOM

E267M1ND2WCANN

点位 组件号 对象描述

001T6020 5 SCREW
040T 58162435A LABEL
050T 500 1 CABLE TIE
052T 1185 MIDDLE TAPE FOR CARTON
089T414A18N YH POWER CABLE
092TB1JX1A31GM PEONY A1KALINE LR03
095T8014 2D545 HARNESS
095T8014 3D565 HARNESS
095T8014 7D516 WIRE HARNESS
095T801414DH12 HARNESS 14P-12P 160MM
098TRASW6NCCHD Remote Bontech 90401100-47 for CHANGHONG
0M1T 930 6120 SCREW M3-0.5X6
0M1T 930 6120 SCREW M3-0.5X6
0M1T 940 6120 SCREW
0M1T 940 6120 SCREW
0M1T 940 6120 SCREW
0M1T 940 8 47 CR3 SCREW
0M1T1140 6120 SCREW 4*6MM
0M1T1730 6120 SCREW 3*6MM
0M1T1730 6120 SCREW 3*6MM
0M1T1740 6120 SCREW
0M1T1740 6120 SCREW
0M1T1740 6120 SCREW
0Q1T 340 12 47 CR3 SCREW
0Q1T 930 6120 SCREW
0Q1T 940 8120 SCREW
0Q1T 940 8120 SCREW
0Q1T 940 16 47 CR3 SCREW
0Q1T1030 8120 SCREW
705TQ734190 BEZEL ASS'Y
001T6021 1 SCREW
044T3231 21 2 EVA WASHER
044T3231 21 3 EVA WASHER
078T 478502 K SPK 8 OHM 5W 90 X51 mm KUAIDA
0Q1T 930 6120 SCREW
0Q1T 930 6120 SCREW
0Q1T1030 8120 SCREW
A33E0138ADKA1L 30 COVER_FUNC
A33E0139ADK 1L BUTTON_FUNCTION
A33E0141 1 1C power lens
A33E0142 ED C IR LENS
A34E0262ADKA1LA030 BEZEL TV26W-7A1
IRPF7Y2 IR BOARD

26

CN01 033T3802 5 AUDIO IN

D02 056T 627 14 1 IC KSM-2003TN2E 37.9KHZ

Q1 057T 417 6 PMBS3906/PHILIPS-SMT
R01 061T0603101 CHIP 100OHM 1/16W
R07 061T0603103 CHIP 10KOHM 1/16W
R09 061T0603331 RST CHIPR 330 OHM +-5% 1/10W
R08 061T0603331 RST CHIPR 330 OHM +-5% 1/10W
C03 065T0603101 31 CHIP 100PF 50V NPO
C05 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C04 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C02 065T0603104 12 MLCC 0603 0.1UF K 16V X7R
C01 065T0805225 27 MLCC 0805 CAP 2.2UF Z 25V Y5V

FB04 071T 56Z601 CHIP BEAD 600 OHM
FB03 071T 56Z601 CHIP BEAD 600 OHM
FB01 071T 56Z601 CHIP BEAD 600 OHM
FB02 071T 56Z601 CHIP BEAD 600 OHM
LED1 081T 14501 KT GP CHIP LED KTL-HKBGE33B-TRB

715T2499 1 IR BOARD PCB

KEPF7Q26 KEY BOARD
CN01 033T3802 3H WAFER 3P RIGHT ANGLE
SW01 077T 600 4 HJ TACT SW TSPB-1L
SW05 077T 600 4 HJ TACT SW TSPB-1L
SW06 077T 600 4 HJ TACT SW TSPB-1L
SW07 077T 600 4 HJ TACT SW TSPB-1L
SW03 077T 600 4 HJ TACT SW TSPB-1L
SW04 077T 600 4 HJ TACT SW TSPB-1L
SW02 077T 600 4 HJ TACT SW TSPB-1L

R01 061T 21010252T MFR 1K OHM +-1% 1/6W
R05 061T 21010252T MFR 1K OHM +-1% 1/6W
R02 061T 21015252T 1.5K OHM 1/6W 1%
R04 061T 21015252T 1.5K OHM 1/6W 1%

R03 061T 21018252T MFR 1.8K OHM +-1% 1/6W
ZD02 093T 3951352T HZ6C2-E
ZD01 093T 3951352T HZ6C2-E

715T2720 C KEY BOARD PCB
Q44T3121510528 PU FOAM
705TQ734191 REAR COVER ASS'Y
015T6184 1 KENSINGTON LOCK
A34E0263ADE 2LA030 REAR COVER 26
Q36T 600 36 13 GP HEMIRON
Q36T 600 37 2 GP HEMIRON
Q36T 600 38 1 HIMERON
Q44T3121510539 GP PU FOAM
Q44T3121510540 GP PU FOAM
705TQ734192 STAND ASS'Y
0M1T 930 6120 SCREW M3-0.5X6
0Q1T 130 8120 SCREW
A34E0264ADK 1L STAND
A34E0265ADK 1L 20 BASE S1
Q12T7027 1 RUBBER FOOT
Q15T0141 1 BASE-BKT-A1

27

Q15T0142 1 STAND-BKT-A1
705TQ787007 AC SOCKET ASS'Y
087T 501 7 RF GP AC SOCKET
095T 900 94 D HARNESS 100mm
095T8021 3D550 WIRE HARNESS
095T8021 3X550 WIRE HARNESS
096T 29 6 SHRINK TUBE UL/CSA
0M1T 130 6 47 CR3 SCREW
Q15T0121A20 IO-BKT-BTM-for changhong
750TVMG0B1112N PANEL V260B1-L01 C1 NB CMO

ADPC24200CH1 ADAPTER BOARD
CN903 033T3802 12 WAFER PH-12
CN901 033T8029 3A WAFER 2P 3.96MM

040T 45762412B CBPC LABEL

051T 6 4503 RTV
IC904 056T 139 3B PC123X82FZOF
IC905 056T 139 3B PC123X82FZOF
IC907 056T 139 3B PC123X82FZOF

C901 063T107K474 HS X2 CAP 0.47UF K 275VAC
C904 063T107K474 HS X2 CAP 0.47UF K 275VAC
C904 063T107K474 US X2 CAP 0.47UF K 275VAC
C901 063T107K474 US X2 CAP 0.47UF K 275VAC
C938 065T 2K222 1A6921 CAP CER 2200PF K 2KV
C913 065T 2K222 1A6921 CAP CER 2200PF K 2KV
C978 065T306M1022BM Y1.CAP.001UF 250VAC MURATA
C903 065T306M1022BP Y1.CAP.001UF 250VAC
C902 065T306M1022BP Y1.CAP.001UF 250VAC
C979 065T306M2222BP Y1.CAP.0022UF 250V AC
C910 065T517K103 2B GP CK45B2H103KYJ 0.01UF 500V
C919 067T 40Y10115K CAP 105℃ 100UF M 450V
C973 067T 40Y10115K CAP 105℃ 100UF M 450V
C941 067T215S1024KV EC 105℃ CAP 1000UF M 25V
C911 067T215S1024KV EC 105℃ CAP 1000UF M 25V
C934 067T215S4713KV EC 105℃ CAP 470UF M 16V
C932 067T215S4716KV CAP 105℃ 470uF M 35V
C939 067T215V102 4R CAP 105℃ 1000UF M 25V
L903 073L 253156 LH CHOKE COIL
L906 073T 174 98 L PFC CHOKE 220uH PT-007537
L906 073T 174 98 DN PFC CHOKE 220uH LK.PD017.AG0
L905 073T 174106 DN LINE FILTER 13mH LK.TF032.A20
L904 073T 174106 DN LINE FILTER 13mH LK.TF032.A20
L907 073T 253 91 H CHOKE COIL
L907 073T 253 91 LS CHOKE BY LI SHIN
L910 073T 253150 L CHOCK
L908 073T 253530 H IND CHOKE 40uH+-10% DADON
T902 080TL24T 7 DN X'FMR 500uH LK.PF004.H00
T901 080TL24T 8 L1 XFMR POWER 500uH LITAI

CN902 095T801311D621 WIRE HARNESS

705TQ757009 BD901/Q903 ASS'Y

Q903 057T 667 21 STP10NK70ZFP

BD901 093T 50460 18 D10XB60

28

0M1T1730 8128 CR3 SCREW

0M1T1730 10128 GP SCREW

Q90T0106 2 HEAT SINK

705TQ761011 R925 ASS'Y

R925 061T152M828 64 0.82OHM 2W

096T 29 1 SHRINK TUBE UL/CSA

705TQ761014 R950 ASS'Y

R950 061T152M104 64 100K0HM2W

096T 29 1 SHRINK TUBE UL/CSA

705TQ761015 R921 ASS'Y

R921 061T153M15858F RST MOFR 0.15 OHM +-5% 3WS

096T 29 8 TUBE

705TQ767005 C972/RV901/D909 ASS'Y

Q905 057T 761 7 KTD1691P

RV901 061T 46 17 VARISTOR 560V TNR14V561K

R976 061T 30310852T GP 0.1 OHM 1W FUSE RESISTOR
C907 063T213J105GFA MPF CAP
C927 067T215L102 6N KY35VB1000M-L 5*25MM
C936 067T215L102 6N KY35VB1000M-L 5*25MM
C951 067T215L102 6N KY35VB1000M-L 5*25MM
C972 067T215L102 6N KY35VB1000M-L 5*25MM
C933 067T215L102 6N KY35VB1000M-L 5*25MM
D917 093T1100 1052T BA159GPT
D903 093T1100 1052T BA159GPT

705TQ793010 D914 ASS'Y

D914 093T1506 2 FMW-2156

0M1T1730 8128 CR3 SCREW

Q90T0125 1 A HEAT SINK

705TQ793015 D906/D918 ASS'Y

D906 093T 60281 DIODE SP20150R 20A/150V ITO-220
D918 093T 60281 DIODE SP20150R 20A/150V ITO-220

0M1T1730 8128 CR3 SCREW

Q90T0137101 HEAT SINK

705TQEK0 57001 Q901/Q902/D902 ASS'Y

Q902 057T 667 21 STP10NK70ZFP
Q901 057T 667 25 STW20NM60
D902 093T 220 23 DIODE FMX-G26S TO-220 SANKEN

0M1T1730 10128 CR3 SCREW

Q12T 372 8 SILICON

705TQEK0 61002 R933 ASS'Y

R933 061T152M10858F RST MOFR 0.1 OHM +-5% 2WS

096T 29 6 SHRINK TUBE UL/CSA

705TQEK0 61003 R970 ASS'Y

R970 061T153M47358F 47K OHM 5% 3W

096T 29 8 TUBE

705TQEK0 61012 NR901 ASS'Y
NR901 061T 58050 WL GP RST NTCR 5 OHM +-15% 5A 13mm THINKING

Q09T 203 8 PIN

T901 S80TL24T8V1 XFMR POWER 500uH TPV-PT
IC901 056T 368 12 IC FAN7529MX SOP-8
IC903 056T 379 61 IC LD7575PS SOP-8 LEADTREND

29

IC910 056T 379 84 IC TPS40200DR SOIC-8
IC902 056T 564911 1 IC TEA1532CT SO-8

Q904 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q907 057T 760 5 DTC144WKA BY FOHM SMT

Q906 057T 763 3 AO4411L SO-8 BY AOS SMT

R958 061T0805100 RST CHIPR 10 OHM +-5% 1/8W

R936 061T0805100 RST CHIPR 10 OHM +-5% 1/8W

R932 061T0805100 RST CHIPR 10 OHM +-5% 1/8W

R931 061T0805100 3F RST CHIPR 100 KOHM +-1% 1/8W

R954 061T0805100 3F RST CHIPR 100 KOHM +-1% 1/8W

R927 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R934 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R935 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R941 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R942 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R943 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R955 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R967 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R972 061T0805102 RST CHIPR 1KOHM +-5% 1/4W

R947 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W

R959 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W

R961 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W

R975 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W

R979 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W

R995 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W

R937 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W

R914 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W

R912 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W

R911 061T0805105 RST CHIPR 1 MOHM +-5% 1/8W

R973 061T0805123 RST CHIPR 12 KOHM +-5% 1/8W

R953 061T0805130 2F RST CHIPR 13KOHM +-1% 1/8W

R957 061T0805130 2F RST CHIPR 13KOHM +-1% 1/8W

R949 061T0805150 1F RST CHIPR 1.5 KOHM +-1% 1/8W

R907 061T0805150 2F RST CHIPR 15 KOHM +-1% 1/8W

R939 061T0805201 F RST CHIPR 200 OHM +-5% 1/8W FENGHUA

R915 061T0805203 RST CHIPR 20 KOHM +-5% 1/8W

R965 061T0805220 RST CHIPR 22 OHM +-5% 1/8W

R978 061T0805224 RST CHIPR 220 KOHM +-5% 1/8W

R916 061T0805243 1F RST CHIPR 2.43 KOHM +-1% 1/8W

R918 061T0805390 1F RST CHIPR 3.9KOHM +-1% 1/8W

R940 061T0805390 1F RST CHIPR 3.9KOHM +-1% 1/8W

R913 061T0805402 2F RST CHIPR 40.2KOHM +-1% 1/8W

R971 061T0805472 RST CHIPR 4.7 KOHM +-5% 1/8W

R909 061T0805563 RST CHIPR 56 KOHM +-5% 1/8W

R929 061T0805623 RST CHIPR 62 KOHM +-5% 1/8W

F903 061T1206000 RST CHIPR 0 OHM +-5% 1/4W

F902 061T1206000 4 RST CHIPR 0 OHM +-5% 1/4W

R960 061T1206101 RST CHIPR 100 OHM +-5% 1/4W

R984 061T1206101 RST CHIPR 100 OHM +-5% 1/4W

R985 061T1206101 RST CHIPR 100 OHM +-5% 1/4W

R986 061T1206101 RST CHIPR 100 OHM +-5% 1/4W

30

R944 061T1206102 RST CHIPR 1 KOHM +-5% 1/4W

R963 061T1206103 RST CHIPR 10 KOHM +-5% 1/4W

R992 061T1206105 RST CHIPR 1 MOHM +-5% 1/4W

R993 061T1206105 RST CHIPR 1 MOHM +-5% 1/4W

R994 061T1206105 RST CHIPR 1 MOHM +-5% 1/4W

R910 061T1206220 RST CHIPR 22 OHM +-5% 1/4W

R983 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W

R902 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W

R901 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W

R945 061T1206339 RST CHIPR 3.3 OHM +-5% 1/4W

R989 061T1206470 RST CHIPR 47 OHM +-5% 1/4W

R988 061T1206470 RST CHIPR 47 OHM +-5% 1/4W

R987 061T1206470 RST CHIPR 47 OHM +-5% 1/4W

R956 061T1206470 RST CHIPR 47 OHM +-5% 1/4W

R962 061T1206471 RST CHIPR 470 OHM +-5% 1/4W

R977 061T1206479 RST CHIPR 4.7 OHM +-5% 1/4W

R969 061T1206684 RST CHIPR 680KOHM +-5% 1/4W

R938 061T1206684 RST CHIPR 680KOHM +-5% 1/4W

R928 061T1206684 RST CHIPR 680KOHM +-5% 1/4W

C977 065T0805102 32 CHIP 1000PF 50V X7R 0805

C920 065T0805102 32 CHIP 1000PF 50V X7R 0805

C912 065T0805102 32 CHIP 1000PF 50V X7R 0805

C948 065T0805103 32 10NF/50V/0805/X7R

C917 065T0805103 32 10NF/50V/0805/X7R

C908 065T0805104 32 CHIP 0.1UF 50V X7R

C926 065T0805104 32 CHIP 0.1UF 50V X7R

C916 065T0805105 37 CHIP 1UF 50V Y5V

C935 065T0805105 37 CHIP 1UF 50V Y5V

C944 065T0805105 37 CHIP 1UF 50V Y5V

C956 065T0805105 37 CHIP 1UF 50V Y5V

C963 065T0805105 37 CHIP 1UF 50V Y5V

C968 065T0805152 32 CHIP 1500PF 50V X7R 0805

C950 065T0805224 22 CAIP CAP 0.22 uF 25V X7R

C921 065T0805224 32 0805.0.22UF.K.50V.X7R

C930 065T0805224 32 0805.0.22UF.K.50V.X7R

C925 065T0805225 22 CHIP 2.2UF 25V X7R 0805

C923 065T0805334 22 CHIP 0.33UF +-10% 25V X7R 0805

C953 065T0805334 32 GP MLCC 0805 0.33UF K 50V X7R

C964 065T0805471 31 CHIP 470PF 50V NPO

C969 065T0805471 31 CHIP 470PF 50V NPO

C967 065T0805472 32 MLCC 0805 CAP 4700PF K 50V X7R

C942 065T0805473 32 CHIP 0.047uF 50V X7R

C965 065T0805474 22 CHIP 0.47UF 25V X7R

C928 065T0805560 31 MLCC 0805 CAP 56PF J 50V NPO

C954 065T0805561 31 0805.560PF.J.50V.NPO

C949 065T1206102 72 CHIP 1000PF 500V X7R

C976 065T1206102 72 CHIP 1000PF 500V X7R

D907 093T 64 44 S LL4148WP

D915 093T 64 44 S LL4148WP

D919 093T 64 44 S LL4148WP

D920 093T 64 44 S LL4148WP

31

ZD902 093T 39S 15 T RLZ15B
ZD931 093T 39S 15 T RLZ15B
ZD903 093T 39S 24 T RLZ 5.6B LLDS

D923 093T5004 1 SR54 T0-214AA

T902 006T 31502 1.5MM RIVET

T901 006T 31502 1.5MM RIVET

Q903 006T 31502 1.5MM RIVET

Q902 006T 31502 1.5MM RIVET

L906 006T 31502 1.5MM RIVET

L905 006T 31502 1.5MM RIVET

L904 006T 31502 1.5MM RIVET

C973 006T 31502 1.5MM RIVET

C919 006T 31502 1.5MM RIVET
IC908 056T 158 10 T IC AZ431AZ-AE1 TO-92 AAC
IC906 056T 158 10 T IC AZ431AZ-AE1 TO-92 AAC

Q908 057T 420 3 T KTA1273

R974 061T 17210252T RST CFR 1KOHM +-5% 1/4W

R917 061T 60247052T CFR 47OHM +-5% 1/6W

C962 064T701J1040AT 0.1UF J 50V

C940 067T215Y1007KT EC105 10U 50V KEM50V

C918 067T215Y4707KT 47UF 50V

C915 067T215Y4707KT 47UF 50V

C909 067T215Y4707KT 47UF 50V

F901 084T 55 4 FUSE 382-5A 250V WICKMANN

D913 093T1020 752T UF4003PT

D916 093T1020 752T UF4003PT

D909 093T1100 1052T BA159GPT

J904 095T 90 23 JUMP WIRE

J903 095T 90 23 JUMP WIRE

J902 095T 90 23 JUMP WIRE

J901 095T 90 23 JUMP WIRE

J924 095T 90 23 JUMP WIRE

J923 095T 90 23 JUMP WIRE

J922 095T 90 23 JUMP WIRE

J917 095T 90 23 JUMP WIRE

J916 095T 90 23 JUMP WIRE

J915 095T 90 23 JUMP WIRE

J914 095T 90 23 JUMP WIRE

J913 095T 90 23 JUMP WIRE

J925 095T 90 23 JUMP WIRE

R990 095T 90 23 JUMP WIRE

J938 095T 90 23 JUMP WIRE

J937 095T 90 23 JUMP WIRE

J936 095T 90 23 JUMP WIRE

J934 095T 90 23 JUMP WIRE

J932 095T 90 23 JUMP WIRE

J931 095T 90 23 JUMP WIRE

J928 095T 90 23 JUMP WIRE

J927 095T 90 23 JUMP WIRE

J926 095T 90 23 JUMP WIRE

J912 095T 90 23 JUMP WIRE

32

J911 095T 90 23 JUMP WIRE

J908 095T 90 23 JUMP WIRE

J907 095T 90 23 JUMP WIRE

J905 095T 90 23 JUMP WIRE

715T2463 1 CH POWER BOARD PCB

CBPF726DQ2 MAIN BOARD
CN700 033T3278 11 K9 X CONNECTOR
CN400 033T3802 5 AUDIO IN
CN401 033T3802 7 WAFER EH-7
CN601 033T3802 2H WAFER 2P RIGHT ANGLE
CN602 033T3802 3H WAFER 3P RIGHT ANGLE
CN402 033T8027 24 CONN W TO B 12P*2 P*2.0 4504-2

R713 061T153M220 59 RST MOFR 22 OHM +-5% 3WS
R711 061T153M390 59 39 OHM 5% 3W

C602 067T 305102 4 105C 1000UF +-20% 25V
CN703 088G 30211K PHONE JACK 5PIN
CN105 088T 78 10 2C RCA JACK
CN104 088T 78 13 5C RCA JACK
CN102 088T 100 6 C 4PIN MINI DIN JACK

P101 088T 30214K PHONE JACK

P100 088T 35315F H DB15 RIGHT ANGLE FEMALE

X400 093T 22 53 CRYSTAL 14.318MHzHC-49US

U101 094TNPALALL 6L Tuner TCL M09WPP-2PN-E

C114 067T 305100 3T 10UF 16V

C406 067T 305100 3T 10UF 16V

C433 067T 305100 3T 10UF 16V

C438 067T 305100 3T 10UF 16V

C624 067T 305101 3T 100UF 16V 105C

C625 067T 305101 3T 100UF 16V 105C

C767 067T 305101 3T 100UF 16V 105C

C791 067T 305101 3T 100UF 16V 105C

C731 067T 305470 3T EC 105℃ 47UF M 16V

C719 067T 305470 3T EC 105℃ 47UF M 16V

C716 067T 305470 3T EC 105℃ 47UF M 16V

C713 067T 305470 3T EC 105℃ 47UF M 16V

C701 067T 305470 3T EC 105℃ 47UF M 16V

C615 067T 305470 3T EC 105℃ 47UF M 16V

C612 067T 305470 3T EC 105℃ 47UF M 16V

C400 067T 305470 3T EC 105℃ 47UF M 16V

C135 067T 305470 3T EC 105℃ 47UF M 16V

U601 056T 192900 IC TL062CD SO-8

U600 056T 535 3 TDA7266D

U400 056T 562549 IC A9002 MSTAR

U702 056T 563 7 AIC1084-33PM TO-263 AIC

U701 056T 563510 IC MP2106DK MSOP-10 MPS

U703 056T 585 11 AZ1117D-5.0-E1

U105 056T1133 34 M24C02-WMN6TP

U401 056T1133526CH5 IC MX25L4005AMC-12G SOP-8

U402 056T113353A M24C32-WMN6TP

Q707 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q708 057T 417 4 CHIP PMBS3904 BY PHILIPS

33

Q709 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q713 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q401 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q600 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q601 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q701 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q702 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q703 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q705 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q400 057T 417 6 PMBS3906/PHILIPS-SMT

Q710 057T 417 6 PMBS3906/PHILIPS-SMT

Q711 057T 417 6 PMBS3906/PHILIPS-SMT

Q700 057T 763 3 AO4411L SO-8 BY AOS SMT

Q704 057T 763 3 AO4411L SO-8 BY AOS SMT
RP401 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RP402 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RP403 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RP404 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RP405 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RP406 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RP407 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RP408 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RP411 061T 125472 8 RST CHIP AR 8P4R 4.7KOHM +-5% 1/16W
RP410 061T 125472 8 RST CHIP AR 8P4R 4.7KOHM +-5% 1/16W
RP409 061T 125472 8 RST CHIP AR 8P4R 4.7KOHM +-5% 1/16W
RP400 061T 125472 8 RST CHIP AR 8P4R 4.7KOHM +-5% 1/16W

L102 061T0603000 CHIP 0OHM 1/16W

R193 061T0603000 CHIP 0OHM 1/16W

R609 061T0603000 CHIP 0OHM 1/16W

R751 061T0603000 CHIP 0OHM 1/16W

R171 061T0603100 CHIP 10OHM 1/16W

R147 061T0603100 CHIP 10OHM 1/16W

R145 061T0603100 CHIP 10OHM 1/16W

R143 061T0603100 CHIP 10OHM 1/16W

R126 061T0603100 CHIP 10OHM 1/16W

R123 061T0603100 CHIP 10OHM 1/16W

R122 061T0603100 CHIP 10OHM 1/16W

R439 061T0603100 CHIP 10OHM 1/16W

R438 061T0603100 CHIP 10OHM 1/16W

R437 061T0603100 CHIP 10OHM 1/16W

R436 061T0603100 CHIP 10OHM 1/16W

R424 061T0603100 CHIP 10OHM 1/16W

R189 061T0603100 CHIP 10OHM 1/16W

R188 061T0603100 CHIP 10OHM 1/16W

R173 061T0603100 CHIP 10OHM 1/16W

R172 061T0603100 CHIP 10OHM 1/16W

R620 061T0603101 CHIP 100OHM 1/16W

R435 061T0603101 CHIP 100OHM 1/16W

R434 061T0603101 CHIP 100OHM 1/16W

R429 061T0603101 CHIP 100OHM 1/16W

R416 061T0603101 CHIP 100OHM 1/16W

34

R415 061T0603101 CHIP 100OHM 1/16W

R414 061T0603101 CHIP 100OHM 1/16W

R407 061T0603101 CHIP 100OHM 1/16W

R406 061T0603101 CHIP 100OHM 1/16W

R401 061T0603101 CHIP 100OHM 1/16W

R181 061T0603101 CHIP 100OHM 1/16W

R170 061T0603101 CHIP 100OHM 1/16W

R133 061T0603101 CHIP 100OHM 1/16W

R130 061T0603101 CHIP 100OHM 1/16W

R700 061T0603102 CHIP 1K OHM 1/16W

R606 061T0603102 CHIP 1K OHM 1/16W

R604 061T0603102 CHIP 1K OHM 1/16W

R459 061T0603102 CHIP 1K OHM 1/16W

R440 061T0603102 CHIP 1K OHM 1/16W

R423 061T0603102 CHIP 1K OHM 1/16W

R422 061T0603102 CHIP 1K OHM 1/16W

R183 061T0603102 CHIP 1K OHM 1/16W

R182 061T0603102 CHIP 1K OHM 1/16W

R706 061T0603102 CHIP 1K OHM 1/16W

R707 061T0603102 CHIP 1K OHM 1/16W

R750 061T0603102 CHIP 1K OHM 1/16W

R759 061T0603102 CHIP 1K OHM 1/16W

R601 061T0603103 CHIP 10KOHM 1/16W

R605 061T0603103 CHIP 10KOHM 1/16W

R607 061T0603103 CHIP 10KOHM 1/16W

R610 061T0603103 CHIP 10KOHM 1/16W

R613 061T0603103 CHIP 10KOHM 1/16W

R617 061T0603103 CHIP 10KOHM 1/16W

R701 061T0603103 CHIP 10KOHM 1/16W

R702 061T0603103 CHIP 10KOHM 1/16W

R717 061T0603103 CHIP 10KOHM 1/16W

R745 061T0603103 CHIP 10KOHM 1/16W

R746 061T0603103 CHIP 10KOHM 1/16W

R752 061T0603103 CHIP 10KOHM 1/16W

R755 061T0603103 CHIP 10KOHM 1/16W

R756 061T0603103 CHIP 10KOHM 1/16W

R139 061T0603103 CHIP 10KOHM 1/16W

R140 061T0603103 CHIP 10KOHM 1/16W

R163 061T0603103 CHIP 10KOHM 1/16W

R165 061T0603103 CHIP 10KOHM 1/16W

R184 061T0603103 CHIP 10KOHM 1/16W

R191 061T0603103 CHIP 10KOHM 1/16W

R194 061T0603103 CHIP 10KOHM 1/16W

R400 061T0603103 CHIP 10KOHM 1/16W

R409 061T0603103 CHIP 10KOHM 1/16W

R410 061T0603103 CHIP 10KOHM 1/16W

R411 061T0603103 CHIP 10KOHM 1/16W

R443 061T0603103 CHIP 10KOHM 1/16W

R447 061T0603103 CHIP 10KOHM 1/16W

R448 061T0603103 CHIP 10KOHM 1/16W

R715 061T0603104 CHIP 100K OHM 1/16W

35

R602 061T0603104 CHIP 100K OHM 1/16W

R413 061T0603105 CHIP 1MOHM 1/16W

R718 061T0603113 2F RST CHIPR 11.3 KOHM +-1% 1/10W

R195 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W

R192 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W

R166 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W

R164 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W

R142 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W

R141 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W

R132 061T0603222 CHIP 2.2K OHM 1/16W

R403 061T0603223 CHIP 22KOHM 1/16W

R412 061T0603223 CHIP 22KOHM 1/16W

R719 061T0603223 CHIP 22KOHM 1/16W

R720 061T0603223 CHIP 22KOHM 1/16W

R748 061T0603302 CHIP 3K OHM 5% 1/16

R174 061T0603331 RST CHIPR 330 OHM +-5% 1/10W

R618 061T0603333 RST CHIPR 33 KOHM +-5% 1/10W

R619 061T0603333 RST CHIPR 33 KOHM +-5% 1/10W

R621 061T0603333 RST CHIPR 33 KOHM +-5% 1/10W

R622 061T0603333 RST CHIPR 33 KOHM +-5% 1/10W

R421 061T0603391 RST CHIPR 390 OHM +-5% 1/10W

R129 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R149 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R152 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R153 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R154 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R159 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R161 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R162 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R178 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R179 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R180 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R427 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R151 061T0603471 RST CHIPR 470OHM +-5% 1/10W

R185 061T0603472 CHIP 4.7KOHM 1/16W

R186 061T0603472 CHIP 4.7KOHM 1/16W

R187 061T0603472 CHIP 4.7KOHM 1/16W

R417 061T0603472 CHIP 4.7KOHM 1/16W

R420 061T0603472 CHIP 4.7KOHM 1/16W

R456 061T0603472 CHIP 4.7KOHM 1/16W

R703 061T0603472 CHIP 4.7KOHM 1/16W

R704 061T0603472 CHIP 4.7KOHM 1/16W

R705 061T0603472 CHIP 4.7KOHM 1/16W

R708 061T0603472 CHIP 4.7KOHM 1/16W

R709 061T0603472 CHIP 4.7KOHM 1/16W

R710 061T0603472 CHIP 4.7KOHM 1/16W

R712 061T0603472 CHIP 4.7KOHM 1/16W

R714 061T0603472 CHIP 4.7KOHM 1/16W

R754 061T0603472 CHIP 4.7KOHM 1/16W

R762 061T0603472 CHIP 4.7KOHM 1/16W

R600 061T0603473 CHIP 47KOHM 1/16W

36

R608 061T0603473 CHIP 47KOHM 1/16W

R744 061T0603473 CHIP 47KOHM 1/16W

R716 061T0603682 RST CHIPR 6.8KOHM +-5% 1/10W

R128 061T0603750 75OHM

R144 061T0603750 75OHM

R146 061T0603750 75OHM

R148 061T0603750 75OHM

R155 061T0603750 75OHM

R156 061T0603750 75OHM

R157 061T0603750 75OHM

R175 061T0603750 75OHM

R176 061T0603750 75OHM

R177 061T0603750 75OHM

R747 061T0603750 75OHM

R749 061T0603750 75OHM

R763 061T0603752 RST CHIPR 7.5 KOHM +-5% 1/10W

R418 061T0603822 RST CHIPR 8.2 KOHM +-5% 1/10W

R419 061T0603822 RST CHIPR 8.2 KOHM +-5% 1/10W

C405 065T0402101 32 100PF +-10% 50V X7R

C412 065T0402101 32 100PF +-10% 50V X7R

C413 065T0402101 32 100PF +-10% 50V X7R

C414 065T0402101 32 100PF +-10% 50V X7R

C613 065T0402101 32 100PF +-10% 50V X7R

C616 065T0402101 32 100PF +-10% 50V X7R

C167 065T0402102 32 1000PF +-10% 50V X7R

C402 065T0402103 32 MLCC 0402 10NF K 50V X7R

C407 065T0402103 32 MLCC 0402 10NF K 50V X7R

C417 065T0402103 32 MLCC 0402 10NF K 50V X7R

C418 065T0402103 32 MLCC 0402 10NF K 50V X7R

C419 065T0402103 32 MLCC 0402 10NF K 50V X7R

C421 065T0402103 32 MLCC 0402 10NF K 50V X7R

C422 065T0402103 32 MLCC 0402 10NF K 50V X7R

C423 065T0402103 32 MLCC 0402 10NF K 50V X7R

C606 065T0402103 32 MLCC 0402 10NF K 50V X7R

C608 065T0402103 32 MLCC 0402 10NF K 50V X7R

C722 065T0402103 32 MLCC 0402 10NF K 50V X7R

C758 065T0402103 32 MLCC 0402 10NF K 50V X7R

C759 065T0402103 32 MLCC 0402 10NF K 50V X7R

C610 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C601 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C439 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C436 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C435 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C432 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C425 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C424 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C416 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C415 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C411 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C410 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C409 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

37

C136 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C763 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C730 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C727 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C725 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C724 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C723 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C721 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C717 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C715 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C714 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C712 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C707 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C706 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C704 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C703 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C702 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C764 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C735 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C736 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C737 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C738 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C739 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C740 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C741 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C743 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C744 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C746 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C747 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C749 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C750 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C751 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C752 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C768 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C766 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C757 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C755 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C754 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C753 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C732 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C733 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C734 065T0402104 12 MLCC 0402 0.1UF K 16V X7R

C609 065T0402105 A5 MLCC 0402 1UF K 10V X5R

C118 065T0402220 31 CHIP 22PF 50V NPO

C117 065T0402220 31 CHIP 22PF 50V NPO

C408 065T0402330 31 33PF +-50% 50V NPO

C404 065T0402330 31 33PF +-50% 50V NPO

C760 065T0402332 32 CHIP 3300pF 50V X7R

C443 065T0402473 12 MLCC 0402 47NF K 16V X7R

C170 065T0402473 12 MLCC 0402 47NF K 16V X7R

C169 065T0402473 12 MLCC 0402 47NF K 16V X7R

38

C168 065T0402473 12 MLCC 0402 47NF K 16V X7R

C151 065T0402473 12 MLCC 0402 47NF K 16V X7R

C152 065T0402473 12 MLCC 0402 47NF K 16V X7R

C153 065T0402473 12 MLCC 0402 47NF K 16V X7R

C157 065T0402473 12 MLCC 0402 47NF K 16V X7R

C158 065T0402473 12 MLCC 0402 47NF K 16V X7R

C159 065T0402473 12 MLCC 0402 47NF K 16V X7R

C164 065T0402473 12 MLCC 0402 47NF K 16V X7R

C165 065T0402473 12 MLCC 0402 47NF K 16V X7R

C166 065T0402473 12 MLCC 0402 47NF K 16V X7R

C620 065T0603104 32 CHIP 0.1UF 50V X7R

C619 065T0603104 32 CHIP 0.1UF 50V X7R

C618 065T0603104 32 CHIP 0.1UF 50V X7R

C617 065T0603104 32 CHIP 0.1UF 50V X7R

C604 065T0603104 32 CHIP 0.1UF 50V X7R

C603 065T0603104 32 CHIP 0.1UF 50V X7R

C115 065T0603104 32 CHIP 0.1UF 50V X7R

C605 065T0603105 12 CHIP 1UF 16V X7R

C607 065T0603105 12 CHIP 1UF 16V X7R

C792 065T0603225 17 CHIP 2.2UF 16V Y5V

C756 065T0603225 17 CHIP 2.2UF 16V Y5V

C748 065T0603225 17 CHIP 2.2UF 16V Y5V

C745 065T0603225 17 CHIP 2.2UF 16V Y5V

C742 065T0603225 17 CHIP 2.2UF 16V Y5V

C729 065T0603225 17 CHIP 2.2UF 16V Y5V

C728 065T0603225 17 CHIP 2.2UF 16V Y5V

C726 065T0603225 17 CHIP 2.2UF 16V Y5V

C718 065T0603225 17 CHIP 2.2UF 16V Y5V

C708 065T0603225 17 CHIP 2.2UF 16V Y5V

C614 065T0603225 17 CHIP 2.2UF 16V Y5V

C611 065T0603225 17 CHIP 2.2UF 16V Y5V

C437 065T0603225 17 CHIP 2.2UF 16V Y5V

C431 065T0603225 17 CHIP 2.2UF 16V Y5V

C430 065T0603225 17 CHIP 2.2UF 16V Y5V

C429 065T0603225 17 CHIP 2.2UF 16V Y5V

C428 065T0603225 17 CHIP 2.2UF 16V Y5V

C427 065T0603225 17 CHIP 2.2UF 16V Y5V

C426 065T0603225 17 CHIP 2.2UF 16V Y5V

C145 065T0603561 31 CHIP 560PF 50V NPO

C146 065T0603561 31 CHIP 560PF 50V NPO

C160 065T0603561 31 CHIP 560PF 50V NPO

C163 065T0603561 31 CHIP 560PF 50V NPO

C174 065T0603561 31 CHIP 560PF 50V NPO

C175 065T0603561 31 CHIP 560PF 50V NPO

C147 065T0603681 31 CHIP 680PF 50V NPO

C148 065T0603681 31 CHIP 680PF 50V NPO

C149 065T0603681 31 CHIP 680PF 50V NPO

C150 065T0805105 17 CHIP 1UF 16V Y5V

C600 065T0805106 15 CHIP 10uF 16V X5R 0805

C440 065T0805225 17 CHIP 2.2UF 16V Y5V

C765 065T0805225 17 CHIP 2.2UF 16V Y5V

39

FB102 071T 57G301 EA CHIP BEAD
FB103 071T 57G301 EA CHIP BEAD
FB600 071T 57G301 EA CHIP BEAD
FB703 071T 57G301 EA CHIP BEAD
FB705 071T 57G301 EA CHIP BEAD
FB706 071T 57G301 EA CHIP BEAD
FB707 071T 57G301 EA CHIP BEAD
FB708 071T 57G301 EA CHIP BEAD
FB709 071T 57G301 EA CHIP BEAD
FB710 071T 57G301 EA CHIP BEAD
FB711 071T 57G301 EA CHIP BEAD
FB712 071T 57G301 EA CHIP BEAD
FB713 071T 57G301 EA CHIP BEAD
FB714 071T 57G301 EA CHIP BEAD
FB715 071T 57G301 EA CHIP BEAD
FB716 071T 57G301 EA CHIP BEAD
FB717 071T 57G301 EA CHIP BEAD
FB601 071T 57G301 EA CHIP BEAD

L701 073T253S 12 K IND SMD CHOKE 4.7uH+-20% KINGCORE

D108 093T 60230 BAT54C BY MCC

D700 093T 60264 B340A D0-214AC

D111 093T 64 33 BAV99 SOT-23

D112 093T 64 33 BAV99 SOT-23

D113 093T 64 33 BAV99 SOT-23

D400 093T 64 33 BAV99 SOT-23
ZD120 093T 64 37 N V-PORT-0603-100K V05
ZD121 093T 64 37 N V-PORT-0603-100K V05
ZD117 093T 64 37 N V-PORT-0603-100K V05
ZD110 093T 64 37 N V-PORT-0603-100K V05
ZD109 093T 64 37 N V-PORT-0603-100K V05
ZD108 093T 64 37 N V-PORT-0603-100K V05
ZD107 093T 64 37 N V-PORT-0603-100K V05
ZD106 093T 64 37 N V-PORT-0603-100K V05
ZD105 093T 64 37 N V-PORT-0603-100K V05
ZD104 093T 64 37 N V-PORT-0603-100K V05
ZD102 093T 64 37 N V-PORT-0603-100K V05
ZD103 093T 64 37 N V-PORT-0603-100K V05
ZD115 093T 39S 34 T UDZS5.6B ROHM
ZD116 093T 39S 34 T UDZS5.6B ROHM
ZD118 093T 39S 34 T UDZS5.6B ROHM
ZD119 093T 39S 34 T UDZS5.6B ROHM
ZD122 093T 39S 34 T UDZS5.6B ROHM
ZD123 093T 39S 34 T UDZS5.6B ROHM

715T2509 2 MAIN-BOARD PCB
Q90T8009 1 1A HEAT SINK
Q15T0120A03 IO-BKT-TOP
Q15T0123 10 PCB-BKT-for changhong
Q15T0139 1 PANEL-HOLDER-L
Q15T0140 1 PANEL-HOLDER-R
Q15T0143 1 PANEL-SIDE-HOLD
Q33E0128ADE 1L SIDE COVER

40

Q36T 600 30 7 HEMIRON
Q36T 600 37 1 HIMERON
Q40T 260954 1A Rating label
Q40T 581954 1B LABEL
Q40T 582813 3A S/N LABEL
Q40T 582954 1A S/N LABEL
Q40T0002954 5A I-O LABEL
Q44TE007101 EPS
Q44TE007201 EPS
Q44TE007301 EPS
Q44TE007401 EPS
Q44TE007954 1A carton
Q45T 76 28 RN R pe bag
Q45T 99609 39 R EPE COVER
Q45T 99626DE1 R epe bag
Q52T6025 15216 MYLAR
Q85T0041A02 SHIELDING
S95T80183662 LVDS ASS'Y
033F206T 24 DF11-2428SCF
033F303TTD1 TD00-T 2407PS-00
033F303SM24K30 PK2407P30/TD00-30LH
033F 206 24 DF11-24DS-2C
Q41T2601954 1A MANUAL

41

8. PCB LAYOUT

8.1 主板

715T2509-2

42

43

44

8.2 电源板

715T2463-1-CH

45

46

47

8.3 遥控板

715T2499-1

8.4 按键板

715T2720-1

48

9 电路图

9.1 主板

715T2509-2

Power Source

+

CN700

1
2
3
4
5
6
7
8
9
10
11

CONN

BL-ON/OFF

R707
1K 1/10W

C708

2.2uF

C761
470uF/16V

+

C724

0.1UF 16V

C762
470uF/16V

C763

0.1UF /16V

FB715

300 OHM

Q708
PMBS3904

Q703
PMBS3904

C764

0.1UF/ 16V

5Vstb

32

5Vstb

32

FB714

1 2

300 OHM

1

3

1 2

FB716

1 2

1

3

FB717

1 2

300 OHM

R700
1K 1/10W

R705

4.7K 1/10W

1

R706
1K 1/10W

R708

4.7K 1/10W

1

5

L703
NC

4

300 OHM

5

L702
NC

4

Q713
PMBS3904

C700

+

470uF/16V

+

C705
470uF/16V

ON-PBACK

5Vstb

32

R759
1K 1/10W

1

C702

0.1UF16V

C706

0.1UF16V

R761
NC

R754

4.7K 1/10W

+12V_P WR

5Vstb

12V/4A

5V/4A

ADJ-PWM2

Panel Power

+12V_PWR

5Vstb

+3.3V

PANEL-ON/OFF

Power 5VA

+12V_PWR

22Ω 3W

R713

39Ω 3W

AZ1117D-5.0-E1

R711

3

+

0.1UF16V

C767

100uF/16V

C768

POWER-ON /OFF

PANEL-ON/ OFF

U703

OUTPUT

INPUT

1

POWER-ON /OFF

FB701
NC/300 OHM

1 2

FB703
300 OHM

1 2

FB704
NC/300 OHM

1 2

2

ADJ/ GND

5Vstb

R704

4.7K 1/10W

C707

0.1UF16V

C766

0.1UF16V

R714

4.7KΩ 1/10W

VPANEL_IN

R702
10K 1/10W

132Q702

132Q707

5Vstb

PMBS3904

C703

0.1UF16V

R703

4.7K 1/10W

PMBS3904

R710

4.7KΩ 1/10W

R701

10K 1/10W

R709

4.7KΩ 1/10W

R712

132Q705

4.7KΩ 1/10W

132Q701

PMBS3904

PMBS3904

R719

22KΩ 1/10W

R720

22KΩ 1/10W

C704

0.1UF16V

C723

0.1UF16V

1
2
3
4

Q700
AO4411

S
S
S
G

1
2
3
4

D
D
D
D

Q704
AO4411

S
S
S
G

8

VCC-Panel

7
6
5

C712

0.1UF16V

5VA

+

C711
470uF/16V

8

D

7

D

6

D

5

D

PS ON/OFF

49

Titl e

01)Sys tem Power

Size D ocument Number Rev

T2509-1-X-X-2-070524 01

A3

Date: Sheet

of

18Thursday, May 24, 2007

Vcc3.3 for MST9E19A

FB705
300 OHM

1 2

+

C714

0.1UF16V
47UF/16V

+3.3AVDD fo r AVDD_AU

FB706

+3.3V A

300 OHM

1 2

C726

2.2uF

+3.3V for VDD_M PLL

FB710
300 OHM

+3.3VA

1 2

C745

2.2uF

C713

AVDD_AU

C727

0.1UF16V

C746

0.1UF16V

U702

3

VIN

1

ADJ

AIC1084-33PM

C728

2.2uF

VDD_MPLL

VOUT

C747

0.1UF16V

2

C715

0.1UF16V

+3.3V A5Vstb

+

C716
47UF/16V

Vcc1.8 for MST9E19A

D700

B340A

1 2

5Vstb

+12V_PWR

1 2

D701
NC/B340A

VDDC

C721

0.1UF16V

C750

0.1UF16V

+

C719
47UF/16V

C751

0.1UF16V

R715
100KΩ 1/10W

U701
MP21 06

C722

0.01uF

R716

6.8KΩ 1/10W

C760
3300pF

R717

10KΩ 1/10W

1

SS

2

FB

3

COMP

4

VREF
RUN5BST

C759

0.01uF

R722
NC/100K

+12V input used

SGND
PGND

VIN

R718
11KΩ 1/10W

10
9
8

LX

7
6

0.81*(1+Rup/Rdown)=1.8V---Rup=10K, Rdown=8.2K

C752

0.1UF16V

C753

0.1UF16V

C754

0.1UF16V

C755

0.1UF16V

D702

12

SSM5819SP T

L701

4.7uH

C758

0.01uF

+

C720

470uF/16V

C717

0.1UF16V

VDDC

C718

2.2uF

3.3V for AVDDPLL2

FB712

+3.3V A AVDD_MemPLL

300 OHM

1 2

C756

2.2uF

C757

0.1UF16V

+3.3AVDD for AVDD_HDM I

FB709
300 OHM

1 2

C742

2.2uF

+3.3AVDD fo r AVDDA

FB711
300 OHM

1 2

C748

2.2uF

AVDDA+3.3V A

C749

0.1UF16V

AVDD_HDMI+3.3V A

C743

0.1UF16V

C744

0.1UF16V

+3.3AVDD fo r AVDD_SIF

FB707

+3.3V A AVDD_SIF

300 OHM

1 2

C729

2.2uF

C730

0.1UF16V

Vcc3.3 for MST9E19A Digital

FB713

+3.3V A

+3.3V A

300 OHM

1 2

FB708
300 OHM

1 2

VDDP

C725

0.1UF16V

+

C731
47UF/16V

+3.3V

+

C701
47UF/ 16V

C732

0.1UF16V

C733

0.1UF16V

C734

0.1UF16V

C735

0.1UF16V

C736

0.1UF16V

50

C737

0.1UF16V

C738

0.1UF16V

C739

0.1UF16V

C740

0.1UF16V

C741

0.1UF16V

Titl e

02)Power For MSTA9002

Size Document Number Rev

A3

Date: Sheet

715T2509-2

of

28Thursday, May 24, 2007

01

HDMI

INPUT

VGA

INPUT

HDTV

INPUT

VIDEO

INPUT

For TUNER

For AV/S-Vide o

C433

10uF/16V

C438

10uF/16V

CN400

5Vstb

CONN

1
2
3
4
5

R440
1KΩ 1/10W

PWM3
ADJ-PWM2
PWM1
PWM0

R_TX2+
R_TX2­G_TX1+
G_TX1­B_TX0+
B_TX0­TXCLK+
TXCLK-

HDMI_SDA
HDMI_SCL

HS_RGB
VS_RGB

SVIDEO-Cin+
SVIDEO-Yin+

SVIDEO-Yin-

CVBS_IN

TV1-Vin+

For VGA

AV/SVIDEO-AUD-Lin+

AV/SVIDEO-AUD-Rin+

For TUNER

+

+

RXD
TXD
WP_FSH

R441
NC

R446

R447

NC

10KΩ 1/10W

R_TX2+
R_TX2­G_TX1+
G_TX1­B_TX0+
B_TX0­TXCLK+
TXCLK-

HDMI_SDA
HDMI_SCL

HS_RGB
VS_RGB

BIN+

BIN+

BIN-

BIN-

SOG

SOG

GIN+

GIN+

GIN-

GIN-

RIN+

RIN+

RIN-

RIN-

PB-

PB-

PB+

PB+

PY-

PY-

PY+

PY+

SOY

SOY

PR-

PR-

PR+

PR+

SVIDEO-Cin+
SVIDEO-Yi n+
SVIDEO-Yi n-

CVBS_IN CVBS2

R427

47Ω 1/10W

TV1-Vin+
TV1-Vin-

TV1-Vin-

TV_SI F+
TV_SI F-

PC-Lin

PC-Lin

PC-Rin

PC-Rin

AV/SVIDEO-AUD-Lin+
AV/SVIDEO-AUD-Rin+

TV-MON O

TV-MON O

For HDT V

C437

2.2uF

R442
NC

R448
10KΩ 1/10W

AUVRADP

AUVRADN

AUVREF

AUCOM

C435

0.1UF16V

C439

0.1UF16V

R400
10KΩ 1/10W

HD-Rin+
HD-Lin+

+3.3V

R443
10KΩ 1/10W

R449
NC

+3.3V

C415

0.1UF16V

+

C406
10uF/16V

AVDD_HDMI

C417 0. 01uF
C418 0. 01uF
C419 0. 01uF

C443 0. 047uF

C421 0. 01uF
C422 0. 01uF
C423 0. 01uF

C424 0. 1UF16V

C425 0. 1UF16V

HD-Rin+
HD-Lin+

TXD
RXD

3

1 2

D400
BAV99

R459
1KΩ 1/10W

R411
10KΩ 1/10W

R421
390Ω 1/10W

1%

C409

0.1UF16V
C410

0.1UF16V

C411

0.1UF16V

C416

0.1UF16V

SV_C0
SV_Y0
VCOM2

VCOM1
TUNER_CVBS
VCOM0

SIFP

SIFM

C426 2.2uF
C427 2.2uF
C428 2.2uF
C429 2.2uF

AUCOM

2.2uF

C792

C430 2.2u F
C431 2.2u F

4.7KΩ 1/16W

R436

10Ω 1/10W

R437

10Ω 1/10W

R438

10Ω 1/10W

R439

10Ω 1/10W

SDA
SCL
TXD
RXD

1

3 2

TXCLK­TXCLK+
B_TX0­B_TX0+
G_TX1­G_TX1+
R_TX2­R_TX2+

HDMI_SDA
HDMI_SCL
HS_RGB
VS_RGB

BIN+
BIN­SOG
GIN+
GIN­RIN+
RIN-

PB­PB+
PY­PY+
SOY
PR­PR+

SV_C0
SV_Y0
VCOM2

CVBS2

VCOM1

TUNER_CVBS

VCOM0

SIFP
SIFM

AUVRADN

AUVRADP
AUVREF

AMP-Lout
AMP-Rout

RP409

Q400
3906

SYS_RST

123

876

+

C400
47UF/16V

R406
100Ω 1/10W

C404
33pF

R413
1MΩ 1/10W

X400

14.318MHz

1 2

C408
33pF

1

RXCKN

2

RXCKP

4

RX0N

5

RX0P

7

RX1N

8

RX1P

10

RX2N

11

RX2P

13

REXT

14

DDCD_DA

15

DDCD_CK

16

HSYNC1

17

VSYNC1

18

RMID

19

VCLAMP

20

REFP

21

REFM

22

BIN1P

23

BIN1M

24

SOGIN1

25

GIN1P

26

GIN1M

27

RIN1P

28

RIN1M

29

BIN0M

30

BIN0P

31

GIN0M

32

GIN0P

33

SOGIN0

34

RIN0M

35

RIN0P

38

HSYNC0

39

VSYNC0

40

C1

41

Y1

42

C0

43

Y0

44

VCOM2

45

CVBS3

46

CVBS2

47

CVBS1

48

VCOM1

49

CVBS0

50

VCOM0

51

CVBSOUT

54

SIF1P

55

SIF1M

57

AUVRADN

58

AUVRADP

59

AUVREF

61

AUL0

62

AUR0

63

AUL1

64

AUR1

65

AUCOM

66

AUL2

67

AUR2

68

AUL3

69

AUR3

70

AUOUTL3

71

AUOUTR3

72

AUOUTL2

73

AUOUTR2

74

AUOUTL

75

AUOUTR

76

AUOUTS

78

GPIOF2

79

GPIOF3

80

GPIOF4

81

GPIOF5

82

GPIOF6

83

GPIOF7

84

GPIOF8

85

GPIOF9

86

GPIOF10

87

GPIOF11

DDCR_DA

DDCR_CK

DDCA_DA

I2C-SDA
I2C-SCL
DDC-TXD
DDC-RDX
KEY0
KEY1

DDCA_CK

131

132

133

134

125

+3.3V

4

5

C405
100pF

AVDD_SIF

AVDDA

205

36

206

207

XIN

XOUT

SAR0

SAR1

SAR2

SAR3

126

127

128

129

53

AVDD_SIF

HWRESET

AVDD_ADC

PWM0

PWM1

PWM2

PWM3

IRIN

130

155

156

136

IR_SYNC

PWM3
ADJ-PWM2
PWM1
PWM0

VDD_MPLL

AVDD_HDMI

12

AVDD_DVI6AVDD_DVI

AVDD_MEMPLL

U400

MSTA9002

GND3GND9GND37GND52GND56GND89GND99GND

VDDC

107

142

158

203

157

208

VDDC77VDDC98VDDC

VDDC

VDDC

VDDC

AVDD_MPLL

AVDD_MPLL

GND

GND

GND

GND

GND

GND

GND

GND

101

104

106

120

141

152

173

187

204

AVDD_AU VDDP

AVDD_MemPLL

105

60

AVDD_AU

ADJ-PWM2

100

102

103

119

140

VDDP88VDDP

VDDP

VDDP

VDDP

DIGO0

DIGO1

DIGO2

DIGO3

DIGO4

143

144

145

146

147

148

151

159

VDDP

VDDP

DIGO5

DIGO6

149

150

ON-PBACK

172

VDDP

VDDP

DIGO7

DIGO8

153

R409

10KΩ 1/10W

186

VDDP

DIGO9

WRZ

RDZ

154

116

117

118

DDCWP
ASTB
POWER-ON/ OFF

HPDCTRL
LED1
PANEL-ON/OF F
AMP-MUTE
WP
WP_FSH

ALE

135

INT

+3.3V

109

108

AD1

AD0

4.7KΩ 1/16W

R410
10KΩ 1/10W

R414

100Ω 1/10W

100Ω 1/10W

113

112

111

110

AD4

AD3

AD2

RP410

SCL_EXT
SDA_EXT

R415

115

114

AD7

AD6

AD5

GPIOE0/LVSYNC
GPIOE1/LHSYNC

GPIOE2/LDE
GPIOE3/LCK

PWM_SENSE

4

5

IVSYNC
IHSYNC

LB0M/R7
LB0P/R6
LB1M/R5
LB1P/R4
LB2M/R3

LB2P/R2
LBCKM/R1
LBCKP/R0

LB3M/G7

LB3P/G6

LB4M/G5

LB4P/G4

LA0M/G3

LA0P/G2

LA1M/G1

LA1P/G0

LA2M/B7

LA2P/B6
LACKM/B5

LACKP/B4

LA3M/B3

LA3P/B2

LA4M/B1

LA4P/B0

GPIOF19
GPIOF18
GPIOF17
GPIOF16
GPIOF15
GPIOF14
GPIOF13
GPIOF12

PWM_DRV

PWM_FB

123

4

876

5

ICLK

SDO
CSZ

SCK

DI7
DI6
DI5
DI4
DI3
DI2
DI1
DI0

SDI

+3.3V

5Vstb

SCL_EXT
SDA_EXT

RP411

123

876

R762

4.7KΩ 1/10W

R763

7.5KΩ 1/10W

AMP-Rout

AMP-Lout

202
201
200
199
198
197
196
195

192

194
193

for TTL output

191
190
189
188

185
184
183
182
181
180
179
178
177
176
175
174
171
170
169
168
167
166
165
164
163
162
161
160

124
123
122
121

97
96
95
94
93
92
91
90

139
138
137

4.7KΩ 1/16W

RP401

33Ω 1/16W

5
6
7
8

5
6
7
8
5
6
7
8
5
6
7
8
5
6
7
8
5
6
7
8
5
6
7
8

RP402
RP403
RP404
RP405
RP406
RP407

SPI_DO

SPI_CZ
SPI_DI
SPI_CK

R456

4.7KΩ 1/10W

Location Near IC Pin.

R401
100Ω 1/10W

R407
100Ω 1/10W

33Ω 1/16W
33Ω 1/16W
33Ω 1/16W
33Ω 1/16W
33Ω 1/16W
33Ω 1/16W

DDCWP
ASTB
POWER-ON/ OFF

HPDCTRL
LED1
PANEL-ON/OFF
AMP-MUTE

4
3
2
1

4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1
4
3
2
1

ON-PBACK

C402

0.01uF

C407

0.01uF

LVSYNC
LHSYNC
LDE
LCK

RXO0-/R7
RXO0+/R6
RXO1-/R5
RXO1+/R4
RXO2-/R3
RXO2+/R2
RXOC-/R1
RXOC+/R0
RXO3-/G7
RXO3+/G6
RXO4-/G5
RXO4+/G4
RXE0-/G3
RXE0+/G2
RXE1-/G1
RXE1+/G0
RXE2-/B7
RXE2+/B6
RXEC-/B5
RXEC+/B4
RXE3-/B3
RXE3+/B2
RXE4-/B1
RXE4+/B0

AMP-R

R403
22KΩ 1/10W

AMP-L

R412
22KΩ 1/10W

R429
100Ω 1/10W

AMP-R

AMP-L

LED1

R430
NC

I2C address
at A0.

U402

1

E0

2

E1

3

E2

4

VSS

M24C32-WMN6TP

100Ω 1/10W

R420

4.7KΩ 1/10W

LED1

KEY0

IR_SYNC

RXO0-/R7
RXO1-/R5
RXO2-/R3
RXOC-/R1
RXO3-/G7
RXE0-/G3
RXE1-/G1
RXE2-/B7
RXEC-/B5
RXE3-/B3

VCC-Panel

Mstar PULL UP
SST PULL DOWN

U401
MX25L4005Aver15

1

CE#

VDD

2

SO

HOLD#

3

WP#

SCK

VSS4SI

5Vstb

8

VCC

7

WC

6

SCL

5

SDA

R434

R435

100Ω 1/10W

100Ω 1/10W

SDA

SCL

5Vstb

R416

132Q401

8

7

6

5

C440

2.2uF/16V

PMBS3904

R417

4.7KΩ 1/10W

C412
100pF

23
21
19
17
15
13
11

9
7
5
3
1

CONN24X2 2MM

CN402

+3.3V

C432

0.1UF16V

RP408

33Ω 1/16W

1
2
3
4

+3.3V

R418

R423

R424

C414
100pF

R419

8.2KΩ 1/10W

5Vstb

VCC-Panel

+

470uF/16V

5Vstb

R451NCR457

SCL

SDA

715T2509-2

C434

NC

8.2KΩ 1/10W

R422

1KΩ 1/10W

1KΩ 1/10W

10Ω 1/10W

R426

R425

NC

NC

C413
100pF

RXO0+/R6

24

RXO1+/R4

22

RXO2+/R2

20

RXOC+/R0

18

RXO3+/G6

16

RXE0+/G2

14

RXE1+/G0

12

RXE2+/B6

10

RXEC+/B4

8

RXE3+/B2

6
4
2

123

4

RP400

4.7KΩ 1/16W

876

5

SPI_CK

8

SPI_DI

7

SPI_CZ

6

SPI_DO

5

I2C address
at A4.

5Vstb

1

8

NC

VCC

7

2

E1

WC

3

6

E2

SCL

5

VSS4SDA

U403

NC

Title

03)MSTA9002

Size Document Number Rev

A2

Date: Sheet

LED-R

C444
NC

KEY0-in
KEY1-inKEY1

IR-in

RXE4+/B0
RXE4-/B1
RXE3+/B2
RXE3-/B3

RXEC+/B4
RXEC-/B5
RXE2+/B6
RXE2-/B7

RXE1+/G0
RXE1-/G1
RXE0+/G2
RXE0-/G3

RXO4+/G4
RXO4-/G5
RXO3+/G6
RXO3-/G7

RXOC+/R0
RXOC-/R1
RXO2+/R2
RXO2-/R3

RXO1+/R4
RXO1-/R5
RXO0+/R6
RXO0-/R7

LCK

LDE

LVSYNC
LHSYNC

C436

0.1UF16V

CONN

1
2
3
4
5
6
7

CN401

J400
NC

1
2
3
4
5
6
7
8

9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50

51
52

01

of

38Thursday, May 24, 2007

51

5Vstb

1

VGA/5V

2

3

C765

2.2uF/ 16V

D108
BAT54C

P100
DB15

15

14

13

12

11

R181

100Ω 1/10W

VGA-HS

ZD122 UDZS5.6B

VGA-VS
VGA-SDA

VGA-SCL

ZD118
UDZS5.6B

1

A0

2

A1

3

A2
VSS4SDA

M24C02-WMN6TP

5
10
4
9

VGA-B+

3
8

VGA-G+

2
7

VGA-R+

1
6

17 16

12

ZD119
UDZS5.6B

1 2

8

VCC

7

WP

6

SCL

5

U105

3

1 2

D111
BAV99

RXD

1 2

0Ω 1/10W

ZD123
UDZS5.6B

R170
100Ω 1/10W

1 2

R187

R186

4.7KΩ 1/10W

R190

NC

R193

12

D112
BAV99

4.7KΩ 1/10W

3

R188

TXD

10Ω 1/10W

D113 BAV99

1 2

R184

10KΩ 1/10W

R189

10Ω 1/10W

DDCWP

C164

BIN+

R182
1KΩ 1/10W

R183
1KΩ 1/10W

ZD115
UDZS5.6B

PC-R

PC-L

0.047uF
C165

GIN+

0.047uF
C166

RIN+

0.047uF

C167

SOG

1000pF

C168

BIN-

0.047uF
C169

GIN-

0.047uF
C170

RIN-

0.047uF

HS_RGB

VS_RGB

VPORT0603100KV05

ZD121

VPORT0603100KV05

ZD120

BIN+

GIN+

RIN+

SOG

BIN-

GIN-

RIN-

HS_RGB

VS_RGB

1 2

1 2

R191
10KΩ 1/10W

R194
10KΩ 1/10W

C174
560pF

C175
560pF

PC-Ri n

R192
12KΩ 1/10W

PC-Lin

R195
12KΩ 1/10W

PC-R in

PC-Lin

R171

10Ω 1/10W

R172

10Ω 1/10W

R173

10Ω 1/10W

R174

330Ω 1/10W

R177

R176

R175

75Ω 1/10W

3

C171
NC

5Vst b

R185

4.7KΩ 1/10W

75Ω 1/10W

75Ω 1/10W

C172
NC

ZD116
UDZS5.6B

1 2

P101
PHON EJACK

R178

R179

R180

47Ω 1/10W

47Ω 1/10W

47Ω 1/10W

1 2

1
2
3
4
5

52

Tit le

04)VGA

Size Document Number Rev

A4

Dat e: Sheet

715T2509-2

of

48Thursday , May 24, 2007

01

5Vstb

NC

C508

NC

C507

C506
NC

C505

NC

20

21

22

23

CN500
NC

SHELL1

SHELL2

SHELL3

SHELL4

D2+

D2 Shield

D2-

D1+

D1 Shield

D1-

D0+

D0 Shield

D0-

CK+

CK Shield

CK-

CE Remote

NC

DDC CLK

DDC DATA

GND

+5V

HP DET

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

HDMI-RX2+
HDMI-RX2­HDMI-RX1+
HDMI-RX1­HDMI-RX0+
HDMI-RX0­HDMI-RXC+
HDMI-RXC-

HDMI/5V

20061010 modified

HDMI-HPD

HDMI-DDC-SCL
HDMI-DDC-SDA

D500
NC

3

D504
NC

3

1 2

C501

NC

5Vstb

HDMI/5V

HDMI/5V

12

1 2

1

D508
NC

2

R508
NC

D501
NC

NC

Q500
NC

C502

D502
NC

12

3

D505

3

NC

3

1 2

32

1

3

D506
NC

3

1 2

C503
NC

R509

NC

ZD500
NC

1 2

R515
NC

HPDCTRL

D503 NC

12

1 2

NC

R510

NC

R512
NC

R513
NC
ZD501
NC

3

3

NC

C504

HPDCTRL

R500
R501
R502
R503
R504
R505
R506
R507

D507

R511
NC

HDMI_SCL
HDMI_SDA

12

NC
NC
NC
NC
NC
NC
NC
NC

5Vstb

NC

8

VCC

7

WP

6

SCL

5

SDA

R514

DDCWP
HDMI_SCL
HDMI_SDA

R_TX2+
R_TX2­G_TX1+
G_TX1­B_TX0+
B_TX0­TXCLK +
TXCLK -

U500

A0
A1
A2

VSS

NC

C500

1
2
3
4

NC

53

Tit le

05)HDMI

Size Document Number Rev

A4

Date: Sheet

715T2509-2

of

58Thursday , May 24, 2007

01

HD Audio-R Input

CN105
JACK

3

1
2

1

HD-Lin

HD-Rin

ZD117

VPORT0603100KV05

1 2

HD YPbPr Input/AV/AV Audio-Input

PR_IN

PB_IN

PY_I N

ZD103

1 2

VPORT0603100KV05

R155
75Ω 1/10W

VPORT0603100KV05

PR_IN

PY_I N

PB_IN

C154

NC/ 330PF

ZD102

1 2

ZD105

VPORT0603100KV05

1 2

ZD104

1 2

VPORT0603100KV05

C155

NC/ 330PF

S-Vide o / HD Audio-L Input

SVIDEO-Cin

SVIDEO-Y in

ZD106

VPORT0603100KV05

CN104
RCA3*2 R/B/G+Y/W/R

3 2
1

6 5
4

9 8
7

VPORT0603100KV05

R157
R156
75Ω 1/10W

C156

NC/ 330PF

75Ω 1/10W

CN102 DIN JACK

5

ZD107

VPORT0603100KV05

ZD110

1 2

1 2

ZD109

1 2

VPORT0603100KV05

1 2

Near to MStar IC

R152

R153

R154

R151

R159

R161

R162

47Ω 1/10W

47Ω 1/10W

47Ω 1/10W

470Ω 1/10W

47Ω 1/10W

47Ω 1/10W

47Ω 1/10W

6

AV-Vin+

AV/SVID EO-Lin

AV/SVIDEO-Rin

C151 0.047uF

C152 0.047uF

C153 0.047uF

C150 1nF/16V

C157 0.047uF

C158 0.047uF

C159 0.047uF

21

43

ZD108

1 2

VPORT0603100KV05

20061010 modified

PR+

PY+

PB+

SOY

PR-

PY-

PB-

SVIDEO-Cin

SVIDEO-Y in

HD-Lin

HD-Rin

R146

75Ω 1/10W

R148

75Ω 1/10W

R163
10KΩ 1/10W

AV-Vin+

AV/SVID EO-Lin

AV/SVID EO-Rin

C148
680pF

C149
680pF

C160
560pF

R144

75Ω 1/10W

R139
10KΩ 1/10W

R140
10KΩ 1/10W

R145
10Ω 1/10W

R147
10Ω 1/10W

R149
47Ω 1/10W

R165
10KΩ 1/10W

R164
12KΩ 1/10W

C147
680pF

R143
10Ω 1/10W

C145
560pF

SVIDEO-Cin+

SVIDEO-Y in+

SVIDEO-Y in-

C163
560pF

R141
12KΩ 1/10W

HD-Lin+

HD-Rin+

R166
12KΩ 1/10W

CVBS_IN

C146
560pF

AV/SVIDEO-AUD-Lin+

AV/SVIDEO-AUD-Rin+

R142
12KΩ 1/10W

54

Video Module (Tuner+Demodulator) Option

FB102
300 OHM

5VA

1 2

CABLE IN

+

N.C.1N.C.

C114
10uF/ 16V

TUNER TCL M09WPP-2PN-E

U101

SCL4SDA5Adress Seletion

2

C115

0.1uF

+5V

3

C118
22pF

6

R122
10Ω 1/10W

R123
10Ω 1/10W

C117
22pF

SDA_EXT

SCL_EXT

N.C.

N.C.

9

10

2nd SIF11CVBS

12

+5V,IF

13

TV- OUT

18

TH1

17

TH2

16

TH3

15

TH4

AF/M PX

14

+

C135
47UF/ 16V

R757
NC/10KΩ 1/10W

CVBS O utput: Vp-p=1V

C794
NC/ 560pF

FB103
300 OHM

1 2

C136

0.1U F/16V

TV- MONO

R758
NC/12KΩ 1/10W

5VA

Tune r CVBS Input

C125
NC/ 330pF

C116
NC/ 4.7P,50V

L102

0Ω 1/10W

C126
NC/ 330pF

R126
10Ω 1/10W

R128
75Ω 1/10W

R129
47Ω 1/10W

TV1- Vin +

TV1- Vin -

TV1-Vin+

TV1-Vin-

TV- SIF

55

R130
100Ω 1/10W

R132

2.2KΩ 1/10W

TV_S IF

R133
100Ω 1/10W

TV_S IF-

Tit le

07)TUNER+IF

Size Document Num ber Rev
A4

Dat e: Sheet

715T2509-2

01

of

78Thursday , May 24, 2007

Audio Pre-Amplifier

AMP-R

AMP-R

AMP-L

AMP-L

CN703
PHONEJ ACK

1

PowerAMP-Lout

7

PreAMP-Lout

6

HP-Lout

2

HP-Rout

3

PreAMP-Rout

4

PowerAMP-Rout

5

C611

2.2uF

C614

2.2uF

75Ω 1/10W

75Ω 1/10W

R613
10KΩ 1/10W

R617
10KΩ 1/10W

R747

R749

C615
47UF/16V

+

R621
33KΩ 1/10W

R622
33KΩ 1/10W

3

2

R618
33KΩ 1/10W

C613
100pF

R619
33KΩ 1/10W

C616
100pF

+12V_PWR

84

+

-

OPIN_VCC

5

+

6

-

R620
100Ω 1/10W

C610

0.1UF 16V

U601A
TL062CD

1

84

U601B
TL062CD

7

OPIN_VCC

+

C612
47UF/16V

C625
100uF/16V

+

C624
100uF/16V

+

PreAMP-Rout

R755
10KΩ 1/10W

PreAMP-Lout

R756
10KΩ 1/10W

Audio Power Amplifier

ZD600

ＮＣ

1 2

R623

C629

ＮＣ

ASTB

R602
100KΩ 1/10W

ＮＣ

132Q709

R744
47KΩ 1/10W

R745
10KΩ 1/10W

PMBS3904

AMP-MUTE

PowerAMP-Lout

PowerAMP-Rout

PWR-ON_MUTE

AMP-MUTE

R600
47KΩ 1/10W

132Q600

PMBS3904

R604
1KΩ 1/10W

C606

0.01uF

R606
1KΩ 1/10W

C608

0.01uF

R608
47KΩ 1/10W

R746
10KΩ 1/10W

R610
10KΩ 1/10W

20060916 modified

+12V_PW R

FB601

300 OHM

R601
10KΩ 1/10W

R605
10KΩ 1/10W

R607
10KΩ 1/10W

5Vstb

132Q601

5Vstb

12

10uF/16V

PMBS3904

C600

C605
1uF/16V

C607
1uF/16V

C609
1uF

AGND

C603

0.1uF

13

14

10
11
20

7

9

8

1

IN1

ST_BY

S_GND

IN2

MUTE

PW_GND
PW_GND
PW_GND
PW_GND

FB600
300 OHM

1 2

15

VCC6VCC

AGNDAGND

OUT1+

OUT1-

OUT2+

OUT2-

C601

0.1UF 16V

C604

0.1uF

U600
TDA7266D

+

C602
1000uF/25V

AGND

2

3

5

19

16

2
1

CN602
L_SPEAKER

CN601
R_SPEAKER

2

1

C617

0.1uF

C618

0.1uF

C619

0.1uF

C620

0.1uF

AGND

MUTE CIRCUIT

+12V_PW R

R609

0 Ω 1/10W
R748
3KΩ 1/10W

1

R751
0 OHM 1/10W

OFF MUTE

1

Q711
PMBS3906

3 2

20060916 modified

3 2

56

ON MUTE

Q710
PMBS3906

R750
1KΩ 1/10W

AGND

+

C791
100uF/16V

PWR-ON_MUTE

R752
10KΩ 1/10W

AGND

Tit le

08)Audio AMP

Size Document Number Rev

A3

715T2509-2

Date: Sheet

of

88Thursday , May 24, 2007

01

9.2 电源板

715T2463-1-CH

3

!

0.001uF/25 0V

!

R983

330KΩ 1/4W

C937

22uF/50V

1

+

!

-

4

RV901 Varistor 560V

2

3

!

1

4

C904

12

0.47uF

!

C903

C902

R902

330KΩ 1/4W

!

2

3

!

1

4

C901

!

0.47uF

FUSE 5A/250V

123

CN901

CONN

0.01uF

2.2uF/25V

+

BD901
D10XB60

2

L905

13.0mH

!

!

0.001uF/25 0V

330KΩ 1/4W

L904

13.0mH

!

MAIN _VC C

C917

C925

NR901

NTCR

R901

F901

!

1 2

!

1 2

IC902

1

VCC

2

GND

3

PROTECT

4

CTRL

R935
1KΩ 1/8W

R929
62K OHM 1/8W

L903

200uH

ZD902
RLZ15B

1 2

!

C908

0.1uF

R909
56KΩ 1/8W

B+_390V

TEA1532AT

DRAIN

DRIVER

SENSE

DEM

100KΩ 1/8W

330N 25V

1uF/450V

R937

C923

C907

220K 1/8W

PFC_VCC

+

47uF/50V

8
7
6
5

R978

C909

D907

LL4148WP

L906
220uH

!

10Ω 1/8W

1KΩ 1/8W

R951
NC

C922
NC

D920
LL4148WP

R958

R934

12

125

2200pF/2KV

6 7

15KΩ 1% 1/8W
R907

VCC

INV

123

C913

R939

200 OHM +-5% 1/8W

C954
560P 50V

4.7KΩ 1/8W

678

OUT

GND

COMP

MOT

C942

0.1uF 50V

R961
10KΩ 1/8W

12KΩ 1/8W

220N 25V

R971

D902
FMX-G26S

CS ZCD

4 5

R947
10KΩ 1/8W

D917

BA159GPT

R973

C950

R932

10Ω 1/8W

R965

22Ω 1/8W

C928

56pF

IC901
FAN7529MX

BA159GPT

STP10NK70ZFP

D903

0.1Ω 2W

C910

0.01uF/500V

Q902

C930

0.22uF/50V

R933

D919
LL4148WP

10KΩ 1/8W

R962
470Ω 1/4W

C943
NC

C975

C945

R919 NC

R981 NC

R982

R980

NC

R976

R994

R992

R993

R954

D906
SP20150R

2

D918
SP20150R

2

!

+

C919

100uF 450V

B+_390V

R960
100Ω 1/4W

R985
100Ω 1/4W

C936

+

1000uF/35V

R930
NC

C914
NC

MAIN _VC C

ZD903

RLZ5.6B

C916

1uF

R984
100Ω 1/4W

R986
100Ω 1/4W

0.1 ohm

!

+

C973

100uF 450V

PFC_VCC

C927

+

1000uF/35V

10uF/50V

KTA1273-Y- AT/ P

12

R969
680K 1/4W

R928
680K 1/4W

2

!

Q901

1

STW20NM60

R938

3

R921

0.15 OHM 3W

R922

NC

C979

0.0022UF

C978

0.001uF/250V

!

3

2

1
5

IC905

43

T902

POWER X'FMR

12

!

9 10 11 12

13 14 15 16

R941
1KΩ 1/8W

R942

1KΩ 1/8W

IC906
AZ431AZ-AE1

680K 1/4W

100KΩ 1% 1/8W

R953

13K 1% 1/8W

R943
1KΩ 1/8W

C953

0.33uF

1MΩ 1/4W

1MΩ 1/4W

1MΩ 1/4W

3

1

3

1

R979

R970
47KΩ 3W

6 7 8

!

PC123X8YFZ OF

C947

NC

Q908

Q907

C949

C940

R927

1KΩ 1/8W

R995

10KΩ 1/8W

DTC144WKA

0.001uF

+

1000uF/35V

B+_390V

B+_390V

R926
NC

Q905

KTD1691/P

+

C935
1uF

ZD931

1 2

C976

0.001uF

C933

+

C951

1000uF/35V

RLZ15B

R944
1K 1/4W

IC903

LD7575PS

100KΩ 1% 1/8W

L910

3.0uH +-10%

470uF/35V

R963
10K

678

HV

NC

VCC

RT

COMPCSGNDOUT

123

4 5

R931

1000pF 50V

C948

0.01UF 50V

+

C932

R957
13KΩ 1% 1/8W

R923

R949

NC

1.5KΩ 1/8W

R950

C938

100KΩ 2W

2200pF/2KV

D909
BA159GPT

D915

LL4148WP

!

Q903

R936

STP10NK70ZFP

10Ω 1/8W

R975

10KΩ 1/8W

C944

ZD932

1uF

NC

1 2

D921
NC

R955

1KΩ 1/8W

C912

+24V

F902

0 1/4W

C964

R911

470pF/50V

1MΩ 1/8W

C965

0.47uF/25V

R925

0.82Ω 2W

C966
NC

+

47uF/50V

C915

R914
100KΩ 1/8W

C967

0.0047uF

UF4003PT

+

47uF/50V

C962

0.1uF

R912

100KΩ 1/8W

UF4003PT

C918

D916

R977

R945

D913

3.3 OHM 1/4W

C972

+

1000uF/35V

IC910

1

RC

2

SS

ISNS

3

COMP

GDRV

4 5

FB GND

TPS40200DR

4.7Ω 1/4W

1
2
3
4

8

VDD

7
6

NC

!

1

12

T901
ER28

R956

R987

47Ω 1/4W

47Ω 1/4W

10 11

2

7 8 9

R989

R988

47Ω 1/4W

!

12

20KΩ 1/8W

C968

1500PF/50V

R917
47ohm 1/6w

IC907

PC123X8YFZ OF

NC

C921

0.22uF/50V

IC908
AZ431AZ-AE1

R910
22Ω 1/4W

C969
470pF/50V

R915

C931

3

1

R972
1KΩ 1/8W

40uH
L908

47Ω 1/4W

D914
FMW-2156

2

R967
1KΩ 1/8W

3

5

6

43

AO4411
Q906

8

S

D

7

S

D

6

S

D

5

G

D

D923

SR54

C963
1uF

NC

C920

0.001uF

0.001uF

C956
1uF

R913

40.2KΩ 1% 1/8W

R916

2.43KΩ 1% 1/8W

C974

NC

NC

3

D905
NC

2

L909
NC

+

C952
NC

1

C977

C939

+

C941

1000uF25V

1000uF/25V

R966

R918

3.9KΩ 1/8W

NC

R948

R940

NC

3.9KΩ 1/8W

+

C929

NC

L907

3.5uH

+

+

C934

470uF16V

!

12

43

IC904
PC123X8YFZ OF

Q904

PMBS3904

+12V

Panel ON/OFF

Panel DIM

F903
0Ω 1/4W

+15V

+

C911
1000uF25V

TPV(Top victory) Electronics Co.,ltd.

Title

01.长虹 26" POWER BOARD

Size Document Number Rev
Custom

Date: Sheet

+5V

R974
1KΩ 1/4W

R959

10KΩ 1/8W

C926

0.1uF

+24V

ZD901
NC

1 2

PS ON

715T2463-1-CH

PS ON

+12V N/ A

+5V

CONN

1
2
3
4
5
6
7
8

9
10
11

CN902

CN903

1

2

3

4

5

6

7

8

9
10
11
12

CONN

1

22Thursday, May 31, 2007

of

57

10.TV 电气方框图

HDMI

PC VGA

YPbPr

AV

ATN/CBTBV

U101

Tuner

S-Video

TV CVBS

TV SIF

PC Audio

AV Audio

Comp Audio

SCL_EXT/SDA_EXT

Panel

LVDS

U400

Scale

ADC

Video Decoder
Audio Decoder
TMDS Decoder

MCU

A9002 MSTAR

SCL/SDA

U402

M24C32

SPI

Key

IR

AMP-LOUT

AMP-ROUT

U401

Flash Rom

MX25L4005AMC

U601

Audio Pre-Amplifier

TL062CD

Phone jack

U600

Audio Amplifier

TDA7266D

Speaker

58

11.TV 爆炸图

59
