Changhong LT26510 Schematic

LT26510 中文维修手册仅用于维修参考

2008.5.6

1

目录

1.安全与注意事项

2.液晶电视规格

3. 操作说明及调整

4. 连接介绍

5. 故障处理流程

6. 拆装流程图

7.白平衡调整

8. BOM

9. PCB Layout

10. 电路图

11.TV电气方框图

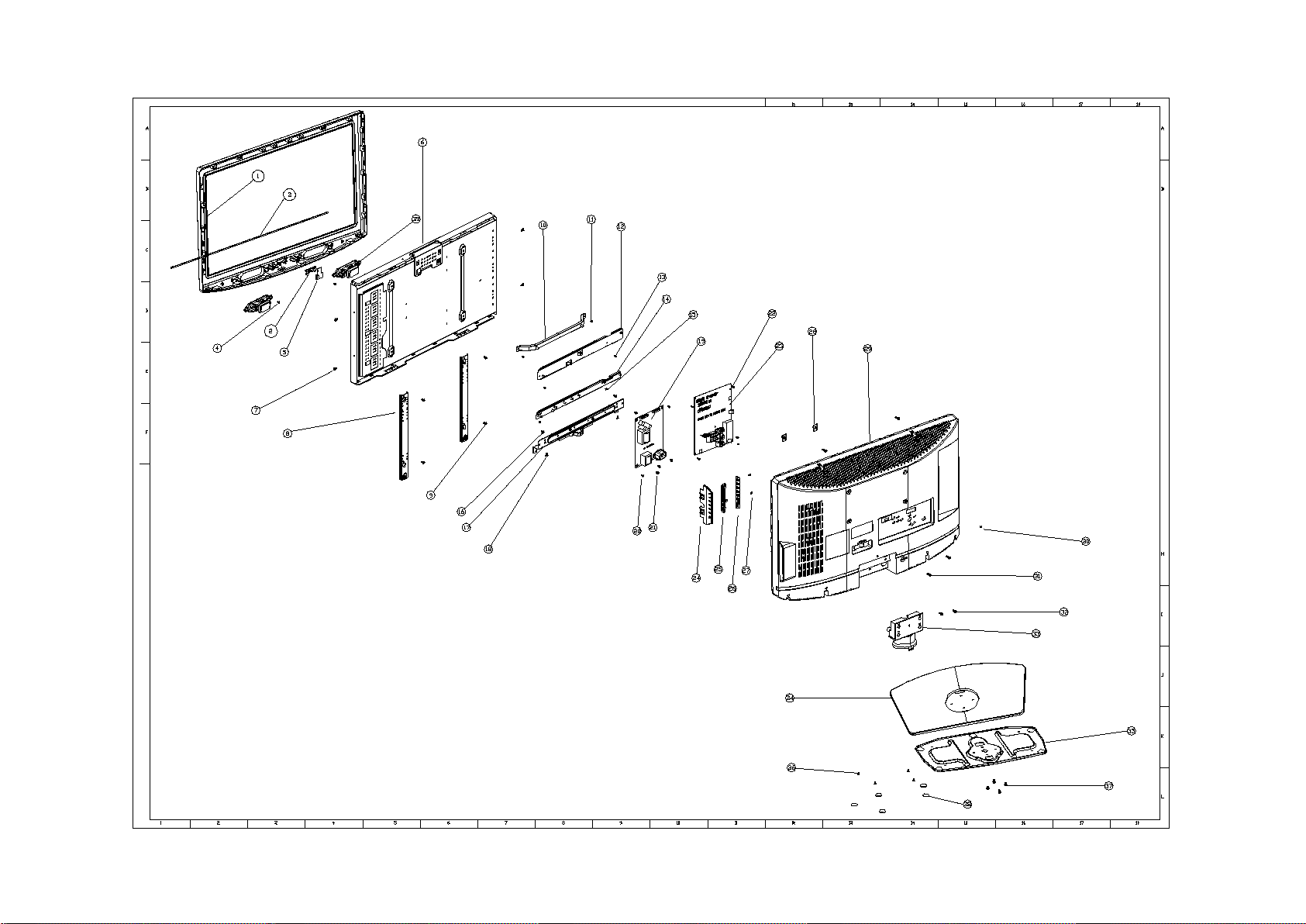

12.TV爆炸图

……………………………………………………………………………… 2

1.1 安全注意点……………………………………………………………………………… 2

1.2 操作使用注意…………………………………………………………………………… 2

1.3 存储注意事项……………………………………………………………………………… 2

1.4 高压警告…………………………………………………………………………………… 2

…………………………………………………………………………………

2.1 基本规格………………………………………………………………………………… 3

2.2 LCD TV 描述……………………………………………………………………………… 3

……………………………………………………………………………… 4

3.1 遥控器说明……………………………………………………………………………… 4

3.2 控制面板………………………………………………………………………………… 5

3.3 菜单功能…………………………………………………………………………………… 6

……………………………………………………………………………………… 12

4.1 各种接口介绍………………………………………………………………………… 12

4.2 D-SUB引脚介绍……………………………………………………………………… 13

4.3 工厂预设模式…………………………………………………………………………… 13

………………………………………………………………………………… 14

…………………………………………………………………………………… 19

………………………………………………………………………………… 22

3

…………………………………………………………………………………………… 22

…………………………………………………………………………………… 42

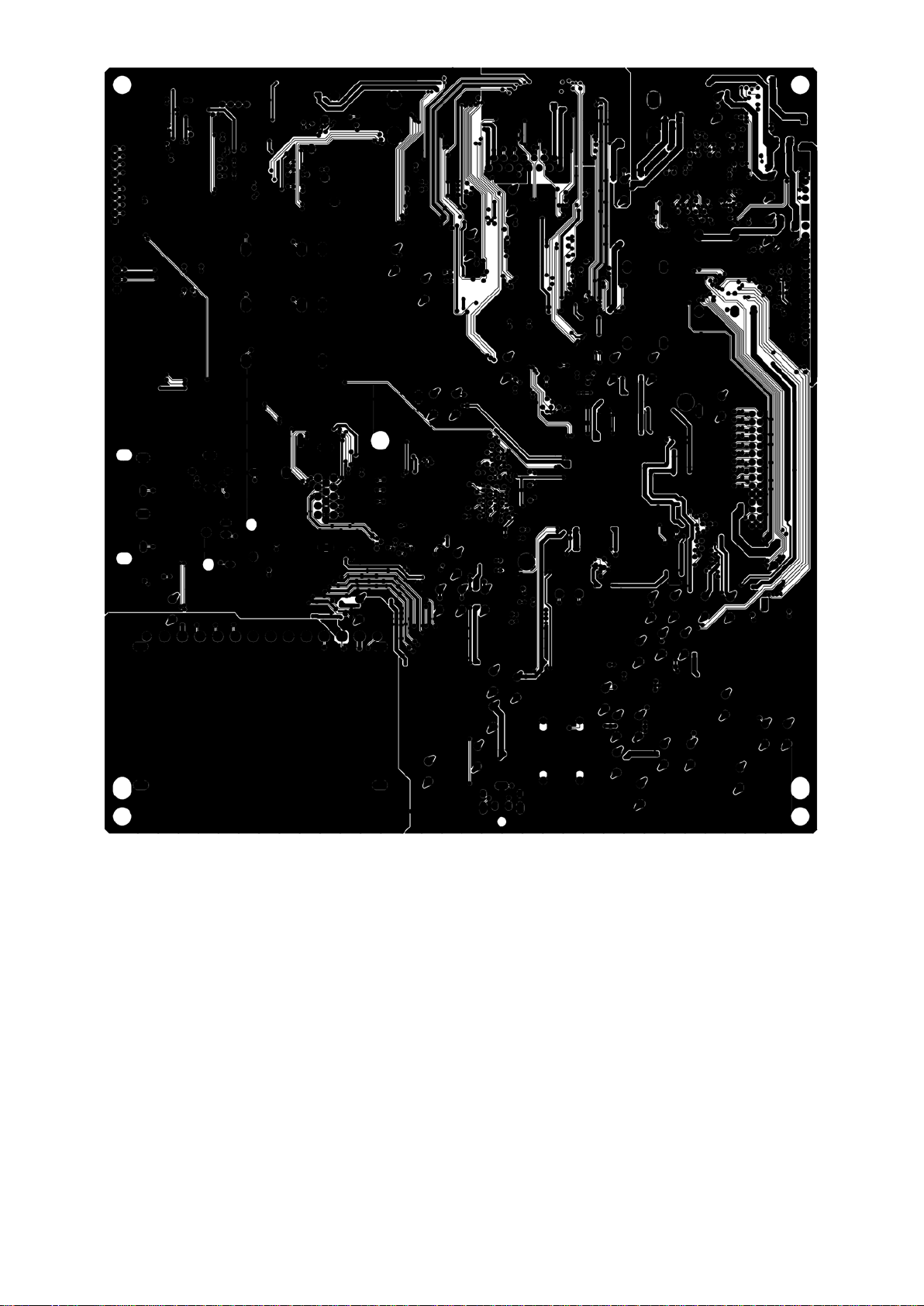

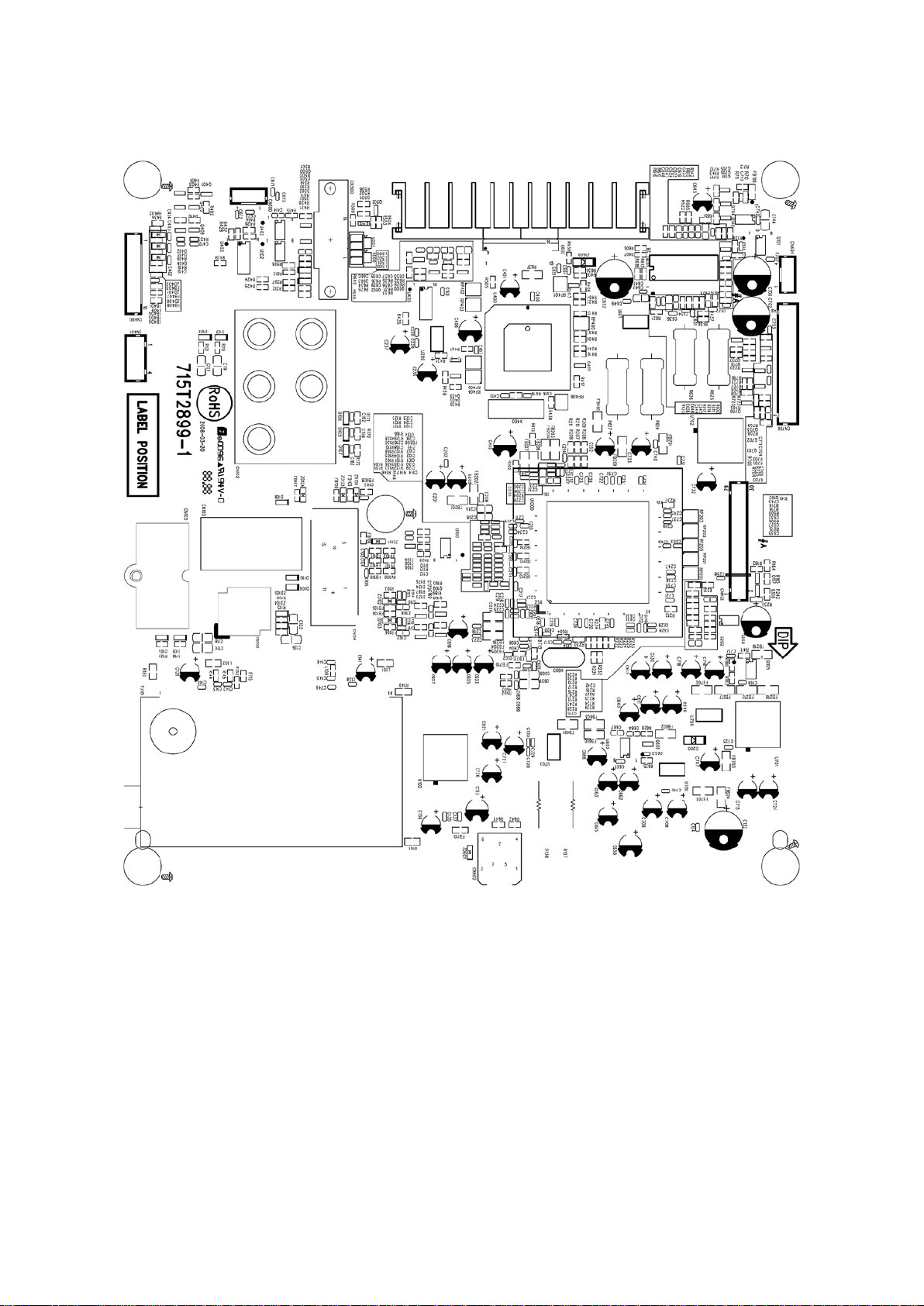

9.1 主板 ……………………………………………………………………………………… 42

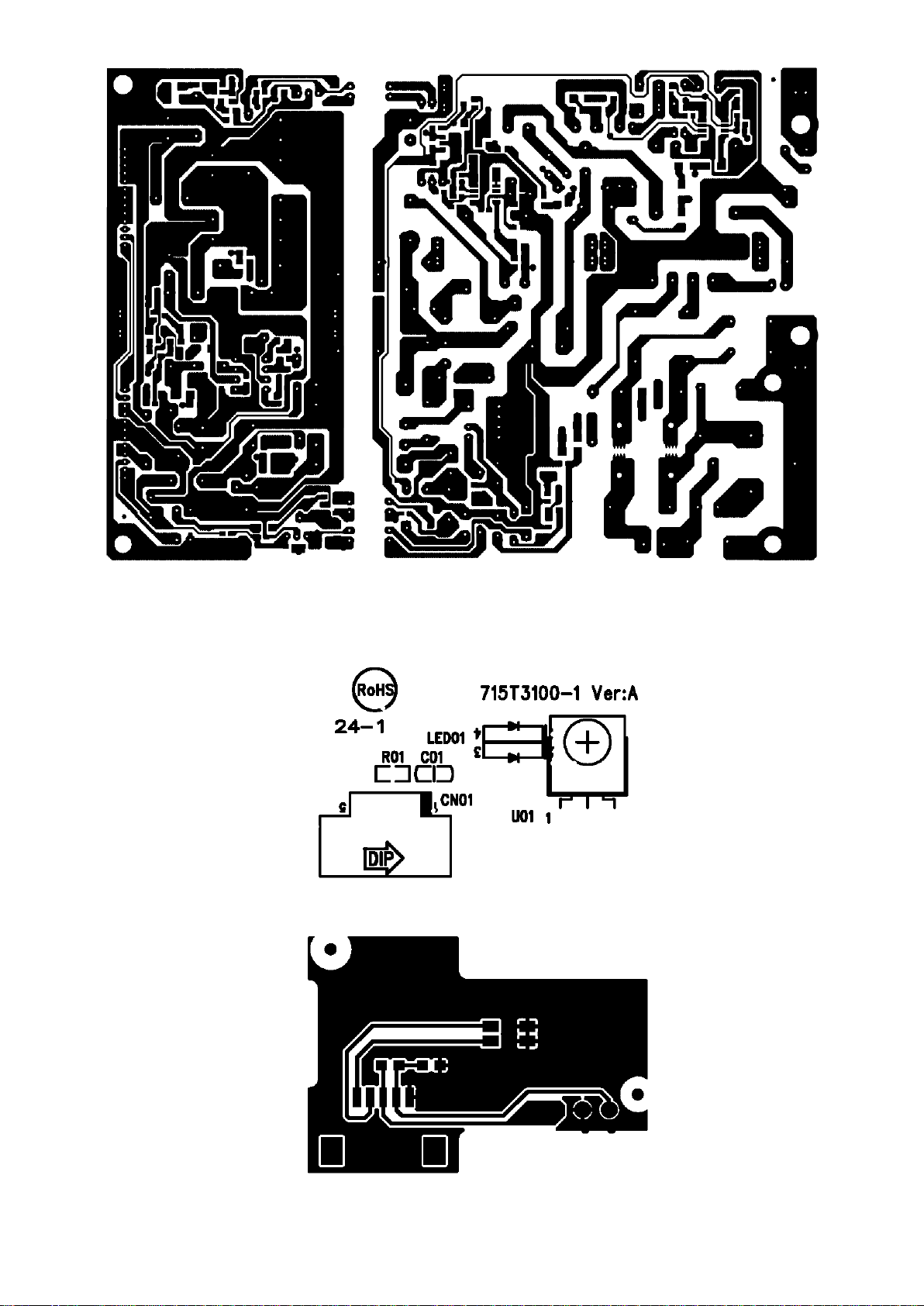

9.2 电源板 …………………………………………………………………………………… 45

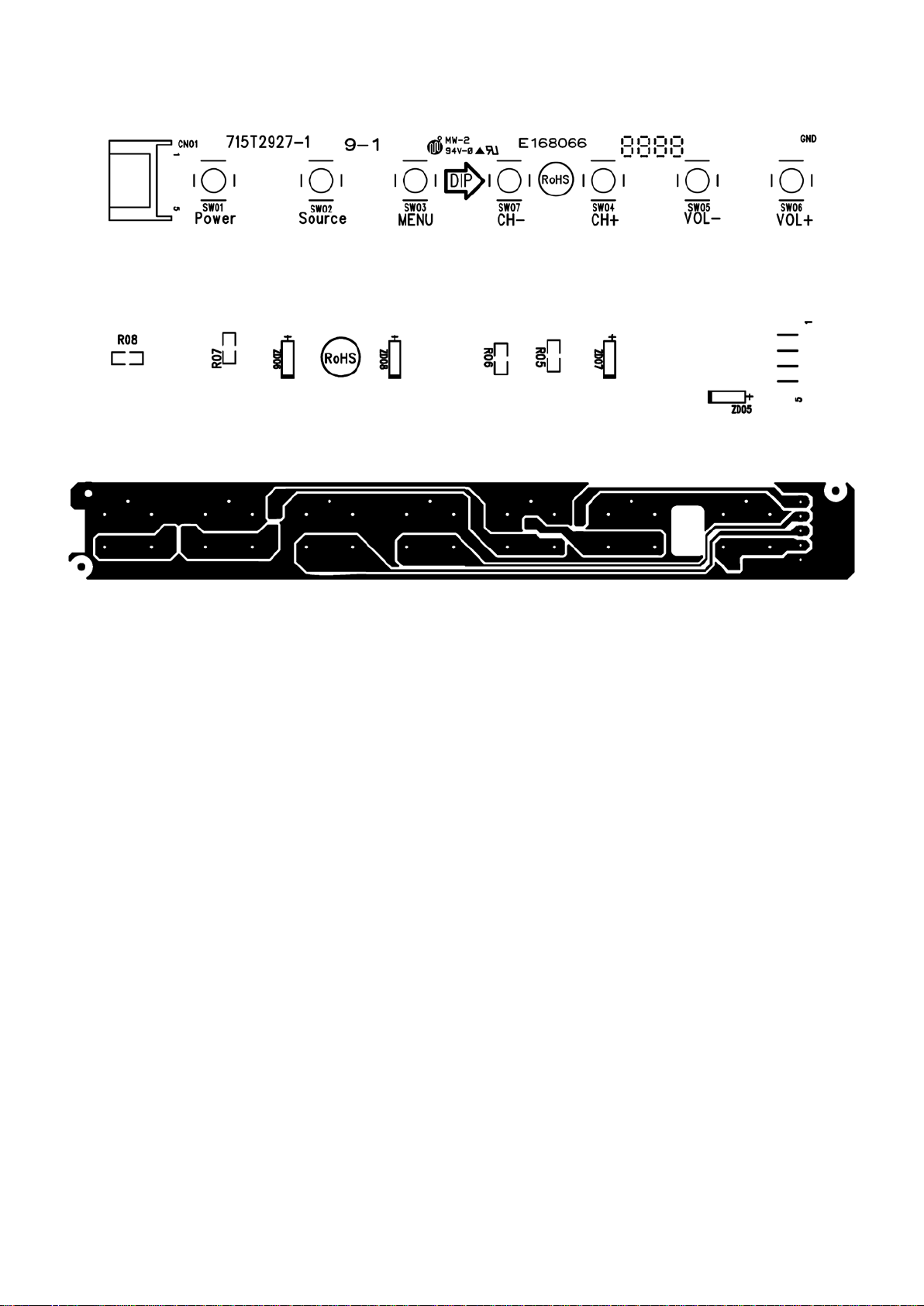

9.3 遥控板 …………………………………………………………………………………… 46

9.4 按键板 …………………………………………………………………………………… 47

……………………………………………………………………………………… 48

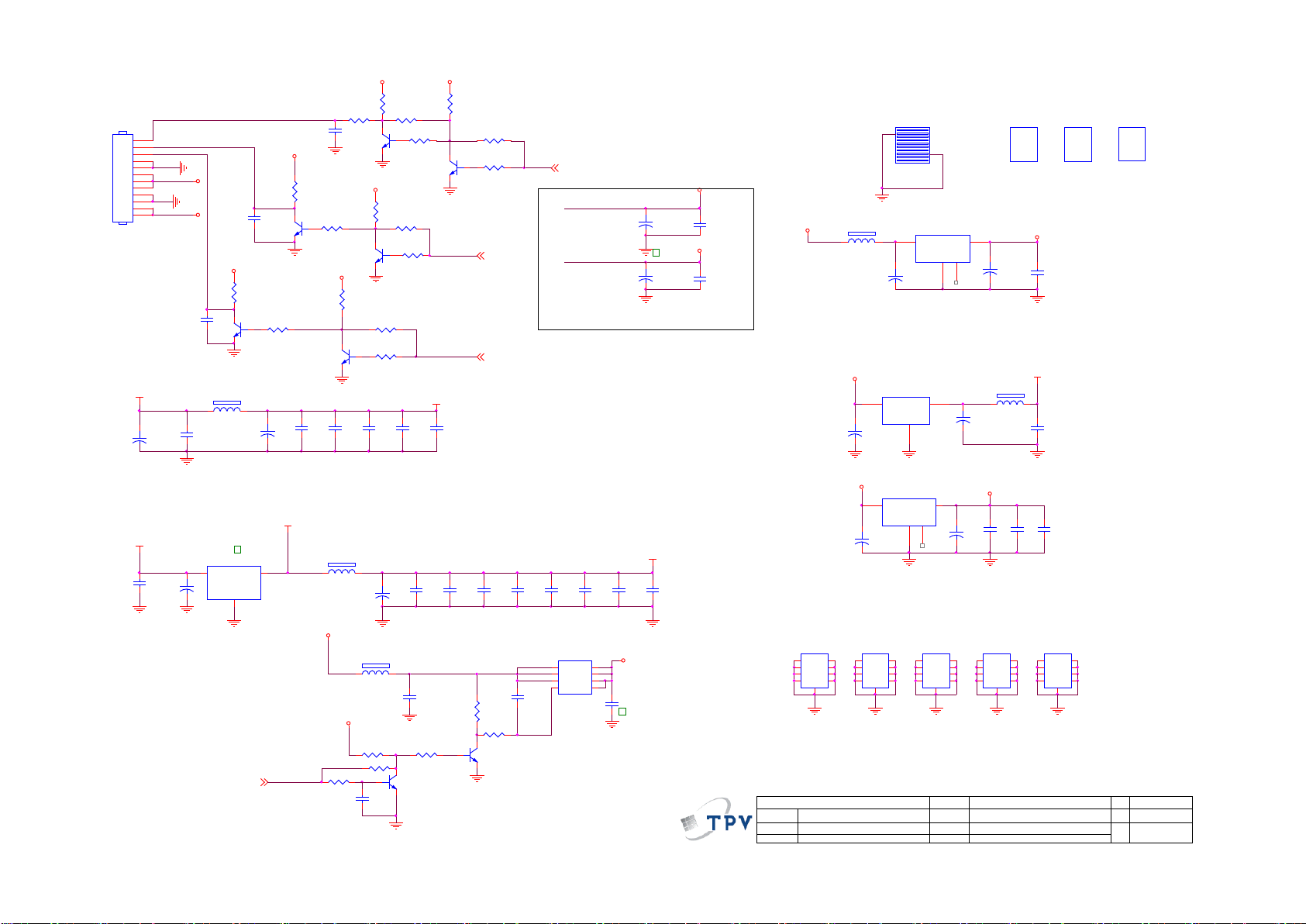

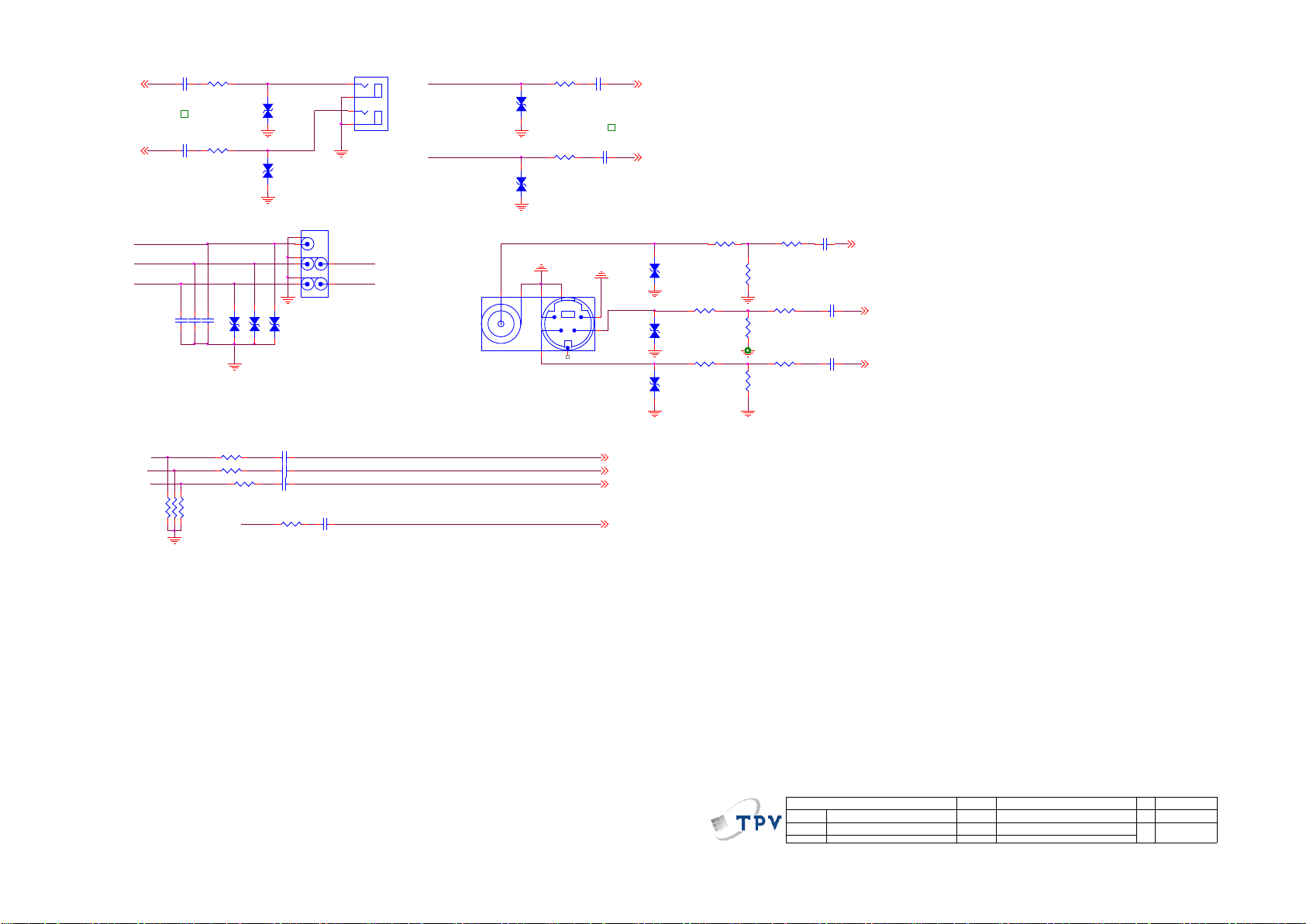

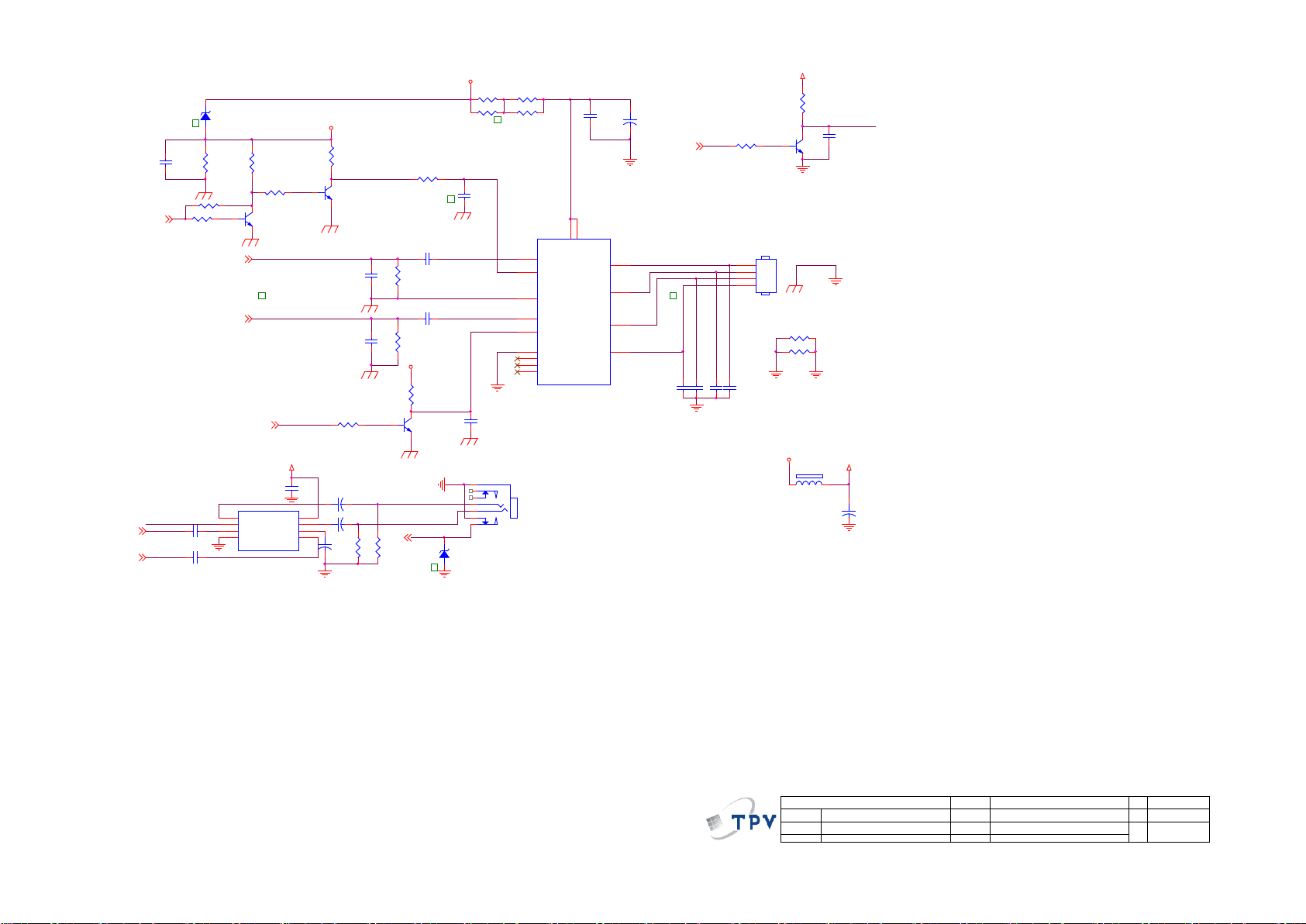

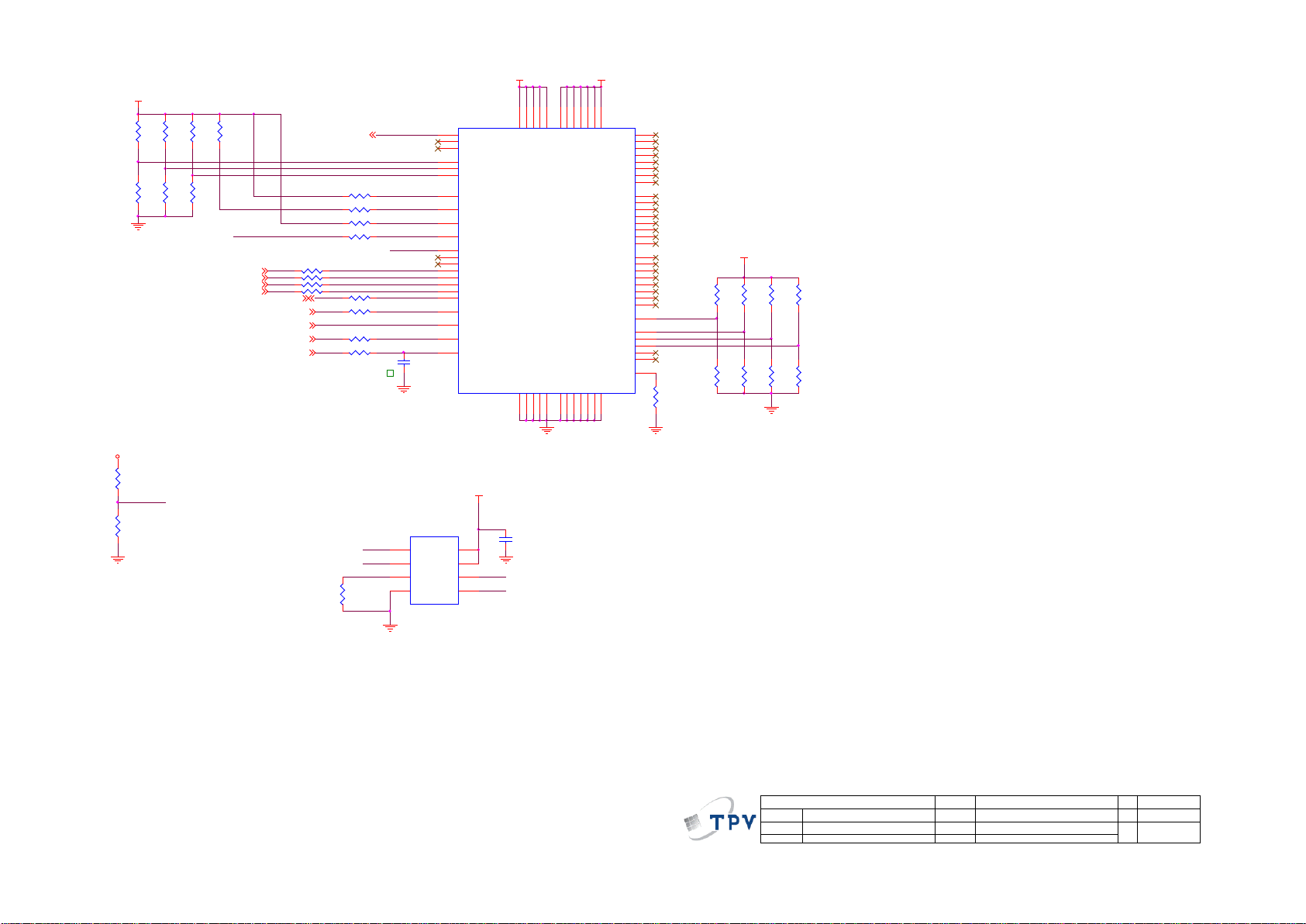

10.1 主板……………………………………………………………………………………… 48

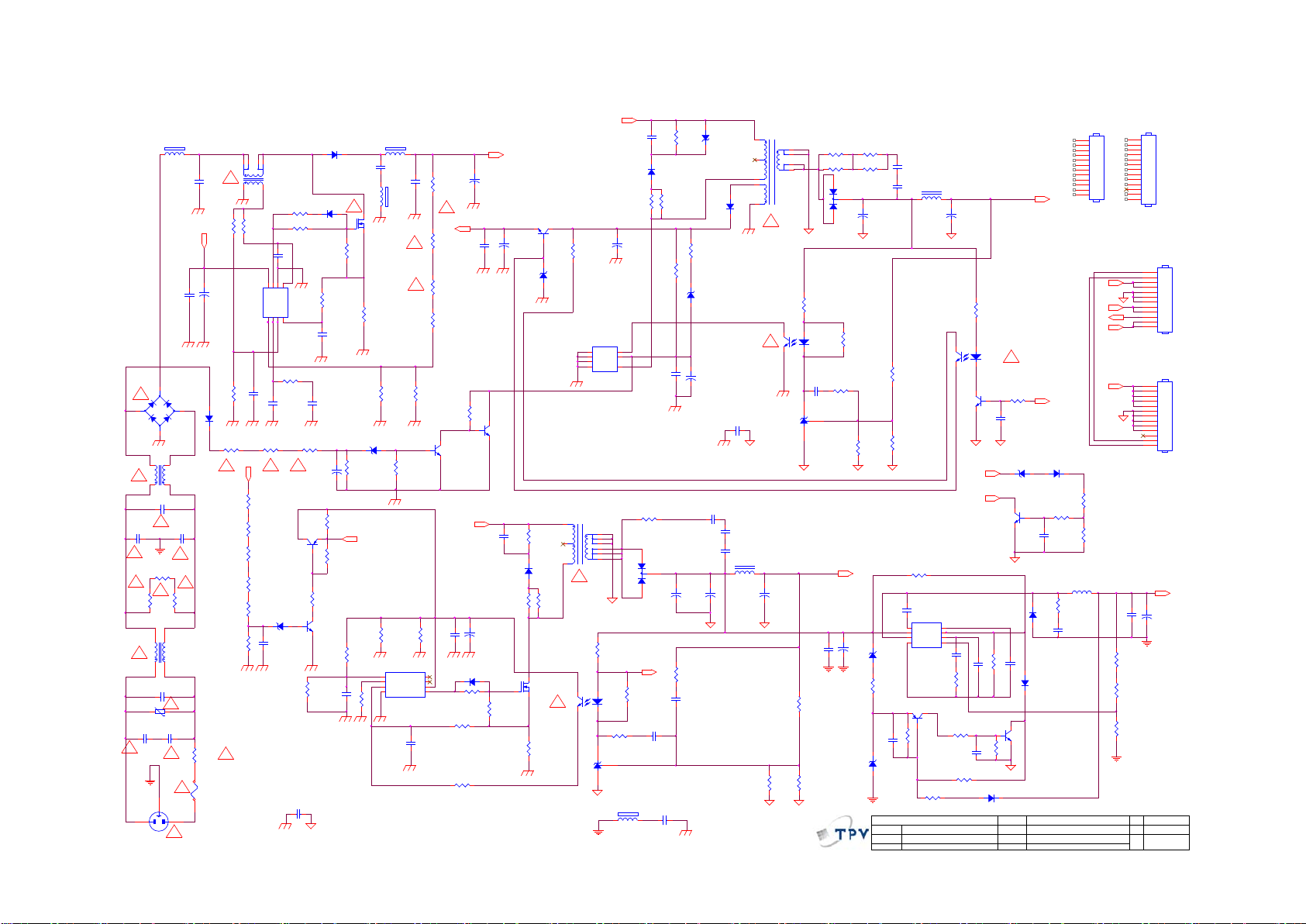

10.2 电源板…………………………………………………………………………………… 59

10.3 遥控板…………………………………………………………………………………… 60

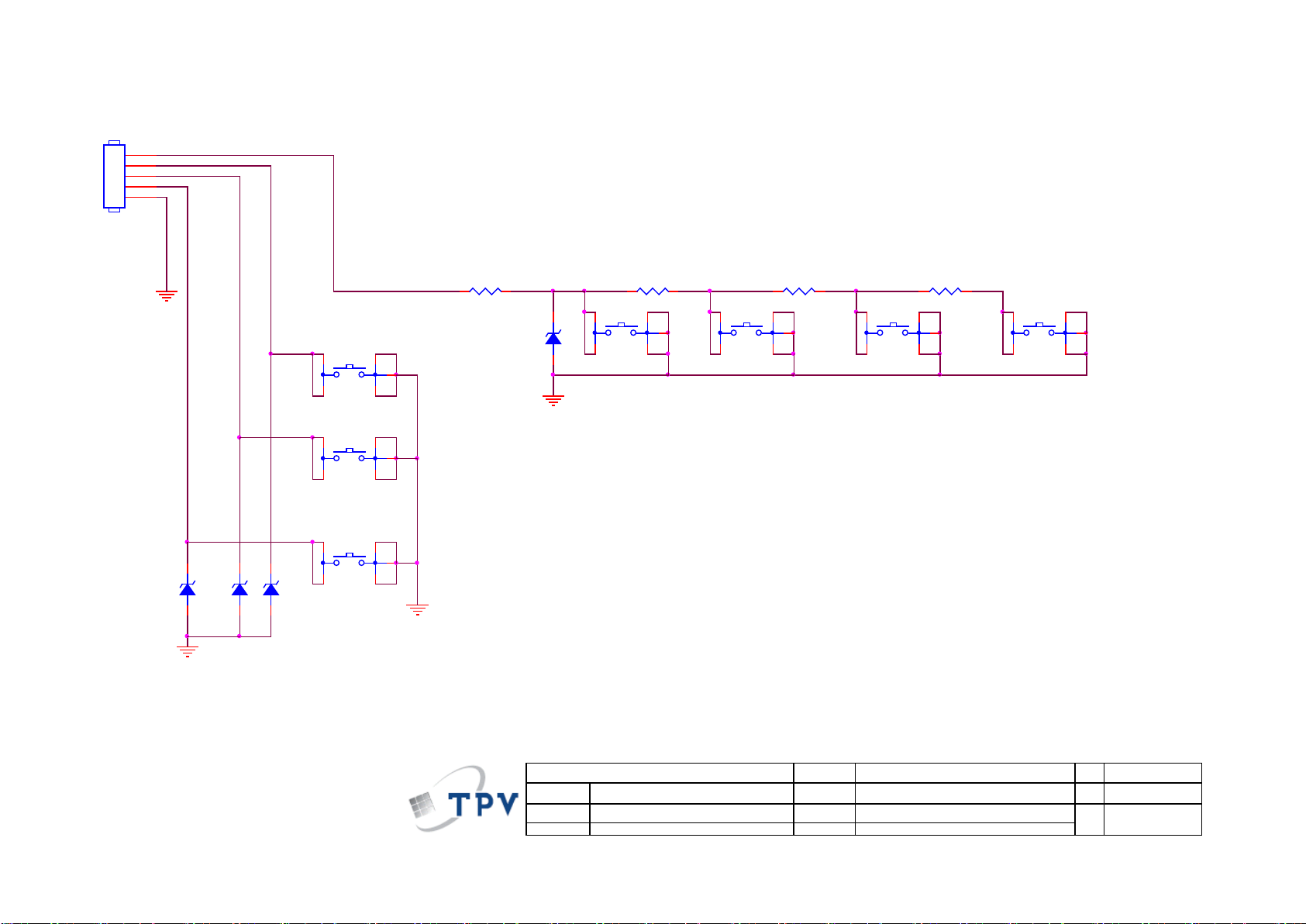

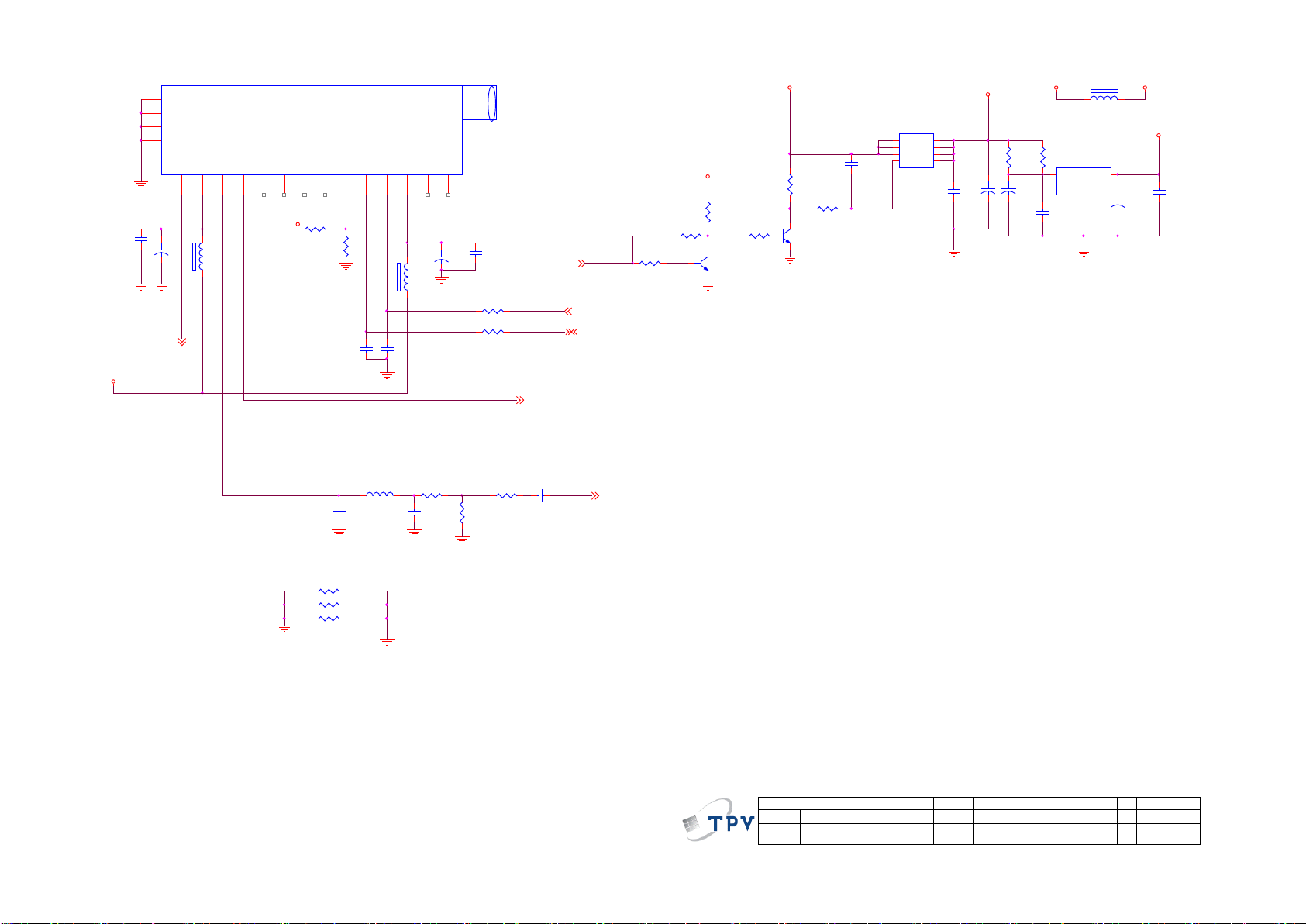

10.4 按键板…………………………………………………………………………………… 61

………………………………………………………………………………… 62

……………………………………………………………………………………… 63

2

1. 安全与注意事项

1.1 安装注意点

(1) 请不要用力压或擦、刮液晶表面，不要随意用手触摸显示器的表面。

(2) 当显示器表面被弄脏了，请用药棉或柔软的棉布轻轻擦拭。
(3) 当有水滴或其它带粘性污染屏幕时请立即擦拭，

它可能造成显示器表面或显示器色彩的变化。

(4) 请不要使显示器受强烈的外力震动。

1.2 操作使用注意点

(1)移动显示器之前请拔掉电源接线。
(2)请不要改变主板的原先设置，如果被调整亮度不符合白平衡的规格。
(3)请注意长时间的使用的辐射在常温比低温要大。
(4)请注意在长时间显示同一个画面后关机原来的图像信息可能还保持在上面。
(5)避免手机对TV影响，以免损坏TV。

1.3 存储注意事项

(1)当你长时间存储时请保持在-10℃~+50℃之间，不要暴露在阳光下，湿度小于85％RH。
(2)请不要将显示器放置在高湿度和高温环境下，例如温度：60℃，湿度：90%RH.
(3)请不要将显示器放置在低温环境下，例如低于-10℃以下。

1.4 高压警告

显示器高压是由电源升压板产生的，如果不注意接触到高压，可能被严重电击。

3

2. 液晶电视规格

:

2.1 基本规格

型号 LT26510

面版尺寸
(屏幕对角线尺寸)

固有分辨率 1366x768

可视角

亮度 ≥350cd/m²

对比度 ≥500:1

伴音输出 2Wx2

彩色制式 PAL/NTSC 3.58

声音制式 D/K, I, B/G, M

接收频道范围

天线输入阻抗 75Ω

可使用电压范围 AC100-240V 50/60Hz

整机消耗功率 150W

26”

水平≥120°
垂直≥90°

VHF:C1-C12, UHF:C13-C57, CATV
Z1-Z37

待机消耗功率 ≤3W

尺寸（宽x高x深）
(含脚座支架) (mm)

墙式安装配件 不包括

墙式安装尺寸

环境要求

操作温度
湿度
保存温度
湿度

652x482x193

200x100mm
M4x4 pcs (螺丝)

0ºC~35ºC
20~80%

-20ºC~60ºC
20~80%

2.2 LCD TV 描述

该 LCD TV 包含主板、电源板、遥控接收板以及按键板。主板和电源板含 I

2

C 逻辑控制总线,
DDC, LCD panel 的亮度逻辑控制和通过DC-DC 转换器来提供整个主板和TTL信号给液晶模块去驱
动LCD显示电路。

4

3 操作说明及调整

电源

视频/S端子

分量信号

0-9/100

睡眠

音质

静止

信源

画质

音量+/-键

缩放

静止

信源

画质

静音

显示

音量+/-键

节目+/-键

菜单/退出

∧∨＜＞键

∧∨

＜＞

OK

∧∨＜＞键

∧∨

＜＞

3.1 遥控器说明

重复按此键可以选择
打开或待机，待机时
电视不会完全断电，
处于节能状态。

重复按这个键可以选
择在视频和S端子之
间切换

按这个键可以直接进
入YPbPr信源。（无
HDMI功能）

用来选择电视频道

设置电视在多长时间
之后进入待机状态。
重复按这个键可以关
闭、15、30、45、
60、90和120分钟之
间选择。(定时器从
菜单消失之后所选择
的分钟开始倒数计时
(电脑信源下不支持)

可选择个人设定、对
白、音乐与剧场等模
式

无此功能

包含6种模式,重复按
可切换全屏

/4:3/14:9/电影模式
/字幕电影与全景
(不同信源下比例模

式的选项会有所不
同）

图像静止

显示当前可选信源

可选择自设定、连续
剧、DV、体育与电影

中断声音或恢复声音

显示当前状态信息

音量加减

电视频道切换

显示/退出主菜单

进入菜单状态时按

进行上下选择，

按

可以用作确认

和参数调整

显示当前可选信源

可选择个人设定、鲜
艳、标准、柔和等模
式

用来控制音量加减

进入菜单状态时按
行上下选择，按

用作确认和参数调整

菜单下不能返回上一
层，在信源下是确认
功能

进

可以

5

3.2 控制面板

电源:

信号源:

菜单:

频道:

音量:

按此键可以打开或使电视进入待机状态，如果电视处在待机状态，
则前面的指示灯会亮显示红色。

按此键可以变换不同的输入信号源。

按此键可以进入或退出菜单。

在屏幕出现菜单时，按此两键“ ”或“ ”可以选择所要执行选
项，在屏幕无OSD菜单时，为TV模式时可以换台。

在屏幕出现菜单时，按此两键“+”或“-”可以确认所选择之选
项，在屏幕无OSD菜单时，为音量之调整。

6

3.3 菜单功能

使用菜单

1.按菜单按钮可以显示或关闭主菜单。

2. 使用左或右键可以选择所要调整之菜单选项，光标所在位置为选中项。

3. 使用上或下键可以进入子菜单表，或启用或调整所选择之功能，标所在位置为调整状态。

4. 按退出按钮可以离开菜单。

信源菜单

按“信源”按钮进入信源菜单：包括电视、视频、S端子、分量信号、电脑。

电视与视频信源下的菜单画面调整

按菜单按钮进入主菜单，调节项目包括：图像设定、声音设定、高级设定、电视设定、系统设定。

请见以下详述:
（注意：在不同的信源下，所能调节的功能有所不同）

一. 图像设置

7

1.预设:使用者可选择个人设定、鲜艳、标准、柔和等模式，若使用者选择个人设定以外之选项,则对
比度、亮度、饱和度、色调、清晰度、背光调节皆不可调。

2.亮度: 调节画面的背景亮度，一般与对比度配合使用，调整范围是 0 到 100。

3.对比度: 调节画面的黑白层次，适当的对比度可使画面清晰明亮，调整范围是 0 到 100。

4.色饱和度: 调节色彩的鲜艳度、饱和度，调整范围是 0 到 100。

5.色调(NTSC 制式可调节): 调节画面的色调，达到颜色正常、调整范围是 0 到 100。

6.锐利度: 调节画面清晰度，调整范围是 0 到 100。

7.色温: 调整成正常，暖色与冷色。

8.复位: 恢复图像设定下各选项的默认值，预设恢复成个人设定模式，色温恢复成正常模式。

二．声音设置

1.预设：可选择个人设定、对白、音乐与剧场(默认值为个人设定),当使用者选择除个人设定以外之
选项，高音、低音和平衡不可调。

2.低音: 调整范围是从－10～＋10，用于调整低频声音输出的大小。

3.高音: 调整范围是从－10～＋10，用于调整高频声音输出的大小。

4.平衡: 调整范围是从－10～＋10，当从 0～－10 调整时，右声道声音慢慢减小直至消失，从 0～＋
10 调整时，左声道声音慢慢减小直至消失。

5.音效: 用于显示丽音状态，有单声道、立体声、语言 I、语言 II 等几种模式（大陆电视信号无
此功能）。

6.复位：恢复声音设定下各选项的默认值，预设恢复成个人设定模式。

三、高级设定（PC模式无高级设定）

1.噪点消减: 可以选择关、低、正常、高四种选项，画面出现严重噪点时选择消除噪点的高低，高
低选择请用户根据实际画面判定，建议有轻微噪点时无需使用。

2.高级对比度：打开以后用于增强颜色饱和度，提升色彩效果。

3.画面比例：调整画面比例，可切换 Wide/Normal/14:9 Zoom /Zoom/16:9 Zoom-Up/Cinema。

4.复位：用于恢复高级设定下各功能的默认值。

8

四、电视设定（以下菜单只有在电视模式下出现）

1. 自动搜台: 用于搜索所有电视节目并记忆到内存中。TV 所有台数共 199 台（1~199）。

2. 手动搜台: 用于逐个搜索电视节目频道。搜索到节目后会自动跳出，并会自动保存在起始频道。

3. 频道列表：用于编辑搜索到的电视节目频道信息，包括删除、跳过、互换功能

1. “PRE-CH:选择”：指的是按遥控器上“回看”键，用来显示前一次选择的电视频道

2. “ 选择”：按遥控器“ 或 ”用于频道号操作选择。

3. “►输入”：按遥控器“►”用于进入选中频道。

4. “MENU 上一步”：指的是按遥控器上“菜单”键，回到 OSD 主菜单。

5. “◄跳过”：按遥控器“◄”用于频道跳过选择。

1）电视设定―》手动搜台

9

1. 频道号:显示目前正在收看的频道。

2. 频道名称：（显示当前电视频道名）

3. 频率:显示目前收看频道的频率，也可以直接输入想要搜索的频率，或者用＜＞键可以向下或向上搜

索电视节目信息。

4. 彩色制式:用于选择电视广播系统，可选择 AUTO、PAL、NTSC。

5. 声音制式:选择电视广播系统的声音制式，可选择 D/K, I, M & BG。中国大陆大部份地区为 D/K 制

式 。

6. 微调:可对频道的频率作微小的调节，以获取较好的效果。

7. 保存：对手动搜台设置好的信息进行保存。

五、系统设定

1. 菜单语言: 选择菜单显示语言，包括简体中文/英文，默认值是简体中文。

2. 菜单显示时间：选择菜单停留在画面时间，从 10 秒到 60 秒。

3. 睡眠时间：选择打开或关闭定时待机功能，如果打开，时间可以选择 15 分钟到 120 分钟。

4. 菜单透明度：调整菜单透明度，调整范围是 0 到 15。

5. 蓝屏：是指在电视、视频、S 端子、YPbPr 下当没有信号输入时，如果设置成开，屏幕将变成蓝色。如

果设置成关，电视信号下屏幕将为雪花，其它为黑屏。默认值为开。

6. 复位：用于恢复系统设定选项的默认值。

7. 系统重置：用于恢复所有功能选项的默认值。

电脑信源下的菜单画面调整

本机具有电脑(VGA)模拟接口, 可使用遥控器上的信源键与电脑键来切换至电脑模拟界面。
按菜单按钮进入主菜单。调节项目包括：图像设定、声音设定、PC设定、系统设定。

一、图像设定

10

1. 预设: 使用者可选择个人设定、鲜艳、标准、柔和等模式，若使用者选择个人设定以外之选项,则对比

度、亮度、饱和度、色调、清晰度、背光调节皆不可调。

2. 亮度: 调节画面的背景亮度，一般与对比度配合使用，调整范围是 0 到 100。

3. 对比度: 调节画面的黑白层次，适当的对比度可使画面清晰明亮，调整范围是 0 到 100。

4. 色温: 调整成正常，暖色与冷色。

5. 复位: 恢复图像设定下各选项的默认值（预设恢复成个人设定模式，色温恢复成正常模式）。

二、声音设定

1. 预设：可选择个人设定、对白、音乐与剧场(默认值为个人设定),当使用者选择除个人设定以外之选

项，高音、低音和平衡不可调。

2. 低音、高音：调整范围是从－10～＋10。

3. 平衡: 调整范围是从－10～＋10，当从 0～－10 调整时，右声道声音慢慢减小直至消失，从 0～＋10

调整时，左声道声音慢慢减小直至消失。

4. 音效:有丽音台时可以切换声音效果（只有电视模式才有此选项，大陆电视信号无此功能）。

5. 复位：可以将声音设定内容恢复为出厂预设值。

三、PC设定（以下菜单只有在PC模式下出现）

1. 自动调节: 自动调整屏幕显示到最佳状态。

2. 水平位置: 改变画面水平位置。

3. 垂直位置: 改变画面垂直的位置。

4. 时钟: 改变水平宽度。

5. 相位: 调整 A/D 的采样相位。

6. 复位：用于恢复 PC 设定下各功能的默认值。

11

四、系统设定

1. 菜单语言: 选择菜单显示语言，包括简体中文/英文，默认值是简体中文。

2. 菜单显示时间：选择菜单停留在画面时间，从 10 秒到 60 秒。

3. 菜单透明度：调整菜单透明度，调整范围是 0 到 15。

4. 蓝屏：是指在电视、视频、S 端子、高清信号、HDMI 信源下当没有信号输入时，如果设置成开，屏幕将

变成蓝色。如果设置成关，电视信号下屏幕将为雪花，其它为黑屏。（默认值是开）

5. 复位：用于恢复系统设定选项的默认值。

6. 系统重置：用于恢复所有功能选项的默认值。

12

4 连接介绍

4.1 各种接口介绍

主机背板信源接口

有多种信源设备可以连接到您的电视，下面的图显示了如何进行连接。
友情提示：如果您要把电视机挂在墙上，所有的连接线都必须先插入电视机的接口。
每当将外部设备与电视机连接时，都请确保已将电视机的电源关闭。
连接外部设备时，请将电缆与之颜色相同的连接端子相连接。

天线输入:
将天线接头插入电视机的天线插孔，本接口为 75Ω 同轴电缆输入。

视频/S 端子输入：
将视频信号源或 S 端子连接线连接至 DVD、激光影碟机、录像机或摄像机等设备上。
音频输入：把音频信号源(计算机、DVD、激光影碟机、录像机或摄像机等)连接至音频输入端口。
友情提示：S 端子音频与视频音频共享。

分量输入：
将分量信号源声音及影像(DVD、激光影碟机、录像机或摄像机等)连接至分量信号输入端口。

电脑信号与电脑音频输入：

将电脑主机的信号用 VGA 信号连接线连接到电视后面的电脑输入接口本机输入。

使用 PC 音频连接线接到电视的 PC 音频输入，另一接线接至 PC 主机音频线接口。

侧边信源接口

耳机插孔:
使用者可通过耳机插孔使用耳机。

13

4.2 D-SUB 引脚介绍

1

6

11

15

5

10

4.3 工厂预设模式

引脚号 功能描述 引脚号 功能描述 引脚号 功能描述

1. 红 6. 红地 11. 输入 接收数据

2. 绿 7. 绿地 12. DDC-串行数据

3. 蓝 8. 蓝地 13. 水平同步信号

4. 输出 发送数据 9. 无脚 14. 垂直同步信号

5. 接地 10. 接地 15. DDC-串行时钟

Vertical Horizontal Sync Polarity Presence Screen Mode

Dots × Lines

Frequency Frequency

(Hz) (KHz)

Horizontal Vertical Horizontal Vertical

FULL

(16:9)

720 ×400 70.1 31.5 NEG POS YES YES YES
640 ×480 59.9 31.5 NEG NEG YES YES YES
800 ×600 60.3 37.9 POS POS YES YES YES
1024 x 768 60 48.3 NEG NEG YES YES YES

1360X768 60 65 POS POS YES YES YES

14

5. 故障处理流程

否 否 是 是

5.1. 无法启动 (LED 橙灯)

是

无画

检查 按键板/遥控

检查U701,U702,U703

检测U400

检查 I2C 总线

否

换按键板/遥控

更换U701,U702,U703

更换U400

换 I2C 通信元件

5.2. 无显示 (LED 绿灯)

是

否

检测有无背光

检测LVDS接口和线材

检测UH200

是

是

是

检测U202

否 否

否

否

是

检测Panel

更换UH200

更换U202

检测24V供电

检测BL-ON/OFF信号

否

否

是

检测电源板

检测PS信号

否

检测Q705、Q706 更换Q705、Q706

更换Panel

15

16

5.3.画异

更换U400

画异

否

检查 信号源

是

否

检查 信号滤波电路

是

检查 输入

AV, S-video, Comp，PC，HDMI信号

否

检查U400

是

检查 LVDS 线

检查 panel

TV 信号

否

否

重接信号源

换 滤波电容，电阻

换 LVDS 线

换 panel

检查 TV 制式

是

检查 TU101

是

重

重调制式

否

更换 TU101

17

5.4 无声

否

否

检测信号源

检测是否被静音

是

检测输入信号

检测U600

是

检测U602/U603

是

检测喇叭

否

否

否

是

关闭静音功能

TV SIF

检测TU101

更换U600

更换U602/U603

更换喇叭

检测TV制式

否

重调TV制式

更换TU101

5.5 按键板故障处理

OSD 不稳定或无法正常工作

按键板连接正常吗？

按键板有无故障？

是

按键正常吗？

是

是

检查主板

否

接好按键板

否

更换按键

否

更换按键板

18

19

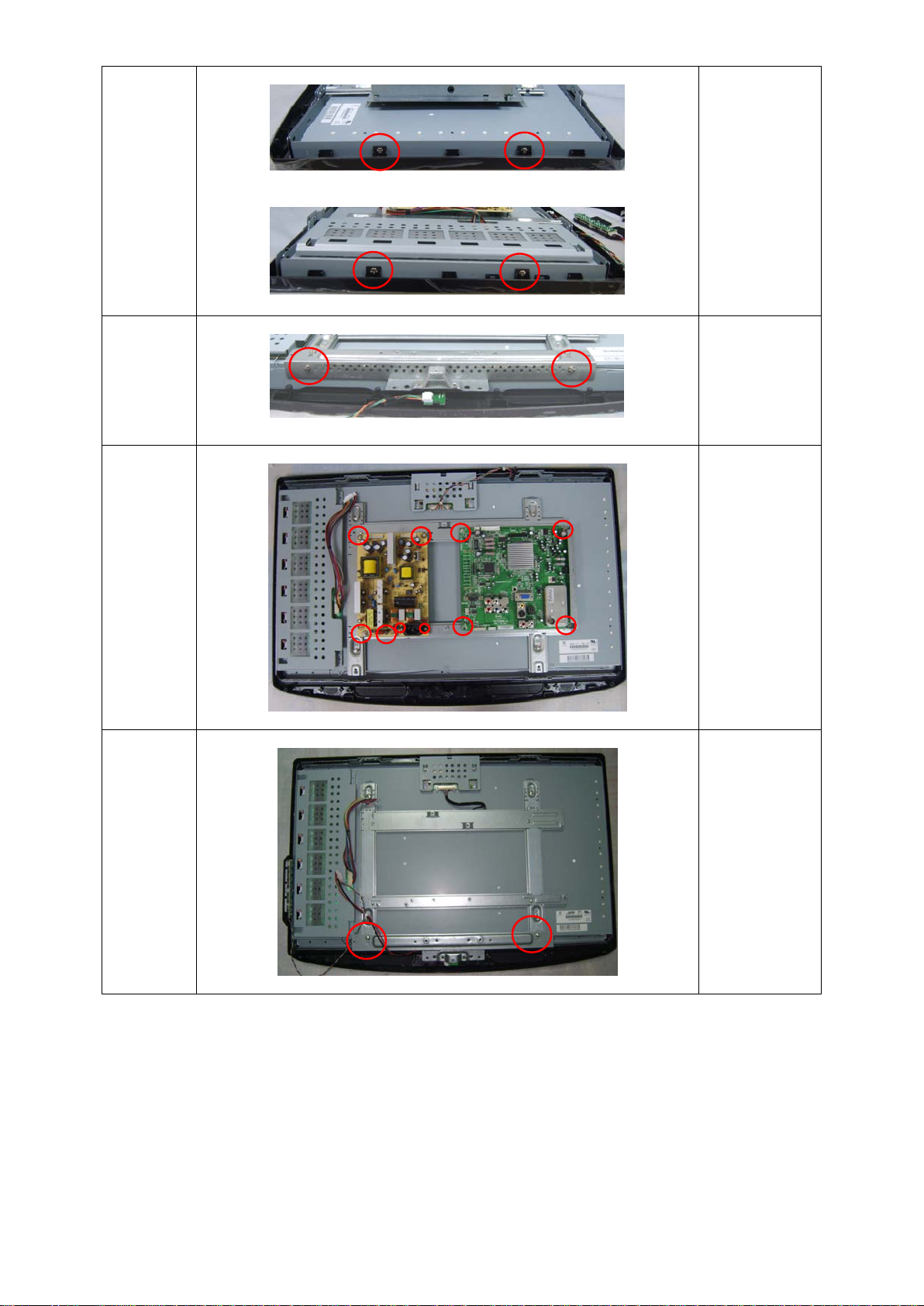

6. 拆装流程图

步骤


描述

准备

拆底座

拆后盖

拆支架

把 LCD-TV
平放在干净
的柔软的平
面上

旋开红色标
志的螺丝，
去底座。

旋开红色标
志的螺丝，
去后盖。

旋开红色标
志的螺丝，
拆支架。

20

拆前框

旋开红色标

拆支架铁 条

拆主板和 电源板

拆支架铁 条

志的螺丝，
拆前框。

旋开红色标
志的螺丝，
拆支架铁
条。

旋开红色标

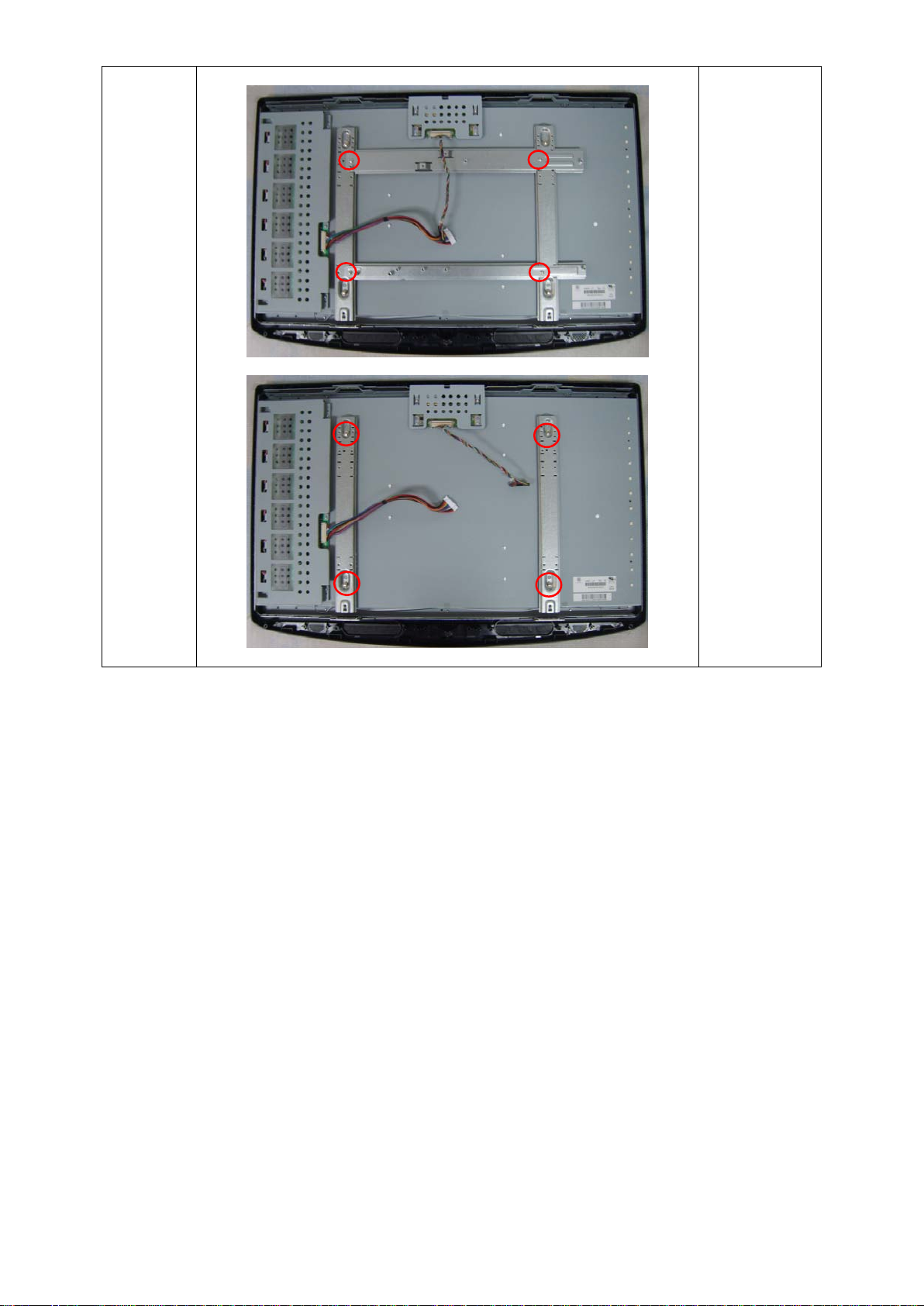

志的螺丝，
拆主板和电
源板。

旋开红色标
志的螺丝，
拆支架铁
条。

21

拆铁条

旋开红色标
志的螺丝，
拆铁条。

22

7. 白平衡调整

本机种白平衡无需做手动调整。

8. BOM

E268MANDW7CANN

点位 组件 对象描述

017T DW RF501 TV RF BUFFER FOR ÄÚÏÚ
044T6000 4 6B SPACE PAPER
044T9003 3 CORNER PAPER
045T 77 3 PE PACKING
049T 51 1A ERADICATOR
052T 1150 C BLACK TAPE
052T 1185 MIDDLE TAPE FOR CARTON
052T 1186 SMALL TAPE
052T 1210 A ALUMINIUM TAPE
052T 1211 A ADHESIVE TYPE
052T 1211 B ADHESIVE TYPE
052T 2191 A TAPE

E078 078T 495500 K SPK 8 OHM 5W 120*30MM KUAIDA

E08901 089T414A18N YH POWER CABLE

095T801312D650 WIRE HARNESS 12P-12P 160MM
E09501 095T8014 4D541 WIRE HARNESS 4P(PLUG)-B&R+B&W
E09502 095T801410W596 WIRE HARNESS 10P-5P+5P(A1253HA HR)

095T801414DH33 WIRE HARNESS 14P-13P 260MM

095T8018 3D699 LVDS CABLE 30P-30P 180MM

098TRABD2NCCHC REMOTE CONTROL RL57F FOR CHANGHONG

0D1T 930 6120 SCREW

0D1T 930 6120 SCREW

0D1T 930 6120 SCREW

0D1T 940 6120 SCREW

0M1T 940 6120 SCREW

0M1T 940 6120 SCREW

0M1T 940 6120 SCREW

0M1T 940 8 47 CR3 SCREW

0M1T1140 6120 SCREW 4*6MM

0M1T1730 8120 SCREW

0Q1T 930 8 47 CR3 SCREW

0Q1T 940 14 47 CR3 SCREW

0Q1T1840 10120 SCREW

705TQ833007 PLASTIC ASS'Y

0Q1T 930 6120 SCREW

A33E0304 GMB1L0100 COVER_FUNC

A33E0305 QV 1L0100 BUTTON_FUNC

705TQ834056 REAR COVER ASS'Y

A34E0559 GM 4L0100 REAR COVER 26

Q15T0257101 26BKT-VESA-BTM

23

Q36T 600 18134 NONWOVEN FABRIC

Q36T 600 40 1 NONWOVEN FABRIC

705TQ834115 BEZEL ASS'Y

Q34E0376BBV 1L0100 TRIM_BEZEL

A33E0393AEU 1C0100 IR LENS

A34E0740 GMA1L0130 BEZEL TV26W-8A5

705TQ834116 STAND ASS'Y

0Q1T 130 8120 SCREW

A34E0742 GM 1L0120 BASE_S5

Q12T6300 25 1 FOOT PAD

Q15T0293101 BASE-BKT-A4

Q37T0089011 GM HINGE ASS'Y

E750 750TVMG0B1132N PANEL V260B1-L01 C2 NB CMO

A15T0354201 SIDE BKT

ADTV72412YD1 POWER BOARD

040G 45762412B CBPC LABEL

009T6005 1 GROUND TERMINAL

CN902 033T380212B Y CONNECTOR
CN903 033T380213B Y CONNECTOR

051G 6 4503 GLUE_RTV

IC950 056T 139 7 1 IC EL817MA M-TYPE
IC951 056T 139 7 1 IC EL817MA M-TYPE
IC970 056T 139 7 1 IC EL817MA M-TYPE
IC904 056T 563134 IC SI-8105QL DIP-8
IC902 056T 581 7 IC TNY277PN DIP-8C
NR901 061T 58030 W RST NTCR 3 OHM 5A THINKING

R970 061T152M339 64 RST MOFR 3.3 OHM +-5% 2WS
C901 063T107K474 US X2 CAP 0.47UF K 275VAC
C904 063T107K474 US X2 CAP 0.47UF K 275VAC
C910 063T213J105GFA MPF CAP
C911 065T 1K103 2E6213 CAP CER 10NF K 1KV
C908 065T306K3312BM Y1/CAP 330PF 250VAC MURATA
C907 065T306K3312BM Y1/CAP 330PF 250VAC MURATA
C909 065T306K3312F2 Y1 330PF K 250VAC
C902 065T306K6812BM Y1 CAP 680PF 10% 250VAC KX
C903 065T306K6812BM Y1 CAP 680PF 10% 250VAC KX
C905 065T306M1022B2 1000PF 400VAC/250VAC Y1
C906 065T306M1022B2 1000PF 400VAC/250VAC Y1
C952 067T 2043313KT CS CAP 330UF 16V 10*12 MM
C974 067T215P1026AV CAP 105C 1000UF M 35V
C973 067T215P1026AV CAP 105C 1000UF M 35V
C954 067T215P4713AV CAP 105℃ 470UF M 16V
C999 067T215P4714AV CAP 105℃ 470UF M 25V
C975 067T215P4716AV CAP 105C 470UF M 35V
C991 067T215P4716AV CAP 105C 470UF M 35V
C920 067T215Z10115A CAP 105℃ 100UF M 450V

24

FB901 071T 55 21 IND BEAD 10.0*6.0
FB904 071T 55 26 S FERRITE CORE
FB903 071T 55 26 S FERRITE CORE

L902 073T 174106 DN LINE FILTER 13MH LK.TF032.A20
L901 073T 174106 DN LINE FILTER 13MH LK.TF032.A20
L906 073T 174124 L PFC CHOKE 300UH PT-009584
L980 073T 253 91 L CHOKE BY LI TA
L950 073T 253 91 L CHOKE BY LI TA
L990 073T 253194 L CHOKE COIL 20UH CC-008064
T902 080TL26T 6 S X'FMR POWER 370UH
T901 080TL26T 7 S X'FMR POWER 1MH

CN901 087T 501 44 DL AC SOCKET 3PIN + 2 SCREW HOLE V/T

705TQ793028 D970 ASS'Y

D970 093T 52 57 DIODE FMXA-2202S 20A/200V TO-220F

0M1G1730 8120 SCREW

Q90T0095 2 HEAT SINK

705TQ793029 BD901 ASS'Y

090T 425502 HEAT SINK

BD901 093T 50460 39 BRIDGE BU1006A-E3/45 10A/600V BU

0M1G1730 8120 SCREW

705TQ793030 D950 ASS'Y

090G6084 1 HEAT SINK

D950 093T 60298 DIODE SBT15006JST 15A/60V TO-220ML(LS)

0M1G1730 8120 SCREW

705TQ793031 Q901&D902 ASS'Y

Q901 057T 667 55 FET 2SK4087LS 14A/600V TO-220FI(LS)
D902 093T 220 33 DIODE FMXA-1106S

0M1G1730 8120 SCREW

Q90T0095 2 HEAT SINK

705TQ857008 Q903 ASS`Y

Q903 057T 667 21 STP10NK70ZFP

090T 425502 HEAT SINK

0M1G1730 8120 SCREW

IC901 056T 368 12 IC FAN7529MX SOP-8
IC903 056T 379101 IC FAN7602BMX SOP-8

Q922 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q923 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q950 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q970 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q991 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q990 057T 417 6 PMBS3906/PHILIPS-SMT
Q924 057T 760 5 DTC144WKA BY FOHM SMT
Q921 057T 761 11 TRA KTD1624C SOT-89 KEC
Q925 057T 761 12 TRA KTB1124B SOT-89 KEC
R921 061G1206680 3F RST CHIPR 680KOHM +-1% 1/4W
R922 061G1206680 3F RST CHIPR 680KOHM +-1% 1/4W

25

R984 061G1206680 3F RST CHIPR 680KOHM +-1% 1/4W
R956 061T0603000 RST CHIPR 0 OHM +-5% 1/10W
R945 061T0603100 1F RST CHIPR 1 KOHM +-1% 1/10W
R957 061T0603100 2F RST CHIPR 10KOHM +-1% 1/10W
R958 061T0603100 2F RST CHIPR 10KOHM +-1% 1/10W
R955 061T0603102 RST CHIPR 1KOHM +-5% 1/10W
R960 061T0603102 RST CHIPR 1KOHM +-5% 1/10W
R991 061T0603102 RST CHIPR 1KOHM +-5% 1/10W
R962 061T0603102 RST CHIPR 1KOHM +-5% 1/10W
R918 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R929 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R939 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R942 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R976 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R983 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R963 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R965 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
C943 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R907 061T0603104 RST CHIPR 100KOHM +-5% 1/10W
R996 061T0603110 3F RST CHIPR 110KOHM +-1% 1/10W
R906 061T0603124 RST CHIPR 120 KOHM +-5% 1/10W
R923 061T0603130 2F RST CHIPR 13KOHM +-1% 1/10W
R979 061T0603150 1F RST CHIPR 1.5 KOHM +-1% 1/10W
R910 061T0603224 RST CHIPR 220 KOHM +-5% 1/10W
R969 061T0603224 RST CHIPR 220 KOHM +-5% 1/10W
R915 061T0603471 RST CHIPR 470OHM +-5% 1/10W
R964 061T0603473 CHIP 47KOHM 1/16W
R967 061T0603473 CHIP 47KOHM 1/16W
R968 061T0603473 CHIP 47KOHM 1/16W
R998 061T0603499 1D RST CHIPR 4.99K OHM +-0.5% 1/10W
R981 061T0603560 9F RST CHIPR 56 OHM +-1% 1/10W
R917 061T0603563 RST CHIPR 56 KOHM +-5% 1/10W
R982 061T0603620 2F RST CHIPR 62 KOHM +-1% 1/10W
R947 061T0603622 RST CHIPR 6.2 KOHM +-5% 1/10W
R997 061T0603820 1F RST CHIPR 8.2 KOHM +-1% 1/10W
R911 061T0603820 1F RST CHIPR 8.2 KOHM +-1% 1/10W
R912 061T0805100 RST CHIPR 10 OHM +-5% 1/8W
R943 061T0805101 RST CHIPR 100 OHM +-5% 1/8W
R935 061T0805102 RST CHIPR 1KOHM +-5% 1/4W
R914 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W
R944 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W
R908 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W
R928 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W
R978 061T0805130 2F RST CHIPR 13KOHM +-1% 1/8W
R932 061T0805168 2F CHIP 16.8K OHM 1/8W 1%
R913 061T0805220 RST CHIPR 22 OHM +-5% 1/8W

26

R927 061T0805274 RST CHIPR 270 KOHM +-5% 1/8W
R975 061T0805392 RST CHIPR 3.9KOHM +-5% 1/8W
R938 061T0805472 RST CHIPR 4.7 KOHM +-5% 1/8W
R937 061T0805472 RST CHIPR 4.7 KOHM +-5% 1/8W
R966 061T0805473 RST CHIPR 47 KOHM +-5% 1/8W
R985 061T0805684 RST CHIP 680K 1/8W 5%
R924 061T0805684 RST CHIP 680K 1/8W 5%
R925 061T0805684 RST CHIP 680K 1/8W 5%
R926 061T0805684 RST CHIP 680K 1/8W 5%

RJ901 061T1206000 RST CHIPR 0 OHM +-5% 1/4W

R948 061T1206000 RST CHIPR 0 OHM +-5% 1/4W
R949 061T1206000 RST CHIPR 0 OHM +-5% 1/4W
R920 061T1206000 RST CHIPR 0 OHM +-5% 1/4W

RJ902 061T1206000 RST CHIPR 0 OHM +-5% 1/4W

R941 061T1206103 RST CHIPR 10 KOHM +-5% 1/4W
R961 061T1206103 RST CHIPR 10 KOHM +-5% 1/4W
R933 061T1206220 RST CHIPR 22 OHM +-5% 1/4W
R934 061T1206220 RST CHIPR 22 OHM +-5% 1/4W
R901 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W
R902 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W
R903 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W
R999 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R954 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R953 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R952 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R951 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R950 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R931 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R909 061T12066803FF RST CHIPR 680KOHM +-1% 1/4W FENGHUA
R905 061T12066803FF RST CHIPR 680KOHM +-1% 1/4W FENGHUA
R904 061T12066803FF RST CHIPR 680KOHM +-1% 1/4W FENGHUA
C993 065T0603102 31 CHIP 1000PF 50V NPO
C955 065T0603104 32 CHIP 0.1UF 50V X7R
C942 065T0603104 32 CHIP 0.1UF 50V X7R
C934 065T0603104 32 CHIP 0.1UF 50V X7R
C913 065T0603104 32 CHIP 0.1UF 50V X7R
C956 065T0603104 32 CHIP 0.1UF 50V X7R
C978 065T0603104 32 CHIP 0.1UF 50V X7R
C960 065T0603105 25 CHIP 1UF 25V X5R
C938 065T0603105 25 CHIP 1UF 25V X5R
C944 065T0603221 31 CHIP 220PF 50V NPO
C918 065T0603224 32 MLCC 0603 0.22UF K 50V X7R
C995 065T0603224 32 MLCC 0603 0.22UF K 50V X7R
R919 065T0603471 31 CHIP 470PF 50V NPO
C917 065T0603473 32 CHIP 0.047UF 50V X7R
C961 065T0603474 27 CHIP 0.47UF 25V Y5V

27

C912 065T0603820 31 0603 82PF +-5%, 50V NPO
C950 065T0805102 31 1000PF 50V NPO
C951 065T0805102 31 1000PF 50V NPO
C992 065T0805103 32 10NF/50V/0805/X7R
C998 065T0805105 37 CHIP 1UF 50V Y5V
C922 065T0805105 37 CHIP 1UF 50V Y5V
C971 065T080533242H CAP CHIP 0805 3300PF K 100V X7R
C970 065T080533242H CAP CHIP 0805 3300PF K 100V X7R
C972 065T080533242H CAP CHIP 0805 3300PF K 100V X7R
C976 065T0805334 32 CHIP 0.33UF 50V X7R 0805
C996 065T0805471 31 CHIP 470PF 50V NPO
C990 065T0805474 32 CAP CHIP 0805 0.47UF K 50V X7R
D911 093T 6432V LL4148-GSO8 SMD BY VISHA
D941 093T 6432V LL4148-GSO8 SMD BY VISHA
D971 093T 6432V LL4148-GSO8 SMD BY VISHA

D991 093T 6432V LL4148-GSO8 SMD BY VISHA
ZD930 093T 39S 15 T RLZ15B
ZD920 093T 39S 24 T RLZ 5.6B LLDS
ZD970 093T 39S 42 T RLZ27B LLDS
ZD990 093T 39S 43 T DIODE RLZ10B 500MW/10V LL-34
ZD931 093T 39S 44 T RLZ18B
ZD901 093T 39S103 T DIODE RLZ 2.4BTE-11 500MW/2.4V LL-34

D990 093T5004 1 SR54 T0-214AA
CN901 006G 31500 EYELET

T902 006G 31502 1.5MM RIVET

T901 006G 31502 1.5MM RIVET
IC971 056T 158 10 T IC AZ431AZ-AE1 TO-92 AAC
IC952 056T 158 10 T IC AZ431AZ-AE1 TO-92 AAC

R930 061G208M10452T RST MOF 100K 5% 1W

R940 061T152M10452T RST MOFR 100KOHM +-5% 2WS

R916 061T152M15852T RST MOFR 0.15 OHM +-5% 2WS

R946 061T152M27852T RST MOFR 0.27 OHM +-5% 2WS

R974 061T175L10252T 1KOHM +-5% 1/2W

C930 065T 1K222 5T6213 2200PF, 1KV, K

C940 065T 1K222 5T6213 2200PF, 1KV, K

C941 067T215A1007KT EC 10UF 50V 5*11MM

C937 067T215A1007KT EC 10UF 50V 5*11MM

C933 067T215A1007KT EC 10UF 50V 5*11MM

C921 067T215A1007KT EC 10UF 50V 5*11MM

C931 067T215A1017KT EC 100UF 50V 8*12MM

C914 067T215A4707KT EC 47UF 50V 6.3*11MM

F901 084T 55 7 B FUSE 3.15A 250V BUSSMANN

D901 093T 52 1552T DIODE 1N4007-E3/54 1A/1000V DO-41

D931 093T 5250S52T AU02Z

D930 093T1080 252T DIODE SARSO1-V1 SANKEN

D940 093T1080 252T DIODE SARSO1-V1 SANKEN

28

J923 095T 90 23 JUMP WIRE

J924 095T 90 23 JUMP WIRE

J925 095T 90 23 JUMP WIRE

715T2907 2 POWER BOARD PCB CEM-1 T1.6MM 125X180MM

L906 006G 31502 1.5MM RIVET
NR901 006G 31502 1.5MM RIVET

CBPF8A1DQ1 MAIN BOARD
CN700 033T327812D WAFER 12P PLUG
CN600 033T3802 4B Y CONNECTOR
CN400 033T380210B Y CONNECTOR
CN402 033T8027 30 WAFER

R623 061T153M399 59 3.9 OHM+-5% 3W
R624 061T153M399 59 3.9 OHM+-5% 3W
R626 061T153M399 59 3.9 OHM+-5% 3W
R627 061T153M399 59 3.9 OHM+-5% 3W
R138 061T175L22052T 22 OHM 5% 1/2W
R137 061T175L39052T 39 OHM 5% 1/2W
C652 067T 305102 4 105C 1000UF +-20% 25V
C132 067T 305471 4 EC 105℃ 470UF M 25V
C702 067T215P4713AV CAP 105℃ 470UF M 16V

C706 067T215P4714AV CAP 105℃ 470UF M 25V
CN105 088T 78 1357S RCA JACK 1*1 W+R V/A
CN103 088T 78 13932 S RCA JACK + S JACK Y/B
CN102 088T 78 V5 C RCA JACK 3+2 G/BLU/R+W/R
CN602 088T 30211K PHONE JACK
CN100 088T 30252S PHONE JACK 3.5MM 3P V/A GREEN
CN104 088T 35315F FX D-SUB 15PIN FEMALE VERTICAL WITH SCREWS

090T 372 2 HEAT SINK

X600 093T 2270B H XAT024576FK1H-3OHX AT-49 24.576MHZ
TU101 094T PALALL 3L TCL TUNER M15WPP-2PN-E

705TQ856001 U602 ASS'Y

U602 056T 616511 ST IC TDA7297SA ST

0M1T1730 10120 SCREW

Q90T0155 1 HEAT SINK
C613 067T 305100 3T 10UF 16V
C611 067T 305100 3T 10UF 16V
C607 067T 305100 3T 10UF 16V
C605 067T 305100 3T 10UF 16V
C603 067T 305100 3T 10UF 16V
C209 067T 305100 3T 10UF 16V
C201 067T 305100 3T 10UF 16V
C747 067T 305100 3T 10UF 16V
C406 067T 305100 3T 10UF 16V
C733 067T 305100 3T 10UF 16V
C727 067T 305100 3T 10UF 16V
C726 067T 305100 3T 10UF 16V

29

C724 067T 305100 3T 10UF 16V
C715 067T 305100 3T 10UF 16V
C709 067T 305100 3T 10UF 16V
C708 067T 305100 3T 10UF 16V
C252 067T 305100 3T 10UF 16V
C246 067T 305100 3T 10UF 16V
C237 067T 305100 3T 10UF 16V
C236 067T 305100 3T 10UF 16V
C616 067T 305100 3T 10UF 16V
C621 067T 305100 3T 10UF 16V
C630 067T 305100 3T 10UF 16V
C640 067T 305100 3T 10UF 16V
C716 067T 305100 3T 10UF 16V
C718 067T 305100 3T 10UF 16V
C732 067T 305101 3T 100UF 16V 105C
C665 067T 305101 3T 100UF 16V 105C
C663 067T 305101 3T 100UF 16V 105C
C662 067T 305101 3T 100UF 16V 105C
C401 067T 305101 3T 100UF 16V 105C
C141 067T 305101 3T 100UF 16V 105C
C139 067T 305101 3T 100UF 16V 105C
C136 067T 305101 3T 100UF 16V 105C
C133 067T 305101 4T CAP 105℃ 100UF M 25V
C650 067T 305101 4T CAP 105℃ 100UF M 25V
C643 067T 305220 3T EC 105℃ 22UF M 16V
C666 067T 305470 3T EC 105℃ 47UF M 16V
C405 067T 305470 3T EC 105℃ 47UF M 16V
U601 056T 133 30AAC IC AZ1117H-ADJ-E1

UH200 056T 562566 IC HX6203-A010QBG

U701 056T 563 7 AIC1084-33PM TO-263 AIC
U702 056T 563 34 A1C1084-18PM
U102 056T 585 11 AZ1117D-5.0-E1
U700 056T 585 4A AP1117E33LA
U703 056T 585 4A AP1117E33LA
U200 056T 585 4A AP1117E33LA
U704 056T 585 5A AP1117E25LA
U600 056T 616 4 IC PT2314L SO28 PTC
U603 056T 616507 IC AUDIO PT2309 PTC
U400 056T1125170 X (ACADH1M26NQ1) IC W79E632X40PX PLCC-44 WINBOND
U100 056T1133 34 M24C02-WMN6TP
U202 056T1133527 ST (ACADH1M26FQ1) IC M25P40-VMN6TP/X ST
U402 056T113353A M24C32-WMN6TP
U403 056T74HC 14 F IC MM74HC14MX SOIC-14
U405 056T74HC126 P IC 74HC126D S014 PHILIPS
Q602 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q601 057T 417 4 CHIP PMBS3904 BY PHILIPS

30

Q600 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q407 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q403 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q402 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q401 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q107 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q106 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q102 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q100 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q603 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q706 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q705 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q703 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q702 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q701 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q700 057T 417 4 CHIP PMBS3904 BY PHILIPS
Q108 057T 417 6 PMBS3906/PHILIPS-SMT
Q109 057T 417 6 PMBS3906/PHILIPS-SMT
Q404 057T 417 6 PMBS3906/PHILIPS-SMT
Q408 057T 417 6 PMBS3906/PHILIPS-SMT
Q400 057T 417 6 PMBS3906/PHILIPS-SMT
Q704 057T 763 3 AO4411L SO-8 BY AOS SMT
Q105 057T 763 3 AO4411L SO-8 BY AOS SMT
Q101 057T 763 3 AO4411L SO-8 BY AOS SMT

RP406 061T 125103 8 RST CHIP AR 8P4R 10KOHM +-5% 1/16W
RP405 061T 125103 8 RST CHIP AR 8P4R 10KOHM +-5% 1/16W
RP404 061T 125103 8 RST CHIP AR 8P4R 10KOHM +-5% 1/16W
RP403 061T 125103 8 RST CHIP AR 8P4R 10KOHM +-5% 1/16W
RP402 061T 125103 8 RST CHIP AR 8P4R 10KOHM +-5% 1/16W
RP401 061T 125103 8 RST CHIP AR 8P4R 10KOHM +-5% 1/16W
RP400 061T 125103 8 RST CHIP AR 8P4R 10KOHM +-5% 1/16W

R101 061T0402101 RST CHIPR 100 OHM +-5% 1/16W
R104 061T0402101 RST CHIPR 100 OHM +-5% 1/16W
R107 061T0402101 RST CHIPR 100 OHM +-5% 1/16W
R110 061T0402101 RST CHIPR 100 OHM +-5% 1/16W
R122 061T0402101 RST CHIPR 100 OHM +-5% 1/16W
R123 061T0402101 RST CHIPR 100 OHM +-5% 1/16W
R124 061T0402101 RST CHIPR 100 OHM +-5% 1/16W
R129 061T0402101 RST CHIPR 100 OHM +-5% 1/16W
R132 061T0402101 RST CHIPR 100 OHM +-5% 1/16W
R135 061T0402101 RST CHIPR 100 OHM +-5% 1/16W
R147 061T0402101 RST CHIPR 100 OHM +-5% 1/16W
R410 061T0402102 RST CHIPR 1KOHM +-5% 1/16W
R423 061T0402102 RST CHIPR 1KOHM +-5% 1/16W
R203 061T0402162 RST CHIPR 1.6K OHM 1/16W +-5%
R146 061T0402330 RST CHIPR 33 OHM +-5% 1/16W

31

R134 061T0402330 RST CHIPR 33 OHM +-5% 1/16W
R131 061T0402330 RST CHIPR 33 OHM +-5% 1/16W
R128 061T0402330 RST CHIPR 33 OHM +-5% 1/16W
R114 061T0402330 RST CHIPR 33 OHM +-5% 1/16W
R111 061T0402330 RST CHIPR 33 OHM +-5% 1/16W
R204 061T0402332 RST CHIPR 3.3KOHM +-5% 1/16W
R130 061T0402430 RST CHIPR 43 OHM 1/16W +-5%
R133 061T0402430 RST CHIPR 43 OHM 1/16W +-5%
R136 061T0402430 RST CHIPR 43 OHM 1/16W +-5%
R148 061T0402430 RST CHIPR 43 OHM 1/16W +-5%
R108 061T0402750 RST CHIPR 75 OHM +-5% 1/16W
R105 061T0402750 RST CHIPR 75 OHM +-5% 1/16W
R102 061T0402750 RST CHIPR 75 OHM +-5% 1/16W

FB102 061T0603000 RST CHIPR 0 OHM +-5% 1/10W
FB101 061T0603000 RST CHIPR 0 OHM +-5% 1/10W
FB100 061T0603000 RST CHIPR 0 OHM +-5% 1/10W

R723 061T0603000 RST CHIPR 0 OHM +-5% 1/10W
R720 061T0603000 RST CHIPR 0 OHM +-5% 1/10W
R638 061T0603000 RST CHIPR 0 OHM +-5% 1/10W
R607 061T0603000 RST CHIPR 0 OHM +-5% 1/10W
R606 061T0603000 RST CHIPR 0 OHM +-5% 1/10W
R437 061T0603000 RST CHIPR 0 OHM +-5% 1/10W
R436 061T0603000 RST CHIPR 0 OHM +-5% 1/10W
R422 061T0603000 RST CHIPR 0 OHM +-5% 1/10W
R421 061T0603000 RST CHIPR 0 OHM +-5% 1/10W
R420 061T0603000 RST CHIPR 0 OHM +-5% 1/10W
R413 061T0603000 RST CHIPR 0 OHM +-5% 1/10W
R226 061T0603000 RST CHIPR 0 OHM +-5% 1/10W
R221 061T0603000 RST CHIPR 0 OHM +-5% 1/10W
R218 061T0603000 RST CHIPR 0 OHM +-5% 1/10W
L100 061T0603000 RST CHIPR 0 OHM +-5% 1/10W
R144 061T0603100 CHIP 10OHM 1/16W
R145 061T0603100 CHIP 10OHM 1/16W
R166 061T0603101 RST CHIPR 100 OHM +-5% 1/10W
R427 061T0603101 RST CHIPR 100 OHM +-5% 1/10W
R610 061T0603101 RST CHIPR 100 OHM +-5% 1/10W
R616 061T0603101 RST CHIPR 100 OHM +-5% 1/10W
R434 061T0603101 RST CHIPR 100 OHM +-5% 1/10W
R459 061T0603102 RST CHIPR 1KOHM +-5% 1/10W
R708 061T0603102 RST CHIPR 1KOHM +-5% 1/10W
R706 061T0603102 RST CHIPR 1KOHM +-5% 1/10W
R702 061T0603102 RST CHIPR 1KOHM +-5% 1/10W
R701 061T0603102 RST CHIPR 1KOHM +-5% 1/10W
R700 061T0603102 RST CHIPR 1KOHM +-5% 1/10W
R618 061T0603102 RST CHIPR 1KOHM +-5% 1/10W
R613 061T0603102 RST CHIPR 1KOHM +-5% 1/10W

32

R234 061T0603102 RST CHIPR 1KOHM +-5% 1/10W
R230 061T0603102 RST CHIPR 1KOHM +-5% 1/10W
R152 061T0603102 RST CHIPR 1KOHM +-5% 1/10W
R632 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R633 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R635 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R636 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R640 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R710 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R712 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R430 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R431 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R401 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R402 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R403 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R405 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R407 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R411 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R435 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R438 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R628 061T0603103 RST CHIPR 10KOHM +-5% 1/10W
R175 061T0603104 RST CHIPR 100KOHM +-5% 1/10W
R634 061T0603104 RST CHIPR 100KOHM +-5% 1/10W
R419 061T0603105 RST CHIPR 1MOHM +-5% 1/10W
R604 061T0603105 RST CHIPR 1MOHM +-5% 1/10W
R621 061T0603122 RST CHIPR 1.2 KOHM +-5% 1/10W
R237 061T0603133 RST CHIPR 13 KOHM +-5% 1/10W
R404 061T0603182 CHIP 1.8K OHM 1/16W
R190 061T0603184 RST CHIPR 180 KOHM +-5% 1/10W
R189 061T0603184 RST CHIPR 180 KOHM +-5% 1/10W
R432 061T0603220 CHIP 22OHM 1/10W
R429 061T0603220 CHIP 22OHM 1/10W
R428 061T0603220 CHIP 22OHM 1/10W
R247 061T0603220 CHIP 22OHM 1/10W
R246 061T0603220 CHIP 22OHM 1/10W
R245 061T0603220 CHIP 22OHM 1/10W
R229 061T0603220 CHIP 22OHM 1/10W
R620 061T0603221 CHIP 220OHM 1/16W
R426 061T0603222 CHIP 2.2K OHM 1/16W
R106 061T0603222 CHIP 2.2K OHM 1/16W
R103 061T0603222 CHIP 2.2K OHM 1/16W
R711 061T0603223 CHIP 22KOHM 1/16W
R183 061T0603223 CHIP 22KOHM 1/16W
R141 061T0603224 RST CHIPR 220 KOHM +-5% 1/10W
R609 061T0603242 RST CHIPR 2.4 KOHM +-5% 1/10W
R608 061T0603242 RST CHIPR 2.4 KOHM +-5% 1/10W

33

R100 061T0603273 RST CHIPR 27 KOHM +-5% 1/10W
R115 061T0603273 RST CHIPR 27 KOHM +-5% 1/10W
R118 061T0603273 RST CHIPR 27 KOHM +-5% 1/10W
R119 061T0603273 RST CHIPR 27 KOHM +-5% 1/10W
R120 061T0603273 RST CHIPR 27 KOHM +-5% 1/10W
R121 061T0603273 RST CHIPR 27 KOHM +-5% 1/10W
R414 061T0603302 CHIP 3K OHM 5% 1/16
R615 061T0603331 RST CHIPR 330 OHM +-5% 1/10W
R614 061T0603331 RST CHIPR 330 OHM +-5% 1/10W
R617 061T0603331 RST CHIPR 330 OHM +-5% 1/10W
R619 061T0603331 RST CHIPR 330 OHM +-5% 1/10W
R611 061T0603331 RST CHIPR 330 OHM +-5% 1/10W
R612 061T0603331 RST CHIPR 330 OHM +-5% 1/10W
R202 061T0603390 0F RST CHIPR 390 OHM +-1% 1/10W
R603 061T0603393 RST CHIPR 39 KOHM +-5% 1/10W
R602 061T0603393 RST CHIPR 39 KOHM +-5% 1/10W
R112 061T0603472 CHIP 4.7KOHM 1/16W
R113 061T0603472 CHIP 4.7KOHM 1/16W
R642 061T0603472 CHIP 4.7KOHM 1/16W
R703 061T0603472 CHIP 4.7KOHM 1/16W
R705 061T0603472 CHIP 4.7KOHM 1/16W
R707 061T0603472 CHIP 4.7KOHM 1/16W
R709 061T0603472 CHIP 4.7KOHM 1/16W
R713 061T0603472 CHIP 4.7KOHM 1/16W
R714 061T0603472 CHIP 4.7KOHM 1/16W
R186 061T0603472 CHIP 4.7KOHM 1/16W
R206 061T0603472 CHIP 4.7KOHM 1/16W
R207 061T0603472 CHIP 4.7KOHM 1/16W
R208 061T0603472 CHIP 4.7KOHM 1/16W
R212 061T0603472 CHIP 4.7KOHM 1/16W
R213 061T0603472 CHIP 4.7KOHM 1/16W
R216 061T0603472 CHIP 4.7KOHM 1/16W
R235 061T0603472 CHIP 4.7KOHM 1/16W
R409 061T0603472 CHIP 4.7KOHM 1/16W
R415 061T0603472 CHIP 4.7KOHM 1/16W
R416 061T0603472 CHIP 4.7KOHM 1/16W
R417 061T0603472 CHIP 4.7KOHM 1/16W
R418 061T0603472 CHIP 4.7KOHM 1/16W
R630 061T0603472 CHIP 4.7KOHM 1/16W
R641 061T0603472 CHIP 4.7KOHM 1/16W
R185 061T0603472 CHIP 4.7KOHM 1/16W
R125 061T0603472 CHIP 4.7KOHM 1/16W
R139 061T0603472 CHIP 4.7KOHM 1/16W
R140 061T0603472 CHIP 4.7KOHM 1/16W
R142 061T0603472 CHIP 4.7KOHM 1/16W
R143 061T0603472 CHIP 4.7KOHM 1/16W

34

R724 061T0603472 CHIP 4.7KOHM 1/16W
R182 061T0603472 CHIP 4.7KOHM 1/16W
R184 061T0603472 CHIP 4.7KOHM 1/16W
R625 061T0603473 CHIP 47KOHM 1/16W
R639 061T0603473 CHIP 47KOHM 1/16W
R631 061T0603473 CHIP 47KOHM 1/16W
R629 061T0603473 CHIP 47KOHM 1/16W
R187 061T0603474 RST CHIPR 470 KOHM +-5% 1/10W
R622 061T0603562 RST CHIPR 5.6 KOHM +-5% 1/10W
R605 061T0603562 RST CHIPR 5.6 KOHM +-5% 1/10W
R217 061T0603680 RST CHIPR 68 OHM +-5% 1/10W
R219 061T0603680 RST CHIPR 68 OHM +-5% 1/10W
R220 061T0603680 RST CHIPR 68 OHM +-5% 1/10W
R425 061T0603750 RST CHIPR 75 OHM +-5% 1/10W
R424 061T0603750 RST CHIPR 75 OHM +-5% 1/10W
R172 061T0603750 RST CHIPR 75 OHM +-5% 1/10W
R171 061T0603750 RST CHIPR 75 OHM +-5% 1/10W
R170 061T0603750 RST CHIPR 75 OHM +-5% 1/10W
R149 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
R150 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
R151 061T0805000 RST CHIPR 0 OHM +-5% 1/8W
R637 061T1206000 RST CHIPR 0 OHM +-5% 1/4W
C142 065T0402100 31 CAP 0402 10PF J 50V NPO
C143 065T0402100 31 CAP 0402 10PF J 50V NPO
C207 065T0402101 32 100PF +-10% 50V X7R
C211 065T0402101 32 100PF +-10% 50V X7R
C214 065T0402101 32 100PF +-10% 50V X7R
C225 065T0402101 32 100PF +-10% 50V X7R
C409 065T0402101 32 100PF +-10% 50V X7R
C410 065T0402101 32 100PF +-10% 50V X7R
C412 065T0402101 32 100PF +-10% 50V X7R
C618 065T0402101 32 100PF +-10% 50V X7R
C622 065T0402101 32 100PF +-10% 50V X7R
C628 065T0402101 32 100PF +-10% 50V X7R
C638 065T0402101 32 100PF +-10% 50V X7R
C407 065T0402101 32 100PF +-10% 50V X7R
C108 065T0402102 32 1000PF +-10% 50V X7R
C154 065T0402102 32 1000PF +-10% 50V X7R
C656 065T0402103 32 MLCC 0402 10NF K 50V X7R
C659 065T0402103 32 MLCC 0402 10NF K 50V X7R
C227 065T040210337T CHIP 0402 10NF 50V Y5V
C135 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R
C137 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R
C138 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R
C140 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R
C166 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R

35

C402 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R
C403 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R
C404 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R
C641 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R
C651 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R
C654 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R
C661 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R
C703 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R
C704 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R
C711 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R
C742 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R
C743 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R
C745 065T0402104 12 CAP CHIP 0402 0.1UF 16V X7R
C134 065T0402104 27 CAP CHIP 0402 0.1UF Z 25V Y5V
C649 065T0402104 27 CAP CHIP 0402 0.1UF Z 25V Y5V
C707 065T0402104 27 CAP CHIP 0402 0.1UF Z 25V Y5V
C231 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C232 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C234 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C239 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C240 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C247 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C248 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C249 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C250 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C251 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C253 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C230 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C229 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C226 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C224 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C223 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C220 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C219 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C218 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C217 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C216 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C213 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C212 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C258 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C636 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C637 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C639 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C710 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C717 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C719 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN

36

C720 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C721 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C722 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C723 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C725 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C728 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C729 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C400 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C600 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C601 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C602 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C604 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C606 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C610 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C612 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C615 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C620 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C629 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C634 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C635 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C674 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C633 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C631 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C741 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C740 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C739 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C738 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C737 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C736 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C735 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C734 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C210 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C208 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C206 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C205 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C204 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C203 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C202 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C200 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C160 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C730 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C731 065T040210427T CAP 0402 0.1UF Z 25V Y5V TAIYO YUDEN
C653 065T0402105 A5 MLCC 0402 1UF K 10V X5R
C660 065T0402105 A5 MLCC 0402 1UF K 10V X5R
C416 065T0402200 31 CAP 0402 20PF J 50V NPO
C415 065T0402200 31 CAP 0402 20PF J 50V NPO

37

C131 065T0402224 17 CAP CER 0.22UF -20%-80%
C626 065T040227232K T CAP CHIP 0402 2700PF 50V X7R
C648 065T040227232K T CAP CHIP 0402 2700PF 50V X7R
C156 065T0402330 31 33PF +-50% 50V NPO
C162 065T0402330 31 33PF +-50% 50V NPO
C163 065T0402330 31 33PF +-50% 50V NPO
C617 065T040233031T CHIP 33PF 50V NPO
C614 065T040233031T CHIP 33PF 50V NPO
C115 065T040233031T CHIP 33PF 50V NPO
C114 065T040233031T CHIP 33PF 50V NPO
C111 065T040233031T CHIP 33PF 50V NPO
C110 065T040233031T CHIP 33PF 50V NPO
C109 065T040233031T CHIP 33PF 50V NPO
C100 065T040233031T CHIP 33PF 50V NPO
C144 065T0402473 12 MLCC 0402 47NF K 16V X7R
C101 065T040247312K T CAP CHIP 0402 0.047UF 25V X7R
C102 065T040247312K T CAP CHIP 0402 0.047UF 25V X7R
C107 065T040247312K T CAP CHIP 0402 0.047UF 25V X7R
C122 065T040247312K T CAP CHIP 0402 0.047UF 25V X7R
C123 065T040247312K T CAP CHIP 0402 0.047UF 25V X7R
C124 065T040247312K T CAP CHIP 0402 0.047UF 25V X7R
C128 065T040247312K T CAP CHIP 0402 0.047UF 25V X7R
C129 065T040247312K T CAP CHIP 0402 0.047UF 25V X7R
C130 065T040247312K T CAP CHIP 0402 0.047UF 25V X7R
C669 065T040256132K Y CAP CHIP 0402 560P 50V X7R +/-10%
C668 065T040256132K Y CAP CHIP 0402 560P 50V X7R +/-10%
C672 065T040268132K Y CAP CHIP 0402 680P 50V X7R +/-10%
C671 065T040268132K Y CAP CHIP 0402 680P 50V X7R +/-10%
C670 065T040268132K Y CAP CHIP 0402 680P 50V X7R +/-10%
C673 065T040268132K Y CAP CHIP 0402 680P 50V X7R +/-10%
C647 065T0603104 37 CHIP 0.1UF 50V/Y5V
C646 065T0603104 37 CHIP 0.1UF 50V/Y5V
C645 065T0603104 37 CHIP 0.1UF 50V/Y5V
C625 065T0603104 37 CHIP 0.1UF 50V/Y5V
C624 065T0603104 37 CHIP 0.1UF 50V/Y5V
C623 065T0603104 37 CHIP 0.1UF 50V/Y5V
C657 065T0603105 12 CHIP 1UF 16V X7R
C658 065T0603105 12 CHIP 1UF 16V X7R
C632 065T0603105 25 CHIP 1UF 25V X5R
C627 065T0603105 25 CHIP 1UF 25V X5R
C414 065T0603105 25 CHIP 1UF 25V X5R
C242 065T0603105 25 CHIP 1UF 25V X5R
C113 065T0603105 25 CHIP 1UF 25V X5R
C667 065T0603105 25 CHIP 1UF 25V X5R
C664 065T0603105 25 CHIP 1UF 25V X5R
C215 065T060310522Y MLCC 0603 1UF K 25V X7R

38

C700 065T060322517Y MLCC 0603 2.2UF Z 16V Y5V
C228 065T0603474 27 CHIP 0.47UF 25V Y5V
C167 065T0603474 27 CHIP 0.47UF 25V Y5V
C169 065T0603474 27 GP CHIP 0.47UF 25V Y5V
C170 065T0603474 27 GP CHIP 0.47UF 25V Y5V
C168 065T060347427Y MLCC 0603 0.47UF Z 25V Y5V
C655 065T0805105 27 CHIP 1UF 25V Y5V 0805
C642 065T0805106 15 CHIP 10UF 16V X5R 0805
C619 065T0805225 17 CHIP 2.2UF 16V Y5V
C644 065T0805225 17 CHIP 2.2UF 16V Y5V
C238 065T0805475 17 GP MLCC 0805 4.7UF Z 16V Y5V
C235 065T0805475 17 GP MLCC 0805 4.7UF Z 16V Y5V
C233 065T0805475 17 GP MLCC 0805 4.7UF Z 16V Y5V
C744 065T1206106 17 CHIP 10UF 16V Y5V
C609 065T1206106 25 CHIP 10UF 25V X5R 1206
C608 065T1206106 25 CHIP 10UF 25V X5R 1206
C126 065T1206106 25 CHIP 10UF 25V X5R 1206
C125 065T1206106 25 CHIP 10UF 25V X5R 1206
C121 065T1206106 25 CHIP 10UF 25V X5R 1206
C120 065T1206106 25 CHIP 10UF 25V X5R 1206
C119 065T1206106 25 CHIP 10UF 25V X5R 1206
C118 065T1206106 25 CHIP 10UF 25V X5R 1206
L101 071T 56G301 EA CHIP BEAD 300 OHM 0805
L102 071T 56G301 EA CHIP BEAD 300 OHM 0805

FB706 071T 56K121 CHIP BEAD 120OHM
FB200 071T 57G301 EA CHIP BEAD
FB201 071T 57G301 EA CHIP BEAD
FB202 071T 57G301 EA CHIP BEAD
FB203 071T 57G301 EA CHIP BEAD
FB204 071T 57G301 EA CHIP BEAD
FB205 071T 57G301 EA CHIP BEAD
FB206 071T 57G301 EA CHIP BEAD
FB207 071T 57G301 EA CHIP BEAD
FB209 071T 57G301 EA CHIP BEAD
FB216 071T 57G301 EA CHIP BEAD
FB218 071T 57G301 EA CHIP BEAD
FB219 071T 57G301 EA CHIP BEAD
FB400 071T 57G301 EA CHIP BEAD
FB600 071T 57G301 EA CHIP BEAD
FB601 071T 57G301 EA CHIP BEAD
FB602 071T 57G301 EA CHIP BEAD
FB603 071T 57G301 EA CHIP BEAD
FB604 071T 57G301 EA CHIP BEAD
FB700 071T 57G301 EA CHIP BEAD
FB701 071T 57G301 EA CHIP BEAD
FB703 071T 57G301 EA CHIP BEAD

39

FB704 071T 57G301 EA CHIP BEAD
RP200 071T 57U121 Y CHIP BEAD ARRAY 1206 120OHM+-25% 0.15A
RP201 071T 57U121 Y CHIP BEAD ARRAY 1206 120OHM+-25% 0.15A
RP202 071T 57U121 Y CHIP BEAD ARRAY 1206 120OHM+-25% 0.15A
RP203 071T 57U121 Y CHIP BEAD ARRAY 1206 120OHM+-25% 0.15A
RP205 071T 57U121 Y CHIP BEAD ARRAY 1206 120OHM+-25% 0.15A
FB103 071T 59B121 BEAD 0603 120 OHM
FB104 071T 59B121 BEAD 0603 120 OHM
FB105 071T 59B121 BEAD 0603 120 OHM
FB106 071T 59B121 BEAD 0603 120 OHM
FB107 071T 59B121 BEAD 0603 120 OHM
FB108 071T 59B121 BEAD 0603 120 OHM
FB109 071T 59B121 BEAD 0603 120 OHM
FB208 071T 59G301 CHIP BEAD 300OHM
FB212 071T 59G301 CHIP BEAD 300OHM
FB213 071T 59G301 CHIP BEAD 300OHM
FB214 071T 59G301 CHIP BEAD 300OHM
FB401 071T 59G301 CHIP BEAD 300OHM
FB402 071T 59G301 CHIP BEAD 300OHM
FB403 071T 59G301 CHIP BEAD 300OHM
FB404 071T 59G301 CHIP BEAD 300OHM
FB405 071T 59G301 CHIP BEAD 300OHM
FB406 071T 59G301 CHIP BEAD 300OHM
FB407 071T 59G301 CHIP BEAD 300OHM
FB408 071T 59G301 CHIP BEAD 300OHM
FB710 071T 59G301 CHIP BEAD 300OHM
FB711 071T 59G301 CHIP BEAD 300OHM
FB712 071T 59G301 CHIP BEAD 300OHM
FB713 071T 59G301 CHIP BEAD 300OHM

D100 093T 60230 BAT54C BY MCC
D401 093T 60230 BAT54C BY MCC
D402 093T 60230 BAT54C BY MCC
D123 093T 60231 NO APP BAT54S SOT-23
D124 093T 60231 NO APP BAT54S SOT-23
D403 093T 64 33 BAV99 SOT-23
D109 093T 64 37 N V-PORT-0603-100K V05
D108 093T 64 37 N V-PORT-0603-100K V05
D107 093T 64 37 N V-PORT-0603-100K V05
D106 093T 64 37 N V-PORT-0603-100K V05
D105 093T 64 37 N V-PORT-0603-100K V05
D104 093T 64 37 N V-PORT-0603-100K V05
D103 093T 64 37 N V-PORT-0603-100K V05
D102 093T 64 37 N V-PORT-0603-100K V05
D101 093T 64 37 N V-PORT-0603-100K V05
D110 093T 64 37 N V-PORT-0603-100K V05

ZD104 093T 64 37 N V-PORT-0603-100K V05

40

ZD105 093T 64 37 N V-PORT-0603-100K V05
RV100 093T 64 55 TY ESD PESD0603-140 TYCO
RV101 093T 64 55 TY ESD PESD0603-140 TYCO
RV102 093T 64 55 TY ESD PESD0603-140 TYCO

X400 093T 22S 78 J XTL NXE22.1184AC18F HC-49/U-S SMD

ZD601 093T 39S 34 T UDZSNP5.6B ROHM
ZD402 093T 39S 34 T UDZSNP5.6B ROHM
ZD401 093T 39S 34 T UDZSNP5.6B ROHM
ZD400 093T 39S 34 T UDZSNP5.6B ROHM
ZD124 093T 39S 34 T UDZSNP5.6B ROHM
ZD123 093T 39S 34 T UDZSNP5.6B ROHM
ZD103 093T 39S 34 T UDZSNP5.6B ROHM
ZD102 093T 39S 34 T UDZSNP5.6B ROHM
ZD101 093T 39S 34 T UDZSNP5.6B ROHM
ZD100 093T 39S 34 T UDZSNP5.6B ROHM
ZD600 093T 39S106 T DIODE RLZ6.8C TE-11 500MW/6.8V LL-34

715T2899 1 MAIN BOARD PCB FR-4 193*180*1.6MM DS

040T 45762412B CBPC LABEL

IRPF8YA8 IR BOARD

U01 056T 627 14 1 IC KSM-2003TN2E 37.9KHZ

LED01 081T 14 24 EL CHIP LED BLUE/DARK RED

715T3100 1 IR BOARD PCB FR-4 34.0X24.0X1.6MM 1OZ D/S
CN01 033T8032 5F HR CONN.1.25PITCH

Q07T 2 L120 WOODEN PALLET

Q07T 2 L121 WOODEN PALLET

Q11T5005 1 GP WIRE SADDLE

Q15T0258101 26BKT-VESA

Q15T0259101 26BKT-CMO-PANEL-SUPPORT

Q15T0260201 26BKT-BASE-SUPPORT

Q15T0261102 26BKT-PCB-HOLDER-BTM

Q15T0263301 26BKT-PCB-HOLDER-TOP

Q36T 600 18134 NONWOVEN FABRIC

Q36T 600 28 3 GP NONWOVEN FABRIC

Q36T 600 35 19 GP NONWOVEN FABRIC

Q40T 260954 2A RATING LABEL

Q40T 581954 1B LABEL

Q40T 581954 3A CERTIFICATION LABEL

Q40T 582813 3A S/N LABEL

Q40T 582954 1A S/N LABEL

Q40T0001624 4A PALLET LABEL

Q40T0002954 6A LABEL

Q40T0002954 8A I-O LABEL FOR LT2651

Q40T000295410A SIDE I-O LABEL FOR LT26510

Q44T6002102 79 PAPER BOARD

Q44T6002122 78 PAPER BOARD

Q44TE014 5 1B U TYPE SHEET FOR BASE

41

Q44TE014101 EPS-FOR BBY

Q44TE014201 EPS-FOR BBY

Q44TE014301 EPS-FOR BBY

Q44TE014954 1A 26" TV CARTON

Q44TE014BLO001 PAPER SHEET

Q45T 99609 78 EPE COVER FOR MONITOR

Q45T 99609 79 EPE COVER FOR BASE

Q50T 500523 CABLE TIE

041T780062415A CERTIFICATE CARD

092TB1TX1A33GU BATTERY 1.5V GR03M GOLDEN POWER

0Q1T 940 14 47 CR3 SCREW

Q41T2601954 3A MANUAL

Q45T 76 28 RN R PE BAG

Q45T 76 28NV2 R PE BAG FOR CLAMP

040T 58162435A LABEL

KEPF8YA3 KEY BOARD
CN01 033T3802 5B YH W WAFER
SW01 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW02 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW03 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW04 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW05 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW06 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW07 077T 600 1GCJ TACT SWITCH TSPB-2 -NP

R05 061T0603000 RST CHIPR 0 OHM +-5% 1/10W
R08 061T0603220 2F RST CHIPR 22 KOHM +-1% 1/10W
R06 061T0603330 1F RST CHIPR 3.3 KOHM +-1% 1/10W

R07 061T0603680 1F RST CHIPR 6.8 KOHM +-1% 1/10W
ZD05 093T 39S 34 T UDZSNP5.6B ROHM
ZD06 093T 39S 34 T UDZSNP5.6B ROHM
ZD07 093T 39S 34 T UDZSNP5.6B ROHM

715T2927 1 KEY BOARD PCB FR-1 T:1.6MM 111X15MM

42

9. PCB LAYOUT

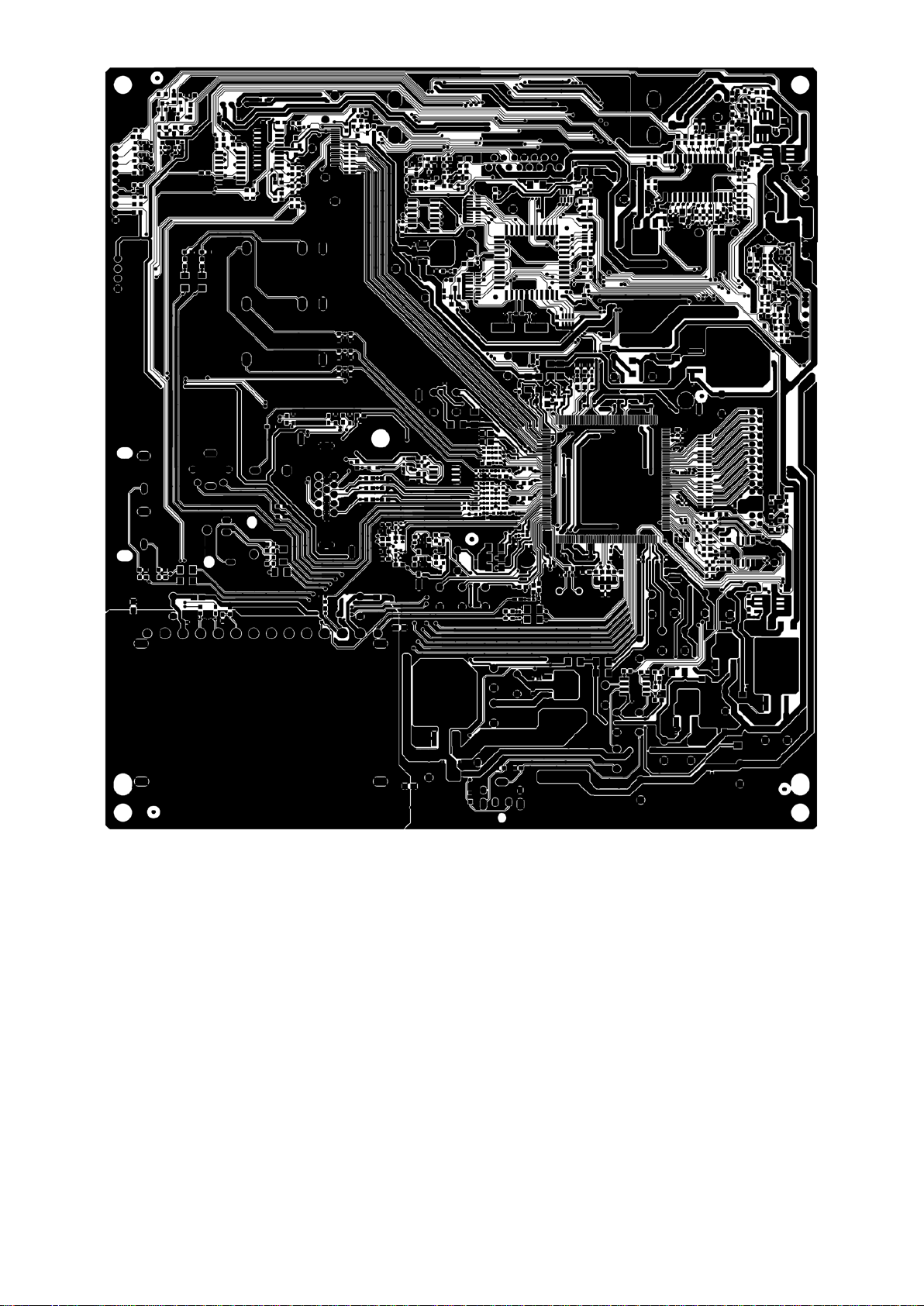

9.1 主板

715T2899-1

43

44

45

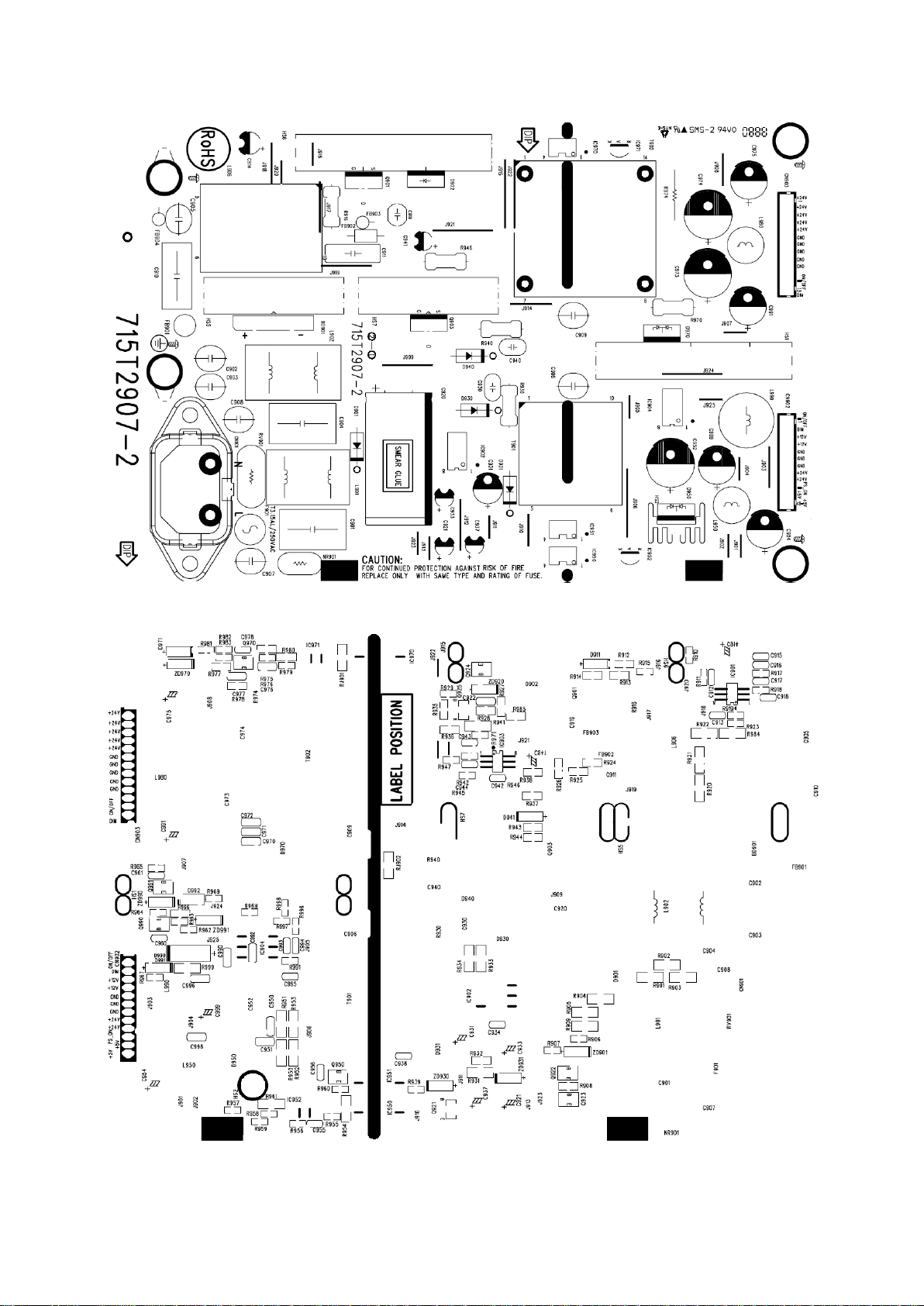

9.2 电源板

715T2907-2

46

9.3 遥控板

715T3100-1

47

9.4 按键板

715T2927-1

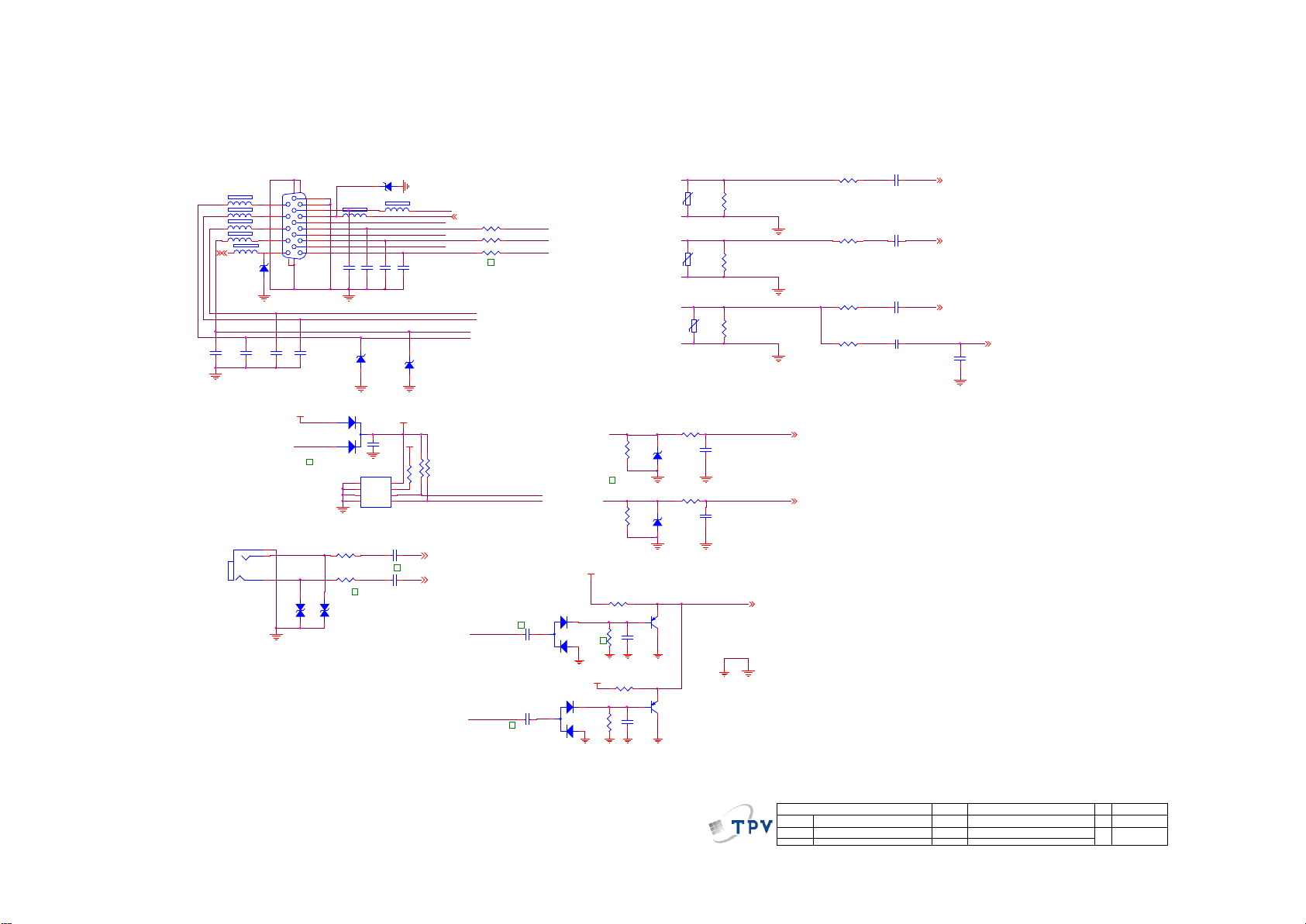

VGA INTERFACE

VGA_V

B_GND

VGA_H

G_GND

OEM MODEL Size

Rev

Date

Sheet

of

TPV MODEL
PCB NAME

称爹

T P V ( Top Victory Electronics Co . , Ltd. )

Key Component

絬 隔 瓜 絪 腹

E268MANDW7CANN A

LT26510

A3

2 16Sunday, April 20, 2008

715T2899-1

<

称爹>

01)VGA_INPUT

T2899-1-X-X-9-080420

C168

0.47UF 25V

1 2

FB108 120 OHM

1 2

ZD104

VPORT0603100KV05

1

23

Q109

PMBS3906

R105

75 OHM 1/16W

R187

470K OHM 1/10W

R111

33 OHM 1/16W

1

2

ZD123

UDZS5.6B

R175

100K OHM 1/10W

R100

27K OHM 1/10W

1

2

FB107 120 OHM

1

2

C108

1000pF

C104

NC

1

2

FB109 120 OHM

3

1

2

D124

BAT54S

R_GND

R104

100 OHM 1/16W

R190

180K OHM 1/10W

1

2

FB104 120 OHM

1

2

ZD100
UDZS5.6B

VGA_SCL

C113

1uF/25V

R189

180K OHM 1/10W

C115

33PF 50V

R112

4.7K OHM 1/10W

C100

33PF 50V

VGA_SCL

1 2

ZD124

UDZS5.6B

C106

NC

VGA_SDA

C105

NC

R125

4.7K OHM 1/10W

R107

100 OHM 1/16W

VGA_SDA

A0

1

A1

2

A2

3

VSS

4

SDA

5

SCL

6

WP

7

VCC

8

U100

M24C02-WMN6TP

12

RV101

PESD0603-140

R108

75 OHM 1/16W

C101

0.047UF 25V

1

2

FB106 120 OHM

C110

33PF 50V

VGA_5V

C103

NC

C170

0.47uF/25V

1

2

FB103 120 OHM

12

RV102

PESD0603-140

1

23

Q108

PMBS3906

R101

100 OHM 1/16W

R115

27K OHM 1/10W

C107

0.047UF 25V

1 2

ZD101
UDZS5.6B

3

1

2

D100

BAT54C

R110

100 OHM 1/16W

C114

33PF 50V

1
2

3

CN100

PHONEJAC K

PHONEJAC K

1 2

ZD105

VPORT0603100KV05

R102

75 OHM 1/16W

C109

33PF 50V

C111

33PF 50V

1 2

ZD102
UDZS5.6B

3

1

2

D123

BAT54S

1

2

FB105 120 OHM

R114

33 OHM 1/16W

C112

NC

1 2

ZD103
UDZS5.6B

R113

4.7K OHM 1/10W

12

RV100

PESD0603-140

C169

0.47uF/25V

C102

0.047UF 25V

VGA_5V_S

AGND

MCU5V

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

MCU5V

MCU5V

R_M2 3

AGND

SOG_VGA_M2 3

VS_M2 3

HS_ M2 3

G_M2 3

PC_L 4

B_M2 3

RS_RXD

7

PC_R 4

RS _TXD 7

SYNC_DETECT 7

1

6

2

7

3

8

4

9

5

11

12

13

14

15

10

17

16

18

19

CN104

DB15

VGA_V

R103

2.2K OHM 1/10W

VGA_H

R106

2.2K OHM 1/10W

VGA_V

VGA_H

AGND

C126

10uF/25V

C125

10uF/25V

FB102

60 OHM 1/10W

FB100 60 OHM 1/10W

FB101 60 OHM 1/10W

R_GND

VGA_G

VGA_B

B_GND

VGA_R

AGND

C167

0.47uF

AUDIO_P_L

AUDIO_P_R

MCU5V

FOR VGA DDC

R_GND

G_GND

B_GND

VGA_R

VGA_B

VGA_R

VGA_B
VGA_G

VGA_5V

10.电路图

10.1 主板

715T2899-1

48

49

AV1/L

AGND

AV1/R

AGND

HD/L

AGND

AGND

Y

AGND

PB

AGND

PR

HD/R

AGND

OEM MODEL Size

Rev

Date

Sheet

of

TPV MODEL
PCB NAME

称爹

T P V ( Top Victory Electronics Co . , Ltd. )

Key Component

絬 隔 瓜 絪 腹

E268MANDW7CANN A

LT26510

A3

2 11Sunday, Apri l 20, 2008

715T2899-1

<

称爹>

02)VIDEO_IO

T2899-1-X-X-9-080420

1

2

D107

VPORT0603100KV05

R120

27K OHM 1/10W

R130

43 OHM +-5% 1/16W

12

D110

VPORT0603100KV05

12

D103

VPORT0603100KV05

C124

0.047UF 25V

C129

0.047UF 25V

R170

75 OHM 1/10W

2
1
4
3

CN105

JACK

R119

27K OHM 1/10W

R166

100 OHM 1/10W

12

D105

VPORT0603100KV05

C130

0.047UF 25V

R171

75 OHM 1/10W

12

D104

VPORT0603100KV05

C163

33pF

R132

100 OHM 1/16W

R124

100 OHM 1/16W

R135

100 OHM 1/16W

1
2

3
4

5

6
7

8

CN102

JACK

12

D106

VPORT0603100KV05

R123

100 OHM 1/16W

C128

0.047UF 25V

12

D108

VPORT0603100KV05

R172

75 OHM 1/10W

12

D109

VPORT0603100KV05

R128

33 OHM 1/16W

R133

43 OHM +-5% 1/16W

R131

33 OHM 1/16W

C154

1000pF

R134

33 OHM 1/16W

C156

33pF

C122

0.047UF 25V

R129

100 OHM 1/16W

R136

43 OHM +-5% 1/16W

C123

0.047UF 25V

R118

27K OHM 1/10W

C162

33pF

C118

10uF/25V

C120

10uF/25V

1 3

4
2

8

5

6

7

CN103

JACK

C119

10uF/25V

R122

100 OHM 1/16W

C121

10uF/25V

12

D101

VPORT0603100KV05

1

2

D102

VPORT0603100KV05

R121

27K OHM 1/10W

AGND

AGND

AGND

AGND

S-Video_C 3

AGND

Video1 3

S-Video_Y 3

AV1_L4

HD_L 4

AV1_R4

HD_R 4

AGND

HD_PR 3

HD_Y 3

HD_SOY 3

HD_PB 3

Y

SVIDEO_C

SVIDEO_Y

AV1

AV1

HD/R

HD/L

AGND

AGND

AGND

PB

Y

PR

50

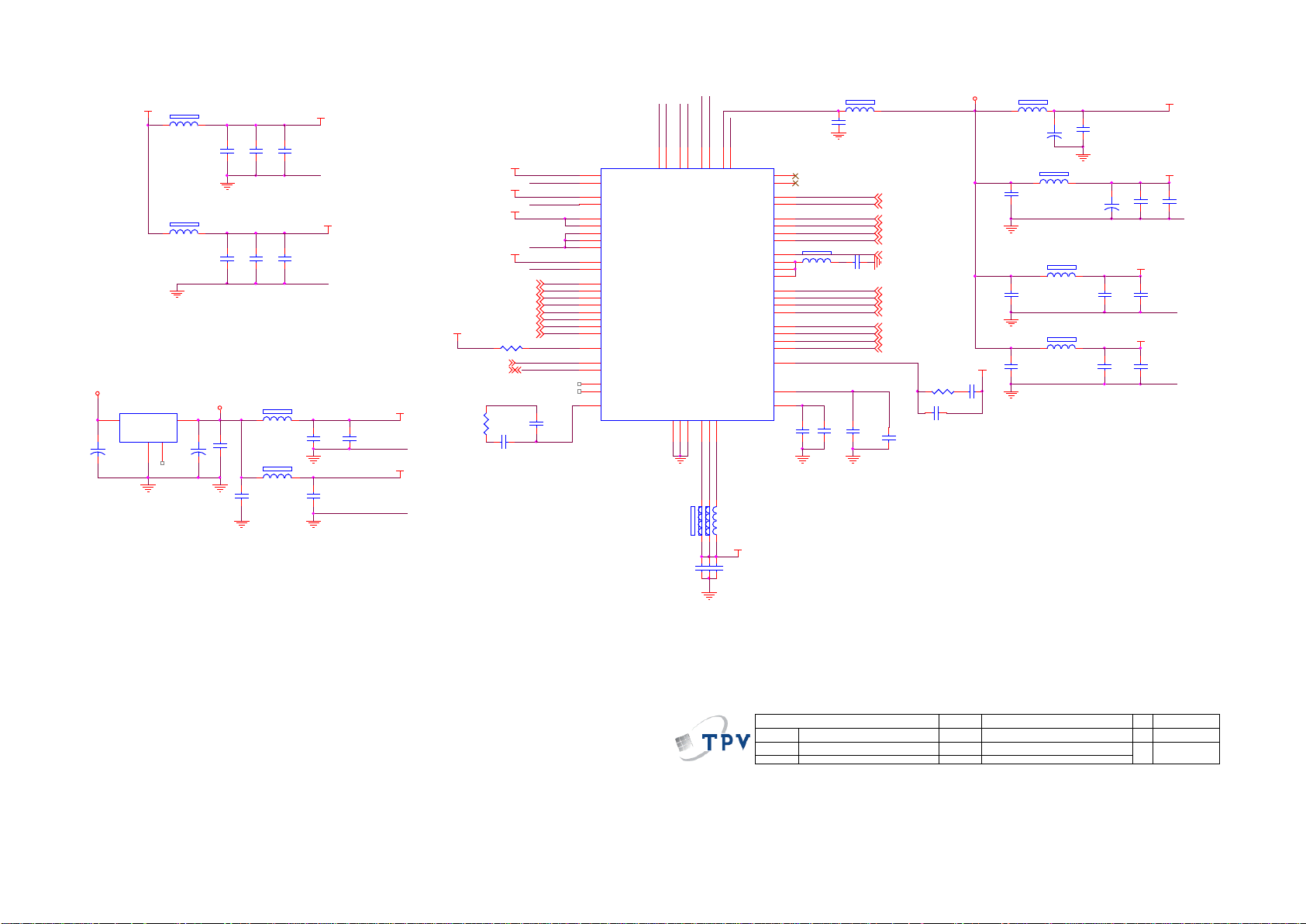

VSSA_DV

PLL POWER

DDCSCL_M2
DDCSDA_M2

C227,R203,C226要 要 要 UH200

+

C201

10uF/16V

+

C209

10uF/16V

C229

0.1uF25V

C238

4.7uF

C227

0.01UF 50V

C211

100pF

1 2

FB205

300 OHM

C235

4.7uF

C232

0.1uF25V

C224

0.1uF25V

1 2

FB200

300 OHM

+

C237

10uF/16V

C223

0.1uF25V

C233

4.7uF

C217

0.1uF25V

C234

0.1uF25V

C210

0.1uF25V

C206

0.1uF25V

C208

0.1uF25V

1 2

FB202

300 OHM

C207

100pF

C200

0.1uF25V

M1 register and setting path:
SYS_PW = 0 : Normal
SYS_PW = 1 : ISP HDCP

C230

0.1uF25V

C226

0.1uF25V

C216

0.1uF25V

OEM MODEL Size

Rev

Date

Sheet

of

TPV MODEL

PCB NAME

称爹

T P V ( Top Victory Electronics Co . , Ltd. )

Key Component

絬 隔 瓜 絪 腹

E268MANDW7CAN A

LT26510

Custom

4

16Sunday , April 20, 2008

715T2899-1

<

称爹>

03)HX6203_AD_ INPU T

T2899-1-X-X-9-080420

1 2

FB208

300 OHM

C202

0.1uF25V

C214

100pF

C235,R204,C228要 要 要 UH200

C240

0.1uF25V

1 2

FB203

300 OHM

C219

0.1uF25V

1 2

FB201

300 OHM

R204

3.3K OHM 1/16W

VREF

VDDA_DV(3.3V)

196

VDDA_DV(3.3V)

202

VSSA_DV

199

VSSA_DV

205

VSSA_DV

208

VDDP_DV(3.3V)

194

VSSP_DV

193

VCCP(1.8V)

188

GNDP

189

RX0P

201

RX0N

200

RX1P

204

RX1N

203

RX2P

207

RX2N

206

RXCKP

198

RXCKN

197

REXT

195

DDCSCL

187

DDCSDA

186

MSCL

184

MSDA

183

EXTCAP

191

VDDA_AD(3.3V)

220

VDDA_AD(3.3V)

231

VDDA_AD(3.3V)

225

VSSA_AD

226

VSSA_AD

236

VSSA_AD

215

BVDDA_VD(3.3V)

209

BVSSA_VD

212

PVCCG(1.8V)

190

PGND

192

VDDP_AD(3.3V)

241

VDDD_AD(3.3V)

237

VSSD_AD

240

VSSP_AD

243

VDDDP_AD(3.3V)

245

VSSDP_AD

244

VSYNC

239

HSYNC

238

AI11(RIN1)

216

AI21(GIN1)

217

AI31(BIN1)

218

AI41(YIN1)

219

AI12(RIN2)

221

AI22(GIN2)

222

AI32(BIN2)

223

AI42(YIN2)

224

AI13(RIN3)

227

AI23(GIN3)

228

AI33(BIN3)

229

AI43(YIN3)

230

AI14(RIN4)

232

AI24(GIN4)

233

AI34(BIN4)

234

AI44(YIN4)

235

FILT

242

VREF(1.25V)

214

VMIDS(0.5v )

213

AOUT1

211

AOUT2

210

HDMI/DVI

- R GB/YPbP r /Video -

Analog Input / O ut put

UH200A

HX6203-A

C239

0.1uF25V

VSS

1

VOUT

2

VIN

3

4

4

U200

AP1117E33LA

C218

0.1uF25V

C228

0.47uF

1 2

FB207

300 OHM

1

2

FB204

300 OHM

1

2

FB216

300 OHM

C212

0.1uF25V

C213

0.1uF25V

C225

100pF

+

C236

10uF/16V

C220

0.1uF25V

1 2

FB206

300 OHM

R203

1.6KOHM +-5% 1/16W

R202

390 OHM 1% 1/10W

VMID

C231

0.1uF25V

VDDA_DV

VCCP_HDMI

PVCCG

VDDP_DV

VDDA_DV

A_1.8

VCCP_HDMI

PVCCG

VDDP_AD

BVDDA

VDDA_AD

VDDDP

VDDP_DV

V33ADC

VDDA_DV

V3D3_M1_HDMI

5VS

VDDP_AD

AGND

AGND

AGND

AGNDAGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

DDCSDA_M29

RX1+9

RX0-9

RX2+9
RXC+9

1 2

FB214 300 OH M

RX1-9
RX2-9

C2040.1uF25V

1 2

FB213 300 OH M

RX0+9

C2050.1uF25V

C2030.1uF25V

RXC-9

VS_M2 1

1 2

FB212 300 OH M

DDCSCL_M29

HS_M2 1

VDDA_AD

HD_PB 2

SOG_VGA_M2 1

R_M2 1

B_M2 1

for EMI Issue

CLOSE
PIN220,231,225,237

Video1 2

G_M2 1

AGND

S-Video_Y 2
TV_CVBS 11

S-Video_C 2

HD_PR 2
HD_Y 2

HD_SOY 2

KEY1 7

PVCCG

VSSP_DV

VSSA_DV

VDDA_DV

GNDP_HDMI

VCCP_HDMI

PGNDG

VDDP_DV

AGND

DVI/HDMI 1.8V POWER 20mA

CLOSE
PIN188

CLOSE
PIN190

PVCCG

VCCP_HDMI

PGNDG

GNDP_HDMI

M1 register and setting path:
SYS_PW = 0 : Normal
SYS_PW = 1 : ISP HDCP

VCCP_HDMI

VDDP_AD

PVCCG

EXTCAP

VDDP_AD

VSSP_AD

VSSDP

VDDDP

BVDDA

BVSSA

ADC PLL 3.3V

VSSDP

BVSSA

ADC POWER 3.3V 500mA

CLOSE
PIN220,231,225,237

CLOSE PIN245

CLOSE PIN241,242

CLOSE PIN209

VSSP_AD

FILT

REXT

CLOSE PIN194

CLOSE
PIN196,202

HDMI POWER 3V3 100mA

VSSP_DV

51

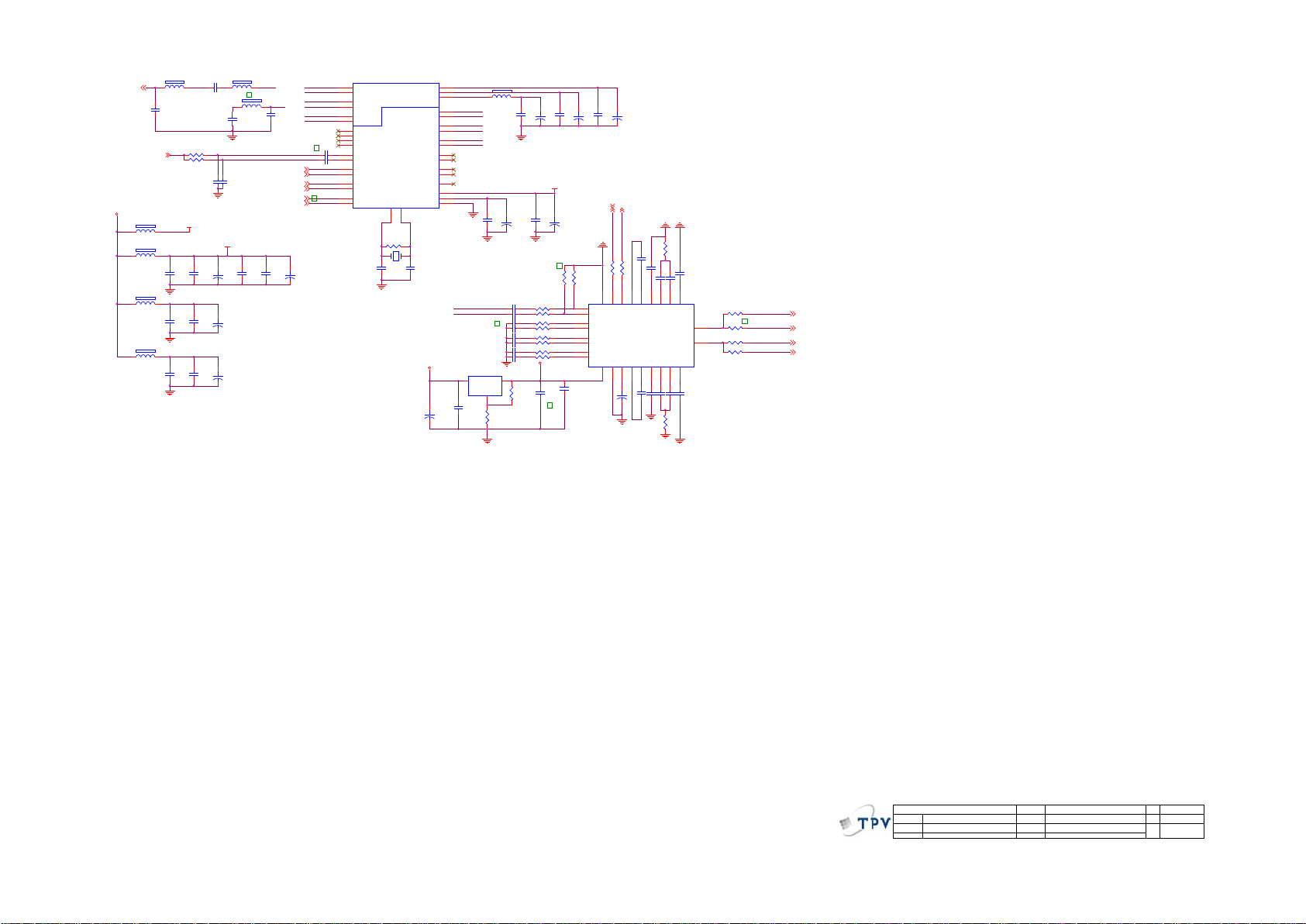

C620

0.1uF25V

1 2

FB601

300 OHM

R605

5.6K OHM 1/10W

C647

0.1uF

0.1uF

C604

0.1uF25V

R622

5.6K OHM 1/10W

C617

33PF 50V

VDDA_SIF

246

VDDD_SIF

253

VSSA_SIF

247

VSSD_SIF

256

SIFP

251

SIFN

252

I2SCKI

39

I2SDTI

41

AUIR1

45

AUIL1

44

AUIR2

47

AUIL2

46

AUIR3

49

AUIL3

48

AUIR4

51

AUIL4

50

VSSD_AU

64

VDDA_AU

58

VDDD_AU

63

VSSA_AU

59

AUOL3

57

AUOR3

56

AUOL2

55

AUOR2

54

AUOL1

53

AUOR1

52

SPDIF

65

VCM

62

VRN

61

VRP

60

VREFN

250

VCMG

249

VREFP

248

I2SREFCK

38

XTAL_IN

254

XTAL_OUT

255

I2SWSI

40

. Audio
Analog
I2S / SPDI F
SIF MUX
In / Out

24.576MHz

UH200C

HX6203-A

C618

100pF

1

2

FB600

300 OHM

R615

330 OHM 1/10W

C602

0.1uF25V

C614

33PF 50V

C638

100pF

R604

1M OHM 1/10W

C636

0.1uF25V

C601

0.1uF25V

PC_L1
PC_R1

1

2

FB603

300 OHM

C639

0.1uF25V

SIF1+

AGND

2

BIN_L

19

BIN_R

21

BOUT_L

20

BOUT_R

22

CLK

27

DATA

26

DGND

25

LIN

17

LIN1

16

LIN2

15

LIN3

14

LIN4

13

LOUT

18

LOUT_L

12

LOUT_R

7

OUT_L

24

OUT_R

23

REF28RIN

5

RIN1

11

RIN2

10

RIN3

9

RIN4

8

ROUT

6

TREB_L

3

TREB_R

4

VDD

1

U600

PT2314

C6340.1uF25V

1

2

FB710

300 OHM

C6350.1uF25V

1 2

FB711

0 OHM

C645

0.1uF

0.1uF

C624

0.1uF

0.1uF

R618

1K OHM 1/10W

C649

0.1uF25V

R613

1K OHM 1/10W

C6230. 1uF

0.1uF

C610

0.1uF25V

C600

0.1uF25V

C625

0.1uF

0.1uF

R602

39K OHM 1/10W

C612

0.1uF25V

X600

24.576MHz

C644

2.2uF/16V

C629

0.1uF25V

R621

1.2K OHM 1/10W

C746

NC

C628

100pF

C641

0.1UF16V

C632

1uF/25V

C615

0.1uF25V

C637

0.1uF25V

R606

0 OHM 1/10W

C627

1uF/25V

C6460. 1uF

0.1uF

R620

220 OHM 1/10W

+

C643

22uF/16V

C6192.2uF/ 16V

R617330 OHM 1/10W
R619330 OHM 1/10W

R607

0 OHM 1/10W

R610

100 OHM 1/10W

C606

0.1uF25V

R616

100 OHM 1/10W

VIN

3

ADJ

1

VOUT

2

U601

AZ1117H-ADJ-E1

C626

2700PF 50V

VRP

VRP

VDD_AUD

AGND

VDD_SIF

AGND

AGND

AGNDAGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

9VDD

AGND

TUNER_SIF11

+12VA

M_SDA7,11

S_SCL_PT2314 7

HP_L 8

HP_R 8

AUDIO_L 8

AUDIO_R 8

AV1_L2
AV1_R2

HD_L2
HD_R2

TUNER_MONO11

C668560P 50V X7R +/-10%

AGND

C669560P 50V X7R +/-10%

SIF1-

C609 10uF/25V

C608 10uF/25V

C674

0.1uF25V

SIF1-

+

C630

10uF/16V

+

C621

10uF/16V

+

C640

10uF/16V

+

C616

10uF/16V

2007-11-14

+

C603

10uF/16V

+

C611

10uF/16V

+

C605

10uF/16V

+

C613

10uF/16V

+

C607

10uF/16V

AUD 3.3V 200mA

CLOSE PIN246 CLOSE PIN253

20mA

CLOSE PIN58

CLOSE PIN63

VDDD_AU

VDDA_AU

VSS_SIF

VSSD_AU

VSSA_AU

C642

10uF/16V

C6310.1uF25V R612

330 OHM 1/10W

C6330.1uF25V

R611

330 OHM 1/10W

R601

NC

R600

NC

1 2

FB712

300 OHM

1 2

FB713

300 OHM

9VDD

AUDIO_R

OEM MODEL Size

Rev

Date

Sheet

of

TPV MODEL

PCB NAME

称爹

T P V ( Top Victory Electronics Co . , Ltd. )

Key Component

絬 隔 瓜 絪 腹

E268MANDW7CANN A

LT26510

A2

5

16Sunday, April 20, 2008

715T2899-1

<

称爹>

04)HX6203_Audio

T2899-1-X-X-9-080420

VREFN

AOUT1_L

AOUT1_R

HP_R

HP_L

TV_SIFR

XTAL_O

XTAL_IN

VCM
VRN

VCMG

VSSA_AU

VDD_SIF

VSS_SIF

SIF1-

VSSD_AU

AOUT1_L

VREFP

VDD_SIF

VDDD_AU

AOUT1_R

SIF1+

VDDA_AU

C6482700PF 50V

VSS_SIF

1 2

FB602

300 OHM

R603

39K OHM 1/10W

R614

330 OHM 1/10W

VRP

C622

100pF

R609

2.4K OHM 1/10W

R608 2.4K OHM 1/10W

AUDIO_L

+

C650

100uF/25V

52

DBUS7

BUSTYPE_R

TSTMD2

TSTMD1
TSTMD3

RST_ N

IRDAT

INTO_N

K310 SPI interface share pin
with MCU parallel bus
{csn, sdi, sdo, sck}
{DBUS3,DBUS5,DBUS4,DBUS6}

K310_gpio[5:0] =
DBUS2,DBUS1,DBUS0,WRN,RDN,ALE

DBUS0

DBUS3_1
DBUS4_1
DBUS5_1
DBUS6_1

Power On latch the DBUS0 value
for support HDCP Key from :
Use Pull-High to 8051 firmware
Use Pull-Low external key ROM

Use 1K for avoid MCU pull high

4.7K resistor effect.

C215

1UF/25V

AGND

RST_ N

SPI_FLASHM_WE

2007-10-31

DBUS0

SPI_FLASHM_WE

M2 register and setting path:
BUSTYPE = 0 : Parallel interface
BUSTYPE = 1 : I2C interface

SI

SCK

SO

CE

OEM MODEL Size

Rev

Date

Sheet

of

TPV MODEL
PCB NAME

称爹

T P V ( Top Victory Electronics Co . , Ltd. )

Key Component

絬 隔 瓜 絪 腹

E268MANDW7CANN A

LT26510

A3

6

16Sunday , April 20, 2008

715T2899-1

<

称爹>

05)HX6203_CTRLBUS

T2899-1-X-X-9-080420

R217 68 OHM 1/10W

R210

NC

R226

0 OHM 1/10W

R227

NC

R225

NC

R218 0 OHM 1/10W

R206

4.7K OHM 1/10W

R232

NC

R230

1K OHM 1/10W

R245 22 OHM 1/10W

R221

0 OHM 1/10W

R231

NC

R228

NC

R220 68 OHM 1/10W

R216

4.7K OHM 1/10W

R229

22 OHM 1/10W

R234

1K OHM 1/10W

R233

NC

C242

1uF/25V

R724

4.7K OHM 1/10W

R208

4.7K OHM 1/10W

R247 22 OHM 1/10W

R213

4.7K OHM 1/10W

R223

NC

R219 68 OHM 1/10W

R209

NC

R224

NC

R222

NC

R207

4.7K OHM 1/10W

PWMB

176

PWMC

177

PWMD

179

TSTMD1

180

TSTMD2

181

TSTMD3 /PD

182

BUSTYP

67

ALE

71

RDZ

72

WRZ

73

DBUS0

76

DBUS1

77

DBUS2

78

DBUS3

79

DBUS4

80

DBUS5

82

DBUS6

83

DBUS7/SDA

84

SCL/CS

85

INTO_N

70

IRDAT

68

RST_ N

66

VCC3IO(3. 3V)5VCC3IO(3. 3V)25VCC3IO(3. 3V)69VCC3IO(3. 3V)

160

VCC3IO(3. 3V)

178

VCCK(1.8V)20VCCK(1.8V)43VCCK(1.8V)87VCCK(1.8V)75VCCK(1.8V)

117

VCCK(1.8V)

149

VCCK(1.8V)

165

GNDIO

185

GNDIO

170

GNDIO81GNDIO34GNDIO14GNDK

166

GNDK

150

GNDK

116

GNDK86GNDK74GNDK42GNDK

19

P_A0

1

P_A1

2

P_A2

3

P_A3

4

P_A4

6

P_A5

7

P_A6

8

P_A7

9

P_B0

10

P_B1

11

P_B2

12

P_B3

13

P_B4

15

P_B5

16

P_B6

17

P_B7

18

P_C0

21

P_C1

22

P_C2

23

P_C3

24

P_C4

26

P_C5

27

P_C6

28

P_C7

29

SYNC1

31

SYNC2

32

SYNC3

33

SYNC5

36

CLK_B

37

CLK_A

30

SYNC4

35

TTL Input

PWM Output, Direct Bus, I2C Control & MISC

UH200B

HX6203-A

R212

4.7K OHM 1/10W

CE#

1

SO

2

WP#

3

VSS

4

SI

5

SCK

6

HOLD#

7

VDD

8

U202
M25P40-VMN6TP/X

R211

NC

R235

4.7K OHM 1/10W

VCC3IO

VCC3IO

3.3V

VCCK

AGND

5VS

AGNDAGND

AGND

AGND

AGND

AGND

VCC3IO

INTO_N7
IR_DATA7

S_SCL7

RESET#7

S_SDA7

SI7

BL_ADJ10

CE7

SCK7

SO7

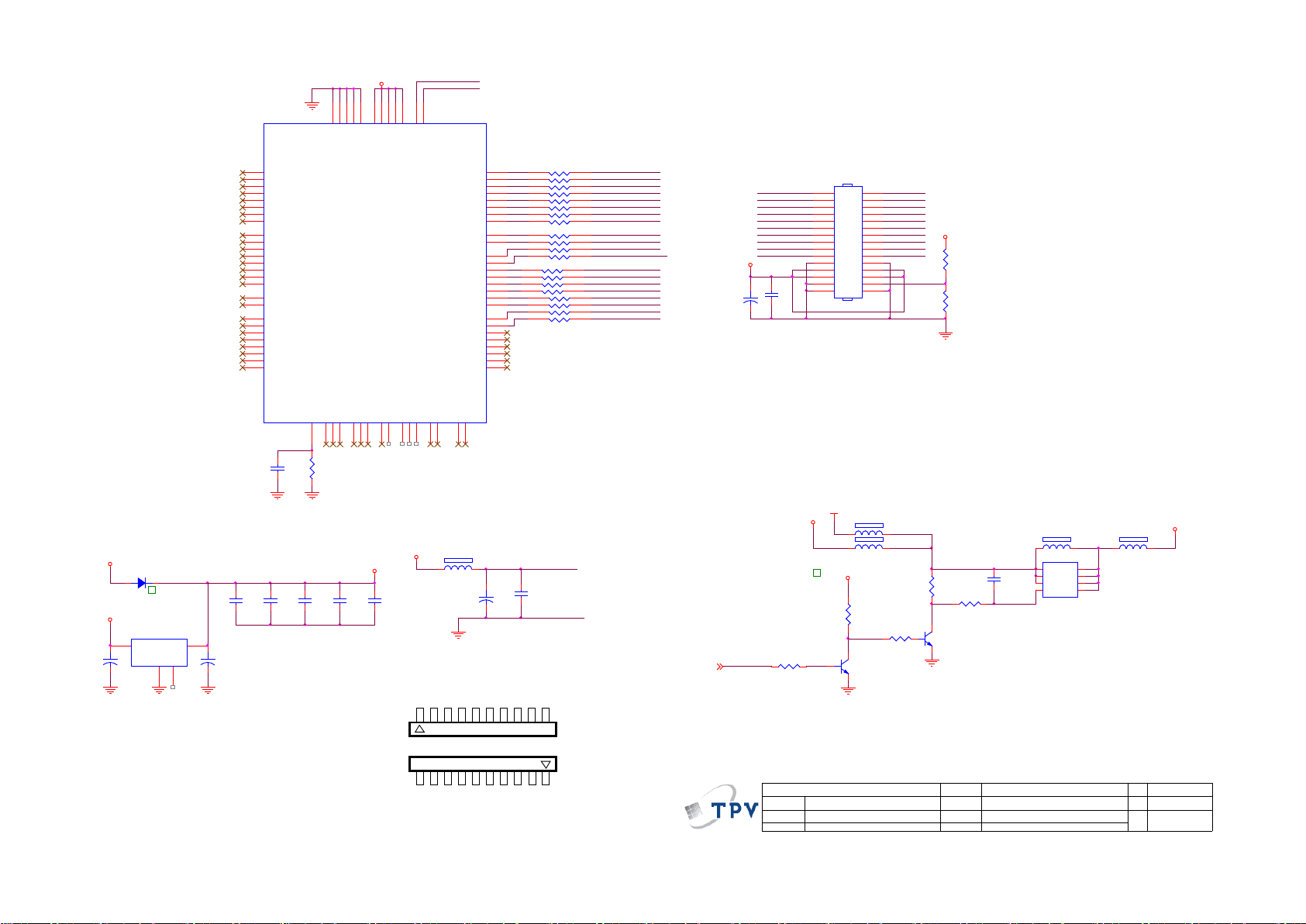

53

TX1AN

TX1AP

+

C259

470uF/16V

+

C246

10uF/16V

CANCEL FB210,CA:C747 U704,D200

5VS

+

C747

10uF/16V

AGND

AGND

D200

NC

（1N4148）

VSS

1

VOUT

2

VIN

3

4

4

U704

AP1117E25LA

VDD_AUD

AGND

TXCKAP

TX2AP

TX1AP

TX2BP

TX1BP

TX0BP

TX3AP

TX0AP

TX3BP

TXCKBP

VCCLVP

GNDLVP

47 ohm-->
0ohm / Bead

2007-10-31

TX2BN

TX2BP

TXCKBN

TXCKBP

TX3BN

TX1A N

TX3AP

PANEL POWER
1>OFF ;
0>ON

R242

NC

TX3AN

TX2AN

TX2AP

TXCKAN

TXCKAP

TX3BP

OEM MODEL Size

Rev

Date

Sheet

of

TPV MODEL
PCB NAME

称爹

T P V ( Top Victory Electronics Co . , Ltd. )

Key Component

絬 隔 瓜 絪 腹

E268MANDW7CANN A

LT26510

A3

7

16Sunday , April 20, 2008

715T2899-1

<

称爹>

06)HX6203_PANEL INTERF AC E

T2899-1-X-X-9-080420

TX1BN

TX1BP

TX0BN

Q107

PMBS3904

TX0BP

C250

0.1uF25V

R183

22K OHM 1/10W

R186

4.7K OHM 1/10W

C253

0.1uF25V

R182

4.7K OHM 1/10W

R237

13K OHM 1/10W

1

2

FB218
300 OHM

C248

0.1uF25V

R250

NC

1

2

FB209

300 OHM

1

2

FB217

NC

C245

NC

R184

4.7K OHM 1/10W

Q106

PMBS3904

C249

0.1uF25V

1

2

3

4

8

7

6

5

RP205

CHIP BEAD Array 1206 120ohm

1

2

3

4

8

7

6

5

RP200

CHIP BEAD Array 1206 120ohm

1

2

3

4

8

7

6

5

RP201

CHIP BEAD Array 1206 120ohm

1

2

3

4

8

7

6

5

RP203

CHIP BEAD Array 1206 120ohm

VCCLVP(1.8V)

101

GNDLVP

102

VCCLV(3.3V)

148

VCCLV(3.3V)

114

VCCLV(3.3V)

132

VCCLV(3.3V)

100

VCCLV(3.3V)

88

GNDLV

131

GNDLV

147

GNDLV

115

GNDLV

103

GNDLV

89

FRSR0P/LVB3P/EB7/F1POL20

90

FRSR0N/LVB3N/EB6/F1BITST

91

FRSR1P/LVBCKP/EB5/F1CLK

92

FRSR1N/LVBCKN/EB4/F1RSR2

93

FRSR2P/LVB2P/EB3/F1RSR1

94

FRSR2N/LVB2N/EB2/F1RSR0

95

FRSR3P/LVB1P/EB1/F1RSG2

96

FRSR3N/LVB1N/EB0/F1RSG1

97

FRSCLKP/LVB0P

98

FRSCLKN/LVB0N

99

FRSG0P/LVA3P/EG7/F1RSG0

104

FRSG0N/LVA3N/EG6/F2RSB2

105

FRSG1P/LVACKP/EG5/F1RSB1

106

FRSG1N/LVACKN/EG4/F1RSB0

107

FRSG2P/LVA2P/EG3/F2RSB0

108

FRSG2N/LVA2N/EG2/F2RSB1

109

FRSG3P/LVA1P/EG1/F2RSB2

110

FRSG3N/LVA1N/EG0/F2RSG0

111

FRSB0P/LVA0P/ER7/F2RSG1

112

FRSB0N/LVA0N/ER6/F2RSG2

113

FRSB1P/ER5/F2RSR0

118

FRSB1N/ER4/F2RSR1

119

FRSB2P/ER3/F2RSR2

120

FRSB2N/ER2/F2CLK

121

FRSB3P/ER1/F2BITST

122

FRSB3N/ER0/F2POL20

123

BRSB3N/OR0/B2POL20

156

BRSB3P/OR1/B2BITST

155

BRSB2N/OR2/B2CLK

154

BRSB2P/OR3/B2RSR2

153

BRSB1N/OR4/B2RSR1

152

BRSB1P/OR5/B2RSR0

151

BRSB0N/OR6/B2RSG2

146

BRSB0P/OR7/B2RSG1

145

BRSG3N/OG0/B2RSG0

144

BRSG3P/OG1/B2R SB2

143

BRSG2N/OG2/B2RSB1

142

BRSG2P/OG3/B2R SB0

141

BRSG1N/OG4/B1RSB0

140

BRSG1P/OG5/B1R SB1

139

BRSG0N/OG6/B1RSB2

138

BRSG0P/OG7/B1R SG0

137

BRSCLKN

136

BRSCLKP

135

BRSR3N/OB0/B1RSG1

134

BRSR3P/OB1/B1RSG2

133

BRSR2N/OB2/B1RSR0

130

BRSR2P/OB3/B1RSR1

129

BRSR1N/OB4/B1RSR2

128

BRSR1P/OB5/B1CLK

127

BRSR0N/OB6/B1BITST

126

BRSR0P/OB7/B1POL20

125

BSTH1

157

BSTH2

158

BTP

159

FSTH1

161

FSTH2

162

FTP

163

POL/CLK

164

STV1

167

CPV

168

STV2

169

OEV

171

UDC/VS

175

RLC

174

GVOF/HS

173

GVON/DEN

172

PI

124

RSDS/Turbo RSDS/TTL/

LVDS/CMDI MUX I/O

UH200D

HX6203-A

1

2

3

4

8

7

6

5

RP202

CHIP BEAD Array 1206 120ohm

S

1

S

2

S

3

G

4

D

8

D

7

D

6

D

5

Q105

AO4411

1

2

FB219
300 OHM

+

C252

10uF/16V

C166

0.1UF16V

2

4

6

8

10

12

14

16

18

20

22

24

26

28

30

1

3

5

7

9

11

13

15

17

19

21

23

25

27

29

CN402

CONN

1 2

FB215

NC

C251

0.1uF25V

C258

0.1uF25V

C247

0.1uF25V

R185

4.7K OHM 1/10W

VCCLV

VCCLV

VCCK

AGND

AGND

AGND

AGND

AGND

5VS

PANEL_VCC

PANEL_VCC

3.3V

AGND

AGND

5Vstb

5Vstb

PANEL_PW7

GNDLVP

VCCLVP

+5V

CLOSE
PIN101

+5V

GND

LVDS 120mA

LVDS_PLL 20mA

CLOSE
PIN88,100,114,132,148

Pin 1

Control Board

GND

Pin 1

22" panel RSDS
interface

TX0AP

TX1B N

TX2A N

TX3B N

TX2B N

TX0B N

TXCKBN

TXCKAN

TX0A N

TX3A N

TX0AN

For panel
RSDS
driving

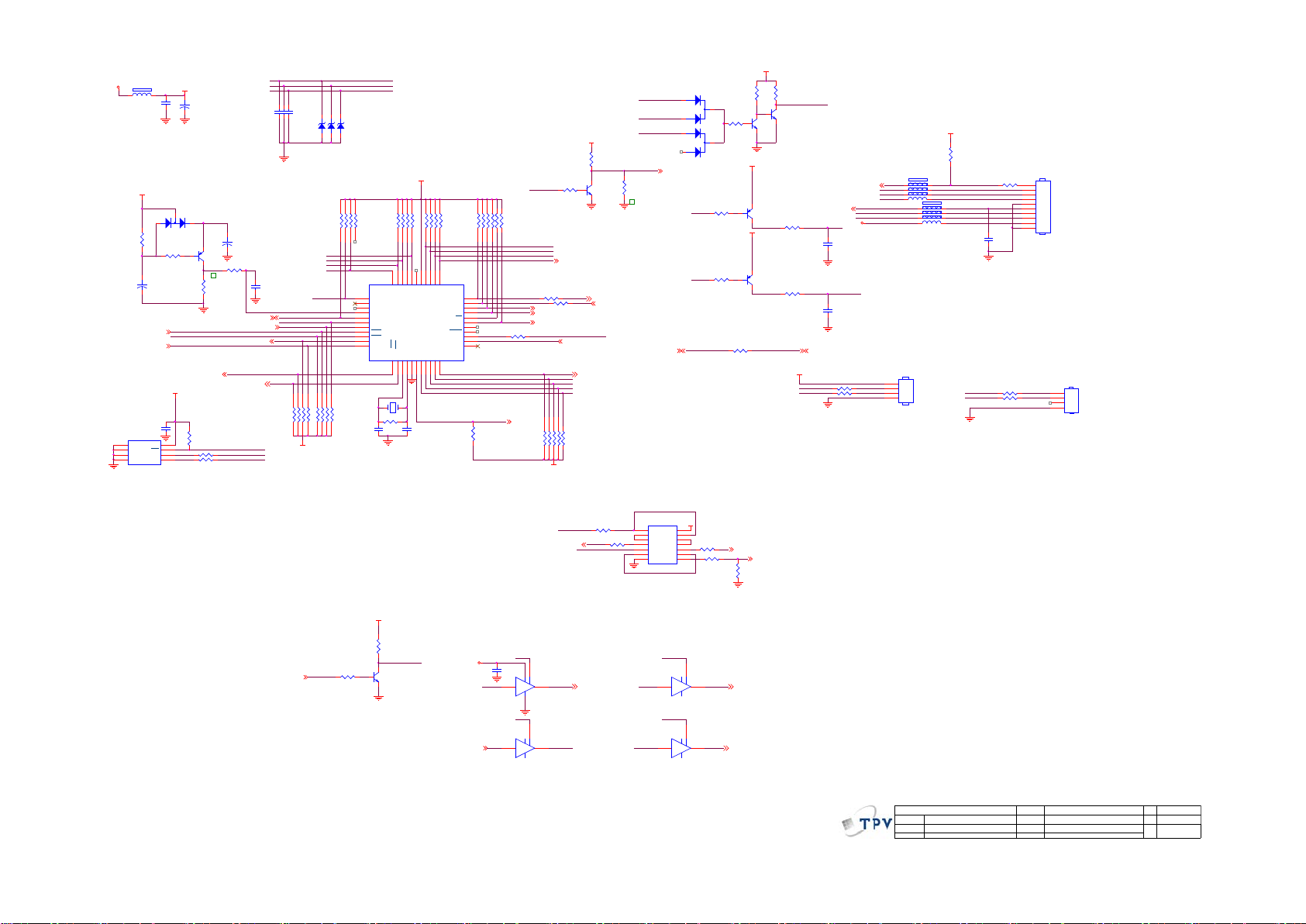

54

5Vstb

R430

10KΩ 1/10W

AGND

1 2

FB400

300 OHM

MCU5V

HDMI_5V9

U402

1

E0

2

E1

3

E2

4

VSS

M24C32-WMN6TP

1 2

C406

+

10uF/16V

INTO_N5

C414

1uF/25V

AGND

VCC

WC
SCL
SDA

MCU5V

C400

0.1uF25V

AGND AGND

3

D403
BAV99

R459

1KΩ 1/10W

R431

10KΩ 1/10W

MCU5V

8
7
6
5

CLOSE
PIN44

C401

+

100uF/16V

1

3 2

INTO_N
IR_DATA

HDMI_5V

HDMI_HOTPLUG9

R415

4.7K OHM 1/10W

75 OHM 1/10W
75 OHM 1/10W

Q400
3906

SYS_RST

7

10KOHM +-5% 1/16W
10KOHM +-5% 1/16W

EPROM_WE

R424
R425

0.1UF16V

0.1UF16V

0.1UF16V

C405

+

47UF/16V

R427

100Ω 1/10W

PS_ON/OFF10

SPI_MUX_1

C402
C403
C404

10KOHM +-5% 1/16W
10KOHM +-5% 1/16W
10KOHM +-5% 1/16W
10KOHM +-5% 1/16W

C407
100pF

RS_RXD
1

RS _TXD
1

M_SCL
M_SDA

RP404
RP405

AGND

RS_RXD
ISP_EN#
RS _TXD

K7

Power

K3

CH Up

K4

CH Down

ZD400UDZS5.6B
ZD401UDZS5.6B
ZD402UDZS5.6B

1 2

1 2

1 2

1.8K OHM 1/10W

MCU5V

123

4

123

4

876

5

U400

W79E632X40PX

X400

22.1184MHz

20PF50V

RP402

7

P1.5

8

P1.6

9

P1.7

10

RST

11

RXD,P3.0

12

P4.3

13

TXD,P3.1

14

INT0,P3.2

15

INT1,P3.3

16

T0,P3.4

17

T1,P3.5

1 2

R419

C415

AGND

RP403

LED_OR
LED_GR
K3
K4

K7

123

4

123

4

876

5

876

5

MCU5V

4

876

5

5

44

42

2

3

4

1

P1.46P1.35P1.2

P4.2

VDD

P1.0,T2

P0.0,AD043P0.1,AD1

P1.1,T2EX

P3.6,WR18P3.7,RD19XTAL220XTAL121VSS22P4.023P2.0,A824P2.1,A925P2.2,A1026P2.3,A1127P2.4,A12

AGND

1M OHM 1/10W

C416

20PF50V

10K OHM 1/10W

123

876

40

P0.2,AD241P0.3,AD3

28

RP401

P0.4,AD4
P0.5,AD5
P0.6,AD6
P0.7,AD7

P2.7,A15
P2.6,A14
P2.5,A13

123

4

R408

R407

RP400

876

5

39
38
37
36
35

EA

34

P4.1

33

ALE

32

PSEN

31

R246 22 OHM 1/10W

30
29

PANEL_PW
6

10KOHM +-5% 1/16W

R438

RP406

RESET#_R

10K OHM 1/10W

10K OHM 1/10W
NC

M_SDA
M_SCL
RESET#_R

R412

NC

AMP_MU TE 8
MUTE_HPHONE 8

AMP_STB 8

SPI_SCK
SPI_CS#
SPI_SDI
SPI_SDO

ON_PBACK 10

0 OHM 1/10W

876

5

123

4

MCU5V

R405

1

Power sel

R413

EPROM_WE

SYNC_DETECT 1

TUNER_ON 10, 11

R435

10K OHM 1/10W

MCU5V

R404

Q403

PMBS3904

2 3

CEC 9

HEADPHONE 8

AGNDAGND

2007-10-31

R406

NC

K7

K3

K4

RESET# 5

M_SDA4,11

1

2

1

2

LED_OR

4.7K OHM 1/10W

LED_GR

4.7K OHM 1/10W

M_SDA

BAT54C

BAT54C

MCU5V

R402

10K OHM 1/10W

R401

D401

3

D402

R403

3

R409

R418

MCU5V

1

MCU5V

1

R422

0 OHM 1/10W

10K OHM 1/10W

ISP_EN#

1

Q401

PMBS3904

1

Q402

2 3

PMBS3904

2 3

AGND

10K OHM 1/10W

KEY1

K4
K3

23

23

PMBS3906
Q404

PMBS3906
Q408

R410
1K OHM 1/16W

R423
1K OHM 1/16W

IR_DATA5

LED_ORANGE

C410

100pF

AGND

LED_GREEN

C412

100pF

AGND

S_SDA 5

MCU5V

RS _TXD TXD

AGND

IR_DATA
LED_ORANGE
LED_GREEN

MCU5V

R420
R421

0 OHM 1/10W
0 OHM 1/10W

RS-232

K7

2007-10-31

1

RXDRS_RXD

2
3
4

CN401

3.3V

R411

10K OHM 1/10W

1 2 FB402 300 OHM
1 2 FB403 300 OHM
1 2 FB407 300 OHM
1 2 FB408 300 OHM

1 2 F B401300 OHM
1 2 F B404300 OHM
1 2 F B405300 OHM
1 2 F B406300 OHM

AGND

CN

S_SCL
S_SDA

AGND

100 OHM 1/10W

R434

C409

100pF

Master IIC

1
2
3
4
5
6
7
8
9

10

R436
R437

0 OHM 1/10W
0 OHM 1/10W

CN400

CONN

CN

1
2
3
4

CN404

R428

22 OHM 1/10W

M_SCL M_SCL1

R432

S_SCL_PT23144

M_SCL1

22 OHM 1/10W

SPI_MUX = 0 : ISP SPI CODE
SPI_MUX = 1 : NC

MCU5V

R417

4.7K OHM 1/10W

SPI_MUX

SPI_MUX_1

SPI_MUX_15

4.7K OHM 1/10W

Q407

PMBS3904

1

R416

2 3

AGND

VCC3IO

C160

0.1uF25V
AGND

SO5

SPI_SDI

SPI_MUX

2 3

AGND

SPI_MUX

5 6

U405A

1

4

SI 5

74HC126D

U405B

SPI_SDO

74HC126D

AGND

SPI_SCK

1
2
3
4
5
6

SPI_CS#

U403

A1
Y1
A2
Y2
A3
Y3
GND7Y4

MM74HC14MX

MCU5V

14

VCC

13

A6

12

Y6

11

A5

10

Y5

9

A4

8

SPI_MUX

10

9 8

SPI_MUX

13

12 11

S_SCL_tuner

R429

22 OHM 1/10W

R426

22OHM 1/10W

U405C

74HC126D

U405D

74HC126D

S_SCL5

AGND

CE 5

SCK 5

11

R414

NC

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

T2899-1-X-X-9-080420

Key Component

07)MCU

Date

OEM MODEL Size

LT26510

TPV MODEL

E268MANDW7CANN A

PCB NAME

715T2899-1

of

Sheet

16Sunday, April 20, 2008

8

A2

Rev

称爹>

<

称爹

55

AUDIO_L

AUDIO_R

MUTE_EAR

HP_LO

HP_RO

HP_R

HP_L

MUTE_EAR

OEM MODEL Size

Rev

Date

Sheet

of

TPV MODEL
PCB NAME

称爹

T P V ( Top Victory Electronics Co . , Ltd. )

Key Component

絬 隔 瓜 絪 腹

E268MANDW7CANN A

LT26510

A3

9

16Sunday, April 20, 2008

715T2899-1

<

称爹>

08)AudioAMP

T2899-1-X-X-9-080420

C658
1uF/16V

C657
1uF/16V

+

C652

1000uF/25V

R642

4.7K OHM 1/10W

C660
1uF

C659

0.01uF

+

C665 100uF/ 16V

1 2

ZD600

RLZ6.8C

R629

47K OHM 1/10W

1 2

FB604

300 OHM

R637

0 OHM 1/4W

R638

0 OHM 1/10W

Q600

PMBS3904

R623

3.9 OHM 3W

R631

47K OHM 1/10W

Q602

PMBS3904

R633

10K OHM 1/10W

R635

10K OHM 1/10W

R634

100K OHM 1/10W

R632

10K OHM 1/10W

C651

0.1uF25V

C664

1uF/25V

C654

0.1UF16V

R636

10K OHM 1/10W

C661

0.1UF16V

R625

47K OHM 1/10W

C653
1uF

Q603

PMBS3904

C656

0.01uF

R624

3.9 OHM 3W

+

C666

47uF/16V

OUT1

1

MUTE

2

IN1

3

GND

4

IN2

5

BIAS

6

OUT2

7

VDD

8

U603

PT2309

Q601

PMBS3904

R639

47K OHM 1/10W

+

C662 100uF/ 16V

C667

1uF/25V

R626

3.9 OHM 3W

R641

4.7K OHM 1/10W

R627

3.9 OHM 3W

IN1

4

IN2

12

ST_BY

7

S_GND

9

PW_GND

8

NC

5

NC

10

NC

11

OUT1 +

1

OUT1 -

2

OUT2 +

15

OUT2 -

14

VCC3VCC

13

MUTE

6

U602

TDA7297SA

R630

4.7K OHM 1/10W

R640

10K OHM 1/10W

R628

10K OHM 1/10W

+

C663

100uF/16V

R675

NC

1
7
6
2
3
4
5

CN602

PHONEJAC K

1

2

3

4

CN600

CONN

V_PHONE

AGND

5VM

V_PHONE

5VM

AGND

PW_GND

PW_GND

AGND

V_PHONE

PW_GND

+12V

5VS

AGND

AGND

AGND

AGND

AGND

AMP_MU TE7

MUTE_HPHONE7

AMP_STB7

HEADPHON E7

HP_L4

HP_R4

1 2

ZD601
UDZS5.6B

AGND

AUDIO_L4

AUDIO_R4

C670

680P 50V X7R +/-10%

C672

680P 50V X7R +/-10%

C671

680P 50V X7R +/-10%

C673

680P 50V X7R +/-10%

AGND

C655

1uF/25V

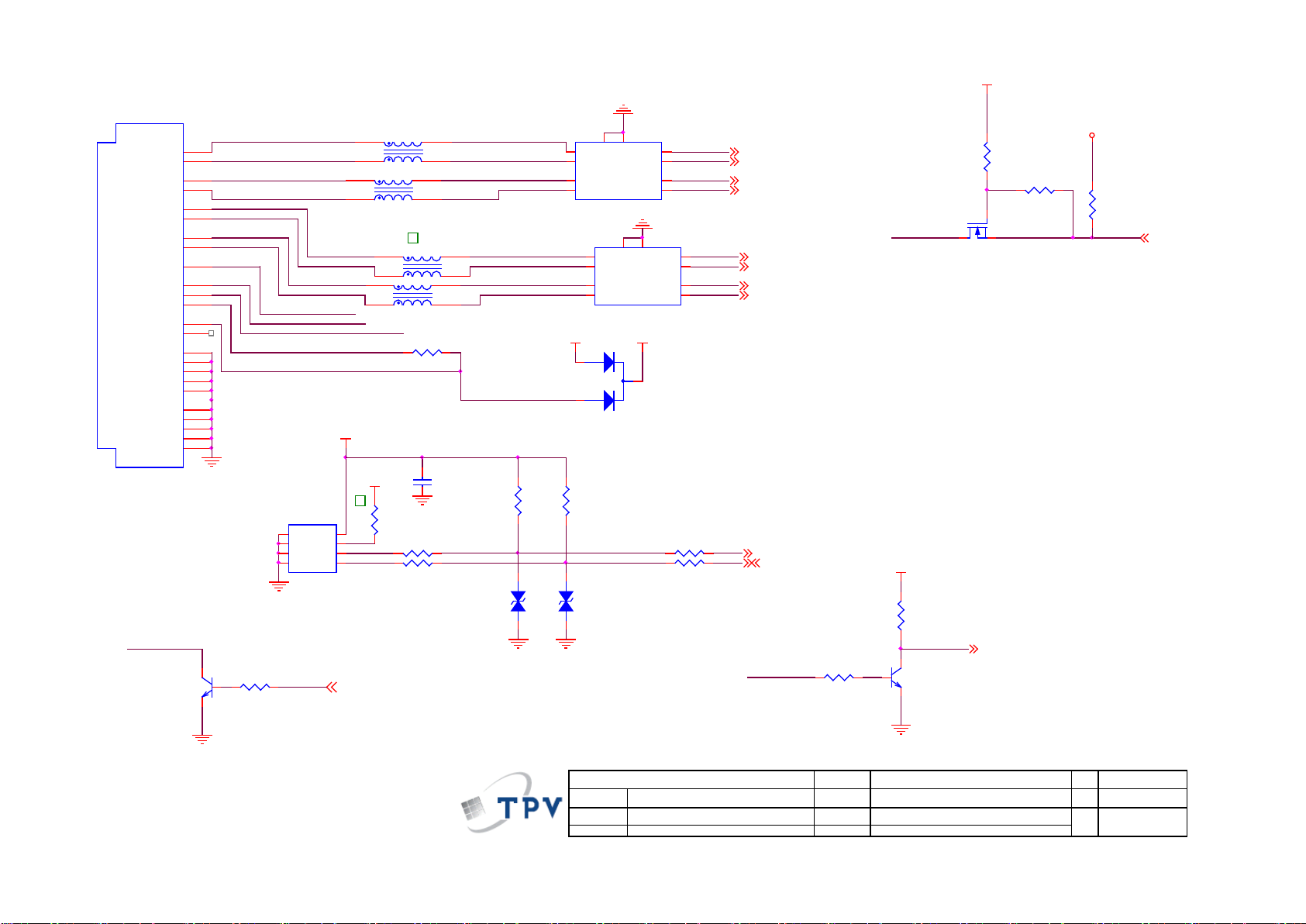

56

TMDSD0+

7

TMDSD0-

9

TMDSD1+

4

TMDSD1-

6

TMDSD2+

1

TMDSD2-

3

SCL

15

DSHLD1

5

VCC5

18

CSHLD0

11

HPD

19

NC

14

DSHLD0

2

CEC

13

SDA

16

DDC_GND

17

DSHLD2

8

TMDSC+

10

TMDSC-

12

SHLD1

20

SHLD2

21

SHLD3

22

SHLD4

23

SHLD5

24

CN500

NC

RX2+

HDMI_CEC

RX2+

RX2­RX1+

RX1-

RX0+
RX0-

AGND

OEM MODEL Size

Rev

Date

Sheet

of

TPV MODEL

PCB NAME

称爹

T P V ( Top Victory Electronics Co . , Ltd. )

Key Component

絬 隔 瓜 絪 腹

E268MANDW7CANN A

LT26510

A4

9

11Sunday , April 20, 2008

715T2899-1

<

称爹>

09)HDMI

T2899-1-X-X-9-080420

HPD

3

1

2

D500

NC

C500

NC

RXC+

R510

NC

R514

NC

R502

NC

R504

NC

1

2

D501

NC

R513

NC

R503

NC

A0

1

A1

2

A2

3

VSS

4

SDA

5

SCL

6

WP

7

VCC

8

U502

NC

1

2 3

Q500

NC

IN1

1

IN2

2

GND

3

IN3

4

IN4

5

OUT4

6

OUT3

7

GND

8

OUT2

9

OUT1

10

U501

NC

R511

NC

Q501

NC

R512

NC

1

2

3

Q502

NC

R505

NC

R508

NC

R500

NC

R506

NC

R501

NC

R507

NC

IN1

1

IN2

2

GND

3

IN3

4

IN4

5

OUT4

6

OUT3

7

GND

8

OUT2

9

OUT1

10

U500 NC

1 2

D502

NC

HMDI_5V

HMDI_5V

V3D3_M1_HDMI

MCU5V

MCU5V

AGND

HMDI_5V

AGND

AGND

AGND

AGND

AGND

HDMI_HOTPLUG 7

AGND

AGND

HDMI_5V 7

DDCSCL_M2 3
DDCSDA_M2 3

CEC 7

RX2- 3

RXC+ 3
RXC- 3

RX1- 3

RX0+ 3

RX2+ 3

RX1+ 3

RXC-

RX0- 3

MCU5V

U500,U501要 要 CN500

1

2

4

3

L500 NC

1

2

4

3

L503

NC

1

2

4

3

L502 NC

1

2

4

3

L501 NC

HDMI_5VIN

HPD

HDMI_SDA_I

HDMI_SCL_I

RX1+
RX1-

HDMI_SCL_I

HDMI_5VIN

HDMI_CEC

RX0+
RX0-

RXC-

RX2-

HDMI_SDA_I

RXC+

57

OEM MODEL Size

Rev

Date

Sheet

of

TPV MODEL
PCB NAME

称爹

T P V ( Top Victory Electronics Co . , Ltd. )

Key Component

絬 隔 瓜 絪 腹

E268MANDW7CANN A

LT26510

A3

11

16Sunday , April 20, 2008

715T2899-1

<

称爹>

10)POWER

T2899-1-X-X-9-080420

+

C715

10uF/16V

R708

1K OHM 1/10W

+

C727

10uF/16V

R713

4.7K OHM 1/10W

Q707
NC

+

C733

10uF/16V

Q705

PMBS3904

C735

0.1uF25V

R705

4.7K OHM 1/10W

C723

0.1uF25V

VSS

1

VOUT

2

VIN

3

4

4

U703

AP1117E33LA

+

C709

10uF/16V

R710

10K OHM 1/10W

C728

0.1uF25V

C704

0.1UF16V

HS1

NU,H S-46*43-A

Q701

PMBS3904

C741

0.1uF25V

+

C724

10uF/16V

VIN

3

ADJ

1

VOUT

2

U701

AIC1084-33PM

1

2

FB700

300 OHM

C742

0.1UF16V

C719

0.1uF25V

1

2

FB701

300 OHM

Photo point

PH3

C710

0.1uF25V

C731

0.1uF25V

C738

0.1uF25V

R725
NC

1

2

FB703

300 OHM

R712

10K OHM 1/10W

+

C732

100uF/16V

OUT

2

IN

3

GND

1

U702

AIC1084-18PM

C700

2.2UF 16V

Q703

PMBS3904

R703

4.7K OHM 1/10W

R701

1K OHM 1/10W

R714

4.7K OHM 1/10W

R719

NC

C711

0.1UF16V

C730

0.1uF25V

C721

0.1uF25V

R722

NC

1 2

FB706

120 OHM

C734

0.1uF25V

C744
10uF/16V

C739

0.1uF25V

R709

4.7K OHM 1/10W

Q708
NC

C717

0.1uF25V

R723

0 OHM 1/10W

R707

4.7K OHM 1/10W

R702

1K OHM 1/10W

R704
NC

S

1

S

2

S

3

G

4

D

8

D

7

D

6

D

5

Q704
AO4411

C740

0.1uF25V

R711

22K OHM 1/10W

C725

0.1uF25V

C743

0.1UF16V

C736

0.1uF25V

C722

0.1uF25V

C737

0.1uF25V

+

C726

10uF/16V

C703

0.1UF16V

1

2

FB704

300 OHM

Q700

PMBS3904

R700

1K OHM 1/10W

Q702

PMBS3904

+

C708

10uF/16V

C745

0.1UF16V

C729

0.1uF25V

Q706

PMBS3904

R718

NC

Photo point

PH1

1
2
3
4
5
6
7
8
9
10
11
12

CN700

CONN

R716

NC

C720

0.1uF25V

R706

1K OHM 1/10W

R721

NC

VSS

1

VOUT

2

VIN

3

4

4

U700

AP1117E33LA

Photo point

PH2

C707

0.1uF25V

+

C716

10uF/16V

+

C718

10uF/16V

V33ADC

5Vstb

VCC3IO

VDD_AUD

VCCK

A_1.8

5Vstb

3.3V

5Vstb

+12V

+12V

5Vstb

5Vstb

5VS

5VS

AGND

5VS

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

AGND

5Vstb

3.3V

5VS

5Vstb

AGND

AGND

AGND

5Vstb

AGND

AGND

5Vstb

AGND

3.3V

BL_ADJ 5

AGND

ON_PBACK 7

PS_ON/OFF7

TUNER_ON 7,11

5Vstb

VCC3IO

CLOSE
PIN5,25,69,160,178

CLOSE
PIN20,43,87,75,117,149,165

VCCK

VCCK 800mA

VCC3IO 50mA

+

C706

470UF25V

+

C702

470UF16V

2007-11-15

要 PANEL-VCC要 3.3V要 要 Q401要 要 AO4403

R720

0 OHM 1/10W

+12V

Point

Heak Sink
Fix Hole

1

1

2

2

3

3

4

4

5

5

6

6

7

7

8

8

9

9

V2
JGK

1

1

2

2

3

3

445

5

6

6

7

7

8

8

9

9

V1
JGK

1

1

2

2

3

3

4

4

5

5

6

6

7

7

8

8

9

9

V4
JGK

1

1

2

2

3

3

445

5

6

6

7

7

8

8

9

9

V3
JGK

1

1

2

2

3

3

4

4

5

5

6

6

7

7

8

8

9

9

V5
JGK

AGND

AGND

AGND

AGND

AGND

5Vstb

ADD

要要要要

58

OEM MODEL Size

Rev

Date

Sheet

of

TPV MODEL
PCB NAME

称爹

T P V ( Top Victory Electronics Co . , Ltd. )

Key Component

絬 隔 瓜 絪 腹

E268MANDW7CANN A

LT26510

A3

12 16Sunday , April 20, 2008

715T2899-1

<

称爹>

11)TUNER

T2899-1-X-X-9-080420

L100
0R

R151
0 OHM 1/8W

Vcc(Btu)3SCL4SDA

5

NC8NC

9

NC

2

2nd IF s ound

11

NC

1

NC

7

AS_IF

10

AS

6

CVBS

12

Vcc(Bif)

13

TH1

15

TH2

16

TH3

17

TH4

18

Audio Out

14

ANT IN

TU101

M15WPP-2PN-E

R146

33 OHM 1/16W

R145
10 OHM 1/10W

R139

4.7K OHM 1/10W

L102
300 OHM

+

C139

100uF/16V

C145

NC

C135

0.1UF16V

R141

220K OHM 1/10W

+

C132

470uF/25V

Q102

PMBS3904

R152

1K OHM 1/10W

C137

0.1UF16V

R715

NC

C142
10pF

R147

100 OHM 1/16W

+

C133

100uF/25V

R148

43 OHM +-5% 1/16W

R717

NC

1

ADJ/GND

OUTPUT

2

INPUT

3

U102

AZ1117D-5.0-E1

S

1

S

2

S

3

G

4

D

8

D

7

D

6

D

5

Q101

AO4411

R149
0 OHM 1/8W

R144

10 OHM 1/10W

C131

0.22uF16V

R150
0 OHM 1/8W

+

C136

100uF/16V

C140

0.1UF16V

+

C141

100uF/16V

C143
10pF

C146

NC

C144

0.047uF

R143

4.7K OHM 1/10W

1 2

FB110

NC

Q100

PMBS3904

R142

4.7K OHM 1/10W

R140

4.7K OHM 1/10W

C138

0.1UF16V

L101
300 OHM

C134

0.1uF25V

Tuner_GND

Tuner_GND

+12V

Tuner_GND

TUNER_VCC

Tuner_GND

Tuner_GNDTuner_GND

5Vstb

Tuner_GND

AGND

AGND

AGND

TUNER_VCC

AGND

TUNER_VCC

+12VA

AGND

AGND

AGND

5VS

AGND

TUNER_SIF 4

TUNER_VCC

M_SD A 4,7

S_SCL_tuner 7

TV_CVBS 3

TUNER_MONO4

TUNER_ON7,10

2007-10-31

TUNER_ON

R138

22 OHM 1/2W

R137

39 OHM 1/2W

59

R965

10K OHM 1/10W

Q991

PMBS3904

C961

0.47uF/25

R967

47K OHM 1/10W

D991
LL4148

C960

1uF/25V

R963

10K OHM 1/10W

Q901

2SK4085LS

R919

470PF/50V

1 2

ZD991
RLZ10B

12

ZD901

RLZ 2.4BTE-11

1

2

3

D950
SBT15006JST

2

1

3

4

-

+

BD901

BU1006A-E3/45

12

3

CN901
SOCKET

R928

100K OHM 1/8W

!

R911

8.2K OHM 1% 1/10W

C922
1uF

C913

0.1uF

12

ZD920
RLZ5.6B

Q903
ST

Q924
DTC144WKA

VCC

C970

3300PF/100V

R915
470 OHM 1/10W

C972
3300PF/100V

R956

0 OHM 1/10W

C971
3300PF/100V

+

C914
47uF/50V

Q922
PMBS3904

C915
NC

R929
10K OHM 1/10W

Q923
PMBS3904

+5V

1

2

3

D970
FME-230B

R908

100K OHM 1/8W

R930

100KOHM +-5% 1WS

R917

56K OHM 1/10W

C942

0.1uF

D931
AU02Z

R918 10K OHM 1/10W

Q925

KTB1124B

R969

220 KOHM 1/10W

R935

1K OHM 1/8W

R923
13K OHM 1% 1/10W

+24V

IC971
AZ431AZ-AE1

R984
680K OHM 1/4W

!

+

C931

100uF/50V

1
2
3
4
5
6
7
8

9
10
11
12
13

CN903

CONN

Q921

KTD1624C

C916
NC

R910

220K OHM 1/10W

D941
LL4148

C917

0.047uF

124

3

L902

13mH

R941
10K OHM 1/4W

R944
10K OHM 1/8W

B+_390V

C909

330PF/250V

!

1

2

3
4

5

6
7

9
10

T901

POWER X'FMR

C918

0.22uF

B+_390V

C990

0.47UF 50V X7R

+

C975
470uF/35V

C995

0.22uF/50V

1
2
3
4
5
6
7
8

9
10
11
12

CN902

CONN

95T801312D650

R991

1K OHM 1/10W

!

R954
47 OHM 1/4W

C993

1000PF/50V

R922
680K OHM +-1% 1/4W

R921
680K OHM +-1% 1/4W

R920

0 OHM +-5% 1/4W

!

R904

680K OHM +-1% 1/4W

R905

680K OHM +-1% 1/4W

R909
680K OHM +-1% 1/4W

1
2
3
4
5
6
7
8

9
10
11
12
13

CN903

CONN

!

+24V

!

+24V

C938
1uF/25V

12

FB902
N/A

C911
10nF

R939
10K OHM 1/10W

C905

0.01uF/250V

1 2

FB904

BEAD

D992
LL4148-GSO8

R916

0.15 OHM 2W

R942

10K OHM 1/10W

B+_390V

R912

10 OHM 1/8W

R945

1K OHM 1% 1/10W

R947

6.2K OHM 1/10W

!

RV901
NC

C904 0.047UF

C919
N/A

R998

4.99K OHM 1% 1/10W

C943

0.047UF 50V

!

12

43

IC970

EL817MC

R901
330K OHM 1/4W

12

43

IC950

EL817MC

R962

1K OHM 1/10W

R902

330K OHM 1/4W

R903

330K OHM 1/4W

R979

1.5K OHM 1% 1/10W

+12V

R946

0.27 OHM 2W

+

C920
100uF/450V

+12V

12

43

IC951

EL817MC

R976

10K OHM 1/10W

R985

680KOHM +-5% 1/8W

C976

0.33UF 50V

R975

3.9KOHM +-5% 1/8W

C908

330pF/250V

C944
220pF

!

VCC

Panel DIM

Pane l ON/OFF

PS_ON

C930
2200pF

C992

10NF/0805 X7R

INV1COMP2MOT3CS

4

ZCD

5

GND

6

OUT7VCC

8

IC901
FAN7529MX

+

C941

10uF/50V

1 2

ZD931

RLZ18B

!

C998

1uF

+

C991
470uF/35V

LUVP

1

Latch/Plimit

2

CS/FB

3

GND4OUT

5

VCC

6

NC

7

VSTR

8

IC903

FAN7602BMX

C910
1uF/450V

C934

0.1uF

!

R932

16.8K OHM 1/8W

R943

100 OHM 1/8W

D990

SR54

R955
1K OHM 1/10W

!

C955

0.1uF

1 2

ZD990
RLZ10B

R931
47 OHM 1/4W

R959
NC

R978
13K OHM 1% 1/8W

R968

47KOHM 1/16W

R980
NC

+

C933
10uF/50V

!

!

R957
10K OHM 1% 1/10W

R958
10K OHM 1% 1/10W

VCC

IC952

AZ431AZ-AE1

R960
1K OHM 1/10W

R936
(NC)0 OHM 1/8W

C956

0.1uF

R937

4.7K OHM 1/8W

R938

4.7K OHM 1/8W

!

R999
47 OHM 1/4W

C996

470pF/50V

1 2

FB903

BEAD

!

Q950
PMBS3904

PS_ON

R950

47 OHM 1/4W

R952

47 OHM 1/4W

R951

47 OHM 1/4W

R953

47 OHM 1/4W

!

R933
22 OHM 1/4W

R934

22 OHM 1/4W

!

R948

NC

R949

NC

L980

L

R997

8.2K OHM 1% 1/10W

!

+

C973
1000uF 35V

B+_390V

R961

10 KOHM +-5% 1/4W

R924

680KOHM +-5% 1/8W

R926

680KOHM +-5% 1/8W

R925

680KOHM +-5% 1/8W

R927

270KOHM +-5% 1/8W

R981
56 OHM +-1% 1/10W

R982
62K OHM 1% 1/10W

+24V

C907

330PF/250V

R983

10K OHM 1/10W

!

EN/UV

1

BP/M

2

D4S

5

S

6

S

7

S

8

IC902
TNY277PN-TL

C978

0.1uF

R940
100K OHM 2W

R996
110KOHM +-1% 1/10W

+

C937
10uF/50V

!

13

5

6

7

8
9
10

14

12

T902

POWER X'FMR

D971
LL4148

C912
82PF/50V

12

ZD970
RLZ27B

C950
1000pF

C951
1000pF

R974
1K OHM 1/2W

R970

3.3OHM +-5% 2W

C994

NC

!

Q970

PMBS3904

1
2
3
4
5
6
7
8

9
10
11
12

CN902

CONN

33T380212B Y

1 2

ZD930
RLZ15B

+

C954
470uF/16V

R977
NC

C977
NC

!

R907
100K OHM 1/10W

R971

10K OHM 1/10W

A24V

A24V

L950

L

D911
LL4148

BS

1

IN

2

SW

3

GND4FB

5

COMP

6

EN

7

SS

8

IC904

SI-8005QL

!

R913 22 OHM 1/8W

+5V

R906
120K OHM 1/10W

R914
10K OHM 1/8W

12

ZD932

NC

F901

FUSE

+

C952
330uF/16V

D902

FMXA-1106S

!

1

4

2

3

L901

13.0mH

D940

SARS01-V1

D930

SARS01-V1

!

OEM MODEL Size

Rev

Date

Sheet

of

TPV MODEL

PCB NAME

称爹

T P V ( Top Victory Electronics Co . , Ltd. )

Key Component

絬 隔 瓜 絪 腹

PWTV7C41CYD1 2

<Title> Custom

1 1Tuesday, April 22 , 2008

715T2907 2

<

称爹>

02.POWER

T2907-2-X-X-2-080422

C901 0.47UF

NR901
NTCR

D901
1N4007-E3/73

1 2

FB901

BEAD

2

1679

10

L906
300uH

C902

680PF/ 250V

C903
680PF/250V

+

C974
1000uF 35V

L990
20uH

C906

0.001UF

!

C940
2200pF

+

C921

10uF/50V

R966

47K OHM 1/8W

R964

47K OHM 1/10W

Q990

PMBS3906

+

C999
470uF/25V

10.2 电源板

715T2907-2

60

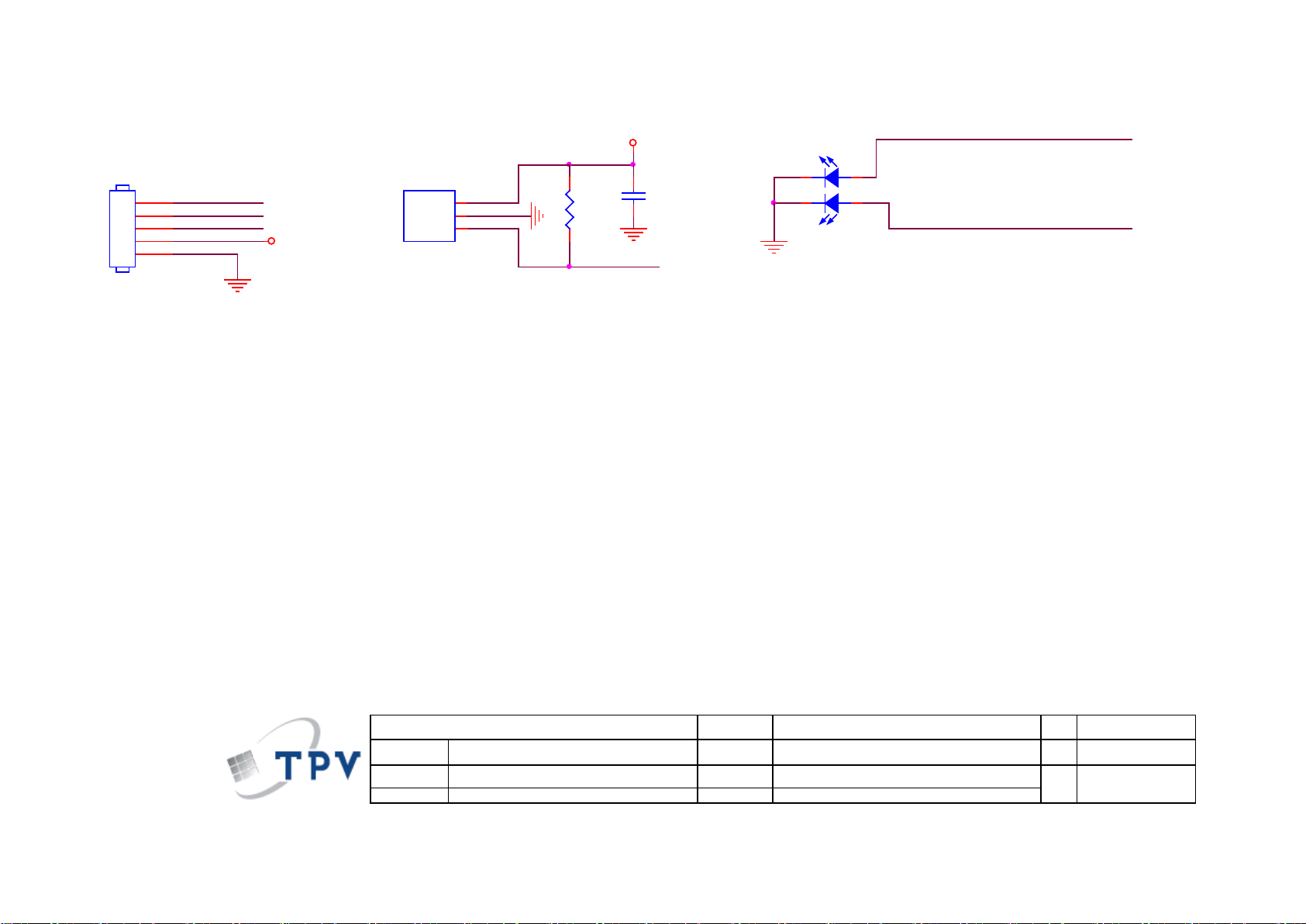

IRRV

1
2 3

4

RED

BLUE

LED01

LED

OEM MODEL Size

Rev

Date

Sheet

of

TPV MODEL
PCB N AME

称爹

T P V ( Top Victory Electronics Co . , Ltd. )

Key Component

絬 隔 瓜 絪 腹

E268MANDW7CANN A

2008-A5-ID

A

02 02Sunday, March 02, 2008

715T3100-1

<

称爹>

02)IR BOAR D

715T3100-1-X-X-1-080303

R01

NC 15K OHM 1/10W

VOUT

1

GND

2

VCC

3

U01

KSM-2003TN2E

1

2

3

4

5

CN01

CONN

VCC

LED_B
IRRV

LED_R

C01

NC 0. 1uF

VCC

LED_R

LED_B

10.3 遥控板

715T3100-1

61

MENU

R06

3.3K OHM 1% 1/10W

OEM MODEL Size

Rev

Date

Sheet

of

TPV MODEL

PCB N AME

称爹

T P V ( Top Victory Electronics Co . , Ltd. )

Key Component

絬 隔 瓜 絪 腹

E268MANDW7CANN 1.0

LT26510

A4

2 2Monday , N ov ember 05, 2007

715T2927-1

<

称爹>

2.Key

KEY1

R05

0Ω 1/10W

PWR

2

1 3

4

5

SW04

SW

2

1 3

4

5

SW07
SW

2

1 3

4

5

SW01
SW

2

1 3

4

5

SW05
SW

2

1 3

4

5

SW02
SW

2

1 3

4

5

SW06
SW

MODEL_SEL

CH_UP

VOL_DOWN VOL_UP

1 2

ZD08

5.6V

POWER

CH_DOWN

1

2

ZD05

5.6V

1

2

ZD06

5.6V

1
2
3
4
5

CN01

CONN

CH_DOWN

1 2

ZD07

5.6V

CH_UP

2

1 3

4

5

SW03

SW

R08

22K OHM 1% 1/10W

R07

6.8K OHM 1% 1/10W

10.4 按键板

715T2927-1

62

HP R&L

U400

U603

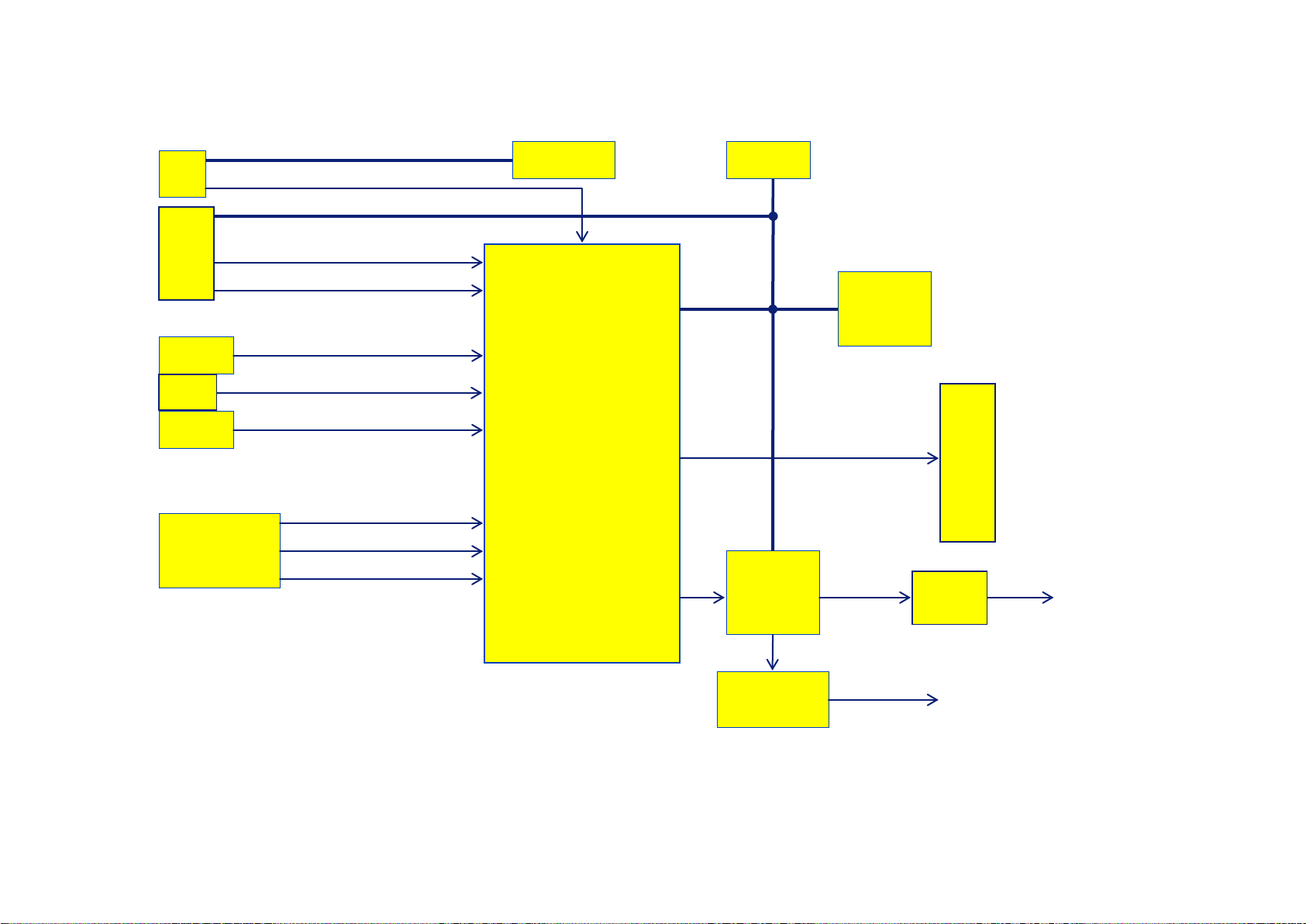

11. TV 电气方框图

PC

TUNER

SV

JACK

AV

COMPONENT

VGA-SCL & VGA-SDA

RGB

CVBS

SIF

SV Y&C

SV &AV1 –R/L

AV CVBS

Y

PB

PR

VGA DDC

S-SCL & M-SDA

VIDEO

DECODER

&

AUDIO DECODER

&
SCALER
HX6203

UH200

EEPROM

PT2314

U600

TDA7297SA

U602

MCU

W79E632

Panel

PT2309

SPEAKER

Earphone

63

长虹 LT26510

12.TV 爆炸图

长虹 LT26510 爆炸图

序号 组件 对象描述 数量

1 A34E0740 GMA1L0130 BEZEL TV26W-8A5 1
2 A33E0393AEU 1C0100 IR LENS 1
3 Q34E0376BBV 1L0100 TRIM_BEZEL 1
4 0Q1T1840 10120 SCREW 2
5 IRPF8YA8 IR BOARD 1
6 750TVMG0B1132N PANEL V260B1-L01 C2 NB CMO 1
7 0M1T 940 6120 SCREW 4
8 Q15T0259101 26bkt-cmo-panel-support 2

9 0M1T 940 6120 SCREW 4
10 Q15T0258101 26bkt-vesa 1
11 0Q1T 930 6120 SCREW 2
12 Q15T0263301 26bkt-pcb-holder-top 1
13 0D1T 930 6120 SCREW 2
14 Q15T0261102 26bkt-pcb-holder-btm 6
15 0D1T 930 6120 SCREW 2
16 0M1T 940 6120 SCREW 2
17 Q15T0260201 26bkt-base-support 1
18 0M1T 940 6120 SCREW 2
19 ADTV72412YD1 POWER BOARD 1
20 0M1T1730 8120 SCREW 5
21 0M1T1140 6120 SCREW 4*6MM 1
22 0M1T1730 8120 SCREW 4
23 CBPF8A1DQ1 MAIN BOARD 1
24 A33E0304 GMB1L0100 COVER_FUNC 1
25 A33E0305 QV 1L0100 BUTTON_FUNC 1
26 KEPF8YA3 KEY BOARD 1
27 0Q1T 930 6120 SCREW 2
28 Q15T0257101 26bkt-vesa-btm 2
29 A34E0559 GM 4L0100 REAR COVER 26 1
30 0Q1T 930 8 47 CR3 SCREW 1
31 0Q1T 940 14 47 CR3 SCREW 8
32 0M1T 940 8 47 CR3 SCREW 2
33 Q37T0089011 GM HINGE ASS'Y 1
34 A34E0742 GM 1L0120 Base_S5 1
35 Q15T0293101 BASE-BKT-A4 1
36 0Q1T 130 8120 SCREW 4
37 0Q1T 940 14 47 CR3 SCREW 4
38 Q12T6300 25 1 FOOT PAD 5
39 078T 495500 K SPK 8 OHM 5W 120*30mm KUAIDA 2

64
