Page 1
LT16机芯原理与维修
LT16机芯的产品线有：
700系列：LT52700FHD
866系列：LT42866FHD/
LT42866DR（带DR模块）
LT47866FHD/LT47866DR
900系列：LT42900FHD/LT46900FHD
LT52900FHD
19系列（L05）：LT4219FHD（L05）
ITV系列：ITV42866L1，ITV42866L2（具有上网功能）
Page 2
LS16机芯适用于大屏幕机器，
主要用于42——52寸的液晶。
下面介绍各机型的功能区别如下：有
些有DMP功能，有些有PVR，有的具
有ITV功能。他们的基本架构都相
同，只是输入信号的端口有差异。
Page 3
ITV
PVR
DMP
HDMI1
型号
AV2(CVBS)、AV1(Y/C)、
AV2(Y/C)
YPbPr2
VGA
HDMI2
LT52700FHD
LT47866FHD
LT47866DR
LT42866FHD
LT42866DR
LT52900FHD
LT42900FHD
LT47900FHD
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√√√√
√
√√√√
√
√
√
√
√
√
√
√
√
√
√
LT4219FHD
LT4719FHD
ITV42866L1
ITV42866L2
√
√
√
√
一路
一路
√
√
√
√
√
√
√
√
√
√
√
√
√
√
Page 4

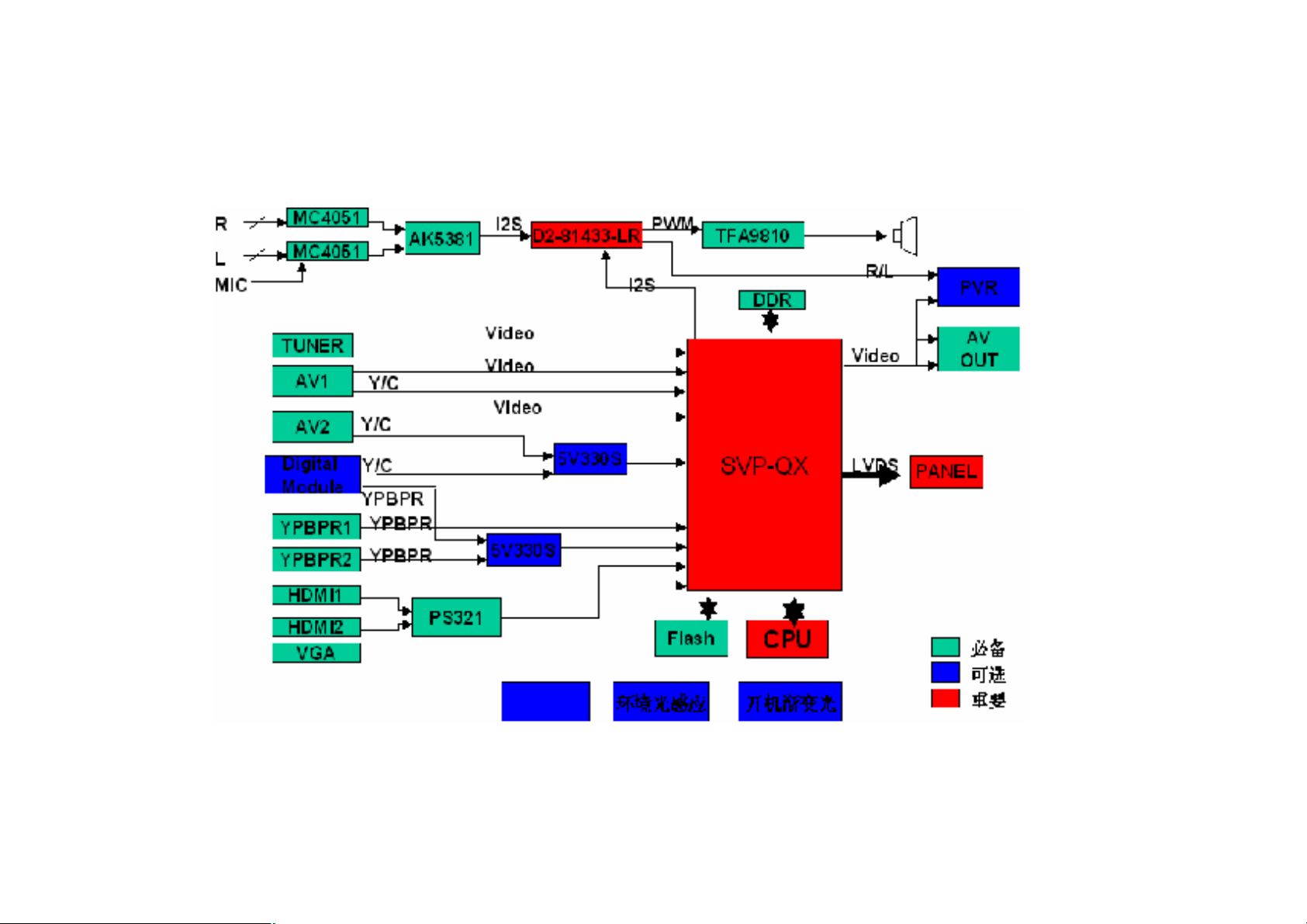

LS16机芯的整机框图
Page 5

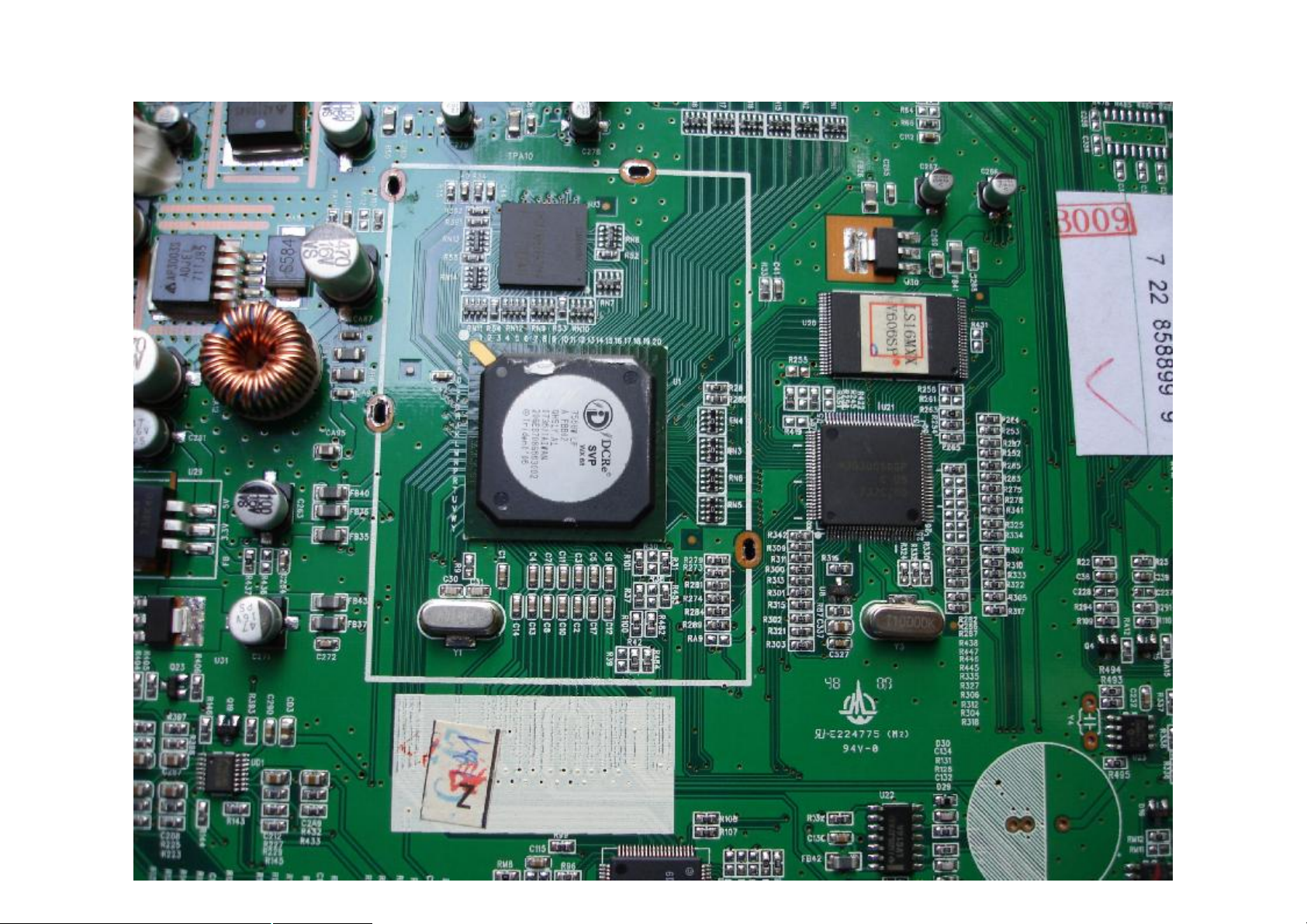

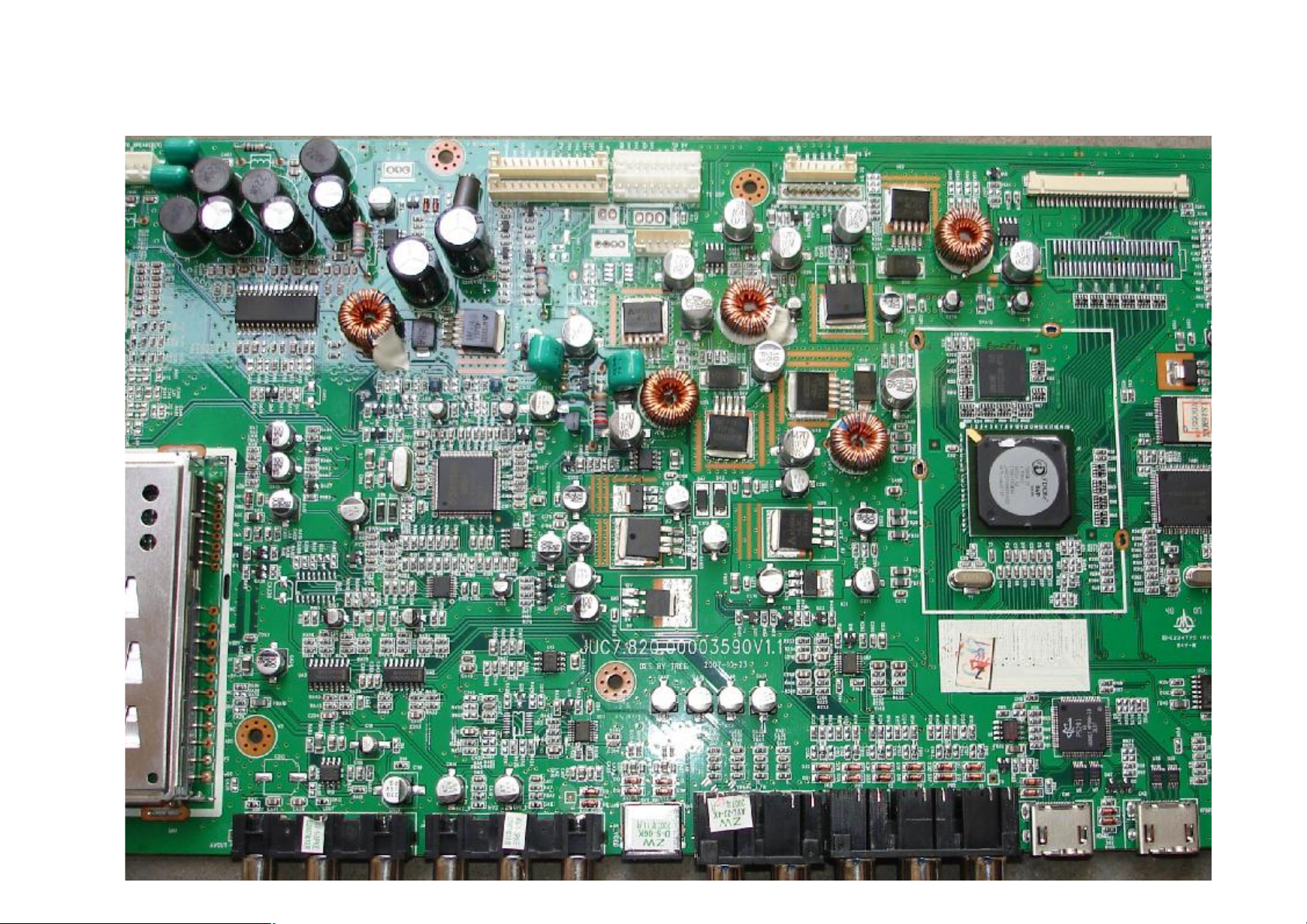

主板实物图：
Page 6

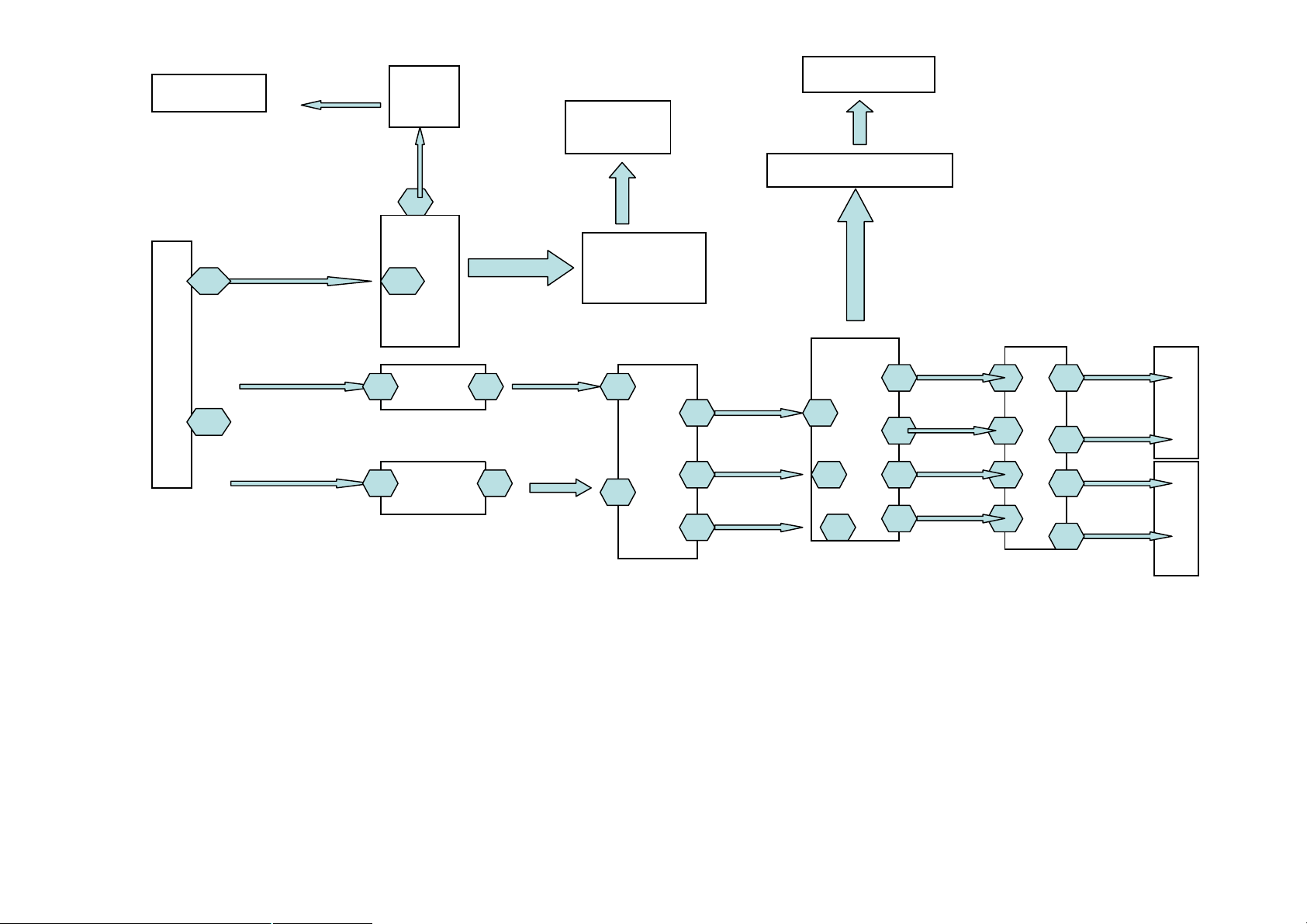

整机的电路组成：本机芯由六个主要芯片组成：U1（SVP-WX68）视频处理
及格式变换芯片，U21（M30620FCPGP）CPU，U20（FLASH），U5
（PS201）HDMI切换处理，U14（AK5381/AKM5358ET）数字音频A/D转
换，U18（D2-81433-LR）数字音频处理芯片，UA4（TFA9810）数字音频
攻放等组成。
UA4
TUNER
TFA981
0
U18
D2-
81433
2.5v供
电
1.2v
3.3v
1.2v
3.3VSBDDR
4X32
FLASH
SVP-WX68
MCU
PS201
TMI1C23I1
AV
OUT
AV1
AV2
sv
YP
bPr
HDM
I2
HDMI
1
VGA
Audio
VGA
Page 7
LS16机芯各集成块介绍
UA1
U10
U1
U3
U13
UA2
型号位号
TMI1-C23I
FMS6143
SVP-WX68
4MX32DDR
FBGA144
NJM4558M
MC4051
功能
一体化高频头
AV视频运放
视频处理及格式变
换
DDR动态帧储存
器
房间扫描运放
音频切换
备注
（1）
（1）
（2-5）
（6）
（7）
（7）
UA3
U5
UD1
MC4051
PS201
FSV330
音频切换
（7）
HDMI切换
（9）
YPbPr与HDMI切
（10）
换
Page 8
U11
AT24C02
VGA储存器
（10）
U22
U14
U18
UA4
U21
AK5381/AK535
8ET
D2-81433-LR
TFA9810
M30620FCPGP
VGA同步整形74LVC14ADR
数字音频处理
数字音频切换处理
数字音频功放
CPU
FLASH1MX8U20
（10）
（11）
（11）
（11）
（12）
（12）
24LC64U23
用户储存器
（12）
Page 9
Page 10

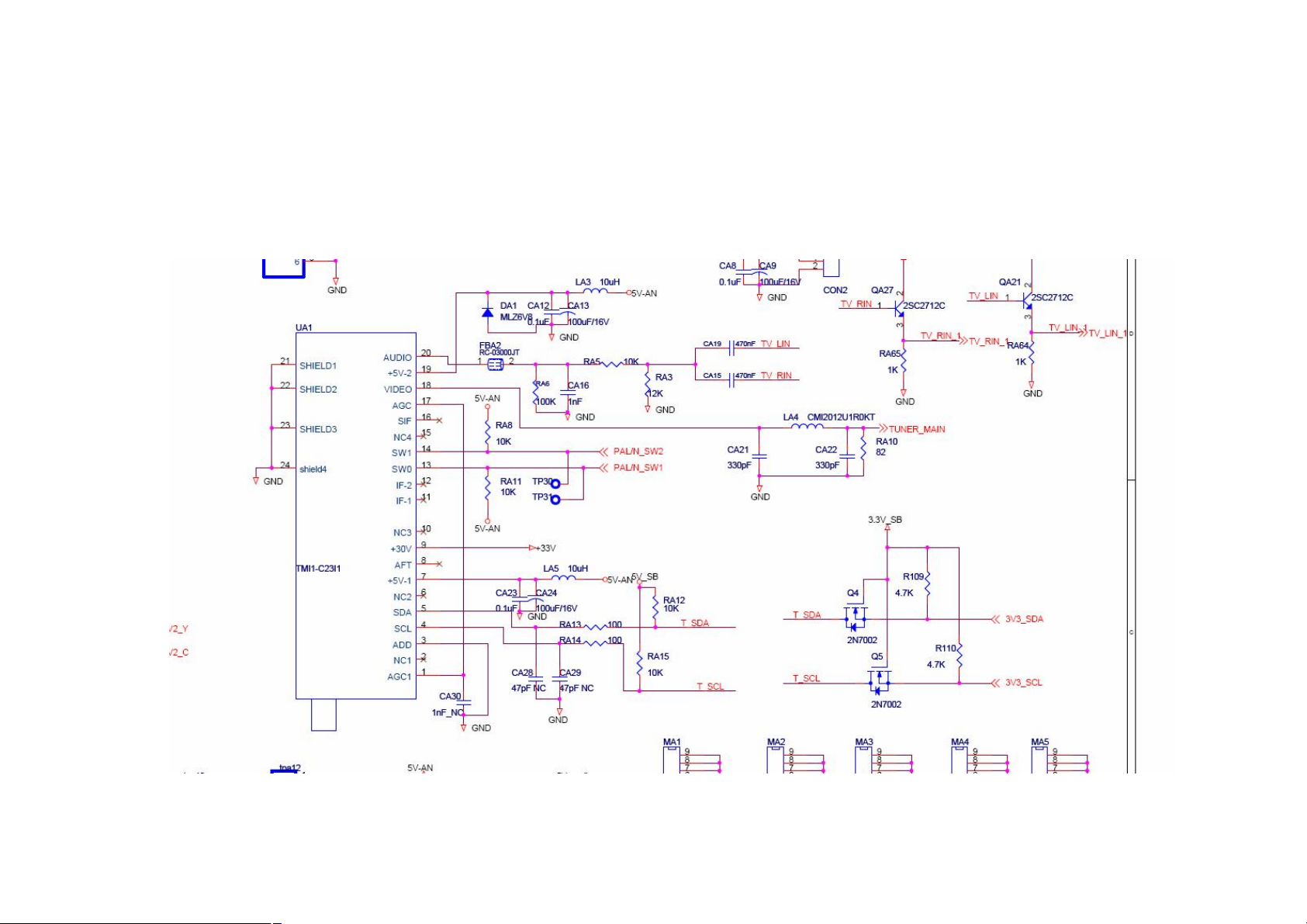

TV信号工作流程
RF射频信号从UAI（TMI1-C23I1）一体化高频头经内部混频，放大，视频检波，中频处
理，从（18）脚输出CVBS视频信号，经CA21，LA4，CA22，RA10组成的滤波电路由
C14藕合直接送到主芯片U1（SVP-WX68）的Y4脚。同时在高频头内部也解调出伴音的
音频信号从（20）脚输出，经过FBA2，RA6，CA6，RA5RA3组成低通滤波后，由
CA19形成TV-L信号，CA15形成TV-R信号，经过QA21，QA27进行射随放大后送到
UA2，UA3的（13）脚与外部输入的音频信号进行切换后从（3）脚输出，经过C147，
C157送到数字音频处理U14的（1）（2）脚，将模拟的TV音频信号转换为数字音频信
号，以I2S的形式从（9）（10）（12）输出送到数字音频切换处理集成电路U18的（12
（13）（14），与切换后的HDMI信号的数字音频信号进行切换，经U18处理后的数字
音频信号从（90）（91）（94）（95）脚输出经过R204，R205，R210，R213，送到
数字伴音功放的（2）（3）（14）（15）进行功率放大后的信号从（21）（23）（28）
（26）输出送到喇叭还原出声音。
另外，从U18的（83）（87）脚输出的R，L信号经QA1，QA2放大后送到AV监视器输
出端口。
TV信号高频头部分易出现的故障和检修方法：
一，易出现的故障现象有：（1）TV无图。（2）TV少台。（3）TV信号有干扰。（4）
TV无伴音或杂音。（5）黑频或不开机。
二，检修方法：对于高频头部分的检修我们采用普通CRT维修的方法就可以排除故障，
检测高频头的工作条件即可排除故障。（1）检查UA1的（7）（19）脚的5V供电是否正
常，（9）脚的32V调谐电压。（2）高频头的（4）（5）脚的SCL，SDA总线是否正常。
如果总线易常，重点检查Q4，Q5的工作状态，最好测波行比较快速。
Page 11
AVOUT
U10
AV-OUT
液晶屏
经QA1，QA2放大
W2
高
频
头
CVBS18 Y4
L
20
R
U1
13 3
UA2
13
UA3
LVDS
3
L
R
上屏板
1
U14
2
9
10
12
IS-0
IS-WS
IS-CLK
U18
13
14
12
PWM2L
90
PWM2H
91
PWM1L
94
PWM1R
95 2
14
15
3
UA
4
26
28
23
21
L+
L-
R+
R-
C
O
N
A
1
C
O
N
A
2
Page 12
高屏头
上屏接口(LVDS)
伴音攻放
DDR
FLASH
数字音频处理
CPU
主芯片U1
视频切换
AV输出
AV2 YPbPr
HGMI切换
VGA
HDMI
Page 13

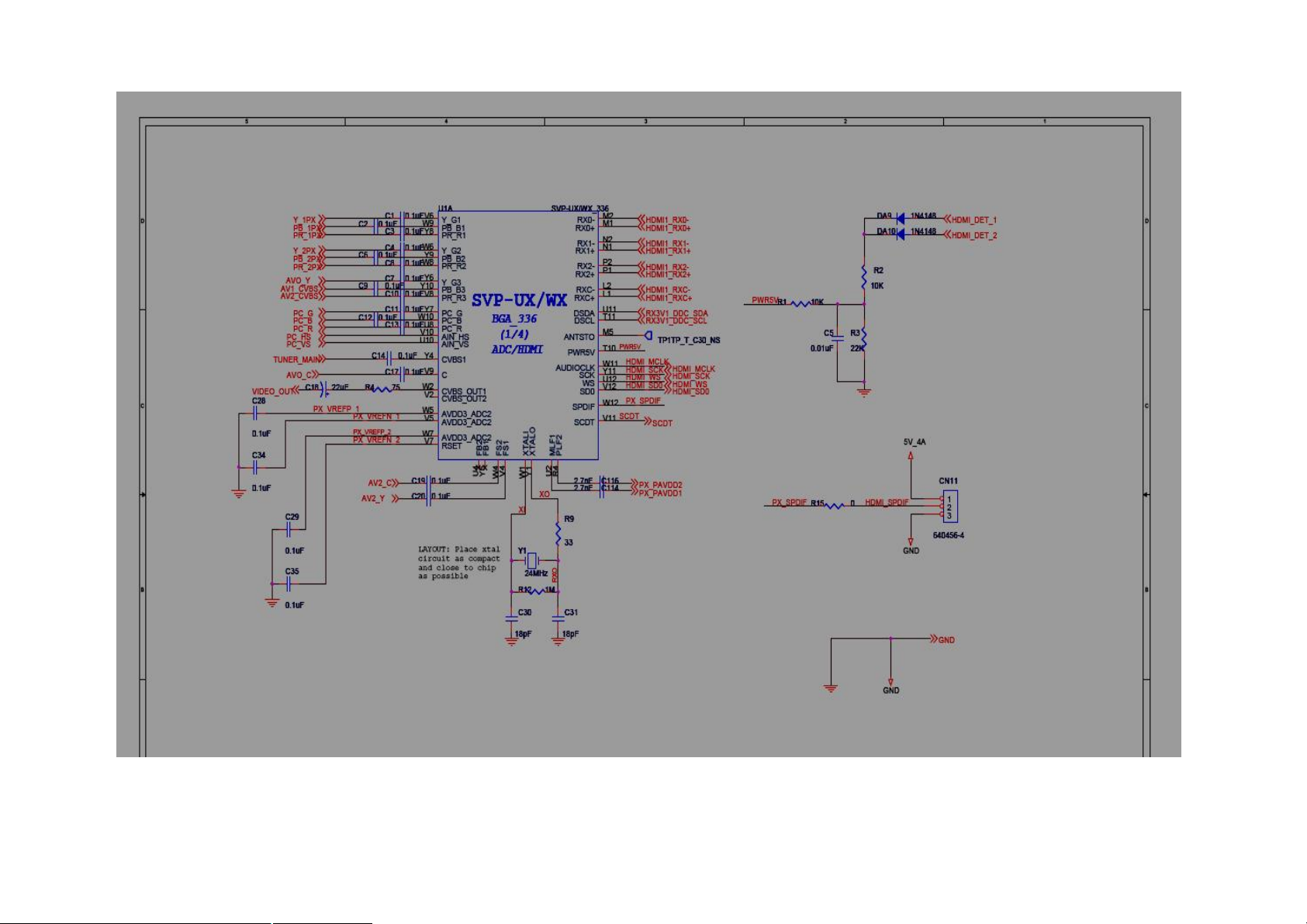

主芯片SVP-WX68介绍
本机的视频处理和格式变换采用了美国泰鼎公司推出的新型SVP-
UX/WX芯片。该芯片用于高端平板电视的视频处理，可支持CVBS，
Y/C，YPBPR，RGB等模拟视频的输入，内置有频率162MHZ的
HDCP技术的HDMI接收器。该芯片具有泰鼎专有的数字电影逼真
DCRE技术，视频效果，图像透亮，层次感强，颜色鲜艳，能为用户
提供最佳的视频保真度。在该芯片内集成了三路10位高精度，高速度
ADC，完成模拟信号的数字化；3D数字式降噪，降低了信号处理噪
声。高性能多制式3D数字梳状滤波器，提供PAL，NTSC，SECAM
制亮色分离及视频解码，运动自适应去隔行，支持动态图像处理，消
出运动图像的模糊。内置琐相环电路，在同步信号控制下产生系统时
钟和输出像素时钟信号。支持高清信号输入，非线性图像缩放及帧频
变换，可支持120HZ的1366x768和50HZ的1920x1080液晶屏，用户
可通过编程来实现时钟相位校正。黑图像/白电平扩展，彩色空间转
换，亮度/色度瞬间增强，Gamma校正，能使图像按设定值完成图像
色调，饱和度，亮度，对比度等调整。可输出双路8bit/10bit或单路
12bit的LVDS循环。
Page 14
Page 15
模拟视频信号输入电路
该机芯有两路AV输入（后面和侧面），两路Y/C信号输入（后面和侧面）。两路AV
信号AV1，AV2分别通过C9和C10耦合输入视频信号处理芯片，主芯片SVP-WX68
的Y10和V8脚，两路Y/C信号分别经电容C207，C253，C295，C354耦合送到切换
芯片UD3（FSAV330）的（2）（3）（5）（6）脚，切换信号由U21（CPU）的
（71）脚输出的Y/C-SW2控制信号，经开关管Q28控制UD3的（1）脚的电平进行
切换控制。经过切换后的Y/C信号经UD3的（4）（7）脚分别输出的Y信号和C信号
经电容C7，C17耦合输入到主芯片U1的Y6和V9脚。另外，TV信号也送到UI的Y4
脚，TV/AV信号切换后的模拟视频信号经C18耦合到视频运放集成电路U10进行放
大后作为AVOUT信号输出。
高清信号YPbPr，USB输入和VGA信号输入电路。该机芯有两
路YPbPr信号输入，一路USB信号输入，一路VGA信号。YPbPr1信号分别经电容
C1，C2，C3耦合直接送入主芯片的V6，W9，Y8内部。另一路YPbPr2信号和USB
信号送入切换芯片UD1进行切换后的信号从UD1的（4），（7），（9）脚输出，
切换电屏来自于CPU（U21）的（90）脚输出的YPbPr-USB信号经开关管Q19控制
UD1的（1）脚电平来进行切换选择。切换后的信号经过电容C4，C8，C10耦合输
入到主芯片的W6，Y9，W8。
VGA信号的RGB信号分别经C13，C11，C12耦合到主芯片的U8，Y7，
W10送入到U1。VGA的同步信号分别经过U22同步整形放大后从U22
（74VC14ADR）（4）（8）脚经R129和R132分别输出PC-HS信号和PC-VS信号
送到视频处理芯片U1的V10，U10。
HDMI（高清晰多媒体接口）输入：该机芯有两路HDMI信号输入，两路信
号送入U5（PS201）在S1，S2信号的控制下完成切换选择。选择出其中的一路
HDMI信号送入视频处理芯片U1的L1，L2，P1，P2，N1，N2，M1，M2脚内部的
HDMI接收器。
Page 16
•
Page 17

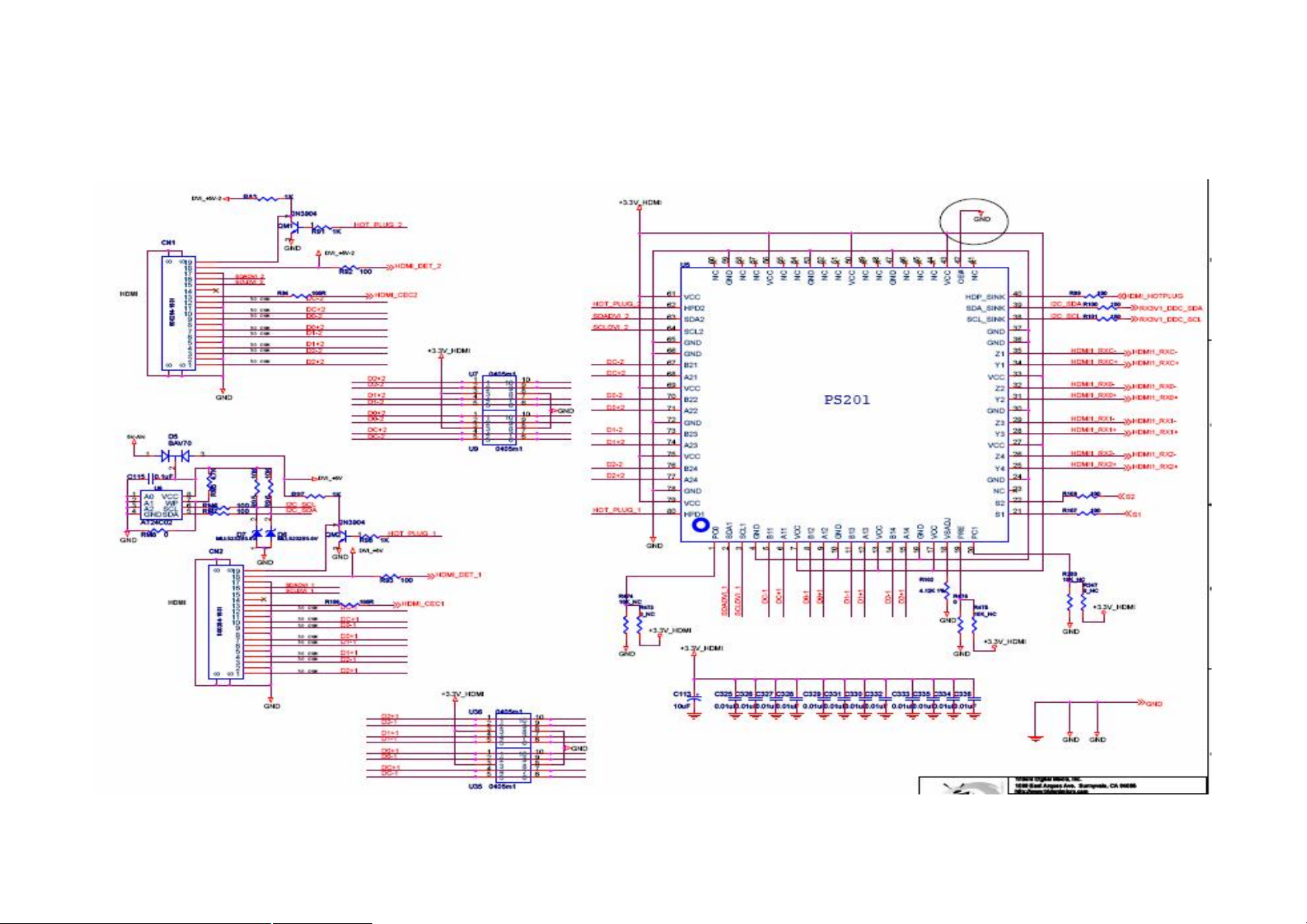

HDMI的输入和切换
Page 18

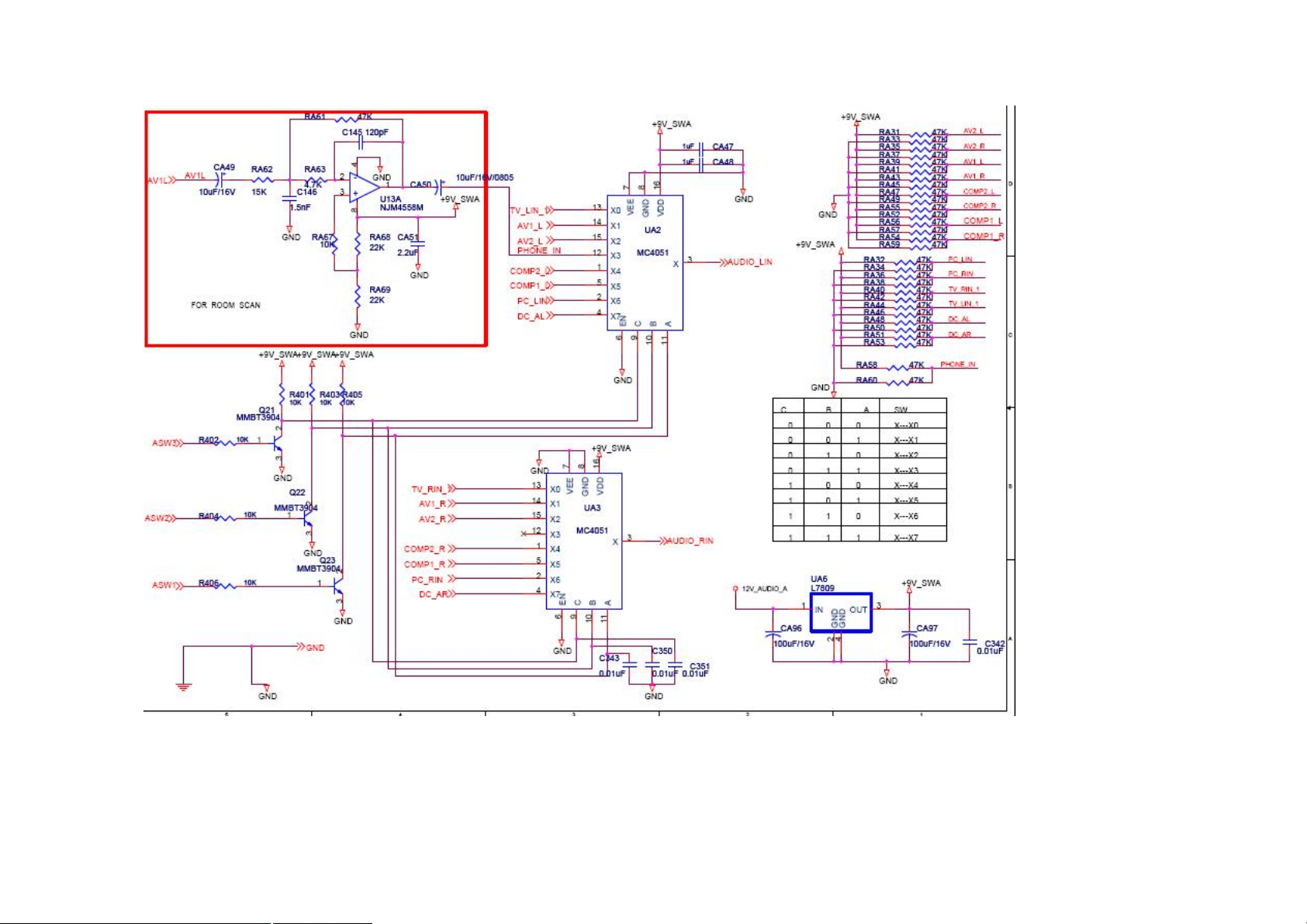

伴音电路信号流程介绍：
本机芯采用了独特的房间扫描功能：所谓房间扫描就是指
通过专用的传感器，自动检测用户的听音环境和位置，并通过该
系统内部的DSP算法的优化处理，使用户得到最佳的听音效果。
该机芯采用了两个音频切换开关UA1，UA2芯片。所有的
模拟音频信号都输入到UA1和UA2，在CPU（U21）输出的
ASW1，ASW2，ASW3信号分别经过Q21，Q22，Q23开关管去
控制UA1，UA2的（9）（10）（11）脚的电平，实现音频信号
的切换。切换后的音频信号从（3）脚分别输出R/L信号经电容
C147，C157送到数字音频处理的U14的（1）（2）脚。在U14
内部经过A/D转换后从（9）脚输出I2S的数字音频信号，（10）
（12）脚输出方波控制信号分别送入数字音效处理芯片U18的
（12）（13）（14）脚。另外HDMI的数字音频信号和时钟控制
信号从U1的V12，U12，Y11，W11直接输出送到U18的（7）
（8）（9）脚。
Page 19
Page 20
数字音频处理芯片U18（D2-82433L/R）介绍：
U18是D2AUDIO公司生产的数字音频处理芯片，外置储存器U19
（AT24C512），储存音效处理程序，在音效处理程序的控制下，音频信号能自
动测量及精确优化环绕立体声参数，已提供最佳的音质。此外，外部芯片可通
12C总线实现音调、音量、平蘅等调控。经U18进行音效处理后的信别从U18
（95）（94）（91）（90）脚输出，此信号是PWM信号，直接送入功率放大器
（U14）对应的（2）（3）（14）（15）脚。另外，（15）脚输出现伴音主时钟
信号送入U14，作为U14工作时钟。
TFA98101是双声道D类数字功率放大器,失真小、效率高，立体声全桥
信号输出，输出信号经外围电路滤波，送入扬声器。
CPU（24）脚输出的静音控制信号经QA3到功放芯片的（7）脚，实现
静音控制。电路C248、D58、D58、R369、Q14等组成关机静音电路。电视机正
常工作时，24V电压而截止。关机瞬间，24V电压加到Q14的发射集，使Q14很快
导通，C极电压突然上升，从而使U27截止，功放供电电压为0V，无声音输出。
Page 21

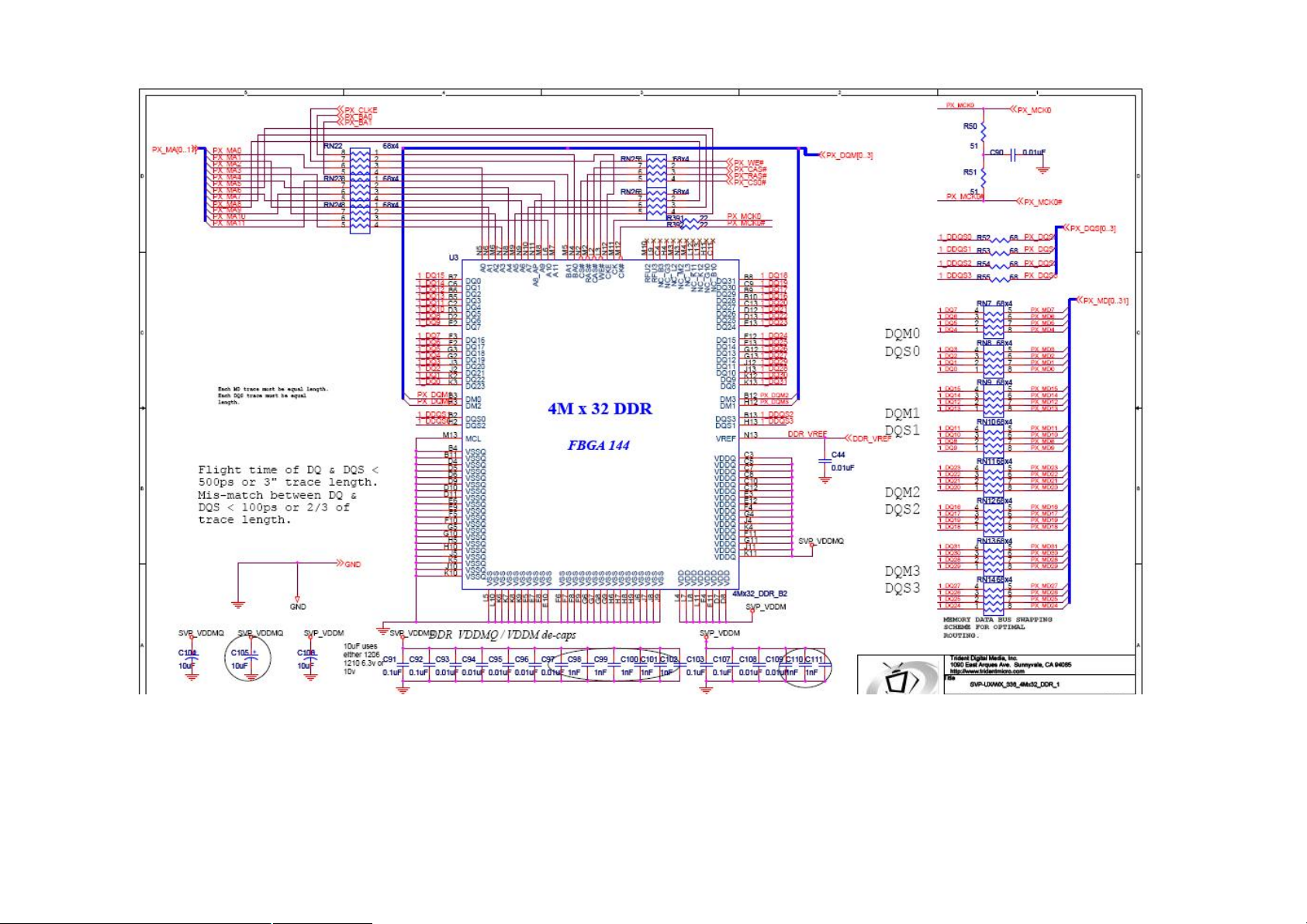

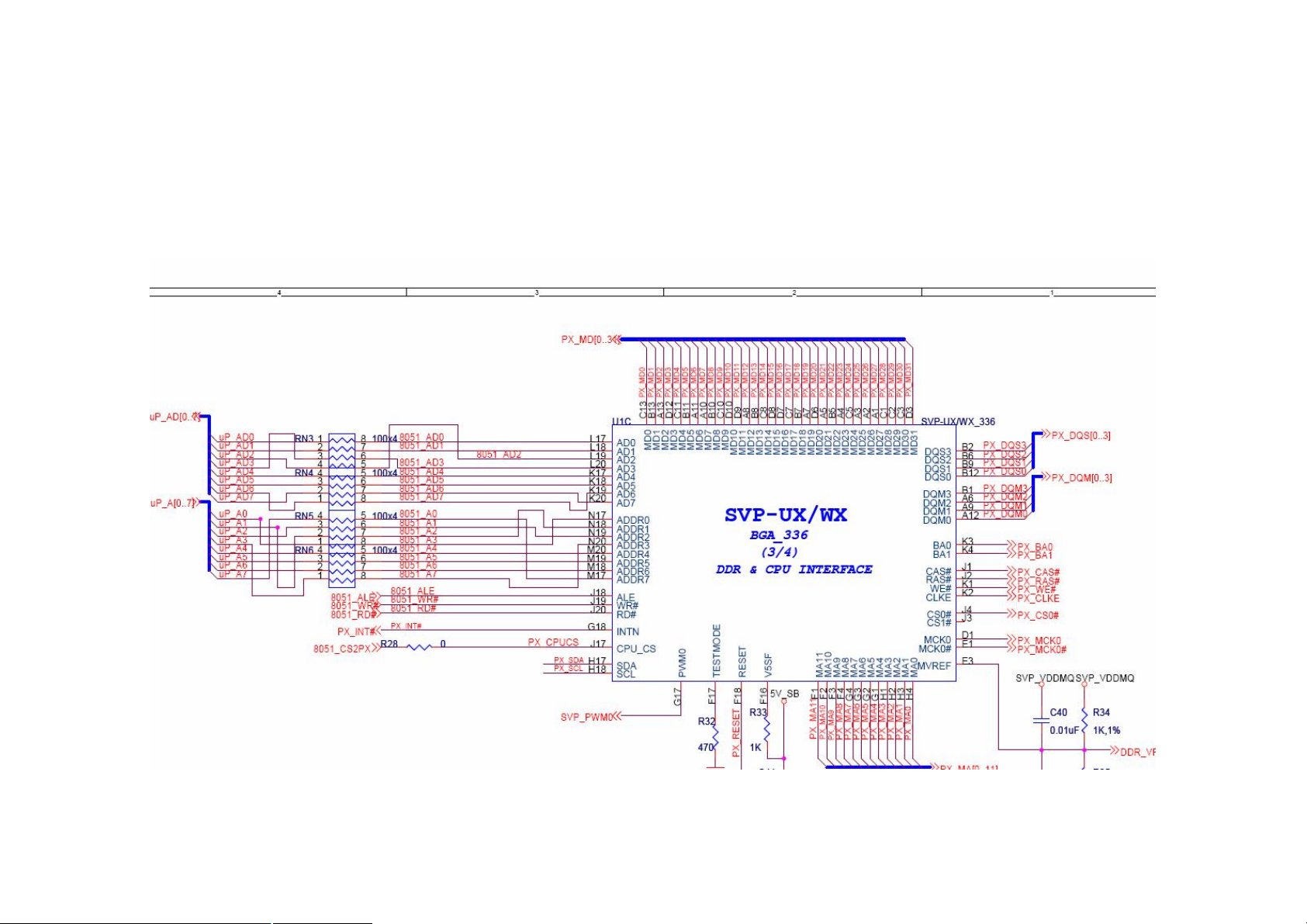

SVP-WX68与CPU和DDR之间的控制和数据交换
Page 22
Page 23

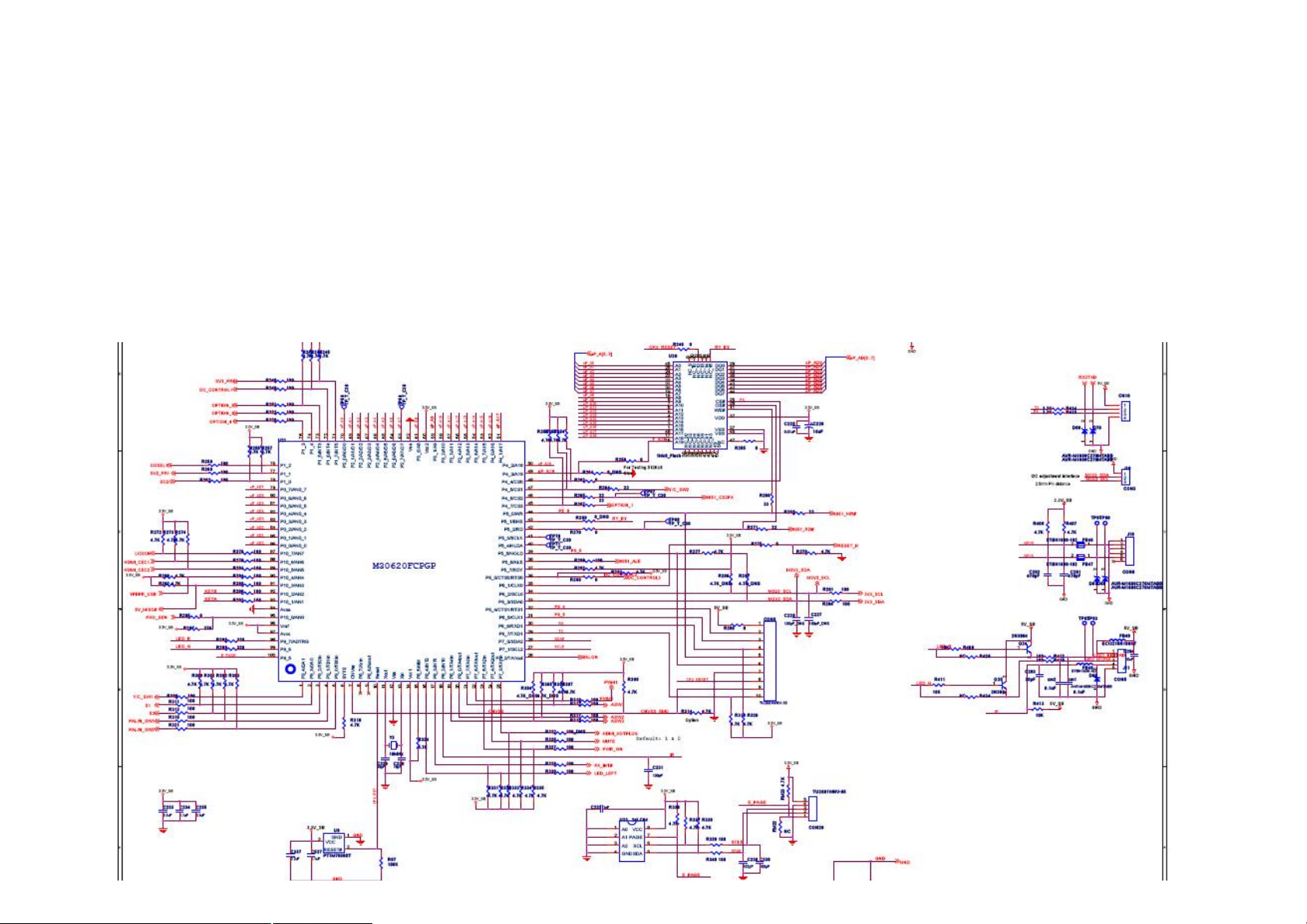

CPU:M30620FCPGP
Page 24
CPU的各种控制：
1,芯片的复位电路
本机芯共有三路复位电路:① 上电后CPU(U21)通过U8产生一个延迟的3.3信号输入CPU(10)脚,低
电平有效; ②开机后CPU(35)脚送出复位信号RESET-H到SVP-UX/WX,使SVP-UX/WXM内部电路复
位高电平有效,RESET-H 需要4.7K电阻连接到芯片附近CND上; ③开机后伴音电路U18、U14通过
U16产生一个延迟的3.3信号复位,低电平有效.需要注意,复位信号应有不同的延迟,以保证芯片复位
时,各个电路引脚上的电压已经稳定.
.CPU(U21)和主芯片(U1)的控制信号
(1): U21(CPU芯片) ⑵⑶脚输出的S1、S2信号以3.3V和OV方式组合,控制U5芯片(HDM处理
芯片),进行HDM1和HDM2输入信号选择.
(2) U21(CPU芯片)(4)(5)脚输出的PAL/N信号以3.3V和OV 方式组合,分别经QA28.QA29进入
高频头.进行制式切换.
(3) U21(CPU芯片) (10)脚是CPU上电复位信号输入.正常工作时为3.3V.
(4) U21(CPU芯片) (23)脚是待机/开机控制信号,经Q12到电源板.开机时为低电平,使Q12集
电极为高电平.电源板正常工作.
(5) U21(CPU芯片) (24)脚是静音控制信号输出,静音输出商电平,使QA3导通,控制功放芯片
的(7)脚为OV.
(6) U21(CPU芯片) (19)(20)(21)脚输出的信号,分别经Q21、Q22、Q23到伴音选择开关芯片
UA2、UA3，选择信号源伴音。
（7） U21(CPU芯片) （26脚输出背光灯点亮控制信号，经Q16、Q15到JP14/JP15座的（1）
脚。
（8） U21(CPU芯片) （27）（28）脚的确12C信号与存储U23相连，即时对整机工作状态进
行存储和读取。
Page 25
(9） U21（CPU芯片（33）（34）脚12C总线与高频头、主芯片U1、伴音处理芯
片U18相连，完成整机自动控制功能。
(10) U21（CPU芯片）（35）脚输出复位信号，开机时电平下降为0V，随）之
输出一个脉冲信号，对主芯片U1进行复位。
(11) U21（CPU芯片）（73）脚输出的OPTION控制信号到USB信号处理板，使
USB电路正常工作。
(12) U21（CPU芯片）（87）脚输出LCD-ON控制信号经Q13到MOS开关管
U26，延迟上屏供电电压。
(13) U21（CPU芯片）（90）脚输出的YPBPR-USB控制信号经Q19到UD1（1）
脚，对UD1输入信号Y PBPR2 或YPBPR3（USB信号
）进行切换。
(14) U21（CPU芯片）（91）脚输出的信号经Q30控制MOS管U34开关，提供
USB模块工作电压。
(15) U21（CPU芯片）（98）（99）脚输出的信号经过Q24、Q25到遥控接收
板，控制红绿灯发光。
(16) U21（CPU芯片）（71）脚输出的Y/C-SW2 信号经 Q28 到UD3（1）
脚，对UD3输入信号Y/C信号进行切换。
(17) U21（CPU芯片）（42）（44）（48） 脚控制信号与 FLASH ROM
（U20）和 SVP-UX/WX（U1）相连，实现 FLASH ROM（U20） 和SVP-UX/WX
（U1）数据交换。
(18) SVP-UX/WX（U1）输出的 SVP-PW MO信号经 Q18、Q17倒相放大再经
滤波后，调节背光灯亮度控制电压。
Page 26
CPU单元电路的检修：
维修提示：
检查CPU的工作条件：包括CPU的基本条件和软
件的工作条件两部分；基本条件是指，CPU的复
位，晶振，供电，键扫及总线都要正常。另外一个
工作条件是软件程序的起动。也就是说必须要具备
这两个条件已后，CPU才能进行正常的控制，完
成各种操作功能。只有当CPU的基本条件满足
后，才（35）脚输出复位信号给U1（F18）对其
进行复位。复位成功后才输出16位地址信号和4路
控制信号与FLASH（U20）和U1(SVP-WX68)进行
程序交换。只有满足以上条件才能完成正常的开机
和各种控制功能。
本机CPU的复位采用的U8（PT7M7809ST）集成
IC，低电平复位，正常工作时为高电平。
CPU的各种控制信号和I2C总线的控制方式。
Page 27

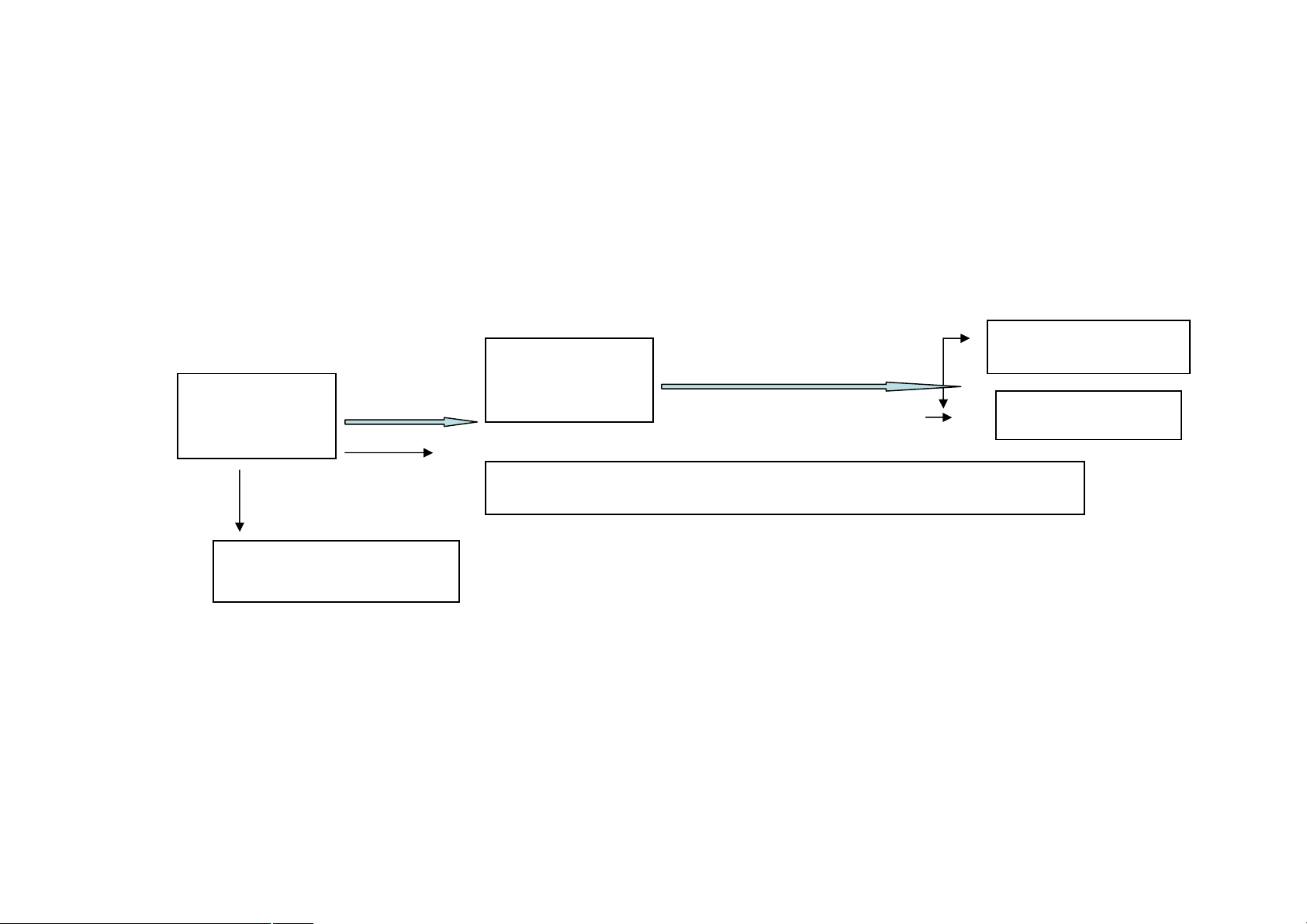

供电部分
U20储存器
U30
JP10(6)
5V-SB
U1(SVP-W68)
AP1117E33
3.3V_SB
遥控电路,按键电路,VGA电路
U21(CPU)
Page 28

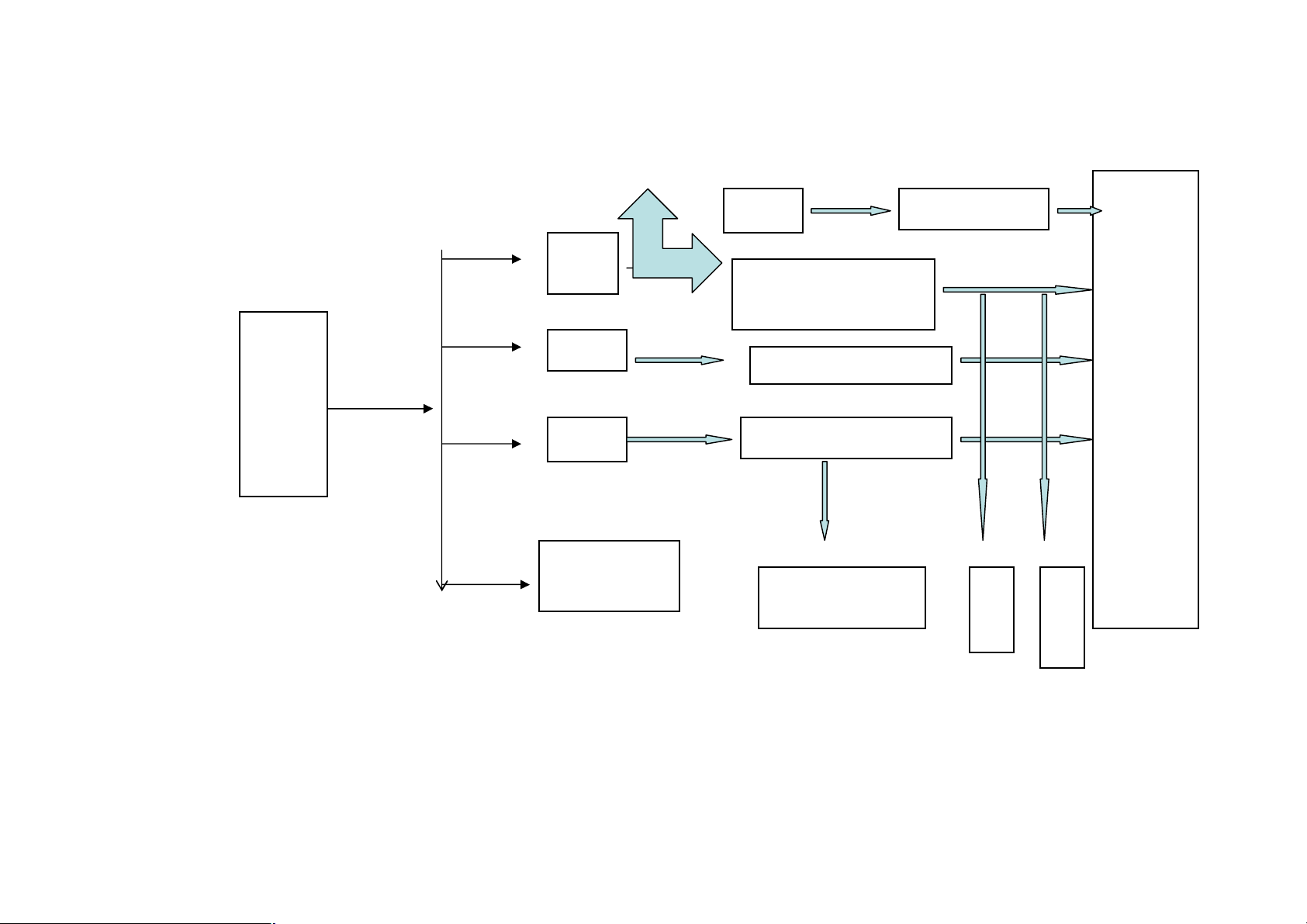

电源分布(5V-4A)
JP10
(4)(5)
5V-
4A
U29
UA5
U32
逆变器开/
关和亮度
3.3V
1.2V
2.5V
U31
FB35,FB36,FB4
0,FB42,FB32
FB44,FB45
FB50.FB52
1.2V
U3储存器
FB43,FB37
3.3VHDMI
U
5
U1
SVP-WX68
3.3VVGA
切
换
U
2
2
Page 29
• 24V-1A分布:
JP11(7)(8)
24V-4A
U24
U28
倍压电路
D59,D61
5VMISC
5V-AN
U34(CM
OS开关)
高频头及其他模
拟信号供电
U33开
关
U17
5V
USB信号
处理板
1.8V
U1
5
U18
音频
处理
3.3V
32V
高频头
UA4音频攻放
Page 30
24V其他供电:
JP11(1)(2)
24V-AUDIO
JP10(9)(10)
24V
U25
UA17
12V
14.6V
14V
U26开关
UA4伴音
攻放
UA6
9V
液晶
伴音电
路
UA13,
UA2,
UA3,
Q21,
Q22
Q23
JP12/JP13
24V
屏
逆变器
