维修手册
LT4619P
适用机芯
适用机型
制 2005 年 11 月
拟
签 2005 年 11 月
会
核 2005 年 11 月
审
LP09
LT4219 LT4619 LT4719H
LT3718H LT4219P
管 2005 年 11月
主
准 2005 年 11月
批
四川长虹电器股份有限公司
数字平面显示公司
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
2
目 录
第一章 LP09 机芯液晶电视的特点和整机组成 2
第二章 LP09 机芯液晶电视的主要集成电路功能简介 5
第三章 LP09 机芯液晶电视整机信号流程分析 21
第四章 LP09机芯液晶电视典型故障维修流程及实例 22
附 一 长虹 LP09 机芯液晶电视原理图
二 长虹 LP09 机芯液晶电视装配图(以 LT4619 为例)
三 长虹 LP09机芯液晶电视接线图(以 LT4619 为例)
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
3
第一章 LP09 机芯特点和整机组成
一 LP09 机芯所含的机型
LT4219 LT4219P LT4619 LT4619P LT4719H LT3718H
二 主要特点
射频输入 具有 CATV 功能
可接收 470MHz 的有线电视全增补节目
PIP 功能
HDMI 高清数字视频输入
VGA 视频输入
高清 YPbPr 视频输入
AV 音/视频输入
可以接收 PAL NTSC SECAM 制式的音视频信号 很方便的欣赏录像机 摄像机 各种影
碟机的节目 使您进入完美的视听境界
AV 音/视频输出
可以输出视频信号一路 左右音频信号各一路
Y/C 分量视频输入
即 S-Video 输入 可以方便的接驳 DVD 等设备输出的高清晰度的 Y/C 分量视频信号
236 套节目预置
在 TV 状态下 本机可以存储 236 套节目 为未来丰富的节目收视作好了充分准备
多制式
可以接收 PAL NTSC SECAM 彩色制式的电视信号 可接收 D/K I B/G M伴音制式的
电视信号
定时开关机功能
可设置液晶电视在预定的时间自动开机或关机
蓝背景静噪
TV AV S-Video 状态下 无信号时屏幕呈现柔和的蓝背景 并进入静音状态
无信号自动关机
TV 状态下 无信号后约 15 分钟可自动关机 进入待机状态
中英文菜单
采用简易方便的图形化菜单设计 使菜单操作更方便 更直观
省电功能 电源管理模式
当本机用做 PC 的显示终端 且用户使用的 PC 无输出信号时 约 30 秒后液晶电视将自动
关闭 进入待机省电模式 当按本机任意键或遥控器上任意键或 PC 再次出现时 液晶
电视将自动打开
即插即用
本液晶电视作为电脑终端显示设备 无须单独配备安装软件 作到真正的即插即用
重量轻 体积小 功耗低
三 整机电路组成
长虹 LP09 机芯液晶电视主要由稳压电路 射频电路 视频处理电路 功率放大电路
模拟视频电路 系统控制电路及键控电路组成 整机电路组成框图如下所示
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
4
VGA PORT
RS232
SDRAM 16M
TTL/LVDS
Panel
AV1
AV2
VGA
Audio
YPbPr
YPbPr
Audio
HDMI
VGA
TV1
TV2
CVBS1
Y1
C1
CVBS2
Y2
C2
Y/Video
C
6415
PW2300
Y/Video
C
330
330
SiI9011
24bit
PW328
E2PRO
M
Flash
Memo
DDR
128Mx2
Standby MCU
AV1 Audio
AV2 Audio
TV1 Audio
TV2 Audio
Class-D
MSP
4450
L/R
L/R
I2S
Earphone
AMP
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
5
四 印制板组件介绍
长虹 LP09 机芯液晶电视主要由主板 TV 板 遥控接收板 音箱转接板和按键板组成 下
表是各印制板组件功能的介绍
序号 组件名称 功能描述
1
2
3
4
5
6
7 屏组件 LP09 中屏都内置有逆变器 逆变器将直流变成高压的交流信号 点
主板组件 主板组件是液晶电视中信号处理的核心部分 在系统控制电路的作用
下承担着将外接输入信号转换为统一的液晶显示屏所能识别的数字
信号的任务 TV 板输入的 TV 和 AV 信号在 PW328 一个芯片中实现
ADC Video Decode Scaling 及 Deinterlacing 处理后产生 LVDS 信号
再上屏显示 子通道的信号先在
处理后再进入 PW328 中进行后端的处理 并通过控制外围 Flash
DDR 等芯片共同完成所有功能
另外经 HDMI 输入的信号则直接进入 AD9398 处理后在进入 PW328
进行格式变换和上屏显示
TV 板组件 TV 板上主要由主 子 2 个调谐器 AV/S 视频开关 MSP4450 TA2024
和一些外围处理电路组成 主 子调谐器将 RF 信号解调为 IF 信号
所有信号通过转接后送入主板作相应处理
遥控接收板
组件
音箱转接板 将功放输出与外接音箱相连
内 置 电 源 板
组件
按键板组件 K 板组件有 7 个功能按键 用户通过该组件可以对液晶电视方便地进
遥控接收板组件由一个工作指示灯和一个遥控接收头构成 用户通过
该组件使用遥控器可以对液晶电视方便地进行操作以及知道液晶电
视所处的工作状态
将 AC 220V 转换成多路所需要的直流电 有+24V +18V +5V
及待机状态下供电的+5VS
行操作
亮背灯 液晶屏用以将来自主板经处理后的图像信号进行图像显示
PW2300
中进行
ADC和Video Decode
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
6
第二章 长虹液晶电视 LP09 机芯的主要集成电路功能简介
一 长虹液晶电视 LP09 机芯主要集成电路及其功能
主板
序号 位号 型号 主要功能
1 U9 PW328
2 U7 PW2300
3 U31
4 U5
5 U42
PIC16F72-I/SO 待机 CPU 存储待机控制程序
AD9398KSTZ-100 HDMI 接收器
SM5302AS-G-ET 高清信号滤波器
TV 板
6 UA101
7 UA103
8
9 UT100
10 UT101
UX100 UX101 STV6415DD 多路视频切换开关
MSP4410G-QA-B8 Audio Processor
TA2024B 伴音功放
TMD4-C22IP1RW 输出主通道声音和图象中频信号
TMI4-C22P3RW 输出子通道声音和图象中频信号
二 长虹液晶电视 LP09 机芯集成电路功能介绍
1 PW328
PW328 号称 ALL ON ONE , 在一个芯片中实 现 ADC Video Decode Scaling 及
Deinterlacing 功能, 先进的 DNX™ (Digital Natural Expression) 技术 10Bit 数 据
处理 内置 80186 的微处理内 核芯片等先进技术 分辩率可达WUXGA 它有以下主要特
点
●3D 梳状 滤波器 NTSC PAL , 3D 降噪 处 理
●运 动 补 偿 和 小 角 度 去锯齿技术
●数字 LTI CTI 图 像增强
●自适应性肤色校正改善
●动态直方图分析 黑 白电平扩展
●提升影像效果的 Pixelworks DNX™ Technology
●多领域 非线形格式变换
●带 指 令缓存器的芯片微处理器
具有外部的 memory 接 口
●
●全屏位图OSD
●支持电影模式处理 De-interlacing of 3:2 and 2:2 pull down
●适用于欧洲的图文电视广播 Teletext 技术 以及适用于美国的闭路字幕 Closed Caption
和 V-chip 功能
PW328
内部原理框图
Scaler+主 通道 VD+3D
子通道视频解码器
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
7
2 PW2300
PW2300 是一块集成了高性能 多标准的 3D 视频解码器和高速度的 3 倍率模数转换器的芯
片 其模拟接口能支持到 1080P 150MHZ 最大可达 330MHZ 的模拟带宽 模拟电压输入峰-
峰值范围为 0V-1.0V 还支持 HDTV NTSC PAL SECAM 标准 即便是在信号不好的条件
下 PW2300 都能确保高质量的视频效果
●3
倍率
高性能的模数转换器
8-bit
●可选择的 3D 梳状滤波器 带外部存储器
●NTSC/PAL/SECAM 制式的色度解码
●高性能的 5 线梳状滤波器 Y/C 分离器
●可编程的数字反混淆滤波器
●转换率可支持到 150Msps
●支持 SOG 和复合同步输入
●I²C 总线控制
●内部自钳位控制
●完整的 PLL 产生行同步时钟
●
内置
PLL
分配 器
PW2300 内部原理框图
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
8
3 PIC16F72-I/SO
PIC16F72-I/SO 是一个具有 28 个引脚 8 位 COMS FLASH MCU 并带有 A/D 转换器的芯片
其程序存储器包含 2K 字节 能转换为 2048 条指令 每 14 位程序存储器命令和每一个设备命令
具有相同的宽度 其数据存储器 RAM 包含 128 个字节 它具有 22 个 I/O 口引脚 用户可以
在引脚和引脚之间进行配置 一些引脚还可以与其它设备的功能进行复用
主要特点
●完整的静态设计
●宽操作电压范围 2.0V-5.5V
●高速 CMOS FLASH 技术
外部中断
●
●A/D 转换器
●定时器 0 时钟输入
●定时器 1 时钟振荡器
●SPI/I2C
PIC16F72-I/SO 内部框图
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
9
管脚介绍
管脚 名称 功能描述
1 MCLR/Vpp
主要的复位输入或设计电压输入脚 对于设备复位来
说该脚为低
2 RA0/AN0
3 RA1/AN1
4 RA2/AN2
5 RA3/AN3/V
REF
6 RA4/T0CKI
7 RA5/AN4/SS
9 OSC1/CLKI
10 OSC2/CLKO 晶振输出
模拟输入 0 口
模拟输入 1 口
模拟输入 2 口
模拟输入 3 口或模拟参考电压
定时器 0 模块的时钟输入
模拟输入 4 口或同步的连续端口
晶振输入/外部时钟源输入
11 RC0/T1OSO/T1CKI 定时器1振荡器的输出或定时器1的时钟输入
12 RC1/T1OSI 定时器1振荡器的输入
13 RC2/CCP1 捕获1输入/比较1输出
14 RC3/SCK/SCL 同步的连续的时钟输入
/PWM1
模式和
/SPI
输出
I2C
模式输出
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
10
15 RC4/SDI/SDA
16 RC5/SDO
SPI 数据 在 SPI 模式 或数据 I/O 在 I2C 模式
SPI 数据输出 在 SPI 模式
17 RC6
18 RC7
8 19
20 VDD
21 RB0/INT
VSS
相对于逻辑引脚和 I/O 引脚的地
供电为逻辑引脚和 I/O 引脚
外部中断引脚
22 RB1
23 RB2
24 RB3
25 RB4 在引脚状态跳变的时候产生中断
26 RB5 在引脚状态跳变的时候产生中断
27 RB6/PGC 在引脚状态跳变的时候产生中断 连续设计时钟
28 RB7/PGD 在引脚状态跳变的时候产生中断 连续设计数据
AD9398
4
AD9398 芯片 集成了高 精度的 多 媒 体 接 口和 HDMI 接收器 它支持高带宽的数字内容保护
HDCP 其供电电压仅为 1.8V和 3.3V 包含一个 HDMI1.1 兼容接收器 支持所有 HDTV格式 最
高可达 1080P 显示的分辨率可达 SXGA 1280 1024 50HZ
主要特点
●HDMI 接收器
●RGB 到 YCbCr 两路色度转换
●RGB 和 YCbCr 输出格式
●数字视频接口
数字音频接口
●
支持高带宽数字内容保护
●
●多通道 I2S 音频输出 最多可达 8 通道
●S/PDIF 数字音频输出
●1.8V/3.3V 供电
AD9398 内部框图
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
11
管脚介绍
管脚 名称 功能描述
81 PWRDN
92-99
2-9
12-19
RED[7 0] 红色转换输出 最高有效位共 7 位
GREEN[7 0] 绿色转换输出 最高有效位共 7 位
BLUE[7 0] 蓝色转换输出 最高有效位共 7 位
89 DATACK
87 HSOUT
85 VSOUT
86 SOGOUT
84 O/E FIELD
80,76,72,67 AVDD
100,90,10 OVDD
59,56,54 PVD
30 DAVDD
48,45,33,32 DVdd
能量下降沿控制
数据时钟输出
行同步时钟输出 数据时钟的相位校准
场同步时钟输出 数据时钟的相位校准
同步在绿色输出
奇/偶场输出
模拟信号供电端口
电压输出端口
锁相环供电端口
数字逻辑信号供电端口
DVI 比较器和终止器
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
12
1,11,29,31,36,39,42,47,53,55,
GND
接地
58,60,61,62,63,64,65,69,75,78,91
83 SDA
82 SCL
A0
49 DDC_SCL
50 DDC_SDA
51 MCL
52 MDA
28 S/PDIF
27 I2S0
26 I2S1
25 I2S2
24 I2S3
20 MCLKIN
21 MCLKOUT 音频主时钟输出
22 SCLK 连续的音频始终输出
23 LRCLK 供左右音频通道使用的时钟数据输出
35 RX0+ 真正的数字输入0通道
34 RX0- 补充的数字输入0通道
串行 I/O 口数据
串行 时钟数据
串口地址输入
HDCP 受控串行时钟数据
HDCP 受控串行 I/O 口数据
HDCP 主控串行时钟数据
HDCP 主控串行 I/O 口数据
S/PDIF 数字音频输出
I2S 音频 通道 1 2
I2S 音频 通道 3 4
I2S 音频 通道 5 6
I2S 音频 通道 7 8
涉及到外部的音频时钟入
38 RX1+ 真正的数字输入 1 通道
37 RX141 RX2+
40 RX243 RXC+
44 RXC88 DE
46 RTERM
57,66,68,70,71,73,74,77,79 NC
补充的数字输入 1 通道
真正的数字输入 2 通道
补充的数字输入 2 通道
真正的数字时钟数据
补充的数字时钟数据
数据使能
设置内部的终止电阻
不接
5 SM5302AS
SM5302AS是一种带低通滤器的3通道视频缓存器 该低通滤波器能将截止频率线性的控制在
4.8MHZ到43MH
Z之间 它支持
480i到1080i
波器的功能 作为视频输出系统 它能消除外部干扰 可作为视频DAC 最大能驱动两个75
的输出格式 作为视频输入系统 它具有
ADC
系统滤
ohm
的终端负载 其截止频率 信号输入类型和增益关联能通过I2C总线进行控制
主要特点
●供电电压
模拟 4.75-5.25V0
数字 3.0-5.5V
●可线性调节截止频率的低通滤波器
截止频率范围 4.8MHZ-43MHZ
●滤波器带通模式能支持显示分辨率达到 SXGA
通频带
80MHZ
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
13
●半波模式转换功能适合数字信号
●2 路系统输入 复用器功能
可在I2C 和 MUXSEL输入之间进行切换
●最大可驱动两个 75ohm 的终端负载
●I2C 接口控制
数据传输率 最快可达400bit/s
SM5302AS 内部框图
管脚介绍
管脚
1 REF1 内部参考电压
2 VDD
3 SDA
4 SCL
5 VSS 数字地
6 MUXSEL
名称
功能描述
1
数字电压 3.0-5.5V
I2C 数据信号输入/输出
I2C 时钟信号输入
输入多路复用开关控制
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
14
7 ADS
I2C 受控地址选择
8 IN1A
9 IN1B
10 ISET
11 IN2A
12 IN2B
13 IN3A
14 IN3B
15 GND3
16 OUT3B
视频信号输入 CH-1 输入 A
视频信号输入 CH-1 输入 B
用于设置内部电流的电阻连接
视频信号输入 CH-2 输入 A
视频信号输入 CH-2 输入 B
视频信号输入 CH-3 输入 A
视频信号输入 CH-3 输入 B
模拟地 CH-3
视频信号输出 CH-3 用于下陷补偿
17 OUT3A 视频信号输出 CH-3
18 VCC3 模拟电压 CH-3 4.75-5.25V
19 GND2
20 OUT2B 视频信号输出
21 OUT2A 视频信号输出
22 VCC2 模拟电压
23 GND1 模拟地
模拟地 CH-2
CH-2 4.75-5.25V
CH-1 Vref
用于下陷补偿
CH-2
CH-2
24 OUT1B 视频信号输出 CH-1 用于下陷补偿
25 OUT1A 视频信号输出 CH-1
26 VCC1 模拟电压 CH-1 Vref 4.75-5.25V
27 REF3
28 REF2
内部参考电压 3
内部参考电压 2
6 MSP4410G-QA-B8
MSP4410G是一种多标准的音效处理器 它支持全世界范围内所有的模拟电视音效处理和
NICAM数字音频标准 其主要特点
●48KHZ采样率
●20KHZ音频带宽
●用I2C总线传输进行标准选择
●自动标准检测/自动静音传输功能
●自动声音选择 单声道/立体声/双语
●两个可选择的声音中频输入
●可编程中断输出 指示状态的改变
●扩音器/耳机通道 平衡 低音 高音
自动音量调整
●
●四个立体声SCART输入 一个单声道输入 两个立体声SCART输出
●完整的SCART输入/输出矩阵开关
●四个I2S输入 一个I2S输出

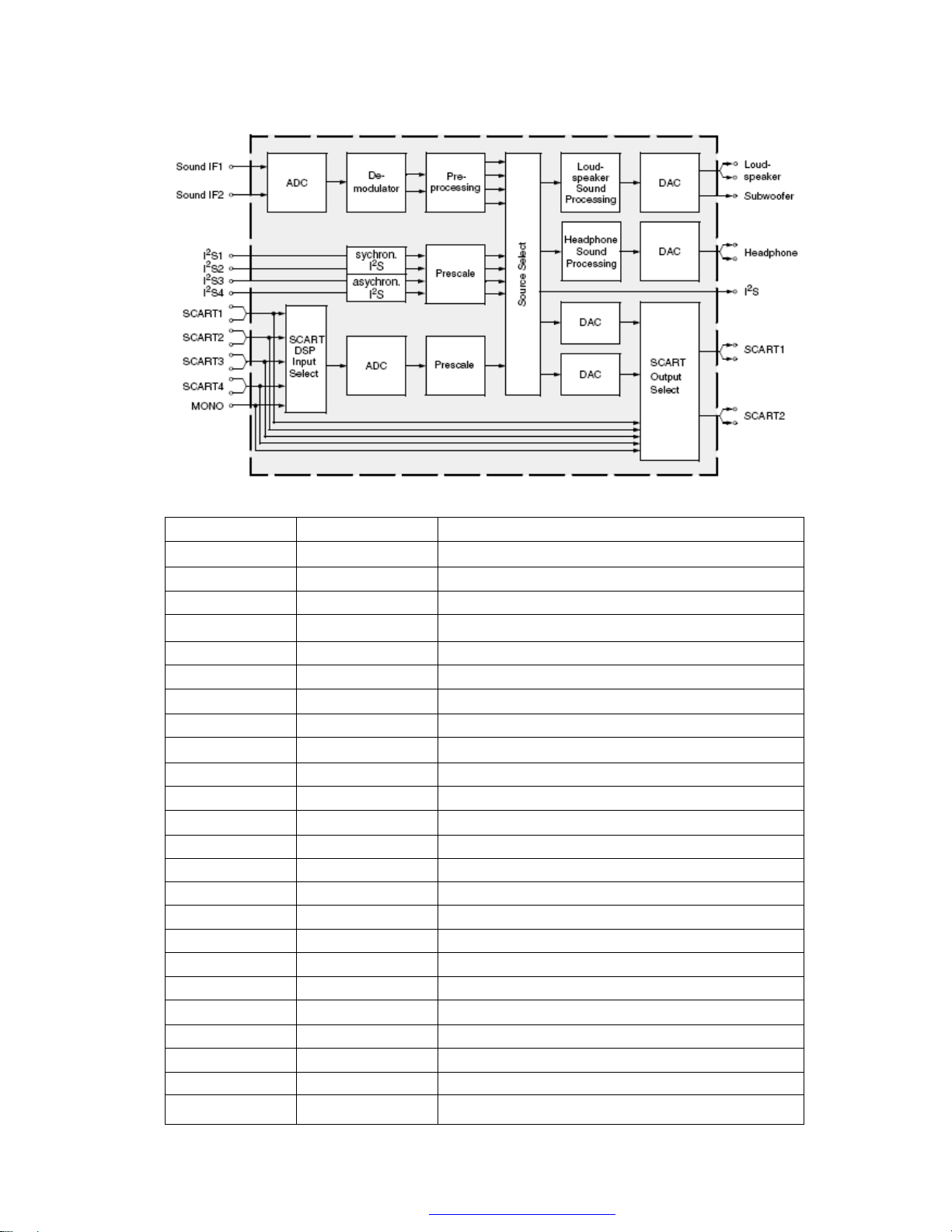

MSP4410G内部框图
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
15
管脚功能
管脚 名称 功能描述
1 NC
2 I2C_CL
3 I2C_DA
4 I2S_CL
不接
I2C 时钟
I2C 数据
I2S 时钟
5 I2S_WS I2S 命令选通脉冲
6 I2S_DA_OUT
7 I2S_DA_IN1
8 ADR_DA
9 ADR_WS
10 ADR_CL
11 DVSUP
12 DVSUP 数字供电
13 DVSUP
14 DVSS
15 DVSS
16 DVSS
17 I2S_DA_IN2
18 NC
19 I2S_CL3
20 I2S_WS3
21 RESETQ
22 I2S_DA_IN3
23 I2S_DA_IN4
24 DACA_R
I2S 数据输出
I2S1 数据输入
ADR 数据输出
ADR 命令选通脉冲
ADR 时钟
数字供电 5V
5V
数字供电 5V
数字地
数字地
数字地
I2S2 数据输入
不接
I2S3 时钟
I2S3 命令选通脉冲
供电复位
I2S3 数据输入
I2S4 数据输入
耳机输出 右
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
16
25 DACA_L
耳机输出 左
26 VREF2
27 DACM_R
28 DACM_L
29 NC
30 DACM_SUB
31 NC
32 NC
33 SC2_OUT_R
34 SC2_OUT_L
35 VREF1 参考地
参考地 2
扬声器输出 右
扬声 器输出 左
不接
重低音扩音器输出
不接
不接
SCART 输出 2 右
输出
SCART
左
2
1
36 SC1_OUT_R SCART 输出 1 右
37 SC1_OUT_L
38 CAPL_A
39 AHVSUP
40 CAPL_M
41 NC
42 NC
43 AHVSS
44 AHVSS
45 AGNDC
46 NC
47 SC4_IN_L
48 SC4_IN_R
49 ASG
50 SC3_IN_L
51 SC3_IN_R
52 ASG
53 SC2_IN_L
54 SC2_IN_R
55 ASG
56 SC1_IN_L
57 SC1_IN_R
58 VREFTOP
SCART 输出 1 左
音量电容器 AUX
模拟供电 8V
音量电容器 MAIN
不接
不接
模拟地
模拟地
模拟参考电压
不接
SCART4 输入 左
SCART4 输入 右
模拟保护地
SCART3 输入 左
SCART3 输入 右
模拟保护地
SCART2 输入 左
SCART2 输入 右
模拟保护地
SCART1 输入 左
SCART1 输入 右
参考电压 IF
A/D 转换器
59 NC
60 MONO_IN
61 AVSS
62 AVSS
63 NC
64 NC
65 AVSUP
不接
丽音输入
模拟地
模拟地
不接
不接
模拟供电 5V
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
17
66 AVSUP
67 ANA_IN1+
68 ANA_IN69 ANA_IN2+
70 TESTEN
71 XTAL_IN
72 XTAL_OUT
73 TP
74 AUD_CL_OUT
75 NC 不接
76 NC 不接
77 D_CTR_I/O_1 数字控制输入/输出脚
78 D_CTR_I/O_0 数字控制输入/输出脚
79 ADR_SEL
80 STANDBYQ 待机 低触发
模拟供电 5V
IF 输入 1
模拟中频输入
模拟中频输入 2
测试脚
晶振输入
晶振输出
测试脚
音频时钟输出 18.432MHZ
1
0
总线地址选择
I2C
7 TA2024
TA2024 是一种高效率的 10W 双通道 T 级的 D 类音频放大器 应用 Tripathr 的数字功率
处理技术 T 级放大器既有 AB 级放大器的声音保真度 又有 D 级放大器的高效放大功能 主
要特点
●T 级结构
●12V 供电
●高效率 D 类放大器
●高保真度信号输出
●高功率 每通道 10W 的功率驱动 8 的负载
●开关机声音抑制
可用于推动桥结式立体声扬声器
●
●内有过热和短路保护
TA2024 内部框图
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
18
管脚介绍
管脚 名称 功能描述
2 3
4, 9 V5D,V5A 数字直流
5,8,17 AGND
6 REF
7 OVERLOADB
10,14 OAOUT1,OAQOT2
11,15 INV1,INV2
12 MUTE
DCAP2,DCAP1
外接电容充/放电端
模拟直流
5V,
模拟地
内部参考电压,1.0V 左右
过流输出端,低电平有效
左右声道输出端
左右声道输入端
静音控制输入端
16 BIASCAP 输入偏置电压端
18 SLEEP
IC 睡眠控制端
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
5V
19
19 FAULT
20,35 PGND
22 DGND
24,27;
31,28
OUTP2&OUTM2;
OUTP1&OUTM1
25,26,29,30 VDD 供电端
33 VDDA
36 CPUMP
1 5VGEN
13,21,23,32,34 NC
STV6415DD
8
过热保护输出端,高电平有效
电源地
数字地
左,右通道放大器输出端,为桥式信号对
,12V
模拟供电端,12V
外接电容充电端
5V 电压调节端
不接
.
STV6415DD 的主要功能是对 8 路的视频输入信号在 6 路输出口进行切换 每个输出只能切换
1 路输入 然而任何输入信号都能连接任意的输出端 所有切换都可能通过 I2C 总线进行控制
其主要特点有
●20MHZ的带宽
●8 路输入 CVBS RGB 色度信号
●6路输出
●可通过一个外部的电阻桥来控制每个色度信号输入
●I2C 总线控制
●在任何输入和输出之间有 6.5dB 的增益
在
●
5MHZ有-55dB
完善的
●
ESD
保护
的亮色干扰
STV6415DD 内部框图
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
20
管脚介绍
管脚 名称 功能描述
1,3,5,6, 8,10,11,20 Input
13,14,15,16,17,18 Output
12,19 Ground
9 Vcc
2 Data
4 Clock
7 Prog
信号输入
信号输出
接地
供电端
数据总线
时钟总线
用于 I2C 总线地址的选择 可接电源或地
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
21
9 主高频头(TMD4-C22IP1RW)
管脚 管脚定义 管脚功能描述
1 AGC
2 NC
3 ADD
4 SCL
5 SDA
6 NC
7 +5V
8 AFT
9 +30V
10 NC
11 IF
12 IF
13 SW0
14 SW1
15 NC
16 SIF
17 AGC
18 VEDIO
19 +5V
20 AUDIO
自动增益控制
不接
电源
I2C 总线(时钟)
I2C 总线(数据)
不接
电源
自动频率调谐
形成 0~30V 的调谐电压
不接
中频信号输出(未接)
中频信号输出(未接)
伴音制式切换
伴音制式切换
不接
第二伴音中频输出
自动增益控制
CVBS 信号输出
电源
音频信号输出
10 副高频头(TMI4-C22P3RW)
管脚 管脚定义 管脚功能描述
1 AGC
2 NC
3 ADD
4 SCL
5 SDA
6 NC
7 +5V
8 AFT
9 +30V
10 NC
11 IF
12 IF
13 SW0
14 SW1
15 NC
16 SIF
17 AGC
18 VEDIO
自动增益控制
不接
地
I2C 总线(时钟)
I2C 总线(数据)
不接
电源
自动频率调谐
形成 0~30V 调谐电压
不接
中频信号输出(未接)
中频信号输出(未接)
伴音制式切换
伴音制式切换
不接
第二伴音中频输出
自动增益控制
CVBS 信号输出
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
22
19 +5V
20 AUDIO
电源
音频信号输出
第三章 整机信号流程分析及关键点测量数据
本章主要介绍长虹液晶电视的图象信号的接收及处理 声音信号的接收及处理和整机系统
控制过程 整机供电系统
一 图像信号流程
AV/S-Video 和经过主调谐器后的 IF 信号通过 TV 板转接后分别送入主通道视频解码芯片
PW328 进行视频解码 PW328 完成主通道信号视频解码 A/D 变换 格式变换等 最后将不同的
输入格式变成统一的上屏信号格式
经过子调谐器解调后的信号则直接送入子画面视频解码器 PW2300 进行视频解码和 A/D 变
换 之后再送至 PW328 进行格式变换和后端的处理 输出的上屏信号用于子画面的显示
PC 和 YPbPr 直接送入 PW328/PW2300 进行处理 而 HDMI 信号则要经过解码芯片 AD9398 处
理后再进入 PW328/PW2300 形成统一的上屏信号
二 伴音流程
TV 伴音 射频信号经主调谐器或子调谐器解调后输出 SIF 伴音中频 信号 SIF 输入到
MSP4410G 中进行解调和音效处理 输出的音频信号到数字功放 TA2024 中进行功率放大 最后送
入扬声器
AV 伴音 YPbPr 伴音 经过 AV YPbPr 输入的音频信号直接进入 MSP4410G 进行解调和音效
处理 输出的音频信号到数字功放 TA2024 中进行功率放大 最后送入扬声器
PC HDMI DVB 的模拟音频信号经过 MC74LVX4052DR2 选通后进入 MSP4410G进行解调和音效
处理 输出的音频信号到数字功放 TA2024 中进行功率放大 最后送入扬声器
HDMI 输出的数字音频信号经 AD9398 解码后进入 MSP4410G 进行解调和音效处理 输出的音频
信号到数字功放 TA2024 中进行功率放大 最后送入扬声器
三 整机供电系统
从电源板共有 4 路电压输出 +24V +12V +5V 和+5VS 其中+24V 将分为两路 一路供 LCD
屏的逆变器使用 另一路经过 LM2596-5.0 LM1086-3.3 LM1117-1.8 LM1117-3.3 后给高频头
PW2300 MSP4410 和 AD9398 供电 +12V 将分成两路 一路经过 LM2596-5.0 给屏供电 另一路
经过 LD1117DT 给 STV6415DD 和功放供电 +5V 通过 LM1086-1.8V LM1086-2.5V LM1086-3.3
等变成 1.8V 2.5V 和 3.3V 供 DDR FLASH PW328 使用
上述几路电压在待机状态下会被关断 而+5VS 则是在待机状态下给待机 CPU 供电
1 整机电源组成与分布
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
23
2 脚
UX101 STV6415DD
UX100 STV6415DD
JP23
U39
LM1086-3.3V
U33
LM2596-5.0
U14
LM1117-1.8
JP20
7,8 脚
24V_1A
U15
LM1117-3.3
UT100 TMD4-C22IP1RW
7,19脚
U37
LM2596-5.0
UT101 TMI4-C22P3RW
7,19脚
UA101 MSP4410G
11,12,13,39,65,66 脚
UA102
MC78M08CDT
JP20
12V_3A
UA105
LD1117DT
9 脚
9 脚
U36
IRF7314
UA103 TA2024
25,26,29,30,33,36 脚
JP22
4,5,6 脚
24V_4A
JP24
第 9-14 脚
JP25
第 9-14 脚
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
U22
LM1117-1.8
U7
PW2300
U5 AD9398
10,30,32,
33,45,48,
54,56,59,
67,72,76,
80,90,100
脚
24
U13 S29AL016M90TAI020
6 脚
U18
LM1086-2.5V
U11 M13S128168A-6T
1,3,9,15,18,33,49,55,61
U12 M13S128168A-6T
1,3,9,15,18,33,49,55,61
JP19
第 4 脚
5V_4A
U20
LM1117-1.8
U21
LM1117-3.3
U9
PW328
U41
LM1086-1.8V
U28
LM1086-3.3V
12,37,47 脚
U31 PIC16F72-I/SO
20 脚
JP19
5V_STBY
U32
LM1117-3.3V
JP15
1 脚
JP16
2 脚
JP19
9,10 脚
12V/18V
U34
LM2596-5.0
U35
IRF7314
JP13
26,27,28,29,30
JP27
26,27,28,29,30
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
25
2 主板上各稳压管管脚电平一览表
位号 型号 PIN1(V) PIN2(V) PIN3(V) PIN4(V) PIN5(V)
U14 LM1117MPX-1.8 0 1.8 5 1.8
U20 LM1117MPX-1.8 0 1.8 5 1.8
U22 LM1117MPX-1.8 0 1.8 3.3 1.8
U15 LM1117MPX-3.3 0 3.3 5 3.3
U21 LM1117MPX-3.3 0 3.3 5 3.3
U32 LM1117MPX-3.3 0 3.3 5 3.3
U33 LM2596SX-5.0 24 5 0 5 0
U37 LM2596SX-5.0 24 5 0 5 0
U41 AZ1084S-ADJTR 0 1.9 5 1.9
U18 LD1086D2T25TR 0 2.5 5 2.5
U28 LD1086D2T33TR 0 3.3 5 3.3
U39 LD1086D2T33TR 0 3.3 5 3.3
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
26
I
3
2
1
8
5
4
9
7
E
N
C
D
四 主板 TV 上各插座及主要元器件的位置以及定义
29 28 24 21 20
23 22 19 18
17
S
K
25
30
B
A
16
L
14
12
15
R
31
T
M
J
33 32
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
26
27
34
H
6
F
O
G
P
Q 12
13
11
10
27
插座定义
序号 位号 连接对象 功能描述
1 JP26
2 J22
3 J18
4 J20
5 J21
6 J1
7 J13
8 P1
9 J14
10 P2
11 JP21
12 JP16
13 JP18
14 JP15
15 JP28
16 J19
17 JP27
18 JP13
19 JP19 接电源板
接 TV 板 连接主板和 TV 板
接 TV 板 连接主板和 TV 板
接 TV 板 连接主板和 TV 板
接外部高清音频输入
接外部高清音频输入
接外部高清 YpbPr 输入
接外部 HDMI 模拟音频输入
接外部 HDMI 输入
接外部 VGA 音频输入
接外部 VGA 输入
接 K 板
给待机 CPU 升级程序用
接 K 板
接遥控板
写 HDMI 的 Key用
升级主程序用
接显示屏 LVDS 屏
接显示屏 LVDS 屏
SB GND GND 5V 5V 5V GND GND 12V
12V
20 JP20
接电源板 +12V +12V GND GND GND GND 24V
24V
21 JP22
22 JP23
23 JP25
接电源板 GND GND GND +24V +24V +24V
接电源板 GND GND GND +24V +24V +24V
接逆变器 NC VBR GND ON/OFF GND GND GND
GND NC +24V +24V +24V +24V +24V
24 JP24
接逆变器 NC VBR GND ON/OFF GND GND GND
GND NC +24V +24V +24V +24V +24V
25 JX109
26 JS101
27 JS100
28 JA102
29 JA101
30 JA103
31 JX103
32 JX102
33 JX101
34 JX100
接主板 连接主板和 TV 板
接主板 连接主板和 TV 板
接主板 连接主板和 TV 板
接音箱转接板 接扬声器
接音箱转接板 接扬声器
接侧置 AV 板
接侧置 AV 板
AV 输出
接外部 AV 输入
接外部 S-video 信号输入
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
28
主要元器件说明
序号 位号 元器件 功能描述
A U9 PW328
B U7 PW2300
C U11
D U12
E U13
F U5
G U31
H U42
I U8
J UA101
K UA103
L UA100
M UX101
N UX100
O U10
P U1
Q U3
R U6
M13S128168A-6T DDR 帧 存
M13S128168A-6T DDR 帧 存
S29AL016M90TAI020 Flash 整机控制程序放置于其中
AD9398KSTZ-100 HDMI 接收器
PIC16F72-I/SO 待机 CPU 存储待机控制程序
SM5302AS-G-ET 高清信号滤波器
HY57V161610DTC-8
MSP4410G-QA-B8 Audio Processor
TA2024B 伴音功放
MC74LVX4052DR2 选择切换开关
STV6415DD 多路视频切换开关
STV6415DD 多路视频切换开关
24LC64-I/SN EEPROM(保存用户控制信息)
24LC02BT/SN EEPROM(保存 EDID 数据)
24LC21AT/SN EEPROM(保存显示器参量信息)
24LC04 EEPROM(保存 HDCP 的 key)
Scaler+主 通道 VD+3D
子通道视频解码器
EEPROM
S UT101 TMI4-C22P3RW 输出子通道声音和图象中频信号
T UT100 TMD4-C22IP12RW 输出主通道声音和图象中频信号
五 关键点波形图
1 射频输入全彩条信号 主高频头 UT100 第 18 脚处全电视信号波形
UX101 的第 1 脚波形也是如此
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
29
2 S 端 子 输入全彩条信号 在进入 PW328 的耦合电容 C94 之后 MA_CVBS/Y 部分 波形如下
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
30
在进入 PW328 的耦合电容 C99 之后 MA_CHROMA 部分 波形如下
3 HDTV YPbPr 端子输入全彩条信号 在进入 PW328 的耦合电容 C87 之后 MA_Y 部分 波
形如下
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
31
在进入 PW328 的耦合电容 C89 之后 MA_PB 部分 波形如下
在进入 PW328 的耦合电容 C86 之后 MA_PR 部分 波形如下
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
32
4
频 率 为 1KHz 的 伴 音信号输入 UA101 第 27 28 脚 处 波 形 :
5 射频输入全彩条信号 I²C总线时钟信号 SCL,U10 的第 6 脚处波形
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
33
6 射频输入全彩条信号 I²C总线数据信号 SDA,U10 的第 5 脚处波形
7 射频输入全彩条信号 PW328 场同步信号 RP59 第 2 脚处波形
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
34
8 射频输入全彩条信号 PW328 行同步信号 RP59 第 3脚处波形
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
35
第四章 常见问题及处理
1 故障现象 HDMI 模式下无信号识别 检查 U1 并无虚旱
原因及处理 没有写入 HDCP 或 HDCP 写入不正确 重新写入 HDCP
2 故障现象 有声音无图象 开机也不出 LOGO 背光亮
原因及处理 检查上屏的连接线没接好 接好上屏线
3 故障现象 TV 下无图像 无声音 也无雪花点 但 AV 正 常
原 因 及处理 检查高频外围是否工作正常 包括总线和电源 若正常高频仍然没有输出 则
高频头失效
4 故障现象 液晶电视不受控 包括红灯亮但不开机 遥控器和本机键对其不起作用等
原因及处理 液晶电视出现了死机现象 断电重启
第六章 工厂模式设置及注意事项
1 工厂模式设置
1.1 进入工厂菜单
用工厂遥控器可直接进入工厂模式进行菜单操作 此时在屏幕右上角上显示 M
1.2 工厂菜单的调节方法
选择所调节的项目
操作人员可通过数字键直接跳至所需调节的项目 也可按 P+/P-顺序选择所调项目 按数字
键时 如果调节的是 1~9 项 则输入对应的数字键然后按 OK 键即可
调整方法
调整时按正常的菜单操作键进行调节 对于某个动作操作 按OK/V+键
如Calibration 对于一些变量的增减 如 Volume 按 V+/V-键即可
2.3 工厂调试项目
2.3.1 自动颜色校正 Calibration
在进行工厂调试前 必须首先完成 YPBPR 通道的自动颜色校正
所需仪表
高清信号源 一台
调试
YPBPR 下输入 COL_SMPTE 全彩条信号并执行 Calibration Calibration 调整后屏幕上将
显示调整后的结果 如 Calibration 成功 屏幕上会提示 OK 如 Calibration 不成功 屏幕上
会提示 FAIL
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.com.cn
Loading...
